Работы по прокладке и обжиму интернет-кабеля не сложны. Их может освоить любой специалист. После определенной практики обустроить небольшую компьютерную сеть под силу каждому. Но не стоит забывать, что качественно выполнить эти работы практически невозможно без тщательного подбора инструментов.

Похожие статьи

Как обжать витую пару

Как обжать витую пару. Инструменты для обжимки сетевого кабеля.

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:

2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или кримпер):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

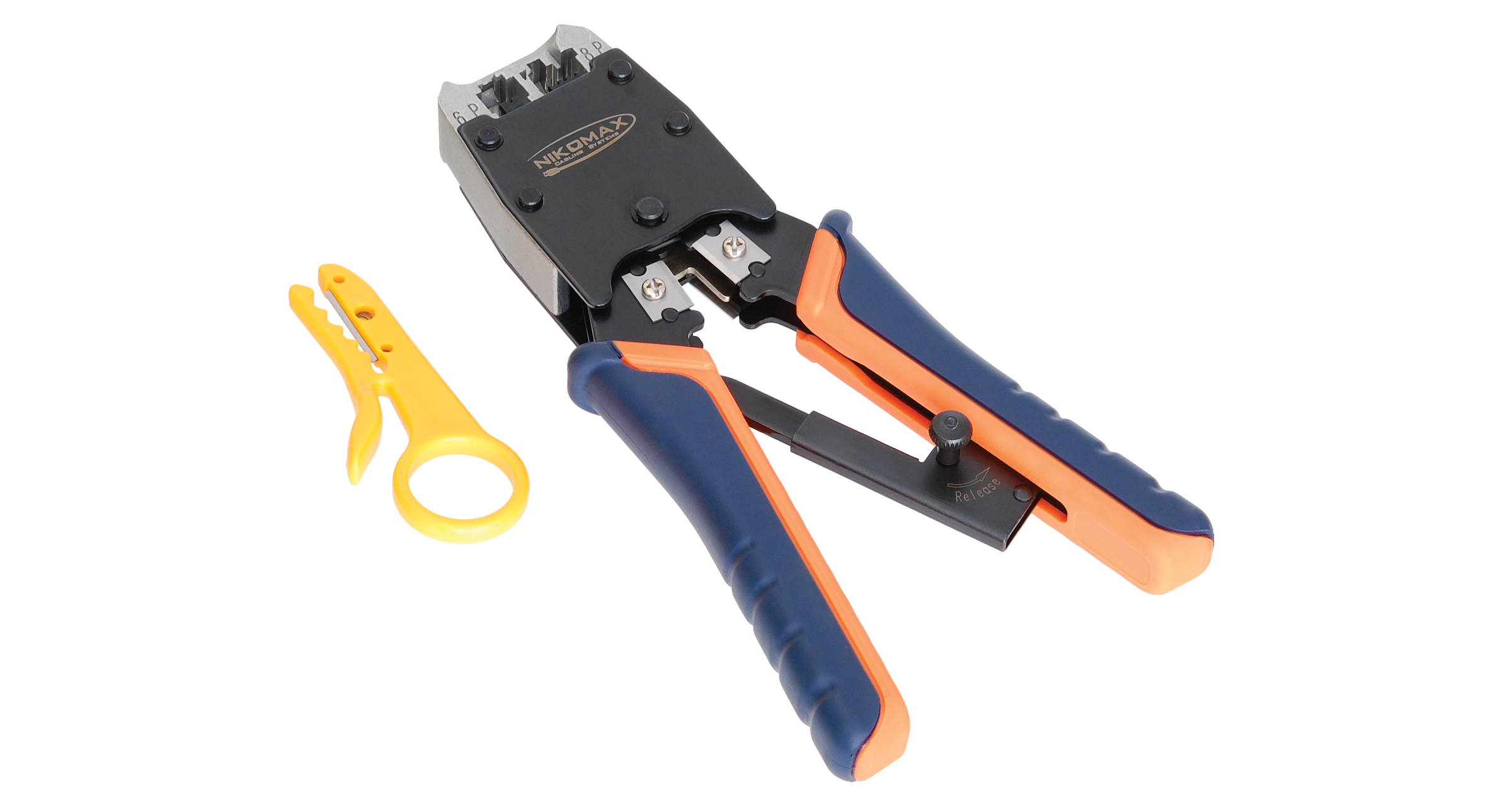

4. Инструмент для снятия внешней изоляции – стриппер. Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима. Существует два варианта обжима коннектора на кабеле “витая пара”:

• для создания прямого кабеля – используется для соединения компьютера с коммутатором;
• для создания перекрёстного кабеля (называемого кроссовер) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B. Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B.

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля (crossover) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля. Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:3. Разведите и расплетите проводки:Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B.

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:

Метки: монтаж сети, сетевое оборудование

Обжим Ethernet-кабелей — HCC Learning Web

Сетевые кабели используются для подключения одного сетевого устройства к другим сетевым устройствам или для подключения двух или более компьютеров для совместного использования принтера, сканера и т. Д. Различные типы сетевых кабелей, такие как коаксиальный кабель, оптоволоконный кабель, кабели витой пары, используются в зависимости от топология сети, протокол и размер.

Витая пара — это форма проводки, в которой два проводника (прямой и обратный проводники одной цепи) скручены вместе с целью подавления электромагнитных помех (EMI) от внешних источников.Этот тип кабеля используется для домашних и корпоративных сетей Ethernet. Кабели витой пары состоят из двух изолированных медных жил. Существует три типа кабелей с витыми парами: экранированные, неэкранированные и с фольгой. В отличие от кабелей FTP (фольгированная витая пара) и STP (экранированная витая пара), кабель UTP (неэкранированная витая пара) не окружен каким-либо экраном.

В случае кабеля UTP (неэкранированная витая пара), который в настоящее время составляет 95% кабелей корпоративных данных в мире, четыре пары просто заключаются в изолирующую оболочку.

Альтернативная экранированная конструкция, называемая F / UTP, покрывает четыре пары металлической фольгой перед наложением пластиковой оболочки. При заземлении это обеспечивает электрический «экран», который предотвращает попадание внешних помех в пары, а также не дает кабелю излучать собственные сигналы.

В некоторых случаях дополнительный уровень экранирования достигается за счет обертывания четырех пар по отдельности металлической фольгой в дополнение к общему экрану — это называется S / FTP.

Изготовление кабелей UTP:

1- Используйте сетевой кабель UTP (неэкранированная витая пара) не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для работы на гигабитах (1000BaseT), а Cat 6 или выше дает вам некоторую степень защиты в будущем. Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы.

2 — Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического вида.Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большая телефонная вилка. Гнезда модульных разъемов бывают разных стилей и предназначены для различных вариантов монтажа. Большинство разъемов снабжены цветными схемами подключения для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.

Вот электрическая схема и распиновка (штепсельная вилка модульного разъема и вывод разъема):

Выводы кабеля Ethernet:

Имеется два основных вывода кабеля Ethernet. Прямой кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без концентратора / коммутатора. Как правило, вся фиксированная проводка должна проходить прямо. Некоторые интерфейсы Ethernet могут автоматически перекрещивать и отключать кабель по мере необходимости, что является удобной функцией.

Вот ПРЯМАЯ ПРОХОДКА:

, а рядом — КРОССОВЕР КАБЕЛИ:

3 — прорезать пластиковую оболочку 1 дюйм от конца отрезанного кабеля.Обжимной инструмент имеет лезвие бритвы, которое поможет вам с практикой.

4- Раскручивайте пары — не раскручивайте их дальше того, что вы обнажили, чем больше у вас раскручен кабель, тем хуже проблемы, с которыми вы можете столкнуться.

5- Выровняйте цветные провода в соответствии со схемами подключения выше.

6- Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма, оставив их незащищенными от оболочки.

7- Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и удерживаться на месте обжимом.

8- Обожмите штекер RJ45 с помощью обжимного инструмента.

9- Проверьте кабель перед его установкой. *

* http://www.groundcontrol.com/galileo/ch5-ethernet.htm

http: //en.wikipedia.org / wiki / Networking_cables

http://www.ertyu.org/steven_nikkel/ethernetcables.html

Как обжать кабель Ethernet

Интернет очень быстро и чрезвычайно прочно вошел в жизнь современного человека. Сейчас сложно даже представить себе жилье, которое не оборудовано линией подключения к глобальной сети, проводной или оптоволокно. Вы почти никогда не обойдетесь без прокладки кабелей LAN (локальной сети) при улучшении вашего Домашняя сеть.Саму витую пару купить — не проблема. Но зачем платить за то, что возможно делать самому?

Давайте поговорим об обжатии кабеля Ethernet, также известного как кабель витой пары. Использование качественный кабель витая пара и его обжатие по стандарту — гарантия качественный и отказоустойчивый канал связи.

На самом деле ничего сложного в этом нет. Любой желающий может правильно сжать кабель Ethernet. Для этого, желательно иметь специальный инструмент — обжимной пресс .

Примечание: Мы готовы оплатить ваш внимание, что в этой статье мы поговорим об опрессовщиках с Разъем RJ45 . RJ12 используется на плоских шнурах, которые соединяют основание телефона к стене. RJ11 — его более старая версия. В Разница в том, что RJ11 использует четыре внутренних провода (называемых проводниками), а RJ12 использует шесть.

Ну давайте обо всем по порядку…

Что нужно для создания сети Кабель?

Вы уже знаете, что кабели могут передавать информацию по всей своей длине.Чтобы получить эту информацию, вам необходимо правильно подключить штекер RJ45. Для этой процедуры нам понадобятся три вещи:

1. Ethernet-кабель , другими словами витая пара , особый вид сетевого кабеля на основе одной или нескольких пар изолированных и скрученных. проводники (категория кабеля, например CAT5 / CAT5e / CAT6 / CAT6a, зависит от их количества). В Сверху витой пары обычно накрывают защитную пластиковую оболочку.

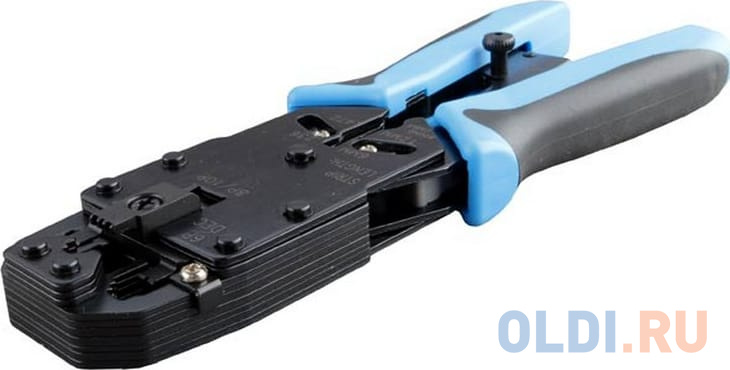

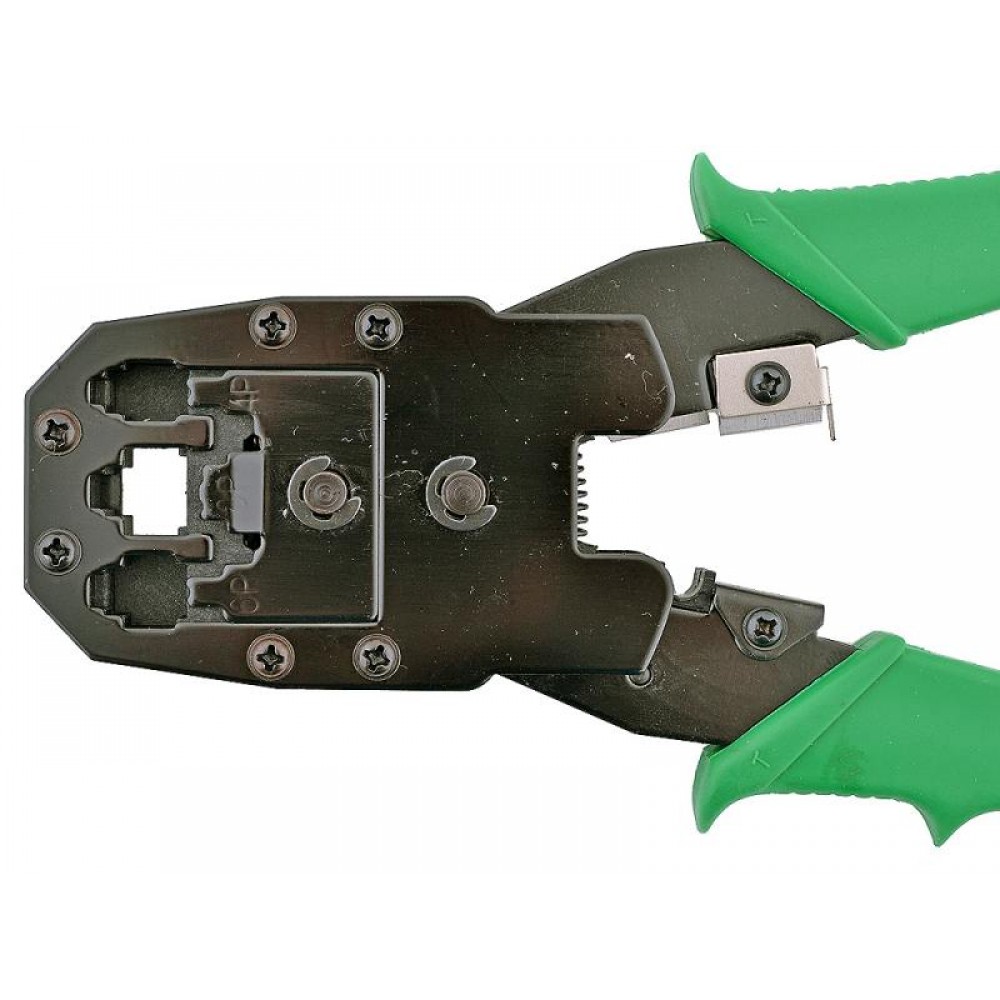

2. Модульный инструмент для обжима разъемов RJ45
3. RJ45 , сокращенная форма Зарегистрированный Jack 45 , также известный как 8P8C , потому что у него восемь позиций и восемь контактов (восемь золотых булавок).Это стандартный тип физического разъема для Ethernet. кабели.

Примечание: производительность любого кабеля TP (витая пара) зависит от используемой длины и способа заделки кабеля.

Методы и схемы обжима Ethernet Кабель

Для корректной работы витой пары необходимо соединить контакты в RJ45 разъем в соответствующем порядке.Делать это нужно как с одного, так и с другого конца кабеля. Для простота опрессовки, все провода маркируются стандартизированными цветами. Есть только два стандартных обжима схемы: Straight Through и Crossover .

• Прямой кабель — используется для подключения компьютеры, ноутбуки и другие устройства с маршрутизаторами и другим сетевым оборудованием. Скорее всего вам понадобится сжать витую пару таким образом. Прямой кабель можно создать по одному двух стандартов TIA / EIA: T568A и T568B.

Как видите, разница заключается в расположении зеленый и оранжевый провода.

Примечание: Когда два ПК подключаются прямым подключением, локальная сеть работать не будет. Кроссовер решит эту проблему.

• Перекрестный кабель — работает для соединения двух компьютеры, а также ПК и телевизор, или позволяет подключать маршрутизатор к маршрутизатору. Тогда вы будете использовать следующая схема:
Обжим кабеля Ethernet с помощью Кримпер
1. Вставьте кабель в специальное отверстие на обжиме и отрежьте оболочка кабеля круговым движением;
2. Разделите пары проводов и выровняйте провода в соответствии с TIA / EIA. стандарт;
3. Обрежьте лишние провода так, чтобы около 1/2 дюйма (1.3 см) остается;
4. Обеспечьте правильный порядок. Вставьте провода в разъем RJ45. Толкать их до самого конца;
5. Еще раз убедитесь в правильности порядка. Вставьте вилку в обжимной пресс и обжать его.

Примечание: Удерживайте кабель в середина штекера при опрессовке вниз. Старайтесь не делать это сбоку, потому что он будет сморщиваться с одной стороны и не будет смотреться очень хорошо.

Для закрепления знаний и в качестве лучшего наглядного примера предлагаем вам посмотреть небольшой видеоролик.




Популярные товары

Как обжать кабель Ethernet или RJ45

Загрузите PDF: Как сделать собственный кабель Cat5.

Это руководство предоставит вам пошаговые инструкции о том, как отрезать и обжать кабель Ethernet до нужной длины. Правильная прокладка и подключение сетевых кабелей может избавить вас от головной боли и устранения неполадок на более поздних этапах процесса установки, поэтому правильное решение этой задачи в долгосрочной перспективе сэкономит вам массу времени и денег.

Вам понадобятся эти предметы:

• 1 — Коробка для кабелей Cat5 / Cat6
• 2 — Инструмент для обжима RJ45
• 3 — Разъемы RJ45
• 4 — Электрические ножницы или инструмент для зачистки кабеля

Когда у вас есть все необходимое, внимательно следуйте этим простым шагам:

Шаг 1: Отмерьте кабель и обрежьте его до нужной длины, чтобы немного провисать, и имейте в виду, что максимальное расстояние, на которое вы можете проложить один кабель, составляет 300 футов.Всегда рекомендуется оставлять дополнительный кабель в петле над стеной, прежде чем протянуть кабель к камере или настенной розетке или выйти из внешней стены. Эти петли обычно называются «служебными петлями» и обеспечивают возможность технического обслуживания кабеля в будущем.

Шаг 2: Отрежьте примерно 1,5–2 дюйма внешнего экрана, чтобы обнажить скрученные пары. Будьте осторожны, чтобы не надрезать и не надрезать витые пары, так как это может ослабить провод и сломать кабель.

Шаг 3: Раскрутите каждую витую пару и уложите кабели в правильном порядке.В этом случае мы используем формат распиновки T-568B (O / W, O, G / W, Bl, Bl / W, G, Br / W, Br).

Шаг 4: Удерживайте упорядоченные пары большим и указательным пальцами, чтобы провода были в правильном порядке и плоскими. Обрежьте провода так, чтобы они были достаточно длинными, чтобы «выходить изнутри» внутри разъема, в то время как экран кабеля заходил в разъем RJ45.

Шаг 5: Вставьте зажим коннектора RJ45 стороной вниз, вставьте обрезанные пары в коннектор RJ45, убедившись, что каждая пара входит в свой паз

Шаг 6: Поместите разъем RJ45 с кабелем, вставленным в соответствующий слот вашего обжимного инструмента. Сильно надавите, пока он не будет надежно закреплен. Некоторые обжимные инструменты будут щелкать, чтобы указать, что ваш разъем полностью обжат. Проверьте конец разъема. Вы должны увидеть блестящие концы каждой медной пары в каждой канавке напротив внутренней части разъема. Это хороший показатель успешного обжима. Также дважды проверьте порядок ваших пар, чтобы убедиться, что провод не попал в неправильную канавку.

Шаг 7: Если у вас есть кабельный тестер, проверьте его на возможность подключения. В противном случае подключите новый кабель к IP-камере или сетевому видеорегистратору и подождите около минуты, пока изображение с камеры не появится на вашем мониторе.Вы сможете определить, доходит ли до вашей камеры питание, если светодиоды ИК-подсветки загорятся красным или индикаторы связи начнут мигать на порте камеры видеорегистратора. Хотя не думайте, что ваш кабель исправен, если у вас есть световые индикаторы. Плохой кабель иногда может вести себя нормально. Если он включается, все готово!

Прямое подключение по витой паре.

Опрессовка витой пары: схемы и способы подключения

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель «витая пара» и какие инструменты и аксессуары для этого понадобятся.Конечно, еще есть умельцы, умеющие это делать ножом и отверткой, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнять опрессовку намного лучше.

Итак, мы готовы приступить к обжимке сетевого кабеля. Что нам нужно?

1. Кабель витая пара пятой категории: 2. Разъемы RJ-45 (две штуки). Также для увеличения влаго- и пылезащищенности контактной площадки разъема можно использовать специальный пластиковый колпачок (но не обязательно): 3.Инструмент для обжима (также называемый клещами для обжима или ): Внешний вид инструмента может отличаться только некоторыми деталями, но, как правило, его можно использовать для обжима с помощью сетевого разъема RJ-45 и телефонного разъема RJ-11. Кроме того, в нем есть площадка с резаками, с помощью которых можно перерезать кабель.

4. Инструмент для снятия внешней изоляции — … Иметь его, конечно, желательно, но не обязательно, т.к. у большинства обжимных машин уже есть встроенное лезвие для зачистки:

Теперь нужно определиться со схемой опрессовки … Есть два варианта опрессовки разъема витой пары:

• для создания прямого кабеля — используется для подключения компьютера к коммутатору;
• для создания перекрестного кабеля (называется перекрестным кабелем ) — используется для прямого соединения двух компьютеров без переключателя, а также для соединения некоторых старых моделей коммутаторов вместе.

При создании прямого кабеля можно сочетать цвета в соответствии с двумя стандартами: T568A и T568B … Оба эти стандарта используются при обжиме кабеля витой пары для соединения компьютера и коммутатора и абсолютно эквивалентны. Однако в России стандарт T568B .
Я покажу вам схемы обжима прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (Я даже увеличу его).

T568A опция


T568B опция


При создании кроссового кабеля ( ) цветовая последовательность проводников будет выглядеть так:


Итак, имея перед собой схему опрессовки и все необходимые инструменты, приступаем к опрессовке сетевого кабеля … Необходимо выполнить следующую последовательность действий:

1. Осторожно обрежьте конец кабеля. Лучше всего это сделать с помощью резака, встроенного в клещи для обжима.
2. Снимите изоляцию с кабеля. Это можно сделать с помощью того же инструмента для обжима или стриппера:
3. Разложите и раскрутите провода:
Затем выровняйте их в один ряд, соблюдая последовательность цветов. Покрасить провода нужно по стандарту T568B .

4.Откусите провода так, чтобы они остались чуть больше сантиметра:
5. Вставьте провода в разъем RJ-45. Помните, что вы должны располагать разъем отверстием вниз и защелкой от себя:
6. Убедитесь, что вы правильно разместили провода.
7. Убедитесь, что все провода полностью вставлены в разъем и прилегают к передней части разъема.
8. Поместите соединитель с установленной парой в обжимные клещи, затем плавно, но плотно обожмите:
На этом обжатие кабеля витой пары завершено.Хотя в статье я постарался максимально подробно описать весь процесс, как говорится: «Лучше один раз увидеть, чем сто раз услышать». Поэтому в заключение предлагаю вам посмотреть видео на эту тему. Хотя видео не сопровождается словесным комментарием, но все же наглядно демонстрирует весь процесс обжима витой пары с помощью обжима … В конце видео автор проверяет работоспособность кабеля с помощью LAN-тестера. .

Сразу признаю, что я не специалист по опрессовке витой пары, и большого опыта в этом деле не имею, но все же знаю и кое-что умею.Не раз приходилось самому делать сетевой кабель, и даже специальные плоскогубцы покупал. На самом деле ничего сложного в этом нет. Сжать витую пару сможет любой желающий. Правда, для этого желательно иметь специальный инструмент — кримпер. И здесь уже есть небольшие проблемы. Скорее всего, нужно один раз сделать сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы воспользуетесь им один раз, и, скорее всего, он вам больше не пригодится. И это не стоит ни копейки.Есть возможность обжать сетевой кабель без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье :. И в этом уроке я покажу вам, как все делать с помощью этого особенного инструмента.

Что касается самого кабеля витой пары, то подробнее о нем я рассказывал в статье:. Как вы наверное уже поняли из названия статьи, там же я писал о схемах, по которым можно сделать сетевой кабель.Все зависит от того, для какой цели вам нужен кабель. Мы вернемся к этому вопросу, когда перейдем непосредственно к изготовлению кабеля.

Что нужно для сетевого кабеля?

Давайте посмотрим, какие материалы и инструменты нам нужны.




Разобрались с набором материалов и инструментов. Теперь выберем схему, по которой будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно сделать сетевой кабель.Давайте выясним, какой метод подходит именно вам.




Я почти уверен, что вам нужен обычный прямой кабель. С помощью которого вы можете подключить к роутеру свой компьютер, телевизор, игровую приставку. Или, например, соединить два роутера вместе.

Обжим сетевого кабеля (витая пара) обжимом

Мы разобрались со всеми нюансами, пора переходить к самому интересному. Опишу все пошагово, и конечно же покажу на фото.

1 Нам нужно снять с кабеля верхнюю изоляцию.Для этого вставьте кабель в специальное отверстие на обжиме, и круговыми движениями срежьте изоляцию.

Получится так:

2 Далее нам нужно раскрутить витую пару, и выровнять проводку по схеме обжима. Я использую «T568A Direct Crimp». Вы найдете фото самой схемы выше. Обрезаем проводку так, чтобы осталось примерно сантиметр, а то и чуть больше.
3 Выравниваем проводку, проверяем, правильно ли они совмещены (согласно схеме), и вставляем в разъем RJ-45.Разъем необходимо удерживать защелкой вниз. Как на фото ниже. Вы увидите, как каждый из проводов займет свое место в разъеме. Вставляем кабель до упора. На моем фото ниже кабель вставлен не до конца (я только начал вставлять) … Сама проводка должна проходить под блестящими контактами и упираться в стену.
4 Проверьте правильность расположения проводов в разъеме. И полностью ли они вставлены в разъем. 5 Вставьте разъем в обжимной пресс и медленно обожмите кабель, сжимая ручки.Сильно сожмите ручки обжима.

После опрессовки:

Таким же образом делаем обжим на другом конце кабеля. Наш кабель готов, можете проверить.

Я подключил свой ноутбук к роутеру с помощью этого кабеля, и он заработал. Может я не идеально выполнил обжим витой пары, для этого, конечно, нужно потренироваться, но у меня все получилось. А это значит, что у вас все получится.

Без специального инструмента, обжима, обжать сетевой кабель конечно сложнее.Единственное отличие состоит в том, что после зачистки, выравнивания и установки кабеля в разъем вам нужно что-нибудь острое (например, отверткой) по очереди надавить на каждый контакт на разъеме.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Жилы кабеля для передачи данных сделаны из очень тонких металлических проводов. Вот почему их легко сломать при неосторожном обращении, случайно. В таких ситуациях вам, скорее всего, придется снова сжать его.

Этот процесс несложный, но в нем есть свои хитрости и нюансы. Также для ее выполнения вам потребуются специальные плоскогубцы, но их наличие не обязательно — вы можете провести процесс с помощью обычной шлицевой отвертки и канцелярского ножа.

Фото: разводка и заделка кабеля витая пара

Перед тем, как приступить к обжимке кабеля, обязательно подготовить все необходимое. А также убедитесь, что вы приобрели именно те разъемы, которые требуются в вашем конкретном случае.Разъемы бывают самых разных типов, и для подключения компьютера к сети обычно требуется тип RJ-45.

Разновидности кабеля

Существует много разных типов кабелей, используемых для создания сети между разными компьютерами, а также сетевым оборудованием.

На сегодняшний день наиболее распространены три типа коммуникационных кабелей:




Коаксиальный кабель первым стал применяться для построения локальных сетей разного типа.

Такой интернет-кабель легко обжать дома; для этого даже не потребуется специализированный инструмент — достаточно обычного канцелярского ножа и отвертки.На этом преимущества заканчиваются.

Этот провод состоит из трех основных частей:




Скорость передачи данных по этому кабелю всего 10 Мбит / с. Он чрезвычайно чувствителен к разного рода электромагнитным помехам; Восстановить повреждение этого типа провода очень сложно и проблематично. Сегодня он практически нигде не используется.

Волоконно-оптическое волокно (Optic Fiber) — это самый современный способ передачи данных на сегодняшний день.

Состоит из следующих компонентов:




Оптоволокно не подвержено каким-либо помехам, скорость передачи данных с его помощью составляет 2 Гбит / с.Расстояние между отдельными узлами, соединенными этим типом провода, может достигать 100 км. Недостаток только один — довольно высокая стоимость.

Twisted Pair (витая пара) — чаще всего используется как для построения локальных сетей, так и для подключения к Интернету.

Состоит из следующих компонентов:




Обеспечивает относительно высокую скорость передачи данных — от 10 Мбит / с до 1 Гбит / с.

витая пара может быть:




Витая пара не подвержена разного рода помехам, легко ремонтируется.Правильно обжать провод для этого вида интернета достаточно просто, но потребуется специальный инструмент — опрессовка.

Видео: установка витой пары

Схема установки

Схема подключения витой пары — порядок жил по цвету. Другое название — распиновка.

На сегодняшний день наиболее часто используются следующие типы распиновки:




Штыри пронумерованы слева направо, когда медные проводники находятся сверху, а сам разъем повернут вперед, к пользователю.

Каждый тип схемы подключения имеет свое предназначение. Схема первого типа STRAIGHT-THROUGHT (также обозначается как T568) предназначена для подключения оконечного оборудования (персональный компьютер, принтер) к любому коммутационному оборудованию (маршрутизатор, концентратор).


Кроссовер применяется, когда необходимо соединить два сетевых оборудования — роутер, компьютер.

проходной

Прямое соединение может быть реализовано двумя способами — существует два стандарта:




Первый вариант является общепринятым, но бывают ситуации, когда может быть реализован только второй.

Порядок цвета при использовании 568 A:

	Цвет		№	Цвет
	бело-зеленый		1	бело-зеленый
	зеленый		2	зеленый
	желто-белый		3	желто-белый
	синий		4
5	бело-голубой		5	бело-голубой
6	желтый		6
7	бело-коричневый		7	бело-коричневый
8	Коричневый		8	Коричневый

Порядок цвета при использовании 568 B:

	Цвет		№	Цвет
	бело-желтый		1	бело-желтый
	желтый		2	желтый
	бело-зеленый		3	бело-зеленый
	синий		4	синий
	бело-голубой		5	бело-голубой
6	зеленый		6
7	бело-коричневый		7	бело-коричневый
8	Коричневый		8	коричневый

Кроссовер Кроссовер

Схема Cross-Over более сложна с точки зрения цветового кодирования — их порядок несколько сбивает с толку.

Также есть два стандарта, они различаются в зависимости от пропускной способности сети:




Стандарт для 100-мегабитной сети имеет следующий порядок цветов:

Номер	Цвет		Номер	Цвет
	бело-желтый		1	бело-зеленый
	желтый		2	зеленый
	бело-зеленый		3	бело-желтый
	синий		4	синий
5	бело-голубой		5	бело-голубой
6	зеленый		6
7	бело-коричневый		7	бело-коричневый
8	Коричневый		8	Коричневый

Стандарт второго типа — для сети с заданной скоростью передачи 1 Гбит / с — требует распиновку провода следующим образом:

№1		№2
Номер	Цвет		Номер	Цвет
1	бело-желтый		1	бело-зеленый
2	желтый		2	зеленый
3	бело-зеленый		3	бело-желтый
4	синий		4	бело-коричневый
5	бело-голубой		5	Коричневый
6	зеленый		6	желтый
7	бело-коричневый		7	синий
8	Коричневый		8	бело-голубой

Сегодня почти все сетевые устройства могут самостоятельно распознавать способ подключения (у них есть функция Auto-MDIX). Но все еще работает довольно большое количество оборудования, которое не умеет это делать.

Как обжать интернет-кабель своими руками

Распиновка провода связи своими руками довольно проста. Для этого требуется всего несколько предметов, вы можете найти и приобрести их в ближайшем компьютерном магазине. Также необходимо знать параметры вашего сетевого оборудования, которое необходимо подключить. Поскольку тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

Инструменты и принадлежности

Чтобы вручную обжать витую пару из восьми проводников, необходимы следующие инструменты:




Также, помимо самого инструмента, желательно запастись несколькими разъемами на случай, если первая попытка окажется неудачной.

Порядок работы

В самом процессе нет ничего сложного, важно только соблюдать порядок действий:




Когда все вышеперечисленные операции выполнены, необходимо провести испытание под давлением. Сделать это можно как с помощью специальных плоскогубцев, так и с помощью обычной шлицевой отвертки.

Проверка кабеля

Проверить обжатую витую пару с помощью мультиметра, установленного в режим набора, достаточно просто. Жилы необходимо соединить по цвету с контактными щупами — все они должны хорошо звенеть. Если вы не слышите звуковой сигнал, следует прижать контакты разъема — они не прижимаются плотно к медным проводам.

Также можно проверить соединение с помощью специального устройства. Проверяет силу передаваемого сигнала — соответственно данное устройство позволит легко обнаружить некачественную распиновку.

При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в будущем:




Обжим витой пары плоскогубцами или даже шлицевой отверткой — несложный процесс. Важно только соблюдать технологию и делать все максимально аккуратно.Поскольку качественная сжатая витая пара — это гарантия высокой скорости передачи данных. Поэтому перед тем, как вызвать специалиста и заплатить ему деньги, стоит попробовать выполнить эту несложную операцию самостоятельно.

Сегодня многожильная витая пара — самый популярный и надежный способ передачи информации через Интернет или локальную сеть.

Практически ни одна локальная сеть не обходится без проводных сегментов, в которых компьютеры подключаются к сети с помощью кабелей. Из этого материала вы узнаете, какие типы и типы кабелей используются для создания локальных сетей, а также научитесь делать их самостоятельно.

Практически ни одна локальная сеть, будь то домашняя или офисная, не обходится без проводных сегментов, в которых компьютеры подключаются к сети с помощью кабелей. Это неудивительно, ведь такое решение для передачи данных между компьютерами до сих пор остается одним из самых быстрых и надежных.

Типы сетевого кабеля

В проводных локальных сетях для передачи сигнала используется специальный кабель, называемый «витая пара». Он назван так потому, что состоит из четырех пар медных проводников, скрученных вместе, что снижает помехи от различных источников.

Кроме того, витая пара имеет обычную внешнюю плотную изоляцию из поливинилхлорида, который также очень мало подвержен электромагнитным помехам. Причем в продаже можно найти как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности с дополнительным экраном из фольги — либо общий для всех пар (FTP — Foiled Twisted Pair), либо для каждой пары отдельно (STP — экранированная витая пара).

Модификацию витой пары с экраном (FTP или STP) в домашних условиях имеет смысл использовать только при высоких наводках или для достижения максимальных скоростей при очень большой длине кабеля, которая предпочтительно не должна превышать 100 м.В других случаях подойдет более дешевый неэкранированный кабель UTP, который можно найти. в любом компьютерном магазине.

Кабели витой пары

делятся на несколько категорий, которые имеют маркировку от CAT1 до CAT7. Но не стоит сразу бояться такого разнообразия, так как для построения домашних и офисных компьютерных сетей используется в основном кабель CAT5 без экрана или его несколько улучшенная версия CAT5e. В некоторых случаях, например, при прокладке сети в помещениях с высокими электромагнитными помехами, можно использовать кабель шестой категории (CAT6), имеющий общий экран из фольги.Все вышеперечисленные категории способны передавать данные со скоростью 100 Мбит / с при использовании двух пар проводов и 1000 Мбит / с при использовании всех четырех пар.

Схемы обжима и типы сетевого кабеля (витая пара)

Обжим витой пары — это процедура прикрепления специальных разъемов к концам кабеля, которые представляют собой 8-контактные разъемы 8P8C, которые обычно называют RJ-45 (хотя это несколько неверно). В этом случае разъемы могут быть как неэкранированными для кабелей UTP, так и экранированными для кабелей FTP или STP.

Избегайте покупки так называемых вставных соединителей. Они предназначены для использования с мягкими многожильными кабелями и требуют определенных навыков для установки.

Для прокладки проводов внутри разъема прорезано 8 канавок (по одной на каждую жилу), над которыми на торце расположены металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а кабельный ввод будет смотреть на вас, то первый контакт будет располагаться справа, а восьмой — слева.Нумерация выводов важна в процедуре обжима, поэтому помните об этом.

Внутри разъемов есть две основные схемы подключения: EIA / TIA-568A и EIA / TIA-568B.

При использовании схемы EIA / TIA-568A провода с первого по восьмой вывод прокладываются в следующем порядке: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый и коричневый. . В схеме EIA / TIA-568B провода идут следующим образом: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый.

Для изготовления сетевых кабелей, используемых для переключения между компьютерными устройствами и сетевым оборудованием в различных комбинациях, используются два основных варианта опрессовки кабеля: прямой и перекрестный (перекрестный). С помощью первого, наиболее распространенного варианта изготавливаются кабели, которые используются для подключения сетевого интерфейса компьютера и других клиентских устройств к коммутаторам или маршрутизаторам, а также для межсетевого взаимодействия современного сетевого оборудования. Второй, менее распространенный вариант, используется для изготовления перекрестного кабеля, который позволяет двум компьютерам напрямую подключаться друг к другу через сетевые карты без использования коммутационного оборудования.Вам также может понадобиться перекрестный кабель для подключения старых коммутаторов к сети через порты восходящего канала.

Что бы сделать прямым сетевым кабелем , надо оба конца его обжать по той же схеме . В этом случае можно использовать как вариант 568A, так и 568B (он используется гораздо чаще).

Стоит отметить, что совсем не обязательно использовать все четыре пары для изготовления прямого сетевого кабеля — достаточно будет двух. В этом случае по одному кабелю витой пары можно подключить к сети сразу два компьютера.Таким образом, если не планируется высокий локальный трафик, потребление проводов для построения сети можно сократить вдвое. Однако учтите, что в этом случае максимальная скорость передачи данных такого кабеля упадет в 10 раз — с 1 Гбит / с до 100 Мбит / с.

Как видно из рисунка, в этом примере используются пары оранжевого и зеленого цветов. Чтобы обжать второй разъем, коричневый заменяет оранжевую пару, а синий — место зеленой. В этом случае схема подключения к контактам сохраняется.

Для изготовления кроссового кабеля необходимо , один обжать его конец по схеме 568А, а второй — по схеме 568В.

В отличие от прямого кабеля, для создания кроссовера всегда требуются все 8 жил. При этом кроссоверный кабель для обмена данными между компьютерами на скорости до 1000 Мбит / с изготавливается по особому принципу.

Один его конец обжат по схеме EIA / TIA-568B, а другой имеет следующую последовательность: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий. Таким образом, мы видим, что в схеме 568A места поменялись местами между синей и коричневой парами при сохранении последовательности.

Завершая разговор о схемах, резюмируем: обжав оба конца кабеля по схеме 568В (2 или 4 пары), получаем прямой кабель для подключения компьютера к коммутатору или роутеру. Обжав один конец по схеме 568А, а другой по схеме 568В, получаем перекрестный кабель для соединения двух компьютеров без коммутационного оборудования.Особняком стоит изготовление гигабитного кроссового кабеля, требующего специальной схемы.

Обжим сетевого кабеля (витая пара)

Для самой процедуры обжима кабеля нам понадобится специальный обжимной инструмент, называемый кримпером. Кримпер — клещи с несколькими рабочими участками.

В большинстве случаев ножи помещают ближе к рукояткам инструмента, чтобы отрезать витую пару. Здесь в некоторых модификациях можно найти специальную выемку для снятия внешней изоляции кабеля. Далее по центру рабочей зоны расположены одна или две розетки для опрессовки сетевого (маркировка 8Р) и телефонного (маркировка 6Р) кабелей.

Перед обжимом разъемов отрежьте кусок кабеля нужной длины под прямым углом. Затем с каждой его стороны снимают общую внешнюю изоляционную оболочку на 25-30 мм. При этом не повредите собственную изоляцию проводов внутри витой пары.

Далее начинаем процесс сортировки жилок по цвету, согласно выбранной схеме опрессовки.Для этого раскрутите и выровняйте провода, затем уложите их в ряд в желаемом порядке, плотно прижав друг к другу, а затем обрежьте концы щипцовым ножом, оставив от края изоляции примерно 12-13 мм.

Теперь аккуратно надеваем разъем на кабель, следя за тем, чтобы провода не перепутались, и каждый из них уходит в свой канал. Протолкните жилы до упора, пока они не коснутся передней части разъема. При правильной длине концов проводников все они должны полностью входить в разъем, а изолирующая оболочка должна находиться внутри корпуса. Если это не так, вытяните жилки и немного их укорачивайте.

После того, как вы надели разъем на кабель, осталось только закрепить его там. Для этого вставьте разъем в соответствующий разъем, расположенный на обжимном инструменте, и аккуратно сожмите ручки до упора.

Конечно, хорошо, когда у вас дома есть щипцы для обжима, но что делать, если его нет, а кабель действительно нужно обжимать? Понятно, что ножом можно снять внешнюю изоляцию, а жилы перерезать обычными кусачками, а как насчет самого обжима? В исключительных случаях для этого можно использовать узкую отвертку или тот же нож.

Поместите отвертку поверх контакта и нажмите на нее так, чтобы зубцы контакта врезались в проводник. Понятно, что эту процедуру нужно проделать со всеми восемью контактами. Наконец, нажмите на центральное поперечное сечение, чтобы закрепить изоляцию кабеля в разъеме.

И напоследок дам небольшой совет: Перед первой опрессовкой кабеля и разъемов покупайте с запасом, так как с первого раза хорошо проделать эту процедуру удается далеко не всем.

Если вдруг возник вопрос об организации домашней сети, или просто подключении компьютера к роутеру, модему или другому устройству, а вызвать мастера нет возможности, не расстраивайтесь. В компьютерных магазинах можно свободно купить готовые кабели (патч-корды) с уже подключенными разъемами различного типа. Если поблизости нет такого магазина, или вам нужно проложить кабель в местах, где не будут проходить разъемы, придется обжимать кабель самостоятельно.

Для этого потребуются базовые знания в области электроники, а также кабель определенного типа, разъемы, инструменты для опрессовки, тестер, отвертка и нож.Но прежде чем приступить к установке, попробуем разобраться, что для чего предназначено, как работает, как сжать своими руками.

Кабель

В стандартных локальных сетях принято использовать провод, называемый «витая пара». Своим названием он обязан внутреннему устройству, состоящему из двух, четырех или восьми изолированных медных или алюминиевых проводов, скрученных попарно и заключенных во внешнюю изоляцию из ПВХ. Оболочка каждой проводки выполнена разного цвета для удобства подключения.Существует два типа такого окружающего слоя фольги (FTP) и неэкранированный (UTP).

Использовать FTP-проводник для обустройства домашней сети нецелесообразно, так как экран рассчитан на защиту от сильных электромагнитных помех, а также на рабочий кабель длиной более 100 метров. Так что более дешевый и распространенный вариант в виде кабеля UTP, который продается в любом магазине компьютерной техники или на рынке, вполне подойдет. Любая «витая пара» подразделяется на несколько категорий в зависимости от количества ядер, пропускной способности и назначения.Кабель промаркирован комбинацией букв и цифр: от SAT-1 до SAT-7. Самым распространенным проводником для оборудования LAN является SAT-5 или его модификация SAT5e. Он состоит из четырех пар разноцветных ядер и обеспечивает скорость до 100 Мбит / с на частоте 100 МГц.

Разъемы

Все современное компьютерное оборудование, предназначенное для широкого использования для сетевых подключений, имеет стандартные стандартные разъемы для вилки с маркировкой 8P8C. Иногда такой разъем почему-то называют RJ-45. Но как бы они ни назывались, цель у них одна — соединить «витую пару» с любым устройством.Эти вилки, как и кабель, могут быть или не быть экранированными. Разъем представляет собой пластиковую головку с прорезанными в ней восемью пазами для прокладки жил проводника. В конце этих прорезей устанавливаются подвижные контакты, которые зажимают провода. При установке очень важна нумерация пазов. Если разъем расположен контактами вверх и на себя с защелкой, то первый контакт будет слева, а восьмой контакт справа.

Известны два варианта расположения проводов «витой пары» в разъемах:

• EIA / TIA-568A.
• EIA / TIA-568B.

Первый предусматривает следующую последовательность (слева направо):

1. Бело-зеленый.
2. Зеленый.
3. Бело-оранжевый.
4. Синий.
5. Белый и синий.
6. Оранжевый.
7. Бело-коричневый.
8. Коричневый.

На второй схеме провода расположены следующим образом:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зеленый.
4. Синий.
5. Белый и синий.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

Типы подключения

Вариант EIA / TIA-568A используется для обжима сетевого кабеля, который одним концом подключается к компьютеру, а другим концом к одному из коммутирующих устройств (маршрутизатор, SWITCH, модем и т. д.). Такой тип подключения называется прямым. Но есть другое — крест или крест. Он используется для прямого соединения двух компьютеров. Непосредственная опрессовка сетевого кабеля предусматривает закрепление разъемов по схеме EIA / TIA-568A на обоих концах.Это наиболее распространенный тип подключения, поскольку обычно в локальных сетях используется более двух компьютеров, подключенных через SWITS или другие типы коммутаторов. Если все же возникает необходимость соединить две машины вместе, используется перекрестное соединение. Чтобы обжать сетевой кабель компьютер-компьютер, подключите один конец кабеля к разъему с использованием технологии EIA / TIA-568A, а другой — с помощью EIA / TIA-568B. Для прямого подключения можно использовать не все 8 ядер, а только 4, но это уменьшится в 10 раз.Все 8 ядер используются в кроссоверном соединении.

Подготовка кабеля

Перед опрессовкой необходимо снять изоляцию с жилы. Разрезать кабель можно обычным ножом, но от того, насколько аккуратно это будет сделано, будет зависеть работоспособность нашего патч-корда и качество передачи данных. Наружный утеплитель разрезается на расстоянии 20-25 мм от торца. Важно не повредить изоляцию жил, что может привести к их последующему короткому замыканию.После удаления изоляции необходимо раскрутить все пары и выпрямить их в порядке EIA / TIA-568A или EIA / TIA-568B, в зависимости от требуемого типа подключения.

Как обжать сетевой кабель щипцами

Мастера используют специальные клещи (щипцы). Если дома такого инструмента нет, его можно купить в любом магазине радиодеталей. Стоимость самого простого обжима около 200 рублей. Перед тем как обжать сетевой кабель, убедитесь, что жилы не пересекают друг друга.

Затем вставляем их в пазы разъема до упора и фиксируем. Визуально следует убедиться, что вся проводка упиралась в переднюю стенку штекерной головки, ни одна из них случайно не попала в «чужую колею», и чтобы не была нарушена схема опрессовки. После этого разъем помещается в специальную рабочую прорезь обжима, выполненную по форме и размеру разъема, и зажимается до упора. Эта операция проделывается с другим концом будущего патч-корда.Проверить правильность подключения можно тестером LAN, а при его отсутствии просто подключив компьютер к нужному устройству через обжатый сетевой кабель.

Обжим кабеля без обжима

Если все же специальных клещей не было, и нет возможности их купить, есть вариант, как обжать сетевой кабель вручную. Пригодится хорошее зрение и тонкая отвертка или нож. Очистив «витую пару» от внешней изоляции и разложив ее жилы в желаемом порядке, помещаем их в разъем и снова фиксируем пальцами.В этом случае вилка должна быть обращена контактами вверх.

Положив нижнюю часть разъема на стол или другую горизонтальную поверхность, с помощью отвертки или ножа переместите их по одному до упора вниз. В этом случае зубцы контактов прорежут изоляцию проводов и зафиксируют их в нижнем положении. Покупая разъемы и планируя обжимать их вручную, лучше взять несколько лишних, потому что с первого раза может не получиться, и придется снова бежать в магазин.

Распространенные ошибки

При обжиме кабеля часто возникают ситуации, когда вроде все сделано правильно, а соединения нет. В этом случае следует проверить разводку проводов и перепроверить на соответствие типу подключения.

Если все в порядке, нужно убедиться, что вся проводка надежно подключена к контактам разъема. Также не исключено, что верхняя изоляция слишком разрезана, и провода коммутационного шнура, закручиваясь, могут замкнуться или, наоборот, отойти от контакта.В таких случаях кабель следует разрезать и снова обжать.

Обжимаем сетевой кабель.

Витая пара: способы обжима, схема подключения

Здравствуйте, дамы и господа. Рад видеть вас на сайте ! Эта статья научит всех обжимать сетевой кабель … Этот навык может понадобиться в любом месте и в любое время, поэтому я советую вам внимательно ознакомиться с приведенным ниже материалом, тем более что сам процесс не сложен.

Обжим сетевого кабеля — это не что иное, как подключение проводов сетевого кабеля к контактам разъема RJ-45 в определенной последовательности.

Разъемы

RJ-45 (или, как их ласково называют «грибочки» — в первых буквах) — вещь очень дешевая, поэтому купить их в любом компьютерном магазине не составит труда (примерная цена — 3-5 рублей).

Для обжима 1 кабеля нужно 2 «заглушки из шафрана», но это в идеале, иногда упор крепления или что-то еще отламывает разъем, в этом случае лучше запастись дополнительным экземпляром.

Кроме разъемов для опрессовки сетевого кабеля понадобится специальный инструмент (пресс-клещи):

(нажмите для увеличения)

, однако, вы легко можете обойтись без тонкой плоской отвертки и небольшого молотка.

Если действовать аккуратно, то отличий в обжиме никто не заметит.

Как выглядит новый разъем RJ-45, можно увидеть на рисунке выше (их два рядом друг с другом), точно так же, как мы будем обжимать этот сетевой кабель

Сразу оговорюсь, что в примере опрессовка осуществляется простой отверткой. Если в дальнейшем вам придется часто работать с сетевыми кабелями, то целесообразнее покупать специальные пресс-клещи (или «опрессовки», говоря простым языком), их цена может варьироваться от 300 до 3000 рублей.

Итак, с имеющимся инструментом и расходными материалами определились, пора выбирать вариант опрессовка сетевого кабеля … Вариантов может быть несколько, точнее 3.

1) Компьютерный концентратор / коммутатор

Этот вариант подходит, если компьютер подключен к сети через сетевую карту вашего компьютера и концентратор / коммутатор. Рассмотрим последовательность действий:

а) перерезаем изоляцию сетевого кабеля ножом (специальный или обычный кухонный). Идеальная длина зачищенных проводов должна составлять 1,2-1,5 см. Тогда это позволит соединителю приклеиваться к изоляции сетевого кабеля, а не болтаться на слишком длинных проводах. Действовать очень осторожно, нельзя повредить внутреннюю проводку, лучше взять кабель на разрыв в месте предполагаемого среза изоляции и слегка удерживать ножом на месте изгиба. Далее аналогичным образом избавляемся от изоляции по всей окружности кабеля. У вас должно получиться что-то вроде этого:

б) раскрутите, выровняйте внутреннюю проводку, затем «откусите» их так, чтобы все они были строго одинаковой длины.Тут может возникнуть такая проблема — отрезав концы, еще можно получить разводку разной длины, чтобы этого не произошло, сначала распрямите весь кусок сетевого кабеля (примерно 30 сантиметров от начала), только потом выравнивайте внутренние провода. Для наглядности опять же подойдет верхняя фигура.

в) размещаем провода для опрессовки кабеля. На этом этапе могут возникнуть сложности, так как провода короткие и не всегда послушные. Поможет «разогреть» сетевой кабель, прямо рядом с торчащими проводами, то есть вы можете смять кабель пальцами, после чего провода можно будет разместить немного другим и более подходящим для вас способом.Но если изоляция кабеля слишком жесткая, то не бойтесь переплетать провода, чтобы расположить их в правильной последовательности. Для нас главное, чтобы они попадали под ножи разъема (металлические зажимы) в правильном порядке.

Теперь вставляем провода в каналы разъема в строгом порядке, который показан под рисунком.

(нажмите для увеличения)

Серийные номера цветов проводов соответствуют номерам каналов на рисунке:

1 БЕЛЫЙ-ОРАНЖЕВЫЙ
2 ОРАНЖЕВЫЙ
3 БЕЛЫЙ-ЗЕЛЕНЫЙ
4 СИНИЙ
5 БЕЛЫЙ-СИНИЙ
6 ЗЕЛЕНЫЙ
7 БЕЛЫЙ-КОРИЧНЕВЫЙ
8 КОРИЧНЕВЫЙ

Напомню еще раз — это порядок создания соединения Компьютер — Хаб.В этом порядке разместите провода на обоих концах сетевого кабеля.

2) Компьютер (перекрестный обжим)

Этот вариант предполагает подключение компьютеров к локальной сети напрямую через сетевую карту одного к сетевой карте второго. Слово кроссовер подразумевает перекрестную последовательность проводов на разных концах кабеля. После ознакомления с порядком цветов, думаю, ситуация для вас немного прояснится. У этого типа обжима есть 2 варианта:

2.1 Скорость сети до 100 Мбит / с

Первая сторона кабеля:

1 БЕЛЫЙ-ОРАНЖЕВЫЙ
2 ОРАНЖЕВЫЙ
3 БЕЛЫЙ-ЗЕЛЕНЫЙ
4 СИНИЙ
5 БЕЛЫЙ-СИНИЙ
6 ЗЕЛЕНЫЙ
7 БЕЛЫЙ-КОРИЧНЕВЫЙ
8 КОРИЧНЕВЫЙ

Вторая сторона кабеля:

1 БЕЛЫЙ-ЗЕЛЕНЫЙ
2 ЗЕЛЕНЫЙ
3 БЕЛЫЙ-ОРАНЖЕВЫЙ
4 СИНИЙ
5 БЕЛЫЙ-СИНИЙ
6 ОРАНЖЕВЫЙ
7 БЕЛЫЙ-КОРИЧНЕВЫЙ
8 КОРИЧНЕВЫЙ

2.2 Скорость сети выше 100 Мбит / с

Лицевая сторона:

1 БЕЛЫЙ-ОРАНЖЕВЫЙ
2 ОРАНЖЕВЫЙ
3 БЕЛЫЙ-ЗЕЛЕНЫЙ
4 СИНИЙ
5 БЕЛЫЙ-СИНИЙ
6 ЗЕЛЕНЫЙ
7 БЕЛЫЙ-КОРИЧНЕВЫЙ
8 КОРИЧНЕВЫЙ

Вторая сторона:

1 БЕЛЫЙ-ЗЕЛЕНЫЙ
2 ЗЕЛЕНЫЙ
3 БЕЛЫЙ-ОРАНЖЕВЫЙ
4 БЕЛЫЙ-КОРИЧНЕВЫЙ
5 КОРИЧНЕВЫЙ
6 ОРАНЖЕВЫЙ
7 СИНИЙ
8 БЕЛЫЙ-СИНИЙ

Варианты опрессовки сетевого кабеля, которые я описал, проверены лично и работают отлично. Примечание! Если вы использовали отвертку с плоским лезвием, чтобы «врезать» контакты разъема в провода, обязательно прикрепите сам разъем RJ45 к сетевому кабелю. Для этого нажмите на зажим, который находится рядом с нижней частью разъема, чтобы он встал на место (это может потребовать довольно большого усилия). Будьте осторожны, иначе вы можете повредить сам разъем и крепежный упор, расположенный как раз напротив зажима кабеля, в этом случае сетевой кабель вывалится из разъема оборудования.

В результате проделанной работы мы получим вот такой прекрасно работающий красивый патч — шнур, обжатый для работы «КомпьютерКомпьютер» или кроссовер-типа.Хоть патч-корд и называется заводским обжатым кабелем, я до сих пор использую этот термин, потому что качество оказалось не хуже заводского

.

Что ж, ребята, в наш век Интернета вы должны уметь прокладывать провода, по крайней мере, до своей комнаты (или квартиры), чтобы получить доступ к «всемирной паутине», так сказать. Конечно, протянуть интернет-кабель недостаточно, ведь напрямую в сетевую карту компьютера его не втыкаешь, для этого нужен какой-то разъём? Которую нужно установить на конец провода (или витой пары), а вот надеть просто нельзя — нужно «прижать». Конечно, не надо заморачиваться и идти за готовым в магазине, но он будет стоить в 5, а то и в 10 раз дороже, чем сделанный своими руками. Этим мы и займемся сегодня …

Кабель для Интернета называется витой парой. Наверное, многие задавались вопросом, почему? Это просто.

Витая пара — кабель состоит из восьми медных проводов, которые в свою очередь идут попарно, на самом деле они скручены между собой и похожи по цвету.Обычно это оранжевый и бело-оранжевый, синий и бело-синий, зеленый и бело-зеленый и т. Д. А так как они идут парами и скручены друг с другом, провод получил такое название.

Для чего нужны восемь проводов?

Справедливый вопрос. Такая конструкция, о которой говорят, с запасом на будущее. На заре высокоскоростного Интернета такие кабели использовались во внутренних сетях. То есть либо с компьютера на компьютер, либо с компьютера на «коммутатор» или «маршрутизатор» (то есть в общую сеть).Так что тогда (да, на многих предприятиях и сейчас) использовалось всего 4 провода. Это так называемая сеть 100Мб, как вы уже догадались — максимальное соединение может работать на такой скорости, это максимальная передача данных в секунду.

Но прогресс не стоит на месте, все чаще встречаются более продвинутые сети — 1Gb / s (как правило, теперь поддерживается всеми встроенными и отдельными сетевыми картами), это гораздо серьезнее. А для такой скорости нам достаточно всего 8 проводов или 4 витых пар.

Что нужно для опрессовки

Для обжима витой пары нам понадобится сам провод. Вот ребята — вы сами решаете, что это должно быть, если вам хватает скорости 100 Мб / с, то берем 4 ядра, если нужно 1 Гб / с, то берем 8 ядер. Однако он должен быть особенным для сетей и Интернета. Однако они бывают двух типов:

Есть так называемые кабели STP — экранированные, большой минус, очень дорогие и ненужные для использования в квартире.Переплачивать просто незачем!

А UTP — это неэкранированная витая пара, которая чаще всего используется везде и везде! Дешево и достаточно практично.

В свою очередь UTP делится на категории, это 3, 5, 6 и 7. Как вы понимаете, 3 — это самый дешевый и не очень качественный (тонкие жилы, тонкая оплетка, легко повредить и т. Д.). Но 7-я категория — самая стойкая и надежная, но опять же очень дорогая. Ссылаясь на свой многолетний опыт, скажу — пользуйтесь 5 категорией, покупать легко (стоит средняя), качество на уровне, и практически все организации используют — «золотая середина».

Разъем RJ-45. Это стандартный разъем для подключения к сетевым устройствам, именно его мы будем надевать на проводники без изоляции.

Обжимной инструмент — это обычный перочинный нож и специальные ножницы, или, как многие называют, плоскогубцы.

Инструмент специфический и скажем прямо — не всегда он нужен (обычному человеку)! Но если вы планируете делать качественную витую пару, то она вам необходима!

Часто слышу в интернете — зачем они (клещи) нужны, ножницами все можно выжать! В этом есть доля правды — выжать можно! Но как тогда это будет работать? ДА, а если взять самые простые клещи, то они будут стоить не дороже 200 рублей (я не говорю о профессиональных, которые можно купить за 2000). И это не такие уж большие деньги.

Как подобрать цвета?

Я коснулся этого на краю, но стоит вспомнить. Всего существует два типа подключения, это стандарт T568A и стандарт T568B. Если вас не смущают, то вся разница в расположении двух витых пар — бело-оранжевая — оранжевая и бело-зеленая — зеленая. Смотрим на схему.

Честно скажу, что в России выдавливают и делают версию Т568В, так уж вышло.Хотя дома (во внутренней сети) можно сжимать как угодно.

Как обжать 8-жильный кабель

Начнем с самого простого — обжима 8 проводов (для сети 1 Гб). С ростом скорости интернета сейчас это самая востребованная «обжимка».

• Нам нужно зачистить конец кабеля, примерно на 3 см.
• После этого расплетаем все жилки друг от друга так, чтобы они разделились.
• Берем разъем RJ-45, именно в него будем вставлять провода, и для начала их нужно «прикинуть», предварительно установить и посмотреть, что все «каналы» исправны, то есть провода доходят до конца, иногда бывает брак.
• Вставить нужно в следующие контакты (смотрим на группу контактов сверху, то есть она должна быть вам в лицо). Контакты и цвета расположены так:

Первая бело-оранжевая

Второй оранжевый

Третий — бело-зеленый

Четвертый — Синий

Пятый — бело-синий

Шестой — зеленый

Седьмой — бело-коричневый

Восьмой — коричневый

Подставляем и смотрим, если все дошли до конца, то можно выжать.

• Витую пару, которую мы зачистили на 3 см, нужно разрезать, обычно это делается для того, чтобы провод плотно прилегал и не «порхал», ведь у RJ-45 есть специальная ручка, которая будет зажимать обмотку .
• Обрезаем, вставляем провода в разъем и затем устанавливаем в плоскогубцы, там не перепутаешь, у плоскогубцев есть специальный разъем, позволяющий устанавливать только в одном положении. Тогда просто нажмите сильно, и все готово!
Как обжать на 4 жилы

Здесь практически все то же самое, повторяться нет смысла, однако нужно учитывать расположение проводов, ведь есть всего 4 контакта, которые нужно совмещать с определенными проводами. Снова берем разъем «лицом к себе», расплетаем и соединяем провода.

Рабочие контакты 1,2,3 и 6

Первый контакт бело-оранжевый

Второй оранжевый

Третий — бело-зеленый

Шестой зеленый.

Нужно проверить, как они входят в разъем, если все в порядке, вырезать и вставить полностью. Потом плоскогубцами и обжимаем.

Как видите, процесс сжатия довольно простой! В этом нет ничего сложного, главное не перепутать — оба конца провода нужно обжимать вот так!

А теперь смотрим видео версию.

Сколько вы сэкономили?

Если покупать кабель для интернета в магазине, то стоимость около 150 рублей — метр, то есть два метра, будет стоить 300 рублей!

Если обжимать самостоятельно — разъем (5 рублей, нам нужно два), кабель 2 метра (25 рублей) = 35 рублей — это почти в 10 раз дешевле! Даже если вы купите ножницы за 200 рублей, вы все равно сэкономите 65 рублей, и тогда будет только прибыль, можно даже подзаработать.

Вот и все, такая большая, но нужная статья.Читайте нашу строительную площадку.

Доброго времени суток дорогие читатели! Сегодня речь пойдет о сетевом кабеле (патч-корде), благодаря которому большинство из вас получает доступ в Интернет. То есть про поговорим как обжать кабель RJ-45 .

Думаю, что ни для кого не секрет, что кабель появляется не в готовом обжатом состоянии (иначе его нельзя было бы вставить везде, и были бы лишние «хвосты»), а в виде просто «шнурка» «без каких-либо разъемов.

Только потом, стараниями каких-то мифических установщиков, на кабеле появляется своеобразная пластмассовая прокладка, которую можно вставить в сетевую карту.

Наверное, как вы уже догадались, в этой статье речь пойдет о том, как обжать сетевой кабель, что для этого нужно и с чем его все едят.

Процесс обжатия сетевого кабеля несложный, хотя и требует сноровки рук и никакого обмана некоторых навыков.

Приступим.

Какие инструменты и предметы потребуются

Как обжать кабель? Это очень просто, но для начала нужно понять, что нам нужно. А это:

1. 1. Кабель не обжатый (и обжатый тоже, потому что одним легким движением ножниц он превращается в элегантные шортики, а не обжатый вид). Купить можно в любом компьютерном магазине примерно за 5-10 рубля за метр;
   2. Пара (как показывает практика, чем больше, тем лучше) разъемов RJ-45 … Встаньте в районе 5 рубля за штуку. Выглядят они так:

Примечание: в принципе некоторые обжимаются зубьями в случае использования отвертки, желательно быть осторожнее.Были прецеденты.

Как обжать кабель — процесс и методы

Сначала удалите внешнюю изоляцию.

Вариант 1. Чисто русский.
Ножом, слегка надавливая, осторожно проходим по контуру нашего кабеля (если надавить слишком сильно, вы повредите жилу или случайно отрежете пол кабеля).

Вариант 2. Продуманный.
В кабеле, как правило, есть специальная нить (обычно белая из нейлона), берем и протягиваем по кабелю. Таким образом он прорежет внешний утеплитель, а затем тем же ножом можно будет отрезать излишки.

Хотите знать и уметь делать больше самостоятельно?

Мы предлагаем обучение в следующих областях: компьютеры, программы, администрирование, серверы, сети, создание сайтов, SEO и многое другое. Узнайте подробности прямо сейчас!

Вариант 3. Лучшее.
Большинство современных обжимных машин имеют встроенное лезвие для снятия изоляции на долгое время — просто вставьте кабель в отверстие, сожмите рукоятки инструмента и снимите обмотку руками.Удобно, ровно и утеплитель срезается, можно сказать, трубка в трубку.

Теперь наш кабель без изоляции состоит из 4 пар витых жил и нейлоновой нити. Вы можете сразу обрезать нить. Вам это не понадобится. Далее распускаем вены и стараемся их максимально распрямить.

Теперь нам нужно определиться, какой тип кабеля мы будем делать, потому что как обжать кабель (каким образом), и есть несколько способов.

Тип кабеля или как его обжать

Их два:

• Прямой , — для подключения порта сетевой карты к коммутатору / хабу.
• Cross , ( Crossover ) — для прямого подключения двух сетевых карт, установленных в компьютерах, а также для подключения некоторых старых моделей хабов / коммутаторов

В большинстве случаев достаточно прямой последовательности обжима.

• Если вы не уверены, какой тип использовать для вас, то узнайте в техподдержке вашего провайдера, в каком порядке должны быть жилы;
• Если вы хотите подключить 2 компьютер напрямую, затем используйте крестообразный тип;
  Если вы хотите подключить компьютер к хабу / свитчу /, то достаточно использовать прямой тип.

Схема обжима прямого кабеля

Схема обжима кроссоверного кабеля

Итак, после того, как вы определились со схемой, вам нужно построить наши провода (проводку) в одном из указанных выше положений. После этого нужно выровнять жилки так, чтобы они были максимально параллельны и близки друг к другу, а именно, чтобы ни сами вены, ни их концы никуда не расходились.

После этого аккуратно, плавно, аккуратно и медленно вводим провода в разъем, тщательно контролируя процесс, а именно следя за тем, чтобы цвета не перепутались или два сердечника не залезли в одну дорожку .

Удачно вставив в оба разъема, заранее разложив и разровняв жилы, проталкиваем их (коннекторы) в обжимной и плотно зажимаем ручки.

Если все было сделано правильно и аккуратно, значит провод готов и теперь перед вами не должен встать вопрос, как обжать кабель.

В случае с отверткой дела обстоят немного сложнее. Нам нужно где-то закрепить разъем и закрепить провода, чтобы при обжиме провода не выходили из разъема.Берем отвертку и проталкиваем желтые защелки до конца (они должны протолкнуть изоляцию жилы, чтобы произошло соединение с проводом).

Сложность в том, что провод может выпасть, когда вы уже зажали защелку, или если проводник не дошел до защелки, а вы его уже протолкнули. Тогда вам придется использовать другой разъем, потому что он сломан.

Послесловие

Это провода. Итак, теперь я надеюсь, что вы знаете, как обжимать кабель. RJ 45 (для него и не только).

В теории статья достаточно подробная и при желании очень легко реализовать в жизни, но если вдруг возникнут вопросы, то как всегда задавайте в комментариях — буду рад помощь.

PS : За существование этой статьи отдельное спасибо другу проекта и члену нашей команды под ником « barn4k ».

Несмотря на стремительное развитие беспроводных технологий, в многоквартирном доме или частном доме стационарные компьютеры, телеприставки, файловые хранилища лучше всего соединять с помощью кабеля, витой пары.Для этого важно не только правильно проложить провод по комнате, но и обжать стандартные разъемы RJ-45 на концах кабеля.

Разновидности кабелей для подключения к Интернету

В зависимости от типа провайдера, кабель может быть проложен к абоненту несколькими способами. Если подключение осуществляется через Wi-MAX, LTE или 3G, возможно, кабеля вообще нет.

Телефонный кабель

Используется при подключении к Интернету по технологии aDSL.Провод используется двух- и четырехжильный, при использовании четырехжильного можно увеличить длину кабельной трассы и уменьшить помехи. В некоторых случаях к той же линии подключается и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Часто на последней миле телефонной линии используется одножильная медная «лапша», скорость и качество такого Интернет-канала будут низкими.

Провайдеры используют этот тип кабеля для подключения абонентов к сети кабельного телевидения. .Благодаря своей широкой полосе пропускания коаксиальный кабель передает как данные, так и аналоговые телевизионные сигналы без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Коаксиальный кабель применяется при прокладке сетей двойного назначения, например Интернет + аналоговое ТВ

Волоконно-оптический

Волоконно-оптический кабель используется для подключения либо многоэтажных домов, с установкой абонентских маршрутизаторов в подъездах, либо при дома в частном секторе, так как этот тип кабеля передает сигнал на большие расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейса, позволяет подключать маршрутизатор-маршрутизатор к такому кабелю с помощью обычного патч-корда на витой паре (UTP).

Оптоволоконный кабель используется для прокладки длинных и свободных от помех маршрутов.

Витая пара (UTP)

Это наиболее распространенный и недорогой тип подключения. Эти кабели выводят Интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, приставки, принтеры) к маршрутизатору. Кабели доступны с четырьмя и восемью жилами.Четыре ядра передают данные со скоростью до 100 Мбит / с, а восьмиъядерная версия позволяет увеличить скорость в десять раз.

UTP-8 — самый распространенный провод для прокладки локальной сети

Без дополнительного усилительного оборудования длина кабельных трасс будет небольшая (до 100 метров). Тем не менее, витая пара — популярный вид подключения из-за дешевизны проводов и разъемов, а также возможности разрезать кабель с помощью копейки или без него.Какой бы провод ни входил в дом, после преобразователя интерфейса или кабельного модема все равно останется старая добрая витая пара.

Разновидности витой пары

Провода для прокладки патчкордов и кабельных трасс различаются как изоляционным материалом, так и составом центральной жилы (жилы). Самый дешевый — из алюминиевых проводов и пластиковой изоляции, предназначен для использования внутри помещений. Электрическое сопротивление алюминия выше, чем у меди, и сигнал в таком проводе затухает быстрее.Соответственно, из него стоит делать только короткие кабели для комнат, например, для подключения компьютеров в квартире или небольшом частном доме к роутеру.

Используйте недорогой кабель UTP только внутри помещений и при создании коротких сегментов сети.

Дорогой провод дополняется еще одним слоем изоляции и толстым стальным проводником, который при подвешивании принимает на себя механические нагрузки. Защищенный морозостойкий провод с медными жилами в 3-4 раза дороже, но его можно использовать для прокладки длинных участков кабельных трасс внутри подъездов и даже между отдельными домами.Следует отметить, что в последнее время такие маршруты все чаще прокладываются с использованием оптоволоконного кабеля.

Экранированная витая пара снабжена дополнительной изоляцией и стальным проводом для подвешивания

Инструменты, необходимые для обжима витой пары

Вам потребуются клещи для опрессовки (для 99% работы), монтажный нож или прочный канцелярский нож, а также небольшой фонарик.

Клещи для обжима или обжимные клещи — основной инструмент кабельного мастера

Для расходных материалов требуется провод UTP и разъемы RJ-45.Если в комплекте с разъемами нет силиконовых заглушек, пригодится пистолет для горячего клея.

Использование разъемов RJ45 с силиконовыми колпачками не только защитит кабель от повреждений, но и сделает подключение более интуитивным

Если нет монтажных клещей, небольшой молоток и плоская отвертка с шириной наконечника, равной ширине контактной группы разъема RJ-45 будет служить заменой.

Чрезвычайно полезный кабельный тестер — это устройство для проверки обжатого кабеля.При обрыве кабеля или отсутствии контакта в одной или двух жилах соединение станет нестабильным.

Кабельный тестер незаменим при большом объеме кабельных работ и длинных трассах

Схемы обжима витой пары

Вне зависимости от количества жил кабели делятся на два типа: прямые и перекрестные. Кроссовер используется для соединения двух компьютеров в одноранговую локальную сеть без маршрутизатора. Если при построении сети используется роутер-роутер, то используйте кабели любого типа, так как роутер автоматически определяет, какой кабель подключен.

Обжим 4-жильного кабеля

Четырехжильный кабель можно использовать в помещении со скоростью сети до 100 Мбит / с. Если вы изучите разъемы на недорогом 100-мегабитном маршрутизаторе, вы обнаружите, что каждое гнездо имеет только четыре контакта, и нет никакой пользы от использования 8-проводного кабеля. Возможна прямая или поперечная опрессовка.

Прямой обжим 4-проводного патч-корда

Разница между двумя обжимами заключается в расположении оранжевой и зеленой жил.

Перекрестный обжим 4-проводного патч-корда

Обжим 8-проводного кабеля

Вариантов запрессовки 8-жильного кабеля больше, что неудивительно, ведь локальные сети с таким кабелем наиболее распространены.Возможно прямое обжимание кабеля в двух вариантах, они отличаются расположением оранжевых жил. Тип Т586В является стандартом де-факто на территории Российской Федерации, а тип Т586А широко распространен в Европейском Союзе и США.


Тип Т586В — основной для опрессовки прямых патч-кордов в РФ

Стандарты различаются расположением жил зеленого и оранжевого цветов. Цвет жилы может отличаться в зависимости от производителя кабеля.

Тип опрессовки T586 практикуется в США и странах ЕС.

Перекрестная опрессовка кабеля также имеет два варианта: для низкоскоростных сетей (10-100 Мбит / с) и для современных гигабитных локальных сетей.

Простой обжим подходит для низкоскоростных сетей

Разница между простым и перекрестным обжимом заключается в расположении синей и коричневой жил.

Использование перекрестного обжима для высокоскоростных сетей

Как обжать коммутационный шнур плоскогубцами

Подготовьте инструменты: плоскогубцы, фонарик и нож.

1. Совместите конец кабеля с помощью углового ножа с плоскогубцами. Если тросик в магазине разрезал обычным ножом, то наверняка на обухе скошена кромка.
2. Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для снятия изоляции так, чтобы снять изоляцию на 2–2,5 см. Вращая трос относительно ножа, разрежьте его по всей окружности. Удалите кусок изоляции с надрезом, чтобы обнажить цветные пряди.

   Зачистите изоляцию кабеля с помощью специального инструмента.

3. Размотайте жилы.Длина незаплетенного участка не должна превышать 12-13 мм. Если выровнять пряди сложно, можно подолгу отпустить их, а затем обрезать расплетенный и расправленный конец.

   Проволочные жилы разматываются до длины 12–13 мм.

4. Выровняйте и расположите скрученные жилы в соответствии с цветовой схемой, соответствующей типу кабеля.

   Совместите жилы кабеля по цветовой схеме.

5. Взяв новый разъем RJ-45, разверните его пластиковым фиксатором вниз и осторожно проденьте в него конец кабеля по направляющим.Изоляционная трубка из ПВХ должна доходить до внутреннего фиксирующего зуба соединителя. Если провод вставлен не до конца, он может оторваться.

   Осторожно вставьте нескрученный конец кабеля в разъем.

6. Убедитесь, что провода в разъеме в порядке и не повреждены. Если все в порядке, вставьте разъем в разъем обжимных клещей и сожмите их до упора, но не сильно.

   Обожмите разъем RJ-45 с помощью обжима.

7. После обжима кабель готов к работе.

Видео: Обжим кабеля витой пары

Обжим патч-кордов без зажимов

Если вы редко обжимаете кабели или решаете помочь другу, а плоскогубцы остались дома, обжатие можно произвести подручными средствами, которые есть у каждого кладовая. Вам понадобится отвертка с плоским жалом, канцелярский нож с новым лезвием и пистолет для горячего клея.

1. Совместите конец кабеля с острым лезвием ножа. Затем на расстоянии 2–2,5 см от конца сделайте аккуратный круговой надрез на изоляции.Будьте осторожны, чтобы не прорезать его, чтобы не повредить цветные прожилки. Несколько раз поверните зубчатую часть изоляции вперед и назад, чтобы отделить ее.

   Зачистите изоляцию кабеля обычным ножом.

2. Расплетите жилы так, чтобы длина незаплетенного участка не превышала 12-13 мм. Если вам трудно выровнять пряди, раскрутите их долго, а затем обрежьте расплетенный и расплетенный конец.

   Вены желаемой длины можно отрезать кусачками или обычным ножом.

3. Совместите нескрученные жилы и расположите их по цветовой схеме, соответствующей типу обжатого кабеля.
4. Теперь возьмите новый разъем RJ-45 и разверните его пластиковым фиксатором вниз. Затем аккуратно проденьте в него конец кабеля по направляющим. Изоляционная трубка из ПВХ должна доходить до внутреннего фиксирующего зуба в соединителе. Если не довести провод до конца, в процессе эксплуатации кабеля жилы могут оторваться. Осмотрите разъем: провода должны быть в правильном положении.

   Убедитесь, что провода расположены правильно. Если вы ошиблись, вам придется отрезать разъем и обжать новый.

5. Используйте отвертку, чтобы вдавить каждый из восьми контактов вниз, чтобы он врезался в провод соответствующего цвета. Поместите отвертку на контакт и надавите на него. У разъема всего пара свободных миллиметров для маневра; если переборщить, можно легко его повредить. Повторите это действие еще семь раз.

   Прижмите контакты разъема вниз, чтобы они проткнули жилы кабеля.

6. Используйте термофен, чтобы заполнить внутреннюю часть разъема клеем, чтобы закрепить в нем изоляцию кабеля.
7. Проверьте качество обжатия, подключив кабель к розетке RJ-45 (роутер или ноутбук). Если разъем не встал на место, снимите его и повторите действия, начиная с шага 5.
8. Когда кабель прошел проверку, он готов к использованию.

Видео: опрессовка разъемов отверткой

В опрессовке витой пары нет ничего сложного. Полчаса времени специальным инструментом или еще немного подручными средствами — и домашняя локальная сеть уже работает, а кабельное соединение радует максимальной скоростью и без задержек.Помните, что устройство с кабельным подключением к Интернету работает быстрее, чем по воздуху, а также снижает воздействие высокочастотного излучения.

Не секрет, что современные технологии стремительно развиваются, поэтому, чтобы мы, их потребители, шли в ногу с прогрессом, мы должны понимать каждую мелочь. Сегодня Интернет занял неотъемлемую часть жизни общества. Чтобы уметь наладить «связь с миром» дома, требуются специальные знания.

Также можно зажать контакты разъема RJ-45 в домашних условиях.

Наверняка каждый из нас рано или поздно столкнется с такой проблемой, как износ сетевого кабеля для выхода в Интернет, поломка разъема Ethernet или недостаток длины сетевого кабеля. Чтобы быстро решить эту проблему, вам потребуются полчаса времени, знание алгоритма действий и минимальный набор компонентов.

Если вас интересует, как обжать кабель для интернета с помощью специального инструмента — опрессовки или вообще без него, специальных схем опрессовки и необходимых для этого деталей — милости просим.

Обжим — это присоединение восьмиконтактного модульного разъема RJ-45 к витой паре (сетевой кабель, состоящий из восьми витых пар проводов). Для этой операции вам потребуется:

• Интернет-кабель.
• Пара разъемов RJ-45 … Один вам понадобится для работы, однако их невысокая цена позволяет взять еще один или несколько в запас.
• Обжим. Он пресс-клещи, он же пресс-клещи — специальный инструмент для значительного ускорения процесса опрессовки.
• Изолирующий колпачок. Необязательно, но поможет предотвратить последующее изгибание провода и попадание мусора в разъем RJ-45.

Схемы опрессовки сетевого кабеля

На сегодняшний день существует две схемы опрессовки витой пары — прямой кабель и перекрестный (перекрестный).

Обычно для подключения используется прямой кабель:

• Компьютер и коммутатор.
• Компьютер и роутер.
• ТВ и роутер.
• Маршрутизатор и коммутатор.

Обжим перекрестного кабеля сегодня встречается все реже, поскольку современные технологии автоматически определяют тип сетевого провода и безупречно работают как с прямыми, так и с перекрестными кабелями. Перекрестный тип используется для соединения однотипных механизмов:

• Маршрутизатор и маршрутизатор.
• Переключатель и переключатель.
• ПК и ПК.

Непосредственное построение цветных жил на обоих концах кабеля выглядит так:

Обжим разъема обжимом

Определившись со схемой, переходим к самой важной части всей процедуры — опрессовка разъема RJ-45 с помощью специального инструмента — опрессовка.Особенность работы с кримпером заключается в том, что он значительно экономит время и самостоятельно выполняет критическую часть.

Начать работу следует с отрезания старого разъема (если он есть, он станет образцом для расположения жил). Затем вы должны снять с витой пары изоляцию, зачистив цветные провода, чтобы их длина совпадала с разъемом и они полностью входили в него. Наружные ножны можно чистить двойным обжимным ножом или обычным карманным ножом.Цветные жилки будут скручиваться попарно, поэтому их следует разъединить, выпрямить и обрезать до одинаковой длины. Разложив проводку по выбранной схеме, берем разъем RJ-45 защелкой вниз. Вставляем жилы в него до упора, чтобы небольшая часть изоляции интернет-кабеля тоже ушла в разъем. С проводами в их направляющих каналах и краем изоляции под зажимной лентой RJ-45 пора обжимать. Помещаем разъем с проводниками в разъем инструмента.Осталась пара штрихов — зажимаем ручки обжима так, чтобы планка (контакты) вилки RJ-45 прорезала изоляцию жил.

Убедитесь, что работа сделана качественно, чтобы ничего не оторвалось и не выпало. Для завершения операции наденем изолирующий колпачок. Теперь все готово к использованию!

Обжим разъема без пресс-губок

Если у вас нет инструмента для обжима разъема RJ-45, не отчаивайтесь.Пара прямых рук и простая отвертка сделают все на высшем уровне. Не стоит скрывать, что работа без пресс-губок продлится намного дольше и есть вероятность, что с первого раза мы не сможем правильно обжать провод, но после попытки мы ничего не потеряем.

Алгоритм действий аналогичен описанному выше: зачищаем кабель, проверяем длину проводов и разъема, выравниваем и разрезаем провода. Распределив цветные провода согласно схеме, помещаем их внутрь разъема RJ-45 так, чтобы часть изоляции витой пары попала в разъем.Здесь, пожалуй, начинается самое интересное. Убедитесь, что порядок проводов не нарушен и они плотно прилегают к направляющим каналам. Наш следующий шаг — прижать зажимную планку разъема отверткой. Половина битвы сделана! Осталось вдавить контакты разъема RJ-45 в изоляцию жил сетевого провода. Рассчитывая силу, по очереди проталкиваем провода планки зажима и «топим» их в оплетку из цветных жилок. Если получилось объединить контакты разъема и жилы интернет-кабеля в сплошную линию, значит работа завершилась успешно.Это так просто, без специального инструмента и дома вы можете эффективно сжать кабель витой пары.

Для полного счастья недостаточно попробовать полученный образец на практике. Если у вас есть тестер, вы можете использовать его для проверки сопротивления кабеля LAN. В противном случае и без него вы можете проверить работоспособность сетевого кабеля, вставив его непосредственно в ячейку Ethernet компьютера или маршрутизатора. Если все было сделано правильно, то интернет появится сразу.Если нет, попробуйте еще раз прижать контакты разъема к цветным жилам.

Как видите, обжать шнур питания самостоятельно несложно. Также хотелось бы отметить, что при правильном выполнении действий результат работы как плоскогубцами, так и отверткой будет одинаковым. Поэтому выбор инструмента для опрессовки сетевого интернет-кабеля в домашних условиях остается за вами.

10 лучших обжимных устройств RJ45 в 2021 году [Последовательные и надежные соединения]

Повысьте производительность и эффективность с помощью лучших обжимных устройств RJ45 при прокладке сетевого кабеля.

Вам нужно слишком часто обрабатывать грубые соединения кабелей или проводов CAT? Тогда вы должны инвестировать в лучший обжимной инструмент Rj45. Этот инструмент гарантирует, что вы всегда будете иметь эффективный результат при работе с сетевыми кабелями и проводами.

Обжимной инструмент в настоящее время используется профессионалами, но многие домовладельцы используют его из-за его огромных преимуществ. Поскольку создание сетевого подключения является довольно сложной задачей, основная задача этого инструмента — облегчить задачу. Перечисленные в этой статье продукты обеспечивают простоту выполнения задач по опрессовке и зачистке сетевого кабеля.

Почему нам следует доверять?

Сквозной обжимной пресс rj45 полезен, когда вам нужно заделать сетевой или Ethernet-кабель. Требуется точная и надежная сетевая разводка; в противном случае повреждение соединения не даст наилучшего результата. Итак, мы много исследовали при составлении этого списка лучших обжимных инструментов для rj45. Мы рассмотрели 24 товара, проанализировали 19 статей и просмотрели 190 отзывов клиентов Amazon. Прежде чем завершить список, мы встретились с 8 отраслевыми экспертами. Наконец, мы составили список устройств для обжима кабеля категории 5.Мы позаботимся о том, чтобы вы выбрали лучший продукт для своего проекта, обеспечивающий надежную и долговечную работу с высочайшей эффективностью.

10 лучших обжимных инструментов RJ45 на 2021 год

Каждый обжимной инструмент в этом списке уникален и предлагает отличительные преимущества. Изучите ключевые особенности из приведенного ниже раздела.

1. Лучшее для долговечности: Универсальный инструмент для обжима кабеля данных Klein Tools VDV226-011-SEN

Стальная конструкция с покрытием из черной оксидной пленки, этот обжимной инструмент обещает стать частью ваших многочисленных проектов в ближайшие годы.

2. Лучший многофункциональный обжимной инструмент: Hiija EZ RJ45 Crimp Tool

С помощью этого обжимного инструмента вы можете обжимать, зачищать и разрезать телефонные кабели, экранированные разъемы CAT6 и RJ45, Rj11 / 12 (без AMP) и Разъемы CAR5E.

3. Лучшее для безопасности: Наборы сетевых инструментов Ubigear

Этот набор сетевых инструментов обеспечивает защиту от электричества, поскольку ручка покрыта электроизоляционным материалом.

4.Лучший стабильный результат: Platinum Tools EZ-RJPRO HD Crimp Tool

Он обеспечивает чистый и точный разрез для всех разъемов EZ, эффективно в течение длительного периода.

5. Лучшее для новичков: обжимной инструмент TRENDent TC-CT68

Простая функциональность и удобство в обращении делают его идеальным инструментом для новичков.

6. Лучший универсал: Klein Tools VDV226-110 Инструмент для обжима проволоки

Резка, обжим или снятие изоляции с CAT6 / 6A, CAT5e и CAT3 не является сложной задачей для этого универсального мастера.

7. Лучшее для удобства использования: StarTech.com Обжимной инструмент RJ45 RJ11

Благодаря своей прочной рукоятке он обеспечивает удобство и отсутствие усталости при работе.

8. Лучшее для профессионального использования: Monoprice 8P8C Обжимной кабель для сетевого кабеля RJ45 (100195)

Острое лезвие позволяет пользователю легко справляться с самыми сложными и тяжелыми задачами.

9. Лучшее для комфорта: Инструмент для обжима кабеля Solsop Rj45

Рукоятка с противоскользящим покрытием предотвращает случайное падение с рук и обеспечивает удобный захват.

10. Лучшее для точности: Klein Tools VDV026-212 Комплект для установки витой пары с обжимом

Этот обжимной инструмент с пробивным инструментом типа 110 и радиальным съемником витой пары (1 шт.) Предлагает точный и чистый результат резки, зачистки или опрессовки.

НАШИ ЛУЧШИЕ ВЫБОРЫ

НАИЛУЧШИЙ ВЫБОР

Klein Tools VDV226-011-SEN

НАИЛУЧШЕЕ ЗНАЧЕНИЕ

Hiija EZ RJ45 Crimp Tool

Premium Pick

9000 Klein Отзывы:

Что ж, этот инструмент специально разработан и широко используется в компьютерной индустрии.Кроме того, он был довольно популярен среди техников по телефону.

Сетевые кабели обжимаются путем помещения кабелей в обжимной пресс; затем соединитель позже сжимает две части, так что они остаются плотно связанными друг с другом.

1. Лучшее для долговечности: Klein Tools VDV226-011-SEN Универсальный инструмент для обжима кабеля данных

Если у вас в руке есть инструмент для резки, снятия изоляции и обжима, вы можете не дать ему стать лучшим выбором в списке? При использовании этого инструмента работа с STP или UTP или даже с плоским сатинированным парным проводником станет легкой.

Этот инструмент предлагает качество и безопасность. Обжимные матрицы из углеродистой стали подтверждают высокое качество. Вы избежите травм во время резки или снятия изоляции благодаря предохранителю с храповым механизмом, а также защитным приспособлениям для лезвия. Качество инструмента высокое по сравнению с любыми другими инструментами для обжима RJ45, доступными на рынке. Кроме того, это недорогой инструмент, который позволит вам эффективно выполнять практически любой вид обжима.

Корпус изготовлен из стали для обеспечения прочности.Кроме того, рукоятка имеет эргономичную конструкцию, позволяющую удобно захватывать. Обжим RJ11 / 12, RJ22 и RJ45 с помощью этого обжимного устройства не вызывает напряжений.

Рукоятка имеет сочетание желтого и черного цветов, так что вы можете быстро идентифицировать инструмент из множества инструментов в вашем ящике для инструментов.

В целом, этот обжимной станок RJ45 оправдает все ваши ожидания и позволит вам эффективно выполнять свою задачу.

Основные характеристики:
• Защита лезвия защитит вас от любых нежелательных травм.
• Подходит для любого типа опрессовки.
• Комбинация черного и желтого цветов, обеспечивающая простую идентификацию.

Плюсы

• Высококачественная конструкция, обеспечивающая долговечность.
• Отличная производительность.
• Быстрая и надежная резка.
2. Лучший многофункциональный обжимной инструмент: Обжимной инструмент Hiija EZ RJ45

Обжимной инструмент Hiija EZ RJ45, несомненно, получает титул Best Buy в этом списке.Позвольте мне рассказать вам, почему? С этим обжимным инструментом вы получите дополнительно 3 предмета бесплатно: разъемы (50 шт.), Крышки разъемов (50 шт.), А также приспособление для зачистки сетевых проводов. Итак, не думаете ли вы, что этот набор инструментов заслуживает звания лучшей покупки?

С помощью прецизионной фильерной головки вы сможете без проблем разрезать, зачистить или заделать медный провод RJ11 / 12 и RJ45. Многофункциональное устройство Hiija EZ RJ45 полностью совместимо, работает с Ethernet и кабелями, используемыми в телефоне. Без сомнения, вы можете положиться на этот универсал при обжиме, снятии изоляции или обрезке проводов RJ11 / 12 и RJ45 для подключения к кабелю системы видеонаблюдения или другим сетевым кабелям.

Во время цикла обжима он обеспечивает высокий крутящий момент благодаря своей конструкции из закаленной стали. Матричная головка собрана таким образом, чтобы вы могли получить модульную опору на 360 ° при установке модульных штекеров на прочные кабели.

Хорошие новости; на него предоставляется 1,5 года гарантии и 100% гарантия возврата денег. А если инструмент не удовлетворяет своей производительностью, вы можете вернуть его и потребовать возврата денег в течение гарантийного срока.

Основные характеристики:
• 100% гарантия возврата денег в течение гарантийного срока.
• Подходит для работы с любым типом Ethernet.
• 100% гарантия.

Профи

• Универсальный инструмент.
• Обеспечивает высокий крутящий момент во время цикла обжима.
• Отличный инструмент по доступной цене.

Минусы

• При обжатии необходимо обеспечить дополнительное давление.

  Вы не можете устоять перед собой, чтобы полюбить наборы инструментов Ubigear Network, потому что они полны всех наборов сетевых инструментов, и вы получаете все эти предметы по единой цене на инструмент для обжима. Это причина, по которой я выбираю наборы инструментов Ubigear Network как Premium Pick в списке.

  Что ж, позвольте мне поделиться тем, что вы получаете с набором сетевых инструментов Ubigear. Тестер для проверки кабелей, инструмент для зачистки проводов, модульные вилки (100 шт.). Это позволит вам эффективно работать с разъемами RJ45, RJ11 и RJ12. Не слишком ли много товаров по разумной цене?

  Дополнительно, используя тестер, вы можете проверить сетевой кабель, чтобы определить сетевое соединение.Таким образом, если вы допустили какую-либо ошибку, вы сможете быстро ее идентифицировать, не теряя драгоценного времени. А тестер позволяет вам совершить минимальную ошибку при установке соединения.

  Вы можете избежать травм при работе с электричеством, так как защитный чехол сделан из кожи. В целом, профессионал кабельной компании должен иметь в своем арсенале набор инструментов для работы с сетью Ubigear.

  Основные характеристики:
  • Подходит для профессионалов.
  • Эффективная работа.
  • Обеспечивает защиту от поражения электрическим током.

  Плюсы

  • Гарантия производителя — 1 год.
  • Набор необходимых аксессуаров.
  • Ценник приемлемый.

  Минусы

  • Задачи сборки потребуют много времени из-за смещения контактов разъема.
  4. Лучший стабильный исполнитель: Platinum Tools EZ-RJPRO HD Обжимной инструмент

  Ваш поиск превосходного обжимного инструмента закончится с обжимным инструментом Platinum Tools EZ-RJPRO.Вначале вы можете найти Platinum tools EZ-RJPRO обжимной инструмент немного дорогим, но когда вы узнаете о его характеристиках, вы примете его цену и скажете: «Это обжимной инструмент по разумной цене».

  Как правило, обжимные инструменты предназначены для застревания в середине операции. И только больной знает, насколько неприятна эта ситуация. Обжимной инструмент Platinum Tools EZ-RJPRO HD никогда не позволит вам попасть в подобную ситуацию. Обещано обеспечить стабильную и непрерывную работу.

  Хорошая новость заключается в том, что благодаря удобной компоновке вы всегда получите постоянное и повторяемое соединение и заделку кабелей.Кроме того, он никогда не оставит грязной и непромытой обрезки.

  Обзор останется неполным, если я не поделюсь этой информацией, его заголовок содержит ослабленную стальную сборку.

  Вы оцените модель Platinum Tools EZ-RJPRO, потому что она не только помогает вам в выполнении работы, но и позаботится о вашем удобстве при выполнении любой задачи по опрессовке.

  Вы не найдете на рынке другого эффективного инструмента, кроме Platinum Tools EZ-RJPRO HD Crimp Tool.

  Основные характеристики:
  • Обжимные устройства RJ45 профессионального уровня.
  • Обжимать можно как плоскую, так и круглую проволоку.
  • Макет с высоким кредитным плечом.

  Плюсы

  • Обеспечивает стабильную производительность.
  • Делает упор на удобство.
  • Прочная конструкция.

  Минусы

  • Требуется техническое обслуживание для уменьшения повреждений.
  5. Лучшее для новичков: Инструмент для обжима TRENDent TC-CT68

  Обычно недорогие обжимные инструменты имеют низкое качество и не обеспечивают долгого срока службы.Но вы останетесь без проблем после покупки обжимного инструмента TRENDent TC-CT68, поскольку он имеет разумную цену, но обеспечивает превосходное качество. Многие покупатели высоко оценили его производительность, поскольку он был представлен производителем.

  Простота, которую он предлагает, даже если вы новичок или энтузиаст DIY, вы не почувствуете никаких проблем при его использовании. Однако он специально разработан для профессионалов, которые ежедневно выполняют несколько задач по опрессовке. Он удивит вас своей производительностью при подключении к сети Ethernet или телефонному соединению, что бессознательно вызовет у вас тонкую улыбку.

  Рукоятка разработана таким образом, что вы не чувствуете усталости рук. Часто вам может потребоваться долгое время работать. Тогда вам не будет неудобно работать с ним. Сделать провод из 8-ми и 6-ти позиционных модульных вилок будет намного проще, чем раньше. Ручка изготовлена ​​из стали, что делает ее одним из самых прочных инструментов на рынке.

  В итоге за короткое время он станет вашим «Лучшим другом», который поможет вам как в простых, так и в тяжелых условиях.

  Основные характеристики:
  • Подходит как для профессионалов, так и для новичков.
  • Вы можете выполнять различные домашние проекты.
  • Подключить и проверить телефон или соединение Ethernet будет намного проще.

  Плюсы

  • Впечатляюще дешево.
  • Компактный дизайн.
  • Регулируемая глубина резания.
  6. Лучший универсал: Klein Tools VDV226-110 Инструмент для обжима проволоки

  Klein Tools VDV226 отмечен как долговечный, универсальный инструмент высшего качества.Используя этот инструмент для обжима проводов, вы можете разрезать, обжимать и зачищать CAT6 / 6A, CAT5e и CAT3. В нем используется сквозная технология, что сокращает время подготовки.

  Более того, вам не нужно дорабатывать после обжима провода из-за исключительной проводки, устанавливаемой на инструменте. Точно так же при работе с этим инструментом происходит меньше потерь материалов. Кроме того, удобная ручка снижает нагрузку на руки при длительной работе.

  Кроме того, рукоятка нескользящая, что означает, что вы не столкнетесь с какими-либо проблемами при работе с ней мокрыми руками.Компактный дизайн позволяет хранить его в надежном месте.

  Кроме того, вы всегда получаете полную передачу коннектора благодаря храповому механизму полного цикла. Это очень прочный, хорошо сконструированный и хорошо продуманный инструмент для обжима алюминия с медным покрытием, подходящий для проектов профессионального уровня. Он удобен в руке, не требует большого давления для обжима, зачистки или разрезания провода.

  В целом, этот обжимной аппарат обеспечивает наилучшую производительность с данными, стандартными или жесткими телефонными кабелями, круглыми или плоскими кабелями 28-22 AWG.

  Основные характеристики:
  • Технология сквозного доступа.
  • Храповой механизм полного цикла.
  • Руководство по электромонтажу.

  Плюсы

  • Удобный захват благодаря нескользящей ручке.
  • Компактная конструкция позволяет безопасно хранить в компактном пространстве.
  • Подходит для профессиональных и тяжелых работ.

  Минусы

  • Проходной резак оставляет провода свисающими.
  7. Лучшее для удобства использования: StarTech.com RJ45 RJ11 Обжимной инструмент

  Простой и классический дизайн — это то, что больше всего нравится в этом обжимном инструменте StarTech.com RJ45 RJ11. В результате он прост в использовании и удобен для новичков. Кроме того, этот инструмент имеет доступную цену и является одним из лучших обжимных инструментов для rj45 в своем классе.

  Этот инструмент экономит драгоценное время и деньги, поскольку он может работать как для зачистки кабеля, так и для обжима. Он разработан таким образом, чтобы вы всегда могли получить чистый срез. Прочная и прочная конструкция гарантирует долгие годы стабильной и эффективной работы с инструментом.

  Кроме того, с его помощью вы сможете аккуратно зачистить провод, а это значит, что переделка совершенно не нужна.

  Еще немаловажно то, что кримпером довольно удобно пользоваться. Прочная ручка обеспечивает работу без напряжения и утомления при длительном использовании. Этот инструмент поможет вам достаточно эффективно выполнить самую сложную работу. Кроме того, он легкий, поэтому у вас не возникнет проблем с его переноской на рабочем месте.

  Лезвие обжимного пресса достаточно острое для точной резки.В результате вы никогда не получите повреждений или порезов от этого обжимного устройства. Он обеспечивает такой высокий крутящий момент при обжиме или резке сетевых кабелей.

  Основные характеристики:
  • Острое лезвие.
  • Доступный ценник.
  • Прочная ручка.

  Плюсы

  • Вы получите стабильный и точный рез.
  • Прочная конструкция обеспечивает долгий срок службы.
  • Профессионально справляется с самой сложной работой.

  Минусы

  • Не подходит для проектов профессионального уровня.
  8. Лучшее для профессионального использования: Устройство для обжима сетевого кабеля Monoprice 8P8C RJ45 (100195)

  Если у вас есть устройство для обжима сетевого кабеля Monoprice 8P8C RJ45, вы можете быть спокойны при выполнении любой сложной задачи. Высочайшая эффективность — главное требование при выполнении любой тяжелой работы. Этот инструмент позволяет выполнять операции обжима, зачистки или резки с максимальной эффективностью.

  Имеет запатентованный маленький замок, который удерживает инструмент закрытым, когда он не используется.Следовательно, он обеспечивает защиту от острого лезвия. Это удобный инструмент для того, чтобы время от времени вставлять новый разъем на кабель Ethernet.

  Многие клиенты довольны удобством использования инструмента. Легко лежит в руках благодаря прорезиненной рукоятке. Благодаря удобной рукоятке вы не почувствуете усталости в руках или предплечьях, если будете пользоваться им в течение многих часов. Более того, с этим инструментом для обжима разъемов RJ45 не возникнет проблем с любителем.

  По долговечности этот кримпер — КОРОЛЬ! Рама сделана из стали, также закаленная черная оксидная отделка подтверждает долговечность инструмента.

  Основные характеристики:
  • Встроенный маленький замок.
  • Стальной каркас.
  • Закаленное черное оксидное покрытие.

  Pros

  • Обжимной пресс остается закрытым, когда он не используется.
  • Прочная конструкция.
  • Прорезиненная рукоятка позволяет удобно держать инструмент.

  Минусы

  • Со временем маленький замок показывает плохую работу.
  9. Лучшее для удобства: Инструмент для обжима кабеля Solsop Rj45

  Инструмент для обжима кабеля Rj45 тестера кабеля Solsop специально разработан для профессиональных и коммерческих задач.Он обеспечивает эффективные результаты при обжиме, обрезке или зачистке кабелей для 6/8-позиционных соединений модулей в широком диапазоне сетевых требований.

  В то же время этот набор инструментов для обжима — лучшее решение для ваших непосредственных потребностей в обжиме. Надежная работа и удобство использования — одна из приятных черт этого инструмента. Что еще более важно, этот обжимной инструмент совместим с любым кабелем или Ethernet. Кроме того, благодаря встроенной функции резки и зачистки любая задача становится проще.

  Этот инструмент гарантирует высокую производительность, поскольку он изготовлен из высокоуглеродистой стали. Кроме того, покрытие выполнено с использованием черного оксида, что делает его устойчивым к ржавчине обжимным инструментом.

  Самая важная особенность — при покупке инструмента вы получаете тестер сетевого кабеля (1 шт.), Инструмент для зачистки сетевых проводов (1 шт.) И разъемы RJ45 (100 шт.). Этот инструмент с таким большим количеством включенных элементов является продуктом с хорошим соотношением цены и качества.

  Наконец, инструмент работает как чемпион. Сварочный аппарат крышки работает прекрасно.Этот элемент с разъемом RJ45 работает идеально, и как только вы поймете, как работает тестовое устройство, это станет роскошью.

  Основные характеристики:
  • Надежный обжимной инструмент.
  • Текстурированная ручка.
  • Изготовлен из высокоуглеродистой стали.

  Pros

  • Обеспечивает стабильную производительность в течение многих лет.
  • Рукоятка с противоскользящим покрытием.
  • Острое как бритва лезвие долго сохраняет остроту.

  Минусы

  • Отсутствие предохранительных приспособлений, таких как замок в ручках.
  10. Лучшее для точности: Klein Tools VDV026-212 Комплект для установки витой пары с обжимом

  Klein Tools VDV026-212 поставляется со всеми необходимыми инструментами, облегчающими задачу обжима. Инструмент для перфорации типа 110, устройство для снятия изоляции витой пары (1 шт.) Модульные разъемы для передачи данных из 6 шт. Доступны с этим модульным устройством для обжима / снятия изоляции с храповым механизмом. Вам также будет приятно услышать, что для хранения всех этих предметов вместе с ним доступен мешочек на молнии.

  Без проблем режет, зачищает, обжимает парные кабели. Конструкция радиального съемника витой пары с петлей для пальцев обеспечивает плавное и легкое вращение. Кроме того, он имеет внешнее лезвие для разрезания проволочной оболочки. Встроенный скользящий ограничитель глубины для точных и повторяемых полос 5/16 ”¼”.

  Кроме того, радиальный инструмент для зачистки имеет прочные режущие лезвия из высокоуглеродистой стали, которые автоматически подстраиваются под диаметр кабеля, не повреждая внутренние проводники.

  Ручная пробивка домкратов становится удобной благодаря прочной, нескользящей удобной рукоятке пробивного инструмента типа 110.Концевая заделка проводов становится точной и точной благодаря встроенной технологии Dura-blade устройства перфорации.

  Сумка на молнии изготовлена ​​из полиэстера, что защищает инструменты и входящие в комплект предметы от ударов и воды. Многие профессионалы настоятельно рекомендуют этот универсальный инструмент из-за его исключительного уровня производительности.

  Основные характеристики:
  • Быстрый и надежный обжимной инструмент.
  • Универсальный инструмент.
  • Dura-лезвийный механизм.

  Pros

  • Точные и аккуратные разрезы, обжимы и полоски.
  • Сумка из полиэстера на молнии предохраняет инструмент от повреждений.
  • Облегчает любую задачу обжима.

  Минусы

  • Инструмент для пробивки не подпружинен.
  Руководство по покупке | Как выбрать лучшие обжимные устройства для RJ45?

  Когда вы планируете приобрести какие-либо инструменты, вам необходимо убедиться, что выбранный вами инструмент обладает всеми характеристиками, соответствующими вашим требованиям.

  Поскольку вы уже читали раздел обзора, ваш выбор стал уже узким.

  Есть несколько ключевых моментов, которые нельзя пропустить при покупке. Эти ключевые моменты позволят вам выбрать правильный продукт из множества доступных.

  Универсальность

  Обжимной пресс можно использовать для многофункционального использования. Обжимные машины высшего качества предложат вам разнообразный набор функций.

  Было бы лучше, если бы выбранный вами обжимной пресс мог обрабатывать опрессовки нескольких размеров и положений.

  Таким образом, вы сможете решать множество задач по обжиму, не прибегая к помощи другого обжимного инструмента.

  Сотрудникам, которые всегда имеют дело с телефонными кабелями, у них нет другого выбора, кроме покупки высококачественного обжимного устройства.

  Некоторые обжимные устройства могут обеспечивать соединения RJ11 и RJ12. Если выбранные вами специалисты по обжиму могут выполнять любую из задач, вы должны согласиться с этим. Вы найдете эти инструменты как одну из самых универсальных моделей.

  Долговечность

  Нет необходимости сообщать вам, что обжимные клещи должны быть достаточно прочными, чтобы обеспечить вам длительный срок службы.Не стоит доверять кримперам некачественной конструкции. Потому что здесь вам предстоит решать опасные задачи.

  Надежный обжимной пресс дает максимум преимуществ и мощности. Вы можете подумать, что работа с обжимным устройством не похожа на удар молотком, и вам может не потребоваться большая мощность для выполнения этой работы. Но если вы не приобретете активно производимый обжимной станок, вы наверняка увидите нестабильную работу обжимного устройства.

  Модульные соединения

  Вы должны приобрести обжимной пресс, который позволит вам достичь 3 основных положений модульных соединений: 4,6 и 8 позиций.

  Хотя вы найдете и другие варианты подключения, они встречаются довольно редко.

  Если ваш обжимной пресс не подходит для работы с этими тремя основными положениями, вам следует продолжить поиск необходимого обжимного устройства.

  Цена

  Цена — это всегда фактор, который нужно учитывать. Для подключения к сети Ethernet и интернету необходима точная работа, поэтому не стоит покупать слишком недорогие продукты.

  Не нужно даже ломать свой банк.

  Просто выберите устройство для обжима по доступной цене и оснащенное прекрасными функциями, отвечающими вашим потребностям.

  Статья по теме: Лучшая сварочная маска с автозатемнением

  Часто задаваемые вопросы

  Как купить лучший обжимной инструмент для Ethernet?

  При покупке лучшего обжимного инструмента для Ethernet необходимо обязательно учитывать несколько моментов: • Для профессионального использования выбирайте обжимные клещи из нержавеющей стали. Для сравнения, для проектов своими руками достаточно обжима из волокна или пластика.• Убедитесь, что ручка удобная. Чтобы узнать больше об этом, просмотрите раздел нашего руководства по покупке.

  Каковы основные характеристики хорошего обжимного инструмента?

  Хороший обжимной инструмент имеет следующие основные характеристики: Надежность: Хорошо сделанный обжимной инструмент обеспечивает надежные механические соединения сетевых кабелей. Простота использования: Годный обжимной инструмент разработан для максимального комфорта.

  Как вы обслуживаете свой обжимной инструмент? E

  Как и все другие ручные инструменты, обжимной инструмент также требует технического обслуживания, которое обеспечивает долгий срок службы и максимальную производительность инструмента в течение многих лет.• Используйте щетку с мягкой щетиной для очистки обжимного инструмента после каждого использования • Всегда храните инструмент в надежном месте • Если возможно, устанавливайте его, когда он не используется.

  Какой самый лучший станок для обжима кабеля?

  На рынке вы найдете множество машин для обжима кабеля. Но не все устройства созданы с учетом высочайшего качества. Поскольку мы провели много исследований в поисках лучшей машины для обжима кабеля, мы обнаружили, что инструмент для обжима кабеля TRENDent TC-CT68 является лучшим обжимным устройством на рынке.Этот инструмент удобен для новичков, а также позволяет профессионалу легко справляться с несколькими задачами. Вы можете безопасно хранить его, когда он не используется, с храповым механизмом.

  Как работает обжимной инструмент для RJ45?

  Кулачок с 8 пальцами обжимного инструмента RJ45 все вместе давит на штекеры 8 проводов. Каждый палец нажимает на провода, чтобы соединиться с разъемом.

  Что означают разъемы RJ12 и RJ45?

  RJ45 — широко используемый разъем с 8 контактами.Этот разъем специально используется для создания сетевых подключений к компьютерам. Разъем RJ12 имеет 6 контактов. Он подходит для создания подключения к телефонной базе.

  Инструмент для обжима кабеля, каково его определение?

  В этом инструменте сочетаются различные металлические детали. Металлические детали скручиваются друг с другом и создают для этого прочную связь.

  Сколько существует типов соединений RJ?

  RJ-соединения бывают трех типов: RJ11 / RJ12, RJ22 и RJ45. Среди всего прочего вы найдете 8-контактный разъем RJ, который используется в компьютерной индустрии.

  Можно ли использовать обжим RJ45 как для плоского, так и для круглого кабеля Ethernet?

  Это полностью зависит от обжима RJ45, который вы выберете для своей работы. Некоторые устройства для обжима RJ45 могут разрезать плоские или круглые кабели Ethernet, а некоторые эффективны для резки обоих типов кабелей Ethernet.

  Какой тип разъемов лучше всего подходит для моих обжимных устройств RJ45?

  Обжимные клещи RJ45 предназначены для работы со специальными разъемами. Некоторые из них предназначены для 8-позиционных разъемов, а некоторые — для 6-ти позиционных разъемов.

  No related posts.
