Разметка и установка подрозетников в гипсокартон
Очень часто в квартирах при перепланировке устанавливают гипсокартонные перегородки. Так вот, сегодня мы рассмотрим как устанавливать в них подрозетники. Какие потребуются инструменты.
Гипсокартонные конструкции заняли достаточно серьезные позиции как в квартирном строительстве, так и в промышленном. Вместо кирпича часто изготавливают перегородки из гипсокартона. Плохо это или хорошо решать каждому для себя. Лично мне они не очень нравятся в жилых помещениях.
Если есть перегородки из гипсокартона, то в них нужно делать электропроводку, в частности устанавливать подрозетники и распределительные коробки. Как выбрать подрозетники для гипсокартона вы можете прочитать в статье о выборе подрозетников. А сейчас приступим к установке подрозетника в гипсокартон.
Для того, что бы установить подрозетники, нам необходимо приготовить следующие инструменты
- коронка по гипсокартону — без нее нам будет трудно сделать аккуратные отверстия.
Можно использовать коронки по дереву и по металлу. И первые и вторые хорошо справляются с поставленной задачей. Диаметр коронки для установки подрозетника нам потребуется на 68 мм. - линейка — для разметки расстояний между центрами подрозетников.
- уровень — необходим для того, что бы мы могли установить наши подрозетники горизонтально или вертикально. Если нам требуется установить много подрозетников и есть желание начертить один уровень для всех, например, для розеток на высоте 300 мм, устанавливаем лазерный уровень и делаем отметки по всему периметру, в итоге подрозетники будут установлены одинаково.
- карандаш — куда же без него, нам же нужно чем то на стенах рисовать.
- строительный пылесос — работа с ним будет не пыльной, а гипсовая пыль это не самое приятное в нашей жизни, да и работать в чистоте намного приятнее.
Можно использовать коронки по дереву и по металлу. И первые и вторые хорошо справляются с поставленной задачей. Диаметр коронки для установки подрозетника нам потребуется на 68 мм.Разметка стены для установки подрозетников.
Приступаем к разметке стены.
Берем в руки проект, на котором обозначены все необходимые нам размеры, а это высота от пола и расстояние до ближайшей стены. Следует помнить, что высота указывается от пола до центра подрозетника, а расстояние от ближайшей стены — это расстояние от центра группы подрозетников до стены. В проекте так же могут быть особые отметки, например указано расстояние до края рамки подрозетников.
Давайте рассмотрим разметку группы из пяти подрозетников. Как же поступить, ведь рамки в основном идут на 4 штуки, а нам нужно сделать 5. Давайте разбираться на примере фурнитуры фирмы шнайдер. Вся разметка подойдет и для любой другой.
L — расстояние от стены до центра группы подрозетников
h — высота установки группы подрозетников
желтым цветом отмечены подрозетники
зеленым цветом обозначена рамка, которую мы установим для розеток
- Согласно проекту отмеряем от стены и пола указанные расстояния и ставим на стене крестик. Это будет центр нашей группы.
- Берем уровень, и наносим на стену горизонтальную линию. Эта линия будет проходить через все центры розеток и именно на ней мы будем производить всю разметку. Что же мы имеем — 5 мест для подрозетников, которые нам необходимо установить. Производим разметку согласно рисунку.
- Расстояние между центрами подрозетников, находящихся в одной группе, равно 71 мм. Если нам необходимо добавить еще один подрозетник или еще одну группу подрозетников справа или слева — отмеряем от правого или левого центра подрозетника расстояние в 100 мм и продолжаем разметку.
Эта линия будет проходить через все центры розеток и именно на ней мы будем производить всю разметку. Что же мы имеем — 5 мест для подрозетников, которые нам необходимо установить. Производим разметку согласно рисунку.При такой разметке, в получившуюся группу подрозетников, мы сможем установить любую фурнитуру. Расстояние между рамками розеток будет в 5 мм. В процессе монтажа мы выяснили, что такое расстояние самое оптимальное и, при аккуратно выполненной разметке и последующих работах, внешне все выглядит очень красиво.
Теперь у нас на стене имеется пять крестиков, как мы уже написали выше — это центры будущих подрозетников. Теперь нам предстоит изготовить отверстия для них.
Установка подрозетников в гипсокартон
Разметку мы произвели.
Сделать ее необходимо очень аккуратно, а с учетом того, что стена у нас гипсокартонная, сделать это будет очень просто, представьте что вы рисуете на бумаге.
Приступаем к изготовлению отверстий для подрозетника
- Если вы сомневаетесь, что сможете сделать все достаточно точно — можно предварительно по крестикам просверлить отверстия, взяв сверло с меньшим диаметром. В коронках обычно устанавливается сверло диаметром 6 мм. Значит нам нужно взять диаметром 3 — 4 мм и немного облегчить себе задачу.
- Теперь берем дрель или шуруповерт с предварительно установленной коронкой. Аккуратно устанавливаем центровочное сверло в отверстие и, слегка нажимая короним отверстие. Не стоит делать это с высокими оборотами и сильным нажимом, гипсокартон и без того коронится очень хорошо, а при правильном подходе отверстия получаются качественными и не смещаются от центровочных отверстий.
- Отверстия мы сделали, остался последний подготовительный штрих.
- Выводим все провода из подготовленных отверстий. Пробиваем в подрозетниках отверстия для ввода кабеля. Заводим кабель в подрозетник и устанавливаем его.
- В процессе установки подрозетников обращаем внимание на то, что прижимные лапки должны находиться сверху и снизу. Поочередно выставляем подрозетник ровно и закручиваем винты, прижимающие подрозетник к гипсокартону. Проделываем эту операцию со всеми подрозетниками.
Вот и все. Наши подрозетники установлены. Если требуется расключение в подрозетниках без рапределительных коробок, то делаем расключение и устанавливаем фурнитуру. Если же расключение у вас происходит в распределительных коробках, делайте их правильно.
Распределительные коробки так же можно устанавливать в гипсокартонные стены. Как сделать качественное расключение, а так же как установить распределительную коробку в гипсокартонную перегородку вы можете прочитать в наших статьях. Теперь же давайте остановимся на важных моментах в установке подрозетников в гипсокартонную стену
- В процессе разметки следует обращать внимание на то, чтобы отверстия не попали на металлические направляющие. Лучше всего будет заранее обговорить с монтажниками, которые будут устанавливать перегородки, чтобы перегородки устанавливались с учетом расположения подрозетников. Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно.
- От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками. Старайтесь соблюдать горизонталь и вертикаль. Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво.
- Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка.
- Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.
Старайтесь соблюдать горизонталь и вертикаль. Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво.На этом мы закончим статью об установке подрозетников в гипсокартонную стену. Проделать такую работу под силу любому мужчине, главное делать все аккуратно и не торопясь!
Процесс установки подрозетников в гипсокартон
Самая полная информация по теме: «процесс установки подрозетников в гипсокартон» с полным описанием и комментариями от профессионального мастера.
Самостоятельная установка подрозетников в гипсокартон
В современном строительстве часто используются ГКЛ – гипсокартонные листы.
Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.
Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.
Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки. Обратите внимание, что поставить подрозетник в гипсокартонную стену вполне по силам даже начинающему мастеру.
Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру.
Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.
Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.
Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:
Нет тематического видео для этой статьи.
| Видео (кликните для воспроизведения). |
Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм.
Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.
Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра. Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма.
Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.
Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.
В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150.
Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.
Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.
Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.
Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный.
Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.
Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа.
Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.
Установка подрозетников в гипсокартон начинается с разметки перегородок. В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников.
Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме.
Например: расстояние до стены рассчитано не от центра, а от края рамки.
Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.
Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.
Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.
Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.
Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры.
Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.
Нет тематического видео для этой статьи.| Видео (кликните для воспроизведения). |
После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.
Вырезаем отверстия для подрозетников в гипсокартоне
Итак, разметку мы выполнили, причём сделали это точно и аккуратно. Теперь нужно позаботиться о посадочных отверстиях для наших «пластиковых коробочек».
Для этого потребуется дрель или шуруповёрт, оснащённый коронкой, диаметром 67 мм .
У меня их целый набор с разными диаметрами: 51, 57, 67, 76, 89,102. Этот набор китайских коронок, поэтому не очень дорого стоит. Такой набор может позволить себе каждый. Но должен отметить, не смотря на то, что набор китайский он очень надежный и служит мне уже почти пять лет. Каждая коронка для подрозетников по гипсокартону в собранном виде имеет центрирующее сверло.
Дальнейшая процедура довольно проста: упираем центрирующее сверло в нанесённые нами отметки, и аккуратно высверливаем коронкой четыре отверстия.
Обратите внимание, что гипсокартон – это довольно мягкий и податливый материал, поэтому прилагать чрезмерные усилия при сверлении не стоит. Это может промять или сломать перегородку. Учитывая особенности материала, можно вполне обойтись без коронки. Гипсокартон можно прорезать канцелярским ножом, однако, в этом случае, отверстия будут выглядеть не очень презентабельно.
Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.
Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.
Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.
Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.
Процедура повторяется несколько раз, по количеству подрозетников в блоке.
Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.
Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.
Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля. Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали.
Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.
После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.
До новых встреч друзья. Спасибо за внимание. Подписывайтесь в социальных сетях проекта. Если останутся вопросы, задавайте их в комментариях, с удовольствием отвечу.
Процесс установки подрозетников в стену из гипсокартона
Во времена повального дефицита розетки скрытого типа устанавливались раз и навсегда, ведь колодка с клеммами в буквальном смысле замуровывалась в стену. В некоторых случаях обходились даже без монтажной коробки. Сейчас этот процесс значительно проще, так как современная конструкция розетки позволяет в два счета разобраться с установкой даже человеку, не имеющего ничего общего с электротехникой.
Монтаж осуществляется по одной и той же схеме. Вначале происходит фиксация установочной коробки. Современные подрозетники для гипсокартона минимизируют возможность возникновения затруднений во время ремонта или замены розеток в будущем.
Для того чтоб подобрать правильные подрозетники для гипсокартона, необходимо определиться с материалом устройства. Лучше всего использовать изделия из самозатухающей пластмассы. Все остальные вариации более опасны, так как в случае возникновения аварийной ситуации могут вызвать возгорание. В случае поломки или возникновения проблемы с передачей тока в сети может возникнуть короткое замыкание, следствием которого будет возгорание. Главная цель подрозетника в этот момент — задержать распространение огня или и вовсе остановить его. Конструкции из обычного пластика не способны на выполнение этой задачи, так как из-за высоких температур в один момент они начинают плавиться, а затем загораются.
Гипсокартон также относится к разряду горючих строительных материалов, поэтому распространение огня по всей комнате – это дело лишь нескольких минут.
Наличие огнеупорных отделочных материалов может на некоторое время замедлить распространение огня, но это не панацея. По технике безопасности именно розетки под гипсокартон и выключатели представляют собой наибольшую опасность в жилых помещениях.
Далее наступает черед выбрать расстояние полости. Зачастую установка розетки для гипсокартона происходит в пустотелых стенах, где расчет расстояния полости не нужен. Но если расстояние между стеной и обшивкой из гипсокартона маленькое, то лучше подбирать подрозетник соответствующего размера, а не стандартную 50-миллиметровую модель. Остальные характеристики устройства подбираются в зависимости от выбранной модели розетки. К счастью, существует несколько вариантов инструментария для создания отверстий под установочную коробку. С его помощью можно без труда и дополнительных подготовительных моментов создать отверстие нужного диаметра и формы. Использование такого специального оборудования актуально для масштабных ремонтных работ, предполагающих многочисленные установки розеток, выключателей и осветительных приборов, подключенных к общей сети электропитания.
Если же речь идет о домашнем мастере, то наличие такого инструмента необязательно, так как окупиться он сможет еще очень нескоро, да и использоваться будет крайне редко. В таких случаях лучше потратить дополнительные средства на подбор более надежных конструкций розеток и подрозетников, что обеспечит надежность и долговечность использования этого оборудования.
Чтобы получить качественные результаты установки розетки для гипсокартона, необходимо тщательно подготовить рабочую поверхность – стену. Я рекомендую начать со шпатлевки. В таком случае стена будет более крепкой и станет лучше держать форму на этапе сверления. Многие инструкции, повествующие о том, как правильно монтировать подрозетники для гипсокартона, советуют применять большое количество грунтовки, которая пропитывает листы гипсокартона и не дает им крошиться.
После высыхания шпатлевки нужно сделать в стене отверстие. Для этого можно использовать особые насадки на дрель, которые есть в арсенале многих профессиональных ремонтников.
Но в домашних условиях отверстие в ГКЛ можно без труда создать при помощи сверла и монтажного ножа. Отмечу, что посадочное отверстие должно иметь такие параметры, чтобы установочная коробка встала туда впритык. Так как нет единой размерности для подрозетников, стену перед созданием отверстия стоит разметить. Края отверстия рекомендуется обрабатывать при помощи смеси из грунтовки и шпаклевки. Такая предосторожность сделает конструкцию более крепкой, а розетки для гипсокартона получат большой запас прочности для дальнейшей эксплуатации.
Прежде, чем устанавливать подрозетники для гипсокартона, нужно убрать из конструкции все перемычки, обеспечив тем самым отверстия для ввода кабеля.
После этого коробку нужно установить в стену, расположив таким образом, чтобы можно было без труда заниматься фиксацией положения розетки для гипсокартона. Для надежной фиксации устройства, я рекомендую как можно туже закручивать монтажные винты. Профессионалы говорят, что нужно продолжать затягивание до возникновения сопротивления, а затем сделать еще пол оборота.
Этого достаточно для того, чтобы обеспечить надежную фиксацию установочной коробки, но при этом не повредить гипсокартон. После этого осуществляется шпаклевка посадочного места. Такая отделка гарантирует конструкции дополнительную жесткость. Я рекомендую проводить ее лишь тогда, когда в коробку уже заведена проводка. Только после этого можно монтировать розетки под гипсокартон.
Непосредственно для самого монтажа достаточно иметь лишь три инструмента – острый нож, отвертку и шпатель. Естественно, когда речь идет о профессиональной работе, то монтаж розетки под гипсокартон не обойдется без коронки – специальной насадки на дрель. Стоимость такого оборудования довольно высокая, но оно себя довольно быстро окупает.
Раз уж зашла речь о коронках, должен сказать и о том, что держать лишь одну совсем нецелесообразно. Существует огромное разнообразие размерностей розеток под гипсокартон и, соответственно, подрозетников, поэтому для установки, ремонта и демонтажа потребуется собственная коронка.
На записи показано, как сделать разметку на стене и установить подрозетники в стену из ГКЛ. Все очень просто.
Процесс установки подрозетников в стену из гипсокартона
Во времена повального дефицита розетки скрытого типа устанавливались раз и навсегда, ведь колодка с клеммами в буквальном смысле замуровывалась в стену. В некоторых случаях обходились даже без монтажной коробки. Сейчас этот процесс значительно проще, так как современная конструкция розетки позволяет в два счета разобраться с установкой даже человеку, не имеющего ничего общего с электротехникой. Монтаж осуществляется по одной и той же схеме. Вначале происходит фиксация установочной коробки. Современные подрозетники для гипсокартона минимизируют возможность возникновения затруднений во время ремонта или замены розеток в будущем.
Для того чтоб подобрать правильные подрозетники для гипсокартона, необходимо определиться с материалом устройства. Лучше всего использовать изделия из самозатухающей пластмассы.
Все остальные вариации более опасны, так как в случае возникновения аварийной ситуации могут вызвать возгорание. В случае поломки или возникновения проблемы с передачей тока в сети может возникнуть короткое замыкание, следствием которого будет возгорание. Главная цель подрозетника в этот момент — задержать распространение огня или и вовсе остановить его. Конструкции из обычного пластика не способны на выполнение этой задачи, так как из-за высоких температур в один момент они начинают плавиться, а затем загораются.
Гипсокартон также относится к разряду горючих строительных материалов, поэтому распространение огня по всей комнате – это дело лишь нескольких минут. Наличие огнеупорных отделочных материалов может на некоторое время замедлить распространение огня, но это не панацея. По технике безопасности именно розетки под гипсокартон и выключатели представляют собой наибольшую опасность в жилых помещениях.
Далее наступает черед выбрать расстояние полости.
Зачастую установка розетки для гипсокартона происходит в пустотелых стенах, где расчет расстояния полости не нужен. Но если расстояние между стеной и обшивкой из гипсокартона маленькое, то лучше подбирать подрозетник соответствующего размера, а не стандартную 50-миллиметровую модель. Остальные характеристики устройства подбираются в зависимости от выбранной модели розетки. К счастью, существует несколько вариантов инструментария для создания отверстий под установочную коробку. С его помощью можно без труда и дополнительных подготовительных моментов создать отверстие нужного диаметра и формы. Использование такого специального оборудования актуально для масштабных ремонтных работ, предполагающих многочисленные установки розеток, выключателей и осветительных приборов, подключенных к общей сети электропитания.
Если же речь идет о домашнем мастере, то наличие такого инструмента необязательно, так как окупиться он сможет еще очень нескоро, да и использоваться будет крайне редко.
В таких случаях лучше потратить дополнительные средства на подбор более надежных конструкций розеток и подрозетников, что обеспечит надежность и долговечность использования этого оборудования.
Чтобы получить качественные результаты установки розетки для гипсокартона, необходимо тщательно подготовить рабочую поверхность – стену. Я рекомендую начать со шпатлевки. В таком случае стена будет более крепкой и станет лучше держать форму на этапе сверления. Многие инструкции, повествующие о том, как правильно монтировать подрозетники для гипсокартона, советуют применять большое количество грунтовки, которая пропитывает листы гипсокартона и не дает им крошиться.
После высыхания шпатлевки нужно сделать в стене отверстие. Для этого можно использовать особые насадки на дрель, которые есть в арсенале многих профессиональных ремонтников. Но в домашних условиях отверстие в ГКЛ можно без труда создать при помощи сверла и монтажного ножа. Отмечу, что посадочное отверстие должно иметь такие параметры, чтобы установочная коробка встала туда впритык.
Так как нет единой размерности для подрозетников, стену перед созданием отверстия стоит разметить. Края отверстия рекомендуется обрабатывать при помощи смеси из грунтовки и шпаклевки. Такая предосторожность сделает конструкцию более крепкой, а розетки для гипсокартона получат большой запас прочности для дальнейшей эксплуатации.
Прежде, чем устанавливать подрозетники для гипсокартона, нужно убрать из конструкции все перемычки, обеспечив тем самым отверстия для ввода кабеля.
После этого коробку нужно установить в стену, расположив таким образом, чтобы можно было без труда заниматься фиксацией положения розетки для гипсокартона. Для надежной фиксации устройства, я рекомендую как можно туже закручивать монтажные винты. Профессионалы говорят, что нужно продолжать затягивание до возникновения сопротивления, а затем сделать еще пол оборота. Этого достаточно для того, чтобы обеспечить надежную фиксацию установочной коробки, но при этом не повредить гипсокартон. После этого осуществляется шпаклевка посадочного места.
Такая отделка гарантирует конструкции дополнительную жесткость. Я рекомендую проводить ее лишь тогда, когда в коробку уже заведена проводка. Только после этого можно монтировать розетки под гипсокартон.
Непосредственно для самого монтажа достаточно иметь лишь три инструмента – острый нож, отвертку и шпатель. Естественно, когда речь идет о профессиональной работе, то монтаж розетки под гипсокартон не обойдется без коронки – специальной насадки на дрель. Стоимость такого оборудования довольно высокая, но оно себя довольно быстро окупает.
Раз уж зашла речь о коронках, должен сказать и о том, что держать лишь одну совсем нецелесообразно. Существует огромное разнообразие размерностей розеток под гипсокартон и, соответственно, подрозетников, поэтому для установки, ремонта и демонтажа потребуется собственная коронка.
На записи показано, как сделать разметку на стене и установить подрозетники в стену из ГКЛ. Все очень просто.
Как выбрать и установить подразетники в гипсокартон?
Если обычный выключатель можно установить в обычный подрозетник, то своими руками установка розетки в гипсокартон выполняется иначе.
В связи с чем монтаж точек приборов в полых стенах у новичков вызывает немало вопросов. Ведь первым устанавливают подрозетник для гипсокартона, придерживаясь определенных правил в работе.
По обыкновению все имеющиеся на современном рынке подрозетники для гипсокартона различают не только по внешним параметрам, но и по производителю. Независимо от этого принцип их прикрепления на гипсокартоне у всех идентичен. Данный процесс во многом облегчают специальные лапки, которые имеют подрозетники для гипсокартона на своей торцевой или задней поверхности. Итак, как осуществить своими руками процесс, который предваряет монтаж розетки в гипсокартон, далее будет разобрано от начала и до конца.
О чем эта статья
Первым делом приобретают соответствующие подрозетники под ГКЛ обшивку. Идеальным вариантом считаются самозатухающие пластмассовые изделия. Именно такие смогут при нагревании отдавать тепло гипсокартону. Что немаловажно в плане пожарной безопасности на случай короткого замыкания.
Чтобы выбрать нужный размер изделия, ориентируются по габаритам отверстия. Чаще всего установка подрозетника в гипсокартон производится в перегородки с большим коэффициентом пустотелости. Поэтому данный пункт тут не имеет особого значения.
Стандартный подрозетник поставить в гипсокартонную обшивку нельзя — тут используют специфический вид продукции. В продаже ассортимент ее велик. Оптимальным является поставить подрозетник для гипсокартона, выбрав его среди марок:
Продукт каждого производителя отличается от других внешним диаметром и глубиной заделки. Маркировка данных параметров — d2 b H соответственно. Стандартный подрозетник для гипсокартона имеет диаметр в 6, 8 см. В магазинах продаются модели и с другими d2 – от 6,0 см до 7,5 см. Глубина заделки у изделий может варьироваться от 4,0 до 6,2 см. Ассортимент такой продукции имеет и модели, габариты которых выходят за общепринятые рамки.

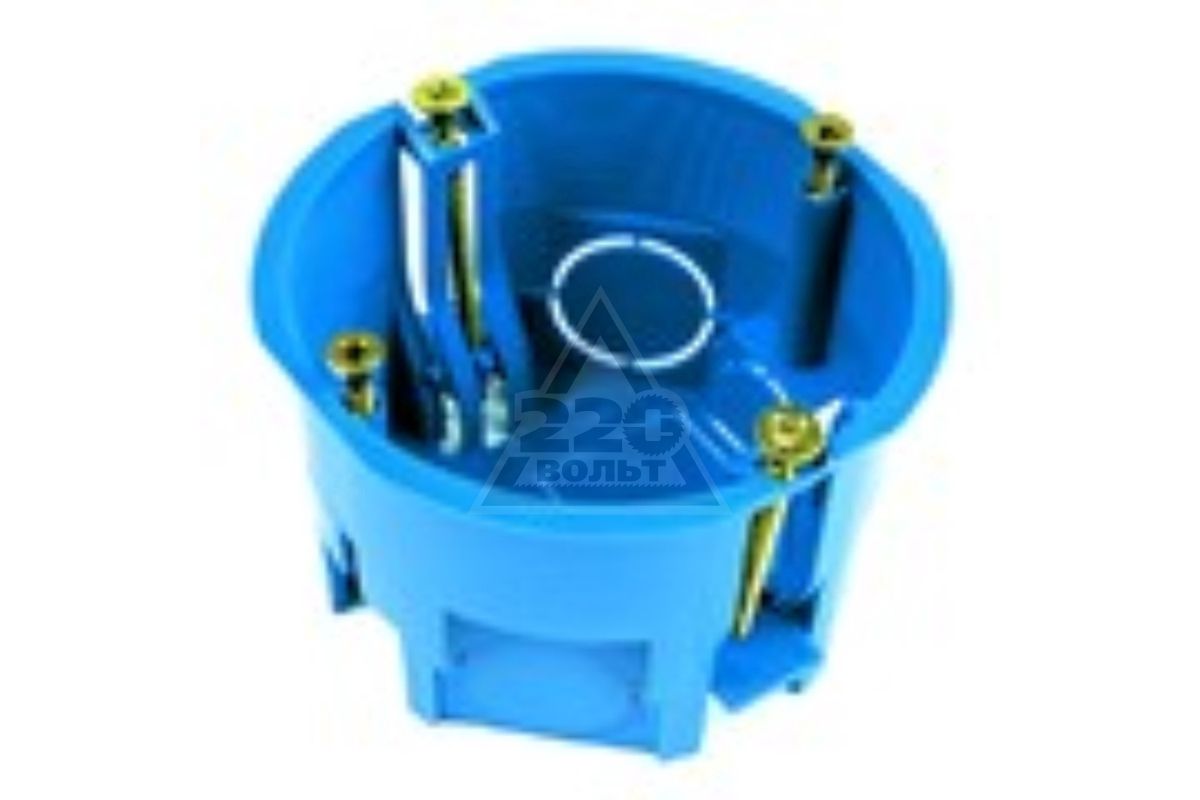

При рассмотрении внешнего вида таких подрозетников на них выделяют 4 винта, пара их которых выставляются снаружи, а другая утоплена.
Одними из них прикрепляют саму конструкцию, а другими — розетку. На задней поверхности имеются разметки под проделывание отверстий для кабеля.
Место монтажа в немалой степени определяет выбор подходящего изделия. По возможности и при наличии достаточного пространства за перегородкой рекомендовано подбирать варианты с глубиной посадки 6,0 — 6,2 см. При расключении проводки подобные размеры очень удобны, в особенности если в схеме отсутствуют распределительные коробки. Тогда расключение провода делают в подрозетнике, где каждому миллиметру придается большое значение.
Существенным аргументом в пользу моделей с большей глубиной выступает и то, что в них намного удобнее соединять проводки и монтировать электроприборы.
Установку производят по разметке. Для ее нанесения пользуются рулеткой. С ее участием отмеряют расстояния для будущего места, куда будет выполняться установка розеток в гипсокартон. По центру области установки проставляют крестик.
Разработаны определенные нормативы монтажа, которыми можно руководствоваться в работе:
- высота монтажа розетки от пола — 30 см до центра отверстия;
- эта же разметка в ванной комнате — 1м над стиральной машинкой;
- над столешницей кухонного стола высота установки равна 1 м 20 см;
- расстояние от пола до центра отверстия при установке включателя — 90 см, от торца дверного косяка — 18 см.
Этим нормативам можно следовать, а можно и не следовать. Могут быть предусмотрены и собственные размеры, удобные для конкретной ситуации.
После нанесения на гипсокартонную обшивку разметки приступают к выполнению отверстия, в которое потом можно будет закрепить подрозетник.
Отверстие выполняют, следуя одному из приемов:
- Отверстие целиком вырезают ножом;
- По границе окружности работают сверлом, а после по прорези выбирают материал ножом.
С помощью данных способов создается отверстие с не самым совершенным видом, а неровность его краев намного отягощает монтажный процесс. При этом с гипсокартоном работать, прилагая чрезмерные усилия, не допустимо, так как материал достаточно хрупок, легко идет на разлом. В связи с чем достаточно распространенной рекомендацией является применение для подобных работ специальной коронки по дереву (d – 6,7 см).
Данную насадку также привлекают для создания отверстий округлых проемов под точечные светильники.
Для работы коронку надевают на шуруповерт либо дрель. После приведения электрического инструмента в рабочее состояние коронку подносят к стене и, надавливая на нее, врезаются в стену.
Самый простой монтажный процесс подразумевает оборудование ножом либо ножом и сверлом. Можно не задумываться о приобретении специализированного оборудования, когда речь заходит о создании единичных точек установки. Однако профессионалы всегда имеются в арсенале инструмента коронку. И даже не одну, а несколько и с разными диаметрами. Ведь для каждого размера установочной коробки требуется проделывание отверстия с индивидуальными размерами.
Бывает, что имеется уже смонтированная гипсокартонная поверхность, в которой через мизерное отверстие выведен наружу провод. В этой ситуации установка подрозетников в гипсокартон также возможна. Тогда отгибают провод кверху и аккуратно просверливают нужного диаметра отверстие. А то маленькое отверстие просто закрывают декоративной накладной рамкой для розетки (она закрывает края от отверстия на расстоянии примерно 1 см).
Либо действуют по другому: вставляют проводку внутрь обшивки и осторожно сверлят с применением коронки. Главное держать под контролем силу нажима, чтобы насадка не смогла повредить проводку или сам гипсокартон.
После изготовления отверстия его края заделывают шпатлевочным и грунтовочным слоями. От этого граница отверстия будет только крепче, а все устройство — устойчивее и надежнее.
Перед тем как начать крепление подрозетника из него вынимают перемычки, предусмотрев таким образом доступ для кабеля.
Потом располагают коробку в приготовленном отверстии в удобном для крепления положении. При фиксировании конструкции монтажные винты вкручивают, пока не лапки на них не примкнут к обратной поверхности листа. Новичкам сложно сделать правильный выбор степени затяжения крепежа, опытные же мастера рекомендуют крутить до тех пор, пока не появится сопротивление, после чего выполняют еще один полоборот. Так удается прочно установить коробку в гипсокартонную толщу и не испортить материал обшивки.
Затем посадочному месту придают дополнительную жесткость и прочность посредством монтажной шпатлевки. К шпаклеванию приступают после заведения кабеля в коробку.
Некоторые специалисты игнорируют обработкой посадочно места с помощью шпаклевки. Результатом такого халатного отношения к работе становится то, что при последующей эксплуатации при попытках выдергивания вилки из розетки последние, не располагая нужными условиями для достаточного сопротивления, просто выпадают из стены.
Все, работы по установлению подрозетника считаются выполненными. После чего принимаются за монтаж электрооборудования.
Коробки для розеток установить не столь сложно, как собственно выключатели или розетки. Своими руками такую процедуру сможет осилить даже начинающий электрик. Но при условии, что выше описанные рекомендации дали четкое представление о выполнении работы. В противном случае за гарантию качественно выполненной работы и долговечности эксплуатации электроприбора могут ответить только специалисты по электрике.
Автор статьи: Борис Купинов
Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3 проголосовавших: 46Установка подрозетника в стену из гипсокартона
Автор: Евгений Чертушко Рубрика: Электрика своими руками Вы сейчас здесь: Главная » Электрика своими руками » Розетку в подрозетник, а подрозетник куда?Розетку в подрозетник, а подрозетник куда?
Здравствуйте, уважаемые посетители сайта Elektrika56!
Дело было в Оренбурге. Один молодой человек купил квартиру. Денег у молодых людей обычно не очень много, поэтому от «ремонта под ключ» он отказался. Дорого. Решил въехать в новое жилье и потихоньку-помаленьку заниматься ремонтом. Где-то сам, где-то с помощью узбекских товарищей, где то искал специалистов. Когда возникла необходимость в перепланировке электропроводки, обратился к нам. Через интернет нашел.
Работы в принципе было немного: установить плафон освещения в тамбуре с подключением датчика движения, добавить 7 розеток на кухне, выровнять по уровню выключатели в коридоре, перенести несколько выключателей в комнатах, ну и заменить механизмы розеток/выключателей.
.
В квартире была произведена перепланировка, из одной большой комнаты было решено сделать две поменьше, благо размеры позволяли. Новую стену сделали из гипсокартона. В спальне заказчик попросил перенести выключатель освещения. Как оказалось переносится он с бетонной стены на стену из ГКЛ.
Говорю заказчику:: «Чтобы перенести нужен подрозетник для гипсокартона».
«Хорошо»- говорит он, — «только у меня вопрос, что такое подрозетник и какой нужен для гипсокартона?»
Заметив мое недоумение поясняет:» Квартиру я купил первый раз, капитальный ремонт делаю первый раз, так-что некоторых вещей я не знаю, не удивляйтесь. Уже почти год у меня дома»Школа ремонта» в прямом эфире!»
.
Именно для тех, кто пока не очень разбирается в секретах монтажа электрооборудования я и решил написать эту статью.
Давайте сначала определимся, что будем считать подрозетником. Потому- что, если быть точным, то подрозетником называется то что под розеткой — такая круглая или квадратная пластина, деревянный или пласмассовый изолятор-переходник. Облегчает крепление наружной розетки на стену.
Ну а то что все (и я то-же) называют подрозетником, на самом деле зовется «коробка установочная».
или такой
С названиями разобрались, далее говорим подрозетник — имеем ввиду коробку установочную. Теперь о том, какие бывают подрозетники. Подрозетники бывают красные, зеленые, синие и желтые. Конечно-же это капля юмора в довольно-таки серьезной статье. Цвет это наименее важная характеристика подрозетника. Самое главное — это то, для какого типа стены подрозетник предназначен. Тут два типа: для установки в гипсокартон (или какой-то похожий, тонкий материал) и для установки в бетонную/кирпичную стену).
Подрозетник для гипсокартона выглядит так:
Его особенность — две лапки и более широкая каемка по краю. Кайма не дает подрозетнику провалиться в вырезанное для него отверстие. А лапки зажимают лист гипсокартона, тем самым надежно фиксируя подрозетник. Хотя слова «надежно фиксируя» я бы взял в кавычки. Потому что фиксировать что либо к гипсокартону надежно… Ну сами понимаете.
Процесс установки элементарный. Отмечаем центр будущей розетки/выключателя.Если есть возможность сделайте с помощью уровня вертикаль и горизонталь, так будет проще правильно установить подрозетник, ну и розетку потом в него.
Прикладываем подрозетник к стене тыльной стороной, обводим простым карандашом. Получается не очень ровно, но это не беда. Здесь основной момент — не вырезать отверстие больше, чем ограничительная кайма. Если так произойдет, подрозетник просто провалится внутрь. Вообще на каждом подрозетнике должна быть напечатана или выдавлена следующая информация: производитель (в моем случае это HEGEL), класс влагозащищенности -ip30, допустимое напряжение -400V, артикул, ГОСТ или ТУ, пожаростойкость — 850С, ну и установочный диаметр (у меня он оказался 68мм, все как обычно). Поэтому проверяем диаметр получившейся окружности линеечкой. Семь раз отмерь, один отрежь, потом выброси и купи новый)).
Вырезаем гипсокартон. Чем вырезать? Если вам необходимо установить один подрозетник, вам на помошь придет обычный канцелярский нож. Тут главное не торопиться и не давить слишком сильно. Нож штука острая, если сорвется или гипсокартон попортите, или кровавую жертву принесете богу ремонта.
Если же у вас в планых установка 33 подрозетников, рекомендую приобрести специальную коронку для гипсокартона.
Выглядит вот так:
Время экономит однозначно.
Далее, если вы заинетересованы в том, чтобы розетка держалась на своем месте как можно дольше, кромки полученного отверстия необходимо обработать грунтовкой и прошпаклевать. Это придаст гипсокартону дополнительную жесткость.
Дожидаемся высыхания смеси и приступаем собственно к монтажу подрозетника в гипсокартон. В корпусе подрозетника имеется несколько заранее подготовленных технологических отверстий для ввода провода.
В зависимости от того, с какой стороны подходит провод, удаляем ножом часть подрозетника, заводим в него провод и вставляем в стену.
Выравниваем по уровню винты крепления розетки и придерживая руками подрозетник, закручиваем винты крепежных лапок. Крутить нужно до надежной фиксации, но без лишнего энтузиазма. Если сорвете резьбу, подрозетник на утилизацию, потому-что розетка в нем будет болтаться.

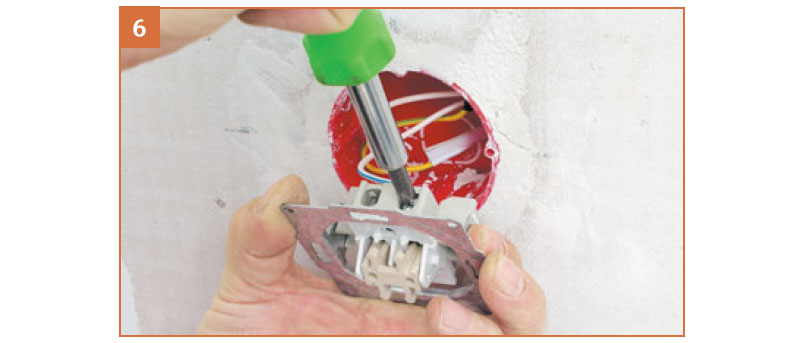

Если подрозетник установлен, можно крепить механизм розетки или выключателя.
Проверяем напряжение. Пользуемся.
Декоративную облицовку до окончания отделочных работ можно не одевать, чтобы не отмывать ее от краски потом.
Как видите, ничего сложного. Если все материалы и инструменты под рукой — установка подрозетника в стену из гипсокартона занимает 15-20 минут.
В следующей статье мы так же подробно рассмотрим установку подрозетника в бетонную стену.
С уважением Elektrika56.
размеры. Установка подрозетников в гипсокартон
Используя гипсокартон в построении стен, комнатных перегородок или других целях во время ремонта, очень часто возникает надобность провести и электрическую проводку, дабы запитать софиты, люстры, сделать розетки и выключатели. На первый взгляд, такие махинации могут показаться довольно сложными, однако никаких проблем даже у начинающего строителя или самоучки тут возникнуть не должно, главное, знать как и что делать.
Так как же установить подрозетники для гипсокартона? Именно этот вопрос является одним из самых распространенных при проведении ремонта, и на него мы сейчас ответим, попутно расписав все тонкости и возможные сложности сего процесса.
Выбор материала подрозетника
Итак, подрозетники для гипсокартона, конечно, несколько отличаются от тех, которые используются при монтаже электрики в бетон или кирпич. Их главным отличием является тот факт, что никакого применения бетона и прочих средств для надежной фиксации и утапливания подрозетника не требуется. Стены из гипсокартона являются полыми или, как принято говорить, пустотелыми.
Таким образом, выбирая подрозетник под гипсокартон, необходимо в первую очередь обращать внимание на то, из какого материала он сделан. Самым распространенным и дешевым вариантом является обычный пластик, однако монтаж проводки с использованием подобных средств считается небезопасным, и не зря. Наилучшим выбором каждого будет подрозетник из самозатухающей пластмассы. Такое устройство при коротком замыкании или возгорании проводки не начнет плавиться и воспламеняться с той скоростью, что обычный пластик.
Напротив, процесс горения будет всячески приостанавливаться, оттягиваться и даже если проблема серьезная, хозяин успеет отреагировать на странный запах, появившийся в комнате, прежде чем произойдет непоправимое. К тому же гипсокартон также является воспламеняющимся материалом, и разумный выбор подрозетника может сильно вас выручить.
Размерные характеристики подрозетников
Подрозетники для гипсокартона размеры также имеют разные, так что как только вы определились с материалом, можно производить замеры. Тут внимание нужно обращать на параметр свободного места под листом гипсокартона, то есть полости самой стены. Стандартом для подрозетников является расстояние свыше 50 миллиметров, то есть сам подрозетник для гипсокартона обычно имеет глубину посадки в 45-50 мм. Для точного замера вам всего-то нужно учесть толщину листа гипсокартона и расстояние от ее поверхности до внутренней стены. Проводятся такие подсчеты при помощи самой обычной рулетки, и с полученными результатами следует идти на рынок или в строительный магазин, где вам подберут детали необходимой конфигурации.
Что касается всех других замеров и характеристик, то они отталкиваются от выбранной вами розетки или выключателя света, так что тут наверняка ничего сказать нельзя, лучше также взять купленную вами деталь и прийти с ней в специализированный магазин.
Установка подрозетников и предшествующие ей приготовления
Как и в большинстве строительных работ, в которых фигурирует гипсокартон, прежде чем будет начата установка подрозетников в гипсокартон, следует провести некоторые манипуляции с самой стеной. Для этого в первую очередь вам понадобится шпатлевка и особый вид грунтовки, которая способна пропитывать гипсовый лист.
Итак, все проводимые действия будут укладываться в несколько пунктов:
- Для начала стоит обработать стену вышеупомянутой грунтовкой и подождать, пока она впитается и высохнет. Делается это при помощи обычного строительного валика и не вызовет никаких сложностей даже у начинающего строителя.
- После высыхания грунтовки наступает время шпатлевки. Ее стоит наносить широким шпателем нетолстым слоем, дабы придать листу гипсокартона большую жесткость и избежать его крошения во время просверливания отверстий для подрозетников.
- Завершающим этапом является разметка поверхности, для которой вам понадобятся ваши подрозетники для гипсокартона. Зачастую диаметр отверстия равняется 45 миллиметрам, однако случаи бывают разные и лучше всего разметку делать, прикладывая к стене купленные модели установочных коробок.
Процесс сверления
Как только подготовительные работы в виде обработки стены и нанесения разметки окончены, самое время приступать к сверлению отверстий. Для этого наилучшим выходом было бы иметь специальную насадку на дрель, при помощи которых без труда просверливается отверстие необходимого диаметра, однако если таковых приспособлений у вас нет, достаточно будет приобрести обычное сверло большого диаметра и иметь под рукой монтажный нож. С такими простыми инструментами можно без труда установить подрозетники для гипсокартона, главное в этом деле помнить, что отверстие должно быть строго заданного диаметра и элемент розетки должен входить в него впритык, только так можно достигнуть должной фиксации и безопасности.
Устройство подрозетников
Теперь, когда все готово и отверстия просверлены, уделим несколько слов тому, как установить подрозетник в гипсокартон и обратим внимание на некоторые его конструктивные особенности.
Дело в том, что на каждой детали подобного типа имеется 4 болтика. Два из них отвечают непосредственно за фиксацию купленной вами розетки, а два других за жесткость фиксации подрозетника. В данный момент нам понадобятся именно последние два болтика.
Процесс установки
Чтобы правильно монтировать подрозетник, необходимо простым, но осторожным движением вдавить его в подготовленное отверстие и начать закручивать крестовидной отверткой два вышеупомянутых болта. Их механизм устроен таким образом, что в глубине к ним приделаны специальные шарниры (лапки), которые в момент закручивания начинают движение по резьбе в сторону подрозетника, тем самым прижимая его к листу гипсокартона, обеспечивая плотную фиксацию. Такие шарниры бывают как металлическими, так и пластиковыми, но на прочность фиксации этот момент никак не влияет.
Кстати, перед тем как установка подрозетников в гипсокартон будет окончена и вы закрутите оба болтика, закрепив подрозетник, не забудьте просунуть в него провод, который будет обеспечивать питание розетки или выключателя.
Установка подрозетников в гипсокартон
Сегодня в нашем Блоге экспертов мы рассмотрим с вами принципы установки подрозетников для электрических розеток. В данном вопросе конечно же существуют определенные особенности и несколько вариантов установки подрозетников в перегородку из гипсокартона. Подрозетники также называют ещё монтажными коробками.
Подрозетником является специальное электротехническое изделие, которое устанавливается внутрь стены или перегородки, для последующей удобной установки электрических розеток и выключателей. Еще одной задачей подрозетников является защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.
Техника установки
Техника монтажа подрозетников также используется при монтаже распределительных коробок электропроводки. При монтаже подрозетников для гипсокартона используются устройства, которые называются подрозетниками для полых конструкций. Для таких монтажных коробок предусмотрены специальные распоры или, как их ещё называют, «уши». Такие прижимы цепляются за гипсокартон перегородки при распоре.
Монтируем подрозетник в гипсокартон
В предложенном нами варианте монтажа не используем дополнительных способов фиксации подрозетников, кроме технологических распоров самой коробки. Данный вариант подходит для перегородок со звукоизоляцией.
- В стене из гипсокартона сверлим отверстия. Отверстия не должны попадать на стойки и перемычки каркаса. Разметка отверстий производится строго по горизонтали;
- Перед установкой распоры ослабляют;
- В коробке ломается перфорация и в коробку заводят кабели электропроводки;
- Коробка вставляется в сделанное отверстие;
- Винты распоров закручиваются;
- Конец кабелей подрезается на 15 см.
Есть второй неплохой вариант установки на этапе монтажа гипсокартонных листов. При данном способе перегородку возможно дополнительно закрепить и защитить подрозетники слоем алебастры. Данный вариант монтажа подходит для конструкций без звукоизоляции, на этапе монтажа листов гипсокартона, когда зашита только одна сторона перегородки.
ГК ПрофЭлектро регулярно обучает своих сотрудников, чтобы повысить их квалификацию. Мы с удовольствием поможем подобрать качественное оборудование по лучшим ценам! Ждём ваших звонков по телефону +7 499 707 14 60 или переходите на сайт shop.p-el.ru
Как установить подрозетник в гипсокартон
3 варианта установить подрозетник в перегородку из гипсокартона
Вступление
Рассказывая об электропроводке в гипсокартоне, нельзя пропустить тему установки подрозетников для электрических розеток. В этой теме есть свои особенности, хитрости и три технологических варианта установить подрозетник в перегородку из гипсокартона.
Что такое подрозетник
Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.
Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.
Второе или правильнее сказать, другое название подрозетников, монтажные коробки.
Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.
Подрозетники для гипсокартона
Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.
Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.
Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен.
На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.
На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.
Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.
Принцип установки подрозетников в гипсокартон
Для установки подрозетника в гипсокартон необходимо:
- Просверлить в гипсокартоне отверстие диаметром, совпадающим с установочным диаметром подрозетника, это 68 мм.
- Расстояние между центрами соседних подрозетников в блоке розеток — 71-72 мм;
- В устанавливаемом подрозетнике выломать перфорацию для завода кабелей проводки.
Важно! Технологическое время установки коробок, зависит от выбранного варианта установить подрозетник в перегородку.
3 варианта установить подрозетник в перегородку
Вариант 1. Классический
Это вариант подходит для перегородок со звукоизоляцией. Смотрим рисунок.
В этом варианте, не используются никакие дополнительные способы фиксации монтажной коробки, кроме технологических распоров самой коробки.
- В готовой перегородке сверлятся отверстия. Они не должны попадать на стойки и перемычки каркаса. Разметка отверстий производится строго по горизонтали;
- Перед установкой распоры ослабляют;
- В коробке ломается перфорация и в коробку заводят кабели электропроводки;
- Коробка вставляется в сделанное отверстие;
- Винты распоров закручиваются;
- Конец кабелей подрезается на 15 см.
Читать статью: Как установить розетку на гипоскартон
Вариант 2. На этапе монтажа
На этапе монтажа листов перегородки можно дополнительно закрепить и защитить подрозетники слоем алебастры. Смотрим рисунок.
Данный вариант монтажа подходит для конструкций без звукоизоляции, на этапе монтажа листов гипсокартона, когда зашита только одна сторона перегородки.
Вариант 3. Защищенный
Для дополнительной защиты подрозетников, используют вариант установки подрозетника в короб из полос ГКЛ. В перегородке делают короб из кусков гипсокартонных листов размером 10 на 10 см.
Не могу комментировать это способ монтажа, потому что на практике ни разу не встречал.
Читать статью: Как быстро установить выключатель на гипсокартон
Вариант 4. Не стандартный
Что делать, когда перегородка гипсокартона уже стоит, а у вас нет подрозетников для полых конструкций? Но есть монтажные коробки для бетона.
- Собираете блок из подрозетников и делаете разметку на гипсократоне в виде прямоугольника с размерами собранного блока;
- Выпиливаете прямоугольное отверстие в гипсокартоне;
- В полость перегородки, вокруг отверстия, враспор, запихиваете газеты, образуя своеобразный короб 100 на 100 мм;
- Устанавливаете блок подрозетников на гипсовый раствор, как в обычной стене. Раствор должен занять всю полость сделанного из газет короба;
- Фасад подрозетников заделывается фугенфюллером или Ротбандом, далее шпаклюется вместе со всей стеной.
Вывод
Последний способ был, конечно, авариным, но демонстративно показывающим, что в работе с гипсократоном можно проявлять не традиционные методы работы.
И все-таки, лучше в работе придерживаться технологий поддерживаемых производителя ми гипсократона.
©Gipsokart.ru
Еще статьи
Как установить розетку в гипсокартон | Руководства по дому
Электрики относятся к розеткам питания как к розеткам или розеткам, а установка одной розетки в гипсокартон включает установку электрической коробки. В новом строительстве вы прибиваете грубую коробку к стенной стойке и вырезаете для нее отверстие в гипсокартоне перед тем, как повесить ее. Если стена уже покрыта, у вас есть два варианта. Один — вырезать большое отверстие, прибить коробку к шпильке и произвести ремонт. Более простой альтернативой является использование коробки для ремоделирования.Поскольку он крепится к самому гипсокартону, его необязательно размещать рядом с стойкой.
Новое строительство
Нанесите карандашом отметку для необработанной электрической коробки на стойке стены. Если вы не устанавливаете розетку на столешницу, она должна находиться в пределах 5 1/2 дюймов от пола.
Прибейте или прикрутите коробку к стороне шпильки. Передняя часть коробки должна выходить на 1/2 дюйма за край стойки, чтобы она была на одном уровне с поверхностью гипсокартона. На некоторых коробках есть маркеры, указывающие на правильное совмещение коробки с краем стойки.
Убедитесь, что питание цепи, питающей розетку, отключено, затем пропустите провода в коробку через выбивные отверстия сбоку или сзади и вытяните достаточно провисания, чтобы выполнить соединения. Если коробка металлическая, закрепите провода саморезами. Ящики пластиковые самозажимные.
Измерьте точное положение коробки по отношению к полу и кромке листа гипсокартона, который накрывает его. Перенесите мерки на гипсокартон и нарисуйте на лицевой стороне листа прямоугольник такого же размера, как коробка.Вырежьте отверстие пилой для гипсокартона.
Вставьте коробку в отверстие при подвешивании гипсокартона и вбейте хотя бы один фиксатор в шпильку рядом с коробкой. Розетку подключайте после оклейки и отделки гипсокартона.
Добавление выпускного отверстия к существующему гипсокартону
Найдите удобный стержень с приспособлением для поиска стержней и отметьте расположение нового выпускного отверстия рядом с ним, чтобы установить коробку для грубого монтажа. Если вы используете коробку для ремоделирования, вы можете разместить ее в любом месте стены, кроме как перед стойкой.
Используйте пилу для гипсокартона, чтобы вырезать в гипсокартоне отверстие достаточно большого размера, чтобы можно было прибить коробку с грубым покрытием к стойке. Ремонт гипсокартона будет проще, если вы вырежете прямоугольник высотой около 12 дюймов, который простирается до следующей стойки. Откройте половину обеих поверхностей шпильки универсальным ножом. Прикрепите коробку для грубого монтажа к шпильке, убедившись, что передняя часть выступает на 1/2 дюйма за край шпильки, и протяните провода через заднюю часть.
Измерьте размеры проделанного вами отверстия и отрежьте кусок нового гипсокартона по размеру.Отметьте расположение коробки на передней части нового гипсокартона и вырежьте для него отверстие с помощью пилы для гипсокартона. Прикрепите новый гипсокартон к стойкам с обеих сторон коробки с помощью шурупов или гвоздей и ленты и закончите его.
Установите коробку для ремоделирования, обведя контур задней части коробки на поверхности гипсокартона и вырезав по контуру пилой для гипсокартона. Протяните провода через заднюю часть коробки, прежде чем вставлять коробку в отверстие. Когда коробка находится заподлицо с гипсокартоном, затяните два винта на передней части коробки с помощью отвертки, чтобы закрепить коробку на гипсокартоне.
Подключите розетку к черновой коробке после отделки гипсокартона. Подключите его к коробке для ремоделирования после того, как коробка надежно прикреплена к гипсокартону.
.Как установить потолок из гипсокартона
Акустические панели или другие виды отделки потолка можно легко заменить потолком из гипсокартона, что придаст вашей комнате более обтекаемый вид.
подъемник для гипсокартона
линейка
лестницы
электрическая дрель
универсальный нож
молоток
малярный инструмент пять в одном
грязеуловитель
скруббер
съемник для ногтей
грязевой поддон
нож для гипсокартона
плотницкий карандаш
перчатки
маска 50005 защитных очков гипсокартон
грязь для гипсокартона
лента для гипсокартона
саморезы для гипсокартона
1.Удалите старую потолочную плитку и вытащите старые гвозди. Соскребите все неровности старого клея с помощью канцелярского ножа и молотка. Обязательно используйте защитные очки.
2. Снимите все потолочные светильники. Сначала выключите питание и проверьте прибор с помощью детектора напряжения, чтобы убедиться, что он выключен.
3. С помощью линейки отметьте ряды на гипсокартоне для шурупов. Установите первый кусок гипсокартона в подъемник для гипсокартона и поднимите его на место. Начните с угла и постепенно выйдите из него.
4. Прикрепите гипсокартон с помощью шурупов для гипсокартона и дрели. Расстояние между винтами составляет примерно шесть-восемь дюймов. Если это потолок внахлест (гладкие деревянные панели), винты можно прикрепить куда угодно. В противном случае им пришлось бы заходить в центр балок потолка. Продолжайте, пока не будет установлен весь гипсокартон.
5. Залейте лоток грязью, взбейте его ножом для гипсокартона, пока он не станет мягким и мягким. Сначала начните заполнять отверстия для винтов.
6. Далее приступаем к швам. Нанесите толстый слой грязи на шов, затем отцентрируйте кусок ленты для гипсокартона вдоль шва.Нанесите на ленту еще немного грязи и разгладьте ее ножом для гипсокартона.
7. Подождите, пока грязь для гипсокартона полностью высохнет, затем вернитесь и обработайте неровные участки губкой, скруббером и ножами для гипсокартона.
8. Количество шлифовки, которое вам потребуется, зависит от типа обработки потолка, который вы используете. Вам нужно будет меньше шлифовать, если вы собираетесь наносить текстурированную обработку.
Как повесить гипсокартон: укладывать гипсокартон легко и плавно
Установка гипсокартона имеет заслуженную репутацию, поскольку требует больших усилий. Однако, проявив терпение и подходящие инструменты для гипсокартона, вы всегда сможете получить профессионально выглядящую монтажную плиту.
Отметьте положение всех стоек на потолке и полу карандашом или мелкой линией, соответствующей их расположению.Сделайте отметки достаточно большими и достаточно заметными, чтобы они не были полностью покрыты новым листом гипсокартона.
Если вы вешаете листы горизонтально, отмерьте 48 дюймов от потолка и сделайте отметку на двух стойках. Вставьте по одному шурупу для гипсокартона достаточно глубоко в каждую стойку, чтобы удерживать кусок стеновой панели. По сути, вы делаете выступ, на котором для размещения большого куска обшивки.
Измерьте место, где необходимо обрезать стеновую панель.Стандартный кусок стеновой плиты 4х8. На изображенной установке стена имеет ширину всего 6 футов на 2,5 дюйма, поэтому нам нужно отрезать кусок с конца.
Отметьте место разреза и используйте Т-образный угольник или другой прямой край, чтобы надрезать переднюю сторону стеновой панели с помощью острого канцелярского ножа. Сделайте надрез достаточно глубоким, по крайней мере, 1/8 дюйма (Изображение 1). Придавите гипсокартон, чтобы защелкнуть его вдоль линии надреза (Изображение 2). Возможно, вам будет полезно поместить кусок дерева позади гипсокартона, чтобы закрепить против.Будьте осторожны, чтобы не порвать бумажную основу с обратной стороны стеновой панели. Переместитесь к задней стороне стеновой панели и проведите универсальным ножом по шву, разрезая бумажную основу, чтобы закончить разрез (Изображение 3).
.Установка розетки
Моя подруга Мелисса хотела установить электрическую розетку, чтобы ее можно было спрятать за ее новый настенный ЖК-телевизор, и мне удалось убедить меня сделать это.Розетку необходимо было установить всего на 1 метр выше существующей розетки, поэтому установка не потребовала особого труда ловить проволоку через стены. Так что я знал, что все это можно сделать в рамках относительно детерминированного количество времени.
Я начал с того, что проделал маленькое отверстие в гипсокартоне примерно там, где я хотел, чтобы розетка проходила.Я начал с небольшого отверстия, чтобы убедиться, что там, где я хотел, было пустое пространство. гнездо, чтобы пойти, а также нащупать точное местоположение шпильки, прежде чем я ее разрежу намного больше.
Несмотря на то, что я использовал переделанную розетку, которую можно было установить непосредственно в гипсокартон, она Всегда лучше ставить новую розетку рядом со шпилькой, чтобы ее можно было вкрутить прямо в древесина для хорошей меры.
Показан контур, который я нарисовал по шаблону, прилагаемому к розетке, хотя я не рисовал часть контура слева — вот где я прикрепляю ее прямо к шпильке.
Переделанные розетки имеют откидные крылышки на концах для фиксации розетки прямо в гипсокартоне. Крыло разворачивается при повороте винта, к которому оно прикреплено. по часовой стрелке для затяжки. Это приводит к тому, что розетка зажимает гипсокартон между откидной крышкой. крыло и более крупные фланцы на обоих концах распределительной коробки. Это изящная система, хотя я всегда скептически отношусь к тому, насколько хорошо будет держаться розетка при установке просто к краям гипсокартона вот так.
| Откидное крыло | Положение крыла при вставке | Положение крыла после установки |
Лучше не стараться следовать за всеми углами контура при первоначальном вырезании отверстия.На самом деле, я обычно люблю делать немного меньше, чем контур. Достаточно легко увеличить дырку потом, но сделать ее меньше невозможно. И шаблон почти такого размера крышки (см. первое изображение статьи), поэтому здесь мало места для ошибки.
Универсальный нож отлично подойдет для гипсокартона. Сначала аккуратно разрежьте по линиям, затем продолжайте делать это, пока не доберетесь достаточно глубоко, затем используйте пилу с ножом хотя бы вырезать полностью.
Если в вашем доме стены оштукатурены (1950-х годов или ранее), не так просто вырезать красивое отверстие для розетку, возможно, вы захотите прочитать об установке в гипсовые стены.
Достаточно чистый срез, первоначальный прямоугольник удален.
Теперь пора установить розетку, расширив отверстие, чтобы учесть все неровности и выступы на розетке. Также обратите внимание, что я удалил крыло с левой стороны гнезда, и согнул металл так, чтобы я мог прикрутить эту сторону прямо к шпильке.
И проверяем посадку в отверстии окончательного размера. Обратите внимание, как отверстие было расширено с правой стороны. чтобы освободить место для откидного крыла. Отверстие все еще меньше, чем то, что было в шаблоне предложил бы.
Подключение к существующей розетке
Затем пришло время подключиться к существующей розетке, которая была всего на метр ниже новая розетка. Не забудьте вынуть выключатель перед этим, иначе вы получите довольно неожиданное напоминание об этом, когда вы берете розетку за клеммы (говоря из опыт, правда не по этому поводу)Удалив этот сокет, мы видим, что он является частью цепочки сокетов, так как он не разделенная розетка, но к ней подключены два кабеля, один питающий, другой переходя к следующему сокету.Они использовали розетку для соедините провода вместе — это может соответствовать или не соответствовать существующим электрическим коды в некоторых юрисдикциях. Я думаю, прежде всего потому, что если кто-то работает, можно испортить цепи вниз по линии. Особенно, если прерывать нейтральный (белый), пока оставив горячий (черный) подключенным.
Меня больше беспокоило то, что оба провода входили сверху, поэтому эти отверстия в металлическом ящике уже были полные. Я мог бы попробовать протянуть второй провод в одно из отверстий, но это это некрасиво и, вероятно, также является нарушением правил электротехники.
Вот и решил попробовать пропустить провод за розетку, поймать его через отверстие на дне хирургических щипцов и втяните его. Хирургические щипцы подходят для такого рода работы, потому что они узкие, с достаточно близко расположенными петлями вперед, чтобы вы могли протянуть руку через небольшое отверстие и при этом открыть их.
Обычно вы можете найти использованные хирургические щипцы в магазинах излишков по цене несколько долларов каждый.
Чтобы было легче ловить провод, снял внешнюю изоляцию конец, чтобы я мог протягивать по одному проводнику в отверстие.Оглядываясь назад, было бы легче, если бы я снял внутреннюю изоляцию. с самого конца проводов. Щипцы были недостаточно сильны, чтобы ввести одну проволоку в отверстие за раз.
Вставив провода, я использовал плоскогубцы, чтобы протянуть их дальше. в розетку достаточно глубоко, чтобы основная изоляционная оболочка розетка.
Следующим шагом было возвращение ограничителя натяжения на нижнюю часть гнезда, хотя Я забыл сфотографировать этот шаг.
на всякий случай решил подключить нулевые провода все с одной проволочной гайкой. С подающей проволокой один провод идет к следующему разъему, один провод к новому разъему и короткий провод к существующей розетке, это было четыре провода, которые нужно было соединить вместе.
Для четырех или более проводов винтовые клеммы работают довольно хорошо, пока вы их достаточно затягиваете. Лучше держать латунную втулку плоскогубцами, затягивая установочный винт, просто чтобы получить достаточный крутящий момент.Затем снова закрутите пластиковую крышку.
Для горячего (не нейтрального) провода я оставил его в розетке, поэтому у меня было только три провода, чтобы побороться, и использовать обычную проволочную гайку.
Ключ к тому, чтобы они хорошо работали, — скрутить провода вместе парой квадратных плоскогубцы перед закручиванием проволочной гайки .
Установив и закрепив провод, подключенный к нижнему разъему, пришло время подавать провод через переделку гнезда, а потом воткнуть переделать гнездо обратно в отверстие и ввинтить.
Большим преимуществом переделанных розеток является способ подачи в них проволоки. сзади, что позволяет вставить розетку в отверстие в стене с проводами уже в нем.
Когда с левой стороны было снято забавное зажимное крыло, я смог вкрутить гнездо. прямо в шпильку. Мне пришлось просверлить отверстие побольше в той стороне коробки чтобы продеть даже шуруп для гипсокартона.
И с проводкой на розетку все готово.
Есть некоторая несовместимость между переделанными розетками и стилем «decora». крышки выключателя и розетки.Винты для них имеют тенденцию попадать во фланцы. переделанных гнезд, так что это помогает немного убрать переделанные гнезда, чтобы освободите место для шурупов. Вот я немного открываю пространство отверткой. Другой подход — обжать фланец немного уже в том месте, где идет винт. с парой кусачков. Это все довольно неточное дело.
И, наконец, розетка с настенным кронштейном, прикрепленная к стене. Пора снова включить электричество и закрепить телевизор на стене.
И с телевизором, установленным на стене. Мелисса любит сопоставление фантазии новый HDTV и кроличьи уши. Планирует установить полку для DVD плеера. чуть ниже телевизора. С розеткой за телевизором не будет болтающегося питания шнуры.
И розетка, как видно из-за телевизора. Может нам стоило его установить на сантиметр ниже, чтобы дать вилке немного больше места. Намотываем шнур вокруг кронштейна, чтобы убрать его из поля зрения.
См. Также:
Еще Проекты по благоустройству дома на моем Деревообработка сайт .
Правильная установка подрозетников. Установка подрозетника в бетон и гипсокартон. | Пенообразователь Rospena
Эта информация может пригодиться всем, кто когда-либо сталкивался или столкнется с установкой подрозетников. Опишем максимально коротко и лаконично, что такое подрозетник, как его правильно устанавливать и сколько может стоить его установка. Также вы узнаете как вставить обратно выпавший подрозетник и что можно использовать вместо него.
Запомните три основных правила качественной установки:Правило №1. Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.Правило №2. Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.Правило №3. Правильно установленный подрозетник, должен очень крепко держаться в гнезде.
Также можно добавить несколько нюансов, которые помогут понять, какие именно подрозетники вам нужны; как подготовить отверстия (гнезда) для них; как правильно заводить кабель в подрозетник; и как его правильно установить.Размеры подрозетников
Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.
Виды подрозетников
Важно не забывать про такой параметр, как глубина подрозетника. Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже. По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.
Коммутация проводов в подрозетнике вместо распаечной коробки
Запомните! — Один раз, правильно установленный подрозетник, больше никогда о себе не напоминает.Установка подрозетника в бетон
Что необходимо сделать, для установки подрозетника в бетон? Правильно! – Выдолбить под подрозетник лунку! Для этого лучше всего использовать дрель с алмазной коронкой, но это не самый лучший вариант в плане дешевизны. Более удобный и практичный вариант, — это перфоратор с ударной коронкой по бетону, ну или просто вырезать бетон болгаркой с диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и в подъезде).
Следует учесть, что при штроблении, в помещении образуется очень много мелкодисперсной пыли, и в первую очередь монтажникам следуют позаботиться о своем здоровье, приобрести штатные средства защиты: маски, респираторы, наушники и строительный пылесос.
Будущие лунки необходимо сначала разметить. Рисуем линию по уровню, и выставляем метки на стене. Если у вас 2 и более подрозетника, то расстояние между центрами окружностей 71 мм. Это расстояние, высчитанное опытным путем, профессиональными электриками, проверенное потом и кровью! Запомните 71мм!
Самый простой способ сделать метки, — это приложить группу подрозетников к стене.Штробление лунок
После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом, учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.
Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.
Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.
При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.
Что делать если при сверлении бур или коронка попали в арматуру?Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.
Второй менее удобный способ, использовать старую коронку. Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором. И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.
Встраивание подрозетника в бетонЛучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.
В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок. Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!
Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.
Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.
Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.
Важно! Заход кабеля в подрозетник никак не должен мешать будущей розетке, особенно со стороны распорок. Очень частая ошибка при установке подрозетников, — это перебив провода распорокой от розетки, — в этом случае на корпусе розетки может появиться опасный потенциал, или произойти короткое замыкание при включении электричества.На каком этапе ремонта (отделки) лучше закладывать подрозетник?
Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО№1, но так получается не всегда.
Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно.
Установка подрозетников в гипоскартонПри работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника любым удобным для вас способом, например вкрутить в этом месте саморез.
Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм. Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому.
Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.
После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.
Вставлять провода в подрозетник, нужно ДО установки самого подрозетника, иначе это просто невозможно сделать.
Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!
Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь
Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника
После всех процедур фиксируем подрозетник затягивая саморезы
Что делать если подрозетник выскочил из стеныВ случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки, предварительно основание необходимо прогрунтовать, например клеем ПВА.
Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.
Установка подрозетников в плитку или стеновые фальшпанелиЗакладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.
Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).
Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.
ЗаключениеВот и все,надеюсь эта статья поможет вам в нашем нелегком электрическом деле. Ставьте лайки и подписывайтесь на нас в социальных сетях. И если что то не получается вы всегда можете получить высококвалифицированную помощь от профессиональных электриков.
И самое важное! Проводя любые работы с рабочими проводами, не забывайте отключать электричество!
Как установить розетку в гипсокартон | Руководства по дому
Электрики называют электрические розетки розетками или розетками, а установка одной розетки в гипсокартон подразумевает установку электрической коробки. В новом строительстве вы прибиваете грубую коробку к стенной стойке и вырезаете для нее отверстие в гипсокартоне перед тем, как повесить ее. Если стена уже покрыта, у вас есть два варианта. Один — вырезать большое отверстие, прибить коробку к шпильке и произвести ремонт. Более простой альтернативой является использование коробки для ремоделирования.Поскольку он крепится к гипсокартону, его необязательно размещать рядом с стойкой.
Новое строительство
Нанесите карандашом отметку для необработанной электрической коробки на стойке стены. Если вы не устанавливаете розетку на столешницу, она должна находиться в пределах 5 1/2 дюймов от пола.
Прибейте или прикрутите коробку к стороне шпильки. Передняя часть коробки должна выступать на 1/2 дюйма за край стойки, чтобы она была на одном уровне с поверхностью гипсокартона. На некоторых коробках есть маркеры, указывающие на правильное совмещение коробки с краем стойки.
Убедитесь, что питание цепи, питающей розетку, отключено, затем пропустите провода в коробку через выбивные отверстия сбоку или сзади и вытяните достаточно провисания, чтобы выполнить соединения. Если коробка металлическая, закрепите провода саморезами. Ящики пластиковые самозажимные.
Измерьте точное положение коробки по отношению к полу и кромке листа гипсокартона, который накрывает его. Перенесите мерки на гипсокартон и на лицевой стороне листа нарисуйте прямоугольник такого же размера, как коробка.Вырежьте отверстие пилой для гипсокартона.
Вставьте коробку в отверстие при подвешивании гипсокартона и вбейте хотя бы один фиксатор в шпильку рядом с коробкой. Подключите розетку после оклейки и отделки гипсокартона.
Добавление выпускного отверстия к существующему гипсокартону
Найдите удобный стержень с приспособлением для поиска стержней и отметьте расположение нового выпускного отверстия рядом с ним, чтобы установить коробку для грубого монтажа. Если вы используете коробку для ремоделирования, вы можете разместить ее в любом месте стены, кроме как перед стойкой.
Используйте пилу для гипсокартона, чтобы вырезать в гипсокартоне отверстие достаточно большого размера, чтобы можно было прибить коробку с грубым покрытием к стойке. Ремонт гипсокартона будет проще, если вы вырежете прямоугольник высотой около 12 дюймов, который простирается до следующей стойки. Откройте половину обеих поверхностей шпильки универсальным ножом. Прикрепите коробку для грубого монтажа к шпильке, убедившись, что передняя часть выступает на 1/2 дюйма за край шпильки, и протяните провода через заднюю часть.
Измерьте размеры проделанного вами отверстия и отрежьте кусок нового гипсокартона по размеру.Отметьте расположение коробки на передней части нового гипсокартона и вырежьте для него отверстие с помощью пилы для гипсокартона. Прикрепите новый гипсокартон к стойкам с обеих сторон коробки с помощью шурупов или гвоздей и ленты и закончите его.
Установите коробку для ремоделирования, обведя контур задней части коробки на поверхности гипсокартона и вырезав по контуру пилой для гипсокартона. Протяните провода через заднюю часть коробки, прежде чем вставлять коробку в отверстие. Когда коробка находится заподлицо с гипсокартоном, затяните два винта на передней части коробки с помощью отвертки, чтобы прикрепить коробку к гипсокартону.
Подключите розетку к черновой коробке после отделки гипсокартона. Подключите его к коробке для ремоделирования после того, как коробка будет надежно прикреплена к гипсокартону.
Ссылки
Ресурсы
Советы
- Самый простой способ провести провода к отверстию для новой розетки в существующей стене — это пропустить их через чердак или подвал, просверлить отверстие в верхней или нижней пластине стену и подайте их вертикально в нужное место.
Предупреждения
- Перед работой с электрическими проводами обязательно убедитесь, что питание отключено.Если вы не уверены, проверьте их с помощью тестера напряжения.
Writer Bio
Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.
Можно ли изменить расположение розетки
Можно ли изменить расположение розетки?
В большинстве случаев существующих электрических розеток в вашем доме в Сиэтле достаточно для удовлетворения ваших повседневных потребностей.Однако, если вы вносите серьезные изменения в определенную комнату в своем доме, расположение конкретной розетки может больше не подходить для вас. Чтобы решить эту проблему, у вас есть несколько вариантов. Один из вариантов временного исправления — удлинитель. Однако удлинители не рассчитаны на длительную установку. Тогда лучший вариант — переместить розетку. Независимо от того, беретесь ли вы за этот проект сами или поручите это профессиональному электрику, переместить розетку довольно просто.
Будьте осторожны с расположением
При перемещении розетки ключевое значение имеет местоположение.Если просто переместить новую розетку прямо над существующей, все должно наладиться. Однако вы можете наткнуться на поперечную скобу между шпильками, что может вызвать некоторые проблемы. В зависимости от расположения стены в вашем доме вы также можете наткнуться на электрические кабели, изоляцию или даже бетонный блок.
Поэтому, если вы не знаете, что находится за стеной в том месте, где вы хотите установить розетку, обязательно сначала проверьте это, чтобы не столкнуться с трудоемким сюрпризом.Кроме того, вам нужно будет проверить местные электротехнические нормы и правила, чтобы убедиться, что размещение вашей новой розетки не нарушает никаких правил.
Тест с использованием нескольких методов
При перемещении электрической розетки убедитесь, что питание отключено двумя разными способами. Меньше всего вам хочется, чтобы довольно простой проект превратился в чрезвычайную ситуацию, угрожающую жизни.
Первым шагом во всем этом является отключение питания от розетки с помощью автоматического выключателя.Надеюсь, у вас есть маркировка на автоматическом выключателе. В противном случае вам придется отключать различные прерыватели, пока не найдете нужную цепь. Вы можете убедиться, что выбрали нужный, воткнув что-нибудь в розетку, а затем проверив, когда это устройство выключится.
После того, как вы проверили мощность этим методом, неплохо было бы использовать тестер напряжения. Измеряя, что показание этого тестера равно нулю, вы можете быть абсолютно уверены в том, что питание не поступает в розетку, которую вы хотите переместить.Это дает вам знать, что вы можете безопасно продолжить свой проект.
Знайте, какой провод
Когда вы подключаете провода к новой розетке, важно знать, какой из них является, чтобы не пересечь провода и не вызвать короткое замыкание. В типичном жилом помещении черный провод является «горячим» проводом, а белый провод — «нейтральным» проводом.
Неизолированный медный провод — это заземляющий провод, который помогает предотвратить поражение электрическим током. Убедитесь, что новый провод, который вы проводите через стену, совпадает с существующим, а затем прикрепите эти провода к правильным точкам на новой розетке.
Двойные розетки или лицевая панель
Перемещение торговой точки в новое место можно рассматривать как добавление ответвления к существующей торговой точке. Другими словами, новое место расположения розетки «делит» питание с проводами, идущими туда, где розетка была изначально расположена. Это означает, что вам нужно принять решение после того, как вы установили новую розетку. Один из вариантов — оставить существующую розетку на месте, чтобы она могла продолжать работать как розетка.
Другой вариант — надеть лицевую панель на распределительную коробку, чтобы эффективно удалить розетку из цепи.Если вы думаете, что в какой-то момент в будущем вам могут понадобиться обе розетки одновременно, возможно, имеет смысл оставить обе розетки на месте. Однако, если вы хотите, чтобы внешний вид был более чистым, закройте существующую розетку.
Правильная пила для работы
Когда вы прорезаете отверстие для новой распределительной коробки, важно иметь подходящий инструмент для работы. Лучший инструмент для резки гипсокартона — это пила для гипсокартона. Эта пила имеет острый конец, поэтому вы можете проткнуть гипсокартон, чтобы проделать отверстие.Проколотый гипсокартон довольно легко разрезать. Однако сначала пройти через гипсокартон без подходящего инструмента может быть довольно сложно. Кроме того, у пилы для гипсокартона есть острое зубчатое лезвие, которое врезается в гипсокартон и облегчает вашу работу.
Имейте в виду, что при резке гипсокартона образуется много пыли. Поэтому, возможно, вы захотите, чтобы во время резки работал пылесос, чтобы пыль не попадала повсюду. Еще одна важная вещь, о которой следует помнить, — это то, что за гипсокартоном, где вы режете, могут быть провода.Пила для гипсокартона может легко разрезать эти провода, что приведет к серьезным повреждениям. Поэтому используйте пилу неглубокими движениями, чтобы разрезать только гипсокартон.
Будьте осторожны, чтобы не перегрузить
Каждый раз, когда вы добавляете новую розетку, важно продумать, для чего вы планируете ее использовать. Например, если вы перемещаете розетку, чтобы установить телевизор, эта розетка будет постоянно занята. Поэтому, если подключаемые элементы являются устройствами с большим потреблением энергии, вам нужно быть осторожным, чтобы избежать перегрузки цепи, когда вам понадобится питание других устройств в будущем.В конце концов, может потребоваться, чтобы электрик установил отдельную цепь для устройств, которые вам нужны, чтобы вы могли избежать каких-либо проблем.
Не рискуй
Работа с электричеством может быть опасной. Ключ к безопасности — это уважать его потенциальную опасность и принимать все необходимые меры предосторожности. Однако в конечном итоге, если вы не уверены в каком-либо конкретном проекте, связанном с электричеством, лучше всего поручить работу электрику.
Помимо выполнения за вас проекта, электрик может взглянуть на то, что вы уже сделали, чтобы убедиться, что это было сделано правильно.Они также могут предоставить указатели, которые помогут вам успешно и безопасно завершить проекты в будущем. Когда дело касается электрических проектов, нет ничего постыдного в том, чтобы попросить о помощи.
Реализация больших и малых проектов
В Black Lion Heating & Air Conditioning нет проекта, который был бы слишком большим или слишком маленьким для наших электриков. Будь то что-то простое, например, перемещение розетки, или что-то сложное, например, перемонтаж всего дома, Black Lion Heating & Air Conditioning поможет сделать это быстро и по доступной цене.Мы также можем помочь улучшить комфорт вашего дома с помощью наших услуг HVAC, включая ремонт, техническое обслуживание и установку печей и кондиционеров.
Кроме того, мы можем установить водонагреватели и системы улучшения качества воздуха в помещении, чтобы вы всегда чувствовали себя комфортно и здорово в своем доме в Киркланде. Такой целостный подход к обслуживанию на дому — вот что позволяет нам оставаться сильными на протяжении более 20 лет, и именно поэтому мы постоянно получаем пятизвездочные отзывы от наших клиентов. Для получения дополнительной информации о модернизации электрических систем вашего дома свяжитесь с нами сегодня в Black Lion Heating & Air Conditioning.Мы хотим быть вашим универсальным поставщиком для всех ваших потребностей в улучшении дома.
Установить розетку в существующую стену
Уважаемый г-н электрик: Я хочу установить розетку в существующей стене на выделенной цепи для моего оконного кондиционера? Я понял, как провести кабель 12/2 NM-B от электрической панели главного выключателя в подвале через стену под окном гостиной. Как установить в стене коробку электрических розеток, которая будет содержать провод и поддерживать розетку?
Ответ: Чтобы установить розетку в существующей стене, необходимо провести много измерений.Предполагая, что вы будете просверливать отверстие снизу и вставлять кабель в наружную стену, лучшее место для вырезания отверстия и установки коробки — это рядом с каркасом стены. Таким образом, электрическую коробку можно прикрутить боком прямо к дереву, чтобы сделать ее прочной. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к соответствующим продуктам на Amazon или EBay.
Найти стойку на стене может быть непросто. Я обычно использую существующую розетку или выключатель в качестве ориентира. Если они были установлены во время постройки дома, то, скорее всего, они крепятся на стеновые стойки.
Я бы снял настенную пластину с существующей розетки или переключателя и проткнул длинной тонкой отверткой справа и слева от электрического блока. Я бы также немного подтолкнул коробку, чтобы посмотреть, поворачивается ли она. Обычно сторона, прикрепленная к стойке, не двигается.
В новых домах с гипсокартоном я также ищу признаки зашпаклеванных отверстий от гвоздей, чтобы найти шпильки в стене. После того, как я обнаружил несколько шпилек, я измеряю область, где я хотел бы вырезать отверстие для розетки.В большинстве домов стенные стойки находятся на расстоянии шестнадцати дюймов друг от друга, но это не всегда так.
Иногда стойки стены находятся на расстоянии двадцати четырех дюймов друг от друга. В некоторых более высоких зданиях кондоминиумов я обнаружил, что внешние стены имеют стойки на расстоянии двенадцати дюймов друг от друга. Измерение выполняется от центра к центру, и я всегда измеряю дважды. Если мне повезет, мои измерения будут соответствовать зазубренному отверстию для гвоздя, что подтвердит, что у меня есть шпилька. Список инструментов и материалов ниже.
Один трюк, которому я научился от моего отца, — это отмерить 48 ″ от внутреннего угла любой стены.Там всегда должна быть стойка для стен, потому что гипсокартон и панели имеют ширину 48 дюймов и нуждаются в стойке, чтобы закрепить край для поддержки и крепления гвоздями.
В старых домах с оштукатуренными стенами не так просто найти стеновую стойку. Нет никаких признаков дырок от гвоздей, а иногда в молдинге плинтуса устанавливались розетки.
Использование электронного прибора для поиска шпилек на оштукатуренных стенах может быть ограничено из-за несоответствия старых гипсовых ключей и токарного станка по дереву.В этой ситуации само окно может быть лучшим индикатором. На каждой стороне окна, идущей от пола до потолка, должно быть хотя бы по одной стойке.
Для стен из обычного гипсокартона у вас есть выбор : использовать одинарный пластиковый старый рабочий ящик или старый металлический рабочий ящик размером 2 x 3 дюйма. Обратитесь к статье 314 и таблице 314.16 (A) и таблице 314.16 (B) в Национальных правилах по установке электрооборудования, чтобы узнать, какой размер коробки подходит для используемого вами провода.
Пластиковая однокомпонентная старая рабочая электрическая коробка с прикрепленными проводами, готовая к установке в существующую стену УСТАНОВКА ПЛАСТИКОВОЙ СТАРОЙ РАБОЧЕЙ КОРОБКИСтарый пластиковый рабочий ящик, вероятно, проще всего установить в гипсокартон , но для него требуется отверстие большего размера в стене и может потребоваться настенная пластина среднего или большого размера , чтобы полностью закрыть короб и отверстие.Поднесите коробку лицевой стороной к стене в том месте, где должна быть емкость. Обведите его карандашом.
Шилом или длинной тонкой отверткой проделайте отверстие в центре метки. Нажмите шилом или отверткой во всех четырех направлениях, чтобы увидеть, нет ли препятствий и насколько близко вы находитесь к шпильке. Если вы не чувствуете шпильку шилом или отверткой, используйте рыбную ленту или кусок металлической вешалки ( Нажмите здесь, чтобы увидеть мой пост об использовании плечиков ), чтобы глубже проникнуть в отверстие.
Мне нравится использовать металлическую ленту для рыбы , чтобы продвигаться дальше во всех направлениях, чтобы понять, есть ли что-нибудь, о чем я должен беспокоиться, прежде чем сверлить отверстие в подвале, например, водопроводные трубы или воздуховоды.
Если у вас есть сторона стойки и вы уверены, что в стене нет никаких препятствий, вы можете вырезать отверстие так, чтобы сторона электрического блока была напротив стойки. Для этого можно использовать циркулярную пилу или замочную скважину.
Убедитесь, что старый пластиковый рабочий ящик подходит под в отверстие напротив шпильки. Допускается наличие небольших зазоров не более 1/8 дюйма по бокам, но верх и низ должны быть плотно прилегающими, чтобы у коробчатых ушей было хорошее место для сидения.
Старый рабочий ящик будет иметь пластиковые кабельные зажимы внутри задней части коробки для захвата кабеля NM-B. Вы должны открыть один из них (не вынимать!) Отверткой и вставить кабель в коробку. Снимите часть внешней оболочки и введите в коробку не менее восьми дюймов проволоки.Теперь вставьте коробку в проем в стене и затяните винты, которые крепят зажимы коробки к стене, используя отвертку или дрель.
Не затягивайте слишком сильно, так как пластиковые ушки сгибаются и теряют сцепление со стеной. Убедитесь, что коробка прямая, и затем ввинтите один винт для листового металла 1 ″ или 1 1/4 ″ x # 8 через боковую часть коробки и в шпильку. Это сделает коробку прочной и не будет полностью зависеть от гипсокартона для поддержки. Не сверлите более одного шурупа, так как коробка будет деформироваться и не будет выглядеть ровно.
В качестве альтернативы, для поддержки вашей розетки можно использовать металлическую розетку с одним блоком, но установка немного отличается. Перед установкой вам необходимо просверлить отверстие в боковой стенке металлической коробки для ввинчивания винта в стойку. Не все металлические старые рабочие ящики имеют регулируемые зажимы для закрепления на гипсокартоне, но вместо них можно использовать внешнюю опору.
ИСПОЛЬЗОВАНИЕ ПРУТНИКОВ MADISON ДЛЯ УСТАНОВКИ МЕТАЛЛИЧЕСКОЙ ВЫХОДНОЙ КОРОБКИЯ предпочитаю устанавливать старые рабочие металлические ящики с помощью того, что я называю «Мэдисон Барс».После того, как металлический старый рабочий ящик вставлен в стену, один край немного выдвигается примерно на 1/4 дюйма. Другой край вставляется заподлицо со стеной, и с этой стороны между стеной и коробкой вставляется брусок Мэдисона.
Вставьте длинный конец стержня Мэдисон вдоль стороны металлической старой коробки для работы и сдвиньте его вниз. Теперь прижмите короткий конец бруса Мэдисон к стене и сдвиньте его вверх. Прижимая тот же край к стене с помощью отвертки, крылья стержня Мэдисона сгибаются над краем коробки и плотно зажимаются плоскогубцами.
Щелкните здесь , чтобы увидеть мой пост с фотографиями Мэдисон Барс, используемого для установки коробки электрических розеток.
С другой стороны металлической коробки вставьте длинный конец стержня Мэдисон вверх и, когда вы вдавите короткий конец в стену, сдвиньте стержень Мэдисон вниз. Прижмите край коробки к стене с помощью отвертки, согните крылья Madison Bar и защипните их плоскогубцами с острыми концами . Если вы все сделали правильно, ящик теперь будет плотно прижиматься к стене.
Если он болтается, вы можете разогнуть брусья Мэдисон и сделать это заново. Постучите по коробке отверткой и плоскогубцами, чтобы выпрямить ее. Когда коробка будет крепко удерживаться стержнями Мэдисона, вбейте один винт для листового металла # 8 x 1 ″ или 1 1/4 ″ через предварительно просверленное отверстие в стойке, и коробка станет достаточно прочной. Не затягивайте винт для листового металла слишком сильно, так как это может привести к деформации выпускной коробки.
Металлическая коробка должна быть заземлена. Это достигается с помощью винта заземления 10-32, вкручиваемого в отверстие в задней части коробки.Оголенный провод заземления кабеля NM-B наматывается на винт 10/32 перед тем, как присоединить его к розетке. Вы можете зажать проволоку вокруг винта 10/32 с помощью плоскогубцев. Затяните винт.
УСТАНОВИТЕ ВЫПУСКНУЮ КОРОБКУ В ДЕРЕВЯННУЮ РЕШЕТКУ И ГИПСОВУЮ СТЕНУЕсли у вас деревянная обрешетка и гипсовые стены , вам понадобится старый металлический электрический шкаф. Отметьте стену, как указано выше, но вместо того, чтобы пробить отверстие шилом или отверткой, используйте небольшое сверло по камню в электродрели.Это поможет предотвратить чрезмерное повреждение штукатурки.
Используйте отверстие для поиска препятствий и определения точного местоположения шпильки. Также вы хотите найти деревянные планки и убедиться, что одна полная полоса будет выровнена по центру коробки. Должна быть небольшая полоса для поддержки верхнего и нижнего ушей коробки.
Как только вы узнаете точное положение стойки и место, куда будет вставлена ваша коробка , вы должны отметить отверстие в стене.Однако, возможно, потребуется отрегулировать высоту в соответствии с расположением деревянной планки. В идеале вам нужно удалить только одну полную часть центральной планки и часть верхней и нижней планок.
Я обычно обматываю предполагаемое отверстие липкой лентой 2 дюйма, чтобы обеспечить небольшую дополнительную поддержку штукатурке. Затем я надрезаю края бритвенным ножом. Я слышал, что другие успешно использовали инструмент для резки цементной доски, чтобы вырезать штукатурку.
Деревянную планку нужно обрезать как можно осторожнее , чтобы не повредить окружающую штукатурку и ключи.Лезвие с мелкими зубьями, такое как ножовка, подойдет, хотя это может быть утомительно. Полностью прорежьте центральную планку на стороне, наиболее удаленной от стержня. Иногда я прорезаю эту сторону почти полностью, а затем использую мои диагональные плоскогубцы Knipex с высоким плечом, чтобы прорезать последнюю часть. Я делаю это, чтобы планка не двигалась слишком сильно после того, как она была разрезана, тем самым защищая штукатурку от разрушения. Затем отрежьте сторону, близкую к стержню.
Я еще не пробовал, но мой многофункциональный осциллирующий инструмент , вероятно, очень хорошо подойдет для вырезания отверстий в гипсе.Я ожидаю, что это быстро изнашивает лезвие, но я думаю, что из него получится хорошее чистое отверстие. Я использовал многофункциональный инструмент для вырезания коробок из гипсокартона, и он отлично подходит для этого. Кроме того, он отлично подходит для небольшого надреза на стеновой стойке, чтобы можно было разместить выступающий винт на боковой стороне металлической коробки.
Вырезать часть верхней планки и часть нижней планки. Обычно я просто хватаю эти кусочки плоскогубцами и выкручиваю их после резки. Попробуйте вставить в проем металлический старый рабочий ящик.Убедитесь, что он прямой. Кабель NM-B вводится в старую металлическую рабочую коробку одним из двух способов. Если в коробке есть встроенный зажим для кабеля, используется это отверстие. Если в коробке есть только заглушки, вы должны использовать кабельный соединитель, одобренный для NM-B, такой как пластиковая кнопка или двухвинтовой соединитель с металлическими зажимами.
Вставьте кабельный зажим в заглушку. Удалите не менее восьми дюймов внешней оболочки кабеля и вставьте провод в коробку. На металлических коробках розеток есть небольшая регулировка ушей, чтобы они не уходили в стену.Вы можете ослабить винты и сдвинуть уши … Иногда мне приходилось поворачивать уши, чтобы коробка была ровной со стеной. См. Статью 314.20 Национального электротехнического кодекса.
Вставьте коробку в проем в стене. Можно использовать стержни Мэдисон для крепления коробки, но иногда деревянная планка или штукатурка мешают им скользить вверх или вниз. Я обычно использую шурупы # 4 x 1 1/14 ″, которые вкручивают в отверстия в ушках коробки, чтобы прикрепить коробку к стене. Затем я вбиваю один винт для листового металла # 8 x 1 ″ или 1 1/4 ″ через просверленное отверстие внутри коробки в шпильку.Не затягивайте этот винт слишком сильно, так как это может исказить положение коробки. Следуйте приведенным выше инструкциям по заземлению металлической коробки.
В связи с новыми изменениями кода, может потребоваться заполнить зазоры вокруг только что установленной выпускной коробки герметиком или штукатуркой. Это необходимо для предотвращения попадания воздуха в стену и разжигания огня. Это также поможет с энергосбережением. Фотография розетки в верхней части этой страницы сегодня не прошла бы осмотр из-за зазоров вокруг нее.См. Статьи 312.3, 312.4 и 314.21 Национального электротехнического кодекса.
Теперь вы можете установить розетку и настенную пластину. В случае металлических коробок розеток, уши которых упираются в поверхность стены, обычно необходимо вырезать ушки на розетке или выключателе, чтобы они плотно прилегали к ушкам коробки розеток. Обратите внимание на розетку на картинке вверху этой страницы.
Некоторые инструменты, необходимые для этой работы: Шило, бритвенный нож, инструмент для резки цементной доски, Компас или замочная пила , измерительная лента, датчик шпильки, рыболовная лента, плоскогубцы, плоскогубцы, игольчатые плоскогубцы, тряпка, отвертки, дрель, сверла, маленькое сверло по каменной кладке, бит для отвертки и длинный держатель для бит.
Некоторые материалы, необходимые для этой работы: Металлический или пластиковый старый рабочий электрический блок, соединитель NM-B, шурупы для дерева # 4 x 1 1/4 ″, одна пара стержней Madison, 1 ″ или 1 1/4 ″ саморезы для гипсокартона.
Некоторые номера деталей:
Пластиковые одноразовые старые рабочие ящики — Steel City # E-16-8, Thomas & Betts (Carlon) B120r, Raco 7887.
Металлические одноразовые старые рабочие ящики — Raco # 601 или # 590, Orbit # GDB-1 или # GDB-1-NM, Steel City # CY-1/2 или #CXWOW.
Madison Bars — Madison Electric Products # 102, Steel City # 820-D, Orbit #SBS, Raco # 977, Caddy #DSB.
Удлиненные стержни Madison Bars — Caddy # DS12A, Raco 8977
Некоторые из применимых «Национального электротехнического кодекса» ссылок для этой работы: Статьи 210, 210.12, 250, 300.4, 310, 312, 314, 334, 406.4 (D) (4), 406.12, 440.6, 440.13, 440.31 , 440,32, 440,62, 440,62 (С), 440,63, 440,65.
3 важные вещи, которые нужно знать об установке новых розеток
Вы заметили, что электрические розетки в вашем доме не работают так хорошо, как раньше? Одним из признаков этого является то, что розетка не может плотно удерживать вилку.Это не только раздражает, но и может стать причиной серьезного поражения электрическим током или возгорания. Другие признаки проблемы включают розетки, которые искры, когда что-то отключено или подключено к розетке, и розетки с ожогами или подпалинами снаружи. Если вы заметили какие-либо из этих проблем, возможно, пришло время установить новые розетки. Вам также может понадобиться больше розеток, тогда советы здесь могут пригодиться.
Установить новые розетки несложно; Однако важно, чтобы вы правильно подготовили свой дом.Хотя не рекомендуется выполнять эту работу самостоятельно, есть несколько вещей, которые вы можете сделать, чтобы подготовиться к установке новой розетки. Когда вы будете проинформированы, вы можете убедиться, что процесс идет гладко и не возникает никаких проблем.
- Выключите прерыватель
Перед добавлением новой розетки необходимо убедиться, что панель выключателя отключена. Хорошее практическое правило — дважды проверить отключение прерывателя с помощью тестера напряжения.
Если у вас нет под рукой, подключите лампу к ближайшей доступной розетке. Убедитесь, что ничего не загорается.
Также неплохо проверить новую розетку напрямую, воткнув что-нибудь в нее и убедившись, что через нее не проходит питание.
- Сделайте отверстия для стартера с помощью отвертки
Понятно, что вам может быть трудно протолкнуть гипсокартон, когда вы освобождаете место для розетки.Вместо того, чтобы резать его пилой, подумайте о отвертке с плоской головкой.
Это более доступно, легко адаптируется и позволяет легко вырезать гипсокартон в доме.
Если вы все же решите использовать пилу, убедитесь, что вы не пилите слишком агрессивно. При агрессивном пилении вы можете порвать обратную сторону поверхности гипсокартона. В конечном итоге это снизит общую структурную целостность стены. Если отверстие, которое вы проделываете отверткой, слишком мало, вы можете использовать канцелярский нож, чтобы сделать его больше.
- Обратитесь к профессиональному электрику
Если вы планируете работать с проводкой с тканевой изоляцией, разумно обратиться к электрику. Они могут порекомендовать сохранить соединения и убедиться, что вы не пытаетесь участвовать в небезопасных проектах без надлежащего заземляющего провода. Без заземляющего провода сложно определить, какие провода горячие, а какие нейтральные.
Также никогда не стоит пытаться самостоятельно выполнить установку электрических розеток в вашем доме.Однако вы можете подготовить место, где будут проводиться работы, до приезда электрика.
Наем электрика — лучший способ действий, который обеспечит надлежащее выполнение работы и отсутствие опасностей.
Quick Fix: Как исправить утопленную розетку
Несколько лет назад я взял свою семью в Диснейуорлд. Моим детям было три года и один год. Поездка прошла даже лучше, чем можно было ожидать. Мы приехали в июне (ужасная идея), поэтому каждый день шел дождь.Однажды в Волшебном Королевстве накатились облака. Я сказал жене, что мы должны отправиться в Карусель прогресса. Это аттракцион, который покажет вам, как выглядела жизнь на рубеже веков до «наших дней». Вы сидите в театре, и ваши кресла вращаются в четырех разных секциях. Она протестовала, я настаивал, она наконец уступила. Ей следовало сопротивляться сильнее, потому что это была одна из худших идей, которые у меня когда-либо возникали. В первом разделе наши ребята потеряли терпение. Моя жена до сих пор беспокоится об этом.
Однако было интересно посмотреть, как выглядели дома, когда электричество было относительно новым явлением. Розеток было мало, поэтому провода шли повсюду. В наши дни розеток много, но многие из них старые и нуждаются в замене. Некоторые из них снова врезаются в стену из-за старения или плохой конструкции. Ремонт розеток может показаться сложным, но на самом деле это быстрое решение. После простых инструкций вы станете экспертом. Вот как отремонтировать утопленную розетку.
Встраиваемая розетка
Необходимые потенциальные инструменты:
- Отвертки с крестообразным и плоским шлицем
- 2 или 4 винта для крепления вилки (вилок) к электрической коробке. (Вам могут понадобиться те, которые длиннее нынешних. Измерьте перед покупкой.)
- Удлинитель электрической коробки, регулировочная пластина или проставки выходных отверстий
- Тестер электрического / напряжения
- Подойдите к электрической коробке и выключите питание розетки, над которой вы работаете.
- Возьмите тестер напряжения и вставьте его в розетку, чтобы убедиться, что питание отключено.
- Снимите внешнюю выпускную пластину.
- Открутите винты, соединяющие заглушки (и) розетки с коробкой, и вытащите. Оставьте все провода прикрепленными.
- Возьмите удлинитель распределительной коробки или регулировочную пластину и сдвиньте ее назад за вилки розеток.
- Прикрутите розетку (и) к удлинительной / регулировочной пластине и распределительной коробке. Или возьмите выходные распорки и сложите их, пока они не станут достаточно толстыми, чтобы закрыть углубленный зазор.Отломите любой ненужный раздел.
- Возьмите сложенную прокладку, установите ее на заднюю часть винта выпускной пробки и защелкните. Повторите процесс с другими винтами.
- Вверните заглушки обратно в розетку.
- Установите на место внешнюю пластину, и все готово.
Использование регулировочной пластины и проставок выходного отверстия
Использование удлинителей электрических коробок
Huddle Up Question
Соберитесь вместе со своими детьми и научите их ремонтировать некоторые вещи в доме.
Как повесить гипсокартон: укладывать гипсокартон легко и плавно
Установка гипсокартона имеет заслуженную репутацию, поскольку требует больших усилий. Однако, проявив терпение и подходящие инструменты для гипсокартона, вы всегда сможете получить профессионально выглядящую монтажную плиту.
Отметка мест расположения шпилек
Отметьте положение всех стоек на потолке и полу карандашом или мелом в соответствии с их расположением.Сделайте отметки достаточно большими и заметными, чтобы они не были полностью покрыты новым листом гипсокартона.
Сделайте выступ
Если вы вешаете листы горизонтально, отмерьте 48 дюймов от потолка и сделайте отметку на двух стойках. Вставьте по одному шурупу для гипсокартона достаточно глубоко в каждую стойку, чтобы удерживать кусок стеновой плиты. По сути, вы делаете выступ, на котором для отдыха большой кусок обшивки.
Снять мерки
Измерьте место, где нужно обрезать стеновую панель. Стандартный кусок стеновой плиты 4х8. На изображенной установке стена имеет ширину всего 6 футов на 2,5 дюйма, поэтому нам нужно отрезать кусок с конца.
Разрежьте гипсокартон
Отметьте место разреза и используйте Т-образный угольник или другой прямой край, чтобы надрезать переднюю сторону стеновой панели с помощью острого канцелярского ножа.Сделайте зарубку достаточно глубокой, не менее 1/8 дюйма (Изображение 1). Придавите гипсокартон, чтобы защелкнуть его вдоль линии надреза (Изображение 2). Возможно, вам будет полезно поместить кусок дерева позади гипсокартона, чтобы закрепить его. против. Будьте осторожны, чтобы не порвать бумажную основу на обратной стороне стеновой панели. Переместитесь к задней стороне стеновой панели и проведите универсальным ножом по шву, разрезая бумажную основу, чтобы закончить разрез (Изображение 3)
Нанесите клей
После того, как вы отрежете доску до нужного размера и будете готовы к установке, нанесите полоску клея на каждую стойку.Это уменьшит количество необходимых винтов, обеспечит дополнительное шумоподавление и сделает стену более прочной и ровной.
Нажмите на место
Поднимите стеновую панель, положите нижний край на винты с выступом и вдавите ее на место.
Безопасное позиционирование
Используя метки потолка и пола в качестве ориентира, ввинтите три винта в стеновую панель и в стойки, чтобы закрепить стеновую панель в нужном положении.
Почувствуй края
Шурупы для гипсокартона должны быть хорошо «вгнуты» в стеновую плиту, чтобы их не было видно. Использование шуруповерта для больших работ сэкономит время и даст более чистый результат. Для небольших работ мы рекомендуем установщик шурупов для гипсокартона, который сделает углубления на головках шурупов с помощью стандартного сверла. Задача состоит в том, чтобы головки винта не выступали над поверхностью.Вы должны иметь возможность проводить руками по стеновой плите и не чувствовать кромок шляпок шурупов.
Три винта на шпильку
Вставьте три ряда равномерно расположенных шурупов в недавно установленную стеновую панель — один ряд по верхнему и нижнему краю и один по центру. Используйте метки на потолке как ориентиры, чтобы каждый винт попадал в гвоздь. У вас должно получиться по три шурупа на каждой стойке на кусок стеновой плиты (верхний, средний и нижний).
Вырезать отверстия для розеток и переключателей
Если вы работаете вокруг розеток, вам нужно будет вырезать отверстия перед тем, как повесить гипсокартон, чтобы стеновая панель плотно прилегала ко всем вашим розеткам и выключателям.
Всегда проверяйте, что питание всех электрических розеток и переключателей отключено, а все незакрепленные провода надежно закрыты заглушками и вставлены в заднюю часть коробки.При вырезании розеток на нижнем листе стеновой панели измерьте расстояние от верха выходной коробки до нижнего края стеновой панели выше. Напишите свои измерения на стене прямо над розеткой (Изображение 1). Затем отметьте ширину выпускной коробки линиями на левой и правой сторонах выпускной коробки. Перенесите свои измерения на новый нижний кусок стеновой плиты, чтобы знать, где обрезать розетку (Изображение 2). Убедитесь, что вы точно определили, где должен начинаться верхний край выпускной коробки на вашем новом куске стеновой панели.Используйте фрезер для гипсокартона с установленной насадкой для гипсокартона или кольцевую пилу, чтобы аккуратно вырезать отверстие для выпускной коробки (Изображение 3). Маршрутизатор для гипсокартона удобен для больших работ, когда нужно вырезать множество выходных отверстий, окон и дверей. Пилы для замочной скважины отлично подходят для небольших проектов и труднодоступных мест, где не нужно вырезать много материала.
Скрепите настенные панели вместе
Закрепите нижнюю часть на месте, используя те же методы, что и раньше, убедившись, что ваша розетка и распределительная коробка все вырезаны и правильно установлены.Обратите внимание, что вам может потребоваться использовать прокладки, чтобы приподнять нижнюю часть гипсокартона для плотной посадки.
Формируйте острый край
Убедитесь, что при встрече двух кусков стеновой плиты в углу они перекрывают друг друга, образуя острый край. Это важно для усиливающей угловой планки, которую вам нужно будет установить по всей длине углового стыка.
Используйте маршрутизатор для гипсокартона (необязательно)
Любые большие проемы в дверях, подъездах или окнах можно обрезать с помощью фрезерного станка по гипсокартону.
Подготовить компаунд для отделки
Для заполнения швов рекомендуется ведро предварительно смешанного универсального состава для гипсокартона (также известного как раствор для гипсокартона). Перемешайте ведро до однородной консистенции и наполните грязевик достаточным количеством стыковочного состава, чтобы нанести один полный слой на стык, над которым вы будете работать. Техника отделки горизонтальных и вертикальных швов идентична.Обычно лучше начинать с горизонтальных швов.
Заполнить шов гипсокартона
Используя 4-дюймовый шпатель, заполните шов гипсокартона по всей длине от одного конца до другого. Убедитесь, что конечный продукт находится на одном уровне с аккуратно скошенными краями. При использовании смеси для гипсокартона главное — работать тонкими, ровными слоями. Задача состоит в том, чтобы заполнить трещины и сделать их как можно более ровными с обшивкой по обе стороны от швов.
Лента для швов
Уложите шовную ленту на влажный гипсокартон и аккуратно уложите ее в свежезагрязненный шов. Слегка намочите ленту, чтобы она не застряла и облегчила процесс нанесения. Используйте один кусок ленты на каждый шов. Оставьте 1/8 дюйма там, где два куска ленты встречаются в любых местах.
Добавить соединение
Закрепив ленту, возьмите 6-дюймовый нож для гипсокартона и нанесите слой герметика на ленту и окружающую область.Убедитесь, что лента полностью закрыта, и убедитесь, что вы продолжаете процесс укладки гладких тонких слоев на уровне стены. Задача состоит в том, чтобы уложить ленту в первый слой шовного герметика, накрыв его вторым.
Добавить угловые бусины
Для внешних углов вы будете использовать готовую угловую планку вместо ленты. Они могут быть сделаны из ДВП или металла.В нашем примере угол находится в зоне с низкой проходимостью, поэтому мы используем угловой борт из ДВП. Плотно прижмите его к первому слою (Изображение 1), а затем нанесите на него второй слой, как вы это делали с лентой (Изображение 2).
Впадины на резьбовом заполнении
Дайте проклеенным швам высохнуть в течение рекомендованного времени в соответствии с инструкциями на герметике. Пока большие стыки высыхают, заполните все углубления от шурупов и любые другие дефекты в стеновой плите.Вам понадобится один гладкий ровный слой. Забейте или аккуратно забейте все головки винтов, выступающие из стены, а затем закройте их.
Готовы к следующему слою
Подождите полных 12 часов, чтобы все стыки высохли. Вы увидите, что весь состав гипсокартона стал полностью белым. На этом этапе вы готовы к следующему пальто.
Нанесите финишное покрытие
Используя шпатель диаметром 8 дюймов, нанесите тонкий финишный слой на каждый шов и каждый угол.Это также хорошая возможность нанести второй слой на каждую вмятину на винте.
Заполните любые низкие точки
Убедитесь, что все ваши стыки находятся на уровне обшивки. Вы должны иметь возможность прикладывать лезвие шпателя к любым стыкам, не видя под ними световых зазоров. Заполните все углубления еще одним слоем гипсокартона.
Отшлифуйте стыки
Подождите еще 12 часов, чтобы финишное покрытие полностью высохло.Как только это будет сделано, вы будете готовы отшлифовать суставы. Используйте круглую шлифовальную тарелку для больших работ или ручной шлифовальный блок меньшего размера для небольших площадей. Аккуратно отшлифуйте, пока не почувствуете руками какие-либо соединения, винты или дефекты.
Готово к грунтовке и окраске
После того, как вы закончите шлифование и подкрашивание, ваши настенные панели готовы к грунтовке и покраске.
Как вырезать отверстия в гипсокартоне для электрических коробок
Пара инструментов и несколько приемов для резки чистых электрических рабочих коробок каждый раз
Подвешивание гипсокартона — это то, что каждый ремонтник делает чаще, чем ему хочется.Полные листы — это хорошо, но распределительные коробки и розетки усложняют процесс. Майрон Фергюсон, возможно, самый увлеченный специалист по гипсокартону, показывает нам, как найти и аккуратно разрезать коробки.
Потому что, если вы не станете их чистить, вы вернетесь, чтобы навести порядок. Это требует времени и заставляет вас выглядеть новичком. #Нехорошо.
ОФИЦИАЛЬНЫЕ ОСОБЕННОСТИ:
Самое главное, о чем нужно помнить при резке коробок пилой, ножом или маршрутизатором для гипсокартона, — это не перерезать провода.Убедитесь, что они заправлены в коробку, если это еще не сделал электрик.
Пластины переключателей и крышки розеток не будут закрывать зазор больше 3/16 дюйма вокруг коробки, поэтому, если разрез будет неряшливым, вам придется вернуться, чтобы залатать его.
Не делайте предварительных отверстий в гипсокартоне
Лучший способ точно вырезать отверстие для электрической коробки — это вырезать его после того, как гипсокартон будет закреплен на месте.
Кажется, что просто снять мерки и перенести их на гипсокартон, но у гипсокартона есть способ не следовать плану, так что в конечном итоге вы получаете пробелы и перезваниваете.
Держите крепежные детали подальше от коробки, чтобы уменьшить давление на гипсокартон. Если лист будет слишком плотно прилегать к коробке, он может сломаться во время резки.
Вместо этого отметьте расположение коробок на полу перед тем, как повесить гипсокартон. Отметьте центр поля, а затем добавьте числа, чтобы указать высоту центра поля.
Для выключателей, которые находятся близко к краю панели, вы можете просто заглянуть за гипсокартон, чтобы увидеть, где находится коробка, но маркировка на полу — хорошая двойная проверка, чтобы убедиться, что вы не пропустите (закопайте) любые коробки.
Как использовать фрезер по гипсокартону, чтобы вырезать коробку:
- Вставьте сверло в центральную метку коробки.
- Медленно доведите до края коробки.
- Перепрыгните через край коробки и бегите против часовой стрелки, следуя за пределами коробки.
Пара инструментов для поиска ящиков
- Набор инструментов для определения местоположения электрического шкафа из гипсокартона с слепыми метками — это набор на основе мегасети, который позволяет отслеживать внешнюю часть коробки.
- Mark-N-Guard защищает провода и проделывает отверстие в гипсокартоне в центре.
Важно сделать все правильно с первого раза, потому что каждый ремонт может занять десять минут вашего времени. Если у вас в доме 200 ящиков (наверное, мало) и вам нужно отремонтировать 10% из них. то есть (20 ремонтов) x (10 минут) = 200 минут, или примерно полдня.
— Майрон Фергюсон, также известный как That Drywall Guy, указывает на своем веб-сайте, что более 80% видимого интерьера дома покрыто гипсокартоном, и «горечь низкого качества сохраняется еще долго после того, как сладость низкой цены забыта.
