Усилитель Wi-Fi сигнала своими руками: антенны, характеристики, настройка

Автор Сергей Попов На чтение 17 мин. Просмотров 11k. Опубликовано

Для раздачи Интернета в помещении требуется покупка роутера. Это позволяет расширить возможности работы в глобальной сети. Вам больше не придется подключать ноутбук при помощи кабеля. Теперь сеть доступна и для других гаджетов. Для увеличения беспроводного покрытия вы можете сделать усилитель Wi-Fi сигнала своими руками.

Бывает, что в помещении обнаруживаются мертвые зоны, куда не достает сеть. Если у оборудования предусмотрена внешняя антенна, то для увеличения покрытия возможна установка дополнительной антенна, в том числе и самодельной.

Рабочий процесс доступный и понятен каждому. Не обязательно обладать техническими знаниями, чтобы самостоятельно собрать оборудование. Рассмотрим популярные варианты, а также процедуру изготовления устройства своими руками.

Минимизировать воздействие других устройств

На мощность сигнала оказывает непосредственное влияние другое оборудование. Больше всего на работоспособность роутера воздействуют устройства, излучающие электромагнитные волны. Сюда относятся микроволновые печи, старые телефоны. Избежать проблем можно, если расставить данные приборы дальше друг от друга.

Лучше всего располагать маршрутизатор в открытой зоне. Если все же рядом размещены другие электроприборы, рекомендуется использовать второй усилитель вай фай. Этот вариант оптимальный в сложившихся обстоятельствах.

Усиление сигнала в настройках роутера

Действие не поможет решить вопрос окончательно. Уровень сигнала все равно будет недостаточно сильным. Настройка есть в самом приборе. Многие игнорируют ее, так как боятся что-то испортить. Они не хотят изучать новое. Соседи обычно думают также. Из-за того, что оборудование работает на одной частоте, возникают проблемы со связью. Чтобы их избежать, рекомендуется сменить заводские настройки на индивидуальные.

Увеличение мощности передачи роутера

Чтобы увеличить покрытие сети, измените настройки передачи беспроводной связи со стороны маршрутизатора. Это делает не рекомендуется, так как испортиться устройство. Изучите руководство пользователя, убедитесь во всех параметрах оборудования. Чтобы усилить сигнал, рекомендуется выполнить следующие действия:

  1. Перейдите в раздел с продвинутыми настройками пользователя.
  2. Выберете параметр, определяющий мощность передачи данных в сети.
  3. Выставите возможное значение из предложенных вариантов.

Смена канала на свободный

Чтобы увеличить радиус покрытия вайфай, измените канал. Если соседние передатчики работают с той же частотой, это существенно замедляет всю сеть в округе. Для повышения скорости работы сети выполните следующие действия:

  1. На панели управления маршрутизатора укажите автоматический режим переключения.
  2. В данному пункте меню выберете один из вариантов каналов.
  3. Загрузите приложение, которое отследит доступные каналы связи.

Изменение режима вещания роутера

Процесс изменения режима несложный. Вам не требуется обладать навыками и техническими знаниями. Необходимо определится со стандартом передачи данных. Все современные устройства используют новый режим. Быстрая скорость сети возможна и с использованием старых стандартов. Данная настройка возможна только в том случае, если у маршрутизатора есть несколько антенн для транслирования данных по широкому радиусу.

Для смены режима достаточно выполнить следующие действия:

  1. Перейдите в панель управления повторителя. Введите нужный адрес в поисковой строке браузера.
  2. Выберете пункт, контролирующий действие беспроводной сети.
  3. Подберите значение, оптимальное для вашего устройства. Сохраните полученный результат. Чтобы узнать лучший параметр, воспользуйтесь инструкцией пользователя.
  4. Перезапустите всю систему. Начните работу с беспроводной сетью.

Виды Wi-Fi усилителей

Чтобы определиться с существующими разновидностями устройств, следует знать причины неисправности сети. На это не всегда влияет мощность сигнала. Часто диапазон покрытия усиливающей антенны отличается от того, что указал производитель на упаковке. Существует несколько случаев, которые снижают скорость передачи данных в сети:

  1. Неправильная установка оборудования в помещение. Чтобы расширить уровень покрытия сигнала, рекомендуется размещать устройство в центре комнаты. В противном случае сигнал не будет достигать всех точек.
  2. Установка рядом с микроволновкой. Микроволны, распространяемые прибором, негативно влияют на уровень покрытия сети. Как результат, скорость интернета падает, либо пропадает. Не рекомендуется размещать рядом подобное оборудование.
  3. Стены из бетона. Этот материал выступает в роли изолятора. Если вы попытаетесь получить доступ к сети через такую стену, то рискуете остаться без интернета. Старайтесь не сильно отдаляться от источника сигнала.
  4. Низкая мощность. Если вы купите дешевое устройство, оно будет иметь низкий диапазон действия. Чем дальше от источника действий, тем медленнее скорость.
    В таком случае стоит задуматься о покупке репитера.

Для решения первых двух проблем достаточно подобрать местоположение для оборудования. В остальных случаях вам не обойтись без приобретения дополнительных устройств, чтобы улучшить сигнал.

Данные устройства позволяют увеличить площадь покрытия сети без покупки нового роутера. Некоторые из них работают в активном режиме, другие – пассивном. Каждый из них обладает своими достоинствами и недостатками. Следует рассмотреть возможные решения.

Пассивные усилители

К оборудованию данного типа относятся антенны. Рассмотрим распространенные варианты. Благодаря подробной инструкции ниже Вы сможет самостоятельно изготовить самые популярные виды антенн.

Самодельная всенаправленная антенна Wi-Fi

Материал данного раздела опубликован с разрешения автора. Ссылка на первоисточник: http://dedclub.blogspot.com/2018/08/wi-fi.html

Всенаправленные антенны, независимо от конструкции и заявленных коэффициентов усиления, в показателях по дальности приёма и передачи незначительно отличаются между собой. Существенные различия возможны по цене. Параметр эффективности антенны напрямую связан с её рабочей поверхностью (чем больше размер антенны, чем она лучше), а не с заявленным коэффициентом усиления.  Так простые всенаправленные самодельные антенны часто не уступали аналогичным навороченным конструкциям.

Начинающим не стоит хвататься за изготовление всенаправленных антенн с большим усилением, например коллинеарных или подобных им. Без навыков и отсутствия измерительных приборов, добиться от этих конструкций отличных результатов не получится.

Антенна в примере обладает важными свойствами: достаточно простая и широкополосная (полоса 200 МГц), а это значит, что промахнуться относительно основной частоты приёма и передачи в результате неточности конструкции будет затруднительно. Что является важным фактором в случае отсутствия измерительных приборов.

Тем не менее, простая самодельная антенна будет заметно отличаться от покупного изделия, возможно, потому, что вложенная в конструкцию энергетика творчества даёт свои результаты.

Сама антенна представляет собой четвертьволновый вибратор с противовесом.

Конструкция антенны

  1. коаксиальный кабель с волновым сопротивлением 50 Ом
  2. диэлектрическая втулка из пластика, плотного пенопласта
  3. противовес, полый стакан из латуни или меди
  4. паяное соединение оплётки коаксиального кабеля
  5. центральный проводник коаксиального кабеля
  6. паяное соединение центрального проводника коаксиального кабеля
  7. паяное соединение внахлёст цилиндра вибратора
  8. вибратор, полый стакан.

Вибратор и противовес имеют одинаковую конструкцию в виде полых стаканов, выполненных из листа тонкой меди или латуни. К дну одного стакана распаивается оплётка коаксиального кабеля, а его центральный проводник распаивается к основанию другого стакана. Коаксиальный кабель проходит по центру стакана и во избежание его смещения внутри располагается  диэлектрическая круглая втулка из пластика с отверстием по центру, через которое проходит коаксиальный кабель.

Использовался коаксиальный кабель 50 Ом с минимальным затуханием. С ростом длины кабеля будут расти потери, однако короче 20 см делать кабель не рекомендуется, так как само электронное устройство, к которому подключена антенна, может иметь СВЧ (сверхвысокочастотное) излучение от микросхем из корпуса, что может негативно сказаться на приёме данных.

Не раз замечал, что в случае близкого расположения антенны у корпуса модема, ноутбука или его экрана терялась чувствительность приёмного тракта. Кроме того сам излучатель должен быть так расположен в свободном пространстве, чтобы металлические предметы и корпуса приборов не влияли на параметры антенны.

Уважающие себя фирмы используют в качестве вибратора и противовеса фрезерованные стаканы, но чудес не бывает, и усиление от этого не прибавляется, что нельзя сказать о надёжности конструкции.

Монтаж декоративного колпака

Для придания антенне опрятного вида можно использовать пластиковую трубку диаметром 20 мм, которую применяют для слаботочной проводки. Однако подойдёт не любая диэлектрическая трубка, поэтому прежде чем заниматься дизайном, необходимо убедиться в работоспособности антенны. Это условие относится и к втулке из фторопласта, расположенной между двумя стаканами, которая используется для жёсткости конструкции.

Был в моей практике такой случай. Принесли мне в ремонт модем, и хотя я не разбираюсь в цифровых технологиях, но собрался с мыслями и начал с малого. Поставил на модем его штатную антенну. Смотрю на анализатор частот – чистое поле. Ставлю вместо антенны кусок провода – полная шкала уровня! Думаю, всё просто – антенна сломалась.

Снимаю декоративный колпак с антенны. Под ним кусок провода, распаянный на разъём. Вроде всё цело и без декоративного колпака всё работает. Одеваю колпачок – всё пропадает. Оказалось, что в пластик добавили электропроводящий химикат для красоты, экранировав, таким образом, антенну.

Параметры полученной антенны
  • Диапазон частот 2300 – 2500 МГц.
  • КСВ на крах диапазона 1,5. КСВ в середине диапазона 1,2.
  • Волновое сопротивление 50 Ом.

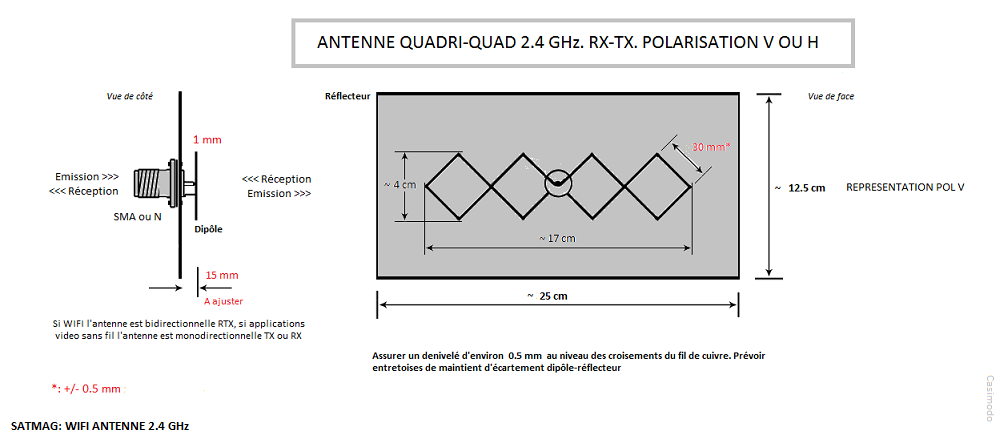

Двойной биквадрат

Популярный вариант. Позволяет расширить зону покрытия сети. Обладает высокими характеристиками. Сделать прибор можно из медного прутка и листа алюминия.

Главные достоинства конструкции:

  • стабильное функционирование;
  • доступные материалы;
  • скорость изготовления.

Часть материала данного раздела опубликована с разрешения автора. Ссылка на первоисточник: http://dedclub.blogspot.com/2016/09/18-21-20-27.html

Если антенна пассивная, то необходимо добиться от неё максимального усиления, и один из способов – это поэтажно складывать одинаковые антенны, чтобы увеличить направленные свойства полученной конструкции и, таким образом, поднять её усиление. В процессе изготовления антенны я столкнулся с подводными камнями, на  которых можно высечь соответствующие выводы.

Вывод первый – не покупать на эти частоты дешёвые антенны, зачем бросать деньги на ветер.
Вывод второй – не покупать дорогие антенны с рук.
Вывод третий – пожалуй, это максимум удовольствия, на личном опыте убедиться, что самодельная антенна работает.

Дело в том, что себестоимость антенны на эти частоты будет на целый порядок отличаться от себестоимости антенны на частоту в 2 раза ниже. Прежде всего, это связано с материалами, из которых она сделана, включающая в себя антенно-фидерный тракт. Так только 1 метр коаксиального кабеля для частоты 2 ГГц стоит в 20 раз больше всем известного коаксиального кабеля RG 58, который обычно используют для частот ниже 1 ГГц.

С ростом частоты коэффициент затухания коаксиального кабеля возрастает, соответственно растут потери, что приводит к необходимости применения совершенно других материалов, способных работать на сверхвысоких частотах (СВЧ).  Вместо текстолита используется стекло или керамика, вместо  вспененного полиэтилена – фторопласт, а медная оплётка идёт с серебряным покрытием, а отсюда и высокая цена изделия. Достаточно несовпадения одного размера на 1 мм, небрежно разделанный и распаянный коаксиальный кабель и это уже не антенна.

Конечно, когда я стал делать такую конструкцию, то столкнулся со всеми перечисленными трудностями и подводными камнями, но путём проб и ошибок нашёл вариант вполне доступный для самостоятельного изготовления.

Фото 2. Разомкнутый отрезок коаксиального кабеля распаян к точке сложения двух вибраторов.

Суть метода сложения нескольких антенн – это использование в качестве согласующего элемента разомкнутого шлейфа, выполненного из отрезка коаксиального кабеля (фото 2). Такая настройка очень удобна.

Настройка антенной решётки.
Фото 3. Сложение двух вибраторов. L – одинаковые отрезки коаксиальных кабелей. L1 – разомкнутый отрезок коаксиального кабеля, элемент настройки. L2 – коаксиальный кабель снижения.

Сначала проверяю КСВ каждой антенны. Затем соединяю их одинаковыми отрезками кабелей в одну точку. Понятно, что при параллельном соединении антенно-фидерного тракта, его волновое сопротивление уменьшается, и новое значение КСВ уже никуда не годится.

Теперь к точке слияния коаксиальных кабелей припаиваю отрезок этого же кабеля  размером 1/4 длины волны. В схеме сильнейшее рассогласование и характеристика КСВ полностью отсутствует. Укорачиваю кусачками разомкнутый отрезок коаксиальной линии, сначала по 5 мм, потом по 3 мм, по 1 мм…. На экране уже характеристика, как для одного вибратора, время остановиться! Нет, ещё миллиметр и будет ещё лучше! Ай! Сорвалась! Перерезал и процесс повторяю снова, но уже с новым отрезком линии.

Сначала я соединил две антенны и настроил их по минимальному значению КСВ. Усиление такой антенной решётки будет на 3 дБ больше, чем усиление одного вибратора. Аналогично сделал манипуляции с другой парой вибраторов, а потом равными отрезками кабелей соединил две антенные решётки. Повторно поочерёдно чуть укорачиваю разомкнутые отрезки каждых решёток до лучшего значения КСВ.

Фото 4. Антенная решётка из 4-х вибраторов. Разомкнутые отрезки коаксиальных кабелей уменьшились до 10 мм.

Только будьте готовы, что резонанс такой конструкции сместится вниз по частоте и произойдёт сужение частотной характеристики, которая в большинстве случаев совпадает с оптимальным значением КСВ. Получилась антенная решётка из 4-х вибраторов.  Её усиление стало на 6 дБ больше по отношению к аналогичному одиночному вибратору, а общее значение усиления антенной решётки равно 12 дБ.

Фото 5. Частотная характеристика КСВ сместилась вниз по частоте.

Измерения я проводил относительно штыревой антенны с противовесом, усиление такой антенны примерно считается равным полуволновому вибратору, поэтому значения привожу в дБ, а не в дБи (значение относительно эталонного изотропного излучателя, то есть антенны излучающей мощность во все направления). На фото 6 штыревая антенна с противовесом, настроена на частоту 2,1 ГГц (с 1937 года её ещё называют коаксиальной).

Фото  6. Измерительная антенна
  1. разъём типа SMA.
  2. кабель коаксиальный RG316.
  3. пластиковая центровочная втулка.
  4. противовес, полый цилиндр (гильза) из латуни с внешним диаметром 8 мм.
  5. центральная жила коаксиального кабеля.

Теперь, чтобы получить дополнительно ещё 3 дБ усиления, потребуется точно такая же антенная решётка из 4-х вибраторов, которую необходимо будет соединить вместе. И так, как на рыбалке, от сачка для ловли мальков до рыболовной сети, с которой  можно ожидать более крупный улов.

Конструкция антенной решётки на диапазон 1,8 – 2,1 ГГц и материалы.
Фото 7. Размеры элемента

Для изготовления вибраторов использован односторонний фольгированный стеклотекстолит толщиной 0,5 мм. Экраном может быть лист алюминия. Для простоты изготовления рефлектора я использовал самоклеящуюся алюминиевую ленту, обернув ею плотный лист картона.

Фото 8. Рефлектор

На аналогичном прессованном картоне зафиксировал вибраторы. Расстояние между рефлектором и вибраторами составляет 36 мм. Разомкнутые отрезки коаксиальных кабелей составляют 10 мм. Коаксиальный кабель RG 402.

Рис 1. Монтаж кабельного соединения

На рисунке 1 представлен вариант печатной платы для распайки коаксиальных кабелей.

  1. печатная плата с размерами.
  2. места распайки оплётки коаксиального кабеля.
  3. оплётка коаксиального кабеля.
  4. зазор в печати в монтажной плате.

В случае использования в качестве подложки текстолита, зазор желательно сделать воздушным.

Рис 2. Эскиз соединения коаксиальных кабелей для антенной решётки
  • 1,4 – разомкнутые отрезки коаксиальных кабелей. Их размер соответствует длине оплётки коаксиального кабеля. Для антенной решётки 1,8 – 2,1 ГГц их длина составляет 10 мм, а для антенной решётки 2,0 – 2,7 ГГц – их длина равна 3 мм.
  • 2, 5, 6, 9 – соединительные кабели одинакового размера 100 мм (10 см).
  • 3, 7 – соединительные кабели одинакового размера 25 мм.

Здесь немного отвлекусь и расскажу, какая неудача (подводный камень) случилась с коаксиальным кабелем РК 50-2-26 (у него аналогичные отличные характеристики, но цена примерно в 2 раза меньше предыдущего). Для экономии я решил использовать старый, бывший в употреблении кабель. Коаксиальный кабель РК 50-2-26 – гибкий (этим он только отличался), с ним удобно работать, но видимо в процессе постоянного движения его характеристики со временем изменились, короче со старым кабелем на этих частотах ничего путного не получилось. Вывод сделаете сами, всему своё время.

Но наращивая, таким образом, антенную решётку, в результате смещения резонанса потеряны несколько важных частот. Этот частота Wi-Fi – 2,4 ГГц и частоты 2,5 – 2,68 ГГц  для 4G (зависит от региона и оператора).

Конструкция антенной решётки на диапазон 2,0 – 2,7 ГГц.
Фото 9. Уменьшил длину щелей

Теперь, чтобы подняться вверх по диапазону делаю аналогичную антенную решётку, но уже с вибраторами другого размера. Таким образом, уже с новыми размерами родилась антенная решётка с диапазоном частот от 2 до 2,7 ГГц. Основное отличие в 3-х разных размерах.

Фото 10. Минимальные расстояния между вибраторами

Уменьшил длину щелей в вибраторах, настраиваясь, таким образом, на частоту 2,5 ГГц. Вместо 45 мм теперь стало 36 мм. Соответственно уменьшилось расстояние от экрана до плоскостей вибраторов с 36 мм до 30 мм, как ни странно, но на практике это расстояние чётко стремиться к 1/4 длине волны. Короткозамкнутые отрезки линии в этом случае получились по 3 мм.  За счёт уменьшения отверстий щелей диапазон антенны расширился и составил 700 МГц против 300 МГц первого варианта антенны.

Фото 11. Частотная характеристика КСВ  антенны из 4-х вибраторов.

Фокусирующая насадка для беспроводного маршрутизатора

Сигнал передается по спирали. Поэтому сделайте небольшие приспособления для фокусировки и направления передачи в нужном радиусе. Для этого используется медная проволока и крепкий пластик.

Мощная антенна из листовой жести

Необходимо использовать жесть в листах, паяльник и другие инструменты. Требуются минимальные навыки слесарного дела. Такая конструкция позволяет:

  • направить сигнал;
  • усилить мощность;
  • применить доступные материалы.

Усилитель из алюминиевой банки

Приспособление способно частично усилить сигнал. Для этого используется обычная банка, ножницы и пластилин. Изделие отличается:

  • универсальным применением;
  • доступностью;
  • скоростью изготовления.

Активные усилители

Включают репитеры и точки доступа. Эти средства распространяют сигнал во всех направлениях. Радиус покрытия зависит от мощности оборудования. Они докупаются дополнительно к маршрутизатору и подключаются через розетку.

Точка доступа

Является главной составляющей любой системы беспроводной передачи данных. Выступает в качестве передатчика. Чтобы усилить сигнал, подключите устройство в режиме репитера. Во время настройки укажите несколько принципов функционирования – базовая станция или повторитель.

Репитер

Устройство предназначается для увеличения зоны покрытия сети и усиления сигнала. Выступает в роли ретранслятора. То есть передает сигнал от начальной точки другому оборудованию. Площадь увеличивается за счет использования дополнительных антенн, установленных на корпусе прибора.

Как работает репитер? Что это такое?

Следует рассмотреть пример работы повторителя. Центральный роутер может располагаться в гостиной. В таком случае сигнал практически не достигает кухни. Чтобы избежать проблемы, установите ретранслятор. Рекомендуется размещать его ближе к мертвой зоне. После подключения и настройки будет обеспечен уровень интернета по всему дому.

При покупке оборудования учитывайте следующие свойства:

  • скорость передачи данных вашей сети;
  • частота, на которой происходит чтение или запись информации;
  • число антенн для роутера;
  • разъемы для подключения дополнительного оборудования.

Оборудование преимущественно используется в частных квартирах или домах. На производственных мощностях, в компаниях, фирмах, на предприятиях применяются более мощные решения. В таких случаях рекомендуется устанавливать точку доступа.

Подключение и настройка ретранслятора

После того, как вы приобрели устройство, необходимо наладить его работу. Активные приборы требуют обязательной настройки. Пассивные просто подключаются к системе. Для этого вам потребуется ноутбук. Выполните следующие действия:

  1. Подсоедините устройство к сети через кабель питания. Ожидайте включения. Светодиод на панели должен загореться зеленым цветом. Активация оборудования занимает несколько минут.
  2. Распространение сигнала в помещении начнется, когда заработает второй индикатор. В списке доступных сетей на компьютере отобразиться название нового подключения.
  3. Осуществите подключение без предварительной настройки.
  4. Запустите браузер и перейдите на панель управления.
  5. Пройдите авторизацию.
  6. Выберете режим репитера и подключитесь к роутеру.
  7. Обновите данные. Сеть автоматически настроится.

Настройка роутера для использования в качестве репитера

Для этого следует выполнить следующие действия:

  1. Перейдите в меню настроек.
  2. Перейдите в раздел беспроводных сетей и выберете значение рабочего канала.
  3. После этого настройка автоматически закончится.

Настройка Wi-Fi репитера

Чтобы оборудование работало исправно, рекомендуется выполнить следующее:

  1. Учитывайте радиус распространения сигнала.
  2. Обратите внимание на возможные преграды повторителя.
  3. Мягкие поверхности поглощают сигнал, твердые – отталкивают.
  4. Устанавливайте усилители в видимом диапазоне.

Чтобы достичь эффективности установки, рекомендуется направить антенну в сторону роутера. После проведения всех настроек система должна функционировать исправно с помощью ретранслятора.

Видео об изготовлении Wi-Fi антенны своими руками

В этом видео мы вскроем парочку заводских WiFI антенн и посмотрим, как они устроены. А так же сделаем свою собственную антенну, которая будет работать лучше заводской!

Сделай сам антенну для усиления Wi-Fi сигнала всего за пару часов

Мы уже несколько раз делились с вами способами усилить wi-fi сигнал маршрутизатора при помощи подручных средств: жестяной банки и упаковки из-под дисков. Но если вам требуется что-то по-настоящему мощное, описанная в этом посте самодельная антенна поможет значительно расширить вашу «домашнюю зону» беспроводного интернета.

Конечно, можно просто сходить в магазин и купить все необходимое. Но настоящий лайфхакер так просто не сдается! Так, умелец из Италии Данило Ларицца (Danilo Larizza) недавно поделился в своем блоге историей, как ему удалось сэкономить на покупке усилителя сигнала wi-fi и самому сделать антенну 2,4 ГГц, поднимающей канал передачи данных между двумя точками на значительное расстояние.

Материалы

Понадобится: медный провод (или железная проволока), алюминиевая фольга, пластиковый контейнер для хранения продуктов, а также паяльник.

Сборка

Из проволоки нужно сделать 2 квадрата со сторонами 31 мм, как показано на рисунке ниже.

Установка

К одному углу получившейся конструкции подсоединяем медную жилу коаксиального кабеля, к другому —металлическую оплетку.

Устройство необходимо защитить от непогоды. Для этого помещаем его в легкий герметичный пластиковый контейнер с крышкой.

Если верить автору, срок службы такой антенны составляет, как минимум, 6 месяцев. Чтобы еще больше усилить мощность сигнала и его направленность, можно добавить отражающий экран. Им может служить обычная алюминиевая фольга.

По заявлению автора, такая самодельная антенна устойчиво передаёт данные на расстояние около 400 метров со скоростью до 250 Кбит/с. На меньших расстояниях скорость существенно выше, до 5,5 Мбит/с.

В следующий раз, прежде чем покупать в магазине антенну для усиления wi-fi сигнала, попробуйте сделать такое устройство своими руками. Результат вас приятно удивит!

Возможно, у вас есть собственный интересный опыт или идея, как можно усилить сигнал wi-fi? Поведайте нам об этом в комментариях!

Как просто усилить сигнал Wi-Fi своими руками

Ещё один простейший способ как усилить сигнал вашего Wi-Fi роутера, ноутбука или компьютера не потратив при этом ни копейки. Рассказ пойдет о том как сделать своими руками насадку уже на имеющуюся антенну, с помощью которой можно будет существенно увеличить уровень сигнала, а следовательно и радиуса действия и зоны покрытия Wi-Fi сигнала.

Что нам понадобиться


Из материалов для насадки:
  • Подложка пенопластовая — пищевая упаковка. Можно использовать любой другой материла или лист картона.
  • Толстая медная проволока. Небольшой отрезок.

Инструмент:
  • Ножницы.
  • Шариковая ручка или карандаш.
  • Штангенциркуль или обычная линейка.
  • Кусачки.


Чертеж насадки на антенну


Все размеры указаны в миллиметрах. Идея такая: на антенну насаживается длинный отрезок из пенопластовой подложки, в который вставляются медные отрезки. Тем самым создается направленность антенны и концентрация сигнала в одном направлении.
Сверху указаны расстояния между медными отрезками. А снизу длина каждого медного отрезка.

Я взял вот такой поддон, в котором очень часто продают финики или зелень.

Отрезок толстой медной проволоки 0,8-0,9 мм в диаметре. Можно попробовать и с более толстой.

Размечаем подкладку штангенциркулем и ставим точки ручкой, где будет вставляться антенна от роутера.

Расчерчиваем линии выреза.

Вырезаем направляющую обычными ножницами.

Смотрим на чертеж и определяемся куда и какой длинны отрезок будет вставлен.

Кусачками нарезаем проволоку соответствующей длину.

Вставляем отрезки проволоки в направляющую. При желании, закрепить их можно горячим клеем, чтобы не вылетали.

Наша насадка — усилитель готова к испытаниям.

Проверка уровня сигнала


Включаем ноутбук, запускаем программу сканирующую уровень приема сигнала. Немного подождем, чтобы заметить уровень начального приема. Затем одеваем насадку на антенну Wi-Fi, направляем на роутер и тут же видим увеличение мощности и уровня сигала.

Для проверки снимаем насадку с антенны и тут же видим падение сигнала до начально уровня.

Опять одеваем и опять видим увеличение. Все прекрасно работает.

Я одевал насадку на модуль-адаптер Wi-Fi подключенного к ноутбуку. Если вы захотите существенно увеличить расстояние приема, то такую насадку нужно надеть и на антенну своего раздающего роутера. Две направленные друг на друга Wi-Fi антенный будут прекрасно работать.
Вот такой нехитрый и действенный способ сделать жизнь легче за несколько минут. Теперь в моей беседке в саду нет проблем с интернетом, а самое главное, что ничего покупать не пришлось. А все мы прекрасно знаем сколько сейчас стоят дорогие антенны или роутеры для удаленных точек и объектов. До новых встреч.

Смотрите видео изготовления


Как усилить сигнал WiFi роутера: 9 способов своими руками.

Беспроводный модем имеет обычно диапазон 30 метров. Многие причины могут понизить диапазон и занизить сигнал. Возникновение помех имеет возможность следующими факторами: металлом, толстыми стенами, сигналы от остальных приборов, которые используют беспроводные частоты (мобильники, СВЧ печки). Разберем простые способы, чтобы усилить сигнал WiFi.

 9 Способов как усилить сигнал WiFi роутера своими руками

1. Минимизировать использования устройств на частоте 2.4 ГГц

Чаще всего мешает бытовая техника: Радиотелефоны, СВЧ печки, системы безопасности, телевизионный пульт ДУ. Придется заменить устройства или отключать их при использовании wifi. Что бы проверить какое устройства создает помеху нашему сетевому трафику, можно по очереди отключать устройства и смотреть на уровень сигнала. В таком случае мы будем примерно знать что нам мешает.

2. Переместить ваш роутер

Иногда решение очень простое. Нужно просто найти наиболее высокую и комфортную точку для модема.

  • Выберите высокую точку вашего модема, чтобы усилить эффективную дальность вещания. Чем выше тем лучше.
  • Попробуйте разместить в центре вашего жилого помещения для большего охвата территории. В центре и высоко.
  • Приблизьте свои устройства к сети, если возможно.
  • Найдите место, где плохо ловит соседский wifi, попробуйте разместить модем на той точке.
  • Отойдите от любого металла: железные полки, ящики и подобные вещи. (Если используйте ноутбук к примеру)
  • Отойти от радиотелефонов, микроволновок.
  • Попробуйте применить все вышеперечисленные пункты в один.

3. Поменять режим вещания роутера

Выберите новый стандарт 802.11 N в настройках модема, если поддерживает. 802.11 N предлагает гораздо больший радиус действия и силу сигнала по сопоставлению с устройствами стандартов 802.11 a/b/г. (Настройка модема HG532e huawei со скрытыми функциями. Чтобы появилась функция смены вещания 802.11N, нужно войти с правами супер админа.)

4. Переключить канал роутера на свободный

Модемы работают на каналах от 1 до 11. Изменение канала, позволит роутеру создать четкий сигнал между другими беспроводными устройствами. Для тестирования в помещении на каком канале находится сеть wifi, можно воспользоваться программой Acrylic:

  1. Наша сеть.
  2. На каком канале находится и режим вещания 802.11-n.
  3. Розовый цвет наше покрытие на 10 канале.
  4. Видим, что две сети (розовый, голубой) находятся на одном и том же канале 1, они мешают друг другу.
  5. Можете проверить статус рейтинга настройки.

Что имеем? Ровно то, что две сети wifi у моих соседей, находятся на одном и том же канале, тем самым мешая друг другу. Выбирайте канал на котором меньше подключено сетей wifi или вообще не подключено.

5. Усилить мощь передачи роутера

Прочитайте инструкцию на вероятность опции xmit, мощности вашего модема: количество энергии он использует для передачи сигнала. Можете усилить это число до 45 (mW). Знайте, Вы рискуете перегреть или повредить маршрутизатор.

Пример двух модемов. Ищите настройку Transmit power и повысьте ее. На первом рисунке выбрать пункт High. На втором укажите максимальное значение 20.

6. Сменить стандартную антенну роутера

Найти другую антенну от старого роутера, если она мощнее и заменить ее, что обеспечит большую мощность. Не все маршрутизаторы позволяют откручивать привычно антенну. Она крепиться су-цельно, многие делают так как на видео.

7. Сделать направленную волну вай фай

Направить вашу сеть wifi не в 360 градусов, а меньше, тем самым остальные волны будут отражаться и направляться в одну сторону, что даст небольшой эффект. Вырежьте с банок пива, как на картинке.  Лучше всего подходит, когда соединить нужно два роутера, работающих в режиме: wds, повторитель. Вы должны понять, что wifi будет плохо работать за закрытой частью банки. Этот способ, как дать больший коэффициент целенаправленной волны.

8. Установить репитер

Называют еще «Повторитель». Расширяет сеть получаемого сигнала. Повторитель принимает сигнал от модема и усиливает его, чтобы увеличить диапазон. Продается в виде блока, который нужно воткнуть в розетку после быстрой настройки. Имеют множества маршрутизаторов опцию «Репитера».

9. Установка усилителя wifi (Бустер)

Подрубить усилитель, называемый бустер, конкретно к модему. Бустер лучше чем повторитель. Репитер усиливает лишь мощь имеющего сигнала, а не силу диапазона, что не скажешь про бустер. Применяйте двунаправленный «Бустер» для увеличения скорости.



Загрузка комментариев

Простой и дешевый самодельный усилитель WIFI сигнала для антенны

В этой инструкции я расскажу вам отличный способ как сделать вай фай антенну своими руками.

Шаг 1: Ищем бутылку

Найдите чистую пластиковую тару объемом 2 литра.

Шаг 2: Подготавливаем бутылку

Снимите наклейку и ототрите оставшийся клей с помощью моющего средства.

Шаг 3: Размечаем вырезы

Используя маркер, обведите как показано на фото окружность в районе нижней части и прямоугольник размером примерно в половину диаметра.

Шаг 4: Вырезаем

Сначала вырежьте прямоугольную часть, так бутылка будет жестче и вам будет проще резать. Затем отрежьте нижнюю часть.

Шаг 5: Подготавливаем поверхность

Теперь очистите внутреннюю поверхность с помощью средства для мытья окон или другого, похожего моющего средства. Приготовьте фольгу и клей, в следующем шаге надо будет максимально аккуратно обклеить внутреннею поверхность бутылки фольгой.

Шаг 6: Обклеиваем внутреннюю часть бутылки

Как вы можете видеть на фото, только задняя часть внутренней поверхности бутылки покрыта фольгой. Это необходимо для того, чтобы перенаправить сигнал WI FI на вертикальную всенаправленную антенну.

Шаг 7: Делаем разрез в крышке

Это наиболее важная часть самодельной вай фай антенны. Надеюсь вы сохранили крышку, сделаем регулировочное кольцо из нее. Нарисуйте Х с помощью маркера и вырежьте по обоим линиям. Когда закончите, прикрутите крышку.

По совету моих друзей, я переделал крышку, сделав разрез не в центр, а с края. Так же, я разметил отражатель ближе к антенне на пару сантиметров. Это солидно увеличило сигнал.

Шаг 8: Устанавливаем отражатель

Проденьте антенну через отверстие в крышке и установите на таком уровне, чтобы верхняя часть антенны совпадала с верхней частью отражателя. Затем установите антенну на возвышенности и поэкспериментируйте с расположением, наблюдая за сигналом на вашем компьютере. Отражатель хорош тем, что можно установить так, чтобы обеспечить наилучший сигнал.

Шаг 9: Проверяем результат

Как вы можете видеть, уровень сигнала вырос с 30% до 76% и это при том, что WIFI роутер находится примерно в сотне метров от места где я живу! Надеюсь вам понравилась эта инструкция и с помощью нее у вас получится исправить возможные проблемы с сетью.

Антенна для роутера для усиления сигнала Wi-Fi

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Усиление Wi-Fi

Поляризация антенн

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах. При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц). Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к ​​земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Двойная поляризация

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание! Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно! Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

  1. направленные,
  2. всенаправленные.

Которые, в свою очередь, бывают:

  • внутренними,
  • наружными.

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет. Вариант больше применим в городских условиях.

Помните! Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Всенаправленный диапазон

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Направленный диапазон

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой связи являются секторные антенны. Устройства позволяют обеспечить высокий уровень интернет-соединения, если использовать схемы многопанельной установки. Вертикальная и горизонтальная фокусировка лучей (90, 120 градусов) позволяет предотвратить помехи от других антенн.

Как подключить бесплатный интернет вай фай

Существует несколько способов усиления сигнала настолько, чтобы можно было подключиться к доступным точкам или к роутеру соседа, который делится своим паролем для вай фай.

Мощная антенна своими руками

Сделать wifi антенный усилитель направленного действия можно и самостоятельно, благо, что в сегодняшнем интернете много подобных схем. Например, антенну двойной биквадрат, усиление которой составляет 12 дБ. Для сборки понадобится медная проволока диаметром от 2 до 3 мм и длиной 300 мм.

В качестве рефлектора можно использовать пластину из фольгированного гетинакса. Фольгированный гетинакс – это прессованная бумага, пропитанная клеящим составом и покрытая медной фольгой. Если такого нет, то можно применить любой металл, например, крышку старого системника или обычную пивную банку.

Первое, с чего нужно начать, – это согнуть двойную восьмёрку из провода со сторонами квадратов 30 мм. Для этого провод нужно разметить на 8 равных частей, согнуть его в отмеченных местах под углом 90 градусов при помощи плоскогубцев. В результате должна получиться антенна в виде восьмёрки.

Дальше нужно вырезать рефлектор из пластины гетинакса. Отметить центр на пластине и просверлить на ней два отверстия: для антенны и выхода провода. Расстояние между проволокой и пластиной должно быть не менее 15 мм.

Далее понадобится wi fi адаптер, вернее его маленькая антеннка. Просверлив отверстие в корпусе адаптера, выводится провод. Центральный провод припаивается к восьмёрке, а обмотка к ножке. Так устроена антенна wifi двойной биквадрат. Осталось подключить к ноутбуку, и посмотреть, как она ловит сигналы. По сравнению со встроенной антенна для роутера своими руками – это просто wi fi пушка!

Двойной биквадрат

Сверхдальняя wi fi антенна своими руками

Для изготовления конструкции антенны для сверхдальней связи в первую очередь понадобится лист фольгированного (хотя бы с одной стороны) гетинакса или стеклотекстолита. Материал должен быть в хорошем состоянии, достаточного размера и толщины. Также нужны будут виниловые самоклеящиеся трафареты с монтажной пленкой, которые защитят упомянутые листы от травления.

Задняя стенка-отражатель может быть изготовлена из любого ровного металлического листа, хоть из фольги, главное ровной и плоской.

Текстолит сначала размечается, затем разрезается болгаркой на две части размером 450х350 мм. Перед травлением лист зачищается мелкой шкуркой, что довольно важно.

Панельный антенный усилитель

Между отражателем, который тоже вырезается из гетинакса, и самой платой должно быть строго 9 мм. Эти 9 мм можно сделать с помощью ровного пластика. Дальнейшая сборка заключается в склеивании полученных деталей, предварительно оставляются отверстия в мягком пластике, чтобы потом подпаять провод. Провод и разъём покупаются на радиорынке. Разъём подбирается по антеннам роутера.

В результате получается сверхдальняя антенна для wi-fi роутера. На расстоянии одного км от точки доступа эта мощная самодельная антенна имеет усиление 80 дБ.

Травление печатной платы с помощью раствора

Травление – довольно непростая задача. Сложность заключается в поиске емкости для больших листов. Если таковой нет, можно сделать опять же своими руками. Для изготовления самодельной емкости понадобится каркас из четырёх реек и плёнка в несколько слоёв. Плёнка накрывается и закрепляется саморезами.

Хлорное железо – это самый простой и наиболее часто используемый метод для травления печатной платы.

Категорически нельзя:

  1. хлорным железом пользоваться в замкнутом небольшом пространстве;
  2. трогать раствор голыми руками;
  3. использовать металлическую посуду или металл для процесса смешивания;
  4. использовать стеклянные или пластиковые лотки в процессе травления;
  5. после использования бросать раствор в землю или куда-нибудь.

Рекомендуется:

  • прикрывать нос и глаза во время травления;
  • после травления раствор один раз можно повторно использовать, но хранить нужно в прохладном месте вдали от солнечного света.

В интернете приведено много занятных вариантов, как сделать wifi антенну, которые можно взять на вооружение. Например, можно сделать модель направленного действия из всенаправленной антенны. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги.

Осталось только подобрать подходящую wifi антенну, увеличить дальность сети и не расставаться с вай фаем ни на секунду.

Видео

Оцените статью:

Усилитель Wi-Fi-сигнала своими руками | NUR.KZ

Wi-Fi: UGC

Стандартный роутер не радует мощным сигналом? Не спешите покупать более производительную модель. Попробуйте изготовить усилитель Wi-Fi самостоятельно. Для этого потребуются базовые навыки работы с паяльником и минимум времени.

На рынке электроники предлагают такое устройство, как репитер Wi-Fi. По сути, это ретранслятор, который принимает сигнал, усиливает и распространяет его по беспроводной сети.

Сделать подобный усилитель своими руками несложно, главное — иметь подробную инструкцию. Итак:

Усиливаем Wi-Fi-сигнал с помощью пивной банки

Это самый простой и быстрый способ увеличить мощность беспроводного интернета, однако на ошеломительный результат рассчитывать не стоит. Нам понадобится:

  • жестяная банка;
  • канцелярский нож;
  • ножницы;
  • маркер;
  • клей.

Тщательно вымойте емкость от остатков напитка. Маркером отметьте места будущих разрезов около дна, горловины и вдоль банки.

Читайте также

7 полезных советов от LG, чтобы ваша техника работала дольше

Фото: iphones.ru: UGC

Канцелярским ножом отрежьте дно банки. После этого ножницами сделайте продольный надрез к горловине. Далее необходимо практически отделить верх банки, оставив нетронутой среднюю часть.

Разверните жестянку так, чтобы она представляла собой отражатель. Теперь через отверстие для питья насадите конструкцию на штатную антенну роутера. Чтобы «локатор» не болтался, закрепите его с помощью клея.

Этот отражатель усиливает Wi-Fi-сигнал в границах квартиры, но покрытие вряд ли будет распространяться за ее пределы.

Делаем усилитель Wi-Fi из подручных материалов

Как усилить сигнал вай фай, чтобы он был стабилен в любой точке квартиры? Штатные антенны порой не могут совладать с толстыми стенами и помехами, создаваемыми бытовой электроникой. Поэтому ответ очевиден — антенну нужно заменить.

Читайте также

Опыт домохозяйки: как пользоваться акциями себе на пользу?

Купить устройство в магазине — слишком просто, да и не дешево. Куда выгоднее сделать антенну своими руками. Для этого понадобится:

  • коробка из-под CD;
  • канцелярский нож;
  • компакт-диск;
  • круглый напильник;
  • коаксиальный кабель;
  • паяльник;
  • медная проволока;
  • силиконовый клей.
Фото: iphones.ru: UGC

Читайте также: Как поменять пароль на модеме

Снимите с футляра для дисков верхнюю крышку и отставьте в сторону: она не понадобится. От основания штыря, на который насаживались CD, отмерьте 1,8 см и отделите лишнее канцелярским ножом. На месте среза крест-накрест вырежьте две борозды с помощью напильника. После этого наденьте на штырь компакт-диск отражающей стороной вверх.

Из медной проволоки с сечением 2,5 мм изготовьте конструкцию, называемую двойным ромбом. Каждая сторона фигуры должна равняться 3,5 см — не больше и не меньше, иначе это негативно скажется на качестве передаваемого сигнала. Далее закрепите конструкцию на штыре в крестообразных бороздах.

Читайте также

Как убрать загар с лица в домашних условиях быстро

Фото: iphones.ru: UGC

Важно: расстояние от основания контейнера до двойного ромба должно быть 1,6 см, в противном случае антенна не обеспечит стабильный сигнал.

Зачистите один конец коаксиального кабеля RG174 (обмотку не трогайте) и проденьте в отверстие коробки для дисков, расположенное снизу. Проведя кабель сквозь штырь, припаяйте его к двойному ромбу: к одному углу металлическую обмотку, к другому — медную жилу. Изолируйте соединение силиконовым клеем.

Фото: iphones.ru: UGC

Ко второму концу кабеля припаяйте подходящий разъем (RP-SMA) и подсоедините к маршрутизатору вместо штатной антенны.

Точно предугадать эффективность подобного устройства нельзя, так как погрешности в конструкции могут дать посредственный результат. В среднем же самодельная антенна позволяет роутеру покрывать 50–70 квадратных метров.

Читайте также

Как набрать вес мужчине в домашних условиях

Как видите, самостоятельно изготовить Wi-Fi-усилитель несложно. Главное — желание, инструменты и подробная инструкция.

Если хотите сэкономить, а также испытать навыки конструктора, воспользуйтесь рекомендациями из статьи или поищите идеи в Сети. Они помогут сделать мощную антенну.

Читайте также: Как перезагрузить компьютер, если он завис

Оригинал статьи: https://www.nur.kz/1721184-usilitel-wi-fi-signala-svoimi-rukami.html

Как сделать свои собственные расширители WiFi, которые действительно работают

Расширитель Wi-Fi — это простое устройство, повышающее мощность сигнала, поступающего от вашего беспроводного маршрутизатора. Их можно использовать для расширения зоны действия вашего Wi-Fi или увеличения мощности сигнала. Многие расширители и повторители Wi-Fi доступны в Интернете, но если вы хотите сэкономить немного денег, вы можете сделать свой собственный, используя некоторые бытовые материалы и инструменты, которые, вероятно, у вас есть под рукой.

См. Также: 10 способов увеличить мощность и радиус сигнала Wi-Fi.

В этом уроке я построю и протестирую два популярных варианта расширителей Wi-Fi своими руками. Они оба используют параболические отражатели для направления радиоволн в одном направлении. Это означает, что ваш Wi-Fi станет сильнее в одном направлении, но станет слабее в противоположном. Это полезно, если у вас есть комната в вашем доме, где Wi-Fi не совсем достает, или если у вас небольшой бизнес с открытым Wi-Fi, и вы хотите направить сигнал в сторону от маучеров в соседнем жилом комплексе.

Обе конструкции антенн, которые мы используем, производятся компанией Freeantennas. com. Для простоты мы напечатали оба изображения на обычной бумаге формата A4, используя размер по умолчанию. Вы можете увеличивать или уменьшать вырезы по мере необходимости. Имея под рукой все материалы, вы можете изготовить любой из этих расширителей примерно за 20 минут.

Дизайн расширителя Wi-Fi своими руками # 1: Windsurfer


Первый дизайн называется Виндсерфер. Это был меньший из двух дизайнов и, на мой взгляд, более привлекательный. Для начала вам потребуются следующие инструменты и материалы:
  • Распечатки дизайна с Freeantennas.com
  • Картон или картон (я использовал старые коробки из-под хлопьев и содовой из своей мусорной корзины)
  • Алюминий / оловянная фольга
  • Клей — Элмерс мелкий
  • Ручка или маркер
  • Ножницы — нож X-Acto или что-то подобное — я использовал карманный нож — также может пригодиться

Возможно, вам будет полезно иметь какой-нибудь зажим, чтобы удерживать предметы вместе, пока сохнет клей или пока вы обводите вырезы.

  1. Вы можете распечатать шаблоны прямо на карточках, если у вас есть принтер и материалы.Я этого не сделал, поэтому просто распечатал его на обычной бумаге, вырезал шаблон и приклеил его к картону из коробки с газировкой. Проделайте это с обеими частями.
  2. Вырежьте шаблоны. Не забудьте прорезать прорези на круглом элементе там, где вы видите знак «+», и шесть прорезей на отражателе. С ножницами это может быть проблемой, поэтому, если у вас есть карман или нож X-Acto, он вам пригодится. Важно расположить прорези со знаком «+» в нужном месте. Именно здесь ваша антенна будет торчать, и она служит фокусом для всех этих радиоволн.Убедитесь, что она достаточно велика, чтобы через нее могла пройти ваша антенна, но не настолько, чтобы она не могла плотно прилегать.
  3. Если у вашего маршрутизатора несколько антенн, и для каждой из них вы собираетесь сделать удлинитель, сэкономьте время и начертите первые вырезы на картоне.
  4. Нанесите тонкий слой клея на те стороны вырезов отражателя, на которых нет отпечатанных шаблонов. Держите клей подальше от разрезов, но ближе к краям. Поместите лист алюминиевой фольги поверх свежего клея и плотно прижмите.Старайтесь избегать морщин и пузырей. Затем отрежьте фольгу по форме картона.
  5. Положите фольгу стороной вниз и ножницами или ножом снова пройдитесь по этим горизонтальным прорезям, чтобы они тоже оказались в фольге.
  6. А теперь самое сложное. Согните круглый вырез пополам так, чтобы две прорези со знаком «+» находились прямо друг над другом. Постарайтесь сделать плавный изгиб, а не крутой угол. Он должен быть достаточно симметричным. Начните с проталкивания центральных выступов через центральные прорези на панели отражателя.Фольга на панели отражателя должна быть направлена ​​наружу, от точки фокусировки. Я не уверен, но думаю, что это помогает предотвратить появление морщин и пузырей на фольге. Вы можете протолкнуть ручку через прорези со знаком «+» на круглых вырезах, чтобы удерживать предметы на месте. Также неплохо заранее ослабить эти отверстия, чтобы удлинитель не развалился, когда вы пытаетесь надеть его на антенну.
  7. Теперь перейдите к другим выступам и прорезям, осторожно проталкивая их. Старайтесь не сгибать шишки, иначе вы усложните себе задачу.Потерпи. Когда вы поставите один кусочек на место, скорее всего, выскочит другой. Продолжайте работать, пока все они не будут прикреплены к отражателю.
  8. Поместите удлинитель на антенны маршрутизатора. Верх панели должен быть примерно ровным или чуть ниже верха антенн. При необходимости поверните повторитель или сам маршрутизатор, чтобы он указывал в том направлении, где вы хотите получить более сильный сигнал.

Вот и все! Вы должны заметить увеличение дальности и силы вашего сигнала Wi-Fi в том направлении, куда направлена ​​парабола.Обратите внимание, что это ослабит сигнал в обратном направлении. См. Результаты наших тестов ниже.

Конструкция расширителя Wi-Fi своими руками # 2: Deep Dish


Разработчик Wi-Fi-удлинителя Deep Dish Cylindrical Parabolic утверждает, что его изобретение превосходит большинство других конструкций, требуя при этом меньше инструментов и материалов. Он работает почти так же, как и виндсерфер, но немного более гибок, когда дело касается размера и материалов. Вот что вам понадобится для начала:
  • Распечатки дизайна с Freeantennas.com. Обратите внимание, что я только что распечатал большой шаблон на обычной бумаге формата A4, и он оказался почти слишком большим для моего маршрутизатора. Я бы посоветовал немного уменьшить его.
  • Картон или картон (я использовал старые коробки из-под хлопьев и содовой из своей мусорной корзины)
  • Алюминий / оловянная фольга
  • Клей
  • — я использовал простой клей Элмера, но это оказалось плохим выбором, когда пришло время прикреплять стойки к параболам. Я рекомендую что-нибудь более крепкое, например, горячий клей или резиновый клей, если он у вас есть.
  • Ручка или маркер
  • Ножницы — нож X-Acto или что-то подобное — я использовал карманный нож — также может пригодиться

Возможно, вам будет полезно иметь какой-нибудь зажим, чтобы удерживать предметы вместе, пока сохнет клей или пока вы обводите вырезы. Я использовал запасной зажим для чипа. Скотч или малярный скотч тоже неплохо иметь под рукой.

  1. Начните с использования линии с надписью «Длина стороны» на шаблоне, чтобы нарисовать четыре стороны квадрата на картоне.Используйте что-нибудь с квадратным краем (например, бумагу, на которой напечатан шаблон), чтобы убедиться, что вы не рисуете перекошенный ромб. Я сделал это, положив бумагу на картон, а затем проделав ручкой отверстие в каждом из углов.
  2. Вырежьте квадрат. Это будет панель отражателя. Нанесите тонкий слой клея на одну сторону панели. Обязательно приближайтесь к краям.
  3. Поместите лист алюминиевой фольги на клей так, чтобы полностью покрыть панель. Обрежьте края фольги, чтобы они соответствовали форме картона.Постарайтесь выдавить пузырьки или морщинки. У моего картонный шов, которого невозможно было избежать.
  4. Отложите панель отражателя и дайте ей высохнуть. Теперь о стойках. Я рекомендую более толстый кусок картона, думаю, не менее 1/4 дюйма. К сожалению, у меня их не было под рукой, поэтому я просто взял самые толстые вещи, которые у меня были под рукой. Вы также можете использовать для этого другой материал, если он не светоотражающий. Прикрепите распечатанный шаблон к куску картона, затем с помощью ручки проделайте отверстия вдоль изгиба.Используйте ручку или маркер, чтобы провести линию через эти отверстия в стиле соединения точек. Убедитесь, что вы отметили, где должен быть фокус. Дизайнер отмечает, что уменьшение этого значения на четверть дюйма может привести к значительной потере децибел. Проведите прямую линию между концами кривой.
  5. Вырежьте распорку, затем используйте ее как трафарет, чтобы обвести и вырезать еще одну. Вам понадобится две стойки на панель.
  6. А теперь самое сложное. Выровняйте изогнутый край стойки с помощью клея, а затем оберните вокруг нее панель отражателя.Высота стоек зависит от ваших антенн — верх панели должен быть на уровне или немного выше, чем верх антенны. Постарайтесь расположить стойки как можно ближе к панели перпендикулярно. Обратите внимание, что в этом дизайне отражающая поверхность панели находится на внутренней стороне параболы, обращенной к фокусной точке, тогда как виндсерфер размещает ее снаружи, обращенной от точки фокусировки. Вы можете выбрать то, что вам больше нравится.
  7. Вот где помогает хороший клей, например, резиновый клей или горячий клей.Я использовал клей Элмера, и попытки заставить все оставаться на месте, пока клей высох, было мучительно. Я использовал кассету, чтобы помочь. Я использовал некоторые предметы, которые у меня были под рукой, чтобы панель не отслаивалась от стоек.
  8. Как только клей высохнет, поместите удлинитель на антенну Wi-Fi. Вы можете сначала просунуть ручку в распорки, чтобы ослабить отверстия. Направьте их в том направлении, где вы хотите получить лучший сигнал — или подальше от того места, где вам нужно меньше покрытия — и все готово!

Как видите, мои расширители Wi-Fi для глубокой антенны оказались больше, чем они должны были быть, но они все равно работали довольно хорошо. Смотрите результаты наших тестов ниже:

Результаты: Deep Dish vs Windsurfer

Мы протестировали эти два расширителя Wi-Fi на маршрутизаторе Linksys WR1200AC, используя частоту 5 ГГц с помощью приложения Wifi Analyzer для Android. Мы записали уровень сигнала в децибел-милливаттах (дБм) и расстояние, на котором сигнал упал ниже -80 дБм и стал непригодным для использования вне дома. Расширители указывали в окно в направлении тестирования.

Без расширителя , стоя на расстоянии примерно 10 футов в той же комнате, мы записали -36 дБмВт .Сигнал упал ниже -80 дБм на расстоянии приблизительно 120 футов .

Повторитель Windsurfer увеличил мощность сигнала до -28 дБм , что на 8 дБм лучше, если вы стоите в одной комнате. Расстояние, на котором пропадал сигнал, также увеличилось до 140 футов , простираясь на 20 футов дальше.

Deep Dish повысил уровень сигнала до -30 дБм , что не совсем то, что мы получили от Windsurfer, но все же значительное улучшение. Диапазон Wi-Fi увеличился до , 150 футов, , что на 10 футов дальше, чем у Windsurfer, и на 30 футов больше, чем без повторителя.

Итак, Deep Dish показал лучший результат по дальности, а Windsurfer — по мощности. Разница в размерах, вероятно, как-то связана с результатами, но мы бы сказали, что любой из них — хороший выбор. Как бы то ни было, я думаю, что виндсерфер выглядит лучше, но, если честно, у обоих видны болячки для глаз. Возможно, вам лучше попробовать другой материал с Deep Dish, а также шаблон меньшего размера.

Эти результаты не являются особенно научными и предназначены только для того, чтобы дать вам представление о том, чего ожидать. Ваш пробег может отличаться.

Внутренние и внешние антенны

Обе эти конструкции предназначались для использования с маршрутизаторами Wi-Fi с торчащими внешними антеннами, но многие современные маршрутизаторы — в частности, комбинации модем-маршрутизатор, которые вы получаете от своего провайдера, — часто используют внутреннюю антенну.

Хотя мы сами это не тестировали, другие производители сообщают, что конструкция Deep Dish может работать с внутренними антеннами при правильном размещении, но не ожидает такого же скачка мощности и дальности.

Тем из вас, у кого несколько антенн, мы рекомендуем построить несколько удлинителей. Убедитесь, что они правильного размера, чтобы все подходили.

Повышение сигнала Wi-Fi по вертикали

Если вы живете в многоэтажном доме и хотите усилить сигнал Wi-Fi по вертикали между этажами, все становится непросто. На одном этаже антенны Wi-Fi всегда должны быть направлены вверх, а при наличии нескольких антенн — параллельно. Возможно, вам придется уложить их ровно, параллельно полу, чтобы сигнал поднимался и опускался.Вы по-прежнему можете использовать расширители Wi-Fi, которые мы создали в этом руководстве, если вы можете указать им правильное направление. Всегда держите антенны параллельно, если у вас их несколько.

Использование разных материалов

Я использовал картон и алюминиевую фольгу для создания своих расширителей, потому что это то, что у меня было под рукой, но есть много других материалов, которые вы можете заменить. Ключ в том, что отражатели должны быть сделаны из чего-то… ну, отражающего. И стойки должны быть сделаны из чего-то очень не отражающего .Заметки дизайнера:

«Люди сделали хорошие из банок Pringles, больших жестяных банок, проволочной сетки, алюминиевого листа и жестяного кровельного материала».

Отрегулируйте настройки маршрутизатора

Эти расширители выполняют свою работу, но вы также можете усилить сигнал от вашего Wi-Fi роутера, изменив настройки в прошивке. В зависимости от вашей прошивки вы можете увеличить пропускную способность и добиться большего диапазона и мощности сигнала. Просто будьте осторожны, так как это также приведет к нагреву вашего маршрутизатора и может повредить или сократить срок его службы.

Если на вашем маршрутизаторе нет этой опции, подумайте о замене прошивки на альтернативу с открытым исходным кодом, например DD-WRT или Tomato. Это разблокирует возможности, которые заблокированы встроенным ПО производителя. Просто будьте осторожны, так как неправильная или неправильная прошивка может привести к повреждению маршрутизатора.

Связано: Лучшие VPN для маршрутизаторов DD-WRT

9 гениальных хитростей, которые помогут улучшить сигнал Wi-Fi

Это ты? Вы садитесь за компьютер поработать или достаете телефон или планшет, чтобы убить время в социальных сетях.Вы вводите веб-адрес или выбираете желаемое приложение и ждете. И ждать. И подождите … и ПОДОЖДИТЕ. Вы мысленно жалуетесь, унижая свой «высокоскоростной интернет» до уровня худшего, чем коммутируемое соединение. Вы можете даже усомниться в том, сколько денег вы тратите каждый месяц, чтобы платить за посредственный Wi-Fi, желая, чтобы у вас был бюджет на обновление. Мы все были там. К сожалению, жалобы на обстоятельства их не меняют. Но что, если я скажу вам, что вы можете предпринять несколько упреждающих шагов, чтобы повысить скорость и радиус действия Wi-Fi? Правильно, есть вещи, которые вы можете делать с повседневными предметами вокруг вашего дома, чтобы максимально использовать эту «посредственную» связь и снять часть разочарования и стресса, устраняя необходимость в вечеринках с душевной жалостью.

Как улучшить диапазон Wi-Fi

Попробуйте эти советы по увеличению дальности действия Wi-Fi и более быстрому подключению к Интернету.

Размещение маршрутизатора Wi-Fi

На рисунке показано несколько приспособлений, которые вы можете сделать, чтобы «посылать» сигнал Wi-Fi напрямую на устройства, которые в нем больше всего нуждаются, но часто помогает просто размышление о размещении маршрутизатора.

Самый полезный способ получить максимальную отдачу от маршрутизатора — это найти в доме лучшее место для его размещения.Беспроводные маршрутизаторы невозможно скрыть, если вы хотите, чтобы это было максимально эффективно. Обязательно поместите его в центре, вдали от другой электроники, которая может прервать сигнал. Убедитесь, что антенна находится прямо вверх и вниз, и найдите высокое место, если это вообще возможно.

Не располагайте роутер рядом с магнитами или микроволновой печью, или рядом с блоком электрических предохранителей, все это может мешать работе Wi-Fi.

Сосредоточьте сигнал

Хотя лучше всего в середине комнаты / дома, это не всегда практично.Таким образом, направление антенны на концентрацию сигнала помогает увеличить радиус действия Wi-Fi!

Используя горшок, банку или металлическую миску, вы можете сконцентрировать свой сигнал. Это означает, что если вы не хотите, чтобы сигнал поступал через заднюю стену вашего дома, направьте то, что транслировало в этом направлении, обратно в основные жилые зоны вашего дома. Вы также можете использовать их с точками беспроводного доступа. Если ваш дом достаточно большой, что вам нужно несколько устройств, использование кастрюли может помочь уловить сигнал, который также повторяется между устройствами.

Какая отличная самодельная направленная антенна Wi-Fi Здесь они взяли банки с медведями, надели «горлышко» банки на антенну и разрезали банки таким образом, чтобы направить сигнал туда, где он больше всего нуждался.

Другие варианты увеличения диапазона Wi-Fi включают следующие варианты DIY:

Увеличьте радиус действия Wi-Fi.

Приобретите беспроводной расширитель диапазона. Некоторые из них дороги — НО есть также программы, которые могут использовать ваш компьютер в качестве точки доступа, чтобы расширить ваш сигнал.Однако самое большое, на что вам нужно обратить внимание при выборе, — это убедиться, что он работает с тем же типом сигнала, что и ваш маршрутизатор.

Оптимизация диапазона частот: в зависимости от диапазона частот, в котором работает ваш маршрутизатор, вы можете получить помехи от других источников, работающих на той же частоте. Двухдиапазонный маршрутизатор должен быть настроен на 5 ГГц, так как большинство маршрутизаторов работают вне одного диапазона, и меньшее количество источников будет настроено на это. Меньшее количество людей, работающих в диапазоне, означает меньше помех и больший диапазон Wi-Fi.

Измените канал WiFi

Как улучшить диапазон Wi-Fi, когда ваш сигнал сильный, но вы живете в густонаселенном районе, поэтому у вас по-прежнему нет хорошей скорости ?? Попробуйте найти канал с меньшей загруженностью.

Так же, как радио и телевизоры, беспроводные маршрутизаторы могут работать на разных каналах. Чтобы проверить доступные каналы, если вы используете операционную систему на базе Windows, используйте командную строку вашего ПК для поиска: «netsh wlan show all».Если вы не знаете, как получить доступ к окну командной строки вашего компьютера, просто нажмите кнопку «Пуск» и введите «командная строка» в поле поиска. Или вы можете перейти к нему, перейдя в «Все программы», затем «Стандартные» и выбрав «Командная строка». Проверив его, вы можете перейти к интерфейсу беспроводного маршрутизатора и переключиться на менее используемый канал.

Продукты Wi-Fi для тех случаев, когда вещей своими руками недостаточно

Регулярно перезагружайтесь: как и в случае с любой другой используемой электроникой, вы можете оставлять маршрутизатор постоянно работающим без перезагрузки.Не делай этого. Обязательно перезагружайте его регулярно, чтобы получать максимальную отдачу от вашего провайдера беспроводной связи и помогать ему обновляться.

Если ничего не помогает…

Получить новое оборудование (роутеры и прочее)

My IT Project Manager hubs использовал эти устройства во многих своих проектах и ​​говорит, что они наименее сложны в настройке и доступны по цене:

Купите новый маршрутизатор.

Купите удлинитель Wi-Fi.

Запасная антенна дальнего действия

Еще один удлинитель Wi-Fi для полного покрытия дома.

Как взломать Wi-Fi

Wi-Fi никуда не денется и будет все более и более неотъемлемой частью нашей жизни. Сделайте так, чтобы ваша система работала эффективно для вас, немного повозившись с ней и оптимизируя ее для вашего местоположения. Конечно, одна из лучших вещей, которую вы можете сделать, — это убедиться, что вся остальная электроника выключена, когда она не используется. Экономьте электроэнергию и увеличивайте радиус действия Wi-Fi!

Какие уловки вы используете для усиления сигнала?

Три твердых идеи о том, как построить антенну Wi-Fi своими руками (2021 г.

)

Самостоятельная сборка антенн WiFi — Вы ищете недорогое самостоятельное решение для повышения качества сигнала и дальности действия антенны? Тогда POPtenna пощекочет вам фантазию.Если вам нужна возможность передавать сигнал в мертвые зоны в вашем доме, соседей, и сад, вы не захотите пропустить технику волновода. Однако, если вы ищете безумно дальний прием сигнала для ваших устройств и маршрутизатора, то Yagi DIY стоит каждой минуты вашего времени.

Есть много способов построить антенну Wi-Fi на большом расстоянии по двум причинам: нет сети или плохой сигнал .Чтобы вы наткнулись на эту страницу, вы наверняка исчерпали все остальные углы устранения неполадок, чтобы увидеть, исходит ли это от беспроводного маршрутизатора или соединения, и вышли с пустыми руками. Я знаю, что сделал.

Сегодня я собираюсь провести вас через три эффективных и недорогих процесса создания DIY антенны Wi-Fi для приема сигнала Wi-Fi с большого расстояния в вашем доме, магазине или где угодно. Таким образом, вы можете, не выходя покупать что-либо крупное, в кратчайшие сроки.

Удлинитель WiFI WaveGuide

Итак, первое, что вы думаете, как человек, который не слышал или не видел этого на работе: а? Вслед за любопытством. Самодельная волноводная антенна Wi-Fi дает множество преимуществ. Вот некоторые из этих причин:

  • Чтобы получить общедоступный сигнал Wi-Fi на расстоянии от вашего дома.
  • Для передачи сигнала в те части вашего дома и сада, где его нет.

Что нужно для начала:

1.Возьмите металлическую банку высотой около 147 мм и шириной 92 мм

Таким образом, вы можете получить внутренний диаметр примерно 76 мм. Общее практическое правило для определения размера банок, чтобы получить работающую, — убедиться, что ваша жестяная банка по выбору имеет внутренний диаметр от 76 до 101 мм.

Итак, получите то, что вы можете в рамках этого лимита. Для меня то, что обычно близко к этому, — это большая банка для еды на 101 мм. Вы всегда должны пробовать этот инструмент вместе с лентой, чтобы получить банку идеальной длины и длину проволоки.

2. Закрепите медный провод 12 калибра и толщиной 2 мм

Этот предмет будет служить вашим воздушным зондом. Не знаете, что это? Это означает, что ваш медный провод будет инструментом для , принимающего сигнал WiFi . Если вы сомневаетесь, где взять медный провод, соответствующий спецификации, проверьте заброшенные розетки

.

3. Получите или купите паяльник с припоем

4.А файл

5. USB-адаптер Wi-Fi

6. Типы не имеют значения, просто убедитесь в наличии съемной антенны.

7. Подготовьте соединитель для пигтейла, также известный как гнездовой RP-SMA и штекер N-типа

Если вы много занимаетесь своими руками, вы можете сделать это самостоятельно. Если нет, зайдите в местный магазин или закажите онлайн.

8. Убедитесь, что шаговое сверло находится рядом с

9.Вы собираетесь просверлить отверстия в банке

Начало работы:

  • Используя упомянутый выше инструмент, определите диаметр банки и длину зонда медный провод . Он будет проходить через центр вашей жестяной банки. Лучше всего немного превышать необходимую длину провода, потому что, если она будет немного меньше, это повлияет на производительность.
  • Припаяйте один конец к латунному гнезду в верхней части гнездового разъема.
  • Используя инструмент, определите, на каком расстоянии от дна банки вам нужно установить датчик. Убедитесь, что все сделали правильно. Для моей банки с едой размером 101 мм точное расстояние составляет 43,7 мм. Вы найдете правильное измерение в точке под названием «зонд» на отражателе в приборе.
  • Теперь возьмите ленту и измерьте расстояние от дна консервной банки, а не от гребня. Отметьте место для зонда.
  • Снимите гайку и измерьте диаметр разъема N-типа.
  • Используя щуп для измерения отражателя и диаметра соединителя, просверлите отверстие в жестяной банке.Теперь размер отверстия должен быть немного больше ширины соединителя для пигтейла, чтобы он мог проходить без заминки. Для этого можно просверлить его немного меньше требуемого размера. Затем используйте файл, чтобы расширить его до тех пор, пока ваш N-коннектор не сможет войти внутрь без лишнего места.
  • Теперь воспользуйтесь напильником, чтобы сгладить неровности внутри, снаружи и наверху банки, чтобы не поранить себя во время работы.
  • Вставьте соединитель в сделанное отверстие без гайки.
  • Теперь возьмите гайку и закрепите ее на разъеме изнутри банки.
  • Возьмите USB-адаптер WiFi, подключите его к роутеру или ПК и установите. Это зависит исключительно от того, хотите ли вы усилить сигнал от маршрутизатора в качестве источника или от компьютера в качестве приемника.
  • После установки отключите прибор и открутите прилагаемую антенну.
  • Теперь вставьте меньший конец N-разъема в адаптер Wi-Fi USB.
  • После этого возьмите другую сторону меньшего конца и подсоедините к выступающему N-разъему.

Примечание : вы можете повысить мощность сигнала вашего маршрутизатора, подключив к нему кантенну, и в то же время увеличить расстояние, которое он проходит от принимающей стороны через другую кантенну. Однако вы должны знать, что, делая это, вы ограничите мощность сигнала Wi-Fi в других направлениях. Тем не менее, это значительно повысит степень совместного использования сети с соседним домом! При этом вам также может потребоваться обновить прошивку вашего Wi-Fi для получения еще более значительных преимуществ.Для тех, у кого на маршрутизаторе нет места для гнездового разъема RP-SMA, вы можете создать параболический отражатель, разместить его за маршрутизатором и направить сигнал.

Вот и все! Поздравляю! Вы только что сделали свою первую WiFi-антенну с волноводом своими руками! Да начнется тестирование!

Тестирование:

Чтобы убедиться, что то, что вы построили, работает отлично или нет, поднесите свой компьютер к той части здания, которая практически не имеет сигнала и оседает. Возьмите с собой антенну Wi-Fi для дальней связи Waveguide.Теперь поверните кантенну в направлении, в котором транслируется ваш сигнал Wi-Fi, чтобы принимать сигналы. Находясь на нем, вы должны проверить свой компьютер, чтобы убедиться, что он использует адаптер, который вы установили, зайдя в центр управления сетями и общим доступом и щелкнув настройки адаптера. Возможно, вам понадобится штатив, чтобы идеально отрегулировать кантенну на самый сильный сигнал и удерживать ее в этом положении, пока вы не закончите.

15-элементная антенна Yagi 2,4 ГГц

Теперь, когда мы закончили настройку волновода, вот еще одна антенна Wi-Fi своими руками, которую стоит рассмотреть.Преимущества почти такие же. Вот что это вам предложит:
  • Несколько миль или километров Покрытие Wi-Fi
  • Расширение на несколько миль или километров для ваших устройств 2–4 ГГц, включая камеры наблюдения.

Подробнее о 2,4 ГГц Vs. 5 ГГц: основное отличие

Что вам понадобится:

Вот что вам понадобится, чтобы заставить это работать:

  1. Компьютер
  2. Струйный принтер. Ага, ты увидишь, для чего.
  3. Клей Crazy
  4. Палочки для мороженого
  5. Шлифовальная бумага
  6. Скрепки большие. Если у вас нет под рукой, вы можете довольствоваться длинной, толстой и гибкой металлической проволокой.
  7. Паяльник и припой
  8. USB WiFi-адаптер 2,4 ГГц
  9. Метрическая линейка или штангенциркуль
  10. Ножницы
  11. И плоскогубцы для бумаги или кусачки.

Вот и все! Вы готовы к работе, но приготовьтесь к тому, что это может занять несколько минут вашего времени.

Начало работы:

  • Загрузите на свой компьютер шаблон или схему шкалы Яги.
  • Два соедините ваш принтер и убедитесь, что он настроен на печать материалов в исходном размере. Также установите для ориентации печати альбомный режим.
  • Разархивируйте загруженный файл шаблона yagi. Теперь шаблон слишком длинный, чтобы вместить только один лист A4 в любой ориентации.Следовательно, будет печататься часть 1 и 2. Вы также можете зайти сюда, чтобы создать свой собственный шаблон шкалы Яги либо для 2,4 ГГц из 15 элементов, либо даже для 20 элементов Яги .
  • После печати возьмите метрическую линейку или штангенциркуль и проверьте размер, чтобы убедиться, что вертикальные полосы расположены правильно в соответствии с масштабом поперек горизонтальной линии. Вертикальные полосы представляют собой место, где вы собираетесь закрепить скрепки, чтобы сделать элементы, а горизонтальная линия — для палочек для мороженого.
  • Вы увидите две пары чисел на одной стороне каждой полосы. Первый столбец на каждом столбце представляет длину элемента. Второй показывает, как далеко каждый столбец или элемент находится от начала диаграммы. Обе цифры измерены в миллиметрах.
  • Теперь возьмите свою метрическую линейку и наугад проверьте некоторые элементы на соответствие шкале. Не забывайте проверять размер и расстояние с самого начала. Это очень важно.
  • После того, как отпечаток прошел проверку на консистенцию, слейте обе части шаблона белым клеем.Для этого наложите вторую деталь на первую. Убедитесь, что они совпадают. Правильное место будет между 10 и 11 элементами.
  • Теперь выньте белый клей и заклейте оба отпечатка.

Поздравляем! Мы на полпути. А теперь давайте настроим нашу антенну Wi-Fi для дальней связи!

Изготовление антенны Wi-Fi своими руками:

  • Возьмите скрепки и кусачки.
  • Начиная с прутка 15, разместите их на распечатанном шаблоне и с помощью высечки нарежьте их по размеру.Оставьте пока бар два и один.
  • Теперь закрепите их на месте с помощью безумного клея, начиная с полосы 15 и заканчивая полосой три. Оставьте второй бар.
  • Отрежьте кусочки палочек для мороженого и поместите их между зазорами закрепленных элементов и остановитесь на третьем элементе. Убедитесь, что они перекрывают друг друга и элементы.
  • Нанесите белый клей на палочки для мороженого, чтобы они приклеились к элементам.
  • Теперь выньте зажим, который у вас есть для второго элемента, и разверните его в петлю, не касаясь концами.Он будет служить движущим элементом. Как следует из названия, это та часть, где адаптер Wi-Fi подключается к антенне yagi.
  • Теперь поместите его на второй планке и закрепите на месте безумным клеем.
  • Выньте еще один кусок от палочки для мороженого и пропустите его через второй элемент, чтобы создать основу. Используйте белый клей, чтобы удерживать его на месте.
  • Завершите размещение элементов и их опор.
  • После этого приступайте к укреплению позвоночника палочкой для мороженого. Когда все сделано правильно, конструкция должна казаться достаточно прочной, чтобы служить антенной.
  • Теперь оторвите шаблон, чтобы у вас осталась только антенна yagi.

Активация антенны Yagi:

Теперь, когда мы закончили создание антенны яги, вы, вероятно, думаете, как заставить эту штуку работать.

Что ж, практически, на данный момент вам остается подключить антенну yagi diy wifi к выходу RF платы Wi-Fi.Теперь это может быть сложно или легко, в зависимости от того, приобрели ли вы USB-модем Wi-Fi с внутренней или внешней антенной.

Внешняя антенна: Если у вас есть внешняя антенна, все, что вам нужно сделать, это припаять гибкий медный провод к одному концу ведомого элемента на Yagi и припаять другой конец провода к передатчику штыревой антенны.

Внутренняя антенна: для этого типа модема, вы можете настроить процесс, чтобы найти то, что лучше всего подходит для вас.Используя коаксиальный кабель и паяльник, припаяйте провод к внутренним разъемам, а затем к каждому концу петли вашего ведомого элемента. Вот и все!

Примечание: убедитесь, что линия передачи — провод между ведомым элементом и Wi-Fi — имеет верхнее значение 2,41-ich. Если можно сделать его меньше, то почему? Потому что для получения наилучшего результата линия должна быть как можно короче. Итак, вы можете разобрать свой адаптер Wi-Fi, получить USB-удлинитель и подключиться к нему, подключив модем к антенне yagi.Использование меди или скрепки для вашего элемента не имеет значения. Что нужно сделать, так это убедиться, что вы обрежете их по размеру. Есть только один элемент с петлей, и это будет элемент два.

Поздравляю !! Вы только что завершили процесс создания антенны yagi для дальнего радиуса действия 2–4 ГГц. С его помощью вы можете ловить сигналы Wi-Fi на большом расстоянии, например, на расстоянии двух миль или более. Это круто!

Усилитель антенны WiFi POPtenna

Я знаю, что название звучит забавно, но его характеристики впечатляют, и поэтому он стоит на третьем месте в списке. С помощью POPtenna вы сможете улучшить качество сигнала и радиус действия вашего Wi-Fi. Это так здорово, и хорошая новость состоит в том, что в отличие от других в этом списке вам не нужно много:

  1. 2-литровая бутылка диетического кокса или ее аналог.
  2. Очиститель этикеток
  3. Резак
  4. Очиститель Windex или его альтернатива.
  5. Фольга оловянная
  6. Клей-карандаш
  7. Антенна

Начало работы:

  • Купите 2-литровую бутылку для поп-музыки или ее эквивалент.
  • Избавьтесь от этикетки на бутылке и убедитесь, что вся внешняя часть чистая и не липкая.
  • Сядьте за бутылку и возьмите большую ручку с острым концом.
  • С помощью ручки нарисуйте круг около дна бутылки. Это значит нарисовать кольцо.
  • Определите диаметр бутылки.
  • Теперь, используя ручку, нарисуйте две прямые линии на половине диаметра бутылки, чтобы получилось окно.
  • Один конец прямых линий должен касаться кольца, которое вы сделали ниже.Другой конец должен остановиться в точке, где вершина начинает спускаться ко рту.
  • Теперь соедините концы прямых линий вверху ручкой.
  • С подходящим инструментом в руке прорежьте сначала линии окна, чтобы создать идеальное окно. После этого отрезаем низ.
  • Теперь они не мешают, возьмите свой очиститель Windex или альтернативу и протрите внутреннюю часть контейнера.
  • Выньте фольгу и клей-карандаш.
  • Вы будете обматывать внутренние стены, обращенные к окну, пленкой, поэтому обрежьте их по размеру и убедитесь, что пленка плавно прикрепляется к стене.Это поможет сфокусировать сигналы в вертикальной всенаправленной антенне как на антенне.
  • Возьмите крышку бутылки и намотайте ее на емкость.
  • Выньте ручку и нарисуйте X на крышке, на дюйм ближе к фольгированной части бутылки. Это даст больше преимуществ сигнала, чем рисование его в центре.
  • Размотайте колпачок и с помощью режущего инструмента прорежьте обе линии. Колпачок будет служить регулятором кольца.
  • Теперь закройте бутылку крышкой.Эта конструкция из бутылки послужит вам рефлектором или антенным усилителем.
  • Вставьте антенну в крестовину и надавите на антенну, пока край антенны не достигнет вершины рефлектора — бутылки.

Поздравляем! Вы только что завершили создание этой антенны для Wi-Fi своими руками! Теперь расслабьтесь и пожинайте плоды.

Как это работает:

Пришло время заставить вашу поп-антенну работать, протестировать ее. Поднесите антенну к высокой точке, предпочтительно на крыше.Теперь поместите его в безопасное место и начинайте поворачивать антенну, пока не заметите улучшенный сигнал на своем ПК. Для меня я получил потрясающий прирост на 90%! Для тех, кто пробовал, они записали в пределах 76-90% повышение качества сигнала , а также повышение в диапазоне на 300 футов .

Заключение

Какая из этих антенн Wi-Fi для дальней связи вам понравилась? Я уверен, что с этими тремя антеннами Wi-Fi своими руками у вас будет больше возможностей быстро решить проблемы с Wi-Fi, пока не появится что-то еще лучшее.До следующего раза, наслаждайтесь!

Вам нужен усилитель антенны WiFi?

Они говорят, что четыре основных компонента выживания человека — это воздух, укрытие, вода и еда. Похоже, что в наши дни нам нужно добавить пятый пункт в этот список — WiFi!

Мы полагаемся на WiFi во многих вещах, особенно во время путешествий. Где бы мы были без Google Maps, приложения для перевода, конвертера валют и различных социальных платформ, чтобы поддерживать связь с нашими друзьями дома?

Покрытие

WiFi продолжает расти, но вы можете оказаться в более удаленных районах, где трудно найти быстрый Интернет.Наличие и усилителя антенны WiFi в вашем арсенале для путешествий — отличный способ обойти эту проблему.

Что такое усилитель антенны WiFi?

Ваш портативный компьютер обычно обнаруживает сигналы беспроводного Интернета с помощью встроенной в него беспроводной карты. Это позволяет, например, подключиться к Wi-Fi в кафе. Однако диапазон беспроводных карт довольно ограничен, а это означает, что вы легко окажетесь вне зоны действия местных сигналов Wi-Fi. Это оставит вас либо отключенным, либо с удручающе медленным подключением.

Усилитель антенны Seriud Wifi

Усилитель антенны WiFi поможет вам увеличить радиус действия WiFi вашего ноутбука. У этого есть два ключевых преимущества: он позволяет вам подключаться к Wi-Fi, который в противном случае был бы недоступен, и увеличивает скорость передачи сигналов, которые вы находитесь в зоне действия. Они могут помочь вам расширить диапазон на 200-300 ярдов дальше, чем ваша беспроводная карта.

Существуют разные типы антенн Wi-Fi, но большинство из них действительно просты в использовании, просто подключив их к USB-порту ноутбука. Вы можете найти сверхлегкие и идеально подходящие для путешествий.

Зачем вам может понадобиться усилитель антенны WiFi?

Усилитель антенны Wi-Fi может помочь вам во многих случаях, особенно когда вы путешествуете. Может быть, вы хотите поработать возле кафе, но снаружи слабый сигнал. Или вы можете пойти еще дальше и поработать в парке или на пляже, охватывая близлежащие горячие точки.

Бустеры

WiFi также могут быть полезны в отелях и хостелах.У некоторых хороший сигнал на всей территории отеля и во всех его номерах, в то время как у других сильный сигнал вокруг стойки регистрации, но они не очень хорошо добираются до номеров, особенно в хостелах. Если вы хотите поработать или посмотреть фильм в своей комнате, то усиленный сигнал может сделать это возможным.

Иногда в кафе и общих залах хостела просто медленный Wi-Fi, но вам удобно работать оттуда или вы действительно любите кофе. Усилитель Wi-Fi может помочь ускорить ваше соединение или подключиться к более быстрому общедоступному Wi-Fi в будущем.

Но они пригодятся не только тем, кто путешествует. В некоторых домах есть определенная комната или угол дома, где Wi-Fi внезапно отключается или замедляется, особенно в домах с мансардными комнатами. Если вы никогда не можете загрузить видео с YouTube в постели из-за вашего расстояния до беспроводного маршрутизатора, домашний беспроводной усилитель — отличный способ решить эту проблему.

С помощью Tep Wireless вы можете держать Wi-Fi с собой, куда бы вы ни отправились. Узнайте, как вы можете оставаться на связи с Teppy и , сэкономив 15% с кодом скидки « tepbooster ».


Простых методов для самостоятельного создания усилителя сигнала WiFi

С помощью этих лучших методов сделать усилитель сигнала Wi-Fi своими руками очень просто. Для усиления сигнала Wi-Fi не требуются дорогие гаджеты — используйте фольгу, миску или даже консервную банку, чтобы сделать свой собственный усилитель сигнала Wi-Fi.

Легко следовать Пошаговый план с изображениями прилагается, включая изготовление собственной кантенны и параболического отражателя из фольги.

DIY Parabolic Reflector (DIY WiFi Signal Booster System)

DIY WiFi Booster: Простые методы для самостоятельного создания усилителя Wi-Fi сигнала

DIY WiFi Booster может быть таким простым, как кусок алюминиевой фольги и миска. собственная кантенна из баллончика.Даже новичок может усилить беспроводной сигнал, используя эти четыре метода, чтобы сделать свой собственный усилитель сигнала WiFi.

Использование Интернета через беспроводной маршрутизатор в наших домах никогда не было таким популярным, но иногда маршрутизатор просто не обеспечивает достаточно сильный сигнал. Использование усилителя Wi-Fi, сделанного своими руками, — отличный способ улучшить свой сигнал практически без вложений, кроме нескольких минут вашего времени.

На сигнал Wi-Fi может влиять несколько факторов, от толщины стен до использования микроволн рядом с маршрутизатором.Чтобы обойти эту проблему, можно создать собственный усилитель сигнала Wi-Fi.

Используйте алюминиевую фольгу

Самый простой из всех методов усиления сигнала, показанных здесь, с очень эффективными результатами, заключается в использовании алюминиевой фольги для создания параболического рефлектора DIY.

  1. Возьмите большой прямоугольный кусок алюминиевой фольги и сложите его пополам.
  2. Согните каждую сторону примерно на 1/2 дюйма / 1 см, создав раму, чтобы сделать отражатель более устойчивым.
  3. Изогните фольгу так, чтобы получилась дугообразная форма, расположите ее позади маршрутизатора WiFi и наблюдайте за мгновенным усилением сигнала WiFi.

Используйте металлическое сито

В этом методе используется тот же принцип, что и в случае с параболическим отражателем, описанным выше, но для усиления сигнала используется USB-ключ WiFi, а не напрямую на маршрутизатор WiFi.

  • Металлическое сито
  • Удлинитель USB
  • USB-ключ WiFi
  • Ножницы для проводов
  1. Используйте ножницы, чтобы создать отверстие в середине сита, достаточно большое, чтобы протолкнуть удлинитель USB.
  2. С другой стороны подключите USB-ключ WiFi к удлинителю.
  3. Прикрепите удлинитель к сите с помощью клея или изоленты, затем оберните шнур вокруг ручки и снова закрепите этот участок клеем или лентой.
  4. Наблюдайте за усилением сигнала WiFi до максимума.

Создайте свою собственную радиолокационную антенну

  • Используя алюминиевую фольгу для создания радиолокационной антенны, вам понадобятся:
  • Пластиковая чаша
  • Фольга
  • Изолента
  • Адаптер WiFi, который подключается к USB-порту
Сделай сам Radar Dish (DIY WiFi Booster)
  1. Положите фольгу поверх чаши и слегка надавите посередине.
  2. Протяните полоску изоленты по центру чаши, придерживая ее с обеих сторон.
  3. Прикрепите адаптер Wi-Fi (подключенный к USB-кабелю) к липкой нижней стороне ленты, таким образом усиливая сигнал WiFi.

Создайте свою собственную антенну Wi-Fi или Cantenna

Хотя сначала это кажется странным, я обещаю вам, что это работает. Это звучит сложнее, чем есть на самом деле из-за всех технических названий, но все эти части легко найти в Интернете, используя имена, перечисленные здесь. Кантенны становятся настолько популярными, что их даже продают наборами, если у вас есть хороший поиск, что сэкономит массу хлопот.

  • Pringles банка / банка для кофе — банки для супа и овощей тоже подойдут, но они должны быть большого размера; Также попробуйте коробки для трубок, в которые иногда входят бутылки из-под виски.
  • WiFi USB-адаптер со съемной антенной.
  • Пигтейл-кабель (можно найти в магазинах и на сайтах как RP-SMA Pigtail).
  • Разъем переборки (гнездовой разъем шасси N-типа).
  • Медный провод — убедитесь, что он хорошего калибра / толщины — вам понадобится очень небольшое количество (около 1.25 дюймов / 3 см).
Схема кантенны — Aymatth3 [Общественное достояние], из Wikimedia Commons
  1. Припаяйте медный провод к концу разъема шасси. Затем проделайте в жестяной банке отверстие, достаточно большое, чтобы в него поместился только что сделанный разъем.
  2. Проденьте разъем N-типа, чтобы провод оказался внутри банки, а часть разъема осталась снаружи. Вам нужно оставить эту секцию вне банки, чтобы вы могли подключить ее к кабелю с гибким хвостом. Скрутите детали вместе (используя больший конец гибкого кабеля).
  3. Конец гибкого кабеля с меньшим разъемом теперь прикручивается к USB-адаптеру WiFi (сначала снимая прилагаемую антенну).
  4. Укажите на выбранный вами маршрутизатор для получения огромных результатов по усилению сигнала WiFi.
Coke-cantenna — I, Adamantios [GFDL, CC-BY-SA-3.0 или CC BY-SA 2.5]

Использование DIY-усилителя Wi-Fi в вашем доме может дать мгновенные результаты усиления сигнала в кратчайшие сроки. Если вы не уверены, насколько успешным оказался выбранный вами метод усиления сигнала Wi-Fi, проверьте количество полосок или процентный рейтинг для вашего маршрутизатора WiFi без использования усилителя сигнала WiFi, а затем проверьте его снова.Вы не только будете поражены результатами, но и никогда больше не будете смотреть на банку Pringles таким же образом!

Ресурсы

17 мощных самодельных антенн Wi-Fi для дальней связи, которые действительно работают

Доступ к домашнему Wi-Fi на большом расстоянии — мечта каждого компьютерщика, и он может работать на расстоянии до 7 миль. Вот несколько идей для самостоятельной работы антенн Wi-Fi на большие расстояния, чтобы попытать счастья.

Содержание

1 из 17

Самодельная антенна Wi-Fi

Источник: упрощение домашней беспроводной сети.com

Самодельная антенна WiFi. Инструкции по созданию собственной беспроводной USB-антенны с ненаправленным или направленным лучом. Как построить антенну WiFi.

Перейдите по ссылке для получения подробной информации на этом сайте.

Учебное пособие


2of 17

Как собрать жестяную банку DIY WiFi-антенна

Источник: www.shtfpreparedness.com

Вы хотите расширить зону действия вашей текущей сети Wi-Fi? Узнайте, как сделать антенну Wi-Fi из жестяной банки своими руками дешевле, чем ужин!

См. Инструкции.

Tutorial


3of 17

Как построить антенну Wi-Fi дома

Источник: freeholidaywifi.com

Вот руководство о том, как построить антенну Wi-Fi дома. Если вы потеряли или сломали антенну, это руководство по антенне DIY поможет поймать лучшие сигналы.

Щелкните ссылку на руководство на этом веб-сайте.

Учебное пособие


4 из 17

Как увеличить диапазон WiFi с помощью правой антенны WiFi

Источник: Learntomato.flashrouters.com

Радиус действия WiFi сильно зависит от типа используемой антенны. Всенаправленные антенны излучают полный радиус в 360 градусов. Направленные антенны излучают такое же количество энергии в более сильный сигнал.

См. Инструкции.

Tutorial


5of 17

DIY Простая, но очень эффективная антенна Wi-Fi дальнего действия

Источник: siamagazin.com

Вы хотите расширить зону действия своей текущей сети Wi-Fi? Хотя существует множество способов точной настройки вашего дома Wi-Fi -Система Fi без сборки дополнительного оборудования, есть простые решения для самостоятельной сборки…

См. Рекомендации здесь.

Tutorial


6of 17

Яги-антенна дальнего действия, 19 элементов, 2,4 ГГц

Источник: www.instructables.com

Яги-антенна дальнего действия, 19 элементов, 2,4 ГГц: 19-элементная антенна Яги (Яги в водосточной трубе). Простая сборка яги, которая дает не менее 15 дБи. Антенна дальнего действия для частот Wi-Fi 802.11 b / g / n 2,4 ГГц.

Перейдите по ссылке для руководства.

Учебное пособие


7 из 17

Двухдиапазонный повторитель Wi-Fi большого радиуса действия

Источник: www.Instructables.com

В этом видео я покажу вам, как построить двухдиапазонный ретранслятор большого радиуса действия для Wi-Fi 2,4 ГГц и 5 ГГц. Сборка основана на Edimax EW-7238RPD. Двухдиапазонный повторитель, который продается менее чем за 40 фунтов стерлингов и прост в настройке.

Прочтите инструкции на этом веб-сайте.

Tutorial


8of 17

WiFi-сканер дальнего действия с использованием ESP8266

Источник: www. instructables.com

В этом руководстве я делаю портативное устройство дальнего действия с питанием от аккумулятора 2.5-полосное устройство сканирования Wi-Fi, используемое для определения наилучшего канала для моей домашней сети. Его также можно использовать для поиска открытых точек доступа Wi-Fi на ходу. Стоимость изготовления: около 25 долларов.

Перейдите по ссылке, чтобы получить инструкции.

Tutorial


9of 17

Long Range Wifi PPM / MSP

Источник: www.instructables.com

Некоторое время назад я разместил свой контроллер PPM для Wi-Fi. Работает очень хорошо. Просто диапазон маловат. Я нашел решение этой проблемы.ESP8266 поддерживает режим ESPNOW. Этот режим намного ниже уровня.

См. Руководство здесь.

Учебное пособие


10 из 17

Как сделать мощную антенну Wi-Fi дальнего действия

Источник: www.youtube.com

Подробности см. По ссылке.

Учебное пособие


11 из 17

Создайте свою собственную антенну WIFI

Источник: www. youtube.com

Хотите улучшить свой WIFI? Ищете антенну своими руками? Вы можете построить свою собственную антенну WIFI, просмотрев этот урок.

Обязательно следуйте инструкциям.

Tutorial


12of 17

Wi-Fi Router со сверхдальним радиусом действия

Источник: www.youtube.com

Ознакомьтесь с инструкциями здесь.

Tutorial


13of 17

Long Range WiFi Signal Catcher

Источник: www.youtube.com

В этом видео мы узнаем, как сделать мощную антенну WiFi для улавливания сигналов на больших расстояниях. Это очень дешевый и простой проект, шаг за шагом с использованием схем.

Перейдите по ссылке с инструкциями на этом веб-сайте.

Tutorial


14of 17

Как сделать антенну Wi-Fi дальнего действия в домашних условиях простым способом

Источник: www.youtube.com

В этом видео я хочу показать вам, как легко сделать антенну Wi-Fi дальнего действия в домашних условиях.

Обязательно следуйте инструкциям.

Учебное пособие


15 из 17

Самодельная дешевая самодельная антенна WiFi 2,4 ГГц из лома

Источник: www.youtube.com

Самодельная четвертьволновая Wi-Fi антенна 2,4 ГГц из старого лома, найденного на ферме. 1/4 длины волны для этой частоты составляет 31 мм. Он тоже отлично работает.

См. Руководство.

Tutorial


16of 17

Как сделать 1 км антенну Wi-Fi дома

Источник: www.youtube.com

Я хочу показать вам, как легко сделать антенну Wi-Fi диапазона 1 км дома. Вы можете увидеть мое видео с другой антенны Wi-Fi диапазона журнала из CAD или конечного экрана.

Обязательно следуйте приведенным здесь инструкциям.

Tutorial


17of 17

Как сделать антенну Wi-Fi дальнего действия дома

Источник: www.youtube.com

Как сделать антенну Wi-Fi дальнего действия дома.

Ознакомьтесь с руководством на этом веб-сайте.

Учебное пособие


Продолжить чтение:

6 простых самодельных моторов для байдарок с ограниченным бюджетом

Подробнее

19 простых идей по созданию корпусов для ПК с ограниченным бюджетом

Подробнее

14 Easy DIY Rat Traps That Really Work

Подробнее

20 простых DIY лазерных граверов, которые можно сделать дома

Подробнее

Сделай сам: как сделать свой собственный недорогой WiFi Booster

WiFi, безусловно, удобен в повседневной жизни, для все мы, кому не нравятся кабели Ethernet, проложенные по дому.Однако иногда мы сталкиваемся с проблемой плохого приема либо из-за препятствий между маршрутизатором и подключенным устройством, либо из-за слишком большого расстояния. Ниже вы найдете несколько умных и недорогих идей для DIY-усилителя WiFi, которые помогут вам увеличить мощность сигнала вашего маршрутизатора.

Разблокируйте любой международный веб-сайт, просматривайте анонимно и скачивайте фильмы и Mp3 с полной безопасностью с CyberGhost, всего за 2,75 доллара в месяц:

Простой способ

Большинство людей не будут слишком беспокоиться о конструкции своими руками и предпочитаю покупать устройство, которое работает по назначению из коробки.

Однако этот усилитель WiFi довольно прост и понятен. Что еще более важно, это почти бесплатно. Единственное, за что вам нужно будет заплатить, — это купить вашему роутеру пиво.

Нам потребуется:

  • Банка пива или содовой
  • Ножницы
  • Маркер (необязательно)

Время: 5 минут, включая время, необходимое для того, чтобы выпить пиво

Перед тем, как мы начнем, Следует упомянуть, что хотя это не опасный процесс, с алюминиевой банкой следует быть осторожным, так как она очень острая при резке.

Кроме того, после того, как вы опустошили банку из-под пива или содовой, тщательно вымойте ее и дайте полностью высохнуть. Мы не хотим, чтобы рядом с маршрутизатором были остатки пива, газировки или воды.

Если мы хотим облегчить резку, мы можем отметить линии реза на банке, прежде чем мы начнем. На картинке ниже вы можете увидеть результат, к которому мы стремимся.

Прежде всего, ножницами или ножом проделайте отверстие в дне банки. Если вы стреляли по пиву, это отверстие тоже подойдет.

Начните обрезать вокруг основания, пока не обрежете его.

Отрежьте на банке прямую линию вдоль и остановитесь, прежде чем дойдете до другого конца.

Оттуда еще раз обойдите, но уже с обеих сторон. Не забудьте оставить около дюйма алюминия посередине.

Вот и все. Мы сделали антенну своими руками, которую можно использовать в качестве усилителя WiFi. Все, что нам нужно сделать, это надеть его на антенну маршрутизатора, чтобы он смотрел так, как мы хотим увеличить мощность сигнала.

Если у вас роутер без антенны, вы всегда можете разместить устройство сверху или сзади.

По нашим тестам, работает на удивление хорошо.

Тестирование антенны

У нашего роутера не было внешней антенны, поэтому это была отличная возможность проверить, работает ли наш усилитель WiFi в такой ситуации.

Итак, мы поставили удлинитель на роутер, вынесли ноутбук вне дома, проверили уровень сигнала.

Зеленой линией отмечен сигнал, когда портативный компьютер и маршрутизатор находились в одной комнате. Мы видим, что уровень сигнала составляет около -47 дБмВт.

За пределами дома, примерно в 30 футах от маршрутизатора, мощность снизилась до -85 дБмВт (красная линия).

С помощью усилителя Wi-Fi DIY мы увидели улучшение на 10 дБм, поскольку уровень сигнала был примерно на уровне -75 дБм (синяя линия). Неплохо для 2-х минутного проекта.

Антенна RP-SMA

Вышеупомянутый проект предназначен для младенцев, а не для хардкорных мастеров своими руками, как некоторые из нас.Если нам нужен еще лучший сигнал WiFi, мы можем сделать настоящую антенну своими руками с соединением RP-SMA, которая будет работать как направленный усилитель WiFi. Мы сможем подключить это устройство к нашему ноутбуку, настольному ПК или роутеру.

Мы основывали нашу попытку на этом руководстве, и конечный продукт должен выглядеть так.

Предупреждение: это более сложный проект, требующий использования паяльника, дрели и т. Д. Таким образом, следует проявлять особую осторожность и соблюдать необходимые меры предосторожности.

Что нам нужно

Ниже мы увидим более подробную информацию о материалах, которые нам понадобятся, но вот краткий список:

  • Жестяная банка
  • Гнездовой соединитель N
  • Гнездовой разъем RP-SMA к штекеру N
  • Медная проволока
  • Паяльник и, конечно же, припой
  • Сверло или молоток с гвоздем
  • Кусачки

О банке

Наша металлическая банка должна иметь точные размеры. В зависимости от канала нашего роутера мы найдем наиболее эффективные измерения в этом калькуляторе.

Прежде всего, внутренний диаметр должен быть около 83 мм (3,27 дюйма). Найдите банку рядом с ней, измерьте диаметр дна и запишите его.

Затем перейдите на страницу выше и введите канал вашего маршрутизатора.

В нашем случае мы использовали банку для кофе диаметром 92 мм (3,62 дюйма). Таким образом, мы добавили число 92 в соответствующую форму и нажали «Вычислить».

Из результатов мы хотим обратить внимание на «Внутреннюю длину», «От зонда до отражателя», «Длина зонда».»

Как видно на картинке выше, длина банки должна быть близка к 152,7 мм (6,01 дюйма). У нас была 144 мм (5,67 дюйма), и, поскольку мы не можем добавить длину, нам пришлось согласиться на Тем не менее, чем ближе мы подбираем размеры, тем лучше усилитель WiFi.

Тем не менее, вы можете взять линейку и отправиться в ближайший супермаркет.

Если работник супермаркета подходит и спрашивает вас, почему вы измерьте банки, поддерживайте молчаливый зрительный контакт, чтобы заявить о своем превосходстве.Дополнительные баллы, если вы не моргаете, пока они не уйдут и / или не вызовут полицию.

Медный провод и соединители

Измерение «Длина зонда» относится к размеру медного провода. В нашем случае это 31,1 мм (1,22 дюйма). Такой провод легко найти бесплатно, особенно если вы любитель своими руками.

Что касается разъемов, то их можно купить в большинстве магазинов электроники.

Когда у нас есть все детали, первое, что нам нужно сделать, это припаять медный провод к гнезду N.

Подготовьте банку

Самая сложная часть — проделать в банке правильное отверстие, чтобы подключить нашу антенну. Измерение «от зонда до отражателя», которое мы сделали выше, представляет собой расстояние от дна банок до отверстия, которое мы откроем.

Для нас это 50,9 мм (2 дюйма). Не забудьте измерить изнутри, если хотите быть более точными. Вам нужно будет отметить свое измерение маркером.

Теперь пора открыть отверстие достаточно большого размера, чтобы гнездовой разъем N легко поместился и не выпал. Используйте дрель, чтобы проделать отверстие, или молоток с гвоздем.

Внимание! Мы еще раз отметим, что на этом этапе вам следует принять меры предосторожности. Вы не хотите, чтобы сигнал WiFi был лучше, но с меньшим количеством пальцев.

Через некоторое время наш проект будет выглядеть так изнутри …

… и это будет снаружи.

Окончательная сборка

Самое сложное позади. Все, что нам нужно сделать сейчас, это соединить два разъема и начать тестирование сигнала.

Отсюда у нас есть два варианта. Мы можем подключить антенну DIY к нашему маршрутизатору или к внешней USB-антенне прямо к нашему компьютеру.

Не все маршрутизаторы имеют разъем RP-SMA, поэтому убедитесь, что ваш разъем поддерживает его, прежде чем строить устройство.

Мы попробовали USB-маршрут, поэтому нам пришлось удалить антенну по умолчанию и вставить разъем RP-SMA.

Тестирование «кантенны»

Мы повторили тест еще раз, и получили следующие результаты.

Как видите, он работает намного лучше, чем пиво, что дает нам еще 10 дБм в мощности сигнала. Фактически, сила была стабильной до -63 дБм.

Усилитель Wi-Fi обошелся нам менее чем в 15 долларов, и, как мы видим, он отлично справился с усилением нашего сигнала.

Вам нужен усилитель WiFi?

Антенна WiFi может быть очень полезной во многих ситуациях. А ты? Вы пробовали какие-либо из вышеперечисленных проектов DIY? Есть ли у вас какие-нибудь другие идеи, которые помогут усилить сигнал WiFi?

Оставьте комментарий ниже.

Поддержка шагов ПК

Вы хотите поддерживать шаги ПК, чтобы мы могли публиковать высококачественные статьи в течение недели?

Вы можете лайкнуть нашу страницу в Facebook, поделиться этим сообщением с друзьями и выбрать наши партнерские ссылки для покупок на Amazon.com или Newegg.

Если вы предпочитаете делать покупки из Китая, мы сотрудничаем с крупнейшими международными интернет-магазинами:

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
