Проходной выключатель: это про что?

Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Для ясности можно поиграть: один человек пытается светильник включить, а другой – выключить. При этом они управляют освещением из разных мест. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Отсюда и название – проходной или маршевый переключатель. При этом вся хитрость заключается в схеме устройства.

Сравним обычный выключатель с проходным

Как видите, при добавлении к обычному выключателю третьего контакта, он становится проходным. Причем, с точки зрения схемотехники, такое приспособление правильно называть переключателем, так как цепь никогда не разрывается и переключающий контакт, при любом положении клавиши, соединен с одним из выходных контактов.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.

Управление освещением между гаражом и домом

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

1. управление освещением в гараже;
2. светильник над дверью в гараж;
3. освещаемая дорожка;
4. управление освещением в прихожей.

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:

• работая во дворе, можно включить освещение;
• если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.

Проходные выключатели управляют освещением в тамбуре

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

1. управление освещением на крыльце;
2. светильник на стене;
3. управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.

Поднимаемся по освещенной лестнице вверх и выключаем свет

Для освещения лестницы маршевые переключатели являются необходимостью:

1. управление освещением в гостиной на первом этаже;
2. три светильника на лестничном переходе;
3. управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.

Опускаемся в цоколь по освещенной лестнице

В цокольный этаж опускаемся также по освещенной лестнице:

1. управление освещением у входа в цоколь;
2. управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.

Пример установки проходных выключателей в спальне

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

1. управление освещением у входной двери;
2. бра у тумбочек;
3. как вариант, можно задействовать светильники напротив кровати;
4. управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Разновидности перекрестных и проходных переключателей



Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

Основные разновидности проходных выключателей

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

• скрытой или открытой установки;
• одноклавишные, двухклавишные, трехклавишные;
• с подсветкой или без нее;
• специальный знак на клавишах может присутствовать или отсутствовать.

Внутренние схемы проходных выключателей

Рассматривая внутреннюю схему, можно говорить о следующих видах:

• Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
• Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
• 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
• Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
• Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Вид сзади на проходные переключатели разного вида

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Схемы подключения проходных выключателей



Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках



Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

Наиболее популярная схема соединения двух проходных выключателей с одним светильником

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Монтажная схема соединения двух выключателей с лампочкой

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек



Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Вариант управления одним светильником из трех точек

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Монтаж трех проходных выключателей с применением распределительной коробки

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

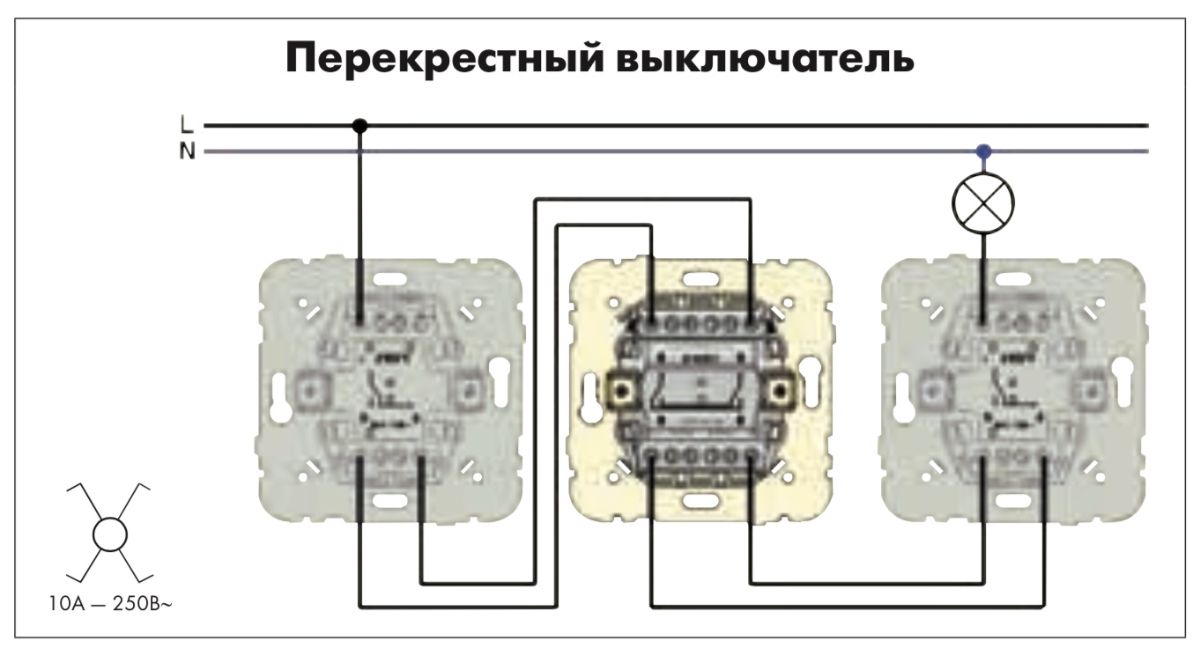

Схема соединения четырех проходных выключателей для управления одним светильником

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест



Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Схема управления тремя независимыми светильниками с двух точек

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Схема управления двумя светильниками из трех мест

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Схема управления двумя отдельными светильниками из четырех точек

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Монтаж проходных выключателей при существующей проводке



Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.

Монтаж проходных переключателей при существующей проводке

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Место закладки советуем сфотографировать, чтобы не возникло желание в последующем забить гвоздь для картины в кабель.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. В таком случае штробить стену не придется.

Разумеется, с подключением двухклавишных проходных выключателей на два направления монтаж проводки заметно усложнится. Не меньше проводов придется подсоединить и при использовании схемы с подключением 3 проходных выключателей. Тем не менее вполне реально поставить и расключить проходные выключатели в соответствии с монтажными схемами подключения, приведенными выше.

Правила монтажа в новостройке



Монтаж электропроводки для установки проходных выключателей выполняется вместе с прокладкой проводки для всего дома. При этом важно соблюсти следующие правила:

• все соединения проводов производятся в распределительных коробках;
• кабель прокладывается на расстоянии 15см от потолка.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи

Распредкоробки и подрозетники фиксируются с помощью алебастра. Если кабель не заделан в штукатурку, его помещают в гофротрубу. Для крепления кабеля наилучшим образом подходят дюбель-хомуты различного размера. Более подробно о монтаже электропроводки читайте в отдельной статье.

Рекомендации по выбору модели



При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий:

• лучше приобрести изделия известных марок (Legrand, Makel, Siemens, Shneider Electric) и т. п;
• качественные приборы не кажутся легкими;
• пластик надежных изделий не прогибается и не излучает неприятный запах.

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Кстати, если проходной выключатель не удается приобрести по какой-то причине, его можно соорудить самостоятельно воспользовавшись рекомендациями статьи «Как сделать своими руками выключатель проходной из обычного и наоборот — как подключить маршевый вместо простого».

Желаю Вам успехов в повышении комфорта собственного жилья с помощью простых и удобных проходных переключателей. Для тех же, у кого еще остались вопросы, я подобрал информативный видеоролик.
