Трещит выключатель света: Почему трещит выключатель при включении света, что делать?

Содержание

Почему мигает свет в квартире? Почему лампочка светильника моргает?

Искать причину мигания лампочек, нужно начинать с определения локализации этого явления. То есть где именно моргает свет — в доме, в подъезде, в квартире, в отдельной комнате, или только в отдельном светильнике. От этого напрямую будет зависеть масштаб работ, а иногда и в принципе сама возможность изменить что либо своими руками.

Выясните только ли у вас в квартире моргает свет, делается это простым опросом соседей. Если у них та же ситуация, то звоните в управляющую компанию, причем срочно. Выключите электроприборы и ждите пока отремонтируют. В подъездный щит вам (как обычному жителю) доступа нет, и если уж начались такие проблемы во всем подъезде или даже в доме, то причин может быть множество, как следствий тоже — лучше подстраховаться и поберечь свои электропотребители.

Если у соседей все нормально, то в первую голову, смотрите свой распределительный квартирный щиток. Вводной автомат и счетчик как правило тоже закрыта на ключ, однако можно, создав тишину услышать треск плохого контакта, при включенной нагрузке.

Посторонние запахи тоже свидетельствуют о наличии плохого контакта и нагрева.

Линии розеток, освещение а так же УЗО и Дифавтоматы, установленные после счетчика почти всегда открыты для доступа хозяев. Здесь можно визуально и тактильно оценить состояние проводки и оборудования. Нагрев отдельных частей так же свидетельствует о плохом контакте, либо на шинах либо на клеммах модулей (автоматов, реле, УЗО и Дифах) Устраняется это протягиванием контактов. Хотя любая сеть должна обслуживаться, а контакты протягиваться периодически, однако у нас это делается редко. Многие думают что электроэлементы сети нужно менять только когда они выходят из строя — это не совсем так, нужна периодическая протяжка контактов, точно так же как и водопроводные краны нужно периодически открывать и закрывать. Контакты даже если они хорошо протянуты, но десять лет назад, нужно все равно подтянуть, иначе ослабший контакт начинает нагреваться, а нагрев заставляет металл «плыть» опять же еще больше теряя контакт, и так одно способствует другому, и в итоге контакт начинает искрить, из-за чего и происходит моргание лампочки.

И так мы протянули автоматы, а причина не исчезла — лампочка моргает. Значит ищем ближе. Если это лампочка на выделенной осветительной линии, идущей через выключатель, то включите люстру или светильник и послушайте выключатель. Если слышите треск или выключатель от продолжительной работы нагревается — причина в нем. Открыв его мы сможем видеть в основном провода подключенные к клеммам винтами и замыкающие контакты. Оба этих узла достаточно «слабы» в плане первой причины искрения и нагрева. Контакты крепления проводов должны быть протянуты, если искрение идет от ползунка (точечного размыкающего контакта) то лучше менять выключатель целиком, потому как зачистка даже мелким образивом только увеличивает искрение и ресурс все равно будет не долгим.

Но и если с выключателем все в порядке, остается только собственно сам светильник. В нем только электропатрон у которого нарушение контакта может происходить опять же в месте крепления питающих проводов, и в сопряжении контактов лампочки и контактов патрона.

Боковой контакт (резьбовая гильза) практически никогда не является причиной, проблем доставляет центральный контакт подпружиненный язычок патрона упирающийся в центральный контакт цоколя. Искрение на этом контакте будет заметным, по центрическим выбоинам на язычке, возможной поддымленности и нагреве центральной части цоколя лампы, после того как она поработала минуту-две. Язычок можно подчистить отверткой и отогнуть в сторону лампочки, только не много. Возможно что в старых и некачественных патронах язычок «заваливается» внутрь чем уменьшает давление на прижим к цоколю, отсюда и искрение и моргание.

У светильников работающих от розетки, причиной моргания может быть как собственно розетка (нарушение контактов проводов, либо нагар на контактах штепселя) а собственно и вилка светильника (она может быть разборной, в которой слабнут винты крепления проводов штырькам, либо не разборной которую придется заменить полностью)

Еще одна причина мигания света в розеточном светильнике, в ненадлежащем контакте вилки старого образца (со штырьками 4 мм) в гнездах евророзетки приспособленных под вилки со штырьками 4,8 миллиметра.

Они попросту не просто обжимаются контактами разетки.

ВНИМАНИЕ! Любые действия с элементами электросети, проводите при выключенных вводных автоматических выключателях! Либо вывернутых пробках!

Искрят выключатели legrand что делать. От чего иногда искрит и потрескивает выключатель света? Причины возникновения искр и дуги

Одной из основных неисправностей коммутационных приборов является искрение контактов или их полное отсутствие. Основной причиной возникновения этой проблемы является износ контактной системы или выход из строя других узлов аппарата. Если ничего с этим не делать — в результате придется полностью заменить выключатель, реле или другое переключающее устройство. К тому же искры и нагрев могут привести к возгоранию. Но давайте рассмотрим подробнее причины искрения контактов и способы их устранения.

Причины возникновения искр и дуги

Прежде чем рассмотреть, почему искрят контакты, разберемся в основных понятиях. Коммутационный аппарат и его контактная система должны обеспечивать надежное соединение с возможностью его разрыва в любой момент. Контакты состоят из двух электрических пластин, которые в замкнутом положении должны быть надежно прижаты друг к другу.

Дуга возникает при коммутации индуктивных цепей. К таким относятся различные электродвигатели и соленоиды, но стоит помнить, что даже прямой отрезок провода имеет определенную индуктивность, и чем он длиннее — тем она больше. При этом, ток в индуктивности моментально прекратится не может — это описано в законах коммутации. Поэтому на выводах индуктивной нагрузки образуется ЭДС самоиндукции, её величина описывается формулой:

E=L*dI/dt

Интересно! В нашем случае важную роль играет скорость изменения тока. При отключении она крайне велика, соответственно ЭДС будет стремиться к большим значениям, вплоть до десятков киловольт (например система зажигания автомобиля).

В результате ЭДС возрастает до такой степени, что его величина пробивает промежуток между контактами — образуется или искры.

Качество любых соединений описывается их переходным сопротивлением: чем меньше — тем лучше соединение и тем меньше нагрев. При их размыкании оно резко возрастает и стремится к бесконечности. В этот же момент происходит разогрев площади их соприкосновения.

Кроме того, между разомкнутыми контактами на фоне возрастающего ЭДС самоиндукции и повышенной температуры воздуха из-за разогрева поверхностей при размыкании пластин происходит и ионизация воздуха. В результате присутствуют все условия для возникновения дуги и искрения.

Если говорить о том, почему искрят контакты при замыкании электрической цепи, то это происходит уже не при индуктивной, а при емкостной нагрузке. Вы наблюдаете это каждый раз, когда вставляете в розетку зарядное устройство от ноутбука или телефона. Дело в том, что разряженная емкость (конденсатор) на входе устройства в начальный момент времени представляет короткозамкнутый участок цепи, ток которого уменьшается по мере её заряда.

Если вы наблюдаете искрение в реле или выключателе в замкнутом положении — причиной этому служит плохое состояние контактных поверхностей и их высокое .

Последствия искрения

Из-за искрения с контактов испаряется метал, происходит их нагрев и повышения переходного сопротивления. Последнее вызывает еще большее их обгорание, после чего они еще сильнее искрят. Последствия этих процессов могут привести к частичному или полному отсутствию способности к коммутации у прибора, вплоть до его залипания или возгорания при определенных обстоятельствах. Нужно следить за состоянием всех соединений и подвижных переключающих элементов.

Способы устранения и предотвращения явления

Для устранения искрения контактов решения принимаются еще на стадии разработки коммутационных аппаратов. Например, расстояние между ними увеличивается, устанавливают камеры дугогашения для охлаждения дуги.

Также делают напайки из драгоценных неокисляющихся материалов, таких как серебро, например, на поверхности через которые проходит ток.

На быстродействующих реле искрение образуется при размыкании, в том числе потому, что их контакты в разомкнутом положении находятся близко друг к другу.

Значит нужно снизить нагрузку, использовав или использовать искрогасящие цепочки, их схемы мы рассмотрим дальше.

Разберемся что делать, если искрят контакты на имеющемся автомате или пускателе. В первую очередь качественное соединение обеспечивается сильным прижатием пластин, при искрении стоит проверить нормально ли соприкасаются контактные площадки. В автоматах типа АП они прижимаются пружинящим механизмом, для проверки нужно при отключенном напряжении, но замкнутых контактах отвести назад подвижную пластину и отпустить, он должен резко с характерным щелчком удариться о неподвижную пластину. То же самое можно провести на магнитном пускателе.

Если вы убедились в качественном нажиме, но контакты все равно искрят — проверьте нет ли нагара на их поверхности в точках соприкосновения. Если нагар есть, то его счищают максимально возможной мелкой наждачной бумагой, деревянной частью спички или ластиком, но ни в коем случае не надфилем — поверхности должны быть максимально гладкими, иначе возрастёт переходное сопротивление.

Еще одним методом решения проблемы, связанной с искрением, является установка искрогасительных цепей. Если искрят реле и пускатели в цепи постоянного тока, то параллельно нагрузке устанавливают диод, подключенный катодом к положительному, а анодом к отрицательному полюсу. Таким образом энергия, накопленная в индуктивности и её ЭДС самоиндукции рассеивается на активной части нагрузки, а диод замыкает контур для протекания тока.

А если искрят контакты в цепи переменного тока, можно установить искрогасительную RC цепь, её иногда называют шунтирующей, а в электронике – снабберной. Она выполняет роль защиты за счёт того, что энергия, накопленная в индуктивностях, стремится рассеяться не на коммутационном аппарате, а на активном сопротивлении этой цепи.

Ёмкость рассчитывают по формуле:

Сш=I 2 /10

Резистор:

Rш = Ео / (10 * I * (1 + 50 / Ео))

Но быстрее и проще пользоваться номограммой:

Более подробной данный вопрос также рассмотрен на видео:

Мы рассмотрели, как устранить одну из самых распространенных неисправностей электрической цепи — искрение контактов реле и выключателей. Кратко говоря, нужно проверить прижим контактов, почистить их поверхности от нагара, а также установить цепи для их защиты. Таким образом получится продлить жизнь выключателям и другим устройствам. Если у вас есть личный опыт — делитесь им в комментариях.

Материалы

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки.

Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
Осуществите подключение проводов, а также установку корпуса в подрозетник.
Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – . В этом случае Вы сможете надолго забыть о ремонте выключателя.
Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Проблемы с электропроводкой — серьезный повод, чтобы обратить внимание на состояние электрической цепи, подключенных приборов и устройств. Небрежное отношение может спровоцировать короткое замыкание, оплавление проводников, привести к возгоранию.

Когда искрит выключатель света при включении освещения в квартире или доме, слышно потрескивание, владельцам жилья необходимо немедленно решить данную проблему или обратиться за помощью к специалистам-электрикам.

Типичные причины поломки

Выключатель света служит для замыкания/размыкания цепи, подачи электроэнергии на осветительные приборы — люстры, лампы, светильники. Принцип работы электротехнического устройства основан на формировании контакта между приемной пластиной и контактной парой (одной или несколькими в зависимости от типа выключателя).

При плохом контакте между пластиной и проводом образуется искра — электрическая дуга, свидетельствующая о прерывании (разрыве) контакта. Выключатель коротит, поэтому происходит искрение, что дополнительно вызывает треск и мигание света.

Основные причины:

Высокая влажность в комнате или непосредственно в месте установки, что приводит к окислению проводов и контактов.
Недостаточно хорошо закрепленный контакт, износ рабочего механизма — как результат, прибор коротит.
Использование поломанного прибора. Некоторые потребители продолжают пользоваться выключателем, если он трещит, гудит, искрит.
Нарушение параметров напряжения электрического тока на токоведущих жилах, присоединенных к выключателю.
Стабильные перепады напряжения в сети, которые провоцируют выход из строя внутреннего механизма прибора.
Суммарная мощность включаемых посредством устройства ламп превышает допустимую для конкретного выключателя.

Крайне редко устройство имеет заводской брак, что приводит к возникновению неисправностей. Преимущественно приборы начинают искрить по прямой или косвенной вине пользователя. Распространенная причина — попадание влаги в таких комнатах, как ванная или кухня. Повышенная влажность в помещении и постоянно изменяющаяся температура могут вызвать окисление контактов.

Виды электротехнических устройств

Если искрит выключатель, его необходимо заменить на новый прибор или отремонтировать. Включение света с треском, искрением и прочими проблемами недопустимо — может случиться замыкание проводки, возгорание и пожар.

Чтобы отремонтировать выключатель света, нужно знать, какие бывают устройства:

Одно-, двух- и трехклавишные — широко используются в жилых помещениях, замыкание цепи происходит при нажатии клавиши.
Кнопочные изделия — бывают оборудованы светодиодным индикатором, не имеют принципиального отличия по конструкции механизма от клавишных моделей.
Диммерные приспособления с возможностью регулировать интенсивность света: контакт выключателя наступает при вращении колесика.
Поворотные модели имеют простую конструкцию, включают освещение при повороте рукоятки на корпусе.

По типу управления новшеством в области электротехники — сенсорные выключатели, изделия с электронным таймером задержки времени, акустические и дистанционные модели. У большинства потребителей установлены клавишные изделия, с ремонтом которых можно справиться самостоятельно.

Перечень необходимых инструментов

Некоторые потребители в случае обнаружения неисправности выключателя при искрении, треске или гудении прибора сразу обращаются к электрикам. Однако поломку, которая подлежит восстановлению, можно устранить самостоятельно. В большинстве случаев достаточно подогнуть контакты, чтобы прибор стал нормально функционировать.

Для ремонта нужны следующие инструменты:

индикаторная отвертка с лампой или электронным табло;
отвертка обычного типа для откручивания шурупов/винтов;
изоляционная лента и наждачная бумага мелкой зернистости;
пассатижи, маркер, нож для зачистки изоляции проводки.

Все выключатели имеют пластиковый корпус, защитную рамку и внутренний рабочий механизм. Рамка может крепиться к механизму защелками или винтами. В подрозетнике расположен рабочий механизм, зафиксированный распорными лапками или винтами. Для выполнения ремонта нужно обеспечить доступ к контактной группе, сняв с прибора внешнюю коробку.

Порядок выполнения ремонта

Если выключатель искрит по причине ослабленного контакта, нужно обеспечить непрерывное соединение пары и приемной пластины при включенном свете.

Важно! Все работы, связанные с электрической проводкой, можно проводить только после обесточивания линии!

Когда трещит выключатель света, вероятно, в цепи происходит короткое замыкание, поэтому необходимо очистить контакты проводов и соединить прибор с линией повторно. Если он продолжает работать некорректно, необходимо менять прибор на новый. Закороченный выключатель использовать нельзя.

Как отремонтировать устройство:

Обесточить сеть, проверить индикаторной отверткой отсутствие напряжения.
Если искрит клавишный выключатель, нужно отверткой поддеть корпус.
Вытянуть обводку крышки выключателя, проверить напряжение на клеммах.
Если на проводах есть нагар, их нужно отсоединить от подрозетника и зачистить.
Когда индикатор искрит по причине нестабильного контакта, достаточно винтами подтянуть клеммы.

После этого необходимо собрать прибор в такой же последовательности. Нужно обратить внимание, что к контактам клавишного выключателя следует подключать фазу — это гарантирует безопасность замены ламп в осветительных приборах. Нажатием клавиши фаза отключается.

На внутренней стороне корпуса указаны сила тока и рабочее напряжение.
Важный параметр — качество сборки, от которого зависит работа прибора.
Оптимальная высота установки выключателя от пола — от одного метра.
Монтаж приборов выполняют на фазных проводах в подрозетниках.
Сначала нужно соединить провода, затем установить механизм в коробку.
Шурупы закручивают поочередно, чтобы избежать перекоса прибора.

После защелкивания рамки выключатель не должен шататься. Работоспособность устройства проверяют после включения сети. Если прибор искрит при включении света, нет стабильного контакта провода и пластины. Устройство будет нагреваться, в результате чего оплавится пластиковый корпус. Любую поломку электротехнических приспособлений нужно своевременно устранять.

Наверное каждый человек наблюдал такую картину, как при включении света, искрит выключатель. И искрит он больше именно при включении, нежели при выключении. Этот вопрос довольно распространенный, но конкретного ответа при поиске я не нашел, и поэтому решил немного просвятить своих читателей. Начнем по порядку.

При включении выключателя, особенно в темноте, характерно видно искрение, в виде небольшой кратковременной вспышки. Затем свет включается и искрение пропадает. Здесь может быть 3 основные причины.

1 причина:

Контакты выключателя обросли нагаром (окисление) и при приближении к друг-другу создают электрическую дугу, которую мы и видим. Это самая распространенная причина искрения выключателя, так как нагар на замыкающих пластинках уже выглядит как отростки, они то и создают искрение до того, как контакт полностью замкнется.

2 причина:

Существенно ослабла пружина (пластина) дожимающая контакт при включении. Вы слышите щелчок при включении? Он должен быть резким и четким, то есть нажал и сразу щелк. Если у Вас выключатель включается мягко и его нужно буквально дожимать пальцем (иногда свет не включается пока сильно не надавишь) то значит дело в пружине. Здесь процесс искрения может не пропадать, а искрить постоянно (некоторые его наблюдают) так как контакты не замкнуты с нужным усилием и причина искрения слабый контакт.

3 причина:

Включаемый источник света, люстра, торшер, бра имеют мощные лампы (особенно галогеновые), которые существенно перегружают нагрузку на те же замыкающие контакты. Здесь уже надо смотреть потребляемую мощность всех ламп, и по возможности менять выключатель по конструкции. То есть в более бюджетных выключателях контакты и пластина (пружина) выполнены не слишком качественно и могут давать «плавный пуск». А также нужно посмотреть какие автоматы стоят на этой линии, возможно их мощность не соответствует нагрузке.

Однозначно , если у Вас искрение продолжается долю секунды и пропадает, а так же искрят абсолютно новые выключатели — ничего страшного, по практике замечено что искрят при включении почти все выключатели. А если Вы наблюдаете постоянное искрение, нагревание клавиши выключателя, а так же мерцание лампочек в люстрах и светильниках — немедленно приступайте к ремонту выключателя. Ремонтируется выключатель редко (если только поджать пружину и зачистить контакты, но это не надолго) , в основном его меняют. Так же стоит обратить внимание на проводку чтоидет к выключателю и ее крепление к контактам. Бывает контакт слабеет и начинается искрение выкл и нагрев клавиши, в этом случае нужно подтянуть винты контактов.

Если Вы видите что выключатель искрит постоянно (видно свечение) , греется, подтрескивает (издает шум) нужно не откладывая и произвести ремонт цепей освещения.

Помните, искрящий выключатель — может стать источником возгорания!

С электричеством не шутят!

Случается, при включении какого-нибудь определенного электроприбора в квартире, например мультиварки или системы освещения на энергосберегающих лампах, или блока питания какого-то конкретного электроприбора, — в электрощите начинает гудеть автоматический выключатель. Причем обычно это явление не связано ни с повышенной мощностью подключенного потребителя, ни с соответствующим током, приближающимся к номиналу автомата. А связано с определенной мощностью или с определенным бытовым прибором.

В некоторых случаях гул вовсе исчезает с увеличением мощности нагрузки, и зачастую у хозяина жилища нет никаких жалоб на запах гари… Значит гудит внутри автомата не дуга. А что тогда? Откуда берется этот гул? Опасен ли он? Как с данным явлением бороться и стоит ли бороться с ним вообще? Давайте поразмыслим над этим.

Что там гудит?

Каждый, кто знаком , знает, что внутри него реализовано одновременно два механизма защитного расцепления: тепловой и электромагнитный.

Тепловой механизм расцепления основан на постепенной деформации биметаллической пластины, которая, нагреваясь проходящим через нее током перегрузки, изгибается, процесс этот относительно инерционный, однако если ток равен номиналу автомата, то через несколько секунд пластина деформируясь надавит на спусковой механизм, и взведенная пружина выключателя разомкнет цепь.

Электромагнитный механизм расцепления рассчитан на случай короткого замыкания, он предназначен для мгновенного размыкания цепи, когда при коротком замыкании ток через электромагнитную катушку достигает такой величины, что в эту катушку резко втянется поджатый пружиной железный сердечник, который втягиваясь нажимает на все тот же подпружиненный выключатель — цепь опять же резко размыкается.

Итак, поскольку биметаллическая пластина гудеть не может, она ведь не участвует в намагничивании, а лишь нагревается проходящим через нее током, следовательно гул автомата связан с катушкой.

И правда, железный сердечник катушки все время находится в магнитном поле действующего в защищаемой цепи переменного тока. Если сердечник не достаточно надежно поджат пружиной, если присутствует некоторый его люфт внутри корпуса автоматического выключателя, то в определенных условиях этот сердечник и правда будет издавать довольно ощутимый гул.

Почему гудит? Что это за условия?

Во-первых, если форма тока в окружающей сердечник катушке искажена подключенной к сети импульсной нагрузкой, дающей ярко выраженные пики от переходных процессов, то магнитострикционное действие таких пиков неминуемо породит шум железного сердечника катушки автомата.

Во-вторых, если сердечник даже в режиме взведенного автомата попадает в область насыщения, то он тоже будет гудеть.

В-третьих, если сердечник при всем при этом имеет сильный люфт, он может передавать вибрацию на пластиковый корпус автомата и на другие элементы вашего щита.

Таким образом при сочетании трех условий: насыщение сердечника, сильный его люфт, наличие импульсных помех, — мы теоретически услышим максимальный шум.

Кто виноват и что делать?

Ответ на вопрос о причине гула логичен: производители и разработчики гудящего автомата не предусмотрели все возможные нюансы, связанные с тем, как будет вести себя сердечник в режиме когда автомат находится во взведенном состоянии. И выход здесь просматривается только один. Если не хотите мириться с шумом, то необходимо приобрести такой автомат, сердечник катушки которого не гудит ни от помех, ни от люфта, ни от вероятного насыщения, а если и гудит, то не очень громко. Ежели гул вам не очень мешает, можно оставить гудящий автомат в покое.

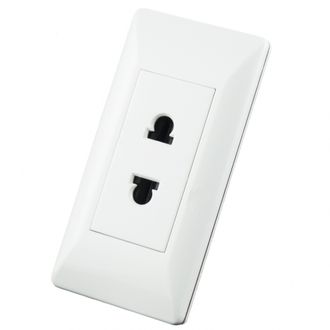

Почему искрит розетка и 4 причины отказа от китайских изделий

Трещит розетка: несоответствие стандартов и плохое качество

Итак, если вы обратили внимание, что в одном из комнатных помещений розетка коротит и трещит, когда вставляешь в нее вилку от электроприбора либо самостоятельно. Не следует сразу паниковать, если шипит розетка при включении ноутбука, или вызывать мастера специализированной компании, либо идти в торговый центр и приобретать новое устройство, потому как причина может состоять не в самой розетке или устройство ещё можно отремонтировать своими руками.

Одна из частых причин, почему при включении шипит и пищит розетка – это отличие стандартов между электровилкой и самим устройством.

Дело в том, что ещё со времен СССР было распространено 2 главных стандарта: (С) и Schuko. Различаются они сечением электродов штепселя. Для непрофессионала разница не слишком заметна, однако в то же время этот разбег приводит к неплотному электроконтакту между розеткой и вилкой. Если Schuko вилка плотно зайдет в советские гнёзда, все будет нормально, а вот обратная связь может спровоцировать то, что гнездо будет искрить при втыкании вилки.

Оптимального результата можно добиться посредством замены старых СССР элементов электрической проводки на современные устройства, которые предусматривает сегодняшний стандарт. Вторая причина, почему гудит розетка, если засунуть в нее вилку электроприбора – плохое качество устройства. Фурнитура из Китая имеет плохое качество, быстро ломается, поэтому лучше не экономить, так как микроволновка, ноутбук или другая техника могут выйти из строя, а цена того или иного электроприбора достаточно высокая.

Сборка китайских изделий некачественная:

Электроконтакты плохо затянуты;
Элементы из металла очень тонкие;
Пластиковые детали мягкие;
Сами крепежи ненадёжные.

В результате – плохой электроконтакт вилки, если ее воткнуть в гнездо с источником электрической сети, от чего и сверкает, шипит, гудит проводка. Разрешить такую ситуацию просто – следует выполнить замену китайской фурнитуры на наиболее дорогостоящую.

Предпочесть лучше таких изготовителей розеток и выключателей, как:

Если есть сомнения правильно обратиться к специалисту специализированного магазина электроники.

Почему искрит розетка

Любое устройство, которое используется, систематически имеет свойство изнашиваться с годами. Все болтики, защёлки, пружины откручиваются и слабеют за все время применения. В итоге все это приводит, к плохому электроконтакту электродов с электросетью, в результате чего вполне реально видеть, как фурнитура искрит сама по себе, даже если вытащить штепсель.

Если электропроводка представлена проводами с жилами из алюминия, то винтовые зажимы необходимо периодически подтягивать, потому как алюминиевый сплав имеет качество «вытекать», из-за чего ослабевает электроконтакт, с которого идет искра. Также могут быть изношены сами разъёмы, куда вставляется вилка. Фиксируется штекер благодаря специальным зажимным губкам, которые при частом подкл/откл разгибаются. В такой ситуации надо пассатижами подогнуть их во внутреннюю часть.

Вышеописанные причины являются наиболее часто диагностируемыми и если своевременно обнаружить искру, проблему можно исправить стандартным ремонтом. Он несложный. Перед работой надо снять замок со щитка, воспользоваться кнопкой выключения тока, повесить предупреждающую табличку. Если розетка уже разобрана надо изучить, все остальные детали устройства: может надо исправить что-то еще.

Не менее распространенная причина того, что гнездо при включении искрит, состоит в невнимательности при приобретении розетки. Любое устройство имеет свою маркировку буквами. На фурнитуре в обязательном порядке указывается номинальный электроток (например, 16 А). Это значит, что нагрузка тока от электрических приборов не должна быть более 16 ампер. Если нагрузка не совпадает, могут развиться проблемы, в том числе и искра в розетке при вставлении в неё штекера. Бывает, даже замыкает из-за этого.

Чтобы верно подобрать подходящую фурнитуру, запомните такой расчёт:

1 ампер может содержать не больше 220 Вт;
Итого, 16-амперная розетка может выдержать приблизительно 3,5 кВт;
Этого хватит, чтобы поставить стиралку или водонагреватель.

Тут же надо оговориться. Если будет приобретена, например, 2-ая розетка и на ней будет написано 16А, это не значит, что каждое гнездо может держать такой электроток. В такой ситуации номинальный электроток разделен на оба гнезда.

Второй важный момент – следует учитывать параметр тока при включении удлинителя.

Нередко люди подключают переносное приспособление на 7 гнезд, от каждого из которых работает мощнейший электрический прибор. Если мощность будет превышать ту, что разрешена на устройстве – изделие начнёт искрить и сломается!

Внимание! Если розетка загорелась, нельзя тушить, надо вызвать пожарных, обесточить квартиру. Если она не работает, просто перегорела, следует заменить на новую, на которой стоит защита, чтобы розетка не замкнула.

Как избежать проблем: треск в розетке

Выше были описаны основные причины, почему может шуметь и давать искру розетка при включении штекера и методы ремонта фурнитуры своими руками. Теперь следует поговорить о том, как предупредить проблемы, а другими словами – о профилактике.

Профилактические меры следующие:

Хотя бы раз в год надо проводить ревизию проводки.
Зрительно надо осматривать все электроприборы в доме.
Вставлять и доставать вилку из гнезда надо плавно, делать это разрешено только при выключенном электропитании прибора.

Ход действий на примере ТВ такой. Подключаем к электросети, нажимаем на вкл. и наоборот – отключаем ТВ. Достаем вилку из электросети. Поставить на розеточную линию автовыключатель, который предотвратит перенапряжение в сети и спасёт не только розетку.

Почему гудит розетка: последствия

Если своевременно не выявить, что розетка самостоятельно заискрила, то в итоге могут наступить печальные последствия.

А именно:

Изначально корпус из пластика начнет плавиться;
Далее, электроконтакт начнет подгорать;
Затем произойдёт возгорание проводки, что приведет к пожару.

Кроме того, никто не исключает удар током и короткое замыкание. Если подключение розеток выполнено шлейфом и видно, что одно из устройств нагревается при вынимании либо включении штепселя, это может означать что монтаж был выполнен с нарушениями (например, подобрано маленькое сечение электропроводов или некачественно затянут шлейф). Соседние устройства правильно не соединять между собой, необходимо проделывать ответвление электропроводов на каждую электроточку.

От чего искрит розетка (видео)

Вот и всё что хотелось рассказать по поводу того, что сделать с защитой если заискрит розетка в доме. Важно запомнить, что в комнатах с высокой влажностью, таких как сауна или ванна надо устанавливать влагозащищенные розетки.

Доработка выключателей Livolo для работы с малой нагрузкой / Хабр

Еще о выключателях Ливоло.

Сенсорные радиоуправляемые выключатели Ливоло замечательны всем (ими можно прямо заменить обычный выключатель, они не требуют третьего провода, малым собственным потреблением, наличием радиоуправления, широким ассортиментом), кроме одного – плохо или совсем не работают с малой нагрузкой типа экономичных светодиодных ламп (менее 15 ватт) и с устройствами плавного зажигания ламп накаливания.

Об этом прямо написано в спецификации выключателей. Ливоло предлагает дополнительный блочок для устранения проблемы (VL-PJ01).
Казалось бы все хорошо, но дополнительный блок стоит денег и будучи подключенным параллельно осветительному прибору очевидно кушает дополнительное электричество. Уменьшая этим экономию от применения светодиодного устройства и уменьшая надежность работы системы. По сути, дополнительная емкость создает дополнительную мощность потребления, хотя и реактивную.
Я этот дополнительный блочок в руках не держал, но полагаю, что внутри него установлен конденсатор типа Х2 емкостью 470 или 680 нанофарад. Почему типа Х2? Надо, чтобы система была защишена от случайного пробоя этой емкости, а конденсаторы типа Х2 как раз сделаны так, чтобы самовосстанавливаться после пробоя.
Минусом такого решения являются появление дополнительной реактивной составляющей в потреблении лампы, наличие дополнительного элемента в высоковольтной цепи и очевидные неудобства установки дополнительного элемента где-то в светильнике. У меня например в ванной и туалете стоят светодиодные лампы мощностью 8 ватт и патроны вмурованы в стену. Единственное неразрушающее решение – использование переходников с контактными гнездами. В качестве основы я использовал купленные в Лерое переходники по 22 р. К сожалению качество их было совершенно неудволетворительным, металл ввертной части напоминал фольгу и вел себя соответственно – при вворачивании деформировался. Я использовал ввертную часть от обычной еще советской лампы накаливания. Разбил ее, очистил от стекла и пайкой и термоклеем собрал в единую конструкцию:

крупно конденсатор:

Решение вполне работоспособно, но имеет очевидные минусы, перечислю их еще раз:
— наличие конденсатора в цепи приводит к появлению реактивного тока
— внешний вид конструкции странен…

Поэтому я задумался, а что собственно мешает выключателю коммутировать малые нагрузки?
Я исследовал схему, снятую и выложенную товарищем mChel(http://we. easyelectronics.ru/Shematech/preparirovanie-sensornogo-vyklyuchatelya-livolo.html).
Позволю себе положить копию этой схемы тут:

Я собрал тестовый стенд и понаблюдал за поведением выключателя с малой нагрузкой.
Выключатель с малой нагрузкой при попытке включить свет щелкает и почти тут же отпускает реле. Если выключатель двухлинейный (т.е. может коммутировать две нагрузки), то при включении штатной нагрузки сначала и малой потом – будет работать совершенно нормально. Если включить большую нагрузку, потом малую и выключить большую – малая останется работать.
Т.е. собственно схема питания реле вполне может обеспечивать реле нормальным питанием во включенном состоянии. Эта часть на схеме mChel выделена зеленым.
Реле не хватает питания в переходном режиме – когда пришла команда на включение реле, оно замкнулось, схема выключателя должна перейти на питание от зеленой части, но пока нагрузка не заработала (светодиодная лампа включается с заметным запаздыванием, имхо около 400 мс, блок плавного зажигания ламп накаливания имеет задержку около 2000 мс) – реле должно питаться энергией, запасенной в конденсаторе С6 (330 мкф на 25 вольт). Этой энергии очевидно не хватает.

ВНИМАНИЕ! Схема выключателя имеет гальванический контакт с сетью 220 вольт. Все работы со схемой выключателя можно производить только при полном обесточивании схемы – т.е. оба провода от сети должны быть отключены. Несоблюдение правил техники безопасности может повредить вашему здоровью.

Первое решение – поставить в параллель этому конденсатору емкость побольше, я применил 1000 мкф на 35 вольт. Эффект любопытный — система не включается вовсе. Синий светодиод разгорается, но и только – на касание сенсора реакции нет, реле не срабатывает. Отключив питание тестовой схемы на короткий интервал можно иногда добиться включения системы и далее она нормально работает. А иногда начинает мигать синим светодиодом, циклически повторяя какую-то фразу.
Я сделал вывод, что не стартует микропроцессор. Изучение мануала по процессору Microchip 16F690 подтвердило мое предположение – система Power on Reset нормально стартует систему при скорости нарастания напряжения питания не менее указанной в табл 17. 1

Таким образом, имеем два граничных значения – при емкости фильтра по питанию в 330 мкф энергии мало, а при 1330 (330+1000) мкф – скорость нарастания напряжения питания мала и процессор не стартует.
Рядом последовательных приближений я определил, что для выключателя, коммутирующего светодиодную лампу мощностью 8 ватт достаточно емкости в 220 мкф дополнительно.
А для коммутации ламп накаливания с замедлителем старта потребовалось поставить дополнительно емкость в 680 мкф.

Мне повезло и решение нашлось — и емкости достаточно для питания реле пока нагрузка выходит на рабочий режим и скорость нарастания напряжения питания достаточна для запуска процессора.
Если бы не повезло — то следующей идеей стала бы установка динистора на малое напряжение на входе LDO стабилизатора U1. Думаю, динистора на 8-10 вольт было бы достаточно. Динистор — это прибор, который резко включается, когда напряжение на выводах станосится более порогового и далее остается во включенном состоянии, пока ток через него не станет менее тока удержания.

Дополнительный конденсатор я установил внутри выключателя между платами.

Там вполне достаточно места и требуется минимальный демонтаж для доработки – надо снять стеклянную пластину и вытащить верхнюю плату. Далее припаиваем дополнительный конденсатор, тщательно осматриваем место монтажа, убеждаемся, что пайка сделана чисто, соплей на соседние элементы нет, собираем все в обратной последовательности:

После установки дополнительной емкости после подачи питания в первый раз выключатель начинает реагировать на сенсоры с заметным запаздыванием – примерно 40-60 секунд. Нормальной работе это не мешает, поскольку происходит только после подачи питания один раз. Видимо программа в процессоре меряет напряжение питания и выходит на штатную работу только после выхода питания в норму.
Дополнительный конденсатор я обернул несколькими слоями черной изоленты, к выводам припаяны короткие провода МГТФ, дополнительно защищенные термоусадкой соответствующего цвета (синий минус, красный плюс). На плате Ливоло выводы конденсатора С6 расположены так: внизу плюс, вверху минус.

Если ставить дополнительный конденсатор до монтажа в коробку, то простор для размещения емкости гораздо больше.
В однолинейном выключателя можно разместить дополнительный конденсатор на месте отсутствующего второго реле.

Можно заменить конденсатор на плате на бОльший (он будет длиннее) и проделать отверстие в черном пластиковом корпусе, в обычной установочной коробке достаточно места.
В принципе, есть место и между корпусом выключателя и электроустановочной коробкой.

И в заключение напоминаю – эта схема имеет гальванический контакт с элетросетью 220 вольт. Все изменения, сборку, разборку проводите всегда с полным отключением от электросети.

Установка выключателя света | смогЁм сами

Установка выключателя света не сложнее, чем розетки. Но внимание! Выключатель является контактной группой, то есть при включении и выключении генерирует искру. Поэтому при монтаже будьте особо внимательны. Никаких участков оголённых проводов, только надёжное закрепление в клеммах! Если запаса провода в подрозетнике не хватает для надёжного соединения, лучше обратиться к специалистам.

Как устанавливать выключатель света

Отключаем питание, очищаем подрозетник и зачищаем концы проводов.
Надёжно закрепляем провода в клеммах выключателя. Проверяем, подёргав их рукой. После чего закрепляем выключатель раздвижными винтами и устанавливаем на место клавиши включения.
Визуально осматриваем конструкцию, чтобы убедится в отсутствии оголённых участков провода и надёжности закрепления корпуса для проведения проверки.
Подаём питание и, соблюдая меры предосторожности, переключаем клавишу. Если работает, отключаем питание для финальной сборки.
Не прикладывая больших усилий, фиксируем раздвижные винты внутри выключателя, выравниваем металлическую рамку.
Включаем питание и проверяем работу прибора ещё раз.
Только после этого фиксируем металлическую рамку шурупами на подрозетнике.
Защёлкиваем рамку, (почти все современные выключатели имеют внутреннюю фиксирующую рамку из пластика).
Устанавливаем клавиши на посадочные места.

Проверяем работоспособность и помним, что:

Все современные приборы сделаны так, что не требуют усилий, если приходится применять силу, значит, что-то делается не так.
В отличие от розетки, проверяем устройство только после фиксации в подрозетнике!
Перед тем, как устанавливать выключатель света проверяем правильность нашего понимания процесса сборки и подключения. Для этого соберите и разберите прибор на столе, подберите правильный инструмент (отвертки, плоскогубцы и пр.). Также под рукой должен быть и ручной светодиодный фонарик, его кстати можно купить тут http://22.nsk-digital.ru/category/svetodiodnie-fonariki/. И только убедившись, что Вы всё поняли, приступайте к работе.
При монтаже выключателей забываем выражения «потом переделаю» и «так сойдёт», этот прибор ошибок не прощает!

После сборки наблюдаем за прибором. На всякий случай, чтобы убедится в отсутствии искрения или посторонних звуков при срабатывании, для чего с небольшими интервалами (1-2 минуты) включаем и выключаем свет, примерно с полчаса. Только после выполнения всех условий можно с уверенностью говорить, установка выключателя света завершена…

2,245 просмотров всего, 1 просмотров сегодня

Предыдущая статьяКак клеить потолочный плинтусСледующая статьяМикроволновка искрит и трещит. Замена слюдяной пластины
