Сравнение токоизмерительных клещей и цифрового мультиметра

Цифровой мультиметр — это прибор для измерений преимущественно напряжения с некоторыми функциями измерения силы тока. Токоизмерительные клещи — это в основном прибор для измерений силы тока с некоторыми функциями измерения напряжения. Это совершенно разные приборы, каждый из которых имеет свои преимущества.

Цифровой мультиметр (DMM), обеспечивающий высокое разрешение и возможность измерений тысячных долей параметров (в милливольтах, миллиамперах и миллиомах) позволяет работать с электронными устройствами. Он также широко применяется для электрических измерений, хотя ток обычно ограничивается значением до 20 А. Однако цифровой мультиметр может измерять и более высокие токи, если к нему подключены токовые клещи-приставка.

Токоизмерительные клещи обычно измеряют параметры с точностью до десятых или сотых, а не тысячных, как это делает цифровой мультиметр. Но этого достаточно для электротехнических измерений.

Эволюция измерений

Ранее для измерений силы тока электрики предпочитали пользоваться измерительными щупами, а не токовыми клещами. Токовые клещи позволяют измерять силу тока без разрыва цепи и считывать с экрана показания тока.

Кроме того, новое поколение токоизмерительных клещей было оснащено гибкими токоизмерительными пробниками, которые компания Fluke назвала iFlex®. Эти пробники, созданные на основе пояса Роговского, можно продвигать между близко расположенными проводниками, а также устанавливать на провода с большим диаметром. Указанные приборы могут быть полезными и эффективными в ряде следующих ситуаций:

• Одновременные измерения аналогового сигнала скорости конвейера и соответствующего тока двигателя, чтобы откалибровать систему для требуемой последовательности технологического процесса.
• Мониторинг выхода соленоида при одновременном мониторинге входа от ПЛК, чтобы можно было проверить работоспособность соленоида.
• Одновременные измерения цифровых напряжений и аналоговых сигналов тока на приводе двигателя для диагностики и устранения флуктуаций скорости линии.
• Одновременный мониторинг напряжения и тока линии питания для устранения ложных срабатываний.

Одновременные измерения напряжения и тока входят в состав работ по обнаружению и устранению неполадок. Однако одним мультиметром выполнять одновременные измерения невозможно — для этого требуется приобретение дополнительных приборов, используемых для измерений и анализа качества электроэнергии.

Для эффективного поиска и устранения неполадок часто нужны два мультиметра — один для измерений тока и второй для измерений напряжения. Для электриков самым универсальным диагностическим инструментом из имеющихся являются токоизмерительные клещи. Работники, занимающиеся диагностикой и ремонтом промышленного оборудования, предпочитают пользоваться двумя отдельными приборами — токовыми клещами и цифровым мультиметром.

Экономически выгодным подходом для многих технических специалистов является покупка одного высококачественного прибора, предназначенного для измерений преимущественно напряжения (цифровой мультиметр), и второго прибора, который в основном используется для измерений тока (токоизмерительные клещи).

Выбор комбинации измерительных приборов зависит от оборудования, с которым вы работаете, и вида выполняемых измерений. Например, при работе с токоизмерительными клещами может понадобиться фильтр нижних частот, устраняющий электронные помехи, которые могут искажать показания.

Ниже приводится несколько рекомендаций по выбору приборов, которые могут соответствовать вашим потребностям:

• Базовый цифровой мультиметр: для работ, требующих только базовых измерений напряжения и целостности цепи.
• Высококлассный цифровой мультиметр: для работ, связанных с измерениями и анализом качества электроэнергии. Вам понадобятся высокое разрешение и расширенные функции, которых нет в токоизмерительных клещах.
• Базовые токоизмерительные клещи: для работ, связанных с базовыми измерениями силы тока, например, если требуется проверить одинаковый ли ток на всех трех фазах линии питания.
• Токоизмерительные клещи-регистратор: для работ, связанных с устранением нерегулярных срабатываний выключателя.
• Цифровой мультиметр или токоизмерительные клещи со съемным экраном (который можно разместить на расстоянии 9 м от корпуса клещей): если вы хотите удаленно считывать данные, чтобы повысить уровень безопасности и не пользоваться помощью напарника.

Токоизмерительные клещи с расширенными функциями: если требуются точные измерения пускового тока двигателя. Кроме того, токоизмерительные клещи с расширенной обработкой сигналов могут быть полезны при измерениях выходных сигналов частотно-регулируемого привода.

для чего они, и как ими пользоваться

Как пользоваться мультиметром с клещами

Практически у каждого мужчины в доме имеется небольшой набор инструментов, и среди них обязательно будет присутствовать мультиметр. Это привычный прибор, и как пользоваться им, знает почти каждый. А вот мультиметр с токовыми клещами уже диковинка.

Что это такое

В повседневной практике токовые клещи используют энергетики, когда нужно измерить силу тока в высоковольтных проводах без их разрыва и последующего подключения амперметра. Внешне они похожи на клещи, прикрепленные к мультиметру, отсюда и название.

На самом деле это токовый трансформатор с раздвижным магнитопроводом, во вторичную обмотку которого включен стрелочный или цифровой амперметр. Длинные диэлектрические ручки нужны для безопасности. Принцип действия заключается в измерении тока проходящего через токовый трансформатор.

Устройство мультиметра с клещами следующее:

• усики клещей выполняют из трансформаторной или заменяющей ее стали и покрывают изоляцией;
• роль первичной обмотки трансформатора играет электрический провод, которые охватывают усики клещей. То есть, на первичной обмотке всего один виток;
• вторичная обмотка наматывается на эти же клещи, количество витков зависит от того, какие токи предполагается измерять. Обмотка спрятана под изоляцией.

На клещах указывается коэффициент трансформации. Выглядит примерно так: 100/5А. Это отношение номинального тока первичной обмотки к номинальному току вторичной обмотки. Амперметр, включенный во вторичную обмотку трансформатора, производит измерение тока, наведенного проводом, который охватывают клещи.

Виды

Электроизмерительные клещи бывают двух видов – до 1000 В и высоковольтные. В быту применяются клещи до 1000 В. В современных токовых клещах, для удобства пользователей, совместили функции амперметра для измерения переменного тока с другими приборами типа вольтметра, омметра и получился мультиметр с токоизмерительными клещами.

Кроме этого бывают измерительные клещи для постоянного и переменного тока, основанные на эффекте Холла. Если на тонкую полупроводниковую пластину подать электрический ток и при этом она располагается под прямым углом к какому-нибудь магнитному полю, то на концах пластины появляется напряжение. Оно пропорционально напряженности магнитного поля, действующей на пластину.

Использование эффекта Холла позволяет измерять как переменный, так и постоянный ток, так как датчик реагирует только на амплитуду напряженности, а направление поля для него значения не имеет. Кроме этого, датчик реагирует мгновенно на изменение напряженности. Поэтому он может фиксировать и форму сигнала.

Конструктивно, измерительные клещи, основанные на эффекте Холла, ничем не отличаются от обычных, измеряющих при помощи трансформаторов тока. Для обычного пользователя это все тот же мультиметр.

Как измерять

Пользоваться мультиметром с клещами несложно. Вначале нужно выставить режим измерения переменного или постоянного тока. С помощью переключателя на мультиметре выбираются необходимый сектор с обозначениями режимов и останавливаются на шкале с предполагаемыми значениями.

После этого нажатием рычага клещи размыкаются. Исследуемый проводник вводится в область захвата, и клещи смыкаются. На дисплее высветятся показания прибора. На некоторых тестерах с клещами есть специальная кнопка фиксирующая показание. Тогда достаточно нажать на нее для сохранения результата измерения.

Это удобно при измерениях в труднодоступных местах.

Если прибор показывает 1, значит, величина тока превышает предел измерения, и нужно поставить переключатель на большее значение. Если показания 0 или близкие к нему, надо перейти на нижнюю шкалу.

Шкалу измерения надо выбирать так, чтобы показания прибора находились в области максимальных значений. В таком случае погрешность измерений будет минимальной. Иногда, показания мультиметра с токоизмерительными клещами лежат близко к 0, но провести измерения необходимо. В этом случае используют простой способ. Проводник скручивают в несколько витков и клещами захватывают все провода. На приборе зафиксируется какое-то значение. Его нужно разделить на количество проводов проходящих через клещи и получить искомое значение тока, проходящего через проводник.

Сделать самому

Если человек немного разбирается в электронике, имеет цифровой мультиметр, то можно довольно быстро сделать к нему дополнение. Для этого понадобится любой датчик Холла, в продаже они имеются, и ферритовое кольцо.

Кольцо раскалывают на две части, к одному концу крепится датчик, и к его контактам припаивают провода. Полукольца крепят к прищепке или чему-нибудь подобному. Концы проводов вставляют в гнезда мультиметра. Прибор переводится в режим милливольтметра.

Если в ферритовое кольцо поместить проводник, по которому протекает ток, то на милливольтметре можно будет наблюдать какие-то значения. В зависимости от используемого датчика, коэффициент преобразования напряженности магнитного поля в электрическое напряжение будет разным, но постоянным для конкретного датчика. С помощью эталонных токов можно отградуировать шкалу. В результате получится простая и удобная приставка к мультиметру.

Как выбрать

На сегодняшний день, на рынке имеется множество тестеров с клещами и без них. Разброс цен не так уж и велик. Возникает проблема выбора. В первую очередь необходимо определиться, для чего он нужен, какие задачи он должен решать.

Если есть потребность в неразрушающем контроле, необходимо оперативно измерить токи на входящих проводах на даче или на счетчике, то приобретение мультиметра с токоизмерительными клещами будет правильным решением.

Если нужно замерить токи в электропроводке автомобиля, то придется приобрести прибор с датчиками Холла, хотя они немного дороже.

Кроме этого, мультиметры, в зависимости от производителя, могут измерять переменные и постоянные токи и напряжения, сопротивления, емкость, частоту, мощность.

Набор функций зависит от разработчиков аппаратуры. Но за универсальностью гнаться не нужно, это сказывается на цене и характеристиках тестера. Хорошо, если в комплекте с прибором идет подробная инструкция по эксплуатации. После учета всех факторов можно делать покупку.

evosnab.ru

Что такое токовые клещи и зачем они нужны?

Токовые клещи обязательно должны быть в арсенале электрика и очень хорошо если они есть и у вас. В зависимости от модели они могут выполнять те же функции, что и обычные мультиметры. Это функции измерения постоянного и переменного напряжения, сопротивления цепи и т. д.

Токоизмерительные клещи почему то не пользуются популярностью у людей, а зря. Знать значение тока также необходимо, как и знать величину напряжения во время поиска какой-либо неисправности, например, при срабатывании автоматического выключателя. Может он срабатывает от перегрузки. Обычным мультиметром не электрик наврятли сможет померить потребляемую нагрузку.

Для чего нужны токовые клещи?

Из названия уже понятно, что токовые клещи нужны для измерения электрического тока. Их устройство позволяет произвести измерение тока без разрыва электрической цепи, т.е. на работающей электроустановке без ее остановки и производства дополнительных монтажных работ.

Как мы помним из школьной физики, что амперметр необходимо подключать в цепь последовательно, чтобы произвести измерения тока. Так работает обычный мультиметр, а вот токовые клещи работают по другому.

Они имеют магнитопровод в форме клещей, с помощью которого можно обхватить проводник и узнать величину протекающего по нему тока.

Какие бывают токовые клещи?

Они бывают со стрелочной индикацией. Это когда измеряемое значение тока фиксируются по отклонению стрелки на определенной шкале.

Еще бывают с цифровой индикацией. Это когда измеряемое значение тока выводится на дисплей, что реализовано на современных моделях.

Также эти устройства можно разделить по виду измеряемого тока. Обращайте на это внимание перед выбором модели.

Есть клещи, которые могут измерять и переменный и постоянный токи. Они немного дороже, но зато вы без проблем можете измерить утечку постоянного тока, которая разряжает аккумулятор в вашем автомобиле.

И есть модели, которые могут измерять только переменный ток. Они конечно подешевле, но зато вы тут ограничены измерениями только в сети переменного тока.

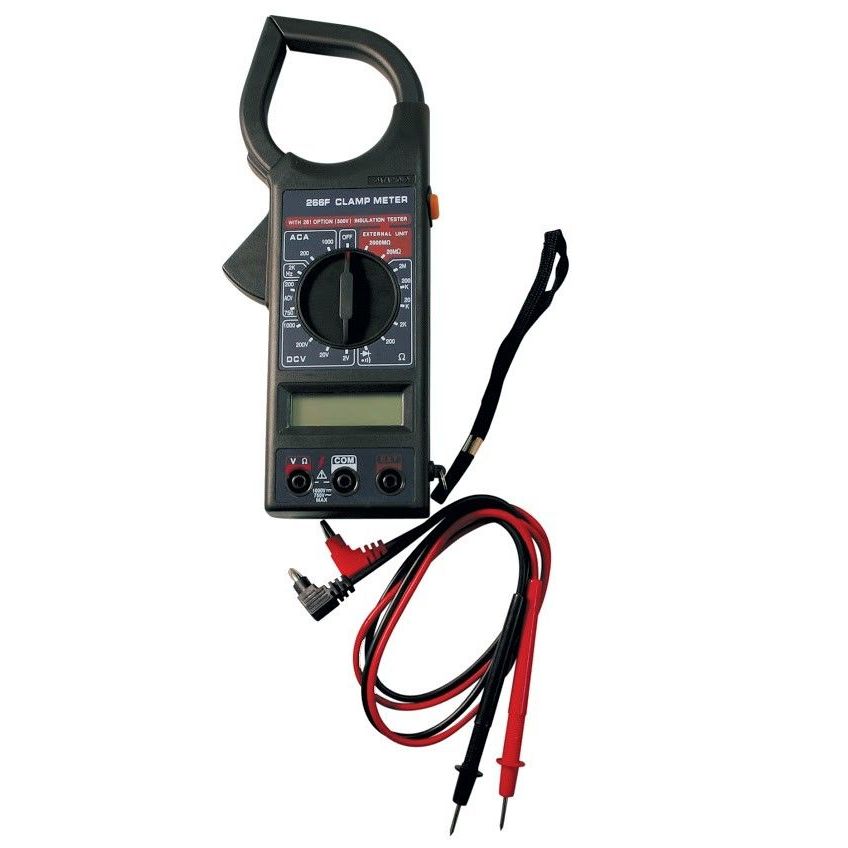

Из чего состоят токовые клещи?

Практически все такие устройства состоят из следующих элементов:

1. Магнитопровод в форме клещей.
2. Кнопка раскрытия клещей для обхвата проводника.
3. Гнезда для подключения измерительных щупов.
4. Ручка переключения режимов измерения.
5. Электронный дисплей для вывода информации.
6. Кнопка фиксации результатов измерения.
7. Измерительные щупы, которые подключаются к соответствующим гнездам.

Как пользоваться токовыми клещами?

Здесь ничего сложного нет. Следуйте этому алгоритму:

• переводите ручку переключения режимов в нужное положение;
• нажимаете на кнопку раскрытия клещей;
• обхватываете одиночный проводник в сети переменного тока или в сети постоянного тока;
• расположите токовые клещи перпендикулярно плоскости проводника;
• отпускаете кнопку, таким образом, закрывая клещи и замыкая цепь магнитопровода устройства;
• снимаете с дисплея измеренные показания тока.

Запомните! Измерять ток можно только на отдельном одиночном проводнике. Только тогда вы получите правильное значение тока. Если вы клещами обхватите весь провод (фазный + нулевой проводники), то тогда вы получите сумму токов протекающих по этим обоим проводникам. Тут в идеале у вас должен высветиться нуль. Однако если прибор покажет какое-нибудь маленькое значение тока, то это будет означать, что в вашем оборудовании есть небольшая утечка тока, равная полученному значению.

Дополнительные функции токовых клещей

Практически все модели токоизмерительных клещей снабжены дополнительными функциями. Это как я уже писал выше возможностью измерения постоянного и переменного напряжения, сопротивления цепи, температуры и т.д. Поэтому они могут заменить обычные мультиметры. Прежде чем покупать мультиметр хорошо подумайте, может стоит приобрести токоизмерительные клещи.

Надеюсь, что теперь вы поняли что такое токовые клещи и за чем они нужны.

Не забываем улыбаться:

Разработчики: Собрать все это очень легко! Даже ваши девушки ничего не перепутают — все разъёмы разные! Начальник с гордостью: Они у меня умненькие, они переходники найдут.

sam-sebe-electric.ru

Выбираем лучшие токоизмерительные (токовые) клещи

В практической работе электрика нередко возникают ситуации, когда есть необходимость измерить ток, протекающего в проводнике, без разрыва цепи. Иногда это позволяет ускорить работу. Бывает, что разорвать цепь просто невозможно (если речь идет об электроснабжении критически важного объекта). Наконец, в ряде случаев измерение тока без разрыва цепи позволяет быстро найти неисправность, на поиск которой иначе ушло бы много времени.

Для измерения в “рабочем режиме” применяются устройства, именуемые токоизмерительными клещами. Иногда это устройство именуется просто «токовыми клещами». Простейший вариант — токовые клещи, выполненные в виде приставки к мультиметру. Недостатком таких клещей является необходимость пересчитывать показания мультиметра умножением на определенный коэффициент. Кроме этого, измерение тока клещами имеет свою специфику, и, если токоизмерительные клещи не были изначально разработаны для определенного мультиметра, с которым он применяется, может возникнуть значительная инструментальная погрешность.

Вот почему мы рекомендуем использовать токовые клещи, которые представляют собой функционально законченное устройство (или функционально законченный комплект устройств). При необходимости, для удобства можно использовать и более продвинутые модели токоизмерительных клещей с функциями мультиметра.

Принцип работы токовых клещей

Для того, чтобы выбрать лучшие токовые клещи, нужно хотя бы на базовом уровне разбираться в принципе их работы.

Главное преимущество клещей Дитце — предельная простота их конструкции

Наиболее распространенным типом токоизмерительных клещей являются клещи Дитце. Они представляют собой разъемный магнитопровод с намотанной на нем катушкой, который при измерении охватывает проводник. В итоге образуется трансформатор, одной из обмоток которого является провод, в котором осуществляются измерения, а другой — катушка, вмонтированная в клещи.

Преимуществом клещей Дитце является простота конструкции и, как следствие, дешевизна и высокая надежность. К недостаткам относятся невозможность измерения постоянного тока, зависимость точности измерения от частоты, а также относительно низкая чувствительность. Последняя проблема, впрочем, решается простым способом — на клещи наматывается несколько витков провода с измеряемым током, а потом измеренные показания делятся на число витков. Тем не менее, именно клещи Дитце пользуются наибольшей популярностью, так как для большинства применений их возможностей достаточно — электрики работают, как правило, с током частотой 50 Гц, а необходимость в измерении токов без разрыва цепи возникает, главным образом, там, где токи имеют большие значения.

Упрощенная схема токоизмерительных клещей на основе датчика Холла

В токовых клещах более современной конструкции используются датчики Холла — полупроводниковые устройства, определяющие величину магнитного поля. При этом провод, где проводятся измерения, охватывается не катушкой, а магнитопроводом, в разрыв которого встроен датчик Холла. Для повышения точности измерений нередко встраивают не один, а два датчика Холла — такие измерительные приборы называются клещами с двойным датчиком Холла.

Преимуществами токоизмерительных клещей с датчиками Холла являются возможность измерения постоянного тока, высокая чувствительность, высокая точность. Но их стоимость значительно выше, чем у клещей Дитце.

Конструкция катушки Роговского

Самым старым типом токовых клещей является катушка (пояс) Роговского. Она представляет собой замкнутый соленоид из немагнитного материала с равномерной намоткой, один из выводов катушки проходит по оси соленоида. Как и для клещей Дитце, можно измерять только переменный ток, результаты измерений сильно зависят от частоты. Уровень сигнала на выходе катушки Роговского очень низкий, поэтому приходится использовать дорогостоящие усилители с высокой чувствительностью. Тем не менее, у катушки Роговского есть одно важное преимущество: результаты измерений мало зависят от того, как соленоид проходит вокруг проводника. Поэтому катушку Роговского можно наматывать на эластичный материал. Данный прибор используют в том случае, если проводник, где проводятся измерения, находится в труднодоступном месте и его можно охватить только эластичным предметом. Токоизмерительные клещи, использующие только принцип катушки Роговского, в настоящее время уже почти не выпускаются. Но гибкая катушка Роговского может входить в комплект поставки некоторых токоизмерительных клещей, основными для которых являются другие принципы.

Важные функциитоковых клещей

При выборе токовых клещей следует обратить внимание на некоторые функции, которые могут оказаться полезными для использования прибора в ваших условиях. В первую очередь, следует отметить функцию True RMS. Дело в том, что измерители переменного тока, в которых такой функции нет, как правило, показывают значение для идеальной ситуации, при которой ток имеет синусоидальную форму.

Клещи Greenlee GT-CM-1360 (с True RMS)

Лет 30 тому назад ассортимент электрического оборудования у потребителей был ограниченный, поэтому ток в электросети был почти идеальной синусоидальной формы. Над тем, что его отклонение от синусоиды может как-то влиять на результаты измерений, никто и не задумывался. Но теперь, когда применяются энергосберегающие и светодиодные лампы, а также импульсные блоки питания, форма тока в сети весьма далека от синусоидальной, прежние подходы к измерениям дают большие погрешности. Тем более, что к измерительным клещам часто прибегают при возникновении аварийных ситуаций, которые, в свою очередь, все чаще связаны с тем, что ток в проводах уж совсем сильно отличается от синусоиды. Функция True RMS позволяет напрямую определить среднеквадратическое значение для переменного тока произвольной формы на основе математических операций с мгновенными значениями тока. Настоятельно рекомендуем вам приобрести токоизмерительные клещи с функцией True RMS, если они вам требуются при проведении аварийных работ, а также в том случае, если вы заняты обслуживанием жилого сектора, где качество нагрузки на практике никем не контролируется. И, кстати, токоизмерительные клещи с функцией True RMS уже давно не являются громоздкими и дорогими приборами, пример тому — компактное устройство Greenlee GT-CM-1360.

Токовые клещи Greenlee GT-CMI-2000 умеют измерять крест-фактор

С проблемой нелинейности нагрузки сопряжена и другая полезная функция, реализованная в топовых токовых клещах (в частности, Greenlee GT-CMI-2000) — вычисление крест-фактора, то есть отношения пикового значения тока к его среднеквадратическому значению. Значение крест-фактора нагрузки критически важно для источников бесперебойного питания. В технических характеристиках многих из них указывается максимальное значение крест-фактора, выше которого они работать не будут. Соответственно, если вы используете источники бесперебойного питания, то наличие в токоизмерительных клещах функции определения крест-фактора оказывается полезным.

Клещи Greenlee GT-CM-960 могут определять ориентировочное значение напряжения в сети бесконтактным способом

Измерять без прикосновения к проводам можно не только ток, но и напряжение. Правда, показатели будут носить оценочный характер — какое из стандартных напряжений питания может быть в сети: 20/55/110/220/400 В (либо иные значения, в зависимости от сферы применения). Для этого нужно включить соответствующий режим измерений, соединить клещи с нулевым проводом и  поднести сомкнутые губки клещей на расстояние не более 10 см от провода.

С помощью клещей обычно измеряют токи порядка десятков — сотен ампер. Но чувствительность датчика Холла позволяет измерять и меньшие токи, начиная с 0,2 А. Для этого в некоторых клещах предусмотрен режим повышенной чувствительности. В токовых клещах производства Greenlee применена эксклюзивная технология AmpTip. Она заключается в том, что провод с малыми токами и малым диаметром вводится в специальное углубление в губках клещей, что обеспечивает его точное расположение при измерениях.

Пример использования токоизмерительных клещей с открытым зевом

При проведении измерений в тесных электрических шкафах может быть полезна такая редкая разновидность электрических приборов как токоизмерительные клещи с открытым зевом. Очень удобными клещами такого типа являются Greenlee GT-CSJ-100. К недостаткам клещей с открытым зевом можно отнести возможность измерения только переменного тока и более низкую точность по сравнению с другими токовыми ключами, но, подчеркнем, есть ситуации, когда можно использовать либо их, либо гибкую катушку Роговского. Открытый зев предусматривает моноблочную конструкцию измерительного прибора, которая намного удобнее и безопаснее.

Большинство современных моделей токоизмерительных клещей имеют, помимо основной функции измерения тока без разрыва цепи, также еще и функции мультиметра. Измерение тока в режиме мультиметра производится обычным способом, с разрывом цепи. Выбирая клещи, следует учитывать разницу в параметрах измерения тока в режимах собственно клещей и мультиметра. Токовые клещи, поддерживающие, например, измерение постоянного тока в режиме мультиметра, не всегда могут делать это в режиме собственно клещей. Набор функций мультиметра может быть дополнен функциями тестирования разнообразных электронных компонентов: диодов, конденсаторов и т. п. Также в некоторых моделях клещей (например, Greenlee GT-CMH-1000) есть функция тестирования электродвигателей. Полезной является функция AutoCheck, позволяющая автоматически устанавливать диапазоны измерений (например, у Greenlee GT-CMI-2000 – в пределах от 1,5 до 2000 В). Правда, данная функция имеет некоторые ограничения по использованию на цепях, которые могут быть повреждены низким входным импедансом вольтметра.

Токовые клещи представляют собой настоящую «рабочую лошадку» электрика. Поэтому следует обращать внимание в первую очередь на бренды, которые предлагают наиболее широкий ассортимент токовых клещей. Из него можно выбрать лучшие токовые клещи с оптимальным для вас набором функций.

Если вам нужна профессиональная консультация по диагностике электрооборудования и выбору токовых клещей, просто отправьте нам сообщение!

Поделиться в социальных сетях:

Смотрите также:



test-energy.ru

Как пользоваться клещами для замера тока

При оценке состояния действующих электроустановок или выполнении ремонтных работ под напряжением электрикам приходится замерять и сравнивать значения токов, протекающие по различным цепочкам. Это позволяет анализировать оперативную схему, своевременно устраненять возникающие неисправности.

Довольно часто все это необходимо выполнять без разрыва электрических цепей чтобы не нарушить технологический процесс питания потребителей электроэнергией.

Замерять токи нагрузок без прекращения электроснабжения можно двумя способами:

1. обыкновенными амперметрами, создавая через них вначале обходные шунтирующие цепочки и вводя в работу за счет искусственного разрыва тока в заранее подготовленном месте. По окончании замеров требуется восстанавливать электрическую схему, выполнить в обратном порядке все предыдущие технологические операции;

2. с помощью специально предназначенного для этого инструмента — токовых клещей.

Первый метод измерения сложен, трудоемок, опасен, требует высокой квалификации работников, хорошей предварительной подготовки. Поэтому им стараются пользоваться только в крайних случаях, а в повседневной практике измерения выполняют токовыми клещами.

Какие существуют типы токоизмерительных клещей

Чаще всего на практике встречаются с постоянным (выпрямленным) или переменным синусоидальным током. Для обоих этих видов созданы различные конструкции клещей, которыми можно измерять величину и даже направления протекания мощности без разрыва схемы питания потребителей в действующей электроустановке.

Фотография ниже демонстрирует замер отклонения угла вектора тока от направления базового напряжения в измерительных цепях защитных устройств.

Способ замера токов утечек через нарушенную изоляцию электрооборудования автомобиля с помощью клещей постоянного тока и амперметра показан на фотографии.

Используемая схема замера собрана таким способом, что сами клещи показывают ток, протекающий по проводу, подключенному к зажиму амперметра. Оба прибора демонстрируют одну и ту же величину, хоть и работают на различных диапазонах чувствительности.

Этот пример наглядно демонстрирует удобство и точность измерения различными приборами. Токовые клещи измерения постоянного тока менее распространены, чем конструкции для переменного, но в последнее время их производство значительно увеличилось.

Так же следует учитывать, что производители измерительного оборудования сейчас наладили выпуск клещей комбинированного использования, которыми можно работать в цепях постоянного и переменного тока. Такая конструкция, например, воплощена в модели Fluke 376 и ей подобных.

Приведенные на трех первых фотографиях токовые клещи обладают цифровым дисплеем, сразу отображающем первичные величины измеряемых параметров электрической схемы. Но, в арсенале измерительных средств электриков все еще работает большое количество приборов со стрелочными указателями и шкалой, состоящей из нескольких поддиапазонов.

При пользовании такими конструкциями необходимо внимательно снимать отсчет, а иногда и вводить поправочные коэффициенты.

По величине применяемого напряжения токовые клещи подразделяются на устройства, работающие:

Они отличаются классом защиты применяемой изоляции и требуют разного соблюдения правил безопасности.

Чтобы правильно пользоваться любыми подобными приборами необходимо знать принцип их работы и конструкцию.

Проверка отсутствия посторонних потребителей

С помощью токовых клещей можно проверить несанкционированное подключение потребителей к кабелю питания. Для этого достаточно на вводном щите установить клещи в режиме измерения нагрузки и, оставив обычное питание включенным, отключить все светильники и освободить все розетки от приборов, то есть обеспечить холостой ход для вводного кабеля.

Если клещи в этом случае покажут нулевое значение, то несанкционированного подключения и токов утечек нет. В противном случае необходимо внимательно разбираться с причиной образования подобной нагрузки.

Рекомендации по обеспечению безопасности и точности измерений

1. Любой измерительный прибор предназначен для использования при определенных технических условиях и работах с конкретными нагрузками. С этими характеристиками следует ознакомится заранее и соблюдать их при эксплуатации.

Например, для приборов компании Fluke применяется маркировка CAT III 600 V или CAT III 300 V. Она указывает, что электрическая схема прибора выполнена с защитой от кратковременных перенапряжений в измеряемой сети до 600 или 300 вольт соответственно.

Если предел измеряемой величины неизвестен, то на приборе выставляют режим максимальной величины.

2. Рабочая изоляция на раздвижном магнитопроводе и измерительных кончиках предохраняет пользователя от создания несанкционированных коротких замыканий при работе под напряжением. Необходимо следить за ее состоянием. Особенно актуально это положение при замере токов на оголенных, неизолированных проводах.

3. Токовые клещи относятся к средствам измерения. Они должны проходить периодическую метрологическую поверку в электроизмерительной лаборатории и иметь ее штамп на корпусе или свидетельство о поверке, срок действия которых ограничен.

4. Поскольку токовые клещи используются для работ под напряжением, то обязательным условием их безопасной эксплуатации является периодическое испытание слоя изоляции на прочность в электроиспытательной лаборатории с оформлением протокола проверки и проставлением соответствующего штампа.

Без прохождения испытания изоляции и поверки использовать клещи в работе, даже только что приобретенные у производителя, запрещено правилами. Повреждения могут возникнуть при нарушении нормативов хранения или транспортировки. Предпродажная подготовка инструмента в магазине не способна выявить возникшие дефекты.

5. Перед измерениями сопротивлений необходимо убедиться в отсутствии на них потенциалов напряжений. Они могут не только влиять на точность показаний, но и повредить, сжечь чувствительные цепи измерения образованием опасных токов.

6. Работа с токовыми клещами под напряжением относится к разряду опасной для жизни человека. К ней допускается только обученный и подготовленный персонал с группой по электробезопасности не ниже третьей.

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Токоизмерительные клещи

В электротехнике используется большое количество различных инструментов и приборов. Большое значение имеют токовые клещи, как пользоваться которыми знают не все. Данное устройство позволяет измерять ток, не размыкая электрическую цепь. Специфическая конструкция этого инструмента представлена разными видами и моделями.

Устройство и основные функции токовых клещей

Токоизмерительными клещами проводятся необходимые измерения без разрыва или отключения электрической цепи. В некоторых моделях присутствуют дополнительные функции, позволяющие измерять напряжение, частоту и температуру.

Основным преимуществом этого инструмента является возможность проведения измерений в широком диапазоне мощности, с максимальным значением до 1 тыс. киловатт. В стандартной схеме имеются сами магнитопроводные клещи, переключатель диапазонов и функций, дисплей, кнопки, фиксирующие результаты измерений и разъемы. С помощью основных функций выполняются измерения тока и напряжения постоянного и переменного значения, сопротивления, проверка диодов и тестирование поврежденных участков. Инструмент оборудован специальной защитой, исключающей перегрузку.

Существует такое понятие как трансформаторное усиление сигнала. Данный эффект лежит в основе принципа работы трансформаторных клещей. В результате, все измерения проводятся довольно простым способом. Измеряемый проводник заводится в систему раздвижного магнитопровода. В этот момент он выступает в роли первичной трансформаторной обмотки для катушки магнитопровода. Электрический ток, протекающий через проводник, будет иметь различные характеристики, которые и буду отражаться в измерительной части.

Таким образом, с учетом принципа работы, все клещи токоизмерительные разделяются на приборы измерения постоянного или переменного тока. Некоторые виды моделей, выполненные в комбинированном варианте, позволяют измерять обе величины.

Токовые клещи широко используются в промышленности и в быту. Они являются многофункциональным устройством, позволяющим определять фактическую нагрузку электрической сети, мощность различных приборов и устройств. С помощью токовых клещей можно определить количество потребляемой электроэнергии. какими-либо приборами и устройствами.

При работе с данным инструментом следует учитывать возможные недостатки в его работе. Так, расположение прибора полностью влияет на полученные показания. Среди дешевых устройств нередко попадаются такие, у которых результаты измерений вызывают большие сомнения. И, наконец, правильные и точные показания во многом зависят от умения пользоваться этим прибором.

Как пользоваться токоизмерительными клещами

При помощи токоизмерительных клещей можно провести быстрое измерение параметров электрического тока. Поэтому от того как выставлены токовые клещи, во многом зависит точность полученных данных.

Для того чтобы избежать ошибок, необходимо последовательно и точно выполнять определенные действия. Прежде всего, выставляется измеряемая величина. После этого, клещи раскрываются и устанавливаются непосредственно на измеряемый проводник. Далее клещи замыкаются и соприкасаются с проводом. Показания индикатора отразят полученную величину. Фиксирующая кнопка используется для труднодоступных мест. Она позволяет фиксировать полученные данные в течение определенного времени.

При работе с токоизмерительными клещами необходимо соблюдать установленные правила безопасности. В первую очередь нужно изучить инструкцию по эксплуатации. Запрещается производить измерения параметров, превышающих технические характеристики устройства. При работе под напряжением должна соблюдаться предельная осторожность.

Как пользоваться мультиметром с клещами

Практически у каждого мужчины в доме имеется небольшой набор инструментов, и среди них обязательно будет присутствовать мультиметр. Это привычный прибор, и как пользоваться им, знает почти каждый. А вот мультиметр с токовыми клещами уже диковинка.

Что это такое

В повседневной практике токовые клещи используют энергетики, когда нужно измерить силу тока в высоковольтных проводах без их разрыва и последующего подключения амперметра. Внешне они похожи на клещи, прикрепленные к мультиметру, отсюда и название.

На самом деле это токовый трансформатор с раздвижным магнитопроводом, во вторичную обмотку которого включен стрелочный или цифровой амперметр. Длинные диэлектрические ручки нужны для безопасности. Принцип действия заключается в измерении тока проходящего через токовый трансформатор.

Устройство мультиметра с клещами следующее:

• усики клещей выполняют из трансформаторной или заменяющей ее стали и покрывают изоляцией;
• роль первичной обмотки трансформатора играет электрический провод, которые охватывают усики клещей. То есть, на первичной обмотке всего один виток;
• вторичная обмотка наматывается на эти же клещи, количество витков зависит от того, какие токи предполагается измерять. Обмотка спрятана под изоляцией.

На клещах указывается коэффициент трансформации. Выглядит примерно так: 100/5А. Это отношение номинального тока первичной обмотки к номинальному току вторичной обмотки. Амперметр, включенный во вторичную обмотку трансформатора, производит измерение тока, наведенного проводом, который охватывают клещи.

Электроизмерительные клещи бывают двух видов – до 1000 В и высоковольтные. В быту применяются клещи до 1000 В. В современных токовых клещах, для удобства пользователей, совместили функции амперметра для измерения переменного тока с другими приборами типа вольтметра, омметра и получился мультиметр с токоизмерительными клещами.

Кроме этого бывают измерительные клещи для постоянного и переменного тока, основанные на эффекте Холла. Если на тонкую полупроводниковую пластину подать электрический ток и при этом она располагается под прямым углом к какому-нибудь магнитному полю, то на концах пластины появляется напряжение. Оно пропорционально напряженности магнитного поля, действующей на пластину.

Использование эффекта Холла позволяет измерять как переменный, так и постоянный ток, так как датчик реагирует только на амплитуду напряженности, а направление поля для него значения не имеет. Кроме этого, датчик реагирует мгновенно на изменение напряженности. Поэтому он может фиксировать и форму сигнала.

Конструктивно, измерительные клещи, основанные на эффекте Холла, ничем не отличаются от обычных, измеряющих при помощи трансформаторов тока. Для обычного пользователя это все тот же мультиметр.

Как измерять

Пользоваться мультиметром с клещами несложно. Вначале нужно выставить режим измерения переменного или постоянного тока. С помощью переключателя на мультиметре выбираются необходимый сектор с обозначениями режимов и останавливаются на шкале с предполагаемыми значениями.

После этого нажатием рычага клещи размыкаются. Исследуемый проводник вводится в область захвата, и клещи смыкаются. На дисплее высветятся показания прибора. На некоторых тестерах с клещами есть специальная кнопка фиксирующая показание. Тогда достаточно нажать на нее для сохранения результата измерения. Это удобно при измерениях в труднодоступных местах.

Если прибор показывает 1, значит, величина тока превышает предел измерения, и нужно поставить переключатель на большее значение. Если показания 0 или близкие к нему, надо перейти на нижнюю шкалу.

Шкалу измерения надо выбирать так, чтобы показания прибора находились в области максимальных значений. В таком случае погрешность измерений будет минимальной. Иногда, показания мультиметра с токоизмерительными клещами лежат близко к 0, но провести измерения необходимо. В этом случае используют простой способ. Проводник скручивают в несколько витков и клещами захватывают все провода. На приборе зафиксируется какое-то значение. Его нужно разделить на количество проводов проходящих через клещи и получить искомое значение тока, проходящего через проводник.

Сделать самому

Если человек немного разбирается в электронике, имеет цифровой мультиметр, то можно довольно быстро сделать к нему дополнение. Для этого понадобится любой датчик Холла, в продаже они имеются, и ферритовое кольцо.

Кольцо раскалывают на две части, к одному концу крепится датчик, и к его контактам припаивают провода. Полукольца крепят к прищепке или чему-нибудь подобному. Концы проводов вставляют в гнезда мультиметра. Прибор переводится в режим милливольтметра.

Если в ферритовое кольцо поместить проводник, по которому протекает ток, то на милливольтметре можно будет наблюдать какие-то значения. В зависимости от используемого датчика, коэффициент преобразования напряженности магнитного поля в электрическое напряжение будет разным, но постоянным для конкретного датчика. С помощью эталонных токов можно отградуировать шкалу. В результате получится простая и удобная приставка к мультиметру.

Как выбрать

На сегодняшний день, на рынке имеется множество тестеров с клещами и без них. Разброс цен не так уж и велик. Возникает проблема выбора. В первую очередь необходимо определиться, для чего он нужен, какие задачи он должен решать.

Если есть потребность в неразрушающем контроле, необходимо оперативно измерить токи на входящих проводах на даче или на счетчике, то приобретение мультиметра с токоизмерительными клещами будет правильным решением.

Если нужно замерить токи в электропроводке автомобиля, то придется приобрести прибор с датчиками Холла, хотя они немного дороже.

Кроме этого, мультиметры, в зависимости от производителя, могут измерять переменные и постоянные токи и напряжения, сопротивления, емкость, частоту, мощность.

Набор функций зависит от разработчиков аппаратуры. Но за универсальностью гнаться не нужно, это сказывается на цене и характеристиках тестера. Хорошо, если в комплекте с прибором идет подробная инструкция по эксплуатации. После учета всех факторов можно делать покупку.

Источники: http://electrik.info/main/sekrety/1199-kak-polzovatsya-tokovymi-izmeritelnymi-kleschami.html, http://electric-220.ru/news/tokoizmeritelnye_kleshhi/2015-08-27-910, http://evosnab.ru/instrument/avo/multimetr-s-kleshhami

electricremont. ru

Токоизмерительные клещи MASTECH MS3302

Когда я делал обзоры на мультиметры Mastech MS3302 и holdpeak 890, возникали вопросы по поводу, где взять выносные клещи. У этих мультиметров есть дополнительная опция измерения тока при помощи выносных клещей. Клещи такие продаются. Хоть и цена у них не совсем гуманная, но они есть. Про них и расскажу. Сначала смотрим, в каком виде получил. Посылка была тщательно упакована. Тем не менее она была нещадно отформована. Нет. Внутри ничего не пострадало, и это главное.

Вот, что было в комплекте: 1-Токоизмерительные клещи. 2-Две инструкции (на английском и китайском языках). 3- Чехол. 4-Гарантийный талон Всё бумажное было помято. Две инструкции. Скан (английский вариант) можно глянуть здесь. Клещики и гарантийный талон в дополнительном пакете. Сам прибор изготовлен из тёмной пластмассы с элементами отделки жёлтого цвета. Корпус выполнен аккуратно, все прилегает достаточно плотно. Никакого запаха синтетики. С тыльной стороны голографическая наклейка и номер. Номер идентичен гарантийнику. При работе клещами можно, в принципе, обойтись одной рукой. Второй рукой во время измерений можно спокойно держаться за стремянку (в качестве примера). Переключатель режимов работы ползунковый, с четкой фиксацией, но достаточно тугой. Переключатель имеет насечки, можно переключать большим пальцем во время измерения. Прибор не требует никаких батареек для своей работы. Внутри обычный токовый трансформатор с сопротивлением в виде нагрузки. Клещи предназначены для работы с токами (только переменка) до 400А. Все надписи, нанесённые на прибор, имеют чёткие очертания (их не так-то и много), нигде не смазаны, легко читаемы. Из управления только один переключатель на два положения. Переключает чувствительность прибора, меняя напряжение на выходе в зависимости от проходящего тока. При выставленной чувствительности 1мВ/А при токе в 1А на выходе будет 1мВ. Всё просто и понятно. Можно применять не только с перечисленными мною ранее приборами, но и с другими мультиметрами, позволяющими измерять переменное напряжение (в мВ). Прибор разбирается очень легко. Достаточно открутить два самореза. А внутри ничего интересного. Несколько нагрузочных сопротивлений и переключалка. Хорошо хоть подстроечник есть, в случае чего можно и поднастроить. Но это отдельная тема. Откручиваю специальной формы винт и ещё три самореза. К токовому трансформатору добраться не смог. Жёлтый пластик надёжно склеен. Девайс я собираю, и перехожу к определению его возможностей. Сначала собрал простенькую схему, чтобы убедиться, что он работоспособен. Переключатель мультиметра в положении измерения клещами. Клещи проверил в обоих вариантах переключателя. Вот, что показал мультиметр. Слева 1мВ/А. Справа 10мВ/А. Показания справа нужно делить на 10. Несерьёзно измерять такими клещами токи менее 1А. Нужно хотя бы чтобы было три значащие цифры. Затем взял другой более известный прибор. У него эта опция тоже присутствует. При выставленной чувствительности 1мВ/А мультиметр вообще ничего не увидел. Решил проверить другой прибор без опции измерения клещами, но заточенный для измерения мелких напряжений. Совершенно необязательно, чтобы эта опция в приборе была выделенной. Достаточно того, чтобы мультиметр умел точно измерять мелкие напряжения. Вот ему я доверяю больше. Но сомнения всё же остались. Пришлось нести на работу. Проверил на 10А. На токе в 1А показания ещё хуже. Понимая, что и клещи и мультиметр могут врать одновременно (погрешность в измерения вносят как клещи, так и измерительный прибор), решил проверить, насколько точно измеряют клещи. Просто подал образцовый ток и посмотрел, сколько мВ на выходе. Судя по показаниям, с клещами всё в порядке. Не забываем правильно центрировать на измеряемом кабеле. Проблема в погрешности измерения мультиметрами на малых напряжениях. Свой новый «мультик» на разных положения переключателя чувствительности клещей тоже проверил. Не зря я ему доверял. Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная. Минусы: — Измеряют силу только переменного тока. — Цена.Плюсы: + Не требует батарей питания. + Сделан аккуратно и добротно. + Неплохо настроен, погрешность минимальна. И ещё кое-что в конце. Я рассказал про тот прибор, который держу в руках. Надеюсь, хоть кому-то помог. Теперь всё. Удачи!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Клещи токоизмерительные: как правильно пользоваться

Среди инструментов, необходимых для работы любому электромонтажнику, не зависимо от того, в какой области проводит он свою работу, клещи токоизмерительные являются одним из самых необходимых инструментов, используемых каждый день. Именно с помощью этого инструмента выполняются измерения показателей переменного тока без разрыва цепи и другие важные параметры электрических сетей. Важной особенностью данного инструмента является то, что для измерения заданных параметров нет необходимости подключаться непосредственно к токоведущим проводникам, достаточно лишь ввести провода в изоляции во внутренне пространство, между клещами инструмента.

По какому принципу работает инструмент

Прежде чем поговорить о том, как пользоваться токоизмерительными клещами, необходимо понять принцип их работы. В принцип работы заложен закон взаимоиндукции. Работа токоизмерительных клещей напоминает работу трансформатора. Измеряемый проводник выполняет функцию первичной обмотки и вокруг него формируется переменное магнитное поле.  Клещи прибора выполняют функцию вторичной обмотке трансформатора и согласно закона взаимоиндукции на них индуцируется ток. Исходя из показателей этого тока, рассчитываются основные измеряемые технические параметры тока.Главным преимуществом прибора является возможность измерять токи не подключая прибор в разрыв электрической цепи и измерение больших токов нагрузки. Токоизмерительные клещи с мультиметром отличает то, что помимо самих клещей они комплектуются еще и щупами, для измерения необходимых параметров, например сопротивления, посредством прямого контакта с проводником.

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами.Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000АЦифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

• Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
• Завести проводник между магнито-несущими трансформаторными клещами;
• Дождаться появления результатов измерения на табло.

Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

• В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
• Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
• Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

Что нужно помнить

Важно помнить, что все работы по построению и обслуживанию электрических сетей, а так же по проведению электротехнических измерений должны выполняться только специально обученным персоналом, имеющим все необходимые допуски и наряд на выполнение работ под напряжением. Соблюдайте правила электробезопасности, а именно: используйте обувь на резиновой подошве (диэлектрические калоши), применяйте резиновые диэлектрические перчатки, работайте с напарником.

Кроме того, избегайте касаний голыми частями тела токоведущих частей, не допускайте образования электрической дуги. Если вы не являетесь аттестованным специалистом, и работаете без напарника и наряда на выполнение работ – вы полностью перекладываете на себя всю ответственность за возможные повреждения и травмы, которые вы можете получить в процессе их выполнения.Электричество опасно для жизни, важно помнить об этом, и соблюдать все меры безопасности. Особенно в том случае, когда речь идёт о проведении работ в щитовых. Ведь сила тока в них выше, чем в домашней сети, равно как и напряжение. Именно там и используются в основном токоизмерительные клещи. Не пренебрегайте возможностью обратиться за помощью к обученным специалистам, не рискуйте своей жизнью понапрасну.В случае если вы всё-таки решили провести подобные работы самостоятельно – изучите видео, прочитайте внимательно инструкции, как пользоваться токовыми клещами, и только после этого, с соблюдением всех мер безопасности, приступайте к работам.Как пользоваться токоизмерительными клещами видео смотрите ниже:Токоизмерительные клещи это простой и современный прибор, позволяющий без труда получить все необходимые данные, не вступая в прямой контакт с электричеством. Особенно важно их использование в случаях линий с большой силой тока, где стандартные мультиметры не подойдут, из-за малого сечения измерительного проводника.

Однако никогда не забывайте об опасности, которую представляет собой для здоровья человека электрический ток. И если вы сомневаетесь в своей квалификации – не приближайтесь к электрическим сетям, распределительным щитам, и электромонтажным работам. Ценой ошибки здесь может оказаться жизнь. Берегите себя и пользуйтесь услугами профессионалов.

electry.ru

Как пользоваться токоизмерительными клещами



Клещи токоизмерительные являются, пожалуй, одним из самых распространенных инструментов у профессиональных, и не очень, электриков. Главным достоинством этого прибора, является возможность измерять электрический ток, не разрывая при этом электрическую цепь. Замеры можно производить в функционирующей электрической цепи, не нарушая ее работу.

В своем роде это единственный прибор способный выполнять такие операции. При этом токовые клещи  могут применяться в электроустановках до 10 000 В. Это, в свою очередь,  сильно расширяет радиус их профессионального применения. Хотя полезны они будут и в быту, например, для измерения нагрузки сети в квартире или доме.

Токоизмерительные клещи весьма полезный в хозяйстве инструмент электрика, однако, много людей попросту не знают о нем, и о том для чего он нужен. Это, от части, объясняет причину его не столь широкого распространения.

Что измеряют токоизмерительными клещами

В токочувствительных частях прибора могут использовать два типа чувствительных элементов. В зависимости от этого, токовые клещи могут измерять:

• постоянный и переменный ток;
• только переменный ток.

При этом могут производиться измерения тока протекающего как по единственному проводнику, так и по нескольким проводникам.

Применяя клещи токоизмерительные можно производить замеры:

• мощности электроприборов;
• точности показаний приборов учета электроэнергии (например, электросчетчиков), сравнив показания токовых клещей с показаниями счетчика;
• фактической нагрузки сети.

Принцип работы токоизмерительных клещей

Работа токоизмерительных клещей переменного тока построена на использовании одновиткового трансформатора тока и встроенного амперметра. Подробная схема устройства прибора, приведена на рисунке ниже.

а — схема простейших  клещей  с использованием принципа одновиткового трансформатора тока;

б — схема, сочетающая одновитковый трансформатор тока с выпрямительным устройством;

1 — проводник с измеряемым током;

2 — разъемный магнитопровод в форме клещей;

3 — вторичная обмотка;

4 — выпрямительный мостик;

5 — рамка измерительного прибора;

6 — шунтирующий резистор;

7 — переключатель пределов измерений;

8 — кнопка (скоба) разжатия клещей.

У трансформатора две обмотки – первичная и вторичная. Первичная обмотка представляет  собой обычный провод (шину), в котором и производятся измерения тока. Вторичная обмотка находится в самих токовых клещах. Эта обмотка состоит из большего, чем первичная обмотка, количества витков, обмотанных вокруг магнитопровода. Амперметр подключен ко второй обмотке.

Проводя измерения, по токоведещему проводнику, «окольцованному» магнитопроводом прибора, протекает переменный ток, вследствие чего в магнитопроводе возникает магнитный поток. Во вторичной обмотке появляется электрическая индукция. Ток, протекающий по второй обмотке, измеряет амперметр.

Конструктивные элементы токоизмерительных клещей

Любые токоизмерительные клещи, в не зависимости от типа состоят из:

1. магнитопровода в форме клещей;
2. кнопки (скобы) разжатия клещей;
3. переключателя режимов (диапазонов и функций) измерений;
4. информационного дисплея;
5. разъемов для подключения щупов;
6. кнопки фиксации показаний произведенных замеров.

Режимы измерений

Переключатель режимов измерений, в зависимости от поставленных задач, может быть установлен в следующие положения:

• переменное напряжение – ACV;
• постоянное напряжение – DCV;
• постоянный ток – DCA;
• переменный ток – ACA;
• сопротивление — Ω;
• прозвонка со звуковым сигналом;
• проверка диодов.

Разъемы для подключения щупов маркированы цветом и символьным обозначением. Подключение черного провода щупов, производится к черному разъему с обозначением «COM», красный провод щупа подсоединяется к красному  разъему с обозначением «VΩ».

Оставшийся разъем красного цвета, обозначенный как «EXT», необходим для подключения измерителя изоляции.

Как пользоваться токоизмерительными клещами

Ток, протекающий по единственному проводнику

При измерении тока протекающего по одному проводнику, необходимо выбрать режим измерений, путем установки переключателя в необходимое положение, и подключить токовые клещи к измеряемому проводнику. При необходимости, сделать это нужно с использованием кнопки разжатия магнитопровода.

В том случае, если токоизмерительные клещи выводят на информационный экран цифру «1», следует сменить положение переключателя режимов на более высокое значение.

Ток, протекающий по нескольким проводникам

При единовременном измерении тока протекающего по нескольким проводникам (например, силовой кабель), в магнитопровод токоизмерительных клещей требуется завести несколько проводников. При этом прибор будет производить измерения разностной величины тока, протекающего по проводникам. То есть, если производить измерения в однофазной сети, в которой имеется только «фазный» и «нулевой» провод, то прибор будет мерить ток утечки в нагрузке.

Измерение напряжения

Чтобы измерить напряжение, требуется подсоединить красный провод щупа к разъему для подключения щупов — «VΩ», черный провод щупа к разъему — «COM». Затем с помощью переключателя выбрать режим в соответствии с измеряемым диапазоном.

Щупы требуется подсоединить к источнику напряжения. На экране прибора отобразится полярность и измеряемое напряжение.

Измерение сопротивления

При измерении сопротивления щупы подсоединяются к токовым клещам так же, как в случае с измерением напряжения. Переключатель необходимо установить в положение «Ω». При сопротивлении участка цепи, на котором производится измерение, менее чем 50 Ом прибор просигнализирует звуковым сигналом.

Меры безопасности при работе с токоизмерительными клещами

При работе с токовыми клещами, как и при работе с любым другим инструментом, следует придерживаться определенных мер безопасной эксплуатации. Поэтому работая с этим прибором запрещается:

• превышать величину перегрузочной способности прибора, указанную для определенного диапазона измерений;
• смена положения переключателя диапазонов измерения при нахождении токоведущего проводника в объятиях клещей-магнитопровода;
• проводить измерения сопротивления в схеме под напряжением;
• трогать, прикасаться к незадействованным разъемам токоизмерительных клещей, в то время когда они подключены к токоведущим элементам.

Токоизмерительные клещи цена

Разброс цен на токоизмерительные клещи достаточно большой. Поэтому для наглядности возьмем три актуальные модели и выясним их среднюю стоимость, на момент публикации статьи.

1. Mastech M266F – 1880 р.
2. Fluke 376 – 24000 р.
3. YATO YT-73091 – 3300 р.

dnielektriki.ru

Как пользоваться мультиметром с клещами

Практически у каждого мужчины в доме имеется небольшой набор инструментов, и среди них обязательно будет присутствовать мультиметр. Это привычный прибор, и как пользоваться им, знает почти каждый. А вот мультиметр с токовыми клещами уже диковинка.

Что это такое

В повседневной практике токовые клещи используют энергетики, когда нужно измерить силу тока в высоковольтных проводах без их разрыва и последующего подключения амперметра. Внешне они похожи на клещи, прикрепленные к мультиметру, отсюда и название.

На самом деле это токовый трансформатор с раздвижным магнитопроводом, во вторичную обмотку которого включен стрелочный или цифровой амперметр.

Длинные диэлектрические ручки нужны для безопасности. Принцип действия заключается в измерении тока проходящего через токовый трансформатор.

Устройство мультиметра с клещами следующее:

• усики клещей выполняют из трансформаторной или заменяющей ее стали и покрывают изоляцией;
• роль первичной обмотки трансформатора играет электрический провод, которые охватывают усики клещей. То есть, на первичной обмотке всего один виток;
• вторичная обмотка наматывается на эти же клещи, количество витков зависит от того, какие токи предполагается измерять. Обмотка спрятана под изоляцией.

На клещах указывается коэффициент трансформации. Выглядит примерно так: 100/5А. Это отношение номинального тока первичной обмотки к номинальному току вторичной обмотки.

Амперметр, включенный во вторичную обмотку трансформатора, производит измерение тока, наведенного проводом, который охватывают клещи.

Виды

Электроизмерительные клещи бывают двух видов – до 1000 В и высоковольтные. В быту применяются клещи до 1000 В. В современных токовых клещах, для удобства пользователей, совместили функции амперметра для измерения переменного тока с другими приборами типа вольтметра, омметра и получился мультиметр с токоизмерительными клещами.

Кроме этого бывают измерительные клещи для постоянного и переменного тока, основанные на эффекте Холла. Если на тонкую полупроводниковую пластину подать электрический ток и при этом она располагается под прямым углом к какому-нибудь магнитному полю, то на концах пластины появляется напряжение. Оно пропорционально напряженности магнитного поля, действующей на пластину.

Использование эффекта Холла позволяет измерять как переменный, так и постоянный ток, так как датчик реагирует только на амплитуду напряженности, а направление поля для него значения не имеет.

Кроме этого, датчик реагирует мгновенно на изменение напряженности. Поэтому он может фиксировать и форму сигнала.

Конструктивно, измерительные клещи, основанные на эффекте Холла, ничем не отличаются от обычных, измеряющих при помощи трансформаторов тока. Для обычного пользователя это все тот же мультиметр.

Как измерять

Пользоваться мультиметром с клещами несложно. Вначале нужно выставить режим измерения переменного или постоянного тока. С помощью переключателя на мультиметре выбираются необходимый сектор с обозначениями режимов и останавливаются на шкале с предполагаемыми значениями.

После этого нажатием рычага клещи размыкаются. Исследуемый проводник вводится в область захвата, и клещи смыкаются. На дисплее высветятся показания прибора.

На некоторых тестерах с клещами есть специальная кнопка фиксирующая показание. Тогда достаточно нажать на нее для сохранения результата измерения. Это удобно при измерениях в труднодоступных местах.

Если прибор показывает 1, значит, величина тока превышает предел измерения, и нужно поставить переключатель на большее значение. Если показания 0 или близкие к нему, надо перейти на нижнюю шкалу.

Шкалу измерения надо выбирать так, чтобы показания прибора находились в области максимальных значений. В таком случае погрешность измерений будет минимальной.

Иногда, показания мультиметра с токоизмерительными клещами лежат близко к 0, но провести измерения необходимо. В этом случае используют простой способ. Проводник скручивают в несколько витков и клещами захватывают все провода. На приборе зафиксируется какое-то значение.

Его нужно разделить на количество проводов проходящих через клещи и получить искомое значение тока, проходящего через проводник.

Сделать самому

Если человек немного разбирается в электронике, имеет цифровой мультиметр, то можно довольно быстро сделать к нему дополнение. Для этого понадобится любой датчик Холла, в продаже они имеются, и ферритовое кольцо.

Кольцо раскалывают на две части, к одному концу крепится датчик, и к его контактам припаивают провода. Полукольца крепят к прищепке или чему-нибудь подобному. Концы проводов вставляют в гнезда мультиметра. Прибор переводится в режим милливольтметра.

Если в ферритовое кольцо поместить проводник, по которому протекает ток, то на милливольтметре можно будет наблюдать какие-то значения. В зависимости от используемого датчика, коэффициент преобразования напряженности магнитного поля в электрическое напряжение будет разным, но постоянным для конкретного датчика.

С помощью эталонных токов можно отградуировать шкалу. В результате получится простая и удобная приставка к мультиметру.

Как выбрать

На сегодняшний день, на рынке имеется множество тестеров с клещами и без них. Разброс цен не так уж и велик. Возникает проблема выбора. В первую очередь необходимо определиться, для чего он нужен, какие задачи он должен решать.

Если есть потребность в неразрушающем контроле, необходимо оперативно измерить токи на входящих проводах на даче или на счетчике, то приобретение мультиметра с токоизмерительными клещами будет правильным решением.

Если нужно замерить токи в электропроводке автомобиля, то придется приобрести прибор с датчиками Холла, хотя они немного дороже.

Кроме этого, мультиметры, в зависимости от производителя, могут измерять переменные и постоянные токи и напряжения, сопротивления, емкость, частоту, мощность.

Набор функций зависит от разработчиков аппаратуры. Но за универсальностью гнаться не нужно, это сказывается на цене и характеристиках тестера. Хорошо, если в комплекте с прибором идет подробная инструкция по эксплуатации. После учета всех факторов можно делать покупку.

Токовые клещи iCartool — Автосканеры.РУ

Зачем нужны токовые клещи ?

Почему профессионалу для работы бывает недостаточно хорошего мультиметра? На то  есть две причины.

• Нет возможности разорвать цепь, ток в которой необходимо измерить. К примеру, нельзя обесточивать потребителя или нарушать целостность кабеля.

• Измеряемый ток слишком велик для мультиметра. Как правило, в мультиметрах установлен шунт, через который пропускают измеряемый ток, а величину его определяют по падению напряжения на шунте. При больших токах на шунте выделяется большая энергия. Измерять этим методом хлопотно и небезопасно. И принцип измерения может повлиять на измеряемую величину – ток в цепи падает из-за присутствия шунта, а при больших токах еще и характеристики шунта могут уплыть из-за нагрева.

В подобных таких случаях на помощь к нам приходят токоизмерительные клещи. Они  имеют невысокую стоимость, безопасны в использовании и дают хорошую точность измерений.

Клещи начального уровня позволяют измерять только переменный ток. Их «челюсти» – это, некоторым образом, сердечник тороидального трансформатора. Роль первичной обмотки играет участок проводника с измеряемым током, а вторичная обмотка присутствует в приборе и с нее снимается сигнал. Его уровень пропорционален измеряемому току (хотя и зависит от многих прочих обстоятельств). Ну а измерять небольшие токи и напряжения – простое и приятное занятие для современной техники.

Такие клещи можно назвать клещами имени Фарадея – именно он обогатил нас законом электромагнитной индукции.

Более продвинутые модели клещей способны измерять и постоянный ток. Такой ток, протекая в проводнике, образует вокруг него постоянное магнитное поле. Его можно «поймать» магнитопроводом и донести до датчика Холла – полупроводникового прибора, реагирующего на магнитное поле. Дальше как обычно: снимаем сигнал с датчика, оцифровываем, обрабатываем и показываем пользователю в удобном и красивом виде.

Приборы, работающие по такому принципу, можно назвать клещами имени Андре Ампера и Эдвина Холла. Два этих джентльмена подарили нам возможность померить большой ток без искр и пламени.

Достоинства клещей имени Фарадея – простота, дешевизна и достаточно высокая точность на стандартных электрических цепях.

Недостатки – строго говоря, такие приборы измеряют не сам ток, а его производную, т.е. скорость его изменения. Так что с токами нестандартных частот и несинусоидальных форм могут возникнуть проблемы.

Достоинства метода Ампера-Холла в том, что на выходе мы получаем сигнал, пропорциональный току, вне зависимости от его формы. Это позволяет нам увереннее себя чувствовать с измерениями произвольных сигналов.

Недостатки метода – относительная дороговизна аппаратуры и подверженность помехам. Магнитные поля окружают нас повсюду, и для компенсации их влияния нужно «обнулять» прибор до начала измерений.

С теорией разобрались, переходим к практике.

Рассмотрим  три прибора от марки ICartool.

• ICartool IC-M200A – Базовая бюджетная модель.

• ICartool IC-M206B – Сочетание возможности измерения переменного тока с функционалом мультиметра.

• ICartool IC-M206D – Универсальный прибор: поможет и пионеру, и сварщику.

ICartool IC-M200A

Эта модель измеряет только переменный ток. Кроме него, можно измерить AC и DC напряжение, сопротивление, есть прозвонка.

Внутри только самое необходимое – прибор, щупы, батарейки и описание на русском языке.

Обозначения на корпусе: соответствие стандартам Европейского Союза, наличие двойной изоляции, допуск к работам III категории и напряжению до 600 вольт. Значит, с помощью этого прибора можно ремонтировать все, что подключается к вводному электрощиту в здании, но не сам этот электрощит. Пластик хорошего качества, никаких утяжин и облоя нет, корпус не скрипит и ничем не пахнет.

Программное колесо рассчитано только на вращение сбоку, большим пальцем правой руки, а левшам придется вращать указательным пальцем. Выбранный режим работы можно определить по стрелке на колесе.

С обратной стороны мы видим крышку батарейного отсека, наклейку ОТК производителя и наклейку о соответствии нормам таможенного союза. Начнем с установки батареек. К прибору прилагаются 2 батарейки AAA, их и поставим.

 Крышка батарейного отсека крепится одним винтом, который вворачивается в резьбовую втулку.

Щупы. Длина 85 см. Кончики прикрыты колпачками.

  Измерим сопротивление:

При токе в 2 А падение напряжения на одном щупе 0,76 В, на другом – 0,68 В. Сопротивление пары получается 0,72 Ома. Это многовато. Но не будем забывать, что прибор измеряет ток только клещами, щупы служат для измерения напряжения и сопротивления. Для этих задач сопротивление щупов несущественно. Но надо учитывать, что эти щупы только для измерения напряжения, комплектовать ими какой-нибудь другой мультиметр не стоит.

Экран. Достаточно контрастный, но с углами обзора дело обстоит не очень хорошо. При взгляде сверху, со стороны челюстей, изображение в какой-то момент исчезает. Выглядит это так:

Есть и сильные стороны – у экрана приятная голубоватая подсветка. А при превышении определенных значений тока и напряжения она становится янтарной.

К сожалению, голубая подсветка автоматически отключается через несколько секунд работы. Сам прибор тоже автоматически отключается через несколько минут простоя. Но его автоотключение можно отключить, если включать с нажатой кнопкой «Func». Убедиться, что функция автоотключения отключена можно по исчезновению пиктограммы с часиками в углу экрана.

Вскрытие. Корпус собран на двух саморезах. Первый доступен из батарейного отсека, второй прячется под наклейкой с серийным номером. Контакты батареек подключены к плате через пружинки. Это упрощает разборку корпуса – половинка корпуса не болтается на проводах. По периметру корпуса выполнен двойной паз, что затрудняет попадание пыли и влаги внутрь.

Пайка не без огрехов. Кое-где висят сопли припоя. Некоторые провода не продеты в отверстия платы, а прихвачены каплей припоя к поверхности.

Контроллер прибора в капле компаунда. С одной стороны, такое решение считается неремонтопригодным. Но с другой – экономический эффект ремонта прибора этого ценового диапазона неочевиден.

Обращает на себя внимание странное расположение термисторов на входе. Длинные, причудливо изогнутые ноги полупроводниковых приборов находятся в опасной близости друг от друга. При этом, на них приходится полное напряжение, до 600 вольт! Судя по шелкографии, проектировщики задумали установить термисторы на разных сторонах платы (на фото снизу место PTC2).

Но сборщики решили иначе.

Флюс кое-где не смыт – обратите внимание на пайку проводов внизу кадра на последней фотографии.

Так что впечатления от внутренностей прибора неоднозначные. Задумано хорошо. Реализовано на троечку. Но относительно легко может быть доведено до ума при помощи паяльника и спирта.

Измерение постоянного напряжения. Тут у нас одна шкала с пределом в 600 вольт и разрешением в один знак после запятой. А заявленная погрешность ±0,5% от показаний плюс 5 единиц младшего разряда. Для десяти вольт это и будет 0,5 В. Но мы для тестов задействуем источник опорного напряжения на микросхеме AD584LH с точностью в 100 раз выше – 0,005 В.

Тестируем 2,5 В.

Немного занижает, но в пределах заявленной погрешности измерений.

5 В:

Аналогично.

7,5 В:

Похоже, небольшая ошибка постоянна.

10.0 В:

Для практического применения такая точность вполне достаточна. Вряд ли с помощью клещей на 200 ампер кто-то будет ремонтировать прецизионную аппаратуру.

Измерение сопротивления. Предусмотрено два диапазона: до 2 КОм и до 20 КОм. Благодаря тому, что прибор не имеет автоматического определения диапазона, измерения проходят максимально быстро.

Если внимательно рассмотреть запись, то между касаниями контактов и появлением показаний на экране умещается 30 кадров. При частоте кадров 60 в секунду получается 0,5 сек. Точность показаний соответствует заявленной.

Прозвонка. Здесь скорость особенно важна. Аналогично, смотрим покадрово:

Странно, но задержка включения зуммера зависит от паузы между измерениями. Чем она меньше – тем меньше и задержка.

Если «на холодную», то через 0,3 сек экран показывает значение сопротивления, и только через секунду зажигается красный светодиод и включается зуммер. Если следующее измерение делать сразу же, то и показания, и зуммер, и светодиод включаются одновременно с задержкой 0,3 сек. Все это немного сбивает с толку, конечно.

ICartool IC-M206B

Функционал этого прибора заметно превосходит младшую модель. Проще сказать, чем она отличается от старшей модели линейки. Только измерением переменного тока. Все остальное как у флагмана. А именно, прибор может измерять:

• Переменный ток до 600 А.

• Частоту до 10 МГц.

• Коэффициент заполнения ШИМ.

• Температуру до 1000 °C (так заявлено).

• Напряжение на pn-переходе диодов.

• Емкость конденсаторов.

Плюс ко всему, имеются дополнительные функции низкочастотного фильтра, низкоомного вольтметра и бесконтактного определения напряжения, которые мы, конечно же, тоже проверим. Да, и еще фонарик!

Коробка аналогична младшей модели, но размер немного крупнее.

В коробке чехол. Да, это уже совсем другой ценовой уровень, можно сказать – комплектация «люкс». Чехол было бы удобно переносить за ремешок, но он немного коротковат. Инструкция в кармашке, щупы, термопара, батарейки и сам прибор.

Щупы тут посерьезнее, чем у IC‑200A.

Маркировка третьей категории, допуск до 600 вольт. На кончиках «носочки» для измерений в местах, где можно случайно коротнуть.

Измеряем сопротивление:

Ток 2 А, падение напряжения на паре щупов 0,271 В. Сопротивление пары 0,136 Ом. В пять раз меньше, чем у IC‑200A. Такие щупы уже можно использовать для измерения токов.

Перейдем непосредственно к прибору. Он выполнен в том же стиле, что и IC‑200A, но немного крупнее. Пластик красный и черный. Белые надписи на черном пластике читаются лучше. Программное колесо с рукояткой, так что вращать его можно как рукой, которая держит прибор, так и другой рукой. По этой же рукоятке удобно определять выбранный режим измерений. Было бы совсем хорошо, если бы на рукоятке была контрастная стрелка, но и так уже лучше, чем на IC‑200A.

Клавиша нажимается достаточно туго, но хорошее смыкание необходимо для точности измерений, так что приходится мириться с этим. Раскрытие челюстей такое, что в зев войдет любой проводник разумных размеров. На одной челюсти есть «клювик», которым удобно раздвигать провода и выделять нужный провод среди прочих. Прямо внутрь челюстей светит фонарь. Хват достаточно удобный. И клавиша, и переключатель режимов оказываются прямо под нужными пальцами.

А вот экран тоже, как и в IC‑200A, имеет свои «мертвые углы».

И подсветка, разрази ее гром, снова отключается сама. Это, пожалуй, два самых серьезных недостатка, которые бросаются в глаза еще до начала тестирования прибора.

Постоянное напряжение измеряется с автоматическим определением диапазона. Уровни ИОНа определяются так.

2,5 В:

5,0 В:

7,5 В:

10 В:

Как можно убедиться, все уровни измерены с погрешностью в пределах 0,1 вольта, что более чем достаточно для бытового прибора.

Прозвонка. Поведение в этом режиме немного странное. Вот видео:

При соединении щупов зуммер звучит практически сразу – задержка в пределах 1/60 секунды. Сигнал длится 0,5 секунды, к концу этого интервала экран показывает уже какое-то значение сопротивления. После наступает тишина, и в течение следующей секунды значение измеренного сопротивления снижается и приближается к реальному. Через 1,25 секунды тишины оно опускается ниже 30 Ом, тотчас экран подсвечивается янтарным цветом и возобновляется зуммер. Схема с такими паузами не очень удобна для восприятия, но, надо признать, информативная.

Измерение частоты работает только для сигнала с нулевым средним значением. Если у вас не такой, постоянную составляющую придется гасить развязывающим конденсатором.

До полутора мегагерц показания хорошо соответствуют реальным, дальше проверять не стал.

Коэффициент заполнения проверен на частотах 100 Гц и 1 КГц.

Везде прибор точно находил искомую величину, вплоть до 99%, что очень хорошо.

Емкость прибор измеряет в очень широком диапазоне: до 0,1 Ф. Маленькие значения измеряются достаточно быстро.

А вот над крупными электролитиками прибору приходится потрудиться:

Над этим экземпляром он задумался на 8,2 секунды.

Сопротивление прибор измеряет куда быстрее емкости.

Этот мощный резистор покорился менее чем за 2,5 секунды.

Причем время обратно пропорционально номиналу сопротивления.

Мегаомный резистор определился менее, чем за секунду.

Все эти измерения вполне комфортны для пользователя и соответствуют номиналам с заявленной в инструкции точностью.

LowZ – интересная функция, которая встречается не в каждом приборе. Прежде я расскажу об одной проблеме, знакомой электрикам. Берем трехжильный шнур – фаза, ноль и зануление. Вставляем его в розетку без контакта зануления. Таким образом, два провода у нас под сетевым напряжением, а третий висит в воздухе, потому что не подключен с обоих концов. Там же у нас 0 вольт, получается? Можно касаться руками, не ударит? Смотрим:

Ого! Между одним контактом и занулением 70 вольт.

А между занулением и другим – того больше – 82 вольта! Прибор даже подсветил экран, предупреждая о высоком напряжении. Откуда оно? Это наводки от соседних проводов. У клещей такой высокий импеданс, что заряд не стекает на ноль, а закономерно влияет на показания вольтметра. А теперь переводим прибор в режим LowZ. Он как раз для таких случаев.

3,1 вольт между занулением и одним рабочим контактом.

3,6 вольт между занулением и другим контактом.

Теперь ясно, что то, что мы видели в режиме обычного вольтметра – наводки, не способные причинить вред человеку. Это мы проверяли на шнуре длиной полтора метра и без токовой нагрузки. А при обследовании протяженных цепей этот режим, что называется, «маст хэв».

Измерение показало, что в режиме обычного вольтметра прибор имеет входное сопротивление 11 МОм, в то время как в режиме LowZ входное сопротивление всего 293 КОм.

Тестирование диодов заключается в определении падения напряжения на p-n переходе. Наиболее показательна разница при проверке светодиодов. Разность потенциалов на аноде и катоде при открытии диода напрямую зависит от излучаемой длины волны. Некоторые считают, что квантовая физика – какая-то абстракция. На самом деле она вокруг нас повсюду, даже в простом светодиоде. Макс Планк предложил зависимость между длиной волны и энергией. Чем шире запретная зона в полупроводнике, тем больше энергия фотона и меньше длина волны. Проверим.

Ура! Физика работает! Первый светодиод, с самым низким падением напряжения – инфракрасный. Мы вообще не видим его свет. А последний – ультрафиолетовый. У него самая высокая энергия волны и самое большое падение напряжения.

Фонарь. Здесь все просто. Долгое нажатие кнопки включения света – он включается. Второе долгое нажатие – выключается. Либо можно выключить весь прибор – включение фонаря не запоминается. Светит фонарь прямо между челюстями клещей, чуть выше середины по высоте. Свет белый, со слегка синим оттенком. Не очень яркий, но достаточный, чтобы было видно, куда лезешь. В жизни подсветка выглядит примерно так:

Измерение температуры производится термопарой K типа, которая поставляется в комплекте. Из имеющихся у меня термопар эта имеет самый мягкий провод. С ней приятно работать, нет «пружинистости», с которой приходилось бороться, измеряя температуру другими приборами. Показания температуры правдоподобны на точках 36 и 220 градусов, остальной диапазон не измерял.

Бесконтактное определение напряжения работает. Нельзя сказать, что это такой уж точный метод – даже в описании оговаривается, что его показаний недостаточно, чтобы спокойно хвататься за оголенные провода. Но он поможет быстро определить, в каких розетках есть электричество, а в каких нет, или имеется ли под напольным покрытием теплый пол. Даст приблизительное представление о том, где в стене проложен провод.

Вскрытие. Два самореза, один виден с обратной стороны невооруженным глазом, второй доступен из батарейного отсека.

Лабиринт по периметру. Контакты батарей соединяются с платой пружинками. Основная микросхема здесь в корпусном исполнении, а не в капле.

Это все я перечисляю преимущества. Прибор сделан на контроллере DM1106EN. Продвинутая современная версия хорошо себя зарекомендовавшего чипа DTM0660. На нем собрано много отличных мультиметров и есть надежда, что этот будет не хуже. Качество пайки хорошее, но флюс кое-где смыт не вполне. Термисторы на входе уже не наваливаются друг на друга угрожающим образом. Предохранителей нет, но у прибора достаточно высокое входное сопротивление, так что термисторов для защиты вполне достаточно. На плате много нераспаянных элементов. Должно быть, плата унифицирована со старшей моделью.

ICartool IC-M206D

Упаковка, комплектация, корпус подобны предыдущей модели до степени смешения:

Да и по функционалу эти клещи очень близки к модели IC-M206D, поэтому я остановлюсь только на различиях. Прежде всего, это их главная функция:

Измерение постоянного тока. В качестве референсных значений будем использовать показания амперметра в лабораторном блоке питания и мультиметра iCartool IC‑M118A. Разумеется, начинаем с обнуления значений в клещах, разместив их именно так, как они будут измерять ток при его прохождении по проводу. Это нужно делать перед всяким измерением постоянного тока.

Я решил не истязать блок питания и мультиметр большими токами, а намотать несколько витков провода на клещи. Магнитный поток через рамку и показания клещей в таком случае увеличиваются пропорционально числу витков. У меня было 20 витков.

Таблица результатов:

Ток, А	0,5	1,0	1,5	2	5	10	20	30	40	60	80	100	120	140	160	180	200
Измерение прибором	0,51	1,02	1,54	2.02	5,3	10,4	20,5	30,7	40,9	60,9	81,3	101,5	121,8	142,2	162,4	182,7	202,9

Средняя ошибка: 0,0155.

Она укладывается с запасом в заявленную точность в 2,5% плюс пять единиц младшего разряда.

Дальнейшие тесты прибор выполнил аналогично ICartool IC-M206B, за исключением некоторых особенностей:

Коэффициент заполнения измеряется прибором несколько хуже, чем это делает модель IC‑M206B.

На частоте 100 Гц валидные коэффициент заполнения измеряется верно до 79%. С ошибкой — до 81%, а выше 81% не определяется.

На частоте 1 КГц начиная с 93% прибор показывает коэффициент заполнения 99,9%. С повышением частоты до 5 КГц предел правильного отображения отодвигается до 97%, а при 10 КГц прибор распознает уже 98% заполнение.

Не исключено, что это проблема конкретно моего экземпляра, но факт остается фактом.

Потребление тока от элементов питания у трех приборов в разных режимах оказалось различным.

Отличия младшей модели от старшей в потреблении составило более 15 раз.

Чтобы не утомлять однообразными фотографиями, я свел результаты измерений в таблицу.

	IC-200A	IC-206B	IC-206D
Измерение тока	0,7 мА	1,4 мА	11,9 мА
Измерение + подсветка экрана	8,9 мА	18,0 мА	22,9 мА
Измерение + фонарь	─	11,2 мА	19,8 мА
Измерение+фонарь+подсветка	─	25,4 мА	29,3 мА

Самый простой прибор победил предсказуемо. А вот то, что датчик Холла увеличивает потребление тока прибором так сильно, стало неожиданностью. Повлияет ли это на срок службы батареек? Едва ли. При таких малых токах время работы батареи не может быть подсчитано банальным делением емкости на ток – зависимость там не линейна. При домашнем использовании прибора скорее время хранения будет определяющим фактором остаточной емкости батарей.

Разборка прибора аналогична IC-206B, но внутри мы видим более богатое оснащение платы:

Чип все тот же. Датчик Холла соединен с платой не проводами, а шлейфом. А вот варистор на входе, судя по обозначениям на плате вверху фотографии, поставить постеснялись. Но пайка качественная, все аккуратно.

Распаяна дополнительная микросхема памяти, есть подстроечный реостат.

Практическое применение токовых клещей.

Как ни крути, но основное назначение токоизмерительных клещей – измерять ток. Займемся же этим делом. В качестве нагрузки воспользуемся стиральной машиной. Во-первых, у нее несколько разных режимов потребления. Во-вторых, в ней работает электродвигатель и мы вправе ожидать не только активной нагрузки от нагревателя, но и реактивной нагрузки от электродвигателя. Итак:

Измерение переменного тока

Из видео можно понять, что показания приборов более-менее соответствуют друг другу. Различается частота обновления показаний. У IC‑200A она порядка 1 в секунду. А у IC‑206B и IC‑206D порядка 3 раз в секунду.

Можно заметить, что у IC‑206В присутствует ненулевое значение тока при реальном отсутствии тока нагрузки. Это может быть вызвано измерением паразитных токов высокой частоты. Чтобы отфильтровать их, в приборе есть специальный режим.

LPF (Low Pass Filter). Этот фильтр срезает высокие гармоники и показания становятся более правдоподобными. Включаем:

Ну вот, теперь все хорошо. Посмотрим полосу пропускания фильтра.

На 50 Гц приборы адекватно показывают среднеквадратичное значение напряжения:

На 1 КГц показания укладываются в заявленную погрешность.

Начиная а 2 КГц напряжение уже не может быть измерено с достаточной точностью.

На 5 КГц ошибка более чем вдвое. Далее проверять не имеет смысла.

Фильтр очевидно работает, и его амплитудно-частотная характеристика плавно ниспадает в интервале 1‑10 КГц.

Любопытно заметить, что включение фильтрации частот потребовалось лишь модели датчиком тока имени Фарадея. Клещи Ампера-Холла не требовали никаких фильтров, чтоб валидно распознать ноль.

Для второго измерения в качестве референсных приборов я установил клещи MT‑87 и Mustool MT866. Это приборы попроще старших моделей от ICartool. У них нет фильтра нижних частот, результат — ненулевые значения при отсутствии нагрузки.

Показания всех совпадают с точностью, достаточной для практического применения.

Для измерений больших токов был задействован трансформатор от точечной сварки. С кабелями на выходе он выдает ток до трехсот ампер. Попробуем подогреть гвоздь:

Как видно, гвоздь греется, а показания совпадают с точностью, достаточной для практического применения.

Переменное напряжение все приборы тоже превосходно измеряют.

Измерение постоянного тока наиболее интересно применительно к автомобилю. Аккумулятор легкового автомобиля способен выдать ток до 600 ампер. Обычно такой ток требуется лишь доли секунды, для запуска холодного мотора зимой. Но это те самые доли секунды, которые отделяют запуск от незапуска, поездку по делам от снятия аккумулятора для зарядки, движение в теплом автомобиле от размахивания проводами для прикуривания. Хотя бы пару раз в год, в сезонное обслуживание автомобиля, полезно протестировать аккумулятор на предмет, протянет он еще сезон или пора в утиль. В принципе, для этого можно использовать нагрузочную вилку. Она показывает проседание напряжения под нагрузкой. Но вот беда – нагрузка там абстрактная, так что мы измеряем ресурс аккумулятора «в попугаях». Лучшая тестовая нагрузка для любого аккумулятора – стартер той машины, где он установлен. Для эксперимента нам потребуется любой мультиметр с функцией определения минимального напряжения и токовые клещи с функцией определения максимального тока. В моем случае это ICartool IC‑M118A и ICartool IC‑206D соответственно.

Сначала измеряем ЭДС аккумулятора – напряжение при выключенных потребителях.

12,26 В.

Затем выбираем режим фиксирования минимальных значений напряжения и максимальных тока. В моем случае ток идет в клещах «задом наперед», так что будут отрицательные показания, а выбираю я минимальное значение. Пришло время запускать мотор.

По цепи стартера тек ток в 209,8 ампер. Напряжение на выводах аккумулятора при этом падало до 10,47 вольт.

(12,26-10,47)/209.8 = 0,0085 (Ом.)

8,5 мОм – таково внутреннее сопротивление батареи. Это много, норма 4-6.

Но наш метод не идеален. Мы не знаем частоту измерений в приборах, так что реальные значения внутреннего сопротивления могут быть как больше (если мы не поймали пик тока), так и меньше (если мы не поймали истинное минимальное напряжение). Но как грубая оценка состояния аккумулятора годится и такой метод.

Функция минимальных и максимальных значений для таких измерений совершенно необходима – глазом и даже видеокамерой скоротечные процессы не заметить. Хорошо, что при активации этой функции клещи запоминают и минимум, и максимум. После измерений нажатием кнопки можно переключать на экране зафиксированные значения сколько угодно раз. Это очень удобно.

---

Выводы

Все три прибора работают, все заявленные характеристики соответствуют реальным.

ICartool IC-200A подойдет тем, у кого есть мультиметр, но не хватает функции проверки потребления электроприборов. Достоинства – компактность и цена. К недостаткам можно отнести невысокое качество пайки.

ICartool IC-206В – прибор со сбалансированными характеристиками. Имея такой прибор дома, мультиметр уже и не обязателен. По большому счету, для того чтобы стать универсальным, ему не хватает только функции измерения тока. Но для этого случая существует другая модель.

ICartool IC-206D – универсальный прибор. Достоинства — измеряет все. Недостатки – странное поведение в измерениях скважности.

Достоинства всех трех приборов – хорошие корпуса. Достаточно точные измерения. Богатый функционал старших моделей.

Недостатки всех трех – не вполне удобный режим прозвонки и экран, который виден не со всех ракурсов.

Тема:  Токовые клещи

Комплект Fluke 116/323 KIT мультиметр и токовые клещи

Максимальное напряжение между любым контактом и заземлением 600В Защита от выбросов напряжения 6 кВ пиковое, согласно требованиям IEC 61010-1 600В Кат. III, Степень загрязнения 2 Дисплей Цифровой, 6 000 единиц счета, 4 обновления в секунду Гистограмма 33 сегмента, 32 обновления в секунду Рабочая температура От -10°C до +50°C Температура хранения От -40°C до +60°C Тип элемента питания Щелочная батарея 9В, NEDA 1604A или IEC 6LR61 Время работы батареи Обычно около 400 часов без подсветки Характеристики точности Постоянное напряжение в милливольтах Диапазон: 600,0мВ Разрешение: 0,1мВ Погрешность: ± ([% показаний] + [единиц счета]): 2,0% + 3 Постоянное напряжение в вольтах Диапазон/разрешение 6,000В / 0,001В Диапазон/разрешение 60,00В / 0,01В Диапазон/разрешение 600,00В / 0,1В Измерение напряжения в автоматическом режиме Диапазон: 600,0В Разрешение: 0,1В Погрешность: 2,0% + 3 (постоянный ток, от 45Гц до 500Гц) 4,0% + 3 (от 500Гц до 1кГц) Переменное напряжение в милливольтах1 истинное среднеквадратичное значение Диапазон: 600,0мВ Разрешение: 0,1мВ Погрешность: 1,0% + 3 (постоянный ток, от 45Гц до 500Гц) 2,0% + 3 (от 500Гц до 1кГц) Переменное напряжение в вольтах1 истинное среднеквадратичное значение Диапазон/разрешение 6,000В / 0,001В Диапазон/разрешение 60,00В / 0,01В Диапазон/разрешение 600,0В / 0,1В Погрешность: 1,0% + 3 (постоянный ток, от 45Гц до 500Гц) 2,0% + 3 (от 500Гц до 1кГц) Целостность Диапазон: 600Ом Разрешение: 1Ом Погрешность: Включение звукового сигнала < выключение при 20Ом > 250Ом; обнаружение размыканий или коротких замыканий длительностью 500 мксек и выше. Сопротивление (диапазон/разрешение) 600,0Ом 0,1Ом 6,000кОм 0,001кОм 60,000кОм 0,01кОм 600,000кОм 0,1кОм 6,000МОм 0,001МОм (погрешность 0,9% + 1) 40,00МОм 0,01МОм (погрешность 1,5% + 2) Проверка диодов Диапазон/разрешение 2,000В / 0,001В Погрешность: 0,9% + 2 Емкость (диапазон/разрешение) 1000нФ 1000нФ / 1нФ 10,00мкФ 10,00мкФ / 0,01мкФ 100,00мкФ 100,0мкФ / 0,1мкФ 9999мкФ 9999мкФ / 1мкФ От 100мкФ до 1000мкФ Погрешность 1,9% + 2 > 1000мкФ Погрешность5% + 20% LoZ низкая входная емкость Диапазон: от 1нФ до 500 Ф Погрешность: Стандартно 10% + 2 Температура2 (Термопара Тип-K) Диапазон/разрешение От -40°C до 400°C / 0,1°C Погрешность: 1% + 102 Диапазон/разрешение От -40°C до 400°C / 0,1°C Погрешность: 1% + 182 Измерение переменного тока в микроамперах (от 45Гц до 500Гц) Диапазон/разрешение 600,0мкА / 0,1мкА Погрешность: 1,0% + 2 Измерение постоянного тока в микроамперах Диапазон/разрешение 600,0мкА / 0,1мкА Погрешность: 1,0% + 2 Частота (по входу напряжения или тока)2 Диапазон/разрешение 99,99Гц / 0,01Гц Диапазон/разрешение 999,99Гц / 0,1Гц Диапазон/разрешение 9,999Гц / 0,001Гц Диапазон/разрешение 50,00Гц / 0,01Гц Погрешность: 0,1% + 2 Механические и общие характеристики Размеры 167 x 84 x 46мм Вес 550г Гарантия 3 года «

Выбираем лучшие токоизмерительные (токовые) клещи

В практической работе электрика нередко возникают ситуации, когда есть необходимость измерить ток, протекающего в проводнике, без разрыва цепи. Иногда это позволяет ускорить работу. Бывает, что разорвать цепь просто невозможно (если речь идет об электроснабжении критически важного объекта). Наконец, в ряде случаев измерение тока без разрыва цепи позволяет быстро найти неисправность, на поиск которой иначе ушло бы много времени.

Для измерения в “рабочем режиме” применяются устройства, именуемые токоизмерительными клещами. Иногда это устройство именуется просто «токовыми клещами». Простейший вариант — токовые клещи, выполненные в виде приставки к мультиметру. Недостатком таких клещей является необходимость пересчитывать показания мультиметра умножением на определенный коэффициент. Кроме этого, измерение тока клещами имеет свою специфику, и, если токоизмерительные клещи не были изначально разработаны для определенного мультиметра, с которым он применяется, может возникнуть значительная инструментальная погрешность.

Вот почему мы рекомендуем использовать токовые клещи, которые представляют собой функционально законченное устройство (или функционально законченный комплект устройств). При необходимости, для удобства можно использовать и более продвинутые модели токоизмерительных клещей с функциями мультиметра.

Принцип работы токовых клещей

Для того, чтобы выбрать лучшие токовые клещи, нужно хотя бы на базовом уровне разбираться в принципе их работы.

Главное преимущество клещей Дитце — предельная простота их конструкции

Наиболее распространенным типом токоизмерительных клещей являются клещи Дитце. Они представляют собой разъемный магнитопровод с намотанной на нем катушкой, который при измерении охватывает проводник. В итоге образуется трансформатор, одной из обмоток которого является провод, в котором осуществляются измерения, а другой — катушка, вмонтированная в клещи.

Преимуществом клещей Дитце является простота конструкции и, как следствие, дешевизна и высокая надежность. К недостаткам относятся невозможность измерения постоянного тока, зависимость точности измерения от частоты, а также относительно низкая чувствительность. Последняя проблема, впрочем, решается простым способом — на клещи наматывается несколько витков провода с измеряемым током, а потом измеренные показания делятся на число витков. Тем не менее, именно клещи Дитце пользуются наибольшей популярностью, так как для большинства применений их возможностей достаточно — электрики работают, как правило, с током частотой 50 Гц, а необходимость в измерении токов без разрыва цепи возникает, главным образом, там, где токи имеют большие значения.

Упрощенная схема токоизмерительных клещей на основе датчика Холла

В токовых клещах более современной конструкции используются датчики Холла — полупроводниковые устройства, определяющие величину магнитного поля. При этом провод, где проводятся измерения, охватывается не катушкой, а магнитопроводом, в разрыв которого встроен датчик Холла. Для повышения точности измерений нередко встраивают не один, а два датчика Холла — такие измерительные приборы называются клещами с двойным датчиком Холла.

Преимуществами токоизмерительных клещей с датчиками Холла являются возможность измерения постоянного тока, высокая чувствительность, высокая точность. Но их стоимость значительно выше, чем у клещей Дитце.

Конструкция катушки Роговского

Самым старым типом токовых клещей является катушка (пояс) Роговского. Она представляет собой замкнутый соленоид из немагнитного материала с равномерной намоткой, один из выводов катушки проходит по оси соленоида. Как и для клещей Дитце, можно измерять только переменный ток, результаты измерений сильно зависят от частоты. Уровень сигнала на выходе катушки Роговского очень низкий, поэтому приходится использовать дорогостоящие усилители с высокой чувствительностью. Тем не менее, у катушки Роговского есть одно важное преимущество: результаты измерений мало зависят от того, как соленоид проходит вокруг проводника. Поэтому катушку Роговского можно наматывать на эластичный материал. Данный прибор используют в том случае, если проводник, где проводятся измерения, находится в труднодоступном месте и его можно охватить только эластичным предметом. Токоизмерительные клещи, использующие только принцип катушки Роговского, в настоящее время уже почти не выпускаются. Но гибкая катушка Роговского может входить в комплект поставки некоторых токоизмерительных клещей, основными для которых являются другие принципы.

Важные функции токовых клещей

При выборе токовых клещей следует обратить внимание на некоторые функции, которые могут оказаться полезными для использования прибора в ваших условиях.

В первую очередь, следует отметить функцию True RMS. Дело в том, что измерители переменного тока, в которых такой функции нет, как правило, показывают значение для идеальной ситуации, при которой ток имеет синусоидальную форму.

Клещи Greenlee GT-CM-1360 (с True RMS)

Лет 30 тому назад ассортимент электрического оборудования у потребителей был ограниченный, поэтому ток в электросети был почти идеальной синусоидальной формы. Над тем, что его отклонение от синусоиды может как-то влиять на результаты измерений, никто и не задумывался. Но теперь, когда применяются энергосберегающие и светодиодные лампы, а также импульсные блоки питания, форма тока в сети весьма далека от синусоидальной, прежние подходы к измерениям дают большие погрешности. Тем более, что к измерительным клещам часто прибегают при возникновении аварийных ситуаций, которые, в свою очередь, все чаще связаны с тем, что ток в проводах уж совсем сильно отличается от синусоиды. Функция True RMS позволяет напрямую определить среднеквадратическое значение для переменного тока произвольной формы на основе математических операций с мгновенными значениями тока. Настоятельно рекомендуем вам приобрести токоизмерительные клещи с функцией True RMS, если они вам требуются при проведении аварийных работ, а также в том случае, если вы заняты обслуживанием жилого сектора, где качество нагрузки на практике никем не контролируется. И, кстати, токоизмерительные клещи с функцией True RMS уже давно не являются громоздкими и дорогими приборами, пример тому — компактное устройство Greenlee GT-CM-1360.

Токовые клещи Greenlee GT-CMI-2000 умеют измерять крест-фактор

С проблемой нелинейности нагрузки сопряжена и другая полезная функция, реализованная в топовых токовых клещах (в частности, Greenlee GT-CMI-2000) — вычисление крест-фактора, то есть отношения пикового значения тока к его среднеквадратическому значению. Значение крест-фактора нагрузки критически важно для источников бесперебойного питания. В технических характеристиках многих из них указывается максимальное значение крест-фактора, выше которого они работать не будут. Соответственно, если вы используете источники бесперебойного питания, то наличие в токоизмерительных клещах функции определения крест-фактора оказывается полезным.

Клещи Greenlee GT-CM-960 могут определять ориентировочное значение напряжения в сети бесконтактным способом

Измерять без прикосновения к проводам можно не только ток, но и напряжение. Правда, показатели будут носить оценочный характер — какое из стандартных напряжений питания может быть в сети: 20/55/110/220/400 В (либо иные значения, в зависимости от сферы применения). Для этого нужно включить соответствующий режим измерений, соединить клещи с нулевым проводом и  поднести сомкнутые губки клещей на расстояние не более 10 см от провода.

С помощью клещей обычно измеряют токи порядка десятков — сотен ампер. Но чувствительность датчика Холла позволяет измерять и меньшие токи, начиная с 0,2 А. Для этого в некоторых клещах предусмотрен режим повышенной чувствительности. В токовых клещах производства Greenlee применена эксклюзивная технология AmpTip. Она заключается в том, что провод с малыми токами и малым диаметром вводится в специальное углубление в губках клещей, что обеспечивает его точное расположение при измерениях.

Пример использования токоизмерительных клещей с открытым зевом

При проведении измерений в тесных электрических шкафах может быть полезна такая редкая разновидность электрических приборов как токоизмерительные клещи с открытым зевом. Очень удобными клещами такого типа являются Greenlee GT-CSJ-100. К недостаткам клещей с открытым зевом можно отнести возможность измерения только переменного тока и более низкую точность по сравнению с другими токовыми ключами, но, подчеркнем, есть ситуации, когда можно использовать либо их, либо гибкую катушку Роговского. Открытый зев предусматривает моноблочную конструкцию измерительного прибора, которая намного удобнее и безопаснее.

Большинство современных моделей токоизмерительных клещей имеют, помимо основной функции измерения тока без разрыва цепи, также еще и функции мультиметра. Измерение тока в режиме мультиметра производится обычным способом, с разрывом цепи. Выбирая клещи, следует учитывать разницу в параметрах измерения тока в режимах собственно клещей и мультиметра. Токовые клещи, поддерживающие, например, измерение постоянного тока в режиме мультиметра, не всегда могут делать это в режиме собственно клещей.
Набор функций мультиметра может быть дополнен функциями тестирования разнообразных электронных компонентов: диодов, конденсаторов и т. п. Также в некоторых моделях клещей (например, Greenlee GT-CMH-1000) есть функция тестирования электродвигателей. Полезной является функция AutoCheck, позволяющая автоматически устанавливать диапазоны измерений (например, у Greenlee GT-CMI-2000 – в пределах от 1,5 до 2000 В). Правда, данная функция имеет некоторые ограничения по использованию на цепях, которые могут быть повреждены низким входным импедансом вольтметра.

Токовые клещи представляют собой настоящую «рабочую лошадку» электрика. Поэтому следует обращать внимание в первую очередь на бренды, которые предлагают наиболее широкий ассортимент токовых клещей. Из него можно выбрать лучшие токовые клещи с оптимальным для вас набором функций.

Если вам нужна профессиональная консультация по диагностике электрооборудования и выбору токовых клещей, просто отправьте нам сообщение!

Поделитесь этой страницей с друзьями и коллегами



Как датчиками и токовыми клещами измерять постоянный и переменный ток

Как датчиками и токовыми клещами измерять постоянный и переменный ток

Электрический ток — направленное (упорядоченное) движение частиц или квазичастиц — носителей электрического заряда.

Для расширения функционала мультиметров, осциллографов и других электроизмерительных инструментов, применяются токовые датчики в форме клещей — токовые клещи. Для проведения измерений клещами, их смыкают в обхват проводника с током, и таким образом, без разрыва цепи и без необходимости врезания в проводник какого бы то ни было шунта, осуществляют замер.

Это просто и удобно. Результат измерения прибор отображает на своей шкале в виде напряжения или тока пропорциональной измеренному току величины. Достоинство метода заключается еще и в том, что прибор может и не иметь достаточно широкого входного диапазона, тогда как датчик — клещи вполне в состоянии свободно принять проводник даже с очень большим током.

Проводник с измеряемым током не только остается целым, но и всегда гальванически изолирован от цепей измерительного прибора. Сам же прибор может иметь входную цепь с очень высоким импедансом и даже быть заземлен. Здесь нет необходимости как-то регулировать или включать и выключать питание цепи, параметры которой измеряются клещами, а значит в работе питаемого оборудования не будет простоев.

Среднеквадратичное значение тока в диапазоне частотных характеристик датчика можно измерить при совместном использовании токового датчика с мультиметром, способным измерять среднеквадратичные значения. В данном случае диапазон будет ограничен возможностями (шкалой) мультиметра. Лучшие результаты достигаются с датчиками обладающими широкой частотной характеристикой, минимальным фазовым сдвигом и высокой точностью.

Для измерения параметров переменного тока используются датчики, работающие по принципу обычного измерительного токового трансформатора. Любой трансформатор имеет первичную и вторичную обмотки, установленные на общем магнитопроводе. Первичное напряжение подается на первичную обмотку, в сердечнике создается переменный магнитный поток, наводящий во вторичной обмотке соответствующую коэффициенту трансформации ЭДС. Токи первичной и вторичной обмоток соотносятся как количества витков во вторичной и первичной обмотках.

Так и работает токовый датчик для измерения переменного тока. Магнитопровод в форме клещей замыкается вокруг проводника. Проводник — это первичная обмотка, состоящая из одного единственного витка, значение тока в котором необходимо узнать.

Ток во вторичной обмотке будет пропорционален току в проводнике и отличаться от него в число раз, равное коэффициенту трансформации, то есть во столько раз, сколько витков во вторичной обмотке. Количество витков во вторичной обмотке датчика обычно 1000, 500 или 100.

Если датчик имеет 1000 витков, то клещи имеют обозначение 1000:1 или 1мА/А — это значит что 1 мА в показаниях прибора тождественен 1А в исследуемом проводнике. Или 1А на приборе — 1000 А в проводнике.

Соотношение может быть в принципе и другим: 3000:5 или 2000:2, в зависимости от назначения прибора. Однако в большинстве случаев клещи работают в паре с обычным мультиметром и соотношение, как правило, 1000:1.

При соотношении 1000:1 или 1мА/А показания прибора будут такими. При входном токе в 700А выходные показания окажутся 700мА, при 300А — 300мА и т. д. Так происходит потому, что выход датчика присоединяется к цифровому мультиметру в режиме измерения переменного тока с выбранным диапазоном значений.

Для определения действующей величины тока в проводнике, показания мультиметра умножаются на коэффициент датчика. Главное — чтобы измерительный прибор имел требуемое входное сопротивление.

Если измерительный прибор имеет вход только по напряжению (вольтметр или осциллограф), то он также может использоваться с токовым датчиком — клещами. Для этого токовый выход датчика необходимо согласовать с входом прибора, применив принцип измерительного трансформатора тока. Тогда показания переменного напряжения будут пропорциональны измеряемому переменному току.

Существуют токовые клещи, способные измерять не только переменный, но и постоянный ток. В таких клещах принцип их работы основан на эффекте Холла, когда параметры тока выводятся из параметров порождаемого им магнитного поля, воздействующего на полупроводник и инициирующего в нем эффект Холла.

Тонкая пластинка полупроводника устанавливается перпендикулярно магнитному полю тока, который требуется измерить. На пластинку в определенном направлении (допустим вдоль нее) подается ток возбуждения, который отклоняется во внешнем магнитном поле под действием силы Лоренца в поперечном направлении, и тогда в этом направлении на краях пластинки можно измерить ЭДС (напряжение Холла).

При постоянном токе возбуждения через пластинку, ЭДС Холла, как и индукция магнитного поля измеряемого тока, будут пропорциональны измеряемому току. То есть напряжение Холла соответствует току в проводнике, который проходит внутри магнитопровода датчика. Такая схема имеет большие преимущества перед устройствами на базе трансформатора тока.

Поскольку генерация ЭДС Холла не зависит от направления вектора магнитной индукции, а зависит только от его величины, датчик на основе эффекта Холла измеряет как переменный, так и постоянный ток. К тому же датчик абсолютно точно фиксирует фазу изменения (направления) магнитного поля, а значит пригоден для наблюдения формы тока.

Клещи с датчиком Холла бывают с одним либо с двумя встроенными датчиками. Различные модели клещей обладают широким динамическим диапазоном и частотной характеристикой, линейностью сигнала и высокой точностью.

Область применения таких клещей охватывает всё оборудование с постоянным током до 1500 А без необходимости встраивания дорогих шунтов. Переменный ток частотой в десятки килогерц также измерим при помощи клещей на базе эффекта Холла, причем форма тока может быть самой разной, среднеквадратичное значение будет найдено.

Выходной сигнал в милливольтах, пропорциональный измеренному току, может быть легко воспринят большинством мультиметров, осциллографов и самописцев.

Ранее ЭлектроВести писали, что встреча глав США и СССР в 1985 году подарила миру один из самых амбициозных технологических проектов: экспериментальный термоядерный реактор ITER («путь»). В Провансе, на юге Франции, тысячи ученых и строителей готовят комплекс для научных экспериментов, способных открыть человечеству дорогу к термоядерным электростанциям будущего.

По материалам: electrik.info.

Использование дополнительных токовых клещей с цифровыми мультиметрами

Дополнительные токовые клещи расширяют гибкость и измерительные возможности мультиметра, позволяя измерять до тысяч ампер. Сами по себе большинство измерителей ограничено измерением до 20 ампер в течение короткого периода. Принадлежности клещей уменьшают фактический измеренный ток на фиксированное соотношение. Это означает, что максимальный ток теперь ограничивается клещами, а не мультиметром.

Следующее обсуждение посвящено наиболее распространенным типам токовых клещей, используемых с цифровыми мультиметрами (цифровым мультиметром):

1. переменного тока только с выходом в миллиамперах, как у Fluke i200, i400, 80i-400, 80i-600A или i800
2. Переменный / постоянный ток с выходом в милливольтах, такой как токовые клещи переменного / постоянного тока Fluke i410 Зажимы переменного / постоянного тока, i1010 и 80i-110s

Примечание. Это не полное руководство пользователя.Обязательно прочтите информацию о безопасности и использовании, содержащуюся в инструкциях по зажиму.

i200, подключенный к мультиметру с регистрацией истинных среднеквадратичных значений Fluke 289, и i400, подключенный к промышленному мультиметру Fluke 87V. Подключение зажима i410.

Зажимы переменного тока: Fluke i200, i400, 80i-400 или i800

Зажимы i200, i400, 80i-400 и i800 представляют собой клещи с трансформатором тока, которые имеют выходную мощность 1 миллиампер переменного тока на ампер переменного тока. Это соотношение 1000: 1. У них также есть соединения типа банан.Эти клещи не измеряют постоянный ток.

Чтобы использовать эти клещи с мультиметром Fluke Digital, измеритель должен иметь входной разъем миллиампер. Подключите черный выходной провод к общему разъему измерителя, а красный выходной провод — к входному разъему миллиампер или мА измерителя. Установите функциональный переключатель измерителя на показания в миллиамперах переменного тока.

Поместите зажимные губки только вокруг одного проводника цепи, которую нужно проверить. Одновременное зажатие вокруг линейного и нейтрального проводов (например, сетевого шнура) приведет к отмене показаний текущего расхода.Если в цепи протекает ток, показание в миллиамперах на дисплее будет фактическим протекающим током в амперах.

Показание на дисплее промышленного мультиметра Fluke 87V (15,86 мА переменного тока) соответствует действительному току цепи 15,86 ампер переменного тока. Показание на дисплее мультиметра с регистрацией истинных среднеквадратичных значений Fluke 289 (225,32 мА переменного тока) соответствует действительному току цепи 225,32 ампер переменного тока.

Зажимы i410 и i1010 представляют собой зажимы на эффекте Холла переменного / постоянного тока. То есть они содержат датчики на эффекте Холла, имеют внутреннюю электронику и выключатель питания.Эти клещи имеют выходной сигнал 1 милливольт переменного тока на ампер переменного тока для измерений переменного тока и 1 милливольт постоянного тока на ампер постоянного тока для измерений постоянного тока. Опять же, они имеют передаточное число 1000: 1.

Чтобы использовать эти клещи с мультиметром Fluke Digital, для получения наилучших результатов измеритель должен иметь диапазон милливольт для переменного или постоянного напряжения в зависимости от измеряемого тока. Для измерения переменного тока подключите черный выходной провод к общему разъему измерителя, а красный выходной провод — к измерителю V /? входной разъем.Установите переключатель функций измерителя на измерение напряжения переменного тока или милливольт переменного тока.

Поместите зажимные губки только вокруг одного проводника цепи, которую нужно проверить. Одновременное зажатие вокруг линейного и нейтрального проводов (например, сетевого шнура) приведет к отмене показаний текущего расхода. Если в цепи протекает ток, показание в милливольтах на дисплее будет фактическим протекающим током в амперах.

Соединения для клещей i410 / i1010 с цифровым мультиметром 289

Подключенный к зажиму i1010 мультиметр Fluke 289 с функцией регистрации истинных среднеквадратичных значений, показания в мВ переменного тока соответствуют истинному току цепи в амперах переменного тока.

Показание на дисплее мультиметра с регистрацией истинных среднеквадратичных значений Fluke 289 (7,437 мВ переменного тока) соответствует действительному току цепи 7,437 ампер переменного тока.

Для измерения постоянного тока подключите черный выходной провод к общему разъему измерителя, а красный выходной провод — к измерителю V /? входной разъем. Установите переключатель функций измерителя на показания в милливольтах постоянного тока. Включите зажим, нажав зеленую кнопку питания.

Для наиболее точных измерений постоянного тока с закрытыми губками используйте «ноль», чтобы обнулить отображаемое значение, прежде чем ограничивать измеряемый ток.Эта настройка нуля требуется только для измерений постоянного тока. Поместите зажимные губки только на один провод проверяемой цепи. Если в цепи протекает ток, показание в милливольтах на дисплее будет фактическим протекающим током в амперах.

Зажимы переменного / постоянного тока: Fluke 80i-110s

80i-110s также являются клещами с эффектом Холла для переменного / постоянного тока. Это двухдиапазонный зажим с выходом 10 милливольт или 100 милливольт на ампер переменного тока для измерения переменного тока или 10 милливольт или 100 милливольт на ампер постоянного тока для измерения постоянного тока.Используйте позицию 100 милливольт на ампер для точных измерений тока до 10 ампер и позицию 10 милливольт на ампер для измерения тока, превышающего 10 ампер, но менее 100 ампер

Этот зажим был первоначально разработан для использования с осциллоскопом и заканчивается разъемом BNC. соединитель стиля. Чтобы использовать его с цифровым мультиметром, добавьте PM9081 / 001 BNC к двойному банановому адаптеру. Для достижения наилучших результатов цифровой мультиметр должен иметь диапазон милливольт для переменного или постоянного напряжения, в зависимости от измеряемого тока.

Для измерения переменного тока подключите черный выходной разъем к общему разъему измерителя, а красный выходной разъем — к измерителю V /? входной разъем. Установите функциональный переключатель измерителя на считывание милливольт переменного тока или напряжения переменного тока. Включите датчик, сдвинув переключатель из положения «Off» в положение соответствующего диапазона, в зависимости от измеряемого тока.

Поместите зажимные губки только вокруг одного проводника цепи, которую нужно проверить. Одновременное зажатие вокруг линейного и нейтрального проводов (например, сетевого шнура) приведет к отмене показаний текущего расхода.Если в цепи протекает ток, показание в милливольтах на дисплее будет фактическим протекающим током в амперах.

Пример №1: С мультиметром регистрации истинных среднеквадратичных значений Fluke 289, подключенным к зажиму 80i-110s, при 100 мВ / А показание 5 А показывает 500 милливольт. Пример № 2: При 10 мВ / А показание составляет 25 ампер отображает 250 милливольт.

Пример №1. Если измерять? 10 ампер, выходной сигнал зонда составляет 100 мВ / А. При показании 5 ампер измеритель покажет 500 милливольт. Значение 10 ампер будет отображаться как 1000 милливольт или 1 вольт.

Пример №2. При измерении более 10 ампер, но менее 100 ампер выходной сигнал датчика составляет 10 мВ / А. При показании 25 ампер измеритель покажет 250 милливольт. Значение 100 ампер будет отображаться как 1000 милливольт или 1 вольт.

Для измерения постоянного тока подключите черный выходной разъем к общему разъему измерителя, а красный выходной разъем — к V /? входной разъем. Установите переключатель функций измерителя на считывание милливольтов постоянного или постоянного напряжения. Включите датчик, сдвинув переключатель из положения «Off» в положение соответствующего диапазона в зависимости от измеряемого тока.

Для наиболее точных измерений постоянного тока с закрытыми губками используйте «ноль», чтобы обнулить отображаемое значение, прежде чем ограничивать измеряемый ток. Эта настройка нуля требуется только для измерений постоянного тока. Поместите зажимные губки только на один провод проверяемой цепи. Если в цепи протекает ток, показания в милливольтах на дисплее можно преобразовать в фактический ток в амперах на основе приведенных выше примеров.

Получить информационный бюллетень Fluke Токоизмерительные клещи

| Instrumart

Токоизмерительные клещи — это электрические тестеры с широкими губками, которые могут зажимать электрический провод.Первоначально разработанный как универсальный инструмент для измерения переменного тока, Токоизмерительные клещи теперь включают входы для подключения измерительных проводов и других щупов, которые поддерживают широкий диапазон электрических измерений. Незаменим в качестве испытательного инструмента, губки токоизмерительных клещей облегчают работу в ограниченном пространстве и позволяют измерять ток на токоведущих проводниках без прерывания цепи.

Хотя клещи тесно связаны с мультиметрами, это не просто мультиметры с индуктивными клещами, заменяющими измерительные провода.Как правило, мультиметры можно рассматривать как измерители напряжения. приборы с некоторой способностью к измерению тока, в то время как токоизмерительные клещи — это приборы для измерения тока с некоторой способностью измерения напряжения.

Токоизмерительные клещи

Токоизмерительные клещи используют принцип магнитной индукции для бесконтактных измерений переменного тока. Электрический ток, протекающий по проводу, создает магнитное поле. Поскольку чередование ток часто меняет полярность, это вызывает динамические колебания магнитного поля, которые пропорциональны току.Трансформатор тока внутри токоизмерительных клещей определяет магнитных колебаний и преобразует значение в показания переменного тока. Этот тип измерения удобен для измерения очень сильных токов переменного тока.

Однако постоянный ток течет по проводникам с фиксированной полярностью. Следовательно, магнитное поле вокруг проводника не меняется, и обычные токоизмерительные клещи регистрируют нет чтения. Токоизмерительные клещи постоянного тока работают по принципу эффекта Холла.Датчики на эффекте Холла воспринимают магнитное поле, вызванное протеканием тока, которое вызывает небольшое напряжение на холле. датчик эффекта. Это напряжение, которое пропорционально току, затем усиливается и измеряется.

Токоизмерительные клещи часто включают в себя другие датчики, такие как вольтметры, омметры и т. Д., Которые увеличивают универсальность прибора. Эти другие датчики используют измерительные провода, которые подключаются к токоизмерительные клещи. Поскольку с помощью клещей можно проводить только измерения тока, бесконтактный характер клещей не дает преимуществ для других измерений.

Характеристики токоизмерительных клещей

Токоизмерительные клещи часто доступны с рядом функций, которые упрощают получение точных показаний и обработку полученных данных. Конечно, более вероятны токоизмерительные клещи более высокого уровня. чтобы включить эти расширенные функции.

True RMS: Поскольку переменный ток меняет направление несколько раз в секунду, он представлен как синусоидальная волна. Поскольку амплитуда синусоидальной волны меняется непрерывно в течение периода волны измерения тока могут незначительно отличаться в разные моменты времени.True-RMS (среднеквадратичное значение) преобразует сигналы переменного тока в эквивалентные сигналы постоянного тока. значение для более стабильных и точных показаний переменного тока.

Степень защиты IP: Степень защиты от проникновения классифицирует и оценивает степень защиты корпуса от проникновения влаги и посторонних предметов. Адекватно защищенные инструменты подходят для использования в более широком диапазоне сред. Рейтинги NEMA — еще одна широко используемая система рейтингов корпусов.

Интерфейс ПК: Все чаще токоизмерительные клещи включают в себя последовательные порты (интерфейсы ПК) в качестве средства для простой передачи данных со счетчика на компьютер, где может произойти анализ или создание отчета.Общие интерфейсы включают Ethernet, USB, FireWire или RS-232. Часто программное обеспечение также доступно для помощи в организации данных после того, как они были перенесен на комп.

Регистратор данных: Внутренняя память, способная хранить ряд измеренных значений для последующего вызова.

Пусковой бросок: Функция броска тока позволяет пользователям точно измерить сильные скачки тока, протекающие в двигателях во время запуска. Это измерение может иметь решающее значение при устранении неисправностей, таких как ложные срабатывания устройств защиты от сверхтока.

Отображение автоматического диапазона: Автоматическое переключение единиц измерения автоматически устанавливает правильный диапазон измерения, избавляя пользователей от необходимости настраивать положения переключателя при попытке установить положение зажим и произведите измерение.

Токоизмерительные клещи

Хотя клещи предназначены исключительно для измерения тока, большинство клещей принимают входные сигналы от измерительных проводов или других щупов, что значительно увеличивает количество типов измерений, которые они способны и делают токоизмерительные клещи гораздо более универсальным инструментом.

• Переменный / постоянный ток: Ток, измеряемый в амперах, представляет собой поток электрического заряда и является основным измерением токоизмерительных клещей. Ток можно использовать для генерируют тепло, а также магнитные поля, которые широко используются в двигателях, индукторах и генераторах. Большинство современных клещей могут измерять как переменный, так и постоянный ток.
• Напряжение переменного / постоянного тока: Напряжение, измеренное в вольтах, представляет собой разность электрических потенциалов единичного заряда, переносимого между двумя точками, или, проще говоря, как много электроэнергии доставляется, если через цепь передается определенное количество электронов.Напряжение может представлять собой либо источник энергии, либо используемую энергию, хранятся или утеряны.
• Сопротивление: Сопротивление, измеряемое в омах, — это сопротивление прохождению электрического тока через проводник. Сопротивление определяется материал и форма проводника.
• Непрерывность: Непрерывность — это быстрый тест сопротивления «прошел / не прошел», который позволяет различать разомкнутую и замкнутую цепь. Обычно при проверке целостности возникает звуковой сигнал при обнаружении замкнутой цепи, устраняя необходимость смотреть на счетчик во время выполнения теста.
• Емкость: Емкость, измеряемая в фарадах, — это способность объекта накапливать электрический заряд. Любой объект, который может быть электрически заряжен показывает емкость.
• Частота: Частота, измеряемая в герцах, относится к скорости, с которой возникают колебания переменного тока в электрической сети. Как правило, мощность системы в Северной Америке используют частоту 60 Гц.
• Коэффициент мощности: Коэффициент мощности — это расширенное измерение, определяемое как отношение реальной мощности, протекающей к нагрузке, к полной мощности в цепи.В В электрической системе нагрузка с низким коэффициентом мощности потребляет больше тока, чем нагрузка с высоким коэффициентом мощности, при том же количестве передаваемой полезной мощности.
• Температура: Многие токоизмерительные клещи принимают входные данные от датчиков температуры или термопар для контактных измерений температуры.

На что следует обратить внимание при выборе токоизмерительных клещей

• Какие измерения и диапазоны необходимы?
• Важны ли размеры губок для вашего приложения?
• Требуется ли защита счетчика от грязи или влаги (степень защиты IP или NEMA)?
• Какое разрешение и точность требуются?
• Какие аксессуары (щупы, щупы и т. Д.) необходимы?
• Имеются ли у токоизмерительных клещей соответствующий класс безопасности для выполняемой вами работы?

Если у вас есть какие-либо вопросы относительно токоизмерительных клещей, не стесняйтесь обращаться к одному из наших инженеров, отправив нам электронное письмо по адресу [email protected] или позвонив по телефону 1-800-884-4967.

токоизмерительные клещи | Токовые клещи и адаптеры

Токовые клещи, также известные как токоизмерительные щупы и токоизмерительные клещи, измеряют переменный и постоянный ток в заданном диапазоне измерения тока, преобразуя его в напряжение, которое можно измерить и просмотреть.Токовые клещи предназначены для использования с цифровыми мультиметрами, регистраторами данных, осциллографами и регистраторами. В США токовые клещи известны как зажимы усилителя.

RS Components работает с крупными производителями электрического испытательного и измерительного оборудования, такими как Fluke, Chauvin Arnoux и Tektronix, включая бренд RS PRO, которые известны своим опытом в обеспечении производительности в области токовых клещей, токовых пробников и измерителей. В нашем ассортименте есть токовые клещи / токовые пробники с полной калибровкой, включая сертификацию RSCAL и UKAS.

Как работают токовые клещи?

Токовые клещи работают как зонд, за исключением того, что они зажимают электрический провод. Он делает это с помощью зажимных губок, которые открываются и закрываются и зажимаются вокруг проводника, что позволяет вам измерять переменный и / или постоянный ток без разрыва электрической цепи без физического контакта (бесконтактного) с током. Токовые клещи также можно использовать вместе с токоизмерительными клещами и цифровыми мультиметрами, не имеющими встроенных токовых клещей или токового пробника.Токовые клещи могут работать от батарей или подключаться к другим источникам питания.

Что такое токовый пробник?

Токовый пробник работает так же, как токовые клещи, за исключением того, что у него нет зажимов. Датчик тока измеряет переменный и постоянный ток, который проходит через проводник, преобразуя ток в напряжение, которое обеспечивает измерение. Токовые пробники часто используются вместе с осциллографами и другими токовыми тестерами.

Доступны аксессуары для измерения переменного и постоянного тока.

Наш ассортимент принадлежностей для тестирования и измерения, измерения переменного и постоянного тока обширен и охватывает все, от банановых вилок, комплектов принадлежностей, тестовых проводов, соединительных проводов, измерителей и адаптеров до разъемов BNC.Все наши измерительные аксессуары подходят для подключения к цифровым мультиметрам, осциллографам, токовым пробникам осциллографов, пробникам с зажимными клеммами, регистраторам данных и многому другому.

Доступны калиброванные типы услуг.

• LATCAL.
• ISOCAL.
• RSCAL.
• UKAS.

Токоизмерительные клещи | Мультиметр AC DC Clamp — испытательное оборудование и инструменты Triplett

---

Подробнее о токоизмерительных клещах Triplett

Что такое токоизмерительные клещи?

Токоизмерительные клещи — это безопасный, удобный и эффективный способ измерения тока без использования измерительных проводов.Поскольку ток через проводник вызывает магнитное поле, токоизмерительные клещи могут определять это поле и выдавать соответствующее значение тока (в амперах или амперах). Токоизмерительные клещи не прерывают ток, что позволяет техническому специалисту проводить измерения быстро и безопасно.

Почему клещи True RMS?

Токоизмерительные клещи True RMS более точно измеряют сигналы переменного тока (переменного тока). При измерении искаженных или непериодических сигналов переменного тока необходимы измерители True RMS. Стандартные измерители без True RMS усредняют измерения переменного тока и, следовательно, не так точны для переменного тока.

Встроенный ИК-термометр для быстрого и безопасного бесконтактного измерения температуры. Быстро находите горячие точки!

Каковы области применения клещей для измерения истинных среднеквадратичных значений?

• Персонал энергокомпании для установки, технического обслуживания и диагностики.
• Супервайзеры, инженеры-электрики и подмастерья-электрики
• Техники и контролеры по обслуживанию зданий и сооружений
• Техники-технологи и начальники цехов
• Техники по бортовым системам генерации электроэнергии и наземному вспомогательному оборудованию

Токоизмерительные клещи с функцией цифрового мультиметра

Triplett лидирует на рынке многофункциональных токоизмерительных клещей.При сильном токе необходимо измерять напряжение, сопротивление, температуру и частоту. Многофункциональные токоизмерительные клещи предлагают дополнительный бонус для технических специалистов, полевых инженеров и подрядчиков.

Какое значение имеет ИК-термометр?

В зонах, где есть сильноточные проводники, безопасность имеет первостепенное значение. С помощью инфракрасного термометра, встроенного прямо в токоизмерительные клещи, технический специалист может быстро и безопасно сканировать «горячие точки» на панелях, трубопроводах и стенах.

Лучшие токоизмерительные клещи для портативных испытаний переменного / постоянного тока в 2021 году

У большинства из нас есть несколько инструментов в доме. Как минимум, у нас есть несколько отверток, гаечных ключей и других основных ручных инструментов. Но в мире, который становится все более электронным, наличие мультиметра невероятно важно.

Базовые мультиметры могут измерять напряжение, сопротивление и ток. Как напряжение, так и сопротивление можно измерить, просто прикоснувшись к щупам в цепи.Хотите узнать, есть ли в вашей батарее заряд? Поместите щупы на каждый из выводов. Хотите узнать, работает ли двигатель вашей сушилки? Измерьте сопротивление на двигателе. Все эти измерения безопасны при соблюдении разумных мер предосторожности. Маловероятно, что мультиметр когда-либо может причинить вам вред. Но текущий — исключение.

Ток требует физического разрыва цепи и согласования с ней счетчика. Если вы пытались измерить ток, протекающий через прибор, вам пришлось бы снять положительную клемму с двигателя, подключить ее к положительной клемме на измерителе и подключить отрицательную клемму на измерителе к положительной клемме на мотор.Это может быть чрезвычайно опасно, потому что вы потенциально становитесь частью цепи. В частности, с электричеством переменного тока это может легко остановить ваше сердце.

Вот почему у каждого электрика есть токоизмерительные клещи. Весь ток испускает магнитное излучение. Токоизмерительные клещи просто помещают датчик вокруг кабеля и определяют ток на основе магнитного излучения. Быстрое измерение тока можно выполнить без выключения устройства за считанные секунды.

С помощью подходящих клещей вы можете проверить, находится ли цепь под напряжением, прежде чем работать с ней.Вы можете точно узнать, сколько тока проходит через кабель, что может быть полезно в бесчисленных ситуациях. Что-то продолжает срабатывать выключатель? Токоизмерительные клещи помогут вам узнать, что происходит. Но не все они созданы одинаково.

Мы рассмотрим три лучших токоизмерительных клещи на рынке. Независимо от того, являетесь ли вы домовладельцем, ищущим что-то удобное, чтобы добавить к своему набору инструментов, или начинающим электриком, который хочет получить свой первый набор инструментов, мы расскажем все, что вам нужно знать, прежде чем вы купите свой первый счетчик.

Токоизмерительные клещи Amprobe AMP-210

Продукты Amprobe разработаны как законченные. Это не аксессуары, которые вы используете вместе с другим измерителем, это универсальные продукты для тех, кто хочет выполнить все свои электрические испытания за один раз. Они разработаны, чтобы быть доступными по цене и ориентированы на практическое использование. Эти счетчики следует рассматривать как информационные инструменты. Они расскажут вам всю информацию, необходимую для принятия решений о безопасности и устранении неполадок устройств, но они не предназначены для тех, кому требуется максимальная точность при калибровке и настройке.

Функции

Токоизмерительные клещи Amprobe AMP-210 предназначены в первую очередь для использования в цепях переменного тока. Циферблат на передней панели позволяет выбирать между емкостью, емкостным сопротивлением, током и напряжением.

Текущее измерение делится на две категории для использования. Большинство пользователей будут использовать стандартное измерение тока, которое отображается символом токоизмерительных клещей с большой точкой посередине. Он сообщает вам ток в амперах и может отображать информацию, содержащую до четырех значащих цифр.Для диагностики небольшого оборудования измерение микротока (маленькая точка) отображает информацию в десятых долях ампер. Это делает его отличным универсальным измерителем для измерения практически любого устройства переменного тока.

Как и в большинстве измерителей, вы также можете измерять напряжение. Приятным сюрпризом стал тот факт, что он также поддерживает напряжение постоянного тока, что полезно для поиска и устранения неисправностей трансформаторов или небольшой электроники.

Одной из уникальных особенностей этого измерителя является то, что он поддерживает измерение емкости.Многим двигателям и компрессорам для запуска требуется очень высокий ток, который падает за доли секунды. Без конденсатора вы бы взорвали прерыватель каждый раз, когда запускали устройство. Чтобы компенсировать это, многие приборы оснащены конденсаторами, которые служат хранилищем электроэнергии, помогая сгладить начальный всплеск тока. Счетчик может проверять эти конденсаторы, измеряя их способность накапливать электричество. Это показание можно сравнить со спецификациями, чтобы определить, работает ли конденсатор в пределах допустимого диапазона.

Точность

Самая важная особенность, которую следует искать в любых клещах-клещах, — это способность считывать истинное среднеквадратичное значение тока. В ваш дом подается чистая синусоида с частотой 60 Гц. Это приятный, плавный источник питания без искажений. Но большинство устройств изменяют этот ток для работы. Частотно-регулируемые приводы (VFD) — это тип двигателя, который позволяет регулировать скорость путем быстрого включения и выключения питания.

Для наглядности предположим, что у вас есть двигатель, для работы которого требуется 5 ампер.Чтобы запустить его на половинной скорости, источник питания на 5 ампер будет пульсировать при рабочем цикле 50%. Стандартный токоизмерительный прибор усреднит это значение и даст вам показание 2,5 ампер. Это может привести техника к мысли, что на двигатель не подается достаточный ток, хотя на самом деле он получает правильный сигнал в 5 ампер.

Измерители

RMS дают вам фактическое значение тока, даже если сигнал искажен. Это основное требование к любым токоизмерительным клещам высокого класса.

Одним из преимуществ этого измерителя является фильтр нижнего уровня.Иногда у вас могут быть другие электрические устройства в том же выключателе или дополнительные компоненты отдельного устройства, которые создают шум в линии. Это может вызвать серьезные ошибки измерения, так как измеритель пытается считывать два разных источника как единичные показания. Этот измеритель может отфильтровывать шум, давая вам наиболее заметный сигнал на линии.

Безопасность и соответствие требованиям

AMP-210 рассчитан на работу с напряжением 600 В. Хотя этого достаточно для использования в промышленных условиях, счетчик недостаточно точен для технических работ высокого уровня.Вся установка предназначена для тех, кто хочет диагностировать ремонтную технику. Это может помочь вам проверить спецификации и определить, правильно ли работают компоненты. При этом этот счетчик часто покупают стартеры-электрики. Возможно, им и не потребуется использовать этот инструмент для своей работы, но полезно иметь что-то, что вы можете познакомить с электрической средой, чтобы вы были готовы, когда придет время, взять на себя дополнительную ответственность.

Fluke 323

Fluke — одна из самых уважаемых торговых марок в области электрического испытательного оборудования.Их продукция варьируется от доступных измерителей со средними двузначными цифрами до высококлассного калибровочного оборудования, которое может стоить больше, чем небольшой автомобиль. Профессионалы полагаются на оборудование Fluke, потому что оно всегда очень точное и чрезвычайно надежное. Достаточно беглого взгляда на eBay, и вы обнаружите бесчисленное количество счетчиков, которым исполнилось 30 лет. Хотя мы бы не отнесли эти продукты к той же категории, что и те, которые мы рассматриваем сегодня, тот факт, что они по-прежнему работают в соответствии с исходными техническими характеристиками, действительно многое говорит о бренде.

Функции

Fluke 323 способен измерять переменный ток вплоть до ошеломляющих 400 ампер, что примерно в 10 раз больше, чем вы когда-либо встретите в обычном доме. Он может измерять как переменное, так и постоянное напряжение до 600 вольт, не выходя за рамки калибровочной спецификации, и сопротивление до колоссальных 4 кОм. Все эти функции выделены отдельной выемкой на колесе выбора.

Одной из бонусных функций является возможность проверки на наличие коротких замыканий.Поверните колесо на функцию сопротивления и нажмите кнопку на лицевой стороне устройства. Каждый раз, когда между проводами есть путь прохождения сигнала, вы услышите звуковой сигнал, исходящий из глюкометра. Это отлично подходит для тестирования кабелей или отслеживания путей прохождения сигнала. Вы можете оставить измеритель на земле и быстро проложить 20 или даже 30 кабелей, чтобы определить, какой из них подключен к тому месту, где у вас есть отрицательный провод.

Точность

Этот измеритель имеет точность в пределах 2% от измеряемой переменной.Тот факт, что это 2% от измерения, является ключевым. Если бы вы измерили 100 ампер, вы бы знали, что это между 98 и 102 ампер. Некоторые измерители имеют точность в пределах 1% диапазона. Хотя погрешность в 1% выглядит более точной, чем 2%, счетчик, способный выдерживать 400 ампер, может иметь погрешность на целых 4 ампера. С этим измерителем, чем меньше ваши измерения, тем меньше ваша ошибка. Показание 1 ампер будет в пределах от 0,98 до 1,02 ампер. Даже если вы выполняете калибровку или настройку, такого уровня точности достаточно практически для всех целей.

Безопасность и соответствие требованиям

Этот счетчик соответствует категории CAT IV, рассчитанной на 600 вольт. Это означает, что если вы работаете в коммерческой или промышленной среде, вам будет разрешено использовать этот глюкометр в опасных условиях по закону. CAT-тестирование очень строгое, поэтому вы знаете, что это заслуживающий доверия инструмент для любого профессионала.

Uni-T UT210E

Несмотря на то, что Uni-T UT210E является одним из самых доступных измерителей в нашем списке, он обладает всеми основными функциями, которые вы ожидаете от токоизмерительных клещей.Единственное, что у этой модели общего с дешевыми одноразовыми счетчиками, которые наводняют рынок, — это цена, все остальное построено по очень высоким стандартам, что делает ее отличным дополнением к любому набору инструментов.

Функции

Эти клещи предназначены в первую очередь для измерения тока. Чтобы упростить задачу, измерение тока разбито на три различных диапазона: от 0 до 2 А, от 0 до 20 А или от 0 до 100 А. Но в крайнем случае его также можно использовать для измерения сопротивления или напряжения переменного тока.

Точность

Измерения тока имеют точность в пределах 5%, а напряжение — в пределах 3% от измеряемой переменной. Как и большинство недорогих счетчиков, он подходит для поиска и устранения неисправностей, но не для настройки. Вы можете сказать, выполняют ли компоненты свою работу, но не сможете уловить мельчайшие детали.

Безопасность и пригодность

Этот счетчик плавлен, прочен и имеет достаточно малый диапазон. Это делает его подходящим для любой деятельности с низким уровнем риска.Устранение неисправностей любой бытовой электроники — не проблема, хотя ее нельзя использовать в профессиональных или промышленных целях.

Какие клещи мне подходят?

Двумя наиболее важными факторами при выборе токоизмерительных клещей являются другие инструменты в вашем ящике с инструментами и работа, для которой они нужны. Если у вас нет подходящего измерителя для работы с оборудованием переменного тока, сделайте себе одолжение и возьмите токоизмерительные клещи Amprobe Clamp Meter. Этот измеритель имеет полный спектр функций, которые могут понадобиться вам для тестирования устройств переменного тока, а также несколько функций, которые делают его особенно подходящим для ремонта и диагностики устройств.

В профессиональной среде лучшим выбором является Fluke 323. Этот измеритель разработан для использования вместе с подходящим мультиметром. Эти инструменты используются в коммерческих и промышленных средах, что делает их идеальным дополнением к другим вашим измерителям Fluke.

Если у вас уже есть мультиметр, но нет возможности измерить переменный ток, добавьте в свой арсенал недорогой Uni-T UT210E. Это очень недорогой измеритель, но он все же достаточно точен для диагностики.

Прочие соображения

Независимо от того, какой измеритель вы выбрали, убедитесь, что у вас есть бесконтактный тестер напряжения. Переменный ток может быть очень опасным, поэтому перед началом работы с ним необходимо быть абсолютно уверенным, что кабель не находится под напряжением.

Если вы планируете больше работать с напряжением и сопротивлением, возможно, вам лучше использовать цифровой мультиметр. Токоизмерительные клещи обычно используются вместе с мультиметрами в качестве альтернативного способа измерения тока в ситуациях, когда это традиционно было бы опасно.

Для нас также важно подчеркнуть разницу между током и мощностью. Ток — это мера электрического потока при заданном напряжении. Токоизмерительные клещи покажут вам, сколько энергии что-то потребляет с диагностической точки зрения, но если вам интересно узнать об использовании энергии с точки зрения эффективности и финансов, вам лучше использовать измеритель энергопотребления.

Было ли это полезно? Пожалуйста, рассмотрите возможность совместного использования:

Токоизмерительные клещи против мультиметра? Какой купить ?: brucerivers — LiveJournal

Введение

В области электротехники в распоряжении технических специалистов и другого персонала было довольно много инструментов.

Но вопрос в том, какой инструмент лучше выбрать? Точно так же они часто сталкивались с вопросом: Токоизмерительные клещи vs. мультиметр? Какой купить?

Пользователям обычно трудно выбрать между двумя электрическими тестерами, потому что они оба полезны. Оба они служат одной и той же цели в зависимости от индивидуальных потребностей, хотя и отличаются простотой использования и точностью.

Токоизмерительные клещи против мультиметра? Какой купить? Источник фото: Fluke.ком Токоизмерительные клещи

могут использоваться для измерения тока, сопротивления, напряжения и многих других электрических измерений и датчиков, в то время как мультиметр может делать то же самое.

Когда у вас есть два инструмента, которые могут делать одно и то же, вы бы предпочли тот, который работает лучше и удобнее, не так ли?

В этой статье мы рассмотрим эти два и вынесем вердикт, какой из них лучше и почему.

Мультиметры Цифровой мультиметр

Мультиметры — это электрические устройства, используемые электриками для измерения напряжения , тока и сопротивления по цепи .

Эти портативные устройства делают их очень простыми и удобными в использовании. Есть два типа мультиметров: аналоговый мультиметр (AMM), а также цифровой мультиметр (DMM), причем последний предпочтительнее первого.

Наиболее часто используемый тип — цифровой, потому что пользователи могут удобно снимать показания с ЖК-экрана.

Еще больше причин, по которым пользователи предпочитают цифровые мультиметры , заключается в том, что они дают более точные результаты по сравнению с аналоговыми аналогами.

Мультиметры используются во многих электрических целях; они могут измерять различное электрическое поле.

Иногда им требуются дополнительные приспособления для измерения, например, температуры, частоты и т. Д. .

Дополнительные обзоры мультиметров читайте здесь

Токоизмерительные клещи Цифровые клещи Токоизмерительные клещи

— это электрические устройства или тестеры, используемые для проверки электрических неисправностей, а также для измерения тока .

Токоизмерительные клещи

имеют базовые цифровые мультиметры и датчик тока, прикрепленный к ним. Хотя их можно использовать для других измерений, токоизмерительные клещи в основном используются для измерения силы тока .

Токоизмерительные клещи

удобны в использовании, поскольку они включают в себя зажим, которым можно удерживать проводник.

Использование токоизмерительных клещей для измерения тока также более безопасно. , поскольку нет необходимости разрывать цепь.

Они используются для устранения неисправностей электрического оборудования , чтобы определить, почему такое оборудование не работает должным образом.

На рынке доступно два типа токоизмерительных клещей; цифровые и аналоговые клещи.

Аналоговый токоизмерительный прибор

использует стрелочный указатель для отображения своих показаний. Его цифровые собратья четко отображают показания на ЖК-экране, что позволяет пользователям снимать показания более точно и удобно. Они лучше всего подходят для двойного назначения, например, для измерения скорости машины и потребляемого тока.

Найдите лучшие клещи для электрика здесь

Токоизмерительные клещи vs.Мультиметр

Измерение тока

Измерьте ток с помощью токоизмерительных клещей

Для измерения тока мультиметром придется разомкнуть цепь.

С другой стороны, при измерениях с помощью токоизмерительных клещей не требуется разрывать цепь.

По этой причине токоизмерительные клещи безопаснее использовать, чем мультиметр . Токоизмерительные клещи имеют зажим для удержания проводника, в то время как мультиметр этого не делает, следовательно, для измерения тока необходимо разрывать цепь.

Универсальные измерительные приборы

Измерьте напряжение с помощью цифрового мультиметра

Мультиметр универсальный.

Это означает, что его можно использовать для измерения напряжения, сопротивления, температуры и тока, хотя иногда для выполнения определенных измерений требуются дополнительные приспособления.

Токоизмерительные клещи для измерения тока; однако они могут измерять другие электрические поля, такие как напряжение и сопротивление.

Разрешение и точность

Мультиметры

обеспечивают лучшее разрешение и точность, чем токоизмерительные клещи, особенно по таким функциям, как частота, сопротивление и напряжение.

Токоизмерительные клещи

— это самый универсальный диагностический прибор для электриков.

Между тем, промышленный специалист по устранению неполадок может воспользоваться преимуществами отдельного мультиметра и токоизмерительных клещей.

Что мне покупать: токоизмерительные клещи или мультиметр?

Ниже приведены несколько советов по выбору правильного инструмента для покупки:

• Базовый мультиметр: Если задача требует только измерения целостности цепи и основного напряжения.
• Мультиметры высшего класса: Вам потребуются расширенные функции и высокое разрешение, которые вы получите с мультиметром высшего класса, которого нет в токоизмерительных клещах, если задача требует качественной работы с электроэнергией.
• Базовые клещи: , если вам нужны только базовые измерения тока.
• Токоизмерительные клещи: , если необходимо устранить прерывистые отключения выключателя.
• Токоизмерительные клещи (со съемным дисплеем до 30 футов) или мультиметр : если вам нужно проводить дистанционные измерения с высокой степенью безопасности и без помощи коллеги.

Приговор

Выбор между токоизмерительными клещами или мультиметром зависит от человека и того, чем вы хотите заниматься.

Если вы просто хотите измерить ток, идеально подходят токоизмерительные клещи, но для других измерений, таких как напряжение, сопротивление и частота, предпочтительнее использовать мультиметр из-за лучшего разрешения и точности.

Если вы заботитесь о безопасности, токоизмерительные клещи могут быть лучшим инструментом для вас, так как они безопаснее мультиметра. Это потому, что у него есть зажим, к которому вы можете подключить один провод, не разрывая цепь.

Наличие обоих инструментов не причиняет никакого вреда, поскольку они способствуют эффективному измерению и устранению неисправностей. Это связано с тем, что вы можете приобрести один качественный прибор, который в основном используется для измерения напряжения (мультиметр), и другой инструмент, предназначенный в первую очередь для измерения тока (токоизмерительные клещи).

Также обязательно подумайте о том, какой вид услуг вам предоставляется, и внимательно прочитайте инструкции, содержащиеся на обратной стороне инструмента, который вы покупаете.

Следите за его функциями и проверьте, соответствует ли он вашим потребностям, особенно тем, что вам часто нужно.

Если вам нужна дополнительная помощь в выборе лучшего мультиметра для ваших приложений, наши обзоры мультиметров могут помочь.

Токоизмерительные клещи: незаменимый помощник

Токоизмерительные клещи поддерживают вас в точной регистрации силы тока и используют магнитное поле, окружающее проводник, для косвенного измерения магнитного поля. Следовательно, нет необходимости отключать электрическую цепь, чтобы активировать измерительный прибор непосредственно на кабеле, поскольку измерение является бесконтактным.

Преимущества токоизмерительных клещей testo 770

• Уникальная функция крепления на крюке для отделения и захвата проводов без использования рук
• Выдвижная стойка обеспечивает быстрое и легкое освобождение крюка
• Улавливание пускового (пускового) тока, APO (автоматическое отключение питания) ) и Мин / Макс / Удержание

Токоизмерительные клещи testo 770 в сравнении

• testo 770-1, токоизмерительные клещи TRMS, включая батареи и 1 комплект измерительных кабелей
• Арт. 0590 7701
• Напряжение: от 1 мВ до 600 В
• Ток: от 0,1 до 400 A
• Сопротивление: от 0,1 Ом до 40 МОм
• Частота: от 0,001 Гц до 10 кГц
• Емкость: от 0,001 мкФ до 100 мкФ
• Температура: НЕТ
• Категория измерений: CAT IV 600 В; CAT III 1000 В

• testo 770-2, токоизмерительные клещи TRMS, включая батареи, 1 комплект измерительных кабелей и 1 адаптер для термопар типа K
• Арт. 0590 7702
• Напряжение: от 1 мВ до 600 В
• Ток: от 0,1 до 400 A
• Сопротивление: от 0,1 Ом до 40 МОм
• Частота: от 0,001 Гц до 10 кГц
• Емкость: от 0,001 мкФ до 100 мкФ
• Температура: от -4 до 932 ° F
• Категория измерений: CAT IV 600 В; CAT III 1000 В

• testo 770-3, токоизмерительные клещи TRMS, включая батареи и 1 комплект измерительных кабелей
• Арт. 0590 7703
• Напряжение: от 1 мВ до 600 В
• Ток: от 0,1 до 600 А
• Сопротивление: от 0,1 Ом до 60 МОм
• Частота: от 0,001 Гц до 10 кГц
• Емкость: от 0,001 мкФ до 60000 мкФ
• Температура: от -4 до 932 ° F
• Категория измерений: CAT IV 600 В; CAT III 1000 В

---

Прецизионные мультиметры-клещи для различных применений

Стальной сердечник в форме клещей позволяет целенаправленно разделять шины.Этот метод работы позволяет вам измерять ток, даже если вы не можете временно выключить систему. Использование клещевого мультиметра позволяет записывать несколько данных измерений. Эти элементы позволяют гибко использовать и обеспечивают четкий сбор данных.

При использовании клещевого мультиметра необходимо учитывать два важных момента:

• можно захватить и измерить только один проводник,
• , если зажим охватывает весь кабель, который содержит как проводник, так и обратный провод, только утечку токи измеряются.

Датчик тока утечки — для еще большей точности

Датчик тока утечки — важный измерительный прибор для прецизионных работ в электронике. В отличие от классических клещей, эти диагностические инструменты оказались очень чувствительными, а это значит, что с их помощью можно также измерять очень малые токи.

Высококачественные прецизионные датчики тока утечки имеют дополнительные функции, которые, например, также проверяют пусковой ток и данные измерений в диапазоне мкА.Как правило, это цифровые клещи, которые вы можете использовать, прежде всего, в следующих областях:

• проверка целостности и сопротивления,
• измерение напряжения,
• измерение тока RMS.

Высокоточные токоизмерительные клещи от Testo — для большей безопасности

Современные измерительные приборы

Testo отличаются инновационным захватным механизмом, которым легко управлять. Конструкция механизма позволяет ему правильно захватывать отдельные проводники.Это означает, что он обеспечивает надежное бесконтактное измерение текущих значений и других важных данных. Даже если силовые кабели очень плотно упакованы и имеют очень маленький диаметр, вы можете быть уверены, что токоизмерительные клещи и датчик тока утечки будут работать надежно. Токоизмерительные клещи оснащены двухстрочным дисплеем, который легко считывать, и автоматическим переключением между переменным и постоянным током. У вас есть выбор между следующими тремя моделями:

• testo 770-1 с полностью выдвигающейся клещей для высокого уровня гибкости,
• testo 770-2 с дополнительным температурным адаптером и значениями измерения в диапазоне мкА,
• testo 770-3 с оптимизированным методом TRMS и Bluetooth-соединением.

Для регистрации статических магнитных полей

Для измерения постоянного тока токоизмерительные клещи постоянного тока выполняют измерение сопротивления в зависимости от магнитного поля. Это позволяет регистрировать статические магнитные поля, что необходимо, поскольку отсутствуют переменные поля с постоянным током.

Необходимые для этого магниторезистивные сопротивления вставляются в зазор. Их действительно слабый сигнал должен быть усилен электроникой, поэтому измерительные приборы оснащены подходящим накопителем энергии и работают от электричества или аккумулятора.Токоизмерительные клещи постоянного тока также подходят для переменного тока. Наряду с данными измерения постоянного и переменного тока в амперах, новейшие измерительные приборы предоставляют еще больше значений для других приложений, например постоянного и переменного тока (постоянного и переменного тока) в вольтах. Кроме того, есть еще больше измерительных функций:

• измерение сопротивления (в омах),
• измерение емкости (в фарадах),
• измерение частоты (в герцах).

Помощь во многих ситуациях

Токоизмерительные клещи постоянного тока — прибор для измерения постоянного тока — подходят для обслуживания и проверки электрических систем и небольших устройств. Однако использование токового пробника такого типа позволяет проверять не только постоянный ток, но также емкость или сопротивление. Инструмент также важен для проверки непрерывности. Если к тестируемым объектам трудно получить доступ, функция удержания данных поможет вам, упростив считывание значений.

Подвижная клешня также упрощает обращение с токовым пробником Testo в сложных условиях. Даже когда силовые кабели плотно упакованы в распределительный шкаф, можно работать безопасно и надежно. Дополнительная функция датчика тока утечки позволяет измерительному инструменту помогать при проверке электрических параметров и защите всей системы. Вы можете легко прочитать измеренные значения на большом дисплее и предпринять любые шаги, которые могут потребоваться с точки зрения изоляции или технического обслуживания системы.
