Тестер для прозвонки: гарнитура, телефонная трубка или тестовый набор?

Содержание

гарнитура, телефонная трубка или тестовый набор?

Прозвонка нужной кабельной пары на кроссе, в муфте или на удаленном конце кабеля является неотъемлемой задачей любого инженера, занимающегося монтажом и обслуживанием медных кабельных линий.

Прозвонка кабеля с помощью телефонной трубки или гарнитуры

Издавна прозвонка проводов выполнялась двумя монтажниками, каждый из которых был оснащен телефонной трубкой или гарнитурой. Один из них подключал к линии источник (аккумулятор или генератор) для питания микрофонов тестовых трубок напряжением 12 – 100 В как показано на рисунке.

1 — бокс типа БКТ;
2 — винт крепления плинта, сообщающийся с экраном кабеля;
3 — экранная проволока; 4 — пучки жил кабеля;
5 — косоплетка с прозвоненными парами

Рис. 1 Прозвонка кабеля при помощи тестовых телефонных трубок и генератора 12 – 100 В

Один из выводов источника подключался к экрану кабеля напрямую, другой — через тестовую трубку одного из монтёров, подключался к медной паре или группе пар, которые нужно идентифицировать на обратном конце.

Второй монтер подключал один из выводов телефонной трубки к экрану кабеля, другим же поочередно прикасался к жилам кабеля. Об идентификации нужной пары говорил щелчок, который был слышен в телефонной трубке монтера после попадания ее под напряжение. Таким образом также образовывался канал голосовой связи между монтажниками. Причем для организации голосовой связи в ходе идентификации пар достаточно второму монтеру было закоротить все жилы между собой и подключится к ним свободным выводом телефонной трубки. Главными недостатками трубок является плохая слышимость щелчков, необходимость физически подключаться к кабелю, а также неудобство работы: монтажнику необходимость прижимать трубку к уху, а руками в это время подключаться к разным жилам.

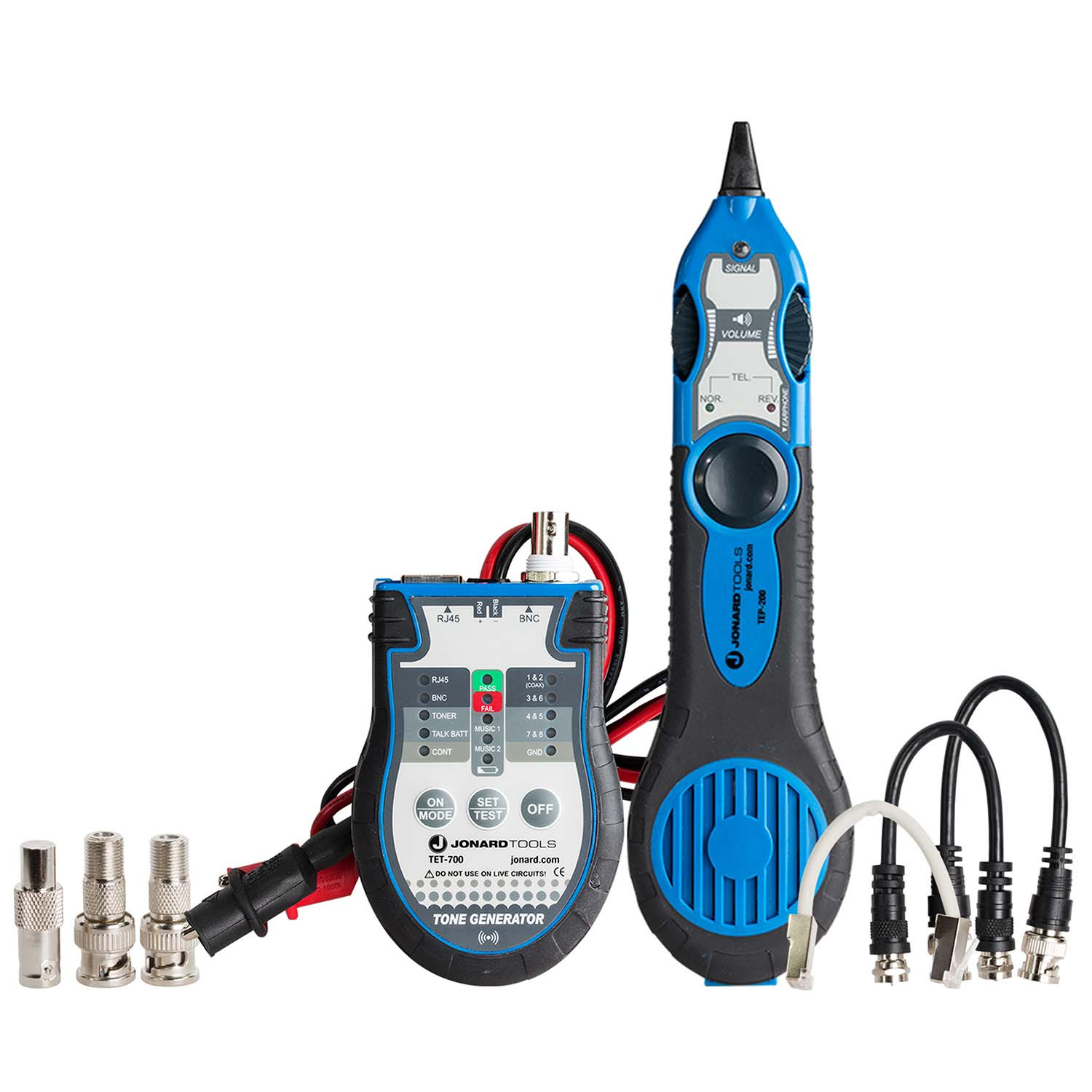

Что такое тестовый набор для прозвонки кабеля?

С течением времени и развитием технологий появились специализированные приборы для прозвонки кабельных пар – тестовые наборы. Входящий в их состав тоновый генератор способен не только подать питающее напряжение на микрофоны тестовых трубок для организации голосовой связи, но и подать в пару тональный сигнал для удобства ее идентификации на обратном конце. Распространяясь по проводнику сигнал создает вокруг него электромагнитное поле, которое и обнаруживается на удаленном конце приемником.

Рис. 2 Организация канала служебной связи между монтажниками посредством генератора Greenlee 77HP

В качестве приемника можно пользоваться тестовой телефонной трубкой (гарнитурой), один из выводов которой должен быть подключен к экрану кабеля, другой – использоваться в качестве щупа. Вместе с тем, практичнее для этой цели использовать специальный индуктивный щуп, являющийся также составной частью тестового набора.

Рис.3 Идентификация пары на обратном конце кабеля при помощи индуктивного щупа

Greenlee 200EP-G

Громкий сигнал с генератора будет прекрасно слышен в динамике щупа даже без непосредственного контакта его наконечника с искомой парой, однако по мере приближения к ней уровень сигнала будет выше, что позволяет легко справиться с поставленной задачей. Некоторые индуктивные щупы имеют разъёмы для подключения телефонной гарнитуры и даже тестовой телефонной трубки.

Аналоговые индуктивные щупы

Аналоговые индуктивные щупы позволяет точно определить пару проводов на удаленном конце, однако эта пара должна быть отключена от активного оборудования и разомкнута. Кроме того, такими приемниками вряд ли получится трассировать линию под штукатуркой и за фальш стеной. Это возможно только в случае совместного использования с генератором высокой мощности. Вместе с тем, они хорошо определяют низкочастотные гармоники, исходящие от силовой проводки под нагрузкой. Это позволяет трассировать скрытую под штукатуркой или в полой стене.

Видео трассировки проводки индуктивным щупом:

Наиболее популярными и универсальными индуктивными щупами являются модели:

	200B-G	TEP-200	CT15	200EP-G

Светодиодная индикация		•		•
Звуковая индикация	•	•	•	•
Частотный диапазон принимаемого сигнала	500 Гц – 5 кГц		100 Гц – 20 кГц	500 Гц – 5 кГц
Громкость	30 дБ			30 дБ
Определение полярности телефонной линии		•
Тип принимаемого сигнала	аналоговый	аналоговый	аналоговый	аналоговый
Сопряжение с гарнитурой		•		•
Сопряжение с телефонной трубкой	•			•
Подсветка рабочего пространства				•
Тип наконечника	пластик	пластик	пластик	метал, пластик

Они совместимы со всеми (не зависимо от производителя) генераторами аналогового сигнала, частоты выходного сигнала которых находятся в пределах рабочего диапазона индуктивного щупа.

Аналоговые индуктивные щупы с системой фильтрации

Чем больше коэффициент усиления щупа, тем более слабый сигнал мы сможем зафиксировать и тем более длинную линию сможем прозвонить. Увеличить чувствительность щупа позволяет и металлический наконечник, который поставляется в комплекте с некоторыми приборами. Однако вместе с полезным сигналом, щуп будет принимать и усиливать и все помехи, находящиеся в диапазоне принимаемых частот. Поэтому в помещениях с повышенным уровнем электромагнитных помех (серверные, ЦОД и др) удобнее пользоваться устройствами с системой фильтрации. Некоторые из них позволяют отфильтровать низкочастотные шумы 50 Гц и их гармоники, другие выделяют конкретную частоту, отсекая всевозможные помехи (в этом случае выделенная частота приема должна соответствовать частоте сигнала генератора). К таким щупам относятся следующие:

	200FP	PRO3000F50	200XP	500XP

Светодиодная индикация	•	•	•	•
Звуковая индикация	•	•	•	•
Частотный диапазон принимаемого сигнала	500 Гц – 5 кГц		500 Гц – 5 кГц	200 Гц – 3 кГц
Фильтр низких частот 50 Гц	•	•	•	•
Избирательный фильтр, частота	нет	нет	984 Гц	577 Гц; 984 Гц
Громкость	35 дБ		35 дБ	60 дБ
Тип принимаемого сигнала	аналоговый	аналоговый	аналоговый	аналоговый
Сопряжение с гарнитурой	нет	•	нет	• (гарнитура в комплекте)
Сопряжение с телефонной трубкой	•	нет	•	нет
Тип наконечника	пластик	пластик	пластик	метал, пластик
Влагозащищенность / Ударопрочность	нет	нет	нет	•

Видеообзор поиска порта щупом с фильтром, смотрите, начиная с 5:08:

Цифровые индуктивные щупы

Не чувствительными к различного рода помехам и шумам являются щупы с возможностью приема цифрового сигнала. Однако такие щупы работают только с «родными» генераторами. Кроме того, цифровой сигнал оказывает очень сильное электромагнитное влияние на окружающие пары и даже кабели. С одной стороны – это позволяет легко трассировать кабели, находящиеся за фальш стеной или подвесным потолком, идентифицировать кабель на удаленной от генератора стороне. С другой стороны – не позволяет отобрать конкретную пару, в которую подан сигнал. Для решения этой задачи некоторые щупы совмещают аналоговый и цифровой режимы работы. К таким щупам относятся следующие:

	256712D	IT200 Probe

Светодиодная индикация	•	•
Звуковая индикация	•	•
Идентификация повреждений: перепутанные пары, короткое замыкание, обрыв	•	•
Интерфейсы для подключения кабеля	RJ45	RJ45
Прием аналогового сигнала	•	•
Прием цифрового сигнала	•	•
Определение полярности телефонной линии		•

Кроме того, приборы такого типа, совместно со «своим» тоновым генератором позволяют определить наличие и тип повреждения в витой паре (правильность обжимки) с коннектором RJ45. Поэтому чаще всего применяются при обслуживании локальных вычислительных сетей.

Емкостные антенны

Существуют также тестовые наборы, использующие в качестве приемника емкостную антенну. Она обнаруживает магнитную составляющую поля, создаваемого протекающем по проводам током. Для получения сильного магнитного поля пара должна быть закорочена на удаленном конце. Антенна позволяет не только идентифицировать кабель в кабельном колодце или на кроссе, но и выполнить его трассировку в стене и даже в грунте. Представителем такого рода приборов является Greenlee CTS 132J, который по сути является промежуточным звеном между тестовыми наборами и трассоискателями.

Выводы

Сегодня прозвонку кабеля удобнее и быстрее делать не с помощь телефонной трубки или гарнитуры, а с помощью тестового набора, в который входит тон генератор и щуп-приемник, обычно выполненный в форме похожей ну трубку с динамиком. Звук с такого щупа прекрасно слышно, при этом прикасаться к кабелям даже не требуется. Достаточно просто вести таким щупом мимо кабельных пар, чтобы быстро найти искомую. Скорость работы повышается многократно. Подобный тестовый набор позволит осуществлять прозвонку одному человеку, а также осуществлять трассировку нужного провода за фальш стеной, за подвесным потолком и даже в земле.

Тестер для прозвонки проводов — советы электрика

Электрические измерения с помощью мультиметра

Мультиметр – незаменимый цифровой помощник любого электрика, который нужен для измерения сопротивления, напряжения, величины тока, определения полярности, емкости, частоты, всяких электронных переходов и даже температуры окружающего воздуха.

Главный прибор, который всегда стоит взять с собой в командировку. Порой, можно не брать другие приборы (мегаомметр, измерительные приборы), с мультиком все испытания проведем.

Есть, конечно, такие “специалисты”, но не стоит особо хвастаться тем, что пустил электростанцию с одной цешкой. И всегда стоит иметь свой собственный прибор, чтобы не одалживать у более продвинутых коллег.

Обратите внимание

Мультик он у каждого свой, как автомобиль там, или гитара.

Если Вы вдруг впервые держите в руках этот прибор, то возможно у Вас возникает в голове множество вопросов, ответы на которые не очевидны на первый взгляд, или кроют в себе подводные камни, без знания которых можно испортить прибор. А прибор, в отдельных случаях, может и больших денег стоить.

Как же пользоваться мультиметром?

Так как мультиметров в нашем мире потребителей и производителей великое множество, дабы удовлетворить любого, даже самого искушенного или искусанного неудачным опытом покупателя, нет смысла описывать их виды и типы.

Снять правильно чехол сперва может показаться непросто и даже невозможно, однако, принаровившись, задача оказывается элементарной. В моем случае это 9 вольтовая батарейка, которая прячется под крышкой. Крышка откручивается с помощью отвертки “+”.

Батарейка порою разряжается, особенно если не отключать подсветку, и тогда следует ее заменить на новую.

Если с батарейкой всё нормально, то прибор можно включать. Тут встречаются варианты. В моём случае, прибор включается кнопкой вкл., а отключается кнопкой выкл, кои совмещены в одной.

Встречаются варианты, где включение-отключение осуществляется вращением центрального вращающегося диска. Положение отключено в данном исполнении находится в крайнем левом положении (-90 градусов).

При любом виде замера следует учитывать, что у провода, радиоэлемента может быть изоляция, как в виде оболочки, так и в виде краски. Порой эту оболочку придется срезать, а краску зачищать, например отверткой. Естественно зачищать не под напряжением.

Важно

В зависимости от необходимых задач мы будем подключать провода (их еще называют концы, но не стоит опускать их в воду(шутка)) в определенные отверстия на приборе. Далее разберем использование каждого вида измерения более подробно, но сразу оговорюсь про один момент. У прибора на каждом режиме измерения есть допустимая величина.

В случае с М4583 эта информация написана в нижней части под отверстиями. Напряжение до 1кВ, ток до 10А, ток до 200мА. То есть ток величиной более 10А (если вы не в курсе, ток опасен для человека) мерить прибором не следует, так как он сгорит, сломается, придет в непригодное состояние, не будет работать.

Сразу возможная вторая ошибка – концы подключили на 200мА, а думали, что на 10А. В итоге необходимо будет покупать предохранитель. Чтобы найти предохранитель, необходимо отвинтить заднюю крышку и достать этого малыша. Покупается на местном радиомаркете или рынке в соответствии с номиналом, который написан на предохранителе. Или просто показываете продавцу и он сам подберет нужный.

Включив мультиметр, необходимо вставить концы. Тут есть 4 очевидных варианта и три не очень очевидных. У нас два конца и четыре отверстия.

общий и “VОмГц” – измеряем сопротивление, напряжение постоянное и переменное, частоту
общий и мА – измеряем ток, величиной до 200мА (в разных устройствах по разному)
общий и А – измеряем ток, величиной до 10А – обычно для этого вида измерения используют клещи, так как, пока возникнет необходимость в таком измерении, данный вид измерения становится недоступным из-за неправильного пользования прибором молодым специалистом.

Включаем прибор – вставляем провода в “общий+VОмГц” – выставляем на круге сектор “диод-прозвонка” и соединяем концы. Тут возможно два варианта – если зазвонит, значит прибор исправен.

Если же не звонит, то либо у Вас сломалась звонилка, либо неисправен один или оба из проводов, либо вы выставили не на прозвонку – в общем тогда прибор возможно неисправен. Вместо прозвонки можно смотреть на экран в режиме сопротивления.

При замкнутых концах должно показывать значение близкое к нулю, при разомкнутых – 1.

Обычно, когда необходимо что-то измерить, мы представляем примерную величину того, что мы получим. То есть в розетке напряжение 220В, ток во вторичных цепях примерно 5А, в АСУшных цепях 20мА. Хотя, нет, не всегда эта информация известна.

Поэтому при работе с мультиметром всегда выставляем максимальный предел измеряемой величины. Даже если в розетке 220В, лучше выставить на 700В и потом покрутить диск к уменьшению. Уменьшая предел, мы повышаем точность измерения.

Я по крайней мере так думаю.

Прозвонка кабеля, провода мультиметром

Как же нам прозвонить кабель мультиметром? Если Вы не монтажник и далеки от электричества, то возможно стоит обратиться к тому, кто более близок. А если же Вы отважный искатель электрических приключений, то возможно Вам помогут мои советы по работе с режимом прозвонки на мультиметре.

Одним концом касаемся или сажаемся с помощью крокодила на один любой провод кабеля. Вторым концом поочередно тыкаем в жилы с другого конца кабеля. Та жила, при прикосновении к которой на экране появится значение ”0” или зазвенит прибор, и будет искомой.

Лучше сразу начало и конец жилы промаркировать. Тут всё просто.

Совет

Подключишь такой кабель к сети, а напряжение придет не туда, куда надо. Или будешь испытывать АИДом, поставишь на другом конце кабеля человека, подашь 50кВ, а в это время на реальном конце этого кабеля будет сидеть монтажник и разделывать его. Всегда лучше перестраховаться.

В общем, тут два варианта.

Та, которая зазвенит, и будет соответствовать той, которую соединили на другом конце кабеля с землей. Жилу с обеих сторон промаркировываем и аналогично расправляемся с оставшимися жилами.

Естественно, прозванивать надо кабели, которые обесточены (на которых нет напряжения) и разведены (жилы не соединены между собой).

Сложнее будет прозванивать, если контура заземления нет, или он еще не приварен, не готов. Соединяем две жилы между собой с одной стороны. С другой стороны звоним жилы между собой, две должны звониться.

Нашли те, что звонятся, следовательно третья, которая не звонится и есть искомая. Маркируем с обеих сторон. Также и с остальными. Но тут лучше проверять все три жилы, так как если проверять только одну, может оказаться, что она оборванная, есть разрыв.

А так, мы проверяем попарно, что они целые.

Вот такие пару способов проверять провода, кабели на целостность. Делать это можно как мультиметром, так и прозвонкой, которую можно соорудить самому.

Еще на заметку, не стоит думать, что если в кабеле три жилы и например все три разных цветов на входе, то и на выходе они будут тех же трех цветов.

Обратите внимание

Дело в том, что по пути может оказаться, что кабель состоит из нескольких частей, которые соединены через клеммник или муфту и порядок жил попутан из-за этого транзитного соединения.

Поэтому всегда надо прозванивать, а не верить цветам.

Измерение напряжения мультиметром

Высокое напряжение опасно для жизни, хотя более опасен ток, но они одно без другого не протекают. В общем, перед тем, как мерить напряжение, необходимо понять какой тип напряжения мы меряем и каков порядок его величины. Большинство мультиметров позволяет произвести замер как постоянного, так и переменного напряжение величиной до 1000В.

Вот на моем приборе можно измерить постоянное напряжение до 1000В, переменное до 700В. Для измерения подключаем концы в разьемы “общий” и “вольты”. Затем выставляем на вращающемся колесе тип напряжения и его величину. Например, чтобы измерить напряжение в розетке, надо выставить переменное 700 вольт. Для батарейки будет достаточно постоянного 20В для кроны или 2В для пальчиковой.

Так как напряжение мы меряем параллельно цепи, то, выставив значения на приборе, дотрагиваемся щупами до выводов батарейки или засовываем их в отверстия розетки. На экране отобразится величина напряжения в вольтах. Если она гораздо меньше выставленного предела, то можно его уменьшить для более точного измерения.

При измерении необходимо держаться за изолированные части измерительных проводов и следить за их состоянием, чтобы не было перегибов и разрывов.

Определение фазы и нуля

Вслед за измерением напряжения может возникнуть необходимость в определении фазы и нуля. Тут также возможны варианты. Например, у нас имеются два провода, которые выходят из стены. И они не подписаны. И нам необходимо понять где у нас фаза, а где ноль.

Как же тут быть… Включаем мультиметр на измерение переменного напряжения. Концы подсоединяем на общий и вольты. Меряем напряжение между двумя проводами. Например 220В. Хорошо, значит далее можно один конец положить в сторонку, а вторым дотронуться по очереди до каждого из проводов.

Важно

На одном из них будет ноль вольт, а на втором вольт 15-30. Тот на котором будут вольты, будет фазой. Всегда ли такое возможно? Наверно не всегда. Ведь может быть на каждом относительно земли по 130В, тогда перед вами окажутся две фазы, которые дают линейное 220В.

Но тогда, вероятно и при измерении одним концом на каждом будет показывать какие то вольты. Но не стоит трогать тот, который имеет при измерении одним концом ноль вольт, руками.

То здесь, определение фазы будет еще проще. Достаточно померить напряжение между двумя проводами – это получится три измерения. Например, вышло 220В, 220В, 0В. Думаю, логика ясна. Те, между которыми ноль вольт это либо ноль и пэе, или же это сюрприз в виде двух проводов с одной фазой. Ох, и интересна же наука электрика.

В любом случае самым надежным способом будет прозвонка проводов от обесточенного автомата.

Определение полярности мультиметром

Ведь у неё общий провод соответствует минусу, а напряженческий – плюсу. Подсоединяем их к выводам элемента и если величина напряжения с плюсом, значит общим мы сели на минус, а вольтовым на плюс. Если значение напряжения со знаком минус, значит наоборот.

Существуют и другие, более изощренные способы определения полярности.

Замер постоянного и переменного тока с помощью мультиметра

Мы этот провод рэжэм и с двух сторон обрезанного провода подсоединяем мультиметр. Выставляем сектор ток на цешке с нужным пределом и включаем цепь. На экране прибора отобразится ампераж цепи. А как быть, если нельзя ни в какую резать провода? Хм… Неужели нет выхода? Ан нет. Выход есть.

Возьмите напрокат токовые клещи и не дурите себе голову! Или выберите и измерьте ток шунтом. Вот отличные советы. И ни в коем случае не сувайте концы цешки в розетку при выставленном секторе ток на барабане. Ток измеряется последовательно, в разрыв цепи.

То есть отключаете цепь, делаете в нужном проводе разрыв (или находите существующую возможность влезть в цепь), подключаете надежно в этот разрыв прибор, выставляете предел тока, включаете цепь, измеряете ток, выключаете цепь, отключаете прибор, восстанавливаете цепь.

Так как сопротивление у мультиметра малое и даже ничтожно малое, то погрешность в измерении будет невелика. Ток в розетке возникает, когда подключена нагрузка. Формула простая – P=U*I. У чайника мощностью 2,2кВт при напряжении 220В ток будет примерно 10А. А у меня у цешки предел верхний 10А, измерять такой ток предельно опасное занятие.

При измерении тока батарейки (= ток) делать это нужно быстро, иначе батарейка разрядится и не будет у вас больше батарейки.

Проверка предохранителя

Затем выставляем на цешке прозвонку и если запищало, значит сигнал проходит и элемент исправен. Если молчит, значит – пора менять. В случае, если на мультике нет звукового сигнала, всё делаем аналогично, только выставляем не прозвонку, а измерение сопротивления.

Сопротивление мало или ноль – исправен, сопротивление бесконечность (1) – неисправен.

Замер сопротивления мультиметром

Прибор покажет значение сопротивления между этими двумя точками. Регулируя диапазон измерений круговым диском, можно повысить результат измерений. Можно измерять сопротивление электронных компонентов, реле, обмоток электрических машин.

Если во время измерения на экране отображается прыгающее значение или единица, попробуйте увеличить предел измерения.

Проверка резистора мультиметром

Необходимость проверить резистор с помощью мультиметра легко воплощается в жизнь с помощью мультиметра. Про маркировки резисторов их виды и типы стоит говорить отдельно и в другом материале. Чтобы узнать, какое сопротивление в омах у резистора, необходимо его выпаять из схемы. Значит у резистора две стороны.

С обеих сторон сажаем цешку и измеряем сопротивление. Полученное значение сравниваем с тем, что написано на самом резисторе. При этом не стоит держать концы мультиметра и ножки резистора пальцами, так как в этом случае значение будет не совсем корректно за счет сопротивления организма.

На картинке я мерял сопротивление резистора 3 кОм, получилось 2,98 кОм.

Как проверить реле мультиметром

При выверке электрических схем возникает необходимость в проверке отдельных элементов – автоматов, реле. Возьмем, например, реле РТ-40. Во-первых мы должны иметь представление о схеме этого реле. Эту схему можно найти в интернете, в паспорте на изделие, в голове.

Смотрим, у нас две пары контактов и обмотки. Проверка будет заключаться в проверке срабатывания контактов и проверке величины сопротивления обмотки. Обмотки проверяем в режиме сопротивления цешкой, должно получиться значение в омах, которое можно сравнить с паспортным, или лишь бы не был ноль ом.

Контакты проверяем в режиме прозвонки, посадив концы прибора на пару контактов, имитируем работы контактов. В случае с РТ-40 двигаем контакты на срабатывание. При этом прозвонка зазвенит. В случае с замкнутым контактом – сразу будет звенеть, а при срабатывании сигнал пропадет.

Аналогично вместо звука смотреть на сопротивление. Замкнуты – 0, разомкнуты – 1.

Измерение температуры мультиметром

В случае с определением погодных условий, Вам понадобиться специальный проводок, который идет в комплекте с прибором, на конце которого находится термопара чтоли, именно она и измеряет температуру. Это видно на фото. Провод втыкается в специальный разъем, выбирается режим измерения температуры и на экране показывается значение в градусах цельсия.

Проверка сопротивления изоляции кабеля мегаомметром

Устройство аид-70

Источник: https://pomegerim. ru/izmeritelnye-pribory/cifrovoi-tester-multimetr.php

Кабельный тестер своими руками

Предлагаю Вашему вниманию разработку которая облегчит жизнь людям занимающихся монтажом многожильных кабелей. Эта тема не новая, но я хотел сделать что то свое. А идею прибора предложил мой коллега по работе. Он часто занимается монтажом и такой прибор ему очень нужен.

Кабель-тестер состоит из передатчика который имеет 22 вывода и генерирует 22 цифровых значения от 1 до 22, и приемника который эти значение принимает распознает и отображает на индикаторе.

Пользоваться прибором очень просто с одной стороны прозваниваемого кабеля к нужным жилам подключаем цифровые выводы передатчика и общий, который можно подключить либо к экрану кабеля либо к цветной жиле что бы на другом конце кабеля было проще искать ее.

Совет

С другой стороны подключает общий приемника, а входом поочередно касаемся каждой жилы кабеля и смотри на индикатор. При распознавании приемником подаваемого сигнала от передатчика будет выведено цифровое значение на индикатор.

Вот схема передатчика

Готовая печатная плата

И фото прибора в корпусе.

Вот схема приемника

Такое хаотичное подключение 7-сегментного индикатора вызвано тем что рисовалась сначала печатная плата и как было удобно расположить проводники от индикатора к микросхемам так и располагали.

Печатная плата приемника

При включении приемника на индикаторе выводятся прочерки пока не будет подан сигнал от передатчика

Вот фото в действии устройства

Приемник распознал первый вывод передатчика

Еще одно фото прибора в работе

Приемник распознал 16 вывод передатчика.

К сожалению с корпусом для приемника вопрос был не решен и испытания прибора проводили как есть на фото.

По поводу индикации приемника скажу пару слов, если подаваемое значение на приемник меньше 10, то первая цифра показывающая десятки тухнет. Это сделано с целью хоть какой то экономии батареи.

При полевых испытаниях прибор показал следующие результаты: длинна проверяемого кабеля составила 850 метров(длинней найти не удалось), максимальное сопротивление линии составило 3 кОм.

Что касается прошивки МК. Прошивал программой SinaProg: контроллер передатчика прошит на 8МГц внутренний генератор, остальное по умолчанию. Приемник прошит на 9.6 Мгц так же внутренний генератор, остальное по умолчанию.

При правильном монтаже приборы начинают работать сразу.

По многочисленным просьбам выложил видео работы прибора новой версии.

Скачать список элементов (PDF)

Прикрепленные файлы:

Источник: http://cxem.net/comp/comp174.php

Кабельные тестеры — обзор приборов для прозвонки кабелей

Для проверки состояния кабельных линий или кабелей используют кабельные тестеры. Они представляют собой электронные устройства, состоящие, как правило, из двух частей. Данные приборы бывают разными, и некоторые из них позволяют определять характеристики кабельных линий или кабелей. Сегодня на рынке встречаются кабельные тестеры трех классов:

Для базовой проверки кабелей;
Для квалификации кабельных систем;
Для сертификации кабельных систем.

По типу тестируемого кабеля приборы подразделяются на:

Тестеры для оптических кабелей;
Тестеры для коаксиальных кабелей, телефонных кабелей, витых пар.

Последние отличаются универсальностью, с их помощью можно тестировать совершенно различные типы электрических кабелей, широко применяемых сегодня.

Наиважнейшими параметрами, которые можно измерить с помощью кабельного тестера являются:

Длина кабеля;
Схема разводки проводников в кабеле;
Величина затухания;
Уровень перекрестных наводок на ближнем конце кабельной линии — NEXT;
Величина сопротивления по постоянному току по медному шлейфу;
Уровень возвратных потерь — Return loss.

В простейшем виде кабельный тестер со светодиодной индикацией способен показать минимальное соответствие характеристик кабеля заданным требованиям. Данный тип тестера позволяет более эффективно выполнять монтаж кабеля или простой проводки, и сразу выявлять неисправности, если такие будут иметь место.

Безусловно, функционал простых тестеров не позволит измерить расстояние до места повреждения, и не обнаружит расщепленные пары. Однако проверить, правильно ли соединены провода, и выявить типичные механические повреждения (замыкание или обрыв) простейший тестер сможет. О проверке оптических кабелей здесь говорить, конечно, не приходится.

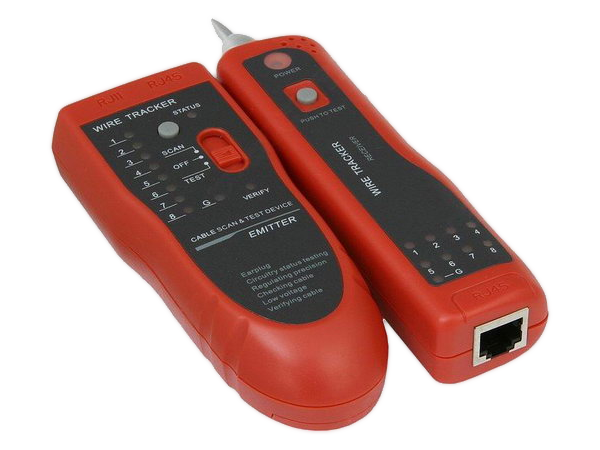

В качестве примера простого кабельного тестера можно привести тестер кабеля RJ-45 + BNC (HT-C003) (TL-5248) от REXANT.

Обратите внимание

Данный прибор подойдет для тестирования кабелей на основе витых пар, а также коаксиальных кабелей. Он включает в себя два блока, один из которых — передатчик, второй — приемник.

Передатчик и приемник подключаются к концам кабеля посредством разъемов BNC или RJ-45.

Прибор проверяет, правильно ли выполнен обжим, есть ли обрыв, нет ли короткого замыкания в линии, цел ли экран, если речь о проверке экранированной витой пары. На обоих блоках имеется светодиодная индикация, показывающая результат теста. Материал корпуса — ударопрочный пластик.

Более сложные тестеры обладают расширенным функционалом, — в них имеются генераторы тональных сигналов, что позволяет выявлять расщепленные пары.

Современные тестеры оснащенные дисплеями способны находить все виды ошибок в схемах разводки. Здесь имеется возможность обнаружить и расщепленные пары, и узнать длину кабельной линии, а также измерить расстояние до короткого замыкания или до обрыва, и даже определить какого типа розетка установлена на другой стороне линии (сетевая или телефонная) .

Приборы для квалификации кабелей (квалифицирующие тестеры) изначально начала выпускать фирма Fluke Networks. Тестеры этого класса могут определять скоростные возможности кабеля и кабельных систем, смогут ли системы работать на более высоких скоростях. Каждый прибор квалифицирующего класса имеет функции измерения параметров Return loss и NEXT, а также затухания в кабелях.

Как видим, приборы этого класса могут не только «прозвонить» кабель, но и значительно больше. Для специалистов IT-отрасли данные приборы станут без преувеличения незаменимыми помощниками, без необходимости приобретать дорогостоящий кабельный анализатор.

Сегодня на рынке страны широко представлены несколько производителей кабельных тестеров квалифицирующего класса, это: Ideal Industries, JDSU и Fluke Networks.

В качестве простого примера тестера для квалификации можно привести NCT-3, — портативный цифровой LAN-Тестер для RG-45, RG-58, RJ-12/11 от Gembird.

Данный прибор легко обнаружит проблемы в сетевых кабелях категорий 5е и 6е, а также в коаксиальных или телефонных линиях.

Важно

Короткое замыкание, разомкнутость, кроссовер соединение, перемыкание проводников — все это может обнаружить тестер.

Прибор измерит длину провода и установит расстояние до обрыва. Быстрая диагностика проблем локальных сетей — отнюдь не проблема для мастера, имеющего в своем арсенале данный или подобный прибор. Точность измерений достигает 97% благодаря калибровке.

Первый же прибор сертифицирующего класса увидел свет в 1993 году, и был выпущен американской компанией Microtest, которую позже (в 2001 году) купила Fluke Networks.

Главная задача этих тестеров — проверка, насколько та или иная кабельная система соответствует международным стандартам, ибо этап сертификации неотъемлем при проектировании и монтаже любой структурированной кабельной системы. Категории и классы кабелей определяются отраслевыми стандартами организаций TIA и ISO.

Сертифицирующий кабельный тестер полностью позволяет проверить кабель, и выводит на экран частотные взаимозависимости различных параметров, важных для TIA и ISO.

Информация выводится в виде графиков на экран тестера, и специалист по виду этих графиков понимает, что и где нужно в линии улучшить.

Если пользователь специалистом не является, то тестер все равно укажет, каков результат проверки — Pass или Fail.

Pass – кабель полностью исправен, состояние отличное, все тесты пройдены успешно;
Fail – имеют место неисправности.

Прибор для сертификации обычно имеет также возможность распечатать данные измерений в стандартизированной форме, чтобы в дальнейшем по распечатке можно было бы в соответствии с законодательством утвердить ввод в эксплуатацию обмеренной линии связи. Такое тестирование универсально с точки зрения обывателя, ибо нет привязки к сетевой технологии.

Допустим, кабель 6 категории способен передавать данные со скоростью от 10 Мбит/с до 10 Гбит/с, а кабель категории 5е — от 10 Мбит/с до 1 Гбит/с. Если результат теста получается «Fail», то требуется диагностика. Кабельный тестер, обладающий функцией диагностики, покажет и позволит понять (по тестам NEXT и Return Loss), в разъемах ли проблема или непосредственно в кабеле.

Примером прибора с очень широкими функциональными возможностями может служить кабельный тестер Microscanner2 (FLN-MS2-100) от Fluke. На большом ЖК-экране отображаются схемы соединений, а еще идентификатор кабеля, его длина, а также расстояние до места наличия неисправности.

Совет

Тестер может проверять все основные типы проводников, включая RJ45, RJ11 и коаксиальные без дополнительных адаптеров.

Имеется генератор тона IntelliTone, позволяющий обнаружить местоположение кабелей или пар проводников посредством подачи аналоговых и цифровых тонов.

Функция определения сервисов VDV позволяет распознавать современные сервисы коммуникаций, включая POTS, 10/100/1000 Ethernet и PoE.

Тестеры класса MicroScanner2 кардинально упрощают процесс проверки кабелей для передачи голоса, данных и видео, а высококачественные кабельные системы становятся теперь эффективными как никогда.

Множество задач диагностики решается быстро: есть ли в телефонных сетях напряжение? Какова его полярность? Присутствует ли коммутатор Ethernet на противоположном конце? Доступно ли PoE? MicroScanner2 одновременно рассматривает все эти факторы и предлагает специалисту качественные визуальные средства для проверки наиболее распространенных сегодня сервисов передачи видео, данных и голоса.

Источник: http://electricisrael.com/articles/elektroobzoryi/kabel-ny-e-testery-obzor-priborov-dlya-prozvonki-kabelej.html

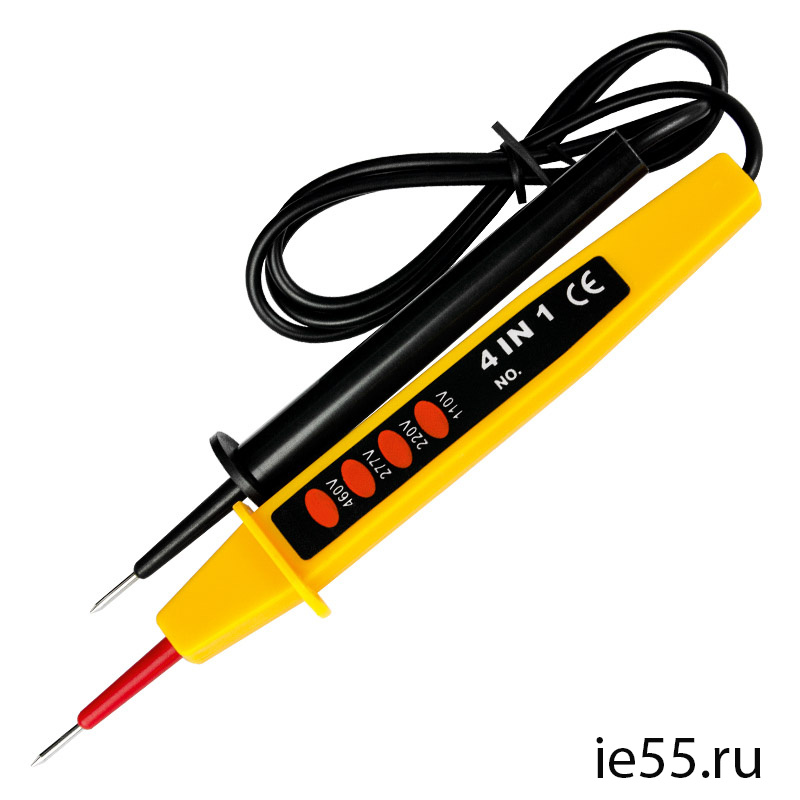

Индикаторы напряжения

Электрическое напряжение невидимо и часто опасно. Это, безусловно, относится к электросети. Поэтому электрики и домашние хозяева, которым приходится чинить приборы и электропроводку, должны использовать специальные пробники для обнаружения высокого напряжения, мест прокладки проводки и проверки целостности участков проводки. Они помогут найти фазу и ноль.

Пробник для проверки фазного напряжения

Электриками часто используется индикаторная отвёртка. Это небольшая отвертка, довольно «слабая» на вид, неспособная затянуть винты с большим моментом. Но у нее другое назначение. Это индикатор фазы сети. Фазные провода сети находятся под повышенным напряжением относительно земли и нулевого провода, смертельно опасным для человека.

Отвертка индикаторная — это простой и надежный тестер напряжения. Она не позволяет измерять напряжение, но безошибочно говорит о наличии напряжения, которое МОЖЕТ быть опасным. Наиболее распространен индикатор на основе неоновой лампочки. Это классика, конкурировать с которой очень сложно, и вот почему:

Простота устройства,
Высокая надежность,
Высокая чувствительность,
Дешевизна.

Стоит уделить ей подробное внимание в отдельном разделе и описать, как работает этот пробник.

Индикатор напряжения сети газоразрядный

Принцип работы индикаторной отвертки состоит в особенно малом токе тлеющего разряда в неоновой лампочке, который поддается визуальному обнаружению. В то же время напряжение разряда очень удачно расположено в диапазоне от 70–80 вольт и выше.

Последовательно с лампочкой включается токоограничивающий резистор с номиналом 500–1000 килоом. Он защищает от чрезмерного тока лампочку и тело человека.

Особенность неонового индикатора в том, что человек является частью электрической цепи, к которой приложено высокое напряжение. Но поскольку тело человека имеет сопротивление порядка 1–4 килоом, то подавляющая часть напряжения падает на лампочке и соединенном с ней резисторе.

Обратите внимание

На самом человеке падают единицы вольт, что совершенно безопасно. Ни в коем случае нельзя использовать отвертку без сопротивления!

Индикаторной отверткой нельзя сделать почти ничего, кроме как определить фазу и ноль. Но это очень важная и обязательная задача, имеющая прямое отношение к электробезопасности. Как отвертка индикатор довольно слаб и такой отверткой нельзя затягивать винты с большим усилием.

Удерживая отвертку в руке, осторожно касаются токоведущих частей.

При этом обязательно нужно касаться металлической кнопочки или ободка на изолирующей ручке отвертки, чтобы цепь замкнулась через тело на землю.

Если лампочка внутри отвертки светится малиновым светом, то данный проводник — одна из фаз сети. Иначе это нейтраль, имеющая связь с землей, или заземление, или изолированный участок цепи (проводник).

Свечение может наблюдаться даже на тех проводниках, которые «не бьют током». Это сетевые наводки через емкостную связь. С ними также необходимо соблюдать осторожность. Если величина емкости достаточно велика, то такой проводник может быть опасным.

Другие виды индикаторов

Кроме классической схемы неонового пробника есть еще несколько индикаторов. Некоторые из них не предназначены для проверки сетевого напряжения, но зато позволяют прозванивать проводку на целостность и отыскивать обрывы и плохие контакты. Есть и устройства со многими функциями.

На светодиоде

Отвертка индикатор напряжения может использовать другие принципы, например, есть пробники на светодиодах.

Принцип работы светодиода заключается в генерации квантов света при помощи переходов возбужденных электронов на более низкие уровни. Они практически не греются, работают как обычные диоды.

Однако ток, при котором светодиод начинает заметно светиться, достигает уже единиц миллиампер, поэтому самые простые из таких пробников всегда имеют заземляющий крокодильчик.

Важно

Часто в отвертку на светодиоде встраивается батарейка и это позволяет использовать ее как прозвонку для обесточенных цепей. Индикаторная отвертка на батарейках может содержать простейший электронный усилитель на полевом транзисторе. В цепи его затвора включен щуп — лезвие отвертки или шило.

Светодиод включается последовательно с батарейкой через канал полевого транзистора. Очень слабый ток, протекающий через затвор транзистора и затем емкость изолированной рукоятки в тело человека, открывает канал полевого транзистора. Ток усиливается в сотни раз и этого оказывается вполне достаточно для загорания светодиода.

Такой индикатор годится для прозвонки проводов и выключателей. С его помощью можно даже обнаружить фазу проводки в стене, если есть напряжение. Полевой транзистор реагирует на ничтожный ток, протекающий через емкость его затвора, то есть пробник с ним способен обнаружить слабые электрические поля рассеяния от электропроводки.

Если требуется прозвонить провод или исправность замкнутого выключателя то один его конец нужно подсоединить к щупу, а другой к «пятачку» на торце отвертки. Загоревшийся светодиод покажет целостность цепи, значит, обрывов нет и контакты в исправном состоянии.

Электронный индикатор

Электронный индикатор содержит миниатюрную батарейку, электронный чип и ЖКИ дисплей. Он также может содержать светодиоды двух цветов и зуммер («пищалку»). С его помощью можно измерять даже температуру.

Звуковая отвертка издает сигнал, что очень удобно, так как взгляд не отвлекается, и особенно при ярком освещении, когда свечение неонового индикатора или светодиода может быть незаметно. Инструкция к прибору поясняет как найти фазу или выполнить другие проверки.

Электронный индикатор считается более продвинутым, чем индикаторная отвертка со светодиодом, но это больше маркетинговые штучки.

На практике электрики редко используют такие пробники из-за их дороговизны и небольшого срока эксплуатации.

Есть действительно качественные модели, но их стоимость составляет десятки долларов, и к тому же их почти нет на российском рынке, занятым недорогой китайской продукцией.

Мультиметр

Это не просто пробник электрика, это измерительный прибор, позволяющий получить гораздо больше информации чем просто «есть» или «нет». С помощью мультиметра можно измерять переменное или постоянное напряжение, а также ток и сопротивление. Мультиметр имеет специальный чип с экономичным аналого-цифровым преобразователем и работает от батарейки (обычно типоразмера 6F22 — «Крона»).

Вот несколько простых примеров, что можно сделать с его помощью, например, как проверить розетку мультиметром.

Как проверить заземление в розетке:

Выключим автомат линии, питающей розетку!
Установим переключатель мультиметра в положение прозвонки.
Подключим один щуп к клемме заземления розетки.
Подключим второй щуп к шине заземления.
Если есть звук, значит, провод PE от розетки исправен.

Как проверить напряжение в розетке:

Установим переключатель мультиметра в положение измерения переменного напряжения на пределе 700 В.
Убедимся, что один щуп прибора подключен к клемме Общ. (Common), а второй к клемме V. Это очень важно!
Подключим один щуп к одному гнезду розетки, а второй — ко второму. Прибор должен показать действующее значение напряжения 200 — 230 вольт.

Как проверить лампочку мультиметром:

Установим переключатель мультиметра в положение единиц килоом (омметр).
Подключим щупы: один к общей клемме, а другой к клемме V.
Подключим цоколь лампочки к щупам в любом порядке. Если это исправная лампа накаливания, то прибор покажет сопротивление порядка десятков или сотен Ом. Если он ничего не показывает (или единицу в самом старшем разряде) то лампочка неисправна.

Под каждую задачу лучше выбирать подходящий инструмент. Приступая к ремонту проводки или установке новых приборов, необходимо обесточить участок предстоящих работ и обеспечить предупреждение для тех кто может его включить! Работать одному не допускается, это опасно! Убедиться в отсутствии напряжения лучше всего поможет индикаторная отвертка. Мультиметр будет тут неудобным.

После монтажа или ремонта на обесточенном участке необходимо проверить отсутствие коротких замыканий и замерить сопротивление изоляции. Здесь будет полезным именно мультиметр.

Источник: https://electriktop.ru/instrument/indikatory-napryazheniya.html

Как прозванивать мультиметром — RozetkaOnline.COM

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Обозначение прозвонки на мультиметре

В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:

Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.

Принцип работы прозвонки

Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.

Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:

I = U / R , где I – Сил тока, U – Напряжение в сети, R — сопротивление

В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.

Что показывает мультиметр при прозвонке

Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.

Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.

как пользоваться прозвонкой

Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:

Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.

Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

— Красный щуп в гнездо VΩmA

— Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье — КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Прозвонка проводов и кабелей: приборы, правила, видео

Специальные приборы

На профессиональном уровне для прозвонки применяются два инструмента: тестер и мультиметр.

Первый являет собой многофункциональный прибор, который в том числе можно использовать для прозванивания кабелей и проводов.

Алгоритм использования классического стрелочного тестера:

переключатель ставится на значение 1 кОм;
включается предохранитель;
производится нажатие кнопок измерения при условиях обратного и переменного тока;
щупы подсоединяются к центральной и правой клемме, это позволит измерить сопротивление;
щупы замыкаются между собой.

Стрелка должна сместиться в правую сторону.

Достоинство тестера — его надежность. Недостатки:

сложность управления;
крупный размер;
наличие погрешности в работе при разряженной батарее.

К сведению. На деле тестер — прибор, направленный на точные измерения. При прозвонке проводов же он является индикативным прибором.

Мультиметр — наиболее часто использующийся прибор. Он есть у каждого электрика. На рынке представлено множество его модификаций. Принцип их работы един. Различны могут быть некоторые параметры, например:

расположение органов управления и контроля;
диапазон измерений.

Работа с мультиметром похожа на пользование тестером. Необходимо установить переключатель в положение «Прозвонка». Соответствующее положение обозначается с помощью знака диоида или зуммера.

Если проводник цел, прибор издает звуковой сигнал. На некоторых моделях звуковой сигнал заменяется особым индикатором.

Недостаток мультиметра заключается в том, что звуковой сигнал появляется с некоторой задержкой во времени. Так щуп нужно держать зафиксированным на проводе как минимум 2 секунды.

К сведению. Предпочтение стоит отдавать щупам, стержни которых позолочены. Они не окисляются в отличие от тех, что сделаны из стали.

Для успешной прозвонкивполне достаточно самого дешевого мультиметра.

Способы прозвонки

Прозвонить провода в домашних условиях можно несколькими способами:

С помощью лампочки и батарейки. Это самый простой и быстрый метод. Для того чтобы сконструировать такой прибор необходимо обладать лампочкой и батарейкой (можно соединить между собой несколько батареек), а также соединительные проводники и щуп. Помимо этого, не стоит забывать про то, что вольтаж лампочки и батарейки должен быть одинаковым, или у батарейки больше, но не наоборот. Соединительный провод должен быть длины, достаточной для того, чтобы прозвонить провод на расстоянии.

Для того чтобы прозвонка работала правильно, необходимо кабель маркировать в любом порядке. Методика работы такого приспособления состоит в следующем: к одной жиле присоединяют провод, что идет от батареи, а к щупу прикрепляют лампочку. Этим щупом по очереди прикасаться к проводникам на противоположном конце кабеля. Если лампочка засветилась, значит, этот провод соединен с батарейкой.

О том, как прозвонить провода лампочкой и батарейкой, можете узнать из этого видео урока:

С помощью мультиметра. Этим прибором измеряют различные параметры электросети (например, напряжение, силу тока, сопротивление). В доме такой прибор будет незаменимым, если необходимо проверить розетку или выключатель, наличие обрыва или узнать, куда идет провод.

Прозвонить кабель мультиметром можно по следующей методике:

Устанавливается функция «прозвонка». В зависимости от того, какая модель прибора используется, этот режим обозначается по-разному. Как правило, он обозначается диодом.
Затем необходимо найти фазу в распределительной коробке. Это делается следующим образом: необходимо включить питание и индикаторной отверткой проверить каждый кабель. Нужный помечаем скотчем или изолентой и после этого определяем ноль.
После этого следует найти напряжение. Для этого устанавливаем мультиметр на режим «измерение напряжения». С помощью щупа проверяем каждый провод. Если при очередном касании щупа высвечивается в районе 220 В, значит найден нужный.

Чтобы проверить электропроводку в стене на целостность, необходимо кабель отключить от источника тока. Устанавливаем мультиметр в режим измерения сопротивления. При смыкании щупов на экране должны показаться нули.

На видео ниже наглядно демонстрируется технология прозвонки кабеля мультиметром:

Эти два метода удобны, если прозвонка осуществляется на коротком расстоянии и сделать ее может один человек. Если же кабель длинный и его концы находятся в разных помещениях в квартире или за ее пределами, то используют другой метод.

С помощью телефонных трубок. Прозвонка телефонными гарнитурами осуществляется следующим образом: капсюли в трубке соединяют друг с другом и к ним соединяют аккумулятор, напряжение которого не превышает двух вольт. Благодаря такой методике работники могут проговориться между собой по телефону и координировать свои действия.

Схема прозвонки кабеля с помощью телефонных трубок:

Прозвонить можно следующим образом: кабель с одной стороны соединяется с проводником трубки, а другой проводник – к любой жиле. С другой стороны кабель соединяет с проводником трубки, а другой – к каждой жиле поочередно. Если в трубке работники слышат друг друга, значит, они подсоединились к одному и тому же проводнику.

Увидеть всю технологию работ вы можете на данном видео примере:

С помощью трансформатора. Есть еще один способ, с помощью которого можно прозвонить кабельные линии – это прозвонка с использованием трансформатора, у которого от вторичной обмотки отходит несколько отводов. Методика состоит в следующем: начало обмотки соединяется с заземленной оболочкой проводника, а отводы трансформатора подключаются к жилам и запитывают каждую из них. Если измерить напряжение, котрое существует между оболочкой на другом конце и жилами, можно определить принадлежность конца к определенному проводнику. Прозвонка позволит определить и промаркировать необходимые жилы. О том, как правильно маркировать провода, можете узнать из нашей статьи.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Специфика прозвонки некоторых приборов

Применять мультиметр можно не только для замеров кабеля. Специалисты используют его для замеров электрооборудования.

Предохранитель

Проверка предохранителя по сопротивлению

Устройства в виде маленькой коробочки с тонким внутренним кабелем предотвращают перегревы и возгорания элементов цепи. Модели без проводки тестируются так:

Прибор переводится в режим прозвонки.
Щупы прикладываются к обеим сторонам предохранителя.
При сопротивлении 0 Ом и наличии звука устройство работает.
Появилась цифра 1, звука нет – предохранитель сломался.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

Щупы ставятся на аноды и катоды без привязки к цвету.
Тестер активируется.
Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Лампы

После перевода тестера в режим прозвонки:

Подкинуть на центральный контакт источника света первый щуп.
Подвести второй щуп на боковой контакт.
Неисправность определяется по зуммеру и показателю 3-200 Ом.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений

Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском

Поэтому пользоваться им возможно только в крайних случаях и очень осторожно

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели

На фото представлена простейшая прозвонка целостности проводов

С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Прозвонка кабеля неотъемлемый инструмент электрика

Стандартный и наиболее часто встречающийся случай – это когда отсутствует напряжение в какой-либо розетке или осветительном приборе, а иногда и во всех сразу. В таком варианте выбора нет – необходима прозвонка кабеля, питающего всю систему, а затем и отдельных проводов.

Как правило, в распределительных коробках многоквартирных домов находится клубок никак и ничем необозначенных и кое-как заизолированных концов. Выключатели и розетки, особенно в старых домах, давно уже выслужили все сроки эксплуатации. Разобраться в этом хитросплетении и определить конкретное место, где произошел обрыв цепи непросто. Приходится проверять все элементы, заново маркировать жилы кабелей.

Нередко работа осложняется тем, что ее приходится проводить без отключения электрооборудования, но для этих ситуаций существуют различные устройства и приборы, выпускаемые промышленностью, позволяющие найти обрывы даже внутри стен. Но в условиях отдельно взятой квартиры или дома прозвонка проводов может быть произведена более простыми способами:

• с полным отключением электроэнергии с использованием мультиметра;
• либо без отключения – обыкновенной лампочкой.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
Выкрутить из патрона лампу.
Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Другие способы

При проверке многопроводных кабелей приходится использовать другие методы маркировки концов:

Система из батареи питания и телефонных трубок. Такая проверка выполняется вдвоем, но очень точна, эффективна;
Способ, позволяющий делать прозвонку одному, предусматривает применение специально изготовленного трансформатора, вторичная обмотка которого имеет отводы через определенное количество витков. Измерительная жила включается в нижний вывод трансформатора, остальные подключаются к выводам трансформатора в порядке возрастания нумерации. Вольтметром замеряется напряжение на проводниках другого конца относительно сигнального. Жила с самым маленьким напряжением будет первой. Самое большое напряжение у последнего номера;
Можно обойтись без помощника используя магазин сопротивлений. Между жилами первого конца включаются резисторы выбранного номинала, начиная с сигнального провода. Проводники второй стороны отбираются омметром по порядку возрастания сопротивления.

Существуют промышленные и самодельные приборы, автоматизирующие прозвонку. На первом конце жилы подключаются к соответствующим клеммам передающей части, приемник на втором конце получает номер провода при касании щупом.

Самостоятельный прозвон

Телефонный кабель лучше всего прозвонить при помощи трубки аппарата. Этот способ отличает простота и мобильность.

Приглашается помощник.
Определяется общая жила. Она может быть любой. Относительно выбранной жилы прозваниваются другие. Выбранная должна быть прозвонена изначально.
Первый зажим основной трубки подсоединяется к основной жиле. Второй — к другой.
Первый зажим вспомогательной трубки присоединяется к основной жиле с противоположной стороны кабеля.
Второй переключается поочередно по другим. Нужно найти ту, к которой подключился помощник.
При подключении к искомой жиле будет слышен треск, обозначающий возникновение замкнутой цепи.
С помощником обговаривается способ маркировки обнаруженной жилы. Заранее заготовленные бирки надеваются на прозванивый тип жилы с двух сторон.
Процесс повторяется по каждому следующему проводу.
В случае отсутствия обрыва жилы вставляются в клеммник.

Проверка проводки

Прозвонка проводников с помощью мультиметра функционально предусмотрена в большинстве цифровых приборов этого класса. Для выставления режима прозвонки достаточно установить переключатель в положение, помеченное значком «Зуммер» и подготовить измерительную цепочку, приведённую на рисунке.

В случае протекания тока через проверяемый кусок провода мультиметр будет выдавать звуковой сигнал (зуммер). Естественно, что для прозвонки участка цепи длиной в несколько метров потребуется дополнительный провод, используемый для наращивания измерительной схемы.

Другой вариант тестирования фазного и нулевого линейных проводников значительной длины предполагает их скрутку на удалённом конце электропроводки.

В этом случае для проверки цепи на обрыв достаточно подключить измерительные щупы мультиметра к свободным контактам тех концов электрической линии, которые располагаются ближе к прибору.

Последний из предложенных вариантов обладает следующими преимуществами:

этим способом удаётся прозвонить мультиметром сразу обе жилы электропроводки, соединённые в последовательную цепочку;
проверить провод таким способом намного проще, чем первым, поскольку можно обойтись без дополнительного отрезка, обеспечивающего наращивание измерительной схемы.

Как прозвонить провода: способы и используемые приборы

Прозвонка проводов в домашних условиях может осуществляться двумя способами: с применением мультиметра и с использованием таких подручных средств, как обыкновенная лампочка с патроном. Последний вариант несколько неудобный, а вот первый вполне простой и доступный для самостоятельного осуществления. Мы рассмотрим оба варианта, поскольку иногда случается так, что под рукой нет приборчика, а результат нужен незамедлительно.

Начнем с первого способа, который предусматривает использование мультиметра. Чтобы было понятнее, разберем простой пример и выполним с помощью прибора для прозвонки провода проверку целостности провода для подключения системного блока компьютера к квартирной электропроводке. Как правило, он содержит три жилы – с ними мы и будем работать.

Как прозванивать провода фото

Достаем мультиметр, включаем его в режим измерения сопротивления (омметр), замыкаем контактные щупы и устанавливаем стрелку индикатора на ноль. Теперь приступаем к тестированию кабеля. Один щуп приставляем к одному из контактов вилки, а второй поочередно втыкаем в отверстия разъема для подсоединения кабеля к системнику. Наблюдаем за показателями прибора, а вернее за его стрелкой – если омметр показывает сопротивление провода в пределах 2-3 Ома, то жила вполне исправна, если же оно превышает 10 Ом, это явный признак того, что именно на этой жиле имеется порыв. Может случиться так, что стрелка мультиметра вообще никак не прореагирует на ваши действия – это означает лишь то, что контакт на вилке и на разъеме не принадлежат одной и той же жиле электрического провода.

Как прозванивать провода тестером

Таким вот способом выполняется прозвонка проводов мультиметром. Хочу отметить, что такой способ тестирования подходит для проводов любого назначения – телефонные, компьютерные, электрические.

Практически точно таким же способом можно осуществить прозвонку с помощью тестера, снабженного индикатором напряжения. Следует понимать, что по разорванному проводу напряжение не подается, и для того, чтобы прозвонить провода тестером, достаточно измерить напряжение на его жилах. На индикаторе оно должно отображаться одинаковыми цифровыми значениями, которые имеют различный знак («+» или «-»). Единственный недостаток этого способа прозвонки заключается в том, что тестер в состоянии определить параметры провода только в случае, когда он находится под напряжением.

Прозвонка проводов фото

Другой способ прозвонки подходит для тестирования исключительно кабелей электрической проводки – он предусматривает использование куска обыкновенного провода с лампочкой. Если речь идет о прозвонке цепи освещения, то можно обойтись и длинным куском одножильного провода. Суть этого способа заключается в следующем. В распределительной коробке провода, ведущие к тому или иному потребителю электрической энергии, поочередно отбрасываются от общей цепи питания и вместо них непосредственно к потребителю подключается отдельный провод, работоспособность которого не вызывает сомнения. Если все заработало, то именно отсоединенный провод можно считать неисправным. Если нет, то восстанавливаем его на место и повторяем операцию с другим проводом электрической цепи.

В принципе, меняя исходную точку подключения дополнительного провода и используя в качестве индикатора лампу, можно прозвонить практически любой участок квартирной проводки. Метод отличный, а главное действенный – единственный его недостаток заключается в некоторых неудобствах, связанных с постоянными переключениями проводов.

Как прозванивать провода мультиметром фото

Проверяем электрический тэн

Также мультиметром можно прозвонить электрический водонагревательный тэн. Для этого щупы прибора нужно приложить к контактным пластинам тэна. Если показания сопротивления будут небольшими, то нагревательный элемент исправен. При очень больших значениях или единице (в зависимости от модели), тэн поврежден и требует замены.

Обратите внимание! Иногда в одном корпусе может находиться два тэна, подключаемых к напряжению параллельно. В этом случае, прозванивать их нужно отдельно, предварительно сняв перемычку между ними

Очень важно для бойлеров и других водонагревательных устройств прозванивать контакты тэна на пробитие на корпус. Для этого щуп подсоединяется к одному из контактов, а второй – на корпус нагревательного устройства

Если тестер показывает определенное значение – в этом тэне произошло повреждение внутренней изоляции. Для предотвращения поражения электротоком, нагревательный элемент нужно заменить.

Кабельный тестер прибор прозвонка

Выберите категорию: Все Кабельная продукция » Витая пара »» Витая пара UTP для внутренней прокладки »» Витая пара FTP для внутренней прокладки »» Витая пара UTP для внешней прокладки »» Витая пара FTP для внешней прокладки »» Витая пара SFTP для внутренней прокладки » Оптический кабель »» Оптический кабель Инкаб, ОК »»» В трубы »»» В кабельную канализацию »»»» ТОЛ »»»» ДОЛ »»»» ДПЛ »»»» ОКК »»»» ОККЦ »»» В грунт »»»» ДПС »»»» ТОС »»»» ДПД »»»» ОКГ »»»» ОКГЦ »»» Подвесные — тип «8» »»»» ДПОм »»»» ДПОд »»»» ТПОм »»»» ТПОд »»»» ОК8Ц »»» Самонесущие »»»» ДПТ »»»» ДПТс »»»» ОКСН »»»» ДОТс »»» Абонентские дроп-кабели »»» Универсальный кабель »»» Аксессуары для оптического кабеля »» Оптический кабель распределительный »»» Для ДРС — домовых распределительных сетей (НРС) »»» Станционные распределительные (ОБР) »» Оптический кабель Cabeus »» Дроп кабель » Многопарный кабель » Сигнальный, контрольный кабель » Телефонный кабель » Кабель для видеонаблюдения » Коаксиальный кабель СКС компоненты » Патч панели »» Патч-панели 19″ »» Патч-панели 10″ »» Модульные патч-панели 19″ »» Настенные патч-панели »» Телефонные патч-панели 19″ »» Экранированные патч-панели » Патч корды медные »» Патч-корды категории 5е UTP »» Патч-корды категории 5е FTP »» Патч-корды категории 5е UTP LSZH »» Патч-корды категории 6 UTP »» Патч-корды категории 6 FTP »» Патч-корды категории 6 UTP LSZH »» Патч-корды категории 6а армированные »» Патч-корды категории 6а SFTP »» Патч-корды категории 8 SFTP » Розетки компьютерные/телефонные »» Розетки телефонные »» Розетки компьютерные категории 5e »» Розетки компьютерные категории 6 »» Двойные компьютерные розетки »» Экранированные компьютерные розетки »» Компьютерные розетки keystone » Коннекторы »» Коннекторы телефонные RJ10, RJ11 »» Коннекторы телефонные RJ12 »» Коннекторы компьютерные RJ45 »» Коннекторы экранированные »» Колпачки для коннекторов »» Коннекторы RJ45 категории 6, 7 » Модули Keystone » Проходные адаптеры, разветвители » Кроссовое оборудование Оптические компоненты » Кроссы оптические »» Кроссы настенные »»» Кроссы настенные укомплектованные »»» Кроссы настенные »» Кроссы стоечные »»» Кроссы стоечные Cabeus »» Аксессуары для кроссов » Патчкорды оптические »» Патчкорды оптические UPC »» Патчкорды оптические APC »» Патчкорды оптические APC — UPC » Пигтейлы » Адаптеры, розетки оптические » Модули оптические »» CWDM SFP 1,25G (40,80,120km) »» PON SFP 2.5G/1.25G (подходят к GPON и GEPON) »» SFP+ 10G Direct Attached Cable (DAC) »» Медные SFP 1,25G (10/100/1000 Base-T) »» Одноволоконные SFP 100M »» Одноволоконные SFP 1,25G »» Одноволоконные SFP+ 10G »» Одноволоконные XFP 10G »» Двухволоконные SFP 1,25G »» Двухволоконные SFP+ 10G »» Двухволоконные модули XFP 10G » Медиаконвертеры » Аттенюаторы » Муфты ССД »» Муфты для кабельной канализации (ТУТ) »» Муфты для кабельной канализации (спец.вводы) »» Муфты грунтовые магистральные (спец.вводы) »» Муфты подвесные (спец.вводы) »» Муфты подвесные (ТУТ) »» Кросс-муфты »» Кросс-муфты сплиттерные » Делители оптические сплиттеры Шкафы и стойки 19″ » Настенные шкафы » Напольные шкафы » Полки, направляющие к шкафам » Кабельные организаторы » Блоки розеток » Вентиляторные модули, охлаждение » Аксессуары к шкафам » Кронштейны настенные » Стойки открытые » Серверные корпуса » Климатические шкафы » Настенные антивандальные шкафы » Электротехнические шкафы » Напольные антивандальные шкафы » Всепогодные напольные шкафы » Всепогодные настенные шкафы » Аксессуары к всепогодным шкафам Инструмент » Тестеры кабельные » Наборы инструментов » Обжимной инструмент » Инструмент для зачистки кабеля » Инструмент для заделки кабеля » Протяжка кабеля » Инструмент для работы с оптическим волокном » Сварочные аппараты Сетевое оборудование » Коммутаторы D-Link » Коммутаторы Allied Telesis » Коммутаторы Hewlett-Packard » Коммутаторы MikroTik » Коммутаторы TP-LINK » Коммутаторы Zyxel » Коммутаторы Ubiquiti Networks » Точки доступа Видео конференц связь (ВКС) Телефония » АТС и компоненты »» Мини-АТС Panasonic серии KX-TE, KX-HTS »» АТС Panasonic KX серии NS500 »» АТС Panasonic KX серии NS1000 »» IP-системные телефоны Panasonic и консоли »» Системные телефоны Panasonic и консоли »» Panasonic KX серии NСР »» Panasonic KX серии TDA/TDE100/200, TDA100DRP » SIP телефоны » Гарнитуры » Аксессуары » Аналоговые телефоны » Радиотелефоны » Шнуры телефонные » VOIP шлюзы Источники бесперебойного питания » ИБП APC » ИБП Legrand » ИБП DKC Кабельные лотки » Проволочный лоток » Металлический лоток перфорированный » Аксессуары для металлических лотков Крепеж, маркировка » Стяжки » Маркеры кабельные » Кабельные вводы » Рукав для кабеля » Изолента » Крепеж кабеля » Хомуты липучки » Арматура для подвеса кабеля Видеонаблюдение » Видеокамеры » Видеорегистраторы » Жесткие диски » Коммутаторы » Аксессуары » PoE инжектор Радиомикрофонные системы Контроль доступа

Производитель: ВсеAllied TelesisAPCCabeusD-LinkDKC / ДКСElboxFIBOGaterayGrandwayHaupaHewlett-PackardHyperlineICAINNO InstrumentITCJabraKIWILegrandMikroTikMilesightNET.ONOptimusOSTECPanasonicPlantronicsPolyPolycomRemSeagateSUPRSYSMATRIXTG-NETTP-LINKUbiquiti NetworksVTW&TWI-TEKYealinkYeastarZyxelИнкабОК КабельСвязьстройдетальССДЦМО

Новинка: Вседанет

Спецпредложение: Вседанет

Результатов на странице: 5203550658095

Найти

Как правильно пользоваться мультиметром

краткое содержание статьи:

Мультиметр — незаменимый цифровой помощник любого электрика, который нужен для измерения сопротивления, напряжения, величины тока, определения полярности, емкости, частоты, всяких электронных переходов и даже температуры окружающего воздуха.

Главный прибор, который всегда стоит взять с собой в командировку. Порой, можно не брать другие приборы (амперметр, прозвонку, вольтметр), с мультиком все испытания проведем. Есть, конечно, такие “специалисты”, но не стоит особо хвастаться тем, что пустил электростанцию с одной цешкой. И всегда стоит иметь свой собственный прибор, чтобы не одалживать у более продвинутых коллег. Мультик он у каждого свой, как автомобиль там, или гитара.

Разбор буду вести на примере личного тестера, с которым много где бывал, и в работе которого освоился. Начало пользования мультиметром лежит обычно в его задней части, порой эта часть находится под защитным чехлом. Речь идет о батарейке. Снять правильно чехол сперва может показаться непросто и даже невозможно, однако, принаровившись, задача оказывается элементарной. В моем случае это 9 вольтовая батарейка, которая прячется под крышкой. Крышка откручивается с помощью отвертки “+”. Батарейка порою разряжается, особенно если не отключать подсветку, и тогда следует ее заменить на новую.

Сразу возможная вторая ошибка — концы подключили на 200мА, а думали, что на 10А. В итоге необходимо будет покупать предохранитель. Чтобы найти предохранитель, необходимо отвинтить заднюю крышку и достать этого малыша. Покупается на местном радиомаркете или рынке в соответствии с номиналом, который написан на предохранителе. Или просто показываете продавцу и он сам подберет нужный.

общий и “VОмГц” — измеряем сопротивление, напряжение постоянное и переменное, частоту
общий и мА — измеряем ток, величиной до 200мА (в разных устройствах по разному)
общий и А — измеряем ток, величиной до 10А — обычно для этого вида измерения используют клещи, так как, пока возникнет необходимость в таком измерении, данный вид измерения становится недоступным из-за неправильного пользования прибором молодым специалистом.

Включаем прибор — вставляем провода в “общий+VОмГц” — выставляем на круге сектор “диод-прозвонка” и соединяем концы. Тут возможно два варианта — если зазвонит, значит прибор исправен. Если же не звонит, то либо у Вас сломалась звонилка, либо неисправен один или оба из проводов, либо вы выставили не на прозвонку — в общем тогда прибор возможно неисправен. Вместо прозвонки можно смотреть на экран в режиме сопротивления. При замкнутых концах должно показывать значение близкое к нулю, при разомкнутых — 1.

Обычно, когда необходимо что-то измерить, мы представляем примерную величину того, что мы получим. То есть в розетке напряжение 220В, ток во вторичных цепях до 5А, в АСУшных цепях 20мА. Хотя, нет, не всегда эта информация известна. Поэтому при работе с мультиметром всегда выставляем максимальный предел измеряемой величины. Даже если в розетке 220В, лучше выставить на 700В и потом покрутить диск к уменьшению. Уменьшая предел, мы повышаем точность измерения. Я по крайней мере так думаю.

Как же нам прозвонить кабель мультиметром на разрыв? Если Вы не монтажник и далеки от электричества, то возможно стоит обратиться к тому, кто более близок. А если же Вы отважный искатель электрических приключений, то возможно Вам помогут мои советы по работе с режимом прозвонки на мультиметре.

Если начало и конец кабеля у нас в руках, или же концы мультиметра достают до начала и конца кабеля, то ситуация простая. Например, у нас трехжильный кабель, но может быть и пяти и более жильный. Выставляем сектор “прозвонка”, подключив концы на измерение сопротивления. Одним концом касаемся или сажаемся с помощью крокодила на один любой провод кабеля. Вторым концом поочередно тыкаем в жилы с другого конца кабеля. Та жила, при прикосновении к которой на экране появится значение ”0” или зазвенит прибор, и будет искомой. Лучше сразу начало и конец жилы промаркировать. Тут всё просто.

Ситуация намбер ту. У нас один конец кабеля в одном месте, а второй конец кабеля где-нибудь за тридцать километров. Вообще, прозванивать кабель полезно и жизненно необходимо. Так как бывает, что маркировка и адрес не соответствуют реальности из-за ошибок при прокладке. Подключишь такой кабель к сети, а напряжение придет не туда, куда надо. Или будешь испытывать АИДом, поставишь на другом конце кабеля человека, подашь 50кВ, а в это время на реальном конце этого кабеля будет сидеть монтажник и разделывать его. Всегда лучше перестраховаться. В общем, тут два варианта.

Вариант первый, когда рядом с обеими концами кабеля есть контур заземления. С одной стороны кабеля соединяем жилу с землей, это может делать ваш коллега. На другом конце кабеля один конец мультиметра сажаем крокодилом, чтобы не держать, на землю (провод заземления), а вторым тыкаем по каждой жиле. Та, которая зазвенит, и будет соответствовать той, которую соединили на другом конце кабеля с землей. Жилу с обеих сторон промаркировываем и аналогично расправляемся с оставшимися жилами. Естественно, прозванивать надо кабели, которые обесточены (на которых нет напряжения) и разведены (жилы не соединены между собой).

Сложнее будет прозванивать, если контура заземления нет, или он еще не приварен, не готов. Соединяем две жилы между собой с одной стороны. С другой стороны звоним жилы между собой, две должны звониться. Нашли те, что звонятся, следовательно третья, которая не звонится и есть искомая. Маркируем с обеих сторон. Также и с остальными. Но тут лучше проверять все три жилы, так как если проверять только одну, может оказаться, что она оборванная, есть разрыв. А так, мы проверяем попарно, что они целые.

Вот такие пару способов проверять провода, кабели на обрыв. Делать это можно как мультиметром, так и прозвонкой, которую можно соорудить самому.

Был случай, когда на входе розовый красный и синий провода, и на выходе аналогично. А при прозвонке по цветам не звонятся, хотя от автомата до токоприемника метров пять-десять через пол. Дело в том, что по пути может оказаться, что кабель состоит из нескольких частей, которые соединены через клеммник или муфту и порядок жил попутан из-за этого транзитного соединения. Поэтому всегда надо прозванивать, а не верить цветам.

Высокое напряжение опасно для жизни, хотя более опасен ток, но они одно без другого не протекают. В общем, перед тем, как измерить напряжение, необходимо понять с какой типом U мы имеем дело и каков порядок его величины. Большинство мультиметров позволяет произвести замер как постоянного, так и переменного напряжения величиной до 1000В. На моем приборе можно измерить до 1000В постоянки и до 700В переменки. Для измерения подключаем концы в разьемы “общий” и “вольты”. Затем выставляем на вращающемся колесе тип напряжения и его величину. Например, чтобы измерить напряжение в розетке, надо выставить переменное 700 вольт. Для батарейки будет достаточно постоянного 20В для кроны или 2В для пальчиковой. Так как напряжение мы меряем параллельно цепи, то, выставив значения на приборе, дотрагиваемся щупами до выводов батарейки или засовываем их в отверстия розетки. На экране отобразится величина напряжения в вольтах. Если она гораздо меньше выставленного предела, то можно его уменьшить для более точного измерения. При измерении необходимо держаться за изолированные части измерительных проводов и следить за их состоянием, чтобы не было перегибов и разрывов.

Вслед за измерением напряжения может возникнуть необходимость в определении фазы и нуля с помощью тестера. Тут также возможны варианты. Например, у нас имеются два провода, которые выходят из стены. И они не подписаны. И нам необходимо понять где у нас фаза, а где ноль. Как же тут быть… Включаем мультиметр на измерение переменного напряжения. Концы подсоединяем на общий и вольты. Меряем напряжение между двумя проводами. Например 220В. Хорошо, значит далее можно один конец положить в сторонку, а вторым дотронуться по очереди до каждого из проводов. На одном из них будет ноль вольт, а на втором вольт 15-30. Тот на котором будут вольты, будет фазой. Всегда ли такое возможно? Наверно не всегда. Ведь может быть на каждом относительно земли по 130В, тогда перед вами окажутся две фазы, которые дают линейное 220В. Но тогда, вероятно и при измерении одним концом на каждом будет показывать какие то вольты. Но не стоит трогать тот, который имеет при измерении одним концом ноль вольт, руками.

Второй более затратный вариант, это прозвонить провода. Но ведь они под напряжением? Если знать, на какой автоматический выключатель они приходят, то надо всего лишь отбросить их от выключателя, предварительно отключив его, и далее как-то прозвонить, или нарастив концы, или проявив смекалку. В случае, если провода три, и например, мы знаем, что один фаза, второй N, а третий PE. То здесь, определение фазы будет еще проще. Достаточно померить напряжение между двумя проводами — это получится три измерения. Например, вышло 220В, 220В, 0В. Думаю, логика ясна. Те, между которыми ноль вольт это либо ноль и пэе, или же это сюрприз в виде двух проводов с одной фазой. Ох, и интересна же наука электрика. В любом случае самым надежным способом будет прозвонка проводов от обесточенного автомата.

Полярность очень важно соблюдать и знать. Обычно на элементах постоянного тока, будь то аккумулятор или обычная батарейка имеется обозначение плюса и минуса. А как поступить в случае, если надпись стерлась? Тут нам и пригодится цешка. Ведь у неё общий провод соответствует минусу, а напряженческий — плюсу. Подсоединяем их к выводам элемента и если величина напряжения с плюсом, значит общим мы сели на минус, а вольтовым на плюс. Если значение напряжения со знаком минус, значит наоборот. Существуют и другие, более изощренные способы определения полярности.

О том, как проверить ток амперметром, я писал тут. В каких случаях нам может понадобиться знать силу тока? Пусть каждый ответит на этот вопрос сам. На круговом диске цешки есть раздел тока постоянного (=) и тока переменного (~). Измеряем ток мы, предварительно разорвав цепь. То есть у нас ток течет по проводу. Мы этот провод рэжэм и с двух сторон обрезанного провода подсоединяем мультиметр. Выставляем сектор ток на цешке с нужным пределом и включаем цепь. На экране прибора отобразится ампераж цепи. А как быть, если нельзя ни в какую резать провода? Хм… Неужели нет выхода? Ан нет. Выход есть. Возьмите напрокат токовые клещи и не дурите себе голову! Или выберите и измерьте ток шунтом. Вот отличные советы. И ни в коем случае не сувайте концы цешки в розетку при выставленном секторе ток на барабане. Ток измеряется последовательно, в разрыв цепи. То есть отключаете цепь, делаете в нужном проводе разрыв (или находите существующую возможность влезть в цепь), подключаете надежно в этот разрыв прибор, выставляете предел тока, включаете цепь, измеряете ток, выключаете цепь, отключаете прибор, восстанавливаете цепь. Так как сопротивление у мультиметра малое и даже ничтожно малое, то погрешность в измерении будет невелика. Ток в розетке возникает, когда подключена нагрузка. Формула простая — P=U*I. У чайника мощностью 2,2кВт при напряжении 220В ток будет примерно 10А. А у меня у цешки предел верхний 10А, измерять такой ток предельно опасное занятие.

Предохранитель создан для защиты электрической цепи от токов, превышающих его уставку. Перед заменой и установкой предохранителя его можно проверить. Для этого дотрагиваемся с двух сторон предохранителя концами мультиметра или подключаем щупы. Затем выставляем на цешке прозвонку и если запищало, значит сигнал проходит и элемент исправен. Если молчит, значит — пора менять. В случае, если на мультике нет звукового сигнала, всё делаем аналогично, только выставляем не прозвонку, а измерение сопротивления. Сопротивление мало или ноль — исправен, сопротивление бесконечность (1) — неисправен.

В случае с М4583 имеется возможность проверять сопротивление на пределах от 200 Ом до 20 МОм. Сопротивление измеряется на участке цепи. Подключаем к выводам общий и омы. Один конец сажаем по одну сторону, второй — по другую. Прибор покажет значение сопротивления между этими двумя точками. Регулируя диапазон измерений круговым диском, можно повысить результат измерений. Можно измерять сопротивление электронных компонентов, реле, обмоток электрических машин. Если во время измерения на экране отображается прыгающее значение или единица, попробуйте увеличить предел измерения.

Чтобы измерить, какое сопротивление в омах у резистора, необходимо его выпаять из схемы. Значит у резистора две стороны. С обеих сторон сажаем цешку и измеряем сопротивление. Полученное значение сравниваем с тем, что написано на самом резисторе. При этом не стоит держать концы мультиметра и ножки резистора пальцами, так как в этом случае значение будет не совсем корректно за счет сопротивления организма. На картинке я мерял сопротивление резистора 3 кОм, получилось 2,98 кОм.

При выверке электрических схем возникает необходимость в проверке отдельных элементов — автоматов, реле. Возьмем, например, реле РТ-40. Во-первых мы должны иметь представление о схеме этого реле. Эту схему можно найти в интернете, в паспорте на изделие, в голове. Смотрим, у нас несколько пар контактов и обмотка. Проверка будет заключаться в проверке срабатывания контактов и проверке величины сопротивления обмотки. Обмотки проверяем в режиме сопротивления цешкой, должно получиться значение в омах, которое можно сравнить с паспортным, или лишь бы не был ноль ом. Контакты проверяем в режиме прозвонки, посадив концы прибора на пару контактов, имитируем работу контактов. В случае с РТ-40 двигаем контакты на срабатывание. При этом прозвонка зазвенит. В случае с замкнутым контактом — сразу будет звенеть, а при срабатывании сигнал пропадет. Аналогично вместо звука смотреть на сопротивление. Замкнуты — 0, разомкнуты — 1. Без подачи напряжения на электромеханических релюхах срабатывание контактов можно имитировать вручную.

Hyperline Бесконтактный индукционный прибор для прозвонки линий HL-TG

Hyperline является производителем полного спектра продукции для построения Структурированной Кабельной Системы (СКС). Комплексные решения Hyperline для больших и малых офисов, центров обработки данных и зданий включают в себя медные и волоконно-оптические кабели, коммутационные панели и модули, розетки, патч-корды, кроссы, разъемы, серверные и телекоммуникационные шкафы и стойки, монтажные инструменты, маркеры, кабельные стяжки и средства для организации кабелей. Стабильно высокое качество по разумным ценам – главный принцип Hyperline. На всю продукцию поставляемую компанией «Электронова» распространяется фирменная гарантия Hyperline.

ВЫСОКАЯ КОНКУРЕНТОСПОСОБНОСТЬ ПРОДУКЦИИ HYPERLINE

Широчайшая номенклатура продукции
Наиболее выгодное ценовое предложение
Гарантия стабильно высокого качества
Соответствие самым строгим мировым стандартам
Совместимость с другими системами
Непрерывная работа над усовершенствованием производимой продукции
Внедрение новых продуктов
Совместимость с системами других производителей и компонентами различных поколений

ШИРОКИЙ АССОРТИМЕНТ И ВЫСОКОЕ КАЧЕСТВО

Широкий ассортимент продукции Hyperline предоставляет заказчикам возможность строить структурированные кабельные системы любой сложности, а высокое качество компонентов и разнообразие линеек продукции гарантируют стабильную работу кабельной системы и полную совместимость с СКС других производителей. На всю продукцию Hyperline поддерживаются оптимальные выгодные цены. Ассортимент Hyperline постоянно расширяется и обновляется инновационными разработками. Качество обеспечивается современными технологиями и постоянным кон тролем на всех стадиях разработки и производства. На продукцию Hyperline выдаются международные сертификаты, а на зарегистрированные у авторизованных партнёров Hyperline кабельные системы предоставляется гарантия 25 лет.

СИСТЕМНАЯ ГАРАНТИЯ HYPERLINE СКС — 25 ЛЕТ

25-летняя системная гарантия предоставляется на прошедшие тестирование стационарные линии и каналы, построенные из разрешённых компонентов Hyperline СКС. Обязательство включает в себя: гарантию на исправность компонентов, гарантию на работы по монтажу кабеля и коммутационного оборудования, а также гарантию на качественную работу настоящих и будущих приложений, совместимых с установленной СКС. Компания Hyperline гарантирует, что в течение 25 лет характеристики постоянных линий и каналов СКС будут довлетворять требованиям стандартов ГОСТ Р 53246-2008, ГОСТ Р 53245-2008, ANSI/TIA/EIA 568-С, ISO/IEC 11801:Ed 2+А1 и соответствовать установленным пределам затухания в линии при тестировании. Гарантия Hyperline СКС распространяется исключительно на кабельные системы, которые были установлены Сертифицированными Инсталляторами. Для получения статуса Сертифицированного Инсталлятора Hyperline проводит обучение специалистов и осуществляет сертификацию компаний-инсталляторов.

25-летняя системная гарантия Hyperline СКС распространяется на:

Исправность установленных компонентов
Работы по монтажу кабеля и коммутационного оборудования
Работу настоящих и будущих приложений, совместимых с построенной СКС
Hyperline осуществляет замену или ремонт вышедших из строя компонентов
Hyperline назначает Сертифицированного Инсталлятора для проведения гарантийного ремонта

Гарантия Hyperline разрешает использовать:

Компоненты более высокого уровня в более низкой системе (категории 6а в системе 5е)
Неканалообразующие компоненты других производителей (телекоммуникационные шкафы и стойки, кабеленесущие системы, короба и каналы, маркировка, крепёж, монтажные материалы и др.)

Другие виды гарантий Hyperline распространяются на:

Все типы кабелей Hyperline – 15 лет
Вспомогательные компоненты Hyperline СКС (шкафы и стойки) – 5 лет
Инструмент и монтажная мелочь Hyperline – 1 год (на производственные дефекты)

Гарантия Hyperline исключает неквалифицированное проектирование и монтаж, является залогом надёжной работы в течение всего гарантийного периода и сводит к минимуму затраты на обслуживание Вашей кабельной системы

СЕРТИФИКАТЫ

Компания Hyperline является членом международных организаций и имеет международные сертификаты на продукцию


Кабели связи симметричной парной скрутки (витая пара) 30.09.2016–29.09.2019	Кабели волоконно-оптические (связи). 30.09.2016–29.09.2019	Кабели волоконно-оптические (связи), серии FO, с изоляцией из плотного буферного покрытия и с защитной оболочкой из поливинилхлорида.	Кабели волоконно-оптические (связи) «Hyperline» серии FO. 29.07.2016–28.07.2019

HL-TG

Описание

Тестер для кабеля и аппарат частотного поиска
Прибор служит для поиска нужной пары в пучке кабеля или поиска скрытой проводки
Принцип действия: генератор импульсов подсоединяется к одному из концов искомого провода
При приближении приемника к другому концу кабеля или к месту прохождения кабеля в стене, он издает звуковой сигнал

Принцип действия: прибор состоит из индукционного щупа и генератора тона, подключаемого к одному из концов искомого проводника. При приближении индукционного щупа к другому концу проводника подаются световой и звуковой сигналы. Бесконтактное тестирование позволяет безошибочно отыскивать нужные проводники при каблировании и обслуживании кабельных сетей, в коммутационных узлах и кросс-соединениях высокой плотности

Особенности и преимущества:

Для тестирования кабелей витая пара, коаксиальных, обесточенных цепей

Бесконтактный поиск обрывов жил, скрытой проводки, проводов в пучках

Световой и звуковой сигналы при приближении щупа к искомой жиле

Выбор громкости в зависимости от величины сигнала и внешних шумов

Генератор тона снабжен разъемами RJ-12, BNC, зажимами типа «крокодил»

Характеристики и материалы:

Входные порты	RJ-12, BNC, зажимы «крокодил»
Источник питания	9 В (1604SP, 2 шт.)
Размеры	230х55х25 мм
Вес	195 грамм

Комплект поставки:

Бесконтактный индукционный щуп с звуковым зумером и световым индиктором для определения кабеля с сигналом

Генератор сигнала с разъемами RJ12(6P4C) и разъемами типа «крокодил»
Чехол для хранения и ношения
2 батарейки 1604SP 9V

Информация для заказа

HL-TG

Бесконтактный индукционный прибор для прозвонки линий

Тестер с циферблатом, модель NB

ГЛАВНАЯ> Информация о продукте> Измерительные приборы

Тестер манометра, модель NB

(Оборудование для проверки индикаторов шкалы)

Технические характеристики
Модель	Головка микрометра		Прямая точность (мкм)	Подача на оборот (мм)	Наконечник шпинделя	Крепление манометра Размер (мм)
	Цена деления (мм)	Диапазон измерения (мм)
ма	0.001 (1 мкм)	20	меньше ± 1	0,5 / об.	Карбидная стружка	Диаметр 8 мм. Диаметр 10 мм.
Названия компонентов

Как читать индикатор проверки набора номера

Считывание показания индикатора проверки набора номера может показаться простым, и если вы знаете, что делаете в процессе, это может быть так.Тем не мение, как и во всех процедурах прецизионного измерения, вы должны быть уверены, что знаете точные шаги при считывании показаний индикатора проверки циферблата, чтобы получить точное измерение. Индикаторы проверки шкалы — распространенный инструмент, используемый при механической обработке. магазины и другие параметры измерения. Мы проведем вас через процесс использования и чтения индикатора проверки циферблата и предложим вам справочное руководство. за то, как это правильно сделано.

Прежде чем переходить к фактическим этапам считывания индикатора проверки набора номера, мы хотим рассмотреть конкретные части, чтобы вы знали, о чем мы говорим.Вообразите индикатор проверки циферблата в лоб, глядя на циферблат или циферблат. На циферблате лицом к вам найдет меньший калибр, известный как счетчик поворотов. В верхней части устройства есть колпачок индикатора проверки циферблата. По обе стороны от колпачка по На внешней стороне циферблата расположены два ограничительных маркера. Рядом с правым ограничительным маркером находится зажим лицевой панели. Безель окружает циферблат, а стрелка или указатель находится на циферблате. Внизу шкального индикатора проверки вы найдете шток.Посередине стержня находится шпиндель или плунжер, а внизу стержня — точка контакта.

Шаг 1 для считывания показаний индикатора проверки циферблата — это калибровка индикатора. Начните с установки тестового индикатора на подставке. Большинство этих инструментов будут поставляться со своим собственным стендом, но вы также можете использовать другой, если он у вас есть. После закрепления индикатора на подставке ваш индикатор будет полностью стабилизирован. Если это еще не сделано, вы хотите, чтобы стрелка или указатель на индикаторе циферблата указывала на ноль.Отрегулируйте лицо вращением безель, пока стрелка не окажется точно над нулевой точкой. Теперь ваш индикатор проверки циферблата откалиброван, поэтому потенциал будет меньше. погрешности при проведении измерений.

Шаг 2 запускает фактический процесс измерения, для которого вам нужно будет прочитать выходные данные на индикаторе проверки циферблата. Нажмите на конец шпинделя удлинение или точка контакта с поверхностью измеряемой детали. Прижимая индикатор к поверхности детали, зафиксируйте индикатор. на место и начните наблюдать за показаниями на циферблате, вращая деталь.Когда вы вращаете деталь, указатель на индикаторе будет двигаться, когда он обнаруживает биение или деформацию поверхности.

Шаг 3 включает в себя фактическое считывание индикатора проверки циферблата. Вращая деталь, обратите внимание на максимальное положение, в котором игла перемещается слева от нулевая точка. Затем поверните безель так, чтобы нулевая точка снова выровнялась с указателем. Снова поверните деталь и отметьте максимальное положение. что стрелка перемещается вправо от нулевой точки.Это новое значение дает вам общее количество движения и равно количеству искажения поверхности. или биение присутствует. Кроме того, вы можете наблюдать несколько оборотов стрелки вокруг циферблата. Вы хотите посчитать количество оборотов это происходит, а также там, где рука наконец останавливается. Если на циферблатном индикаторе есть небольшой датчик или счетчик поворота, он будет отслеживать общее количество оборотов тоже.

Циферблатные индикаторы используются для проверки деталей на биение и деформацию поверхности.Каждая отметка вокруг циферблата индикатора соответствует 1/1000 дюйма. Когда рука оказывается между двумя отметками, можно усреднить их или округлить в большую или меньшую сторону в зависимости от ваших правил. Эти маленькие инструменты невероятно распространены, и понимание шагов по использованию и чтению индикатора проверки набора номера является ключевым. Знание того, как читать индикатор проверки циферблата, важно для выполнения точных измерений и составления отчетов.

Mitutoyo 513-405-10H Индикатор проверки горизонтального набора, стандартный, 0.2 мм Диапазон

Выберите CountryUnited StatesCanadaMexicoAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиОстров Херд и Макдональд LY Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, ОккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСэн т Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-lesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Америки Внешние малые IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin острова , Британские Виргинские острова, U.С.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Mitutoyo 170-102-10 Серия 170 Тестер манометра UDT-2, 0-25 мм, 0,001 мм

Mitutoyo 170-102-10 Предложения

Mitutoyo 170-102-10 Series 170 UDT-2 Прибор для проверки манометров с круговой шкалой предназначен для проверки точности измерения калибровки индикаторов часового типа, индикаторов проверки круговой шкалы и стрелочных индикаторов с круговой шкалой для измерения внутреннего диаметра шкалы (см. Рис. 1). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Он включает в себя микрометрическую головку от 0 до 1 дюйма (от 0 до 25 мм) с большим диском и жесткими удерживающими приспособлениями, а также может выполнять проверку измерительных приборов с круговой шкалой с использованием дополнительной подставки.

Характеристики

Включает Головка микрометра от 0 до 1 дюйма (от 0 до 25 мм) с большим диском и жесткими удерживающими приспособлениями
Проверяет точность измерения калибровки индикаторов с круговой шкалой, индикаторов с круговой шкалой и индикаторов с круговой шкалой
Диаметр зажимного стержня: 6 мм и 0.31 дюйм (8 мм)

Mitutoyo 170-102-10 Технические характеристики

Совместимость моделей	21AKK824
Тип продукта Совместимость	Подставка

Что входит в комплект Mitutoyo 170-102-10

Mitutoyo 170-102-10 Серия 170 Измерительный прибор с круговой шкалой UDT-2, от 0 до 25 мм, 0.001 мм

Что такое проверка набора номера? | Статья от Dialsmith

Dialsmith уже давно участвует в тестировании циферблатов. Мы работаем с профессиональными исследователями. Как разработчик инструментов и сервисов тестирования набора Perception Analyzer для фокус-групп и опросов, мы ежедневно поддерживаем глобальных клиентов с помощью личных и онлайн-исследований.

Однако, если вы новичок в тестировании набора номера, у вас, вероятно, возникают многие из тех же вопросов, которые мы получаем постоянно. Как бы нам ни хотелось поговорить с вами о них, иногда вам просто нужно «погуглить» и получить быстрый ответ. Что ж, вот тут-то и пригодится эта статья. Итак, без лишних слов, вам может быть интересно …

Что такое проверка набора номера?

Официальный ответ:

Dial testing — это сбор и анализ в реальном времени закрытых отзывов на вопросы и мгновенных отзывов о живом и записанном контенте.

Теперь для ответа «дайте мне прямо»…

Вот сделка; если вы пытаетесь выяснить, о чем на самом деле думают люди, от памяти воняет. Если вы спросите кого-нибудь, что он думает или что чувствует по поводу чего-либо, это обязательно даст вам все виды ненадежных результатов. Мы изучили это и с помощью отраслевых и академических экспертов подготовили для вас массу ресурсов.

Итак, чем может помочь тестирование набора номера? Тестирование набора — это то, как вы преодолеваете негативное влияние неправильной памяти и предвзятости при припоминании, фиксируя то, что люди думают в данный момент.Это делается двумя способами; с ручными регуляторами в фокус-группах и с экранным слайдером в опросах.

Когда участники смотрят ваш контент, например рекламу, телешоу, презентации и т. Д., Они используют личный набор номера или онлайн-слайдер, чтобы давать непрерывную посекундную обратную связь. Это дает вам инстинктивные реакции в реальном времени, которые затем можно использовать для более глубокого изучения и уточнения содержания.

Посекундные результаты накладываются поверх тестируемого содержимого.Цветные линии представляют разные сегменты аудитории.

Итак, тестирование набора номера предназначено только для тестирования мультимедиа, верно?

Ой, наоборот, мой друг. Тестирование набора номера используется не только для этого! Да, что делает тестирование набора номера самым уникальным, так это его способность фиксировать мгновенные реакции с помощью набора или ползунка. Но те же самые устройства можно использовать, чтобы задавать всевозможные другие вопросы.

Например, в фокус-группе участники могут использовать свои циферблаты, чтобы отвечать на закрытые вопросы.Некоторые из них могут быть такими же простыми, как гендерный вопрос, чтобы помочь сегментировать текущие оценки, в то время как другие могут быть вопросами по шкале Лайкерта или по шкале отношения для измерения чувств и мнений. Практически любой закрытый вопрос можно задать с помощью шкалы в фокус-группе.

Результаты тестирования набора для вопросов шкалы отношения и дискретного выбора

Это дает дополнительный бонус в виде устранения группового мышления, позволяя каждому участнику отвечать конфиденциально и индивидуально, прежде чем открывать что-либо для группового обсуждения.Вы платите каждому респонденту, так почему бы не получать ответы на каждый вопрос от каждого из них?

Как респонденты отвечают на вопросы с помощью циферблата?

Хороший вопрос! Циферблаты используют числовой диапазон от 0 до 100, но также могут использовать любой промежуточный диапазон. Так, например, для гендерного вопроса респонденты набирают 1 для женщин и 2 для мужчин. По 5-балльной шкале Лайкерта респонденты набирают от 1 до 5 для диапазона «Совершенно не согласен — Совершенно согласен». По 5-, 7- или 10-балльной шкале отношения респонденты набирают соответствующий номер на основе меток шкалы.

Для каждого вопроса модератор, а также коллеги и клиенты в комнате для просмотра могут видеть результаты в виде диаграммы в режиме реального времени, что помогает проводить групповое обсуждение. Любой из этих вопросов также можно использовать для сегментации результатов текущих оценок, чтобы вы могли видеть, как разные подгруппы отреагировали на контент.

Как работает проверка набора номера в Интернете?

Тестирование набора номера онлайн очень похоже на тестирование набора номера лично, за исключением того, что респонденты используют экранный ползунок вместо циферблатов анализатора восприятия при личном общении.Видео- или аудиоконтент встраивается в опрос, и респонденты постоянно перемещают ползунок во время просмотра. Существует также дополнительная горячая клавиша или кнопка «принять меры», которую респонденты могут нажать, чтобы указать, что они предпримут определенное действие.

Например, во время телешоу они могут нажать кнопку «выключить», если в какой-то момент во время шоу они прекратили бы смотреть, если бы могли. Этот момент фиксируется, и респондент продолжает оценивать шоу до конца.

Обзор наших онлайн-инструментов для тестирования набора номера и текущих отчетов.

Надеюсь, мы ответили на ваши основные вопросы о тестировании набора номера. Если у вас есть дополнительные вопросы или вы хотите обсудить, как тестирование набора номера может помочь с конкретным проектом, который вы задумали, напишите нам.

Хотите узнать больше о тестировании набора номера?

Вот краткий видеообзор:

И еще несколько рекомендуемых статей:

Группа тестирования набора и фокус-группа: чем они отличаются?

10 способов тестирования набора номера улучшат ваши исследования

Пособие по исследованиям от момента к моменту

Бесплатная процедура калибровки индикатора проверки набора номера

Цель

Цель этой процедуры — предоставить общие инструкции по калибровке. индикаторов набора номера.

Сфера

Все стандартные индикаторы для проверки циферблата, используемые для измерения, измерения, тестирования, проверки и контроля соответствие детали техническим условиям и чертежам заказчика.

Процедура

Предварительные инструкции и примечания

Прочтите всю процедуру перед началом калибровки.
Калибровка должна выполняться в среде, соответствующей спецификациям производителя.
Индикатор проверки циферблата в дальнейшем будет называться тестируемым прибором. (IUT).
Убедитесь, что IUT чистая.
Визуально проверьте IUT на наличие условий, которые могут вызвать ошибки в калибровке.
Ошибка установки нуля во время калибровки будет присутствовать в каждом измерении. и будет увеличиваться пропорционально расстоянию от нуля.
Если какое-либо из требований не может быть выполнено, обратитесь к соответствующему руководству производителя.
Если во время калибровки возникает неисправность или обнаруживается дефект, калибровку следует прекратить и предпринять необходимые корректирующие действия; если корректирующее действие влияет на функцию измерения, предварительно откалиброванную, функция должна быть откалибрована перед выполнением оставшейся части процедуры.

Справочный материал

Применимое руководство производителя или брошюры.

Характеристики

Технические характеристики IUT определяются соответствующей документацией производителя. Если документация производителя недоступна, то указываются спецификации в этой процедуре используются.

Точность всех IUT должна быть в пределах одной шкалы шкалы.

Повторяемость всех ТР должна быть в пределах 1/4 шкалы шкалы.

Необходимое оборудование

Перечисленные ниже стандарты следует выбирать на основе их более высокой точности. уровень по сравнению с тестируемым устройством. Эквивалентные стандарты должны быть равны или лучше, чем спецификация минимального использования.

Минимальные технические требования к перечисленным стандартам составляют 1/4 точности, требуемой IUT.

Устройство проверки циферблатного индикатора с микрометрической головкой 0,0001 дюйма или аналогичное.

Калибровочная рука тестового индикатора.

Подробная процедура

Указательным пальцем медленно и равномерно надавите на точку контакта IUT по всей длине. диапазона, медленно позвольте точке контакта вернуться в исходное положение. Датчик указатель должен двигаться свободно (без привязки) и возвращаться к тому же стартовому должность.
Надежно установите рычаг навесного оборудования на контрольном индикаторе. IUT будет установлен в паз ласточкин хвост на крепежном рычаге для позиционирования контакта индикатора точки относительно микрометрического шпинделя индикаторной шашки.
Установите наконечник микрометра и индикатор проверки, чтобы получить нулевые показания. Из в этот момент стрелка манометра должна пройти весь диапазон индикатора по часовой стрелке. и против часовой стрелки, если устройство двунаправленное.
Разделите общий диапазон индикатора на четыре равные части, чтобы определить калибровку. контрольно-пропускные пункты.
Переместите шпиндель контролера, который представляет наименьшее значение, выбранное в Шаг 4. Наблюдайте за положением указателя индикатора по отношению к шкале шкалы.
Повторите все предыдущие контрольные точки в обратном направлении, вернувшись к нулю.
Повторите шаги 5 и 6 как минимум два дополнительных раза, чтобы определить повторяемость IUT.

Коррекция датчика

Любой калибр, превышающий указанные допуски по 3.4 в любой момент во время калибровки, должен быть отремонтированы и откалиброваны, возвращены для ограниченного использования или утилизированы.

Все ремонтные работы должны выполняться квалифицированным специалистом.

Причина переиздания

Редакция A — первый выпуск

Измеритель уплотнения грунта Turf-Tec / пенетрометр со шкалой

Измеритель уплотнения грунта Turf-Tec / пенетрометр со шкалой

Пенетрометр / измеритель уплотнения почвы Turf-Tec

показывает, есть ли в профиле почвы слои или твердые слои.Вставив тестер уплотнения почвы Turf-Tec в почву с постоянным прижимным давлением и наблюдая за датчиком, вы можете визуально увидеть любые твердые ямы в почвенном профиле на глубину до 24 дюймов (60 см). Этот агрегат также имеет два наконечника: один для твердых почв, а другой — для более мягких.

Уплотнение почвы может происходить на любом типе почвы. Годы движения, обработки почвы, аэрификации и оседания могут привести к слиянию частиц почвы и заполнению воздушных пространств в почве, создавая «поддон для плуга» или «твердый поддон» под корневой зоной.Когда это происходит, образуется твердый слой, затрудняющий проникновение влаги и корней в почву. Некоторые типы почв более подвержены уплотнению, чем другие; но как только слой уплотнения сформирован, а влага и движение продолжаются, слой уплотнения будет продолжать становиться все плотнее и толще.

Пенетрометр / измеритель уплотнения почвы Turf-Tec

— это простой инструмент, который использует давление, направленное вниз, для определения уплотнения почвы на разной глубине профиля почвы. С помощью этого простого в использовании инструмента вы можете проводить испытания на глубине до 24 дюймов (60 см).

Тестер уплотнения почвы Turf-Tec — это пенетрометр, который измеряет уплотнение почвы и основан на стандарте ASAE S313.3. Тестер поставляется с двумя наконечниками: маленьким наконечником (диаметром 1/2 дюйма) для использования в твердой почве и большим наконечником (диаметром 3/4 дюйма) для использования в мягкой почве. Циферблат имеет две шкалы (по одной для каждого наконечника), которые откалиброваны в фунтах на квадратный дюйм (PSI) площади основания конического наконечника.

Зачем испытывать уплотнение почвы?

Газонная трава

Повысьте эффективность вашей оросительной системы
Внесение удобрений, пестицидов и гербицидов улучшит проникновение в почву
Повышение удержания влаги в почве и инфильтрации
Обеспечьте достижение желаемой глубины техники аэрификации
Поддерживать постоянство от грина, фервея, ти или спортивного поля до другого

Сельское хозяйство

Повышение урожайности в сельском хозяйстве за счет увеличения корневой системы и развития растений
в сельском хозяйстве, сократите время и затраты на топливо за счет уменьшения мощности, необходимой для обработки поля
Повышение эффективности удобрений, пестицидов и гербицидов
Повышение удержания влаги в почве и инфильтрации

Пенетрометр / измеритель уплотнения грунта Turf-Tec показан с наконечником 1/2 и 3/4 дюйма и местом для хранения

Зеленый (0-200 фунтов на квадратный дюйм) — хорошие условия выращивания
Желтый (200-300 фунтов на квадратный дюйм) — удовлетворительные условия выращивания
Красный (300 фунтов на квадратный дюйм и выше) — плохие условия выращивания

* Примечание: внешнее кольцо для большого наконечника, внутреннее кольцо для малого наконечника

Характеристики продукта

Штанга из нержавеющей стали 24 дюйма с регулируемой амортизирующей манжетой для предотвращения повреждения манометра во время транспортировки или хранения
Легко читаемый циферблат из нержавеющей стали с цветовой кодировкой, заполненный жидкостью для уменьшения ударов
Прочный литой корпус с резиновыми ручками
Большой и маленький наконечники в комплекте с удобным хранением в корпусе тестера
Отверстие для подвешивания с гвоздем в комплекте для удобного хранения на стене или над верстаком

Характеристики

Зеленый диапазон испытаний (0-200 фунтов на кв. Дюйм): хорошие условия выращивания
Желтый диапазон испытаний (200-300 фунтов на кв. Дюйм): удовлетворительные условия выращивания
Красный диапазон испытаний (300 фунтов на кв. Дюйм и выше): плохие условия выращивания
В комплект входят два наконечника: наконечник 1/2 дюйма для твердой почвы, наконечник 3/4 дюйма для мягкой почвы
Показания уплотнения основаны на ASAE S313.3 стандарт
Размер: 37 x 12,5 x 3,5 дюйма (94 x 32 x 9 см)
Вес: 1,36 кг (3 фунта)

Щелкните здесь для получения инструкций по этому продукту

PN-COMP1-S — Тестер уплотнения грунта Turf-Tec / пенетрометр со шкалой

Международные условия продажи и гарантии Turf-Tec ОГРАНИЧЕННАЯ ГАРАНТИЯ НА ПРОДУКТЫ TURF-TEC INTERNATIONAL Turfgrass Products Corporation — dba — Turf-Tec International («Продавец») гарантирует конечному покупателю, что все инструменты Turf-Tec International не будут иметь дефектов материалов или изготовления в течение одного года с даты покупки.ЕДИНСТВЕННЫМИ ОБЯЗАТЕЛЬСТВАМИ ПРОДАВЦА И ВАШИМ ИСКЛЮЧИТЕЛЬНЫМ СРЕДСТВОМ ЗАЩИТЫ по настоящей Ограниченной гарантии и, в той степени, в которой это разрешено законом, любой гарантии или условиям, подразумеваемым законом, является бесплатный ремонт или замена деталей, которые имеют дефекты материала или изготовления и имеют дефекты. не подвергались ненадлежащему использованию, небрежному обращению или ненадлежащему ремонту другими лицами, кроме Turf-Tec International. Чтобы подать претензию в соответствии с данной Ограниченной гарантией, вы должны вернуть весь инструмент с предоплатой транспортировки в Turf-Tec International после обращения в Turf-Tec International и получения номера разрешения на возврат.Приложите к инструменту подтверждение покупки с датой. ДЛИТЕЛЬНОСТЬ ЛЮБЫХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ ОГРАНИЧИВАЕТСЯ ОДНИМ ГОДОМ С ДАТЫ ПОКУПКИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ПРОДАВЕЦ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ (ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ ОТВЕТСТВЕННОСТЬЮ ЗА ПОТЕРЮ ПРИБЫЛИ), ВЫЗВАННЫЕ ПРОДАЖЕЙ ИЛИ ИСПОЛЬЗОВАНИЕМ ДАННОГО ПРОДУКТА. НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ПРЕДОСТАВЛЯЕТ ВАМ КОНКРЕТНЫЕ ЮРИДИЧЕСКИЕ ПРАВА, И ВЫ ТАКЖЕ МОЖЕТЕ ИМЕТЬ ДРУГИЕ ПРАВА, КОТОРЫЕ РАЗЛИЧАЮТСЯ В РАЗНЫХ ШТАТАХ США, ОТ ПРОВИНЦИИ И ПРОВИНЦИИ В КАНАДЕ И ОТ СТРАНЫ К СТРАНЕ.Политика возврата: Turf-Tec International работает с 1976 года, и мы гордимся тем, что производим качественные инструменты, которые служат годами. Мы предлагаем 100% гарантию удовлетворения всех наших продуктов и с радостью примем любой возврат в качестве кредита, который будет использоваться в Turf-Tec International для будущих заказов, или может быть выплачен чек. Для всех возвращенных товаров взимается 30% плата за пополнение запасов, независимо от того, запрашивается ли внутренний кредит или возмещение, и стоимость доставки не возвращается.Все возвращаемые товары должны быть новыми и пригодными для повторной продажи. Turf-Tec получит возврат только в том случае, если номер разрешения на возврат будет получен от Turf-Tec International. Опять же, все возвращаемые товары должны быть новыми и пригодными для повторной продажи, и Turf-Tec не оплачивает стоимость обратной доставки. Сохранять безвредное соглашение Продавец должен защищать, защищать, возмещать убытки и защищать покупателя и их соответствующих правопреемников и их поверенных, бухгалтеров, сотрудников, должностных лиц и директоров от любых убытков, затрат, обязательств, претензий, убытков и расходов любого рода и характера, а также от них. понесенные, возникшие в результате или связанные или возникшие в результате неточности результатов, травмы пользователя, травмы спортсмена, потери газона, гарантии, соглашения или любого соглашения, заключенного продавцом в этом соглашении.

Разное
