Содержание

принцип работы, схемы устройств, как настроить и проверить, основные неисправности

Необходимость настройки температурного режима возникает при использовании различных систем теплового или холодильного оборудования. Вариантов много, и все они требуют наличия управляющего устройства, без которого работа систем возможна либо в режиме максимальной мощности, либо на полном минимуме возможностей. Контроль и настройка производятся с помощью терморегулятора — устройства, способного воздействовать на систему через датчик температуры и включать или отключать её по необходимости. При использовании готовых комплектов оборудования блоки управления входят в комплект поставки, но для самодельных систем приходится собирать терморегулятор своими руками. Задача не самая простая, но вполне решаемая. Рассмотрим её внимательнее.

Принцип работы терморегулятора

Терморегулятор — это устройство, способное реагировать на изменения температурного режима. По типу действия различают терморегуляторы триггерного типа, отключающие или включающие нагрев при достижении заданного предела, или устройства плавного действия с возможностью тонкой и точной настройки, способные контролировать изменения температуры в диапазоне долей градуса.

Существуют две разновидности терморегуляторов:

  1. Механический. Представляет собой устройство, использующее принцип расширения газов при изменении температуры, или биметаллические пластины, изменяющие свою форму от нагревания или охлаждения.
  2. Электронный. Состоит из основного блока и датчика температуры, подающего сигналы об увеличении или понижении заданной температуры в системе. Используется в системах, требующих высокой чувствительности и тонкой регулировки.

Механические устройства не позволяют обеспечить высокой точности настройки. Они являются одновременно и датчиком температуры, и исполнительным органом, объединёнными в единый узел. Биметаллическая пластина, используемая в нагревательных устройствах, представляет собой термопару из двух металлов с разным коэффициентом теплового расширения.

Главное предназначение терморегулятора — автоматическое поддержание необходимой температуры

Нагреваясь, один из них становится больше другого, отчего пластина изгибается. Контакты, установленные на ней, размыкаются и прекращают нагрев. При охлаждении пластина возвращается в изначальную форму, контакты вновь замыкаются и нагрев возобновляется.

Камера с газовой смесью — чувствительный элемент термостата холодильника или отопительного терморегулятора. При изменениях температуры меняется объём газа, что вызывает перемещение поверхности мембраны, соединённой с рычагом контактной группы.

В терморегуляторе для отопления используется камера с газовой смесью, работающая по закону Гей-Люссака — при изменении температуры меняется объём газа

Механические термостаты надёжны и обеспечивают устойчивую работу, но настройка режима работы происходит с большой погрешностью, практически «на глазок». При необходимости тонкой настройки, обеспечивающей регулировку в пределах нескольких градусов (или ещё тоньше), используются электронные схемы. Датчиком температуры для них служит терморезистор, способный различить мельчайшие изменения режима нагрева в системе. Для электронных схем ситуация обратная — чувствительность датчика слишком высока и её искусственно загрубляют, доводя до пределов разумного. Принцип действия состоит в изменении сопротивления датчика, вызванном колебаниями температуры контролируемой среды. Схема реагирует на смену параметров сигнала и повышает/понижает нагрев в системе до получения другого сигнала. Возможности электронных блоков контроля намного выше и позволяют получить настройку температуры любой точности. Чувствительность таких термостатов даже избыточна, поскольку нагрев и охлаждение — процессы, обладающие высокой инерционностью, которые замедляют время реакции на смену команд.

Область применения самодельного устройства

Изготовление механического терморегулятора в домашних условиях достаточно сложно и нерационально, поскольку результат будет работать в слишком широком диапазоне и не сможет обеспечить требуемой точности настройки. Чаще всего собирают самодельные электронные терморегуляторы, которые позволяют поддерживать оптимальный режим температуры тёплого пола, инкубатора, обеспечивать желаемую температуру воды в бассейне, нагрев парилки в сауне и т. д. Вариантов применения самодельного терморегулятора может быть столько, сколько систем, подлежащих настройке и регулировке температурного режима, имеется в доме. Для грубой настройки с помощью механических устройств проще приобрести готовые элементы, они недороги и вполне доступны.

Преимущества и недостатки

Самодельный терморегулятор обладает определёнными достоинствами и недостатками. Плюсами устройства являются:

  • Высокая ремонтопригодность. Терморегулятор, сделанный самостоятельно, легко отремонтировать, поскольку его конструкция и принцип работы известны до мелочей.
  • Расходы на создание регулятора намного ниже, чем при покупке готового блока.
  • Существует возможность изменения рабочих параметров для получения более подходящего результата.

К недостаткам следует отнести:

  • Сборка такого устройства доступна только людям, имеющим достаточную подготовку и определённые навыки работы с электронными схемами и паяльником.
  • Качество работы устройства в большой степени зависит от состояния использованных деталей.
  • Собранная схема требует настройки и юстировки на контрольном стенде или с помощью эталонного образца. Получить сразу готовый вариант устройства невозможно.

Основной проблемой является необходимость подготовки или, как минимум, участие специалиста в процессе создания прибора.

Как сделать простой терморегулятор

Изготовление терморегулятора происходит поэтапно:

  • Выбор типа и схемы устройства.
  • Приобретение необходимых материалов, инструментов и деталей.
  • Сборка прибора, настройка, запуск в эксплуатацию.

Стадии изготовления прибора имеют свои особенности, поэтому их следует рассмотреть подробнее.

Необходимые материалы

В число необходимых для сборки материалов входят:

  • Фольгированный гетинакс или монтажная плата;
  • Паяльник с припоем и канифолью, в идеале — паяльная станция;
  • Пинцет;
  • Пассатижи;
  • Лупа;
  • Кусачки;
  • Изолента;
  • Медный соединительный провод;
  • Необходимые детали, согласно электрической схемы.

В процессе работы могут понадобиться и другие инструменты или материалы, поэтому данный список не следует считать исчерпывающим и окончательным.

Схемы устройств

Выбор схемы обусловлен возможностями и уровнем подготовки мастера. Чем сложнее схема, тем больше нюансов возникнет при сборке и настройке устройства. В то же время самые простые схемы позволяют получить лишь наиболее примитивные приборы, работающие с высокой погрешностью.

Рассмотрим одну из несложных схем.

В данной схеме в качестве компаратора используется стабилитрон

На рисунке слева изображена схема регулятора, а справа — блок реле, включающий нагрузку. Датчик температуры — это резистор R4, а R1 — переменный резистор, используемый для настройки режима нагрева. Управляющим элементом является стабилитрон TL431, который открыт до тех пор, пока на его управляющем электроде имеется нагрузка выше 2,5 В. Нагрев терморезистора вызывает снижение сопротивления, отчего напряжение на управляющем электроде падает, стабилитрон закрывается, отсекая нагрузку.

Другая схема несколько сложнее. В ней использован компаратор — элемент, производящий сравнение показаний термодатчика и эталонного источника напряжения.

Подобная схема с компаратором применима для регулировки температуры тёплого пола

Любое изменение напряжения, вызванное увеличением или уменьшением сопротивления терморезистора, создаёт разницу между эталоном и рабочей линией схемы, вследствие чего на выходе устройства генерируется сигнал, вызывающий включение или отключение нагрева. Подобные схемы, в частности, используются для регулировки режима работы тёплого пола.

Пошаговая инструкция

Порядок сборки каждого устройства имеет свои особенности, но некоторые общие шаги выделить можно. Рассмотрим ход сборки:

  1. Готовим корпус прибора. Это важно, поскольку оставлять плату незащищённой нельзя.
  2. Готовим плату. Если используется фольгированный гетинакс, придётся травить дорожки при помощи электролитических методов, предварительно нарисовав их нерастворимой в электролите краской. Монтажная плата с готовыми контактами значительно упрощает и ускоряет процесс сборки.
  3. Проверяем с помощью мультиметра работоспособность деталей, при необходимости заменяем их на исправные образцы.
  4. По схеме собираем и соединяем все необходимые детали. Необходимо следить за точностью соединения, правильной полярностью и направлением установки диодов или микросхем. Любая ошибка может привести к выходу из строя важных деталей, которые придётся приобретать снова.
  5. После окончания сборки рекомендуется ещё раз внимательно осмотреть плату, проверить точность соединений, качество пайки и прочие важные моменты.
  6. Плата помещается в корпус, производится пробный запуск и настройка работы устройства.

Как настроить

Для настройки прибора необходимо либо иметь эталонное устройство, либо знать номинал напряжений, соответствующих той или иной температуре контролируемой среды. Для отдельных устройств существуют собственные формулы, показывающие зависимость напряжения на компараторе от температуры. Например, для датчика LM335 такая формула имеет вид:

V = (273 + T) • 0,01,

где Т — требуемая температура по Цельсию.

В других схемах настройка производится путём подбора номиналов регулировочных резисторов при создании определённой, известной температуры. В каждом конкретном случае могут быть использованы собственные методики, оптимальным образом подходящие к имеющимся условиям или используемому оборудованию. Требования к точности прибора также отличаются друг от друга, поэтому единой технологии настройки не существует в принципе.

Основные неисправности

Наиболее распространённой неисправностью самодельных терморегуляторов является нестабильность показаний терморезистора, вызванная низким качеством деталей. Кроме того, нередко встречаются сложности с настройкой режимов, вызванные несоответствием номиналов или изменением состава деталей, необходимых для правильной работы устройства. Большинство возможных проблем напрямую зависят от уровня подготовки мастера, производящего сборку и настройку прибора, так как навыки и опыт в этом деле значат очень много. Тем не менее, специалисты утверждают, что изготовление терморегулятора своими руками — полезная практическая задача, дающая неплохой опыт в создании электронных устройств.

Если уверенности в своих силах нет, лучше использовать готовое устройство, которых достаточно в продаже. Необходимо учитывать, что отказ регулятора в самый неподходящий момент может стать причиной серьёзных неприятностей, для устранения которых потребуются усилия, время и деньги. Поэтому, принимая решение о самостоятельной сборке, следует подойти к вопросу максимально ответственно и тщательно взвесить свои возможности.

Оцените статью: Поделитесь с друзьями!

Термореле своими руками: схема, подключение к котлу

Работу газового или электрического котла можно оптимизировать, если задействовать внешнее управление агрегатом. Для этой цели предназначены выносные терморегуляторы, имеющиеся в продаже. Понять, что это за приборы и разобраться в их разновидностях поможет данная статья. Также в ней будет рассмотрен вопрос, как собрать термореле своими руками.

Назначение терморегуляторов

Любой электрический или газовый котел оборудован комплектом автоматики, отслеживающей нагрев теплоносителя на выходе из агрегата и отключающей основную горелку при достижении заданной температуры. Снабжены подобными средствами и твердотопливные котлы. Они позволяют поддерживать температуру воды в определенных пределах, но не более того.

При этом климатические условия в помещениях или на улице не учитываются. Это не слишком удобно, домовладельцу приходится постоянно подбирать подходящий режим работы котла самостоятельно. Погода может изменяться в течении дня, тогда в комнатах становится жарко либо прохладно. Было бы гораздо удобнее, если автоматика котла ориентировалась на температуру воздуха в помещениях.

Чтобы управлять работой котлав зависимости от фактической температуры, используются различные термореле для отопления. Будучи подключенным к электронике котла, такое реле отключает и запускает нагрев, поддерживая необходимую температуру воздуха, а не теплоносителя.

Виды термореле

Обычный терморегулятор представляют собой небольшой электронный блок, устанавливаемый на стене в подходящем месте и присоединенный к источнику тепла проводами. На передней панели есть только регулятор температуры, это самая дешевая разновидность прибора.

Кроме нее, существуют и другие виды термореле:

  • программируемые: ммеют жидкокристаллический дисплей, подключаются с помощью проводов либо используют беспроводную связь с котлом. Программа позволяет задать изменение температуры в определенные часы суток и по дням в течение недели;
  • такой же прибор, только снабженный модулем GSM;
  • автономный регулятор с питанием от собственной батареи;
  • беспроводное термореле с выносным датчиком для управления процессом нагрева в зависимости от температуры окружающей среды.

Примечание. Модель, где датчик расположен снаружи здания, обеспечивает погодозависимое регулирование работой котельной установки. Способ считается наиболее эффективным, так как источник тепла реагирует на изменение погодных условий еще до того, как они повлияют на температуру внутри здания.

Многофункциональные термореле, которые можно программировать, существенно экономят энергоносители. В те часы суток, когда дома никого нет, поддерживать высокую температуру в комнатах нет смысла. Зная рабочее расписание своей семьи, домовладелец всегда может запрограммировать реле температуры так, чтобы в определенные часы температура воздуха снижалась, а за час до прихода людей включался нагрев.

Бытовые терморегуляторы, укомплектованные GSM – модулем, способны обеспечить дистанционное управление котельной установкой посредством сотовой связи. Бюджетный вариант – отправка уведомлений и команд в виде SMS – сообщений с мобильного телефона. Продвинутые версии приборов имеют собственные приложения, устанавливаемые на смартфон.

Как собрать термореле самостоятельно?

Приборы для регулирования отопления, имеющиеся в продаже, достаточно надежны и нареканий не вызывают. Но при этом они стоят денег, а это не устраивает тех домовладельцев, кто хоть немного разбирается в электротехнике или электронике. Ведь понимая, как должно функционировать такое термореле, можно собрать и подключить его к теплогенератору своими руками.

Конечно, сделать сложный программируемый прибор под силу далеко не каждому. Кроме того, для сборки подобной модели необходимо закупить комплектующие, тот же микроконтроллер, цифровой дисплей и прочие детали. Если вы в этом деле человек новый и разбираетесь в вопросе поверхностно, то стоит начать с какой-нибудь простой схемы, собрать и запустить ее в работу. Достигнув положительного результата, можно замахнуться на что-то более серьезное.

Для начала надо иметь представление, из каких элементов должно состоять термореле с регулировкой температуры. Ответ на вопрос дает принципиальная схема, представленная выше и отражающая алгоритм действия прибора. Согласно схеме, любой терморегулятор должен иметь элемент, измеряющий температуру и отправляющий электрический импульс в блок обработки.

Задача последнего – усилить либо преобразовать этот сигнал таким образом, чтобы он послужил командой исполнительному элементу – реле. Дальше мы представим 2 простые схемы и поясним их работу в соответствии с этим алгоритмом, не прибегая к специфическим терминам.

Схема со стабилитроном

Стабилитрон – это тот же полупроводниковый диод, пропускающий ток лишь в одну сторону. Отличие от диода заключается в том, что у стабилитрона имеется управляющий контакт. Пока к нему подводится установленное напряжение, элемент открыт и ток идет по цепи. Когда его величина становится ниже предельной, цепь разрывается. Первый вариант – это схема термореле, где стабилитрон играет роль логического управляющего блока:

Как видите, схема разделена на две части. С левой стороны изображена часть, предшествующая управляющим контактам реле (обозначение К1). Здесь измерительным блоком является термический резистор (R4), его сопротивление уменьшается с ростом температуры окружающей среды.

Ручной регулятор температуры – это переменный резистор R1, питание схемы – напряжение 12 В. В обычном режиме на управляющем контакте стабилитрона присутствует напряжение более 2.5 В, цепь замкнута, реле включено.

Совет. Блоком питания 12 В может служить любой прибор из недорогих, имеющихся в продаже. Реле – герконовое марки РЭС55А или РЭС47, термический резистор – КМТ, ММТ или им подобный.

Как только температура возрастет выше установленного предела, сопротивление R4 упадет, напряжение станет меньше, чем 2.5 В, стабилитрон разорвет цепь. Следом то же самое сделает и реле, отключив силовую часть, чья схема показана справа. Тут простое термореле для котла снабжено симистором D2, что вместе с замыкающими контактами реле служит исполнительным блоком. Через него проходит напряжение питания котла 220 В.

Схема с логической микросхемой

Эта схема отличается от предыдущей тем, что вместо стабилитрона в ней задействована логическая микросхема К561ЛА7. Датчиком температуры по-прежнему служит терморезистор (обозначение – VDR1), только теперь решение о замыкании цепи принимает логический блок микросхемы. Кстати, марка К561ЛА7 производится еще с советских времен и стоит сущие копейки.

Для промежуточного усиления импульсов задействован транзистор КТ315, с той же целью в конечном каскаде установлен второй транзистор – КТ815. Данная схема соответствует левой части предыдущей, силовой блок здесь не показан. Как нетрудно догадаться, он может быть аналогичным – с симистором КУ208Г. Работа такого самодельного термореле проверена на котлах ARISTON, BAXI, Дон.

Заключение

Самостоятельно подключить термореле к котлу – дело несложное, на эту тему в интернете имеется масса материалов. А вот изготовить его своими руками с нуля не так и просто, кроме того, нужен измеритель напряжения и тока, чтобы произвести настройку. Покупать готовое изделие или браться за его изготовление самому – решение принимать вам.

Схемы терморегуляторов, термостатов и стабилизаторов температуры


Термостат с регулируемым гистерезисом (CD4001)

У большинства схем термостатов есть некоторый гистерезис, — различие в температурах включения нагревателя и его выключения. Чем меньше гистерезис, тем точнее термостат поддерживает температуру, но при этом чаще происходит коммутация нагревательного прибора. Чем больше гистерезис …

2 1003 4

Простой терморегулятор для кессона, схема и описание

Термостат предназначен для поддержания заданной температуры в кессоне, используемом для хранения овощей. Схема состоит из датчика температуры, компаратора и силового узла, осуществляющего питание и управление нагревателем. Датчиком температуры служит терморезистор RT1. Вместе с R2 он образует …

0 443 0

Простой термостабилизатор с применением микросхемы и тиристора КУ201

Это устройство предназначено для поддержания температуры в теплоизолированном ящике, установленном набалконе для хранения овощей в зимнее время. Данное устройство, работая в комплекте с нагревательным прибором будет поддерживать в таком овощехранилище температуру около 0°С …

0 427 0

Стабилизатор температуры для жала сетевого паяльника на 220В

Схема самодельного устройства, которое обеспечивает стабильность заданной регулятором температуры стержня электропаяльника на 220В. В качестве датчика температуры применена миниатюрная лампа накаливания. Предлагаемое вашему вниманию устройство — это результат желания автора получить качественные …

0 872 0

Регулятор температуры для паяльников на 4,5-15 В, без термодатчика

Схема самодельного регулятора температуры для низковльтных паяльников на 4,5-15 В, без использования отдельного датчика температуры. Предлагаемый стабилизатор оценивает температуру паяльника по зависящему от неё электрическому сопротивлению нагревателя. Измерение производится в моменты, когда …

1 434 0

Самодельный терморегулятор для хранилища с овощами (КР140УД608)

Принципиальная схема простого терморегулятора для овощехранилища, который можно собрать из деталей своими руками. Для зимнего хранения овощей многие хозяева пользуются специальными деревянными контейнерами с двойными стенками, установленными в подвалах жилых домов. Для того чтобы овощи не …

1 1608 0

Простой терморегулятор для управления теном на 220В (LM311, АОУ160А)

Схема простого самодельного терморегулятора, который предназначен для управления ТЭНом, с целью поддержания температуры в установленных пределах 20…100°C. Одним из важных достоинств данной схемы является полная гальваническая развязка цепей регулировки и термодатчика от электросети. Это …

1 2171 0

Термореле для управления охлаждающим вентилятором (LM311, LM235, 78L08)

Принципиальная схема самодельного термостата на микросхемах LM311, LM235, 78L08, который умеет управлять вентилятором для охлаждения объекта. В некоторых случаях термостат должен управлять не нагревателем, а охладителем, например, вентилятором охлаждения, чтобы не допускать перегрева чего-либо …

1 3238 2

Простое термореле для охлаждающего вентилятора (К561ЛЕ5, КТ972)

Не сложный самодельный модуль управления вентилятором охлаждения, схема собрана на микросхеме К561ЛЕ5. Обычно для управления вентилятором охлаждения применяют схему термостата либо на специализированной микросхеме, но чаще всего на компараторе или операционном усилителе …

1 3020 0

Схема простого термореле (термостата) на мультиплексоре К561КП1, CD4052A

Принципиальная схема самодельного термостата, который построен на основе микросхемы цифро-аналогового мультиплексора К561КП1 (аналог CD4052A). Эта схема может работать как термостат, если на выходе подключить устройство, включающее питание нагревателя, или как индикатор снижения температуры, если …

0 2199 1

1 2  3  4  5  … 6

Радиодетали, электронные блоки и игрушки из китая:

Собираем электронный терморегулятор своими руками схема и подробное описание по сборке устройства

Привет всем любителям электронных самоделок. Недавно я по быстрому смастерил электронный терморегулятор своими руками, схема устройства очень проста. В качестве исполнительного устройства используется электромагнитное реле с мощными контактами, которые могут выдержать ток до 30 ампер. Поэтому рассматриваемая самоделка может использоваться для разных бытовых нужд.

По нижеприведенной схеме, терморегулятор можно использовать, например, для аквариума или для хранения овощей. Кому то он может пригодиться при использовании совместно с электрическим котлом, а кто-то его может приспособить и для холодильника.

Электронный терморегулятор своими руками, схема устройства

Как я уже говорил, схема очень проста, содержит минимум недорогих и распространённых радиодеталей. Обычно терморегуляторы строятся на микросхеме компараторе. Из-за этого устройство усложняется. Данная самоделка построена на регулируемом стабилитроне TL431:

Теперь поговорим подробнее о тех деталях, которые я использовал.

Детали устройства:

  • Трансформатор понижающий на 12 вольт
  • Диоды; IN4007, или другие с похожими характеристиками 6 шт.
  • Конденсаторы электролитические; 1000 мк, 2000 мк, 47 мк
  • Микросхема стабилизатор; 7805 или другая на 5 вольт
  • Транзистор; КТ 814А, или другой p-n-p c током коллектора не меньше 0,3 А
  • Регулируемый стабилитрон; TL431 или советский КР142ЕН19А
  • Резисторы; 4,7 Ком, 160 Ком, 150 Ом, 910 Ом
  • Резистор переменный; 150 Ком
  • Терморезистор в качестве датчика; около 50 Ком с отрицательным ТКС
  • Светодиод; любой с наименьшим током потребления
  • Реле электромагнитное; любое на 12 вольт с током потребления 100 мА или меньше
  • Кнопка или тумблер; для ручного управления

Как сделать терморегулятор своими руками

В качестве корпуса был использован сгоревший электронный счётчик Гранит-1. Плата, на которой расположились все основные радиодетали также от счетчика. Внутри корпуса поместились трансформатор блока питания и электромагнитное реле:

В качестве реле я решил использовать автомобильное, которое можно приобрести в любом автомагазине. Рабочий ток катушки приблизительно 100 миллиампер:

Так как регулируемый стабилитрон маломощный, его максимальный ток не превышает 100 миллиампер, непосредственно включить реле в цепь стабилитрона не получится. Поэтому пришлось использовать более мощный транзистор КТ814. Конечно, схему можно упростить, если применить реле, у которого ток через катушку будет меньше 100 миллиампер, например SRD-12VDC-SL-C или SRA-12VDC-AL. Такие реле можно включить непосредственно в цепь катода стабилитрона.

Немного расскажу о трансформаторе. В качестве, которого я решил использовать нестандартный. У меня завалялась катушка напряжения от старого индукционного счетчика электрической энергии:

Как видно на фотографии там имеется свободное место для вторичной обмотки, я решил попробовать намотать её и посмотреть что получится. Конечно площадь поперечного сечение сердечника у него маленькая, соответственно и мощность небольшая. Но для данного регулятора температуры этого трансформатора достаточно. По расчётам у меня получилось 45 витков на 1 вольт. Для получения 12 вольт на выходе нужно намотать 540 витков. Чтобы уместить их я использовал провод диаметром 0,4 миллиметра. Конечно, можно использовать готовый блок питания с выходным напряжением 12 вольт или адаптер.

Как вы заметили, в схеме стоит стабилизатор 7805 со стабилизированным выходным напряжением 5 вольт, который питает управляющий вывод стабилитрона. Благодаря этому регулятор температуры получился со стабильными характеристиками, которые не будут изменяться от изменения питающего напряжения.

В качестве датчика я использовал терморезистор, у которого при комнатной температуре сопротивление 50 Ком. При нагревании сопротивление данного резистора уменьшается:

Чтобы защитить его от механических воздействий я применил термоусаживающие трубочки:

Место для переменного резистора R1 нашлось с правой стороны терморегулятора. Так как ось резистора очень короткая пришлось напаять на неё флажок, за который удобно поворачивать. С левой стороны я поместил тумблер ручного управления. При помощи него легко проконтролировать рабочее состояние устройства, при этом, не изменяя выставленную температуру:

Несмотря на то, что клемник бывшего электросчетчика очень громоздкий, убирать его из корпуса я не стал. В него чётко входит вилка, от какого либо прибора, например электрообогревателя. Убрав перемычку (на фотографии желтая справа) и включив вместо перемычки  амперметр можно померить силу тока, отдаваемую в нагрузку:

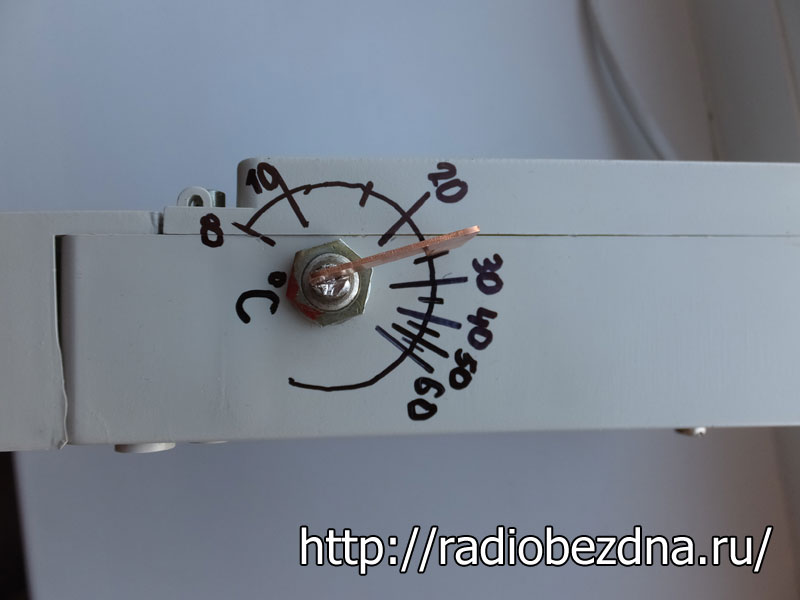

Теперь осталось проградуировать терморегулятор. Для этого нам понадобится цифровой термометр ТМ-902С. Нужно оба датчика устройства соединить вместе при помощи изоленты:

Термометром произвести замер температуры различных предметов горячих, холодных. При помощи маркера нанести шкалу и разметку на терморегуляторе, момент включения реле. У меня получилось от 8 до 60 градусов Цельсия. Если кому-то нужно сдвинуть рабочую температуру в ту или иную сторону, это легко сделать, изменив номиналы резисторов R1, R2, R3:

Вот мы и сделали электронный терморегулятор своими руками. Внешне выглядит вот так:

Чтобы не было видно внутренности устройства, через прозрачную крышку, я ее закрыл скотчем, оставив отверстие под светодиод HL1. Некоторые радиолюбители, кто решил повторить эту схему, жалуются на то, что реле включается, не очень чётко, как бы дребезжит. Я ничего этого не заметил, реле включается и отключается очень чётко. Даже при небольшом изменении температуры, никакого дребезга не происходит. Если все-таки он возникнет нужно подобрать более точно конденсатор C3 и резистор R5 в цепи базы транзистора КТ814.

Собранный терморегулятор по данной схеме включает нагрузку при понижении температуры. Если кому то наоборот понадобится включать нагрузку при повышении температуры, то нужно поменять местами датчик R2 с резисторами R1, R3.

Терморегуляторы своими руками — инструкция и схема подключения

Автоматическое управление подачей теплоносителя используется во многих технологических процессах, в том числе и для бытовых отопительных систем. Фактором определяющим действие терморегулятора, является наружная температура, значение которой анализируется и при достижении установленного предела, расход сокращается либо увеличивается.

Терморегуляторы бывают различного исполнения и сегодня в продаже достаточно много промышленных версий, работающих по различному принципу и предназначенных для использования в разных областях. Также доступны и простейшие электронные схемы, собрать которые может любой, при наличии соответствующих познаний в электронике.

Описание

Терморегулятор представляет собой устройство, устанавливаемое в системах энергоснабжения и позволяющее оптимизировать затраты энергии на обогрев. Основные элементы терморегулятора:

  1. Температурные датчики – контролируют уровень температуры, формируя электрические импульсы соответствующей величины.
  2. Аналитический блок – обрабатывает электрические сигналы поступающие от датчиков и производит конвертацию значения температуры в величину, характеризующую положение исполнительного органа.
  3. Исполнительный орган – регулирует подачу, на величину указанную аналитическим блоком.

Современный терморегулятор – это микросхема на основе диодов, триодов или стабилитрона, могущих преобразовывать энергию тепла в электрическую. Как в промышленном, так и самодельном варианте, это единый блок, к которому подключается термопара, выносная или располагаемая здесь же. Терморегулятор включается последовательно в электрическую цепь питания исполняющего органа, таким образом, уменьшая или увеличивая значение питающего напряжения.

Принцип работы

Датчик температуры подает электрические импульсы, величина тока которых зависит от уровня температуры. Заложенное соотношение этих величин позволяет устройству очень точно определить температурный порог и принять решение, например, на сколько градусов должна быть открыта заслонка подачи воздуха в твердотопливный котел, либо открыта задвижка подачи горячей воды. Суть работы терморегулятора заключается в преобразовании одной величины в другую и соотнесении результата с уровнем силы тока.

Простые самодельные регуляторы, как правило, имеют механическое управление в виде резистора, передвигая который, пользователь устанавливает необходимый температурный порог срабатывания, то есть, указывая, при какой наружной температуре необходимо будет увеличить подачу. Имеющие более расширенный функционал, промышленные приборы, могут программироваться на более широкие пределы, при помощи контроллера, в зависимости от различных диапазонов температуры. У них отсутствуют механические элементы управления, что способствует долгой работе.

Как сделать своими руками

Сделанные собственноручно регуляторы получили широкое применение в бытовых условиях, тем более, что необходимые электронные детали и схемы всегда можно найти. Подогрев воды в аквариуме, включение вентилирования помещения при повышении температуры и многие другие несложные технологические операции вполне можно переложить на такую автоматику.

Схемы авторегуляторов

В настоящее время, у любителей самодельной электроники, популярностью пользуются две схемы автоматического управления:

  1. На основе регулируемого стабилитрона типа TL431 – принцип работы состоит в фиксации превышения порога напряжения в 2,5 вольт. Когда на управляющем электроде он будет пробит, стабилитрон приходит в открытое положение и через него проходит нагрузочный ток. В том случае, когда напряжение не пробивает порог в 2,5 вольт, схема приходит в закрытое положение и отключает нагрузку. Достоинство схемы в предельной простоте и высокой надежности, так как стабилитрон оснащается только одним входом, для подачи регулируемого напряжения.
  2. Тиристорная микросхема типа К561ЛА7, либо ее современный зарубежный аналог CD4011B – основным элементом является тиристор Т122 или КУ202, выполняющий роль мощного коммутирующего звена. Потребляемый схемой ток в нормальном режиме не превышает 5 мА, при температуре резистора от 60 до 70 градусов. Транзистор приходит в открытое положение при поступлении импульсов, что в свою очередь является сигналом для открытия тиристора. При отсутствии радиатора, последний приобретает пропускную способность до 200 Вт. Для увеличения этого порога, понадобится установка более мощного тиристора, либо оснащение уже имеющегося радиатором, что позволит довести коммутируемую способность до 1 кВт.

Необходимые материалы и инструменты

Сборка самостоятельно не займет много времени, однако обязательно потребуются некоторые знания в области электроники и электротехники, а также опыт работы с паяльником. Для работы необходимо следующее:

  • Паяльник импульсный или обычный с тонким нагревательным элементом.
  • Печатная плата.
  • Припой и флюс.
  • Кислота для вытравливания дорожек.
  • Электронные детали согласно выбранной схемы.

Схема терморегулятора

Пошаговое руководство

  1. Электронные элементы необходимо разместить на плате с таким расчетом, чтобы их легко было монтировать, не задевая паяльником соседние, возле деталей активно выделяющих тепло, расстояние делают несколько большим.
  2. Дорожки между элементами протравливаются согласно рисунку, если такого нет, то предварительно выполняется эскиз на бумаге.
  3. Обязательно проверяется работоспособность каждого элемента при помощи мультиметра и только после этого выполняется посадка на плату с последующим припаиванием к дорожкам.
  4. Необходимо проверять полярность диодов, триодов и других деталей в соответствии со схемой.
  5. Для пайки радиодеталей не рекомендуется использовать кислоту, поскольку она может закоротить близкорасположенные соседние дорожки, для изоляции, в пространство между ними добавляется канифоль.
  6. После сборки, выполняется регулировка устройства, путем подбора оптимального резистора для максимально точного порога открывания и закрывания тиристора.

Область применения самодельных терморегуляторов

В быту, применение терморегулятора встречается чаще всего у дачников, эксплуатирующих самодельные инкубаторы и как показывает практика, они не менее эффективны, чем заводские модели. По сути, использовать такое устройство можно везде, где необходимо произвести какие-то действия зависящие от показаний температуры. Аналогично можно оснастить автоматикой систему опрыскивания газона или полива, выдвижения светозащитных конструкций или просто звуковую, либо световую сигнализацию, предупреждающую о чем-либо.

Ремонт своими руками

Собранные собственноручно, эти приборы служат достаточно долго, однако существует несколько стандартных ситуаций, когда может потребоваться ремонт:

  • Выход из строя регулировочного резистора – случается наиболее часто, поскольку изнашиваются медные дорожки, внутри элемента, по которым скользит электрод, решается заменой детали.
  • Перегрев тиристора или триода – неправильно была подобрана мощность или прибор находится в плохо вентилируемой зоне помещения. Чтобы в дальнейшем избежать подобного, тиристоры оборудуются радиаторами, либо же следует переместить терморегулятор в зону с нейтральным микроклиматом, что особенно актуально для влажных помещений.
  • Некорректная регулировка температуры – возможно повреждение терморезистора, коррозия или грязь на измерительных электродах.

Преимущества и недостатки

Несомненно, использование автоматического регулирования, уже само по себе является преимуществом, так как потребитель энергии получает такие возможности:

  • Экономия энергоресурсов.
  • Постоянная комфортная температура в помещении.
  • Не требуется участие человека.

Автоматическое управление нашло особенно большое применение в системах отопления многоквартирных домов. Оборудуемые терморегуляторами вводные задвижки автоматически управляют подачей теплоносителя, благодаря чему жители получают значительно меньшие счета.

Недостатком такого прибора можно считать его стоимость, что впрочем, не относится к тем, что изготовлены своими руками. Дорогостоящими являются только устройства промышленного исполнения, предназначенные для регулирования подачи жидких и газообразных сред, так как исполнительный механизм включает в себя специальный двигатель и другую запорную арматуру.

Советы и рекомендации

Хотя сам прибор достаточно нетребователен к условиям эксплуатации, точность реагирования зависит от качества первичного сигнала и особенно это касается автоматики работающей в условиях повышенной влажности или контактирующей с агрессивными средами. Термодатчики в таких случаях, не должны контактировать с теплоносителем напрямую.

Выводы закладываются в гильзу из латуни, и герметично запаиваются эпоксидным клеем. Оставить на поверхности можно торец терморезистора, что будет способствовать большей чувствительности.

Статья была полезна?

1,00 (оценок: 1)

Терморегулятор своими руками: инструкция по изготовлению

Среди разнообразных полезных штуковин, способных добавить комфорта в нашу жизнь, много таких, которые легко можно сделать самостоятельно.

В эту категорию входит и термостат, также называемый терморегулятором, – прибор, включающий и отключающий нагревательное или холодильное оборудование в соответствии с температурой среды, в которой он установлен.

Такое устройство может, к примеру, во время сильных холодов включать обогреватель в подвале, где хранятся овощи. Из нашей статьи вы узнаете о том, как можно сделать терморегулятор своими руками (для котла отопления, холодильника и других систем) и какие детали подходят для этого лучше всего.

Простой терморегулятор своими руками – схема

Устройство термостата особой сложностью не отличается, поэтому многие начинающие радиолюбители оттачивают на изготовлении этого прибора свое мастерство. Схемы предлагаются самые разные, но наибольшее распространение получил вариант с применением особой микросхемы, называемой компаратором.

У этого элемента есть два входа и один выход. На один вход подается некое эталонное напряжение, которое соответствует требуемой температуре, а на второй – напряжение от термодатчика.

Схема терморегулятора для теплых полов

Компаратор сравнивает поступающие данные и при определенном их соотношении генерирует на выходе сигнал, открывающий транзистор или включающий реле. При этом подается ток на нагреватель или холодильный агрегат.

Детали устройства регулятора температуры своими руками

В роли датчика температуры обычно выступает терморезистор – элемент, электрическое сопротивление которого меняется в зависимости от температуры. Используют и полупроводниковые элементы – транзисторы и диоды, на характеристики которых температура также оказывает влияние: при нагреве увеличивается ток коллектора (у транзисторов), при этом наблюдается смещение рабочей точки и транзистор перестает работать, не реагируя на входной сигнал.

Но у таких сенсоров есть существенный недостаток: их довольно сложно откалибровать, то есть «привязать» к определенным значениям температуры, из-за чего точность самодельного терморегулятора оставляет желать лучшего.

Между тем промышленность давно освоила выпуск недорогих термодатчиков, калибровка которых осуществляется в процессе изготовления.

К таковым относится прибор марки LM335 от компании National Semiconductor, которым мы и рекомендуем воспользоваться. Стоимость этого аналогового термодатчика составляет всего 1 доллар.

«Тройка» на первой позиции цифрового ряда в маркировке означает, что прибор ориентирован на применение в бытовой технике. Модификации LM235 и LM135 предназначены для использования, соответственно, в промышленности и в военной сфере.

Имея в своем составе 16 транзисторов, этот датчик работает как стабилитрон. При этом его напряжение стабилизации зависит от температуры.

Зависимость следующая: на каждый градус по абсолютной шкале (по Кельвину) приходится 0,01 В напряжения, то есть при нуле по Цельсию (273 по Кельвину) напряжение стабилизации на выходе составит 2,73 В. Производитель калибрует датчик по температуре в 25С (298К). Рабочий диапазон лежит в пределах от -40 до +100 градусов Цельсия.

Таким образом, собирая терморегулятор на базе LM335, пользователь избавляется от необходимости подбирать методом проб и ошибок эталонное напряжение, при котором прибор обеспечит требуемую температуру.

Его можно рассчитать, используя несложную формулу:

V = (273 + T) x 0.01,

Где Т – интересующая пользователя температура по шкале Цельсия.

Помимо термодатчика нам понадобится компаратор (подойдет марки LM311 от того же производителя), потенциометр для формирования эталонного напряжения (настройка требуемой температуры), выходное устройство для подключения нагрузки (реле), индикаторы и блок питания.

Электропитание терморегулятора

Температурный датчик LM335 подключается последовательно с резистором R1. Так вот, сопротивление этого резистора и напряжение питания должны быть подобраны таким образом, чтобы величина протекающего через термодатчик тока находилась в пределах от 0,45 до 5 мА.

Превышать максимальное значение этого диапазона не следует, так как характеристики сенсора будут искажаться из-за перегрева.

Запитать терморегулятор можно от стандартного блока питания на 12 В либо от изготовленного собственными силами трансформатора.

Включение нагрузки

В качестве исполнительного устройства, подающего питание на нагреватель, можно применить автомобильное реле. Оно рассчитано на напряжение в 12 В, при этом через катушку должен протекать ток в 100 мА.

Напомним, что ток в цепи термодатчика не превышает 5 мА, поэтому для подключения реле нужно применить транзистор с большей мощностью, например, КТ814.

Можно применить реле с меньшим током включения, такое как SRA-12VDC-L или SRD-12VDC-SL-C – тогда транзистор не понадобится.

Как сделать терморегулятор своими руками: пошаговая инструкция

Рассмотрим, как изготавливаются терморегуляторы (термореле) с датчиком температуры воздуха своими руками на 12 В. Сборка прибора осуществляется в такой последовательности:

  1. Прежде всего, нужно подготовить корпус. Подойдет отслуживший свое счетчик, например, «Гранит-1».
  2. Схему можно собрать на плате от того же счетчика. К прямому входу компаратора (помечен знаком «+») подключается потенциометр, позволяющий задавать температуру. К инверсному входу (знак «-») – термодатчик LM335. Если напряжение на прямом входе окажется более высоким, чем на инверсном, на выходе компаратора установится высокий уровень (единица) и транзистор подаст питание на реле, а оно – на нагреватель. Как только напряжение на инверсном входе окажется большим, чем на прямом, уровень на выходе компаратора станет низким (ноль) и реле отключится.
  3. Чтобы обеспечить перепад температур, то есть срабатывание терморегулятора, к примеру, при 23-х градусах, а отключение – при 25-ти, необходимо при помощи резистора создать отрицательную обратную связь между выходом и прямым входом компаратора.
  4. Трансформатор для питания терморегулятора можно изготовить из катушки от старого электросчетчика индукционного типа. На ней имеется место для вторичной обмотки. Чтобы получить напряжение в 12 В, необходимо намотать 540 витков. Их удастся уместить, если использовать провод диаметром 0,4 мм.

Простой самодельный термостат

Для включения нагревателя удобно использовать клеммник счетчика.

Каким должен быть нагреватель?

Мощность нагревателя зависит от того, какой ток могут выдержать контакты используемого реле. Если это значение составляет, к примеру, 30 А (на такой ток рассчитано автомобильное реле), то обогреватель может иметь мощность до 30 х 220 = 6,6 кВт. Только необходимо сначала убедиться, что проводка и автомат в щитке способны выдержать такую нагрузку.

Монтаж

Рассмотрим, как правильно должен быть установлен прибор.

Терморегулятор следует устанавливать в нижней части помещения, где скапливается холодный воздух.

При этом важно предотвратить воздействие тепловых помех, которые могут сбить прибор с толку.

Так, например, не стоит размещать терморегулятор на сквозняке или вблизи электрооборудования, излучающего тепло.

Настройка терморегулятора

Как уже говорилось, терморегулятор на базе датчика LM335 в настройке не нуждается. Достаточно знать напряжение, подаваемое потенциометром на прямой вход компаратора.

Измерить его можно при помощи вольтметра. Необходимое значение напряжения определяется по приведенной выше формуле.

Если нужно, к примеру, чтобы прибор срабатывал при температуре в 20 градусов, оно должно составлять 2,93 В.

Если в качестве термодатчика применяется какой-либо иной элемент, эталонное напряжение придется проверять опытным путем. Для этого необходимо воспользоваться цифровым термометром, например, ТМ-902С. Для точности настройки датчики термометра и терморегулятора можно соединить посредством изоленты, после чего их помещают в среду с различной температурой.

Терморегулятор из подручных материалов

Ручку потенциометра нужно плавно вращать, пока терморегулятор не сработает. В этот момент следует посмотреть на шкалу цифрового термометра и отображаемую на ней температуру нанести на шкалу терморегулятора. Можно определить крайние точки, например, для температуры в 8 и 40 градусов, а промежуточные значения отметить, разделив диапазон на равные части.

Если цифрового термометра под рукой не оказалось, крайние точки можно определять по воде с плавающим в ней льдом (0 градусов) или по кипящей воде (100 градусов).

Сталкиваясь с выбором обогревателя, люди обнаруживают, что типов приборов существует немало, но выбрать нужно один. Керамический обогреватель для дома – тонкости правильного выбора, обзор моделей и цен.

Нормы влажности воздуха и способы ее измерения представлены в этой теме.

Видео на тему

Термореле своими руками

Терморегулятор или термореле в бытовых условиях используется для холодильников, утюгов и других приборов. Нередко возникают ситуации, когда необходимо установить в помещении определенную температуру или подключить теплые полы. С этой целью можно использовать заводские изделия, а можно изготовить термореле своими руками с параметрами, необходимыми для конкретных условий.

Устройство и принцип работы термореле

Для любительских конструкций чаще всего практикуется использование терморезисторов, диодов или транзисторов. На их основе получается простейшая электрическая схема.

Заданная температура поддерживается путем периодического включения или выключения ТЭНа – нагревательного элемента. Когда температура подойдет к заданному уровню происходит срабатывание сравнивающего устройства – компратора, отключающего ТЭН. Однако при всей кажущейся простоте, на практике встречаются определенные сложности.

Наибольшую трудность представляет настройка и регулировка требуемой температуры. Характерные точки шкалы температур определяются путем поочередного погружения датчика в емкость с тающим льдом и кипятком. Таким образом, удается откалибровать температуру ноль градусов и температуру кипения. На основании полученных данных настраивается  необходимая промежуточная температура срабатывания термореле.

В схеме термореле рекомендуется использовать температурные сенсоры, уже откалиброванные в заводских условиях. Они выпускаются в виде датчиков, работающих с микроконтроллерами. Передача информации осуществляется в цифровом виде. Чаще всего в конструкциях используется устройство LM335 и его модификации 135 и 235. Первая цифра маркировки означает предназначение прибора. Датчик с цифрой 1 применяется в военной области, с 2 – в индустрии, а 3 предназначена для бытовых приборов. Именно 335-я модель используется в схеме бытового реле. Прибор предназначен для работы в температурном диапазоне от -40 до +100 градусов.

Типовая схема термореле

Основой конструкции является термодатчик LM335 или его аналоги, а также компраматор LM311. Схему термореле дополняет выходное устройство, к которому подключается нагреватель с установленной мощностью. Обязательно присутствует блок питания, при необходимости могут использоваться индикаторы.

В более сложную схему включаются транзисторы, реле, стабилитрон и конденсатор С1, сглаживающий пульсации напряжения. Выравнивание тока производится с помощью параметрического стабилизатора. В этом случае устройство может питаться от любого источника, параметры которого совпадают с напряжением катушки реле в диапазоне от 12 до 24 вольт. Источник питания может стабилизироваться с помощью обычного диодного моста с конденсатором.

Как работает готовая схема

С помощью транзистора включается реле, которое, в свою очередь, обеспечивает включение магнитного пускателя. Через его контакты нагреватель подключается к сети двумя собственными контактами. В этом случае на нагрузке не остается фазы, когда пускатель отключается. Если в помещении повышенная влажность, для подключения рекомендуется использовать УЗО.

В качестве нагревателя, кроме ТЭНов, используются масляные радиаторы, лампы накаливания на 100 Вт и бытовые обогреватели со встроенным вентилятором. Необходимо исключить прямой доступ к токоведущим частям.

После того как термореле на включение и выключение своими руками собрано, следует проверить качество и правильность монтажа. Все соединения должны быть хорошо пропаяны. После этого можно выполнять настройку прибора в соответствии с заданными параметрами.

Простая схема термореле

Дешевый термостат с подключением к Интернету: 12 шагов (с изображениями)

Для всех компонентов, которые мы здесь используем, доступны стандартные библиотеки, на которые мы можем просто ссылаться из одного скрипта. Вам нужно только установить эти библиотеки до того, как скрипт будет скомпилирован и отправлен на чип. В программном обеспечении Arduino вы можете легко добавить их через Sketch> Use library> Libraries. Найдите и установите ESP8266WebServer, библиотеку датчиков DHT и, возможно, также CapacitiveSensor. Библиотеку бегущих средних значений, которую вам нужно скачать самостоятельно, можно отсюда: http: // игровая площадка.arduino.cc/Main/RunningAverage

Код моего термостата вы можете скачать ниже. Что делает код, описано в комментариях в самом скрипте. Единственное, что вам нужно изменить, это имя и пароль вашей сети Wi-Fi.

Скрипт запускает веб-сервер (вроде ничего). Вы можете изменить, какую информацию он передает браузеру, если хотите. Скрипт отслеживает среднюю температуру на основе десяти последних измерений. Он переключает реле не чаще одного раза в минуту, чтобы термостат не слишком нервничал, когда температура находится на уровне или около желаемой температуры в помещении.

Запись кода на чип

Запись кода на ESP8266 проста: вы можете просто использовать Arduino IDE. Вот настройки, необходимые для их подключения:

Плата: Adafruit Huzzah ESP8266 (может потребоваться сначала добавить ее через Инструменты> Доски> Диспетчер плат)
Частота процессора: 80 МГц
Скорость загрузки: 115200 бод
Размер флэш-памяти: 4M ( 3M SPIFFS)
Порт: выберите тот, к которому подключен кабель FTDI или последовательный кабель.

Подключите FTDI или консольный кабель к плате Huzzah.Он может варьироваться в зависимости от конвертера, но обычно красный — V +, RX / белый — TX, зеленый / TX — RX, черный — Земля. Переведите ESP8266 в режим загрузки, нажав кнопку «GPIO0», затем нажав «сброс» и отпустив GPIO0. Когда красный светодиод на плате светится менее ярко, значит активирован режим загрузчика. Затем нажмите «Загрузить» в Arduino IDE, и ваш скрипт будет загружен в ESP8266.

Когда это будет сделано, подключите вашу схему к источнику питания 5 В … и все должно работать! Откройте последовательный терминал Arduino IDE, используя меню Tools -> Serial Monitor.Установите скорость передачи в правом нижнем углу на 115 200 бод. Вы должны увидеть экран, который сообщает вам, что веб-сервер запущен, и IP-адрес. Введите этот адрес в свой веб-браузер, и вы увидите выходные данные вашего термостата!

DIY Термостат с Raspberry Pi

Я сделал термостат на Raspberry Pi. Стоит он около 100 долларов, отлично работает и ужасно выглядит. Я многому научился и беспокоил множество людей, говоря об этом слишком много.

Но почему?

У меня хорошая квартира, но есть что-то, что мне не нравится: кондиционер и тепло слишком громкие (открытые воздуховоды плохо справляются с шумом).Кроме того, термостат часто включается и выключается с циклами, которые обычно составляют около 10 минут. Это означает, что просмотр фильма летом вызывает разочарование и требует регулировки громкости каждые 5 минут.

Я искал способ изменить допуск термостата к температуре, потому что мне не нужно, чтобы температура всегда была в пределах +/- 0,5 ° F от установленной температуры, но это нельзя было регулировать. Я думал о покупке умного термостата, но они дорогие.

Таким образом, я вошел в ход мыслей, которые начинались со слов «а что, если бы я просто сделал это сам?» и закончил тем, что сделал это сам.


Этап исследований

Я начал с предположения, что могу использовать Raspberry Pi в качестве основного контроллера для моего термостата. Они дешевы (менее 50 долларов, включая аксессуары), новые модели имеют встроенный Wi-Fi и очень удобные контакты GPIO, которые идеально подходят для взаимодействия с другой электроникой. Итак, план состоял в том, чтобы иметь Raspberry Pi с веб-интерфейсом для управления, выполнения … чего-то, что позволяло бы вести себя как термостат.

Первый вопрос: как Pi узнает, какая температура? У меня было несколько датчиков DHT11, но их точность составляет 2 ° C (3,6 ° F), что недостаточно для использования в термостате. С другой стороны, DHT22 имеет точность 0,5 ° C (0,9 ° F), что, вероятно, нормально. Я также рассмотрел SCD30, который измеряет температуру, влажность и уровни CO 2 (круто, правда?), Но он намного дороже. В итоге я выбрал DHT22.

Следующий вопрос: как мы можем управлять термостатом с Pi? Оказывается, все довольно просто.Здесь есть хорошее, подробное объяснение, но вот краткое изложение: есть связка управляющих проводов, которые идут от блока HVAC к настенному термостату. Самый простой блок — нагреватель — имеет два провода, R и W. Если вы подключите провод R к проводу W, нагрев включится. Если у устройства есть переменный ток, а также тепло, у него также будет провод Y, и подключение провода R к проводу Y включает переменный ток. По сути, это просто «соедините этот провод и тот провод», и то, какие провода следует подключать, зависит от вашего блока HVAC. Это означает, что реле — это способ управления (причина, по которой вы можете услышать «щелчок» термостата).

Чтобы узнать, как взаимодействовать с проводами управления, я пощупал мультиметром термостат, который у меня уже был. Оказывается, моя конкретная система немного странная; у него нет соединения нагревательного провода (W), но вместо этого единственными проводными соединениями были AUX (дополнительный нагрев), Y (компрессор), G (вентилятор), O (реверсивный клапан теплового насоса), R (24 В переменного тока), и C (мощность). Мне не нужен дополнительный обогреватель, а C — это постоянная мощность (24 В переменного тока), в которой я тоже не нуждался, потому что было проще просто подключить Pi к стене, чтобы запитать его. В конце концов, я нашел то, что мне нужно было знать: включение переменного тока означает соединение проводов R, Y, G и O вместе. Включение нагрева означает подключение проводов R, Y и G (но не O). Включение только вентилятора осуществляется подключением R и G. Короче говоря, включите компрессор и нагнетательный вентилятор, чтобы получить тепло. Также включите реверсивный клапан теплового насоса, если вам нужен кондиционер.

Вооружившись знаниями о том, какое переключение мне нужно сделать, я поискал реле и в итоге использовал 4-канальный релейный модуль SainSmart (10 долларов США).Этим можно управлять непосредственно с контактов GPIO Pi. Это активный низкий уровень, поэтому подключение выходного контакта Pi к модулю реле включит реле, если на выходном контакте низкий уровень, и выключит его, если он будет высоким. Немного сбивает с толку, но ничего страшного.

Сборка

Купил нужные запчасти:

  • Raspberry Pi Модель 3 B + (35 долларов США)
  • 5V 2. 5A Настенная бородавка MicroUSB (7,50 доллара США)
  • Любая приличная SD карта (10 $)
  • DHT22 / AM2302 (10 долларов за 2 шт.)
  • 4-х канальный релейный модуль (10 $)
  • Макетная плата, перемычки, мультиметр, разное.барахло от Sparkfun (20-30 $)
  • Pro Trinket 5V 16MHz (10 долларов США)
  • Итого: примерно 100 долларов

Сначала я пытался считывать значения с датчика температуры прямо с Pi. К сожалению, мне с этим не повезло. Считывание с этих датчиков требует времени с точностью до микросекунд, а поскольку Linux не является ОС реального времени, это было слишком подвержено ошибкам, чтобы быть надежным. Вместо этого я купил Pro Trinket за 10 долларов, это крошечная и дешевая плата Arduino. Это перебор для того, что он на самом деле делает, но он работает.Брелок подключен к DHT22, постоянно считывает значения температуры / влажности и записывает их через последовательный порт (UART) в Pi.

Таким образом, Pi требовалось всего несколько подключений:

  • Подключение 5V и GND к брелоку и релейному модулю
  • TX / RX Подключение UART к Trinket
  • Соединения GPIO с входами релейной платы (контакты 4, 17 и 27 GPIO)

Я также использовал сплошной медный провод 18AWG для подключения реле к жгуту проводов на стене. Я выбрал 18AWG, потому что штыри на существующем термостате были около 1 мм в диаметре, поэтому 18AWG лучше всего подойдет для розетки. Я соединил все общие клеммы реле вместе с розеткой R провода. Затем я подключил разъемы Y, G и O к нормально разомкнутым (NO) клеммам реле 1, 2 и 3 соответственно.

После некоторого макетирования (и большого количества проб и ошибок) аппаратная часть вещей готова (если не особенно хороша)!

Программное обеспечение

Вы можете увидеть полный проект здесь (простите за отсутствие полировки).

Для термостата нужен какой-то интерфейс управления, и я выбрал веб-интерфейс. Это проще и дешевле, чем подключать кнопки и экран, к тому же иногда мне не хочется вставать, чтобы изменить температуру. Для этого я воспользовался простым веб-сервером Go. У этого проекта есть одна зависимость: Chart.js, которую я использую для отображения графика температуры и влажности за последние 24 часа или около того. Все остальное — стандартная библиотека Go и обычный старый HTML / CSS / JS. Помимо красивого графика, есть несколько основных параметров управления: минимальная и максимальная температура, возможность постоянного включения вентилятора, возможность включения / выключения и настройка минимального времени между состояниями переключения (полезно для тестирования).

На самом деле существует три сервера, которые составляют программное обеспечение термостата. Один из них — это контроллер переключателя, который предоставляет REST API для установки состояния HVAC (например, POST / cool для включения переменного тока). Другой — сервер датчиков, который возвращает последние данные датчиков в формате JSON. Последний и самый большой — это сервер управления, который обслуживает веб-интерфейс, управляет настройками и решает, когда включать и выключать кондиционер / обогрев / вентилятор.

Этот подход, похожий на микросервисы, может быть излишним, но он оказался чрезвычайно полезным при тестировании — я мог работать с интерфейсом управления со своего рабочего стола, при этом сохраняя возможность считывать фактические данные датчиков и управлять фактическими переключателями. Кроме того, это оставляет возможность для отдельных компонентов. Было бы довольно легко установить несколько датчиков температуры в разных комнатах или запустить сервер управления на устройстве, которое не прикреплено к стене.

Программное обеспечение

также позволяет компенсировать низкое разрешение датчика температуры (0,1 ° C / 0,18 ° F). Например, если фактическая температура находится между 22,1 и 22,2 ° C, датчик будет попеременно показывать значения 22,1 и 22,2. Выполнение базового усреднения с течением времени позволяет нам получить более точные измерения.Вы также можете использовать влажность, чтобы отрегулировать целевую температуру, или получить данные о погоде из Интернета и сделать… что-то… на их основе. Возможности безграничны.

Следующие шаги

Этот термостат в рабочем состоянии и работает нормально! График симпатичный, управление простое и удобное. Но очевидно, что есть возможности для улучшения, особенно с точки зрения внешнего вида. Если бы я действительно хотел сделать это, я бы вместо этого переключился на Raspberry Pi Zero, напечатал специальную печатную плату и упаковал все это в корпус, напечатанный на 3D-принтере. Это, наверное, выглядело бы отлично! Но также потребовалось бы много работы.

Это был забавный проект, и мой термостат мне нравится больше, чем обычный умный термостат. К тому же он был дешевле — сравним с обычным тупым термостатом, если не считать потраченного времени. Однако до сих пор не решено, станет ли это хорошим началом разговора.

Модернизация термостата DIY

— Extreme How To

Установите программируемый термостат для улучшения контроля температуры и экономии энергии.

Если вы еще не превратили свой термостат в программируемый, значит, вы отстали от времени, как парашютные штаны. Вы, вероятно, тратите деньги на излишне высокие счета за электроэнергию. И вы тоже не делаете никаких одолжений Матери-Земле.

Программируемые термостаты автоматически регулируют температуру в вашем доме несколько раз в день в соответствии с вашим образом жизни. Эти устройства не содержат ртути и являются более точными, чем ручные термостаты. По данным Министерства энергетики США, при использовании правильно программируемых термостатов можно сэкономить около 150 долларов в год. Это означает, что дополнительные деньги, потраченные на программируемое устройство, обычно окупаются за год. Кроме того, эти термостаты лучше для окружающей среды, поскольку использование меньшего количества энергии помогает снизить выбросы парниковых газов, связанных с производством энергии.

При выборе термостата обратите внимание на логотип Energy Star, который является торговой маркой крупного рогатого скота правительства США, указывающей, что продукт соответствует строгим требованиям по энергоэффективности.Эти термостаты предлагают четыре предварительно запрограммированных настройки температуры энергии, которые предполагают, когда система должна уменьшить нагрев или охлаждение. Зимой запрограммируйте обогрев, чтобы он включился по дороге домой, чтобы оказаться в теплом и комфортабельном доме. Летом включите кондиционирование воздуха на низком уровне по утрам, чтобы ваша система не охлаждала пустой дом, пока вы на работе. Универсальное программирование также приносит пользу многим домовладельцам, которые работают вне дома в течение недели, но придерживаются другого графика на выходных.

Характеристики и модели

Все программируемые термостаты, сертифицированные Energy Star, включают четыре программных периода по умолчанию в день, что позволяет вам экономить деньги, пока вы находитесь вдали или спите. Они поддерживают точность в пределах 2 градусов, чтобы поддерживать температуру на равномерном уровне. Программируемые термостаты обычно имеют цифровые дисплеи с подсветкой; программирование экрана сенсорной панели; голосовое и / или телефонное программирование; Функции «удержание / отпуск»; индикаторы, уведомляющие о необходимости замены воздушных фильтров; и индикаторы, сигнализирующие о неисправности системы HVAC.Благодаря такому множеству опций и функций легко создать график нагрева / охлаждения в соответствии с индивидуальными потребностями.

Программа Energy Star D. O.E квалифицирует следующие три типа программируемых устройств:

7-дневные модели. Эти единицы — лучший выбор, если ваш ежедневный график имеет тенденцию меняться. Позволяя вам устанавливать разные программы для разных дней, эти модели предлагают максимальную гибкость — с четырьмя возможными температурными периодами в день.

5 + 2-дневные модели. Эти подразделения используют один и тот же график каждый будний день и другой график для выходных.

5-1-1 моделей. Этот третий тип позволяет сохранять одно расписание с понедельника по пятницу, другое — по субботам и третье — по воскресеньям.

Здесь показана старая модель до того, как мы ее заменили.

Установка

Установка термостата — довольно несложная работа. Обычно все, что требуется, — это шлицевая отвертка, небольшая отвертка Philips, молоток, электродрель / отвертка, бит 3/16 дюйма и две батарейки AA. Первым делом отключите электричество от термостата и печи. Снимите имеющуюся крышку термостата, термостат и настенную пластину, которые обычно крепятся винтами и пластиковыми язычками.

Отсоедините провода и отвинтите настенную пластину от стены.

Снимаем крышку и откручиваем термостат старого блока.

Провода могут быть прикреплены к термостату или настенной пластине с помощью монтажных винтов. Каждый провод будет обернут цветной изоляцией, которая соответствует клеммам с цветной кодировкой на задней стороне нового термостата (или настенной панели).Кроме того, при подключении к существующему термостату эти провода обычно маркируются кодовой буквой, то есть «W», «G», «Y» и т. Д. Это может помочь пометить провода, чтобы избежать путаницы. Количество проводов в вашей системе может варьироваться от двух (только для обогрева) до восьми. Обрежьте провода, чтобы они не соскользнули обратно через отверстие. Затем отсоедините провода от старого блока.

Если отверстие в стене больше, чем необходимо, закройте его изоляцией.

Вытяните провода и закрепите их, чтобы они не соскользнули обратно через отверстие.Затем прикрутите их к клеммам с цветовой кодировкой на новой настенной панели.

Присоедините провода к крепежным винтам нового блока. Игнорируйте любые провода, которые могут присутствовать, но не были подключены к старому термостату. Вставьте лишнюю проводку обратно в отверстие. Если отверстие в стене за стеновой панелью больше, чем необходимо для проводки, используйте изоляционные материалы, чтобы закрыть полость в стене. Это предотвратит попадание горячего или холодного воздуха в заднюю часть термостата и повлияет на его показания температуры.

Затем выровняйте настенную пластину с помощью уровня-торпеды и закрепите на стене. Для монтажа в гипсокартон необходимо предварительно просверлить отверстия под анкеры с помощью сверла 3/16 дюйма и забить анкеры для гипсокартона, чтобы разместить винты. Или вам может повезти, как в показанной установке, где существующие анкеры для гипсокартона от старого термостата совпадают с отверстиями для винтов на новом устройстве. Если новое сверление не требуется, просто совместите монтажные отверстия и ввинтите винты.

Используйте торпедный уровень, чтобы выровнять и закрепить настенную пластину.Прикрепите его к стене, а затем прикрепите термостат к пластине. этот блок просто защелкивался пластиковыми язычками.

В показанном блоке термостат прикрепляется к настенной пластине и отсоединяется от нее с помощью защелкивающихся язычков в верхней и нижней части блока. Убедитесь, что термостат выключен, а переключатель вентилятора установлен в положение АВТО. Вставьте две батарейки AA. Включите основное питание печи.

Запрограммируйте термостат в соответствии с инструкциями производителя. Скоро вы будете экономить энергию, деньги и помогать окружающей среде.

Боковое примечание

Семь инструментов в одном

Для замены термостата сотрудники EHT использовали новый многофункциональный инструмент Black and Decker с приводом. Новый инструмент включает в себя отвертку с усилителем, светодиодные фонари, плоскогубцы со встроенными резаком и устройством для зачистки сплошной проволоки 12-18 калибра, инструмент для разрезания оболочки кабеля и бесконтактный датчик напряжения. Покупка всех этих инструментов по отдельности обойдется примерно в 60 долларов, в то время как Powered Multi-Tool продается в розницу всего за 39 долларов.97 — и вам не нужно упаковывать рабочий комплект, полный семи различных гаджетов. Работающий от 9-вольтовой щелочной батареи, это удобное устройство для всех видов электромонтажных работ по дому. Для получения дополнительной информации посетите сайт www.blackanddecker.com или позвоните по телефону 1-800-54-HOW-TO.


Рекомендуемые статьи

Как заменить термостат

Я постепенно превращаю свой дом в «умный дом». Я хочу иметь возможность управлять своими системами отопления / охлаждения / освещения / электроснабжения из любой точки мира с помощью планшета или смартфона, точно так же, как это сделали бы некоторые домовладельцы космического возраста, как их представляли футуристы 1950-х годов.

Сегодня я заменяю свой старый термостат на термостат Honeywell Lyric, который подключается к Интернету. С новым устройством я могу изменить температуру в моем доме со своего телефона, и я буду получать обновления, когда мне нужно будет заменить фильтр. Моя мечта стать Джорджем Джетсоном станет на шаг ближе!

Признаюсь, замена термостата — со всеми проводами, выключателями и электрическими засосами — напугала такого новичка, как я. Я не хотел неправильно подключать новый термостат и взорвать свою печь.Но после небольшого исследования я обнаружил, что заменить термостат довольно легко.

На случай, если кому-то из вас когда-нибудь понадобится заменить старый термостат, я задокументировал приведенные ниже шаги с фотографиями о том, как я заменил свой старый термостатом Honeywell Lyric. Конечно, каждая система отопления и кондиционирования воздуха предъявляет уникальные требования к подключению нового термостата, но общий процесс почти такой же. Считайте это вашим общим путеводителем по процессу.

1. Выключите питание кондиционера и печи

Лучше перестраховаться, чем сожалеть. Выключите питание кондиционеров и печей, связанных с вашим термостатом. Вы можете сделать это, подойдя к своему выключателю и нажав соответствующие переключатели. Другой способ выключить питание кондиционера и печи — просто выключить выключатель питания на самих блоках.

Чтобы убедиться, что питание вашего устройства отключено, отрегулируйте температуру на текущем термостате на очень высокую или очень низкую и посмотрите, включается ли кондиционер или печь.Если нет, ты золотой.

2. Снимите лицевую сторону старого термостата

3. Сфотографируйте провода

Этот шаг не является обязательным (почему вы увидите ниже), но было бы неплохо иметь справочную информацию о том, какой цветной провод должен входить в какое гнездо на вашем новом термостате.

4. Отсоедините провода от старого термостата

.

В зависимости от вашего текущего термостата вам может потребоваться небольшая отвертка, чтобы вы могли открутить винты, удерживающие провода на месте. Мне пришлось использовать отвертку, которую вы используете для очков.

5. Снимите старую опору

6. Установите новое крепление термостата и подсоедините провода

Подключить провода к новому термостату не так уж и сложно. На креплении вы заметите буквы. Каждая буква обозначает провод разного цвета: «G» — зеленый, «R» — красный и так далее. Просто вставьте каждый цветной провод в соответствующий рецептор с инициалами. Рецепторам Honeywell Lyric не нужны винты для фиксации проводов; Я просто вставлял их, пока они не встали на место.

7. Винт крепления лицевой панели к стене

Возможно, вам потребуется установить несколько анкеров для гипсокартона, чтобы можно было надежно прикрутить крепление для лицевой панели. К счастью для меня, за старым термостатом уже были установлены два анкера для гипсокартона, точно в нужном месте для моего нового.

8. Установите новую лицевую панель термостата

.

Если у вас возникли проблемы с этим шагом, настройте когнитивный термостат в своем мозгу.

9. Снова включите питание кондиционера и печи

Снова включите питание кондиционера и печи.Как видите, я использую то же изображение, что и для выключения питания, потому что это в основном тот же шаг, и я ленив.

10. Настройте новый термостат

Каждый термостат будет отличаться, когда дело доходит до конфигурации, поэтому просто следуйте инструкциям в прилагаемом к нему руководстве пользователя. Термостат Honeywell Lyric подключается к беспроводной сети, поэтому вы можете настраивать его и управлять им со своего смартфона или планшета из любой точки мира.

Бесплатное приложение Lyric помогло мне настроить и настроить. Помимо обычных расписаний «Нет на месте» и «Дома», которые вы можете создать на большинстве термостатов, Lyric позволяет вам создать «Геозону» в системе, чтобы, когда вы выходите из дома со своим смартфоном, термостат автоматически настраивается на более энергоэффективная температура. Он также имеет функцию «Точная настройка», которая учитывает влажность и температуру как в помещении, так и на улице, чтобы отрегулировать ваши настройки так, чтобы желаемая температура всегда ощущалась как . Я провел несколько тестов обеих этих функций, чтобы убедиться, что они работают и все системы работают.

Ну вот. Теперь вы знаете, как установить новый термостат. Не пугайтесь проводов. Это настолько простая работа, что с ней справится даже парень, который никогда не ходил по магазинам в старшей школе и не вел блоги.

Создайте домашний термостат с Raspberry Pi

Мы с женой переехали в новый дом в октябре 2020 года. Как только стало холодно, мы обнаружили некоторые недостатки старой системы отопления дома (включая одну зону нагрева, которая была ). всегда включен).В нашем предыдущем доме были термостаты Nest, и нынешняя установка была не такой удобной. В нашем доме несколько термостатов, и у одних было запрограммированное расписание обогрева, у других — другие расписания, а у некоторых вообще не было.

Пришло время перемен, но в доме есть некоторые ограничения:

  • Он был построен в конце 1960-х годов после ремонта в 90-х годах.
  • Отопление гидронное (плинтус горячая вода).
  • Имеет шесть термостатов для шести зон нагрева.
  • Есть только два провода, которые идут к каждому термостату для нагрева (красный и белый).

Купить или построить?

Я хотел «умное» управление термостатом для всех зон нагрева (расписания, автоматика, дома / в гостях и т. Д.). У меня было несколько вариантов, если я хотел купить что-то готовое, но у всех есть недостатки:

Вариант 1: гнездо или Ecobee

  • Это дорого: ни один интеллектуальный термостат не может обрабатывать несколько зон, поэтому мне понадобится по одной для каждой зоны (~ 200 долларов * 6 = 1200 долларов).
  • Это сложно: мне пришлось бы перемотать провод термостата, чтобы получить печально известный провод C, который обеспечивает постоянное питание термостата. Провода от 20 до 100 футов каждый, внутри стены, и может быть прикреплен скобами к стойкам.

Вариант 2: термостат с батарейным питанием , например, термостат Sensi WiFi

  • Батареи хватает всего на месяц или два.
  • Он не совместим с HomeKit в режиме работы от батареи.

Вариант 3: Стандартный термостат , но существует только один (своего рода): Honeywell TrueZONE

  • Старый и плохо поддерживаемый (выпущен в 2008 году).
  • Это дорого — более 300 долларов только за контроллер, и вам нужен шлюз RedLINK для работы некачественного приложения.

И победитель…

Вариант 4: Сделай сам!
Я решил создать свой собственный мультизональный интеллектуальный термостат, который назвал ThermOS.

  • Централизовано у печи (нужно одно устройство, а не шесть).
  • Использует существующие провода термостата, встроенного в стену.
  • Это совместимость с HomeKit, полная автоматизация, планирование, дома / в гостях и т. Д.
  • Anddddd это… весело? Ага, весело… я думаю.

Аппаратное обеспечение ThermOS

Я знал, что хочу использовать Raspberry Pi. Поскольку они стали такими недорогими, я решил использовать Raspberry Pi 4 Model B 2 ГБ. Я уверен, что смогу обойтись с Raspberry Pi Zero W, но это будет для будущей версии.

Вот полный список деталей, которые я использовал:

Имя Кол. Акций Цена
Raspberry Pi 4 Модель B 2 ГБ 1 29 $.99
Официальный блок питания Raspberry Pi 4 15 Вт 1 $ 6,99
Макетная плата для внутреннего судоходства 400 1 2,99 долл. США
Внутренний 8-канальный релейный модуль 5 В для Arduino 1 $ 8,99
Внутренняя перемычка DuPont 20 см (3 шт.) 1 $ 4,99
Датчик температуры DS18B20 (оригинальный) от Mouser.com 6 6,00 $
3-контактные клеммные колодки с винтовыми зажимами (40 шт. В упаковке) 1 $ 7,99
RPi GPIO модуль клеммной колодки для Raspberry Pi 1 $ 17,99
Измерительные провода с зажимом типа «крокодил» (10 шт.) 1 $ 5,89
Провод термостата Southwire 18/2 (50 футов) 1 10 долларов США.89
Термоусадочная пленка 1 $ 4,99
Макет для пайки (5 шт.) 1 $ 11,99
Кронштейны для монтажа на печатной плате (50 шт.) 1 $ 7,99
Пластиковый корпус / корпус 1 $ 27.92

Я начал рисовать схему оборудования на draw.io и понял, что мне не хватает некоторых важных знаний о печи.Я открыл боковую панель и нашел понижающий трансформатор, который берет электрическую линию 120 В и делает ее 24 В для системы отопления. Если ваша система отопления похожа на мою, вы увидите множество перемычек между клапанами зоны Taco. Терминал 3 на Taco перепрыгивает через все клапаны моей зоны. Это потому, что не имеет значения, сколько клапанов открыто / открыто — он просто управляет циркуляционным насосом. Если открыта любая комбинация от одного до пяти клапанов, она должна быть включена; если нет открытых клапанов, он должен быть выключен… просто!

По своей сути термостат — это просто переключатель.Как только термистор (датчик температуры) внутри термостата определяет более низкую температуру, переключатель замыкается и замыкает цепь 24 В. Вместо того, чтобы устанавливать термостат в каждой комнате, в этом проекте все они размещаются рядом с печью, так что все шестизонные клапаны могут управляться релейным модулем, использующим шесть из восьми реле. Raspberry Pi действует как мозг термостата и независимо управляет каждым реле.

Следующая проблема заключалась в том, как получить показания температуры в каждой комнате.Я мог бы иметь беспроводной датчик температуры в каждой комнате, работающий на Arduino или Raspberry Pi, но это может оказаться дорогим и сложным. Вместо этого я хотел повторно использовать существующий провод термостата в стенах, но исключительно для датчиков температуры.

Датчик температуры DS18B20 «1-wire» оказался отвечающим всем требованиям:

  • Он имеет точность +/- 0,5 ° C или 0,9 ° F.
  • Он использует протокол «1-Wire» для передачи данных.
  • Что наиболее важно, DS18B20 может использовать режим «паразитного питания», когда ему требуется всего два провода для питания и данных.Предупреждаем … почти все DS18B20 — подделки. Я купил несколько (надеясь, что они настоящие), но они не работали, когда я попытался использовать паразитную силу. Затем я купил настоящие на Mouser.com, и они отлично работали!

Начав с макета и всех компонентов локально, я начал писать код для взаимодействия со всем этим. Как только я опробовал концепцию, я добавил в смесь существующий провод термостата в стене. Я получил стабильные показания с этой настройкой, поэтому я решил сделать их немного более отполированными.С помощью моего отца, самопровозглашенного «просто достаточно хорошего» паяльника, мы припаяли выводы к трехконтактным винтовым клеммам (чтобы избежать перегрева датчика), а затем прикрепили датчик к клеммам. Теперь датчики можно прикрепить с помощью гаек к существующей проводке в стене.

Я все еще нахожусь в процессе «приведения в порядок» настенных креплений для датчика температуры, но я прошел через несколько изменений в 3D-печати и, думаю, почти готов.

Программа ThermOS

Как обычно, написать логику было не так уж и сложно.Однако выбор архитектуры и фреймворка приложения был запутанным многодневным процессом. Я начал с оценки проектов с открытым исходным кодом, таких как PiHome, но они полагались на определенное оборудование. и были написаны на PHP. Я фанат Python и решил начать с нуля и написать свой собственный REST API.

Поскольку интеграция HomeKit была настолько важна, я решил, что в конечном итоге напишу плагин HomeBridge для ее интеграции. Я не знал, что существует целый фреймворк Python HomeKit под названием HAP-Python, реализующий вспомогательный протокол.Это помогло мне получить доказательство того, что концепция работает и управляется через приложение Home на моем iPhone в течение 30 минут.

Остальная часть «временной» логики относительно проста, но я хочу выделить часть, которую я изначально пропустил. Мой код работал несколько дней, и я работал с оборудованием, когда заметил, что мои реле включаются и выключаются каждые несколько секунд. Этот «короткий цикл» не обязательно вреден, но определенно неэффективен. Чтобы этого избежать, я добавил пороговые значения, чтобы температура переключалась только тогда, когда она равна +/- 0.5C °.

Вот пороговая логика (отладку резиновой утки можно увидеть в комментариях):



# проверяем, что нам нужен нагрев
if self.target_state.value == 1:
# если тепловое реле уже включено, проверьте, не превышает ли порог
# если выше, выключите .. если все еще ниже, оставьте
, если GPIO. input (self.relay_pin):
, если self.current_temp.value - self.target_temp.value> = 0.5:
status = 'НАГРЕВ ВКЛЮЧЕН - ТЕМПЕРАТУРА ВЫШЕ ПЕРВОГО ПОРОГА, ВЫКЛЮЧАЕТСЯ'
GPIO.output (self.relay_pin, GPIO.LOW)
else:
status = 'HEAT ON - TEMP IS BELOW TOP THRESHOLD, KEEPING ON'
GPIO.output (self.relay_pin, GPIO.HIGH)
# если тепловое реле еще не установлено включен, проверьте, не ниже ли порога
elif not GPIO.input (self.relay_pin):
if self.current_temp.value - self.target_temp.value <= -0.5:
status = 'HEAT OFF - TEMP IS BELOW BOTTOM THRESHOLD, TURNING ON '
GPIO.output (сам.relay_pin, GPIO.HIGH)
иначе:
status = 'HEAT OFF - KEEPING OFF'

И я достиг своей конечной цели — иметь возможность управлять всем этим со своего телефона.

Я кладу термос в коробку для завтрака

Мое доказательство концепции было довольно запутанным.

Имея в наличии программное обеспечение и общую конструкцию аппаратного обеспечения, я начал выяснять, как упаковать все компоненты в более прочную и безупречную форму. Одной из основных моих проблем при постоянной установке было использование макета с перемычками DuPont.Я заказал несколько паяемых макетов и плату для вывода клемм (спасибо @arduima за контакты Raspberry Pi GPIO).

Вот как выглядел паяемый макет с креплениями и корпусом в процессе.

И вот он, установлен в котельной.

Теперь мне нужно просто организовать и маркировать провода, а затем я могу начать заменять оставшиеся термостаты на ThermOS. И я займусь своим следующим проектом: ThermOS для центрального кондиционирования воздуха.


Изначально это было опубликовано на Medium и переиздается с разрешения.

Как установить энергосберегающий программируемый термостат

Описание проекта

Навык

1 из 5 Легкий Но если нужны дополнительные провода, наймите подрядчика.

Стоимость

Примерно 475 долларов за показанный термостат

Расчетное время

Около 1 часа

Q: Я хотел бы установить новый программируемый термостат, чтобы лучше контролировать свои затраты на электроэнергию.Могу я сам установить?

—Сэм Алекси, Чикаго

Лэнс Маркес, подрядчик по ОВК, Swezey Fuel Co. , ответы: Конечно, можете. Модернизация до термостата, который автоматически изменяет настройку температуры в помещении, довольно проста и может сократить ваши ежегодные расходы на отопление и охлаждение примерно на 180 долларов, согласно EPA.

Простые модели, которые контролируют только тепло, продаются в домашних центрах примерно за 25 долларов. Более дорогие продукты, такие как Honeywell Prestige, который я здесь установил, выполняют гораздо больше функций, включая охлаждение и увлажнение.Обычно они приобретаются и устанавливаются подрядчиками HVAC, но вы также можете купить их в Интернете.

Однако, прежде чем покупать термостат на замену, взгляните на существующую проводку. Если проводов всего два, самое простое решение — получить замену дисплеем с батарейным питанием. Полнофункциональные устройства, такие как Prestige, нуждаются в питании от третьего провода, который лучше всего установить подрядчиком по ОВК или электричеством.

Шаг 1

Снимите старый термостат

Фото Райана Беньи

Отключите питание печи с помощью аварийного выключателя или выключателя, затем отвинтите монтажный кронштейн термостата.Когда вы отсоединяете каждый провод от его клеммы, пометьте провод буквой клеммы, из которой он пришел. Приклейте провода к стене, чтобы не потерять их. Некоторые старые термостаты содержат ртуть; за информацией о правильной утилизации обращайтесь в Thermostat Recycling Corporation.

Шаг 2

Подключите новый термостат

Фото Райана Беньи

Совместите новый кронштейн с отверстием в стене и подключите провода к клеммам на кронштейне, следуя схеме в инструкциях.Для этого термостата требуется как минимум три низковольтных провода: черный и белый, которые включают и включают печь, и один, который питает термостат. Если у вас только два провода, вызовите электрика или подрядчика по ОВК, чтобы он проложил дополнительный провод 18 или 22 калибра.

Шаг 3

Подключение к печи

Фото Райана Беньи

Пусть ваш подрядчик подключит новый провод к печи и включит питание печи.Теперь защелкните лицевую часть термостата на кронштейне. Когда он загорится, следуйте инструкциям, чтобы установить желаемую температуру в доме, когда вы просыпаетесь, уходите на работу, возвращаетесь домой и ложитесь спать.

Шаг 4

Установите наружный датчик

Фото Райана Беньи

Это беспроводное устройство с батарейным питанием позволяет термостату отображать наружную температуру. Включите его, стоя рядом с термостатом.Когда оба блока установят соединение, поместите датчик в кронштейн, установленный на северной стороне дома, над линией снега.

Защищен ли ваш дом от неожиданного ремонта? Если нет, подумайте об инвестициях в домашнюю гарантию.

Как установить интеллектуальный термостат

Если вы заинтересованы в установке умного термостата в своем доме, поздравляем! Это отличный способ более эффективно контролировать отопление и охлаждение вашего дома, что позволяет сэкономить деньги в долгосрочной перспективе.(И вы сэкономите еще больше, если ваш блок переменного тока будет чистым и будет работать с максимальной эффективностью!) Но выполнение этого типа самостоятельной установки не для всех. Узнайте, как установить умный термостат — и справитесь ли вы с этой задачей — с помощью наших советов.

Требуемое время

Если у вас есть правильная проводка, можно ожидать, что этот процесс займет около 20-45 минут. Если вам нужен электрик, чтобы изменить проводку, эта задача может занять до 60 минут, в зависимости от того, насколько легко протянуть провод через стену и подключить его к блоку HVAC.

Необходимые инструменты

Если вы готовы заняться установкой интеллектуального термостата, вам может понадобиться следующий список инструментов.

  • Отвертка Philips
  • Отвертка с плоским шлицем
  • Малярная лента
  • Тестер напряжения
  • Уровень
  • Шпатель для гипсокартона
  • Кисть и краска для ретуши
  • Пароль сети WiFi
  • Смартфон

Экономия

Конечно, вы можете заплатить за установку умного термостата.Эту работу выполнят многие электрики, а также специалисты по системам отопления и охлаждения. Магазины электроники или хозяйственные товары часто также предоставляют технических специалистов. Однако, если вам нужно изменить проводку, эту часть работы выполнит только электрик.

Если вы приобретете интеллектуальный термостат в магазине, который предлагает установку, вы можете получить скидку на его установку. Такие специалисты также могут помочь вам загрузить нужное приложение и подключить устройство к вашей домашней сети Wi-Fi. Без разницы в цене, от 50 до 100 долларов — это обычная стоимость установки интеллектуального термостата.

Если вам нужно добавить проводку для размещения интеллектуального термостата, вы можете заплатить от 75 до 200 долларов. Однако некоторые электрики дадут вам перерыв в стоимости установки термостата, потому что они уже будут дома для установки новой проводки.

Пока у вас есть правильный тип проводки, это довольно простой процесс установки. Так что стоит сэкономить немного денег, чтобы попробовать это самостоятельно. Но если вам совсем некомфортно с электрическими проводами, вероятно, стоит потратить немного больше, чтобы установить его для вас.

У вас есть правильная проводка?

Если вы живете в старом доме или у вас старая печь / система переменного тока, проводка, необходимая для подключения интеллектуального термостата, может отсутствовать. Чтобы проверить состояние проводки, вам необходимо снять текущий термостат с настенного крепления, как описано в следующем разделе. (После отключения питания, конечно.)

Посмотрите на проводку. Вам нужно увидеть несколько доступных проводов, а не большой кабель с двумя медными проводами внутри.Если это то, что вы видите, скорее всего, это высоковольтная установка, обычная для старых систем электропроводки. Большинство умных термостатов не могут работать с высоковольтной проводкой.

Если у вас есть небольшие провода разных цветов — отдельные или в одной кабельной муфте — это низковольтная система, которая работает с интеллектуальными термостатами. Каждый провод подключается к определенной клемме интеллектуального термостата. Провод «C», сокращение от обычного или непрерывного, является наиболее важным проводом, который нужно найти. Если у вас низковольтная система, но у вас нет провода C, вам нужно будет установить тот, который подключается к вашему блоку HVAC.

Возможно, но маловероятно, что вашему интеллектуальному термостату не понадобится провод C для обеспечения непрерывного электропитания. Прочтите материалы по установке вашего интеллектуального термостата, чтобы узнать, нужен ли провод C.

Несколько интеллектуальных термостатов могут работать с высоковольтной системой, но при этом все равно потребуется провод C. (Опять же, это возможно, но маловероятно.) Вы можете попробовать самостоятельно установить провод C и подключить его к своей системе HVAC, но мы не рекомендуем это делать. Для этой работы лучше нанять электрика.И если вам нужно преобразовать систему высокого напряжения в систему низкого напряжения, это снова то, с чем должен справиться электрик.

Это общие функции для каждого цвета проводов, доступных в системе низкого напряжения. Ваша система может отличаться, но этот список даст вам отправную точку.
  • C / Синий / Черный: Обычный или непрерывный провод
  • G / Зеленый: Управляет вентилятором
  • О / Оранжевый: Управляет системой обогрева (иногда заменяется белым проводом)
  • R / Красный: Основное питание всей системы
  • W / Белый: Управляет системой обогрева (иногда заменяется оранжевым проводом)
  • Ж / желтый: Управляет кондиционером или тепловым насосом в системе

В конечном итоге эти цвета могут не совпадать с тем, что у вас есть.Более важно, чтобы вы согласовали функцию провода от текущего термостата к интеллектуальному термостату во время установки. Поэтому, если белый провод подключен к клемме R на текущем термостате, подключите его также к клемме R на интеллектуальном термостате.

Отключение текущего термостата

Чтобы отключить текущий термостат, выключите для него автоматический выключатель. Это может быть тот же выключатель, что и для топки. Также возможно, что ваша печь, блок переменного тока, тепловой насос и проводка термостата подключены к отдельным выключателям.(Надеюсь, ваша система хорошо промаркирована.)

Дополнительно выключите выключатель, который установлен возле печи. (Этот выключатель будет выглядеть как выключатель света.) Важно полностью отключить питание блока HVAC и термостата перед началом этого процесса, иначе вы можете повредить блок.

Имейте в виду, что у некоторых термостатов есть батарейки для питания экрана дисплея. Таким образом, даже если вы отключите питание автоматическим выключателем, может показаться, что термостат все еще находится под напряжением. Удалите также любые батарейки из термостата.Мы предлагаем использовать тестер напряжения, чтобы убедиться, что электропроводка термостата отключена, прежде чем отсоединять провода.

Снимите лицевую панель термостата, если она есть. В противном случае термостат должен оторваться от монтажного кронштейна.

Как только вы увидите провода, используйте тестер напряжения. Убедившись, что питание отключено, посмотрите, как провода подключены к текущему термостату. Если на проводах нет меток, оберните их липкой лентой и создайте свои собственные метки.Создаваемые вами этикетки должны соответствовать тому, что напечатано на клеммах текущего термостата.

Вы также можете сделать снимок того, как провода подключены к текущему термостату, чтобы вы могли видеть, какие цвета проводов подключаются к каким клеммам текущего термостата. Фотография будет для вас подспорьем на случай, если ярлыки отвалятся от проводов.

Теперь отсоедините провода от клемм на текущем термостате. Большинство из них будет подключено с помощью винта, хотя некоторые могут поместиться в зажим.

В некоторых термостатах используются перемычки, представляющие собой короткие провода, соединяющие одну клемму с другой. (Вы можете увидеть перемычку, соединяющую клеммы Rh и Rc на фотографии выше.) Вы можете удалить любые перемычки, не маркируя их. Если вашему интеллектуальному термостату требуются перемычки (что бывает редко), в инструкции к устройству будет указано, как их установить.

Одна из проблем, которые вы можете обнаружить, заключается в том, что провода, выходящие из стены, очень короткие. Как только вы их отсоедините, возможно, они снова упадут в стену.Если вас это беспокоит, прикрепите кабель к карандашу или отвертке при отсоединении, чтобы он не упал обратно в стену.

Теперь осторожно снимите монтажный кронштейн со стены. Когда вы толкаете кронштейн, это еще один случай, когда проволока может проскользнуть обратно в отверстие в стене, поэтому будьте очень осторожны с этим шагом.

Подключение интеллектуального термостата

Приведенные здесь инструкции по подключению интеллектуального термостата носят общий характер.Следуйте инструкциям для вашей конкретной модели термостата, если есть отличия от наших рекомендаций.

Прикрепите новый монтажный кронштейн к стене. Убедитесь, что вы отцентрировали его правильно, чтобы провода от стены находились по центру кронштейна. Важно, чтобы монтажный кронштейн был ровным. (Некоторые монтажные кронштейны для интеллектуальных термостатов имеют встроенные уровни, как показано на рисунке.)

Большинство умных термостатов весят очень мало, а это значит, что вам не нужно сверлить шпильку или использовать анкеры для гипсокартона.Однако, если ваша система поставляется с анкерами для гипсокартона или если инструкции рекомендуют их использовать, сделайте это.

Если новый кронштейн немного меньше кронштейна для текущего термостата, возможно, вам придется залатать несколько отверстий в гипсокартоне. В зависимости от того, когда вы в последний раз красили стену, вам, возможно, также придется немного подкрасить.

Большинство интеллектуальных термостатов требуют подключения проводов к монтажному кронштейну / опорной плите. Каждая клемма на опорной плите должна иметь четкую маркировку, чтобы вы знали, какие провода нужно подключать.Вы можете подключить провода к клемме с помощью винта или встроенного зажима. После подключения провода к клемме потяните за него, чтобы убедиться, что он плотно подключен.

Убедитесь, что лишняя длина провода заправлена ​​обратно в стену, чтобы оставалось место для лицевой панели.

Возможно, у вас есть лишние провода, к которым не к чему подключаться, на опорной плите. Это редко, но возможно. Используйте проволочную гайку, чтобы защитить оголенный участок дополнительного провода.

Затем установите лицевую панель на монтажный кронштейн / опорную пластину.Если для лицевой панели требуются батарейки (что бывает редко), сначала установите их. У интеллектуального термостата должен быть только один способ подключения лицевой панели. Если вам кажется, что он не подходит, внимательно изучите инструкции. Не нужно прилагать значительных усилий, чтобы защелкнуть лицевую панель на опорной пластине.

Когда все подключено, снова включите автоматический выключатель. Вы должны увидеть, как загорится экран.

Подключение к сети

Теперь вы можете установить соединение между домашней сетью Wi-Fi и интеллектуальным термостатом.Большинство устройств должны отображать на экране подсказки для установления соединения. Имейте под рукой свой пароль от Wi-Fi. Вам также может потребоваться установить приложение для смартфона для вашей конкретной модели интеллектуального термостата, прежде чем вы сможете подключить термостат к своей сети Wi-Fi.

Теперь вы готовы к использованию устройства! Потратьте немного времени, чтобы изучить, как работает приложение для смартфона, чтобы получить всю экономию энергии, которую вы можете получить от правильного использования нового интеллектуального термостата!

Совет по экономии

: не забудьте уточнить в своей электроэнергетической компании скидки, связанные с обновлением до интеллектуального термостата!

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
