Танталовые конденсаторы. Достоинства и недостатки. Маркировка

Электролитические конденсаторы, имеющие полярные выводы, широко применяются в электротехнике и радиоэлектронике. Они сглаживают пульсирующее напряжение в силовых цепях постоянного тока после выпрямительных диодных мостов, формируют пилообразное напряжение в схемных решениях аналоговой развертки и памяти, обеспечивают работу мультивибраторов, определяя моменты отпирания и запирания транзисторов, тиристоров, семисторов, других ключевых элементов.

Тантал как двигатель прогресса

Одним из магистральных направлений в борьбе за уменьшение размеров элементной базы, которая ведется с первых дней существования радиоэлектроники, является увеличение частоты сигнала, проходящего по цепям. Например, силовой трансформатор, рассчитанный для работы на частоте 400 Гц, в восемь раз меньше такого же по мощности, но пятидесятигерцового.

Однако на пути прогресса встает устаревшая конструкция электролитических конденсаторов. Они сделаны на основе двух свернутых в рулон листов алюминиевой фольги, а потому большая емкость может быть достигнута только экстенсивно – путем увеличения размеров. Кроме того, из-за огромной паразитной индуктивности они плохо работают на частотах свыше 100 КГц и не могут обеспечить функционирование высокочастотных инверторных – преобразующих постоянное напряжение в последовательность прямоугольных импульсов переменной полярности – схем.

Решить проблему (сохранить большую электрическую емкость конденсатора и одновременно уменьшить его размер) удалось, используя в конструкции этого элемента редкоземельный металл тантал. По цене он превышает золото, а сложность его добычи сходна с мучениями мифического Тантала. Причина того, что именно этот металл был необходим для создания современного элемента радиотехнических схем, оказалась весьма прозаичной.

Дело в том, что непременным условием работы электролитического конденсатора является наличие оксидной пленки-диэлектрика на поверхности анода. Слой с необходимыми диэлектрическими свойствами может образовываться, например, на поверхности титана, иридия, алюминия, тантала. Но из всего ряда металлов только у последних двух его толщину можно технологически контролировать. А без этого создать элемент электронной схемы с заданными параметрами невозможно. Так что другого решения дилеммы – использовать дорогой тантал или отказаться от прогресса – просто не было. Небольшим утешением явилось то, что этого металла в конденсаторе совсем немного – сотые доли грамма.

Конструкция танталовых конденсаторов

Как идея, она не претерпела изменений со времен изобретения так называемой Лейденской банки. В конструкцию танталового конденсатора входят:

1. Два электрода – анод (положительный) и катод (отрицательный).

2. Слой диэлектрика, роль которого в Лейденской банке играло стекло. В современных конденсаторах – оксид металла, из которого сделан анод.

3. Электролит – любая проницаемая для электричества среда с определенным сопротивлением. Им может быть вода, кислота, щелочь, твердое или пластичное вещество.

Особенными свойствами его наделяет способ изготовления анода. Физико-механические свойства тантала позволяют создавать из него пористую губчатую структуру. Для этого используется сложная технология спекания очищенного танталового порошка в среде глубокого вакуума. В результате получается, что площадь внутренней поверхности анода многократно превышает внешнюю. Именно это позволяет накапливать огромный электрический заряд внутри небольшого с виду кусочка металла.

Диэлектрическую пленку на поверхности анода получают путем пропускания электрического тока через анод и провоцирования процесса электрохимической коррозии. Полученное вещество – пентоксид тантала – имеет аморфную структуру. Она может оказаться и кристаллической, но тогда – это уже производственный брак, поскольку кристаллический оксид тантала является токопроводящим. Толщина диэлектрической пленки ничтожна, она не превышает нескольких тысяч ангстрем, что в пятьсот раз тоньше человеческого волоса.

В качестве электролита используется твердое вещество, полупроводник – диоксид марганца. Он отделяет катод от анода. Для улучшения проводимости внутреннюю часть отрицательного электрода делают из серебра, а между ним и электролитом устраивают подложку из графита.

Весь этот «бутерброд» заливают компаундом – похожим на пластмассу диэлектриком. Снаружи остаются два металлических вывода. За небольшой размер танталовые конденсаторы нередко зовут «горошинами».

Танталовые конденсаторы. Достоинства и недостатки

Большая электрическая емкость при малых размерах (элементы, используемые для поверхностного монтажа, не превышают 7,5 мм в длину) – главное достоинство конденсаторов с танталовым анодом. Кроме того, они имеют очень малый ток утечки. Однако их электрическая прочность очень небольшая – самые мощные из них рассчитаны на 35 вольт.

Маркировка танталовых конденсаторов

Сейчас на таких конденсаторах указывается численное значение емкости и плюсовой вывод. Рабочее напряжение определяется цветом корпуса.

Цвет корпуса	Вольтаж
Розовый	35
Белый	30
Серый	25
Голубой	20
Зеленый	16
Черный	10
Желтый	6,3

Старая маркировка была более сложной, она состояла из трех цветных полос и точки. Цвет точки определял множитель значения емкости:

Точка	Множитель
Черная	1,0
Белая	0,1
Серая	0,01

Первые две цветные полосы означали цифры емкости (в микрофарадах)

Цвет полосы	Значение
Фиолетовый	7
Голубой	6
Зеленый	5
Желтый	4
Оранжевый	3
Красный	2
Коричневый	1
Черный	0

Оцените качество статьи:

Преимущества танталовых и керамических конденсаторов

Танталовые (Ta) конденсаторы и многослойные керамические конденсаторы (МКК) – два типа широко распространенных конденсаторов, которые применяются в широком ряде электронных устройств. Хотя обе эти технологии выполняют одинаковую функцию, конденсаторы очень различаются по конструкции, использованным материалам и эффективности при разных условиях. Следовательно, разработчик должен понимать их относительные преимущества друг перед другом, чтобы сделать правильный выбор.

Базовые сведения

Понимание рабочих характеристик танталовых и многослойных керамических конденсаторов, в т. ч. надежности использования и реакции на изменение температуры и напряжения, типовых параметров испытаний и того, как были усовершенствованы конденсаторы каждого из этих типов, позволяет создавать дееспособные электронные устройства.

Начнем с базовых понятий. Для расчета емкости конденсатора используется формула:

C = ε_R ∙ ε₀ ∙ (S/d),

где C – емкость, Ф; S – площадь перекрытия двух пластин, м²; ε_R – относительная диэлектрическая проницаемость среды; ε₀ – диэлектрическая проницаемость вакуума; d – расстояние между пластинами (или толщина диэлектрика), м.

Танталовые конденсаторы

Высокая емкость танталовых конденсаторов достигается за счет сочетания нескольких факторов, включая использование пятиокиси тантала (Ta₂O₅, ε_R = 27) в качестве диэлектрика, большой площади поверхности пластин и очень тонкому слою диэлектрика. Положительно заряженная пластина танталового конденсатора состоит из прессованного и спекшегося в виде гранул танталового порошка. Эти гранулы обладают хорошей пористой структурой, суммарно обеспечивая большую поверхностную площадь пластины (см. рис. 1). Коэффициент осаждения диэлектрического слоя Ta

2O₅ составляет 17 Å/В. Поскольку толщина диэлектрика пропорциональна приложенному напряжению, создается очень тонкий диэлектрические слой, что обеспечивает большое значение емкости.

Рис. 1. Поверхностная площадь диэлектрика анода танталового конденсатора в сравнении с его исходным размером

Виды танталовых конденсаторов

Для приложений с поверхностным монтажом на плату компания AVX выпускает танталовые конденсаторы двух видов с катодами на основе двуокиси марганца MnO

2, благодаря чему обеспечивается функция самовосстановления (см.

рис. 2). В прессованном конденсаторе, имеющем более традиционную конфигурацию, танталовый провод впрессован в обкладки, благодаря чему создается положительное соединение со схемой. Более новая и компактная конфигурация в виде микросхемы (см. рис. 2б) появилась на рынке позже. Конденсаторы с этой конфигурацией применяются в системах с высокой плотностью компонентов. В этой конфигурации, в которой используется подложка с танталовым прессованным и запеченным на ее поверхности порошком, положение отдельных анодов задается с помощью высокоточной резки.

Рис. 2.
а) формованный конденсатор;
б) танталовый конденсатор в виде микросхемы

У конденсаторов обоих рассматриваемых типов – одинаковые базовые элементы. Эти конденсаторы, предназначенные для высокоточных систем, обеспечивают максимальную надежность.

Керамические конденсаторы

В отличие от танталовых, у керамических конденсаторов меньше суммарная площадь пластин и значительно толще слои (см. рис. 3). Однако эти недостатки компенсируются диэлектрическими материалами с намного большей диэлектрической проницаемостью. Диоксид титана (ε

R ~ 86–173) и титанат бария (ε_R ~ 1250–10000) – два наиболее распространенных диэлектрика, используемых в МКК.

Рис. 3. Конструкция многослойного керамического конденсатора

Керамические конденсаторы Class 1 и Class 2

Керамические конденсаторы Class 1 имеют наибольшую стабильную емкость относительно приложенного напряжения, температуры и до некоторой степени – частоты. Базовыми элементами этих конденсаторов являются параэлектрики, например диоксид титана, модифицированные такими добавками как цинк, цирконий и ниобий, которые обеспечивают требуемую характеристику емкости, свойственную танталу. Удельная емкость керамических конденсаторов Class 1 – наименьшая среди других керамических конденсаторов за счет относительно низкой диэлектрической проницаемости (6–200) параэлектрика. У этих компонентов также сравнительно малая емкость.

Керамические конденсаторы Class 2, в которых применяются ферроэлектрики, например титанат бария (BaTiO), модифицируются с помощью силиката алюминия, силиката магния и оксида алюминия. У этих материалов – более высокая диэлектрическая проницаемость, чем у конденсаторов Class 1 (~ 200–14000 в зависимости от напряженности поля), и более высокая удельная емкость. Однако у конденсаторов Class 2 больше отклонения емкости от номинальных значений и хуже стабильность. Емкость этих конденсаторов имеет нелинейный характер, который зависит от рабочей температуры, приложенного напряжения и изменяется с течением времени, что может отражаться на характеристиках изделия.

Коды диэлектриков у керамических конденсаторов

Диэлектрики керамических конденсаторов определяются трехсимвольным кодом EIA, в котором указывается стабильность емкости материала в установленном температурном диапазоне. Например, керамические конденсаторы, в которых используются диэлектрики X5R, работают в диапазоне температуры –55…85°C при допустимых вариациях емкости ±15% в указанном диапазоне и имеют небольшую нелинейность.

Конденсатор с материалом, использование которого обеспечивает устройству ту же, что и у X7R, или лучшую температурную характеристику, изменение емкости в пределах ±15% в диапазоне –55…125°C, можно считать конденсатором X7R. У X7R, как и у конденсатора с диэлектриком любого другого типа, отсутствует спецификация на коэффициент напряжения. Производитель может называть конденсаторы в соответствии с диэлектрическими кодами X7R, X5R и т. д. и их температурным коэффициентом независимо от того, насколько плох коэффициент напряжения. В таблице 1 приведены коды EIA диэлектриков для керамических конденсаторов. Например, требуется выбрать конденсатор, у которого емкость, указанная при 25°C, повышается или уменьшается не более чем на 7,5% в диапазоне температуры –30…85°C. Этому требованию соответствует конденсатор с кодом Y5F.

(adsbygoogle = window.adsbygoogle || []).push({});

Таблица 1. Коды EIA диэлектриков для керамических конденсаторов – процентное изменение емкости в указанном диапазоне температур
RS198	Диапазон температуры
Х7	–55…125°С
Х6	–55…105°С
Х5	–55…85°С
Y5	–30…85°С
Z5	10…85°С
Код	Изменение емкости, %
D	±3,3
E	±4,7
F	±7,5
P	±10
R	±15
S	±22
T	22, –33
U	22, –56
V	22, –82

Температурные характеристики танталовых и керамических конденсаторов

На рисунке 4 показана типовая температурная характеристика танталового конденсатора, а также керамического конденсатора Class 2 (X7R) и керамического конденсатора Class 1 (NP0 или C0G). У танталового конденсатора емкость изменяется линейно в зависимости от температуры: с –5% при –55°C до более чем 8% при 125°C. У керамических конденсаторов Class 2 – самая нелинейная зависимость от температуры, однако ее можно сделать линейной в приложениях, работающих в узком температурном диапазоне, учтя эту характеристику при проектировании схемы.

Рис. 4. Изменение емкости диэлектрических материалов танталовых и керамических конденсаторов Class 1 и Class 2 в зависимости от температуры

Зависимость от напряжения

У танталовых конденсаторов не только линейная температурная характеристика, но и отсутствует нестабильность емкости в зависимости от приложенного напряжения. В отличие от танталовых конденсаторов, емкость керамических конденсаторов Class 2 меняется с приложенным напряжением, т. к. диэлектрическая проницаемость их материала падает с ростом напряжения (см. рис. 5). Поскольку эти изменения относительно линейные, их легко учесть при проектировании, однако в некоторых случаях из-за применения материалов с более высокой диэлектрической проницаемостью емкость может меняться более чем на 70% от исходной величины при работе вблизи номинального напряжения.

Рис. 5. Зависимость емкости керамических конденсаторов Class 2 (X5R) от приложенного напряжения

Износ танталовых и керамических конденсаторов

Емкость керамических конденсаторов Class 2 с течением времени уменьшается по логарифмическому закону, что обусловлено их износом (см. рис. 6). Из-за деградации поляризованных участков ферроэлектриков со временем уменьшается диэлектрическая проницаемость, в результате чего уменьшается емкость керамических конденсаторов Class 2. У танталовых конденсаторов старение не происходит – на текущий момент нет известного нам механизма износа, аналогичного тому, который наблюдается у керамических конденсаторов.

Рис. 6. Изменение со временем емкости конденсаторов Class 2 с диэлектриками X5R и X7R

Сопротивлением изоляции (IR) является сопротивление, измеренное на диэлектрике конденсатора. По мере увеличения емкости (и, следовательно, площади диэлектрического материала), IR увеличивается. Этот показатель (IR∙C, или RC) часто указывается в единицах Ом∙Ф, а чаще как МОм. Ток утечки определяется путем деления номинального напряжения на сопротивление изоляции. В таблице 2 сравниваются значения сопротивления изоляции керамических конденсаторов.

Таблица 2. Сравнение сопротивления изоляции (IR) керамических конденсаторов с утечкой постоянного тока (DCL) танталовых конденсаторов
Производитель	Изделие	Диэлектрик	Сопротивление изоляции	Эквивалент DCL/C∙V*
AVX	–	X7R	1000 МОм∙мкФ	0,001C∙V
AVX	–	X5R		0,002C∙V
B	коммерческое (COTS)	X7R		0,002C∙V
B	коммерческое	X7R		0,002C∙V
B	коммерческое	X5R		0,002C∙V
C	высоконадежное	X7R		0,001C∙V
C	высоконадежное	X5R		0,001C∙V
C	коммерческое	X7R		0,002C∙V
C	коммерческое	X5R		0,002C∙V
Тип. танталовый	коммерческое	Ta₂O₅	–	0,01C∙V
Высоконадежный танталовый AVX	HRC5000/HRC6000	Ta₂O₅	–	0,0025C∙V

* DCL – утечка постоянного тока; C∙V – произведение номинальной емкости на номинальное напряжение.

Для керамических конденсаторов, как правило, указывается сопротивление изоляции, а для танталовых компонентов – утечка постоянного тока (DCL). Эти единицы измерения являются эквивалентными, а соответствующее преобразование осуществляется с помощью закона Ома.

Испытания на износ

В таблице 3 описаны условия проведения испытаний на износ керамических и танталовых конденсаторов разных типов, выполненные несколькими производителями, а также представлены допустимые изменения сопротивления изоляции и величины DCL/C∙V. Видно, что условия проведения этих испытаний не стандартизованы, и потому напрямую трудно сравнивать с высокой точностью параметры керамических конденсаторов разных производителей, а прямые сравнения между керамическими и танталовыми конденсаторами фактически невозможны за исключением нескольких компонентов с очень высокой номинальной емкостью.

Таблица 3. Различия между результатами испытаний на износ керамических и танталовых конденсаторов
AVX	X7R	125°С, 2 ∙ ном. В, 1000 ч	0,3 ∙ исходное предельное значение	0,003C∙V
AVX	X5R	85°С, 2 ∙ ном. В, 1000 ч	0,3 ∙ исходное предельное значение	0,006C∙V
B	X7R	125°С, 2 ∙ ном. В, 1000 ч	0,1 ∙ исходное предельное значение	0,020C∙V
B	X5R	85°С, 2 ∙ ном. В*, 1000 ч	0,1 ∙ исходное предельное значение	0,020C∙V
C	X7R	125°С, 2 ∙ ном. В**, 1000 ч	100 Ом∙Ф	0,1C∙V
C	X5R	85°С, 2 ∙ ном. В***, 1000 ч	100 Ом∙Ф	0,1C∙V
Тип. танталовый	Ta₂O₅	–	0,01C∙V в течение 2000 ч	–
Высоконадежный танталовый AVX	Ta₂O₅	–	0,0025C∙V в течение 1000 ч; 0,005C∙V в течение 2000 ч	–

* 1,5 ∙ ном. В для 0603 ≥ 1 мкФ; 0805 ≥ 4,7 мкФ; 1206 ≥ 2,2 мкФ.
** 1,5 ∙ ном. В для 0603 ≥ 1 мкФ, 10 и 16 В; 0805 ≥ 4,7 мкФ, 10 В.
*** 1,5 ∙ ном. В для 0603 ≥ 4,7 мкФ, 6,3 и 10 В; 0805 ≥ 22 мкФ, 6,3 В; 1206 ≥ 47 мкФ 6,3 В.

В таблице 4 сравниваются основные параметры танталовых и керамических конденсаторов.

Таблица 4. Сравнение параметров танталовых и керамических конденсаторов
Параметр	Танталовый конденсатор	Керамический конденсатор
ESR	–	×
Удельная эффективность	×	–
Диапазон температуры	×	–
Малая индуктивность		×
Зависимость от смещения по постоянному току	×	–
Микрофонный (пьезоэлектрический) эффект	×	–
Фильтрация высокой частоты	–	×
Характеристика износа	×	–

Из-за того, что между большинством методов испытаний танталовых и керамических конденсаторов имеются существенные различия, прямое сравнение их характеристик трудно провести на основе данных, полученных из специальной литературы и технических описаний. Компания AVX выполнила следующее тестирование, обеспечивающее более непосредственное сравнение характеристик этих компонентов.

Сравнительное тестирование танталовых и керамических конденсаторов

Инженеры компании AVX отобрали образцы танталовых и керамических конденсаторов с наиболее типовыми и часто используемыми параметрами. Эти компоненты применяются в медицинской технике и высоконадежных приложениях:

танталовые конденсаторы TBCR106K016CRLB5000: 10 мкФ, 16 В, типоразмер 0805;
керамические конденсаторы MQ05YD106KGT1AN: 10 мкФ, 16 В, типоразмер 0805, диэлектрик X5R.

Благодаря тому, что план тестирования был единым для всех компонентов, параметры испытаний (значения тестовой частоты и смещения по прямому току, время выдержки после испытаний на воздействие внешних факторов и т. д.) тщательно соблюдались, фиксировались и сравнивались для конденсаторов обоих типов:

температурная стабильность (MILPRF‑55365) – 13 шт.;
термический удар (MIL-STD‑202 Method 107) – 40 шт. ;
влагостойкость (MILSTD‑202 Method 106) – 40 шт.

Большинство результатов испытаний показало сходство между керамическими и танталовыми конденсаторами. Например, у керамических конденсаторов выше температурная стабильность эквивалентного последовательного сопротивления (ESR), и утечка постоянного тока (DCL) меньше зависит от температуры, тогда как у танталовых конденсаторов от температуры меньше зависит емкость. Емкость танталовых конденсаторов увеличивается при повышенной температуре, а у керамических компонентов она уменьшается при тех же условиях. Кроме того, испытания на влагостойкость и термический удар показали устойчивую работу и тех, и других компонентов.

Выводы

Керамические и танталовые конденсаторы обладают теми несколькими преимуществами, которые востребованы в эффективных и высоконадежных электронных системах в разных областях применения. Поскольку конденсаторы обоих типов значительно различаются по своему составу, материалам и функциональным характеристикам, выбор той или иной технологии зависит от нужд конкретных приложений и требований. Таким образом, инженеры должны принимать в расчет возможные последствия своего выбора уже на ранних этапах проектирования.

Устройство танталового конденсатора.

Конструкция и особенности танталовых конденсаторов

В настоящее время, кроме всем знакомых алюминиевых электролитических конденсаторов, в электронике применяются электролитические конденсаторы с диэлектриком из пентаоксида тантала. Вот о них и пойдёт речь далее.

Давайте узнаем, как устроен танталовый электролитический конденсатор, а также изучим его сильные и слабые стороны. Вот так выглядит танталовый чип-конденсатор для поверхностного монтажа ёмкостью 1 мкФ и рабочее напряжение 35V.

Как известно, на ёмкость конденсатора влияет площадь обкладок, а также толщина диэлектрика, который находится между ними.

В качестве анода в танталовом конденсаторе выступает порошок из тантала высокой степени очистки. Этот порошок прессуют и нагревают в вакууме до высокой температуры (1300 – 2000⁰С). В результате получается пористая структура, похожая на губку. За счёт высокой пористости удаётся получить большую площадь анодной обкладки.

Формирование диэлектрика.

Далее при производстве конденсатора формируется диэлектрик. Это делается с помощью электрохимического окисления.

Меняя величину приложенного напряжения, формируют необходимую толщину слоя диэлектрика.

На пористой поверхности танталового анода образуется тончайшая плёнка диэлектрика – пентаоксида тантала Ta₂O₅. Благодаря этому оксиду удаётся получить очень тонкую и непроводящую плёнку. Отметим, что полученный диэлектрик имеет аморфную структуру и не проводит ток. Также существует кристаллический Ta₂O₅, но в отличие от аморфного он является проводником. Запомним эту особенность.

Только вдумайтесь, толщина плёнки диэлектрика Ta₂O₅ может составлять несколько сотен – тысяч ангстрем! Чтобы было более наглядно, переведём ангстремы в доли метра. 1 ангстрем = 1,0 * 10^-10 метра, другими словами 1 ангстрем = 0,1 нанометра. Таким образом, толщина слоя диэлектрика у танталового конденсатора составляет от 10 до 100 нанометров! Так что, нанотехнологии уже давно применяются на практике и удивляться этому не стоит.

Для сравнения. У рядовых алюминиевых электролитических конденсаторов толщина диэлектрика чуть менее 1 мкм (1 мкм = 0,000 001 метра). Это в 100 раз больше, чем толщина самой тонкой плёнки пентаоксида тантала в 10 нанометров.

Твёрдотельный электролит.

В качестве электролита в танталовых конденсаторах используется диоксид марганца MnO₂. Данный оксид является твёрдотельным полупроводниковым материалом.

Полученную ранее губчатую структуру из пористого танталового порошка с образованным слоем диэлектрика пропитывают солями марганца. Далее с помощью окислительно-восстановительной реакции под нагревом формируют слой твёрдого электролита. Процесс повторяется несколько раз.

Особенности катода танталового конденсатора.

Для наилучшего контакта с выводом катода твёрдый электролит MnO₂ покрывают слоем графита, а на его поверхность наносят металл, обычно это серебро. Так что в танталовых конденсаторах присутствует один из самых востребованных драгоценных металлов. О драгметаллах в радиодеталях читайте здесь.

Полученную конструкцию запрессовывают в компаунд. Вот так в общих чертах выглядит устройство и технология изготовления танталового конденсатора.

ESR танталовых конденсаторов.

ESR танталового конденсатора на низких частотах определяется сопротивлением диэлектрика Ta₂O₅, а на высоких частотах его определяет уже сопротивление электролита MnO₂.

Как известно, импеданс (ёмкостное сопротивление) с ростом частоты падает вплоть до частот мегагерцового диапазона. А поскольку сопротивление электролита MnO₂, которое входит в ESR также уменьшается с увеличением температуры, то на высоких частотах ESR тоже уменьшается.

Благодаря этому, танталовые конденсаторы прекрасно работают в импульсных источниках питания, рабочая частота которых выше 100 кГц. На высоких частотах ESR их очень мал.

Недостатки танталовых конденсаторов.

Особенностью танталовых конденсаторов является то, что пентаоксид тантала имеет аморфную структуру и не проводит ток. Но, вот кристаллический Ta₂O₅ является прекрасным проводником. Под действием внешней температуры и высокого напряжения в диэлектрике образуются участки с кристаллическим Ta₂O₅. Это приводит к резкому возрастанию токов утечки и пробою.

При малых областях кристаллизации Ta₂O₅ может проявляться эффект восстановления. Возросший ток через область пробоя вызывает сильный нагрев и, как следствие, химические реакции в структуре твёрдого электролита MnO₂. В результате нескольких преобразований образуется непроводящий оксид марганца (MnO). Таким образом, место пробоя «закрывается» непроводящим ток оксидом.

Дефект конденсатора может быть вызван не только эксплуатацией в жёстких условиях.

Также причиной пробоя могут быть:

Механические повреждения диэлектрика при производстве, например, при ударе и вибрациях;
Повреждение слоя диэлектрика при формировании твёрдого электролита. Так как в результате формирования электролита происходит химическая реакция с выделением тепла и газа, то из-за этого может быть повреждён диэлектрик.
Любой, даже самый чистый материал имеет включения и загрязнения. Так и танталовый порошок имеет загрязнения в виде примесей: железа, кальция, углерода и т.д. Если слой диэлектрика будет слишком тонкий, чтобы покрыть участки загрязнения, то в месте присутствия примесей образуется утечка и пробой.
Наличие вкраплений кристаллического оксида тантала, которые могут образоваться в процессе производства или быть результатом некачественного сырья.

При пайке методом оплавления, который применяется на массовом производстве, наблюдается так называемая «газация» танталовых чип-конденсаторов. Дело в том, что при их неправильном хранении или из-за низкого качества самих изделий, конденсаторы впитывают влагу. Это приводит к тому, что при нагреве влага превращается в пар и вырывается наружу. Это приводит к повреждению корпуса и смещению рядом установленных компонентов.

Особенности применения танталовых конденсаторов.

В настоящее время в широкой продаже имеются танталовые конденсаторы на номинальное напряжение до 75V. Как оказалось, танталовые конденсаторы очень чувствительны к превышению номинального напряжения. Наблюдения показали, что если снизить рабочее напряжение на 50%, то показатель отказов снижается на 5%. Именно поэтому их рекомендуют использовать в схемах, где рабочее напряжение ниже номинального напряжения.

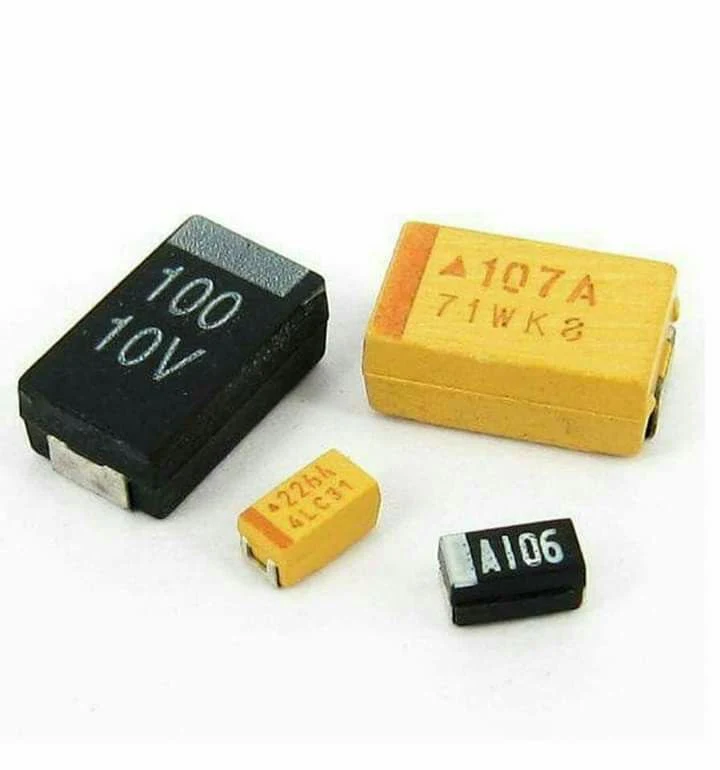

Обычно танталовые конденсаторы встречаются на печатных платах в виде SMD-элементов жёлто-оранжевого цвета. Несмотря на свои скромные размеры, они обладают ёмкостью в несколько десятков – сотен микрофарад и рассчитаны на рабочее напряжение от 4 до 75 вольт. Со стороны плюсового вывода на их корпус наносится полоса.

Танталовые конденсаторы для монтажа в отверстия обычно имеют каплевидную форму, покрыты жёлто-оранжевым компаундом и имеют со стороны плюсового вывода метку в виде линии.

Маркировка танталовых конденсаторов похожа на маркировку керамических. Ёмкость указывается тремя цифрами, последняя указывает на количество нулей. Таким образом, запись 226 говорит нам о том, что ёмкость равна 22 000 000 пикофарад = 22 000 нанофарад = 22 микрофарады. Номинальное напряжение (Rated Voltage) указывается ниже. Далее на фото видно, что номинальное напряжение конденсатора равно 35 вольтам (надпись 35).

На некоторых конденсаторах маркировка иная. После числового значения ёмкости ставится буква µ (микро), а после номинального напряжения конденсатора указывается буква V.

На фото показан танталовый конденсатор ёмкостью 10 мкФ и номинальное напряжение 16V.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Танталовые конденсаторы емкостью от 4,7 до 470мкФ SMD маркировка AVX, Kemet, Vishay


Цены в формате .pdf, .xls Купить


Цены в формате .pdf, .xls Купить


Цены в формате . pdf, .xls Купить


Цены в формате .pdf, .xls Купить


Цены в формате .pdf, .xls Купить


Цены в формате .pdf, .xls Купить

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 2000 штук танталовых конденсаторов A и B case.


Цены в формате .pdf, .xls Купить


Цены в формате .pdf, .xls Купить

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 500 штук танталовых конденсаторов C и D case.


Цены в формате .pdf, .xls Купить

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 500 штук танталовых конденсаторов серии T491 фирмы Kemet и по 400 штук других производителей.

Соответствие размеров X case конденсаторов производства Kemet, размерам E case прочих производителей

Размеры корпусов танталовых чип конденсаторов

Маркировка корпуса	Типоразмер (inch)	EIA код	L	W	H	s	m	a(min)	k
J case	0603	1608	1,6 ± 0,3	0,8 ± 0,1	0,8 ± 0,1	0,6 ± 0,1	0,3 ± 0,15	—	—
M case	0603	1608	1,6 ± 0,1	0,85 ± 0,1	0,8 ± 0,1	0,55 ± 0,1	0,5 ± 0,1	—	—
R case	0805	2012	2,0 ± 0,2	1,25 ± 0,2	0,95 ± 0,1	0,9 ± 0,1	0,5 ± 0,1	—	0,3
P case	0805	2012	2,0 ± 0,2	1,25 ± 0,2	1,2 ± 0,1	0,9 ± 0,1	0,5 ± 0,1	—	0,3
A case	1206	3216	3,2 ± 0,2	1,6 ± 0,2	1,6 ± 0,2	1,2 ± 0,1	0,8 ± 0,3	0,8	0,9 ± 0,2
B case	1411	3528	3,5 ± 0,2	2,8 ± 0,2	1,9 ± 0,2	2,2 ± 0,1	0,8 ± 0,3	1,1	1,1 ± 0,2
C case	2312	6032	6,0 ± 0,3	3,2 ± 0,3	2,5 ± 0,3	2,2 ± 0,1	1,3 ± 0,3	2,5	1,4 ± 0,2
V case	2824	7342-20	7,3 ± 0,3	4,3 ± 0,3	2,0 ± 0,3	2,4 ± 0,1	1,3 ± 0,3	3,8	—
D case	2816	7343	7,3 ± 0,3	4,3 ± 0,3	2,8 ± 0,3	2,4 ± 0,1	1,3 ± 0,3	3,8	1,5 ± 0,2
E case	2816	7343H	7,3 ± 0,3	4,3 ± 0,3	4,0 ± 0,3	2,4 ± 0,1	1,3 ± 0,3	3,8	1,5 ± 0,2

Маркировка емкости состоит из 3-х знаков, где последняя цифра обозначает количество нулей в номинале, измеряемом в пикофарадах. На все типоразмеры наносится маркировка емкости, а на типоразмеры B, C, D — маркировка рабочего напряжения.

Маркировка напряжений танталовых чип конденсаторов

Маркировка	G	J	A	C	D	E	W	T
Напряжение, В	4	6,3	10	16	20	25	35	5

Максимальный ток (Max. RIPPLE) танталовых чип конденсаторов в корпусе D-case

	Max. RIPPLE 100kHz (А)
Номинал	VISHAY серия 293D	KEMET серия T491D
10мкФ ± 20% 35B	0. 43	0.387
10мкФ ± 10% 50B	0.45	0.433
15мкФ ±20% 35B	0.46	0.433
22мкФ ±10% 25B	0.46	0.433
22мкФ ±20% 35B	0.52	0.463
33мкФ ±10% 25B	0.46	0.463
33мкФ ±20% 35B	0.46	0.5
47мкФ ±20% 16B	0.46	0.433
47мкФ ±20% 20B	0.46	0.463
47мкФ ±20% 25B	0.46	0.463
68мкФ ±20% 16B	0.50	0.463
68мкФ ±10% 20B	0. 46	0.463
100мкФ ±20% 16B	0.50	0.463
100мкФ ±20% 20В	0.50	0.408
330мкФ ±20% 6,3	0.50	0.612
330мкФ ±20% 10B	0.57	0.548
470мкФ ±20% 6,3В	0.55	0.612

О выборе рабочего напряжения танталовых конденсаторов

Диапазон номинальных ёмкостей танталовых конденсаторов 2,2 мкФ…470 мкФ, ряд Е6

Номинальные напряжения танталовых конденсаторов 4 В, 6,3 В,10 В, 16 В, 20 В, 25 В, 35 В, 50 В

Допустимые отклонения ёмкости танталового конденсатора 10 и 20%

Полное сопротивление при F= 100 кГц 0,7…25 Ом

Тангенс угла диэл. потерь, не более 0,06…0,08

Ток утечки 0,4…4 мкА (0,008*CV), но не менее 0,4 мкА

Диапазон рабочих температур танталовых конденсаторов -55…+85°С

Технические характеристики и маркировка танталовых конденсаторов VISHAY SPRAGUE, серия 293D

Технические характеристики и маркировка танталовых конденсаторов KEMET, серия T491, R, S. T, U, W, V — Case

Технические характеристики и маркировка танталовых конденсаторов KEMET, серия T491, A, B, C, D, E, M, S, T, U, V, W, X — Case

Технические характеристики и маркировка танталовых конденсаторов NEC ELECTRONICS

Технические характеристики и маркировка танталовых конденсаторов AVX, серия TAJ

Технические характеристики и маркировка танталовых конденсаторов PANASONIC (MATSUSHITA ELECTRIC INDUSTRIAL), серия ECST1

Технические характеристики и маркировка танталовых конденсаторов EPCOS AG (SIEMENS MATSUSHITA COMPONENTS), серия B45198

Технические характеристики и маркировка танталовых конденсаторов SAMSUNG ELECTRONICS

Технические характеристики и маркировка танталовых конденсаторов HITACHI AIC

Танталовые конденсаторы для поверхностного монтажа инкапсулированы в корпус из эпоксидной смолы. Анод конденсатора изготовлен из спеченного танталового порошка, твердый (сухой) полупроводник — окисел марганца используется для формирования электролита, он же собственно и является катодом, электрическое подключения к которому обеспечивает покрытие из серебра. Конденсаторы имеющие такую конструкцию называются Solid Tantalum Capacitors. Танталовые конденсаторы имеют высокую надежность, наработка на отказ составляет свыше 500 000 часов. Низкую собственную индуктивность, малый ток утечки и тангенс угла потерь в диэлектрике. Стабильность параметров в широком температурном диапазоне -55С… +85С. Отличают танталовые конденсаторы для поверхностного монтажа с малым значением эквивалентного последовательного сопротивления — Low ESR танталовые конденсаторы. Низкое последовательное сопротивление позволяет работать с большим током пульсаций. Не так давно созданы Ultra Low ESR полимерные алюминиевые конденсаторы. При цене, сравнимой с танталовыми, имеют значение ESR меньшее в разы. Выпускаются в типоразмерах танталовых конденсаторов, в частности, в низкопрофильном D case — толщиной 1,8мм. Использования танталового порошка при изготовление конденсаторов определяет их достаточно высокую цену. В большинстве случаев танталовые электролитические конденсаторы могут быть с успехом заменены на неполярные многослойные керамические конденсаторы большой емкости. При меньшей цене керамические конденсаторы имеют лучшие значения последовательного сопротивления для больших частот, меньший ток утечки, и это позволяет использовать конденсаторы меньшей емкости в высокочастотных цепях. Для низкочастотных применений, где максимальных значений емкости танталовых конденсаторов недостаточно, выпускаются электролитические алюминиевые конденсаторы для поверхностного монтажа с жидким диэлектриком. В таком же исполнение выпускаются алюминиевые конденсаторы в которых сухой органический полимер используется в качестве электролита. Последние имеют низкий ESR и могут работать с большими токами пульсаций.

Производитель — NEC, AVX, KEMET, SPRAGUE, EPCOS, PANASONIC, SAMSUNG, HITACHI.

Корзина

Корзина пуста

Танталовые конденсаторы с оксидным диэлектриком / Конденсаторы / Продукция / Гириконд

Танталовые конденсаторы, которые относятся к классу конденсаторов с оксидным диэлектриком, характеризуются наиболее высокими удельным зарядом и удельной емкостью, большими значениями единичной емкости, однако, имеют ограничения по максимальному значению номинального напряжения и при прочих равных условиях имеют более высокую цену.

АО «НИИ «Гириконд» разрабатывает и производит широкую номенклатуру как оксидно-электролитических, так и оксидно-полупроводниковых танталовых конденсаторов.

Диапазон емкостей: от 0,033 до 22000 мкФ
Диапазон напряжений: от 3,2 до 125 В

Тип	Назначение	Номинальное напряжение U_ном, В	Номинальная емкость С_ном, мкФ
Танталовые оксидно-электролитические
К52-23- расширение шкалы типономиналов	Энергоемкие	10 . .. 125	220 … 22000
Танталовые оксидно-полупроводниковые
К53-46 К53-46 ОСМ	Общего назначения	3,2 …50	0,033 … 100
К53-56 К53-56 ОСМ		3,2 …50	0,1 … 100
К53-56А К53-56А ОСМ		4,0 … 50	0,1 … 330
К53-67		4,0 … 50	0,1 … 680

АО Элеконд

По сравнению с электролитическими, оксидно-полупроводниковые конденсаторы имеют заметно меньшее изменение электропараметров при хранении и требуют небольшого времени тренировки. Кроме этого, они допускают работу при напряжениях значительно ниже номинального значения, а это позволяет увеличивать их срок минимальной наработки.

Применяются в продукции специального назначения, бортовой и наземной аппаратуре связи, приборах, работающих в жёстких климатических условиях и при повышенных механических нагрузках.

Диапазон рабочих температур от -60 °С до +85 °С, от -60 °С до +125 °С, от -60 °С до +175 °С.

Оксидно-полупроводниковые конденсаторы, по отношению к другим типам конденсаторов с оксидным диэлектриком, обладают высокой величиной наработки.

Для увеличения срока минимальной наработки рекомендуется конденсаторы этой серии отделять от источников питания сопротивлением не менее 3 Ом на 1 вольт рабочего напряжения.

Основные элементы танталового оксидно-полупроводникового конденсатора.

объёмно-пористый анод, изготовленный из танталового порошка
пятиокись тантала, сформованная на поверхности анода электрохимическим способом, она служит диэлектриком
двуокись марганца, твёрдый полупроводник, полученный методом пиролитического разложения нитрата марганца, служит катодом.

На двуокись марганца наносятся слои углерода, серебряной пасты. Они необходимы для обеспечения заданных значений tg и Z за счёт создания омических контактов между анодом, катодом и технологическими выводами конденсатора.

К53-1А

Герметичные конденсаторы, отличающиеся высокой надёжностью.

К53-82

Конденсаторы полярные, постоянной ёмкости, предназначены для работы в цепях постоянного и пульсирующего тока и в импульсных режимах. По конструктивному исполнению конденсаторы аналогичны конденсаторам К53-1А, К53-4, К53-52, К53-66, герметичные, в корпусе цилиндрической формы с аксиальными проволочными выводами. Изделия имеют шкалу номинального напряжения от 6,3 В до 40 В и ёмкости от 0.033 мкФ до 1 000 мкФ. Диапазон температур среды от -60°С до 125°С

К53-66

Танталовые оксидно-полупроводниковые конденсаторы в герметичном цилиндрическом стальном корпусе. Благодаря использованию высокоёмких танталовых порошков, конденсаторы имеют меньшие, по сравнению с отечественными аналогами, габаритные размеры.

К53-7

Герметичные неполярные оксидно-полупроводниковые конденсаторы.

К53-65

Конденсаторы в пластмассовом корпусе, опрессованного исполнения. Имеет защищённую конструкцию, низкое полное сопротивление, малые токи утечки. Изделия предназначены для использования в электронной аппаратуре специального и гражданского назначения, которая критична к массо-габаритным показателям.

К53-68

Конденсаторы в пластмассовом корпусе опрессованного исполнения. Данные конденсаторы изготавливаются в двух исполнениях: стандартном и низкопрофильном. Высота корпуса конденсатора низкопрофильного исполнения не превышает 2.2 мм. Конденсаторы К53-68 имеют повышенную ударопрочность (40 000 g — для одиночных ударов), высокую стойкость к воздействию спецфакторов. Изделия могут применяться в различных видах спецтехники, а также продукции гражданского назначения.

К53-69

Конденсаторы полярные, постоянной ёмкости. Предназначены для поверхностного монтажа в цепях постоянного, пульсирующего токов и в импульсном режиме. Изготавливаются в климатическом исполнении В

К53-71

Оксидно-полупроводниковые полимерные танталовые конденсаторы для поверхностного монтажа. Значения эквивалентного последовательного сопротивления (ESR) конденсаторов в 9-10 раз ниже, чем у конденсаторов стандартных серий с применением катодного материала MgO2, и менее подвержены воспламенению и горению при выходе из строя.

К53-72

Танталовые конденсаторы с ультранизкими значениями ЭПС. В Изделиях использована мультианодная технология (соединение нескольких параллельных анодов). Конденсаторы имеют: расширенную шкалу емкостей от 22 мкФ до 1 500 мкФ; температурный диапазон от -60 °С до +125 °С; высокий допустимый ток пульсаций от 1. 3 А до 2.2 А; стабильные температурные и частотные характеристики.

К53-74

Оксидно-полупроводниковые полимерные многосекционные танталовые конденсаторы для поверхностного монтажа. Разработаны на основе комбинации двух технологий — мультианодной и полимерной. Имеют сверхнизкие значения эквивалентного последовательного сопротивления (ESR). Менее подвержены воспламенению и горению при выходе из строя.

К53-77

Конденсаторы полярные, постоянной ёмкости. Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливают в едином исполнении, пригодном для ручной и автоматизированной сборки.

К53-78

К53-79

Полярные чип-конструкции постоянной ёмкости. Предназначены для работы в цепях постоянного и пульсирующего токов и в импульсном режиме. Конденсаторы разрабатываются в виде прямоугольной конструкции для внутреннего монтажа с двумя выводами в виде контактных площадок.

К53-80

Танталовые конденсаторы электролитические — Купите по лучшей цене ➤ Доставим

Производитель: AVX

Код товара: TAJC475K035R

Код произв-ля: TAJC475K035RNJ

Конденсатор танталовый, 4, 7мкФ, 35В, SMD, Корп C, 2312, ±10%

Тантал — Информация об элементе, свойства и использование
Расшифровка:
Химия в ее элементе: тантал
(Promo)
Вы слушаете Химию в ее стихии, представленную вам Chemistry World , журналом Королевского химического общества.
(Конец промо)
Meera Senthilingam
На этой неделе мы отложили наши портативные игровые приставки, перестали фотографировать и выключаем телефоны, чтобы отдать должное тому элементу, который помог сформировать наш современный образ жизни возможно.Вот Джон Уитфилд.
Джон Уитфилд
Остановитесь на минуту. Проверьте свои карманы. Покопайся в сумке. Скорее всего, где-то там вы найдете мобильный телефон. Хотя это может занять некоторое время, и вы можете даже не знать, где находится ваш телефон, настолько легкими и компактными стали эти вездесущие устройства.
Нам нужно благодарить тантал за то, что наши мобильные телефоны так легко потерять. Именно этот элемент позволил им эволюционировать от кирпичных домов девятнадцати восьмидесятых до коммуникаторов в стиле «Звездный путь» нулевых.
Смесь порошкообразного тантала и оксида тантала используется в конденсаторах мобильных телефонов, компонентах, которые накапливают электрический заряд и регулируют протекание тока. Что делает элементы идеальными для телефонов и других изящных электронных устройств, таких как портативные игровые консоли, ноутбуки и цифровые фотоаппараты, так это то, что металл чрезвычайно хорошо проводит как тепло, так и электричество, а это означает, что его можно использовать в небольших компонентах, которые не работают. не ломается под давлением.
Тантал, можно сказать, прочный, бесшумный тип.Его свойства сделали его элементом, который проникает внутрь вещей, скрытым, но влиятельным.
Бум мобильной электроники означает, что сейчас тантал пользуется большим спросом и, вероятно, более широко известен, чем когда-либо с момента его открытия в 1802 году. Он также сделал тантал одним из тех сырьевых материалов, которые подпитывают и провоцируют конфликты, что приводит к некоторым Люди говорят о «кровяном тантале»
Тантал был открыт шведским химиком Андерсом Экебергом, который извлек этот металл из образцов минералов.Тантал был королем в греческой мифологии, который после кражи секретов у богов был наказан тем, что его заставляли стоять в луже воды, которая текла от него каждый раз, когда он наклонял голову, чтобы напиться. Отказ нового металла реагировать при погружении в кислоту напомнил Экебергу о тяжелом положении короля.
Однако после открытия Экеберга тантал стал жертвой ошибочной идентификации, когда многие химики считали, что это один и тот же колумбий, другой металл, описанный примерно в то же время.
Эти два вида, которые имеют схожие химические свойства и почти всегда встречаются вместе в природе, однозначно не отличались друг от друга до середины девятнадцатого века, когда колумбий был переименован в ниобий в честь Ниобы, дочери Тантала.
Оба являются редкоземельными элементами. Тантал теперь находится ниже ниобия в периодической таблице. Он имеет атомный номер 73 и атомный вес чуть меньше 181. Он всегда принимает валентность 5, поэтому, например, его оксид содержит два атома тантала и пять атомов кислорода.
В чистом виде тантал — это металл серо-голубого цвета, который можно отполировать до серебристого блеска. Вы можете разбить его на листы и растянуть на проволоку. И, как обнаружил Экеберг, это непростая задача. Сплавы тантала встречаются в горячих местах, таких как реактивные двигатели и ядерные реакторы, потому что температура плавления металла составляет около 3000 градусов по Цельсию — среди металлов выше только вольфрам и рений.
Химическая инертность тантала также привела к его использованию в хирургических инструментах и имплантатах, таких как кардиостимуляторы — он не разъедается жидкостями организма и не раздражает живые ткани.
Одно из многообещающих медицинских применений — замена суставов. Слой металла толщиной около 50 микрометров наносится на пористый углеродный каркас для создания жесткого материала, который имеет структуру, аналогичную самой кости, а это означает, что как только новый сустав оказывается в теле, кость и мягкие ткани пациента могут соединяться и врастают в имплант.
Тантал относительно редок: это пятидесятый самый распространенный элемент в земной коре. В сотовом телефоне всего 40 миллиграммов этого вещества, но, учитывая, что в настоящее время на каждые три человека на Земле приходится примерно два телефона, это все еще много тантала.В прошлом году было израсходовано более двух с половиной миллионов килограммов, две трети из которых — электронные устройства.
Исторически самым важным источником металла была Австралия, но в конце 2008 года крупнейший в мире рудник в западной Австралии, на который приходилось около 30% мировых запасов, был законсервирован его владельцами, сославшись на слабый спрос со стороны производителей в глобальный экономический спад и более дешевые источники металла в других местах.
«В другом месте» в данном случае означает Центральную Африку.Демократическая Республика Конго, в частности, содержит большие залежи минерала, содержащего смесь соединений тантала и ниобия, под названием колумбит-танталит, в просторечии известный как колтан.
Прибыль от добычи колтана помогла противоборствующим сторонам в ужасающей гражданской войне в ДРК, в результате которой с 1998 года погибло более 5 миллионов человек. Соседей страны также обвиняли в контрабанде металла из ДРК. Правозащитные группы и Организация Объединенных Наций осудили торговлю, а это означает, что, хотя тантал может быть химически инертным, в последнее десятилетие он стал политически взрывоопасным.
Meera Senthilingam
Таким образом, этот элемент находится под пристальным вниманием политиков из-за его широкого применения в мобильных телефонах, реактивных двигателях, ядерных реакторах и даже заменяемых соединениях. Это был Джон Уитфилд с увлекательной историей о тантале. На следующей неделе у нас есть элемент, основатель которого находится под вопросом.
Эрик Шерри
Протактиний был открыт только в двадцатом веке. Конечно, это зависит от того, что на самом деле подразумевается под открытием элемента.Означает ли это, что кто-то осознает, что минерал содержит новый элемент, или это означает, что элемент фактически изолирован впервые? В зависимости от того, какой выбор сделан, открытие протактиния может быть поручено разным ученым. А в случае с протактинием возникает еще одно осложнение.
Meera Senthilingam
Итак, присоединяйтесь к Эрику Скерри из Калифорнийского университета в Лос-Анджелесе, который расскажет об этом усложнении в программе Chemistry на следующей неделе. А пока я Мира Сентилингам, и спасибо за внимание.
(промо)
(конец промо)
Тантал | химический элемент | Britannica
Тантал (Ta) , химический элемент, яркий, очень твердый, серебристо-серый металл группы 5 (Vb) периодической таблицы Менделеева, характеризующийся высокой плотностью, чрезвычайно высокой температурой плавления и превосходной стойкостью ко всем кислотам. кроме плавиковой при обычных температурах.
Тесно связанный с ниобием в рудах и свойствах, тантал был открыт (1802 г.) шведским химиком Андерсом Густавом Экебергом и назван в честь мифологического персонажа Тантала из-за мучительной проблемы растворения оксида в кислотах.Из-за большого химического сходства ниобия и тантала установить индивидуальные идентичности этих двух элементов было очень трудно. Вскоре тантал был идентифицирован с ниобием (тогда называемым колумбием), но в 1844 году немецкий химик Генрих Роуз продемонстрировал их отличительные особенности. Хотя некоторая часть нечистых металлов была выделена ранее, русский химик Вернер Болтон (1903 г.) приготовил первый пластичный тантал, который недолго использовался в качестве материала нити накаливания лампы.
Британская викторина
118 Названия и символы из таблицы Менделеева
Периодическая таблица Менделеева состоит из 118 элементов.Насколько хорошо вы знаете их символы? В этой викторине вам будут показаны все 118 химических символов, и вам нужно будет выбрать название химического элемента, который представляет каждый из них.
Относительно редкий, тантал почти так же богат, как уран. Вместе с ниобием он встречается в рядах колумбит-танталит (в которых колумбит [FeNb ₂ O ₆] и танталит [FeTa ₂ O ₆] встречаются в сильно изменчивых соотношениях) и ряды пирохлор-микролит. минералов.Самородный металлический тантал с небольшим количеством ниобия и следами марганца и золота редко встречается в России в россыпях Уральских гор и, возможно, Горного Алтая в Центральной Азии. Руанда — крупнейший в мире производитель тантала. (Для минералогических свойств см. самородный элемент [таблица].)
Тантал отделяется от соединений ниобия экстракцией растворителем в жидко-жидкостном процессе, а затем восстанавливается до металлического танталового порошка. Массивный металл получают методом порошковой металлургии.Его также можно получить либо электролизом конденсированных солей, либо восстановлением фторокомплексов с очень реакционноспособным металлом, таким как натрий. Наиболее важные области применения тантала — электролитические конденсаторы и коррозионно-стойкое химическое оборудование. Танталовые конденсаторы имеют самую высокую из всех конденсаторов емкость на единицу объема и широко используются в миниатюрных электрических схемах. Другие применения включают геттеры и компоненты в электронных лампах, выпрямителях и протезах.
Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.Подпишитесь сейчас
Тантал химически очень похож на ниобий, потому что оба имеют схожие электронные конфигурации и потому, что радиус иона тантала почти такой же, как у ниобия в результате сжатия лантаноида. Тантал обычно находится в степени окисления +5 в своих соединениях; были получены более низкие степени окисления, особенно от +2 до +4. Соединения тантала относительно не важны с коммерческой точки зрения, хотя карбид TaC используется в инструментах из цементированного карбида для обработки твердых металлов.Почти весь природный тантал состоит из одного стабильного изотопа — тантала-181. Однако небольшое количество, 0,012 процента, составляет тантал-180, который обладает необычным свойством находиться в возбужденном состоянии. Возбужденное состояние тантала-180 имеет период полураспада более 1,2 · 10 ¹⁵ лет; основное состояние (состояние с наименьшей энергией) имеет период полураспада всего 8,154 часа.
Свойства элемента
атомный номер 73
атомный вес 180.94788
точка плавления 2,996 ° C (5,425 ° F)
точка кипения 5,425 ° C (9,797 ° F)
удельный вес 68 ° F (20 ° C) )
степени окисления +2, +3, +4, +5
электронная конфигурация [Xe] 4 f ^{¹⁴ 5 d ³ 6 s ²}
Тантал — обзор | Темы ScienceDirect
4.21.3.3.2 Истощение запасов тантала и ниобия
Тантал и ниобий в дуговых магмах обеднены относительно РЗЭ, так что содержание Nb / La и Ta / La ниже, чем в примитивной мантии и в MORB. Истощение примитивных дуговых магм танталом и ниобием по сравнению с лантаном и торием ( Рисунок 14 ) является повсеместным явлением (несколько обогащенных ниобием лав — например, Кепежинскас и др., 1997 — образуют отчетливую аномалию, которая не будет обсуждаться в статье. эта глава). По этой причине, а также из-за того, что торий, тантал и ниобий относительно неподвижны при низкотемпературных изменениях базальтов, низкие значения Nb / Th и Ta / Th использовались в качестве дискриминантов между дуговыми магмами и базальтами океанических островов и MORB, чтобы ограничить происхождение лав, где тектоническая аккреция затмила их первоначальную обстановку (e.г., Пирс, 1982; Пирс и Пит, 1995).
Рис. 14. Относительное истощение Nb по сравнению с Th и La в примитивных дуговых лавах по сравнению с MORB. Для образцов без анализа на Nb (в основном это алеутские данные) мы оценили Nb ~ 17 * Ta. Примитивные андезиты имеют одни из самых высоких значений Th / Nb и La / Nb по собранным данным. Концентрации Nb, Ta и La выше, чем MORB в некоторых лавах континентальной дуги; в большинстве океанических дуговых лав, включая примитивные андезиты Алеутского архипелага, концентрации Nb и Ta близки или меньше, чем в MORB, в то время как La обогащен по сравнению с MORB.Обозначения как на рисунках 1 и 6 .
В то время как тантал и ниобий относительно обеднены по сравнению с другими несовместимыми элементами, многие примитивные дуговые магмы имеют более высокие концентрации тантала и ниобия, чем MORB ( Рисунок 14 ). Это особенно верно для примитивных континентальных дуговых лав, как базальтов, так и андезитов. Лавы океанической дуги, как правило, имеют концентрации тантала и ниобия, равные или ниже, чем MORB, и повышенные концентрации лантана по сравнению с MORB.
Истощение запасов тантала и ниобия по сравнению с другими несовместимыми элементами в дуговых лавах приписывают многим процессам (обзор в Kelemen et al., 1993), включая (1) кристаллическое фракционирование оксидов Fe – Ti в коре, (2) фракционирование гидросиликатов, богатых титаном, таких как флогопит или роговая обманка в мантии или коре, (3) обширное хроматографическое взаимодействие между мигрирующим расплавом и обедненным перидотитом, (4) присутствие таких фаз, как рутил или сфен, в мантийном клине (Bodinier et al. ., 1996), (5) относительная неподвижность тантала и ниобия относительно РЗЭ и других элементов в водных флюидах, происходящих из субдуцирующего материала, (6) унаследованные, низкие Ta / Th и Nb / Th из субдуцированных отложений (Plank, 2003), и (7) наличие остаточного рутила при частичном плавлении субдуцированного материала.
Примитивные базальты не были затронуты обширным фракционированием оксида FeTi в коре, и они имеют магматические температуры, слишком высокие для кристаллизации амфибола или биотита, что исключает (1) и (2) в предыдущем абзаце.Хроматографическое фракционирование ниобия и тантала из тория и лантана требует соотношения расплав / порода ~ 10 ^{— 3} и, таким образом, с учетом расчетных потоков дуги — требует, чтобы исходные дуговые магмы реагировали со всей массой клина мантии во время подъема (Келемен и др. ., 1993), поэтому (3) кажется маловероятным. Постоянно низкие значения Nb / La и Nb / Th наблюдаются в дуговых магмах, даже в примитивных базальтах, которые являются горячими и далеки от насыщения рутилом при мантийных давлениях (Kelemen et al., 2003b), исключая (5) для большинства дуговых базальтов.Наконец, как отмечалось выше, обогащение лантаном и торием в дуговых магмах, вероятно, происходит за счет добавления расплава из субдуцирующих отложений или базальтов в эклогитовой фации, а не за счет метасоматоза водных флюидов, поэтому высокие уровни La / Nb и Th / Ta не возникают как результат фракционирования флюид / порода (6). В некоторых дуговых лавах оказывается, что концентрации ниобия, тантала и лантана в равной степени обогащены по сравнению с MORB, и поэтому низкие концентрации Nb / La и Ta / La в них могут быть связаны с переносом всех этих элементов в расплаве субдуцированных континентальных территорий. осадок без остаточного рутила (Johnson, Plank, 1999).Если это так, то возникает вопрос, насколько низко Nb / La и Ta / La первоначально образовались на континентах. В свитах без явных признаков рециркулированных отложений (многие лавы океанических дуг и, в частности, примитивные андезиты Алеутского архипелага) обычно наблюдается обогащение лантаном без обогащения ниобием и танталом по сравнению с MORB.
По этим причинам, если нужно искать единственное объяснение истощения ниобия и тантала в примитивных дуговых лавах, мы предпочитаем гипотезу (7), фракционирование ниобия и тантала из других крайне несовместимых элементов посредством частичного плавления субдуцирующих базальтов эклогитовой фации или осадок с остаточным рутилом (Elliott et al., 1997; Келемен и др., 1993; Райерсон и Ватсон, 1987; Turner et al., 1997). Если этот вывод верен, то из этого следует, что почти все дуговые магмы включают компонент, полученный из частично плавящегося субдуцированного материала в эклогитовой фации с остаточным рутилом.
Тантал
Химический элемент тантал относится к переходным металлам. Он был открыт в 1802 году Андерсом Г. Экебергом.
Зона данных
Классификация: Тантал — переходный металл
Цвет: серый
Атомный вес: 180.947
Состояние: цельный
Температура плавления: 3020 ^o C, 3293 K
Температура кипения: 5560 ^o C, 5833 K
Электронов: 73
Протоны: 73
Нейтроны в наиболее распространенном изотопе: 108
Корпуса: 2,8,18,32,11,2
Электронная конфигурация: [Xe] 4f ¹⁴ 5d ³ 6s ²
Плотность при 20 ^o C: 16.6 г / см ³
Показать больше, в том числе: температуры, энергии, окисление,
реакции, соединения, радиусы, проводимости
Атомный объем: 10,90 см ³ / моль
Состав: bcc: объемно-центрированный кубический
Твердость: 6,5 МОС
Удельная теплоемкость 0,14 Дж г ^-1 К ^-1
Теплота плавления 36.57 кДж моль ^-1
Теплота распыления 782 кДж моль ^-1
Теплота испарения 737 кДж моль ^-1
1 ^st энергия ионизации 761 кДж моль ^-1
2 ^nd энергия ионизации 1500 кДж моль ^-1
3 ^rd энергия ионизации –
Сродство к электрону 31.1 кДж моль ^-1
Минимальная степень окисления –1
Мин. общее окисление нет. 0
Максимальное число окисления 5
Макс. общее окисление нет. 5
Электроотрицательность (шкала Полинга) 1,5
Объем поляризуемости 13,1 Å ³
Реакция с воздухом нет
Реакция с 15 M HNO ₃ нет
Реакция с 6 M HCl нет
Реакция с 6 М NaOH нет
Оксид (ов) TaO ₂, Ta ₂ O ₅
Гидрид (ы) Ta ₂ H
Хлорид (ы) TaCl ₃, TaCl ₄, TaCl ₅
Атомный радиус 146 вечера
Ионный радиус (1+ ион) –
Ионный радиус (2+ ионов) –
Ионный радиус (3+ ионов) 86 вечера
Ионный радиус (1-ионный) –
Ионный радиус (2-ионный) –
Ионный радиус (3-ионный) –
Теплопроводность 57.5 Вт м ^-1 К ^-1
Электропроводность 8,1 x 10 ⁶ См ^-1
Температура замерзания / плавления: 3020 ^o C, 3293 K
Тантал высокой чистоты. Фото Томихандорфа.
Конденсаторы танталовые
Открытие тантала
Автор: Дуг Стюарт
Тантал был открыт Андерсом Г. Экебергом в 1802 году в Уппсале, Швеция, в минералах танталит из Финляндии и иттротанталите из Швеции.
К несчастью для Экеберга, в 1809 году известный английский химик Виллиан Волластон сказал, что не было ни открытия, ни нового элемента.
Волластон утверждал, что новый элемент Экеберга на самом деле был ниобием, который также был открыт в 1802 году. Научное сообщество пришло к выводу, что Волластон был прав и что утверждение Экеберга о новом элементе было ошибкой.
Тантал и ниобий на самом деле трудно отделить друг от друга, что привело к ошибке Волластона.
В 1846 году немецкий минералог Генрих Роуз окончательно убедительно доказал, что тантал и ниобий — это разные элементы.
В 1903 году Вернер фон Болтон впервые усовершенствовал металлический тантал.
Название элемента происходит от греческого мифологического персонажа Танталоса. Ниоба (ниобий) была дочерью Тантала. Экеберг дал своему новому элементу название тантал, потому что его было очень сложно найти.
Внешний вид и характеристики
Вредные воздействия:
Тантал считается нетоксичным.
Характеристики:
Тантал — редкий блестящий серый плотный металл. Он очень пластичен и может быть вытянут в тонкую проволоку.
Его химические свойства очень похожи на свойства ниобия. Тантал обладает высокой устойчивостью к коррозии из-за образования оксидной пленки. Это отличный проводник тепла и электричества.
Металл имеет температуру плавления, превышающую только вольфрам и рений. Тантал — один из пяти основных тугоплавких металлов (металлов с очень высокой термостойкостью и износостойкостью).Другие тугоплавкие металлы — вольфрам, молибден, рений и ниобий.
Использование тантала
Тантал используется в электронной промышленности для изготовления конденсаторов и резисторов большой мощности.
Он также используется для изготовления сплавов для повышения прочности, пластичности и коррозионной стойкости.
Металл используется в стоматологических и хирургических инструментах и имплантатах, так как не вызывает иммунного ответа.
Численность и изотопы
Обилие земной коры: 1.7 частей на миллион по весу, 0,2 частей на миллион по молям
Изобилие солнечной системы:
Стоимость, чистая: 450 долларов за 100 г
Стоимость, оптом: 8,10 $ за 100 г
Источник: Тантал в природе встречается не в свободном виде, а в таких минералах, как колумбит и танталит. Минералы, содержащие тантал, часто также содержат ниобий. В промышленных масштабах тантал извлекается сначала путем образования оксида (Ta ₂ O ₅). Затем оксид восстанавливают углеродом или водородом.
Изотопы: Тантал имеет 31 изотоп, период полураспада которых известен, с массовыми числами от 156 до 186. Встречающийся в природе тантал состоит из одного стабильного изотопа ¹⁸¹ Ta.
Список литературы
Цитируйте эту страницу
Для интерактивной ссылки скопируйте и вставьте одно из следующего:
Тантал
или
Факты об элементе тантала
Чтобы процитировать эту страницу в академическом документе, используйте следующую ссылку, соответствующую требованиям MLA:
«Тантал». Chemicool Periodic Table. Chemicool.com. 18 октября 2012 г. Интернет. .
Дразнящий тантал | Химия природы
Джованни Бакколо рассказывает истории о тантале, элементе, известном и названном из-за его инертности, но содержащем некоторые сюрпризы, такие как встречающийся в природе ядерный изомер.
Элемент 73 был впервые извлечен из образцов минералов и описан в 1802 году шведским химиком Андерсом Экебергом. Он выбрал название «тантал», потому что «когда он помещен в среду кислот, он не способен забрать какую-либо из них и пропитаться ими», что напоминает образ греческого мифологического царя Тантала (на фото), который не мог есть и пить. что угодно, несмотря на то, что он окружен пищей и водой ¹.
На протяжении более шести десятилетий тантал и его сосед в периодической таблице, ниобий, открытый в 1801 году Чарльзом Хэтчеттом и первоначально названный колумбием, считались одним и тем же. У них очень похожие химические и физические свойства, и в природе они всегда встречаются вместе. Открытия колумбия, тантала, пелопия, ниобия и ильмения неоднократно заявлялись между 1801 и 1866 годами, однако оказалось, что это всего лишь тантал, ниобий и их смеси.
Французский ученый Жан Шарль Галиссар де Мариньяк первым сумел отделить тантал от ниобия, используя различную растворимость их фторированных соединений ².Тантал относится к тугоплавким металлам наряду с — что неудивительно — ниобием, а также молибденом, вольфрамом и рением. Эти элементы имеют чрезвычайно высокие температуры плавления (тантал плавится при 3290 К) и, как известно, высокую механическую и химическую стойкость.
Предоставлено: THE ART ARCHIVE / ALAMY
Эта инертность делает тантал полезным для множества практических целей. Его первые применения относятся к началу двадцатого века, вслед за новыми методами экстракции и очистки.В 1905 году инженеры Эрнста Вернера фон Сименса разработали лампу накаливания на основе танталовой нити, сделав первую коммерческую попытку заменить хрупкие углеродные нити на металл. Однако вскоре танталовые лампы были заменены другим тугоплавким металлом, вольфрамом, более подходящим, поскольку он менее летуч и имеет еще более высокую температуру плавления (3695 K). Тантал также использовался для изготовления наконечников перьевых ручек, которые были очень устойчивы к чернилам, но вскоре были заменены сплавами на основе осмия и иридия.Современные применения тантала простираются от производства сплавов до электроники — мобильные телефоны и аналогичные устройства часто используют танталовые конденсаторы — до хирургических имплантатов, инертность которых гарантирует, что он не влияет на биологические ткани или процессы.
Наиболее характерные особенности элемента 73 связаны с его ядерными свойствами. Первоначально считалось, что тантал имеет только один природный изотоп, ¹⁸¹ Ta, но в 1955 году был идентифицирован второй ³, ¹⁸⁰ Ta.Его относительное содержание составляет всего 0,01201% от природного тантала, что делает его самым редким изотопом природного происхождения, наблюдаемым до сих пор. Период полураспада ¹⁸⁰ Ta составляет около 8 часов, что означает, что он должен быть радиоактивным — так как же его можно наблюдать в природных образцах?
Этот изотоп существует как ^180m Ta, в котором «m» обозначает метастабильное состояние, называемое изомером в ядерной физике. Таким образом, изомер находится в возбужденном состоянии атомного ядра так же, как и возбужденные электроны.Обычно это радиоактивные частицы, которые быстро распадаются до основного состояния, испуская характерные гамма-лучи. Но иногда они разлагаются дольше. Так обстоит дело с ^180m Ta, который является наиболее стабильным и единственным известным ядерным изомером природного происхождения. Несмотря на несколько попыток, его самопроизвольного распада пока не наблюдалось; были установлены только нижние пределы периода полураспада в диапазоне 10 ¹² –10 ¹⁶ лет. Астрофизики пытались пролить свет на происхождение этого своеобразного изотопа, исследуя классические пути нуклеосинтеза, происходящие в звездах, а также экстремальные явления, такие как взрывы сверхновых, ядерные захваты и распад, но консенсус еще не достигнут.Понимание этого неуловимого процесса станет важным испытанием для моделей нуклеосинтеза.
Другой важный аспект ^180m Ta и других долгоживущих ядерных изомеров заключается в том, что можно принудительно перевести их в основное состояние, вызывая выделение энергии в форме гамма-излучения. Некоторые успешные попытки уже были выполнены с ^180m Ta, но процесс далек от энергетической эффективности ⁴. Улучшение этого процесса может привести к разработке гамма-лазеров или, возможно, нового типа ядерной батареи ⁵.
Возможно, он более известен своей инертностью, химической и механической стойкостью, но элемент 73 также вызывает интригующие вопросы.
Ссылки
1
Ekeberg, A. G. J. Nat. Филос. Chem. Arts 3 , 251–255 (1802).
Google Scholar
2
Marignac, M. C. Ann. Чим. Phys. 4 , 7–5 (1866).
Google Scholar
3
Белый, F.A., Collins, T. L. Jr, Rourke, F. M. Phys. Ред. 97 , 566–567 (1955).
CAS Статья Google Scholar
4
Collins, C. B., Eberhard, C. D., Glesener, J. W. & Anderson, J. A. Phys. Ред. C 37 , 2267–2269 (1988).
CAS Статья Google Scholar
5
Уокер П. и Дракулис Г. Nature 399 , 35–40 (1997).
Артикул Google Scholar
Скачать ссылки
Информация об авторе
Принадлежность
Джованни Бакколо работает на факультете наук о Земле Университета Сиены, via Laterina 8, 53100, Siena, Italy
Giovanni Baccolo
90 Респ.
Переписка на Джованни Бакколо.
Об этой статье
Цитируйте эту статью
Baccolo, G.Дразнящий тантал. Nature Chem 7, 854 (2015). https://doi.org/10.1038/nchem.2350
Ссылка для скачивания
Дополнительная литература
Фазовые диаграммы тугоплавких биметаллических наносплавов
Рафаэль Мендоса-Перес
и Стивен Мюль
Журнал исследований наночастиц (2020)
Напряжение от 101 В до 500 В | Тантал | Конденсаторы
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы Конденсаторы Tantalex ™ с спеченным анодом для работы до +125 C, с эластомерным уплотнением Осевое сквозное отверстие 125.0 1,7 Ж 56 Ф
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы HI-TMP Танталовый корпус с герметичным стекловолоконным танталовым уплотнением для работы от -55 C до +200 C Осевое сквозное отверстие 125.0 10 F 150 Ф
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы Танталовый корпус с герметичным стекловолокном для работы от -55 C до +200 C Осевое сквозное отверстие 125.0 1,7 Ж 56 Ф
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы Танталовый корпус с герметичным стекловолокном для работы от -55 C до +125 C, низкий ESR Осевое сквозное отверстие 125.0 1,7 Ж 56 Ф
Конденсаторы, фиксированные Тантал влажный Танталовые конденсаторы с влажным покрытием Конденсаторы Tantalex ™ в серебряном корпусе Герметично закрытые Осевое сквозное отверстие 125.0 1,7 Ж 56 Ф
Конденсаторы, фиксированные Тантал твердый Конденсаторы Tantalex ™ с твердым электролитом, герметично закрытые, с осевым выводом Осевое сквозное отверстие 125.0 27 нФ 2.2 F
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы Спеченный в мокром состоянии анод Компоненты Tantalex Конденсаторы Tantapak в сборе Сборки и массивы 125.0 170 F 1 мФ
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы Спеченный в мокром состоянии анод Компоненты Tantalex Конденсаторы Tantapak в сборе Сборки и массивы 150.0 70 F 180 Ф
Конденсаторы, фиксированные Тантал влажный Группа влажных танталовых конденсаторов типа 211D с внутренними компонентами из тантала в танталовой оболочке для работы от -55 ° C до +125 ° C Сборки и массивы 125.0 380 Ф 1,4 мФ
Конденсаторы, фиксированные Тантал влажный Группа влажных танталовых конденсаторов типа 211D с внутренними компонентами из тантала в танталовой оболочке для работы от -55 ° C до +125 ° C Сборки и массивы 150.0 70 F 550 Ф.
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, спеченный анод Tantalex ™, замена танталовой фольги Осевое сквозное отверстие 125.0 1,8 F 28 F
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, спеченный анод Tantalex ™, замена танталовой фольги Осевое сквозное отверстие 150.0 8,3 ж 55 Ф.
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, спеченный анод Tantalex ™, замена танталовой фольги Осевое сквозное отверстие 200.0 1,2 ж 43 Ф
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, спеченный анод Tantalex ™, замена танталовой фольги Осевое сквозное отверстие 250.0 1,7 Ж 41 Ф.
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, спеченный анод Tantalex ™, замена танталовой фольги Осевое сквозное отверстие 300.0 1 F 14 F
Конденсаторы, фиксированные Тантал влажный Танталовый корпус для влажных танталовых конденсаторов Танталовый корпус с герметичным уплотнением из стекла в тантал CECC 30202 Одобрено Осевое сквозное отверстие 125.0 2.7 F 82 Ф.
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы в серебряном корпусе с герметичным уплотнением «стекло-металл», Tantalex ™ Осевое сквозное отверстие 125.0 3,3 Ж 56 Ф
Конденсаторы, фиксированные Тантал влажный Конденсаторы мокрого танталового состава, космический уровень, подтвержденная надежность, чертежи DLA для наземных и морских судов 06013, 06014, 06015, 06016 Осевое сквозное отверстие 125.0 1,7 Ж 82 Ф.
Конденсаторы, фиксированные Тантал влажный ДЛА 10004 СуперТан увеличенная емкость, влажные танталовые конденсаторы с герметичным уплотнением Осевое сквозное отверстие 125.0 240 Ф 240 Ф
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы Танталовый корпус с герметичным стекловолоконным танталовым уплотнением для работы от -55 C до +125 C сквозное отверстие радиальное 125.0 1,1 мФ 3,3 мФ
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, увеличенная емкость, танталовый корпус с герметичным стекловолоконным танталовым уплотнением для температур от -55 C до +125 C, DLA Одобренный Осевое сквозное отверстие 125.0 10 F 150 Ф
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы SMD, танталовый металлический корпус с герметичным стекловолоконным танталовым уплотнением, одобрено DLA SMD, металлический корпус См. Лист данных 125.0 10 F 10 F
Конденсаторы, фиксированные Тантал влажный DLA 93026 SuperTan Конденсаторы влажные танталовые Осевое сквозное отверстие 125.0 10 F 150 Ф
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, высокая энергия, сверхвысокая емкость, от -55 ° C до +125 ° C, эксплуатация сквозное отверстие радиальное 125.0 1,9 мФ 5,3 мФ
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, высокая энергия, сверхвысокая емкость, от -55 ° C до +125 ° C, эксплуатация сквозное отверстие радиальное 125.0 1,1 мФ 3,3 мФ
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, высокая энергия, сверхвысокая емкость, от -55 ° C до +125 ° C, эксплуатация сквозное отверстие радиальное 110.0 1,5 мФ 4,5 мФ
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, высокая энергия, сверхвысокая емкость, от -55 ° C до +125 ° C, эксплуатация сквозное отверстие радиальное 125.0 1,1 мФ 3,3 мФ
Конденсаторы, фиксированные Тантал влажный Танталовые конденсаторы для поверхностного монтажа в литом корпусе SMD, литой 125.0 10 F 10 F
Конденсаторы, фиксированные Тантал влажный Танталовые конденсаторы для поверхностного монтажа в литом корпусе SMD, литой 125.0 1,7 Ж 6,8 ж
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, надежность, признанная военными, соответствие требованиям MIL-PRF-39006/09/21 стили CLR65, CLR69 Осевое сквозное отверстие 125.0 1,7 Ж 82 Ф.
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, надежность, признанная военными, соответствие требованиям MIL-PRF-39006/22/25 стили CLR79, CLR81 Осевое сквозное отверстие 125.0 1,7 Ж 82 Ф.
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, надежность, признанная военными, соответствие требованиям MIL-PRF-39006/30/31 стили CLR90, CLR91 Осевое сквозное отверстие 125.0 1,7 Ж 56 Ф
Конденсаторы, фиксированные Тантал влажный Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация Сборки и массивы 125.0 220 Ф 235 Ф
Конденсаторы, фиксированные Тантал влажный Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация Сборки и массивы 150.0 150 Ф 150 Ф
Конденсаторы, фиксированные Тантал влажный Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация Сборки и массивы 180.0 120 F 120 F
Конденсаторы, фиксированные Тантал влажный Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация Сборки и массивы 225.0 82 Ф. 82 Ф.
Конденсаторы, фиксированные Тантал влажный Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация Сборки и массивы 300.0 40 F 40 F
Конденсаторы, фиксированные Тантал влажный Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация Сборки и массивы 375.0 27 F 27 F
Конденсаторы, фиксированные Тантал влажный SuperTan Танталовые конденсаторы с герметичным уплотнением Осевое сквозное отверстие 125.0 10 F 150 Ф
Конденсаторы, фиксированные Тантал влажный Конденсаторы SuperTan Extended (STE), влажные танталовые конденсаторы с герметичным уплотнением Осевое сквозное отверстие 125.0 18 F 240 Ф
Конденсаторы, фиксированные Тантал влажный Влажные танталовые HI-TMP конденсаторы, танталовый корпус с герметичным стекловолоконным танталовым герметичным уплотнением для работы от -40 C до +230 C Осевое сквозное отверстие 125.0 47 F 47 F
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, увеличенная емкость, танталовый корпус с герметичным стекловолоконным танталовым уплотнением для температур от -55 C до +125 C Осевое сквозное отверстие 125.0 10 F 150 Ф
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы, сверхвысокая емкость, танталовый корпус с герметичным уплотнением из стекла и тантала, для температур от -55 C до +125 C Осевое сквозное отверстие 125.0 150 Ф 240 Ф
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы SMD, танталовый металлический корпус с герметичным уплотнением из стекла в тантал SMD, металлический корпус См. Лист данных 125.0 10 F 10 F
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы SMD HI-TMP для работы при +200 C, танталовый металлический корпус с герметичным уплотнением из стекла и тантала SMD, металлический корпус См. Лист данных 125.0 10 F 10 F
Конденсаторы, фиксированные Тантал влажный Влажные танталовые конденсаторы HI-TMP Танталовый корпус с герметичным стекловолоконным танталовым герметичным уплотнением для работы от -55 C до +200 C Осевое сквозное отверстие 125.0 10 F 350 Ф.
Конденсаторы, фиксированные Тантал влажный Цилиндрический корпус влажных танталовых конденсаторов, герметично закрытый Сборки и массивы 180.0 2 F 230 Ф
Конденсаторы, фиксированные Тантал влажный Цилиндрический корпус влажных танталовых конденсаторов, герметично закрытый Сборки и массивы 270.0 2,5 Ж 150 Ф
Конденсаторы, фиксированные Тантал влажный Цилиндрический корпус влажных танталовых конденсаторов, герметично закрытый Сборки и массивы 360.0 2 F 30 F
Конденсаторы, фиксированные Тантал влажный Цилиндрический корпус влажных танталовых конденсаторов, герметично закрытый Сборки и массивы 450.0 5 F 25 Ф.
Тантал Применения и продукты | ТИЦ
по своим характеристикам
Карбид тантала Режущий инструмент Повышенная высокотемпературная деформация, контроль роста зерна
Литий танталат Фильтры поверхностных акустических волн (SAW) в мобильных телефонах, стереосистемах Hi-Fi и телевизорах Электронное подавление волн сигнала обеспечивает более четкое и четкое аудио и видео на выходе
Оксид тантала — Линзы для очков, цифровых фотоаппаратов и мобильных телефонов
— Рентгеновская пленка
— Струйные принтеры — Ta ₂ O ₅ обеспечивает высокий показатель преломления, поэтому линзы для данной фокусной силы могут быть тоньше и меньше
— Люминофор танталата иттрия снижает экспозицию рентгеновских лучей и улучшает качество изображения
— Характеристики износостойкости.Интегральные конденсаторы в интегральных схемах (ИС)
Танталовый порошок Конденсаторы танталовые для электронных схем:
— медицинские приборы, такие как слуховые аппараты и кардиостимуляторы;
— автомобильные компоненты, такие как ABS, активация подушки безопасности, модули управления двигателем, GPS;
— портативная электроника, например портативные компьютеры, сотовые / мобильные телефоны, видеокамеры, цифровые фотоаппараты;
— прочее оборудование, такое как DVD-плееры, телевизоры с плоским экраном, игровые приставки, зарядные устройства, выпрямители мощности, сигнальные мачты сотовой / мобильной связи, зонды для нефтяных скважин Высокие характеристики надежности и низкая частота отказов, работа в широком диапазоне температур от -55 до + 200 ° C, устойчивость к сильным вибрационным нагрузкам, малый размер на микрофарад, возможность накопления электроэнергии
Танталовые сборные листы и
тарелки — Химико-технологическое оборудование, включая футеровку, облицовку, резервуары, клапаны, теплообменники
— Системы катодной защиты для стальных конструкций, таких как мосты, резервуары для воды
— Крепеж устойчивый к коррозии, винты, гайки, болты
— Прядильные машины для производства синтетических тканей Превосходная коррозионная стойкость — эквивалентна стеклу
Листы, пластины, прутки, проволока танталовые — Протезы для людей — тазобедренные суставы, пластины черепа, сетка для восстановления кости, удаленной после повреждения раком, шовные зажимы, стенты для кровеносных сосудов Атака жидкостями организма отсутствует; высокая биосовместимость
Листы, пластины, прутки, проволока танталовые — Детали высокотемпературных печей Температура плавления составляет 2996 ° C, хотя требуется защитная атмосфера или высокий вакуум
Слиток тантала — Мишени для распыления Нанесение тонких покрытий из тантала, оксида или нитрида тантала на полупроводники для предотвращения миграции меди
Листы, пластины, прутки, проволока танталовые — Жаропрочные сплавы на:
— турбины воздушного и наземного базирования (например,г.
No related posts.
Разное
Навигация по записям
Джоуль ленц формула: Закон Джоуля-Ленца
Перевести провод из кг в метры: Калькулятор провода АС | кабельный завод Энергопром
Похожие записи
Как правильно промывать нос при насморке: эффективные методы и растворы
18.11.2024
Питание кормящей мамы: что можно есть при грудном вскармливании
17.11.2024
Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели
16.11.2024
Детская комната для новорожденного: оформление, дизайн и планировка
15.11.2024
Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей
14.11.2024
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Датчик
Дом
Кабель
Как выбрать
Лампа
Освещение
Отопление
Подключение
Проводка
Разное
Розетка
Советы
Стабилизатор
Схемы
Электролюбителям
+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта

атомный номер	73
атомный вес	180.94788
точка плавления	2,996 ° C (5,425 ° F)
точка кипения	5,425 ° C (9,797 ° F)
удельный вес	68 ° F (20 ° C) )
степени окисления	+2, +3, +4, +5
электронная конфигурация	[Xe] 4 f ^{¹⁴ 5 d ³ 6 s ²}

Классификация:	Тантал — переходный металл
Цвет:	серый
Атомный вес:	180.947
Состояние:	цельный
Температура плавления:	3020 ^o C, 3293 K
Температура кипения:	5560 ^o C, 5833 K
Электронов:	73
Протоны:	73
Нейтроны в наиболее распространенном изотопе:	108
Корпуса:	2,8,18,32,11,2
Электронная конфигурация:	[Xe] 4f ¹⁴ 5d ³ 6s ²
Плотность при 20 ^o C:	16.6 г / см ³

Атомный объем:	10,90 см ³ / моль
Состав:	bcc: объемно-центрированный кубический
Твердость:	6,5 МОС
Удельная теплоемкость	0,14 Дж г ^-1 К ^-1
Теплота плавления	36.57 кДж моль ^-1
Теплота распыления	782 кДж моль ^-1
Теплота испарения	737 кДж моль ^-1
1 ^st энергия ионизации	761 кДж моль ^-1
2 ^nd энергия ионизации	1500 кДж моль ^-1
3 ^rd энергия ионизации	–
Сродство к электрону	31.1 кДж моль ^-1
Минимальная степень окисления	–1
Мин. общее окисление нет.	0
Максимальное число окисления	5
Макс. общее окисление нет.	5
Электроотрицательность (шкала Полинга)	1,5
Объем поляризуемости	13,1 Å ³
Реакция с воздухом	нет
Реакция с 15 M HNO ₃	нет
Реакция с 6 M HCl	нет
Реакция с 6 М NaOH	нет
Оксид (ов)	TaO ₂, Ta ₂ O ₅
Гидрид (ы)	Ta ₂ H
Хлорид (ы)	TaCl ₃, TaCl ₄, TaCl ₅
Атомный радиус	146 вечера
Ионный радиус (1+ ион)	–
Ионный радиус (2+ ионов)	–
Ионный радиус (3+ ионов)	86 вечера
Ионный радиус (1-ионный)	–
Ионный радиус (2-ионный)	–
Ионный радиус (3-ионный)	–
Теплопроводность	57.5 Вт м ^-1 К ^-1
Электропроводность	8,1 x 10 ⁶ См ^-1
Температура замерзания / плавления:	3020 ^o C, 3293 K

Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы Конденсаторы Tantalex ™ с спеченным анодом для работы до +125 C, с эластомерным уплотнением	Осевое сквозное отверстие		125.0	1,7 Ж	56 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы HI-TMP Танталовый корпус с герметичным стекловолоконным танталовым уплотнением для работы от -55 C до +200 C	Осевое сквозное отверстие		125.0	10 F	150 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы Танталовый корпус с герметичным стекловолокном для работы от -55 C до +200 C	Осевое сквозное отверстие		125.0	1,7 Ж	56 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы Танталовый корпус с герметичным стекловолокном для работы от -55 C до +125 C, низкий ESR	Осевое сквозное отверстие		125.0	1,7 Ж	56 Ф
Конденсаторы, фиксированные	Тантал влажный	Танталовые конденсаторы с влажным покрытием Конденсаторы Tantalex ™ в серебряном корпусе Герметично закрытые	Осевое сквозное отверстие		125.0	1,7 Ж	56 Ф
Конденсаторы, фиксированные	Тантал твердый	Конденсаторы Tantalex ™ с твердым электролитом, герметично закрытые, с осевым выводом	Осевое сквозное отверстие		125.0	27 нФ	2.2 F
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы Спеченный в мокром состоянии анод Компоненты Tantalex Конденсаторы Tantapak в сборе	Сборки и массивы		125.0	170 F	1 мФ
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы Спеченный в мокром состоянии анод Компоненты Tantalex Конденсаторы Tantapak в сборе	Сборки и массивы		150.0	70 F	180 Ф
Конденсаторы, фиксированные	Тантал влажный	Группа влажных танталовых конденсаторов типа 211D с внутренними компонентами из тантала в танталовой оболочке для работы от -55 ° C до +125 ° C	Сборки и массивы		125.0	380 Ф	1,4 мФ
Конденсаторы, фиксированные	Тантал влажный	Группа влажных танталовых конденсаторов типа 211D с внутренними компонентами из тантала в танталовой оболочке для работы от -55 ° C до +125 ° C	Сборки и массивы		150.0	70 F	550 Ф.
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, спеченный анод Tantalex ™, замена танталовой фольги	Осевое сквозное отверстие		125.0	1,8 F	28 F
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, спеченный анод Tantalex ™, замена танталовой фольги	Осевое сквозное отверстие		150.0	8,3 ж	55 Ф.
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, спеченный анод Tantalex ™, замена танталовой фольги	Осевое сквозное отверстие		200.0	1,2 ж	43 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, спеченный анод Tantalex ™, замена танталовой фольги	Осевое сквозное отверстие		250.0	1,7 Ж	41 Ф.
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, спеченный анод Tantalex ™, замена танталовой фольги	Осевое сквозное отверстие		300.0	1 F	14 F
Конденсаторы, фиксированные	Тантал влажный	Танталовый корпус для влажных танталовых конденсаторов Танталовый корпус с герметичным уплотнением из стекла в тантал CECC 30202 Одобрено	Осевое сквозное отверстие		125.0	2.7 F	82 Ф.
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы в серебряном корпусе с герметичным уплотнением «стекло-металл», Tantalex ™	Осевое сквозное отверстие		125.0	3,3 Ж	56 Ф
Конденсаторы, фиксированные	Тантал влажный	Конденсаторы мокрого танталового состава, космический уровень, подтвержденная надежность, чертежи DLA для наземных и морских судов 06013, 06014, 06015, 06016	Осевое сквозное отверстие		125.0	1,7 Ж	82 Ф.
Конденсаторы, фиксированные	Тантал влажный	ДЛА 10004 СуперТан увеличенная емкость, влажные танталовые конденсаторы с герметичным уплотнением	Осевое сквозное отверстие		125.0	240 Ф	240 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы Танталовый корпус с герметичным стекловолоконным танталовым уплотнением для работы от -55 C до +125 C	сквозное отверстие радиальное		125.0	1,1 мФ	3,3 мФ
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, увеличенная емкость, танталовый корпус с герметичным стекловолоконным танталовым уплотнением для температур от -55 C до +125 C, DLA Одобренный	Осевое сквозное отверстие		125.0	10 F	150 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы SMD, танталовый металлический корпус с герметичным стекловолоконным танталовым уплотнением, одобрено DLA	SMD, металлический корпус	См. Лист данных	125.0	10 F	10 F
Конденсаторы, фиксированные	Тантал влажный	DLA 93026 SuperTan Конденсаторы влажные танталовые	Осевое сквозное отверстие		125.0	10 F	150 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, высокая энергия, сверхвысокая емкость, от -55 ° C до +125 ° C, эксплуатация	сквозное отверстие радиальное		125.0	1,9 мФ	5,3 мФ
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, высокая энергия, сверхвысокая емкость, от -55 ° C до +125 ° C, эксплуатация	сквозное отверстие радиальное		125.0	1,1 мФ	3,3 мФ
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, высокая энергия, сверхвысокая емкость, от -55 ° C до +125 ° C, эксплуатация	сквозное отверстие радиальное		110.0	1,5 мФ	4,5 мФ
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, высокая энергия, сверхвысокая емкость, от -55 ° C до +125 ° C, эксплуатация	сквозное отверстие радиальное		125.0	1,1 мФ	3,3 мФ
Конденсаторы, фиксированные	Тантал влажный	Танталовые конденсаторы для поверхностного монтажа в литом корпусе	SMD, литой		125.0	10 F	10 F
Конденсаторы, фиксированные	Тантал влажный	Танталовые конденсаторы для поверхностного монтажа в литом корпусе	SMD, литой		125.0	1,7 Ж	6,8 ж
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, надежность, признанная военными, соответствие требованиям MIL-PRF-39006/09/21 стили CLR65, CLR69	Осевое сквозное отверстие		125.0	1,7 Ж	82 Ф.
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, надежность, признанная военными, соответствие требованиям MIL-PRF-39006/22/25 стили CLR79, CLR81	Осевое сквозное отверстие		125.0	1,7 Ж	82 Ф.
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, надежность, признанная военными, соответствие требованиям MIL-PRF-39006/30/31 стили CLR90, CLR91	Осевое сквозное отверстие		125.0	1,7 Ж	56 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация	Сборки и массивы		125.0	220 Ф	235 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация	Сборки и массивы		150.0	150 Ф	150 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация	Сборки и массивы		180.0	120 F	120 F
Конденсаторы, фиксированные	Тантал влажный	Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация	Сборки и массивы		225.0	82 Ф.	82 Ф.
Конденсаторы, фиксированные	Тантал влажный	Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация	Сборки и массивы		300.0	40 F	40 F
Конденсаторы, фиксированные	Тантал влажный	Влажный танталовый конденсатор, сборка или массив, полностью танталовый корпус, от -55 ° C до +125 ° C Эксплуатация	Сборки и массивы		375.0	27 F	27 F
Конденсаторы, фиксированные	Тантал влажный	SuperTan Танталовые конденсаторы с герметичным уплотнением	Осевое сквозное отверстие		125.0	10 F	150 Ф
Конденсаторы, фиксированные	Тантал влажный	Конденсаторы SuperTan Extended (STE), влажные танталовые конденсаторы с герметичным уплотнением	Осевое сквозное отверстие		125.0	18 F	240 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые HI-TMP конденсаторы, танталовый корпус с герметичным стекловолоконным танталовым герметичным уплотнением для работы от -40 C до +230 C	Осевое сквозное отверстие		125.0	47 F	47 F
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, увеличенная емкость, танталовый корпус с герметичным стекловолоконным танталовым уплотнением для температур от -55 C до +125 C	Осевое сквозное отверстие		125.0	10 F	150 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы, сверхвысокая емкость, танталовый корпус с герметичным уплотнением из стекла и тантала, для температур от -55 C до +125 C	Осевое сквозное отверстие		125.0	150 Ф	240 Ф
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы SMD, танталовый металлический корпус с герметичным уплотнением из стекла в тантал	SMD, металлический корпус	См. Лист данных	125.0	10 F	10 F
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы SMD HI-TMP для работы при +200 C, танталовый металлический корпус с герметичным уплотнением из стекла и тантала	SMD, металлический корпус	См. Лист данных	125.0	10 F	10 F
Конденсаторы, фиксированные	Тантал влажный	Влажные танталовые конденсаторы HI-TMP Танталовый корпус с герметичным стекловолоконным танталовым герметичным уплотнением для работы от -55 C до +200 C	Осевое сквозное отверстие		125.0	10 F	350 Ф.
Конденсаторы, фиксированные	Тантал влажный	Цилиндрический корпус влажных танталовых конденсаторов, герметично закрытый	Сборки и массивы		180.0	2 F	230 Ф
Конденсаторы, фиксированные	Тантал влажный	Цилиндрический корпус влажных танталовых конденсаторов, герметично закрытый	Сборки и массивы		270.0	2,5 Ж	150 Ф
Конденсаторы, фиксированные	Тантал влажный	Цилиндрический корпус влажных танталовых конденсаторов, герметично закрытый	Сборки и массивы		360.0	2 F	30 F
Конденсаторы, фиксированные	Тантал влажный	Цилиндрический корпус влажных танталовых конденсаторов, герметично закрытый	Сборки и массивы		450.0	5 F	25 Ф.

Карбид тантала	Режущий инструмент	Повышенная высокотемпературная деформация, контроль роста зерна
Литий танталат	Фильтры поверхностных акустических волн (SAW) в мобильных телефонах, стереосистемах Hi-Fi и телевизорах	Электронное подавление волн сигнала обеспечивает более четкое и четкое аудио и видео на выходе
Оксид тантала	— Линзы для очков, цифровых фотоаппаратов и мобильных телефонов — Рентгеновская пленка — Струйные принтеры	— Ta ₂ O ₅ обеспечивает высокий показатель преломления, поэтому линзы для данной фокусной силы могут быть тоньше и меньше — Люминофор танталата иттрия снижает экспозицию рентгеновских лучей и улучшает качество изображения — Характеристики износостойкости.Интегральные конденсаторы в интегральных схемах (ИС)
Танталовый порошок	Конденсаторы танталовые для электронных схем: — медицинские приборы, такие как слуховые аппараты и кардиостимуляторы; — автомобильные компоненты, такие как ABS, активация подушки безопасности, модули управления двигателем, GPS; — портативная электроника, например портативные компьютеры, сотовые / мобильные телефоны, видеокамеры, цифровые фотоаппараты; — прочее оборудование, такое как DVD-плееры, телевизоры с плоским экраном, игровые приставки, зарядные устройства, выпрямители мощности, сигнальные мачты сотовой / мобильной связи, зонды для нефтяных скважин	Высокие характеристики надежности и низкая частота отказов, работа в широком диапазоне температур от -55 до + 200 ° C, устойчивость к сильным вибрационным нагрузкам, малый размер на микрофарад, возможность накопления электроэнергии
Танталовые сборные листы и тарелки	— Химико-технологическое оборудование, включая футеровку, облицовку, резервуары, клапаны, теплообменники — Системы катодной защиты для стальных конструкций, таких как мосты, резервуары для воды — Крепеж устойчивый к коррозии, винты, гайки, болты — Прядильные машины для производства синтетических тканей	Превосходная коррозионная стойкость — эквивалентна стеклу
Листы, пластины, прутки, проволока танталовые	— Протезы для людей — тазобедренные суставы, пластины черепа, сетка для восстановления кости, удаленной после повреждения раком, шовные зажимы, стенты для кровеносных сосудов	Атака жидкостями организма отсутствует; высокая биосовместимость
Листы, пластины, прутки, проволока танталовые	— Детали высокотемпературных печей	Температура плавления составляет 2996 ° C, хотя требуется защитная атмосфера или высокий вакуум
Слиток тантала	— Мишени для распыления	Нанесение тонких покрытий из тантала, оксида или нитрида тантала на полупроводники для предотвращения миграции меди
Листы, пластины, прутки, проволока танталовые	— Жаропрочные сплавы на: — турбины воздушного и наземного базирования (например,г. No related posts. Разное Навигация по записям Джоуль ленц формула: Закон Джоуля-Ленца Перевести провод из кг в метры: Калькулятор провода АС \| кабельный завод Энергопром Похожие записи Как правильно промывать нос при насморке: эффективные методы и растворы 18.11.2024 Питание кормящей мамы: что можно есть при грудном вскармливании 17.11.2024 Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели 16.11.2024 Детская комната для новорожденного: оформление, дизайн и планировка 15.11.2024 Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей 14.11.2024 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Датчик Дом Кабель Как выбрать Лампа Освещение Отопление Подключение Проводка Разное Розетка Советы Стабилизатор Схемы Электролюбителям +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
