Содержание

Многослойные керамические конденсаторы (MLCC) в корпусе SMD



Малогабаритные керамические конденсаторы находят широкое применение в телекоммуникационном оборудовании, автоматике и системах контроля, в персональных компьютерах и т. д.
Многослойные керамические конденсаторы TDK представлены широкой линейкой различных чип-конденсаторов.

ОСОБЕННОСТИ

  • Подходят для замены любых танталовых конденсаторов, ранее выпускавшихся Epcos, и многих пленочных и алюминиевых конденсаторов.
  • Имеют никелевые электроды, обеспечивающие оптимальное соотношение по цене и качеству.
  • Могут применяться в различных областях от мобильных телефонов до автомобильной промышленности.

УСТРОЙСТВО

Многослойный керамический конденсатор сотоит из сплошного блока керамического диэлектрика и металлизированных электродов.

В качестве диэлектрика используют титанаты кальция (CaTiO3) и бария (BaTiO3). Высокое значение емскости достигается благодаря увеличению числа электродов и уменьшению толщины диэлектрика.

Монолитная структура обеспечивает прочность и надежность.

Благодаря высокой точности размеров конденсаторов возможно применение автоматизированной системы установки компонентов на плату.

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Группа ТКЕ: X5R/X7R/X8R/C0G/Y5V
  • Диапазон возможных напряжений: 6,3 — 630 В
  • Емкость: 0,5 пФ — 100 мкФ
  • Типоразмеры:
    C0402 (0,4мм x 0,2мм; EIA 01005) – C5750 (5,7мм x 0,5мм; EIA 2220)

Типы MLCC

  Серия Технические данные Свойства Применение pdf
Большой емкости общего
назначения
Серия C
Размеры: 0402. ..5750
Температурная хар-ка:
CH, C0G, JB, X7R, X5R, X7S, X6S
Ном. напряжение: 4…50 В
Емкость: 0,5 пФ… 100 мкФ
— Большая емкость
— Длительный срок службы
— Низкое последовательное сопротивление и отличные частотные хар-ки
-Оптимальны для применения в ИП, требующих высокого уровня надежности, а также высокочастотных ИП с высокой плотность монтажа
Автомобильные и другие устройства
Для среднего напряжения
Серия C
Размеры: 1005…5750
Температурная хар-ка: CH, C0G, JB, X7R, X5R,X6S,X7S,X7T
Ном. напряжение: 100…630 В
Емкость
: 1 пФ… 15 мкФ
— Уникальная технология, сочетающая компактный корпус с устойчивостью к больши напряжениям Демпфирующие
цепи для ИИП, звонковых схем в телефонах и
модемах и для
других устройств с высоко-вольтными цепями
Высоко- вольтные
Серия C
Размеры: 4520…4532
Температурная хар-ка
:
C0G, X7R, CH, JB
Ном. напряжение: 1…3 кВ
Емкость: 10 пФ… 10 нФ
— Улучшенная конструкция для повышения стойкости к высоким напряжениям
— Высокая надежность и производительность при высоких напряжениях
— Приспособлены для пайки волной
-Соответствуют стандарту ISO8802-3 для ЛВС
Для устройств с высоко-вольтными цепями
Мега-капы с металлическими выводами
Серия СKG
Размеры: 35 (3. 6×2.6мм), 45 (5×3.5мм), 57 (6×5мм)
Температурная хар-ка:
COG, X5R, X7R, X7S, X7T
Ном. напряжение: 16…630 В
Емкость: 22 нФ… 100 мкФ
— Металлические выводы снижают тепловое воздействие и удар, обеспечивая отличные хар-ки при монтаже на алюминиевую подложку
— Хорошо подходят для высокочастотных ИИП благодаря низким значениям эквивалентного последовательного сопротивления (ESR) и эквивалентной последовательной индуктивности (ESL)
Сглаживающие схемы, устройства с изменяющейся температурой, необслуживаемые источники питания, DC/DC- преобразователи, автомобильная электроника
Серия с
реверсивно расположен-ными
контактами и
низким значением эквивалентной последо-вательной индуктивности
(ESL)
Серия C
Размеры: 0510. ..1632
Температурная хар-ка: JB, X5R, X6S, X7R, X7S
Ном. напряжение: 2.5…50 В
Емкость: 10 нФ… 10 мкФ
— Улучшенные значения ESR и ESL благодаря размещению электродов вдоль длинной стороны чипа
— Высокая резонансная частота обеспечивает эффективное подавление ВЧ шумов
-Применения: развязка между ИС
Персональные компьютеры, мобильные и радиотелефоны, камкордеры
3-выводной
проходной
Серия CKD
Размеры: 1005, 1608
Ном. напряжение: 4…6.3 В
Емкость: 0.47 мкФ. .. 4.3 мкФ
-Эффективны для подавления помех и колебаний напряжения в силовых схемах.
-Подходят для применения при больших токах (до 2 А).
Силовые линии высокоскоростных, высокоточных схем телекоммуникационных устройств.

По коду керамического конденсатора легко узнать его размеры:

Обозначение
размера в коде
Длина L, мм Ширина W, мм Ширина контактной
области B, мм
0402 0,4±0,02 0,2±0,02 0,07
0603 0,6±0,03 0,3±0,03 0,1
1005
1,0±0,05 0,5±0,05 0,1
1608 1,6±0,1 0,8±0,1 0,2
2012 2,0±0,2 1,25±0,2 0,2
3216 3,2±0,2 1,6±0,2 0,2
3225 3,2±0,4 2,5±0,3 0,2
4532 4,5±0,4 3,2±0,4 0,2
5750 5,7±0,4 5,0±0,4 0,2

Температурные характеристики:

Классификация Стандарт Диэлектрик Область рабочих температур, °С Допустимое отклонение от номинала
Класс 1. Термокомпенсированные (20°С) JIS CH -25°С … +85°С +/- 60ppm/°С
EIA C0G -55°С … +125°С +/- 30ppm/°С
Класс 2.
Температурно-стабильные (25°С)
EIA X5R -55°С . .. +85°С +/- 15%
X7R -55°С … +125°С +/- 15%
Y5V -30°С … +85°С +22, -82%
X7S -55°С … +125°С +/- 22%



ФЕРРИТ-ХОЛДИНГ: Новости



10. 09 21

Уважаемые коллеги, приглашаем Вас посетить стенд нашей компании на выставке ChipEXPO 2021, которая пройдет с 14 по 16 сентября 2021 года в Москве, в Технопарке «Сколково» по адресу Большой бульвар, 42 стр.1 , стенд В38.


03.09 21

Уважаемые коллеги! Обращаем Ваше внимание на серьезное ухудшение сроков изготовления на продукцию «ферритовые сердечники». По сердечникам производства Epcos увеличение сроков составляет до 1 года и 8 месяцев, по продукции Ferroxcube — до 46 недель. Просим учитывать данную информацию при планировании Ваших заказов!


10.06 21

Уважаемые коллеги! Поздравляем Вас с наступающим Днем России! Сообщаем наш режим работы: 11 июня — отгрузка продукции производится до 15.00; офис работает до 15.30 12-14 июня — ВЫХОДНЫЕ ДНИ


29. 04 21

Уважаемые коллеги! Поздравляем Вас с наступающими 1 Мая – праздником весны и труда и с великим праздником – Днем Победы 9 Мая! Сообщаем режим работы компании ЛЭПКОС в майские праздники: 30 апреля – предпраздничный день, отгрузка продукции производится до 15-00; 1 — 10 мая — ВЫХОДНЫЕ ДНИ.




30.12 20

Уважаемые коллеги, обращаем Ваше внимание, что 31.12.2020 склад и офис компании Лэпкос будут работать до 13.00. 01.01.2021-10.01.2021 — выходные дни. С 11 января интернет-магазин, офис и склад продолжат работу в обычном режиме.





краткое руководство по типам керамических конденсаторов

Добавлено 13 июля 2018 в 22:39

Сохранить или поделиться

В данной небольшой технической статье делается попытка рассеять туман, который окружает трехсимвольные криптограммы, используемые для описания керамических конденсаторов.

Радиоинженер 1: «Конечно, я бы никогда не использовал конденсатор Y5V в таком приложении.»

Радиоинженер 2: «Я тоже. Это было бы глупо!»

Инженер-механик: «Почему?»

Тишина.

Если вы считаете, что рискуете оказаться в разговоре, подобном вышеизложенному, эта статья, надеюсь, вам поможет. Почти каждый, кто проектировал печатную плату, знаком с трехсимвольными кодами, которые сопровождают описания конденсаторов, и я думаю, что большинство инженеров имеют общее представление о том, какие типы следует использовать, или, по крайней мере, какие типы должны не использоваться в заданной схеме.

Что на самом деле означают эти коды? Почему примечания к приложениям почти всегда рекомендуют X7R или X5R? Почему всё еще существует Y5V? Если вы ищете в онлайн-магазине керамический конденсатор 0,1 мкФ размером 0805, то почему поиск выдаст 400 результатов для X7R и ноль для C0G (он же NP0)?

Код

Для маркировки конденсаторов с диэлектриками классов 2 и 3 используется трехсимвольный код в формате буква-цифра-буква. C0G находится в классе диэлектриков 1, поэтому сюда не входит (подробнее об этом позже). X5R и X7R находятся в классе 2, а Y5V – в классе 3.

  • Первый символ указывает самую низкую температуру, при которой может работать конденсатор. Буква X (как в X7R и X5R) соответствует –55°C.
  • Второй символ указывает максимальную температуру. Теоретический диапазон составляет от 45°C до 200°C; 5 (как в X5R) соответствует 85°C, а 7 (как в X7R) соответствует 125°C.
  • Третий символ указывает максимальное значение изменения емкости в температурном диапазоне компонента. Маркировка конденсаторов ––R (как в X5R и X7R) соответствует изменению ±15%. Емкость компонентов с кодом, заканчивающимся на V, может уменьшиться фактически на 82%! Это, вероятно, объясняет, почему конденсаторы Y5V не так популярны.

На следующем рисунке вы получите хорошее визуальное представление о том, как неустойчивые Y5V и Z5U сравниваются с X5R и X7R.

Зависимость относительной диэлектрической проницаемости диэлектрика от температуры

Данная диаграмма также помогает нам ответить на вопрос «почему всё еще существует Y5V?». Поскольку он подходит для устройств, которые всегда работают при комнатной температуре или вблизи нее.

Конденсаторы класса 1

Как вы могли заметить на диаграмме, C0G чрезвычайно устойчив (обратите внимание, что C0G и NP0 в маркировке имеют знак нуля, а не заглавную «O»). C0G использует диэлектрик класса 1 и является суперзвездой в мире конденсаторов: на емкость не оказывают существенного влияния ни температура, ни приложенное напряжение, ни старение.

Однако у него есть один недостаток, который стал особенно актуальным в эту эпоху непреклонной миниатюризации: он неэффективен по размерам. Например, если вы будете искать конденсатор C0G на 0,1 мкФ, то самым маленьким будет размер 1206. И напротив, вы можете найти конденсатор X7R на 0,1 мкФ в корпусе 0306 и с номинальным напряжением (10 В), достаточно высоким для схем 3,3 В или даже 5 В.

Корпус 0306. В этом крошечном форм-факторе могут изготавливаться конденсаторы X7R.

Шумные конденсаторы

Если вы разрабатываете аудиоустройства или просто предпочитаете тихие печатные платы, то у вас есть еще одна причина выбора C0G по сравнению с X7R или X5R: конденсаторы класса 2 демонстрируют пьезоэлектрическое поведение, которое может заставить их функционировать и как микрофон (который преобразует звук в электрический шум), и как зуммер (который преобразует сигналы переменного тока в звуковой шум). У конденсаторов класса 1 такой проблемы нет.

«Поющий кондесатор»

Я уверен, что вы можете найти гораздо больше информации о типах конденсаторов и диэлектриков от таких производителей как Kemet, AVX и TDK. Если хотите увидеть полную таблицу трехсимвольных кодов, то смотрите следующую статью.

Оригинал статьи:

Теги

Керамический конденсаторКлассы керамических конденсаторовКодовое обозначениеКонденсаторКонденсатор C0G / NP0Конденсатор X5RКонденсатор X7RКонденсатор Y5VМаркировкаОтносительная диэлектрическая проницаемостьПоющий конденсаторПьезоэлектрический эффектШум

Сохранить или поделиться

Коды напряжений керамических пленочных конденсаторов

У меня не возникало вопросов к метало-плёночным конденсаторам. Большинство из них имеют напряжение 63 В, а некоторые — и более. А я до недавнего времени работал с устройствами, у которых напряжения были ниже этого значения.

630В, 0.47 мкф, 10%



Но вот, пришла пора разрабатывать импульсные источники питания, и понеслось! Конденсаторов (выдранных из трупов старых телевизоров) много, а вот на какое они напряжение — хрен его знает! Риск спалить не только сам конденсатор, но и всю схему, оказался очень большой. Пришлось копать Большую Помойку — Интернет.

Стыдно признаться, но я таки не смог в интернете найти готовую таблицу кодов напряжения для конденсаторов. Пришлось её составлять самостоятельно по крупицам скудной информации.

630 В, 22 нФ, 10%

100 В, 0.1 мкФ, 5%

В общем, выношу на суд общественности таблицу кодов напряжения для конденсаторов.

Юзайте на здоровье, а если есть чем дополнить — присылайте коды!

Буква 0x 1x 2x 3x
A   10 100 1000
B   12,5 125
C   16 160
D 2 20 200
E 2,5 25 250
F     315
G 4   400
H   50 500
I
J 6,3 63 630
K 8 80
L 5,5
M
N
O
P     220
Q     110
R
S
T   (50)
U
V   35 350
W     450
X
Y
Z     180

Как правило на конденсаторы наносится значение ёмкости, допуск и номинальное напряжение.

Напряжение может указываться как явно, например, 100V, 250В, 630 В. так и в виде кода. Причем, следует заметить, что в мире действуют две системы кодирования напряжения.

Первая система имеет одно-буквенное значение. Обычно так кодируется напряжение на метало-плёночных конденсаторах. (Возможно и на керамических, но в этом я не уверен.)

Вот эта таблица:

Напр В Букв. обозн. Напр. В Букв. обозн. Напр. В Букв. обозн. Напр. В Букв. обозн Напр. В Букв. обозн
1,0 I 6.3 B 40 S 100 N 350 T
2,5 M 10 D 50 J 125 P 400 Y
3.2 A 16 E 63 K 160 Q 450 U
4. 0 C 20 F 80 L 315 X 500 V

Найти в интернете эту таблицу не составляет особого труда.

Вторая система имеет двух-символьный код напряжения. Вот как раз её-то найти и не удалось.

Напряжение в этой системе может обозначаться как: 1J, 2A, 2G, 2J, что соответствуют напряжению 63В, 100В, 400В, 630В.

Эти обозначения также наносятся на метало-плёночные (и, возможно, керамические) конденсаторы.

А вот коды напряжения на танталовых конденсаторах я встречал только второй системы. Первую систему ни видел ни разу. Ну, иногда бывает, что на танталовых конденсаторах указывают напряжение непосредственно.

Я специально заговорил о танталовых конденсаторах. У них, как правило, небольшое напряжение. Я много раз видел, когда указывается только одна буква, например, — «D». В этом случае подразумевается, что ей предшествует отсутствующая единичка. Нетрудно догадаться, что такой конденсатор рассчитан на напряжение 20 В. Или вместо «1A» или «1E» стоит просто «A» или «E», что означает, что конденсатор рассчитан на напряжение 10 В или 25 В.

«E» = 25 В, «j» = 6.3 В

Здесь очень легко ошибиться, перепутав «J» и «j». Будьте внимательны! Просто подумайте, что танталовый конденсатор 10 мкФ и напряжением 63 В, не может быть меньше конденсатора 10 мкФ и напряжением 25 В. И к тому же, танталовых SMD-конденсаторов на напряжение более 50 В пока не выпускают.

Но там где указывается прописная буква, например, — «e», то следует понимать, что перед ней должен стоять нулик. То есть полное обозначение должно быть «0e», что соответствует напряжению 2.5 В.

«e» = 2.5 В

«A» = 10 В, «C» = 16 В



В таблице я указал напряжение для кода «1T» в скобочках. Код этого напряжения я увидел в интернете всего один раз, причем, увидел его не в официальных документах. Возможно, это ошибка, так как согласно таблице напряжению 50 В должен соответствовать код «1H». Тем более, что коду «2H» соответствует напряжение 500 В.

Вы видите, что таблица не полная. Поэтому, я обращаюсь ко всем заинтересованным товарищам — не стесняйтесь присылать мне отсутствующую в таблице информацию. Единственная просьба: информация должна быть достоверной. Например, было бы логично установить в клеточку «1H» значение напряжения 5.0 В. Но я это не сделал, так как еще не встречал этого. Поэтому пусть лучше в клеточке будет «ничего», чем будет указано ошибочное значение.

Таблицу допусков (точности изготовления) тоже относительно легко найти в интернете. Я ее продублирую здесь чтобы вам (да и мне тоже!) не рыть интернет в её поисках. Пусть будет всё в одном месте.

Допуск, в % Буквен. обозн. Допуск, в % Буквен. обозн. Допуск, в % Буквен. обозн. Допуск, в % Буквен. обозн.
±0.001 Е ±0.05 X ±2.0 G(Л) -10 . .+30 Q
±0.002 L ±0.1 В (Ж) ±5.0 J(M) -10…+50 T(Э)
±0.005 R ±0.2 С (У) ±10 К (С) -10..+100 Y(Ю)
±0.01 P ±0.5 D(Д) ±20 М(В) -20 . .+50 S(B)
±0.02 U ±1.0 F(P) ±30 N (Ф) -20 ..+80 Z(A)





https://zhevak.wordpress.com/%D0%BA%D0%BE%D0%B4%D1%8B-%D0%BD%D0%B0%D0%BF…

Подстроенные конденсаторы. Керамические подстроенные конденсаторы. Основные данные керамических подстроечных конденсаторов. Подстроенные (полупеременные) конденсаторы Конденсатор подстроечный керамический

§ 3. Подстроенные конденсаторы

Керамические подстроенные конденсаторы находят широкое применение в колебательных контурах для точной подстройки в процессе наладки радиоаппаратуры

Таблица II. 5-250; 200-325;

275 — 375; 350- 450;

4_|5: 5-20; 6-25; 8-30

2-7; 4-15; 6-25; 8-30

1_Ю; 2-15: 2-20; 2-25

* ТКЕ не нормируется.

Выпускаются четыре типа керамических подстроечных конденсаторов: 1) КПД — керамические подстроечные дисковые; ?) КПК — конденсаторы подстроечные керамические;

3) КПКМТ — конденсаторы подстроечные керамические малогаба ритные тропикоустойчнвые;

4) КПКТ — конденсаторы подстроечные керамические трубчатые. Внешний вид подстроечных конденсаторов представлен на рис. 11.8, а основные данные приведены п табл. 11.19.

Пластинчатые подстроечные конденсаторы представляют гобой миниатюрные нр я моем костные конденсаторы переменной емкости с воздушным диэлектриком (рис. П.8). Характеризуются высокими качественными показателями, но сложны по конструкции и дороги.

§ 4. Конденсаторы переменной емкости

Основные параметры конденсаторов переменной емкости те же, что и конденсаторов постоянной емкости (см. § 1). Одной из основных характеристик конденсаторов переменной емкости является закон изменения скости в зависимости от угла поворота подвижных пластин (рстора), которым определяет закон изменения частоты при настройке контура. Выпускают прямочастотные, логарифмические, прнмоемкостные и пря-моволновые конденсаторы переменной емкости. Они изготовляются с воздушным и твердым диэлектриком. Конденсаторы с воздушным диэлектриком характеризуются более высокими показателями, в частности большими точностью установки емкости и стабильностью. Конден саторы с гвердым диэлектриком отличаются малыми размерами, а поэтому применяются в малогабаритной аппаратуре.

В табл. 11.20 приведены основные данные типовых малогабаритных конденсаторов переменной емкости с твердым диэлектриком. Эти кон денсаторы предназначены для радиоприемников, работающих на транзисторах.

Таблица 11.20

Основные данные типовых малогабаритных конденсаторов переменной емкости

Где установлен

Закон изменения емкости

Пределы изменения емкости. пф

Тангенс угла диэлектрических потерь

Размеры корпуса, мм

Длина выступающей части с осью, мм

Вес, г (не более)

Прямоемкостный

Прямоволновой

Примечание. Конденсаторы выполнены в виде блоков из двух секция.

В качестве конденсаторов настройки малогабаритных радиоприемников можно применять керамические подстроечные конденсаторы ткпа КПК- Для увеличения срока их службы на серебряное покрытие статора гальваническим способом наносится пленка хрома или никеля толщиной 1,0-1,5 мк. Можно также припаять пластинку из латунной или медной фольги толщиной 0,05-0,1 мм. Рекомендуется следующий способ: вырезав заготовку по форме серебряного покрытия статора

В обиходе так называют изделия, изготовленные методом обжига массы, в основном глины. В технике же под керамическими подразумевают материалы с подобной структурой, хотя глины в них вовсе нет, либо она присутствует в незначительном количестве. К ним можно отнести конденсаторную керамику, применяемую в качестве диэлектрика конденсаторов.

Керамические конденсаторы

Такие изделия отличаются высокими электрическими показателями, небольшими размерами и низкой стоимостью. Керамические конденсаторы широко применяются в контурах радиоаппаратуры. Они бывают с постоянной емкостью и подстроечными.

с постоянной емкостью

Термостабильные керамические конденсаторы применяются в контурах генераторов и гетеродинов высокой стабильности. Для восстановления температуры используются термокомпенсирующие элементы. Особую группу составляют сегнето-керамические конденсаторы, в которых в качестве диэлектрика применяется сегнетокерамика — материал с очень высокой (до нескольких тысяч) в определенном интервале температур. Упомянутые изделия отличаются от высокочастотной керамики большей емкостью при одинаковых размерах.

Керамический трубчатый конденсатор (КТ-1, КТ-2) — это тонкостенная трубка, внешняя и внутренняя поверхности которой покрыты слоем серебра.

Конденсатор керамический дисковый (КД1, КД2) и дисковые сегнето-керамические модели (КДС1, КДС2, КДС3) представляют собой круглую керамическую пластину с обкладкой в виде тонких слоев серебра.

Керамический, опрессованный пластмассой боченочный элемент (КОБ1, КОБ2, КОБ3) — керамический цилиндрик, на основание которого также нанесены обкладки.

Цветовая гамма и её значение

Различные цвета, в которые окрашены изделия КТ, КДС, КД и др., обозначают стабильность их емкости при изменении температуры. и серая краска применяется в том случае, если на изменение температуры отреагирует незначительным образом. Такие элементы называются термостабильными. Красный и зеленый цвета означают, что при повышении температуры емкость изделий заметно уменьшится — это термокомпенсирующие конденсаторы. свидетельствует о том, что в случае перемены температурного режима в широком диапазоне емкость изделия будет меняться довольно сильно (однако при емкость остается стабильной).

Виды керамических подстроечных конденсаторов

Эти изделия предназначены для подгонки (подстройки) параметров колебательных контуров, еще их называют полупеременными. Кратко рассмотрим каждый из них.

Конденсатор подстроечный керамический (КПК) состоит из керамического основания (статора) и керамического же подвижного диска (ротора). Диск на оси прикреплен к статору, и его можно вращать при помощи отвертки. Серебряные обкладки, имеющие форму секторов, нанесены на плоскости обеих составляющих. Материал ротора является диэлектриком. При вращении изменяется взаимное расположение обкладок, соответственно, и емкость между ними.

Конденсатор подстроечный керамический трубчатый (КПКТ) — само название говорит о том, что рассматриваемое изделие имеет вид трубки. На её внутреннюю поверхность также нанесена тонкая серебряная неподвижная обкладка — металлический стержень с винтовой нарезкой. При вращении (достигается посредством отвертки) емкость изменяется за счет ввода или вывода стержня из трубки.

Емкость керамических конденсаторов

Еще 10-20 лет назад из-за трудностей, связанных с производством упомянутых конденсаторов, изделия относили к разряду приборов малой емкости. Совсем недавно керамический конденсатор 1 мкф никого не удивил бы, а вот элемент на 10 мкФ воспринимался как экзотика.

Но сегодня развитие технологий позволило некоторым производителям радиокомпонентов заявить о достижении лимита емкости в таких конденсаторах до 100 мкФ, но, как они заверяют, и это еще не предел.

Они бывают полярные и неполярные. Различия их в том, что одни применяются в цепях постоянного напряжения, а другие в цепях переменного. Возможно, применение постоянных конденсаторов в цепях переменного напряжения при включении их последовательно одноименными полюсами, но они при этом показывают не лучшие параметры.

Конденсаторы неполярные

Неполярные, так же как и резисторы бывают постоянные, переменные и подстроечные.

Подстроечные конденсаторы применяются для настройки резонансных цепей в приемо-передающей аппаратуре.

Рис. 1. Конденсаторы КПК

Тип КПК. Представляют из себя посеребренные обкладки и керамический изолятор. Имеют емкость в несколько десятков пикофарад. Встретить можно в любых приемниках, радиолах и телевизионных модуляторах. Подстроечные конденсаторы также обозначаются буквами КТ. Затем следует цифра, указывающая тип диэлектрика:

1 — вакуумные; 2 — воздушные; 3 — газонаполненные; 4 — твердый диэлектрик; 5 — жидкий диэлектрик. Например, обозначение КП2 означает конденсатор переменной емкости с воздушным диэлектриком, а обозначение КТ4 — подстроечный конденсатор с твердым диэлектриком.

Рис. 2 Современные подстроечные чип-конденсаторы

Для настройки радиоприемников на нужную частоту применяют конденсаторы переменной емкости (КПЕ)


Рис. 3 Конденсаторы КПЕ

Их можно встретить только в приемо-передающей аппаратуре

1- КПЕ с воздушным диэлектриком, найти можно в любом радиоприемнике 60- 80-х годов.
2 — переменный конденсатор для УКВ блоков с верньером
3 — переменный конденсатор, применяется в приемной технике 90-х годов и по сей день, можно встретить в любом музыкальном центре, магнитофоне, кассетном плеере с приемником. 10 Ом.


Рис. 5 Конденсаторы КТК

Конденсаторы КТК — Конденсатор трубчатый керамический В качестве диэлектрика используется керамическая трубка, обкладки из серебра. Широко применялись в колебательных контурах ламповой аппаратуры с 40-х по начало восьмидесятых годов. Цвет конденсатора означает ТКЕ(температурный коэффициент изменения емкости). Рядом с емкостью, как правило прописывается группа ТКЕ, которая имеет буквенное или цифровое обозначение (Таблица1.) Как видно из таблицы, самые термостабильные — голубые и серые. Вообще этот тип очень хорош для ВЧ техники.

Таблица 1. Маркировка ТКЕ керамических конденсаторов

При настройке приемников часто приходится подбирать конденсаторы гетеродинных и входных контуров. Если в приемнике используются конденсаторы КТК, то подбор емкости конденсаторов в этих контурах можно упростить. Для этого на корпус конденсатора рядом с выводом наматывают плотно несколько витков провода ПЭЛ 0,3 и один из концов этой спиральки подпаивают к выводу конденсаторов. Раздвигая и сдвигая витки спиральки, можно в небольших пределах регулировать емкость конденсатора. Может случиться, что, подключив конец спиральки к одному из выводов конденсатора, добиться изменения емкости не удается. В этом случае спираль следует подпаять к другому выводу.


Рис. 6 Керамические конденсаторы. Вверху советские, внизу импортные.

Керамические конденсаторы, их обычно называют «красные флажки», также иногда встречается название «глиняные». Эти конденсаторы широко применяются в высокочастотных цепях. Обычно эти конденсаторы не котируются и редко применяются любителями, поскольку конденсаторы одного и того же типа могут быть изготовлены из разной керамики и имеют различные характеристики. В керамических конденсаторах выигрывая в размерах, проигрывают в термостабильности и линейности. На корпусе обозначается емкость и ТКЕ (таблица 2.)

Таблица 2

Достаточно взглянуть на допустимое изменение емкости у конденсаторов с ТКЕ Н90 емкость может изменяться почти в два раза! Для многих целей это не приемлемо, но все же не стоит отвергать этот тип, при небольшом перепаде температур и не жестких требованиях ими вполне можно пользоваться. Применяя параллельное включение конденсаторов с разными знаками ТКЕ можно получить достаточно высокую стабильность результирующей емкости. Встретить их можно в любой аппаратуре, особенно любят китайцы в своих поделках.

Имеют на корпусе обозначение емкости в пикофарадах или нанофарадах, импортные маркируются числовой кодировкой. Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пФ. Несколько примеров собраны в таблице:

Маркировка цифробуквенная:
22р-22 пикофарада
2n2- 2.2 нанофарада
n10 — 100 пикофарад

Хотелось бы особо отметить керамические конденсаторы типа КМ, применяются в промышленном оборудовании и военных аппаратах, имеют высокую стабильность, найти весьма сложно, потому как содержат редкоземельные металлы, и если вы нашли плату, где применяется данный тип конденсаторов, то в 70 % случаев их вырезали до вас).

В последнее десятилетие очень часто стали применяться радиодетали для поверхностного монтажа, вот основные типоразмеры корпусов для керамических чип-конденсаторов

Конденсаторы МБМ – металлобумажный конденсатор(рис 6.), применялся как правило в ламповой звукоусилительной аппаратуре. Сейчас весьма ценятся некоторыми аудиофилами. Также к данному типу относятся конденсаторы К42У-2 военной приемки, но их иногда можно встретить и в бытовой вппаратуре.


Рис. 7 Конденсатор МБМ и К42У-2

Следует отметить отдельно такие типы конденсаторов как МБГО и МБГЧ(рис.8), любителями зачастую используются как пусковые конденсаторы для запуска электродвигателей. Как пример, мой запас на двигатель на 7кВт (рис 9.). Рассчитаны на высокое напряжение от 160 до 1000в, что им дает много различных применений в быту и промышленности. Следует помнить, что для использования в домашней сети, нужно брать конденсаторы, с рабочим напряжением не менее 350в. Найти такие конденсаторы можно в старых бытовых стиральных машинах, различных устройствах с электродвигателями и в промышленных установках. Часто применяются в качестве фильтров для акустических систем, имея для этого неплохие параметры.


Рис. 8. МБГО, МБГЧ


Рис. 9

Кроме обозначения, указывающего конструктивные особенности (КСО — конденсатор слюдяной спрессованный, КТК -керамический трубчатый и т. д.), существует система обозначений конденсаторов постоянной емкости, состоящая из ряда элементов: на первом месте стоит буква К, на втором месте -двухзначное число, первая цифра которого характеризует тип диэлектрика, а вторая — особенности диэлектрика или эксплуатации, затем через дефис ставится порядковый номер разработки.

Например, обозначение К73-17 означает пленочный полиэтилен-терефталатный конденсатор с 17 порядковым номером разработки.


Рис. 10. Различные типы конденсаторов



Рис. 11. Конденсатор типа К73-15

Основные типы конденсаторов, в скобочках импортные аналоги.

К10 -Керамический, низковольтный (Upa6 К50 -Электролитический, фольговый, Алюминиевый
К15 -Керамический, высоковольтный (Upa6>1600B)
К51 -Электролитический, фольговый, танталовый,ниобиевый и др.
К20 -Кварцевый
К52 -Электролитический, объемно-пористый
К21 -Стеклянный
К53 -Оксидо-полупроводниковый
К22 -Стеклокерамический
К54 -Оксидно-металлический
К23 -Стеклоэмалевый
К60- С воздушным диэлектриком
К31- Слюдяной малой мощности (Mica)
К61 -Вакуумный
К32 -Слюдяной большой мощности
К71 -Пленочный полистирольный(KS или FKS)
К40 -Бумажный низковольтный(ираб К72 -Пленочный фторопластовый (TFT)
К73 -Пленочный полиэтилентереф-талатный (KT ,TFM, TFF или FKT)
К41 -Бумажный высоковольт-ный(ираб>2 kB) с фольговыми обкладками
К75 -Пленочный комбинированный
К76 –Лакопленочный (MKL)
К42 -Бумажный с металлизированными Обкладками (MP)
К77 -Пленочный, Поликарбонатный (KC, MKC или FKC)
К78 – Пленочный полипропилен (KP, MKP или FKP)

Конденсаторы с пленочным диэлектриком в простонародье называют слюдяными, различные применяемые диэлектрики дают хорошие показатели ТКЕ. В качестве обкладок в пленочных конденсаторах используют либо алюминиевую фольгу, либо напыленные на диэлектрическую пленку тонкие слои алюминия или цинка. Они имеют достаточно стабильные параметры и применяются для любых целей (не для всех типов). Встречаются в бытовой аппаратуре повсеместно. Корпус таких конденсаторов может быть как металлическим, так и пластмассовым и иметь цилиндрическую или прямоугольную форму(рис. 10.) Импортные слюдяные конденсаторы(рис.12)


Рис. 12. Импортные слюдяные конденсаторы

На конденсаторах указывается номинальное отклонение от емкости, может быть показано в процентах или иметь буквенный код. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости конденсатора, вот так 22nK, 220nM, 470nJ.

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости конденсаторов. Допуск в %

Буквенное обозначение

Важным является значение допустимого рабочего напряжения конденсатора, указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая маркировка). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения конденсаторов.

Номинальное напряжение, В

Буква обозначения

Поклонники Николы Тесла имеют частую потребность в высоковольтных конденсаторах, вот некоторые которые можно встретить, в основном в телевизорах в блоках строчной развертки.


Рис. 13. Высоковольтные конденсаторы

Конденсаторы полярные

К полярным конденсаторам относятся все электролитические, которые бывают:

Алюминиевые электролитические конденсаторы обладают высокой емкостью, низкой стоимостью и доступностью. Такие конденсаторы широко применяются в радиоприборостроении, но имеют существенный недостаток. Со временем электролит внутри конденсатора высыхает и они теряют емкость. Вместе с емкостью увеличивается эквивалентное последовательное сопротивление и такие конденсаторы уже не справляются с поставленными задачами. Это как правило служит причиной неисправности многих бытовых приборов. Использование б/у конденсаторов не желательно, но все же если возникло желание их использовать, нужно тщательно измерить емкость и esr, чтоб потом не искать причину неработоспособности прибора. Перечислять типы алюминиевых конденсаторов не вижу смысла, поскольку особых отличий в них нет, кроме геометрических параметров. Конденсаторы бывают радиальные(с выводами с одного торца цилиндра)и аксиальные(с выводами с противоположных торцов), встречаются конденсаторы с одним выводом, в качестве второго-используется корпус с резьбовым наконечником(он же и является крепежом), такие конденсаторы можно встретить в старой ламповой радиотелевизионной технике. Также стоит заметить, что на материнских платах компьютеров, в импульсных блоках питания часто встречаются конденсаторы с низким эквивалентным сопротивлением, так называемые LOW ESR, так вот они имеют улучшенные параметры и заменяются только на подобные, иначе при первом включении будет взрыв.


Рис. 14. Электролитические конденсаторы. Снизу — для поверхностного монтажа.

Танталовые конденсаторы, лучше чем алюминиевые, за счет использования более дорогой технологии. В них применяется сухой электролит, поэтому им не свойственно «высыхание» алюминиевых конденсаторов. Кроме того, танталовые конденсаторы имеют более низкое активное сопротивление на высоких частотах (100 кГц), что важно при использовании в импульсных источниках питания. Недостатком танталовых конденсаторов является относительно большое уменьшение емкости с увеличением частоты и повышенная чувствительность к переполюсовке и перегрузкам. К сожалению, этот тип конденсаторов характеризуется невысокими значениями емкости (как правило, не более 100 мкФ). Высокая чувствительность к напряжению заставляет разработчиков делать запас по напряжению Увеличенным в два и более раз.


Рис. 14. Танталовые конденсаторы. Первые три отечественные, предпоследний импортный, последний импортный для поверхностного монтажа.

Основные размеры танталовых чип-конденсаторов:

К одной из разновидностей конденсаторов (на самом деле это полупроводники и с обычными конденсаторами имеют мало общего, но упомянуть их все же имеет смысл) относятся варикапы. Это особый вид диодо-конденсатора, который изменяет свою емкость в зависимости от приложенного напряжения. Применяются в качестве элементов с электрически управляемой ёмкостью в схемах перестройки частоты колебательного контура, деления и умножения частоты, частотной модуляции, управляемых фазовращателей и др.


Рис. 15 Варикапы кв106б, кв102

Также весьма интересны «суперконденсаторы» или ионисторы. При малых размерах они обладают колоссальной емкостью и часто используются для питания микросхем памяти, и иногда ими подменяют электрохимические батареи. Ионисторы могут работать и в буфере с батареями в целях защиты их от резких скачков тока нагрузки: при низком токе нагрузки батарея подзаряжает суперконденсатор, и если ток резко возрастет, ионистор отдаст запасенную энергию, чем уменьшит нагрузку на батарею. При таком варианте использования его размещают либо непосредственно возле аккумуляторной батареи, либо внутри ее корпуса. Их можно встретить в ноутбуках в качестве элемента питания для CMOS.

К недостаткам можно отнести:
Удельная энергия меньше, чем у аккумуляторов (5-12 Вт·ч/кг при 200 Вт·ч/кг для литий-ионных аккумуляторов).
Напряжение зависит от степени заряженности.
Возможность выгорания внутренних контактов при коротком замыкании.
Большое внутреннее сопротивление по сравнению с традиционными конденсаторами (10…100 Ом у ионистора 1 Ф × 5,5 В).
Значительно больший, по сравнению с аккумуляторами, саморазряд: порядка 1 мкА у ионистора 2 Ф × 2,5 В.


Рис. 16. Ионисторы

Подстроенные (полупеременные) конденсаторы позволяют изменять емкость в незначительных пределах. Они применяются для точной фиксированной подстройки емкости колебательных контуров в цепях высокой частоты для изменения величины связи между цепями, а также для подгонки емкости в процессе ремонта и наладки радиоприёмников . Обычно эти конденсаторы включаются параллельно основным конденсаторам большей емкости.

Подстроенные конденсаторы (рис. 20) состоят из двух керамических элементов: неподвижного основания — статора и подвижного диска — ротора или плунжера (в КПК-Т). На ротор и статор методом вжигания нанесены тончайшие серебряные обкладки в виде секторов. Диэлектриком между обкладками статора и ротора могут быть воздух, керамика или слюда. Выводы от обкладок выполнены в виде контактных лепестков, предназначенных для припайки монтажных проводов схемы.

Ротор жестко закреплен на оси, которая может вращаться с помощью отвертки. При вращении ротора изменяется взаимное положение (перекрытие) обкладок статора и ротора, а следовательно, и емкость конденсатора. Когда сектор или капля припоя на роторе расположена против вывода на статоре, то емкость будет максимальной, а при повороте ротора на 180° относительно указанного положения — минимальной. Конструкция трубчатых подстроенных конденсаторов несколько отличается от описанной выше. В них изменение емкости достигается перемещением плунжера в керамической трубке.

Для крепления к шасси керамические подстроенные конденсаторы имеют в керамическом основании отверстия для винтов или других крепежных деталей.

Промышленность выпускает несколько видов подстроечных конденсаторов, Конденсаторы КПК (подстроечные керамические) изготавливаются на номинальное напряжение постоянного тока 500 В. В зависимости от конструктивного исполнения конденсаторы КПК выпускают нескольких видов: КПК-1 — с ротором диаметром около 18 мм, КПК-2, КПК-3 и КПК-5 — с ротором диаметром около 33 мм. Кроме того, КПК-5 имеет регулировочный винт, который непосред-ственно соединен с роторной обкладкой.

Отрицательное ТКЕ конденсатора типа КПК позволяет осуществлять температурную компенсацию в колебательных контурах, так как катушки индуктивности в контурах имеют положительный температурный коэффициент индуктивности.

Маркировка конденсаторов КПК обозначает тип и вид конденсатора и величину минимальной и максимальной емкости (пФ). Например: КПК-3-125/250.

Конденсаторы КПК-Т (подстроечные керамические трубчатые) предназначены для работы в цепях с номинальным напряжением постоянного тока 500 В. Керамический диэлектрик позволяет использовать их в радиоприемниках и других радиоаппаратах.

Конденсаторы КПК-М (подстроечные керамические малогабаритные) предназначаются для работы в интервале температур от -20 до +80°С при номинальном напряжении постоянного тока 350 В. Выпускаются они двух вариантов: Н — для навесного монтажа; П — для печатного монтажа.

В качестве подстроечных конденсаторов в контурах высокой частоты и гетеродина в транзисторных приемниках применяются в основном полупеременные конденсаторы типов КПК-МП емкостью 4…15 пФ, КТ-4-2 емкостью 5…20 пФ.

Конденсаторы КПВ (подстроечные с воздушным диэлектриком) выпускаются пяти модификаций с минимальным диапазоном изменения емкости 4…50 пФ и максимальным- 8… 140 пФ, на номинальное напряжение постоянного тока 300 В. Малогабаритные конденсаторы (типа КПВМ) выпускаются на номинальное напряжение 350… 650 В. По конструкции конденсаторы типа К.ПВМ являются прямоемкостными с углом поворота 180° и имеют 14 модификаций по емкости с минимальной величиной 1,8…6,5пФ и максимальной — 3,8…24 пФ. Конденсаторы типа 2КПВМ имеют угол поворота 90° и предназначены для подстройки высокочастотных контуров в диапазоне УКВ и ДЦВ. По емкости эти конденсаторы имеют 12 модификаций с минимальной емкостью 1…1.3 пФ и максимальной — 1,5…2,8 пФ. Конденсаторы типа ЗКПВМ являются дифференциальными и выпускаются 14 модификаций с минимальной емкостью 2,5…6,5 пФ и максимальной 3…24 нФ. Миниатюрные керамические полупеременные конденсаторы К.Т4-2 и КТ4-1Т предназначены для радиоаппаратов с печатным монтажом,

Для точной настройки контуров в процессе производства и эксплуатации РЭА применяются подстроечные конденсаторы, с помощью которых компенсируется разброс параметров контура. В отличие от переменных подстроечные конденсаторы имеют относительно небольшое изменение емкости. После подстройки РЭА подвижная часть конденсатора фиксируется простейшими стопорными устройствами или воском.

Подстроечные конденсаторы характеризуются теми же параметрами что и переменные. Однако к ним предъявляются и ряд специфических требований: стабильность емкости в зафиксированном положении, высокая надежность такой фиксации, плавность установки емкости.

Подстроечные конденсаторы бывают с воздушным и твердым диэлектриком. Конструкция воздушных подстроечных конденсаторов с вращающимся ротором подобна аналогичной конструкции переменных конденсаторов, но ротор укорачивается и на его конце делается прорезь (шлиц) для вращения ротора (см. рис.2.5).

Наибольшее применение получили дисковые керамические подстроечные конденсаторы с вращающимся ротором в виде диска (рис.2.6). Такие конденсаторы состоят из сплошного керамического статора и дискообразного ротора. На поверхности статора и ротора наносится металлическая пленка серебра в виде полуокружности. Диэлектриком является титановая керамика с высокой диэлектрической проницаемостью и воздушная прослойка между ротором и статором. Недостатком таких конденсаторов является изменение емкости при давлении на ротор и большой разброс ТКЕ. Однако такие подстроечные конденсаторы имеют малые габариты и низкую стоимость.

Система обозначений подстроечных конденсаторов соответствует принятой для постоянных конденсаторов, которая описана в разделе 2.2.2, и состоит из двух букв КТ (конденсатор подстроечный), цифры, обозначающей тип диэлектрика согласно табл.2.4, и числа, обозначающего порядковый номер разработки конденсатора.

Например: КТ4-21 2,0/10 – конденсатор подстроечный с керамическим диэлектриком, порядковый номер разработки 21, минимальная емкость 2 пФ, максимальная емкость 10 пФ.

До действующей системы обозначений подстроечные конденсаторы обозначались набором от двух до четырех букв, которые отражали тип диэлектрика и его конструктивные особенности.

Например: КПК-МТ – конденсатор подстроечный керамический малогабаритный термостойкий.

    1. Вариконды

Вариконды это конденсаторы, емкость которых резко меняется в зависимости от приложенного напряжения. Этот эффект достигается применением в качестве диэлектрика сегнетокерамики на основе титанатов бария и стронция. Поскольку в сегнетоэлектриках зависимость вектора электрического смещения от напряженности приложенного поля нелинейная, то это вызывает зависимость диэлектрической проницаемости от величины приложенного электрического поля (рис.2.7).

Основными параметрами варикондов являются следующие параметры:

    Номинальная емкость – это емкость, которая измеряется при напряжении переменного тока 5 В с частотой 50 Гц или при напряжении переменного тока 1,5…2 В частотой 1000 Гц. Условия измерения номинальной емкости зависят от типа вариконда. Номинальная емкость указывается на корпусе вариконда. Промежуточные значения номинальной емкости варисторов соответствуют рядам Е6 и Е12.

    Коэффициент нелинейности по напряжению переменного тока – он показывает во сколько раз увеличивается емкость вариконда при изменении напряжения переменного тока частотой 50 Гц от 5 В до величины напряжения, при которой достигается максимальное значение емкости.

    Коэффициент управления по постоянному напряжению – это коэффициент, который показывает во сколько раз уменьшается емкость вариконда при изменении постоянного напряжения от 0 до 200 В.

Конструкция варикондов соответствует конструкции постоянных конденсаторов с объемным диэлектриком – дисковая или стержневая (рис.2.8).

Вариконды широко применяются для оперативной подстройки резонансных контуров с помощью электрического управления.

Система обозначений вариконда соответствует принятой для постоянных конденсаторов, которая описана в разделе 2.2.2, и состоит из двух букв КН (конденсатор нелинейный), цифры, обозначающей тип диэлектрика согласно табл.2.4, и числа, обозначающего порядковый номер разработки вариконда.

Например: КН1-5 4,7 пФ – конденсатор нелинейный вариконд, порядковый номер разработки 5, номинальная емкость 4,7 пФ.

До действующей системы обозначений вариконды обозначались набором букв ВК и цифр, которые отражали конструктивные особенности вариконда.

Например: ВК2-Б – вариконд тип конструкции 2 неизолированный.

Керамические, стеклокерамические конденсаторы | Основы электроакустики

Керамические, стеклокерамические и стеклопленочные конденсаторы В зависимости от электрических свойств, керамику служащей диэлектриком, керамические конденсаторы могут быть
  • высоко­частотными,
  • низкочастотными,
  • термостабильными,
  • термокомпенса­ционными.

Высокочастотная керамика (тиконд и др.) обладает ма­лыми диэлектрическими потерями (на радиочастотах tg6<0,001) и невысокой диэлектрической проницаемостью (от 12 до 1500). Низ­кочастотная керамика Характеризуется относительно большими ди­электрическими потерями (на частотах нескбльких килогерц tg6< 0,04) и высокой диэлектрической проницаемостью (от 1000 до 8000). От вида керамики зависит температурная стабильность емко­сти керамических конденсаторов. По значениям ТКЕ конденсаторы из высокочастотной керамики делят на, группы (табл. 32), обозначае­мые буквами П (положительный) и М (отрицательный) и числом, указывающим среднее значение ТКЕ на 1 ° на радиочастотах.

По значениям ТКЕ в диапазоне рабочих температур конденса­торы из низкочастотной керамики делят  на группы, обозначаемые буквой Н и числом, указывающим, на сколько процентов может из­мениться емкость конденсаторов в этом диапазоне по срайнению с температурой 20 °С  Конденсаторы с малым значением ТКЕ (группы ПЗЗ, М47) от­носят к термостабильным, а с большим отрицательным (Ml500) — к термокомпенсационным. Будучи включенными в резонансные кон­туры, такие конденсаторы позволяют .скомпенсировать положитель­ный ТКЕ других элементов схемы. Наиболее распространены керамические дисковые КД, КДУ и трубчатые КТ конденсаторы. Наряду с этими конденсаторами применяют пластинчатые и монолитные. Дисковые конденсаторы КД1, КД2, КДУ  представляют собой керамический диск, на поверхности которого нанесены метал лизирозанпые обкладки с проволочными токоотводами, а трубчатые КТ-1, КТ-2, КТ-3  — керамическую трубку, на внутрен-нюю и наружную поверхности которой нанесены обкладки, покры­тые защитной эмалью определенного цвета и снабженные проволоч­ными токоотводами. Такие конденсаторы применяют в контурных, разделительных или блокированных цепях радиоаппаратуры. Элек­трические параметры дисковых конденсаторов приведены в табл.34, а трубчатых — в табл. 35.

Трубчатые конденсаторы — проходные КТП-1 — КТП-3 , опорные КО-1, КО-2  и дисковые КДО-1, КДО-2 — применяют в качестве фильтровых в цепях постоянного и переменного токов ори рабочих напряжениях до 750 В. Пластинчатые керамические конденсаторы К10-7  выпускают с неболь­шой толщиной (0,2 — 0,4 мм) диэлектрической пластины прямоуголь­ной формы, на плоскости которой нанесены металлизированные об­кладки. Конденсаторы КЮ-7а имеют номинальные напряжения 250 В и емкости от 6,8 до 6800 пФ и от 0,01 до 0,033 мкФ, а К10-7 в — 50 В и от 22 до 6800 пФ, а также от 0,01 до 0,047 мкФ соответст­венно Конденсаторы применяют для работы в цепях постоянного, переменного и импульсного токов в диапазоне температур от — 60 до + 155°С. Однонаправленные выводы конденсаторов обеспечивают их использование да платах с печатным монтажом. Монолитные керамические конденсаторы КЮ-23, КЮ-17 выпус­кают малогабаритными с толщиной слоя диэлектрика 0,025 — 0,07 мм и используют для работы в цепях постоянного и переменного токов, а также в импульсных режимах различных микросхем и диапазоне температур от — 60 до +85 С. Пределы номинальных напряжений конденсаторов К10*23 — 16 В, емкостей от 2,2 до 3000 пФ и от 680 до 33000 пФ, а конденсаторов КЮ-17 — 25 В, от 22 пФ до 0,012 мкФ и от 470 пФ до 0,33 мкФ соответственно.

Стеклокерамические конденсаторы СКМ К22У-1, К22У-2, К22У-3 и К22-5, имеющие секции из стеклокерамики и серебряной илн алюминиевой фольги, могут работать в цепях постоянного и пе­ременного токов, а также в импульсных режимах в диапазоне температур от — 60 до +155°С. Емкость стеклокерамических конденса­торов лежит в пределах от 75 пФ до 0,047 мкФ. Конденсаторы К22У-1 используют в качестве контурных, разделительных, сеточных, блоки­ровочных, а К22У-3 — в гибридных интегральных микросхемах.

 Стеклопленочные конденсаторы заменяют дорогостоящие слюдяные, имеют меньшие по сравнению с ними габаритные размеры. Их используют для работы в.цепях постоянного тока и импульсных режимах. Эти конденсаторы применяют в резонансных контурах и других высокочастотных схемах. Пределы номинальных емкостей, напряжение и диапазон рабочих температур стеклопленочных кон­денсаторов приведены в табл. 36



Таблица 32

Обозначение труп­пы конденсато­ров по ТКЕ

Изменение ТКЕ в диапазоне температур от 20 до 85°С

Условный цвет окраски корпуса конденсатора

П100

П33

М47

М75

М330

Ml500

+100±30

+33±30

—47±30

—75±30

— 330±60

— 1500±200

Синий

Серый

Голубой



Красный

Зеленый

Примечание. Цвет окраски точка на корпусе М75 красный, а МЗЗО — зеленый.

Таблица 33

Обозначение групп и конденсаторов по ТКЕ

Изменение емкости, %, в диапазоне температур от — 60 до +85° С

Цвет точки или по­лоски на корпусе конденсатора

Н30

Н50

Н70

Н90

±30

 ±50

—      70

—      90

Зеленый

Синий

Белый

 Таблица 34

Обозначение группы конденсаторов по ТКЕ

Номинальное напряжение, В





Пределы номинала емкостей,





Номинальное

напряжение,В



Пределы номинальных емкостей, пФ





Номинальное

напряжение





Пределы номинальных  емкостей, пФ







КД1 (04,5 — 6,5мм)

КД2 (06,5 — 8,5 мм)

КДУ (08,6 — 16,5 мм)

П100

ПЗЗ

М47

М75

М700

М1300

250

1 — 7,5

1 — 10

1 — 15

1 — 39

10 — 56

18 — 130

500

1 — 12

1 — 30

1 — 43

1 — 68

3,3 — 150

15 — 270

50

1 — 2,2

1 — 27

3, 3 — 27

27 — 47

Н70

160

680 — 2200

300

680 — 6800

__

 —

Таблица 35

Обозначе­ние группы конденса­торов по ТКЕ

Номинальное напряже­ние, В

Пределы номинальных емкостей, пФ

Номинальное напряже­ние, В

Пределы номинальных емкостей, пФ

Номинальное напряже­ние, В

Пределы номинальных емкостей, пФ





КТ-1 (03мм)

КТ-2 (06мм)

КТ-3 (010мм)

П100



1 — 30



2,2 — 100



2,2 — 110

ПЗЗ



1 — 62



2,2 — 180



2,2 — 150

М47

2&0

1 — 75

500

2,2 — 240

750

2,2 — 240

М75



1 — 130



2,2 — 360



 —

М700



2,2 — 270



2,2 — 910



2,2 — 1000

М1500



15 — 560



15 — 2200



 —

Н70

160

680 — 10000

300

От 680 пФ до 0,033 мкФ

 —

.Таблица 36

Конденсатор

Номинальное напряжение, В

Пределы номинальных емкостей, пФ

Диапазон рабочих температур, °С

К21-5а

160

2,2 — 16

От — 60 до +100

К21-56

160

2,2 — 330

» — 60 » +100

К2-7

50

57 — 10000

» — 60 » +155





Маркировка конденсаторов 103. Маркировка конденсаторов – как разобраться

Название которых она получила благодаря основному цвету корпуса — красному и его оттенков (из-за чего их так же бывает называют «рыжими»). Конечно, встречаются и корпуса желтого цвета. Данный тип конденсаторов представляет собой «подушечки» компаунда, который нанесен на пластину конденсатора и окрашен в красный, оранжевый или желтый цвета. Емкости и размеры этих конденсаторов различны, вывода необходимо откусывать «по корешок», так, чтобы ничего не оставалось. Не смотря на высокую цену, подобный «микс» , «смесь» из конденсаторов различных типов, конечно, отличается от стоимости «зеленых» в меньшую сторону. Это обусловлено прежде всего значительной массой корпуса по сравнению с содержимым. Обратите внимание, что, как правило, «выход» по содержанию металлов таких, как , во многом зависит от многих факторов, однако принято считать, что чем меньше размер конденсатора, тем больше вес его корпуса и выводов внутри корпуса по сравнению с содержимым. Именно поэтому мелкие конденсаторы чаще дешевле, чем крупные. Обратите внимание, что далеко не все конденсаторы или радиодетали, которые принимают за конденсаторы «красные» таковыми являются. На фото изображены примеры непосредственно «красных» конденсаторов, которые принимаются.

Засор и единица измерения конденсаторов КМ

Очень часто в смеси присутствует так называемый «засор» — детали похожие на красные конденсаторы, но таковыми не являющиеся. Данная позиция – весовая, поэтому необходимо взвешивать общее количество конденсаторов, предназначенных к сдаче. Принято в качестве единицы веса использовать килограмм, за который и дается цена. Это очень просто: 100 граммов, например, будут считаться, как 0,1 кг., 20 граммов – как 0,02 кг., 7 граммов – 0,007 кг. Стоит отметить и тот факт, что зачастую эту позицию и доставляют именно килограммами, по 10-15 килограммов, именно поэтому единицей веса принято брать килограмм для расчета.

Где можно найти конденсаторы КМ

Такие конденсаторы можно найти в различных приборах советского и послесоветского производства. Как правило, это генераторы, осциллографы, различные . Эти элементы размещаются на печатных платах вышеуказанных (и не только) устройств и нередки случаи, когда с одного прибора вполне можно получить 300 граммов конденсаторов. Для демонтажа этих конденсаторов необходимо разобрать прибор и кусачками снимать (скусывать) конденсаторы в какую-нибудь емкость, стараясь действовать таким образом, чтобы проволочные выводы конденсаторов оставались на плате, а не на корпусе конденсатора (как я уже написал «под корешок»). Случается, что данные конденсаторы залиты на плате лаком, приклеены, вывода их бывает, имеют надетый на них кембрик. Это усложняет демонтаж и увеличивает засор. Бывает даже так, что в некоторых модулях конденсаторы залиты резиноподобной массой, часто прозрачной, сильно осложняющей демонтаж этих деталей. Непосредственно, обычно пластина конденсатора внутри его окрашенного корпуса имеет вид бескорпусного конденсатора и окрашена в бежевый или коричневый цвет. При раскусывании можно разглядеть так называемые «слои» из которых состоит сам элемент. Еще раз посмотрите на фото, я думаю, что однажды запомнив, как выглядят элементы этой позиции, Вы уже ни с чем их не спутаете, ведь конденсаторы КМ по праву (вернее, по содержанию драгметаллов) – одна из наиболее дорогих позиций, за которые можно выручить неплохие деньги.

Правильная подготовка конденсаторов КМ красных

Когда конденсаторов немного, то имеет смысл рассортировать их по позициям, начиная хотя бы с размера. С другой стороны, далеко не каждый в состоянии сделать это в соответствии с содержанием драгоценных металлов, которое конечно разное у разных конденсаторов. Когда уже килограммы, то обычно их не сортируют, а сдают «миксом» (смесью), кто-то находит для себя, что сортировать для него не выгодно, кто-то просто в силу того, что зрение подводит, не может обеспечить сортировку. Это не страшно, ведь наши специалисты помогут в любом случае, это наша работа. Итак, сняв конденсаторы с плат, необходимо их перевесить. Для этого берется любая емкость, устанавливается на весы, тарируются весы (это значит, что обнуляются с установленной пустой емкостью. В этом случае они будут показывать вес только содержимого емкости, а не прибавленный к этому вес банки или пакета). Я поясняю это, ибо далеко не все работали продавцами и умеют пользоваться весами, а для контроля это не будет лишним). После этого, счастливый обладатель «КМ красных» звонит нам по телефону, договаривается о прибытии, либо о самовывозе с нашей стороны, либо уточняет адрес для . В случае самостоятельного прибытия вы получаете деньги сразу, расчет незамедлительный, в случае с посылками – по факту получения и пересчета содержимого отправка на банковскую карту или согласно иных указанных Вами почтовых реквизитов.

Конденсатор — это простейший элемент с двумя металлическими обкладками, разделенными диэлектрическим веществом. Принцип работы этих приборов основан на способности сохранения электрического заряда: то есть заряжаться, а в нужный момент разряжаться. Существует множество способов записи номинальной емкости этого прибора на его корпусе. Так, маркировка конденсаторов может состоять только из цифр (три или четыре) или из буквенно-цифрового кода, а также из цветовых индикаторов. В этой статье мы рассмотрим основные виды записи электрических параметров емкостей.

Цифровая маркировка конденсаторов

При кодировке с помощью трех цифр первые две цифры обозначают емкость устройства, а последняя — показатель степени по основанию 10 для получения значения в пикофарадах. При такой записи последний символ «9» будет соответствовать «-1». Соответственно, если первая цифра ноль (010), то емкость составит 1 пФ. Маркировка конденсаторов, состоящая из четырех цифр, аналогична тройной, только здесь первые три цифры означают емкость, а последняя — степень. Например, если запись имеет вид 1722, то это означает, что емкость прибора составляет 17,2 нФ (172*102 пФ = 17200 пФ или 17,2 нФ).

Маркировка конденсаторов буквенно-цифровым методом

При таком способе записи литера обозначает десятичную запятую, а цифры — величину емкости. Такой способ кодировки может иметь вид: 16 п означает 16 пФ (25 р — 25 пФ), 3н2 соответствует 3,2 нФ (6n6 — 6,6 нФ), μ35 соответственно 0,35 мкФ. Иногда при обозначении десятичной точки применяют литеру R. Принято таким образом маркировать величину емкости в микрофарадах, однако, если перед литерой R расположен нуль, значит емкость в пикофарадах. Пример: 0R7 соответствует 0,7 пФ (R67 — 0,67 мкФ), 5R6 означает 5,6 мкФ. Таким образом осуществляется как маркировка импортных конденсаторов, так и конденсаторов отечественного производства. Отличаются по способу записи только планарные керамические приборы. Из-за их малого размера используют специальные цветовые коды, значение которых можно сравнивать с таблицами, которые приводятся в технических характеристиках каждого такого элемента. Приводить их в этой статье бесполезно, так как каждый производитель использует свои способы цветовой кодировки.

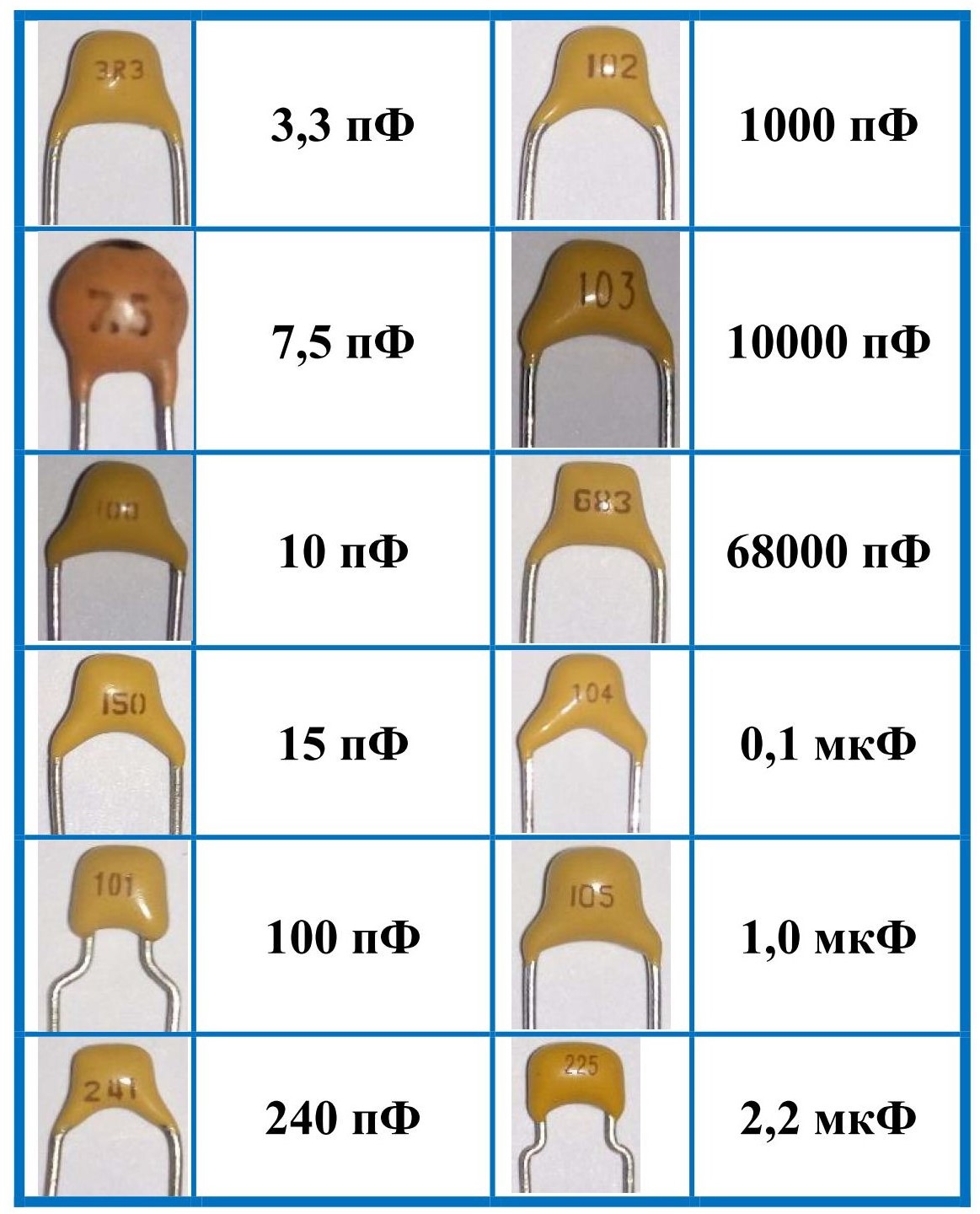

Маркировка керамических конденсаторов

На приборах такого типа обычно ставится цифровой вид записи величины емкости. Например, маркировка 214 будет соответствовать значению 210 000 пикофарад (210 нФ и 0,21 мкФ). При значении 211 — 210 пФ, при 210 — 21 пФ. Кроме величины емкости на керамических конденсаторах указывают значение допускаемого отклонения. Этот параметр маркируют либо в числовом виде в процентах (например, ±5%, 20%), либо литерой латинского алфавита. Как исключение попадаются конденсаторы, в которых допуск закодирован русской буквой. Например, если на приборе нанесена маркировка М75С, то это означает, что значение емкости будет 0,075 мкФ, а допуск составит ±10%. Чаще всего в аппаратуре бытового назначения применяют конденсаторы, допуск которых составляет H, M, J, K. Эти символы всегда наносятся после значения номинальной емкости прибора. Например, 25nK, 120nM, 450nJ. Таблицы расшифровки значений допускаемых отклонений приводятся в техническом описании каждого конденсатора.

КОДОВАЯ МАРКИРОВКА

Кодировка 3-мя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.

* Иногда последний ноль не указывают.

Кодировка 4-мя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

Примеры:


Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

ЦВЕТОВАЯ МАРКИРОВКА

На практике для цветового кодирования постоянных конденсаторов используются несколько методик цветовой маркировки


* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

Вывод «+» может иметь больший диаметр

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек:

Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

МАРКИРОВКА ДОПУСКОВ

В соответствии с требованиями Публикаций 62 и 115-2 IEC (МЭК) для конденсаторов установлены следующие допуски и их кодировка:

МАРКИРОВКА ТКЕ

Конденсаторы с ненормируемым ТКЕ


* Современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с линейной зависимостью от температуры


* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85″С.

** Современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с нелинейной зависимостью от температуры


* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим.

Например, фирма PHILIPS для группы Y5P нормирует -55…+125 њС.

*** В соответствии с EIA. Некоторые фирмы, например Panasonic, пользуются другой кодировкой.

Кодовая и цветовая маркировка конденсаторов

Допуски

В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

Таблица 1

Допуск [%] Буквенное обозначение Цвет
±0,1* В(Ж)
±0,25* С(У) оранжевый
±0,5* D(Д) желтый
±1,0* F(P) коричневый
±2,0 G(Л) красный
±5,0 J(И) зеленый
±10 К(С) белый
±20 М(В) черный
±30 N(Ф)
-10…+30 Q(0)
-10…+50 Т(Э]
-10…+100 Y(Ю)
-20…+50 S(Б) фиолетовый
-20,..+80 Z(A) серый

*-Для конденсаторов емкостью

Перерасчет допуска из % (δ) в фарады (Δ):

Δ=(δхС/100%)[Ф]

Пример:

Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10 -9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

Температурный коэффициент емкости (ТКЕ)


Конденсаторы с ненормируемым ТКЕ

Таблица 2

* Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с линейной зависимостью от температуры

Таблица 3

Обозначение
ГОСТ
Обозначение
международное
ТКЕ
*
Буквенный
код
Цвет**
П100 P100 100 (+130…-49) A красный+фиолетовый
П33 33 N серый
МПО NPO 0(+30..-75) С черный
М33 N030 -33(+30…-80] Н коричневый
М75 N080 -75(+30…-80) L красный
M150 N150 -150(+30…-105) Р оранжевый
М220 N220 -220(+30…-120) R желтый
М330 N330 -330(+60…-180) S зеленый
М470 N470 -470(+60…-210) Т голубой
М750 N750 -750(+120…-330) U фиолетовый
М1500 N1500 -500(-250…-670) V оранжевый+оранжевый
М2200 N2200 -2200 К желтый+оранжевый

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85 ° С.

** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с нелинейной зависимостью от температуры

Таблица 4

Группа ТКЕ* Допуск[%] Температура**[ ° C] Буквенный
код ***
Цвет***
Y5F ±7,5 -30…+85
Y5P ±10 -30…+85 серебряный
Y5R -30…+85 R серый
Y5S ±22 -30…+85 S коричневый
Y5U +22…-56 -30…+85 A
Y5V(2F) +22…-82 -30…+85
X5F ±7,5 -55…+85
Х5Р ±10 -55…+85
X5S ±22 -55…+85
X5U +22…-56 -55…+85 синий
X5V +22…-82 -55..+86
X7R(2R) ±15 -55…+125
Z5F ±7,5 -10…+85 В
Z5P ±10 -10…+85 С
Z5S ±22 -10…+85
Z5U(2E) +22…-56 -10…+85 E
Z5V +22…-82 -10…+85 F зеленый
SL0(GP) +150…-1500 -55…+150 Nil белый

* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например: фирма «Philips» для группы Y5P нормирует -55…+125 °С.

*** В соответствии с EIA. Некоторые фирмы, например «Panasonic», пользуются другой кодировкой.

Рис. 1

Таблица 5

Метки
полосы, кольца, точки
1 2 3 4 5 6
3 метки* 1-я цифра 2-я цифра Множитель
4 метки 1-я цифра 2-я цифра Множитель Допуск
4 метки 1-я цифра 2-я цифра Множитель Напряжение
4 метки 1 и 2-я цифры Множитель Допуск Напряжение
5 меток 1-я цифра 2-я цифра Множитель Допуск Напряжение
5 меток» 1-я цифра 2-я цифра Множитель Допуск ТКЕ
6 меток 1-я цифра 2-я цифра 3-я цифра Множитель Допуск ТКЕ

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

Рис. 2

Таблица 6

Цвет 1-я цифра
мкФ
2-я цифра
мкФ
Множи-
тель
Напряже-
ние
Черный 0 1 10
Коричневый 1 1 10
Красный 2 2 100
Оранжевый 3 3
Желтый 4 4 6,3
Зеленый 5 5 16
Голубой 6 6 20
Фиолетовый 7 7
Серый 8 8 0,01 25
Белый 9 9 0,1 3
Розовый 35

Рис. 3

Таблица 7

Цвет 1-я цифра
пФ
2-я цифра
пФ
3-я цифра
пФ
Множитель Допуск ТКЕ
Серебряный 0,01 10% Y5P
Золотой 0,1 5%
Черный 0 0 1 20%* NPO
Коричневый 1 1 1 10 1%** Y56/N33
Красный 2 2 2 100 2% N75
Оранжевый 3 3 3 10 3 N150
Желтый 4 4 4 10 4 N220
Зеленый 5 5 5 10 5 N330
Голубой 6 6 6 10 6 N470
Фиолетовый 7 7 7 10 7 N750
Серый 8 8 8 10 8 30% Y5R
Белый 9 9 9 +80/-20% SL

Рис. 4

Таблица 8

Цвет 1-я и
2-я цифра
пФ
Множитель Допуск Напряжение
Черный 10 1 20% 4
Коричневый 12 10 1% 6,3
Красный 15 100 2% 10
Оранжевый 18 10 3 0,25 пФ 16
Желтый 22 10 4 0,5 пФ 40
Зеленый 27 10 5 5% 20/25
Голубой 33 10 6 1% 30/32
Фиолетовый 39 10 7 -2О…+5О%
Серый 47 0,01 -20…+80% 3,2
Белый 56 0,1 10% 63
Серебряный 68 2,5
Золотой 82 5% 1,6

Рис. 5

Таблица 9

Номинальная емкость [мкФ] Допуск Напряжение
0,01 ±10% 250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33 ±20 400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
1 полоса 2 полоса 3 полоса 4 полоса 5 полоса

Кодовая маркировка

А. Маркировка 3 цифрами

Таблица 10

Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
109 1,0 0,001 0,000001
159 1,5 0,0015 0,000001
229 2,2 0,0022 0,000001
339 3,3 0,0033 0,000001
479 4,7 0,0047 0,000001
689 6,8 0,0068 0,000001
100* 10 0,01 0,00001
150 15 0,015 0,000015
220 22 0,022 0,000022
330 33 0,033 0,000033
470 47 0,047 0,000047
680 68 0,068 0,000068
101 100 0,1 0,0001
151 150 0,15 0,00015
221 220 0,22 0,00022
331 330 0,33 0,00033
471 470 0,47 0,00047
681 680 0,68 0,00068
102 1000 1,0 0,001
152 1500 1,5 0,0015
222 2200 2,2 0,0022
332 3300 3,3 0,0033
472 4700 4,7 0,0047
682 6800 6,8 0,0068
103 10000 10 0,01
153 15000 15 0,015
223 22000 22 0,022
333 33000 33 0,033
473 47000 47 0,047
683 68000 68 0,068
104 100000 100 0,1
154 150000 150 0,15
224 220000 220 0,22
334 330000 330 0,33
474 470000 470 0,47
684 680000 680 0,68
105 1000000 1000 1,0

В. Маркировка 4 цифрами

Таблица 11

Код Емкость[пФ] Емкость[нФ] Емкость[мкФ]
1622 16200 16,2 0,0162
4753 475000 475 0,475

Рис. 3

Таблица 7

Цвет 1-я цифра
пФ
2-я цифра
пФ
3-я цифра
пФ
Множитель Допуск ТКЕ
Серебряный 0,01 10% Y5P
Золотой 0,1 5%
Черный 0 0 1 20%* NPO
Коричневый 1 1 1 10 1%** Y56/N33
Красный 2 2 2 100 2% N75
Оранжевый 3 3 3 10 3 N150
Желтый 4 4 4 10 4 N220
Зеленый 5 5 5 10 5 N330
Голубой 6 6 6 10 6 N470
Фиолетовый 7 7 7 10 7 N750
Серый 8 8 8 10 8 30% Y5R
Белый 9 9 9 +80/-20% SL

* Для емкостей меньше 10 пФ допуск ±2,0 пФ.
** Для емкостей меньше 10 пФ допуск±0,1 пФ.

Рис. 4

Таблица 8

Цвет 1-я и
2-я цифра
пФ
Множитель Допуск Напряжение
Черный 10 1 20% 4
Коричневый 12 10 1% 6,3
Красный 15 100 2% 10
Оранжевый 18 10 3 0,25 пФ 16
Желтый 22 10 4 0,5 пФ 40
Зеленый 27 10 5 5% 20/25
Голубой 33 10 6 1% 30/32
Фиолетовый 39 10 7 -2О…+5О%
Серый 47 0,01 -20…+80% 3,2
Белый 56 0,1 10% 63
Серебряный 68 2,5
Золотой 82 5% 1,6

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

Рис. 5

Таблица 9

Номинальная емкость [мкФ] Допуск Напряжение
0,01 ±10% 250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33 ±20 400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
1 полоса 2 полоса 3 полоса 4 полоса 5 полоса

Кодовая маркировка

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Таблица 10

Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
109 1,0 0,001 0,000001
159 1,5 0,0015 0,000001
229 2,2 0,0022 0,000001
339 3,3 0,0033 0,000001
479 4,7 0,0047 0,000001
689 6,8 0,0068 0,000001
100* 10 0,01 0,00001
150 15 0,015 0,000015
220 22 0,022 0,000022
330 33 0,033 0,000033
470 47 0,047 0,000047
680 68 0,068 0,000068
101 100 0,1 0,0001
151 150 0,15 0,00015
221 220 0,22 0,00022
331 330 0,33 0,00033
471 470 0,47 0,00047
681 680 0,68 0,00068
102 1000 1,0 0,001
152 1500 1,5 0,0015
222 2200 2,2 0,0022
332 3300 3,3 0,0033
472 4700 4,7 0,0047
682 6800 6,8 0,0068
103 10000 10 0,01
153 15000 15 0,015
223 22000 22 0,022
333 33000 33 0,033
473 47000 47 0,047
683 68000 68 0,068
104 100000 100 0,1
154 150000 150 0,15
224 220000 220 0,22
334 330000 330 0,33
474 470000 470 0,47
684 680000 680 0,68
105 1000000 1000 1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Таблица 11

Код Емкость[пФ] Емкость[нФ] Емкость[мкФ]
1622 16200 16,2 0,0162
4753 475000 475 0,475

Рис. 6

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Таблица 12

Код Емкость [мкФ]
R1 0,1
R47 0,47
1 1,0
4R7 4,7
10 10
100 100

Рис. 7

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Таблица 13

Код Емкость
p10 0,1 пФ
Ip5 1,5 пФ
332p 332 пФ
1НО или 1nО 1,0 нФ
15Н или 15n 15 нФ
33h3 или 33n2 33,2 нФ
590H или 590n 590 нФ
m15 0,15мкФ
1m5 1,5 мкФ
33m2 33,2 мкФ
330m 330 мкФ
1mO 1 мФ или 1000 мкФ
10m 10 мФ

Рис. 8

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Рис. 9

Таблица 14

Код Емкость [мкФ] Напряжение [В]
А6 1,0 16/35
А7 10 4
АА7 10 10
АЕ7 15 10
AJ6 2,2 10
AJ7 22 10
AN6 3,3 10
AN7 33 10
AS6 4,7 10
AW6 6,8 10
СА7 10 16
СЕ6 1,5 16
СЕ7 15 16
CJ6 2,2 16
CN6 3,3 16
CS6 4,7 16
CW6 6,8 16
DA6 1,0 20
DA7 10 20
DE6 1,5 20
DJ6 2,2 20
DN6 3,3 20
DS6 4,7 20
DW6 6,8 20
Е6 1,5 10/25
ЕА6 1,0 25
ЕЕ6 1,5 25
EJ6 2,2 25
EN6 3,3 25
ES6 4,7 25
EW5 0,68 25
GA7 10 4
GE7 15 4
GJ7 22 4
GN7 33 4
GS6 4,7 4
GS7 47 4
GW6 6,8 4
GW7 68 4
J6 2,2 6,3/7/20
JA7 10 6,3/7
JE7 15 6,3/7
JJ7 22 6,3/7
JN6 3,3 6,3/7
JN7 33 6,3/7
JS6 4,7 6,3/7
JS7 47 6,3/7
JW6 6,8 6,3/7
N5 0,33 35
N6 3,3 4/16
S5 0,47 25/35
VA6 1,0 35
VE6 1,5 35
VJ6 2,2 35
VN6 3,3 35
VS5 0,47 35
VW5 0,68 35
W5 0,68 20/35

Рис. 10

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

Рис. 11

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Рис. 12

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Рис. 13

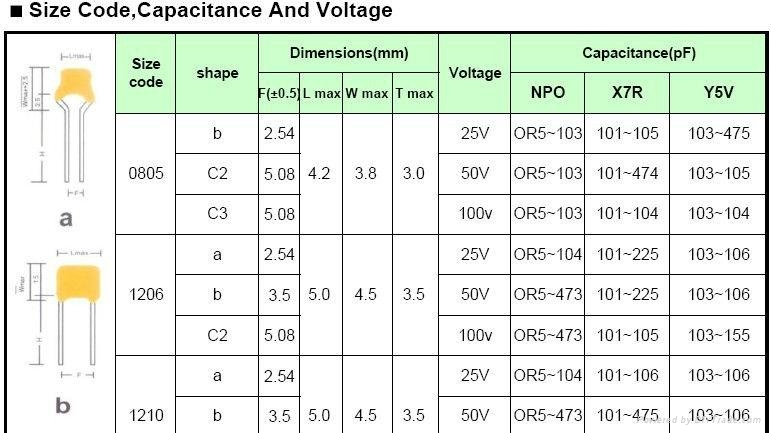

Всем привет!
Предлагаю вашему вниманию таблицу
маркировок и расшифровки керамических конденсаторов .
Конденсаторы имеют определённую кодовую маркировку и, умея расшифровывать эти коды, можно узнать их ёмкость. Для чего это нужно — всем понятно.
Итак,
расшифровывать коды нужно так:
Например, на конденсаторе написано «104». Первые две цифры обозначают ёмкость конденсатора в пикофарадах (10 пф), последняя цифра указывает количество нулей, которое нужно прибавить к 10, т.е. 10 и четыре нуля, получится 100000 пф.
Если последняя цифра в коде «9», это значит ёмкость данного конденсатора меньше 10 пф. Если первая цифра «0», то ёмкость меньше 1 пф, например код 010 означает 1 пф. Буква в коде применяется в качестве десятичной запятой, т.е. код, например, 0R5 означает ёмкость конденсатора 0,5 пф.

Также в кодовых обозначениях конденсаторов применяется такой параметр, как температурный коэффициент ёмкости (ТКЕ). Этот параметр показывает изменение ёмкости конденсатора при изменении температуры окружающей среды и выражается в миллионных долях ёмкости на градус (10 — 6х о С). Существуют несколько ТКЕ – положительный (обозначается буквами «Р» или «П»), отрицательный (обозначается буквами «N» или «М») и ненормированный (обозначается «Н»).

Если кодовое число обозначается четырьмя цифрами, то расчёт производится по такой же схеме, но ёмкость обозначают первые три цифры.
Например код 4753=475000пф=475нф=0.475мкф
Код
Ёмкость
Пикофарад
(пФ, pF)
Нанофарад (нФ, nF)
Микрофорад (мкФ, µF)
109
1.0
0.001
159
1.5
0.0015
229
2.2
0.0022
339
3.3
0.0033
479
4.7
0.0047
689
6.8
0.0068
100
10
0.01
150
15
0.015
220
22
0.022
330
33
0.033
470
47
0.047
680
68
0.068
101
100
0.1
151
150
0.15
221
220
0.22
331
330
0.33
471
470
0.47
681
680
0.68
102
1000
1.0
0.001
152
1500
1.5
0.0015
222
2200
2.2
0.0022
332
3300
3.3
0.0033
472
4700
4.7
0.0047
682
6800
6.8
0.0068
103
10000
10
0.01
153
15000
15
0.015
223
22000
22
0.022
333
33000
33
0.033
473
47000
47
0.047
683
68000
68
0.068
104
100000
100
0.1
154
150000
150
0.15
224
220000
220
0.22
334
330000
330
0.33
474
470000
470
0.47
684
680000
680
0.68
105
1000000
1000
1.0
1622
16200
16.2
0.0162

2 кв 102k B керамический конденсатор

Тип диска высокого напряжения DCH керамические конденсаторы

1.функции и использует
диск высокого напряжения керамические конденсаторы имеют функцию выдерживать более высокое напряжение в формате .этих конденсаторов используются в обход контура муфты , и эти конденсаторы с низким уровнем распыления фактором являются особенно подходит используется в контурах, таких как Линии сканирования в телевизор .

2.относится к стандарту
GB9599 подробные спецификации для электронных компонентов высокого напряжения керамические конденсаторы типа CC81
GB9600 подробные спецификации для электронных компонентов высокого напряжения керамические конденсаторы типа КТ81

3.согласно спецификации


Нет

Пункт

Согласно спецификации

1

Рабочая температура

-25 ~ 85ºC

2

Емкость(Cr)и распыления фактор/quality factor испытания состояние

25ºC , 1VRM , classI:1 Мгц
класса II:1 Кгц

3

Рассеивание мощности фактор(tgδ)

Y5P(очередной),Y5u,Z5U,Y5V:tgδ≤2,0%
Y5P(низкое рассеивание мощности типа):tgδ≤0,5% в
год: tgδ≤0,3%
SL: Cr<30PF,Q≥400+20 Cr ; Cr≥30PF , Q≥1000

4

Номинальное напряжение(Ur)

1КВ ПОСТОЯННОГО ТОКА 2КВ ПОСТОЯННОГО ТОКА 3КВ ПОСТОЯННОГО ТОКА

5

Напряжение доказательства

2Ur

6

Сопротивление изоляции (IR)

Ик-≥10000МΩ(500 В пост. тока)

7

Характеристики температуры

Y5P,Y5u,Z5U,Y5V,YR,CO,SL

4.емкостного сопротивления и Таблица размеров


Номинальное напряжение
(КВ)

Размер(мм)

Температурный коэффициент группы

Привести размеры (мм)

Магнитофонную ленту стиль

Диаметр Dmax

Толщина
Tмакс.

Y5P(B)
(рассеивание мощности типа)

Y5U(E)

Z5U(E)

Y5V(F)

SL
CO

Y5P(B)
(низкое рассеивание мощности типа)

В ГОД

Вывод пространства
F

Вывод стиль

Номинальная емкость (PF)

1

5.5

4.0

56~560

1000

1000~1500

1000~2200

10~100

100~470

100~220

5.0±1,0

L , J

F

6.8

680

1500


3300

110~120

560~680

330~470

7.8

820~1200

2200

2200

4700

120~180

820~1000

560~680

9.0

1500~1800

3300

3300

6800

180~240

1500

820~1000

9.8

2200

4700

4700

8200~10000

270~330

1800~2200

1200~1500

L, J, K

10.5

2700

6800

6800


360~390

2700


11.5

3300




430~470

3300

1800

12.3

3900

10000

10000

15000

510~620

3900

2200

7,5±1,0

L и K P

V

13.0

4700





4700

2700

14.0

5600





5600

3300

Y

14.7

6800



22000


6800

3900

16,5

8200





8200

4700

19.5

10000





10000

5600

10.0±1,0

2

5.5

5.0





4~36



5.0±1,0
7,5±1,0

L

F
V

6.8

68~470

470~1000


1000~1500

39~51

100~470

100~270

7.8

560~680

1500


2200~2700

56~82

560~680

330~390

9.0

820~1000

2200


3300

91~110

820~1000

470

9.8

1200

3300


4700

120~160

1200

560~680

L и
K

10.5

1500



6800

180~200

1500

820

11.5

1800




220~240

1800

1000

12.3

2200

4700


10000

270~300

2200

1200

7,5±1,0

L и
K
P

V

13.0

2700

6800



330~360

2700

1500

14.0

3300




390


1800

Y

14.7

3900

10000


15000


3300

2200

15,5






3900


16,5






4700

2700

18.0

4700






3300

10.0±1,0


19.5

5600



20000~22000


5600



3

6.8

6.0

56~270

470~680


1000~1500

5~39

100~270


7,5±1,0

L

F
V

7.8

330~470

1000



43~56

330~470


9.0

560~680

1500


2200

62~82

560~680


9.8

820~1000

2200


3300

91~110

820


L и
K

10.5




4700


1000


11.5

1200

3300




1200


12.3

1500



6800


1500


7,5±1,0

L и
K
P

V

13.0

1800





1800


14.0

2200

4700






Y

14.7

2700



10000


2200


15,5


6800




2700


16,5

3300







18.0

3900



15000


3300


10.0±1,0


19.5

4700

10000







Емкостное сопротивление терпимости

±10%,
±20%

±20%

±20%

+80/-20%

± 5 %
± 10%

±10%

±10%




Примечание:YR код характеристики температуры в диапазоне от -30~+85ºC , емкость изменить время ±15 % , в диапазоне от -25~+125C , емкость изменить время +15~-30% .

По какой причине невозможно получить номинальное значение емкости?

Иногда, когда емкость керамического конденсатора с высокой диэлектрической проницаемостью измеряется с помощью измерителя LCR, невозможно получить номинальное значение емкости. Емкость керамического конденсатора с высокой диэлектрической проницаемостью изменяется в зависимости от температуры, напряжения (переменного и постоянного тока), частоты и времени, поэтому для получения номинального значения емкости необходимо измерить емкость ниже условия измерения, указанные в подразделе 4.7 JIS C 5101-1, 1998 «Электростатическая емкость», которые приведены в Таблице 1 ниже.

Таблица 1


Керамический конденсатор имеет такие особенности, как компактность, низкий импеданс, отсутствие полярности и т. Д. С другой стороны, у него есть недостатки, заключающиеся в том, что его емкость зависит от температуры, напряжения (постоянного и переменного тока), частоты и времени.
На графиках ниже показаны различные характеристики, которые влияют на измеренное значение емкости, на примере конденсаторов размером 3216 мм, емкостью 10 мкФ с характеристиками B и F соответственно.

Рис. 1. Температурные характеристики * Емкость изменяется в зависимости от температуры.

Рис. 2. Характеристики смещения постоянного тока * Изменение емкости при смещении постоянного тока

Рис. 3. Характеристики переменного напряжения * Емкость изменяется с изменением напряжения переменного тока.

Рис. 4. Частотные характеристики * Емкость изменяется в зависимости от диапазона частот.

Рис. 5. Характеристики старения * Изменение емкости во времени

Как упоминалось выше, емкость керамического конденсатора с высокой диэлектрической проницаемостью изменяется в зависимости от температуры, напряжения (постоянного и переменного тока), частоты и времени.При измерении емкости конденсатора необходимо, чтобы измерение выполнялось в условиях, предусмотренных вышеупомянутыми условиями. Также при проектировании схемы адекватно учитывать характеристики керамического конденсатора в условиях рабочей среды.

Характеристики смещения, температурные характеристики, частотные характеристики и т. Д. Могут быть подтверждены с помощью этого программного обеспечения. (SimSurfing)
SimSurfing
Как пользоваться


Связанные вопросы и ответы
> Пожалуйста, предоставьте данные, касающиеся температурных характеристик и характеристик смещения постоянного тока, характеристик напряжения переменного тока, импеданса / ESR и других частотных характеристик, экзотермических характеристик пульсаций и других основных электрических характеристик многослойных керамических конденсаторов.Кроме того, можно ли предоставить такие данные в формате CSV?
> Пожалуйста, предоставьте данные о характеристиках смещения постоянного тока в случае изменения условий измерения (окружающей температуры и приложенного напряжения переменного тока) многослойных керамических конденсаторов. (Пример: данные характеристики смещения постоянного тока при 40 ℃ и 10 мВ среднеквадр.)
> Пожалуйста, предоставьте данные, касающиеся температурных характеристик в случае изменения условий измерения (приложенное напряжение постоянного / переменного тока) многослойных керамических конденсаторов.(Пример: данные температурных характеристик при 3 В постоянного тока и 10 мВ среднеквадратичного значения)
> Пожалуйста, предоставьте данные, касающиеся частотных характеристик в случае изменения условий измерения (температура окружающей среды и приложенное напряжение постоянного тока) многослойных керамических конденсаторов. (Пример: данные частотных характеристик при 40 ℃ и 3 В постоянного тока)
> Пожалуйста, предоставьте технические характеристики, касающиеся электрических характеристик многослойных керамических конденсаторов. Кроме того, предоставьте сравнительные данные для нескольких номеров деталей.

Понимание влияния ESR на выбор керамического конденсатора

В идеальном мире конденсаторы могут быть сконструированы таким образом, чтобы они не оказывали сопротивления. Однако это физически невозможно достичь, поскольку в конденсаторе всегда будет какое-то внутреннее сопротивление, которое появляется последовательно с емкостью устройства. Уровень этого сопротивления, известного как эквивалентное последовательное сопротивление (ESR), будет варьироваться в зависимости от конденсатора в зависимости от множества факторов, включая используемые диэлектрические материалы, частоту применения, утечку, а также качество и надежность конденсатора.Два графика на рисунке 1 показывают пример того, как может изменяться ESR при увеличении частоты на различных емкостях на двух разных классах керамических диэлектриков.

Рис. 1. Верхний график показывает зависимость ESR от частоты для конденсаторов с диэлектриком класса I, а нижний график представляет диэлектрик класса II (оба от Knowles Precision Devices).

Значение ESR может быть очень маленьким в некоторых случаях и пренебрежимо малым для некоторых простых конструкций или низкочастотных приложений.Однако для некоторых мощных или высокочастотных приложений учет значения ESR в расчетах общего импеданса может иметь решающее значение для поддержания эффективности работы или предотвращения потенциальных отказов. Давайте посмотрим, как учитывать ESR для этих типов приложений.

Определите свою частоту резонанса

Во-первых, чтобы убедиться, что ваш конденсатор работает в точке, где сопротивление минимально, важно понимать собственную резонансную частоту (SRF) вашей цепи.SRF — это точка, в которой конденсатор будет демонстрировать наименьшее сопротивление, поскольку в этой точке ESR является единственным фактором, влияющим на общие потери конденсатора. На низких частотах в импедансе преобладают диэлектрические потери из-за задержки поляризации. Когда частота увеличивается выше SRF, паразитная индуктивность начинает доминировать в поведении схемы, что может вызвать перегрев конденсатора и потенциально привести к отказу. Поскольку ESR зависит от частоты приложения, на SRF влияет рабочая частота, как показано на рисунке 2.

Рис. 2. Представление того, как изменяется импеданс при увеличении рабочей частоты. Источник.

Использование MLCC с низкими потерями и высоким добротностью для минимизации ESR для высокочастотных цепей

Как правило, алюминиевые и танталовые конденсаторы имеют более высокое значение ESR, чем керамические конденсаторы с той же емкостью и номинальным напряжением (Таблица 1).

Таблица 1. В этой таблице показаны «типичные» значения ESR для конденсаторов с различными диэлектриками. Источник.

Таким образом, многослойные керамические конденсаторы (MLCC) обычно являются лучшим вариантом для высокочастотных или высокомощных приложений. Используя MLCC с низким ESR в этих приложениях, потери в конденсаторах могут быть минимизированы, в то время как эффективность и стабильность источника питания повышаются, а выходное пульсирующее напряжение снижается.

В компании Knowles Precision Devices мы понимаем, какое влияние ESR может оказать на эти высокомощные или высокочастотные цепи, где Q имеет решающее значение. Мы также знаем, что существует не один конденсатор со сверхнизким ESR, который может работать для всех, поскольку ESR изменяется в зависимости от частоты, на которой работает ваше устройство.Таким образом, мы производим линейку керамических диэлектриков класса II (BX или X7R в зависимости от размера кристалла), которые обеспечивают высокий объемный КПД при незначительных пьезоэффектах. Мы специально разработали эту серию для надежной работы в суровых условиях, например, в мощных широкополосных устройствах связи и импульсных источниках питания. Ниже приведены две диаграммы, на которых показаны зависимости ESR от емкости и Q от емкости трех из этих конденсаторов, изготовленных из разных диэлектрических материалов (Рисунок 3).

Рисунок 3.Компания Knowles Precision Devices производит линейку конденсаторов, которые могут надежно работать при минимальном ESR.

В целом, конденсатор с низким ESR рассеивает меньше тепла и может предотвратить перегрев MLCC, который потенциально может привести к выходу конденсатора из строя. Следовательно, если вы создаете схему, которая требует высокой мощности или должна работать на высокой частоте, где любое количество дополнительного сопротивления может отрицательно повлиять на вашу схему, вам необходимо знать, что ESR является фактором, который необходимо учитывать для вашего приложения. функционировать надежно.

Ознакомьтесь с нашей линейкой MLCC с высоким Q и сверхнизким ESR

AnaLog на керамических конденсаторах

Керамические конденсаторы

нашли широкое применение в каротажных приборах и наземной электронике. Старые знакомые керамические дисковые конденсаторы исторически были повсеместными, с мил. Спец. формованные керамические конденсаторы типа CK (BX) стали обычным явлением в инструментах, построенных в 1970-х и 1980-х годах во время периода подъема на нефтяном пятне. Керамические чип-конденсаторы для поверхностного монтажа становятся все более распространенными в современном поколении каротажного оборудования, но свинцовые керамические конденсаторы все еще встречаются.Ассоциация электронной промышленности (EIA) классифицирует керамические конденсаторы на четыре группы (классы 1-4) и типы внутри классов. В целом, чем ниже номер класса, тем лучше общие характеристики, но тем больше размер для данного значения емкости.

Конденсаторы класса 1

Керамические конденсаторы класса 1 включают типы C0G (также называемые NP0 из старого военного стандарта «отрицательный положительный ноль», но сторонники EIA пренебрегают этим устаревшим термином) и различные типы с температурной компенсацией.Для более низких значений (0,01 мкФ и ниже) использование конденсаторов C0G в критических скважинных приложениях не составляет труда, если другие соображения, такие как номинальное напряжение, не противоречат им. Размер становится проблемой для керамических конденсаторов C0G с более высокой стоимостью, и на самом деле трудно найти керамику C0G выше 0,047 мкФ. Как видно из приведенной ниже таблицы, допуск обычно указывается только для диапазона 25-85 ° C, но допуск C0G 30 ppm иногда указывается до 125 ° C, и это будет предпочтительной деталью для скважинных приложений (детали 200C доступны в несколько производителей и редко встречаются детали с допуском 10 ppm, но такие крайности обычно не нужны и, конечно, дороги).

В приведенной ниже таблице «Коды конденсаторов EIA класса 1» показано соглашение об именах EIA класса 1. Не все типы коммерчески доступны (например, для устройства C0N будет очень ограниченный рынок). EIA перечисляет около 200 предпочтительных устройств, но доступны только пара десятков. В таблице «Общие ограничения класса 1» ниже показаны некоторые из общедоступных версий вместе с устаревшей отраслевой терминологией, которая продолжает оставаться популярной, вероятно, потому, что она более интуитивно понятна с использованием «N» и «P» для обозначения отрицательного и положительного температурные коэффициенты.

Значения цветового кода конденсатора

с примерами

Чтобы использовать конденсатор в своих электронных проектах, необходимо знать цветовой код конденсатора . Для определения номиналов конденсаторов и допусков была введена международная схема цветовой кодировки (, электронная цветовая кодировка ). Каждый конденсатор имеет цвет или буквенно-цифровые символы на корпусе, которые указывают номинальное значение емкости конденсатора.Емкость может варьироваться от 1 пикофактора до 1 фарада. Чтобы узнать значения емкости конденсаторов, нам необходимо выполнить следующие шаги:

Как считывать значения конденсатора?

  1. Считайте значения или буквы

На корпусе каждого конденсатора нанесена специальная маркировка. Он представляет собой номинал или цветовой код конденсатора. Существуют разные типы конденсаторов, каждый из которых имеет определенное значение емкости, номинальное напряжение, температурный диапазон, допуск и срок службы.Но на корпусе большинства конденсаторов указано их значение и напряжение.

  1. Найдите номинальное напряжение

Номинальное напряжение постоянного тока конденсатора играет важную роль в определении прочности изоляции конденсатора. Номинальное напряжение конденсатора говорит о способности конденсатора выдерживать высокое или низкое напряжение при приложении к его клеммам. Эта функция может помочь вам не сжечь вашу схему.

  1. Найдите значения допуска

Допуск конденсатора показывает, на сколько процентов емкость изменяется в зависимости от температуры.Диапазон допуска конденсатора от ± 0,1 пФ до 10%. Лучшая толерантность — самая низкая процентная. По мере увеличения значения допуска увеличивается точность или скорость изменения емкости.

  1. Ищите знаки (+), (-)

Знак или маркировка (+ или -) указывает, что полярность конденсатора положительная или отрицательная. Чаще всего свинцовые конденсаторы имеют + или -, в то время как микросхемы или керамические конденсаторы не имеют маркировки. Для этого типа конденсаторов мы должны измерять с помощью измерителя LCR.Измеритель LCR может использоваться для измерения индуктивности, емкости и сопротивления.

Примеры цветового кода конденсатора

  1. Керамический дисковый конденсатор

В этом конденсаторе в качестве диэлектрического материала (изолятора) используется керамика. Они также известны как многослойные чиповые конденсаторы (MLCC) или дисковые конденсаторы. Значения для керамических дисковых конденсаторов варьируются от 1 нанофарада до 1000 мкФ. В основном они используются в электронных схемах из-за их низкой индуктивности и сопротивления, а также лучшей частотной характеристики.

В дисковом конденсаторе или керамическом конденсаторе показан ниже, на нем написано трехзначное число.

На нем написан трехзначный код 103. 3 число — множитель. Таким образом, мы должны взять 1 -ю цифру и 2 -ю цифру и умножить ее на 3 -й цифры , которая дает значение емкости конкретного конденсатора. Вот пример, 103k = 10 x10 3 , что составляет 10000 пФ, или 10 нФ, или 0.01 мкФ.

Давайте посмотрим еще один пример,

На этом конденсаторе написано 224, что дает значение емкости 22 x 10 4 = 220000 пФ или 220 нФ.

  1. Алюминиевый электролитический конденсатор

Электролитические конденсаторы этого типа изготовлены из алюминия, который используется для питания и коммутации цепей постоянного тока. Цветовой код этого конденсатора написан на корпусе в виде значения емкости и напряжения. Эти конденсаторы имеют низкие значения ESR по сравнению с конденсаторами другой группы.

  1. Керамический конденсатор для поверхностного монтажа

Конденсаторы этого типа подходят для экономии затрат и экономии места. Они доступны в диапазоне от пикофарад до микрофарад. Диэлектрическая проницаемость разной керамики различается, следовательно, различаются также номинальные значения температуры и напряжения.

Таблица цветовых кодов конденсаторов

Вот разные цвета, используемые на конденсаторе, каждый цвет имеет свою цифру, допуск множителя и температурный коэффициент.Таблица цветовых кодов приведена ниже:

Цвет Цифра A Цифра B Множитель D Допуск T> 10 пФ Допуск T Температурный коэффициент
Черный 0 0 × 1 ± 20% ± 2,0 пФ
Коричневый 1 1 × 10 ± 1% ± 0,1 пФ -33 × 10-6
Красный 2 2 × 100 ± 2% ± 0.25пФ -75 × 10-6
Оранжевый 3 3 × 1000 ± 3% -150 × 10-6
Желтый 4 4 × 10000 ± 4% -220 × 10-6
Зеленый 5 5 × 100000 ± 5% ± 0,5 пФ -330 × 10-6
Синий 6 6 × 1000000 -470 × 10-6
Фиолетовый 7 7 -750 × 10-6
Серый 8 8 × 0.01 ± 80%, -20%
Белый 9 9 × 0,1 ± 10% ± 1,0 пФ
Золото × 0,1 ± 5%
Серебро × 0,01 ± 10%

В следующей таблице показано рабочее напряжение в зависимости от конденсатора:

Цвет Номинальное напряжение
Тип J Тип K Тип L Тип M Тип N
Черный 4 100 10 10
Коричневый 6 200 100 1.6
Красный 10 300 250 4 35
Оранжевый 15 400 40
Желтый 20 500 400 6,3 6
Зеленый 25 600 16 15
Синий 35 700 630 20
Фиолетовый 50 800
Серый 900 25 25
Белый 3 1000 2.5 3
Золото 2000
Серебро

Здесь

Тип J — Танталовые конденсаторы погружного типа,
Тип K — Слюдяные конденсаторы,
Тип L — Конденсаторы из полиэфира / полистирола,
Тип M — Электролитические 4-х полосные конденсаторы,
Тип N — Электролитические 3-х полосные конденсаторы

В приведенном выше коде A и B обозначают 1 и 2 цифр, D — множитель, а T — допуск.Последний цвет указывает на номинальное напряжение. Рабочее напряжение — самая важная из всех характеристик. На конденсаторах указано рабочее напряжение, которое относится к максимальному напряжению, которое может быть приложено к конденсатору. Это относится к постоянному напряжению. Конденсатор можно безопасно эксплуатировать в пределах его номинального напряжения. В противном случае можно повредить конденсатор.

Допуск показывает, насколько более или менее вы можете ожидать, что фактическая емкость конденсатора будет отличаться от номинальной емкости, указанной на конденсаторе.Рейтинг допуска выражается в виде плюсового (+) или минусового (-) значения в ± пикофарадах для конденсаторов малой емкости, которые меньше 100 пФ, или в процентах (±%) выше 100 пФ для конденсаторов большой емкости. Он может находиться в диапазоне от -20% до + 80%, т.е. если конденсатор 100 мкФ с допуском ± 20% может изменяться от 80 мкФ до 120 мкФ.

Этот пятиполосный полиэфирный конденсатор можно прочитать как 47 нФ по цветному коду, указанному выше, с допуском 10% и рабочим напряжением 250 В.

Заключение

Конденсаторы десятки (керамические, алюминиевые, пленочные, супер, танталовые и т. Д.).) для коммерческого использования, высокого напряжения, высоких температур, аэрокосмической, оборонной, радиочастотной и микроволновой техники, а также приложений с оптимизацией мощности. Каждый конденсатор имеет цветовую маркировку с собственным набором технических характеристик. Вы должны выбрать тот, который подходит для вашего электронного приложения.

Разберитесь с цветовым кодом конденсатора

В современных конструкциях конденсаторов почти все они имеют фактические значения емкости, напряжения или допуска, нанесенные на корпус в виде буквенно-цифровых символов.Сегодня вы познакомитесь с цветовым кодом конденсатора в табличной форме, а также с цветовым кодом напряжения конденсатора.

Подробнее: Что такое конденсатор

Цветовой код конденсатора

Цветовая кодировка конденсаторов нанесена на их корпус, чтобы электрики могли легко их определить и понять. Эти цветовые коды указывают значение емкости, напряжения и допуск конденсатора. Когда значение емкости помечено как десятичное значение, десятичная точка не будет легко заметна.Это приведет к неправильному считыванию фактического значения емкости. Вместо букв типа p (пико) или n (нано) используются десятичные точки для определения позиции и веса числа.

Например, конденсатор может быть обозначен как n47 = 0,47 нФ, 4n7 = 4,7 нФ или 47n = 47 нФ и так далее. Кроме того, конденсаторы иногда обозначаются заглавной буквой K, чтобы обозначить значение в тысячу пикофарад, поэтому конденсатор 100K будет 100 x 1000 пФ или 100 нФ. Путаницу в маркировке букв, цифр и десятичных знаков можно уменьшить, используя международную схему цветового кодирования.Он был разработан много лет назад как простой способ определения номиналов конденсаторов и допусков. Он состоит из цветовой полосы, расположенной в спектральном порядке, известной как система цветового кода конденсатора.

Таблица цветовых кодов конденсаторов

В таблице ниже показан цветовой код конденсаторов:

Цвет ремешка Цифра A Цифра B Множитель D Допуск (T)> 10pf Допуск (T) <10pf Температурный коэффициент (TC)
Черный 0 0 х1 ± 20% ± 2.0пФ
Коричневый 1 1 x10 ± 1% ± 0,1 пФ -33 × 10 -6
Красный 2 2 x100 ± 2% ± 0,25 пФ -75 × 10 -6
Оранжевый 3 3 x1,000 ± 3% -150 × 10 -6
Желтый 4 4 x10,000 ± 4% -220 × 10 -6
Зеленый 5 5 x100 000 ± 5% ± 0.5пФ -330 × 10 -6
Синий 6 6 x1,000,000 -470 × 10 -6
Фиолетовый 7 7 -750 × 10 -6
Серый 8 8 x0.01 +80%, — 20%
Белый 9 9 х0.1 ± 10% ± 1,0 пФ
Золото x0,1 ± 5%
Серебро x0.01 ± 10%

Подробнее: Емкость в цепях переменного тока

Таблица цветов напряжения конденсатора

Цвет ремешка Номинальное напряжение (В)
Тип J Тип K Тип L Тип M Тип N
Черный 4 100 10 10
Коричневый 6 200 100 1.6
Красный 10 300 250 4 35
Оранжевый 15 400 40
Желтый 20 500 400 6,3 6
Зеленый 25 600 16 15
Синий 35 700 630 20
Фиолетовый 50 800
Серый 900 25 25
Белый 3 1000 2.5 3
Золото 2000
Серебро

Подробнее: Заряд конденсатора

Опорное напряжение конденсатора

Тип J — Танталовые конденсаторы ближнего света.

К — Конденсаторы слюдяные.

L — Конденсаторы из полиэстера и полистирола.

M — Конденсаторы электролитические 4-х полосные.

N — Электролитические 3-х полосные конденсаторы.

Использование цветового кода конденсатора:

Конденсатор из металлизированного полиэстера

Диск и керамический конденсатор

Подробнее: Общие сведения о конденсаторном делителе напряжения

Однако система цветового кода конденсатора не используется. Давным-давно он использовался на неполяризованных конденсаторах из полиэстера и слюды. Но вокруг все еще много старых конденсаторов, поэтому система цветовой кодировки все еще необходима.В настоящее время конденсаторы, такие как дисковые и пленочные, соответствуют стандарту BS1852 и его новой замене, BS EN 60062. Система цветности была заменена последней или системой с цифровым кодированием.

Обычно код состоит из 2 или 3 цифр и дополнительного буквенного кода допуска для определения допуска. Когда используется двухзначный код, значение конденсатора указывается в пикофарадах, например, 47 = 47 пФ и 100 = 100 пФ и т. Д. Для трех более поздних кодов он состоит из двух цифр значения и множителя, как и цвет резистора. коды в разделе резисторов.Возьмем, например, цифры 471 = 47 * 10 = 470 пФ. Вы должны знать, что трехзначные коды часто сопровождаются дополнительным кодом допуска.

Таблица Буквенные коды допусков конденсаторов

В таблице ниже показаны последние коды допусков конденсатора:

Письмо B С D F G Дж К M Z
Допуск C <10 пФ ± пФ 0.1 0,25 0,5 1 2
C> 10 пФ ±% 0,5 1 2 5 10 20 +80-20

Рассмотрим конденсатор ниже. Это керамический диск, на корпусе которого нанесен код 473J. Итак, 4 — это 1 -я цифра , 7 — это 2 -я цифра , а 3 — это множитель в пикофарадах, пФ, а буква J — это допуск.Это можно перевести в 47 пФ * 1000 (3 нуля) = 47 000 пФ или 0,047 мкФ, а J представляет собой допуск +/- 5%.

Подробнее: Понимание диэлектрика конденсатора

Теперь вы можете видеть, что использование цифр и букв в качестве кодов на корпусе конденсаторов упрощает определение их номинала. Их значения емкости представлены в пикофарадах, нанофарадах или микрофарадах. Все эти международные коды и их эквивалентные емкости приведены в следующей таблице.

Таблица буквенных кодов конденсаторов

В таблице ниже показаны международные коды пикофарадов, нанофарад или микрофарад и их эквивалентная емкость.

Пикофарад (пФ) нанофарад (нФ) Микрофарад (мкФ) Код Пикофарад (пФ) нанофарад (нФ) Микрофарад (мкФ) Код
10 0,01 0,00001 100 4700 4.7 0,0047 472
15 0,015 0,000015 150 5000 5,0 0,005 502
22 0,022 0,000022 220 5600 5,6 0,0056 562
33 0,033 0,000033 330 6800 6.8 0,0068 682
47 0,047 0,000047 470 10000 10 0,01 103
100 0,1 0,0001 101 15000 15 0,015 153
120 0,12 0,00012 121 22000 22 0.022 223
130 0,13 0,00013 131 33000 33 0,033 333
150 0,15 0,00015 151 47000 47 0,047 473
180 0,18 0,00018 181 68000 68 0,068 683
220 0.22 0,00022 221 100000 100 0,1 104
330 0,33 0,00033 331 150000 150 0,15 154
470 0,47 0,00047 471 200000 200 0,2 254
560 0,56 0.00056 561 220000 220 0,22 224
680 0,68 0,00068 681 330000 330 0,33 334
750 0,75 0,00075 751 470000 470 0,47 474
820 0,82 0.00082 821 680000 680 0,68 684
1000 1,0 0,001 102 1000000 1000 1,0 105
1500 1,5 0,0015 152 1500000 1500 1,5 155
2000 2,0 0,002 202 2000000 2000 2.0 205
2200 2,2 0,0022 222 2200000 2200 2,2 225
3300 3,3 0,0033 332 3300000 3300 3,3 335

Подробнее: Понимание диэлектрика конденсатора

Посмотрите видео ниже, чтобы узнать цветовой код конденсаторов:

Вот и все для этой статьи, где обсуждались цветовые коды конденсаторов.Я надеюсь, что вы многое почерпнете из чтения, если да, любезно поделитесь с другими студентами. Спасибо за чтение, до встречи!

Что такое керамические конденсаторы?

Введение

Определение: керамический конденсатор — это конденсатор, имеющий керамический диэлектрик в качестве диэлектрического материала. Многослойные керамические конденсаторы и керамические дисковые конденсаторы являются двумя наиболее распространенными типами.

Диэлектрик керамического конденсатора керамический.Керамика, известный изолятор, является одним из первых материалов, используемых при производстве конденсаторов. Керамические конденсаторы бывают различных геометрических форм, некоторые из которых были выведены из употребления из-за размера, паразитных эффектов или электрических характеристик, таких как керамические трубчатые конденсаторы и конденсаторы барьерного слоя. Многослойный керамический конденсатор, также известный как керамический многослойный чип-конденсатор (MLCC), и керамический дисковый конденсатор — это два типа керамических конденсаторов, наиболее широко используемых в современной электронике.

Типичный многослойный керамический конденсатор

При объеме производства около 1000 миллиардов устройств в год MLCC являются наиболее широко используемыми конденсаторами. Из-за своего небольшого размера они обычно используются и производятся по технологии SMD (поверхностного монтажа). Керамические конденсаторы обычно изготавливаются с очень маленькими уровнями емкости, от 1 нФ до 1 Ф, с максимальной емкостью 100 Ф.Керамические конденсаторы тонкие, а их максимальное номинальное напряжение невелико. Поскольку им не хватает полярности, их можно безопасно подключить к электросети переменного тока.

Благодаря низким паразитным эффектам, включая сопротивление и индуктивность, керамические конденсаторы имеют отличную частотную характеристику. Керамические конденсаторы имеют следующие преимущества перед другими конденсаторами: малый размер, большая емкость, хорошая термостойкость, пригодность для массового производства и низкая цена.

Каталог

ⅠПроисхождение керамических конденсаторов

Ломбарди из Италии изобрел керамические диэлектрические конденсаторы в 1900 году.В конце 1930-х годов было обнаружено, что добавление титаната к керамике позволяет удвоить диэлектрическую проницаемость, что приводит к более дешевым керамическим диэлектрическим конденсаторам.

Керамические конденсаторы были впервые использованы в военном электронном оборудовании примерно в 1940 году, после открытия изоляционных свойств BaTiO3 (титаната бария), основного сырья для современных керамических конденсаторов. Примерно в 1960 г. стали коммерчески доступны ламинатные керамические конденсаторы. К 1970 году он стал неотъемлемой частью электронных устройств благодаря быстрому росту гибридных ИС, компьютеров и портативных электронных устройств.Керамические диэлектрические конденсаторы в настоящее время составляют около 70% всего рынка конденсаторов.

Исторические керамические конденсаторы

Ⅱ Классификация керамических конденсаторов

2.1 Полупроводниковые керамические конденсаторы
(1)
Керамический конденсатор с поверхностным слоем

Миниатюризация конденсаторов, то есть получение конденсатора максимально возможной емкости при минимально возможном объеме, что является одной из тенденций развития конденсаторов.Для разделения компонентов конденсатора существует два основных подхода к миниатюризации:

①Сделайте диэлектрическую проницаемость диэлектрического материала как можно более высокой;

②Сделайте диэлектрический слой как можно более тонким. Среди керамических материалов диэлектрическая проницаемость сегнетоэлектрической керамики очень высока, но когда сегнетоэлектрическая керамика используется для производства обычных сегнетоэлектрических керамических конденсаторов, трудно сделать керамический диэлектрик очень тонким.Во-первых, из-за низкой прочности сегнетоэлектрической керамики трудно проводить фактические производственные операции, поскольку она легко ломается, когда она тонкая. Во-вторых, когда керамическая среда хрупкая, легко вызвать различные структурные дефекты, и процесс производства будет сложным.

(2) Керамический конденсатор межзеренного слоя

Поверхность полупроводниковой керамики BaTiO3 с достаточно развитыми зернами покрывается соответствующими оксидами металлов (такими как CuO или Cu2O, MnO2, Bi2O3, Tl2O3 и т. Д.), а термообработку проводят в окислительных условиях при соответствующих температурах. Затем вещество образует фазу низкоэвтектического раствора с BaTiO3, быстро диффундирует и проникает в керамику вместе с открытыми порами и границами зерен, образуя тонкий изолирующий слой твердого раствора на границах зерен.

Удельное сопротивление этого тонкого изолирующего слоя твердого раствора очень высокое (до 1012 ~ 1013 Ом · см). Хотя внутренняя часть керамического зерна остается полупроводниковой, все керамическое тело показано как диэлектрическая проницаемость от 2 × 104 до 8 × 104 диэлектрической среды.Конденсаторы, изготовленные из такого фарфора, называются керамическими конденсаторами пограничного слоя, или сокращенно конденсаторами BL.

2.2 Высоковольтные керамические конденсаторы

Керамические материалы высоковольтных керамических конденсаторов — это титанат бария и титанат стронция. Керамические материалы на основе титаната бария обладают преимуществами высокого диэлектрического коэффициента и хорошими характеристиками выдерживаемого напряжения переменного тока, но также имеют недостатки скорости изменения емкости при повышении температуры среды и уменьшения сопротивления изоляции.Температура Кюри кристалла титаната стронция составляет -250 ℃, и это кубическая структура перовскита при комнатной температуре.

Это параэлектрическое тело, в котором нет явления спонтанной поляризации. Под высоким напряжением диэлектрический коэффициент керамического материала из титаната стронция изменяется мало. Значение тангенса угла диэлектрических потерь (tgδ) и скорость изменения емкости малы, что делает его диэлектриком для высоковольтного конденсатора.

2.3 Многослойные керамические конденсаторы

Многослойные керамические конденсаторы являются наиболее широко используемым типом электронных компонентов.Они накладываются друг на друга поочередно параллельно материалу внутреннего электрода и керамическому корпусу и обжигаются в единое целое, также известное как монолитные конденсаторы на кристалле. Он отличается небольшими размерами, большим удельным объемом и высокой точностью. Он может быть установлен на подложках печатных плат (PCB) и гибридных интегральных схем (HIC). Это может эффективно уменьшить объем и вес электронных информационных терминалов (особенно портативных), а также повысить надежность продукта.

Многослойные керамические конденсаторы соответствуют направлению развития ИТ-индустрии: миниатюризация, легкий вес, высокая производительность и многофункциональность. В общих чертах национального видения цели на 2010 год четко указывается, что новые компоненты, такие как компоненты для поверхностного монтажа, должны быть в центре внимания развития электронной промышленности. Это не только простая упаковка, хорошая герметизация и возможность эффективно изолировать противоположный электрод.MLCC может сохранять заряд, блокировать постоянный ток, объединять фильтры, различать разные частоты и настраивать схему в электронной схеме.

Может частично заменять органические пленочные конденсаторы и электролитические конденсаторы в высокочастотных импульсных источниках питания, источниках питания компьютерных сетей и оборудовании мобильной связи. Более того, он может значительно улучшить характеристики фильтрации и защиты от помех высокочастотных импульсных источников питания.

Ⅲ Характеристики

3.1 Точность и допуски

Керамические конденсаторы в настоящее время доступны в двух классах: класс 1 и класс 2. Когда необходимы высокая стабильность и низкие потери, используются керамические конденсаторы класса 1. Они чрезвычайно точны, а значение емкости остается постоянным независимо от приложенного напряжения, температуры или частоты. В общем диапазоне температур от -55 до +125 ° C емкостная термическая стабильность конденсаторов серии NP0 составляет 0,54%. Допустимые отклонения номинального значения емкости могут составлять всего 1%.

Конденсаторы

класса 2 имеют большую емкость на единицу объема и используются в менее чувствительных приложениях. Их термическая стабильность в диапазоне рабочих температур обычно составляет 15%, а допуски по номинальным значениям составляют около 20%.

3.2 Преимущества размеров

Устройства MLCC превосходят другие конденсаторы, когда требуется высокая плотность упаковки компонентов, как это имеет место в большинстве современных печатных плат. «Пакет многослойных керамических конденсаторов 0402» имеет нулевые характеристики.4 мм x 0,2 мм, чтобы продемонстрировать эту точку зрения. В такой коробке 500 и более слоев керамики и металла. По состоянию на 2010 год минимальная толщина керамики составляла порядка 0,5 мкм.

3.3 Высокое напряжение и высокая мощность

Керамические конденсаторы, которые физически больше и могут выдерживать даже более высокие напряжения, известны как силовые керамические конденсаторы. Они намного больше, чем те, что используются на печатных платах, и имеют специальные клеммы для безопасного подключения к источнику высокого напряжения.Керамические конденсаторы с характеристиками мощности намного более 200 вольт-ампер могут выдерживать напряжения от 2 кВ до 100 кВ.

Печатные платы

используют меньшие MLCC, которые рассчитаны на напряжения от нескольких вольт до нескольких сотен вольт, в зависимости от приложения.

Ⅳ Типы керамических диэлектриков

В отличие от конденсаторов других типов, таких как танталовые и электролитические конденсаторы, в керамических конденсаторах могут использоваться различные диэлектрики.Эти различные диэлектрики придают конденсаторам очень разные свойства, поэтому в дополнение к выбору керамического конденсатора может потребоваться второе решение о типе диэлектрика.

Популярные керамические диэлектрики конденсаторов, такие как C0G, NP0, X7R, Y5V, Z5U и многие другие, часто упоминаются в списках дистрибьюторов. Однако для того, чтобы определить, какая форма лучше всего, потребуется немного больше исследований.

Керамический конденсатор Диэлектрические классы

Некоторые промышленные организации определили ряд классов применения керамических диэлектриков, чтобы упростить выбор конденсаторов с соответствующим диэлектриком.Эти группы приложений разделяют различные диэлектрики керамических конденсаторов на отдельные классы в зависимости от предполагаемого применения.

Международные организации, такие как IEC (Международная электротехническая комиссия) и EIA (Альянс электронной промышленности), стандартизировали эти классы керамических конденсаторов.

Ⅴ Конструкция и свойства керамических конденсаторов

5.1 Керамические дисковые конденсаторы

Керамические дисковые конденсаторы изготавливаются путем покрытия керамического диска с обеих сторон серебряными контактами.Эти устройства могут состоять из нескольких слоев для достижения более высоких емкостей. Керамические дисковые конденсаторы обычно представляют собой компоненты со сквозным отверстием, которые потеряли популярность из-за своего большого размера. Если позволяют значения емкости, вместо них используются MLCC. Керамические дисковые конденсаторы имеют значения емкости от 10 пФ до 100 пФ и номинальное напряжение от 16 вольт до 15 кВ и выше.

5.2 Многослойный керамический конденсатор (MLCC)

MLCC получают путем комбинирования мелко измельченных гранул параэлектрических и сегнетоэлектрических материалов и попеременного наслаивания смеси металлическими контактами.После наслоения устройство нагревают до высокой температуры, и смесь спекается, получая керамическое вещество с желаемыми свойствами. Емкость полученного конденсатора увеличивается за счет параллельного подключения нескольких меньших конденсаторов. MLCC состоят из 500 или более слоев с минимальной толщиной слоя 0,5 мкм. По мере развития технологий толщина слоя уменьшается, что позволяет увеличить емкость в том же объеме.


Ⅵ Преимущества и недостатки

6.1 Преимущества

Ниже приведены некоторые преимущества использования керамического конденсатора:

• Физическая структура этого конденсатора очень компактна.

• Он хорошо подходит для использования сигналов переменного тока из-за своей неполяризованной природы.

• Эти конденсаторы улучшают подавление сигналов помех, например подавление радиочастот и подавление электромагнитных помех.

• Этот конденсатор имеет разумную цену и может выдерживать напряжение до 100 вольт.

6.2 Недостатки

Ниже перечислены недостатки использования этих конденсаторов:

• Значение емкости этих конденсаторов меньше одной микрофарады.

• Эти компоненты также отвечают за микрофонный эффект в схемах.

• Он не выдерживает высокого напряжения. Поскольку он легко может ударить по присутствующему в нем диэлектрику. Как следствие — поломка.

Ⅶ Применение керамических конденсаторов

Учитывая, что MLCC являются наиболее часто производимыми конденсаторами в электронной промышленности, неудивительно, что они имеют широкий спектр применения.Резонансный контур в передающих станциях — интересное высокоточное и мощное приложение. В источниках питания высоковольтных лазеров, силовых выключателях и индукционных печах используются конденсаторы высокой мощности класса 2. Конденсаторы SMD (поверхностного монтажа) малой формы обычно используются в печатных платах, а конденсаторы размером с песчинку используются в приложениях с высокой плотностью.

Они также используются в преобразователях постоянного тока в постоянный, где высокие частоты и высокий уровень электрических шумов создают большую нагрузку на компоненты.Поскольку керамические конденсаторы неполяризованы и бывают разных емкостей, номинальных напряжений и размеров, их можно использовать в качестве конденсаторов общего назначения. Керамические дисковые конденсаторы, которые используются в щеточных двигателях постоянного тока для снижения радиочастотного шума, знакомы многим любителям, особенно в области робототехники.

Ⅷ Как определить номинал керамического конденсатора?

Керамические конденсаторы обычно имеют трехзначное значение для своих значений, например 102, 103 и 101, и значения указаны в пикофарадах.C Пико Фарад. Цифра 104 означает 10 * 104 пФ = 100000 пФ = 100 нФ = 0,1 мкФ, если ABC равно 104. Первые две цифры напечатанного кода соответствуют первым двум цифрам номинала конденсатора, а третья цифра указывает количество нулей, которые должны быть применяется для преобразования емкости конденсатора в Пико Фарад.

Если мы вычисляем в нанофараде для значений, оканчивающихся на 4, то считывание становится простым, например, 104 — это 100 нФ.

Если мы вычисляем в нанофараде для значений, оканчивающихся на 3, то считывание становится простым, например, 103 равно 10 нФ.

Некоторые керамические конденсаторы поляризованы, то есть имеют как положительные, так и отрицательные клеммы. Конденсатор можно определить по его допуску в дополнение к значению емкости. Существует множество схем маркировки допусков, из которых наиболее распространены один и два алфавита. Вам не нужно вспоминать их, если вы не имеете дело с точной схемой.

В этой короткой статье мы рассмотрели керамические конденсаторы в цепях постоянного тока (DC) с напряжением от 12 В до почти нуля.Эта коллекция знакома любителям. Также полезно ознакомиться со схемой маркировки допусков в профессиональных целях.

Ⅸ Как проверить керамический дисковый конденсатор

Керамические дисковые конденсаторы — это блоки, используемые в компьютерной промышленности для управления напряжением для различных диэлектрических функций. Керамические слои отводят тепло, выделяемое высоким напряжением, а также защищают окружающую среду — как внутреннюю, так и внешнюю — от повреждений. Объемный КПД этих конденсаторов обратно пропорционален стабильности и точности, что затрудняет тестирование.

Шаг 1

Керамические конденсаторы

должны быть проверены, так как они закорочат при воздействии высокого напряжения. В этом случае ваш монитор может мигнуть или погаснуть. Эту проблему можно решить, удалив все керамические конденсаторы. С другой стороны, керамические конденсаторы можно проверить, если у вас есть подходящие инструменты.

Шаг 2

Для измерения керамического конденсатора используйте беспроводной мультиметр. Конденсатор исправно работает при постоянном напряжении.Однако вы не сможете точно рассчитать его, если выход омметра и цифровая емкость не соответствуют напряжению конденсатора, поэтому второй вариант предпочтительнее.

Шаг 3

Чтобы определить место короткого замыкания или оценить случаи, когда оптические измерители емкости не дают сокращенных показаний, используйте аналоговый тестер изоляции. Чтобы получить выходное напряжение 12 В, установите аналоговый измеритель на 10 кОм. Эта фаза необходима для испытания керамического конденсатора.Вы также можете использовать оба метода для повышения точности измерения, если хотите прекратить извлекать конденсатор и проверить его на борту.

Связанная рекомендация: Как проверить пусковой конденсатор?

Как разрядить конденсатор?

Ⅹ FAQ

1. Что такое керамический конденсатор?

Тип конденсатора с фиксированным значением, в котором керамический материал внутри конденсатора действует как диэлектрик, — это керамический конденсатор.Этот конденсатор состоит из большего количества чередующихся слоев с керамикой, а также металлического слоя, который действует как электрод. Состав этого керамического материала в этом конденсаторе говорит об электрических свойствах и его применении. Мы можем определить керамический конденсатор как конденсатор с фиксированным значением, в котором керамический материал действует как диэлектрик.

2. В чем преимущества керамических конденсаторов?

Ниже приведены преимущества керамических конденсаторов:

  • Себестоимость мин.
  • Выставлено высокочастотное исполнение
  • Стабильность конденсатора зависит от керамического диэлектрика

3.Каков диапазон емкости керамического конденсатора?

Типичный диапазон емкости керамического конденсатора составляет от 10 пФ до 0,1 мкФ.

4. Можно ли заменить все электролитические конденсаторы на керамические?

Если вам удастся найти керамические конденсаторы правильного номинала, вы, безусловно, сможете это сделать. Керамические конденсаторы более стабильны, имеют более длительный срок службы, имеют более высокое номинальное напряжение и не поляризованы. Будьте готовы обнаружить, что разница в размерах будет существенной.

5. В чем разница между электролитическими, танталовыми и керамическими конденсаторами?

Керамические конденсаторы не имеют полярности, их выводы можно менять местами. Они подходят как для переменного, так и для постоянного тока. В их работе нет никаких химических реакций. У них меньшая емкость для того же заданного размера.

Электролитические конденсаторы имеют полярность (т. Е. Имеют фиксированные положительный и отрицательный полюсы), подходят только для постоянного тока.Химическая реакция включает образование оксида алюминия на электроде. (Состоит из алюминиевых электродов в растворе бората аммония) .Более высокая емкость.

Танталовый электролитический конденсатор, член семейства электролитических конденсаторов, представляет собой поляризованный конденсатор, анодный электрод (+) которого изготовлен из тантала, на котором сформирован очень тонкий изолирующий оксидный слой, который действует как диэлектрик конденсатора. Твердый или жидкий электролит, покрывающий поверхность оксидного слоя, служит вторым электродом (катодом) (-) конденсатора.

6. Какова постоянная времени разряда конденсаторов (рисунок 1)?

рисунок 1

Эквивалентное сопротивление:

R = 2 * 1 × 10∧3 = 2000 i ©

=> постоянная времени: T = R * C = 2000 * 1 × 10∧-6 = 2 × 10∧-3s = 2 мс

7. Как определить номинал керамического конденсатора?

Первые две цифры, в данном случае 10, дают нам первую часть значения.Третья цифра указывает количество дополнительных нулей, в данном случае 3 дополнительных нуля. Таким образом, значение равно 10 с 3 дополнительными нулями или 10 000. Коды керамических дисковых конденсаторов всегда измеряются в пикофарадах или пФ.

8. Как узнать, что керамический конденсатор плохой?

Используйте мультиметр и снимите напряжение на выводах конденсатора. Напряжение должно быть около 9 вольт. Напряжение будет быстро уменьшаться до 0 В, потому что конденсатор разряжается через мультиметр.Если конденсатор не сохраняет это напряжение, он неисправен и его следует заменить.

9. Износятся ли керамические конденсаторы со временем?

Среди керамических конденсаторов емкость, особенно конденсаторов с высокой диэлектрической проницаемостью (характеристики B / X5R, R / X7R), со временем уменьшается. … Когда конденсатор остывает ниже точки Кюри, старение начинается снова.

10. Как определить положительный и отрицательный полюсы керамического конденсатора?

Обычно керамический конденсатор не имеет положительных и отрицательных полюсов, а емкость обычно мала.Он часто используется для фильтрации источника сигнала, а полярность — это временное явление. Это своего рода неполярный электролитический конденсатор, поэтому он не является полярным.

Альтернативные модели

Часть Сравнить Производители Категория Описание
Производитель.Часть #: R46KF3100JPM1M Сравнить: R46KF3100CKM1M VS R46KF3100JPM1M Изготовители: KEMET Corporation Категория: Конденсаторы Описание: 100 нФ ± 20% 560 В 12 мм
ПроизводительНомер детали: R46KI310050M1M Сравнить: Текущая часть Изготовители: KEMET Corporation Категория: Пленочные конденсаторы Описание: 100 нФ ± 20% 560 В 11 мм
ПроизводительНомер детали: R46KI310040M1M Сравнить: R46KI310050M1M VS R46KI310040M1M Изготовители: KEMET Corporation Категория: Конденсаторы Описание: 100 нФ ± 20% 560 В 11 мм
ПроизводительНомер детали: R46KI3100JPM1M Сравнить: R46KI310050M1M VS R46KI3100JPM1M Изготовители: KEMET Corporation Категория: Пленочные конденсаторы Описание: 100 нФ ± 20% 560 В 11 мм

Easy View для идентификации номиналов конденсаторов с помощью цветных или цифровых кодов

Как считывать значения конденсаторов по их цветным или цифровым кодам
Было бы неплохо, если бы маркировка конденсаторов была более последовательной.Если у производителя много места (например, на больших электролитиках), он обычно печатает все, что может; значение, номинальное напряжение, номинальная температура, серия и даже страна-производитель. Однако чем меньше будет деталь, тем меньше информации вы получите, пока на самых маленьких деталях может вообще ничего не быть. На керамике со сквозными отверстиями двухзначное число плюс показатель степени система часто (но не всегда) используется. Это, как и большинство систем маркировки, основано на пикофараде, наименьшем общем знаменателе емкости.470 может быть 47 (47 x 100) или 470 пФ, но 471 почти наверняка будет 470 (47 x 101). 473, вероятно, будет 0,0047. Однако 479, вероятно, будет означать 4,7 (47 x 10 -1). Значения ниже 10 пФ могут использовать «R» для десятичной точки, например, 4R7 = 4,7 пФ. Если повезет, вы также можете найти материал (C0G, X7R и т. Д.) И номинальное напряжение. Допуск может быть рядом с ценить.

Номер Умножить на..
(доп. Количество нулей)
0 Нет (0)
1 10 (1)
2 100 (2)
3 1000 (3)
4 10 000 (4)
5 100 000 (5)
6 1 000 000 (6)
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
