Общие сведения

И. К. Айвазовский. Чесменский бой

Современному комфорту нашей жизни мы обязаны именно электрическому току. Он освещает наши жилища, генерируя излучение в видимом диапазоне световых волн, готовит и подогревает пищу в разнообразных устройствах вроде электроплиток, микроволновых печей, тостеров, избавляя нас от необходимости поиска топлива для костра. Благодаря ему мы быстро перемещаемся в горизонтальной плоскости в электричках, метро и поездах, перемещаемся в вертикальной плоскости на эскалаторах и в кабинах лифтов.

Теплу и комфорту в наших жилищах мы обязаны именно электрическому току, который течёт в кондиционерах, вентиляторах и электрообогревателях. Разнообразные электрические машины, приводимые в действие электрическим током, облегчают наш труд, как в быту, так и на производстве. Воистину мы живём в электрическом веке, поскольку именно благодаря электрическому току работают наши компьютеры и смартфоны, Интернет и телевидение, и другие умные электронные устройства. Недаром человечество столько усилий прилагает для выработки электричества на тепловых, атомных и гидроэлектростанциях — электричество само по себе является самой удобной формой энергии.

Как бы это парадоксально не звучало, но идеи практического использования электрического тока одними из первых взяла на вооружение самая консервативная часть общества — флотские офицеры. Понятно, пробиться наверх в этой закрытой касте было сложным делом, трудно было доказать адмиралам, начинавшим юнгами на парусном флоте, необходимость перехода на цельнометаллические корабли с паровыми двигателями, поэтому младшие офицеры всегда делали ставку на нововведения. Именно успех применения брандеров во время русско-турецкой войны в 1770 году, решившими исход сражения в Чесменской бухте, поставил вопрос о защите портов не только береговыми батареями, но и более современными на тот день средствами защиты — минными заграждениями.

Корабельная радиостанция. 1910 г. Канадский музей науки и техники, Оттава

Разработка подводных мин различных систем велась с начала 19-го века, наиболее удачными конструкциями стали автономные мины, приводимые в действие электричеством. В 70-х гг. 19-го века немецким физиком Генрихом Герцем было изобретено устройство для электрической детонации якорных мин с глубиной постановки до 40 м. Её модификации знакомы нам по историческим фильмам на военно-морскую тематику — это печально известная «рогатая» мина, в которой свинцовый «рог», содержащий ампулу, наполненную электролитом, сминался при контакте с корпусом судна, в результате чего начинала работать простейшая батарея, энергии которой было достаточно для детонации мины.

Радиостанция компании Гудзонова залива. Около 1937 г. Канадский музей науки и техники, Оттава

Моряки первыми оценили потенциал тогда ещё несовершенных мощных источников света — модификаций свечей Яблочкова, у которых источником света служила электрическая дуга и светящийся раскалённый положительный угольный электрод — для использования в целях сигнализации и освещения поля боя. Использование прожекторов давало подавляющее преимущество стороне, применивших их в ночных сражениях или просто использующих их как средство сигнализации для передачи информации и координации действий морских соединений. А оснащённые мощными прожекторами маяки упрощали навигацию в прибрежных опасных водах.

Электронная вакуумная лампа, ок. 1921 г. Канадский музей науки и техники, Оттава

Не удивительно, что именно флот принял на ура способы беспроводной передачи информации — моряков не смущали большие размеры первых радиостанций, поскольку помещения кораблей позволяли разместить столь совершенные, хотя на тот момент и весьма громоздкие, устройства связи.

Электрические машины помогали упростить заряжание корабельных пушек, а электрические силовые агрегаты поворота орудийных башен повышали маневренность нанесения пушечных ударов. Команды, передаваемые по корабельному телеграфу, повышали оперативность взаимодействия всей команды, что давало немалое преимущество в боевых столкновениях.

Самым ужасающим применением электрического тока в истории флота было использование рейдерских дизель-электрических подлодок класса U Третьим Рейхом. Субмарины «Волчьей стаи» Гитлера потопили много судов транспортного флота союзников — достаточно вспомнить о печальной судьбе конвоя PQ-17.

Радиопередатчик из Дрюммонвилля, Квебек, ок. 1926. Канадский музей науки и техники, Оттава

Британским морякам удалось добыть несколько экземпляров шифровальных машин «Энигма» (Загадка), а британская разведка успешно расшифровала её код. Один из выдающихся ученых, который над этим работал — Алан Тьюринг, известный своим вкладом в основы информатики. Получив доступ к радиодепешам адмирала Дёница, союзный флот и береговая авиация смогли загнать «Волчью стаю» обратно к берегам Норвегии, Германии и Дании, поэтому операции с применением подлодок с 1943 года были ограничены краткосрочными рейдами.

Телеграфный ключ, ок. 1915. Канадский музей науки и техники, Оттава

Гитлер планировал оснастить свои подлодки ракетами Фау-2 для атак на восточное побережье США. К счастью, стремительные атаки союзников на Западном и Восточном фронтах не позволили этим планам осуществиться.

Современный флот немыслим без авианосцев и атомных подводных лодок, энергонезависимость которых обеспечивается атомными реакторами, удачно сочетающими в себе технологии 19-го века пара, технологии 20-го века электричества, и атомные технологии 21-го века. Реакторы атомоходов генерируют электрический ток в количестве, достаточном для обеспечения жизнедеятельности целого города.

Помимо этого, моряки вновь обратили своё внимание на электричество и апробируют применение рельсотронов — электрических пушек для стрельбы кинетическими снарядами, имеющими огромную разрушительную силу.

Джеймс Клерк Максвелл. Скульптура Александра Штоддарта. Фото Ад Мескенс. Wikimedia Commons.

Историческая справка

С появлением надёжных электрохимических источников постоянного тока, разработанных итальянским физиком Алессандро Вольта, целая плеяда замечательных учёных из разных стран занялись исследованием явлений, связанных с электрическим током, и разработкой его практического применения во многих областях науки и техники.

Достаточно вспомнить немецкого учёного Георга Ома, сформулировавшего закон протекания тока для элементарной электрической цепи; немецкого физика Густава Роберта Кирхгофа, разработавшего методы расчёта сложных электрических цепей; французского физика Андре Мари Ампера, открывшего закон взаимодействия для постоянных электрических токов. Работы английского физика Джеймса Прескотта Джоуля и российского учёного Эмиля Христиановича Ленца, привели, независимо друг от друга, к открытию закона количественной оценки теплового действия электрического тока.

Портрет Хендрика Антона Лоренца (1916 г.) кисти Менсо Камерлинг-Оннеса (1860–1925)

Дальнейшим развитием исследования свойств электрического тока были работы британского физика Джеймса Кларка Максвелла, заложившего основы современной электродинамики, которые ныне известны как уравнения Максвелла. Также Максвелл разработал электромагнитную теорию света, предсказав многие явления (электромагнитные волны, давление электромагнитного излучения).

Позднее немецкий учёный Генрих Рудольф Герц экспериментально подтвердил существование электромагнитных волн; его работы по исследованию отражения, интерференции, дифракции и поляризации электромагнитных волн легли в основу создания радио.

Жан-Батист Био (1774–1862)

Работы французских физиков Жана-Батиста Био и Феликса Савара, экспериментально открывшими проявления магнетизма при протекании постоянного тока, и замечательного французского математика Пьера-Симона Лапласа, обобщившего их результаты в виде математической закономерности, впервые связали две стороны одного явления, положив начало электромагнетизму. Эстафету от этих учёных принял гениальный британский физик Майкл Фарадей, открывший явление электромагнитной индукции и положивший начало современной электротехнике.

Огромный вклад в объяснение природы электрического тока внёс нидерландский физик-теоретик Хендрик Антон Лоренц, создавший классическую электронную теорию и получивший выражение для силы, действующей на движущийся заряд со стороны электромагнитного поля.

Электрический ток. Определения

Электрический ток — направленное (упорядоченное) движение заряженных частиц. В силу этого ток определяется как количество зарядов, прошедшее через сечение проводника в единицу времени:

I = q / t где q — заряд в кулонах, t — время в секундах, I — ток в амперах

Другое определение электрического тока связано со свойствами проводников и описывается законом Ома:

I = U/R где U — напряжение в вольтах, R — сопротивление в омах, I — ток в амперах

Электрический ток измеряется в амперах (А) и его десятичных кратных и дольных единицах — наноамперах (миллиардная доля ампера, нА), микроамперах (миллионная доля ампера, мкА), миллиамперах (тысячная доля ампера, мА), килоамперах (тысячах ампер, кА) и мегаамперах (миллионах ампер, МА).

Размерность тока в системе СИ определяется как

[А] = [Кл] / [сек]

Особенности протекания электрического тока в различных средах. Физика явлений

Алюминий — прекрасный проводник и поэтому широко используется для изготовления электрических кабелей

Электрический ток в твердых телах: металлах, полупроводниках и диэлектриках

При рассмотрении вопроса протекания электрического тока надо учитывать наличие различных носителей тока — элементарных зарядов — характерных для данного физического состояния вещества. Само по себе вещество может быть твёрдым, жидким или газообразным. Уникальным примером таких состояний, наблюдаемых в обычных условиях, могут служить состояния дигидрогена монооксида, или, иначе, гидроксида водорода, а попросту — обыкновенной воды. Мы наблюдаем её твердую фазу, доставая кусочки льда из морозильника для охлаждения напитков, основой для большей части которых является вода в жидком состоянии. А при заварке чая или растворимого кофе мы заливаем его кипятком, причём готовность последнего контролируется появлением тумана, состоящего из капелек воды, которая конденсируется в холодном воздухе из газообразного водяного пара, выходящего из носика чайника.

Существует также четвёртое состояние вещества, называемое плазмой, из которой состоят верхние слои звёзд, ионосфера Земли, пламя, электрическая дуга и вещество в люминесцентных лампах. Высокотемпературная плазма с трудом воспроизводится в условиях земных лабораторий, поскольку требует очень высоких температур — более 1 000 000 K.

Эти высоковольтные воздушные коммутаторы содержат две основные детали: рубильник и изолятор, который устанавливаются в разрыв провода

С точки зрения структуры твёрдые тела подразделяются на кристаллические и аморфные. Кристаллические вещества имеют упорядоченную геометрическую структуру; атомы или молекулы такого вещества образуют своеобразные объёмные или плоские решётки; к кристаллическим материалам относятся металлы, их сплавы и полупроводники. Та же вода в виде снежинок (кристаллов разнообразных не повторяющих форм) прекрасно иллюстрирует представление о кристаллических веществах. Аморфные вещества кристаллической решётки не имеют; такое строение характерно для диэлектриков.

В обычных условиях ток в твёрдых материалах протекает за счёт перемещения свободных электронов, образующихся из валентных электронов атомов. С точки зрения поведения материалов при пропускании через них электрического тока, последние подразделяются на проводники, полупроводники и изоляторы. Свойства различных материалов, согласно зонной теории проводимости, определяются шириной запрещённой зоны, в которой не могут находиться электроны. Изоляторы имеют самую широкую запрещённую зону, иногда достигающую 15 эВ. При температуре абсолютного нуля у изоляторов и полупроводников электронов в зоне проводимости нет, но при комнатной температуре в ней уже будет некоторое количество электронов, выбитых из валентной зоны за счет тепловой энергии. В проводниках (металлах) зона проводимости и валентная зона перекрываются, поэтому при температуре абсолютного нуля имеется достаточно большое количество электронов — проводников тока, что сохраняется и при более высоких температурах материалов, вплоть до их полного расплавления. Полупроводники имеют небольшие запрещённые зоны, и их способность проводить электрический ток сильно зависит от температуры, радиации и других факторов, а также от наличия примесей.

Трансформатор с магнитопроводом из пластин. На краях хорошо видны Ш-образные и замыкающие пластины из трансформаторной стали

Отдельным случаем считается протекание электрического тока через так называемые сверхпроводники — материалы, имеющие нулевое сопротивление протеканию тока. Электроны проводимости таких материалов образуют ансамбли частиц, связанные между собой за счёт квантовых эффектов.

Изоляторы, как следует из их названия, крайне плохо проводят электрический ток. Это свойство изоляторов используется для ограничения протекания тока между проводящими поверхностями различных материалов.

Помимо существования токов в проводниках при неизменном магнитном поле, при наличии переменного тока и связанного с ним переменного магнитного поля возникают эффекты, связанные с его изменением или так называемые «вихревые» токи, иначе называемые токами Фуко. Чем быстрее изменяется магнитный поток, тем сильнее вихревые токи, которые не текут по определённым путям в проводах, а, замыкаясь в проводнике, образуют вихревые контуры.

Вихревые токи проявляют скин-эффект, сводящийся к тому, что переменный электрический ток и магнитный поток распространяются в основном в поверхностном слое проводника, что приводит к потерям энергии. Для уменьшения потерь энергии на вихревые токи применяют разделение магнитопроводов переменного тока на отдельные, электрически изолированные, пластины.

Хромированная пластмассовая душевая головка

Электрический ток в жидкостях (электролитах)

Все жидкости, в той или иной мере, способны проводить электрический ток при приложении электрического напряжения. Такие жидкости называются электролитами. Носителями тока в них являются положительно и отрицательно заряженные ионы — соответственно катионы и анионы, которые существуют в растворе веществ вследствие электролитической диссоциации. Ток в электролитах за счёт перемещения ионов, в отличие от тока за счёт перемещения электронов, характерного для металлов, сопровождается переносом вещества к электродам с образованием вблизи них новых химических соединений или осаждением этих веществ или новых соединений на электродах.

Это явление заложило основу современной электрохимии, дав количественные определения грамм-эквивалентам различных химических веществ, тем самым превратив неорганическую химию в точную науку. Дальнейшее развитие химии электролитов позволило создать однократно заряжаемые и перезаряжаемые источники химического тока (сухие батареи, аккумуляторы и топливные элементы), которые, в свою очередь, дали огромный толчок в развитии техники. Достаточно заглянуть под капот своего автомобиля, чтобы увидеть результаты усилий поколений учёных и инженеров-химиков в виде автомобильного аккумулятора.

Автомобильный аккумулятор, установленный в автомобиле Honda 2012 г.

Большое количество технологических процессов, основанных на протекании тока в электролитах, позволяет не только придать эффектный вид конечным изделиям (хромирование и никелирование), но и защитить их от коррозии. Процессы электрохимического осаждения и электрохимического травления составляют основу производства современной электроники. Ныне это самые востребованные технологические процессы, число изготавливаемых компонентов по этим технологиям исчисляется десятками миллиардов единиц в год.

Электрический ток в газах

Электрический ток в газах обусловлен наличием в них свободных электронов и ионов. Для газов, в силу их разрежённости, характерна большая длина пробега до столкновения молекул и ионов; из-за этого протекание тока в нормальных условиях через них относительно затруднено. То же самое можно утверждать относительно смесей газов. Природной смесью газов является атмосферный воздух, который в электротехнике считается неплохим изолятором. Это характерно и для других газов и их смесей при обычных физических условиях.

Отвертка-пробник с неоновой лампой, показывающая наличие напряжения 220 В

Протекание тока в газах очень сильно зависит от различных физических факторов, как-то: давления, температуры, состава смеси. Помимо этого, действие оказывают различного рода ионизирующие излучения. Так, например, будучи освещёнными ультрафиолетовыми или рентгеновскими лучами, или находясь под действием катодных или анодных частиц или частиц, испускаемых радиоактивными веществами, или, наконец, под действием высокой температуры, газы приобретают свойство лучше проводить электрический ток.

Эндотермический процесс образования ионов в результате поглощения энергии электрически нейтральными атомами или молекулами газа называется ионизацией. Получив достаточную энергию, электрон или несколько электронов внешней электронной оболочки, преодолевая потенциальный барьер, покидают атом или молекулу, становясь свободными электронами. Атом или молекула газа становятся при этом положительно заряженными ионами. Свободные электроны могут присоединяться к нейтральным атомам или молекулам, образуя отрицательно заряженные ионы. Положительные ионы могут обратно захватывать свободные электроны при столкновении, становясь при этом опять электрически нейтральными. Этот процесс называется рекомбинацией.

Прохождение тока через газовую среду сопровождается изменением состояния газа, что предопределяет сложный характер зависимости тока от приложенного напряжения и, в общем, подчиняется закону Ома только при малых токах.

Различают несамостоятельный и самостоятельные разряды в газах. При несамостоятельном разряде ток в газе существует только при наличии внешних ионизирующих факторов, при их отсутствии сколь-нибудь значительного тока в газе нет. При самостоятельном разряде ток поддерживается за счёт ударной ионизации нейтральных атомов и молекул при столкновении с ускоренными электрическим полем свободными электронами и ионами даже после снятия внешних ионизирующих воздействий.

Тихий разряд. Вольт-амперная характеристика.

Несамостоятельный разряд при малом значении разности потенциалов между анодом и катодом в газе называется тихим разрядом. При повышении напряжения сила тока сначала увеличивается пропорционально напряжению (участок ОА на вольт-амперной характеристике тихого разряда), затем рост тока замедляется (участок кривой АВ). Когда все частицы, возникшие под действием ионизатора, уходят за то же время на катод и на анод, усиления тока с ростом напряжения не происходит (участок графика ВС). При дальнейшем повышении напряжения ток снова возрастает, и тихий разряд переходит в несамостоятельный лавинный разряд. Разновидность несамостоятельного разряда — тлеющий разряд, который создаёт свет в газоразрядных лампах различного цвета и назначения.

Переход несамостоятельного электрического разряда в газе в самостоятельный разряд характеризуется резким увеличением тока (точка Е на кривой вольт-амперной характеристики). Он называется электрическим пробоем газа.

Электронная лампа-вспышка с наполненной ксеноном трубкой (обведена красным прямоугольником)

Все вышеперечисленные типы разрядов относятся к установившимся типам разрядов, основные характеристики которых не зависят от времени. Помимо установившихся разрядов, существуют разряды неустановившиеся, возникающие обычно в сильных неоднородных электрических полях, например у заостренных и искривлённых поверхностей проводников и электродов. Различают два типа неустановившихся разрядов: коронный и искровой разряды.

При коронном разряде ионизация не приводит к пробою, просто он представляет собой повторяющийся процесс поджига несамостоятельного разряда в ограниченном пространстве возле проводников. Примером коронного разряда может служить свечение атмосферного воздуха вблизи высоко поднятых антенн, громоотводов или высоковольтных линий электропередач. Возникновение коронного разряда на линиях электропередач приводит к потерям электроэнергии. В прежние времена это свечение на верхушках мачт было знакомо морякам парусного флота как огоньки святого Эльма. Коронный разряд применяется в лазерных принтерах и электрографических копировальных устройствах, где он формируется коротроном — металлической струной, на которую подано высокое напряжение. Это необходимо для ионизации газа с целью нанесения заряда на фоточувствительный барабан. В данном случае коронный разряд приносит пользу.

Искровой разряд, в отличие от коронного, приводит к пробою и имеет вид прерывистых ярких разветвляющихся, заполненных ионизированным газом нитей-каналов, возникающих и исчезающих, сопровождаемые выделением большого количества теплоты и ярким свечением. Примером естественного искрового разряда может служить молния, где ток может достигать значений в десятки килоампер. Образованию собственно молнии предшествует создание канала проводимости, так называемого нисходящего «тёмного» лидера, образующего совместно с индуцированным восходящим лидером проводящий канал. Молния представляет собой обычно многократный искровой разряд в образованном канале проводимости. Мощный искровой разряд нашёл своё техническое применение также и в компактных фотовспышках, в которых разряд происходит между электродами трубки из кварцевого стекла, наполненной смесью ионизированных благородных газов.

Длительный поддерживаемый пробой газа носит название дугового разряда и применяется в сварочной технике, являющейся краеугольным камнем технологий создания стальных конструкций нашего времени, от небоскрёбов до авианосцев и автомобилей. Он применяется как для сварки, так и для резки металлов; различие в процессах обусловлено силой протекающего тока. При относительно меньших значениях тока происходит сварка металлов, при более высоких значениях тока дугового разряда — идёт резка металла за счёт удаления расплавленного металла из-под электрической дуги различными методами.

Другим применением дугового разряда в газах служат газоразрядные лампы освещения, которые разгоняют тьму на наших улицах, площадях и стадионах (натриевые лампы) или автомобильные галогенные лампы, которые сейчас заменили обычные лампы накаливания в автомобильных фарах.

Электрический ток в вакууме

Электронная лампа в радиопередающей станции. Канадский музей науки и техники, Оттава

Вакуум является идеальным диэлектриком, поэтому электрический ток в вакууме возможен только при наличии свободных носителей в виде электронов или ионов, которые генерируются за счёт термо- или фотоэмиссии, или иными методами.

Такие передающие телевизионные камеры использовались в восьмидесятых годах прошлого века. Канадский музей науки и техники, Оттава

Основным методом получения тока в вакууме за счёт электронов является метод термоэлектронной эмиссии электронов металлами. Вокруг разогретого электрода, называемого катодом, образуется облако из свободных электронов, которые и обеспечивают протекание электрического тока при наличии второго электрода, называемого анодом, при условии наличия между ними соответствующего напряжения требуемой полярности. Такие электровакуумные приборы называются диодами и обладают свойством односторонней проводимости тока, запираясь при обратном напряжении. Это свойство применяется для выпрямления переменного тока, преобразуемого системой из диодов в импульсный ток постоянного направления.

Добавление дополнительного электрода, называемого сеткой, расположенной вблизи катода, позволяет получить усилительный элемент триод, в котором малые изменения напряжения на сетке относительно катода позволяют получить значительные изменения протекающего тока, и, соответственно, значительные изменения напряжения на нагрузке, включённой последовательно с лампой относительно источника питания, что и используется для усиления различных сигналов.

Применение электровакуумных приборов в виде триодов и приборов с большим числом сеток различного назначения (тетродов, пентодов и даже гептодов), произвело революцию в деле генерации и усиления радиочастотных сигналов, и привело к созданию современных систем радио и телевещания.

Современный видеопроектор

Исторически первым было развитие именно радиовещания, так как методы преобразования относительно низкочастотных сигналов и их передача, равно как и схемотехника приёмных устройств с усилением и преобразованием радиочастоты и превращением её в акустический сигнал были относительно просты.

При создании телевидения для преобразования оптических сигналов применялись электровакуумные приборы — иконоскопы, где электроны эмитировались за счёт фотоэмиссии от падающего света. Дальнейшее усиление сигнала выполнялось усилителями на электронных лампах. Для обратного преобразования телевизионного сигнала служили кинескопы, дающие изображение за счёт флюоресценции материала экрана под воздействием электронов, разгоняемых до высоких энергий под воздействием ускоряющего напряжения. Синхронизированная система считывания сигналов иконоскопа и система развёртки изображения кинескопа создавали телевизионное изображение. Первые кинескопы были монохромными.

Сканирующий электронный микроскоп SU3500 в Университете Торонто, факультет технологии материалов

В дальнейшем были созданы системы цветного телевидения, в котором считывающие изображение иконоскопы реагировали только на свой цвет (красный, синий или зелёный). Излучающие элементы кинескопов (цветной люминофор), за счёт протекания тока, вырабатываемого так называемыми «электронными пушками», реагируя на попадание в них ускоренных электронов, излучали свет в определённом диапазоне соответствующей интенсивности. Чтобы лучи от пушек каждого цвета попадали на свой люминофор, использовали специальные экранирующие маски.

Современная аппаратура телевидения и радиовещания выполняется на более прогрессивных элементах с меньшим энергопотреблением — полупроводниках.

Одним из широко распространённых методов получения изображения внутренних органов является метод рентгеноскопии, при котором эмитируемые катодом электроны получают столь значительное ускорение, что при попадании на анод генерируют рентгеновское излучение, способное проникать через мягкие ткани тела человека. Рентгенограммы дают в руки медиков уникальную информацию о повреждениях костей, состоянии зубов и некоторых внутренних органов, выявляя даже такое грозное заболевание, как рак лёгких.

Лампа бегущей волны (ЛБВ) диапазона С. Канадский музей науки и техники, Оттава

Вообще, электрические токи, сформированные в результате движения электронов в вакууме, имеют широчайшую область применения, к которой относятся все без исключения радиолампы, ускорители заряженных частиц, масс-спектрометры, электронные микроскопы, вакуумные генераторы сверхвысокой частоты, в виде ламп бегущей волны, клистронов и магнетронов. Именно магнетроны, кстати, подогревают или готовят нам пищу в микроволновых печах.

Большое значение в последнее время имеет технология нанесения плёночных покрытий в вакууме, которые играют роль как защитно-декоративного, так и функционального покрытия. В качестве таких покрытий применяются покрытия металлами и их сплавами, и их соединениями с кислородом, азотом и углеродом. Такие покрытия изменяют электрические, оптические, механические, магнитные, коррозионные и каталитические свойства покрываемых поверхностей, либо сочетают сразу несколько свойств.

Сложный химический состав покрытий можно получать только с использованием техники ионного распыления в вакууме, разновидностями которой являются катодное распыление или его промышленная модификация — магнетронное распыление. В конечном итоге именно электрический ток за счёт ионов производит осаждение компонентов на осаждаемую поверхность, придавая ей новые свойства.

Именно таким способом можно получать так называемые ионные реактивные покрытия (плёнки нитридов, карбидов, оксидов металлов), обладающих комплексом экстраординарных механических, теплофизических и оптических свойств (с высокой твёрдостью, износостойкостью, электро- и теплопроводностью, оптической плотностью), которые невозможно получить иными методами.

Электрический ток в биологии и медицине

Учебная операционная в Научно-исследовательском институте им. Ли Кашина, Торонто, Канада. Используемые при обучении роботизированные пациенты-манекены умеют моргать, дышать, кричать, демонстрировать симптомы болезней и кровотечения

Знание поведения токов в биологических объектах даёт в руки биологов и медиков мощный метод исследования, диагностики и лечения.

С точки зрения электрохимии все биологические объекты содержат электролиты, вне зависимости от особенностей структуры данного объекта.

При рассмотрении протекания тока через биологические объекты необходимо учитывать их клеточное строение. Существенным элементом клетки является клеточная мембрана — внешняя оболочка, ограждающая клетку от воздействия неблагоприятных факторов окружающей среды за счёт ее избирательной проницаемости для различных веществ. С точки зрения физики, клеточную мембрану можно представить себе в виде параллельного соединения конденсатора и нескольких цепочек из соединенных последовательно источника тока и резистора. Это предопределяет зависимость электропроводности биологического материала от частоты прилагаемого напряжения и формы его колебаний.

Объемное представление нервных путей, соединяющих различные области мозга. Изображение получено с помощью диффузионной тензорной визуализации (ДТВ) — неинвазивного метода исследований мозга.

Биологическая ткань состоит из клеток собственно органа, межклеточной жидкости (лимфы), кровеносных сосудов и нервных клеток. Последние в ответ на воздействие электрического тока отвечают возбуждением, заставляя сокращаться и расслабляться мышцы и кровеносные сосуды животного. Следует отметить, что протекание тока в биологической ткани носит нелинейный характер.

Классическим примером воздействия электрического тока на биологический объект могут служить опыты итальянского врача, анатома, физиолога и физика Луиджи Гальвани, ставшего одним из основателей электрофизиологии. В его опытах пропускание электрического тока через нервы лапки лягушки приводило к сокращению мышц и подергиванию ножки. В 1791 году в «Трактате о силах электричества при мышечном движении» было описано сделанное Гальвани знаменитое открытие. Сами явления, открытые Гальвани, долгое время в учебниках и научных статьях назывались «гальванизмом». Этот термин и доныне сохраняется в названии некоторых аппаратов и процессов.

Дальнейшее развитие электрофизиологии тесно связано с нейрофизиологией. В 1875 году независимо друг от друга английский хирург и физиолог Ричард Кэтон и русский физиолог В. Я. Данилевский показали, что мозг является генератором электрической активности, то есть были открыты биотоки мозга.

Биологические объекты в ходе своей жизнедеятельности создают не только микротоки, но и большие напряжения и токи. Значительно раньше Гальвани английский анатом Джон Уолш доказал электрическую природу удара ската, а шотландский хирург и анатом Джон Хантер дал точное описание электрического органа этого животного. Исследования Уолша и Хантера были опубликованы в 1773 году.

Функциональная магнитно-резонансная томография или фМРТ — неинвазивная методика нейровизуализации, позволяющая измерять активность мозга по изменениям в токе крови в кровеносных сосудах

В современной биологии и медицине применяются различные методы исследования живых организмов, как инвазивные, так и неинвазивные.

Классическим примером инвазивных методов является лабораторная крыса с пучком вживлённых в мозг электродов, бегающая по лабиринтам или решающая другие задачки, поставленные перед ней учёными.

К неинвазивным методам относятся такие, всем знакомые исследования, как снятие энцефалограммы или электрокардиограммы. При этом электроды, считывающие биотоки сердца или мозга, снимают токи прямо с кожи обследуемого. Для улучшения контакта с электродами кожа смачивается физиологическим раствором, который является неплохим проводящим электролитом.

Помимо применения электрического тока при научных исследованиях и техническом контроле состояния различных химических процессов и реакций, одним из самых драматических моментов его применения, известного широкой публике, является запуск «остановившегося» сердца какого-либо героя современного фильма.

Автоматический дефибриллятор для обучения лиц, не являющихся медработниками

Действительно, протекание кратковременного импульса значительного тока лишь в единичных случаях способно запустить остановившееся сердце. Чаще всего происходит восстановление его нормального ритма из состояния хаотичных судорожных сокращений, называемого фибрилляцией сердца. Приборы, применяющиеся для восстановления нормального ритма сокращений сердца, называются дефибрилляторами. Современный автоматический дефибриллятор сам снимает кардиограмму, определяет фибрилляцию желудочков сердца и самостоятельно решает – бить током или не бить – может быть достаточно пропустить через сердце небольшой запускающий импульс. Существует тенденция установления автоматических дефибрилляторов в общественных местах, что может существенно сократить количество смертей из-за неожиданной остановки сердца.

У практикующих врачей скорой помощи не возникает никакого сомнения по поводу применения метода дефибрилляции – обученные быстро определять физическое состояние пациента по кардиограмме, они принимают решение значительно быстрее автоматического дефибриллятора, предназначенного для широкой публики.

Тут же уместно будет упомянуть об искусственных водителях сердечного ритма, иначе называемых кардиостимуляторами. Эти приборы вживляются под кожу или под грудную мышцу человека, и такой аппарат через электроды подаёт на миокард (сердечную мышцу) импульсы тока напряжением около 3 В, стимулируя нормальную работу сердца. Современные электрокардиостимуляторы способны обеспечить бесперебойную работу в течение 6–14 лет.

Характеристики электрического тока, его генерация и применение

Электрический ток характеризуется величиной и формой. По его поведению с течением времени различают постоянный ток (не изменяющийся с течением времени), апериодический ток (произвольно изменяющийся с течением времени) и переменный ток (изменяющийся с течением времени по определённому, как правило, периодическому закону). Иногда для решения различных задач требуется одновременное наличие постоянного и переменного тока. В таком случае говорят о переменном токе с постоянной составляющей.

Токамак-де-Варен — токамак-реактор в г. Варен, пров. Квебек в 1981 г. Канадский музей науки и техники, Оттава

Исторически первым появился трибоэлектрический генератор тока, который вырабатывал ток за счёт трения шерсти о кусок янтаря. Более совершенные генераторы тока такого типа сейчас называются генераторами Ван де Граафа, по имени изобретателя первого технического решения таких машин.

Как указывалось выше, итальянским физиком Алессандро Вольта был изобретён электрохимический генератор постоянного тока, ставший предшественником сухих батарей, аккумуляторов и топливных элементов, которые мы пользуемся и поныне как удобными источниками тока для разнообразных устройств — от наручных часов и смартфонов до просто автомобильных аккумуляторов и тяговых аккумуляторов электромобилей Tesla.

Помимо этих генераторов постоянного тока, существуют генераторы тока на прямом ядерном распаде изотопов и магнитогидродинамические генераторы (МГД-генераторы) тока, которые пока имеют ограниченное применение в силу своей маломощности, слабой технологической основы для широкого применения и по другим причинам. Тем не менее, радиоизотопные источники энергии широко применяются там, где нужна полная автономность: в космосе, на глубоководных аппаратах и гидроакустических станциях, на маяках, бакенах, а также на Крайнем Севере, в Арктике и Антарктике.

Коллектор в мотор-генераторе, ок. 1904 г. Канадский музей науки и техники, Оттава

В электротехнике генераторы тока подразделяются на генераторы постоянного тока и генераторы переменного тока.

Все эти генераторы основаны на явлении электромагнитной индукции, открытой Майклом Фарадеем в 1831 году. Фарадей построил первый маломощный униполярный генератор, дающий постоянный ток. Первый генератор переменного тока был предложен анонимным автором под латинскими инициалами Р.М. в письме к Фарадею в 1832 году. После опубликования письма, Фарадей получил благодарственное письмо от того же анонима со схемой усовершенствованного генератора в 1833 году, в котором использовалось дополнительное стальное кольцо (ярмо) для замыкания магнитных потоков сердечников обмоток.

Однако в то время для переменного тока еще не нашлось применения, так как для всех практических применений электричества того времени (минная электротехника, электрохимия, только что зародившаяся электромагнитная телеграфия, первые электродвигатели) требовался постоянный ток. Поэтому в последующем изобретатели направили свои усилия на построение генераторов, дающих постоянный электрический ток, разрабатывая для этих целей разнообразные коммутационные устройства.

Одним из первых генераторов, получившим практическое применение, был магнитоэлектрический генератор российского академика Б. С. Якоби. Этот генератор был принят на вооружение гальванических команд русской армии, использовавших его для воспламенения минных запалов. Улучшенные модификации генератора Якоби до сих пор используются для удалённого приведения в действие минных зарядов, что нашло широкое отображение в военно-исторических фильмах, в которых диверсанты или партизаны подрывают мосты, поезда или другие объекты.

Объектив лазера в приводе компакт-диска

В дальнейшем борьба между генерацией постоянного или переменного тока с переменным успехом велась среди изобретателей и инженеров–практиков, приведшая к апогею противостояния титанов современной электроэнергетики: Томаса Эдисона с компанией Дженерал Электрик с одной стороны, и Николой Тесла с компанией Вестингауз, с другой стороны. Победил мощный капитал, и разработки Тесла в области генерации, передачи, и трансформации переменного электрического тока стали общенациональным достоянием американского общества, что, в немалой степени, позднее способствовало технологическому доминированию США.

Помимо собственно генерации электричества для разнообразных нужд, основанной на преобразовании механического движения в электричество, за счёт обратимости электрических машин появилась возможность обратного преобразования электрического тока в механическое движение, реализуемая электродвигателями постоянного и переменного тока. Пожалуй, это самые распространённые машины современности, включающие в себя стартеры автомобилей и мотоциклов, приводы промышленных станков и разнообразных бытовых устройств. Используя различные модификации подобных устройств, мы стали мастерами на все руки, мы умеем строгать, пилить, сверлить и фрезеровать. А в наших компьютерах, благодаря миниатюрным прецизионным двигателям постоянного тока, крутятся приводы жёстких и оптических дисков.

Кроме привычных электромеханических двигателей, за счёт протекания электрического тока работают ионные двигатели, использующие принцип реактивного движения при выбросе ускоренных ионов вещества, Пока, в основном, они применяются в космическом пространстве на малых спутниках для выведения их на нужные орбиты. А фотонные двигатели 22-го века, которые существуют пока только в проекте и которые понесут наши будущие межзвёздные корабли с субсветовой скоростью, скорее всего, тоже будут работать на электрическом токе.

Стрелочный мультиметр со снятой верхней крышкой

Для создания электронных элементов и при выращивании кристаллов различного назначения по технологическим причинам требуются сверхстабильные генераторы постоянного тока. Такие прецизионные генераторы постоянного тока на электронных компонентах называются стабилизаторами тока.

Измерение силы электрического тока

Необходимо отметить, что приборы для измерения тока (микроамперметры, миллиамперметры, амперметры) весьма отличаются друг от друга в первую очередь по типу конструкций и принципам действия — это могут быть приборы постоянного тока, переменного тока низкой частоты и переменного тока высокой частоты.

По принципу действия различают электромеханические, магнитоэлектрические, электромагнитные, магнитодинамические, электродинамические, индукционные, термоэлектрические и электронные приборы. Большинство стрелочных приборов для измерения токов состоит из комбинации подвижной/неподвижной рамки с намотанной катушкой и неподвижного/подвижного магнитов. Вследствие такой конструкции типичный амперметр имеет эквивалентную схему из последовательно соединённых индуктивности и сопротивления, шунтированных ёмкостью. Из-за этого частотная характеристика стрелочных амперметров имеет завал по высоким частотам.

Подвижная рамка с катушкой, стрелкой и пружинами, используемая в гальванометре показанного выше мультиметра. Некоторые до сих пор предпочитают пользоваться стрелочными приборами, конструкция которых с конца 19-го века остается практически неизменной

Основой для них является миниатюрный гальванометр, а различные пределы измерения достигаются применением дополнительных шунтов — резисторов с малым сопротивлением, которое на порядки ниже сопротивления измерительного гальванометра. Таким образом, на основе одного прибора могут быть созданы приборы для измерения токов различных диапазонов – микроамперметры, миллиамперметры, амперметры и даже килоамперметры.

Вообще, в измерительной практике важно поведение измеряемого тока — он может быть функцией времени и иметь различную форму — быть постоянным, гармоническим, негармоническим, импульсным и так далее, и его величиной принято характеризовать режимы работ радиотехнических цепей и устройств. Различают следующие значения токов:

  • мгновенное,
  • амплитудное,
  • среднее,
  • среднеквадратичное (действующее).

Мгновенное значение тока I i — это значение тока в определенный момент времени. Его можно наблюдать на экране осциллографа и определять для каждого момента времени по осциллограмме.

Амплитудное (пиковое) значение тока Im — это наибольшее мгновенное значение тока за период.

Среднее квадратичное (действующее) значение тока I определяется как корень квадратный из среднего за период квадрата мгновенных значений тока.

Все стрелочные амперметры обычно градуируются в среднеквадратических значениях тока.

Среднее значение (постоянная составляющая) тока — это среднее арифметическое всех его мгновенных значений за время измерения.

Разность между максимальным и минимальным значениями тока сигнала называют размахом сигнала.

Сейчас, в основном, для измерения тока используются как многофункциональные цифровые приборы, так и осциллографы — на их экранах отображается не только форма напряжения/тока, но и существенные характеристики сигнала. К таким характеристикам относится и частота изменения периодических сигналов, поэтому в технике измерений важен частотный предел измерений прибора.

Измерение тока с помощью осциллографа

Иллюстрацией к вышесказанному будет серия опытов по измерению действующего и пикового значения тока синусоидального и треугольного сигналов с использованием генератора сигналов, осциллографа и многофункционального цифрового прибора (мультиметра).

Общая схема эксперимента №1 представлена ниже:

Генератор сигналов (FG) нагружен на последовательное соединение мультиметра (MM), сопротивление шунта Rs=100 Ом и сопротивление нагрузки R в 1 кОм. Осциллограф OS подключен параллельно сопротивлению шунта Rs. Значение сопротивления шунта выбирается из условия Rs <<R. При проведении опытов учтём то обстоятельство, что рабочая частота осциллографа значительно выше рабочей частоты мультиметра.

Опыт 1

Подадим на сопротивление нагрузки сигнал синусоидальной формы с генератора частотой 60 Герц и амплитудой 9 Вольт. Нажмем очень удобную кнопку Auto Set и будем наблюдать на экране сигнал, показанный на рис. 1. Размах сигнала — около пяти больших делений при цене деления 200 мВ. Мультиметр при этом показывает значение тока в 3,1 мА. Осциллограф определяет среднеквадратичное значение напряжения сигнала на измерительном резисторе U=312 мВ. Действующее значение тока через резистор Rs определяется по закону Ома:

IRMS = URMS/R = 0,31 В / 100 Ом = 3,1 мА,

что соответствует показаниям мультиметра (3,10 мА). Отметим, что размах тока через нашу цепь из включенных последовательно двух резисторов и мультиметра равен

IP-P = UP-P/R = 0,89 В / 100 Ом = 8,9 мА

Известно, что пиковое и действующее значения тока и напряжения для синусоидального сигнала отличаются в √2 раз. Если умножить IRMS = 3,1 мА на √2, получим 4,38. Удвоим это значение и мы получим 8,8 мА, что почти соответствует току, измеренному с помощью осциллографа (8,9 мА).

Опыт 2

Уменьшим сигнал от генератора вдвое. Размах изображения на осциллографе уменьшится ровно приблизительно вдвое (464 мВ) и мультиметр покажет приблизительно уменьшенное вдвое значение тока 1,55 мА. Определим показания действующего значения тока на осциллографе:

IRMS = URMS/R = 0,152 В / 100 Ом = 1,52 мА,

что приблизительно соответствует показаниям мультиметра (1,55 мА).

Опыт 3

Увеличим частоту генератора до 10 кГц. При этом изображение на осциллографе изменится, но размах сигнала останется прежним, а показания мультиметра уменьшатся — сказывается допустимый рабочий частотный диапазон мультиметра.

Опыт 4

Вернёмся к исходной частоте 60 Герц и напряжению 9 В генератора сигналов, но изменим форму его сигнала с синусоидальной на треугольную. Размах изображения на осциллографе остался прежним, а показания мультиметра уменьшились по сравнению со значением тока, которое он показывал в опыте №1, так как изменилось действующее значение тока сигнала. Осциллограф также показывает уменьшение среднеквадратичного значения напряжения, измеренного на резисторе Rs=100 Ом.

Техника безопасности при измерении тока и напряжения

Самодельный пьедестал-стойка с полнофункциональным телесуфлёром и мониторами для домашней видеостудии

  • Поскольку в зависимости от класса безопасности помещения и его состояния при измерении токов даже относительно невысокие напряжения уровня 12–36 В могут представлять опасность для жизни, необходимо выполнять следующие правила:
  • Не проводить измерения токов, требующих определённых профессиональных навыков ( при напряжении свыше 1000 В).
  • Не производить измерения токов в труднодоступных местах или на высоте.
  • При измерениях в бытовой сети применять специальные средства защиты от поражения электрическим током (резиновые перчатки, коврики, сапоги или боты).
  • Пользоваться исправным измерительным инструментом.
  • В случае использования многофункциональных приборов (мультиметров), следить за правильной установкой измеряемого параметра и его величины перед измерением.
  • Пользоваться измерительным прибором с исправными щупами.
  • Строго следовать рекомендациям производителя по использованию измерительного прибора.

Автор статьи: Сергей Акишкин

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

Таблица перевода ампер в киловатты

На бытовых приборах (миксер, фен, блендер) производители пишут потребляемую мощность в ваттах, на устройствах, которые требуют больших объемов электрической нагрузки (электрическая плита, пылесос, водонагреватель), – в киловаттах. А на розетках или автоматических выключателях, через которые подключаются к сети приборы, принято указывать силу тока в амперах. Чтобы понять, выдержит ли розетка подключаемое устройство, нужно знать, как переводить амперы в ватты.

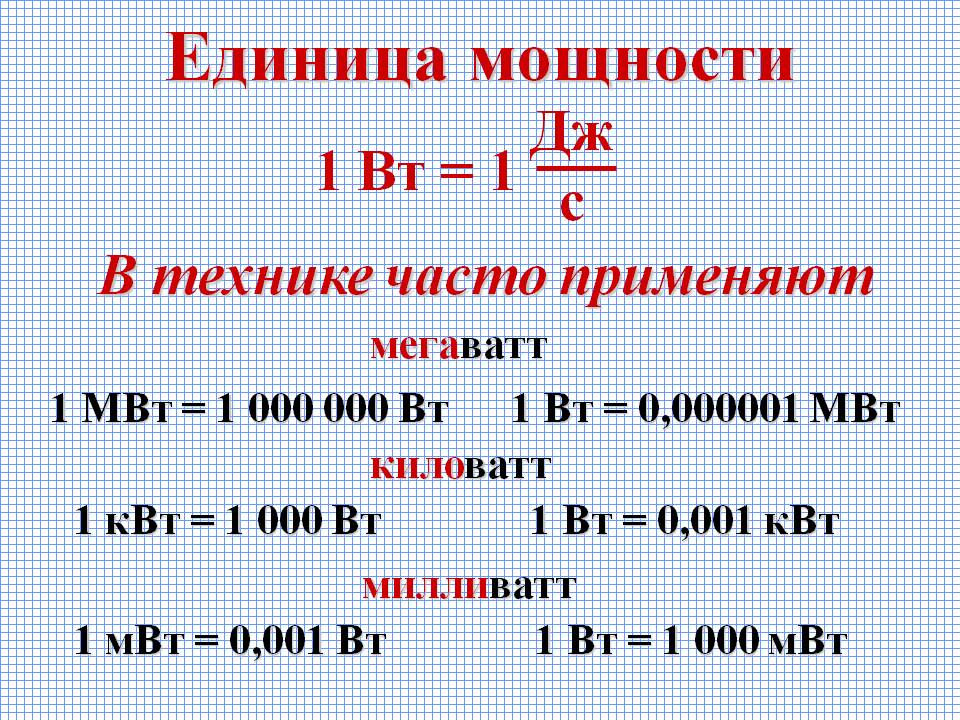

Единицы мощности

Перевод ватты в амперы и наоборот – понятие относительное, потому как это разные единицы измерения. Амперы – это физическая величина силы электрического тока, то есть скорость прохождения электричества через кабель. Ватт – величина электрической мощности, или скорость потребления электроэнергии. Но такой перевод необходим для того, чтобы рассчитать, соответствует ли значение силы тока значению его мощности.

Перевод ампера в ватты и киловатты

Знать, как посчитать соответствие ампер ваттам, нужно для того, чтобы определить, какое устройство способно выдержать мощность подключаемых потребителей. К таким устройствам относят защитную аппаратуру или коммутационную.

Перед тем как выбрать, какой автоматический выключатель или устройство защитного отключения (УЗО) установить, нужно посчитать мощности потребления всех подключаемых приборов (утюг, лампы, стиральная машина, компьютер и т.д.). Или же наоборот, зная, какой стоит автомат или защитное устройство отключения, определить, какое оборудование выдержит нагрузку, а какое нет.

Для перевода ампера в киловатты и наоборот существует формула: I=P/U, где I – амперы, P – ватты, U – вольты. Вольты – это напряжение сети. В жилых помещениях используется однофазная сеть – 220 В. На производстве для подключения промышленного оборудования работает электрическая трехфазная сеть, значение которой равно 380 В. Исходя из этой формулы, зная амперы, можно посчитать соответствие ваттам и наоборот – перевести ватты в амперы.

Ситуация: имеется автоматический выключатель. Технические параметры: номинальный ток 25 А, 1-полюс. Нужно посчитать, какую ваттность приборов способен выдержать автомат.

Проще всего технические данные внести в калькулятор и рассчитать мощность. А также можно использовать формулу I=P/U, получится: 25 А=х Вт/220 В.

Чтобы ватты перевести в киловатты,необходимо знать следующие меры мощности в ватт:

  • 1000 Вт = 1 кВт,
  • 1000 000 Вт = 1000 кВт = МВт,
  • 1000 000 000 Вт = 1000 МВт = 1000000 кВт и т.д.

Значит, 5500 Вт =5,5 кВт. Ответ: автомат с номинальным током 25 А может выдержать нагрузку всех приборов общей мощностью 5,5 кВт, не более.

Применяют формулу с данными напряжения и силы тока для того, чтобы подобрать тип кабеля по мощности и силе тока. В таблице приведено соответствие тока сечению провода:

Медные жилы проводов и кабелей
Сечение жилы, мм² Медные жилы проводов, кабелей
Напряжение 220 В Напряжение 380 В
Ток, А Мощность, кВт Ток, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Как перевести ватт в ампер

Перевести ватт в ампер нужно в ситуации, когда необходимо поставить защитное устройство и нужно выбрать, с каким номинальным током оно должно быть. Из инструкции по эксплуатации ясно, сколько ватт потребляет бытовой прибор, подключаемый к однофазной сети.

Задача рассчитать, сколько ампер в ваттах или какая соответствует розетка для подключения, если микроволновая печь потребляет 1,5 кВт. Для удобства расчета киловатты лучше перевести в ватты: 1,5 кВт = 1500Вт. Подставляем значения в формулу и получаем: 1500Вт / 220В = 6,81 А. Значения округляем в большую сторону и получаем 1500 Вт в пересчете на амперы – потребление тока СВЧ не менее 7 А.

Если подключать несколько приборов одновременно к одному устройству защиты, то чтобы посчитать, сколько в ваттах ампер, нужно все значения потребления сложить вместе. Например, в комнате используется освещение со светодиодными лампами 10 шт. по 6Вт, утюг мощностью 2 кВт и телевизор 30Вт. Сначала все показатели нужно перевести в ватты, получается:

  • лампы 6*10= 60 Вт,
  • утюг 2 кВт=2000 Вт,
  • телевизор 30 Вт.

Теперь можно перевести ампер в ватты, для этого подставляем значения в формулу 2090/220 В = 9,5 А

10А. Ответ: потребляемый ток около 10А.

Необходимо знать, как перевести амперы в ватты без калькулятора. В таблице показано соответствие скорости потребления электроэнергии силе тока при однофазной и трехфазной сетях.

Название нашей статьи несколько странно, особенно если вдуматься в соизмеримость приведенных в заголовке величин, ведь по сути мы хотим сопоставить значения электрического тока с мощностью. Все без ничего, но такая конвертация невозможна без еще одной составляющей, без напряжения, которая как раз и определяет ключевое значение для мощности. Но не будем начинать нашу статью с нагромождений «сложностей», что говорится с места в карьер, а разложим все по полочкам, чтобы пришло понимание качественного и количественного значения величин. Такое понимание намного важнее сухих фактов к запоминанию, ведь один раз поняв, вы сможете всегда восстановить ход событий, даже не помня мелких особенностей протекания процесса, они сами выстроятся в логический и правильный ряд.

Что такое электрический ток, в чем он измеряется или откуда появились Амперы

Начнем мы совсем не с определения электрического тока, как и до этого еще надо дойти. Начнем мы с самых низов или азов, это кому как угодно. Проводники, чаще всего это металлы, обладают определенной структурой с электронами вращающихся вокруг атомов на «высоких» орбитах, что позволяет при незначительных воздействиях (тепло, свет, радиация…) выбивать эти электроны с орбиты. В итоге электроны могут довольно легко переходить от одного атома металла к другому. То есть в проводнике электроны могу свободно перемещаться одни туда, другие сюда, в некой хаотичности, словно при броуновском движении. Образуется некое электронное облако, но четкого направления движения электронов в нем нет. Так вот, если же с разных стороны проводника обеспечить разность потенциалов, скажем подключением элемента питания, то образуется направленное движение электронов. Итак, именно направленное движение электронов и называется электрическим током. Электроны перемещаются к плюсовому полюсу, хотя при указании направления электрического тока всегда руководствуются тем, что ток течет от плюса к минусу, что по факту как вы уже поняли, не совсем корректно. То есть получается, электроны направляются к плюсу, а вектор электрического тока к минусу. Так уж повелось. Теперь, когда мы знаем что такое электрический ток, необходимо каким-то образом фиксировать его значение, то есть измерять.
Измеряется сила тока в амперах. Не будем подводить что и как получилось в этом случае, когда ток получил именно эти единицы измерения, скажем лишь что к ним причастен Андре Ампер, и электромагнитная сила…
Итак, если между двумя проводниками с пренебрежительно малой площадью и длиной 1 метр, расположенных между собой на расстоянии 1 метр в вакууме при постоянном токе возникнет сила в 2*10-7 ньютона, то в проводниках как раз и будет течь ток в 1 А.

Здесь из самого важного надо понять 2 вещи. Первое, что вокруг проводника с электрическим током образуется магнитное поле, с помощью которого как раз и меряют силу тока. А второе, это то, что сила электрического тока это величина мгновенная, то есть она берется в конкретное время, а не за период времени. Скажем в проводнике может протекать 5 секунд назад ток в 5 А, в настоящее время 10 А, а через еще 5 секунд 3 А. То есть ток измеряется сейчас и здесь. По сути, такую величину можно сравнить с силой наших мышц, для того чтобы вам было более понятно. Скажем, вначале мышцы были расслаблены, а затем напряглись. Также и ток, может меняться от 0 до максимума. И нас в этом случае не столько интересует время, за которое изменился ток или тонус наших мышц, как конечные показатели. То есть электрический ток в Амперах это количественный показатель, а не качественный, когда работа проделана, ток имеется определенной силы, но за какое время он вырос до своей величины это не важно. Здесь более важно количество электронов которое прошло или проходит в данный момент. Именно количество электронов и создает тот самый ток – количественный показатель. А вот что на счет качества этого тока, то есть на счет потенциала с каким электроны стремятся преодолеть сопротивления, это уже качественный а не количественны показатель, который мы затронем в следующем нашем абзаце.

Что такое мощность, в чем она измеряется или откуда появились Киловатты

Итак, что на счет мощности и Киловатов, в которых она измеряется, то здесь все несколько иначе… По сути мгновенная мощность это количество электронов, взятое с учетом их потенциала. То есть с учетом напряжения. Именно такое произведения количества на качество способно отразить всю имеющуюся мощность, которая обеспечивается не только определенным количеством электронов проходящих в проводнике, но и их потенциалом. Здесь напряжение является качественным показателем, который также учитывается при расчете мощности. Что же, теперь не трудно понять, что мощность это произведения тока на напряжения.

P=UI

Если быть до конца объективным, то в игру иногда вступает и поправочный коэффициент, который зависит от индуктивности проводника и изменения скорости тока, то есть его частоты. (cos φ). Влияет это следующим образом. В самом начале возрастания напряжения при его подаче (постоянный ток) или полуволне возрастания этого напряжения, когда ток переменный, происходит образование магнитного поля, которое в свою очередь влияет на рост этого самого напряжения. То есть масло масляное, напряжение порождает магнитное поле, а поле влияет на напряжение. В итоге, пока напряжение не вырастет до номинального, происходит этот процесс влияния магнитного поля. Можно сказать, устанавливается баланс между влиянием магнитного поля на напряжения и влиянием напряжения на магнитное поле. В этом случае при возрастании напряжения магнитное поле задерживает его потенциал, в итоге напряжение возрастает плавно, а не мгновенно. То же самое при отключении тока (постоянный ток) или полуволне на спаде (переменный ток). Напряжение падает, магнитное поле меняется и тем самым влияет вновь на напряжение. В этом случае напряжение дольше остается с большим потенциалом, чем изначально поступает в проводник. Если кратко, что в этих процессах происходит трансформация энергии в магнитное поле, а потом из магнитного поля в электрический ток. Причем это влияние в большей степени зависит от скорости изменения магнитного поля и от индуктивности проводника, то есть от того, что наиболее актуально влияет на образование магнитного поля.
В итоге, с учетом этого, формула мощности будет записана так…

P=UI cos φ

В большинстве случаев обывателями этот поправочный коэффициент не учитывается, так как он более применим для мощных производственных электродвигателей и чего-то аналогичного.
Что же, теперь не трудно вычислить зависимость мощности от тока.

Как перевести Амперы в Киловатты для мгновенной мощности (пример)

Из формулы выше становится понятно, что I = P/U. То есть Амперы равны Вт, разделить на вольты. Если вы возьмете эти величины и именно в этих значениях, то есть Амперы, Вт, и вольты, то у вас получится корректный перевод одного показателя в другой. Для того чтобы вам было понятно на все 100 приведем пример. Скажем, у нас чайник потребляет 2 КВт и подключен к напряжению в 220 вольт. Какой же ток протекает в проводе? По умозаключениях, которые достигнуты в абзаце выше получаем.
I=P/U=2000/220=9.09А. То есть чайник потребляет ток более 9 Ампер, когда он включен.

Онлайн калькулятор для определения величины тока по потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Перевод Ампер в Киловатты для напряжения в 12 вольт, 220 вольт и 380 вольт (таблица)

Так как чаще всего в нашей жизни фигурируют напряжения на 12 вольт в машине, на 220 вольт в розетке и 380 вольт на промышленных предприятиях, то именно используя эти напряжения, мы и приводим таблицу конвертации тока, то есть Ампер в КВт. К этим справочным данным может обратиться тот, кому лень считать по выше приведенной нами формуле.

Особенно эта информация будет актуальна при выборе проводов под определенный ток и автоматических выключателей, так называемых автоматов. Все это важно при выборе сечения проводов и при выборе номинал автоматов. Об этом в статье «Расчет и выбор сечения медного и алюминиевого провода, кабеля по мощности потребляемой нагрузкой».

Подводя итог о том, как перевести Амперы в Киловатты

Наша статья получилась не такая уж и короткая, как хотели бы многие. Быть может кто-то сможет даже нас упрекнуть, мол необходимо было не тянуть резину, а сказать сразу как переводить Амперы в Киловатты да и делу край. В свое оправдание и ответ мы можем лишь аппелировать к тому, что хотели как лучше, то есть донести до читателя всю суть происходящих процессов, а значит и понимание что и откуда берется. В этом случае, если вы все поняли, то вам уже никогда не придется возвращаться к нашей статье, ведь то, что ты понял, остается с тобой навсегда!

Таким вопросом приходится задаваться довольно часто. Например, при выборе индивидуального автомата защиты на линию подключения мощной бытовой техники или осветительного прибора; если требуется рассчитать номинальное сечение жил проводов (кабеля) под определенную нагрузку.

Автор считает, то слово «перевести» в данном случае не совсем верно отражает суть того, что хочет понять неискушенный в электротехнике человек. Уместнее говорить о соотношении между размерностями совершенно разных (хотя и взаимосвязанных) характеристик – силы тока и мощности. Вот с этим и разберемся.

220 В/50 Гц. Это отечественный стандарт для электрических сетей.

Общая информация

Чтобы лучше понять, как перевести амперы в киловатты, следует вспомнить школу и некоторые физические величины + уроки математики.

  • Приставка «кило» указывает на то, что данный показатель следует умножить на 1 000. И неважно, о чем идет речь – весе в граммах или тоннах, длине в метрах и так далее.
  • Сила тока обозначается в «А», мощность – в «Вт», напряжение на линии – в «В». Все остальные их выражения – не более чем производные. Например, мкА, мВт, кВ.
  • В инструкциях на некоторые приборы (к примеру, «бесперебойники» к ПК) мощность указывается не в «Вт», а в «В .А» (вольт-ампер). На бытовом уровне это практически одно и то же, и никаких дополнительных преобразований данных величин не требуется. Разницу знают специалисты, но для вопроса перевода ампер в киловатты она большого значения не имеет.

Правила перевода ампер в киловатты для разных электрических цепей

Достаточно вспомнить известный закон Ома: мощность (P) = сила тока (I) х напряжение (U).

Соответственно, кВт = (1А х 1 В) х 1 000.

Здесь несколько иначе, так как добавляется множитель √ 3.

Так как это величина неизменная, то нередко сразу же указывается результат этой математической операции – 0,7. Следовательно, для трехфазной цепи получаем расчетную формулу: P = 0,7 (I х U). Мощность – в ваттах. Умножив результат на 1 000, можно определить ее в кВт.

Как сделать обратные переводы, например, определить ток по мощности, догадаться не трудно – все формулы простейшие. Но чтобы сэкономить читателю время, автор дает некоторые подсказки.

Остается напомнить, что все величины, подставляющиеся в формулы, необходимо изначально перевести в одну систему единиц. Так как напряжение в основном берется в «вольтах», то ток должен быть в амперах, а не в мА или мкА. То же касается и мощности – не кВт, а Вт.

Мощность в амперах таблица | Домострой

Сегодня для грамотного подсчета суммарного количества используемого электрического оборудования в электроцепи, правильного подбора электросчетчика или измерения изоляции необходимо овладеть техникой перевода амперов в ватты и знать их соотношение. О том, как перевести амперы в киловатты, как это правильно делать в однофазной и трехфазной цепи и сколько ампер в киловатте в цепи 220 вольт — далее.

Соотношение ампер и киловатт

Ампер считается измерительной единицей электротока в международной системе или же силой электротока, проникающей через проводниковый элемент в количестве один кулон за одну секунду.

Киловатт является подъединицей ватта и измерительной мощностной единицей, а также тепловым потоком, потоком звуковой энергии, активной и полной мощностью переменного электротока. Все это скалярные измерительные единицы в международной системе, которые можно преобразовывать.

Обратите внимание! Что касается соотношения данных показателей, то в 1А находится 0,22 кВт для однофазной цепи и 0,38 для трехфазной.

Зачем переводить амперы в киловатты

Многие люди привыкли при работе с электрическими приборами использовать киловатты, поскольку именно они отражаются на считывающих приборах. Однако многие предохранители, вилки, розетки автомата имеют амперную маркировку, и не каждый обычный пользователь сможет догадаться, сколько в ампераже устройства киловаттовой энергии. Именно из-за этих возникающих проблем необходимо научиться делать перевод величин. Также нередко это нужно, чтобы четко пересчитать, сколько и какой прибор потребляет электроэнергии. Иногда это избавляет от лишних трат на электроэнергию.

Переводы с амперов в киловатты и наоборот

Осуществлять переводы величин можно тремя способами: универсальной таблицей, онлайн калькулятором или формулой. Что касается использования калькулятора, нужно в соответствующие поля вставить исходные показатели и нажать кнопку. Использовать эту систему удобно в том случае, когда приходится сталкиваться с большими цифровыми значениями.

Обратите внимание! Согласно универсальной таблице и формуле можно узнать, что в одном А находится 0,22 кВт или 0,38 кВт. Сделать перевод величин, используя имеющиеся цифры, можно при помощи калькулятора или умножением на приведенное значение. К примеру, чтобы посчитать, сколько будет 6А в кВт, нужно умножить 0,6 на 0,22. В итоге выйдет 1,32 кВт.

В однофазной электрической цепи

Чтобы вычислить необходимые величины в однофазной сети, где номинальный ток автоматического выключателя, к примеру, равен 10 А и в нормальном состоянии через него не течет энергия выше указанного значения, необходимо вычислить максимальную электромощность. Нужно подставить в формулу нахождения мощности значения напряжения и силы электротока и перемножить их между собой. Получится, что мощность будет равна 220*10=2200 ватт. Для перевода в меньшие значения необходимо цифру поделить на 1000. Выйдет 5,5 кВт. Это вся сумма мощностей, питающихся от автомата.

В трехфазной электрической цепи

Перевод показателей в трехфазной сети, рассчитанной на 380 вольт, можно сделать подобным образом. Разница заключается в формуле. Чтобы определить искомые данные, необходимо подставить корень из трех в произведение напряжения и силы электротока. К примеру, автомат рассчитан на 40 А. Подставив значения, можно получить 26327 Вт. После деления значения на 1000 выйдет 26,3 кВт. То есть выйдет, что автомат сможет выдержать нагрузку.

При известном мощностном показателе трехфазной цепи рассчитывать рабочий ток можно, преобразовав данную формулу. То есть электромощность нужно поделить на корень из 3, умноженный на напряжение. В итоге, если электромощность равна 10 кВт, выйдет значение автомата в 16А.

Расчет

Для подсчета величин используются специальные формулы. После их подсчета останется только вставить их в приведенные выше формулы. Чтобы отыскать электроток, стоит напряжение поделить на проводниковое сопротивление, а чтобы отыскать мощность, необходимо умножить напряжение на токовую силу или же двойное значение силы тока умножить на сопротивление. Также есть возможность поделить двойное значение напряжения на сопротивление.

Обратите внимание! Нередко все необходимые данные прописаны на коробке или технических характеристиках на сайте производителя. Часто информация указана в кВт и ее посредством конвертора легко можно перевести в ампераж. Еще одним простым вариантом, как определить потребление энергии и ампераж, будет изучение электросчетчика или автоматического выключателя потребителя. Но в таком случае необходимо подключать только один прибор к сети.

Таблица перевода

На данный момент сделать перевод величин в прямом и обратном порядке можно без особых проблем благодаря специальной таблице с названием «100 ампер сколько киловатт». С помощью нее можно без проблем вычислить необходимые значения. Особо ее удобно использовать, когда нужно подсчитать большие числа. Интересно, что сегодня существуют таблицы, рассчитанные на подсчет ампеража и энергии автоматического выключателя однофазной и трехфазной цепи. Приводятся стандартные данные тех аппаратов, которые сегодня можно приобрести на рынке.

Чтобы узнать необходимые данные, нужно использовать приведенные выше формулы или применять таблицу переводов. Данные измерительные величины помогут посчитать используемую энергию конкретным аппаратом и произвести другие расчеты в области электрики.

Электрические системы часто требуют сложного анализа при проектировании, ведь нужно оперировать множеством различных величин, ватты, вольты, амперы и т.д. При этом точно необходимо высчитать их соотношение при определенной нагрузке на механизм. В некоторых системах напряжение фиксированное, например, в домашней сети, а вот мощность и сила тока обозначают разные понятия, хоть и являются взаимозаменяемыми величинами.

Онлайн калькулятор по расчету ватт в амперы

Для получения результата обязательно указывать напряжение и потребляемую мощность.

В таких случая очень важно иметь помощника, дабы точно перевести ваты в амперы при постоянном значении напряжения.

Нам поможет перевести амперы в ватты калькулятор онлайн. Перед тем как воспользоваться интернет-программой по расчету величин, нужно иметь представление о значении необходимых данных.

  1. Мощность – это скорость потребления энергии. Например, лампочка в 100 Вт использует энергию – 100 джоулей за секунду.
  2. Ампер – величина измерения силы электрического тока, определяется в кулонах и показывает число электронов, которые прошли через определенное сечение проводника за указанное время.
  3. В вольтах измеряется напряжение протекания электрического тока.

Чтобы перевод ватт в амперы калькулятор используется очень просто, пользователь должен ввести в указанные графы показатель напряжения (В), далее потребляемую мощность агрегата (Вт) и нажать кнопку рассчитать. Через несколько секунд программа покажет точный результат силы тока в амперах. Формула сколько ватт в ампере

Внимание: если показатель величины имеет дробное число, значит его нужно вписывать в систему через точку, а не запятую. Таким образом, перевести ватты в амперы калькулятором мощности позволяет за считанное время, Вам не нужно расписывать сложные формулы и думать над их ре

шением. Все просто и доступно!

Таблица значений Таблица расчета Ампер и нагрузки в Ватт

Видео по теме: определения мощности и силы тока

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Таблица перевода Ампер – Ватт:

Еще больше полезных советов в удобном формате

выбор разъема по параметрам

  количество контактов     диаметр разъема      напряжение     ток на контакт    класс защиты      вилка         розетка

          2 контакта             7 мм.       330 вольт         5 ампер        IP-50     7N2ML.       7N2F.
          2 контакта             9 мм.       430 вольт       10 ампер        IP-50     9N2ML.       9N2F.
          2 контакта           14 мм.       430 вольт       10 ампер        IP-66    14N2ML.      14N2F.
          2 контакта           16 мм.       500 вольт       15 ампер        IP-66    16N2ML.      16N2F.
          2 контакта           20 мм.       700 вольт       30 ампер        IP-66    20N2ML.      20N2F.

          3 контакта             7 мм.       260 вольт        3 ампера        IP-50     7N3ML.       7N3F.
          3 контакта             9 мм.       400 вольт        8 ампер        IP-50     9N3ML.       9N3F.
          3 контакта           14 мм.       400 вольт        8 ампер        IP-66    14N3ML.      14N3F.
          3 контакта           16 мм.       430 вольт      12 ампер        IP-66    16N3ML.      16N3F.
          3 контакта            20 мм.       700 вольт      17 ампер        IP-66    20N3ML.      20N3F.

          4 контакта            7 мм.       260 вольт        2 ампера        IP-50     7N4ML.      7N4F.
          4 контакта            9 мм.       280 вольт        7 ампер        IP-50     9N4ML.      9N4F.
          4 контакта          14 мм.       280 вольт        7 ампер        IP-66    14N4ML.      14N4F.
          4 контакта          16 мм.       430 вольт      10 ампер        IP-66    16N4ML.      16N4F.
          4 контакта          20 мм.       610 вольт      15 ампер        IP-66    20N4ML.      20N4F.

          5 контактов          14 мм.       280 вольт     6,5 ампер        IP-66    14N5ML.      14N5F.
          5 контактов          16 мм.       430 вольт        9 ампер        IP-66    16N5ML.      16N5F.

          6 контактов          14 мм.       280 вольт     2,5 ампер        IP-66    14N6ML.      14N6F.
          6 контактов          16 мм.       350 вольт        7 ампер        IP-66    16N6ML.      16N6F.
          6 контактов          20 мм.       500 вольт      12 ампер        IP-66    20N6ML.      20N6F.

          7 контактов            9 мм.       260 вольт      2,5 ампер        IP-50    9N7ML.      9N7F.
          7 контактов          14 мм.       260 вольт      2,5 ампер        IP-66    14N7ML.      14N7F.
          7 контактов          16 мм.       315 вольт         7 ампер        IP-66    16N7ML.      16N7F.

          8 контактов           16 мм.       315 вольт         5 ампер        IP-66    16N8ML.      16N8F.
          8 контактов           20 мм.       500 вольт       10 ампер        IP-66    20N8ML.      20N8F.

          9 контактов           14 мм.       260 вольт        2 ампера        IP-66    14N9ML.      14N9F.

         10 контактов           16 мм.       300 вольт      2,5 ампер        IP-66   16N10ML.     16N10F.
         10 контактов           20 мм.       500 вольт         8 ампер        IP-66   20N10ML.     20N10F.

         12 контактов           20 мм.       480 вольт         7 ампер        IP-66   20N12ML.     20N12F.

          14 контактов           16 мм.       250 вольт         2 ампера        IP-66   16N14ML.     16N14F.
          14 контактов            20 мм.       380 вольт       6,5 ампер        IP-66   20N14ML.     20N14F.

          16 контактов            20 мм.       315 вольт          6 ампер        IP-66   20N16ML.     20N16F.

          19 контактов            20 мм.       280 вольт          5 ампер        IP-66   20N19ML.     20N19F.

          26 контактов            20 мм.       250 вольт         2 ампера        IP-66   20N26ML.     20N26F.


Таблица перевода тока холодного пуска EN, CCA, SAE, IEC, DIN

ССА — это аббревиатура от английского Cold Cranking Amps (CCA) означающая ток холодного пуска (ток холодной прокрутки) стартерной аккумуляторной батареи.  Ток холодной прокрутки измеряется в амперах по определенной методике измерения. Различают следующие отраслевые стандарты измерения тока холодной прокрутки (CCA):

SAE (JS537) /CCA

Американский стандарт (полностью заряженную батарею по методике SAE JS537 охлаждают до -18С в течение 24 часов. Затем батарею нагружают силой тока, равной номинальному CCA батареи. Тест считается пройденным, если напряжение батареи не упадет ниже 7,2В в течение 30 секунд)

EN (EN50342.1A1)

Европейский стандарт  (полностью заряженную батарею по методике SAE JS537 охлаждают до -18С в течение 24 часов. Затем батарею нагружают силой тока, равной номинальному CCA батареи. Тест считается пройденным, если напряжение батареи не упадет ниже 7,2В в течение 10 секунд)

IEC (60095-1)

Международная электротехническая комиссия (полностью заряженную батарею по методике SAE JS537 охлаждают до -18С в течение 24 часов. Затем батарею нагружают силой тока, равной номинальному CCA батареи. Тест считается пройденным, если напряжение батареи не упадет ниже 8,4В в течение 60 секунд)

DIN

Немецкий стандарт (полностью заряженную батарею по методике SAE JS537 охлаждают до -18С в течение 24 часов. Затем батарею нагружают силой тока, равной номинальному CCA батареи. Тест считается пройденным, если напряжение батареи не упадет ниже 9В в течение 30 секунд и 6В в течение 150 секунд)

JIS (D5301)

Японский индустриальный стандарт (полностью заряженную батарею по методике SAE JS537 охлаждают до -15С в течение 24 часов. Затем батарею нагружают силой тока 150-300А в течение 10-30 секунд. Тест считается пройденным, если напряжение батареи не упадет ниже 6В )

MCA (СА) — Морской стандарт (полностью заряженную батарею по методике SAE JS537 охлаждают до 0С в течение 24 часов. Затем батарею нагружают силой тока, равной номинальному CCA батареи. Тест считается пройденным, если напряжение батареи не упадет ниже 7,2В в течение 30 секунд)

ГОСТ Р 53165-2008 — ток холодной прокрутки (CCA) — это ток разряда, А, указанный изготовителем, который может обеспечить батарея для пуска двигателя в заданных условиях. ГОСТ Р 53165-2008 базируется на международном стандарте IEC 60095-1.
Ниже приведена таблица перевода тока холодного пуска (EN, CCA, SAE, IEC, DIN)

SAE/CCA

100

150

200

250

300

350

400

450

500

550

600

650

700

750

800

850

900

950

1000

1050

1100

1150

1200

1250

1300

1350

1400

1450

1500

1540

EN

100

140

180

230

280

330

360

420

480

520

540

600

640

680

760

790

860

900

940

1000

1040

1080

1150

1170

1220

1270

1320

1360

1410

1450

IEC

65

95

130

160

195

225

260

290

325

355

390

420

450

485

515

550

580

615

645

680

710

745

775

810

840

870

905

935

975

1000

DIN

60

85

110

140

170

200

225

255

280

310

335

365

395

420

450

480

505

535

560

590

620

645

675

700

730

760

790

815

820

870



Таблица перевода японского стандарта к европейскому (JIS в EN).
В настоящее время провести самостоятельные испытания аккумуляторной батареи, приближенные к отраслевым можно с помощью нагрузочной вилки. Лучше всего такие тесты проводить при минусовой температуре.
Так же оценить ток холодной прокрутки можно с помощью диагностических тестеров аккумуляторных батарей, например Midtronics.

Лучшие инструменты

как перевести одну физическую величину в другую с помощью таблицы или калькулятора

При ремонте или проектировании нового здания приходится анализировать электрические системы. Для этого необходимо уметь работать с различными измерительными величинами, к примеру, представлять амперы в киловаттах. В домашней сети напряжение практически не изменяется, но все же необходимо знать о пределах электрического напряжения, ведь его учитывают при подключении приборов разных мощностей.

Таблица перевода

Не совсем корректно говорить о переводе ампер в киловатты, так как это разные физические величины. Первую используют для измерения силы электрического тока, а вторая показывает электрическую мощность. Таблицу перевода используют для того, чтобы узнать соответствие между этими величинами.

Табличное соотношение (в одно- и трехфазной сети):

  • 2 А соответствуют 0,4 кВт в первой фазе и 1,3 кВт в третьей;
  • 6 ампер = 1,3 и 3,9 кВт;
  • 10 А отражают значения в 2,2 и 6,6 кВт соответственно;
  • 16 А = 3,5 и 10,5 киловатт;
  • 20 ампер представлены как 4,4 и 13,2 кВт;
  • 25 А это 5,5 кВт первой фазы и 16,4 третьей;
  • 32 А = 7,0 и 21,1 кВт;
  • 40 ампер — это соответственно 8,8 и 26,3 киловатт;
  • 50А — 11,0 и 32,9 кВт;
  • 63 ампер = 13, 9 и 41,4 кВт.

Эти значения будут полезными при выборе автоматических выключателей или предохранителей. Для этого узнают мощность всех электрических приборов — стиральной машины, кондиционера, ламп накаливания, бойлера или компьютера. Или если известен показатель номинального тока защитного устройства, можно вычислить мощность потребителей.

Перевести амперы в кВт невозможно без ещё одной величины — питающего напряжения. Стандартная величина указывается на бытовой сети, а номинальную можно узнать по надписям на потребителях и защитных приборах. Также необходимо учитывать, что на производстве используется трехфазная сеть, где значение напряжения больше бытового.

Однофазная сеть

Если на автоматическом выключателе указывается номинальное напряжение в 30 А, то при нормальной работе через него должен протекать электрический ток, напряжение которого не превышает указанное. Определить максимально допустимое значение позволяет физическая формула:

Р = U*I, где

  • Р — это мощность, измеряется в ваттах;
  • U — напряжение, единица измерения — вольты;
  • I — сила электрического тока, амперы.

То есть необходимо подставить известные данные в формулу: 220 В*30 А. В результате получается 6600 Вт. Для перевода в киловатты необходимо полученное число разделить на тысячу. Теперь понятно, что от автомата с номинальным током в 30А могут получать питание приборы суммарной мощностью не более 6,6 кВт.

При известной сумме мощностей потребителей определяют номинальный показатель защитного устройства. В быту может быть несколько потребителей:

  • шесть ламп накаливания по 100 ватт;
  • компьютер мощностью 500 Вт;
  • бойлер — 1,5 кВт;
  • мощность телевизора — 0,6 кВт.

Сначала приводят все значения к одному показателю: 600 Вт, 500 Вт, 1500 Вт и 600 Вт. Затем находят сумму мощностей: 600+500+1500+600 = 3200 Вт. После этого применяют формулу и вычисляют силу номинального тока: 3200 Вт делят на 220 В, результат равен 14,5 А. Учитывая стандартные значения номинального тока для однофазных защитных автоматов по таблице ампер-киловатт, подходящее устройство имеет показатель номинального тока в 16А.

Напряжение и мощность на производстве

На производственных предприятиях перевести амперы в кВт можно по той же схеме, что и для однофазной сети. Но для этого используется другая физическая формула.

В этом случае мощность равна произведению напряжения, силы тока и квадратного корня из числа три. Если необходимо вычислить мощность, которую сможет выдержать защитное автоматическое устройство в 40 А, необходимо подставить известные числа в формулу. На производстве стандартное напряжение электрической сети равно 380 В:

Р = 380 В*40 А*корень из 3, результат равен 26 326 Вт.

После преобразования величин можно утверждать, что трехфазный автомат с номинальным током в 40 А выдерживает суммарную мощность потребителей, равную 26, 3 кВт.

При известной мощности можно узнать, с каким показателем силы тока нужно приобретать автомат. Для этого мощность делят на произведение напряжения и квадратного корня из трёх. Полученное число необходимо найти в таблице, если оно отсутствует, выбирают наиболее подходящий автомат. Если трудно проводить расчёты вручную или под рукой нет табличных значений, то можно воспользоваться для перевода ампер в киловатты калькулятором.

Физические формулы позволяют без труда перевести амперы в киловатты и узнать потребляемую бытовыми приборами мощность в течение определённого промежутка времени. Для производства эти вычисления необходимы при выборе защитных устройств и приобретении новых электрических механизмов.

Памятка покупателю нового автомобиля

Каких только не дают советов в интернете будущему владельцу нового отечественного автомобиля. Подробно описываются все моменты, — по оформлению документов, постановке на учет, страхованию рисков и будущим затратам на плановые ТО в сервисных центрах. За этими советами как то по умолчанию подразумевается, что Вы покупаете автомобиль прошедший предпродажную подготовку в автосалоне, и Ваши проблемы возникнут не скоро.

Причины разряда аккумулятора на новом автомобиле

Правда жизни зачастую оказывается намного суровее и на новом автомобиле отказывает новый аккумулятор! Это случается достаточно редко, и является очень неожиданным для владельца нового автомобиля. Почему так происходит, назовем основные причины.

Первое, от момента производства автомобиля до поставки его в дилерский центр и самого факта продажи проходит срок в несколько месяцев. В результате естественного саморазряда батарея потеряет от 10% до 30% заряда. Такую батарею нельзя еще назвать разряженной, но в результате длительного бездействия аккумулятор, если говорить простым языком, «уснул». Чтоб «разбудить» такую батарею достаточно провести непродолжительный заряд током равным 1/10 ёмкости указанной на этикетке батареи (например, если у Вас аккумулятор емкостью 55 Ач, то заряд стоит проводить током 5,5 А).

Второе, с целью снижения себестоимости, автопроизводители принуждают производителей аккумуляторных батарей поставлять на заводы батареи с минимальным запасом по электрической мощности, рассчитанные на стандартную комплектацию автомобиля. Устанавливая дополнительное оборудование на свой автомобиль, помните об этом и, своевременно, получив консультацию продавца, приобретите более мощный аккумулятор.

На наш завод иногда приходят письма следующего содержания: «Я купил новый автомобиль и в торговом центре он заводился нормально, потом осторожно доехал на малой скорости до гаража, а на следующий день не смог его завести. Подскажите, что случилось с моим аккумулятором?»

Причина проста, аккумулятору требовался серьезный подзаряд, а короткий пробег автомобиля при малых оборотах двигателя да еще и при минусовой температуре за бортом явились причиной полного разряда аккумуляторной батареи.

В предпродажную подготовку новых автомобилей входит процедура проверки надежности крепления батареи и степени ее заряженности, а также подзаряд, в случае необходимости. Но не всегда у специалистов дилерского центра есть время полностью подзарядить аккумуляторную батарею, так как в зависимости от степени разряда аккумулятора на восстановление его полной работоспособности может уйти от 2 до 16 часов.

Как определить состояние батареи

Узнать состояние своего аккумулятора на автомобиле очень просто. Необходимо вольтметром замерить напряжение на клеммах с выключенным зажиганием и если оно меньше 12,7 В, то не ленитесь перед началом эксплуатации своего автомобиля дозарядить аккумулятор. Лучше всего для этих целей подходят зарядные устройства для свинцово-кислотных аккумуляторов, которые отключаться в автоматическом режиме при достижении требуемого напряжения в зарядной цепи. Для АКБ АКОМ изготовленных по технологии Кальций(+)/Кальций(-) это предельное напряжение составляет 16,25 — 16,5 В. При его достижении Вы можете считать, что Ваша батарея заряжена на 100%.

Для сведения, технология Кальций(+)/Кальций(-) предусматривает замену сурьмы в свинцовых решетках аккумулятора на кальций, которого вводится в десятки раз меньше чем сурьмы, что в результате резко снижает потребление воды и саморазряд у батареи. Именно по такой технологии и производит «АКОМ» стартерные батареи для легкового транспорта.

Режимы подзаряда аккумулятора

В таблице № 1 приводятся режимы быстрого подзаряда батареи, с упрощенной диагностикой. Эти режимы рекомендуется применять, если зарядка батареи проводится в условиях низких температур (в холодном, не отапливаемом гараже), нет возможности перенести батарею в теплое место, и Вы не располагаете достаточным временем.

В таблице № 2 приводятся режимы стандартного подзаряда батареи, если зарядка батареи производится в комнатных условиях и вы располагаете большим количеством времени.

Таблица №1. Режимы подзарядки аккумуляторной батареи в условиях низких температур


Упрощенная диагностика батареи и выбор режима подзаряда
Напряжение разомкнутой цепи, Вольт
Минимальное значение  11,43 11,64
11,80
11,94
12,07
12,19
12,31
12,43
12,54
12,66
12,79
Максимальное значение  11,77 11,89
12,01
12,12
12,23
12,33
12,44
12,54
12,65
12,75
12,83
Степень заряда, %
Процент заряда  0 10
20
30
40
50
60
70
80
90
100
Время зарядки, в часах
Для всех типов АКБ  16,7 15,0
13,3
11,7
10,0
8,3
6,7
5,0
3,3
1,7
0,0
Выбор зарядного тока по электрической ёмкости аккумулятора
Заявляемая ёмкость аккумулятора, Ач
Ампер/часы  55 60
62
66
75
80
85
90
95
100
110
Зарядный ток, в А при начальной t < 0 °С
Амперы  5,5 6,0
6,2
6,6
7,5
8,0
8,5
9,0
9,5
10,0
11,0

Как пользоваться таблицей № 1:

  1. Перед началом заряда корпус батареи рекомендуется обернуть любым теплоизолирующим материалом.
  2. Замерьте вольтметром напряжение на клеммах аккумулятора с выключенным зажиганием и пользуясь таблицей № 1 определите в каком диапазоне находится найденное напряжение. От найденного диапазона опустите вниз вертикаль на строку «Степень заряда» и определите степень заряда вашей батареи.
  3. От найденной степени заряда опустите вертикаль на строку «Время зарядки, в часах» и запомните значение.
  4. В нижней части таблицы Вы сможете определить величину зарядного тока для подзарядки вашей батареи. Величина зарядного тока зависит от электрической емкости вашего аккумулятора.

Таблица №2. Режимы подзарядки аккумуляторной батареи в комнатных условиях


Упрощенная диагностика батареи и выбор режима подзаряда
Напряжение разомкнутой цепи, Вольт
Минимальное значение  11,43 11,64
11,80
11,94
12,07
12,19
12,31
12,43
12,54
12,66
12,79
Максимальное значение 11,77
11,89
12,01
12,12
12,23
12,33
12,44
12,54
12,65
12,75
12,83
Степень заряда, %
Процент заряда 0
10
20
30
40
50
60
70
80
90
100
Время зарядки, в часах
Для всех типов АКБ  33,4 30,0
26,6
23,4
20,0
16,6
13,4
10,0
6,6
3,4
0,0
Выбор зарядного тока по электрической ёмкости аккумулятора
       Заявляемая ёмкость аккумулятора, Ач
 Ампер/часы
55 60 62 66 75 80 85 90 95 100 110
            Зарядный ток, в А
 Амперы  2,75 3,0
3,1
3,3
3,75
4,0
4,25
4,5
4,75
5,0
5,5

Как пользоваться таблицей № 2:

  1. Замерьте вольтметром напряжение на клеммах аккумулятора с выключенным зажиганием и пользуясь таблицей № 2 определите в каком диапазоне находится найденное напряжение. От найденного диапазона опустите вниз вертикаль на строку «Степень заряда» и определите степень заряда вашей батареи.
  2. От найденной степени заряда опустите вертикаль на строку «Время зарядки, в часах» и запомните значение.
  3. В нижней части таблицы Вы сможете определить величину зарядного тока для подзарядки вашей батареи. Величина зарядного тока зависит от электрической емкости вашего аккумулятора.

Мы будем рады, если наша информация окажется Вам полезной и Вы, покупая новый автомобиль, предусмотрите указанный возможный вариант развития событий, не совершив свою первую техническую ошибку.

Успехов Вам.

Система макетов

AMPHTML — amp.dev

Документация и руководства

Система макетов AMP

Обзор

Основная цель системы макета — гарантировать, что элементы AMP могут отображать свой макет. чтобы среда выполнения могла определять размеры элементов до любых удаленных ресурсов, таких как JavaScript и вызовы данных завершены. Это важно, так как это значительно уменьшает ненужные искажения при рендеринге и прокрутке.

Имея это в виду, система макетов AMP предназначена для поддержки нескольких, но гибких макетов. которые обеспечивают хорошие гарантии производительности.Эта система опирается на набор атрибутов, таких как как макет , ширина , высота , размеры и высота , чтобы выразить макет элемента и размер потребности.

Поведение

Неконтейнерный элемент AMP (т. Е. Макет ! = Контейнер ) запускается в неразрешенном / не созданном режиме, в котором все его дочерние элементы скрыты, за исключением заполнителя (см. атрибут placeholder ). JavaScript и полезная нагрузка данных, необходимая для полного создания элемента, все еще может загружаться и инициализироваться, но среда выполнения AMP уже знает, как определять размер и размещать элемент, полагаясь только на классы CSS и макет , ширина , высота и атрибуты носителя .В большинстве случаев заполнитель , если он указан, является размер и расположение так, чтобы занимать все пространство элемента.

Заполнитель скрывается, как только элемент построен и его первый макет завершен. На это точка, ожидается, что у элемента все его дочерние элементы будут правильно построены, расположены и готовы для отображения и принятия ввода читателя. Это поведение по умолчанию. Каждый элемент может переопределить чтобы, например, быстрее скрыть заполнитель или сохранить его дольше.

Размер элемента и его отображение основаны на атрибутах layout , width , height и media по времени выполнения. Все правила компоновки реализуются внутри через CSS. Говорят, что элемент «определить размер», если его размер может быть получен с помощью стилей CSS и не изменяется в зависимости от его дочерних элементов: доступны сразу или вставляются динамически. Это не означает, что размер этого элемента не может менять. Макет может быть полностью адаптивным, как в случае с отзывчивым , с фиксированной высотой , с заполнением и flex-item макетов.Это просто означает, что размер не меняется без явного действия пользователя, например. во время рендеринга, прокрутки или загрузки после публикации.

Если элемент был настроен неправильно, в PROD он не будет отображаться вообще, а в режиме DEV среда выполнения отобразит элемент в состоянии ошибки. Возможные ошибки: недопустимые или неподдерживаемые значения атрибутов layout , width и height .

Атрибуты макета

ширина и высота

В зависимости от значения атрибута макета элементы компонента AMP должны иметь атрибут ширины и высоты , который содержит целочисленное значение пикселя.Фактическое поведение макета определяется атрибутом layout , как описано ниже.

В некоторых случаях, если ширина или высота не указаны, среда выполнения AMP может использовать следующие значения по умолчанию:

  • amp-pixel : ширина и высота по умолчанию равны 0.
  • amp-audio : ширина по умолчанию и высота выводятся из браузера.

макет

AMP предоставляет набор макетов, которые определяют, как компонент AMP ведет себя в макете документа.Вы можете указать макет для компонента, добавив атрибут layout с одним из значений, указанных в таблице ниже.

Пример : простое адаптивное изображение, в котором ширина и высота используются для определения соотношения сторон.




Поддерживаемые значения для макета Атрибут :

Значение Поведение и требования
Отсутствует Если значение не указано, макет компонента определяется следующим образом:
  • Если высота присутствует, и ширина отсутствует или установлено значение auto , предполагается макет с фиксированной высотой .
  • Если ширина и высота присутствуют вместе с атрибутом размеров или высоты , предполагается адаптивный макет .
  • Если присутствуют ширина и высота , предполагается фиксированный макет .
  • Если ширина и высота отсутствуют, предполагается макет контейнера .
контейнер Элемент позволяет своим дочерним элементам определять его размер, как и обычный HTML div .Предполагается, что компонент не имеет определенного макета, а действует только как контейнер; его дочерние элементы отображаются немедленно.
fill Элемент занимает доступное ему пространство — ширину и высоту. Другими словами, макет и размер элемента fill соответствуют его родительскому элементу. Чтобы элемент заполнил свой родительский контейнер, укажите макет «заполнения» и убедитесь, что в родительском контейнере указано положение : относительное или положение : абсолютное .
фиксированный Элемент имеет фиксированную ширину и высоту без поддержки реакции. Должны присутствовать атрибуты ширина и высота . Единственным исключением являются компоненты amp-pixel и amp-audio .
фиксированная высота Элемент занимает доступное ему пространство, но сохраняет неизменной высоту. Этот макет хорошо подходит для таких элементов, как amp-carousel , которые включают контент, расположенный горизонтально.Должен присутствовать атрибут высота . Атрибут width не должен присутствовать или должен быть равен auto .
flex-item Элемент и другие элементы в его родительском элементе с типом макета flex-item занимают оставшееся пространство родительского контейнера, когда родительский контейнер является гибким (т. Е. display: flex ). Атрибуты ширина и высота не требуются.
intrinsic Элемент занимает доступное ему пространство и автоматически изменяет размер своей высоты до соотношения сторон, заданного атрибутами width и height до тех пор, пока не достигнет размера элемента, определенного параметром `width Атрибуты `и` height` передаются в amp-img или достигают ограничения CSS, такого как `max-width`.Атрибуты ширины и высоты должны присутствовать. Этот макет очень хорошо работает для большинства элементов AMP, включая amp-img , amp-carousel и т. Д. Доступное пространство зависит от родительского элемента и также может быть настроено с помощью CSS max-width . Этот макет отличается от отзывчивого наличием собственной высоты и ширины. Это наиболее очевидно внутри плавающего элемента, где отзывчивый макет будет отображать 0x0, а внутренний макет будет увеличиваться до меньшего из своего естественного размера или любого ограничения CSS.
nodisplay Элемент не отображается и занимает нулевое пространство на экране, как если бы его стиль отображения был нет . Этот макет можно применить к каждому элементу AMP. Предполагается, что элемент может отображаться при действии пользователя (например, amp-lightbox ). Атрибуты ширина и высота не требуются.
отзывчивый Элемент занимает доступное ему пространство и автоматически изменяет размер своей высоты в соответствии с соотношением сторон, заданным атрибутами width и height .Этот макет очень хорошо работает для большинства элементов AMP, включая amp-img , amp-video и т. Д. Доступное пространство зависит от родительского элемента и также может быть настроено с помощью CSS max-width . Должны присутствовать атрибуты ширина и высота .

Примечание : элементы с «layout = responsive» не имеют собственного размера. Размер элемента определяется его контейнерным элементом. Чтобы обеспечить отображение элемента AMP, необходимо указать ширину и высоту содержащего его элемента.Не указывайте "display: table" для содержащего элемента, поскольку это переопределяет отображение элемента AMP, делая элемент AMP невидимым.

размеры

Все элементы AMP, которые поддерживают адаптивный макет , также поддерживают атрибут размеров . Значением этого атрибута является выражение размеров. как описано в размерах img, но распространяется на все элементы, а не только на изображения. Короче говоря, атрибут sizes описывает, как рассчитывается ширина элемента в зависимости от условий носителя.

Когда атрибут размеров указан вместе с шириной и высотой , для макета по умолчанию используется отзывчивый .

Пример : Использование размеров атрибута

В следующем примере, если область просмотра шире, чем 320 пикселей , изображение будет шириной 320 пикселей, в противном случае оно будет шириной 100vw (100% ширины области просмотра).





disable-inline-width

Атрибут sizes сам по себе устанавливает встроенный стиль ширины для элемента. При объединении disable-inline-width с sizes элемент AMP будет передавать значение sizes в базовый тег элемента, как и img , вложенный в amp-img , без настройки . встроенная ширина как размеров обычно выполняется сама по себе в AMP.

Пример : Использование атрибута disable-inline-width

В следующем примере ширина элемента не изменяется, а sizes используется только для выбора одного из источников из srcset .





высота

Все элементы AMP, поддерживающие адаптивный макет , также поддерживают атрибут высоты .Значением этого атрибута является выражение размеров, основанное на выражениях мультимедиа. аналогичен атрибуту img sizes, но с двумя ключевыми отличиями:

  1. Это относится к высоте, а не ширине элемента.
  2. Допускаются процентные значения, например 86% . Если используется процентное значение, оно указывает процент ширины элемента.

Когда атрибут высоты указан вместе с шириной и высотой , для макета по умолчанию используется отзывчивый .

Пример : Использование высоты атрибута

В следующем примере высота изображения по умолчанию составляет 80% от ширины, но если область просмотра шире, чем 500 пикселей , высота ограничена 200 пикселей . Поскольку атрибут высоты указан вместе с шириной и высотой , макет по умолчанию равен отзывчивому .





СМИ

Большинство элементов AMP поддерживают атрибут media .Значение media - это медиа-запрос. Если запрос не совпадает, элемент вообще не отображается, а его ресурсы и, возможно, его дочерние ресурсы не будут извлечены. Если окно браузера меняет размер или ориентацию, медиа-запросы повторно оцениваются, а элементы скрываются и отображаются на основе новых результатов.

Пример : Использование атрибута носителя

В следующем примере у нас есть 2 изображения с взаимоисключающими медиа-запросами.В зависимости от ширины экрана будет выбрано и визуализировано одно из двух изображений. Атрибут media доступен для всех элементов AMP, поэтому его можно использовать с элементами, не относящимися к изображению, такими как реклама.





заполнитель

Атрибут заполнителя можно установить для любого элемента HTML, а не только для элементов AMP.Атрибут заполнителя указывает, что элемент, отмеченный этим атрибутом, действует как заполнитель для родительского элемента AMP. Если указано, элемент-заполнитель должен быть прямым потомком элемента AMP. По умолчанию заполнитель немедленно отображается для элемента AMP, даже если ресурсы элемента AMP не были загружены или инициализированы. После готовности элемент AMP обычно скрывает свой заполнитель и показывает содержимое. Точное поведение по отношению к заполнителю зависит от реализации элемента.






резервный

Резервный атрибут можно установить для любого элемента HTML, а не только для элементов AMP. Резервный вариант - это соглашение, которое позволяет элементу сообщить читателю, что браузер не поддерживает элемент. Если указано, резервный элемент должен быть прямым потомком элемента AMP.Точное поведение в отношении отката зависит от реализации элемента.



Невозможно воспроизводить анимированные изображения на этом устройстве.

без загрузки

Атрибут noloading указывает, следует ли отключить «индикатор загрузки» для этого элемента. Многие элементы AMP включены в список для отображения «индикатора загрузки», который представляет собой базовую анимацию, показывающую, что элемент еще не полностью загружен.Элементы могут отказаться от этого поведения, добавив этот атрибут.

(tl; dr) Сводка требований к макету и поведения

В следующей таблице описаны допустимые параметры, классы CSS и стили, используемые для атрибута layout . Обратите внимание:

  1. Любой класс CSS с префиксом -amp- и элементы с префиксом i-amp- считаются внутренними по отношению к AMP, и их использование в пользовательских таблицах стилей запрещено. Они показаны здесь просто в информационных целях.
  2. Несмотря на то, что ширина и высота указаны в таблице по мере необходимости, могут применяться правила по умолчанию, как в случае с amp-pixel и amp-audio .
да контейнер и соотношение сторон ширина: высота .
Макет Ширина /
Высота Требуется?
Определяет размер? Дополнительные элементы CSS «display»
контейнер Нет Нет Нет блок
4914 9001 размер
Нет блок
фиксированный Да Да, задается ширина и высота . встроенный блок
фиксированная высота высота только ; ширина может быть авто Да, указывается родительским контейнером и высота . Нет блок
flex-item Нет Нет Да, на основе родительского контейнера. блок
внутренний Да Да, на основе родительского контейнера и соотношения сторон ширина: высота . Да, i-amphtml-sizer . блок (ведет себя как замененный элемент)
nodisplay Нет Нет Нет нет
4 9014 9014 0 Да
Да, i-amphtml-sizer . блок

20, 30, 40, 50 и 60 ампер. Провода, выключатели и схемы: какой размер мне нужен для моего проекта?

Возможно, вы уже знаете, что такое калибр провода и как он работает, но на случай, если вы этого не сделаете, у нас есть несколько полезных разделов ниже по этой теме, чтобы подробнее изучить, почему так важно выбрать правильный продукт. Прокрутите вниз, если вы хотите просмотреть таблицу допустимой нагрузки NEC, которую мы включили.

Спешите? Рекомендации по покупке

Мы потратили более 20 часов на проверку производителей и обзоры, чтобы составить этот список продуктов, чтобы убедиться, что ваши удлинители, служебный провод или автоматические выключатели могут выдерживать электрический ток, через который вы будете проходить. Продукция была выбрана на основе Национального электротехнического кодекса (стандарт безопасности, используемый профессионалами - копия диаграммы силы тока сечения кабеля прилагается ниже). Однако здесь есть продукты, которые не только безопасны, но и доступны по цене!

калибр-провод

whitesmoke

600

# f98900

Содержание

Практическое правило: каковы правильные сечения сечения проводов для 20, 30, 40, 50 и 60 ампер сервисных и автоматических выключателей?

Провод какого калибра мне нужен для разных усилителей? Практическое правило, которым обычно руководствуются технические специалисты, заключается в том, что для автоматического выключателя на 30 ампер следует использовать провод 10 калибра .Для 40 ампер вам понадобится провод 8-го калибра , а для 20 ампер вам понадобится провод 12-го калибра . Соответствующий размер для 60 ампер - это калибр провода 4 , однако есть определенные важные предположения, на которые опирается это эмпирическое правило - мы расширим их в оставшейся части этой статьи. Правильный размер провода на 50 А - это провод калибра 6, как для вашего выключателя, так и для цепи.

Когда вы начнете сравнивать с таблицей ниже, вы увидите, что эти цифры являются консервативными, однако лучше выбрать более безопасный вариант провода, даже если он может быть немного дороже.Чтобы найти соответствующие варианты для различных температур, прокрутите вниз до нашей полной таблицы размеров проводов NEC. Приведенный ниже просто суммирует основные рекомендации на основе температуры проводника не более 140 ° F.

Заземляющий провод, служебный вход, цепь, таблица размеров провода выключателя Номинальные параметры
Номинальные параметры для обслуживания или фидера Алюминиевый провод Медный провод
20 А # # 12 AWG
30 А # 10 AWG # 10 AWG
40 А # 6 AWG # 8 AWG
50 А # 475 AWG AWG
60 А # 3 AWG # 4 AWG

AWG Таблица токовой нагрузки проводов и номинальные значения калибра от NEC 310.16

Если мы ищем в Интернете диаграмму допустимой нагрузки проводов NEC (Национальный электрический кодекс) и таблицы номинальных размеров датчиков, мы смогли найти эти значения, которые отображают значения немного более подробно, чем в предыдущих таблицах, поскольку согласно таблице NEC 310.16. Если вам нужна более простая диаграмма для стандартного типа провода, прокрутите вниз дальше.

Как видно из графика, калибр 6 является безопасным выбором, если у вас есть 220 В 50 А, который вам нужен для питания, тогда как калибр 12 идеально подходит для ваших нужд 220 В 20 А.Независимо от того, подбираете ли вы подходящий вариант для ваших потребностей на 1000 или 2000 Вт, ваших динамиков, домашнего кинотеатра, сабвуфера, осветительных приборов, световой панели или дополнительной панели, это также таблица, которую используют профессионалы.

Независимо от того, предназначен ли он для цепи или выключателя на 20, 30, 40, 50 или 60 А, приведенная ниже таблица размеров проводов может помочь вам найти провод нужного калибра.

9014 9014 9014 9014 9014 9014 9014 9014 9014 50 9014 9014 9014 9014 9014 9014 9014 9014 60014 9014 9014 9014 9014 9014 9014 901 902 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014

Более простая таблица, приведенная ниже в этой статье, предназначена для медных проводов с номинальной температурой окружающей среды 60 ℃ или 140 ℉, которая считается стандартной.Но в некоторых случаях подходящий калибр провода для конкретной допустимой нагрузки будет меняться в зависимости от используемого провода и номинальной температуры окружающей среды, как вы можете видеть из подробной таблицы выше.

В таких ситуациях важно подумать о том, из чего сделан проводник, и действительно ли это медь или что-то еще, например, алюминий. Вы должны помнить о других вещах, таких как тип нагрузки и параметры окружающей среды провода, а также его точки подключения, поскольку вышеизложенное является лишь практическим правилом.

Следует учитывать высокие условия окружающей среды, такие как наличие нескольких проводников, а также допустимое падение напряжения, чтобы убедиться, что вы не столкнетесь с какими-либо проблемами.

Медь, как известно, обладает большей допустимой нагрузкой, чем алюминий, поэтому при том же диаметре проволоки она может выдерживать большую нагрузку по сравнению со своим алюминиевым аналогом. Это означает, что если у вас есть медный провод 6-го калибра и алюминиевый провод 6-го калибра, медный провод позволит протекать через него большему току.

Не только это, но и провода сечений с более высоким номиналом температуры окружающей среды могут использоваться при более высокой допустимой нагрузке.Вот почему медный провод 14-го калибра с номинальной температурой окружающей среды 60 ℃ или 140 ℉ подходит для выключателя на 15 ампер, в то время как провод того же калибра, но с номинальной температурой окружающей среды 90 ℃ или 194 ℉ можно безопасно использовать с выключателем. Автоматический выключатель на 25 ампер.

Эти факторы делают выбор калибра провода для выключателя на 30 А не таким простым делом, как кажется. Из приведенной выше таблицы видно, что медный провод 10-го калибра с номинальной температурой окружающей среды 60 ℃ или 140 ℉ считается стандартным в большинстве условий.Однако вы также можете использовать алюминиевый провод 10-го калибра с номинальной температурой окружающей среды 90 ℃ или 194 ℉, а также провода сечением, превышающим эти два размера.

Всегда помните, что можно получить проволочную сетку большего размера, чем рекомендуемый размер для автоматического выключателя, но никогда не следует использовать проволочный калибр, меньший для имеющейся допустимой токовой нагрузки выключателя.

Итак, в чем именно заключается сделка?

Это в основном мера диаметра проволоки, которую вы будете использовать, и она бывает разных размеров.Люди обычно ссылаются на провод 12 калибра, провод 10 калибра, провод 14 калибра, провод 8 калибра и провод 6 калибра, а не ссылаются на его фактическую толщину, где одно число относится к определенной толщине.

Вопреки логическому убеждению, чем выше число, тем меньше диаметр, и самый простой способ определить толщину проволоки, которая у вас может лежать, - это использовать толщиномер, если он еще не указан четко на нем. с какой толщиной вы имеете дело.

Причина, по которой вы захотите убедиться, что вы используете правильный диаметр, заключается в том, что диаметр определяет количество тока, который может безопасно пройти через него, включая электрическое сопротивление, а использование неправильного провода может иметь серьезные последствия, почему разные количества усилителей также потребуют разного диаметра.

Единицей измерения является AWG или американский калибр проволоки, который является наиболее популярным показателем в США и фактически используется более чем в 65 различных странах. Другие меры включают SWG и IEC, последний из которых является имперским стандартным калибром проводов, который был введен Британской торговой палатой. В этой статье, поскольку большинство наших читателей из Америки, мы сосредоточимся на AWG.

Поскольку их диаметр определяет, сколько электричества может безопасно проходить через них, очевидно, что не все диаметры соответствуют назначению для каждой отдельной машины.

Выбор правильного размера

Обгоревший провод при осмотре автоматического выключателя - сюрприз, которого вы не хотите получать. К счастью, этого сценария можно избежать, если вы знаете, что важно иметь правильный размер провода для автоматического выключателя. Плохая новость в том, что это то, что многие люди; они ошибочно полагают, что один провод ничем не хуже других, поэтому они пытаются выполнить подключение самостоятельно, вместо того, чтобы вызывать электрика.

Ко всему, что связано с выключателями, например, к его соединениям, следует относиться серьезно, потому что это связано с электричеством.Если у вас установлены правильные компоненты, вы избежите известных электрических опасностей и проблем, характерных для автоматических выключателей и неисправных соединений. Фактически, многие из этих проблем возникают из-за того, что для прерывателей используется провод неправильного размера. Вот почему важно знать правильную комбинацию выключателя и его совместимых размеров.

Если у вас есть автоматический выключатель на 30 А для вашего кондиционера, водонагревателя или сушилки для белья, который необходимо подключить, но вы не знаете, какой размер провода нужен, позвольте нам помочь вам не только в этом. но также и в понимании основ работы с калибрами проводов.

Что произойдет, если вы используете провод слишком маленького калибра?

Люди считают, что до тех пор, пока оба конца определенного провода подходят к разъему, они могут без проблем использовать его для своих соединений. К сожалению, это не относится к выключателям. Те, кто не осознает его важность, часто используют провода слишком маленького сечения для подключения своих выключателей, часто потому, что они хотят сэкономить, поскольку провода меньшего сечения дешевле.

К сожалению, для них это приводит только к дорогостоящим ошибкам.

Если вы установите на выключатель более крупные, это повлияет только на ваш бюджет.Это потому, что вы в конечном итоге потратили больше, чем нужно, поскольку провода большего размера вызывают больше. Он не влияет на ваш выключатель и не причиняет ему вреда, так как он может выдерживать ток, протекающий через него.

Но если вы используете калибр, который слишком мал для вашего выключателя, может произойти следующее:

  • Расплавленные провода - чем меньше провод, тем меньше ток, который он может выдержать, и тем выше его сопротивление. поток энергии. Но если калибр провода слишком мал для вашего выключателя, ток, протекающий через провод, будет больше, чем он рассчитан.Поскольку проволока имеет высокое сопротивление, выделяется тепло, которого в конечном итоге будет достаточно, чтобы расплавить проволоку.
  • Снижение производительности - любой прибор или оборудование, подключенное к цепи с помощью провода слишком малого сечения, не будет работать с максимальной эффективностью. Это связано с тем, что он получает лишь часть энергии, необходимой для работы с полной производительностью.
  • Может повредить оборудование - помимо снижения производительности, использование провода меньшего диаметра может в конечном итоге повредить ваше оборудование.Неправильная подача питания может привести к их выходу из строя.
  • Can Start Fires - это худшее, что может случиться, когда калибр провода слишком мал для того, чтобы выдержать ток, который он получает. Хотя автоматические выключатели имеют свои собственные меры безопасности, такие как отключение при перегрузке, этого может быть недостаточно для предотвращения пожара из-за неправильного калибра проводов

Этих сценариев можно полностью избежать, если вы используете правильный калибр провода для автоматического выключателя.

Определение того, какой прерыватель использовать

Хотя в идеале электромонтажные работы должны выполняться лицензированными электриками, это также помогает лично знать о важных аспектах вашего автоматического выключателя, таких как подходящий калибр проводов. Чтобы выбрать правильный калибр проволоки, профессионалы используют в качестве справочной информации различные таблицы размеров проволоки.

В США стандартная таблица размеров калибра проволоки - это американский калибр проволоки, обычно называемый AWG. AWG, также известный как калибр проводов Brown & Sharpe, представляет собой систему, которая предписывает определенные размеры или диаметры сплошных круглых проводов, называемых калибром проводов, которые используются в качестве электрических проводников.Токовая нагрузка или допустимая сила тока - это максимальный ток, с которым могут работать калибры проводов.

Следует отметить, что система нумерации AWG не отражает напрямую фактический размер провода. Это означает, что чем выше номер AWG, тем тоньше или меньше размер провода и тем меньше его допустимая нагрузка. Вот почему провод 2-го калибра может выдерживать более высокую допустимую нагрузку, чем провод 14-го калибра.

Чтобы лучше понять это, вы можете использовать следующую таблицу для определения диаметра проволоки в дюймах и миллиметрах по номеру AWG.Если вы ищете сечение проводов на 20, 30, 40 или 50 А, таблица ниже должна вам помочь:

Алюминий Медь
Калибр провода 167 ° F 9014 ° F 140 ° F 9014 ° F 140 ° 9014 ° F
14 --- --- 20 20 25
12 20 25 25 25 10 30 35 30 35 40
8 40 45 40 50 55 65 75
4 65 75 70 85 95
3 75 8 5 85 100 110
2 90 100 95 115 130
1 4 115 9014 9014 9014 9014 9014 9014 9014 9014
1/0 120 135 125 150 170
2/0 135 150 145 175 175 0 155 175 165 200 225
4/0 180 205 195 230 260 215 255 290
300 230 255 240 285 320
350 250 280 260 310 350
500 310 350 320 380 430 420 475
750 385 435 400 475 535
1000 445
893 9014 9014 9014 9014 9013 2,0
AWG Диаметр (дюймы) Диаметр (миллиметры)
0000 0,46 11,68
000 0,4096 10,4
00 0,3648 9,266
0 14 0,3241 9014 0 14 0,3241 9014 7,348
2 0,2576 6,544
3 0,2294 5,827
4 4 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 5,1
6 0,162 4,115
7 0,1443 3,665
8 0,1285 3,264
9141

2,906
10 0,1019 2,588
11 0,09074 2,305
12 9014 9014 9014 9014
14 0,06408 1,628
15 0,05707 1,45
16 0,05082 1.291
17 0,04526 1,149
18 0,0403 1,024
19 0,03589 0,9116 0,9116 0,03589 0,9116 0,9116 0,02846 0,7229
22 0,02535 0,6438
23 0,02257 0,5733
24 01420201 0,5106
25 0,0179 0,4547
26 0,01594 0,4049
27
29 0,01126 0,2859
30 0,01002 0,2546
31 0,00893 0.2268
32 0,00795 0,2019
33 0,00708 0,1798
34 0,00631 41462 9014 9014 9014 9014 9014 0,005 0,127
37 0,00445 0,1131
38 0,00397 0,1007
39 39 39 00353 0,08969
40 0,00314 0,07986

Как видите, наибольший диаметр равен 0000, а наименьший - 40 калибр. Это означает, что калибр 0000 имеет большую допустимую нагрузку, чем провод 40 калибра, и это также означает, что калибр 0000 позволяет протекать через него большему количеству энергии.

Калибр проводов и автоматический выключатель

Теперь, когда вы лучше понимаете взаимосвязь между допустимой токовой нагрузкой и манометром, пора определить, какой калибр подходит для конкретных автоматических выключателей.

Если вы не знаете, где найти силу тока вашего автоматического выключателя, поищите номер на рукоятке самого выключателя; это число - максимальная сила тока этого выключателя.

Как только вы определите силу тока вашего выключателя, вы можете теперь определить, какой калибр использовать. Наиболее распространенный калибр и соответствующая им допустимая нагрузка:

2 Калибровочная ручка для проволоки?

Ток, который может выдержать провод 12 калибра:

  • 20 для медного провода с номинальной температурой окружающей среды 60 ℃ или 140 ℉, что является наиболее распространенным соединением
  • 25 для медного провода с окружающей средой номинальная температура 75 ℃ или 167 90 102
  • 30 для медного провода с номинальной температурой окружающей среды 90 ℃ или 194 ℉ 90 102
  • 20 для алюминиевого провода с номинальной температурой окружающей среды 75 ℃ или 167 ℉
  • 30 для алюминия провод с номинальной температурой окружающей среды 90 ℃ или 194 ℉

Могу ли я использовать провод 10 или 14 калибра на 20 ампер?

Эмпирическое правило состоит в том, что вам нужен как минимум провод 12 калибра, чтобы выдерживать ток 20 ампер, поэтому вы можете использовать провод 10, но не 14 калибра.Мы по-прежнему рекомендуем вам обращаться к подробной таблице NEC, которую мы включили ниже, когда вы решаете, какой провод использовать.

Может ли провод калибра 10 выдерживать ток 35 А?

Допустим, у вас есть выключатель на 35 А и провод 10 калибра. Вам может быть интересно, выдержит ли этот конкретный провод такой большой ток. Это возможно, но это будет зависеть от типа провода и его условий окружающей среды.

Подходит только медный провод 10 калибра с номинальной температурой окружающей среды 75 ℃, 167 ℉, 90 ℃ или 194 ℉, а также алюминиевый провод 10 калибра с номинальной температурой окружающей среды 90 ℃ или 194 ℉. 35 ампер.

Может ли провод 12-го калибра выдерживать ток 25 А?

Если вам интересно, можно ли использовать дополнительный провод 12-го калибра для выключателя на 25 А, это можно сделать. Можно использовать медный провод 12 калибра, если его номинальная температура окружающей среды составляет 75 ℃, 167 ℉, 90 ℃ или 194 ℉, а алюминиевый провод 12 калибра совместим, если его номинальная температура окружающей среды составляет 90 ℃ или 194 ℉.

Может ли провод калибра 8, 10, 12 выдерживать ток 50 ампер?

Если вы посмотрите на нашу диаграмму выше, вы увидите, что 50 ампер на самом деле не были включены в нее, но мы все еще обнаруживаем, что есть много людей, которые задаются вопросом о том, какой подходящий датчик размер провода соответствует этой мощности.Правда в том, что провод калибра 8, 10 или 12 не может выдерживать ток 50 ампер, и что в этом случае вам понадобится провод размером 6 с учетом тех же условий, о которых мы говорили ранее в статье.

Провод какого размера мне нужен на 30 ампер?

Чтобы ответить на этот вопрос, важно учитывать те же условия, которые мы ранее отмечали в отношении температуры окружающей среды. Реальность такова, что практическое правило состоит в том, что вам нужен провод сечением 10 на 30 ампер. Так что да, вы можете использовать провод 10 калибра на 30 ампер, но вы не можете использовать 12 или 14 AWG для такого количества мощности, так как он просто не справится с этим.

Может ли провод 10 калибра выдерживать ток 40 ампер?

Как вы можете видеть из нашего практического раздела, вам понадобится провод 8 калибра на 40 ампер, поэтому провод 10 AWG не сможет выдержать такую ​​силу тока.

Примите участие в путешествии по Atlantic Aspiration

Хотя мы все еще относительно небольшой веб-сайт, мы каждый день привлекаем на платформу множество людей. Нам нравится верить, что это потому, что мы уделяем много внимания и времени созданию высококачественного контента по различным темам, в основном для подрядчиков и специалистов по обслуживанию.Если вы хотите стать частью этого путешествия, мы будем рады видеть вас! Мы постоянно расширяем наше предложение на сайте, которое на данный момент включает в себя в основном список сварочного оборудования, включая аппараты плазменной резки и сварочные аппараты TIG. Однако это только начало пути, поскольку нас ждет еще много всего. Мы рекомендуем вам ознакомиться с остальной частью сайта и добавить в закладки части, которые могут вас заинтересовать. Если вы захотите поделиться этими ресурсами с другими, которых вы знаете, нам тоже понравится этот жест! Наконец, мы надеемся, что вы узнали то, для чего пришли сюда.

Разделение столбцов с помощью первичного индекса AMP

Любой, кто имеет дело с Teradata в течение длительного времени, знает, что такое первичный индекс. Но в какой-то момент в Teradata Release 15 вкрался новый термин: Primary AMP Index.

В этом сообщении блога я покажу вам, что это такое и когда лучше всего использовать первичный AMP для повышения производительности ваших нагрузок и запросов.

Давайте сначала посмотрим на стратегии, разработанные Teradata на протяжении многих лет для равномерного распределения данных по всем AMP.

Первичный индекс Teradata

В самом начале был доступен только первичный индекс. Первичный индекс определяет столбцы таблицы, из которых вычисляется хеш-значение. Это хеш-значение, наконец, определяет, какой AMP за какие строки отвечает.

Строки таблиц сортируются по этому хеш-значению для таблиц первичного индекса.

Первичный индекс вместе с сортировкой по хеш-значению позволяет оптимизатору ограничивать поиск строк AMP, которые содержат строки.

Поскольку строки сортируются по хеш-значению, AMP может легко найти их с помощью двоичного поиска в блоках данных.

Объединение двух таблиц с одним и тем же первичным индексом может выполняться AMP-local без перераспределения строк.

Таблица Teradata NOPI

Некоторое время назад, несколько лет назад, была добавлена ​​возможность создавать таблицы без первичного индекса. Таблицы NOPI были обязательными, если использовалось разделение столбцов.

Строки таблиц NOPI случайным образом, но равномерно распределяются по всем AMP.

Поскольку конкретным AMP не назначено хеш-значение, поиск строк возможен только путем их поиска среди всех AMP.

Но это не конец истории. Кроме того, поиск строк в блоках данных не может быть выполнен двоичным поиском без хеш-значения. Это означает, что должны быть прочитаны все блоки данных.

Таблицы NOPI в основном используются при промежуточной загрузке, поскольку утилиты массовой загрузки (fastload и т. Д.) Не должны сортировать строки по хэш-значению, а только равномерно распределяют их по всем AMP в циклической процедуре.

Кроме того, до Teradata Release 15 это был единственный способ использовать разделение столбцов.

Единственным преимуществом разделения столбцов было ограничение операций ввода-вывода необходимыми столбцами, поскольку всегда было необходимо полное сканирование таблицы.

Присоединение к таблице NOPI всегда требует перераспределения строк.

Первичный индекс AMP Teradata

Первичный индекс AMP - результат проблем, обнаруженных при использовании таблиц NOPI.

Таблицы NOPI обычно не искажаются, но это может произойти, когда выполняется INSERT… SELECT перекошенной таблицы в таблицу NOPI.В этом случае строки вставляются в таблицу NOPI AMP-local.

Для решения этой проблемы была создана возможность перераспределения строк в соответствии с хеш-значением (с использованием нового синтаксиса).

Тем временем (начиная с Teradata 15) столбчатые таблицы также могут иметь первичный индекс, и значимость таблиц NOPI снизилась.

Первичный индекс AMP был введен для объединения некоторых преимуществ первичного индекса (единый доступ AMP, двоичный поиск, локальное соединение AMP) с преимуществами таблицы NOPI (при загрузке не требуется сортировка строк по хеш-значению).

Как работает первичный индекс AMP

Как распределяются строки первичного индекса AMP?

Как и в случае с первичным индексом, AMP, отвечающий за строку, определяется хешированием.

Как данные первичного индекса AMP хранятся на AMP?

Данные не отсортированы. Это означает, что двоичный поиск в блоках данных невозможен. Необходимо выполнить поиск во всех блоках данных AMP.

Когда можно использовать первичный индекс AMP?

Первичный индекс AMP можно использовать только для таблиц, разделенных по столбцам.

В чем преимущество первичного индекса AMP перед первичным индексом?

Строки не нужно сортировать по AMP. Таким образом, например, массовая загрузка происходит быстрее.

В чем преимущество первичного индекса AMP по сравнению с таблицей NOPI?

Возможны AMP-локальные соединения. Даже если хеш-значение не сохраняется для каждой строки, оптимизатор знает хешированные столбцы и может использовать эту информацию для локальных AMP-соединений.

Таким образом, вы получаете преимущество высокопроизводительного исключения столбцов объединений и отсутствие необходимости сортировать строки во время загрузки.

Что следует использовать для таблиц с разделами по столбцам? PI, NOPI или первичный индекс AMP?

Я бы начал с таблиц первичного индекса AMP, потому что они имеют преимущества при загрузке и выполнении запросов (производительность соединения).
Но как всегда, это дизайнерское решение, которое может быть разным в зависимости от приложения.

График пропускной способности | Технические ресурсы для проводов и кабелей

Калибр провода (номер AWG) Допустимая нагрузка
14 15
12 20
10 8 40
6 55
4 70
3 85
2 95 9014Am
Размер Температурный класс медного проводника
(AWG или kcmil) 60 ° С (140 ° F) 75 ° C (167 ° F) 90 ° С (194 ° F)
18 AWG 14
16 AWG 18
14 AWG * 20 25
12 AWG * 25 30
10 AWG * 30 35 40
8 AWG 40 50 55
6 AWG 55 65 75
4 AWG 70 85 95
3 AWG 85 100 115
2 AWG 95 115 130
1 AWG 110 130 145
1/0 AWG 125 150 170
2/0 AWG 145 175 195
3/0 AWG 165 200 225
4/0 AWG 195 230 260
250 KCMIL 215 255 290
300 KCMIL 240 285 320
350 KCMIL 260 310 350
400 KCMIL 280 335 380
500 KCMIL 320 380 430
600 KCMIL 350 420 475
700 KCMIL 385 460 520
750 KCMIL 400 475 535
800 KCMIL 410 490 555
900 KCMIL 435 520 585
1000 KCMIL 455 545 615
1250 KCMIL 495 590 665
1500 KCMIL 525 625 705
1750 KCMIL 545 650 735
2000 KCMIL 555 665 750

Типы

  • 60 ° C (140 ° F) : TW, UF
  • 75 ° C (167 ° F) : RHW, THHW, THW, THWN, XHHW, USE, ZW
  • 90 ° C (194 ° F) : FEP, FEPB, MI, RHH, RHW-2, SA, SIS, TBS, THHN, THHW, THW-2, THWN-2, USE-2, XHH, XHHW, XHHW-2, ZW-2

Таблица 310.15 (В) (17)

(ранее Таблица 310.17)

Допустимые значения силы тока для одиночных изолированных медных проводников с номинальным напряжением до 2000 В на открытом воздухе включительно при температуре окружающей среды 30 ° C (86 ° F).

Размер Температурный класс медного проводника
(AWG или kcmil) 60 ° С (140 ° F) 75 ° C (167 ° F) 90 ° С (194 ° F)
18 AWG 18
16 AWG 24
14 AWG * 30 35
12 AWG * 35 40
10 AWG * 50 55
8 AWG 60 70 80
6 AWG 80 95 105
4 AWG 105 125 140
3 AWG 120 145 165
2 AWG 140 170 190
1 AWG 165 195 220
1/0 AWG 195 230 260
2/0 AWG 225 265 300
3/0 AWG 260 310 350
4/0 AWG 300 360 405
250 KCMIL 340 405 455
300 KCMIL 375 445 500
350 KCMIL 420 505 570
400 KCMIL 455 545 615
500 KCMIL 515 620 700
600 KCMIL 575 690 780
700 KCMIL 630 755 850
750 KCMIL 655 785 885
800 KCMIL 680 815 920
900 KCMIL 730 870 980
1000 KCMIL 780 935 1055
1250 KCMIL 890 1065 1200
1500 KCMIL 980 1175 1325
1750 KCMIL 1070 1280 1445
2000 KCMIL 1155 1385 1560

Типы

  • 60 ° C (140 ° F) : TW, UF
  • 75 ° C (167 ° F) : RHW, THHW, THW, THWN, XHHW, ZW
  • 90 ° C (194 ° F) : FEP, FEPB, MI, RHH, RHW-2, SA, SIS, TBS, THHN, THHW, THW-2, THWN-2, USE-2, XHH, XHHW, XHHW-2, ZW-2

* Если иное специально не разрешено в другом месте в Кодексе NEC NFPA70, максимальная токовая защита для типов проводов, отмеченных звездочкой, не должна превышать 15 А для No.14 медь, 20 А для меди № 12 и 30 А для меди № 10 после применения поправочных коэффициентов для температуры окружающей среды и количества проводников.


Таблица 310.15 (B) (3) (a)

Поправочные коэффициенты для более трех токоведущих проводов в кабельной канавке или кабеле.

Если количество токоведущих проводов в кабельной канавке или кабеле превышает 3, допустимые значения силы тока должны быть уменьшены в соответствии с приведенной ниже таблицей.

Количество токоведущих жил * Процент значений в таблицах с поправкой на температуру окружающей среды (при необходимости)
4-6 80
7–9 70
10-20 50
21-30 45
31-40 40
41 и более 35

* НЕ включает землю


Таблица 310.15 (В) (2) (а)

Температурные поправочные коэффициенты

Для температур окружающей среды, отличных от 30 ° C (86 ° F), умножьте допустимые значения силы тока, указанные выше, на соответствующий коэффициент, указанный в таблице ниже.

Температура окружающей среды 60 ° С (140 ° F) 75 ° C
(167 ° F)
90 ° C
(194 ° F)
50 ° F или меньше 10 ° C или менее 1,29 1.20 1,15
51-59 ° F от 11 до 15 ° C 1,22 1,15 1,12
60-68 ° F от 16 до 20 ° C 1,15 1,11 1,08
69-77 ° F от 21 до 25 ° C 1,08 1,05 1,04
78-86 ° F от 26 до 30 ° C 1.00 1,00 1,00
87-95 ° F от 31 до 35 ° C 0,91 0,94 0,96
96-104 ° F от 36 до 40 ° C 0,82 0,88 0,91
105-113 ° F от 41 до 45 ° C 0,71 0,82 0,87
114-122 ° F 46-50 ° С 0.58 0,75 0,82
123-131 ° F 51-55 ° С 0,41 0,67 0,76
132-140 ° F 56-60 ° С 0,58 0,71
141-149 ° F 61-65 ° С 0,47 0,65
150-158 ° F 66-70 ° С 0.33 0,58
159–167 ° F 71-75 ° С 0,50
168-176 ° F 76-80 ° С 0,41
177-185 ° F 81-85 ° С 0,29
График

А

Таблица усилителей

Пропускная способность выводного провода по току (амплитуда)

РАЗМЕР AWG Температурный диапазон изолированного проводника РАЗМЕР AWG
при 80 ° C при 90 ° C при 105 ° C при 125 ° C при 150 ° C при 200 ° C
40 0.33 0,49 0,55 0,60 0,71 0,78 40
38 0,47 0,68 0,77 0,84 0,98 1,1 38
36 0,63 0,91 1,0 1,1 1,3 1,5 36
34 0,87 1,2 1.4 1,5 1,8 2,0 34
32 1,2 1,7 1,9 2,1 2,4 2,7 32
30 2,0 2,2 2,5 2,8 3,2 3,6 30
28 3,0 3,0 3,4 3,7 4.3 4,8 28
26 4,0 4,0 4,6 5,0 5,7 6,4 26
24 5,0 5,5 6,2 6,7 7,7 8,7 24
22 8 10 11 12 14 16 22
20 10 13 14 15 18 21 20
18 15 18 20 22 24 28 18
16 19 24 26 28 31 35 16
14 27 35 39 42 46 54 14
12 36 40 51 55 60 68 12
10 47 55 67 72 80 90 10
8 65 80 90 97 106 124 8
6 95 105 121 131 155 165 6
4 125 140 160 172 190 220 4
3 145 165 180 194 214 252 3
2 170 190 215 232 255 293 2
1 200 220 247 266 293 344 1
1/0 230 260 286 309 339 399 1/0
2/0 270 300 329 355 390 467 2/0
3/0 315 350 380 410 451 546 3/0
4/0 370 405 446 481 529 629 4/0

Умножьте номинальную токовую нагрузку, указанную выше, на поправочный коэффициент, указанный ниже, чтобы определить номинальную токовую нагрузку проводника в многожильном кабеле.

Поправочные коэффициенты для нескольких проводников
Количество проводников Умножьте допустимую нагрузку на коэффициент
4-6 0,80
7-9 0,70
10-20 0,50
21-30 0,45
31-40 0,40
41+ 0,35

Отказ от ответственности: информация, представленная здесь, была собрана из источников, которые считаются надежными, но не гарантируются Cooner Wire Co.Cooner Wire Co. не несет ответственности за ее точность и надежность.

AMP кладет все на стол

Правление первоначально поддержало это решение, несмотря на сильное сопротивление институциональных инвесторов и защитников гендерных прав, прежде чем отступить и объявить о понижении г-на Пахари в должности на прошлой неделе до его прежней, менее публичной роли в качестве главы управления инфраструктурой .

Исполнительный директор AMP Australia Алекс Уэйд также покинул компанию в августе из-за облака.AMP отказался отвечать на вопросы о таинственной отставке, но расследование, проведенное агентством Financial Review , показало, что он тоже сталкивался с жалобами сотрудников на ненадлежащее поведение.

Обзор портфеля следует за продажей бывшего основного подразделения AMP по страхованию жизни компании Resolution Life со штаб-квартирой в Великобритании - решение, отстаиваемое г-ном Мюрреем, но оспариваемое основными акционерами AMP, включая хедж-фонд Аллана Грея, которому принадлежит около семи процентов состояния. группа.

Проблемы AMP начались задолго до скандала с Пахари, когда королевская комиссия Хейна выдвинула обвинения в широко распространенных неправомерных действиях в отношении столетнего управляющего.Корпоративный регулирующий орган может возбудить уголовное дело против AMP до Рождества.

Акции AMP потеряли более 70 процентов своей стоимости с момента расследования Хейна и 40 процентов с момента назначения исполнительного директора группы Франческо Де Феррари в декабре 2018 года.

Аналитики давно предрекают дальнейший распад империи AMP. с Macquarie Group и глобальным игроком в сфере прямых инвестиций KKR, которые рекламируются как потенциальные покупатели инвестиционных активов AMP или активов по управлению активами.

Обзор проводится на фоне серьезных сбоев и консолидации в секторе управления капиталом.В понедельник два давних конкурента AMP, IOOF и MLC, объявили о своем слиянии в единое целое и затмят AMP как крупнейшего поставщика финансовых консультаций в Австралии.

IOOF приобретет MLC у Национального австралийского банка за 1,4 миллиарда долларов в результате сделки, на 70 процентов финансируемой институциональными акционерами, и, как ожидается, будет приносить 150 миллионов долларов в год в виде «синергии». ANZ также продала IOOF свой бизнес по управлению активами в рамках сделки, начатой ​​в октябре 2017 года и завершенной в январе.

Операции Westpac по управлению активами находятся на «стратегическом пересмотре» и могут быть проданы, в то время как Commonwealth Bank продал контрольный пакет акций своего бизнеса по управлению благосостоянием Colonial First State компании KKR и закрыл или продал всех своих лицензиатов финансового планирования.

Усилитель | WARFRAME Wiki | Fandom

Чтобы узнать о способностях Октавии, см. Amp.

Следующий раздел содержит спойлеры.

усилитель

Эйдолон - необычный зверь на Равнинах, и его невозможно уложить с помощью инструментов обычного охотника. Эти «усилители» фокусируют волю пользователя в смертоносный луч, способный в конечном итоге уничтожить одно из этих чудовищ.

—Фрагмент Amps

Усилитель - это продолжение вашей воли.Никакая часть этого не может быть выбрана легкомысленно.

Усилители - это специальное модульное оружие, используемое операторами Тэнно для повышения их боевых возможностей, которое можно получить у Игр и Вокс Солярис. Появляясь как перчатка на правом предплечье, эти усилители улучшают и изменяют Луч Бездны Оператора, а также дают им свой собственный отдельный индикатор энергии от основного пула Энергии Бездны, позволяя им стрелять своей энергией Бездны, не снижая эффективности их другие способности.


Ампер состоит из трех компонентов. Эти взаимозаменяемые части можно смешивать и сопоставлять перед созданием, чтобы обеспечить различные характеристики и способности, что позволяет игроку создавать усилитель с желаемыми функциями. После позолоты они также могут назвать созданный усилитель и выбрать собственные цвета для дальнейшего уровня настройки.

При первом запуске The Quills Syndicate в Cetus, игрок немедленно получит свой первый стартовый усилитель, Mote Amp.Оружие можно получить повторно, если необходимо, купив их чертеж за 500‍ 500 и обработав его. Дополнительные усилители можно получить, создав их из компонентов, приобретенных у The Quills и Vox Solaris.

Компоненты [править | править источник]

Усилитель состоит из трех компонентов: Prism , Scaffold и Brace . Призма определяет основной режим стрельбы усилителя, эшафот определяет альтернативный огонь (альтернативный огонь), а скоба изменяет определенные характеристики.Поскольку усилители представляют собой модульное оружие, каждую часть можно смешивать друг с другом по желанию.
Примечание: хороший способ запомнить, что делает каждая часть: P rism = P rimary, S caffold = S вторичный, B race = B uff / B oost

Призма [править | править источник]

Призмы влияют на основной режим огня Пустотного луча, тем самым изменяя тип выстрела, производимого традиционным прямым потоком энергии.Это компоненты, за которые усилитель получает очки ранга мастерства. Также от него зависит, какая картинка будет в арсенале.

Эшафот [править | править источник]

Строительные леса влияют на режим вторичного огня Пустотного луча (по умолчанию Мышь 3).

Brace [править | править источник]

Подтяжки обеспечивают другие различные улучшения как для призмы, так и для каркаса.

Компоненты Призма Строительные леса скоба
Серия 1
(1 / C1)

Призма Раплака

Строительные леса Pencha

Скоба Clapkra
Полуавтоматический, дальний, точный поиск попаданий. Заряженный пучок. Энергетический пул +40 ампер
Серия 2
(2 / C2)

Призма Шваака

Леса Шраксун

Juttni Brace
Полуавтоматический, средней дальности, пробивающий снаряд. Зенитная граната ближнего действия. -1 секунда Задержка перезарядки усилителя
Серия 3
(3 / C3)

Призма Гранму

Строительные леса Klebrik

Ортез Lohrin
Граната трехзарядная очередь. Луч непрерывного самонаведения. + 12% шанс критического удара / статуса
Серия 4
(4 / C4)

Призма Рана

Строительные леса Phahd

Расчалка Анспата
Полностью автоматический, дальний выстрел. Мощные выстрелы отражаются между целями. Пул энергии +20 ампер, + 15 / с скорость перезарядки энергии
Серия 5
(5 / F1)

Кантическая призма

Эшафот Exard

Suo Brace
Быстрая и точная очередь из трех выстрелов. Автоматический гранатомет, стреляющий до тех пор, пока не закончатся патроны. Энергетический пул +100 А, задержка перезарядки +2 с
Серия 6
(6 / F2)

Lega Prism

Леса Dissic

Плага Brace
Непрерывная широко распространенная струя пустотного огня со средней дальностью. Пусковая установка кассетных бомб. -20 Amp Energy Pool, -1.Задержка перезарядки усилителя 5 с
Серия 7
(7 / F3)

Призма Кламора

Строительные леса Propa

Certus скоба
Широкая ближняя балка. Временное взрывчатое вещество. Также взрывается при ударе о предмет + 20% шанс критического удара усилителя

Сборка [править | править источник]

Экран Amp Assembly, показывающий пользовательский усилитель.

Прежде чем игроки смогут создать усилитель, они должны сначала приобрести чертежи деталей, которые они хотят, у Квилла Онкко или Маленькой Утки для ряда Стендов, после чего эти детали должны быть построены в Литейной.

После того, как компоненты были созданы, игроки должны вернуться либо к Onkko, либо к Little Duck и выбрать опцию Amp Assembly . Здесь игроки должны выбрать созданные компоненты для создания оружия. После выбора призмы, эшафота и скобы игроку будет показан предварительный просмотр внешнего вида оружия вместе с его характеристиками.Если оружие удовлетворительное, игроки могут перейти к действию Build Amp , которое мгновенно создаст оружие за плату в размере 4 000 34 93 349 4 000 . Игроки также могут использовать экран «Сборка усилителя» для предварительного просмотра сборок компонентов усилителя, которыми они еще не владеют.

Хотя Onkko и Little Duck продают свои собственные уникальные компоненты усилителей, можно создавать усилители, используя компоненты любой из их конструкций, например игрок может построить усилитель, который сочетает в себе призму Раплака и скобу Цертуса.

После сборки усилитель нельзя разобрать, чтобы вернуть его составные части.

Усилители управляются на вкладке Оператора Оборудование на панели Перемещения Орбитера, где игроки могут выбрать усилитель, который они хотят оборудовать, из своего доступного выбора, а также настроить внешний вид своего Усилителя и установить Арканы и Фокусные линзы.

Недавно построенный усилитель нельзя переименовать, настроить, оснастить линзой фокусировки или получить опыт ранга мастерства. Чтобы разблокировать эти возможности, сначала необходимо позолочить усилитель.

Позолота [править | править источник]

Свежий усилитель (вверху) и тот же усилитель после позолоты (внизу).

Позолота - это процесс, при котором раскрывается весь потенциал усилителя. Чтобы получить оружие, игроки могут посетить Онкко или Маленькую утку и спросить о «других услугах», а затем использовать опцию Gild и, наконец, выбрать желаемый усилитель. Затем игроков попросят дать усилителю индивидуальное имя, после чего процесс позолоты можно будет выполнить для 5 000 ‍ 93 349 5 000 .
Примечание: в зависимости от выбора, где будет позолочен усилитель, положение будет вычтено из соответствующего синдиката. Также возможно позолочить усилитель, который был собран где-то в другом месте.

Игроки должны иметь либо Приверженец ранга , чтобы выполнить золочение с Онкко, либо Рук ранга с Голосом Солярис, чтобы выполнить позолоту с помощью Маленькой Утки, и только усилители 30 ранга могут быть позолочены. Позолота сбрасывает оружие до 0 ранга, но дает улучшенные характеристики, возможность установить фокусирующую линзу и магические улучшения виртуалов, а также возможность перекрашивать усилитель.Вы сможете зарабатывать очки ранга мастерства только после того, как вы позолите свой усилитель.

Позолоченный усилитель дает + 10% шанса критического удара, + 0,5x множителя критического удара и + 10% шанса статуса. В качестве исключения, Mote Amp получает +10 метровый диапазон в позолоченном состоянии, а не какие-либо другие характеристики.

Визуально позолоченный усилитель будет казаться чище, чем недавно построенный, с более гладкими поверхностями, удаленными ржавчиной и грязью, а когда-то желтыми деталями становятся блестящими.

  • Усилители должны быть позолочены, чтобы заработать очки ранга мастерства, причем их прогресс зависит только от призмы оружия.Например, если игрок повысит уровень позолоченного усилителя, созданного с помощью призмы Раплака, до 30, любые будущие усилители, созданные с помощью призмы Раплака, больше не будут обеспечивать мастерство независимо от того, какая комбинация лесов и скоб у них есть.
    • Поскольку в настоящее время доступно семь призм плюс Mote Amp, максимальное количество очков ранга мастерства, которые можно заработать при создании Amp, составляет 24 000 .
  • Установка усилителя изменит как позицию бездействия оператора, так и его позицию стрельбы Пустотным лучом во время миссии.
  • Ампер - это одноручное оружие, что означает, что операторы могут использовать их при переноске ячеек питания или массивов данных.
  • Для каждого компонента, состоящего из 7 деталей, в настоящее время существует 343 возможных конфигураций усилителей, которые можно создать.
  • Ранг 30 или Позолоченные усилители можно подарить Онкко в обмен на Стойку иглы или Маленькую утку за Стойку Вокс Солярис. В качестве исключения нельзя продавать Mote Amp.
  • ампер не могут быть доставлены на тест на повышение уровня мастерства на 24, в котором участвует Оператор.
  • Пользовательские имена для усилителей имеют ограничение на 24 символов, включая пробелы, и не принимают специальные символы, такие как запятые (,) или апострофы ('), хотя допустимы дефисы (-), точки (.) И числа.
    • Имена не могут содержать ненормативную лексику, например нецензурную лексику.
  • У усилителей
  • есть свои собственные специальные слоты для инвентаря, которые они занимают, когда игрок создает один. По умолчанию игрокам предоставляется 8 слотов, дополнительные слоты можно приобрести по цене 93 349 12 фунтов стерлингов за два слота.
  • Несмотря на то, что усилитель обеспечивает свой собственный источник энергии лучу пустоты, удаление усилителя (выбор «Нет» в меню выбора усилителя) не возвращает пул энергии обратно в его универсальное состояние.

Урон против щитов Эйдолона [править | править источник]

Щиты

Эйдолонов уязвимы только для урона Бездны, поэтому усиление является основным способом нанесения им любого урона. Несмотря на то, что щиты обычно не снижают урон, щиты Эйдолона уменьшают урон до 1/25 от первоначального урона усилителя.После того, как это снижение урона применяется, к верху добавляется фиксированный бонус к урону, при этом этот бонус масштабируется на обратно пропорционально скорострельности усилителя. На этот фиксированный бонус к урону не влияют какие-либо баффы урона, включая Void Strike, Unairu Wisp и урон при критическом ударе. На данный момент урон, наносимый усилителями, рассчитывается следующим образом:

Урон усилителя против эйдолонов = (теоретический урон x 0,04) + (108 / скорострельность)
Критический урон усилителя против эйдолонов = (теоретический урон x 2 x множитель крита x 0.04) + (108 / Скорострельность)

Где Теоретический урон - это указанный урон усилителя, умноженный на любые баффы урона, такие как Void Strike и Unairu Wisp.

  • Как показано в уравнении, эффективный критический множитель усилителя против эйдолонов вдвое превышает значение, отображаемое в арсенале, что делает усилители с критической фокусировкой очень подходящими для создания усилителя с высоким DPS.
  • Важно отметить, что урон, наносимый за выстрел, обратно пропорционален скорости стрельбы усилителя, что объясняет, почему Virtuos Tempo (+ 60% скорости стрельбы при убийстве) приводит к уменьшению урона усилителя за выстрел на на , пока он активен.Однако увеличение скорострельности более чем компенсирует урон, потерянный за выстрел, что дает чистое увеличение DPS.
  • Некоторые типы усилителей, похоже, применяют фиксированный бонус к урону (часть, на которую влияет скорострельность) способом, который несовместим с приведенными выше формулами. В настоящее время известно, что такие усилители имеют такое несоответствие: призмы Granmu и Cantic, а также каркасы Exard.
    • Granmu и Exard дают правильные значения урона, когда их скорострельность установлена ​​на 1 в приведенных выше уравнениях, вместо использования их перечисленных скоростей стрельбы.Cantic использует скорострельность примерно 2,65.
  • Вот несколько примеров расчетов для определения урона усилителя против Эйдолонов с использованием призмы Раплака, которая имеет базовый урон 3000, скорострельность 2 и множитель крита 2,6:
    • Стрельба по Эйдолону без активных баффов даст: (3000 x 0,04) + (108/2) = 174 урона при обычном попадании.
    • Критическое попадание даст: (3000 x 2 x 2,6 x 0,04) + (108/2) = 678 урона.
    • Критическое попадание с множителем урона Void Strike равным 5 и активным Virtuos Strike (+ 60% критического урона) даст: (3000 x 5 x 2 x 2.6 x 1,6 x 0,04) + (108/2) = 5046 урона.
  • Призма для усилителя будет выглядеть сложенной под рукой, пока не будет использована в миссии, после чего призма складывается и появляется перед рукой.
    • Призма втянется, если игрок использует сканер кодекса, продолжая использовать своего Оператора.
  • Технология
  • Amp основана на Разумных, в частности, на Эйдолоне, фрагменты которого можно найти и собрать на Равнинах Эйдолона.Это несколько иронично, поскольку усилители используются для направления энергии Бездны, которая по сути является ядом для разумных.
  • Несмотря на то, что усилители отмечены как имеющие "тревожный" уровень шума, оружие фактически бесшумно.
  • Хотя усилители могут быть использованы для улавливания облаков Кувы, они очень редко уничтожают вместо этого облако (с точки зрения программирования само облако является эффектом частиц, который следует за невидимой в противном случае маской Corrupted). В этом случае облако задержится на месте на несколько мгновений, прежде чем взорвется, а на его место появится другое.
  • Часть Scafold всех усилителей в какой-то момент была повернута на 90 градусов, что заставило их защелкнуться в руке или скобе вместо того, чтобы они стояли вертикально, и с тех пор оставались повернутыми.

Обновление 29.10 (2021-03-19)

  • Исправлено наложение пользовательского интерфейса частей усилителя с пользовательским интерфейсом статистики усилителя в меню выбора усилителя.

Обновление 29.5 (2020-11-19)

  • Уменьшена дальность самораскачивания лесов Шраксун, призм Гранму, лесов Эксарда, лесов Диссик и лесов Пропа.
  • Снаряд Phahd теперь взрывается при каждом отскоке.
  • Урон от взрыва Phahd уменьшен с 3100 до 1100.
  • Исправлено несколько экземпляров отдельной призмы, появляющейся в вашем профиле.

Исправление 25.7.3 (03.09.2019)

  • Исправлены некоторые усилители, которые больше не наносили множественный урон Эйдолонам. Это привело к тому, что Призме Шваака не хватало пробивной способности, хотя на самом деле это был Эйдолон, который не регистрировал попадания.

Исправление 25.5.1 (2019-08-02)

  • Дополнительные исправления относительно поворота призмы Кламоры в диораме здания Operator Amp.
  • Фиксированные детали Fortuna Brace, кажущиеся повернутыми на 180 градусов.

Исправление 25.4.1 (24.07.2019)

  • Исправлена ​​возможность пропустить перезарядку Operator Amp с помощью Vazarin Guardian Shell.

Обновление 24.6 (04.04.2019)

POE / CETUS ECONOMY REMASTER LITE

В выпуске Fortuna мы внесли некоторые общие изменения в экономику на основе рекомендаций Cetus.Теперь, когда мы вернулись на Цетус и Равнины Эйдолона с ремастером, мы применяем некоторые изменения «Экономического ремастера», чтобы они соответствовали изменениям, чтобы применить наши непрерывные знания. Изменения - это название игры - спасибо вам за все отзывы о нашей экономике и за вашу готовность к изменениям!

  • Нормализованная стоимость части рыбы в чертежах частей усилителя - у некоторых было 5 редких частей, у некоторых - 2, теперь для всех требуется 3.
  • Удалены огоньки Цетуса из чертежа призмы усилителя и заменены на части рыбы или самоцветы Эйдолона.
Изменения
  • Убийство врагов с помощью способностей Оператора (Void Blast, Void Dash) теперь дает, когда это возможно, сродство убийства к усиленному усилителю.

Hotfix 23.8.2 (2018-09-19)

  • Исправлены ссылки чата для усилителей, которые потенциально не работали, если включен фильтр ненормативной лексики.

Обновление 23.5 (2018-08-24)

  • Исправлены отсутствующие «индикаторы попадания» для операторских усилителей.

Обновление 23.0 (2018-06-15)

  • Фиксированная кнопка для отправки слотов усилителей в качестве подарка, а не отправки подарка при использовании контроллера.
  • Исправлено отсутствие возможности приобрести слоты усилителя на экране инвентаря на вкладке усилителя.

Исправление 22.20.8 (05.06.2018)

  • Исправлена ​​невозможность присвоить усилителю статус «111» из-за фильтра ненормативной лексики.

Исправление 22.18.1 (20.04.2018)

  • Удалены непредусмотренные детали усилителя оператора из предложений Quills.

Исправление 22.16.4 (20.03.2018)

  • Исправлено мерцание усилителя при выборе усилителя во время настройки оператора.

Исправление 22.16.1 (16.03.2018)

  • Исправлены некоторые операционные усилители, которые не уничтожали облака Кувы должным образом.

Обновление 22.16 (2018-03-15)

  • Уменьшены некоторые визуальные шумы / блики от линз при взрывах Operator Amp / взрывах ближнего боя.
  • Удалена возможность установки линзы фокусировки на позолоченный усилитель, поскольку для этого действия требуется усилитель 30 ранга.
  • Усилители оператора
  • теперь будут отображать свои модульные части на экране настройки оператора.

Обновление 22.14 (2018-03-01)

  • Из характеристик профиля удалены не позолоченные усилители, так как только позолоченные усилители засчитываются в счет мастерства.
  • Исправлено обрезание текста на экране статистики усилителя оператора.

Исправление 22.13.3 (21.02.2018)

  • Фиксированные усилители не отслеживаются должным образом в вашем профиле из-за того, что требуется позолота, прежде чем он будет считаться «мастерингом».
  • Исправлен эффект аттрактора пули, связанный с повреждением Бездны (операторы и усилители), который становился визуально твердым при замораживании / окаменении.

Исправление 22.12.3 (12.02.2018)

  • Приглушен взрыв и дымчатые визуальные эффекты при стрельбе из Operator Amp.

Обновление 22.12 (2018-02-09)

  • Операторские усилители теперь имеют статистику в вашем профиле.

Обновление 22.11 (2018-01-31)

  • Теперь вы можете предварительно просмотреть кастомные усилители от Onkko с деталями, которых у вас еще нет.Это должно помочь вам понять, какие детали вы хотите приобрести самостоятельно. (Предмет не будет отображаться в предварительном просмотре, пока не будут выбраны все 3 части)

Исправление 22.8.3 (2018-01-11)

  • Исправлено мерцание усилителя оператора в сложенном положении при предварительном просмотре / выборе новых цветов для усилителя на экране настройки оператора.
  • Исправлено: клиенты не получали бонусы Amp Brace.

Обновление 22.6 (07.12.2017)

  • Добавлены усилители на вкладку «Снаряжение» в профилях игроков.Теперь также отслеживается усиление мастерства усиления.

Исправление 22.3.5 (20.11.2017)

  • Исправлено исчезновение предварительного просмотра крафта усилителя при выборе скобки.

Исправление 22.2.5 (11.11.2017)

  • Исправлена ​​ошибка, из-за которой все привязки к усилителю оператора, заработанные в качестве клиента, исчезали при миграции хоста.
  • Исправлена ​​ошибка, из-за которой скорость регенерации энергии усилителя оператора была намного выше для клиентов при использовании усилителя с каркасом Клебрика.
  • Исправлена ​​потеря вашего Operator Amp, если вы умерли на заключительном этапе квеста The Chains of Harrow с оператором с усилителем.
  • Исправлена ​​ошибка, из-за которой усилитель оператора не отображался на экране хода выполнения задания и наград.
  • Исправлен переименованный операторский усилитель, отображаемый для клиентов как «усилитель».

Обновление 22.1 (2017-10-25)

  • Исправлены проблемы с нечеткими сообщениями об ошибках, когда усилители Gilding были без рейтинга.
  • Исправлены проблемы с настройками Operator Amp, которые не применялись в миссиях.
  • Исправлена ​​ошибка, из-за которой скоба Лорина не применяла улучшения к усилителям.
  • Исправлены улучшения характеристик от золочения усилителя, которые не применялись.

Исправление 22.0.9 (23.10.2017)

  • Увеличен урон всех усилительных призм и лесов.
  • Уменьшены все случаи самоуничтожения Amp.
  • Фиксированные усилители, построенные с использованием призмы Шваак и лесов Шраксун, не проходящие через электрический щит Вольта.
  • Фиксированные усилители, не требующие позолоты.

Исправление 22.0.8 (20.10.2017)

  • Исправлен эксплойт для быстрого получения привязки к усилителям.
  • Исправлено усиление сродства усилителя, которое не отображалось должным образом на экране прогресса миссии или экране результатов миссии Liset.
  • Исправлена ​​мягкая блокировка, вызванная использованием Virtuos Arcane на усилителе.
  • Исправлены заминки при установке усилителя.

Исправление 22.0.6 (18.10.2017)

  • Компоненты усилителя для обучения ремесленников теперь награждают Стойкость перьями.

Исправление 22.0.3 (16.10.2017)

  • Изменена анимация руки оператора при стрельбе из усилителя, чтобы она не сильно отличалась от других направлений прицеливания.
  • Изменена громкость Operator Amps и добавлены звуковые эффекты к зарядке.

Исправление 22.0.2 (13.10.2017)

  • Первый усилитель оператора теперь правильно снимает сопротивление.

Исправление 22.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
