Cварка инвертором для начинающих.Основы.Уроки и техника

Очумелый Строитель.ru представляет вам подробнейшее описание сварки инвертором. Инвертор представляет собой сварочный аппарат, которым можно соединить металлические листы под воздействием электрического разряда. Сварочные инверторы стали настоящим скачком в области сварочных аппаратов, так как старые трансформаторы являются достаточно тяжелыми и сложными в применении. Инвертор доступен для работы любому, достаточно знать некоторые принципы осуществления с его помощью сварочного процесса.  Большое преимущество в том, что при сварке инвертором наблюдается меньшее разбрызгивание, чем при сварке от трансформатора.

Отличительной особенностью инвертора является, прежде всего, его малый вес и максимальные возможности, с помощью которых ему доступны такие работы, которые ранее выполнялись сложными и тяжелыми агрегатами. Электроэнергия, потребляемая этим небольшим аппаратом, направляется исключительно на работу дуги, с помощью которой и осуществляется непосредственный сварочный процесс.

Оборудование малочувствительно к перепадам напряжения в электросети, которые наблюдаются в сельской местности. Если у вас в частном доме наблюдают перепады, при покупке обратите внимание на рекомендуемое напряжение в паспорте инвертора. Некоторые источники позволяют выполнять сварку электродом d=3 мм даже при 185 В напряжения в сети.

Мнение сварщиков-профессионалов однозначное: с помощью инвертора легче держать сварочную дугу и получить красивый качественный шов.

Перед началом сварки инвертором или азы электросварки

Инверторные сварочные аппараты очень экономичны и максимально удобны в эксплуатации, что очень важно особенно для тех, кого интересует сварка инвертором для начинающих. Какие основы сварки инвертором, техника работы с ним важна для начинающего? В первую очередь стоит отметить принцип работы инвертора. Поскольку инвертор – это электронный сварочный аппарат, то основная нагрузка работы с ним ложится на электрическую сеть.

По сравнению со старыми сварочными аппаратами, включение в работу которых происходит сильный и максимальный толчок электроэнергии, вследствие которого происходят отключение электрической сети всего поселка, инвертор обладает накопительными конденсаторами, которые накапливают электроэнергию и обеспечивают, во-первых, бесперебойную работу электросети, а во-вторых, мягко разжигают электрическую дугу инвертора. В достаточно доступной форме уроки сварки инвертором можно освоить и самостоятельно. А если у вас возник вопрос, как научиться варить инверторной сваркой, то мы можем предоставить вам несколько полезных советов, на что в первую очередь стоит обратить внимание перед производством сварки. Очень важным моментом является и тот факт, что чем больше диаметр электродов, тем больше электроэнергии он потребляет. Поэтому если вы решили проверить свой инвертор в работе, стоит примерно рассчитать максимальное количество потребляемой электроэнергии аппаратом, чтобы не сжечь бытовую технику у соседей. Кроме того, для каждого диаметра электрода показана минимальная сила тока, то есть если попытаться уменьшить силу тока, то шов не получится. Если вы решили поэкспериментировать и повысить силу тока, то шов получится, однако электрод будет слишком быстро сгорать.

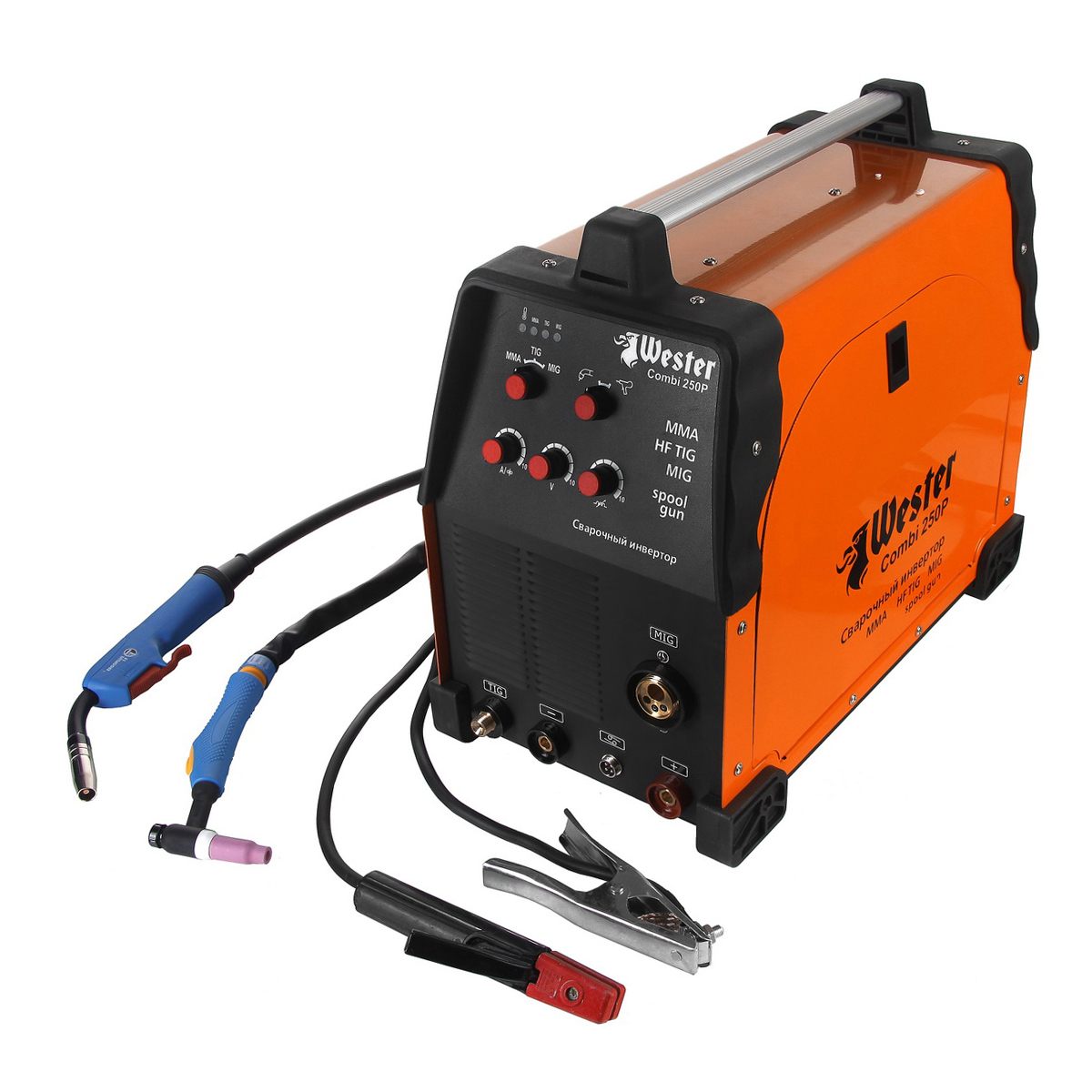

Инвертор: внешний осмотр оборудования

Продаваемый торговой сетью инвертор внешне напоминает ящик. Его вес зависит от мощности аппарата: 3 — 7 кг. Перенос оборудования выполняется с помощью ремня или ручки. Охлаждение выполняется через вентиляционные отверстия в корпусе.

На поверхность оборудования выведены следующие рукоятки и индикаторы управления:

• включение и выключение аппарата выполняется тумблером,

• величина тока и напряжения выставляется ручками на передней панели,

• на панели имеются индикаторы, которые информируют о подаче питания и перегреве оборудования,

• впереди на панели расположены выходы, помеченные надписями «+» и «-».

Дополнительно в комплект входит два кабеля. Один из них заканчивается держателем для электрода. На втором имеется зажим по форме напоминающий прищепку для закрепления на сваривания изделие. Подключение сварочного оборудования выполняется через разъем, которые находится на задней панели аппарата.

Азы электросварки

Для того чтобы разобраться, что происходит во время сварки, достаточно посмотреть на предложенную картинку.

Дуга образуется от контакта металлической части электрода и свариваемого металла. Под действием температуры дуги начинается плавиться как свариваемый металл, так и электрод. Расплавленная часть свариваемого металла и металлический стержень электрода в месте дуги образуют ванну. Обмазка электрода расплавляется. Часть ее превращается в газообразное состояние и закрывает ванну от кислорода.

Оставшаяся в жидком состоянии обмазка электрода находится сверху жидкого металла, защищает металла от кислорода воздуха в момент сварки и во время охлаждения.

После того, как сварка завершилась и металл охладился, жидкая часть обмазки превращается в шлак, который покрывает шов с наружной стороны. После полного остывания шлак легко удаляется при постукивании молотком.

Электрод во время сварки плавится. Для того чтобы дуга не гасла, необходимо выдержать постоянное расстояние между электродом и металлом, так называемую длину дуги. Это получается за счет подачи электрода в зону сварки с одинаковой скоростью. При этом стараться вести электрод ровно по стыку сварного шва.

Дополнительное видео по теме:

Урок по сварке инвертором для начинающих (пошаговая инструкция)

1. Для начала работы со сваркой нужно иметь защитные элементы, а именно:

2. Но одного аппарата для начала сварки недостаточно.

Сварочные работы требуют наличия индивидуальных средств защиты и подготовительных мероприятий направленных на создание безопасных условий. Подготовка места заключается в следующем:

• Обеспечьте на столе свободное пространство для выполнения сварки. Уберите все лишнее куда могут попасть брызги.

• Обеспечьте качественное освещение места выполнения работ.

• Сварочные работы выполняются стоя на деревянном настиле, защищающем от поражения электрическим током.

3. Настраиваем сварочный ток и выбираем электрод. Используем

электроды для инверторной сварки от 2 до 5 мм. Выставляем сварочный ток в зависимости от толщины деталей и свариваемого материала. Обычно на корпусе инвертора указывается какова должна быть сила этого тока.

4. Если перед вами только что купленные в торговой сети электроды, вы уверены в их качестве, этот раздел можете пропустить. Приведенная информация поможет подготовить к работе электроды которые хранились в условиях неотапливаемого влажного помещения. Для того чтобы обеспечить качественное сварное соединение, их необходимо высушить в течение 2-3 часов при температуре 2000С. Для этой цели можно воспользоваться старым электрическим духовым шкафом.

Электроды выбирают строго ориентируясь на марку свариваемых материалов. Для обучения можно воспользоваться самыми распространенными: АНО или МР.

5.Подключаем  клему массы к свариваемой поверхности (выделено красным).

6. Для того чтобы соединение сваркой получилось надежным и качественным, перед началом работы свариваемый металл необходимо подготовить:

• Полностью удалить ржавчину с кромок металлической щеткой.
• Обработайте кромки растворителем: бензином, уайт-спиритом.
• При подготовке обратите внимание на недопустимость наличия на кромках жира, лакокрасочных изделий.

7.Обучение лучше начинать с выполнения швов в виде валика на листе металла большой толщины. Первый шов выполняйте на металле, который положите на горизонтальную поверхность стола.

Прочертите мелом на металле прямую линию, по ней будете прокладывать валик и ориентироваться в процессе работы. Процесс сварки начинается с поджога дуги. Имеется два способа для разжигания сварочной дуги:

• чирканье о металл, как при зажигании спички,
• постукиванием о поверхность металла.

Можно попробовать зажечь и удержать дугу обоими методами. Желательно при разжигании не оставлять следы вне зоны сварки. Дуга образуется от контакта электрода и металла. Сварщик отводит электрод на совсем небольшие расстояние, соответствующее длине дуги и начинает сварку.

8.Приступаем к сварке.

У нас получится сварочный шов. Окалину ( накипь металла сверху шва) убираем постукиванием небольшим молоточком (либо другим твердым и увесистым предметом).

9. Вот, что приблизительно у нас должно получиться.

Смотрим видео:

Контроль дугового промежутка

Что такое дуговой промежуток или длина дуги? Это зазор, который образуется в процессе сварки между электродом и металлом. Основы сварочного дела гласят о том, что важным моментом есть постоянный контроль и поддержка одинаковой величины этого промежутка.

Короткая дуга

При короткой дуге, порядка 1 мм, металл разогревается на небольшую по ширине зону и шов получается выпуклый. В месте соединения металла и шва возможно появление такого дефекта как подрез. Это небольшая канавка возле шва и ему параллельная. Подрез уменьшает прочностные характеристики шва.

Длинная дуга

При длинной дуге трудно обеспечить ее стабильность. Дуга плохо защищена от воздуха атмосферы, менее прогревает металл и получается шов недостаточной глубины.

Нормальная дуга

Обеспечение постоянного зазора нормальной величины приведет к формированию нормального шва, имеющего хороший провар. Нормальная величина дуги составляет 2-3 мм.

Популярные ошибки начинающих при сварке:

Научившись управлять длиной дуги, можно обеспечить оптимальный результат. Дуга образует сварочную ванну, когда проходит через зазор, плавя основной металл и электрод. Она же обеспечивает перенос в ванну наплавляемого металла.

Как правильно сформировать сварочный шов и какие бывают дефекты

Как научиться варить сварочным аппаратом и избегать дефектов? При быстром движении электрода в процессе сварки образуется дефектный шов. Линия ванны расположена ниже, чем поверхность основного металла. Если дуга интенсивно и глубоко проникает в основной металл, она толкает ванну назад и образует шов. Поэтому в процессе сварки важно следить, чтобы шов был на уровне металла. Получение требуемого по глубине качественного шва обеспечивается умением сварщика. Помимо поступательного движения вдоль сварочной кромки он выполняет поперечные движения для обеспечения провара и получения требуемой ширины шва. Выбор, какие движения выполнять — личное дело сварщика. При толщине металла до 4 мм европейские стандарты советуют поперечные движения не выполнять.

Ванна следует за теплом – это необходимо помнить, меняя направление при сварочных работах. Формирование подреза происходит, когда металла электрода недостаточно, чтобы полностью заполнить ванную при движении поперек. Чтобы не допустить образование такой боковой канавки (подреза) нужно контролировать наружные границы, тщательно следить за ванной и при необходимости делать ее тоньше.

Когда электрод слегка наклонен, вся сила направляется назад и шов приподымается (всплывает).

Когда электрод в процессе сварки наклонен слишком сильно, сила прикладывается по направлению шва, что не дает нормально управлять ванной.

При необходимости получить плоский шов или сдвинуть ванну назад используют наклоны электрода под разным углом. Работа начинается с угла от 45° до  90°, так как такой угол позволяет наблюдать за ванной и нормально выполнять сварку.

Сварщик во время работы подает электрод в зону сварки с определенным наклоном. Различают сварку углом вперед и углом назад. Этот технологический прием позволяет регулировать параметры шва.

При сварке углом вперед получается шов меньший по глубине, но шире, что удобно для тонкого металла. Сварку толстого металла выполняют углом назад, при этом обеспечивается больший прогрев металла по глубине. При выполнении работ желательно выдерживать указанные на рисунке углы. Синей большой стрелкой показано направление сварки — движение сварного шва.

Дополнительное видео по теме:

Прямая и обратная полярность при сварке инвертором

Процесс расплавления металла во время сварки происходит под действием тепла дуги, которая образовалась между электродом и металлом в результате подключения металла и электрода к противоположным клеммам сварочного аппарата.

Существуют два варианта проведения сварочных работ, различающиеся порядком подключения, получившие название сварки на прямой и обратной полярности. При прямой полярности электрод подключается к минусу, а металл к плюсу, происходит сниженный ввод тепла в металл. Зона расплавления узкая, в тоже время глубокая.

При обратной полярности к плюсу подключен электрод, а металл к минусу,  происходит сниженный ввод тепла в изделие. Зона расплавления достаточно широкая, но не глубокая. Можно наблюдать эффект катодной очистки свариваемой поверхности.

Какую полярность при сварке выбрать? Сварка выполняется как на прямой, так и на обратной полярности. При выборе учитывается тот факт, что больше нагревается элемент сети, подключенный к плюсу. Окрашенная на рисунке красным цветом область при сварке нагревается наиболее.

Выполняя сварку тонкого металла его боятся перегреть и прожечь. К изделию подключают минус и варят на обратной полярности. На прямой полярности варится толстый металл.

Влияние скорости подачи электрода

Скорость сварки и подачи электрода должна обеспечивать поступление достаточного количества расплавленного металла в зону сварки. Недостаток металла приводит к подрезу.

При быстром перемещении электрода вдоль шва, мощности дуги не хватает для прогрева металла, шов получается неглубокий, лежит сверху металла, не проплавив свариваемые кромки. При медленном продвижении электрода, наблюдается перегрев основного и электродного металла, возможно прожигание поверхности и деформация тонкого металла.

Влияние силы тока

Силу тока устанавливают на инверторе, согласно данным, приведенным в таблице. Как видите, данные предположительные.

Сила тока и скорость движения оказывают комплексное воздействие на сварной шов. Большой ток увеличивает глубину проплавления и позволяет увеличить скорость движения электрода. При оптимальном соответствии силы тока и скорости шов получается в меру выпуклый и красивый, обеспечивает требуемую глубину провара свариваемых кромок.

Сварочный процесс инвертором тонких металлических листов

На что еще нужно обратить внимание перед проведением сварочного процесса? На полярность электронов. Это есть основы сварочного дела. При сварочном процессе постоянным током имеются отрицательный и положительный заряд источника. Говоря о том, как правильно подключить сварочный инвертор, в первую очередь, нужно определиться какой заряд куда подключить, исходя из того, что если положительный заряд имеет материал, который нужно сварить, тогда он нагреваться будет больше. Если положительный заряд подсоединить к электроду, тогда он будет больше нагреваться и гореть. Типовой является обратная полярность при сварке инвертором, так как предполагается сваривание тонких металлических листов, а их легко прожечь. Поэтому если вас в первую очередь интересует сварка инвертором тонкого металла, стоит обратить особое внимание на установление обратной полярности инвертора, а также на нормальную силу тока. Электроды для инверторной сварки тонкого металла подключаются «плюсом» к дуге инвертора, а «минусом» к металлическому листу.

В условиях частного дома больше значение имеет именно сварка тонких деталей. Потому что малейшие ошибки могут привести к прожогу металла. Прежде чем приступить к работам с тонкими деталями постарайтесь освоить основные швы на металле большой толщины.

1. Сварку выполняйте на минимальной рекомендованный величине силы тока.
2. Шов выполняйте углом вперед.
3. Сварку обязательно выполняйте на обратной полярности.
4. Большая проблема при выполнении сварки тонкого металла — деформация детали. Для того чтобы ее уменьшить, закрепите детали во время сварки.
5. При выполнении прихваток на длинных изделиях, более 0,5 м, прихватки начинайте ставить от середины изделия к краям.

Самым распространенным запросом в сети интернет для тех, кто хочет научиться работе инвертором, является «сварка инвертором для начинающих видео». Мы предоставляем на страницах своего сайта уникальное видео, на котором вы сможете посмотреть все принципы работы инвертором для начинающего.

А мы позволим себе еще несколько советов по обучению сварочному процессу инвертором:

1. Если вы хотите, чтобы сварочный шов на металлическом листе получился максимально качественным и на листах не образовались дыры, нужно следить за тем, чтобы при сварочном процессе вам был виден шов.

2. Обучение сварочному делу начинайте со сварки в нижнем положении. Освоив процесс, переходите к сварке кольцевых швов и только потом приступайте к вертикальным.

3. Проще всего соединение осваивать при размещении пластин внахлест. В этом случае вы гарантировано не приварите лист металла к столу.

4. При выполнении соединений угловых и в тавр очень трудно сделать качественный шов, наблюдается слив металла на одну из сторон. Можно упростить работы, расположив детали «в лодочку», рисунок б).

5. Вертикальные швы выполнить очень тяжело. Для информации: они наносятся снизу вверх.

6. Все дефекты устраняются ремонтом. Для этого удаляют участок шва и накладывают шов еще раз. Или подваривают участок шва.

7. Для того чтобы полностью проварить толстый металл, на нем выполняют разделку кромок, по простому делают фаску. И между кромками выдерживают небольшой зазор от 0,5 мм.

Еще видео по теме:

Изучите видео, как правильно работать сварочным инвертором и, мы уверены, что для вас сварочный процесс не составит труда. Прежде чем посмотреть видео, внимательно прочитайте описание сварки, которое написано у нас в статье.

Видео-уроки по сварке инвертором:

И напоследок, как же грамотно выбрать сварочный инвертор?

Рекомендуем вам еще:

Как правильно варить инверторным сварочным аппаратом

Сварочный инвертор – оборудование, которое помогает существенно упростить работу мастера и выполнять каждый этап сварочных работ более качественно. Однако, достижение такого результата возможно только в случае правильного использования агрегата. Об этом мы и расскажем далее.

Основные правила перед началом эксплуатации инвертора

1. Перед эксплуатацией сварочного инвертора необходимо подготовить место для сварки, которое не будет захламлено лишними предметами и позволит вам без неудобств осуществлять работу. Не стоит использовать подобное оборудование при морозе или при повышенной влажности без навеса, также следует избегать нахождения прибора в особо пыльных помещениях и размещения возле рабочего места металлической стружки или другого мусора.
2. Обратите внимание на технические возможности вашего прибора (коэффициент продолжительности включения — КП), такие характеристики помогут узнать, какое время он может работать до перегрева. Это также позволит избежать поломки проводки.
3. Время бесперебойной работы считается из расчета, что при КП – 100% процесс сварки при максимальном токе – 10 мин. Как правило, инверторы выпускаются с КП 60, 70%, что позволяет осуществлять работу 6-7 мин. Оставшиеся 3-4 мин. – время для остывания аппарата, а также способ предупреждения ухудшения здоровья работающего из-за утяжеления воздуха, связанного с работой подобной техники.
4. Чтоб избежать поломок не ставьте перед агрегатом непосильные задачи, не соответствующие его мощности
5. Залог успеха при работе с инвертором – регулирование тока и стабильное положение дуги. Именно эти факторы помогут предотвратить залипание электрода и позволят создать правильные и аккуратные швы.

В комплекте со сварочным инвертором обязательно необходимо использовать вспомогательные средства личной защиты:

• куртку
• перчатки
• маску с затемненным стеклом

Особое внимание следует обратить на ее светофильтр, ведь они бывают разной степени тонирования. Подбирать светофильтр нужно в зависимости от используемого электрода, чтоб стекло позволяло видеть сварочную ванну и защищало ваше зрение от образующихся искр

Категорически запрещено использовать маски с царапинами на стекле или с испачканным светофильтром.

Это позволит обеспечить максимальную безопасность вашей деятельности.

Также следует обратить особое внимание на выбор проводов, которые специальным зажимом соединяются с основным проводом. Способность пропуска электрического тока в них бывает разная от 200 до 500 А, для домашнего использования, как правило, применяют минимальные, однако, стоит подбирать их с учетом толщины выбранного электрода и силы проводимого тока.

Не стоит забыть, что перед работой со сварочным инвертором необходимо проверить качество соединений всех проводов и их целостность.

Как вспомогательное оборудование также необходимо применять держатели электродов. Это могут быть пассатижи или специальные сварочные держатели.

Подготовка к использованию сварочного инвертора

Для успешной работы с подобным оборудованием необходимо соблюдать порядок выполнения всех действий:

1. Поместите инвертор на рабочую поверхность на расстоянии более 2 м от стен и других предметов.
2. Проверьте заземление (кроме сварочного кабеля аналогично должен быть подключен кабель заземления)
3. Выберете электроды. Их размер зависит от толщины материала, который необходимо сварить (в быту обычно используются размеры 2-5 мм)
4. Выставьте сварочный ток. Этот параметр определятся исходя из толщины выбранного электрода и плотности свариваемых деталей.

   Для новичков на корпусе самих инверторов размещают таблицу соотношения размера электрода с необходимым сварочным током. Например, при диаметре электрода 1,6 мм сила сварочного тока должна составлять от 25 до 50 А.

5. Однако, при его недостаточности для поджигания дуги, ток можно увеличивать, но делать это стоит очень аккуратно, чтоб избежать залипания электрода.
6. Подготовьте детали для сваривания (для этого их нужно зажать в тисках или надежно закрепить иным образом.

Начните процесс сварки

• Вставьте электрод в держатель
• Прикрепите зажим к детали, которую необходимо обработать
• Зажгите дугу с помощью касания (принцип схож с зажиганием спички). Только электрод лучше держать под углом на расстоянии нескольких миллиметров после однократного постукивания.
• Водите зажженной дугой, делая медленные поступательные движения, по заготовке до образования угла в 75 градусов. При этом лучше концентрировать взор не на свете, образованном дугой, а фокусироваться на сварочной ванне, чтоб следить за процессом сварки.
• Во время сваривания главное, что нужно соблюдать – это расстояние между электродом и рабочим металлом (дуговой промежуток). Правильный подбор такого зазора позволяет держать окончание на одном уровне на протяжении всего процесса и обеспечивает создание нужных швов при постепенном сгорании электрода.
• Лишнюю металлическую стружку, на образованном сварочном шве, после остывания заготовки необходимо убрать молотком, а затем зачистить до блеска щеткой.

В результате должен получиться красивый и качественный шов.

В помощь новичкам

Успешность и плодотворность работы с современными инверторами новичков обеспечивают встроенные автоматические системы, к ним относятся:

• Система Hot Start позволяет решить наиболее типичную проблему, с которой сталкиваются большинство новичков – сложность первого поджигания дуги.
• Функция Arc Force позволяет предотвратить залипание электрода в случае быстрого приближения последнего к свариваемой детали путем увеличения сварочного тока.
• Если же электрод все-таки залип можно воспользоваться функцией Anti-Stick, которая отключает сварочный ток и способствует предотвращению перегревания сварочного инвертора.

Таким образом, эксплуатация сварочного инвертора позволит существенно облегчить работу, как профессионалам, так и сгладить типичные ошибки новичков, позволяя сделать им более качественные изделия. Такое оборудование удобно в использовании и обеспечивает создание приближенных к идеалу сварочных швов.
Для получения знаний о принципах работы таких агрегатов так же можно посмотреть это видео:

уроки сварки инвертором для начинающих + видео

В данной статье мы хотели бы раскрыть все нюансы сварки электродом для начинающих. Если вы не собираетесь стать профессионалом в сфере сварки, но научиться работать со сварочным аппаратом хочется, мы проведем пару уроков по сварке для начинающих. Конечно, сразу вы не станете сварщиком экстра класса, но этого ведь и не требуется. Главное — понять, как правильно варить сварочным аппаратом и электродами если вы новичок, а также постичь основные приемы работы.

В этом уроке сварки для чайников мы ответим на следующие вопросы: “как правильно варить сваркой начинающим”, “как правильно варить шов сваркой” и обязательно расскажем “как правильно варить инверторной сваркой”.





Рис.1 —  Сварочный инвертор FUBAG IR 160


Ручная дуговая сварка покрытыми плавящимися электродами (ручная дуговая сварка MMA) – это один из самых доступных для обучения методов сварки.

Наш первый урок сварки для начинающих

Прежде всего, нужно определиться с вашими задачами. От этого будет зависеть и выбор аппарата для сварки.
Основной параметр сварочного инвертора – это диапазон сварочного тока. Выбор по этому параметру напрямую связан с объемами, видами и периодичностью работ, которые вы планируете.Также желательно, чтобы Ваш инвертор имел функцию облегчения розжига и анти прилипания электрода – это значительно облегчит отработку навыка розжига и удержания дуги. В этом ролике мы подробно про них расскажем.

Шаг 1. С чего начать. Определяемся с целями
Предположим, ваша жена решила стать садоводом и вам предстоит возвести каркас теплицы или Вы строите бокс для гаража.

Материалом для таких работ обычно служит мелкий фасонный прокат (уголок, профильные трубы) и листовая сталь толщиной 2-3 мм. Проводят такие работы как правило электродами на 3 мм при токе 80-130 А.

На примере сварочного инвертора FUBAG IR 160 со сварочным током в диапазоне 10-160 А мы покажем с чего начать.

Пару слов о том, почему выбираем именно инвертор. Сваривать металл инвертором легче, потому что устройство обеспечивает постоянный ток сварки (независимо от колебаний напряжения в сети). Вследствие этого дуга горит устойчиво, металл разбрызгивается незначительно. Еще один плюс сварочных инверторов FUBAG – у них небольшой вес.
Например, данный аппарат весит всего 3 кг.
К тому же, современные инверторы оснащаются функциями, которые облегчают жизнь сварщику, особенно начинающему – горячим стартом, анти прилипанием и форсажем дуги.
Названия функций звучат красиво, но зачем они нужны и чем облегчат Вашу жизнь?

Hot Start

Функция Hot Start ХОТСТАРТ (Горячий старт) обеспечивает уверенное зажигание дуги. В момент поджига аппарат на доли секунды автоматически увеличивает силу тока дополнительно к заданной сварщиком. Благодаря этому электрод моментально разогревается и легко зажигает дугу . Если в аппарате такой функции нет, то могут возникнуть сложности с розжигом дуги.

Arc – force

Arc – force АРК ФОРС (форсаж дуги) . Если в процессе сварки сварочная дуга по каким-то причинам «рвется» и гаснет, функция аркфорс автоматически даёт дополнительные импульсы тока, что позволяет сварщику работать без случайного обрыва дуги.

Аnti Stick

АNTI STICK (АНТИСТИК) – легкое отделение залипшего электрода без повреждения обмазки.
Иногда электрод прилипает к металлу и происходит короткое замыкание. Отделить электрод от заготовки в этот момент практически невозможно. Функция АNTI STICK срабатывает при таком коротком замыкании и сбрасывает значения тока до минимума. Электрод можно легко отделить от заготовки. После этого ток автоматически возвращается к установленным значениям и Вы можете продолжать работу этим же электродом.

— Подбираем электрод

Со сварочным инвертором понятно. Что еще понадобится для сварки чайникам – электроды! Вообще, чтобы подобрать электрод при сварке инвертором, мы должны знать: тип металла и его толщину т.к. для каждого типа металла и толщины подбирается свой электрод. Опытные сварщики учитывают еще и положение для сваривания, глубину провара и другие нюансы, но для начала нам будет достаточно толщины металла. У нас заготовка толщиной 3 мм, поэтому выбираю электроды fubag FB46. Они отлично подходят для сварки низкоуглеродистой стали.

Для начала вы можете пользоваться вот такой таблицей для подбора электродов для сварки ММА:

Рис.3 — Электроды fubag FB46

Толщина свариваемого металла	Диаметр электрода
1-2 мм	1,6 — 2
2-5	2,5 – 4,0
5-10	3,0- 5,0
Свыше 10	4,0 -5

По мере приобретения собственного опыта и предпочтений, Вы сможете подбирать удобные для вас диаметры и виды электродов.

— Защищаем глаза

При работе со сваркой защита для глаз – обязательное условие! Мы будем пользоваться маской сварщика ULTIMA Panoramic 5-13. Очень достойная и надежная модель с большой зоной обзора. Кроме того понадобятся краги, спецодежда и обувь, чтобы избежать ожогов от искр и расплавленного металла.

Рис.4 — Сварочная маска FUBAG ULTIMA Panoramic 5-13

— Готовим рабочее место и заготовки

Перед началом работы необходимо подготовить рабочее место. Мы будем варить на специальном демонстрационном столе. В рабочих условиях проследите, чтоб в непосредственной близости от сварки не было легковоспламеняющихся материалов.
Часто начинающие сварщики делают большую ошибку, когда пренебрегают подготовкой деталей под сварку. На свариваемых деталях всегда имеются различные загрязнения — ржавчина, краска. Такие загрязнения влияют на качество шва. Необходимо металлической щеткой зачистить зоны шва на ширину 20-25 мм от стыка. Если детали сильно загрязнены, то можно протереть их ацетоном или растворителем.

Рис.5 — Зачистка зоны шва

— Подключаем аппарат

Аппарат нужно установить в горизонтальном положении. Теперь подключаем сварочные кабели к силовым разъемам аппарата.

Возможны два варианта подключения массы и электрододержателя:

Прямая полярность – когда заготовка подключается к плюсу, а электрод к минусу.

Обратная полярность – электрод к плюсу, заготовка к минусу.

Рис.6 — Подключение сварочных кабелей

На пачке с электродами указывается полярность, на которой рекомендовано ими работать. Например, эти электроды – для работы на обратной полярности, т.е. они подключаются к плюсу.

Мы работаем электродами для сварки как на обратной, так и на прямой полярности.

                                                                                                                                Рис.7 — Электроды FB 46 D3.0 мм

И мы будем варить на обратной полярности.
Более подробно о прямой и обратной полярности – смотрите в ролике «как подобрать электроды для сварки».

— Выставляем силу тока

Теперь можно подключить аппарат в сеть и выставить нужный сварочный ток. Сила сварочного тока подбирается в соответствии с диаметром электрода и толщиной свариваемого металла. На начальном этапе вы можете ориентироваться по таблицам, которые даны на каждом сварочном аппарате. Когда приобретёте достаточный опыт, то сможете подбирать силу тока под свой стиль.

Диаметр электрода	Толщина металла
1,6	1-2	35-45
2	2-3	45-65
2,5	2-3	65-90
3	3-4	80-140
4	4-6	130-170
5	6-8	180-220

Мы варим сталь 3 мм электродами диаметром 3. Соответственно, выставляем нужный нам рабочий ток – 100А. Наш инвертор IR160 имеет цифровой дисплей, что значительно упрощает настройку и контроль за силой тока.

Рис.8 — Настройка сварочного тока

Не стоит выставлять значение выше максимального, иначе металл будет прожигать, но также таким способом можно резать металл. Если выставить слишком низкую силу тока, то дуга зажигаться не будет и электрод начнет залипать.

— Зажигаем сварочную дугу

Потренируемся в зажигании сварочной дуги. Зажечь сварочную дугу можно двумя способами — касанием и чирканьем.

• Чиркая электродом как спичкой на месте начала сварки мы провоцируем запуск дуги. Если точно, то мы касаемся электродом металла, затем ведем его касаясь поверхности и плавно поднимаем электрод на установленное расстояние.

Рис. 9 — Способ зажигания сварочной дуги — чирканье

• Способ касанием (его еще называют постукиванием) отличается лишь тем, что мы не ведем электрод по поверхности металла, а просто касаемся его краем места начала сварного шва и отводим электрод.

Рис.10 — Способ зажигания сварочной дуги — касание

Держите электрод под углом около 45 градусов и старайтесь поддерживать этот зазор между электродом и металлом в 3-4 мм по мере выгорания электрода и одновременно перемещайте его по горизонтали. Если электрод прилипает, качните его из стороны в сторону, оторвите и снова зажгите дугу. Добейтесь навыка получения устойчивой дуги между электродом и деталью.
Попробуйте поработать и тем, и другим способом и выберите, какой Вам подходит больше.

— Пробуем варить

Когда у Вас все получится с зажиганием и поддержанием дуги, то можете попробовать наплавить валик. Для этого надо зажечь дугу и плавно перемещать электрод по горизонтали, выполняя при этом колебательные движения. Расплавленный металл как бы «подгребайте» к центру дуги.
В конце сварочного шва, делаете колебательные движения в стороны и убираете электрод в сторону наплавленного металла. Эта хитрость придаст сварному соединению красоту (избавит от кратера).

Рис. 11 — Наплавление валика

К концу урока “сварки для начинающих” у Вас должен получиться красивый шов, имеющий маленькие волны из наплавленного металла. После остывания необходимо отбить шлак. Должен получился вот такой валик.

Рис.12 — Красивый шов

Когда Вы уверенно научитесь делать такие заготовки, можно переходить к следующему этапу – пробовать варить различными видами швов. А вот какие бывают виды швов, как передвигать электрод чтоб добиться красивого и надежного шва мы расскажем в следующей статье!

Получите 10 самых читаемых статей + подарок!

*

Подписаться

Как правильно варить электродной сваркой (сварочным инвертором)

Сварочные работы – не что иное, как процесс создания неразъемных соединений при помощи установления межатомных связей между материалами, которые подвергают сварке. Соединение происходит за счет местного или общего нагрева, пластической деформации или совместном содействии того и другого. Результат сварочных работ, а именно, неразъемное соединение называется сварным соединением. Как правило, к сварочным работам прибегают при необходимости соединить такие материалы, такие, как пластмасс или керамика. При сварочных работах могут использоваться разнообразные источники энергии:

• сварочная дуга;

• электричество;

• газовый огонь;

• лазерные лучи;

• электронное излучение;

• трение;

• ультразвук.

Однако, в данной статье пойдет речь о классическом способе осуществления работ электродной сваркой и о том, как правильно использовать сварочный инвертор в различных ситуациях.

Сварочный инвертор – это источник питания, который применяется при электродуговой сварки. Принцип работы данного аппарат построен на двойственном превращении входного напряжения.

Преимуществ у такого приспособления немало, а именно:

• В первую очередь, инвертор – это компактный аппарат. Такими размерами, как у него, не может похвастаться не один аппарат для аналогичных работ.

• Инвертор выдает чистый стабильный постоянный ток, применяемый для сварки. Он не зависит от колебаний входного напряжения.

• Малое количество брызг при сварочных работах, то есть небольшая пульсация тока. В свою очередь, это уменьшает объемы работ по избавлению от шлаковых образований, то есть, уменьшает необходимость в шлифовке сварного соединения и близлежащих, в момент работы, поверхностей.

• У инверторов регулировка сварочного тока постепенная, причем, нижний предел у него всего несколько ампер. А это означает, что при помощи инвертора можно выполнять даже самые деликатные работы без риска получить плохой результат.

Есть у инверторов и другие преимущества, которые заключаются в его функционале. И так, функции, которые облегчают, и содействуют процессу сварки – это:

• Функция горячего старта отвечает за моментальный запуск. Также горячий старт предоставляет дополнительный импульс в автоматическом режиме, а это, в свою очередь, способствует быстрой подготовке аппарата к работе.

• Защита от залипания, предотвращающая залипание электрода. Данная функция автоматически активируется, если есть угроза появления тока короткого замыкания. Данная способность также препятствует прилипанию электрода к материалу, защищает электроды от перегревания и нежелательного ослепления, обеспечивает определенную защиту держателю электрода.

• Самая важная функция – это защита от короткого замыкания. Работает автоматически после активации защиты от залипания. Она уменьшает сварочный ток, предотвращает залипание электрода и вступает в действие, если инвертор оставили включенным. Таким образом, аппарат защищается от перегрева и сохраняет свои рабочие данные.

• Сварочный инвертор Эдон – лидеры среди низкого электропотребления, по сравнению с другими средствами. Они экономичны настолько, насколько это было возможно сделать. Функционируют от обычной бытовой сети (220 В).

• Возможность осуществлять сварочные работы короткой или длинной дугой значительно улучшают результат работы. То есть инвертор более аккуратен в работе, если его правильно использовать.

• Любой инвертор имеет встроенную защиту от перепадов напряжения, а это важно для аппарата, от которого требуется стабильность и качество в работе.

Техника сварочного процесса

Сварочный процесс посредством инвертора – дело несложное, просто необходимо набить руку и приобрести достаточно опыта, чтобы сварка прошла быстро, а результат был качественным.

1. И так, в первую очередь, следует настроить ток и подобрать, подходящий по случаю, электрод. Как правило, используется электрод диаметром от 2 до 5 мм. Сварочный ток выставляется с учетом толщины обрабатываемого материала. Как правило, на инверторе указана необходимая сила тока. Важно! Если мастер поднесет электрод к материалу слишком быстро – он может залипнуть. Дальше необходимо подключить клему массы к свариваемой поверхности. Если мастер не знает, как это сделать, можно посмотреть в Интернете видео на эту тему.

2. Процесс сварки начинается после поджога дуги. Важно! Электрод к материалу следует подносить под углом. Не надо прижимать надолго электрод к материалу – нужно кратковременно дотрагиваться ним  до необходимого места. Эта манипуляция его активирует. Далее следует прижимать электрод к месту сварки, пропуская определенное расстояние между швами. Как правило, это расстояние равно диаметру выбранного электрода. Таким образом, будут получаться швы в виде точек.

3. По окончании работы, шлаковые элементы, или Окалину, убирают при помощи маленького молотка или любого другого увесистого приспособления.

Безопасность превыше всего

У инвертора есть защитные функции, которые оберегают аппарат от нежелательных последствий работы. Тем не менее, защита необходима и мастеру. Дабы защитить себя от искр, которые могут вызывать ожоги и даже слепоту и других неприятных моментов есть комплект одежды сварщика, который должен быть – это:

• Грубые перчатки. Важно! Ни в коем случае, не использовать резиновые, латексные перчатки или перчатки из тонкого материала.

• Защитный шлем. Специальные шлемы в большом количестве выпускают производителями инверторов и имеют, как бытовую, так и профессиональную специализацию.

• Куртка из грубой ткани. Толстая куртка, с плотно прилегающим отворотом, чтобы  искра не попала на кожу через рукава.

Особенности выбора электрода

При инверторной сварке используются электроды плавящегося типа. Производят их из специальной проволоки. Существуют электроды:

• легированные;

• углеродистые;

• высоколегированные.

Все электроды делятся на две категории:

1. Предназначенные для соединения ответственных металлических конструкций;

2. Предназначенные для простого применения.

Для сварки ответственных материалов рекомендуются электроды УОНИ, для обычных сварочных работ – АНО или МР-3. УОНИ – электроды сложные и с ними новички могут просто-напросто не совладать. А вот АНО и МР-3 для «учащихся» подойдут идеально.

На данный момент, особо популярны электроды:

• УОНИ-13/55 среди специалистов;

• МР – 3С при высоких требованиях к результату;

• МР – 3 для универсального применения;

• АНО универсальны.

Распространенные ошибки

Некоторые ошибки, мы бегло рассмотрели выше – это:

— Залипание электрода при быстром поднесении электрода к материалу;

— Поднесение электрода под прямым углом по отношению к материалу.

— Использование неподходящих перчаток в работе, которые прожигаются и плавятся.

Есть ошибки, которые может допустить мастер во время работе, а это в свою очередь повлечет за собой некачественный результат, например:

— Неравномерное движение электрода;

— Замедление перемещения электрода;

— Слишком быстрый наклон электрода.

Также, некачественной работа может быть в результате:

— Использования устаревшего оборудования;

— Неправильное хранение материала для работы;

— Неверный выбор температуры подогрева и неподходящая температура материала;

— Несоблюдение правил эксплуатации и обслуживания оборудования;

— Некачественные сварочные материалы;

— Неверная подготовка сварочного шва;

— Отсутствие своевременной замены взаимозаменяемых элементов.

Так у нас на сайте Вы сможете найти большой выбор сварочных полуавтоматов или сварочные маски хамелеон.



Сварочный инвертор как пользоваться — Морской флот

Умение сваривать инвертором позволяет выполнять работы на даче и в частном доме: починить ворота, поставить забор, создать емкость для жидкости, установить теплицу. Сварочный аппарат обладает постоянным током и небольшой массой, поэтому качество швов высокое, а перенос на любое рабочее место легкий. Сварка инвертором для начинающих дается просто благодаря вспомогательным функциям оборудования. Статья описывает принцип работы с пошаговой инструкцией и способы ведения дуги в различных пространственных положениях.

Принцип работы инвертора и его подключение

Сварка инвертором основана на принципе создания электрической дуги путем замыкания двух контактов. Для этого используют компактные аппараты, где в середине размещен понижающий трансформатор. В нем напряжение опускается до безопасных значений (36-70 В), а сила тока возрастает до показателей, способных плавить металл. Температура сварочной дуги может достигать 5000 градусов.

После трансформатора ток попадает на диодный мост и выпрямляется. Прохождение через ключи аппарата и транзисторы содействует обратному преобразованию напряжения в переменное, но с возросшей частотой. Вместо 50 Гц оборудование выдает 20-50 кГц. Потом оно выпрямляется повторно.

Такое напряжение позволяет формировать более гладкие швы с мелкой чешуей и обеспечивает полное перемешивание молекулярной структуры металлов. Прочные соединения выдерживают повышенные нагрузки на преломление и разрыв, а при испытании давлением, показывают должную герметичность.

Из-за малого веса инверторы очень популярны у частных мастеров и различных строительных бригад. Научившись варить таким аппаратом можно не только решать текущие задачи в частном доме, но и начать зарабатывать на этом.

Общее описание порядка сварки инвертором

Для начала сварки инвертором нужно разобраться в его подключении. Для этого необходимо:

1. Установить вилку питания в розетку или переноску длиной не более 5 м с сечением провода 2,5 мм.
2. Нажать кнопку питания и убедиться, что зажегся соответствующий световой индикатор.
3. Выставить правильную полярность. Для этого кабеля с держателем и массой вставляются в гнезда, обозначенные знаками «+» и «-». Частицы электронов всегда движутся от отрицательного заряда к положительному, поэтому держателем должен быть «+». Тогда присадочны металл будет более плавно и равномерно вплавляться в основную структуру.
4. Вставить электрод нужного диаметра в держатель путем откручивания или нажима (зависит от модели).
5. Установить сварочный ток в соответствии с параметрами свариваемого изделия.
6. Очистить место сварки от мусора или следов краски щеткой по металлу.
7. Одеть защитную маску со светофильтром.
8. Разжечь дугу на черновой поверхности и перенести ее на место начала шва.
9. Совершать поперечно колебательные движения с отводом шлака.
10. Грамотно закрыть «замок» шва потушить дугу.
11. Очистить поверхность от застывшего шлака специальным отделителем и проверить соединение на наличие дефектов.

Грамотная организация рабочего места

Чтобы выполнять сварку инвертором новичку необходимо правильно организовать свое рабочее место. Это лучше всего делать на металлическом столе. Кабель массы подсоединяется к ножке, благодаря чему сохраняется постоянный контакт с изделием, даже если его придется крутить и переворачивать.

Для держателя стоит предусмотреть прорезиненную подкладку или крюк, чтобы сварщик мог положить его и работать двумя руками. Класть держатель со включенным аппаратом на стол нельзя ввиду замыкания.

На рабочем месте нужны:

• молоток для отделения шлака;
• щетка по металлу;
• кейс с электродами;
• мел;
• пластина для розжига.

Важно убрать все легковоспламеняющиеся предметы, потому что горящие окалины и капли жидкого шлака высокой температуры разлетаются в радиусе до 2 м. Рядом со столом устанавливают ведро с песком, чтобы засыпать возможное возгорание. Тушить водой огонь не стоит ввиду наличия тока на изделии и столе.

Сварку инвертором лучше выполнять стоя или сидя, чтобы был упор под рабочую руку. Это позволит не шататься и выдерживать правильное расстояние между кончиком электрода и изделием. Ведение шва сидя на корточках значительно ухудшает результат у новичка.

Над рабочим местом важно создать вытяжку, которая будет отводить газы от расплавленного металла и обмазки в сторону (если это происходит не на улице). Когда поблизости работают другие люди стоит позаботиться об ограждении, чтобы свет от дуги не бил им в глаза.

Подбор силы тока

Чтобы освоить сварку инвертором новичку важно научиться правильно выставлять силу тока. Она выбирается исходя из толщины свариваемого металла. Если число ампер будет слишком высоким, то шов получится чрезмерно вплавленным и местами с прожогами до дыр. Такое соединение легко сломать при нажиме.

Когда сила тока мала, наплавленный металл остается на поверхности без глубокой проплавки. На отоплении такие швы скоро дадут течь. Металлоконструкции окажутся непрочными и могут распасться.

Регулировка ампер на инверторе осуществляется переключателем на торцевой панели. Значения отображаются на цифровом дисплее или нарисованной шкале. Для создания оптимальных соединений следует выбирать следующую силу тока:

Сила тока, А	Толщина металла, мм
35-55	1,5
45-75	2
90-125	3
125-165	4
140-170	5
160-200	6

Подбор диаметра электрода

Сварка инвертором дается легко, если научиться выбирать диаметр электрода в согласии с установленной силой тока и толщиной сторон свариваемого изделия. Слишком тонкие элементы будут перегреваться на большом токе, что накалит ручку держателя и доставит дискомфорт сварщику. Завышенный диаметр не даст нужной степени проплавления и будет постоянно прилипать.

Осваивая сварку инвертором новичку можно выбирать диаметр электрода ориентируясь на толщину металла:

Толщина металла, мм	Диаметр электрода, мм
1,5	2
2	2,5
3	3
4	4
5	4
6	5

Пошаговый процесс создания сварочного соединения

Когда все настройки выставлены правильно можно начинать сварку инвертором. Предварительно следует надеть защитную одежду из плотной ткани. Края куртки должны находиться поверх брюк, равно как и края штанин поверх ботинок. Это не даст горячим окалинам залететь в эти места и причинить ожоги. Маску для новичка лучше выбрать хамелеон, чтобы яснее видеть свои действия до розжига дуги. На руки одеваются перчатки из прочной ткани.

Пошаговый процесс создания сварочного соединения выглядит так:

1. Кончиком электрода постукивают о черновую поверхность. Это может быть квадрат металла или пластина 100х100 мм, прикрепленная к массе. Такой прогрев запускает движение электронов в присадочном металле и улучшает чувствительность к следующим возгораниям.
2. Две стороны необходимо прихватить между собой, чтобы при сварке они не разъехались. Прихватки ставят минимум в двух местах для стыкового положения и добавляют еще две с обратной стороны при тавровом или угловом.
3. После этого дуга переносится на начало шва. Достаточно лишь слегка прикоснуться к металлу.
4. Дуга горит очень ярко, поэтому первое время лучше тренироваться на черновых деталях, чтобы привыкнуть к свету. Это позволит рассматривать ее не как одно белое пятно, а различать происходящие в ней процессы.
5. При удержании дуги на месте начнет образовываться лужица металла. Ее называют сварочной ванной. Она создается за счет плавления основной стали и присадочного железа. Ширина ванны определяет границы будущего шва.
6. Кроме расплавленной стали в ванне будет жидкий шлак. Его пары создают изолированную среду для защиты шва от воздействия воздуха. Начинающему сварщику при работе с инвертором важно научиться отличать жидкий металл от жидкого шлака. Первый имеет белый цвет, а второй — красный. Если принять шлак за железо, то можно оставить много мест не проваренными.
7. Хотя шлак защищает жидкую сталь от газовых включений, своими наплывами он изрядно мешает, поэтому сварщику необходимо кончиком электрода периодически отгонять затекающий шлак в сторону. Это образует разводы на поверхности, которые легко отбить после застывания.
8. Ведется шов различными движениями кончика присадочного элемента, что требует более детального рассмотрения и описано ниже.
9. На завершающей стадии нужно выполнить «замок» — так называется окончание шва. Если просто убрать электрод, то в конце образуется кратер, который так и застынет. При запуске воды он даст течь. С него начнется трещина при нажиме. Завершается шов отводом кончика на цельный металл (в сторону) или заходом на уже созданное соединение.

Как правильно держать электрод и вести шов

Инверторная сварка дает хорошие результаты, если освоить правильное удержание электрода. Здесь существует несколько положений и техник. Вести шов, расположив электрод под 90 градусов относительно поверхности, можно только в редких случаях, где ограничено пространство для наклона рукой.

Оптимальным является наклон присадочного элемента на 45 градусов от плоскости. Это создает направленное движение для выхода расплавленного железа и облегчает удаление шлака. Вести шов можно слева направо и наоборот, в зависимости от удобства пользователя. Допускается траектория от себя и на себя. Движение осуществляется всегда в сторону наклона электрода, когда необходим хороший провар. Ведение углом вперед используют лишь для тонкого металла и широкого шва.

Между кончиком и деталью нужно выдерживать расстояние 3-5 мм. Оно должно быть стабильным. Если этот зазор сократить, то присадочный элемент будет часто прилипать. При удалении на 6-10 мм дуга рассеивается и перестает вплавлять металл.

Чтобы создать красивый шов в нижнем положении применяется несколько техник колебательных движений кончиком электрода. Это могут быть:

• «лежачие» восьмерки;
• полумесяцы;
• зигзаги;
• спирали;
• треугольники;
• двойные восьмерки;
• повторяющиеся прямоугольники.

Ширина выполнения фигур определяет наружные границы шва. Способ движений выбирается с учетом параметров соединения (где нужно больше присадочного металла на краях или посередине шва). Но это можно реализовать в нижнем положении, когда шлак и сталь не будут активно стекать.

Сварка инвертором в различных пространственных положениях

В быту и на производстве встречаются ситуации, когда детали необходимо соединить между собой не в стык, а иным способом. Швы могут быть на стене или даже на потолке. У каждого положения есть свои нюансы, которые нужно знать начинающему, пытающемуся освоить сварку инвертором. Если немного потренироваться целенаправленно в каждом виде, то легко получиться их освоить.

Угловое положение

Сварка двух металлических пластин под углом 90 градусов или иным, в нижнем положении, имеет свои сложности. Ввиду вертикального расположения одной из сторон, металл, под действием силы тяжести, ложится больше на нижнюю полку, поэтому шов получается неравномерным и легко ломается.

Чтобы создать угловое соединение инвертором, если есть возможность, стоит положить детали «лодочкой». V-образное положение уравнивает стороны. Выполняются две прихватки для фиксации сторон. Немного наклонив один край, путем приподнимания второго, удастся обеспечить самостоятельный отток шлака из сварочной ванны.

Выполнение такого шва не требует колебательных движений, поскольку зона сильно ограничена боковыми стенками. Здесь достаточно установить кончик электрода в основание, зажечь дугу и медленно вести ее. Для более прочного соединения рекомендуется отбить шлак после первого прохода и повторить шов.

Если нет возможности установить изделие в «лодочку», то расходный материал наклоняют под 45 градусов относительно нижней плоскости и общего положения двух пластин. Дуга ведется углом назад без колебательных движений. Периодически нужно отгонять шлак резким махом кончика.

Вертикальное положение

Это может потребоваться при установке забора или сварке инвертором теплицы. Большие конструкции сложно перевернуть, и приходиться создавать швы на вертикальной стенке. Здесь негативным фактором служит сила тяготения, из-за чего жидкий металл постоянно капает вниз и не задерживается на поверхности.

Создаются вертикальные швы инвертором снизу вверх. Угол подноса электрода 45 градусов относительно свариваемых деталей. Здесь используется прерывистая дуга и колебательные движения полумесяцем:

1. Электрод зажигается у основания и откладывается «полка» из присадочного металла.
2. На мгновение кончик электрода убирается, чтобы сталь застыла.
3. Не отбивая шлак, тут же наносится вторая «полка» с захватом 30% предыдущей.
4. Так, постепенно поднимается шов из наборных полумесяцев вверх.
5. Шлак при этом самостоятельно стекает вниз и не требует никаких действий. После застывания он отбивается.

Вертикальные швы даются новичкам сложнее, поэтому придется много тренироваться. Необходима усидчивость и равномерные отрывы дуги, для предотвращения падения жидкого металла.

Потолочное положение

Потолочное положение пригождается при сварке навесов или объемных конструкций. Оно еще более сложное ввиду прямого падения тяжелого присадочного металла вниз. Здесь используют либо технику прерывистой дуги, либо значительно понижают силу тока и ведут шов непрерывно. Угол наклона электрода 45-60 градусов относительно потолочной поверхности.

Ампераж опускается на 20% относительно режима нижнего положения. Начинающему сварщику важно стать так, чтобы капли шлака не попадали на руку или маску. Кабель от держателя стоит намотать на руку, чтобы он не тянул вниз.

При непрерывной технике важно держать кончик электрода максимально близко к месту соединения, чтобы обеспечить передачу электронов и хорошую проплавку. Прерывистой дугой получится создать шов более легко, но потребуется больше времени.

Сварка инвертором тонкого металла

Отдельную сложность представляет для начинающих сварка тонкого металла. Это может быть лопата или тонкое железо на канистре, емкости для воды. Накладной лист на рамку ворот тоже может быть 0,8-1 мм толщиной. Самым частым требуется подварить кузов автомобиля.

Для овладения этой техникой важно установить ток в пределах 20-30 А. Диаметр электрода лучше всего выбрать 1,6-2 мм. Свариваемую поверхность следует тщательно очистить от ржавчины и следов краски. Если работа выполняется в нижнем положении, то используют графитовую подложку, которая будет поддерживать расплавленный металл от проваливания и не даст прилипнуть всей конструкции.

Вести шов необходимо углом вперед, что расширит зону нагрева и не позволит образоваться прожогам. Скорость ведения должна быть немного выше обычной. Полярность устанавливается обратная (+ на держателе). Расстояние между кончиком электрода и изделием выдерживается 5 мм. Это рассеет воздействие дуги и не даст прогореть тонкой стенке.

Важную роль играют и электроды. Лучше всего использовать элементы с рутиловым покрытием, которые обеспечивают устойчивое горение и легкое возбуждение. Хорошо начинающему сварщику работать с инвертором, у которого присутствует функция «Форсаж дуги». Это не даст прилипнуть кончику в случае сбивания расстояния.

Распространенные дефекты сварки инвертором у новичков

При сварке инвертором все новички допускают дефекты. Зная основные из них получится не расстраиваться и работать над ошибками, чтобы скорее овладеть мастерством. Среди распространенных ошибок и их причин следующие:

• Трещины — образуются из-за неправильного подбора электродов. Химический состав плохо сочетается со свариваемыми материалами, что приводит к образованию холодных и горячих трещин. Проблема решается внимательным чтением на упаковке, где указано для каких сталей предназначен присадочный элемент.
• Прожоги — это дыры в пластинах и других деталях. Возникают в следствии чрезмерной силы тока и медленного ведения дуги. Здесь необходимо установить ток по таблице вверху и быстрее вести шов.
• Непровары — это откровенно пропущенные участки, где присадочный металл лег сверху и не проплавился. Такое соединение легко сломать и оно не герметично. Причиной служит малая сила тока и быстрая проводка шва. Проблема решается правильными настройками аппарата и спокойным ведением.
• Поры — образуются из-за взаимодействия сварочной ванны с окружающей средой. Причиной может быть плохое покрытие электродов или то, что оно отсырело. Это решается прокалкой присадочных материалов на печи или другом устройстве при температуре 170 градусов. Поры могут появляться и при сильном ветре в месте сварки на улице, поэтому необходимо установить заграждающий щит.
• Неравномерная форма шва выражается в буграх, грубой чешуе и разности по ширине. Это следствие плохого освоения колебательных движений и исправляется тренировками.

Полезные функции инвертора для новичков

Сварка инвертором для новичков освоиться легче, если использовать аппараты с дополнительными функциями:

• Форсаж дуги не даст прилипнуть электроду при сварке тонкой стали. Этот режим автоматически прибавляет 10% тока от выставленного, когда оборудование «чувствует» сокращение расстояния между поверхностью и электродом.
• Горячий старт способствует мгновенному розжигу дуги без предварительных постукиваний об черновой материал. Поддержание высокого напряжения холостого хода в момент разомкнутых контактов повышает общую производительность.

Сварка инвертором позволяет новичку самостоятельно чинить многие элементы. Освоив параметры настройки аппарата и применяя советы по технике выполнения шва можно быстро научиться варить этим компактным аппаратом.

В домашнем хозяйстве умение обращаться со сварочным аппаратом является огромным преимуществом. В строительстве или сборке какой-то техники своими руками без сварочного соединения металлических конструкций просто не обойтись. При этом владеет этим навыком ограниченный круг людей, которые прошли специальное обучение. Многие думают, что только на курсах могут дать полезные и важные уроки владения сваркой, хотя на самом деле этого можно достичь, изучая теоретический материал и постоянно оттачивая мастерство.

Преимущества инверторных сварочных аппаратов

Для соединения металлических конструкций необходим опыт и сам сварочный аппарат. Лучший вариант — это использование инверторного оборудования, которое отлично подходит для работы в домашних условиях. Такое устройство стоит недорого, отличается маленькими габаритами и весом. Небольшие размеры не влияют на качество выполнения сварочных работ. Все соединения получаются аккуратными и надёжными. С такой сваркой справится мастер даже невысокой квалификации.

Конструкция инверторного сварочного аппарата состоит из таких элементов, как:

1. Блок питания с фильтром и специальным выпрямительным блоком.
2. Инверторный блок отвечает за преобразование постоянного напряжения в переменный высокочастотный ток.
3. Для понижения величины высокочастотного тока используется трансформатор. Именно он отвечает за безопасность и предотвращает перегрев оборудования.
4. Силовой выпрямитель служит средством подачи постоянного тока на выходе устройства.
5. Управлением устройства занимается электронный блок.

В инверторной сварке используются различные инновационные технологии, которые помогли значительно снизить габариты и массу установки. За счёт небольших размеров её легко хранить дома или устанавливать в любое удобное место во время работы. Вес такого оборудования колеблется в пределах 5—15 кг. То есть перенести сварочный аппарат, не составит труда.

Это устройство помогает сварить любые металлические конструкции, если правильно работать на инверторном сварочном аппарате. В комплекте к оборудованию доступна инструкция, в которой есть масса различных полезных сведений, указывающих как правильно варить инверторной сваркой, выбирать электроды в зависимости от типа металла и т. д. Такая брошюра будет полезна даже опытным специалистам.

При покупке важно обращать внимание на присутствие инструкции на русском языке, ведь использовать сварку вслепую сложно, не говоря уже об опасности. Встречаются такие случаи, когда аппаратуру покупают «с рук», а инструкцию старые хозяева потеряли. Тогда лучше всего найти специалиста, который наглядно покажет основные моменты управления сваркой. Самостоятельно начинать испытывать её, не имея даже банальной инструкции нельзя.

Этапы подготовки к сварке

Узнать, как научится варить электросваркой, не составит труда, а вот использовать полученные умения на практике сложнее. В первую очередь, важно усвоить, что всю работу разбивают на несколько этапов, которые включают:

• выбор инвертора и электродов;
• подготовка оборудования;
• сварочные работы.

Выбор инвертора и электродов

Прямое влияние на качество результата в процессе сварочных работ оказывает выбор электродов. Они отличаются маркой стали, покрытием, толщиной, назначением и механическими свойствами. Чаще всего в инструкции описываются, какие именно электроды рекомендуется применять в процессе работы, но такого пункта может и не быть. В таком случае важно знать основы их выбора.

При выборе электродов важно обращать внимание на проволоку, которая изначально должна быть прочной и качественной. Ещё один важный компонент это покрытие, которое доводит проволоку до раскалённого состояния.

Электроды должны подбираться по марке и типу металла, необходимого для соединения. Их бывает множество, не говоря уже о ситуациях, когда соединяют металл двух разных типов.

Если нет чётких данных, электроды подбирают согласно общепринятым рекомендациям, которые делят на несколько принципов:

• углеродистые электроды используют при работе со средней и низкоуглеродной сталью;
• для сварки легированной стали подходит исключительно расходный материал, выпускаемый по ГОСТ 9466–75 и 10052—75;
• для соединения чугунных деталей применяют марку ОЗЧ-2.

Существует несколько сотен марок электродов, в которых достаточно сложно разобраться. Поэтому рекомендуется при выполнении сварочных работ пользоваться советами специалистов. Например, универсальной отечественной маркой УОНИ, которая нашла широкое применение при сварке. Для соединения металлических конструкций низкого сорта, качества и плотности используют марки электродов АНО и МР-3. Подробнее о АНО-21 читайте в этой статье.

При выборе сварочного инвертора для использования в домашнем хозяйстве важно следовать нескольким правилам:

1. Максимальное значение тока сварочного аппарата должно находиться в пределах 160—200 А. Лучше сразу приобретать мощное оборудование, которое позволит соединять металлические изделия с большой толщиной.
2. Параметр холостого хода напряжения иногда превышает 90 В, но такой показатель не подойдёт для использования на даче. Лучше выбирать устройство с параметрами в интервале от 50 до 60 В.
3. Продолжительность включения — это важная характеристика, которая показывает, сколько времени агрегат способен работать без передышки. Выбирать устройства с максимальным или минимальным значением не стоит. Лучше занять золотую середину и купить сварной аппарат с ПВ в пределах 40—80%.

Важно учитывать особенности местной сети. В деревнях существует проблема с нестабильной подачей электроэнергии, не говоря уже о слабой проводке. Именно поэтому подбирают оборудование, которое способно работать в широком диапазоне питающего напряжения не подвергая себя риску отключения или выходу из строя.

Рекомендуется предусмотреть отключение электроэнергии и покупать устройство способное работать от централизованной сети и автономных источников на бензиновом или дизельном топливе.

Настройка оборудования

Перед тем как приступить к сварочным работам, первым делом необходимо подготовить себя, оборудование и металлические изделия, которые будут соединяться. Начать стоит с подготовки специальной защитной одежды. Это важный компонент при сварочных работах, который поможет обезопасить от получения травмы. Понадобятся такие защитные элементы, как:

• сварочная маска;
• перчатки;
• рабочая одежда.

Перчатки, обувь, спецодежда, должны быть выполнены из плотных и огнеупорных тканей. Во время сварки на тело человека попадает большое количество раскалённых металлических осколков, которые могут нанести значительные повреждения. Сварочная маска — это обязательный атрибут для защиты глаз и лица.

Что делать в случае ожога глаза при сварке читайте в этой статье.

Следующий шаг — это подготовка металлических изделий и проверка электродов. Стальные детали зачищаются металлической щёткой от различного мусора, лакокрасочного покрытия, ржавчины и т. д. Электроды должны быть заранее подобраны по марке стали, но не мешает, ещё раз убедится в правильном выборе диаметра, соответствующему соединительному шву и толщине металлических деталей.

Перед подключением инвертора обязательно проверяют электрическую сеть и её параметры, которые должны соответствовать подключаемому оборудованию. Если параметры сети не соответствуют, то в лучшем случае сварка не будет работать, а в худшем перегорит проводка и перегреется аппаратура. Предотвратить короткое замыкание получится, если использовать специальный автомат, способный стабилизировать величину напряжения, или взять на себя основную нагрузку.

Важно подготовить рабочую площадку. Она должна быть ровной для устойчивости инверторной сварки и хорошо проветриваться. Сварной аппарат требует постоянной циркуляции воздуха для естественного охлаждения, поэтому в нескольких метрах от неё зона должна быть расчищена. Это будет полезно сделать и, учитывая безопасность работы, ведь во время сварки на пол попадает большое количество искр и частиц раскалённого металла, которые могут поджечь одежду или взрывоопасные вещества.

Закончив с подготовкой площадки, электросети и личной защиты, можно переходить к следующим действиям:

• к разъёму инверторной сварки подключаются соответствующий силовой кабель и кабель массы;
• кабель массы с помощью специального зажима «крокодил» фиксируется на любой металлической поверхности;
• оборудование для сварки подключают к электропитанию и выставляют соответствующий режим;
• зажимается электрод.

Последовательность и точность выполнения всех подготовительных действий — это основа безопасности и успешности работы, перед тем как работать сварочным аппаратом.

Особенности выполнения сварочных работ

Первое что необходимо сделать начинающему сварщику, это понять сам принцип соединения конструкции, а дальше лишь дело за точным выполнением всех инструкций.

Вначале необходимо зажечь электродугу между кончиком электрода и поверхностью детали. Для этого сварщик наносит электродом точечные или чиркающие движения по детали. После нескольких касаний происходит вспышка, которая свидетельствует о том, что дуга зажглась. В зоне такого действия металл мгновенно начинает плавиться, поэтому важно отработать движение и делать всё максимально быстро.

Выполняя электродуговую сварку, многие специалисты сталкиваются с тем, что электрод просто начинает липнуть к поверхности металла. Такая проблема возникает, если мастер, используя чрезмерную силу, прижимает электрод. Вся работа должна проходить легко и плавно. Чтобы сваривать детали между собой требуется минимальное касание электрода с их поверхностью.

В процессе важно следить, чтобы длина дуги соответствовала диаметру электрода. То есть максимально ровно держать и проплавлять металлические изделия, формируя качественный сварной шов, но это не единственное требование. На качество шва оказывает влияние ещё и правильный выбор полярности при подключении кабеля массы и инвертора. Выбрать правильно полярность получается, только если точно значь марку стали соединяемых заготовок. Если таких данных нет, тогда лучше воспользоваться прямой полярностью, которая подходит к большинству марок стали. Обратная полярность соединяет лишь редкие сплавы, толстолистные конструкции и низкоуглеродные изделия.

Конструкция сварочного оборудования включает большой спектр инновационных технологий, которые плавно и эффективно регулируют ток в процессе работы. Это значительно упрощает работу, делает её комфортной для начинающих сварщиков, но почему иногда всё-таки не удаётся добиться ровного и качественного шва. Всему виной движение электродов или неправильная ручная настройка тока.

При использовании низкого тока, швы получаются узкими и выпуклыми, что мешает хорошей стыковке деталей. Установка высокого тока разбрызгивает металл на поверхности и тем самым появляются прожиги, которые портят внешний вид изделия. Тонкий и немного приплюснутый шов — это показатель быстрого продвижения электрода. Толстый и расплывчатый шов — это свидетельство долгого продвижения электрода. Правильный шов получается при правильном выборе тока, нормальной и стабильной скорости работы.

Любой человек, используя общие советы и правила, может понять, как правильно варить сваркой. В этом нет ничего сложного, если соблюдать технологию и правильно подготовить оборудование, площадку и спецодежду перед началом соединения металлических изделий. Главное постоянно соблюдать технику безопасности, а опыт приложится с практикой.

Все чаще, для того чтобы соединять металлические детали, используют сварочный инвертор. Преимуществом данного аппарата перед трансформаторными моделями является то, что он имеет небольшие габаритные размеры и небольшой вес, поэтому является мобильным и удобным. Работать инверторным сварочным аппаратом просто, поэтому освоить его сможет даже новичок, который ранее никогда не выполнял сварочных работ.

Конструкция сварочного инвертора.

Немного об инверторных сварочных аппаратах

Преимущество указанного оборудования не только в том, что оно имеет небольшие размеры и вес, но еще и в том, что при помощи такого аппарата можно выполнять работы, для которых ранее требовалась сложная и дорогостоящая техника.

Инвертор пользуется большой популярностью среди начинающих сварщиков и профессионалов.

Схема работы сварочного инвертора.

Принцип работы такого сварочного аппарата отличается от традиционного трансформаторного устройства тем, что во время работы не происходит большого потребления электроэнергии. При использовании трансформаторного сварочного аппарата часто бывает, что из-за скачков напряжения происходит отключение питания в сети. Инвертор имеет накопительные конденсаторы, за счет чего накапливается энергия, поэтому не происходит скачков напряжения в сети и мягко разжигается дуга.

Чем больше вы используете диаметр электрода, тем больше необходима сила тока сварочного аппарата. Это правило действует как на обычные агрегаты, так и на инвертор. Для определенного диаметра электрода соответствует максимальная сила тока, при которой с его помощью можно выполнять работу. Если сила тока будет большой, а диаметр электрода меньше рекомендуемого, то электроды начнут сгорать, и работать будет неудобно.

Основные правила работы

Как уже было сказано раньше, инверторы пользуются популярностью среди начинающих мастеров. Для того чтобы они научились правильно и эффективно пользоваться таким аппаратом, есть определенная инструкция, с которой им необходимо ознакомиться.

Для начала работы вам необходимо иметь следующее оборудование и защитные элементы:

• инвертор;
• электроды;
• кабель для подключения;
• перчатки;
• маску;
• грубую куртку и ботинки.

Преобразование тока в сварочном инверторе.

Перед началом выполнения сварки необходимо провести настройку аппарата. Для этого надо определиться с толщиной деталей, которые вы будете варить. В основном для выполнения работ используются электроды диаметром 2-5 мм. В зависимости от выбранного диаметра электрода выставляем на приборе силу тока. Обычно на нем есть таблица соответствия, согласно которой и надо действовать.

После установки электрода к одной из свариваемых деталей необходимо подключить массу, данная клемма имеет красный цвет. Теперь необходимо включить аппарат. Резко подносить электрод к детали нельзя, так как это может привести к его залипанию. Электрод наклоняют под небольшим углом и резкими движениями несколько раз дотрагиваются к детали, это делают для активации электрода.

Когда вы увидите, что аппарат работает, необходимо поднести электрод к детали на небольшое расстояние. Оно приблизительно должно соответствовать его диаметру. Начинайте правильно вести электрод вдоль будущего шва. После получения шва на нем образуется окалина, ее необходимо убрать при помощи небольшого молоточка, после чего можно будет проконтролировать качество шва.

Для того чтобы шов получился правильным, необходимо научиться поддерживать постоянный зазор между деталью и электродом во время работы. Если он будет слишком маленьким, то шов выйдет выпуклым, по бокам появится несплавленный металл, так как он не будет успевать прогреваться до необходимой температуры.

При большом зазоре металл будет укладываться криво, а дуга окажется нестабильной. Только нормальный зазор гарантирует получение надежного и красивого шва.

Возможные дефекты шва

Схема сварки тонкого металла при помощи инверторной сварки.

Если вы будете проводить быстрые движения электродом, то шов получится с дефектами. Если будет интенсивное проникновение дуги внутрь детали, то она будет выталкивать расплавленный металл из ванны, и шов получится неправильным. Во время работы надо следить за тем, чтобы шов был на одном уровне со свариваемым металлом.

Для того чтобы шов получился идеальным, специалисты рекомендуют выполнять круговые и зигзагообразные движения. При выполнении таких движений можно равномерно распределить шов.

В том случае когда недостаточно металла электрода, формируется подрез, поэтому надо следить, чтобы не образовывалась боковая канавка, а если это случается, то заполнять ее новым металлом. Во время выполнения наклона электрода металл из ванны толкается, а не тянется. Чем ровнее вы будете его держать, тем менее выпуклым будет получаться шов. Это объясняется тем, что все тепло получается под электродом, за счет чего происходит прогрев металла и ванна вдавливается вниз.

При наклоне электрода тепло направляется назад и получается как бы подмывание шва, за счет чего он получается выпуклым. Если наклон очень большой, то теплота направляется не внутрь, а вдоль шва, что не позволяет нормально прогреть металл и получить качественный шов. Для красивого плоского шва электрод надо держать под углом 45-90 градусов и регулировать его в процессе работы, постоянно наблюдая за ванной.

Особенности соединения тонких листов

Схема источника питания инверторного сварочного аппарата.

Работать инвертором можно при прямой и обратной полярности. В первом случае получается узкая и глубокая зона расплавления, за счет того что ввод тепла в металл сниженный. Во втором случае снижен ввод тепла в изделие, поэтому получается широкая, но не глубокая зона расплавления.

При работе инвертором к детали и электроду подключают положительный и отрицательный заряд. Перед началом работы надо определиться, что куда подключать.

Если подключить положительный кабель к детали, то она будет сильнее нагреваться, если его подключить к электроду, то будет наоборот.

Обратная полярность используется в том случае, когда проводится сварка тонких листов, так как их легко прожечь. Это преимущество имеет инвертор и не имеют обычные трансформаторные агрегаты. Поэтому если необходимо соединить при помощи инвертора тонкие листы металла, то положительный заряд подключают к электроду, а отрицательный — к детали.

Если вы используете обычный аппарат, то на нем новичку достаточно сложно научиться держать дугу, происходит постоянное залипание электрода. При работе инвертором такого не возникает, так как при касании к детали сила тока мгновенно падает и залипания не происходит. Наличие функции «горячий старт» позволяет повышать силу тока в начале работы, что дает возможность легко зажигать дугу даже новичку.

Но не стоит думать, что инвертор является универсальным аппаратом, в нем также есть и недостатки. Одним из основных недостатков является его высокая стоимость. Иногда выходит из строя управляющая плата, но в этом чаще всего виноваты пользователи, которые нарушают правила эксплуатации агрегата. Так как прибор электронный, то работать им в морозную погоду не рекомендуется.

Как пользоваться, варить сварочным инвертором? Статья Труб Инжиниринг

1. Принцип работы, особенности и преимущества сварочного инвертора
2. Выбор сварочного инвертора
3. Выбираем электроды для сварки
4. Подготовка к работе
5. Разжигаем и контролируем дугу
6. Формирование и возможные дефекты сварочного шва
7. Выбираем полярность и параметры сварки
8. Основные правила движения электрода
9. Особенности сварки тонких листов сварочным инвертором
10. Меры безопасности при сварке
11. Сварка инверторным аппаратом. Советы для начинающих

Сварочные инверторы сравнительно недавно появились на рынке сварочного оборудования, существенно потеснив привычные трансформаторы. Главное конкурентное преимущество – малый вес и значительное упрощение процесса сварки обеспечили его популярность у любителей и профессионалов. Сварочный инвертор – идеальный вариант для сварки в бытовых условиях, в гараже, на даче или приусадебном участке и если у вас нет навыков сварщика, то в данной статье вы получите ответ на вопрос — как варить сварочным инвертором, а также основную сопутствующую информацию.

Принцип работы, особенности и преимущества сварочного инвертора

Главной особенностью сварочного инвертора является высокая частота тока, что позволяет добиться огромных преимуществ в сравнении с другими источниками сварочной дуги. Это даёт возможность не пользоваться габаритными трансформаторами для преобразования ЭДС в катушках и, соответственно значительно уменьшить вес и габариты оборудования. Так, для достижения электрического тока в 160А в инверторе достаточно катушки весом 250 г. Для трансформатора с теми же параметрами вес катушки составит 18 кг.

В целом, порядок работы инвертора состоит из следующих этапов:

• Переменный ток частотой 50Гц поступает на выпрямитель.
• Ток преобразуется в постоянный.
• Постоянный ток вновь преобразуется в высокочастотный переменный (20 – 50 кГц) с помощью инвертора.
• Переменное напряжение понижается до 70-90 В, а сила сварочного тока повышается до 100 – 200 А. – параметров необходимых для электродуговой сварки.

К ключевым особенностям применения сварочного инвертора следует отнести:

• Упрощенное поджигание дуги. В отличие от прежних трансформаторов, где выходное напряжение пропорционально входному, инвертор формирует выходной ток в заданных значениях независимо от плавающих параметров потребительской сети. Благодаря этому уменьшается риск залипания электродов и гораздо легче создать устойчивую дугу.
• Улучшенное качество сварки. Благодаря стабильному току легче варить и контролировать параметр дуги, исключить недогрев или пережег металла.

Также следует отметить ограниченную длину кабеля, которая не должна превышать 2,5 метров. Это один из немногих недостатков инвертора, компенсируемые его малым весом и возможность свободного перемещения к месту работ.

Выбор сварочного инвертора

Прежде чем изучить, как пользоваться сварочным инвертором, необходимо правильно подобрать аппарат. Есть бытовые и профессиональные инверторы различающиеся по параметрам максимального сварочного тока и продолжительности работы. Бытовые модели выдают до 200А силы тока и могут варить до 20-30 минут без долгого перерыва. Максимальная сила тока профессиональных моделей – 250А при значительно больших показателях непрерывной работы.

Продолжительность нагрузки определяется параметром ПВ – соотношение времени сварки к времени холостого хода. Для продолжительной работы необходимо выбирать аппарат с ПВ не менее 60%, что означает возможность пользоваться сваркой 6 минут при 4 минутах остывания. Обязательным является и наличие защиты от перегрева, иначе аппарат может быстро выйти из строя.

Выбираем электроды для сварки

Ответ на вопрос как научиться варить сварочным инвертором начнем с выбора электродов. Подбор электродов для электродуговой сварки с помощью инвертора ничем не отличается от сварки с применением сварочного трансформатора. В первую очередь учитывается материал и толщина свариваемой детали, а также тип сварочного тока – постоянный или переменный. Популярные отечественные марки – АНО и УОНИИ. Первые универсальны и подходят для любого тока, УОНИИ – для постоянного тока. В целом при подборе электродов необходимо руководствоваться следующим:

• Для сварки деталей из низкоуглеродистых и низколегированных сталей необходимы углеродные электроды.
• Для легированных сталей необходимы марки ОЗС-4, МР-3 АНО-21, УОНИ 13/45.
• Работы с наплавками и высоколегированными сталями лучше осуществлять электродами с сердечником из высоколегированных металлов, например ЦЛ-11
• Чтобы варить чугун необходимы соответствующие электроды, например ОЗЧ-2.

Также есть электроды для меди, латуни и др. материалов. Что касается диаметра электродов, то для большинства бытовых операций достаточно 3-4 мм. В целом же, при выборе электродов для сварки необходимо руководствоваться рекомендациями производителей и действующими ГОСТами.

Подготовка к работе

Подготовка сварочного аппарата к работе начинается с подготовки рабочего места. Вблизи не должно быть легко воспламеняемых – деревянных, бумажных и пр. предметов. Определите параметры сети, сравните с требуемыми характеристиками прибора. Если ток вырабатывает автономных электрогенератор, то проверьте, достаточно ли его мощности для работы прибора, возможно на время сварки необходимо отключить других потребителей.

Подготовьте изделие к сварке – установите в требуемом положении, очистите, произведите разделку места шва с помощью болгарки или других инструментов. Установите инвертор на твердую поверхность и подключите к электросети. Далее необходимо подключить одну из клемм к свариваемой детали. В обычном случае используется прямая полярность, т. е. клемма «+» подсоединяется к детали, а к клемме «-» крепится электрод.  Обязательно оденьте защитную одежду и щиток со светофильтрами. Далее включите инвертор и выставите значение сварочного тока в зависимости от параметров сварки. Чтобы варить электродом диаметром 3 мм требуется сила сварочного тока равная 100А. Аппарат готов к сварке.

Разжигаем и контролируем дугу

Для розжига дуги удалите обмазку с конца электрода (легким обстукиванием). Далее, при сварке холодного металла, используйте легкие касательные движения. У неопытного сварщика электрод часто прилипает к поверхности, чтобы его отсоединить резко наклоните электрод в другую сторону. Если не получается то отключите питание.

Продолжайте касательные движения пока не образуется дуга. Затем фиксируем конец электрода в 3-5 мм от поверхности. На первых порах сложно варить выдерживая необходимое расстояние, есть риск или потерять дугу (при удалении) или приклеить электрод (при сближении). Получить опыт поможет практика. Помните, что в процессе сварки металл электрода заполняет шов и необходимо соответственно уменьшать расстояние.

Формирование и возможные дефекты сварочного шва

После розжига дуги в зоне контакта образуется сварная ванна – зона расплавленного металла. Чтобы создать сварной шов необходимо медленно перемещать электрод вдоль границы контакта, создавая сварную ванну. Для качества соединения конец электрода должен совершать колебательные движение относительно шва. При потере дуги повторный розжиг выполнить легче – необходимо просто поднести электрод на несколько миллиметров к горячей зоне.  Минимальная длина электрода (огарок) должен быть не менее 5-6 см. После этого выключите инвертор и замените электрод. По завершению сварки удалите шлак с поверхности легким ударами небольшого молотка.

При сварке возможно образование внутренних и внешних дефектов. Внешние – это нарушения размеров и формы шва, непровары, подрезы и т. д. Внутренние – поры, непровар, микротрещины и неметаллические включения. Отметим наиболее распространенные дефекты:

• Непровар – не соединение свариваемых кромок металла детали и наплавки. Причины – отсутствие опыта, малокачественная подготовка кромок, быстрое движение электрода или его смещение в сторону одной из кромок.
• Подрез – узкое углубление вдоль сварного шва. Образуется при удлинении дуги, большом токе, окисляющей среде или медленном движении электрода.
• Прожог – сквозное отверстие в шве. Причины – высокий ток, малая толщина металла, неравномерный зазор между кромками или их малое притупление.
• Наплыв – перемещение расплавленного металла на непрогретую поверхность без образования соединения. Причины – квалификация сварщика, некачественные электроды, несоответствие скорости и параметра тока параметру шва.

Выбираем полярность и параметры сварки

Глубина провара зависит от силы тока и диаметра электрода. Всё это можно определить по справочникам или рассчитать по формулам. Выбор силы тока зависит от расположения шва. Наибольший показатель необходимо устанавливать при горизонтальной сварке, при вертикальной уменьшить на 15%, если же собираетесь варить потолочные соединения – уменьшить на 20%. Выбрав больший по диаметру электрод можно не изменяя силы тока уменьшить глубину провара, но увеличить ширину. Таким приемом часто пользуются  сварщики.

На сварочном инверторе можно использовать прямую или обратную полярность, движение электронов от «-» к «+»,  для повышения качества сварки. Прямая полярность – это подключение плюса к свариваемой детали. Это обеспечивает больший прогрев и используется для сварки массивных деталей. Если же наоборот, необходимо обеспечить наибольшую температуру в электроде, то «минус» подключается к детали – таким образом мы пользуемся обратной полярностью. Это позволяет более успешно варить тонкие листы или легированные стали без прожогов и выгорания легирующих элементов.

Основные правила движения электрода

Для обеспечения качества сварки и отсутствия дефектов необходимо:

• Передвигать электрод по возвратной траектории вдоль шва – зигзаг, спираль или елочка.
• Скорость движения регулировать в зависимости необходимой геометрии шва. Чем быстрее движение сварной ванны – тем меньше выпуклость и глубина, при медленном движении шов становится шире и приобретает выпуклость.
• По окончанию сварки на несколько секунд задержите движение, накопите металл и предупредите образование кратера.
• Угол наклона электрода должен быть близок к 90° относительно сварной ванны с погрешностью не более 15-20%.

Особенности сварки тонких листов сварочным инвертором

Тонкие листы очень легко прожечь при неправильном выборе тока или ошибке в движении электрода. Правильно варить такие детали можно с помощью следующих советов:

• Используйте обратную полярность, что позволяет уменьшить нагрев листа и установить более щадящий режим.
• Залог качества сварки – хороший контроль. Для этого улучшите видимость, повернув электрод на 30-35° относительно поверхности.
• Плотно, без зазоров соедините элементы. Некоторые специалисты при ремонте тонких деталей вставляют в зазоры полоски стали, чтобы этот материал скреплял шов.
• Максимально приблизьте электрод к свариваемым деталям и дождитесь образование капли. После этого ведите электроды плавно со скоростью необходимой для образования капель одного размера образующих непрерывную линию. Для этого необходима практика.
• Для поддержания ровной температуры сварщики часто пользуются толстыми медными листами подкладываемыми под деталь для отвода тепла.
• Листы толщиной менее 1 мм желательно соединять внахлест.

Меры безопасности при сварке

Сварочные инверторы более безопасны чем трансформаторы благодаря герметичному пластиковому корпусу. Но это не отменяет необходимости соблюдать основные правила безопасности:

• Не работайте под дождем и при отрицательной температуре. Защитите аппарат от случайного попадания влаги.
• Тщательно изучите инструкцию по использованию аппарата, приведенные там рекомендации.
• Пользуйтесь защитной маской, замшевые или брезентовые перчатки и закрытую одежду. Ни в коем случае не создавайте дугу не обеспечив защиту зрения и не предупредив окружающих.
• Рядом установите ведро с водой и другие средства пожаротушения. Уберите все воспламеняемые предметы.

Сварка инверторным аппаратом. Советы для начинающих

Приведём некоторые советы, которые помогут вам быстрее овладеть необходимыми навыками для сварки своими руками:

• Обучайтесь на ненужных изделиях. Начните с освоения порядка плавки без создания соединительных швов.
• Создавайте валики на поверхности пока не научитесь правильно держать электрод и контролировать дугу.
• Оптимальный угол наклона электрода – порядка 70°.
• Постарайтесь подобрать и запомнить на интуитивном уровне угол наклона оптимальный именно для вас.

В целом, процесс сварки с помощью инвертора позволяет достаточно быстро овладеть даже непрофессионалу необходимыми для работы навыками. Необходимо лишь быть внимательным и следовать рекомендациям специалистов и нормативным требованиям.





Сварка инвертором для начинающих: основы, видео уроки

Сложные в эксплуатации и тяжелые сварочные аппараты полностью вытеснили с потребительского рынка инверторы. Они без проблем используются новичками, которые знают основные принципы выполнения сварочных работ. Помимо небольшого веса современные аппараты наделены дополнительным функционалом, позволяющим решать задачи по сварке любого уровня сложности. Они потребляют намного меньше энергии. Электричество используется исключительно на образование дуги, а не нагрев обмотки трансформатора.

Оборудование невосприимчиво к перепадам напряжения в сети, что позволяет применять его в местности с плохо развитой инфраструктурой. Некоторые модели отлично работают даже от сети, напряжение в которой не превышает 190В. Все без исключения специалисты трансформаторным сваркам предпочитают современные инверторы. Они лучше держат дугу и формируют шов более высокого качества.

Немного теории перед первыми шагами

Новичкам совсем не помешает освоить основные принципы работы инвертора перед тем, как включить его. Основную нагрузку будет нести сеть энергоснабжения. Если старые агрегаты при включении могли оставить без электричества весь микрорайон или поселок, то современные устройства лишены данного недостатка. Они имеют накопительные конденсаторы, которые облегчают старт. Мягкое разжигание сварочной дуги и бесперебойная работа системы энергоснабжения – очень важные, хотя и не самые основные достоинства оборудования.

Необходимо твердо усвоить, что увеличение диаметра используемого электрода ведет к большему энергопотреблению. Не все устройства могут работать с самыми крупными электродами. Дело в том, что для использования конкретного диаметра требуется определенная сила тока. В противном случае сварочный шов просто не получится. Более детальная информация содержится в техническом паспорте приобретаемой модели устройства.

Внешний осмотр сварочного инвертора

Вес агрегата напрямую зависит от мощности. В торговой сети представлен большой выбор вариантов от 3 до 7 кг. Для переноса предусмотрена ручка или наплечный ремень. Если предполагается разъездной характер работы, то не помешает транспортировочный кейс. Для охлаждения силового блока предусмотрен вентилятор и специальные отверстия в корпусе. На панели предусмотрены регуляторы, индикаторы и переключатели:

• тумблер для подачи питания;
• ручки для регулирования напряжения и силы тока;
• индикаторы, информирующие о подключении к сети и перегреве силового блока;
• выходы «+» и «-».

Азбука для начинающего сварщика

Разобраться в процессах, которые происходят внутри инвертора во время сварки поможет приведенная ниже схема.

Дуга образуется в момент соприкосновения электрода и свариваемого металла. Образуется высокая температура, которая плавит сердечник электрода и металлическую поверхность заготовки. Расплавленная среда – это так называемая «ванна», которая впоследствии станет швом. Чтобы он получился качественным, на первых порах необходима защита от активного кислорода, содержащегося в воздухе.

С этой задачей справляется обмазка электрода. Она образует пары и поверхностную корочку, препятствующих свободному перемещению молекул кислорода. После завершения сварочного процесса и снижения температуры шва на его поверхности образуется шлак – остатки защитного покрова, созданного обмазкой электрода. После полного остывания его необходимо отбить, используя специальный молоток.

Дуга, которая плавит металлы, должна поддерживаться сварщиком. Суть задачи сводится к тому, чтобы стабильно выдерживать определенное расстояние между свариваемой поверхность и электродом. При этом необходимо вести электродом строго по стыку между двумя заготовками.

Пошаговая инструкция для новичков

Для того, чтобы приступить к работе, необходимо обзавестись защитным комплектом. Он включает:

• Грубые тканевые перчатки. Резиновые использовать нельзя, поскольку под ними руки будут потеть.
• Сварочная маска для защиты роговицы глаз. Защитный фильтр подбирается под параметры силы тока. Поэтому желательно приобрести маску типа «хамелеон», где реализована технология автоматического выбора уровня затемнения стекла в зависимости от яркости сварочной дуги.
• Куртка и брюки (или специальный костюм) из грубой ткани. Материал не должен воспламеняться от искр. Длинные рукава и защита шеи – обязательные условия для такой одежды.
• Обувь на толстой подошве с полностью закрытым верхом.

Помимо защитного комплекта сварщика необходимо иметь и надлежащим образом подготовленное рабочее место:

• Рабочий стол достаточно большой площади, чтобы свободно расположить свариваемые заготовки.

• Хороший уровень освещения без образования затененных участков. В противном случае качество работы обеспечить будет сложно.

• Деревянный настил под ногами сварщика, предотвращающий поражение электрическим током.

После подготовки можно приступить к настройке силы сварочного тока и подбору электрода для выполнения конкретной работы. Для сварки инвертором применяются электроды диаметром 3-5 мм. Если они длительное время хранились в гараже или ином месте, то могли отсыреть. Необходимо предварительно высушить их на солнце или в электрическом духовом шкафу. Далее клемму массы необходимо «законтачить» со свариваемой поверхностью.

Для получения качественного результата свариваемую поверхность необходимо предварительно подготовить:

• место сварки очистить от ржавчины;
• снимаются остатки краски или жиров;
• кромки обрабатываются растворителем.

Учиться лучше начинать с толстыми заготовками. Первый шов следует выполнить на горизонтальной поверхности. На листе металла чертится прямая линия, по которой следует вести электродом для получения сварочного шва в виде валика. Любой сварочный процесс начинается с получения дуги. Есть два способа: чирканье или постукивание электродом по металлу. Можно попытаться освоить оба приема. При этом желательно не оставлять следов вне области сварочного шва.

После розжига дуги ее следует удерживать, контролируя расстояние между электродом и заготовками. Изначально сделать это будет непросто, но после нескольких уроков рука, что называется, «набьется» и выдерживать заданное расстояние будет намного проще. Большинству новичкам достаточно будет просто унять дрожь в руках. И только единицы смогут выполнить все более-менее правильно с первого раза.

В любом случае будет получаться сварочный шов, неважно какого качества. Главное, последовательно выполнять упражнения до тех пор, пока он не станет сравнительно однородным и ровным по высоте. После его остывания нужно убрать шлак и окалину. Для этого в арсенале сварщика есть специальный небольшой молоточек. После удаления шлака станет виден, собственно, шов. Не исключено (а скорее, вероятнее всего), что будут обнажены и недостатки. Не стоит огорчаться. Изъяны можно исправить, если проварить неудачные участки еще раз.

Какие бывают дуговые промежутки?

В любом учебнике по сварочному делу акцентируется внимание на том, что важно поддерживать одинаковый зазор между электродом и рабочей поверхностью. От этого зависит качество будущего шва. Принято различать три вида сварочной дуги:

• короткая. Длина составляет примерно 1 мм. В этом случае металл разогревается на небольшое расстояние по ширине и получается выпуклый шов. Возможно образование дефекта «подрез», который снижает прочность соединения;
• длинная (более 3 мм). Очень трудно поддерживать стабильность. Плохо прогревается металл и качество работы оставляет желать лучшего;
• нормальная. Имеет длину 2-3 мм. Хорошее качество соединения и нормальный внешний вид.

Оптимальный результат будет только после того, когда новичок научится контролировать длину сварочной дуги.

Формирование сварочного шва

Быстрое перемещение электрода приводит к образованию дефектов. В некоторых случаях помимо поступательного требуется и поперечное движение для получения широкого шва и хорошего прогрева свариваемой поверхности. Поперечное движение не рекомендуется выполнять при ширине шва до 4 мм. Как и с какой интенсивностью выполнять перемещение электрода каждый сварщик решает сам, опираясь на практический опыт. Среди профессионалов это принято называть «почерком сварщика».

Изменяя направление во время работы стоит помнить, что сварочная ванна перемещается вслед за теплом. Если недостаточно расплавленного металла электрода (быстрое перемещение), образуется подрез. Чтобы избежать образования канавки, следует внимательно контролировать границы перемещения электрода и делать ванну тоньше. Управлять ее формированием можно при помощи наклона электрода. В этом случае шов будет приподыматься, а ванна становится меньше – так удается плоский шов. Прием формирования сварочного шва при помощи наклона электрода чаще всего используется при сварке тонких листов металла.

Прямая и обратная полярность

Плавится металл под воздействие сварочной дуги. Принято различать два варианта выполнения сварочных работ, которые отличаются способом подключения. Прямой подразумевает подсоединение электрода к минусу, а металла – к плюсу. Характерная особенность – глубокая и в то же время узкая зона плавления металла. При обратной полярности, когда заготовки подключены к минусу, а электроды – к плюсу, снижается количество передаваемого металлу тепла. Зона плавления получается шириной, но малой глубины.

Какой способ лучше применять при сварочных работах? Выбор варианта зависит от толщины соединяемого металла. Тонкие заготовки, как правило, подключаются к минусу, поскольку в этом случае им передается меньше тепла и шансы прожечь заготовку снижаются. Прямой способ подключения больше подходит для сваривания толстых заготовок.

Скорость подачи электрода

Перемещением электрода необходимо добиться образование достаточного количества расплавленного металла в зоне сварки. В противном случае образуется дефект «подрез». При слишком быстром перемещении металл прогревается плохо, свариваемые кромки не проплавляются, а шов ложится сверху и получается неглубоким. При слишком медленном перемещении металл перегревается и возможно прожигание или деформация его поверхности.

Выбор силы тока

Сила тока выставляется регулятором на инверторе в зависимости от толщины заготовки. В сочетании со скоростью перемещения электрода сила тока формирует сварной шов. Увеличение ампеража приводит к углублению зоны плавления металла. Это в свою очередь дает возможность быстрее вести электрод. При грамотном выборе двух данных параметров получается аккуратны и, главное, очень прочный шов.

Диаметр электрода, мм	Толщина металла, мм	Сварочный ток, A
1,6	1-2	25-50
2	2-3	40-80
2,5	2-3	60-100
3	3-4	80-160
4	4-6	120-200
5	6-8	180-250
5-6	10-24	220-320
6-8	30-60	300-400

Сваривание тонких листов металла

Прежде всего следует обратить внимание на полярность подключения, исходя из того, что положительный полю прогревается больше и, следовательно, будет лучше плавиться. То есть, если плюс подключить к тонкому листу, высока вероятность того, что он будет прожжен. Плюс к электроду заставляет его быстрее плавиться. Исходя из вышесказанного, лучше придерживаться обратной последовательности подключения. Минус – к листу, а электрод присоединить к положительному полюсу.

Любителям и начинающим сварщикам, которые планируют работать с тонким металлом, нужно усвоить несколько простых правил:

• Сваривать поверхность желательно на минимально рекомендуемой силе тока.
• Шов накладывают углом вперед.
• Сварку подключают в обратной полярности.
• Чтобы избежать деформации заготовок, их надо хорошо закрепить перед сваркой.
• Когда возникает потребность поставить прихватки (длина заготовки более 0,5 метра), начинать нужно с середины деталей и двигаться к краям.

Несколько советов от профессионалов

Любой начинающий сварщик делает много ошибок. Это нормально для процесса обучения. Но некоторых из них можно избежать, если следовать советам от опытных мастером:

1. Во время процесса сварочный шов должен быть виден сварщику. В этом случае удастся избежать прожига металла и получить максимально качественное соединение.
2. Первые шаги в освоении профессии следует делать на горизонтальных поверхностях. Расположив детали удобно на столе, новичок сможет быстрее освоить азы профессии. После можно приступать к круговым швам, и только потом можно начинать сваривать в вертикальном положении.
3. Начинать следует с листами металла, положенными внахлест. Так легче получить первые навыки и при этом не приварить заготовки к рабочей поверхности стола.

4. Угловые соединения непросто выполнить качественно. Возможен слив расплавленного металла на одну из сторон. Чтобы упростить решение задачи, следует расположить заготовки «лодочкой», когда сварной шов находится в самой нижней точке по отношению к поверхностям заготовок.

5. Сложнее всего наносить вертикальные швы. Важно всегда операцию выполнять снизу-вверх и никогда в обратном порядке.
6. Полученные дефекты несложно отремонтировать. Для этого накладывают шов еще раз целиком или же исправляют бракованную часть шва.
7. Проварить толстый металл будет проще, если с обеих сторон снять фаску. Еще один прием – расположить поверхность на небольшом расстоянии одна от другой (примерно, 0,5 мм).

Что такое инверторный сварочный аппарат? Об инверторной технике и сварке

Как работает инверторная технология (в сварочных аппаратах)?

Проще говоря, инвертор — это электронная система регулирования напряжения. В случае инверторного сварочного аппарата он преобразует источник переменного тока в более низкое выходное напряжение, например, с 240 В переменного тока на выход 20 В постоянного тока.

Устройства на базе инвертора

используют ряд электронных компонентов для преобразования мощности — в отличие от обычных устройств на основе трансформатора, которые в основном зависят от одного большого трансформатора для регулирования напряжения.

Инвертор работает путем увеличения частоты первичного источника питания с 50 Гц до 20 000 — 100 000 Гц. Это достигается за счет использования электронных переключателей, которые очень быстро включают и выключают питание (до 1 миллионной секунды). За счет такого управления источником питания до того, как он попадет в трансформатор, можно очень значительно уменьшить размер трансформатора.

Каковы преимущества использования инверторных сварочных аппаратов?

Инверторные продукты имеют много преимуществ по сравнению с обычными трансформаторными устройствами:

• Вес и размер : Это наиболее значительное и впечатляющее преимущество инверторного сварочного аппарата по сравнению с обычными машинами. Например, инвертор весом менее 5 кг, меньше чемодана и его можно удобно перекинуть через плечо, может иметь выходную мощность, сравнимую с мощностью 50-килограммовой машины на базе трансформатора.
• Эффективность : Качественные инверторные машины, такие как серия инверторных сварочных аппаратов Weldforce, будут иметь КПД около 80-90%, в то время как обычные сварочные аппараты имеют значительно более низкий КПД, около 50%. Это связано с тем, что более крупные трансформаторы в обычных машинах имеют большее сопротивление и, следовательно, теряют значительное количество мощности (или энергии) из-за рассеивания тепла.
• Использование мощности генератора : Быть очень эффективным означает, что использование энергии генератора гораздо более целесообразно для инверторных сварочных аппаратов, которые могут работать на небольших портативных генераторных установках — что часто невозможно с традиционными трансформаторными машинами.Следует отметить, что существуют риски, связанные с использованием энергии генератора — для получения дополнительной информации прочитайте нашу статью об использовании генератора с инверторными сварочными аппаратами.
• Рабочий цикл : Обычно гораздо более высокие рабочие циклы достигаются с инверторными машинами, опять же из-за разницы в размерах трансформатора. Хотя более мелкие компоненты в инверторной машине быстро нагреваются, их можно охладить намного проще и быстрее. Однако в обычных сварочных аппаратах с «трансформатором» компоненты намного крупнее и, следовательно, имеют тенденцию накапливать тепло, и им требуется больше времени для охлаждения.
• Выход постоянного тока : Многие обычные аппараты для ручной дуговой сварки с трансформатором имеют только выход переменного тока, что означает, что они ограничены в типах электродов, которыми они могут сваривать. Однако в инверторных машинах ток намного легче преобразовать в постоянный, что означает, что они могут сваривать широкий спектр различных сварочных электродов. Это также означает, что некоторые инверторы MMA (стержневые) также подходят для сварки TIG на постоянном токе, что невозможно с обычными аппаратами переменного тока.
• Производительность : Производительность качественных инверторных сварочных аппаратов существенно выше, чем у обычных сварочных аппаратов.Это особенно заметно при ручной дуговой сварке, когда операторы обнаруживают, что сварка намного проще и им не нужно «бороться» с дугой. Это в основном связано с тем, что инверторные машины имеют более высокие напряжения холостого хода и включают такие функции, как горячий запуск, защита от прилипания и сила дуги. Ярким примером этого является сварка тонких материалов: при использовании обычного сварочного аппарата это очень сложно, если не невозможно, но с инверторными аппаратами, такими как серия Weldforce, которые имеют бесконечную регулировку силы тока и очень стабильную дугу, мощность можно очень сильно уменьшить низкий так, чтобы он сварился, скажем 1.6-миллиметровый листовой металл или секция трубы с относительной легкостью и контролем.
• Функции : Электроника инверторных машин значительно упрощает возможность включения дополнительных функций (таких как режим TIG) и повышения управляемости существующих функций.

Что такое инверторная технология IGBT?

Аббревиатура IGBT означает «биполярные транзисторы с изолированным затвором». Это высокоскоростные переключающие устройства, используемые во всех сварочных аппаратах Weldclass Inverter, которые упрощают регулировку напряжения.

В некоторых инверторных машинах используется более старая технология / транзисторы MOSFET. Технология IGBT предлагает значительные преимущества по сравнению с MOSFET — возможно, наиболее важным преимуществом является то, что IGBT менее уязвимы к колебаниям мощности сети и генератора, что делает их намного более надежными и менее подверженными повреждению или отказу.

БТИЗ

Еще статьи по инверторным сварочным аппаратам;

Что такое рабочий цикл и как он рассчитывается?

Использование генераторов для питания инверторных сварочных аппаратов

Все артикулы сварочных аппаратов

Несмотря на то, что были приняты все меры, Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации или ссылках и приложениях.Любые комментарии, предложения и рекомендации носят только общий характер и не могут применяться к определенным приложениям. Пользователь и / или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемого назначения и за обеспечение того, чтобы выбранный продукт мог правильно и безопасно работать в предполагаемом применении. E. & O.E.

Инвертор

vs.Сварщик трансформаторов: что лучше для ваших нужд?

0

Последнее обновление: 20 мая 2021 г.

Электросварочные аппараты эксплуатируются более 100 лет. Как и любая технология, сварочные аппараты в настоящее время значительно усовершенствованы, чем в предыдущие десятилетия.

Однако есть что сказать и о надёжности старого образца. Когда дело касается трансформаторных или инверторных сварочных аппаратов, у многих профессионалов в области сварки есть выбор.

Однако ваши предпочтения должны зависеть от того, какой из них лучше подходит для выполняемой работы. Чтобы помочь вам, мы собрали всю важную информацию о сварщиках, чтобы вы могли лучше понять, как они работают, и, наконец, выберите ту, которая вам больше всего подходит. Вот подробное описание инверторных и трансформаторных сварочных аппаратов. Читать дальше!

---

Обзор инверторного сварочного аппарата

Кредит: Рижка Назар, Shutterstock

Как это работает?

Инверторный сварочный аппарат преобразует переменный ток в выходное напряжение с более низким допустимым напряжением.Например, от источника питания 240 В переменного тока до выходного напряжения 20 В постоянного тока. В инверторных устройствах для преобразования мощности используется пара электронных компонентов.

Напротив, традиционные трансформаторные приборы в основном полагаются на один большой трансформатор для регулирования напряжения. Инвертор работает за счет увеличения частоты первичного источника питания с 50 Гц до 20 000 — 100 000 Гц.

Это делается с помощью электронных кнопок, которые быстро включают и выключают питание (до одной миллионной секунды).Используя этот способ управления источником питания до того, как он попадет в трансформатор, можно значительно уменьшить размер трансформатора.

Примечательные особенности

Повышенная эффективность

С помощью инверторного сварочного аппарата вы можете отрегулировать профиль сварного шва в соответствии с требуемой толщиной. Инверторные сварочные аппараты улучшают внешний вид сварного шва и в то же время поддерживают качество сварки.

Механизм инверторного сварочного аппарата очень эффективен и остается холодным даже при продолжительной работе.Обычно они используют минимальное количество фильтрующего металла. Они эффективно снижают тепловложение и обеспечивают превосходную производительность.

Эффективность и энергосбережение

Инверторные сварочные аппараты не только энергоэффективны, но также обеспечивают безнапорное и бесплатное подключение. Эти инверторные сварочные аппараты являются прекрасной заменой обычным сварочным аппаратам, когда дело доходит до выработки тепла и потребления энергии.

Инверторный сварочный аппарат имеет выходную мощность до 93% по сравнению с обычными сварочными аппаратами.Уровень производства обычных сварщиков составляет 60%. Инвертор значительно уменьшает трансформатор, размер реактора и вес сварщика.

Сопоставимые потери мощности (в основном, потребление энергии в проводнике и потери в магнитном сердечнике) также значительно уменьшены.

Холодильная установка

Эти превосходно сделанные инверторные сварочные аппараты имеют внутренний охлаждающий вентилятор. Он снижает рабочее тепло и предотвращает выработку дополнительного тепла. С помощью охлаждающих вентиляторов машины не только перестают перегреваться, но и приводят к увеличению срока службы устройств.

Кредит: Сергей Храмов, Shutterstock

Выходное напряжение и текущая стабильность

Многие традиционные сварочные аппараты используют переменный ток (АС), и, следовательно, эти аппараты не обеспечивают непрерывный ток и выходную мощность.

В таком случае дуги этих машин нуждаются в нескольких повторных зажиганиях, примерно от 100 до 120 раз в секунду. В отличие от обычных сварочных аппаратов, инверторный сварочный аппарат быстро выделяет тепло.

Эти машины могут поддерживать постоянный ток.Он останавливает нестабильность напряжения и температуры, поскольку эти машины имеют защиту от помех. По сути, сварочные аппараты обладают защитой от помех и имеют более низкую вероятность изменений температуры и колебаний напряжения.

Поскольку направление тока и напряжение часто меняются, традиционные инверторные сварочные аппараты используют переменный ток. Дуга может гаснуть и зажигаться до 120 раз в секунду. Дуга непостоянна и горит постоянно. Это приводит к продолжительному нагреву. А его прочность снижает сварной шов.

Методы IGBT

Эти инверторные сварочные аппараты могут быстро собирать электроэнергию, используя любое устройство тока затвора. Это возможно благодаря технологии биполярных транзисторов с изолированным затвором. Переключатель инверторного сварочного аппарата также работает быстро и потребляет меньше энергии для выполнения заключительной операции.

Компактная и легкая модель

Благодаря минимальной конструкции инверторный сварочный аппарат можно использовать практически везде. По сравнению с другими традиционными сварочными аппаратами эти сварочные аппараты компактны.Вы можете разместить их в любом компактном пространстве благодаря компактной конструкции устройства.

Конструкция достаточно компактна, поэтому вы можете полностью хранить ее в ограниченном пространстве. Вес и размер трансформатора будут значительно уменьшены, поскольку частота инверторного сварочного аппарата намного выше рабочей частоты.

Аналогичным образом, значительное увеличение размера, веса реактора и рабочей частоты будет значительно сведено к минимуму.

Плюсы

• Низкое энергопотребление.
• Обеспечивает превосходный контроль электрической дуги.
• Поставляется с охлаждающим вентилятором для защиты деталей от нагрева.
• Это портативный.

Минусы

• Они менее долговечны по сравнению с обычными трансформаторными сварочными аппаратами.
• Дорогой ремонт.

---

Обзор сварщика трансформаторов

Кредит: Владимир Ненезич, Shutterstock

Как это работает?

Сварочные аппараты с трансформатором — более традиционный вариант сварки.Эти высокопроизводительные устройства являются «рабочей лошадкой» в отрасли и требуют питания от сети. В основном они используются для промышленной сварки прутков. Они бывают размерами от 250 А до 600 А при 415 В.

Сварщик трансформатора позволяет сварщику выбирать выходной ток, перемещая обмотку ближе или дальше от вторичной обмотки. Он также может перемещать магнитный шунт внутри и из сердечника трансформатора, используя последовательный реактор насыщения с изменяемым подходом последовательно с выходным вторичным током, или просто позволяя сварщику выбирать выходное напряжение, нажимая на вторичную обмотку трансформатор.

Эти приборы трансформаторного типа обычно являются наиболее экономичными.

Отличительные особенности

Особенностью трансформаторного сварочного аппарата является то, что на электрод подается переменный ток. Это означает, что преобразование активировано. Из-за этого увеличивается разбрызгивание металла, что, в свою очередь, сказывается на качестве шва.

КПД трансформатора составляет около 80%, так как большая часть энергии используется для нагрева «железа» прибора. Устройства разделены на домашние, производящие ток до 200 ампер, профессиональные и полупрофессиональные, до 300 ампер, и еще один, превышающий 300 ампер.

Когда дело доходит до использования прибора в домашних условиях, используется однофазный электрический ток 220 вольт. Однако в большинстве экспертных устройств часто используется трехфазный ток 380 В.

Надежность

Большинство людей спорят о надежности сварщика. На протяжении почти столетия трансформаторные сварочные аппараты подвергались комплексным исследованиям и разработкам для создания надежных и прочных аппаратов, в то время как инверторным сварочным аппаратам уделялось такое же внимание только 30 лет.

Сварочные аппараты с трансформатором более надежны по сравнению с лучшими инверторными сварочными аппаратами. Однако за последние годы разрыв значительно сократился. Те дни в 1990-х годах, когда отказы инверторов вызывали кошмары, ушли в прошлое.

Кредит: kofana12, Shutterstock

.

Возможные ограничения

Общая тенденция заключается в том, что трансформаторные сварочные аппараты более просты, но надежны, в то время как инверторные сварочные аппараты могут объединять множество различных процедур с меньшей надежностью.

Другое соображение — это то, как устройство будет ограничивать вас в среднесрочной и долгосрочной перспективе. Если за этими устройствами правильно ухаживать, они могут прослужить значительное количество времени. Если у вас есть трансформаторный сварочный аппарат, он будет крупнее и менее многофункциональным по сравнению с инверторным сварочным аппаратом.

Хотели бы вы приобрести дополнительное оборудование, чтобы иметь такую ​​же производительность, что и инверторный сварочный аппарат? Или вам нужна надежность сварочного аппарата на базе трансформатора, но вам также нужно что-то, что вы можете носить с собой в качестве резервного, которое обеспечивается инверторным сварочным аппаратом?

Время простоя

Некоторые области применения могут привести к преждевременному разрушению инверторных сварочных аппаратов, например, из-за дополнительных загрязняющих веществ в воздухе и высокой влажности.Производители пытались создать продукты, более устойчивые к сбоям из-за экологических проблем.

Однако они всегда более склонны к неудачам. Если ваша машина выйдет из строя, вы не сможете использовать ее, пока она не будет отремонтирована. Но как это повлияет на вашу повседневную деятельность? Если вы просто любитель, это не помешает осуществлению важных проектов и не повлияет на ваш доход.

Хотя ваша машина имеет решающее значение для бесперебойной работы вашего бизнеса, вы должны учитывать влияние простоев, которые могут у вас возникнуть.Если окружающая среда, в которой вы находитесь, способствует преждевременному выходу из строя и находится вне вашего контроля, стоит иметь более надежное устройство, которое проще по сравнению с универсальным устройством, которое не работает.

В таком случае лучше всего подойдет трансформаторный сварочный аппарат, поскольку он прочен, надежен и редко выходит из строя.

Область применения

Сварочные аппараты для трансформаторов — это неприхотливое оборудование, которое используется практически во всех сферах человеческой деятельности, где необходимы сварочные соединения для железных металлов.

Приборы используются для следующих целей:

• Ремонт и прокладка трубопроводов.
• Сварка сантехнических трубопроводов.
• Устройство металлических конструкций на стройплощадке.
• Соединение листовых материалов, два в стык и внахлест.

Плюсы

• Начальная стоимость невысока.
• Идеален для ремонта фермы.
• Сварщик не требует обслуживания.
• Эксплуатационные расходы также относительно низкие.
• Высокая надежность.

Минусы

• Зажигать дугу сложно.
• Чувствителен к снижению напряжения в сети.

---

Что вам подходит?

Хотя инверторные сварочные аппараты имеют преимущества перед трансформаторными сварочными аппаратами, не все из этих преимуществ могут быть вам полезны. Окончательный выбор в конечном итоге сводится к предпочтениям пользователя.

Мы предоставили вам все необходимое, чтобы помочь вам учесть ваши требования и выяснить, что вам подходит. Кроме того, мы составили список различий между инверторными и трансформаторными сварочными аппаратами с учетом таких факторов, как долговечность, вес, стоимость и т. Д.

Начнем прямо сейчас!

Постоянство

По сути, трансформаторы имеют более высокие рабочие циклы. Следовательно, теоретически они могут решать более сложные задачи, чем инверторные сварочные аппараты.На данный момент инверторы новые в магазинах и, следовательно, их долговечность сомнительна.

Прямо сейчас мы знаем о долговечности трансформаторных сварочных аппаратов, поскольку они используются достаточно долго, чтобы анализировать и повышать их долговечность. Тем не менее, инверторная технология невероятно увлекательна, поскольку вы можете вложить много энергии в небольшой легкий корпус.

Затраты

Между сварщиками инверторов и трансформаторов ведутся давние дебаты о ценах.Многие трансформаторные сварочные аппараты экономичны, когда речь идет о начальных затратах.

Но в конечном итоге инверторный сварочный аппарат сэкономит вам много денег. Все это сводится к затратам с течением времени. Начнем с того, что инверторные сварочные аппараты потребляют меньше энергии. Хотя точная стоимость, как правило, завышена, многие профессионалы сходятся во мнении, что вы можете сэкономить около 10% на счетах за электроэнергию.

Сварочные аппараты с инвертором

также потребляют меньше расходных материалов и сварочного газа благодаря повышенной стабильности дуги.Со временем не будет безумием сказать, что сварочные аппараты окупятся сами за себя.

Масса

По сравнению с трансформаторными сварочными аппаратами, инверторные сварочные аппараты легче. Они даже вдвое меньше нескольких трансформаторных машин. Если вы выполняете неподвижные работы на большой площади, большой и здоровенный сварочный аппарат для трансформатора не будет проблемой.

Однако, если вы собираетесь перемещать сварщика или помещение ограничено, лучше всего подойдет инверторный сварочный аппарат.

Стабильность и эффективность

За последние 50 лет сварочные аппараты для трансформаторов прошли долгий путь. Используя сварочный аппарат премиум-класса, вы можете достичь привлекательного уровня эффективности, сохраняя при этом относительно стабильную дугу.

Впрочем, по сравнению с инверторными сварочными аппаратами это ничто. Большинство инверторных сварочных аппаратов вдвое эффективнее трансформаторных сварочных аппаратов. Например, по сравнению с трансформаторным сварочным аппаратом, инверторный сварочный аппарат использует половину ампер для получения аналогичного количества вольт.

Из-за этого большинство инверторных сварочных аппаратов могут работать от обычной домашней розетки, и поэтому вам не нужно покупать генератор или большую розетку на 220 В.

Долгое время в инверторных сварочных аппаратах использовался DC (постоянный ток). Хотя у них была более стабильная дуга, чем у обычных сварочных аппаратов с трансформатором постоянного тока, для сварщиков на переменном токе был доступен только один вариант.

В настоящее время инверторные сварочные аппараты могут использовать как постоянный, так и переменный ток. А поскольку инверторные сварочные аппараты более эффективны, они могут генерировать более стабильную дугу.По этой причине инверторные сварочные аппараты являются лучшим выбором с точки зрения эффективности и стабильности.

Качество сварных швов

Раз уж мы обсуждаем сварочные аппараты, давайте перейдем к сути сварки и остановимся на дуге и сварных швах. Если вы из тех сварщиков, которые работают с гладкой сталью весь день, каждый день, вам не нужно искать машину для сварки трансформаторов.

Однако мы живем в мире, который требует совершенства сварки в любом положении и на каждом материале.Сварщики с инвертором начинают сиять в этом требовательном мире. Поскольку инверторные сварочные аппараты можно запрограммировать на выполнение чего угодно, теперь мы видим, что улучшенная импульсная сварка MIG работает аналогично высококвалифицированной сварке TIG.

Программное обеспечение и усовершенствованная электроника открывают мир, который коренным образом изменил возможности сварочного аппарата. Иногда даже средний сварщик выглядит неплохо.

Когда дело доходит до качества сварки и инноваций, инверторный сварочный аппарат — лучший выбор. Тем не менее, для стали все еще можно упростить.

Рабочий цикл

Как правило, инверторные сварочные аппараты могут достигать гораздо более высоких рабочих циклов из-за размера трансформатора. Хотя более мелкие детали инверторного сварочного аппарата быстро нагреваются, их можно охладить намного быстрее и проще.

Однако в традиционных сварочных аппаратах с трансформатором детали намного больше и, следовательно, имеют тенденцию сохранять тепло и долго остывать.

Использование мощности генератора

Эффективность означает, что использование мощности генератора более возможно с помощью инверторных сварочных аппаратов, которые могут работать на портативных генераторах меньшего размера.Это невозможно с обычными сварочными аппаратами для трансформаторов.

Однако следует учитывать, что использование энергии от генератора чревато опасностями.

Функциональность

По сравнению с традиционными сварочными аппаратами для трансформаторов производительность высококачественных инверторных сварочных аппаратов значительно выше. Это особенно заметно при ручной сварке (MMA), при которой операторы считают, что сварка проще и им не нужно «бороться» с дугой.

В основном это связано с тем, что инверторные сварочные аппараты могут иметь более высокое напряжение холостого хода и интегрировать такие функции, как Anti-Stick, Arc Force и Hot Start.Основным примером этого является сварка тонких материалов: с использованием традиционного аппарата для ручной сварки это печально известно сложно, если не непрактично.

Однако с помощью инверторных сварочных аппаратов, которые имеют неограниченную регулировку силы тока и стабильную дугу, мощность может быть значительно снижена, так что, например, лист металла толщиной 1,6 мм или секции труб можно сваривать значительно проще и контролируемым образом.

Кредит: Супавит Сретбхакди, Shutterstock

Что такое технология IGBT?

Буквы IGBT обозначают «Биполярные транзисторы с изолированным затвором».Это высокоскоростные переключающие устройства, используемые во всех сварочных аппаратах без сварки, которые упрощают регулировку напряжения.

Некоторые инверторные сварочные аппараты используют старую технологию MOSFET или транзисторы. Технология IGBT обеспечивает значительные преимущества по сравнению с MOSFET. Возможно, решающим преимуществом является то, что IGBT менее подвержены колебаниям мощности генератора и питающей сети, что делает их более надежными и менее уязвимыми для отказов или повреждений.

Когда использовать инверторный сварочный аппарат	Когда использовать сварочный аппарат для трансформатора
Внутри в регулируемой среде	В пыльной и грязной среде
Можно использовать на многих типах недрагоценных металлов	Вы можете использовать его с одним и тем же металлом изо дня в день

---

Заключение

За последние 15 лет инверторные сварочные аппараты претерпели стремительные преобразования.Они постоянно улучшают функциональность и стоимость. Однако это не означает, что мы должны зарывать трансформаторные сварочные аппараты, поскольку они также играют решающую роль в отрасли.

В конечном итоге все сводится к индивидуальному взвешенному решению, зависящему от множества факторов.

---

Кредит предоставленного изображения: (L) Mehaniq, Shutterstock | (R) Алан Сау, Shutterstock

Аппарат для дуговой сварки

, сварочный аппарат с инвертором постоянного тока, 20-160 ампер, IGBT, комплект для поддержки сварочного стержня 1/8 дюйма, 110 В / 220 В (вилка для США) —

ПОЯСНИТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1.Откройте выключатель питания, на экране отобразится установленный текущий объем, и вентилятор начнет вращаться (RILARC160 не имеет экрана счетчика).

2. Отрегулируйте ручки сварочного тока и нажатия на дугу, чтобы функция сварки соответствовала требованиям (ARC 160 не имеет ручки привода зажигания дуги,

привод увеличивается пропорционально.)

3. Обычно сварочный ток соответствует сварочному электроду при следующих условиях:

2.5: 70-100А; 03.2: 110-160A;

4.0: 170-220A;

4. Ручка привода зажигания дуги используется для регулировки функции сварки, особенно при низком токе, которая взаимодействует с ручкой регулировки сварочного тока, они могут регулировать ток зажигания дуги и выходить из-под контроля ручки регулировки сварочного тока. .Таким образом, машина может обрабатывать мощную энергию, а ток толчка может достигать эффекта, который может имитировать вращение сварочного аппарата постоянного тока.

5.Если сварочный аппарат был согласован с устройством дистанционного управления:

1) Перед началом работы убедитесь, что переключатель находится в положении «ВЫКЛ». Если переключатель находится в положении «ВЫКЛ.», То это не относится к дистанционному управлению. Переключатель находится в положении «ВКЛ.», Который использует устройство дистанционного управления.

2) Правильно вставьте штекер пульта дистанционного управления в гнездо пульта дистанционного управления и плотно затяните, чтобы предотвратить плохой контакт.

3) Если устройство дистанционного управления не используется, убедитесь, что переключатель находится в положении «ВЫКЛ», иначе сварочный ток не будет регулироваться на панели.

4) Во время транспортировки машины переключатель дистанционного управления не находится в правильном положении из-за удара, потому что регулировка сварки не работает. Обратите внимание на это. 6. Не бросайте и не ударяйте машину.

Цепь сварочного инвертора

SMPS | Проекты самодельных схем

Если вы ищете вариант замены обычного сварочного трансформатора, сварочный инвертор — лучший выбор.Сварочный инвертор удобен и работает от постоянного тока. Текущий контроль поддерживается с помощью потенциометра.

Автор: Dhrubajyoti Biswas

Использование топологии с двумя переключателями

При разработке сварочного инвертора я применил прямой инвертор с топологией с двумя переключателями. Здесь входное линейное напряжение проходит через фильтр электромагнитных помех, а затем сглаживается с большой емкостью.

Однако, поскольку импульс тока включения имеет тенденцию быть высоким, необходимо наличие цепи плавного пуска.Поскольку переключение включено и конденсаторы первичного фильтра заряжаются через резисторы, мощность дополнительно обнуляется путем включения реле.

В момент переключения мощности транзисторы IGBT используются и затем используются через управляющий трансформатор прямого затвора TR2 с последующим формированием схемы с помощью регуляторов IC 7812.

Использование микросхемы UC3844 для управления ШИМ

В этом сценарии используется схема управления UC3844, которая очень похожа на UC3842 с ограничением ширины импульса до 50% и рабочей частотой до 42 кГц.

Цепь управления получает питание от вспомогательного источника питания 17 В. Из-за больших токов в обратной связи по току используется трансформатор Tr3.

Напряжение регистра считывания 4R7 / 2W более или менее равно выходному току. Выходной ток можно дополнительно контролировать с помощью потенциометра P1. Его функция заключается в измерении пороговой точки обратной связи, а пороговое напряжение на выводе 3 UC3844 составляет 1 В.

Одним из важных аспектов силовых полупроводниковых приборов является то, что они нуждаются в охлаждении, и большая часть выделяемого тепла отводится через выходные диоды.

Верхний диод, состоящий из 2x DSEI60-06A, должен выдерживать ток в среднем 50 А и потери до 80 Вт.

Нижний диод, т.е. STTh300L06TV1, также должен иметь средний ток 100А и потери до 120Вт. С другой стороны, общие максимальные потери вторичного выпрямителя составляют 140 Вт. Выходной дроссель L1 дополнительно подключен к отрицательной шине.

Это хороший сценарий, поскольку радиатор закрыт от высокочастотного напряжения. Другой вариант — использовать диоды FES16JT или MUR1560.

Однако важно учитывать, что максимальный ток нижнего диода в два раза больше тока верхнего диода.

Расчет потерь IGBT

На самом деле расчет потерь IGBT — сложная процедура, поскольку, помимо потерь на проводимость, еще одним фактором являются потери при переключении.

Также каждый транзистор теряет около 50 Вт. Выпрямительный мост также теряет мощность до 30 Вт и размещается на том же радиаторе, что и IGBT, вместе с диодом сброса UG5JT.

Также есть возможность заменить UG5JT на FES16JT или MUR1560. Потеря мощности диодов сброса также зависит от конструкции Tr1, хотя потери меньше по сравнению с потерей мощности от IGBT. Выпрямительный мост также приводит к потере мощности около 30 Вт.

Кроме того, при подготовке системы важно не забывать масштабировать максимальный коэффициент нагрузки сварочного инвертора. Затем, основываясь на измерениях, вы можете быть готовы выбрать правильный размер калибра обмотки, радиатора и т. Д.

Еще один хороший вариант — добавить вентилятор, так как он будет контролировать нагрев.

Принципиальная схема

Детали обмотки трансформатора

Коммутационный трансформатор Tr1 имеет два ферритовых EE сердечника, и оба они имеют центральную секцию колонны размером 16×20 мм.

Таким образом, общее поперечное сечение составляет 16×40 мм. Следует соблюдать осторожность, чтобы не оставлять воздушных зазоров в области сердечника.

Хороший вариант — использовать 20 витков первичной обмотки, намотав на нее 14 проводов с нулевым сопротивлением.Диаметр 5 мм.

С другой стороны, вторичная обмотка состоит из шести медных полос 36×0,55 мм. Трансформатор прямого привода Тр2, который разработан с низкой паразитной индуктивностью, следует трехсторонней схеме намотки с тремя витыми изолированными проводами диаметром 0,3 мм и обмотками по 14 витков.

Активная часть изготовлена ​​из стали h32 с диаметром средней стойки 16мм и без зазоров.

Трансформатор тока Tr3 изготовлен из дросселей для подавления электромагнитных помех. В то время как первичный имеет только 1 ход, вторичный получает ранение за 75 ходов из 0.Проволока 4 мм.

Важным моментом является соблюдение полярности обмоток. В то время как L1 имеет ферритовый сердечник EE, средний столбец имеет поперечное сечение 16×20 мм с 11 витками медной полосы 36×0,5 мм.

Кроме того, общий воздушный зазор и магнитная цепь установлены на 10 мм, а его индуктивность составляет 12 мкГн cca.

Обратная связь по напряжению на самом деле не мешает сварке, но определенно влияет на потребление и потерю тепла в режиме ожидания. Использование обратной связи по напряжению очень важно из-за высокого напряжения около 1000 В.

Кроме того, ШИМ-контроллер работает с максимальным рабочим циклом, что увеличивает потребление энергии, а также увеличивает количество нагревательных компонентов.

Постоянный ток 310 В может быть извлечен из сети 220 В после выпрямления через мостовую сеть и фильтрации через пару электролитических конденсаторов 10 мкФ / 400 В.

Источник питания 12 В можно получить от готового блока адаптера 12 В или собрать дома с помощью информации, предоставленной здесь :

Цепь для сварки алюминия

Этот запрос был отправлен мне одним из преданных читателей этого блога Mr.Хосе. Вот подробности требования:

Мой сварочный аппарат Fronius-TP1400 полностью работоспособен, и меня не интересует его конфигурация. Эта устарелая машина является первым поколением инверторных машин.

Это основное устройство для сварки покрытым электродом (сварка MMA) или вольфрамовой дугой (сварка TIG). Переключатель позволяет выбор.

Это устройство выдает только постоянный ток, это очень подходит для сваривания большого количества металлов.

Есть несколько металлов, таких как алюминий, которые из-за быстрой коррозии при контакте с окружающей средой необходимо использовать пульсирующий переменный ток (прямоугольная волна от 100 до 300 Гц), что способствует устранению коррозии в циклах с обратной полярностью и поверните плавку в циклы прямой полярности.

Существует мнение, что алюминий не окисляется, но это неверно, что происходит так, что в нулевой момент, когда он вступает в контакт с воздухом, образуется тонкий слой окисления, который с этого момента сохраняет его от следующих последующих окисление.Этот тонкий слой усложняет сварку, поэтому используется переменный ток.

Мое желание — сделать устройство, которое будет подключено между клеммами моего сварочного аппарата постоянного тока и горелки, чтобы получить переменный ток в горелке.

Вот где у меня возникли трудности в момент создания этого преобразователя CC в AC. Увлекаюсь электроникой, но не специалист.

Итак, я прекрасно понимаю теорию, я смотрю на микросхему HIP4080 или аналогичную таблицу данных, чтобы увидеть, что ее можно применить в моем проекте.

Но моя большая трудность в том, что я не делаю необходимый расчет значений компонентов. Может быть, есть какая-то схема, которую можно применить или адаптировать, я не нахожу ее в Интернете и не знаю, где искать, поэтому прошу вашей помощи.

Конструкция

Для того, чтобы гарантировать, что процесс сварки может устранить окисленную поверхность алюминия и обеспечить эффективное сварное соединение, существующий сварочный стержень и алюминиевая пластина могут быть интегрированы с полной мостовой приводной ступенью. , как показано ниже:

Rt, Ct можно вычислить методом проб и ошибок, чтобы получить колебания МОП-транзисторов на любой частоте от 100 до 500 Гц.Чтобы узнать точную формулу, вы можете обратиться к этой статье.

Вход 15 В может быть запитан от любого адаптера переменного тока 12 В или 15 В постоянного тока.

Руководство по процессу ручной дуговой сварки

Что такое процесс ручной дуговой сварки?

Используемые термины

MMA — ручная дуговая сварка металлическим электродом SMAW — дуговая сварка металлическим электродом Ручная сварка

MMA (процесс ручной дуговой сварки металла был впервые разработан в России в 1888 году и включал в себя сварочный стержень без покрытия.Электрод с покрытием был представлен в начале 1900-х годов, когда в Швеции был изобретен процесс Кьельберга. В Великобритании был введен квазидуговой метод. Использование электрода с покрытием происходило медленно из-за высоких производственных затрат, но потребность в сварных швах с более высокой степенью целостности привела к тому, что этот процесс стал использоваться все чаще.

Материал соединяется, когда между электродом и заготовкой возникает дуга, плавящая заготовку и электрод с образованием сварочной ванны. В то же время электрод имеет внешнее покрытие, которое иногда называют электродным флюсом, которое также плавится и создает экран над сварочной ванной, чтобы предотвратить загрязнение расплавленной ванны и способствовать возникновению дуги.

Он охлаждается и образует твердый шлак на сварном шве, который затем необходимо отколоть от сварного шва по завершении или перед добавлением другого сварного шва. Процесс позволяет производить только короткие отрезки сварного шва из-за длины электрода, прежде чем новый электрод необходимо будет вставить
в держатель. Качество наплавленного металла во многом зависит от квалификации сварщика.
Источник питания обеспечивает выход постоянного тока (CC) и может быть AC (переменный ток) или DC (постоянный ток).

Конструкция инвертора для ручной дуговой сварки такова, что оператор, увеличивающий длину дуги, снижает сварочный ток, а сокращение длины дуги (уменьшение напряжения дуги) делает обратное, т.е. увеличивает ток. В качестве ориентира напряжение контролирует высоту и ширину сварного шва, в то время как ток контролирует проплавление, поэтому сварщик манипулирует электродом для достижения удовлетворительного сварного шва.

Мощность, потребляемая в сварочной цепи, определяется напряжением и током дуги.
Напряжение (В) определяется диаметром электрода и расстоянием между электродом и заготовкой. Ток в цепи зависит от диаметра электрода, толщины свариваемых материалов и положения сварного шва. Большая часть информации об электродах будет содержать подробную информацию об используемых типах тока и оптимальном диапазоне тока.

Источники питания для сварки MMA, которые могут использоваться для сварки TIG, часто называют источниками питания с падающими характеристиками. Как правило, это блоки простого селектора, устройства управления магнитным усилителем или устройства с приводом от двигателя с прочной конструкцией, поскольку они часто требуются для работы в экстремальных условиях.
Характеристика выходной формы породила термин «капля».

Однако современные сварочные инверторные источники питания могут преодолеть эти проблемы и обеспечить отличные характеристики и производительность, поскольку кривую можно контролировать электронным способом для каждого процесса.

Небольшие относительно дешевые комплекты переменного тока обычно используются для самостоятельного ремонта или небольших функций технического обслуживания, а некоторые более крупные комплекты переменного тока, часто охлаждаемые маслом, могут использоваться в более тяжелой промышленности, но выходы постоянного тока в настоящее время являются наиболее распространенными.

Производство электродов означает, что не все электроды постоянного тока могут работать от источников переменного тока, но электроды переменного тока могут работать как с переменным, так и с постоянным током. Постоянный ток (DC) — наиболее часто используемый режим. Блоки переменного тока обычно управляются с помощью подвижного стального сердечника или переключаемых трансформаторов.

Источники выходной мощности

постоянного тока могут использоваться для многих типов материалов и могут быть получены в широком диапазоне токов. Элементы управления этих устройств варьируются от управления с подвижным сердечником до новейших конструкций инверторов.Конструкция инвертора принесла много преимуществ:

• Очень легкий и портативный по сравнению со своими предшественниками
• Очень энергоэффективный блок питания и экономия затрат на электроэнергию

• Обеспечивает более высокие выходы для более низких входов
• Высокий уровень контроля и производительности

Обычно предпочтительнее выполнять сварку в плоском или горизонтальном положении. Когда требуется сварка в таком положении, как вертикальное или потолочное, полезно уменьшить сварочный ток по сравнению с горизонтальным положением.Для достижения наилучших результатов во всех положениях с поддержанием короткой дуги требуется равномерное движение и скорость перемещения в дополнение к постоянной подаче электрода.

Что составляет систему MMA (Stick)?

Сварочный инверторный источник питания

Выбранный сварочный инверторный источник питания должен иметь достаточную мощность для плавления электрода и свариваемого материала с достаточной мощностью для поддержания дугового напряжения.

Для процесса ручной дуговой сварки обычно требуется большой ток (50–350 А) при относительно низком напряжении (10–50 В).Сварочные электроды MMA предназначены для работы с различными типами выходной мощности и напряжения, и вам всегда следует читать данные производителя.

Все сварочные электроды можно использовать на постоянном токе (DC), но не все на переменном (AC). Некоторые электроды переменного тока также имеют определенные требования к напряжению. При использовании в режиме постоянного тока провод электрода должен быть подключен с полярностью, рекомендованной производителем электродов, в большинстве случаев это будет положительная полярность электрода, но есть электроды, использующие отрицательную полярность.Источник питания работает в режиме «холостого хода» или «напряжения холостого хода», когда не зажигается сварочная дуга. Это номинальное напряжение без нагрузки определено в стандарте EN 60974-12012 (EN 60974) в соответствии со сварочной средой или риском поражения электрическим током. Источник питания может иметь устройство понижения напряжения (VRD), установленное внутри или снаружи.

Держатель электрода и сварочные кабели

Держатель электрода и сварочные кабели

Электрододержатель зажимает конец электрода токопроводящими зажимами, встроенными в его головку.Эти зажимы работают либо за счет скручивания, либо за счет подпружиненного зажима (типа «крокодил»).

Зажимной механизм позволяет быстро отсоединить оставшийся неиспользованный конец электрода (заглушку).

Для обеспечения максимальной эффективности сварки электрод должен быть надежно зажат в держателе, в противном случае плохой электрический контакт может вызвать нестабильность дуги из-за колебаний напряжения и перегрева держателя.

Сварочный кабель присоединяется к держателю механически, обжимается или припаивается.

Держатели электродов должны соответствовать IEC 60974-11.

Диаметр сварочного кабеля обычно выбирается в зависимости от уровня сварочного тока. Чем выше ток и рабочий цикл,
, тем больше диаметр кабеля, чтобы он не перегревался (см. Соответствующий стандарт). Если сварка проводится на некотором расстоянии от источника питания, может потребоваться увеличить диаметр кабеля, чтобы уменьшить падение напряжения.

Сварочный электрод состоит из основного материала типа материала i.е. сталь или нержавеющая сталь и т. д., которые служат присадочным металлом сварного шва. Он покрыт внешним покрытием, называемым флюсом, который помогает в создании дуги и защищает дугу от загрязнения так называемым шлаком.

На стабильность дуги, глубину проплавления, скорость осаждения металла и особенности положения существенно влияет химический состав флюсового покрытия на электроде. Электроды можно разделить на три основных типа:

• Основной
• Целлюлозный

• Рутил

Основные сварочные электроды содержат большое количество карбоната кальция (известняк) и фторида кальция (плавиковый шпат) в покрытии.Это делает их шлаковое покрытие более текучим, чем рутиловое покрытие — оно также быстро замерзает, что способствует сварке в вертикальном и верхнем положении. Эти электроды используются для сварки изделий среднего и тяжелого сечения, где требуется более высокое качество сварки, хорошие механические свойства и устойчивость к растрескиванию (из-за высокой прочности).

Характеристики:

Когда эти электроды подвергаются воздействию влаги из воздуха, происходит быстрое накопление влаги. Из-за необходимости контроля содержания водорода эти электроды следует тщательно высушить в сушильном шкафу с регулируемой температурой.
Типичное время сушки составляет один час при температуре приблизительно от 150 ° C до 300 ° C, но перед использованием всегда следует консультироваться с данными производителя.

После контролируемой сушки основной и основной / рутиловый электроды необходимо выдержать при температуре от 100 ° C до 150 ° C, чтобы защитить их от повторного впитывания влаги в покрытие. Эти условия могут быть достигнуты путем переноса электродов из основной сушильной печи в раздаточную печь или нагретый колчан на рабочем месте.

Металлические порошковые электроды содержат добавку металлического порошка к флюсовому покрытию для увеличения максимально допустимого уровня сварочного тока. Таким образом, для данного размера электрода скорость осаждения металла и эффективность (процент нанесенного металла) увеличиваются по сравнению с электродом, не содержащим порошка железа в покрытии.

Шлак обычно легко удаляется. Электроды из железного порошка в основном используются в плоском и горизонтальном / вертикальном положениях, чтобы использовать преимущества более высоких скоростей наплавки.Эффективность 130-140% может быть достигнута для рутиловых и основных электродов без заметного ухудшения характеристик искрения, но дуга имеет тенденцию быть менее сильной, что снижает проникновение валика.

ПРИМЕЧАНИЕ. Качество сварного шва зависит от стабильной работы электрода. Покрытие из флюса не должно иметь сколов, трещин или, что более важно, намокать. Электроды изготавливаются с разными типами покрытия и требуют разного обращения.

Целлюлозные сварочные электроды

Целлюлозные сварочные электроды содержат большое количество целлюлозы в покрытии и характеризуются глубоко проникающей дугой и быстрым выгоранием, что обеспечивает высокую скорость сварки.Наплавленный наплавленный металл может быть крупным, а удаление шлака жидким шлаком может быть затруднено. Эти электроды просты в использовании в любом положении и известны тем, что используются в технике сварки «дымоход».

Характеристики:

• Глубокий провар во всех положениях
• Пригодность для сварки снизу вверх
• Достаточно хорошие механические свойства
• Высокий уровень образования водорода — риск растрескивания в зоне термического влияния (HAZ)

Эти электродные покрытия предназначены для работы с определенным количеством влаги в покрытии.Покрытие менее чувствительно к впитыванию влаги и обычно не требует операции сушки. Однако сушка может потребоваться в тех случаях, когда относительная влажность окружающей среды, в которой хранились электроды, была очень высокой.

Рутиловые сварочные электроды

Рутиловые сварочные электроды содержат высокую долю оксида титана (рутила) в покрытии. Оксид титана способствует легкому зажиганию дуги, плавному срабатыванию дуги и малому разбрызгиванию. Эти электроды представляют собой электроды общего назначения с хорошими сварочными свойствами.Их можно использовать с источниками питания переменного и постоянного тока и во всех положениях. Электроды особенно подходят для сварки угловых швов в горизонтальном / вертикальном (H / V) положении.

Характеристики:

• Умеренные механические свойства металла шва
• Хороший профиль валика за счет вязкого шлака
• Возможна позиционная сварка жидким шлаком (содержащим фторид)

• Легко удаляемый шлак

Покрытия из рутила могут выдерживать ограниченное количество влаги, и покрытия могут испортиться, если они пересушены.Перед использованием всегда сверяйтесь с данными производителя.

Электроды для износостойкой / наплавочной сварки

Электроды для наплавки или износостойкости в основном используются для нанесения твердой поверхности на более мягкий основной материал. Существует широкий спектр этих типов продуктов, и общая область их использования — ремонт изнашиваемых поверхностей, таких как зубы, на землеройном и горнодобывающем оборудовании.

Сварочные электроды постоянного тока с медным покрытием

Это наиболее распространенный тип из-за сравнительно длительного срока службы электродов.Эти электроды изготавливаются путем смешивания и обжига углерода, графита и связующего вещества и покрытия их медью. Они обеспечивают стабильные характеристики дуги и однородные канавки.

Они сконструированы так же, как и электроды постоянного тока с медным покрытием, но без медного покрытия. При использовании они расходуются быстрее, чем покрытые медью.

Эти электроды сконструированы путем смешивания и обжига углерода, графита и специального связующего с добавленными редкоземельными материалами для стабилизации дуги.
Они покрыты медью.
В процессе используется сжатый воздух под давлением 80–100 фунтов на квадратный дюйм на держателе электрода.

Повышение давления воздуха не приводит к более эффективному удалению металла.

Хранение сварочных электродов

Электроды всегда следует хранить в сухом и хорошо вентилируемом помещении. Рекомендуется складывать пакеты с электродами на деревянных поддонах или стеллажах на достаточном расстоянии от пола. Кроме того, все неиспользованные электроды, подлежащие возврату, следует хранить так, чтобы они не подвергались воздействию влаги, чтобы восстановить влагу.

Хорошие условия хранения: на 10 ° C выше температуры наружного воздуха. Поскольку условия хранения должны предотвращать конденсацию влаги на электродах, запасы электродов должны быть сухими.

В этих условиях и в оригинальной упаковке срок хранения электродов практически неограничен. Современные электроды теперь доступны в герметичных упаковках, что исключает необходимость сушки. Однако при необходимости неиспользованные электроды необходимо повторно высушить в соответствии с инструкциями производителя.

Сушка обычно выполняется в соответствии с рекомендациями производителя, а требования будут определяться типом электрода.
Многие электроды теперь доступны в герметичных контейнерах. Эти вакуумные упаковки избавляют от необходимости сушить электроды непосредственно перед использованием. Однако, если контейнер был открыт или поврежден, необходимо повторно высушить электроды в соответствии с инструкциями производителя.

Выбор диаметра электрода зависит от толщины заготовки, положения сварки, формы стыка, сварочного слоя и т. Д.

Уровень сварочного тока определяется размером электрода — нормальный рабочий диапазон и ток рекомендуются производителями.Типичные рабочие диапазоны для выбора размеров сварочных электродов показаны в таблице.

• В процессе сварки дуга не должна быть слишком длинной; в противном случае это вызовет нестабильное горение дуги, большое количество брызг, проникновение света, поднутрение, образование пузырей и т. д. Если дуга слишком короткая, это приведет к прилипанию электрода к заготовке.

Регуляторы инвертора, используемые при сварке стержневыми электродами

Регулятор сварочного тока (A)

Регулятор тока регулирует величину тока, выходящего из сварочного инвертора, и, следовательно, скорость наплавки в зависимости от диаметра электрода.

На более современных электронных сварочных инверторах часто можно управлять током с помощью пульта дистанционного управления.

В начале сварки горячий старт обеспечивает повышенный ток, позволяющий электроду зажигать дугу, не прилипая к заготовке. Некоторые машины имеют автоматический ток горячего пуска с заданным временем и уровнем, другие имеют регулируемое управление горячим пуском, которое может выбрать оператор.

Во время сварки напряжение дуги обычно составляет около 20 В.Часто ситуация может потребовать более короткой дуги, что приводит к более низкому напряжению, и электрод склонен «прилипать к заготовке», поскольку дуга фактически погасла. Регулировка силы дуги решит эту проблему за счет увеличения тока при падении напряжения дуги, чтобы обеспечить перенос металла электрода и предотвратить прилипание электрода. В некоторых машинах есть автоматическая регулировка силы дуги, в других — регулируемое управление силой дуги, чтобы оператор мог выбрать требуемый уровень.

Проблемы при ручной сварке стержневыми электродами

Каковы преимущества инверторного сварочного аппарата?

Сварочная технология значительно улучшилась за последние пятнадцать лет, но каковы преимущества инверторного сварочного аппарата? Хотя традиционные трансформаторные сварочные аппараты все еще широко используются сегодня, все большее число сварщиков все больше полагаются на инверторные модели.

Каковы преимущества инверторного сварочного аппарата?

• Компактная конструкция
• Энергоэффективность
• Потребляемая мощность
• Охлаждающие свойства
• Использование генератора
• Преобразование переменного тока
• Управление несколькими процессами дуговой сварки 0007
• Разновидности электродов

Электродуговая сварка получила широкое распространение во время Первой мировой войны и оставалась наиболее распространенным видом сварки.Трансформаторная конструкция сварочных аппаратов была доминирующей в отрасли до тех пор, пока в 1990-х годах не начали появляться инверторные модели. Хотя модели инверторов изначально были дороже, чем модели трансформаторов, сейчас машины стоят почти столько же.

В двадцать первом веке инверторы стали более надежными и им доверяют профессионалы в области сварки. Улучшения в конструкции инверторов решили многие проблемы технического обслуживания, с которыми машины столкнулись на раннем этапе их создания. Компактные инверторные сварочные аппараты экономят электроэнергию, используют бытовые розетки, имеют несколько процессов и позволяют выбирать множество компонентов и электродов.

Какие преимущества предлагает инверторный сварочный аппарат?

Инверторы прошли долгий путь с момента их создания более двадцати лет назад . Вначале инверторы страдали от отказа компонентов и увеличения затрат на техническое обслуживание.

Однако усовершенствования цифровых технологий стерли большую часть проблемного прошлого инвертора. Преимущества инверторных сварочных аппаратов преобразили многих сторонников трансформаторных сварщиков. Инвертор ARC / TIG

Компактная конструкция

Инверторы намного меньше и легче своих трансформаторных аналогов .Стандартный аппарат для дуговой сварки на переменном токе весит более ста фунтов, а новый инвертор — около 21 фунта. Инверторы, составляющие 1/5 веса традиционного сварочного аппарата, упрощают перемещение и хранение сварочного аппарата, чем когда-либо прежде.

Когда вам звонят, чтобы завершить работу в поле, вам больше не нужно использовать грузовик компании для перевозки оборудования на поле.

Если у вас компактный автомобиль, вы можете разместить свой инверторный сварочный аппарат и все свое оборудование в багажнике.Инверторы идеально подходят для работы на большой высоте и в ограниченном компактном пространстве.

Ссылки по теме: Как начать и развивать сварочный бизнес за 11 шагов

Энергоэффективность

Существенная разница между стандартными сварочными аппаратами переменного тока и инверторами заключается в выходной мощности. Традиционные сварочные аппараты используют большой трансформатор для выработки энергии, а выходная мощность колеблется от 50% до 60%.

Это означает, что не менее 40% мощности не передается на сварочный аппарат.Куда девается потерянная сила? Он уходит в виде тепла и увеличивает температуру машины и ее внутренних компонентов.

Для сравнения, выходная мощность инвертора колеблется от 82% до 90%. Повышенный КПД инверторов защищает машины от перегрева.

Потребляемая мощность

В отличие от стандартного аппарата для дуговой сварки, которому требуется розетка 220 В, инверторы используют бытовой ток (110 В). Вы можете подключить инвертор к любой стандартной розетке, и вы будете использовать меньше энергии при работе с инвертором.

Поскольку инверторы потребляют меньше энергии для работы, вы сэкономите деньги на счетах за электроэнергию, , и вы можете использовать несколько сварочных аппаратов, не беспокоясь о перегорании предохранителя. Если вы управляете сварочным цехом, вы сэкономите на эксплуатационных расходах, если снабдите свои цеха инверторами, а не будете использовать только традиционные сварочные аппараты.

Охлаждающие свойства

Внутренние компоненты сварочных аппаратов могут сильно нагреваться после нескольких часов сварки. Непрерывный нагрев может привести к выходу деталей из строя и сокращению срока службы сварочного аппарата.

Подобно настольному компьютеру, инверторы включают охлаждающий вентилятор для защиты компонентов от тепла.

Использование генератора

Когда вам нужно покинуть цех для работы за пределами предприятия, вам, вероятно, понадобится генератор, если у вас нет доступа к розетке для сварщика. Генераторы бывают разных размеров, но только большой генератор способен обеспечить питание традиционного сварочного аппарата.

Другая проблема, с которой сварщики обычно сталкиваются при сварке на открытом воздухе, — это колебания мощности генератора.В отличие от стандартной розетки, подключенной к электросети, генераторы подвержены колебаниям. Если ваша мощность меняется во время сварки, вы не можете управлять дугой или сварочной ванной.

С инвертором колебания мощности генератора не повлияют на качество сварных швов. Новые инверторные сварочные аппараты включают биполярные транзисторы с изолированным затвором (IGBT).

Эта новая технология регулирует напряжение машины и позволяет работать со старым шатким генератором с нестабильной выходной мощностью.Стандартные сварочные аппараты могут получить повреждения во время колебаний мощности, но инвертор использует свое программное обеспечение для компенсации любых изменений напряжения.

Преобразование переменного тока

В отличие от стандартного сварочного аппарата, в котором используются электроды переменного и переменного тока, инверторы преобразуют переменный ток в постоянный. Инверторы могут использовать вход переменного тока с высоким напряжением и изменять ток на выход постоянного тока с более низким напряжением.

Специализированное программное обеспечение инверторов преобразует и регулирует ток. Поскольку программное обеспечение регулирует напряжение, а не трансформаторы традиционных машин, трансформатор инвертора небольшой и легкий.Небольшой трансформатор позволяет инвертору быть компактным и удобным для переноски.

Ссылки по теме : Что означает DCEN в сварке?

Несколько процессов сварки

Сварка палкой остается доминирующим процессом в мире сварки. Тем не менее, другие методы, такие как MIG и TIG, позволяют добиться прочных сварных швов на материалах и в ситуациях, которые невозможны с помощью дуговой сварки.

До появления инверторов вам приходилось использовать другой аппарат, если вы хотели переключиться с ручной сварки на сварку TIG.Премиум-инверторы позволяют использовать один аппарат для нескольких видов сварки.

Инверторы

состоят из простых компонентов, которые вы настраиваете в соответствии с новым процессом, и большинство моделей включают пистолет MIG, держатель стержня и соответствующие кабели. Вместо того чтобы покупать отдельные компоненты для каждого процесса, вы найдете все необходимое оборудование в одном инверторе.

Ссылки по теме: Преимущества работы сварщиком >> Заработная плата, рабочее время | Worklife Balance

Arc Control

По сравнению со стандартными аппаратами для дуговой сварки, инверторы обеспечивают превосходный контроль электрической дуги. Для получения надежных сварных швов необходима стабильная и легко управляемая дуга. . Программное обеспечение инвертора позволяет вам настроить способ управления дугой.

Поскольку инверторы имеют более высокое напряжение холостого хода, чем стандартные машины, инверторы легче запускать и поддерживать дугу.

Тип электродов

Стандартные машины используют только переменный ток для сварки, но инверторы преобразуют переменный ток в постоянный. При сварке постоянным током вы можете выбрать различные электроды, которые работают с постоянным током и постоянным током +.

Хотя некоторые электроды можно использовать с любым током, специальные электроды предназначены для решения конкретных задач. Если вы используете только аппарат для дуговой сварки на переменном токе, ваши возможности для сварочных работ ограничены.

Используя инвертор, вы можете начать свой день с сварки нержавеющей стали и за несколько минут переключиться на алюминиевый стержень.

Ссылки по теме: Есть ли срок годности сварочных электродов? Срок годности электродов

Каковы недостатки инверторных сварочных аппаратов?

Хотя преимущества инвертора намного перевешивают недостатки, стоит упомянуть несколько проблем, которые типичны для инверторов.

• Дешевые инверторы ненадежны
• После истечения ограниченной гарантии ремонт инверторов обходится дороже
• Менее долговечны, чем традиционные машины

Дешевые ненадежные инверторы

Как вы, возможно, уже знаете, самый недорогой инструмент не прослужит вам всю жизнь . Инверторы — замечательные машины, если вы готовы заплатить более 200 долларов. Самые дешевые инверторы стоят менее 80 долларов и представляют собой плохо сконструированные сварочные аппараты, у которых мало функций.

Если вам повезет, вы можете использовать дешевый инвертор в течение нескольких месяцев, прежде чем он выйдет из строя. Стоимость ремонта недорогой модели может быть вдвое меньше стоимости машины . Когда вы покупаете инверторы, потратьте дополнительные деньги на качественную машину, которая прослужит несколько лет.

Более высокие затраты на ремонт

Некоторые традиционные сварочные аппараты переменного тока сохраняют ту же конструкцию более пятидесяти лет, они недороги и просты в ремонте. Инверторы более сложные и содержат программное обеспечение и электронику, которых нет в стандартных машинах.

По истечении срока гарантии вы заплатите немного больше за обслуживание инвертора. Один из способов избежать высоких затрат на ремонт — продлить первоначальную гарантию. Некоторые производители позволяют покупать расширенную гарантию во время покупки.

Менее долговечен, чем сварочные аппараты переменного тока

Несмотря на то, что компактная конструкция инвертора практична при работе за пределами объекта, он не такой прочный, как громоздкий сварочный аппарат переменного тока. Легкие инверторы более восприимчивы к повреждению при падении или в пыльной среде.

Если ваш инвертор покрывается частицами, переносимыми по воздуху, как те, что присутствуют в силосе для зерна, внутренняя электроника машины может выйти из строя и, возможно, выйти из строя.

Заключительные замечания

Если вы использовали стандартный сварочный аппарат переменного тока в течение нескольких лет, вы можете попробовать новую модель инвертора. Обладая многочисленными преимуществами по сравнению с традиционными машинами, инвертор позволяет вам свободно выбирать любой процесс и настраивать дугу для получения невероятных результатов.

Таким образом, вы можете подключить свой новый инвертор к стандартной розетке и выполнять сварку с уверенностью и точностью.

Инверторные сварочные аппараты Vs. Сварщики трансформаторов >> Посмотрите видео ниже

Сварщики трансформатора и инвертора — объяснение и сравнение —

Если вам когда-нибудь придется начать дискуссию в группе сварщиков, просто подойдите и задайте вопрос: « какой аппарат лучше, инвертор или трансформатор , сварочные аппараты ? ».Споры могут длиться часами, но на самом деле ответ зависит от множества факторов, в том числе от ваших потребностей и требований?

Инверторы могут поместиться в чемодане и весить всего 5 кг, в то время как трансформатор может весить около 50 кг. Существует также разница в стоимости: инверторные сварочные аппараты обычно стоят немного дороже по сравнению с трансформаторами, но, с другой стороны, инвертор будет потреблять меньше энергии, экономя ваши деньги. Плюс ко всему есть и эффективность.

Давайте подробно рассмотрим каждый из этих плюсов и минусов.

ЧТО ТАКОЕ ИНВЕРТОРНЫЕ СВАРКИ

Инверторная технология появилась в 1980-х и стала популярной в 90-х, а в некотором смысле стала отраслевым стандартом . Но многие профессиональные сварщики по-прежнему используют трансформаторы по разным причинам.

Самый простой способ понять, что такое инвертор, — это представить его как электронное устройство , которое используется для регулирования напряжения .Если говорить конкретно об инверторных сварочных аппаратах, то в основном они преобразуют источник питания переменного тока в более удобное и более низкое выходное напряжение. Возьмем пример инвертора, преобразующего выход 240 В переменного тока в 20 В постоянного тока.

Инверторные устройства состоят из ряда электронных систем, которые преобразуют мощность , которые, по сравнению с обычными трансформаторами, раньше полагались на один большой трансформатор для регулирования напряжения.

ПРЕИМУЩЕСТВА ИНВЕРТОРНОЙ СВАРКИ

Использование инверторных сварочных аппаратов может иметь много преимуществ перед трансформаторами, давайте рассмотрим некоторые из них:

Размер и вес

Одно из самых больших преимуществ использования инверторов — это размер и вес, преимущество .Подумайте об этом: устройство, которое весит около 5 кг и может быть сравнено с размером портфеля или чемодана, может быть сравнено с точки зрения выходной мощности с трансформатором весом 50 кг. Эта причина сама по себе является большим плюсом для многих людей, которым нравится аспект портативности инверторов.

Эффективность инверторных сварочных аппаратов

Другим важным фактором является повышение эффективности по сравнению с обычными устройствами. Из-за высокого сопротивления трансформаторов большего размера возникают большие потери мощности из-за рассеивания тепла.В то время как обычный трансформатор обеспечивает КПД около 50%, некоторые из лучших инверторов могут обеспечить КПД от 80 до 90% . Подумайте об этом, выбирая для себя подходящее устройство.

Кроме того, более эффективные машины могут выдерживать более высокие рабочие циклы . Во многом из-за разницы в размерах используемого трансформатора. Одним из недостатков является быстрый перегрев более мелких компонентов, но обычно их можно так же быстро охладить. В обычных сварочных аппаратах компоненты намного больше, поэтому для их нагрева может потребоваться больше времени, но из-за их размера требуется больше времени для их охлаждения.

Универсальность и удобство использования инверторов

Еще одним фактором, который играет большую роль в процессе принятия решений, является большая универсальность , использующая инверторы вместо трансформаторов . Позвольте мне объяснить: некоторые из обычных трансформаторов обеспечивают выходную мощность только переменного тока, что означает, что вы можете использовать только электроды переменного тока.С инверторами намного проще преобразовать в источник постоянного тока, что делает ваш потенциальный выбор электродов намного больше, чем раньше.

Многие сварщики также заявляют, что сваривать намного легче и что поддерживает дугу при использовании инверторов. , как правило, это утверждают люди, использующие метод ручной дуговой сварки. Это может быть связано с более высокими напряжениями холостого хода, возможными при использовании инверторов. Еще одно преимущество — легкое изменение силы тока и других настроек с помощью электроники (функция автоматической настройки), некоторые из новых сварочных аппаратов даже оснащены сенсорными экранами.

ИНВЕРТОРНЫЕ СВАРОЧНИКИ ИСПОЛЬЗУЮТ МЕНЬШЕ ЭНЕРГИИ (НАМНОГО МЕНЬШЕ)

Вначале многие люди, которые пытаются продать вам инверторный сварочный аппарат , будут сильно преувеличивать потребность в мощности устройства . На самом деле, в среднем ваш счет за электроэнергию будет уменьшен примерно на 10-15% , так что да, они потребляют меньше электроэнергии, но не много. Интересно, что в конечном итоге вы сэкономите много денег на сварочном газе и расходных материалах из-за повышенной стабильности дуги.

КАК РАБОТАЮТ СВАРОЧНЫЕ МАШИНЫ

На очень нетехническом уровне инвертор работает, изменяя частоту первичного источника питания .Это достигается путем изменения обычного источника питания с частотой 50 Гц примерно на 20 000–100 000 Гц с использованием различных электронных переключателей, присутствующих в инверторе, которые в основном включают и выключают питание несколько раз очень быстро. Таким образом, трансформатор не должен много работать сам по себе, и его размер может быть уменьшен в геометрической прогрессии .

СКОЛЬКО ДЕЙСТВУЕТ ИНВЕРТОРНАЯ СВАРКА?

Срок службы инверторного сварочного аппарата у всех разный, в зависимости от того, как вы его используете и насколько хорошо вы за ним ухаживаете.Я не уверен в точном сроке службы инвертора, , но многие люди утверждают, что около 10-12 лет — хороший диапазон, если вы позаботитесь о нем. В некоторых исключительных случаях утверждается, что их инверторы прослужили около 20 лет.

КАК ПОЛЬЗОВАТЬСЯ ИНВЕРТОРНОЙ СВАРКОЙ

Короче говоря, они работают аналогично. — это не ракетостроение, чтобы использовать любую из машин. Однако следует отметить, что раньше вы использовали только трансформаторные сварочные аппараты, а использование модных инверторов со всеми включенными свистками может занять некоторое время, чтобы привыкнуть к .

Обязательно изучите функции и принципы работы любого сварщика от профессионала в реальной жизни, а не в Интернете, так как многие меры предосторожности важны, и некоторые различия могут быть в работе в зависимости от вашей местности. Одним из преимуществ инверторных сварочных аппаратов является более простая настройка силы тока и тока благодаря наличию электроники.

ИНВЕРТОРНЫЕ СВАРКИ И СТАРЫЕ ТРАНСФОРМАТОРЫ

Большинство различий примерно одинаковы, если посмотреть на преимущества использования инвертора, но есть несколько вещей, о которых я не упомянул.

Одним из важнейших факторов, по которым людям может быть трудно решить, для какой технологии, является цена. Обычно инвертор стоит намного дороже, чем трансформатор старой закалки , хотя разница в цене за последние 15 лет становится все меньше и меньше из-за лучшего производственного процесса и более низкой стоимости компонентов.

Еще одна вещь, которую следует учитывать, — это более высокая стоимость обслуживания инверторов на по сравнению с трансформаторами , особенно после окончания гарантии.Еще один фактор, который все еще вызывает споры, — это затраты на простои, связанные с инверторами. Они на более подвержены воздействию окружающей среды и пыли, ржавчине по сравнению с обычными трансформаторами . Для более промышленного оборудования по-прежнему предпочитают тяжелые медные трансформаторы.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Если вы находитесь в процессе принятия решения о том, в какую технологию инвестировать, у вас часто возникает много вопросов по этой теме. Я постараюсь ответить на наиболее частые вопросы, которые возникают у людей по обоим этим методам, надеюсь, это поможет вам принять решение.

ИНВЕРТОРЫ ИСПОЛЬЗУЮТ МЕНЬШЕ ЭНЕРГИИ ПО СРАВНЕНИЮ С ОБЫЧНЫМИ ТРАНСФОРМАТОРАМИ?

Как я уже упоминал выше, одним из самых больших преимуществ использования инверторов является разница в потребляемой мощности, которая может оправдать оплату дополнительных затрат, поскольку со временем деньги, сэкономленные на потребляемой мощности, будут больше, чем дополнительные деньги, потраченные на инверторный сварочный аппарат.

ЕСТЬ ЛИ РАЗНИЦА КАЧЕСТВА СВАРКИ МЕЖДУ ДВУМЯ СПОСОБАМИ?

Это одна из тех тем, которые активно обсуждаются в сварочном мире. Многие люди утверждают, что инверторы обеспечивают более гладкую сварку и повышение производительности, в то время как некоторые люди утверждают, что инверторы могут привести к недостаточной сварке.

КАКАЯ РАЗНИЦА ВЕСА ИНВЕРТОРОВ И ОБЫЧНЫХ ТРАНСФОРМАТОРОВ?

Как я уже говорил, разница в размере и весе сама по себе может сыграть решающую роль или нарушить сделку. В то время как средний трансформатор может весить где-то около 110 фунтов, инвертор может весить около 11 фунтов и поместиться в небольшом чемодане.

ЗАКЛЮЧЕНИЕ

Хотя использование инверторов становится все более и более распространенным как среди любителей, так и среди профессионалов, все еще существует огромное сообщество сварщиков, которые придерживаются традиционных методов.И, честно говоря, у обоих есть свои плюсы и минусы, так что, в конце концов, выбор за вами в зависимости от бюджета и использования, для которого вы находитесь на рынке.

Инверторный сварочный аппарат может стоить дороже, но он сэкономит вам деньги на потребляемой мощности, в то же время он обеспечит большую эффективность, он также подвержен влиянию условий окружающей среды и требует больше затрат на техническое обслуживание.

No related posts.
