Установка розеток и выключателей: стандарты

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка.

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

Размеры для монтажа розеток и выключателей по европейским нормам

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

• за корпусами встраиваемой техники;
• внутри шкафов;
• над мойкой;
• над плитой.

Читайте подборку статей про установку розеток в квартире:

Высота установки выключателей

Используется два варианта установки выключателей.

1. Установка на расстоянии 160 сантиметров от уровня пола, как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
2. Установка на расстоянии 90 сантиметров от пола, как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

• 0,5 м – до газовых труб, труб отопления и батареи;
• 10 см – до оконных и дверных проемов;
• 10 см – до угла помещения;
• 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами.

Розетка, перекрытая шкафом

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

Оцените качество статьи:

Требования по установке розеток и выключателей.

При строительстве нового жилья или проведения капитального ремонта в Вашем доме или квартире, как правило, встает вопрос о необходимости проведения большого количества электромонтажных работ. Это и ввод линии электропитания, создание контура заземления и выравнивание потенциалов, монтаж распределительного щита и установка прибора учета потребления энергии, прокладка электрических сетей внутри дома и монтаж распределительных коробок, а так же подключение и установка осветительных приборов, и, наконец, монтаж установочного электрооборудования — розеток и выключателей.

На самом деле, это работа для высококвалифицированных электриков, но, если Вы имеете хотя бы основные навыки строительных и электромонтажных работ, то вполне можете, например, установить розетки и выключатели самостоятельно. И вот тут, помимо базовых знаний по строительству и электромонтажу, Вам необходимы знания о том, где и на какой высоте можно устанавливать розетки и выключатели. Есть официальные документы, регламентирующие расположение и подключение электротехнических устройств внутри помещений (ПУЭ) и неофициальные рекомендации. Сразу оговоримся, что единых точных стандартов по установке розеток и выключателей не существует. Те же правила устройств электроустановок (ПУЭ), представляют собой общие требования по установке электрооборудования и направлены на соблюдение противопожарной и электрической безопасности.

На сегодняшний день, многие пользуются так называемыми «европейскими стандартами». Хотя это не совсем стандарты, а, скорее, европейские традиции по установке.

Носят, они, неофициальный рекомендательный характер, при этом, не выходя за рамки требований ПУЭ.

Расположение розеток и выключателей в комнатах

Рекомендации по расположению и высоте установки розеток и выключателей в жилых помещениях

Розетки устанавливаются на высоте +/- 0.3м (но не выше 1 метра согласно ПУЭ) от поверхности пола. Так же возможна установка особых типов розеток в специальных плинтусах с кабель-каналами из несгораемых материалов. Если в семье есть дети, желательно устанавливать розетки с защитными шторками. Шторки закрывают контакты розетки и открываются только при вставлении вилки в розетку. Такое устройство розетки защитит детей от удара электрическим током.

Выключатели устанавливаются на 0.8-0.9 м от высоты пола и на расстоянии 10 см от дверного проема со стороны дверной ручки, что позволяет без проблем включить или выключить свет свободно опущенной вниз рукой.

В жилых комнатах должно быть установлено не меньше одной розетки на каждые полные и не полные 4 метра периметра комнаты. Допускается установка сдвоенных розеток, но при этом она считается одной розеткой.

В коридорах квартиры устанавливается не меньше одной розетки на каждые полные и неполные 10 м² площади.

Расположение розеток и выключателей в ванной комнате

В ванной комнате возможна установка только специальных розеток, для влажных помещений, с уровнем защиты не ниже IP44. Устанавливается такая розетка на расстоянии не меньше 0.6 м от ванны или двери душевой кабины. Для удобства пользования, не стоит монтировать розетки очень близко к полу. Для подключения фена, электробритвы и других приборов, лучше всего устанавливать розетки на высоте 1-1.5м от уровня пола. Установка розетки непосредственно в душевой кабине запрещена!

Установка выключателей в ванной комнате не рекомендуется. Однако, если Вы все-таки решили поставить выключатель в ванной, то устанавливать его необходимо, согласно ПУЭ, на расстоянии не менее 0.6 м от дверного проема душевой кабины.

Поскольку электричество во влажной среде наиболее опасно, лучше всего устанавливать выключатели на внешней стене ванной комнаты.

Расположение розеток и выключателей на кухне

Современная кухня — особое помещение. Помимо достаточно большой влажности, она представляет собой максимальную концентрацию всевозможной бытовой техники, которая, как правило, используется одновременно. А это существенно увеличивает суммарную нагрузку на линии электропитания. Поэтому на кухне необходимо устанавливать гораздо большее количество розеток, чем в комнате. Так же будет не лишним предусмотреть отдельные выключатели, например, для дополнительного освещения рабочего пространства над разделочным столом, мойкой или плитой.

Высота установленных розеток на кухне зависит исключительно от удобства пользования, максимальной безопасности и защищенности от влаги. Вариантов размещения розеток и выключателей бесконечное множество и обуславливается Вашим кухонным гарнитуром и количеством, находящийся на кухне бытовой техники. План прокладки электропроводки и размещения бытовой техники на кухне всегда составляется индивидуально, и обязательно учитывает общие требования по электробезопасности.

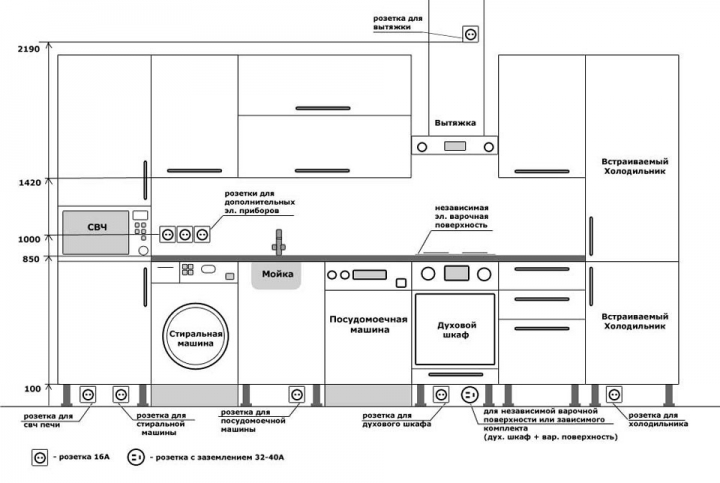

Пример размещения розеток и выключателей на кухне

• для электроплиты (варочной поверхности) и духовки устанавливают специальные силовые розетки (штепсельные), которые рассчитаны на максимальный ток 32-40 А и подсоединяются непосредственно к щиту на отдельный автоматический выключатель;
• минимальное расстояние от розеток до газопровода должно составлять не менее 50 см;
• розетки для подключения кухонной бытовой техники располагают в 10 см от столешницы (это примерно в 1,15 м от пола, но можно установить их на высоту до 1,4 м). В то же время, розетки и блоки из розеток не устанавливаются над варочной поверхностью или мойкой. Их необходимо отнести в сторону на 25-30см;
• розетки не размещают непосредственно за установленным прибором, а выносят их в сторону, вверх или вниз. При этом, расстояние от установленного прибора до питающей его розетки должно быть не более 100 см;
• на кухне должно быть установлено не менее четырех розеток, а установленная на кухне сдвоенная розетка считается двумя розетками.

Сейчас очень большую популярность приобрели специальные раскладные или раздвижные модули розеточных блоков — в виде выдвигающихся вверх «колонн» или открывающихся «книжек» с розетками. При применении таких розеточных блоков и стена остается «чистая», а розетки «достаются» только по мере необходимости.

Поскольку все официальные документы устанавливают лишь некоторые ограничения, то, учитывая все выше описанные требования, в своем доме Вы можете устанавливать розетки и выключатели по своему собственному «стандарту», который будет соответствовать всем Вашим требованиям. Максимальное удобство, эргономичность и безопасность — вот самые главные «стандарты».

Компания «Электромонтаж-ST» быстро, качественно и с гарантией произведет установку розеток и выключателей в Вашей квартире или доме.

Материалы, близкие по теме:

Высота установки выключателей и розеток

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

• Советский;
• Евростандарт;
• Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Рекомендации по расположению розеток и выключателей

Как говорилось ранее, евростандарт повсеместно используется в Европе. Он более удобен, а его безопасность высока. Однако устанавливать элементы лишь по нему не стоит, ведь этот параметр можно регулировать в соответствии со своими требованиями.

Невысокое расположение розеток и выключателей довольно удобно. Оно позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. Кроме того, это выглядит эстетично и красиво. Пучки проводов более не портят общий вид помещения.

Однако расположение этих элементов по комнате ничем не регулируется. На этот счет есть несколько рекомендаций:

• Монтировать выключатели на высоте руки.
• Свет должен включаться возле входа в комнату.
• В больших помещениях можно установить несколько выключателей.

Далеко не всегда рост человека соответствует среднестатистическому. Поэтому стоит регулировать высоту монтажа согласно положению своей руки, что упростит дальнейшую жизнь. Кроме того, расположение таких элементов должно быть удобно для человека. Он должен иметь возможность быстро включить свет при возвращении домой или заходе в комнату. В спальне имеет смысл устанавливать дублирующие элементы возле кровати, чтобы не вставать перед сном.

Требования по расположению могут изменяться в зависимости от типа комнаты. Особенно это касается кухни и санузла. Стоит помнить, что там имеется риск попадания жидкости на провода, что может замкнуть цепь и привести к травмам. Поэтому важно относится к этому вопросу особенно тщательно.

В ванной установка розеток по евростандарту не приветствуется. Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте в 90 сантиметров, что соответствует советским нормам. При этом весь корпус должен быть из пластика и иметь хорошую изоляцию.

Важно! Существуют особые типы корпусов, подходящих для использования в помещениях с повышенной влажностью. Их использование в ванной комнате предпочтительно.

На кухне же рекомендации схожие, но немного по другой причине. Высокое расположение розеток здесь приветствуется из-за кухонной мебели и регулярного использования различных приборов. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели в 90 сантиметров. Это позволит сделать их использование более удобным.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

• Нож;
• Отвертка;
• Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

• Зачистка проводов;
• Установка подрозетника;
• Подключение проводов;
• Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

1. Удаление от труб отопления и газоснабжения на полметра;
2. Удаление от проемов и рамок на 10 сантиметров;
3. Удаление от мойки на метр;
4. Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

Высота розеток от пола: ⚡ стандарты установки выключателей

Строительство, ремонт, перепланировка квартиры тесно связаны с проблемой размещения точек электропитания. Высота розеток от пола, а также расстояние между выключателями и розетками – это важные вопросы, от решения которых зависит комфорт и безопасность.

Расчет фундамента

Попробуйте новый продукт

Следование стандартам позволяет устанавливать приборы в оптимальных местах комнат, кухни, ванной.

Это минимизирует расход электротехнического оснащения и создаёт удобные условия для пользования помещением. Устанавливать розетки необходимо, придерживаясь принципов эргономичности и рекомендаций, которые отображены в строительной документации.

Расчёт количества и расположения розеток

Большое число бытовой техники, которой пользуется человек в течение дня, требует достаточного количества точек питания. Грамотный расчет исключает проблему поиска свободной розетки. Эту работу необходимо проводить еще на этапе планирования и создания дизайн-проекта жилого или служебного помещения.

При расчетах можно воспользоваться следующими рекомендациями:

1. Полезно составить подробный перечень всего электрического оборудования, которым предстоит пользоваться. Необходимо учитывать также приборы, которые подключаются к электросети лишь изредка (например, пылесос, сушилка для обуви).

2. Далее следует нарисовать план помещения, на котором показано расположение мебели и бытовой техники. Отметить места, в которых будет удобно подключать девайсы.

3. Для простоты подсчета составляют таблицу, в которой указывают количество розеток и выключателей для всех зон.

При выборе местоположения розеток в квартире, необходимо учитывать расстановку крупногабаритной мебели. Если в будущем не планируется переставлять шкафы и столы на новое место, то намечать за ними розеточный блок нецелесообразно. Если такой уверенности нет, то рекомендуется предусмотреть электровыходы в каждом углу комнаты, а при большой длине стены дополнительно в центре. Предусмотренный запас в будущем обеспечит комфортное проживание.

В больших помещениях сложной или удлиненной конфигурации целесообразно предусмотреть установку переходных выключателей в двух крайних точках: на входе и выходе.

Стандарты и требования к высоте установки

Расстояние от пола до розетки выбирается согласно рекомендованным параметрам. Существуют разные подходы к их определению. Советский и европейский стандарты имеют как плюсы, так и минусы. Владельцы самостоятельно определяют, на какой высоте устанавливать USB-зарядку, выключатели, розетки.

Советский стандарт высоты

В СССР кабель проводили к розеткам, которые устанавливались на высоте 90 см. Этот параметр для выключателей составлял 160 см. Электротехнический норматив был просчитан, исходя из целей безопасности и удобства. Рабочие столы, комоды и другие малогабаритные предметы имеют высоту 70-80 см. Этим обусловлен выбор параметра для электровыходов. У такой высоты установки розеток есть несколько плюсов.

Во-первых, расстояние от пола не позволяет маленьким детям дотянуться до опасного объекта. Во-вторых, это удобно, если под потолком в комнате необходимо установить кондиционер. В-третьих, достаточная высота выключателей и розеток от пола не вынуждает взрослого человека наклоняться, чтобы включить прибор. Если выключатель находится высоко, под ним можно устанавливать мебель, рационально используя пространство.

При этом советский подход к определению расстояния многие считают неудобным. Переключателем света не могут без помощи взрослых пользоваться дети. Провода, идущие от прибора к розетке, оказываются в зоне видимости и портят эстетику помещения.

Евростандарт размещения

Европейские требования к высоте выключателей и розеточных гнезд отличаются невысоким уровнем. Для переключателей света высота от пола должна составлять 90 см. Если установить панель на таком расстояние, можно нажимать клавишу, не поднимая руки. Преимущество есть и для маленьких детей – они в состоянии самостоятельно включать и выключать свет в комнате. Однако такая локализация тумблера может помешать расположению малогабаритных или низких предметов (комода, кресла).

По евростандарту розетки устанавливают на уровне 30 см от поверхности пола. Небольшая высота позволяет визуально скрыть провода за мебелью, не портя внешнего облика комнаты и не создавая помех для передвижения. При подключении стационарных приборов (телевизора, стиральной машинки) это удобно и оправданно. Но многие пользователи считают, что устанавливать розеточный блок низко – это неудобно. При частом пользовании приходится совершать дополнительные движения.

Минимальные требования к расположению розеток

Чтобы выбрать оптимальное и безопасное место для электроточек, необходимо соблюсти некоторые условия. Согласно правилам устройства электроустановок (ПУЭ) высота от пола может составлять 100 см. В некоторых случаях в помещении устанавливаются особые типы розеточных устройств в специальных плинтусах, имеющих кабель-каналы.

Если в семье есть маленькие дети, то независимо от расстояния от пола рекомендуется монтировать розетки с защитными шторками, которые закрывают контакты.

Расстояние от выключателя до дверного проема должно составлять 10-15 см. Панель размещают со стороны дверной ручки, чтобы открытая дверь не мешала включению света. От пола выключатель размещают согласно выбранному стандартному параметру.

Расстояние розеток друг от друга

Оптимальное количество розеточных гнезд подбирается по площади комнаты, а минимальное расстояние между ними регламентируется электротехническими правилами. Возможны разные варианты установки. Розетки можно располагать поодиночке, группировать или использовать готовые розеточные блоки на несколько штепселей. Прежде чем делать посадочное гнездо для подрозетников, необходимо произвести разметку. Между их центрами должно быть не менее 71 мм.

В жилых комнатах на каждые четыре метра стены должна приходиться минимум одна розетка. В прихожих следует придерживаться правила – минимум одна электроточка на 10 квадратных метров. При этом сдвоенные экземпляры считаются за одну единицу.

Расположение и высота розеток от пола в ванной и кухне

При планировании электросхемы для ванной, следует помнить о нормативах. Они касаются не только расположения розеток и выключателей относительно поверхности пола, но и локализации относительно сантехнических приборов. Важными моментами установки являются:

1. От душевой кабинки и ванны до розеток и выключателя отмеряют не менее 60 см.

2. Из-за неудобства не рекомендуется размещать розетки на малой высоте от пола.

3. Для бьюти-девайсов, фена, бритвы электроточки устанавливаются на уровне 1-1,5 метра.

4. Запрещается монтаж розеточных выходов непосредственно в душевой кабине.

Кухня является помещением, для которого характерна повышенная влажность. Кроме того здесь собрано большое количество бытовой техники, нуждающейся в электропитании. Это создает повышенную нагрузку на электросеть, а также накладывает отпечаток на распределение и количество розеток и выключателей.

Высотный уровень и локализация розеточных блоков определяется рабочей необходимостью и формой кухонного гарнитура. План электропроводки и точек подключения к ней составляется индивидуально, но всегда с учетом правил безопасности. Для кухни действуют особые правила. Они касаются расстояния от розеток до раковины и плиты. Но нормам необходимо соблюдать дистанцию 50 см до мойки и 60 см до газового оборудования. От столешницы выдерживают высоту 10 см (от поверхности пола это составляет 1,3-1,5 метра). Точки электропитания не располагают непосредственно за подключаемым прибором. Их смещают в сторону, вверх или вниз, но не более чем на 100 см.

Видео с советами по высоте установки

Высота установки розеток и выключателей, правила и стандарты расположения

евростандарт высоты установки розеток и выключателей

 по которому:

   — розетки устанавливаются на высоте от пола — 30 см

   — Высота установки выключателей от пола — 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

   — выключатели устанавливались на уровне плеча 160см от пола

   — электророзетки на расстоянии пояса человека — 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным:

   — Выключатель расположен в поле зрения

   — Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

   — Нет случайных нажатий

В то же время «евростандарт» установки включателей:

   — более эргономичный

   — Человек управляет освещением, не поднимая руки, «не глядя»

   — Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования — пылесоса, электроинструмента, удлинителя или просто»на всякий случай» и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

Кондиционер

Система контролирующая микроклимат, как правило должна подключаться напрямую от отдельно проложенного кабеля, который в свою очередь подключен от отдельного автомата в электрощитке. Если данное условие выполнено, то кондиционер подключается напрямую без установки розетки. В таких случаях розетки не устанавливаются.

Однако не все кондиционеры работают напрямую, поэтому устанавливать розетку придется в непосредственной близости к прибору. Учитывая расположение устройства, а – это, как правило, под потолком, розетку нужно установить в тридцати сантиметрах от верха, с тем расчетом, чтобы провод кондиционера доставал до розетки и не был натянутым.

Ошибки размещения розеток

Прежде чем приступить к установке розеток на кухне следует отметить те точки, в которых будут устанавливаться точки питания, подбор места должен проводиться в соответствии условий безопасности.

1.Монтаж проводки на кухне выполняется без плана размещения кухонной мебели.

До начала монтажа электропроводки обязательно составляется план расположения всей мебели и кухонной техники.

2. Свободный доступ к подключению

Основным требованием в размещении розеток на кухне является то, что они должны иметь свободный доступ, и при необходимости можно было без труда отключить бытовые приборы.

Устанавливать розетки нежелательно в местах, которые находятся ниже рабочей поверхности или столешницы. Установленные точки питания ниже положенного уровня требуют обрезания поверхностей для удобного доступа. Конечно такие изменения гарнитура не совсем приемлемые, поэтому прежде чем производить установку необходимо все детально обдумать.

Розетки, установленные над рабочей поверхностью, могут внести свой корректив в общий вид кухни. Заранее продуманный план позволит подобрать оптимальное решение для монтажа.

Не стоит монтировать розетки за корпусной мебелью и встраиваемой техникой, так как – это добавит мастеру больше работы. Если говорить по существу, то размещение розеток на кухне под встраиваемую технику может привести к неприятным ситуациям, которые лучше избегать. В таких ситуациях придется выпиливать отверстие в задней стенке.

За самой конструкцией без доступа к ней ставить розетку запрещено, ведь при необходимости невозможно будет добраться и отключить электрический прибор. Можно в качестве варианта установить розетку на уровне мебельных ножек, но при условии, что расстояние до пола будет не менее 20 сантиметров. Устанавливать розетки на кухне с встраиваемой техникой и мебелью лучше с боковой стороны, где есть свободный доступ.

3. Подключение розеток для «влажной техники» без использования УЗО.

Если на кухне используется «мокрая техника» типа посудомоечная машина, водонагреватели, стиральная машинка их розеточные линии должны обязательно подключаться через УЗО.

Запрещается также делать розетку в непосредственной близости от мойки, так как вода и электричество должны быть далеко друг от друга, только в этом случае достигается максимальная электробезопасность.

4. Подключение варочной поверхности или электрической плиты

Категорически запрещено устанавливать розетку напротив варочной поверхности или плиты. В результате готовки еды теплый воздух постоянно будет нагревать кабель, что со временем приведет к высушиванию изоляции, и она рассыплется. Также от тепла может оплавиться корпус розетки, что может негативно сказаться на внешнем виде и работоспособности точки питания.

5. Установка розеток вблизи газовых труб и коммуникаций.

Согласно правил ПУЭ запрещено монтировать розетки в непосредственной близости возле газовых труб и коммуникаций (водопроводов, раковин, батарей отопления). Минимальное расстояние до розеток в этом случае должно быть не менее 50 см.

Основные моменты составления схемы

Для того чтобы правильно определить размещение розеток и выключателей, важно принять во внимание такую информацию:

Нужно составить чертежи расположения мебели, осветительной и бытовой техники в доме. От количества электроприборов, которые будут устанавливаться в доме, зависит количество и размещение розеток.

Выключатели лучше расположить возле двери таким образом, чтобы при входе в комнату можно было без затруднений включить свет.

Рисунок 1. Схема правильного размещение розеток и выключателей в доме.

Согласно нормативам по установке элементов электропроводки розетки должны быть установлены с промежутком не менее 0,5 м от точки пола по вертикали. Однако в помещении, где нет повышенной влажности, целесообразно выполнять эти устройства на той высоте, которая наиболее удобна. Например, в гостиной или спальне можно осуществить монтаж розеток на расстоянии около 0,2 м от поверхности покрытия пола. При таком выполнении эти элементы не будут заметны, но их нужно оснастить специальными приспособлениями для защиты от пыли и для закрытия доступа к ним маленьких детей.

Монтаж розеток и выключателей на смежных стенах можно выполнить в одном месте, пробурив стену и подключив питание к этим элементам от одной линии. (Примерная схема компоновки элементов для подсоединения к току сети представлена на изображении 1).

Не рекомендуется располагать устройства для подсоединения к электросети на внешней стене, чтобы исключить попадания влаги снаружи. В случае вынужденного монтирования в таком месте нужно установить розетку с промежутком от 0,1 м от угла оконного проема.

Планировка размещения розеток

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

• Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
• Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
• Вытяжка — также часто используемый прибор.
• Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
• Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
• Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно, используя зональное разделение пространства в этом помещении по высоте.

В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни.

Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

ПОСМОТРЕТЬ ВИДЕО

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

Как правильно расположить розетки и выключатели в доме практические советы

Добавить в избранное

Одним из самых важных вопросов в процессе ремонта остается правильное размещение розеток и выключателей, от которых в дальнейшем зависит удобство и функциональность использования пространства. Рассмотрим отдельно каждое из помещений дома

Важно грамотно расставить все точки в зависимости от размещения мебели и электроприборов, чтобы в дальнейшем избежать как целую груду дополнительных проводов и удлинителей, так и лишние траты на электрику

В любом холле или коридоре необходимо несколько «дежурных» розеток для бытовых приборов. Если есть диван или танкетка — розетка возле него. Рядом с комодом можно разместить розетку для роутера и телефона, если планируете здесь их поставить. Выключатель при входе в дом и дублирующий в другой части помещения. Можно подумать о датчике движения для освещения.

Выключатель основного освещения кухни размещайте сразу же у входа в помещение, а дополнительного — в зоне столовой или над рабочей поверхностью. Количество розеток для электрического оборудования напрямую зависит от ваших потребностей: холодильник, морозильная камера, варочная поверхность, духовой шкаф, измельчитель, посудомоечная машина.

Дополнительные розетки для небольших электроприборов (кухонный комбайн, тостер, чайник) размещайте над рабочей поверхностью на высоте 1000-1150мм группами по 3-4 единицы. Предусмотрите несколько «дежурных» розеток на высоте 300мм от пола. При необходимости разместите розетки для телевизора на высоте 1400-1600мм от пола.

В гостиной выключатель основного освещения размещайте сразу же у входа, а дополнительного — в зоне отдыха у дивана. Розетки нужно размещать исходя из основных зон гостиной: зона с диванами и телевизором, рабочая зона, отдых и чтение. В месте, где будет расположен телевизор, предусмотрите розетку для телевизора и электро-розетки на высоте 1200-1400мм, внизу еще 5-8 розеток на высоте 300мм. Между группой сверху и снизу предусмотрите специальный кабель-канал.

У дивана разместите розетки внизу для ноутбука, торшера или лампы. Несколько розеток с выключателями можно разместить над столиками у дивана на высоте 600-900мм (зависит от высоты тумбы). Несколько розеток расположите за рабочим столом, две розетки можно разместить над ним для зарядки телефона или ноутбука на высоте 800-900мм. В зоне отдыха несколько розеток внизу, кроме того, «дежурная» возле входа под выключателем.

Выключатель основного освещения спальни стоит разместить сразу у вдоха и продублировать у кровати по обе стороны над тумбами. Для декоративного освещения и бра достаточно выключателей только над прикроватными тумбами. В ту же группу добавьте по 1-2 розетки.

Помимо розеток возле кровати, предусмотрите несколько «дежурных» розеток (для пылесоса, торшера) и розетки для телевизора (в зависимости от его размещения, внизу или на высоте 1200-1400мм). Если планируете рабочее место в спальне, добавьте у стола 2-3 розетки на высоте 300мм.

Выключатель основного освещения, расположенный у входа в комнату, должен находиться на уровне не выше 1000мм от пола, чтобы ребенок мог без труда до него достать. Выключатель дополнительного освещения может быть расположен над тумбой у кровати (стоит добавить к нему розетку), достаточно нескольких розеток внизу и блок из 3-4 возле рабочего стола. Все розетки должны иметь дополнительную защиту (шторку, крышку и т.п.).

Выключатель освещения ванной комнаты, как правило, расположен с наружной стороны помещения у двери. Основной блок электрических розеток с защитными крышками должен быть размещен над тумбой с умывальником (не ближе 500мм от оси смесителя на высоте 1000-1100мм). Рядом можно поместить выключатель подсветки зеркала и декоративного освещения. Дополнительно понадобятся розетки для стиральной машины, бойлера и полотенцесушителя, если нужно.

Основным принципом размещения розеток в любом из помещений квартиры служат его функциональное назначение и расстановка мебели. Основное правило: выключатель у входа в помещение (так чтобы при открывании двери он не оказался за ней) на высоте 900-1100мм от пола, несколько «дежурных» розеток на высоте 300мм от пола и необходимые по ситуации розетки (у кровати, за столом, в зоне телевизора, возле кресла, возле электротехники и т.д.)

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

• те, которые предназначаются для открытой установки;
• те, которые устанавливаются скрытым способом;
• блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

• над мойкой;
• плитой;
• непосредственно за корпусом бытового прибора.

Как правильно обозначить выключатели на строительных схемах?

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).

http://remotn.ru

Важные моменты расположения выключателей

Для того чтобы ремонт в помещении в дальнейшем приносил вам не только удовлетворение, но и комфорт, нужно ознакомиться с некоторыми нюансами:

1. Выключатель, который будет являться основным и освещать помещение, необходимо размещать на определенной высоте – около 70-90 сантиметров от пола. При этом необходимо учитывать рост членов семьи. Это нужно для того, чтобы каждому члену семьи было удобно пользоваться выключателем. По правилам установки розеток,  человеку должно быть удобно нажимать на клавишу выключателя, при условии, что рука должна быть опущена и отведена немного в сторону. Поэтому, оптимальным расстоянием считается установка выключателя на расстоянии не выше, чем 80 сантиметров от пола. Кроме того, любой выключатель, а также розетка не должны быть заслонены открывающейся дверью или мебелью. Их размещают с той стороны, где находится дверная ручка.
2. Выключатели для ванной комнаты, туалета, а также подсобных помещений и кладовой устанавливают в коридоре.
3. Для дополнительного освещения помещения, например для включения подсветки с элементами декора, располагают в любом удобном месте так, чтобы они гармонировали с дизайном помещения.

Расположение розеток на кухне

Согласно “Своду правил” (пункт 15.27), на кухне должно быть не менее 4 электророзеток на ток 10 (16) А, но сейчас, при большом количестве бытовой техники, это количества явно недостаточно, а кроме того, территория кухни изначально функционально зонирована, т. е. разделена, пусть даже и не визуально, на рабочую и столовую зоны.

Розетки и вилки для подключения электрической плиты массивны и внешне непривлекательны, даже в таком белоснежном исполнении. Поэтому их лучше спрятать вглубь кухонного шкафа, но с сохранением разумной доступности.

В столовой зоне, в зависимости от набора и размещения мебели, хватит 1-3 разъёмов, из них 1-2 расположены над обеденным столом или в непосредственной близости от него, на уровне 105-115 см. В случае размещения холодильника, понадобится ещё одна розетка, расположенная около холодильника (10-15 см), в 15-20 см от пола. Если планируется установка телевизора, то рядом с местом его установки понадобятся ещё две, электрическая и телевизионная. О параметрах бытовых электророзеток подробно рассказывается в этой статье.

Только что встроенные в столешницу розетки выглядят привлекательно, но со временем повседневность внесёт свои коррективы. Щели забьются остатками пищи, жира, напитков которые очень трудно удалить. Поэтому устанавливая подобные вещи, учтите эту непривлекательную сторону быта.

Сложилась определенная практика расположения розеток в рабочей зоне кухни. Обычно, это три горизонтальных ряда.

1. Состоит из 3-5 устройств, находится на расстоянии 10-25 см. от пола, служит для подключения: посудомойки, холодильника, духового шкафа, варочной поверхности.
2. Расположен на уровне 110-115 см, служит для оперативного использования, состоит из 2-4 устройств.
3. Располагается под потолком. Чаще всего, это одна розетка, предназначенная для подключения вытяжки. Распределение по горизонтали зависит от количества бытовой техники и её размеров.

Размещение розеток на кухне не регламентируется, но есть ограничения. Их нельзя располагать ближе 50 см от газовой трубы, непосредственно около мойки.

Расположение электророзеток в других помещения квартиры, зависит от индивидуальных особенностей её обитателей. Поэтому все общие рекомендации в лучшем случае бесполезны. Отмечу только некоторые особенности размещения в зависимости от типа конструкции аппаратуры.

Расположение электророзеток у стола для компьютера

В зависимости от типа компьютера есть два варианта размещения электророзеток.

Как видите, на рабочем месте у стола для компьютера, достаточно одной розетки. Такая схема имеет свои плюсы, розетка “сидит” на отдельной линии, на своём АВ.

1. Для подключения стационарного компьютера, моноблока удобнее пользоваться розетками, расположенными на уровне или чуть выше плинтуса. На самом деле, в этом случае хватит и одной. Компьютер, сопутствующая офисная техника, нуждается в защите от скачков напряжения. Для этого понадобится как минимум сетевой фильтр, а если сохранность данных имеет значение, то и источник бесперебойного питания. Все эти устройства имеют ряд гнёзд, которые заменят стационарные разъёмы.
2. Мобильные компьютеры, ноутбуки, планшеты, имеют встроенную защиту, поэтому для их подзарядки, удобнее пользоваться розетками расположенными над столешницей стола.

Расположение электророзеток у телевизора

Чаще всего телевизор в квартире, даже если он не один, расположен стационарно, а оперативность его подключения к электросети, не имеет большого значения, поэтому розетку лучше спрятать за корпус телевизора.

Наверное, это не самый удачный пример размещения электророзетки для телевизора, но получилось из-за того что мебель, тумбочка для телевизора, была куплена уже после того, как розетка была установлена.

При использовании телевизора в комплексе с другими устройствами: домашним кинотеатром, ресивером, игровой приставкой, понадобится целый ряд розеток и не только электрических.

О расположении выключателей в ванной комнате, мы уже говорили. Что касается других помещений квартиры, то нормативные правила допускают установку выключателей где угодно, даже под потолком (Свод правил, пункт 15.33). ПЭУ лишь рекомендует располагать выключатели около дверных проёмов, не выше 1 м от уровня пола со стороны дверной ручки. ПЭУ не приводит конкретных цифр, но практика показывает, что оптимальное расстояние от электровыключателя до дверного косяка 10-20 см. Если кого-то интересует тема выбора бытового электровыключателя, читайте в этой статье.

Высота размещения розеток и выключателей от пола

Расположение розеток и выключателей освещения

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схемурасположения розеток и выключателей, рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу.

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7. 1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Правила ПУЭ пункт 7.1.48: расположение любых выключателей и розеток не менее 0.6 метра от дверного проема душевой кабины и обязательно розетка должна быть подключена через защитный аппарат (УЗО).

Расположение выключателей

Существует много дискуссий о том на какой высоте устанавливать выключатели – по плече или под руку?

В советские времена выключатели располагали на высоту плеча взрослого человека, это примерно 170-180 см.

В нынешнее время выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

Что касается правил, то ПУЭ не дает конкретных значений по расположению выключателей. Единственное что нужно помнить:

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

Ведь если вы проживаете в частном доме или квартире и вам по техническим соображениям или по потребности нужно изменить указанные расстояния то думаю, что ничего страшного в этом не будет, как говорится, каждый хозяин делает под себя. Но и не стоит забывать про безопасность, свою и своих близких (ПУЭ 7.1.50 ).

А если вы размещаете электроаппараты, где то, в магазине или каком не будь общественном месте, тогда конечно лучше прислушаться к данным правилам ПУЭ и сделать все как нужно, для того, что бы не пришел потом какой не будь инспектор и не оштрафовал владельцев за несоблюдение общепринятых норм и правил.

Похожие материалы на сайте:

Электрика в доме

Высота установки розеток и выключателей

В процессе строительства дома или ремонта квартиры очень часто возникает вопрос — на какой высоте от пола должны быть установлены выключатели и розетки?

Этот вопрос не такой пустяковый как кажется. Здесь я хочу поделиться собственным опытом. Раньше розетки устанавливали на высоте 1-1,2 метра, а выключатели 1,5-1,7 метра, но в современном строительстве такое расположение считается не совсем удобным. Стоит сказать, что никаких строгих стандартов по высоте монтажа выключателей и розеток в природе нет (ни в ПУЭ, ни в СНиПах и ГОСТах).

Также нет никакого пресловутого Евростандарта. Делается так, как удобно людям. А как удобно? В различных источниках можно встретить совершенно различные данные. В основном эти источники заявляют следующее: высота установки выключателей от уровня чистого пола составляет 85-90 см, а розеток 30 см.

Продиктовано это следующими причинами. Человеку удобнее включать свет по ходу движения не поднимая руки. Если сделать ниже, человек будет тянуться, выше — поднимать руку.

Какой должна быть высота установки розеток по правилам?

Следуя этим рекомендациям я сделал выключатели на уровне от 85 до 90 см и понял, что для моего роста 178 см — это низко! Чтобы включить свет я вынужден был выпрямлять руку полностью, а это оказалось не комфортным. Тогда я провел ряд экспериментов с собой и другими домочадцами, в том числе детьми и определил, что оптимальная высота установки выключателей от уровня чистого пола составляет 97-98 см (то есть от 95 до 100 см).

Только в таком случае не приходится тянуться и наклонять корпус. Эта высота удобна как для относительно высоких людей, так и для людей среднего роста. Любопытен тот факт, что стандартом высоты для дверных ручек является как раз 95-100 см. И в этом смысле мне не совсем понятно, откуда вообще взялись 90 см для выключателей.

Ведь 1 метр — это то, что оптимально для человека.

Важно! Что высота считается от чистого пола, то есть со всеми отделочными покрытиями (стяжка, ламинат, плитка, паркет). Иногда выключатели размечают от уровня плиты перекрытия, а когда делается стяжка, то она может получиться толще и выключатель окажется в результате ниже. В таком случае я рекомендую заложить провода с запасом по высоте, а после того, как будут сделаны грубые отделочные работы (стяжка) просто походить по помещениям и, имитируя включение, рукой прислоняться в том месте у стены, где будет будущий выключатель.

Только тогда вы поймете на какой высоте вам удобнее делать выключатель.

Расстояние выключателя до проема двери.

Здесь я также совершил небольшой промах, установив несколько выключателей на расстоянии 20-25 см от проема. Это оказалось неудобным. Заходя в помещение в темное время суток я, как правило, далеко не с первого раза нахожу выключатель.

В других комнатах я установил выключатели на расстоянии 15 см (от края проема до края выключателя) и это оказалось намного удобнее. Расстояние до выключателя от проема двери с моей точки зрения должно составлять 10-15 см, не более!

Высота размещения розеток

Сейчас розетки делаются ниже, чем 50 лет назад, на высоте примерно 20-35 см от пола в расчете на то, чтобы они сами и висящие провода не нарушали эстетический вид помещения.

Здесь нет таких требований к эргономике, как с выключателями, но есть нюансы. Розетки общего назначения лучше делать действительно пониже — 20-35 см. Однако возле рабочих и письменных столов, на кухнях и в других местах, где вы заведомо знаете как и что вы будете включать в розетки, высоту лучше определять по месту исходя опять же из удобства использования. Если у вас запланирован письменный стол, то для подключения компьютера, зарядного устройства для телефона и другой техники вам, возможно, удобнее расположить розетку выше плоскости стола на высоте 80-90 см, чем потом лазить под стол.

Это же касается и расстояния до углов. Необходимо иметь хотя бы ориентировочный план расстановки мебели, иначе может получиться, что все розетку будут за шкафами и кроватями.

Автор: Andrey_B
Любое использование материалов сайта возможно только с разрешения автора и с обязательным указанием источника.

Добавить комментарий:

Сортировка комментариев: Последние сверху | Первые сверху

2018-02-12 23:19:53 | Владимир
Померил, мне при росте 176, удобны выключатели на 85.

Насчёт близости к дверному проёму — точно, минимальное расстояние оставить нужно между выключателем и облицовкой — сантиметров пять, а дальше не надо.
Насчёт дверной ручки, так там другое движение руки: рука сгибается и сверху кладётся на ручку, поэтому она выше должна быть. Для выключателя руку не надо сгибать.

2013-05-21 12:42:14 | Виктор
Огромное спасибо за практический совет!

2012-11-20 16:49:20 | Alex
Полностью согласен со статьей.

Добавлю из опыта: часть розеток над письменным столом сделал за монитором (не видно, но они есть 🙂 — можно втыкать всякие адаптеры и блоки питания длительного применения), две розетки на виду — удобно втыкать зарядники для сотовых, электробритв и т. д. Для подключения компьютерной техники прикручиваю удлинители-пилоты к внутренней боковине стола, а вот сам пилот втыкаю в отдельную розетку, установленную как раз под столом.

Связаться с автором сайта

Советы по строительству частного дома. Часть 7.

Советы по строительству частного дома. Часть 7.

Планирование электрики и освещения. Выключатели освещения, приборы освещения, расположение розеток в частном доме.

● Обязательно надо сделать план прокладки наружных/внутренних инженерных сетей и неукоснительно следовать этому плану.

При монтажных работах хорошо бы сделать фотофиксацию мест укладки электропроводки (и не только электрики). Такие фотодокументы в дальнейшей жизни не раз помогут избавиться от различных проблем при ремонте, перепланировке и других действиях.
● Не стоит делать разводку электросети, предварительно не сделав планировку внутреннего убранства и расстановки мебели.
● Провода в проводке лучше делать использовать медные и с запасом по сечению.
● Электросети в частном доме включают в себя: локальную сеть, туалет, TV, компьютер, сигнализацию, домофон, термодатчик котла, пожарную сигнализацию, кухонную вытяжку, вытяжки в туалете и ванной.
● При монтаже электросетей в доме хорошо бы предусмотреть вывод питания и кабеля видео на входную группу.
● Если потолок достаточно высокий, то для облегчения мытья люстры можно снабдить её тросиком — в этом случае люстру можно будет приспускать.
● При планировке и монтаже электропроводки лучше сразу сделать осуществить систему подсветки на придомовой территории.

● На каждый потребляющий электроэнергию прибор лучше поставить автомат, чтобы в последствии не испытывать неудобства.
● Такой электроприбор, как стиральная машина, надо посадить на персональный автомат.
● Счётчики и автоматы лучше устанавливать вне зданий.

Высота установки выключателей и розеток от пола

Таким образом при выключении рубильника исчезает напряжение во всём доме.
● В частном доме в целях безопасности можно установить индивидуальные дымовые оповещатели — стоят они недорого.

Выключатели освещения.

● У входной двери надо сделать центральный выключатель — это позволит включать/выключать освещение и электроприборы прямо с порога.
● Выключатели устанавливать только «евро».
● Лучше сделать побольше так называемых «проходных» выключателей для того, чтобы выключать освещение, не возвращаясь из помещения в помещение.
● Высота, на которую следует устанавливать выключатели, должна составлять 80-90 см — для того, чтобы и ребёнок смог свободно дотянуться.
● Удобно будет, если установить выключатели с подсветкой.
● В спальной комнате можно установить два выключателя — у входа и рядом с кроватью.
● На приусадебном участке можно установить дистанционное включение/выключение освещения, подсветки дорожек, бассейна и прочих построек.
● В спальне ребёнка можно использовать диммеры — реостаты для того, чтобы свет угасал медленно, а не резко.

Расположение розеток в частном доме.

● Устанавливать розетки лучше не одинарные, а двойные.

По расходам это практически одинаково, а в будущем двойные розетки будут не раз выручать и не надо будет приспосабливать различные тройники.
● Места для установки розеток необходимо спланировать, исходя из будущей расстановки мебели.
● Не стоит устанавливать розетки «в пол».

В этом случае они будут постоянно открыты и в них непременно будет скапливаться пыль, а вот пол уже будет помыть несколько проблематично.
● Высота расположения розеток определяется, исходя из их предназначения. Не имеет смысла устанавливать розетки на виду в тех случаях, когда именно в этих местах не будет производиться частое включение/выключение электроприборов.
● В комнате, где будет использоваться компьютер, розетки лучше расположить выше системника.
● Не стоит устанавливать слишком много розеток.

Если установить в рамке пять гнёзд, то не факт, что они все будут использоваться.
● На кухне розетки следует устанавливать выше, чем используемые электроприборы: кофеварка, микроволновка, электрочайник, тостер и т.

п. Таким образом включение и выключение производится без лишних перемещений электроприборов.
● В ванной комнате розетки также лучше установить на определённой высоте, чтобы не было нужды отодвигать бытовые приборы.
● Не забыть установить розетку в прихожей и коридоре.
● Нелишним будет установить внешние влагозащищённые розетки во дворе и по фасаду — это можно сделать в виде отдельно группы на главном щите. При использовании различных электроинструментов (мойка, газонокосилка и т.

д.) пользоваться переноской не всегда удобно.

Приборы освещения.

● Лампочки в световых приборах лучше использовать светодиодные — при постоянно включённом освещении в нескольких помещениях экономия будет значительная.
● Точечные светильники в стиле «звёздное небо» лучше не устанавливать.

Весь этот «креатив» быстро надоест и к тому же лампочки в этой системе имеют тенденцию к перегоранию.
● Светильники лучше использовать с обычными патронами Е 27, Е 14. Это более надёжно и при желании можно легко поменять лампочки на энергосберегающие.
● Установка потолочных утопленных светильников с лампами накаливания с тонким цоколем вверх чревата тем, что в дальнейшем будет довольно непросто поменять лампочку, которая обязательно «закусится» в патроне.
● В кухонном помещении в обязательном порядке следует установить подсветку над рабочей поверхностью.

Для связи: [email protected]

Использование материалов сайта
при условии обязательной гиперссылки на данный ресурс.

— begin of Top100 code —>

Высота установки выключателей и розеток: правила и стандарты

1. Рамочная система.

Уже много лет существует возможность группировать розетки в рамки от 1 до 5. Причем не только силовые, но также компьютерные и телевизионные и даже выключатели.

Межцентровое расстояние между стыкуемыми подрозетниками должно быть ровно 71 мм. Сверлить в бетонной стене под подрозетники нужно коронкой минимум на 68 мм (таков диаметр нормального подрозетника), но можно и больше — 70, 73. Даже и на 80, тогда риск несостыковки подрозетников сводится к нулю.

Фиксируются подрозетники в бетоне с помощью штукатурной смеси. Проще всего использовать гипсовую смесь типа Кнауф Ротбанд, так как она достаточно вязка, чтобы комфортно вклеивать подрозетники.

Для монтажа подрозетников в гипсокартон межцентровое растояние 71, но отверстие строго 68мм, так как крепится в гипсокартон (и другой листовой материал) за счет «лапок» притягивающий основание к листу.

Если сделать отверстие больше, подрозетник просто провалится в полость за листом.

Стоит ли говорить что подрозетники монтируются, когда кабель уже подведен к месту монтажа? Сказал.

2. Расстояние от пола.

Для стандартных розеток расстояние от центра розетки до пола 300мм.

Для стандартных выключателей расстояние от центра выключателя до пола 900мм.

Для терморегуляторов расстояние от центра терморегулятора до пола 1500мм.

С телевизионными розетками дела обстоят хитрее.

Тут надо уже примерить, а лучше всего нарисовать будущий телевизор на стене, предусмотреть где будет располагаться крепежная рамка, и в нижней части телевизора (так чтобы он перекрывал розетки) предусмотреть размещение розеток.

Для телевизора на 30-40 дюймов расположенного напротив кровати, например, нормальная высота розеток 1100мм от пола до их центра.

В ванных комнатах и санузлах безопасно размещать розетки и выключатели выше раковины минимум на пол метра.

Расстояние от откоса.

Расстояние от откоса до первой розетки из группы должно быть 150-200мм, и быть одинаковым во всех помещениях. Точно отмерить эти расстояние до выравнивания стен штукатуркой практически невозможно, следовательно идеальный вариант перенести разметку и монтаж подрозетников на момент когда все стены уже сформированы.

Силовые и слаботочные розетки принято разводить друг от друга на расстояние как минимум еще одной розетки, чтобы минимизировать помехи, создаваемые полем от силовых кабелей. Тоесть чтобы сформировать блок розеток для телевизора, надо сделать два подрозетника для силовых розеток, пропустить одну розетку, а потом два подрозетника для слаботочных розеток.

К слаботочным розеткам относятся компьютерные, телевизионые, спутниковые, FM-розетки, и розетки с кабельканалом.

Материалы по теме:

Если у вас есть, что добавить по теме, не стесняйтесь.

На какой высоте устанавливаются розетки и выключатели? Какое расстояние между изоляторами должно быть при монтаже ретро-проводки на витом кабеле?

Для внутренней проводки ПУЭ и СНиП устанавливают следующие требования и рекомендации:

Выключатель устанавливается на высоте 1,5–1,8 м от пола.

Высота установки выключателей и розеток

Комментарий 220.ru: сейчас проектировщики эту высоту редко соблюдают, устанавливая выключатели или диммеры на меньшей высоте, позволяющей включать свет, не поднимая руку. Это эргономично, но авторы требования устанавливать выключатель выше, наверное, принимали во внимание потребность защитить детей от потенциально опасных устройств.

И наоборот… Выключатель (диммер) устанавливается со стороны ручки двери (а не со стороны петель), чтобы открывшаяся дверь не загораживала его (если она открывается на ту же сторону) и чтобы доступ к нему был удобней.

Для «сырых» помещений предпочтительно устанавливать выключатель со стороны смежного, более «сухого» помещения. То есть, например, при входе в ванную комнату, а не внутри. В кладовках, подвалах, гардеробных и прочих подсобных помещениях так же рекомендуется устанавливать выключатель освещения снаружи, перед входом.

Для остальных — как удобнее.

Требования к установке розеток. Высота монтажа розеток в комнатах (и на кухне) не нормируется. Расстояние до металлических труб и прочих заземлённых конструкций во всех помещениях, кроме кухонных, не должно быть менее 50 см. Минимальное расчетное количество розеток: две на кухню (независимо от площади), в комнатах — одна розетка на десять кв.

Для внешнейретро-проводки на изоляторах есть отличная иллюстрация из книги «Назарова В. И. Современный монтаж электропроводки и теплых полов.»

Важно: эти рекомендации помогут в составлении дизайн-проекта собственникам помещений и дизайнерам интерьера, но проводить инженерное проектирование и выполнять монтаж электрики должны профессионалы.

Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю — безопасность во время эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы в процессе использования розетки и выключатели были защищены от повреждений механического характера и влаги.

Дополнительно важно учитывать длину проводов электроприборов — высота расположения источников электроэнергии должна быть такой, чтобы провод находился в свободном положении без натяжения.

Нормы и стандарты

Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.

Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

Проектирование монтажа

Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:

1. Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
2. Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
3. Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания — не заслоняйте их мебелью и электроприборами.
4. Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.
5. Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
6. Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
7. Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.

Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.

Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.

Подготовка кухни

Кухня — это помещение, где розетки играют особо важную роль, хотя бы потому, что вся работа здесь построена на использовании электроприборов. Ежедневно на кухне включают и выключают духовой шкаф, микроволновую печь, блендер, комбайн, кофеварку, соковыжималку и прочие важные составляющие комфортной жизни современного человека. Постоянно от сети работают холодильник, посудомоечная машина, у кого-то плита и морозильная камера.

Для того чтобы расположение розеток и высота выключателей оказались рациональными, проектирование нужно начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.

Существуют определенные нормы монтажа розеток на кухне, придерживаясь которых, можно добиться максимальных удобства и безопасности в помещении в процессе эксплуатации электроприборов:

1. Источники электроэнергии для посудомоечной машины, стиральной (если она расположена на кухне) и холодильника должны быть расположены на расстоянии не более 20 см от пола. Такое расстояние оптимально, учитывая длину проводов указанных электроприборов.
2. Розетки для небольших электроприборов – миксера, чайника, блендера – удобнее в использовании, если расположить их невысоко над столешницей рабочей поверхности — 20-30 см.
3. Для вытяжки, электрической колонки на кухне розетку можно монтировать на расстоянии двух метров от пола и выше.

Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них правильным будет разместить на расстоянии от 5 до 10 см над ними.

А вот для встраиваемой техники, помимо требований в отношении расположения розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.

Ванная комната

Особенность ванной комнаты — высокий и постоянный уровень влажности. Поэтому высота установки розеток и выключателей должна быть спроектирована с учетом основных требований ГОСТа и ПУЭ.

Очевидно, что устанавливаются розетки на определенном расстоянии от душевой кабины и раковины. Расстояние между ними должно составлять как минимум метр. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров предполагаемых для эксплуатации электроприборов. Ниже даны рекомендации в отношении высоты размещения источников электропитания в ванной:

1. Для бойлера и вытяжки на стене расстояние от пола не менее 1,5 метров.
2. Для мелких электроприборов (фена, бритвы и пр.) — 1 метр.
3. Для встроенных приборов (стиральной машины) — 20-30 см от пола.

Обратите внимание! Слишком низко размещенные розетки с очевидным нарушением требований ПУЭ над полом — это риск короткого замыкания во время возможного «наводнения» в ванной.

Спальня и гостиная

Монтаж розеток и выключателей, сколько бы их ни было, как в промышленных, офисных, так и в жилых помещениях, помимо безопасности, должен отвечать требованиям в отношении комфорта их использования. Если говорить о спальне, то здесь удобным будет размещение по одному выключателю и розетке с обеих сторон от кровати.

Оптимальный вариант в этом случае — ставить розетки на расстоянии 70 см от пола. Это расстояние позволит пользоваться прикроватной лампой без дискомфорта, связанного с нехваткой провода, заряжать гаджеты, регулировать уровень освещения прямо в кровати.

Важно продумать размещение дополнительных источников электропитания в рабочей зоне и возле туалетного столика, если такой имеется. На какой высоте устанавливают розетку в этом случае? Подходящей станет высота в 30 см от пола возле рабочего стола (уместным станет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования мелкогабаритных электроприборов (фена, плойки и пр.).

В гостиной обязательно делают несколько розеток за телевизором на расстоянии от одного метра от пола. Дополнительно потребуется предусмотреть розетки для остальных приборов, работающих в комнате с учетом деления ее на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя воздуха или утюга.

Основной выключатель в гостиной удобнее располагать при входе. Если используется «сложное» освещение, то потребуются такие же «сложные» выключатели на основе нескольких клавиш.

Монтаж по правилам в помещениях разного назначения

Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.

Штепсельные розетки поставить можно:

1. В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
2. В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
3. В школах и детских садах на расстоянии 1,8 метров от пола.

Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.

В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.

Штепсельные источники электропитания в жилых помещениях и местах пребывания детей должны быть оснащены защитным устройством, прикрывающим доступ к ним при вынутых вилках.

Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

• установка розеток и выключателей по так называемому «евростандарту»;
• «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

• В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
• Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
• В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

• Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

• В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
• Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

• Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
• Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

• Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

• Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
• Зона 1 (внешняя вертикальная поверхность ванной).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

На какой высоте необходимо устанавливать розетки и выключатели в медицинских учреждениях?

Электролаборатория » Вопросы и ответы » На какой высоте необходимо устанавливать розетки и выключатели в медицинских учреждениях?

Для медучреждений существуют свои нормативные документы по электробезопасности. Они более жесткие, чем для обычных помещений и учреждений. Полностью эти требования изложены в ГОСТ Р 50571.28 «Электроустановки зданий. Часть 7-710. Требования к специальным электроустановкам. Электроустановки медицинских помещений».

Ссылка на нормативную базу:

ПУЭ п. 6.6.30. Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.
ПУЭ п. 6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
ПУЭ п. 7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.
В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
ПУЭ п. 7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
ПУЭ п. 7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.
ПУЭ п. 7.1.54. Выключатели светильников рабочего, безопасности и эвакуационного освещения помещений, предназначенных для пребывания большого количества людей (например, торговых помещений магазинов, столовых, вестибюлей гостиниц и т.п.), должны быть доступны только для обслуживающего персонала.
ГОСТ Р 50571.28 п. 710.55.3. Подключение розеток электропитания в медицинских помещениях группы 2 с медицинской системой IT.
Для каждого места лечения пациентов, например в изголовье коек, должны соблюдаться следующие правила установки розеток электропитания:
— должно быть установлено не менее двух розеток с питанием от отдельных линий либо
— должна быть обеспечена индивидуальная защита от сверхтока для каждой розетки.
Если в части медицинского помещения используются другие системы (TN-S), то розетки, подключенные к медицинской системе IT, должны иметь:
— конструкцию, которая исключала бы их использование в другой системе, или
— четкую, прочную маркировку.

Где устанавливать электрические розетки и выключатели

Где размещать электрические розетки и выключатели?

Утвержденный документ P Строительных норм (Англия и Уэльс) гарантирует, что домашние электрические установки установлены безопасным образом, безопасны и пригодны для использования людьми. Основная цель состоит в том, чтобы гарантировать, что выполняемые работы соответствуют Строительным нормам 2010. Руководство в Утвержденном документе P предлагает, чтобы электрические установки были спроектированы и установлены в соответствии с BS 7671.

Кроме того, в нашем Техническом руководстве приведены рекомендации по прокладке кабелей и соответствующему количеству электрических розеток для различных комнат в типичном новом доме. Эта статья содержит краткое изложение рекомендаций по размещению и описание наших гарантийных требований.

Электрооборудование и кабели

В нашем техническом руководстве в разделе «Электромонтаж» рекомендуется: «Необходимо обеспечить подходящие электрические сети подходящего размера для обычного домашнего использования. ”

При прокладке кабелей кабели с ПВХ-покрытием не должны контактировать с изоляцией из полистирола. Электрические кабели не должны быть диагональными, а их расположение должно соответствовать приведенной ниже схеме.

Розетки

Розетки должны быть удобно расположены в непосредственной близости от телевизионных антенн и телефонных розеток, что позволит подключать электрическое оборудование, включая телевизоры и DVD-плееры. В целях гарантии: В номерах должны быть следующие розетки 13а:

• Кухня / подсобка — 8 точек
• Столовая — 4 выхода
• Гостиная или семейная комната — 8 розеток
• Спальня (основная) — 6 розеток
• Спальня (другая) — 4 выхода
• Лендинг — 2 выхода
• Зал — 2 выхода

Кулинария

Приборы для приготовления пищи, предусмотренные для кухонного помещения в жилом помещении, должны быть соответствующим образом переключены и заканчиваться подачей электричества минимум 30А. Если предоставляется плита для плиты, ее необходимо разместить сбоку от пространства для плиты. Розетка на 13а должна быть расположена в кухонном пространстве, откуда газ поступает в жилище.

Светильники

Во всех помещениях должна быть установлена ​​как минимум одна стационарная розетка. На площадях площадью более 25 м2 должны быть две стационарные розетки.

Залы, площадки и лестничные клетки снабдить осветительными розетками и двухпозиционными выключателями. Пусковые зажигалки и другие приспособления, устанавливаемые заподлицо, не следует устанавливать через потолок, если потолок обеспечивает часть необходимой звукоизоляции или огнестойкости собственности.

Если осветительные приборы установлены на потолках под пустотами в крыше (за исключением соломенных крыш), необходимо принять меры для предотвращения риска возгорания из-за близости других материалов.

Пассивные инфракрасные (PIR) датчики должны использоваться в общих и внешних помещениях.

Расположение розеток и выключателей

Розетки и выключатели следует располагать в соответствии со схемой:

Переключатели потребительского блока должны быть в диапазоне от 1350 мм до 1450 мм.

Вы можете узнать больше о требованиях Части P в отношении высоты электрического оборудования в новом доме в Выпуске 6 нашего информационного бюллетеня Technical Update.

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Статья 210 — Ответвительные цепи: Требуемые розетки освещения, Часть II

210,70 Требуемые розетки освещения

Национальный электротехнический кодекс определяет его цель как «практическую защиту людей и имущества от опасностей, возникающих в результате использования электричества. [90.1 (A)] Адекватность кода рассматривается в 90.1 (B). Некоторые ключевые моменты, затронутые в этом разделе, включают: 1) положения, содержащиеся в Кодексе , считаются необходимыми для обеспечения безопасности; 2) в то время как надлежащее обслуживание и соблюдение Кодекса приведет к установке, которая практически не будет опасна поражением электрическим током, она не обязательно будет эффективной, удобной или адекватной для хорошего обслуживания; и 3) положения Национального электротехнического кодекса не обязательно предусматривают расширение использования электроэнергии в будущем.Хотя планирование использования электричества в будущем не требуется, мы также не ограничиваемся минимальными требованиями.

Требования к розеткам и розеткам освещаются в Статье 210. Охватываются все помещения, но многие из этих положений относятся к жилым единицам. В прошлом месяце модель In Focus начала новую серию, охватывающую необходимые осветительные розетки. Серия началась с обсуждения терминологии статьи 100; затем обсудили некоторые связанные положения статей 314 и 422. In Focus этого месяца возобновляется с 210,70.

Как указано в 210.70, розетки освещения должны быть установлены в соответствии с положениями пунктов 210.70 (A), (B) и (C). Эти три подраздела содержат требования к жилым единицам, комнатам для гостей (гостиница, мотель или аналогичные помещения) и определенным областям в нежилых помещениях. Требования к розеткам освещения для жилых единиц разделены на три подраздела в разделе 210.70 (A). К ним относятся: жилые помещения, дополнительные помещения и места для хранения (или оборудования).В первом подразделе рассматриваются положения розеток для освещения жилых комнат (и ванных комнат). Второй содержит требования к коридорам, лестницам и гаражам. Последний подраздел 210.70 (A) охватывает чердаки, подпольные помещения, подсобные помещения и подвалы.

Осветительные розетки в жилых домах должны быть установлены в соответствии с 210. 70 (A) (1), (2) и (3). В каждой жилой комнате (и ванной) жилого дома должна быть установлена ​​как минимум одна осветительная розетка, управляемая выключателем [210.70 (А) (1)]. Это положение требует наличия как минимум одной розетки освещения в каждой жилой комнате и как минимум одного настенного выключателя для управления ею. Словарь определяет пригодное для жизни как «пригодное для проживания». Жилые комнаты включают, но не ограничиваются: кухни, зоны для завтрака, столовые, семейные комнаты, великолепные номера, бонусные комнаты, гостиные, гостиные, салоны, библиотеки, логова, солярии, спальни, комнаты для отдыха и т. Д. одно из двух исключений, по крайней мере, одна розетка освещения, управляемая настенным выключателем, требуется в каждой жилой комнате.(См. Рисунок 1.)

Как указано в 90.1 (C), код не предназначен в качестве проектной спецификации. Поэтому точная высота настенного выключателя не указана. Розетка освещения должна находиться в помещении, но расположение выключателя не оговаривается. Настенный выключатель можно установить внутри или снаружи помещения. В большинстве случаев настенный выключатель находится в комнате и находится в пределах досягаемости при входе в комнату. Иногда настенный выключатель располагается сразу за пределами комнаты.Например, на кухне в жилом доме розетка для освещения находится в центре комнаты. У входа на кухню дверь не будет. Слева от входа — кладовая, а сразу за ней — холодильник. С левой стороны нет места для переключателя. Справа — электрическая плита. На стене за плитой металлический фартук. Из-за такой конструкции на кухне нет удобного места для настенного переключателя. Выключатель будет установлен на стене сразу за входом в кухню.(См. Рисунок 2.)

В то время как код не требует наличия более одного настенного выключателя в каждой комнате, дополнительные выключатели часто устанавливаются в помещениях, имеющих более одной двери (или входа). Например, гостиная в жилом доме имеет три входа. Хотя требуется только один переключатель, подрядчик по электрике установит три. Освещение в этой комнате будет регулироваться двумя трехпозиционными и одним четырехпозиционным переключателем. (См. Рис. 3.) В некоторых штатах и ​​местных юрисдикциях могут потребоваться дополнительные настенные выключатели в комнатах, имеющих более одной двери (или входа).Получите копию любых дополнительных правил и положений для вашего региона.

Два исключения относятся к жилым комнатам. За исключением кухонь и ванных комнат, одна или несколько розеток, управляемых настенным выключателем, могут быть установлены вместо розетки освещения [210.70 (A) (1) Исключение № 1]. Если настенный выключатель управляет одной или несколькими розетками, розетка не требуется. Например, настенный выключатель, установленный в гостиной, будет управлять нижней половиной каждой дуплексной розетки в этой комнате.Из-за переключаемых розеток розетка не требуется. (См. Рисунок 4.)

Подключение розетки таким образом, чтобы одна половина была типичной розеткой, а другая половина управлялась переключателем, обычно называется розеткой с разделенной проводкой. Язычок сбоку удален, поэтому одной розеткой можно управлять с настенного выключателя, а другой может оставаться под напряжением, независимо от того, включен или выключен выключатель. (См. Рисунок 5.) Розетки с разделенной проводкой могут питаться от одного источника (один прерыватель или предохранитель) или от нескольких источников.Розетка с разделенной проводкой, питаемая от одного источника, не является многопроволочной ответвленной цепью. Следовательно, соблюдение требований к многопроволочной ответвленной цепи не требуется.

Розетки с разделенной проводкой, питаемые от многопроволочной ответвленной цепи, должны быть установлены в соответствии с положениями в 210.4 (B) и 300.13 (B). Многопроволочная ответвленная цепь состоит из двух или более незаземленных (токоведущих) проводов и одного заземленного (нейтрального) проводника. В жилых домах, если многопроволочная ответвленная цепь питает более одного устройства (или оборудования) на одном и том же ярме, должны быть предусмотрены средства для одновременного отключения всех незаземленных (токоведущих) проводов. Это средство одновременного отключения должно быть расположено на панели управления, откуда берут начало ответвления [210.4 (B)]. Например, в жилом доме есть розетка с разделенной проводкой, которая питается от многопроволочной ответвленной цепи. Одна цепь питает розетку, управляемую настенным выключателем. Другой контур питает другую розетку. Поскольку эта многопроволочная ответвленная цепь питает одно устройство на одном ярме, должны быть предусмотрены средства для одновременного отключения обеих цепей. Это может быть выполнено с помощью одного двухполюсного выключателя или двух однополюсных выключателей с утвержденными рукоятками для стяжки.(См. Рисунок 6.) В многопроволочных параллельных цепях непрерывность заземленного проводника не должна зависеть от соединений устройств, таких как розетки, патроны и т. Д., Удаление таких устройств может нарушить целостность [300.13 (B)].

Первое исключение в соответствии с 210.70 (A) не устанавливает максимальное или минимальное количество переключаемых розеток. На Рисунке 4 нижняя половина каждой розетки в гостиной переключается. Это исключение выполняется, даже если настенным переключателем управляет только половина одной дуплексной розетки.Местоположение переключаемой розетки также не указано. Коммутируемая розетка может находиться под переключателем, в дальнем конце комнаты или где-то между ними.

В следующем месяце In Focus продолжит обсуждение необходимых осветительных розеток в жилых домах 210.70 (A) (1). EC

МИЛЛЕР , владелец Lighthouse Educational Services, ведет индивидуальные занятия и проводит семинары по различным аспектам электротехнической промышленности.Он является автором «Иллюстрированного руководства к Национальному электротехническому кодексу ». Для получения дополнительной информации посетите его веб-сайт www.charlesRmiller.com. С ним можно связаться по телефону (615) 333-3336 или по электронной почте [email protected].

Размер винта переключателя и расстояние

Стандартные винты для тумблеров, дуплексных и заглушек имеют длину 1/2 дюйма.

Если ваша коробка встраивается в стену, вы можете купить более длинные шурупы.

---

Пластины кулисных переключателей и некоторые другие специальные настенные пластины имеют винты 5/16 «, потому что более длинные винты будут попадать на поверхность стены под пластиной.

---

---

Ищете панель переключателя с винтами, разнесенными на определенную длину? Найдите наиболее распространенные варианты размещения винтов и решения для нестандартных установок.

Размер винта к краю пластины

Поскольку существует множество размеров тарелок — стандартные, негабаритные, широкие, узкие и т. Д.- расстояние от отверстия под винт до края пластины может быть разным.

Если у вас ограниченное пространство вокруг розетки или выключателя, вы захотите убедиться, что размеры пластины будут работать в вашем приложении.

Вот размеры от центра отверстия для винта до края пластины для плат переключателей нескольких размеров:

1,5-дюймовые узкие крышки переключателей

Крышки для узких переключателей под 2 дюйма

2. Узкие лицевые панели 5 дюймов

1 полукруглые узкие крышки

Крышки с двумя полуобрезанными элементами

3 полукольца с узкими пластинами

Размеры и типы винтов

Стандартные винты с шлицевой головкой известны как винты 6-32 с овальной головкой. Они имеют прорезь в слегка закругленной верхней части (за исключением специальных винтов) и бывают разной длины.

Два наиболее распространенных размера винтов для настенной пластины — 5/16 дюйма и 1/2 дюйма. Почему они разные?

Размер винта зависит от устройства и расположения отверстий. Длина винтов включает 5/16 дюйма (0,31 дюйма), 1/2 дюйма (0,5 дюйма), 3/4 дюйма (0,75 дюйма), 1 дюйм (1,0 дюйма) 1-1 / 2 дюйма (1,5 дюйма). ) и 2 дюйма (2,0 дюйма). Обратите внимание, что традиционно самый короткий винт имел длину 0,25 дюйма, но теперь по умолчанию используется длина 5/16 дюйма.

Винты с защитой от взлома

В некоторых случаях используются уникальные винты с необычной головкой, которые затрудняют снятие винтов.Эти защищенные от взлома винты требуют специальных отверток для установки или извлечения.

Купить Гаечный ключ.

---

---

Длина разворота винта

Первое, основы

Длина промежутка между отверстиями для винтов на плате переключателя зависит от отверстия устройства. Это распространение одинаково независимо от того, где находится отверстие на тарелке. Ниже приведены все стандартные места размещения винтов и типы плат переключателей, с которыми они используются.

Расстояние между центрами — Расстояние между отверстиями под винты измеряется от центра одного отверстия до центра другого (сверху вниз на вертикально ориентированной крышке; расстояние между каждым винтом слева направо на многожильном блоке) пластина стандартная 1-13 / 16 «). На плитах переключателей отверстие имеет конусообразную выемку, позволяющую разместить поверхность винта с куполообразной головкой 6/32 заподлицо с поверхностью. Фактическое отверстие в нижней части этого конуса составляет всего 3/16 дюйма в поперечнике, хотя углубленная область составляет около 5/16 дюйма в диаметре.

Расстояние между винтами остается постоянным — Обратите внимание, что расстояние между винтами не изменяется на негабаритных или узких пластинах — оно остается стандартным независимо от размера крышки. На пластинах переключателей с несколькими группами ширина между устройствами (слева направо) будет 1-13 / 16 дюйма.

Отверстия для винтов соответствуют устройству — Расположение отверстия для винта определяется устройством, которое будет размещено в этом конкретном положении.

Сменный, блок или ремешок — 3.812 дюймов или 3-13 / 16 дюймов — настенные пластины с таким размером включают крышки клапанов Decora, пластины переключателей Despard и многие настенные пластины низкого напряжения. Винты для настенной пластины, входящие в комплект для этих отверстий, имеют длину от 1/4 «до 5/16». Короткая длина 1/4 дюйма была традиционным выбором, поэтому они не заходили в электрическую коробку или поверхность стены за отверстиями для винтов, однако теперь предпочтительнее более новая длина 5/16 дюйма, потому что она обеспечивает небольшую дополнительную длину для захвата коробки. . Используйте винты 1/4 дюйма в случаях, когда за ремешком устройства остается очень маленький зазор, например, при использовании с грязевым кольцом.

---

При креплении на ремешке пластина ввинчивается в дальние концы ремешков устройства. Поскольку эти ремни обычно сидят близко к стене или прямо на стене за ремнями, винты должны быть короткими — от 1/4 до 5/16 дюймов в длину.

На изображении показан вид сверху распределительной коробки с кулисным переключателем Decora и крышкой.

---

Крепление для больших потолочных коробок — 3,5 дюйма или 3-1 / 2 дюйма — это расстояние используется на круглых накладках для больших (4 дюйма) круглых или восьмиугольных потолочных коробов. Магазин круглых накладок на потолочные коробки. Стандартные винты — длина 1/2 «.

---

---

Монтажная коробка имеет разворот 3,218 дюйма и устанавливается в распределительную коробку. Стандартные винты 1/2 дюйма.

На изображении показан вид сбоку на глухую пластину, вкручиваемую непосредственно в язычок электрической коробки.

---

Крепление для небольших потолочных коробок — 2,75 дюйма или 2-3 / 4 дюйма — это расстояние используется для небольших (3,25 дюйма) круглых или восьмиугольных потолочных коробок.Эти пластины обычно круглые. Магазин небольших крышек потолочных ящиков. В комплект входят винты стандартной длины 1/2 «.

---

Крепление устройства — 2,38 дюйма или 2-3 / 8 дюйма — На этом расстоянии устройство устанавливается в электрическую коробку, а пластина ввинчивается в ремешок или корпус электрического устройства. Установлены на настенных переключателях и крышках одиночных выходных отверстий 1,4 дюйма. Стандартные винты ½ дюйма входят в стандартную комплектацию и поставляются с пластинами для крепления устройств.

---

Установка крепления устройства — изображение показывает вид сбоку на тумблер и установку крышки.

---

---

Центральные монтажные пластины устанавливаются с помощью одного винта в центре электрического устройства. Стандартные винты ½ дюйма являются стандартными для дуплексных пластин, 1 дюйм — стандартными для круглых пластин, для которых требуется монтажная лента.

На изображении показано, как крышка привинчивается к центру выходного отверстия дуплексера.

---

---

---

---

---

---

Наибольшее расстояние между винтами составляет 6.625 дюймов.

Эти пластины закрывают коробки для громкоговорителей дверного звонка, которые больше не используются.

---

Без отверстий для винтов — Стеновые пластины без отверстий являются предпочтительным выбором, когда у вас есть нестандартное применение, такое как странно расположенные винты, будь то с уникальным размахом или для размещения не по центру на ограниченном количестве пластин. Это дает вам максимальную гибкость при проектировании компоновки против балок или шкафов, или когда требуется крышка для индивидуального оборудования.Просверлите собственные отверстия или сделайте вырез в механической мастерской. На титульной странице пустой настенной панели доступно множество размеров. В комплект этих пластин не входят винты, их необходимо заказывать отдельно. При необходимости купите стандартный размер винта для настенного переключателя или длинные винты для переключателя. Примечание: эта панель переключателя без отверстий не то же самое, что настенная пластина «без винтов» (ниже).

---

Безвинтовые настенные пластины — Для безвинтовых крышек переключателей света на самом деле требуются две отдельные пластины — одна с отверстиями для винтов и защелкивающаяся накладка без них, и, следовательно, обычно дороже.Кромки обычно имеют возврат на 90 градусов (острые квадратные края), а не более удобный для пользователя край со скошенной кромкой 45 градусов.

Здесь можно купить безвинтовые крышки. Доступен в различных размерах с отверстиями для коромысел, которые можно преобразовать с помощью вставок, доступных для покупки здесь.

---

---

Пользовательские параметры

Если вам нужны отверстия для винтов необычной формы на панели переключателей, и вам нужно их большое количество, лучше всего изготовить крышки настенной панели на заказ.Пожалуйста свяжитесь с нами.

Далее: Получите помощь с отраслевыми терминами — прочтите нашу статью о терминологии панели переключателей и устройств.

Электрические розетки: модернизация — идеальное время для их отключения

Хорошо, это не самые привлекательные приспособления в вашем доме, но розетки, пожалуй, одни из самых популярных. Наш долг — сказать вам, что в них есть нечто большее, чем вы думаете! Идеальная розетка и размещение могут изменить вашу повседневную жизнь. Даже если это не полностью изменит правила игры, хорошая розетка улучшит функционирование вашего дома. Это то, о чем вы даже не догадываетесь, что работает хорошо, пока у вас не появится тот, который не работает. Просто спросите любого, у кого когда-либо были проблемы с подключением двух устройств одновременно, приходилось использовать какой-либо прибор в дальнем конце кухни или нужен был удлинитель только для подключения к розетке.

Flip-up Outlet от «Contemporary Home With Chef’s Kitchen»

Откидной

Эта розетка выглядит именно так, как звучит: небольшая панель откидывается от горизонтальной столешницы, чтобы мгновенно обеспечить подачу электроэнергии.Когда он не используется, розетка утоплена в прилавок, поэтому видна только плоская крышка. Это изящная альтернатива розеткам на стороне кухонного острова и предотвращает случайное зацепление шнуров, которые в противном случае свисали бы сбоку. Эти выпускные отверстия могут иметь водостойкость, поэтому вам не нужно беспокоиться, если они расположены рядом с раковиной. Некоторые из них подпружинены, но часто они открываются нажатием небольшой кнопки на поверхности.

Выдвижная розетка от «L-Shaped Kitchen Remodel»

Всплывающее окно

Точно так же всплывающие розетки отлично подходят для кухонных островков.Большинство из них подпружинены и открываются быстрым нажатием. Вместо того, чтобы откидываться с одной стороны, выпускное отверстие открывается вертикально и убирается обратно в столешницу при нажатии вниз. Выдвижные розетки часто бывают двух- или многосторонними, поэтому доступ к розетке возможен с нескольких сторон. Доступность, небольшая занимаемая площадь и множество углов наклона делают его немного более универсальным, чем его откидывающийся собрат.

Всплывающее окно

Установленная на стене выдвижная розетка имеет лицевую панель, как и обычная розетка, но розетки не открыты.Выдвижная розетка исчезает в стене с легким нажатием, когда в ней нет необходимости. Многие модели устанавливаются поверх существующих электрических коробок и просты в установке. Они могут обеспечить дополнительный уровень безопасности в доме с маленькими детьми, поскольку до них не так легко добраться.

Розетка под шкафом от «Contemporary Downtown Condo»

Под шкафом

Одно из наших любимых решений для розеток — это электрические розетки, расположенные под шкафом на кухне. Они не только удерживают красиво выложенный плиткой фартук от выходных лицевых панелей, но и в целом обеспечивают большую гибкость.Розетки под шкафом чаще всего достигаются путем установки выпускных планок под верхними шкафами, поэтому они практически незаметны на уровне глаз. Поскольку обычно они состоят из трех или более розеток, вы можете выбрать, куда вы хотите что-то подключить. Некоторые из них расположены под углом для большей доступности.

Скрытый монтаж

Более новое явление, розетки для скрытого монтажа становятся все популярнее из-за их минималистичного внешнего вида. Лицевые панели этих розеток утоплены в стену, поэтому, если вы проведете рукой по розетке, вы вряд ли почувствуете, что она там есть. Некоторые розетки для скрытого монтажа, такие как система крепления TRUFIG, поставляются с лицевыми панелями, которые должны быть окрашены в тот же цвет, что и стена, или покрыты поверхностью по вашему выбору.

Большие размеры

Вы когда-нибудь пытались подключить две вещи к одной розетке, чтобы одна вилка блокировала обе розетки? Когда вы подключаете элементы с увеличенным корпусом вилки, стандартная лицевая панель не подходит для двух вилок. Это особенно распространенная проблема в ванной, так как многие фены и инструменты для укладки имеют такие большие корпуса.Решением является розетка большого размера, в которой розетки расположены дальше друг от друга, чем у стандартной розетки. Они являются отличным решением для ванных комнат, гаражей или любого другого места в вашем доме, где может потребоваться подключение нескольких крупных электрических устройств.

Традиционный

У вас всегда есть возможность выбрать традиционную настенную розетку, зная, что она никогда не выйдет из моды. Традиционные розетки на самом деле имеют две электрические розетки в одном блоке, хотя вы можете найти и отдельные розетки! Они могут быть отличным решением для тех мест, где вы хотите сделать розетку максимально ненавязчивой или где вы уверены, что к ней будет подключено только одно устройство.На самом деле единственное, о чем следует подумать, — это то, понадобится ли вам двухконтактная или трехконтактная розетка, хотя трехконтактная всегда самая безопасная ставка! Двухконтактные вилки можно вставить в трехконтактную розетку, но не наоборот.

USB-розетка в подвале современного фермерского дома

USB

В дополнение к размещению, обязательно продумайте, какой тип вилок вы будете использовать — неплохо разместить несколько USB-розеток в заранее определенных местах в доме для зарядки телефона.Становится все более обычным видеть розетки, интегрированные с парой USB-разъемов, в таких местах, как кухня и спальня. По мере того, как дома становятся все более интегрированными с технологиями, потребность в розетках USB, вероятно, возрастет. Переключение на розетку такого типа во время реконструкции стоит нескольких дополнительных долларов. Спросите своего дизайнера, где лучше всего их разместить — он или она сможет указать вам лучшие места, — но это ваш дом, чтобы в конце дня вы знали, что вам нужно больше всего энергии.

ДРУГИЕ ЧТО СЛЕДУЕТ УЧИТАТЬ:

Лицевые панели из нержавеющей стали от «Master Addition модернизирует дом начала 20 века»

Лицевая панель (также известная как настенные панели, крышки розеток и т. Д.)

Многие люди видят лицевые панели розеток (корпус, окружающий розетки) как возможность добавить эстетики своему дому. В вашем местном хозяйственном магазине, вероятно, есть огромное количество вариантов, от зеркальных до металлических и декоративных.Если вы устанавливаете розетку на цветной фартук, вы можете выбрать нейтральный цвет, соответствующий отделке, или даже покрасить лицевую панель, чтобы она соответствовала плитке. Точно так же, если вы устанавливаете розетку на паркетный пол, вы можете искать деревянную лицевую панель.

Скрытый аутлет от «Contemporary Home With Chef’s Kitchen»

Размещение

Место размещения не менее важно, чем тип розетки. Не ограничивайтесь стеной! Розетки можно разместить практически где угодно: на подоконниках, накидках, в шкафах и островах, и даже на полу.Вы также можете изменить ориентацию розетки так, чтобы две розетки располагались рядом друг с другом по горизонтали — это полезно, если у вас есть бытовая техника с громоздкими вилками. Подумайте, для чего вам нужна розетка. Возможно, вы используете миксер почти исключительно на своем острове, или у вас может быть пара винтажных ламп, которые вы захотите подключить к полу вместо того, чтобы прокладывать провод к стенам. Варианты электрических изменений во время реконструкции могут быть немного более ограниченными, но даже тогда вы можете сделать несколько простых обновлений, которые полностью изменят способ подключения устройств.Дизайнер поможет правильно разместить торговые точки и познакомит с новыми тенденциями.

Кто знал, что у такой простой вещи, как электрическая розетка, может быть столько вариантов! Если вы находитесь в процессе ремонта или планируете его в ближайшее время, не забудьте посвятить несколько минут розеткам. Подумайте, как вы их используете и как хотите, чтобы они выглядели. Простое изменение этой обычной домашней функции может принести вам ежедневную радость.

Где лучше разместить электрические розетки в новом доме?

По сравнению с различными решениями, которые необходимо принять при строительстве нового дома, расположение электрических розеток может рассматриваться как небольшая (и, возможно, забытая) деталь.Однако детали не будут казаться такими мелкими, когда вы окажетесь в новом доме и поймете, что расположение электрических розеток не соответствует вашему плану мебели или, что еще хуже, их недостаточно для удовлетворения ваших потребностей.

Вот почему планирование расположения электрических розеток должно быть гораздо более приоритетным на этапе строительства. В этом руководстве мы избавим вас от головной боли, связанной с размещением электрических розеток, чтобы убедиться, что ваш дом хорошо подключен к моменту заселения.

Спальни

Лучше всего изучить пространства, которые со временем станут спальнями.Подумайте, где вы разместите кровати, комоды и другую мебель. Учтите свои типичные привычки в этих комнатах; это поможет вам разместить торговые точки в соответствии с этими потребностями.

Например, понадобится ли вам розетка возле тумбочки для зарядки телефона, будильника или небольшой лампы для чтения? Будет ли в вашей спальне телевизор или компьютер и потребуется больше розеток в помещении? А как насчет диммера для диапазона освещения? Учтите все свои потребности и предпочтительное размещение мебели и спланируйте их соответствующим образом.

Кухня

В то время как кухня требует больше всего электроэнергии в одной комнате, спланировать розетку для кухни довольно просто. Решите, где будет находиться ваша основная техника (холодильник, духовка, посудомоечная машина). В этих зонах будут прочные специализированные розетки для работы с мощными приборами. На кухнях все розетки, обслуживающие поверхности столешниц, должны быть оборудованы защитой розеток GFCI.

Затем подумайте о своем рабочем месте и мелкой бытовой технике.Вам понадобятся розетки для микроволновой печи, тостера или кофеварки? Будет ли для этих вещей всегда нужна розетка, или вы бы предпочли хранить их и вытаскивать только при необходимости? Учтите все свои кулинарные потребности и приступайте к делу.

Гостиная

Поскольку большая часть семей проводит большую часть своего времени в гостиной и где большинство людей принимают своих друзей и родственников, разумно убедиться в наличии достаточного количества выходов. Розетки рекомендуется размещать во всех четырех углах гостиной в дополнение к розетке посередине каждой стены.

Следуйте этим рекомендациям, и у развлекательных центров будет достаточно мощности, дополнительного освещения и мест для подключения устройств. Кроме того, если ваша семья любит украшать на праздники, подумайте о ваших потребностях в розетке. Например, для установки рождественской елки может потребоваться дополнительная электрическая розетка.

Ванная

Ванную комнату легко не заметить при планировании расположения розеток. Однако очень полезно обеспечить достаточное освещение и в этой комнате.Учитывайте потребности своей семьи, когда будете готовиться к новому дню; вам понадобится розетка для фена, электрической зубной щетки или электробритвы?

Хотя ваш опытный электрик позаботится о том, чтобы вокруг воды использовались специальные розетки с рейтингом GFI, важно разместить эти розетки в легко доступных местах, чтобы они не пересекали раковину или другие водные пространства.

Гараж

При планировании электрооборудования о гараже часто забывают.Однако может быть полезно иметь несколько розеток, если будут использоваться электроинструменты. Если вы планируете установить устройство для открывания гаражных ворот, вам понадобится выход в центре потолка.

Домашний офис

Домашний офис может быть сложной задачей при планировании расположения электрических розеток. Многие домовладельцы размещают их вдоль стен для освещения и стола, который будет стоять напротив них. Однако вилки для пола могут оказаться полезными в домашнем офисе. В конце концов, не все хотят, чтобы рабочий стол стоял у стены, а штекеры для пола обеспечат легкий доступ к источнику питания для компьютеров и ноутбуков.

Также подумайте, сколько энергии вам понадобится. Если вы работаете дома писателем, несколько выходов в помещении могут оказаться ненужными. Если вы работаете с требовательным оборудованием, таким как швейные машины, специальное освещение, камеры или другое оборудование, планируйте это.

Бонусная комната

Еще одно хорошее место, которое стоит рассмотреть — это любое дополнительное пространство или бонусный номер, который вам может понадобиться. Это также шанс спланировать будущее. Превратится ли эта комната в спальню для нового ребенка в будущем? А как насчет стареющего родственника?

Возможно, это будет складское помещение с небольшой потребностью в нескольких торговых точках или, возможно, оно станет медиа-комнатой с большим спросом на торговые точки.В любом случае, решите, что вы будете делать с этой комнатой, и спланируйте ее соответствующим образом или на возможное будущее.

Если вы думаете о строительстве дома или в настоящее время в процессе, наши опытные специалисты Southwest Florida Electric будут рады помочь с планированием электрической розетки, чтобы ваш новый дом отвечал всем вашим потребностям. Свяжитесь с нами сегодня, и мы поможем вам начать работу.

Планирование электрических розеток в вашем новом доме или после ремонта

Места, которые следует учитывать для дополнительных электрических розеток в вашем новом строительстве или при ремонте дома

Хотя люди, которые решают построить свой дом вместо того, чтобы покупать тот, который уже есть на рынке, очень тесно работают с опытными строителями, подрядчиками и дизайнерами, иногда некоторые детали могут упускаться из виду. Лишь после того, как они переехали в свой новый дом, они осознают, что должны были присутствовать на этапах планирования, когда дело касалось определенных вещей, включая места для доступа к электроэнергии в их доме. Чтобы избежать использования грязных удлинителей и шин питания, подумайте о том, где вы хотели бы иметь легкий доступ к электричеству в своем новом доме. Вот несколько мест, которые следует учитывать:

Кухня

Электротехнический кодекс Канады, утвержденный местным правительством, устанавливает минимальное количество и общее расположение электрических розеток в вашем доме.Однако это не значит, что вы не можете добавить столько вилок, сколько позволяет ваша электрическая коробка. Кухня, в которой находится множество мелких и крупных электроприборов, — отличное место для начала этого процесса. Распланируйте розетки по всему кухонному острову, чтобы в них можно было установить миксеры, венчики и другие небольшие электрические приборы. Внимательно изучите планировку кухни и поставьте вилки с большей силой тока, куда бы вы ни переместили холодильник и микроволновую печь в будущем. Разместите розетки под шкафами, чтобы обеспечить мягкое светодиодное освещение, которое практически ничего не стоит оставлять на всю ночь.

Гостиная

Похоже, что почти у каждого есть хотя бы одно устройство, которое нуждается в частой подзарядке в наши дни, поэтому планируйте разместить множество розеток во всех углах, а также еще больше розеток в центре каждой стены. Если вы планируете повесить телевизор с плоским экраном на стене, поместите вилку прямо за ним, чтобы скрыть шнуры. Подумайте о розетках в полу в центре гостиной, если вам нужен журнальный столик для хранения сувениров.Если вы занимаетесь украшением к Рождеству, подумайте, куда может пойти елка, и включите выключатель в удобном месте. Воспользуйтесь всеми возможными удобствами при планировании нового дома.

Семейный / Игровая комната / Бар

Возможно, вам понадобятся розетки в нескольких местах для зарядных станций, но также подумайте о том, чтобы поставить вилки ближе к входу, чтобы подготовиться к любым освещенным знакам бара. Если у вас есть бар, убедитесь, что на фартуке есть заглушки для работы блендера, а также несколько розеток под баром для небольшого холодильника и льдогенератора.Если у вас есть камин, поставьте несколько дополнительных розеток с обеих сторон камина на случай, если вы захотите подключить к нему освещенную скульптуру или часы.

Ванны

Ваш электрик будет знать, что следует использовать вилки только с рейтингом GFI вокруг воды, но сначала подумайте о местах. Попросите его установить вилки рядом с тем местом, где используются приборы. Протягивать шнур через раковину не только очень опасно, но и очень неудобно.

Спальни

Сначала определите, где будет ваша кровать, затем поставьте заглушки рядом с тумбочками, примерно на два фута над плинтусом, если вы хотите скрыть шнуры.Спланируйте заранее и поместите эти вилки на трехпозиционный выключатель, чтобы один выключатель внутри двери включал свет, а еще два по обе стороны от изголовья, чтобы вы и ваш партнер могли легко включать и выключать свет, даже не покидая своего охватывает. Не забывайте о гардеробной / гардеробной. Подумайте, где вам может понадобиться ваше тщеславие, и поставьте там отдушину.

Гараж

Гараж — одно из тех мест, о которых обычно забывают при планировке розеток . Наряду с розеткой в ​​центре потолка для устройства открывания гаражных ворот разместите множество розеток вдоль стены, где вы планируете разместить свой рабочий стол. Держите розетки на безопасном расстоянии от водонагревателя, но в остальном размещайте их примерно через каждые 6 футов вокруг основания гаража, чтобы облегчить использование воздушных компрессоров, пылесосов и других подобных электроинструментов.

На открытом воздухе

Сохраняя праздничную тему, спланируйте розетки под карнизами, чтобы можно было использовать все праздничные украшения.Подключите вилки к выключателю, чтобы было легко и просто включать и выключать свет, или, что еще лучше, ~ подключите их к таймеру. Вам также нужно, чтобы розетки GFI располагались ближе к земле вокруг вашего нового дома, чтобы можно было использовать инструменты и ландшафтное оборудование. Если вы хотите иметь летнюю кухню в своем новом доме, воспользуйтесь этим шансом и разместите розетки на высоте планки. Уличные фонтаны, осветительные приборы и беседки тоже нуждаются в розетках. Небольшое планирование сейчас очень важно, чтобы сэкономить деньги позже.

Домашний офис

Нет ничего более раздражающего, чем необходимость ползать под столом, чтобы подключать и отключать компьютеры, модемы, маршрутизаторы, принтеры и т. Д. Для облегчения этой задачи установите разъемы чуть выше высоты стола. Если вы планируете установить на стене небольшой телевизор, это также подходящее время для установки розетки в любом месте.

План на будущее

Убедитесь, что электрик предоставит вам ящик для обслуживания электрооборудования , в котором есть как минимум шесть пустых мест для будущего расширения.Пока вы занимаетесь планированием своего нового дома, попросите электрика проложить пустые трубопроводы на чердак от служебного бокса. Это значительно ускорит процесс подключения будущих розеток. Хотя здорово верить, что вы все обдумаете, прежде чем приступить к строительству, всегда есть что-то, что ускользнет из трещин!

Связанное сообщение:

Модернизация электропроводки, которую следует учитывать при ремонте дома

IRJET-Запрошенная вами страница не была найдена на нашем сайте

IRJET приглашает статьи из различных инженерных и технологических дисциплин для Тома 8, выпуск 2 (февраль-2021)

Отправить сейчас

---

IRJET Том-8 Выпуск 2, Февраль 2021 г. Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г. )

Отправить сейчас

---

IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

Отправить сейчас

---

IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г. )

Отправить сейчас

---

IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

Отправить сейчас

---

IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г. )

Отправить сейчас

---

IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

Отправить сейчас

---

IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.

No related posts.
