ЩУПЫ ДЛЯ МУЛЬТИМЕТРА СВОИМИ РУКАМИ
Всем привет! Хочу поделить способом изготовления надежных щупов. Когда купил мультиметр DT9208A, с ним в комплекте шли щупы, но они сделаны очень некачественно и в скором времени пришли в негодность. Самое слабое место у данных щупов – это там, где провод заходит в пластиковую трубку. В этом месте нет фиксации провода и если вы случайно потянете кабель, не прикладывая особых усилий, он оторвется. Так и случилось с моими щупами. Так что такой совет: чтобы кабель не оторвался его нужно зафиксировать. Сделать это можно с помощью обычной изоленты или скотча.
Но если у вас есть возможность, лучше купите качественные фирменные щупы или как я, сделайте своими руками. Итак, нам понадобится:
Советская штепсельная вилка. Можно использовать и другую, но лучше производства СССР, так как у советских вилок латунные штыри. Найти такую вилку не трудно, в крайнем случае можно купить на рынке. Можно использовать вот такой вариант.
Когда нашли такую вилку, из неё надо извлечь латунные штыри. Сделать это очень просто: для этого нужно открутить болты с верхней части вилки, и она распадется на пополам. Далее нужно открутить сами штыри. Вот так выглядят штыри с моей вилки:
Как уже говорил, основу мы будем брать из старых щупов, которые шли в комплекте. А именно нам понадобится пластиковая трубка, в которую мы и вставим штыри от вилки. Для этого нам надо удалить старые штырьки щупов плоскогубцами. Вот что должно получится в итоге:
Итак, мы имеем штыри от вилки и пластиковые трубки от старых щупов. Теперь нам нужно подготовить штыри для ставки в трубки. Как мы могли заметить штыри не ровные, а буквой «Г», поэтому нужно отрезать ножовкой лишнее. А точнее ту часть, которая загнута. Кроме того, нам нужно заточить штыри. Это можно сделать с помощью напильника или на точильном станке. Обрабатываем из таким образом, чтобы они туго входили с пластиковую трубку.
Далее нам нужно определится, какой провод мы будем использовать для щупов. Я пошел на радиорынок и выбрал подходящий. Лучше брать провод с толстой медной жилой. У нас на рынке из таких проводов были только двойные акустические провода.
Если вы также купили двойной провод, его нужно аккуратно разделить на два с помощью лезвия или ножа. Также при покупке провода, следует выбрать правильную длину. Я купил провод длиной 1.5 метров, хотя у родных щупов провод был меньше метра. Не знаю, как вам, а мне удобней, когда провод длинный. Так что выбирайте длину провода из своих соображений, но не короче 0.7 метра, так как будет очень неудобно пользоваться такими щупами.
Когда пойдете покупать провод, не забудьте купить штекеры для подключения щупов. При покупке штекеров возьмите с собой мультиметр, чтобы проверить походят ли штекер к вашему прибору или нет. Но на большинство мультиметров подойдут штекеры типа «банан». Я купил вот такие:
Теперь у нас есть все необходимое для изготовления щупов.
Первым делом следует разделить и зачистить провод. Затем залудить все места пайки, т.е. концы проводов и концы штырей, где будет припаян провод. Штекеры лудить не нужно, так как в них провод вставляется и зажимается болтом.
Когда все подготовлено к сборке, проденьте провод в пластиковую трубку и припаяйте к нему латунный штырек. Затем нужно оттянуть провод назад, чтобы штырь был вставлен в трубку. Теперь нужно зафиксировать место входа провода в трубку и место входа штыря в трубку. Я сделал это с помощью термоусадки.
Красный щуп получился немного кривоватый, потому что провод был припаян не по центру штыря, а сбоку. Но это никак не влияет на работу.
Теперь нам осталось продеть другой конец провода в разъем и зажать провод болтом и щупы готовы к работе.
Вот такие щупы у меня получились:
Сопротивление щупов вышло 0.6 Ом, что довольно неплохо. Сопротивление родных щупов было около 1 Ома, так как провод был тоньше.
Вот такие щупы можно сделать своими руками без особых затрат.
Форум
Форум по обсуждению материала ЩУПЫ ДЛЯ МУЛЬТИМЕТРА СВОИМИ РУКАМИ
| |||
Щупы для тестера своими руками
Всем привет!
Сейчас в продаже имеются различные тестеры, но в большинстве случаев щупы к ним невысокого качества.
Был случай, что на морозе провода щупов ломались как спички. Поэтому я решил сделать недостающие мне щупы самостоятельно.
Мне понадобилось:
— авторучки;
— карандаши;
— швейные иглы;
— наконечники от дротиков и прочая мелочь.
Процесс изготовления щупов
Первый комплект. Берём авторучки, разбираем.
Примеряем наконечник от дротика. Нужно, чтобы он подошёл по размеру вместо наконечника ручки. Если не подходит, то придётся срезать резьбу на ручке. Если это не поможет, то придётся найти другие ручки.
Берём наконечник дротика, греем его газовой горелкой. После достаточного нагрева берём кусочек припоя, смоченного в паяльной кислоте, и бросаем внутрь. Опускаем туда же провод и ждём, пока припой остынет.
Собираем щуп. Наконечник лучше приклеить.
Второй комплект. Щупы с иглами для проколов изоляции.
Берём карандаши со сменными грифелями, разбираем.
Берём иглы, примеряем их вместо грифелей.
Припаиваем к иглам провода.
Вставляем иглу с проводом в карандаш сзади. С первого раза может не получиться, нужно попасть в центр цанги карандаша. Иглы в цангу нужно вклеить, иначе при надавливании они уйдут внутрь.
В общем всё готово, осталось припаять штекеры к проводам и обтянуть щупы цветной термоусадкой. Осторожно с феном! Пластмасса канцтоваров может деформироваться.
Колпачки от ручек тоже пригодились.
Дополнение. Разбирая компьютерный блок питания я обнаружил разъём, клеммы которого очень хорошо налезают на все щупы, включая китайские и советские.

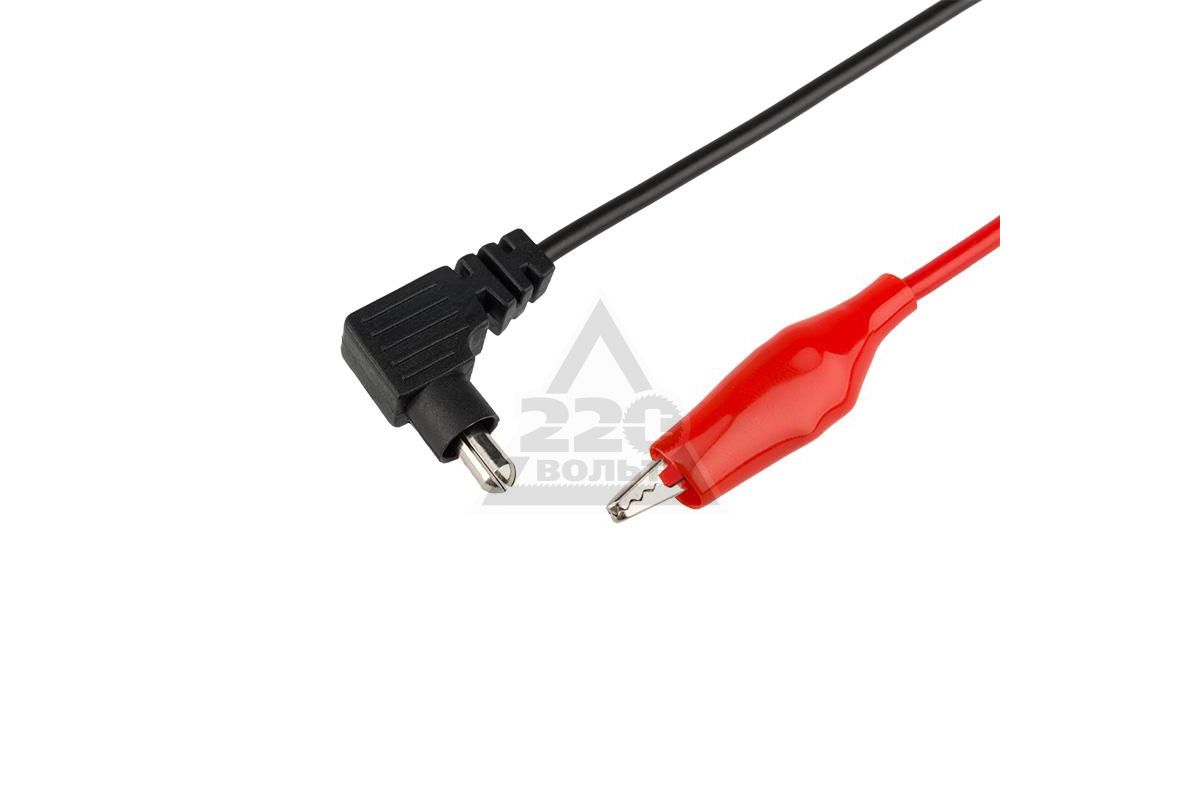

Поэтому я решил сделать ещё и насадки-крокодилы. Извлекаем клеммы, держатся они в колодке на защёлках. Надавливаем шилом на защёлку, извлекаем клемму.
У клеммы обрезаем хвостовик, защёлку загибаем внутрь.
Берём крокодил, вставляем клемму, спаиваем.
Крокодил готов.
Всем спасибо. В заключении скажу, что я покупал провода с морозостойкой изоляцией сечением 0,75 мм?.
| |||||
| |||||
| |||||
| |||||
| |||||
Самодельные щупы для мультиметра
Довольно часто случается такая неприятность, как разрыв провода (кабеля) возле штекера.
Особенно часто такое происходит с проводами, подверженными постоянным колебаниям и шевелениям. Например, у наушников, зарядных устройств, щупов мультиметра и тому подобных вещей. Замечаем мы разрыв, как правило, только после того, как используемая вещь перестаёт работать. Да и заметить такое на самом деле, довольно сложно. Если только случайно увидим… Происходит разрыв не сразу, за исключением, конечно, грубого механического воздействия. Сначала обычно повреждается оплётка кабеля.Через какой-то промежуток времени рвутся из-за постоянных перегибов и сами жилы медного провода. Чтобы предотвратить эту неприятность, нужно каждый раз, перед началом работ, осматривать провода. Но кто и когда будет заниматься этим осмотром, если не терпится поскорее приступить к работе… Сегодня речь пойдёт о щупах мультиметра. Так вот, чтобы работа не встала в самый неподходящий момент, предлагаю сделать запасные щупы к мультиметру. Работа предстоит не пыльная, не нудная и не трудная и, я бы даже сказал, интересная.
Понадобится
- Паяльник, олово и флюс.
- Ножницы.
- Нож канцелярский.
- Термоусадочные трубки (разных калибров).
- Секундный клей и сода.
- Два тонких фломастера.
- Трубочка или штырёк, диаметром подходящий под разъем для щупа в мультиметре.
- Шпилька от CD привода (по которой передвигается лазерная головка), можно и обычную спицу.
- Зажигалка.
- Провода электрические, медные, гибкие (с расчётом на максимальное рабочее напряжение не менее 300 вольт).
- Изолента.
- Бормашинка с режущим диском, или хорошие кусачки, для разделения шпильки (или спицы) на фрагменты.
Изготавливаем щупы своими руками
Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину.
Кабели от «родных» щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.
Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.
Далее, берём шпильку от лазерного привода CD, и режем её напополам.
Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.
Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.
Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо.
Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.
Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.
Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.
Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.
Вот и готово. Ничего сложного. Вся работа заняла около 40-50 минут. Теперь можно опробовать новые щупы.
Колпачки можно сделать из оплётки usb кабеля. На подходящий отрезок оплётки надеваем красную термотрубку, и усаживаем зажигалкой. Равняем ножницами. Для чёрного щупа моно и без термотрубки, оплётка сама по себе чёрная.
Смотрите видео проверки
силиконовые провода, разборные комплекты, бюджетные и профессиональные варианты

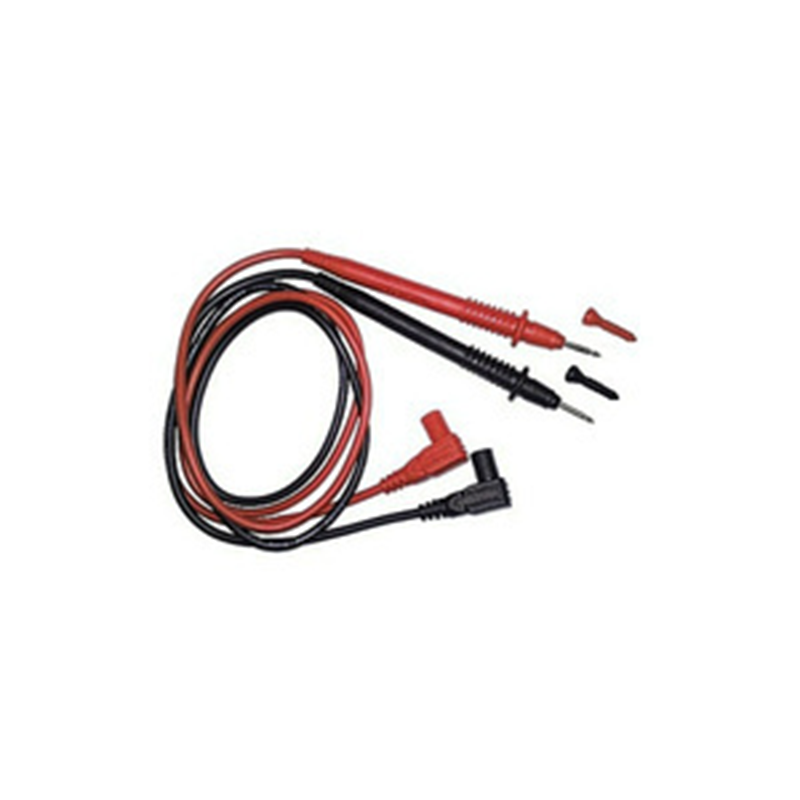

Щупы для тестера — необходимый элемент, который есть на любом измерительном устройстве. Что они собой представляют, как их выбрать, какие есть разновидности, что такое силиконовые щупы для мультиметра? Об этом и другом далее.
Что такое щупы для тестеров
Щупы это неотъемлемый аксессуар на любом мультиметре.
Во многих случаях это качественные приборы с надежной изоляцией, дополненные ПВХ и пластмассовыми держателями. Внутри них находится стальной электрод, к которому прикреплен провод. Подобные наконечники служат долго при бережном обращении.
Как выбрать
Точных критериев того, как выбрать щупы нет, поскольку они идут, как правило, уже с мультиметром. Однако можно оценить бюджетные и профессиональные модели и сделать вывод на основе полученной информации.
Бюджетные модели обладают измерительными щупами с ПВХ изоляцией, штекерами и держателями из пластмассы. Имеют стандартную толщину в 4 миллиметра. Длина варьируется от того, какая модель. По форме есть несколько вариантов, но из-за незначительной конструктивной особенности, нельзя сказать, что они ненадежны.
Изделия непрактичные из-за того, что из-за любого неосторожного движения, можно оторвать наконечник. Кроме того, форма у смотанных проводов сохраняется такой, как при замотке. Они обладают низкой термостойкостью и ненадежной изоляцией, которую можно повредить при помощи паяльника.
К тому же, измерительные провода для мультиметра становятся жесткими при морозе, трескаются.
Обратите внимание! Бюджетные модели не многофункциональны, в основном. К примеру, чтобы замерить электронные платы с SMD-компонентами, необходимо взять изделия, имеющие тонкую структуру.
Бюджетные модели хороши только в том, что они стоят дешево. Однако, пользоваться ими в течение долгого времени нельзя. Кроме того, на профессиональном уровне они также не используются.
Профессиональные же модели обладают множеством положительных качеств. Провода имеют силиконовую изоляцию, отличаются гибкостью и термической стойкостью. Держатели со штекером имеют гибкие герметичные вводы и концы, из-за чего при случайном рынке, провода не будут повреждены.
Иглы у профессиональных изделий оснащены специальными защитными колпачками, которые снимаются при работе. Они позволяют не загрязняться контактам и существенно снижать риск получения колотой травмы. Кроме того, электроды покрыты золотом и являются анодированными, имеют внутреннее сопротивление порядка 0,04 Ом.
Обратите внимание! Поэтому выбирать щупы для мультиметра необходимо по материалу, гибкости, термостойкости, надежности изоляции, наличию защитных колпачков и небольшому внутреннему сопротивлению. Имеет смысл также посмотреть на разборность изделий.
Разновидности
Щупы делятся на бюджетные и профессиональные модели, пластмассовые и силиконовые. Также бывают измерительные проводы с подпружиненным крючком, зажимом крокодил и насадкой с клеммным переходником. Есть также общепризнанная классификация измерительных проводов. Она показана далее.
Универсальные
Измерительные провода универсального типа являются самыми простыми и дешевыми. Они идут в большинстве недорогих измерительных устройств. Обладают неодинаковой длиной центрального штекерного электрода и выступающей корпусной частью. Отличаются тем, что имеют разную посадочную штекерную глубину.
Универсальные изделияФирменные
Фирменные щупы отличаются повышенной надежностью и высоким качеством.
Они сделаны из материала, который имеет высокую гибкость. Ввод держателя гибок и герметичен. Жила его крепкие, и неподатливые из-за случайных рывков. Поверхность изделия основания не скользящая и при измерениях ее удобно удерживать при помощи пальцев.
Нередко фирменные изделия создаются из пластика, но тогда они оснащены специальными выемками. Практически все модели имеют колпачки, защищающие щупы от грязи с пылью. Кроме того, они позволяют в момент работы с мультиметром защищать пальцы. Изделия удобны и хорошо продуманы. Провода такие высокопрочные и не трескаются в момент сгибания.
Фирменные изделияДля SMD-монтажа
Щупы для SMD-монтажа — изделия, имеющие острые латунные или нержавеющие стальные игловые наконечники с колпачками, благодаря которым при переломе электродов пользователь не получит микротравмы. Острые щупы предназначены не только для проколов изоляции проводов, но и соскабливания паяльной маски при дальнейших измерительных работах. Несмотря на то, что щупы имеют небольшую иглу, они выдерживают напряжение в 600 ватт.
Обратите внимание! Стоит отметить, что есть щипцы для SMD-монтажа мультиметра. С помощью них можно проводить нужные измерения параметров, как на работе, так и на плате. При измерениях компонент нужно сжать при помощи щипцов для гарантии качественного контакта. Подобные изделия обладают достаточно коротким кабелем. В момент работы требуется максимально аккуратно работать с щипцами. В противном случае, можно их повредить. Они предназначены для проведений измерений на печатных платах и в электромонтаже.
Для SMD-монтажа изделияС различными насадками

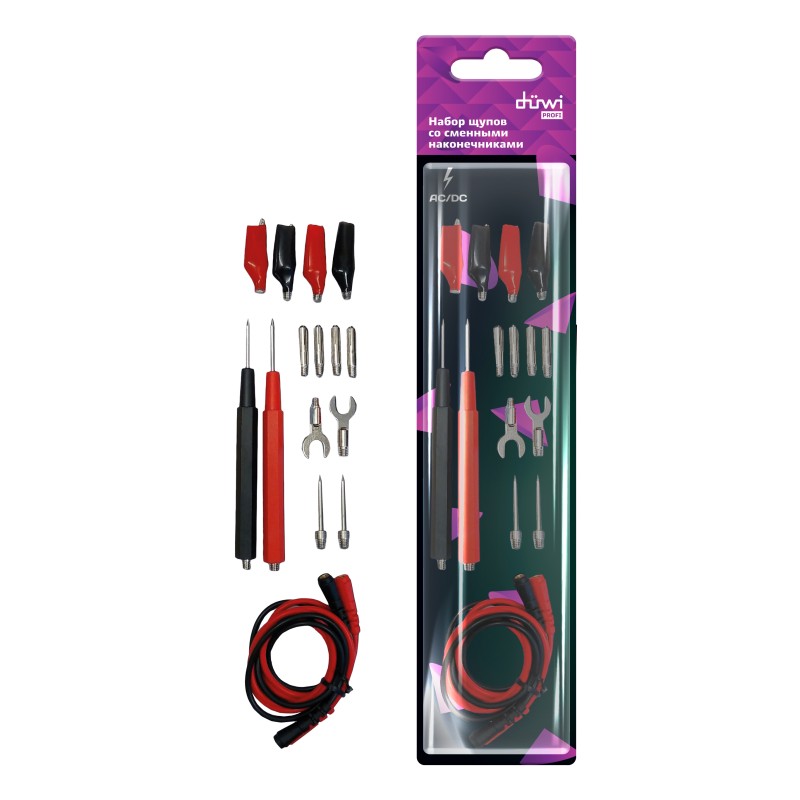

Сегодня щупы, имеющие различные насадки, особенно популярны на рынке. Их размер различный, но в любом случае каждый щуп обладает надежной диэлектрической оболочкой. Важно, что такие устройства позволяют значительно облегчить процесс измерений, поскольку мастер может сам выбрать насадку под определенное устройство и ввинтить его в мультиметр. Интересно, что каждая насадка выпускается отдельно.
С различными насадками изделияСиликоновые щупы
Силиконовые щупы — удобные, практичные измерительные средства, которые выпускаются как в большом, так и малом размере.
Последние созданы для мультиметров компактной формы. Данные щупы подходят на устройства любых производителей. Длина их составляет не больше семи миллиметров. Работа с этими щупами безопасная. Случайных замыканий при измерениях нет. Во избежание изломов и перетирания проводов, на входе они герметичные и гибкие. Стоит отметить, что благодаря силикону в качестве материала, срок их эксплуатации больше, чем у других моделей.
Как сделать своими руками
Щупы можно сделать своими руками, но многие производители современных изделий этого делать не рекомендуют, поскольку каждая рыночная модель проверена на практике, а самодельные изделия могут быть небезопасны. Тем не менее, пользователи приводят подробную пошаговую инструкцию создания самодельных наконечников для мультиметров и тестеров:
- Подготовить материалы в виде разборных автоматических ручек, не имеющих стержней, и наконечников от дротиков игры дартс.
- Разобрать автоматические ручки и попробовать проверить, как к ним примеряются наконечники дротиков.
- Подставить последние к ручке путем горячей сварки с добавлением припоя и паяльной кислоты.
- Дождаться, пока остынет припой, и будут зафиксированы щуповые элементы.
- Воспользоваться клеем, чтобы была дополнительная фиксация.
На этом щупы готовы.
Также есть инструкция по изготовлению самодельных наконечников для изоляционного прокалывания. Для этого необходимо взять грифели от цанговых карандашей со швейными углами, которые подходят по толщине грифелей. Инструкция изготовления выглядит так: Вначале нужно сделать припайку кабелей к иголкам, затем вставить в них грифели. Затем нужно припаять к получившимся кабелям части штекеров с цветной термоусадкой. Как средства защиты использовать карандашные колпачки.
Изделие своими руками из иглы и грифелейТестирование
По отзывам многих пользователей в интернете, представленные выше самодельные щупы — устройства, которые по эксплуатации и характеристике ничем не хуже бытовых моделей.
Ими можно проверить напряжение в любом электроприборе. Первое тестирование советуют проводить, используя средства личной безопасности и на незначительном приборе. Впоследствии уже можно использовать самодельные изделия для других нужд.
В целом, щупы — незаменимые устройства мультиметра, выпускаемые на рынке в большом объеме, несмотря на то, что во многих случаях они идут в комплекте к измерительному прибору. Бывают разных видов, отличаются друг от друга, в основном, качеством и долговечностью. Сделать их можно своими руками, соблюдая все предписанные рекомендации пользователями.
Универсальные щупы для мультиметра+доработка | КупиСлоника
Стоимость: $2,3Щупы, которые идут в комплекте с недорогими тестерами (мультиметрами) часто не лучшего качества. Да и портятся они иногда: то переламается провод, то паяльником по неосторожности прижжешь.
И вот, дешевые одноразовые щупы уже приходится выбрасывать и подыскивать им замену.
Эти щупы на фотов магазине выглядели очень солидно. Цветной пластик, колпачки и заглушки, хорошая длина (107 см). Цена — вообще смешная.
И вот я уже распечатываю посылку.
Первое впечатление — супер. Все очень аккуратно и красиво. Провод мягкий, силиконовый. Щупы просто приятно взять в руки. Они сразу же прописались на моем рабочем мультиметре.
Пользуюсь ими уже скоро год. За это время я понял что их цена вполне оправдана.
Да, они красивые, ручки отлиты из двухцветного пластика.
На контактах канавки, это очень удобно при измерениях. Общее сопротивление двух щупов 0,9 Ома. Колпачки и заглушки очень быстро потерялись, но они мне и не нужны.Главный их недостаток — разъемы типа «банан», которые вставляются в гнезда мультиметра. Они красиво сделаны, залиты пластмассой, но в них постоянно теряется контакт.
Я подрезал защитный пластик чтобы они глубже входили но это не слишком помогло.
Контакт равно время от времени отваливался. Я терпел сколько мог. Но это очень неудобно, особенно когда прозваниваешь много разных цепей, везде нет замыкания, а потом соединяешь два щупа и там тоже нет контакта. Понимаешь, что всю работу нужно начинать сначала. И возникает вопрос: «А нужны ли мне такие щупы, если им нет доверия и постоянно меня подводят и усложняют мою жизнь?». Выбросить мне их было жалко, привык я уже к ним, поэтому я решил заменить ненадежное звено.
Разъемы были безжалостно отрезаны и выброшены, а им на замену я подобрал позолоченные «бананы» с крутящимся контактным кольцом. Это удобно тем, что разъемы при вращении не будут «разбивать » гнезда мультиметра и контакт болжен быть более надежным. Новые разъемы в гнезда тестеров вставляются очень плотно, фиксируются надежно. А еще в них есть отверстия, куда можно вставить такой же «банан», иногда это бывает очень полезно. Почему я выбрал эти «бананы»? Просто я не нашел специализированных разъемов для тестеров, а эти «бананы» я уже использовал и они мне очень понравились «плотностью» в гнезде и легкостью поворота с сохранением отличного контакта.
А к тому же, они у меня уже давно куплены и лежат без дела
Для того чтобы припаять новые разъемы к щупам зачищаю изоляцию.
А вот тут еще одно разочарование. Хоть сам провод и кажется толстым и солидным, медная витая жилка в нем тонехонькая…
Теперь понятно, почему такое сопротивление, меди там кот наплакал… Провод по качеству никуда не годный, его не плохо бы поменять. Но сами рукоятки щупов с контактами литые и несъемные. Менять провод в таких щупах то же самое что просто их выбросить. Поэтому принимаю решение пока оставить провод как есть, а на досуге поискать заготовки для щупов и хороший провод и сделать новые щупы самому.
А пока присоединяем новые «золотые» разъемы к проводу. Присоединяются они без пайки. Просто вставлябтся в трубочку разъема и зажимаются винтом.
Чтобы провод не ломался у основания разъема я укрепил его термоусадкой.
Потом еще одна термоусадка, покороче.
Прогоняю зажимной винт, чтобы потом он легко закрутился.
А сверху уже пластмассовая часть разъема.
Вот, собственно, и результат.
Первые же испытания показали что щупы (которые изначально далеко не идеальные)стали вести себя заметно лучше. Контакт в гнездах мультиметра теперь вполне надежный (за несколько месяцев ни разу не выскочили и ни разу не пропал контакт), сами щупы подвижные и легко проворачиваются. Появился дополнительный функционал в виде дополнительных контактных отверстий под «банан».
Теперь можно подитожить качества обновленных и улучшенных щупов.
Достоинства: красивые, длинные, мягкие, есть канавка на остриях, хорошее качество отливки.
Недостатки: достаточно высокое сопротивление, плохой ненадежный контакт в гнездах мультиметра (до переделки), неремонтопригодность (все части литые), провод с маленьким сечением медной жилы.
Щупы стоят своих денег, но я воздержусь от рекомендации их покупать. Они дешевые, но пользоваться ими до доработки мне было очень некомфортно, провод приятный на ощупь и мягкий, но сечение медной жилы совсем маленькое и как следствие высокое собственное сопротивление.
На каждый плюс есть свой минус и мнение о себе этот товар оставляет неоднозначное.
