Содержание

Щиток для электросчетчика и автоматов: как выбрать?

Все электромонтажные работы в помещении завершаются после установки электрического щитка. Перед началом установки, вам необходимо отправиться в специализированный магазин и купить щиток для электросчетчика и автоматов.

Счетчик, автоматы и УЗО в щитке

Конечно, если вы не желаете тратить свои средства, тогда собрать подобный щит можно самостоятельно, но это может занять много времени и сил. Место для дальнейшей установки нужно подбирать так, чтобы сэкономить свои деньги на кабеле.

Общие сведения

Конструкция электрического распределительного щитка достаточно простая. Она напоминает коробку, в которую в дальнейшем можно поместить:

  1. Прибор учета электроэнергии.
  2. УЗО.
  3. Автоматы защиты электрической проводки.

В зависимости от материала такие конструкции могут быть:

  • металлические;
  • с пластиковым корпусом.

Корпус щитка

Мы уже говорили, что при изготовлении могут использовать пластик или металл. Каждый материал может иметь свои особенности и поэтому с ними нужно ознакомиться. Многие специалисты рекомендуют покупать пластиковые модели, так как они не проводят электричество и имеют повышенную устойчивость.

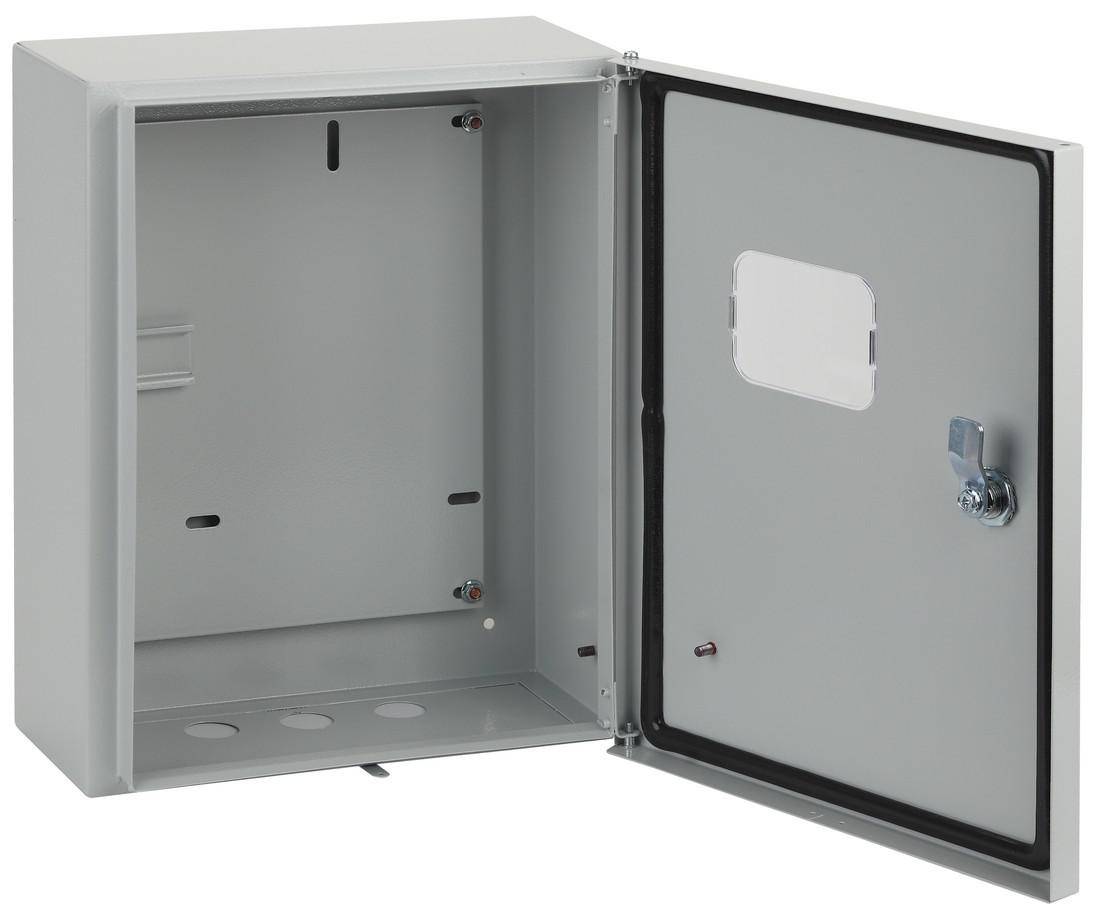

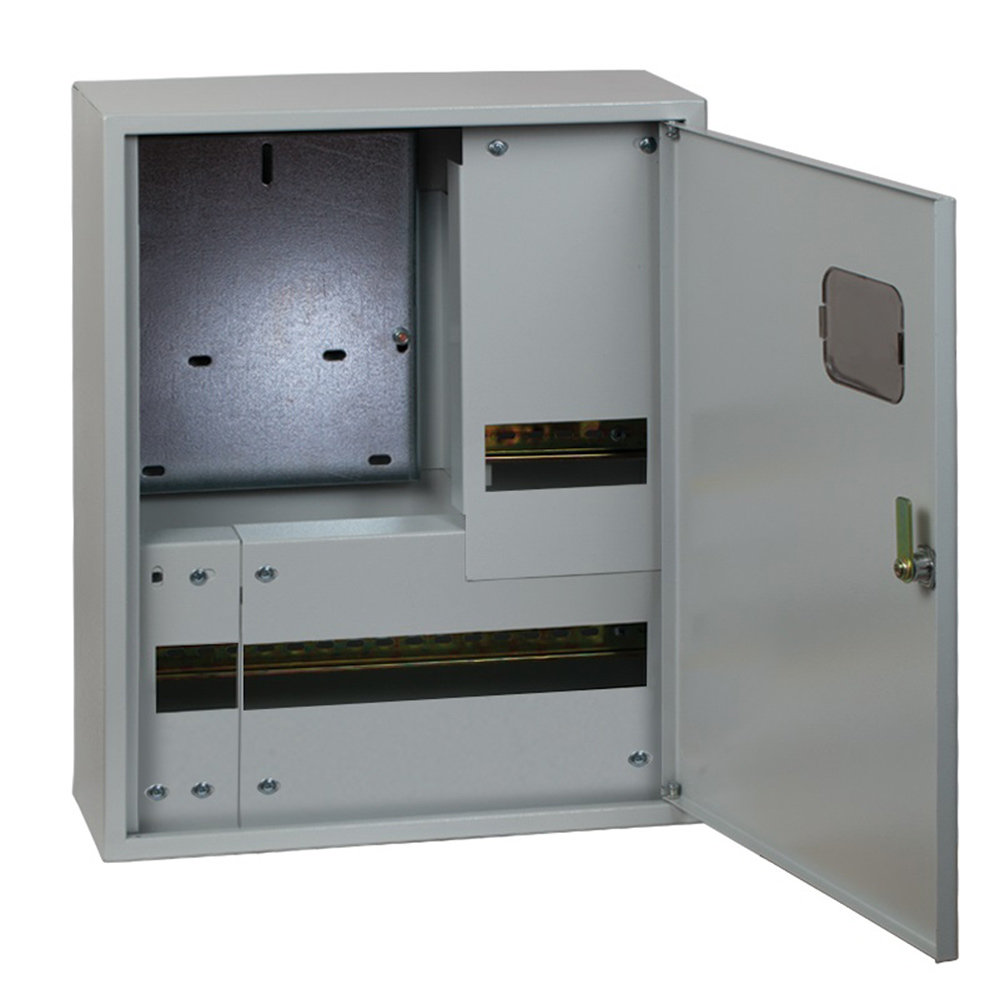

Металлический щит для счетчика и автоматов

Модели достаточно стильные и способны вписаться практически в любой интерьер. Металлические щиты могут иметь много модификаций и это позволяет быстро подобрать нужную конструкцию.

Тип коробки

В зависимости от типа проводки могут использоваться щитки для электросчетчика и автоматов следующих видов:

  1. Встраиваемые. Этот вариант нужен для скрытой проводки.
  2. Накладные. Такие конструкции могут использовать для открытой проводки.

Встраиваемый щиток более компактный и имеет привлекательный внешний вид. Специалисты рекомендуют устанавливать это устройство в обустроенную нишу с помощью алебастра.

Элементы и назначение щита

После покупки такого электрического щитка со стандартной комплектацией вы получите:

  • электросчетчик;
  • дифференциальные автоматы;
  • вводный автомат;
  • автоматические выключатели;
  • две шины.

Теперь пришло время ознакомиться с назначением элементов, которые здесь присутствуют:

  1. В щите присутствует DIN-рейка. Это специальное устройство, которое изготовляют из металлических пластин. Обрезать рейку до нужного размера можно с помощью ножовки по металлу.
  2. Электросчетчик – монтируют для учета потребления электричества.
  3. Автоматические выключатели – предназначаются для защиты электропроводки. Перед их установкой, сначала потребуется определиться с мощностью подключаемых в сеть приборов.
  4. Распределительная шина – нужна для подключения нулевых проводов. Такие шины могут иметь закрытое или открытое исполнение.
  5. УЗО – устройство защитного отключения, которое обеспечит безопасность от поражения током.
  6. Электропровода.

Сборка электрического щита

Когда щит для электросчетчика и автоматов установлен в стену можно приступать к его сборке. При этом вам необходимо помнить, что для однофазной сети нужно устанавливать двухполюсный вводный автомат, а для трехфазной – трехполюсный.

Этапы сборки

К распределительному щитку в дальнейшем следует подключить необходимое количество концов электрического кабеля. Они должны быть подписаны, так как в дальнейшем это позволит сэкономить время. Затем нужно выполнить следующие действия:

  1. Конец каждого провода нужно освободить от изоляции. Если они имеют одинаковый цвет, тогда нужно пометить жилу фазы.
  2. Теперь с помощью саморезов нужно закрепить din-рейку и установить на ней автоматы защиты. Крепление автоматов происходит с помощью специальных защелок.

Вот правильный порядок расположения всех элементов в щитке:

  • вводный автомат нужно монтировать справа;
  • после этого устанавливают УЗО;
  • установка остальных автоматов осуществляется с учетом удобства.

Подключение электрических элементов

Когда все компоненты будут установлены в щиток можно приступать к их дальнейшему соединению:

  1. К дин-рейке следует подключить нулевые жилы. Для этого их подгоняют по длине. Исключением в этом случае будут являться группы, которые подключаются через УЗО.
  2. Подключите автоматы. Для этого к верхним клеммам подведите ввод, а к нижним выход. В случае дальнейшей замены или подключения проводов потребитель будет знать, на какие контакты подается питание и нагрузка.
  3. Кроме автомата защиты в бокс могут устанавливать дифференциальный автомат. К этом автомату, вам нужно подключить группы проводов, которые расположены в местах с высокой влажностью.

Порядок установки счетчика в щиток

Перед тем, как приступать к подключению счетчика сначала нужно определиться с порядком подключения прибора к электрической линии. Иногда контроллеры могут дать разрешение на самостоятельное подключение счетчика к сети. Однако, если разрешения вы не получите, тогда они самостоятельно выполнят подключение. Перед счетчиком также нужно установить защитное отключающее устройство. Обычно для однофазной сети устанавливают двухполюсный защитный автомат.

Двухполюсные защитные автоматы

Это устройство выполняет следующие функции:

  • защищает счетчик от короткого замыкания и обеспечивает выполнение профилактических работ;
  • ограничивает разрешенную мощность.

Для установки счетчика также потребуется выполнить следующие действия:

  1. Чтобы прикрепить счетчик к щитку необходимо воспользоваться специальной защелкой.
  2. Выполните монтаж отходящих однополюсных автоматов.

Согласно нормативным актам установка электрического счетчика должна выполняться на высоте от 80 до 170 см. В квартирах чаще всего устанавливают механический или электрический вариант счетчика.

Зачем нужно УЗО в электрощитке

Человек все время находится в окружении электрических приборов. Большинство из них на сегодняшний день выполнены и отлично проводят электрический ток. Это может происходить по разным причинам, но чаще всего это случается из-за повреждения изоляции.

Если на приборе отсутствует заземление, тогда прикосновение к нему может быть опасным. Чтобы избежать несчастных случаев специалисты рекомендуют устанавливать УЗО. Это устройство позволяет защитить вас от поражения током при поврежденной изоляции или коротком замыкании.

Все работы, которые связаны со сборкой или установкой электрического щита для счетчика и автоматов можно выполнить самостоятельно, но при этом нужно соблюдать правила ПУЭ. Однако, на практике можно столкнуться со многими нюансами. Поэтому, если у вас нет опыта, тогда доверять эти работы лучше профессионалам, которые работают в области электрических сетей.

Читайте также: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/ustanovka-elektroshhitka-v-kvartire.html.

виды, характеристика боксов + советы по выбору и монтажу

Обустраивая квартирную или домовую сеть, приходится сталкиваться с выбором электрооборудования. И если подобрать розетку не так сложно, то покупка кабеля, автомата или электрощита требует знаний и предварительных расчетов.

Даже обычный ящик для электрических автоматов приобрести непросто – настолько широк ассортимент современных предложений. Предлагаем разобраться в разнообразии вариантов и рассмотреть критерии, наиболее важные при выборе бокса.

Содержание статьи:

Назначение боксов для автоматов

Пластиковые и металлические ящики выполняют ту же функцию, что и распределительные щиты – организуют работу электрооборудования, служат для электромонтажа защитных устройств. В специальной литературе можно встретить и другие наименования: бокс, коробка, щиток, панель.

Основную «начинку» для заполнения бокса составляют электроавтоматы, однако по соседству с ними могут располагаться и другие защитные устройства – .

В продаже нет изделий с предустановленным оборудованием. Низковольтные боксы продаются пустыми, а автоматические устройства защиты подбираются с учетом особенностей сети и устанавливаются согласно выбранной схеме

Большие ящики вмещают в себя индикаторы, рубильники, таймеры, дифференциальные реле.

Но для оснащения сети частного дома или одной квартиры установка дополнительного оборудования необязательна.

Если кроме защитного оборудования внутри коробки устанавливается прибор учета электроэнергии, то щиток переходит из разряда распределительных в категорию учетно-распределительных

Боксы монтируют в квартирах, на этажных площадках, а также на улице, если необходимо подключение к электромагистрали частного дома. Они разнообразны по конструкции, сборке и выполняемым функциям.

Виды оборудования по ГОСТ

Согласно законодательно принятым документам, и маленькие боксы на 2 модуля, и большие распределительные шкафы-станции относятся к распределительным щиткам, отвечающим за подключение электрических групп. Со стандартами можно ознакомиться в редакции

ГОСТ 32395-2013.

Щитки делятся на и этажные – по месту установки. Следующее деление – на распределительные и учетно-распределительные. Вторые отличаются установкой счетчика.

Таким образом, можно выделить две большие категории:

  • квартирные – групповые и учетно-групповые;
  • этажные – распределительные, учетно-распределительные, учетно-распределительно-групповые.

По способу установки все перечисленные виды бывают настенными или встраиваемыми в специально подготовленную нишу.

Если настенный бокс просто закрепляется дюбелями на стене или перегородке, то для встроенного ящика необходимо вырезать или выдолбить нишу определенной глубины

Распределительные коробки защищены от поражения электротоком. По этому показателю они могут относиться к I или II классу.

Некоторые этажные изделия оснащены специальными отсеками для слаботочного оборудования. Квартирные боксы бывают с аппаратом на вводе и без него, рассчитаны на однофазную или трехфазную цепь.

Конструктивные особенности электроящиков

Электротехнические изделия отличаются не только размерами корпуса. Они производятся по требованиям, изложенным в ГОСТ.

Если оборудование зарубежного производства, то оно также должно соответствовать российским стандартам, иначе контролирующая организация просто не разрешит подключать квартиру/дом к питающей электромагистрали.

Внешне конструкция проста – это изделие прямоугольной формы с отверстиями для крепежа и дверцей, просто защелкивающейся или закрывающейся на замок

Если внутри установлены только , закрывать дверцу на замок необязательно. Но предохранительные приборы и устройства отключения требуют обязательного запирания бокса.

Основные детали коробки для автоматических выключателей:

Галерея изображений

Фото из

Корпус из стали или жаропрочного полимера

Заземляющие шины на изолированных подставках

DIN-рейки для монтажа электроустройств

Декоративная защитная панель из пластика

Обязательными являются конструктивные элементы, предназначенные или для подвешивания бокса на поверхность стены, или для встраивания его в нишу.

Технические характеристики коробок

Выбирая бокс для квартиры и дома, необходимо учесть количество автоматов и другого электрооборудования, которое планируется установить для защиты электросети.

Главным ориентиром должна служить схема с указанием устройств, объединенных в группы. Кроме того, нужно определиться с типом ящика, точным размером, классом защиты и номинальными значениями.

Класс электроизоляции и защиты

Все электротехнические изделия, в том числе и те, которые используются в быту, должны быть защищены от поражения электротоком. Это относится и к боксам для автоматов.

Отключая автоматическое устройство или снимая данные с прибора учета, собственник квартиры должен быть уверен в свой безопасности.

Согласно ГОСТ 12.2.007.0-75, существует пять классов защиты, от 0 до III.

Все электробоксы относятся к I или II классу электроизоляции:

  • I класс – металлические ящики с рабочей изоляцией и 1-2 заземляющими элементами;
  • II класс – пластиковые боксы с усиленной изоляцией без заземляющих элементов.

Класс электроизоляции обязательно указывается в технической документации нового изделия. Также нужно учитывать место установки и, в зависимости от него, выбирать бокс со  от пыли и влажности –  от IP44 до IP65.

Образец пластиковой коробки для автоматических выключателей, относящейся ко II классу электроизоляции. Основной изолирующий элемент – пластиковый корпус, не пропускающий электрический ток

Если ящик с автоматами установлен в прихожей, достаточно самой низкой степени защиты, но должны иметь маркировку не ниже IP54.

По правилам установки, боксы для электроустройств нельзя монтировать на кухне, в ванной комнате, совмещенном санузле, пристроенном бассейне – то есть в любом помещении, где влажность выше нормы

Материал изготовления корпуса и деталей

Существуют 2 вида изделий по материалу изготовления: пластиковые и металлические.

Согласно стандартам ГОСТ, материал производства должен быть стойким к разного рода воздействиям, которые могут случится в период эксплуатации: механическим, тепловым, электрическим.

Металлические. Боксы, относящиеся к I классу, покрывают защитным напылением, стойким к коррозии. Они могут быть оснащены дополнительными деталями из других материалов – шинами заземления, контактными зажимами, устройствами подключения.

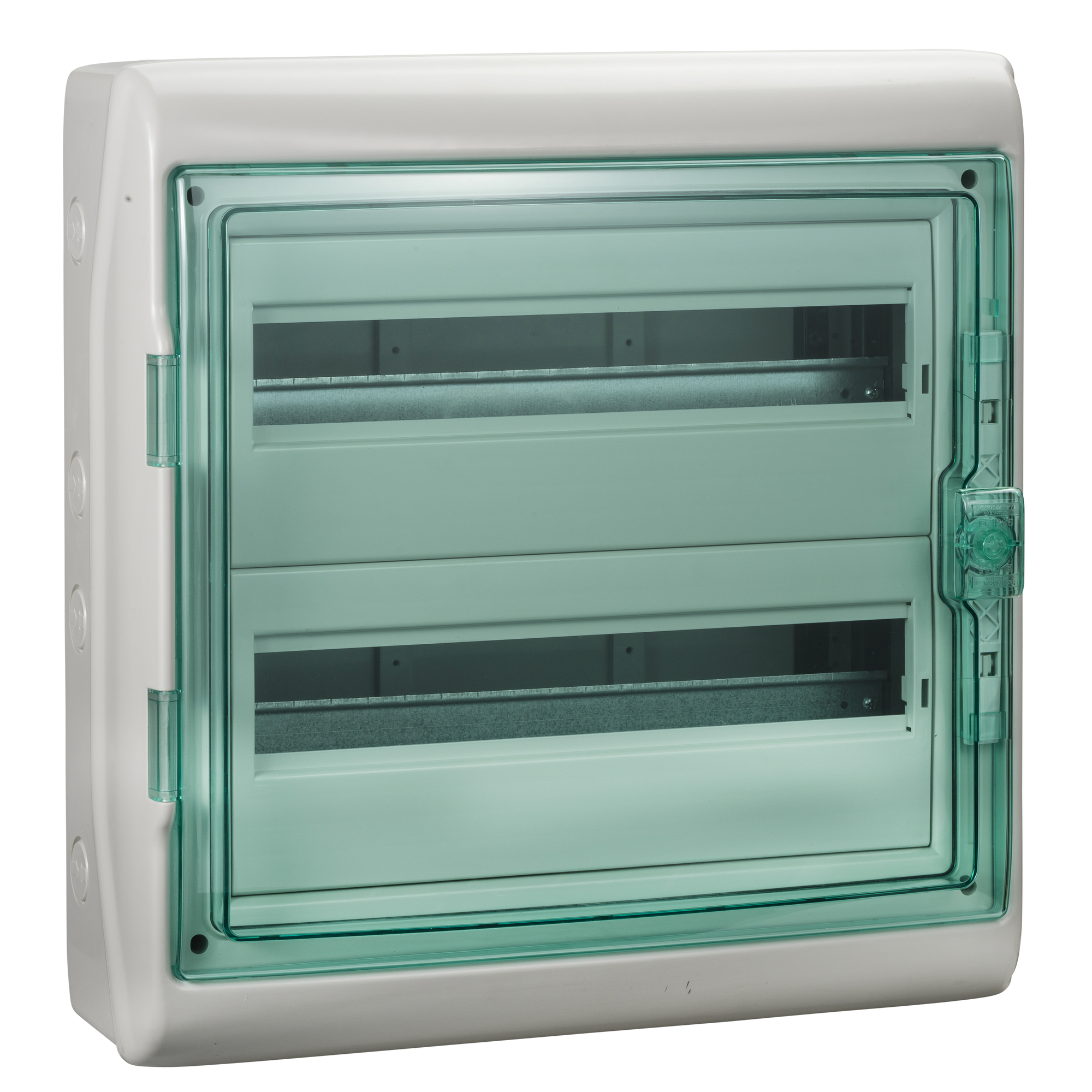

Пластиковые. Большая часть квартирных щитков производится из специального термоустойчивого полимера – АБС пластика. Это ударопрочный материал, который выдерживает нагревание в среднем до +650°С. Он не склонен к самовозгоранию, а при возникновении аварийной ситуации может только плавиться, но не гореть.

Конструкция пластикового ящика не деформируется со временем, так как он приобретает форму в процессе термообработки. Поверхность не подвержена воздействию ультрафиолета, то есть его смело можно монтировать на столбе или наружной стене здания.

Одно из преимуществ пластиковых изделий – красивый и практичный дизайн. Их можно размещать на видном месте, не боясь, что вид технических устройств испортит интерьер. Для этого лицевую панель делают тонированной

Корпуса полимерных боксов очень легкие, устанавливать их несложно. Современные ящики имеют выдавливаемые входы для подключения проводов и перенавешиваемые дверки.

Если ящик планируется устанавливать на деревянной стене, то требования повышаются. Предположим, детали боксов II класса, встроенных или наружных, должны быть устойчивыми к нагреву проволоки до +850°С.

Количество рядов и модулей

Еще одна важная характеристика – габариты ящика. Внутри бокса располагаются горизонтально направленные планки – ДИН-рейки.

Каждая из них рассчитана на определенное количество мест (модулей). Ширина одного места примерно 1,75 см. Например, один автомат занимает одно место, а электросчетчик – от 5 до 8.

Проектируя схему сборки бокса, необходимо распределить устройства по ДИН-рейкам и местам. Лучше, если расположение приборов будет подчинено логике, а автоматы установлены упорядоченно, по группам

Бокс для жилого помещения обладает компактными размерами и в среднем рассчитан на 12-36 мест, в зависимости от количества электрических контуров.

Но производители обычно расширяют свой ассортимент за счет увеличения размерного ряда, поэтому в их коллекциях можно встретить и самые маленькие коробки на 2 выключателя, и большие щиты, вмещающие до 180 модулей.

Небольшие боксы удобны, когда защитные устройства расположены в нескольких местах. Например, если УЗО и прибор учета установлены на улице, а групповой щиток – внутри дома. Вариант для городского монтажа: рубильник + счетчик на площадке, распределительный бокс – в прихожей.

Номинальные параметры щитков

Все номинальные значения указаны в технической документации, их нужно обязательно учитывать при выборе квартирного или этажного боксов, так как имеются отличия. Например, в городских многоэтажках номинальное напряжение на входе для квартирных ящиков – 230 В, тогда как для этажных может быть и 230 В, и 400 В.

По номинальным токам 1-фазных и 3-фазных вводных аппаратов боксы не имеют различий, для всех типов подходят значения от 25 А до 63 А. Номинальные токи отдельных автоматов и  зависят от энергопотребления и могут варьироваться от 6 А до 40 А.

Следует помнить, что устанавливать квартирный бокс в качестве этажного распределительного щита категорически запрещено.

Образец квартирного бокса с одной ДИН-рейкой и запасными модулями. По номинальным параметрам он подходит для установки в 1-комнатной квартире. Если потребуется дополнительное подключение, пригодятся свободные места

Модификации для монтажа на площадке должны быть рассчитаны минимум на 2, максимум на 4 квартиры. Если требуется большее число подключений, необходимо установить дополнительный бокс.

Советы мастеров по выбору и сборке

С учетом перечисленных и других характеристик выбрать подходящий бокс даже для обустройства сети в малогабаритной квартире – не такое уж простое дело.

Лучше посоветоваться с квалифицированным электромонтажником и, как минимум, заказать профессиональные проект разводки.  Отталкиваясь от схемы, можно проводить и сборку электробокса.

В конструкции будущего щита важна каждая мелочь. В качестве образца – квартирный бокс АВВ.

Галерея изображений

Фото из

Бокс выполнен из пластика, предназначен для встраивания в стену и рассчитан на 24 модуля. Продается в надежной упаковке – картонной коробке. Чтобы лицевая сторона не поцарапалась, на заводе ее закрывают пленкой

Чтобы сохранить в целостности внутренние детали ящика, перед монтажом его в стену сторона, с которой снята дверка, закрывается картонкой. По краям она имеет выступы, вставляемые в пазы ящика. После установки картонка убирается

Горизонтальные рейки вмещают в общей сложности 24 модуля, то есть максимальное количество мест на одной рейке – 12. Не обязательно занимать автоматами все места сверху или снизу. Можно, например, 6 устройств расположить на верхней рейке, а еще 5 – внизу

Производить сборку в установленном в стену ящике не очень удобно, легче работать за столом. Благодаря съемной рамке с рейками все электрооборудование бокса можно собрать в удобном месте, а затем останется выполнить подключение проводников

В комплекте есть два полимерных держателя – для нулевой и заземляющей шин. Они вставляются в пазы. В боксе есть специальные 2-уровневые места для монтажа шин: два из них находятся у верхней стенки, два – у нижней

Одна шина предназначена для рабочего нуля, вторая – для защитного нуля (земли). Обе шины имеют одинаковые размеры, внутри них расположены латунные клеммники. Всего 26 клемм, из которых 11 рассчитаны на большие сечения, 15 – на маленькие

Пластроны – небольшие защитные пластины, предназначенные для маскировки не заполненных автоматами мест. Пока оборудование отсутствует, модули можно прикрыть пластронами – так лицевая поверхность выглядит более привлекательно

Саморезы и пластиковые держатели, которыми комплектуется бокс, предназначены для различных видов крепежа: одни служат для установки дверки, другие – для прикручивания рамы с DIN-рейками к корпусу. Здесь же заглушки для маскировки винтов лицевой панели

Ящик для автоматов в упаковке

Картонная заглушка для монтажа

Две DIN-рейки для модулей

Съемная рама с DIN-рейками

Пластиковые держатели для защитных шин

Защитные шины с клеммами

Комплект пластиковых пластронов

Крепеж для установки коробки на стену

Это бокс, максимально пригодный для без покупки дополнительных деталей. Он стоит дороже, чем металлический ящик без шин и рамки, но гораздо удобнее в монтаже и применении.

На основании корпуса даже есть выдавливаемые лючки для проводки и небольшие пазы для более удобного распределения проводников внутри коробки.

Для установки в стену используют дюбеля, а зазоры между нишей и коробкой замазывают штукатуркой или гипсом. Если рамка с рейками съемная, то все работы по монтажу корпуса можно выполнить вместе со строительными мероприятиями по отделке стены, а сборку бокса – позже.

Опытные мастера советуют не экономить на электроборудовании, которое прослужит не один десяток лет, а купить прочный, надежный, отвечающий стандартам, безопасный бокс

Рекомендуем обратить внимание на продукцию брендов, которые уже давно зарекомендовали себя на российском рынке: ABB, Legrand, Viko, IEK, Makel, Schneider Electric.

Выводы и полезное видео по теме

Сборка бокса – все по порядку:

Процесс монтажа щитка и подводки кабелей:

Выбор и установку распределительного оборудования лучше поручить квалифицированному специалисту – электромонтажнику из управляющей компании или электрику с лицензией, нанятому со стороны для монтажа электропроводки.

Но информацией о боксах лучше владеть и собственнику жилья – для принятия срочных мер в аварийной ситуации или небольшого самостоятельного ремонта.

Есть, что дополнить, или возникли вопросы по выбору ящика для электрического автомата? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом покупки, установки и наполнения бокса. Форма для связи находится в нижнем блоке.

8 советов, как выбрать распределительный щит: виды электрических щитков

Содержание статьи

Чтобы гарантировать надежное и безопасное функционирование системы электроснабжения, в жилых домах и на предприятиях используют распределительные щиты, в которых находится защитное и распределительное оборудование. Такие приборы должны отвечать самым строгим требованиям к безопасности и отличаться высокой механической прочностью, поэтому покупать их лучше в проверенном месте. Специализированный интернет-магазин «Электрика Дешево» предлагает большой выбор качественных распределительных щитов от лучших производителей мира, которые вы можете приобрести по самым выгодным ценам. Ассортимент представлен здесь: https://elektrikadeshevo.ru/catalog/shchity-raspredelitelnye/. Наш материал поможет сориентироваться в большом разнообразии подобного оборудования и правильно выбрать распределительный щит.

№1. Зачем нужен распределительный щиток?

Электромонтажные работы в квартирах, офисах, гаражах и на производстве не обходятся без установки распределительного щита. Зачем он нужен, ведь ранее многие довольствовались одними только распределительными коробками? Все дело в удобстве и безопасности. Если использовать по-прежнему только распределительные коробки, то, например, при замене розетки придется обесточить всю квартиру, а при подключении некоторых мощных электроприборов придется оснащать их собственными защитными устройствами, а для них также необходимо место.

Установка распределительных щитов предотвращает риск сгорания электроприборов. Благодаря щиту электроэнергия распределяется равномерно по всем каналам, исключая избыточное поступление тока по одному из них. Особенно важно это устройство для крупных помещений, где возникают огромные нагрузки, да и для жилых домов распределительные щиты также необходимы, учитывая то, сколько сегодня электрических приборов люди используют в домашних условиях.

Распределительный щит срабатывает не только при возникновении излишнего напряжения, но и спасает человека от поражения током.

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

  • главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
  • вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
  • аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
  • щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
  • щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

№3. Виды электрических щитков по способу установки

По способу установки распределительные щитки можно поделить на такие виды:

  • накладные, или наружные. Это самый распространенный вариант, прост в установке, но будет несколько выпирать вперед по отношению к стене, что необходимо учесть при выборе места. Такие щитки используют при организации проводки скрытого и наружного типа, они могут быть выполнены из металла или пластмассы. Электрики советуют в деревянных домах и банях ставить щитки именно накладного типа;
  • встраиваемый щиток выглядит более эстетично, устанавливается вровень со стеной, но работы по его монтажу выполняются сложнее. На лицевой панели обязательно имеет отбортовку, которая закрывает технологический стык. Специалисты рекомендуют выбирать подобный вариант в тех случаях, когда число отходящих линий значительно меньше числа модулей щитка. В противном случае кипу проводов будет весьма затруднительно провести сквозь боковые стенки;
  • напольные щитки отличаются настолько большими размерами, что на стену их повесить нельзя. В быту они не используются.

Для электрического щита важно выбрать правильное место, ведь на кону наша безопасность. К месту установки выдвигают такие требования:

  • достаточная удаленность от пожаро- и взрывоопасных веществ;
  • хорошая естественная вентиляция;
  • легкая доступность. Электрик в случае чего должен приложить минимум усилий, чтобы добраться к щитку;
  • желателен достаточный уровень естественной освещенности.

№4. Материал изготовления

Распределительный щит может быть выполнен из металла или пластика. Металлический щиток более устойчив к механическим повреждениям, отличается высокой долговечностью и надежностью, а вместе с тем и приличным весом. Внешний вид таких изделий не самый плохой, но все же не идеальный, поэтому металлические щитки больше подойдут для установки в гаражах и производственных помещениях.

Для квартиры лучше подобрать аккуратный пластиковый щиток. Это легкие и эстетичные устройства, а ответственные производители выпускают вполне прочные изделия, которые по уровню долговечности не уступают металлическим и не требуют обязательного заземления. Дешевые пластиковые щитки от малоизвестных китайских компаний имеют свойство со временем желтеть.

В продаже также встречаются щитки, выполненные из комбинации пластика и металла.

№5. Защита щитка от пыли и влаги

Степень влаго- и пылезащиты выбирается в зависимости от условий эксплуатации оборудования:

  • для установки в помещениях подойдут щитки с защитой по стандарту IP21, IP31 и IP32;
  • для установки на улице щиток должен иметь защиту не менее IP54, а также уплотненные двери и герметичные вводы для кабелей.

№6. Виды распределительных щитов по конструкции

По типу конструкции и назначению электрические щитки делятся на такие типы:

№7. Количество модулей в распределительном щитке

Принципиальное отличие всех щитков – количество модулей. Некоторые ошибочно считают, что их число должно быть кратным 12, но это не всегда так: используются щитки, рассчитанные на 16 и 18 модулей, есть даже компактные модели, в которых число модулей не превышает 10.

Чтобы определиться с тем, какое количество модулей необходимо в вашем случае, для начала лучше всего составить схему электропроводки с указанием всех точек потребления, сюда входят розетки, осветительные приборы, отдельно выделяют электроприборы, которые потребляют много энергии (кондиционер, стиральная машина, бойлер). Далее определяются группы. Для осветительной проводки используют автоматические выключатели на ток 10 А, для розеточной – 16 А. В качестве коммутационно-защитных устройств можно использовать не только автоматические выключатели, но и УЗО, или же заменить эти два устройства на дифференциальный автомат. Количество УЗО, автоматов и дифавтоматов необходимо знать для правильного выбора количество модулей. Также стоит учитывать наличие счетчика и его размеры.

Ширина одного модуля – 18 мм, она равняется ширине однополюсного выключателя. Для подключения двухполюсного автомата понадобиться 2 модуля, трехфазного автоматического выключателя – 3, однофазного УЗО – 3, трехфазного УЗО – 5, электросчетчика – от 6 до 8 в зависимости от его размеров (ширину прибора можно просто поделить на 18 мм).

Для квартиры в ряде случаев достаточно щитка на 12-16 модулей. Если счетчик будет располагаться в щитке, то придется брать устройство на 16-24 модуля. Для большого частного дома может потребоваться щиток на более чем 24 модуля. В больших коттеджах иногда ставят два щитка, так как из-за большой протяженности проводки один в случае аварии не всегда может оперативно сработать, а может и не сработать вовсе.

Кроме того, в щитке могут располагаться устройства защиты от перенапряжений, фотореле или пускатели автоматического включения света. Если нет уверенности в том, что вы сможете сделать правильный выбор распределительного щитка, то лучше доверьтесь специалистам. Помощь, скорее всего, понадобится и при сборке, установке щита и подключении к нему всех групп электроприборов – с электричеством лучше не шутить.

№8. Производители распределительных щитков

Бракованные щитки не смогут выполнять свои функции в полной мере, будучи неспособными к равномерному распределению электрического тока по всем помещениям. Еще такие щиты, в случае необходимости, с большой вероятностью не отключат поврежденную группу цепей автоматически, поэтому лучше доверять свою безопасность проверенным производителям. Лидер в плане качества – компания ABB, но ее продукция стоит дорого. Щитки Makel и IEK стоят немного дешевле, но по качеству очень даже неплохи. В плане дизайна выделяются щиты FOTKA греческого производства. Безымянные изделия китайского и турецкого производства лучше обходить стороной – это не тот случай, когда можно сэкономить.

Напоследок отметим, что при прочих равных условиях предпочтение лучше отдать щиткам с прозрачной дверцей, которые обеспечивают более простой контроль над состоянием автоматов.

Статья написана для сайта remstroiblog.ru.

Распределительный Щиток Для Электрических Автоматов

Боксы для автоматов

Боксы для автоматов представляют собой специально оборудованные коробки, изготовленные из металла (сплавов) или пластика. Используются такие коробки для решения сразу нескольких задач:

  • для защиты автоматов и электромонтажной аппаратуры от проникновения или негативного влияния внешней среды;
  • для ограничения случайных нажатий;
  • для удобства, компактности и внешней эстетичности.

Виды боксов для автоматов

Выделяют несколько видов боксов, различающихся по типу, размеру, предназначению.

По размеру могут быть представлены миниатюрные коробочки (рассчитанные максимум на четыре автомата), обычный бокс электрический, огромный навесной шкаф (на группы автоматов). Конечно же, подобная типология условна, и ассортимент по размеру существенно различается. Как, собственно, и формы, что позволяет выбрать идеальный вариант для каждого конкретного случая, особенностей места размещения.

Также весьма популярно разделение по типу подстилающих поверхностей и способов проведения проводки – наружный и внутренний.

Внутренний подтип предназначен для монтажа в нишу, прорезанную в перегородках или выдолбленную в стене. Наружу выводится только дверца.

Наружный подтип, ярким примером которого можно считать стандартный распределительный щиток, имеет вид навесного шкафчика, закрепленного прямо на стене – например, посредством дюбелей. Данный вариант пользуется популярностью благодаря простоте установки, замены и доступа в любую часть конструкции. Есть у него и минусы – он занимает больше места и может быть неудобен в небольшом помещении.

К наружному типа бокса практически всегда прилагается крепеж и DIN-рейка – планка из металла с защелками на тыльной стороне, на которую закрепляют аппаратуру. Также может прилагаться шина соединения нуля или заземления (это дополнение предлагают только некоторые производители).

Разделение идет и по материалу изготовления — пластиковый бокс привлекателен благодаря своему облегченному весу, зато металлический предполагает большую герметичность и защиту. Металлический вариант чаще используется в нежилых помещениях, подъездах, в производственных целях.

Эстетика

Современное общество редко довольствуется чем-то одним – например, только функциональностью или только качеством. Это справедливо также и в отношении боксов. Даже самый простой современный ящик для электросчетчика обязательно обладает следующим набором характеристик:

  • функциональность,
  • удобство,
  • защищенность,
  • обеспечение стабильной работы внутренней аппаратуры и систем,
  • эстетичность.

Так, например, большой популярностью пользуются варианты, дополненные прозрачной крышкой, запирающейся на ключ или работающей по принципу автоматического замка.

Электросчетчик

Сеть не обязательно предусматривает наличие электросчетчика – прибора, чьей основной задачей является фиксация количества электроэнергии за определенное время на конкретном участке цепи. Счетчики чаще всего устанавливаются в жилых помещениях и в обязательном порядке должны соответствовать следующим условиям:

  1. защищать сам счетчик от механических и прочих внешних воздействий;
  2. защищать счетчик от попыток изменить его показания самими пользователями;
  3. не закрывать обзор на показания;
  4. облегчать доступ мастеру к проведению обслуживающих и ремонтных работ.

В соответствии с правилами, монтаж щитка или бокса для счетчика обязан осуществлять только уполномоченный специалист. Это не обязательно работник ЖЭКа или других государственных структур – вполне допустимо пользоваться услугами сторонних специалистов при условии, что с ними у данной структуры заключен официальный договор. Этот момент принципиально важен, поскольку любые действия, нарушающие корректную работу счетчика, могут повлечь за собой уголовную ответственность!

Щиток электрический

Главное отличие, которое имеет щиток электрический от обычного бокса, заключается в том, что он оснащается выключателями. Раньше они были представлены встроенными предохранителями (часто одноразовыми, требующими регулярной замены), а сейчас – системами автоматических пакетных выключателей.

Конечно, последний вариант более привлекателен, в первую очередь благодаря своему удобству, безопасности и минимальным требованиям к обслуживанию. Нельзя также не отметить и того, что современные щитки более долговечны и миниатюрны по своему размеру, могут иметь весьма привлекательное внешнее оформление и отлично вписываться в общий дизайн помещения.

Впрочем, покупатель до сих пор имеет возможность выбрать любой вариант, вплоть до полностью пустого бокса, в который может быть встроено любое нужное оборудование, системы для обеспечения его безопасной и бесперебойной работы.

Цена на боксы для автоматов

Конечно же, на цену бокса или щитка влияет множество параметров, таких как: производитель, материал, размеры, оснащение, система защиты, внешнее оформление. Также нельзя исключать и варианта, когда на один и тот же бокс или щиток цена варьируется в зависимости от места его приобретения (государственные структуры, отечественный ли зарубежный производитель, реальный или интернет магазин). Но в целом даже самый современный и функциональный бокс вполне доступен покупателю со средним уровнем дохода.

Важно понимать, что не стоит сразу бросаться на выгодное предложение из того же интернета! Чаще всего к определенной аппаратуре предъявляется ряд обязательных требований и стандартов, которые обязательно стоит соблюдать.

Так, например, нестандартный, легко открывающийся бокс для квартирных счетчиков может быть расценен сотрудниками государственных органов как попытка облегчить доступ к показаниям для их корректировки или изменения. А это, как уже было сказано выше – уголовно наказуемое деяние. Посему перед приобретением обязательным условием становится консультация с ответственным специалистом, согласование с ним наиболее существенных и значимых аспектов и нюансов.

Щиток под автоматы

Щиток под автоматы – это специальный бокс с дверцей или без нее, предназначенный для внутреннего монтажа автоматических выключателей, УЗО, реле напряжения и других модульных устройств. Данные изделия устанавливаются на стенах и повсеместно используются в жилых домах, офисных и торговых зданиях, производственных комплексах и в строениях любого другого назначения. Также называемые электрическими щитками, они являются очень важными и незаменимыми элементами комплексных электросистем, выполняющими сразу несколько функций, главной из которых является повышение уровня электрической безопасности.

Преимущества щитков под автоматы

Несмотря на кажущуюся конструктивную простоту, эти устройства обладают рядом ценных плюсов, перечисленных ниже:

  • Защита электрических сетей и оборудования от перегрузок и коротких замыканий;

  • Эффективное распределение энергии, как в однофазных, так и в трехфазных сетях;

  • Возможность установки в один щиток под автоматы нескольких модульных элементов;

  • Прочные и долговечные корпуса, хорошо защищенные от проникновения пыли и влаги, среди которых есть и полностью герметичные модификации для монтажа на улице;

  • Большой выбор размеров и вариантов дизайнов изделий, в том числе – с прозрачными или непрозрачными дверцами, замками и даже декоративными накладками в виде картин в дорогих моделях.

Кроме того, в зависимости от степени защищенности, данные изделия могут комплектоваться недорогими пластиковыми или прочными стальными корпусами.

Купить щиток под автоматы в Киеве

Щитки для автоматов, цена многих моделей которых весьма доступна, бывают накладными и встраиваемыми, которые могут монтироваться частично в стеновые ниши для меньшей заметности. Отличить эти модели друг от друга очень просто. Встраиваемые боксы под автоматы имеют заднюю часть из серого или цветного пластика, а их накладные аналоги, зачастую, полностью белые. Помимо всего прочего, все подобные электрические ящики выполняют и важную эстетическую функцию, поскольку позволяют компактно размещать модульные устройства, кабеля и прочие комплектующие в аккуратных корпусах, не привлекающих лишнего внимания. Щитки под автоматы, купить которые в большом ассортименте можно в интернет-магазине «Horoz Electric» – это безопасный и удобный монтаж выключателей, УЗО и реле напряжения, а также использование в сочетании с любыми электросетями на любых объектах.

Щитки, автоматы, УЗО — для чего нужны, как подобрать?

Для чего нужны автоматические выключатели, дифференциальные автоматы, ограничители напряжения, УЗО?

Эти модули нужны для обеспечения безопасности при работе с электричеством, без которого сейчас не обходится даже самый старый дом. Электричество несет в себе опасность травм и пожаров. Но сейчас мы уже не можем обойтись без этого блага цивилизации, к тому же электричество – самый безопасный, надежный и дешевый источник энергии на данный момент. Вместо того чтобы искать альтернативы электричеству, человечество придумало, как обезопасить его. Модули из раздела автоматики – приспособления на случай внеплановых ситуаций, которые помогут сохранить дом, здоровье и технику. Если в сети происходит короткое замыкание, обрыв сети, скачок напряжения или в здание попадает молния, то автоматы обесточивают квартиру или непосредственно проблемный прибор, который к ним подключен, до того, как эта ситуация будет иметь последствия. Это помогает избежать несчастных случаев в квартире, на производстве, в загородном доме и в прочих местах, где нужно электричество. Особенно полезны такие модули будут в производстве, где при утечке электричества нужно проверить слишком много техники, прежде чем отключить именно тот прибор, у которого нарушилась изоляция. Такие приспособления делают нашу жизнь безопаснее.

Каждый из автоматов выполняет свою функцию, разве что дифференциальные автоматы отвечают и за отключения электроэнергии во время скачка электричества и во время его утечки.

На что стоит обратить внимание при подборе автоматического выключателя?

При подборе выключателя стоит обратить внимание на шесть критериев:

  • Номинальный ток;
  • ток КЗ;
  • ток срабатывания;
  • селективность;
  • количество полюсов;
  • производитель.

Где номинальный ток – это рабочий ток и если напряжение поднимется свыше этого показателя, то произойдет размыкание цепи. Этот показатель будет зависеть от того, каково сечение кабеля и какой ток потребляет квартира, производство, дом или любое другое место, где поставлен щит. Для частной квартиры этот показатель будет меньше, для муниципального учреждения – больше.

Ток КЗ – ток короткого замыкания. В обычных условиях в квартиру достаточно поставить автоматический выключатель с показателем в 6 кА.

Ток срабатывания – этот показатель отличается от номинального тока. При включении приборов в сеть может происходить скачок напряжения, он не опасен. Показатель тока срабатывания означает, что при таких кратковременных и безопасных перепадах не будет размыкания цепи. Для дома обычно выбирают устройство класса B. Если же в квартире электрическая плита или мощный электрокотел, то нужно устройство класса C. D – категория для частных домов.

Селективность – то есть можно подобрать выключатель так, чтобы он отключал как всю квартиру при возникновении опасной ситуации, так и чтобы он отключал только потенциально опасный участок или прибор.

Количество полюсов – автоматы есть как одно, так и несколько полосные. Это, конечно, будет зависеть от объема сети, которую они должны контролировать. Если модуль контролирует только один бытовой прибор, сушилку, посудомойку, стиральную машинку и прочие, то достаточно однополосного модуля. Для однофазной цепи на 220 ставят двуполюсный модуль, а для трехфазной сети – четырехполюсный.

С пунктом производитель все понятно: в зависимости от производителя автоматы отличаются по качеству. На нашем сайте представлены ведущие европейские производители, оригинальная продукция. Покупая эти автоматические модули можно быть уверенным в их качестве и безопасности квартиры.

Сколько нужно автоматов для жилой квартиры?

Количество автоматических выключателей должно соответствовать количеству линий в проводке. Обычно ставят по одному автомату на свет и одному на розетки для каждой комнаты. Обязательно так же нужно поставить минимум одно устройство УЗО (экстренного отключения). Оно отвечает за отключение электричества при обрыве сети и может спасти вас от травмы или более тяжелых последствий. Для экономии места в щитке можно использовать дифференциальный автомат – он включает в себя и функцию автоматического выключателя, и функцию УЗО. Если ваш дом единственный высокий, а вокруг небольшие дома, либо если вы подбираете автоматы для защиты частного дома, то лучше так же подстраховаться и установить ограничитель перенапряжения. Он спасет вашу технику в случае удара молнии. Поэтому и ставить его имеет смысл там, где нет другой защиты. Остальное – по желанию и обязательного характера не несёт, только помогает сделать распределительный щит более функциональным или наглядным.

Подобрать автоматические выключатели, устройства УЗО и щиты для них, а так же аксессуары, крепления и прочее, вы можете в нашем каталоге. Наши менеджеры проконсультируют вас по вопросам доставки и стоимости по телефонам 8 (800) 775-76-49 (звонки по России) и 8 (495) 126-72-00 (по Москве).

Распределительный щит-компоновка автоматов и УЗО при сборке

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

В этой статье мы с вами подробно рассмотрим три основные компоновки внутренних элементов при пректировании и сборке распределительных щитов.

При ремонте или замене электропроводки перед началом электромонтажных работ продумывается необходимое количество электрических потребителей, места их установки, все наносится на план квартиры. После этого производится разделение электропроводки на группы, рассчитываются номиналы и другие характеристики электрических аппаратов защиты, их количество, рассчитывается необходимое сечение и марка кабеля.

После того, как подобраны автоматические выключатели, УЗО и другие компоненты распределительного щита, рассчитано количество занимаемых ими модулей, продумывается его компоновка и выбирается необходимый типоразмер распределительного щита. Обо всем этом я уже подробно рассказывал в своих предыдущих публикациях, ссылки на них вы найдете внизу этой статьи.

Когда выбрана необходимая начинка электрического щита (автоматические выключатели, УЗО, реле напряжения, импульсные реле и др.), т.е. модульные устройства для установки на DIN-рейку встает вопрос — как все эти устройства разместить и скомпоновать внутри щита?

Хочу предложить три основных концепции, три варианта компоновки модульных устройств (начинки) внутри распределительного щита. Применяя какой-либо из них по отдельности или их комбинацию можно собрать щиток любой конфигурации и компоновки.

Итак, первый вариант

Компоновка в ряд

Систему электроснабжения наших квартир и домов я уже рассматривал, напомню вкратце.

Для частных домов вводной автоматический выключатель и счетчик электроэнергии устанавливаются в щите учета, а вся модульная автоматика монтируется внутри дома в квартирном щите.

Для многоквартирных домов вводной автомат и прибор учета электроэнергии устанавливаются в этажном распределительном щите на лестничной площадке, а автоматы, УЗО и др. устройства в нутри квартир в квартирных щитах.

Они пломбируются органами энергосбыта, поэтому дальнейшее изложение будем проводить применительно к квартиным электрическим щитам.

При использовании этого варианта все компоненты внутри распределительного щита устанавливаются на DIN-рейку подряд один за другим в ряд.

Первым, обычно, устанавливается выключатель нагрузки, либо рубильник, либо автоматический выключатель, дублирующий по номиналу вводной автомат. Его назначение — обесточить весь щиток для проведения работ по обслуживанию, ремонту или замене устройств внутри щита или электропроводки.

При проектировании и сборке распределительных щитов помимо соблюдения норм и правил, необходимо продумать компоновку его элементов таким образом, чтобы обеспечить удобство дальнейшей эксплуатации и обслуживания распределительного щита. Т.е. расположение устройств в щитке должно выдерживаться в определенной логической последовательности, чтобы при необходимости отключить какую-либо группу, подойдя к щиту было четко понятно, где какой автомат или УЗО находится и за какую группу он отвечает.

При компоновке в ряд можно вначале устанавливать автоматические выключатели, защищающие отдельных потребителей: стиральную машину, бойлер, кондиционер и т.д. Затем группы розеток, затем освещение.

Можно наоборот вначале группы освещения, затем розеток и одиночных потребителей. Главное логика расположения и простота восприятия. Чтобы подойдя к щитку в полной темноте с фонариком или мобильным, сразу было понятно, где какой автомат и за что он отвечает.

В современных распределительных щитах часто применяются УЗО, в этом случае при компоновке в ряд их логично устанавливать сразу после выключателя нагрузки.

Если УЗО два и более, то они устанавливаются рядом, а затем в ряд автоматические выключатели. Здесь очень важно подписывать каждое устройство в электрическом щите. Красиво смотрятся специально изготовленные наклейки. О том, как их изготовить я расскажу в следующих публикациях. Если хотите не пропустить новые материалы по этой и многим другим темам — подписывайтесь на новостную рассылку внизу этой статьи!

При большом количестве групп и приборов защиты они устанавливаются на две DIN-рейки, как на рисунке вверху. Пустые места закрываются специальными заглушками.

Этот вариант компоновки чаще всего встречается на практике и позволяет выбрать щит минимального типоразмера. Подсчитывается необходимое количество модулей и выбирается распределительный щит на такое же или ближайщее большее количество модулей.

Групповая и древовидная компоновка

Следующие два вида компоновки устройств внутри распределительного щита делают более удобной эксплуатацию и обслуживание щита.

Их я подробно рассмотрел в видео, которое вы можете посмотреть ниже.

Рассмотренные три варианта компоновки распределительного щита применяются как по отдельности, так и в их комбинации. Они позволяют логически организовать устройства внутри щита, понятны для обслуживания, а также эксплуатации неквалифицированным персоналом — владельцами квартир и домов.


Распределительный щит. Внутренняя компоновка устройств при сборке


Также рекомендую прочитать

Как разделить электропроводку на группы.

Как подготовиться к ремонту электропроводки.

Как электричество попадает в наши квартиры и дома.

Выбираем квартирный электрический щит.

Щит для автоматической сварки | Продукция

Код товара: 12851110

Приложения:
Сварочную маску модели 420 можно использовать для всех типов сварочных процессов при токе до 5 ампер (электроды MIG / MAG, TIG / WIG, плазменная резка и сварка), кроме лазерной и газовой сварки.
Особенно рекомендуется для сварки TIG, так как оснащен специальным датчиком для этого вида сварки.
Система застежек состоит из головного убора с двумя лямками (контурной и поперечной).
Окружность контурной ленты можно удобно отрегулировать, повернув барашковую гайку на задней стороне контурной ленты, а длину поперечной ленты также можно отрегулировать в семи различных положениях.
Контурный ремешок имеет две подушки, которые предотвращают дискомфорт в тех местах, где ремешок касается головы пользователя.

Регулируемый контроль чувствительности:
Шлемы с автоматическим затемнением как среднего, так и профессионального уровня обычно позволяют регулировать степень яркости, при которой линзы затемняются.
Контроль чувствительности полезен при сварке с низким током, особенно TIG, когда дуга не такая яркая, как при других сварочных процессах.

Регулируемая тень:
Большинство сварщиков используют различные материалы и сваривают множество различных применений.
Ваш лучший выбор — это переменный оттенок, который подстраивается под правильную темноту для вашего конкретного процесса.
Например, при GTAW-сварке при более низкой силе тока вам может потребоваться осветлить линзу, чтобы увидеть, что вы делаете — переменный оттенок позволит это, а фиксированный оттенок — нет.

Регулируемые регуляторы задержки:
Еще одна полезная функция — управление задержкой.
Этот элемент управления позволяет установить, как долго линза остается темной после прекращения сварочной дуги.
При сварке прихваточным швом в крупном проекте небольшая задержка помогает быстрее выполнить работу, поскольку вы перемещаете сварку для следующего шва.
Более длительное время задержки полезно при сварке при очень высокой силе тока, поскольку расплавленный металл все еще может излучать вредные лучи, пока не остынет.

Технические данные:
• Размер корпуса шлема: 325×235 мм.
• Вес: 558 г
• Материал: полиамид

Сертификация
Стандарты:
EN 175 · DIN и 379: 2009-12

Директива: 89/686 / CEE

Номер регулирующего органа:
№ 0195, 0379

Свидетельство №
1121-ПЗА-07 (Фильтр)
12238001 (Шлем)

Документы

Загрузить эту страницу

Сопутствующие товары

Щит Уилкса

Официальное приложение безопасности

Если вы находитесь в опасной ситуации, воспользуйтесь приложением Wilkes Shield, чтобы быстро и легко связаться с силами безопасности университета.

Загрузить в Apple Store

Скачать в Google Play

Wilkes Shield также позволяет:

  • отправлять текстовые сообщения, а также фото и видео с подсказками о преступлениях и подозрительном поведении. непосредственно силам безопасности колледжа;
  • используйте FriendWatch, чтобы ваши друзья и семья могли отслеживать ваше местоположение во время этого деятельность;
  • доступ напрямую к ресурсам кампуса, таким как справочник для учащихся и порядок действий в чрезвычайных ситуациях через приложение;
  • просмотреть карту, на которой показаны недавние происшествия и безопасные места на территории кампуса и вокруг него.
  • добавить в систему международный телефонный номер.

Wilkes Shield — бесплатное приложение для обеспечения безопасности, которое позволяет пользователям немедленно сообщать о происшествиях. в кампусе. Отправляйте тексты, фотографии, видео и точную информацию о местоположении, чтобы сообщать об инцидентах начиная от планового технического обслуживания и заканчивая подозрительной деятельностью и угрозами безопасности. Wilkes была одной из первых школ в Пенсильвании, которая представила это приложение.

Wilkes Shield связывает вас с сотрудниками службы общественной безопасности, автоматически предоставляя расположение вашего кампуса. Департамент общественной безопасности получает сообщения в режиме реального времени. и может ответить через функцию живого чата. Если вы не в кампусе, вас направят до ближайшего центра 911, что позволяет службам быстрого реагирования быстро реагировать на звонки помощь.

Загрузите приложение сейчас.Он доступен бесплатно на устройствах iPhone и Android.

ТУННЕЛЬНАЯ МАШИНА С НОЖНЫМ ЩИТОМ ВЫДЕРЖИВАЕТ СВОЮ ФУТОВКУ

В статье описывается работа проходческой машины с лопастным щитом Westfalia Lunen, которая в настоящее время прокладывает 6,86 млн тоннелей метро под городом Франкфурт-на-Майне. Хвостовая часть щита включает систему, которая выдавливает единую оболочку, железобетонную облицовку туннеля, армированную стальной фиброй. Автоматическое управление щитом достигается за счет использования основанного на лазере компьютера управления туннелем tg260 Zedco, адаптированного для преодоления поворотов и изменений уровня.Процедура выемки и футеровки соответствует концепции NATM в том, что выкопанный пласт немедленно облицовывается, обеспечивая опору грунта как можно ближе к забое и тем самым используя несущую способность самого пласта. Таким образом, полная структурная облицовка туннеля мгновенно закрывается за щитом отвала без нарушения целостности привода туннеля. (TRRL)

  • Наличие:
  • Корпоративных авторов:

    Морган-Грэмпиан Лимитед

    30 Calderwood Street
    Лондон SE18 6QH, Англия
  • Авторов:
  • Дата публикации: 1982-3

Информация для СМИ

Предмет / указатель терминов

Информация для подачи

  • Регистрационный номер: 00366653
  • Тип записи: Публикация
  • Агентство-источник: Лаборатория транспортных исследований
  • Файлы: ITRD, TRIS
  • Дата создания: 30 октября 1982 г. , 00:00

Nissan Safety Shield 360 объяснение

Многие новые автомобили предлагают покупателям широкий спектр передовых систем помощи водителю (ADAS).Фактически, упомянутые функции помощи водителю в последнее время стали коммерческим аргументом для многих потенциальных покупателей автомобилей. Это технология, которая отслеживает не только поведение водителя, но также учитывает дорожные условия и поведение транспортного средства, часто предоставляя водителям визуальные и звуковые оповещения во имя предотвращения столкновений. Некоторые функции даже активно тормозят и принимают меры для предотвращения случайного удара. Многие автопроизводители, такие как Nissan, фактически сгруппировали эти функции и предлагают их под торговой маркой в ​​качестве пакета безопасности

.

На самом деле Nissan предлагает пакет Nissan Safety Shield 360 в качестве стандарта для следующих моделей 2020 года: Kicks, Leaf, Maxima, Rogue Sport, Sentra и Titan.Другие модели Nissan, такие как Altima, Armada, Murano, Pathfinder, Rogue и Versa, предлагают только некоторые функции Nissan Safety Shield 360 в стандартной комплектации, а столь желанные функции оставлены как дополнительные или недоступные. Итак, что влечет за собой пакет безопасности Nissan Safety Shield 360? Давайте узнаем:

Система Safety Shield 360 состоит из шести компонентов: автоматический дальний свет фар, автоматическое торможение сзади, предупреждение о прямом столкновении с обнаружением пешеходов и автоматическое экстренное торможение, предупреждение о выезде с полосы движения, предупреждение о перекрестном движении сзади и предупреждение о слепых зонах.

  • Автоматический дальний свет. Фары автоматически переключаются вперед и назад — без участия водителя — между ближним и дальним светом в зависимости от условий движения.
  • Если неподвижный объект позади транспортного средства обнаруживается, когда водитель движется задним ходом, система заднего автоматического торможения немедленно задействует тормоза, чтобы избежать столкновения.
  • Система предупреждения о лобовом столкновении
  • с функцией обнаружения пешеходов и автоматического экстренного торможения использует камеры и радар, направленные вперед, для отслеживания других автомобилей, людей и различных потенциальных объектов впереди. Первоначально эта функция обеспечивает визуальные и звуковые предупреждения о возможном столкновении. Если водитель не предпринимает никаких корректирующих действий, функция автоматически включает и тормозит автомобиль, чтобы предотвратить или уменьшить серьезность надвигающегося столкновения.
  • Система предупреждения о выезде с полосы движения предупреждает водителя о выходе из полосы движения звуковым сигналом или вибрацией рулевого колеса. Эта функция также зависит от радара и камер.
  • Предупреждение о перекрестном движении сзади предупреждает водителя о приближении автомобиля сбоку при выезде с парковочных мест и проезжей части.
  • Мониторинг и предупреждение слепых зон также работает для обогрева водителя с помощью звуковых и визуальных предупреждений, когда он обнаруживает автомобиль в слепой зоне водителя.

Некоторые водители опасаются умных технологий, таких как Nissan Safety Shield 360, но автопроизводитель цитирует отчет Страхования безопасности на дорогах (IIHS), который указывает на множество преимуществ ADAS. Следующая статистика из отчета подтверждает решение Nissan включить расширенные функции безопасности:

  • Добавление заднего автоматического торможения снижает количество аварий при движении задним ходом на 78 процентов.
  • Камеры заднего вида
  • в сочетании с датчиками сокращают количество несчастных случаев на 42 процента.
  • Только предупреждения о перекрестном движении
  • сокращают количество аварий на 22 процента.

Имейте в виду, что эти статистические данные отражают сравнение с автомобилями, не имеющими дополнительных функций безопасности.

Пакет Nissan Safety Shield 360 предлагает шесть различных технологий, и мы в Nissan Ellicott City готовы ответить на любые вопросы, которые могут у вас возникнуть перед покупкой следующего автомобиля.Приходите к нам, ознакомьтесь с нашим последним инвентарем Nissan и запланируйте тест-драйв сегодня! Подпишитесь на нас в социальных сетях Nissan Ellicott City, чтобы быть в курсе последних автомобильных новостей и предложений.

Источник фото / Авторские права: Nissan

Что такое Nissan Safety Shield 360? | Гиды по покупкам

Новые автомобили оснащены передовыми системами помощи водителю (ADAS). Эта технология контролирует водителя, поведение транспортного средства и дорожные условия, обеспечивая визуальные и звуковые предупреждения о потенциальных угрозах и, возможно, в зависимости от системы, активное торможение или рулевое управление для предотвращения столкновения.

Многие автомобильные компании собирают эти системы в виде коллекций технологий под каким-либо брендом. Например, Nissan Safety Shield 360 — это название Nissan для своей коллекции ADAS, и он входит в стандартную комплектацию всех версий Nissan Kicks, Leaf, Maxima, Rogue Sport, Sentra и Titan 2020 года. В других моделях Nissan некоторые элементы Nissan Safety Shield 360 являются стандартными, а другие — дополнительными или недоступными. В их число входят Nissan Altima, Armada, Murano, Pathfinder, Rogue и Versa 2020 года.

Что такое Nissan Safety Shield 360?

Шесть компонентов Safety Shield 360 включают предупреждение о слепых зонах, предупреждение о перекрестном движении сзади, предупреждение о выезде с полосы движения, предупреждение о лобовом столкновении с обнаружением пешеходов и автоматическим экстренным торможением, автоматическое торможение сзади и автоматический дальний свет фар. Вот дополнительная информация о том, что делает каждая из этих систем:

  • Предупреждение о слепой зоне обнаруживает транспортное средство в слепой зоне водителя и предупреждает водителя, используя как визуальные, так и звуковые предупреждения
  • Предупреждение о перекрестном движении сзади полезно при движении задним ходом парковочных мест и проездов, предупреждая водителя о приближении транспортного средства со стороны.
  • Предупреждение о выезде с полосы движения позволяет водителю узнать, когда он или она съезжает с полосы, с помощью звукового или сенсорного уведомления. Nissan часто использует для этой цели вибрацию рулевого колеса.
  • Предупреждение о лобовом столкновении с обнаружением пешеходов и автоматическое экстренное торможение использует обращенный вперед радар и камеры для отслеживания людей, автомобилей и других потенциальных объектов впереди. Во-первых, он обеспечивает визуальные и звуковые предупреждения о возможном столкновении. Во-вторых, если водитель не предпринимает никаких действий, он автоматически тормозит автомобиль, чтобы предотвратить или уменьшить серьезность лобового столкновения.
  • Заднее автоматическое торможение включает тормоза, если неподвижный объект позади автомобиля обнаруживается при движении задним ходом.
  • Автоматический дальний свет. фары переключаются между ближним и дальним светом в зависимости от условий движения

Почему Nissan Safety Shield 360 важен?

Некоторые люди опасаются ADAS, но Nissan Safety Shield 360 использует разумный подход, включая все наиболее полезные системы, оставляя потенциально нежелательные технологии, такие как адаптивный круиз-контроль, в списке дополнительного оборудования.

Кроме того, Nissan цитирует отчет Страхового института безопасности дорожного движения (IIHS), в котором рекламируются преимущества ADAS. Этот отчет включает в себя такие статистические данные, как:

  • Предупреждение о перекрестном движении снижает количество аварий на 22 процента
  • Комбинация камер заднего вида и датчиков снижает количество аварий на 42 процента
  • Добавление заднего автоматического торможения снижает количество аварий при движении задним ходом на 78 процентов

Обратите внимание, что контекст для этой статистики сравнивается с автомобилями без этих функций.

Другое исследование, проведенное Институтом данных о потерях на дорогах (HLDI), показало, что системы, оснащенные автоматическим торможением наряду с адаптивным круиз-контролем, особенно эффективны для снижения количества претензий в связи с ДТП.

Хотя Nissan Safety Shield 360 предлагает шесть различных технологий, сегодня на рынке доступно более двадцати ADAS. При покупке автомобиля, оснащенного ADAS, важно знать, какие функции включены в набор предложений автопроизводителя, поскольку не все пакеты созданы равными — одинаково полезными.

Взрывная и баллистическая | СТЭНЛИ Доступ

Взрывостойкость Баллистическая стойкость
ДИЗАЙН

Двухэлементный, одинарный слайд

Двухсекционные, одинарные направляющие или качели

ПРОРЫВ Нет Только сдвижная панель | ОПЦИЯ: Гидравлический доводчик / магнитная защелка для автоматического возврата из аварийного выхода
ОТДЕЛКА Прозрачная или темная анодированная бронза | Доступны специальные покрытия Прозрачная или темная анодированная бронза | Доступны специальные покрытия
РАЗМЕР ЖАТКИ

11 дюймов (279 мм) в высоту x 8 7/8 дюймов (227 мм) в глубину

11 дюймов (279 мм) в высоту x 8 7/8 дюймов (227 мм) в глубину

НИЖНЯЯ РЕЙКА Номинал 10 дюймов Номинал 10 дюймов
МАКСИМАЛЬНЫЕ РАЗМЕРЫ , одинарный слайд: 10 футов 0 дюймов (3. 0 м) x 8 футов 0 дюймов (2,4 м) | Двухкомпонентный: 16 футов 7 дюймов (5,08 м) x 8 футов 0 дюймов (2,4 м) одинарные слайды: 9 футов 0 дюймов (2,7 м) x 8 футов 0 дюймов (2,4 м) | Двухкомпонентный: 14 футов 8 дюймов (4,5 м) x 8 футов 0 дюймов (2,4 м)
ПРОЗРАЧНОЕ ОТКРЫТИЕ ДВЕРИ *

Двусторонняя: 68 5/8 ”| Одиночный суппорт от 36 1/16 «до 42 1/16»

Двусторонняя: 68 5/8 ”| Одиночный суппорт от 36 1/16 «до 42 1/16»

ВЕС ТИПОВОЙ ДВЕРНОЙ ПАНЕЛИ До 500 фунтов (227 кг) каждый До 500 фунтов (227 кг) каждый
НЕОБХОДИМАЯ МОЩНОСТЬ 120 В переменного тока, 50/60 Гц, минимум 5 А | Источник бесперебойного питания | До 1.Дополнительное питание на 5 часов 120 В переменного тока, 50/60 Гц, минимум 5 А | Источник бесперебойного питания | Дополнительное питание до 1,5 часов
СИСТЕМА ПРИВОДА Два двигателя постоянного тока 1/4 л. с., зубчатый привод, зубчатый ремень Два двигателя постоянного тока 1/4 л.с., зубчатый привод, зубчатый ремень
ОРГАНЫ УПРАВЛЕНИЯ Кулисный переключатель | ОПЦИЯ: поворотный, поворотное управление с ключом, Eco Pro Кулисный переключатель | ОПЦИЯ: поворотный, поворотное управление с ключом, Eco Pro
КОНТРОЛЛЕР Контроллер iQ высокого разрешения, на базе микропроцессора, логика безопасности, интерфейс пожарной сигнализации, датчик положения, программируемый интерфейс Контроллер iQ высокого разрешения, на базе микропроцессора, логика безопасности, интерфейс пожарной сигнализации, датчик положения, программируемый интерфейс
ДАТЧИКИ АКТИВАЦИИ / БЕЗОПАСНОСТИ 2 комбинированных датчика активации / безопасности + дверные балки для дополнительной безопасности | ОПЦИЯ: настенные панели, радиоуправление, бесконтактная активация, доступ по значку 2 комбинированных датчика активации / безопасности + дверные балки для дополнительной безопасности | ОПЦИЯ: настенная панель, радиоуправление, бесконтактная активация, доступ по значку
ЗАМОК Электромагнитный замок (электронная система блокировки), поворотный переключатель с ключом Электромагнитный замок (электронная система блокировки), поворотный переключатель с ключом (безопасное управление дверьми), дополнительно: механический замок для колодок
НОМИНАЛЬНЫЕ ТЕМПЕРАТУРЫ -30F до 130F -30F до 130F
КОДЫ И СТАНДАРТЫ
UL®, cUL, ANSI A156.
10 *, ASTM F2927, Категория III ASTM, Опасность остекления ASTM h3, Классификация C по GSA 3a или 3b, UFC 4-010-01 — Код Министерства обороны

UL®, cUL, ANSI A156.10, NFPA 101, UL 752-уровень 3 (стандарт для пуленепробиваемого оборудования)

Внутренняя камера Arlo Essential с автоматической защитой конфиденциальности для дополнительного душевного спокойствия теперь доступна

Отмеченное наградами решение дает пользователям возможность решать, когда их камера контролирует комнату и записывает

САН-ХОСЕ, Калифорния., 2 марта 2021 г. — Arlo Technologies, Inc. (NYSE: ARLO), ведущий бренд систем безопасности для умных домов, сегодня объявила о своей новой камере Essential Indoor Camera, которая теперь доступна для тех, кто хочет превосходного видеонаблюдения и безопасность. Благодаря простой в управлении, автоматизированной защите конфиденциальности, камера позволяет пользователям автоматически активировать защиту конфиденциальности, закрывающую объектив камеры, расширяя приверженность Арло конфиденциальности пользователей за счет доставляя беспрецедентное душевное спокойствие. Универсальная комнатная камера Essential позволяет пользователям наблюдать за младенцами, домашние животные, пожилые члены семьи, рестораны, складские помещения и многое другое, с видео 1080p HD, диагональю 130 градусов поле обзора, обнаружение движения и звука, а также полнодуплексный звук для двустороннего разговора. Незаменимый интерьер Камера доступна для предварительного заказа через Arlo.com, BestBuy.com, Amazon.com и других розничных продавцов. по рекомендованной цене 99,99 долларов.

Уникальный автоматический экран защиты конфиденциальности внутренней камеры Arlo Essential — обнадеживающая функция, призванная облегчить проблемы конфиденциальности, связанные с наличием камеры видеонаблюдения в помещении.Когда защита конфиденциальности находится в режиме снятия с охраны, запись, обнаружение движения и звука отключены и не будут включены, пока пользователь не откроет экран через приложение Arlo. Пользователи также могут сигнализировать об автоматическом открытии экрана конфиденциальности и начать запись, запустив прямой эфир или перевод камеры в режим охраны. Это дает пользователям возможность решать, когда их камера мониторинг помещения и запись видео / аудио, а когда его нет.

«Arlo уделяет самое пристальное внимание конфиденциальности пользователей, и совершенно новая камера Essential Indoor Camera еще раз подтверждает это. — сказал Теджас Шах, старший вице-президент по продуктам и ИТ-директор Arlo.«В отличие от конкурирующих решений для внутреннего мониторинга, мы разработали камеру Essential для помещений с четко видимым экраном защиты конфиденциальности, который легко отличал ее от лицо камеры, чтобы пользователи могли сразу различить, когда активирован режим конфиденциальности. Этот продуманный дизайн элемент обеспечивает дополнительное спокойствие, поэтому пользователи могут быстро определить, способна ли камера запись »

С точки зрения качества видео, Арло разработал новую камеру Essential Indoor Camera с функцией движения на основе изображения и датчики обнаружения звука для плавного запуска записи, когда камера поставлена ​​на охрану. Видео высокой четкости 1080p качество с улучшенным ночным видением позволяет пользователям снимать важные детали днем ​​или ночью. Камера оснащена встроенный микрофон и динамик с улучшенным полнодуплексным звуком для более четкого и естественного звука разговоры. Встроенная сирена обеспечивает дополнительную безопасность, которая может срабатывать автоматически или вручную из приложения Arlo при обнаружении движения или звука, что позволяет пользователям быстро и эффективно сдерживать злоумышленник.

The Arlo Essential Indoor Camera — удостоена награды CES за инновации 2021 года и лауреата премии 2021 года. TWICE Picks Award — предлагает элегантный, цельный дизайн премиум-класса для безупречного использования в любом месте дома или дома. бизнес. Доступная в белом и черном цветах, внутренняя камера оснащена универсальным встроенным поворотным креплением, которое позволяет пользователям наклонять и устанавливать устройство на стене или размещать на любой поверхности для получения желаемого обзора точка.

Служба искусственного интеллекта и резюме

Arlo, Arlo Smart, дополняет оборудование для обеспечения полной защиты. Пользователи получают бесплатная трехмесячная пробная версия Arlo Smart включена в покупку Essential Indoor Camera. Арло Смарт обеспечивает расширенное 30-дневное непрерывное облачное хранилище видеозаписей HD 1080p для дополнительного душевного спокойствия. Умнее, настраиваемые уведомления позволяют пользователям обнаруживать людей и животных в доме 1 . И когда помощь требуется, функция Arlo Smart e911 позволяет пользователям быстрее реагировать, подключаясь к службам экстренной помощи, расположенным в местоположение камеры вместо ожидания перенаправления из местоположения, привязанного к их смартфону — экономия драгоценные моменты в экстренных ситуациях 2 .Полностью управляемые через приложение Arlo, пользователи могут легко просматривать прямые трансляции и записи, изменять настройки камеры или получать доступ к облачным записям.

Характеристики внутренней камеры Arlo Essential включают:

  • Automated Privacy Shield : обеспечьте конфиденциальность ваших моментов, когда это необходимо, закрыв автоматизированный защита конфиденциальности
  • Камера Full High Definition: Запечатлейте четкие детали в высоком разрешении с помощью возможность записывать видео в 1080p
  • Обнаружение движения и оповещения: оповещений, отправляемых прямо на ваш телефон при обнаружении движения. обнаружен
  • 2-стороннее аудио: Слушайте и говорите с посетителями четко с превосходным звуком качественный
  • Night Vision : Смотрите ночью даже без света благодаря черно-белому ночному видению это включается автоматически, когда стемнеет
  • Встроенная сирена: Сирена может запускаться автоматически или вручную из приложения
  • Угол обзора 130 ° : Следите за большим количеством важных вещей с более широким полем обзора
  • Совместимость с платформой : Легко работает с Amazon Alexa, Google Assistant и IFTTT. взаимодействие, автоматизация и управление

Для получения дополнительной информации о полном спектре продуктов и услуг Arlo для обеспечения безопасности умного дома посетите веб-сайт www.arlo.com.

Об Arlo Technologies, Inc.
Arlo — отмеченный наградами лидер отрасли, преобразование пути люди ощущают связанный образ жизни. Глубокий опыт Арло в дизайне продуктов, беспроводном подключении, облаке. инфраструктура и передовые возможности искусственного интеллекта нацелены на обеспечение бесперебойной работы умного дома для Arlo. пользователей, которые легко настроить и с которыми легко взаимодействовать каждый день. Облачная платформа компании предоставляет пользователям видимость, понимание и мощные средства для защиты и связи в режиме реального времени с людьми и объектами это наиболее важно, из любого места, где есть Wi-Fi или сотовая связь.На сегодняшний день Arlo запустил несколько категории отмеченных наградами интеллектуальных подключенных устройств, включая беспроводной интеллектуальный Wi-Fi и безопасность с поддержкой LTE камеры, внутренние камеры видеонаблюдения, видеодомофоны и прожекторы.

С целью обеспечить спокойствие пользователей, Арло так же страстно заботится о защите конфиденциальности пользователей, как и о защита домов и семей. Arlo стремится поддерживать отраслевые стандарты защиты данных, разработанные чтобы личная информация пользователей оставалась конфиденциальной и находилась под их контролем.Арло не монетизирует персональные данные, предоставляет улучшенный контроль за пользовательскими данными, поддержка законодательства о конфиденциальности, безопасное хранение пользовательских данных и обеспечение безопасности в авангарде корпоративной культуры.

Заявление о безопасной гавани в соответствии с Законом о реформе судебных разбирательств по частным ценным бумагам 1995 г .:
Это пресс-релиз содержит прогнозные заявления в значении Частных ценных бумаг США. Закон о судебной реформе 1995 года.Слова «ожидать», «ожидать», «полагать», «будет», «может», «следует», «оценить» «проект», «перспектива», «прогноз» или другие подобные слова используются для обозначения таких прогнозных заявлений. Однако отсутствие этих слов не означает, что заявления не являются прогнозными. В прогнозные заявления отражают ожидания или убеждения Arlo Technologies, Inc. в отношении будущих событий. на основе информации, доступной на тот момент, когда такие заявления были сделаны, и включают заявления относительно Арло Essential Indoor Camera, Arlo Smart и будущие продукты Arlo.Эти заявления основаны на текущих ожидания и подвержены определенным рискам и неопределенностям, включая следующее: будущий спрос на Продукция компании может быть ниже ожидаемой; потребители могут отказаться от принятия нового продукта Компании. предложения или принятие конкурирующих продуктов; и на производительность продукта может отрицательно повлиять реальная эксплуатация условия. Кроме того, некоторые прогнозные заявления основаны на предположениях относительно будущих событий, которые могут не подтвердиться.Таким образом, фактические результаты и результаты могут существенно отличаться от выраженных или прогноз в таких прогнозных заявлениях. Дополнительная информация о потенциальных факторах риска, которые могут повлиять на Компания Arlo и ее бизнес подробно описываются в периодических отчетах компании по ценным бумагам и биржам. Комиссия, включая, помимо прочего, те факторы риска, которые описаны в Годовом отчете Компании по форме 10-K за год, закончившийся 31 декабря 2020 г.Учитывая эти обстоятельства, вам не следует чрезмерно полагаться на эти прогнозные заявления. Arlo не берет на себя обязательств публиковать какие-либо изменения к каким-либо прогнозные заявления, содержащиеся в настоящем документе, для отражения событий или обстоятельств после даты настоящего документа или до отражать наступление непредвиденных событий.

1 Персонализированные оповещения доступны через бесплатную трехмесячную пробную версию Arlo Smart подписка
2 Доступно только для клиентов в США

Контакты для прессы
press @ arlo.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
