Установка электрического щитка в квартире: инструкция + фото

На сегодняшний день современную жизнь невозможно представить без электроприборов. Однако, изобилие бытовой техники может создать ряд проблем. Основная проблема заключается в высокой нагрузке на электрическую сеть. Это в свою очередь значительно снижает пожаробезопасность. Чтобы понизить нагрузку необходимо организовать раздельное управление электрическими приборами. Для этого нужно установить электрический щиток в квартире. Установка электрического щитка – это ответственная задача, поэтому ее выполнение лучше доверить профессионалам.

Установка электрического щитка в квартире

Чтобы в дальнейшем приборы можно было включать без опаски следует ответственно подойти к созданию схемы электрического щита. Если вы не знаете, как выполнить подобные работы, тогда этот процесс нужно доверить профессионалам.

Требования к электрическим щитам в квартире

Выбор электрического щита нужно делать ответственно.

От правильности выбора в дальнейшем будет зависеть электробезопасность в доме. На сегодняшний день ГОСТ по установке электрического щитка включает следующие требования:

1. Заполнение щита должно осуществляться согласно технической документации. Именно в ней указывают количество защитных автоматов и номинальный ток.
2. Щиток в обязательном порядке должен обозначаться знаками электрической безопасности.
3. Материал, из которого изготовлен электрический щит должен быть негорючим.
4. Корпус и дверца обязательно должны иметь заземление. Это необходимо для обеспечения хорошей защиты.

Кроме, правильного подбора в дальнейшем необходимо правильно составить схему электрического щита. Грамотное составление позволяет упростить процесс сборки в дальнейшем.

Принцип выбора электрического щита

После составления схемы вы сразу можете увидеть, сколько нужно установить автоматов и УЗО в щиток. Многие современные щитки на сегодняшний день имеют модульное исполнение. Для сборки чаще всего используются элементы, кратные по ширине 18 мм. Соответственно каждый модуль, который присутствует в конструкции будет иметь ширину в 18 мм. УЗО или ДИФ-автомат будут занимать два модуля сразу. Вот основные принципы выбора, на которые необходимо ориентироваться:

1. Размер необходимо выбирать с запасом. Это позволяет осуществить перенос щита в дальнейшем без особых проблем.
2. Подбор следует осуществлять с учетом типа прокладки проводки в доме.
3. Свое предпочтение лучше отдавать пластиковым моделям, так как они не проводят электрический ток.

Монтаж электрощитка в квартире

Сначала, вам необходимо определиться с местом дальнейшей установки конструкции. Лучше всего установить конструкцию рядом с вводов электричества в квартиру.

Внутренний щиток в квартире

К конструкции следует обеспечить беспрепятственный доступ. Высота установки составляет 1.4-1.7 метра. Все зависит от размеров щитка, который вы выбрали. Установка электрического щитка в квартире своими руками осуществляется следующими способами:

• открытым;
• скрытым.

Теперь пришло время рассмотреть все особенности каждого из этих способов монтажа.

Установка навесного электрощитка

Навесной щиток подойдет в том случае, если прокладка проводки в доме осуществлялась открытым способом.

Навесной щиток в квартире

Перед началом монтажа конструкцию следует разобрать. На задней стенке вы увидите 4 отверстия, которые предназначены для крепления. Если в вашей модели их нет, тогда просверлите отверстия самостоятельно. Приложите щит к стене и определитесь с высотой. После этого выполните разметку и приступайте к сверлению.

Выбор правильного положения следует делать с помощью строительного уровня. Дюбеля или саморезы нужно выбирать в зависимости от материала стены:

• для крепления к деревянной или металлической рейке используют саморезы;
• для бетона достаточно дюбелей 6х40 мм;
• на силикатный кирпич можно использовать дюбели 8х100 мм;
• для пустотелого кирпича следует использовать анкера длинною не менее 8 см.

Когда щиток прочно закреплен можно завести провода. Их заводят через специальные отверстия на корпусе щита.

Монтаж встраиваемой модели

При выборе этого способа монтажа следует сразу быть готовым к образованию большого количества строительного мусора. Трудоемкость этого способа значительно выше, но щиток будет смотреть намного привлекательнее.

Встраиваемый щит в квартире

Если стены выполнены из гипсокартона, тогда об организации ниши необходимо позаботиться заранее. В бетонной или кирпичной стене нишу необходимо выбивать. С каждой стороны также необходимо оставить зазоры по 3 см. Размеры ниши будут зависеть от конструкции щитка, который вы выбрали. В сформированную нишу необходимо поместить распределительных электрический щиток. Если отверстий для проводов в конструкции нет, тогда их нужно сделать самостоятельно.

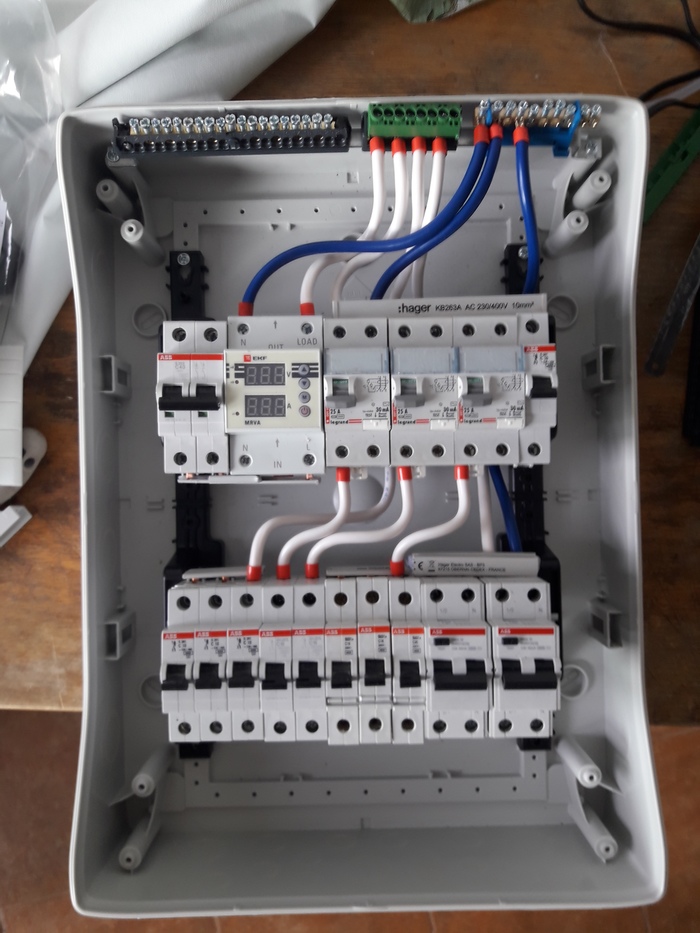

Процесс сборки

После завершения установки коробки электрощитка можно приступать к его подключению. Для этого нужно выполнить следующие операции:

1. Установите DIN-рейки с размеров в 35 мм. Именно на них осуществляется крепление всех элементов, которые присутствуют в щитке. Крепление на рейку происходит с помощью защелок.
2. Установите необходимое количество элементов в конструкцию. Запитывающий кабель нужно подвести к вводному автомату, который обычно устанавливают слева вверху.
3. Подключите вводный автомат. Лучше всего, чтобы фаза подключалась снизу.
4. После завершения всех процессов автоматы соединяются перемычками и начинается сборка по схеме. Ноль необходимо брать с нулевой шины для каждого автомата по отдельности. Желто-зеленый провод нужно подключить к шине заземления.

Важно знать! Чтобы не запутаться в дальнейшем перемычки для фазных и нулевых проводов должны иметь разные цвета.

Перенос и установку электрического щитка нужно осуществлять только после отключения питания. Если вы не уверенны в своих возможностях, тогда подобную работу лучше доверить профессионалам.

Это позволит обезопасить себя от поражения током или неправильной работы устройства. После завершения сборки закройте крышку и проверьте результат.

Рекомендуем изучить: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/zamena-kvartirnogo-shhitka.html.

Сборка и монтаж электрощита в Краснодаре. Цены, отзывы, гарантии

Cреди строительных и ремонтных работ монтаж щитка занимает особое место. Он проводится в несколько этапов и требует достаточно глубоких знаний. Правильный выбор, проектирование, подключение электрического щитка обеспечивает безопасность жилья и экономное распределение мощностей бытовых приборов.

  Сервис по подбору исполнителей «Элсити» сотрудничает с профильными специалистами высокого уровня. Они грамотно рассчитают электрические цепи, разделят нагрузки по группам потребителей, смонтируют щиток, выполнят установку быстро и надежно.

Установка электрического щитка – Недорого, выгодно, удобно

  Монтаж щитка производится квалифицированными электриками. Все работники проходят инструктаж, проверку документов, наличие допусков на выполнение электромонтажных работ. Электрики недостаточного уровня исключаются из проекта, мы не сотрудничает с неквалифицированными монтажниками.

  Для долгой службы требуется выполнить ряд необходимых пунктов:

• Сделать записи заложенных или предполагаемых групп;
• Учитывая нагрузки и главное сечения кабеля определить номинальный ток;
• При необходимости, в зависимости от приборов, места нахождения, средств клиента, учесть дополнительно Диф автомат или УЗО;
• С готовыми расчетами выбрать необходимый щиток;
• Установить автоматические выключатели и расключить их соответствующим проводом исходя от ампер вводного автомата;
• Произвести монтаж собранного оборудования и подключить группы электрооборудования.

  Установка щитка выполняется согласно с действующими нормами и правилами с соблюдением техники безопасности. Сотрудничество с ЭЛсити – гарантия получения качественной услуги.

Монтаж щитка – Цены и гарантии

  Благодаря сотрудничеству только с проверенными электриками Элсити  гарантирует своим клиентам профессиональное оказание услуг.

  Стоимость монтажа щитка определяется исполнителями. Для снижения цены и уменьшения транспортных расходов сервис подбирает работников, проживающих в одном районе с заказчиком. Монтировать электрический щиток через службу «Элсити» значительно дешевле, чем в ремонтных компаниях.

  Установка щитка производится в квартире, частном доме, на даче или в офисе. Стоимость зависит от сложности объекта, количества приборов, схемы подключения, а также расценок мастера (квалификации). Работы ведутся по Краснодару и краю.

Сборка электрощитов проводится с учетом нескольких факторов: места установки щитка, характеристик подключаемого оборудования, его суммарной мощности и т. д. Чтобы обеспечить стабильную работу системы и гарантировать безопасность, привлекать к решению задачи нужно специалистов в области электромонтажа.

Монтажные бригады компании «ЭлСити» выполняют сборку электрощитов разных типов в Краснодаре. Все работы выполняются в соответствии с требованиями действующих нормативов, а качество подтверждается прописанной в договоре гарантией.

Цена сборки установки электрических щитов и оборудования зависит от:

• Места расположения щитка (иногда требуется выполнять большой объем подготовительных работ).
• Количества/типа подключаемых модулей.
• Сложности монтажа

Окончательная стоимость работ определяется после согласования проекта. Но для предварительной оценки можно воспользоваться цифрами, приведёнными в прайс-листе.

РАЗНОВИДНОСТИ ЭЛЕКТРОЩИТОВ

Нами выполняется сборка электрощитов таких типов:

• Щиты автоматики и управления для систем электроснабжения, вентиляции, кондиционирования, насосного оборудования и т.д.
• Встраиваемые электрощитки для квартиры
• Щиты управления с частотными регуляторами, системами плавного пуска.
• Распределительные щитки (в т.ч. силовые).
• Щитки для бытового, компьютерного либо бесперебойного электроснабжения и др.
• Главный распределительный щит (ГРЩ)
• Вводное распределительное устройство (ВРУ)
• Аварийный ввод резерва (АВР)
• Щит этажный (ЩЭ)
• Щит квартирный (ЩК)
• Щит освещения (ЩО)
• Щит управления (ЩУ)
• Щит автоматики (ЩА)
• Щит бесперебойной подачи питания (ЩБП)

СРОКИ ИЗГОТОВЛЕНИЯ

Срок изготовления щита (от согласования проекта до пусконаладочных работ) составляет до 7 рабочих дней. В ряде случаев срок может быть увеличен — задержки обычно возникают при необходимости заказа специфических модулей.

ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ

При сборке электрического щита компанией ЭлСити гарантийный срок эксплуатации всей системы составляет 4 года с момента принятия работ заказчиком и началом эксплуатации оборудования.

Срок эксплуатации отдельных модулей, входящих в конструкцию электрощита, может отличаться в большую сторону. Он зависит от гарантийного срока, заявленного производителем оборудования.

ПЛЮСЫ СОТРУДНИЧЕСТВА С КОМПАНИЕЙ «ЭЛСИТИ»

Сборка электрощитов в Краснодаре  — одно из важных направлений работы нашей компании. К нашим преимуществам относятся:

• В штате только высококвалифицированные кадры.
• Подбор профессионального инструмента и электроматериалов.
• Приобретение и доставка материалов бесплатна.
• Гарантия 5 лет на работы.

Сборка электрощитов, выполненная нашей командой , гарантирует, что система управления или электроснабжения будет работать без сбоев в течение всего срока эксплуатации.



Распределительный щит в квартире — Всё о электрике

Схема электрического квартирного щитка — однофазный вариант

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

• ⚡ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
• ⚡Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Упрощенная схема квартирного щитка

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Плюсы данных схем:

• ⚡недорогая
• ⚡оптимальный вариант для маленьких квартир
• ⚡проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Схема электрощитка в квартире с УЗО в отдельных группах

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Номинальный ток вводного аппарата выбран исходя из разрешенной мощности для квартир с однофазной нагрузкой равной 11квт и коэффициенте спроса для квартир повышенной комфортности — 0,8.

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемы	Производитель и цена
IEK	ABB	Legrand	Schneider	КЭАЗ
Схема №1	1700р	6700р	7300р	4300р	2100р
Схема №2	1600р	6600р	7200р	4200р	2000р
Схема №3	4200р	9200р	9800р	6800р	4600р
Схема №4	2400р	6900р	8100р	5100р	2700р
Схема №5	3400р	9700р	10300р	7500р	3700р
Схема №6	5900р	12200р	12800р	10000р	6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Сборка электрощитка: рассчитываем и монтируем

Монтаж распределительного щита по всем правилам

Как театр начинается с вешалки, так электрическая сеть любого дома начинается с электрощита – наиболее сложного и важного элемента цепи. Щиток – центральный узел управления электрикой вашего дома или участка. От его правильной работы зависит и надежное снабжение энергией всех потребителей энергии, и безопасность хозяев.

Правила сборки электрических щитов

Щит – электрооборудование высокого класса опасности. Собрать его самостоятельно можно, лишь имея соответствующий опыт и необходимые знания. Как минимум, нужно разбираться в схемах подключения и принципах работы модульных аппаратов – УЗО, дифавтоматов и т.п. Поэтому многие предпочитают заказывать разработку схемы и сборку щитов у профессиональных монтажников.

Многие пользователи FORUMHOUSE успешно справляются с этой задачей сами, прислушиваясь к рекомендациям более опытных форумчан. В «электрическом» разделе накопилась значительная коллекция схем электрощитов различного назначения и успешных проектов сборки щитов своими руками.

Устройство распределительного щита

В этой вводной статье, с помощью пользователей форума, мы расскажем, каким должен быть правильный монтаж электрощитов и постараемся отразить важные детали, на которые следует обратить внимание, если вы решились на сборку своими руками.

Случается, что неопытные домовладельцы путают два разных вида устройств: вводной щит учета (ЩУ) и распределительный щит (ЩР). В первом случае щит (а точнее – шкаф, располагающийся на улице, на опоре) содержит минимум оборудования: пломбируемые вводный автомат защиты, счетчик учета электроэнергии и УЗО (устройство защитного отключения). Распределительный же щит, в отличие от шкафа, устанавливается обычно в помещении, и, в зависимости от числа потребителей, может содержать десятки дифавтоматов и УЗО.

Сборка ВРУ своими руками.

Есть вариант, когда учет и распределение электроэнергии объединены в одном вводно-распределительном устройстве (ВРУ). Однако энергосбытовые организации сейчас всегда требуют расположения прибора учета электроэнергии на уличных опорах или фасаде – в пределах доступности для инспектора. Законность этого правила вызывает очень большое сомнение, но размещение домашних групповых автоматов в уличном щите подходит разве что для домика на дачном участке, гаража и других небольших строений.

Для загородного дома с большим количеством потребителей энергии выполнить такой вариантустановки едва ли возможно: придется тянуть от щита к дому несколько групповых линий, расположенный на солидной высоте щит (автор схемы консультант форума Avs7153 Александр Свешников).

Наблюдатель:

– Минимально возможное количество контактных соединений, под пломбой – только одно критичное контактное соединение, соответственно – надежность и безопасность выше, чем в остальных схемах ЩУ с большим количеством контактных соединений!

В специальном разделе форума можно подробнее ознакомиться с вариантами установки уличных щитов от Наблюдателя.

Принцип сборки электрощита

Перед сборкой любого распределительного электрощита делается составление его схемы, в которой обязательно должны быть отображены все модули (дифавтоматы, УЗО, контакторы и т.п.), сечения всех используемых кабелей и проводов, мощности нагрузки линий. Лучший вариант, если у вас уже есть готовая схема электроснабжения дома – это значительно облегчит задачу. Будет понятно, сколько оборудования вам предстоит использовать, какие автоматы или УЗО подбирать, исходя из сечения кабелей и проводов и имеющихся у вас бытовых приборов.

В зависимости от места использования, вы можете делать металлический или пластиковый, навесной или встраиваемый электрощит. Здесь выбор зависит от ваших индивидуальных условий и предпочтений, однако есть такой важный параметр, как степень защиты от пыли и влаги. Щиты с разной степенью защиты имеют разную маркировку.

Denverus:

– Степень защиты щита правильно подбирать под внешние условия. Для уличного ящика, не в тропиках или Сахаре, достаточно IP54. Он может находиться в квартире – лишь бы сверху не залило. Если щит рядом с мощными системами полива, то опять же – IP65 минимум.

Пластиковые щиты чаще устанавливают на стене внутри помещений. Более прочные и стойкие к атмосферным воздействиям металлические щиты-шкафы находятся на улице. Встраиваемые щиты хорошо подходят для перегородок из гипсокартона, в которых легко организовать нишу. Размещать щиток нужно так, чтобы им было удобно пользоваться.

Avs7153:

– Маленькие щиты размещаются центром на уровне глаз, большие (метра по полтора) – так, чтобы дотянуться до верхнего ряда без табуретки. Для официальных счетчиков электроэнергии – 0.8-1.7 м от пола до клемм.

Выбор правильный модели щита во многом зависит от финансовых возможностей домовладельца, но за дешевизной гнаться не стоит. Дешевые щитки изготавливаются из дешевого материала, пластмассы плохого качества, хрупкой и со временем желтеющей. Такой щиток придется самостоятельно «колхозить», дорабатывая под ваши потребности. Щиты от зарекомендовавших себя производителей собираются по принципу конструктора, в них все рассчитано для удобного монтажа грамотной и безопасной электрической системы.

Важный параметр при выборе электрощита – его размер, то есть, число модулей, которые он может вместить. Один однополюсный выключатель – автомат занимает один модуль. Размеры всего щитового оборудования также кратны ширине модуля, поэтому, зная нужное вам число автоматов, УЗО и других устройств., легко рассчитать, какого размера щит вам потребуется.

Число модулей основных элементов щита:

• однополюсный автомат – 1 модуль;
• однофазный двухполюсный автомат – 2 модуля;
• трехполюсный автомат – 3 модуля;
• однофазное УЗО – 3 модуля;
• трехфазное УЗО – 5 модулей;
• трехфазный дифавтомат – 6-8 модулей.

Щит рекомендуется выбирать с некоторым запасом модулей. Так, если для размещения всех элементов достаточно 12 модулей, лучше приобрести щит на 16 – на случай будущего изменения схемы электроснабжения или появления в доме новых электроприборов, требующих автоматических устройств или УЗО. Неиспользуемые модули, для безопасности и эстетики, должны быть закрыты заглушками. Для этого применяются специальные пластиковые заглушки в электрощиток.

При сборке сложного щита с большим количеством комплектующих для простоты монтажа хорошо их для порядка заранее промаркировать в соответствии со схемой, советует Olechka. Будет наглядно и аккуратно.

Монтировать на щите модульную аппаратуру несложно: внутри щита устанавливают стандартные DIN-рейки, на которых простым нажатием до щелчка фиксируют все автоматы и УЗО. Снять или переместить их при необходимости тоже просто, достаточно отжать губку автомата отверткой. Чтобы автоматы «не ездили» по DIN-рейке, можно использовать специальные ограничители. Также внутри щита устанавливают две шины, предназначенные для соединения вместе всех нулевых и заземляющих проводников. Нулевая шина обязательно должна быть в закрытом диэлектрическом корпусе или отделена от металлического корпуса электрощита пластмассовой изоляцией.

Для соединения между собой полюсов автоматов часто используют перемычки из провода, но гораздо удобнее и эстетичнее применять для этого специальную медную шину-гребенку. Так или иначе, важно надежно соединять клеммы автоматики с гребенками или проводами, чтобы обеспечить хороший контакт.

После сборки и проверки щита остается «последний штрих»: нужно подписать все оборудование. Для этого может использоваться перманентный маркер, а еще лучше – сделать простые, но красивые и информативные наклейки. Пример от нашего пользователя:

D_A_N:

– Для крепления наклеек потребуются двусторонний скотч, обычный прозрачный скотч, канцелярский ножик и линейка. Отрываете одну сторону двойного скотча, наклеиваете на липкую сторону бумажку с маркировкой, сверху заклеиваете прозрачным обычным скотчем, отрезаете края ножом – и у вас наклейка.

По такому же принципу можно «заламинировать» скотчем и общую схему щита и расположить ее на внутренней стороне дверцы, если это позволяет его конструкция.

Самостоятельная сборка щита и ввод его в эксплуатацию является не таким уж сложным делом. Оно вполне по силам многим домовладельцам. Однако к этой работе нужно подойти со всей ответственностью, ведь именно от правильной или неправильной сборки щита будет зависеть не только надежность работы системы электроснабжения вашего дома, но и, в первую очередь, безопасность домочадцев и сохранность вашего имущества.

Присоединяйтесь к обсуждению вопросов по проектированию и сборке электрощитов. Смотрите фото готовых щитов со ссылками на их подробную сборку. Предлагаем вам экспертную оценку щита для небольшого дачного дома, советы, рекомендации и разбор ошибок. Смотирите наше видео с рекомендациями по увеличению электрической мощности в доме с помощью инвертора, а также информация и советы по устройству электрощита.

Щит электрический.

Установка щита электрического в квартире

Установка щита электрического в квартире может осуществится двумя способами, открыто или скрыто в нише. Ниша под электрощит делается специально и после установки щит лишь на немного выступает из стены. В этой статье я расскажу как установить щит электрический в нишу, предварительно её сделав.

Это вторая статья из серии: Все этапы работ по монтажу электропроводки в трехкомнатной квартире. В предшествующей статье я рассказал, как сделать упрощенный электропроект квартиры.

Напомню вкратце полную задачу: Необходимо выполнить полную электропроводку трех комнатной квартиры с установкой встроенного электрического квартирного щита.

Электропроводку квартиры разделили на 9 электрических групп:

• 1 группу освещения;
• 6 розеточных групп;
• 1 электрическую линию для стиральной машины;
• 1 электрическую линию для плиты.

Примеры простых схем электрощитов смотрите ТУТ.

Переходим к первому этапу работ по монтажу электропроводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

Установка щита электрического в квартире- этапы работ

1. Выбор и приобретение квартирного щитка и автоматов защиты;
2. Сделать нишу под электрический щит;
3. Устройство электропитания квартиры;
4. Установка автоматов защиты;
5. Заделка ниши в стене.

Выбор и приобретение квартирного щитка и автоматов защиты

Для электропроводки в квартире, согласно схеме электропроводки, нужен встраиваемый в стену распределительный щит минимум на девять модулей. Модуль это место для установки одного однополюсного автомата защиты. Можно найти именно такой распределительный щит. Но лучше приобрести щит с запасом места под модули. В нашем варианте я бы посоветовал приобрести распределительный щит на 12,с запасом на 16 модулей.

Вместе с распределительным щитом следует купить всю начинку щита

• Вводной автомат защиты
• Автоматы защиты
• Устройства Защитного отключения (УЗО)
• Шины распределительные
• Дин-рейки.

Для удобства работы нарисуйте простую электрическую схему распределительного щита. Пример профессиональной схемы, правильное название-однолинейная расчетная схема) ниже. (Подробнее об электрических схемах электрощитов можно почитать ТУТ)

Согласно составленной схемы электрощита нужно приобрести:

• Вводной автомат защиты-63 Ампера
• Автоматы защиты-25 Ампер-1 шт.;16 Ампер-7 шт.;10 Ампер -1 шт.
• Устройства Защитного Отключения (УЗО)-30 mA,63 Ампера.

Ниша в стене, для установки распределительного электрощита

Для того чтобы сделать нишу понадобиться следующий инструмент

• Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
• Скарпель и тяжелый молоток;
• Рулетку измерительную, уровень строительный, маркер, карандаш;
• Набор отверток, кусачки электрические, острый нож, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.

Начало работ по устройству ниши для квартирного распределительного щита

Согласно функциональной схеме электропроводки квартиры, распределительный щит будем размещать около входной двери. Слева от входа.

Немного отвлекусь и отвечу на основные вопросы по установке распределительного щита.

От чего зависит выбор места под установку распределительного электрощита?

Выбор места под установку распределительного электрощита зависит от двух причин. После расстановки мебели к квартирному щитку должен быть свободный доступ, а также установить щиток нужно ближе к вводу электропитания в квартиру.

На каком расстоянии от пола нужно устанавливать распределительный щит?

Расстояние от пола до нижней границы распределительного щита выбираем в пределах 1,4-1,7 метра.

Какой распределительный щит лучше выбрать: однорядный или двухрядный?

Если количество линий электропроводки не очень большое(3-6 линий) то вполне достаточно однорядного распределительного щита. При большом количестве линий электропроводки лучше выбрать двухрядный, а иногда трехрядный распределительный щит.

Как декорировать крышку распределительного щита?

Крышки электрощитков декоративные

Уже давно выпускаются распределительные щиты с крышками в виде рамок под фотографии. Разместив на крышке любой постер или любимое фото вы превратите распределительный электрощит в красивый элемент интерьера.

Купив необходимый материал и подготовив инструмент можно приступать с установке распределительного щита в нишу.

Устройство ниши для электрического щита

Замеряем габариты корпуса электрического щита. Можно воспользоваться паспортом на электрический щит с указанными размерами (смотри рисунок ниже)

• Отмеряем на стене в месте установки электрического щита высоту установки. Обычно 1.4-1,7 метра до низа щита.
• Рисуем на стене периметр корпуса щита.
• Делаем припуск по ширине по 2 см с каждой стороны (для прокладки электрических кабелей).
• Разлиновываем периметр ниши в клеточку, с размерами клеток 10×10 см.

Так как у нас бетонная (или кирпичная) стена, пользоваться будем перфоратором.

Перфоратор с буром

• Вставляем в перфоратор крупный бур, диаметром 18-22 мм. Устанавливаем на перфораторе режим «удар со сверлением»

Дальнейшая технология работ по устройству ниши такова

• Просверливаем, по линиям разлиновки, отверстия на глубину толщины корпуса электрощита плюс один сантиметр;
• Меняем насадку перфоратора на пику или лопатку;
• Сменив режим перфоратора на «только удар», выдалбливаем всё лишнее внутри ниши;
• Периодически примеряем корпус щита электрического в нишу;
• После того как корпус распределительного щита свободно помещается в нишу, а также остается свободное место в нише для ввода и прокладки электрических кабелей считаем что ниша сделана.

Если есть возможность, сверление перфоратором можно заменить на прорезание ниши штроборезом. Но выдалбливать нишу все равно придется.

Ввод нового электропитающего кабеля для квартиры

Электропитание для квартиры осуществляется от общего этажного распределительного щита.

Электропитание квартиры однофазное, с рабочим напряжением 220-230 Вольт. Кабель для питания квартиры возьмем с тремя медными жилами сечением 6 мм. Марка кабеля ВВГ или НЮМ. Маркируется кабель: ВВГ 3×6 или NYM 3×6.

Питающий электрокабель нужно проложить от квартирного электрощита до ввода в квартирный электрощит.

За пределами квартиры питающий электрокабель прокладывается в пластиковом коробе, внутри квартиры электрокабель прокладывается в предварительно сделанной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит. В штробе питающий кабель прокладывается в гофре.

Установка корпуса распределительного щита в нишу

В корпусе щита электрического есть четыре отверстия для установки

отверстия для крепления

и вдавливаемые отверстия для ввода электрических кабелей. Перед установкой корпуса электрощита в нишу необходимо сделать отверстия, для ввода кабелей выломав пластиковые перепонки.

Перфорация для кабелей

Примеряем корпус щита в нишу. При помощи уровня выставляем горизонтальность установки. Карандашом отмечаем места для крепления корпуса(4 точки).

Установка щита в нишу

Перфоратором с буром D= 8 мм просверливаем отверстия для крепления.

Вставив в просверленные отверстия пластиковые дюбеля, при помощи саморезов прикручиваем корпус щита электрического в нишу. Для лучшего первоначального крепления, на стенку корпуса щита наносим алебастр.

Проверяем, чтобы передняя граница корпуса электрощита совпадала с уровнем стены. Если «утопить» корпус в нише невозможно будет навесить крышку щита. Корпус распределительного щита в нишу установлен.

На этом установка щита электрического в квартире завершена. Осталось сделать его сборку и подключение.

{SOURCE}

Как собрать электрический щиток на 220 и 380 в своими руками в частном доме, квартире и гараже с автоматами и узо

Как собрать схему электрического щитка

Сборка квартирного пластикового электрощитка из нескольких автоматов производится на месте установки, но при сборке схемы электрощита для частного дома, состоящей из большого количества аппаратуры, это удобнее сделать на столе.

Для соединения верхних клемм автоматов в распределительном щите для электропроводки удобно применять специальные гребенки. Они выпускаются одно, двух или трехполюсные. Это зависит от количества фаз электросхемы РЩ.

Порядок и правила монтажа всех видов электрощитов и сборки электросхемы своими руками от этого не меняются:

• при подключении автоматов и устройств защиты электрощита в доме подходящие провода присоединяются сверху;
• в одну клемму не подключаются более двух проводов, жилы разного сечения или жёсткий и гибкий провод;
• сечение перемычек выбирается равным или большим сечению кабелей.
• провода отличаются по цвету изоляции — нулевые синие, а фазные коричневые.

При минимальном опыте электромонтажа собрать электрощиток своими руками можно без особых проблем:

• Согласно электросхеме расставляется аппаратура. Есть два варианта расположения – по значимости (вначале все вводные, затем УЗО и т.д.) и по направлениям.
• Отмечаются места для установки шин-гребенок, и отрезается нужная длина. Торцы гребёнок закрываются заглушками.
• С нижних клемм вводного автоматического выключателя «раздаётся» фаза и ноль на аппаратуру, подключенную после него. Для этого отрезаются куски проводов нужного цвета и сечения такой длины, чтобы перпендикулярно, без натяжения входили в клеммы.
• Раздачу фазы и ноля можно сделать перемычками из отрезков провода ПВ3 соответствующего цвета.
• Выполняется подключение собранного электрощита. При монтаже на месте установки присоединяется подходящий кабель, а при сборке распределительного щита на столе с помощью куска кабеля и вилки. Включается вводной автомат, а затем и все устройства защиты. Проверяется исправность УЗО нажатием кнопки «Тест».
• Тестером проверяется наличие напряжения на клеммах, к которым подключаются отходящие кабеля.

Ввод кабелей в щиток

Ввод кабелей в щиток

Заведение основных кабелей в электрический щиток требует времени и внимания. От правильности проведенной процедуры зависит последующая разводка проводов в щитке и конечный сбор.

Заводские приборы стандартной комплектации изготавливают так, чтобы заводить кабели было удобно. Сверху и снизу предусмотрены отверстия, чтобы ввернуть провод, достаточно надавить на перфорацию пальцем. Классический диаметр рассчитан на трубы 1,6 и 2 см в поперечном сечении.

В навесной электрический щиток завести кабели просто

Важно хорошо зафиксировать корпус и поочередно проводить трубы. Если щит встраиваемый, следуют пошаговой инструкции (порядок действий зависит от типа прибора)

Основание крепится на алебастр и выравнивается.

В дешевых щитках отверстия часто отсутствуют. Прорезать необходимо самостоятельно

Важно не повредить внутренние элементы

Не рекомендуется оставлять внутри щитка длинный «хвост». Провода необходимо обрезать до нужного размера, это облегчит последующий монтаж УЗО и других устройств.

Как защищают автоматы

Автоматические выключатели (автоматы) подбираются по рабочему току, который определяется суммарным током потребления устройств соответствующей группы. Чтобы определить ток, нужно сложить все мощности электробытовых приборов, подключенных к данной линии и разделить на 220V. Автоматический выключатель выбирается с некоторым запасом, чтобы он не отключался по перегрузке. Например, при общей мощности 6,6 кВт (6600Вт), если разделить на 220V, то получится 30А.

Выпускаются автоматы с такими номиналами по току: 6А, 10А, 16А,20А, 25А, 32А, 40А, 50А и 63А. Исходя из расчетов, больше подходит автомат с рабочим током 32А, его и нужно установить.

Основной процесс

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

• мультиметр (чтобы прозвонить проводку после подключения всех элементов).
• набор отверток (закручивать винтики на клеммах).
• инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
• шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

1. Повесьте корпус на стену (либо установите в подготовленную нишу).
2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
3. Зачистите жилы для качественного присоединения к клеммам.
4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
6. Установите нулевую и заземляющую шину.
7. Нарежьте соединительные провода на подходящие отрезки.
8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Составление схемы

Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

Сборка и монтаж щитка на стене

Монтаж электрощитка на стене делается двумя способами — наружный, или накладной и внутренний, или врезной. После установки коробки на место производится сборка электрощита.

Наружное крепление

Это более простой способ, но менее эстетичный. Кроме того, есть опасность механического повреждения щита в процессе эксплуатации. Производится такая установка следующим образом:

• пустая коробка без наружной крышки прикладывается к стене и через крепёжные отверстия отмечают места установки дюбелей;
• в отмеченных местах в стене сверлятся отверстия и забиваются пластмассовые части дюбелей;
• коробка прикладывается к стене и в крепёжные отверстия забиваются дюбеля.

Watch this video on YouTube

Если щит большой и металлический, то вместо пластмассовых дюбелей используются анкерные болты.

Внутренняя установка

Внутренняя установка сложнее, но результат получается более качественным:

• коробка прикладывается к стене, и отмечаются её контуры и места входа кабелей;
• углошлифовальной машинкой или перфоратором вырезается углубления для установки электрощита и подходящих кабелей;
• дюбелями или анкерными болтами шкаф крепится в месте установки;

После установки, сборки и подключения щели вокруг распредщитка заполняются шпаклёвкой, цементом или монтажной пеной. Собрать такой электрощиток можно своими руками или приобрести готовый.

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

• Материал изготовления: пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
• Способ крепления: накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), EKF, Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

• качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные и клепанные соединения выполнены аккуратно;
• стоимость ненамного выше, чем у моделей среднего качества;
• в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

1. Сама коробка с дверцей.
2. DIN-рейка (на нее осуществляется крепление всей автоматики).
3. Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
4. Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
5. Счетчик электроэнергии.
6. Провода для соединения всех элементов схемы.

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО, информация будет для Вас полезной.

Если сказать кратко и простыми словами, то соединение автоматов в щитке выполняют медным одножильным проводом с однопроволочной жилой (монолитной). При использовании проводов с многопроволочными (гибкими) жилами – та часть, которая зажимается в клеммниках автоматов, УЗО и прочего должна быть обжата или залужена припоем и паяльником. Это нужно для того, чтобы клеммник при затяжке не расплющил проволоки и со временем не ослаб контакт. Провода можно использовать типа ПВ-1, ПВ-3 или отдельные жилы извлеченные с ВВГ, ПВС и прочих (этот вариант хуже). Сечения соединительных проводов выбирать из таблицы допустимых длительных токов (ПУЭ табл. 1.3.4., см. Главу 1.3 ПУЭ)

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

Как выбрать хороший электрощит?

Качество и надежность электрощита в доме зависят в основном от качества аппаратуры, но то, каким будет распределительный щиток, тоже имеет значение.

Есть разные виды квартирных электрощитов. Выбор зависит от количества модулей и конкретных условий. Предпочтение следует отдавать пластиковым щитам, обладающими следующими качествами:

• внутри установлена металлическая, а не пластмассовая DIN-рейка — такая планка обеспечивает более надёжное крепление защитной аппаратуры;
• откидывающаяся крышка — дополнительно защищает автоматы от случайного включения и механических повреждений;
• есть клеммник для заземляющих проводов — при его отсутствии и наличии заземления клеммник придётся устанавливать дополнительно.

При значительном количестве аппаратуры предпочтение следует отдать коробкам, внутри которых есть рама с установленными на ней DIN-рейками. Если 2-3 автомата легко смонтировать в установленном распредустройстве, то подключить 5-10 и более затруднительно. В этом случае рама вынимается, монтаж и подключение производятся на столе, и она устанавливается обратно.

Watch this video on YouTube

Как выбрать модульное оборудование в электрический щит

Аппаратура, устанавливаемая в электрощит, выбирается в первую очередь по общему току устройств, подключаемых после конкретных устройств защиты.

Ток автоматов защиты должен обеспечивать работу всех электроприборов одновременно, но не превышать допустимый ток для проводки.

Например, общая мощность электроприборов — 5кВт. Общий ток этих приборов составит по формуле номинальный ток автомата не должен превышать это значение, иначе появляется опасность перегрева кабелей и выхода их из строя.

Допустимый ток УЗО и реле напряжения для надёжности выбирается больше тока автомата защиты, который находится с ним в одной цепи.

Кроме того, в собранный электрощит устанавливаются розетки, амперметры, пускатели для включения электроотопления и другое оборудование.

Наладка и эксплуатация щита

После сборки электрического щитка и установки электрощита в квартире все выключатели устанавливаются в положение «отключено» и начинаются пусконаладочные работы:

• Перед проверкой щитка необходимо подключить электрические устройства – розетки, выключатели, светильники и мощные потребители.
• Подается напряжение на электрический щиток и тестером проверяется правильность подключения фазы и нуля.
• Включаются УЗО и дифавтоматы, затем нажатием кнопки «Тест» проверяется их работоспособность.
• Тестером проверяется напряжение на выходе автоматов защиты.
• Включаются мощные электроприборы. Должны отсутствовать искрение и нагрев аппаратов.
• В розетках проверяется напряжения.
• выполняется проверка освещения.
• в таком режиме электрический щит должен поработать несколько часов.
• Если в доме живут маленькие дети, то распределительный щиток закрывается на замок.

При успешных испытаниях после установки электрического щитка в квартире, он закрывается крышкой с наклеенной схемой электрического щитка. Если в процессе наладки схема электрощита изменяется, то это отмечается на чертеже.

Все пустые места в крышке после того, как сборка электрощита завершена, закрываются заглушками.

Распределительный щиток — это не конструкция типа «поставил и забыл». После монтажа распределительных щитов они требуют периодического контроля:

• Через месяц эксплуатации распределительный щиток открывается и в нём поджимаются клеммы.
• Взрослым жильцам квартиры необходимо рассказать о правилах эксплуатации электрического распределительного щитка и порядке действий при срабатывании защиты.
• Раз в месяц проверка исправности УЗО и дифавтоматов, устанавливаемых в распределительные щиты, повторяется.

Собрать электрощиток самостоятельно может даже начинающий электромонтёр. Поэтому монтаж электрощитка доступен любому человеку, находящемуся в «дружеских» отношениях с отвёрткой и плоскогубцами.

Типы электро-щитков

Производитель выпускает различные виды щитков, как для внутренней, так и для наружной установки. Щитки для наружной установки крепятся дюбелями непосредственно к стене здания. Если поверхность из дерева (пожароопасная), то между поверхностью и щитком помещается не горючий материал, например, асбест. Подобные щитки устанавливают в местах, где они не мешают нормальной жизнедеятельности человека. Тем не менее, место должно быть доступным и удобным для эксплуатации. Наружный щиток возвышается над поверхностью стены на 12-18 см и этот фактор обязательно необходимо учитывать при определении места установки.

Щиток для внутренней установки предназначен для установки в специально подготовленную нишу. Подобный вид щитков всегда находится на одном уровне с поверхностью, поэтому, не представляет никакой опасности для нормальной жизнедеятельности.

Корпус щитка изготавливается либо из металла, либо из пластика. Размер можно подыскать под любые конкретные условия.

Как правило, выбирают щиток соответствующего размера. В нем должны свободно уместиться все автоматические выключатели, все УЗО и при этом должно быть достаточно места для размещения проводов. Кроме этого, ничего не должно мешать подключению.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. При этом, не следует забывать о том, что возможно расширение электрической сети

В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов.

Технические требования

Существуют требования, касающиеся электрических щитов и их монтажа:

1. Щитки должны заполняться с учетом технической документации. Там указано количество УЗО. которое нельзя превышать.
2. На изделии должен быть знак электрической безопасности с указанием номинального напряжения.
3. Щит должен быть произведен из негорючих материалов. Его покрытие не должно проводить ток. В продаже есть изделия из металла и пластика, окрашенные специальной краской.

На проводах должна присутствовать маркировка снаружи и внутри. Она обозначает группу элементов. Для этого используют бирки.
К клеммным колодкам заземления и нуля подключают по одному проводу на каждую из клемм. Шины помечают черным цветом для фазы и синим — для нуля.
Автоматы соединяют друг с другом шинопроводником.

Дверь и корпус должны быть заземлены. У изделия в паспорте непременно указывают тип щита, класс, уровень защиты, указания, касающиеся установки, мер предосторожности.
В доме, построенном из древесины, внутренняя проводка запрещена. Чаще всего провода размещают в металлорукаве или трубах.

Соблюдение описанных выше требований позволяет без усилий осуществить установку подобного щитка в любой квартире или доме .

Принципы распределения потребителей электроэнергии по группам

Для удобства обслуживания, потребители распределяют на группы, каждая из которых отключается отдельным автоматом, устанавливаемым в электрический распределительный щиток.

В щитках по группам электрические сети делятся по разным критериям:

• По силе тока. Отдельным мощным автоматом отключаются электроплиты и электроотопление, и маломощным освещение. Это делается потому, что номинальный ток автоматического выключателя, к которому подключается плита, выше допустимого тока для кабеля, проложенного в сети для освещения. Поэтому этот автомат не сможет защитить данный провод.
• По направлениям. Электропроводка, идущая в разные части квартиры или в дом и гараж отключаются отдельными автоматами для удобства эксплуатации.
• По функциям. Розетки и освещение, внутреннее освещение и наружное, рабочее освещение и аварийное.

Watch this video on YouTube

Необходимо ли УЗО?

УЗО или дифференциальный автомат, устанавливается для защиты людей от поражения электрическим током.

Эти приборы работают по принципу сравнения токов в нулевом и фазном проводах. В исправной сети эти величины равны. При нарушении изоляции между частями электрооборудования, находящимися под напряжением и заземлённым корпусом или прикосновении к таким деталям человека, это равенство нарушается, что вызывает срабатывание защиты.

Отличаются такие приборы по току срабатывания и подключаются одно на весь дом или несколько, по одному в каждой части электросхемы.

Разница между УЗО и дифференциальным автоматом в том, что дифавтомат совмещает функции УЗО и автомата защиты. Он дороже, чем эти оба этих прибора вместе, но занимает в щитке меньше места.

Установка реле напряжения

Все бытовые электроприборы и электроника рассчитаны на напряжение 220В. Но при авариях в электросети — перегорании нулевого провода, замыкании между нулевым и фазным проводами и в других случаях, оно может возрастасти до 380В, что приводит к выходу аппаратуры из строя.

Падение напряжения ниже допустимых пределов также опасно — если телевизор или компьютер просто не включатся, то компрессор холодильника и кондиционера перегорит.

Для предотвращения подобных ситуаций устанавливается реле напряжения РН.

В отличие от УЗО, такое устройство необходимо только одно, с номинальным током не меньше, чем у вводного автомата.

Watch this video on YouTube

Как рассчитать количество мест в электрическом щите

В современные щитки аппаратура устанавливается на DIN-рейку. Это фигурная стальная, реже пластмассовая, планка, на которую устанавливаются автоматы и другие приборы. В основании этих устройств есть специальные пазы и защёлки, которыми они крепятся к рейке.

Ширина всех автоматов, УЗО и других устройств защиты, устанавливаемых на DIN-рейку, стандартная и измеряется в модулях. Размер одного модуля равен ширине однополюсного автомата.

Для определения количества мест в щитке необходимо:

• составить схему электрощита;
• по этой схеме написать список всего устанавливаемого оборудования с указанием ширины в модулях;
• посчитать общую ширину всех приборов.

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Правильный выбор автоматов

В электро-щитке может быть установлено три вида электрических аппаратов:

• Автоматические выключатели (автоматы). Включение и отключение осуществляется вручную, а при наличии короткого замыкания, автомат срабатывает автоматически.
• УЗО (устройство защитного отключения). Эти устройства реагируют на повышенные токи утечки и отключают линию при подобных условиях.
• Диф-автомат (дифференциальный автомат). Этот аппарат, который способен защищать линию, как от коротких замыканий, так и от повышенных токов утечки.

Так называемые, диф-автоматы могут заменить УЗО и автоматический выключатель. Особенно это актуально при недостатке места.

Из-за того, что диф-автоматы гораздо дороже простого автомата и УЗО вместе взятых, устанавливается именно два аппарата – автоматический выключатель и УЗО. К тому же, в аварийных режимах имеется возможность определить, из-за чего именно проблемы. Если это короткое замыкание, то срабатывает автомат, а если где-то утечка, то срабатывает УЗО. Если сработает диф-автомат, то вряд ли удастся установить истинную причину. В данном случае, придется искать причину, вооружившись приборами.

Основные ошибки при монтаже

• Гибкий многожильный кабель без гильз на концах — слабое место в электричестве. Со временем качество контакта ослабевает, соединение начинает греться и вызывать неполадки.
• Изоляция кабеля попадает в клемму, а в моменты высоких нагрузок нагревается и плавится.
• Жилы разного сечения на один автомат — это неизбежно приводит к плохому контакту, перегреванию провода и даже пожару.
• Пайка концов — старый и не достаточно надежный способ соединения проводов. Для соединения используются только подходящие наконечники.

Обязательно выполняйте обжим многожильного провода или используйте жесткий одножильный кабель.

Конечный монтаж

Шина нулевая на Дин-рейке

Распределительный щит для электропроводки в квартире или частном доме собирается после закрепления и проверки работоспособности модульных элементов. Электропитание снова отключают. Установленные на рейку детали помещают в корпус, закручивают шурупы (обычно по бокам, в центре).

Фиксируются основная и заземляющая нулевая шина

При укладке проводов собираются в пучки (важно не допускать скручиваний, переплетения). Защитные монтируются к шине РЕ

Последовательность включения должна соответствовать схеме электрического щита. Каждая шина маркируется (ноль, фаза, заземление).

Проводится контрольное сравнение получившейся конструкции с первоначальной схемой электрощитка.

СБОРКА и установка ЭЛЕКТРОЩИТА в Москве: цена за работу, отзывы.



Соберем электрощит в Москве быстро и за работу не возьмем больших денег! Для всех клиентов, которые обращаются к нам не впервые, даем внушительные скидки. Рассчитаем стоимость после проведения диагностики, за что не возьмем дополнительной платы. Сэкономим ваши средства за счет правильного подбора всех частей оборудования, в том числе самого корпуса и не допустим ошибок при монтаже.

 Цена на замену или установку электрощита будет зависеть от места монтажа, типа электрощитка, объемов работ и других факторов. Уточнить детали можно по телефону связавшись с нашими менеджерами или заполнив форму обратной связи и мы вам обязательно перезвоним. Мы работаем во всех районах Москвы и Московской области.

Наименование услуги	Цена за работу



Сборка элетрощитов — это работа для квалифицированных электриков с предоставлением гарантии. Наши электрики выполнят монтаж распределительного щита по доступной цене и в удобное для вас время, в любом районе Москвы и Московской области.



Сборка электрощитов в Москве

Контроль энергопотребления, обеспечение безопасного пользования бытовой техникой – все это несет в себе электрощит. В него монтируются электросчетчики, автоматы и УЗО, с подведением и соединением всех модулей и узлов электросети.

Единственное что нужно знать простому потребителю в электрощите: когда в вашем помещении выключится свет, нужно проверить щиток на момент отключения автомата, который срабатывает, если происходит замыкание цепи. Если рубильник опущен, значит, сбой произошел именно у вас в квартире и этот вопрос нужно решать.

Чтобы электрощитовое оборудование работало корректно и защищало ваш дом от утечек и сбоев электричества, лучше всего будет обратиться к проверенному электрику, который сможет осуществить сборку электрощита. Где искать такого надежного, умелого и проверенного специалиста?

В Москве, сборкой электрощитов занимается наша компания “Услуги электрика”. Мы предлагаем вам воспользоваться услугами самых грамотных и опытных специалистов-электриков, которые занимаются сборкой электрощитов под ключ. В их работу входит:

• Помощь в подборе оборудования

• Консультации

• Реализация проекта

• Проверка на корректную работоспособность

Все необходимые операции выполняются исключительно профессионалами, имеющими доступ к работе с электрооборудованием. У наших мастеров всегда есть свой личный профессиональный инструмент, с помощью которого они осуществляют монтаж электрощитового оборудования максимально аккуратно и правильно.



Монтаж электрического щитка в Москве

Сборкой электрощитов, а тем более установкой электрического щитка в квартире должен заниматься подготовленный инженер, который будет следовать всем правилам безопасности, и работа будет выполнена по ГОСТу.

• Первое, что нужно учесть в монтаже щитка, что корпус самого оборудования должен быть выполнен из материала, который не может быть подвержен воспламенению.

• Второе, за что отвечает мастер при монтаже электрического щитка, это за наполнение самой коробки. Все внутренние элементы должны быть указаны в том же количестве, с учетом номинала тока, в документации, которая составляется при сборке щитка.

• Меры безопасности должны быть и внешние. Наши специалисты всегда позаботятся о том, чтобы наклейка, соответствующая номинальному напряжению, была приклеена на силовой щит.

• Заземление оборудования – также обязательная часть работы мастера. Эта функция защитит вас от удара током, при соприкосновении со щитом.

Опытный мастер, всегда подскажет вам, куда лучше всего будет установить электрощит. По желанию, может создать специальную нишу, куда поместится все оборудование, либо, можно закрепить щит прямо на стене.

Сборка электрощита на заказ

Мы занимаемся сборкой электрощитов на заказ. Если вам необходимо произвести установку в квартире, служебном помещении, в частном доме или на даче, наша компания сможет вам помочь! Если вы находитесь в Москве или Московской области, то достаточно оставить нам заявку, либо позвонить по телефону, чтобы оператор назначил вам мастера. Электрик, в свою очередь, оперативно приедет к вам в течении 30-40 минут и проведет необходимый анализ, для собственного понимания объема предстоящих работ.

Из чего состоит электрощиток:

• DIN-рейка (металлический профиль, на который монтируется вся автоматика)
• Распределительные шины PE и N
• Корпус с дверцей
• Провода
• Электросчетчик
• Автоматические выключатели с УЗО

 Сборка и монтаж электрощитка состоит из определенных этапов работ: монтаж корпуса в нишу или на стену, затем протягиваем провода и подготавливаем их для подключения. Далее закрепляем DIN-рейку и на неё уже все автоматы, устанавливаем шину и по схеме соединяем все элементы.
Мы производим сборку и монтаж любых электрощитов: силовых, распределительных, освещения, управления, ГРЩ, КИП и т.д.

Вы можете смело положиться на мастеров из компании “услуги электрика”. Они обязательно рассчитают нагрузку, приходящуюся на всю вашу бытовую электронику.



Вызвать электрика для сборки электрощита в квартире

От качества сборки электрощита в целом зависит безопасность пребывания в квартире. В этом деле нельзя доверять работу неспециализированным и недостаточно опытным частникам, которые не дадут вам никаких гарантий. Опытные мастера, которые занимаются сборкой электрощитов уже много лет и дают стопроцентную гарантию на свою работу, базируются в нашей компании. Заранее отвечаем на ваш вопрос – мы работаем во всех районах Москвы и даже Подмосковья!

Как говорится: скупой платит дважды. Наша компания, предлагает такие цены, чтобы у вас не вставал вопрос о том, чтобы прибегнуть к услугам сомнительных специалистов, которые берут за свою работу невероятно маленькие деньги. Стоит понимать, что сборка электрощита и его установка — это тяжелый и кропотливый труд, который должен достойно оплачиваться. Тем не менее, мы создаем комфортные условия для наших клиентов.

Еще немного фактов о нашей компании, которые помогут вам решиться обратиться за услугами именно наших мастеров:

•  Мы обязательно выполняем гарантийные условия.

• Огромный опыт наших сотрудников позволяет нам браться за самые сложно-реализуемые проекты по сборке и монтажу электрощитов.

• На нашу помощь можно рассчитывать во всех уголках Москвы и даже в самых удаленных участках Московской Области.

• Наши клиенты всегда могут рассчитывать на удаленную помощь в виде консультаций. Можно общаться с мастером через whatsapp.

•  Максимально оперативно реагируем на заявки и назначаем выезд нашего сотрудника, который приедет в течении 30-40 минут, включая выходные и праздничные дни.

• Весь необходимый инструмент всегда под рукой.

С нами просто и легко сотрудничать. Мы стараемся для вас и работаем с отзывами клиентов. Ваши отклики помогают нам становится только лучше! Звоните и вызывайте наших электриков, в Москве мы первые, кто отреагирует и установит вводный электрощит в вашем помещении.

А также выполняем все возможные работы связанные с щитовым оборудованием.

Если вам требуется сборка, монтаж и подключение электрощитов, то позвоните нам по телефону +7 495 532-90-22 и мы оперативно выполним поставленную задачу.



Возможно Вас также заинтересует — Установка электросчетчика

Монтаж электрощита в квартире в Москве

Обращайтесь к мастерам сервиса Юду, если вам требуется качественная сборка электрощитов, цена которой будет невысокой. Опытные сотрудники организаций и проверенные частные специалисты, зарегистрированные на YouDo, в кратчайшие сроки произведут подготовку схемы, расчет стоимости и сборку электрощитового оборудования в любых точках:

• частные дома, прилегающая к ним территория
• квартиры и этажные лестничные площадки
• промышленные цеха и другие объекты

Профессиональную помощь по приемлемой цене оказывают проверенные мастера, имеющие богатый опыт работы с электрощитами, соответствующие уровни доступа и все необходимые инструменты. Замена, перенос или монтаж таких устройств как электрощитовое оборудование осуществляется с полным соблюдением техники безопасности и правил устройства электроустановок.

Подайте заявку на Юду уже сегодня, чтобы как можно скорее узнать стоимость сборки электрощита. Цены, устанавливаемые исполнителями, на 20-30% ниже средних по прайсам большинства компаний города Москва.

Сколько стоят электромонтажные работы

Если вам нужен недорогой монтаж оборудования и установка автоматов в электрощитке, цена услуг на сервисе Юду вас устроит. Подайте заявку и узнайте, сколько стоит электромонтаж – специалисты рассчитают стоимость индивидуально. Расценки зависят от следующих показателей:

• разновидность электрощита (напольный, настенный или встроенный в стену), количество модулей под дифавтоматы, УЗО и другие компоненты
• цены на закупаемое оборудование (вводные автоматы, счетчики учета электроэнергии, кабели, однополюсные выключатели, электрощиты и др.) и доставку
• удаленность квартиры, коттеджа или производственной площадки от МКАД
• материал стены под устройство ниши для электрощита
• необходимость производить работу на большой высоте, осуществлять демонтаж старого оборудования или выполнять перенос в новую точку силового распределительного щита, АВР, ВРУ и т.д.

Стоимость услуг электриков на YouDo оптимальна, так как нет посредников между клиентами и исполнителями города Москва. Поиск самых дешевых предложений на бесплатных досках объявлений – ненадёжный вариант, потому что вы рискуете столкнуться с мошенником и установить некачественные электрощиты.

Оставьте заявку на Юду – исполнители гарантируют, что будет выполнена оперативная и качественная сборка электрощитов, цена не превысит предварительно оговоренной суммы. Сравните прайсы разных мастеров, прежде чем сделать выбор.

Этапы установки электрощитового оборудования

Многие легко решают простые бытовые задачи, такие как замена лампочек или подкручивание винтов розетки. Но при необходимости демонтажа, замены, переноса или монтажа новых электрических щитков следует обращаться к квалифицированным специалистам. Сборка электрощита самостоятельно или с помощью частников, предлагающих услуги слишком дешево, может привести к некорректной работе системы освещения, повреждению бытовых приборов и даже возникновению пожара.

Индивидуальные предприниматели и организации города Москва, предлагающие клиентам профессиональную помощь в сфере автоматизации и электромонтажа на сервисе Юду, решают задачу в несколько этапов:

• разработка схемы электрощита с учетом нагрузки однофазной или трехфазной сети
• выбор электрощитового оборудования (контакторов, счетчиков, УЗО, рубильников, вводных автоматов, однополюсных автоматических выключателей), закупка и доставка техники
• монтаж пластикового или металлического ящика (встроенного или настенного – для скрытого и открытого монтажа)
• установка модулей на ДИН-рейки
• подключение проводов и кабелей, установка заглушек на пустые модули электрощита, тестирование работоспособности устройства, маркировка и навешивание дверцы

Создайте задание на Юду или напрямую обратитесь к исполнителю, изучив каталог мастеров и их прайсы. Принять правильное решение вам поможет информация в личных профилях исполнителей:

• отзывы владельцев квартир, коттеджей или офисов, уже поставивших электрощиты внутри помещений или на открытом воздухе
• расценки на услуги электриков
• рейтинги на youdo.com
• примеры выполненных работ (фотографии установки и подключения счетчиков электроэнергии, электрощитов управления наружным освещением, УЗО и другого оборудования)

Подайте заявку на Юду, ознакомившись с расценками. В кратчайшие сроки сборка электрощитов, цена за которую не завышена, будет выполнена опытными мастерами

Автоматические выключатели и электрическая панель

Краткое описание: Панель домашнего автоматического выключателя содержит несколько автоматических выключателей, которые тщательно устанавливаются опытными электриками и подрядчиками.

Как автоматические выключатели устанавливаются в панель

Каждый производитель панелей автоматических выключателей имеет свой уникальный дизайн и компоновку, содержащую клеммные колодки для присоединения проводов нейтрального провода и системы заземления, которая соединяется с панелью и всей домашней электрической системой.Панель автоматического выключателя также содержит металлические контактные поверхности, которые подключаются к автоматическим выключателям, установленным в электрическую панель. Эти металлические компоненты также известны как сборка панельной шины.

style = «clear: left»>

Автоматический выключатель и панель в сборе
	Дополнительная панель В этой серии фотографий показана дополнительная панель автоматического выключателя на 100 А.Наиболее показательным фактором является то, что нулевой провод и заземляющий провод расположены в отдельных наконечниках и клеммных колодках. Единственное место, где фактически соединяются нейтральный и заземляющий провода, — это главная электрическая панель. Обратите внимание на то, как металлическая шина в сборе имеет открытые детали в центральной части, к которой подключены автоматические выключатели. Узел шины панели получает питание под напряжением, когда автоматический выключатель главной панели находится во включенном положении. Каждая панель автоматического выключателя имеет свои уникальные характеристики, с которыми знаком опытный электрик.Домовладельцам или самодельным работникам запрещается выполнять какие-либо работы с какими-либо электрическими выключателями.
	Соединение выключателя с панелью Шина этой конкретной панели автоматического выключателя скомпонована так, что две стойки автоматических выключателей могут быть установлены вплотную друг к другу. На этой фотографии показано, как металлические контактные поверхности этого автоматического выключателя входят в контакт с шиной панели, скользя вниз по каждой стороне расположенной в центре металлической шины.Это создает хорошее соединение с панельной шиной и позволяет электричеству проходить от панельной шины во внутренние части автоматического выключателя.
	Установка автоматического выключателя Автоматический выключатель был установлен с использованием черной пластмассовой боковой направляющей панели в сборе. Когда автоматический выключатель установлен правильно, он будет заметно выровнен или ровно выровнен по сравнению с другими автоматическими выключателями.Если автоматический выключатель неровный или неровный, возможно, автоматический выключатель установлен неправильно.
	Сборка панельной шины На этой фотографии показано, как автоматический выключатель полностью вставлен на место с шиной панели, и эта же шина доступна для другого автоматического выключателя, который может быть установлен на противоположной стороне панели. Первый автоматический выключатель, возможно, может быть установлен с нарушением центровки, потому что у него нет других автоматических выключателей, которые могли бы служить ориентиром или ориентиром.
	Боковое крепление панели На этой фотографии показана боковая шина панели автоматического выключателя, которая имеет зажим, который предназначен для совмещения с концом автоматического выключателя и служит в качестве фиксатора для боковой стороны автоматического выключателя. Если автоматический выключатель не входит в зажим боковой направляющей, то сторона автоматического выключателя будет казаться высокой и неровной, и автоматический выключатель не будет установлен правильно.Здесь показан латунный винтовой зажим, к которому будет надежно прикреплен проводник схемы.

Подробнее о панелях автоматических выключателей

Вопрос: У меня есть два провода, идущие от панели выключателя. Мне нужно провести свет на крыльце и два комнатных светильника, а также потолочные вентиляторы. У меня есть двойной выключатель (один для освещения крыльца) (один для освещения комнаты и вентиляторов), все он соединен трехжильным (красный, черный, белый) проводом, за исключением освещения крыльца, его двухпроводного. Когда я все это подключаю, у меня должны быть включены оба переключателя, чтобы в комнате было электричество, как я могу их разделить? Спасибо, Бад. Ответ: Бад, вы заявили, что провода были Красным, Черным, Белым, если да, то проложили ли вы 2 отдельные цепи или только одну? Потому что вам действительно нужна только одна цепь для этого типа нагрузки. Я также предполагаю, что у вас также есть заземляющий провод. Похоже, вы последовательно подключили свет в своей комнате к свету на крыльце.Обычно при подключении двух переключателей от одного источника питания я отключаю два провода от моего одного горячего входа, затем прикрепляю каждый из этих проводов к одной стороне каждого переключателя, затем прикрепляю свет на крыльце к одному, а освещение комнаты — к другому. Это позволит питанию поступать на переключатели и обслуживать каждую нагрузку индивидуально. ПРИМЕЧАНИЕ: Этот вопрос основан на конкретном проекте. Спросите Электрика поможет вам в вашем электрическом проекте: Задайте вопросы по электрике

Видео по электромонтажу

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его правильно с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Посмотрите, как правильно подключить! Узнайте больше о том, как подключить автоматические выключатели и панели Идеально для домовладельцев, студентов и электриков Включает: Домашние электрические автоматические выключатели Цепи на 120 В 2409 Вольт 2409 Многопроволочные схемы Способы подключения электрических цепей Коды электрических правил для домашней электропроводки ….и многое другое. Будьте уверены, получите свою копию!

Дом с ремонтом теперь имеет проблемы с Jenn Air Stove Майра из Делрей-Бич, Флорида, спрашивает: Несколько месяцев назад наша 5-летняя электрическая плита Jenn Air с плоской стеклянной поверхностью выскочила и зажглась через пространство вокруг одной из ручек.После того, как она взорвалась, плита перестала работать, поэтому я отключил прерыватель в блоке предохранителей и обнаружил, что несколько потолочных вентиляторов и освещение в других комнатах по всему дому также перестали работать. Мы также иногда замечали, что вентиляторы и свет просто включаются без причины на разное количество времени, так как мы оставили переключатели включенными. Ремонт дома был проведен после того, как 5 лет назад он был разрушен ураганом. Мы не получали многого от нашей страховой компании, и нам приходилось пользоваться услугами не очень хороших электриков.У нас сейчас нет денег. Во-первых, есть ли опасность пожара? Во-вторых, может это просто проблема с предохранителями, и стоит ли нам попробовать их заменить? Пожалуйста, порекомендуйте. Спасибо! Мира, Я настоятельно рекомендую, чтобы у вас был квалифицированный лицензированный электрик для проведения ряда проверок и испытаний электрической системы дома. То, что вы переживаете, ненормально. Возможно, есть еще одна электрическая панель, которая объяснит, почему несколько устройств отключаются, когда вы выключаете автоматический выключатель.Существует большая вероятность того, что обратная связь по напряжению возникает из-за прерывистого или потерянного соединения с цепью на 240 вольт, которую может проверить и отремонтировать электрик. Электропроводка для 4-проводной цепи осушителя на 30 А Нельсон из Вивиан, штат Луизиана, спрашивает: Дэйв, при замене 3-проводной розетки сушилки на 4-проводную, используя схему 10-4, как выглядит соединение в панели выключателя. Оцените ваш ответ, Нельсон Нельсон, Соединения для цепи осушителя на главной электрической панели представляют собой два силовых провода, обычно черный и красный, к 2-полюсному автоматическому выключателю на 30 А, а белая нейтраль и заземление присоединяются к соединенной клеммной колодке нейтрали.Если электрическая проводка была установлена ​​на вспомогательной панели, то белая нейтраль присоединяется к клеммной колодке нейтрали, а заземление — к клеммной колодке заземления. Имейте в виду, что я рекомендую, чтобы проводка и соединения в любой электрической панели выполнялись лицензированным электриком. Подробнее о панелях автоматических выключателей Как обновить электрическую панель, чтобы обеспечить более безопасную электрическую систему: Модернизированные электрические панели обеспечивают защиту автоматического выключателя.Планируйте модернизировать свою главную электрическую сервисную панель, чтобы у вас была новая электрическая панель с главным выключателем. Как выбрать электрическую панель правильного размера: требования к электрической цепи и сила тока в электрической цепи, общие электрические схемы на 120 и 240 вольт, а также автоматические выключатели различных типов и величин силы тока, используемые для домашней электропроводки. Как обновить домашнюю электрическую проводку и главную сервисную панель: Обновление старой электрической панели новой панелью автоматического выключателя. Как исправить срабатывающие автоматические выключатели: почему срабатывают автоматические выключатели и что делать, когда срабатывает автоматический выключатель и отключено электричество. Подробнее о Панель автоматического выключателя

Вопросы о Панели автоматических выключателей Давайте выслушаем ваш вопрос! Задайте вопрос по электрике Чарли из Нью-Джерси спрашивает: Законна ли трехпроводная схема с общим нейтральным проводом? Первый электрик в моем 20-летнем доме на перепродаже проделал некоторые интересные вещи с панельной коробкой, которые я не заметил во время продажи.Я предполагаю, что для экономии провода он использовал три провода с землей для запуска двух цепей с отдельным выключателем для красного и черного. Остается один общий для нагрузки двух цепей. Чтобы сделать его более интересным, выключатели расположены один над другим в коробке панели, таким образом, они питаются от двух разных шин, давая мне 220 ACV в этой линии, прежде чем она разделится. Это законно, или на этом инспектор спал? Ответ Дэйва: Многопроволочная схема Прекрасный вопрос, Чарли. На самом деле это очень распространенная схема, известная как многопроволочная схема, в которой нейтральный провод используется совместно и черной, и красной цепями. Ключевым фактором является то, что черная и красная цепи должны располагаться на отдельных силовых шинах. Каждая из этих силовых шин не совпадает по фазе друг с другом, что предотвращает перегрузку нейтрального провода. То, что вы видите, совершенно законно, и инспектор отлично справился со своей задачей.

Основы распределительных щитов, распределительных устройств и щитов

Основы распределительных щитов, распределительных устройств и щитов

Гарт Стивенс, PE

Статья 240 Национального электрического кодекса (NEC) охватывает защиту от сверхтоков и отмечает, что все электрические проводники должны быть защищены.Устройства защиты от сверхтоков (OCPD) состоят из предохранителей и автоматических выключателей.

Оба были запатентованы Томасом Эдисоном — автоматический выключатель в 1879 году и предохранитель в 1890 году. Хотя предохранители были первыми OCPD, широко использовавшимися в домах и коммерческих зданиях, автоматические выключатели также имеют богатую историю защиты электроустановок и очень хороши. распространены сегодня. В этой статье рассматриваются основы щитовых щитов, распределительных щитов и распределительного устройства, которые представляют собой три основных варианта организации, размещения и использования OCPD.Для простоты при обсуждении OCPD здесь будут упоминаться только выключатели.

Провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения обладает уникальными характеристиками, и в различных ситуациях каждый предпочтительнее другого.

Garth Stevens, PE

В каждом из этих трех типов редукторов есть электрифицированные медные или алюминиевые шины, к которым прикреплены выключатели. Затем провода соединяют выключатели с электрическими нагрузками, которые они питают.Каждый из трех типов снаряжения обладает уникальными характеристиками, и в различных ситуациях каждый предпочтительнее другого. Краткое описание каждого типа снаряжения и таблица общих характеристик помогают определить предпочтительное применение каждого типа снаряжения.

Щиты щитовые

NEC определяет щитовой щит как: «Одиночная панель или группа панельных блоков, предназначенная для сборки в виде единой панели, включая шины и автоматические устройства максимального тока, и оснащенная переключателями для управления светом, теплом или без них. силовые цепи; предназначены для размещения в шкафу или ящике с вырезом в стене, перегородке или другой опоре или напротив нее; и доступен только спереди »[NEC 100].Их можно разделить на центры нагрузки и щитовые панели, которые часто называют «панелями».

Типичный образец щитка.

Центры нагрузки обычно используются в жилых и небольших коммерческих помещениях. Так как почти в каждом доме в Америке есть один, это самый дешевый способ установки автоматических выключателей. Сами выключатели обычно дешевле, потому что они производятся серийно и просто подключаются к шине центра нагрузки. Центры нагрузки в первую очередь предназначены для приложений с напряжением до 240 В и обычно рассчитаны только на ток до 225 А.При таких номиналах они достаточно мелкие, чтобы врезаться в стену стойки 2 × 4, и достаточно узкие, чтобы поместиться между стойками с центрами 16 дюймов.

С более крупными корпусами для поверхностного монтажа один производитель предлагает центры нагрузки на токи до 600 А. Также могут быть получены напряжения до 277 В, но они не являются обычным явлением. И центры нагрузки, и щитовые панели монтируются в шкафах ». . . снабжены рамой, циновкой или обшивкой, на которую можно повесить распашную дверь или двери »[NEC 100]. Согласно требованиям NEC 408.38, у них также есть мертвые зоны, что означает отсутствие «.. . токоведущие части, контактирующие с человеком на рабочей стороне оборудования »[NEC 100]. Обычно щитовые панели используются для напряжений до 600 В, но доступны и более высокие значения напряжения. Щиты могут быть рассчитаны на ток до 1200 А. На панели меньшего размера можно установить вставные или прикручиваемые выключатели. В более крупных щитах используются только автоматические выключатели с болтовым креплением и могут быть стандартные термомагнитные выключатели или электронные выключатели с регулируемыми настройками. Панели глубже центров нагрузки. Стена, в которую монтируется утопленная панель, должна быть построена с использованием шпилек 2 × 6.Панели на 600 А и выше имеют большую глубину и крепятся к стене.

Коммутаторы

Коммутаторы

определены в NEC как «Большая одиночная панель, рама или сборка панелей, на которых монтируются на лицевой, задней или обеих сторонах переключатели, устройства защиты от сверхтока и другие защитные устройства, шины и обычно приборы. Эти узлы обычно доступны как сзади, так и спереди, и не предназначены для установки в шкафах »[NEC 100].

Типичный пример распределительного щита.Коммутаторы

похожи на щиты в том смысле, что они обычно рассчитаны на напряжение до 600 В, но они могут выдерживать более высокие токи короткого замыкания, чем щиты и центры нагрузки. Они монтируются на полу и имеют большую глубину, чем щиты, обычно начиная с 18 дюймов. Поскольку распределительные щиты больше и дороже щитовых, они редко используются для шин с номинальным током менее 1200 А и могут быть рассчитаны на ток до 5000 А. Внутри распределительного щита могут быть установлены как выключатели с болтовым креплением, так и выкатные выключатели.Часто требуется только доступ к передней части, но также может потребоваться доступ сзади и сбоку.

Распределительное устройство

NEC определяет распределительное устройство как: «Узел, полностью закрытый со всех сторон и сверху листовым металлом (за исключением вентиляционных отверстий и смотровых окон) и содержащий переключатели первичных силовых цепей, прерывающие устройства или и то, и другое, с шинами и соединениями. В состав сборки могут входить управляющие и вспомогательные устройства. Доступ внутрь корпуса обеспечивается дверцами, съемными крышками или обоими способами.”

Типичный пример распределительного устройства. Распределительное устройство

— самое большое из трех. Он может быть рассчитан на напряжение до 38 кВ и может иметь номинальный ток до 6000 А. Обычно используются выкатные выключатели, поэтому требуется доступ к передней и задней части шестерни. Распределительные устройства проходят испытания на соответствие стандарту UL, отличному от щитовых и распределительных щитов. Поскольку каждый выключатель в распределительном устройстве находится в своем собственном отсеке, редуктор рассчитан на то, чтобы выдерживать состояние короткого замыкания до 30 циклов.Панельные панели и распределительные щиты рассчитаны только на то, чтобы выдерживать состояние короткого замыкания до 3 циклов.

В распределительном устройстве

часто используются выкатные выключатели. Эти прерыватели могут быть отсоединены от шины и сняты для обслуживания или замены, не отключая главный выключатель и не влияя на другие прерыватели в линейке зубчатых передач. Что касается движущихся частей, выкатной выключатель необходимо регулярно обслуживать, чтобы обеспечить надлежащую смазку механизмов и правильную работу при необходимости.Работа с включенным выключателем также требует особого внимания к потенциальной опасности дугового короткого замыкания, и необходимо использовать средства индивидуальной защиты.

Когда один тип снаряжения предпочтительнее другого

Факторы, влияющие на принятие решения о том, какой тип оборудования использовать, включают экономику, ограниченное пространство, требования к коммунальным службам, возможность выключить объект и размер электрической системы (номинальное напряжение и ток).

• Экономика часто определяет, какой тип оборудования использовать.Если нагрузка небольшая и небольшая, центр нагрузки может справиться с этой задачей. Поскольку специальные шкафы могут быть очень дорогими, если окружающая среда требует такого ограждения, обычно используются панели наименьшего размера.
• Необходимое пространство для распределительных щитов или распределительного устройства часто становится проблемой, особенно на арендованном объекте, где квадратные метры равны доходу владельца. По возможности используются щитовые панели, чтобы минимизировать пространство на стенах и полу, необходимое для электрического оборудования.
• Для удовлетворения требований коммунального обслуживания или для экономии места внутри часто главное распределительное устройство монтируется снаружи здания.Это устраняет необходимость в корпусе трансформатора тока (C / T) для служебного входа, так как секция редуктора может вместить общий C / T и счетчик.
• Отключение электрической системы для обслуживания может быть экономически нецелесообразным на промышленных или критически важных объектах. Поэтому применяется распределительное устройство с выкатными выключателями.
• В зависимости от требований объекта к питанию, распределительные щиты или распределительное устройство могут потребоваться для основного распределительного оборудования.Однако по экономическим соображениям и соображениям экономии места, упомянутым выше, по возможности по всему зданию используются панели.

Щит, распределительный щит, сравнительная таблица распределительных устройств

Щелкните по таблице слева, чтобы развернуть ее. В этом документе приводится сравнение различных аспектов различных стилей снаряжения. Обратите внимание, что NEC не ограничивает использование каких-либо типов передач определенными диапазонами напряжения или тока. Это продукты, которые производители электрического оборудования создали в соответствии с требованиями Кодекса и потребностями электротехнической отрасли.Эта таблица основана на номинальных характеристиках и размерах зубчатых передач ABB, Eaton и Schneider Electric для оборудования, обычно используемого в жилых и коммерческих помещениях. Промышленные предприятия могут использовать оборудование других производителей с дополнительными номиналами и размерами.

Заключение

Предлагая варианты панелей, распределительных щитов и распределительного устройства, проектировщик электрической системы имеет надежную палитру опций для обеспечения необходимой защиты от перегрузки по току для проводов на всем объекте.В зависимости от факторов, действующих на конкретном объекте, всегда есть работающие решения.

---

Эта статья впервые появилась в июльском / августовском выпуске журнала IAEI Magazine — журнала Международной ассоциации электрических инспекторов. Подробнее.

---

Гарт Стивенс, ЧП, — старший инженер-электрик в компании Morrison-Maierle в Монтане. Он имеет 31-летний опыт проектирования электрических систем для зданий.Наряду с обязанностями по проектированию он пишет технические спецификации и выполняет проверку качества для многих комплектов электрических схем своих коллег. С ним можно связаться по адресу [email protected].

Сервисные электрические панели — InterNACHI®

Ника Громицко, CMI®

Электрические панели — это коробки, в которых размещены автоматические выключатели, которые являются предохранительными устройствами, останавливающими электрический ток, если он превышает безопасный уровень для некоторой части домашней электросистемы.

Безопасность

Многие люди, даже опытные электрики, были убиты или серьезно ранены при открытии электрических щитов. В 1991 году электрик из Атланты погиб при попытке осмотреть панель с неисправной сборкой подпружиненной шины. Очевидно, шина была перемещена, когда электрик открывал панель, что вызвало дугу и смертельный электрический взрыв. Как правило, этим ситуациям способствуют два фактора: дефектные компоненты и самоуспокоенность.

Инспекторы должны знать, что все формы электрических проверок, особенно проверки электрических панелей, по своей сути опасны.Практикуйте спокойные, устойчивые движения и научитесь избегать отвлекающих факторов. Внезапная вспышка, крик или движение могут вызвать выпад инспектора и прикосновение к электрически находящемуся и опасному компоненту. Сообщите своему клиенту, что он никогда не должен самостоятельно снимать крышку электрической панели, так как он должен оставить эту обязанность инспекторам InterNACHI или квалифицированным электрикам. Прежде чем прикоснуться к электрической панели, инспекторы должны задать себе следующие вопросы:

• Есть ли у меня путь эвакуации? Убедитесь, что вы знаете, где вы можете безопасно повернуться или шагнуть, если вам нужно безопасно избежать опасной неожиданности, такой как пчелы или искры.Например, неудачно расположенная лопата или удлинитель могут превратить резкий рывок в опасное падение.
• Полы мокрые? Никогда не прикасайтесь к электрическому оборудованию, стоя на мокрой поверхности!
• Панель кажется влажной? Убедитесь, что наверху не капает вода, которая конденсируется на трубе с холодной водой. Влага может поступать разными способами, чем вы можете себе представить.
• Панель ржавая? Ржавчина указывает на предыдущие влажные условия, которые могут еще существовать.

В качестве дополнительной меры безопасности используйте индикатор напряжения, чтобы убедиться, что прикасаться к коробке безопасно.Если на устройстве срабатывает сигнал тревоги, обратитесь к квалифицированному электрику для осмотра коробки. Также можно использовать защитные очки и другие средства индивидуальной защиты для защиты от ожогов и поражения электрическим током.

При снятии крышки панели инспекторам следует:

• Отойти немного назад при снятии крышки, чтобы было легче оставаться в заблокированном положении.
• Встаньте так, чтобы ваш клиент не касался панели и ее компонентов.
• сообщить клиенту, что открытие панели — опасный шаг, и что если разлетаются искры, клиент не должен прикасаться к инспектору.

Осмотр сервисной панели

Инспекторы могут проверить следующие неисправные условия во время осмотра электрической панели:

• недостаточный зазор. В соответствии с Национальным электротехническим кодексом 2008 года для большинства бытовых электрических панелей требуется как минимум 3 фута или рабочее пространство спереди, 30 дюймов ширины и минимальный зазор 6 футов или высота оборудования, в зависимости от того, что лучше. Если препятствия могут сделать вам небезопасным осмотр сервисной панели, вы имеете право отказаться от этого.
• алюминиевая разводка проводки.
• винты коробки с острым концом или провода, поврежденные этими винтами. Винты крышки корпуса панели должны иметь тупой конец, чтобы не протыкать провода внутри коробки. Ищите провода, которые проходят слишком близко к отверстиям для винтов внутри электрической панели.
• автоматические выключатели неправильного размера.
• окисление или коррозия любой из частей. Окисленные или корродированные провода увеличивают сопротивление проводников и создают возможность возникновения дуги.
• ущерб, нанесенный грызунами. Грызуны, как известно, прокусывают изоляцию проводов в электрических панелях (и других местах), создавая небезопасные условия. Таким образом, грызунов ударило током, и внутри панели остался неприглядный беспорядок.
• свидетельства сбоев в электросети, например обгоревших или перегретых компонентов.
• свидетельство попадания воды внутрь электрического щита. Влага может вызвать коррозию автоматических выключателей, так что они не сработают, сделают соединения менее надежными и сделают оборудование небезопасным для прикосновения.
• свидетельство отсутствия или ненадлежащего соединения. Это может указывать на неправильную проводку, поврежденное оборудование или небезопасные условия.
• точки физического контакта устройства защиты от перегрузки по току и точки контакта шины не имеют хорошего контакта. Звуки дуги (треск или треск) могут указывать на это состояние.
Панель
• производства Zinsco или Federal Pacific Electric (FPE). Эти панели имеют репутацию проблемных, поэтому рекомендуется их дальнейшая проверка квалифицированным электриком.Панели Zinsco обычно можно идентифицировать по синей и серебряной этикетке «Zinsco» внутри панели и тисненой этикетке «Magnetrip» в верхней части лицевой стороны панели. Панели FPE должны иметь, если они не были удалены, одну из следующих идентификационных этикеток:
  • Federal Electric
  • Federal Pacific Electric
  • Federal NOARC
  • Federal Pioneer
  • FPE
  • FPE-Stab-Lok

  • Stab- Lok

Таким образом, электрические панели потенциально опасны и требуют осторожного осмотра.

Основы щитовых щитов для инженеров-электриков (начинающих)

Распределение электроэнергии в жилых помещениях

Системы распределения электроэнергии используются в каждых жилых , коммерческих зданиях и промышленных объектах для безопасного управления распределением электроэнергии по всему объекту.

Основы щитовых панелей для инженеров-электриков (начинающих)

Большинство из нас знакомы с системой распределения электроэнергии, которая есть в обычном доме.Электроэнергия, приобретенная у коммунального предприятия, поступает в дом через прибор учета. Затем мощность распределяется от центра нагрузки на различные ответвления для освещения, приборов и электрических розеток.

Коммерческое и промышленное распределение электроэнергии

Системы распределения энергии , используемые на многосемейных, коммерческих и промышленных объектах, являются более сложными. Система распределения электроэнергии состоит из измерительных приборов для измерения потребляемой мощности, главных и ответвленных разъединителей, защитных устройств, коммутационных устройств для запуска и остановки потока мощности, проводов и трансформаторов.Мощность может распределяться через различные распределительные щиты, трансформаторы и щитовые щиты.

Хороших систем распространения просто не бывает. Требуется тщательное проектирование, чтобы распределительная система безопасно и эффективно обеспечивала адекватное электрическое обслуживание существующих нагрузок и имела возможность расширения для возможных будущих нагрузок.

Определение щитка

Национальный электрический кодекс (NEC®) определяет щит как отдельную панель или группу панелей, предназначенных для сборки в виде одной панели, включая шины и автоматические устройства максимального тока, и оборудованы переключателями для управления световыми, тепловыми или силовыми цепями или без них; предназначены для размещения в шкафу или , вырезанном в ящике , размещенном в стене, перегородке или другой опоре или напротив нее; и доступный только спереди (Статья 1 00-Определения).

Таким образом, в соответствии с определением NEC®, щитовые панели:

• Используются для управления светом, обогревом или силовыми цепями
• Помещены в шкаф или коробку с отверстиями
• Установлены в стене или у стены
• Доступны только спереди

Для получения дополнительной информации см. статью 408 Национального электротехнического кодекса , Распределительные щиты и щитовые щиты . Щиты часто делятся на две категории:

• Щиты для освещения и разветвленных цепей устройств
• Щиты электропитания (также называемые распределительными щитами)

До публикации Национального электротехнического кодекса® эти два типа щитков различались. описано в статьях 408.34 и 408,35. Эти статьи были удалены из кода 2008 года. Однако отрасли потребуется время, чтобы адаптироваться к этому изменению. Поэтому статьи 408.34 и 408.35 Национального электротехнического кодекса 2005 г. все еще заслуживают обсуждения.

Основы панелей — SIEMENS

Связанное содержание EEP со спонсорскими ссылками

Система противопожарной защиты электрических панелей

Когда вы думаете об электрических панелях, возникает ли у вас в уме образы этого большого металлического ящика где-нибудь в вашем доме с включенным / выключенным переключается на освещение и бытовую технику? У вас есть экспертные знания в области электрических панелей? В любом случае, продолжайте читать, чтобы выучить жаргон электрических панелей и получить представление об основных типах электрических панелей и корпусов.

Виды электрощитов

Центр управления электродвигателями (MCC) — это узел для управления некоторыми или всеми электродвигателями из центра. Он состоит из нескольких закрытых секций, имеющих общую шину питания, и каждая секция содержит комбинированный пускатель, который, в свою очередь, состоит из пускателя двигателя, предохранителей или автоматического выключателя и выключателя питания. Центр управления двигателем может также включать в себя кнопки, световые индикаторы, частотно-регулируемые приводы, программируемые логические контроллеры и измерительное оборудование.

Программируемые логические контроллеры (ПЛК) — это промышленный цифровой компьютер, который был защищен и адаптирован для управления производственными процессами. Сюда входят сборочные линии, роботизированные устройства или любой другой вид деятельности, требующий высоконадежного управления, простоты программирования и диагностики сбоев процесса.

Распределительные устройства — это комбинация электрических разъединителей, предохранителей или автоматических выключателей, используемых для управления, защиты и изоляции электрического оборудования.Распределительные устройства используются как для обесточивания оборудования, чтобы можно было выполнить работу, так и для устранения неисправностей ниже по потоку.

Блок распределения питания (PDU) — это устройство с несколькими выходами, предназначенное для распределения электроэнергии, особенно между стойками компьютеров и сетевым оборудованием, расположенным в центре обработки данных.

Опасность возгорания в электрических щитах

Хотя существует несколько других типов электрических панелей, это дает вам основы того, как электрические панели выглядят и их функции.Электрические панели той или иной формы можно найти практически в каждом промышленном или коммерческом помещении. Если в одной из этих панелей случится пожар, это, как правило, приведет к уничтожению ее содержимого. Если не остановить пожар, он может распространиться на комнату или даже на здание.

Некоторые из наиболее распространенных причин возгорания в электрических панелях включают:

• Усталость проволоки
• Неправильная установка
• Перегруженные цепи
• Неисправности оборудования
• Плохое обслуживание
• Электрическая дуга
• Другие причины окружающей среды

Какая система противопожарной защиты электрического щита самая лучшая?

Электрические панели критически важны для работы предприятий во всем мире.Если электрическая панель выходит из строя, это может нанести ущерб бизнесу, его работе и его репутации. Автоматическая система пожаротушения не только защищает ценное оборудование от потери, но и сокращает время простоя критически важных бизнес-операций. Путем сдерживания возгорания отдельной панели или корпуса повреждение ограничивается только этим корпусом. Система работает, быстро обнаруживая и подавляя пожар, и предотвращает распространение на другие компоненты или части здания, для тушения которых потребуются спринклеры или пожарные.

Незначительные вложения в систему пожаротушения защитят ваше критически важное и дорогое электрическое оборудование и минимизируют время простоя, чтобы сэкономить вам и вашему бизнесу от тысяч до миллионов долларов в случае возникновения пожара.

▷ Распределительное устройство и распределительное устройство: функции и различия

Наше сообщество все еще может рассчитывать на A.N в 2017 году! Вот статья, которую этот эксперт по электромонтажу прислал нам недавно, в которой он расскажет вам, каковы функции и различия распределительного щита и распределительного устройства.

Наслаждайтесь!

Введение

Распределительный щит и распределительное устройство — две важные системы, которые контролируют подачу энергии в электрические цепи. Эти два термина иногда используются как синонимы. Однако важно отметить, что они выполняют разные функции и обычно предназначены для последовательной работы, чтобы обеспечить максимальную координацию и защиту.

Поскольку у них разные функции и возможности, они подходят для разных типов установок или на разных этапах электрической сети.Использование распределительного устройства, распределительного щита или того и другого во многом зависит от конструкции и требований энергосистемы. Чтобы понять, где каждый из них подходит, мы рассмотрим их функции и различия.

Распределительное устройство

Под распределительным устройством понимается набор коммутационных устройств, необходимых для электрических цепей низкого, среднего или высокого напряжения. Он состоит из коммутационных и защитных устройств, таких как предохранители, автоматические выключатели, изоляторы, разъединители, реле и другие устройства, контролирующие поток электроэнергии.

Эти устройства используются для включения и выключения электропитания трансформаторов, двигателей, генераторов, линий электропередачи и электрических сетей в жилых домах, коммерческих, промышленных, передающих и распределительных системах.

Распределительное устройство состоит из двух основных компонентов:

• • Силовой выключатель / проводящий компонент, такой как автоматический выключатель, предохранитель или грозозащитный разрядник, который может отключать поток энергии при возникновении неисправности.

• Компоненты управления мощностью, такие как защитные реле, панели управления, трансформаторы тока и другие устройства для мониторинга, защиты и контроля компонентов электропроводности и электрического оборудования.

Распределительные устройства используются в различных точках установки. В промышленных установках распределительное устройство управляет мощностью производственных процессов, в то время как на коммунальных предприятиях распределительное устройство используется для управления электрической сетью. В коммерческих зданиях он используется для подачи и управления питанием нагрузок, обеспечивая при этом защиту нагрузок и установки.

Распределительное устройство позволяет включать и выключать генераторы, электрооборудование, передачу, распределители и другие цепи в нормальных условиях эксплуатации.Однако в условиях неисправности распределительное устройство предназначено для обнаружения неисправностей и прерывания потока электричества в затронутую секцию, тем самым отключая и изолировав ее от исправной цепи.

Для эффективной работы распределительное устройство должно работать быстро и иметь возможность ручного управления, которое будет использоваться, когда автоматическая функция не работает.
Распределительные устройства необходимы во всех точках коммутации электрической сети. Номинальные характеристики устройств на каждой ступени зависят от уровней напряжения в этой точке.Помимо распределительных и передающих сетей, распределительные устройства используются в жилых, коммерческих и промышленных сетях.

Распределительные устройства классифицируются в соответствии с уровнями напряжения в цепи применения. Три класса:

• • Распределительное устройство среднего напряжения

Рисунок 1: Распределительное устройство среднего напряжения | изображение: mttiran.com

Из-за опасных напряжений и токов, которые несут элементы распределительного устройства, доступ должен быть ограничен в той или иной форме в зависимости от типа объекта.Распределительные устройства бывают наружными или внутренними. Забор с предупреждающими знаками используется для ограничения доступа к наружным подстанциям, в то время как металлические корпуса и шкафы используются в коммерческих и промышленных зданиях для предотвращения контакта технических и общественных людей с токоведущими элементами и частями.

Электрощит

Распределительный щит означает большую одиночную панель, сборку панелей, структурную раму или сборку структурных рам, на которых могут быть установлены шины, переключатели, а также защитные и другие устройства управления.Крепление может производиться на лицевую, тыльную или обе стороны.

Электрораспределительное оборудование предназначено для перенаправления и управления потоком электроэнергии от одного или нескольких источников к нескольким различным секциям или нагрузкам. Таким образом, распределительный щит можно использовать для распределения мощности между отдельными нагрузками, контрольным оборудованием, трансформаторами, панелями управления и т. Д.

Основная роль распределительного щита состоит в том, чтобы позволить разделить поступающую электроэнергию на более мелкие независимые цепи в соответствии с их текущими требованиями.Автоматические выключатели, а также устройства защиты от перегрузки по току для каждой из секций выбираются в соответствии с током нагрузки.

Как только токи разделены, они затем распределяются в соответствии с нагрузкой, то есть осветительными нагрузками, розетками и т. Д. Некоторые распределительные щиты, такие как те, что используются в жилых квартирах, имеют возможность измерения, чтобы увидеть количество энергии, используемой отдельными цепями.

Рисунок 2: Распределительный щит | изображение: scancab.com

Основные компоненты распределительного щита

• • Панели или рамы : для размещения таких устройств, как переключатели, индикаторы схем и других устройств, которые позволяют подавать питание и управлять схемами.

• • Устройства управления и контроля : Для подключения и управления одним или несколькими источниками питания к распределительному щиту и от него. Они могут включать в себя частотомеры, синхроскопы и другие инструменты для измерения частоты и синхронизации генераторов энергии.

• Сборные шины : Для передачи и распределения входящей мощности от источника к различным секциям установки через распределительный щит и устройства управления.

Различия между распределительными устройствами и распределительными устройствами

Основное отличие — это напряжение, на которое они рассчитаны. Распределительные щиты обычно рассчитаны на напряжение менее 600 В, а системы распределительных устройств рассчитаны на более высокие напряжения, достигающие 350 кВ.

Есть существенные различия в аппаратном обеспечении и конструкции двух систем. Например, из-за функций и высокой пропускной способности распределительных устройств они используют такие устройства, как автоматические выключатели высокой мощности.Кроме того, эти автоматические выключатели, а также другие устройства могут быть заменены или сняты, когда система все еще работает.

Распределительные устройства — это механизмы, которые позволяют подключать и отключать электроэнергию от других цепей и нагрузок. Сюда входят такие устройства, как предохранители, автоматические выключатели и реле.

Распределительный щит состоит из таких же механизмов, как и в системе распределительного устройства. Однако под распределительным щитом понимается панель, структурная рама или сборка того и другого, на которых могут быть установлены шины, инструменты и механизмы, такие как защитные устройства и переключатели.

Распределительные устройства имеют прочную конструкцию, более гибкие и надежные. Однако они дороже коммутаторов.

Спасибо за чтение,
A.N

Будем рады прочитать все ваши комментарии и замечания в разделе комментариев ниже!

коммерческих грузов — часть 2

Предоставлено www.MikeHolt.com.

Эта статья является пятой в серии из 12 статей о различиях между заземлением и заземлением.

Давайте начнем наше обсуждение с сосредоточения внимания на требованиях к объединению услуг.

Металлические части кабельных каналов и / или кожухов, содержащие рабочие провода, должны быть соединены вместе [разд. 250.92 (А)]. Используйте соединительные перемычки вокруг переходных шайб и кольцевых заглушек для сервисных дорожек качения ( Рис. 1 ). Вы можете использовать стандартные контргайки для механических соединений с дорожками качения, но вы не можете использовать их в качестве скрепляющих средств [разд. 250.92 (B)].

Фиг.1. Следуйте этим требованиям, чтобы правильно закрепить оборудование на месте обслуживания.

Обеспечьте сервисное соединение одним из этих методов [разд. 250.92 (B)]:

(1) Прикрепите металлические части к рабочему нейтральному проводнику. Для соединения корпуса рабочего выключателя с нулевым проводом обслуживания требуется основная перемычка [разд. 250.24 (B) и п. 250,28]. В корпусе сервисного разъединителя рабочий нейтральный проводник обеспечивает эффективный путь тока замыкания на землю к источнику питания [гл.250,24 (C)]; следовательно, вам не нужно устанавливать перемычку на стороне питания в ПВХ-кабелепровод, содержащий входные провода для обслуживания [разд. 250.142 (A) (1) и п. 352.60, исключение № 2].

(2) Присоедините металлические дорожки качения к резьбовым муфтам или ступицам с указанной резьбой.

(3) Соедините металлические дорожки качения с фитингами без резьбы.

(4) Используйте перечисленные устройства, такие как контргайки соединительного типа, втулки, клинья или втулки с соединительными перемычками к рабочему нейтральному проводнику. Перечисленный соединительный клин или проходной изолятор с соединительной перемычкой к рабочему нейтральному проводнику требуется, когда металлическая дорожка качения, содержащая служебные проводники, заканчивается кольцевым выбиванием.

Перемычка на стороне питания того типа провода, который используется для этой цели, должна иметь размер в соответствии с таблицей 250.102 (C) (1) в зависимости от размера / площади проводников рабочей фазы внутри кабелепровода [разд. 250.102 (C)]. Контргайка соединительного типа, соединительный клин или соединительная втулка с соединительной перемычкой могут использоваться для металлической дорожки качения, которая заканчивается в корпусе без кольцевого выбивания.

Крепежная контргайка отличается от стандартной контргайки тем, что она содержит крепежный винт с острым концом, который входит в металлический корпус для обеспечения надежного соединения.Присоединение одного конца служебного кабельного канала к служебной нейтрали обеспечивает необходимый путь тока короткого замыкания с низким сопротивлением к источнику.

Соединительные системы связи

Для систем связи должно быть предусмотрено оконечное устройство соединения [Art. 805], радио и телеаппаратура [ст. 810], CATV [ст. 820] и подобные системы [разд. 250.94]. Вы соединяете эти разные системы вместе, чтобы минимизировать разницу напряжений между ними.

Оконечное устройство для межсистемного соединения должно отвечать всем следующим требованиям [разд.250.94 (A)]:

(1) Будьте доступными.

(2) Иметь емкость, по крайней мере, для трех проводов межсистемного заземления.

(3) Устанавливается так, чтобы не мешать открытию какого-либо корпуса.

(4) Быть надежно закрепленным и электрически подключенным к сервисному разъединителю, корпусу счетчика или проводнику заземляющего электрода (GEC).

(5) Надежно смонтировать и электрически подсоединить к разъединителю здания или GEC.

(6) Указывается как заземляющее и соединительное оборудование.

Исключение: оконечное устройство межсистемного соединения не требуется, если системы связи вряд ли будут использоваться.

«Межсистемный контактный зажим» — это устройство, которое обеспечивает средства для подключения соединительных проводов систем связи (витой провод, антенны и коаксиальный кабель) к системе заземляющих электродов здания [ст. 100] ( Рис. 2 ).

Рис. 2. Оконечное устройство для межсистемного соединения должно соответствовать всем требованиям гл.250,94 (А).

Склеивание металлических частей

Металлические части, предназначенные для использования в качестве заземляющих проводов оборудования (EGC), должны быть соединены вместе, чтобы гарантировать, что они могут безопасно проводить ток короткого замыкания, который может быть на них наложен [разд. 110.10, п. 250.4 (A) (5), п. 250.96 (A) и Таблица 250.122 Примечание].

Непроводящие покрытия (например, краска) необходимо удалить, чтобы обеспечить эффективный путь тока замыкания на землю, или концевые фитинги должны быть спроектированы так, чтобы их удаление не требовалось [разд.250,12].

Соединение цепей 277 В и 480 В

Металлические кабельные каналы или кабели, содержащие цепи 277 В или 480 В, заканчивающиеся кольцевыми заглушками, должны быть прикреплены к металлическому корпусу с помощью перемычки, размер которой соответствует размеру сек. 250.122 [Разд. 250.102 (D)].

Там, где не встречаются выбивки увеличенного размера, концентрические или эксцентричные, или если коробка или корпус с концентрическими или эксцентрическими отверстиями указаны в списке для обеспечения надежного склеивающего соединения, соединительная перемычка не требуется.Но вы должны использовать один из методов, перечисленных в Исключении из Разд. 250,97. Например, используйте две контргайки на жестком металлическом трубопроводе или промежуточном металлическом трубопроводе — один внутри, а другой снаружи ящиков и шкафов.

Перемычки для подключения оборудования должны закрываться любым из восьми способов, перечисленных в разд. 250,8 [п. 250.102 (B)]. К ним относятся перечисленные соединители давления, клеммные колодки и экзотермическая сварка.

Размер перемычки на стороне питания

Размер перемычки на стороне питания должен соответствовать Таблице 250.102 (C) (1), в зависимости от размера / площади фазового проводника внутри кабелепровода или кабеля [разд. 250.102 (C) (1)].

Если проводники питания фазы соединены параллельно в двух или более кабельных каналах или кабелях, установите размер перемычки заземления на стороне питания для каждого из них в соответствии с Таблицей 250.102 (C) (1), исходя из размера / площади фазных проводов в каждой дорожке или кабеле. кабель [Сек. 250.102 (C) (2)].

Размер одной перемычки на стороне питания, устанавливаемой для соединения двух или более дорожек качения или кабелей, должен соответствовать Таблице 250.102 (C) (1), примечание 3, на основе эквивалентной площади фазных проводов на стороне питания [разд. 250.102 (C) (2)].

Давайте рассмотрим пример, чтобы прояснить эти требования.

Вопрос : Какой размер перемычки на стороне питания требуется для трех металлических кабельных каналов, каждая из которых содержит служебные проводники 400 тыс. Км мил?

Ответ : Согласно п. 250.102 (C) (2) и Таблица 250.102 (C) (1), вам понадобится соединительная перемычка 1/0 AWG на стороне питания для каждой дорожки качения.Для нескольких кабельных каналов допускается использование одной перемычки на стороне питания в зависимости от эквивалентной площади фазных проводов на стороне питания.

Размер соединительной перемычки на стороне нагрузки

Размер соединительной перемычки на стороне нагрузки устройств максимального тока фидера и ответвительной цепи в сек. 250.122 [Разд. 250.102 (D)].

Давайте рассмотрим еще один пример, который поможет прояснить эти требования.

Вопрос : Перемычка заземления оборудования какого размера требуется для каждого металлического кабельного канала, где проводники цепи защищены устройством защиты от перегрузки по току (OCPD) на 1200 А?

Ответ : Если вы используете одинарную перемычку для соединения двух или более металлических дорожек качения, измеряйте ее размер в секунду.250.122, исходя из рейтинга самой большой цепи OCPD. В этом случае быстрая проверка таблицы 250.122 показывает нам, что требуется соединительная перемычка оборудования 3/0 AWG ( Рис. 3 ).

Рис. 3. Подбирайте перемычку для подключения оборудования в зависимости от номинала устройства максимального тока цепи.

Соединение систем трубопроводов и обнаженного конструкционного металла

Электрически непрерывные металлические водопроводные трубы должны быть соединены с одним из следующих [разд. 250.104 (A) (1)]:

(1) Корпус сервисного отключения

(2) Рабочий нулевой провод

(3) GEC, если достаточного сечения

(4) Один из заземляющих электродов заземления электродная система, если GEC или соединительная перемычка к электроду имеют достаточный размер

Соединительная перемычка системы металлических трубопроводов должна быть медной, если она находится в пределах 18 дюймов от поверхности земли [разд. 250.64 (A)] и надлежащим образом защищен от физического повреждения [разд. 250,64 (В)].

Дорожка качения из черного металла, содержащая GEC, должна быть электрически непрерывной путем соединения каждого конца дорожки качения с GEC [разд.250.64 (E)]. Точки крепления должны быть доступны.

Размер металлических перемычек для перемычек в системе водяных трубопроводов согласно Таблице 250.102 (C) (1), в зависимости от размера / площади проводников рабочей фазы. Они не должны быть больше меди 3/0, алюминия или алюминия, плакированного медью, или алюминия с медью толщиной 250 тыс. См, за исключением случаев, предусмотренных в разд. 250.104 (А) (2) и (А) (3).

Склеивание не требуется для изолированных участков металлического водяного трубопровода, подключенного к неметаллической системе водяного трубопровода. Фактически, эти изолированные участки металлических трубопроводов не следует соединять, поскольку они могут стать причиной поражения электрическим током при определенных условиях.

Когда электрически непрерывная металлическая водопроводная система в отдельном помещении металлически изолирована от других людей в здании, металлическая водопроводная система для этого человека может быть подключена к клемме заземления оборудования распределительного устройства, распределительного щита или щитка. Выберите размер перемычки в зависимости от номинального значения OCPD цепи в секунду. 250.102 (D) [Разд. 250.104 (А) (2)].

Металлическая водопроводная система здания, снабженная фидером, должна быть подключена к одному из следующих компонентов:

(1) Клемма заземления оборудования в корпусе выключателя здания.

(2) Заземляющий провод фидера.

(3) Один из заземляющих электродов в системе заземляющих электродов, если заземляющий электрод или соединительная перемычка к электроду имеют достаточный размер.

Размер соединительной перемычки в сек. 250.102 (D), но он не обязательно должен быть больше, чем самый большой провод фазы фидера или ответвительной цепи, питающей здание.

Другие системы металлических трубопроводов в здании или прикрепленные к нему должны быть соединены [разд.250.104 (B)]. Трубопровод считается соединенным, если он подключен к прибору, который подключен к заземляющему проводу оборудования цепи.

Информационное примечание 1. Склеивание всех металлических трубопроводов и металлических воздуховодов обеспечит дополнительную безопасность.

Информационное примечание 2: Дополнительную информацию можно найти в NFPA 54, , Национальном коде топливного газа и NFPA 780, стандарте для установки систем молниезащиты .

Открытый конструкционный металл, который соединяется между собой, образуя металлический каркас здания, должен быть прикреплен к одному из следующих элементов [разд.250.104 (C)]:

(1) Корпус отключения для обслуживания.

(2) Нейтраль при сервисном отключении.

(3) Корпус отключения здания для питаемых от фидера.

(4) GEC достаточного размера.

(5) Один из заземляющих электродов системы заземляющих электродов, если GEC или соединительная перемычка к электроду имеют достаточный размер.

Комментарий автора : Это требование не распространяется на металлические элементы каркаса (например, металлические стойки) или металлическую обшивку здания.

Металлические водопроводные системы и металлические конструкции, соединенные между собой в каркас здания, должны быть прикреплены к вторичной обмотке трансформатора в соответствии с п. 250.104 (D) (1) — (D) (3). Например, открытый конструкционный металл, используемый таким образом в области, обслуживаемой трансформатором, должен быть соединен с нейтральным проводником вторичной обмотки, где GEC подключен к трансформатору [разд. 250.104 (D) (2)].

Исключение № 1: Соединение с трансформатором не требуется, если металлический каркас конструкции служит заземляющим электродом [разд.250,52 (A) (2)] для трансформатора.

Не виноват

Учитывая все детали, при подключении для тока короткого замыкания вероятно упущение или недосмотр. Это могло привести к трагическим последствиям.

Попробуйте этот метод проверки. На монтажном чертеже отметьте все точки, в которых перемычка должна обеспечивать обратный путь к источнику повреждения. Затем пройдите по установке с этим рисунком и отметьте то, что отсутствует.
