Содержание

Как сделать насадку-штроборез на болгарку своими руками

При строительстве нового дома или при серьезном ремонте старой квартиры очень часто возникает потребность спрятать коммуникации в стены. Для этого в поверхности стены делают штробы – горизонтальные или вертикальные узкие и длинные канавки. Строительные организации используют для таких работ специальный инструмент – штроборез. Однако в домашних условиях можно сделать его аналог из обычной болгарки.

Конструкция штробореза

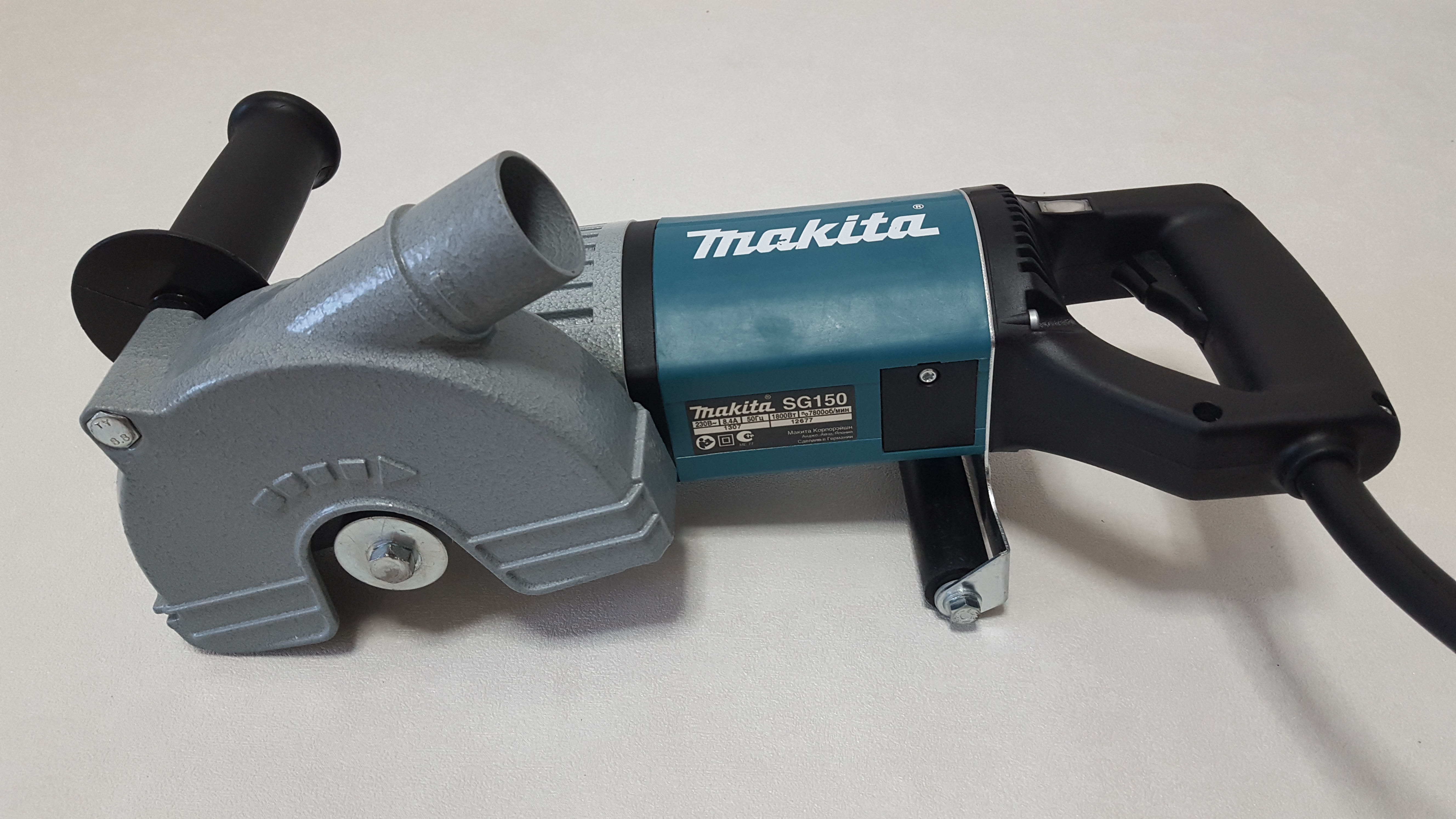

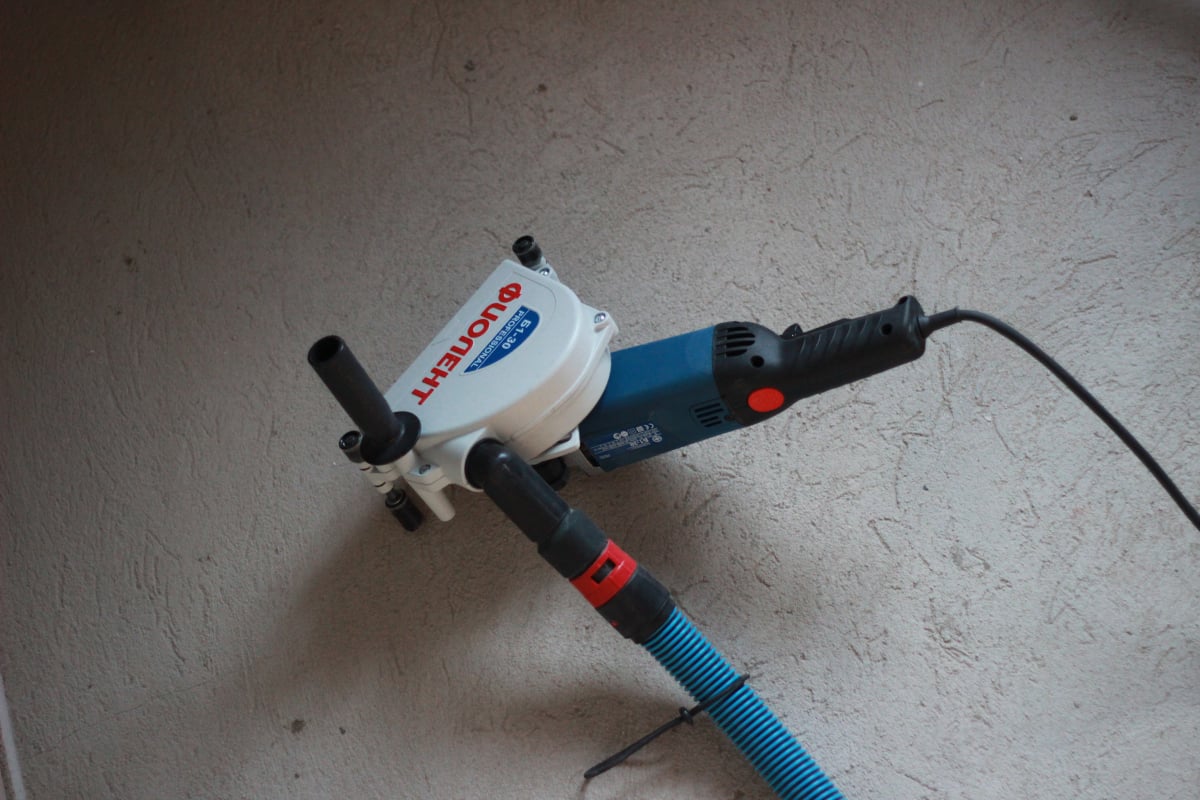

На первый взгляд штроборез напоминает ручную дисковую пилу.

При внимательном осмотре заметны несколько существенных отличий. Опорная площадка регулируется для получения нужной глубины резания. Под защитным кожухом прячутся сразу два круга,  расстояние между ними также меняется в зависимости от требуемой ширины штробы — так можно получить канавку нужной ширины и глубины в один проход. На кожухе видна трубка, предназначенная для подсоединения шланга пылесоса. Вся пыль из-под края диска удаляется в пылесборник, а не рассевается по помещению.

Самодельная замена стандартному штроборезу

Тот, кто делает ремонт самостоятельно, вряд ли станет покупать дорогое оборудование для непродолжительного использования. Поэтому можно попытаться сделать бороздодел своими руками. Проще всего переделать уже имеющийся инструмент. Некоторые конструкции штроборезов дают подсказку.

Привод инструмента очень сильно напоминает всем знакомую болгарку. Почему бы не приспособить ее для резания борозд? Для этого понадобится:

  • второй диск;
  • упорная площадка;
  • защитный кожух с пылеотсосом.

С диском вопрос решается установкой дополнительной разделительной шайбы. Расстояние между дисками, соответственно, и ширина штробы, ограничивается длиной шпинделя редуктора.

Так можно штробить стену под электрический кабель — для него не требуется делать канавку большой ширины. Штроба для труб гораздо шире, поэтому крепящую гайку придется доработать. На нее наваривается втулка с внешней резьбой на одном конце. По длине на втулку после первого диска надевают одну или несколько гаек, общий размер которых соответствует необходимой ширине резания. Второй диск крепится штатной гайкой от другой болгарки. Вся конструкция представлена на чертеже ниже.

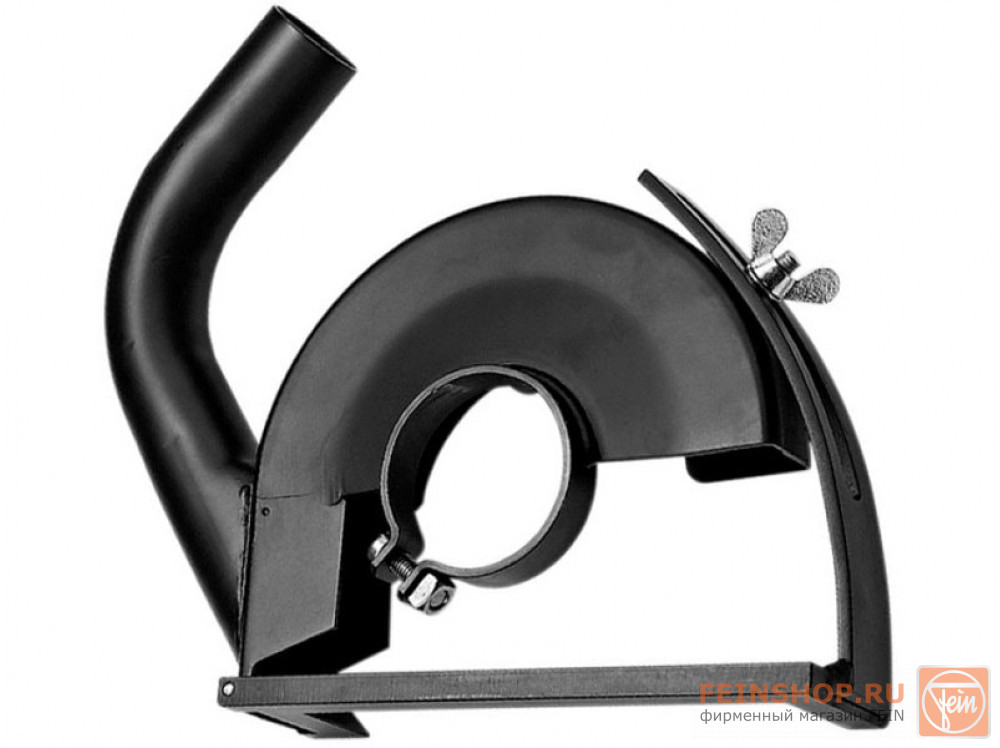

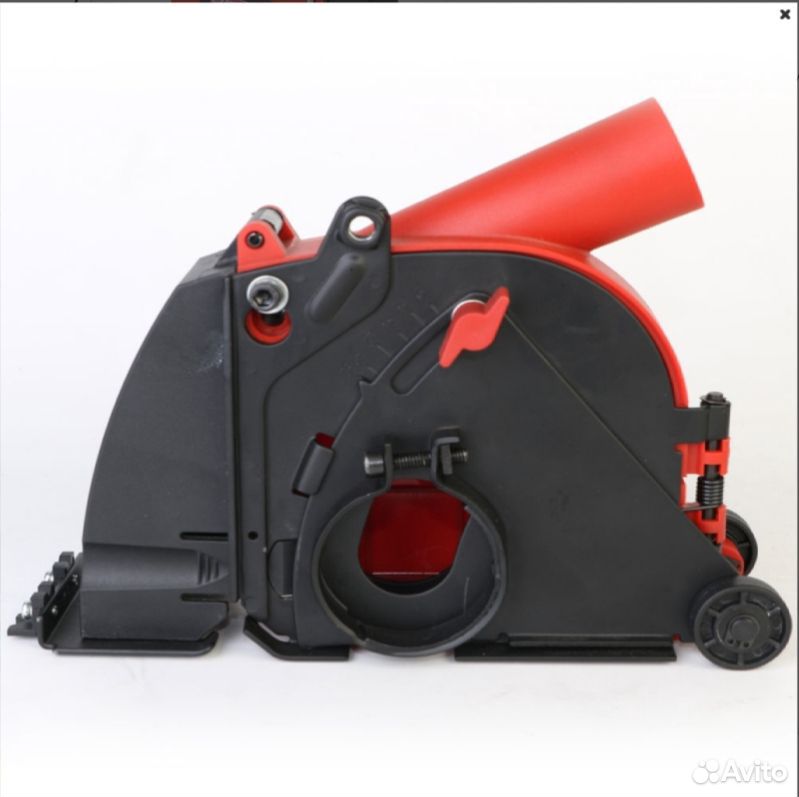

Кожух можно купить готовый, иногда они встречаются в продаже.

При отсутствии товара в продаже болгарку придется переделать. Как видно, кожух для штробления не настолько сложен, чтобы не попытаться сделать его своими руками.

Делаем кожух на болгарку

Для одноразовой работы можно использовать примитивные кожухи с трубкой для подсоединения шланга пылесоса. Такие приспособления делаются за пару часов.

Когда предполагается многократное применение или предстоит большой объем работ, стоит задуматься об изготовлении более надежной конструкции. Насадка на болгарку имеет сложную конфигурацию, поэтому для изготовления полноценного кожуха для штробореза придется сваривать несколько деталей между собой.

Для самодельного кожуха понадобятся:

  • листовое железо;
  • шпильки с резьбой;
  • гайки на шпильки;
  • труба прямоугольного сечения;
  • сварочный аппарат.

Начинается процесс с изготовления самого кожуха. Заготовкой может послужить старая кастрюля подходящего размера. От кастрюли отрезают стенки, чтобы оставалась емкость с бортами, высота которых соответствует максимальной ширине штробы.

В центре днища вырезают отверстие по диаметру штатного кожуха болгарки.

К отверстию приваривается крепежный хомут. Вокруг хомута наваривается лист металла для увеличения жесткости.

Затем из листового железа вырезается внешняя сторона кожуха и сваривается с предыдущей частью.

Из куска трубы вырезают патрубок для шланга пылесоса и приваривают к округлой стороне  конструкции.

К верхней стороне насадки приваривается шпилька рукоятки.

Приступаем к изготовлению подошвы опорной площадки. Прямоугольная труба разрезается вдоль, режется на две части, свариваемые под прямым углом. С двух сторон приваривают щечки.

Короткая сторона служит для упора корпуса болгарки, а длинная обеспечивает упор в стену.

К задней стороне кожуха прикреплена удлиненная гайка, в нее вкручивается шпилька, регулирующая глубину штробы. На этом изготовление насадки можно считать оконченным.

Нюансы штробления болгаркой

Штробить стену невозможно без пыли. Кроме того, болгарка в классическом виде не позволяет контролировать глубину паза. Так можно повредить арматуру несущей стены. Для этого и используется специальная насадка. Шайбами между дисками изменяет ширину канавки под проводку или трубу. Через патрубок подсоединяется шланг пылесоса, рукоятка сверху позволяет точнее выдерживать направления резания.

Следует учитывать, что болгарка не предназначена для длительной непрерывной работы, поэтому через каждые 15-20 минут нужно делать перерывы для охлаждения электродвигателя и редуктора.

Остальные приемы работы такие же, как и с заводским штроборезом. Самодельная конструкция может оказаться недостаточно точно выполнена и оцентрована. При сильных нагрузках присутствующее биение может оказаться опасным.

Штробление болгаркой может производиться на достаточно большой высоте, поэтому с пылесосом желательно применять шланг увеличенной длины.

Инструменты: самодельный штроборез. — Земля под ногами — LiveJournal

Так случилось, что в нашем городе практически нет в продаже инструментов по газобетону. Из всего, что я смог найти -это пила по газобетону с победитовыми напайками.. Ну хоть за это спасибо. Больше нет вообще ничего…….

Согласно плану, первый ряд должен быть полностью проармирован, чтоб распределить нагрузку от веса будущей стены между блоками первого ряда. Армирование будет выполнено 8мм рифлёной арматурой, для укладки которой необходимо проштробить канавки в блоках. С этой целью я изготовил простой самодельный штроборез.
Вот штроборез в действии:

Теперь расскажу как он был сделан.


Первоначально. после поиска на форумах я хотел последовать примеру некоторых граждан, и сделать штроборез из болгарки или фрезера, но поскольку электричества у меня на участке ещё нет, от этой идеи пришлось отказаться, и сделать ручной, о чём , собственно, не жалею.

Я взял кусок старой трубы оставшейся после замены газовых труб в квартире.

И откопал старую коронку по дереву (кстати, весьма бестолковая коронка, быстро ломается, и паршиво режет, потому и пошла в расход)

из неё нам понадобится лишь одно из лезвий

загибаю его так, чтоб на место сгиба пришлась самая узкая часть пилки, то место, где в ней вырезан замочек ( железо тонкое,и легко гнётся пальцами)

потом зажимаю в тиски, и не трогая низ сгиба, отжигаю остальную часть пилки (чтоб не сломалась когда буду гнуть). Просто разогреваю до красна пару раз, и даю остыть на воздухе.


Теперь пилку откавдываю в сторону, беру трубу, и болгаркой с миллиметровым отрезным диском прорезаю паз в торце трубы. Это будет место крепления пилки.

Затем беру отожженую пилку, и прикидываю к трубе, чтоб определить в каком месте буду загибать, отмечаю линию сгиба карандашиком. Обратите внимание, загиб делается так, чтоб пилка стояла слегка под углом к трубе, так будет лучше резать.


Загибаю, отрезаю лишнее.

Вставляю в трубу, зубьями в сторону рукоятки.

Фиксирую пилку в разрезе при помощи самореза по металлу. (сначала просверлил отверстие диаметром 2 мм, потом вкрутил саморез)

и на последок срезаю болгаркой торчащий замок на пилке, Получается красивое утончение в центре, которое ко всему прочему облегчит выброс стрезанного штроборезом газобетона.

Инструмент готов.

Режет отлично, проходит сквозь газобетон, словно горячий нож сквозь масло, давить при резе не нужно, только тащить на себя. В среднем, 2 штробы на одном блоке вырезаются за 20 секунд. дно штробы красивое, закруглёное, арматура идеально помещается.


Штроборез своими руками | Строительный портал

Современное жилище нельзя представить без коммуникаций — трубопроводов и вязанок кабелей всех мастей. Резка каналов в стенах под трубы или электрокабель связана с образованием большего количества пыли в процессе работы. Мастера на протяжении длительного времени пытаются узнать, можно ли избежать образования строительной пыли и её оседания на поверхностях. А самые «продвинутые» хозяева не тратят время на всякого рода размышления, а предпочитают использовать для работы самодельный штроборез со строительным пылесосом.

Содержание:

  1. Предназначение штробореза
  2. Конструкция штробореза
  3. Принцип работы штробореза
  4. Штроборез из болгарки своими руками

Предназначение штробореза

Ремонт – сложное и хлопотное занятие. А чтобы выполняемая работа протекала легче и быстрее, желательно покупать специальные инструменты, один из которых — штроборез. Основная функция инструмента кроется в прокладывании штроб или специальных канавок в поверхностях разного состава, в которые позднее будут закладываться коммуникационные сети. С помощью штробореза достаточно быстро проделываются штробы любой ширины и глубины.

Для прокладки в стене различных коммуникаций мастера зачастую используют и другой инструмент: одни применяют отбойный молоток и зубила, другие — перфоратор, третьи приловчились обходиться болгаркой. Но работы по штроблению в этом случае отбирают слишком много времени и нервов, а после себя оставляют облака пыли. Вот поэтому лучше отдать предпочтение профессиональному инструменту для этой задачи — штроборезу!

Качественные штроборезы способны работать с кирпичными и каменными покрытиями, железобетоном и известняком. Этот инструмент облегчает работу при прокладывании электрической проводки, проведении канализационных и водопроводных труб, сборке системы отопления или кондиционирования.

В процессе штробления образующаяся пыль засасывается пылесосом, как на видео о штроборезах, вся окружающая поверхность и каналы остаются чистыми, что сводит к минимуму последующую уборку помещения.

Конструкция штробореза

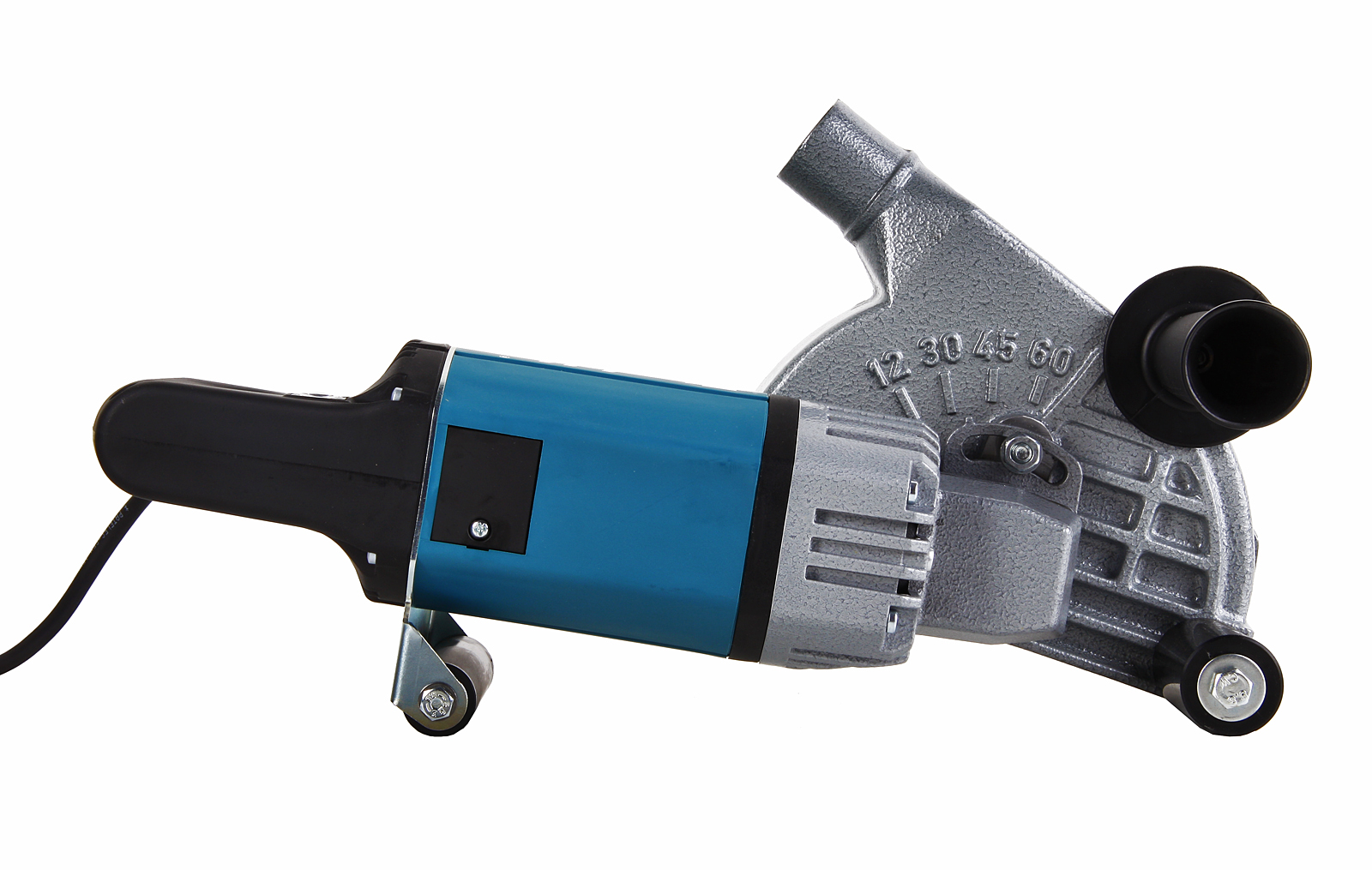

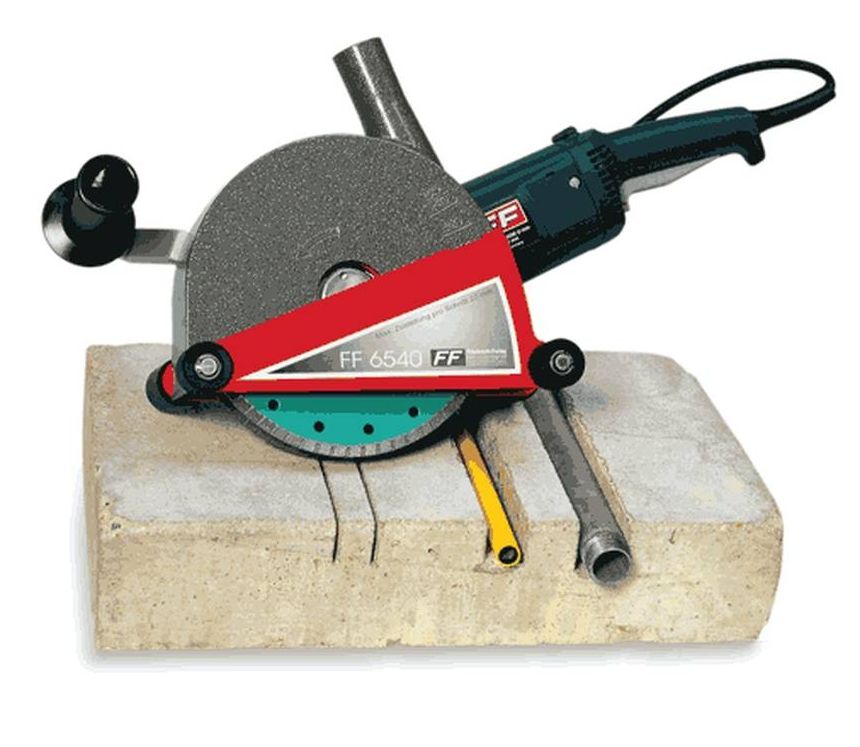

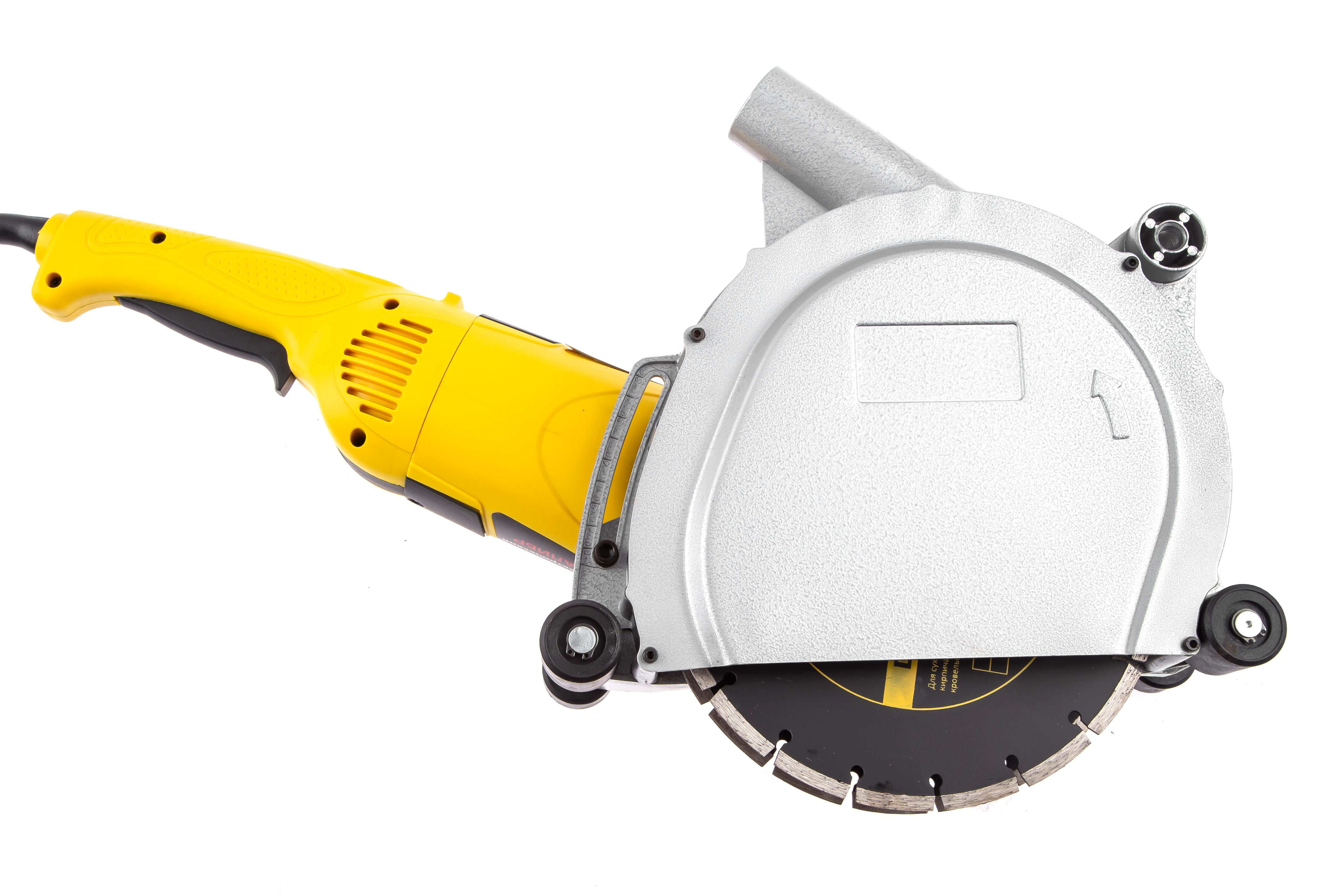

По конструкции штроборез невероятно напоминает всем знакомую болгарку, множество пользователей поэтому и считают его всего лишь разновидностью отрезных аппаратов. Однако в отличие от шлифовальной машины, штроборез позволяет нарезать штробы минимум в 2 раза быстрее. К тому же канавки получаются ровнее, их края – чище, а работа — безопаснее.

Штроборез представляет из себя мощную отрезную машину, которая оборудована 2 алмазными дисками, что имеют возможность регулировать расстояние между ними, а также глубину реза. С помощью подобных регулировок вы можете прорезать пазы различной глубины и ширины. Ширина паза регулируется ступенчато в диапазоне 3-40 мм.

Пильный диск, который закреплен на валу, является основным элементом инструмента. Для безопасности работы алмазные диски устанавливаются внутри специального кожуха, который предотвращает от разлетания осколков и попадания их в человека при пилении.

В конструкции всех ручных штроборезов имеются патрубки, которые предназначены для подключения внешнего строительного пылесоса, чтобы избавиться от пыли во время работы. Данный инструмент оборудован платформой с направляющими роликами и салазками (их 2 — 4 штук), которая способна устанавливаться относительно оси шпинделя в самых разных положениях. Когда диск будет извлекаться из прорезаемой канавки, салазки опустятся и зафиксируются. Подобная блокировка предназначается для обеспечения безопасности при использовании инструментов.

Высококачественный рез образуется благодаря наличию мощного двигателя и высоким оборотам алмазных дисков, что объяснимо тем, что работа с 2 дисками нуждается в немалом усилии. Современные штроборезы имеют двигатель мощностью 0,8 — 2,5 кВт. А для увеличения удобства в управлении данным инструментом, присутствуют в его конструкции специальные рукоятки.

Хорошо, если штроборез оснащен муфтой скольжения, которая обеспечивает плавный ход, системами защиты от перегрева, контроля износа щеток и электронной защиты от перегрузки, которые отключают инструмент при значительной нагрузке. Зачастую штроборезы оборудуют системами защиты от повторного пуска и случайных включений и системой, что предотвращает вибрации и делает применение инструмента максимально безопасным.

Принцип работы штробореза

Для правильного использования инструмента с недопущением при этом любых ошибок придется выяснить принцип работы штробореза. К слову сказать, это полезно знать и если вы интересуетесь, как сделать штроборез. В этом плане аппарат достаточно прост. Электрический штроборез перед работой необходимо подготовить. На шпиндель монтируют два диска на расстоянии, исходя из ширины борозды. Фиксируют диски с помощью торцевого технологического ключа.

После этого можно выставлять необходимую глубину штробы и подключать инструмент к строительному пылесосу. Внутри корпуса установлен мотор, который приводит в движение пильный диск, что устанавливается на шпинделе инструмента. Нарезание борозд осуществляется при периодическом перемещении резца по намеченной линии.

Прежде всего, осторожно делают несколько движений и аккуратно намечают будущую направляющую, а потом прикладывают большие усилия и материал прорезают на необходимую глубину. При желании можно сделать широкую штробу: благодаря наличию двух алмазных дисков за один проход получается два почти параллельных реза, затем выбивается материал между ними и образуется широкая штроба.

Глубина штробы будет зависеть именно от диаметра алмазного диска, что установлен на штроборезе. При работе с дисками, которые имеют диаметр в 115 миллиметров, с помощью алмазной резки можно получить штробу глубиной примерно в 20 миллиметров, если на штроборезе установлен алмазный диск с диаметров в 230 миллиметровым – то глубина борозды будет 65 миллиметров.

Выбирать мощность двигателя рекомендуется, зависимо от задач и плотности материала. Для штробления борозды под телефонный кабель хватит скромного агрегата, длинной канавки под трубы желательно приобрести инструмент с мощностью хотя бы 2000 Ватт. Некоторые высокопроизводительные модели способны демонстрировать скорость примерно до 6200 оборотов в минуту, что выступает залогом возможностей справиться с работой промышленного масштаба.

Штроборез из болгарки своими руками

Болгарку называют пилящим инструментом, который можно использовать для проделки штроб в стене. Но конструкция болгарки такова, что её невозможно применять из-за активного образования пыли. Хотя если вы знаете, сколько стоит штроборез, то выберете второй вариант – изготовление инструмента собственноручно.

Безусловно, при переделке старой дрели в штроборез не получится полноценного штробореза, приспособить её для создания канавок в домашних условиях вполне легко. Чтобы сделать штроборез из болгарки своими руками, внимательно следуйте инструкции.
Так как в настоящем штроборезе используется два диска, установка на болгарку подобного механизма будет стоить не дешево. Первый диск крепят как обычно, а для монтажа второго вам потребуется вторая гайка, на которой дополнительно имеется кольцо, что и применяется для фиксации.

Второй гайкой крепится второй диск, который лежит на первой родной гайке. При работе на переделанной под штроборез болгарке должен присутствовать предохранительный кожух, направляющий пыль от вас в другую сторону.

После этого вам понадобиться пылесосный механизм. Помните, что диск крутиться назад, поэтому всасывание принято делать на задней части кожуха диска. Трубку загибают и крепят хомутами, чтобы она не мешала процессу вращения диска. Мотор пылесоса закрепляют своими руками к штроборезу таким способом, чтобы инструмент было удобно держать.

Для приспособления нужны две розетки. Подобное использование болгарки в виде штробореза способно намного уменьшить время работы с инструментом и обеспечить ровный шов, идеально подходящий для укладки в стяжку кабеля теплого пола или одного злектропровода.

Таким образом, при электромонтажных работах вам понадобиться небольшой штроборез, который сможет выполнить канавку шириной до 30 миллиметров.При прокладке сантехнических труб используют более громоздкие штроборезы, что позволяют проложить трубы, диаметр которых до 50 миллиметров. При необходимости получения более широкой канавки рекомендуется выполнять штроборезов два и больше параллельных резов.


Самый доступный способ штробить стены из газо- и пеноблоков без пыли. Тестирую самодельный штроборез. | Илья Александров

Продолжаю искать оптимальный способ за минимальные деньги штробить стены из газо- и пенобетонов, пока делаю электрику и есть на чём экспериментировать.

Расскажу ещё об одном испробованном мной способе, о котором подсказали мне читатели в комментариях.

На самом деле данный способ настолько простой, что этот инструмент можно собрать из подручных материалов на любой стройке всего за несколько минут.

Для этого нам понадобится обрезок доски, пара брусков или запиленные обрезки доски и несколько саморезов/гвоздей:

Самодельный ручной штроборез.

Самодельный ручной штроборез.

Как видите, ничего сложного, пара минут и инструмент готов. Можно регулировать ширину штробы добавлением саморезов и глубину вкручивая или выкручивая саморезы.

С ним желательно работать с направляющей. Вот так он штробит стену из блока D600 с классом прочности В5 и из блока D400 В2,5:

Слева стена D600 В5, справа D400 В2,5.

Слева стена D600 В5, справа D400 В2,5.

Хорошая скорость работы для ручного инструмента, на менее плотном и прочном блоке работать быстрее и с меньшими усилиями.

Можно немного модернизировать инструмент и для этого надо прикрутить в торец ещё один кусок доски и получим удобный инструмент для штробления блоков при кладке под арматуру.

Удобно штробить блоки при кладке под арматуру.

Удобно штробить блоки при кладке под арматуру.

Не обращайте внимание на количество саморезов – пробовал подобрать количество, чтобы оставалось меньше бороздок в штробе.

Есть у меня и покупной ручной штроборез, но так и не подружился с ним – и затачивал его, но результат мне не понравился, т. ч. кто ещё собирается строить, то не стоит выкидывать деньги на покупной.

Сравнение с покупным ручным штроборезом.

Сравнение с покупным ручным штроборезом.

По своему опыту могу сказать, что это самый простой и довольно быстрый способ штробления стен для ручного инструмента. Основные плюсы которого – простота конструкции и возможность быстро собрать из подручных материалов. Также стоит отметить некоторую универсальность -можно сделать с направляющей, которая позволит быстро сделать штробы под укладку арматуры.

Всем добра!

схема сборки своими руками, фото и чертежи

Строительство зданий из газоблоков в последнее десятилетие становится все более популярным благодаря особенным свойствам этого материала. Блок имеет ячеистую мелкопористую структуру, образует монолитные прочные стены, отлично удерживая тепло в сооружении. Но строительство из любого материала имеет свои тонкости, как и требует особых инструментов, например, таких, как штроборез для газобетона.

Оглавление:

  1. Разновидности инструментов
  2. Изготовление ручного штробореза
  3. Сборка электрического прибора

Особенности и виды

Инструмент предназначен для проделывания в строительных блоках необходимых отверстий и борозд, ведь в процессе строительства зданий всегда необходимо проведение коммуникаций, которые лучше скрыть в стенах. Арматуру, различные трубы небольшого диаметра, электропроводку удобнее всего спрятать сразу, чтобы в дальнейшем они не портили вид помещения. Если купить инструмент нет возможности, можно изготовить самодельный штроборез.

Прибор бывает двух типов:

  • Ручной штроборез для газоблоков.

Может иметь прямую или изогнутую рукоятку. У инструмента с прямой ручкой два держателя и используется обычно для вырезания ровных и точных отверстий, пазов и штроб в уже готовых стенах, на вертикальных поверхностях. Прибор с изогнутой рукоятью также имеет два держателя, но отличается двухсторонним резцом, закрепленным с помощью болта. Применяется при обработке горизонтальных поверхностей.

  • Электрический штроборез.

Это небольшой прибор, оснащенный двумя валиками из резины, назначение которых заключается в облегчении передвижения инструмента по обрабатываемой поверхности блока. Аппарат имеет удобные ручки и несколько резцов, приводимых в движение встроенным электрическим мотором. Используется для резки различных твердых материалов.

Инструмент, по сути, прост, но его применение требует специальных навыков при резке газобетона! Кроме этого, работая с электрическим прибором не следует забывать о средствах защиты, таких как респиратор, очки, наушники, поскольку в процессе, кроме шума, образуется много пыли.

Как сделать штроборез своими руками

Изготовление ручного прибора в домашних условиях не всегда имеет смысл, так как стоимость этого простого устройства невысока. Но если объем работы совсем небольшой, например, замена проводки в одной комнате, то можно сделать все самому.

Схема изготовления обычного бороздодела своими руками очень проста. Достаточно взять кусок прочной трубы или толстой арматуры, диаметром около 2 см. С одной стороны отмерить 5-7 см и в этом месте сделать распил болгаркой под углом примерно в 45°, не дорезая до конца. Далее ― отогнуть верхнюю часть трубы так, чтобы образовался острый угол. Самодельный инструмент готов ― малая его часть является рабочим элементом и режет газоблок, а большая ― рукояткой.

Самостоятельное изготовление штробореза более сложной конструкции потребует больше усилий и наличия сварочного аппарата.

Пошаговое руководство в этом случае простое:

1. Два куска арматуры необходимо скрепить с помощью сварочного аппарата перпендикулярно друг другу так, чтобы одна часть находилась примерно посередине другой. Для элемента, являющегося рукоятью, кусок арматуры можно выбрать большей толщины, поскольку в этом случае штроборез будет более удобным в использовании.

2. Небольшой кусок металлической трубы размером около 10 — 15 см и диаметром в 2 — 3 см станет рабочей частью бороздодела. Для этого край элемента необходимо срезать болгаркой по диагонали так, чтобы образовался острый угол. Обрезку трубы таким способом можно провести с обеих сторон, получив сразу две рабочих поверхности.

3. Трубку с помощью сварки нужно прикрепить к основанию более короткой стороной так, чтобы углы рабочей части находились с внешнего края. Ручной бороздодел готов. Для удобства сборки инструмента можно предварительно сделать чертеж штробореза с расчетом размеров и углов.

Самостоятельное изготовление электрического штробореза

Дома электрический бороздодел можно собрать из обычной болгарки самому. Но, как уверяет большинство мастеров, в этом не имеет смысла, и вот почему:

1. Штроборез из болгарки имеет невысокую производительность и, в дополнение, все недостатки заводского прибора, такие как высокий уровень шума и выработку пыли в процессе распила блока.

2. Чтобы применять самодельный инструмент, необходим мощный промышленный пылесос, иначе работа будет совсем неэффективной.

3. Если не удастся смонтировать на одну ось болгарки два режущих диска, вырезание каждой канавки придется проводить в несколько этапов, а это увеличит время работы и количество пыли.

4. Штроборез из болгарки не дает возможности точно регулировать ширину между дисками, поэтому полученный результат может оказаться некачественным.

5. Приборы, смонтированные самостоятельно, могут быть опасными, поскольку, собирая их, люди часто не читают руководство или инструкцию к штроборезу, а еще реже – соблюдают правила техники безопасности.

Таким образом, если масштабных работ не намечается, лучше использовать простой инструмент. Но необходимо помнить, что с его помощью можно обрабатывать лишь газобетон, блок с более плотной структурой будет ему не по силам.

Но, если этот аппарат необходим, а купить его нет возможности, можно попробовать сделать штроборез из болгарки. Для этого потребуется не только сам электроинструмент, но и два одинаковых алмазных диска для резки газоблоков и бетона, а также дополнительная гайка для крепления.

Сборка бороздодела проходит в два этапа:

  • Первый режущий диск устанавливается обычным способом и тщательно притягивается крепежной гайкой.
  • Второй диск устанавливается поверх первого и также плотно притягивается гайкой.

Важно правильно собрать штроборез! Если резьбы недостаточно для плотного крепления двух режущих дисков, не стоит рисковать с применением такого устройства – это может быть опасно. Можно попробовать вместо гайки использовать кольцо из металла равного диаметра, но имеющее меньшую ширину. Этот вариант достаточно удобен, поскольку позволяет установить нужную для канавок ширину.

Отвод пыли

Недостатком такой конструкции является ее низкая работоспособность и ухудшение условий работы в процессе вырезания штроб, так как образующаяся пыль будет разлетаться по всему помещению. Решить эту проблему можно, если присоединить к конструкции кожух с отводом для пылесоса. В этом случае вся пыль, появляющаяся при распиливании блока, будет исчезать, не причиняя неудобств. Конечно, специальный кожух можно купить и просто установить на собранный прибор, но гораздо проще решить эту проблему дома, без лишних затрат.

Кожух можно изготовить из разных материалов: ненужного пластикового контейнера или бутылки, из металлического полотна. Главное, при его создании не забыть сделать трубку для присоединения промышленного пылесоса.

Патрубок должен плотно соединяться со шлангом пылесоса и располагаться в верхней части кожуха, чтобы вся пыль из рабочей зоны сразу же всасывалась внутрь.

Не так давно в продаже появился бороздодел по виду и принципу действия напоминающий ручную пилу, но имеющий рабочую насадку овальной формы на конце. Такой инструмент быстро и легко проделывает канавки в поверхности, особенно если газобетон совсем свежий.

самодельная модель из циркулярной пилы и из УШМ для газоблоков. Как сделать ручной штроборез для пеноблоков из дрели?

Штроборез – вид режущего инструмента, позволяющий идеально ровно проделать канавки в стене под проводку, стальные шины для заземления и т. д. Это незаменимая вещь для тех, кто желает спрятать «инженерку» в стене.

Изготовление из болгарки

Штроборез, изготовленный своими руками из углошлифовальной машинки, гениально прост. Для организации скоростного и качественного прорезывания канавок в стене под скрытую проводку необходимо выполнить определенные действия.

  1. Подготовьте два одинаковых диска по бетону, камню и кирпичу.
  2. Снимите с болгарки кожух и закрепите первый диск с помощью штатной гайки. Не забудьте вначале на ось болгарочного редуктора (под диск) надеть фиксирующую проставку.
  3. Поверх штатной гайки (после диска) наденьте второй диск – и закрепите его при помощи второй гайки. Если нет запасной штатной гайки – приобретите или закажите у токаря готовую, под резьбу вала болгарки она должна подходить идеально.

Обязательно проверьте, надёжно ли закреплены оба диска, чтобы исключить случайное развинчивание гаек и слетание их с УШМ во время работы. Рекомендуется приобрести более широкий защитный кожух – или выточить (либо заказать у фрезеровщика) подходящий. Оба диска не должны задевать его при работе.

Обязательно пользуйтесь защитной амуницией: комбинезоном из грубой ткани, респиратором. Если работаете без кожуха – здесь строго требуются защитная каска с визором, дополнительные защитные очки, сапоги, рукавицы из грубой и толстой ткани. Дело в том, что штробление является источником высокоскоростной пыли, которая может отлетать в лицо, засорить глаза, уши и дыхательные пути. Отрыв алмазных частиц при перегреве диска в режиме штробления камня и бетона может представлять опасность в виде необратимого засорения глаз при работе.

Как сделать из дрели?

Привод ручной электродрели представляет собой крутящий механизм, чем-то напоминающий болгарку. Дрель и перфоратор, помимо мотора, оснащены понижающим обороты редуктором. В состав механики перфоратора входит также ударно-вибрационный механизм.

Для выдалбливания канавки в бетоне, камне, кирпиче или цементе переведите перфоратор в режим «только ударное разрушение, без вращения». Недостаток – низкое качество штробления в виде неровной канавки, представляющей собой канал со значительными перепадами глубины. Эти перепады не позволяют, к примеру, проложить в стене кабель-канал (кабельный короб) – требуется скрупулёзное доведение менее глубоких участков до нужного уровня погружения резака. При прокладке прямоугольного короба или гофрированной трубки мастер периодически прикладывает её к каналу, чтобы убедиться, что она вошла в стену по всей длине.

Из-за неровного штробления после укладки кабельного канала или гофры потребуется больший расход стройматериалов для новой штукатурки, чем в случае прорезания «двухдисковой» машинкой.

Модель из циркулярной пилы

Циркулярная пила в общем и целом напоминает механику болгарки – в ней также имеется прямо- или редукторно-приводной механизм. В комплект входят штуцер для фиксации пильного диска на валу и контргайка. Болгарка удерживается за корпус и ручку и подносится к неподвижно закреплённому материалу для дальнейшего подпила и распиливания. Циркулярка, или пильный станок, закрепляется неподвижно на верстаке. К нему подводится распиливаемый материал (уголковый профиль, полосовая сталь и т. д.), который по мере разрезания проталкивается в рабочее пространство, где на повышенных оборотах вращается диск. Чтобы изготовить из циркулярки штроборез самому, необходимо последовательно выполнить 4 шага.

  1. Снимите чехол, предохраняющий рабочего от разлёта высокоскоростных частиц распиливаемого материала. Скорее всего, он не подойдёт – потребуется как минимум вдвое более широкий.
  2. Изготовьте более широкий кожух – под два пильных диска.
  3. Наденьте комплектующие в такой последовательности: штуцер-фиксатор, первый диск, одна или несколько проставочных шайб, второй диск, контргайка – на вал привода.
  4. Подключите к вытяжному сифону гофру или шланг пылесоса.

Изготовление чехла подразумевает пошаговое выполнение ряда действий.

  1. Снимите мерку (диаметр круглой рабочей зоны пилы) штатного чехла. Изготовьте чертёж с учётом будущих требований циркулярного штробореза.
  2. От старой кастрюли (оптимальной считается стальная эмалированная ёмкость небольшого размера, рассчитанная на порции для 2–3 приёмов пищи на одного человека) отрежьте ручки (если они есть).
  3. Прорежьте в дне кастрюли отверстие, несколько большее по диаметру, чем вал циркулярки.
  4. Приварите по периметру прорези круглую скобу или кольцевую отбортовку, представляющую собой стягиваемый хомут. Он напоминает охват, являющийся частью защитного кожуха болгарки и прижимаемый к установочной втулке, в которой вращается вал. При необходимости, если хомута не нашлось, его можно согнуть по форме посадочного места штатного кожуха циркулярки. Фиксируется он при помощи прижимного болта.
  5. Вырежьте в приваренной сбоку кастрюле прорезь, достаточную для того, чтобы вращающиеся диски имели возможность погрузиться в разрезаемую по «штробе» стену на несколько сантиметров.
  6. Из крышки кастрюли изготовьте пристёгивающуюся часть чехла. Таким образом рабочий защитит себя от частиц, вылетающих не только по ходу вращения дисков, но и с боковой части, где устанавливаются и снимаются диски. Дело в том, что высокоскоростные крошки от блоков, опилки и стружка могут отскочить от внутренних стенок кожуха. Фиксаторы могут быть любыми – в виде замков (типа шип-паз), широко используемых, например, в бытовой электронике. Иногда применяют винтовые зажимы на основе болта и гайки с граверной шайбой – гайка устанавливается на специальную отбортовку с загнутыми кромками, которая является частью кожуха. Мастер может выбрать любой тип и разновидность защёлки.
  7. Организуйте патрубок для пылеотсоса. В произвольном месте (оно не имеет особого значения) вырежьте отверстие под имеющийся кусок стальной трубы (или сгон от старой отопительной батареи). Приварите её к этому месту, проверьте герметичность получившегося соединения.

Проверьте собранный штроборез в деле. Частицы должны отлетать лишь узким потоком – по касательной, проходящей через точку соприкосновения вращающихся дисков с разрезаемым материалом. Они не должны разлетаться веерно, во все стороны. Подключите и запустите пылесос – частицы будут поглощаться его втяжной трубой, а не вылетать наружу.

Самодельные дополнительные аксессуары

В качестве вспомогательных комплектующих, кроме кожуха, пресс-шайб и контргаек, которыми можно расширить штатную комплектность, важной составляющей является и технический пылеотсос.

Кожух

Правильно изготовленный кожух должен представлять собой объемный цилиндр, ограниченный двумя разрезающими дисками, соединенными с основой контргайкой и проставочными шайбами. При необходимости может быть использована пружинящая (граверная) шайба, служащая дополнительной затяжкой, не дающей контргайке открутиться, а дискам и шайбам – слететь на полном ходу. Даже если случится отрыв алмазных частиц дисков, разлом или скол одного диска (или сразу обоих), слетание комплектующих – кожух примет на себя всю силу удара (и возникшей при этом вибрации). Слетевшие компоненты или треснувший на полном ходу диск может стать причиной травмы.

Проверьте, достаточна ли толщина стали, из которой вы изготавливаете кожух: её значение должно быть не менее 2 мм.

Пылесос

Назначение пылеотсоса – не дать разлететься разрушенному стройматериалу, из которого построена стена. Цементная штукатурка обладает значительной абразивностью: попадание её в глаза, уши и дыхательные пути опасно. Технический пылесос, подключённый к вытяжному трубопроводу кожуха, засосёт любой материал: частицы бетона, кирпича, пеноблоков, газоблоков, песчано-цементной штукатурки, гипса, алебастра, извести, краски и т. д.

Отсос для пыли может быть выполнен из старого домашнего пылесоса, недорогого робота-пылесоса, отличающегося компактностью. Умельцы переделывают роботы-пылесосы под технические пылеотсосы. Их ёмкость невелика – не более 1 л. Этого хватит, чтобы собрать пыль и мусор при вырезке штробы – по газосиликату или кирпичу – протяжённостью 1–3 м. Контейнер (или мешок) для сбора пыли опустошайте регулярно – при соответствующем сигнале индикатора хода заполнения пылесборника.

Как сделать штроборез своими руками, смотрите в видео.

Штроборез — DIYWiki

Штроборез

Когда-то был относительно малоизвестным инструментом, но теперь он доступен из большого количества источников и по широкому диапазону цен.

Что он делает?

Быстро прорезает пазы (т. Е. Щели) в твердых стенах, чтобы кабели и трубы можно было закопать и скрыть от глаз. Эта работа традиционно выполнялась с помощью кускового молотка и бурового долота. Хотя этот метод все еще жизнеспособен, нарезка стен — один из множества альтернативных способов сделать это, которые снимают большую часть тяжелой работы.

Как еще я могу преследовать стену?

Традиционный подход заключается в использовании молотка — обычно дубинки — и холодного долота. Это полезно для небольших работ и в крутых поворотах. Его также можно использовать на старой мягкой или отслаивающейся штукатурке, где использование электроинструмента может повредить окружающую штукатурку. Его преимущество заключается в том, что он не требует (электрического) источника питания. Однако на твердых материалах это может быть чрезвычайно тяжелая работа, и она непрактична для чего-либо, кроме самых коротких гонок.

Современная механизированная версия перфоратора и долота — это сверлильный станок SDS с режимом долбления (также известного как «рото-стоп»). Это может приводить в движение множество долот и долот, которые могут использоваться для нарезания выемок в довольно твердых материалах. Также доступны специальные инструменты для установки SDS для вырезания больших выемок для задних коробок электрических розеток и т. Д. Станок SDS может выполнять довольно деликатную чеканку, если станок хорошего качества используется с умением в подходящем материале (не слишком твердом или слишком крошящемся). Использование машины таким образом создаст немного больше переносимой по воздуху пыли, чем молоток и долото, однако, если аккуратно накрыть пленкой и после этого тщательно пропылесосить, уровень будет приемлемым даже в жилом доме.

Угловая шлифовальная машина, оснащенная алмазным режущим диском по камню, быстро прорежет узкие пазы даже в очень твердых материалах. Две прорези, вырезанные на небольшом расстоянии друг от друга, оставляют небольшую кромку стенового материала, между которыми можно легко выломать ручное долото или инструмент SDS. Несмотря на то, что этот метод эффективен, очень быстро образуется огромное количество тяжелой каменной пыли в воздухе. Машина диаметром 9 дюймов (230 мм) может создать непроницаемый туман, закрывающий рабочую зону и остальную часть комнаты (а также остальную часть дома, если вы забыли закрыть дверь!).Даже при закрытых дверях он может проникать и оседать на любой поверхности и предмете в доме, и его трудно очистить. Использование измельчителя меньшего размера (4 дюйма / 100 мм) с соплом пылесоса, следующим за режущим диском для улавливания основного потока мусора, может значительно уменьшить распространение пыли. В противном случае этот метод следует использовать для строительных площадок, нежилых домов или вне.

Другой вариант — колебательные режущие инструменты, такие как Fein Multimaster или Arbortech Allsaw.Колебательное движение, применяемое к подходящему режущему диску, создает прорезь в стене, очень похожую на разрез, сделанный с помощью угловой шлифовальной машины, но характер режущего действия создает гораздо меньше пыли, переносимой по воздуху, что делает их полезными в жилых помещениях. Multimaster способен выполнять очень тонкую и деликатную работу, например, вырезать канавки в керамической плитке, не повреждая окружающие плитки. Однако его фактическая глубина резания ограничена и обычно недостаточна для выполнения работы. Пила — это более крупный и мощный станок с большей глубиной пропила, но очень дорогой (около 750 фунтов стерлингов).

Для стен из мягкой штукатурки можно использовать старую ручную пилу, чтобы вырезать пару пазов, которые позволят впоследствии выбить галтель.

Какие бывают типы?

Штроборезы можно разделить на две большие категории: дисковые и «прочие». В этом документе мы сконцентрируемся на типе диска. Категория «другие» включает ряд станков, которые предназначены для работы в качестве дополнения к обычным дрелям или угловым шлифовальным машинам. Как правило, они имеют что-то вроде насадки для каменной кладки и каретку, которая позволяет врезать ее в поверхность стены, а затем вытаскивать, шлифуя штукатурку, создавая массу пыли и следа. Большинство отчетов предполагают, что эти инструменты относительно неэффективны ни в чем, кроме мягкой штукатурки, и, как правило, страдают от большинства недостатков угловой шлифовальной машины, будучи медленнее и дороже.

Дисковые машины

Дисковые нарезчики стенок также обязаны своим наследием угловой шлифовальной машине, и на самом деле многие инструменты основаны на деталях угловой шлифовальной машины. Однако есть две важные области различий. Во-первых, они оснащены другим узлом лезвия, который позволяет устанавливать два отрезных диска одновременно — обычно с различным количеством проставок между ними, чтобы создать пару прорезей с выбираемым пользователем интервалом.Во-вторых, они включают в себя каретку, которая позволяет точно перемещать устройство по стене, вырезая прорези на точно контролируемой глубине и в то же время облегчая удаление пыли.

Удаление пыли

Это способность пылеудаления, которая выделяет резак для стен как гораздо более подходящий инструмент для работы, чем угловая шлифовальная машина. Инструменты оснащены кареткой или кожухом, закрывающим отрезные диски и монтажную оправку. Когда капот врезан в стену, пыль не выходит наружу.Однако для того, чтобы это работало, охотник * должен * быть прикреплен к какому-нибудь хорошему вакуум-экстрактору. Обычно гипсовая пыль забивает любой пылесос с фильтром в очень короткие сроки, поэтому обычно предпочтительнее использовать циклонную вытяжку. Это может быть простой самодельный предварительный фильтр на обычном «промышленном пылесосе», или старый циклонный пылесос (возможно, со снятыми фильтрами, если они есть), или более специализированный пылесос промышленного типа, предназначенный для мелкодисперсной пыли, такой как как трубочист вакуумный.Обратите внимание, что экстракторы типа сборщика стружки для мастерских обычно не подходят для этой задачи, поскольку они часто не обеспечивают адекватную фильтрацию и не работают со шлангами с малым диаметром отверстия, которые наиболее полезны с устройством для резки стен.

Используется

Сначала отметьте свою погоню и используйте подходящий сканер, чтобы убедиться, что погоня не пересекает какие-либо трубопроводы или проводки, которые, возможно, уже были закопаны — вы не получите особого предупреждения, когда прорежете провод под напряжением или трубы центрального отопления!

Защитные наушники — необходимость, и респиратор будет хорошей идеей. Инструмент должен быть настроен на правильную ширину паза (на многих инструментах это включает удаление дисков и изменение порядка дисков и проставок на оправке — большее количество проставок между дисками дает более широкие пропилы). Далее выбирается глубина резания. Обычно это достигается за счет установки размера диска, который выступает из кожуха, хотя некоторые инструменты могут выполнять погружающее действие с предварительно установленным ограничителем глубины.

Чтобы отрезать чейз, включите экстрактор, а затем чейзер. Вонзите его в стену в начале погони.Быстрое и аккуратное врезание в стену также является хорошим способом минимизировать выброс пыли на машинах, не имеющих механизма погружения. Узел каретки будет иметь колеса или ролики, которые должны облегчить перетаскивание по прямой (ровной) линии. Когда вы перемещаете инструмент по стене, он прорезает прорези по краям чейза. Когда вы дойдете до конца погони, выключите чейзер и снимите его со стены.

После того, как ваша погоня будет разрезана, вам нужно будет разорвать оставшееся соединение стены. В штукатурке это обычно легко сделать с помощью бурового долота в стиле электриков (у него широкое, тонкое и прочное лезвие). Вставьте планку в один из пазов, а затем отодвиньте ручку в сторону, по сути, оказывая давление на кромку гипса. Обычно после этого получается большой кусок, оставляющий красивую аккуратную погоню с чистыми краями. Более прочный материал может потребовать использования узкого долота в сверле SDS.

Скорость

Помимо решения проблемы пыли, эти машины будут работать быстро.В штукатурке они могут произвести опускание кабеля от потолка до выключателя света менее чем за десять секунд. Ширина канавки не влияет на скорость резки, хотя более глубокие пропилы требуют больше времени. Используйте метку двигателя, чтобы измерить скорость подачи. Слишком быстрая подача приведет к ускорению износа дисков и машины.

Размер

Доступны машины нескольких размеров. Разница заключается в диаметре используемого диска. Те, которые используют диски 115 мм, могут оказаться недостаточными для глубины резания для многих применений, поэтому модели 125 мм или 150 мм являются более распространенными. Самые большие машины, которые используют диски диаметром 230 мм, удобны для закапывания больших труб в стены, но они очень тяжелы в обращении, и следует проявлять очевидную осторожность, чтобы не врезаться слишком глубоко в стену, чтобы не ослабить ее, или даже случайно прорезать тонкие блоки.

Характеристики

Ищите машину с хорошей эргономикой — некоторые управляются не хуже волынки! Желателен хороший диапазон регулировки, так как порт для отвода пыли имеет разумное расположение и предпочтительно может поворачиваться так, чтобы вакуумная труба могла быть наклонена в нескольких разных направлениях.Особенно на более крупных машинах стоит иметь функцию плавного пуска, поскольку в противном случае они будут давать существенный «толчок» при запуске из-за относительно большой массы вращающихся дисков, оправки и проставок. Возможность врезаться в стену, при этом удерживая колпак для сбора пыли прижатым к стене во время процесса, также поможет свести к минимуму выброс пыли. Еще лучше, если механизм погружения можно установить на заданный предел глубины.

Показатели качества

Здесь применимы многие комментарии о качестве угловой шлифовальной машины, хотя устойчивость переключателя к проникновению пыли немного менее критична, так как будет уходить меньше пыли.Основное различие между машинами уровня «профи» и инструментами с меньшим бюджетом будет заключаться в выносливости. Инструменты профессионального уровня рассчитаны на длительную работу и частое использование без чрезмерного износа инструмента. Если вы планируете работать с очень твердыми материалами, такими как бетон или инженерный кирпич, рекомендуется приобрести инструмент более высокого качества.

Безопасность

Дополнительный корпус червяка делает его несколько более безопасным, чем угловая шлифовальная машина. Кроме того, сборка каретки означает, что инструмент не используется «от руки» таким же образом.Однако важно сохранять уважение к этим инструментам, поскольку они используют большое количество энергии вращения, а алмазные отрезные диски могут образовывать неприятные порезы или ожоги, если они касаются вас. Также обратите внимание, что дополнительная масса диска в сборе будет означать, что инструменту потребуется больше времени для замедления после выключения. Следовательно, необходимо позаботиться о том, чтобы он действительно остановился, прежде чем положить его. При длительном использовании пара антивибрационных перчаток также поможет снизить усталость. Защита органов дыхания также рекомендуется при частом преследовании, поскольку даже при наличии всех предлагаемых средств защиты от пыли некоторые из них все равно ускользнут.

Подержанные инструменты

Ничего особенного, кроме как убедиться, что ключ для смены ножей присутствует, кабель не поврежден и переключатель работает правильно. Поскольку эти инструменты не были доступны в течение столь долгого времени, вы, возможно, столкнетесь с трудностями на вторичном рынке. eBay обычно предлагает набор новых бюджетных инструментов.

См. Также

Содержание вики

Вики-тематические категории

Саморез

Современный дом невозможно представить без коммуникаций — трубопроводов и пучков кабелей всех мастей. Прорезание каналов в стенах для труб или электрических кабелей связано с образованием большего количества пыли во время работы. Мастера давно пытаются выяснить, можно ли избежать образования строительной пыли и ее оседания на поверхности. А самые «продвинутые» владельцы не тратят время на всевозможные отражения, а предпочитают использовать для работы самодельный резак со строительным пылесосом.

Содержимое:

Назначение нарезчика стен

Ремонт — дело сложное и хлопотное.А чтобы работа выполнялась проще и быстрее, желательно покупать специальные инструменты, одним из которых является резак. Основная функция инструмента — прокладка пазов или специальных пазов на поверхностях разного состава, в которые впоследствии будут проложены коммуникационные сети. С помощью нарезного станка быстро проделываются пазы любой ширины и глубины.

Для прокладки различных коммуникаций в стене мастера часто используют другой инструмент: одни используют отбойный молоток и зубила, другие — перфоратор, третьи привыкают к болгарке. Но в этом случае скалывание отнимает слишком много времени и нервов и оставляет после себя тучи пыли. Поэтому для этой задачи лучше отдать предпочтение профессиональному инструменту — нарезчику стен.

Высококачественные нарезчики стен могут работать с кирпичными и каменными поверхностями, железобетоном и известняком. Этот инструмент облегчает работы при прокладке электропроводки, установке канализационных и водопроводных труб, сборке системы отопления или кондиционирования. В процессе чеканки образовавшаяся пыль засасывается пылесосом, как и на видео про чеканки, вся окружающая поверхность и каналы остаются чистыми, что сводит к минимуму последующую уборку помещения.

Конструкция чеканочной фрезы

По конструкции резак для стен невероятно напоминает знакомую шлифовальную машину, поэтому многие пользователи считают его просто разновидностью отрезного станка. Однако, в отличие от болгарки, чеканка позволяет прорезать канавки минимум в 2 раза быстрее. К тому же канавки более гладкие, их края чище, а работа безопаснее.

Стенорез — это мощный отрезной станок, который оснащен 2 алмазными дисками, которые имеют возможность регулировать расстояние между ними, а также глубину реза.С помощью этих регулировок вы можете вырезать канавки различной глубины и ширины. Ширина паза регулируется ступенчато в пределах 3-40 мм.

Пильный диск, прикрепленный к валу, является основным элементом инструмента. Для безопасности работы алмазные диски установлены внутри специального кожуха, который не дает осколкам разлетаться и попадать в человека при распиловке.

В конструкции всех ручных нарезчиков стен есть насадки, которые предназначены для подключения внешнего строительного пылесоса для избавления от пыли во время работы.Этот инструмент снабжен платформой с направляющими роликами и суппортом (их 2-4), которые могут устанавливаться относительно оси шпинделя в различных положениях. Когда лезвие вынимается из прорезанной канавки, ползун опускается и фиксируется на месте. Этот замок предназначен для обеспечения безопасности при использовании инструментов.

Качественный рез формируется за счет наличия мощного двигателя и высоких оборотов алмазных дисков, что объясняется тем, что работа с 2 дисками требует больших усилий.Современные нарезчики стен имеют двигатель 0,8 — 2,5 кВт. А для повышения удобства в эксплуатации этого инструмента в его конструкции предусмотрены специальные ручки.

Хорошо, если нарезчик оснащен фрикционной муфтой, которая обеспечивает плавный ход, защиту от перегрева, контроль износа щеток и электронную защиту от перегрузки, которая отключает инструмент при большой нагрузке. Часто нарезные машины оснащены системами защиты от повторного включения и случайного пуска, а также системой, которая предотвращает вибрацию и делает использование инструмента максимально безопасным..

Принцип работы нарезчика стен

Для правильного использования инструмента, при этом не допуская ошибок, необходимо будет выяснить принцип работы нарезчика стен. Кстати, это полезно знать, если вас интересует, как сделать нарезчик стен. В этом плане устройство довольно простое. Электрический настенный нож необходимо подготовить перед работой. На шпиндель устанавливаются два диска на расстоянии, зависящем от ширины борозды. Закрепите диски с помощью торцевого технологического ключа.

После этого можно выставить необходимую глубину проточки и подключить инструмент к строительному пылесосу. Внутри корпуса установлен двигатель, приводящий в движение пильный диск, установленный на шпинделе инструмента. Нарезание канавок осуществляется при периодическом перемещении фрезы по намеченной линии.

Прежде всего, они аккуратно делают несколько движений и тщательно обрисовывают будущую направляющую, а затем прилагают большие усилия и материал разрезается на необходимую глубину.При желании можно сделать широкий стробоскоп: благодаря наличию двух алмазных дисков за один проход получаются два практически параллельных пропила, затем между ними выбивается материал и образуется широкий строб.

Глубина канавки будет зависеть от диаметра алмазного диска, установленного на фрезу для канавок. При работе с дисками диаметром 115 миллиметров с помощью алмазной резки можно получить канавку глубиной около 20 миллиметров, если на фрезу установлен алмазный диск диаметром 230 мм, то глубина резания проточка будет 65 миллиметров.

Рекомендуется выбирать мощность двигателя в зависимости от задач и плотности материала. Достаточно скромного агрегата, чтобы прорезать борозду для телефонного кабеля, для длинной проточки для труб желательно приобрести инструмент мощностью не менее 2000 Вт. Некоторые высокопроизводительные модели способны развивать скорость примерно до 6200 об / мин, что является ключом к способности справляться с работой в промышленных масштабах.

Саморез из болгарки

Шлифовальный станок — это пильный инструмент, с помощью которого можно проделать паз в стене.Но конструкция болгарки такова, что пользоваться ею нельзя из-за активного пылеобразования. Хотя если вы знаете, сколько стоит стенорез, то выбирайте второй вариант — изготовление инструмента своими руками.

Конечно, переделав старое сверло в резчик для стен, у вас не получится полноценного резца, его довольно легко приспособить для создания бороздок в домашних условиях. Чтобы сделать штроборез из болгарки своими руками, внимательно следуйте инструкции.

Так как настоящий стенорез использует два диска, установка такого механизма на болгарку обойдется недешево.Первый диск крепится как обычно, а для крепления второго понадобится вторая гайка, на которой есть дополнительное кольцо, которое используется для фиксации.

Вторая гайка фиксирует второй диск, который лежит на первой родной гайке. При работе с шлифовальной машиной, переоборудованной для резки стен, должна быть защитная крышка, которая направляет пыль от вас в другом направлении.

После этого понадобится пылесос. Помните, что диск вращается в обратном направлении, поэтому всасывание обычно осуществляется через заднюю часть кожуха диска.Трубка изгибается и фиксируется хомутами, чтобы она не мешала вращению диска. Мотор пылесоса крепится своими руками к нарезчику таким образом, чтобы инструмент было удобно держать.

Для приспособления требуется две розетки. Подобное использование болгарки в виде стенорезного станка позволяет значительно сократить время работы с инструментом и обеспечить ровный шов, идеально подходящий для прокладки кабеля теплого пола или одного электрического провода в стяжке.

Таким образом, для электромонтажных работ вам понадобится небольшой стенорез, который может сделать паз шириной до 30 миллиметров.При прокладке сантехнических труб используются более громоздкие чеканные нарезчики, позволяющие прокладывать трубы диаметром до 50 миллиметров. Если необходимо получить более широкую канавку, рекомендуется сделать два или более параллельных пропила с помощью настенных ножей.

Руководство по покупке нарезки стен

При прокладке кабелей или труб часто необходимо прорезать прорези в стене — и именно здесь на помощь приходят резаки. Эти инструменты, предназначенные для прорезания бороздок в бетоне, дереве или штукатурке, можно даже подключить к пылесос, чтобы на вашем рабочем месте не было пыли. Ищете нарезчик стен? Переходим к «погоне»!

Штроборезы с дисками

Оснащенные от 2 до 6 дисков, эти нарезные машины способны прорезать любой материал практически без усилий. Обычно они оснащены сегментированными алмазными дисками , что позволяет справиться практически с любой задачей резки. Эти штроборезы также являются наиболее часто используемыми на рынке и универсальными .

Штроборезы с фрезами

Внешне похожие на фрезы, эти модели оснащены фрезами вместо дисковых лезвий и могут резать только относительно мягкие материалы , такие как дерево или гипс.Не пытайтесь использовать эти инструменты, чтобы сделать прорези в твердых материалах, таких как бетон или камень!

Дисковые и настенные фрезы различаются как по эргономике , так и по техническим характеристикам .

Стенорез с дисковыми лезвиями немного похож на погружную пилу и может резать бетон; резец в виде фрезы похож на фрезер и используется для прорезания канавок в дереве или штукатурке.

Стенка нарезные машины с лезвиями — это мощные станки , которые необходимо держать обеими руками, в то время как нарезчик , оснащенный резаком, более точный и его можно держать одной рукой.

Поверхностные материалы

Вы можете вырезать выемки в древесине или штукатурке с помощью резака для стен с режущей головкой. Бетон и другие твердые материалы потребуется штроборез, оснащенный дисковым лезвием.

Глубина пропила

Глубину пропила боррезного станка можно отрегулировать с помощью ручки регулировки глубины. Это колеблется от примерно 5-75 мм по глубине до .

Ширина реза

Ширину реза можно регулировать от 10 до 40 мм, перемещая дистанционные шайбы между лезвиями диска.

Если вы используете фрезерную головку, размер фрезы будет определять ширину реза.

Количество дисков

Чем больше дисков у вас есть, тем проще пользоваться инструментом и тем дольше прослужит ваша канавка! Шестидисковые машины идеальны для профессионалов, планирующих нарезать чейзы на регулярной основе. . Для домашнего использования сделайте выбор в пользу модели с 2 дисками (или максимум 4 дисками).

Диаметр диска

Это напрямую связано со способностью настенного резца нарезать выемки .Чем больше диаметр, тем мощнее машина. И, конечно же, чем быстрее и безопаснее машина, тем она тяжелее!

Удаление пыли

Штроборезы производят много пыли и мусора . Вот почему некоторые модели предназначены для подключения к пылесосу. Убедитесь, что ваша система пылеудаления достаточно мощная, чтобы поглощать пыль, производимую машиной.

Изучите каталог ManoMano
Шесть дисков

Как и в случае любого другого типа резки или сверления, вам нужно будет начать с определения следующего:

  • Что вы хотите проделать сквозь стену : e. грамм. электрические кабели, водопроводные трубы или канализационные трубы.
  • Глубина паза : в зависимости от размера вашей трубы или воздуховода.
  • Ширина паза : та же основа, что и глубина.
  • Маршрут канала или трубы через стену или перегородку.

После того, как вы спланировали свою работу, вы можете переходить к отслеживанию того, куда вы хотите направить канал. Это можно сделать как угодно: мелом, карандашом и т. Д.Будьте очень осторожны на этом этапе, так как качество вашего контура повлияет на качество вашего слота . Если вы начнете рисовать карандашом от руки, будет сложно добиться прямой канавки. А когда дело доходит до резки чейзов, вы определенно хотите оставаться прямыми и узкими … Стоит отметить, что некоторые высококлассные чейзеры даже оснащены лазерами, которые помогают направлять ваши порезы .

Существует множество способов обезопасить себя при использовании резака для стен — особенно в рамках проекта ремонта!

Во-первых, обязательно используйте детектор труб и стоек , чтобы убедиться, что стена или пол, в которых вы планируете разрезать, не имеют существующих электрических каналов, труб отопления и т. Д.

Всегда используйте средства индивидуальной защиты , в которые входят средства защиты органов слуха, защитные очки, средства защиты органов дыхания и перчатки.

Чтобы упростить вашу задачу , очень глубокие канавки (более 20 мм) в твердых материалах можно сделать в несколько этапов , глубина которых постепенно увеличивается по мере резки.

Держите детей и домашних животных подальше, чтобы избежать травм или, по крайней мере, обеспечить им защиту … И если Фидо не любит, когда его заставляют носить шумоподавляющий шлем, просто уберите его с дороги!

Убедитесь, что кабель питания не вставлен слишком далеко ; вы захотите перерезать канал, не создавая препятствий или опасности .

Крепко держитесь за зуборез!

Всегда внимательно следите за канавкой ; Вот почему рекомендуется подключить инструмент к системе пылеудаления, чтобы на гусеницах не было пыли.

Наконец, , если вы преследуете стену из твердого материала, , работайте по диагонали , чтобы не ослабить структуру.

Изучите каталог ManoMano
Система пылеудаления

Руководство составило:

Арнольд, исследователь / разнорабочий, Бирмингем, 10 руководств

Химик по образованию и мастер-самоучка, я работаю в фармацевтической промышленности.Для меня, молодого 36-летнего папы, мастерить все равно, что дышать: короче говоря, я мастер на все руки. К моей чести, я уже выполнил установку 5 кухонь, отремонтированную квартиру и пристройку к собственному дому (по финансовым причинам мы с женой выбрали вариант с закрытой крышкой для пристройки деревянного дома). За последние три года я сделал все: изоляцию, гипсокартон, электрика, ямочный ремонт, покраску, паркет, перевязку, санузел, кафель … короче 60 м2, полностью выполненный двумя руками.К счастью, у меня есть личный декоратор. Меня не волнуют стили и цвета. Как говорится: счастливая жена, счастливая жизнь. Мой девиз: хорошие инструменты и хорошие продукты — это половина дела, остальное — терпение и скрупулезность. К вашим клавиатурам. Здесь есть хороший совет.

Требуется совет по чеканке стен | Форум сообщества Screwfix

SteveMJ писал:

Что ж, кажется, суть совета в том, что если есть много чеканки, то купить инструмент для чеканки и долотить с SDS.Если только умеренное количество, тогда подойдет угловая шлифовальная машина.

Я считаю угловую шлифовальную машину полезной и как универсальный инструмент. Какой размер или мощность рекомендуется, пожалуйста?

Сверло SDS, вероятно, будет моим сыновьям рождественским подарком, ха-ха. Об этом много хороших отзывов Код товара: 58494 — это просто работа?

Я видел этот дом только один раз (в день осмотра моего сына), и с тех пор он возвращался один раз с электриком подружки.Когда они получат владение, произойдет более подробное планирование и, возможно, будут заданы еще несколько вопросов !!

Спасибо за вашу помощь.

Щелкните, чтобы развернуть …

Привет, м8. Я использую тот, который вы разместили, для действительно грубой работы, например, для вырезания бетона вокруг столбов забора перед установкой бетонных шпор, и это нормально .. но немного громоздко для внутренней чеканки и прочего ,,,,,

http: // www. Screwfix.com/p/direct-power-bs26s3-5kg-sds-plus-drill-230v/58494?_requestid=2077063#

Однако я настоятельно рекомендую одно из следующих долотных сверл Bosch Blue Hammer и SDS, хорошее качество и отлично подходит для того, чтобы забить отверстие для винтов 8/10, когда оно будет готово…

http://www.screwfix.com/p/bosch-gbh-2400-2kg-sds-plus-hammer-drill-240v/25831

Можно приобрести более тяжелую версию, но для обычных работ эта дрель великолепен (мой Bosch Green прослужил годы, и это версия DIY, опубликованная)
Хорошо, что еще полсотни, но стоит потратить лишнее, так как он вам хорошо послужит. В случае покупки не забудьте оформить трехлетнюю гарантию. Ps поищите предложения Bosch Blue на сайте, если вы решите купить, потому что иногда Screwfix делает двойные сделки и прочее.

Шлифовальный станок? .. куча их. Я пользуюсь Ryobi без проблем .. но опять же можно купить более дорогой Bosch Blue. Обязательны алмазные лезвия, защитные очки и перчатки.

Ps: — Ознакомьтесь с насадками для гребешков SDS, а также наборами зубил / долот.

DIY Dollar Store Абстрактная картина за 10

Эта абстрактная картина DIY-долларового магазина выглядит так, как будто я купил ее в магазине домашнего декора, но я сделал ее за небольшую часть стоимости. Украшение дома может обойтись довольно дорого, даже если говорить о настенном искусстве.

Стены в моем доме пустовали пару лет. Я просто не мог представить себе, что буду платить столько денег за картину. Картина размером 16 × 20 (которая не такая уж большая) может начинаться от 100 долларов и подниматься выше и выше. Нам понадобится много 16 × 20, чтобы заполнить стены нашего дома.

Я решил попробовать свои силы и талант в живописи и, конечно же, искал самые дешевые принадлежности. Я не хотел выбрасывать слишком много денег, если бы это обернулось катастрофой. Независимо от результата, я мог бы сказать, что это то, что я искал.Это не зря называют абстрактным искусством. LOL

Я купил все свои принадлежности в долларовом магазине и в итоге заплатил около 10 долларов. Моими материалами были холст размером 16 × 20, 5 цветов акриловой краски и несколько кистей. Для этой картины я использовал черный, белый, серебристый, красный и желтый цвета.

Просто хочу сообщить, что я написал эту картину некоторое время назад, и картины не самые лучшие.

Как сделать самодельный долларовый магазин абстрактной живописи, шаг за шагом

Первый шаг необязательный (на самом деле я его пропустил) — покрыть холст левкасом.Сделать его можно самостоятельно из белой акриловой краски, белого клея, гипса и теплой воды.

Если вы хотите сделать свой собственный гипс, вы можете найти здесь руководство .

Фон

После высыхания левкаса можно приступать к работе с фоном. Нанесите немного белой краски в центр холста и немного серебряной краски по краям холста.

С помощью кисти сначала распределите белую краску круговыми движениями, затем сделайте то же самое с серебряной краской.Просто смешайте два цвета вместе.

Фон должен быть светлее в центре и темнее по краям.

Если вам не нравится результат, продолжайте добавлять слои, пока вам не понравится конечный результат. Думаю, я повторил этот процесс дважды.

Теперь нужно дать холсту высохнуть. Вы можете дать ему высохнуть в течение нескольких часов или использовать фен, чтобы ускорить процесс.

Цветы мака

Для цветов мака я использовал пару более широких кистей, которые я нашел в нашем гараже.Один был около 2 дюймов, а другой 1 дюйм.

Чтобы сделать желтую часть цветка, я окунул один угол кисти в белый цвет, а другой — в желтую краску. Держа кисть на холсте, я попытался сделать что-то похожее на половинку цветка мака.

Используйте кисти разного размера, чтобы сделать цветы разного размера.

Для бутонов я использовал маленькую кисть, смоченную как в желтый, так и в белый цвет, и нарисовал эллиптическую форму.

Чтобы закончить цветок, я использовал красный и черный цвет и сделал вторую половину цветка.Используйте красный цвет как есть и сделайте более темный оттенок, смешав его с небольшим количеством черного.

Я использовал этот видеоурок как вдохновение для моей абстрактной живописи в магазине «Сделай сам». Видео на немецком языке, но если вы посмотрите, что она делает, вы сможете сделать несколько приличных цветов мака.

После того, как я закончил цветы, я использовал небольшую кисть, чтобы добавить детали в центре цветов и на лепестках.

Отделка

Чтобы придать картине больше глубины, в нижней части холста я добавил более темный оттенок серебряной краски.Я использовал черный цвет для стеблей цветов.

Поскольку я был довольно неаккуратен, когда писал картину, и вокруг цветов были пятна желтой краски, я решил сделать вокруг них несколько желтых бликов.

Я окунул кисть в желтую картину, затем вытряхнул большую ее часть полотенцем и слегка нарисовал на холсте.

Вы можете оставить свою картину вот так или запечатать. Я решил запечатать его, потому что планировал повесить картину в ванной, чтобы она защитила ее от влаги и пыли.Незапечатанную картину не так-то просто стереть с пыли.

Можно купить в ремесленных магазинах лак для акриловой краски, но мне это слишком дорого. У меня было немного лака на водной основе из другого проекта, и я использовал его, чтобы запечатать картину.

Лак, который у меня был, был из хозяйственного магазина, и он дешевле, чем в магазине рукоделия.

Позже я проверил ингредиенты из лака из ремесленного магазина и того, что я использовал, и они совпадают. Так что, если вы планируете сделать несколько картин, отправляйтесь в домашнее хранилище за лаком.

Из 1-дюймовой деревянной полоски, которую я купил не более чем за пару баксов на домашнем складе, я сделал рамку для своей абстрактной картины из долларового магазина «Сделай сам».

Я сделал этот снимок вчера, и картина все еще выглядит как в первый день, и прошло почти 3 года с тех пор, как я повесил ее в ванной.

Если вы попытаетесь сделать свою собственную абстрактную картину из долларового магазина, дайте мне знать в комментариях ниже!

Статьи по теме:

Gyro Chaser соревновательная ракета в виде вертолета

Gyro Chaser — это высокоэффективная ракета для соревнований по продолжительности соревнований с ракетными двигателями диаметром 18 мм.Это уравнивает игровое поле, давая даже начинающему участнику отличный шанс занять первое место.

Уникальность Gyro Chaser заключается в том, что он несет лопасти ротора внутри, внутри корпуса ракеты. Хотя это означает небольшой дополнительный вес из-за трубы большего диаметра, преимущество состоит в том, что сопротивление ракеты значительно снижается по сравнению с установленными снаружи лопастями, как в нашем комплекте Heli-roc. Он будет летать намного выше, чем ракеты ваших конкурентов.

На самом деле, с Gyro Chaser ваша ракета не будет иметь серьезных недостатков в весе, потому что она была разработана для максимального уменьшения веса.Головка ротора, к которой крепятся лопасти, практически ничего не весит — всего 2 грамма.

Эта ракета с 18-миллиметровой подвеской двигателя идеально подходит для ракетных двигателей типоразмеров B и C. Но будьте осторожны и надевайте кроссовки; потому что он поднимается так высоко и так долго висит в воздухе, что вам придется пробежать долгий путь, чтобы преследовать эту ракету. Это обратная сторона такой эффективной ракеты.

Gyro Chaser был создан по образцу вертолетных ракет FAI.Поскольку правила международных соревнований требуют, чтобы ракета была 40 мм в диаметре, лопасти винта вертолетов должны находиться внутри. Преимущество этого состоит в том, что оно снижает аэродинамическое сопротивление, что означает, что ракета может взлетать выше в воздух. Gyro Chaser аналогичен, но мы использовали трубку меньшего диаметра для размещения лопастей, что еще больше снижает сопротивление. Мы считали, что если вы не ограничены правилами, сделайте его как можно более гладким.Поэтому в его основе лежат трубы диаметром 24 мм. Трубка такого размера является хорошим компромиссом, поскольку у нее все еще есть большой внутренний объем для размещения лопастей ротора длиной 8,75 дюйма, но она все еще достаточно тонкая, чтобы быть легкой и иметь низкое сопротивление.

Ракета имеет центральный вал, к которому крепится ступица ротора. Для этого мы использовали лучший материал — графит / эпоксидную смолу. Он почти не ломается, легкий и совершенно прямой.

Ступица предназначена для свободного вращения вокруг графитового вала.Преимущество этого заключается в том, что он ограничивает сопротивление вращению вращающейся ракеты, что может замедлить вращение лопастей. Вы хотите, чтобы лопасти вращались как можно быстрее, так как тогда они создают максимальную подъемную силу, которая замедляет спуск модели.

Другая особенность этих вертолетов типа FAI — изогнутые лопасти несущего винта. Вместо того, чтобы лежать на столе, они имеют кривизну, как картофельные чипсы.

Преимущество этого метода в том, что он создает скручивание лезвия, которое приводит во вращение.Вблизи ступицы лопасть ротора имеет очень большой отрицательный угол атаки (см. Раздел A-A на рисунке слева). Воздух, проходящий через эту часть лезвия, создаст подъемную силу, которая будет тянуть лезвие вперед. Это вызывает вращение лопастей ротора.

Но на острие, где лезвие тоньше, угол атаки намного меньше. А подъемная сила в этой области противодействует гравитации, удерживая ракету в воздухе надолго.

Сочетание изгиба лопастей и формы — вот что делает этот стиль вертолета таким эффективным.Для получения дополнительной информации о теории того, как работает этот вертолет, см. Информационный бюллетень Apogee Peak-of-Flight № 342.

Если честно, я как конструктор очень доволен ступицей ротора. Однако на то, чтобы довести до совершенства дизайн этого ключевого компонента, потребовалось более четырех месяцев. Глядя на его простую форму, не очевидно, насколько он сложен.

Он делает много разных вещей:

  1. Центральное отверстие позволяет ему свободно вращаться вокруг центрального вала.
  2. Имеет три точки поворота для лопастей ротора.
  3. Точки поворота расположены точно на 120 градусов друг от друга, поэтому ваши лопасти расположены должным образом для облегчения балансировки.
  4. Точка поворота фактически смещена относительно поверхности ступицы, что увеличивает прочность двугранного упора, что также позволяет использовать более крупные лопасти ротора.
  5. Расстояние между точками поворота и центральным валом установлено таким образом, чтобы ширина лопастей ротора была максимальной.
  6. Плоские края пластины ступицы уменьшают трение скольжения ступицы при ее выходе из трубы корпуса.
  7. Радиальные прорези в пластине ступицы предотвращают поперечное перемещение лопастей ротора, поэтому они всегда перпендикулярны центральному валу.
  8. Опорные рычаги имеют зуб на конце, который устанавливает правильный двугранный угол лопастей ротора.
  9. У опорных рычагов есть выступ, который входит в прорезь в лопастях, поэтому они параллельны оси ракеты. Невозможно иметь кривое лезвие.
  10. Опорный рычаг укрепляет лопасти ротора из бальзового дерева в том месте, где они наиболее слабые.
  11. Опорный рычаг также включает крючок для резиновых лент привода.

Самое замечательное в этом то, что он сделан из фанеры, вырезанной лазером, поэтому вес уменьшен, а прочность увеличена. Ступица также очень прочная, и вы сломаете лезвие задолго до того, как ступица сломается. А заменить лопасть, как скажет любой опытный вертолетостроитель, намного проще, чем заменить ступицу.

Мы оцениваем этот комплект как умеренно сложный (категория 4 уровня навыков), потому что он требует нескольких методов строительства, которые вы, возможно, не использовали в своем предыдущем опыте ракетостроения.

Во-первых, лопасти изогнуты. Им необходимо придать такую ​​форму, намочив их в растворе воды с нашатырным спиртом (мы рекомендуем средство для чистки стекол Windex ® ). Если попытаться согнуть их насухо, они легко потрескаются; поэтому их необходимо смягчить, используя технику, описанную в обучающих видео.

Во-вторых, вам понадобится несколько различных типов клея (см. Инструменты и материалы, перечисленные ниже). Это увеличивает сложность, потому что каждый вид клея имеет свои особенности.

В-третьих, вам придется разрезать маленькие алюминиевые трубочки ножом для хобби. Это может быть сложно, потому что детали маленькие и их можно легко выбросить в угол комнаты, где вы их больше никогда не найдете.

В-четвертых, детали ступицы небольшие. Это потребует большой ловкости пальцев. Если у вас есть «все пальцы», вы будете проклинать нас за все крошечные кусочки.

Хорошая новость заключается в том, что все деревянные детали предварительно вырезаны с предельной точностью с помощью лазерного резака. Все подходит так хорошо, как вы могли бы пожелать.

Еще одна вещь, которая снижает сложность модели, — это то, что инструкции представлены в видеоформате. Наблюдение за тем, как кто-то выполняет эти техники, кажется, намного проще. Вы узнаете, что важно (намерение), как избежать ошибок и как исправить проблемы, когда они действительно возникают.

  • Дюбель диаметром 3/4 дюйма (длиной не менее 2 футов)
  • Карандаш
  • Линейка
  • Ножницы
  • Нож Hobby — X-Acto с лезвием №11
  • Аммиачно-водный раствор для изгиба бальзы (подходит средство для мытья окон Windex ® )
  • Клеи:
    • CA Клей (суперклей) Водоразбавляемая вязкость (рекомендуется наносить наконечник аппликатора на флакон)
    • CA Клей (суперклей) Густая вязкость
    • Клей для пены CA — густая вязкость
    • CA Ускоритель клея
    • Клей для дерева
  • Полоски ткани (ширина 2 дюйма, длина 4 фута)
  • Шлифовальный блок
  • Полиэтиленовый пакет
  • Малярная лента
  • Перманентный маркер (тонкий кончик)
  • Уголок алюминиевый для рисования линий на трубах
  • Защитные очки
  • Принадлежности для отделки, такие как шлифовальный герметик, краска и наждачная бумага (зернистость 200 и 400).
Для запуска этого ракетного комплекта вам также понадобится:
  • Стартовая панель и контроллер — рекомендуемые варианты см. Ниже.
  • Rocket Motors — См. Таблицу выбора двигателей ниже.

Компоненты набора — Apogee известна качеством деталей в своих наборах. Этот комплект не исключение. Даже то, как они так красиво упакованы, свидетельствует о внимании, которое они вложили в дизайн и презентацию модели.Ваше первое впечатление при получении этой ракеты будет: «ВАУ!»

Вот некоторые из других особенностей этого ракетного комплекта:

Высококачественные трубы белого цвета — Тонкостенные трубы уменьшают вес ракеты. Поверхность гладкая и гладкая, что позволяет легко наносить на них линии разметки. Покраска также легкая, поскольку спирали неглубокие и не требуют заполнения.

Центрирующие кольца с цветовой кодировкой — Бумажные кольца имеют цветовую кодировку, чтобы упростить сборку. Блок двигателя — синяя бумага, а кольца опоры двигателя — зеленые.

Носовой обтекатель вакуумной формовки — Чтобы уменьшить вес этой ракеты, мы выбрали наш конкурентный носовой обтекатель вакуумной формы. Носовая часть исключительно легкая и имеет гладкую поверхность, которая снижает сопротивление трению кожи.

Лазерная резка бальзовых ребер — Прецизионная лазерная резка ребер и лопастей ротора. Здесь нет отходов и нет резки, и их легче наклеить новичкам, потому что края идеально квадратные и прямые.В качестве материала ребер было выбрано бальзовое дерево, потому что оно очень легкое и может быть обработано аэродинамическим профилем путем шлифовки, чтобы уменьшить силы сопротивления на комплекте. Это заставляет ракету взлетать все выше и быстрее в небо. Вам это понравится, правда?

Ступица из фанеры, вырезанная лазером — Это самые важные детали в комплекте, поэтому мы сделали их из сверхпрочной фанеры толщиной 1/32 дюйма. Благодаря точности лазера детали идеально подходят друг к другу, что делает сборку приятной. Вы также заметите, что в деталях прорезаны дополнительные отверстия, чтобы еще больше снизить вес.Вы также будете довольны тем, как легко они выскакивают из листа.

Графитовый вал — Чтобы сделать спуск вертолета жестким и прямым, мы использовали центральный вал из графита. Это немного дороже, чем деревянный дюбель, но он идеально прямой и почти не ломается.

Алюминиевые трубки — В комплекте используются специальные алюминиевые трубки для точек поворота и вала ступицы. Мы использовали алюминий, потому что он сохраняет свои размеры и намного более круглый, чем бумажная трубка.Если вы хотите, чтобы лезвия вращались плавно и с наименьшим трением, это лучший вариант.

Кевлар ® Ударный шнур — Поскольку выбросный заряд довольно сильно влияет на целостность ракеты, мы используем исключительно прочный кевлар для ударного шнура. А поскольку кевлар огнестойкий, для этой ракеты не требуется вата.

Примечание о кевларовом шнуре амортизатора: Мы уменьшили длину по сравнению с тем, что вы видите в комплекте, потому что мы хотели уменьшить вероятность загрязнения (запутывания) лезвий в шнуре амортизатора.Поскольку это такой легкий нос и ступица, у него очень небольшая инерция. Это означает, что ступица очень быстро замедляется при выходе из трубы. Это похоже на попытку бросить перышко. Поэтому короткий шнур амортизатора вполне подойдет к этому комплекту.

Видеоинструкции — Инструкции для Gyro Chaser представлены в видеоформате и поставляются на DVD, который вы можете смотреть на своем телевизоре или компьютере. Мы выбрали этот формат, потому что он позволяет вам видеть цель каждого шага, поэтому вы можете вносить изменения, если хотите.Вы также увидите технику сборки каждой части ракеты, так что это похоже на то, что эксперт обучает вас новым трюкам и навыкам.

Текущие отзывы: 54 Случайные отзывы, показанные ниже


Случайно выбранные обзоры:

John Eric T. — 15.03.2019
William C. — 17.02.2020

Очень интересная сборка для новичков в восстановлении вертолетов. Интерактивные видеоинструкции очень полезны и, вероятно, необходимы. Было бы сложно описать все эти детали в печатном виде.Единственными проблемами, которые у меня были, были подгонка носового обтекателя к основанию и предварительно вырезанные пазы в лезвиях. Носовой обтекатель и основание были одного диаметра и не подходили друг к другу. Я решил, что вырезал множество прорезей в верхней части основы, а затем сложил их, пока не поместился конус. Прорези для лезвий были недостаточно широкими для фанерных опор, но их можно было исправить с помощью ножа для хобби и доски Emory. Пролетел так далеко, поднялся довольно высоко на А8-3 и отлично снизился. Трудно увидеть быстро вращающиеся лезвия, думаю, я добавлю немного флуоресцентной краски.В целом очень доволен этим комплектом.


Джеймс А. — 12.04.2018
Роберт Вейле — 19.04.2016

Мне нравятся концепция и дизайн, но сборка не была такой увлекательной, как я надеялся. Я купил и построил свой первый нарезчик гироскопа, но совершил одну огромную ошибку, вырезав не ту алюминиевую трубку для центральной втулки. Я попробовал «микки мышкой», но в конце концов это не сработало, поэтому я вставил в него ленту и несколько раз летал на нем. Я купил второй gryo chaser, эта сборка пошла намного лучше, и я считаю, что Gyro Chaser получился великолепным.Лезвия вышли на высоте, плавники приклеены хорошо, детали хорошо подогнаны. У меня были некоторые проблемы с установкой ступичных вставок в носовой конус / заплечик, но после тщательной шлифовки они вошли внутрь.
Вот где я действительно разочаровался в ракете …
Тестирование несколько раз путем продувки воздухом из подвески двигателя привело к разрыву нескольких резинок. Я проверил, плавно ли входят ступица, лопасти и резинки, что они и сделали. Я также убедился, что резинки не защемляются опорой лезвия, все в порядке.Я закончил тем, что стал более гладко шлифовать ступицу, и это, похоже, устранило проблему.
Я запустил Gyro chaser с A8-3, красивым прямым полетом и приятным плавным полетом на «вертолете» до земли. Запустил второй раз, и снова она взлетела, сработала и приземлилась. Третий полет, ступица разлетелась, лопасти полетели в трех разных направлениях, и, к счастью, сама ракета полетела как самолет, мягко. Я поставлю косу в эти две, но теперь у меня будут две маленькие и обычные ракеты вместо действительно крутой вертолетной ракеты.
Я мог бы купить еще один и обязательно укрепить ступицы с помощью клея CA, но будьте осторожны с опорами для лезвий.


Как заменить ленту обода велосипеда (Easy Guide)

Несмотря на то, что велосипед — относительно простая машина, с ним все равно что-то может пойти не так. Когда это произойдет, у вас есть два варианта. Вы можете отнести свой любимый велосипед в местный веломагазин или попробовать починить его самостоятельно.

Хотя для некоторых работ требуются специализированные услуги велосипедного магазина, есть много других задач, которые вы можете выполнить самостоятельно.На самом деле, работа на собственном велосипеде может оказаться весьма приятной. Даже самого простого набора инструментов будет достаточно для большинства форм обслуживания или мелкого ремонта, поэтому вам даже не придется выходить и тратить целое состояние на новомодные штуковины (хотя вы можете, если хотите!).

Если ваша семья похожа на мою, тогда у вас будет больше одного велосипеда, который нужно поддерживать! В нашей семье есть пять велосипедов, которые требуют регулярного обслуживания, поэтому с экономической точки зрения имеет смысл иметь возможность работать с ними самостоятельно, а не отправлять их механику каждый раз, когда что-то нужно заменить / подтянуть / отрегулировать и т. Д.

Пример этого недавно случился с нами. Мой старший сын получил прокол трекового велосипеда. При замене трубки я заметил, что необходимо заменить ободную ленту. Замена ободной ленты — это простая процедура, и мне повезло, потому что после проверки всех наших байков я обнаружил еще три колеса, требующие внимания. Тот факт, что я мог исправить их все сам, сэкономил мне несколько долларов, и если я могу это сделать, то это сможет сделать каждый.

Итак, начнем с самого начала.

Что такое ободная лента?

Лента обода — это тонкая полоса из резины или ткани, которая покрывает внутреннюю часть обода колеса.Он закрывает отверстия для спиц с неприятными, острыми кромками, режущими трубку. Поместите трубку на необработанный металл обода, и это не продлится долго.

Ободная лента бывает нескольких разновидностей. Резиновые похожи на гигантские резинки. Вы натягиваете их на колеса, и они встают на место в нижней части обода. Процесс очень прост и занимает всего пару секунд. Тем не менее, резиновые ленты имеют тенденцию немного скользить по ободам и могут быть оттеснены в сторону, когда вы переустанавливаете шины, открывая новую камеру для вышеупомянутых отверстий под спицы с острыми краями.

Как наносить резиновые полоски на обод:

Лучше использовать тканевую ленту для обода. Тканевая лента поставляется в рулоне и имеет клейкую сторону с одной стороны. Он прилипает к ободу, что исключает риск того, что он будет отодвинут в сторону в последнее время, предлагая более надежный уровень защиты для ваших драгоценных трубок.

Наносится дольше, чем резина, но процесс остается простым, и это определенно та работа, которую вы можете выполнять дома.

Найдите новые и бывшие в употреблении Велосипедные Аксессуары и Компоненты на продажу на Bike Chaser.

Наклеивание тканевой ободочной ленты

Во-первых, вы должны купить магнитофон. Вы можете сделать это в Интернете, но лично я думаю, что лучше купить его в местном магазине велосипедов. Однако, прежде чем вы это сделаете, вам нужно измерить ширину вашего обода. Измерьте его от внутренней стороны одной краевой стены до другой. Лента, которую вы купите, должна быть аналогичной ширины. На пару миллиметров шире — это нормально, но вы не хотите, чтобы он был уже.

Когда вы все-таки возьмете ленту, вы заметите, что она свернута (она не имеет петель, как упоминалось ранее). Поскольку это клей, вы должны отделить его от рулона, как будто вы отрываете полоску малярной ленты. Как только вы отклеите несколько сантиметров или около того, вы увидите, что в самом начале ленты есть небольшое отверстие. Он предназначен для клапана и должен располагаться над отверстием для клапана в ободе. Плотно прижмите, чтобы лента приклеилась.

Затем возьмите отвертку и протолкните ее через отверстие клапана. Несмотря на то, что лента является липкой, сила, необходимая для ее снятия с рулона, может привести к тому, что то, что уже было наложено на обод, немного соскользнет. Это исправляет эту ситуацию, гарантируя, что, когда вы, наконец, полностью обойдете обод, отверстие в ленте по-прежнему совпадет с отверстием для клапана в ободе. Поверьте, эта простая мера предосторожности избавит вас от неприятностей в дальнейшем.

После того, как вы наложили ленту на отверстие клапана, вам нужно постоянно снимать ленту с рулона и плотно прижимать ее к выемке на ободе.Мне нравится снимать кожуру примерно сантиметров по 20 за раз. Я затягиваю ее и затем, сохраняя натяжение ленты, чтобы она не провисала, опускаю ее на обод. Важно убедиться, что лента равномерно вдавливается в углубление и не может подниматься с одной стороны стенки обода выше, чем с другой. Это гарантирует, что отверстия для спиц хорошо и полностью закрыты.

Держа колесо между коленями, я медленно вращаю его, наклеивая ленту на несколько сантиметров за раз, следя за всем, что описано выше.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
