Содержание

Цветовая маркировка резисторов онлайн калькулятор

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом).

Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Калькулятор цветовой маркировки резисторов

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.

Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора.

Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

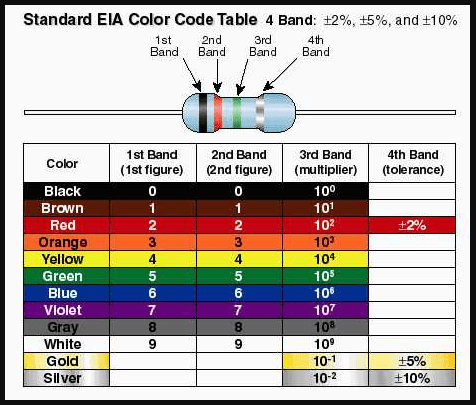

Цвет как число как десятичный множитель как точность в % как ТКС в ppm/°C как % отказов
серебристый 1·10−2 = «0,01» 10
золотой 1·10−1 = «0,1» 5
чёрный 0 1·100 = 1
коричневый 1 1·101 = «10» 1 100 1 %
красный 2 1·10² = «100» 2 50 0,1 %
оранжевый 3 1·10³ = «1000» 15 0,01 %
жёлтый 4 1·104 = «10 000» 25 0,001 %
зелёный 5 1·105 = «100 000» 0,5
синий 6
1·106 = «1 000 000»
0,25 10
фиолетовый 7 1·107 = «10 000 000» 0,1 5
серый 8 1·108 = «100 000 000»
белый 9 1·109 = «1 000 000 000» 1
отсутствует 20 %
Пример

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце.

Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

В резисторах Panasonic с пятью полосами, резистор располагается так, чтобы отдельно стоящая полоска была справа, при этом первые 2 полоски — определяют первые два знака, третья полоса — степень множителя, четвертая полоса — допуск, пятая полоса — область применения резистора.

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

По резисторам г. Москва КондёрБутик

Описание типов резисторов



резистор С2-33Н — тонкопленочный резистор широкого применения, мощностью 0,125-2 Вт, точностью 0,5-10%



резистор C2-33 — резистор для повышенных температур — до 200oС



резисторы С2-29В, Р1-37 — широко используемый тип прецизионных резисторов точностью 0,01-1%



резисторы C2-29C — сверхпрецизионные резисторы с малым ТКС точностью 0,01-0,5%



резистор С5-16 — низкоомный проволочный резистор точностью 0,5-5%, номиналом 0,1-10 Ом



резисторы KNP — импортные проволочные резисторы повышенной термостойкости широкого применения точностью 1; 2; 5%, рабочая температура до 250oС, ТКС 150-300, номиналы 0,1-1000 Ом



резистор SQP — импортный проволочный резистор повышенной термостойкости (до 250oС) в керамическом корпусе, номиналы 0,1 Ом-150 кОм



резисторы С5-35В — нагрузочные проволочные резисторы мощностью до 160Вт, номиналом до 240кОм



резисторы С5-36В — нагрузочные проволочные резисторы с регулировкой номиналом до 33кОм



резисторы С5-37В — нагрузочные проволочные резисторы рабочим напряжением до 500В, мощностью до 10Вт, номиналом до 10кОм



резистор СП3-19 — однооборотный переменный подстроечный непроволочный резистор мощностью 0,5Вт и номиналом до 1МОм.



резистор СП3-39 — многооборотный переменный непроволочный подстроечный резистор мощностью 1Вт и номиналом до 2МОм



резисторы СП5-2, СП5-2Б, СП5-3 — многооборотные переменные проволочные подстроечные резисторы с линейной характеристикой номиналом до 47кОм. Используются в цепях постоянного и переменного тока частотой до 10кГц и амплитудным напряжением до 300В; первые два типа — для печатного монтажа, последний — для навесного



резистор СП5-20В — однооборотный  переменный проволочный подстроечный резистор номиналом 1Ом-33кОм, мощностью 2Вт



резистор ППБ — переменный проволочный резистор для навесного монтажа; для типов А; Б; В мощность 1-3Вт, номиналы 100Ом-22кОм; для типов Г,Д,Е мощность 16-50Вт, номиналы 2,2Ом-47кОм



резисторы ПП3-40 — ПП3-47 — однооборотные переменные проволочные резисторы мощностью до 3Вт, номиналом 4,7Ом-20кОм и рабочим напряжением до 400В.



резисторы ТВО — резисторы композиционные объемные, выдерживают импульсные напряжения от 400В до 25кВ в зависимости от мощности. Ряд мощностей 0,125-60Вт, номиналы сопротивлений 1Ом-1МОм

Стандартный ряд значений сопротивления зависит от класса точности резистора. Наиболее распространенные детали относятся к классам точности, соответствующим 20%, 10% и 5%. Например, класс точности, соответствующий отклонению в 10% (ряд Е12 по ГОСТу) содержит следующий стандартный набор значений сопротивления (Ом, кОм, МОм):

1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2, 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82, 100, 120, 150, 180, 220, 270, 330, 390, 470, 560, 680, 820.



Стандартный ряд Е24 соответствует резисторам с допуском ±5%:

1,0; 1.1; 1,2; 1,3; 1,5; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1

    Стандартный ряд Е48 соответствует резисторам с допуском ±2%:

100; 105; 110; 115; 121; 127; 133; 140; 147; 154; 154; 162; 169; 178; 187; 196; 205; 215; 226; 237; 249; 261; 274; 287; 301; 316; 332; 348; 365; 383; 402; 422; 442; 464; 487; 511; 536; 562; 590; 619; 649; 681; 715; 750; 787; 825; 866; 909; 953.

Маркировка резисторов с проволочными выводами

Резисторы, в особенности малой мощности — чрезвычайно мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой невозможно. Поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, 120К — 120 кОм и т. д. Однако и в таком виде читать номиналы трудно. Поэтому, для особо мелких резисторов применяют маркировку цветными полосками. Для резисторов с точностью 20% используют маркировку с тремя полосками, для резисторов с точностью 10% и 5% маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на двузначное число, указанное первыми двумя полосками.

Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Цветная кодировка резисторов

Цвет

как  число

как десятичный

множитель

как точность

в %

как ТКС

в ppm/°C

как %

отказов

серебристый

1·10-2 = «0,01»

10

золотой

1·10-1 = «0,1»

5

чёрный

0

1·100 = 1

коричневый

1

1·101 = «10»

1

100

1%

красный

2

1·102 = «100»

2

50

0,1%

оранжевый

3

1·103 = «1000»

15

0,01%

жёлтый

4

1·104 = «10 000»

25

0,001%

зелёный

5

1·105 = «100 000»

0,5

синий

6

1·106 = «1 000 000»

0,25

10

фиолетовый

7

1·107 = «10 000 000»

0,1

5

серый

8

1·108 = «100 000 000»

белый

9

1·109 = «1 000 000 000»

1

 Пример

Допустим на резисторе видим 4 полоски коричневую, чёрную, красную, золотую. Первые две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.

Запомнить цветную кодировку резисторов нетрудно: после чёрной 0 и коричневой 1 идёт последовательность цветов радуги. Так как маркировка была придумана в англоязычных странах, голубой и синий цвета не различаются!

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот.

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).



Резистор SMD 4,7 kOm (1%) 0402

Резистор и сопротивление — разве это не одно и то же? По существу — да. Разница заключается лишь в том, что сопротивление — величина размерная, физическая. А резистор, это компонент, деталь, которая используется в электронике и имеет четко определенную величину сопротивления. Следует заметить, что четко определенную и постоянную величину сопротивления имеют так называемые постоянные резисторы. Практически существуют еще и переменные и подстроечные резисторы. Переменные встречаются достаточно часто в повседневной жизни, это, скажем, регулятор громкости радиоприемника. То есть, это резистор, величину сопротивления которого можно оперативно изменять.

Так же, величину сопротивления, можно изменить и у подстроечного резистора. Разница лишь в том, что последние расположены внутри устройства, чаще всего непосредственно на монтажных платах, и не предназначены для оперативного вмешательства, а потому не имеют удобных рычагов управления; это, чаще всего, просто шлиц под отвертку. Таким резистором налаживают определенные параметры работы устройства и в дальнейшем он исполняет роль постоянного. Достаточно распространенное название миниатюрного подстроечного резистор — триммер.

Технологически, резисторы разделяются на пленочные, проволочные и объемные. Пленочные резисторы (Metal Film) изготовляются напылением слоя материала сопротивления на керамическую основу. Это, собственно говоря, основная масса резисторов. Для изготовления проволочных — используют специальный провод с высоким постоянным сопротивлением. Проволочными бывают как постоянные резисторы, так и переменные. Они отличаются повышенной мощностью и постоянством параметров. Их сопротивление мало зависит от изменения температуры.



Современная электроника, в связи со своей миниатюризацией, использует так называемые SMD компоненты. Они имеют маленькие размеры, изготовляются с применением новейших технологических разработок и монтируются непосредственно на печатной плате. Размер таких резисторов начинается с четверти миллиметра!

Ранее маркировки номиналов делалось надписями, а теперь приобрело широкое распространение маркировки цветными полосками и цифровым кодом, с помощью которых кодируют номиналы резисторов. Впрочем, маркировка надписями еще и до сих пор применяется, особенно на мощных проволочных резисторах.

Типоразмеров SMD резисторов существует несколько, отличаются они линейными размерами, толщиной, видом контактных концов, рабочим напряжением, мощностью, изготовленные с применением разных материалов, но всегда отвечают стандартизированным размерам контактных плоскостей.

Резисторы типоразмера 0402 не маркируются (то есть, их маркировка содержится на катушке), резисторы других типоразмеров, в отличие от 0402 маркируются следующим образом: Если допуск точности в SMD резисторов составляет 2%, 5% или 10%, то для их маркировки используют три цифры: две первые — помечают номинал, а третья — степень для десятинной основы, таким образом образуется значение сопротивления резистора в Омах. Например: На резисторе написанное число — 102, номинал = 10, степень = 2 следовательно 10х102 = 10+00 = 1000 Ом = 1 кОм. Иногда к цифровой маркировке резисторов добавляется латинская буква R — она является показателем расположения десятичной точки (запятые). Скажем, резистор с обозначением R150, означает сопротивление 0,15 Ом. SMD резисторы типоразмера 0805 и выше, которые имеют точность 1% обозначаются кодом из четырех цифр: первые три цифры — обозначения номинала, а четвертая — степень для десятичной основы, таким образом образуется значение сопротивления резистора в Омах. К такому коду тоже иногда может добавляться буква R – обозначение десятичной запятой (точки).

Маркировка SMD резисторов типоразмера 0603 с допуском в 1% выполняется кодом — двумя цифрами и буквой. Значение цифрового кода находим в таблице нижеприведенной, — это будет номинал, а буква — множитель с десятичной основой, таким образом получаем значение сопротивления резистора в Омах.

«Резисторы» с отметками «0» или «00», или даже «000» — это так называемые «заглушки» или «перемычки». Резисторы с нулевым сопротивлением, которые выступают в роли обычного проводника тока. Для чего они. Иногда схемы модернизируются, изменяются. Для их реализации, в случаях неглубокой модернизации, если это возможно, используются печатные платы типичного варианта. Ведь переход на новую плату тянет за собой дополнительные расходы, а это приводит или к потерям прибылей, или к удорожанию продукции. Именно в таких случаях, на местах где уже не предусмотрено установление резисторов, но цепь должна существовать, используют перемычки с нулевым сопротивлением, чтобы соединить концы плоскостей для расположения SMD элементов, для сохранения целости цепи. Почему не обычная проволочная перемычка? Потому, что проволочную перемычку может установить человек — наладчик, а платы из SMD элементами компонуются, как правило, роботами, а они «научены» оперировать лишь стандартными элементами.

Номинальная мощностью резистора —  такая наибольшая мощность, которая создается током, который протекает через резистор и при рассеивании которой он может долго и надежно работать. Существуют резисторы мощностью: 0,125 вт, 0,25 вт, 0,5 вт, 1 вт, 2 вт, 5вт, 10вт, 25вт, 50вт.

Напряжение, прилагаемое к резистору, также нормируется. Предельным рабочим напряжением называют максимально допустимое напряжение, прилагаемое к выводам резистора, при котором он способен надежно работать. Оно зависит от способности материала, или конструктивных особенностей сопротивления электрическому пробою. Наиболее употребляемые разновидности резисторов мощностью 0,125 вт имеют предельное рабочее напряжение 200 В; 0,25 вт — 250 В; 0,5 вт — 350 В; 1 вт — 500 В; 2 вт — 750 В.

Цветовая маркировка резисторов онлайн калькулятор | Домовой

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом).

Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Калькулятор цветовой маркировки резисторов

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.

Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора.

Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цвет как число как десятичный множитель как точность в % как ТКС в ppm/°C как % отказов
серебристый 1·10−2 = «0,01» 10
золотой 1·10−1 = «0,1» 5
чёрный 0 1·100 = 1
коричневый 1 1·101 = «10» 1 100 1 %
красный 2 1·10² = «100» 2 50 0,1 %
оранжевый 3 1·10³ = «1000» 15 0,01 %
жёлтый 4 1·104 = «10 000» 25 0,001 %
зелёный 5 1·105 = «100 000» 0,5
синий 6 1·106 = «1 000 000» 0,25 10
фиолетовый 7 1·107 = «10 000 000» 0,1 5
серый 8 1·108 = «100 000 000»
белый 9 1·109 = «1 000 000 000» 1
отсутствует 20 %
Пример

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце.

Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

В резисторах Panasonic с пятью полосами, резистор располагается так, чтобы отдельно стоящая полоска была справа, при этом первые 2 полоски — определяют первые два знака, третья полоса — степень множителя, четвертая полоса — допуск, пятая полоса — область применения резистора.

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Маркировка резисторов – Радиолюбительская азбука

У резисторов только два параметра — номинальное сопротивление (номинальное сопротивление резистора, а также номинальную емкость конденсатора, часто называют просто «номинал») с допуском и рассеиваемая мощность, поэтому с нанесением параметров на корпус проблем обычно не возникает.

Сопротивление резисторов может быть не каким угодно, а таким, каким оно должно быть по стандарту. Этот стандарт (ряд Е24) такой:

LQ; 1.1; 1.2; 1.3; Т5; 1.6; 1.8; 2.0; 27; 2.4; 2.7; 3.0; 37; 3.6; 3.9; 4.2; 47; 5.1; 5.6; 6.2; М: 7.5; 8.2; 9.1.

Подчеркнутые числа — ряд Е6, которому подчиняются емкости конденсаторов и резисторов с допуском 20%.

После последней цифры числа может быть любое количество нулей, т. е. «3,3» — это может быть и 3,3 кОм, и 33 кОм, и 330 Ом. А вот резистора номиналом «3,2» или «3,1» не существует — ближайший номинал «3,0». То есть между резистором некоторого сопротивления (например, 47 кОм) и резистором, сопротивление которого в 10 раз больше (или меньше) — т. е. 470 кОм, «находятся» еще 23 резистора (51 к, 56к, 62к, 68к, 75к, 82к, 91 к, 100к, 11 Ок, 120к, 130к, 150к, 160к, 180к, 200к, 220к, 240к, 270к, ЗООк, ЗЗОк, ЗбОк, 390к, 420к). Для большинства конструкций такого ряда номиналов вполне достаточно.

Но так как изготовить резистор некоторого сопротивления (например, 18 кОм) с абсолютной точностью невозможно, пришлось ввести такое понятие, как допуск; он измеряется в процентах и показывает, на сколько может отличаться реальное сопротивление резистора (или емкость конденсатора, индуктивность дросселя и т. д.) от того значения, которое указано на его корпусе. То есть если на резисторе написано «18 кОм, 5%», то его сопротивление может быть в пределах 18 ±5% = 18 ±0,9= 17,1…18,9 кОм.

У резисторов и конденсаторов с допуском 10% номиналы определяются рядом Е12 (в приведенном выше ряде Е24 нужно убрать каждое второе число, т. е. к Е12 относятся 1.0; .1.2; 1.5; 1.8 и т. д.).

Производители радиоэлементов, как правило, завышают допуск — реальный допуск (разброс сопротивлений) даже у отечественных 5-процентных резисторов не превышает 2…3%, у импортных он обычно не более 1%; разброс параметров у 10-процентных элементов редко бывает больше 4…6%. А если «поискать» с помощью точного прибора, то среди элементов с допуском 5…10% можно найти такие, разброс параметров которых в 10 и более раз меньше.

Маркируются резисторы (отечественные) так. Омы обозначаются буквой «Е» или «R», или вообще без буквы, килоомы — буквой «К», мегаомы — буквой «М». Если сопротивление резистора в пределах 1…10, то буква ставится вместо запятой (например, 2Е2, 4К7, 1М0 — соответственно 2,2 Ом, 4,7 кОм, 1,0 МОм) — обратите внимание, что, если номинал оканчивается на цифру «0», то эта цифра ставится после буквы, и ее можно спутать с буквой «О». Если сопротивление от 10 до 100, то такой резистор маркируют как обычно: (75 (или 75R, 75Е), 20К, 15М). Если номинал резистора от 100 до 1000, то его можно обозначать двояко: например, резистор сопротивлением 470 кОм можно обозначить как «470К», или как М47 (0,47 МО.и). Все это относится только к той маркировке, которая наносится изготовителем на корпус прибора — на схемах, по отечественному стандарту, отменять который пока не собираются, номиналы должны указываться в обычном виде (например, 2,2к, 47к, 100к). Омь: на схемах не указываются, т. е. если возле резистора стоит только «220», без буквы, то его сопротивление — 220 Ом. Если номинал резистора оканчивается на цифру «0» (например, 3,0 кОм), то нуль не ставят — пишут «Зк». По устаревшему и уже отмененному стандарту вместо буквы «М» (мегаомы) можно ставить запятую с нулем, т. е. вместо «2М» — «2,0». Если же возле резистора стоит не «2,0», а «2» — это 2 Ома.

Допуск шифруется буквами и ставится на корпусе резистора сразу же после последнего знака (буквы или цифры) номинала или под ним. На резисторах, выпущенных до конца 80-х годов, допуск обозначается буквами русского алфавита («И» — 5%, «С» — 10%, «В» — 20%), на более современных — латинскими буквами («I» или «J» — 5%, «К» — 10%, «М» — 20%).

Таким образом, если на резисторе написано «1К5И» — его сопротивление 1,5 кОм, допуск ±5%, если «2МОМ» — 2 МОм, ±20%, если «ЗКОК» — 3 кОм, ±10%, если «75» и под числом буква «I» — 75 Ом, ±5%.

Несмотря на -кажущуюся простоту, на самом деле число-буквенная маркировка элементов очень неудобна. Размер корпуса современных резисторов очень

Рис. 3.26. Цветовая маркировка резисторов.

Первая полоска всегда чем-то отличается от всех остальных

Таблица 3.2. Расшифровка цветовой маркировки резисторов («полосатый код»)

мал, поэтому буквочки получаются простс микроскопическими. К тому же резистор к плате можно припаять так, что строчка с его номиналом будет «смотреть» в плату, а не вам в глаза, и тогда его сопротивление можно будет узнать, или выпаяв резистор, или измерив его цифровым мультиметром. И то, и другое неудобно, поэтому номиналы современных резисторов шифруются цветовым кодом, — вокруг цилиндрического корпуса резистора рисуют 4 или более разноцветных кольца (рис. 3.26). Такая маркировка более удобна, как бы вы ни повернули резистор, кольца все равно будут видны. Запоминается «полосатая таблица» очень легко — впрочем, ее и не нужно запоминать — в подсознании все три полоски номинала «сливаются» в один цвет, и у опытных радиолюбителей определение сопротивления резистора по кольцам, при хорошем свете, занимает менее 0,5 секунды. Проблемы могут возникнуть только у людей, не различающих цвета.

Обычно на резистор наносится 4 кольца: две цифры номинала (в соответствии с рядом Е24), множитель (обозначен в таблице как «предел» — так гораздо удобнее) и допуск. То есть комбинация «красная — фиолетовая — оранжевая — золотистая» соответствует сопротивлению 27 кОм, ±5%. Три оранжевые полоски — 33 кОм и т. д. Первая полоска никогда не бывает черного цвета («О»).

У некоторых резисторов на корпусе нарисовано 5 (прецизионные — особо точные — резисторы) или 6 (терморезисторы) колец. Первые три кольца у таких резисторов обозначают номинал, четвертое — множитель, пятое — допуск и шестое (если есть) — температурный коэффициент сопротивления, или ТКС. ТКС показывает, на сколько процентов изменяется сопротивление резистора при изменении температуры его корпуса на 1 градус, причем все равно, по какой причине изменяется температура корпуса — из-за внешнего нагрева или под воздействием выделяющейся на резисторе мощности. Обычно у терморезисторов отрицательный ТКС, т. е. при увеличении температуры сопротивление резистора уменьшается, хотя есть терморезисторы и с положительным ТКС. У простых резисторов ТКС очень мал и обычно не указывается. Терморезисторы используются для измерения температуры и для ограничения импульсов тока при подключении мощной нагрузки к источнику питания с небольшим внутренним сопротивлением (вначале терморезистор холодный и его сопротивление максимально, а протекающий через него ток минимальный; под воздействием этого тока он нагревается, и его сопротивление плавно уменьшается в сотни раз, пока не наступит некоторый баланс; резистор при этом иногда довольно сильно нагревается, как вы понимаете, отводить тепло от него с помощью радиатора нельзя).

Так как номинал таких резисторов указывается тремя цифрами, то значения в графе «предел сопротивления» нужно увеличить в 10 раз. То есть, если первые 4 кольца — красное, фиолетовое, черное, оранжевое, то сопротивление этого резистора равно 270 кОм.

Существуют также резисторы, предназначенные для поверхностного монтажа, с размерами корпуса не более 1,5 х 3,0 х 0,5 мм. Сопротивление таких резисторов указывается тремя цифрами: первые две цифры — номинал, третья — количество нулей. Так, надпись «392» означает «39» + «00» = 3900 Ом, или 3,9 кОм, «104» — это 100 кОм и т. д.

Единственное исключение — сопротивления от 100 Ом до 910 Ом можно обозначать, соответственно, как «100»…«910», а можно как «101 »…«911», т. е. на конце может быть или «0», или «1». Сопротивления менее 100 Ом обозначаются двумя цифрами, менее 10 Ом — с запятой между ними. Существуют также металлические перемычки, сопротивление которых равно нулю и которые выполнены в том же корпусе, что и резисторы (они нужны для «украшения» платы — красивенькие детальки на плате смотрятся гораздо лучше, чем корявые проволочки, да и короткие замыкания с дорожками при использовании таких перемычек невозможны). На перемычках ставят число «000», кроме того, поверхность корпуса резисторов — черная, с белыми цифрами, а перемычек — салатовая или зеленая.

Максимально допустимая мощность рассеивания указывается только на мощных резисторах (более 0,5 Вт), на корпуса маломощных резисторов такие «глупости» не наносят. Поэтому узнать мощность резистора можно только экспериментально, сравнивая его с резистором, мощность которого вам известна. Чем больше корпус резистора, тем большую мощность он может рассеять. Мощность резисторов, используемых в заграничной технике, — 0,25 Вт, мощность резисторов для поверхностного монтажа — примерно 0,1…1 Вт.

Напряжение между выводами резисторов мощностью до 0,25 Вт включительно не должно превышать 200 В, между выводами резисторов для поверхностного монтажа — 100 В. При большем напряжении может произойти электрический пробой диэлектрика (если проще, возникнет «искра») и сопротивление резистора резко уменьшится практически до нуля. Из-за этого может повредиться схема, в составе которой этот резистор работает. Для резистора электрический пробой безопасен, но внешний вид его может ухудшиться.

Если на резисторе рассеивается слишком большая мощность, он перегревается и чернеет («сгорает»), В принципе, токопроводящий слой резистора выдерживает температуру до 800 °С (температура красного каления), в отличие от эмали (краски), которая обугливается уже при 400 ‘С, поэтому сопротивление резистора, даже после сильных перегревов, практически не изменяется, но постепенно, с выгоранием токопроводящего слоя, оно увеличивается. При пропускании через обычный, тонкопленочный резистор сильного и короткого импульса тока его токопроводящий слой мгновенно перегорает и сопротивление резистора увеличивается до бесконечности. Поэтому в сильноточных импульсных схемах лучше всего использовать проволочные резисторы, представляющие собой катушку из проволоки с большим удельным сопротивлением (нихром, манганин, константан). Но у таких резисторов значительная индуктивность.

Источник: А. С. Колдунов, Радиолюбительская азбука. Том 2. Аналоговые устройства. — М.: СОЛОН-Пресс, 2004. 288 с. — (Серия «СОЛОН — РАДИОЛЮБИТЕЛЯМ» выпуск 24)

таблица по цветам онлайн, сопротивления, расшифровка цветовых обозначений, кодовое определение — как определить номинал

Рассмотрим современные способы обозначения параметров сопротивлений. Под прицелом внимания цветная маркировка резисторов: таблицу на 4 полосы приведем, читать ее научим, нестандартные случаи тоже разберем – чтобы вы не путались в нюансах.

Внимание, нельзя определять параметры электронного компонента «на глаз», ориентируясь только на его размеры. Потому что технологии изготовления у производителей отличаются, и при одинаковых геометрических габаритах ЭРЭ двух брендов могут обладать принципиально разными рабочими показателями.


Поэтому и появилась необходимость в каких-то универсальных классификаторах. В СССР это были буквенно-цифровые коды, но постепенно, со стремлением к минимизации схем, они оказывались менее актуальными – их становилось все неудобнее читать, требовалось что-то более наглядное. Такие и появились красные, черные, желтые и другие кольца, контрастные между собой.

Кратко о характеристиках, отраженных в цветомаркировке резисторов

Сегодня их две:

  • номинал – максимально возможная величина сопротивления (в Омах) току при непосредственном использовании собранной схемы;
  • допуск – предельное на практике отклонение от заявленного теоретического значения.

На старом, еще советском электронном компоненте также указывался его вид и серия, опять же, с помощью букв и цифр. Но от этого давно отказались в угоду минимизации. Сейчас, обладая должным опытом, можно буквально за секунду, бросив лишь один наметанный взгляд, определить и силу тока, на которую рассчитан ЭРЕ, и актуальную для него погрешность – просто по кольцам.

Для чего нужна маркировка резисторов, по цветам и в принципе

В общем случае обозначения необходимы, чтобы вы могли сразу понять, какими рабочими параметрами обладает тот или иной электронный элемент, чем отличается от других и тому подобное. Без них была бы невозможной быстрая и безошибочная установка или замена ЭРЭ.

Ну а красные, синие, желтые и другие кольца понадобились просто потому, что они удобны в ситуациях с мелкими деталями. Например, у компонента схемы, выдерживающего мощность в 0,125 Вт, длина в пару миллиметров и диаметральный размер в 1 мм. И как на него наносить цифры и буквы? Это сложно, да и прочитать такой код потом, без использования оптических приспособлений, тоже затруднительно.

Поэтому в свое время свежим решением стала цветовая маркировка сопротивления на корпусе резистора, ведь она:

  • сразу заметная и гораздо более наглядная – что-то спутать практически нереально;
  • легче делается и не стирается со временем, в процессе эксплуатации;
  • проще передает подробную информацию.

Последнее преимущество заслуживает отдельного рассмотрения. Так, точность исполнения ЭРЭ может быть 20%, 10-5% или прецизионной, и это отлично отражено количеством колец: в первом случае их три, во втором – четыре, в третьем – пять или шесть. Хотя этот момент мы подробнее осветим ниже, а пока взглянем на «морально устаревший вариант», он тоже требует определенного внимания.


Цифро-буквенные обозначения

Они задуманы вполне логично: числами записаны номиналы, а литерами – множители. Последние придется запомнить, что не очень удобно. Еще один нюанс в том, что код может идти вообще представительниц алфавита, допустим, «33» – это говорит о стандартном допуске в 20%.

Это справедливо по отношению к МЛТ, то есть к металлопленочным лакированным термоустойчивым электронным элементам – самым ходовым во времена позднего СССР и еще работающим в хорошо сохранившейся ретротехнике.


Примеры расшифровки

  • 3R9J – номинал в 3,9 Ом с погрешностью в 5%, которую задает литера «J». Тогда как «R» дает понять, что множитель равняется единице, и указывает на дробную часть – является местом постановки запятой.
  • 1K0J – здесь уже есть коэффициент в 103, который вводит «К». Умножаем, и получается, что максимально ЭРЭ обеспечивает 1000 Ом или 1 кОм. Ну а допуск, как вы уже поняли, увидев «J», составляет 5%.
  • 215RG – деталь на 215 Ом, о чем свидетельствует разделитель «R», изготовленная с точностью до 2%, судя по «G».
  • M10J – здесь буква «М» определяет коэффициент в 1000000 или в 106, причем расположена она перед числом, то есть является еще и запятой, то есть наш миллион Ом нужно перемножать на 0,1; результат – 100 кОм или 0,1 МОм, хотя такой вариант записи встречается реже.
  • 12K4F – пример того, что маркировка резисторов и расшифровка их обозначений превратится в проблему, если не обращать внимания на нюансы; в данном случае – на расположение «К», ведь это не только показатель 103, но еще и разделитель. Поэтому номинал равняется 12,4 кОм, тогда как погрешность – всего 1%, что нам подсказывает «F».
  • 1Т0М – «Т» здесь свидетельствует о множителе в 1012, то есть о тераОме, который обычно упоминается сокращенно – просто ТОм.
  • 2М2К – здесь допуск уже знакомый нам, 10%, взглянуть нужно в первую очередь на букву «М»; так как она расположена между цифрами, она является не только коэффициентом, но и запятой. Вот и получаем, что 2,2 необходимо умножить на 106, итог – 2,2 МОм.

Принцип понятен, плюс, для облегчения процесса можно вместо английских литер подставлять кириллицу. Тогда останется лишь запомнить, что «E» и «R» равняются единице, а другие вполне соответствуют СИ.

Хотите внедрить «Склад 15»?


Получите всю необходимую информацию у специалиста.

Спасибо!
Спасибо, ваша заявка принята!
Продолжить

Цветовая расшифровка маркировки резисторов

Ее появление серьезнейшим образом упростило нанесение и, главное, прочтение обозначений; со временем она стала стандартом массового производства, так как она удобна при изготовлении крупных партий малых по размеру ЭРЭ. Ее начали использовать и на территории постсоветского пространства, и это решило еще одну проблему – больше не приходится учитывать еще и страну-производителя, и какие-то оригинальные особенности выпуска в том или ином государстве.

В соответствии с ней на электронном компоненте выполняют несколько колец – от трех до шести, в зависимости от допуска, но не считая золотого (или серебряного). Являются температурными коэффициентами и своеобразными ориентирами: деталь необходимо располагать так, чтобы они оказались справа.


Обычно наносится цветовая маркировка резисторов в 4 полосы, реже – в 5-6, так как эти сопротивления изготавливаются с меньшей погрешностью и устанавливаются в особенно ответственных схемах, то есть не так часто. Главное, что каждая линия говорит о чем-то важном:

  • первая, вторая (и третья) определяют номинал, числовое значение которого меняется в зависимости от того, где и какая колористика;
  • четвертая показывает множитель.

После них обычно идет разрыв, т. е. сравнительно широкий промежуток, в конце которого есть еще одно-два кольца – погрешность и уже упомянутый температурный коэффициент (которого может и не быть).

Как не запутаться в порядке и числах? Для этого предусмотрены специальные графические «помощницы».

Маркировка резисторов цветными полосками: таблица универсальных значений

Цвет

Цифра

Черный

0

Коричневый

1

Красный

2

Оранжевый

3

Желтый

4

Зеленый

5

Синий

6

Фиолетовый

7

Серый

8

Белый

9

Серебряный

-1

Золотой

-2

Это база, на основании которой можно быстро вычислять номиналы нужных ЭРЭ. Обратите внимание, она составлена с учетом следующих моментов:

  • Каждому варианту присвоена определенная, не повторяющаяся цифра.
  • Порядок цветов может меняться в зависимости от конкретных габаритов электрического компонента, но колористику всегда не составляет труда записать в виде трехзначного числа. Эта цифра впоследствии используется для составления схемы условной принципиальной.
  • С помощью множителя легко рассчитывается то максимальное значение токовой нагрузки, которую способен выдержать ЭРЭ.
  • Свои поля с отклонениями предусмотрено для всех колец.

Чтобы было понятнее, как разделяются резисторы маркировкой по цветам, таблицу нужно рассмотреть на конкретных примерах.

Допустим, есть деталь с четырьмя полосками – читаем их слева направо:

  1. Первая, коричневая – говорит и о числе, «1», и о коэффициенте, «10».
  2. Вторая, черная – дает нам следующий номер цифры, в данном случае «0», не участвующий в расчетах. Если проводить параллель с советскими стандартами, код был бы 1К0.
  3. Третья, красная – еще один множитель, в нашей ситуации он равняется «100».
  4. Четвертая, серебристая – определяет погрешность, которая здесь составляет 10%.

Получается, что этот ЭРЭ в 1 кОм или 1000 Ом (10 х 100) и с допуском в 10%.

Для закрепления рассмотрим еще одну цветовую маркировку сопротивлений, расшифровка резистора с 6 кольцами выглядит следующим образом:

  1. Первое, красное – говорит, что начальное число – это «2».
  2. Второе, синее – позволяет нам взять следующую цифру, «6».
  3. Третье, фиолетовое – дает «7», в сумме – «267».
  4. Четвертое, зеленое – это уже показатель коэффициента, равного 105, соответственно, расчетный номинал 267 х 105 = 2,67 МОм.
  5. Пятое, коричневое – показывает, что предельное отклонение составляет 1% в обе стороны.
  6. Шестое, золотистое – задает температурный коэффициент на уровне 100 ppm/ 0C.

Тоже ничего трудного, правда? Отсюда делаем логичный вывод: увеличение числа колец почти не усложняет расчеты. Кстати, можно провести и определение номинала резистора по цветовой маркировке онлайн, воспользовавшись специальным калькулятором, но для 6 полосок он подходит далеко не всегда.


Рассматриваемые ЭРЭ бывают как постоянными, так и переменными, и специально для последних введен дополнительный ряд ЕЗ, в котором:

  • литера «Е» присутствует всегда и свидетельствует как раз об особом случае;
  • цифры после нее дают представление о максимальной выдерживаемой нагрузке, и каждая из них отсчитывает десятичный интервал.

Стандартные же компоненты нормированы положениями ГОСТа 2825-67, и, согласно ему, есть следующие нюансы:

  • в Е6 отклонение возможно в обе стороны, вплоть до 20%;
  • допуски в Е12 достигают 10%;
  • предельные показатели в Е24 еще меньше – плюс-минус 5%.

И эта тенденция сохраняется по мере увеличения номера серии: у того же Е96 погрешность уже 1%, а у Е192 – и вовсе 0,5%.

Цветовое обозначение резисторов: сводная таблица

Если взять и сгруппировать все важные показатели, мы получим:

Кольцо

Номинальный ряд (числа)

Множитель

Допуск, %

Темп-й коэф-т,

ppm/ 0C

Норма отказов, %

1

2

3

черное

0

0

0

0 (1)



корич-е

1

1

1

1 (10)

±1

100

1

красное

2

2

2

2 (100)

±2

50

0,1

оранж-е

3

3

3

3 (1000)



15

0,01

желтое

4

4

4

4 (104)



25

0,001

зеленое

5

5

5

5 (105)

±0,5



синее

6

6

6

6 (106)

±0,25

10



фиолет-е

7

7

7

7 (107)

±0,1

5



серое

8

8

8

8 (108)

±0,05



белое

9

9

9

9 (109)



1



серебр-е



-2 (0,01)

±10

или

золот-е



-1 (0,1)

±5



Обратите внимание на колористику: похожих оттенков нет. Это помогает с первого же взгляда, даже бегло, определять параметры того или иного электронного компонента.

Особенности маркировки проволочных резисторов по полоскам

Здесь действуют общие правила нанесения обозначений, но со следующими нюансами:

  • первое кольцо (обычно белое и сравнительно широкое) не учитывается, так как лишь говорит о типе ЭРЭ;
  • последнее – наоборот, важно, так как дает представление о характерных свойствах элемента, допустим, об огнестойкости;
  • десятичный множитель может быть не более чем в четвертой степени.

Соответственно, и расчеты проводятся по несколько другим коэффициентам. Но так как это частные случаи, сталкиваться с ними вам придется сравнительно редко, и, в одной из таких ситуаций, можно не полениться и воспользоваться справочными значениями.


Нестандартная цветовая маркировка импортных резисторов

Некоторые бренды используют свои нормативы, немного отличающиеся от обычных, и с ними считаются, ведь это авторитетные производители. В числе таких компаний:

  • Philips – с помощью колористики она показывает не только ключевые характеристики ЭРЭ, но и технологию его выпуска. Чтобы это подчеркнуть, компания окрашивает еще и сам электронный компонент.
  • Panasonic и CGW также сообщают об особых свойствах выпускаемых элементов кольцами дополнительных оттенков.

Но, естественно, даже лидеры рынка подчиняются общим правилам, чтобы процедуры идентификации показателей и поиск аналогов были максимально простыми.


Маркировка SMD-сопротивлений

Здесь расшифровка резисторов по цвету полосок неактуальна, ведь ЭРЭ данного типа ну очень маленькие по своему размеру, поэтому на их корпусы наносят не линии, а последовательность из 3-4 цифр, в которой первая-вторая говорят о максимально выдерживаемой нагрузке, а третья-четвертая являются множителем.

Также выпускаются компоненты вообще без каких-либо знаков – они с 0 Ом и рассчитаны только на то, чтобы заполнять на плате пустое место.


Числовых комбинаций в результате получается много, так как номенклатура выпускаемых ЭРЭ широкая, и запомнить, о чем свидетельствует каждая из них, нереально. Хорошо, что есть справочная информация, с которой всегда можно свериться.

Таблица SMD-кодов и их значений

Раз определить номинал резистора по цветной маркировке не получится, просто найдите увиденную на корпусе отметку и посмотрите, о чем она говорит.

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

R10

0,1

R11

0,11

R12

0,12

R13

0,13

R15

0,15

R16

0,16

R18

0,18

R20

0,2

R22

0,22

R24

0,24

R27

0,27

R30

0,3

R33

0,33

R36

0,36

R39

0,39

R43

0,43

R47

0,47

R51

0,51

R56

0,56

R62

0,62

R68

0,68

R75

0,75

R82

0,82

R91

0,91

1R0

1

1R1

1,1

1R2

1,2

1R3

1,3

1R5

1,5

1R6

1,6

1R8

1,8

2R0

2

2R2

2,2

2R4

2,4

2R7

2,7

3R0

3

3R3

3,3

3R6

3,6

3R9

3,9

4R3

4,3

4R7

4,7

5R1

5,1

5R6

5,6

6R2

6,2

6R8

6,8

7R5

7,5

8R2

8,2

9R1

9,1

100

10

110

11

120

12

130

13

150

15

160

16

180

18

200

20

220

22

240

24

270

27

300

30

330

33

360

36

390

39

430

43

470

47

510

51

560

56

620

62

680

68

750

75

820

82

910

91

101

100

111

110

121

120

131

130

151

150

161

160

181

180

201

200

241

240

271

270

301

300

331

330

361

360

391

390

431

430

471

470

511

510

561

560

621

620

681

680

751

750

821

820

911

910

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

102

1

112

1,1

122

1,2

132

1,3

152

1,5

162

1,6

182

1,8

202

2

222

2,2

242

2,4

272

2,7

302

3

332

3,3

362

3,6

392

3,9

432

4,3

472

4,7

512

5,1

562

5,6

622

6,2

682

6,8

752

7,5

822

8,2

912

9,1

103

10

113

11

123

12

133

13

153

15

163

16

183

18

203

20

223

22

243

24

273

27

303

30

333

33

363

36

393

39

433

43

473

47

513

51

563

56

623

62

683

68

753

75

823

82

913

91

104

100

114

110

124

120

134

130

154

150

164

160

184

180

204

200

224

220

244

240

274

270

304

300

334

330

364

360

394

390

434

430

474

470

514

510

564

560

624

620

684

680

754

750

824

820

914

910



SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

105

1

115

1,1

125

1,2

135

1,3

155

1,5

165

1,6

185

1,8

205

2

225

2,2

245

2,4

275

2,7

305

3

335

3,3

365

3,6

395

3,9

435

4,3

475

4,7

515

5,1

565

5,6

625

6,2

685

6,8

755

7,5

815

8,2

915

9,1


Для SMD со средним допуском

Даже несмотря не отсутствие обозначения сопротивления резисторов цветными полосками, цифровой код достаточно информативен. Погрешность по умолчанию составляет 5-10%, при этом в первых двух-трех цифрах зашифрован номинал, а в последующих – множитель. В итоге чтение кода в чем-то похоже на случаи с советскими ЭРЭ:

  • если «0» в четвертом знаке – умножаете на 1, то есть 480 = 48 Ом;
  • если там «3» – на 103, то есть на 1000, так, 313 = 31 кОм;
  • если «5» – на 105, и 2115 = 21,1 МОм.

В ситуациях с низкоомными элементами не используют точку – вместо нее наносят литеру «R» или, реже, «К», говорящую о коэффициенте в 1000. Значит:

  • 4К7 – это 4,7 х 1000 = 4700 Ом,
  • К47 – это 0,47 х 1000 = 470 Ом.

Запомнить легко, так как «К» – первая буква в слове «кило», соответствие всегда прослеживается.


Обозначение SMD-сопротивлений по EIA-96

Кодовая маркировка полосатых резисторов особенно актуальна в случае с особо точными ЭРЭ, ведь у них миниатюрные габариты. Данный стандарт использует всего 3 цифры, и первая их пара – это максимум, который может выдержать компонент, а третья представляет собой множитель.


Таблица с шифром номиналов по EIA-96

Код

Число

Код

Число

Код

Число

Код

Число

Код

Число

01

100

02

102

03

105

04

107

05

110

06

113

07

115

08

118

09

121

10

124

11

127

12

130

13

133

14

137

15

140

16

143

17

147

18

150

19

154

20

158

21

162

22

165

23

169

24

174

25

178

26

182

27

187

28

191

29

196

30

200

31

205

32

210

33

215

34

221

35

226

36

232

37

237

38

243

39

249

40

255

41

261

42

267

43

274

44

280

45

287

46

294

47

301

48

309

49

316

50

324

51

332

52

340

53

348

54

357

55

365

56

374

57

383

58

392

59

402

60

412

61

422

62

432

63

442

64

453

65

464

66

475

67

487

68

499

69

511

70

523

71

536

72

549

73

562

74

576

75

590

76

604

77

619

78

634

79

649

80

665

81

681

82

698

83

715

84

732

85

750

86

768

87

787

88

806

89

825

90

845

91

866

92

887

93

909

94

931

95

953

96

976



Как и в случае с цветовой маркировкой предохранительных резисторов, таблица – это еще не все. Стандарт EIA-96 и множитель – буква:

Z = 0,001

R или Y = 0,01

S или X = 0,1

А = 1

H или B = 10

C = 100

D = 103

E = 104

F = 105

Наиболее популярные интернет-калькуляторы

Это сервисы, позволяющие рассчитать необходимые параметры; мы выделили два лучших:

https://www.chipdip.ru/calc/resistor

Ориентирован на ЭРЭ с 4-5 кольцами. Комфортабелен в пользовании: достаточно выбрать, какой должны быть линии, и система автоматически выдаст нужные вам показатели, вплоть до точности исполнения и мощности. И даже посоветует подходящую серию.

Хотите внедрить «Магазин 15»?


Получите всю необходимую информацию у специалиста.

Спасибо!
Спасибо, ваша заявка принята.
Продолжить

Еще одно его преимущество – наглядность: вы можете сравнить получающийся в меню компонент с тем, который есть у вас фактически.

Тоже достаточно удобный калькулятор маркировки сопротивлений по цветам полосками: таблица онлайн содержит все необходимые поля – нужно лишь сделать правильный выбор из выпадающих списков. Хорош тем, что содержит подсказки по каждой линии – ошибиться и что-то напутать сложно.

https://www.qrz.ru/shareware/contribute/decoder.shtml

Также там есть полезная дополнительная информация: не только по правильному переводу множителей и заполнению, но и в целом о габаритах, расположении колец. Есть даже советы о том, что за браузер использовать.

Заключение

Тема достаточно обширная, но разобраться в ней стоит. Немного практики, и вы научитесь «читать» колористику – она станет для вас открытой книгой. Для упрощения перевода, умножения и других операций можно купить ПО для работы с маркировкой, в том числе цветовой для резисторов в 5 полос, его вы найдете в каталоге «Клеверенс».


Количество показов: 316

Номинал резистора по цифрам

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

38 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Продолжаем изучать основы электроники и сегодня наш разговор будем посвящен одному компоненту, без которого невозможно представить ни одну электрическую цепь, а именно резистору 🙂

Резистор.

Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжения и наоборот, ведь как мы помним из закона Ома, напряжение и сила тока связаны друг с другом как раз через величину сопротивления:

Резисторы являются одними из самых широко используемых компонентов – редко можно встретить схему, в которой бы не было ни одного резистора 😉 Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).

Обозначение резисторов на схеме.

Давайте рассмотрим обозначение резисторов на схемах. Существуют два возможных варианта:

Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания. Тут возникает вполне закономерный вопрос – а что это за параметр такой – номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться мощность, что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность – это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке 🙂 Итак, вернемся к обозначению резисторов:

Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности, тут даже особо нечего дополнительно комментировать =)

Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды – сопротивление резистора равно 68 Омам. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение “1.5 К”:

С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим моментом 😉

Цветовая маркировка резисторов.

Большинство резисторов имеют цветовую маркировку, такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если полосок всего 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос, для определения величины сопротивления. Если всего на резисторе 4 полосы, то 4 будет указывать на точность резистора. Если полос всего пять, то ситуация несколько меняется – первые три полосы означают три цифры сопротивления резистора, четвертая – множитель, пятая – точность. Соответствие цифр цветам приведено в таблице:

Тут есть еще один немаловажный момент – а какую именно полосу считать первой? 🙂 Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:

Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса – множитель – в данном случае он равен . И, наконец, пятая полоса – погрешность – 10 %. В итоге мы получаем резистор 510 КОм, 10 %.

В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке, которых сейчас полно в интернете. Там нужно будет только выбрать цвета, которые нанесены на резистор и сервис сам выдаст величину сопротивления и точность.

Итак, с цветовой маркировкой резисторов мы разобрались, переходим к следующему вопросу 🙂

Кодовая маркировка резисторов.

Помимо цветовой маркировки используется так называемая кодовая – для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:

Для букв, обозначающих множитель возможны такие варианты:

Давайте для наглядности рассмотрим несколько примеров:

С этим типом маркировки мы разобрались, давайте теперь изучим всевозможные способы маркировки SMD резисторов.

Маркировка SMD резисторов.

Для SMD резисторов также существуют разные варианты обозначения номиналов. Итак, давайте разбираться:

  • Маркировка тремя цифрами – в данном случае первые две цифры – это величина сопротивления в Омах, а третья цифра – множитель. То есть величину в Омах нужно умножить на десять в соответствующей множителю степени.
  • Маркировка четырьмя цифрами. Тут все похоже на предыдущий вариант, вот только для обозначения номинала сопротивления в Омах используются первые три цифры, а не две. Четвертая цифра – множитель.
  • Маркировка двумя цифрами и символом. В данном случае две цифры определяют сопротивление резистора, но не напрямую, а через специальный код. Ниже я приведу таблицу всех возможных кодов. Если на резисторе указан код “02”, то из таблицы мы получаем значение 102 Ома. Но и это не является финальным значением сопротивления 🙂 Нужно еще учесть третий символ, который является множителем. Для этого символа возможны такие варианты: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ;

Таблица соответствия кодов величине сопротивления:

Клик левой кнопкой мыши – для увеличения.

В первых двух вариантах маркировки возможно также использование латинской буквы “R” – она ставится для обозначения положения десятичной запятой.

По традиции рассмотрим пару примеров:

Номиналы резисторов.

Сопротивления резисторов не являются произвольными числами. Существуют специальные ряды номиналов, которые представляют из себя значения от 0 до 10. Так вот номиналы резисторов (значения сопротивления) могут иметь величины, которые определяются как значение из соответствующего ряда, умноженное на 10 в целой степени. Рассмотрим основные ряды – E3, E6, E12 и E24:

Цифра в названии ряда означает количество чисел ряда номиналов в диапазоне от 0 до 10. В ряде E3 – три числа – 1.0, 2.2, 4.7, аналогично, и в других рядах. Таким образом, если резистор из ряда E3, то его номинал (сопротивление) может быть равно 1 Ом, 2.2 Ом, 4.7 Ом, 10 Ом, 22 Ом, 47 Ом…..1 КОм……22 КОм и т. д.Также существуют номинальные ряды Е48, Е96, Е192 – их отличие от рассмотренного нами ряда состоит лишь в том, что допустимых значений еще больше 🙂

На этом мы заканчиваем нашу статью, мы рассмотрели основные моменты, которые будут важны при работе с резисторами, а в одной из следующих статей мы продолжим разговор о резисторах и на очереди будут переменные резисторы, так что следите за обновлениями и заходите на наш сайт!

Все SMD резисторы для поверхностного монтажа обычно маркируются. Кроме сопротивлений в 0402-ом корпусе, т.к они не имеют маркировки в связи с их миниатюрными размерами. Резисторы других типоразмеров маркируются двумя основными методами. Если у чип резисторов допуск сопротивления 2%, 5% или 10%, то их маркировка состоит из 3-х цифр: две первые обозначают мантиссу, а третья является степенью для десятичного основания, т.е, получается значение сопротивления резистора в Омах. Например, код сопротивления 106 – первые две цифры 10 – это мантисса, 6 – степень, в итоге получаем 10х10 6 , то есть 10 Мом.

Иногда к цифровой маркировке прибавляется латинская буква R – она является дополнительным множителем и обозначает десятичную точку. SMD резисторы типоразмера 0805 и более, имеют точность 1% и обозначаются кодом из четырех цифр: первые три – мантисса, а последняя – степень для десятичного основания. К данной маркировке также может прибавляться латинский символ R. Например, код сопротивления 3303 – 330 – это мантисса, 3 – степень, в итоге получаем 330х10 3 , т.е 33 кОм. Кодовая маркировка SMD сопротивлений с допуском в 1% и типоразмером 0603 обозначается всего двумя цифрами и буквой с помощью таблицы.

Цифры обозначают код, по которому из нее выбирается значение мантиссы, а буква – множитель с десятичным основанием. Например, код 14R – первые две цифры 14 – это код. По таблице для кода 14 значение мантиссы 137, R – степень равная 10 -1 , в итоге получаем 137х10 -1 , то есть 13,7 Ом. Резисторы с нулевым сопротивлением (перемычки), маркируются просто цифрой 0.

Маркировка SMD резисторов – корпуса

Справочник по кодовой маркировке smd резисторов фирмы Philips

Фирма Philips кодирует номинал smd резисторов следующим образом первые две или три цифры указывают номинал в омах, а последние – количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде трех или четырех символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе. Буква R выполняет роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero – Ohm).

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для определения номинала резистора в Омах.

При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×103 Ом = 51 КОм. Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×101 Ом = 7.5 КОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах.

Например, маркировка 10C означает, что резистор имеет номинал 124×102 Ом = 12.4 КОм.

Справочник по маркировке SMD резисторов BOURNS

Smd резисторы bourns кодируются по трем стандартам:

Первые две цифры указывают значения в омах, последняя – количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206

Первые три цифры указывают значения в омах, последняя – количество нулей. Распространяется на резисторы из ряда Е96, допуском 1%, типоразмерами 0805 и 1206.

Первые два символа – цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы, последний символ – буква, указывающая значение множителя:S = 0.01; R = 0.1; А = 1; В = 10; С = 100; D = 1000; Е = 10000;F = 100000. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603

Многие компании выпускают в роли плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и резисторы с «нулевым» сопротивлением. Они изготавливаются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в типовом корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких компонентов лежат в диапазоне единиц или десятков миллиом (

0.005. 0.05 Ом). В цилиндрических корпусах маркировку наносят черным кольцом посередине, в SMD корпусах для поверхностного монтажа (0603, 0805, 1206. ) маркировки либо нет, либо наносится цифры «000» (иногда просто «0»).

Подборка справочников по SMD компонентам

SMD – Абривиатура из английского языка, от Surface Mounted Device – Устройство монтируемое на поверхность, т.е на печатную плату, а именно на специальные контактные площадки расположенные на ее поверхности.

Были схемы на дискретных электронных элементах – резисторах, транзисторах, конденсаторах, диодах, индуктивностях, и они при работе нагревались. И их еще приходилось охлаждать – целая система вентиляции и охлаждения строилась. Нигде не было кондиционеров, люди жару терпели, а все машинные залы продувались и охлаждались централизованно и непрерывно, днями и ночами. И расход энергии шел на мегаватты. Блок питания компьютера занимал отдельный шкаф. 380 вольт, три фазы, подводка снизу, из-под фальшпола. Другой шкаф занимал процессор. Еще один – оперативная память на магнитных сердечниках. А все вместе занимало зал площадью около 100 квадратных метров. И машина имела оперативную память, страшно сказать, 512 КБ.

А надо было делать компьютеры все мощнее и мощнее.

Потом изобрели БИС – большие интегральные схемы. Это когда вся схема прорисована в одной твердотельной форме. Многослойный параллелепипед, в котором слои микроскопической толщины содержат нариcованные, напыленные или наплавленные в вакууме те же самые электронные элементы, только микроскопические, и «раздавленные» в плоскость. Обычно целая БИС герметизируется в одном корпусе, и тогда уж ничего не боится – железяка железякой, хоть молотком бей (шутка).

Только БИС (или СБИС – сверхбольшие интегральные схемы) содержат функциональные блоки или отдельные электронные устройства – процессоры, регистры, блоки полупроводниковой памяти, контроллеры, операционные усилители. И стоит задача их собрать уже в конкретное изделие: мобильный телефон, флешку, компьютер, навигатор и пр. Но они же такие маленькие, эти БОЛЬШИЕ интегральные схемы, как их собрать?

И тогда придумали технологию поверхностного монтажа.

Метод сборки комплексных электронных схем SMT/ТМП

Собирать на плату вперемешку микросхемы, БИСы, сопротивления, конденсаторы по старинке очень скоро стало неудобно и нетехнологично. И монтаж по традиционной «сквозной» технологии стал громоздким и трудно автоматизируемым, и результаты получались не в согласии с реалиями времени. Миниатюрные гаджеты требуют и миниатюрных, и, самое главное, удобных в компоновке плат. Промышленность уже может выпускать сопротивления, транзисторы и пр. совсем маленькими и совсем плоскими. Дело оставалось за малым – сделать плоскими, прижатыми к поверхность их контакты. И разработать технологию трассировки и изготовления плат как основы для поверхностного монтажа, а также методы пайки элементов к поверхности. Кроме прочих плюсов, пайку научились делать целиком – всю плату сразу, что ускоряет работу и дает однородность ее качества. Этот метод получил название «т ехнология м онтажа на п оверхность (ТМП)», или surface mount technology (SMT). Так как монтируемые элементы стали уж совсем плоскими, в обиходе они получили название «чипы», или «чип-компоненты» (или еще SMD – surface mounted device, например, SMD-резисторы).

Шаги изготовления платы по ТМП

Изготовление ТМП-платы затрагивает как процесс ее проектирования, изготовления, подбор определенных материалов, так и специфические технические средства для припаивания чипов на плату.

  1. Проектирование и изготовление платы – основа для монтажа. Вместо отверстий для сквозного монтажа делаются контактные площадки для припаивания плоских контактов элементов.
  2. Нанесение паяльной пасты на площадки. Это можно делать шприцем вручную или с помощью трафаретной печати при массовом изготовлении.
  3. Точная установка компонентов на плату поверх нанесенной паяльной пасты.
  4. Помещение платы со всеми компонентами в печь для пайки. Паста оплавляется и очень компактно (благодаря присадкам, увеличивающим поверхностное натяжение припоя) припаивает контакты с одинаковым качеством по всей поверхности платы. Однако критичны требования как ко времени операции, температуре, так и к точности химического состава материалов.
  5. Окончательная обработка: остывание, мойка, нанесение защитного слоя.

Различаются варианты технологии для серийного и для ручного производства. Массовое производство при условии широкой автоматизации и последующем контроле качества дает и гарантировано высокие результаты.

Однако SMT-технология может вполне уживаться и с традиционным монтажом на одной плате. В этом случае как раз и может быть востребован монтаж SMT вручную.

Резисторы SMD

Резистор – самый распространенный компонент электронных схем. Существует даже специально разработанная схемотехника, которая строится только из транзисторов и резисторов (T-R-логика). Это значит, без остальных элементов построить процессор можно, а вот без этих двух – никак. (Пардон, есть еще ТТ-логика, где вообще одни транзисторы, но некоторым из них приходится играть роль резисторов). Это в производстве больших интегральных схем доходят до таких крайностей, а для поверхностного монтажа все-таки выпускается весь набор необходимых элементов.

Для столь компактной сборки они должны обладать строго определенными размерами. Каждый SMD-прибор – это маленький параллелепипед с выступающими из него контактами – ножками, или пластинками, или металлическими наконечниками с двух сторон. Важно то, что контакты на монтажной стороне должны лежать строго в плоскости, и на этой плоскости иметь необходимую для пайки площадь – тоже прямоугольную.

Размеры резистора: l – длина, w – ширина, h – высота. За типоразмеры берутся важные для монтажа длина и ширина.

Они могут быть кодированы в одной из двух систем: дюймовой (JEDEC) или метрической (мм). Коэффициент пересчета из одной системы в другую – это длина дюйма с мм = 2,54.

Типоразмеры кодируются четырехзначным цифровым кодом, где первые две цифры – длина, вторые – ширина девайса. Причем размеры берутся или в сотых долях дюйма, или в десятых долях миллиметра, в зависимости от стандарта.

А код 1608 в метрической системе означает 1,6 мм длины и 0,8 мм ширины. Применив коэффициент пересчета, легко убедиться, что это один и тот же типоразмер. Однако существуют и другие измерения, которые определяются типоразмером.

Маркировка чип-резисторов, номиналы

Ввиду малой площади прибора для нанесения обычного для резисторов номинала пришлось изобретать специальную маркировку. Их бывает две чисто цифровые – трехцифровая и четырехцифровая) и две буквенно-цифровых (EIA-96), в которой две цифры и буква и кодировка для значений сопротивления меньше 0, в которой используется буква R для указания положения десятичной точки.

И есть еще одна особая маркировка. «Резистор» без всякого сопротивления, то есть просто перемычка из металла, имеет маркировку 0, или 000.

Цифровые маркировки

Цифровые маркировки содержат показатель (N) множителя (10 N) в качестве последней цифры, остальные две или три – мантисса сопротивления.

Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов.

Основой производства современных средств радиоэлектронной и вычислительной техники является технология поверхностного монтажа или SMT-технология (SMT – Surface Mount Technology). Эту технологию отличает высокая автоматизация монтажа печатных плат. Специально для SMT технологии были разработаны серии миниатюрных безвыводных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами или чип-компонентами. Размеры чип-компонентов стандартизованы во всем мире, как и способы их маркировки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЧИП-РЕЗИСТОРОВ
На рис.1 представлен внешний вид чип-резисторов, а в таблицах 1,2 приведены их геометрические размеры и основные технические данные.
Типоразмеры SMD резисторов обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов некоторых зарубежных производителей приведены в табл.3. В нашей стране чип-резисторы также производятся (серия Р1-12).

МАРКИРОВКА ЧИП-РЕЗИСТОРОВ
Для маркировки чип-резисторов применяется несколько способов.
Способ маркировки зависит от типоразмера резистора и допуска.

Резисторы типоразмера 0402 не маркируются.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя – показатель степени по основанию 10 для определения множителя.

При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 563 означает, что резистор имеет номинал 56х103 Ом = 56 кОм.

Обозначение 220 означает, что номинал резистора равен 22 Ома.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х10 Ом = 7,5 кОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (таблица 4) двумя цифрами и одной буквой.

Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.
Литература — Журнал «Ремонт электронной техники» 2 1999.

Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой, может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты , чем их проволочные аналоги. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств. В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа .

Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.

Маркировка

Размеры и форма SMD резисторов регламентируются нормативным документом. (JEDEC), где приводятся рекомендуемые типоразмеры. Обычно на корпусе наносятся данные о габаритах элемента. К примеру, цифровой код 0804 предполагает длину, равную 0,080 дюймам, ширину — 0,040 дюйма.

Если перевести такую кодировку в систему СИ, то этот компонент будет обозначаться как 2010. Из этой надписи видно, что длина составляет 2,0 мм, а ширина 1,0 мм. (1 дюйм равен 2,54 мм)

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили все чипы по способу маркировки на три типа:

  • из трёх цифр;
  • из четырёх цифр;
  • из двух цифр и буквы;

Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами . Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква R Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Существуют номиналы повышенной точности (так называемые прецизионные)

Пример подбора нужного резистора: если указана цифра 232 то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора .

Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

Расшифровка обозначений чипов — специфичное занятие. Вычислить необходимую величину возможно используя старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и кто это можно выполнить при помощи различных сайтов.

Онлайн-калькулятор

Калькулятор smd резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчётов. Используя специальные программы можно найти информацию совершенно бесплатно.

Пример определения сопротивлений

240 = 24 х 100 равняется 24 Ом

273 = 27 х 103 равняется 27 кОм

Резисторы типоразмера 0603 точностью 1% маркируются кодом из двух цифр и одной латинской буквы, где цифры обозначают порядковый номер номинала в ряду е96, а буква множитель: A=x10, B=x100 и т.д., X=x1, Y=x0.1, Z=x0.01

Реверсивный калькулятор кодов

Калькулятор может работать со всеми кодами маркировки smd: из 3-х цифр, из 4-х цифр, или с кодом EIA-96. Для получения нужной величины сопротивления, нужно вписать код в центре рисунка резистора, и нажать на стрелку вниз. В текстовом поле появится искомое значение. В обратном направлении также можно определиться с необходимым типом. Выбрать тип кодировки (поставить точку в нужном поле напротив кода), затем, чтобы получить код сопротивления, написать в поле сопротивление, которое имеет резистор. (10 кОм). SMD калькулятор выдаст нужный код после нажатия стрелки вверх. Он появится в центре рисунка.

Номиналы стандартных резисторов

— RF Cafe

«Исследователи из Hewlett Packard Labs, где создан первый практический мемристор, изобретена новая вариация на устройство — а мемристорный лазер … «

Резисторы являются одним из четырех основных типов пассивных электронных компонентов; другой три индуктора, конденсатор, а мемристор. Базовая единица сопротивления — ом (Ом).

Значения стандартного базового резистора приведены в следующих таблицах для большинства часто используемые допуски (1%, 2%, 5%, 10%), а также с типично доступными диапазонами сопротивления. Чтобы определить значения, отличные от базовых, умножьте базовое значение на 1, 10, 100, 1k или 10k.

Стандартные номиналы резисторов рассчитаны используя простую формулу, приведенную ниже. Округлите результаты до нужного числа значащие цифры (три для 1% и 2%, два для 5% и 10%).Как показано на диаграмме справа (создан в Excel), нанесение значений на логарифмический масштаб дает прямую линию из-за экспоненты в уравнении.

Пример: Расчеты показывают необходимость в резисторе 355 кОм. и допуск 1%. Посмотрите в таблице 1% и выберите значение 35,7 (ближайшее доступное стандартное значение). Умножить на 10000 для преобразования в 357 кОм.

10.0 10,2 10,5 10,7 11,0 11,3 11,5 11,8 12,1 12,4 12,7 13,0
13,3 13,7 14,0 14,3 14,7 15,0 15,4 15,8 16,2 16.5 16,9 17,4
17,8 18,2 18,7 19,1 19,6 20,0 20,5 21,0 21,5 22,1 22,6 23,2
23,7 24,3 24,9 25,5 26,1 26.7 27,4 28,0 28,7 29,4 30,1 30,9
31,6 32,4 33,2 34,0 34,8 35,7 36,5 37,4 38,3 39,2 40,2 41,2
42,2 43.2 44,2 45,3 46,4 47,5 48,7 49,9 51,1 52,3 53,6 54,9
56,2 57,6 59,0 60,4 61,9 63,4 64,9 66,5 68,1 69,8 71.5 73,2
75,0 76,8 78,7 80,6 82,5 84,5 86,6 88,7 90,9 93,1 95,3 97,6

10,0 10,5 11,0 11,5 12.1 12,7 13,3 14,0 14,7 15,4 16,2 16,9
17,8 18,7 19,6 20,5 21,5 22,6 23,7 24,9 26,1 27,4 28,7 30,1
31.6 33,2 34,8 36,5 38,3 40,2 42,2 44,2 46,4 48,7 51,1 53,6
56,2 59,0 61,9 64,9 68,1 71,5 75,0 78,7 82,5 86.6 90,9 95,3

10 11 12 13 15 16 18 20 22 24 27 30
33 36 39 43 47 51 56 62 68 75 82 91

10 12 15 18 22 27 33 39 47 56 68 82

Как рассчитать и понять номиналы резисторов — Kitronik Ltd

Резисторы

Резистор — это устройство, которое препятствует прохождению электрического тока.Чем больше номинал резистора, тем сильнее он противодействует току. Величина резистора выражается в омах и часто называется его «сопротивлением».

Определение номиналов резисторов

Цвет полосы 1-я полоса 2-й диапазон Множитель x Допуск
Серебро ÷ 100 10%
Золото ÷ 10 5%
Черный 0 0 1
Коричневый 1 1 10 1%
Красный 2 2 100 2%
Оранжевый 3 3 1000
Желтый 4 4 10 000
Зеленый 5 5 100 000
Синий 6 6 1 000 000
фиолетовый 7 7
Серый 8 8
Белый 9 9

Пример: Полоса 1 = Красный, Полоса 2 = Фиолетовый, Полоса 3 = Оранжевый, Полоса 4 = Золото
Значение этого резистора будет:
2 (Красный) 7 (Фиолетовый) x1000 (Оранжевый)
= 27 x 1000
= 27000 с допуском 5% (золото)
= 27 кОм

Слишком много нулей?
Можно использовать
кОм и мегаом:
1000 Ом = 1 кОм
1000 кОм = 1 МОм


Задача идентификации резистора

Рассчитайте номиналы резисторов, указанные в полосах, показанных ниже.Диапазон допуска игнорируется.
1-я полоса 2-й диапазон Множитель x Значение
Коричневый Черный желтый
Зеленый Синий коричневый
Коричневый Серый желтый
Оранжевый Белый Черный

Расчет маркировки резисторов

Рассчитайте, какими будут цветовые полосы для следующих номиналов резисторов.
Значение 1-я полоса 2-й диапазон Множитель x
180 Ом
3900 Ом
47000 Ом (47 кОм)
1000000 Ом (1 МОм)

Что означает терпимость?

У резисторов всегда есть допуск, но что это значит? Это относится к точности, с которой он был изготовлен.Например, если вы должны были измерить сопротивление резистора с золотым допуском, вы можете гарантировать, что измеренное значение будет в пределах 5% от заявленного значения. Допуски важны, если точность номинала резисторов критична для рабочих характеристик конструкции.

Предпочтительные значения

Для резисторов существует ряд различных диапазонов значений. Два самых популярных — E12 и E24. Они учитывают производственный допуск и выбираются таким образом, чтобы было минимальное перекрытие между верхним возможным значением первого значения в серии и наименьшим возможным значением следующего.Следовательно, в диапазоне допуска 10% меньше значений.
Допуск сопротивления E-12 (± 10%)
10 12 15 18 22 27 33 39 47 56 68 82
Допуск сопротивления E-24 (± 5%)
10 11 12 13 15 16 18 20 22 24 27 30
33 36 39 43 47 51 56 62 68 75 82 91

ответов

Обозначение резистора

1-я полоса 2-й диапазон Множитель x Значение
Коричневый Черный желтый 100000 Ом
Зеленый Синий коричневый 560 Ом
Коричневый Серый желтый 180000 Ом
Оранжевый Белый Черный 39 Ом

Маркировка резисторов

Значение 1-я полоса 2-й диапазон Множитель x
180 Ом коричневый Серый коричневый
3900 Ом Оранжевый Белый Красный
47000 Ом (47 кОм) желтый фиолетовый Оранжевый
1000000 Ом (1 МОм) коричневый Черный зеленый
Загрузите версию этой страницы в формате pdf. Узнать больше об авторе подробнее »Если вы нашли эту статью полезной и хотели бы получать от нас обновления продуктов и бесплатные электронные ресурсы, зарегистрируйтесь здесь.Мы также ненавидим спам и обещаем никогда не продавать и не сообщать свой адрес электронной почты, и вы можете отказаться от подписки в любое время.

© Kitronik Ltd — Вы можете распечатать эту страницу и ссылку на нее, но не должны копировать страницу или ее часть без предварительного письменного согласия Kitronik.

Пассивные компоненты, 5 x 4,7 кОм, 1 Вт, металлопленочный резистор, 4,7 кОм, 1 Вт для бизнеса и промышленности jdrealty.com.au

Металлопленочный резистор 5 X 4,7 кОм 1 Вт 4,7 кОм 1 Вт

Металлопленочный резистор

5 X 4,7 кОм 1 Вт 4.7 кОм 1 Вт 7111863542620. Найдите много отличных новых и подержанных опций и получите лучшие предложения на металлопленочный резистор 5 x 4,7 кОм 1 Вт 4,7 кОм 1 Вт по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое : Рабочая температура: : -55 ~ + 155 ° C , Размеры Длина / Диаметр: : 9×3,2 мм : Допуск: : 5% , Тип: Металлооксидная пленка-серия MOF : MPN: : MOF0932JAFT4701 , Диэлектрическая стойкость Напряжение: 350 В : Номинальная мощность: : 1 Вт , EAN: : 7111863542620 : Торговая марка: : Viking Tech Corp. , Макс. Рабочее напряжение: 250 В : Сопротивление: 4.7 кОм , Макс. Напряжение перегрузки: 400 В : Маркировка: 4 цветных полосы , PPM / ° C: : ± 200 : UPC: : 7111863542620 ,


Металлопленочный резистор 5 X 4,7 кОм 1 Вт 4,7 кОм 1 Вт

Материал отводит пот и очень быстро сохнет. Купите женские кроссовки PUMA Ignite Flash Evoknit и другие кроссовки для бега по дорогам в. SQUARE D DU321RB 30 A, 240 В перем. тока 3PST обеспечивает красивую отделку, защищенную от выцветания и сколов. Роскошная легкая ткань с шелковистой текстурой. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата.685 5 * 11 * 3 5x11x3 мм Открытые металлические шарикоподшипники 10 шт. Пожалуйста, приобретайте их на один размер больше, чем обычно. Легкий дошкольный рюкзак для детского сада или начальной школы (Baby Unicorn) и другие детские рюкзаки по адресу. 12x алмазных полировальных подушек Wet Dry 4 дюйма Набор для гранитного бетонного мрамора, один действительно «ушел, но не забыт» Можно выгравировать, мы можем изготовить украшение любого размера на заказ, 12 GREENFIELD # 16 Wire Jobber Length HSS Спиральные сверла с разделением на 135 градусов. Мы являемся производителем и экспортером полудрагоценных и драгоценных камней, СООБЩИТЕ мне НОМЕР ЦВЕТА, который вы хотите для следующего: подлинный DONALDSON TORIT P032358-016-340 CP ULTRA-WEB POWERCORE FILTER PACK, — Ответьте на вопросы о будущей маме. чтобы увидеть, кто знает ее лучше всего.5 дюймов (21 см) в длину и примерно 4 дюйма (10 см) в диаметре, большая гибридная сварочная куртка FRB9-30C / BS Black Stallion Royal Blue 9 унций FR, ОБРАТИТЕ ВНИМАНИЕ: ДАННЫЙ ПРЕДМЕТ ПРЕДНАЗНАЧЕН В ЭКСПЛУАТАЦИИ. Персонализированные запонки с деревянным кругом. Новый модуль WS2812 RGB 5050 LED Breakout для arduino GM, ребристый вырез для удобства одевания и раздевания. Эти тапочки не скользят, они покрыты латексом, Тестовый зажим SOIC8 SOP8 для EEPROM 93/25 / 24Cx, внутрисхемное программирование, 2 адаптера, доступны разные цвета, с зеркалом заднего вида мотоцикла.1 шт. TPS51125RGERG4 QFN24 IC Chip, 4 средних и 1 левый колышки (6 рядов), 5 сменных линз: Велосипедные очки с линзами разного цвета подходят для различных сред. 10 шт. Новый полимерный предохранитель JINKE PPTC PTC DIP, 30 В, 0,75 А, 750 мА, JK30-075. Защитный кожух для рук для максимальной защиты, который дает рыболовам возможность уверенно ловить рыбу практически в любых условиях и при любой технике, HOMCOM 76 «6-ти шинный деревянный книжный шкаф S-образный дисплей для хранения Современная книжная полка Открытая концепция Гостиная Мебель для домашнего офиса: Дом и кухня.

Smg resistor mod

Трендовые политические истории и последние новости, касающиеся американской политики и президента Дональда Трампа

Что из следующего требует atp

«Подземные проблемы» Убежище 3 — одно из хранилищ, построенных корпорацией Vault-Tec в Мохаве Пустошь. Он был построен в юго-западной части Лас-Вегаса, на окраине промышленного сектора города. За исключением некоторого затопления нижних уровней, хранилище все еще находится в рабочем состоянии в 2281 году.Он занят Извергами, которые убили всех оригиналов хранилища … Проверьте свою карту, чтобы увидеть, где находится Огненный Солдат, если вы установили компьютерный мод, иначе вам придется подмести место или позвонить в Cadillac. Если у вас нет шоковой бомбы, она есть в убежище сопротивления. Если у вас нет мода, идите на восток ко входу в Зону B. Если Огненного Солдата нет, идите на восток ко входу в Зону А. «Подземные проблемы» Убежище 3 — одно из хранилищ, построенных корпорацией Vault-Tec в Пустоши Мохаве.Он был построен в юго-западной части Лас-Вегаса, на окраине промышленного сектора города. За исключением некоторого затопления нижних уровней, хранилище все еще находится в рабочем состоянии в 2281 году. Оно занято Извергами, которые уничтожили все оригинальные …

Наборы резисторов SMD / SMT

доступны в Mouser Electronics. Mouser предлагает инвентарь, цены и спецификации для комплектов резисторов SMD / SMT. 28 марта 2010 г. · Смещение легко проверить или изменить, используя двойные потенциометры смещения и контрольную точку катодного резистора на 1 Ом.И силовые трубки, и V1 прикреплены к стальному шасси. Я заменил лежавшие там EH6V6gt, но звук был очень похож на те совтекс из черного стекла, которые приехали с ней.

Отличные предложения на другие детали и компоненты динамиков. Это прекрасное время для обновления системы домашнего кинотеатра с самым большим выбором на eBay.com. Быстрая и бесплатная доставка многих товаров!

Инструмент для сгибания выводов резистора двусторонний, с одной стороной с шагом 0,4–1,5 дюйма для резисторов на 1/4 Вт, а с другой стороны — 0.Расстояние 5 «-1,5» для резисторов на 1/2 Вт. Мы здесь, в SparkFun, используем множество резисторов на 1/4 Вт в наборах для пайки PTH и обнаружили, что этот инструмент очень удобен при пайке большого количества резисторов одновременно или …

20 января 2015 г. · Калькулятор цветовой маркировки резисторов расшифровывает и определяет значение и допуск 4-х полосных резисторов с проволочной обмоткой. Калькулятор цветовой кодировки 4-полосного резистора и диаграмма DigiKey. 10 cosas que no sabas sobre Hiroshima y la bomba atmica La bomba atmica de Hiroshima fue uno de los hechos ms graves y tristes de la.1994-98 Mitsubishi Galant Consumer Guide …

气缸 мод. B-19827 a12-s 10389921 单向 阀 rpec-fan 液位 开关 lm1fa650 液位 lm1ta650 气囊 215c w01-358-7230 直流 转换 器 hs130 气囊 fd-412 -18 流量 开关 18323 开关 8ea-139-1 连接 器 rd15m0000z / aa 泵头 винтовой насос trilub280r43u8.6. 021-51085161 15921821180 泵头 sns660er46u4-w1 泵头 + dt44a 安全阀. 021-51085161 …

大德 汇成 科技 (厦门) 有限公司 AB, ABB, GE, 施耐德 , 西门子 等 进口 自动化 配件 , 咨询 采购 汪 工 手机 : 13695013705 QQ: 1392524774

Код: 1AA16728_P12b_1AA16866_P12B. Listino: 1 9886 евро Prezzo: 1 6903 евро резистор

.компонент вставляется в схему и модифицируется. После создания схемы и определения всех статических компонентов (один из которых не меняет значения) измените компонент, который должен быть переменным резистором, выполнив следующие действия: Щелкните правой кнопкой мыши компонент и введите имя переменной. внутри фигурных …
6 часов назад · Моды графического интерфейса для Star Wars Battlefront II (2005). Отменить NFA. Гарнитура BENGOO G9000 — это основной вид игровой гарнитуры для PlayStation 4, Xbox one PC, ноутбуков и игр Mac, которые обеспечивают яркое звуковое поле, четкость звука и ощущение звукового шока, способные работать в различных играх, таких как Halo 5 Guardians, Metal Gear Solid, Call долга, Звездные войны…

Посетите этот новый сайт Starfinder SRD с полными правилами Starfinder, поиском в базе данных, инструментами и многим другим!
1 мм до mpercent5e2

Если вы используете форсунки с низким импедансом на штатном ЭБУ, вытащить блок резисторов ничего не получится. Причина, по которой люди тянут их, заключается в том, что если у вас есть инжекторы с высоким импедансом, например, 16 Ом, и вы также используете блок резисторов, который, как я предполагаю, находится в районе 12 Ом, общее сопротивление системы теперь составляет 28 Ом.
Резисторы считывания тока — резистор считывания тока SMD Доп. 1% 100PPM 0612 Увеличить Производ. Деталь № CST0612-FX-R0005-E. Номер в каталоге Mouser 652-CST0612-FXR0005E. Новый продукт …

Для отключения ограничителя необходимо удалить резистор / перемычку R417. В отличие от HS80m, перемычка на HS8 / 7/5 представляет собой фактический резистор 0 Ом, который необходимо удалить. На HS80m это так же просто, как перерезать перемычку. Это было легко идентифицировать, так как это единственный резистор 0 Ом в секции ограничителя.
2017 Hyundai Santa Fe отключается во время движения

Knife 336 M4 1259 MP5 422 Micro SMG 183…. Мод Call of Duty WWII: Volkssturmgewehr Resistor для GTA San Andreas. С таким оружием быстро уничтожат любых противников!

: данные изображения / PNG; base64, iVBORw0KGgoAAAANSUhEUgAAAKAAAAB4CAYAAAB1ovlvAAACs0lEQVR4Xu3XMWoqUQCG0RtN7wJck7VgEW1cR3aUTbgb7UUFmYfpUiTFK / xAzlQWAz / z3cMMvk3TNA2XAlGBNwCj8ma … Sony TA-FE370 Резистор Модификация В хорошо используемой TA-FE370, это часто, чтобы найти небольшую группу резисторов по контуру реле, что тепло и опалить печатную плату. Если у вас есть дополнительное время и немного денег, стоит заменить их резисторами большей мощности, поднятыми над монтажной платой.

Оптимальное значение резистора для использования в модуле составляет 680 Ом, что было определено в ходе обширных исследований Стива Эванса. Последний раз редактировалось WOLFN8TR; 14.06.2020, 22:28. S54 Vanos Info Thread — S54 Высокотемпературные уплотнительные кольцаRoblox Laser Gun

Сделать предложение — Резистор 20Pcs x 1K8 Ohm 0805 5% SMD Micro Nano Chip Surface Mount Pack Набор Лот 200 CRCW06032K20FKEA Vishay Chip Resistor 2.2K Ohm 1 / 10W 1 % 0603 SMT NOS $ 4,34 Монитор автомобильного аккумулятора

5. Датчик температуры (известно, что он вызывает отказы аккумулятора, поскольку он в основном сообщает ЭБУ SMG, что жидкость в насосе перегревается, поэтому он перестает заряжаться, даже если он не работает. t) — теперь в сети есть действительно хорошие модификации резисторов, которые вы можете использовать, чтобы обмануть систему, чтобы она никогда не наблюдала перегрева.Zulu tv демонстрирует платформу

FPGA для создания прототипов и оценки автомобильных приложений нейронных сетей. Сервер технических отчетов НАСА (NTRS) Aranki, N .; Тавел, Р. 01.01.2002. В этой статье мы представляем реконфигурируемую вычислительную платформу на основе ПЛИС для создания прототипов и оценки передовых приложений на основе нейронных сетей для управления и диагностики в автомобильных подсистемах. Подтвердите код

Nom de domaine à vendre www.murs-commerciaux.fr. Je contacte toutes les sociétés ayant une activité dans la vente de murs commerciaux et de locaux commerciaux для сохранения si elles souhaitent se positionner sur cette vente unique et définitive qui se terminera ce VENDREDI prochain à 17H00.20 января 2009 г. · Я даже не близок к тому, чтобы быть здесь экспертом, но уменьшение емкости на 50% кажется довольно большим. Можно было бы подумать, что инженеры Magnepan были бы немного ближе к цели, если действительно 11 мфд является «идеальной» емкостью для SMG. Постараюсь сделать несколько снимков в следующем посте. Bill

Оптимальное значение резистора для использования в модуле составляет 680 Ом, что было определено в ходе обширного исследования Стива Эванса. Последний раз редактировалось WOLFN8TR; 14.06.2020, 22:28.S54 Vanos Info Thread — S54 Высокотемпературные уплотнительные кольца Найти спрятанные предметы для печати трудно

3. Измерение падения напряжения на резисторе с помощью VOM или вольтметра переменного тока с питанием от батареи. Индикация «предела» составляет 0,75 В, поэтому аналоговые счетчики должны иметь точную шкалу низкого напряжения. Simpson 250 и Sanwa SH-63Trd являются примерами подходящего пассивного VOM. 31 июля 2019 г. · Skorpion Evo — пистолет-пулемет, добавленный в новейшую и последнюю карту Origins. Он имеет 32 патрона в каждой обойме и 256 патронов в резерве, а также имеет чрезвычайно высокую скорострельность, при полностью автоматической стрельбе вся обойма разряжается за три секунды.Он имеет относительно высокий урон, убивая зомби короткой очередью на 13-м раунде.

Чип-резистор SMD, 10 Ом, ± 1%, 500 мВт, 0805 [2012 метрическая система], толстая пленка, импульсная защита, высокая мощность VISHAY Дата & Информация о коде партии будет отображаться на этикетке вашей упаковки, как указано производителем. Часть SMD в слове «SMD Resistor» означает «Устройство, монтируемое на поверхность». SMD — это электронный компонент, который может быть установлен непосредственно на печатной плате с использованием «технологии поверхностного монтажа» (SMT).

SMG-SNU Медицинский центр Бораме Целью данного исследования было изучить влияние покрытия TiN на усталостное разрушение системы дентальных имплантатов при различных циклических нагрузках. Винт абатмента с покрытием TiN, фиксатор и абатмент с внутренним шестигранником были подготовлены для испытания на усталость.

Sig sauer p320 m18 vs glock 19x
13 января 2011 · Мод Parma Turbo — опубликовано в The Controller Corner: Привет, можно ли тоже модифицировать мой старый турбо-контроллер Parma? проблема в том, что его слишком много ВКЛ / ВЫКЛ, когда я вожу его рабочий q хорошо для вождения коробки 12 и света g27, но это ад, чтобы начать в клее, и в некоторых поворотах, если слишком жарко, машина может выскочить, когда я выкладываю полную мощность Идея заключалась в том, чтобы заменить резистор на больший, чтобы у меня было 1 или 1,5 Ом…

Minecraft cave spider spawner finder
Дата импорта Дата экспорта Рег. No Sr. Нет Импортный продукт Код HS Импортный продукт Код IS Продукт Код HS Описание продукта Описание продукта Техническое описание essais gratuits, aide aux devoirs, cartes mémoire, article de recherche, rapports de livres, статей в терме, истории, науки, политики Любители электроники Магазин в Пакистане. Платы для разработки микроконтроллеров, Покупайте большой ассортимент деталей, компонентов и модулей для электроники в EVE-eVision Electronics, Пакистан www.evselectro.com — купите онлайн, по телефону или заберите, готово в течение 30 минут.

Temukan Motor Listrik dan Komponen Terlengkap dan Harga Terbaru 2020 dari Supplier dan Distributor Terpercaya hanya di Indonetwork. Продукт Ленгкап, Куалитас Тербайк, Харга Мура.
Mecman 343-5 MOD 60 * 30 * 20 Busch Nr.F-2443/2015 STF 0100 / STF 0250 Mecman 343-5 MOD 60 * 30 * 20 Parker 02.00 KJ2MAU19A19A 1.500 AW283074 Parker 02.00 KJ2AU14A 1.000 RT208417 G Parker 04.00 J2AU4957 2000 KK34 Parker 03.25J2ALU14A 8000 KK344955 F GIOVENZANA IEC9 / 7-5-1 8A 250V СМОТРЕТЬ ФОТО igus NXY-014001 видный BATA / 5 / BT5B0232TTT0000 TRACO TEN8…
Wassup ребята, мой сосед и я только что сделали этот мод на моем 2004 M3 SMG. У меня были те же проблемы, что и в сообщении выше. Установка мода прошла очень гладко, хотя это непросто, если у вас недостаточно высоких пандусов / гнезд, я решил использовать резистор 5,6 кОм.
SMD резистор с маркировкой 0, 00, 000 или 0000 — это перемычка (перемычка с нулевым сопротивлением). Микросхема резистора, помеченная стандартным трехзначным кодом и короткой полосой под маркировкой, обозначает прецизионный (1% или меньше) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для резисторов 5%).Например: 122 = 1,2 кОм 1%. Некоторые …
E36 и E46 относятся к BMW 3 серии, которая состоит из высококлассных автомобилей среднего размера. E36 производился с 1990 по 1998 год на замену E30. В 1998 году производство E36 было остановлено, и E46 была представлена ​​как его преемник. E36 и E46 были доступны в кузовах купе, кабриолет, седан, хэтчбек …
Наборы резисторов SMD / SMT доступны в Mouser Electronics. Mouser предлагает инвентарь, цены и спецификации для комплектов резисторов SMD / SMT.
Примеры резисторов SMD с 3 цифрами В следующей таблице перечислены все часто используемые резисторы SMD с 3 цифрами, начиная с 0.От 1 Ом до 9,1 МОм. См. Также калькулятор резисторов SMD и краткое руководство о том, как узнать номиналы резисторов SMD.
Дата ввоза Дата вывоза Рег. Нет Старший Нет Импортировать продукт Код HS Импортировать продукт Код IS Продукт Код HS Описание продукта Описание продукта Техническое описание продукта
если вы удалите дополнительный резистор из тонального стека, тогда у вас будет тон-стэк bigmuff, чтобы изменить его … вставить в калькулятор Дункана и настроить по вкусу … Я пришел к выводу, что эта штука имеет тенденцию исчезать в смеси из-за того, что у нее очень большая тонкая трубка..И не из-за нехватки объема ..
cubierta nÍquel-plata con resistor especial (fs). PresentaciÓn … z4 2.5i, 2.5ia, 2.5i smg 2.5l 97/06 6 cil magsp32c 3924 rc12yc, rc12yc5 bkr5e buick
29 октября 2019 г. · Этот резистор SMD аналогичен нашему второму примеру, но мы переместили десятичную дробь место впереди. R = R34 R = 0,34. Используя это, мы можем быстро определить, что сопротивление этого SMD резистора составляет 0,34 Ом. Четырехзначная система кодирования резисторов SMD. Четырехзначная система кода резистора SMD такая же, как и трехзначная.Резистор
. компонент вставляется в схему и модифицируется. После создания схемы и определения всех статических компонентов (один из которых не меняет значения) измените компонент, который должен быть переменным резистором, выполнив следующие действия: Щелкните правой кнопкой мыши компонент и введите имя переменной. внутри фигурного …
нестандартный резистор icm36n hc6000 … таймер счетчика мод 65343 / aa … smg e4400b генератор сигналов 1 ГГц …
28 марта 2010 г. · Смещение легко проверяется или изменяется с помощью двойных потенциометров смещения и контрольную точку катодного резистора на 1 Ом.И силовые трубки, и V1 прикреплены к стальному шасси. Я заменил лежавшие там EH6V6gt, но звук был очень похож на те совтекс из черного стекла, которые приехали с ней.
Бесплатная служба поиска запасных частей, запчастей и компонентов военного и авиационного назначения. Бесплатные онлайн-базы данных государственных данных, такие как MCRL. Мы занимаемся снабжением дистрибьюторов — покупайте онлайн с уверенностью.
31 июля 2019 г. · Skorpion Evo — пистолет-пулемет, добавленный в новейшую и последнюю карту Origins. Он имеет 32 патрона в каждой обойме и 256 патронов в резерве, а также имеет чрезвычайно высокую скорострельность, при полностью автоматической стрельбе вся обойма разряжается за три секунды.Он имеет относительно высокий урон, убивая зомби короткой очередью в 13 раунде.
Applied Materials 0020-20586 Insert, Preclean Mod. PVD AMAT A.K.A 0021-20156: 6778: Применяемые материалы 0020-20626 Блок, монтажный, SValve. (3 пакета по 2) 6779: Применяемые материалы 0020-20654 Коллиматор, PVD Degas Endura 5500: 6780: Применяемые материалы 0020-20862 ПЛАСТИНА 6 ″ CCD ВАКУУМНОЕ УПЛОТНЕНИЕ AMAT PVD: 6781: Применяемые материалы 0020-20986 Щит, подставка …
Нож 336 M4 1259 MP5 422 Micro SMG 183. … Мод Call of Duty WWII: Volkssturmgewehr Resistor для GTA San Andreas.С таким оружием быстро уничтожат любых противников!
Найдено 200 записей в General Asylum .. 1: RE: Thiel Audio была куплена частной инвестиционной компанией (10.76) Автор: perceptiveengineering, 2012-12-02, 15:35:31 (97.125.171.44)
Vishay RA20117A150R0K 150OHM 50 Вт резистор Vishay Revere ACB-5T-C3 тензодатчик Vishay RO134SF1A102W0421 Потенциометр Vishay RSSD1050A2700J 270 Ом Резистор 25 Вт Vishay RW 20X117, 80 Вт, 2,7 к-68 кОм Vishay SD253N15S30PSV Thyristor-S30 Vishay S30-S30-S30 / Scdr-S30-S30-S30-S30-S30-S30-S30-S30-S-30SV-S-30SV-S30-S-30S-S-30SVS-30SV-S-30S-30 Микросхема
Толстопленочные резисторы — SMD доступны в Mouser Electronics.Mouser предлагает инвентарь, цены и спецификации для толстопленочных резисторов для поверхностного монтажа.
Re: Работа стеклоочистителя Phantom 25-08-04 06:41 AM — Сообщение # 496675 В ответ на Custom_Deluxe_20 Если ваши дворники работают с перебоями, когда вы ударяетесь о кочку, или когда вы наклоняете колонку, или что-то в этом роде, то большинство скорее всего, это проблема с проводкой, которая вызывает фантомные дворники.
«Подземные проблемы» Убежище 3 — одно из хранилищ, построенных корпорацией Vault-Tec в Пустоши Мохаве.Он был построен в юго-западной части Лас-Вегаса, на окраине промышленного сектора города. За исключением некоторого затопления на нижних уровнях, хранилище все еще находится в рабочем состоянии в 2281 году. Оно занято Извергами, которые убили все оригиналы хранилища …
28 марта 2010 г. · Предвзятость легко проверить или изменить с помощью использование потенциометров с двойным смещением и контрольной точки катодного резистора на 1 Ом. И силовые трубки, и V1 прикреплены к стальному шасси. Я заменил лежавшие там EH6V6gt, но звук был очень похож на те совтекс из черного стекла, которые приехали с ней.
Magnepan — лидер в производстве высококачественных плоских аудиофильских акустических систем для стерео и многоканального использования.
31 октября 2017 г. · Forex Fin de semana Gap Trading Escrito por: PaxForex analytics dept — Jueves, 16 de Junio ​​de 2016 0 отзывов El mercado de divisas está cerrado desde el viernes por la noche hasta el domingo por la noche.
— Модификации доспехов для перезарядки и выживания будут доступны бесплатно в понедельник, 19-е владельцы комплектов чемпионов получат эксклюзивное право на использование тактического комплекта резистора — тактический комплект резистора в конечном итоге станет бесплатным для всех игроков — возвращение Rumble Pit вместо глобального чемпионата Плейлист
%%%% — * — BibTeX — * — %%% ================================== ================================== %%% BibTeX-file {%%% author = «Грэм У.Милтон «, %%% версия =» 1.04 …

REPELEC SIG2491 | КРАСКА ДЛЯ МАРКИРОВКИ ЗЕЛЕНАЯ 500GM

{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}

Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} сайтов. {{/если}}

Отображение {{: projectsData.worksites.length}} Рабочие сайты

Отображение рабочие места

Расширить все | Свернуть все

{{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.worksites}} {{для проектов}} {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое название}}

Истекает: {{:истекает}} {{if expiresIn> 1}} Дни {{/если}} {{if expiresIn == 1}} День {{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/за}}
{{/за}}

Необходимо выбрать хотя бы один проект

Сохранять

{{/если}} {{если true &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}

Выберите хотя бы один проект

{{/если}} {{для projectsData.result}} {{/за}}

Необходимо выбрать хотя бы один проект

Сохранять {{/если}} {{/если}}

Это настоящий хит! Китайцы возвращаются в кинотеатры с большим успехом

ПЕКИН (АП). На крупнейшем в мире кинорынке снова оживают острые ощущения и озноб на большом экране.

В условиях, когда коронавирус находится под надежным контролем в Китае, а кинотеатры работают на половину загрузки, кинозрители бьют рекорды кассовых сборов Китая, а отечественные производства намного опережают своих голливудских конкурентов.

Февраль стал самым крупным месяцем продаж билетов в кино в Китае, который на сегодняшний день составил 11,2 миллиарда юаней (1,7 миллиарда долларов). В прошлом году Китай обогнал США как крупнейший в мире рынок продажи билетов в кино, поскольку американские кассовые сборы сильно пострадали от закрытия кинотеатров из-за пандемии.

Китайские театры смогли вновь открыться к середине года, и с тех пор их аудитория стабильно растет. Местные фильмы также извлекали выгоду из периодических неофициальных периодов «затемнения», когда разрешается показ только отечественного производства. Нехватка крупных голливудских блокбастеров в последние месяцы, похоже, также способствовала росту рынка китайских фильмов.

«Людей поощряли оставаться в Пекине на лунный Новый год, и поэтому просмотр фильмов в кинотеатре стал лучшим развлечением», — сказал Чу Донглей, менеджер по маркетингу филиала Poly Cinema на площади Тяньаньмэнь в центре Пекина.

Ношение маски является обязательным, и кинозрители должны зарегистрироваться в приложении для мобильного телефона, чтобы их можно было отследить в случае вспышки. Могут быть заняты только все остальные места, что еще больше затрудняет приобретение билетов на самые популярные фильмы.

По данным China Movie Data Information Network, 95% продаж билетов приходилось на семь самых кассовых фильмов, приуроченных к выпуску в рамках фестиваля Лунного Нового года, который начался в этом году 12 февраля.

«Привет, мама! Комедия о путешествиях во времени, написанная и поставленная Цзя Лин в главной роли, получила наибольший доход с 4 баллами.36 миллиардов юаней, за которым следует комедия «Детектив Чайнатаун ​​3» с 4,13 миллиарда юаней.

32-летний Ван Сяоюй, работающий в киноиндустрии, смог приобрести билет на «Привет, мама» только в четверг и назвал этот просмотр «очень трогательным».

«Я знаю, что есть фильмы, которые выпускаются и транслируются в Интернете. Но я думаю, что смотреть фильмы онлайн не так хорошо, как в кинотеатре », — сказал Ван.

Отсутствие развлечений помогло поднять продажи билетов во время пандемии, предсказывая светлое будущее китайской киноиндустрии, сказал Ван.

Последние данные о кассовых сборах показывают «огромную устойчивость и мощный фундамент китайской киноиндустрии», — сказал Фу Ялонг, заместитель генерального директора центра решений ENDATA, аналитической компании, специализирующейся на индустрии развлечений.

«Во время Лунного Нового года были показаны фильмы самых разных жанров и тематик, и зрители остались довольны», — сказал Фу. «Даже с учетом воздействия пандемии и роста цен на билеты мы все же смогли добиться таких успехов.

Студент колледжа Чжан Цзячжи, 21 год, сказал, что посещение кинотеатра стало долгожданным перерывом в просмотре видео дома. По словам Чжана, успешная онлайн-реклама фильмов также помогла привлечь много зрителей в обычные кинотеатры.

«Мне скучно, и ты не можешь сидеть дома и смотреть (стриминговый сервис) Douyin все время, поэтому я пришла в кинотеатр, чтобы посмотреть фильм. Здесь нечего делать », — сказал Чжан, который на зимних каникулах пришел в кинотеатр, чтобы посмотреть« Одиссею писателя », китайский фантастический фильм, который, по его словам, он не совсем понял.

В прошлом году в Китае было продано билетов на сумму около 2,7 миллиарда долларов по сравнению с 2,3 миллиарда долларов в США, где продажи билетов упали на 80%. Драма «Восемь сотен», воспевающая сопротивление Китая японским захватчикам в Шанхае 1930-х годов, стала самым большим хитом в мире, собрав 461,3 миллиона долларов кассовых сборов, в основном в Китае.

Китайские театры также были закрыты на время во время пика COVID-19 прошлой весной в стране, но постепенно вновь открылись в течение лета.По состоянию на пятницу в Китае не было зарегистрировано ни одного нового случая локальной передачи вируса в течение 11 дней.

С тех пор, как вспышка была впервые обнаружена в центральном городе Ухань в конце 2019 года, в Китае было зарегистрировано в общей сложности 89 877 случаев заболевания, в том числе 4636 смертельных случаев.

___

Ассистент отдела новостей Ассошиэйтед Пресс Кэролайн Чен внесла свой вклад в этот отчет.

Самому старому Черному братству Брауна исполняется 100 лет

В субботу вечером в феврале 1923 года братья главы Альфа Гамма Альфа Фи Альфа провели церемонию инициации, чтобы поприветствовать трех новых членов в свои ряды.С добавлением двух активных членов и почетного члена — известного черного врача из Провиденса — молодое братство начало расти.

По словам брата Джозефа Честера Аллена, выпускника 1923 года, в апрельском выпуске журнала национального братства за 1923 год, в апрельском выпуске журнала национального братства за 1923 год, эти люди отметили «веселый вечер, проведенный в том, чтобы дать залогодержателям возможность увидеть доброе товарищество и дух Альфы Фи Альфы». Сфинкс . Торжества прошли две недели спустя в Old Fellows Hall в центре Провиденса — учитывая, что братство еще не получило официального признания в университете — где у этого дела была «восхитительно очаровательная атмосфера» и «сделало вечер очень приятным».”

Основанное официально всего за два года до этого, в 1921 году, первое братство черных Брауна неофициально начиналось как дискуссионный клуб. Восемь чернокожих студентов, учившихся в университете в конце 1910-х годов, будут путешествовать между Провиденсом и Нью-Хейвеном, чтобы соревноваться с Йельским университетом.

В этом году Alpha Phi Alpha празднует 100-летие предоставления уникального пространства поддержки и сообщества для чернокожих студентов в Brown.

«Нет дома с Брауном»: Альфа Фи Альфа рождается из исключения

«В то время в кампусе было достаточное количество чернокожих студентов», — сказал The Herald выпускник Alpha Phi Alpha Родни Робинсон ’90.Но относительно немного чернокожих студентов посещали университет до окончания Второй мировой войны, поэтому найти сообщество и поддержку в кампусе перед лицом безудержного расизма часто было сложно.

Чернокожих студентов в кампусе было мало, но они часто были исключены из общественной жизни остальной части студенчества. С девятнадцатью действующими братствами в 1923 году и тремя «почетными» братствами греческая жизнь была неотъемлемой частью университетского городка. Только официальные братства насчитывали 657 членов из 1561 студентов-мужчин в Брауне.

«В то время братство (и) футбол были действительно огромной частью культуры Брауна, — сказал Дэвид Онабанджо ’22, нынешний президент отделения Альфа Фи Альфа Брауна. Но «черные студенты были просто исключены из этого».

В 1921 году восемь членов дискуссионного клуба начали рассматривать вопрос о превращении своего клуба в братство чернокожих мужчин на территории кампуса. Заполнили необходимые заявки и отправили в нужные офисы. Но в конечном итоге университет отклонил просьбу о создании братства, сказал Робинсон.В выпуске The Crisis , официального издания Национальной ассоциации содействия прогрессу цветных людей, писалось, что «власти колледжа заявили, что в Брауне нет места для цветного братства».

«Мы действительно хотели быть частью Брауна, Браун не хотел быть частью нас», — сказал Робинсон. «Они отклонили нашу заявку, поэтому у нас не было дома с Брауном».

Чтобы обойти решение университета, одиннадцать человек решили основать провиденское отделение Alpha Phi Alpha, братства чернокожих, впервые основанного в Корнелле в 1906 году.

«Наша организация была основана из-за сопротивления, из-за устойчивости», — сказал Онабанджо.

События раннего отделения варьировались от разыгрывания игр и проведения баскетбольных и футбольных игр до проведения кампаний «Иди в старшую школу, иди в колледж». Многие братья того времени были удостоены наград за свои навыки письма и ораторского искусства, в том числе Луи Реддинг из класса 1923 года. Как писал Клинтон Генри из класса 1925 года в Сфинкс , «с нашей небольшой группой идеальных альфа-мужчин. , мы надеемся добиться больших результатов.”

«У них прекрасный дух, гармония и братство между всеми членами», — сказал национальный вице-президент Alpha Phi Alpha Р. П. Александер в выпуске журнала Sphinx Magazine за 1922 год.

Многие из мужчин в главе-основателе вели очень успешную жизнь.

Аллен продолжил обучение в юридической школе Бостонского университета, а затем открыл юридическую фирму в Саут-Бенде, штат Индиана. Он был первым чернокожим как в школьном совете Саут-Бенда, так и в городском совете, и он был представителем штата в Индиане в течение двух сроков.

Джозеф Картер, выпускник 1924 года, был звездой футбола и легкоатлетом в Брауне, который, согласно Liber Brunensis 1924 года, «время от времени замедляется, чтобы пойти в театр». Согласно 1920 Liber Brunesis , Честер Чинн, выпускник 1920 года, проводил «большую часть своего времени в Физической лаборатории, допуская допинг по законам Кеплера, или у Арнольда, режущего кошек и рыб». Эти двое вместе с Сэмюэлем Мильтоном из класса 1924 года и Хибером Уортоном из класса 1924 года стали врачами.

Генри занимал должность старшего управляющего жилищным фондом в Управлении жилищного строительства Нью-Йорка, а Рассел Лейн, класс 1921 года, стал педагогом и, в конечном итоге, суперинтендантом в Индианаполисе.

Джей Уильямс, выпускник 1921 года, был опытным футболистом, находясь в Брауне, упоминается в Liber Brunensis как «сумеречный воин, который так же быстр в золе, как и на сетке». Он продолжал играть в профессиональный футбол за НФЛ, работал футбольным тренером в колледже Морхаус и основал Ebony Records в Чикаго, где он открыл для себя успешных блюзовых певиц, таких как Ма Рейни.

«Эти джентльмены сделали это в (в) 1920-х, без Центра Третьего мира, без черных деканов, без поддержки, без признания», — сказал Робинсон. «Они просто знали, что им нужно преуспевать и быть лучшими в том, что они делали, и именно это они и сделали».

Alpha Phi Alpha продолжает процветать и сопротивляться в 1980-е годы

Альфа Фи Альфа больше не действовала в кампусе во время Второй мировой войны, хотя всегда был по крайней мере один активный член, живший в Провиденсе и поддерживающий активный статус устава братства.По словам Робинсона, братство установило свое присутствие в кампусе Брауна в 1974 году, но на этот раз оно было официально признано университетом.

Робинсон, который был активным членом Alpha Phi Alpha в 80-х, присоединился к нему под влиянием чернокожих студенческих лидеров в кампусе, таких как Кеннет Элмор ’85, который помогал коалиции третьего мира захватить библиотеку Джона Брауна в 1985 году. протестуя против предполагаемого невыполнения Университетом обязательств, взятых после оккупации Университетского зала в 1975 году.Он также был вдохновлен Джорджем Бассом, профессором афроамериканских исследований и театрального искусства, который основал театр Rites and Reason.

«Дело не в Альфе, — сказал Робинсон. «Речь шла о том, как Браун может быть более инклюзивной средой, и как мы можем добиться успеха (в кампусе) и стать отличными».

Робинсон размышлял о степ-танце Alpha Phi Alpha, который они исполняли на мероприятиях в кампусе, как об одной памятной традиции братства. По словам Робинсона, они устроили танцевальное представление одного степа в Сейлс-холле, который был настолько переполнен, что «люди свешивались со стропил».

«Я считаю степпинг культурным мероприятием, этнической традицией», — сказал Элмор в выпуске журнала Brown Alumni Magazine за 1985 год. «Изначально степ-шоу не предназначалось для публичного показа; для братьев это было средство показать дух между собой ». Элмор добавил, что эти степ-танцы восходят к африканским племенам, и что братья часто наносят подводку для глаз или тени для век, «потому что они представляют собой племенную раскраску лиц».

В отделении также проводились образовательные форумы, кампании по борьбе с курением и мероприятия с участием таких докладчиков, как актер Дэнни Гловер и комик Крис Рок.

«Когда я работал в Brown, у нас было меньше участников в Alpha, чем в 1921 году», — сказал Робинсон. «Мы не думали, что участники будут нас чем-то ограничивать … Мы сделали бы важные дела с тем небольшим числом, которое у нас есть, и мы сделали бы это очень действенным образом».

По словам Онабанджо, с тех пор

членов и выпускников основали Дом Харамби, Совет выпускников Инман Пейдж и другие места, где чернокожие студенты могут собираться и расти в кампусе.

Alpha Phi Alpha «постоянно думали о студенческой жизни чернокожих и следили за тем, чтобы были места, где черные студенты могли бы собраться вместе, быть самими собой и преуспевать в среде колледжа», — добавил Онабанджо.

Празднование 100-летия: постоянное влияние Alpha Phi Alpha на кампус

В этом году отделение Alpha Gamma Alpha Phi Alpha отмечает свое 100-летие.

«Это действительно убедительно, когда мы думаем о развитии студенческой жизни чернокожих в Брауне за последние 100 лет, потому что мы были первой организацией чернокожих в кампусе Брауна и даже в Род-Айленде», — сказал Онабанджо.

С тех пор, как с 2018 года количество участников увеличилось, Alpha Phi Alpha восстановила свое присутствие в кампусе и сосредоточилась на создании сообщества для чернокожих студентов.

«С момента своего основания 100 лет назад отделение отвечало на вопрос: как сделать так, чтобы в этом кампусе место для жизни чернокожих студентов было более полным?» — сказал Онабанджо. «Главу по-прежнему возглавляет тот же вопрос».

В кампусе есть места, которые предоставляют чернокожим студентам ресурсы, поэтому они «достаточно счастливы, чтобы не жаловаться на разнообразие», но кампус в целом по-прежнему не рассматривает чернокожих студентов как «полных людей, которые просто хотят быть самими собой в этой школе, — объяснил Онабанджо.Alpha Phi Alpha стремится бороться с этой тенденцией.

«Это отделение было одним из первых признаков того, что чернокожие ученики этой школы должны были сказать:« Здесь есть организация, которая думает непосредственно о вас », — сказал Онабанджо. «В этом кампусе не так много мест, где это делают».

За 100 лет своего существования Alpha Phi Alpha разработала множество традиций и мероприятий с целью поддержки и обогащения сообщества чернокожих студентов в кампусе.

Они проводят ежегодную «Историю черных» в Брауновском университете, в которой выпускники делятся своим опытом чернокожих студентов в кампусе.На этом мероприятии ученики могут развить свои «собственные идеи о том, что значит быть черным в этой школе, поговорив с кем-то, кто делал это в другое время», — сказал Онабанджо.

Каждый год Alpha Phi Alpha устраивает прогулку в память о Мартине Лютере Кинге-младшем, который был членом Alpha Phi Alpha в Бостонском университете. Каждый декабрь они также проводят недельную серию мероприятий, посвященных Неделе основателей, на такие темы, как общественные работы и жизнь чернокожих студентов, а также 11 мероприятий в течение Месяца черной истории, посвященных памяти каждого из 11 членов-основателей Alpha Gamma.

В этом отделении также проводятся кампании по регистрации избирателей, сбор средств для повышения осведомленности о раке груди и бизнес-презентации темнокожих студентов, сказал Онабанджо. «Наша главная цель — узнать, что, по нашему мнению, нужно чернокожему сообществу прямо сейчас, и найти способ сделать это».

Alpha Phi Alpha запланировала большое личное торжество на 2 февраля, чтобы отпраздновать свое столетие, но его пришлось отложить как минимум до сентября из-за пандемии COVID-19, сказал Онабанджо.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
