Резисторы
ВНИМАНИЕ!
Здесь приводится очень сокращённый текст статьи. Если данная информация вас заинтересовала, то
вы можете скачать полную версию статьи по указанной ниже ссылке.
| Скачать бесплатно статью о резисторах (+ программа для преобразования цветовой кодировки в сопротивление и обратно) можно
ЗДЕСЬ Не могу скачать :о( |
Содержание
- РЕЗИСТОРЫ
- Что это такое?
- Обозначение резисторов на электрических схемах
- Зачем они нужны?
- Виды резисторов
- Сопротивление
- Класс точности
- Мощность рассеивания
- Переменные резисторы
- Подстроечные резисторы
Что это такое?
Это слово произошло от английского resist. Что в переводе означает сопротивляться.
Резисторы также называют сопротивлениями.
Итак, от чего же зависит величина сопротивления?
- От длины проводника
- От площади поперечного сечения проводника
- От температуры проводника
- От напряжения, приложенного к концам проводника
- От силы тока
- От материала, из которого изготовлен проводник
Многовато получилось? Но не отчаивайтесь.
Около двухсот лет назад жил в германии человек по имени Георг Ом. Он и открыл всем известный закон, который впоследствии назвали его именем – закон Ома.
Закон Ома мы оставим на потом, а сейчас нужно запомнить главное – сопротивление измеряется в Омах. Что же такое Ом?
Проводник имеет сопротивление 1 Ом, если сила тока, который протекает по этому проводнику, равна 1 А (Ампер), а напряжение, приложенное к концам этого проводника, равно 1 В (Вольт).
Если вы учили в школе физику, то должны знать, что сопротивление обозначается буквой R, напряжение – буквой U, а сила тока – буквой I.
В электронных конструкциях, как правило, используется довольно много различных
резисторов. Все их, конечно же, не изготовишь самостоятельно.
Да и сопротивление
1 Ом – величина слишком маленькая. Поэтому промышленностью выпускаются резисторы
разных номиналов. Но прежде чем перейти к рассмотрению выпускаемых промышленностью
резисторов, приведем здесь единицы измерения больших сопротивлений:
1 МОм (мегаом) = 1000 КОм = 1 000 000 Ом
Виды резисторов
Как уже упоминалось, резисторы бывают трёх видов:
- Постоянные
- Переменные
- Подстроечные
Самый многочисленный класс – это постоянные резисторы – резисторы, сопротивление которых нельзя изменить. Потому они и называются постоянными. С них и начнем.
Старые резисторы имели довольно большой размер, поэтому все номиналы указывались обычными буквами на корпусах этих резисторов. Ну а что же там пишут? Чтобы в этом разораться, рассмотрим основные характеристики постоянных резисторов:
- Сопротивление
- Класс точности (допуск)
- Мощность рассеивания
А пока нам хватит и этих.Сопротивление
Что такое сопротивление мы уже знаем. Осталось узнать, как оно обозначается на корпусах резисторов. Итак,
Если сопротивление меньше 1000 Ом:
В этом случае после цифры, которая указывает значение сопротивления, пишут букву R. Или не пишут совсем никакой буквы. На некоторых старых резисторах советского производства вы можете увидеть слово Ом. На современные резисторы принято наносить следующие символы: сначала пишут целую часть числа, затем букву R, а затем – дробную часть числа. Примеры обозначения сопротивлений:
100 = 100 Ом
100 R = 100 Ом
Более современные обозначения:
1R5 = 1,5 Ом
1R0 = 1 Ом
0R2 = 0,2 Ом
Если первая цифра – 0, то ее обычно не пишут, поэтому:
0R2 = R2 = 0,2 Ом
Если сопротивление больше 1000 Ом:
В этом случае, чтобы не писать большие числа, используют килоомы и мегаомы.
Вообще-то есть и более весомые приставки, например Гига- и Тера-, но такие большие
сопротивления в электронике практически не встречаются, поэтому ограничимся кило-
и мегаомами.
Принцип записи значений остается таким же, просто меняются буквы, а,
следовательно, и значения сопротивлений. Примеры:
K100 = 100 Ом
1К0 = 1 КОм = 1000 Ом
1К5 = 1,5 КОм = 1500 Ом
M220 = 220 KОм = 220 000 Ом
1М0 = 1 МОм = 1000 КОм = 1 000 000 Ом
3М3 = 3,3 МОм = 3300 КОм = 3 300 000 Ом
Но это еще не все. Современная аппаратура имеет небольшие размеры, а значит и компоненты, которые в ней используются, также имеют небольшие размеры. Резисторы нужны маленькие – написать на них какие-либо буквы еще можно, но вот разглядеть эти буквы потом будет непросто. Поэтому была разработана цветовая маркировка резисторов.
Если вы думаете, что это все – то вы сильно ошибаетесь. Есть еще резисторы,
предназначенные для поверхностного монтажа (совсем маленькие плоские «деталюшечки» прямоугольной
формы). Такие детали не имеют выводов (вернее, выводы есть – но это не проволочные
выводы, а две металлические полоски по краям). Детали для поверхностного монтажа
припаивают прямо на печатные проводники платы.
И если вы думаете, что с такими резисторами вы никогда не столкнетесь, то вы глубоко заблуждаетесь. Практически в любой современной аппаратуре используются детали для поверхностного монтажа. К тому же почти все импортные конденсаторы и многие другие детали маркируют таким же образом.
«Ну, наконец-то с резисторами мы разобрались» – подумали вы. И снова жестоко ошиблись. Идем дальше.
Класс точности
Вы помните, как мы изготавливали резистор из нихрома. Его можно было изготовить и без расчетов –
просто измерить очень точным омметром участок проволоки, и отрезать нужный кусок. Но
в промышленности так никто работать не будет. И вообще, из нихрома делают только
низкоомные мощные сопротивления. А большинство резисторов изготавливают из специального
материала. При этом трудно сделать все резисторы абсолютно одинаковыми – по разным причинам
происходит разброс параметров.
Пример: резистор 100 Ом +/- 5%
Это означает, что сопротивление реального резистора может отличаться на пять процентов от номинала. Вспомним начальную школу: в нашем случае 100 Ом – это 100%, значит 5% – это 5 Ом.
100 – 5 = 95; 100 + 5 = 105
То есть величина конкретного экземпляра резистора может находиться в пределах от 95 до 105 Ом. Для большинства конструкций – это пустяк. Но в некоторых случаях требуется подобрать более точное сопротивление – тогда выбирают резистор с более высоким классом точности. То есть не 5%, а, например 2%.
Осталось узнать, как же этот класс точности обозначают на резисторах.
Если используется цветовой код – то просто смотрите в таблицу. (Если на резисторе всего
три полосы, то допуск равен 20%).
На старых резисторах допуск так и пишут: 20%, 10%, 5% и т.п.
Но есть еще буквенная кодировка. Если на резисторе указано сопротивление способом, рассмотренным на стр. 8 и 9, то последняя буква (если она есть) обозначает величину допуска. Значения этих букв приведены в таблице 2.
Мощность рассеивания
Для начала вспомним, что такое мощность. Мощность измеряется в ваттах (обозначается Вт или W). В физике мощность электрического тока обозначается буквой Р.
«Ну хорошо, – скажите вы – мощность резистора мы теперь сможем рассчитать. Ну а зачем нам вообще знать эту мощность? Разве не достаточно знать сопротивление?»
В некоторых случаях достаточно. Если вы разрабатываете устройство, которое не
содержит цепей, через которые протекает большой ток, то в это устройство можно
устанавливать резисторы любой мощности – ничего с ними не случится. Но если
через резистор течет значительный ток, то он может перегреться и выйти из строя
(попросту сгореть).
Это не только приведет к тому, что ваша конструкция перестанет
работать, но в худших случаях может вызвать даже пожар. Чтобы этого не случилось,
в подозрительных ситуациях следует перестраховаться и рассчитать мощность, которая
будет выделяться на резисторе – мощность рассеивания. А потом посмотреть в
справочнике или на самом резисторе значение мощности и выбрать подходящий экземпляр.
Мощность пишется на корпусе резистора либо римскими, либо арабскими цифрами.
На маломощных резисторах мощность обычно не указывают – здесь вам помогут
только справочники да собственный практический опыт.
Примеры обозначений:
1 W = 1 Ватт
IV W = 4 Ватт
2 Вт = 2 Ватт
V Вт = 5 Ватт
таблица типоразмеров и мощности чипов, подстроечные резисторы
Цифро-буквенная маркировка резисторов
Самым простым в части оценки является советский резистор, номинал его мощности наносится прямо на корпусе маркировкой МЛТ-1 и так далее, где единица измерения – это мощность, а МЛТ – это вид наиболее ходовые в свое советское время резисторы а эта сокращение означает что резистор М- металлопленочный, Л- лакированный, Т-термоустойчивый.
Мощность таких резисторов зависит от их размеров, чем больше размеры резистора – тем большую мощности он способен рассеять. Эти резисторы уже вымирающий вид, найти их можно в старой радиоэлектронной технике.
Для резисторов МЛТ типа единицей измерения сопротивления как и у других выступают Омы, обозначаются они как R и E. Точный размер мощности обозначает дополнительной буквой «К» – килоомы или буквой «М» — мегаомы, система измерения здесь достаточно проста. Например: 33E – это 33 Ома, а 47К – это 47 кОм, соответственно 1М2 – 1.2 Мегаом и так далее.
Если стоит только цифра без буквы, то они означают что это сопротивление в Ом, а допуск при таком обозначении равен 20%. К примеру если написано число 10, значит перед вами резистор с сопротивлением на 10 Ом ,а допуск равен 20%.
Примеры цифро-буквенной маркировки резисторов
3E9И или 3R9 означает что сопротивления 3,9 Ом, допуск 5%
2К2И означает что сопротивления 2,2 кОм,допуск 5%
5К1С означает что сопротивления 5,1 кОм,допуск 10%
Технические характеристики чип резисторов 0805 1%
- Номинальная мощность smd резистора при 70°С……….
.0,125 Вт - Рабочее напряжение smd резистора …………………………..150 В
- Максимальное напряжение smd резистора ………………….300 В
- Диапазон рабочих температур smd резистора …………….-55° +125°С
- Температурный коэффициент сопротивления………………100 ppm/°С
.0,125 ВтТипоразмер smd резисторов 0805 5% удобен для ручного монтажа, однако занимает достаточно много места на плате и имеет боле высокую цену чем меньшие 0402 5% и 0402 1% или 0603 5% и 0603 1%. Для электрических схем где необходимо большая рассеиваемая мощность или рабочее напряжения, со склада компании поставляются чип резисторы 1206 5%, 1206 1% и резисторы с рассеиваемой мощностью 1 Вт типоразмера 2512 5%; 2512 1%, низкоомные со значением номинала менее 1 Ом, или высоковольтные с номинальным сопротивлением свыше 10 Мом высокоомные резисторы 0805 в этом же типоразмере представлены термисторы.
Технические характеристики и маркировка чип резисторов 1% 0805 производитель Liket
Технические характеристики и маркировка чип резисторов 1% 0805 производитель Walsin

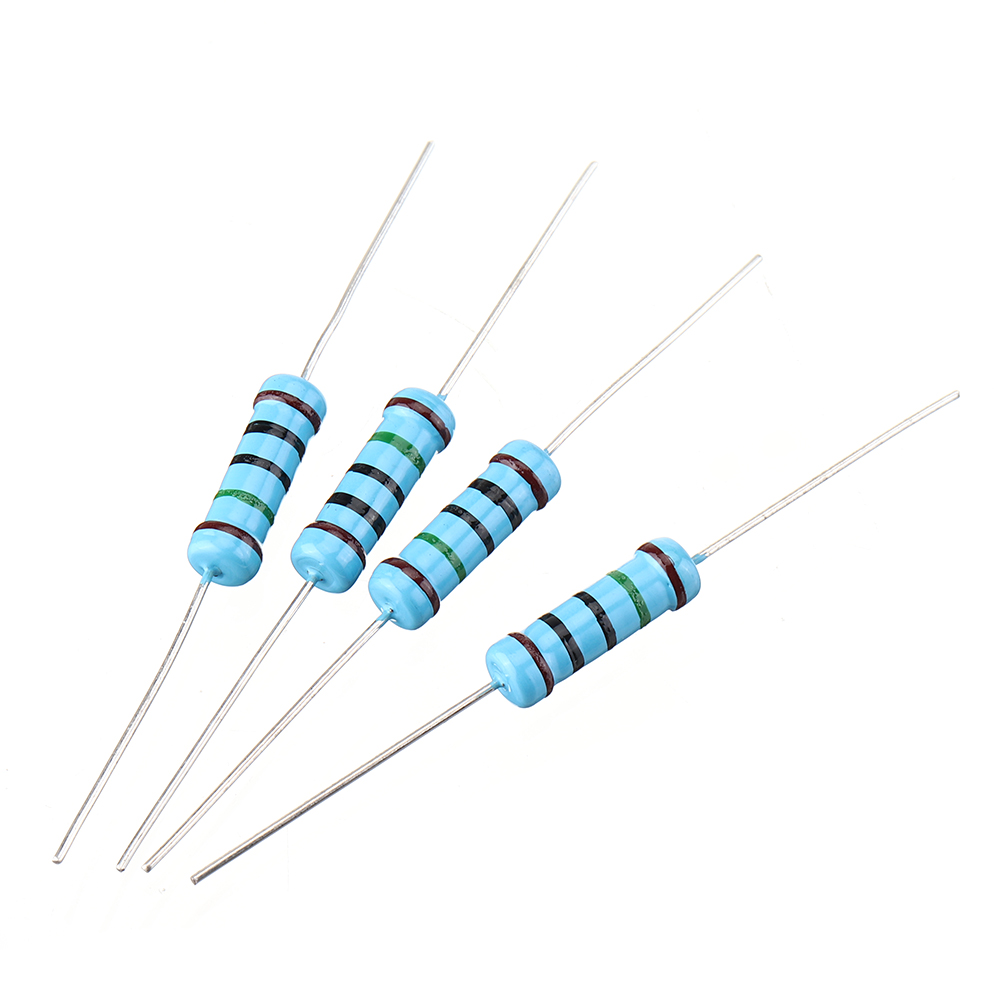

Цветовая маркировка резисторов
Цветовая маркировка немного упростила процесс маркировки в масштабах массового производства, но также и запутала некоторых радиолюбителей, но на самом деле все просто.
Стартовой точкой отчета принято считать золотую полоску или же серебряную – это начальное звено, и оно не считается, необходимо повернуть сориентировать таким образом, чтобы цветные полоски начинались с левой стороны.
Далее считывает номер по полоскам:
- 0-черный;
- 1-коричневый ;
- 2-Красный ;
- 3-Оранжевый ;
- 4-Желтый ;
- 5-Зеленый ;
- 6-Синий ;
- 7-Фиолетовый ;
- 8-Серый ;
- 9-Белый.
Третья полоса в штрих коде имеет немного иное значение – она отмеряет количество нулей, которые необходимо добавить к полученному значению. Следовательно, черный – 0, коричный – 1 ноль (0), красный – 2 нуля (00) и так далее.
Чтобы упростить себе подсчеты можно воспользоваться программой на компьютере которая называется Резистор 2.2 (ссылка на скачивание программы во вложении). Она упростит подсчеты и автоматически покажет мощность резистора при вводе всех полосок. Либо же воспользоваться калькулятором цветовой маркировки резистора прямо онлайн.
Онлайн калькулятор SMD резисторов
Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.
Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).
Читать также: Светодиодные светильники потолочные схема подключения
Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.
Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.
Спасибо, очень удобный справочник.
Спасибо Вам за прекрасную и необходимую работу!
Полезная информация.Просто,удобно и понятно.Спасибо!
Все бы ничего, почему калькулятор не считаетв EIA?
Вроде все считает.
.
Буковку «С» нужно ввести после номинала
Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.
На обычных резисторах этот номинал означает 22 Ома
Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!
смд — маленький, без проводков, на плату сразу припаивать к дорожкам предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление) минимально — Ноль (0) Ом (без приставки Омы — маленькое значение) Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)
Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора).
Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.
Маркировка SMD резисторов
С маркировкой SMD немного сложнее, размеры SMD резисторов не позволяют нанести на них цветовые кольца либо написать номинал. Поэтому маркируются они 3 или 4 цифрами, кроме резисторов типоразмера 0402. Значения резисторов типа 0402 можно найти в таблице. Остальные имеют следующий порядок маркировки.
Резисторы с допуском до 10 % имеют в маркировке 3 цифры, где первые 2 цифры – это номинал резистора, а последняя – обозначает десятичное значение.
Пример маркировки SMD резисторов:
Резистор с 3 символами
Резистор с цифрами 222 – означает 22 * 102 = 2200 Ом или другими словами 2,2 кОм.
Резистор с 4 символами
Резисторы с 4 символами имеют допуск 1 %, подсчет проводим аналогичным образом: 4422 это 442*2 * 102 = 44,2 кОм
Бывают также smd резистор без маркировки, таких резисторов сопротивление равно 0, нужны они просто чтобы заполнить пустое пространство в плате, их еще называют нулевыми резисторами.
Использованием кодов в настоящее время – самый популярный способ маркировки SMD резисторов, основанный на табличных кодах каждого показателя.
Маркировка низкоомных резисторов
Резисторы SMD исполнения сопротивлением менее одного ома маркируются с использованием символа R обозначающего децимальную точку.
После символа R обозначается номинал сопротивления соответствующий фактическому значению.
Сравнительные характеристики низкоомных чип резисторов
| Типоразмер | Тип подложки | Номинальная мощн. при 70°С | Рабочее напряжение | Максимально допустимое напряжение | Диапазон рабочих температур | Температурный коэффициент сопротивления |
| 0402 | Керамика | 0,06 Вт | 50 В | 100 В | -55…+155°С | ±600 ppm/°С |
| 0603 | Керамика | 0,25 Вт | 500 В в течении 1 мин | -55…+125°С | ±250 ppm/°С и менее | |
| 0805 | Керамика | 0,125 Вт | 150 В | 300 В | -55…+125°С | ±600 ppm/°С |
| 2512 | Керамика | 1,0 Вт | 200В | 400 В | -55…+125°С | ±600 ppm/°С |
| LR2512 | Металлический сплав | 2,0 Вт | 500 В в течении 1 мин | -55…+170°С | ±50 ppm/°С и менее | |
| LR2725 | Металлический сплав | 4,0 Вт | 500 В в течении 1 мин | -55…+170°С | ±50 ppm/°С и менее | |
| LR2728 | Металлический сплав | 4,0 Вт | 500 В в течении 1 мин | -55…+170°С | ±25 ppm/°С и менее |
Таблица кодов SMD резисторов и их значений
| Код smd | Значение | Код smd | Значение | Код smd | Значение | Код smd | Значение |
| R10 | 0. 1 Ом | 1R0 | 1 Ом | 100 | 10 Ом | 101 | 100 Ом |
| R11 | 0.11 Ом | 1R1 | 1.1 Ом | 110 | 11 Ом | 111 | 110 Ом |
| R12 | 0.12 Ом | 1R2 | 1.2 Ом | 120 | 12 Ом | 121 | 120 Ом |
| R13 | 0.13 Ом | 1R3 | 1.3 Ом | 130 | 13 Ом | 131 | 130 Ом |
| R15 | 0.15 Ом | 1R5 | 1.5 Ом | 150 | 15 Ом | 151 | 150 Ом |
| R16 | 0.16 Ом | 1R6 | 1.6 Ом | 160 | 16 Ом | 161 | 160 Ом |
| R18 | 0.18 Ом | 1R8 | 1.8 Ом | 180 | 18 Ом | 181 | 180 Ом |
| R20 | 0.2 Ом | 2R0 | 2 Ом | 200 | 20 Ом | 201 | 200 Ом |
| R22 | 0.22 Ом | 2R2 | 2.2 Ом | 220 | 22 Ом | 221 | 220 Ом |
| R24 | 0. 24 Ом | 2R4 | 2.4 Ом | 240 | 24 Ом | 241 | 240 Ом |
| R27 | 0.27 Ом | 2R7 | 2.7 Ом | 270 | 27 Ом | 271 | 270 Ом |
| R30 | 0.3 Ом | 3R0 | 3 Ом | 300 | 30 Ом | 301 | 300 Ом |
| R33 | 0.33 Ом | 3R3 | 3.3 Ом | 330 | 33 Ом | 331 | 330 Ом |
| R36 | 0.36 Ом | 3R6 | 3.6 Ом | 360 | 36 Ом | 361 | 360 Ом |
| R39 | 0.39 Ом | 3R9 | 3.9 Ом | 390 | 39 Ом | 391 | 390 Ом |
| R43 | 0.43 Ом | 4R3 | 4.3 Ом | 430 | 43 Ом | 431 | 430 Ом |
| R47 | 0.47 Ом | 4R7 | 4.7 Ом | 470 | 47 Ом | 471 | 470 Ом |
| R51 | 0.51 Ом | 5R1 | 5.1 Ом | 510 | 51 Ом | 511 | 510 Ом |
| R56 | 0. 56 Ом | 5R6 | 5.6 Ом | 560 | 56 Ом | 561 | 560 Ом |
| R62 | 0.62 Ом | 6R2 | 6.2 Ом | 620 | 62 Ом | 621 | 620 Ом |
| R68 | 0.68 Ом | 6R8 | 6.8 Ом | 680 | 68 Ом | 681 | 680 Ом |
| R75 | 0.75 Ом | 7R5 | 7.5 Ом | 750 | 75 Ом | 751 | 750 Ом |
| R82 | 0.82 Ом | 8R2 | 8.2 Ом | 820 | 82 Ом | 821 | 820 Ом |
| R91 | 0.91 Ом | 9R1 | 9.1 Ом | 910 | 91 Ом | 911 | 910 Ом |
| Код smd | Значение | Код smd | Значение | Код smd | Значение | Код smd | Значение |
| 102 | 1 кОм | 103 | 10 кОм | 104 | 100 кОм | 105 | 1 МОм |
| 112 | 1.1 кОм | 113 | 11 кОм | 114 | 110 кОм | 115 | 1. 1 МОм |
| 122 | 1.2 кОм | 123 | 12 кОм | 124 | 120 кОм | 125 | 1.2 МОм |
| 132 | 1.3 кОм | 133 | 13 кОм | 134 | 130 кОм | 135 | 1.3 МОм |
| 152 | 1.5 кОм | 153 | 15 кОм | 154 | 150 кОм | 155 | 1.5 МОм |
| 162 | 1.6 кОм | 163 | 16 кОм | 164 | 160 кОм | 165 | 1.6 МОм |
| 182 | 1.8 кОм | 183 | 18 кОм | 184 | 180 кОм | 185 | 1.8 МОм |
| 202 | 2 кОм | 203 | 20 кОм | 204 | 200 кОм | 205 | 2 МОм |
| 222 | 2.2 кОм | 223 | 22 кОм | 224 | 220 кОм | 225 | 2.2 МОм |
| 242 | 2.4 кОм | 243 | 24 кОм | 244 | 240 кОм | 245 | 2.4 МОм |
| 272 | 2.7 кОм | 273 | 27 кОм | 274 | 270 кОм | 275 | 2. 7 МОм |
| 302 | 3 кОм | 303 | 30 кОм | 304 | 300 кОм | 305 | 3 МОм |
| 332 | 3.3 кОм | 333 | 33 кОм | 334 | 330 кОм | 335 | 3.3 МОм |
| 362 | 3.6 кОм | 363 | 36 кОм | 364 | 360 кОм | 365 | 3.6 МОм |
| 392 | 3.9 кОм | 393 | 39 кОм | 394 | 390 кОм | 395 | 3.9 МОм |
| 432 | 4.3 кОм | 433 | 43 кОм | 434 | 430 кОм | 435 | 4.3 МОм |
| 472 | 4.7 кОм | 473 | 47 кОм | 474 | 470 кОм | 475 | 4.7 МОм |
| 512 | 5.1 кОм | 513 | 51 кОм | 514 | 510 кОм | 515 | 5.1 МОм |
| 562 | 5.6 кОм | 563 | 56 кОм | 564 | 560 кОм | 565 | 5.6 МОм |
| 622 | 6.2 кОм | 623 | 62 кОм | 624 | 620 кОм | 625 | 6. 2 МОм |
| 682 | 6.8 кОм | 683 | 68 кОм | 684 | 680 кОм | 685 | 6.8 МОм |
| 752 | 7.5 кОм | 753 | 75 кОм | 754 | 750 кОм | 755 | 7.5 МОм |
| 822 | 8.2 кОм | 823 | 82 кОм | 824 | 820 кОм | 815 | 8.2 МОм |
| 912 | 9.1 кОм | 913 | 91 кОм | 914 | 910 кОм | 915 | 9.1 МОм |
Маркировка SMD резисторов по EIA-96
SMD резисторы с более большей точностью и более малыми размерами привели к созданию компактной маркировке. Был придуман стандарт EIA-96. Этот стандарт создан для резисторов с допуском по сопротивлению в 1%.
Эта система маркировки состоит из трех символов: две первые цифры это код номинала резистора, а следующий за ними символ это множитель. Берем SMD резистор смотрим первые 2 цифры и находим соответствующее сопротивление по таблице, далее смотрим на цифру и также по таблице смотри множитель на который на нужно умножиться.
Все довольно просто.
02А = 200 Ом ±1%
10S = 1 Ом ±1%
10C = 1000 Ом ±1%
Таблица маркировки резисторов по по EIA-96 (коды номиналов)
| Код | Число | Код | Число | Код | Число | Число | Число |
| 01 | 100 | 25 | 178 | 49 | 316 | 73 | 562 |
| 02 | 102 | 26 | 182 | 50 | 324 | 74 | 576 |
| 03 | 105 | 27 | 187 | 51 | 332 | 75 | 590 |
| 04 | 107 | 28 | 191 | 52 | 340 | 76 | 604 |
| 05 | 110 | 29 | 196 | 53 | 348 | 77 | 619 |
| 06 | 113 | 30 | 200 | 54 | 357 | 78 | 634 |
| 07 | 115 | 31 | 205 | 55 | 365 | 79 | 649 |
| 08 | 118 | 32 | 210 | 56 | 374 | 80 | 665 |
| 09 | 121 | 33 | 215 | 57 | 383 | 81 | 681 |
| 10 | 124 | 34 | 221 | 58 | 392 | 82 | 698 |
| 11 | 127 | 35 | 226 | 59 | 402 | 83 | 715 |
| 12 | 130 | 36 | 232 | 60 | 412 | 84 | 732 |
| 13 | 133 | 37 | 237 | 61 | 422 | 85 | 750 |
| 14 | 137 | 38 | 243 | 62 | 432 | 86 | 768 |
| 15 | 140 | 39 | 249 | 63 | 442 | 87 | 787 |
| 16 | 143 | 40 | 255 | 64 | 453 | 88 | 806 |
| 17 | 147 | 41 | 261 | 65 | 464 | 89 | 825 |
| 18 | 150 | 42 | 267 | 66 | 475 | 90 | 845 |
| 19 | 154 | 43 | 274 | 67 | 487 | 91 | 866 |
| 20 | 158 | 44 | 280 | 68 | 499 | 92 | 887 |
| 21 | 162 | 45 | 287 | 69 | 511 | 93 | 909 |
| 22 | 165 | 46 | 294 | 70 | 523 | 94 | 931 |
| 23 | 169 | 47 | 301 | 71 | 536 | 95 | 953 |
| 24 | 174 | 48 | 309 | 72 | 549 | 96 | 976 |
Трехзначная нумерация резисторов с допуском 2%, 5% и 10%
Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами.
Первые две цифры обозначают мантиссу, третья – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 512 означает, что резистор имеет номинал 51×100 Ом = 5.1 КОм, маркировка 104 означает номинал 10×10000 = 100кОм.
Существуют также SMD резисторы с нулевым сопротивлением или так называемые перемычки. Они маркируются символом 0 или 000.
Ниже приведена таблица, используя которую вы сможете быстро определить номинал SMD резистора.
| Изображение | Номинал | Изображение | Номинал |
| 10 Ом | 51 Ом | ||
| 100 Ом | 510 Ом | ||
| 1 кОм | 5.1 кОм | ||
| 10 кОм | 51 кОм | ||
| 100 кОм | 510 кОм | ||
| 1 МОм | 5.1 МОм |
Маркировка резисторов
Резистор (англ. resistor, от лат. resisto — сопротивляюсь), — пассивный элемент электрической цепи, в идеале характеризуемый только сопротивлением электрическому току, то есть для идеального резистора в любой момент времени должен выполняться закон Ома: мгновенное значение напряжения на резисторе пропорционально току проходящему через него.
На практике же резисторы в той или иной степени обладают также паразитной ёмкостью, паразитной индуктивностью и нелинейностью вольт-амперной характеристики.
Обозначение резисторов на схемах
В России условные графические обозначения резисторов на схемах должны соответствовать ГОСТ 2.728-74. В соответствии с ним, постоянные резисторы обозначаются следующими образом:
Маркировка резисторов с проволочными выводами
Резисторы, в особенности малой мощности — чрезвычайно мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой невозможно. Поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, 120К — 120 кОм и т. д. Однако и в таком виде читать номиналы трудно.
Поэтому, для особо мелких резисторов применяют маркировку цветными полосками.
Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на двузначное число, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы).
Следует отметить, что иногда встречаются резисторы с 5-ю полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.
Пример
Допустим на резисторе видим 4 полоски коричневую, чёрную, красную, золотую. Первые две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.
Запомнить цветную кодировку резисторов нетрудно: после чёрной 0 и коричневой 1 идёт последовательность цветов радуги. Так как маркировка была придумана в англоязычных странах, голубой и синий цвета не различаются.
Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4-мя полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).
Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).
по материалам: ru.wikipedia.org
Цифровая маркировка SMD резисторов — примеры и онлайн калькулятор
Smd-резистор: таблица типоразмеров и мощностей. Определяем параметры резистора
по коду – примеры и онлайн калькулятор.
На предыдущей странице мы рассмотрели методы определения параметров стандартных выводных резисторов с цветовой маркировкой.
SMD резисторы – это те же обычные постоянные резисторы, только предназначенные для сугубо поверхностного монтажа на
печатную плату.
SMD резисторы могут быть различной формы, но в целом, они значительно меньше, чем их традиционные выводные аналоги.
Из-за малых размеров таких резисторов на них затруднительно нанести традиционные цветовые полосы, поэтому был разработан цифровой способ
маркировки, которая наносится на корпуса SMD элементов и состоит из трёх или четырёх цифр, либо из двух цифр и буквы (маркировка EIA-96).
При трёхзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра определяет множитель. Множителем является число 10 возведённое в степень третьей цифры.
В качестве примера приведём простые расчёты:
♦ Маркировка – 240: тогда
R = 22 × 100, что равняется 22 Ом;
♦ Маркировка – 273: тогда
R = 27 × 103, что равняется 27000 Ом или 27 кОм.
Для номиналов сопротивлений ниже 10 Ом в маркировку вводится буква R, которая указывает положение десятичной точки в значении сопротивления
резистора.
Множитель в этом случае отсутствует. Поясним примерами:
♦ Маркировка – 5R6: тогда
R = 5.6 Ом;
♦ Маркировка – R12: тогда
R = 0.12 Ом.
Как правило, допуск погрешности трёхзначных резисторов составляет 5%.
Для SMD резисторов с допуском погрешности 1% используется четырёхзначная цифровая маркировка. Здесь всё происходит по
аналогии с трёхзначной маркировкой, только численную величину сопротивления в Омах обозначают первые 3 цифры, а четвёртая –
это степень множителя, где множителем является число 10 возведённое в степень четвёртой цифры.
Для номиналов сопротивлений ниже 100 Ом в маркировку вводится буква R, которая указывает положение десятичной точки в значении сопротивления
резистора. Множитель в этом случае также отсутствует. И опять немного примеров:
♦ Маркировка – 3301: тогда
R = 330 × 101, что равняется 3300 Ом или 3.
3 кОм;
♦ Маркировка – 5R60: тогда
R = 5.6 Ом.
Для SMD резисторов с допуском погрешности по сопротивлению в 1% также используется более компактная трёхзначная
маркировка, соответствующая стандарту EIA-96.
Здесь первые две цифры представляют собой код, который даёт трёхзначное число сопротивления, а третий знак – это буква,
которая определяет множитель (Рис.1).
Рис.1 Таблица кодировки SMD резисторов стандарта EIA-96
Приведём ещё пару примеров:
♦ Маркировка – 01Y: тогда
R = 100 × 0.01, что равняется 1 Ом;
♦ Маркировка – 29В: тогда
R = 196 × 10, что равняется 1.96 кОм.
А теперь сдобрим пройденный материал калькулятором.
Онлайн калькулятор определения параметров SMD резисторов по цифровой маркировке
Мощность SMD чип-резисторов можно определить исходя из их габаритных размеров и справочным данным, приведённым производителем.
Пример таблицы такого соответствия приведён на Рис.2.
Рис.2 Таблица соответствия габаритных размеров SMD резисторов их мощности
Как найти цветовой код резистора 1 кОм — стенограмма видео и урока
Кодирование резистора 1 кОм
Сосчитайте вслух от 0 до 9. Сколько уникальных цифр вы сказали? Правильно, там 10 цифр. Если мы договоримся об уникальном цвете для каждой из 10 цифр, мы сможем кодировать числа любого размера, используя последовательности цветов, что подводит нас к цветовому коду резистора. Резистор уменьшает (или препятствует) протеканию тока. Значение сопротивления выражается в количестве Ом (символ Ω используется для обозначения «Ом»).Количество Ом обозначено цветом и отображается в виде полосы на самом устройстве. Для представления значения используются три цветных полосы, потому что мы кодируем только первую значащую цифру, вторую значащую цифру и количество нулей.
В этом уроке мы выясним это для резистора 1 кОм, где «k» — это сокращение от префикса «кило», что означает 1000. Итак, резистор 1 кОм имеет значение 1000 Ом, а число, которое мы закодируем, равно 1000.
Есть три шага для кодирования резистора 1 кОм.
Шаг 1. Определите первую и вторую значащие цифры.
Для числа 1000 первая значащая цифра — «1», а «0» — вторая значащая цифра.
Шаг 2: Подсчитайте количество нулей после первых двух значащих цифр.
После 1 и 0 идут нули «2».
Шаг 3. Закодируйте номера цветами.
У нас есть три числа для кодирования: 1, 0 и 2.
Вот 10 цифр и их цвета:
Акроним для запоминания этого кода: B etter B e R eady O r Y наш G reat B ig V enture G oes est или BBROYGBVGW.В алфавитном порядке слово «черный» предшествует «коричневому».
Таким образом, первый B черный и кодирует 0. Второй B коричневый и кодирует 1. Цвета на концах более нейтральные: G серый для 8 и W белый для 9. G в середине зеленый для 5 следует B для синего, который кодирует 6.
Каждый из этих цветов отображается как полоса на резисторе цилиндрической формы. Третью полосу часто называют полосой умножителя . Эта цветная полоса представляет собой количество нулей, которые нужно поставить после первых двух цифр.Это называется полосой умножения, потому что добавление нулей похоже на умножение на степень 10. Например, чтобы получить 2 нуля после первых двух цифр, мы можем умножить на 100, что составляет 10 в степени 2.
Таким образом,
- 1 коричневый
- 0 черный
- 2 красный
Резисторы
1. Резисторы
Резисторы есть
наиболее часто используемый компонент в электронике, и их цель —
создать заданные значения тока и напряжения в цепи.
А
количество различных резисторов показано на фотографиях. (Резисторы
на миллиметровой бумаге с интервалом 1 см, чтобы
представление о габаритах). На фото 1.1a показаны резисторы малой мощности, а на фото 1.1b — некоторые
высокая мощность
резисторы. Резисторы с рассеиваемой мощностью менее 5 Вт (большинство
обычно используемые типы) имеют цилиндрическую форму с выступающей из
каждый конец для подключения в цепь (фото 1.1-а). Резисторы с рассеиваемой мощностью более 5 Вт являются
показано ниже (фото 1.1-б).
| Рис. 1.1a: Некоторые маломощные резисторы | Рис. 1.1b: Резисторы большой мощности и реостаты |
Обозначение резистора показано на
следующая диаграмма
(верхний: американский символ, нижний: европейский символ.
)
Фиг.1.2a: Символы резисторов
Агрегат для Измерительное сопротивление — Ом . (греческая буква Ω — называется Омега). Более высокие значения сопротивления обозначаются буквой «k». (килоом) и М (мегом). Для Например, 120000 Ом представлен как 120 кОм, а 1 200 000 Ом — как 1M2. Точка обычно опускается, так как его легко потерять в процессе печати. В какой-то цепи На диаграммах такое значение, как 8 или 120, представляет сопротивление в Ом.Другой распространенной практикой является использование буквы E для обозначения сопротивления в омах. В буква R. также может использоваться. Для Например, 120E (120R) обозначает 120 Ом, 1E2 обозначает 1R2 и т. д.
1.1 Маркировка резисторов
Значение сопротивления составляет
маркировка на корпусе резистора. Большинство резисторов имеют 4 полосы.
Первые две полосы обеспечивают
числа для сопротивления, а третья полоса обеспечивает количество
нули. Четвертая полоса указывает на допуск.Значения допуска 5%,
Чаще всего доступны 2% и 1%.
В следующей таблице показаны используемые цвета. для определения номиналов резистора:
| ЦВЕТ | ЦИФРА | МНОЖИТЕЛЬ | ДОПУСК | TC |
| Серебро | х 0.01 Вт | 10% | ||
| Золото | x 0,1 Вт | 5% | ||
| Черный | 0 | x 1 Вт | ||
| Коричневый | 1 | x 10 Вт | 1% | 100 * 10 -6 / K |
| Красный | 2 | x 100 Вт | 2% | 50 * 10 -6 / K |
| Оранжевый | 3 | x 1 кВт | 15 * 10 -6 / K | |
| Желтый | 4 | x 10 кВт | 25 * 10 -6 / K | |
| Зеленый | 5 | x 100 кВт | 0. 5% | |
| Синий | 6 | x 1 МВт | 0,25% | 10 * 10 -6 / K |
| Фиолетовый | 7 | x 10 МВт | 0,1% | 5 * 10 -6 / K |
| Серый | 8 | x 100 МВт | ||
| Белый | 9 | x 1 GW | 1 * 10 -6 / K |
** TC — Темп.
Коэффициент, только для
SMD устройства
Рис. 1.2: б. Четырехполосный резистор, c. Пятиполосный резистор, d. Цилиндрический резистор SMD, эл. Резистор SMD плоский
Ниже показаны все резисторы из 0R1 (одна десятая ома) до 22M:
ПРИМЕЧАНИЯ:
Резисторы, указанные выше, имеют «общее значение» 5%.
типы.
Четвертая полоса называется полосой «допуска».Золото = 5%
(полоса допуска Серебро = 10%, но современные резисторы не
10% !!)
«общие резисторы» имеют номиналы от 10 Ом до 22 МОм.
РЕЗИСТОРЫ МЕНЬШЕ 10 ОМ
Когда третья полоса золото, это означает, что значение «цветов» необходимо разделить на
10.
золота = «разделите на 10», чтобы получить значения 1R0.
на 8R2
Примеры см. в 1-й колонке выше.
Когда третий полоса серебряная, это означает, что значение «цветов» необходимо разделить на
100.
(Помните: в слове «серебро» больше букв, значит делитель
«больше»)
Silver = «разделить на 100», чтобы получить
значения от 0R1 (одна десятая ома) до 0R82
например: 0R1 = 0,1 Ом 0R22
= Точка 22 Ом
См. 4-й столбец выше для
Примеры.
Буквы «R, k и M» заменяют десятичную дробь.
точка. Буква «Е» также используется для обозначения слова «ом».
например: 1 R 0 = 1 Ом 2 R 2 = 2
точка 2 Ом 22 R = 22 Ом
2 k 2 =
2200 Ом 100 кОм = 100000
Ом
2 M 2 = 2200000 Ом
Общие резисторы имеют 4 группы.Они показаны выше. Первый две полосы указывают первые две цифры сопротивления, третья полоса — это множитель (количество нулей, которые должны быть добавлены к полученному числу от первых двух полос), а четвертая представляет собой допуск.
Маркировка сопротивления
пять полос используются для резисторов с допуском 2%, 1% и др.
резисторы высокой точности. Первые три полосы определяют первые три
цифр, четвертая — множитель, пятая — допуск.
для поверхностного монтажа Device) на резисторе очень мало свободного места. Резисторы 5% используйте трехзначный код, в то время как 1% резисторов используют четырехзначный код.
Некоторые резисторы SMD производятся в форма небольшого цилиндра, в то время как наиболее распространенный тип — плоский. Цилиндрические резисторы SMD помечены шестью полосами — первые пять «читаются» как с обычными пятиполосными резисторами, а шестая полоса определяет температурный коэффициент (TC), который дает нам значение сопротивления изменение при изменении температуры на 1 градус.
Сопротивление
Плоские резисторы SMD маркируются цифрами на их верхней стороне.
Первые две цифры — это значение сопротивления, а третья цифра
представляет количество нулей.
Например, напечатанное число 683 стоит
для 68000Вт, то есть 68к.
Само собой разумеется, что существует массовое производство всех
типы резисторов. Чаще всего используются резисторы E12.
серии и имеют значение допуска 5%.Общие значения для первых двух
цифры: 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68 и 82.
E24
серия включает все значения, указанные выше, а также: 11, 13, 16, 20, 24, 30,
36, 43, 51, 62, 75 и 91. Что означают эти числа? Это означает, что
резисторы со значениями для цифр «39»: 0,39 Вт, 3,9 Вт, 39 Вт, 390 Вт, 3,9 кВт, 39 кВт и т. д.
(0R39,
3R9,
39R,
390R,
3к9,
39к)
Для некоторых электрических цепей,
допуск резистора не важен и не указывается.В этом
в корпусе можно использовать резисторы с допуском 5%. Однако устройства, которые
требуется, чтобы резисторы имели определенную точность, требуется указанная
толерантность.
1,2 Резистор Рассеивание
Если поток
ток через резистор увеличивается, он нагревается, а если
температура превышает определенное критическое значение, он может выйти из строя. В
номинальная мощность резистора — это мощность, которую он может рассеивать в течение длительного времени.
промежуток времени.
Номинальная мощность резисторов малой мощности не указана.
На следующих диаграммах показаны размер и номинальная мощность:
Рис. 1.3: Размеры резистора
Наиболее часто используется
резисторы в электронных схемах имеют номинальную мощность 1/2 Вт или 1/4 Вт.
Существуют резисторы меньшего размера (1/8 Вт и 1/16 Вт) и выше (1 Вт, 2 Вт, 5 Вт,
так далее).
Вместо одиночного резистора с заданной рассеиваемой мощностью,
можно использовать другой с таким же сопротивлением и более высоким рейтингом, но
его большие размеры увеличивают пространство, занимаемое на печатной плате
а также добавленная стоимость.
Мощность (в ваттах) может быть рассчитана по одному из следующие формулы, где U — символ напряжения на резистор (в вольтах), I — ток в амперах, а R — сопротивление в Ом:
Например, если напряжение на 820 Вт резистор 12В, мощность, рассеиваемая резисторами это:
А резистор 1/4 Вт может использоваться.
Во многих случаях это
непросто определить ток или напряжение на резисторе.В этом
в случае, когда мощность, рассеиваемая резистором, определяется для «худшего»
кейс. Мы должны принять максимально возможное напряжение на резисторе,
т.е. полное напряжение источника питания (аккумулятор и т. д.).
Если мы отметим
это напряжение как В B , максимальное рассеивание
это:
Например, если В В = 9 В, рассеиваемая мощность 220 Вт резистор есть:
А 0.
Резистор мощностью 5 Вт или выше должен
использоваться
1.3 Нелинейные резисторы
Значения сопротивления указанные выше являются постоянными и не изменяются, если напряжение или ток меняется. Но есть схемы, требующие резисторов для изменить значение с изменением умеренного или светлого. Эта функция не может быть линейный, отсюда и название НЕЛИНЕЙНЫЕ РЕЗИСТОРЫ.
Есть несколько
типы нелинейных резисторов, но наиболее часто используемые включают: NTC Резисторы (рисунок a) (отрицательный температурный коэффициент) —
их сопротивление снижается с повышением температуры. PTC резисторы
(рисунок б) (положительный температурный коэффициент) — их сопротивление
увеличивается с повышением температуры. Резисторы LDR (рисунок в)
(Light Dependent Resistors) — их сопротивление уменьшается с увеличением
свет.
Резисторы VDR (резисторы, зависимые от напряжения) — их
сопротивление критически снижается, когда напряжение превышает определенное значение.
Символы, представляющие эти резисторы, показаны ниже.
Фиг.1.4: Нелинейные резисторы — a. НТЦ, б. PTC, c. LDR
дюйм
любительские условия, когда нелинейный резистор может быть недоступен, это
можно заменить другими компонентами. Например, NTC резистор можно заменить на транзистор с подстроечным резистором
потенциометр, для регулировки необходимого значения сопротивления.
Автомобильный свет может играть роль резистора PTC ,
в то время как резистор LDR можно было заменить открытым транзистором.В качестве примера на рисунке справа показан 2N3055 с его верхним
часть удалена, так что свет может падать на кристалл внутри. |
1,4 Практическая примеры с резисторами
На рис. 1.5 показаны два практических примеры с нелинейными и обычными резисторами в качестве подстроечных потенциометров, элементы, которые будут рассмотрены в следующей главе.
Рис. 1.5a: RC-усилитель
На рисунке 1.5a представлен RC-усилитель напряжения, который можно использовать для усиления низкочастотные аудиосигналы с малой амплитудой, например сигналы микрофона. Усиливаемый сигнал передается между узлом 1. (вход усилителя) и земля, а результирующий усиленный сигнал появляется между узлом 2 (выход усилителя) и заземление. Чтобы получить оптимальную производительность (высокая усиление, низкий уровень искажений, низкий уровень шума и т. д.) необходимо «установить» рабочая точка транзистора.Подробная информация о рабочей точке будет приведено в главе 4; а пока давайте просто скажем, что напряжение постоянного тока между узел C и земля должны составлять примерно половину батареи (источника питания) Напряжение. Так как напряжение аккумулятора равно 6В, необходимо установить напряжение в узле C. до 3В. Регулировка осуществляется через резистор R1.
Подключить вольтметр между узел C и земля. Если напряжение превышает 3 В, замените резистор. R1 = 1,2 МВт с меньшим резистором, скажем R1 = 1 МВт.Если напряжение по-прежнему превышает 3 В, оставьте понижая сопротивление, пока оно не достигнет примерно 3 В. Если напряжение в узле C изначально ниже 3В, увеличьте сопротивление R1.
Степень усиления каскада зависит от сопротивления R2: более высокое сопротивление — более высокое усиление , более низкое сопротивление — нижнее усиление . Если значение R2 изменяется, напряжение в узле C следует проверить и отрегулировать (через R1).
Резистор R3 и конденсатор 100Ф
сформировать фильтр, чтобы предотвратить возникновение обратной связи. Эта обратная связь называется
«Моторная лодка», как это звучит как шум моторной лодки. Этот
шум возникает только при использовании более чем одной ступени.
По мере добавления каскадов к цепи вероятность обратной связи в
форма нестабильности или катания на лодке.
Этот шум появляется на выходе усилителя даже при отсутствии сигнала
доставляется к усилителю.
Нестабильность возникает следующим образом:
Даже если на вход не поступает сигнал, выходной каскад
производит очень слабый фоновый шум, называемый «шипением». Это происходит из-за
ток, протекающий через транзисторы и другие компоненты.
Это помещает очень маленькую форму волны на шины питания. Эта форма волны
поступил на вход первого транзистора и, таким образом, мы получили
петля для «генерации шума». Скорость прохождения сигнала
вокруг цепи определяет частоту нестабильности.К
добавление резистора и электролита к каждому каскаду, фильтр низких частот
производится, и это «убивает» или снижает амплитуду нарушения
сигнал. При необходимости значение R3 можно увеличить.
Практические примеры с резисторами будет рассмотрено в следующих главах, поскольку почти все схемы требуют резисторы.
Рис. 1.5b: Звуковой индикатор изменения температуры или количества света
Практическое применение нелинейных резисторов показано на простом сигнальном устройстве, показанном на Рисунок 1.5б. Без триммера TP и нелинейного резистора NTC это аудио осциллятор. Частоту звука можно рассчитать по формуле:
В нашем случае R = 47кВт и C = 47nF, а частота равна:
Когда по рисунку обрезать горшок и резистор NTC добавляются, частота генератора увеличивается. Если горшок обрезки установлен на минимальное сопротивление, осциллятор останавливается.При желаемой температуре сопротивление обшивки Pot следует увеличивать до тех пор, пока осциллятор снова не заработает. Для Например, если эти настройки были сделаны на 2C, осциллятор остается замороженным на более высоких температур, поскольку сопротивление резистора NTC ниже, чем номинальный. Если температура падает, сопротивление увеличивается и при 2С осциллятор активирован.
Если в автомобиле установлен резистор NTC, близко к поверхности дороги, осциллятор может предупредить водителя, если дорога покрытый льдом.Естественно резистор и два соединяющих его медных провода к контуру следует беречь от грязи и воды.
Если вместо резистора NTC, резистор PTC используется, осциллятор будет активирован, когда температура поднимется выше определенный обозначенное значение. Например, резистор PTC может использоваться для индикации состояние холодильника: настроить осциллятор на работу при температурах выше 6C через подстроечный резистор TP, и цепь сообщит, если что-то не так с холодильником.
Вместо NTC можно использовать резистор LDR. — осциллятор будет заблокирован, пока есть определенное количество света настоящее время. Таким образом, мы могли бы сделать простую систему сигнализации для помещений, где свет должен быть всегда включен.
LDR может быть соединен с резистором R. In в этом случае осциллятор работает, когда присутствует свет, в противном случае он заблокирован. Это может быть интересный будильник для егерей и рыбаков, которые хотели бы встать на рассвете, но только если погода ясная.Рано утром в нужный момент обрезайте горшок должен быть установлен в самое верхнее положение. Затем сопротивление следует тщательно уменьшается, пока не запустится осциллятор. Ночью осциллятор будет заблокирован, так как есть нет света и сопротивление LDR очень высокое. По мере увеличения количества света в утром сопротивление LDR падает и осциллятор активируется, когда LDR освещается необходимым количеством света.
Подрезной горшок с рисунка 1.5b используется для точной настройки. Таким образом, TP с рисунка 1.5b может использоваться для установки осциллятор для активации при разных условиях (выше или ниже температура или количество света).
1,5 Потенциометры
потенциометры (также называемые потенциометрами ) переменные резисторы, используемые в качестве регуляторов напряжения или тока в электронные схемы. По конструкции их можно разделить на 2 группы: мелованные и проволочные.
С потенциометрами с покрытием (рисунок 1.6a), Корпус изолятора покрыт резистивным материалом. Существует проводящий ползунок перемещается по резистивному слою, увеличивая сопротивление между ползунком и одним концом горшка, уменьшая сопротивление между ползунком и другим концом горшка.
Рис. 1.6a: Потенциометр с покрытием
с проволочной обмоткой потенциометры изготовлены из токопроводящий провод намотан на корпус изолятора.По проводу движется ползунок, увеличивающий сопротивление. между ползунком и одним концом горшка, уменьшая сопротивление между слайдер и другой конец горшка.
Гораздо чаще встречаются горшки с покрытием. С их помощью сопротивление может быть линейным, логарифмическим, обратным логарифмическим или обратным логарифмическим. другое, в зависимости от угла или положения ползунка. Самый распространены линейные и логарифмические потенциометры, а наиболее распространенными являются приложения — радиоприемники, усилители звука и аналогичные устройства где горшки используются для регулировки громкости, тона, баланса, и т.п.
Потенциометры с проволочной обмоткой используются в приборах. которые требуют большей точности управления. В них есть более высокое рассеивание, чем у горшков с покрытием, и поэтому токовые цепи.
Сопротивление потенциометра обычно равно E6 ряд, включающий значения: 1, 2.2 и 4.7. Стандартные значения допуска включают 30%, 20%, 10% (и 5% для проволочной обмотки). горшки).
Потенциометрыбывают разных формы и размеры, с мощностью от 1/4 Вт (горшки с покрытием для объема управление в амперах и т. д.) до десятков ватт (для регулирования больших токов).Несколько разных горшков показаны на фото 1.6b вместе с символом потенциометр.
Рис. 1.6b: Потенциометры
Верхняя модель представляет собой стерео потенциометр. На самом деле это две кастрюли в одном корпусе, с ползунки установлены на общей оси, поэтому они перемещаются одновременно. Эти используется в стереофонических усилителях для одновременного регулирования как левого, так и правильные каналы, и т.п.
Слева внизу находится так называемый бегунок потенциометр.
Справа внизу — горшок с проволочной обмоткой мощностью 20 Вт, обычно используется как реостат (для регулирования тока при зарядке аккумулятор и т. д.).
Для схем, требующих очень точной значения напряжения и тока, подстроечные потенциометры (или просто горшки для обрезки ). Это небольшие потенциометры с ползунком, который регулируется отверткой.
Кастрюли также бывают различных форм и размеров, с мощностью от 0,1 Вт до 0,5 Вт. Изображение 1.7 показаны несколько различных горшков для обрезки вместе с символом.
Рис. 1.7: Обрезные горшки
Корректировки сопротивления сделано отверткой. Исключение составляет обрезной горшок в правом нижнем углу, который можно отрегулировать с помощью пластикового вала. Особенно точная регулировка достигается при помощи декоративного кожуха в пластиковом прямоугольном корпусе (нижний середина).Его ползунок перемещается винтом, так что можно сделать несколько полных оборотов. требуется для перемещения ползунка из одного конца в другой.
1,6 Практический примеры с потенциометрами
Как указывалось ранее, потенциометры чаще всего используются в усилителях, радио- и ТВ-приемниках, кассетные плееры и аналогичные устройства. Они используются для регулировки громкости, тон, баланс и т. д.
В качестве примера разберем общая схема регулировки тембра в аудиоусилителе.В нем два горшка и показан на рисунке 1.8a.
Рис. 1.8 Регулировка тона цепь: а. Схема электрическая, б. Функция усиления
Потенциометр с маркировкой BASS регулирует усиление низких частот. Когда ползунок находится в самом нижнем положения, усиление сигналов очень низкой частоты (десятки Гц) примерно в десять раз больше, чем усиление сигналов средней частоты (~ кГц).Если ползунок находится в крайнем верхнем положении, усиление очень низкое. частота сигналов примерно в десять раз ниже, чем усиление средних частотные сигналы. Усиление низких частот полезно при прослушивании музыки с битом (диско, джаз, R&B …), тогда как усиление низких частот должно быть снижается при прослушивании речи или классической музыки.
Аналогично, потенциометр с маркировкой TREBLE регулирует усиление высоких частот. Усиление высоких частот полезно, когда музыка состоит из высоких тонов. например, звуковой сигнал, в то время как, например, усиление высоких частот должно быть уменьшено, когда прослушивание старой записи для уменьшения фонового шума.
На диаграмме 1.8b показана функция усиления в зависимости от частоты сигнала. Если оба ползунка в крайнем верхнем положении результат показан кривой 1-2. Если оба находятся в среднем положении, функция описывается строкой 3-4, а оба ползунка в самом нижнем положении, результат отображается с помощью кривая 5-6. Установка пары ползунков на любые другие возможные результаты приводит к кривым между кривыми 1-2 и 5-6.
Потенциометры BASS и TREBLE имеют покрытие по конструкции и линейные по сопротивлению.
Третий банк на диаграмме — регулятор громкости. Покрытый и логарифмический по сопротивлению (отсюда знак log )
Инновации в схемотехнике — Уголок для начинающих> Компоненты> Резисторы
Резисторыможно найти почти в каждой схеме, они бывают разных форм и размеров. Наиболее часто используемые типы для любителей — это разновидность осевых выводов с номинальной мощностью до 1 Вт. Единицей измерения сопротивления является ом, который обозначается буквой омега W и назван в честь немецкого ученого Георга Симона Ома.Ом определяется как сопротивление проводника, в котором ток в один ампер вызывает разность потенциалов в один вольт на его выводах. Другими словами, V = IR, где V — разность потенциалов в вольтах, I — ток в амперах, а R — сопротивление в омах.
Более часто используемое обозначение SI для ом (в основном потому, что омега нелегко найти на клавиатуре) заключается в использовании R. Например, 10 Вт записывается как 10R, 4700 Вт эквивалентно 4,7 кВт и записывается как 4K7, где K заменяет десятичную точку и представляет 1000.560 000 Вт записывается как 560 КБ, а 1 000 000 Вт записывается как 1M0, где M представляет 1 миллион.
Краткое описание различных типов резисторов показано ниже.
Начнем с самого маленького. На рисунке показан типичный резистор для поверхностного монтажа. Эти резисторы редко используются любителями, хотя любой, кто попытается отремонтировать коммерческий продукт, вероятно, найдет их огромное количество. Резисторы SMD доступны в нескольких размерах, самый большой из которых составляет около 4 мм x 2 мм.Стоимость компонента указана на боковой стороне упаковки. Первые две (или три) цифры дают первые числа значения, а последняя цифра дает множитель. В показанном здесь примере значение не 100 Ом, как вы могли подумать, а фактически 10 Ом. Такие резисторы с низким номиналом также иногда обозначаются как 10R. Другой пример, резистор с маркировкой 472 имеет номинал 4700 Ом или 4К7. 2 является множителем и относится к 10 в степени 2 или 100, поэтому 47 умножается на 100, чтобы получить 4700.
В некоторых резисторах меньшего размера для обозначения значений используется совершенно другая система цифр и букв, известная как стандарт EIA-96. В этой системе используется трехзначный код, где первая пара чисел обозначает три наиболее значимые цифры значения, а последний символ кода, обычно буква, обозначает множитель.
Еще больше усложняет ситуацию то, что на некоторых резисторах SMD нет никакой маркировки или они настолько малы, что их невозможно сделать.
Наиболее часто используемый резистор с осевыми выводами доступен в диапазоне номинальной мощности от 0,125 Вт до 3 Вт. Резисторы малой мощности обычно изготавливаются из углеродной или металлической пленки, а резисторы более высокой мощности — из оксида металла. Диапазон углеродных пленок в значительной степени вытеснен ассортиментом металлических пленок, которые обеспечивают лучшую стабильность и более высокие допуски. Номинал резистора обозначается серией цветных полос. Щелкните здесь, чтобы увидеть цветовую маркировку резистора.
Резисторы с проволочной обмоткой обычно используются для увеличения рассеиваемой мощности. Как следует из названия, они состоят из отрезка резистивного провода, намотанного на каркас. Снаружи резистор может быть покрыт силиконом, стекловидной эмалью или керамическим материалом.
Для действительно высокого рассеивания мощности резистор с проволочной обмоткой установлен внутри литого алюминиевого корпуса. Кожух обычно имеет плоскую поверхность и крепежные отверстия с одной стороны, так что резистор может быть прикреплен к подходящему радиатору, чтобы помочь отвести тепло.Эти резисторы доступны с номинальной мощностью от 10 Вт до 300 Вт и даже в версии с водяным охлаждением мощностью 600 Вт!
Резисторы SMDРезисторы SMD представляют собой небольшие компоненты прямоугольной формы с металлизированными участками на концах. Металлизированные участки используются для пайки печатной платы. SMD резистор имеет керамическую подложку, на которую нанесена пленка оксида металла. Толщина и длина этой пленки оксида металла определяет значение сопротивления. Использование оксида металла обеспечивает хорошую стабильность и устойчивость к резисторам SMD.В отличие от резисторов с цветовой кодировкой, резисторы SMD не имеют цветных полос, вместо этого на них напечатаны числа. Трудно идентифицировать резистор SMD, если метод кодирования неизвестен. Здесь описаны методы идентификации резистора SMD.
Резисторы SMD доступны в различных корпусах. Обычно доступные пакеты: 2512, 2010, 1812, 1210, 1206, 0805, 0603, 0402, 021 и т. Д. Эти пакеты основаны на размере резистора в диапазоне от 6.От 30 × 3,10 до 0,6 × 0,3 мм. Номинальная мощность и допуски также различаются в зависимости от производителя.
Система маркировки
SMD в основном используется для замены резистора или поиска неисправностей. Многие резисторы SMD не имеют маркировки, поэтому их сложно идентифицировать. Но у некоторых есть отметки на теле для облегчения идентификации. Обычно используются три системы маркировки.
[header = Трехзначная маркировка]Трехзначная маркировка
Трехзначная маркировка состоит из трех цифр.Первая и вторая цифры обозначают значащие цифры, а третья — множитель. Вместо цветных колец используется фактическое число в цифрах. Например, если резистор SMD имеет цифры 472, это означает 4,7 = 47 x 102 Ом. Это значение составляет 4,7 кОм, но резисторы, обозначенные как 100, не являются резисторами на 100 Ом, а 10 × 100 = 10 Ом или 10 × 1 = 10 Ом. В случае резисторов менее 10 Ом буква R используется в десятичной позиции. Например, 5R6 представляет 5,6 Ом.
Примеры трехзначного кода:
220 = 22 × 100 (1) = 22O (не 220O!)
471 = 47 × 101 (10) = 470O
102 = 10 × 102 (100) = 1000 Ом или 1 кОм
3R3 = 3,3O
[header = Четырехзначная маркировка]Четырехзначная маркировка
4-значные маркировки используются для обозначения резисторов SMD с высокими допусками. В этих резисторах первая, вторая и третья цифры представляют значимые значения, а четвертая — множитель.Например, если число 4702, то значение будет 470 x 102 Ом или 47 кОм. При маркировке 4 цифрами для значений менее 100 Ом используется буква R в позиции десятичной точки.
Примеры 4-значного кода:
4700 = 470 × 100 (1) = 470O (не 4700O!)
2001 = 200 × 101 (10) = 2000О или 2кО
1002 = 100 × 102 (100) = 10000O или 10К?
15R0 = 15,0O
[header = Маркировка EIA 96]Маркировка EIA 96
Система маркировкиEIA 96 применяется в резисторах с допуском 1%.В этой маркировке используется трехзначный код. Первая и вторая цифры указывают на номинал резистора, а третий символ — это буква, обозначающая множитель. Например, если маркировка 68X, то X представляет 0,1. Рисунки 68 X можно разделить на два элемента. 68 представляют собой значащие цифры 499, а X представляет 0,1. Таким образом, значение составляет 499 × 0,1 = 49,9 Ом.
Другие обозначения включают Z (0,001), Y или R (0,01), X или S (0,1), A (1), B или H (10), C (100), D (1000), E (10 000), F (1,00000) и т. Д.
Примеры кода EIA-96:
01Y = 100 × 0,01 = 1O
68X = 499 × 0,1 = 49,9O
76X = 604 × 0,1 = 60,4O
01A = 100 × 1 = 100O
29B = 196 × 10 = 1,96 кО
01C = 100 × 100 = 10кО
[header = Другие отметки] Другая маркировка на резисторе SMD
1. SMD резистор с маркировкой 0, 00, 000 или 0000 — это перемычка или перемычка с нулевым сопротивлением.
2. Резистор SMD, маркированный стандартным трехзначным кодом и короткой полосой под маркировкой, обозначает точность 1% или меньше. Например: 122 = 1,2 кОм 1%.
3. Резисторы SMD в миллиомах, предназначенные для датчиков тока, часто помечаются буквой M или m, показывающей расположение десятичной точки. Например: 1M50 = 1,50mO
4. SMD-резисторы с функцией измерения тока также могут быть отмечены длинной полосой сверху. Например, 1м5 = 1,5 мОм, R001 = 1мОм и т. Д.или длинная полоса под кодом. Например 101 = 0,101O, 047 = 0,047O. Подчеркивание используется, когда начальная буква «R» должна быть опущена из-за ограниченного пространства на корпусе резистора.
Подано в: Electronic Projects
Маркировка резисторов SMD
Маркировка резисторов SMDSMD резистор Кодировка
Резисторы SMD обычно имеют цифровую кодировку.
эквивалент знакомого трехполосного цветового кода. Так же, как кончился провод
компоненты, прецизионные резисторы (1% или лучше) могут быть помечены четырехзначным
код.
Первые две (или 3) цифры являются первыми
две (или 3) цифры сопротивления в Ом, а третья (или 4-я) цифра
нулей — множитель.
Сопротивления менее 10 Ом имеют букву «R».
для указания положения десятичной точки.
Несколько примеров прояснят это:
Три цифры Примеры
Четыре цифры Примеры
330 — 33 Ом — не 330 Ом 1000 составляет 100 Ом — не 1000 Ом
221 220 Ом 4992 составляет 49 900 Ом, или 49.9 кОм
683 составляет 68000 Ом или 68 кОм 16234 это 162000 Ом, или 162 кОм
105 составляет 1000000 Ом, или 1 МОм 0R56 или R56 составляет 0,56 Ом
8R2 равно 8.2 Ом Но чтобы сделать жизнь интереснее, Новая система кодирования появилась на 1% типов . Это известно как Метод маркировки EIA-96. Он состоит из трехзначного кода. Первое две цифры означают 3 значащие цифры номинала резистора, используя таблица поиска ниже. Третий символ — буква — означает множитель.
код
значение
код
значение
код
значение
код
значение
код
значение
код
значение
01
100
17
147
33
215
49
316
65
464
81
681
02
102
18
150
34
221
50
324
66
475
82
698
03
105
19
154
35
226
51
332
67
487
83
715
04
107
20
158
36
232
52
340
68
499
84
732
05
110
21
162
37
237
53
348
69
511
85
750
06
113
22
165
38
243
54
357
70
523
86
768
07
115
23
169
39
249
55
365
71
536
87
787
08
118
24
174
40
255
56
374
72
549
88
806
09
121
25
178
41
261
57
383
73
562
89
825
10
124
26
182
42
267
58
392
74
576
90
845
11
127
27
187
43
274
59
402
75
590
91
866
12
130
28
191
44
280
60
412
76
604
92
887
13
133
29
196
45
287
61
422
77
619
93
909
14
137
30
200
46
294
62
432
78
634
94
931
15
140
31
205
47
301
63
442
79
649
95
953
16
143
32
210
48
309
64
453
80
665
96
976
Множитель букв выглядит следующим образом:
письмо
мульт
письмо
мульт
Факс
100000
Б
10
E
10000
А
1
Д
1000
X или S
0.1
К
100
Y или
рэнд0,01
22A — резистор 165 Ом, 68C — 49900 Ом (49,9 кОм) и 43E — 2740000 (2,74 М).Данная схема маркировки применяется только резисторы до 1%.
Аналогичная схема может быть использована для 2, 5 и 10% типы толерантности. Буквы множителя идентичны буквам 1%, но происходит перед числовым кодом. Чтобы было еще веселее, используется различных схем кодирования . Вот он:
2% 5% 10% код значение
код стоимость код
значение
код стоимость код
значение
01 100
13 330
25
100
37
330
49
100
02 110
14 360
26
110
38
360
50
120
03 120
15 390
27
120
39
390
51
150
04 130
16 430
28
130
40
430
52
180
05 150
17 470
29
150
41
470
53
220
06 160
18 510
30
160
42
510
54
270
07 180
19 560
31
180
43
560
55
330
08 200
20 620
32
200
44
620
56
390
09 220
21 680
33
220
45
680
57
470
10 240
22 750
34
240
46
750
58
560
11 270
23 820
35
270
47
820
59
680
12 300
24 910
36
300
48
910
60
820
Итак, с этой схемой, A55 — это 330 Ом, допуск 10% резистор, C31 блок 5%, 18000 Ом (18 кОм) и D18 510000 Ом (510 кОм) допуск 2%.
