Изучите базовые знания для ремонта ПК с блоком питания —

Хотите узнать о Ремонт блока питания ПК? Страстные компьютерные фанаты и даже обычные пользователи редко задумываются о блоках питания своих систем, потому что в большинстве случаев, если все идет гладко и компьютеры загружаются и включаются, никому нет дела до этих коробок в блоках.

Часто возникает путаница в отношении важности этих источников питания, поскольку в большинстве случаев они не влияют на поведение компьютеров в качестве других подгрупп, таких как материнская плата, видеокарты, жесткий диск и т. Д. .

Но дело в том, что при мощном блоке питания, превышающем 600 Вт, с уровнем энергоэффективности выше диапазона 80, 85%, покупка нового может стать настоящей проблемой.

Ремонт поставки, таким образом, жизненно важен для экономии бюджета, особенно если устройство является качественным, таким, которое обеспечивает питание серьезного энтузиаста или выше системы.

Что касается проблем, которые могут возникнуть с питанием, некоторые из них встречаются чаще: кабели могут разорваться, их рукава могут быть разрезаны или закорочены.

Лучшие источники питания обеспечивают защиту от скачков напряжения, перенапряжения и других бедствий, но они тоже могут пострадать, когда происходит фактический более сильный разряд, чем обычно.

Однако в большинстве случаев ремонт питания требуется, когда внезапно ПК не запускается и другие компоненты не неисправны.

В этих случаях в источниках питания может быть взорван конденсатор, разорвана какая-либо проводка и многое другое.

Современные и качественные источники питания — это очень сложные электрические и электронные устройства, часто содержащие микросхемы, которые гарантируют подачу чистого тока ко многим компонентам при необходимости подачи питания.

Но, как правило, наиболее требовательными компонентами являются графические адаптеры высокого класса, а также материнская плата.

Чтобы защитить компьютер или другие электрические установки от неожиданного закрытия или защитить их от скачков напряжения, ИБП (источник бесперебойного питания) используется в качестве электрического буфера.

Ремонт ИБП часто связан либо с фактическим ремонтом этих блоков, но также с задачами технического обслуживания, такими как замена разряженных аккумуляторных блоков внутри них, замена предохранителей или других компонентов.

Знание отдельных компонентов блока питания вашего ноутбука, а также того, что каждый из них делает, в конечном итоге сэкономит вам много душевных страданий и денег в долгосрочной перспективе.

Многие люди воспринимают источник питания как должное, пока их компьютер не начинает отключаться в неурочное время без всякой причины.

Вооружитесь базовыми знаниями о каждой детали, и это поможет вам диагностировать простые проблемы, которые могут возникнуть.

Первое, что нужно учитывать при взгляде на блок питания, — это удлинитель, который вы подключаете к стене.

Это поможет отрегулировать мощность, потребляемую вашим компьютером, и предотвратить потенциально фатальные скачки мощности.

Многие люди думают, что они могут пропустить этот компонент блока питания своих ноутбуков, но как только они теряют ценное электронное устройство из-за скачка напряжения, они часто никогда не останутся без него.

На очереди адаптер переменного тока. Это еще один момент, который помогает регулировать мощность, потребляемую вашим компьютером.

Он также преобразует переменный ток из сетевой розетки в постоянный, который компьютер будет использовать для питания ноутбука, а также для зарядки аккумулятора.

После того, как питание поступает на портативный компьютер через гнездовой адаптер, точка, в которой заканчивается шнур питания и начинается ноутбук, питание направляется на плату питания компьютера.

Это оборудование выполняет две функции: одна для передачи питания на материнскую плату; и два для подачи энергии на аккумулятор для зарядки.

Еще одним часто упускаемым из виду аппаратным обеспечением, которое является частью блока питания вашего ноутбука, является вентилятор охлаждения компьютера. Вентилятор охлаждения гарантирует, что ваш компьютер не перегреется.

Проблемы с перегревом приводят к тому, что компьютер периодически отключается. Процессор для вашего компьютера обычно является элементом, который будет выделять наибольшее количество тепла в вашем компьютере, поэтому, если вы когда-нибудь решите приобрести более мощный процессор.

Очень важно проверить и убедиться, что вентилятор охлаждения компьютера, который вы установили в свой ноутбук, достаточно мощный, чтобы должным образом охлаждать ваш ноутбук.

Другие проблемы, с которыми люди обычно сталкиваются с вентилятором, заключаются в том, что воздухозаборник забивается волосами и грязью или воздухозаборник забивается настолько, что вентилятор становится неэффективным.

На самом деле это может вызвать несколько различных ситуаций, в результате которых ваш компьютер может внезапно выключиться.

Блок питания преобразует обычный домашний ток в низкое напряжение постоянного тока, используемое компьютером. Когда этот компонент выходит из строя, с вашим компьютером просто не происходит никакой активности.

Не забудьте сначала выполнить простое устранение неполадок. Осмотрите источник питания на предмет повреждений. Дважды проверьте все соединения.

Умение проверять блок питания и заменять его при необходимости может спасти жизнь, если вы любитель компьютеров или работаете с надежным компьютером.

Не считайте само собой разумеющимся простое удовольствие от включения компьютера, и все работает отлично.

Недавно мы включили один из наших компьютеров, и примерно через час он просто перезагрузился. И это продолжалось примерно 10 раз в день, пока мы не выяснили, что причиной является источник питания.

На что обратить внимание, когда ваш блок питания выходит из строя или просто умирает, вы следующие.

Здесь вы должны сначала проверить розетку на наличие питания, подключив другое устройство, например радио или лампу, чтобы убедиться в наличии питания.

Если компьютер подключен через сетевой фильтр, проверьте и его.

Если в розетке есть питание, проверьте кабель питания, идущий к ПК, чтобы убедиться, что напряжение переменного тока поступает на системный блок.

Сделайте это с помощью мультиметра.

Если есть питание, вам придется открыть ПК и проверить, есть ли питание от источника питания к материнской плате.

При использовании мультиметра для проверки напряжения убедитесь, что у вас есть хорошее заземление для черного провода мультиметра.

Одна из основных проблем, с которыми вы можете столкнуться при неисправном блоке питания, заключается в том, что он может перезагрузить компьютер без какого-либо предупреждения.

Вся информация потеряна, и кажется, что это происходит в самый неподходящий момент.

Ошибки загрузки при первом запуске компьютера — еще один индикатор того, что этот компонент мигает.

Когда источник питания начинает выходить из строя, вы можете получить питание на одном устройстве, а не на другом.Например, жесткий диск может получать питание, но в дисководе CDROM вообще ничего нет.

Еще одна головная боль, которая может вызвать перезагрузку, — это прерывистое питание накопителей или самой материнской платы.

Выполните следующие действия, чтобы проверить блок питания в случае возникновения некоторых из перечисленных выше проблем.

Если розетка и шнур питания в порядке, убедитесь, что соединение на материнской плате надежно.

Тогда вам, возможно, придется столкнуться с тем, что сам блок питания неисправен. Если у вас есть мультиметр, вы можете проверить выход блока питания перед покупкой нового. Просто выполните следующие действия.

Выключите ПК, но не отключайте его от сети, вскройте системный блок. Установите мультиметр на считывание значений постоянного напряжения в следующем диапазоне, превышающем 12 вольт.

Найдите неиспользуемый разъем питания, аналогичный жесткому диску или разъему для дисковода компакт-дисков, и включите компьютер.

Вы также можете отсоединить разъем привода и использовать его.Включите компьютер и вставьте ЧЕРНЫЙ датчик в разъем питания на одном из ЧЕРНЫХ проводов.

Коснитесь КРАСНЫМ щупом к ЖЕЛТОМУ проводу на разъеме питания.

Показание мультиметра должно быть +12 вольт. Теперь прикоснитесь КРАСНЫМ щупом к КРАСНОМУ проводу, и показание должно быть +5 вольт.

Если показания отсутствуют или отличаются от других, замените блок питания. Если показания верны, проверьте разъемы P8 или P9 на материнской плате.

Эти разъемы могут также называться P4 и P5. Чтобы проверить эти разъемы, выполните следующие действия…

Вставьте ЧЕРНЫЙ датчик в P8 на одном из ЧЕРНЫХ проводов. Вставьте КРАСНЫЙ датчик в разъем P8 на КРАСНОМ проводе. Показание мультиметра должно быть +5 вольт

Проверьте питание, поступающее на соединения материнской платы, вставив КРАСНЫЙ датчик в P8 на ЖЕЛТОМ проводе, и вы должны получить +12 вольт.

Оставьте ЧЕРНЫЙ провод касаться черного провода на разъеме P8.Проверьте СИНИЙ провод, и показание должно быть -12 вольт.

Теперь переместите ЧЕРНЫЙ датчик к ЧЕРНОМ проводу на разъеме P9. Проверьте БЕЛЫЙ провод, вставив КРАСНЫЙ датчик, и показание должно быть -5 вольт.

Проверьте КРАСНЫЕ провода на разъеме P9, и вы должны получить +5 В. на каждом красном проводе. Вы не получите ровно 5 или 12 вольт, но показания будут очень близкими, например, 5,02 вольт.

Если источник питания отключен на пару вольт в любом направлении, например, когда КРАСНЫЙ провод должен показывать -5 вольт, но он показывает -8 вольт, или если нет показаний, замените источник питания.

НЕ извлекайте блок питания из корпуса системного блока при выполнении этих тестов.

НЕ выполняйте эти тесты, если вы чувствуете себя неудобно. Обязательно удалите все электростатические скопления с одежды и тела, ПРЕЖДЕ чем прикасаться к каким-либо частям внутри системного блока.

НИКОГДА не открывайте корпус блока питания по какой-либо причине, так как может присутствовать высокое напряжение.

Поиск и устранение неисправностей блока питания компьютера — Блок-схема диагностики блока питания ПК ATX

Обратите внимание, что эти шаги соответствуют точкам принятия решения на блок-схеме и доступны напрямую, нажав на символы ромба.Текст ниже не может читать последовательно.

Первый шаг в процессе устранения неполадок просто определяет, включен ли источник питания. Обычно вы можете слышать механические компоненты в ПК, которые издают шум вращения, когда они включен. К производителям шума относится жесткий диск, поскольку его электродвигатель вращается. пластины, и сильный шум вентилятора является нормальным для ПК без ШИМ (Pulse Width Modulation) вентиляторы. Ваш компьютер также должен издать один звуковой сигнал, если он проходит. его внутренняя диагностика запуска, и всегда есть светодиоды состояния, чтобы сообщить система включена, хотя некоторые сборщики домашних ПК не утруждают себя подключением их.Если у вас плохой слух, проверьте, не подключен ли источник питания. вентилятор создает ветерок. Мониторы питаются независимо, поэтому, если вы глядя на ноутбук, живой экран не показывает работоспособность поставлять.

Вернуться к диагностической таблице

Если к вашему компьютеру подключен дисплей, можно вы получаете живой экран, будь то простое текстовое сообщение или красочный всплеск экран? Если на дисплее отображается сообщение типа «Видеосигнал не обнаружен», это монитор сообщает вам, что видеопорт не обменивается данными, поэтому вам следует следуйте пути «Нет» для этого решения.Иногда ЭЛТ или более старый ЖК-дисплей могут показывать множество изображений или бесконечную прокрутку, что означает видео адаптер активен и пытается передать изображение, но монитор не может интерпретировать сигналы. Это не так часто случается с современными ЖК-дисплеями или дорогими ЭЛТ. который может соответствовать большому диапазону входов для более высокого разрешения экрана в Windows. Если вы используете телевизор высокой четкости в качестве основного дисплея, сделайте себе одолжение и используйте стандартный монитор для устранения неполадок, пока вы устраняете проблему с источником питания.

Вернуться к диагностической таблице

Новые компоненты, такие как четырехъядерные процессоры и двойные видеоадаптеры PCI Express вдвое увеличили энергопотребление игровые ПК. Блок питания ATX начального уровня для игрового ПК с интерфейсом PCI Express. дней составляет 600 Вт, а блоки питания мощностью от 750 до 1000 Вт больше не необычный. Основными виновниками являются многоядерные процессоры, которые могут потреблять где угодно от 10 Вт до 50 Вт или более на ядро, при общем потреблении ЦП до 200 Вт в однопроцессорной системе.Между тем видеокарты PCI Express для игр могут потреблять до 200 Вт сами по себе или вдвое больше конфигурация с двумя картами.

Хотя производители блоков питания для ПК хвастаются своей номинальной мощностью, так как это их главный аргумент, производители видеокарт и других компонентов не трубите об их энергопотреблении. Возможно, вам придется немного посчитать, чтобы проработай это. Иногда они указывают потребляемый пиковый ток в амперах (A). при напряжении питания, обычно 12 В, поэтому вы умножаете два числа на потребляемая мощность в ваттах.Все видеокарты высокого класса требуют большего питание, которое может подаваться через слот PCI Express на материнской плате, поэтому они питаются напрямую от блока питания с одним или двумя 6-контактными разъемами PCI Дополнительные разъемы Express. В старых видеоадаптерах использовался 4-контактный Разъемы привода Molex.

Быстрый поиск в Интернете поможет вам найти ряд калькуляторов для определения ваши требования к источнику питания в зависимости от установленных компонентов. Если власть блок питания может похвастаться пиковой мощностью, не используйте это как ориентир.Вершина горы мощность не является устойчивой, это только значимый показатель для электрических устройств с переходными потребностями, такими как двигатели электромобилей, которые могут безопасно превышать их максимальная номинальная мощность на короткие периоды во время разгона. Потребляемая мощность ПК может оставаться стабильным в течение длительного периода времени, и я предпочитаю оставлять хорошую 20% маржу для ошибки, превышающей вычисленную максимальную потребность.

Вернуться к диагностической таблице

Если питание включается, но экран не гаснет live, попробуйте снова выключить и повторите попытку.Программирование переключателя может требует, чтобы вы удерживали кнопку питания в течение нескольких секунд перед включением подача снова отключается. Если он отказывается выключаться, проверьте, есть ли выключатель на задней панели источника питания. В противном случае вы можете выключить удлинитель, если вы его используете, или просто вытащите вилку. Если ПК проходит загрузится и загорится экран после второй или третьей попытки, вероятно, это связано с к недопониманию между материнской платой и блоком питания вокруг сигнал power_good.

Блок питания должен задерживать отправку сигнала power_good, который сообщает ЦП, что загрузка безопасна, пока выходная мощность не станет стабильной. Этот сигнал позволяет ЦП отключиться, если питание становится нестабильным во время регулярная работа. Я видел эту проблему только с дешевой или падающей мощностью поставляет, хотя по иронии судьбы, некоторые из самых дешевых блоков питания подделывают power_good сигнал, привязав его к их выходу 5V. Если сигнал power_good подделка, компьютер будет пытаться работать даже при отключении питания спецификация, которая может легко привести к реальным ошибкам данных до напряжения падает достаточно низко, чтобы вызвать отключение.

Вернуться к диагностической таблице

Звуковые коды сообщаются материнской платой Диагностика BIOS при включении питания. Одиночный звуковой сигнал означает POST (Power On Self Test) тест прошел успешно, ЦП, память и видеоадаптер сообщают присутствует и учитывается. Более длинные гудки обычно связаны с аппаратный сбой (или что-то нажатие клавиши на клавиатуре) и звуковые коды зависят от производителя. Длинные цепочки медленных гудков обычно связано с неисправным модулем памяти и повторяющимися последовательностями из 3 или 9 гудков часто указывают на сбой видеокарты. В любом из этих случаев выключите, отсоедините и попробуйте переустановить ОЗУ или видеоадаптер, хотя это не повредит делать и то, и другое. Если вы слышите звуковой сигнал при отображении живого изображения, проблема маловероятна. быть связанным с питанием. Перейти к отказу материнской платы, ЦП и ОЗУ диагностика.

Вернуться к диагностической таблице

Если вы сделали какую-то работу по делу немедленно до сбоя загрузки отмените его, даже если это означает замену старого компонента обратно.Если новый компонент препятствует достижению стабильности источника питания из-за чрезмерного потребления тока это должно привести к отключению источника питания сигнал power_good, предотвращающий попытку загрузки материнской платы. Ошибка загрузки может быть не связана с новым компонентом, но вы могли вытащил разъем, оставил незакрепленный винт или открутил адаптер при работе в корпусе.

Вернуться к диагностической таблице

Шумный вентилятор блока питания обычно можно почистить или заменить достаточно легко, хотя вам нужно следить за большими конденсаторами в блоке питания, когда вы открываете его, даже после того, как он отключен.Дело вентиляторы также могут выходить из строя и издавать шум, как и вентиляторы радиатора на процессоре, видеоадаптер или чипсет материнской платы. И убедитесь, что вентилятор не шумит. из-за того, что что-то застряло в решетке и попало в лопасти вентилятора. Если твой дети слышат свист, которого нет у вас, вероятно, он выходит за пределы вашего слышимости, и это не обязательно в блоке питания. Я обычно оставляю эти одни вещи на старых ПК, если они никого не беспокоят.

Высококачественные блоки питания поставляются с вентиляторами с ШИМ (широтно-импульсной модуляцией), которые способны работать на гораздо более низких оборотах, чем вентиляторы, которые управляются по уровню напряжения. Вентиляторы PWM требуют четыре входных провода, заземление, 12 В, выход тахометра и вход управления ШИМ. Вентиляторы с двумя или тремя проводами можно управлять только изменением входного напряжения. Вентиляторы PWM обычно могут до четверти своей номинальной скорости, когда фанаты обычно перестают работать, прежде чем их рейтинг упадет до половины скорость. Это дает огромную разницу в уровне шума, когда более высокий воздух циркуляция, измеряемая в CFM (кубических футах в минуту), не требуется.

Вернуться к диагностической таблице

Если на экране появляется текстовое сообщение, ссылается на жесткий диск, контроллер, ошибку SMART или любое сообщение, в котором упоминается операционная система, отсутствующие файлы и т. д., продолжить к блок-схеме сбоя диска ATA. Если источник питания постоянно шумит со свистящими конденсаторами или гудением, этого может быть достаточно для замены Это. И если вы просмотрели другие блок-схемы, потому что ваш компьютер заблокирован или перезагружается в случайное время, проблема может быть в блоке питания качество, даже если обычно загружает ПК.

Если у вас есть опыт работы с цифровым вольтметром при напряжении под напряжением, вы можете попробовать проверить напряжение прямо в верхней части разъема, чтобы увидеть если они находятся в разумных пределах от номинального напряжения. По-разному от того, достаточно ли тонкий ваш зонд и сколько места рядом с каждым провод в верхней части разъема для вставки зонда. К сожалению, простой DVM не покажет вам, есть ли пульсации переменного тока на постоянном напряжении, что может вызвать всевозможные проблемы, если он достаточно плох.Дорогой мультиметр с возможность выборки и хранения и частота дискретизации в несколько миллисекунд могут зафиксировать мин. / макс. напряжения постоянного тока, показывая наличие пульсации без вы видите это, как на осциллографе. Этот тест также требует проверка разъема ATX или установка коммутационной коробки между Разъем ATX и материнская плата. Тест должен выполняться с питание, подключенное к материнской плате для работы под напряжением, рекомендуется только для опытных специалистов.

Нестабильное напряжение и пульсации переменного тока на постоянном токе — настоящие призраки в машине, и может имитировать всевозможные другие проблемы. Если вы попали в нестабильный сбой ситуация, которую вы не можете диагностировать, и вы уже начали менять детали, Вы также можете попробовать новый блок питания. Я видел, как блоки питания выдают действительно причудливые отказы, например, ПК. который перезагружается, когда вы слишком сильно ставите чашку кофе на стол. В Наиболее распространенными из проблем с нестабильным питанием являются случайные блокировки или самопроизвольные перезагрузки.Современные материнские платы обладают некоторой способностью регулировать мощность, которую они получают, но она должна быть в разумных пределах, а источник питания должен сотрудничать, отслеживая собственный выход и составляя отчеты через сигнал power_good.

Вернуться к диагностической таблице

Если электричество не включается, удвойте время убедитесь, что шнур вставлен в розетку и надежно вставлен в сзади блока питания. Вам не нужен DVM (цифровой вольтметр) для проверки вашу розетку.Выньте шнур питания из розетки и вставьте вилку исправную лампу в ту же розетку, чтобы проверить ее. Не думайте, что все розетки в удлинителе работают только потому, что статус удлинителя свет горит. Я всегда сталкиваюсь с удлинителями с одним или несколькими плохими магазины. Шнур питания в основном пуленепробиваемый, если только не разрезать через него чем-то, но если компьютер перемещается или шнур пинается, шнур легко выдергивается из гнезда на задней панели блок питания и все еще выглядит так, как будто он подключен.

Вернуться к диагностической таблице

Новые высококачественные блоки питания обычно называется «универсальный вход» или «полный диапазон» и будет работать при любом напряжении переменного тока от 90 В до 240 В при 50 Гц или 60 Гц. При этом напряжение питания не должно быть проблема с ранее работающим ПК, если вы заменили блок питания или переместил систему, это всегда возможно. Поставляются старые блоки питания с помощью ручного переключателя для выбора правильного напряжения (110 В / 220 В).Этот маленький красный ползунковый переключатель расположен на задней панели блока питания, обычно между шнур питания и блокировку включения / выключения. Вы всегда должны отключать питание шнур питания перед изменением напряжения, потому что современные блоки питания ATX всегда активны при подключении к сети. Хотя экспериментировать не рекомендуется, если вы включите блок питания с выключателем на 220В в розетку в В стране 110 В, например в США, он все еще может работать, если вы исправите напряжение.Но если вы включите блок питания на 110 В в стране с распределением 220 В, вы, вероятно, перегорите предохранитель блока питания (по крайней мере), и, возможно, повредить источник питания и подключенные компоненты.

Вернуться к диагностической таблице

Одна очевидная причина, по которой компьютер не включается, когда Вы нажимаете переключатель, если провод переключателя отделился от материнской платы. Этот вывод обычно обозначается PW-ON или PW, и он выходит спереди на Корпус ПК к небольшому блоку металлических контактов для подключения корпуса к материнская плата.Совсем не редко можно столкнуться с этой проблемой, если вы проделал любую работу внутри корпуса, потому что провода не приклеены на место и разъемы не тугие. Даже если вы построили несколько ПК в своем жизнь, это нормально, если это соединение неправильно при замене или установке новая материнская плата из-за плохой идентификации контактов в разъеме блокировать. С другой стороны, это неполяризованный переключатель, поэтому вам нужно только выберите два правильных контакта, а не ориентацию.Я встречал случаи, когда печатная книга, поставляемая с новой материнской платой, не соответствует печатной на самой материнской плате относительно функции различных наборов контактов в соединительный блок. В таких случаях я всегда использую маркировку материнской платы.

Вернуться к диагностической таблице

Убедитесь, что выключатель питания действительно работает с помощью измерителя на настройке непрерывности или просто проверьте на короткое замыкание, когда переключатель замкнут, если ваш измеритель измеряет только сопротивление.ПК с технологией ATX не переключайте сетевое напряжение, как это делали блоки питания AT предыдущего поколения. Переключатель — это просто двоичный логический вход для материнской платы, который всегда частично живут в подключенной системе ATX. Материнская плата следует его программирование, чтобы дать команду источнику питания включиться на полную мощность или выключиться, в зависимости от настроек. Этот же переключатель можно использовать для вывода ПК из Режим ожидания. Это не относится к устаревшим AT-ПК, где вы увидите тяжелый шнур питания, идущий к большому коммутатору, но эти системы в значительной степени ушел.

Когда я ищу неисправность переключателя питания в системе ATX и у меня нет метр со мной, я просто закоротил два контакта для выключателя питания в блок разъемов материнской платы с помощью отвертки, чтобы проверить, будет ли система Начните. Так как это живой тест мощности, не пытайтесь его, если вам неудобно работает с живым оборудованием и может от неожиданности дернуться, когда действительно приходит. Вы можете ударить материнскую плату или видеоадаптер. отверткой, просто от рефлекса, и нанести серьезный ущерб.Когда ты столкнулись с неисправным переключателем и у вас нет под рукой замены, вы можете может очистить переключатель жесткого сброса, присутствующий на старых корпусах.

Если вы считаете, что материнская плата была сильно повреждена скачком напряжения или коротким замыканием, возможно, вышла из строя схема переключателя или источник питания немедленно отключается, чтобы защитить себя от высокого потребления тока. Другой Живой тест мощности для опытных техников — в обход материнской платы цепь переключения, отключив все провода источника питания к материнской плате, а затем закоротите зеленый вывод P_On на черный провод заземления. в стандартный 20- или 24-контактный разъем блока питания ATX. Но мощность переключения Для работы расходных материалов требуется нагрузка, поэтому жесткий диск необходимо держать подключенным.

Если вы нажмете выключатель питания на вашей системе, и он не сразу выключите компьютер, вот как должны работать системы ATX. Выключатель питания является программируемым, и действие часто можно определить в программе установки CMOS или Windows. Обычная установка переключателей питания ПК заставляет вас удерживать переключатель в течение от трех до пяти секунд, чтобы выключить систему.Нажатие переключателя на более короткая продолжительность может перевести систему в спящий режим или вывести ее из гибернация, важные варианты энергосбережения. Если Windows не справляется выключите питание, когда вы выберете «выключить», обычно это происходит из-за поврежденного файл или неправильная настройка в операционной системе. Первое, что нужно попробовать — это запустить «Восстановление системы» до даты, предшествующей возникновению проблемы. Windows может также не выключается, если внешнее USB-устройство, часто резервный жесткий диск, был установлен без соответствующих драйверов или использует USB порт.Устранить неполадки, связанные с отключением USB, достаточно просто, отключив эти устройства по одному.

Вернуться к диагностической таблице

Современные материнские платы требуют нескольких подключений от блока питания, начиная с основного 24-контактного разъема ATX, который заменил более старый 20-контактный разъем в большинстве конструкций. Энергозатратные процессоры и чипсеты привели к появлению множества дополнительных разъемов, включая 4-контактный или 8 вывод питания ATX 12 В на многих системах и несколько 6-контактных разъемов PCIe для серьезные видеокарты.

При отключенном источнике питания убедитесь, что все разъемы материнской платы правильно посажены и зафиксированы путем снятия и повторной установки. Я всегда обнаружил, что стандартная система фиксации основного разъема питания нелогично. Это работает как качели с шарниром, у вас есть чтобы сжать вверху, чтобы открыть его внизу. Обычно они не производите какой-либо шум при отпускании, но вы должны получить удовлетворительный щелчок, когда вы переделать соединение.

ATX версии 2.2 — 24-проводной разъем материнской платы

Контакт 1	Контакт 2	Пин 3	Штырь 4	Штырь 5	Пин 6	Штырь 7	Пин 8	Штырь 9	Пин 10	Штырь 11	Штырь 12
3.3В	3,3 В	Земля	5В	Земля	5В	Земля	P_OK	5VSB	12 В	12 В	3,3 В
апельсин	апельсин	Чернить	красный	Чернить	красный	Чернить	серый	Фиолетовый	Желтый	Желтый	апельсин
апельсин	Синий	Чернить	Зеленый	Чернить	Чернить	Чернить	белый	красный	красный	красный	Чернить
3. 3В	-12В	Земля	P_ON	Земля	Земля	Земля	-5В	5В	5В	5В	Земля
Пин 13	Штырь 14	Штырь 15	Штырь 16	Пин 17	Штырь 18	Штырь 19	Пин 20	Штырь 21	Штырь 22	Штырь 23	Штырь 24

Цветовая схема, используемая для каждого напряжения в 24-контактном разъеме, подходит для остальные стандартные разъемы питания ATX.Однако торговая марка производители, особенно старые Dell, часто использовали проприетарные блоки питания и придумали свою цветовую кодировку, чтобы блок питания не выкидывал который обеспечивает 5 В там, где, по вашему мнению, должен подавать 3,3 В. Это более вероятно фирменный дизайн, чем провал.

5 В на контакте 9 всегда присутствует, когда источник питания подключен. подключение обеспечивает питание различных цепей ПК, которые работают, даже когда компьютер выключен, например, «Пробуждение по модему» или «Пробуждение по локальной сети».» Это также причина, по которой вы никогда не должны работать на ПК с подключенным блоком питания в, если вы не можете забыть выключить переключатель переопределения ATX на задней панели источника питания каждый раз. Эта живая мощность подается на адаптер слоты, поэтому замена адаптеров с подключенным шнуром питания может повредить материнская плата или переходники. Несмотря на то, что провода привода не запитаны система выключена, вы можете уронить винт во время работы с диском. Если винт приземляется не в том месте, например, в открытый слот шины, он может создать короткое замыкание и повредить материнскую плату.

Вернуться к диагностической таблице

Мы достигли этой точки, потому что было в начале блок-схемы нет признаков включения ПК. Если только ты не есть загрузочный диск SSD, вы также должны услышать очень приглушенный щелчок или хихиканье от руки, когда головка чтения / записи двигается внутрь и наружу. Снимите сторону корпус ПК и убедитесь, что нет никаких признаков жизни, что ни один из вентиляторов в корпус крутится, включая вентилятор процессора, вентилятор видеоадаптера и любые корпусные вентиляторы.

Затем отключите блок питания от стены, а затем отключите все провода питания от материнской платы, видеоадаптера, любых вспомогательных фанаты, DVD. Единственный компонент, который должен быть подключен к источнику питания когда вы закончите, будет жесткий диск. Если есть более одного жесткого диска После установки вы можете оставить подключенными и эти провода питания. Если власть поставка от качественного производителя, вы сможете определить минимальная нагрузка, необходимая для его включения, и стандартный жесткий диск обычно достаточный. Качественный блок питания без достаточной нагрузки откажет включаться (быстро отключаться) даже при принудительном включении, но дешевая мощность поставка может повредить сама себя.

Если вы умеете работать с постоянным напряжением в открытом корпусе, попробуйте для принудительного включения питания путем замыкания зеленого провода (контакт 16, power_on) к любому из черных проводов (масс) в основном разъеме питания материнской платы ATX, который имеет 20 или 24 контакта. Блок питания может мгновенно включиться. снова выключите, если есть, если есть короткое замыкание на жестком диске или если нагрузка недостаточна.Если питание включается и винчестер крутится вверх, блок питания наверное хороший.

Если питание не включается, дважды убедитесь, что шнур питания надежно закреплен. вставлен в гнездо привода. Разъемы Molex старого типа, используемые на старых жестких дисках IDE приводы было заведомо трудно вставлять в разъем, и они редко когда сидят полностью. Попробуйте переключиться на другой шнур питания, и если подключено несколько жестких дисков, попробуйте каждый по очереди.

Вернуться к диагностической таблице

Поскольку ПК включался только с жесткий диск подключен, питание, вероятно, хорошее, есть либо чрезмерное потребление тока или короткое замыкание на материнской плате или другие прикрепленные компоненты. При отключенном источнике питания повторно подключите все проводов питания, которые вы удалили на предыдущем шаге, затем попробуйте включить еще раз, просто чтобы убедиться, что плохое соединение не было вашей проблемой.Если это не сработает, теперь вам нужно найти проблемный компонент через процесс устранения.

Начните с отключения кабеля питания и кабеля данных от DVD-привода, вы можете сделать это при подключенном блоке питания. Если система не запускается, DVD не проблема, поэтому следующим шагом будет удаление адаптеров, один на время, оставляя видео напоследок. Отсоедините шнур питания или выключите удлинитель перед извлечением каждого адаптера, затем снова подключите его для включения.Если система включается, замените все адаптеры, кроме последнего, снятого перед мощность пришла. Если питание все еще включается, попробуйте последний отключенный адаптер. в другой слот, прежде чем отказаться от него. Если вы найдете адаптер, который действительно предотвращает включение системы, ее необходимо заменить. Если вы бежите с двумя видеокартами PCI Express попробуйте запустить только одну, а затем просто другой. Если у вас есть один слот для высокоскоростной видеокарты, будет ли PCI Express или более старая технология AGP, возможно, неисправен слот.Другая возможность если вы используете детали от старых компьютеров, которые относятся к последней технологии переход заключается в том, что адаптер имеет ключ универсальный, но устанавливается на новая материнская плата, рассчитанная на низковольтные адаптеры AGP (AGP 4X или 8X).

В редких случаях схема материнской платы для выключателя питания может иметь был поврежден. Если вы видите проводники через верхнюю часть основного ATX разъем, вы можете попробовать снова замкнуть зеленый на черный, не снимая разъема. на материнской плате.Если питание включено, снова выключите и переустановите другие компоненты. Если принудительное включение снова сработает, есть один возможный обходной путь. состоит в том, чтобы установить переключатель питания на передней панели прямо в разъем power_on и земля. Я не рекомендую закоротить два контакта навсегда, потому что вы никогда не сможет завершить работу из Windows (система просто перезагрузится) и поскольку схема power_on предназначена для мгновенного переключения, не быть привязанным к земле.

Вернуться к диагностической таблице

После того, как вы удалили диски и адаптеры, одна из немногих оставшихся возможностей — сокращение материнской платы. Удалить материнская плата и проверьте наличие стойки или винта, установленного в неправильном месте или кататься свободно. Я часто строю системы на стенде без футляр, поддерживающий материнскую плату на статическом мешке над картонной коробкой или другое подобное устройство, чтобы дать адаптерам место для сидения. Этот способ устраняет любые проблемы с установкой корпуса из процесса устранения неполадок, но это несет в себе всевозможные риски, не последней из которых является отсутствие случай основания.

Обычно короткое замыкание приводит к запаху гари и повреждению материнской платы. иногда повреждение любого из подключенных компонентов (память, процессор, адаптеры) также. Во многих случаях вы сможете выяснить, какой компонент испорчен наличием следов ожогов или сильным запахом дыма от компонента, хотя, когда это происходит в закрытом корпусе, дымный запах может придерживаться всего. Если не удается найти неисправный компонент визуально инспекции, вам необходимо иметь доступ к испытательной системе (недорогой но полностью исправный ПК для тестирования сомнительных деталей). Не проверять части, которые могут сгореть в хорошей системе, потому что некоторые виды отказов вызовет повреждение следующей машины.

Если вы дошли до этого момента, не включив систему, у вас вероятно неисправная материнская плата. Потому что сила не приходит вообще с подключенной материнской платой маловероятно, что проблема блок питания не может обеспечить все необходимые напряжения материнской платой.Возможно, что цепь питания для зондирования сверхтоковые условия не удалось таким образом, что он отказывается от питания с материнской платой, которая будет работать с другим блоком питания.

Я всегда пытаюсь поменять блок питания в качестве последнего теста, потому что это легко чтобы вытащить запасной из другой системы, и с материнской платой на стенде, обычно можно дотянуться до лидов, даже не прибегая к заведомо хорошей мощности поставка из донорского ПК.Ремонт блоков питания требует хороших знаний электроники, поскольку обычно «нет деталей, обслуживаемых пользователем». Даже когда блоки питания отключены, они могут дать неприятный импульс от накопленной энергии в электролитические конденсаторы.

Вернуться к диагностической таблице

Предыдущий тест дает только решающий результат если вы выполнили это с проверенным исправным жестким диском. Вы можете проверить свой существующий жесткий диск на другом ПК или во внешнем USB-корпусе, подключенном к ноутбук, или вы можете получить заведомо исправный рабочий жесткий диск от другого ПК.Емкость, скорость и т. Д. Жесткого диска не имеют отношения к тесту. Любой исправный жесткий диск с подходящим разъемом для блока питания будет делать. Однако, если вы когда-нибудь думали, что идет запах гари или искры из области диска на вашем ПК или с самого диска, не тестируйте его в хороший ПК, иначе вы рискуете повредить его, если он выйдет из строя из-за короткого замыкания.

Если вы не можете включить питание и раскручивать жесткий диск при обходе материнская плата и принудительное включение, либо блок питания ATX вышел из строя или жесткий диск не представляет достаточной электрической нагрузки для переключения блок питания для работы. И если вы живете в регионе с нерегулярным энергоснабжением от сети или если вы работаете в автономном режиме с домашними мощность, вы должны убедиться, что напряжение питания находится в допустимом диапазоне для блока питания, для которого требуется вольтметр.

Если вы работаете на сервере, который использует диски SCSI, убедитесь, что перемычка SCSI задержка раскрутки накопителя не установлена. Раньше это было необходимо в приводе SCSI. массивы, чтобы все они не раскрутились сразу и не заглушили источник питания.В по умолчанию адаптер SCSI обычно запускает их после их SCSI Идентификационная последовательность.

Вернуться к диагностической таблице

Ремонт компьютеров | Мощность Поставка | Видеокарта | Материнская плата / CPU / RAM | Жесткий Диски | CD и DVD | Звук Карта | Модемы | Сети | Foner Books Home

РЕМОНТ ИСТОЧНИКА ПИТАНИЯ ДЛЯ КОМПЬЮТЕРА ATX: Я УЧИЛСЯ НА СВОЕЙ ОШИБКЕ

Мне подарили эту компьютерную систему, потому что она не включалась, когда ее включали. Когда я сам включил его, никаких признаков жизни не было.

Чтобы открыть эту компьютерную систему, мне пришлось нажать кнопку и сдвинуть боковую крышку вперед. Затем я снял блок питания, вытащив его из зажимов назад. Я открутил все винты на блоке питания, чтобы получить доступ к внутренней печатной плате.

Я начал с визуального осмотра и не обнаружил никаких признаков повреждения компонента. Затем я проверил предохранитель, используя свой набор мультиметра в диапазоне Ом.Я узнал, что он открыт. Я распаял предохранитель и снова протестировал его, чтобы убедиться, что он действительно открыт. Я вспомнил, что я прочитал из книги SMPS E г-на Джестина Йонга, что иногда предохранитель может перегореть либо сам по себе из-за продолжительности жизни, либо из-за небольшого скачка напряжения. Поэтому я просто припаял свою лампочку на 100 Вт к точкам, где был предохранитель.

Я подключил шнур питания и вставил вилку в розетку. Я зажег … какая искра !!! Мой Бог! Во время искры лампа давала очень яркий свет. Я сразу выключился. Я проверил, что могло вызвать эту ужасную искру.

Это была моя глупая ошибка! Острый край крышки блока питания задел одну из катушек электромагнитных помех до степени снятия изоляции и закоротил ее.

Искра сожгла катушку и разорвала ее обмотки. Печатная плата также была окрашена в черный цвет дымом от искры.

Я полагал, что искра вызвала повреждение других компонентов схемы.Я терпеливо стал рассматривать детали одну за другой с помощью своего глюкометра. Конденсаторы и катушка, образующие цепь EMI / RFI, варистор, мостовой выпрямитель, диоды на вторичной стороне импульсного трансформатора. В схеме диоды Шоттки показали низкое сопротивление. Я удалил их из схемы и протестировал отдельно. Все тестировались нормально. Я думаю, что это была электрическая цепь, которая давала низкое сопротивление. У меня не было средств проверить ИС.

Слава богу, никто не пострадал, кроме двух предметов; предохранитель и катушка. Мне удалось получить предохранитель такого же номинала (250 В, 6,3 А) от моих старых печатных плат. Купил новую катушку и починил. С подключенной лампочкой я снова проверил источник питания, и лампочка сразу же загорелась, а затем погас. Да, положительный знак.

Я подключил перемычку между зеленым кабелем и нейтралью (PS — ON и черный), лампа выдала яркий свет ВКЛ, ВЫКЛ, ВКЛ, ВЫКЛ … В это время вентилятор вращался с разной скоростью, быстро, медленно, быстро , медленно… как будто он пытается запуститься, а затем останавливается.Это один из возможных результатов при использовании трюка с лампочкой на блоке питания ATX. Поскольку я тестировал почти все компоненты, я ожидал, что блок питания пытается поднять напряжение, но лампочка снижает ток, необходимый для питания.

Снял лампочку и поставил новый предохранитель. Подать питание на блок питания было тихо. Я подключил перемычку между зеленым кабелем и нейтралью, вентилятор вращался с постоянной скоростью. Я проверил выходное напряжение с моим измерителем, настроенным на диапазон постоянного напряжения, все напряжения были доступны. Я собрал PS и вставил обратно в CPU со всеми разъемами на своих местах. Включил компьютер… Слава Богу, он вернулся к жизни.

Моя ошибка увеличила объем работы и усложнила ее. Однако из этого опыта я научился всегда быть уверенным в отсутствии контакта между металлическими крышками и печатной платой или компонентами оборудования. Я выражаю свою скромную благодарность г-ну Джестине Йонг за его информативную, познавательную и практичную электронную книгу по ремонту импульсных источников питания.Электронная книга была моим спутником во время этого ремонта и все еще будет ремонтироваться в будущем.

Лучано Франсиско Томас Хваре (малавиец) изучал электротехнику и электронику в Техническом колледже Комбони и Политехническом университете Малави. В настоящее время он учится в Университете Тангаза в Найроби, Кения.

Пожалуйста, поддержите, нажав на кнопки социальных сетей ниже. Ваш отзыв о посте приветствуется. Пожалуйста, оставьте это в комментариях. Кстати, если у вас есть хорошая статья о ремонте, которую вы хотите, чтобы я опубликовал в этом блоге, свяжитесь со мной ЗДЕСЬ.

Компьютерные блоки питания — iFixit

Блокам питания недостает гламура, поэтому почти все воспринимают их как должное. Это большая ошибка, потому что блок питания выполняет две важные функции: он обеспечивает регулируемое питание для каждого компонента системы и охлаждает компьютер.Многие люди, которые жалуются на частые сбои Windows, по понятным причинам винят Microsoft. Но, не извиняясь перед Microsoft, правда в том, что многие такие сбои вызваны некачественными или перегруженными источниками питания.

Если вам нужна надежная и безаварийная система, используйте высококачественный источник питания. Фактически, мы обнаружили, что использование высококачественного источника питания позволяет даже незначительным материнским платам, процессорам и памяти работать с разумной стабильностью, в то время как использование дешевого источника питания делает нестабильными даже первоклассные компоненты.

Печальная правда в том, что купить компьютер с первоклассным блоком питания практически невозможно. Производители компьютеров буквально считают гроши. Хорошие блоки питания не приносят маркетинговых очков, поэтому немногие производители готовы тратить от 30 до 75 долларов дополнительно на лучший блок питания. Для своих премиальных линий производители первого уровня обычно используют так называемые блоки питания среднего уровня. Для массового рынка, потребительского класса, даже известные производители могут пойти на компромисс с блоком питания, чтобы соответствовать цене, используя то, что мы считаем предельными блоками питания как с точки зрения производительности, так и с точки зрения качества конструкции.

В следующих разделах подробно описано, что вам нужно, чтобы понять, как выбрать хороший источник питания на замену.

Наиболее важной характеристикой блока питания является его форм-фактор , который определяет его физические размеры, расположение монтажных отверстий, типы физических разъемов и их расположение выводов и т. Д. Все современные форм-факторы блоков питания заимствованы из оригинального форм-фактора ATX , опубликованного Intel в 1995 году.

При замене блока питания важно использовать блок правильного форм-фактора, чтобы не только убедиться, что блок питания физически подходит к корпусу, но и обеспечивает правильные типы разъемов питания для материнской платы и периферийных устройств.В современных и новейших системах обычно используются три форм-фактора блоков питания:

Блоки питания ATX12V являются самыми большими физически, доступными в самых высоких номинальных мощностях и, безусловно, самыми распространенными. Полноразмерные настольные системы используют блоки питания ATX12V, как и большинство систем mini-, mid- и full-tower. Рисунок 16-1 показывает блок питания Antec TruePower 2.0, который представляет собой типичный блок ATX12V.

Рисунок 16-1: Блок питания Antec TruePower 2.0 ATX12V (изображение любезно предоставлено Antec)

SFX12V (s-for-small) блоки питания выглядят как уменьшенные блоки питания ATX12V и используются в основном в системах microATX и FlexATX малого форм-фактора. Источники питания SFX12V имеют меньшую мощность, чем блоки питания ATX12V, обычно от 130 Вт до 270 Вт для SFX12V по сравнению с 600 Вт или более для ATX12V и обычно используются в системах начального уровня. Системы, которые были построены с блоками питания SFX12V, могут принять замену ATX12V, если блок ATX12V физически подходит для корпуса.

Блоки питания TFX12V (t-for-thin) физически удлинены (по сравнению с кубической формой блоков ATX12V и SFX12V), но имеют мощность, аналогичную блокам SFX12V.Источники питания TFX12V используются в некоторых системах малого форм-фактора (SFF) с общим объемом системы от 9 до 15 литров. Из-за их необычной физической формы вы можете заменить блок питания TFX12V только другим блоком TFX12V.

Хотя это менее вероятно, вы можете встретить источник питания EPS12V (используется почти исключительно в серверах), источник питания CFX12V (используется в системах microBTX) или источник питания LFX12V (используется в системах picoBTX) . Подробные спецификации для всех этих форм-факторов можно загрузить с http: // www.formfactors.org.

МОДИФИКАТОР 12 В

В 2000 году, чтобы удовлетворить требованиям своих новых процессоров Pentium 4 + 12В, Intel добавила новый разъем питания + 12В в спецификацию ATX и переименовала спецификацию в ATX12V. С тех пор каждый раз, когда Intel обновляла спецификацию блока питания или создавала новую, ей требовался этот разъем +12 В и использовался модификатор 12 В в названии спецификации. В старых системах используются блоки питания не-12V ATX ​​или SFX.Вы можете заменить блок питания ATX блоком ATX12V или блок питания SFX блоком SFX12V (или, возможно, ATX12V).

Изменения от более старых версий спецификации ATX к более новым версиям и от ATX к более мелким вариантам, таким как SFX и TFX, были эволюционными, с учетом обратной совместимости. Все аспекты различных форм-факторов, включая физические размеры, расположение монтажных отверстий и кабельные разъемы, строго стандартизированы, что означает, что вы можете выбирать среди множества стандартных блоков питания для ремонта или модернизации большинства систем, даже более старых моделей.

ВСЕ ПОДХОДЯЩИЕ СОК

При замене блока питания важно приобрести блок, который подходит для вашего корпуса. Если ваш старый блок питания имеет маркировку ATX 1.X или 2.X или ATX12V 1.X или 2.X, вы можете установить любой текущий блок питания ATX12V. Если он имеет маркировку SFX или SFX12V, вы можете установить любой текущий блок питания SFX12V или, если в корпусе достаточно свободного места, блок ATX12V. Если старый блок питания имеет маркировку TFX12V, подойдет только другой блок TFX12V.Если на вашем старом блоке питания нет маркировки с указанием спецификации и соответствия версии, поищите на веб-сайте производителя номер модели вашего текущего блока питания. Если ничего не помогает, измерьте свой текущий блок питания и сравните его размеры с размерами блоков, которые вы собираетесь купить.

Вот еще несколько важных характеристик блоков питания:

Номинальная мощность, которую может обеспечить блок питания. Номинальная мощность — это составная цифра, определяемая путем умножения силы тока, доступной для каждого из нескольких напряжений, подаваемых блоком питания ПК.Номинальная мощность в основном полезна для общего сравнения источников питания. Что действительно имеет значение, так это индивидуальная сила тока, доступная при разных напряжениях, которые значительно различаются между номинально подобными источниками питания.

ТЕМПЕРАТУРА ВОПРОСЫ

Номинальные значения мощности не имеют смысла, если они не указывают температуру, при которой проводился расчет. При повышении температуры выходная мощность источника питания уменьшается. Например, мощность ПК и охлаждение составляет 40 C, что является реальной температурой для рабочего источника питания.Большинство источников питания рассчитаны всего на 25 C. Эта разница может показаться незначительной, но источник питания, рассчитанный на 450 Вт при 25 C, может выдавать только 300 Вт при 40 C. Регулирование напряжения также может пострадать при повышении температуры, что означает, что источник питания номинально соответствует спецификациям регулирования напряжения при 25 ° C, может выходить за рамки технических требований при нормальной работе при 40 ° C или около того.

Отношение выходной мощности к входной, выраженное в процентах. Например, блок питания, который выдает 350 Вт на выходе, но требует 500 Вт на входе, имеет КПД 70%.Как правило, КПД хорошего источника питания составляет от 70% до 80%, хотя КПД зависит от того, насколько сильно он загружен. Расчет эффективности затруднен, потому что блоки питания ПК — это импульсные блоки питания , а не линейные блоки питания . Самый простой способ подумать об этом — представить себе импульсный источник питания, потребляющий большой ток в течение части времени, в течение которого он работает, и не ток в остальное время. Процент времени, в течение которого он потребляет ток, называется коэффициентом мощности , который обычно составляет 70% для стандартного блока питания ПК.Другими словами, блок питания ПК мощностью 350 Вт фактически требует входной мощности 500 Вт в 70% случаев и 0 Вт в 30% случаев.

Сочетание коэффициента мощности с эффективностью дает некоторые интересные цифры. Блок питания выдает 350 Вт, но коэффициент мощности 70% означает, что ему требуется 500 Вт в 70% случаев. Однако эффективность 70% означает, что вместо фактического потребления 500 Вт он должен потреблять больше в соотношении 500 Вт / 0,7 или около 714 Вт. Если вы изучите табличку с техническими характеристиками для блока питания 350 Вт, вы можете обнаружить, что это соответствует номинальной мощности 350 Вт, что составляет 350 Вт / 110 В или около 3.18 ампер, он должен фактически потреблять до 714 Вт / 110 В или около 6,5 ампер. Другие факторы могут увеличить эту фактическую максимальную силу тока, поэтому часто встречаются блоки питания мощностью 300 или 350 Вт, которые фактически потребляют максимум 8 или 10 ампер. Это отклонение имеет значение для планирования как для электрических цепей, так и для ИБП, размеры которых должны соответствовать фактическому потреблению тока, а не номинальной выходной мощности.

Высокая эффективность желательна по двум причинам. Во-первых, это снижает ваш счет за электричество. Например, если ваша система фактически потребляет 200 Вт, блок питания с эффективностью 67% потребляет 300 Вт (200 / 0,67) для обеспечения этих 200 Вт, тратя впустую 33% электроэнергии, за которую вы платите. Блок питания с эффективностью 80% потребляет всего 250 Вт (200 / 0,80), чтобы обеспечить те же 200 Вт для вашей системы. Во-вторых, потраченная впустую мощность преобразуется в тепло внутри вашей системы. Благодаря источнику питания с КПД 67% ваша система должна избавиться от 100 Вт избыточного тепла по сравнению с половиной от этого показателя при использовании источника питания с КПД 80%.

Коэффициент мощности

Коэффициент мощности определяется делением истинной мощности (Вт) на полную мощность (Вольт x Ампер или ВА).Стандартные блоки питания имеют коэффициент мощности в диапазоне от 0,70 до 0,80, а лучшие блоки приближаются к 0,99. В некоторых более новых источниках питания используется пассивная или активная коррекция коэффициента мощности (PFC) , которая может увеличить коэффициент мощности до диапазона от 0,95 до 0,99, уменьшая пиковый ток и ток гармоник. В отличие от стандартных источников питания, которые попеременно потребляют большой ток и нет, источники питания с коррекцией коэффициента мощности постоянно потребляют умеренный ток. Поскольку электрическая проводка, автоматические выключатели, трансформаторы и ИБП должны быть рассчитаны на максимальное потребление тока, а не на среднее потребление тока, использование источника питания PFC снижает нагрузку на электрическую систему, к которой подключается источник питания PFC.

Одно из главных различий между источниками питания премиум-класса и менее дорогими моделями заключается в том, насколько хорошо они регулируются. В идеале источник питания принимает питание переменного тока, которое может быть шумным или выходящим за рамки технических характеристик, и превращает эту мощность переменного тока в плавную, стабильную мощность постоянного тока без артефактов. На самом деле, ни один блок питания не соответствует идеалу, но хорошие блоки питания намного ближе, чем дешевые. Процессоры, память и другие компоненты системы рассчитаны на работу с чистым стабильным напряжением постоянного тока.Любое отклонение от этого может снизить стабильность системы и сократить срок службы компонентов. Вот ключевые вопросы регулирования:

Идеальный источник питания принимает входной синусоидальный сигнал переменного тока и обеспечивает полностью плоский выход постоянного тока. Реальные источники питания фактически обеспечивают выход постоянного тока с наложенной на него небольшой составляющей переменного тока. Эта составляющая переменного тока называется пульсацией и может быть выражена как размах напряжения (p-p) в милливольтах (мВ) или в процентах от номинального выходного напряжения.У высококачественного источника питания пульсации могут составлять 1%, что может быть выражено как 1%, или как фактическое изменение напряжения p-p для каждого выходного напряжения. Например, при +12 В пульсации 1% соответствуют + 0,12 В, обычно выражаемым как 120 мВ. Источник питания среднего уровня может ограничивать пульсации до 1% на некоторых выходных напряжениях, но подниматься до 2% или 3% на других. У дешевых блоков питания пульсация может составлять 10% и более, что делает запуск ПК бесполезным.

Нагрузка на блок питания ПК может значительно меняться во время рутинных операций; например, когда включается лазер записывающего устройства DVD или оптический привод раскручивается и замедляется. Регулировка нагрузки выражает способность источника питания обеспечивать номинальную выходную мощность при каждом напряжении при изменении нагрузки от максимума до минимума, выраженного как изменение напряжения во время изменения нагрузки, либо в процентах, либо в разностях размахов напряжения. Источник питания с жесткой регулировкой нагрузки обеспечивает почти номинальное напряжение на всех выходах независимо от нагрузки (конечно, в пределах своего диапазона). Первоклассный источник питания регулирует напряжения на шинах критического напряжения +3. 3 В, + 5 В и + 12 В с точностью до 1%, с регулировкой 5% на менее важных шинах 5 В и 12 В. Отличный источник питания может регулировать напряжение на всех критических шинах с точностью до 3%. Источник питания среднего уровня может регулировать напряжение на всех критических шинах с точностью до 5%. Дешевые блоки питания могут отличаться на 10% и более на любой рейке, что недопустимо.

Идеальный источник питания должен обеспечивать номинальное выходное напряжение при подаче любого входного переменного напряжения в пределах своего диапазона. В реальных источниках питания выходное напряжение постоянного тока может незначительно изменяться при изменении входного переменного напряжения.Подобно тому, как регулирование нагрузки описывает эффект внутренней нагрузки, линейное регулирование можно рассматривать как описывающее эффекты внешней нагрузки; например, внезапный провал подаваемого сетевого напряжения переменного тока при включении двигателя лифта. Регулировка линии измеряется путем удержания всех других переменных постоянными и измерения выходных напряжений постоянного тока, когда входное напряжение переменного тока изменяется в пределах входного диапазона. Источник питания с жесткой регулировкой линии обеспечивает выходное напряжение в пределах спецификации, так как входное напряжение изменяется от максимального до минимально допустимого.Линейное регулирование выражается так же, как регулирование нагрузки, и допустимые проценты такие же.

Вентилятор блока питания является одним из основных источников шума в большинстве ПК. Если ваша цель — снизить уровень шума вашей системы, важно выбрать подходящий источник питания. Источники питания с пониженным уровнем шума Модели , такие как Antec TruePower 2.0 и SmartPower 2.0, Enermax NoiseTaker, Nexus NX, PC Power & Cooling Silencer, Seasonic SS и Zalman ZM, предназначены для минимизации шума вентилятора и могут быть основой системы, которая почти не слышна в тихой комнате. Бесшумные блоки питания , такие как Antec Phantom 350 и Silverstone ST30NF, вообще не имеют вентиляторов и почти полностью бесшумны (электрические компоненты могут немного гудеть). На практике безвентиляторный источник питания редко дает много преимуществ. Они довольно дороги по сравнению с источниками питания с пониженным уровнем шума, а блоки с пониженным уровнем шума достаточно тихие, поэтому любой шум, который они производят, компенсируется шумом от вентиляторов корпуса, кулера ЦП, шума вращения жесткого диска и т. Д.

Полет с рельсов

Регулирование нагрузки на шину +12 В стало гораздо более важным, когда Intel поставила Pentium 4. В прошлом +12 В использовалось в основном для работы приводных двигателей. С Pentium 4 Intel начала использовать 12V VRM для обеспечения более высоких токов, которые требуются процессорам Pentium 4. Последние процессоры AMD также используют 12 В VRM для питания процессора. Блоки питания, совместимые с ATX12V, разработаны с учетом этого требования. Старые и / или недорогие блоки питания ATX, хотя они могут быть рассчитаны на достаточную силу тока на шине +12 В для поддержки современного процессора, могут не иметь надлежащих правил для правильной работы.

За последние несколько лет в источниках питания произошли некоторые существенные изменения, все из которых прямо или косвенно явились результатом увеличения энергопотребления и изменений напряжений, используемых современными процессорами и другими компонентами системы. Когда вы заменяете блок питания в старой системе, важно понимать различия между старым блоком питания и текущими блоками, поэтому давайте кратко рассмотрим эволюцию блоков питания семейства ATX на протяжении многих лет.

На протяжении 25 лет каждый блок питания ПК снабжен стандартными разъемами питания Molex (жесткий диск) и Berg (дисковод для гибких дисков), которые используются для питания приводов и подобных периферийных устройств. Источники питания отличаются друг от друга типами разъемов, которые они используют для питания самой материнской платы. Исходная спецификация ATX определяла 20-контактный основной разъем питания ATX , показанный на Рис. 16-2 . Этот разъем использовался всеми блоками питания ATX и ранними блоками питания ATX12V.

Рисунок 16-2: 20-контактный основной разъем питания ATX / ATX12V

20-контактный основной разъем питания ATX был разработан в то время, когда процессоры и память использовали + 3,3 В и + 5 В, поэтому для этого разъема определены многочисленные линии + 3,3 В и + 5 В. Контакты в корпусе разъема рассчитаны на ток не более 6 ампер. Это означает, что три линии + 3,3 В могут нести 59,4 Вт (3,3 В x 6 А x 3 линии), четыре линии + 5 В могут передавать 120 Вт, а одна линия + 12 В может нести 72 Вт, что в сумме составляет около 250 Вт.

Этой установки было достаточно для ранних систем ATX, но поскольку процессоры и память стали более энергоемкими, разработчики систем вскоре поняли, что 20-контактный разъем обеспечивает недостаточный ток для более новых систем. Их первая модификация заключалась в добавлении вспомогательного разъема питания ATX , показанного на рис. 16-3 . Этот разъем, определенный в спецификациях ATX 2.02 и 2.03 и в ATX12V 1.X, но исключенный из более поздних версий спецификации ATX12V, использует контакты, рассчитанные на 5 ампер.Таким образом, две его линии + 3,3 В добавляют 33 Вт к пропускной способности + 3,3 В, а одна линия + 5 В добавляет 25 Вт к пропускной способности + 5 В, что в целом добавляет 58 Вт.

Рисунок 16-3: 6-контактный разъем вспомогательного питания ATX / ATX12V

Intel отказалась от разъема вспомогательного питания из более поздних версий спецификации ATX12V, поскольку он был излишним для процессоров Pentium 4. Pentium 4 использовал питание +12 В вместо + 3,3 В и + 5 В, которые использовались более ранними процессорами и другими компонентами, поэтому больше не было необходимости в дополнительных +3.3В и + 5В. Большинство производителей блоков питания прекратили предоставление разъема вспомогательного питания вскоре после поставки Pentium 4 в начале 2000 года. Если вашей материнской плате требуется разъем вспомогательного питания, это является достаточным доказательством того, что эта система слишком старая, чтобы ее можно было экономически модернизировать.

Хотя подключенное вспомогательное питание обеспечивало дополнительный ток + 3,3 В и + 5 В, оно никак не увеличивало ток +12 В, доступный для материнской платы, и это оказалось критически важным. Материнские платы используют VRM (модули регулятора напряжения) для преобразования относительно высокого напряжения, подаваемого источником питания, в низкие напряжения, необходимые процессору.Более ранние материнские платы использовали VRM + 3,3 В или + 5 В, но повышенное энергопотребление Pentium 4 вынудило перейти на VRM + 12 В. Это создало серьезную проблему. Основной 20-контактный разъем питания может обеспечить максимум 72 Вт питания +12 В, что намного меньше, чем требуется для питания процессора Pentium 4. Дополнительный разъем питания не добавил +12 В, поэтому потребовался еще один дополнительный разъем.

Intel обновила спецификацию ATX, включив в нее новый 4-контактный разъем 12 В, названный + 12V Power Connector (или, случайно, разъем P4 , хотя последние процессоры AMD также используют этот разъем).В то же время они переименовали спецификацию ATX в спецификацию ATX12V, чтобы отразить добавление разъема +12 В. Разъем + 12В, показанный на рис. 16-4 , имеет два контакта + 12В, каждый рассчитан на ток 8 ампер, что в сумме дает 192 Вт мощности +12 В и два контакта заземления. С мощностью 72 Вт +12 В, обеспечиваемой 20-контактным основным разъемом питания, источник питания ATX12V может обеспечить до 264 Вт + 12 В, что более чем достаточно даже для самых быстрых процессоров.

Рисунок 16-4: 4-контактный разъем питания + 12В

Разъем питания +12 В предназначен для питания процессора и подключается к разъему на материнской плате рядом с разъемом процессора, чтобы минимизировать потери мощности между разъемом питания и процессором.Поскольку теперь процессор питался от разъема +12 В, Intel удалила вспомогательный разъем питания, когда выпустила спецификацию ATX12V 2.0 в 2000 году. С того времени все новые блоки питания поставлялись с разъемом +12 В, а некоторые по сей день продолжают для подключения вспомогательного силового разъема.

Эти изменения с течением времени означают, что блок питания в более старой системе может иметь одну из следующих четырех конфигураций (от самой старой до самой новой):

• Только 20-контактный разъем основного питания
• 20-контактный разъем основного питания и 6-контактный разъем вспомогательного питания
• 20-контактный разъем основного питания, 6-контактный разъем вспомогательного питания и 4-контактный разъем +12 В
• 20 -контактный основной разъем питания и 4-контактный разъем +12 В

Если материнская плата не требует 6-контактного вспомогательного разъема, вы можете использовать любой текущий блок питания ATX12V для замены любой из этих конфигураций.

Это подводит нас к нынешней спецификации ATX12V 2.X, которая внесла больше изменений в стандартные разъемы питания. Введение видеостандарта PCI Express в 2004 году снова подняло старую проблему, связанную с ограничением тока +12 В на 20-контактном основном разъеме питания до 6 ампер (или 72 Вт в сумме). Разъем +12 В может обеспечить достаточный ток +12 В, но он предназначен для процессора. Быстрая видеокарта PCI Express может легко потреблять более 72 Вт тока +12 В, так что нужно что-то делать.

Intel могла бы представить еще один дополнительный разъем питания, но вместо этого она решила на этот раз укусить пулю и заменить устаревший 20-контактный основной разъем питания новым основным разъемом питания, который может подавать больше тока +12 В на материнскую плату. Результатом стал новый 24-контактный разъем основного питания ATX12V 2.0 , показанный на рис. 16-5 .

Рисунок 16-5: 24-контактный основной разъем питания ATX12V 2.0

24-контактный основной разъем питания добавляет четыре провода к 20-контактному основному разъему питания, один провод заземления (COM) и один дополнительный провод для +3.3В, + 5В и + 12В. Как и в случае 20-контактного разъема, контакты внутри корпуса 24-контактного разъема рассчитаны на ток не более 6 ампер. Это означает, что четыре линии + 3,3 В могут нести 79,2 Вт (3,3 В x 6 А x 4 линии), пять линий + 5 В могут нести 150 Вт, а две линии + 12 В могут нести 144 Вт, что в сумме составляет около 373 Вт. С мощностью 192 Вт от +12 В, обеспечиваемой разъемом питания + 12 В, современный блок питания ATX12V 2.0 может обеспечить в общей сложности около 565 Вт.

Казалось бы, 565 Вт хватит для любой системы.Увы, неправда. Проблема, как обычно, в том, какие напряжения и где доступны. 24-контактный основной разъем питания ATX12V 2.0 выделяет одну из своих линий +12 В для видеосигнала PCI Express, что на момент выпуска спецификации считалось достаточным. Но самые быстрые современные видеокарты PCI Express могут потреблять намного больше, чем может обеспечить выделенная линия +12 В 72 Вт. Например, у нас есть видеоадаптер NVIDIA 6800 Ultra с пиковым потреблением +12 В, равным 110 Вт.

Очевидно, были необходимы какие-то средства обеспечения дополнительной энергии.Некоторые сильноточные видеокарты AGP решают эту проблему, включая разъем жесткого диска Molex, к которому можно подключить стандартный кабель питания для периферийных устройств. Видеокарты PCI Express используют более элегантное решение. 6-контактный разъем питания PCI Express для графической подсистемы , показанный на рис. 16-6 , был определен PCISIG (http://www.pcisig.org), организацией, ответственной за поддержку стандарта PCI Express специально для обеспечения дополнительных Ток +12 В, необходимый для быстрых видеокарт PC Express.Хотя он еще не является официальной частью спецификации ATX12V, этот разъем хорошо стандартизирован и присутствует в большинстве современных источников питания. Мы ожидаем, что он будет включен в следующее обновление спецификации ATX12V.

Рисунок 16-6: 6-контактный разъем питания графического адаптера PCI Express

В разъеме питания видеокарты PCI Express используется штекер, аналогичный разъему питания +12 В, с контактами, также рассчитанными на ток 8 А. С тремя линиями +12 В при 8 А каждая, разъем питания графической подсистемы PCI Express может обеспечить до 288 Вт (12 x 8 x 3) тока +12 В, которого должно хватить даже для самых быстрых графических карт будущего.Поскольку некоторые материнские платы PCI Express могут поддерживать двойные видеокарты PCI Express, некоторые блоки питания теперь включают два графических разъема PCI Express, что увеличивает общую мощность +12 В, доступную для видеокарт, до 576 Вт. В дополнение к 565 Вт, доступным на 24-контактном основном разъеме питания и разъеме + 12 В, это означает, что можно построить источник питания ATX12V 2.0 с общей мощностью 1141 Вт. (Самый большой из известных нам — это блок мощностью 1000 Вт, доступный от PC Power & Cooling.)

Со всеми изменениями, произошедшими с годами, разъемы питания устройств остались без внимания.Источники питания, выпущенные в 2000 году, включали те же разъемы питания Molex (жесткий диск) и Berg (дисковод для гибких дисков), что и блоки питания 1981 года. Ситуация изменилась с появлением Serial ATA, в котором используется другой разъем питания. 15-контактный разъем питания SATA , показанный на Рис. 16-7 , включает шесть контактов заземления и по три контакта для + 3,3 В, + 5 В и + 12 В. В этом случае большое количество выводов, находящихся под напряжением, не предназначено для поддержки более высокого тока, жесткий диск SATA потребляет небольшой ток, и каждый диск имеет свой собственный разъем питания, но для поддержки включения до отключения и отключения до включения. подключения, необходимые для горячего подключения или подключения / отключения привода без отключения питания.

Рисунок 16-7: Разъем питания Serial ATA ATX12V 2.0

Несмотря на все эти изменения на протяжении многих лет, спецификация ATX пошла на многое, чтобы гарантировать обратную совместимость новых блоков питания со старыми материнскими платами. Это означает, что, за очень немногими исключениями, вы можете подключить новый блок питания к старой материнской плате или наоборот.

ОСТЕРЕГАЙТЕСЬ СТАРЫХ СИСТЕМ DELL

В конце 1990-х годов в течение нескольких лет Dell использовала стандартные разъемы на своих материнских платах и ​​блоках питания, но с нестандартными контактами.Подключение стандартного блока питания ATX к одной из этих нестандартных материнских плат Dell (или наоборот) может привести к повреждению материнской платы и / или блока питания. К счастью, эти системы настолько устарели, что их уже нельзя модернизировать с экономической точки зрения. Тем не менее, если вы обнаружите, что заменяете блок питания или материнскую плату в более старой системе Dell, будьте абсолютно уверены, что это не одно из нестандартных устройств Dell. Для этого проверьте номер модели системы на веб-сайте PC Power & Cooling (http: // www.pcpowerandcooling.com). PC Power & Cooling продает запасные блоки питания для этих нестандартных систем Dell, но, учитывая, что самая молодая такая система сейчас довольно старая, можно только догадываться, как долго PC Power & Cooling будет продолжать продавать эти нестандартные блоки питания.

Даже изменение основного разъема питания с 20 на 24 контакта не представляет проблемы, потому что новый разъем сохраняет те же соединения контактов и шпонку для контактов с 1 по 20, а просто добавляет контакты с 21 по 24 на конец более старого 20- расположение контактов.Как показано на рис. 16-8 , старый 20-контактный разъем питания идеально подходит для 24-контактного разъема основного питания. Фактически, разъем главного разъема питания на всех 24-контактных материнских платах, которые мы видели, разработан специально для подключения 20-контактного кабеля. Обратите внимание на выступ во всю длину на гнезде материнской платы на Рис. 16-8 , который предназначен для фиксации 20-контактного кабеля на месте.

Рисунок 16-8: 20-контактный основной разъем питания ATX, подключенный к 24-контактной материнской плате

Разумеется, на 20-контактном кабеле лишних +3 нет.Провода 3 В, + 5 В и + 12 В, имеющиеся на 24-контактном кабеле, могут вызвать потенциальную проблему. Если материнской плате для работы требуется дополнительный ток, доступный на 24-контактном кабеле, она не сможет работать с 20-проводным кабелем. В качестве обходного пути большинство 24-контактных материнских плат имеют стандартный разъем Molex (жесткий диск) где-нибудь на материнской плате. Если вы используете эту материнскую плату с 20-жильным кабелем питания, вы также должны подключить кабель Molex от источника питания к материнской плате. Этот кабель Molex обеспечивает дополнительные + 5 В и + 12 В (но не +3.3 В), необходимое материнской плате для работы. (Большинство материнских плат не имеют требований к напряжению + 3,3 В выше, чем может удовлетворить 20-жильный кабель; те, которые имеют, могут использовать дополнительный VRM для преобразования некоторых дополнительных + 12 В, подаваемых через разъем Molex, в + 3,3 В.)

Поскольку основной 24-контактный разъем питания ATX является расширенным набором 20-контактной версии, также можно использовать 24-контактный блок питания с 20-контактной материнской платой. Для этого вставьте 24-контактный кабель в 20-контактный разъем так, чтобы четыре неиспользуемых контакта свешивались с края.Кабель и гнездо материнской платы имеют ключ для предотвращения неправильной установки кабеля. Одна из возможных проблем проиллюстрирована на рис. 16-9 . На некоторых материнских платах конденсаторы, разъемы или другие компоненты помещаются так близко к гнезду основного разъема питания ATX, что недостаточно свободного места для дополнительных четырех контактов 24-контактного кабеля питания. На рис. 16-9 , например, эти дополнительные контакты вторгаются во вторичный разъем ATA.

Рисунок 16-9: 24-контактный основной разъем питания ATX, подключенный к 20-контактной материнской плате

К счастью, есть простой способ решения этой проблемы.Различные компании производят переходные кабели с 24 на 20 контактов, подобные показанному на Рисунок 16-10 . 24-контактный кабель от источника питания подключается к одному концу кабеля (левый конец на этом рисунке), а другой конец представляет собой стандартный 20-контактный разъем, который подключается непосредственно к 20-контактному разъему на материнской плате. Многие качественные блоки питания включают такой переходник в комплект поставки. Если у вас его нет и вам нужен адаптер, вы можете приобрести его у большинства поставщиков компьютерных запчастей в Интернете или в местном компьютерном магазине с хорошим ассортиментом.

Рисунок 16-10: Переходный кабель для использования 24-контактного основного разъема питания ATX с 20-контактной материнской платой

Блоки питания и защиты компьютеров

SB-Projects — Ремонт PSU

Очень важное предупреждение!

Предупреждение! Прочтите это в первую очередь, даже если у вас хватит ума отключить все внешнее питание, прежде чем вы начнете открывать блок питания.
Импульсный источник питания содержит несколько больших конденсаторов, которые можно заряжать до более чем 300 В постоянного тока (в странах, где широко распространена сеть 230 В).Обычно, когда блок питания функционирует должным образом, эти конденсаторы довольно быстро теряют это напряжение при отключении питания. Но это не нормальная ситуация, и поэтому конденсаторы могут не терять это очень опасное напряжение достаточно быстро. Следует проявлять особую осторожность, чтобы разрядить конденсаторы (например, с помощью обычной лампочки), прежде чем вы начнете прикасаться к печатной плате повсюду. Не закорачивайте конденсаторы отверткой или чем-то еще, так как большие токи могут повредить конденсаторы.

НЕ используйте блок питания, пока он открыт! Это может не только вызвать серьезное поражение электрическим током, но и вызвать короткое замыкание, навсегда разрушившее блок питания!

Некоторые базовые знания об электронике и электронных компонентах являются обязательными, когда вы собираетесь ремонтировать блок питания.

Советы по ремонту блока питания ПК

Я знаю, что блоки питания для ПК очень дешевые. Почему бы не выбросить его, когда он мертв, и не вставить новый? Просто потому, что новый не всегда под рукой.Или блок питания — это особенная модель, специально разработанная для этой марки компьютера. Более того, иногда вы не можете получить даже отдельный блок питания, не купив вместе с ним весь корпус ПК. Так что придется выбросить хотя бы один из них, что, конечно, обидно.
Видите ли, есть несколько причин, по которым стоит беспокоиться о починке блока питания самостоятельно.

Это описание никоим образом не предназначено для решения всех ваших проблем с электропитанием. Я даю лишь несколько основных советов, чтобы вы знали, где искать.Если золотого наконечника среди них нет, не повезло, выбросьте его и купите себе новый.

Один важный совет заранее: «Никогда не пытайтесь эксплуатировать БП без нагрузки». Большинство импульсных источников питания предполагают некоторую нагрузку на регулируемый выход (обычно +5 В на блоке питания компьютера). Если вы собираетесь опробовать блок питания без компьютера, вы всегда можете подключить автомобильную лампочку 12 В к выходу +5 В в качестве искусственной нагрузки.

Главный предохранитель жив?

Это хороший момент для начала поиска проблемы.Если главный предохранитель перегорел, проверьте главный переключающий компонент на короткое замыкание. Обычно основным коммутирующим компонентом является транзистор или полевой транзистор, который находится на одном из радиаторов на первичной стороне блока питания. Если он закорочен, вам не повезло. Очень вероятно, что транзистор убил часть цепи управления.
Мой лучший совет: «Купите себе новый блок питания», потому что может потребоваться довольно много усилий, чтобы найти все сломанные детали и получить необходимые новые из местного магазина компонентов.

Главный предохранитель еще жив!

Это больше походит на это! Есть большой шанс, что мы сможем это исправить. Что ж, есть несколько возможных причин, по которым блок питания больше не работает:

• Один или несколько электролитических конденсаторов протекают или высыхают, что приводит к потере емкости. Обратите особое внимание на конденсаторы с трещиной на жестяной крышке. Кроме того, конденсаторы в непосредственной близости от источников тепла особенно чувствительны к потере своей емкости.В качестве замены используйте только конденсаторы 105 ° C с низким ESR!
  У меня однажды был конденсатор емкостью 47 мкОм, измеряющий всего 43 мкФ, что препятствовало запуску блока питания! Просто чтобы показать вам, насколько важны некоторые конструкции.
• Проверить все вторичные диоды на короткое замыкание. Типичное прямое напряжение диодов Шоттки составляет примерно 0,2 В. Обычные кремниевые диоды имеют типичное прямое напряжение около 0,6 В.
• Холодные паяные соединения также являются частой причиной. Их особенно можно найти вокруг контактов «теплых» компонентов, особенно теплых компонентов, которые прикреплены к радиаторам, что не позволяет им двигаться, когда их ножки выдвигаются из-за тепла.
• Наконец, возможно, разрядился пусковой резистор. Я объясню это более подробно ниже.

Вероятно, есть десятки других причин, по которым умер блок питания. Не тратьте слишком много времени и усилий на его поиск, если эти советы не решают вашу проблему, учитывая текущие цены на новые.

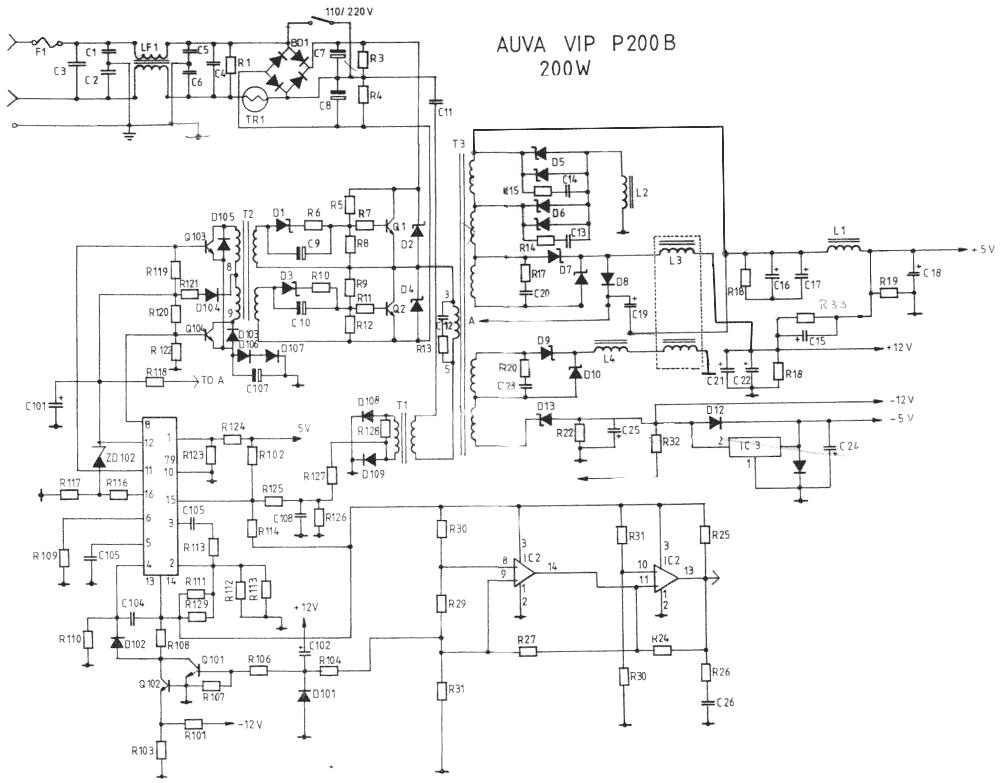

Пусковой резистор

Совершенно очевидно, что на вторичной стороне блока питания подается небольшое напряжение. Но он также генерирует по крайней мере одно напряжение на первичной стороне, потому что схема управления тоже хочет что-нибудь поесть.Обычно это напряжение просто получается от дополнительной катушки вокруг главного переключающего трансформатора.
Однако источник питания должен иметь возможность начать работу. Когда он включен, это управляющее напряжение еще не доступно, потому что источник питания еще не работает.

Один из популярных способов решения этой проблемы — использование пускового резистора. Это относительно высокоомный резистор (обычно в диапазоне от 390 кОм до 680 кОм), который помещается между первичным напряжением 300 В постоянного тока и источником питания схемы управления.
Сначала цепь управления полностью отключается, ток почти отсутствует. Это позволяет высокоомному пусковому резистору заряжать конденсатор C1 медленно, но стабильно. Как только напряжение на этом конденсаторе становится достаточно высоким, чтобы запустить источник питания, включается схема управления и подает первые импульсы на переключающее устройство. Это заставит источник питания схемы управления (D1) подавать достаточно энергии для поддержания работы схемы управления, пока все не достигнет стабильного рабочего состояния.

Помните, что большинство блоков питания ATX никогда не отключаются. Обычно они остаются в режиме ожидания, когда компьютер не используется. Таким образом, такой блок питания может работать бесконечно даже с неисправным пусковым резистором. Только когда вы полностью отключите питание, вы обнаружите, что компьютер больше не запускается. Это явный признак того, что стартовый резистор умер.

Пусковой резистор обычно представляет собой обычный угольный резистор ½ Вт или Вт и всегда подключается к линии + 300 В на первичной стороне блока питания.

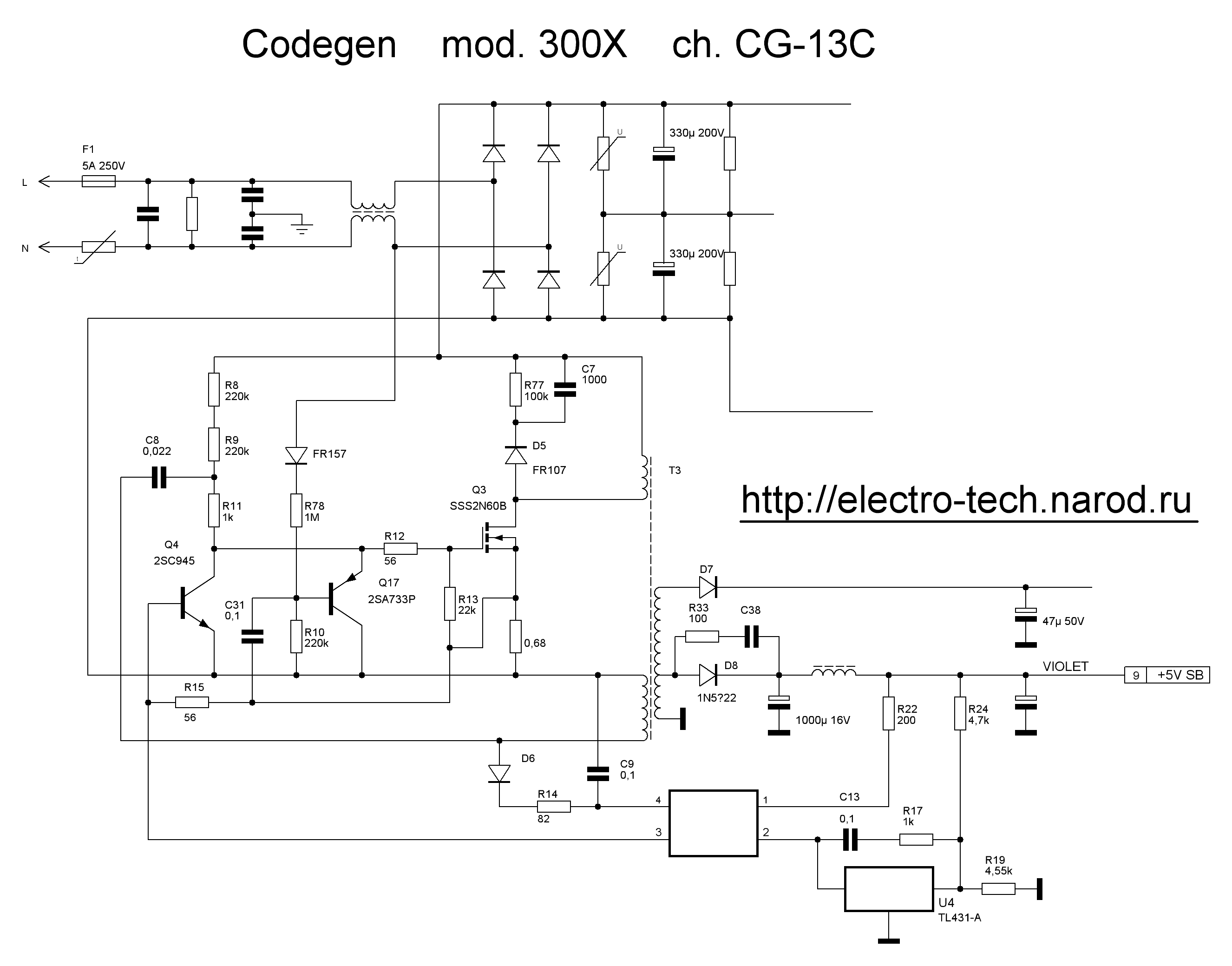

Резистор на этом рисунке должен быть 560 кОм, но вместо этого он был измерен почти 1,2 МОм!
