пошаговая инструкция, как починить зарядное устройство

Автор Акум Эксперт На чтение 10 мин Просмотров 1.9к. Опубликовано


На сегодняшний день ноутбук (а то и два) в доме – привычное явление. И ломаются они не реже, чем настольные ПК. Скорее даже чаще, поскольку не “сидят” на месте в буквальном смысле слова, а от неисправностей, которым подвержены ПК, они тоже не застрахованы. В этой статье мы попробуем отыскать неисправность и самостоятельно провести ремонт блока питания (БП) ноутбука.

Какие неисправности встречаются чаще всего

Наиболее распространенная проблема, возникающая при эксплуатации бука, это, конечно, разъем питания. Если мы придерживаем провод рукой, прыгая с кровати за стол и обратно, то обычно все в порядке. Но многие ли так делают? Взял машину и пошел, а блок питания ноутбука волочится сзади, создавая немалую нагрузку на разъем.

В этой ситуации чаще всего страдает не вилка БП, а гнездо ноутбука. Но замена гнезда не является темой статьи, а потому рассматривать мы ее не будем.

Не менее редко у блока питания переламывается провод. Обычно выходной, поскольку сетевой толщиной с карандаш и жесткий, как проволока, переломить сложно. Выходной же может переломиться как возле штекера, так и возле самого блока питания.

В этом месте провод подвергается постоянным перегибам, так что ничего странного

Сами же БП выходят из строя гораздо реже, но и это случается. Перенапряжение, перегрузка, удары, банальный брак – все случается. Бывает даже так: выключил вечером вполне исправный ноутбук, а утром он запускается от аккумуляторов, поскольку блок питания почему-то не работает.

Как заменить штекер или устранить повреждение провода

Начнем с самого простого – ремонта переломившегося кабеля питания ноутбука. Перекусываем провод в месте повреждения и зачищаем оба его конца.

Провода зачищены

Полезно! Если провод переломился под самый штекер (или блок питания), то придется немножко доработать сам штекер или втулку БП. Берем монтажный нож или простое лезвие безопасной бритвы и срезаем часть штекера (втулки).

Столько, думается, будет достаточно для пайки

Надеваем на провод две термоусадочных трубки разного диаметра. Это удобнее, надежнее и эстетичнее, чем изолента.

Надеваем термоусадку

Теперь вооружаемся паяльником, тщательно облуживаем зачищенные места и спаиваем центральные провода. Надвигаем на место пайки тонкую термоусадку.

С центральным проводом все – спаян и заизолирован

Греем трубку спичками, чтобы она «села». Спаиваем экраны, стараясь не пережечь изоляцию центральной жилы. Для этого в месте пайки на центральную жилу можно положить кусочек электрокартона.

Экран спаян

Натягиваем вторую трубку, усаживаем ее газовой горелкой или зажигалкой, и дело сделано.

Работа окончена, провод, как новенький

Если нет термоусадочных трубок нужного диаметра, то вполне подойдет и обычная изоляционная лента. Это будет не так эстетично, но вполне надежно.

Теперь кратко по ремонту и замене штекера. Такая операция может понадобиться при плохой заводской пайке, если провод переломился очень глубоко в оболочке разъема или мы желаем эстетики.

Отрезаем провод в месте перелома или выше. При помощи монтажного ножа разрезаем оболочку по всей длине. Выворачиваем ее, вытряхиваем внутренности, отпаиваем от штекера провода (если они уже не отвалились из-за плохой пайки) и получаем следующее:

«Разобранный» неразборный разъем

Зачищаем отрезанный провод, облуживаем, припаиваем центральную жилу, тщательно ее изолируем. Припаиваем экран.

Пайка окончена, осталась сборка

Берем разрезанную оболочку, подрезаем ее изнутри так, чтобы ее можно было установить на место и концы в месте разреза сошлись. Надеваем на оболочку термоусадку диаметром 10 мм, усаживаем ее прогревом над горелкой газовой плиты. Для передней части разъема берем термоусадочную трубку диаметром 13 мм. Надеваем, усаживаем и готово.

Не так, как на заводе, но вполне эстетично

Что касается полной замены, то тут все очевидно. Все новые штекеры разборные. Отрезаем старый, припаиваем новый, не забыв перед пайкой надеть на провод оболочку. Припаяли, зажали кабель специальным обжимным лепестком (на фото ниже помечен стрелкой),  надвинули на место пайки оболочку и все.

Новые штекеры всегда разборные

С проводами и разъемами вроде разобрались. Теперь перейдем непосредственно к ремонту блоков питания ноутбуков. Хотелось бы сразу предупредить, что для проведения ремонта необходимо обладать хотя бы минимальными знаниями радиотехники, уметь держать в руках паяльник и пользоваться измерительными приборами. Если все это в наличии, то можно начать.

Как вскрыть корпус БП

Прежде чем начать ремонт зарядного устройства для ноутбука, его нужно разобрать, поскольку практически все БП для буков неразборные. Тем не менее разобрать БП можно и без особых сложностей. Рассмотрим два варианта.

Вариант разборки 1

Вооружаемся обычным медицинским шприцом, заполняем его бензином. Тщательно проливаем шов БП по всему периметру. Ждем 5-10 минут и повторяем операцию.

Заливаем в шов бензин

Теперь берем отвертку с плоским жалом и свободно разъединяем части корпуса. Если не получается, повторяем процедуру.

Корпус блока питания ноутбука разобран

Вариант разборки 2

К сожалению, бензин не всегда помогает – все будет зависеть от материала корпуса и метода его соединения. Если, к примеру, он сварен, то бензин не поможет. В этом случае вооружаемся ножом и молотком. Наставляем на шов нож и, слегка постукивая по нему молотком, проходим по периметру.

Вскрытие БП ноутбука при помощи ножа

Тем же ножом разъединяем части корпуса.

Корпус блока питания ноутбука вскрыт

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Стучим молотком аккуратно, контролируя силу, чтобы не прорубить корпус насквозь и не повредить сам блок питания. Не стоит стараться сделать все быстро и с первого раза. Если после одного прохода разъединить половинки корпуса не получается, лучше пройтись ножом с молотком еще раз.

Типовые схемы блоков питания ноутбуков

Прежде чем заняться ремонтом, разберемся в принципе работы БП  буков. Для этого рассмотрим пару типовых схем БП для ноутбуков. Начнем с более простого.

Схема простого блока питания для ноутбука

На схеме цифрами обозначены узлы:

  • 1 – блок входных фильтров и выпрямитель;
  • 2 – генератор с ШИМ и силовым ключом;
  • 3 – импульсный трансформатор;
  • 4 – низковольтный выпрямитель;
  • 5 – схема стабилизации выходного напряжения.

Сетевое напряжение, пройдя через сетевой фильтр, выпрямляется диодным мостом, сглаживается и поступает на импульсный трансформатор. Управляет протеканием тока через трансформатор задающий генератор, оснащенный мощным ключом на полевом транзисторе. Пониженное трансформатором напряжение выпрямляется низковольтным выпрямителем и через индуктивный фильтр подается на нагрузку.

Стабилизация выходного напряжения осуществляется при помощи обратной связи – напряжение с дополнительной обмотки поступает на оптрон узла стабилизации, а тот, в свою очередь, управляет работой узла ШИМ задающего генератора, изменяя скважность импульсов управления трансформатором.

Следующая схема более сложная, обладает лучшими, чем предыдущая, характеристиками, но принцип работы практически тот же:

Более сложная схема БП для ноутбука

На схеме цифрами обозначены узлы:

  • 1 – блок входных фильтров и выпрямитель;
  • 2 – генератор с ШИМ;
  • 3 – температурная защита;
  • 4 – импульсный трансформатор;
  • 5 – силовой ключ на полевом транзисторе;
  • 6 – низковольтный выпрямитель;
  • 7 – схема стабилизации выходного напряжения.

Сетевое напряжение фильтруется и выпрямляется, затем поступает на импульсный трансформатор, который управляется ШИМ-генератором при помощи внешнего силового ключа. Пониженное трансформатором импульсное напряжение выпрямляется и подается в нагрузку. Узел стабилизации через оптопару представляет собой обратную связь для стабилизации выходного напряжения. Узел температурной защиты отключит БП, если температура его узлов (в частности, силового ключа) станет слишком высокой.

На этом, думается, можно остановиться, поскольку все БП для ноутбуков имеют такую же структурную схему и работают по одному и тому же принципу импульсного преобразования. Различия заключаются лишь в схемотехнике. Сложный узел имеет лучшие характеристики, простой – худшие. Но все они выполняют одни и те же функции. Так что, поняв, как работают блоки питания, схемы которых мы рассмотрели, несложно разобраться в любом другом.

Важно! Разобраться полностью, конечно, сложно, но выявить те узлы, что мы разобрали, можно будет без труда. А это главное, поскольку именно эти узлы чаще всего выходят из строя.

Проводим диагностику и устраняем неисправности на плате

Ну а теперь пошаговая инструкция по ремонту блока питания ноутбука своими руками. При этом подразумевается, что напряжение в розетке есть, а сетевой шнур БП исправен.

1. Визуальный осмотр. Внимательно осматриваем все элементы платы. Они должны иметь естественный цвет, без потемнения и пятен. Никакого внешнего повреждения. То же самое касается и дорожек на плате – ничего не почернело, не подгорело, все пайки красивые. Особое внимание обращаем на электролитические конденсаторы. Если их торец вздулся или вообще поврежден, то элемент придется заменить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Если входной высоковольтный конденсатор вздулся, то очень может быть, что пробит диодный мост. Поменяв конденсатор, не торопимся включать БП в сеть, а прозваниваем диоды моста. То же касается и низковольтной части – после замены конденсатора обязательно проверяем выпрямительные диоды.

2. Цепи защиты. К ним относится предохранитель, а в некоторых качественных БП еще и варистор, стоящий сразу после предохранителя (в наших схемах его нет). Сопротивление предохранителя должно равняться нулю, варистора – бесконечности.

3. Цепи входного фильтра. Все дроссели должны иметь минимальное (доли Ома) сопротивление. Токоограничивающий резистор – от 5 до 15 Ом.

4. Высоковольтный выпрямительный мост. Состоит из четырех отдельных диодов или выполнен в виде диодной сборки. Измерения каждого отдельного диода или каждого диода сборки проводим мультиметром, включенным в режим проверки диодов (не сопротивления!). В прямом включении прибор должен показать сопротивление в несколько сот Ом, в обратном – бесконечность. Сами полупроводники при этом выпаивать не нужно.

5. Силовой ключ. Если силовой ключ, роль которого исполняет полевой транзистор, внешний, а не встроен в микросхему, то его нужно прозвонить. Выпаиваем, прозваниваем сток-исток (режим проверки диодов). В обоих направлениях прибор должен показать бесконечность.

6. Импульсный трансформатор. В принципе, выход из строя импульсного трансформатора – дело довольно редкое. Но если ничего не помогло и есть схема под рукой, то можно его выпаять и прозвонить обмотки.

Важно! Прозвонка трансформатора далеко не всегда может выявить его неисправность. К примеру, наличие короткозамкнутых витков выявить тестером невозможно. В некоторых случаях более эффективным методом является визуальный осмотр.

7. Низковольтный выпрямитель. Для проверки диодов низковольтного выпрямителя их придется выпаять. В остальном они проверяются так же, как и диоды высоковольтного моста.

8. Цепи выходного фильтра. Дроссели фильтра прозваниваем так же, как и дроссели входного фильтра.

Вот, в принципе, и все действия, которые может выполнить непрофессионал. Более сложную неисправность без специальной подготовки и приборов, увы, обнаружить, а следовательно, и   устранить не удастся. Придется обратиться к специалисту.

Вот вроде и все о ремонте блока питания для ноутбука. Надеемся, что приведенная информация будет полезной, а ремонт пройдёт успешно.


как починить зарядку своими руками пошагово

Автор Дмитрий Каменов На чтение 7 мин. Просмотров 2.6k. Обновлено

Ремонт зарядного устройства для ноутбука можно выполнить самостоятельно — если знать, как обнаружить дефект и уметь устранить его. В этой инструкции мы рассмотрим ремонт блока питания ноутбука своими руками пошагово — на что обратить внимание, как диагностировать типичные неисправности, какие инструменты потребуются в процессе.

Основные причины поломок

Диагностировать возможную проблему несложно — достаточно проверить, как ведет себя индикатор, которым оборудован блок питания. Светодиод есть почти на всех моделях БП, как у современных лэптопов, так и выпущенных лет 10 назад.

Первый вариант — при подключении к сети индикатор на блоке светится, но заряд батареи не идет. Это свидетельствует, что потеря напряжения происходит между самим блоком и зарядным гнездом ноутбука — деформирован или поврежден штекер, разорван провод, треснуло изоляционное покрытие.

Если при подключении к сети индикатор продолжает гореть, но при присоединении шнура, идущего от блока в гнездо зарядки, лампочка тускнеет, то проблема связана с электрическим контуром самого адаптера. Скорее всего, нужно заменить конденсаторы. В большинстве случаев, чтобы выполнить ремонт блока питания ноутбука, его потребуется разобрать.

Также о выходе из строя конденсаторов может свидетельствовать характерный писк. В нормальном состоянии устройство работает бесшумно.

Если светодиод вообще не светится, то произошел обрыв цепи внутри блока или поврежден провод, идущий от розетки к трансформатору.

Ремонт зарядного устройства для ноутбука своими руками

Механическое повреждение кабеля или коннектора часто можно определить визуально. Исключение — когда внутри перебиты одна или несколько силовых жил, но при этом оплетка осталась целой. Такое может произойти, если на провод поставить что-то тяжелое или регулярно перегибать его под слишком острым углом.

Мелкие дефекты оплетки, если провода не повреждены, как временное решение можно устранить с помощью изоленты. Однако может произойти и такое, что этот временный «костыль» становится и окончанием ремонта. Выглядите непрезентабельно — зато работает.

Если поврежден один или несколько проводов и это явно видно, нужно спаять их обратно, а затем заизолировать. По поводу того, какой кабель куда подсоединять, вопросов возникнуть не должно: оплетка каждой силовой жилы обычно маркируется разными цветами.

Алгоритм действий (специально для тех, кто впервые берет в руки паяльник):

  1. С помощью канцелярского ножа аккуратно срезать оплетку на каждой поврежденной жиле, чтобы обнажить 1-1.5 см неизолированного провода.
  2. Перед спайкой обезжирить их, макнув в кипящую канифоль, которую вы будете греть с помощью паяльника в отдельной емкости.
  3. Спутать жилы, имеющие оплетку одного цвета, на пару витков.
  4. Расплавить паяльником небольшой кусочек припоя и нанести небольшой слой на провода, чтобы между ними возник «мостик».
  5. Заизолировать оплетку каждой жилы, затем несущую оплетку всего силового кабеля.

Удобнее и проще всего поврежденные провода сложить параллельно и запутать их свободные концы. Однако после наложения слоя изоленты выглядеть будет не эстетично: получится небольшой «нарост», внутри которого кабель меняет угол направления.

Если сложить жилы внахлест неизолированными концами друг навстречу другу, со слоем изоляции конструкция будет выглядеть более презентабельно, но паять такую схему неудобно. Нужно отделить спаиваемый кабель от всех остальных и желательно зафиксировать их с помощью зажима, чтобы не попали под руку в самый неподходящий момент.

Когда поврежден коннектор, который вставляется в гнездо питания, ремонт БП ноутбука сводится к его замене. В этом случае следует учитывать, что все производители делают адаптеры «под себя» — например, штекер от «АСУСА» не подойдет для «Самсунга». Нужно купить точно такой же штекер, а еще лучше новый или б/у провод, идущий от трансформатора к зарядному гнезду ноута.

Если такие варианты вас не устраивают, ремонт зарядки ноутбука потребует замены кабеля. Как правило, кабель от розетки к трансформатору вставляет в БП с помощью специального коннектора.

Его можно купить в любом компьютерном магазине. Замена кабеля от трансформатора к гнезду питания потребует разборки блока питания. Как его чинить, рассмотрим далее.

Как понять, что неисправен именно блок питания, основные симптомы

Для перестраховки, чтобы убедиться, что ремонтировать нужно именно трансформатор, рекомендуется проверить этот компонент с помощью мультиметра. Прибор нужно выставить на постоянный ток, на напряжение, которое указано как номинальное на самом блоке питания. Если там указано от 15 до 20 вольт, выставляйте тестер на 20, а если больше 20 — то на 200.

Внутрь коннектора нужно вставить красный штырек мультиметра («плюс»). Черный нужно положить на внешнюю часть коннектора. Если тестер покажет напряжение чуть выше номинального, значит, с блоком питания все в порядке. Если на индикаторе будет ноль или небольшая цифра, потребуется замена конденсатора или восстановление электрических цепей.

Альтернативный вариант диагностики, если мультиметра под рукой не оказалось. Нужно взять лампочку от автомобиля, которая питается от постоянного тока напряжением 12 вольт, и пару проводков. Желательно припаять провода к лампочке — один к сердечнику, а второй к внешней стороне цоколя.

Кабель, который припаян к сердечнику, вставляется внутрь коннектора блока питания ноутбука, а тот который к внешней стороне — к внешней стороне коннектора. Если трансформатор выдает необходимое напряжение, спираль лампочки должна засветиться.

Некоторые производители отказались от стандартных круглых штекеров и используют специфические конструкции. Например, у Lenovo это коннектор квадратной формы с двумя контактами, который вставляется в гнездо с характерным щелчком. Тестируется с помощью мультиметра или лампочки такой адаптер уже «методом тыка», так как «плюс» и «минус» на нем не указаны.

Способы вскрытия блока питания

Многие производители наглухо запаивают блоки питания еще на заводе, или же склеивают две створки. Делается это в расчете на то, что пользователю будет лень возиться с неисправным БП и он купит новый.

В этом случае для разбора потребуются столярный лобзик или ножовка по металлу, а также тиски.

Зажимаете блок питания в тисках и делаете аккуратный пропил вдоль междустворочного шва на глубину 2-3 мм. Старайтесь не переборщить, так как при глубоком надрезе можно повредить электронные компоненты. После таких манипуляций створки легко можно разъединить с помощью обычной шлицевой отвертки (плоской). Если вы услышали характерный щелчок — значит створки разошлись.

Для доступа к содержимому также потребуется снять металлическую планку, которая выполняет роль радиатора. Осмотрите конденсаторы на наличие черных участков и вздутия. Если найдете поврежденный компонент, выпаяйте его из платы и припаяйте новый. Естественно, характеристики новой детали должны быть такие же, как и у старой.

Также осмотрите печатную плату, к которой припаяны все компоненты. Если на ней есть потемневшие участки — значит она перегорела. Найти такую же деталь крайне сложно, и с перепайкой придется заморочиться. Быстрее и проще купить новый блок питания — если нет подходящей модели, то хотя бы универсальный.

Теперь о замене кабеля, который идет от трансформатора к зарядному гнезду ноута. В зависимости от производителя силовых жил может быть две или три — «плюс» и «минус», а также и дополнительный сервисный канал, по которому ноут считывает информацию о состоянии адаптера. Как правило, на печатной плате нанесена маркировка, куда какой кабель нужно припаять. GND соответствует «минусу», VO «плюсу», а ID это сервисный канал.

После замены конденсаторов и перепайки кабеля блок питания собирается в обратной последовательности: возвращаете на место радиатор, соединяете створки корпуса и закручиваете винты, если они были. Чтобы корпус держался крепче, особенно если вы его распиливали и винтами он не оборудован, можно воспользоваться суперклеем или парой пластиковых стяжек, перетянув ими корпус адаптера с обеих концов.

В целом ремонт БП ноутбука — задача средней сложности, которая требует от пользователя определенных навыков. Если вы не уверены, что справитесь, то лучше обратитесь в сервисный центр или купите новое устройство.

РЕМОНТ БЛОКА ПИТАНИЯ ДЛЯ НОУТБУКА

   Покупая ноутбук или нетбук, точнее расчитывая бюджет на это прибретение, мы не учитываем дальнейших сопутствующих расходов. Сам лэптоп стоит допустим 500$, но ещё сумка 20$, мышь 10$. Аккумулятор при замене (а его гарантийный ресурс всего пару лет) потянет на 100$, и столько же будут стоить блок питания, в случае его сгорания.

   Именно о нём и пойдёт тут разговор. У одного не очень состоятельного знакомого, недавно перестал работать блок питания для ноутбука acer. За новый придётся отдать почти сотню долларов, поэтому вполне логичным будет попробовать починить его своими руками. Сам БП представляет собой традиционную чёрную пластиковую коробочку с электронным импульсным преобразователем внутри, обеспечивающим напряжение 19В при токе 3А. Это стандарт для большинства ноутбуков и единственное отличие между ними — штеккер питания:). Сразу привожу здесь несколько схем блоков питания — кликните для увеличения.

   При включении блока питания в сеть ничего не происходит — светодиод не светится и на выходе вольтметр показывает ноль. Проверка омметром сетевого шнура ничего не дала. Разбираем корпус. Хотя проще сказать, чем сделать: винтов или шурупов тут не предусмотрено, поэтому будем ломать! Для этого потребуется на соединительный шов поставить нож и стукнуть по нему слегка молотком. Смотрите не перестарайтесь, а то разрубите плату!

   После того, как корпус слегка разойдётся, вставляем в образовавшуюся щель плоскую отвертку и с усилием проводим по контуру соединения половинок корпуса, аккуратно разламывая его по шву.

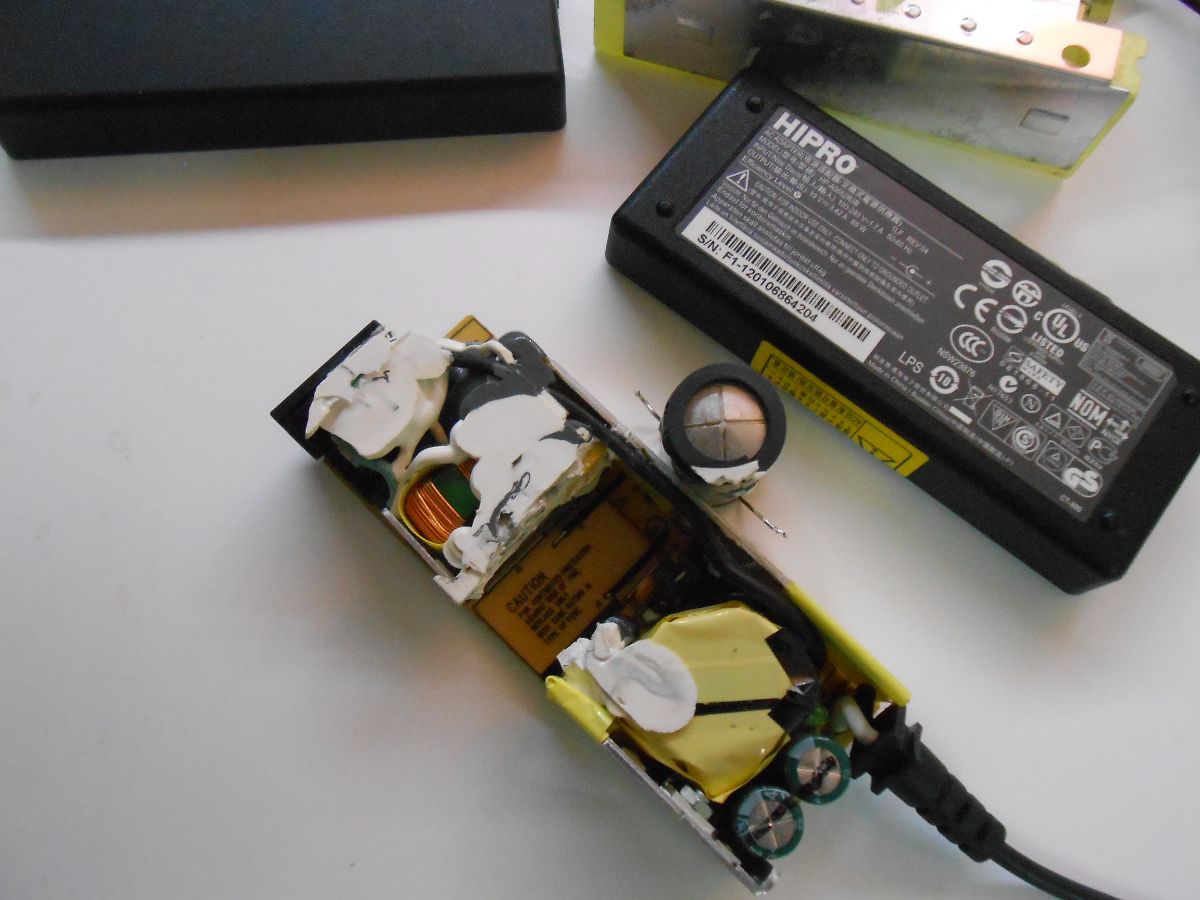

   Разобрав корпус проверяем плату и детали на предмет чего-нибудь чёрного и обугленного.

   Прозвонка входных цепей сетевого напряжения 220В сазу же выявила неисправность — это самовосстанавливающийся предохранитель, который почему-то не захотел восстановиться при перегрузке:)

   Заменяем его на аналогичный, либо на простой плавкий с током 3 ампера и проверяем работу БП. Зелёный светодиод засветился, свидетельствуя о наличии напряжения 19В, но на разъёме по прежнему ничего нет. Точнее иногда что-то проскакивает, как при перегибе провода.

   Придётся ремонтировать и шнур подключения блока питания к ноутбуку. Чаще всего обрыв происходит в месте ввода его в корпус или на разъёме питания.

   Обрезаем сначала у корпуса — не повезло. Теперь возле штекера, что вставляется в ноутбук — снова нет контакта!

   Тяжёлый случай — обрыв где-то посередине. Самый простой вариант, разрезать шнур пополам и оставить рабочую половинку, а нерабочую выкинуть. Так и сделал.

   Припаиваем назад соединители и проводим испытания. Всё заработало — ремонт закончен.

   Осталось только склеить половинки корпуса клеем «момент» и отдать блок питания заказчику. Весь ремонт БП занял не больше часа.

Originally posted 2019-02-12 08:49:13. Republished by Blog Post Promoter

КАК САМОМУ ЗАМЕНИТЬ РАЗЪЕМ ПИТАНИЯ НОУТБУКА? ЗАМЕНА ГНЕЗДА ПИТАНИЯ. ⋆ РЕМОНТ НОУТБУКОВ «IT-Complex»

“Как самому заменить разъем питания ноутбука” это один из самых распространенных вопросов, по ремонту ноутбука, который пользователи задают в Гугле. Заменить разъем самому можно, НО! Есть ряд трудностей с которыми вы столкнетесь:

Что нужно для замены разъема питания.

  • Необходимо иметь опыт разбора ноутбука. С виду кажется что ничего сложного в этом нет, и достаточно одной обычной фигурной отвертки. Но нужно внимательно запоминать где и какой по длине и толщине был вкручен крепежный болтик. Знать как открываются разъемы удерживающие шлейфы: клавиатуры, кнопок включения и управления, дополнительных плат с разъемами.
  • Необходимо иметь хороший паяльник. Так как слабым вы просто не сможете прогреть контакты до температуры плавления олова. А при слабом нагреве контактов разъема в плате, и попытке его извлечения силой неизбежно повреждение платы.
  • Нужно приобрести припой, желательно флюс для пайки и вакуумный экстрактор припоя. (все это уменьшит риск повреждения платы и поможет провести ремонт максимально качественно)
  • Необходимо знать, какой разъем используется в Вашем ноутбуке. С виду 90% разъемов питания ноутбука выглядят одинаково, но расположение контактов на самой плате может сильно различаться. Так же как его посадочное место на плате: поверх, утопленный в плату на половину.

Разновидности Разъемов питания ноутбука:

Именно поэтому мы держим на складе максимум распространенных разъемов питания. Закупили отличные паяльные станции. И замена разъема питания производится мастерами с огромным опытом работы.

Замена гнезда зарядки. Процесс.

Разбираем ноутбук. (Как разобрать ноутбук рассказано в нашей статье). Когда ноутбук разобран, аккуратно выпаиваем разъем.

Ни в коем случае не нужно применять силу и пытаться его выдернуть!

Прогреваем контактные ножки разъема питания и постепенно вытаскиваем его. Так как с завода используется тугоплавкое олово, для ускорения процесса прогревания можно добавить новое олово приобретенное в магазине.

Прогревая каждый контакт постепенно вытаскиваем разъем из платы.

Для выпаивания разъема очень удобно использовать вакуумный экстрактор припоя (олова). Им очень удобно убирать все олово с контактов платы. Для этой же цели можно использовать обычную зубочистку. Менее удобно чем с экстрактором, но значительно упрощает процесс, при его отсутствии.

Вакуумный экстрактор припоя.

Желательно очистить контакты платы от припоя полностью, тогда установить новый разъем ровно будет проще.

Чистые контакты на плате.

После того как разъем выпаян, на его место ставим новый. Желательно обработать его контакты флюсом для пайки и слегка облудить их припоем.

Флюс для пайки.

Выравниваем разъем питания относительно платы и обязательно хорошо пропаиваем каждую ножку разъема оловом, чтобы не было так называемых “кольцевых трещин”, когда кажется, что разъем впаян, но контакта нет, либо он плохой и будет теряться либо греться.

Не перепутайте с какой стороны платы припаивать разъем, иначе возможна “переполюсовка” контактов и при подключении блока возможно повреждение цепей питания материнской платы ноутбука. Ну, или если вовремя заметили, придется повторить всю работу по перепаиванию гнезда питания еще раз.

При наличии мультиметра можно, до того как Вы начнете собирать ноутбук, проверить есть ли питание на контактах платы. Так как очень редко, но бывает, что гнездо питания с завода идет с браком.

Мультиметр. (или как его часто называют ЦЭШКА. .)

Если Вы решили заменить гнездо питания ноутбука самостоятельно.

Если Вы уверены в своих силах и решили провести данный ремонт самостоятельно, то советуем предварительно на просторах интернета найти и посмотреть обучающие видео по разбору Вашей модели ноутбука. И по замене разъемов питания.

Как заменить разъем питания ноутбука ВИДЕО.

Не включается ноутбук? Проблемы с ноутбуком, что делать?

В этой статье разберемся, что делать, если ноутбук не включается или показывает черный экран, а также рассмотрим другие самые распространенные неисправности.

Очень часть Вам поможет разобраться приведённый ниже список действий. Если нет, дальше будут предоставлены более специфические советы.

А вообще самый быстрый и удобный способ выяснить, что случилось с Вашим ноутбуком — позвонить по прямому номеру отдела сервиса (099) 558-00-90 или любому другому в «Контактах» или заказать обратный звонок через форму в самом верху сайта.

Если Вы не нашли ответа на свой вопрос в статье или хотите, чтобы она была чем-то дополнена, пожалуйста, пишите в комментарии. Ответы будут обязательно, а информация из них будет перенесена в статью.

  • Предисловие.
  • После 4-х лет общения с владельцами поломавшихся компьютеров (в частности, ноутбуков) пришёл к выводу, что можно было бы очень ускорить процесс ремонта, снабдив пользователя элементарным алгоритмом для выяснения минимального неисправного компонента.

    Собравшись с мыслями сел за компьютер, но сначала решил проверить: нет ли чего-нибудь такого же уже напечатанного. И не ошибся. Прочитав найденное, решил не переписывать заново по-своему, так как общее направление алгоритма действительно одинаковое, а банально перефразировать автора на протяжении всей статьи считаю глупым и бесполезным занятием. Поэтому привожу оригинал с моими исправлениями и дополнениями.

    Напоследок хотел бы обратить Ваше внимание, что приведённый алгоритм поможет Вам понять, что происходит с Вашим ноутбуком, но сам процесс ремонта (если неисправность будет связана с материнской платой) требует намного большего количества информации, чем предоставлено в этой статье.

    Более того, во всех 100% случаев произвести не то, что ремонт материнской платы ноутбука, а и даже просто его разобрать его без наличия инструментов (и я имею в виду не только отвёртки) невозможно. Самое неприятное, что обнаружите Вы это уже в середине процесса разборки, что будет очень неприятно и доставит немало дискомфорта при сборке всего обратно. Кроме этого, в течение всего этого процесса Вас будет преследовать вероятность что-то передавить, отколоть или замкнуть.

    Поэтому, пожалуйста, отнеситесь к статье только как к алгоритму, который поможет Вам понять с чем Вы имеете дело: с простой проблемой, которую Вы можете решить в домашних условиях или с серьёзной проблемой, которая требует решения в условиях сервисного центра. И во втором случае обратитесь к нам хотя бы за консультацией по телефону, в чат или воспользовавшись формой «Заявка на ремонт» в конце этой статьи. Вы потратите на это всего несколько минут, но значительно увеличите шансы Вашего ноутбука на положительный исход ремонта.

    Итак, перейдём к алгоритму. Работая не первый год в сфере ремонтов ноутбуков и технической поддержки, постоянно сталкиваюсь с неверным или неполным описанием возникших неисправностей. Причем неправильно говорят не только люди неподготовленные, но и более-менее разбирающиеся в компьютерном железе и софте. Конечно, прочитав все, что написано ниже Вам, может показаться, что это элементарно и чего объяснять прописные истины, главное не забыть эти истины, когда ноутбук сломается.

    Точная диагностика это уже половина ремонта, и правильно описав и объяснив неисправность, вы облегчите жизнь и себе, и инженеру. Не будем далеко ходить, возьмем два примера: слова о том, что ноутбук не включается или не загружается, во-первых, означают разные неисправности, во-вторых, вторая неисправность всегда должна быть с уточнением — что именно не загружается или с какого устройства.

    Второй пример: нет питания от сети, и не заряжает батарею, тоже означают разные неисправности, хотя данные обозначения часто путают. Давайте постараемся максимально точно определиться и разобраться, что придется чинить на самом деле. Итак, по порядку:

  • Ноутбук не включается (не реагирует на кнопку).
  • вернуться к началу

    Эти слова следует употреблять только в том случае, если ваш ноутбук вообще не реагирует на нажатие кнопки включения.

    Нет никакой активности: не начинает крутиться вентилятор, не загораются никакие лампочки, грубо говоря, словно перед вами не компьютер, а кирпич с бутафорной кнопкой.

    В выключенном стоянии индикация заряда батареи может, как гореть, так и не гореть. Данный факт при описании неисправности стоит упоминать.

    Причин такого поведения может быть много:

    1.  Сгорел блок питания (зарядное устройство), а батарея села и/или нерабочая или вообще отсутствует. Если при нажатии кнопки питания у вас несколько раз загорается лампочка заряда батареи, но ноутбук не запускается, это говорит как раз о разрядившейся батарее и отсутствии напряжения от блока питания;
      Решением проблемы является замена блока питания на новый. Цены на них Вы сможете узнать в разделе «Блоки питания для ноутбука».
      На месте единственное, что Вы можете сделать — подключить блок питания от другого ноутбука.
      Но обязательно с таким же штекером другой просто не влезет в разъём) и с такими же вольтажом.
    2.  Нет контакта в разъеме питания  в ноутбуке или в блоке питания (в разъёме питания ноутбука сломан центральный контакт;
      разъём питания ноутбука отломан от платы целиком или частично;
      обрыв в штекере блока питания; перелом провода от блока питания;
      нет контакта в гнезде подключения кабеля питания к блоку питания;
      перелом провода кабеля питания).
      Решением проблемы является ремонт разъёма питания в случаев плохого контакта разъёма с платой, замена разъёма питания в случае, если он сломан или ремонт блока питания или его замена, если его провод переломан. Цены на них Вы сможете узнать в разделе «Блоки питания для ноутбука».
      На месте Вы ничего не сможете сделать, так как в любом случае требуется только полная разборка ноутбука, паяльная станция (или хороший! паяльник), новый разъём и «ровные руки» или вскрытие блока питания и замена кабеля в нем.
    3.  Битая прошивка или отсутствует прошивка BIOS или мультиконтроллера.
      Иногда решением проблемы является перепрошивка биоса с помощью crisis-дискеты.
      В тех случаях, когда такой дискеты не существует (а такие случаи встречаются гораздо чаще), требуется полная разборка ноутбука с последующим выпаиванием (и заменой, если это потребуется) микросхемы BIOS, перепрошивкой её на программаторе.
      На месте Вы можете попробовать создать эту crisis дискету, если найдёте инструкцию по ее созданию.
      Дело в том, что в разных ноутбуках есть свои правила по ее созданию, требуется скачивание прошивки биоса, знание комбинации клавиш для запуска процедуры восстановления.
    4.  Проблема во внутренних цепях питания на материнской плате.
      Тут вариаций может быть много, короткое замыкание (далее КЗ) в цепях питания или батареи, сгоревшая микросхема питания или дежурка.
      Решением проблемы является полная разборка ноутбука с последующей диагностикой питающих напряжений, генерации тактовых частот и заменой неисправных элементов.
      На месте в таких случаях ничего точно не получится. Потому что это требует не только полной разборки ноутбука, но и оборудования сервисного центра и опыта сервисного инженера.
    5.  Короткое замыкание в южном, северном мостах или видеочипе, например из-за пробоя по usb или перегрева (характерно для микросхем nVidia, ATI, AMD).
      Решением проблемы является полная разборка ноутбука с последующей диагностикой питающих напряжений, генерации тактовых частот и заменой неисправных микросхем, замены неисправных микросхем видеочипа, северного или южного моста.
      И опять же на месте ничего точно не получится сделать без сервисного оборудования, новых микросхем и опыта их замены.
  • Ноутбук запускается, но экран черный (нет инициализации).
  • вернуться к началу

    Под данным термином подразумевают следующее поведение:
    при нажатии кнопки питания, начинает крутиться и не останавливается кулер, крутится постоянно на высоких оборотах, загораются индикаторы включения и кнопки CaspLock, NumLock и т. п. но не гаснут, дальнейшая загрузка не происходит, экран не загорается.

    Возможны вариации с индикаторами, но единым остается реакция кулера, отсутствие изображения на экране и внешнем мониторе, отсутствие мигания индикатора hdd.

    Данный дефект нельзя путать с отсутствием изображения только на экране (с присутствующим изображением на внешнем мониторе).
    Обратите внимание: загрузка не происходит вообще, что в свою очередь не говорит о неисправности матрицы, хотя изображения на ней нет.

    Итак, причины:

    1.  Отсутствует (неисправен) процессор или память  (плохой контакт процессора или модуля памяти в своём разъёме или отсутствуют их питающие напряжения).
      Решением проблемы является полная или частичная разборка ноутбука с последующей диагностикой питающих напряжений и  «передёргиванием» (или заменой) этих элементов или их установкой в случае их отсутствия.
      На месте Вы можете попробовать аккуратно разобрать и собрать ноутбук переподключив память, процессор и другие элементы.
      Делать это нужно ОЧЕНЬ аккуратно! так как без опыта Вы можете разорвать шлейфы, закоротить что-либо на плате, или загнуть контакты в разъёмах подключив что-то наперекос.
    2.  Битая прошивка BIOS.
      Решением проблемы является перепрошивка биоса с помощью crisis-дискеты. В тех случаях, когда такой дискеты не существует, требуется полная разборка ноутбука с последующим выпаиванием (и заменой, если это потребуется) микросхемы BIOS и перепрошивкой её на программаторе.
      Совет и здесь только в создании crisis флешки, если Вы сможете найти инструкцию по ее созданию.
    3.  Нерабочий северный мост или видеочип.
      Решением проблемы является полная разборка ноутбука с последующей диагностикой питающих напряжений, генерации тактовых частот и заменой неисправных микросхем.
      С такой проблемой ноутбук точно придется нести в сервис. На месте не получится не подтвердить ее неисправность, ни, естественно, заменить на новую.
  • Перезагрузки или выключения на этапе инициализации bios (на заставке биос).
  • вернуться к началу

    Не путать с перезагрузками при начала загрузке операционной системы ОС!
    Разница в том, что в этом пункте периодичность перезагрузок составляет 3-5 секунд, то есть ноутбук не успевает начать загружать операционную систему.
    Здесь однозначно описать поведение ноутбука сложно, но возможные причины следующие:
    1.  Выход из строя южного моста, как правило, из-за КЗ в нем (перезагрузки). Чаще всего происходит из-за пробоя по usb.
      Решением проблемы является полная разборка ноутбука с последующей заменой южного моста.
      На месте у Вас не получится ничего сделать. Данная процедура требует обращения в сервисный центр, где есть соответствующее оборудование для замены таких микросхем.
    2.  Перегрев процессора или северного моста NVidia, ATI, AMD , из-за забитого пылью кулера или неплотного прилегания радиатора, такое поведение, как правило, предварительно сопровождается высокими оборотами вентилятора и всегда разными моментами выключения.
      Решением проблемы является полная или частичная разборка ноутбука с последующим осмотром системы охлаждения и чисткой ноутбука от пыли проверкой её на корректный теплоотвод. Если же мосты оказываются неисправными (чисткой проблема не решается) — требуется замена неисправного северного моста.
      На месте Вы можете аккуратно разобрать и почистить систему охлаждения ноутбука, заменив при этом термопасту.
      Если это не поможет, к сожалению, остается только обращаться в сервис за полноценной диагностикой.
    3.  Отсутствие питания с блока питания  ( см. 1.a и 1.b ), ноутбук пытается запуститься от батареи, но поскольку она севшая, он сразу выключается.
      Решением проблемы является замена блока питания на новый. Цены на них Вы сможете узнать в разделе «Блоки питания для ноутбука».
      На месте Вы можете попробовать найти такой же блок питания от другого ноутбука.
      Но это не поможет, если проблема не с блоком питания, а в сломанном разъёме питания в ноутбуке.
    4.  Проблемы с прошивкой или микросхемой BIOS.
      Решением проблемы иногда является перепрошивка биоса с помощью crisis-дискеты.
      В остальных случаях, когда такой дискеты не существует или она не помогла, требуется полная разборка ноутбука с последующим выпаиванием (и заменой, если это потребуется) микросхемы BIOS и перепрошивкой её на программаторе.
      На месте Вы можете попробовать создать crisis диск (флешку). Но это можно сделать далеко не всегда и следует искать инструкцию по ее созданию.
  • Нет загрузки с жесткого диска (винчестера) или не видит hdd.
  • вернуться к началу

    не путать с «нет загрузки ОС»!
    Замечу, что при данном дефекте, в отличие от предыдущих, практически всегда удается зайти в БИОС. Иногда даже сам ноутбук всегда заходит в BIOS самостоятельно.
    Поведение, укладывающееся в эту неисправность, тоже разнообразно.
    Все может зависнуть на заставке bios, может постоянно крутить курсор попытки загрузки с сетевой платы, выдать просто темный экран с курсором или сказать что диск не системный.
    В данном случае причиной является:
    1.  Жесткий диск неисправен  (bad-блоки, нерабочий неинициализирующийся контроллер, механическое повреждение носителя и т.д.).
      Решением проблемы является замена винчестера на новый. С ценами на них Вы сможете ознакомиться в разделе «Винчестеры для ноутбука».
      На месте Вы можете попробовать подключить Ваш жесткий диск в так называемый «карман».
      В большинстве случаев в современных ноутбуках винчестеры имеют стандарт SATA, который как раз подходит к таким типам переходников типа «карман».
      Если диск рабочий — Вы сможете получить доступ к своим данным на любом компьютере, имеющем USB порт.
      Следует только учесть, что в ноутбуках с предустановленной ОС Windows 8 и выше, из-за UEFI системы, файловая структура на диске GPT, которая распознается только компьютерах под управлением той же Windows 8 или 10.
    2.  Неисправен южный мост , в котором находится контроллер жёстких дисков.
      Решением проблемы является полная разборка ноутбука с последующей заменой южного моста.
      На месте Вы не сможете решить эту проблему, так как она требует обращения в сервисный центр, где есть оборудование для замены южных мостов.

    Естественно, первый вариант встречается значительно чаще, и причин для такого его поведения может быть множество, начиная от проблем с разъемом подключения, залипания головок, битых блоков, из-за того, что диск не отформатирован или не разбит. Естественно методы решения тоже разные.

  • Нет загрузки операционной системы (ОС) и перезапуск ноутбука при загрузке ОС.
  • вернуться к началу

    (Отличается от перезагрузки на этапе загрузки BIOS тем, что происходит в различные моменты времени, но не раньше начала загрузки ОС, т.е. не ранее 3-5 секунд после включения).
    Причины:
    1.  Перезапуск чаще всего происходит из-за заразивших систему вирусов.
      Решением проблемы является загрузка с внешнего носителя и проверка диска антивирусом (например, утилитой CureIT от DrWeb’а).
    2.  Иногда просто из-за сбоя ОС.
      Решением проблемы является переустановка ОС, так как в большинстве случаев ОС проще переставить, чем пытаться исправить. Думаю, что тут более-менее понятно, и объяснять, что и как делать не надо. Либо ставим с нуля, либо заливаем, либо ищем причины, почему перезагружается или не грузится.
    3.  Неисправная память и/или процессор.
      Решением проблемы является замена неисправного компонента. По этим ссылками Вы найдёте цены на оперативную память и процессоры для ноутбуков.
    4. Очень редко —  микротрещины в пайке на материнской плате  (часто проявляется если подвергнуть ноутбук нелинейным нагрузкам — тянуть за противоположные углы, изгибать (в разумных пределах, конечно).
      Решением проблемы является диагностика платы на предмет отрыва катушек, разъёмов и мостов с последующим пропаиванием или заменой неисправного компонента.
  • Нет питания от блока питания (сетевого адаптера, зарядки).
  • вернуться к началу

    Эта неисправность может быть частным случаем дефекта «не включается».

    Понятно, что в этом случае у вас батарея не заряжается, но ноутбук может работать от заряженной батареей. Также корректно отображается уровень заряда в ОС, который со временем работы уменьшается несмотря на то, что ноутбук подключён в сеть. Причины:

    1.  Проблема в разъеме питания или с блоком питания  ( см. 1.a и 1.b ).
      Решением проблемы является ремонт разъёма питания в случаев плохого контакта разъёма с платой, замена разъёма питания в случае, если он сломан или замена блока питания, если его провод переломан. Цены на них Вы сможете узнать в разделе «Блоки питания для ноутбука».
    2.  Проблемы контроллера управления питанием и зарядкой  ( см 1.d ).
      Решением проблемы является полная разборка ноутбука с последующей диагностикой питающих напряжений и заменой неисправных элементов.
  • Ноутбук не заряжает батарею (не растёт процент заряда, нет индикации зарядки).
  • вернуться к началу

    Эта проблема подразумевает, что питание от сети идет. Ноутбук включается при подаче питания от блока питания, ОС отображает питание от сети, но нет значка зарядки (батарея не заряжается). Данный дефект далеко не всегда обозначает, что у вас нерабочая батарея, хотя такое тоже очень вероятно. Причины:
    1.  Нерабочая батарея.
      Решением проблемы является замена батареи на новую (в большинстве случаев это не намного дешевле её ремонта, зато гораздо надёжнее). Цены на батареи Вы сможете найти в разделе «Аккумуляторы для ноутбуков».
    2.  Проблемы с контроллером управления питанием и цепями зарядки ( см. 1.d ).
      Решением проблемы является полная разборка ноутбука с последующей диагностикой питающих напряжений и заменой неисправных элементов.
    3.  Нехватка мощности внешнего блока питания.
      Решением проблемы является замена блока питания на блок соответствующей мощности (эти данные Вы сможете найти на нижней части корпуса ноутбука возле надписи «INPUT»). Цены на них Вы сможете узнать в разделе «Блоки питания для ноутбука».
  • Не работает от батареи или не работает батарея (при отключенном блоке питания).
  • вернуться к началу

    Тут надо четко понимать, что фраза «не работает от батареи» означает, что при отсутствии внешнего питания ноутбук не включается вообще, а не то, что ноутбук работает 5 минут, потом выключается.

    1. Чаще всего нерабочая батарея (в этом случае чаще всего батарея не заряжается, программа Everest показывает высокий износ батареи).
      Решением проблемы является замена батареи на новую (в большинстве случаев это не намного дешевле её ремонта, зато гораздо надёжнее). Цены на батареи Вы сможете найти в разделе «Аккумуляторы для ноутбуков».
    2.  Проблема контроллера управления питанием и цепями зарядки батареи.
      Решением проблемы является полная разборка ноутбука с последующей диагностикой цепей заряда батареи (контроллера и ключей) и заменой неисправных элементов.
  • Нет звука (в динамиках или наушниках).
  • вернуться к началу

    Утверждать факт наличия этой неисправности можно только после переустановки звукового драйвера в системе, причём перед его повторной установкой драйвер устройства следует удалить и только после этого устанавливать новый. Иногда для корректной работы звукового драйвера даже приходится переустанавливать операционную систему и драйверы «с нуля». Стоит различать несколько разных вариаций этой неисправности.

    1. Звука нет в динамиках, но он есть в наушниках при подключении их в разъём. В этом случае, скорее всего, из строя вышли именно динамики. Вероятность возрастает, если из динамиков слышны хрипы вместо звука. Вторая возможная причина: выход из строя звукового усилителя на материнской плате. Вероятность ниже, но эффект тот же как и от неисправных динамиков.
      Решением проблемы является замена динамиков. Правда, ситуация осложняется тем, что в большинстве ноутбуков динамики эксклюзивны, т.е. подходят только от этой модели ноутбука. В случае неисправности усилителя потребуется полная разборка корпуса ноутбука с последующей диагностикой материнской платы и заменой неисправных элементов. С ассортиментом имеющихся в наличии динамиков Вы можете ознакомится перейдя в раздел «Динамики для ноутбука».
    2. Звука ни в динамиках, ни в разъёме наушников. В этом случае, стоит однозначно подозревать неисправность материнской платы. Это может быть как вышедший из строя южный мост, так и микросхема аудиокодека.
      Решением проблемы является полная разборка корпуса ноутбука с последующей диагностикой материнской платы и заменой неисправных элементов.
    3. Звук появляется и пропадает при шевелении в разъёме подключения наушников. В этом случае чаще всего виновником оказывается аудио-разъём на материнской плате.
      Решением проблемы является полная разборка корпуса ноутбука и замена неисправного разъёма на новый.

    Это далеко не полный список возможных неисправностей и путей их решения. Некоторые сиптомы являются комплексными и состоят из нескольких указанных в этой статье одновременно. Если у Вас остались вопросы по Вашей неисправности в ноутбуке — ждём Ваших вопросов в комментариях или оформления заявок в конце этой статьи.

    Автор статьи — Master.

    В статье используются материалы с сайта _http://azbooki.ru

    Цитирование статьи разрешается только с согласия администрации сайта «notebookoff.net» и с обязательным указанием ссылки источника.

    Отремонтировать блок питания компьютера своими руками: как самостоятельно починить БП

    Отремонтировать блок питания компьютера своими руками

    В современных десктопах предусмотрена защита от перепадов напряжения в электрической сети. Однако нередки случаи, когда она оказывается недостаточной. Первое, что страдает при этом — блок питания.

    При наличии хотя бы минимального опыта в починке электроприборов, ремонт блока питания компьютера можно пробовать выполнить своими руками.

    Первые признаки неисправности

    Ситуация, когда системник вообще не включается, является критической. Обычно ей предшествует ряд первичных признаков, свидетельствующих о неисправности устройства, формирующего получаемое из электросети напряжение. К ним относятся:

    • усиление шума при работе компьютера и появление посторонних звуков
    • непривычно медленное включение компьютера
    • самопроизвольное появление экрана BIOS, отключение компьютера.

    При появлении хотя бы одного из указанных признаков, необходимо проверить БП

    Проверка работоспособности

    Предварительную проверку работоспособности устройства можно выполнить без разборки и использования каких-либо специальных тестирующих приборов. Для этого достаточно отключить все разъемы компьютера, за исключением контактов БП и центрального процессора, а затем повторить попытку включения.

    Более надежный метод проверки заключается в замерах напряжения на проводах, идущих к материнской плате. Тестирование выполняется при помощи специального прибора – мультиметра (цифрового вольтметра). В приведенной ниже таблице указаны допустимые значения напряжения:

    Фото 1. Таблица допустимых величин напряжения

    Все измерения необходимо производить под нагрузкой (при включенном ПК).

    Как исправить поломку своими силами

    В ряде случаев единственным выходом при поломке БП, является его замена. Пошаговая инструкция замены устройства своими руками в этом видео:

    Впрочем, прежде чем тратить деньги на покупку новой запчасти, есть смысл попытаться отремонтировать старую.

    Большинство импульсных БП можно починить. Ремонт в домашних условиях выполняется по следующей схеме:

    • снятие устройства с ПК (для этого необходимо отпустить четыре крепящих винта и осторожно извлечь узел из корпуса)
    • разборка БП (снятие кожуха)
    • удаление пыли (феном или пылесосом)
    • осмотр схемы блока питания, выяснение причины неисправности и проведение мероприятий по ее устранению
    • проверка работы вентилятора системы охлаждения и проведение его профилактики.

    Причины неисправности и способы их устранения

    У всех блоков питания – похожая конструкция и функциональная схема. Стандартная схема импульсных БП (АТХ) выглядит следующим образом:

    Фото 2. Схема АТХ

    Наиболее частой причиной выхода их строя блока питания десктопа является:

    • перегоревший предохранитель
    • вздувшиеся электролитические конденсаторы
    • выход из строя диодного моста.

    Вышеперечисленные проблемы можно устранить своими руками. Из инструментов потребуются отвертка и паяльник.

    Следует отметить, что нередко поломка блока питания десктопа, является следствием заклинивания вентилятора системы охлаждения. Поэтому, наряду с устранением основной неисправности БП, обязательно следует выполнять профилактику кулера. Для этого вентилятор необходимо снять, разобрать, почистить и смазать.

    Самостоятельный ремонт

    Первое, что следует проверить в неисправном устройстве – это предохранитель на входе (смотри схему фото 2). Чаще всего его впаивают в печатную плату, но в некоторых случаях для этого предусмотрены специальные посадочные гнезда.

    Предохранители могут гореть в результате короткого замыкания или из-за работы устройства под повышенной нагрузкой. Заменить сгоревший элемент можно на аналогичный либо на предохранитель с большим током срабатывания (но не более, чем на 1 ампер!). Нет смысла ставить предохранитель меньшей силы — он непременно сгорит.

    Следующим в схеме блока питания идет сетевой фильтр. Он построен на импульсном высокочастотном трансформаторе, диодном мосте и конденсаторах.

    Вздутые электролитические конденсаторы хорошо заметны при визуальном осмотре.

    Фото 3. Вздувшиеся конденсаторы

    Пришедшие в негодность конденсаторы можно заменить на аналогичные по емкости, с таким же или большим работающим напряжением. В данном случае главное, чтобы:

    • габарит позволил установить новый комплектующий на плате
    • соблюдалась полярность.

    Исправность диодного моста проверяется с использованием омметра. При подключении к рабочему диоду прибор покажет сопротивление примерно 500 Ом в одном положении, а при инверсном подключении оно будет стремиться к бесконечности. В противном случае элемент нуждается в замене.

    О том, как отремонтировать самому блок питания АТХ, детально рассказано в видео:

    В каких случаях не стоит пытаться отремонтировать БП своими руками

    Определив самостоятельно причину неисправности блока питания и устранив ее, следует скрупулезно вновь проверить уровень всех напряжений. Только после этого приступать к установке его на место.

    Если показатели не соответствуют норме, значит, скорее всего, неисправность вызвана нарушениями в схеме питающего напряжения или другими причинами, установить которые в домашних условиях, без специального профессионального оборудования просто невозможно. В этом случае будет разумным обратиться за помощью к профессионалам.

    Нет смысла делать самостоятельный ремонт, если вздулись все конденсаторы, или большая часть из них. Это означает, что причина неисправности — в других узлах схемы, которую сможет установить только квалифицированный мастер сервисного центра.

    Не нужно пытаться отремонтировать своими руками блок питания, если в нем подгорел резистор или транзистор (это также всего лишь является свидетельством выхода из строя других элементов схемы).

    Ремонт ноутбука своими руками. Ноутбук не включается.

    Главная FAQ Железо Ремонт ноутбука своими руками. Ноутбук не включается 1.

    Ремонт ноутбука своими руками. Ноутбук не включается 1.

    Начнем с того, что нам категорически не нравится, когда пользователи ремонтируют свою технику сами. Вы на верно подумаете что мы так думаем из жадности. А вот и нет. Ну разве что совсем чуть-чуть 
    В самостоятельном ремонте ноутбуков для нас есть два самых основных проблемных места. Первое – это неправильная диагностика неисправности ноутбука, отсюда закупка не тех запчастей, которые нужны, и дальнейшие попытки сдать эти запчасти по причине якобы их неработоспособности. Второе – к первоначальной проблемы могут добавиться дополнительные проблемы, связанные с неквалифицированной разборкой и сборкой ноутбуков. И в итоге выявление всех неисправностей многократно усложняется.
    Но деться некуда. Пользователи все равно пытаются реализовать свое природное любопытство и тягу к знаниям и начинают ремонтировать свой ноутбук самостоятельно. Ну что же, постараемся немного помочь им.
    Будем рассматривать проблемы, которые бывают в ноутбуках в порядке их убывания. Для большинства работ нам понадобится мелкая крестовая и плоская отвертка, ватные диски или туалетная бумага, пластиковая карточка типа кредитной, мультиметр. Паяльник с припоем и флюсом – это для совсем отчаянных, ну да ладно, пусть будет.
    Итак, приступим.
    Ноутбук не включается и не реагирует на кнопку включения питания.
    Очень распространенная проблема. И самое частое решение этой проблемы – это замена блока питания. Да да да. Даже если на блоке питания горит лампочка – это еще ничего не значит. Блок питания вышел из строя, аккумулятор сел, ноутбук выключился и больше не включается. В подавляющем большинстве случаев у блоков питания происходит обрыв кабеля в шнуре у самого штекера. Чтобы проверить исправность блока питания нужно ваш ноутбук запитать от другого, гарантированно рабочего блока. Если ноутбук тоже не включается от другого, такого же блока питания, то проблема в другом. Но в любом случае надо обязательно проверить ноутбук на другом блоке питания. Так же стоит обратить внимание на индикацию заряда батареи – если питание не поступает, то батарея не заряжается, и индикации нет. Так же стоит обратить внимание на то, что у некоторых производителей (HP, Dell, Lenovo) есть блоки питания с инфоканалом, который позволяет определять оригинальное зарядное устройство подключено к ноутбуку или нет. Очень часто эти ноутбуки не включаются и не работают если зарядное устройство не оригинальное. Ну в общем если на другом блоке питания ноут завелся – то меняем блок питания или перепаиваем штекер на старом. Только осторожно, если в штекере перепутать местами «+» и «-» то сгорит входная цепь питания и ремонт ноутбука существенно усложнится. При замене блока питания нужно удостоверится что новый блок питания имеет те же характеристики по напряжению и току что и предыдущий блок питания. Значения по напряжению должны совпадать в пределах 1-2 вольт, по току можно использовать блок питания штатного номинала или большего. Т.е. если у вас был блок питания для ноутбука Asus на 19 В и 3,42 А то допускается использовать блок питания от ноутбука Lenovo (у них есть блоки питания с таким же разъемом как у Asus) с параметрами 20 В и 4,5 А.
    Следующая проблема по распространенности – это неисправность разъема питания. Тут стоит обратить внимание, что все разъемы на ноутбуках реализованы в двух вариантах – распаяны непосредственно на плате или подключены к плате через гибкий кабель. Те, что распаяны на плате, чаще выходят из строя по причине физических повреждений, реже по причине кольцевого разрушения пайки контактов. Те, что подключены к плате через гибкий кабель, чаще страдают нарушением контакта в месте соединения кабеля и разъема, реже по причине физического повреждения самого разъема. В общем разбираем ноутбук и смотрим как реализован разъем питания на вашем ноутбука и внимательно проверяем все контакты разъема питания. Если есть мультиметр – то подключаем блок питания ноутбука и смотрим, есть ли напряжение на площадках контактов разъема питания на плате. Если есть – то проблема в другом, но о дальнейшей диагностике мы напишем в следующей статье.
    Итак, проблема в разъеме. Ну что же, включаем паяльник, достаем оплетку для выпайки, флюс, припой и пару пива  Если при замене разъема распаянного на плате все понятно, разъемы типовые, то при распайке разъема на кабелях так же необходимо уделить особое внимание на полярность. Ни в коем случае нельзя менять полярность подключения разъема к плате.

    Назад

    Как отремонтировать неисправную вилку питания

    Это настолько обычное явление, что вы, вероятно, испытали это на собственном опыте. Вилка адаптера питания, которая входит в ваш ноутбук, начинает шататься. Вы должны пошевелить шнуром, скрутить его в определенное положение или немного натянуть шнур, сложив его под компьютером, чтобы заставить его работать. Замена адаптеров питания может стоить сотни долларов, но их часто можно отремонтировать бесплатно, если у вас уже есть необходимые материалы.

    То же самое может случиться с вилкой любого адаптера питания, но чаще всего это происходит с блоками питания портативных компьютеров, особенно с коаксиальными шнурами. Это связано с тем, что люди постоянно носят с собой портативные компьютеры и их адаптеры питания, а постоянное наматывание и разворачивание шнура в сочетании с манипуляциями с вилкой может привести к его выходу из строя. На адаптере питания выходит из строя не вилка, а сам шнур, а точнее, соединения между шнуром и вилкой.Это часто случается и с наушниками, но обычно это невозможно исправить из-за типа используемого провода; к счастью, их замена недорого.

    На фотографии выше показан типичный коаксиальный разъем питания. На заводе провода, идущие от шнура, припаиваются и / или обжимаются до контактов на металлической части вилки, а затем вокруг сборки формуется виниловая оболочка для обеспечения прочности и образования захвата. Слишком сильное изгибание шнура приводит к выходу из строя соединений между вилкой и шнуром внутри формованного кожуха.

    Если у вас есть адаптер питания, который работает с перебоями, особенно когда вы поворачиваете вилку, более чем вероятно, что провода отсоединились от самой вилки или что они замкнулись (касаются друг друга). Так или иначе, ремонт такой же. И, кстати, вам следует перестать шевелить вилкой и либо исправить это, либо заменить адаптер питания, потому что шевеление вилки может повредить розетку на вашем ноутбуке, а ремонт — сложный и рискованный процесс.

    Всегда лучше, если вы сможете выяснить, в чем проблема, до начала ремонта.Если у вас есть вольтметр, очень просто проверить выходное напряжение вилки и посмотреть, не колеблется ли оно, когда вы поворачиваете шнур. Если напряжение не колеблется, розетка в вашем ноутбуке может быть повреждена, и, опять же, ремонт будет сложным и рискованным.

    Иногда шнур может выйти из строя прямо на выходе из блока питания. Если шевеление шнура вызывает проблемы, вилку ремонтировать не нужно. Но единственным вариантом может быть замена адаптера питания, потому что вам придется открыть адаптер, чтобы произвести этот ремонт, а они не предназначены для вскрытия или обслуживания каким-либо образом.Если вы достаточно амбициозны, вы можете разрезать адаптер питания, отрезать плохую часть шнура и припаять его обратно на место. Даже если вы можете принести больше вреда, чем пользы, если адаптер питания не работает, вам нечего терять.

    Если вы определили, что проблема в вилке, вам необходимо заменить вилку или отремонтировать электрические соединения к ней. Если вы можете найти точную замену вилки, скажем, в Radio Shack ™, возможно, вам лучше просто вырезать старую вилку и припаять новую.Только убедитесь, что правильно подключили положительный и отрицательный. Положительный — обычно внутренняя втулка, а отрицательный — внешняя часть вилки. Однако, прежде чем что-либо делать, убедитесь, что адаптер питания не подключен к розетке переменного тока.

    Чтобы отремонтировать старую вилку, вы должны начать с отрезания оболочки вокруг точек контакта, как показано выше. Вы можете просто разрезать куртку на бок бритвой и снять ее или отрезать заглушку и вытащить металлическую часть из виниловой оболочки.В любом случае важно, чтобы вы не повредили металлическую часть вилки, которая будет использоваться повторно. Что еще более важно, вы не порежетесь бритвой. Будь осторожен! Вас предупредили.

    Теперь вы можете отрезать лишний провод от вилки и отрезать грязный конец шнура. В вилке, использованной на этих фотографиях, внутренний провод был зажат на место — оголенный провод засовывается во внутреннюю втулку, которая затем обжимается (раздавливается), чтобы удерживать провод на месте. Чтобы вытащить проволоку, лучше всего «разжать» рукав, сжав его обратно в круг с помощью плоскогубцев.Только не повредите рукав. Если центральный провод припаян на место, его придется нагреть паяльником и вытащить, как только старый припой расплавится. Будьте осторожны при использовании паяльника. Становится жарко. Не обожгись. При необходимости используйте плоскогубцы или пинцет. Внешнее отрицательное соединение всегда припаяно, и вы можете просто нагреть припой и отсоединить провод или использовать фитиль для припоя, который сохраняет аккуратность.

    Фитиль для припоя — это плоская медная оплетка, используемая для удаления припоя.Вы просто кладете его на старый припой и прижимаете горячим паяльником. Фитиль впитает припой, когда он расплавится. Затем вы отрезаете использованную часть фитиля и выбрасываете его. Фитиль для припоя, а также припой, паяльники и другие инструменты, которые могут вам понадобиться, можно приобрести в Radio Shack ™, хозяйственных магазинах и других местах, где есть электронные детали и предметы для ремонта.

    Когда вы закончите извлекать старый припой и провод из вилки, они должны выглядеть примерно так, как вы видите выше.

    Пора подготовить концы шнура, как показано выше. Обрежьте центральный провод примерно до 1/2 дюйма и снимите примерно 1/8 дюйма изолятора. Скрутите внешний провод, как показано, и обрежьте его длину примерно до одного дюйма. Длина проводов имеет решающее значение. Центральный провод должен входить в центральную втулку вилки, а внешний провод должен доходить до внешней части вилки, где к нему был припаян старый провод.

    Затем вставьте оголенный конец центральной проволоки во внутреннюю втулку и обожмите втулку, чтобы удерживать ее на месте.Вы можете использовать кусачки для обрезки проволоки для обжима, но не сжимайте так сильно, чтобы разрезать насквозь. Вместо этого вы можете припаять центральный провод, но не позволяйте ему становиться слишком горячим, так как пластиковые части вилки могут расплавиться, что сделает ее бесполезной. Теперь протяните короткую термоусадочную трубку на оголенный внешний провод и усадите его зажигалкой, оставив не менее 1/8 дюйма провода оголенным. Это предотвратит касание внешнего провода внутреннего проводника. Вместо термоусадочной трубки можно использовать изоленту, но трубка намного эффективнее.Для усадки трубки не требуется много тепла; постарайтесь не сжечь его.

    Теперь пришло время припаять внешний провод к внешней части вилки, как показано выше. Для этого вам могут понадобиться три руки, небольшие тиски или зажим. Работайте аккуратно и не используйте слишком много припоя, так как это может привести к короткому замыканию между внутренней и внешней частями вилки.

    Все, что осталось сделать, это надеть термоусадочную трубку большего размера на вилку и ее контакты и усадить ее на место, как показано выше.Трубка должна покрывать часть изоляции на шнуре и паяное соединение на внешней части вилки.

    При усадке трубка становится жесткой, придавая узлу некоторую прочность. Даже в этом случае рекомендуется усадить еще один или два слоя трубки поверх сборки, как показано выше, чтобы обеспечить еще большую прочность ремонта. Если у вас есть вольтметр, вы можете использовать его для проверки правильности работы адаптера питания. Он должен подключаться прямо к вашему компьютеру и работать как новый.

    Вещи, которые вам понадобятся

    Как отремонтировать аккумулятор для ноутбука — Battery University

    Узнайте о проблемах и ограничениях ремонта «умных» аккумуляторов

    Большинство аккумуляторов для ноутбуков умны и состоят из «химической батареи», которой управляет «цифровая батарея». Распространенным протоколом является шина управления системой, более известная как SMBus.

    Типичная батарея SMBus имеет пять или более соединений батареи, состоящих из положительных и отрицательных клемм батареи, термистора, часов и данных.Соединения часто немаркированы; однако положительный и отрицательный полюсы обычно расположены на внешних краях разъема, а внутренние контакты размещают часы и данные. (Однопроводная система объединяет часы и данные.) По соображениям безопасности отдельный провод термистора выводится наружу. На рисунке 1 показана батарея с шестью разъемами.

    Рисунок 1: Клеммное соединение типичного аккумулятора ноутбука

    Положительные и отрицательные клеммы обычно размещаются снаружи; Нормы по расположению остальных контактов отсутствуют.

    Предоставлено Cadex


    Некоторые батареи оснащены твердотельным переключателем, который обычно находится в положении «выключено», и на клеммах батареи нет напряжения. Подключение клеммы переключателя к земле или подтягивание ее вверх часто приводит к включению аккумулятора. Если это не сработает, пакету может потребоваться код для активации. Производители аккумуляторов хранят эти проприетарные коды в тщательно охраняемом секрете, к которому не имеет доступа даже обслуживающий персонал.

    С помощью вольтметра найдите положительную и отрицательную клеммы аккумулятора и установите полярность. Если напряжение отсутствует, твердотельный переключатель может быть в положении «выключено» и его необходимо активировать. Подключите вольтметр к внешним клеммам, возьмите резистор на 100 Ом (другие значения могут также подойти), подключите один конец к земле, а другим концом коснитесь каждой клеммы, наблюдая за вольтметром. Повторите, привязав резистор к положительному потенциалу напряжения. Если нет ответа, возможно, батарея разряжена или заблокирована кодом.Резистор на 100 Ом достаточно низкий, чтобы задействовать цифровую цепь, и достаточно высокий, чтобы защитить батарею от возможного короткого замыкания.

    Установление подключения к клеммам аккумулятора теперь должно позволить зарядку. Если зарядный ток прекращается через 30 секунд, может потребоваться код активации. Некоторые производители батарей добавляют переключатель окончания срока службы батареи, который выключает батарею при достижении определенного возраста или количества циклов. Они утверждают, что удовлетворенность клиентов и безопасность могут быть гарантированы только регулярной заменой батареи.Имейте в виду, что такая политика также меняет инвентарь.

    Если возможно, подключите термистор во время зарядки и разрядки, чтобы защитить аккумулятор от возможного перегрева. С помощью омметра найдите внутренний термистор. Наиболее распространенными термисторами являются 10 кОм NTC, который показывает 10 кОм при 20 ° C (68 ° F). NTC означает отрицательный температурный коэффициент, означающий, что сопротивление уменьшается с повышением температуры. Для сравнения, положительный температурный коэффициент (PTC) вызывает увеличение сопротивления.Достаточно согреть батарею рукой, чтобы обнаружить небольшое изменение сопротивления резистора при поиске правильной клеммы на батарее.

    После ремонта указатель уровня топлива может не работать, давать неточные данные или давать неверную информацию. Батареи может потребоваться какой-то процесс инициализации / калибровки путем полной зарядки и разрядки аккумулятора для сброса флагов. «Флаг» — это точка измерения, позволяющая отметить и записать событие. (См. BU-603: Как откалибровать «умную» батарею).

    Цепи некоторых интеллектуальных батарей необходимо поддерживать в рабочем состоянии во время замены элементов.Отключение напряжения всего на долю секунды может стереть важные данные в памяти. Аналогия — операция на открытом сердце, когда врачи должны поддерживать жизнь всех органов пациента. Потерянные данные могут содержать значение резистора оцифрованного шунта, отвечающего за счетчик кулонов, и другие данные.

    Чтобы обеспечить непрерывную работу при замене ячеек, подайте вторичное напряжение того же уровня напряжения через резистор 100 Ом в цепь перед отключением. Удалите внешнее питание только после того, как цепь снова получит напряжение от новых ячеек.Кроме того, некоторые микросхемы топливомеров проходят к каждой ячейке. Их необходимо собрать в правильной последовательности, начиная с первой ячейки, затем с второй, третьей и так далее.

    Вам также необходимо знать о проблемах соответствия. В отличие от других регулируемых стандартов, SMBus допускает вариации, и это может вызвать проблемы. Отремонтированный аккумулятор SMBus необходимо проверить на совместимость с зарядным устройством. Батареи для критически важных применений, таких как уход за здоровьем, обычно заменяются, а не ремонтируются. См. Также www.sbs-forum.org и www.acpi.info.

    Простые инструкции по ремонту аккумуляторных блоков

    • Подключайте только совпадающие по емкости ячейки. Не смешивайте клетки разного химического состава.
    • Никогда не заряжайте и не разряжайте литий-ионные аккумуляторы без присмотра без исправной схемы защиты. Каждая ячейка должна контролироваться индивидуально с помощью схемы защиты.
    • Включите датчик температуры, который прерывает зарядный ток при сильном нагреве.
    • Примените медленную зарядку к отремонтированной батарее, чтобы привести все ячейки в норму.
    • Обратите внимание при использовании неизвестного бренда. Повышенная температура указывает на аномалию.
    • Li-ion чувствителен к обратной поляризации. Соблюдайте правильную полярность.
    • Не заряжайте литий-ионный аккумулятор, который имеет физические повреждения, вздулся или некоторое время находился при напряжении менее 1,5 В на элемент.
    • Проверить отремонтированный аккумулятор на саморазряд. Внутренние дефекты часто имеют высокий саморазряд.

    Последнее изменение: 17 окт.2020 г.

    *** Пожалуйста, прочтите комментарии ***

    Комментарии предназначены для «комментирования», открытого обсуждения среди посетителей сайта.Battery University отслеживает комментарии и понимает важность выражения точек зрения и мнений на общем форуме. Однако при общении необходимо использовать соответствующий язык, избегая спама и дискриминации.

    Если у вас есть предложение или вы хотите сообщить об ошибке, воспользуйтесь формой «свяжитесь с нами» или напишите нам по адресу: [email protected]. Нам нравится получать от вас известия, но мы не можем ответить на все запросы. Мы рекомендуем размещать свой вопрос в разделах комментариев, чтобы Battery University Group (BUG) могла поделиться им.

    Предыдущий урок Следующий урок

    Или перейти к другой артикуле

    Батареи как источник питания

    Потеряли зарядное устройство для ноутбука? Как включить без зарядного устройства

    автор: Мадалина Динита

    Бывший управляющий редактор

    Мадалина была поклонницей Windows с тех пор, как получила в руки свой первый компьютер с Windows XP.Она интересуется всем, что связано с технологиями, особенно новыми технологиями — искусственным интеллектом и ДНК в … Читать дальше Обновлено:

    Размещено: Февраль 2020

    • Отсутствие зарядного устройства может стать настоящей проблемой при работе с ноутбуком.
    • Однако приведенное ниже руководство покажет вам, как заряжать ноутбук без зарядного устройства.
    • Предлагаемые решения варьируются от использования автомобильного аккумулятора до использования порта USB C для зарядки, поэтому есть варианты на выбор.
    • Упомянутые ниже исправления универсальны, поэтому, если вы хотите знать, например, как заряжать ноутбук Lenovo без зарядного устройства, вот оно.
    Чтобы исправить различные проблемы с ПК, мы рекомендуем Restoro PC Repair Tool:
    Это программное обеспечение исправит распространенные компьютерные ошибки, защитит вас от потери файлов, вредоносных программ, сбоев оборудования и оптимизирует ваш компьютер для максимальной производительности.Решите проблемы с ПК и удалите вирусы прямо сейчас, выполнив 3 простых шага:
    1. Загрузите Restoro PC Repair Tool , который поставляется с запатентованными технологиями (патент доступен здесь).
    2. Нажмите Начать сканирование , чтобы найти проблемы Windows, которые могут вызывать проблемы с ПК.
    3. Нажмите Восстановить все , чтобы исправить проблемы, влияющие на безопасность и производительность вашего компьютера.
    • Restoro загрузили 0 читателей в этом месяце.

    В этой статье мы покажем вам несколько способов зарядить ноутбук без зарядного устройства

    Итак, что именно делать, если вы потеряете или забудете взять с собой зарядное устройство для ноутбука? Ответ зависит от того, насколько вы креативны.

    Без зарядного устройства для ноутбука вам может показаться, что он почти бесполезен. Возможно, вам посчастливится получить один из тех супер-ноутбуков, который может держать заряд до 17 часов, но в конечном итоге заряд разрядится, и вы вернетесь на прежнее место.

    Несмотря на то, что инновации в компьютерных технологиях совершенствуются с каждым днем, существует не так много альтернатив зарядке ноутбука без зарядного устройства.

    Однако есть несколько приемов, которые заставят ваш ноутбук гудеть. В этом обзоре мы покажем вам, как легко зарядить ноутбук без зарядного устройства.

    Можно ли заряжать ноутбук без зарядного устройства? Да и проще всего это сделать с помощью универсального адаптера. Не забывайте всегда проверять напряжение, независимо от способа зарядки.Если это вам не подходит, зарядите ноутбук от автомобильного аккумулятора или воспользуйтесь внешним зарядным устройством.

    Чтобы узнать, как это сделать, обратитесь к руководству ниже.

    Как я могу зарядить ноутбук без зарядного устройства?

    1. Используйте универсальный адаптер
    2. Автомобильный аккумулятор
    3. Используйте внешнее зарядное устройство для ноутбука
    4. Зарядка через USB C

    1. Используйте универсальный адаптер

    Универсальный адаптер — это, пожалуй, самое распространенное решение проблем с аккумулятором.Эти универсальные зарядные устройства поставляются с несколькими насадками, поэтому вы, скорее всего, найдете тот, который подходит для зарядки вашего ноутбука.

    Можно даже купить отдельные насадки по отдельности. Некоторые универсальные адаптеры даже могут заряжать ваш ноутбук от автомобиля или от других точек питания 12 В постоянного тока.

    При подключении адаптер не только питает ноутбук, но и заряжает его.

    Получите его прямо сейчас на Amazon

    Однако, если вставить насадки неправильно, они могут вызвать неправильное напряжение и повредить ваш ноутбук.


    2. Используйте автомобильный аккумулятор

    Если вы из тех путешественников, которые проводят большую часть времени в дороге, чем в офисе, то вы можете использовать автомобильный аккумулятор для зарядки своего ноутбука.

    Подключение ноутбука напрямую к аккумулятору может быть непростым делом, так как большинство современных ноутбуков имеют напряжение аккумулятора от 8 В и выше, в то время как большинство автомобильных аккумуляторов рассчитаны на 12 В.

    Тем не менее, есть способы подключить ноутбук к автомобильному аккумулятору, даже если напряжение ниже 12 В.Однако важно проявлять осторожность, так как вы можете разрядить автомобильный аккумулятор или повредить ноутбук.

    Самый эффективный способ адаптировать питание от автомобильного аккумулятора для питания или зарядки ноутбука — это использование инвертора. Существуют различные инверторы, способные генерировать переменный ток от источника постоянного тока с выходной мощностью от 12 до 24 В.

    Если у вас есть инвертор, вы, безусловно, можете использовать автомобильный прикуриватель для зарядки ноутбука. Для этого выполните 3 простых шага:

    • Шаг 1 : Вставьте инвертор прямо в гнездо прикуривателя автомобиля.
    • Шаг 2: Теперь подключите адаптер переменного тока ноутбука к инвертору.
    • Шаг 3: Подключите адаптер переменного тока к ноутбуку.

    Запустите сканирование системы для обнаружения потенциальных ошибок

    Нажмите Начать сканирование , чтобы найти проблемы с Windows.

    Нажмите Восстановить все , чтобы исправить проблемы с запатентованными технологиями.

    Запустите сканирование ПК с помощью Restoro Repair Tool, чтобы найти ошибки, вызывающие проблемы с безопасностью и замедление.После завершения сканирования в процессе восстановления поврежденные файлы заменяются новыми файлами и компонентами Windows.

    Ознакомьтесь с лучшими портативными солнечными зарядными устройствами на рынке


    3. Используйте внешнее зарядное устройство для аккумулятора ноутбука

    Внешнее зарядное устройство для аккумулятора ноутбука — это автономное устройство, которое не подключается к вашему ноутбуку. Вместо этого вы извлекаете аккумулятор из ноутбука, устанавливаете его на зарядное устройство, а затем подключаете зарядное устройство к электрической розетке.

    Большинство внешних зарядных устройств для портативных компьютеров имеют световые индикаторы, которые мигают, когда аккумулятор заряжается, и остаются горящими, когда аккумулятор полностью заряжен.

    Обратите внимание, что внешние зарядные устройства для ноутбуков, как правило, зависят от марки, поэтому выберите то, которое соответствует характеристикам вашего ноутбука.

    Купить сейчас на Amazon


    4. Зарядка через USB-C

    Если вы один из счастливчиков, у кого на ноутбуке есть порт USB типа C, то вам больше не о чем беспокоиться.

    Порт USB типа A позволяет только передавать данные и выводить мощность, но не вводить. С появлением USB типа B и, что наиболее важно, типа C, стала возможна не только быстрая передача данных, но также ввод и вывод питания.

    Итак, если вы потеряли зарядное устройство для ноутбука, у вас есть несколько вариантов. Первый — зарядить ноутбук USB C от павербанка. Помните, что для получения желаемого эффекта блок питания должен быть рассчитан на 18 В или выше.

    Кроме того, большой внешний аккумулятор может обеспечить вашим ноутбуком много энергии, и он также является портативным, так что вы можете брать его с собой куда угодно.

    Другое решение — использовать адаптер питания USB C. Современные ноутбуки поставляются с ними в комплекте, но если у вас его нет, купите его вместе с хорошим кабелем USB C — USB C.

    Купить сейчас на Amazon


    USB-C не работает на вашем ПК с Windows 10? Ознакомьтесь с этим удобным руководством.


    Последнее решение, как бы глупо это ни звучало, — использовать телефон для зарядки ноутбука. Да, вы ничего не получите, и да, это не продлится слишком долго, но в срочном случае, когда вам нужно всего 10 минут, чтобы сохранить документ или отправить электронное письмо, это сработает.

    Вам просто нужен телефон с USB C и кабелем USB C — USB C. Подключите телефон к ноутбуку с помощью кабеля и в параметрах USB на телефоне выберите «подать питание на другое подключенное устройство».

    Вот и все. Теперь ваш телефон должен в течение очень ограниченного времени заряжать ваш ноутбук.

    Хотя описанные выше методы могут обеспечить решение для зарядки вашего ноутбука, когда у вас нет зарядного устройства, имейте в виду, что они стоят денег и требуют предварительной покупки.

    Во всех случаях выгоднее и безопаснее покупать зарядное устройство для ноутбука.

    Надеюсь, что эти решения открыли для вас новые двери. Если у вас есть еще вопросы, оставьте их в разделе комментариев ниже, и мы обязательно рассмотрим.



    Проблема по-прежнему не устранена?
    Исправьте их с помощью этого инструмента:
    1. Загрузите этот PC Repair Tool с оценкой «Отлично» на TrustPilot.com (загрузка начинается с этой страницы).
    2. Нажмите Начать сканирование , чтобы найти проблемы Windows, которые могут вызывать проблемы с ПК.
    3. Нажмите Восстановить все , чтобы исправить проблемы с запатентованными технологиями (эксклюзивная скидка для наших читателей).

    Restoro загрузили 0 читателей в этом месяце.

    Часто задаваемые вопросы

    Недостаточно подробностей Сложно понять Другой Связаться с экспертом

    Присоединяйтесь к разговору

    50 обязательных к просмотру видео на YouTube для самостоятельного ремонта компьютеров:

    Если вы ищете степень компьютерного техника, у вас есть много возможностей карьерного роста.Но если вы не закончили учебу или просто хотите избежать больших затрат на ремонт, есть варианты для вас. Починить сломанный компьютер не так сложно, как кажется, и есть много способов ремонта, которым может научиться за несколько минут. Но если вы потратите время на чтение всего руководства на компьютере, это может занять гораздо больше времени, чем несколько минут.

    К счастью, в Интернете есть множество возможностей как для тех, у кого сломанный компьютер, так и для тех, кто не любит читать. С этой целью мы собрали 50 видеороликов на YouTube о ремонте компьютеров своими руками, которые необходимо просмотреть, в основном по количеству просмотров.Независимо от того, боретесь ли вы с вредоносным вирусом, обновляете старую систему или даже приносите ноутбук из водной могилы, есть варианты для всех.

    Видео, которые необходимо посмотреть на YouTube для самостоятельного ремонта ПК

    Узнайте, как починить компьютер, ничего не открывая, из этих видеороликов.

    1. Как исправить синий экран
      Если ваш компьютер не работает должным образом, синий или пустой экран могут стать проклятием ваших проблем. Это видео посмотрело более миллиона человек, чтобы узнать, как этого избежать и как перейти в безопасный режим.У пользователя есть и другие похожие ролики.
    2. Заставьте свой компьютер работать как новый
      Это видео не случайно посмотрели более 500 000 человек. Он может показать вам, как превратить любой старый компьютер в тот, который работает так же, как и вы. Они даже дают ссылку на товар.
    3. Как сделать ваш Интернет действительно быстрым
      Если Интернет — это то место, где ваш компьютер действительно тормозит, остановитесь здесь. В этом видео показано, как максимально использовать скорость Интернета. Ключевым моментом является использование собственных систем вашего компьютера.
    4. Как исправить компьютер без загрузок
      Если AVG уже загружен на ваш компьютер, вам не нужно ничего делать, чтобы попытаться исправить это. В этом простом десятиминутном видео показано, как с его помощью починить компьютер с помощью бесплатного программного обеспечения.
    5. Исправлены проблемы при запуске компьютера
      Если проблема заключается в запуске компьютера, щелкните здесь. Этот пользователь показывает, как отремонтировать компьютер, который не запускается должным образом. Он предназначен для Windows XP, но может применяться и к другим.
    6. Как исправить медленный компьютер
      Если вы подозреваете, что причиной ваших проблем могут быть ошибки реестра, остановитесь здесь. В этом видео показано, как и где это исправить. Этот элемент называется «Исправление реестра».
    7. Использование ЦП на 100%
      Вы когда-нибудь слышали, что люди не используют весь свой мозг? То же самое можно сказать и о компьютерах. В этом видео вы можете увидеть, какие файлы работают с максимальной загрузкой и как исправить те, которые в этом больше всего нуждаются.
    8. Как исправить медленный ПК
      Эта технология от eHow показывает вам, о чем идет речь.Он показывает вам, как использовать собственное программное обеспечение ПК для повышения производительности. Как отключить фоновые программы и дефрагментацию тоже делится.
    9. Как починить компьютер
      Дэйв Эндрюс снова возвращается, чтобы показать, как починить сломанный компьютер. Обсуждаются некоторые из наиболее распространенных проблем, включая аппаратное и программное обеспечение. Он также показывает, как исправить некоторые проблемы с программным обеспечением.
    10. Как исправить ваш компьютер навсегда
      Марк — сертифицированный эксперт с многолетним опытом работы с компьютерами.В этом видео он покажет вам, как стать мастером по ремонту компьютеров. Также обсуждаются инструменты торговли.

    Видео, которые необходимо посмотреть на YouTube для самостоятельного ремонта компьютеров Mac

    Если у вас компьютер Apple, обратите внимание на этот ремонт своими руками.

    1. Как починить адаптер питания Mac Book
      Более 100 000 человек зашли, чтобы проверить этот ремонт своими руками. Используются некоторые базовые инструменты, и тем, кто хочет не аннулировать свои гарантии, следует держаться подальше. Однако для тех, у кого есть сноровка, здесь можно найти полезные советы.
    2. Почините свой Mac Адаптер питания для книги
      Алекс — новый пользователь Mac, он показывает, как вернуть к жизни старый Mac, который был снят с рук. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Это быстрое решение, сделанное своими руками, показывает вам, как продлить срок службы вашего блока питания. Это включает в себя какой-то компьютерный кабель.
    3. Как починить Mighty Mouse
      Мышь Mac также подвержена повреждениям. Исправьте это самостоятельно, посмотрев это видео на YouTube. Требуется лишь несколько основных предметов домашнего обихода.
    4. Очистите свой Mac
      Если ваш Mac не работает «чисто», остановитесь здесь.Пользователь показывает, как использовать функцию дисковой утилиты, поставляемую с компьютерами Mac. Просто следуйте инструкциям.
    5. Как заставить ваш Mac работать быстрее
      Даже если ваш Mac работает, почему бы не посмотреть это видео, чтобы он работал быстрее? Распространяется бесплатное приложение только для Mac, а также способы его использования. Убедитесь, что не закрыли программу принудительно при ее запуске.
    6. Советы и приемы Mac OS X
      Если ваш Mac работает под управлением OS X, ознакомьтесь с этими основными советами и приемами, которые помогут улучшить его работу. Есть несколько общих сочетаний клавиш.
    7. 3 совета для новых пользователей Mac
      Если вам все еще нужна помощь в адаптации к Mac, остановитесь здесь. В этом коротком видео представлены три важных совета для новичков. Как пользоваться иконкой, док-станцией и окнами — общий доступ.
    8. 30 главных ошибок новых пользователей Mac
      Избавьтесь от необходимости исправлять свой Mac, зная, чего не следует делать. Гарет делится своим постом о том, почему и как пользователи Mac ошибаются. Когда закрывать приложения, использование Google и сочетания клавиш — вот лишь некоторые из них.
    9. Как исправить проблемы с загрузкой Mac Book
      В этом видео показано, как исправить Mac Книги, которые не загружаются.Шейн Мерфи — гуру технологий для About.com. В этом видео он показывает несколько простых методов решения проблемы.
    10. Ice T представляет ремонт Mac
      Рэпер Ice T делится своей философией ремонта Mac Book. Используется молоток и нецензурная брань. Не для тех, кто любит Mac, или для маленьких детей.

    Видео, которые необходимо посмотреть на YouTube для самостоятельного ремонта компьютера с вирусами

    Компьютерный вирус может быть всех форм и размеров, как и видеоролики о том, как исправить ситуацию своими руками.

    1. Как удалить вирус без использования антивирусной программы
      Это видео о ремонте компьютеров своими руками посмотрело около миллиона человек. Несколько простых шагов выполняются чуть более чем за семь минут. Начните с командной строки.
    2. Как удалить вирус вручную
      Нет денег на антивирусное ПО или времени на загрузку? Тогда посмотрите это видео, чтобы вручную удалить вирусы. Он просто показывает, как для этого использовать диспетчер задач.
    3. Как удалить все компьютерные вирусы быстро и бесплатно
      Получите руководство по вышеуказанному, а также запоминающуюся техно-музыку в этом видео.Безопасный режим, загрузки и многое другое. Также хорошо для тех, у кого уже есть Spybot Search and Destroy.
    4. Как удалить вирусы и шпионское ПО вручную
      Никогда не слышали о методе Botts? Тогда посмотрите это видео, чтобы узнать, что это такое. В двух частях показано, как остановить вирусы и шпионское ПО до того, как они появятся здесь.
    5. Как удалить любой вирус с вашего компьютера
      Неважно, вирус ли это, троян, вредоносное ПО или что-то еще, это видео может вам помочь. Это бесплатное руководство по байтам вредоносного ПО, которое может помочь с любой проблемой.У этого пользователя действительно есть вирус, и он показывает, как помогло вредоносное ПО.
    6. 5 самых смертоносных компьютерных вирусов
      Узнайте, как починить компьютер до того, как он сломается, посмотрев это видео на YouTube. CNET и McAfee объединяются, чтобы рассказать, что они из себя представляют и как их получить. Хуже всего было печально известное электронное письмо Иловеу с просьбой открыть вложение.
    7. Удаление троянского вируса
      Вирус ZLOB доставил этому мастеру по ремонту компьютеров много проблем, поэтому он снял это видео. В нем он делится четырьмя или пятью шагами, чтобы увидеть, есть ли у вас это и как от него избавиться.Также полезно знать реестр.
    8. Удаление троянского вируса вручную
      Другой компьютерный эксперт делится своими знаниями о ремонте компьютеров. Он показывает вам, как использовать собственное программное обеспечение вашего компьютера, чтобы противостоять этому. Также упоминается вирус ZLOB.
    9. Microsoft Security Essentials Virus Test
      Если это ваша текущая или предполагаемая антивирусная программа, щелкните здесь. Этот молодой пользователь показывает, как работает программа, и даже показывает ее особенности, удобные для детей. Он также объясняет, как использовать его параметры.
    10. Learn Security Essentials
      Если вам все еще нужна дополнительная помощь по вышеуказанному, остановитесь здесь, чтобы посмотреть видео от Mahalo. Они помогают многим посетителям узнать много нового, в том числе о ремонте компьютеров своими руками. Советы по загрузке и запуску делятся.

    Видео, которые необходимо посмотреть на YouTube для самостоятельного ремонта компьютера

    Возьмите электрическую дрель и другие инструменты, чтобы починить компьютер своими руками.

    1. Как собрать ПК
      Думаете, это могут сделать только высококвалифицированные заводские рабочие? Затем остановите ее, чтобы посмотреть видео с большим количеством просмотров о том, как это сделать самостоятельно.Мы поделимся информацией о том, какие компоненты вам нужны и как их все разместить.
    2. Как установить видеокарту
      Каждому компьютеру нужна одна, а некоторым даже нужна модернизация. Поскольку новые игры часто требуют большей графики, карты часто нужно менять. В этом видео показано, как и без необходимости покупать новый компьютер.
    3. Ремонт компьютеров для чайников
      Пит из Австралии показывает каждому пользователю, как обслуживать и ремонтировать компьютер. Самый первый эпизод — как исправить отсутствие питания монитора.Есть также много других видео от него.
    4. Очистка ПК
      Это не просто то, что вы делаете с помощью программного обеспечения. Также важно очищать и вытирать пыль внутри и снаружи компьютера. В этом выпуске технических советов NCIX показано, как использовать баллончик со сжатым воздухом.
    5. Как открыть заблокированный компьютер
      Вы заблокировали свой компьютер? Тогда посмотрите это видео от Дрости о том, как справиться с этим с помощью простой отвертки. В качестве примера используется корпус Antec Sonata.
    6. Как обновить видеокарту
      Если вы геймер, вы можете посмотреть это видео. Он показывает, как можно поменять карты для лучшей игры. Они даже дают подсказки, сколько потратить на новую видеокарту.
    7. Как обновить память в вашем компьютере
      Ваш жесткий диск заполнен информацией? Не покупайте пока новый. Это видео на YouTube показывает, как увеличить объем памяти, не покупая новую машину.
    8. A + Ремонт компьютеров
      Готовы ли вы научиться ремонтировать компьютеры, как профессионалы? Затем щелкните здесь, чтобы получить бесплатный онлайн-курс для этого.Первый урок посвящен Netstat, другие доступны на сайте.
    9. Как исправить перегрев CPU
      Те, у кого есть перегретые компьютеры, должны здесь остановиться. На этом плакате YouTube был процессор, работающий при 57 градусах Цельсия. Он шаг за шагом показывает, как это исправить.
    10. Как обновить RAM
      Это функционирует как краткосрочная память компьютера и может повлиять на скорость работы. Этот пользователь показывает вам, как узнать, какой у вас текущий объем оперативной памяти и как ее обновить.Также обсуждается удаление старых карт и их замена на новые.

    Другие видео о ремонте компьютеров, которые необходимо посмотреть на YouTube

    Получите лучшее от остального в ремонте компьютеров здесь.

    1. Как починить машину с помощью компьютера
      Что хорошего в беговом компьютере, если вы никуда не денетесь? Скотти Килмер — механик с 40-летним опытом, он показывает, как использовать компьютер для ремонта собственной машины. У него также есть много других видео по теме.
    2. Как начать бизнес по ремонту компьютеров
      Если вы многому научились из вышеизложенного, остановитесь здесь. Этот эксперт по ремонту компьютеров рассказывает, как начать собственное дело по ремонту компьютеров. На его главном сайте больше.
    3. Почини свой компьютер с помощью хрустального маятника
      Когда люди думают о маятниках, они думают о тех болтающихся вещах, которые используются для гипноза. В этом видео пользователь показывает, как использовать маятник для направления «мистического энергетического поля» компьютера. Чтобы смотреть, нужно иметь чувство юмора.
    4. Могут ли магазины, торгующие компьютерами, их починить?
      Думаете попросить кого-нибудь починить ваш компьютер? Тогда посмотрите это видео-расследование о том, как супермаркеты ремонтируют компьютеры. Исследуются три национальные сети.
    5. Как исправить сломанную клавиатуру
      Если ваша клавиатура работает нормально, за исключением одной клавиши, остановитесь здесь. Сайт помогает предоставить вам запасные части, чтобы не приходилось покупать новое оборудование. Это конкретное видео для клавиатуры Dell.
    6. Как почистить и починить мышь
      Клавиатура — не единственный элемент, который может выйти из строя. Посмотрите это видео, чтобы показать, как чистить и ухаживать за мышью, чтобы вам не приходилось делать ремонт. Все, что вам нужно, это ткань и спирт.
    7. Как отремонтировать адаптер для ноутбука
      У этого пользователя сломался адаптер. В этом видео он показывает, как исправить самому. У него также есть другие полезные видеоролики по ремонту компьютеров своими руками.
    8. Как исправить черный экран ноутбука
      Если у вас ноутбук, который просто не запускается, щелкните здесь.В коротком видео показано, как открыть заднюю панель и произвести базовый ремонт. Он также включает экранные инструкции.
    9. Как починить ноутбук, поврежденный водой
      Это случается с лучшими из нас. На ноутбук пролита чашка воды. Узнайте, как избежать этой дорогостоящей ошибки и вернуть свой компьютер с помощью этого дурацкого плаката.
    10. Запасной экран ноутбука
      Если вашему ноутбуку нужен новый экран, вам не обязательно быть новым. В этом видео показано, как отключить ЖК-экраны.Нажмите на их основной сайт, чтобы узнать больше.
    Бонус!

    Destroy It
    Наконец, если вы не можете починить сломанный компьютер, это видео для вас. Он показывает десять основных способов уничтожить тот, который ни на что не годен. Раздаются огонь, бульдозер, сыр и другие методы.

    Будьте осторожны и соблюдайте осторожность, когда следуйте приведенным выше 50 обязательным для просмотра видео YouTube по ремонту компьютеров своими руками. Некоторые из них могут привести к аннулированию гарантии, а компьютеры, которые все еще находятся на гарантии, могут предложить техническую помощь по телефону или через Интернет.

    обслуживание ремонта Джека ДК компьтер-книжки Делл

    19 лет специализируется на ремонте ноутбуков Dell

    Мы можем быстро решить проблемы с питанием вашего ноутбука Dell
    Если ваш ноутбук НЕ заряжает аккумулятор, не включается или просто кажется, что он не заряжается сзади, где вилка входит, ТО у вас может быть сломано гнездо / вилка зарядного устройства постоянного тока.Поскольку ноутбуки подвергаются естественному износу, гнездо постоянного тока (вилка питания) может быть повреждено и может нуждаться в замене. Эта деталь припаяна к материнской плате и должна быть установлена ​​только квалифицированным специалистом. Мы делаем этот ремонт ежедневно.

    Есть ли у вашего ноутбука Dell проблемы с зарядкой аккумулятора?

    У вашего ноутбука Dell слабое подключение к источнику питания?

    Как определить, нужно ли заменить или отремонтировать разъем постоянного тока Dell
    Аккумулятор не заряжается
    Штекерный порт на ощупь не закреплен
    Ноутбук не включается
    Мигает оранжевый / красный свет
    Индикатор зарядного устройства гаснет
    Искры или дым
    Удерживающая заглушка в положении

    Ежедневно мы ремонтируем разъемы постоянного тока на следующих моделях ноутбуков
    Ноутбуки Dell Inspiron
    Dell Latitude
    Ноутбуки Dell XPS
    Ноутбуки Dell Vostro
    Ноутбуки Dell Studio
    Ноутбуки Dell Precision
    Dell Studio XPS
    Ноутбуки Dell Alienware
    Ультрабуки Dell и ультратонкие
    Нетбуки Dell Mini
    Обновления оборудования
    Мы предоставляем микропрограмму вашего ноутбука с необходимыми обновлениями оборудования (прошивки BIOS), чтобы обеспечить актуальность вашего оборудования.

    Удаление пыли и мусора
    Частью наших услуг является очистка ноутбука от пыли внутри и снаружи.



    Отправьте свой ноутбук сегодня!

    Как это работает? >>

    2) Мы отправим вам коробку для ноутбука с предоплаченной этикеткой, чтобы отправить ее нам.

    3) Техник диагностирует и устранит вашу проблему в течение 5 рабочих дней.

    4) Мы принимаем оплату кредитной картой по телефону после завершения ремонта

    5) Ноутбук будет отправлен вам обратно, а номер для отслеживания будет отправлен вам по электронной почте.

    Мы специализируемся исключительно на ремонте ноутбуков Dell

    Ограниченная гарантия на детали и работу на один (1) год

    250 000+ подлинных частей ноутбука Dell на складе

    Каждый ремонт выполняется в течение дней, а не недель

    Более 200 000 довольных клиентов, количество

    Улучшенный центр поддержки клиентов и знаний

    Как отремонтировать зарядное устройство для ноутбука

    Если вы читаете эту статью, значит, вы столкнулись с проблемой, аналогичной той, с которой столкнулся я.Вы видите, что ваше зарядное устройство подключено, и ваш ноутбук отключился. На этом этапе первое, что вам следует сделать, как это сделал я, — это посмотреть на свой светодиодный индикатор, если он светится. В случае, если в вашем зарядном устройстве их нет, вы можете проверить выход в шнуре, если он дает выход.

    Если светодиодный индикатор питания светится или выходная мощность каким-то образом присутствует в поясе, с зарядным устройством для ноутбука все в порядке, иначе вам может потребоваться отремонтировать зарядное устройство для ноутбука, покопавшись в нем.

    Иногда для ремонта зарядного устройства ноутбука требуется немного больше усилий, но во многих случаях это просто обычная неисправность, такая как микросхема регулятора напряжения или сбой шнура питания, как у меня.

    Во многих популярных зарядных устройствах для портативных компьютеров, таких как Lenovo, Compaq и HP, используется L-образный разъем, который, как предполагается, обеспечивает меньшее количество поломок, чем когда-либо приходилось ремонтировать мой L-образный адаптер. После того, как разберетесь, если дело в выходном кабеле. Теперь вы перемещаете или покачиваете хорд выходной мощности и видите светодиодный индикатор питания ноутбука. Светодиод на ноутбуке будет либо мигать, либо постоянно светиться.

    Во многих случаях аккорд выходной мощности может показаться совершенно нормальным, но он будет сломан изнутри, из-за чего ваш ноутбук не будет заряжаться, или оно может заряжать ваше зарядное устройство в определенный момент, пока вы не переместите или не перенесете свой ноутбук из одного места в другое.

    Шнур переменного тока в большинстве зарядных устройств для ноутбуков является съемным и практически не поддается отказу. Если шнур переменного тока не подает питание, вы можете легко купить его на рынке или в Интернете.

    Многие зарядные устройства для ноутбуков поставляются с большим дросселем. Основное назначение дросселя или медного слоя — предотвратить радиочастотные помехи, генерируемые ноутбуком, которые могут просочиться обратно в выходной силовой хорд. также он может превратить шнур питания в беспроводную антенну.Таким образом, вы не используете медный слой, который, как говорят, является дросселем.

    Вы можете отрезать их, если они возникнут при ремонте зарядного устройства ноутбука.

    Рекомендуется отрезать небольшую и достаточную длину провода, а не зачищать более чем достаточную длину провода, что позже вас беспокоит.

    Теперь вы можете вставить корпус разъема, а затем припаять нужные порты. Многие люди, если вы читаете эту статью, значит, вы, должно быть, столкнулись с проблемой, аналогичной той, с которой столкнулся я.Многие люди, ремонтирующие зарядное устройство для ноутбука, не беспокоятся о корпусе разъема зарядного устройства для ноутбука.

    Корпус разъема выходного кабеля не так важен, однако он может упростить использование или может помешать подключению разъема на более длительный период времени.

    В большинстве случаев люди, которые занимаются ремонтом зарядного устройства для ноутбука, в целом предложат вам купить новый кабель вместо того, чтобы использовать тот же старый кабель по нескольким причинам, например, оригинальное зарядное устройство для ноутбука поставляется с литым корпусом на разъеме, который немного это сложно и требует времени, в то время как заменяемые кабели имеют съемный кожух, который можно очень легко снять и надеть после пайки проводов.

    Вы можете легко получить новый кабель с разъемами в любом радиомагазине или даже на Amazon.

    Паять заводские разъемы без расплавления изоляторов действительно сложно. Однако вы можете использовать достаточно горячее тонкое жало паяльника.

    Если вы собираетесь приобрести разъем, вы должны позаботиться о внутреннем и внешнем диаметре выходного разъема питания, чтобы он мог поместиться в адаптер зарядного устройства вашего ноутбука.

    Если вы фиксируете шнур питания, который все еще прикреплен к зарядному устройству ноутбука, обязательно сдвиньте держатель кабеля для нового кабеля, иначе вы собираетесь втянуть его внутрь позже.

    В течение всей процедуры вы должны следить за тем, чтобы два выходных провода питания никогда не касались друг друга, иначе они могут замкнуться. Вы можете использовать ленту или изолятор, если открытый провод вас беспокоит, в противном случае вы можете оставить его как есть, чтобы освободить место для держателя кабеля.

    Ну, в моем случае держатель кабеля был полностью испорчен, поэтому я залил его изолентой. Теперь вы подключаете зарядное устройство к ноутбуку и включаете питание. Индикатор батареи ноутбука будет показывать сигнал зарядки.

    Фархан Шейх Ахмад (Farhan Sheikh Ahmad) — инженер по электротехнике и электронике из Индии, а также ведет блог по электротехнике и электронике, работающий неполный рабочий день. Работаю на полную ставку разработчиком в ИТ-компании.

    Пожалуйста, поддержите, нажав на кнопки социальных сетей ниже.Ваш отзыв о публикации приветствуется. Пожалуйста, оставьте это в комментариях.

    P.S- Если вам понравилось это читать, щелкните здесь , чтобы подписаться на мой блог (бесплатная подписка). Так вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам — спасибо!

    Нравится (54) Не нравится (0)

    Как запустить разряженный аккумулятор для ноутбука: 3 метода

    Аккумуляторы для ноутбуков имеют заведомо короткий срок годности.Несмотря на недавние улучшения в литий-ионной технологии, большинство аккумуляторов могут выдержать только определенное количество циклов зарядки, прежде чем их емкость начнет быстро ухудшаться.

    Конечно, есть несколько шагов, которые вы можете предпринять для решения этой проблемы, но ни один из них не поможет, если ваша батарея уже разряжена.

    Итак, можно ли запустить разряженную батарею ноутбука? Ну да.Мы рассмотрим три различных метода и дадим каждому из них 10 баллов за простоту и эффективность.

    Метод 1: заморозить аккумулятор

    Благодаря силе науки мне удалось починить разрядившуюся батарею ноутбука, поместив ее в герметичный контейнер и засунув в морозильную камеру.

    — Scaff (@scafftv) 10 июля 2014 г.

    Если в вашем компьютере установлена ​​никель-металлогидридная (NiMH) или никель-кадмиевая (NiCd) батарея, вы можете попробовать ее заморозить.Если у вас литиевая батарея (которая подходит для всех Mac и большинства новых компьютеров с Windows), не пытайтесь использовать этот метод.

    Это может показаться фантастическим, но научно доказано, что этот метод работает.Замораживая батарею, вы совершаете два подвига:

    1. Достаточное загустевание электролита аккумулятора, чтобы в процессе зарядки можно было преодолеть кристаллизацию.
    2. Замедление движения свободных электронов, чтобы больше электронов могло присоединиться к потоку.

    (Примечание : Если ваша батарея очень старая, все электроны, вероятно, просочились, и этот метод не сработает.)

    Но как работает этот процесс?

    Для начала выключите компьютер, отсоедините его от розетки и выньте аккумулятор из машины.Имейте в виду, что если аккумулятор несъемный, разборка компьютера для его извлечения приведет к аннулированию гарантии.

    Затем поместите аккумулятор в тканевый пакет, а затем поместите тканевый пакет в герметичный пакет Ziploc.Не пропускайте тканевый мешок — он добавляет необходимый слой изоляции. И убедитесь, что вы используете сумку Ziploc. Обычный пластиковый пакет для продуктов позволит влаге проникнуть внутрь, что может навсегда разрушить аккумулятор.

    Поместите пакет Ziploc в морозильную камеру на 10 часов.По прошествии 10 часов дайте батарее естественным образом нагреться до комнатной температуры, прежде чем вставлять ее обратно в компьютер.

    Вердикт: 7/10. Способ ремонта аккумулятора ноутбука подтвержден научными исследованиями, но мы зафиксировали некоторые моменты, потому что он не работает с новыми литиевыми аккумуляторами. И, несмотря на некоторые слухи в Интернете, помещение его в морозильную камеру не приведет к зарядке или улучшению его работы. Это всего лишь способ восстановить разряженную батарею ноутбука. Ознакомьтесь с другой нашей статьей, чтобы узнать, как улучшить и продлить срок службы батареи.

    Метод 2: перенапряжение

    Это метод запуска литиевых батарей от внешнего источника.Помните, что литиевые батареи разрядятся, если не использовать их в течение длительного периода. Вы должны пытаться включать любые устройства с литиевым питанием не реже одного раза в два дня, чтобы поддерживать работоспособность батареи.

    ( Предупреждение: Этот метод работает, но он опасен.Если перезарядить слишком долго, аккумулятор может взорваться. Наденьте защитные очки и выполняйте процесс на большом свободном месте.)

    Прежде чем начать, вам понадобятся три предмета: зажим «крокодил», тонкий провод и зарядное устройство для ноутбука или блок питания.Разводки кабеля Ethernet будет достаточно, если у вас есть старый, который вы готовы разрезать.

    Во-первых, вам нужно найти положительную и отрицательную распиновку на вашей батарее.Теоретически на них должны быть четкие обозначения. Если нет, поищите в Google модель своей батареи.

    Далее отрезаем два куска проволоки.Каждый из них должен иметь размер около 2,75 дюйма. Один будет играть роль плюсового провода; другой — отрицательный. На плюсовом проводе удалите примерно 0,4 дюйма защитного покрытия с каждого конца. На отрицательном проводе удалите примерно 0,4 дюйма с одного конца и чуть менее 0,8 дюйма с другого конца.

    Когда вы будете готовы, вставьте один конец положительного провода в положительную распиновку аккумулятора и вставьте 0.4-дюймовый конец отрицательного провода в выводе отрицательного вывода.

    Вставьте другой конец положительного провода внутрь положительного контакта зарядного устройства.Наконец, прикрепите 0,8-дюймовый конец отрицательного провода к отрицательному внешнему проводнику с помощью зажима «крокодил».

    Теперь вам нужно оставить аккумулятор на два часа.При отключении вашей установки будьте предельно осторожны — это там, где есть риск взрыва.

    Снова вставьте аккумулятор в ноутбук, чтобы проверить, был ли запуск от внешнего источника успешным.

    Вердикт: 6/10. Не менее надежен, чем метод замораживания, и работает с новыми литиевыми батареями. Однако за фактор опасности мы сбили пару очков.

    Метод 3: заменить элементы батареи

    Это самое интересное из трех исправлений.Вы можете попробовать заменить некоторые (или все) элементы в своей старой батарее на исправные элементы из работающей, но неиспользованной батареи. Если у вас есть навыки, это отличный способ отремонтировать аккумулятор ноутбука.

    Еще раз, есть несколько важных предупреждений, о которых следует помнить:

    • Замещающие ячейки должны иметь такой же химический состав, что и текущие ячейки (например,г., литий-ионный).
    • Ваши новые элементы должны иметь такое же номинальное напряжение, как и старые.
    • Новые элементы должны иметь такую ​​же или более высокую емкость, что и ваши старые элементы (измеряется в мАч).
    • Новые ячейки должны быть того же физического размера, что и старые.
    • Вам также понадобится паяльный инструмент.

    Для начала снимите аккумулятор с ноутбука и подденьте его. Возможно, вам понадобится отвертка с плоским жалом или шпатель.

    Внутри корпуса батареи вы увидите ряд отдельных ячеек.Обычно они выглядят как обычные батарейки типа АА. Каждая из ячеек будет подключена к печатной плате с помощью проводов. Обязательно запишите, какие провода куда идут. В идеале вам также следует использовать мультиметр, чтобы убедиться в отсутствии потенциально опасного остаточного заряда.

    Отделите ячейки от проводов и друг от друга с помощью паяльника, затем выньте их из корпуса.Затем спаяйте новые элементы вместе и снова прикрепите провода в правильных местах.

    Наконец, снова соедините корпус батареи и дайте ему отдохнуть в течение 48 часов, чтобы убедиться, что паяльные работы закончились.

    Вердикт: 4/10. Да, процесс будет работать, но он требует знания пайки, шансы иметь под рукой все необходимые инструменты и элементы питания невелики, и это занимает много времени.

    Следите за состоянием аккумулятора ноутбука

    Легко избежать приземления в ситуации, когда вам нужно запустить аккумулятор от внешнего источника, если вы правильно за ним следите.

    Мы рекомендуем использовать инструмент для контроля заряда батареи.Они могут делать все, от перекалибровки вашего блока питания до отображения скорости разряда на диаграммах и графиках. Инструмент мониторинга батареи — жизненно важная утилита для поддержания здоровья вашей батареи.

    Генеральный директор Intel утверждает, что на решение проблемы глобальной нехватки микросхем могут потребоваться годы Новый генеральный директор Intel предупредил, что дефицит микросхем

    может продлиться несколько лет.

    Читать далее

    Об авторе Дэн Прайс (Опубликовано 1574 статей)

    Дэн присоединился к MakeUseOf в 2014 году и был директором по партнерству с июля 2020 года.Обращайтесь к нему с вопросами о спонсируемом контенте, партнерских соглашениях, рекламных акциях и любых других формах партнерства. Вы также можете увидеть его каждый год бродящим по выставочной площадке CES в Лас-Вегасе, поздоровайтесь, если собираетесь. До своей писательской карьеры он был финансовым консультантом.

    Более От Дэна Прайса
    Подпишитесь на нашу рассылку новостей

    Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

    Еще один шаг…!

    Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
