Блок питания компьютера используется для преобразования переменного тока в постоянный и подачи различных напряжений к потребителям. При выходе детали из строя компьютер перестает работать. Для возобновления работоспособности ПК нужно заменить узел заведомо рабочим. В большинстве случаев можно выполнить ремонт блока питания компьютера своими руками. Для этого потребуются минимальные навыки пайки и знание радиодеталей.

Блок питания компьютера служит для преобразования переменного тока в постоянный

Признаки неисправности БП

О полном выходе блока питания из строя свидетельствует отсутствие реакции компьютера на кнопку включения. Существует признаки, свидетельствующие о том, что появились нарушения в работе БП. Несвоевременное устранение возникших неисправностей может привести полному выходу узла из строя.

Признаки возникновения неисправностей:

• при включении или работе ПК возникают различные ошибки;
• непроизвольная перезагрузка системы во время работы компьютера;
• повышенный шум или прекращение работы вентиляторов охлаждения;
• пробои электрического тока только на корпус системного блока;
• отсутствие реакции компьютера на кнопку включения;
• возникновение запаха гари, дыма или других признаков воспламенения в области блока питания;
• появление искр в районе БП.

Блоки питания необходимо диагностировать, чтобы избежать серьезных поломок компьютера

Игнорирование незначительных неисправностей может привести к серьёзным поломкам не только блока питания, но и других узлов персонального компьютера. Необходимо своевременно диагностировать и устранять возникшие поломки.

Перед тем, как разобрать блок питания компьютера, нужно удостовериться, что он используется в соответствии с инструкцией по эксплуатации. Для этого проверить наличие и величину напряжения в розетке, к которой подключен БП. Проверить работоспособность силового кабеля. Если используется удлинитель, следует проверить его целостность.

Причины поломок

На работоспособность блока питания ПК влияют различные факторы. В результате выходят из строя радиодетали, и БП работает некорректно.

Наиболее частыми причинами выхода из строя блока питания компьютера являются:

• Скопление большого слоя пыли на поверхностях электронных компонентов. Необходимо регулярно проводить чистку блока питания. Пыль, скапливающаяся на поверхностях электронных компонентов, ухудшает охлаждение деталей. Это приводит к их перегреву и сокращению срока службы.
• Некорректная работа для элементов охлаждения. Нарушение в функционировании кулеров приводит к перегреву деталей. В таком случае нужен ремонт вентилятора блока питания компьютера.
• Перебои в электроснабжении. Перепады напряжения в бытовой сети питания приводят к сокращению срока службы блока питания. Во избежание повреждений БП компьютер включается через бесперебойник, оборудованный защитой от перепадов напряжения.

К неисправности блока питания может привести ряд причин

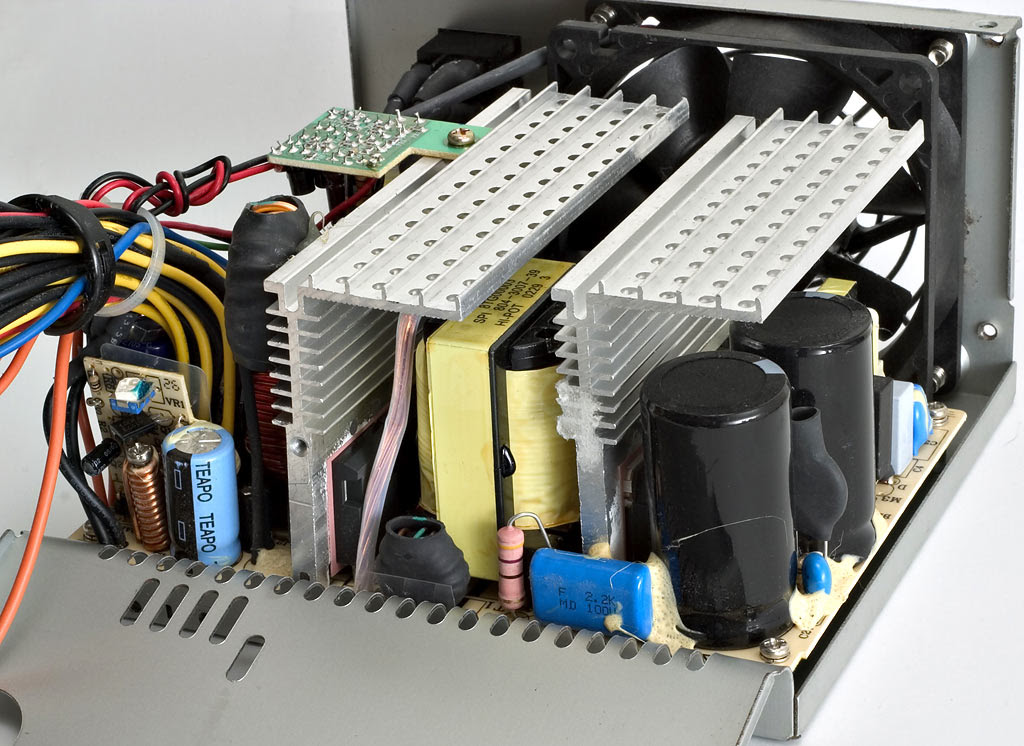

Устройство БП

Блоки питания компьютеров разных производителей отличаются техническими характеристиками и электронными компонентами. Каждый БП имеет свою принципиальную схему.

Независимо от производителя компьютерный блок питания состоит из нескольких частей:

• Печатная плата. Служит для монтажа электронных компонентов.
• Система охлаждения. Состоит из вентиляторов и контролера управление оборотами кулеров.
• Входной фильтр. Защищает БП компьютера от помех и пульсаций напряжения бытовой сети.
• Инвертор. Используется для преобразования сетевого напряжения.
• Трансформаторы. В блоке питания ПК устанавливаются два трансформатора. Один преобразовывает напряжение в низковольтное, второй поддерживает дежурное питание необходимое для запуска БП.
• Силовой дроссель. Стабилизирует напряжение.
• Радиатор. Используется для отвода тепла от электронных компонентов. Радиаторы изготавливают из металла с высокой степенью теплопроводности.

Блоки питания компьютера состоит из нескольких частей

Техника безопасности

Компьютерный БП работает от бытовой сети с напряжением 220 вольт. Нарушения техники безопасности, допущенные во время ремонта блока питания компьютера своими руками, могут привести к поражению электрическим током или к возникновению пожара.

Во избежание возникновения непредвиденных ситуаций необходимо соблюдать следующие правила:

• Не открывать крышку блока питания до полного отключения устройства из сети. После выключения силового кабеля из розетки следует дождаться разряда конденсаторов.
• Не использовать вместо плавкого предохранителя перемычки (жучки). Перегоревший предохранитель свидетельствует о превышении допустимой нагрузки, или возникновении короткого замыкания в цепи. Установка перемычки может привести к выходу из строя других электронных элементов и возгоранию изделия.
• Ремонт проводить вдали от легко воспламеняющихся материалов. Нужно подготовить рабочее место.
• Не оставлять неисправное устройство включенное в бытовую сеть без присмотра.

При ремонте блока питания необходимо следить за техникой безопасности

Ремонт блока питания компьютера своими руками пошагово

В некоторых случаях при выходе из строя БП пользователь может отремонтировать его самостоятельно.

Для этого необходимо правильно диагностировать неисправность и устранить ее. Поиск вышедших из строя деталей осуществляется в определённой последовательности.

Очистка и визуальный осмотр

После демонтажа защитной крышки очищают электронные компоненты от скопления пыли. Для этого используют пылесос. Сильно загрязненные участки можно очистить с помощью кисти. После удаления загрязнений проводят визуальный осмотр радиодеталей на предмет повреждений и потемнений. При выявлении вышедших из строя деталей необходимо заменить их новыми.

В случае обнаружения поврежденных элементов мультиметром прозванивают компоненты их обвязки. Это позволит выявить все неисправные детали и заменить их.

Проверка предохранителя

Предохранитель предназначен для защиты устройства от возгорания при превышении допустимой нагрузки или возникновении короткого замыкания в цепи. Визуально изделие может выглядеть работоспособным. Для более точной проверки используется мультиметр. Переключатель тестера устанавливают в режим прозвонки.

Причинами выхода из строя плавкого элемента могут быть:

• неисправность ключевого транзистора;
• выход из строя блока, отвечающего за дежурный режим;
• поломка диодного моста.

Проверка диодного моста

Диодный мост преобразовывает переменный ток в постоянный. При пробое диодов переменный ток вместо постоянного поступает на конденсаторы и транзисторы. В результате этого электронные компоненты выходят из строя. Для диагностики используется мультиметр. Диодный мост не должен быть замкнут или находится в обрыве.

Ремонт АТХ блока питания компьютера своими руками осуществляется путем замены диодного моста заведомо рабочей деталью. В некоторых случаях может потребоваться замена транзисторов и конденсаторов.

Проверка конденсаторов

Ремонт импульсного блока питания компьютера своими руками предусматривает проверку входных и выходных конденсаторов. Необходимо визуально осмотреть электронные компоненты. При наличии на них механических повреждений, или потемнений следует заменить детали новыми.

В некоторых случаях визуально определить поломку конденсатора невозможно. Диагностику проводят путем измерения ёмкости деталей. Полученные данные не должны быть меньше заявленных производителем. Емкость конденсаторов указывается на их корпусе.

Диагностика работоспособности транзисторов

Ремонт блока питания компьютера может потребоваться при выходе из строя силовых транзисторов. Для диагностики детали прозванивают мультиметром. При выявлении вышедшего из строя транзистора следует заменить его новым компоненту. Одновременно с транзисторами проверяют элементы их обвязки.

Наиболее распространенной неисправностью является поломка конденсаторов на выходе. После замены компонентов работоспособность блока питания восстанавливается.

Проверка качества пайки

В местах крепления электронных компонентов не должно быть трещин. Наличие повреждений свидетельствует о нарушении контакта. Обнаружить трещины можно используя увеличительное стекло. Для устранения неисправности следует перепаять электронные компоненты.

Инструменты и материалы

Самостоятельный ремонт блока питания компьютера требует не только наличия определенных знаний, но и использования инструментов и материалов. Для восстановления работоспособности компьютерного БП потребуется:

• Отвертка. Применяется изделие со сменными насадками. Можно использовать несколько отвёрток.
• Кусачки. Необходимы для обрезки пластиковых стяжек.
• Тестер. Потребуется прибор имеющий режимы прозвонки и измерения напряжения.
• Паяльник или паяльная станция. Используется для монтажа/ демонтажа радиодеталей.
• Флюс и припой.

Для удобства замены мелких деталей можно использовать металлический или пластиковый пинцет. Размер инструмента зависит от габаритов электронных компонентов.

Блок питания компьютера может выйти из строя по разным причинам. При возникновении неисправности требуется ремонт узла. В большинстве случаев восстановить работоспособность блока питания можно своими руками. Для этого потребуется наличие определенных инструментов и минимальное умение пайки радиодеталей.

пошаговая распиновка, запуск БП от компьютера

БП компьютера – вещь капризная и из строя выходит чаще остальных комплектующих. А чтобы не тратить лишние деньги, можно попытаться его отремонтировать. О том, как произвести ремонт компьютерного блока питания и пойдет речь в этой статье.

Пошаговая инструкция

Помните, что ремонт блоков питания для пк – процесс опасный. Получить (хоть и не смертельный) удар током — вряд ли кому-то хочется. Поэтому, во избежание травм, соблюдайте эти правила:

1. Естественно, перед тем, как вскрыть блок питания – отключите его от сети.
2. Нельзя трогать конденсаторы и радиаторы сразу после отключения. Поражение током обеспечено! Конденсаторы могут долго сохранять заряд, поэтому их нужно разрядить отверткой или другим металлическим предметом с изоляцией. Аналогично ток может передаваться на металлические радиаторы.
3. Только инструмент с диэлектрическим покрытием.
4. Чтобы избежать внезапного взрыва БП, на место предохранителя лучше поставить 100 Вт лампу накаливания. При включения она должна включиться и сразу отключиться. Если она горит – значит на плате КЗ.
5. На всякий случай не стоит держать рядом с блоком огнеопасные жидкости. Они вполне могут спровоцировать пожар.

Теперь можно перейти к ремонту импульсного блока питания своими руками.

Осмотр

Как разобрать блок питания компьютера? Обычной крестовой отверткой нужно открутить винтики. Некоторые могут прятаться под гарантийными пломбами.

Кстати, если гарантия действует, неисправности блока питания лучше решить в сервисном центре.

Итак, блок питания для компьютера вскрыт. Что мы видим? Структурная схема выглядит так:

Стоит ее разделить на 5 секций:

1. А. Диодный мост. Он необходим для инверсии переменного напряжения в постоянный.
2. В. Конденсатор силового типа. Его задача в сглаживании импульс, то есть срезке импульсов.
3. С. Трансформатор, понижающий напряжение до необходимых 12 вольт из 220.
4. D. Дроссельная группа. Они сглаживают помехи, образующиеся на выходе.
5. Е. Конденсаторы, которые выполняют ту же функцию, что и дроссели.

Между сектором В и С находится крупный радиатор с ключами. Вот и все устройство блока питания компьютера.

Теперь нужно осмотреть «пациента». Если он сильно запылен, а кулер не крутится – вот и неисправность. Его нужно вычистить, а вентилятор смазать силиконовой смазкой. После этого можно нажать на кнопку пуска(о том, как запустить компьютерный блок питания без ПК- читайте ниже) Если нет – осматриваем дальше.

Если блок питания не работает после чистки, стоит поискать пятна нагара, неисправные кондеры (их головка с крестиком будет не плоской, а выпуклой), потемнение обмоток, сорванные дорожки.

Диагностика

Блок питания не включается — и это единственный диагноз. Пришло время перейти к выявлению неисправностей.

Предохранитель

Сначала нужно проверить его. Обычно используется предохранитель с нитью и выглядит он так.

Проверить его просто: нужна прозвонка мультиметром. Если писк есть – значит проблема не в нем. Если нет – значит был пробой.

Иногда ремонт бп компьютера заканчивается на этом, но чаще перегоревший предохранитель – лишь симптом. В этом случае необходимо проверить всю высоковольтную часть блока. А именно: диодный мост и транзисторные ключи.

Вористор

Формально – еще один предохранитель. При резком превышении по вольтажу, он снижает сопротивление. Но при этом импульс дальше не идет, а рассеивается в виде тепла.

Определить его поломку несложно. В случае перенапряжения он взрывается или трескается, пачкая копотью близлежащие элементы. Можно его выпаять и запустить блок питания. Если работает – значит ремонт закончен.

Диодный мост

Дешевые блоки питания от компьютера часто страдают от плохих мостов. Но чтобы проверить его – выпаивать ничего не нужно. Прозвонка должна показать такой результат:

1. В прямом направлении замечается падение тока в 500 миллиампер.
2. В обратном сигнала нет – фиксируется, как разрыв.

Звонить нужно в этом направлении:

Кстати, не всегда диодный мост выглядит так. Он может состоять из 4 диодов, не связанных в одном корпусе, но суть та же.

Конденсаторы

Если блок питания не запускается с первого раза, но все же пуск идет – значит вышли из строя дежурные конденсаторы. Это можно диагностировать, даже не вскрывая корпус.

На глаз испорченные «кондеры» легко определить – будет нарушен корпус. Это будет выглядеть так:

1. Взорванный корпус по крестику и вытекший электролит. Кстати, об этом еще подскажет характерный запах.
2. Сильное вздутие крышки.
3. Слабозаметное вздутие. Самая «вредная» проблема, ведь можно не понять, почему же не работает блок питания. Даже малейшее, незаметное вздутие говорит о поломке.

В этом случае ремонт блока питания компьютера своими руками пошагово выглядит так:

1. Конденсатор необходимо выпаять.
2. На корпусе будет пометка с емкостью (мкФ) и напряжением в вольтах. В радиомагазине достаточно купить аналогичный. Допускается небольшое превышение по емкости и вольтажу.
3. Новый конденсатор устанавливается обратно. На пленке «минус» маркируется полоской.

Резистор

Как и вористоры, резисторы взрываются при поломке. В этом случае ремонт импульсного блока питания на 12 вольт заключается в перепайке на аналогичный.

Нужно брать с аналогичным сопротивлением и даже малейшие отклонения будут фатальными. Но при взрыве маркировка почти незаметна. Здесь есть 2 выхода:

• Нужна принципиальная схема блока питания компьютера. К сожалению, на дешевых моделях найти ее почти невозможно. Для примера, вот так выглядит схема компьютерного блока питания на 300w. Схема БП на 350W будет отличаться, поэтому они не заменяемы. Поискать их можно здесь.

• Определить маркировку. Если пометки остались, то по цветам получится определить номинал. Вот таблица цветов и значений. Для этого резистор стоит выпаять из блока.

 Диоды

Просто нужно прозвонить. Если в обе стороны мультиметр показывает обрыв – они идут под замену.

Дроссели

Часто блок питания не работает, потому что сгорает обмотка дросселя из-за неправильной работы кулера. Определить их выход из строя можно по нагару на лаке. Их можно выпаять и купить новые или вообще перемотать.

Трансформатор

Проверить трансформатор можно только одним способом – прозвонкой выводов. Если контакта нет – он идет под замену. Другие неисправности вряд ли получится починить самостоятельно.

Кстати, если запуск блока питания ранее сопровождался сильным горелым запахом, значит проблема в трансформаторе. Но выходят из строя они редко.

ШИМ

Проблема ШИМ-контроллеров в том, что их сложно диагностировать без осциллографа. Нужна полная картина импульсной модуляции.

Остается замерить дежурное питание с ШИМ-контроллера. Понадобится узнать название (например, SG6105, 1200p60) и найти его по номеру даташит (Datasheet). Там будет схема всех ножек и выглядит она так:

Далее минусовой щуп мультиметра нужно опустить на землю, а плюсовым пройтись по следующим контактам: V3.3; V5; V12; ОРР. Если в режиме измерения сопротивления оно слишком малое, то его нужно заменить.

Если на нем есть тращины или он сильно греется — ремонт импульсных блоков питания своими руками сводится к простой замене без прозвонки.

Сборка и проверка работоспособности блока питания ПК

Что ж, неисправность устранена и теперь нужно проверить. Запускать с ПК не стоит — можно его повредить. А как запустить компьютерный блок питания без компьютера? Это вполне возможно и понадобится только вооружиться перемычкой.

Так как запустить бп без пк? По инструкции:

1. Блок подключается к сети.
2. Распиновка блока питания компьютера выглядит так. Перемычкой из скрепки нужно закоротить зеленый и любой черный контакт.

Распиновка компьютерного блока питания стандартизированная, поэтому трюк работает с любыми БП.

Теперь нужно нажать кнопку питания и все. Но перед тем, как запустить блок питания компьютера, нужна хоть какая-то нагрузка. Например, жесткий диск или оптический привод. Иначе есть вероятность, что БП просто взорвется.

Если не запускается блок питания компьютера, попробуйте поменять черный контакт. Распиновка бп компьютера АТХ использует его в качестве земли.

ПОЧИНКА БП ОТ ПК СВОИМИ РУКАМИ

Сейчас много где можно достать почти бесплатно (или вообще бесплатно) 1-2, а то и более нерабочих компьютерных блоков питания. Новичку особо вникать не стоит в их работу или сложные структурные и электрические схемы, особенно если нет технического образования или попросту лень. Для ремонта таких импульсных блоков питания не нужно быть инженером ремонтником с большим стажем работы, например в какой-то очень крутой мастерской, а все потому, что дефекты типовые и не зависят от блока питания и его марки модели. Просто имейте под рукой его типовую схему.

В данном случае, когда подключил блок питания в сеть — не происходило вообще ничего, сделав замеры на дежурке – так сразу и стало понятно, ее вообще не было, просто 0 вольт и все.

Конденсатор дежурного питания по вторичной ее цепи естественно был вздут, но не все оказалось так просто, после его замены выходило что дело уже и не в нем, видимо при изменение параметров этого элемента в первичной цепи что-то не выдержало и решило что хватит работать…

Так и оказалось – сперва делал замеры мультиметром и по кольцам определял номинал сопротивлений, несколько маломощных резисторов в первичной цепи дежурки по 0.125 Вт с виду были как только что с завода, но посмотрев по кольцам и прибору стало понятно: вместо десяток и сотен Ом они уже стали 100 — 1300 кОм! Даже стало интересно как это с такими напряжениями в первичке, а это далеко не 250 вольт, внешне изменений нет, все решилось с виду после просмотра резисторов под микроскопом, сразу видно трещины и микропробои элементов!

И даже 2 Вт резистор на 10 Ом, который стоял как предохранитель, оказался пробит, его заменил на советский, одев термоусадку чтобы не коротнул чего. Транзисторы дежурки — что силовой, что маломощный, также стали после пробоя не транзисторами, а сопротивлениями в несколько Ом на каждый переход.

После замены неисправных элементов и включения в сеть 220 В, блок АТХ начал запускаться, весело шуметь вентилятором и выдавать в своих вторичных цепях нормальные номинальные напряжения, что без нагрузки как ЭДС, так и под нагрузкой в виде лампы на 12 вольт 2.5 ампер тока.



Ремонт получился успешный и БП уже трудится в подменном фонде для слабенького компьютера моего знакомого. С наилучшими пожеланиями — Redmoon.

   Форум по ремонту

Ремонт блока питания компьютера своими руками

Современные конструкции компьютеров позволяют быстро решать вопрос о том, как отремонтировать блок питания своими руками. Несмотря на модель устройства: компьютерная игровая или более простая для офиса – алгоритм и принцип работы неизменный. Быстро устранить проблемы, которые возникли с блоком питания (далее БП) поможет информация в данной статье.

Как найти блок питания

БП представляет собой независимое импульсное устройство, которое питает материнскую плату, видеокарту и другие неотъемлемых частей компьютера.

Перед непосредственным ремонтом, убедитесь в неисправности БП. Так вы сэкономите время на разборке целостного устройства. Часто встречаются другие причины, по которым компьютер отказывается работать, несвязанные с БП.



На фото представлен классический вид БП АТХ



Снятие крышки

Прежде всего необходимо получить физический доступ к БП, достав его из системного блока. Обратите внимание на возможность снять боковую крышку у компьютера. Открутите два винта, которые расположены на боковых краях возле разъемов.

Откручивание БП

БП плотно присоединен к системному блоку. Для его извлечения открутите четыре крепежных винта. Чтобы провести визуальный осмотр блока, не обязательно отсоединять все провода – достаточно убрать только те, которые мешают полноценной диагностике устройства.

Достав блок – изучим «начинку». Для этого следует открутить еще четыре винта, которые чаще всего спрятаны под наклейками. Убрать бумажный крепеж можно полностью или проколов нужное отверстие отверткой.

Очистка пыли

После «вскрытия» БП, проводят отчистку от скапливаемой пыли. Если долго не проводить диагностику – встречаются целые комки пыли. Чтобы быстро справиться с поставленной задачей использую пылесос. Мусор в БП является частой причиной его нарушений и сбоев. Так устройство быстрее перегревается и ломается.

Устройство блока питания

БП – это сложная электронная система. Чтобы вплотную заняться решением поломок необходимо владеть рядом технических знаний. Несмотря на это, восемьдесят процентов нарушений легко устранить самому, следуя пошаговой инструкции ремонта блока питания компьютера.

Структурная схема БП АТХ

Чтобы подробнее изучить структурную схему БП АТХ – просмотрите картинку ниже. Здесь изображены те части блока, которые чаще всего ломаются. Такие части можно заменить самостоятельно, не будучи компьютерным профессионалом.





На изображении отмечены следующие параметры:

• А – фильтр для сети;
• В – выпрямитель на низких частотах;
• С – каскад со вспомогательным преобразователем;
• D – выпрямитель;
• E – управленский блок;
• F – контролер;
• G – каскад со основным преобразованием;
• H – выпрямитель с фильтром сглаживания;
• J — вентилятор для охлаждения системы;
• L – контроллер за выходным напряжением;
• K – защитная система от перегрузки;
• +5_SB – дополнительное питание;
• P.G. – сигнал, который нужен для работы материнской платы;
• PS_On – сигнал, который проводит управление над работой и запуском БП.

Как проверить работоспособность блока питания

Проверка рабочих способностей БП осуществляется двумя методами. Первый, который чаще всего используют, включает использование мультиметра. Необходимо придерживаться следующего алгоритма:

• Достаньте «начинку» персонального компьютера.
• Поочередно отключайте разъемы каждого устройства. Не забудьте, как вы разбирали, чтоб потом вернуть все в первоначальное положение.
• Видите самый большой разъем? Чаще всего он подключен к материнской плате – берем его.
• Необходимо сделать перемычку, применяя проволоку: между 14-15 и 16-17 контактами на двадцатом и двадцать четвертом коннекторе соответственно.
• В конце – подключите компьютер к электроэнергии.

Есть два исхода событий. Если устройство включается, то можно смело переходить к измерению напряжения на отдельных контактах. При отсутствии реакции на проделанную работу – БП вышел из строя и требует дальнейшего осмотра и ремонта.

Второй метод назвали «скрепки». Этот алгоритм проверки более простой и требует следующих действий:

• Выключите питание компьютера.
• Откройте корпус устройства и отсоедините разъемы от материнской платы.
• С использованием обычной скрепки, сделайте форму буквы «U». Она понадобиться для работы с зеленым проводом и ближним проводом черного цвета. Заворачиваем эти провода.
• Подключите БП и сам компьютер к сети.

При рабочем вентиляторе – БП без поломок и явных повреждений. Если же вентилятор не работает – следует ремонтировать блок.

Как найти неисправность блока питания АТХ

Определить неисправность БП достаточно просто. Чаще всего показатель один – просто нерабочее состояние системы блока. Если обнаружились сбои материнской платы или оперативной памяти, то скорее всего проблема черпается с БП. К основным проблемам, которые свидетельствуют о неисправности системы, относится следующий список:

• частые зависания во время работы или подключения;
• незапланированные и резкие перезагрузки системы;
• постоянные всплывания ошибок памяти;
• остановка работы HDD;
• неисправность вентилятора.

Внешний осмотр

Ремонт блока питания компьютера своими руками часто предусматривает внешний просмотр устройства. Чаще типичной неисправностью БП считается отсутствие света в индикаторе питания и вращения лопастей вентилятора. Возможной причиной является перегорание предохранителя. Устранить ее можно исключительно заменой этой детали.

Проверка предохранителя

Основная проблема предохранителя – сгорание. Если вы обнаружили подобную проблему, то не спешите менять запчасть и отключать БП о сети. 90% проблем с предохранителем – это последствие неисправности. Для этого стоит исследовать высоковольтную часть блока: транзисторы и диодные мосты.

Проверка электролитических конденсаторов

Выпуклые крышки и вытекший электролит – признак неисправности системы конденсаторов. Их можно заменить на модели с большой емкостью или напряжением. БП с таким конденсатором самостоятельно включается и выключается. Встречают поломки без внешних повреждений, но с существенными проблемами внутри системы.

Проверка других элементов БП АТХ

Осмотрите резисторы, которые различают по цвету. Такие детали меняют только на аналогичные экземпляры, чтобы БП работал полноценно. Уделите внимание диодам и стабилизаторам. Их проверяют методом прозвона в обе стороны. Сгоревшие части меняются на аналогичные или схожие по основным характеристикам.

Ремонт блока питания АТХ

Ремонт БП АТХ начинается со снятия крышки системного блока. Следующий этап – очистка пыли внутри системы с помощью обычного пылесоса. Необходимо тщательно осмотреть каждую деталь БП. Уделите внимание конденсаторам. Если необходимо, главная задача – замена сломанных частей на их оригинальные копии. В случае неизвестных поломок, заниматься самостоятельной починкой нельзя. Так можно ухудшить ситуацию, лучше обратиться к специалистам.

Как заменить предохранитель в блоке питания ПК

Замена предохранителя требует наличие отвертки, канифоля, припоя, паяльника и наждачной бумаги. Алгоритм починки выглядит следующим образом:

1. Отключаем БП от сети и снимаем боковую крышку.
2. Вытаскивай БП и приступаем к поиску предохранителя. Если деталь сгорела, то она будет черной.
3. Применяя паяльник необходимо выпаять сгоревшие элементы.
4. Спаиваем новые детали с необходимыми параметрами на нужное место.

Замена неисправных элементов

Для замены любых неисправных частей БП стоит должное внимание уделить их характеристикам. Если какой-то параметр не будет подходить – это произведет не только к нерабочему устройству, но и к полному сгоранию системы. В БП под каждой деталью расписаны параметры и точные названии модели запчасти. Именно такую модель необходимо приобрести на рынке, чтобы смонтировать для полноценной работы компьютера.

Ремонт блока питания компьютера видео

Просмотр видеороликов – это лучший способ точно изучить каждый этап алгоритма починки БП. Обратите внимание на работу с маленькими деталями устройства. Перед выбором видео убедитесь, что вы смотрите необходимый материал. В противном случае испортите свое устройство. Зрительное восприятие намного лучше, чем разборка напечатанной информации.

пошаговая инструкция, как починить зарядное устройство

Автор Акум Эксперт На чтение 10 мин. Просмотров 974 Опубликовано 09.12.2020

На сегодняшний день ноутбук (а то и два) в доме – привычное явление. И ломаются они не реже, чем настольные ПК. Скорее даже чаще, поскольку не «сидят» на месте в буквальном смысле слова, а от неисправностей, которым подвержены ПК, они тоже не застрахованы. В этой статье мы попробуем отыскать неисправность и самостоятельно провести ремонт блока питания (БП) ноутбука.

Какие неисправности встречаются чаще всего

Наиболее распространенная проблема, возникающая при эксплуатации бука, это, конечно, разъем питания. Если мы придерживаем провод рукой, прыгая с кровати за стол и обратно, то обычно все в порядке. Но многие ли так делают? Взял машину и пошел, а блок питания ноутбука волочится сзади, создавая немалую нагрузку на разъем.

В этой ситуации чаще всего страдает не вилка БП, а гнездо ноутбука. Но замена гнезда не является темой статьи, а потому рассматривать мы ее не будем.

Не менее редко у блока питания переламывается провод. Обычно выходной, поскольку сетевой толщиной с карандаш и жесткий, как проволока, переломить сложно. Выходной же может переломиться как возле штекера, так и возле самого блока питания.

В этом месте провод подвергается постоянным перегибам, так что ничего странного

Сами же БП выходят из строя гораздо реже, но и это случается. Перенапряжение, перегрузка, удары, банальный брак – все случается. Бывает даже так: выключил вечером вполне исправный ноутбук, а утром он запускается от аккумуляторов, поскольку блок питания почему-то не работает.

Как заменить штекер или устранить повреждение провода

Начнем с самого простого – ремонта переломившегося кабеля питания ноутбука. Перекусываем провод в месте повреждения и зачищаем оба его конца.

Провода зачищены

Полезно! Если провод переломился под самый штекер (или блок питания), то придется немножко доработать сам штекер или втулку БП. Берем монтажный нож или простое лезвие безопасной бритвы и срезаем часть штекера (втулки).

Столько, думается, будет достаточно для пайки

Надеваем на провод две термоусадочных трубки разного диаметра. Это удобнее, надежнее и эстетичнее, чем изолента.

Надеваем термоусадку

Теперь вооружаемся паяльником, тщательно облуживаем зачищенные места и спаиваем центральные провода. Надвигаем на место пайки тонкую термоусадку.

С центральным проводом все – спаян и заизолирован

Греем трубку спичками, чтобы она «села». Спаиваем экраны, стараясь не пережечь изоляцию центральной жилы. Для этого в месте пайки на центральную жилу можно положить кусочек электрокартона.

Экран спаян

Натягиваем вторую трубку, усаживаем ее газовой горелкой или зажигалкой, и дело сделано.

Работа окончена, провод, как новенький

Если нет термоусадочных трубок нужного диаметра, то вполне подойдет и обычная изоляционная лента. Это будет не так эстетично, но вполне надежно.

Теперь кратко по ремонту и замене штекера. Такая операция может понадобиться при плохой заводской пайке, если провод переломился очень глубоко в оболочке разъема или мы желаем эстетики.

Отрезаем провод в месте перелома или выше. При помощи монтажного ножа разрезаем оболочку по всей длине. Выворачиваем ее, вытряхиваем внутренности, отпаиваем от штекера провода (если они уже не отвалились из-за плохой пайки) и получаем следующее:

«Разобранный» неразборный разъем

Зачищаем отрезанный провод, облуживаем, припаиваем центральную жилу, тщательно ее изолируем. Припаиваем экран.

Пайка окончена, осталась сборка

Берем разрезанную оболочку, подрезаем ее изнутри так, чтобы ее можно было установить на место и концы в месте разреза сошлись. Надеваем на оболочку термоусадку диаметром 10 мм, усаживаем ее прогревом над горелкой газовой плиты. Для передней части разъема берем термоусадочную трубку диаметром 13 мм. Надеваем, усаживаем и готово.

Не так, как на заводе, но вполне эстетично

Что касается полной замены, то тут все очевидно. Все новые штекеры разборные. Отрезаем старый, припаиваем новый, не забыв перед пайкой надеть на провод оболочку. Припаяли, зажали кабель специальным обжимным лепестком (на фото ниже помечен стрелкой),  надвинули на место пайки оболочку и все.

Новые штекеры всегда разборные

С проводами и разъемами вроде разобрались. Теперь перейдем непосредственно к ремонту блоков питания ноутбуков. Хотелось бы сразу предупредить, что для проведения ремонта необходимо обладать хотя бы минимальными знаниями радиотехники, уметь держать в руках паяльник и пользоваться измерительными приборами. Если все это в наличии, то можно начать.

Как вскрыть корпус БП

Прежде чем начать ремонт зарядного устройства для ноутбука, его нужно разобрать, поскольку практически все БП для буков неразборные. Тем не менее разобрать БП можно и без особых сложностей. Рассмотрим два варианта.

Вариант разборки 1

Вооружаемся обычным медицинским шприцом, заполняем его бензином. Тщательно проливаем шов БП по всему периметру. Ждем 5-10 минут и повторяем операцию.

Заливаем в шов бензин

Теперь берем отвертку с плоским жалом и свободно разъединяем части корпуса. Если не получается, повторяем процедуру.

Корпус блока питания ноутбука разобран

Вариант разборки 2

К сожалению, бензин не всегда помогает – все будет зависеть от материала корпуса и метода его соединения. Если, к примеру, он сварен, то бензин не поможет. В этом случае вооружаемся ножом и молотком. Наставляем на шов нож и, слегка постукивая по нему молотком, проходим по периметру.

Вскрытие БП ноутбука при помощи ножа

Тем же ножом разъединяем части корпуса.

Корпус блока питания ноутбука вскрыт

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Стучим молотком аккуратно, контролируя силу, чтобы не прорубить корпус насквозь и не повредить сам блок питания. Не стоит стараться сделать все быстро и с первого раза. Если после одного прохода разъединить половинки корпуса не получается, лучше пройтись ножом с молотком еще раз.

Типовые схемы блоков питания ноутбуков

Прежде чем заняться ремонтом, разберемся в принципе работы БП  буков. Для этого рассмотрим пару типовых схем БП для ноутбуков. Начнем с более простого.

Схема простого блока питания для ноутбука

На схеме цифрами обозначены узлы:

• 1 – блок входных фильтров и выпрямитель;
• 2 – генератор с ШИМ и силовым ключом;
• 3 – импульсный трансформатор;
• 4 – низковольтный выпрямитель;
• 5 – схема стабилизации выходного напряжения.

Сетевое напряжение, пройдя через сетевой фильтр, выпрямляется диодным мостом, сглаживается и поступает на импульсный трансформатор. Управляет протеканием тока через трансформатор задающий генератор, оснащенный мощным ключом на полевом транзисторе. Пониженное трансформатором напряжение выпрямляется низковольтным выпрямителем и через индуктивный фильтр подается на нагрузку.

Стабилизация выходного напряжения осуществляется при помощи обратной связи – напряжение с дополнительной обмотки поступает на оптрон узла стабилизации, а тот, в свою очередь, управляет работой узла ШИМ задающего генератора, изменяя скважность импульсов управления трансформатором.

Следующая схема более сложная, обладает лучшими, чем предыдущая, характеристиками, но принцип работы практически тот же:

Более сложная схема БП для ноутбука

На схеме цифрами обозначены узлы:

• 1 – блок входных фильтров и выпрямитель;
• 2 – генератор с ШИМ;
• 3 – температурная защита;
• 4 – импульсный трансформатор;
• 5 – силовой ключ на полевом транзисторе;
• 6 – низковольтный выпрямитель;
• 7 – схема стабилизации выходного напряжения.

Сетевое напряжение фильтруется и выпрямляется, затем поступает на импульсный трансформатор, который управляется ШИМ-генератором при помощи внешнего силового ключа. Пониженное трансформатором импульсное напряжение выпрямляется и подается в нагрузку. Узел стабилизации через оптопару представляет собой обратную связь для стабилизации выходного напряжения. Узел температурной защиты отключит БП, если температура его узлов (в частности, силового ключа) станет слишком высокой.

На этом, думается, можно остановиться, поскольку все БП для ноутбуков имеют такую же структурную схему и работают по одному и тому же принципу импульсного преобразования. Различия заключаются лишь в схемотехнике. Сложный узел имеет лучшие характеристики, простой – худшие. Но все они выполняют одни и те же функции. Так что, поняв, как работают блоки питания, схемы которых мы рассмотрели, несложно разобраться в любом другом.

Важно! Разобраться полностью, конечно, сложно, но выявить те узлы, что мы разобрали, можно будет без труда. А это главное, поскольку именно эти узлы чаще всего выходят из строя.

Проводим диагностику и устраняем неисправности на плате

Ну а теперь пошаговая инструкция по ремонту блока питания ноутбука своими руками. При этом подразумевается, что напряжение в розетке есть, а сетевой шнур БП исправен.

1. Визуальный осмотр. Внимательно осматриваем все элементы платы. Они должны иметь естественный цвет, без потемнения и пятен. Никакого внешнего повреждения. То же самое касается и дорожек на плате – ничего не почернело, не подгорело, все пайки красивые. Особое внимание обращаем на электролитические конденсаторы. Если их торец вздулся или вообще поврежден, то элемент придется заменить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Если входной высоковольтный конденсатор вздулся, то очень может быть, что пробит диодный мост. Поменяв конденсатор, не торопимся включать БП в сеть, а прозваниваем диоды моста. То же касается и низковольтной части – после замены конденсатора обязательно проверяем выпрямительные диоды.

2. Цепи защиты. К ним относится предохранитель, а в некоторых качественных БП еще и варистор, стоящий сразу после предохранителя (в наших схемах его нет). Сопротивление предохранителя должно равняться нулю, варистора – бесконечности.

3. Цепи входного фильтра. Все дроссели должны иметь минимальное (доли Ома) сопротивление. Токоограничивающий резистор – от 5 до 15 Ом.

4. Высоковольтный выпрямительный мост. Состоит из четырех отдельных диодов или выполнен в виде диодной сборки. Измерения каждого отдельного диода или каждого диода сборки проводим мультиметром, включенным в режим проверки диодов (не сопротивления!). В прямом включении прибор должен показать сопротивление в несколько сот Ом, в обратном – бесконечность. Сами полупроводники при этом выпаивать не нужно.

5. Силовой ключ. Если силовой ключ, роль которого исполняет полевой транзистор, внешний, а не встроен в микросхему, то его нужно прозвонить. Выпаиваем, прозваниваем сток-исток (режим проверки диодов). В обоих направлениях прибор должен показать бесконечность.

6. Импульсный трансформатор. В принципе, выход из строя импульсного трансформатора – дело довольно редкое. Но если ничего не помогло и есть схема под рукой, то можно его выпаять и прозвонить обмотки.

Важно! Прозвонка трансформатора далеко не всегда может выявить его неисправность. К примеру, наличие короткозамкнутых витков выявить тестером невозможно. В некоторых случаях более эффективным методом является визуальный осмотр.

7. Низковольтный выпрямитель. Для проверки диодов низковольтного выпрямителя их придется выпаять. В остальном они проверяются так же, как и диоды высоковольтного моста.

8. Цепи выходного фильтра. Дроссели фильтра прозваниваем так же, как и дроссели входного фильтра.

Вот, в принципе, и все действия, которые может выполнить непрофессионал. Более сложную неисправность без специальной подготовки и приборов, увы, обнаружить, а следовательно, и   устранить не удастся. Придется обратиться к специалисту.

Вот вроде и все о ремонте блока питания для ноутбука. Надеемся, что приведенная информация будет полезной, а ремонт пройдёт успешно.

Ремонт блока питания пк для начинающих

Ремонт блока питания компьютера своими руками пошагово

Ремонт блока питания компьютера своими руками пошагово — во многом проблемы компьютерному блоку питания доставляют наши электросети. Не секрет, что стабильность переменного напряжения в сети оставляет желать лучшего, вот такая ситуация чаще всего приводит к негативным последствиям с бытовой техникой. Скачки сетевого напряжения пагубно влияют и на блок питания ПК, даже если он находится в режиме ожидания.

Данная публикация посвящена радиолюбителям, которые имеют навыки в ремонте электроники, и даются советы как сделать ремонт блока питания компьютера своими руками пошагово. Существует доступный метод проверки на исправность источника напряжения. Прежде, чем приступать к поиску неисправности его следует отсоединить от системной платы, естественно при обесточенном компьютере. Элементарно разъединяются коннекторы с проводами идущие с блока питания на материнку. У разных моделей БП АТХ основные соединительные разъемы бывают как 20-ти пиновые так и 24 pin, плюс вспомогательные провода питания 4-х или 6-ти pin. Эти добавочные провода предназначены для обеспечения напряжением +12v процессора и видеокарты. После того как все компоненты будут отсоединены от блока, начинается сам процесс проверки устройства.

Для этого нужно взять самый большой жгут проводов и на его разъеме найти два контакта обозначенные номерами 15 и 16 с зеленым и черным проводом. На разных соединителях нумерация может отличаться, но основной ориентир, это зеленый и любой черный провод. Затем тестовую модель включить в сеть 220v, и небольшим отрезком провода замкнуть два этих контакта. В следствии этого замыкания подается сигнал на материнскую плату и БП стартует. Здесь этот кусочек замыкающего провода просто играет роль обыкновенного выключателя. В случае после замыкания вентилятор начал работать, то с большей вероятностью можно определить, что блок питания находится в рабочем состоянии. Поэтому проблему необходимо искать в другом месте.

Последовательность ремонта

Следовательно, начиная пошагово ремонт блока питания компьютера своими руками нудно понимать, что установленные с силовых цепях конденсаторы имеют большую емкость. Именно они накапливают огромный запас энергии для последующей его передачи в нагрузку. Поэтому нужно всегда быть осторожным при работе с силовой частью, так что прежде чем начинать проверку прибора обязательно следует разрядить емкости. Иначе можно получить такой разряд, что мало не покажется, к тому же накопленная энергия в конденсаторах сохраняется долгое время.

У меня был случай, когда я вспомнил о валявшемся пол года в сарае конденсаторе на 10000uf 400v. А когда я хотел почистить его от пыли, то получил такой разряд, что в глазах потемнело и кожа на пальцах лопнула от ожога. Так что будьте всегда предельно внимательны во время работы с приборами, где установлены конденсаторы с большой емкостью. Разрядить кондер очень просто, берете (в зависимости от емкости) резистор 1 кОм мощностью 10 Вт, или обыкновенную электрическую лампочку и происходит мягкий разряд.

Разборка устройства

Первым делом естественно снимается крышка корпуса и в обязательном порядке приводится в надлежащий вид все внутреннее пространство, то есть удаляется вся накопившаяся там пыль. Образовавшийся там наслоение от пыли играет свою негативную роль в плане отвода тепла исходящего от силовых элементов. Поэтому излишнее загрязнение компьютерного блока питания также может быть одним из факторов выхода его из строя. Потом уже по сути начинается ремонт блока питания компьютера своими руками пошагово.

Одной из причин отказа в работе прибора может быть банальное перегорание предохранителя 5А. Так что он проверяется на обрыв мультиметром в первую очередь и если показывает обрыв, то заменить на новый или сделать «жучок» из сгоревшего. Для этого поверх стеклянного цилиндра предохранителя припаять медную жилу Ø 0,16мм, затем подать сетевое напряжение на блок — если вентилятор работает, значит все нормально. Теперь этот «жучок» нужно убрать, а вместо его поставить новый, заводского изготовления.

Поиск неисправных конденсаторов

Как правило компьютерные блоки питания смонтированы с использованием электролитических конденсаторов со значительной емкостью. Но вместе с тем есть не добросовестные производители БП, которые в целях экономии устанавливает кондеры с пониженным значением допустимого напряжения. Такие устройства в большинстве случаев относятся к категории дешевых изделий и выходят из строя чаще других. Именно такие электролиты, которые изготовлены без запаса по напряжению становятся главной проблемой в источниках питания.

При малейшем скачке напруги в сети, емкость не выдерживает этого всплеска энергии. При этом происходит либо разрыв оболочки, в следствии сильного нагрева электролита, либо радио-компонент раздувается и их него вытекает электролит. Естественно такие элементы уже не пригодны к дальнейшему использованию и их нужно менять.

Внимание! Плохая работа вентилятора становится причиной вздутия конденсаторов. Все дело в том, что вентилятор должен охлаждать конденсаторы, которые подвергаются нагреву за счет аккумулирования напряжения в них. Поэтому специалисты рекомендуют периодически проводить смазку подшипников вентилятора и чистку всего куллера.

В некоторых случаях визуальных дефектов конденсатора не обнаружено, однако лучше всего перестраховаться и протестировать их омметром с целью выявления внутреннего сопротивления. Если сопротивление велико относительно номинального, то скорее всего нет контакта между обкладкой накопителя электрической энергии и выводом, то-есть — обрыв.

Продолжая тему электролитических накопителей энергии, стоит пояснить такой момент. Замена таких «надутых» компонентов на новые будет преждевременной, если предварительно не локализовать проблему приведшую к их вздутию. В противном случае, ну замените вы их на новые, а они через некоторое время опять станут «беременными» )), и все сначала. Как показывает практика, причина такой неисправности кроется в не корректной стабилизации питающего напряжения либо его отсутствие вообще. Посему, пока не обнаружите отчего это происходит, делать замену вздутых на новые не нужно.

Еще раз хочу предостеречь всех, у кого нет определенного опыта в ремонте таких аппаратов — не беритесь делать ремонт блока питания компьютера своими руками пошагово. Это может вам обойтись намного дороже, чем отдать блок питания в ремонт специалистам. Помимо всего прочего, для ремонта такой техники необходимо профессиональное оборудование.

Управляющие транзисторы и мощные ключи

Любой установленный в схеме транзистор является полупроводниковым прибором, который также подвержен экстремальным процессам происходящих в нем. Поэтому, ремонт блока питания компьютера своими руками пошагово и последовательно. После конденсаторов подлежат проверке и эти полупроводники. Чтобы определить состояние транзистора, необходимо проверить мультиметром переходы база-коллектор и база эмиттер в обеих направлениях. Делается это с целью выявления обрыва или короткого замыкания на этих переходах.

Тоже самое следует проделать на переходах коллектор-эмиттер, при этом желательно отпаять один конец резистора установленного в цепи эмиттера. После этого уже делается заключение о пригодности этого элемента. Затем переходим к проверке выпрямительных диодов, проверяем их таким же методом как и транзисторы — диод в одну сторону показывает высокое сопротивление, а в другую сторону ничего не показывает, то-есть переход закрыт.

Модернизация блока питания

Что может дать усовершенствование компьютерного источника питания? Под модернизацией подразумевается некоторая переделка устройства, в частности замена определенных электронных компонентов на более качественные для повышения надежности схемы. В понятие небольшой переделки входит именно замена установленных в силовом тракте конденсаторов на фирменные емкости с большим значением номинального напряжения. Почему именно фирменные? Потому, что среди импортных можно подобрать размеры соответствующие месту монтажа на плате, к том уже с большим напряжением, чем у оригинала.

Внимание! Замена конденсатора связана с правильной его установкой на плато. Поэтому обратите внимание на полосу отрицательного вывода. Она широкая вертикальная и светлая. Так вот новый прибор необходимо установить точно в таком же положении, чтобы полоса попала на старое место установки.

Подводим итоги:

Теперь когда все подозрительные и явно вышедшие из строя элементы вы поменяли на исправные, то БП без проблем должен включится. Один из основных показателей работоспособности аппарата — это старт и стабильная работа вентилятора, отсутствие явного перегрева деталей на холостом ходу. Существует другой метод проверки готовности блока к работе, более профессиональный. Этот метод заключается в тестировании всех электрических параметров установленных в схеме радио-элементов. На контактах в соединительных разъемах величина напряжений должна соответствовать 12v и 5v.

Из выше изложенного следует: ремонт компьютерного блока питания не такой уж и простой как может показаться изначально. Однако, как говорилось выше, если имеются хотя бы начальные знания в радиоэлектронике, то можно взяться и за самостоятельный ремонт. При этом желательно иметь под рукой принципиальную схему прибора и хорошенько ее изучить.

Для более доступного объяснения данного материала настоятельно рекомендую прочесть статью по основам ремонта компьютерных блоков питания.

Проверяем входное сопротивление

Итак, дали в ремонт блок питания Power Man на 350 Ватт

Что делаем первым делом? Внешний и внутренний осмотр. Смотрим на “потроха”. Если ли какие сгоревшие радиоэлементы? Может где-то обуглена плата или взорвался конденсатор, либо пахнет горелым кремнием? Все это учитываем при осмотре. Обязательно смотрим на предохранитель. Если он сгорел, то ставим вместо него временную перемычку примерно на столько же Ампер, а потом замеряем входное сопротивление через два сетевых провода. Это можно сделать на вилке блока питания при включенной кнопке “ВКЛ”. Оно НЕ должно быть слишком маленькое, иначе при включении блока питания еще раз произойдет короткое замыкание.

Замеряем напряжения

Если все ОК, включаем наш блок питания в сеть с помощью сетевого кабеля, который идет вместе с блоком питания, и не забываем про кнопочку включения, если она у вас была в выключенном состоянии.

Далее меряем напряжение на фиолетовом проводе

Мой пациент на фиолетовом проводе показал 0 Вольт. Беру мультиметр и прозваниваю фиолетовый провод на землю. Земля – это провода черного цвета с надписью СОМ. COM – сокращенно от “common”, что значит “общий”. Есть также некоторые виды “земель”:

Как только я коснулся земли и фиолетового провода, мой мультиметр издал дотошный сигнал “ппииииииииииип” и показал нули на дисплее. Короткое замыкание, однозначно.

Ну что же, будем искать схему на этот блок питания. Погуглив по просторам интернета, я нашел схему. Но нашел только на Power Man 300 Ватт. Они все равно будут похожи. Отличия в схеме были лишь в порядковых номерах радиодеталей на плате. Если уметь анализировать печатную плату на соответствие схемы, то это не будет большой проблемой.

А вот и схемка на Power Man 300W. Щелкните по ней для увеличения в натуральный размер.

Ищем виновника

Как мы видим в схеме, дежурное питание, далее по тексту – дежурка, обозначается как +5VSB:

Прямо от нее идет стабилитрон номиналом в 6,3 Вольта на землю. А как вы помните, стабилитрон – это тот же самый диод, но подключается в схемах наоборот. У стабилитрона используется обратная ветвь ВАХ. Если бы стабилитрон был живой, то у нас провод +5VSB не коротил бы на массу. Скорее всего стабилитрон сгорел и PN переход разрушен.

Что происходит при сгорании разных радиодеталей с физической точки зрения? Во-первых, изменяется их сопротивление. У резисторов оно становится бесконечным, или иначе говоря, уходит в обрыв. У конденсаторов оно иногда становится очень маленьким, или иначе говоря, уходит в короткое замыкание. С полупроводниками возможны оба этих варианта, как короткое замыкание, так и обрыв.

В нашем случае мы можем проверить это только одним способом, выпаяв одну или сразу обе ножки стабилитрона, как наиболее вероятного виновника короткого замыкания. Далее будем проверять пропало ли короткое замыкание между дежуркой и массой или нет. Почему так происходит?

Вспоминаем простые подсказки:

1)При последовательном соединении работает правило больше большего, иначе говоря, общее сопротивление цепи больше, чем сопротивление большего из резисторов.

2)При параллельном же соединении работает обратное правило, меньше меньшего, иначе говоря итоговое сопротивление будет меньше чем сопротивление резистора меньшего из номиналов.

Можете взять произвольные значения сопротивлений резисторов, самостоятельно посчитать и убедиться в этом. Попробуем логически поразмыслить, если у нас одно из сопротивлений параллельно подключенных радиодеталей будет равно нулю, какие показания мы увидим на экране мультиметра ? Правильно, тоже равное нулю…

И до тех пор пока мы не устраним это короткое замыкание путем выпаивания одной из ножек детали, которую мы считаем проблемной, мы не сможем определить, в какой детали у нас короткое замыкание. Дело все в том, что при звуковой прозвонке, ВСЕ детали параллельно соединенные с деталью находящейся в коротком замыкании, будут у нас звониться накоротко с общим проводом!

Пробуем выпаять стабилитрон. Как только я к нему прикоснулся, он развалился надвое. Без комментариев…

Дело не в стабилитроне

Проверяем, устранилось ли у нас короткое замыкание по цепям дежурки и массы, либо нет. Действительно, короткое замыкание пропало. Я сходил в радиомагазин за новым стабилитроном и запаял его. Включаю блок питания, и… вижу как мой новый, только что купленный стабилитрон испускает волшебный дым)…

И тут я сразу вспомнил одно из главных правил ремонтника:

Если что-то сгорело, найди сначала причину этого, а только затем меняй деталь на новую или рискуешь получить еще одну сгоревшую деталь.

Ругаясь про себя матом, перекусываю сгоревший стабилитрон бокорезами и снова включаю блок питания.

Так и есть, дежурка завышена: 8,5 Вольт. В голове крутится главный вопрос: “Жив ли еще ШИМ контроллер, или я его уже благополучно спалил?”. Скачиваю даташит на микросхему и вижу предельное напряжение питания для ШИМ контроллера, равное 16 Вольтам. Уфф, вроде должно пронести…

Проверяем конденсаторы

Начинаю гуглить по моей проблеме на спец сайтах, посвященных ремонту БП ATX. И конечно же, проблема завышенного напряжения дежурки оказывается в банальном увеличении ESR электролитических конденсаторов в цепях дежурки. Ищем эти конденсаторы на схеме и проверяем их.

Вспоминаю о своем собранном приборе ESR метре

Самое время проверить, на что он способен.

Проверяю первый конденсатор в цепи дежурки.

ESR в пределах нормы.

Находим виновника проблемы

Жду, когда на экране мультиметра появится какое-либо значение, но ничего не поменялось.

Понимаю, что виновник, или по крайней мере один из виновников проблемы найден. Перепаиваю конденсатор на точно такой же, по номиналу и рабочему напряжению, взятый с донорской платы блока питания. Здесь хочу остановиться подробнее:

Если вы решили поставить в блок питания ATX электролитический конденсатор не с донора, а новый, из магазина, обязательно покупайте LOW ESR конденсаторы, а не обычные. Обычные конденсаторы плохо работают в высокочастотных цепях, а в блоке питания, как раз именно такие цепи.

Итак, я включаю блок питания и снова замеряю напряжение на дежурке. Наученный горьким опытом уже не тороплюсь ставить новый защитный стабилитрон и замеряю напряжение на дежурке, относительно земли. Напряжение 12 вольт и раздается высокочастотный свист.

Снова сажусь гуглить по проблеме завышенного напряжения на дежурке, и на сайте rom.by, посвященном как ремонту БП ATX и материнских плат так и вообще всего компьютерного железа. Нахожу свою неисправность поиском в типичных неисправностях данного блока питания. Рекомендуют заменить конденсатор емкостью 10 мкФ.

Замеряю ESR на конденсаторе…. Жопа.

Результат, как и в первом случае: прибор зашкаливает. Некоторые говорят, мол зачем собирать какие-то приборы, типа вздувшиеся нерабочие конденсаторы итак видно – они припухшие, или вскрывшиеся розочкой

Да, я согласен с этим. Но это касается только конденсаторов большого номинала. Конденсаторы относительно небольших номиналов не вздуваются. В их верхней части нет насечек по которым они могли бы раскрыться. Поэтому их просто невозможно определить на работоспособность визуально. Остается только менять их на заведомо рабочие.

Итак, перебрав свои платы был найден и второй нужный мне конденсатор на одной из плат доноров. На всякий случай было измерено его ESR. Оно оказалось в норме. После впаивания второго конденсатора в плату, включаю блок питания клавишным выключателем и измеряю дежурное напряжение. То, что и требовалось, 5,02 вольта… Ура!

Измеряю все остальные напряжения на разъеме блока питания. Все соответствуют норме. Отклонения рабочих напряжений менее 5%. Осталось впаять стабилитрон на 6,3 Вольта. Долго думал, почему стабилитрон именно на 6,3 Вольта, когда напряжение дежурки равно +5 Вольт? Логичнее было бы поставить на 5,5 вольт или аналогичный, если бы он стоял для стабилизации напряжения на дежурке. Скорее всего, этот стабилитрон стоит здесь как защитный, для того, чтобы в случае повышения напряжения на дежурке, выше 6,3 Вольт, он сгорел и замкнул накоротко цепь дежурки, отключив тем самым блок питания и сохранив нашу материнскую плату от сгорания при поступлении на нее завышенного напряжения через дежурку.

Вторая функция этого стабилитрона, видать, защита ШИМ контроллера от поступления на него завышенного напряжения. Так как дежурка соединена с питанием микросхемы через достаточно низкоомный резистор, поэтому на 20 ножку питания микросхемы ШИМ поступает почти то же самое напряжение, что и присутствует у нас на дежурке.

Заключение

Итак, какие можно сделать выводы из этого ремонта:

1)Все параллельно подключенные детали при измерении влияют друг на друга. Их значения активных сопротивлений считаются по правилу параллельного соединения резисторов. В случае короткого замыкания на одной из параллельно подключенных радиодеталей, такое же короткое замыкание будет на всех остальных деталях, которые подключены параллельно этой.

2)Для выявления неисправных конденсаторов одного визуального осмотра мало и необходимо либо менять все неисправные электролитические конденсаторы в цепях проблемного узла устройства на заведомо рабочие, либо отбраковывать путем измерения прибором ESR-метром.

3)Найдя какую либо сгоревшую деталь, не торопимся менять её на новую, а ищем причину которая привела к её сгоранию, иначе мы рискуем получить еще одну сгоревшую деталь.

Работоспособность персонального компьютера (ПК) не в последнюю очередь зависит от качества работы блока питания (БП). В случае его выхода из строя устройство не сможет включиться, а значит, придётся провести замену или ремонт блока питания компьютера. Будь то современный игровой или слабый офисный компьютер, работают все БП по сходному принципу, и методика поиска неисправностей для них одинакова.

Принцип работы и основные узлы

Перед тем как взяться за ремонт БП, необходимо понимать, каким образом он работает, знать его основные узлы. Ремонт блоков питания следует осуществлять предельно осторожно и помнить про электробезопасность во время работы. К основным узлам БП относят:

• входной (сетевой) фильтр;
• дополнительный формирователь стабилизированного сигнала 5 вольт;
• главный формирователь +3,3 В, +5 В, +12 В, а также -5 В и -12В;
• стабилизатор напряжения линии +3,3 вольта;
• выпрямитель высокочастотный;
• фильтры линий формирования напряжений;
• узел контроля и защиты;
• блок наличия сигнала PS_ON от компьютера;
• формирователь напряжения PW_OK.

Фильтр, стоящий на входе, используется для подавления помех, генерирующихся БП в​ электрическую цепь. Одновременно с этим он выполняет защитную функцию при нештатных режимах работы БП: защита от превышения значения тока, защита от всплесков напряжения.

При включении БП в сеть на 220 вольт на материнскую плату через дополнительный формирователь поступает стабилизированный сигнал с величиной равной 5 вольт. Работа основного формирователя в этот момент блокируется сигналом PS_ON, сформированным материнской платой и равным 3 вольта.

После нажатия кнопки включения на ПК, значение PS_ON становится равным нулю и происходит запуск основного преобразователя. Источник питания начинает вырабатывать основные сигналы, поступающие на компьютерную плату и схемы защиты. В случае значительного превышения уровня напряжения схема защиты прерывает работу основного формирователя.

Для запуска материнской платы на неё одновременно, с прибора питания, подаётся напряжение +3,3 вольта и +5 вольт для формирования уровня PW_OK, что обозначает питание в норме. Каждый цвет провода в устройстве питания соответствует своему уровню напряжения:

• чёрный, общий провод;
• белый, -5 вольт;
• синий, -12 вольт;
• жёлтый, +12 вольт;
• красный, +5 вольт;
• оранжевый, +3,3 вольта;
• зелёный, сигнал PS_ON;
• серый, сигнал PW_OK;
• фиолетовый, дежурное питание.

Устройство питания в основе своей работы использует принцип широтно-импульсной модуляции (ШИМ). Сетевое напряжение, преобразованное диодным мостом, поступает на силовой блок. Его величина составляет 300 вольт. Работой транзисторов в силовом блоке управляет специализированная микросхема ШИМ контроллер. При поступлении сигнала на транзистор происходит его открывание, и на первичной обмотке импульсного трансформатора возникает ток. В результате электромагнитной индукции проявляется напряжение и на вторичной обмотке. Изменяя длительность импульса, регулируется время открытия ключевого транзистора, а значит и величина сигнала.

Контроллер, входящий в состав основного преобразователя, запускается от разрешающего сигнала материнской платы. Напряжение попадает на силовой трансформатор, а с его вторичных обмоток поступает на остальные узлы источника питания, формирующих ряд необходимых напряжений.

ШИМ контроллер обеспечивает стабилизацию выходного напряжения путём использования в схеме обратной связи. При увеличении уровня сигнала на вторичной обмотке, схема обратной связи уменьшает величину напряжения на управляющем выводе микросхемы. При этом микросхемой увеличивает длительность сигнала, посылаемого на транзисторный ключ.

В конце каждой линии БП ставится фильтр. Его назначение убирать паразитные пульсации, образованные переходными процессами транзисторов. Состоит он, как и любой сетевой фильтр, из электролитического конденсатора и индуктивности.

Диагностика устройства питания

Перед тем, как перейти непосредственно к диагностике компьютерного прибора питания, нужно убедиться, что неполадка именно в нём. Проще всего, это сделать, подключив заведомо исправный блок к системному блоку. Поиск неисправностей в блоке питания компьютера можно осуществлять по следующей методике:

1. В случае повреждения БП необходимо попытаться найти пособие по его ремонту, принципиальную электрическую схему, данные о типичных неисправностях.
2. Проанализировать условия, при каких условиях работал источник питания, исправна ли электрическая сеть.
3. Используя свои органы чувств определить есть ли запах горевших деталей и элементов, не было ли искрения или вспышки, прислушаться слышны ли посторонние звуки.
4. Предположить одну неисправность, выделить неисправный элемент. Обычно это самый трудоёмкий и кропотливый процесс. Этот процесс ещё более трудоёмкий, если отсутствует электрическая схема, которая просто необходима при поиске «плавающих» неисправностей. Используя измерительные приборы проследить путь прохождение сигнала неисправности до того элемента, на котором имеется рабочий сигнал. В результате сделать вывод, что сигнал пропадает на предыдущем элементе, который и является нерабочим и требует замены.
5. После ремонта необходимо протестировать источник питания с максимально возможной его нагрузкой.

Практические рекомендации по ремонту

Если принято решение самостоятельно починить источник питания, в первую очередь он извлекается из корпуса системного блока. После выкручиваются крепёжные винты и снимается защитный кожух. Продув и почистив от пыли, приступают к его изучению. Практический ремонт блока питания компьютера своими руками пошагово можно представить следующим образом:

1. Внешний осмотр. При нём особое внимание уделяется почерневшим местам на плате и элементах, внешнему виду конденсаторов. Верхушка конденсаторов должна быть плоской, выпуклость говорит о его негодности, внизу у основания не должно быть подтёков. Если имеется кнопка включения, не лишним будет провести её проверку.
2. Если осмотр не вызвал подозрений, то следующим шагом будет прозвонка входных и выходных цепей на присутствие короткого замыкания (КЗ). При присутствии короткого замыкания выявляется пробитый полупроводниковый элемент, стоящий в цепи с КЗ.
3. Измеряется сетевое напряжение на конденсаторе выпрямительного блока и проверяется предохранитель. В случае наличия напряжения 300 B переходим к следующему этапу.
4. Если напряжение отсутствует, при этом сгорает предохранитель, проверяется диодный мост, ключевые транзисторы на короткое замыкание. Резисторы и защитный терморезистор на обрыв.
5. Проверяется присутствие дежурного напряжения, стабилизированных пяти вольт. Статистика свидетельствует, что когда устройство питания не включается, одна из наиболее распространённых причин, это неисправность схемы дежурного питания, при работоспособных силовых элементах.
6. Если стабилизированные пять вольт присутствуют, проверяется наличие PS_ON. Когда значение менее четырёх вольт, ищется причина занижения уровня сигнала. Обычно PS_ON формируется от дежурного напряжения через подтягивающий резистор номиналом 1 кОм. Проверяется цепь супервизора, прежде всего на соответствие в цепи значений ёмкости конденсаторов и номиналы резисторов.

В случае, если причина не найдена, проверяется ШИМ контроллер. Для этого понадобится стабилизированный прибор питания на 12 вольт. На плате отключается нога микросхемы, отвечающая за задержку (DTC), а питание источника подаётся на ногу VCC. Осциллографом смотрится наличие генерации сигнала на выводах, подключённых к коллекторам транзисторов, и присутствие опорного напряжения. Если импульсы отсутствуют проверяется промежуточный каскад, собранный чаще всего на маломощных биполярных транзисторах.

Типовые неисправности и проверка элементов

При восстановлении блока питания ПК понадобится использовать различного рода приборы в первую очередь, это мультиметр и желательно осциллограф. С помощью тестера возможно провести измерения на короткое замыкание или обрыв как пассивных, так и активных радиоэлементов. Работоспособность микросхемы, если отсутствуют визуальные признаки выхода её из строя, проверяется с использованием осциллографа. Кроме, измерительной техники для ремонта блока питания ПК, потребуется: паяльник, отсос для припоя, промывочный спирт, вата, олово и канифоль.

Если не запускается блок питания компьютера, возможные неисправности можно представить в виде типичных случаев:

1. Перегорает предохранитель в первичной цепи. Пробиты диоды в выпрямительном мосту. Звонятся на короткое замыкание элементы разделительного фильтра: B1-B4, C1, C2, R1, R2. Обрыв варисторов и терморезистора TR1, звонятся накоротко переходы силовых транзисторов и вспомогательных Q1-Q4.
2. Постоянное напряжение пять вольт или три вольта занижены или завышены. Нарушения в работе стабилизирующей цепи, проверяются микросхемы U1, U2. Если проверить ШИМ контроллер не удаётся, то проводится замена микросхемы на идентичную или аналог.
3. Уровень сигнала на выходе отличается от рабочего. Неисправность в цепи обратной связи. Виновата микросхема ШИМ и радиоэлементы в её обвязке, особое внимание уделяется конденсаторам C и маломощным резисторам R.
4. Нет сигнала PW_OK. Проверяется присутствие напряжений основных напряжений и сигнала PS_ON. Проводится замена супервизора, отвечающего за контроль выходного сигнала.
5. Отсутствует сигнал PS_ON. Сгорела микросхема супервизора, элементы обвязки её цепи. Проверить путём замены микросхемы.
6. Не крутит вентилятор. Замерить напряжение, поступающее на него, оно составляет 12 вольт. Прозвонить терморезистор THR2. Замерить сопротивление выводов вентилятора на отсутствие короткого замыкания. Провести механическую чистку и смазать посадочное место под лопасти вентилятора.

Принципы измерения радиоэлементов

Корпус БП соединён с общим проводом печатной платы. Измерение силовой части источника питания проводится относительно общего провода. Предел на мультиметре выставляется более 300 вольт. Во вторичной части присутствует только постоянное напряжение, не превышающее 25 вольт.

Проверка резисторов осуществляется путём сравнений показаний тестера и маркировки, нанесённой на корпус сопротивления или указанной на схеме. Проверка диодов проводится тестером, если он показывает нулевое сопротивление в оба направления, то делается вывод о его неисправности. Если существует возможность в приборе проверить падение напряжения на диоде, то можно его не выпаивать, величина составляет 0,5−0,7 вольта.

Проверка конденсаторов происходит путём измерения их ёмкости и внутреннего сопротивления, для чего необходим специализированный прибор ESR-метр. При замене следует учитывать, что используются конденсаторы с низким внутренним сопротивлением (ESR). Транзисторы прозванивают на работоспособность p-n переходов или в случае полевых на способность открываться и закрываться.

Проверка отремонтированного источника питания

После того, как АТХ блок отремонтирован, важно правильно провести его первое включение. При этом, если были устранены не все неполадки, возможен выход из строя отремонтированных и новых узлов прибора.

Запуск устройства питания можно осуществить автономно, без использования компьютерного блока. Для этого перемыкается контакт PS_ON с общим проводом. Перед включением на место предохранителя впаивается лампочка 60 Вт, а предохранитель удаляется. Если при включении лампочка начинает ярко светить, то в блоке присутствует короткое замыкание. В случае когда лампа вспыхнет и погаснет, лампу можно выпаивать и устанавливать предохранитель.

Следующий этап проверки БП происходит под нагрузкой. Сначала проверяется наличие дежурного напряжения для этого выход нагружается нагрузкой порядка двух ампер. Если дежурка в порядке, блок питания включается замыканием PS_ON, после чего делаются замеры уровней выходных сигналов. Если есть осциллограф — смотрится пульсация.

как отремонтировать БП телевизора, компьютера

Компьютеры, современные телевизоры и некоторые другие приборы подключаются к электрической сети через импульсный блок питания.

И нередко причина их неработоспособности кроется в поломке именно этого компонента.

В ряде случаев может потребоваться ремонт импульсных блоков питания своими руками, и если пользователь владеет хотя бы основами радиолюбительства, справится с повреждением самостоятельно.

Основные неисправности

Импульсный БП отличается от обычного трансформатора с выпрямителем, наличием инвертора — схемы, увеличивающей частоту переменного тока с 50 Гц до десятков кГц. При такой частоте значительно уменьшаются размеры рабочего узла, потому импульсный блок компактнее и легче своего предшественника.

Состоит импульсный блок из таких компонентов:

1. выпрямитель (диодный мост) с конденсатором для сглаживания пульсаций. Преобразует сетевой переменный ток в однонаправленный. Почти в половине случаев причина поломки кроется здесь — пробит диод либо раздулся конденсатор;
2. инвертор. Состоит из быстро переключающихся ключевых транзисторов и управляющей ими микросхемы. Здесь выпрямленный постоянный ток снова превращается в переменный, но уже с частотой порядка 80 кГц. Ключевые транзисторы — слабое место. Примерно третья часть поломок обусловлена перегоранием одного из них;
3. импульсный трансформатор. Преобразует высокое сетевое напряжение в низкое, необходимое для работы прибора;
4. выпрямитель со сглаживающим фильтром. Также представляет собой диодный мост, но используются особые быстро открывающиеся диоды (из-за высокой частоты тока на входе). Преобразует высокочастотный переменный ток в постоянный и подает его на прибор. Работает при низком напряжении, потому выходит из строя значительно реже — примерно в 15% случаев.

Пульсации сглаживаются выходным фильтром, состоящим из дросселя и конденсатора. В редких случаях в катушке происходит межвитковое замыкание либо он перегорает.

Ремонтопригодны только БП дискретной сборки — у них каждую радиодеталь можно выпаять и проверить на работоспособность. В противоположность им существуют монолитные БП со схемой, залитой компаундом. Такие устройства не ремонтируют даже в мастерских, они подлежат замене.

Измерительные приборы и инструмент

В процессе ремонта понадобятся:

• паяльник: предпочтительна модель с регулировкой мощности;
• мультиметр;
• осциллограф: существенно расширяет возможности мастера в поиске причин неисправности;
• оловоотсос: инструмент, посредством которого удаляют расплав припоя;
• отвертки;
• кусачки;
• пинцет;
• лампа накаливания мощностью 100 – 150 Вт.

Применяются материалы:

• припой;
• флюс;
• спирт или очищенный бензин для обезжиривания контактов.

Поиск неисправностей

Первым делом прозванивается сетевой шнур. И только потом, если он в порядке, разбирают электрический адаптер. Диагностику начинают с осмотра платы. Вышедшие из строя радиодетали зачастую распознаются по внешнему виду. Конденсаторы — вздуты либо вскрыты в верхней части, возможно вытекание жидкости из корпуса. Перегоревшие резисторы и диоды могут почернеть.

Также осматривают места пайки, особенно контакты первичной катушки импульсного трансформатора. Если визуально повреждение не обнаруживается, включают блок в сеть и последовательно проверяют наличие напряжения в разных частях схемы, двигаясь от предохранителя к низковольтному выпрямителю.

Сторона первого определяется по подходящему к ней сетевому шнуру, тогда как от второго идут соединительные провода к аппаратуре.

Токоведущие части включенного в сеть блока находятся под высоким напряжением. Работы ведут с предельной осторожностью, соблюдая правила техники безопасности. Если, например, после предохранителя напряжение обнаруживается, а после входного выпрямителя — нет, значит последний неисправен. Его диоды выпаивают и прозванивают мультиметром.

Найдя дефектный, не ограничиваются его заменой, а сначала проверяют все остальные. Если какой-то из них также поврежден, и его оставить без замены, то новая радиодеталь при включении БП может сгореть. Конденсатор удобно проверять при помощи специальной функции мультиметра (имеется не у всех). При ее отсутствии применяют другие способы.

Например, включают прибор в режиме измерения сопротивления, касаются щупами выводов конденсатора и засекают время до полной зарядки (показания на экране вырастут до «бесконечности»).

Затем сравнивают результат с аналогичным показателем зарядки заведомо исправного такого же конденсатора. Если в высоковольтной части БП напряжение имеется, но на выходе его нет — причину неисправности ищут в низковольтном выпрямителе или его LC-фильтре.

Конденсаторы и диоды проверяют по описанной схеме, а дроссель LC-фильтра прозванивают.

В некоторых мультиметрах имеется и функция определения параметров транзистора.

Ремонт стандартных устройств

Задача по восстановлению работоспособности БП телевизора или компьютера упрощается тем, что по своей схеме эти устройства однотипны. Отличия заключаются только в параметрах — номинале радиодеталей и выходной мощности. Соответственно, к таким БП применим один и тот же алгоритм поиска неисправностей и их устранения. Далее он подробно рассматривается.

Ремонт БП телевизора

Перед ремонтом телевизионного БП полезно обзавестись его схемой. Принцип работы у этих БП тот же, что и у любого другого. Но он производит несколько выходных напряжений, отчего процесс диагностики немного усложняется.

Схема импульсного источника питания телевизора

Еще одна трудность — наличие нескольких систем защиты при отклонениях U_вых. от нормы. Из-за них, симптомы многих поломок выглядят однообразно: БП вообще не подает признаков работоспособности.

Сегодня схему БП практически любого телевизора можно найти в интернете. На поломку блока питания указывает неработоспособность светодиода, обычно работающего в режиме ожидания. Если же он горит, причину ищут в другом.

В рамках диагностики проверяют следующие элементы:

1. предохранитель. Если за ним напряжение отсутствует, деталь меняют;
2. балластные сопротивления. Их обрыв — возможная причина неисправности;
3. сглаживающие конденсаторы высоковольтного и низковольтного выпрямителей. Возможен пробой;
4. дроссель LC-фильтра низковольтного выпрямителя. Возможны обрыв и межвитковое замыкание. Если данная модель БП встречается редко, и найти аналогичный дроссель в продаже не удается, его перематывают самостоятельно из провода того же сечения. Важно соблюсти правильное количество витков;
5. диоды выпрямителей. Чаще выходят из строя полупроводники высоковольтного преобразователя, поскольку они работают под высоким напряжением. В отличие от перечисленных выше радиодеталей, диоды для диагностики приходится выпаивать.

Проверить на работоспособность микросхему инвертора в домашних условиях нельзя. О ее неисправности судят по косвенным признакам: если нормальное состояние всех прочих элементов подтверждено, а БП все равно не работает.

Если предохранитель цел, проверяют напряжение на выходе высоковольтного выпрямителя, интересуют параметры:

• значение;
• амплитуда пульсаций (определяется осциллографом).

Нормальное показатели — от 280 до 320 В. При низких значениях проверяют диоды. Высокая амплитуда пульсаций свидетельствует о неисправности сглаживающего конденсатора или обрыве выпрямителя.

Если напряжение в норме, проверяют характер неисправности, возможны два варианта:

1. БП вообще не включается;
2. пытается включиться, но отключается системой блокировки (реагирует на заниженное или повышенное выходное напряжение).

Снова применяют осциллограф. Его вход подсоединяют к выводу ключевого транзистора инвертора, подключенного к первичной обмотке трансформатора.

Заземляют прибор на «горячую землю» БП. Если при включении телевизора кнопкой питания на осциллографе появляется серия импульсов, это свидетельствует о попытках запуска. Значит, устройство блокируется одной из защит, например, от превышения анодного напряжения на кинескопе. Это помогает сузить круг поиска неисправности.

Если БП не пытается включиться, проверяют элементы инвертора. Например, замеряют напряжение на коллекторе ключевого транзистора. Оно должно быть таким же, что и на сглаживающем конденсаторе высоковольтного выпрямителя.

Отсутствие напряжения свидетельствует об обрыве первичной обмотки импульсного трансформатора. Заменив поврежденные радиодетали, продолжают проверку БП, включив вместо предохранителя лампочку накаливания мощностью 100 – 150 Вт.

При активации кнопки питания на телевизоре, лампочка ведет себя в соответствии с неисправностью адаптера:

1. вспыхивает и сразу гаснет, диод режима ожидания светится, на экране виден растр. Требуется проверка напряжения строчной развертки. Если оно завышено, проверяют и при необходимости меняют конденсаторы и оптронные пары;
2. зажглась и потухла, но светодиод не горит, и решетки на экране нет. Это свидетельствует о неработоспособности инвертора. Проверяют напряжение на сглаживающем конденсаторе высоковольтного выпрямителя. При заниженном значении, как уже говорилось, требуется проверка диодов и данного конденсатора;
3. горит особенно ярко. В этом случае БП сразу отключают от сети и еще раз проверяют работоспособность всех элементов.

Ремонт БП компьютера

Признаки неисправности компьютерного БП:

• ПК вообще не подает свойств работоспособности;
• включается, но сразу после этого многократно перезапускается;
• не вращается вентилятор в БП.

Сняв с блока крышку и очистив плату щеточкой от пыли, ее подвергают осмотру. При отсутствии внешних повреждений, проверяют на целостность предохранитель. Если перегорел, вместо него включают лампу мощностью 100 Вт и нажимают пусковую кнопку компьютера. Засветившаяся лампа свидетельствует о неисправности высоковольтного выпрямителя либо его сглаживающего конденсатора.

При исправном предохранителе проверяют:

1. транзисторы инвертора;
2. ШИМ-контроллер.

При поломке одного из этих элементов, экономически целесообразнее купить новый БП. Причиной постоянных попыток перезапуска чаще всего является отказ стабилизатора опорного напряжения.

Видео по теме

О диагностике и ремонте импульсного блока питания в видео:

В данной статье упомянуты лишь основные из возможных неисправностей электрических адаптеров. Полный перечень вместе с инструкцией по ремонту занял бы объем брошюры. Но в подавляющем большинстве, происходит именно одна из перечисленных поломок. Так что пользователь имеет хорошие шансы вернуть БП в работу без обращения в мастерскую.

Как отремонтировать блок питания компьютера

Если блок питания поврежден или не работает, компьютер также не сможет работать. Прежде чем приступить к ремонту блока питания компьютера, необходимо определить причину поломки. Повреждение источника питания обычно вызывается тремя факторами: нестабильным напряжением, чрезмерной нагрузкой, а также плохой системой заземления. Чтобы выяснить это, мы должны сначала провести тестирование, чтобы диагностировать повреждение источника питания, шаги следующие:

1. Прежде всего, отключите кабель питания БП от электрических соединений.
2. Отключите БП, выход подключен ко всем компонентам компьютера.
3. Вставьте обратно шнур питания блока питания, который был отключен от сети.
4. Подготовьте перемычку проводов от 10 до 20 см, чтобы оба конца были сняты.
5. Удерживая кабель выходного блока питания (порт с 20 контактами или 24 контакта), соедините зеленый кабель с черным кабелем с помощью кабельной перемычки.
6. Если оба кабеля были подключены, а вентилятор вращается, то состояние блока питания хорошее, а если вентилятор не работает, то блок питания неисправен.

Однако, если повреждение было вызвано поломкой одного из компонентов блока питания, выходное напряжение может стать нестабильным и повредить другие компоненты вашего компьютера. Поэтому не забывайте проверять каждый кабель по цвету. Вот список выходных напряжений блока питания.

• Красный: + 5 В
• Белый: — 5 В
• Черный: 0 В на массу
• Желтый: + 12 В
• Синий: — 12 вольт
• Пурпурный: +5 вольт на
• Оранжевый: + 3 В
• Зеленый: DC ON
• Коричневый: датчик напряжения согласно MB

После диагностики повреждения блока питания компьютера следующим шагом является ремонт существующего компонента в блоке питания, если действительно есть повреждение.Перед этим, пожалуйста, обратитесь к примеру схемы блока питания компьютера на изображении выше.

Как отремонтировать блок питания компьютера

1. Во-первых, отсоедините все входные порты источника питания, которые подключены к сети, или выходные порты, подключенные к компонентам компьютера.
2. После этого выньте блок питания из корпуса компьютера.
3. Откройте коробку источника питания, очистите внутреннюю часть источника питания и проверьте, есть ли горящие компоненты, горение обычно является компонентом elco.
4. При обнаружении ослабьте компоненты и замените их новыми. Если нет, то проверил ли предохранитель в хорошем состоянии, измерив его с помощью омметра.
5. Затем проверьте силовой переключающий транзистор 2SC3039 (две части), который предназначен для управления источником питания в режиме ШИМ.
6. Снимите два транзистора печатной платы, чтобы проверить его состояние. Если все в порядке, проверьте секцию диодного моста.
7. Проверьте состояние каждого диода с помощью мультиметра.Повреждение блока питания часто происходит из-за того, что есть один излучающий диод.
8. После этого проверьте транзисторы генератора импульсов, конденсаторы, а также имеющийся резистор на одном блоке схем генератора импульсов. Убедитесь, что все компоненты исправны и работают нормально.
9. Не забывайте проверять каждую точку пайки компонентов. Убедитесь, что нет пайки, учитывая высокую температуру внутри блока питания.
10. Если все компоненты проверены и исправны, высока вероятность повреждения компонента ICTL494.Для проверки компонента микросхемы TL494 нельзя использовать мультиметр.
11. Следовательно, вам следует попробовать заменить старые компоненты микросхемы TL494 на новые.
12. Проведите тест еще раз.

Надеюсь, эта статья: как отремонтировать блок питания компьютера оказалась полезной

Теги: исправить блок питания компьютера исправить блок питания компьютера ремонт блока питания ATX ремонт блока питания компьютера обслуживание блока питания компьютера

Руководство по ремонту блоков питания

atx

Нет питания в блоках питания ATX на 350 Вт Решено

Жалоба этого блока питания ATX заключалась в отсутствии питания. Как обычно необходимо удалить 4 винта, чтобы снять верхний кожух. Первым делом я посмотрел на схему. плату на наличие каких-либо признаков неисправности компонентов. Все крышки фильтров на первичной и вторичной стороне выглядели хорошо, кроме главный предохранитель. На стеклянном предохранителе было небольшое перегоревшее пятно. Всякий раз, когда главный предохранитель неисправен, для проверки полупроводников, таких как мостовые выпрямители, силовые полевые транзисторы, первичная обмотка трансформатора и и Т. Д.

Как и ожидалось, закорочены два диода моста. Моя следующая проверка была на силовом полевом транзисторе. Силовой полевой транзистор тоже был закорочен. Поскольку силовой полевой транзистор уже закорочен, всегда нужно проверять все компоненты на первичной стороне.

Совет: Если силовой полевой транзистор хороший, то вы можете просто замените диоды выпрямительного моста и главный предохранитель и включите его, чтобы проверить питание поставлять.

После подтверждения того, что силовой полевой транзистор закорочен, я следующим шагом стал проверьте первичную обмотку главного трансформатора. Он был хорошо протестирован и показал 8 светодиодов на моем тестере Blue Ring.

Примечание: Нет смысла устранять неисправность блока питания ATX, если вы обнаружили, что первичная обмотка главный трансформатор закорочен.Причина в том, что такой детали нет в продаже. Если вы не проверяли сначала первичная обмотка, а вы сконцентрируетесь на проверке других компонентов, время будет потрачено зря, если в конце При поиске и устранении неисправностей вы обнаружили, что трансформатор действительно закорочен. Если вы проверите первичную обмотку сначала и подтвердив, что первичная обмотка закорочена, вы можете просто упаковать блок питания и продолжить делать другие ремонтные работы. В ремонте электроники очень важно время.

Поскольку главный трансформатор оказался исправным, следующим шагом было проверьте все компоненты на первичной стороне.

Я обнаружил, что резистор измерения тока неисправен, и значение увеличился с 0,18 Ом до 0,24 Ом при тестировании с помощью измерителя Blue ESR. Пожалуйста, смотрите фото ниже.

Это увеличение может повлиять на общее выходное напряжение источника питания. поставлять. Если увеличение слишком велико, это может привести к выходу напряжения, чтобы упасть на несколько вольт по сравнению с исходным значением.

По опыту, при коротком замыкании силового полевого транзистора IC обычно тоже капут. Я проверил резисторы, конденсаторы, транзисторы и даже 3 микросхемы оптоизоляторов, и все они были протестированы хорошо. Я также проверил вторичные двойные диоды Шоттки, и оба были протестированы.

Примечание: Вы должны хорошо разбираться в тестировании электронных компонентов, чтобы выполнять задачу проверки электронных составные части.

Потратив некоторое время на этот блок питания, я пришел к выводу, что только предохранитель (2 ампер), 2 диода (2A05), силовой полевой транзистор (7N70P), силовая микросхема (TL3845p) и датчик тока резистор (0.18 Ом) есть проблема.

К вашему сведению, я не включал питание напрямую. после замены комплектующих на новые. Я использовал 100-ваттную лампочку последовательно с линией предохранителей (предохранитель удален) и обнаружил, что лампочка вообще не светилась при подаче питания переменного тока. Это больше не доказано закороченные компоненты в блоке питания, и я могу вернуть главный предохранитель и включить блок питания «На». В тот момент, когда я подключил питание переменного тока, я проверил на 5 вольт контакт ожидания ( контакт 9 ).

Допускается 4,98 В

На нем должно быть около 5 вольт, иначе блок питания все равно будет проблема. Теперь я замкнул зеленый ( контакт 14 ) и заземляющий провод, чтобы включить источник питания. Как и ожидалось, я увидел, что вентилятор работает, и замерил все выходные напряжения в пределах диапазона i.е. 12 вольт, 5 вольт, 3,3 вольт и т. Д.

Особое примечание: Не все блоки питания ATX могут работать без нагрузки. Некоторые отключаются через несколько секунд (вентилятор поверните на некоторое время и остановитесь) Вы можете использовать фиктивные нагрузки, такие как использованная материнская плата, жесткий диск и даже ATX тестер блоков питания для проверки блока питания. Самый лучший до сих пор использует оригинальную плату для тестирования.Для вашей информации я получу последнюю версию ATX Тестер блоков питания скоро. Как только я его получу, я напишу еще одну статью о том, как использовать этот тестер на питании ATX. запасы.

Заключение — Я знал, что многие из нас уже не дешево ремонтируют и выкидывают прочь электронное оборудование. Мы вроде как запрограммированы ремонтировать только технику, которая может принести только большие деньги. Но видеть мертвое оборудование, которое можно вернуть к жизни, — это радость и одна из все цели быть электронным ремонтником.» Время от времени нужно просто убирать знак денег. $$$ из нашего разума, чтобы мы могли вернуться к основам ремонта электроники, что доставляет удовольствие, удовлетворяет и приносит удовлетворение ».

Рекомендуемые электронные книги

Моя последняя электронная книга по истории случаев ЖК-монитора. 2

Нажмите здесь, чтобы узнать, как Вы можете стать профессионалом в области импульсного источника питания Ремонт

Нажмите здесь, чтобы узнать о ЖК-телевизоре Ремонт ИИП Damon

Нажмите здесь, чтобы узнать секреты ремонта ЖК-телевизоров Автор Дэймон

Нажмите здесь, чтобы прочитать обзор советов по ремонту ЖК-телевизоров Том 2 Кента Лью

Нажмите здесь, чтобы узнать о ремонте DVD-плеера Автор: Хамфри, ,

.

Нажмите здесь, чтобы узнать, как отремонтировать ЖК-мониторы с помощью Помощь по 10 историям истинного ремонта

Нажмите здесь, чтобы узнать советы по ремонту ЖК-телевизоров, том 1, автор: Kent Лев

Нажмите здесь, чтобы узнать о ремонте материнской платы ноутбука

Нажмите здесь, чтобы узнать, как вы можете стать профессионалом в области электронного тестирования Компоненты

Нажмите здесь, чтобы узнать, как Вы можете найти номинал сгоревшего резистора

Нажмите здесь, чтобы получить 24 лучших варианта ремонта электроники Статьи

Нажмите здесь, чтобы узнать, как стать профессионалом в ЖК монитор Ремонт

Нажмите здесь, чтобы узнать, как отремонтировать плазменный телевизор. Дэймон

Рекомендуемая базовая электроника электронная книга Грега С. Плотник

Рекомендуемый г-н Стив Видео по ремонту ноутбуков Cherubino Новичкам!

Рекомендуемый членство в программе ремонта ЖК-телевизоров Mr Kent — Посетите Сейчас же!

Рекомендуемый г-н Кент Сайт членства в ремонте плазменных телевизоров — Посетите сейчас!

Рекомендуемое руководство по ремонту печатающих головок от William Хор

Рекомендуемое членство по ремонту проекционных телевизоров Mr Kent. Посетите веб-сайт Сейчас же!

Рекомендуемая электронная книга по ремонту ЭЛТ-телевизоров от Хамфри Кимати

Рекомендуемый ремонт компьютера Курс

Автомобильная электроника Ремонт

Базовый принтер LaserJet Ремонт

Мобильный телефон Ремонт

Нажмите здесь, чтобы узнать ЖК-телевизор Ремонт

Нажмите здесь, чтобы узнать о ЖК-телевизоре Ремонтный чехол Истории

Нажмите здесь, чтобы изучить PS3 ремонт

---

Советы по ремонту и обновлению компьютера своими руками для начинающих

Когда компьютер начинает давать сбои, многие люди прибегают к вызову специалиста по ремонту. Хотя проконсультироваться со специалистом — не всегда плохая идея, есть некоторые ремонтные работы и обновления, которые достаточно легко выполнить самостоятельно. Имея несколько советов и немного знаний, вы можете сэкономить деньги и узнать, как исправить распространенные проблемы. Прежде чем вы решите открыть компьютер или стереть данные с жесткого диска, вам нужно задать себе важный вопрос.

Лучше отремонтировать или заменить?

Принимая решение о ремонте компьютера или его замене, учитывайте возраст устройства.Если устройству более трех лет, запасные части могут стоить дороже, и их будет труднее найти. Решение о ремонте также можно определить по стоимости замененной детали. Допустим, вы определили, что компьютеру нужна новая материнская плата, но ее стоимость намного превышает 500 долларов. Если вы можете приобрести новую систему по более низкой цене, имеет смысл отказаться от ремонта. Предполагая, что компьютеру требуется только замена общей, второстепенной детали, обычно лучше отремонтировать устройство. Общие части включают память (RAM), жесткие диски, охлаждающие вентиляторы, клавиатуры и блоки питания.Хотя заменить жесткий диск сложнее, многие из этих деталей можно снять и переустановить за считанные минуты. Если вы все же решите продолжить ремонт, вам следует принять определенные меры предосторожности.

Меры предосторожности

Если у вас нет базового набора инструментов или наборов инструментов для ремонта компьютеров, вы можете приобрести их или собрать самостоятельно. Перед тем, как начать процесс ремонта, убедитесь, что компьютер отключен от источника питания. Лучше всего полностью отсоединить все шнуры питания и вынуть батареи из ноутбуков.После того, как вы отключили или отключили источник питания, дайте компьютеру постоять пять минут, чтобы он мог остыть. Если вы носите украшения или часы, сначала снимите их. Вы также должны убедиться, что вы заземлены, прежде чем прикасаться к каким-либо внутренним компонентам компьютера. Многие из этих компонентов чувствительны к статическому электричеству, и прикосновение к ним без заземления может привести к необратимому повреждению. В предварительно собранные комплекты компьютерных инструментов могут входить заземляющие браслеты и ремешки для обуви, которые вы можете носить. Также можно приобрести маты для заземления.Имейте в виду, что детали, которые нельзя разбирать, например ЭЛТ-мониторы и блоки питания, будут иметь предупреждающие надписи. Не игнорируйте эти ярлыки, так как это может привести к серьезным травмам или даже смерти от поражения электрическим током. Старайтесь не прикасаться к конденсаторам на материнской плате компьютера, так как эти части могут сохранять электрический заряд. Перед повторным подключением источника питания компьютера дважды проверьте, что все кабели подключены, а карты памяти правильно вставлены в разъемы на материнской плате.

Простой ремонт

Теперь, когда вы знаете о мерах предосторожности, которые следует предпринять, вам может быть интересно, как определить, какой ремонт вы можете выполнить самостоятельно. Вот список обычных простых ремонтов, для которых не всегда требуется помощь специалиста:

1. Удаление вредоносных программ и вирусов
2. Переустановка операционной системы, например Windows
3. Обновление памяти и жесткого диска компьютера
4. Удаление ненужного ПО
5. Восстановление файлов

Удаление вредоносных программ и вирусов обычно включает установку программы удаления вредоносных программ или вредоносных программ. Вы можете запустить функцию полного сканирования из этих программ, чтобы найти, поместить в карантин и удалить подозрительные программы или исполняемые файлы. Вы можете бесплатно найти программы для удаления вредоносных программ в Интернете, но для некоторых из них требуется подписка или плата за покупку. Некоторые поставщики интернет-услуг (ISP) могут предоставлять доступ к программе защиты от вредоносных программ в рамках вашей абонентской платы. Переустановка операционной системы компьютера немного сложнее, так как сначала вам нужно сделать резервную копию важных файлов. Вы можете создать резервную копию файлов на USB-накопителе или воспользоваться облачным хранилищем.При переустановке операционной системы вы можете использовать компакт-диск или встроенный раздел восстановления заводских настроек на жестком диске. Прежде чем продолжить, проверьте руководство по эксплуатации и программные ключи своего компьютера. Перед обновлением памяти компьютера вам нужно проверить, какой тип оперативной памяти совместим с вашим компьютером. Обратитесь к руководству по эксплуатации вашего компьютера, чтобы узнать размер, скорость и тип. Ваш компьютер может поддерживать до 16 гигабайт ОЗУ, но может быть только два слота, которые могут принимать 8-гигабайтные флешки.Замена жесткого диска включает в себя резервное копирование необходимых файлов и их перенос на новый диск после установки операционной системы. Однако вам также необходимо проверить размер и совместимость вашего компьютера в руководстве. Подумайте, можете ли вы установить твердотельный накопитель (SSD) или жесткий диск (HDD). Твердотельный накопитель может повысить производительность и имеет более низкую среднюю частоту отказов, чем жесткий диск. Удаление ненужного программного обеспечения и восстановление удаленных файлов часто можно выполнить с помощью программного обеспечения для ремонта компьютеров.Ненужное программное обеспечение — это приложения, которые вам не нужны или которые могут быть предустановлены в вашей системе. Вы также можете удалить ненужное программное обеспечение с помощью встроенных инструментов некоторых операционных систем. Дополнительные ресурсы по ремонту компьютеров своими руками можно найти в статьях о ремонте компьютера, базовых руководствах по ремонту ПК, ремонте компьютеров, руководствах по работе с компьютерами и основных методах устранения неполадок.

Ремонт импульсного источника питания

Внутреннее обозначение блока питания ATX:

А — выпрямительный мостовой
В — конденсаторы входного фильтра
между B и C — радиатор высоковольтных транзисторов
С — трансформатор
между C и D — Радиатор низковольтных сильноточных выпрямителей
D — катушка выходного фильтра
Е — конденсаторы выходного фильтра

Выход трансформатора (который теперь представляет собой переменный ток) затем выпрямляется специальными высокоскоростными диодами, чтобы снова переключить его на постоянный ток.Однако этот выход не является чистым постоянным током и требует обширной фильтрации для удаления высокочастотного «шума», который генерируется быстрым переключением транзисторов. Фильтрация осуществляется с помощью комбинации катушек (также известных как «дроссели») и конденсаторов.

Выходное напряжение источника питания регулируется путем подачи части выходного сигнала обратно на интегральную схему, которая управляет переключающими транзисторами. Если выходное напряжение слишком низкое, ИС позволяет транзисторам оставаться под напряжением в течение более длительного периода времени, повышая напряжение.Слишком высокое выходное напряжение сигнализирует микросхеме о необходимости сократить транзисторы, снижая выходное напряжение.

Отказ источника питания

Я обнаружил, что есть лишь небольшая часть компонентов, которые не работают в импульсных источниках питания регуляторов. Чаще всего выходят из строя сами переключающие транзисторы. В транзисторах происходит короткое замыкание, в результате чего через трансформатор протекает большой ток и перегорает предохранитель.

Отказ транзистора часто вызван неисправными конденсаторами.Чрезвычайно часто встречаются вздутые или протекающие конденсаторы выходного фильтра. Любой неисправный конденсатор следует заменить. Чтобы предотвратить повторение этого общего отказа, конденсаторы выходного фильтра следует заменить специальными конденсаторами с низким ESR (эквивалентным последовательным сопротивлением). Эти конденсаторы специально разработаны для работы в условиях строгой фильтрации в импульсном источнике питания. Большинство производителей источников питания не устанавливают конденсаторы с низким ESR в качестве оригинального оборудования, поскольку они несколько дороже обычных конденсаторов.Однако использование их в качестве запасных компонентов того стоит, поскольку они значительно продлят срок службы источника питания в полевых условиях. Когда я работаю с источником питания, я заменяю все конденсаторы выходного фильтра конденсаторами с низким ESR, независимо от того, хорошие они или плохие. Поскольку сервисный вызов стоит гораздо дороже, чем конденсаторы, это разумный поступок.

Отказ диода — еще одна распространенная проблема. В импульсном блоке питания довольно много диодов, и отказ любого из них приведет к срабатыванию предохранителя или отключению блока питания. Чаще всего выходят из строя диоды из-за короткого замыкания выходных выпрямителей +12 В или -5 В. Выход из строя этих диодов не приведет к срабатыванию предохранителя. Блок питания просто обнаруживает короткое замыкание и отключается. Некоторые из этих отказов могут быть вызваны использованием выходов +12 или -5 В для питания ламп дверцы монетоприемника. Выход -5 В не имеет защиты от перегрузки по току во всех источниках питания. Закороченный патрон лампы может привести к срыву диода из-за слишком большого тока от источника питания. Диоды +12 В могут перегореть, если случайно использовать лампочки на 6 В вместо ламп на 12 В.Также возможно короткое замыкание высоковольтных входных диодов. Это часто сопровождается коротким замыканием коммутирующих транзисторов и перегорает предохранитель.

Проверка и ремонт

Все испытания проводятся при выключенном питании. Начнем с тестирования пары переключающих транзисторов. Они будут установлены на радиаторе, который поможет им работать холоднее. Проверьте их с помощью омметра или цифрового мультиметра, настроенного на диапазон проверки диодов. Проверьте каждый транзистор на короткое замыкание между эмиттером и коллектором.Замените все транзисторы, которые вы сочтете неисправными. Хотя некоторые технические специалисты утверждают, что вам следует заменить их оба, даже если только один из них неисправен, я не нашел в этом необходимости.

Между прочим, эти транзисторы всегда будут казаться закороченными между базой и эмиттером при тестировании «в цепи». Обычно я не утруждаюсь тестированием перехода база-эмиттер транзисторов. Когда переключающие транзисторы выходят из строя, они всегда закорачивают между эмиттером и коллектором. Если вы сомневаетесь, вытащите транзисторы из цепи, чтобы проверить их.Если транзисторы закорочены, предохранитель перегорит. Обязательно проверьте и высоковольтные диоды. Высоковольтные диоды обычно являются частью мостового выпрямителя, хотя могут быть отдельными диодами.

Затем проверьте выходные выпрямители. Необходимо проверить три пары диодов. Одна пара предназначена для выхода -5 В. Они будут довольно маленькими; примерно такого же размера, как вездесущий 1N4004, с которым все мы знакомы. Диоды на +12 В обычно несколько больше.Два выходных диода +5 В размещены вместе в «двойном диодном» корпусе, который очень похож на транзистор. Как и переключающие транзисторы, этот диодный корпус установлен на радиаторе. Обычно на нем напечатаны символы схемы диодов. Этот диод обычно не тестирует правильно в цепи. Тестирование можно упростить, отпаяв его с помощью «присоски для припоя» вместо того, чтобы полностью снимать его с печатной платы. Я видел очень мало отказов выходных диодов +5 В.Все диоды необходимо заменить быстродействующими диодами, иначе источник питания будет генерировать чрезмерный шум.

Выполните эти тесты, заменив все выходные конденсаторы конденсаторами с низким ESR и включите источник питания. Блок питания следует проверить под нагрузкой. Используйте резистор 1 Ом, 50 Вт или аналогичный в качестве «фиктивной нагрузки», подключенный между выходом +5 В и землей (DC COM). Это потребляет 5 ампер от источника питания, что достаточно для тестирования. Если источник питания все еще не работает, возможно, неисправна интегральная схема.Проверьте микросхему, сняв ее с печатной платы и установив в надежный источник питания. У меня есть запасной блок питания с розеткой, который я использую исключительно для тестирования интегральных схем. Практически все расходные материалы используют одну и ту же микросхему; тип 494. Эквивалентные интегральные схемы: TL494CN, uA494, uPC494C, IR3MO2 и MB3759. Их можно заменить на ECG1729.

Получение запасных частей

Одним из главных аргументов в пользу того, чтобы выбросить неисправные блоки питания в мусорное ведро, было то, что стоимость заменяемых компонентов почти равна стоимости нового блока питания.Это просто неправда. Переключающие транзисторы доступны по цене около 0,90 доллара за штуку.

В большинстве случаев вы можете сказать, что конденсатор плохой, просто взглянув на его верхнюю поверхность. Если он вздулся вверху, это плохо, и его следует немедленно заменить. Иногда конденсаторы, которые выглядят нормально, тоже могут быть плохими, и для их определения вам понадобится измеритель ESR. Конденсаторы, которые вы хотите заказать, произведены Nichicon. Закажите 3300 мкФ при 16 вольт (номер детали UVX1C332M) и 1000 мкФ при 25 вольт (номер детали UVX1E102M.Они подходят в качестве замены конденсаторов выходного фильтра практически во всех производителях и моделях источников питания. Помните, что при замене конденсаторов фильтра вы всегда можете заменить конденсатор более высоким напряжением. НАПРИМЕР. Конденсатор на 1000 мкФ, 16 В можно заменить на 1000 мкФ, 25 В.

Слишком высокий выход минус 5 В

Большинство источников питания импульсных регуляторов имеют три выхода постоянного тока. Один из них — это основной выход +5 В постоянного тока, который питает компьютерную систему.Остальные — выходы +12 и -5 В. Эти выходы постоянного тока часто используются для питания системы генерации звука и самого аудиоусилителя. Когда вы тестируете источник питания, важно проверить все три выхода. Это особенно верно, когда у вас есть игра, которая в основном работает нормально, но имеет искаженный или отсутствующий звук.

При выходе из строя источника питания импульсного регулятора напряжение на всех трех выходах обычно падает до нуля. Однако иногда выходное напряжение может возрасти.Если вы обнаружите, что выходы +5 В постоянного тока и +12 В постоянного тока в норме, но выходное напряжение -5 В постоянного тока слишком высокое (более -6 В постоянного тока), попробуйте заменить дроссель выходного фильтра -5.

Дроссель фильтра -5 В легко найти даже без принципиальной схемы. Просто проследите след на печатной плате от выхода -5 В постоянного тока источника питания. В конечном итоге вы придете к компоненту, который может выглядеть как конденсатор, но будет четко обозначен на плате буквой «L» и, как правило, будет сопровождаться схематическим обозначением катушки.Катушка намотана на ферритовую катушку и покрыта пластиковой гильзой, на которую нанесена термоусадка. Осмотрите катушку. Если термоусадочная крышка расплавилась или отсутствует полностью, змеевик может быть неисправен.

Есть несколько вариантов получения катушки на замену. Предпочтительный метод — отключить катушку от ненужного источника питания. В качестве альтернативы вы можете снять перегоревший провод с ферритового сердечника и самостоятельно перемотать дроссель, используя провод соответствующего калибра. На нем не так много витков провода, чтобы за пять минут не перемотать новую катушку.

Замена выходного конденсатора

Я получил несколько звонков и писем от операторов и технических специалистов, у которых возникли проблемы с получением запасных конденсаторов для источников питания импульсных регуляторов. Рекомендую использовать конденсаторы марки Nichicon. Я использую их почти два года и на сегодняшний день не видел повторного выхода конденсатора из строя.

Я рекомендую вам заказать только два конденсатора различных марок Nichicon для использования в качестве замены конденсаторов выходного фильтра. Когда у вас есть номера деталей, это очень помогает. Для выхода +5 В постоянного тока используйте конденсаторы емкостью 3300 мкФ, 16 В постоянного тока. Номер детали Nichicon — UVX1C332M. Для каждого блока питания требуется два таких блока.

Чтобы упростить заказ и хранение, я использую один и тот же конденсатор для выходов +12 В постоянного тока и -5 В постоянного тока. Это конденсатор емкостью 1000 мкФ, 25 вольт. Номер детали Nichicon — UVX1E102M. Хотя в некоторых источниках питания для выхода +12 В постоянного тока используется конденсатор емкостью 2200 мкФ, я считаю, что 1000 мкФ вполне удовлетворительны.В большинстве источников питания используется по одному конденсатору для выходов +12 В постоянного тока и -5 В постоянного тока, поэтому заказывайте такое же количество конденсаторов на 1000 мкФ, что и конденсаторы на 3300 мкФ. При замене конденсаторов выходного фильтра рекомендуется заменить их все сразу.

Замена выходного диода

Выходные диоды — частая неисправность в источниках питания импульсного регулятора. Я бы сказал, что от двадцати пяти до тридцати процентов из них имеют плохие выходные диоды.

Высокоскоростные диоды

Имеется три пары выходных диодов; по одной паре для каждого из выходов: +5 В постоянного тока, +12 В постоянного тока и -5 В постоянного тока.Это не обычные диоды. Это специальные быстродействующие диоды с «быстрым восстановлением». Высокоскоростные диоды предназначены для очень быстрого переключения (около 40 тысяч циклов в секунду) источника питания.

Я редко заменял диодную сборку +5 В в блоке питания импульсного регулятора. Выходные диоды +12 и -5 В являются наиболее частыми отказами. Плохое испытание этих диодов при проверке «в цепи» является нормальным явлением. Обычно на выходе источника питания имеется резистор с низким сопротивлением (обычно около 100 Ом), который вызывает очень низкие показания при проверке выходных диодов +12 или -5 В.Большинство людей распаивают и удаляют один конец каждого диода, чтобы проверить его, но обычно вы можете обойти этот шаг. Когда эти диоды выходят из строя, они, как правило, полностью замыкаются. Вместо значения около 100 Ом вы получите значение около нуля Ом; тупик!

Запасные диоды

Выходные диоды +12 В обычно имеют оригинальный номер детали, например, PXPR302 или FR302. Это диоды на 3 ампера. Выходные диоды -5 В часто имеют тип PXPR1502 или аналогичные. Хорошая инженерная практика диктует, что в этой схеме должны использоваться высокоскоростные диоды с «быстрым восстановлением».Я обнаружил, что нормальные диоды преждевременно выходят из строя и как таковые неприемлемы в качестве замены. Чем больше вы работаете над ремонтом блоков питания, тем легче это становится. Если учесть, что многие ремонты блоков питания производятся с заменой одного диода, то можно заметить, что они совсем не одноразовые!

Плохие импульсные блоки питания обычно попадают в следующие категории:

1. Мертвый и тихий с сгоревшим предохранителем
2. Мертвый и тихий с исправным предохранителем
3. Мертвый и чириканье / щелчок с предохранителем исправен
4. Выходное напряжение в порядке, но игра ведет себя глупо с этим источником питания.

№2 исправить труднее всего.

Импульсные блоки питания работают следующим образом:

Сторона высокого напряжения: выпрямление сетевого напряжения методом грубой силы с помощью набора диодов — либо отдельных, либо 4-выводного мостового выпрямителя. Он фильтруется через конденсатор и поступает в схему переключения (после понижения через другие компоненты) и в главный переключающий транзистор.Проблемы здесь относятся к №1 и их довольно легко исправить.

Регулировка: эта схема запускает питание и обеспечивает правильный выход. Он запускает колебания главного переключающего транзистора и контролирует выход высокочастотного понижающего трансформатора через механизм обратной связи. Проблемы здесь связаны с №2 — самой сложной для решения.

Сторона низкого напряжения: здесь находятся выпрямительные диоды, дроссельные катушки фильтра и конденсаторы, которые превращают высокочастотный выход переменного тока трансформатора в выход постоянного тока, необходимый для игры. Здесь есть небольшая часть схемы, которая обеспечивает обратную связь с регулирующей схемой, чтобы все работало стабильно. Проблемы здесь связаны с №3 и №4.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: * ВСЕ * перечисленные методы поиска и устранения неисправностей выполняются при выключенном питании. Имейте в виду, что проблемы, перечисленные под номерами №2, №3 и №4, связаны с тем, где предохранитель находится в ХОРОШЕМ порядке, а в секции высокого напряжения на плате может быть заряд на больших конденсаторах фильтра. На некоторых источниках питания есть резисторы для утечки.Другие НЕТ. Используйте резистор 150 кОм 1/2 Вт, чтобы удалить эти колпачки и проверить напряжение своим измерителем, чтобы избежать неприятного электрошока. Постоянный ток заставляет ваши мышцы сокращаться, и если вы возьмете в руки блок питания, вы можете обнаружить, что не можете их отпустить. Да, однажды со мной такое случалось. Соблюдайте соответствующие меры предосторожности. Так я узнал, что не во всех источниках питания есть резисторы для защиты от утечки основных фильтров на стороне высокого напряжения. Блин блоки питания Apple II …

Крепление стороны высокого напряжения:

С помощью омметра проверьте сопротивление во всех комбинациях 4 ножек мостового выпрямителя.Они НЕ должны показывать нулевое сопротивление. Если да, поменяйте местами провода и проверьте еще раз … если есть … замените компонент.

Проделайте то же испытание на выводах главного переключающего транзистора и любого другого полупроводника (диода / транзистора) в секции высокого напряжения. Замените все закороченные компоненты.

Имейте в виду, что в некоторых импульсных источниках питания вокруг переключающего транзистора используются маломощные резисторы. Если вы читаете около 2 Ом, возможно, вы читаете их. Закороченный компонент обычно составляет 1/2 Ом или меньше.

Если вы обнаружите закороченные компоненты где-либо в секции высокого напряжения, вам следует проверить резисторы на предмет обрыва и при необходимости заменить. Замените предохранитель, отремонтируйте все потрескавшиеся паяные соединения, соберите заново и проверьте . ..

Устранение неполадок со стороны низкого напряжения: Чириканье питания обычно означает проблемы с выходом. Это может быть проблема и с регулирующей частью, но я никогда не видел этого в этом случае. В каждом случае чирикающих источников питания, над которыми я работал, закрывался выпрямительный диод в секции низкого напряжения.

Некоторые диоды представляют собой сдвоенные диоды, похожие на транзисторы. Посмотрите на печатную плату, поскольку большинство из них помечены как «D #» или «CR #». Проверьте эти компоненты с помощью омметра и найдите тот, который показывает короткое замыкание в обе стороны. Высокоскоростные сдвоенные выпрямители обычно считывают очень низкое сопротивление в одну сторону — выглядят почти закороченными — но они будут считывать высокие значения в другую сторону, если они не закорочены.

Замените закороченные выпрямители, устраните трещины в паяных соединениях, соберите заново и проверьте.

Блок питания работает, но игра с ним нестабильна: проверьте конденсаторы фильтра на выходной секции блока питания. Ищите те, у которых верхняя часть разделена, или те, которые наклонились или поднялись из-за того, что резиновая заглушка выскочила из дна. Если все они выглядят нормально, либо стреляйте в них, либо проверьте выходы с помощью осциллографа и поищите на них ненужные высокочастотные пульсации переменного тока. При необходимости замените колпачки, чтобы очистить эти выводы, исправить любые потрескавшиеся паяные соединения, собрать и проверить.

Проблема в разделе регулирования: Ну, это может быть сложно понять. Единственный раз, когда мне удавалось починить их без схемы (что не очень часто, так как вы обычно не можете получить схемы для них), это когда дробовик колпачков в секции регулирования или обнаружение трещин паяного соединения.

Что делать, если у меня возникла проблема, связанная с №1 или №3, и я не могу найти закороченный компонент? Что ж, это становится сложнее. Иногда полупроводник не замыкается. Иногда он становится «негерметичным», что означает, что прямое сопротивление низкое, как обычно, но сопротивление обратного пути ниже, чем должно быть. Если вы столкнетесь с подобными ситуациями, внимательно проверьте компоненты. Если вы найдете один с низким односторонним сопротивлением и от 500 до 1000 или около того Ом (может быть, немного больше, может немного меньше), то снимите одну ногу детали, поднимите эту ногу из платы и проверьте, что часть вне цепи. . Если он показывает низкий уровень в одном направлении, а не высокий в другом (в другом случае должно быть десятки, если не сотни тысяч Ом или выше), замените его, так как он может негерметично.

За эти годы я починил сотни коммутационных блоков — Apple II и более старые Mac II, SE, SE / 30 и множество клонов ПК.Я также отремонтировал их для различных сетевых устройств. Помните о мерах безопасности и убедитесь, что колпачки сняты, и вы в безопасности.

Как отремонтировать неисправную вилку питания

Это настолько обычное явление, что вы, вероятно, испытали это на собственном опыте. Вилка адаптера питания, которая входит в ваш ноутбук, начинает шататься. Вы должны пошевелить шнуром, скрутить его в определенное положение или немного натянуть шнур, сложив его под компьютером, чтобы заставить его работать.Замена адаптеров питания может стоить сотни долларов, но их часто можно отремонтировать бесплатно, если у вас уже есть необходимые материалы.

То же самое может случиться с вилкой любого адаптера питания, но чаще всего это происходит с блоками питания портативных компьютеров, особенно с коаксиальными шнурами. Это связано с тем, что люди все время носят с собой ноутбуки и их адаптеры питания, а постоянное наматывание и разворачивание кабеля в сочетании с манипуляциями с вилкой может привести к его выходу из строя.На адаптере питания выходит из строя не вилка, а сам шнур, а точнее, соединения между шнуром и вилкой. Это часто случается и с наушниками, но обычно это невозможно исправить из-за типа используемого провода; к счастью, их замена недорого.

На фотографии выше показан типичный коаксиальный разъем питания. На заводе провода, идущие от шнура, припаиваются и / или обжимаются к контактам на металлической части вилки, а затем вокруг сборки формуется виниловая оболочка для обеспечения прочности и образования захвата.Слишком сильное изгибание шнура приводит к выходу из строя соединений между вилкой и шнуром внутри формованного кожуха.

Если у вас есть адаптер питания, который работает с перебоями, особенно когда вы поворачиваете вилку, более чем вероятно, что провода отсоединились от самой вилки или что они замкнулись (касаются друг друга). В любом случае ремонт такой же. И, кстати, вам следует перестать шевелить вилкой и либо исправить это, либо заменить адаптер питания, потому что шевеление вилки может повредить розетку на вашем ноутбуке, а ремонт — сложный и рискованный процесс.

Всегда лучше, если вы сможете выяснить, в чем проблема, до начала ремонта. Если у вас есть вольтметр, очень просто проверить выходное напряжение вилки и посмотреть, не колеблется ли оно, когда вы поворачиваете шнур. Если напряжение не колеблется, розетка в вашем ноутбуке может быть повреждена, и, опять же, ремонт будет сложным и рискованным.

Иногда шнур может выйти из строя прямо на выходе из блока питания. Если шевеление шнура вызывает проблемы, вилку ремонтировать не нужно.Но единственным вариантом может быть замена адаптера питания, потому что вам придется открыть адаптер, чтобы произвести этот ремонт, а они не предназначены для вскрытия или обслуживания каким-либо образом. Если вы достаточно амбициозны, вы можете разрезать адаптер питания, отрезать плохую часть шнура и припаять его обратно на место. Даже если вы можете принести больше вреда, чем пользы, если адаптер питания не работает, вам нечего терять.

Если вы определили, что проблема в вилке, вам необходимо заменить вилку или отремонтировать электрические соединения к ней.Если вы можете найти точную замену вилки, скажем, в Radio Shack ™, возможно, вам лучше просто вырезать старую вилку и припаять новую. Просто убедитесь, что правильно подключили положительный и отрицательный. Положительный — обычно внутренняя втулка, а отрицательный — внешняя часть вилки. Однако, прежде чем что-либо делать, убедитесь, что адаптер питания не подключен к розетке переменного тока.

Чтобы отремонтировать старую вилку, вы должны начать с отрезания оболочки вокруг точек контакта, как показано выше.Вы можете просто разрезать куртку на бок лезвием бритвы и снять ее или отрезать заглушку и вытащить металлическую часть из виниловой оболочки. В любом случае важно, чтобы вы не повредили металлическую часть вилки, которая будет использоваться повторно. Что еще более важно, вы не порежетесь бритвой. Будь осторожен! Вас предупредили.

Теперь вы можете отрезать лишний провод от вилки и отрезать грязный конец шнура. В вилке, использованной на этих фотографиях, внутренний провод был зажат на место — оголенный провод засовывается во внутреннюю втулку, которая затем обжимается (раздавливается), чтобы удерживать провод на месте.Чтобы вытащить проволоку, лучше всего «распаковать» рукав, сжав его обратно в круг с помощью плоскогубцев. Только не повредите рукав. Если центральный провод припаян на место, его придется нагреть паяльником и вытащить, как только старый припой расплавится. Будьте осторожны при использовании паяльника. Становится жарко. Не обожгись. При необходимости используйте плоскогубцы или пинцет. Внешнее отрицательное соединение всегда припаяно, и вы можете просто нагреть припой и отсоединить провод или использовать фитиль для припоя, который сохраняет аккуратность.

Фитиль для припоя представляет собой плоскую плетеную медную оплетку, используемую для удаления припоя. Вы просто кладете его на старый припой и прижимаете горячим паяльником. Фитиль впитает припой, когда он расплавится. Затем вы отрезаете использованную часть фитиля и выбрасываете его. Фитиль для припоя, а также припой, паяльники и другие инструменты, которые могут вам понадобиться, можно приобрести в Radio Shack ™, хозяйственных магазинах и других местах, где есть электронные детали и предметы для ремонта.

Когда вы закончите извлекать старый припой и провод из вилки, они должны выглядеть примерно так, как вы видите выше.

Пора подготовить концы шнура, как показано выше. Обрежьте центральный провод примерно до 1/2 дюйма и снимите примерно 1/8 дюйма изолятора. Скрутите внешний провод, как показано, и обрежьте его длину примерно до одного дюйма. Длина проводов имеет решающее значение. Центральный провод должен входить в центральную втулку вилки, а внешний провод должен доходить до внешней части вилки, где к нему был припаян старый провод.

Затем вставьте оголенный конец центральной проволоки во внутреннюю втулку и обожмите втулку, чтобы удерживать ее на месте.Вы можете использовать кусачки для обрезки проволоки для обжима, но не давите так сильно, чтобы прорезать его насквозь. Вместо этого вы можете припаять центральный провод, но не позволяйте ему становиться слишком горячим, так как пластиковые части вилки могут расплавиться, что сделает ее бесполезной. Теперь наденьте короткую термоусадочную трубку на оголенный внешний провод и усадите его зажигалкой, оставив не менее 1/8 дюйма провода оголенным. Это предотвратит касание внешнего провода внутреннего проводника. Вместо термоусадочной трубки можно использовать изоленту, но трубка намного эффективнее.Для усадки трубки не требуется много тепла; постарайтесь не сжечь его.

Теперь пришло время припаять внешний провод к внешней части вилки, как показано выше. Для этого вам могут понадобиться три руки, небольшие тиски или зажим. Работайте аккуратно и не используйте слишком много припоя, так как это может привести к короткому замыканию между внутренней и внешней частями вилки.

Все, что осталось сделать, это надеть термоусадочную трубку большего размера на вилку и ее контакты и сжать ее на месте, как показано выше.Трубка должна покрывать часть изоляции на шнуре и паяное соединение на внешней части вилки.

При усадке трубка становится жесткой, придавая узлу некоторую прочность. Даже в этом случае рекомендуется усадить еще один или два слоя трубки поверх сборки, как показано выше, чтобы обеспечить еще большую прочность ремонта. Если у вас есть вольтметр, вы можете использовать его для проверки правильности работы адаптера питания. Он должен подключаться прямо к вашему компьютеру и работать как новый.

Вещи, которые вам понадобятся

Replace PC Power Supply Unit, Computer care & repair, DIY, Crafty Corner, craftycorner.co.za

Простые пошаговые инструкции, показывающие, как заменить компьютерный блок питания или блок питания на вашем ПК, представленные Crafty Corner

По любым вопросам свяжитесь с нами по электронной почте

Что понадобится:

• Отвертка звездообразная
• Запасной БП (блок питания)
• Кабельные стяжки

Рано или поздно это произойдет, после шторма или сбоя питания вы включаете компьютер, и ничего не происходит… ваш компьютер остается выключенным! Обычно это происходит из-за повреждения блока питания (БП) в компьютере.

По моему опыту работы компьютерным техником, я обнаружил, что повреждения в результате скачков напряжения очень редко выходят за пределы источника питания. Этот простой, пошаговый проект покажет вам, как снимать и заменять блок питания внутри вашего ПК, чтобы вы могли избежать расходов на мастерскую по ремонту компьютеров.

Если вы новичок в работе на компьютере, рекомендуется сначала прочитать все шаги, чтобы ознакомиться и убедиться, что вы знаете, что делаете.Не паникуйте! Пока вы работаете медленно и уделяете внимание каждому этапу, замена блока питания должна быть относительно простой и беспроблемной.

Шаг 1

Отключите компьютер, а затем отсоедините все кабели, которые выходят на заднюю часть компьютера. Если вы нервничаете по поводу этого, вы можете нарисовать схему или пометить все кабели, чтобы убедиться, что вы вернули их в нужное место.

Поместите корпус на стол и поверните его так, чтобы вы могли видеть заднюю часть компьютера, к которой подключаются все кабели.

Шаг 2

Найдите справа винты, которые удерживают боковую панель на месте. Часто это будут винты, которые выглядят так, как будто их можно открыть маленьким гаечным ключом, или это могут быть винты с накатанной головкой.

Последние легко идентифицировать, поскольку они, как правило, торчат из задней части ПК и держатся за них, так что вы можете касаться их пальцами. В данном случае у нас есть стандартные винты, которые мы откручиваем звездообразной отверткой.

Шаг 3

Теперь положите компьютер на бок и сдвиньте панель к задней части, а затем поднимите ее, обнажив внутренние части компьютера.

Шаг 4

Теперь нам нужно отсоединить все силовые кабели. Мы рекомендуем вам нарисовать небольшую схему изнутри компьютера, показывающую, где идут все кабели, или использовать маленькие наклейки, чтобы вы могли пометить кабели, прежде чем снимать каждый из них.

Поскольку каждый штекер на компьютере имеет разную форму, вы не сможете случайно вставить неправильный штекер позже, так что не пугайтесь. Сначала вы идентифицируете свой PCU, оптический привод (привод CD или DVD), а затем ваш жесткий диск.Кабель, ведущий к материнской плате, будет трудно увидеть, пока он не будет отключен.

Шаг 5

Большинство технических специалистов по ПК и компьютерных магазинов имеют антистатические кабели, которые они используют для предотвращения статического повреждения компьютера. Как домашний пользователь, убедитесь, что вы стоите на полу в обуви с резиновой подошвой, и держитесь за боковую часть корпуса, чтобы безопасно «закоротить» свое тело.

Мы рекомендуем делать это каждый раз, когда вы приближаете руки к компьютеру, прежде чем прикасаться к чему-либо внутри.Если у вас есть друг или член семьи, который не против, чтобы его шокировали, вы можете сначала прикоснуться к ним, а затем к компьютеру, чтобы избавиться от статического заряда.

Шаг 6

Затем, начиная с жесткого диска или снизу, отсоедините кабель данных SATA (рисунок слева), а затем кабель питания (рисунок справа). Осторожно отсоедините кабель для передачи данных за разъем вплотную к жесткому диску (старайтесь не тянуть за сам кабель).

Шаг 7

Повторите шаг 6 с оптическим приводом (CD / DVD), сначала отсоединив кабель даты (рисунок слева), а затем кабель питания (рисунок справа).

Шаг 8

Отодвинув кабели в сторону, вы увидите, что к материнской плате подключен кабель питания. Его легко идентифицировать, так как к нему подключено около 24 кабелей. Если вы присмотритесь, вы увидите, что есть зажим, который удерживает его на месте.

Указательным пальцем нажмите на верхнюю часть зажима и снимите разъем с материнской платы. Иногда вы увидите, что у вас остался 4-контактный разъем, просто удалите его таким же образом.

Шаг 9

Наконец, удалите дополнительный 4-контактный штекер, который вы видите подключенным рядом с вентилятором процессора.Обратите внимание, что у этого разъема также есть зажим, который нужно нажимать и снимать, как и в случае с основным кабелем питания.

Шаг 10

Теперь переместите все кабели питания и повесьте их за пределы компьютерной коробки, чтобы убедиться, что вы сняли все, и блок питания можно снять.

Если вы обнаружите, что у вас все еще есть кабели питания, подключенные к устройствам на вашем компьютере, особенно если у вас есть второй жесткий диск (HDD) или дополнительный источник питания для видеокарты, удалите и их, отметив подключенные кабели.

Шаг 11

Теперь поверните корпус компьютера задней стороной к себе и посмотрите на точку, в которую вы вставляете шнур питания из розетки.

Вы увидите, что вентилятор стоит, а возле него два винта «корпус». На равном расстоянии вы увидите еще два винта, всего 4 винта удерживают все стандартные блоки питания внутри компьютера. Используя звездообразную или крестовую отвертку, выкрутите все винты.

Шаг 12

Теперь, когда блок питания свободен, сдвиньте его вперед и наклоните в сторону от верхней части компьютера, чтобы вынуть его из машины.

Шаг 13

Теперь, когда вы сняли блок питания, вы можете взять его с собой в местный компьютерный магазин и попросить заменить его. Обычно это должно стоить около 180,00 рандов 300,00 рэндов в зависимости от размера или мощности источника питания.

Перед покупкой нового блока питания убедитесь, что у вас есть подходящие вилки, соответствующие вилкам на старом блоке питания. Также убедитесь, что у вас достаточно точек питания SATA, если не получите столько адаптеров, сколько вам нужно, и если вы не уверены, спросите продавца.

Шаг 14

Теперь вставьте новый блок питания или блок питания, взятый с другого компьютера, как в этом случае, и расположите его так, чтобы было видно 4 отверстия для винтов. Удерживая блок питания на месте, прикрутите пальцами как минимум два винта, чтобы удерживать его на месте. Не забудьте положить руки на корпус, прежде чем работать внутри компьютера.

Шаг 15

С помощью отвертки Phillips затяните блок питания на место, стараясь не слишком сильно затягивать винт, поскольку корпуса сделаны только из тонкой жести.

Шаг 16

Наконец, вы можете снова подключать силовые кабели. Начиная с материнской платы вставляем кабель.

Обратите внимание, что вилка может входить только в одну сторону, если вы внимательно посмотрите на вилку, вы увидите, что на одной стороне есть несколько квадратных контактов, а зажим на одной стороне, соответствует этим квадратным контактам и ориентации выступа так, чтобы это было так же, как материнская плата. Затем вставьте вспомогательное питание на материнскую плату, 4-контактный штекер.

Шаг 17

Теперь подключите кабели питания к оптическому приводу, жесткому диску и все дополнительные кабели, которые вы обнаружили при первом отключении блока питания.Не забывайте всегда устанавливать сначала кабель питания, а затем кабель для передачи данных.

Шаг 18

Перед тестированием компьютера убедитесь, что вы связали все незакрепленные кабели, чтобы ничто не препятствовало работе охлаждающих вентиляторов внутри компьютера. Это ОЧЕНЬ важно, поскольку вы можете повредить процессор, перегрев его, если вентилятор заблокирован кабелем питания. Свяжите кабели с помощью кабельной скрутки или стандартной кабельной стяжки.

Шаг 19

Перед тем, как закрыть корпус ПК, подключите его к розетке и нажмите кнопку питания.Если, как мы и предполагали, неисправен был только блок питания, теперь должны включиться вентиляторы, и вы должны услышать звуковой сигнал компьютера.

В случае, если ничего не произойдет, повреждение может быть более значительным или вы не подключили все кабели. Убедитесь, что все кабели правильно подключены, и повторите попытку.

Шаг 20

Если все работает, восстановите боковую панель, а затем верните компьютер на рабочий стол или его обычное место. Вставляем все кабели и включаем. Если все пойдет хорошо, компьютер будет работать так же, как и до сгорания.

Шаг 21

Если ничего не происходит и вы еще раз проверили, что все ваши кабели подключены правильно, у вас может быть более серьезная проблема. В этом случае отнесите компьютер в местный компьютерный магазин для более тщательного тестирования.

Можно ли протестировать блок питания ПК без материнской платы? | Small Business

Устранение проблем с питанием компьютера может быть трудным, поскольку проблема может быть связана с блоком питания, блоком питания или материнской платой.Тестирование каждого компонента по отдельности помогает сузить круг проблем. Хотя блоки питания предназначены для работы только при подключении к материнской плате, вы можете обойти это, используя небольшой провод. Этот ярлык, обычно известный как тест со скрепкой, предлагает вам возможность проверить, получает ли блок питания питание, не используя материнскую плату.

Отсоедините блок питания от материнской платы и розетки и выньте его из корпуса компьютера. Тест скрепки по существу направляет питание через блок питания, и если провод касается другого компонента внутри компьютера во время теста, это может вызвать короткое замыкание, убивающее компоненты.Отодвиньте блок питания подальше от остального компьютера, чтобы не повредить его.

Найдите зеленый и черный провода на разъеме материнской платы блока питания. Источники питания ATX имеют 20- или 24-контактные разъемы с цветными проводами. Зеленый провод — это питание от силового кабеля, а черные провода — провода заземления. Есть только один зеленый провод, окруженный рядом черных. Неважно, какой черный провод вы выберете, поскольку это все цепи заземления.

Сформируйте проволоку для теста.Разогните скрепку, пока она не станет напоминать букву «U», или отрежьте кусок изолированного провода и оголите концы. Если вы используете скрепку, оберните изолентой в местах изгиба буквы «U», чтобы иметь безопасное место для ее удержания.

Вставьте один конец провода в зеленый контактный разъем, а другой конец — в черный. Блок питания по-прежнему должен быть отключен от стены, а любой выключатель питания на самом устройстве должен быть установлен в положение «Выкл.». Убедитесь, что провод надежно закреплен.

Подключите блок питания и установите переключатель питания в положение «Вкл.». Вы должны услышать, как запускается внутренний вентилятор, как только в блок поступает питание. Не проходите через сетевой фильтр или другой удлинитель во время теста — вставляйте его прямо в розетку. Если вы не слышите звук внутреннего вентилятора, возможно, ваш блок питания вышел из строя, и вам необходимо его заменить. Выключите блок питания и отключите его от розетки перед тем, как отсоединить провод.

Ссылки

Советы

• Если вы планируете оставить блок питания отсоединенным от материнской платы, но нуждаетесь в его возможностях питания, вы можете навсегда припаять провод на место или подключить тумблер для использования в качестве переключателя включения / выключения.
• Вентилятор в некоторых блоках питания рассчитан на включение только при определенных обстоятельствах, например, при высоких нагрузках или при достижении определенной температуры. Возможно, вам потребуется подключить небольшой вентилятор корпуса к блоку питания, чтобы проверить питание, если вентилятор внутри вашего блока обычно не включается сразу.

Предупреждения

• Всегда принимайте соответствующие меры безопасности при работе с электричеством. Не прикасайтесь к проводу, когда блок питания подключен или включен, и отключите блок от розетки, когда закончите тестирование.
• Ни при каких обстоятельствах не открывайте корпус блока питания. Конденсаторы внутри содержат мощный опасный заряд, даже когда устройство выключено и отсоединено от сети.

  No related posts.
