Содержание

Измеритель регулятор температуры

Измеритель-регулятор температуры предназначен для фиксации, контроля и регулирования уровня температуры в различных производственных процессах.

Выбрать и купить датчик температуры вы можете в интернет-магазине …


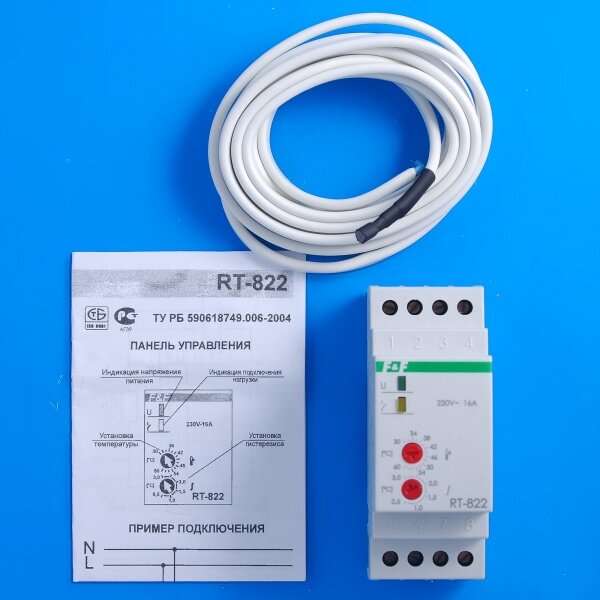

Варианты исполнения регуляторов температуры с измерителями

Современные измерители с функциями регуляторов могут быть выполнены в виде термоконктроллеров или терморегуляторов. Каждый вид оборудования помимо непосредственно контроля уровня и регулирования температуры может выполнять разнообразные функции, в зависимости от возможностей.

Возможности использования измерителя-регулятора температуры

Измеритель-регулятор температуры необходим для термоконтроля и управления процессами в рамках многих отраслей и производств:

  • металлургия,
  • химическая промышленность,
  • жилищно-коммунальное хозяйство,
  • агропромышленный комплекс,
  • производство напитков, продуктов питания, комбикормов и многие другие направления.

Устройства применяются для обеспечения непосредственного производства товаров и материалов, а также для создания необходимых рабочих условий, обеспечения условий хранения и перевозки. Измерители-регуляторы необходимы для работы складских комплексов и торговых помещений.

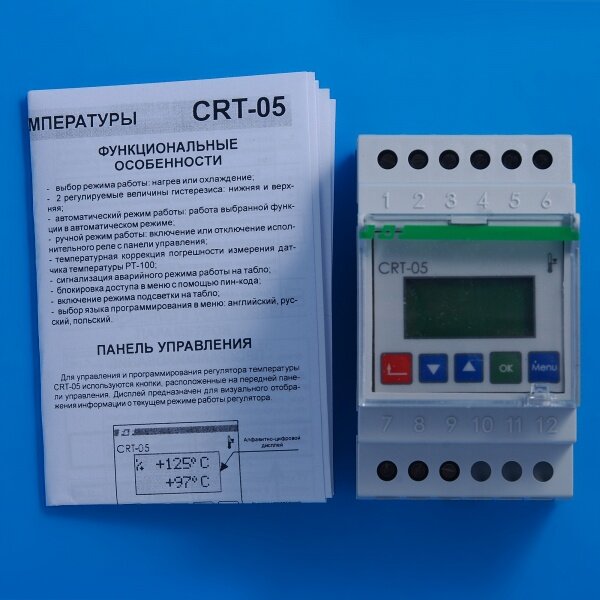

Назначение измерителей температуры с функцией регулятора

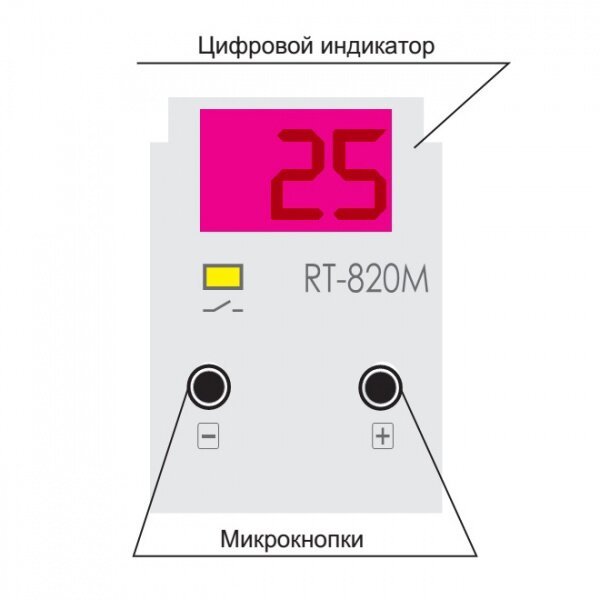

Измерители регуляторы температуры могут решать различные задачи:

  • измерение температуры,
  • регулирование температуры,
  • индикация текущего значения на дисплее,
  • передача информации на стороннее оборудование, в том числе компьютеры, операторские панели, ПЛК,
  • сигнализация достижения нужного значения или выхода за заданные пределы,
  • регистрация результатов.

Некоторые модели измерителей-регуляторов помимо температуры могут работать с другими параметрами при наличии необходимых входов для подключения соответствующих датчиков.

Преимущества работы с температурными измерителями-регуляторами

Преимущества измерителей с регуляторами температуры зависят от конкретной модели:

  • различные варианты регулирования,
  • высокая точность измерения,
  • совместимость с датчиками различных типов,
  • многообразие моделей по размерам и схемам подключения,
  • широкий диапазон измеряемых температур,
  • встроенная защита от внешних воздействий, проблем в сети питания, помех,
  • различные виды входов и выходных портов, включая такие варианты, как USB, RS485 и другие.

Отдельные модели предусматривают возможность подключения к компьютеру для более точной настройки и управления.

Ограничения при использовании измерителей-регуляторов температуры

Независимо от конкретной модели необходимо по мере возможности обеспечить безопасные условия работы:

  • использовать устройства только при допустимом диапазоне температуры и влажности,
  • ограничить механические воздейсвтия,
  • охранять от воздействия вредных газов и веществ.

При высокой вероятности возникновения перепадов напряжения и тока, электрических помех, бросков тока рекомендуется использовать в системе со стабилизаторами тока и источниками бесперебойного питания.

Принцип работы регулятора-измерителя температуры

Измеритель-регулятор работает на базе информации, поступающей от встроенного или внешнего подключенного датчика температуры. Датчик контактирует с контролируемым объектом или средой и фиксирует уровень температуры. Информация передается на измеритель-регулятор для формирования внешнего сигнала управления исполнительным оборудованием. Регулирование может осуществляться в различных режимах:

  • двухпозиционное управление,
  • трехпозиционное импульсное регулирование,
  • пропорциональное регулирование,
  • ПИД-регулирование и другие варианты.

Современные измерители-регуляторы температуры работают в автоматическом режиме или по заранее заданной многошаговой программе, а также имеют возможность ручного управления. Настройка параметров работы температурного измерителя-регулятора происходит с помощью управляющих кнопок на панели или корпусе прибора или удаленно с помощью внешнего оборудования.

Регулятор температуры RT103

Регулятор температуры предназначен для управления питанием термоэлектрических
сборок с целью поддержания заданной температуры в замкнутом объеме. Режим
управления, двухпозиционное регулирование. Регулятор работает совместно с
цифровым датчиком температуры DS18B20. Регулятор поставляется в составе
устройств термоэлектрических сборок или в виде отдельной платы.
Основные функции регулятора:
• Измерение температуры в рабочем объеме объекта.
• Отображение на встроенном светодиодном индикаторе результатов
измерений, текущих значений параметров регулятора и состояния работы.
• Изменение значений параметров и управление работой регулятора с
помощью кнопок управления расположенных на печатной плате.
• Регулирование измеряемой температуры по 2-х позиционному закону.
• Индикацию в случае неисправности датчика.
• Сохранение параметров регулятора в энергонезависимой памяти при
отключении напряжения питания.
Входное напряжение 12В / 24В, управляемый ток нагрузки 20А. Датчик температуры от -55°С до +99°С.
Габаритные размеры 90 х 45 х 18 мм.
Конструктивно регулятор выполнен на двухсторонней  печатной плате, на которой расположены клеммники подключения блока питания, питания модулей датчика и датчика температуры. Также на плате расположены индикация и кнопки управления.

Питание
Входное напряжение 12В,24В
Управляемый ток нагрузки 20 А
Датчик температуры DS18B20, диапазон от -55°С до +99°С
Регулирование
Закон регулирования 2-х позиционный

Режим регулирования нагрев или охлаждение
Выходы
Питание ТЭМ и вентиляторов,max 12В (240Вт), 24В (480Вт)
Аварийная сигнализация
Датчик температуры неисправность
Индикация и управление
Температуры и параметров 2 семи-сегментных индикатора
Работы и режимов 7 светодиодных индикаторов
Программирование контроллера 4 кнопки (верх,вниз, выбор, пуск. )
Условия эксплуатации
Температура окружающего воздуха 0…+45°С
Относительная влажность воздуха до 80%
Исполнение
Печатная плата
Габаритные размеры, мм 90 х 45 х 18

Регулятор температуры для радиатора отопления: автоматический, ручной, механический

Основная функция регуляторов отопления – изменение степени обогрева помещения посредством изменения количества теплоносителя, проходящего через радиаторы. Грамотно установленные и правильно используемые термостатические регуляторы способны сделать более эффективным отопление в квартире, частном доме и других помещениях.

Основные составные части терморегуляторов для радиаторов – это:

  • терморегулирующий вентиль, или термоклапан;
  • с помощью которого осуществляется воздействие на шток клапана.

Регулятор отопления внешне похож на обычный кран, который устанавливается на входе и выходе труб из батарей, но вместо стандартного вентиля термостатические регуляторы оснащены быстросъемной гайкой, при помощи которой на корпусе закрепляется термоэлемент.

Регулировка степени нагрева радиаторов и температурного режима в помещении становится более наглядной, благодаря градуировке, которая имеется на термостатической головке.

Почему использовать термостатические клапаны для батарей выгодно?

Во-первых, при помощи регулятора для батареи отопления происходит более тонкий контроль над микроклиматом в помещении, так как можно изменять температурный фон не во всей комнате сразу, а по отдельности в тех зонах, где установлены радиаторы.

Во-вторых, локальные термостатические регуляторы, в отличие от централизованной системы управления отоплением, учитывают и такой фактор, как нагрев помещения солнцем, что исключает возможность перегрева комнаты в солнечную погоду.

В-третьих, для каждой комнаты в доме или квартире регулировка обогрева может проводиться по особой программе. Для помещений с небольшой проходимостью и посещаемостью обычно выставляется минимальная теплоотдача радиаторов. Там, где члены семьи проводят больше времени, необходима более интенсивная работа батарей, то есть больший объем циркулирующего в них теплоносителя (воды).

Достойная альтернатива обычным запорным кранам

Для того чтобы сэкономить на организации обогрева помещения, вместо регулятора температуры батарей отопления на входе трубы в нагревательный элемент врезают обычный кран. Этот механический способ регулирования ухудшает качество отопления, потому что:

  • запорная арматура быстро выйдет из строя, если ее часто открывать и закрывать;
  • использование чревато «завоздушиванием» всего стояка;
  • после установки механического регулятора возможен будет только ручной контроль работы радиаторов, а это – лишние временные затраты;
  • с его помощью выставляется лишь приблизительная температура в помещении.

Особенности регулятора

Регулятор температуры отопления, который устанавливается на батарею, работает в автоматическом режиме – необходимо лишь вначале выбрать требуемую степень нагрева радиатора при помощи градуированной шкалы на термоголовке.

Современные термостатические регуляторы отопления работают таким образом, что никогда не перекрывают подачу теплоносителя в батареи полностью, а лишь увеличивают или уменьшают ее, в зависимости от температуры в помещении.

Термоклапан – это прибор для самого тонкого контроля над нагревом радиатора отопления. Погрешность при определении температурного режима в комнате будет минимальной.

По какому принципу работают?

Одна из ключевых деталей термоклапана – шток, оснащенный уплотнительной прокладкой из резины. Этот шток подвижный, он может опускаться и подниматься, при этом изменяя диаметр отверстия, через которое в батареи попадает вода.

Если открыть клапаны, в радиаторах будет циркулировать больший объем теплоносителя, и они будут сильнее обогревать. Регулятор температуры с опущенным штоком уменьшит количество проходящей воды. Для радиатора отопления это означает менее интенсивный нагрев.

Ручные и автоматические

Менять температуру в помещении термостатическим регулятором можно вручную (механический способ) или автоматически. Ручной термоклапан для изменения положения штока требует поворота маховика вентиля. Следует учитывать, что защитный колпачок, имеющийся на клапане, может выйти из строя вследствие частых поворотов вентиля.

Автоматический регулятор – это более эффективный способ изменения температуры на радиаторе отопления. В клапанах такого типа термоголовка оснащена сильфоном – резервуаром, стенки которого представляют собой «гармошку». Внутреннее содержимое сильфона (газ или жидкость) мгновенно реагирует даже на незначительные изменения температуры в помещении.

Когда воздух прогрелся до определенного уровня, газ или жидкость в сильфоне расширяется, растягивает «гармошку», которая, в свою очередь, выталкивает и опускает шток. Шток давит на вентиль, и подача теплоносителя в батарею уменьшается.

Когда воздух начинает остывать, регуляторы температуры работают по обратному алгоритму: содержимое сильфона уменьшается в объеме, «гармошка» сжимается, шток поднимается. Для батарей отопления это означает начало более интенсивной подачи теплоносителя. Следовательно, и температура в помещении начинает подниматься.

При выборе терморегуляторов необходимо учитывать, как именно расположены радиаторы в данном помещении. Инструкция по монтажу термоклапанов включает следующее обязательное условие: термоголовка должна устанавливаться горизонтально. Такое положение обеспечит наилучшую циркуляцию воздушных потоков вокруг нее, а терморегулятор будет работать более четко и тонко.

Существуют термоклапаны с прямой и угловой термоголовкой, благодаря чему в разных системах отопления удается установить регулятор так, чтобы он находился в горизонтальной плоскости.

Особенности для двухтрубных схем отопления

Регуляторы для двухтрубных систем отопления должны обязательно иметь устойчивость к перепадам давления. Гидравлическая балансировка в двухтрубной системе происходит посредством снижения давления в районе клапана, поэтому у него должно быть высокое гидравлическое сопротивление и проходное отверстие не слишком большого диаметра. К регуляторам для однотрубных систем столь жесткие требования не предъявляются.

Более эффективными в работе считаются те термоклапаны для двухтрубных систем, которые можно настраивать дополнительно, в зависимости от особенностей помещения. Так удастся минимизировать обогрев комнат. Следовательно, отопление дома или квартиры станет более рациональным и экономным.

Регуляторы температуры для электрических нагревателей

Симисторный регуляторы температуры предназначены для поддержания заданной температуры с помощью изменения мощности однофазных, двухфазных и трехфазных электрических нагревателей, подключенных по схеме звезда или треугольник (в том числе асимметричную нагрузку при подключении треугольником).

Микропроцессорные шаговые регуляторы предназначены для управления мощностью охлаждения и обогрева в системах кондиционирования и вентиляции.



Регулятор температуры симисторный TTC



Симисторные регуляторы температуры предназначены для поддержания заданной температуры с помощью изменения мощности трёхфазных электрических нагревателей.

Регулирование мощности происходит за счёт изменения времени включения и выключения полной мощности нагревателя (пропорциональное регулирование по времени). Время цикла устанавливается в диапазоне 6-60 секунд. Переключение нагрузки осуществляется полупроводниковыми приборами (симисторами) в тот момент, когда ток и напряжение на нагревателе равны нулю. Это уменьшает потребление электроэнергии, исключает возникновение электромагнитных помех и увеличивает время безотказной работы оборудования. Регуляторы имеют контакты для подключения внешних датчиков температуры, один из которых может быть использован для ограничения максимальной или минимальной температуры.
    Регуляторы автоматически изменяют закон управления в соответствии с динамикой объекта управления. Для быстро изменяющейся температуры, например, при регулировании температуры приточного воздуха они работают в режиме пропорциональноинтегрального регулирования с фиксированной зоной пропорциональности 20 К и временем интегрирования равным 6 мин. Для медленно изменяющейся температуры, например, при регулировании температуры в помещении они работают в режиме пропорционального регулирования с фиксированной зоной пропорциональности 2 К. В регуляторе предусмотрено понижение температуры в ночной период с помощью блока NS/D.
    Если мощность электронагревателя превышает предельно допустимую для регулятора, то можно разделить нагрузку на несколько ступеней и управлять ими, используя вместе с регулятором ТТС25/ТТС40F/ ТТС63F/ТТС80F вспомогательный блок TT-S4/D или TT-S6/D

Технические характеристики
симисторных регуляторов температуры TTC

Тип регулятора



TTC25

TTC40F

TTC63F

TTC80F

Напряжение

В/Гц

400/50, 3 фазы

Макс. мощность управления

кВт

17

27

42

53

Потребляемая мощность

Вт

50

70

120

150

Макс./мин. ток нагрузки на фазу

А

25/3

40/4

63/5

80/5

Степень защиты



IP 20

Диапазон регулирования температуры

°C

0-30

Минимальная температура

°C

0-30

Максимальная температура

°C

20-60

Длительность цикла

с

6-60

Сигналы управления xвыход)

В

0-10

Размеры

мм

192x198x95

192x222x95

195x220x105

195x220x105

Вес

кг

1. 9

2.0

2.9

3.0



Регулятор температуры симисторный TTC2000



Симисторный регулятор температуры ТТС2000 предназначен для поддержания заданной температуры с помощью изменения мощности трёхфазных электрических нагревателей, работающих от сети напряжением 380±415 В. Он позволяет управлять нагрузкой, подключенной по схеме звезда или треугольник (в том числе асимметричную нагрузку при подключении треугольником).

Регулирование мощности происходит за счёт изменения времени включения и выключения полной мощности нагревателя (пропорциональное регулирование по времени). Время цикла устанавливается в диапазоне 6-120 секунд. Переключение нагрузки осуществляется полупроводниковыми приборами (симисторами) в тот момент, когда ток и напряжение на нагревателе равны нулю. Это уменьшает потребление электроэнергии, исключает возникновение электромагнитных помех и увеличивает время безотказной работы оборудования. Регулятор имеет контакты для подключения внешних датчиков температуры, один из которых может быть использован для ограничения максимальной или минимальной температуры.
Регулятор автоматически изменяет закон управления в соответствии с динамикой объекта управления. Для быстро изменяющейся температуры, например, при регулировании температуры приточного воздуха он работает в режиме пропорционально-интегрального регулирования с фиксированной зоной пропорциональности 20 К и временем интегрирования равным 6 мин. Для медленно изменяющейся температуры, например, при регулировании температуры в помещении он работает в режиме пропорционального регулирования с фиксированной зоной пропорциональности 1,5 К. В регуляторе предусмотрено понижение температуры в ночной период с помощью блока NS/D.
Если мощность электронагревателя превышает предельно допустимую для регулятора, то можно разделить нагрузку на несколько ступеней и управлять ими, используя вместе с регулятором ТТС2000 вспомогательный блок TT-S1, TT-S4/D или TT-S6/D.

Технические характеристики
симисторного регулятора температуры TTC2000

Тип регулятора

TTC2000

Напряжение

В/Гц

400/50, 3 фазы

Макс. мощность управления

кВт

17

Потребляемая мощность

Вт

45,0

Макс./мин. ток нагрузки на фазу

А

25/03

Степень защиты



IP 30

Диапазон регулирования температуры

°C

0-30

Минимальная температура



Определяется типом датчика

Максимальная температура



Определяется типом датчика

Понижение температуры

K

4

Длительность цикла

с

6-120

Сигналы управления xвход)

B

0-10

Размеры

мм

160x207x94

Вес

кг

1



Регулятор температуры шаговый TT-S4/D, TT-S6/D



Микропроцессорные шаговые регуляторы предназначены для управления мощностью охлаждения и обогрева в системах кондиционирования и вентиляции.

Входным сигналом служит напряжение 0-10 В, поступающее от главного регулятора (ТТС 25, ТТС 40F, Aqua или др.). Регулирование мощности происходит за счёт двоичного или последовательного подключения ступеней мощности нагревателя или охладителя. После каждого переключения срабатывает 30-секундная задержка. Переключение нагрузки осуществляется с помощью релейных выходов. В регуляторах предусмотрен аналоговый выход для плавного управления нагрузкой. При последовательном управлении нагрузкой (положение переключателя «S») все ступени должны иметь одинаковую мощность. При двоичном подключении ступеней (положение переключателя «В»), если часть нагрузки регулируется с помощью ТТС 25 (ТТС 40F), мощность нагревателя должна быть разделена в соотношении 1+1+2+4+8+… Регуляторы приспособлены для шкафного монтажа на DIN-рейке.

Технические характеристики
шагового регулятора температуры TT-S

Тип регулятора

TT-S

4/D

6/D

Напряжение

В/Гц

24/50, 1 фаза

Потребляемая мощность

ВА

6

Число выходов



4

6

Последовательное управление

Распределение мощности



1+1+1+1

1+1+1+1+1+1

Макс. число ступеней мощности



4

6

Макс. мощность управления (с ТТС 40F)

кВт

135

189

Двоичное управление

Распределение мощности



1+2+4+8

1+2+4+8+16+32

Макс. число ступеней мощности



15

64

Макс. мощность управления (с ТТС 40F)

кВт

443

1600

Степень защиты



IP 20

Сигналы управления (вход/выход)

В

0-10

Размеры

мм

101x85x75

Регулятор температуры симисторный Pulser



Симисторный регулятор температуры Pulser предназначен для поддержания заданной температуры с помощью изменения мощности однофазных и двухфазных электрических нагревателей.

Регулирование мощности происходит за счёт изменения времени включения и выключения полной мощности нагревателя (пропорциональное регулирование по времени). Время цикла составляет приблизительно 60 секунд. Переключение нагрузки осуществляется полупроводниковым прибором (симистором) в тот момент, когда ток и напряжение на нагревателе равны нулю. Это уменьшает потребление электроэнергии, исключает возникновение электромагнитных помех и увеличивает время безотказной работы оборудования. Регулятор оснащён встроенным термодатчиком и имеет контакты для подключения внешнего датчика температуры.
Регулятор автоматически изменяет закон управления в соответствии с динамикой объекта управления. Для быстро изменяющейся температуры, например, при регулировании температуры приточного воздуха Pulser работает в режиме пропорциональноинтегрального регулирования с фиксированной зоной пропорциональности 20 К и временем интегрирования, равным 6 мин. Для медленно изменяющейся температуры, например, при регулировании температуры в помещении Pulser работает в режиме пропорционального регулирования с фиксированной зоной пропорциональности 2 К. В регуляторе предусмотрена перенастройка с помощью внешнего переключателя, например, таймера на пониженную температуру в ночной период в диапазоне ∆Т = 0-10 К

Технические характеристики
симисторного регулятора температуры Pulser

Тип регулятора

Pulser

Напряжение

В/Гц

230/50, 1 ф

400/50, 2 ф

Макс. мощность управления

кВт

3,6

6,4

Потребляемая мощность

Вт

20

Макс. /мин. ток нагрузки

А

16/1

Степень защиты



IP 20

Диапазон регулирования температуры

°С

0-30

Понижение температуры

K

0-10

Размеры

мм

94x150x43

Вес

кг

0,3



Регулятор температуры симисторный Pulser-DSD



Симисторный регулятор температуры Pulser-DSP предназначен для поддержания заданной температуры с помощью изменения мощности однофазных и двухфазных электрических нагревателей.

Регулирование мощности происходит за счёт изменения времени включения и выключения полной мощности нагревателя (пропорциональное регулирование по времени). Время цикла составляет приблизительно 60 секунд. Переключение нагрузки осуществляется полупроводниковым прибором (симистором) в тот момент, когда ток и напряжение на нагревателе равны нулю. Это уменьшает потребление электроэнергии, исключает возникновение электромагнитных помех и увеличивает время безотказной работы оборудования. Регулятор оснащён встроенным термодатчиком и имеет контакты для подключения внешнего датчика температуры (NTC 0-30°C). Заводская уставка температуры составляет 21°С, диапазон регулирования ±3°С с шагом 0,5°С. Для индикации температуры и режимов работы на корпусе регулятора размещен ЖК-дисплей. Изменение параметров работы регулятора осуществляется кнопками на передней панели.
У регулятора существует вход для подключения замыкающего контакта датчика присутствия или аналогичного устройства. При обнаружении присутствия людей регулятор поддерживает комфортную температуру. Если же присутствие не обнаружено, регулятор работает в режиме ожидания с пониженной уставкой (17°С).

Технические характеристики
симисторного регулятора температуры Pulser-DSP

Тип регулятора

Pulser-DSP

Напряжение

В/Гц

230/50, 1 ф

400/50, 2 ф

Макс. мощность управления

кВт

2,3

4

Потребляемая мощность

Вт

20

Макс. /мин. ток нагрузки

А

10/1

Степень защиты



IP 20

Диапазон температуры датчика NTC

°С

0-30

Уставка температуры

°С

21

Диапазон регулирования температуры

°С

±3

Уставка  при внешнем управлении:







  — комфортная

°С

21

  — ожидания

°С

17

Понижение температуры

K

3

Размеры

мм

86x115x27

Вес

кг

0,15



Регулятор температуры одноканальный РТК-02

Каталог / Вторичные приборы / Измерители и регуляторы одноканальные и двухканальные / Регулятор температуры одноканальный РТК-02

Внимание! Данный прибор больше не выпускается, возможно, в качестве замены Вам подойдет прибор Ратар-02.

Назначение регулятора температуры РТК-02

Регуляторы температуры РТК-02 предназначены для контроля температуры рабочей среды и формирования сигнала управления исполнительным нагревательным или охладительным устройством объекта эксплуатации.



Терморегуляторы применяются для контроля и управления технологическими процессами холодильных установок, энерготехнологических котлов, масляных радиаторов, водонагревателей и других систем охлаждения или подогрева рабочей среды.

Технические характеристики терморегуляторов РТК-02

Наименование

Значение

Номинальное напряжение питания

 220 В 50 Гц

Допустимые отклонения напряжения питания от номинального значения

+10 %…-15 %

Потребляемая мощность, не более

4,5 ВА

Тип выходного устройстваэлектромагнитное реле или симисторная оптопара
Ток срабатывания защиты по входу  датчика тока
от 0 до 99,5 мА с пределами отклонений ± 3 %
Время реакции срабатывания защиты по входу
не более  1 мс
Максимальный ток нагрузки терморегулятора, коммутируемый выходным устройством

– электромагнитным реле, при активной и индуктивной нагрузке (cos ≥ 0,6) – не более 5,0 А при напряжении питания 250 В;



– симисторной оптопарой – не  более 50 мА  при    300 В  (постоянно  открытый  симистор)  или 1 А (симистор включен с частотой не более 50 Гц и tимп = 5 мс).

Средняя   наработка  на  отказ
не менее 6000 ч.
Средний срок службы
5 лет

Масса терморегулятора, не более

0,4 кг

Форма заказа: РТК-02А.Б.ВА

АТип входа:

50М — W100 = 1,4260

100М — W100 = 1,4260 Больше не выпускаются с таким типом входа!

100П — W100 = 1,4260 Больше не выпускаются с таким типом входа!

XK(L) — термопара хромель-копель Больше не выпускаются с таким типом входа!

БТип выхода:

Р — э/м реле

С — симисторная оптопара

BНаличие датчика тока:

Не указывается — без датчика тока

I — наличие датчика тока (только с симисторной оптопарой и для типа входа 50М; 100М; и 100П))

Документация:

Регуляторы температуры, терморегуляторы

Как выбрать?

Терморегуляторы решают задачу регулирования температуры воздуха, почвы, воды, масла, других жидкостей и продуктов как бетон, хлеб, топливо, пластик, асфальт и прочее. Контроллеры температуры повсеместно встречаются в котельных, на экструдерах, сушильных шкафах, муфельных и коптильных печах, в промышленных холодильных установках, печах различного назначения, танках. Область применения приборов охватывают почти все сферы. Терморегуляторы с датчиком температуры.

Принцип работы регулятора заключается в поддерживании заданной температуры или его регулировании, измеряя текущее значение с помощью датчиков и далее подавая управляющий сигнал на клапан, тэн, горелку или другой нагревательный/охладительный элемент.

Настройка регулятора температуры производится несколькими методами: автонастройкой на объект управления, с панели прибора удобными кнопками и индикатором либо в дистанционном режиме по протоколу ModBus.

Режим управления подбирается по задаче.

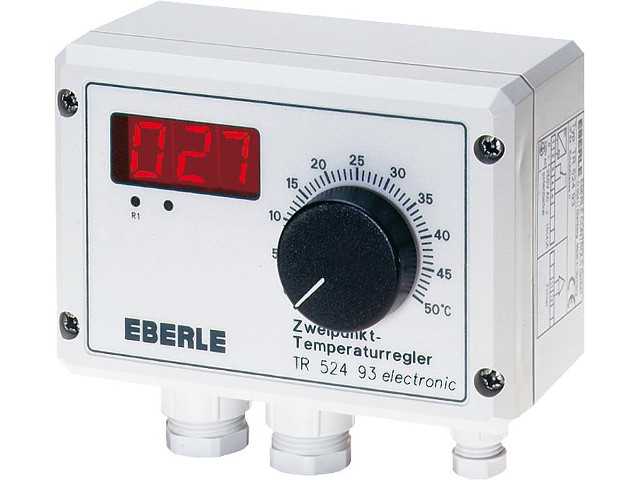

Двухпозиционные On/Off регуляторы обеспечивают хорошее качество регулирования инерционных объектов с малым запаздыванием. Преимуществом является низкая цена, простота в настройке и эксплуатации. Приборы получили широкое распространение во многих сферах, чем не могут похвастаться трех- и более позиционные модификации.
ПИД-регулятор самый сбалансированный и наиболее эффективный из всех регуляторов. Применяется, где требуется достаточно высокая точность и быстродействие при управлении различными процессами. Довольно популярен на производстве. Хорошим примером является калориферная установка. П, ПИ, ПД регуляторы применяются реже и являются частным случаем.
Есть контроллеры, такие как Pixel, ПЛК63, ПЛК73, на которые алгоритмы управления прописываются по задаче.

При выборе терморегулятора необходимо определить следующие параметры

1. Количество каналов.

Расчет необходимого количества каналов тесно связано с количеством уставок и используемых входных и выходных элементов. На один канал управления с одним датчиком и одной уставкой — одноканальный регулятор. С многоканальными регуляторами не все так просто. Существуют разные модификации использования каналов: все независимо работают друг от друга или на одном канале управления идет совместная работа нескольких датчиков, например, регулируемая величина вычисляется по результатам измерений трех входов, да еще на один вход дополнительно заводится датчик положения, или же пример, одноканальный двухпозиционный регулятор с 6-ю или 8-ю уставками, где одним датчиком по двухпозиционному закону поддерживаются шесть независимых уставок.

2. Типы входных/выходных сигналов.

При изучении типов входов и выходов термоконтроллера, ориентируемся на типы сигналов с датчиков и на управляющие механизмы. Большинство регуляторов имеют универсальные входы, но важно убедиться, что выбранный Вами именно такой. Другие варианты: аналоговые (4…20 мА, 0…10 В, др) и дискретные (э/м реле, тиристорная или симисторная оптопара (возможен при импульсном режиме)).
Аналоговый выход температурного регулятора может быть использован для управления, например, регулятором мощности, частотным преобразователем, клапаном или задвижкой или другим устройством с аналоговым входом.

3. Конструктивное исполнение.
В каталоге представлены фотографии, на которых видно как выглядит соответствующий регулятор температуры. Внимательно ознакомьтесь с ними и обратите внимание на возможный способ монтажа (на DIN-рейку, на дверцу щита или на стену), оцените степень защиты корпуса. Возможно потребуется защитная рамка или din-рейка.



4. Среда регулирования.
Если среда взрыво- искроопасная, необходимо соответствующее исполнение.

Немаловажно учесть дополнительные требования: опции (управление задвижками, интерфейс RS-485, таймер, канал для сигнализации и прочее) и наличие всех компонентов для регулирования температуры (датчики температуры, блоки питания, DIN-рейки, клапаны, тэн или другое).

Определившись с этими параметрами, Вы можете выбрать контроллер температуры. Ниже представлен большой ассортимент приборов с характеристиками товара, ценой и статусом наличия. Если возникнут вопросы, обратитесь к онлайн-консультанту.

Основательный и неспешный подход к выбору оборудования сохранит Ваше время, соответственно и деньги, в будущем!


Регулятор температуры: виды, принцип работы

Главная задача отопительной системы — создание для жильцов максимально комфортных условий, поддержание оптимальной температуры в помещениях. Достичь цели можно несколькими способами, однако самый удобный и распространенный всего один. Это использование специальных приборов — терморегуляторов. Такие устройства работают не только в системах отопления, они являются важным элементами холодильников, а также кондиционеров. Поскольку не у всех есть возможность регулировать температуру и скорость подачи теплоносителя, можно модернизировать систему, оснастив ее этим прибором. Однако прежде чем приобретать устройство будущим хозяевам не мешает понять принцип работы регулятора температуры, узнать о конструкциях максимум информации.

Знакомство с устройствами

Первые комнатные регуляторы температуры были созданы в Дании еще в прошлом веке, после Второй Мировой — в конце х. Время шло, простейший прибор модернизировался, появлялись новые его разновидности. В наше время ассортимент терморегуляторов уже довольно широк. Можно купить модели для централизованных систем отопления, для котлов, работающих автономно, для теплых полов и инфракрасных излучателей.

Второе название этого небольшого комнатного прибора — радиаторный термостат. Это специальный механизм, который встраивают в подающую трубу. Терморегулятор дает возможность практические мгновенно менять скорость подачи теплоносителя, тем самым контролируя температуру в помещении. Погрешность данных устройств обычно незначительна, поэтому все они достаточно эффективны.

Подобные устройства контроля используются не только в радиаторах, но и в холодильниках, утюгах, морозильных камерах или в климатических системах. Эти приборы являются неотъемлемой частью духовых шкафов, аквариумов. Нередко их применяют в сельском хозяйстве, животноводстве: например, в тепличных комплексах и инкубаторах, где очень важно поддерживать идеальные условия для роста растений или животных.

Плюсы

Использование термостата дает хозяевам сразу несколько преимуществ.

  1. У них появляется возможность поддерживать оптимальную температуру в ручном или автоматическом режиме.
  2. Высокая точность регулировки гарантирована. Даже модели среднего класса имеют минимальную погрешность — °.
  3. Очень легко задать разный температурный режим во всех комнатах, что позволит добиться максимального комфорта для жильцов.
  4. Приборы позволяют уменьшить счета за электроэнергию у владельцев квартир, сберечь газ либо другой вид топлива в загородных домах.
  5. Простой монтаж и беспроблемная эффективная работа регулирующих устройств гарантирует их быструю окупаемость. Она более заметна в частных домах, но ощутима и в многоэтажках.
  6. Есть возможность мгновенно перекрыть подачу воды на радиатор, в котором произошла поломка. Этот плюс наиболее важен для жильцов многоквартирных домов.

Экономия средств за счет терморегулирующих приборов может стать весьма ощутимой. Самые простые ручные механизмы помогают сократить траты как минимум на 10%. «Умные» устройство позволяют сберечь уже до 30%. Принцип работы обычного регулятора температуры понять несложно, так как эти приборы отличается простотой. Эти преимущества — причины, по которым терморегулятор имеет большой срок эксплуатации. Однако модели, дающие возможность электронного управления, гарантируют максимальный комфорт жильцов.

Минусы

Ни одна конструкция, придуманная человеком, не лишена недостатков. Слабые стороны термостатических устройств зависят от их вида. Наиболее важным фактором является точность считывания температурных показателей. Как правило, четкой работой отличаются электронные приборы. У некоторых простейших механических устройств погрешность может превышать даже °. Другой недостаток этой разновидности термостатов — низкая функциональность.

Принцип работы регулятора температуры

Перед тем как сделать окончательный выбор в пользу того или иного прибора, многие будущие владельцы интересуются, как работает термостат. Эти устройства бывают нескольких видов, но, несмотря на различия, принцип работы регулятора температуры одинаков. Он основан на свойстве жидкости (или газа) менять объем в зависимости от температуры. Устройство считывает данные из среды, в которой находится, а затем меняет их, если таковы требования.

Все устройства имеют температурный датчик, фиксирующий нагрев воздуха в комнате, или теплоносителя системе. Для регулировки в терморегуляторе предусмотрена рабочая часть. Простейший термостат имеет термическую головку и клапан. В первой находится сильфон — цилиндр, имеющий гофрированные стенки.

В нем находится теплоноситель — специальная жидкость либо газ. Сильфон соединен с клапаном, изменяющим поток, штоком. Когда измеряемые параметры выходят за пределы заданных значений и повышаются, среда начинает расширяться, давление действует на клапан. При остывании воздуха или теплоносителя происходят обратные изменения.

  1. Когда температура воздуха в помещении понижается, сильфон сжимается, поднимая шток. Благодаря этому клапан получает возможность пропускать большее количество теплоносителя.
  2. Если в комнате, наоборот, становится слишком тепло, то сильфон, наоборот, растягивается, а шток опускается, закрывая клапан. Поток теплоносителя уменьшается, а температура понижается.

Эти процессы сменяют друг друга постоянно. Точность работы современных устройств гарантирована. Если модели среднего ценового сегмента реагируют на изменения внешней среды на °, то более совершенные приборы уменьшают это значение до десятых долей.

Несмотря на простоту этих терморегуляторов (или благодаря ей), такие механические конструкции наиболее популярны. Их выбирают для радиаторов в квартирах и для обогревательных систем загородных домов. Однако на точность приборов могут повлиять сквозняки, близкое расположение источников холодного воздуха, прямое попадание солнечных лучей, внезапное повышение или понижение температуры на улице.

Разновидности приборов

Устройства, предназначенные для контроля, отличаются конструкцией, но принцип работы регулятора температуры одинаков. В них могут быть задействованы механические, электронные узлы, либо их комбинации. Сейчас на рынке представлены 4 разновидности компактных комнатных приборов:

  • механические;
  • электронные;
  • программаторы;
  • беспроводные, радиоуправляемые.

Модели используются для систем теплых полов, для батарей отопления, для электрообогревателей и котлов.

Механические регуляторы

Это самые простые, практически безотказные модели. Все настройки в них делаются вручную. Терморегуляторы, предназначенные для систем отопления, различаются чувствительной средой, которая находится внутри сильфона. Поэтому механические устройства в продаже можно найти двух видов — жидкостные и газонаполненные. Первые приборы отличаются низкой ценой, вторые — большей надежностью.

У газонаполненных моделей лучшая скорость и плавность реакции на изменение температуры. Другое преимущество — минимальное влияние параметров теплоносителя на газовую среду сильфона терморегулятора. Для жидкостных регуляторов характерна большая точность передачи давления на шток.

К минусам механических терморегуляторов относится:

  • необходимость ручной настройки, она часто требует корректировки;
  • некоторая неточность температурных показателей, отличие от реальной температуры воздуха или воды может составлять °.

Главное преимущество таких регуляторов — приемлемая цена. Долговечность — второй плюс, так как в простейшей конструкции практически нет элементов, которые могут неожиданно выйти из строя. Другие модели имеют аналогичный принцип работы регулятора температуры, однако их оснащение более сложное.

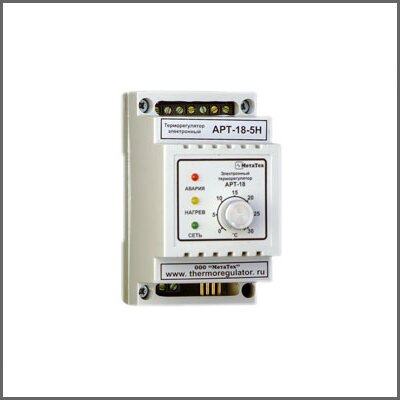

Электронные термостаты

Эти устройства стоят дороже, зато они предоставляют хозяевам возможность не беспокоиться о постоянном контроле их работы. В таких регуляторах предусмотрена настройка с плавным изменением параметров в определенное время суток. Им не нужна какая-либо корректировка в случае повышения либо понижения температуры за окном.

Все необходимые показатели можно увидеть на информативном дисплее. Он бывает кнопочным или сенсорным. Для удобства владельцев в комплект входит пульт дистанционного управления. Недостатки моделей — более высокая стоимость, риск поломки электроники.

Регуляторы-программаторы

Программируемые термостаты — довольно дорогие устройства, которые имеют несколько режимов и программ. Зато с их помощью возможен постоянный контроль отопительной системы, создание максимально комфортного микроклимата, настройка для экономии энергоресурсов.

Аналоговые приборы имеют систему Wi-Fi, позволяющую отслеживать и контролировать работу через смартфон или планшет. Однако за максимальное удобство придется заплатить большую сумму. Других недостатков, помимо возможного отказа довольно сложного оборудования, у программаторов нет.

Беспроводные модели

Радиоуправляемое устройство (программируемый терморегулятор) — совершенство, из-за которого придется смириться в самой высокой ценой прибора. Зато их большое преимущество — отсутствие электрического кабеля. Такое оборудование предназначено для тех владельцев, которые не хотят «портить» интерьер ни проводами, ни дополнительными розетками.

Чаще регулятор температуры необходим для обогревательной системы, особенно если она является единственным или основным источником тепла. В таком случае ее рекомендуют оснащать электронным либо программируемым терморегулятором. Для вспомогательного обогревательного оборудования подойдет любой прибор, имеющий датчик нагрева.

Терморегуляторы и их использование

Ту или иную модель регулятора температуры выбирают в зависимости от условий. Так как поддержание комфортного микроклимата главное их предназначение, о необходимости приборов задумываются, когда не получается эффективно контролировать температуру в помещениях.

Комнатные термостаты для радиаторов

В этом случае регулятор температуры воды приобретают для поддержания оптимальной температуры в помещении, так как повысить нагрев теплоносителя он не в состоянии. Зато прибор будет полезен, эффективен для ее понижения. Поскольку разница между моделями для однотрубных и двухтрубных контуров отопления существует, тип системы надо учитывать при монтаже.

Регулятор-ограничитель температуры теплоносителя может иметь ручное, электронное либо программное управление.

  1. Механические устройства немногим отличаются от простейших «коллег» — от вентилей. В зависимости от температуры в комнате такие регуляторы уменьшают или увеличивают поступление воды в радиатор. Долговечность их не всегда привлекательна, потому что контролировать температуру вручную приходится постоянно, но мало кому понравятся лишние хлопоты. Ориентиром тут выступают только личные ощущения дискомфорта — прохлады либо чрезмерного тепла.
  2. Батареи, оснащенные электронными или программируемыми устройствами, наоборот, не требуют к себе повышенного внимания. После выставления параметров нагрева воды такая система начнет работать в автоматическом режиме. Термостат будет перекрывать воду, когда датчик обнаружит превышения показателей, и снова откроет, если в комнате через какое-то время похолодает. Хозяева могут периодически проверять работу, наблюдая за значениями на дисплее.

В квартирах многоэтажек более популярными остаются механические модели. Программаторы и электронные термостаты пользуются большим спросом у владельцев домов с водяным автономным отоплением. Некоторые модели оснащаются выносными датчиками. Поскольку приборы могут полностью контролировать работу котлов, приобретение сложных и дорогих термостатов имеет смысл. Такое оборудование, как правило, окупается всего за несколько месяцев отопительного сезона.

Регуляторы температуры для дачи

Дом, в котором не проживают постоянно, или дача также нуждается в терморегуляторе. В таком случае приборы воспрепятствуют замерзанию дома, так как смогут поддерживать минимальную температуру. Она предотвратит замерзание труб и отсыревание стен, а значит, убережет здание от возможного «нашествия» плесневого грибка.

Сейчас пользуются спросом инфракрасные обогреватели, безопасные, эффективные и экономичные. Для них обычно выбирают электронные устройства либо программаторы. Если на даче оборудовано водяное отопление, которое работает от котла, то приобретение «умного» терморегулятора тоже оправдано. Он будет включать оборудование, следить за температурой, защищать контур от замерзания.

Правила монтажа теплорегулятора

Принцип работы регулятора температуры не единственное, что необходимо знать будущему владельцу, если он привык во всем полагаться только на себя, и предпочитает устанавливать оборудование самостоятельно. Прибор обязательно устанавливают в месте подачи воды в радиатор. Чугунные модели для установки приборов не подходят. Это не все ограничения, поэтому для эффективной работы прибора перед монтажом необходимо познакомиться еще с несколькими правилами.

  1. Вертикальная установка устройства запрещена, потому что в этом случае на его работу будут постоянно влиять восходящие теплые потоки воздуха. Минимальное расстояние от пола до прибора должно составлять мм.
  2. Регулятор температуры не прячут в нише, не закрывают экранами или шторами, так как любые препятствия приведут к некорректным показаниям. Возможный выход — покупка термостата с выносным, дистанционным датчиком. Элемент этот крепят к стене.
  3. Последовательность установки нескольких приборов в жилье различна. В частных домах монтаж всегда начинают с верхних этажей. В квартирах — с тех комнат, где колебания температуры наиболее ощутимы: это помещения, «смотрящие» на юг, кухни, гостиные.
  4. Шаровой кран перед терморегулятором — лучший вариант. Да, терморегулятор может исполнять роль запорного элемента, однако ни к чему подвергать прибор ненужным нагрузкам. Грубая ошибка — монтаж шарового крана между термостатом и радиатором.

Есть еще одна особенность: это отличие в монтаже прибора на одно- и двухтрубные системы. В первом случае необходимо установить байпас — отрезок, соединяющий подводящую и отводящую трубы. Цель элемента — обеспечение движения теплоносителя даже при закрытом клапане терморегулятора. Важное условие одно: диаметр байпаса должен быть меньше, чем у подающей трубы. Например: 16 против 20 у стояка.

Терморегулятор всегда монтируют на подающей трубе, вентиль ставят на обратной. Других отличий в установке на разные системы нет. Процесс монтажа устройства стандартный. Прибор имеет резьбу, под которую подбирают фитинги, или нарезают резьбу непосредственно на трубе.

Как настраивают регулятор температуры?

Установка оборудования проблем не обещает. Первичная его регулировка происходит на заводе, однако она производится по стандарту, а такие усредненные показатели не могут устроить всех. Перенастройка зависит от вида прибора. Если говорить о простейшей конструкции, то в этом случае последовательность действий такова:

  1. После монтажа закрывают окна и все двери. Если есть вытяжка, то ее включают. Затем открывают клапан полностью — перемещают головку терморегулятора в крайнее левое положение.
  2. Устанавливают термометр в то место комнаты, где необходима максимально комфортная температура. После того как температура повысится примерно на °, клапан закрывают до упора, вправо.
  3. Потом начинают следить за изменением показаний термометра. Когда будет достигнута идеальная температура, терморегулятор медленно открывают до тех пор, пока не появится шум, пока не начнет прогреваться радиатор. В этот момент останавливаются.

Последнее действие хозяев — запоминание показателей на приборе. Для удобства выставления отличающихся параметров в разных комнатах можно сделать таблицу, имеющую две графы-колонки. Одна с делениями на приборе, другая с температурой, соответствующей им. Чтобы терморегулятор прослужил дольше, его рекомендуют периодически полностью открывать в летний сезон.

Принцип работы регулятора температуры понять нетрудно, он довольно прост. Гораздо сложнее выбрать оптимальный прибор, найти «свою» разновидность. Поскольку ассортимент достаточно широк, в этом случае многое решает вид отопительной системы (автономная или централизованная, основная или вспомогательная). Имеет значение и готовность хозяев променять определенную (и немалую) сумму на устройство, способное обеспечить максимально комфортные условия для проживания.

С одним из термостатов можно познакомиться, посмотрев это видео:

Контроллеры температуры, контроллеры процессов, контроллеры мощности, регистраторы данных и аксессуары

Watlow — ведущий поставщик интегрированных многофункциональных контроллеров процесса и температуры, устройств переключения мощности, установленных агентством пределов безопасности, терминалов интерфейса оператора, регистраторов и регистраторов данных процесса и событий, а также принадлежностей для надежного внедрения и управления всей тепловой системой.

Наш опыт основан на 80-летнем опыте проектирования, производства и оказания помощи клиентам в решении проблем контроллеров в широком спектре приложений.В промышленных машинах, процессах и коммерческом оборудовании продукция Watlow контролирует параметры, включая температуру, превышение / минимальные пределы температуры, относительную влажность, расход, положение и pH, и это лишь некоторые из них.

Интегрированные контроллеры снижают сложность и стоимость владения

Выберите контроллер из списка или просмотрите все

Просмотреть все продукты

Выбирать… Контроллер температуры и процесса F4T Контроллер EZ-ZONE® RM для монтажа на рейку Контроллер для монтажа на панель EZ-ZONE® PM EZ-ZONE® PM Express Твердотельный контроллер EZ-ZONE® ST СЕРИЯ EHG® Контроллер СЕРИИ EHG® SL10

Контроллеры температуры и процесса
предлагают простые в использовании, точные и надежные решения для приложений, требующих одного или нескольких контуров управления.

Выберите контроллер из списка или просмотрите все

Просмотреть все продукты

Выбирать. .. Контроллер температуры и процесса F4T Контроллер EZ-ZONE® RM для монтажа на рейку Твердотельный контроллер EZ-ZONE® ST Контроллер линейного изменения СЕРИИ F4 Контроллер процесса СЕРИИ F4 Контроллер для монтажа на панель EZ-ZONE® PM EZ-ZONE® PM Express Контроллер СЕРИИ EHG® SL10 СЕРИЯ EHG® Регулятор температуры SERIES CV Контроллер заданного значения CF серии

Ограничивает системы контроля и реагирует на условия превышения или понижения температуры

Выберите контроллер из списка или просмотрите все

Просмотреть все продукты

Выбирать… Модуль предельного уровня RM Контроллер предельных значений EZ-ZONE® PM Контроллер предельных значений EZ-ZONE® PM Express Модуль сканера RM СЕРИЯ LF Предел температуры Контроллер предельных значений температуры низкого напряжения СЕРИИ

Твердотельные переключатели мощности
Watlow дополняют быстрое переключение, необходимое для ПИД-регуляторов температуры, и помогают обеспечить оптимальную производительность системы и срок ее службы.

Выберите контроллер из списка или просмотрите все

Просмотреть все продукты

Выбирать… Контроллеры мощности ASPYRE® DT SCR Твердотельный контроллер EZ-ZONE® ST DIN-A-MITE® A DIN-A-MITE® B DIN-A-MITE® C DIN-A-MITE® D E-SAFE® II POWER SERIES ™ QPAC СЕРИЯ CZR Твердотельные реле

Watlow предлагает ряд продуктов для сбора критически важных данных процесса с отметками времени, от программного обеспечения на базе Windows® до встроенных регистраторов данных.

Выберите контроллер из списка или просмотрите все

Просмотреть все продукты

Выбирать… Регистратор данных D4T с INTUITION® Контроллер температуры и процесса F4T Контроллер EZ-ZONE® RM для монтажа на рейку Программное обеспечение SpecView SCADA Серебряная серия EM

Watlow предлагает надежные, доступные и простые в использовании интерфейсы для машин и систем.

Выберите интерфейс из списка или просмотрите все

Просмотреть все продукты

Выбирать… Серебряная серия EM EZ-ZONE® RUI и шлюз

Программные продукты
Watlow предоставляют интерфейсы для контроллеров и другого оборудования автоматизации, которые являются более мощными и гибкими, чем встроенные интерфейсы продуктов, но при этом быстро настраиваются и просты в использовании.

Выберите продукт из списка или просмотрите все

Просмотреть все продукты

Выбирать… КОМПОЗИТОР® Программное обеспечение SpecView SCADA EZwarePlus и EZware-5000 Конфигуратор EZ-ZONE® Редактор EZ-ZONE® GSD Драйвер LabVIEW ™ Программное обеспечение EHG® SL10

МОБИЛЬНОЕ ПРИЛОЖЕНИЕ EZ-LINK ™

ОБЕСПЕЧИВАЕТ НАСТРОЙКУ, МОНИТОРИНГ И НАСТРОЙКУ КОНТРОЛЛЕРОВ EZ-ZONE® PM ПРОСТОЙ И БЕЗБОЛЕЗНОЙ

Посмотреть страницу продукта EZ-LINK ™ Индикаторы температуры и процесса
Watlow идеально подходят для отображения измерений температуры и других переменных процесса; такие как расход, давление и относительная влажность.

Выберите контроллер из списка или просмотрите все

Просмотреть все продукты

Выбирать… Контроллер температуры и процесса F4T Контроллер для монтажа на панель EZ-ZONE® PM EZ-ZONE® RUI и шлюз СЕРИЯ TM

Панели управления WATCONNECT® настраиваются для вашего приложения

Доступно в тысячах конфигураций со стандартной двухнедельной доставкой

См. Панели управления

Дополнительная информация о контроллерах температуры

Почему значения процесса отображаются неправильно? И почему С.Err отображается?

Возможны следующие причины.

Тип входа на уровне начальной настройки установлен неправильно.

Единица измерения температуры на уровне начальной настройки установлена ​​неправильно.

Значение сдвига входа в Уровне настройки установлено неправильно.

Неправильный блок установки данных.

Неправильная полярность датчика температуры или подключенные клеммы.

Подключен датчик температуры, который нельзя использовать с установленным регулятором температуры.

Датчик температуры перегорел, короткое замыкание или вышел из строя.

Датчик температуры не подключен.

Неправильные типы термопары и компенсирующего проводника.

Между термопарой и регулятором температуры было подключено устройство, в котором используется другой металл, кроме термопары или компенсирующего проводника.

Винты соединительных клемм ослаблены, и происходит сбой контакта.

Выводные провода термопары или компенсационные проводники слишком длинные, и сопротивление проводника влияет на регулятор температуры.

Сопротивление трех проводов, подключенных между платиновым термометром сопротивления и клеммами регулятора температуры, разное.

Шум, излучаемый устройствами вокруг регулятора температуры, влияет на регулятор температуры.

Подводящие провода датчика температуры и линии электропередачи расположены близко друг к другу, что вызывает индуктивный шум от линий электропередач.

Температурный отклик медленный, поскольку место установки датчика температуры находится далеко от контрольной точки.

Рабочая температура окружающей среды регулятора температуры превышает допустимую.

Вокруг регулятора температуры используется беспроводное устройство.

Температура клеммной колодки типа входа термопары изменяется из-за тепла, излучаемого периферийными устройствами.

Ветер дует на клеммную колодку входа термопары.

Что такое регулятор температуры и как он работает?

В: Что такое регулятор температуры и как он работает?

A: Контроллер температуры — это устройство, которое используется для контроля температуры.Для этого сначала измеряется температура ( переменная процесса ), а затем она сравнивается с желаемым значением ( заданное значение ). Разница между этими значениями называется ошибкой (отклонением). Контроллеры температуры используют эту ошибку, чтобы решить, сколько нагрева или охлаждения требуется, чтобы вернуть температуру процесса к желаемому значению. Как только этот расчет будет завершен, контроллер выдаст выходной сигнал, который влияет на требуемое изменение. Этот выходной сигнал известен как (регулируемое значение ) и обычно подключается к нагревателю, регулирующему клапану, вентилятору или какому-либо другому «конечному элементу управления», который фактически вводит или отводит тепло из процесса.

Регуляторы температуры образуют одну из четырех частей системы контроля температуры. Чтобы наглядно представить это, мы рассмотрим печь. Четыре части будут:

1 Духовка
2. Нагреватель
3. Термометр (или термопара)
4. Контроллер

Роль регулятора температуры заключается в измерении температуры на термопаре, сравнении ее с заданным значением и в вычислении времени, в течение которого нагреватель должен оставаться включенным для поддержания постоянной температуры.

Многие факторы изменяют время, в течение которого нагреватель должен работать, чтобы поддерживать температуру процесса. Например, размер нагревателя, размер духовки, количество изоляции, окружающей духовку, и температура окружающей среды — все это изменяет скорость, с которой духовка будет нагреваться или охлаждаться. Другие факторы, такие как циркуляция воздуха в духовке, влажность воздуха. Масса продукта, помещенного в духовку, и многое другое подробно описано на сайте http: // newton.ex.ac.uk/teaching/CDHW/Feedback/OvSimForm-gen.html

В конце концов, регулятор температуры заменяет функцию человека, чья должностная инструкция будет выглядеть примерно так: —

Смотри, что термометр
Поддерживайте стабильную температуру на уровне 80 ° C
Если вам нужно больше тепла, включите обогреватель.

Важным моментом является то, что регулятор температуры имеет один вход, один выход и одну уставку.

Fuji Electric поддерживает свою продукцию по всему миру через крупную дистрибьюторскую сеть.Coulton Instrumentation с гордостью представляет это семейство продуктов в Соединенном Королевстве и Республике Ирландия. Если вам нужна помощь по этому ассортименту продуктов или у вас есть более общие вопросы по управлению и КИП, почему бы не отправить нам свои вопросы во флаконе [email protected]?

Руководство по основам регулирования температуры | Instrumart

Предоставлено Danaher Industrial Controls Group — автоматизация процессов, измерения и зондирование
Просмотреть все контроллеры Danaher’s Partlow и West

Зачем нужны терморегуляторы?

Регуляторы температуры необходимы в любой ситуации, когда необходимо поддерживать стабильную заданную температуру.Это может быть в ситуации, когда объект требуется нагревать, охлаждать или и то, и другое, и поддерживать заданную температуру (заданное значение), независимо от изменения окружающая среда вокруг него. Есть два основных типа контроля температуры; разомкнутый и замкнутый контур управления. Открытый цикл — это наиболее простая форма и применяет непрерывный нагрев / охлаждение без учета фактической выходной температуры. Это аналог система внутреннего отопления в автомобиле. В холодный день вам может потребоваться включить огонь на полную, чтобы прогреть машину до 75 °.Тем не мение, в теплую погоду при той же настройке температура в салоне автомобиля будет намного выше желаемых 75 °.

Блок-схема управления без обратной связи

Управление по замкнутому циклу намного сложнее, чем по разомкнутому. В приложении с замкнутым контуром выходная температура постоянно измеряется и регулируется для поддержания постоянной выходной мощности при желаемой температуре. При управлении с обратной связью всегда учитывается выходной сигнал и будет возвращать его в процесс управления.Замкнутый контур управления аналогичен автомобилю с внутренним климатом. контроль. Если выставить температуру в машине 75 °, климат-контроль автоматически отрегулирует обогрев (в холодные дни). или охлаждение (в теплые дни) для поддержания целевой температуры 75 °.

Блок-схема управления с обратной связью

Введение в регуляторы температуры

Контроллер температуры — это устройство, используемое для поддержания заданной температуры на заданном уровне.

Самый простой пример терморегулятора — обычный термостат, который можно найти в домах. Например, водонагреватель. использует термостат для контроля температуры воды и поддержания ее на определенном заданном уровне. Температура контроллеры также используются в духовках. Когда для духовки установлена ​​температура, контроллер контролирует фактическую температуру внутри. духовки. Если она упадет ниже установленной температуры, он отправит сигнал, чтобы активировать нагреватель, чтобы поднять температуру обратно до уставка.Термостаты также используются в холодильниках. Поэтому, если температура становится слишком высокой, контроллер инициирует действие, чтобы понижение температуры.

Приложения общего контроллера

Промышленные регуляторы температуры работают примерно так же, как и в обычных бытовых применениях. Базовая температура Контроллер обеспечивает управление промышленными или лабораторными процессами нагрева и охлаждения. В типичном приложении датчики измеряют фактическая температура.Эта измеренная температура постоянно сравнивается с пользовательской уставкой. Когда фактическая температура отклоняется от заданного значения контроллер генерирует выходной сигнал для активации других устройств регулирования температуры, таких как нагрев элементы или компоненты холодильного оборудования, чтобы вернуть температуру к заданному значению.

Общие области применения в промышленности

Контроллеры температуры используются в самых разных отраслях промышленности для управления производственными процессами или операциями.Некоторый Регуляторы температуры широко используются в промышленности, включая машины для экструзии и литья пластмасс под давлением, а также термоформование. машины, упаковочные машины, пищевая промышленность, хранение продуктов питания и банки крови. Ниже приводится краткий обзор некоторых распространенных приложения для контроля температуры в промышленности:

  • Термообработка / Духовка
    Контроллеры температуры используются в печах и при термообработке в печах, печах для обжига керамики, котлах и т. Д. теплообменники.
  • Упаковка
    В мире упаковки оборудование, оснащенное сварочными планками, аппликаторами клея, функциями горячего расплава, туннелями для термоусадочной пленки или этикетками. аппликаторы должны работать при определенных температурах и продолжительности процесса. Контроллеры температуры точно регулируют эти операции для обеспечения выпуска продукции высокого качества.
  • Пластмассы
    Контроль температуры в пластмассовой промышленности является обычным делом для портативных чиллеров, бункеров и сушилок, а также для формования и экструзии. оборудование.В экструзионном оборудовании контроллеры температуры используются для точного мониторинга и контроля температуры при разные критические точки при производстве пластика.
  • Здравоохранение
    Контроллеры температуры используются в сфере здравоохранения для повышения точности контроля температуры. Обычное оборудование, использующее контроллеры температуры включают лабораторное и испытательное оборудование, автоклавы, инкубаторы, холодильное оборудование и камеры для выращивания кристаллизации и испытательные камеры, в которых должны храниться образцы или испытания должны проводиться в определенных условиях. температурные параметры.
  • Еда и напитки
    Общие области применения в пищевой промышленности, включающие регуляторы температуры, включают пивоварение, смешивание, стерилизацию и варочные и пекарские печи. Контроллеры регулируют температуру и / или время процесса для обеспечения оптимальной производительности.
Детали регулятора температуры

Все контроллеры имеют несколько общих частей. Во-первых, у контроллеров есть входы. Входные данные используются для измерения переменной в контролируемый процесс.В случае терморегулятора измеряемой переменной является температура.

Входы

Контроллеры температуры могут иметь несколько типов входов. Тип входного датчика и необходимый сигнал могут различаться в зависимости от от типа управляемого процесса. Типичные входные датчики включают термопары и резистивные тепловые устройства (RTD), а также линейные входы, такие как мВ и мА. Типичные стандартизованные типы термопар включают, среди прочего, типы J, K, T, R, S, B и L.

Контроллеры

также могут быть настроены на прием RTD в качестве входа для измерения температуры. Типичный RTD — это платиновый датчик на 100 Ом.

В качестве альтернативы, контроллеры могут быть настроены на прием сигналов напряжения или тока в диапазоне милливольт, вольт или миллиампер от других типов датчики, такие как датчики давления, уровня или потока. Типичные сигналы входного напряжения включают от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока, от 0 до 10 В постоянного тока и от 2 до 5 В постоянного тока. 10 В постоянного тока. Контроллеры также могут быть настроены на прием милливольтных сигналов от датчиков, которые включают от 0 до 50 мВ постоянного тока и от 10 до 50 мВ постоянного тока.Контроллеры также могут принимать миллиамперные сигналы, такие как от 0 до 20 мА или от 4 до 20 мА.

Контроллер обычно включает функцию обнаружения неисправности или отсутствия входного датчика. Это называется датчиком. обнаружение перерыва. Необнаруженная эта неисправность может привести к значительному повреждению управляемого оборудования. Эта особенность позволяет контроллеру немедленно остановить процесс при обнаружении неисправности датчика.

Выходы

Помимо входов, у каждого контроллера есть выход.Каждый выход можно использовать для нескольких вещей, включая управление процесса (например, включение источника нагрева или охлаждения), инициировать аварийный сигнал или повторно передать значение процесса в программируемый логический контроллер (ПЛК) или регистратор.

Типичные выходы, снабженные контроллерами температуры, включают релейные выходы, драйверы твердотельных реле (SSR), симистор и линейные выходы. аналоговые выходы. Релейный выход обычно представляет собой однополюсное двухпозиционное реле (SPDT) с катушкой постоянного напряжения.Контроллер возбуждает катушку реле, обеспечивая изоляцию контактов. Это позволяет контактам управлять внешним источником напряжения для запитать катушку гораздо большего нагревательного контактора. Важно отметить, что номинальный ток контактов реле составляет обычно меньше 2А. Контакты могут управлять нагревательным контактором с номиналом 10–20 А, используемым нагревательными лентами или нагревательными элементами.

Другой тип вывода — это драйвер SSR. Выходы драйвера SSR — это логические выходы, которые включают или выключают твердотельное реле.Большинство твердотельным реле требуется от 3 до 32 В постоянного тока для включения. Типичный сигнал включения драйвера SSR 10 В может управлять тремя твердотельными реле.

Симистор обеспечивает функцию реле без каких-либо движущихся частей. Это твердотельное устройство, контролирующее токи до 1 А. Симистор Выходы могут допускать небольшое количество утечки тока, обычно менее 50 мА. Этот ток утечки не влияет на нагрев цепи контактора, но это может быть проблемой, если выход используется для подключения к другой твердотельной цепи, такой как вход ПЛК.Если это вызывает беспокойство, лучше выбрать стандартный релейный контакт. Он обеспечивает абсолютный нулевой ток, когда на выходе обесточен и контакты разомкнуты.

На некоторых контроллерах имеются аналоговые выходы, которые выдают сигнал 0–10 В или сигнал 4–20 мА. Эти сигналы откалиброван так, чтобы сигнал изменялся в процентах от выходного сигнала. Например, если контроллер отправляет сигнал 0%, аналоговый выход будет 0 В или 4 мА. Когда контроллер отправляет сигнал 50%, на выходе будет 5 В или 12 мА.Когда контроллер отправляет 100% сигнал, на выходе будет 10 В или 20 мА.

Другие параметры

Сравнение аварийных сигналов контроллера

У регуляторов температуры есть несколько других параметров, один из которых является уставкой. По сути, уставка — это набор целевых значений. оператором, которого контроллер стремится поддерживать устойчивым. Например, заданная температура 30 ° C означает, что Контроллер будет стремиться поддерживать температуру на этом значении.

Другой параметр — это значение срабатывания сигнализации. Это используется, чтобы указать, когда процесс достиг некоторого заданного состояния. Есть несколько вариаций по типам будильников. Например, аварийный сигнал высокого уровня может указывать на то, что температура стала выше, чем некоторые установить значение. Точно так же низкий сигнал тревоги указывает на то, что температура упала ниже некоторого установленного значения.

Например, в системе контроля температуры фиксированный высокий сигнал тревоги предотвращает повреждение оборудования источником тепла путем обесточивание источника, если температура превышает некоторое заданное значение.С другой стороны, низкий фиксированный сигнал тревоги может быть установите, если низкая температура может повредить оборудование в результате замерзания.

Контроллер также может проверить наличие неисправного выходного устройства, такого как открытый нагревательный элемент, путем проверки количества выходного сигнала. сигнал и сравнивая его с величиной обнаруженного изменения входного сигнала. Например, если выходной сигнал равен 100% и входной датчик не обнаруживает никаких изменений температуры по прошествии определенного периода времени, контроллер определит, что контур исправен. сломанный.Эта функция известна как Loop Alarm.

Другой тип сигнала тревоги — сигнал отклонения. Устанавливается на некоторое положительное или отрицательное значение от уставки. Сигнал отклонения контролирует заданное значение процесса. Оператор получает уведомление, когда процесс начинает изменять некоторую заранее запрограммированную величину от уставка. Разновидностью сигнала отклонения является сигнализация диапазона. Этот сигнал тревоги сработает либо в пределах назначенного температурный диапазон. Обычно точки срабатывания сигнализации наполовину выше и наполовину ниже уставки контроллера.

Например, если заданное значение составляет 150 °, а аварийные сигналы отклонения установлены на ± 10 °, аварийные сигналы будут активированы. когда температура достигла 160 ° на верхнем конце или 140 ° на нижнем. Если уставка изменена на 170 °, сигнализация высокого уровня активируется при 180 °, а сигнализация низкого уровня — при 160 °. Другой распространенный набор параметров регулятора — ПИД-регулятор. параметры. PID, что означает пропорциональный, интегральный, производный, представляет собой расширенную функцию управления, которая использует обратную связь от контролируемый процесс, чтобы определить, как лучше всего контролировать этот процесс.

Как это работает

Все контроллеры, от базовых до самых сложных, работают примерно одинаково. Контроллеры контролируют или удерживают некоторую переменную или параметр на заданное значение. Контроллеру требуются две переменные; фактический входной сигнал и желаемое заданное значение. Входной сигнал также известен как значение процесса. Вход в контроллер дискретизируется много раз в секунду, в зависимости от на контроллере.

Затем это входное или технологическое значение сравнивается со значением уставки.Если фактическое значение не соответствует уставке, контроллер генерирует изменение выходного сигнала в зависимости от разницы между заданным значением и значением процесса, а также от того, или значение процесса не приближается к заданному значению или отклоняется дальше от заданного значения. Этот выходной сигнал затем инициирует некоторые тип реакции для корректировки фактического значения, чтобы оно соответствовало уставке. Обычно алгоритм управления обновляет вывод значение мощности, которое затем применяется к выходу.

Принимаемое управляющее воздействие зависит от типа контроллера. Например, если контроллер является управлением ВКЛ / ВЫКЛ, контроллер решает, нужно ли включить выход, выключить или оставить в его текущем состоянии.

Управление ВКЛ / ВЫКЛ — один из самых простых в реализации типов управления. Он работает путем установки диапазона гистерезиса. Например, регулятор температуры может быть установлен для контроля температуры внутри помещения. Если заданное значение составляет 68 °, а фактическое значение температура упадет до 67 °, сигнал ошибки покажет разницу –1 °.Затем контроллер отправит сигнал на увеличьте прикладываемое тепло, чтобы снова поднять температуру до заданного значения 68 °. Как только температура достигнет 68 °, обогреватель отключается. При температуре от 68 ° до 67 ° контроллер не выполняет никаких действий, и нагреватель остается выключенным. Однако, как только температура достигнет 67 °, нагреватель снова включится.

В отличие от двухпозиционного управления, ПИД-регулирование определяет точное выходное значение, необходимое для поддержания заданной температуры.Выход мощность может варьироваться от 0 до 100%. Когда используется тип аналогового выхода, выходной сигнал пропорционален значению выходной мощности. Однако, если выход представляет собой тип двоичного выхода, такой как реле, драйвер SSR или симистор, тогда выход должен быть пропорциональным по времени получить аналоговое представление.

Система с пропорциональным временным распределением использует время цикла для пропорционального распределения выходного значения. Если время цикла установлено на 8 секунд, система вызывает при 50% мощности выход будет включен на 4 секунды и выключен на 4 секунды.Пока значение мощности не меняется, время ценности не изменились бы. Со временем мощность усредняется до заданного значения 50%, при половинном включении и половинном выключении. Если выходная мощность должно быть 25%, тогда в течение того же времени цикла 8 секунд выход будет включен на 2 секунды и выключен на 6 секунд.

Пример дозирования выходного времени

При прочих равных условиях желательно более короткое время цикла, потому что контроллер может быстрее реагировать и изменять состояние вывод для заданных изменений в процессе.Благодаря механике реле более короткое время цикла может сократить срок службы реле и не рекомендуется быть меньше 8 секунд. Для твердотельных переключающих устройств, таких как драйвер SSR или симистор, время переключения сокращается. лучше. Более длительное время переключения, независимо от типа выхода, допускает большие колебания технологического значения. Общее правило таково: ТОЛЬКО, если процесс позволяет это, когда используется релейный выход, желательно более длительное время цикла.

Дополнительные функции

Контроллеры также могут иметь ряд дополнительных дополнительных функций.Одно из них — коммуникационные возможности. Общение link позволяет контроллеру связываться с ПЛК или компьютером. Это позволяет обмениваться данными между контроллером и хостом. Примером типичного обмена данными может быть хост-компьютер или ПЛК, считывающий значение процесса.

Второй вариант — удаленная уставка. Эта функция позволяет удаленному устройству, например ПЛК или компьютеру, изменять контроллер. уставка. Однако, в отличие от возможностей связи, упомянутых выше, вход удаленного задания уставки использует линейный аналоговый вход. сигнал, который пропорционален заданному значению.Это дает оператору дополнительную гибкость, поскольку он может изменять уставку с удаленное место. Типичный сигнал может быть 4–20 мА или 0–10 В постоянного тока.

Другой распространенной функцией, поставляемой с контроллерами, является возможность их настройки с помощью специального программного обеспечения на ПК, подключенном через канал связи. Это позволяет быстро и легко конфигурировать контроллер, а также дает возможность сохранять конфигурации для использования в будущем.

Еще одна общая черта — цифровой вход.Цифровой вход может работать вместе с удаленной уставкой для выбора локального или удаленного уставка для контроллера. Его также можно использовать для выбора между уставкой 1 и уставкой 2, как запрограммировано в контроллере. Цифровой входы также могут удаленно сбросить предельное устройство, если оно перешло в предельное состояние.

Другие дополнительные функции включают источник питания преобразователя, используемый для питания датчика 4–20 мА. Этот блок питания используется для питания Питание 24 В постоянного тока при максимальном токе 40 мА.

В некоторых приложениях двухцветный дисплей также может быть желательной функцией, позволяющей легко идентифицировать различные состояния контроллера. Некоторые продукты также имеют дисплеи, которые могут менять цвет с красного на зеленый или наоборот в зависимости от предварительно запрограммированных условий, например как указание на состояние тревоги. В этом случае зеленый дисплей может не отображать тревогу, но если тревога присутствует, дисплей станет красным.

Типы контроллеров

Контроллеры температуры бывают разных стилей с широким спектром функций и возможностей.Также есть много способы категоризации контроллеров в соответствии с их функциональными возможностями. Как правило, регуляторы температуры бывают одноконтурными. или многопетлевой. Контроллеры с одним контуром имеют один вход и один или несколько выходов для управления тепловой системой. С другой стороны, Многоконтурные контроллеры имеют несколько входов и выходов и могут управлять несколькими контурами в процессе. Больше контроля петли позволяют управлять большим количеством функций технологической системы.

Диапазон надежных одноконтурных контроллеров варьируется от базовых устройств, требующих однократного изменения уставки вручную, до сложных профилировщиков. который может автоматически выполнять до восьми изменений уставок в течение заданного периода времени.

Аналог

Самый простой и базовый тип контроллера — аналоговый. Аналоговые контроллеры — это недорогие, простые контроллеры, которые Достаточно универсален для жесткого и надежного управления технологическим процессом в суровых промышленных условиях, в том числе со значительными электрическими шум. Дисплей контроллера обычно представляет собой ручку управления.

Базовые аналоговые контроллеры используются в основном в некритичных или простых тепловых системах для обеспечения простой температуры включения-выключения. управление для приложений прямого или обратного действия.Базовые контроллеры принимают входы термопар или RTD и предлагают дополнительный процент режим управления мощностью для систем без датчиков температуры. Их основной недостаток — отсутствие читабельности дисплея и отсутствия сложность для более сложных задач управления. Кроме того, отсутствие каких-либо коммуникационных возможностей ограничивает их использование простыми приложениями. например, включение / выключение нагревательных элементов или охлаждающих устройств.

Лимит

Эти контроллеры обеспечивают безопасный контроль температуры процесса.У них нет возможности самостоятельно контролировать температуру. Проще говоря, контроллеры предельных значений — это независимые устройства безопасности, которые можно использовать вместе с существующим контуром управления. Они способны прием термопар, RTD или технологических входов с ограничениями, установленными для высокой или низкой температуры, как обычный контроллер. Ограничение контроля является блокирующим и является частью резервной схемы управления для принудительного отключения тепловой системы в случае превышения предела. В выход предела фиксации должен быть сброшен оператором; он не будет сброшен сам по себе, если условие ограничения не существует.Типичный пример будет отключением безопасности для печи. Если температура в печи превышает некоторую заданную температуру, ограничительное устройство отключит систему. Это сделано для предотвращения повреждения печи и, возможно, любого продукта, который может быть поврежден чрезмерными температурами.

Регуляторы температуры общего назначения

Регуляторы температуры общего назначения используются для управления наиболее типичными промышленными процессами. Обычно они бывают разных Размеры DIN, имеют несколько выходов и программируемые функции вывода.Эти контроллеры также могут выполнять ПИД-регулирование для отличного общие контрольные ситуации. Они традиционно размещаются на передней панели с дисплеем для облегчения доступа оператора.

Большинство современных цифровых регуляторов температуры могут автоматически рассчитывать параметры ПИД для оптимальной работы тепловой системы. используя свои встроенные алгоритмы автонастройки. Эти контроллеры имеют функцию предварительной настройки для первоначального расчета параметров PID для процесс и функция непрерывной настройки для постоянного уточнения параметров ПИД-регулятора.Это позволяет быстро настроить, сэкономить время и сократить количество отходов.

Привод электродвигателя клапана

Особым типом универсального контроллера является контроллер привода клапана (VMD). Эти контроллеры специально разработаны для двигатели регулирующих клапанов, используемые в производственных приложениях, таких как управление газовыми горелками на производственной линии. Специальные алгоритмы настройки обеспечивают точное управление и быструю реакцию на выходе без необходимости обратной связи по скользящей схеме или чрезмерного знания трехчленного ПИД-регулятора алгоритмы настройки.Контроллеры VMD управляют положением клапана в диапазоне от 0% до 100% открытия, в зависимости от энергии. потребности процесса в любой момент времени.

Профиль

Контроллеры профилирования, также называемые контроллерами линейного замачивания, позволяют операторам программировать количество заданных значений и время сидения на каждом из них. уставка. Программирование изменения уставки называется рампой, а время нахождения на каждой уставке называется выдержкой или выдержкой. Один пандус или одна выдержка считается одним сегментом.Профайлер предлагает возможность ввести несколько сегментов, чтобы разрешить сложную температуру. профили. Оператор может называть профили рецептами. Большинство профилировщиков позволяют хранить несколько рецептов для последующего использования. Меньше Профилировщики могут допускать четыре рецепта с шестнадцатью сегментами каждый с более продвинутыми профилировщиками, позволяющими создавать больше рецептов и сегментов.

Контроллеры профилей могут выполнять профили нарастания и выдержки, такие как изменения температуры с течением времени, наряду с выдержкой и выдержкой / циклом продолжительности без присмотра оператора.

Типичные области применения контроллеров профиля включают термообработку, отжиг, климатические камеры и сложные технологические печи.

Многоконтурный

Помимо одноконтурных контроллеров, которые могут управлять только одним контуром процесса, многоконтурные контроллеры могут управлять более чем одним контуром, это означает, что они могут принимать более одной входной переменной.

Вообще говоря, многоконтурный контроллер можно рассматривать как устройство с множеством отдельных контроллеров температуры внутри одиночное шасси.Обычно они устанавливаются за панелью, а не перед панелью, как в универсальных одиночных шлейфовые контроллеры. Программирование любого из контуров аналогично программированию терморегулятора, установленного на панели. Тем не мение, Многоконтурные системы, как правило, не имеют традиционного физического пользовательского интерфейса (без дисплея или переключателей), а вместо этого используют специальный канал связи.

Многоконтурные контроллеры необходимо настраивать с помощью специальной программы на ПК, которая может загружать конфигурацию в контроллер с помощью специального интерфейса связи.

Информацию можно получить через интерфейс связи. Общие поддерживаемые интерфейсы связи включают: DeviceNet, Profibus, MODBUS / RTU, CanOPEN, Ethernet / IP и MODBUS / TCP.

Многоконтурные контроллеры представляют собой компактную модульную систему, которая может работать как в автономной системе, так и в ПЛК. среда. В качестве замены регуляторов температуры в ПЛК они обеспечивают быстрое ПИД-регулирование и разгружают большую часть математических вычислений. интенсивная работа процессора ПЛК, что позволяет увеличить скорость сканирования ПЛК.В качестве замены нескольких контроллеров DIN они обеспечить единую точку программного доступа ко всем контурам управления. Стоимость установки снижается за счет устранения большого количества проводки, вырезы в панелях и экономия места на панелях.

Многоконтурные контроллеры предоставляют некоторые дополнительные функции, недоступные в традиционных контроллерах, устанавливаемых на панели. Например, Многоконтурные контроллеры имеют более высокую плотность контуров для данного пространства. Некоторые многоконтурные системы контроля температуры могут иметь до 32 контуров управления в корпусе, устанавливаемом на DIN-рейку длиной не более 8 дюймов.Они также сокращают количество проводов за счет наличия общего точка подключения для питания и интерфейсов связи.

Многоконтурные регуляторы температуры также имеют улучшенные функции безопасности, одной из которых является отсутствие кнопок, на которых любой может изменить важные настройки. Имея полный контроль над информацией, считываемой или записываемой в контроллер, производитель машин может ограничить информацию, которую любой оператор может прочитать или изменить, предотвращая возникновение нежелательных условий от возникновения, например, установка слишком высокой уставки до диапазона, который может привести к повреждению продукта или машины.Кроме того, контроллер модули могут быть заменены в горячем режиме. Это позволяет заменять модуль контроллера без отключения питания системы. Модули также может автоматически настраиваться после горячей замены.

Другие характеристики регулятора температуры
Напряжение питания

Обычно существует два варианта напряжения питания для контроллеров температуры: низкое напряжение (24 В переменного / постоянного тока) и высокое напряжение (110–230 В переменного тока).

Размер

Контроллеры бывают нескольких стандартных размеров, которые обозначаются номерами DIN, такими как 1/4 DIN, 1/8 DIN, 1/16 DIN и 1/32 DIN.DIN — это сокращение от примерно переведенного Deutsche Institut fur Normung, немецкой организации по стандартам и измерениям. Для наших целей DIN просто означает, что устройство соответствует общепринятому стандарту размеров панелей.

Сравнение размеров DIN

Размер по DIN 1/4 1/8 1/16 1/32
Размер в мм 92 х 92 92 х 45 45 х 45 49 х 25
Размер в дюймах 3.62 х 3,62 3,62 х 1,77 1,77 x 1,77 1,93 х 0,98

Наименьший размер — это 1/32 DIN, который составляет 24 мм × 48 мм, с соответствующим вырезом в панели 22,5 мм × 45 мм. Следующий размер вверху находится 1/16 DIN, размер которого составляет 48 мм × 48 мм с размером выреза в панели 45 мм × 45 мм. 1/8 DIN составляет 48 мм × 96 мм с вырез в панели 45 мм × 92 мм. Наконец, самый большой размер — это 1/4 DIN размером 96 мм × 96 мм с вырезом в панели 92 мм × 92 мм.

Важно отметить, что стандарты DIN не определяют, насколько глубоко контроллер может находиться за панелью. Стандарты учитывайте только размеры передней панели и размеры выреза в панели.

Одобрения агентств

Желательно, чтобы терморегулятор имел какое-либо одобрение агентства, чтобы гарантировать, что контроллер соответствует требованиям. минимальный набор норм безопасности. Тип разрешения зависит от страны, в которой будет использоваться контроллер.В Наиболее распространенное разрешение, регистрация UL и cUL, распространяется на все контроллеры, используемые в США и Канаде. Обычно бывает один сертификация требуется для каждой страны.

Для контроллеров, которые используются в странах Европейского Союза, требуется одобрение CE.

Третий тип сертификата — FM. Это относится только к ограничивающим устройствам и контроллерам в США и Канаде.

Класс защиты передней панели

Важной характеристикой контроллера является степень защиты передней панели.Эти рейтинги могут быть в форме рейтинга IP или Рейтинг NEMA. Классы IP (защиты от проникновения) применяются ко всем контроллерам и обычно составляют IP65 или выше. Это означает, что из только на передней панели, контроллер полностью защищен от пыли и струй воды под низким давлением со всех сторон. разрешено только ограниченное проникновение. Рейтинги IP используются в США, Канаде и Европе.

Рейтинг контроллера NEMA (Национальная ассоциация производителей электрооборудования) параллелен рейтингу IP.Большинство контроллеров имеют Рейтинг NEMA 4 или 4X, что означает, что они могут использоваться в приложениях, требующих только промывки водой (не масла или растворителей). В «X» в рейтинге NEMA 4X означает, что передняя панель не подвержена коррозии. Рейтинги NEMA используются в основном в США и Канаде.

ОСНОВЫ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ — Электроника длины волны

Источник тока регулятора температуры: Одним из ключевых звеньев регулятора температуры является регулируемый двунаправленный источник тока.Его также можно назвать выходным каскадом. Эта секция реагирует на секцию системы управления, направляя ток на исполнительный механизм температуры (термоэлектрический или резистивный нагреватель). Направление тока имеет решающее значение для термоэлектриков. На блок-схеме термоэлектрический элемент подключен между двумя выводами на контроллере. Для резистивного нагревателя может потребоваться специальная проводка, чтобы ограничить ток через резистивный нагреватель только в одном направлении.

Система управления : Пользовательские входы включают предельную уставку (в терминах максимального тока, разрешенного для термоэлектрического или резистивного нагревателя) и рабочую уставку.Кроме того, если требуется удаленная уставка, обычно доступен вход удаленной уставки.

  • Уставка : это аналоговое напряжение в системе. Его можно создать путем сочетания встроенной регулировки подстроечного резистора и ввода удаленной уставки. В некоторых случаях эти входы суммируются. Некоторые действуют самостоятельно.
  • Прецизионный источник тока смещения датчика: Этот источник тока управляет датчиком температуры на известном уровне, делая фактическое напряжение датчика стабильным и точным.Напряжение на датчике определяется законом Ома: V = I * R, где V — напряжение, I — ток, а R — сопротивление датчика. Напряжение ограничено максимумом и минимумом (указанным в паспорте контроллера температуры). Следует использовать минимально возможный ток, чтобы свести к минимуму эффекты самонагрева. Термистор нагревается при более высоких уровнях тока и ложно сообщает о более высокой температуре.
  • Генерация ошибки : Чтобы узнать, как работает система, фактическая температура сравнивается с заданной температурой.Эти два напряжения вычитаются, и результат называется «Ошибка». Выходной сигнал регулируемого источника тока будет изменяться, чтобы сигнал обратной связи по температуре оставался неизменным.
  • Система ПИД-управления : Преобразует сигнал ошибки в сигнал управления для регулируемого источника тока. Более подробное обсуждение ПИД-регулирования можно найти в Техническом примечании TN-TC01
  • .
  • Предельная цепь: Один из способов повредить термоэлектрик — пропустить через него слишком большой ток.В каждом техническом описании привода указывается максимальный рабочий ток. Превышение этого тока приведет к повреждению устройства. Чтобы этого избежать, в терморегулятор включен ограничительный контур. Пользователь определяет максимальную настройку, и выходной ток не должен превышать этот уровень. Большинство цепей ограничения ограничивают ток на максимальном уровне и продолжают работать.
  • Функции безопасности : Термоэлектрики и резистивные нагреватели чувствительны к избыточной мощности, но они устойчивы к быстрым изменениям тока или напряжения.Функции безопасности могут включать индикатор состояния «теплового разгона». Температурные пределы — как высокие, так и низкие — также могут быть доступны для включения индикаторов или отключения выходного тока.

Питание : питание должно подаваться на управляющую электронику и источник тока. Это может быть источник питания постоянного тока (некоторые драйверы используют входы с одним источником питания, другие используют два источника питания) или входной разъем переменного тока и кабель. В некоторых случаях, когда требуется более высокое напряжение для термоэлектрического или резистивного нагревателя, могут быть доступны отдельные входы источника питания постоянного тока для питания управляющей электроники от источника низкого напряжения +5 В и термоэлектрического элемента от источника более высокого напряжения.

В чем разница между прибором, модулем и компонентом?

Обычно цена, набор функций и размер. Прибор обычно имеет переднюю панель с ручками и кнопками для регулировки, а также какой-либо дисплей для отслеживания датчика. Все они могут быть автоматизированы с помощью компьютерного управления через USB, RS-232, RS-485 или GPIB. Инструмент обычно питается от сети переменного тока, а не от источника постоянного тока. По нашему определению, модуль не включает в себя дисплей или источник питания и имеет минимально необходимые настройки.Для контроля состояния вольтметр измеряет напряжение, а в техническом описании модуля предусмотрена передаточная функция для преобразования напряжения в фактическое сопротивление датчика. В паспорте датчика сопротивление датчика преобразуется в температуру. Некоторые устройства выделяют память для калибровки отклика датчика. Компонент дополнительно урезан, без движущихся частей. Внешние резисторы или конденсаторы задают рабочие параметры. Функции безопасности являются общими для всех трех форм. Обычно модули можно разместить на столе или интегрировать в систему с помощью кабелей.Компоненты монтируются непосредственно на печатную плату (PCB) с помощью выводов для сквозного монтажа или поверхностного монтажа (SMT). Два ряда контактов называются DIP-упаковкой (двойной ряд), а один ряд выводов называется упаковкой SIP (одинарный ряд).

Разнообразные стандартные контроллеры доступны как в приборной, так и в OEM-упаковке. Некоторые производители стирают границы, например, предлагая USB-управление компонентами в качестве мини-инструментов.

Упаковка компонентов и модулей включает надлежащий теплоотвод элементов схемы (или инструкции о том, как устройство должно быть теплоотводом) и обычно включает соответствующие кабели для термоэлектрического элемента, датчика и источника питания.Инструменты включают шнур питания, и доступ пользователя внутрь корпуса не требуется.

Типовая терминология:

Термоэлектрик: Это устройство, состоящее из двух керамических пластин, которые скрепляют металлические соединения двух разнородных металлов. Если ток протекает через соединение разнородных металлов, тепло генерируется с одной стороны, а поглощается с другой. Пропуская ток через термоэлектрик, тепло передается от одной керамической пластины к другой.Направление тока определяет, какая пластина станет «горячей», а какая — «холодной» относительно друг друга. Изменение направления тока немедленно меняет эффект. Контроллер температуры работает, оптимально контролируя величину и направление тока через переход, чтобы поддерживать фиксированную температуру устройства, подключенного к «холодной» стороне. Термоэлектрики можно накладывать друг на друга, чтобы создать более широкий температурный перепад. Их называют многоступенчатыми или каскадными термоэлектриками. Термоэлектрик также может преобразовывать перепад температур в электричество.Это называется эффектом Зеебека. Термоэлектрик также известен как термоэлектрический охладитель, устройство Пельтье или твердотельный тепловой насос.

Q MAX: Спецификация термоэлектрика. Это максимальная мощность, которую он может поглотить холодной пластиной.

Delta T MAX: Спецификация термоэлектрика. Это максимальный перепад температур, который может создать термоэлектрик между своими пластинами. Он указан в IMAX и VMAX и для определенной температуры «горячей» пластины.

I MAX и V MAX: Максимальный ток и напряжение термоэлектрика, соответственно. Не превышайте эти условия эксплуатации.

Резистивный нагреватель: Обычно эти нагреватели гибкие, с резистивным элементом, зажатым между двумя изоляторами. Материалы резистивного элемента и изоляторов сильно различаются в зависимости от области применения. Некоторым требуется питание переменного тока, а не постоянного тока, который вырабатывается обычным контроллером температуры. В резистивном нагревателе при протекании тока в любом направлении выделяется тепло; следовательно, активная функция охлаждения отсутствует.Охлаждение достигается за счет снижения тока до нуля и рассеивания тепла в окружающую среду. Стабильность обычно не так хороша, как у термоэлектриков, за исключением случаев, когда рабочая температура значительно выше температуры окружающей среды.

Температура окружающей среды: Обычно это температура воздуха / условий окружающей среды вокруг нагрузки.

Отключить: Когда выходной ток отключен, все механизмы безопасности обычно устанавливаются на начальное состояние включения, и на термоэлектрический элемент подается только остаточный ток утечки.

DVM: Цифровой вольтметр, измеритель напряжения.

Амперметр: Измеритель, контролирующий ток.

ESD: Электростатический разряд. «Взрыв», который возникает при переходе по ковру и прикосновении к металлической ручке двери, является наиболее распространенным примером электростатического разряда. Лазерные диоды чувствительны к электростатическому разряду. «Взрыва», которого не чувствует человек, по-прежнему достаточно, чтобы повредить лазерный диод. При обращении с лазерным диодом или другим электронным оборудованием, чувствительным к электростатическому разряду, следует соблюдать соответствующие меры предосторожности.

Внутреннее рассеивание мощности: При использовании линейного источника тока часть мощности, передаваемой источником питания, поступает на термоэлектрический или резистивный нагреватель, а часть используется в контроллере температуры. Максимальное внутреннее рассеивание мощности контроллера — это предел, при превышении которого возможно тепловое повреждение внутренних электронных компонентов. Проектирование системы контроля температуры включает выбор напряжения питания. Если для управления термоэлектриком с напряжением 6 В выбрано питание 28 В, на выходном каскаде регулятора температуры (или источнике тока) будет падать 22 В.Если драйвер работает на 1 А, внутренне рассеиваемая мощность будет V * I или 22 * ​​1 = 22 Вт. Если внутренняя мощность рассеивания составляет 9 Вт, компоненты источника тока будут перегреваться и необратимо повредятся. Wavelength предоставляет онлайн-калькуляторы безопасной рабочей зоны для всех компонентов и модулей, чтобы упростить выбор конструкции.

Соответствие напряжению: Источник тока имеет соответствующее падение напряжения на нем. Соответствующее напряжение — это напряжение источника питания за вычетом этого внутреннего падения напряжения.Это максимальное напряжение, которое может подаваться на термоэлектрический или резистивный нагреватель. Обычно указывается при полном токе.

Предел тока: В таблице данных термоэлектрического или резистивного нагревателя максимальный ток будет указан при температуре окружающей среды. Выше этого тока устройство может выйти из строя. При более высоких температурах это максимальное значение будет уменьшаться. Current Limit — это максимальный ток, который подает источник тока. Предел тока можно установить ниже максимального термоэлектрического тока и использовать в качестве инструмента для минимизации внутреннего рассеивания мощности терморегулятора.При более высоком пределе тока термоэлектрик будет быстрее передавать больше тепла, поэтому время достижения температуры может быть уменьшено (если система управления оптимизирована, чтобы избежать перерегулирования и звона).

Нагрузка: Для регулятора температуры нагрузка состоит из регулятора температуры (термоэлектрического или резистивного нагревателя) и датчика температуры.

ACTUAL TEMP MON: Это аналоговое напряжение, пропорциональное сопротивлению датчика температуры. Функции перехода к сопротивлению представлены в отдельных таблицах данных на контроллеры.Для преобразования сопротивления в температуру используются передаточные функции из таблицы данных датчика. Его также можно назвать монитором ACT T или монитором температуры.

VSET: Это общий термин, используемый для обозначения входного сигнала удаленной уставки. V указывает на сигнал напряжения, в то время как SET указывает его цель: заданное значение системы управления. Его также можно назвать MOD, MOD IN или ANALOG IN.

Каковы типичные характеристики и как их интерпретировать для моего приложения?

В настоящее время каждый производитель проводит собственное тестирование, и стандарта для измерения не существует.После того, как вы определите решение для своего приложения, критически важно протестировать продукт в своем приложении, чтобы проверить его работу. Вот некоторые из определений, которые использует длина волны, и способы интерпретации спецификаций в вашем дизайне.

Входное сопротивление: Указывается для аналоговых входов напряжения, таких как VSET или MOD IN. Он используется для расчета силы тока, которую должен выдавать внешний генератор сигналов. Например, если VSET управляется цифро-аналоговым преобразователем с максимальным напряжением 5 В и входным сопротивлением 20 кОм, цифро-аналоговый преобразователь должен выдавать не менее 5 В / 20000 Ом или 0 Ом.25 мА.

Стабильность: Для регулятора температуры, насколько стабильной может быть система, обычно является критическим параметром. Испытания на длину волны с использованием термисторов, поскольку они обеспечивают наибольшее изменение сопротивления на градус C. Испытательная нагрузка также хорошо спроектирована: датчик находится рядом с управляемым устройством, а термоэлектрический датчик, радиатор надлежащего размера и компоненты, соединенные с помощью высококачественной термопасты, минимизировать тепловое сопротивление между ними. Стабильность указывается в градусах Кельвина или Цельсия.Типичная стабильность может достигать 0,001 ° C. Более подробное техническое примечание TN-TC02, описывающее тестирование, доступно в Интернете.

Диапазон рабочих температур: Электроника разработана для правильной работы в указанном диапазоне температур. За пределами минимальной и максимальной температуры может произойти повреждение или измениться поведение. Рабочий диапазон, который указывает длина волны, связан со спецификацией максимального внутреннего рассеивания мощности. Выше определенной температуры окружающей среды (обычно 35 ° C или 50 ° C) максимальное внутреннее рассеивание мощности снижается до нуля при максимальной рабочей температуре.

Диапазон рабочего напряжения: В некоторых регуляторах температуры можно использовать два напряжения питания — одно для питания управляющей электроники (VDD), а второе для обеспечения более высокого напряжения согласования с термоэлектрическим или резистивным нагревателем (VS). Обычно управляющая электроника работает при более низких напряжениях: от 3,3 до 5,5 В. Превышение этого напряжения может повредить элементы в секциях управления или питания. Источник тока (или выходной каскад) разработан для более высоких напряжений (например, 30 В для контроллеров температуры семейства PTC).Эту спецификацию необходимо рассматривать в сочетании с приводным током и мощностью, подаваемой на нагрузку, чтобы гарантировать, что конструкция не превышает спецификацию максимального внутреннего рассеивания мощности. Например, PTC5K-CH рассчитан на работу до 5 А и может принимать входное напряжение 30 В. Максимальная внутренняя рассеиваемая мощность составляет 60 Вт. Если 28 В используется для питания термоэлектрика, который падает на 4 В, 24 В будет падать на PTC5K-CH. При 24 В максимальный ток в пределах безопасного рабочего диапазона составляет менее 60/24 или 2.5 ампер. Использование большего значения тока приведет к перегреву компонентов выходного каскада и необратимому повреждению контроллера. Максимальные характеристики тока и напряжения связаны, а не достижимы независимо.

Монитор в сравнении с фактической погрешностью: Сигнал ACT T MON представляет собой аналоговое напряжение, пропорциональное сопротивлению датчика. Точность фактического сопротивления по отношению к измеренным значениям указана в отдельных технических паспортах драйвера. Длина волны использует откалиброванное оборудование, отслеживаемое NIST, чтобы гарантировать эту точность.

Отдельное заземление монитора и источника питания: Одно заземление высокой мощности предназначено для подключения к источнику питания на любом контроллере температуры. Несколько слаботочных заземлений расположены среди сигналов монитора, чтобы минимизировать смещения и неточности. Несмотря на то, что заземления с высоким и низким током связаны внутри, для достижения наилучших результатов используйте заземление с низким током с любым монитором.

Линейные или импульсные блоки питания для компонентов и модулей: Линейные блоки питания относительно неэффективны и имеют большие размеры по сравнению с импульсными блоками питания.Однако они малошумные. Если шум критичен для вашей системы, вы можете попробовать импульсный источник питания, чтобы увидеть, влияет ли частота переключения на производительность в любом месте системы.

Thermal Runaway: Если термоэлектрик отводит тепло от устройства (охлаждает его до температуры ниже окружающей), это тепло должно отводиться из системы. Дополнительное тепло из-за неэффективности термоэлектрика также должно рассеиваться. Если конструкция радиатора подходящая, удаляется достаточно тепла, чтобы устройство могло работать при температуре ниже окружающей среды.Однако, если конструкция является предельной, тепло остается в нагрузке, а температура датчика повышается вместо того, чтобы оставаться на желаемой температуре. Система управления реагирует, пропуская больше охлаждающего тока через термоэлектрический элемент. Это приводит к увеличению количества тепла, выделяемого нагрузкой, и продолжающемуся повышению температуры датчика. Это называется «тепловым разгоном». Температура системы не контролируется, но определяется недостаточным отводом тепла в окружающую среду.

Wavelength разрабатывает регуляторы температуры и производит их на предприятии в Бозмане, штат Монтана, США.Чтобы просмотреть список текущих вариантов регуляторов температуры, щелкните здесь.

Полезные сайты:

Что такое термоэлектрик?

Что такое термистор?

Внешние ссылки предназначены для справочных целей. Wavelength Electronics не несет ответственности за содержание внешних сайтов.

Контроллер температуры для животных | Хирургические инструменты, инструменты для исследований, лабораторное оборудование

Окунь, М., Лак, А., Карандини, М., Харрис, К. Д., Бузаки, Г., Стивенсон, И.,… Кауфман, М. (2016). Долгосрочные записи с неподвижными кремниевыми зондами в коре головного мозга мыши. PLOS ONE , 11 (3), e0151180. https://doi.org/10.1371/journal.pone.0151180

Shahjouei, S., Cai, P. Y., Ansari, S., Sharififar, S., Azari, H., Ganji, S., & Zand, R. (2016). Модель инсульта с окклюзией средней мозговой артерии у грызунов: пошаговый подход. Журнал сосудистой и интервенционной неврологии , 8 (5), 1–8.Получено с http://www.pubmedcentral.nih.gov/articlerender.fcgi?artid=4762402&tool=pmcentrez&rendertype=abstract

.

Нгуен Чи, В., Мюллер, К., Вольфенштеттер, Т., Яновский, Ю., Драгун, А., Торт, А. Б. Л., и Бранкачк, Дж. (2016). Ритм, управляемый дыханием гиппокампа, отличается от тета-колебаний у бодрствующих мышей. Журнал неврологии , 36 (1).

Гейло А., Оверстрит М. Г. и Фауэлл Д. Дж. (2016). Визуализация интерстициальной миграции CD4 Т-клеток в воспаленной дерме. Журнал визуализированных экспериментов , (109), e53585 – e53585. https://doi.org/10.3791/53585

Арнольд, В. Д., Шет, К. А., Виер, К. Г., Киссель, Дж. Т., Бургес, А. Х., и Колб, С. Дж. (2015). Электрофизиологическая оценка числа моторных единиц (MUNE) Измерение потенциала сложного мышечного действия (CMAP) в мышцах задних конечностей мыши. Журнал визуализированных экспериментов , (103), e52899 – e52899. https://doi.org/10.3791/52899

Happel, M. F. K., Делиано, М., & Ол, Ф. В. (2015). Комбинированная тренировка с использованием челночного бокса с электрофизиологической записью и стимуляцией коры головного мозга как инструмент для изучения восприятия и обучения. Журнал визуализированных экспериментов , (104), e53002 – e53002. https://doi.org/10.3791/53002

Сан-Мартин, А., Себалло, С., Баеза-Ленерт, Ф., Лерхунди, Р., Вальдебенито, Р., Контрерас-Баеза, Ю.,… Баррос, Л. Ф. (2014). Визуализация митохондриального потока в отдельных клетках с помощью датчика FRET для пирувата. PloS One , 9 (1), e85780. https://doi.org/10.1371/journal.pone.0085780

Альтамирано, Ф., Перес, К. Ф., Лю, М., Видрик, Дж., Бартон, Э. Р., Аллен, П. Д.,… Лопес, Дж. Р. (2014). Периодическое ускорение всего тела — эффективный метод лечения мышечной дистрофии у мышей MDX. PLoS ONE , 9 (9), e106590. https://doi.org/10.1371/journal.pone.0106590

В этом вводном видео показаны все основные моменты контроллера температуры животных ATC2000 (3 минуты).


Контроллер температуры животных ATC2000 представляет собой малошумную систему обогрева для поддержания температуры тела животных во время экспериментальных процедур. Нагреватель постоянного тока очень тихий с точки зрения электромагнитного излучения. Это важно при электрофизиологических записях, которые очень чувствительны к электромагнитным помехам.

Контроллер использует пропорциональную, интегральную и производную (PID) технологию для обеспечения точного и стабильного управления температурой объекта.По сравнению с регуляторами типа включения / выключения, ПИД-регуляторы обеспечивают более точный и стабильный контроль температуры. Подход PID также более устойчив к изменениям экспериментальных условий, таким как изменение размера животных и неожиданные нарушения. Наша уникальная технология адаптивного режима автоматически определяет и регулирует значения PID в зависимости от размера животного.

Регулятор температуры лазерного диода

LDT-5910C-100V Контроллер температуры, термоэлектрический, ± 4 А, ± 8 В, 32 Вт, USB и GPIB, 100 В переменного тока 2 676 €

LDT-5910C-100V Контроллер температуры, термоэлектрический, ± 4 А, ± 8 В, 32 Вт, USB и GPIB, 100 В переменного тока

LDT-5910C-120V Контроллер температуры, термоэлектрический, ± 4 А, ± 8 В, 32 Вт, USB и GPIB, 120 В переменного тока 2 676 €

LDT-5910C-120V Контроллер температуры, термоэлектрический, ± 4 А, ± 8 В, 32 Вт, USB и GPIB, 120 В переменного тока

LDT-5910C-220V Контроллер температуры, термоэлектрический, ± 4 А, ± 8 В, 32 Вт, USB и GPIB, 220 В переменного тока 2 676 €

LDT-5910C-220V Контроллер температуры, термоэлектрический, ± 4 А, ± 8 В, 32 Вт, USB и GPIB, 220 В переменного тока

LDT-5940C-120V Контроллер температуры, термоэлектрический, ± 5 А, ± 12 В, 60 Вт, USB и GPIB, 120 В переменного тока 3195 €

LDT-5940C-120V Контроллер температуры, термоэлектрический, ± 5 А, ± 12 В, 60 Вт, USB и GPIB, 120 В переменного тока

LDT-5940C-220V Контроллер температуры, термоэлектрический, ± 5 А, ± 12 В, 60 Вт, USB и GPIB, 220 В переменного тока 3195 €

LDT-5940C-220V Контроллер температуры, термоэлектрический, ± 5 А, ± 12 В, 60 Вт, USB и GPIB, 220 В переменного тока

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
