основные функции, принцип работы, виды и сфера применения

Применение термостатов в отопительных системах стало повсеместным благодаря тем преимуществам, которые они дают. Терморегуляторы с датчиком температуры воздуха не просто создают и поддерживают тот микроклимат, который указывают в настойках люди, но и сокращают суммы по оплате отопления или электричества в счетах. От того, насколько комфортно человек хочет себя ощущать зимой дома, зависит выбор им того или иного вида регулятора температуры для отопительной системы. Это касается как домов с централизованным типом обогрева, так и автономного отопления с котлом или системой «теплый пол».

Характеристики и особенности термостатов с датчиками температуры воздуха

Сегодня терморегулятор с датчиком температуры считается неотъемлемой частью любой отопительной системы. Их используют как для нагрева помещений, так и в системах их охлаждения в оборудовании климатического контроля.

В «обязанности» термостата входит:

• Поддержание температуры воздуха в рамках заданного диапазона.
• Экономия энергоресурсов, что происходит, когда терморегулятор с датчиком отключает систему отопления или охлаждения в связи со сменой показателей температуры.
• Создание комфортного микроклимата в помещении на протяжении всего отопительного сезона.

Особенностью любого термостата, не зависимо от того, дорогая или дешевая модель используется, является контроль над поддержанием температуры воздуха в заданном диапазоне, чего невозможно добиться без подобного устройства. Как показывает опыт, трудно ожидать «чудес» от отопительной системы без терморегулятора, если за окном температура воздуха сильно упала, или наоборот, поднялась. В первом случае человек почувствует, что в помещении стало прохладней и включит дополнительные источники тепла, во втором – будет вынужден открывать балкон, чтобы его охладить.

Функция терморегулятора как раз в том и состоит, чтобы отключать или включать обогрев при малейших температурных колебаниях воздуха, не зависимо от того, вызваны они похолоданием за окном или потеплением. Выполняются все операции по климат контролю благодаря особенности устройства и принципа действия термостатов.

Принцип работы

Датчик-регулятор температуры впервые был применен в 1943 году датскими разработчиками, после чего он стал неотъемлемой частью отопительных систем по всей Европе. Отечественный потребитель начал массово устанавливать терморегуляторы только после того, как стоимость коммунальных услуг стала неизменно повышаться из года в год.

Любой термостат, независимо от его функционала, состоит из рабочей части и датчика температуры воздуха:

• Основой прибора является сильфон (термоголовка), представляющий собой цилиндр с гибкими гофрированными стенками, способными растягиваться и уменьшаться.
• Внутри термоголовка заполнена жидкостью, парафином или газом, которые улавливают повышение или понижение температуры в окружающей среде.
• Шток, прикрепленный к сильфону, воздействует на клапан в зависимости от заложенной в датчик программы.

Принцип работы устройства заключается в следующем:

• В датчик заносятся показатели температуры, которые он постоянно соотносит с реальным уровнем нагрева воздуха.
• В том случае, если они поменялись в сторону увеличения, рабочая среда в сильфоне реагирует на это, расширяясь и растягивая тем самым его стенки.
• Увеличенная в размерах термоголовка продвигает шток вперед, вследствие чего он давит на клапан и перекрывает приток горячего теплоносителя в отопительную систему.
• Обогреватель постепенно остывает и то же самое происходит с воздухом в помещении, на что опять же реагирует рабочая среда в сильфоне. Она сокращается, стенки термоголовки сжимаются, и шток отпускает клапан, давая проход теплоносителю в обогреватель.

Задача датчика считывать параметры воздуха в помещении и сравнивать их с заданной программой. В зависимости от того, сколько настроек и функций в приборе и как он управляется, выделяют три типа термостатов.

Далеко не все регуляторы воздуха сконструированы таким образом. Самыми недорогими являются аналоги, в которых реагирующей на температуру воздуха является не жидкость или газ, а гибкая пластина из биметалла. Выбирая термостат для системы отопления, нужно изучить конструкцию и технические параметры прибора.

Виды терморегуляторов температуры воздуха

Сегодня рынок тепловых технологий предлагает такое разнообразие моделей термостатов, что можно растеряться в поиске того самого оптимального для конкретной отопительной системы. Примитивно их можно разделить на 3 типа:

1. Механические и электромеханические устройства самые дешевые на рынке не из-за плохого качества работы, а из-за минимального количества настроек, которые, к тому же, нужно вводить вручную. Это ограничивает температурный диапазон в них, что сказывается на точности настроек. Иногда они отличаются на пару градусов от реальной температуры воздуха в помещении, но в остальном – это надежные и долговечные приборы, которые добросовестно выполняют свои обязанности «блюстителя» комфорта в доме. Недостатком является ручное управление, что неудобно, когда разница температуры за окном может меняться несколько раз за день, а настройки этого не предусматривают.

Не зависимо от способа настроек, все виды подобных устройств имеют в своем «арсенале» терморегуляторы с выносным датчиком температуры воздуха. Это вызвано особенностью строения или декорирования элементов отопительной системы.

2. Цифровые электронные устройства стоят дороже механических аналогов, так как имеют более широкий функционал и дистанционное управление настройками. Как правило, они оснащены дисплеем или монитором, на котором можно выставлять не только температуру, но и ее изменения в зависимости от времени суток. Так в них можно настраивать параметры на будние и выходные дни, когда для первых температура воздуха поддерживается на минимуме, когда людей нет дома, и включается к моменту их возвращение, а для вторых – находится в оптимальном режиме на протяжении всего дня. То же касается ночного режима.
3. Программаторы – это сложные по своему строению приборы, которыми можно управлять, находясь далеко от дома. Как правило, кроме расширенной программы слежения за микроклиматом в помещении, они оснащены встроенным Wi-Fi или сим-картой, что позволяет контролировать или менять настройки у них через смартфон, планшет или компьютер, находясь даже заграницей, главное, чтобы был там выход в интернет.

Самыми примитивными, но не по способу настроек, а по монтажу являются терморегуляторы в розетку. Они состоят из вилки, расположенной на задней панели устройства, и датчика с розеткой для электрообогревателя – на передней. Но даже они могут быть механического, электронного или программного способа настроек с ручным или дистанционным управлением.

Особенности регулятора с выносным датчиком

Встречаются системы отопления, которые либо не совсем подходят для установки термостата, либо «спрятаны» в нише, за шторами или декоративными коробами и экранами. В таком случае лучшим решением проблемы станет терморегулятор с выносным датчиком температуры. Они так же незаменимы при монтаже термостата при котле отопления.

Особенность данного устройства в том, что его рабочая часть и контроллер устанавливаются на расстоянии друг от друга. Так, например, если требуется слежение за температурой воздуха и одновременный контроль над работой котла, то сам термостат подсоединяется к отопительному оборудованию, а датчик слежения за температурой монтируется в комнате и регулируется дистанционно с пульта управления.

Все настройки, которые вводятся в датчик, автоматически принимают температурные изменения из окружающей среды и подают сигнал на рабочую часть прибора, которая в свою очередь либо отключает обогреватель или котел, если температура воздуха увеличилась, либо включают при его остывании.

Сфера применения подобных устройств очень широка: от закрытых экраном старых батарей до автономного отопления, когда требуется, например, терморегулятор с датчиком температуры пола или контроль над котлом.

По способу настроек подобные приборы так же делятся на механические, электронные и программируемые, но как показывает опыт, в данном вопросе лучше выбирать более дорогие модели с дистанционным управлением и большим функционалом.

Термостаты в водонагревательных системах

Как оказалось, водонагреватели так же могут быть экономными и эффективными. Специально для них был разработан терморегулятор с датчиком температуры воды. На рынке он представлен в трех видах:

• Стержневой, или как его еще называют, биметаллический содержит в основе своей работы способность металлов к расширению. В данном случае речь идет о двух видах металлов.
• Капиллярный тип основан на той же способности к расширению, но уже газа, которым наполнена колба внутри прибора. Когда объем газа увеличивается, растет давление внутри устройства, которое, в свою очередь, передается через пневмореле электрическим контактам, и они отключаются от электросети.
• Электронный тип терморегулятора является самым дорогим для контроля температуры воды в бойлере, но и более точным, и надежным.

Не зависимо от типа устройства, принцип работы у них одинаковый:

• На дисплее устанавливается необходимая температура воды.
• Терморегулятор измеряет ее в бойлере.
• Если она ниже уровня, он включает водонагреватель, а если выше – отключает от электросети.

Конечно, можно изготовить регулятор температуры с термодатчиком своими руками, но как подсказывает жизненный опыт, подобное устройство может быть опасным для использования. Сегодня на рынке представлен просто огромный ассортимент термостатов для любых отопительных систем и приборов от зарубежных и отечественных производителей. Лучше купить недорогой готовый прибор с гарантией качества, чем рисковать своим имуществом и жизнью.

Терморегуляторы с датчиками температуры воздуха, воды и пола способны предоставить людям комфортные условия для проживания и быта. Если подойти ответственно к выбору устройства, то можно купить добросовестного «помощника», который на протяжении нескольких десятилетий будет создавать и оберегать тепло в квартире.

Регулятор температуры воздуха в помещении своими руками. Выбор терморегулятора для домашнего инкубатора

Регулятор температуры внутри , независимо от того, как прибор изготовлен, самостоятельно или заводского производства, относится к одному из самых важных элементов этого изделия.

Природой предусмотрено, что для выведения молодняка птицы разных пород, нужны подходящие условия. Например, температура , отличается от параметров выведения уток. при температуре 37,7°, гусиным нужна 38,8°.

Строить инкубаторы отдельно для каждой породы птиц нецелесообразно, поэтому в них предусмотрено регулирование и поддержание нужных условий с помощью терморегуляторов. Если принято решение о создании самодельного терморегулятора для инкубатора, отнеситесь к этому со всей серьёзностью.

Выполнить такую работу под силу тем, кто освоил азы радиоэлектроники, умеет обращаться не только с паяльником, но и измерительными приборами. Кроме того, в работе пригодятся навыки по изготовлению печатных плат, сборке и настройке радиоэлектронных устройств.

В этой статье мы постараемся рассказать о том, как можно самостоятельно изготовить и отрегулировать терморегулятор для инкубации яиц.

Выбор схемы регулятора

Если взять за основу для изготовления терморегулятора заводские изделия, можно столкнуться с непреодолимыми трудностями по сборке, а особенно по настройке таких изделий.

Чтобы обойти лишние проблемы, лучше всего выбрать схему изделия доступную для изготовления в домашних условиях.

Важно: внимательно изучите описание конструкции выбранного устройства, особенно её элементную базу. Простая на вид схема может содержать дефицитные радиокомпоненты.

Главным критерием для любого типа терморегуляторов является обеспечения высокой чувствительности к перепадам внутренней температуры внутри , а также мгновенное реагирование на эти изменения. «Самодельщики» в большинстве случаев применяют два варианта построения регуляторов:

1. Построение прибора на основе электрической схемы и радиодеталей. Способ сложный и доступный для подготовленных специалистов;
2. Изготовление регулятора на основе термостата от бытовой техники.

Давайте кратко рассмотрим оба варианта изготовления.

Изготовление терморегулятора на основе схемы и радиодеталей

На рисунке ниже показана принципиальная схема самодельного регулятора температурного режима при инкубации.

Если внимательно рассмотреть схему этого прибора, то можно убедиться, то для его сборки требуются широко распространённые радиокомпоненты.

Внимание: все элементы находятся под напряжением сети 220 Вольт, поэтому требуется строгое соблюдение правил техники безопасности при работе с электроприборами.

Для самостоятельного изготовления прибора потребуется приобрести следующие радиодетали:

• Стабилитрон любого типа, который сможет обеспечить стабилизацию напряжения в пределах 7-9 Вольт;
• Два транзистора, один из них из МП 42 с любой буквой или аналогичный ему, второй из серии КТ 315, буквенный индекс прибора может быть любой;
• Тиристор из серии КУ 201-КУ 202, буква в обозначении должна быть Н;
• Четыре диода серии КД 202, желательно с буквенными обозначениями Н или НС. Можно использовать и другие полупроводниковые приборы, при условии их допустимой мощности не менее 600 Вт;
• Регулировка режима производится переменным резистором любого типа сопротивлением от 30 до 50 кОм;
• Резистор R5 должен иметь рассеиваемую мощность не менее 2Вт, остальные по 0,5 Вт;
• Также нужно приобрести реле типа МКУ (многоконтактное унифицированное).

В схеме, представленной на рисунке , датчиком температуры выступает транзистор VT1 , который размещают в стеклянной трубке и укладывают непосредственно на лоток с яйцами. При включении регулятора в сеть,

срабатывает реле, его контакты размыкаются и инкубатор обогревается от ламп, которые подключаются к сети 220 Вольт .

При отключении от сети , контакты реле замыкаются и подключают в работу аккумулятор и автомобильные лампы для обогрева. При возобновлении подачи напряжения, реле снова срабатывает и подключает второй парой контактов зарядное устройство для подзаряда аккумулятора. Переменным резистором устанавливается порог требуемой температуры. Особых требований к зарядному устройству нет , можно использовать любое имеющееся в наличии.

Термостат в качестве регулятора

Этот вариант более прост в изготовлении и в то же время весьма надёжен в эксплуатации. Для его изготовления потребуется найти любой термостат от бытовой техники, например, от утюга.

Его нужно определённым образом подготовить к работе. Для этого любым доступным способом наполняют корпус термостата эфиром и хорошо запаивают.

Важно знать: эфир сильное летучее вещество, поэтому работать с ним нужно быстро и аккуратно.

Эфир очень чутко реагирует на малейшее изменение наружной температуры, что приводит к изменению состояния корпуса термостата. Винт, который припаян к корпусу, жёстко связан с контактами. В нужный момент происходит включение или отключение нагревательного элемента. Нужную температуру выставляют при вращении регулировочного винта (под номером 6 на рисунке).

Обращаем Ваше внимание, что перед закладкой яиц, нужно произвести настройку нужной температуры и прогреть инкубатор.

Итак, как видно из описания, изготовить терморегулятор в инкубатор не сложно. Это может выполнить даже школьник, который увлекается радиоэлектроникой. Схема не содержит дефицитных радиокомпонентов. Элементы устанавливают на печатную плату или монтируют навесным монтажом.

Если самостоятельно изготавливается «электрическая наседка», полезно для увеличения процентов вывода молодняка птицы, предусмотреть .
Из этого видео Вы узнаете как сделать терморегулятор для инкубатора своими руками:

В быту и подсобном хозяйстве часто требуется поддерживать температурный режим какого-либо помещения. Ранее для этого требовалась достаточно огромная схема, выполненная на аналоговых элементах, одну такую мы рассмотрим для общего развития.

Сегодня все намного проще, если возникает необходимо поддерживать температуру в диапазоне от -55 до +125°C, то с поставленной целью может отлично справиться программируемый термометр и термостат DS1821.

Схема терморегулятора на специализированном температурном датчике. Этот термодатчик DS1821 можно дешево купить в АЛИ Экспресс (для заказа кликните на рисунок чуть выше)

Порог температуры включения и отключения термостата задается значениями TH и TL в памяти датчика, которые требуется запрограммировать в DS1821. В случае превышения температуры выше значения записанного в ячейку TH на выходе датчика появится уровень логической единицы. Для защиты от возможных помех, схема управления нагрузкой реализована так, что первый транзистор запирается в ту полуволну сетевого напряжения, когда оно равно нулю, подавая тем самым напряжение смещения на затвор второго полевого транзистора, который включает оптосимистор, а тот уже открывает смистор VS1 управляющий нагрузкой. В качестве нагрузки может быть любое устройство, например электродвигатель или обогреватель. Надежность запирания первого транзистора нужно настроить путем подбора нужного номинала резистора R5.

Датчик температуры DS1820 способен фиксировать температуру от -55 до 125 градусов и работать в режиме термостата.

Схема терморегулятора на датчике DS1820

Если температуры превысит верхний порог TH, то на выходе DS1820 будет логическая единица, нагрузка отключится сети. Если температура опустится ниже нижнего запрограммированного уровня TL то на выходе температурного датчика появится логический ноль и нагрузка будет включена. Если остались непонятные моменты, самодельная конструкция была позаимствована из №2 за 2006 год.

Сигнал с датчика проходит на прямой вывод компаратора на операционном усилителе CA3130. На инвертирующий вход этого же ОУ, поступает опорное напряжение с делителя. Переменным сопротивлением R4 задают требуемый температурный режим.

Схема терморегулятора на датчике LM35

Если на прямом входе потенциал ниже установленного на выводе 2, то на выходе компаратора будем иметь уровень, около 0,65 вольта, а если наоборот, то на выходе компаратора получим высокий уровень около 2,2 вольта. Сигнал с выхода ОУ через транзисторы управляет работой электромагнитного реле. При высоком уровне оно включается, а при низком выключается, коммутируя своими контактами нагрузку.

TL431 — это программируемый стабилитрон. Используется в роли источника опорного напряжения и источника питания для схем с малым потреблением. Требуемый уровень напряжения, на управляющем выводе микросборки TL431, задается с помощью делителя на резисторах Rl, R2 и терморезисторе с отрицательным ТКС R3.

Если на управляющем выводе TL431 напряжение выше 2,5В, микросхема пропускает ток и включает электромагнитное реле. Реле коммутирует управляющий вывод симистора и подключает нагрузку. С увеличением температуры, сопротивление термистора и потенциал на управляющем контакте TL431 снижается ниже 2,5В, реле отпускает свои фронтовые контакты и отключает обогреватель.

С помощью сопротивления R1 регулируем уровень нужной температуры, для включения обогревателя. Данная схема способна управлять нагревательным элементом до 1500 Вт. Реле подойдет РЭС55А с рабочим напряжением 10…12 В или его аналог.

Конструкция аналогового терморегулятора используется для поддержания заданной температуры внутри инкубатора, или в ящике на балконе для хранения овощей зимой. Питание организовано от автомобильного аккумулятора на 12 вольт.

Конструкция состоит из реле в случае падения температуры и отключает при повышении заложенного порога.

Температура, срабатывания реле термостата задается уровнем напряжения на контактах 5 и 6 микросхемы К561ЛЕ5, а температура отключения реле — потенциалом на выводах 1 и 21. Разницу температур контролируется падением напряжения на резисторе R3. В роли температурного датчика R4 используется терморезистор с отрицательным ТКС, т.е .

Конструкция небольшая и состоит всего из двух блоков- измерительного на базе компаратора на ОУ 554СА3 и коммутатора нагрузки до 1000 Вт построенного на регуляторе мощности КР1182ПМ1.

На третий прямой вход ОУ поступает постоянное напряжение с делителя напряжения состоящего из сопротивлений R3 и R4. На четвертый инверсный вход подается напряжение с другого делителя на сопротивлении R1 и терморезистор ММТ-4 R2.

Датчиком температуры является терморезистор находящейся в стеклянной колбе с песком, которую располагают в аквариуме. Главным узлом конструкции является м/с К554САЗ — компаратор напряжения.

От делителя напряжений в состав которого входит и терморезистор, управляющее напряжение идет на прямой вход компаратора. Другой вход компаратора используется для регулировки требуемой температуры. Из сопротивлений R3, R4, R5 выполнен делитель напряжения, который образуют чувствительный к изменениям температуры мост. При изменяется температуры воды в аквариуме, сопротивление терморезистора тоже меняется. Это создает дисбаланс напряжений на входах компаратора.

В зависимости от разности напряжений на входах будет изменяться выходное состояние компаратора. Нагреватель сделан так, что при снижении температуры воды терморегулятор аквариума автоматически запускался, а при повышении, наоборот выключался. Компаратор имеет два выхода, коллекторный и эмиттерный. Для управления полевым транзистором требуется положительное напряжение, поэтому, именно коллекторный выход компаратора подключен к плюсовой линии схемы. Управляющий сигнал получается с эмиттерного вывода. Сопротивления R6 и R7 являются выходной нагрузки компаратора.

Для включения и выключения нагревательного элемента в терморегуляторе использован полевой транзистор IRF840. Для разряда затвора транзистора присутствует диод VD1.

В схеме терморегулятора использован бестрансформаторный блок питания. Лишнее переменное напряжение уменьшается за счет реактивного сопротивления емкости С4.

Основа первой конструкции терморегулятора — микроконтроллер PIC16F84A с датчик температуры DS1621 обладающим интерфейс l2C. В момент включения питания, микроконтроллер сначала инициализирует внутренние регистры температурного датчика, а затем проводит его настройку. Терморегулятор на микроконтроллере во втором случае выполнен уже на PIC16F628 с датчиком DS1820 и управляет подключенной нагрузкой с помощью контактов реле.

Датчик температуры своими руками

Зависимость падения напряжения на p-n переходе полупроводников от температуры, как нельзя лучше подходит для создания нашего самодельного датчика.

Необходимость настройки температурного режима возникает при использовании различных систем теплового или холодильного оборудования. Вариантов много, и все они требуют наличия управляющего устройства, без которого работа систем возможна либо в режиме максимальной мощности, либо на полном минимуме возможностей. Контроль и настройка производятся с помощью терморегулятора — устройства, способного воздействовать на систему через датчик температуры и включать или отключать её по необходимости. При использовании готовых комплектов оборудования блоки управления входят в комплект поставки, но для самодельных систем приходится собирать терморегулятор своими руками. Задача не самая простая, но вполне решаемая. Рассмотрим её внимательнее.

Принцип работы терморегулятора

Терморегулятор — это устройство, способное реагировать на изменения температурного режима. По типу действия различают терморегуляторы триггерного типа, отключающие или включающие нагрев при достижении заданного предела, или устройства плавного действия с возможностью тонкой и точной настройки, способные контролировать изменения температуры в диапазоне долей градуса.

Существуют две разновидности терморегуляторов:

1. Механический. Представляет собой устройство, использующее принцип расширения газов при изменении температуры, или биметаллические пластины, изменяющие свою форму от нагревания или охлаждения.
2. Электронный. Состоит из основного блока и датчика температуры, подающего сигналы об увеличении или понижении заданной температуры в системе. Используется в системах, требующих высокой чувствительности и тонкой регулировки.

Механические устройства не позволяют обеспечить высокой точности настройки. Они являются одновременно и датчиком температуры, и исполнительным органом, объединёнными в единый узел. Биметаллическая пластина, используемая в нагревательных устройствах, представляет собой термопару из двух металлов с разным коэффициентом теплового расширения.

Главное предназначение терморегулятора — автоматическое поддержание необходимой температуры

Нагреваясь, один из них становится больше другого, отчего пластина изгибается. Контакты, установленные на ней, размыкаются и прекращают нагрев. При охлаждении пластина возвращается в изначальную форму, контакты вновь замыкаются и нагрев возобновляется.

Камера с газовой смесью — чувствительный элемент термостата холодильника или отопительного терморегулятора. При изменениях температуры меняется объём газа, что вызывает перемещение поверхности мембраны, соединённой с рычагом контактной группы.

В терморегуляторе для отопления используется камера с газовой смесью, работающая по закону Гей-Люссака — при изменении температуры меняется объём газа

Механические термостаты надёжны и обеспечивают устойчивую работу, но настройка режима работы происходит с большой погрешностью, практически «на глазок». При необходимости тонкой настройки, обеспечивающей регулировку в пределах нескольких градусов (или ещё тоньше), используются электронные схемы. Датчиком температуры для них служит терморезистор, способный различить мельчайшие изменения режима нагрева в системе. Для электронных схем ситуация обратная — чувствительность датчика слишком высока и её искусственно загрубляют, доводя до пределов разумного. Принцип действия состоит в изменении сопротивления датчика, вызванном колебаниями температуры контролируемой среды. Схема реагирует на смену параметров сигнала и повышает/понижает нагрев в системе до получения другого сигнала. Возможности электронных блоков контроля намного выше и позволяют получить настройку температуры любой точности. Чувствительность таких термостатов даже избыточна, поскольку нагрев и охлаждение — процессы, обладающие высокой инерционностью, которые замедляют время реакции на смену команд.

Область применения самодельного устройства

Изготовление механического терморегулятора в домашних условиях достаточно сложно и нерационально, поскольку результат будет работать в слишком широком диапазоне и не сможет обеспечить требуемой точности настройки. Чаще всего собирают самодельные электронные терморегуляторы, которые позволяют поддерживать оптимальный режим температуры тёплого пола, инкубатора, обеспечивать желаемую температуру воды в бассейне, нагрев парилки в сауне и т.д. Вариантов применения самодельного терморегулятора может быть столько, сколько систем, подлежащих настройке и регулировке температурного режима, имеется в доме. Для грубой настройки с помощью механических устройств проще приобрести готовые элементы, они недороги и вполне доступны.

Преимущества и недостатки

Самодельный терморегулятор обладает определёнными достоинствами и недостатками. Плюсами устройства являются:

• Высокая ремонтопригодность. Терморегулятор, сделанный самостоятельно, легко отремонтировать, поскольку его конструкция и принцип работы известны до мелочей.
• Расходы на создание регулятора намного ниже, чем при покупке готового блока.
• Существует возможность изменения рабочих параметров для получения более подходящего результата.

К недостаткам следует отнести:

• Сборка такого устройства доступна только людям, имеющим достаточную подготовку и определённые навыки работы с электронными схемами и паяльником.
• Качество работы устройства в большой степени зависит от состояния использованных деталей.
• Собранная схема требует настройки и юстировки на контрольном стенде или с помощью эталонного образца. Получить сразу готовый вариант устройства невозможно.

Основной проблемой является необходимость подготовки или, как минимум, участие специалиста в процессе создания прибора.

Как сделать простой терморегулятор

Изготовление терморегулятора происходит поэтапно:

• Выбор типа и схемы устройства.
• Приобретение необходимых материалов, инструментов и деталей.
• Сборка прибора, настройка, запуск в эксплуатацию.

Стадии изготовления прибора имеют свои особенности, поэтому их следует рассмотреть подробнее.

Необходимые материалы

В число необходимых для сборки материалов входят:

• Фольгированный гетинакс или монтажная плата;
• Паяльник с припоем и канифолью, в идеале — паяльная станция;
• Пинцет;
• Пассатижи;
• Лупа;
• Кусачки;
• Изолента;
• Медный соединительный провод;
• Необходимые детали, согласно электрической схемы.

В процессе работы могут понадобиться и другие инструменты или материалы, поэтому данный список не следует считать исчерпывающим и окончательным.

Схемы устройств

Выбор схемы обусловлен возможностями и уровнем подготовки мастера. Чем сложнее схема, тем больше нюансов возникнет при сборке и настройке устройства. В то же время самые простые схемы позволяют получить лишь наиболее примитивные приборы, работающие с высокой погрешностью.

Рассмотрим одну из несложных схем.

В данной схеме в качестве компаратора используется стабилитрон

На рисунке слева изображена схема регулятора, а справа — блок реле, включающий нагрузку. Датчик температуры — это резистор R4, а R1 — переменный резистор, используемый для настройки режима нагрева. Управляющим элементом является стабилитрон TL431, который открыт до тех пор, пока на его управляющем электроде имеется нагрузка выше 2,5 В. Нагрев терморезистора вызывает снижение сопротивления, отчего напряжение на управляющем электроде падает, стабилитрон закрывается, отсекая нагрузку.

Другая схема несколько сложнее. В ней использован компаратор — элемент, производящий сравнение показаний термодатчика и эталонного источника напряжения.

Подобная схема с компаратором применима для регулировки температуры тёплого пола

Любое изменение напряжения, вызванное увеличением или уменьшением сопротивления терморезистора, создаёт разницу между эталоном и рабочей линией схемы, вследствие чего на выходе устройства генерируется сигнал, вызывающий включение или отключение нагрева. Подобные схемы, в частности, используются для регулировки режима работы тёплого пола.

Пошаговая инструкция

Порядок сборки каждого устройства имеет свои особенности, но некоторые общие шаги выделить можно. Рассмотрим ход сборки:

1. Готовим корпус прибора. Это важно, поскольку оставлять плату незащищённой нельзя.
2. Готовим плату. Если используется фольгированный гетинакс, придётся травить дорожки при помощи электролитических методов, предварительно нарисовав их нерастворимой в электролите краской. Монтажная плата с готовыми контактами значительно упрощает и ускоряет процесс сборки.
3. Проверяем с помощью мультиметра работоспособность деталей, при необходимости заменяем их на исправные образцы.
4. По схеме собираем и соединяем все необходимые детали. Необходимо следить за точностью соединения, правильной полярностью и направлением установки диодов или микросхем. Любая ошибка может привести к выходу из строя важных деталей, которые придётся приобретать снова.
5. После окончания сборки рекомендуется ещё раз внимательно осмотреть плату, проверить точность соединений, качество пайки и прочие важные моменты.
6. Плата помещается в корпус, производится пробный запуск и настройка работы устройства.

Как настроить

Для настройки прибора необходимо либо иметь эталонное устройство, либо знать номинал напряжений, соответствующих той или иной температуре контролируемой среды. Для отдельных устройств существуют собственные формулы, показывающие зависимость напряжения на компараторе от температуры. Например, для датчика LM335 такая формула имеет вид:

V = (273 + T) 0,01,

где Т — требуемая температура по Цельсию.

В других схемах настройка производится путём подбора номиналов регулировочных резисторов при создании определённой, известной температуры. В каждом конкретном случае могут быть использованы собственные методики, оптимальным образом подходящие к имеющимся условиям или используемому оборудованию. Требования к точности прибора также отличаются друг от друга, поэтому единой технологии настройки не существует в принципе.

Основные неисправности

Наиболее распространённой неисправностью самодельных терморегуляторов является нестабильность показаний терморезистора, вызванная низким качеством деталей. Кроме того, нередко встречаются сложности с настройкой режимов, вызванные несоответствием номиналов или изменением состава деталей, необходимых для правильной работы устройства. Большинство возможных проблем напрямую зависят от уровня подготовки мастера, производящего сборку и настройку прибора, так как навыки и опыт в этом деле значат очень много. Тем не менее, специалисты утверждают, что изготовление терморегулятора своими руками — полезная практическая задача, дающая неплохой опыт в создании электронных устройств.

Если уверенности в своих силах нет, лучше использовать готовое устройство, которых достаточно в продаже. Необходимо учитывать, что отказ регулятора в самый неподходящий момент может стать причиной серьёзных неприятностей, для устранения которых потребуются усилия, время и деньги. Поэтому, принимая решение о самостоятельной сборке, следует подойти к вопросу максимально ответственно и тщательно взвесить свои возможности.

Автономный обогрев частного дома позволяет выбирать индивидуальные температурные режимы, что очень комфортно и экономно для жильцов. Чтобы каждый раз не при смене погоды на улице не задавать другой режим в помещении, можно использовать терморегулятор или термореле для отопления, который можно установить и на радиаторы и на котёл.

Автоматическая регулировка тепла в помещении

Для чего это нужно

• Самым распространённым на территории Российской Федерации является , на газовых котлах. Но такая, с позволения сказать, роскошь, доступна далеко не во всех районах и местностях. Причины тому самые банальные – отсутствие ТЭЦ или центральных котельных, а так же газовых магистралей поблизости.
• Приходилось ли вам когда-либо побывать отдалённом от густонаселённых районов жилом доме, насосной или метеостанции в зимнюю пору, когда единственным средством сообщения являются сани с дизельным двигателем? В таких ситуациях очень часто устраивают отопление своими руками при помощи электричества.

• Для небольших помещений, например, одна комната дежурного на насосной станции, достаточно – его хватит для самой суровой зимы, но для большей площади уже потребуется отопительный котёл и система радиаторов. Чтобы сохранить нужную температуру в котле, предлагаем вашему вниманию самодельное регулирующее устройство.

Температурный датчик

• В этой конструкции не нужны терморезисторы или различные датчики типа ТСМ , здесь вместо них задействован биполярный обыкновенный транзистор. Как и всех полупроводниковых приборов, его работа в большой степени зависит от окружающей среды, точнее, от её температуры. С повышением температуры ток коллектора возрастает, а это негативно сказывается на работе усилительного каскада – рабочая точка смещается вплоть до искажения сигнала и транзистор попросту не реагирует на входной сигнал, то есть, перестает работать.

• Диоды тоже относятся к полупроводникам , и повышение температуры отрицательно сказывается и на них. При t25⁰C «прозвонка» свободного кремниевого диода покажет 700мВ, а у перманентного – около 300мВ, но если температура повышается, то соответственно будет понижаться прямое напряжение прибора. Так, при повышении температуры на 1⁰C напряжение будет понижаться на 2мВ, то есть, -2мВ/1⁰C.

• Такая зависимость полупроводниковых приборов позволяет использовать их в качестве температурных датчиков. На таком отрицательном каскадном свойстве с фиксированным базовым током и основана вся схема работы терморегулятора (схема на фото вверху).
• Температурный датчик смонтирован на транзисторе VT1 типа КТ835Б , нагрузка каскада – резистор R1, а режим работы по постоянному току транзистора задают резисторы R2 и R3. Чтобы напряжение на транзисторном эмиттере при комнатной температуре было 6,8В, фиксированное смещение задаётся резистором R3.

Совет. По этой причине на схеме R 3 помечен знаком * и особой точности здесь добиваться не следует, только бы не было больших перепадов. Эти измерения можно провести относительно транзисторного коллектора, соединённым источником питания с общим приводом.

• Транзистор p-n-p КТ835Б подобран специально, его коллектор соединяется с металлической корпусной пластинкой, имеющей отверстие для крепления полупроводника на радиатор. Именно за это отверстие прибор крепится к пластине, к которой ещё прикреплён подводной провод.
• Собранный датчик крепиться к трубе отопления при помощи металлических хомутов , и конструкцию не нужно изолировать какой-либо прокладкой от трубы отопления. Дело в том, что коллектор соединён одним проводом с источником питания – это значительно упрощает весь датчик и делает контакт лучше.

Компаратор

• Компаратор, смонтированный на операционный усилитель ОР1 типа К140УД608, задаёт температуру. На инвертируемый вход R5 подаётся напряжение с эмиттера VT1, а через R6 – на неинвертируемый вход поступает напряжение с движка R7.
• Такое напряжение определяет температуру для отключения нагрузки. Верхний и нижний диапазон для установки порога на срабатывание компаратора задаются при помощи R8 и R9. Нужный постерезис срабатывания компаратора обеспечивает R4.

Управление нагрузкой

• На VT2 и Rel1 сделано устройство управления нагрузкой и индикатор режима работы терморегулятора находится здесь же – красный цвет при нагреве, а зелёный – достижение необходимой температуры. Параллельно обмотке Rel1 включен диод VD1 для защиты VT2 от напряжения, вызванного самоиндукцией на катушке Rel1 при отключении.

Совет. На рисунке выше видно, что допустимая коммутация тока реле 16A, значит, допускает управление нагрузкой до 3кВт. Используйте прибор для мощности 2-2,5кВт, чтобы облегчить нагрузку.

Блок питания

• Произвольная инструкция позволяет для настоящего терморегулятора в виду его небольшой мощности задействовать в качестве блока питания дешёвый китайский адаптер. Также можно самому собрать выпрямитель на 12В, с током потребления схемы не более 200мА. Для этой цели сгодится трансформатор мощностью до 5Вт и выходом от 15 до 17В.
• Диодный мостик сделан на диодах 1N4007, а стабилизатор на напряжения на интегральном типа 7812. В виду небольшой мощности устанавливать стабилизатор на батарею не требуется.

Наладка терморегулятора

• Для проверки датчика можно использовать самую обыкновенную настольную лампу с абажуром из металла. Как было отмечено выше, комнатная температура позволяет выдерживать напряжение на эмиттере VT1 около 6,8В, но если повысить её до 90⁰C, то напряжение упадёт до 5,99В. Для замеров можно использовать обычный китайский мультиметр с термопарой типа DT838.
• Компаратор работает следующим образом: если напряжение термодатчика на инвертирующем входе выше напряжения на неинвертирущем, то на выходе оно будет равнозначным с напряжением источника питания – это будет логическая единица. Поэтому VT2 открывается и реле включается, перемещая релейные контакты в режим нагрева.
• Температурный датчик VT1 греется по мере нагревания отопительного контура и с повышением температуры понижается напряжение на эмиттере. В тот момент, когда оно опускается немного ниже напряжения, которое задано на движке R7, получается логический ноль, что приводит к запиранию транзистора и отключению реле.
• В это время напряжение на котёл не поступает и система начинает остывать, что также влечёт за собой остывание датчика VT1. Значит, напряжение на эмиттере повышается и как только оно переходит границу, установленную R7, реле запускается заново. Такой процесс будет повторяться постоянно.
• Как вы понимаете, цена такого устройства невысока, зато позволяет выдерживать нужную температуру при любых погодных условиях. Это очень удобно в тех случаях, когда в помещении нет постоянных жителей, следящих за температурным режимом, или когда люди постоянно сменяют друг друга и к тому же заняты работой.

Терморегуляторы широко используются в современных бытовых приборах, автомобилях, системах отопления и кондиционирования, на производстве, в холодильном оборудовании и при работе печей. Принцип действия любого терморегулятора основан на включении или выключении различных приборов после достижения определенных значений температуры.

Современные цифровые терморегуляторы управляются при помощи кнопок: сенсорных или обычных. Многие модели также оснащены цифровой панелью, на которой отображается заданная температура. Группа программируемых терморегуляторов является самой дорогостоящей. С помощью прибора можно предусмотреть изменение температуры по часам или задать необходимый режим на неделю вперед. Управлять прибором можно дистанционно: через смартфон или компьютер.

Для сложного технологического процесса, например, сталеплавильной печи, сделать терморегулятор своими руками – задача довольно непростая, которая требует серьезных знаний. Но собрать небольшое устройство для кулера или инкубатора под силу любому домашнему мастеру.

Для того, чтобы понять, как работает регулятор температуры, рассмотрим простое устройство, которое используется для открывания и закрывания заслонки шахтового котла и срабатывает при нагреве воздуха.

Для работы устройства были использованы 2 алюминиевые трубы, 2 рычага, пружина для возврата, цепочка, которая идет к котлу, и регулировочный узел в виде кран-буксы. Все комплектующие были смонтированы на котел.

Как известно, коэффициент линейного теплового расширения алюминия составляет 22х10-6 0С. При нагревании алюминиевой трубы длиной полтора метра, шириной 0,02 м и толщиной 0,01 м до 130 градусов Цельсия происходит удлинение на 4,29 мм. При нагреве трубы расширяются, за счет этого происходит смещение рычагов, и заслонка закрывается. При остывании трубы уменьшаются в длине, а рычаги открывают заслонку. Основной проблемой при использовании данной схемы является то, что точно определить порог срабатывания терморегулятора очень сложно. Сегодня предпочтение отдается устройствам на основе электронных элементов.

Схема работы простого терморегулятора

Обычно для поддержания заданной температуры используются схемы на основе реле. Основными элементами, входящими в данное оборудование, являются:

• температурный датчик;
• пороговая схема;
• исполнительное или индикаторное устройство.

В качестве датчика можно использовать полупроводниковые элементы, термисторы, термометры сопротивления, термопары и биметаллические термореле.

Схема терморегулятор реагирует на превышения параметра над заданным уровнем и включает исполнительное устройство. Самым простым вариантом такого прибора является элемент на биполярных транзисторах. Термореле выполнено на основе триггера Шмидта. В роли датчика температуры выступает терморезистор – элемент, сопротивление которого изменяется в зависимости от повышения или понижения градусов.

R1 – это потенциометр, который устанавливает начальное смещение на терморезисторе R2 и потенциометре R3. За счет регулировки происходит срабатывание исполнительного устройства и коммутации реле K1, когда сопротивление терморезистора изменяется. При этом рабочее напряжение реле должно соответствовать рабочему питанию оборудования. Чтобы защитить выходной транзистор от импульсов напряжения, параллельно подсоединен полупроводниковый диод. Величина нагрузки подключаемого элемента зависит от максимального тока электромагнитного реле.

Внимание! В интернете можно увидеть картинки с чертежами термостата для разного оборудования. Но довольно часто изображение и описание не соответствуют друг другу. Иногда на рисунках могут быть представлены просто другие устройства. Поэтому изготовление можно начинать только после тщательного изучения всей информации.

Перед началом работ следует определиться с мощностью будущего терморегулятора и температурным диапазоном, в котором предстоит ему работать. Для холодильника потребуются одни элементы, а для отопления –другие.

Терморегулятор на трех элементах

Одним из элементарных устройств, на примере которого можно собрать и понять принцип работы, является простой терморегулятор своими руками, предназначенный для вентилятора в ПК. Все работы производятся на макетной плате. Если же существуют проблемы с пальником, то можно взять беспаечную плату.

Схема терморегулятор в этом случае состоит всего лишь из трех элементов:

• силового транзистора MOSFET (N канальный), можно использовать IRFZ24N MOSFET 12 В и 10 А или IFR510 Power MOSFET;
• потенциометра 10 кОм;
• NTC термистора в 10 кОм, который будет выполнять роль сенсора температуры.

Термодатчик реагирует на повышение градусов, за счет чего срабатывает вся схема, и вентилятор включается.

Теперь переходим к настройке. Для этого включаем компьютер и регулируем потенциометр, задавая значение для выключенного вентилятора. В тот момент, когда температура приближается к критической, максимально уменьшаем сопротивление до того, как лопасти будут вращаться очень медленно. Лучше сделать настройку несколько раз, чтобы убедиться в эффективности работы оборудования.

Современная электронная промышленность предлагает элементы и микросхемы, значительно отличающиеся по виду и техническим характеристикам. У каждого сопротивления или реле есть несколько аналогов. Необязательно использовать только те элементы, которые указаны в схеме, можно брать и другие, совпадающие по параметрам с образцами.

Терморегуляторы для котлов отопления

При регулировке отопительных систем важно точно откалибровать прибор. Для этого потребуется измеритель напряжения и тока. Для создания работающей системы можно воспользоваться следующей схемой.

С помощью этой схемы можно создать наружное оборудование для контроля за твердотопливным котлом. Роль стабилитрона здесь выполняет микросхема К561ЛА7. Работа устройства основана на способности терморезистора уменьшать сопротивление при нагреве. Резистор подключается в сеть делителя напряжения электричества. Необходимую температуру можно задать с помощью переменного резистора R2. Напряжение поступает на инвертор 2И-НЕ. Полученный ток подается на конденсатор С1. К 2И-НЕ, который контролирует работу одного триггера, подключен конденсатор. Последний соединен со вторым триггером.

Контроль температуры идет по следующей схеме:

• при понижении градусов напряжение в реле растет;
• при достижении определенного значения вентилятор, который соединен с реле, выключается.

Напайку лучше производить на слепыше. В качестве элемента питания можно взять любое устройство, работающее в пределах 3-15 В.

Осторожно! Установка самодельных приборов любого назначения на системы отопления может привести к выходу из строя оборудования. Более того, использование подобных устройств может быть запрещено на уровне служб, осуществляющих подвод коммуникаций в вашем доме.

Цифровой терморегулятор

Для того чтобы создать полноценно функционирующий терморегулятор с точной калибровкой, без цифровых элементов не обойтись. Рассмотрим прибор для контроля температур в небольшом хранилище для овощей.

Основным элементом здесь является микроконтроллер PIC16F628A. Эта микросхема обеспечивает управление разными электронными устройствами. В микроконтроллере PIC16F628A собраны 2 аналоговых компаратора, внутренний генератор, 3 таймера, модули сравнения ССР и обмена передачи данных USART.

При работе терморегулятора значение существующей и заданной температуры подается на MT30361 – трехразрядный индикатор с общим катодом. Для того чтобы задать необходимую температуру, используются кнопки: SB1 – для уменьшения и SB2 – для увеличения. Если проводить настойку с одновременным нажатием кнопки SB3, то можно установить значения гистерезиса. Минимальным значением гистерезиса для этой схемы является 1 градус. Подробный чертеж можно увидеть на плане.

Терморегуляторы (термостаты, регуляторы температуры) комнатные, механические, цифровые, программируемые, EBERLE, AURATON, ORBIS, для теплого пола.

Устройства терморегулирования (терморегуляторы, регуляторы температуры) позволяют с высокой точностью управлять работой инфракрасных обогревателей и других отопительных приборов для поддержания в помещении заданной температуры. При этом инфракрасные обогреватели и другие отопительные приборы работают в максимально экономичном режиме, исключая недогрев или перегрев помещения. В отсутствие людей в помещении достаточно поддерживать положительную температуру +3 +5 градусов, что позволяет дополнительно сэкономить электроэнергию и избежать вымораживание помещения. Бытовые комнатные терморегуляторы бывают различных видов: механические, цифровые, электронные, программируемые, беспроводные, с внутренним датчиком температуры, с выносным датчиком температуры, с gsm-модулем, с сенсорным дисплеем, накладные и встраиваемые в подрозетник. Применение этих регуляторов тоже может быть разное. Простые механические терморегуляторы имеют самую широкую сферу применения, терморегуляторы с выносным датчиком (датчиком пола) как правило используются для теплого пола, некоторые терморегуляторы могут применяться во влажных помещениях, немногие регуляторы могут использоваться для охлаждения, существуют терморегуляторы более подходящие для котлов отопления и т.д Позвоните нам и мы подберем терморегулятор, который лучше всего решит Вашу задачу. Регулирование температуры воздуха в помещении c помощью терморегуляторов. Комнатный терморегулятор обычно устанавливается на стене на уровне 1,3 — 1,8 м от пола. Инфракрасные обогреватели или другие отопительные приборы подключаются к терморегулятору, который поддерживает заданную температуру в помещении независимо от погодных условий. Обогреватели работают пока в помещении не будет достигнута заданная на терморегуляторе температура, после чего отключаются и не работают, пока температура не упадет на 1-2 градуса меньше заданной. В каждое отдельное помещение устанавливается один терморегулятор. К одному терморегулятору можно подключить несколько обогревателей установленных в одном помещении.

регуляторы температуры, оборотов, сервоприводы, датчики температуры, давления, термостаты

	Степень защиты	Диапазон, °С	Релейный контакт, В/А	Исполнение	Назначение
Термостат TМ1	IP 20	0-30	250/16	Электронный	Комнатный
Термостат TA3	IP 20	5-30	250/16	Электромеханический	Комнатный
Термостат TC3	IP 40	-30-30	250/10	Электромеханический	Капиллярный
Термостат TA	IP 54	0-40	250/10	Электромеханический	Комнатный
Термостат TC3	IP 40	-30-30	250/10	Электромеханический	Для охлаждения
Термостат BRC	IP 20	20-90	250/15	Биметаллический	Накладной
Термостат TC2	IP 40	0-90	250/10	Электромеханический	Погружной
Термостат TLSC	IP 40	0-90	250/10	Электромеханический	Погружной сдвоенный
Термостат TR2	IP 20	0-90	250/10	Электромеханический	Регулируемый
Термостат LS1**	IP 20	90-110	250/15	Электромеханический	Предохранительный
* Существует три исполнения термостата:
	— c выключателем и индикаторной лампочкой;
	— c индикаторной лампочкой;
	— без выключателя и индикаторной лампочки.
** Существует исполнение термостата с фиксированной температурой 100°С.

Терморегулятор с выносным датчиком температуры воздуха, термостат бытовой регулируемый

Терморегулятор в розетку для бытовых обогревателей: виды, устройство, советы по выбору

От температуры воздуха в окружающем пространстве зависит настроение людей, самочувствие и работоспособность. Ее значение, комфортное для каждого человека, весьма индивидуально. Если одним людям хорошо работается при +18°С, то другим необходимо не менее +23°С.

В таких случаях удобно устанавливать терморегулятор в розетку для бытовых обогревателей, чтобы задать нужный температурный режим. Устройство самостоятельно считывает температуру в помещении и контролирует работу нагревателя.

Согласитесь, это очень удобно – не придется постоянно отвлекаться на включение, выключение обогревателя. Осталось только подобрать оптимальный терморегулятор и установить его. Мы подскажем вам, как это сделать.

Чтобы разобраться в многообразии предложений, надо выяснить особенности работы разных терморегуляторов, учесть параметры, определяющие практичность самого прибора и комфортность эксплуатации обогревателя. Монтаж термостата достаточно прост, главное – придерживаться правил установки, обозначенных в статье.

Терморегулятор: назначение и принцип работы

Находясь в офисе, хочется, чтобы ничего не отвлекало, а все мысли были сосредоточены только на рабочем процессе. Достичь этой цели помогает оптимальный температурный режим в помещении.

Хорошо, если не нужно в холодную пору года приносить с собой теплый джемпер, чтобы слегка отогреться, бегать к обогревателю или кондиционеру, устанавливая и меняя настройки. Регулировать температуру в помещении поможет терморегулятор.

Галерея изображений Фото из Внешний вид терморегулятора Полезное миниатюрное устройство Подключение конвекторной панели Терморегуляторы для инфракрасных систем «Проводные» и беспроводные варианты Терморегулятор с механическим управлением Возможность работать на обогрев и на охлаждение Мобильность терморегуляторов в розетку

Назначение бытового регулятора температуры

Удобно, когда работает обогреватель и не требует к себе дополнительного внимания. Еще хорошо, когда его совсем не надо выключать, а если станет прохладно в комнате, снова бежать и включать в сеть. Следить за температурой в помещении помогают термостаты. Причем самый простой и популярный вариант среди потребителей – розеточный.

Розеточный, он же, терморегулятор, устанавливаемый в розетку. Это устройство, позволяющее добиться оптимальной температуры в доме/квартире/офисе. С помощью температурного датчика оно контролирует температурный режим в конкретном помещении, ориентируясь на показатели, заданные пользователем.

Вариант термостата, устанавливаемого в розетку, наиболее прост в монтаже. Он не требует использования различных инструментов и специальных навыков

Одно из существенных преимуществ использования розеточных термостатов – не нужно приглашать специалиста для их монтажа. Справиться с установкой способен любой человек, впервые столкнувшийся с прибором.

Розеточный терморегулятор выглядит как розетка-переходник или накладка. С обратной стороны у него имеется вилка для подключения в сеть, а с лицевой – розетка, в которую предстоит вставить вилку бытового обогревателя.

Включив прибор в обычную розетку, можно увидеть, как на экране загорится лампочка

Многие модели термостатов можно использовать не только для контроля работы обогревательных приборов, но и для кондиционеров, светильников, электрических чайников и прочей техники, питающейся от электричества. В зависимости от типа прибора отличаются его возможности и, соответственно, количество настроек, которые можно совершать.

Особенности работы розеточного термостата

Для начала работы потребуется вставить терморегулятор в обычную розетку, которая будет использоваться для включения бытового обогревателя. Его работа не зависит от типа обогревательного прибора, марки и производителя. Важно лишь одно – чтобы мощность обогревателя не превышала допустимое значение мощности, на которое рассчитан термостат.

Далее нужно установить желаемые настройки температурного режима для конкретной комнаты. Вставить вилку обогревательного прибора в разъем терморегулятора. Все – обогреватель начнет греть помещение, пока температура в нем не достигнет верхнего предела температурного диапазона, установленного хозяином.

Настройка диапазона желаемых температур происходит с помощью специальных кнопок, размещенных на лицевой части устройства

Принцип работы розеточного термостата заключается в том, что специальный датчик собирает информацию о температуре вокруг себя. Если она достигает нижней границы, установленной пользователем, то срабатывает реагирующий механизм – реле или биметаллическая пластина и цепь замыкается.

Соответственно, обогревательный прибор, подключенный через термостат, получает доступ к электричеству и начинает работать на обогрев.Когда комната прогрелась, а ее температурный режим достиг верхней границы диапазона, установленного хозяином, датчик фиксирует это.

Реагирующий механизм получает информацию и закрывает доступ к электросети. Если устройство оснащено биметаллической пластиной, то она, нагреваясь, сама размыкает цепь, и подача электроэнергии к обогревателю прекращается.

По схожей схеме работают и регуляторы температуры теплого пола. Подробнее о таких устройствах читайте .

А вот терморегуляторы радиаторов отопления функционируют по другому принципу. Такие термоголовки устанавливают непосредственно на отопительный прибор.

Видео-описание предназначения и работы розеточного термостата Enaut:

Виды термостатов для обогревателей

Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

Стационарный вид термостатов предстоит сначала монтировать на стену, а затем подключить провода, используя схему подключения, приведенную в инструкции к конкретной модели

В зависимости от типа монтажа термостаты делят на два типа:

• стационарный – прибор устанавливают в стену, подключаясь к проводке;
• переносной или розеточный – можно свободно переносить и использовать в любой комнате.

Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов.

Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.

По типу расположения датчиков температуры терморегуляторы делятся на:

• модели с выносным датчиком;
• термостаты со встроенным датчиком.

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 м до 3 м и с коротким – от 10 см до 20 см.

Длина кабеля у моделей с выносным датчиком может достигать 3 м и более, все зависит от модели

По конструкционным особенностям бывают такие виды терморегуляторов:

• механические;
• электронные;
• GSM управляемые;
• Wi-Fi регулируемые.

Механические модели

Такие термостаты считаются самыми простыми и доступными по цене. В них основным реагирующим элементом служит биметаллическая пластина. Регулировка и настройки прибора происходят с помощью рычага или поворотного колесика.

Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

Электронные терморегуляторы

Работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру.

У этого типа контроллеров есть монитор, выводящий заданные значения температур. Для питания электронным термостатам нужно 24 В.

Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю. Такие электронные терморегуляторы могут работать от встроенного, от выносного или от двух вместе датчиков температуры.

Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

GSM управляемые контроллеры

Устройства позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.

В устройствах, контролируемых по смс, с обратной стороны есть специальное гнездо для установки sim-карты

Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов. Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Модели приборов, умеющие принимать команды о включении и выключении обогревателя посредством звонка или смс-сообщения, удобно контролировать, находясь на значительном расстоянии от квартиры/дачи

Переносные приборы GSM-управления устанавливают в обычные розетки, предварительно пополнив счет и активировав, новую СИМ-карту.

Розеточные контролеры, управляемые по интернету и телефону, являются самыми дорогими в этом сегменте. Но количество выполняемых функций с легкостью компенсирует этот недостаток (+)

Демонстрация работы умного устройства – розеточного GSM термостата:

Wi-Fi регулируемые термостаты

Дорогостоящие и многофункциональные розеточные терморегуляторы. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.

Нюансы выбора терморегулятора

Приняв решение о покупке розеточного термостата для контроля работы бытового обогревателя, предстоит подобрать нужную модель. Ведь важно, чтобы покупка полностью удовлетворила все требования и пожелания покупателя.

Рынок терморегуляторов, устанавливаемых в розетку, изобилует разнообразными моделями. Впервые столкнувшись с необходимостью такого рода покупки, надо предварительно определиться, каким критериям должен соответствовать прибор. От предъявляемых к нему требований напрямую будет зависеть стоимость.

Во-первых, выбирая контроллер для своего обогревательного прибора, надо обратить внимание на модели, контролирующие температуру воздуха. Ведь есть устройства, следящие за температурой в самом обогревателе. Такой вариант не позволит достичь максимально комфортных условий в нужной комнате.

Во-вторых, следует учитывать мощность своего обогревателя. Она не должна превышать максимально допустимую нагрузку на терморегулятор. Производители чаще всего выпускают модели, выдерживающие нагрузку в 2 кВт, 3 кВт, 3,5 кВт.

Оптимально, если потребности обогревательных приборов будут на 30% меньше, чем указано в технических данных контроллера.

С обратной стороны розеточного контролера часто производитель наносит информацию об его основных технических параметрах – мощности, напряжении, регулируемом диапазоне и прочие

В-третьих, важное значение имеет назначение помещения, где предстоит установить розеточный термостат. Каждая модель устройств имеет индивидуальные технические характеристики, в том числе, диапазон регулируемых температур.

Возможные значения температурной градации:

• -5°С до +45°С;
• 0°С до +100°С;
• -15°С до +30°С;
• и другие варианты.

В зависимости от предназначения комнаты следует подбирать терморегулятор с соответствующим температурным диапазоном.

В-четвертых, нужно решить, какие еще функции должен иметь покупаемый прибор. Если ему предстоит только контролировать работу бытового обогревателя, включая и выключая его при необходимости, то это будут более дешевые модели.

В случае, когда требуется вариант терморегулятора, умеющего принимать команды через интернет и присылать отчет об их выполнении, речь пойдет о совсем другом уровне цен. Эти умные приборы, помимо программируемого температурного режима на каждый день недели, способны управлять и другой техникой, находящейся в доме.

Использовать модели с такими возможностями лишь для контроля работы обогревательных приборов целесообразно в загородном доме. За пару часов до приезда можно прислать с телефона или по интернету команду о нагреве помещений до +19°С.

На все остальное время, когда дачей никто не пользуется, можно установить режим нагревания воздуха в комнатах до +7°С. Такая температура поможет поддержать комфортные условия для мебели и растений при экономном расходовании электроэнергии.

Модели, управляемые с телефона и компьютера, можно оставлять без присмотра. Если прекратится электроснабжение, прибор успеет уведомить о случившемся владельца

В-пятых, подбирая оптимальную модель контроллера, можно заметить, что приборы западных производителей стоят немного дороже отечественных аналогов, хотя качество многих недорогих устройств находится на высоком уровне.

Чаще всего покупают розеточные терморегуляторы таких производителей, как Sardo (Китай), Deegre, Devolt, Terneo, Tessla, Digitop, Enaut, Hager EK051 (Франция), Socket и другие.

В-шестых, не стоит забывать про степень защиты прибора (IP). В большинстве случаев она составляет IP20. Такие модели категорически запрещено использовать в ванных комнатах и других помещениях с повышенным уровнем влажности. В целях безопасности для подобных комнат следует выбирать модели, у которых степень защиты IP44 и выше.

Дополнительный критерий выбора терморегулятора – цвет и форма, которые позволят ему гармонично вписаться в существующий интерьер комнаты. Что касается размера, то все предложения отличаются компактностью. Также существуют модели, в которых предусмотрена защитная блокировка от детей.

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения. Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в рабочую розетку. Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Выводы и полезное видео по теме

Виды терморегуляторов и их сравнение:

Выбрав оптимальную модель терморегулятора и правильно установив его в розетку, можно сделать свою жизнь значительно комфортней.

Теперь, чтобы поддерживать в доме/офисе нужный температурный режим, не придется постоянно уделять внимание обогревателю, включая и выключая его. Термостат сам будет контролировать этот процесс, учитывая установленные пользователем настройки, что поможет экономно расходовать электроэнергию.

В осенне-зимний период популярность бытовых обогревателей резко возрастает. Однако эти приборы, не оборудованные термостатом, не могут контролировать степень нагрева воздуха в комнате. Чтобы обеспечить комфортную температуру в помещении устанавливают терморегулятор в розетку для бытовых обогревателей, который регулирует подачу электроэнергии, когда температура падает ниже и поднимается выше заданных параметров. Данное устройство позволяет создать в комнате комфортные для жильцов условия.

Зачем встраивать термостат в розетку?

Во время работы обогревающего прибора не очень хочется постоянно контролировать его – включать, когда похолодало, и выключать, когда слишком жарко в помещении. За температурой в комнате и помогает следить терморегулятор в розетку для бытовых обогревателей. Розеточный термостат является самым популярным и простым устройством, который обладает необходимым функционалом.

Розеточный регулятор, он же терморегулятор с розеткой и выносным температурным датчиком, – это прибор, который монтируется в розетку, и позволяет создать оптимальные температурные условия в квартире, частном доме, гараже или офисном помещении. При помощи датчика температуры осуществляется контроль режима температуры воздуха в отдельно взятом помещении.

Главным преимуществом применения розеточного терморегулятора является простота установки. Для монтажа этого устройства не требуется помощи профессионала. Установить такой термостат сможет любой пользователь. Данный прибор внешне похож на розетку-переходник или накладку. А снизу у него находится вилка, предназначенная для подсоединения к электрической сети, а сверху – имеется розетка для подключения вилки бытового обогревательного устройства.

Среди других преимуществ розеточных терморегуляторов для обогревателей можно выделить следующее:

• эффективность – прибор позволяет организовать установленный температурный режим в комнате;
• универсальность – устройство можно установить, как в жилом помещении, так и офисном или подсобном;
• возможность настройки – термостат регулирует прогрев воздуха согласно установленным пользователем параметрам.

Некоторые модели розеточных регуляторов можно применять не только для контролирования функционала устройств обогрева, но и для работы других бытовых приборов – посудомоечной машины, электрочайников, светильников, климатической техники и т.д. Зависимо от разновидности устройства, его возможности, а также количество возможных настроек отличаются.

Принцип действия прибора

Для работы данного устройства, прежде всего, нужно вставить терморегулятор в розетку для бытовых обогревателей. Принцип действия розеточного термостата не зависит от вида обогревательного изделия, его марки или завода-производителя. Важно только одно условие –мощность обогревателя не должна превышать максимально допустимое значение мощности терморегулятора.

Затем необходимо задать желаемые настройки диапазона температур для конкретного помещения. Далее нужно вставить вилку обогревателя в розетку термостата. Все – обогревательный прибор начинает свою работу: нагрев воздуха в комнате до тех пор, пока температура в ней не достигнет установленного верхней границы температурного режима.

Принцип действия розетки с терморегулятором основан на том, что специальный датчик аккумулирует информацию о температурной ситуации в помещении. Если она достигает нижнего предела, установленного хозяином, то срабатывает реле или пластина из биметалла, в результате чего замыкается цепь. Соответственно, обогреватель, который подключен к сети посредством термостата, подсоединяется электроэнергии и начинает свою работу по обогреву.

После того, как помещение прогреется, его температурный режим достигает верхнего предела заданного диапазона, то этот факт фиксируется датчиком. В результате реле или другой реагирующий механизм размыкает цепь, соответственно, доступ обогревателя к электроэнергии преграждается, и он больше не греет комнату, пока снова не будет достигнута нижняя граница диапазона.

Виды терморегуляторов для обогревателей

Рынок электроприборов переполнен различными предложениями о приобретении розетки с терморегулятором для обогревателей. Десятки фирм-производителей предлагают огромный ассортимент различных моделей данных устройств. Все изделия различаются цветовой гаммой, внешним обликом, типами материалов, которые применяются для изготовления деталей, видами и количеством настроек, выполняемыми функциями и ценой.

По типу монтажа различают два вида термостатов:

• стационарный, устанавливаемый в стену, подключаясь к электрической проводке;
• розеточный, который можно легко перенести и применить в любом помещении.

Терморегулятор, который монтируется в розетку, пользуется наибольшим спросом у покупателей, поскольку подключив обогревательный прибор через такой розеточный термостат, и задав температурный диапазон, можно спокойно уезжать на пару недель, и не беспокоится, что в помещении будет холодно.

Согласно расположению температурных датчиков розеточные термостаты можно поделить на другие две группы:

• изделия с выносным датчиком;
• модели со встроенным датчиком.

Как правило, выносной датчик располагается на конце кабеля, который подключен к самому термостату. Длина проводки может составлять, как 10-20 см, так и обладать более внушительными параметрами, то есть 150-300 см.

По конструкционным особенностям различают следующие разновидности терморегуляторов для бытовых обогревателей:

1. Механические. Изделия такого типа отличаются простотой и доступной стоимостью. В качестве реагирующего элемента выступает биметаллическая пластина, а регуляция и настройка осуществляются при помощи поворотного колеса или рычага. Главный недостаток – установка только в стену.
2. Электронные. Данные модели функционируют благодаря схеме внутри, которая содержит микропроцессор, датчик, выходное реле, кнопок управления и термометра. Такие контроллеры оснащены монитором, на который выводятся установленный диапазон температур. Некоторые модели можно запрограммировать на определенный режим работы.
3. GSM управляемые. Контроллеры этого типа могут принимать команды через мобильную сеть на любом расстоянии. Для работы такого устройства нужна sim-карта любого оператора сотовой связи. Карточка вставляется в специальный разъем розеточного термостата. GSM устройства способны также контролировать работу других электрических изделий.
4. Wi-Fi регулируемые. Многофункциональный, но дорогостоящий регулятор для обогревателя. Принцип действия схож с GSM устройством, но в данной модели вместо сотовой связи используется Wi-Fi. Управлять розеткой можно по Интернету, если в помещении есть Wi-Fi.

Сегодня большим спросом пользуются инфракрасные обогревательные приборы. Управлять работой ИК обогревателей можно выносным термостатом, который устанавливается стационарно. Выбирая место для монтажа такого регулятора температурного режима, необходимо учесть, что на него может оказать влияние сам обогреватель и другие электроприборы.

Как правильно выбрать розеточный термостат?

Решив приобрести розеточный терморегулятор для обогревателя, необходимо правильно подобрать подходящую модель. Важно понимать, каким характеристикам должно соответствовать устройство. От выдвигаемых к прибору требований во многом зависит его стоимость.

На какие критерии обращать внимание при выборе:

1. Прежде всего, стоит выбирать изделия, которые следят именно за температурой воздуха, потому что есть модели, которые контролируют температуру самого обогревателя. Такое устройство не поможет создать комфортные условия в помещении.
2. Мощность бытового обогревателя – важнейший параметр. Она не может превышать показатель максимально допустимой нагрузки на термостат. Обычно продаются изделия, которые способны выдержать нагрузку в 2 кВт, 3 кВт, 3,5 кВт. Лучше, чтобы нагреватель потреблял на 30% меньше допустимой нагрузки терморегулятора.
3. Важно учитывать назначение сооружения, в котором будет установлен розеточный регулятор. Поскольку у каждого изделия имеются собственные технические параметры, в том числе, диапазон температурного режима: от -5 до +45; от 0 до +100; от -15 до +30. В зависимости от предназначения помещения, подбирается прибор с соответствующим диапазоном.
4. Перед тем, как приобрести устройство, необходимо решить, какие еще задачи должно оно решать. В случае если его задачей является только контроль работы бытового обогревателя, включая и выключая его при необходимости, то лучше взять более дешевые устройства. Но если необходимо устройство, которым можно управлять через интернет и при необходимости получать отчет о выполненных задачах, то цена здесь будет намного выше.
5. Необходимо помнить также об уровне защиты устройства. Чаще всего, она составляет IP20. Устройства данного типа категорически запрещается использовать в помещениях, где достаточно высокий уровень влажности. Для большей безопасности рекомендуется для подобных помещений использовать устройства, у которых степень защиты IP44 и выше.

Немаловажной характеристикой терморегулятора являются его цвет и форма, они позволят гармонично вписать устройство в интерьер помещения. Относительно размеров, все модели довольно компактны. Кроме того есть модели, у которых встроенная защита от детей.

Как сделать своими руками?

Простую модель терморегулятора можно собрать самостоятельно. В подобной схеме зачастую в данной схеме используется датчик наружной температуры с клапаном подачи горячей жидкости. Терморегулятор работает в пределах от 5 до 30оС с незначительными отклонениями, составляющими около 3оС.

Чтобы представлять полную картину работы терморегулятора, рассмотрим пример, где приводится принципиальная схема терморегулятора, и обладая соответствующими умениями, можно своими руками собрать терморегулятор.

Чтобы увеличить уровень чувствительности сигнала входной интенсивности тока (3) и датчика температуры внутри помещений (2) используется усилитель Im358. В схему встроен терморезистор NTC с отрицательным коэффициентом температуры. Его сопротивление прямо пропорционально температуре: оно повышается при падении температуры и падает при ее повышении.

Терморезистор при температуре 25оС обладает сопротивлением примерно в 20 кОм. Но как только в помещении возрастает температура, сопротивление начинает падать и уровень сигнала на выходе электронного усилителя Im358 вырастет.

В работу подключается транзистор Q1 и реле переводящее клеммы переключателя в положение NO, открывая клапан, который в свою очередь перекрыл движение жидкости. Теперь вода будет поступать по каналам отопительной системы до тех пор, пока температура не достигнет заданных на датчике параметров.

Подобный управляемый терморегулятор собранный своими руками при помощи резистора R5, который выдерживает гистерезис в 2о. Данная деталь необходима для погашения вибрации реле при анализе температуры. Более точная калибровка делается переменным резистором VR1. Нужно установить терморегулятор, когда в комнате температура достигнет 25оС. При изменении положения резистора VR1, следует уловить момент включения реле.

Нужно добавить, что характеристики реле должны быть сопоставимы с мощностью клапана, который управляет подачей воды.

Данный агрегат нуждается в постоянном источнике питания с напряжением в 12В. Подобный блок питания продается в магазине, но его также можно собрать своими руками.

Основные правила монтажа

Чтобы купленный контролер качественно исполнял возложенные на него функции, необходимо его правильно установить, при этом учитывая особенности конкретного помещения. Кроме того, надо задать необходимый температурный режим и только в этом случае он будет способен качественно следить за работой бытовых обогревателей, делая ее максимально эффективной.

1. Для того чтобы правильно воспринимать датчиком термостата температуру помещения, его монтаж должен осуществляться на высоте 1,2-1,5 м над уровнем пола. Наиболее удачным монтаж будет в том случае, когда в данном помещении уже установлена розетка на таком же уровне. Иначе придется использовать розеточный датчик на длинном кабеле в 1,5 – 2 м. данный датчик можно будет располагать в месте, которое будет наиболее удобным для измерения средней температуры внутри помещения.
2. Не нужно располагать датчик над отопительными батареями либо в непосредственной близости от них, на подоконнике или у окна – это будет искажать точные показания о температуре в комнате.
3. Устройство должно быть смонтировано только в рабочую розетку. Бытовые обогреватели, которые будут подключаться через терморегулятор, также должны находиться в исправном состоянии. Особенно важно, чтобы мощность обогревателей была сопоставима нагрузке, на которую рассчитана конкретная модель контролера.
4. После включения терморегулятора в розетку, следует выполнить настройки, согласно которым он будет включать и выключать обогреватель. В зависимости от того, какая модель была установлена, могут различаться виды и количество настроек.
5. Каждое устройство в обязательном порядке укомплектовывается подробной инструкцией, где описываются технические параметры прибора, режимы работы, процесс установки в памяти настроек и правила техники безопасности при монтаже и эксплуатации устройства.

После того, как понравившаяся модель устройства куплена, ее требуется правильно вмонтировать в розетку для создания большего комфорта. Теперь для поддержания оптимальной температуры в доме/офисе нет необходимости постоянно включать и выключать обогреватель самостоятельно, данная задача возлагается на термостат, который и будет контролировать этот процесс, что помимо прочего позволит существенно сэкономить на использовании электроэнергии.

Термометры сопротивления (терморезисторы, термосопротивления)

Термометр сопротивления (Resistance Thermometer) — датчик для измерения температуры, принцип действия которого основан на зависимости электрического сопротивления от температуры.

Термосопротивления могут быть металлические (платина, никель, медь) или полупроводниковые.

Для большинства металлов температурный коэффициент сопротивления положителен — их сопротивление растёт с ростом температуры. Для полупроводников без примесей он отрицателен — их сопротивление с ростом температуры падает.

Термисторы

Термисторы – это полупроводниковые термосопротивления с большим температурным коэффициентом.

• PTC-термисторы (Positive Temperature Coefficient), обладают свойством резко увеличивать свое сопротивление, когда достигнута заданная температура – широко используются для защиты двигателей
• NTC-термисторы (Negative Temperature Coefficient), обладают свойством резко уменьшать свое сопротивление при достижении заданной температуры

PT100, PT1000

Платиновые термометры сопротивления (Platinum Resistance Thermometers) обладают высокой стойкостью к окислению и большой точностью измерения.

KTY

Кремниевые терморезисторы с положительным коэффициентом сопротивления, отличаются высокой линейностью характеристики, высоким быстродействием, надёжной твёрдотельной конструкцией и небольшой стоимостью.

Схемы включения термосопротивления в измерительную цепь

• 2-х проводная схема используется там, где не требуется высокой точности, так как сопротивление присоединительных проводов суммируется с измеренным сопротивлением, что приводит к появлению дополнительной погрешности
• 3-х проводная схема обеспечивает значительно более точные измерения, т.к. появляется возможность измерить сопротивление подводящих проводов и вычесть его из суммарного измеренного сопротивления
• 4-х проводная схема — наиболее точная схема, обеспечивает полное исключение влияния подводящих проводов

Сравнение термометров сопротивления с термопарами

Преимущества:

• выше точность и стабильность
• можно исключить влияние сопротивления присоединительных проводов на результат измерения при использовании 3-х или 4-х проводной схемы измерений
• практически линейная характеристика
• не требуется компенсация холодного спая

Недостатки:

• малый диапазон измерений
• не могут измерять высокую температуру.

Термопары

Термопара (Thermocouple) — это два проводника из разных металлов, спаянные в одной точке. Эта точка измерения температуры называется — рабочий спай. Свободные концы называются холодным спаем. Если рабочий спай нагреть относительно холодного спая, то между свободными концами возникает напряжение (термо-ЭДС), пропорциональное разности температур.

Так как с помощью термопары всегда измеряется разность температур, то, чтобы определить температуру точки измерения, свободные концы у холодного спая должны содержаться при известной неизменной температуре.

Подключение к ПЛК

Холодные концы подключаются (непосредственно или с помощью компенсационных проводов, которые должны быть выполнены из тех же металлов, что и термопара) к клеммам соответствующего аналогового входа (с соблюдением полярности!) промышленного контроллера, который программно выполняет компенсацию температуры холодного спая и рассчитывает температуру в точке измерения.

При внутренней компенсации контроллер использует температуру модуля, к которому подключена термопара. При более точной внешней компенсации эталонная температура холодного спая измеряется с помощью дополнительного термометра сопротивления, который подключается к специальному входу контроллера.

Типы термопар

• K: хромель-алюмель
• J: железо-константан
• S, R: платина-платина/родий и др.

Термопары отличаются диапазоном измеряемых температур и погрешностью измерений.

Преимущества термопар

• Большой температурный диапазон измерения
• Измерение высоких температур.

Недостатки

• Невысокая точность
• Необходимость вносить поправку на температуру холодного конца.

Термостаты

Термостат (Thermostat) – это регулятор, который поддерживает постоянную температуру воздуха или жидкости в системах отопления, кондиционирования и охлаждения.

Датчики температуры

Температурные датчики одни из самых важных атрибутов измерительной системы управления. Датчики температуры необходимы для контроля множества жизненно важных и критичных процессов.

Термометры сопротивления

Термопары

Преобразователи температуры и влажности

Многоточечные преобразователи температуры

Портативные измерители температуры

Бесконтактные датчики температуры

Датчики температуры с аналоговым выходом

Области применения датчиков температуры

Применяются датчики температуры практически везде. Любая сфера или производство, где температура объекта влияет на качество работы и итоговой продукции, требует пристального температурного контроля. Например:

• Нефтегазовая, топливная индустрия, энергетика
• Химия, строительство, образование
• Металлургическая промышленность (литейное, прокатное производство, производство металлических изделий, металлообработка)
• Транспортная индустрия, автомобили, спецтехника
• Пищевая промышленность, фармацевтика
• Машиностроение
• Сельское хозяйство (зерно, комбикорма)

Назначение датчиков температуры

Датчиков температуры существует множество типов, каждый из которых характеризуется своими особенностями и предназначением. Но главной задачей остается:

• Измерение температур требуемых объектов с необходимыми точностью, быстродействием и передача информационного либо управляющего сигнала далее в систему
• Реализация обратных связей в АСУТП, предупреждение выхода из строя оборудования
• Отдельные приборы могут служить источниками энергии (основанные на термопарах)

Виды датчиков температуры

Температурные датчики представлены широким разнообразием приборов, каждый из которых адаптирован к той или иной сфере деятельности. Ниже дано краткое описание, а более полно с ними можно ознакомиться на соответствующих страницах.

Важный момент: датчики делятся на первичные преобразователи и реализованные на их основе сложные электронные устройства с адаптацией к тому или иному эксплуатационному профилю. Вторые имеют стандартизированные выходные сигналы и легко встраиваются в промышленные АСУ.

Термосопротивления. Первичный преобразователь. Основаны на изменении электрического сопротивления материалов под воздействием температуры.

Термопары. Первичный преобразователь. Использует эффект возникновения термо-ЭДС в зависимости от разности температур «холодного» и «горячего» спаев.

Преобразователи температуры и влажности (датчики температуры воздуха). Электронные приборы с аналоговыми/цифровыми выходами (+ дисплей), сочетающие в себе функции датчика влажности и температуры. Лучшее применение находят в системах вентиляции и кондиционирования, в помещениях разных типов.

Многоточечные преобразователи температуры. Предназначены для температурного контроля по всему объему в больших резервуарах. Лучшее применение находят в пищевой промышленности и с/х, где используются в силосах с зерном и подобным продуктом.

Портативные измерители температуры. Главное назначение – замена стационарных приборов и проведение замеров «на месте».

Бесконтактные датчики температуры. Используются с удаленными/труднодоступными объектами в широком диапазоне t °C, в опасных для человека условиях. К ним также относятся:

• Датчики горячего металла. Разновидность бесконтактных датчиков для соответствующих отраслей производства.
• Дистанционные датчики температуры.
• Инфракрасные датчики температуры.

Датчики температуры с аналоговым выходом. Обширный класс приборов, объединяемых способом передачи информации. Включает в себя, например, гигиеничные датчики TER8 и общепромышленные датчики серий Кл и DIN.

• Термосопротивления
• Термопары
• Преобразователи температуры и влажности
• Многоточечные преобразователи температуры
• Портативные измерители температуры
• Бесконтактные датчики температуры
• Датчики температуры с аналоговым выходом

>Терморегуляторы

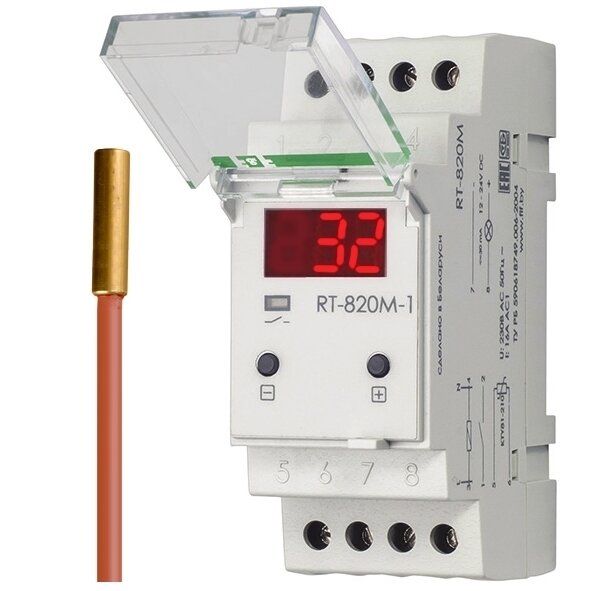

Что такое автоматические терморегуляторы и для чего нужны?

Терморегуляторы — это механические или электрические устройства, нужны для автоматического регулирования температуры в охлаждающем или отопительном оборудовании. Они включают и выключают климатические приборы, увеличивают или уменьшают мощность обогрева, могут управлять устройствами по расписанию. Использование терморегулятора даёт возможность иметь стабильную температуру в помещении.

Контроль температуры осуществляется при помощи термодатчика, который может быть встроенным или выносным. К универсальному терморегулятору можно подключать датчики разного типа.

Принцип работы всех устройств, регулирующих температуру одинаковый. Но видов терморегуляторов очень много.

Их можно классифицировать:

• По назначению (комнатные, погодные)
• По типу монтажа (стенные, настенные, крепящиеся на DIN рейку.)
• По функциям (простые, двухзонные, программируемые, с возможностью выбора режимов работы)

Электрические терморегуляторы бывают проводные и беспроводные. Проводные терморегуляторы устанавливаются с помощью прокладывания проводной линии. Беспроводные могут быть установлены в любом месте без прокладывания проводной линии. Для передачи команд такие устройства используют выделенный радиоканал.

Радиоканалы бывают:

• Одноканальные — применяются для автоматической регулировки температуры прибора на указанном уровне.
• Многоканальные — выпускаются для фиксации температуры серии стандартных термодатчиков.

Электрический терморегулятор, механический и цифровой могут быть: напольными, воздушными и комбинированными.

Терморегуляторы применяются для контроля и регулирования:

• Электрических и газовых котлов отопления
• Электрических обогревателей
• Электрических теплых полов
• Системах водоснабжения
• Охлаждающих установках
• Морозильников
• Температуры воздуха в помещении.

При выборе терморегулятора нужно учитывать ряд основных параметров:

• Количество зон (каналов)
• Мощность нагрузки (до 3,6 кВт) — указывает на предельную нагрузку, на которую рассчитан прибор
• Допустимый диапазон температуры
• Тип монтажа.

В нашем каталоге представлены самые надежные, проверенные временем, образцы автоматики: бытовые и промышленные терморегуляторы Eberle, программируемые терморегуляторы Frontier и Salus Controls, системы производства OJ Electronic, а также оборудование многих других именитых производителей.

Комнатные терморегуляторы, обзор моделей | Полезные статьи TEPLOCOM

06-03-2017

Назначение комнатных терморегуляторов

В процессе работы терморегуляторы проводят измерение текущей температуры воздуха в помещении и дают команды тепловому оборудованию на увеличение или уменьшение мощности обогрева, могут включать и выключать отдельные приборы отопления. Таким образом, терморегуляторы обеспечивают термостатирование на заданном уровне.

Использование комнатного терморегулятора даёт возможность улучшить микроклимат в помещении и сделать его более комфортным. Терморегуляторы способны достаточно быстро изменять температуру воздуха в помещении до требуемого значения. Всем известно, что комфортный температурный режим очень важен. Современные электронные терморегуляторы позволяют устанавливать различные режимы отопления дома путём установки различных значений температуры в разные дни недели, в разное время суток.

Применение комнатных электронных регуляторов температуры даёт возможность получения экономии энергоресурсов, используемых для отопления дома. Происходит это за счёт более эффективного и быстрого изменения температуры воздуха и за счёт выставления разных режимов отопления в различных жизненных ситуациях.

Терморегуляторы обеспечивают:

• быстрое регулирование температуры воздуха;
• регулирование воздуха согласно различным графикам;
• повышение комфортности в доме;
• экономию энергоресурсов.





Варианты подключения комнатных терморегуляторов

Для обеспечения точного регулирования температуры воздуха в помещении терморегуляторы используют следующие принципы работы:

• на терморегуляторе устанавливается необходимый диапазон температуры воздуха в заданное время;
• терморегулятор постоянно ведёт измерение текущей температуры воздуха;
• терморегулятор ведёт сравнение текущей температуры воздуха и требуемой в данный промежуток времени;
• с помощью включения и выключения приборов отопления или с помощью изменения их мощности терморегулятор обеспечивает заданные параметры температуры в комнате.

Управление различными приборами системы отопления

Современные электронные терморегуляторы могут обеспечить управление различными приборами системы отопления.

К терморегуляторам могут быть подключены следующие устройства:

• газовый котёл отопления;
• жидкотопливный котёл отопления;
• электрический котёл отопления;
• электрические обогреватели различного типа;
• электрические тёплые полы;
• устройства регулирования потоков теплоносителя;
• электроприводы системы отопления.

Типы комнатных терморегуляторов

Многочисленные производители предлагают электронные терморегуляторы различных типов. Терморегуляторы различаются по принципу работы, способу передачи данных, способу установки, функциональным возможностям.

Классификация терморегуляторов по типу управляемых устройств

В зависимости от вида устройства, которым управляют терморегуляторы, их можно классифицировать на следующие типы:

• терморегуляторы котлов отопления;
• терморегуляторы управления тёплыми полами;
• терморегуляторы управления электрическими нагревательными приборами;
• терморегуляторы для управления потоком через радиаторы отопления;
• терморегуляторы для управления приводами распределительных систем.

Классификация терморегуляторов по способу передачи данных

В зависимости от способа передачи данных и способа установки терморегуляторы можно классифицировать на следующие типы:

• проводные терморегуляторы;
• беспроводные терморегуляторы.

Проводные комнатные терморегуляторы имеют более простую конструкцию, легко устанавливаются, имеют маленькую цену, но требуют прокладывания проводной линии.

Беспроводные комнатные терморегуляторы могут быть установлены в любом месте без прокладывания проводной линии. Для передачи информации и команд такие устройства используют выделенный радиоканал. Стоимость беспроводных устройств выше, но они могут быть установлены быстро и не портят уже сделанный ремонт в помещениях.

Комнатные терморегуляторы серии TEPLOCOM TS

Комнатные терморегуляторы TEPLOCOM TS разработаны специально для длительной и эффективной работы по управлению отоплением дома. Большой модельный ряд устройств регулирования температуры позволяет выбрать оптимальное решение.

В модельном ряде TEPLOCOM TS представлены:

• проводные терморегуляторы;
• беспроводные терморегуляторы.

По функциональным возможностям регуляторы TEPLOCOM TS делятся на:

• простые терморегуляторы;
• программируемые терморегуляторы с возможностью выбора режимов работы.

Терморегуляторы TEPLOCOM TS имеют высокое качество, рассчитаны на длительную эксплуатацию, имеют большой гарантийный срок.



Для выбора нужного терморегулятора TEPLOCOM перейдите в раздел «Комнатные термостаты и теплоконтроллеры».

Читайте также по теме:

Товары из статьи

---

Тех. поддержка

Бастион в соц. сетях

Канал Бастион на YouTube

Регулятор температуры воздуха в помещении своими руками. Регулятор температуры своими руками: питание и нагрузка

Для обеспечения полноценного развития растений в различных теплицах (особенно с круглогодичным циклом выращивания) требуется автоматизированная поддержка температурного режима на определенном уровне. Формирование и регулировка внешней среды вокруг растений в теплице осуществляется одновременно несколькими системами — вентиляционной, отопительной, увлажняющей воздух и почву, испарительным охлаждением и пр. Как сделать терморегулятор в теплице для всех этих систем мы расскажем в этой статье.

Контроль этих систем с последующей корректировкой производится с помощью регулятора температуры воздуха, являющегося важнейшей деталью для получения полноценного урожая, т. к. даже минимальные изменения данных могут негативно сказаться на развитии посадок, не исключая их гибель.

Скрупулезное следование температурному режиму — гарантия достойных урожаев

Индивидуальная настройка терморегулятора позволяет контролировать уровень температуры на протяжение всех суток, стабилизируя защитную функцию котла от перегрева.

Для большинства насаждений наиболее комфортная t равна 16 — 25 °C, любые даже незначительные отклонения тормозят развитие растений, могут привести к развитию заболеваний и увяданию посадок. Контроль необходим не только для температуры воздуха теплицы, но и для t грунта. Эти два показателя являются главенствующими при создании условий для развития растений. От них зависит правильность усвоения полезных веществ, находящихся в почве, и они непосредственно воздействуют на рост и полноценное развитие растений.

Для грунта следует придерживаться диапазона t 13 — 25 °C, точные ее показатели определяются в зависимости от разновидности культуры.

Учтите! Перепады значений температуры грунта зачастую более пагубны для посадок, чем снижение температуры воздуха.

Основы функционирования терморегулирующих устройств

Принцип работы конструкций подобного типа незамысловат: контролирующее устройство получает сигнал, после чего разные модели установки могут реагировать подобным образом:

• увеличивать либо уменьшать мощность отопительной системы;
• включать либо выключать вентиляцию помещения;
• открывать либо прикрывать створки естественной вентиляции;
• подсоединять либо полностью отключать подогрев поливной воды и почвы на грядках.

Появление импульсов сигнала осуществляется при помощи реле термостата, который, в свою очередь, получает данные с датчиков, размещенных в теплице. Как датчики, наиболее чаще применяются такие устройства:

• В качестве температурного датчика очень часто применяется термистор. В самодельных установках как термочувствительный элемент зачастую применяется p-n переход полупроводникового транзистора либо диода.
• Как датчик освещенности используется фоторезистор, а в самодельных конструкциях может использоваться опять p-n переход полупроводникового транзистора либо диода, у которого обратное сопротивление напрямую зависит от освещенности. Чтобы получить доступ света к системе, у транзистора отрезается колпачок из металлического корпуса, а у диода удаляется краска со стекла.

• Параметры влажности регулируются промышленными датчиками, показатели которых зависят от влагопроницаемости среды, находящейся между обкладками конденсатора. Также могут учитываться изменения сопротивления при взаимодействии с увлажненным воздухом оксида алюминия. При корректировке влажности воздуха учитывается и результат перемены длины синтетического волокна либо человеческого волоса и пр. Для самодельных приспособлений подобным датчиком является отрезок фольгированного стеклотекстолита с вырезанными канавками.

К сведению! Для небольших теплиц личного пользования с точки зрения экономичности, абсолютно невыгодно приобретать дорогостоящую систему промышленного образца. В таких ситуациях успешно внедряются терморегуляторы для теплиц, созданные своими руками.

Принципы устройства терморегулятора для теплицы своими руками

Самостоятельная постройка регулятора температуры вполне реальная задача. Но для этого потребуются элементарные инженерные знания и технические навыки.

Основное функционирование системы осуществляется за счет внедрения в конструкцию — 8 битового микроконтроллера марки PIC16F84A.

Как температурный датчик, встраивается цифровой градусник интегральной разновидности DS18B20, имеющий рабочий функционал в диапазоне t -55 — +125°C. Также возможно использование цифрового температурного датчика TCN75-5,0, который по параметрам, компактным размерам и относительной легкости конструкции вполне соответствует для применения в различных автоматических устройствах.

Подобные цифровые датчики по сути имеют незначительные погрешности в измерениях, поэтому параллельное применение нескольких видов датчиков позволяет фактически без погрешностей наблюдать температуру обогрева.

Возможность управлять степенью нагрузки осуществляется при помощи малогабаритного типа реле К1, которое соответствует напряжению срабатывания равному 12 В. Через контакты к реле подсоединяется нагрузка и это позволяет ему производить ее коммутацию. Индикация производится с использованием любых четырехразрядных светодиодов.

Степень температурной реакции задается: SB1-SB2 (микропереключателями). Память микроконтроллера энергетически автономна и хранит заданные параметры. Применяя рабочий режим на индикаторной жидкокристаллической панели устройства можно видеть действующие показатели замеряемой температуры.

На заметку! Подобные электронные терморегуляторы становятся все более популярными, т. к. они обладают способностью чувствовать температуру в любой точке внутри теплицы, а датчик мониторинга может быть помещен между растениями, в почвенный субстрат, либо подвешенным возле крыши. Такой обширный диапазон размещения позволяет терморегулятору иметь точные данные о состоянии внутренней среды теплицы.

Как сделать своими руками терморегулятор для теплицы

Упрощенные терморегуляторы для личных теплиц умельцы изготавливают своими руками. До выбора схемы автоматизации теплицы, нужно сначала установить данные объектов управления.

На фото указана схема терморегулятора с двумя транзисторами типа VT1 и VT2. Как выходное устройство задействовано реле РЭС-10. Датчик температуры — терморезистор ММТ-4.

Одной из моделей терморегулятора, изготовленного своими руками, может послужить, например, вот такая конструкция. В ней в качестве датчика температуры можно использовать стрелочный термометр, подвергшийся переделке:

• Конструкция термометра полностью разбирается.
• В шкале регулирования, сверлится отверстие 2,5 мм.
• Напротив устанавливают фототранзистор в специально сконструированный уголок из тоненькой жести либо листового алюминия, в котором предварительно высверливают отверстия 0 2,8 мм. На фототранзистор наносят по кромке клей и помещают в гнездо.
• Уголок с фототранзистором крепят к шкале клеем «Момент».
• Ниже отверстия крепится упор.
• С другой стороны термометра устанавливают небольшую 9 вольтовую лампочку. Между шкалой и лампочкой размещают линзу — для четкой реакции устройства на показатели.
• Тоненькие провода фототранзистора прокладывают через центральное отверстие шкалы.
• Для проводов лампочки сверлится отверстие в пластмассовом корпусе. Жгут продевается в хлорвиниловую трубочку и фиксируется зажимом.

Кроме датчика, терморегулятор должен включать фотореле и стабилизатор напряжения.

Стабилизатор собирается по обычной схеме. Фотореле тоже не сложно сделать. Фотоэлементом служит транзистор ГТ109.

Лучше всего подойдет механизм, основанный на переделанном заводском реле. Работа осуществляется по принципу электромагнита, где якорь втягивается в катушку. Переключатель (2А, 220 В) регулирует электромагнитный пускатель для подачи питания на устройства нагрева.

Фотореле и блоки питания размещаются в общем корпусе. К нему прикрепляется термометр. С лицевой стороны крепится тумблер и лампочка, оповещающая о включении элементов нагрева.

Схема вентилирования

Если теплица проветривается с помощью электровентилятора, можно применять двухпозиционные терморегуляторы. Для создания нужного режима функционирования вентилятора, подсоединяют промежуточное реле.

Если в теплицу встроены форточки, нужно обеспечить их электроприводом (электромагниты либо электродвигательные механизмы).

Но легче решить вопрос вентиляции теплиц при использовани терморегуляторов прямого действия. В них исполнительный механизм и терморегулятор находятся в одном устройстве. Однако у регуляторов подобного вида разброс показателей температуры может составлять до 5 °С. Для достижения более точной регулировки лучше избрать электронным регуляторам.

Регулирование влажности

Идеальное решение — использование датчиков влажности грунта и регулировка полива по указанной влажности. В основу одного из принципов измерения влажности положен учет изменений объема почвы при увлажнении. Также часто подключают электронный регулятор. Как датчик влажности, вмонтируется деполяризатор со стержнями батарейки 3336Л. При относительной влажности показатели сопротивления равняются где-то 1500 Ом. Переменный резистор R1 помогает срабатывать регулятору на определенном уровне, резистор R2 помогает устанавливать начальную влажность.

Регулирование полива

Очень заманчиво контролировать систему полива электроникой, но необходимо помнить, что более надежными оказываются простые устройства. Упрощенное обустройство полива делается своими руками без использования электронных схем. Это позволяет применять его при перерывах в электроснабжении.

При электронном регулировании подачи воды, используют электромагнитный вентиль с электроприводом. Электромагнитный клапан можно сделать самостоятельно. Одну из конструкций можно увидеть на фото.

1 – электромагнит; 2 – емкость; 3 – груз; 4 – клапан

Главный недостаток системы терморегуляции — полная подчиненность источнику электроснабжения. Отключение электроэнергии может вызвать гибель растений. Во избежание подобных недоразумений, применяются запасные источники питания: генератор, солнечная либо аккумуляторная батарея и пр.

Также следует помнить, что все термостаты со временем теряют точность показаний, поскольку они становятся старше. Поэтому нужно проверять их точность каждый год. Во время проверки функционирования термостата необходимо почистить датчики терморегулятора, тщательно вытереть все выводы и соединения.

В быту и подсобном хозяйстве часто требуется поддерживать температурный режим какого-либо помещения. Ранее для этого требовалась достаточно огромная схема, выполненная на аналоговых элементах, одну такую мы рассмотрим для общего развития. Сегодня все намного проще, если возникает необходимо поддерживать температуру в диапазоне от -55 до +125°C, то с поставленной целью может отлично справиться программируемый термометр и термостат DS1821.

Схема терморегулятора на специализированном температурном датчике. Этот термодатчик DS1821 можно дешево купить в АЛИ Экспресс (для заказа кликните на рисунок чуть выше)

Порог температуры включения и отключения термостата задается значениями TH и TL в памяти датчика, которые требуется запрограммировать в DS1821. В случае превышения температуры выше значения записанного в ячейку TH на выходе датчика появится уровень логической единицы. Для защиты от возможных помех, схема управления нагрузкой реализована так, что первый транзистор запирается в ту полуволну сетевого напряжения, когда оно равно нулю, подавая тем самым напряжение смещения на затвор второго полевого транзистора, который включает оптосимистор, а тот уже открывает смистор VS1 управляющий нагрузкой. В качестве нагрузки может быть любое устройство, например электродвигатель или обогреватель. Надежность запирания первого транзистора нужно настроить путем подбора нужного номинала резистора R5.

Датчик температуры DS1820 способен фиксировать температуру от -55 до 125 градусов и работать в режиме термостата.

Схема терморегулятора на датчике DS1820

Если температуры превысит верхний порог TH, то на выходе DS1820 будет логическая единица, нагрузка отключится сети. Если температура опустится ниже нижнего запрограммированного уровня TL то на выходе температурного датчика появится логический ноль и нагрузка будет включена. Если остались непонятные моменты, самодельная конструкция была позаимствована из №2 за 2006 год.

Сигнал с датчика проходит на прямой вывод компаратора на операционном усилителе CA3130. На инвертирующий вход этого же ОУ, поступает опорное напряжение с делителя. Переменным сопротивлением R4 задают требуемый температурный режим.

Схема терморегулятора на датчике LM35

Если на прямом входе потенциал ниже установленного на выводе 2, то на выходе компаратора будем иметь уровень, около 0,65 вольта, а если наоборот, то на выходе компаратора получим высокий уровень около 2,2 вольта. Сигнал с выхода ОУ через транзисторы управляет работой электромагнитного реле. При высоком уровне оно включается, а при низком выключается, коммутируя своими контактами нагрузку.

TL431 — это программируемый стабилитрон. Используется в роли источника опорного напряжения и источника питания для схем с малым потреблением. Требуемый уровень напряжения, на управляющем выводе микросборки TL431, задается с помощью делителя на резисторах Rl, R2 и терморезисторе с отрицательным ТКС R3.

Если на управляющем выводе TL431 напряжение выше 2,5В, микросхема пропускает ток и включает электромагнитное реле. Реле коммутирует управляющий вывод симистора и подключает нагрузку. С увеличением температуры, сопротивление термистора и потенциал на управляющем контакте TL431 снижается ниже 2,5В, реле отпускает свои фронтовые контакты и отключает обогреватель.

С помощью сопротивления R1 регулируем уровень нужной температуры, для включения обогревателя. Данная схема способна управлять нагревательным элементом до 1500 Вт. Реле подойдет РЭС55А с рабочим напряжением 10…12 В или его аналог.

Конструкция аналогового терморегулятора используется для поддержания заданной температуры внутри инкубатора, или в ящике на балконе для хранения овощей зимой. Питание организовано от автомобильного аккумулятора на 12 вольт.

Конструкция состоит из реле в случае падения температуры и отключает при повышении заложенного порога.

Температура, срабатывания реле термостата задается уровнем напряжения на контактах 5 и 6 микросхемы К561ЛЕ5, а температура отключения реле — потенциалом на выводах 1 и 21. Разницу температур контролируется падением напряжения на резисторе R3. В роли температурного датчика R4 используется терморезистор с отрицательным ТКС, т.е .

Конструкция небольшая и состоит всего из двух блоков- измерительного на базе компаратора на ОУ 554СА3 и коммутатора нагрузки до 1000 Вт построенного на регуляторе мощности КР1182ПМ1.

На третий прямой вход ОУ поступает постоянное напряжение с делителя напряжения состоящего из сопротивлений R3 и R4. На четвертый инверсный вход подается напряжение с другого делителя на сопротивлении R1 и терморезистор ММТ-4 R2.

Датчиком температуры является терморезистор находящейся в стеклянной колбе с песком, которую располагают в аквариуме. Главным узлом конструкции является м/с К554САЗ — компаратор напряжения.

От делителя напряжений в состав которого входит и терморезистор, управляющее напряжение идет на прямой вход компаратора. Другой вход компаратора используется для регулировки требуемой температуры. Из сопротивлений R3, R4, R5 выполнен делитель напряжения, который образуют чувствительный к изменениям температуры мост. При изменяется температуры воды в аквариуме, сопротивление терморезистора тоже меняется. Это создает дисбаланс напряжений на входах компаратора.

В зависимости от разности напряжений на входах будет изменяться выходное состояние компаратора. Нагреватель сделан так, что при снижении температуры воды терморегулятор аквариума автоматически запускался, а при повышении, наоборот выключался. Компаратор имеет два выхода, коллекторный и эмиттерный. Для управления полевым транзистором требуется положительное напряжение, поэтому, именно коллекторный выход компаратора подключен к плюсовой линии схемы. Управляющий сигнал получается с эмиттерного вывода. Сопротивления R6 и R7 являются выходной нагрузки компаратора.

Для включения и выключения нагревательного элемента в терморегуляторе использован полевой транзистор IRF840. Для разряда затвора транзистора присутствует диод VD1.

В схеме терморегулятора использован бестрансформаторный блок питания. Лишнее переменное напряжение уменьшается за счет реактивного сопротивления емкости С4.

Основа первой конструкции терморегулятора — микроконтроллер PIC16F84A с датчик температуры DS1621 обладающим интерфейс l2C. В момент включения питания, микроконтроллер сначала инициализирует внутренние регистры температурного датчика, а затем проводит его настройку. Терморегулятор на микроконтроллере во втором случае выполнен уже на PIC16F628 с датчиком DS1820 и управляет подключенной нагрузкой с помощью контактов реле.

Датчик температуры своими руками

Зависимость падения напряжения на p-n переходе полупроводников от температуры, как нельзя лучше подходит для создания нашего самодельного датчика.

Российская зима отличается своей суровостью и сильными холодами, о чем известно всем. Поэтому помещения, в которых находятся люди, должны отапливаться. Центральное отопление является наиболее распространенным вариантом, а в случае его недоступности можно воспользоваться индивидуальным газовым котлом. Однако часто случается так, что ни то, ни другое недоступно, к примеру, в чистом поле находится небольшое помещение насосной водопроводной станции, в котором круглосуточно дежурят машинисты. Это может быть комната в каком-то большом необитаемом здании или караульная вышка. Примеров хватает.

Выход из ситуации

Все эти случаи вынуждают осуществлять устройство электрического отопления. При малых размерах помещения вполне можно обойтись обычным электрическим масляным радиатором, а в комнатах больших размеров чаще всего устраивают водяное отопление с использованием радиатора. Если не следить за температурой воды, то рано или поздно она может закипеть, из-за чего из строя выйдет весь котел. Для предохранения от таких случаев используются терморегуляторы.

Особенности устройства

В функциональном плане приспособление можно разделить на несколько отдельных узлов: компаратор, а также устройства управления нагрузкой. Далее будут описаны все эти части. Эта информация необходима для того, чтобы сделать терморегулятор своими руками. В данном случае предложена конструкция, в которой датчиком температуры служит обычный биполярный транзистор, благодаря чему можно отказаться от использования терморезисторов. Данный датчик работает на базе того, что параметры транзисторов всех полупроводниковых приборов в большей степени зависят от температуры среды.

Важные нюансы

Создание терморегулятора своими руками должно осуществляться с обязательным учетом двух моментов. Во-первых, речь идет о склонности автоматических устройств к автогенерации. В случае, когда между исполнительным устройством и датчиком термореле установлена слишком сильная связь, после срабатывания реле сразу же выключается, а затем снова включается. Это будет происходить в тех случаях, когда датчик находится в непосредственной близости к охладителю или обогревателю. Во-вторых, у всех датчиков и электронных устройств имеется определенная точность. К примеру, можно отслеживать температуру в 1 градус, но меньшие величины отследить намного сложнее. В таком случае простая электроника начинает часто ошибаться и принимать взаимоисключающие решения, особенно когда температура почти равна той, что установлена для срабатывания.

Процесс создания

Если говорить о том, как сделать терморегулятор своими руками, то стоит сказать, что датчик тут является терморезистором, уменьшающим свое сопротивление в процессе нагрева. Он включается в цепь делителя напряжения. В цепь также включается R2, посредством которого устанавливается температура срабатывания. С делителя напряжение поступает на элемент 2И-НЕ, который включен в режим инвертора, а после этого на базу транзистора, служащего в качестве разрядника для конденсатора С1. Он, в свою очередь, подключен к входу (S) RS-триггера, который собран на паре элементов, а также на вход еще одного 2И-НЕ. С делителя напряжение поступает на вход 2И-НЕ, который управляет вторым входом (R) RS-триггера.

Как это работает

Итак, мы рассматриваем, как создать простой терморегулятор своими руками, поэтому важно понять, как он работает в разных ситуациях. При высокой температуре терморезисторы характеризуются малым напряжением, поэтому на делителе присутствует напряжение, воспринимаемое логическими схемами как ноль. Транзистор при этом открыт, на входе S-триггера воспринимается логической ноль, а конденсатор C1 разряжен. На выходе триггера устанавливается логическая единица. Реле находится во включенном режиме, а транзистор VT2 является открытым. Чтобы точно понимать, как сделать терморегулятор, стоит отметить, что эта конкретная реализация реле ориентирована на охлаждение объекта, то есть оно включает вентилятор при высокой температуре.

Понижение температуры

Когда происходит снижение температуры, у терморезистора возрастает сопротивление, что приводит к повышению напряжения на делителе. В определенный момент происходит закрытие транзистора VT1, после чего начинается зарядка конденсатора C1 через R5. В конце концов наступает момент достижения уровня логической единицы. Именно она поступает на один из входов D4, а на второй вход данного элемента подается напряжение с делителя. Когда на обоих входах установятся логические единицы, а на выходе элемента появляется ноль, произойдет переключение триггера в противоположное состояние. В этом случае будет выключено реле, что позволит выключить вентилятор, если в этом есть необходимость, либо включить отопление. Так можно сделать терморегулятор для чтобы он включал и отключал вентилятор при необходимости.

Возрастание температуры

Итак, температура снова стала увеличиваться. Ноль на делителе появится сначала на одном из входов D4, он и снимет ноль на входе триггера, сменив его на единицу. Далее по мере увеличения температуры появится ноль на инверторе. После его смены на единицу будет открыт транзистор, что приведет к разрядке элемента C1 и установлению нуля на входе триггера, отключающего нагрев теплоносителя в системе водяного отопления либо включающего вентилятор. Такие своими руками сделанные, работают достаточно эффективно.

Блоки C1, R5 и VT1 предназначены для устранения автогенерации, благодаря тому, что на них устанавливается время задержки выключения. Оно может составлять от нескольких секунд до нескольких минут. Мы рассматриваем достаточно простой терморегулятор, своими руками созданный, поэтому указанный выше узел позволяет также устранить дребезг термодатчика. Даже при очень маленьком самом первом импульсе происходит открытие транзистора и моментальная разрядка конденсатора. Далее дребезг будет игнорироваться. При закрытии транзистора ситуация повторяется. Зарядка конденсатора начинается только после завершения последнего импульса дребезга. Благодаря введению триггера в схему удается обеспечить максимальную четкость срабатывания реле. Как известно, триггер может иметь лишь два положения.

Сборка

Чтобы сделать терморегулятор своими руками, можно воспользоваться специальной монтажной платой, на которой вся схема будет собрана навесным способом. Можно использовать и печатную плату. Питание можно использовать любое в пределах 3-15 вольт. Реле следует подбирать в соответствии с этим.

По аналогичной схеме можно сделать терморегулятор для аквариума своими руками, однако следует учесть, что он должен крепиться снаружи к стеклу, тогда проблем с его использованием не возникнет.

Описанное выше реле продемонстрировало в процессе эксплуатации весьма высокую надежность. Температура поддерживается с точностью до долей градуса. Однако она находится в прямой зависимости от задержки времени, определяемой цепью R5C1, а также реакцией на срабатывание, то есть мощность охладителя или нагревателя. Диапазон температуры и точность ее установки определяется подбором резисторов делителя. Если вы сделали такой терморегулятор своими руками, то он не нуждается в настройке, а начинает сразу же работать.

Рассмотрена простая конструкция терморегулятора изготовленого своими руками для поддержания требуемой температуры внутри погреба при хранении овощей в зимнее время года. Питание схемы осуществляется от стандартного сетевого напряжения 220 вольт.

Эту конструкцию проще всего собрать своими руками, в роли температурного датчика используется цифровой модуль DS18B20 с диапазоном измерения от -55 до 125 °С. Самодельное устройство имеет всего две кнопки управления «+» и «-» для настройки требуемых градусов, шаг настройки 0,5 °С. Arduino управляет работой модуля DS18B20 c гистерезисом в 0,5 °С. Если в течении трех секунд не будет регулирования градусов, дисплей покажет текущую температуру. Значение которой сохраняется в энергонезависимой памяти.

Скетч для программирования платы Arduino можно взять , схема соединения показана на рисунке ниже. Печатка не изготавливалась, т.к использовал для сборки макетную плату.

С помощью микросхемы MAX6675 можно измерить ТЭДС (термоэлектродвижущую силу) термопары типа К, результат измерения выводится в градусах Фаренгейта и Цельсия

Рассмотрим две самодельных конструкции, одна прототип (верхняя на рисунке), подсмотрена в журнале моделист конструктор и ее модернизированный вариант, чуть ниже

Терморегулятор своими руками схема

В модернизированном варианте, на сопротивлениях R1- RЗ выполнен делитель напряжения, Вольты идущие через него стабилизируется с помощью стабилитрона Д814Б. Сопротивление R3 это 10-килоомный терморезистор КМТ-12, его можно заменить на ММТ-1, ММТ-9, ММТ-12 или аналогичные. В верхнем плече делителя — два сопротивления: переменный номиналом 1,5-2,2 кОм с линейной характеристикой, его ручка настройки выносится на лицевую панель с градуировкой коррекция и подстроечный R2 сопротивлением 1,5-47 кОм, для грубой настройки.

Четкая зависимость сопротивления терморезистора от температуры позволяет применить его в качестве датчика, изменяющего уровень напряжение на входах 1 и 2 DD1.1 К561ЛА7. Ручками настройки сопротивлений R1 и R2 выставляется уровень срабатывания цифровой логики. Емкость С1 ликвидирует дребезг DD1 в момент переключения. Благодаря сопротивлениям R5 и R6 выход К561ЛА7 гальванически увязывается с транзисторным ключом на КТ972, в коллекторную цепь которого включено реле К1. Оно, через свои фронтовые контакты, запускает магнитный пускатель К2, включающий нагрузку обычный бытовой нагреватель с встроенным вентилятором мощностью от 1,5 кВт и более.

Настройка, осуществляется с помощью сопротивлений R1 и R2 которыми задают температуру, требуемую для поддержания в погребе или овоще-хранилище. Первоначально, установив их ручки в среднее положение и поместив датчик в среду с необходимой температурой, при медленном вращении ручки определяют такой угол поворота R2, при котором срабатывает реле.

Принцип работы схемы предельно прост: если на управляющем электроде TL431 напряжение вые 2,5 В (задается внутренним опорным напряжением) микросборка, открыта и через нагрузку течет ток. Если же уровень опорного напряжения чуть снижается TL431 закрывается и отсоединяет нагрузку.

При этом микросхема-стабилитрон применяется в роли компаратора, но с одним входом. Такое применение микросборки позволяет максимально упростить конструкцию и уменьшить количество радиокомпонентов.

Напряжение на управляющем электроде формируется с помощью делителя на резисторах R1, R2 и R4. В качестве сопротивления R4 взят терморезистор с отрицательным ТКС, т.е с повышением температуры его сопротивление снижается. Если напряжение на первом пине стабилитрона более 2,5В он открыт, реле включено, симистор D2 включает нагрузку. С повышением температуры номинал сопротивления терморезистора снижается, напряжение падает ниже 2,5В – реле отключается вместе с нагрузкой. С помощью сопротивления R1 осуществляется настройка температуры срабатывания терморегулятора. Реле можно взять любое на 12 вольт, например РЭС-55А.

Конструкция небольшая и состоит всего из двух блоков- измерительного на базе компаратора на ОУ 554СА3 и коммутатора нагрузки до 1000 Вт построенного на регуляторе мощности КР1182ПМ1.

На третий прямой вход ОУ поступает постоянное напряжение с делителя напряжения состоящего из сопротивлений R3 и R4. На четвертый инверсный вход подается напряжение с другого делителя на сопротивлении R1 и терморезистор ММТ-4 R2.

Терморегулятор своими руками схема на КР1182ПМ1

Устройство должно быть настроена так, что при понижение температуры в погребе до трех градусов Цельсия то из-за уменьшения сопротивления терморезистора ММТ-4 произойдет разбалансировка напряжения на выходе компаратора и установится логический ноль и сработает реле, которое своими контактами коммутирует фазовый регулятор на микросхеме КР1182ПМ1.

Подстроечное сопротивление R4 используется для точной настройки требуемых значений температурного режима. Откалибровать терморегулятор для погреба можно используя обычный ртутный термометр.

Реле обязательно должно быть герконовым с небольшим током потребления. Более мощное реле применять нельзя, т.к реле подключено напрямую к выходу ОУ ток нагрузки должен быть не более 50 мА.

Главное достоинство данной схемы это приемлемая точность, без какой либо калибровки, при максимальной упращенной конструкции.

Главным компонентом схемы терморегулятора является микроконтроллер PIC12F629 фирмы Microchip и датчика температуры фирмы Dallas. Эти вполне себе современные компоненты способны принимать и передавать информацию в цифровом коде по одной шине, используя 1-Wire интерфейс.

Температурный диапазон хранится в EEPROM микроконтроллера PIC12F629. Его можно задавать с разрешением в 1 градус, от — 55 до +125.

После включения устройства, микроконтроллер включает реле, и начинает светиться светодиод HL1, говоря о работоспособности устройства. Затем сравнивается значение текущей температуры с датчика DS18B20 и установленной, и если текущая температура будетниже нижнего порога, то реле остается включенным, как и нагреватель подсоединенный через фронтовые контакты.

Далее микроконтроллер сравнивает температуру в погребе с заданным верхним значением. Как только этот предел достигнут, микроконтроллер формирует код и отключает реле, до тех пор, пока микроконтроллер не обнаружит понижение температуры ниже нижнего установленного предела.

При потребуется установить значение верхнего (адрес 0×01) и нижнего (0×00) порога температуры. Саму прошивку можно скачать по зеленой ссылочке, чуть выше.

Многие из полезных вещей, которые помогут увеличить комфорт в нашей жизни, можно без особого труда собрать своими руками. Это же касается и термостата (его еще называют терморегулятором).

Данный прибор позволяет включать или выключать нужное оборудование по охлаждению или нагреванию, осуществляя регулировку, когда происходит определенные изменения температуры там, где он установлен.

К примеру, он может в случае сильных холодов самостоятельно включить расположенный в подвале обогреватель. Поэтому стоит рассмотреть, как можно самостоятельно сделать подобное устройство.

Как работает

Принцип функционирования термостата достаточно прост, поэтому многие радиолюбители для оттачивания своего мастерства делают самодельные аппараты.

При этом можно использовать множество различных схем, хотя наиболее популярной является микросхема-компаратор.

Данный элемент имеет несколько входов, но всего один выход. Так, на первый выход поступает так называемое «Эталонное напряжение», имеющее значение установленной температуры. На второй же поступает напряжение уже непосредственно от термодатчика.

После этого, компаратор сравнивает эти оба значения. В случае, если напряжение с термодатчика имеет определенное отклонение от «эталонного», на выход посылается сигнал, который должен будет включить реле. После этого, подается напряжение на соответствующий нагревающий или охлаждающий аппарат.

Процесс изготовления

Итак, рассмотрим процесс самостоятельного изготовления простого терморегулятора на 12 В, имеющего датчик температуры воздуха.

Все должно происходить следующим образом:

1. Сначала необходимо подготовить корпус. Лучше всего в этом качестве использовать старый электрический счетчик, такой, как «Гранит-1»;
2. На базе этого же счетчика более оптимально собирать и схему. Для этого, к входу компаратора (он обычно помечен «+») нужно подключить потенциометр, который дает возможность задавать температуру. К знаку «-», обозначающему инверсный вход, нужно присоединить термодатчик LM335. В этом случае, когда напряжение на «плюсе» будет больше, чем на «минусе», на выход компаратора будет отправлено значение 1 (то есть высокое). После этого регулятор отправит питание на реле, которое в свою очередь включит уже, например, котел отопления. Когда напряжение, поступающее на «минус» будет больше, чем на «плюсе», на выходе компаратора снова будет 0, после чего отключится и реле;
3. Для обеспечения перепада температур, иными словами для работы терморегулятора, допустим при 22 включение, а при 25 отключение, нужно, используя терморезистор, создать между «плюсом» компаратора и его выходом, обратную связь;
4. Чтобы обеспечить питание, рекомендуется делать трансформатор из катушки. Её можно взять, к примеру, из старого электросчетчика (он должен быть индуктивного типа). Дело в том, что на катушке можно сделать вторичную обмотку. Для получения желанного напряжения в 12 В, будет достаточно намотать 540 витков. При этом, чтобы они уместились, диаметр провода должен составлять не более 0.4 мм.

Совет мастера: чтобы включить нагреватель, лучше всего применять клеммник счетчика.

Мощность нагревателя и установка терморегулятора

В зависимости от уровня выдерживаемой мощности контактами используемого реле, будет зависеть и мощность самого нагревателя.

В случаях, когда значение составляет приблизительно 30 А (это тот уровень, на который рассчитаны автомобильные реле), возможно применение обогревателя мощностью 6.6 кВт (исходя из расчета 30х220).

Но прежде, желательно убедится в том, что вся проводка, а также автомат смогут выдержать нужную нагрузку.

Стоит отметить: любители самоделок могут смастерить электронный терморегулятор своими руками на основе электромагнитного реле с мощными контактами, выдерживающими ток до 30 ампер. Такое самодельное устройство может использоваться для различных бытовых нужд.

Установку терморегулятора необходимо осуществлять практически в самой нижней части стены комнаты, так как именно там скапливается холодный воздух. Также важным моментом является отсутствие тепловых помех, которые могут воздействовать на прибор и тем самым сбивать его с толку.

К примеру, он не будет функционировать должным образом, если будет установлен на сквозняке или рядом с каким-то электроприбором, интенсивно излучающим тепло.

Настройка

Для измерения температуры лучше использовать терморезистор, у которого при изменении температуры меняется электрическое сопротивление

Нужно отметить, что указанный в нашей статье вариант терморегулятора, созданного из датчика LM335, нет необходимости настраивать.

Достаточно лишь знать точное напряжение, которое будет подаваться на «плюс» компаратора. Узнать его можно с помощью вольтметра.

Нужные в конкретных случаях значения можно высчитать используя для этого формулу, такую как: V = (273 + T) x 0.01. В этом случае Т будет обозначать нужную температуру, указываемую в Цельсии. Поэтому для температуры в 20 градусов, значение будет равняться 2,93 В.

Во всех остальных случаях напряжение будет необходимо проверять уже непосредственно опытным путем. Чтобы это сделать, используется цифровой термометр такой, как ТМ-902С. Чтобы обеспечить максимальную точность настройки, датчики обоих устройств (имеется ввиду термометра и терморегулятора) желательно закрепить друг к другу, после чего можно проводить замеры.

Смотрите видео, в котором популярно разъясняется, как сделать терморегулятор своими руками:

Регуляторы температуры, системы, алгоритмы, методы и типы термостатов

Термостаты (или регуляторы температуры) — это устройства, которые используются для измерения и регулирования температуры воздуха, жидкости, такой как вода, или другого процесса. В то время как термометры обеспечивают считывание или значение температуры, термостаты предназначены для повышения или понижения температуры до желаемой точки по сравнению с ее текущим значением.

Типы контроля температуры

Изображение предоставлено: Fahroni / Shutterstock

Термостаты находят применение в различных продуктах и ​​отраслях промышленности, некоторые из которых являются привычными потребительскими товарами.В этом руководстве кратко описаны распространенные типы термостатов как по применению, так и по конструкции / функциональности. Кроме того, в этом руководстве также представлена ​​дополнительная информация о типах регуляторов температуры, используемых в производственных процессах.

Типы термостатов (регуляторов температуры) по применению

Термостаты контроля нагрева

Контроль температуры нагревателя, пожалуй, наиболее распространенная область применения термостатов, и, конечно, та, с которой знакомо большинство людей.Термостаты регулирования температуры используются для регулирования температуры воздуха в помещении. Эти устройства подключаются к системе контроля температуры отопления, такой как котел или печь, и отправляют электрический сигнал в эту систему, когда есть запрос на тепло, что означает, что термостат обнаружил, что температура в помещении упала ниже желаемого (установленного ) температура. Сигнал активирует реле управления, чтобы начать процесс розжига котла или печи и подачи тепла через принудительный воздух или через радиаторы.Когда температура повысится до желаемой, сигнал термостата отключается и котел или печь отключается.

Термостаты регулирования температуры

Другие распространенные продукты включают термостаты для регулирования температуры. Термостаты электрических нагревателей определяют температуру и включают в себя питание электрических нагревательных элементов по мере необходимости для обогрева комнаты. Вентиляторы охлаждения оснащены термостатами управления вентиляторами, которые можно использовать для включения и выключения вентилятора по мере необходимости в зависимости от температуры воздуха в помещении.Термостаты электрогрелки работают аналогичным образом, ограничивая температуру, до которой может подняться электрогрелка, с целью предотвращения случайных ожогов. Термостаты для бассейнов используются в нагревателях бассейнов, чтобы определять температуру воды в бассейне, когда она циркулирует через нагреватель бассейна. Как и в случае с термостатами системы контроля температуры нагрева, описанными ранее, термостат бассейна будет включать и выключать нагреватель бассейна по мере необходимости, чтобы поднять температуру воды до желаемой уставки.В бытовых системах горячего водоснабжения используются термостаты горячей воды, также называемые аквастатами, которые определяют, когда водонагреватель должен включиться, чтобы создать горячую воду для использования.

Автомобильные термостаты

В автомобильной промышленности термостаты играют важную роль и появляются в нескольких местах. Автомобильные термостаты контролируют температуру в салоне и используются для добавления тепла или активации системы кондиционирования воздуха для поддержания уровня комфорта в салоне. Термостаты систем охлаждения автомобилей и самолетов стремятся регулировать температуру охлаждающей жидкости в автомобиле или самолете, оставаясь закрытыми в условиях запуска холодного двигателя, а затем открываясь, чтобы позволить жидкости циркулировать к радиатору или теплообменнику при повышении температуры двигателя.Дополнительное управление термостатом используется в системе охлаждения для измерения температуры охлаждающей жидкости или двигателей, активируя электрические вентиляторы, чтобы втягивать дополнительный воздух через радиатор для охлаждения жидкости по мере необходимости.

Контрольные термостаты

Термостатический контроль также применяется к критическим компонентам системы. Масляные термостаты предназначены для контроля температуры смазочной жидкости в машинах и двигателях, чтобы гарантировать защиту двигателя. Вращающиеся валы, поддерживаемые подшипниками, могут использовать термостаты подшипников для контроля температуры подшипника, что может помочь предсказать наступление условий, требующих обслуживания.Термостаты дизельных двигателей предназначены для поддержания надлежащей температуры двигателя на больших транспортных средствах, таких как тягачи с прицепами, где потребность в охлаждении будет зависеть от рабочей нагрузки. В некоторых конструкциях используются два термостата, которые функционируют как клапаны с регулируемой температурой и регулируют количество охлаждающей жидкости, поступающей в радиатор автомобиля.

Термостаты используются в других учреждениях, например в лабораториях, для поддержания температуры процесса. Термостаты для опасных зон используются в приложениях, где может существовать риск присутствия взрывоопасной атмосферы.Существуют даже термостаты торговых автоматов, которые используются для контроля температуры внутри этих автоматов, чтобы сохранять напитки холодными или предотвращать таяние закусок, таких как шоколадные батончики.

Типы термостатов по конструкции / функциям

Существует несколько конструкций термостатов, в которых используются различные материалы и их свойства, чтобы определять изменения температуры и отправлять управляющие сигналы в другие системы.

Термостаты Mercurial

Один из старейших типов термостатов — ртутные термостаты.Эта конструкция использует тепловую катушку и ртутный переключатель, который управляется ручным диском или рычагом на термостате. Когда установка температуры повышается поворотом шкалы, действие приводит к закрытию ртутного переключателя и отправке сигнала системе обогрева на включение. Когда воздух начинает нагреваться, изменение температуры вызывает разматывание тепловой катушки, что размыкает ртутный переключатель и отключает систему обогрева.

Биметаллические термостаты

Еще одна испытанная конструкция термостата — биметаллический термостат.Биметаллическая полоса состоит из двух металлов, таких как латунь и железо, коэффициенты теплового расширения которых различны. Когда термостат настроен на нагрев, контур замыкается. При повышении температуры в помещении биметаллическая полоса изгибается и размыкает электрическую цепь, в результате чего система отопления отключается.

Электронные термостаты

В то время как ртутные и биметаллические термостаты являются электрическими термостатами и управляются вручную, большинство современных термостатов представляют собой электронные термостаты, в том числе программируемые цифровые термостаты.Преимущество этих устройств заключается в том, что они дают возможность устанавливать профили для отопления и охлаждения в соответствии с потребностями жителей здания. Эти термостаты предлагают отдельные настройки для разного времени дня и дней недели, так что вечером может быть прохладнее, когда люди спят, и тепло утром или днем, когда люди бодрствуют. Новейшие технологии для термостатов иногда называют интеллектуальными термостатами и используют беспроводную связь, что позволяет пользователям использовать мобильные телефоны и планшеты для изменения температурных условий по запросу.

Некоторые конструкции термостатов называются термостатами линейного напряжения, что означает, что сам термостат переключает электрические сигналы на стандартном уровне рабочего напряжения (120 В / 240 В в жилых помещениях в США). Напротив, большинство термостатов переключают сигнал управления с более низким напряжением. , отправив его в цепь реле, предназначенную для переключения сетевого напряжения, например, для управления циркуляционными насосами в котлах.

Пневматические термостаты

Пневматические термостаты будут регулировать выходное давление воздуха в зависимости от температуры воздуха в помещении.Пневматические термостаты бывают двух типов — прямого действия (DA) и обратного действия (RA). Устройства прямого действия будут производить более высокое давление на выходе при повышении температуры в помещении; устройства обратного действия производят более низкое выходное давление при повышении температуры в помещении.

Погружные термостаты

В погружных термостатах

обычно используется погружной нагреватель / охладитель и насос для регулирования температуры ванны с жидкостью в лабораторных, медицинских или научных целях.

Дистанционные термостаты

Термостаты с дистанционной лампой и термостаты с дистанционным зондированием имеют термодатчик, расположенный на некотором расстоянии от блока управления термостатом, который в некоторых случаях отправляет показания по беспроводной сети.

Методы контроля температуры для производственных операций

Контроль температуры на производстве — важнейшая часть правильного формирования продукта. Если температура опускается выше или ниже идеального диапазона, необходимого для конкретной стадии производственного процесса, результаты могут быть вредными — неправильно приклеенные покрытия, ослабленный основной материал или общий скомпрометированный компонент — поэтому становится все более важным, чтобы производитель не только определять правильную температуру для каждого этапа, но также контролировать температуру внутри машины и получать соответствующую обратную связь.

Контроллеры температуры

в производственных операциях выполняют именно эту функцию: они обеспечивают правильную работу машины, измеряя температуру на разных этапах процесса и сравнивая данные с запрограммированными температурными характеристиками. В результате производители могут быстро и легко обнаруживать неисправности оборудования, связанные с температурой, и при необходимости устранять их.

Существует три основных типа регуляторов температуры, которые используются для контроля температуры во время производственных процессов: двухпозиционные, пропорциональные и ПИД-регуляторы.

Включение / выключение контроля температуры

Двухпозиционный терморегулятор — наименее затратный из видов регулирования, а также самый простой с точки зрения принципа действия. Управление либо включено, либо выключено — если температура опускается ниже определенной точки, система управления подает сигнал машине, чтобы она включила повышение температуры. Аналогичным образом, если температура поднимается выше определенной точки, срабатывает управление, чтобы машина понизила температуру. Распространенным примером двухпозиционных систем является бытовой термостат.Когда температура падает ниже определенной точки, контроллер запускает нагреватель, чтобы поднять температуру до запрограммированного значения. С кондиционированием воздуха все работает по-другому: если температура поднимается выше определенной точки, контроллер включает кондиционер, понижая температуру до запрограммированной нормы.

Регуляторы включения / выключения

часто используются в процессах, где изменение температуры происходит очень медленно, и точный контроль температуры не требуется.

Пропорциональный контроль

В отличие от регуляторов включения / выключения, которые реагируют только при достижении установленного предела, пропорциональные регуляторы предназначены для реагирования на изменение температуры до того, как она выскользнет из желаемого диапазона.По сути, пропорциональные регуляторы увеличивают или уменьшают подачу питания по мере того, как температура достигает своего верхнего или нижнего предела или уставки, что замедляет или ускоряет нагреватель и помогает стабилизировать температуру.

Температурный диапазон, в котором пропорциональные регуляторы либо уменьшают, либо увеличивают подачу питания для медленного или скоростного нагрева, известен как «зона пропорциональности». Если температура достигает нижнего или верхнего заданного значения, регулятор затем функционирует как полный контроль включения / выключения — температура либо полностью включается для повышения температуры, либо полностью выключается, чтобы понизить температуру.Когда температура находится в пределах диапазона пропорциональности, а электропитание уменьшается или увеличивается, нагрев увеличивается или уменьшается в зависимости от того, насколько далеко температура от заданного значения.

ПИД-регулятор (пропорционально-интегрально-производная)

Этот регулятор сочетает в себе пропорциональное регулирование с интегральным и производным регулированием (ПИД). Система PID, работающая в пределах диапазона пропорциональности так же, как и пропорциональное регулирование, имеет две дополнительные функции, которые улучшают общее регулирование температуры.Пропорциональная функция позволяет контроллеру реагировать на текущие обстоятельства и соответствующим образом настраиваться. Интегральное значение учитывает сумму недавних событий (другими словами, прошлые ритмы пропорционального управления), а производное значение определяет соответствующую реакцию на основе скорости изменения прошлых ритмов. Вместе эти три используют текущие данные, прошлые данные и скорость, с которой данные меняются, чтобы установить алгоритм контроля температуры для конкретного случая. Компенсация температурной погрешности между параметром процесса и уставкой позволяет поддерживать стабильную температуру.

Рекомендации

При принятии решения о том, какой вид управления лучше всего подходит для конкретного процесса, следует помнить о нескольких моментах. Во-первых, рассмотрите тип входного датчика (термопара или RTD) и температурный диапазон, который требуется для процесса. Во-вторых, рассмотрите форму, в которой должен быть представлен выход: электромеханическое реле, SSR или аналоговый выход. В-третьих, определитесь, какой алгоритм регулирования температуры нужен (вкл / выкл, пропорциональный, PID). Наконец, рассмотрите количество и тип выходов, необходимых для приложения, таких как нагрев, охлаждение, сигнализация и ограничение.Как только эти факторы будут определены, будет намного проще определить, какой тип регулятора температуры подходит для конкретного применения.

Сводка

В этой статье представлен краткий обзор распространенных типов термостатов с разбивкой по применению и дизайну / функциям. Кроме того, был представлен обзор регулирования температуры в производственных процессах. Для получения информации по дополнительным темам обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:

1. http://asecertificationtraining.com/diesel-engine-thermostats/
2. https://www.trane.com
3. https://www.globescientific.com/images/files/Immersion%20Thermostats.pdf
4. http://www.airheaters.info/thermostats-and-humidistats/remote-bulb-thermostats.html
5. https://www.alanmfg.com/blog/zone-control-systems/

Прочие «виды» изделий

Больше от Instruments & Controls

ALRE Комнатный терморегулятор с часами ФТРФБу-180.117

Описание

Радиодатчик комнатной температуры для измерения температуры в жилых помещениях, офисах и гостиничных номерах, подверженных нормальному загрязнению. Эти устройства, если они используются вместе с радиоприемниками Alre, особенно подходят для контроля температуры.

Технические характеристики
Рабочее напряжение:	Батарейки, 2 x Micro AAA, 4,5 В / 1000 мАч
Диапазоны настройки:	5… 30 ° С
Датчик:	NTC — внутренний
Снижение температуры:	FTRFBu… (часы): регулируемый FTRFB…: 4 K (фиксированный), если используется вместе с моделью FTRFBu (основная функция), можно установить температуру понижения, регулируемую с помощью радиоуправляемых часов с таймером
Частота передачи:	868.3 МГц
Интервал передачи:	Около 3 минут и после зарядки эталонная температура
Дальность передачи по радио:	В пределах прямой видимости (150 м) До 30 м в зданиях (в зависимости от способа строительства)
Светодиоды:	Для режима «обучения» и индикации разряда батареи
Степень защиты:	IP 30
Класс защиты:	III
Оборудование:	Механическое уменьшение диапазона
Допустимая влажность воздуха:	Макс.95% относительной влажности, без конденсации
Температура хранения:	-10… + 50 ° С
Безопасность и ЭМС:	В соотв. согласно DIN EN 60950-1 и DIN EN 300220
Температура окружающей среды:	-10… + 50 ° С
Цвет корпуса:	Чисто-белый, близкий к RAL 9010
Материал корпуса:	Пластик (АБС)
Монтаж / установка	Непосредственно на поверхность / стену с помощью шурупов или липких лент.Корпус дизайна Berlin 3000 также доступен с адаптером Защелкивающаяся пластина JZ-18

Связанные

Клапан Even-Lavie — 5. Регулятор температуры от комнатной температуры до 250c

Клапан Even-Lavie. Варианты сборки. История и решения.

В течение многих лет у нас был только один тип сборки полностью смонтированного клапана HT (High Temp), на фланце, на колонне, и один узел для клапана RT (Room Temp).

«Крылья» / патрубки / рычаги / фланец, несущие головку клапана HT, были изготовлены из нержавеющей стали толщиной 2 мм. Колонны, несущие головку клапана (и удерживающие зазор длиной ~ 100 мм), были изготовлены из нержавеющей стали. тоже.

Изоляция головки горячего клапана (до 250 ⁰ C) от базового фланца — идеальная. К сожалению, если вам пришлось заменить образец материала в картридже, после отключения питания потребовалось 5-8 часов, чтобы охладить клапан до ~ 50 ⁰ ° C до отключения вакуума.

Чтобы сократить это время, мы разработали другое решение, которое дает разумный баланс между противоположными требованиями. Хорошая изоляция при нагреве, но зато быстрое охлаждение.

Мы заменили колонки из нержавеющей стали твердым алюминием, поэтому утечка тепла все еще была приемлемой, но охлаждение стало намного быстрее. — Около 45-60 мин.

Головка клапана может работать при 250º, монтажный фланец более горячий, но при этом безопасен для прикосновения.

Дополнительная сборка: Работа при низкой температуре.с клапаном HT

Поскольку наш клапан является соленоидным клапаном, при работе клапана HT на частоте 1 кГц самонагрев головки клапана без дополнительного нагрева выделяет некоторое количество тепла (клапан самонагревается до ~ 100 ° C ) в зависимости от ширины импульса. Для некоторых образцов материалов в некоторых случаях это слишком высокая температура.

Из-за этой проблемы мы разработали другое решение, которое дает две дополнительные сборки и два разных режима работы.

Мы заменили материал крыльев / заглушек / фланца, на которых установлена ​​головка клапана HT.Вместо сплава S.S. толщиной 2 мм — до твердого алюминия 4 мм.

Теплопроводность данной конструкции с Al. «крылья» конечно — очень хорошо.

Для низкотемпературных операций — идеально, но для клапана HT теплопроводность слишком высока. Поэтому мы изменили конструкцию опорных колонн, чтобы снизить их теплопроводность, добавив прокладки из нержавеющей стали (22 мм) к более длинным алюминиевым колоннам.

При работе до 100 ⁰ C заказчик должен использовать прилагаемые алюминиевые распорки.При работе при температуре выше 100 ⁰ C рекомендуется использовать поставляемые проставки из нержавеющей стали.

Следует открутить и снять один (из 3-х M-4) длинный винт, соединяющий Al. крыло + одна распорка + фиксированная колонка, замените одну распорку и верните винт обратно, не затягивая. Затем то же самое с двумя другими винтами и распорками. После замены аккуратно затяните 3 винта.

Максимальный общий зазор, который мы предлагаем нашим клиентам — составляет 180 мм , от внутренней стороны фланца — до верха головки клапана. Мы не предлагаем более длинную стойку .

Если вы добавляете уплотнительное кольцо толщиной 4 мм (поставляется с центрирующим кольцом из алюминия или нержавеющей стали), вам нужно вычесть 4 мм, поэтому фактическое расстояние составляет всего -176 м.

КЛАПАН EVEN-LAVIE HT (высокотемпературный) полностью собранная модель

Узел с дополнительным высокотемпературным или низкотемпературным режимом работы

Точный регулятор комнатной температуры: работа и его применение

Комнатная температура Контроллер

Контроль температуры — это процедура для поддержания температуры на определенном уровне.Этот метод широко используется во всех регионах мира. В последнее время в период глобализации этот метод становится важной частью, потому что в повседневной жизни есть несколько приложений, включая эту процедуру, особенно в серверной комнате и теплице.

Ежедневно серверная работает без остановок в течение 24 часов. Во время этой процедуры необходимо часто проверять серверную комнату, чтобы убедиться в ее функциональности и эффективности, особенно по температуре. Точный регулятор температуры в помещении упоминается как лучший метод в любом применении, позволяющий контролировать температуру автоматически.

Эта система демонстрирует важное развитие в области контроля температуры, поскольку процедура работает без необходимости ручной поддержки для управления процессом. Результат, полученный в результате процесса, показывает, что температура регулируется эффективно и более точно. Кроме того, это открытие упростит человеческую власть, и будет разработана система с автоматическим управлением.

Точный регулятор температуры в помещении с использованием микроконтроллера 8051

Аппаратные и программные требования этого проекта в основном включают микроконтроллеры 8051, 7-сегментный дисплей, светоизлучающий диод, регулятор напряжения, трансформатор, кварцевый генератор, кнопки, охлаждающий вентилятор, датчик температуры, реле, диоды, вентилятор, Keil µVision IDE и Embedded C для программирования микроконтроллеров.

8051 Микроконтроллер

Intel 8051 — это 8-битный микроконтроллер. На рынке доступны микроконтроллеры трех основных размеров: короткие, стандартные и расширенные. Микроконтроллеры Short и Standard часто доступны в виде двухрядных корпусов, но другие модели этих микроконтроллеров часто имеют другой форм-фактор. Все эти вещи могут быть запрограммированы с использованием языка ассемблера 8051, и все они имеют определенные функции.

8051 Микроконтроллер

Эти микроконтроллеры используются в широком спектре приложений, таких как телекоммуникационные приложения, системы управления, робототехника, а также в автомобильной промышленности.По некоторым оценкам, чипы этого семейства составляют более 50% рынка встраиваемых систем. Пожалуйста, обратитесь к приведенной ниже ссылке, чтобы ознакомиться с блок-схемой микроконтроллера 8051 и ее приложениями.

Работа над проектом

. Основная причина использования этого цифрового контроллера температуры состоит в том, чтобы контролировать температуру любого устройства, такого как AC или любых других электронных устройств, температура которых продолжает колебаться, и, следовательно, эти строки требуется постоянное наблюдение на гаджете. Использование этого фреймворка обеспечивает постоянный просмотр на гаджете без того, чтобы кто-либо еще контролировал температуру фреймворка.

Предлагаемый проект включает цифровые датчики температуры для более точного контроля температуры в нескольких отраслях промышленности. Эта система устраняет недостатки термостатов или аналоговых систем с точки зрения точности. Этот проект можно использовать в любой организации, где очень важно поддерживать точную температуру.

Точный регулятор температуры в помещении с использованием блок-схемы микроконтроллера 8051

ЖК-дисплей используется для отображения температуры, и когда температура превышает фиксированный предел, лампа выключается для регулирования температуры.Обогреватель устанавливается с помощью лампы. После выключения нагревателя включается переменный ток. Здесь переменный ток подтверждается с помощью небольшого вентилятора.

После включения переменного тока он остается включенным до тех пор, пока температура не опустится ниже предела превышения. Таким образом, предлагаемая система продолжает включать или выключать нагреватель (или) переменного тока для автоматического регулирования температуры системы. В системе используется цифровой датчик температуры, чтобы определять температуру и передавать данные на микроконтроллеры 8051.Этот микроконтроллер обрабатывает информацию и отправляет температуру, которая отображается на ЖК-экране. Дисплей содержит 7-сегментный дисплей для отображения до четырех чисел.

Он содержит четыре кнопки для установки уровней температуры. Нажатие кнопки настройки позволяет пользователю увеличивать и уменьшать низкие и высокие температуры. После того, как система замечает температуру и контролирует нагрузку, когда она выходит за установленные пределы.

Применение регулятора температуры в помещении

Контроллер температуры в помещении может применяться следующим образом.

• Комнатный регулятор температуры может использоваться как в промышленной автоматизации, так и в домашней автоматизации.
• Этот проект можно использовать для экономии электроэнергии.
• Они используются в самых разных отраслях промышленности для управления производственным процессом или операциями. Некоторые из применений регулятора температуры находятся в таких отраслях, как экструзия пластика, термоформовочные машины, термопластавтоматы, упаковочные машины, хранение пищевых продуктов, переработка пищевых продуктов и банки крови

Наконец, исходя из приведенной выше информации, мы можем сделать вывод, что предлагаемая система будет решать повседневные проблемы, связанные с неправильной работой переменного тока из-за низкого напряжения, как правило, в сельской местности.В будущем этот проект может быть расширен для регулирования температуры во многих комнатах квартиры.

Таким образом, речь идет о точном контроллере комнатной температуры на микроконтроллерах 8051. Мы надеемся, что вы лучше понимаете эту концепцию. Кроме того, любые сомнения относительно этой концепции или реализации проектов на основе температуры, пожалуйста, дайте свои ценные предложения, комментируя в разделе комментариев ниже. Вот вам вопрос, Каковы области применения терморегуляторов ?

Руководство по основам регулирования температуры | Instrumart

Предоставлено Danaher Industrial Controls Group — автоматизация процессов, измерения и зондирование
Просмотреть все контроллеры Danaher’s Partlow и West

Зачем нужны терморегуляторы?

Регуляторы температуры необходимы в любой ситуации, когда необходимо поддерживать стабильную заданную температуру.Это может быть в ситуации, когда объект требуется нагревать, охлаждать или и то, и другое, и поддерживать заданную температуру (заданное значение), независимо от изменения окружающая среда вокруг него. Есть два основных типа контроля температуры; разомкнутый и замкнутый контур управления. Открытый цикл — это наиболее простая форма и применяет непрерывный нагрев / охлаждение без учета фактической выходной температуры. Это аналог система внутреннего отопления в автомобиле. В холодный день вам может потребоваться включить огонь на полную, чтобы прогреть машину до 75 °.Тем не мение, в теплую погоду при той же настройке температура в салоне автомобиля будет намного выше желаемых 75 °.

Блок-схема управления без обратной связи

Управление по замкнутому циклу намного сложнее, чем по разомкнутому. В приложении с замкнутым контуром выходная температура постоянно измеряется и регулируется для поддержания постоянной выходной мощности при желаемой температуре. При управлении с обратной связью всегда учитывается выходной сигнал и будет возвращать его в процесс управления.Управление с обратной связью аналогично автомобилю с внутренним климатом. контроль. Если выставить температуру в машине 75 °, климат-контроль автоматически отрегулирует обогрев (в холодные дни). или охлаждение (в теплые дни) для поддержания целевой температуры 75 °.

Блок-схема управления с обратной связью

Введение в регуляторы температуры

Контроллер температуры — это устройство, используемое для поддержания заданной температуры на заданном уровне.

Самый простой пример терморегулятора — обычный термостат, который можно найти в домах. Например, водонагреватель. использует термостат для контроля температуры воды и поддержания ее на определенном заданном уровне. Температура контроллеры также используются в духовках. Когда для духовки установлена ​​температура, контроллер контролирует фактическую температуру внутри. духовки. Если она упадет ниже установленной температуры, он отправит сигнал, чтобы активировать нагреватель, чтобы поднять температуру обратно до уставка.Термостаты также используются в холодильниках. Поэтому, если температура становится слишком высокой, контроллер инициирует действие, чтобы понижение температуры.

Общие приложения контроллера

Промышленные регуляторы температуры работают так же, как и в обычных бытовых применениях. Базовая температура Контроллер обеспечивает управление промышленными или лабораторными процессами нагрева и охлаждения. В типичном приложении датчики измеряют фактическая температура.Эта измеренная температура постоянно сравнивается с пользовательской уставкой. Когда фактическая температура отклоняется от заданного значения контроллер генерирует выходной сигнал для активации других устройств регулирования температуры, таких как нагрев элементы или компоненты холодильного оборудования, чтобы вернуть температуру к заданному значению.

Общие области применения в промышленности

Контроллеры температуры используются в самых разных отраслях промышленности для управления производственными процессами или операциями.Немного Обычно регуляторы температуры используются в промышленности, включая машины для экструзии и литья пластмасс под давлением, а также термоформование. машины, упаковочные машины, пищевая промышленность, хранение пищевых продуктов и банки крови. Ниже приводится краткий обзор некоторых распространенных приложения для контроля температуры в промышленности:

• Термообработка / Духовка

  Контроллеры температуры используются в печах и при термообработке в печах, печах для обжига керамики, котлах и т. Д. теплообменники.

• Упаковка

  В мире упаковки оборудование, оснащенное сварочными планками, аппликаторами клея, функциями клея-расплава, туннелями для термоусадочной пленки или этикетками. аппликаторы должны работать при определенных температурах и продолжительности процесса. Контроллеры температуры точно регулируют эти операции для обеспечения выпуска продукции высокого качества.

• Пластмассы

  Контроль температуры в пластмассовой промышленности является обычным для переносных чиллеров, бункеров и сушилок, а также для формования и экструзии. оборудование.В экструзионном оборудовании контроллеры температуры используются для точного мониторинга и контроля температуры при разные критические точки при производстве пластика.

• Здравоохранение

  Контроллеры температуры используются в отрасли здравоохранения для повышения точности контроля температуры. Обычное оборудование, использующее контроллеры температуры включают лабораторное и испытательное оборудование, автоклавы, инкубаторы, холодильное оборудование и камеры для выращивания кристаллизации и испытательные камеры, в которых должны храниться образцы или испытания должны проводиться в определенных условиях. температурные параметры.

• Еда и напитки

  Общие области применения в пищевой промышленности, включающие регуляторы температуры, включают пивоварение, смешивание, стерилизацию и варочные и пекарские печи. Контроллеры регулируют температуру и / или время процесса для обеспечения оптимальной производительности.

Детали регулятора температуры

Все контроллеры имеют несколько общих частей. Во-первых, у контроллеров есть входы. Входные данные используются для измерения переменной в контролируемый процесс.В случае терморегулятора измеряемой переменной является температура.

Входы

Контроллеры температуры могут иметь несколько типов входов. Тип входного датчика и необходимый сигнал могут различаться в зависимости от от типа управляемого процесса. Типичные входные датчики включают термопары и резистивные тепловые устройства (RTD), а также линейные входы, такие как мВ и мА. Типичные стандартизованные типы термопар включают, среди прочего, типы J, K, T, R, S, B и L.

Контроллеры

также могут быть настроены на прием RTD в качестве входа для измерения температуры. Типичный RTD — это платиновый датчик на 100 Ом.

В качестве альтернативы, контроллеры могут быть настроены на прием сигналов напряжения или тока в диапазоне милливольт, вольт или миллиампер от других типов датчики, такие как датчики давления, уровня или потока. Типичные сигналы входного напряжения включают от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока, от 0 до 10 В постоянного тока и от 2 до 5 В постоянного тока. 10 В постоянного тока. Контроллеры также могут быть настроены для приема сигналов милливольт от датчиков, которые включают от 0 до 50 мВ постоянного тока и от 10 до 50 мВ постоянного тока.Контроллеры также могут принимать миллиамперные сигналы, например, от 0 до 20 мА или от 4 до 20 мА.

Контроллер обычно включает функцию обнаружения неисправности или отсутствия входного датчика. Это называется датчиком. обнаружение перерыва. Необнаруженная эта неисправность может привести к значительному повреждению управляемого оборудования. Эта особенность позволяет контроллеру немедленно остановить процесс при обнаружении неисправности датчика.

Выходы

Помимо входов, у каждого контроллера есть выход.Каждый выход можно использовать для нескольких вещей, включая управление процесса (например, включение источника нагрева или охлаждения), инициировать аварийный сигнал или повторно передать значение процесса в программируемый логический контроллер (ПЛК) или регистратор.

Типичные выходы, снабженные контроллерами температуры, включают релейные выходы, драйверы твердотельного реле (SSR), симистор и линейный аналоговые выходы. Релейный выход обычно представляет собой однополюсное двухпозиционное реле (SPDT) с катушкой постоянного напряжения.Контроллер возбуждает катушку реле, обеспечивая изоляцию контактов. Это позволяет контактам управлять внешним источником напряжения для запитать катушку гораздо большего нагревательного контактора. Важно отметить, что номинальный ток контактов реле составляет обычно меньше 2А. Контакты могут управлять нагревательным контактором с номиналом 10–20 А, используемым нагревательными лентами или нагревательными элементами.

Другой тип вывода — это драйвер SSR. Выходы драйвера SSR — это логические выходы, которые включают или выключают твердотельное реле.Наиболее твердотельным реле требуется от 3 до 32 В постоянного тока для включения. Типичный сигнал включения драйвера SSR 10 В может управлять тремя твердотельными реле.

Симистор обеспечивает функцию реле без каких-либо движущихся частей. Это твердотельное устройство, контролирующее токи до 1 А. Симистор Выходы могут допускать небольшое количество утечки тока, обычно менее 50 мА. Этот ток утечки не влияет на нагрев цепи контактора, но это может быть проблемой, если выход используется для подключения к другой твердотельной цепи, такой как вход ПЛК.Если это вызывает беспокойство, лучше выбрать стандартный релейный контакт. Он обеспечивает абсолютный нулевой ток, когда на выходе обесточен и контакты разомкнуты.

На некоторых контроллерах имеются аналоговые выходы, которые выдают сигнал 0–10 В или сигнал 4–20 мА. Эти сигналы откалиброван так, чтобы сигнал изменялся в процентах от выходного сигнала. Например, если контроллер отправляет сигнал 0%, аналоговый выход будет 0 В или 4 мА. Когда контроллер отправляет сигнал 50%, на выходе будет 5 В или 12 мА.Когда контроллер отправляет 100% сигнал, выход будет 10 В или 20 мА.

Другие параметры

Сравнение аварийных сигналов контроллера

У регуляторов температуры есть несколько других параметров, один из которых является уставкой. По сути, уставка — это набор целевых значений. оператором, которого контроллер стремится поддерживать устойчивым. Например, заданная температура 30 ° C означает, что Контроллер будет стремиться поддерживать температуру на этом значении.

Другой параметр — это значение срабатывания сигнализации. Это используется, чтобы указать, когда процесс достиг некоторого заданного состояния. Есть несколько вариаций по типам будильников. Например, аварийный сигнал высокого уровня может указывать на то, что температура стала выше, чем некоторые установить значение. Аналогичным образом, низкий сигнал тревоги указывает на то, что температура упала ниже некоторого установленного значения.

Например, в системе контроля температуры фиксированный высокий сигнал тревоги предотвращает повреждение оборудования источником тепла путем обесточивание источника, если температура превышает некоторое заданное значение.С другой стороны, низкий фиксированный сигнал тревоги может быть установите, если низкая температура может повредить оборудование в результате замерзания.

Контроллер также может проверить наличие неисправного выходного устройства, такого как открытый нагревательный элемент, путем проверки количества выходного сигнала. сигнал и сравнивая его с величиной обнаруженного изменения входного сигнала. Например, если выходной сигнал равен 100% и входной датчик не обнаруживает никаких изменений температуры по прошествии определенного периода времени, контроллер определит, что контур исправен. сломанный.Эта функция известна как Loop Alarm.

Другой тип сигнала тревоги — сигнал отклонения. Устанавливается на некоторое положительное или отрицательное значение от уставки. Сигнал отклонения контролирует заданное значение процесса. Оператор получает уведомление, когда процесс начинает изменять некоторую заранее запрограммированную величину от уставка. Разновидностью сигнала отклонения является сигнализация диапазона. Этот сигнал тревоги сработает либо в пределах назначенного, либо за его пределами. температурный диапазон. Обычно точки срабатывания сигнализации наполовину выше и наполовину ниже уставки контроллера.

Например, если заданное значение составляет 150 °, а аварийные сигналы отклонения установлены на ± 10 °, аварийные сигналы будут активированы. когда температура достигла 160 ° на верхнем конце или 140 ° на нижнем. Если уставка изменена на 170 °, сигнализация высокого уровня активируется при 180 °, а сигнализация низкого уровня — при 160 °. Другой распространенный набор параметров регулятора — ПИД-регулятор. параметры. PID, что означает пропорциональный, интегральный, производный, представляет собой расширенную функцию управления, которая использует обратную связь от контролируемый процесс, чтобы определить, как лучше всего контролировать этот процесс.

Как это работает

Все контроллеры, от базовых до самых сложных, работают примерно одинаково. Контроллеры управляют или удерживают некоторую переменную или параметр на заданное значение. Контроллеру требуются две переменные; фактический входной сигнал и желаемое заданное значение. Входной сигнал также известен как значение процесса. Вход в контроллер дискретизируется много раз в секунду, в зависимости от на контроллере.

Затем это входное или технологическое значение сравнивается со значением уставки.Если фактическое значение не соответствует уставке, контроллер генерирует изменение выходного сигнала в зависимости от разницы между заданным значением и значением процесса, а также от того, или значение процесса не приближается к заданному значению или отклоняется дальше от заданного значения. Этот выходной сигнал затем инициирует некоторые тип реакции для корректировки фактического значения, чтобы оно соответствовало уставке. Обычно алгоритм управления обновляет вывод значение мощности, которое затем применяется к выходу.

Принимаемое управляющее воздействие зависит от типа контроллера. Например, если контроллер является управлением ВКЛ / ВЫКЛ, контроллер решает, нужно ли включить выход, выключить или оставить в его текущем состоянии.

Управление ВКЛ / ВЫКЛ — один из самых простых в реализации типов управления. Он работает путем установки диапазона гистерезиса. Например, регулятор температуры может быть установлен для контроля температуры внутри помещения. Если заданное значение составляет 68 °, а фактическое значение температура упадет до 67 °, сигнал ошибки покажет разницу –1 °.Затем контроллер отправит сигнал на увеличьте прикладываемое тепло, чтобы снова поднять температуру до заданного значения 68 °. Как только температура достигнет 68 °, обогреватель отключается. При температуре от 68 ° до 67 ° контроллер не выполняет никаких действий, и нагреватель остается выключенным. Однако, как только температура достигнет 67 °, нагреватель снова включится.

В отличие от управления ВКЛ / ВЫКЛ, ПИД-регулирование определяет точное выходное значение, необходимое для поддержания желаемой температуры.Выход мощность может варьироваться от 0 до 100%. Когда используется тип аналогового выхода, выходной сигнал пропорционален значению выходной мощности. Однако, если выход представляет собой тип двоичного выхода, такой как реле, драйвер SSR или симистор, тогда выход должен быть пропорциональным по времени получить аналоговое представление.

Система с пропорциональным временным распределением использует время цикла для пропорционального распределения выходного значения. Если время цикла установлено на 8 секунд, система вызывает при 50% мощности выход будет включен на 4 секунды и выключен на 4 секунды.Пока значение мощности не меняется, время ценности не изменились бы. Со временем мощность усредняется до заданного значения 50%, при половинном включении и половинном выключении. Если выходная мощность должно быть 25%, тогда в течение того же времени цикла 8 секунд выход будет включен на 2 секунды и выключен на 6 секунд.

Пример дозирования выходного времени

При прочих равных условиях желательно более короткое время цикла, потому что контроллер может быстрее реагировать и изменять состояние вывод для заданных изменений в процессе.Благодаря механике реле более короткое время цикла может сократить срок службы реле и не рекомендуется быть меньше 8 секунд. Для твердотельных переключающих устройств, таких как драйвер SSR или симистор, время переключения сокращается. лучше. Более длительное время переключения, независимо от типа выхода, допускает большие колебания технологического значения. Общее правило таково: ТОЛЬКО, если процесс позволяет это, когда используется релейный выход, желательно более длительное время цикла.

Дополнительные функции

Контроллеры также могут иметь ряд дополнительных дополнительных функций.Одно из них — коммуникационные возможности. Общение link позволяет контроллеру связываться с ПЛК или компьютером. Это позволяет обмениваться данными между контроллером и хостом. Примером типичного обмена данными может быть хост-компьютер или ПЛК, считывающий значение процесса.

Второй вариант — удаленная уставка. Эта функция позволяет удаленному устройству, например ПЛК или компьютеру, изменять контроллер. уставка. Однако, в отличие от возможностей связи, упомянутых выше, вход удаленного задания уставки использует линейный аналоговый вход. сигнал, который пропорционален заданному значению.Это дает оператору дополнительную гибкость, поскольку он может изменять заданное значение с удаленное место. Типичный сигнал может быть 4–20 мА или 0–10 В постоянного тока.

Еще одна распространенная функция, поставляемая с контроллерами, — это возможность настраивать их с помощью специального программного обеспечения на ПК, подключенном через канал связи. Это позволяет быстро и легко конфигурировать контроллер, а также дает возможность сохранять конфигурации для использования в будущем.

Еще одна общая черта — цифровой вход.Цифровой вход может работать вместе с удаленной уставкой для выбора локального или удаленного уставка для контроллера. Его также можно использовать для выбора между уставкой 1 и уставкой 2, как запрограммировано в контроллере. Цифровой входы также могут удаленно сбросить предельное устройство, если оно перешло в предельное состояние.

Другие дополнительные функции включают источник питания преобразователя, используемый для питания датчика 4–20 мА. Этот блок питания используется для питания Питание 24 В постоянного тока при максимальном токе 40 мА.

В некоторых приложениях двухцветный дисплей также может быть желательной функцией, позволяющей легко идентифицировать различные состояния контроллера. Некоторые продукты также имеют дисплеи, которые могут менять цвет с красного на зеленый или наоборот в зависимости от предварительно запрограммированных условий, например как указание на состояние тревоги. В этом случае зеленый дисплей может не отображать тревогу, но если тревога присутствует, дисплей станет красным.

Типы контроллеров

Контроллеры температуры бывают разных стилей с широким спектром функций и возможностей.Также есть много способы категоризации контроллеров в соответствии с их функциональными возможностями. Как правило, регуляторы температуры бывают одноконтурными. или многопетлевой. Контроллеры с одним контуром имеют один вход и один или несколько выходов для управления тепловой системой. С другой стороны, Многоконтурные контроллеры имеют несколько входов и выходов и могут управлять несколькими контурами в процессе. Больше контроля петли позволяют управлять большим количеством функций технологической системы.

Диапазон надежных одноконтурных контроллеров — от базовых устройств, требующих однократного изменения уставки вручную, до сложных профилировщиков. который может автоматически выполнять до восьми изменений уставок в течение заданного периода времени.

Аналог

Самый простой и базовый тип контроллера — аналоговый. Аналоговые контроллеры — это недорогие, простые контроллеры, которые Достаточно универсален для жесткого и надежного управления технологическим процессом в суровых промышленных условиях, в том числе со значительными электрическими шум. Дисплей контроллера обычно представляет собой ручку управления.

Базовые аналоговые контроллеры используются в основном в некритических или простых тепловых системах, чтобы обеспечить простую температуру включения-выключения. управление для приложений прямого или обратного действия.Базовые контроллеры принимают входы термопар или RTD и предлагают дополнительный процент режим управления мощностью для систем без датчиков температуры. Их основной недостаток — отсутствие удобочитаемого дисплея и отсутствие сложность для более сложных задач управления. Кроме того, отсутствие каких-либо коммуникационных возможностей ограничивает их использование простыми приложениями. например, включение / выключение нагревательных элементов или охлаждающих устройств.

Предел

Эти контроллеры обеспечивают безопасный контроль температуры технологического процесса.У них нет возможности самостоятельно контролировать температуру. Проще говоря, контроллеры предельных значений — это независимые устройства безопасности, которые можно использовать вместе с существующим контуром управления. Они способны прием термопар, RTD или технологических входов с ограничениями, установленными для высокой или низкой температуры, как обычный контроллер. Ограничение контроля является блокирующим и является частью резервной схемы управления для принудительного отключения тепловой системы в случае превышения предела. В выход предела фиксации должен быть сброшен оператором; он не будет сброшен сам по себе, если условие ограничения не существует.Типичный пример будет отключением безопасности для печи. Если температура в печи превысит некоторую заданную температуру, ограничительное устройство отключит систему. Это сделано для предотвращения повреждения печи и, возможно, любого продукта, который может быть поврежден чрезмерными температурами.

Регуляторы температуры общего назначения

Регуляторы температуры общего назначения используются для управления наиболее типичными промышленными процессами. Обычно они бывают разных Размеры DIN, имеют несколько выходов и программируемые функции вывода.Эти контроллеры также могут выполнять ПИД-регулирование для отличного общие контрольные ситуации. Они традиционно размещаются на передней панели с дисплеем для облегчения доступа оператора.

Большинство современных цифровых регуляторов температуры могут автоматически рассчитывать параметры ПИД для оптимальной работы тепловой системы. используя свои встроенные алгоритмы автонастройки. Эти контроллеры имеют функцию предварительной настройки для первоначального расчета параметров PID для процесс и функция непрерывной настройки для постоянного уточнения параметров ПИД-регулятора.Это позволяет быстро настроить, сэкономить время и сократить количество отходов.

Привод электродвигателя клапана

Особым типом универсального контроллера является контроллер привода клапана (VMD). Эти контроллеры специально разработаны для двигатели регулирующих клапанов, используемые в производственных приложениях, таких как управление газовыми горелками на производственной линии. Специальные алгоритмы настройки обеспечивают точное управление и быструю реакцию на выходе без необходимости в обратной связи по слайду или чрезмерных знаний трехчленного ПИД-регулятора алгоритмы настройки.Контроллеры VMD управляют положением клапана в диапазоне от 0% до 100% открытия, в зависимости от энергии. потребности процесса в любой момент времени.

Профиль

Контроллеры профилирования, также называемые контроллерами линейного замачивания, позволяют операторам программировать количество заданных значений и время сидения на каждом из них. уставка. Программирование изменения уставки называется рампой, а время нахождения на каждой уставке называется выдержкой или выдержкой. Один пандус или одна выдержка считается одним сегментом.Профайлер предлагает возможность ввести несколько сегментов, чтобы разрешить сложную температуру. профили. Оператор может называть профили рецептами. Большинство профилировщиков позволяют хранить несколько рецептов для последующего использования. Меньше Профилировщики могут допускать четыре рецепта с шестнадцатью сегментами каждый с более продвинутыми профилировщиками, позволяющими создавать больше рецептов и сегментов.

Контроллеры профилей могут выполнять профили нарастания и выдержки, такие как изменения температуры с течением времени, наряду с выдержкой и выдержкой / циклом продолжительности без присмотра оператора.

Типичные области применения контроллеров профиля включают термообработку, отжиг, климатические камеры и печи для сложных технологических процессов.

Многоконтурный

Помимо одноконтурных контроллеров, которые могут управлять только одним контуром процесса, многоконтурные контроллеры могут управлять более чем одним контуром, это означает, что они могут принимать более одной входной переменной.

Вообще говоря, многоконтурный контроллер можно рассматривать как устройство с множеством отдельных контроллеров температуры внутри одиночное шасси.Обычно они устанавливаются за панелью, а не перед панелью, как в универсальных одиночных шлейфовые контроллеры. Программирование любого из контуров аналогично программированию терморегулятора, установленного на панели. Тем не мение, Многоконтурные системы, как правило, не имеют традиционного физического пользовательского интерфейса (без дисплея или переключателей), а вместо этого используют специальный канал связи.

Многоконтурные контроллеры необходимо настраивать с помощью специальной программы на ПК, которая может загружать конфигурацию в контроллер с использованием выделенного интерфейса связи.

Информацию можно получить через интерфейс связи. Общие поддерживаемые интерфейсы связи включают: DeviceNet, Profibus, MODBUS / RTU, CanOPEN, Ethernet / IP и MODBUS / TCP.

Многоконтурные контроллеры представляют собой компактную модульную систему, которая может работать как в автономной системе, так и в ПЛК. среда. В качестве замены регуляторов температуры в ПЛК они обеспечивают быстрое ПИД-регулирование и разгружают большую часть математических вычислений. интенсивная работа процессора ПЛК, позволяющая увеличить скорость сканирования ПЛК.В качестве замены нескольких контроллеров DIN они обеспечить единую точку программного доступа ко всем контурам управления. Стоимость установки снижается за счет устранения большого количества проводки, вырезы в панелях и экономия места на панелях.

Многоконтурные контроллеры предоставляют некоторые дополнительные функции, недоступные в традиционных контроллерах, устанавливаемых на панели. Например, Многоконтурные контроллеры имеют более высокую плотность контуров для данного пространства. Некоторые многоконтурные системы контроля температуры могут иметь до 32 контуров управления в корпусе, устанавливаемом на DIN-рейку длиной не более 8 дюймов.Они также сокращают количество проводов за счет наличия общего точка подключения для питания и интерфейсов связи.

Многоконтурные регуляторы температуры также имеют улучшенные функции безопасности, одной из которых является отсутствие кнопок, на которых любой может изменить важные настройки. Имея полный контроль над информацией, считываемой или записываемой в контроллер, производитель машин может ограничить информацию, которую любой оператор может прочитать или изменить, предотвращая возникновение нежелательных условий от возникновения, например, установка слишком высокой уставки до диапазона, который может привести к повреждению продукта или машины.Кроме того, контроллер модули могут быть заменены в горячем режиме. Это позволяет заменять модуль контроллера без отключения питания системы. Модули также может автоматически настраиваться после горячей замены.

Другие характеристики регулятора температуры

Напряжение питания

Обычно существует два варианта напряжения питания для контроллеров температуры: низкое напряжение (24 В переменного / постоянного тока) и высокое напряжение (110–230 В переменного тока).

Размер

Контроллеры бывают нескольких стандартных размеров, которые обозначаются номерами DIN, такими как 1/4 DIN, 1/8 DIN, 1/16 DIN и 1/32 DIN.DIN — это сокращение от примерно переведенного Deutsche Institut fur Normung, немецкой организации по стандартам и измерениям. Для наших целей DIN просто означает, что устройство соответствует общепринятому стандарту размеров панелей.

Сравнение размеров DIN

Размер DIN	1/4	1/8	1/16	1/32
Размер в мм	92 х 92	92 х 45	45 х 45	49 х 25
Размер в дюймах	3.62 х 3,62	3,62 х 1,77	1,77 x 1,77	1,93 х 0,98

Наименьший размер — это 1/32 DIN, который составляет 24 мм × 48 мм, с соответствующим вырезом в панели 22,5 мм × 45 мм. Следующий размер вверху находится 1/16 DIN, размер которого составляет 48 мм × 48 мм с размером выреза в панели 45 мм × 45 мм. 1/8 DIN составляет 48 мм × 96 мм с вырез в панели 45 мм × 92 мм. Наконец, самый большой размер — это 1/4 DIN размером 96 мм × 96 мм с вырезом в панели 92 мм × 92 мм.

Важно отметить, что стандарты DIN не определяют, насколько глубоко контроллер может находиться за панелью. Стандарты учитывайте только размеры передней панели и размеры выреза в панели.

Одобрения агентств

Желательно, чтобы терморегулятор имел какое-либо одобрение агентства, чтобы гарантировать, что контроллер соответствует требованиям. минимальный набор норм безопасности. Тип разрешения зависит от страны, в которой будет использоваться контроллер.В Наиболее распространенное одобрение, регистрация UL и cUL, применяется ко всем контроллерам, используемым в США и Канаде. Обычно бывает один сертификация требуется для каждой страны.

Для контроллеров, которые используются в странах Европейского Союза, требуется одобрение CE.

Третий тип сертификации — FM. Это относится только к ограничивающим устройствам и контроллерам в США и Канаде.

Класс защиты передней панели

Важной характеристикой контроллера является степень защиты передней панели.Эти рейтинги могут быть в форме рейтинга IP или Рейтинг NEMA. Классы IP (защиты от проникновения) применяются ко всем контроллерам и обычно составляют IP65 или выше. Это означает, что из только на передней панели, контроллер полностью защищен от пыли и струй воды под низким давлением со всех сторон с помощью разрешено только ограниченное проникновение. Рейтинги IP используются в США, Канаде и Европе.

Рейтинг контроллера NEMA (Национальная ассоциация производителей электрооборудования) параллелен рейтингу IP.Большинство контроллеров имеют Рейтинг NEMA 4 или 4X, что означает, что они могут использоваться в приложениях, требующих только промывки водой (не маслами или растворителями). В «X» в рейтинге NEMA 4X означает, что передняя панель не подвержена коррозии. Рейтинги NEMA используются в основном в США и Канаде.

Термостаты

против цифрового контроля температуры

Все термоэлектрические кондиционеры ThermoTEC ™ компании EIC оснащены термостатическим управлением. Независимо от того, оборудован ли агрегат только для охлаждения или включает дополнительную функцию обогрева, термостаты позволяют кондиционеру поддерживать надлежащие уровни температуры внутри шкафа.Мы также предлагаем дополнительный цифровой регулятор температуры, который позволяет точно контролировать циклы нагрева и охлаждения. Обе конфигурации имеют как свои преимущества, так и ограничения.

Стандартные термостаты

Наши стандартные встроенные термостаты используются на всех агрегатах. Термостаты охлаждения полностью регулируются от прибл. От 100 ° F (38 ° C) до 0 ° F (-18 ° C). Этот термостат сработает, когда температура в кондиционируемом помещении поднимется выше заданного значения.Эти типы биметаллических термостатов имеют гистерезис прибл. +/- 5 ° F (2,6 ° ° C). Это позволяет кондиционеру отключиться и «отдохнуть», когда температура поднимется до заданного значения или немного выше.

В охладителях

ThermoTEC ™, которые также оснащены обогревателем, используются два термостата: один из регулируемых термостатов, упомянутых выше, для управления циклом охлаждения и один термостат с фиксированной точкой для управления частью нагрева. Этот термостат с фиксированной точкой нагрева предназначен для включения тепла прибл.45 ° F (7,2 ° C) и завершите цикл нагрева при прибл. 55 ° F (12,8 ° ° C). Эти уставки были выбраны на основе допустимых рабочих температур для подавляющего большинства оборудования.

Если используется термостат нагрева, термостат охлаждения не следует устанавливать ниже 70 ° F (21,1 ° ° C), чтобы предотвратить попытки одновременного выполнения функций охлаждения и нагрева. Единственный блок ThermoTEC ™ , в котором не используется такая компоновка, — это серия 140, в которой используются два полностью регулируемых термостата.Мы по-прежнему рекомендуем одинаковую зону нечувствительности между двумя уставками.

К преимуществам стандартного термостата относятся:

• Полностью интегрированная конструкция
• Полностью регулируемый цикл охлаждения
• Надежная механическая работа
• Протестировано и зарекомендовало себя более чем на 25000 единицах

Цифровые регуляторы температуры

Некоторые из наших клиентов хотят большего уровня контроля, чем наши стандартные термостаты.В этом случае EIC может предложить цифровой регулятор температуры (# DTC-R). Этот сложный пропорционально-интегрально-производный (ПИД) регулятор позволяет точно регулировать температуру, используя как нагревательную, так и охлаждающую части кондиционера для достижения одной уставки. Если кондиционер имеет соответствующий размер, цифровой контроллер температуры может поддерживать температуру на уровне +/- 1 ° F от желаемой уставки. Этот контроллер также оснащен функцией автонастройки ПИД-регулятора.Находясь в режиме настройки, он может «изучить» процесс охлаждения с течением времени и обеспечить контроль температуры, разработанный для вашего конкретного профиля процесса. Эти контроллеры могут быть установлены через стену корпуса, обеспечивая полный доступ и управление с внешней стороны корпуса. При желании их также можно установить удаленно на ближайшую панель управления.

Термопара выносного монтажа также может быть размещена в любом месте корпуса. Это может быть особенно полезно, если внутри корпуса есть определенная горячая точка, которая вызывает беспокойство.Цифровой регулятор температуры также доступен с выходом RS-232 (# DTC-R232) для дистанционного управления системой охлаждения через соединение RS-232.

Цифровой контроллер температуры имеет следующие преимущества:

• Функции ПИД-регулирования и автонастройки
• Дополнительное соединение RS-232
• Точный контроль температуры
• Доступен с внешней стороны шкафа

Оба варианта контроля температуры могут помочь поддерживать оптимальные рабочие температуры электронного оборудования.Простой регулируемый термостат и более сложный цифровой регулятор температуры легко доступны и рассчитаны на работу в самых суровых условиях. Свяжитесь с одним из инженеров по продажам EIC сегодня, чтобы получить помощь в выборе контроллера, который лучше всего соответствует вашим потребностям.

Температура | Dwyer Instruments

Home

/

Продукция

/

Температура

Контроллеры процессов и контроллеры температуры на DIN-рейке отслеживают и регулируют температуру, цикл размораживания и вентилятора.Компания Dwyer предлагает широкий выбор датчиков, термостатов, цифровых панелей, концевых выключателей, механических переключателей и термометров, доступных в циферблатном, спиртовом или цифровом исполнении. Индикаторы доступны с цифровыми ЖК-дисплеями.

Вопрос

Панельный счетчик DPMA-502, каков экологический рейтинг? NEMA 1?

Ответ

Серия DPMA не имеет рейтинга NEMA.

Связанные

Вопрос

Сколько проводов имеют версии RTD датчиков температуры серии TE?

Ответ

Датчики температуры серии TE представляют собой двухпроводные датчики как для термисторов, так и для RTD.

Связанные

Вопрос

Мы хотели бы использовать передатчик ILA рядом с фотоэлементом, который определяет, когда деталь присутствует, чтобы мы могли регистрировать температуру. Фотоэлемент работает на длине волны 880 нм. Будет ли интерференция между двумя инструментами?

Ответ

Не должно быть никаких помех, поскольку линейный ИК-датчик ILA имеет спектральную чувствительность от 8 до 14 микрон (8000–14000 нм).

Связанные

Вопрос

У меня есть контроллер LOVE 8C, и я использую утилиту связи с контроллером (программное обеспечение для настройки и мониторинга модели SCD-SW) для записи данных, отправляемых на ПК через USB-кабель.Данные отображаются и записываются, однако все, что я могу сделать, чтобы воспроизвести данные, — это буквально посмотреть видео данных, как они были записаны. Я отслеживаю реакции, которые длятся несколько часов, и было бы очень полезно смоделировать данные в Excel, чтобы я мог смотреть на экзотермы, быстро манипулировать данными и т. Д. Есть ли параметр, который мне не хватает для экспорта данных во время и температуру? точки данных, или эта функция недоступна в программном обеспечении. Если недоступно, есть ли в разработке обновление, чтобы добавить данные экспорта в функцию Excel.

No related posts.
