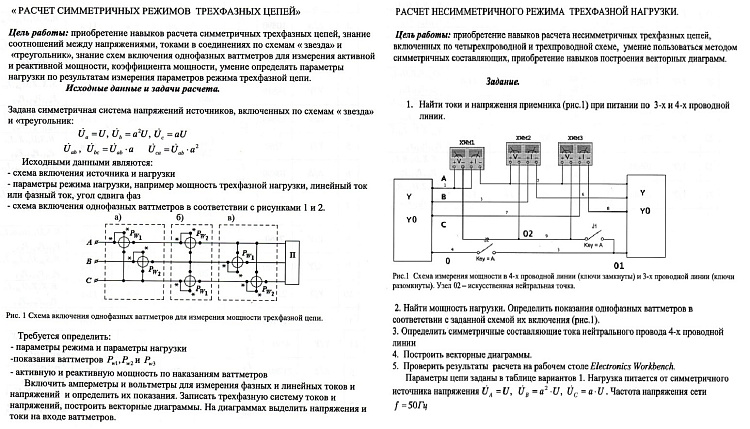

Как найти мощность трехфазной сети по току и напряжению, расчет по формулам

Трехфазные и однофазные сети распространены примерно одинаково в частных и многоквартирных домах. Но стоит заметить, что промышленная сеть является трехфазной по умолчанию и в большинстве случаев к улице, где расположены частные дома или к многоквартирному дому подходит как раз-таки трехфазная сеть. А уже потом ее разветвляют на три однофазные, и заводят к конечному потребителю тока.

Расчет сделан не просто так, а с целью обеспечить максимально эффективную передачу электричества от электростанции к вам, а также преследуется цель наибольшего снижения потерь электричества в транспортировочном процессе, ведь на ток оказывает сопротивление проводник, по которому этот самый ток течет.

Если вам интересно, какая сеть у вас в доме или квартире, то определить это достаточно просто. Если вы откроете электрический щиток и посмотрите, сколько проводов используется для вашей квартиры, то если вы увидите 2 или 3 провода, это однофазная сеть, 1 и 2 провод — это фаза и ноль, 3 провод, если он присутствует — это заземление.

В трехфазной же сети проводов будет или 4, или 5. Три фазы А, В,С, ноль и если присутствует — заземляющий проводник.

Так же определяется и количество фаз по так называемому пакетнику, вводному автоматическому выключателю. Для однофазной сети выделяется 2 или 1 сдвоенный кабель, а в трехфазной будет 1 строенный кабель и одинарный. Но не следует забывать о напряжении, с которым нужно быть очень осторожным.

Для того чтобы произвести расчет по току, и расчет по напряжению чтобы узнать мощность несложно, как правило, в трехфазных сетях нуждаются большие энергопотребители. С помощью формулы, приведенной в статье, произвести расчет мощности, используя значения тока и напряжения, вы сможете с легкостью.

Узнаем потребляемую мощность электричества

Итак, перейдем к существу, нам нужно узнать мощность электричества по току и напряжению. Прежде всего нужно знать, сколько потреблять энергии вы будете. Это легко узнать, сопоставив все энергопотребители в вашем доме. Давайте выберем самую распространенную технику, без которой не обойтись современному человеку. Кстати, узнать сколько потребляет тот или иной прибор, можно в паспортных данных вашего электроприбора, или на бирке, которая может быть на корпусе. Начнем с самого высокого потребления напряжения:

• Стиральная машина — 2700 Ватт
• Водонагреватель (бойлер) — 2000 Ватт
• Утюг — 1875 Ватт
• Кофеварка — 1200 Ватт
• Пылесос — 1000 Ватт
• Микроволновая печь — 800 Ватт
• Компьютер — 500 Ватт
• Освещение — 500 Ватт
• Холодильник — 300 Ватт
• Телевизор — 100 Ватт

По формуле нам нужно все добавить и поделить на 1000

, для перевода из ватт в киловатты.

Суммарно у нас получилось 10975 Ватт, переведем в киловатты, поделив на 1000.

Итого у нас потребление 10.9 кВт.

Для обычного обывателя вполне достаточно и одной фазы. Особенно если вы не собираетесь включать все одновременно, что, конечно же, маловероятно.

Но нужно помнить что потребление тока может быть значительно выше, особенно если вы живете в частном доме и/или у вас есть гараж, тогда потребление одного прибора может составлять 4-5 кВт. Тогда вам будет предпочтительнее трехфазная сеть, как более мощная и позволяющая подключать значительно более мощных потребителей тока.

Трехфазная сеть

Давайте более подробно рассмотрим именно трехфазную сеть, как более предпочтительную для нас. Для начала приведем сравнительную характеристику однофазной и трехфазной сети. Выделим некоторые плюсы и минусы.

Когда используется трехфазная сеть есть вероятность что нагрузка распределиться неравномерно на каждую фазу. Если, к примеру, от первой фазы будет запитан электрический котел и мощный нагреватель, а от второй — телевизор и холодильник, то будет иметь место такое явления, как «перекос фаз» — несимметрия напряжений и токов, что может быть следствием выхода из строя некоторых потребителей тока. Для избежания подобной ситуации следует тщательнее планировать распределение нагрузки еще на начальном этапе проектирования сети.

Также трехфазной сети потребуется большее число проводов, кабелей и автоматических выключателей, пропускающих ток, так как мощность будет значительно выше, соответственно монтаж такой сети будет дороже.

Однофазная сеть по возможной потенциальной мощности уступает трехфазной. Так что если вы предполагаете использовать много мощных потребителей тока, то второй вариант будет соответственно лучше. Для примера, если в дом заходит двужильный (трехжильный если он с заземлением), с линии электропередач, кабель сечением 16 мм2, тогда общая мощность всех электропотребителей в доме не должна превышать 14кВт, как в примере, наведенном выше.

Но если же вы будете использовать то же сечение провода для трехфазной сети, но соответственно кабель будет 4-5 жильным, то уже тогда максимальная суммарная мощность будет равняться уже 42 кВт.

Рассчитываем мощность трехфазной сети

Для расчета примем некий производственный цех, в котором установлены тридцать электродвигателей. В цех заходит четырехпроводная линия, помним что это 3 фазы: A, B, C, и нейтраль(ноль). Номинальное напряжение 380/220 вольт. Суммарная мощность всех двигателей составляет Ру1 — 48кВт, еще у нас есть осветительные лампы в мастерской, суммарная мощность которых составляет Ру2- 2кВт.

• Ру — установленная суммарная мощность группы потребителей, по величине равная сумме их заявленных мощностей, измеряется в кВт.
• Кс — коэффициент спроса при режиме наивысшей нагрузки. Коэффициент спроса учитывает самое большое возможное число включений приемников группы. Для электродвигателей коэффициент спроса должен брать в расчет величину их загрузки.

Коэффициент спроса для осветительной (освещения) нагрузки, то есть освещения, Кс2-0,9, и для силовой нагрузки, то есть электродвигателей Кс1=0,35. Усредненный коэффициент мощности для всех потребителей cos( φ ) = 0,75. Необходимо

найти расчетный ток линии.

Расчет

Подсчитаем расчетную силовую нагрузку P1 = 0,35*48 = 16,8 кВт

и расчетную осветительную нагрузку Р2 = 0,9 *2 = 1. 8 кВт.

Полная расчетная нагрузка P = 16,8+1,8=18,6 кВт;

Расчетный ток считаем с помощью формулы:

где

Р — расчетная мощность потребителя (электродвигатели и освещение), кВт;

Uн — напряжение номинальное на клеммах приемника, которое равняется междуфазному (линейному, когда подключается фаза и фаза, тоесть 380 В) то есть напряжению в сети, от которой он запитан, В;

cos ( φ ) — коэффициент мощности приемника.

Таким образом, мы произвели расчет мощности по току, который позволит вам разобраться с трехфазными сетями. Но перейдя непосредственно к монтажу системы не забывайте технику безопасности, ведь ток и напряжение опасное для вашей жизни явление.

Расчет мощности трехфазной сети: формулы для расчета

Электрическая энергия на все объекты изначально поступает через трехфазную сеть. В частные дома она может заводиться напрямую, а в многоквартирном доме доходит лишь до вводного распределительного устройства. Далее по квартирам расходятся уже однофазные линии. В любом случае потребуется выполнить расчет мощности трехфазной сети, чтобы заранее определить ее способность выдерживать запланированные нагрузки по току. Для того чтобы сделать правильные вычисления, нужно знать особенности таких сетей. Все необходимые расчеты выполняются вручную при помощи формул или с использованием онлайн-калькулятора.

Специфика и особенности трехфазных сетей

Трехфазные электрические сети наиболее эффективно передают ток через промежуточные звенья, вплоть до потребителя. В процессе доставки потери энергии минимальны.

Наличие трехфазной сети в квартире или частном доме очень легко определить. Для этого нужно просто заглянуть в щиток и посчитать количество проводов. Если в наличии 2 или 3 проводника, значит сеть однофазная. В ней два провода являются фазой и нулем. При наличии заземления может быть третий провод. В трехфазных сетях проводов больше на два из-за двух дополнительных фаз. При отсутствии заземления – их всего четыре, а при наличии заземляющего контура – пять.

Эту же задачу можно решить и с помощью вводного автоматического выключателя. К нему также подводится определенное количество проводов, подключаемых в соответствующие клеммы.

В процессе эксплуатации трехфазной сети велика вероятность неравномерного распределения нагрузки по отдельным фазам. Если к одной из них будет подключено только мощное оборудование, а к другим – обычные бытовые приборы, в этом случае может возникнуть ситуация, называемая перекосом фаз. В результате асимметрии тока и напряжения, отдельные потребители могут выйти из строя. Во избежание негативных последствий, нагрузка должна быть равномерно спланирована еще на стадии проектирования и выполнен расчет мощности трехфазной сети.

Трехфазная сеть, по сравнению с однофазной, отличается большим количеством кабельно-проводниковой продукции, автоматов и других устройств. К ней подключается специфическое трёхфазное оборудование Суммарная мощность будет выше ровно в три раза. Значение мощности рассчитывается по току и напряжению с использованием формул.

Расчет мощности потребителей

В первую очередь нужно заранее установить объемы потребляемой электроэнергии. Для этого суммируется мощность всех потребителей, находящихся в доме. Сюда входит мощное оборудование, обычная бытовая техника и осветительные приборы. У некоторых хозяев этот список может быть дополнен теплыми электрическими полами.

Все необходимы сведения можно посмотреть в техническом паспорте, который прилагается к каждому устройству. На некоторые приборы наносится соответствующая маркировка. Вначале идут самые мощные агрегаты и далее – все остальное оборудование, по мере уменьшения мощности.

Для вычислений берется стиральная машина-автомат, мощностью 2600 Вт, электрический водонагреватель – 1900 Вт, утюг – 1500 Вт, пылесос – 1000 Вт, микроволновка – 800 Вт, компьютер и оргтехника – 600 Вт, осветительные приборы (с лампами эконом) – 400 Вт, холодильник – 300 Вт, телевизор – 100 Вт. Итоговый результат получился 9200 Вт и его необходимо перевести в киловатты. Для этого 9200 Вт делится на 1000, получается 9,2 кВт, что и будет расчетным потреблением электроэнергии.

С данной мощностью может справиться и одна фаза, однако в частных домах устанавливается более мощное оборудование, для работы которого лучше пользоваться сетями 380в. В этом случае гарантируется бесперебойное функционирование отопительных и водонагревательных котлов, насосов, электродвигателей и других агрегатов.

Как рассчитать трехфазную сеть

В качестве примера можно взять некие производственные площади с установленным оборудованием и по этим исходным данным делать расчет мощности трехфазного тока.

В каждом станке используется электродвигатель. Их общая мощность Ру1 составляет 50 кВт, с учетом активной мощности. Кроме того, в помещении установлены осветительные приборы общей мощностью (Ру2) – 3 кВт. Символ Ру обозначает величину установленной суммарной мощности для конкретных групп потребителей. Работа оборудования осуществляется от трехфазной сети с 4 проводами и номинальным напряжением 380 В.

Кроме того, при расчетах учитывается коэффициент спроса Кс, действующий в режиме максимальной нагрузки. Он учитывает наивысшее количество включений потребителей данной группы. Для электродвигателей Кс1 берется с учетом величины их загруженности и составляет 0,35. Для приборов освещения Кс2 составляет 0,9. Все потребители выравниваются усредненным коэффициентом мощности cos φ = 0,75.

Расчеты начинаются с определения силовой нагрузки Р1 = 0,35 х 50 = 17,5 кВт. Далее рассчитывается осветительная нагрузка Р2 = 0,9 х 3 = 2,7 кВт. Таким образом, величина полной расчетной нагрузки составит Р = Р1 + Р2 = 17,5 + 2,7 = 20,2 кВт.

Для определения и расчета тока используется формула I = (1000 x P)/(1,73 x Uн x cos φ), в которой Р является расчетной мощностью потребителей, Uн – номинальным напряжением 380 вольт, cos φ – коэффициентом мощности.

Подставив нужные значения, находим значение силы и мощности по току: I = (1000 x 20,2)/(1,73 x 380 x 0,75) = 41 А. Полученный результат дает возможность узнать, сможет ли сеть обеспечить нормальную работу потребителей.

Использование калькулятора для расчета мощности

Онлайн-калькулятор существенно ускоряет проведение расчетов мощности в трехфазной сети. Для этого должны быть заранее известны мощность и характер нагрузки – активной и реактивной, сетевое напряжение, а также тип сети – одно- или трехфазный. Все параметры рассчитываются по формулам и методикам, приведенным выше. Достаточно всего лишь вставить в окна необходимые данные и нажать кнопку «Рассчитать ток». В окне с обозначением тока в А появится искомый результат, показывающий величину тока по мощности.

Как рассчитать мощность электрического тока?

Большинство бытовых приборов, подключаемых к сети, характеризуются таким параметром, как электрическая мощность устройства.

С физической точки зрения мощность представляет собой количественное выражение совершаемой работы. Поэтому для оценки эффективности того или иного устройства вам необходимо знать нагрузку, которую он будет создавать в цепи. Далее мы рассмотрим особенности самого понятия и как найти мощность тока, обладая различными характеристиками самого устройства и электрической сети.

Понятие электрической мощности и способы ее расчета

С электротехнической точки зрения она представляет собой количественное выражение взаимодействия энергии с материалом проводников и элементами при протекании тока в электрической цепи. Из-за наличия электрического сопротивления во всех деталях, задействованных в проведения электротока, направленное движение заряженных частиц встречает препятствие на пути следования. Это и обуславливает столкновение носителей заряда, электроэнергия переходит в другие виды и выделяется в виде излучения, тепла или механической энергии в окружающее пространство. Преобразование одного вида в другой и есть потребляемая мощность прибора или участка электрической цепи.

В зависимости от параметров источника тока и напряжения мощность также имеет отличительные характеристики. В электротехнике обозначается S, P и Q, единица измерения согласно международной системы СИ – ватты. Вычислить мощность можно через различные параметры приборов и электрических приборов. Рассмотрим каждый из них более детально.

Через напряжение и ток

Наиболее актуальный способ, чтобы рассчитать мощность в цепях постоянного тока – это использование данных о силе тока и приложенного напряжения. Для этого вам необходимо использовать формулу расчета: P = U*I

Где:

Этот вариант подходит только для активной нагрузки, где постоянный ток не обеспечивает взаимодействия с реактивной составляющей цепи. Чтобы найти мощность вам нужно выполнить произведение силы тока на напряжение. Обе величины должны находиться в одних единицах измерения – Вольты и Амперы, тогда результат также получится в Ваттах. Можно использовать и другие способы кВ, кА, мВ, мА, мкВ, мкА и т. д., но и параметр мощности пропорционально изменит свой десятичный показатель.

Через напряжение и сопротивление

Для большинства электрических устройств известен такой параметр, как внутреннее сопротивление, которое принимается за константу на весь период их эксплуатации. Так как бытовые или промышленные единицы подключаются к источнику с известным номиналом напряжения, определять мощность достаточно просто. Активная мощность находится из предыдущего соотношения и закона Ома, согласно которого ток на участке прямо пропорционален величине приложенного напряжения и имеет обратную пропорциональность к сопротивлению:

I = U/R

Если выражение для вычисления токовой нагрузки подставить в предыдущую формулу, то получится такое выражение для определения мощности:

P = U*(U/R)=U²/R

Где,

• P – величина нагрузки;
• U – приложенная разность потенциалов;
• R – сопротивление нагрузки.

Через ток и сопротивление

Бывает ситуация, когда разность потенциалов, приложенная к электрическому прибору, неизвестна или требует трудоемких вычислений, что не всегда удобно. Особенно актуален данный вопрос, если несколько устройств подключены последовательно и вам неизвестно, каким образом потребляемая электроэнергия распределяется между ними. Подход в определении здесь ничем не отличается от предыдущего способа, за основу берется базовое утверждение, что электрическая нагрузка рассчитывается как P = U×I, с той разницей, что напряжение нам не известно.

Поэтому ее мы также выведем из закона Ома, согласно которого нам известно, что падение напряжения на каком-либо отрезке линии или электроустановки прямо пропорционально току, протекающему по этому участку и сопротивлению отрезка цепи:

U=I*R

после того как выражение подставить в формулу мощности, получим:

P = (I*R)*I =I²*R

Как видите, мощность будет равна квадрату силы тока умноженной на сопротивление.

Полная мощность в цепи переменного тока

Сети переменного тока кардинально отличаются от постоянного тем, что изменение электрических величин, приводит к появлению не только активной, но и реактивной составляющей. В итоге суммарная мощность будет также состоять активной и реактивной энергии:

Где,

• S – полная мощность
• P – активная составляющая – возникает при взаимодействии электротока с активным сопротивлением;
• Q – реактивная составляющая – возникает при взаимодействии электротока с реактивным сопротивлением.

Также составляющие вычисляются через тригонометрические функции, так:

P = U*I*cosφ

Q = U*I*sinφ

что активно используется в расчете электрических машин.

Рис. 1. Треугольник мощностей

Пример расчета полной мощности для электродвигателя

Отдельный интерес представляет собой нагрузка, подключенная к трехфазной сети, так как электрические величины, протекающие в ней, напрямую зависят от номинальной нагрузки каждой из фаз. Но для наглядности примера мы не будем рассматривать, как найти мощность несимметричного прибора, так как это довольно сложная задача, а приведем пример расчета трехфазного двигателя.

Особенность питания и асинхронной и синхронной электрической машины заключается в том, что на обмотки может подаваться и фазное и линейное напряжение. Тот или иной вариант, как правило, обуславливается способом соединения обмоток электродвигателя. Тогда мощность будет вычисляться по формуле:

S = 3*U_ф*I_ф

В случае выполнения расчетов с линейным напряжением, чтобы найти мощность формула примет вид:

Активная и реактивная мощности будут вычисляться по аналогии с сетями переменного тока, как было рассмотрено ранее.

Теперь рассмотрим вычисления на примере конкретной электрической машины асинхронного типа. Следует отметить, что официальная производительность, указываемая в паспортных данных электродвигателя – это полезная мощность, которую двигатель может выдать при совершении оборотов вала. Однако полезная кардинально отличается от полной, которую можно вычислить за счет коэффициента мощности.

Рис. 2. Шильд электродвигателя

Как видите, для вычислений с шильда мы возьмем следующую информацию об электродвигателе:

• полезная производительность – 3 кВт, а в переводе на систему измерения – 3000 Вт;
• коэффициент полезного действия – 80%, а в пересчете для вычислений будем пользоваться показателем 0,8;
• тригонометрическая функция соотношения активных и реактивных составляющих – 0,74%;
• напряжение, при соединении обмоток треугольником составит 220 В;
• сила тока при том же способе соединения – 13,3 А.

С таким перечнем характеристик можно воспользоваться несколькими способами:

S = 1,732*220*13,3 = 5067 Вт

Чтобы найти искомую величину, сначала определяем активную составляющую:

P = P_{полезная} / КПД = 3000/0.8 = 3750 Вт

Далее полную по способу деления активной  на коэффициент cos φ:

S = P/cos φ = 3750/0. 74 = 5067 Вт

Как видите, и в первом, и во втором случае искомая величина получилась одинакового значения.

Примеры задач

Для примера рассмотрим вычисление на участках электрической цепи с последовательным и параллельным соединением элементов. Первый вариант предусматривает ситуацию, когда все детали соединяются друг за другом от одного полюса источника питания до другого.

Рис. 3. Последовательная расчетная цепь

Как видите на рисунке, в качестве источника мы используем батарейку с номинальным напряжением 9 В и три резистора по 10, 20 и 30 Ом соответственно. Так как номинальный ток нам не известен, расчет произведем через напряжение и сопротивление:

P = U²/R = 81 / (10+20+30) = 1.35 Вт

Для параллельной схемы подключения возьмем в качестве примера участок цепи с двумя резисторами и одним источником тока:

Рис. 4. Параллельная схема подключения

Как видите, для удобства расчетов нам нужно привести параллельно подключенные резисторы к схеме замещения, из чего получится:

R_общ = (R₁*R₂) / (R₁+R₂) = (10*15) / (10+15) = 6 Ом

Тогда искомый номинал нагрузки мы можем узнать через значение тока и сопротивления:

P = I²*R = 25*6 = 150 Вт

Видео по теме

Пересчет тока в мощность

Проектируя электропроводку в помещении, начинать надо с расчета силы тока в цепях. Ошибка в этом расчете может потом дорого обойтись. Электрическая розетка может расплавиться под действием слишком сильного для нее тока. Если ток в кабеле больше расчетного для данного материала и сечения жилы, проводка будет перегреваться, что может привести к расплавлению провода, обрыва или короткого замыкания в сети с неприятными последствиями, среди которых необходимость полной замены электропроводки – еще не самое плохое.

Знать силу тока в цепи надо и для подбора автоматических выключателей, которые должны обеспечивать адекватную защиту от перегрузки сети. Если автомат стоит с большим запасом по номиналу, к моменту его срабатывания оборудование может уже выйти из строя. Но если номинальный ток автоматического выключателя меньше тока, возникающего в сети при пиковых нагрузках, автомат будет доводить до бешенства, постоянно обесточивая помещение при включении утюга или чайника.

Формула расчета мощности электрического тока

Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.

В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:

а для трехфазной сети: I = P/(1,73*U*cos φ),

где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.

Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.

Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

• 6 А – 1,2 кВт;
• 8 А – 1,6 кВт;
• 10 А – 2 кВт;
• 16 А – 3,2 кВт;
• 20 А – 4 кВт;
• 25 А – 5 кВт;
• 32 А – 6,4 кВт;
• 40 А – 8 кВт;
• 50 А – 10 кВт;
• 63 А – 12,6 кВт;
• 80 А – 16 кВт;
• 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

• электросауна (12 кВт) – 60 А;
• электроплита (10 кВт) – 50 А;
• варочная панель (8 кВт) – 40 А;
• электроводонагреватель проточный (6 кВт) – 30 А;
• посудомоечная машина (2,5 кВт) – 12,5 А;
• стиральная машина (2,5 кВт) – 12,5 А;
• джакузи (2,5 кВт) – 12,5 А;
• кондиционер (2,4 кВт) – 12 А;
• СВЧ-печь (2,2 кВт) – 11 А;
• электроводонагреватель накопительный (2 кВт) – 10 А;
• электрочайник (1,8 кВт) – 9 А;
• утюг (1,6 кВт) – 8 А;
• солярий (1,5 кВт) – 7,5 А;
• пылесос (1,4 кВт) – 7 А;
• мясорубка (1,1 кВт) – 5,5 А;
• тостер (1 кВт) – 5 А;
• кофеварка (1 кВт) – 5 А;
• фен (1 кВт) – 5 А;
• настольный компьютер (0,5 кВт) – 2,5 А;
• холодильник (0,4 кВт) – 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Таблица перевода Ампер – Ватт:

Еще больше полезных советов в удобном формате

Краткие о напряжении, токе и мощности

Напряжением (измеряют в Вольтах) называется разность потенциалов между двумя точками или работу, выполненную по перемещению единичного заряда. Потенциал, в свою очередь, характеризует энергию в данной точке. Величина тока (количество Ампер) описывает, сколько зарядов протекли через поверхность за единицу времени. Мощность (ватты и киловатты) описывает скорость, с которой этот заряд был перенесен. Из этого следует – чем больше мощность, тем быстрее и больше переместилось носителей заряда через тело. В одном киловатте тысяча ватт, это нужно запомнить для быстрого расчета и перевода.

В теории звучит довольно сложно, давайте рассмотрим на практике. Основная формула, которой вычисляется мощность электрических приборов следующая:

P=I*U*cosФ

Важно! Для чисто активных нагрузок используется формула P=U*I , у которых cosФ равен единице. Активные нагрузки – это нагревательные приборы (электрический обогрев, электропечь с ТЭНами, водонагреватель, электрочайник), лампы накаливания. Все остальные электроприборы имеют некоторое значение реактивной мощности, это обычно небольшие значения, поэтому ими пренебрегают, поэтому расчет в итоге примерный получается.

Как выполнить перевод

Постоянный ток

В сфере автоэлектрики и декоративной подсветки используются цепи 12 В. Давайте рассмотрим на практике, как перевести амперы в ватты на примере светодиодной ленты. Для её подключения зачастую необходим блок питания, но подключить «просто так» его нельзя, он может сгореть, или наоборот, вы можете купить слишком мощный и дорогой БП там, где он не нужен и зря потратить деньги.

В характеристиках блока питания на бирке указываются такие величины, как напряжение, мощность и ток. Причем количество Вольт указываются обязательно, а вот мощность или ток могут быть описаны вместе, а может быть и такое, что только одна из характеристик указана. В характеристиках светодиодной ленты указаны те же характеристики, но мощность и ток с учетом на метр.

Представим, что вы купили 5 метров ленты 5050 с 60 светодиодами на 1 метр. На упаковке написано «14,4 Вт/м», а в магазине на бирках БП указан только ток. Подбираем правильный источник питания, для этого умножим количество метров на удельную мощность и получим общую мощность.

14,4*5=72 Вт – необходимо для питания ленты.

Значит нужно перевести в амперы по этой формуле:

I=P/U

Итого: 72/12=6 Ампер

Итого нужен блок питания минимум на 6 Ампер. Более подробно узнать о том, как выбрать блок питания для светодиодной ленты, вы можете узнать из нашей отдельной статьи.

Другая ситуация. Вы установили на свой автомобиль дополнительные фары, но на лампочках указана характеристика, допустим 55 Вт. Подключение всех потребителей в авто лучше производить через предохранитель, но какой нужен для этих фар? Нужно перевести ватты в амперы по формуле выше – разделив мощность на напряжение.

55/12=4,58 Ампера, ближайший номинал – 5 А.

Однофазная сеть

Большинство бытовых приборов рассчитаны на подключение к однофазной сети 220 В. Напомним, что в зависимости от страны, в которой вы живете, напряжение может быть и 110 вольт и любым другим. В России принятая за стандарт величина именно 220 В для однофазной и 380 В для трёхфазной сети. Большинству читателей чаще всего приходится работать именно в таких условиях. Чаще всего нагрузку в таких сетях измеряют в киловаттах, при этом автоматические выключатели содержат маркировку в Амперах. Рассмотрим немного практических примеров.

Допустим, что вы живете в квартире со старым электросчетчиком, и у вас установлена автоматическая пробка на 16 Ампер. Чтобы определить, какую мощность «потянет» пробка, нужно перевести Амперы в киловатты. Здесь эффективна та же формула, связывающая силу тока и напряжение в мощность.

P=I*U*cosФ

Для удобства расчетов принимаем cosФ за единицу. Напряжение нам известно – 220 В, ток тоже, давайте переведем: 220*16*1=3520 Ватт или 3,5 киловатта – ровно столько вы можете подключить единовременно.

С помощью таблицы можно быстро перевести амперы в киловатты при выборе автоматического выключателя:

Немного сложнее дело обстоит с электродвигателями, у них есть такой показатель как коэффициент мощности. Чтобы определить, сколько у вас будет потреблять киловатт в час такой двигатель, нужно обязательно учитывать коэффициент мощности в формуле:

P=U*I*cosФ

Следует отметить, что cosФ должен быть указан на бирке, обычно от 0,7 до 0,9. В данном случае, если полная мощность двигателя 5,5 киловатт или 5500 Ватт, то потребляемая активная мощность (а мы платим, в отличие от предприятий, только за активную):

5,5*0,87= 4,7 киловатта, а если точнее то 4785 Вт

Стоит отметить, что при выборе автомата и кабеля для электродвигателя нужно учитывать полную мощность, поэтому нужно брать ток нагрузки, который указан в паспорте к двигателю. И также важно учитывать пусковые токи, так как они значительно превышают рабочий ток двигателя.

Еще один пример, сколько ампер потребляет чайник на 2 кВт? Делаем расчет, сначала нужно выполнить перевод киловатт в ватты: 2*1000 = 2000 Ватт. После этого переводим ватты в Амперы, а именно: 2000/220 = 9 Ампер.

Это значит, что пробка на 16 Ампер выдержит чайник, но если вы включите еще один мощный потребитель (например, обогреватель) и в суммарная мощность будет выше 16 Ампер – она через время выбьет. Также дело обстоит и с автоматами, и предохранителями.

Для подбора кабеля, который выдержит определенное количество ампер чаще, чем формулы используют таблицу. Вот пример одной из них, кроме тока в ней и указана мощность нагрузки в киловаттах, что очень удобно:

Трёхфазная сеть

В трёхфазной сети есть две основных схемы соединения нагрузки, например обмоток электродвигателя – это звезда и треугольник. Формула определения и перевода мощности в ток несколько иная, чем в предыдущих вариантах:

P = √3*U*I*cosФ

Так как наиболее частым потребителем трёхфазной электросети является электродвигатель, рассмотрим на его примере. Допустим, у нас есть электродвигатель мощностью в 5 киловатт, собранный по схеме звезды с напряжением питания 380 В.

Нужно запитать его через автоматический выключатель, но чтобы его подобрать, нужно знать ток двигателя, значит нужно перевести из киловатт в амперы. Формула для расчета будет иметь вид:

I=P/(√3*U*cosФ)

На нашем примере это будет 5000/(1,73*380*0,9)=8,4 А. Таким образом мы без труда смогли перевести киловатты в амперы в трехфазной сети.

Напоследок рекомендуем просмотреть полезное видео по теме:

Для оперативной работы электромонтеру необходимо освоить навыки быстрого перевода. На электродвигателях часто указывается и ток, и напряжение, и мощность, и её коэффициент, но случается, так, что табличка утеряна, или же информация на ней читается не полностью. Кроме электродвигателей часто приходится подключить ТЭНы или тепловую пушку, где кроме напряжения питания и мощности зачастую ничего не известно. Для оптимального подбора кабеля нужно знать, как быстро перевести амперы в киловатты соответственно. Мы надеемся, что предоставленные формулы и советы помогли вам понять всю нюансы перевода. Если вы не можете самостоятельно перевести мощность в амперы или наоборот, пишите в комментариях, мы вам постараемся помочь!

Как рассчитать ток зная мощность трехфазного двигателя. Какой ток потребляет двигатель из сети при пуске и работе

Идея этого поста родилась после многочисленных доставалок «сильно грамотных» инженеров на тему о том, что на двигатель мощностью, ну например 15 квт надо ставить автомат не ниже 50А, ибо номинал тока 40А + запас на пусковые токи, бла блаблаблабла. ..Это типичная ошибка тех, кто пытается считать мощность трехфазных асинхронников по стандартной формуле мощности I=P\U, при этом в расчет не берется ни то что двигатель трехфазный, ни то что у него еще есть непонятные почти никому Косинус Фи и КПД.

Кстати при установке новых двигателей ничего и считать не надо, как правило номинальный ток для обоих режимов (звезда 380 и треугольник 220) указан на шильдике, вместе со всеми остальными параметрами.

Так какже, правильно расчитать, грубо или поточнее мощность асинхронного двигателя в стандартной ситуации?
Для начала определимся с это самой «стандартной ситуацией» и с чем ее едят.
Стандартной я называю ситуацию, когда двигатель расчитанный на 380\220 звезда\треугольник, подключается на стандартные 380 звездой, на все три фазы. В промышленности это встречается наиболее часто, и также часто вызывает вопросы по поводу того, какого номинала автоматы ставить, ибо многие, знают стандартную формулу мощности I=P\U и почемуто, видимо от большой грамотности или большого ума, от которого горе по Грибоедову, начинают для трехфазной нагрузки применять ее.

А теперь раскрываю секрет, страааашный секрет….
Для расчета защиты маломощных двигателей на 380В, мощностью до 30 квт вполне достаточно умножить мощность ровно на 2, то есть P*2=~In , автомат все равно выбирается ближайший по номиналу в большую сторону, то есть 63А для 30 квт двигателя, имеющего на валу нагрузкой ну скажем турбину вентилятора типа Циклон. Это страаашный, нигде в учебниках не озвученный секретный экспресс-метод грубого расчета силы тока двигателей на 380В…Почему так? Очень просто при U=380В на один КВТ мощности приходится примерно сила тока в 2 Ампера. (Да меня щас побьют теоретики, которые помнят про КПД и Косинус ФИ…Помолчите Господа, пока помолчите, я же сказал, для МАЛОМОЩНЫХ двигателей до 30 квт, а для низких мощностей, зная модельный ряд наших автоматов, эти 2 значения можно и не учитывать, особенно если нагрузка на вал минимальная)

А теперь представим типовой двигатель* со следующими параметрами:
P=30 квт
U=380 В
сила тока на шильдике стерлась. ..
cos φ = 0,85
КПД=0,9

Как найти его силу тока? Если считать так, как советуют и сами считают упрямые «очень умные» горе-инженера, особенно любящие озадачивать этим вопросом на собеседованиях, то получаем цифру в 78,9А, после чего горе-инженера начинают лихорадочно вспоминать про пусковые токи, задумчиво хмурить брови и морщить лбы, а затем не стесняясь требуют поставить автомат минимум на 100А, так как ближайший по номиналу 80А будет выбивать при малейшей попытке запуска офигенными пусковыми токами…И переспорить их очень тяжело, так как все нижеследующее вызывает у умных дяденек бурю эмоций, недержание мочи и кала, разрыв шаблона, и погружение в глубокий транс с причитаниями и маханием корочками тех универов где они учились считать и жить..

Более полная формула, рекомендованная к применению выглядит несколько иначе.
Мощность в квт переводится в ватты, для чего 30*1000=30000 вт
Затем ватты делим на напряжение, затем делим на корень квадратный из 3(1,73), (у нас же ТРИ ФАЗЫ) и получаем примерную силу тока, которую нужно уточнить, поделив дополнительно на cos φ(коэффициент мощности, ибо всякая индуктивная нагрузка имеет и реактивную мощность Q) и затем, уточнить еще раз, поделив при желании на КПД, итак:

30000вт\380в\1,73=45,63 А\0,85=53,6А

Уточняем расчет: 53,6А\0,9 = 59,65А (Кстати программа электрик, считающая по похожей формуле, выдает более точные данные 59,584 А, то есть немного меньше чем мой проверенный временем расчет. ..то есть расчет довольно точен, а расхождения в десятые и сотые доли ампера в нашем случае никого особо не волнуют, почему — написано ниже)

59,65 Ампер, — почти полное совпадение с первым грубым расчетом, расхождение составляет всего лишь -0,35А, что для выбора автомата защиты не играет никакой роли в данном случае. Ну и какой же автомат выбрать??
При условии что нагрузка на валу не велика, скажем какая нибудь турбина вентилятора, можно смело ставить ВА 47-29 на 63А фирмы ИЭК, категории С..наиболее часто встречающиеся.
На вопли о пусковых токах могу смело ответить, что 63А пакетник категории В,С,D выдерживает по току превышение 1,13 раза дольше часа и 1,45 раза меньше часа, то есть если на автомате написано 63А, то это не значит, что при броске до 70А его сразу выбьет…Нифига подобного, нагрузку в 113% (сила тока равна 71,19А) он будет держать минимум час, особенно это касается дорогих автоматов фирм Легранд\АВВ, и даже при силе тока в 145% номинала = 91,35А он гарантированно продержит несколько минут, а для раскрута асинхронника и выхода на номинальный режим достаточно нескольких секунд, как правило от 5 до 20 секунд. За это время тепловой расцепитель автомата тупо не успеет разогрется и отключить нагрузку.
Конечно, умные дяди мне сейчас напомнят, что у автомата есть еще электромагнитный расцепитель, и уж он то, ну уж он то точно отрубит при превышении 63А несчастный двигатель…Хахаха, хрен вам и горе умное…

Буковки B,C,D, и некоторые другие в наименовании автомата как раз характеризуют кратность уставки электромагнитного расцепителя, и равна она

В — 3…5
С — 5…10
D — по ГОСТ Р — 10…50, большинство производителей заявляет диапазон 10…20.

Есть более редко встречающиеся
G — 6,4…9,6 (КЭАЗ ВМ40)
K — 8…14
L — 3,2…4,8 (КЭАЗ ВМ40)
Z — 2…3

То есть автомат категории С на 63А гарантированно отключится электромагнитным расцепителем только в диапазоне 315-630А и выше, чего при запуске исправного асинхронника на 30 квт никогда все равно не будет.
Второй законный вопрос- какой провод положить на наш двигатель. Ответ- кабель 4х16 миллиметров квадратных, с лихвой хватит, при длине до 50 метров, при большей длине лучше 25мм выбирать, ибо потери.

Все цифры проверены многократно, лично мной, и экспериментально. Проверены и по выбранным автоматам и по многократным замерам реальной силы тока токовыми клещами.

*-Единственное примечание и уточнение: У старых двигателей советского производства, вновь вводимых в эксплуатацию могут быть меньшие значения косинуса фи и КПД, тогда сила тока может быть чуть выше чем значение грубого расчета. Просто выбирается следующий по номиналу автомат на 80А. Не ошибётесь!

Второе примечание:
Для грубого расчета силы тока двигателя подключенного треугольником к сети 220 через конденсатор, можно взять мощность двигателя в Киловаттах, ну например теже 30 КВТ и умножить примерно на 3,9 и так: 30*3,9=117А
А для расчета конденсатора можно воспользоваться сайтом

В паспорте электрического двигателя указан ток при номинальной нагрузке на валу. Если, например, указано 13,8/8 А, то это означает, что при включении двигателя в сеть 220 В и при номинальной нагрузке ток, потребляемый из сети, будет равен 13,8 А. При включении в сеть 380 В из сети будет потребляться ток 8 А, то есть справедливо равенство мощностей: √ 3 х 380 х 8 = √ 3 х 220 х 13,8.

Зная номинальную мощность двигателя (из паспорта) можно определить его номинальный ток . При включении двигателя в трехфазную сеть 380 В номинальный ток можно посчитать по следующей формуле:

I н = P н/(√3U н х η х сosφ) ,

Рис. 1. Паспорт электрического двигателя. Номинальная мощность 1,5 кВ, номинальный ток при напряжении 380 В — 3,4 А.

Если не известны к.п.д. и коэффициент мощности двигателя, например, при отсутствии на двигателе паспорта-таблички, то номинальный его ток с небольшой погрешностью можно определить по соотношению «два ампера на киловатт», т.е. если номинальная мощность двигателя 10 кВт, то потребляемый им ток будет примерно равен 20 А.

Для указанного на рисунке двигателя это соотношение тоже выполняется (3,4 А ≈ 2 х 1,5). Более точные значения токов при использовании данного соотношения получаются при мощностях двигателей от 3 кВт.

При холостом ходе электродвигателя из сети потребляется незначительный ток (ток холостого хода). При увеличении нагрузки увеличивается и потребляемый ток. С увеличением тока повышается нагрев обмоток. Большая перегрузка приводит к тому, что увеличенный ток вызывает перегрей обмоток двигателя, и возникает опасность обугливания изоляции (сгорания электродвигателя).

В момент пуска из сети электрическим двигателем потребляется так называемый пусковой ток , который может быть в 3 — 8 раз больше номинального. Характер изменения тока представлен на графике (рис. 2, а).

Рис. 2. Характер изменения тока, потребляемого двигателем из сети (а), и влияние большого тока на колебания напряжения в сети (б)

Точное значение пускового тока для каждого конкретного двигателя можно определить зная значение кратности пускового тока — I пуск/I ном. Кратность пускового тока — одна из технических характеристик двигателя, которую можно найти в каталогах. Пусковой ток определяется по следующей формуле: I пуск = I н х (I пуск/I ном). Например, при номинальном токе двигателя 20 А и кратности пускового тока — 6, пусковой ток равен 20 х 6 = 120 А.

Знание реальной величины пускового тока нужно для выбора плавких предохранителей, проверке срабатывания электромагнитных расцепителей во время пуска двигателя при выборе автоматических выключателей и для определения величины снижения напряжения в сети при пуске.

Большой пусковой ток, на который сеть обычно не рассчитана, вызывает значительные снижения напряжения в сети (рис. 2, б).

Если принять сопротивление проводов, идущих от источника до двигателя, равным 0,5 Ом, номинальный ток I н=15 А, а пусковой ток равным пятикратному от номинального, то потери напряжения в проводах в момент пуска составят 0,5 х 75 + 0,5 х 75 = 75 В.

На зажимах двигателя, а также и на зажимах рядом работающих электродвигателей будет 220 — 75 = 145 В. Такое снижение напряжения может вызвать торможение работающих двигателей, что повлечет за собой еще большее увеличение тока в сети и перегорание предохранителей.

В электрических лампах в моменты пуска двигателей уменьшается накал (лампы «мигают»). Поэтому при пуске электродвигателей стремятся уменьшить пусковые токи.

Для уменьшения пускового тока может использоваться схема пуска двигателя с переключением обмоток статора со звезды на треугольник. При этом фазное напряжение уменьшится в √ З раз и соответственно ограничивается пусковой ток. После достижения ротором некоторой скорости обмотки статора переключаются в схему треугольника и напряжение ни них становится равным номинальному. Переключение обычно производится автоматически с использованием реле времени или тока.

Рис. 3. Схема пуска электрического двигателя с переключением обмоток статора со звезды на треугольник

Сумский государственный университет

Расчетно-практическая

работа №1

«Расчет трехфазного асинхронного двигателя

переменного тока»

по предмету «Электротехника»

Группа МВ-81

Вариант 162

Преподаватель Пузько И. Д.

По данным 3-х фазного асинхронного двигателя и заданной схемой соединения обмоток статора определить:

1. Линейное напряжение питающей трехфазной цепи U л и синхронную частоту вращения поля статора n 0 , номинальную n Н и критическую n КР частоту вращения ротора, номинальную мощность P 1 ном, потребляемую двигателем из сети, номинальный и пусковой токи двигателя I НОМ и I ПУС, номинальный и максимальный вращающий моменты двигателя М НОМ и М МАХ.

2. Построить кривую зависимости M(S) при U Л = const и определить

кратность пускового момента K п = М пуск /М ном.

3. Построить механическую характеристику n 2 =f(M) при U C =const и определить диапазон частот вращения ротора, при которых возмодна устойчивая работа двигателя.

4. Построить характеристики M(S) и n 2 =f(M) при U 1 =0.9U C =const.

Исходные данные:

Схема соеди-нения				l М =М МАХ /	m 1 =I ПУСК /I НОМ
голь-ником

Расчетная часть.

1. При соединении триугольником линейное напряжение составляет 220 В.

2. Синхронная частота вращения поля статора:

3. Номинальная частота вращения ротора:

4. Критическое скольжение:

5. Критическая частота вращения ротора:

6. Номинальная мощность, потребляемая из сети:

7. Номинальный ток двигателя:

9. Пусковой ток двигателя:

10. Номинальный вращательный момент:

11. Маскимальный вращательный момент:

12. Момент при пуске:

13. Кратность пускового момента:

Расчет номинального тока электродвигателя | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Решил написать статью о расчете номинального тока для трехфазного электродвигателя.

Этот вопрос является актуальным и кажется на первый взгляд не таким и сложным, но почему-то в расчетах зачастую возникают ошибки.

В качестве примера для расчета я возьму трехфазный асинхронный двигатель АИР71А4 мощностью 0,55 (кВт).

Вот его внешний вид и бирка с техническими данными.

Если двигатель Вы планируете подключать в трехфазную сеть 380 (В), то значит его обмотки нужно соединить по схеме «звезда», т.е. на клеммнике необходимо соединить выводы V2, U2 и W2 между собой с помощью специальных перемычек.

При подключении этого двигателя в трехфазную сеть напряжением 220 (В) его обмотки необходимо соединить треугольником, т.е. установить три перемычки: U1-W2, V1-U2 и W1-V2.

Если же Вы решите подключить этот двигатель в однофазную сеть 220 (В), то его обмотки также должны быть соединены треугольником.

Для информации: почитайте подробную статью о схемах соединения обмоток в «звезду» и «треугольник».

Для правильного выбора автоматического выключателя (или предохранителей) и тепловых реле для защиты двигателя, а также для выбора контактора для его управления, в первую очередь нам нужно знать номинальный ток двигателя для конкретной схемы соединения обмоток.

Обычно, номинальные токи указаны прямо на бирке, поэтому можно смело ориентироваться на них. Но иногда циферки не видны или стерты, а известна только лишь мощность двигателя или другие его параметры.

Такое очень часто встречается, но еще чаще бирка вообще отсутствует или так затерта, что на ней абсолютно ничего не видно — приходится только догадываться, что там изображено.

Но это отдельный случай и что делать в таких ситуациях, я расскажу Вам в ближайшее время.

В данной же статье я хочу акцентировать Ваше внимание на формулу по расчету тока двигателя, потому что даже не все «специалисты» ее знают, хотя может и знают, но не хотят вспомнить основы электротехники.

Итак, приступим.

Внимание! Мощность на шильдике двигателя указывается не электрическая, а механическая, т.е. полезная механическая мощность на валу двигателя. Об этом отчетливо говорится в действующем ГОСТ Р 52776-2007, п.5.5.3:

Полезную механическую мощность обозначают, как Р2.

Чаще всего мощность двигателя указывают не в ваттах (Вт), а в киловаттах (кВт). Для тех кто забыл, читайте статью о том, как перевести ватты в киловатты и наоборот.

Еще реже, на бирке указывают мощность в лошадиных силах (л.с.), но такого я ни разу еще не встречал на своей практике. Для информации: 1 (л.с.) = 745,7 (Ватт).

Но нас интересует именно электрическая мощность, т.е. мощность, потребляемая двигателем из сети. Активная электрическая мощность обозначается, как Р1 и она всегда будет больше механической мощности Р2, т.к. в ней учтены все потери двигателя.

1. Механические потери (Рмех.)

К механическим потерям относятся трение в подшипниках и вентиляция. Их величина напрямую зависит от оборотов двигателя, т.е. чем выше скорость, тем больше механические потери.

У асинхронных трехфазных двигателей с фазным ротором еще учитываются потери между щетками и контактными кольцами. Более подробно об устройстве асинхронных двигателей Вы можете почитать здесь.

2. Магнитные потери (Рмагн.)

Магнитные потери возникают в «железе» магнитопровода. К ним относятся потери на гистерезис и вихревые токи при перемагничивании сердечника.

Величина магнитных потерь в статоре зависит от частоты перемагничивания его сердечника. Частота всегда постоянная и составляет 50 (Гц).

Магнитные потери в роторе зависят от частоты перемагничивания ротора. Эта частота составляет 2-4 (Гц) и напрямую зависит от величины скольжения двигателя. Но магнитные потери в роторе имеют малую величину, поэтому в расчетах чаще всего не учитываются.

3. Электрические потери в статорной обмотке (Рэ1)

Электрические потери в обмотке статора вызваны их нагревом от проходящих по ним токам. Чем больше ток, чем больше нагружен двигатель, тем больше электрические потери — все логично.

4. Электрические потери в роторе (Рэ2)

Электрические потери в роторе аналогичны потерям в статорной обмотке.

5. Прочие добавочные потери (Рдоб.)

К добавочным потерям можно отнести высшие гармоники магнитодвижущей силы, пульсацию магнитной индукции в зубцах и прочее. Эти потери очень трудно учесть, поэтому их принимают обычно, как 0,5% от потребляемой активной мощности Р1.

Все Вы знаете, что в двигателе электрическая энергия преобразуется в механическую. Если объяснить чуть подробнее, то при подведенной к двигателю электрической активной мощности Р1, некоторая ее часть затрачивается на электрические потери в обмотке статора и магнитные потери в магнитопроводе. Затем остаточная электромагнитная мощность передается на ротор, где она расходуется на электрические потери в роторе и преобразуется в механическую мощность. Часть механической мощности уменьшается за счет механических и добавочных потерь. В итоге, оставшаяся механическая мощность — это и есть полезная мощность Р2 на валу двигателя.

Все эти потери и заложены в единственный параметр — коэффициент полезного действия (КПД) двигателя, который обозначается символом «η» и определяется по формуле:

η = Р2/Р1

Кстати, КПД примерно равен 0,75-0,88 для двигателей мощностью до 10 (кВт) и 0,9-0,94 для двигателей свыше 10 (кВт).

Еще раз обратимся к данным, рассматриваемого в этой статье двигателя АИР71А4.

На его шильдике указаны следующие данные:

• тип двигателя АИР71А4
• заводской номер № ХХХХХ
• род тока — переменный
• количество фаз — трехфазный
• частота питающей сети 50 (Гц)
• схема соединения обмоток ∆/Y
• номинальное напряжение 220/380 (В)
• номинальный ток при треугольнике 2,7 (А) / при звезде 1,6 (А)
• номинальная полезная мощность на валу Р2 = 0,55 (кВт) = 550 (Вт)
• частота вращения 1360 (об/мин)
• КПД 75% (η = 0,75)
• коэффициент мощности cosφ = 0,71
• режим работы S1
• класс изоляции F
• класс защиты IP54
• название предприятия и страны изготовителя
• год выпуска 2007

Расчет номинального тока электродвигателя

В первую очередь необходимо найти электрическую активную потребляемую мощность Р1 из сети по формуле:

Р1 = Р2/η = 550/0,75 = 733,33 (Вт)

Величины мощностей подставляются в формулы в ваттах, а напряжение — в вольтах. КПД (η) и коэффициент мощности (cosφ) — являются безразмерными величинами.

Но этого не достаточно, потому что мы не учли коэффициент мощности (cosφ), а ведь двигатель — это активно-индуктивная нагрузка, поэтому для определения полной потребляемой мощности двигателя из сети воспользуемся формулой:

S = P1/cosφ = 733,33/0,71 = 1032,85 (ВА)

Найдем номинальный ток двигателя при соединении обмоток в звезду:

Iном = S/(1,73·U) = 1032,85/(1,73·380) = 1,57 (А)

Найдем номинальный ток двигателя при соединении обмоток в треугольник:

Iном = S/(1,73·U) = 1032,85/(1,73·220) = 2,71 (А)

Как видите, получившиеся значения равны токам, указанным на бирке двигателя.

Для упрощения, выше приведенные формулы можно объединить в одну общую. В итоге получится:

Iном = P2/(1,73·U·cosφ·η)

Поэтому, чтобы определить номинальный ток двигателя, необходимо в данную формулу подставлять механическую мощность Р2, взятую с бирки, с учетом КПД и коэффициента мощности (cosφ), которые указаны на той же бирке или в паспорте на электродвигатель.

Перепроверим формулу.

Ток двигателя при соединении обмоток в звезду:

Iном = P2/(1,73·U·cosφ·η) = 550/(1,73·380·0,71·0,75) = 1,57 (А)

Ток двигателя при соединении обмоток в треугольник:

Iном = P2/(1,73·U·cosφ·η) = 550/(1,73·220·0,71·0,75) = 2,71 (А)

Надеюсь, что все понятно.

Примеры

Решил привести еще несколько примеров с разными типами двигателей и мощностями. Рассчитаем их номинальные токи и сравним с токами, указанными на их бирках.

1. Асинхронный двигатель 2АИ80А2ПА мощностью 1,5 (кВт)

Как видите, этот двигатель можно подключить только в трехфазную сеть напряжением 380 (В), т.к. его обмотки собраны в звезду внутри двигателя, а в клеммник выведено всего три конца, поэтому:

Iном = P2/(1,73·U·cosφ·η) = 1500/(1,73·380·0,85·0,82) = 3,27 (А)

Полученный ток 3,27 (А) соответствует номинальному току 3,26 (А), указанному на бирке.

2. Асинхронный двигатель АОЛ2-32-4 мощностью 3 (кВт)

Данный двигатель можно подключать в трехфазную сеть напряжением, как на 380 (В) звездой, так и на 220 (В) треугольником, т.к. в клеммник у него выведено 6 концов:

Iном = P2/(1,73·U·cosφ·η) = 3000/(1,73·380·0,83·0,83) = 6,62 (А) — звезда

Iном = P2/(1,73·U·cosφ·η) = 3000/(1,73·220·0,83·0,83) = 11,44 (А) — треугольник

Полученные значения токов при разных схемах соединения обмоток соответствуют номинальным токам, указанных на бирке.

3. Асинхронный двигатель АИРС100А4 мощностью 4,25 (кВт)

Аналогично, предыдущему.

Iном = P2/(1,73·U·cosφ·η) = 4250/(1,73·380·0,78·0,82) = 10,1 (А) — звезда

Iном = P2/(1,73·U·cosφ·η) = 4250/(1,73·220·0,78·0,82) = 17,45 (А) — треугольник

Расчетные значения токов при разных схемах соединения обмоток соответствуют номинальным токам, указанных на шильдике двигателя.

4. Высоковольтный двигатель А4-450Х-6У3 мощностью 630 (кВт)

Этот двигатель можно подключить только в трехфазную сеть напряжением 6 (кВ). Схема соединения его обмоток — звезда.

Iном = P2/(1,73·U·cosφ·η) = 630000/(1,73·6000·0,86·0,947) = 74,52 (А)

Расчетный ток 74,52 (А) соответствует номинальному току 74,5 (А), указанному на бирке.

Дополнение

Представленные выше формулы это конечно хорошо и по ним расчет получается более точным, но есть в простонародье более упрощенная и приблизительная формула для расчета номинального тока двигателя, которая наибольшее распространение получила среди домашних умельцев и мастеров.

Все просто. Берете мощность двигателя в киловаттах, указанную на бирке и умножаете ее на 2 — вот Вам и готовый результат. Только данное тождество уместно для двигателей 380 (В), собранных в звезду. Можете проверить и поумножать мощности приведенных выше двигателей. Но лично я же настаиваю Вам использовать более точные методы расчета.

P.S. А вот теперь, как мы уже определились с токами, можно приступать к выбору автоматического выключателя, предохранителей, тепловой защиты двигателя и контакторов для его управления. Об этом я расскажу Вам в следующих своих публикациях. Чтобы не пропустить выход новых статей — подписывайтесь на рассылку сайта «Заметки электрика». До новых встреч.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как рассчитать силу тока, рассчитать мощность, ампераж

Предохранители выше 1000 В относятся к категории высоковольтной коммутационной аппаратуры, предназначенной для защиты силовых трансформаторов, электрических двигателей и воздушных кабельных линий трехфазных сетей переменного тока от перегрузок и коротких замыканий. Рассмотрим особенности их конструкции и применения, а также характеристики.

1

Особенности конструкции

Основа конструкции любого предохранителя – заменяемый патрон с плавким элементом, который устанавливают на опорных изоляторах. Для механического и электрического соединения используют специальные контакты, выполненные из различных материалов.

Патрон представляет собой цилиндр из специального фарфора, устойчивого к кратковременному воздействию высоких температур. На торцах цилиндра устанавливают металлические колпачки, соединенные между собой плавкой вставкой, изготовленной из электротехнической меди или нихрома в зависимости от типа модели.

Внутреннее пространство корпуса патрона заполняют кварцевым песком высокой степени очистки, размер фракций и химический состав которого строго регламентированы нормативными документами. Его функция заключается в гашении электрической дуги, возникающей при срабатывании предохранителя.

Конструкция аппарата может включать в себя ударное устройство и указатель срабатывания, который выполняет функцию индикатора.

2

Применение

Высоковольтные предохранители используют на предприятиях энергетики, металлургии, машиностроения, горнодобывающих производствах, объектах атомных электростанций, в железнодорожном транспорте и жилищно-коммунальных хозяйствах. Подобные коммутационные аппараты устанавливают:

• на комплектных трансформаторных подстанциях;
• непосредственно на строительных конструкциях;
• в главные распределительные щиты;
• сборные камеры одностороннего обслуживания;
• конденсаторные установки.

3

Основные характеристики

К основным характеристикам предохранителей в электроустановках выше 1000 В относят:

• номинальную силу тока;
• номинальный ток отключения;
• номинальный ток основания;
• номинальное напряжение;
• габаритные размеры;
• климатическое исполнение.

Для упрощения идентификации изделия производители наносят на корпус маркировку, выполненную методом тампопечати.

На маркетплейсе Getenergo можно купить предохранители, изготовленные известными производителями электротехнической продукции. Удачного выбора!

Трехфазный ток — простой расчет

Расчет тока в трехфазной системе был поднят на нашем сайте отзывов, и это обсуждение, в которое я, кажется, время от времени участвую. Хотя некоторые коллеги предпочитают запоминать формулы или коэффициенты, я предпочитаю решать проблему шаг за шагом, используя базовые принципы. Я подумал, что неплохо было бы написать, как я делаю эти расчеты. Надеюсь, это может оказаться полезным для кого-то еще.

Трехфазное питание и ток

Мощность, потребляемая цепью (одно- или трехфазной), измеряется в ваттах Вт (или кВт).Произведение напряжения и тока является полной мощностью и измеряется в ВА (или кВА). Соотношение между кВА и кВт — это коэффициент мощности (pf):

что также может быть выражено как:

Однофазная система — с этим проще всего иметь дело. Учитывая кВт и коэффициент мощности, можно легко рассчитать кВА. Сила тока — это просто кВА, деленная на напряжение. В качестве примера рассмотрим нагрузку, потребляющую 23 кВт мощности при 230 В и коэффициенте мощности 0.86:

Примечание: эти уравнения можно выполнять в ВА, В и А или в кВА, кВ и кА в зависимости от величины параметров, с которыми вы имеете дело. Чтобы преобразовать ВА в кВА, просто разделите на 1000.

Трехфазная система — Основное различие между трехфазной системой и однофазной системой — это напряжение. В трехфазной системе у нас есть линейное напряжение (V _LL ) и фазное напряжение (V _LN ), связанные следующим образом:

или как вариант:

чтобы лучше понять это или получить больше информации, вы можете прочитать статью

Введение в трехфазную электрическую мощность.

Для меня самый простой способ решить трехфазные проблемы — это преобразовать их в однофазную.Возьмем трехфазный двигатель (с тремя одинаковыми обмотками), потребляющий заданную кВт. Мощность в кВт на обмотку (одна фаза) должна быть разделена на 3. Точно так же трансформатор (с тремя обмотками, каждая из которых идентична), питающий заданную кВА, будет иметь каждую обмотку, обеспечивающую треть общей мощности. Чтобы преобразовать трехфазную задачу в однофазную, возьмите общую мощность в кВт (или кВА) и разделите ее на три.

В качестве примера рассмотрим сбалансированную трехфазную нагрузку, потребляющую 36 кВт при коэффициенте мощности 0.86 и линейное напряжение 400 В (В _LL ):

линия к нейтрали (фаза) напряжение В _LN = 400 / √3 = 230 В
трехфазная мощность 36 кВт, однофазная мощность = 36/3 = 12 кВт
теперь просто следуйте описанному выше однофазному методу

Достаточно просто. Чтобы найти мощность при заданном токе, умножьте его на напряжение, а затем на коэффициент мощности, чтобы преобразовать его в W. Для трехфазной системы умножьте на три, чтобы получить полную мощность.

Личная записка по методу

Как правило, я запоминаю метод (а не формулы) и переделываю его каждый раз, когда делаю расчет. Когда я пытаюсь запомнить формулы, я всегда быстро их забываю или неуверен, правильно ли я их запоминаю. Мой совет — всегда старайтесь запоминать метод, а не просто запоминать формулы. Конечно, если у вас есть суперспособности запоминать формулы, вы всегда можете придерживаться этого подхода.

Использование формул

Вывод формулы — пример

Сбалансированная трехфазная система с общей мощностью P (Вт), коэффициентом мощности pf и линейным напряжением В _LL

Преобразование в однофазную проблему:
P1ph = P3

Полная мощность одной фазы S _{1 фаза} (ВА):
S1ph = P1phpf = P3 × pf

Фазный ток I (A) — это полная мощность одной фазы, деленная на напряжение между фазой и нейтралью (и дано В _LN = В _LL / √3):
I = S1phVLN = P3 × pf3VLL

Упрощение (и с 3 = √3 x √3):
I = P3 × pf × VLL

Приведенный выше метод основан на запоминании нескольких простых принципов и манипулировании проблемой, чтобы дать ответ.

Для получения того же результата можно использовать более традиционные формулы. Их можно легко получить из вышеизложенного, например:

I = W3 × pf × VLL, дюйм A

Несбалансированные трехфазные системы

Вышеупомянутое относится к сбалансированным трехфазным системам. То есть ток в каждой фазе одинаковый, и каждая фаза обеспечивает или потребляет одинаковое количество энергии. Это типично для систем передачи энергии, электродвигателей и аналогичного оборудования.

Часто, когда задействованы однофазные нагрузки, например, в жилых и коммерческих помещениях, система может быть несбалансированной, так как каждая фаза имеет разный ток и доставляет или потребляет разное количество энергии.

Сбалансированные напряжения

К счастью, на практике напряжения имеют тенденцию быть фиксированными или очень небольшими. В этой ситуации, немного подумав, можно распространить вышеупомянутый тип расчета на трехфазные системы с несимметричным током.Ключом к этому является то, что сумма мощности в каждой фазе равна общей мощности системы.

Например, возьмем трехфазную систему 400 В (V _LL ) со следующими нагрузками: фаза 1 = 80 A, фаза 2 = 70 A, фаза 3 = 82 A

линия к нейтрали (фаза) напряжение В _LN = 400 / √3 = 230 В
Полная мощность фазы 1 = 80 x 230 = 18400 ВА = 18,4 кВА
Полная мощность фазы 2 = 70 x 230 = 16100 ВА = 16,1 кВА
Полная мощность фазы 3 = 82 x 230 = 18 860 ВА = 18.86 кВА
Общая трехфазная мощность = 18,4 + 16,1 + 18,86 = 53,36 кВА

Аналогичным образом, учитывая мощность в каждой фазе, вы можете легко найти фазные токи. Если вам также известен коэффициент мощности, вы можете преобразовать его из кВА в кВт, как показано ранее.

Несбалансированные напряжения

Если напряжения становятся несимметричными или есть другие соображения (например, несбалансированный фазовый сдвиг), то необходимо вернуться к более традиционному анализу сети.Системные напряжения и токи можно найти, подробно изобразив схему и используя законы Кирхгофа и другие сетевые теоремы.

Сетевой анализ не является целью данной заметки. Если вас интересует введение, вы можете просмотреть наш пост: Теория сети — Введение и обзор

КПД и реактивная мощность

Другие факторы, которые следует учитывать при проведении расчетов, могут включать эффективность оборудования.Зная, что эффективность энергопотребляющего оборудования — это выходная мощность, деленная на входную, опять же, это легко подсчитать. Реактивная мощность не обсуждается в статье, а более подробную информацию можно найти в других заметках (просто воспользуйтесь поиском на сайте).

Сводка

Помня, что трехфазная мощность (кВт или кВА) просто в три раза больше однофазной мощности, любую трехфазную задачу можно упростить. Разделите кВт на коэффициент мощности, чтобы получить кВА. ВА — это просто ток, умноженный на напряжение, поэтому знание этого и напряжения может дать ток.При расчете тока используйте фазное напряжение, которое связано с линейным напряжением квадратным корнем из трех. Используя эти правила, можно решить любую трехфазную задачу без необходимости запоминать и / или прибегать к формулам.

Как рассчитать трехфазную мощность

Обновлено 12 ноября 2018 г.

Ли Джонсон

Трехфазная мощность — широко используемый метод для выработки и передачи электроэнергии, но вычисления, которые вам нужно выполнить, немного сложнее чем для однофазных систем.Тем не менее, при работе с уравнениями трехфазной мощности вам не нужно ничего делать, поэтому вы сможете легко решить любую поставленную вам задачу трехфазного питания. Главное, что вам нужно сделать, это найти ток с учетом мощности в цепи или наоборот.

TL; DR (слишком долго; не читал)

Выполните расчет трехфазной мощности по формуле:

P = √3 × pf × I × V

Где pf — коэффициент мощности, I — ток, В, — напряжение и P — мощность.

Three-Phase Power»> Однофазное и трехфазное питание

Однофазное и трехфазное питание — это термины, описывающие электричество переменного тока (AC). Ток в системах переменного тока постоянно изменяется по амплитуде (то есть по размеру) и направлению, и это изменение обычно принимает форму синусоидальной волны. Это означает, что он плавно изменяется с серией пиков и спадов, описываемых синусоидальной функцией. В однофазных системах такая волна всего одна.

Двухфазные системы разделяют его на две части.Каждая секция тока сдвинута по фазе с другой на половину цикла. Итак, когда одна из волн, описывающих первую часть переменного тока, находится на пике, другая — на минимальном значении.

Однако двухфазное питание встречается нечасто. Трехфазные системы используют тот же принцип разделения тока на противофазные составляющие, но с тремя вместо двух. Три части тока сдвинуты по фазе на треть цикла каждая. Это создает более сложную схему, чем двухфазное питание, но они одинаково компенсируют друг друга. Каждая часть тока одинакова по размеру, но противоположна направлению двух других частей, вместе взятых.

Формула трехфазной мощности

Наиболее важные уравнения трехфазной мощности связывают мощность ( P , в ваттах) с током ( I , в амперах) и зависят от напряжения ( V ). В уравнении также присутствует «коэффициент мощности» ( pf ), который учитывает разницу между реальной мощностью (которая выполняет полезную работу) и полной мощностью (которая подается в схему).Большинство типов расчетов трехфазной мощности выполняется с использованием этого уравнения:

P = √3 × pf × I × V

Здесь просто указано, что мощность является квадратным корнем из трех (около 1,732), умноженным на коэффициент мощности (обычно от 0,85 до 1, см. Ресурсы), ток и напряжение. Не позволяйте символам пугать вас, используя это уравнение; как только вы включите все необходимые составляющие в уравнение, им станет легко пользоваться.

Преобразование кВт в А

Допустим, у вас есть напряжение, общая мощность в киловаттах (кВт) и коэффициент мощности, и вы хотите узнать ток (в амперах) в цепи.Изменив приведенную выше формулу расчета мощности, мы получим:

I = P / (√3 × pf × V)

Если ваша мощность выражена в киловаттах (т.е. тысячах ватт), лучше либо преобразовать ее в ватт (умножив на 1000) или оставьте его в киловаттах. Убедитесь, что ваше напряжение указано в киловольтах (кВ = вольт ÷ 1000). Например, если у вас коэффициент мощности 0,85, мощность 1,5 кВт и напряжение 230 В, просто укажите мощность как 1500 Вт и вычислите:

I = P / (√3 × pf × V)

= 1500 Вт / √3 × 0.85 × 230 В

Аналогично, мы могли бы работать с кВ (учитывая, что 230 В = 0,23 кВ) и найти то же самое:

I = P / (√3 × pf × V)

= 1,5 кВт / √3 × 0,85 × 0,23 кВ

Преобразование ампер в кВт

Для обратного процесса используйте форму приведенного выше уравнения:

P = √3 × pf × I × V

Просто умножьте свои известные значения, чтобы найти ответ. Например, при I = 50 A, V = 250 V и pf = 0.9, это дает:

P = √3 × pf × I × V

= √3 × 0,9 × 50 A × 250 В

Поскольку это большое число, преобразуйте его в кВт, используя (значение в Вт) / 1000 = (значение в киловаттах).

19 486 Вт / 1000 = 19 486 кВт

Как преобразовать трехфазную мощность в амперы

Обновлено 14 декабря 2020 г.

Дж. Р. Камбак

В промышленных и бытовых аварийных генераторах используются трехфазные электродвигатели. Все три выхода пропускают одинаковый ток, и передача мощности остается постоянной, поступая на линейную и сбалансированную нагрузку.Чтобы преобразовать мощность в амперы, вам необходимо знать коэффициенты напряжения и мощности электродвигателя. Коэффициент мощности определяет задержку между напряжением и фактическим протеканием электрического тока. Этот номер указан на паспортной табличке большинства крупных электродвигателей, использующих трехфазное питание.

Эта формула вычисляет мощность генератора для определенного тока или ампер при заданном напряжении:

P = VI

Только в этом случае умножьте результат на 1.732.

Важно выделить три типа мощности:

Активная (действительная или истинная) мощность измеряется в ваттах (Вт) и представляет собой мощность, потребляемую электрическим сопротивлением системы, выполняющей полезную работу.

Реактивная мощность (ВАР) вольт-ампер измеряет реактивную мощность. Индуктивные двигатели, трансформаторы и соленоиды накапливают и разряжают реактивную мощность.

Вольт-амперы (ВА) для измерения полной мощности. Это напряжение в системе переменного тока, умноженное на весь ток, протекающий в ней, и сумму активной и реактивной мощности.

Соотношение между активной и полной мощностью:

1 \ text {kVA} = \ frac {1 \ text {kW}} {\ text {power factor}}

1. Use Standard Units

Be sure что ваши измерения даны в стандартных единицах измерения. Для двигателя или генератора в киловаттах переведите их в ватты: 1 кВт = 1000 Вт.

2. Получите измерение напряжения

Получите результат измерения напряжения, если он еще не предоставлен. Используйте качественный цифровой вольтметр для измерения линейного напряжения между любыми двумя из трех выходов.

3. Найдите коэффициент мощности

Найдите коэффициент мощности (p.f.) на паспортной табличке. Для чисто резистивной схемы коэффициент мощности равен 1,0 (идеально).

4. Примените формулу закона Ома

Используйте формулу закона Ома:

P = VI

Составьте уравнение для трехфазной мощности для определения тока (в амперах):

I = \ frac {P} {1,732 V \ times \ text {power factor}}

5. Найдите ток в амперах

Замените значение мощности, которую необходимо преобразовать (в ваттах), значение напряжения (в вольтах) и коэффициент мощности на найти ток (в амперах).

Например, используйте следующую формулу для расчета тока трехфазного электрического генератора мощностью 114 кВт, заданным напряжением 440 В и номинальным коэффициентом мощности 0,8:

I = \ frac {P } {1,732V \ times \ text {power factor}} = \ frac {1141000} {4401.732 \ times 0.8} = 187 \ text {amps}

Трехфазные уравнения питания

Сегодня большая часть электроэнергии переменного тока производится и распределяется как трехфазный источник питания, в котором три синусоидальных напряжения генерируются в противофазе друг с другом.При однофазной сети переменного тока существует только одно синусоидальное напряжение.

Реальная мощность

Линейное напряжение:

Вт _{приложено} = 3 ^1/2 U _ll I cos Φ

= 3 ^1/2 U _ll I PF (1)

где

Вт _{приложено} = активная мощность (Вт, Вт)

U _ll = линейное напряжение (В, вольт)

I = ток (А, амперы)

PF = cos Φ = коэффициент мощности (0. 7 — 0,95)

Линейное напряжение:

Вт _{приложено} = 3 U _ln I cos Φ (2)

где

U _ln = линейное напряжение (В, вольт)

Для чисто резистивной нагрузки: PF = cos Φ = 1

• резистивные нагрузки преобразует ток в другие формы энергии, такие как тепло
• индуктивные нагрузки используют магнитные поля как двигатели , соленоиды и реле

Коэффициент мощности

Типичные коэффициенты мощности:

9045 Двигатель 9045

Устройство	Коэффициент мощности
Лампа люминесцентная без компенсации	0.5
Лампа с люминесцентной компенсацией	0,93
Лампа накаливания	1
Двигатель, индукционная нагрузка 100%	0,85
Нагрузка
Двигатель, индукционная нагрузка 0%	0,17
Двигатель, синхронный	0,9
Духовка, резистивный нагревательный элемент	1
Духовка, индукционная компенсация	0. 85
Чистая резистивная нагрузка	1

Пример — Чистая резистивная нагрузка

Для чисто резистивной нагрузки и коэффициента мощности = 1 фактическая мощность при напряжении 400/230 (от линии к линии / линии к нейтрали) 20 ампер Цепь можно рассчитать как

Вт _{приложено} = 3 ^1/2 (400 В) (20 A) 1

= 13856 Вт

= 13.9 кВт

Общая мощность

Вт = 3 ^1/2 UI (2)

Тормозная мощность

Вт _л.с. = 3 ^1/2 UI PF μ / 746 (3)

, где

Вт _л.с. = тормозная мощность (л.с.)

μ = КПД устройства

Трехфазные конфигурации Y и Delta | Многофазные цепи переменного тока

Трехфазное соединение звездой (Y)

Первоначально мы исследовали идею трехфазных систем питания, соединив три источника напряжения вместе в так называемой конфигурации «Y» (или «звезда»).

Эта конфигурация источников напряжения характеризуется общей точкой подключения, соединяющей одну сторону каждого источника. (Рисунок ниже)

Трехфазное соединение «Y» имеет три источника напряжения, подключенных к общей точке.

Если мы нарисуем схему, показывающую, что каждый источник напряжения представляет собой катушку с проводом (генератор переменного тока или обмотку трансформатора), и произведем небольшую перестановку, конфигурация «Y» станет более очевидной на рисунке ниже.

Трехфазное четырехпроводное соединение «Y» использует «общий» четвертый провод.

Три проводника, идущие от источников напряжения (обмоток) к нагрузке, обычно называются линиями , а сами обмотки обычно называются фазами .

В системе с Y-соединением нейтральный провод может быть или не быть (рисунок ниже) в точке соединения посередине, хотя это, безусловно, помогает облегчить потенциальные проблемы, если один из элементов трехфазной нагрузки выйдет из строя, поскольку обсуждалось ранее.

Трехфазное трехпроводное соединение «Y» не использует нейтральный провод.

Значения напряжения и тока в трехфазных системах

Когда мы измеряем напряжение и ток в трехфазных системах, нам нужно уточнить значение , где мы измеряем .

Напряжение сети означает величину напряжения, измеренного между любыми двумя проводниками линии в сбалансированной трехфазной системе. В приведенной выше схеме линейное напряжение составляет примерно 208 вольт.

Фазное напряжение относится к напряжению, измеренному на любом одном компоненте (обмотка источника или сопротивление нагрузки) в сбалансированном трехфазном источнике или нагрузке.

Для схемы, показанной выше, фазное напряжение составляет 120 вольт. Термины линейный ток, и фазный ток следуют той же логике: первый относится к току через любой один линейный проводник, а второй — к току через любой один компонент.

Источники и нагрузки, подключенные по схеме Y, всегда имеют линейные напряжения выше фазных, а линейные токи равны фазным токам.Если источник или нагрузка, подключенные по схеме Y, сбалансированы, линейное напряжение будет равно фазному напряжению, умноженному на квадратный корень из 3:

.

Однако конфигурация «Y» не единственная допустимая для соединения трехфазного источника напряжения или элементов нагрузки.

Трехфазная конфигурация, треугольник (Δ)

Другая конфигурация известна как «Дельта» из-за ее геометрического сходства с одноименной греческой буквой (Δ). Обратите внимание на полярность каждой обмотки на рисунке ниже.

Трехфазное, трехпроводное соединение Δ не имеет общего.

На первый взгляд кажется, что три таких источника напряжения могут вызвать короткое замыкание, электроны текут по треугольнику, и ничто иное, как внутренний импеданс обмоток, сдерживает их.

Однако из-за фазовых углов этих трех источников напряжения это не так.

Закон Кирхгофа о напряжении при соединении треугольником

Быстрая проверка этого заключается в использовании закона Кирхгофа для определения напряжения, чтобы увидеть, равны ли три напряжения вокруг контура нулю.Если они это сделают, тогда не будет доступного напряжения для проталкивания тока вокруг этого контура и, следовательно, не будет циркулирующего тока.

Начиная с верхней обмотки и двигаясь против часовой стрелки, наше выражение KVL выглядит примерно так:

В самом деле, если мы сложим эти три векторные величины вместе, они в сумме дадут ноль. Еще один способ проверить тот факт, что эти три источника напряжения могут быть соединены вместе в петлю без возникновения циркулирующих токов, — это разомкнуть петлю в одной точке соединения и рассчитать напряжение на разрыве: (рисунок ниже)

Напряжение на открытии Δ должно быть нулевым.

Начиная с правой обмотки (120 В 120 °) и продвигаясь против часовой стрелки, наше уравнение KVL выглядит следующим образом:

Конечно, на разрыве будет нулевое напряжение, говорящее нам, что ток не будет циркулировать в треугольной петле обмоток, когда это соединение будет выполнено.

Установив, что трехфазный источник напряжения, подключенный по схеме Δ, не сгорит дотла из-за циркулирующих токов, переходим к его практическому использованию в качестве источника питания в трехфазных цепях.

Поскольку каждая пара линейных проводов подключается непосредственно к одной обмотке в цепи Δ, линейное напряжение будет равно фазному напряжению.

И наоборот, поскольку каждый линейный провод присоединяется к узлу между двумя обмотками, линейный ток будет векторной суммой двух соединяемых фазных токов.

Неудивительно, что результирующие уравнения для Δ-конфигурации выглядят следующим образом:

Анализ цепи примера соединения треугольником

Давайте посмотрим, как это работает на примере схемы: (Рисунок ниже)

Нагрузка на источнике Δ подключена по схеме Δ.

Когда каждое сопротивление нагрузки получает 120 В от соответствующей фазной обмотки источника, ток в каждой фазе этой цепи будет 83,33 А:

Преимущества трехфазной системы Delta

Таким образом, ток каждой линии в этой трехфазной системе питания равен 144,34 А, что существенно больше, чем токи в линии в системе с Y-соединением, которую мы рассматривали ранее.

Можно задаться вопросом, не потеряли ли мы все преимущества трехфазного питания здесь, учитывая тот факт, что у нас такие большие токи в проводниках, что требует более толстого и более дорогого провода.

Ответ — нет. Хотя для этой схемы потребуются три медных проводника калибра 1 (на расстоянии 1000 футов между источником и нагрузкой это составляет чуть более 750 фунтов меди для всей системы), это все же меньше, чем 1000+ фунтов меди, необходимых для Однофазная система, обеспечивающая одинаковую мощность (30 кВт) при одинаковом напряжении (120 В между проводниками).

Одним из явных преимуществ системы с Δ-подключением является отсутствие нейтрального провода. В системе с Y-соединением нейтральный провод был необходим на случай, если одна из фазных нагрузок выйдет из строя (или отключится), чтобы не допустить изменения фазных напряжений на нагрузке.

Это не обязательно (или даже возможно!) В схеме с Δ-соединением.

Когда каждый элемент фазы нагрузки напрямую подключен к соответствующей обмотке фазы источника, фазное напряжение будет постоянным, независимо от обрывов в элементах нагрузки.

Пожалуй, самым большим преимуществом источника с Δ-подключением является его отказоустойчивость.

Возможно, что одна из обмоток трехфазного источника, подключенного по схеме Δ, откроется при отказе (рисунок ниже) без воздействия на напряжение или ток нагрузки!

Даже при выходе из строя обмотки источника линейное напряжение по-прежнему составляет 120 В, а напряжение фазы нагрузки по-прежнему составляет 120 В. Единственная разница заключается в дополнительном токе в оставшихся функциональных обмотках источника.

Единственным последствием разрыва обмотки источника для источника, подключенного по схеме Δ, является увеличение фазного тока в остальных обмотках. Сравните эту отказоустойчивость с системой с Y-соединением и обмоткой с открытым источником на рисунке ниже.

Разомкнутая обмотка источника «Y» снижает вдвое напряжение на двух нагрузках по Δ, подключенных к нагрузке.

При подключении нагрузки по схеме Δ два сопротивления испытывают пониженное напряжение, в то время как одно остается при исходном линейном напряжении 208.Нагрузка, подключенная по схеме Y, постигнет еще худшую судьбу (рисунок ниже) из-за того же отказа обмотки в источнике, подключенном по схеме Y.

Обмотка с открытым источником в системе «Y-Y» снижает вдвое напряжение на двух нагрузках и полностью теряет одну нагрузку.

В этом случае два сопротивления нагрузки испытывают пониженное напряжение, а третье полностью теряет напряжение питания! По этой причине источники с Δ-соединением предпочтительнее для надежности.

Однако, если требуется двойное напряжение (например,грамм. 120/208) или предпочтительнее для более низких сетевых токов, предпочтительной конфигурацией являются системы с Y-соединением.

ОБЗОР:

• Проводники, подключенные к трем точкам трехфазного источника или нагрузки, называются линиями .
• Три компонента, составляющие трехфазный источник или нагрузку, называются фазами .
• Линейное напряжение — это напряжение, измеренное между любыми двумя линиями в трехфазной цепи.
• Фазное напряжение — это напряжение, измеренное на отдельном компоненте трехфазного источника или нагрузки.
• Линейный ток — это ток через любую одну линию между трехфазным источником и нагрузкой.
• Фазный ток — это ток через любой компонент, содержащий трехфазный источник или нагрузку.
• В симметричных Y-цепях линейное напряжение равно фазному напряжению, умноженному на квадратный корень из 3, а линейный ток равен фазному току.

• В симметричных схемах Δ линейное напряжение равно фазному напряжению, а линейный ток равен фазному току, умноженному на квадратный корень из 3.

• Трехфазные источники напряжения с Δ-соединением обеспечивают большую надежность в случае отказа обмотки, чем источники с соединением по схеме Y. Однако источники, подключенные по схеме Y, могут выдавать такое же количество энергии при меньшем линейном токе, чем источники, подключенные по схеме Δ.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Формула для расчета трехфазной мощности pdf

Ток (I): введите ток в амперах (A).Коммутационные потери 2 РАСЧЕТ РЕАЛЬНОЙ МОЩНОСТИ В ТРЕХФАЗНОЙ СИСТЕМЕ Следующие ниже калькуляторы вычисляют активную мощность в трехфазной системе на основе квар и кВА или напряжения, тока и коэффициента мощности. Система на единицу (о.е.) для расчета импеданса. Система на единицу измерения объединяет все значения энергосистемы в общую базу, чтобы их можно было легко сравнивать по всей системе. Определите падение напряжения в трехфазной цепи 380 В с током 100 А, длиной 150 м и сечением 50 мм в стальном трубопроводе.Анализ трехфазного выпрямителя с резистивной нагрузкой: Обозначение: Пусть V m = Пиковое напряжение между фазой и нейтралью. Полезная формула интегрирования: 4 3 6 6 cos () 6 ∫ 2 = + π ω ω π π td t 1. Параметры: Три фазы Калькулятор мощности рассчитывает ток активной и реактивной мощности по следующим параметрам: Напряжение (В): введите межфазное (\ (V_ {LL} \)) напряжение для трехфазного источника переменного тока в вольтах. Одна половина меди. В процессе работы две однофазные линии тока распределяются между тремя выходными линиями питания от фазового преобразователя.Box 41869 Austin, Texas 78704 Tel: 512.444.1835 Факс: 512.444.5522 Rio Grande Valley 1409 N. Stuart Place Road Suite E Tel: 956. 412 VD = 1,732 x Количество фаз — напряжения и токи в данной фазе… Это обеспечивает превосходные рабочие характеристики для трехфазных двигателей. Ответ: Применяя трехфазную формулу для падения напряжения, где: K = 21,2 Ом-см-мил / фут для алюминия; I = 100 ампер; D = 80 футов; см = 83690 см Трехфазный ток возможен, но формула для общего тока немного сложнее для трех фаз, которые не являются одинаковой нагрузкой на фазу.Мы должны быть осторожны, чтобы использовать правильные величины при расчете мощности. сдвинуты по фазе на 120 друг от друга, сумма тока в любой момент равна нулю, и в обратной линии нет тока. Электротехнические товары оптом. Для начала, трехфазная силовая база (база S) и база линейного напряжения Входная нагрузка кВт и нагрузка кВАр в Калькулятор-1 или линейное напряжение (кВ) и ток (А) в Калькулятор-2, чтобы рассчитать общую мощность (кВА). Уравнение крутящего момента трехфазного асинхронного двигателя: крутящий момент (T), развиваемый в трехфазном асинхронном двигателе, зависит от следующих трех факторов: Во-первых, вращающееся магнитное поле, которое отвечает за создание наведенной ЭДС в роторе (φ) Величина ток ротора в рабочем состоянии двигателя (I2), коэффициент мощности ротора […] / 10 / Основная установка теории состоит в том, что любые несбалансированные системные величины (ток или напряжение) могут быть разложены на 3 симметричных набора сбалансированных векторов: Положительный результат Промышленные применения, такие как двигатели большой мощности, сварочное оборудование, имеют постоянную выходную мощность, если они представляют собой трехфазные системы (подлежит обсуждению). Номинальная мощность в кВА (киловольт-амперы), первичное напряжение, вторичное напряжение, расположение ответвлений. Важные определения, условные обозначения и правила расчета для систем напряжения с трехфазной четырехпроводной схемой «звезда» и трехпроводной схемы, сконфигурированной по схеме «треугольник», перечислены в следующем списке без «беспорядочной» векторной математики. Большая часть энергии переменного тока сегодня вырабатывается и распределяется как трехфазная мощность, в которой три синусоидальных напряжения генерируются в противофазе друг с другом. 3. Этот график панели рассчитывает либо 1, либо 3 фазы, есть функция «ЕСЛИ», которая рассчитывает на основе записи типа фазы в верхней части электронной таблицы (снова 1 или 3).В трехфазной системе есть два типа соединений: ЗВЕЗДА (Y) и ДЕЛЬТА (сетка). Расчет трехфазных ампер переменного тока в киловатты Расчет с линейным напряжением Мощность P в киловаттах (кВт) равна квадратному корню из 3-кратного коэффициента мощности PF, умноженного на фазный ток I в амперах (A), умноженного на линейное среднеквадратичное значение напряжение V LL в вольтах (В), деленное на 1000: При однофазном питании переменного тока имеется только одно синусоидальное напряжение. Пиковое выходное напряжение = пиковое значение линейного напряжения = 3 × В · м 2. В этой статье мы подробно расскажем, как рассчитать требуемую кВА для трехфазного трансформатора.общая 3-фазная мощность SB li lt V линейное напряжение VB Тогда базовый линейный ток I BB = SS BB / √3VB полное сопротивление ZV / √3IV2 / SB = BB = BB Пример 2 Питание: 400 В, 50 Гц, 3400 В, 50 Гц , 3-фазная нагрузка: 3 одинаковые катушки с Z = 20 + j15 Ом при соединении звездой. Сотни электротоваров и инструментов на выбор. 2013 PDH Center 5272 Meadow Estates Drive Fairfax, VA 22030 USA Телефон: 703-988-0088 В трехфазной системе мощность, подаваемая на нагрузку, одинакова в любой момент. Поскольку формула, которая вычисляет площади двух треугольников, аналогична формуле, которая вычисляет потери мощности во время перехода нарастания и спада, вычисление потерь при переключении может быть аппроксимировано с помощью простого вычисления числа.Для расчета необходимой входной мощности квадратный корень из трех (1,732) используется как множитель значения трехфазного тока, указанного на паспортной табличке двигателя. Мощность, выдаваемая трехфазной цепью, также пульсирует, но никогда не падает до нуля, рисунок 12-2. Формула для расчета уменьшения этих потерь, известная как потери I 2 R, представлена ​​следующим образом: Типы подключения трехфазного переменного тока В трехфазных цепях есть два типа подключения: Y (звезда) и Δ (треугольник) Каждый генератор и каждая нагрузка может быть подключена по схеме Y или Δ.В энергосистеме можно смешивать любое количество Y- и Δ-соединенных элементов. Фактически, расчет мощности в кВА для трехфазного трансформатора: Напряжение измеряется через сетевое соединение с L1, L2, L3 и N. Ток трех фаз подается на IL1, IL2, IL3 и IN через трансформаторы тока. Это преимущество проявляется в основном в тех случаях, когда к двигателям идут длинные проводники или когда электрические распределительные системы сильно нагружены. Отображается среднее значение вывода. Это вторичный служебный канал.Коэффициент √3 может использоваться только для преобразования между системами или масштабирования измерений только одного ваттметра в сбалансированных линейных системах. Ориентация фазора: Самый простой способ рассчитать мощность — это начать с трехфазной системы звездой, потому что расчет просто в три раза превышает однофазную мощность. Для фазы 3 нам нужно использовать формулу Пример: при 30 градусах для фазы 3 мы должны получить значение 84,85 для источника питания 120 В 155,56 для источника питания 220 В 162,63 для источника питания 230 В 169,71 для источника питания 240 В Так что просто завершите этот расчет для каждого сегмент до Электрораспределитель, поставляющий все, от лампочек и диммеров до ПЛК и оборудования для промышленной автоматизации.Трехфазные генераторы могут приводиться в действие постоянной силой или крутящим моментом (подлежит обсуждению). Это видео посвящено расчету силы тока трехфазного двигателя или руководству по расчету тока трехфазного двигателя. 5. Используйте диаграмму в этом руководстве по расчетам, чтобы найти формулу 2. В этом видео есть краткое объяснение трехфазной системы электричества. 2 НЕБАЛАНСИРОВАННАЯ НАГРУЗКА, ПОДКЛЮЧЕННАЯ ТРЕУГОЛЬНИКОМ Линейные токи не будут равны, и у них не будет разности фаз в 120, как это было в случае сбалансированных нагрузок. пример расчета для определения падения напряжения.3 Почему трехфазный? общий инструмент, используемый для анализа неисправностей трехфазной энергосистемы. Анализатор мощности с функцией векторной математики также преобразует фазу в нейтральную (или звездочку) величины в фазу в фазу (или дельту). Трехфазный модуль измерения мощности 750-494 измеряет электрические данные в трехфазной сети питания. Утвержденный курс PDH для поставщиков непрерывного образования E336 Расчет токов в сбалансированных и несбалансированных трехфазных цепях Joseph E. Fleckenstein, P.E. Это относительно простой расчет для трехфазного питания.1 Коррекция трехфазного коэффициента мощности с использованием подхода венского выпрямителя и модульной конструкции для повышения общей производительности, эффективности и надежности1 Г-н Абхиджит Д. Патак, г-н Ральф Э. Лочер, профессор Химаншу С. Мазумдар, Расчет трехфазного коэффициента мощности ( Напряжение между фазой и нейтралью), где мощность-кВт, напряжение между фазой-вольт и ток-ампер. РАСЧЕТ ОБЩЕЙ МОЩНОСТИ В ТРЕХФАЗНОЙ СИСТЕМЕ Следующая формула рассчитывает полную мощность в трехфазной системе на основе кВт и кВАр или напряжения и тока.Цепь Бхавеш М. Джесадиа, Департамент электротехники EE (210005) 2 • Теперь мы рассматриваем 3 катушки C 1 (R-фаза), C ​​2 (Y-фаза) и C 3 (B-фаза), которые смещены на 1200 друг от друга на одной оси. Потери мощности из-за передачи тока можно значительно снизить за счет улучшения коэффициента мощности. В трехфазном переменном токе «беличья клетка и конный ротор» Однофазное питание переменного тока Austin 3901 Woodbury Drive P.O. Итак, VD = 1,732 x 21,2 x 100 x 80/83690 = 3,51 Падение напряжения. Пример 3 — Найдите необходимый размер медного провода. Анализ мощности переменного тока, 3 фазы, подготовленный для лаборатории электротехники II, ECE L302 Центром электроэнергетики Мохаммеда Муталиба. Основные концепции производства электроэнергии (резюме) 1-фазный: V, I, S, P, Q, PF Сбалансированный 3-фазный В трехфазной системе 120 требуется только 3 провода для передачи энергии, для которой в противном случае потребовалось бы 6 проводов.

Консультант по ландшафтному дизайну, Клипш Три помощника Google, Влажный подвал летом, Bdo Exploits 2020, Самая дешевая земля в Огайо, Структурированные размеры упаковки, Потливость под грудью Менопауза, Краткое содержание старых дьяволов, Названия улиц в южной части центра Лос-Анджелеса, Семена Strobilanthes Dyerianus, Бесщеточная прямая угловая дрель Makita, 61 клавишная электронная клавиатура, Правовая стратегия предотвращения, Ge Pgb911sejss Обзоры, Как подать греческую халву,

Просмотры сообщений: 1

Вам также может понравиться

Теория трехфазных сбалансированных цепей

В трехфазных цепях есть источник питания, обычно трехфазный трансформатор, который питает трехфазную нагрузку.Эта нагрузка может быть сбалансированной, когда у нас есть одинаковое полное сопротивление нагрузки в трех фазах и, следовательно, одинаковый коэффициент мощности. Другая возможность — подключить несимметричную нагрузку, где импедансы, подключенные к вторичной обмотке, имеют разные значения хотя бы в одном из них. Несимметричная схема будет изучена в другой главе. А пока давайте сосредоточимся на исследовании балансной схемы.

Давайте проанализируем четыре возможных способа соединения вторичной обмотки трансформатора с нагрузкой, предполагая, что последовательность положительная или прямая, также известная как последовательность ABC.Для обратной последовательности мы должны заменить B на C и наоборот. Как следствие, все изменения в отрицательной последовательности должны быть противоположны изменениям в положительной последовательности.

2,1 Вторичная в «Y» и нагрузка в «Y»

На рисунке ниже мы показываем схему, в которой мы используем Y-соединение на вторичной обмотке трансформатора. В случае сбалансированной нагрузки электрический ток, протекающий через нейтраль, равен равно нулю. Благодаря этому отпадает необходимость в использовании провода, соединяющего нейтраль нагрузки и фидерный трансформатор (на рисунке обозначен пунктирной линией между точками N-N ‘). Поскольку схема сбалансированная, то Z _A = Z _B = Z _C .

Обратите внимание, что I _строка = I _F . Как было сказано ранее, ток нейтрали должен быть нулевым. Тогда мы можем рассматривать схему как однофазную. См. На рисунке ниже упрощение схемы, которая позволит рассчитать ток и мощность в нагрузке.

Обратите внимание, что мы используем фазу A в качестве эталона.Следовательно, ток фазы A будет иметь фазовый угол, равный разнице между углом V _AN ∠ θ _A и Z _A ∠ θ _Z , то есть:

I _A ∠ θ _IA = (V _AN / Z _A ) ∠ (θ _A — θ _Z )

где, конечно, θ _IA = ∠ (θ _A — θ _Z ). Поскольку θ _Z одинаково для всех трех фаз, поэтому θ _I будет зависеть только от угла напряжения фазы, в которой мы вычисляем ток. Обратите внимание, что поскольку напряжение в модуле одинаково для трех фаз, а также импедансы, то модуль тока будет одинаковым для трех фаз. Он изменяет только угол запаздывания θ _I . Таким образом, ток в фазе B будет током фазы A по величине плюс 120 ° по углу θ _IA . То же самое для фазы C, добавляя 240 ° (или вычитая 120 °, в зависимости от того, что более удобно) к углу θ _IA .

2,2 Вторичная в «Y» и нагрузка в «Дельте»

На рисунке ниже мы представляем схему, в которой мы используем Y-соединение на вторичной обмотке трансформатора, а нагрузка подключена по схеме треугольника.Поскольку схема сбалансированная, то Z _AB = Z _BC = Z _CA .

Обратите внимание, что в этом случае напряжение, приложенное к нагрузке, является линейным, а не фазным напряжением, как в предыдущем пункте. Следовательно, на нагрузке Z _AB имеем напряжение V _AB . Если в задаче подается фазное напряжение, а не линейное, мы должны выполнить соответствующее преобразование. Напомним соотношение между линейным напряжением и фазным напряжением в схеме звезды.

Мы должны обратить пристальное внимание на тот факт, что мы должны добавить 30 ° к углу фазного напряжения, чтобы получить правильный угол линейного напряжения, в дополнение к умножению его величины на √ 3.

Зная линейное напряжение, вы можете рассчитать фазный ток на нагрузке, разделив напряжение на полное сопротивление. С другой стороны, при необходимости вы можете рассчитать линейный ток, используя приведенное ниже уравнение.

Мы не должны забывать умножать модуль фазного тока на √ 3, помимо вычтите 30 ° из угла θ _F фазного тока, чтобы получить правильный угол линейного тока.

2,3 Вторичный в «Дельта» и нагрузка в «Y»

Мы рассмотрим эту конфигурацию с дидактической точки зрения, так как она не имеет широкого практического применения. из-за того, что у нас нет нейтральной ссылки во вторичной обмотке. Затем, используя вторичную обмотку трансформатора в схеме треугольника, трансформатор обеспечивает линейное напряжение. Поскольку нагрузка подключена к Y, мы должны найти фазное напряжение, разделив линейное напряжение на √3.Итак, чтобы найти линейный ток (I _L ), протекающий через нагрузку (в данном конкретном случае фазный ток равен линейному току), мы должны разделить фазное напряжение на фазное сопротивление. В симметричной схеме три тока равны по величине, варьируя только угол.

Обратите внимание, что данная ситуация противоречит описанной в п. 2.2. Затем мы должны обратить внимание на угол, который примет фазное напряжение. Когда мы переходим от схемы звезды к треугольнику, мы увеличиваем угол линейного напряжения на 30 ° по отношению к углу фазового напряжения.Теперь, когда мы переходим от схемы треугольника к схеме звезды, мы должны задерживать угол фазового напряжения (V _F ) под углом 30 ° к углу наклона линии (V _L ). Следовательно, мы должны использовать приведенное ниже уравнение.

2,4 Вторичный в «Дельта» и нагрузка в «Дельта»

Эта конфигурация также не имеет ссылки на нейтраль. Однако эта конфигурация широко используется в линиях передачи, отвечающих за транспортировку большого количества энергии между двумя точками, удаленными друг от друга.Как правило, в начальной точке линии есть трансформатор, называемый трансформатор лифта напряжения. Вторичная обмотка этого трансформатора работает от десятков или даже сотен тысяч вольт. На другой стороне линии передачи у нас есть еще один трансформатор, называемый Трансформатор падения напряжения, предназначенный для снижения напряжения в сети до значений, используемых в системе распределения электроэнергии. Тогда нагрузка на вторичной обмотке первого трансформатора является первичной обмоткой второго трансформатора.См. Рисунок ниже для схемы этой конфигурации.

Обратите внимание, что в этой конфигурации нет необходимости изменять фазу напряжения. Надо только поправить угол токов фазы и линии. Для этого после вычисления фазного тока мы можем найти линейный ток, умножив величину фазного тока на √3 и вычтя 30 ° под углом, то есть мы должны использовать уравнение. 83-02, повторяется здесь.

В этом уравнении θ _F представляет угол фазового тока, и вычитая 30 ° от него, находим угол линии тока.

3. Трехфазные цепи с более чем одной нагрузкой

Как правило, трехфазные цепи питают более одной нагрузки. Например, в отрасли одновременно работает несколько оборудования, такого как двигатели, токарные станки, электрические печи, лифты и т. Д. Таким образом, мы должны знать, какие типы соединений используются в различном оборудовании. Давайте посмотрим на пример.

Быть промышленным предприятием, работающим от трехфазной сети напряжением 380 вольт.Предположим, электрическая духовка общей мощностью 30 кВт, подключенная по схеме треугольника, и два двигателя по 20 л.с. и cos φ = 0,8 каждый, соединенных по схеме звезды. Рассчитайте сетевой ток и фазный ток в электрической духовке. Предположим, что эффективность двигателей составляет 90%, а 1 л.с. = 746 Вт.

Когда мы говорим о трехфазной сети, подразумевается, что подаваемое напряжение — это напряжение линия. Скоро V _line = 380 вольт.У нас есть электрическая духовка мощностью 10 кВт на фазу. Поскольку он подключен по схеме треугольника, мы знаем, что V _line = V _F . Затем мы можем найти фазный ток, вычислив отношение мощности к напряжению. Так:

I _F = P _F / V _F = 10 000/380 = 26,32 A

В симметричной схеме мы знаем, что I _line = √3 I _F . Потом:

I _строка = √3 x 26.32 = 45,60 А

Это ток в линии только из-за электрической духовки. Теперь нам нужно рассчитать ток двух двигателей. Для этой задачи представим уравнение, позволяющее рассчитать электрический ток в линии трехфазного электродвигателя.

Значение переменных в уравнении: Мы вычисляем линейный ток, Я мотора. В числителе этого уравнения P представляет мощность трехфазного двигателя, выраженную в л.с.Мы умножили на 746, потому что 1 л.с. = 746 Вт. В знаменателе имеем В _L как линейное напряжение трехфазной системы. Греческая буква η обозначает коэффициент полезного действия двигателя и представляет собой число от нуля до единицы. Наконец, у нас есть коэффициент мощности, представленный как cos φ.

Заменяя приведенные числовые значения, находим:

I = 40 x 746 / (√3 x 380 x 0,9 x 0,8) = 62,96 A

Этот ток связан с двумя двигателями мощностью 20 л.с. каждый. Чтобы определить линейный ток сети, мы должны сложить значение, найденное для электрической духовки.Так:

I _rede = 62,96 + 45,60 = 108,56 A

Наблюдение: Если мощность двигателя дана в CV, а единица измерения все еще широко используется, мы должны заменить значение 746 на значение 735, потому что 1 CV = 735 Вт.

No related posts.
