Содержание

для чего нужна, как производится

Под RJ-45 принято понимать, прежде всего, коннектор и разъём под него. Он вошёл в обиход как основной интерфейс при монтаже локальных сетей. Затем его на вооружение взяли и многие провайдеры услуг Интернета, который реализуется по протоколу PPPoE. В этой статье мы расскажем о самом популярном разъёме для монтажа сетей RJ-45, его особенностях и, самое главное – о распиновке.

Читайте в статье

Распиновка коннектора RJ-45

Распиновкой называют расположение контактов на штекере разъёма таким образом, чтобы они соответствовали контактам на вилке. В зависимости от необходимой конфигурации сети, их расположение может быть разным.

Нормативы

Каких-то уникальных нормативов для RJ-45 нет, так как этого стандарта официально не существует. RJ-45 ошибочно называют разъём 8P8C, который имеет внешнее сходство с разъёмом 8P4C из стандарта RJ-45S. Он должен иметь 8 посадочных мест для контактов и 8 контактов. Так как разъём включает в себя и вилку, и розетку, то обе части должны иметь одинаковое количество контактов. Тем не менее, дальше мы расскажем о случаях, когда в целях экономии можно снизить их количество до 4.

Схемы

Самое интересное здесь – это схемы. Согласно принятым нормам, провода в кабеле для сетей Ethernet окрашивают каждый в свой цвет. И для функционирования той или иной конфигурации сети, применяется соответствующая цветовая разметка. Для 8-жильных кабелей при создании полноценной сети может быть варианта: при подключении одноранговых устройств и при подключении разноранговых. Поэтому и схемы для них разные.

Распиновка на 8 контактов

UTP-кабель, применяемый для построения локальных сетей, имеет 4 пары проводов. Каждая пара имеет свой общий цвет. В каждой двойке один из проводов окрашен в основной цвет полностью, другой – частично, образуя, например, сочетания бело-зелёный или бело-синий.

ФОТО: help-wifi.comРаспиновка типа «А» и «В» для разноранговых узлов

Для правильного обжима даже существует специальный стандарт TIA/EIA-568. Он предполагает два вида обжима или распиновки – «А» и «В». Существенной разницы между ними нет, лишь меняются местами зелёная и оранжевая пара. В России традиционно используется распиновка типа «В». На первых двух контактах размещается бело-оранжевый и оранжевый провод, затем отдельно идёт бело-зелёный. Дальше, на 4 и 5 висит синяя пара, начиная с основного цвета. Затем, на 6 – зелёный. 7,8 отдан бело-коричневому и коричневому проводам. Чтобы подключить в сеть два разноранговых устройства, например, роутер и ПК, нужно, чтобы цветовая схема соблюдалась с обоих концов кабеля. Но на практике можно особо не беспокоиться о цветах. Если вы уверены, что ваш кабель будет использован только дома двумя вашими устройствами, то порядок цветов согласно стандарту можно не соблюдать. Главное – сделать их одинаковыми на обеих вилках кабеля.

ФОТО: sovet-ingenera.comКак видно из схемы, в кроссовере местами меняются оранжевая и зелёная пары

Теперь о кроссоверах. Этот тип обжима применялся в соединениях двух одноранговых узлов сети, например, два ПК. Схема не симметричная, то есть с каждой стороны порядок цветов разный. Однако есть закономерность, которую легко запомнить. Берём расположение цветов для типа «В» с одной стороны, и на другой стороне просто полностью меняем оранжевую и зелёную пару. Всё, кроссовер готов. Однако сейчас такие кабели используются крайне редко в бытовом сегменте. Каждый ноутбук оборудован Wi-Fi, а стационарный ПК проще подключить к роутеру с помощью готового кабеля, обжатого по прямому методу.

Распиновка на 4 жилы

Так как в большинстве случаев скорость локальных сетей редко превышает 100 Мбит/с, то в целях экономии в кабеле стали использовать 4 провода вместо 8. Там всего две пары цветов – оранжевая и синяя. Оранжевая подключается на те же контакты, что и в классическом типе «В» – бело-оранжевый провод на 1 контакт, оранжевый на второй. На третий и шестой подсоединяются бело-синий и синий. Стоит уточнить, что в схеме на 8 контактов на этом месте находится зелёная пара, поэтому можно запутаться.

Как правильно обжать кабель

Для обжима кабеля традиционно используется специальный инструмент – кримпер. Внешне он представляет собой обжимные клещи со специальными посадочными местами для коннекторов.

ФОТО: skomplekt.comСамый популярный инструмент сетевиков

Для начала, нужно снять изоляцию с кабеля UTP. Обычно для этого на кримпере есть специальный механизм. Но снять изоляцию можно и вручную, с помощью подручных предметов. Проводки желательно обрезать, чтобы они были одного размера примерно в 1,5 см. В этом опять же может помочь кримпер, который чаще всего оборудован и кусачками. Ровно отрезанные провода расставляются в соответствии с необходимой схемой распиновки.

ФОТО: radiolubitel.netКоннектор – это полуфабрикат, который нужно лишь немного обработать, вставив в него кабель

И затем вставляются в коннектор каждый на своё место. Далее устройство с заправленными проводами вставляется в гнездо кримпера и зажимается ручками. В процессе обжима металлические штырьки коннектора проникнут в провода, обеспечив надёжный контакт. А пластиковая защёлка зажмёт кабель в изоляции, дополнительно закрепив его. Точно такую же операцию нужно повторить и для второго конца кабеля. Вот и всё, кабель обжат.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Распиновка коннектора RJ45 по цветам. Витая пара: способы обжима, схема соединений

Витая пара обжим схема. Что это такое и с чем его едят?

Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.

Кабели широко используются при – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

  • неэкранированные – предназначенные для провода UTP;
  • экранированные – для кабелей или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять , это поможет правильно закрепить провод и установить соединение.

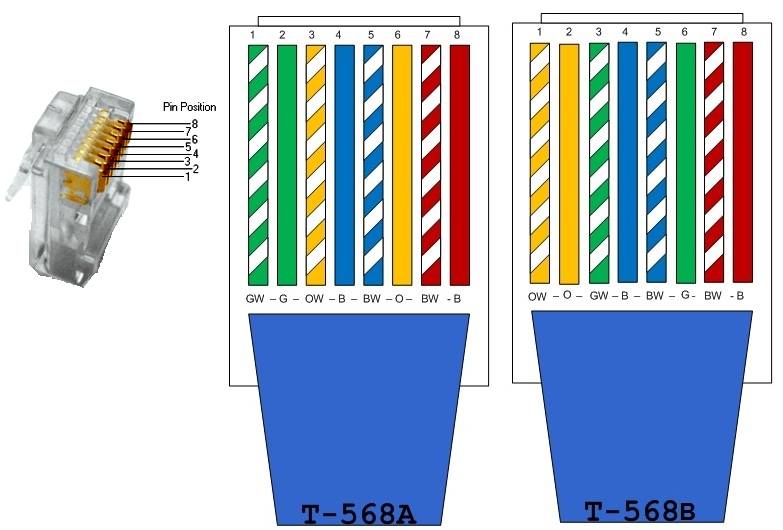

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

  1. бело-зеленый;
  2. зеленый;
  3. бело-оранжевый;
  4. синий;
  5. бело-синий;
  6. оранжевый;
  7. бело-коричневый;
  8. коричневый.

Витая пара обжим схема568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования , используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою .

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способобжима витой пары в RJ-45используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схемараспиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеетраспиновку rj45 по цветам:

  1. бело-зелёный;
  2. зелёный;
  3. бело-оранжевый;
  4. бело-коричневый;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

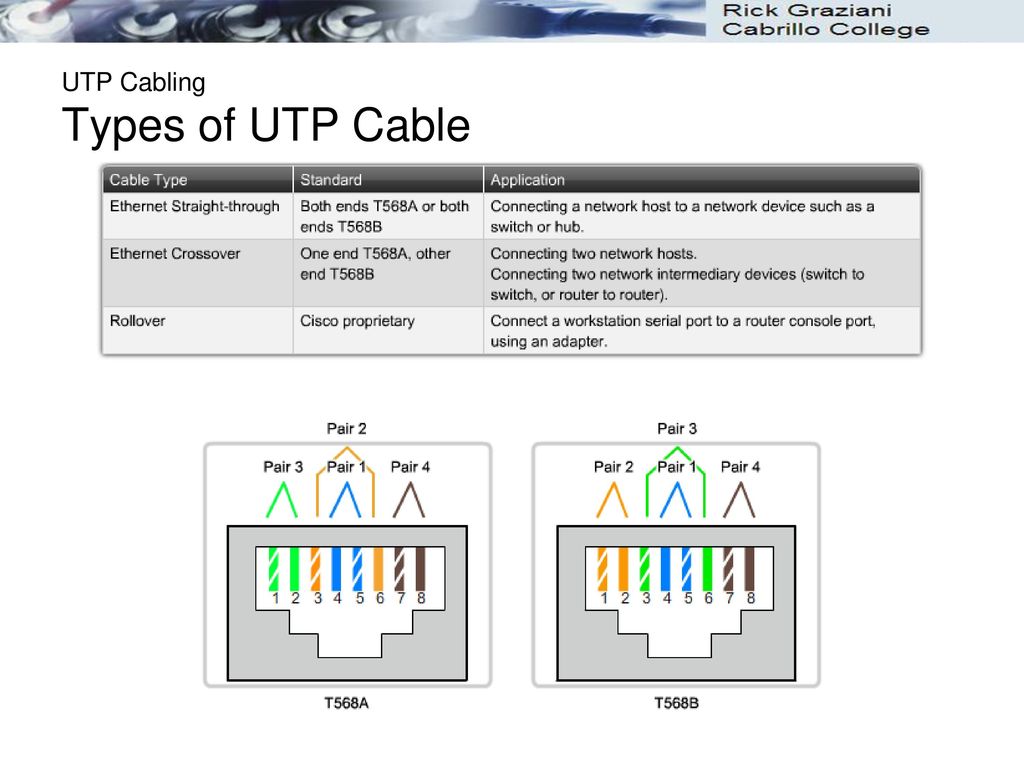

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель — витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

При обжимке кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным — коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно . При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

Прямой порядок обжима витой пары

Применяется в схемах «компьютер-свитч», когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа «компьютер-компьютер». Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения

2-х компьютеров . Меняются местами 2 пары: 1-2 на 3-6.

Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары ): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

Как обжать витую пару RJ-45 — 8P8C (rg45, rg 45 ко45) для сети — хаба — роутера или распиновка пачкорда:
Монтаж осуществляется специальной обжимкой которая вдавливает металлические заостренные с обратной стороны контакты конекта в провод, в результате чего образуется плотный контакт. Обжимка Rg45 вполне по силам каждому. В крайнем случае несколько разъемов можно обжать отверткой, с некоторой сноровкой, об этом напишем в самом конце этой инструкции — руководства, так как сущесвуют и более простые варианты.

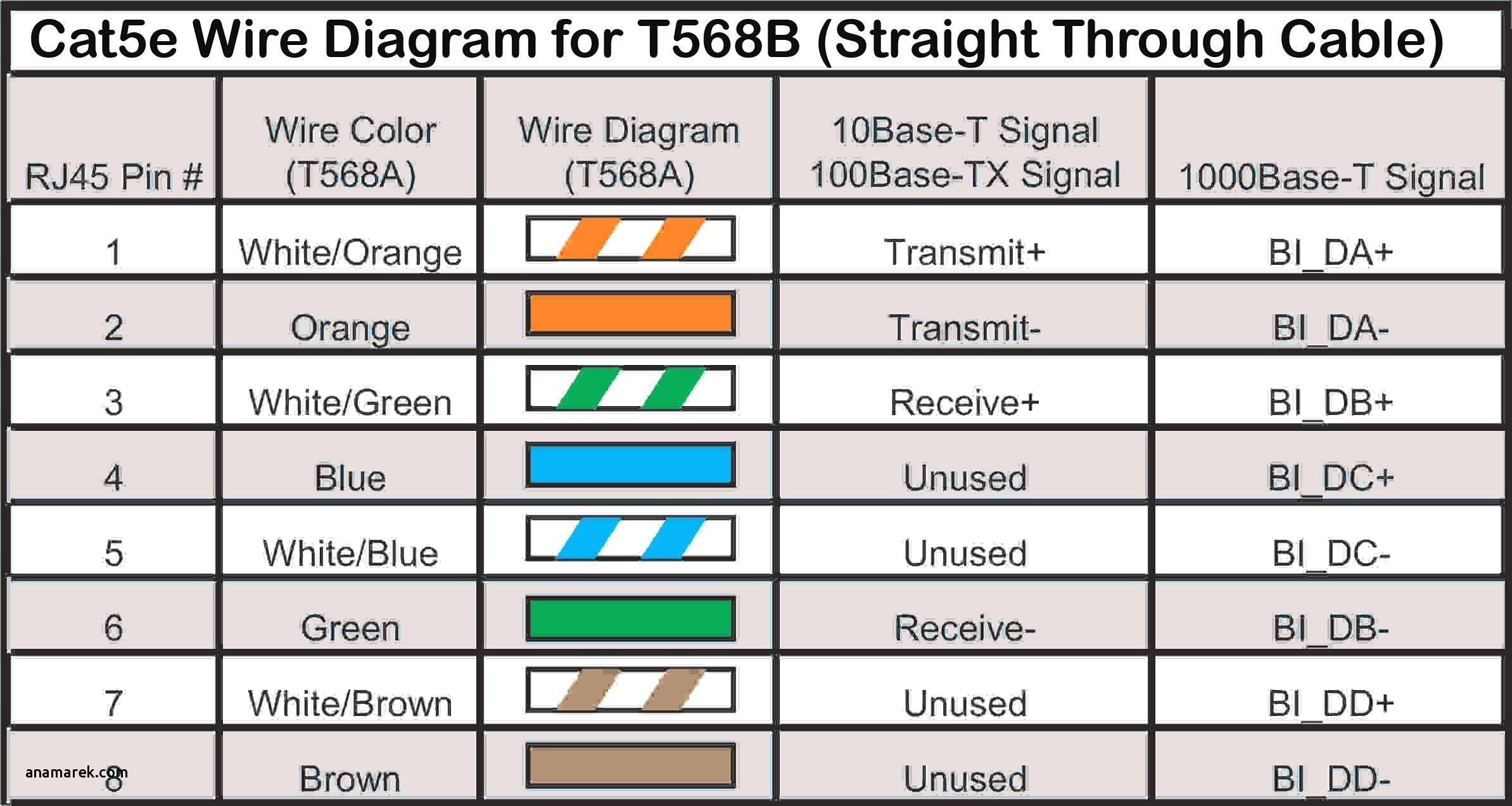

Обжимка, распиновка RJ-45 по цветам — схема цветов:

Б О О Б З С Б С З Б К К
Бело -Оранжевый * Оранжевый * Бело -Зеленый * Синий * Бело -Синий * Зеленый * Бело -Коричневый * Коричневый

Расшифровка Обозначение пина — контакта rj45
Самая распространенная последовательность обжимки витой пары — прямой кабель: БО О БЗ С БС З БК К
Цвет изоляции витой пары Бело-Оран-жевый Оран-жевый Бело-Зеле-ный Синий Бело-Синий Зеле-ный Бело-Корич-невый Корич-невый
Номер пина RJ45 витой пары, слева на права, металлическими контактами к верху -витой парой к себе — как изображено на фото ниже 1 2 3 4 5 6 7 8

По стандарту EIA/TIA-568B компьютер, телевизор, ресивер – хаб, роутер, стойка. Обжимаем с двух концов кабель одинаково как показано на фото ниже. Один конец — коннектор сетевая карта компьютера другой гнездо хаба -роутера. Схема распиновки разводки пачкорда (короткий провод для коммутирования стойки) аналогична.

При использовании монтаже компьютерной — сетевой розетки выбираем в розетки вариант «В».

Соединения двух сетевых карт (компьютеров) напрямую (без хаба) компьютер-компьютер, кросовый rj45:

Перекрёстный кросовый кабель (- кросс-овер Crossover) для соединения двух сетевых карт (компьютеров) напрямую (без хаба) компьютер-компьютер со скоростью до 100 мегабит: Бело-оранжевая жила меняется с бело-зелёной, оранжевая с зелёной.
Б З З Б О С Б С О Б К К

С одной стороны провод обжимаем как показано на первом фото, а второй стороне провода как показано ниже. В итоге мы обожмем кабель которым можно соединить компьютеры напрямую, без хаба -роутера, т.е. сетевая карта в сетевую карту компьютеров.

Т.е. сеть комп-комп без роутера хаба на одной стороне провода стандартная выше приведенная обжимка витой пары а на другом конце провода меняем местами провода на такую последовательность: БЗ — З — БО -С — БС — ОР — БК — К.

Одна витая пара — один провод- кабель на два компьютера:

Схема обжима витой пары 4 провода. Обычно используется при сложности протяжки второго кабеля. Данная схема обжимки — распайка кросс кабеля — подходит для 100-мегабитного соединения, так как при использовании 100-мегабитного соединения задействованы только 2 из 4 пар, а именно оранжевая-б/оранжевая и зелёная-б/зеленая.

При невозможности прокладки дополнительного кабеля витой пары или просто для жесткой экономии часто задействуют не используемые — синию и коричневую пары в таком случае можно как уже было сказано обойтись одним кабелем на два компьютера.

Обжимка кабеля для гигабитной сети

При использовании гигабитного соединения используются уже все 4 пары проводников. При этом обжимка кабеля на одном конце делается как на первом фото, а на втором приобретает вид: БЗ З БО К БК О БС С

После любой обжимки желательно прозвонить контакт тестилкой (специальным устройсвом последовательно проверяющая все линии провода), а при её отсутствии при явной необходимости — мультиметром.

Обжимка RJ 45 отверткой или что делать когда обжимки нет под рукой?

А теперь вернемся к безвыходной ситуации, когда обжимки не достать. А сделать — восстановить сеть необходимо здесь и сейчас. То есть rg45 обжать отверткой при опечатках (rg45? Ко-45, ко 45, ко45). Итак, берем про запас коннекторов, и как всегда с запасом по длине витую пару. Затем аккуратно маленькими кусачкам и/или бокорезами и/или просто острым ножом не допуская сколько-нибудь сильного сплющивания ровненько отрезаем провод. Затем с запасом расшкуриваем верхнюю оплетку витой пары. Затем расплетаем и разглаживаем в ряд согласно схеме приведенной выше по цветам проводки. Если вы ошкурили провод с слишком большим запасом или концы среза приплющены просто, например, на деревянной дощечки острым ножом их ровненько подравниваем. Затем вставляем, как указано на рисунке.

Так что бы металлическая жила была хорошо видна и упиралась в самый конец коннектора и просматривалась сбоку — если смотреть на рисунок, то с верхней стороны. Затем небольшой достаточно острой отверткой четко вдавливаем аккуратно металлические контакты коннектора так что бы сбоку — на рисунке сверху мы четко видели что каждый коннектор пробил оплетку провода, единственный момент нужно конечно не переусердствовать так как сильно деформированная контактная площадки в конекторе тоже не есть хорошо.

Далее уже широкой отверткой вдавливаем сильным нажатием поперечную пластмассу (ямка поперек контактам на коннекторе) так что бы она поперечно проводкам прогнувшись в низ их сильно зажала. Если провод временный или часто не перемещается то данную пластмассу можно и не вдавливать. Она просто дополнительно фиксирует проводки в коннекторе. Далее по возможности тестим ..

Конечно обжимать отверткой это во всех смыслах не есть хорошо, как по эффективности, так и по времени, и тем более по качеству результата. Хотя в целом это вполне работоспособный (не однократно проверенный лично) и достаточно простой в осуществлении вариант. Но еще проще просто попросить знакомого работающего в около компьютерной — компьютерной сфере обжать 4-6 коротеньких концов витой пары и просто потом принеся их домой соответственно цветам припаять — удлинить витую пару.

Конечно, не всякая витая пара более-менее нормально в принципе паяется. Но ацетиленовая кислота и/или нормальная паяльная кислота и/или нормальная канифоль делают невозможное — возможным. Припой в соотвесвенно практически не сказывается на скорость и стабильность в обычных стандартных условиях работы.

Cтандарт на соединение проводников кабеля типа «витая пара»:

Современные обжимки достаточно универсальное устройство, в частности в инструкции к обжимному инструменту представленном на фото выше написано: For cuts, strips and crimps 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11 in one tool. В общем 3 в 1 — обрезка, расшнуровка и вдавливание — обжимка.

TIA/EIA-568-B (AT&T 258A) — набор из трёх телекоммуникационных стандартов, выпущенных Ассоциацией телекоммуникационной промышленности США в 2001 году, который заменил собой устаревший стандарт TIA/EIA-568-А. Эти стандарты описывают построение телекоммуникационных структурированных кабельных систем в зданиях.

Эти стандарты наиболее известны по двум таблицам T568A и T568B (наиболее часто используемый в России -B) , которые описывают соединение проводников кабеля типа «витая пара» (англ. twisted pair) с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.

Pin / Ethernet / TIA/EIA-568-B (AT&T 258A)
1) / Transmit + / White with Orange stripe
2) / Transmit + / Orange
3) / Receive + / White with Green stripe
4)
5)
6) / Receive — / Green
7)
8)

8P8C (8 Position 8 Contact) , часто из-за распространенности выше приведеннной разводки называемый RJ45 или RJ-45 — унифицированный разъём, используемый в телекоммуникациях, имеет 8 контактов и защёлку.

RJ — registered jack — любой разъем, применяемый для соединений, RJ это слэнговое название для модульной розетки. Аббревиатура RJ используется для идентификации кабельной разводки. Каждый тип разъемов может использоваться для различных конфигураций разводки. Например 6-ти пиновые разъемы конфигурируют по мере необходимости как под однопарную схему разводки RJ11C, так и двупарную RJ14C.

Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-T и 1000BASE-TX с использованием 4-парных кабелей витой пары. Используется во многих других областях и для построения иных сетей.

Телефонный унифицированный разъём RJ-11 меньше по размеру и может вставляться в гнёзда 8P8C (для обратной совместимости).

Разновидности кабеля:

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:
* Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
* Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP (см.: en:Screened fully-shielded twisted pair#Screened Shielded Twisted Pair (S/STP)), присутствует один общий внешний экран в виде фольги;
* Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
* Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
* Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает большим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

С использование http://ru.wikipedia.org/wiki/Витая_пара

Есть вопросы — задавайте — поможем, чем сможем (для работы комментариев необходим включенный джава-скрипт в браузере):
Для комментирования достаточно задать вопрос в окне ниже, затем нажать «Post as» — вбить е-мейл и Имя, и нажать «Post comment».

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов .

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

  • Обжимной инструмент
  • Восьми жильный кабель UTP
  • Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

  1. . Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
  2. Перекрестный кабель . Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Перекрестный кабель .

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.

Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.

После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.

Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье :

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат — прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Нужна для корректной адресации между узлами.

Зачем искать информацию на других сайтах, если все собрано у нас?

  • — описание, особенности, принцип работы

Для формирования интернет-сетей, включая локальные, применяют специальные соединительные кабели с коннектором rj 45. Установка разъема rj 45 выполняется с двух кабельных концов для последующей коммутации между компьютерами, роутерами, сетевыми розетками.

Jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2018/03/1-27-768×573..jpg 908w»>

Разъем rj 45

Витая пара

Витой парой называют кабель с проводами, скрученными попарно и заключенными в общую оболочку из изоляционного материала. Такой метод применяется для снижения помех, которые могут вызвать электромагнитные поля, находящиеся рядом с кабелем (два провода в паре воспринимают их идентично), и для исключения наводок от одного провода на другой, когда передается дифференцированный сигнал.

Разновидности кабелей:

  1. UTP. Незащищенное исполнение с обычной изоляцией из пластика;
  2. FTP. Наличие общей экранирующей оболочки из фольги. Другой тип S/FTP – с дополнительной общей медной оплеткой;
  3. STP. Для каждой пары отдельно применяется экранирующая оболочка. S/STP – добавляется общий внешний экран.

Data-lazy-type=»image» data-src=»http://elquanta.ru/wp-content/uploads/2018/03/2-5-600×600.png?.png 600w, https://elquanta.ru/wp-content/uploads/2018/03/2-5-150×150..png 700w»>

Витые пары в кабеле FTP

Распиновка кабеля

У кабеля rj 45 имеется восемь жил, каждая из которых окрашена в свой цвет. Все 8 проводов надо завести в специальные гнезда, которыми обладает rj45 разъем (отдельное гнездо для каждой жилы), и затем выполнить обжим сетевого кабеля.

Распиновка rj 45 производится по двум основным схемам:

  1. Прямая, когда выполняется подключение интернет соединения компьютеров с маршрутизаторами и коммутаторами;
  2. Перекрестная. Используется для подсоединения кабеля к розетке от других электророзеток или между компьютерами напрямую при конструировании локальных сетей.

Важно! У витой пары используются 4 жилы для интернет-сетей со скоростью передачи 100 Мбит. Оставшиеся провода служат в качестве резерва для передачи по гигабитным сетям.

Как обжать интернет кабель, зависит от выбора цветовой схемы, которая существует в двух вариантах: Т 568А и Т 568В. Распиновка витой пары по цветам производится согласно этих стандартов, показанных на рисунке ниже. Наиболее употребительным является вариант Т 568В.

Jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2018/03/3-19.jpg 663w»>

Цветовая схема вариантов распиновки Т 568А и Т 568В

Если используется прямая схема обжима витой пары, то с обоих концов сетевого кабеля для интернета применяется вариант А-А или В-В, если перекрестная, то А-В. Для разводки кабелей применяют идентичную схему распиновки витой пары.

У витой пары 4 жилы задействованы таким образом: оранжевая + оранжевая с белым и зеленая + зеленая с белым. Если смотреть не по цветам, а по номерам, то гнезда 1-2 коннектора – для передачи сигнала, 3-6 – для приема. Гнезда, которые не используются, подключаются напрямую при прямой и перекрестной схеме.

К сведению. Остающимися четырьмя жилами можно подключить другую линию Ethernet, а также телефонную связь.

Jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2018/03/4-19-768×353..jpg 790w»>

Обжатый кабель rj 45

Если нужно обжать витую пару 8 жил для гигабитных соединений, то обжимку кабеля с одного конца делают по схеме Т 568В, а с другого –используют такую распиновку:

  • 1 – зеленый с белым;
  • 2 – зеленый;
  • 3 – оранжевый с белым;
  • 4 – коричневый;
  • 5 – белый с коричневым;
  • 6 – оранжевый;
  • 7 – белый с синим;
  • 8 – синий.

Выполнение обжима

Обжим витой пары 8 жил проводится с использованием необходимых инструментов: ножниц или стриппера для зачистки изоляции и кримпера – обжимного ручного устройства. Два разъема rg 45 надо приготовить для двух концов кабеля.

Для обжима интернет кабеля выполняются следующие шаги:

  1. Отрезать часть кабеля нужной длины;
  2. Срезать верхнюю кабельную изоляцию примерно в 3-х сантиметрах от конца и размотать жилы, образованные витыми парами;

Важно! Взять разъем rj 45, расположив его так, чтобы защелка была сзади, а контакты вверху. Тогда контактный номер 1, обозначенный на схеме распиновки, будет крайним слева, все последующие за ним – в правую сторону.

  1. После выбора схемы распиновки из двух вариантов каждый проводник заводится в свое гнездо, четко следуя цветовым обозначениям. Вставлять жилы следует до упора;
  2. Поместить коннектор в специальный паз кримпера и сжать рукоятки. Получился готовый разъем, который подключается к компьютеру и другим необходимым входам.

Data-lazy-type=»image» data-src=»http://elquanta.ru/wp-content/uploads/2018/03/5-15-600×474.jpg?x15027″ alt=»Обжим разъема rj 45 кримпером»>

Обжим разъема rj 45 кримпером

Переходной модуль

Иногда в процессе монтажа или эксплуатации требуется удлинить интернет-кабели. Для этого служит удобное устройство – переходной модуль. В нем выполнены два порта: для одного коннектора rj45 и другого rj45. Тогда один кабель подключается к одному порту, следующий – к другому.

Таким способом можно удалить часть кабеля с поврежденной внешней изоляцией, разрезав его и подсоединив через переходной модуль. Важно, чтобы распиновка обоих коннекторов была произведена по одной схеме.

Jpg?x15027″ alt=»Переходной модуль rj45 rj45″>

Переходной модуль rj45 rj45

Обжим rj 45 при отсутствии инструментов

Обжать интернет кабель в домашних условиях можно, пользуясь обычной отверткой. Часто необходимость в этом возникает при случайном повреждении наружной изоляции кабеля или самого разъема. Конечно, не у каждого дома найдутся кримперы, а покупать их ради одной операции нецелесообразно.

На всякий случай надо приготовить дополнительные коннекторы, так как с первого раза обжимать витую пару отверткой у новичков не всегда получается.

Этапы обжима rj 45 :

  1. Произвольным режущим инструментом отрезать поврежденную часть кабеля или разъем;
  2. Снять изоляционную оболочку, начиная в 5 сантиметрах от кабельного конца;
  3. Распустить сплетение всех восьми проводков и отрезать их в 1,5-2 сантиметрах от края удаленной внешней оболочки;

Важно! Срез должен быть очень ровный, строго перпендикулярно кабельной оси. В противном случае подсоединению к контактам подвергнутся не все проводки.

  1. Поместить жилы в коннектор согласно схеме. Проследить, чтобы каждый проводок оказался доведенным до упорной стенки;
  2. Контакты в разъеме слегка приподняты. Их необходимо прижать. Для этого можно воспользоваться плоскогубцами. В результате контакты будут находиться на поверхности без выступа;
  3. Следующая часть операции – вдавить их внутрь, чтобы острые части контактов пробили изоляцию и соединились с жилами. Каждый контакт по отдельности надо додавить отверточным жалом. Придется приложить некоторые усилия, но при этом постараться не деформировать контакты;

Data-lazy-type=»image» data-src=»http://elquanta.ru/wp-content/uploads/2018/03/7-7-600×249.jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2018/03/7-7-768×319..jpg 840w»>

Опрессовка rj 45 отверткой

  1. Затем берется отвертка побольше, с ее помочью надо нажать на широкую впадинку на корпусе разъема пониже контактов, чем сам кабель прочно фиксируется в коннекторе.

Обжимка rj кустарным способом не является идеальной, но способна справиться со своей задачей – получить интернет соединение в экстренной ситуации.

После опрессовки коннекторов кабеля с двух сторон мастера обычно проверяют соединение, используя специальные приборы. Для этой цели подойдет и мультиметр с тонкими щупами. Прозвонить необходимо каждую жилу. Если никаких приборов нет, работоспособность соединения проверяется подключением к компьютеру.

Видео

Пару слов о Витой паре

Существуют два основных варианта разводки витой пары — это EIA/TIA-568A и EIA/TIA-568B. Далее будем их называть просто A и B соответственно.

Если рассмотреть соединительный кабель витой пары, то под изоляцией находятся восемь проводов разной расцветки. Эти провода скручены по двое, образуя четыре пары. Каждая пара имеет свой основной цвет: оранжевый, зеленый, синий, коричневый. Но в паре есть провод окрашенный сплошным цветом и двухцветный провод, где основной цвет перемешан с белым. Следует помнить, что для приема-передачи данных используются пары, но не провода в отдельности, поэтому следует соблюдать эти пары. Это значит, что нельзя соединять провода с одной пары с контактами из разных пар. На этом пока остановимся и не будем углубляться в физическую природу «витой пары».

Для соединительного кабеля витой пары используются разъемы RJ-45. Контакты этого разъема нумеруются слева направо, если взять разъем металлическими контактами к себе. Так сложилось, что пары контактов идут не подряд, а находятся в таком порядке:

·         1-я пара — контакты 4 и 5

·         2-я пара — контакты 1 и 2

·         3-я пара — контакты 3 и 6

·         4-я пара — контакты 7 и 8

Особое внимание нужно обратить на пары 2 и 3, контакты которых располагаются не по порядку. Объяснение этому кроется в предназначении этих пар. Рассмотрим за что отвечает каждая пара контактов разъема RJ-45 в 10Base-T и 100Base-TX (10 и 100 Mbit Ethernet соответственно, для которого используется кабель витой пары и для приема-передачи используются 2 пары проводов):

·         1-я пара — может использоваться для телефонной линии. Эти контакты находятся посередине и для телефонного кабеля могут использоваться 2 провода (это одна пара) в RJ-45 или же RJ-11. Причем RJ-11 может быть вставлен в розетку с разъемом RJ-45.

·         2-я пара — передача данных, обозначается Tx.

·         3-я пара — прием данных, обозначается Rx.

·         4-я пара — вместе с 1-й парой может использоваться для PoE.

1-я и 4-я пары в приеме-передаче данных не используются. А что касается приема-передачи данных, то здесь не все так просто. Описанная схема правдива для так называемых DTE устройств, представителями которых являются конечные рабочие станции, сервера, аппаратные маршрутизаторы. Тип такого Ethernet-порта называют MDI (Medium Dependent Interface). Также есть тип MDI-X (Medium Dependent Interface with Crossover), в котором пары приема и передачи поменяны местами и теперь 2-я пара является Rx, а 3-я пара Tx. Последний тип Ethernet-портов присутствует в DCE устройствах, которыми являются хабы, коммутаторы 2-го и 3-го уровня, обычные свичи.

Рассмотрим процесс передачи данных поближе. Когда одна сторона отправляет данные, то для другой стороны — это входящие данные. Это значит, что уходить они должны с пары Tx, а приходить на Rx. Здесь легко заметить, что если соединить между собой соответственные контакты портов MDI и MDI-X, то данные уходящие с Tx пары приходят на Rx пару другой стороны. Это происходит потому, что в MDI-X порте пары Tx и Rx поменяны местами. Но если соединять порты одинакового типа, то нужно чтобы провода соединяли пару Tx с парой Rx, т.е. меняли их местами. Первый способ носит название «прямой кабель» и соединяет контакты с одинаковыми номерами. Второй тип соединительного кабеля носит название «перекрестный» и отличается тем, что соединяет 1-й контакт с одной стороны с 3-м контактом другой стороны, 2-й с 6-м, 3-й с 1-м, 6-й со 2-м. Как видно, в «перекрестном кабеле» меняются местами Tx и Rx пары.

Чтобы понять, какой тип соединительного кабеля использовать, нужно определить тип соединяемых устройств (промежуточные DCE устройства, или устройства DTE, которые являются источником данных). Устройства разного типа следует соединять «прямым кабелем», а устройства одинакового типа — «перекрестным». Забегая наперед, скажу, что если обжать соединительный кабель вариантами разводок A и B с разных концов, то получим «перекрестный кабель». Это будет видно, когда рассмотреть эти варианты разводок — они будут отличаться «перевернутыми» 2-й и 3-й парами.

Но следует заметить, что до этого момента обсуждались стандарты для 10 и 100Mbit Ethernet. В 1000Base-T ситуация меняется, так как для приема-передачи используются уже все 4 пары кабеля. Из-за этого уже невозможно использовать технологию PoE или параллельно с данными пустить телефонные разговоры. Наверное вы уже поняли, что «перекрестный кабель» для 1000Base-T будет выглядеть иначе, так как нужно поменять местами не только 2-ю и 3-ю пары, но и 1-ю и 4-ю. Но здесь есть и хорошая новость — в стандарт гигабитного Ethernet входит автоматическое определение типа порта, которое называется Auto MDI/MDI-X. Это значит, что можно использовать «прямой кабель» для соединения как устройств разных типов, так и одинаковых. Также можно встретить Auto MDI/MDI-X в некоторых 100Mbit сетевых картах.



В этой статье я хотел показать, как просто запомнить последовательность проводов в разводках A и B.

Как уже было замечено, два средних контакта предназначались для телефона, поэтому легко запомнить 4-й и 5-й провода, которые являются синими. Также легко запомнить, что в приеме-передаче участвуют только провода оранжевого и зеленого цветов. Оставшиеся провода коричневого цвета «отбрасываем» в конец. И так, провода сплошного цвета постоянно чередуются с двухцветными проводами (белый с основным цветом). Ключевым моментом является цвет первого провода, после выбора которого, можно логически подобрать порядок остальных проводов. Такими ключевыми проводами являются бело-зеленый для стандарта разводки A и бело-оранжевый для разводки B. Итак, приведу окончательные последовательности цветов проводов в разводках:

Вариант разводки EIA/TIA-568A

Вариант разводки EIA/TIA-568B

Бело-зеленый

Бело-оранжевый

Зеленый

Оранжевый

Бело-оранжевый

Бело-зеленый

Синий

Синий

Бело-синий

Бело-синий

Оранжевый

Зеленый

Бело-коричневый

Бело-коричневый

Коричневый

Коричневый



На практике чаще используется стандарт разводки B для «прямого кабеля». На самом деле, нет разницы какими проводами соединены контакты, главное — соблюдать пары из-за физических свойств. Но стандартная разводка используется для того, чтобы можно было безошибочно переобжать одну из сторон соединительного кабеля. А представьте, что другой конец кабеля находится в другой комнате или другом помещении, в таком случае не получится сравнить порядок проводов.

«Перекрестный кабель» для гигабитного Ethernet не приведен, так как можно использовать стандартный «прямой кабель», что является удобней. Согласитесь, обжимать оба конца кабеля одинаковым вариантом разводки, не заботясь о том, как обжат другой конец соединительного кабеля, намного приятней. Но все же, если вам сильно захочется обжать такой «перекрестный кабель», то, надеюсь, вы уже сможете сделать это самостоятельно.

Мне кажется, что предложенный мною способ запоминания последовательности проводов лучше подойдет для новичков, нежели бездумное запоминание последовательности из 8-ми цветов или стихов. Положительным моментом также является то, что предложенный способ построен на некоторых знаниях и умении логически ими пользоваться.



Данная статья никак не затрагивает технику обжима кабеля витой пары. Для этого необходимы опыт и знание варианта разводки. А как легко запомнить последовательность проводов в стандартной разводке, обсуждалось выше.

Восприятие материала без изображений, возможно, является затруднительным. Надеюсь, иллюстрации с примерами появятся в ближайшем будущем.



Расшифровка цветовых кодов RJ45

Кабели категорий 3–8, как UTP, так и экранированные, содержат четыре витые пары изолированных медных проводников. Каждый однотонный проводник соединен с «белым» проводником, который представляет собой полосатую комбинацию белого и сплошного цветов.

Для кабелей стандартной категории эти проводники заканчиваются на концах штекерных разъемов (вилки) и розетки RJ45 (разъемы).

Концевая заглушка RJ45

Патч-корды используются для подключения устройств, например ПК, к коммутаторам. Часто вилки продаются как патч-корды с заводской заделкой, но нередко изготавливать патч-корды на месте.

Существует два стандарта подключения: T568A и T568B. Основное различие между ними: позиции контактов для зеленой и оранжевой пар поменяны местами.

Использование одного по сравнению с другим часто продиктовано просто историей и инерцией: T568B часто используется в Северной Америке из-за старого цветового кода AT&T 258A. В то время как в новых строительных проектах можно использовать кабели T568A или T568B, совершенно необходимо сохранять единообразие, чтобы цвета и полосы проводов совпадали при подключении вилок и разъемов.В противном случае сигналы данных не будут передаваться.

Для обычного Ethernet 10 Мбит / с и 100 Мбит / с для передачи сигнала используются только контакты 1, 2, 3 и 6. Все четыре пары используются для 1000BASE-T и выше.

Узловые устройства 10BASE-T и 100BASE-T с портами восходящей связи, такие как ПК и маршрутизаторы, передают данные на контактах 1 и 2 и принимают данные на контактах 3 и 6. Концентраторы и коммутаторы, с другой стороны, передают информацию на контактах 3 и 6 при приеме на контакты 1 и 2.

Имеет смысл оконцевать патч-корды с прямым выходом и (от T568A к T568A или от T568B к T568B) при подключении этих устройств. Только в редких случаях, например, при подключении ПК к ПК, один конец следует терминировать T568A, а другой — T568B. Эти патч-корды часто называют перекрестными кабелями и .

Многие современные устройства могут автоматически обнаруживать соединения и при необходимости вводить перекрестную передачу сигнала.

Разъем RJ45

Цветовая кодировка разъемов зависит от проводки внутри модуля. Гнезда часто содержат рамки с выводами (цельный кусок металла) или печатные платы (печатные платы), которые направляют сигнал от кабеля / задней части гнезда к контактам.

При заделке разъема следуйте цветному коду, напечатанному на корпусе для T568A или T568B. Как вы можете видеть на изображении, отображающем различные разъемы, цветовая кодировка разъемов различается; обязательно внимательно прочтите этикетку.

Различные производители — и даже разные разъемы от одного производителя — могут иметь разные цветовые коды.

В Belden мы всегда ищем способы сделать монтаж кабелей простым и понятным процессом, включая использование понятных цветовых кодов. Для получения дополнительных советов и методов завершения, пожалуйста, посетите наши руководства по установке или свяжитесь с нами по телефону 800.BELDEN.1.

Кабель

RJ45 Cat5e, как его обжать?

При прокладке сетевого соединительного кабеля в доме более экономично использовать объемный кабель и заделывать концы самостоятельно.Потому что это дает пользователям возможность вырезать нужную длину, как очень короткую, так и очень длинную. С другой стороны, если нужно провести 50-футовый кабель Ethernet наверху через потолок туалета, гораздо проще проложить медный кабель без прикрепленных головок и сразу же обжать концы, когда он будет на месте. Таким образом, необходимо потратить несколько минут на то, чтобы научиться опрессовке кабеля Ethernet. Здесь используется кабель RJ45 Cat5e в качестве примера, чтобы показать этапы обжима кабеля.

Подготовьте инструменты и материалы

Перед началом убедитесь, что подготовлены необходимые инструменты и материалы для обжима.Как показано на рисунке 1, здесь необходимо:

Рисунок 1: Инструменты для опрессовки кабеля Cat5e.

  • Длина несжатого, неэкранированного кабеля Cat5e в большой части. Вы можете купить его оптом в Интернете или, если под рукой есть сетевые кабели Cat5e с поврежденными разъемами, отрежьте их и начните заново. Цвет Cat5e представлен в широком диапазоне, чаще всего используется синий. Выберите один понравившийся цвет.
  • Модульные разъемы Cat5e RJ45 UTP. Это вилки на двух концах кабеля Cat5e.Затем убедитесь, что проводные каналы разъемов могут быть соединены с внешним диаметром кабеля Cat5e (24AWG-0,95 мм, 26AWG-0,9 мм, 28AWG-0,75 мм).
  • Инструмент для снятия изоляции и обжимной инструмент. Инструмент для зачистки используется для зачистки оболочки кабеля Ethernet, а инструмент для обжима предназначен для прикрепления модульной вилки RJ45 к концу медного коммутационного кабеля.

Кроме того, вы можете подготовить тестер кабеля, чтобы проверить, правильно ли работает кабель Cat5e после обжима обоих концов.

Этапы обжима кабеля RJ45 Cat5e

Ниже приведены этапы обжима кабеля Cat5e.

Шаг первый: Отрежьте соединительный кабель Cat5e до необходимой длины. И используйте инструмент для зачистки, чтобы снять примерно 2,5 см куртки с двух концов кабеля Rj45 Cat5e.

Рисунок 2: Зачистка кабеля.

Шаг второй: После снятия оболочки будут обнажены четыре витые пары проводов. Каждая пара представлена ​​сплошным цветом и полосатым цветом, в том числе оранжево-белыми полосами и сплошным оранжевым, зелено-белыми полосами и сплошным зеленым, сине-белыми полосами и сплошным синим, коричнево-белой полосой и сплошным коричневым. Разделите эти пары.

Рисунок 3: Четыре витые пары.

Шаг третий: Выберите стандарт проводки. T568A и T568B — это два цветовых кода для подключения 8-позиционного модульного штекера. Как показано на следующем рисунке, единственная разница между двумя цветовыми кодами состоит в том, что оранжевые и зеленые пары меняются местами. Нет никакой разницы в возможности подключения между двумя стандартами: соединительный кабель T568B может нормально работать с кабельной системой T568A и наоборот. Обычно стандарт подключения T568B рассматривается как предпочтительный вариант подключения.Здесь мы используем стандарт T568B. После разделения четырех пар осталось 8 отдельных проводов. Установите порядок кабелей Cat5e, сделав 8 проводов в цветовой последовательности T568B.

Рисунок 4: Стандарты проводки.

Шаг четвертый: Зажмите 8 проводов между пальцами и обрежьте провода, чтобы они оставались аккуратными и выровненными. Обратите внимание, что изоляция кабеля Cat5e должна находиться внутри нижней части разъема Cat5e RJ45. Провода следует отрезать, чтобы они равномерно совпадали с верхней частью разъема RJ45.

Шаг пятый: Подключите провода к разъему RJ45, убедившись, что каждый провод доходит до верхней части разъема RJ45. В противном случае недавно обжатый разъем RJ45 может оказаться недействительным.

Шаг шестой: Используйте обжимной инструмент, чтобы обжать только что изготовленный разъем RJ45, и сильно надавите, убедившись, что контакты разъема полностью соединены с 8 проводами. Затем получается разъем RJ45 на одном конце кабеля Cat5e.

Повторите шаги с первого по шестой на другом конце соединительного кабеля Cat5e.Но обратите внимание, что при обжиме Cat5e можно сделать два типа кабелей Ethernet: прямой и перекрестный. Для прямого подключения используйте одинаковые стандарты проводки на обоих концах кабеля. Его часто называют «патч-кабелем», он предназначен почти для всех целей, например для подключения компьютеров к маршрутизаторам. Для кроссовера используйте T568A на одном конце и T568B на другом. Этот тип кабеля предназначен для подключения одного компьютера к другому без использования маршрутизатора, коммутатора или концентратора.

Рисунок 5: Обжим кабеля RJ45 Cat5e завершен.

Последний шаг: используйте тестер кабеля, чтобы проверить обжатый кабель Cat5e, чтобы убедиться, что он работает нормально.

Надежный источник сборки кабеля Ethernet

Обжать кабель RJ45 Cat5e не так уж и сложно. Просто подготовьте инструменты для снятия изоляции и обжима и следуйте инструкциям выше, у вас все получится. Однако для успешного выполнения этой работы лучше использовать качественные кабели и инструменты.В FS вы найдете кабели Ethernet высочайшего качества и набор инструментов для наиболее ответственных сетей. Все кабели RJ45 Ca5e / Cat6 / Cat6a / Cat7 / Cat8 полностью прошли тест Fluke Channel Test, обеспечивая отличную производительность. Они имеют конструкцию оболочки из ПВХ CM, которая обеспечивает лучшую огнестойкость, чем куртка из ПВХ. Кроме того, в медных соединительных кабелях FS используется бескислородная медь для обеспечения высокой электропроводности и низкого затухания при передаче сигнала. FS также предоставляет набор медных узлов, таких как нож для снятия изоляции, инструмент для перфорации и набор инструментов для сетевой установки.Эти инструменты проходят высочайший контроль качества. Если у вас все еще есть вопросы об опрессовке сетевых кабелей, сотрудники отдела продаж FS всегда рады помочь по адресу [email protected]

Разъем

RJ45, проводка

В Canford часто задают вопрос: «Какой цветовой код для подключения разъемов RJ45?» Без сомнения, это возникает, потому что их больше одного! Здесь мы предлагаем некоторые пояснения к различным «стандартам».

Чтобы определить используемый код, сначала нужно решить, что будет делать соединение.Обычно разъемы используются для компьютерных сетей, хотя есть и другие приложения, поэтому здесь мы предполагаем установку ИТ-инфраструктуры.

Во-первых, немного предыстории. Сетевой интерфейс современного ПК использует пару (или пары) для отправки данных и пару (или пары) для приема данных. (Точные детали различаются, но давайте будем простыми!). Таким образом, на вход «приема» сетевой карты должны передаваться данные с выхода «передачи» другого устройства. Различные организации по стандартизации договорились, что внутреннее соединение в концентраторе или коммутаторе будет выполнено таким образом, чтобы облегчить это простым подключением ПК к концентратору с помощью «прямых» или двухконтактных соединений.Поэтому, если оборудование соответствует этому стандарту, все, что требуется — это прямое штыревое соединение.

Патч-панели и настенные панели

Считайте, что кабели проложены от коммутационной панели к настенной или напольной розетке. Если они будут использоваться для локальной сети Ethernet, вероятно, будет использоваться кабель категории 5 или выше, который состоит из четырех витых пар. Не все из них используются во всех сетях, но нормально завершить все пары, готовые к будущим обновлениям. Существует два цветовых кода, обычно называемых EIA / TIA 568A и EIA / TIA 568B.Следующее относится к проводке Ethernet 10 МГц и 100 МГц, в частности к системам 10 Base-T и 100 Base-T.

EIA / TIA 568A
Штифт Сигнал Цвет провода Пара
1 Передать + Белый с зеленой полосой (пара 3+)
2 Передача — Зеленый (пара 3-)
3 Прием + Белый с оранжевой полосой (пара 2+)
4 Не используется Синий (пара 1-)
5 Не используется Белый с синей полосой (пара 1+)
6 Прием- оранжевый (пара 2-)
7 Не используется Белый с коричневой полосой (пара 4+)
8 Не используется Коричневый (пара 4-)
EIA / TIA 568B
Штифт Сигнал Цвет провода Пара
1 Передать + Белый с оранжевой полосой (пара 2+)
2 Передача — оранжевый (пара 2-)
3 Прием + Белый с зеленой полосой (пара 3+)
4 Не используется Синий (пара 1-)
5 Не используется Белый с синей полосой (пара 1+)
6 Прием- Зеленый (пара 3-)
7 Не используется Белый с коричневой полосой (пара 4+)
8 Не используется Коричневый (пара 4-)

Обратите внимание, что это цветовые коды. Они не обозначают ничего особенного. Единственная разница заключается в цвете пары, используемой для подключения приема к ПК, и все пары в кабеле CAT5 идентичны во всем, кроме цвета и положения в компоновке. Таким образом, по сути, оба цветовых кода будут давать одинаковый эффект, если цветовой код одинаков на обоих концах кабельной трассы.

Итак, что использовать? Пока соединения на обоих концах кабеля одинаковы, все будет в порядке. Выберите схему, которая соответствует уже установленному оборудованию.Если начать с нуля, некоторые отсеки для патчей будут иметь клеммы с перфорацией, расположенные в соответствии с той или иной схемой, поэтому сначала проверьте их! В противном случае EIA / TIA 568B является наиболее часто используемым цветовым кодом в Великобритании и США. EIA / TIA 568A распространен в Европе.

После вышеизложенного станет очевидно, что соединительный шнур от стены к ПК также может быть подключен к любому стандарту, если оба конца совпадают.

Прямое соединение

Внимательный читатель теперь заметит, что прямое проводное соединение между двумя ПК приведет к тому, что выход передачи одного ПК будет подключен к выходу передачи другого ПК. Это не хорошо. Здесь нам понадобится «перекрестный» кабель. Осмотр двух схем кабельной разводки покажет, что кабель, составленный из схемы 568A на одном конце и схемы 568B на другом, выглядит следующим образом:

Штифт Сигнал Цвет провода Пара Сигнал Штифт
1 Передать + Белый с зеленой полосой (пара 3+) Прием + 3
2 Передача — Зеленый (пара 3-) Прием- 6
3 Прием + Белый с оранжевой полосой (пара 2+) Передать + 1
4 Не используется Синий (пара 1-) Не используется 4
5 Не используется Белый с синей полосой (пара 1+) Не используется 5
6 Прием- оранжевый (пара 2-) Передача — 2
7 Не используется Белый с коричневой полосой (пара 4+) Не используется 7
8 Не используется Коричневый (пара 4-) Не используется 8

. … И волшебным образом поменял местами пары, так что передача соединяется для приема в обоих направлениях. У нас есть кроссовый кабель! Gigabit Ethernet, 1000 Base-T, при проводке используются оставшиеся две пары кабеля для передачи двунаправленных данных, не требуя кроссовера.

От концентратора к концентратору

Та же проблема возникает при каскадном подключении концентраторов и коммутаторов, хотя многие современные устройства имеют порт «восходящей линии связи» или порт с перекрестным коммутатором, так что это соединение может быть выполнено с использованием «прямого кабеля».

Почему кабели Ethernet бывают разных цветов?

В этой статье мы объясняем, что означают цвета сетевых кабелей.

Часто поставщики сетевых кабелей назначают цвета, чтобы помочь определить тип и назначение подключения или отличить свои кабели и соединения от других поставщиков.

Ethernet Цвета кабелей и их назначение

В цвета Cat5, Кабели Ethernet Cat5e, Cat6 и Cat6a представляют собой конкретное приложение или систему, например сеть подключение или подключение оборудования. Это не следует путать с цветовой кодировкой скрученных внутренних проводов внутри каждый кабель CAT. Цвет внешней куртки тут ни при чем. сама функция кабеля, он просто подчеркивает цель связь.

Общий Назначение цветового кодирования Ethernet

Часто поставщики назначают определенные цвета, чтобы помочь определить тип подключения и для чего он используется, или чтобы различать их связь от других производителей.Цвета помогают с прокладкой кабелей и отраслевого стандарта нет, ниже приведен пример цветового кодирования некоторые предприятия могут использовать:

  • Синий — Сетевое подключение
  • Желтый — Камера
  • Белый — Безопасность
  • Серый — Межкомпонентные соединения / перемычки
  • Черный — Оборудование / Рабочее место
  • Красный — Телефоны / системы экстренной помощи

Кабель управление цветом также можно использовать, чтобы различать безопасность уровни или сети, такие как DMZ, производственные LAN, управляющие LAN и Тестовые ЛВС. Поскольку у некоторых компаний или поставщиков есть собственная маркировка предпочтениях, рекомендуется указать цвета и способы использования самая последняя доступная схема.

Ethernet Цветовая маркировка кабеля по годам

Цветные кабели также могут использоваться для обозначения возраста установленной проводки. Некоторые поставщики определяют год выполнения работ, выбирая специфический цвет. Это позволяет клиентам и техническим специалистам быстро определить возраст установленных кабелей и время выполнения работ. выполненный.Ниже приведен пример цветовой кодировки сетевого кабеля по годам. установлено:

  • фиолетовый — 2017
  • Синий — 2018
  • Желтый — 2019

Коммерческий Стандарты маркировки кабелей

Коммерческий приложения, особенно центры обработки данных, должны проверять правильность сборки стандарты, такие как ANSI / TIA-606-B , г. Администрация Стандарт телекоммуникационной инфраструктуры коммерческого Здания. Это является общий стандарт маркировки кабелей для всех типов помещений. Однако местные строительные нормы и правила заменят стандарт 606B и следует проверить перед прокладкой кабелей.

EIA / TIA 568A и 568B Стандарт

EIA / TIA 568A и 568B Стандарт

Стандарт EIA / TIA 568A и 568B


Цветовой код кабеля — стандарт 568B на каждом конце проходного кабеля. Кабель 10 / 100BaseT. Если необходим перекрестный кабель, используйте стандарт 568A на одном конец и 568B на другом конце.
Перекрестный кабель
RJ-45 PIN RJ-45 PIN
1 прием + 3 Tx +
2 Rc- 6 Tx-
3 Tx + 1 Rc +
6 Tx- 2 RC-
Прямой кабель
RJ-45 PIN RJ-45 PIN
1 Tx + 1 RC +
2 Tx- 2 RC-
3 RC + 3 Tx +
6 RC- 6 Tx-

Используйте прямой проходной кабель 568B на обоих концах при подключении концентратора к Xcvr или NIC Card. При подключении концентратора к концентратору, Xcvr к Xcvr или NIC к NIC, провода должны пересекаться на противоположном конце кабельной сборки, используйте 568B на один конец, 568A на другом конце.

Перекрестный кабель требуется при подключении концентратора к концентратору или Трансивер на трансивер, или сетевая карта на сетевую карту, или трансивер на сетевую карту. Когда При подключении концентратора к трансиверу или сетевой карте используется прямой кабель. всегда использовал. Обратите внимание: некоторые продукты оснащены внутренними переключателями, которые может внутренне пересекать витые пары.


При соединении двух MAU на витой паре через сегмент передаваемые данные контакты одного восьмиконтактного разъема должны быть подключены к контактам приема данных другое, и наоборот. Кроссоверную проводку можно выполнить двумя способами: специальным кабелем или внутри хаба.

Для одного сегмента, соединяющего только два компьютера, вы можете предоставить сигнал кроссовер, построив перекрестный кабель, с выводами передачи на восьмиконтактном штекер на одном конце кабеля, подключенного к контактам приема данных на восьмиконтактном подключите к другому концу кроссового кабеля и наоборот.

РИСУНОК 5.2 Перекрестный кабель 10BASE-T

Однако, когда вы подключаете несколько сегментов в здании, это намного проще. соединить кабельные разъемы «прямо насквозь» и не беспокоиться о том, провода в соединительных кабелях или других кабелях витой пары в вашем здании был правильно перечеркнут. Способ добиться этого — сделать все перекрестная проводка в одной точке системы: внутри многопортового концентратора.

Стандарт рекомендует, чтобы кроссовер сигналов производился внутри каждого порт концентратора.Если функция кроссовера выполняется внутри порта концентратора, то стандартный отмечает, что порт должен быть отмечен знаком «X».

Цветовое кодирование Прямой и перекрестный кабель Cat 5e и Cat 6

Самер Обновлено:

Когда разъемы RJ впервые вошли в употребление, они в основном использовались для телефонов. Благодаря значительному развитию технологий возникла потребность в соединителе другого размера, и RJ-45 был адаптирован к нему.
Самый распространенный разъем для витой пары — это 8-контактный 8-контактный модульный штекер ( 8P8C ). Он обозначается как разъем RJ45 .

Доступны два разных типа разъемов RJ-45:

  • для кабеля Cat 5e
  • для кабеля Cat 6

При заделке сетевого кабеля необходимо расположить цветные контакты передачи в правильном порядке.T568A и T568B — это два разных стандарта, которые используются для определения порядка их расположения. В чем их отличие? Эта тема будет рассмотрена в данной статье.

Что такое стандарты T568A и T568B?

Стандарты EIA / TIA 568A и 568B наиболее известны по двум таблицам T568A и T568B, в которых описывается соединение проводников кабеля витой пары с контактами разъема 8P8C при организации сети Ethernet. T568A и T568B — это два цветовых кода, используемых для подключения модульных разъемов RJ45.
Единственное различие между T568A и T568B — это положение оранжевой и зеленой пары проводов.

Схема подключения T568A обеспечивает обратную совместимость как для одной пары, так и для двух пар схем подключения USOC. Это предпочтительный вариант подключения. Правительство США требует использования стандарта проводки T568A в соответствии с федеральными контрактами. Но стандарт T568B более популярен среди пользователей, особенно для новой сети. T568A и T568B не объединяются и не меняются местами.

Сетевые кабели состоят из четырех пар проводов, каждая из которых состоит из сплошного провода и полосы того же цвета.

Существует также два типа цветовой кодировки для категорий 5e и 6 (обжим RJ-45):

Что такое прямые и перекрестные кабели?

Что такое прямой кабель?

Прямой кабель — это один из типов кабеля витая пара, который используется в локальных сетях для подключения компьютера к концентратору, маршрутизатору или коммутатору.Этот тип кабеля часто также называют патч-кордом Ethernet , он используется как альтернатива беспроводному соединению.

В прямом кабеле контакты проводов соответствуют контактам на другой стороне. В прямом кабеле используется один стандарт расположения проводов — стандарт T568A или T568B используется на обоих концах кабеля. Ниже представлена ​​схема прямого кабеля, в котором передающие контакты на обоих концах провода расположены в соответствии со стандартами T568A и T568B.

  1. зеленый / белый
  2. Зеленый
  3. Оранжевый / Белый
  4. Синий
  5. Синий / Белый
  6. Оранжевый
  7. коричневый / белый
  8. коричневый

  1. Оранжевый / Белый
  2. Оранжевый
  3. Зеленый / Белый
  4. Синий
  5. Синий / Белый
  6. Зеленый
  7. коричневый / белый
  8. коричневый

Что такое перекрестный кабель?

Перекрестный кабель используется для прямого подключения вычислительных устройств.Чаще всего он используется для соединения двух устройств одного типа, например, двух компьютеров (через их сетевые карты) или двух коммутаторов друг к другу. Напротив, прямые кабели используются для подключения различных типов устройств (компьютера к сетевому коммутатору).

В отличие от прямого кабеля, в перекрестном кабеле используются разные стандарты расположения контактов передачи: поскольку стандарты T568A и T568B отличаются друг от друга именно тем, что пары 1-2 и 3-6 в них переставлены, чтобы кросс-кабель для сетей 10BASE-T и 100BASE-T достаточно обжать один конец кабеля по одному стандарту, а другой конец — по другому.

Расположение жил прямого кабеля отличается от поперечного кабеля. Самый простой способ определить, какой у вас провод, — посмотреть на цветные контакты проводов внутри разъема RJ45. Если порядок расположения проводов на обоих концах одинаковый, перед вами прямой кабель. Если нет, то, скорее всего, перед вами перекрестный кабель, либо провода расположены неправильно.

Информация о расположении выводов адаптера последовательного порта

RJ-45 — DB-9 | Руководство по аппаратному обеспечению универсальной платформы маршрутизации MX2020

Консольный порт представляет собой последовательный интерфейс RS-232, который использует Разъем RJ-45 для подключения к устройству управления, например к ноутбуку или настольный ПК.Если на вашем ноутбуке или настольном ПК нет DB-9 штекерный разъем разъема, и вы хотите подключить свой ноутбук или настольный компьютер ПК к устройству используйте комбинацию переходника разъема RJ-45 — DB-9. вместе с переходником USB на DB-9.

В таблице 1 представлены информация о распиновке для адаптера последовательного порта RJ-45 — DB-9.

Таблица 1: Информация о выводах адаптера последовательного порта RJ-45 — DB-9

Вывод RJ-45

Сигнал

Штекер DB-9

Сигнал

1

РТС

8

CTS

2

ДТР

6

DSR

3

TxD

2

RxD

4

ЗЕМЛЯ

5

ЗЕМЛЯ

6

RxD

3

TxD

7

DSR

4

DTR

8

CTS

7

РТС

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
