Содержание

Калькулятор цветовой маркировки резисторов.(расшифровка онлайн  по ГОСТ 175-72)


Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов. В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности калькулятора:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать в калькуляторе количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10Y Ом  (цифры располагаются каждая под своей полоской), а в поле результата уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (правее слов «Или так») в виде целого числа или дробного (разделитель- точка).

Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан калькулятором в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка  1%  резисторов, ну а если и таких не существует, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ±5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать допуск. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1%.

Справа от калькулятора выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и  ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка

для 10 кОм ±5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0.5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, соответственно) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС )

   Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки «Реверс».

Калькулятор цветовой маркировки резисторов построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение,  какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также калькулятор выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Общие сведения о цветовой маркировке резисторов.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве.

В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет уникальная реверсная функция калькулятора.
При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В большинстве случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс декодирования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет увеличивать стоимость без необходимости.

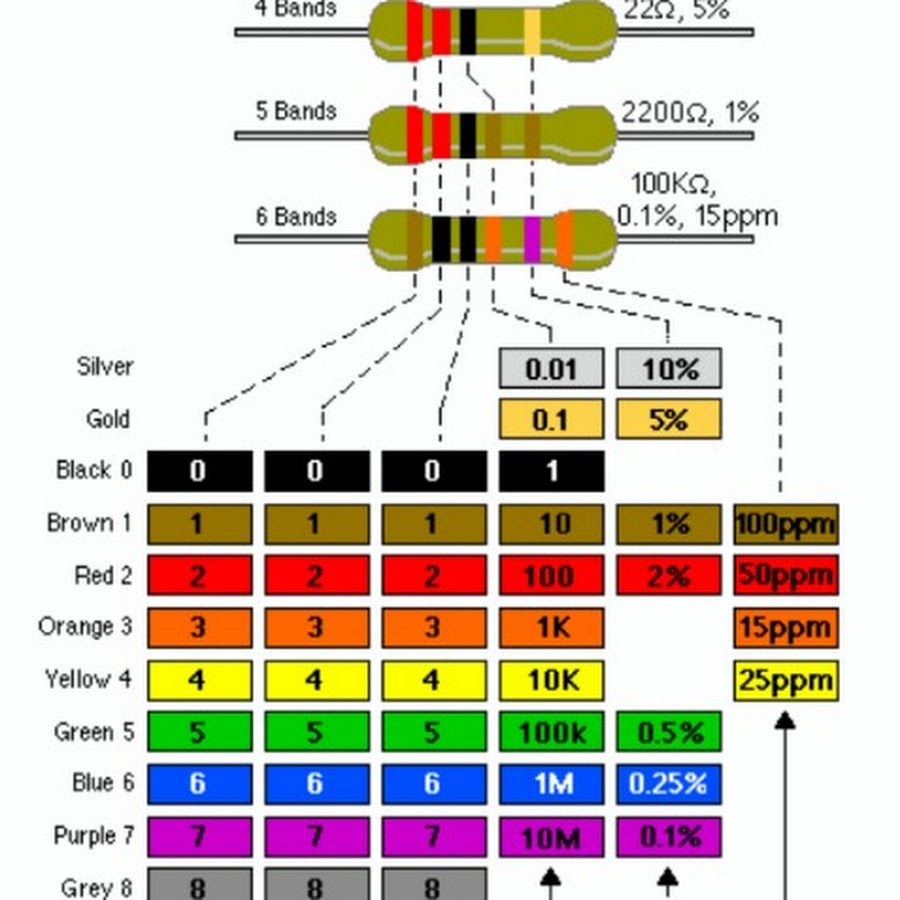

Назначение полос в цветовой маркировке резисторов.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо цветовой маркировки резистора обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора, если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов, описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Способ быстро запомнить цветовую маркировку резисторов.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. По такому же принципу,  если выговорить в определенном ритме «

СеЗон»+ «Че-Ка-Ка, ОЖэ-Зэ, Сэ-эФСБэ», то эта комбинация букв легко запоминается. Остается сопоставить это с цветами по начальным буквам «серебристый золотистый»+ «черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-
б
елый» и последовательным цифровым рядом «-2,-1″+ «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете  декодировать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на этот сайт забрели по какой-то нелепой случайности….

Цветовая маркировка резисторов — сайты с калькуляторами маркировки

911. Color code resistor calculator. (Английский калькулятор цветовой маркировки резисторов)
1. Цветовая маркировка резисторов на сайте Casemods Ссылка
2. Цветовая кодировка резисторов на сайте Qrz.ru Ссылка
3. Цветовая маркировка резисторов на сайте Energo soft Ссылка
4. Цветовая маркировка резисторов на сайте Radiopartal Ссылка
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio Ссылка



Цветная маркировка резисторов по цвету, расшифровка резисторов


Маркировка резисторов по цвету была задумана для облегчения считывания номинала постоянного резистора при любом положении самого резистора.
Сопротивление измеряется в омах. Символ ома — буква омега .
1 Ом — довольно маленькая величина. Поэтому часто значение резистора задаётся в КОм и в МОм.
1 КОм = 1000 Ом. 1 МОм = 1000000 Ом.

Цвета резисторов

Цвет Значение
Чёрный 0
Коричневый 1
Красный 2
Оранжевый 3
Жёлтый 4
Зелёный 5
Голубой 6
Фиолетовый 7
Серый 8
Белый 9

Маркировка резисторов по цвету обычно обозначается четырьмя цветными полосами.

  • 1 полоса обозначает первую цифру,
  • 2 полоса обозначает вторую цифру,
  • 3 полоса обозначает число нулей,
  • 4 полоса обозначает точность значения сопротивления резистора, так называемый допуск. В большинстве случаев это значение может быть проигнорировано.



Раcшифровка резисторов


На этом резисторе нанесено:
Красный — 2, фиолетовый — 7, жёлтый — 4 нуля.

Итого, номинал резистора составляет: 270000 Ом — 270 КОм.

Маркировка резисторов по цвету сопротивлением менее 10 Ом

Цветная маркировка резисторов сопротивлением менее 10 Ом требует дополнительных цветов, т.к. стандартные цвета для обозначения сопротивления постоянных резисторов не могут описать номинал менее 10 Ом. Для описания таких номиналов существуют два специальных цвета для третьей полосы: золотой, что означает х 0.1 и серебряный — х 0.01. Первая и вторая полоса обозначают цифры как обычно.
Например:
Красный, фиолетовый, золотой: 27 х 0. 1 = 2.7 Ом.
Зелёный, голубой, серебряный: 56 х 0.01 = 0.56 Ом.

Точность значения сопротивления резисторов

Точность номинала постоянного резистора показывается четвёртой цветной полосой. Она обозначается в процентах. Например, резистор с указанным номиналом 390 Ом и точностью ±10% на самом деле будет иметь сопротивление между 390 — 39 = 351 Ом и 390 + 39 = 429 Ом (39 это 10% от 390).
Существуют специальные цветовые коды для четвёртой полосы:

  • серебряный — ±10%,
  • золотой — ±5%,
  • красный — ±2%,
  • коричневый — ±1%
Если четвёртая полоса отсутствует, точность номинала резистора составляет ±20%.



Кодовое обозначение резисторов

Номиналы резисторов обозначаются так же и буквенно-цифровым (кодовым) методом, который исключает использование десятичной запятой, потому что очень легко не заметить маленькую точку. Вместо десятичной запятой используются буквы R, K, M. При определении номинала резистора буква K означает умножение на 1000, буква M на 1000000, а буква R на 1.
Например:

  • 560R означает 560 Ом
  • 2K7 означает 2.7 КОм = 2700 Ом
  • 39K — 39 КОм
  • 1M0 — 1.0 МОм = 1000 КОм

Калькулятор цветовой маркировки резисторов • Электротехнические и радиотехнические калькуляторы • Онлайн-конвертеры единиц измерения

Определения и расчет

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Декадный магазин сопротивлений

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении, удельном сопротивлении и проводимости.

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Когда-то, во времена ламповых и первых транзисторных радиоприемников, такие резисторы были очень дорогими и обычными были 20-процентные резисторы.

Сравнение 0,1-ваттных резисторов для поверхностного монтажа в корпусе 1608 (1,6 × 0,8 мм) с 10-ваттным керамическим резистором сопротивлением 1 Ом

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью. В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Резисторы с цветовой кодировкой мощностью 0,125, 0,25, 0,5 и 1 Вт в компьютерном блоке питания

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Современный мощный 10-ваттный керамический резистор 8,6 Ом и 2-ваттный резистор ВЗР 3,3 кОм советского производства, изготовленный в 1969 г.

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Цветовая маркировка резисторов

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Цветовая маркировка резисторов

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывает, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

10 кОм ±20%, 12 Ом ±20%, 15 МОм ±1%, 18 МОм ±2%, 22 кОм ±10%, 27 Ом ±5%, 33 кОм ±5%, 39 МОм ±0,5%, 0,47 Ом ±0,25%, 0,56 Ом ±0,1%, 68 Ом ±0,05%, 0,82 Ом ±20%

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Резисторы 39 × 10⁰ = 39 Ом 0,1 Вт для поверхностного монтажа в корпусах 1608 (1,6 × 0,8 мм)

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления резистора МЛТ 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

В заключение еще несколько примеров:

Резистор 2,7 кОм ±5%: красный, фиолетовый, красный, золотой

Резистор 100 кОм ±5%: коричневый, черный, желтый, золотой

Резистор 220 кОм ±5%: красный, красный, желтый, золотой

Резистор 330 кОм ±5%: оранжевый, оранжевый, желтый, золотой

Резистор 390 кОм ±5%: оранжевый, белый, желтый, золотой

Резистор 430 кОм ±5%: желтый, оранжевый, желтый, золотой

Резистор 470 кОм ±5%: желтый, фиолетовый, желтый, золотой

Резистор 510 кОм ±5%: зеленый, коричневый, желтый, золотой

Резистор 560 кОм ±5%: зеленый, синий, желтый, золотой

Резистор 750 кОм ±5%: фиолетовый, зеленый, желтый, золотой

Резистор 910 кОм ±5%: белый, коричневый, желтый, золотой

Цветовая маркировка резисторов, конденсаторов, индуктивностей, калькулятор определения номинала.

В раздел: Советы → Цветная маркировка

Цветная маркировка резисторов, конденсаторов и индуктивностей

    Он-лайн калькулятор дает возможность рассчитать номинальное значение радиоэлементов таких как резистор, конденсатор и индуктивность, имеющие на своем корпусе вместо цифрового обозначения цветные полоски на корпусе. Для правильного определения номинала расположите элемент таким образом, чтобы цветовые кольца были как-бы сдвинуты к левому краю, или широкая полоска находилась с левой стороны.

Для пользования калькулятором определения номинала резистора по цветным полоскам, расположите его перед собой как указано на рисунке, поочередно, начиная с левого столбца, выберите нажатием нужный цвет, старайтесь не ошибиться в правильном определении цвета полоски, в правом окошке увидите полученный результат.





Маркировка конденсаторов

Обычно на конденсаторах наносится цифровая маркировка, обозначающий номинал.
Рядом с этим цифровым кодом маркируется наибольшее рабочее напряжение, а иногда класс (точность), температурный коэффициент и другие значения. Но на самых миниатюрных конденсаторах (например, для поверхностного монтажа) нет таких полных обозначений, и вы не должны удалять полоски до тех пор, пока они будут вам необходимы.
В зависимости от производителя имеются различия в обозначении, касается материала диэлектрика и др. Обозначение конденсаторов на схеме 4n7/40V означает, что емкость конденсатора 4,700pF, его максимальное рабочее напряжение 40В. Имеется и другое обозначение 4n7.
Конденсаторы идентифицируются и по нанесенным цветным полосам, обозначение подобное резисторам по 4-полосный системе. Первые два цвета (A и B) обозначают первые две цифры, третий цвет (C) — множитель, четвертый цвет (D) допуск, и пятый цвет (E) рабочее напряжение.
На корпусе дисковых керамических конденсаторов (рис. 2.2b) и трубчатых конденсаторов (рис. 2.2) рабочее напряжение не указывается, так как они используются в цепях с низким напряжением постоянного тока. Если трубчатый конденсатор имеет пять цветных полос, первый цвет представляет температурный коэффициент, в то время как другие четыре обозначают емкость.

COLOR DIGIT MULTIPLIER TOLERANCE VOLTAGE
 Черный 0  x 1 pF ±20%
 Коричневый 1  x 10 pF ±1%
 Красный 2  x 100 pF ±2% 250V
 Оранжевый 3  x 1 nF ±2.5%
 Желтый 4  x 10 nF   400V
 Зеленый 5  x 100 nF ±5%
 Синий 6  x 1 µF
 Фиолетовый 7  x 10 µF
 Серый 8  x 100 µF
 Белый 9  x 1000 µF ±10%



Цветная маркировка танталовых электролитических конденсаторов



Первые два цвета определяют две первые цифры и имеют такое же назначение как и при определении резисторов. Третий цвет множитель в мкф, четвертый максимальное рабочее напряжение.

COLOR DIGIT MULTIPLIER VOLTAGE
 Черный 0  x 1 µF 10V
 Коричневый 1  x 10 µF
 Красный 2  x 100 µF
 Оранжевый 3
 Желтый 4   6.3V
 Зеленый 5   16V
 Синий 6   20V
 Фиолетовый 7
 Серый 8  x . 01 µF 25V
 Белый 9  x .1 µF 3V
 Розовый     35V

Как быть с цифровой маркировкой SMD резисторов? Сопротивление резистора обозначается в Омах и равно первым цифрам, последние указывают количество нулей после них. К примеру, обозначение 472 =4700 Ом или 4,7 кОм.
Таблица маркировки резисторов, калькулятор цветовой маркировки резисторов, обозначение резистора, конденсатора. Программа расчета.

Размеры резисторов в зависимости от мощности

В зависимости от рассеивания мощности резисторов зависят и размеры корпуса (самого элемента) резистора. Корпус зависит от материала из которого изготовлен резистор и типа резистора.

naf-st >> Маркировка и обозначение >> Маркировка и обозначение резисторов

  • Маркировка и обозначение

Резик (резистор) — это пассивный элемент радиоэлектронной аппаратуры (РЭА), предназначенный для создания в электрической цепи требуемой величины электрического сопротивления, обеспечивающий перераспределение и регулирование электрической энергии между элементами схемы.

Резисторы бывают проволочные и непроволочные. Проволочные резики выполняются, как видно из названия, из токопроводящей проволоки, обладающей большим удельным сопротивлением. Для её изготовления применяют такие сплавы, как манганин, константан, никелин. Непроволочные резики выполняются на некоем диэлектрическом основании, покрытым материалом с некоторым сопротивлением (резистив).

Буквенно-цифровая маркировка резиков содержит: вид, номинальную мощность, номинальное сопротивление, допуск и дату изготовления. На маленьких же резюках чаще применяется не полное, а сокращенное (кодированное) обозначение. Ниже в табличке приведена система обозначения номинальных сопротивлений резюков.

Единица измерения Буковка кода Пределы номинальных сопротивлений Как есть на самом деле Как отображается на резюке
Ом Е до 99 0,47 Ом
4,7 Ом
Е47
4Е7
кОм К 0,1. ..99 470 Ом
4,7 кОм
К47
4К7
МОм М 0,1…99 470 кОм
4,7 МОм
М47
4М7
ГОм Г 0,1…99 470 МОм
4,7 ГОм
Г47
4Г7

Для обозначения допусков используются следующие сокращения:

  • Ж — ±0,1%
  • У — ±0,2%
  • Д — ±0,5%
  • Р — ±1%
  • Л — ±2%
  • И — ±5%
  • С — ±10%
  • В — ±20%
  • Ф — ±30%

Это старое обозначение, а по новому выглядит так:

  • B — 0,1%
  • С — ±0,25%
  • D — ±0.5%
  • F — ±1%
  • G — ±2%
  • J — ±5%
  • K — ±10%
  • M — ±20%
  • N — ±30%

Для туканов пояснение. Если на резюке написано К51И или K51J, то это означает, что резистор 510 Ом допуск ±5%

Кроме буквенно-цифровой маркировки существует и цветная. В основном ею раскрашивают буржуйские резюки. Чуть ниже в табличке её расшифровка.

Цвет знака Номинальное сопротивление Допуск, %
Первая цифра Вторая цифра Третья цифра Множитель
  10-2 ±10
  10-1 ±5
  0 1
  1 1 1 10 ±1
  2 2 2 102 ±2
  3 3 3 103
  4 4 4 104
  5 5 5 105 ±0,5
  6 6 6 106 ±0,25
  7 7 7 107 ±0,1
  8 8 8 108 ±0,05
  9 9 9 109

На корпусе резика располагается 4 или 5 цветных полосок (иногда точек) и выглядит все это примерно так:


АХТУНГ: Полосы (либо точки) располагаются ближе к одному из крайних выводов. От этого места ведется отсчет. Если полосок 4, то четвертый столбец пропускается, ежели полос 5, используются все столбики. Вот, например, на рисунке раскраска резика четырьмя полосами и, согласно таблицы сие означает, что этот резик сопротивлением 27 кОм и допуском ±5%. Вот так довольно просто. Если кто часто имеет дело с «раскрашенными» резисторами рекомендую табличку запомнить, а лучше выпотрошить и сохранить где-нибудь.

Новости:







Калькулятор цветовой маркировки резисторов

Как пользоваться калькулятором?

Перед вами наиболее полный калькулятор цветовой маркировки выводных резисторов.

Работает в двух режимах:

  • определение номинала на основе цветовой маркировки;
  • определение цветовой маркировки на основе известного номинала.

Калькулятор рассчитан на работу с 4/5/6-полосными резисторами. Минимальное значение — 0.1 Ом, максимальное — 999 ГОм. Значения от 0.1 Ом до 0.99 Ом рассчитываются только на четырехполосном калькуляторе. Значения от 99 ГОм до 999 ГОм — только на пяти- и шестиполосном калькуляторах. Подходящий тип калькулятора будет выбран автоматически в зависимости от введённого значения.

Для определения номинала необходимо указать полосы в том порядке, в котором они нанесены на резистор. В поле «Значение» отобразится номинал резистора согласно указанных цветовых полос.

Для определения цветовой маркировки необходимо ввести в поле «Значение» номинал резистора, выбрать единицу измерения (Ом, кОм, МОм, ГОм), указать точность (не обязательно; по умолчанию это 20%), температурный коэффициент (не обязательно) и нажать кнопку «Рассчитать».

Поле «Результат подсчётов» содержит следующую информацию:

  • точное значение из ряда — если искомый номинал нашелся в соответствующем ряду;
  • ближайшее большее  — если есть следующее ближайшее в ряду значение;
  • ближайшее меньшее — если есть предыдущее ближайшее в ряду значение.

Что такое ряды или ряды номиналов радиодеталей? Это набор чисельных значений от 1 до 10. Чем выше число в названии ряда тем больше таких значений находится в нём и тем выше точность указанного номинала резистора. Например, ряд E6 содержит следующие номиналы: 1.0, 1.5, 2.2, 3.3, 4.7, 6.8. Соответственно, номиналы радиодеталей согласно этому ряду могут быть 1.5 Ом или 6.8 Ом. Этот ряд имеет точность в 20%. Для получения других номиналов этого ряда используют множитель, например 1000 (от 0.01 до 1000000000). Используя его получаем полный номинал: 1.5 х 1000 = 1500 Ом или 1.5 кОм. Наиболее распространён ряд E24 c допуском 5%.

Таблицы цветовой маркировки резисторов для скачивания: 4 полосы, 5 полос, 6 полос.

Справочник резисторов по цветам

Цветовая маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.
Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.
В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов – двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры – код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ – буква – код множителя. Каждая из букв X, Y, Z, A, B, C, D, E, F, H, R, S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96, E24, E48.
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24, либо 4 цифры E48

Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976
Код Множитель
Z 0. 001 Y or R 0.01 X or S 0.1 A 1 B or H 10 C 100 D 1000 E 10000 F 100000

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры – число номинала.
Третья цифра – десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры – число номинала.
Четвёртая цифра – десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Кому-то полезным может быть набор калькуляторов для расчёта сопротивления резисторов, соединённых параллельно.
Материал по ссылке: Параллельное соединение резисторов. Калькулятор.

Замечания и предложения принимаются и приветствуются!

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Обозначения резисторов

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

  1. Три полосы могут сказать, что погрешность детали будет 20%. Первые две полосы имеют некое цифровое значение, а третья выступает в качестве множителя, на который будут делиться или умножаться значения из первых двух цветовых колец.
  2. Если полосы четыре, все значения будут аналогичны трёхполосной маркировке, за исключением четвёртой, которая указывает на точность детали.
  3. Похожую расшифровку маркировки имеет и пятиполосное обозначение, с разницей лишь в том, что здесь цифровые данные имеют уже три полосы. Четвёртая укажет на множитель, который может подсказать или таблица, или калькулятор резисторов онлайн. Пятая полоса всегда указывает на точность в 0,005 процента.
  4. И наиболее редко можно встретить шесть полос маркировки сопротивлений. По сути, вся расшифровка соответствует пятиполосному варианту. Шестая полоса лишь скажет об изменении сопротивления при работе, то есть это температурный коэффициент.

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

  1. Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.
  2. Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
  3. Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов — таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

  1. Зелёный — будет иметь числовое значение, в этом случае «5»;
  2. Коричневый — также обозначает число и равен «1»;
  3. Жёлтый — третья полоса с числовыми данными. Согласно таблице, это «4»;
  4. Красный — является четвёртым по счёту кольцом, что отображает множитель. По данным таблицы этот цвет соответствует 100, или 1, умноженное на 10 во второй степени. А зная числовые значения (всё с той же таблицы), можно получить выражение 100 * 514, что даёт 51400 Ом, или 0.0514 МОм;
  5. Пятый цвет определяет точность. Это возможное отклонение от заданного рабочего значения. Для фиолетовой полосы значение будет 0,1%;
  6. Оранжевое кольцо указывает на температурный коэффициент. В данном случае это 15 ppm/°C.

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды — достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

  1. На странице будет содержаться рисунок резистора с полосками. Обязательно будет присутствовать возможность выбора количества колец. Нажимая поочерёдно на каждую из них, необходимо выбрать нужный цвет. Дальше, в зависимости от разработчика, надо или нажать на кнопку, чтобы калькулятор высчитал номинал по введённым данным, или это произойдёт автоматически. Таким образом, достаточно просто ввести нужные цвета и получить результат.
  2. Может выглядеть онлайн-калькулятор и как таблица. Здесь также необходимо выбрать нужный цвет в каждой ячейке, где первая означает первое кольцо, вторая — второе, и далее необходимое количество полос. Останется лишь нажать на кнопку «Показать результат».
  3. А есть вариант ещё проще. На странице изображён резистор с полосками. После выбора количества колец нужно лишь выбрать необходимую цветовую комбинацию. Делается это нажатием на нужный цвет в ячейках. При этом каждая из них соединена линией с изображением для более простого визуального восприятия. Дальше цветовой декодер сделает всё сам.

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

Расчет номинала резистора по цветовому коду:
укажите количество цветных полос и выберите цвет каждой из них (меню выбора цвета находится под каждой полоской). Результат будет выведен в поле «РЕЗУЛЬТАТ»

Расчет цветового кода для заданного значения сопротивления:
Введите значение в поле «РЕЗУЛЬТАТ» и укажите требуемую точность резистора. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Количество полос декодер подбирает по следующему принципу: приоритет у 4-полосной маркировки резисторов общего назначения, и только если резисторов общего назначения с таким номиналом не существует, выводится 5-ти полосная маркировка 1% или 0.5% резисторов.

Назначение кнопки «РЕВЕРС»:
При нажатии на эту кнопку цветовой код резистора будет перестроен зеркальным образом от исходного. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении (справа – налево). Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой. Обычно первая полоска или толще остальных, или расположена ближе к краю резистора. Но в случаях 5-ти и 6-ти полосной цветовой маркировки прецизионных резисторов может не хватить места, чтобы сместить полоски маркировки к одному краю. А толщина полосок может отличаться весьма незначительно. С 4-полосной маркировкой 5% и 10% резисторов общего назначения все проще: последняя полоска, обозначающая точность – золотистого или серебристого цвета, а эти цвета никак не могут быть у первой полоски.

Назначение кнопки «М+»:
Эта кнопка позволит сохранить в памяти текущую цветовую маркировку. Сохраняется до 9 цветовых маркировок резисторов. Кроме того, автоматически сохраняются в память калькулятора все значения, выбранные из колонок примеров цветовой маркировки, из таблицы значений в стандартных рядах, любые значения (правильные и неправильные), введенные в поле «Результат», и только правильные значения, введенные с помощью меню выбора цвета полосок либо кнопок «+» и «-«. Функция удобна, когда требуется определить цветовую маркировку нескольких резисторов – всегда можно быстро вернуться к маркировке любого из уже проверенных. Красным цветом в списке обозначаются значения с ошибочной и нестандартной цветовой маркировкой (значение не принадлежит к стандартным рядам, кодированный цветом допуск на резисторе не соответствует допуску стандартного ряда, к которому относится значение и т.д.).

Кнопка «MC»: – очистка всей памяти. Для удаления из списка только одной записи покройте оную двойным кликом.

Назначение кнопки «Исправить»:
При нажатии на эту кнопку (если в цветовом коде резистора допущена ошибка) будет предложен один из возможных правильных вариантов.

Назначение кнопок «+» и «-» :
При нажатии на них значение в соответствующей полоске изменится на один шаг в большую или меньшую сторону.

Назначение информационное поля (под полем «РЕЗУЛЬТАТ»):
В нем выводятся сообщения, к каким стандартным рядам принадлежит введенное значение (с какими допусками резисторы этого номинала выпускаются промышленностью), а так же сообщения об ошибках. Если значение не является стандартным, то либо вы допустили ошибку, либо производитель резистора не придерживается общепринятого стандарта (что случается).

Примеры цветовой кодировки резисторов:
Слева приведены примеры цветовой маркировки 1%, а справа – 5% резисторов. Кликните по значению в списке, и полоски на изображении резистора будут перекрашены в соответствующие цвета.

Таблица, расположенная выше, содержит стандартные значения сопротивлений. Таблица автоматически прокручивается до значений, которые находятся ближе всего к величине, заданной цветовым кодом на изображении резистора. Практически все номиналы постоянных резисторов, которые выпускаются промышленностью, берутся из стандартных рядов и получены умножением значения из стандартного ряда на 10 в определенной степени (номинал в данном случае в Омах, т.е. 28.7кОм = стандартное значение 287, умноженное на 10 в степени 2 /Ом/). Каждому ряду соответствует своя точность резисторов.

Цветовая кодировка резистора

| Цветовой код

Попробуйте наш калькулятор цветовой маркировки резисторов в разделе «Инструменты».

Номиналы и цвет стандартных резисторов

Компоненты и провода имеют цветовую маркировку для обозначения их значения и функции.

Цветовая маркировка резистора использует цветные полосы для быстрого определения значения сопротивления резистора и его процентного отклонения от физического размера резистора, указывающего его номинальную мощность.

Обычно значение сопротивления, допуск и номинальная мощность печатаются на корпусе резистора в виде цифр или букв, когда корпус резистора достаточно большой, чтобы прочитать отпечаток, например, резисторы большой мощности.

Но когда резистор меньше (например, углеродного или пленочного типа 1/4 Вт), отпечаток слишком мал для чтения, поэтому спецификации должны быть представлены другим способом.

Цвет Цифра Множитель Допуск (%)
Черный 0 10 0 (1)
Коричневый 1 10 1 1
Красный 2 10 2 2
Оранжевый 3 10 3
Желтый 4 10 4
Зеленый 5 10 5 0. 5
Синий 6 10 6 0,25
фиолетовый 7 10 7 0,1
Серый 8 10 8
Белый 9 10 9
Золото 10 -1 5
Серебро 10 -2 10
(нет) 20

Коричневый, красный, зеленый, синий и фиолетовый цвета используются в качестве кодов допуска только для 5-полосных резисторов.Для всех 5-полосных резисторов используется цветная полоса допуска.

Пустая (20%) «полоса» используется только с «4-полосным» кодом (3 цветных полосы + пустая «полоса»).

Желто-фиолетовый-оранжевый-золотой Код цвета

Резистор желто-фиолетового-оранжевого-золотого цвета будет иметь сопротивление 47 кОм с допуском +/- 5%.

Зеленый-красный-золотой-серебристый Код цвета

Резистор цвета Зеленый-Красный-Золотой-Серебряный будет равен 5.2 Ом с допуском +/- 10%.

Белый-Фиолетовый-Черный Код цвета

Резистор цвета бело-фиолетовый-черный будет иметь сопротивление 97 Ом с допуском +/- 20%. Когда вы видите только три цветные полосы на резисторе, вы знаете, что на самом деле это 4-полосный код с пустой (20%) полосой допуска.

Оранжевый-Оранжевый-Черный-Коричневый-Фиолетовый Код цвета

Резистор цвета оранжевый-оранжевый-черный-коричневый-фиолетовый будет равен 3.3 кОм с допуском +/- 0,1%.

Коричнево-зеленый-серый-серебристо-красный Цветовой код

Резистор коричневого-зеленого-серого-серебристо-красного цвета будет иметь 1,58 Ом с допуском +/- 2%.

Синий-коричневый-зеленый-серебристо-синий Цветовой код

Резистор цвета Синий-Коричневый-Зеленый-Серебристо-Синий будет иметь 6,15 Ом с допуском +/- 0,25%.

Предпочтительные значения или серия E

Чтобы упростить массовое производство резисторов, МЭК (Международная электротехническая комиссия) в 1952 году определила допуски и значения сопротивления для резисторов.

Они называются предпочтительными значениями или серией E, опубликованными в стандарте IEC 60063: 1963. Эти стандарты также используются для конденсаторов, стабилитронов и индукторов.

Цель этого заключалась в том, чтобы, когда компании производят резисторы с разными значениями сопротивления, они занимали одинаковое место в логарифмической шкале.

Это помогает поставщику складировать различные ценности. Резисторы разных производителей совместимы для одних и тех же конструкций из-за использования стандартных значений.

Стандартные номиналы резисторов серии и допуски

Стандартные значения резисторов E3, E6, E12, E24, E48 и E96 перечислены ниже.

серии E

Допуск

(SIG FIGS)

Количество значений

в каждое десятилетие

E3 36% *

3

E6 20% 6
E12 10% 12
E24 5% 24
E48 2% 48
E96 1% 96
E192 0. 5%, 0,25% и более допуски

* Расчетный допуск для этой серии составляет 36,60%. В то время как стандарт указывает только допуск, превышающий 20%, другие источники указывают 40% или 50%.

Стандартный резистор серии E3

Это наиболее широко используемые серии резисторов в электронной промышленности, которые подходят для резисторов, номиналы которых не являются критическими.

Количество различных компонентов в любой конструкции электронной схемы может быть уменьшено, если придерживаться этой серии.

Стандартный резистор E6 серии

Резисторы серии E6 также широко используются в электронной промышленности из-за более широкого диапазона номиналов резисторов.

Стандартный резистор E12 серии

1 1,2 1,5
1,8 2,2 2,7
3,3 3. 9 4,7
5,6 6,8 8,2

Стандартный резистор E24 серии

Несмотря на то, что доступны резисторы до E24, в любой конструкции можно сосредоточиться на использовании как можно меньшего числа резисторов.

Это уменьшит количество компонентов в конструкции и поможет снизить затраты при рассмотрении крупномасштабного производства.

1 1.1 1,2
1,3 1,5 1,6
1,8 2 2,2
2,4 2,7 3
3,3 3,6 3,9
4,3 4,7 5,1
5,6 6,2 6,8
7,5 8,2 9,1

Стандартный резистор E48 серии

1 1. 05 1,1
1,15 1,21 1,27
1,33 1,4 1,47
1,54 1,62 1,69
1,78 1,87 1,96
2,05 2,15 2,26
2,37 2,49 2,61
2,74 2,87 3.01
3,16 3,32 3,48
3,65 3,83 4,02
4,22 4,42 4.64
4,87 5,11 5,36
5,62 5,9 6,19
6,49 6,81 7,15
7,5 7,87 8,25
8.66 9,09 9,53

Серия резисторов E96 и выше

Серии стандартных резисторов E96 и E192 действительно существуют, но они не используются так часто, как серия, упомянутая ранее.

Их допуск составляет 0,5 или 0,25%, что может увеличить стоимость наряду с гораздо большим количеством резисторов в диапазоне.

Попробуйте наш калькулятор цветовой маркировки резисторов в разделе «Инструменты».

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Цветовой код резистора | Стандарты и коды резисторов

Как работает цветовой код резистора?

Узнайте все о схемах Калькулятор цветового кода резистора, удобный инструмент для считывания значений цветового кода резистора.

Номиналы резисторов часто обозначаются цветовыми кодами. Практически все резисторы с выводами мощностью до одного ватта отмечены цветными полосами. Кодировка определена в международном стандарте IEC 60062. Этот стандарт описывает коды маркировки резисторов и конденсаторов. Он также включает числовые коды, как, например, часто используемые для резисторов SMD. Цветовой код дается несколькими полосами. Вместе они определяют значение сопротивления, допуск, а иногда и надежность или интенсивность отказов. Количество полос варьируется от трех до шести. Как минимум, две полосы указывают значение сопротивления, а одна полоса служит множителем. Значения сопротивления стандартизированы, эти значения называются предпочтительными значениями.

Таблица цветов резистора

В таблице ниже показано, как определить сопротивление и допуск для резисторов. Таблица также может использоваться для указания цвета полос, если значения известны. Для быстрого определения номиналов резисторов можно использовать автоматический калькулятор резисторов.

Советы по считыванию кодов резисторов

В нижеследующих разделах приведены примеры для разного количества полос, но сначала дается несколько советов по чтению цветового кода:

  • Направление чтения не всегда может быть четким. Иногда увеличенное расстояние между полосами 3 и 4 выдает направление чтения. Кроме того, первая полоса обычно находится ближе всего к отведению. Золотая или серебряная полоса (допуск) всегда последняя полоса.
  • Рекомендуется проверить документацию производителя, чтобы убедиться в используемой системе кодирования.Еще лучше измерить сопротивление мультиметром. В некоторых случаях это может быть даже единственный способ определить сопротивление; например, когда цветные полосы выгорели.

Резисторы

4-х полосный резистор

Четырехполосный цветовой код является наиболее распространенным вариантом. Эти резисторы имеют две полосы для значений сопротивления, один множитель и одну полосу допуска.В примере слева это зеленые, синие, красные и золотые полосы. Используя таблицу цветовых кодов, можно найти, что зеленый означает 5, а синий — 6. Таким образом, значение составляет 56 · 100 = 5600 Ом. Золотая полоса означает, что резистор имеет допуск 5%. Таким образом, значение сопротивления находится в пределах от 5320 до 5880 Ом. Если оставить поле допуска пустым, получится трехполосный резистор. Это означает, что значение сопротивления остается прежним, но допуск составляет 20%.

5-ти полосный резистор

Резисторы с высокой точностью имеют дополнительную полосу для обозначения третьей значащей цифры.Следовательно, первые три полосы указывают значащие цифры, четвертая полоса — это коэффициент умножения, а пятая полоса представляет допуск. Из этого есть исключения. Например, иногда дополнительная полоса указывает интенсивность отказов (военная спецификация) или температурный коэффициент (старые или специализированные резисторы). Пожалуйста, прочтите раздел «Исключения цветового кода» для получения дополнительной информации. Показанный пример: коричневый (1), желтый (4), фиолетовый (7), черный (x1), зеленый (0,5%): 147 Ом 0,5%.

6-ти полосный резистор

с 6 полосами обычно предназначены для высокоточных резисторов, у которых есть дополнительная полоса для определения температурного коэффициента (ppm / K). Самый распространенный цвет шестой полосы — коричневый (100 ppm / K). Это означает, что при изменении температуры на 10 ˚C значение сопротивления может измениться на 0,1%. Для специальных применений, где критический температурный коэффициент, другие цвета Показанный пример: оранжевый (3), красный (2), коричневый (1), зеленый (x10), коричневый (1%), красный (50 ppm / K): 3,21 кОм 1% 50 частей на миллион / K.

Исключения цветового кода

Диапазон надежности

Резисторы

, которые производятся в соответствии с военными спецификациями, иногда включают дополнительную полосу для обозначения надежности.Это указывается в количестве отказов (%) на 1000 часов работы. Это редко используется в коммерческой электронике. В основном полосу надежности можно найти на четырех полосных резисторах. Более подробную информацию о надежности можно найти в военном справочнике США MIL-HDBK-199.

Одиночная черная полоса или резистор с нулевым сопротивлением

Резистор с одной черной полосой называется резистором с нулевым сопротивлением. В основном это проводное соединение, которое выполняет только функцию соединения дорожек на печатной плате. Использование пакета резисторов дает возможность использовать одни и те же автоматизированные машины для размещения компонентов на печатной плате.

5-ти полосный резистор с 4-й полосой из золота или серебра

Пятиполосные резисторы с четвертой полосой из золота или серебра составляют исключение и используются в специализированных и старых резисторах. Первые две полосы представляют собой значащие цифры, 3-я — коэффициент умножения, 4-я — допуск и 5-я — температурный коэффициент (ppm / K).

Отклоняющиеся цвета

Для высоковольтных резисторов часто золотой и серебряный цвета заменяются желтым и серым. Это необходимо для предотвращения попадания металлических частиц в покрытие.

Цветовая кодировка резистора

| LEARN.PARALLAX.COM

Резисторы препятствуют прохождению электрического тока. У каждого есть значение, показывающее, насколько сильно он сопротивляется току. Единицей измерения этого значения является ом, часто обозначаемый греческой буквой омега: Ω.

Цветные полосы на резисторе могут рассказать вам все, что вам нужно знать о его величине и допуске, если вы понимаете, как их читать. Порядок расположения цветов очень важен, и каждое значение резистора имеет свою уникальную комбинацию.

Вот пример, который показывает, как таблицу и резистор, показанные выше, можно использовать для определения номинала резистора, доказав, что желто-фиолетовый-коричневый действительно равен 470 Ом:

  • Первая полоса желтого цвета, что означает, что самой левой цифрой является 4.
  • Вторая полоса фиолетового цвета, что означает, что следующая цифра — 7.
  • Третья полоса коричневая. Поскольку коричневый — 1, это означает прибавление одного нуля справа от первых двух цифр.

Желто-фиолетовый-коричневый = 4-7-0 = 470 Ом.

Хотя первые две полосы довольно просты, третья и четвертая полосы могут потребовать дополнительных пояснений.

Значения резисторов могут быть очень большими, и часто не хватает места для использования полосы для каждой цифры. Чтобы обойти это, третья полоса указывает, что после первых двух цифр следует добавить определенное количество нулей, чтобы получить полное значение резистора. В приведенном выше примере третья полоса коричневая, что означает, что справа от первых двух цифр следует добавить один ноль.

Если вы хотите углубиться в математику, эта третья полоса официально называется множителем . Цвет полосы определяет степень 10, на которую нужно умножить первые две цифры резистора. Например, оранжевая третья полоса с числовым значением 3 будет означать множитель 10 3 , хотя вы также можете думать об этом как о том, чтобы «наклеить 3 нуля на конце».

Пример:

  • Резистор коричнево-черно-оранжевый.
  • Коричневый = 1, черный = 0, оранжевый множитель = 10 3
  • 10 x 10 3 = 10000, что совпадает с 10 + три нуля = 10000.

Обратите внимание: как бы вы ни думали об этом, результат будет таким же.

Четвертая цветная полоса указывает на допуск резистора . Допуск — это процент ошибки в сопротивлении резистора или то, насколько более или менее вы можете ожидать, что фактическое измеренное сопротивление резистора будет отличаться от его заявленного сопротивления.Полоса допуска для золота составляет 5%, серебро — 10%, а отсутствие полосы вообще означает допуск 20%.

Например:

  • Резистор 220 Ом имеет серебряную полосу допуска.
  • Допуск = значение резистора x значение диапазона допуска = 220 Ом x 10% = 22 Ом
  • Заявленное сопротивление 220 Ом +/- 22 Ом означает, что фактическое значение резистора может находиться в диапазоне от 242 Ом до 198 Ом.

В некоторых проектах требуется, чтобы ваши измерения были более точными, чем в других, и по этой причине диапазон допуска полезен для определения того, какой резистор даст вам более точное показание сопротивления. Чем меньше процент допуска, тем выше точность ваших измерений.

Цветовые коды резисторов

и таблица для 3-, 4-, 5- и 6-полосных резисторов

Вы купили пачку из 500 резисторов только для того, чтобы быть огорченными, обнаружив, насколько вы невежественны относительно этих разноцветных колец на ваших новых резисторах? Вы задаетесь вопросом, почему они не могли просто напечатать значение сопротивления на резисторе и облегчить всем жизнь? Если считывание цветовых кодов резисторов кажется вам чуждым, то читайте дальше!

Вы можете сказать, какой из них 4.Резистор 7 кОм?

Поскольку резисторы имеют небольшие размеры, довольно сложно напечатать числа или значение сопротивления на небольшой площади резистора. Таким образом, вместо непосредственной печати чисел на резисторе используются цветовые коды резисторов. Резисторы могут иметь 3 полосы, 4 полосы, 5 полос или 6 полос. Цветные полосы используются для обозначения сопротивления, допуска и температурного коэффициента.

Мы составили простое руководство, объясняющее расчеты цветовых кодов резисторов.Считывание цветовых кодов резисторов станет проще, если вы поймете математику, стоящую за каждой цветной полосой.

Начало работы: Таблица цветовых кодов резисторов

Прежде чем перейти к математике, вы должны узнать о важном инструменте, известном как Таблица цветовых кодов резисторов. Подобно тому, как таблица Менделеева необходима для химика, таблица цветовых кодов резисторов — ваш лучший друг, когда дело доходит до расшифровки кода резистора. Вы обнаружите, что часто обращаетесь к этому графику, поскольку значения, необходимые для расчета значения сопротивления, собраны на нем.Подробнее о том, как его использовать, мы рассмотрим в примерах в следующем разделе!

Есть ли простой способ запомнить эти цвета?

Совершенно верно. Если вам сложно вспомнить, какие цвета есть в цветовых кодах резисторов, попробуйте эту мнемонику.

Сокращение: BBROYGBVGW

Фраза: Плохое пиво портит наши молодые кишки, но водка идет хорошо

У Б. Б. Роя из Великобритании очень хорошая жена

Плохие парни соревнуются с нашими молодыми девушками, но Вайолет обычно побеждает

Начало работы: определение первой цветной полосы

Это вопрос, который обычно возникает в первую очередь, потому что мы не можем начать вычисление сопротивления по цветовой кодировке резистора, если мы не можем определить правильное направление считывания.К счастью, цветовой код резистора содержит некоторые визуальные подсказки, которые дают ответ!

  • Самый очевидный трюк заключается в том, что перед полосой допуска возникает увеличенное пространство. Полосы не расположены друг от друга на регулярной основе и могут быть сгруппированы в две части. Поместите большую группу слева и прочитайте резистор слева направо.

  • Первая полоса обычно всегда ближе к концу. Но это может быть не всегда так.
  • Если вы обнаружите полосу золотого или серебряного цвета на своем резисторе, это определенно полоса допуска и последняя полоса на резисторе. Итак, они принадлежат правой стороне резистора, и снова считайте резистор слева направо.

Кроме того, не забудьте проверить документацию производителя, чтобы убедиться в используемых цветовых кодах резисторов. Если ни один из вышеперечисленных способов не помогает, вы всегда можете положиться на мультиметр для измерения сопротивления. Иногда это может быть единственный способ определить сопротивление, особенно когда цветные полосы поцарапаны или выжжены.

Расчетный цветовой код резистора

3-полосный резистор Цветовой код

Для трехполосной цветовой кодировки резистора первые две полосы всегда обозначают первые две цифры значения сопротивления, а третья полоса представляет множитель.

AB × C ± 20%

10 × 10 1 ± 20% = 100 Ом ± 20%

Группы:

A: 1 st band — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 rd band — множитель

В нашем примере полосы коричневые, черные и коричневые. Первая полоса — это коричневая полоса, ближайшая к краю. Мы просматриваем нашу таблицу цветовых кодов резисторов и обнаруживаем, что коричневый имеет первое значащее значение 1, а черный имеет второе значащее значение 0. Третья полоса коричневая, что означает, что множитель равен 1. Используя формулу, сопротивление таким образом рассчитывается так:

Поскольку трехполосный резистор не имеет четвертого диапазона допуска, допуск по умолчанию принимается равным 20%.

4-полосный резистор Цветовой код

4-полосный цветовой код резистора является наиболее часто используемым резистором.Как и в случае с трехполосным резистором, первые две полосы всегда дают первые две цифры значения сопротивления. Третья полоса представляет собой множитель, а четвертая полоса представляет собой допуск.

AB × C ± D%

12 × 10 5 ± 5% = 1,200 кОм ± 5%

Группы:

A: 1 st band — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 rd band — множитель

D: 4 th band — допуск

Для цветового кода 4-полосного резистора мы можем начать с определения диапазона допуска, поскольку обычно это золото или серебро. Диапазон допуска также легко определить из-за увеличенного зазора между диапазоном допуска и диапазоном множителя. В этом примере это золото, поэтому при поиске в таблице цветового кода резистора он дает допуск ± 5%. Таким образом, начиная с другого конца, первая полоса идентифицируется как коричневая, имеющая 1 значащую цифру 1 st . Вторая полоса красная и имеет вторую значащую цифру 2. Полоса 3 rd является зеленой, которая означает, что множитель 10 5 .Используя формулу. Полученное сопротивление составляет 12 × 10 5 = 1200 кОм. Наконец, полоса допуска, которую мы определили как золото, дает значение допуска ± 5%.

Иногда для цветового кода 4-полосного резистора полоса допуска может быть оставлена ​​пустой, в результате получается 3-полосный резистор. В этом случае значение сопротивления останется прежним, за исключением того, что допуск будет составлять ± 20%, как если бы это был 3-полосный резистор.

5-полосный резистор Цветовой код Пятиполосные резисторы

являются резисторами с более высокой точностью, и у них есть дополнительная полоса для значащей цифры 3 -го числа . Таким образом, первые три полосы обозначают значащие цифры сопротивления, а все остальное смещается вправо, делая четвертую полосу множителем, а пятую полосу допуском.

ABC × D ± E%

475 × 10 0 ± 1% = 475 Ом ± 1%

Группы:

A: 1 st band — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 ряд — 3 ряд значащая цифра

D: 4 th band — множитель

E: 5 th band — допуск

В этом примере полоса допуска коричневого цвета и определяется увеличением расстояния между ней и полосой множителя.Из таблицы цветовых кодов сопротивления мы получаем значение допуска ± 1% для коричневого. Начиная с другого конца, первая полоса и вторая полоса имеют желтый и фиолетовый цвета, что дает 1 st и 2 nd значащую цифру 4 и 7 соответственно. Дополнительная третья полоса синего цвета, поэтому значащая цифра 3 rd равна 5. Четвертая полоса черная и дает значение множителя 10 0 . Используя формулу, получаем значение сопротивления 475 × 10 0 = 475 Ом.

6-полосный резистор Цветовой код

6-полосный резистор — это, по сути, 5-полосный резистор с дополнительным кольцом, которое обозначает температурный коэффициент или, иногда, интенсивность отказов. Наиболее распространенный цвет шестой полосы — коричневый (100 ppm / K), что означает, что на каждые 10 ℃ изменение температуры значение сопротивления изменяется на 0,1%.

ABC × D ± E%, F

274 × 10 0 ± 2%, 250 частей на миллион / K = 274 Ом ± 2%, 250 частей на миллион / K

Группы:

A: 1 st band — 1 st значащая цифра

B: 2 nd диапазон — 2 nd значащая цифра

C: 3 ряд — 3 ряд значащая цифра

D: 4 th band — множитель

E: 5 th band — допуск

F: 6 th band — температурный коэффициент

В этом примере полосы цветового кода резистора могут быть сгруппированы в 2 группы в соответствии с промежутком между полосой множителя и полосой допуска. Поместите большую группу слева, а меньшую группу справа и прочитайте резистор слева направо. Опять же, мы проверяем цветовую кодовую диаграмму резистора на красный, фиолетовый и желтый, а первая, вторая и третья полосы дают значащие цифры 2,7 и 4 соответственно. Четвертая полоса черного цвета, что дает значение множителя 10 0 . Следовательно, мы получим значение сопротивления 274 × 10 0 = 274 Ом. Пятая полоса допуска дает значение допуска ± 2%. Шестая полоса черного цвета и дает значение температурного коэффициента 250 ppm / K.

Исключения цветовой полосы резистора

Резисторы с нулевым сопротивлением

Нулевые резисторы — это резисторы, которые можно легко распознать по одной черной полосе. По сути, это проводная связь с единственной функцией соединения дорожек на печатной плате. Но почему бы не использовать для этого обычную перемычку?

Резисторы с нулевым сопротивлением идентифицируются по одной черной полосе
(Источник: ES Mobile)

Причина, по которой они выглядят как резисторы, заключается в том, что компоненты в большинстве печатных плат размещаются с помощью автоматических вставных машин, а не вручную. Будучи похожим на резистор, производители могут использовать тот же автомат для размещения компонентов на печатной плате. Это устраняет необходимость в отдельной машине для установки перемычек.

Кроме того, резисторы с нулевым сопротивлением снимаются легче, чем перемычки. Это позволяет при необходимости легко вносить любые изменения в конструкцию. Резистор нулевого сопротивления легко снимается и заменяется новыми компонентами.

Теперь, когда вы готовы расшифровать любой цветовой код резистора, который встретится на вашем пути, вы можете взять пакет из 500 резисторов из Seeed Bazaar !

Сложно ли собрать эти крошечные резисторы на печатной плате? Вы когда-нибудь хотели, чтобы кто-то другой сделал это за вас? Если это так, сервис Seeed Fusion PCB Assembly может быть именно тем, что вы ищете.Независимо от сложности или количества ваших дизайнов, ваши доски будут производиться с той же тщательностью и контролем качества, которые Seeed использует для своей продукции. Просто загрузите свой дизайн печатной платы на онлайн-платформу Seeed Fusion, и конкурентное ценовое предложение будет создано для вас в течение нескольких секунд. Посмотрите здесь .

А теперь попробуйте услугу с абсолютно без затрат на сборку на 5 плат , сэкономив аж 80% от обычной цены.Воспользуйтесь предложением сегодня.

Это все, что нужно для нашего руководства по цветовым кодам резисторов! Если у вас есть дополнительные вопросы или советы о том, как использовать цветовую кодировку резисторов для расчета сопротивления, напишите нам в разделе комментариев ниже.


Следите за нами и ставьте лайки:

Продолжить чтение

Калькулятор цветового кода резистора

— 3-, 4- и 5-полосные резисторы

Калькулятор цветового кода резистора

Калькулятор выше отобразит значение , допуск и выполнит простую проверку, чтобы проверить, соответствует ли рассчитанное сопротивление одному из стандартных значений EIA. Выберите первые 3 или 4 полосы для резисторов 20%, 10% или 5% и все 5 полос для прецизионных (2% или меньше) 5-полосных резисторов. Наведите указатель на значение выше допуска на мин. и макс. значения диапазона.

Если вы хотите узнать цветовые полосы для значения, используйте инструмент слева. Введите значение, выберите множитель (Ω, K или M), желаемую точность и нажмите «Display resistor» или ENTER. Вы также можете ввести значения резистора в сокращенном обозначении , например 1k5, 4M7 или 100R.

Значения резисторов для декад, соответствующих стандарту EIA:

Серия E6: (допуск 20%)
10, 15, 22, 33, 47, 68

Серия E12: (допуск 10%)
10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82

Серия E24: (допуск 5%)
10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91

Серия E48: (допуск 2%)
100, 105, 110, 115, 121, 127, 133, 140, 147, 154, 162, 169, 178, 187, 196, 205, 215, 226, 237, 249, 261, 274, 287, 301, 316, 332, 348, 365, 383, 402, 422, 442, 464, 487, 511, 536, 562, 590, 619, 649, 681, 715, 750, 787, 825, 866, 909, 953

Серия E96: (допуск 1%)
100, 102, 105, 107, 110, 113, 115, 118, 121, 124, 127, 130, 133, 137, 140, 143, 147, 150, 154 , 158, 162, 165, 169, 174, 178, 182, 187, 191, 196, 200, 205, 210, 215, 221, 226, 232, 237, 243, 249, 255, 261, 267, 274, 280 , 287, 294, 301, 309, 316, 324, 332, 340, 348, 357, 365, 374, 383, 392, 402, 412, 422, 432, 442, 453, 464, 475, 487, 491, 511 , 523, 536, 549, 562, 576, 590, 604, 619, 634, 649, 665, 681, 698, 715, 732, 750, 768, 787, 806, 825, 845, 866, 887, 909, 931 , 959, 976

Серия E192: (0. 5, 0,25, 0,1 и 0,05% допуска)
100, 101, 102, 104, 105, 106, 107, 109, 110, 111, 113, 114, 115, 117, 118, 120, 121, 123, 124, 126, 127, 129, 130, 132, 133, 135, 137, 138, 140, 142, 143, 145, 147, 149, 150, 152, 154, 156, 158, 160, 162, 164, 165, 167, 169, 172, 174, 176, 178, 180, 182, 184, 187, 189, 191, 193, 196, 198, 200, 203, 205, 208, 210, 213, 215, 218, 221, 223, 226, 229, 232, 234, 237, 240, 243, 246, 249, 252, 255, 258, 261, 264, 267, 271, 274, 277, 280, 284, 287, 291, 294, 298, 301, 305, 309, 312, 316, 320, 324, 328, 332, 336, 340, 344, 348, 352, 357, 361, 365, 370, 374, 379, 383, 388, 392, 397, 402, 407, 412, 417, 422, 427, 432, 437, 442, 448, 453, 459, 464, 470, 475, 481, 487, 493, 499, 505, 511, 517, 523, 530, 536, 542, 549, 556, 562, 569, 576, 583, 590, 597, 604, 612, 619, 626, 634, 642, 649, 657, 665, 673, 681, 690, 698, 706, 715, 723, 732, 741, 750, 759, 768, 777, 787, 796, 806, 816, 825, 835, 845, 856, 866, 876, 887, 898, 909, 920, 931, 942, 953, 965, 976 , 988


Часто задаваемые вопросы

У меня резистор 6-полосный.
Как я могу рассчитать его стоимость?

Введите первые пять цветов. Резисторы с 6 полосами в основном представляют собой 5-полосные резисторы с дополнительным кольцом, указывающим надежность или температурный коэффициент .

Резистор всего 3 полосы

Вам не нужно вводить 4-ю полосу, так как резисторы 20% не имеют кольца допуска. Они будут рассчитаны с использованием правила четырех диапазонов (цифра, цифра, множитель).

Примеры:
Красный, красный, коричневый — резистор 220 Ом, 20%.
Коричневый, черный, оранжевый — резистор 10 кОм, 20%

Какая группа первая?

Короткий ответ: вы узнаете это по опыту! Но есть некоторые правила, которым вы можете следовать:

1.) На некоторых резисторах цветные полосы сгруппированы вместе и / или близко к одному концу. Держите резистор с плотно сгруппированными полосами слева от вас и считайте резистор слева направо.

2.) С резисторами 5% и 10% процедура проста: удерживайте резистор серебряной или золотой полосой вправо и считывайте показания резистора слева направо.

3.) Первая полоса не может быть серебряной или золотой, поэтому, если вы держите такой резистор, вы сразу поймете, с чего начать.Кроме того, 3-й цвет для 4-полосных резисторов будет синим (10 6 ) или менее, а 4-й цвет для 5-полосных резисторов будет зеленым (10 5 ) или менее, поскольку значения базового резистора варьируются от 0,1 Ом до 10 МОм.

Что произойдет, если я начну читать не с того конца?

Вы всегда должны пытаться вычислить значение, а затем сверять свой результат с таблицей значений резистора, чтобы увидеть, указано ли оно там. Если это не так, попробуйте прочитать его еще раз, начиная с другого конца, и проверьте еще раз.Это необходимый шаг, особенно с пяти- и шестиполосными металлопленочными резисторами.

Наш калькулятор цветового кода выполняет эту проверку автоматически, и, если результат не является стандартным, отобразится небольшая подсказка. Предупреждения предназначены только для вашего сведения и не всегда означают, что резистор был прочитан неправильно — см. Примечания ниже.


Банкноты

1.) Цветовой код резистора и предпочтительные значения EIA являются международно признанными стандартами, но у некоторых производителей есть свои собственные методы работы.Например, многие производители резисторов делают каждое значение в списке E24 с допуском 1% и 2%, хотя такая практика не имеет математического смысла.

2.) Несмотря на то, что программа была тщательно протестирована, в ней все же может быть несколько ошибок. Поэтому в случае сомнений (и когда это возможно) не стесняйтесь использовать своего старого надежного друга — мультиметр — для перепроверки критически важных компонентов.


Примеры
3 диапазона:

Желтый, фиолетовый, черный -> 47 Ом 20%

Оранжевый, оранжевый, коричневый -> 330 Ом 20%

Коричневый, черный, красный -> 1k 20%

4 диапазона:

Зеленый, синий, красный, золотой -> 5.6кОм 5%

Красный, желтый, оранжевый, золотой -> 24 кОм 5%

Синий, серый, желтый, серебристый -> 680k 10%

Еще примеры цветовой маркировки 4-х полосных резисторов: серии E12 и E24.

5 полос:

Красный, желтый, оранжевый, черный, коричневый -> 243 Ом, 5-полосный резистор с точностью 1%

Желтый, фиолетовый, золотой, золотой, желтый -> 4,7 Ом, 5% — этот резистор рассчитан по 4-полосному правилу (желтая полоса игнорируется).

Оранжевый, черный, черный, коричневый, коричневый -> 3,00 кОм, 1% — примечание: это нестандартный резистор 1% (E96), но некоторые производители делают каждое значение из серии E24 с допуском 1%!

Подробнее: Примеры цветовой маркировки 5-полосных резисторов серии E48 (2%).

6 полос:

Красный, красный, коричневый, коричневый, коричневый, красный -> 2,21k, 1% 50 ppm / ° C

Белый, черный, белый, коричневый, красный, красный -> 9,09 К, 2% 50 частей на миллион / ° C

— не вводите последний диапазон (красный в двух примерах выше)

Хобби Электроника -> Таблица цветовых кодов резисторов -> Калькулятор цветового кода резистора

Руководство по цветовым кодам резисторов

и калькулятор

В этом руководстве по цветовым кодам резисторов мы покажем вам, как интерпретировать значение резистора в зависимости от цвета полос.

Умение быстро распознать номинал резистора — чрезвычайно полезный навык в электронике, так как он сэкономит вам много времени.

Мы включили калькулятор цветовой кодировки резистора, чтобы вы могли быстро определить номинал резистора. Это также удобно для проверки того, что вы покупаете правильные резисторы для своего следующего проекта.

Вы должны найти это руководство под рукой, если вы новичок в электронике и занимаетесь некоторыми из наших проектов Arduino или проектов Pi, которые включают схемы.

Какой цветовой код у резисторов?

Цветовой код резистора — это способ определения номиналов резистора. Почти все резисторы с выводами, которые имеют номинальную мощность 1 Вт или меньше, будут иметь маркированный цветовой код.

Резистор может иметь до 6 различных цветовых полос. Вместе эти цветные полосы определяют атрибуты этого резистора. Эти атрибуты включают значение базового сопротивления, множитель сопротивления, допуск, а также температурный коэффициент.

Для цветовой шкалы резисторов требуется как минимум две полосы. Одна полоса указывает значение сопротивления, а другая — множитель. Однако, как правило, в большинстве резисторов используется 4-полосная или 6-полосная система цветового кода.

Этот цветовой код резистора определен как международный стандарт Международной электротехнической комиссией в публикации IEC 60062.

Стандарт определяет всю маркировку, которая может использоваться для резисторов и конденсаторов.В дополнение к системе цветовой кодировки существует также числовая система, которая в основном используется для резисторов SMD.

В дополнение к маркировке приведены фактические значения сопротивления резисторов. Эти стандартизованные значения называются «предпочтительными значениями» или «резисторами серии E».

Калькулятор цветового кода резистора

Наш калькулятор цветового кода резистора — это быстрый и простой способ определить номинал любого резистора. Непосредственно под ним есть несколько инструкций по использованию калькулятора.

Первая цифра Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый Цифра 2 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый Цифра 3 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый Множитель x1 Ом Черныйx10 Ом Коричневыйx100 Ом Красный x1K Ω Желтый x100K Ω Зеленый x1M Ω Синийx10M Ω Фиолетовый x100M Ω Серыйx1G Ω Белый ÷ 10 Ω Серебристый ÷ 100 Ω Допуск на золото ± 1% Коричневый ± 2% Красный ± 3% Оранжевый ± 4% Желтый ± 0,5% Зеленый ± 0,25% Синий ± 0,10% Фиолетовый ± 0,05% Серый ± 5% Серебро ± 10% Золото Температурный коэффициент 100 ppm / ° C Коричневый 50 ppm / ° C Красный 15 ppm / ° C Оранжевый 25 ppm / ° C Желтый 10 ppm / ° C Синий5 ppm / ° C Фиолетовый

Для использования нашего простого Калькулятор цветового кода резистора, все, что вам нужно сделать, это использовать раскрывающиеся списки, чтобы выбрать цвет каждой полосы на резисторе.

Калькулятор автоматически вычислит все значения вашего резистора на лету.

Цветовой код резистора

Ниже мы включили таблицу, чтобы показать разницу между 4-полосным, 5-полосным и 6-полосным резисторами.

Вы заметите, что единственная большая разница между 4-полосными и 5-полосными резисторами. У 5-полосного резистора есть еще одна полоса, которая помогает обозначить число.

Эта дополнительная полоса цифр помогает при декларировании резисторов большего размера и получения более точных значений по сравнению с 4-полосным резистором.

6-полосный резистор аналогичен 5-полосному резистору, но имеет дополнительную полосу, которая используется для отображения температурного коэффициента.

Полосы резистора

Полосы 4-полосный резистор 5-полосный резистор 6-полосный резистор
1-я 1-я цифра 1-я цифра 1-я цифра
2-я 2-я цифра Цифра 2-я цифра 2-я цифра
3-я Множитель 3-я цифра 3-я цифра
4-я Допуск Множитель Множитель
5-й Не применимо Допуск Допуск
6-й Неприменимо Неприменимо Температурный коэффициент

Полосы цифр

Полосы цифр — это первые три цветных полосы на 5-полосном резисторе и первые две полосы на 4-х полосном резисторе.

Эти полосы используются для обозначения значения сопротивления этого резистора. Каждый цвет представляет собой число от 0 до 9 .

Используя нашу таблицу ниже, вы можете увидеть, какой цвет соответствует определенному числу. Под графиком мы показываем вам пример того, как использовать его для расчета сопротивления резистора.

Цвет Цифра
Черный (только для 2-го и 3-го диапазонов) 0
Коричневый 1
Красный 2
Оранжевый 3
Желтый 4
Зеленый 5
Синий 6
Фиолетовый 7
Серый 8
Белый 9

Например, используя таблицы на этой странице с 5-полосным резистором, мы можем определить значение первых трех цифр.

Используя резистор Red Brown Black Brown Brown , мы можем вычислить, что значение базового сопротивления до применения умножителя составляет 210 Ом .

1-я цифра 2-я цифра 3-я цифра Множитель Допуск
Красный Коричневый Черный Коричневый Коричневый
2 1 0 x 10 ± 1%

Диапазон множителя

Полоса множителя — это третья полоса на трехцветной полосе и четвертая полоса на 5- и 6-полосном резисторе.

Эта полоса используется для получения реального значения сопротивления резистора.

Значение , полученное из полос цифр на резисторе, умножается на полосу умножителя для вычисления фактического значения сопротивления резистора.

На основе нашего примера, использованного в разделе «Цифровые диапазоны», мы умножаем наше базовое значение 210 Ом на наш множитель, который составил x 10 .

Значение множителя означает, что фактическое значение сопротивления резистора в нашем примере составляет 2.10 кОм .

Цвет Значение
Черный x 1
Коричневый x 10
Красный x 100
Оранжевый x 1,000
Желтый x 10 000
Зеленый x 100 000
Синий x 1000000
Фиолетовый x 10 000 000
Серый x 100 000 000
Белый x 100 000 000 000
Серебро ÷ 10
Золото ÷ 100

Полоса допуска

Полоса допуска — четвертая полоса на 4-полосном резисторе и пятая полоса на 5-полосном и 6 -полосный резистор.

Допуск на резисторе показывает, насколько больше или меньше можно ожидать от заявленного сопротивления.

Например, резистор 2,10 кОм с допуском ± 1% будет иметь минимальное сопротивление 2,079 кОм и максимальное сопротивление 2,121 кОм .

Цвет Значение
Коричневый ± 1%
Красный ± 2%
Оранжевый ± 3%
Желтый ± 4%
Зеленый ± 0.5%
Синий ± 0,25%
Фиолетовый ± 0,10%
Серый ± 0,05%
Серебро ± 5%
Золото ± 10%

Вы можете рассчитать максимальное и минимальное сопротивление для любого резистора с диапазоном допуска, используя простую математику.

Во-первых, предположим, что допуска_процента равно значению допуска на резисторе. В случае резистора в нашем примере ( Красный Коричневый Черный Коричневый Коричневый ) это 1%.

  допустимость_процента = 1

Затем нам нужно преобразовать значение допуска из процента в десятичную систему, разделив значение на 100. Мы назовем это значение допуском .

  допуск = допуск_процент / 100
допуск = 1/100
Допуск = 0,01

Далее мы говорим, что сопротивление равно сопротивлению резистора, которое в нашем примере равно 2.10к . Мы можем опустить букву «К» в математических вычислениях.

  сопротивление = 2,10

Теперь, когда у нас есть допуск в виде десятичной дроби и значение сопротивления уменьшено до , сопротивление , нам нужно умножить их вместе, чтобы вычислить процент, который он составляет от значения сопротивления.

Мы назовем это значение устойчивостью_толерантности .

  сопротивление_толерантность = сопротивление / допуск
сопротивление_толерантности = 2,10 х 0.01
сопротивление_толерантности = 0,021


Теперь, когда у нас есть процент допуска сопротивления в качестве значения, мы можем легко вычислить максимальное и минимальное значения сопротивления, используя простое сложение и вычитание.

  minimum_resistance = сопротивление - сопротивление_tolerance
минимальное_сопротивление = 2,10 - 0,021
minimum_resistance = 2,079

maximum_resistance = сопротивление + сопротивление_толерантности
максимальное_сопротивление = 2,10 + 0,021
maximum_resistance = 2,121


Температурный коэффициент

Температурный коэффициент (иногда называемый «Tempco») — это 6-я полоса на 6-полосном резисторе.

Этот диапазон определяет изменение сопротивления при изменении температуры окружающей среды.

Цвет Значение
Коричневый 100 ppm / ° C
Красный 50 ppm / ° C
Оранжевый 15 ppm / ° C
Желтый 25 ppm / ° C
Синий 10 ppm / ° C
Фиолетовый 5 ppm / ° C

Примеры цветового кода резистора

В этом разделе мы собираемся пройти через три образца резистора. Есть образец для 4-полосного резистора, 5-полосного резистора и 6-полосного резистора.

Мы расшифруем цветовой код каждого образца резистора и покажем, как мы рассчитали каждое значение.

4-полосный резистор

Первый резистор, в который мы собираемся углубиться, — это 4-полосный резистор. Этот резистор проще всего декодировать, так как у него наименьшее количество полос.

Для начала сопоставим каждую цветовую полосу с ее значением. Используя простую таблицу ниже, мы можем заполнить данные из наших таблиц выше.

1-я цифра 2-я цифра Множитель Допуск
Зеленый Зеленый Коричневый Серебристый
5 5 x 10 ± 5%
Расчет сопротивления 4-полосных резисторов

По цветным полосам резисторов и множителю мы можем рассчитать фактическое сопротивление 4-полосного резистора в нашем примере.

Базовое сопротивление, полученное из двузначных полос, Зеленый и Зеленый , составляет 55 .

  base_resistance = 55

Чтобы получить фактическое значение нашего резистора, нам нужно умножить значение, полученное из полос цифр, на нашу полосу множителя.

Из диапазона множителя Brown мы знаем, что нам нужно умножить наше базовое значение сопротивления на 10 .

  множитель = 10

Используя эти два значения, мы можем вычислить, что наш образец резистора имеет сопротивление 550 Ом .

  сопротивление = базовое_сопротивление * множитель
сопротивление = 55 * 10
сопротивление = 550
Расчет допуска для 4-полосных резисторов

Расчет допуска для резистора очень прост.Все, что вам нужно, это окончательное значение сопротивления из предыдущего шага и значение из диапазона допуска резистора. Запишем это значение как , сопротивление .

  сопротивление = 550

Теперь нам нужно преобразовать наш допуск из процента в десятичный. Мы можем сделать это, просто разделив его на 100. По «серебряной» цветной полосе на резисторе мы знаем, что допуск этого резистора составляет «5%».

  допуск = допуск_процент / 100
допуск = 5/100
допуск = 0.05

Теперь, когда наш допуск преобразован в десятичную дробь, нам нужно вычислить процент, который составляет допуск нашего резистора. Мы назовем это сопротивление_толерантности и можем вычислить его, разделив наше сопротивление на наше десятичное значение допуска.

  Resistance_tolerance = сопротивление x допуск
сопротивление_толерантность = 550 х 0,05
Resistance_tolerance = 27,5

Теперь, когда мы рассчитали величину отклонения для допуска резисторов, мы можем вычислить максимальные и минимальные допуски для нашего резистора.

Эта математика проста: нужно вычесть и прибавить наш расчет istance_tolerance к нашему базовому значению сопротивления.

  minimum_resistance = сопротивление - сопротивление_tolerance
minimum_resistance = 550 - 27,5
minimum_resistance = 522,5

maximum_resistance = сопротивление + сопротивление_толерантности
maximum_resistance = 550 + 27,5
maximum_resistance = 577,5

Завершив наши вычисления, мы теперь знаем, что с допуском 5% наш резистор 550 Ом имеет минимальное сопротивление 522.5 Ом и максимально возможное сопротивление 577,5 Ом .

5-полосный резистор

Наш второй пример резистора демонстрирует 5-полосный цветной резистор. Основное отличие этого резистора от 4-полосного — добавление 3-й цифры.

Опять же, используя приведенные выше таблицы или калькулятор цветового кода резистора, вы можете быстро вычислить значение для каждой цветовой полосы резистора.

1-я цифра 2-я цифра 3-я цифра Множитель Допуск
Коричневый Черный Черный Коричневый Золотой
1 0 0 0 0 x 10 ± 10%
Расчет сопротивления 5-полосного резистора

Расчет сопротивления 5-полосного резистора не сложнее, чем иметь дело с 4-полосным.Единственное отличие состоит в том, что добавлена ​​еще одна цифра, которая будет составлять наше базовое значение сопротивления.

По цветным полосам Brown Black Black на нашем резисторе мы можем определить, что сопротивление базы нашего резистора составляет 100 .

  base_resistance = 100

Затем мы можем прочитать нашу цветовую полосу множителя на резисторе. Эта полоса говорит нам, что нам нужно умножить сопротивление нашей базы на 10 , чтобы получить фактическое сопротивление резистора.

  сопротивление = базовое_сопротивление x множитель
сопротивление = 100 х 10
сопротивление = 1000


Из наших расчетов мы можем выяснить, что этот образец резистора имеет сопротивление 1 кОм .

Расчет допуска 5-полосного резистора

Расчет допуска 5-полосного резистора не отличается от допуска 4-полосного резистора. Математика остается такой же, как в нашем примере с 4-полосным резистором.

6-полосный резистор

Наконец, у нас есть 6-полосный резистор.Единственная разница между 5-полосным резистором и 6-полосным резистором — это включение диапазона температурных коэффициентов.

Поскольку диапазон температурных коэффициентов не влияет на расчет допуска резисторов или значения сопротивления, мы не будем углубляться в математику для этого типа резистора.

Прочтите наш предыдущий раздел, чтобы узнать больше о том, как рассчитать сопротивление и допуск 6-полосного резистора.

Чтобы облегчить себе жизнь, воспользуйтесь нашей небольшой таблицей, приведенной ниже, чтобы быстро записать значение каждой цветовой полосы резистора.

1-я цифра 2-я цифра 3-я цифра Множитель Допуск Температурный коэффициент
Оранжевый Черный Красный Оранжевый Серебристый Коричневый
0 2 x 1000 ± 5% 100 ppm / ° C

Используя нашу таблицу и некоторые простые математические вычисления, мы можем вычислить, что сопротивление базы нашего резистора составляет 302 Ом .Теперь, используя значение множителя 1000 , мы можем вычислить, что фактическое значение сопротивления резистора выборки составляет 302 кОм .

  base_resistance = 302
множитель = 10000
сопротивление = base_resistance x множитель
сопротивление = 302 x 1000
сопротивление = 302,000


Надеюсь, это руководство по цветовым кодам резисторов помогло вам понять, как считывать значения с резисторов, а калькулятор цветовых кодов резисторов оказался полезным инструментом.

Если вам нужна помощь или у вас есть какие-либо советы, не стесняйтесь оставлять комментарии ниже.

Калькулятор цветового кода резистора

• Калькуляторы электрических, радиочастотных и электронных устройств • Онлайн-конвертеры единиц

Определения и расчеты

Резистор и сопротивление

Резистор — это пассивный электрический компонент, который создает электрическое сопротивление в электронных схемах. Резисторы можно встретить практически во всех электрических цепях. Они используются для различных целей, например, для ограничения электрического тока, в качестве делителей напряжения, для обеспечения смещения активных элементов схемы, для завершения линий передачи, в цепях резистор-конденсатор в качестве синхронизирующего компонента… Список бесконечен.

Блок прецизионных декадных резисторов

Электрическое сопротивление резистора или электрического проводника является мерой сопротивления протеканию электрического тока. Единицей измерения сопротивления в системе СИ является ом. Любой материал показывает некоторое сопротивление, кроме сверхпроводников, у которых сопротивление нулевое. Дополнительная информация об сопротивлении, удельном сопротивлении и проводимости.

Допуск резистора

Конечно, можно сделать резистор с очень точным сопротивлением, но это будет безумно дорого.Кроме того, резисторы высокой точности используются относительно редко. Для измерений используются очень дорогие резисторы. Здесь мы поговорим о недорогих резисторах, используемых в электрических схемах, не требующих высокой точности. Во многих случаях достаточно точности ± 20%. Для резистора 1 кОм это означает, что подходит любой резистор с номиналом в диапазоне от 800 Ом до 1200 Ом. Для некоторых критических компонентов допуск может быть указан как ± 1% или даже ± 0,05%. В то же время 20% резисторы сегодня найти сложно — они были обычным явлением в начале эры транзисторного радио.Резисторы 5% и 1% сегодня очень распространены. Раньше они были относительно дорогими, но сейчас это не так.

Сравнение резисторов SMD 0,1 Вт в корпусах 1608 (1,6 × 0,8 мм) с керамическим резистором 10 Вт 1 Ом

Рассеиваемая мощность

Когда электрический ток проходит через резистор, он нагревается, и электрическая энергия преобразуется в тепловая энергия, которую он рассеивает. Эта энергия должна рассеиваться резистором без чрезмерного повышения его температуры. И не только его температура, но и температура компонентов, окружающих этот резистор.Мощность, потребляемая резистором, рассчитывается как

, где В, в вольтах — это напряжение на резисторе с сопротивлением R в омах, а I — ток в амперах, протекающий через него. Мощность, которую резистор может безопасно рассеивать в течение неопределенного периода времени без ухудшения своих характеристик, называется номинальной мощностью резистора или номинальной мощностью резистора . Как правило, чем больше размер резистора, тем больше мощности он может рассеять. Выпускаются резисторы разной мощности, чаще всего от 0,01 Вт до сотен ватт. Угольные резисторы обычно производятся с номинальной мощностью от 0,125 до 2 Вт.

Резисторы с цветовой кодировкой 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт в блоке питания компьютера

Предпочтительные значения

Хотя возможно изготовление резисторов любого номинала, более полезно делать ограниченное количество компонентов, особенно с учетом того, что любой изготовленный резистор подлежит определенному допуску.Стоимость более точных резисторов намного выше, чем их менее точных аналогов. Общая логика подсказывает выбрать логарифмическую шкалу значений, чтобы все значения были равномерно распределены по логарифмической шкале и соответствовали допуску диапазона. Например, для допуска ± 10% имеет смысл охватить декаду (интервал от 1 до 10, от 10 до 100 и т. Д.) В 12 шагов: 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3 , 3.9, 4.7, 5.6, 6.8, 8.2, затем 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82. Эти значения называются предпочтительными и стандартизированы как E series предпочтительных чисел, которые используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждая серия E (E3, E6, E12, E24, E48, E96 и E192) делит декаду на 3, 6, 12, 24, 48, 96 и 192 шага. Отметим, что серия E3 устарела и почти не используется.

Списки значений серии E

Современный керамический резистор 10 Вт 8,6 Ом (вверху) и резистор VZR 2 Вт 3,3 кОм, произведенный в Советском Союзе в 1969 году

Значения E6 (допуск 20%):

1,0 , 1,5, 2,2, 3,3, 4,7, 6,8.

E12 значений (допуск 10%):

1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2.

E24 значений (допуск 5%):

1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1.

E48 значений (допуск 2%):

1.00, 1.05, 1.10, 1.15, 1.21, 1.27, 1.33, 1.40, 1.47, 1.54, 1.62, 1.69, 1.78, 1.87, 1.96, 2.05, 2.15, 2.26, 2.37, 2.49, 2.61, 2.74, 2.87, 3.01, 3.16, 3.32, 3.48, 3.65, 3.83, 4.02, 4.22, 4.42, 4.64, 4.87, 5.11, 5.36, 5.62, 5.90, 6.19, 6.49, 6.81, 7. 15, 7.50, 7.87, 8.25, 8.66, 9.09, 9.53.

E96 значений (допуск 1%):

1.00, 1.02, 1.05, 1.07, 1.10, 1.13, 1.15, 1.18, 1.21, 1.24, 1.27, 1.30, 1.33, 1.37, 1.40, 1.43, 1.47, 1.50, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,78, 1,82, 1,87, 1,91, 1,96, 2,00, 2,05, 2,10, 2,15, 2,21, 2,26, 2,32, 2,37, 2,43, 2,49, 2,55, 2,61, 2,67, 2,74, 2,80, 2,87, 2,94, 3,01, 3,09, 3,16, 3,24, 3,32, 3,40, 3,48, 3,57, 3,65, 3,74, 3,83, 3.92, 4.02, 4.12, 4.22, 4.32, 4.42, 4.53, 4.64, 4.75, 4.87, 4.99, 5.11, 5.23, 5.36, 5.49, 5.62, 5.76, 5.90, 6.04, 6.19, 6.34, 6.49, 6.65, 6.81, 6.98, 7.15, 7.32, 7.50, 7.68, 7.87, 8.06, 8.25, 8.45, 8.66, 8.87, 9.09, 9.31, 9.53, 9.76.

E192 значений (0,5% и ниже допуск):

1.00, 1.01, 1.02, 1.04, 1.05, 1.06, 1.07, 1.09, 1.10, 1.11, 1.13, 1.14, 1.15, 1.17, 1.18, 1.20, 1.21, 1,23, 1,24, 1,26, 1,27, 1,29, 1,30, 1,32, 1,33, 1,35, 1,37, 1,38, 1,40, 1,42, 1,43, 1,45, 1.47, 1,49, 1,50, 1,52, 1,54, 1,56, 1,58, 1,60, 1,62, 1,64, 1,65, 1,67, 1,69, 1,72, 1,74, 1,76, 1,78, 1,80, 1,82, 1,84, 1,87, 1,89, 1,91, 1,93, 1,96, 1,98, 2,00, 2,03, 2,05, 2,08, 2,10, 2,13, 2,15, 2,18, 2,21, 2,23, 2,26, 2,29, 2,32, 2,34, 2,37, 2,40, 2,43, 2,46, 2,49, 2,52, 2,55, 2,58, 2,61, 2,64, 2,67, 2,71, 2,74, 2,77, 2,80, 2,84, 2,87, 2,91, 2,94, 2,98, 3,01, 3,05, 3,09, 3,12, 3,16, 3,20, 3,24, 3,28, 3,32, 3,36, 3,40, 3,44, 3,48, 3,52, 3,57, 3. 61, 3.65, 3.70, 3.74, 3.79, 3.83, 3.88, 3.92, 3.97, 4.02, 4.07, 4.12, 4.17, 4.22, 4.27, 4.32, 4.37, 4.42, 4.48, 4.53, 4.59, 4.64, 4.70, 4.75, 4.81, 4.87, 4.93, 4.99, 5.05, 5.11, 5.17, 5.23, 5.30, 5.36, 5.42, 5.49, 5.56, 5.62, 5.69, 5.76, 5.83, 5.90, 5.97, 6.04, 6.12, 6.19, 6.26, 6.34, 6.42, 6.49, 6.57, 6.65, 6.73, 6.81, 6.90, 6.98, 7.06, 7.15, 7.23, 7.32, 7.41, 7.50, 7.59, 7.68, 7.77, 7.87, 7.96, 8.06, 8.16, 8.25, 8.35, 8.45, 8.56, 8.66, 8.76, 8.87, 8.98, 9.09, 9.20, 9.31, 9.42, 9.53, 9.65, 9.76, 9,88.

Цветовая кодировка резистора

Маркировка резистора

Большие резисторы, как показано на рисунке, обычно маркируются цифрами и буквами, и их легко читать.Однако значение не может быть легко напечатано даже с использованием современной технологии печати на небольших резисторах (и других электронных компонентах), особенно если они имеют цилиндрическую форму. Поэтому в течение последних 100 лет для маркировки компонентов использовались цветные полосы. Электронный цветовой код для этой цели был введен в начале 1920 года. Цветовые коды используются не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других электронных компонентов.

Цветовой код резистора

Для резисторов используется до шести цветовых полос.Наиболее распространенным является четырехполосный цветовой код, в котором первая и вторая полосы представляют первую и вторую значащие цифры значения сопротивления, третья полоса представляет собой десятичный множитель, а четвертая полоса указывает допуск. Между третьей и четвертой полосой есть небольшой, иногда плохо различимый зазор, который помогает различать левую и правую стороны симметричного компонента. Резисторы 20% обычно маркируются всего тремя полосами — у них нет полосы допуска. Их полосы означают цифру, цифру, множитель.

Для резисторов с точностью 2% или более используются пять или более полос, а первые три полосы представляют значение сопротивления. Последняя полоса в 6-полосной маркировке представляет температурный коэффициент в ppm / K (частей на миллион на кельвин). На рисунке выше представлен принцип цветовой маркировки.

Полосы читаются слева направо. Обычно они сгруппированы ближе к левому концу. Если есть видимый зазор между последней цветной полосой и другими полосами, значит, это показывает правую сторону резистора.Кроме того, серебряные или золотые полосы (если есть) всегда на правой стороне. Когда вы определили значение по цветным полосам, сравните его с предпочтительными диаграммами значений. Если его там нет, попробуйте прочитать с другого конца. Обратите внимание на , что в данном калькуляторе цветовая маркировка выполнена в соответствии с международным стандартом IEC 60062: 2016 .

Щелкните ссылки, чтобы просмотреть примеры цветовой маркировки:

10 кОм ± 20%, 12 Ом ± 20%, 15 МОм ± 1%, 18 МОм ± 2%, 22 кОм ± 10%, 27 Ом ± 5%, 33 кОм ± 5%, 39 МОм ± 0.5%, 0,47 Ом ± 0,25%, 0,56 Ом ± 0,1%, 68 Ом ± 0,05%, 0,82 Ом ± 20%

Цифровая маркировка

Числовые значения напечатаны на резисторах для поверхностного монтажа (SMT — технология поверхностного монтажа или SMD — устройство поверхностного монтажа) больших размеров и на более крупных резисторах с осевыми выводами. Поскольку место для маркировки очень мало, иногда бывает непросто прочитать и понять номинал резистора. Маркировка в основном используется для обслуживания, потому что во время производства резисторы подаются в машины для поверхностного монтажа в лентах с соответствующей маркировкой.Многие, особенно малые резисторы SMD, вообще не имеют маркировки, и после того, как они сброшены с лент, единственный способ определить их сопротивление — это измерить.

39 × 10⁰ = 39 Ом 0,1 Вт SMD резисторы в 1608 (1,6 × 0,8 мм) корпусах

Для маркировки используется несколько систем: трех- или четырехзначное, двухзначное с буквой, трехзначное с буквой, код RKM , и другие системы. Если вы видите только три цифры, они представляют значащие цифры, а третья — множитель. Например, 103 на резисторе SMD представляет 10 × 10³ = 10 кОм.

Четырехзначная система используется для резисторов с высокими допусками, например, для резисторов серии E96 или E192. Например, 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера можно использовать другую систему. Например, для серии E96 используются две цифры плюс одна буква. Эта система может сохранить один символ по сравнению с четырехзначной системой. Это связано с тем, что E96 содержит менее 100 значений, которые могут быть представлены двумя числами, если они пронумерованы последовательно, то есть 01 — 100, 02 — 102, 03 — 105 и т. Д.Буква представляет множитель. Обратите внимание, что производители часто используют собственные системы. Поэтому лучший способ определить сопротивление — это всегда измерить мультиметром.

В Кодексе RKM, также называемом «нотацией R», вместо десятичного разделителя помещается буква, представляющая единицу сопротивления, которая может не печататься надежно или просто исчезать на компонентах или дублированных документах. К тому же этот метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2K7 означает 2.7 кОм и 1М5 означает 1,5 МОм.

Измерение резистора 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (с помощью иглы) или цифрового омметра или мультиметра с функцией измерения сопротивления. Чтобы измерить сопротивление, подключите щупы к выводам резистора и прочтите значение. Иногда можно измерить сопротивление, не удаляя резистор из цепи. Однако перед подключением мультиметра к измеряемой цепи необходимо отключить питание схемы и разрядить все конденсаторы.

Мультиметр можно использовать не только для измерения сопротивления резисторов, но и контактного сопротивления различных компонентов переключения, таких как реле или переключатели. Например, вы можете определить, нуждается ли кнопка мыши в замене, измерив ее сопротивление, предпочтительно аналоговым мультиметром или цифровым измерителем с аналоговой полосой. Аналоговая гистограмма полезна при диагностике или настройке. Гистограмма действует как стрелка в аналоговом измерителе и может показывать колеблющееся сопротивление, когда цифровой дисплей с мигающими цифрами будет совершенно бесполезен.С помощью этого типа измерителя вы можете легко найти множество периодически возникающих проблем, например, дребезг контактов вибрирующего реле.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
