ПВС — Силовой провод

ПВС — гибкий cиловой провод общего назначения со скрученными медными жилами. Изоляция каждой жилы и материал внешней оболочки провода ПВС — из поливинилхлоридного пластиката.

Провода марки ПВС применяются для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, холодильников, стиральных машин, используется при производстве переносных светильников, бытовых удлинителей, для подключения бытовых электрических приборов, приборов видеонаблюдения, электрических устройств и приборов быстрого применения к сетям с напряжением до 380 В. Провод ПВС не распространяет горения при одиночной прокладке.

строительная длина — не менее 50 м.
максимальная допустимая температура токоведущих жил в процессе эксплуатации — +70°С.

минимальная температура прокладки кабеля без предварительного подогрева — -15°С.
ГОСТ — 7399–79.
климатическое исполнение — ГОСТ 15150 У.
относительная влажность воздуха (при температуре до +35°С) — 98%.
срок службы проводов — не менее 6 лет.
сечение токопроводящей жилы — от 0,75 до 16 мм².

минимально допустимый радиус изгиба при монтаже — до 1 мм²–40 мм, 1,5 мм²–60 мм.
оболочка — из поливинилхлоридного пластиката, наложена с заполнением промежутков между жилами, для придания проводам округлой формы.
номинальное напряжение переменного тока — до 380 В при частоте 50 Гц.
скрутка — жилы скручиваются без заполнителя, жилы пятижильных проводов допускается скручивать вокруг сердечника.
количество жил — от 2 до 5.
изоляция — поливинилхлоридный пластикат.
гарантийный срок эксплуатации — 2 года со дня ввода в эксплуатацию.
безотказная наработка — не менее 5000 часов.
срок службы проводов, применяемых в стационарных эл.приборах — не менее 10 лет.
длительно допускаемая температура окружающей среды при эксплуатации — от -25°С ( в исполнении У от -40°С) до +40°С.
токопроводящая жила — многопроволочная, медная или медная луженая, круглой формы, класса 5 по ГОСТ 22483.

Технические характеристики провода ПВС:

Количествожил,сечение,мм2	Диаметр,мм	Удельныйвес,кг/м
2х0,75	5,50	0,040
2х1,0	6,60	0,063
2х1,5	8,00	0,080
2х2,5	10,00	0,130
2х4,0	10,40	0,178
2х6,0	11,60	0,235
2х10,0	13,60	0,343
3х0,75	7,20	0,05
3х0,75	7,60	0,068
3х1,0	7,1	0,076
3х1,5	8,80	0,090
3х2,5	11,0	0,16
3х16,0	17,9	0,580
3х4,0	11,02	0,222
4х16,0	19,9	0,870

Номенклатура кабеля марки ПВС :

ПВС 2х0,75

ПВС 2х1,0

ПВС 2х1,5

ПВС 2х2,5

ПВС 3х0,75

ПВС 3х1,0

ПВС 3х1,5

ПВС 3х2,5

ПВС 4х0,75

ПВС 4х1,0

ПВС 4х1,5

ПВС 4х2,5

ПВС 5х0,75

ПВС 5х1,0

ПВС 5х1,5

ПВС 5х2,5

Провод ПВС технические характеристики строение применение

Массовое применение бытовой электрической техники, разнообразных инструментов и приборов, рассчитанных на подключение к стандартной сети 220/380В, привело к разработке стандартного провода специально для этих целей.

Условия эксплуатации потребовали сделать его безопасным, гибким, прочным и долговечным. Эта задача была успешно решена, и в настоящее время российские компании предлагают в достаточном
количестве провод ПВС, полностью отвечающий этим требованиям.

Все о проводе ПВС в ГОСТ 7399-97

Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).

Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.

Пример маркировки:

ПВС 2х0,75+1х0,75 ГОСТ 7399-97

Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм²  и одна заземляющая сечением 0,75 мм².

Строение провода ПВС

Стандарт определяет провод ПВС, как гибкий провод на напряжение до 380В со скрученными медными жилами в поливинилхлоридной изоляции, с поливинилхлоридной оболочкой. Каждая жила состоит из медных проводников, класс жилы должен быть не ниже 5 по ГОСТ 22483-77. Этим стандартом устанавливается толщина проволок, из которых может состоять жила каждого сечения. Например, у стандартного провода ПВС жилы сечением 1мм² не могут состоять из проволок диаметром большим, чем 0,21 мм.

Количество жил провода может быть – от двух до пяти, минимальная площадь сечения 0,75 мм², максимальная, выпускаемых кабельными заводами – 16 мм

2, однако стоит заметить, что согласно нормативам ГОСТ 7399-97 провод ПВС должен иметь сечение от 0,72 мм, до 2,5 мм. Направление закрутки – левое, скрутка выполняется без заполнителя. Цвет  изоляции жил: белый, серый, голубой, синий, зеленый, красный, коричневый и желтый. Поверх них идет оболочка из пластиката ПВХ, накладываемая методом экструзии  и не распространяющая горение при одиночной укладке. Она обязательно должна заполнить промежутки между жилами, придавая проводу круглую форму. Эксцентриситет поливинилхлоридной изоляции не должен превышать 10%.

ПВС расшифровка

• отсутствие в начале аббревиатуры буквы А означает, что провод медный;
• П — провод;
• В — изоляция из ПВХ пластиката ;
• С — обозначение назначения провода, соединительный.

Провод пвс технические характеристики

Пороговые значения основных механических и электрических характеристик нормируются стандартом ГОСТ 7399-97, что касается конкретных значений у каждого производителя, то они могут отличаться в указанных пределах. Поэтому точные данные по диаметрам, толщине изоляции, массовым и другим показателям необходимо брать из сопровождающей партию документации или каталогов производителя. Для примера здесь показаны характеристики стандартного провода ПВС одного из крупнейших российских производителей.

Таблица 1. Провод ПВС технические характеристики

Качественный сухой провод ПВС выдерживает в течение 5 минут переменный ток напряжением 2000В, а после часовой выдержки в воде (t^O= 20 ± 5 °С) выдерживает его 15 мин. Требования по прочности такие же, как и для кабеля ВВГ, усилие разрыва должно быть не менее 10 Н/мм², а удлинение до разрыва должно составлять не менее 150%.

Ресурс провода, определяемый, как число  знакопеременных деформаций изгиба при номинальном напряжении, не должен быть меньше, чем 30 000 циклов.

Применение провода ПВС

Провод ПВС применяется в производстве бытовой техники и электрических инструментов и приборов. В конструкции стиральных машин, телевизоров холодильников, всевозможного слесарного и строительного электроинструмента, др. машин и приборов он используется для подключения к сети. Также он идет на изготовление сетевых адаптеров, удлинителей и т.д.

Другие разновидности провода ПВС

• ПВСнг(А)-LS — то же что и ПВС, но не распространяет горения, с пониженным газо и дымо образованием;
• ПВС-Тнг(А)-LS — то же что и ПВСнг(А)-LS, но облегченный;
• ПВС-ТТнг(А)-LS — то же что и ПВСнг(А)-LS, но имеет утолщенный изоляционный слой;
• ПВС-ТSнг(А)-LS — тоже, что и ПВСнг(А)-LS, но предназначен для стационарной прокладки.

Провод ПВС 3х2,5 Автопровод ГОСТ ПВС 3х2,5 АП

Провод ПВС 3х2,5 мм2, гибкий, многожильный. Автопровод

Провод с медной многопроволочной жилой с изоляцией из ПВХ-пластиката, в оболочке из такого же материала. Предназначен для присоединения к сети бытовых электрических приборов различного назначения.

• Рассчитан на использование в сетях переменного напряжения (до 380В).
• Применяется при изготовлении удлинителей
• Изготовлен с соблюдением ГОСТ
• Производитель — Щучинский завод «Автопровод» (Белоруссия)

Расшифровка обозначения

Первая цифра обозначает количество жил, вторая —  сечение токопроводящей жилы, в мм2. Таким образом, провод ПВС 3х2,5 имеет 3 токопроводящие жилы по 2,5 мм2

Выбор сечения в зависимости от силы тока

Сечение жилы, мм	0,5	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Номинальный ток, А, (не более)	2,5	6,0	10,0	16,0	25,0	32,0	40,0	50,0	60,0

Продажа кабеля ПВС в нарезку

Кабель и провод можно купить в нарезку в любом количестве. Чтобы сделать заказ — введите желаемое количество метров («метр» равнозначно «шт.») и нажмите кнопку «В корзину».

Оптовая закупка

Для оптовых закупок отправьте заявку через форму обратной связи (выберите в теме «Оптовые поставки, запрос цен, условий сотрудничества»). Можете приложить файлы в формате Word, Excel.

Характеристики

Марка	ПВС
Материал проводника	Медь (Cu) без покрытия
Количество основных жил	3
Номинальное сечение основных жил	2,5 мм²
Класс проводника	5 (многопроволочная гибкая жила)
Изоляция жилы	Поливинилхлорид (ПВХ)
Маркировка жил	Цвет
Защитный проводник	Да
Материал внешней оболочки	Поливинилхлорид (ПВХ)
Цвет внешней. оболочки	Белый
Исполнение	Круглый
Максимальная температура проводника	70 °C
Рабочая температураи	-25 … +40 °C
Номинальное напряжение U (линейное)	380 В

Завод «Автопровод»

Щучинский завод «Автопровод», основанный 1958 году, начал свою деятельность с производства автомобильного провода.

В настоящее время завод производит более 250 видов кабельной продукции с алюминиевыми и медными жилами. Вся продукция имеет сертификат качества и соответствует необходимым требованиям безопасности (в том числе и пожарной). Высокий уровень качества подтверждается неизменным спросом.

Предприятие входит в число ведущих поставщиков соединительных шнуров и проводов, используемых в машиностроительной промышленности (БелАЗ, Лидсельмаш, МАЗ, Гомсельмаш и пр. ).

Провод ПВС 3х2,5 Автопровод ГОСТ
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Провод ПВС 3х2,5 Автопровод ГОСТ — цена, фото, технические характеристики. Для того, чтобы купить Провод ПВС 3х2,5 Автопровод ГОСТ в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Провод ПВС 3х2,5 Автопровод ГОСТ оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

Типы установочного провода.

Провод пвс характеристики Главная › Статьи › Типы установочного провода. Провод пвс характеристики

Провод установочный применяется для прокладки силовых кабелей, как в помещении, так и на воздухе. Важно, чтобы на него не попадали прямые солнечные лучи, влажность, он не должен подвергаться серьезному механическому воздействию. Многообразие видов объясняется большим диапазоном применения прокладки в самых разных сферах.

Виды установочного провода

Выделим основные разновидности установочных кабелей. Их различают по маркировке, которая содержит в себе всю необходимую сокращенную информацию. Наибольшей популярностью пользуются:

• АПВ – силовой кабель, который оснащен жилой из алюминия и покрытием из поливинилхлорида. Благодаря этому обеспечивается максимально возможная защита его, без воздействия на его функции. Применяется он в области установки силовых систем освещения. Монтируется в трубах или специальных каналах, чтобы защитить шнур от попадания под прямые лучи солнечного света. Цена на провод АПВ находится на доступном уровне, потому его покупают, как для проведения ремонтных работ в квартире, так и обустройства системой освещения в офисе.
• ПВС – данный кабель обладает высоким уровнем гибкости, благодаря изоляционному покрытию и оболочке из поливинилхлорида. В основе же находятся медные жилы. Стандартным применением, является взаимодействие с бытовой техникой, из такого вида делают шнуры для их подключения, а также удлинители бытового типа. Характеристики провода ПВС позволяют не бояться скручивать его, ведь из-за гибкости медная жила или другие фрагменты не переломятся.
• АПВ 4 – силовой кабель, в основе которого находится алюминиевая жила. Сечение составляет четыре квадратных миллиметра. Несмотря на то, что медь является более качественным проводником электроэнергии, алюминий успешно с ним конкурирует. При соблюдении всех норм эксплуатации такой тип может использоваться на протяжении пятнадцати лет. Минимальным же сроком его службы считается отметка в четыре года. При помощи этого шнура проводят стационарные электрические цепи, напряжение которых не должно превышать показатель до 400 Вольт. В зависимости от модификации он может быть помещен в корпус из ПВХ и содержать одножильную или многожильную конструкцию внутри.
• МГШ – данный провод имеет шелковую изоляцию и состоит из медной жилы. Кабель имеет высокий уровень гибкости, что обеспечивает возможность без опасений скручивать его и сгибать, как во время монтажа, так и в повседневном использовании. МГШ широко применяется для проведения, как стационарного, так и подвижного видов монтажа. Используется для соединения электрических и электронных устройств.

Провод пвс характеристики:

Особенности монтажа и прокладки кабеля

Совершая прокладку данного типа нужно четко соблюдать все требования относительно температурного режима и воздействия раздражителей. Все перечисленные типожи, как и многие другие, относящиеся к установочному типу, имеют примерно одинаковый допустимый диапазон температур.

Важно обеспечить достойный уровень охлаждения. Доказано, что если прокладывать  под крышей без защитного тубуса, то он будет намного лучше охлаждаться, чем такой же вид, размещенный в трубе или другом защитном средстве. С другой стороны, находясь в трубе, он будет полностью защищен от влаги и прямых солнечных лучей, которые будут влиять на него губительно.

Во время работы провода будут неизбежно нагреваться, для кабеля с пластиковой оболочкой нормальным максимальным показателем будет 70 градусов по Цельсию, а если защитное покрытие произведено из резины, то температура не должна повышаться выше отметки 65 градусов по Цельсию.

Расшифровка маркировок на российских проводах

На проводах имеется маркировка, указывающая на особенности данного типа, а также дополнительные замечания относительно его эксплуатации и наполнения. Предлагаем ознакомиться с самыми распространенными отметками, чтобы при выборе кабеля вы смогли получить больше полезной информации:

• ПУГНП – кабель подходящий для всех типов, обладающий упругой структурой и приплюснутой формой;
• ПУНП – плоский кабель, применяемый универсально;
• ПСВ – кабель состоящий из винила в соединительной оболочке;
• М – вид монтажного провода;
• АС – жила провода произведена из алюминия, а его покрытие из свинца;
• АА – жила из алюминия покрыта оболочкой из алюминия;
• Б – кабель оснащен броней из двух стальных лент, оснащенных покрытием против коррозии;
• Бн – аналогичная броня, однако оснащенная противогорючим слоем;
• Р – изоляционное покрытие из резины;
• НР – оболочка из резины, которая не будет подвергаться процессу горения.

Как самостоятельно расшифровать маркировку кабеля

На нем можно заметить маркировку, включающую в себя, как буквы, так и цифры, последние пишутся после букв и указывают на диаметр сечения кабеля или площадь. Буквы же характеризуют наполнение его, вид жилы, оплетения, изоляции и наружного покрытия. Наличие в маркировке буквы А указывает на то, что жилы алюминиевые, ее отсутствие подтверждает наличие токопроводящих медных жил.

В центре мотка указываются буквы П или ПП, что значит плоский провод, насчитывающий одну или несколько жил. Вслед за этим идут буквы характеризующие тип изоляции, использованные для этого материалы. Она может быть произведена из:

Р – резины;

В – поливинилхлорида;

П – полиэтилена.

От качества изоляционного материала напрямую зависят токопроводящие качества шнура, его способность противостоять негативным факторам окружающей среды. Оплетка и внешняя оболочка способны обеспечить повышенную гибкость и обезопасить его от перелома проволоки или жилы в целом, когда речь идет о бытовых переносках или кабелях в бытовой технике.

При помощи аббревиатур на кабеле можно понять и какие допустимые температуры, мощность работы указанного вида. Это очень важно, ведь разбираясь в тонкости написания маркировок можно без ошибок приобрести нужный, отвечающий всем параметрам. Если же вам трудно разобраться, то лучше прибегнуть к помощи консультанта или распечатать себе подсказку на листе бумаги, где будет перечислен полный список маркировок по типожам российского производства.

Бытовое применение установочного кабеля

Установочный кабель активно эксплуатируется в бытовых условиях, благодаря чему у людей есть возможность использовать бытовую технику и электронику. Многие народные умельцы специально закупают данный вид, чтобы самостоятельно делать удлинители или заменить старый, испорченный шнур на пылесосе или микроволновке.

В этом случае нужно подбирать, который будет отвечать уровню напряжения в квартире, иначе такие эксперименты приведут к негативным последствиям и станут причиной короткого замыкания. Не менее внимательно стоит отнестись к подбору нужного вида, сделать это можно по маркировке. Не стоит забывать, что для бытовых приборов подходят далеко не все виды установочных проводов. Они более гибкие, но также бояться воздействия прямых солнечных лучей и влаги.

Описание, расшифровка и технические характеристики провода ПВС

Всем привет. Рад вас видеть у себя на сайте. И сегодня, мы с вами, поговорим о том, как расшифровать маркировку провода ПВС, и так же рассмотрим его основные технические характеристики.

Один из самых широко применяемых работниками электрослужб при подключении различных электрических приборов, а так же и обычными людьми в быту является провод ПВС.

Маркируется провод буквами и цифрами. А расшифровуется следующим образом:

• первая цифра в маркировке указывает на количество жил в проводе;
• вторая цифра – это сечение одной жилы провода;
• первая буква «П» — означает, что это провод;
• вторая буква «В» — указывает на то, что изоляция из поливинилхлорида;
• третья буква «С» — означает, что данный провод соединительный.

Ещё на проводе заводы изготовители обычно пишут дату изготовления (в большинстве случаев это только год), и метраж. Что заметьте очень удобно, если вам нужен кусок провода, то его легко можно отмерять без применения каких-то дополнительных средств.

Что касается последней буквы «С» в буквенной маркировке, то, что провод соединительный, это исключает его из списка кабелей, которые прокладываются для подключения стационарных электрических сетей.

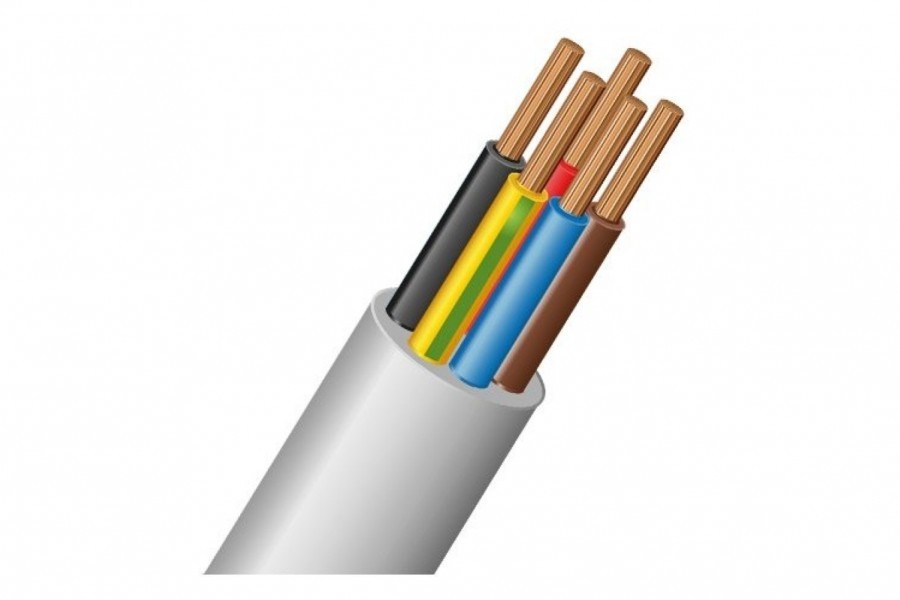

Конструкция провода ПВС.

Данный провод может иметь от двух до пяти токопроводящих жил переплетённых между собой и защищены внешней изоляцией. Все жилы провода имеют разноцветную изоляцию.

Из статьи цветная маркировка проводов и кабелей, мы помним, что красным цветом обычно окрашивается фазный провод, синим цветом – нулевой, а жёлто-зелёным – заземление. Внешняя изоляция обычно имеет белый цвет.

В интернете я встречал случаи, что люди пишут, мол, жилы этого провода бываю белого цвета. Но в своей практике, я таких случаев не встречал.

Тот факт, что данный провод имеет многопроволочную жилу, делает его очень гибким. Поэтому на производстве им часто подключают разного рода передвижное оборудование. Например: передвижной насос, переносной светильник, вентилятор для охлаждения и так далее.

В быту из провода ПВС можно легко сделать удлинитель. Такая переноска служить вам намного дольше, еже ли сделать переноску из другого кабеля.

Технические характеристики ПВС.

Провод ПВС обладает очень хорошими техническими характеристиками, которые дают возможность использовать его во многих случаях, где нужно подключить потребителя к источнику питания (тока). Только при выборе провода нужно обратить внимание на количество токопроводящих жил, и путём расчёта выбрать правильное сечение.

Ещё следует обратить внимание на окружающую среду, в которой он будет эксплуатироваться.

Общие характеристики провода ПВС:

• Провод рассчитан на максимальное напряжение 450 В.
• Нормальной рабочей температурой считается диапазон от -25⁰ С до +40⁰ С. Максимальная Температура нагрева не должна превышать +70⁰ С. Минимальная температура для монтажных работ не должна быть ниже -20⁰ С.
• Изоляция (на проводе) не распространяет горение, но при этом легко подвергается воздействию высоких температур.
• Срок службы в зависимости от эксплуатации составляет от 6 до 10 лет.

От себя хочу добавить, что на практике этот срок намного дольше.

Смотрите видео ролик по теме.

Теперь хотелось бы сделать небольшое отступление, и поговорить о том, можно ли делать дома проводку проводом ПВС.

Опираясь на заявленный маленький срок службы, многие специалисты не советуют делать электропроводку в жилых помещениях этим проводом. Но практика показывает совсем обратное. У себя дома я делал проводку именно этим проводом, и уже эксплуатирую её более 10 лет. И за всё это время никаких проблем не было.

Ведь те 6 лет, которые заявлены заводом изготовителем – это минимальное время службы в условиях постоянных нагрузок и воздействия окружающей среды.

А теперь подумайте, если провод будет эксплуатироваться у вас дома находясь в неподвижном состоянии, под слоем штукатурки или под гипсокартонном, с минимальными или кратковременными токовыми нагрузками. Во сколько раз может увеличиться его срок службы?

И к тому же у него есть ряд преимуществ перед так сказать «лапшой», которую зачастую применяют для монтажа электропроводки.

1. Он имеет двойную изоляцию.

2. Очень гибкий, что позволяет сгибать его в разные стороны при монтаже.

3. У многопроволочной жилы есть свои плюсы при монтаже (конечно, есть и минусы).

4. Все токопроводящие жилы разноцветные, что в разы облегчает и ускоряет монтаж.

Думаю, что этот список довольно внушителен, чтобы отдать ему предпочтение.

Разновидности провода ПВС.

Существует несколько разновидностей провода:

ПВС нг – LS – расшифровываются последние буквы аббревиатуры «нг» — не горючий, LS – при пожаре выделяет низкое количество газов и дыма;

ПВС – Тнг – LS – то же самое, что и предыдущий провод, но этот ещё и облегчённый;

ПВС – ТТнг – LS – имеет утолщённую изоляцию;

ПВС – ТSнг – LS – этот вид предназначен для стационарной прокладки.

Все эти вышеперечисленные разновидности из-за своей дороговизны используются крайне редко. Их применяют только в помещениях с высокой пожароопасностью.

Ещё один вид ПВСП – последняя буква означает, что провод плоский. Этот так же широко используется на предприятиях и в быту. Выглядит он вот так.

На этом у меня всё. Если статья была вам полезной, то жмите на кнопки социальных сетей, и подписывайтесь на обновления. Свои вопросы, пожелания и дополнения пишите в комментариях. С радостью на них отвечу. Пока.

С уважением Александр!

Читайте также статьи:

Кабель nym и провод пвс

Кабель NYM

Кабель nym – немецкое изобретение, хотя с некоторых пор успешно производится и у нас в стране. По своему назначению и параметрам он близок к отечественному кабелю ВВГ, используется для прокладки силовых и осветительных цепей, а так же для распределения электроэнергии в сетях с напряжением до 660 В и частотой 50 Гц. Главное отличие кабеля NYM от ВВГ – его улучшенные эксплуатационные характеристики. Благодаря использованию специального наполнителя из невулканизированной резины, который объединяет внутренние жилы, провод имеет круглое сечение, что облегчает его изоляцию и позволяет использовать его в местах, где требуется сжатие, кручение или сужение кабеля. Резиновый сердечник имеет заполнение из специальной массы на основе мела, которое обволакивает жилы, предохраняя их от физического повреждения.

Кабель NYM может быть одножильным, тогда у него отсутствует внутренний сердечник, и он практически не отличается от кабеля ВВГ. Но чаще встречается многожильный кабель NYM, в основе которого от трех до пяти медных изолированных друг от друга проводов, заключенных в резиновый сердечник. Хотя наполнитель и горюч, благодаря оболочке из ПВХ кабель не поддерживает горения и является пожаробезопасным. Поэтому он может без опасения использоваться в жилых зданиях.

ПВХ-изоляция жил имеет разную расцветку для облегчения монтажа. Как и в случаях с другими типами поводов обычно голубым цветом обозначается нулевая фаза, а желто-зеленым – заземление, остальные цвета – это фазы. Кабель NYM отличается хорошими эксплуатационными характеристиками и может использоваться при температуре от -50С до +50С.

Провод ПВС

Провод соединительный или провод пвс широко используется в быту для присоединения электробытовых приборов к электрической сети, а так же удлинения и разветвления электрических цепей. Это простой в использовании, дешевый и надежный провод, который благодаря таким характеристикам получил широкую популярность.

Провод ПВС имеет от двух до пяти изолированных жил, которые в свою очередь представляют пучок сплетенных медных проволок малого сечения. Благодаря такому устройству провод обладает хорошей гибкостью, легко переносит физические нагрузки, изгиб и перекручивание.

Изоляция жил выполняется из резины разной окраски, в случае применения пятижильного провода допустимо скручивание жил вокруг сердечника. При одиночной прокладке провод ПВС не поддерживает горение, поэтому без опасения может использоваться для поводки в жилых помещениях.

Изоляция из специально подготовленной резины не склонна к разрушению под воздействием прямых солнечных лучей, что позволяет применять провод ПВС и на открытом воздухе, например, для организации освещения крыльца, веранды или беседки.

Может эксплуатироваться при температуре окружающей среды от -40С до +40С и способен выдерживать продолжительное время температуру до +70С. Срок службы кабеля составляет до 6 лет, с учетом невысокой цены это полностью объясняет популярность данного вида провода.

Использование, свойства, преимущества и токсичность

Поливинилхлорид (ПВХ или винил) — это экономичный и универсальный термопластичный полимер, широко используемый в строительстве для производства дверных и оконных профилей, труб (питьевых и канализационных), изоляции проводов и кабелей, медицинских устройств и т. Д. Он занимает третье место в мире. самый большой по объему термопласт после полиэтилена и полипропилена .

Это белый хрупкий твердый материал, доступный в форме порошка или гранул. Благодаря своим универсальным свойствам, таким как легкий, прочный, дешевый и простой в переработке, ПВХ в настоящее время заменяет традиционные строительные материалы, такие как дерево, металл, бетон, резина, керамика и т. Д., В нескольких областях.

Некоторые из ключевых поставщиков ПВХ:

»Просмотреть все товарные марки ПВХ и поставщиков в базе данных Omnexus Plastics

Эта база данных по пластику доступна всем бесплатно. Вы можете отфильтровать свои варианты по свойствам (механические, электрические…), приложениям, режиму преобразования и многим другим параметрам.

Впервые ПВХ был произведен «непреднамеренно» в 1872 году немецким химиком Ойгеном Бауманом. Он выставил газ винилхлорид, запечатанный в трубке, на солнечный свет и произвел белое твердое вещество, названное ПВХ. Только в 1913 году немецкий химик Фридрих Клатте получил первый патент на ПВХ на свой метод полимеризации винилхлорида с использованием солнечного света. К началу Первой мировой войны Германия производила гибкие и жесткие изделия из ПВХ, которые использовались в качестве замены коррозионно-стойких металлов.

Основные формы ПВХ

Поливинилхлорид широко доступен в двух широких категориях: гибкий и жесткий. Но есть и другие типы, такие как ХПВХ, ПВХ-О и ПВХ-М.

• Пластифицированный или гибкий ПВХ (плотность: 1,1–1,35 г / см ³ ): Гибкий ПВХ образуется путем добавления совместимых пластификаторов к ПВХ, которые снижают кристалличность. Эти пластификаторы действуют как смазки, в результате чего получается более чистый и гибкий пластик.Этот тип ПВХ иногда называют ПВХ-П.


• Непластифицированный или жесткий ПВХ (плотность: 1,3–1,45 г / см ³ ): это жесткий и экономичный пластик с высокой устойчивостью к ударам, воде, погодным условиям, химическим веществам и агрессивным средам. Этот тип ПВХ также известен как UPVC, PVC-U или uPVC.


• Хлорированный поливинилхлорид или перхлорвинил : Его получают хлорированием ПВХ-смолы. Высокое содержание хлора придает высокую прочность, химическую стабильность и огнестойкость.ХПВХ выдерживает более широкий диапазон температур.


• Молекулярно-ориентированный ПВХ или ПВХ-О : он образуется путем преобразования аморфной структуры ПВХ-U в слоистую структуру. Биаксиально ориентированный ПВХ обладает улучшенными физическими характеристиками (жесткость, усталостная прочность, легкий вес и т. Д.).


• Модифицированный ПВХ или ПВХ-М : это сплав ПВХ, образованный добавлением модифицирующих агентов, что обеспечивает повышенную ударную вязкость и ударные свойства.

Основные сведения о жестком и гибком ПВХ

Сильные стороны	Ограничения
Жесткий ПВХ
Низкая стоимость и высокая жесткость Искробезопасное горение Соответствует FDA, а также подходит для прозрачных приложений Лучшая химическая стойкость, чем пластифицированный ПВХ Хорошие электроизоляционные и пароизоляционные свойства Хорошая стабильность размеров при комнатной температуре	Трудно плавится Ограниченная стойкость к растрескиванию под действием растворителя Становится хрупким при 5 ° C (без модификации модификаторами ударной вязкости и / или технологическими добавками) Низкая температура непрерывной эксплуатации 50 ° C
Гибкий ПВХ
Низкая стоимость, гибкость и высокая ударопрочность Хорошая стойкость к ультрафиолету, кислотам, щелочам, маслам и многим коррозионным неорганическим химическим веществам Хорошие электроизоляционные свойства Невоспламеняющийся и универсальный рабочий профиль Обрабатывать легче, чем жесткий ПВХ	Свойства могут изменяться со временем из-за миграции пластификатора Атаковано кетонами; некоторые сорта набухают или подвергаются воздействию хлорированных и ароматических углеводородов, сложных эфиров, некоторых ароматических простых эфиров и аминов, а также нитросоединений Разлагается при высоких температурах Не подходит для контакта с пищевыми продуктами с некоторыми пластификаторами Более низкая химическая стойкость, чем у жесткого ПВХ

»Сравнить свойства гибкого ПВХ Vs. жесткий ПВХ подробно

Хлорированный ПВХ (ХПВХ)

ХПВХ производится путем хлорирования ПВХ-полимера, в результате чего содержание хлора увеличивается с 56% до примерно 66%.

Хлорирование ПВХ снижает силы притяжения между молекулярными цепочками. ХПВХ также по существу аморфен. Оба эти фактора позволяют ХПВХ более легко и в большей степени растягиваться, чем ПВХ, выше его температуры стеклования Tg. Труба (436), фасонные детали (376) и лист разработаны для использования при высоких температурах на основе ХПВХ или смесей ХПВХ и ПВХ.

Как производится ПВХ?

Мономер винилхлорида (VCM) получают путем хлорирования этилена и пиролиза полученного этилендихлорида (EDC) в крекинг-установке. ПВХ (температура стеклования: 70-80 ° C) получают путем полимеризации мономера винилхлорида (VCM).

Молекулярная формула винилхлорида C 2 H 3 Cl

Дополнение Полимеризация

Молекулярная формула поливинилхлорида (C 2 H 3 Cl) n

Популярные методы, используемые для промышленного производства ПВХ:

• ПВХ подвес (S-PVC)
• Емкость или эмульсия (E-PVC)

Подвес ПВХ (S-PVC) Процесс

В герметичный реактор в мономер вводят инициатор полимеризации и другие добавки. Содержимое реакционного сосуда непрерывно перемешивают для поддержания суспензии и обеспечения однородного размера частиц смолы ПВХ.

Типичный ПВХ, полимеризованный в суспензии, имеет средний размер частиц 100-150 мкм с диапазоном 50-250 мкм.

Марки S-PVC разработаны для удовлетворения широкого диапазона требований, таких как высокая абсорбция пластификатора для гибких продуктов или высокая насыпная плотность и хорошая текучесть порошка, необходимые для жесткой экструзии

Суспензионная полимеризация составляет 80% производства ПВХ по всему миру

Массовый или эмульсионный (E-PVC) процесс

В этом процессе поверхностно-активные вещества (мыла) используются для диспергирования мономера винилхлорида в воде.Мономер удерживается внутри мицелл мыла, защищенных мылом, и полимеризация происходит с использованием водорастворимых инициаторов.

Первичные частицы представляют собой твердые сферы с гладкой поверхностью, которые сгруппированы в агрегаты неправильной формы с типичным средним размером частиц 40-50 мкм с диапазоном 0,1-100 мкм.

Смолы E-PVC используются в широком диапазоне специальных применений, таких как нанесение покрытий, окунание или намазывание.

Подвес ПВХ (S-PVC) Процесс	Насыпной или эмульсионный (E-PVC) процесс
Более низкая стоимость гибкой формулы ПВХ Полученные частиц ПВХ смешиваются с пластификаторами и могут быть экструдированы в гранулы, которые в дальнейшем используются для обработки посредством экструзии, каландрирования и литья под давлением… Перерабатывающее оборудование обычно очень дорогое	Стоимость более гибкой формулы ПВХ Полученный порошок ПВХ смешивают с пластификаторами для получения пасты, которая в дальнейшем используется для покрытий, окунания, напыления … Технологическое оборудование может быть очень дорогим, а может и не стоить

Основные свойства ПВХ-полимера

ПВХ — очень универсальный и экономичный материал. Его основные свойства и преимущества включают:

1. Электрические свойства : ПВХ является хорошим изоляционным материалом благодаря своей хорошей диэлектрической прочности.


2. Прочность : ПВХ устойчив к атмосферным воздействиям, химическому гниению, коррозии, ударам и истиранию. Поэтому он является предпочтительным выбором для многих долговечных товаров для наружного применения.


3. Огнестойкость : Из-за высокого содержания хлора изделия из ПВХ являются самозатухающими.Его индекс окисления ≥45. Триоксид сурьмы широко используется, обычно в сочетании с пластификаторами на основе эфиров фосфорной кислоты, что обеспечивает превосходные огнестойкие и механические свойства.


4. Соотношение цена / качество : ПВХ обладает хорошими физическими, а также механическими свойствами и обеспечивает отличное экономическое преимущество. Он имеет длительный срок службы и не требует особого обслуживания.


5. Механические свойства : ПВХ устойчив к истиранию, легкий и прочный.


6. Химическая стойкость : ПВХ устойчив ко всем неорганическим химическим веществам. Обладает очень хорошей стойкостью к разбавленным кислотам, щелочам и алифатическим углеводородам. Атакуют кетоны; некоторые сорта набухают или подвергаются воздействию хлорированных и ароматических углеводородов, сложных эфиров, некоторых ароматических простых эфиров и аминов, а также нитросоединений

Способы улучшения свойств ПВХ — роль добавок

Поливинилхлоридная смола, полученная в результате полимеризации, чрезвычайно нестабильна из-за ее низкой термической стабильности и высокой вязкости расплава.Перед переработкой в ​​готовую продукцию его необходимо модифицировать. Его свойства могут быть улучшены / изменены путем добавления нескольких добавок, таких как термостабилизаторы, УФ-стабилизаторы, пластификаторы, модификаторы ударной вязкости, наполнители, антипирены, пигменты и т. Д.

Выбор этих добавок для улучшения свойств полимера зависит от требований конечного применения. Например:

1. Пластификаторы (фталаты, адипаты, тримеллитат и т. Д.) Используются в качестве смягчающих агентов для улучшения реологических, а также механических характеристик (вязкости, прочности) виниловых изделий за счет повышения температуры.Факторы, влияющие на выбор пластификаторов для винилового полимера:
   • Совместимость полимеров
   • Низкая летучесть
   • Стоимость

   Гибкая труба из ПВХ



2. ПВХ имеет очень низкую термостойкость, а стабилизаторы помогают предотвратить разложение полимера во время обработки или воздействия света. Под воздействием тепла виниловые соединения инициируют самоускоряющуюся реакцию дегидрохлорирования, и эти стабилизаторы нейтрализуют образующуюся HCl, увеличивая срок службы полимера.При выборе термостабилизатора следует учитывать следующие факторы:
   • Технические требования
   • Соответствие нормативным требованиям
   • Стоимость

   Пройдите курс — Стабилизаторы ПВХ: расшифровка черного ящика для удовлетворения потребностей обработки и качества


3. Наполнители добавляют в состав ПВХ по разным причинам. Сегодня наполнитель может быть действительно эффективной добавкой , обеспечивая ценность новыми и интересными способами при минимально возможной стоимости рецептуры.Они помогают:
   • Увеличить жесткость и прочность
   • Повышение ударных характеристик
   • Добавьте цвет, непрозрачность и проводимость
   • И более

   Карбонат кальция, диоксид титана, кальцинированная глина, стекло, тальк и т. Д. Являются распространенными типами наполнителей, используемых в ПВХ.


4. Внешние смазочные материалы используются для облегчения прохождения расплава ПВХ через технологическое оборудование. внутренние смазки снижают вязкость расплава, предотвращают перегрев и обеспечивают хороший цвет продукта


5. Другие добавки , такие как технологические добавки, модификаторы ударной вязкости, добавляются для улучшения механических, а также поверхностных свойств ПВХ.

Смесь ПВХ с другими термопластами

Смеси ПВХ / полиэстер — Эти смеси сочетают в себе превосходные физические свойства полиэфиров с превосходными технологическими характеристиками ПВХ. Преимущества включают стойкость к истиранию, растяжение и сопротивление разрыву.

Смеси ПВХ / ПУ — Эти смеси обладают повышенной стойкостью к истиранию и химическим воздействиям. Некоторые TPU являются биосовместимыми, и когда их смешивают с ПВХ, получают ценные продукты для ПВХ-промышленности

Смеси ПВХ / NBR — Гибкий ПВХ, модифицированный NBR , обрабатывается в расплаве, но обладает хорошими характеристиками эластичности / восстановления

Сплавы ПВХ / полиолефина — Они потенциально могут использоваться во многих областях, где обычные гибкие виниловые компаунды не соответствуют определенным требованиям к характеристикам конечного использования.

Ограничения поливинилхлорида

• Плохая термостойкость
• Свойства могут изменяться со временем из-за миграции пластификатора
• Гибкий ПВХ имеет более низкую химическую стойкость, чем жесткий ПВХ
• Жесткий ПВХ имеет низкую температуру непрерывной эксплуатации 50 ° C.

Применение ПВХ смолы

В коммерческом отношении ПВХ сегодня является одним из важнейших термопластов в мире. Жесткий (непластифицированный) ПВХ — один из наиболее широко используемых пластических материалов.Основные области применения обоих типов ПВХ (жесткого и гибкого) включают:

Заявка	Жесткий ПВХ	Гибкий ПВХ
Строительство	Оконные рамы, трубы, сайдинг дома, порты, кровля	Водонепроницаемые мембраны, кабельная изоляция, кровля, теплицы
Внутренний	Карнизы для штор, стороны ящиков, ламинат, футляры для аудио- и видеокассет, пластинки	Полы, настенные покрытия, занавески для душа, кожаная ткань, шланги
Упаковка	Бутылки, блистерные упаковки, прозрачные упаковки и мешочки	Пищевая пленка
Транспорт	Спинки автокресел	Под уплотнением, облицовка крыши, кожаная тканевая обивка, изоляция электропроводки, оконные уплотнители, декоративная отделка
Медицинский	–	Кислородные палатки, пакеты и трубки для переливания крови, капель и диализных жидкостей
Одежда	Защитное оборудование	Водонепроницаемые материалы для рыбаков и экстренных служб, спасательные жилеты, обувь, резиновые сапоги, фартуки и детские штаны
Электрооборудование	Изоляционные трубы, кожухи, электрические распределительные коробки, переключатели, прозрачные корпуса распределительных коробок, кожухи для вилок и клеммы для батарей	Изоляция кабелей и проводов, вилки, кабельные оболочки, розетки, головки соболя и распределители
Прочие	Крышки для гибких дисков, кредитные карты, дорожные знаки	Конвейерные ленты, надувные лодки, спортивные товары, игрушки, садовые шланги

Обработка винилового пластика

Некоторые из основных процессов включают экструзию, каландрирование, литье под давлением, формование с раздувом и т. Д.

Тщательное перемешивание ПВХ-смолы с соответствующими добавками необходимо перед превращением в термопластический расплав. Для обработки жесткого ПВХ требуется термостабилизация, в противном случае материал может разложиться во время обработки. Кроме того, распыление, покраснение и очистка являются очень распространенными дефектами формования, связанными с жестким ПВХ… Изучите систематические методы для решения стандартных проблем формования !

ПВХ чувствителен к термической истории, и диапазон температур обработки довольно мал.Настоятельно рекомендуется просушить перед обработкой, влажность должна быть ниже 0,3%.

Настоятельно рекомендуется просушить перед обработкой. для пластифицированного ПВХ, влажность должна быть ниже 0,3%.

Пластифицированный ПВХ	Жесткий ПВХ
Литье под давлением
Температура плавления: 170 и 210 ° C Температура формы: от 20 до 60 ° C Усадка формы: 1 и 2. 5% Давление впрыска материала: до 150 МПа Давление упаковки: до 100 МПа	Температура плавления: 170 и 210 ° C. Температура формы: от 20 до 60 ° C Усадка формы: 0,2 и 0,5%. Рекомендуемый винт с отношением L / D от 15 до 18
Экструзия
Температура экструзии на 10-20 ° C ниже температуры литья под давлением во избежание преждевременного термического разложения.

ПВХ и 3D-печать

ПВХ в значительной степени игнорировался как подходящий для 3D-печати , и новые разработки открывают путь для ПВХ в растущий мир аддитивного производства. Например, Chemson Pacific Pty Ltd, член винилового совета Австралии, продемонстрировала первый в мире ПВХ-материал 3DVinyl ™ , напечатав на 3D-принтере гигантскую вазу для цветов с помощью 3D-принтера с подачей гранул.

Способы склеивания ПВХ

Материал ПВХ может быть склеен с использованием различных технологий соединения, чтобы превратить ПВХ в готовое изделие.Все методы сварки включают приложение или генерацию тепла для размягчения материала при одновременном приложении давления. Методы склеивания с использованием клея также широко распространены.

Повторяемость и токсичность ПВХ

Продукция, изготовленная из ПВХ , подлежит 100% вторичной переработке и имеет код вторичной переработки № 3.
Выбор подходящего способа переработки ПВХ имеет как экономическую ценность, так и пользу для окружающей среды. Ключевые методы переработки ПВХ включают:

• Механическая переработка — Механическая переработка означает процессы переработки, при которых отходы ПВХ обрабатываются путем измельчения, просеивания и измельчения.В зависимости от состава качество рециклатов может сильно различаться. После механического разделения, измельчения, промывки и обработки для удаления примесей он перерабатывается с использованием различных технологий (гранулированный или порошковый) и повторно используется в производстве. «Высокое качество» может быть повторно использовано в тех же сферах применения, тогда как «низкокачественные» переработанные отходы могут использоваться только в изделиях, изготовленных из других материалов.


• Химическая переработка — В процессах химической переработки полимер разбивается на мономеры (используемые для производства новых полимеров) или другие вещества (используемые в качестве исходных материалов в процессах основной химической промышленности.Хлор высвобождается в форме HCl, которую можно повторно использовать или нейтрализовать для образования различных продуктов. Стабилизаторы, содержащие тяжелые металлы, в большинстве случаев попадают в твердые остатки, которые, скорее всего, придется захоронить.


• Переработка сырья — Она включает (обычно) термическую обработку потока отходов ПВХ с извлечением хлористого водорода, который затем может быть возвращен в процесс производства ПВХ или использован в других процессах.

Из переработанного ПВХ можно производить упаковку, пленку и лист, отрывные связующие, трубы, основу для ковров, электрических коробок , кабелей и т. Д.

Отрасль работает с регулирующими органами, чтобы гарантировать, что деятельность по переработке отходов остается устойчивой при соблюдении нормативного режима.

Наличие хлора и использование добавок, таких как пластификаторы, закупили ПВХ под пристальным вниманием в течение ряда лет. В нескольких регионах регулярно высказывались опасения по поводу возможного негативного воздействия фталатов на окружающую среду и здоровье человека. Однако при дальнейших исследованиях и исследованиях определенных фталатов теперь подтверждено, что безопасны для использования в текущих приложениях.

Точно так же Европа прекратила использование стабилизаторов на основе свинца в виниловых соединениях из-за их классификации как репротоксичных, вредных, опасных для окружающей среды и их присутствие (тяжелые металлы), вызывающее проблемы в стратегиях обращения с отходами.

Инициативы по переработке ПВХ в промышленности

США

Институт винила (ПВХ) — одна из ведущих организаций, представляющих ведущих производителей винила, мономера винилхлорида, а также добавок и модификаторов винила в США.

Недавно компания запустила новую инициативу «+ Vantage Vinyl» для продвижения усилий по обеспечению устойчивости во всей виниловой промышленности . В нем участвуют компании по всей цепочке создания стоимости винила, от производителей и поставщиков сырья до производителей конечной продукции.

Европа

В настоящее время вторичная переработка является ключом к экономике замкнутого цикла, и европейская промышленность ПВХ не отстает в достижении целей экономики замкнутого цикла.

Recovinyl , как отраслевая платформа по переработке, собирает переработчиков и переработчиков со всей Европы.Recovinyl — это инициатива европейской цепочки создания стоимости ПВХ , направленная на облегчение сбора и переработки отходов ПВХ . Схема финансируется VinylPlus, добровольным обязательством по устойчивому развитию европейской индустрии ПВХ (первоначально финансировалось в рамках инициативы Vinyl 2010).

Австралия

Vinyl Council of Australia представляет цепочку создания стоимости ПВХ / винила в Австралии. Он внимательно следит за европейской программой VinylPlus. В рамках собственной программы PVC Stewardship Program , Vinyl Council of Australia стремится дать возможность поставщикам сырья, производителям и дистрибьюторам продукции совместно обеспечивать безопасное и выгодное производство, использование и утилизацию изделий из ПВХ.

Канада

Канадский институт винила и FEPAC, ведущая ассоциация производителей пластмасс в Квебеке, предлагают Eco Responsible, программу сертификации менеджмента устойчивого развития для производителей виниловой промышленности и любых других организаций в отрасли пластмасс по всей Канаде.

Разработки ПВХ на биооснове

Разработка пластмасс из сои, пшеницы или даже сахарного тростника не новость. Сейчас, как и в случае с некоторыми другими полимерами, набирает обороты разработка составов ПВХ на биологической основе или даже производство смол ПВХ на биологической основе.Два отраслевых игрока — Ineos и Vynova — разработали био-ПВХ на основе возобновляемого этиленового сырья, полученного из биомассы, не связанной с пищевой цепочкой. Читайте дальше, чтобы узнать больше!

Сравнение свойств: гибкий ПВХ и жесткий ПВХ

Всегда полезно заранее сохранить информацию о свойствах термопласта. Это помогает в выборе подходящего инженерного термопласта для конкретного применения. Это также помогает оценить, будет ли выполнено требование конечного использования или нет.

В таблице ниже представлены все соответствующие свойства гибкого ПВХ и жесткого ПВХ. Здесь вы найдете все возможные атрибуты с их значениями, от физических свойств, стабильности размеров, электрических характеристик до огнестойкости и термических свойств.

Имущество	Пластифицированный (гибкий) ПВХ	Непластифицированный (жесткий) ПВХ
Стабильность размеров
Коэффициент линейного теплового расширения	5 — 20 x 10 -5 / ° C	5 — 18 x 10 -5 / ° C
Усадка	0. 2 – 4%	0,1 — 0,6%
Водопоглощение 24 часа	0,2 — 1%	0,04 — 0,4%
Электрические характеристики
Сопротивление дуги	–	60 — 80 сек
Диэлектрическая проницаемость	3 – 5	3 – 4
Диэлектрическая прочность	10 — 30 кВ / мм	10 — 40 кВ / мм
Коэффициент рассеяния	400 — 1600 x 10 -4	60 — 200 x 10 -4
Объемное сопротивление	10 — 16 x 10 15 Ом.размеры в см	15 — 16 x 10 15 Ом.см
Противопожарные характеристики
Огнестойкость (LOI)	20 — 40%	40 — 45%
Воспламеняемость UL94	HB	V0
Механические свойства
Удлинение при разрыве	100 — 400%	25 – 80%
Гибкость (модуль упругости)	0. 001 – 1,8 ГПа	2,1 — 3,5 ГПа
Твердость по Роквеллу M	1	1 – 70
Твердость по Шору D	15 – 70	65 – 90
Жесткость (модуль упругости при изгибе)	0,001 — 1,8 ГПа	2,1 — 3,5 ГПа
Прочность на разрыв (растяжение)	7 — 25 МПа	35 — 60 МПа
Предел текучести (при растяжении)	4 — 7 МПа	35 — 50 МПа
Вязкость (удар по Изоду с надрезом при комнатной температуре)	–	20 — 110 Дж / м
Модуль Юнга	0.001 – 1,8 ГПа	2,4 — 4 ГПа
Оптические свойства
дымка	3 – 5%	–
Прозрачность (% пропускания видимого света)	75 — 85%	80%
Физические свойства
Плотность	1,3 — 1,7 г / см 3	1. 35 — 1,5 г / см 3
Температура стеклования	-50 —-5 ° С	60 — 100 ° С
Радиационная стойкость
Стойкость к ультрафиолетовому излучению	Ярмарка	Ярмарка
Рабочая температура
Температура перехода из пластичного в хрупкое состояние	-40 —-5 ° С	-10 — 1 ° С
HDT @ 0.46 МПа (67 фунтов на кв. Дюйм)	30 — 56 ° С	57 — 80 ° С
HDT @ 1,8 МПа (264 фунт / кв. Дюйм)	30 — 53 ° С	54 — 75 ° С
Максимальная температура непрерывной эксплуатации	50 — 80 ° С	50 — 80 ° С
Мин. Непрерывная рабочая температура	-40 —-5 ° С	-10 — 1 ° С
Прочие
Устойчивость к стерилизации (повторная)	Плохо	–
Теплоизоляция (теплопроводность)	0. 16Вт / м.К	0,16 Вт / м. К
Химическая стойкость
Ацетон	Неудовлетворительно
Гидроксид аммония @ 30%,	Удовлетворительно
Гидроксид аммония в разбавленном виде,	Удовлетворительно
Гидроксид аммония при разбавлении, 60 ° C	Limited
Ароматические углеводороды @	Неудовлетворительно
Ароматические углеводороды в жарких условиях	Неудовлетворительно
Бензол	Неудовлетворительно
Бутилацетат	Неудовлетворительно
Бутилацетат @ 100%, 60 ° C	Неудовлетворительно
Хлорированные растворители @	Неудовлетворительно
Хлороформ @	Неудовлетворительно
Диоктилфталат @ 100%, 100 ° C	Неудовлетворительно
Диоктилфталат	Неудовлетворительно
Диоктилфталат @ 100%, 60 ° C	Неудовлетворительно
96% этанола,	Неудовлетворительно	Удовлетворительно
Этиленгликоль (этандиол) @ 100%, 100 ° C	Неудовлетворительно
Этиленгликоль (этандиол)	Удовлетворительно
Этиленгликоль (этандиол) @ 100%, 50 ° C	Удовлетворительно
Глицерин	Удовлетворительно
Перекись водорода @ 30%, 60 ° C	Удовлетворительно
Керосин @	Удовлетворительно
Метанол	Удовлетворительно
Метилэтилкетон	Неудовлетворительно
Минеральное масло @	Удовлетворение
Фенол @	Limited
Мыло @	Удовлетворение
Мыло при 60 ° C	Limited
Гидроксид натрия @ <40%,>	Удовлетворение
Гидроксид натрия @ <40%,>	Limited
Гидроксид натрия @ 10%,	Удовлетворение
Гидроксид натрия @ 10%, 90 ° C	Неудовлетворительно
Гипохлорит натрия @ 20%,	Удовлетворение
Сильные кислоты @ концентрированные,
Толуол @	Неудовлетворительно
Толуол при 60 ° C
Ксилол @

Имеющиеся в продаже марки ПВХ

Все, что вам нужно знать о пластике ПВХ

Что такое поливинилхлорид (ПВХ) и для чего он используется?

Поливинилхлорид (ПВХ) — один из наиболее часто используемых термопластичных полимеров во всем мире (рядом с несколькими более широко используемыми пластиками, такими как ПЭТ и П. П.). Это естественно белый и очень хрупкий (до добавок пластификаторов) пластик. ПВХ существует дольше, чем большинство пластмасс, он впервые был синтезирован в 1872 году и коммерчески произведен компанией B.F. Goodrich в 1920-х годах. Для сравнения, многие другие обычные пластмассы были впервые синтезированы и коммерчески жизнеспособны только в 1940-х и 1950-х годах. Чаще всего он используется в строительной отрасли, а также для изготовления вывесок, медицинских изделий и волокон для одежды. ПВХ был случайно обнаружен дважды, один раз в 1832 году французским химиком Анри Виктором Рено, а затем вновь обнаружен в 1872 году немцем по имени Юджин Бауманн.

Основные формы и функции поливинилхлорида (ПВХ) ПВХ

производится в двух основных формах: жесткий или непластифицированный полимер (RPVC или uPVC), а второй — в виде гибкого пластика. В базовой форме ПВХ отличается жесткой, но хрупкой структурой. В то время как пластифицированная версия имеет различные применения в различных отраслях промышленности, жесткая версия ПВХ также имеет свою долю использования. В таких отраслях, как водопровод, канализация и сельское хозяйство, жесткий ПВХ может использоваться во многих сферах.

Гибкий, пластифицированный или обычный ПВХ более мягкий и более поддается изгибу, чем НПВХ, из-за добавления пластификаторов, таких как фталаты (например, диизононилфталат или DINP). Гибкий ПВХ обычно используется в строительстве в качестве изоляции электрических проводов или полов в домах, больницах, школах и других областях, где стерильная среда является приоритетом. В некоторых случаях ПВХ может выступать в качестве эффективной замены резины. Жесткий ПВХ также используется в строительстве в качестве трубы для водопровода и сайдинга, обычно называемой термином «винил» в Соединенных Штатах.ПВХ трубу часто называют ее «графиком» (например, Приложением 40 или Приложением 80). Значительные различия между графиками включают такие вещи, как толщина стенок, номинальное давление и цвет.

Некоторые из наиболее важных характеристик ПВХ-пластика включают его относительно низкую цену, его устойчивость к разрушению окружающей среды (а также к химическим веществам и щелочам), высокую твердость и выдающуюся прочность на разрыв для пластика в случае жесткого ПВХ. ПВХ остается широко доступным, широко используемым и легко перерабатываемым материалом (классифицируется по идентификационному коду смолы «3»).

Каковы характеристики поливинилхлорида (ПВХ) ?

Некоторые из наиболее важных свойств поливинилхлорида (ПВХ):

1. Плотность: ПВХ очень плотный по сравнению с большинством пластмасс (удельный вес около 1,4)
2. Экономика: ПВХ доступно и дешево.
3. Твердость: Жесткий ПВХ хорошо оценивается по твердости и долговечности.
4. Прочность: Жесткий ПВХ обладает отличной прочностью на разрыв.

Поливинилхлорид — это «термопластичный» (в отличие от «термореактивного») материал, который имеет отношение к тому, как пластик реагирует на тепло. Термопластические материалы становятся жидкими при их температуре плавления (диапазон для ПВХ от очень низких 100 градусов Цельсия до более высоких значений, таких как 260 градусов Цельсия, в зависимости от добавок). Основным полезным признаком термопластов является то, что их можно нагревать до температуры плавления, охлаждать и снова нагревать без значительного разрушения.Вместо сжигания термопластов, таких как сжиженный полипропилен, их можно легко формовать под давлением, а затем перерабатывать. Напротив, термореактивные пластмассы можно нагреть только один раз (обычно в процессе литья под давлением). Первое нагревание вызывает затвердевание термореактивных материалов (аналогично двухкомпонентной эпоксидной смоле), что приводит к химическим изменениям, которые нельзя отменить. Если вы попытаетесь нагреть термореактивный пластик во второй раз до высокой температуры, он будет только гореть. Эта характеристика делает термореактивные материалы плохими кандидатами на переработку.

Почему поливинилхлорид (ПВХ) используется так часто?

PVC предлагает широкий спектр применений и преимуществ в различных отраслях промышленности как в жестких, так и в гибких формах. В частности, жесткий ПВХ обладает высокой плотностью по сравнению с пластиком, что делает его чрезвычайно твердым и в целом невероятно прочным. Он также легкодоступен и экономичен, что в сочетании с долговечными характеристиками большинства пластиков делает его легким выбором для многих промышленных применений, таких как строительство.

ПВХ

обладает чрезвычайно прочной природой и легким весом, что делает его привлекательным материалом для строительства, сантехники и других промышленных применений. Кроме того, высокое содержание хлора делает материал огнестойким, что является еще одной причиной, по которой он приобрел такую ​​популярность в различных отраслях промышленности.

Какие бывают типы ПВХ?

Поливинилхлорид широко доступен в двух широких категориях: жесткий и гибкий. У каждого типа есть свои преимущества и идеальное применение в различных отраслях промышленности.Гибкий ПВХ может выступать в качестве изоляции электрического кабеля и альтернативы резине. Жесткий ПВХ находит различное применение в строительстве и сантехнике, обеспечивая легкий, экономичный и прочный материал.

Как производится ПВХ?

Поливинилхлорид производится одним из трех эмульсионных процессов:

1. Суспензионная полимеризация
2. Эмульсионная полимеризация
3. Массовая полимеризация

Поливинилхлорид для разработки прототипов станков с ЧПУ, 3D-принтеров и литьевых машин

Две основные проблемы связаны с работой с ПВХ, что делает его относительно проблематичным и не рекомендуется для использования непрофессионалами. Первый — это выброс токсичных и едких газов при плавлении материала. В той или иной степени это происходит во время 3D-печати, обработки с ЧПУ и литья под давлением. Мы рекомендуем ознакомиться с паспортами безопасности материалов для различных хлорированных углеводородных газов, таких как хлорбензол, и обсудить производственный процесс с профессиональным производителем. Во-вторых, это коррозионная природа ПВХ. Это проблематично, когда ПВХ постоянно контактирует с металлическими соплами, резаками или пресс-формами, изготовленными из материала, отличного от нержавеющей стали или какого-либо другого аналогично стойкого к коррозии металла.

3D-печать:

Поливинилхлорид доступен в форме нити в виде пластикового сварочного прутка (материала, используемого для сварки), но в настоящее время он не модернизируется для специального использования в 3D-печати. Несмотря на то, что количество пластиков и заменителей пластика, доступных для 3D-печати, постоянно растет, наиболее распространенными остаются АБС и ПЛА. В Creative Mechanisms мы обычно 3D-печать с использованием ABS. Список причин, по которым и сравнение двух наиболее распространенных пластиков для 3D-печати (ABS и PLA) для 3D-печати, можно найти здесь.

Самая большая проблема с ПВХ для 3D-печати — это его коррозионная природа (потенциально ставящая под угрозу функциональность типичных машин, если они использовались в течение длительного периода). Интересный кикстартер разработал сопло для 3D-печати (головку экструдера) с возможностью ПВХ, предложенное инженером и предпринимателем Роном Стилом, которое, к сожалению, закрылось без особого интереса в 2014 году. Вы можете посмотреть вводную презентацию (видео) здесь:

Обработка с ЧПУ:

Поливинилхлорид можно резать на станке с ЧПУ, но любой машинист, который пробовал, вероятно, испытал ухудшение качества резака в зависимости от материала, из которого он изготовлен.ПВХ является коррозионно-агрессивным и абразивным материалом, поэтому резцы, изготовленные не из нержавеющей стали или сравнительно стойкого к коррозии материала, со временем могут выйти из строя.

Литье под давлением:

Поливинилхлорид можно вводить так же, как и другие пластмассы, но хлор в материале усложняет процесс. Это связано с тем, что расплавленный ПВХ может выделять едкий токсичный газ. Соответственно, магазины нужно оборудовать хорошими системами вентиляции. Те, кто не колеблется, поработают с материалом.Кроме того, при литье под давлением ПВХ-пластика для пресс-формы требуются уникальные коррозионно-стойкие материалы, такие как нержавеющая сталь или хромирование. Усадка ПВХ обычно составляет от одного до двух процентов. Он по-прежнему может варьироваться в зависимости от нескольких факторов, включая твердомер (твердость) материала, размер литника, давление выдержки, время выдержки, температуру плавления, толщину стенок формы, температуру формы, а также процентное содержание и тип добавок.

Токсичен ли ПВХ?

ПВХ может представлять опасность для здоровья при сжигании, поскольку выделяет пары хлористого водорода (HCl). В тех случаях, когда вероятность возгорания высока, иногда предпочтительна изоляция электрических проводов, не содержащая ПВХ. Пары также могут выделяться при плавлении материала (например, во время создания прототипов и производственных процессов, таких как 3D-печать, обработка с ЧПУ и литье под давлением). Мы рекомендуем ознакомиться с Паспортами безопасности материалов (MSDS) для различных хлорированных углеводородных газов, таких как хлорбензол, и обсудить производственный процесс с профессиональным производителем.

Каковы преимущества поливинилхлорида?

ПВХ обеспечивает промышленным предприятиям ряд важных преимуществ, которые закрепили за ним место одного из самых популярных и широко используемых пластиков на рынке.Эти преимущества включают:

1. Поливинилхлорид легко доступен и относительно недорог.
2. Поливинилхлорид очень плотный и, следовательно, очень твердый и очень хорошо сопротивляется ударной деформации по сравнению с другими пластиками.
3. Поливинилхлорид обладает выдающейся прочностью на разрыв.
4. Поливинилхлорид очень устойчив к химическим веществам и щелочам.

Преимущества ПВХ помогли укрепить его позицию в качестве одного из наиболее часто используемых пластиков во всем мире.Однако, несмотря на то, что он широко эффективен и популярен, при его использовании необходимо учитывать некоторые факторы.

Каковы недостатки поливинилхлорида?

Хотя ПВХ имеет ряд преимуществ, которые делают его желательным материалом для работы, есть несколько причин, по которым следует проявлять осторожность. К недостаткам, которые необходимо учитывать при использовании ПВХ, относятся:

1. Поливинилхлорид имеет очень плохую термостойкость. По этой причине добавки, стабилизирующие материал при более высоких температурах, обычно добавляют в материал во время производства.
2. Поливинилхлорид выделяет токсичные пары при плавлении или пожаре.

Несмотря на некоторые недостатки, поливинилхлорид в целом является отличным материалом. Он обладает уникальным сочетанием качеств, которые делают его особенно полезным для строительного бизнеса. Принимая во внимание и учитывая недостатки материала, вы можете эффективно ориентироваться и компенсировать, чтобы вы могли эффективно использовать материал в своих будущих проектах.

Каковы свойства поливинилхлорида?

Недвижимость	Значение
Техническое наименование	Поливинилхлорид (ПВХ)
Химическая формула	(C2h4Cl) n
Температура расплава	212 — 500 ° F (100 — 260 ° C) ***
Температура теплового отклонения (HDT)	92 ° C (198 ° F) **
Прочность на разрыв	Гибкий ПВХ: 6.9-25 МПа (1000-3625 фунтов на квадратный дюйм) Жесткий ПВХ: 34 — 62 МПа (4930 — 9000 фунтов на кв. Дюйм) **
Удельный вес	1,35 — 1,45

* В стандартном состоянии (при 25 ° C (77 ° F), 100 кПа)

ПВХ (поливинилхлорид)

Характеристики ПВХ

ПВХ (поливинилхлорид) — один из наиболее широко используемых термопластов на рынке. Превосходное сочетание свойств и низкая стоимость делают его легким выбором для многих приложений.

PVC предлагает отличную химическую и огнестойкость, отношение прочности к весу и диэлектрические свойства, а также хорошую прочность на растяжение, изгиб и механическую прочность, низкое влагопоглощение и исключительную стабильность размеров. Кроме того, его легко изменить, добавив пластификаторы, модификаторы ударной вязкости и другие ингредиенты.

PVC может использоваться в самых требовательных областях, включая пищевую промышленность, и доступен как в жестких, так и в гибких формах.

• Экономичный
• Легко свариваемые или приклеиваемые
• Хорошая размерная прочность
• Устойчивость к химическим веществам и коррозии
• Хороший электроизолятор и теплоизолятор
• Низкое водопоглощение
• UL94-VO огнестойкость
• Одобрено FDA

Приложения для ПВХ

• Трубки для пищевых продуктов и напитков
• Полупроводниковое оборудование
• Изоляция электротехническая и кабельная
• Коммунальные и промышленные трубопроводы
• Химическая обработка
• Насосы, клапаны и уплотнения
• Водоочистное оборудование
• Вытяжные шкафы

Свяжитесь со специалистом по производству диэлектриков, чтобы обсудить использование ПВХ в вашем приложении. 3 Механический Предел текучести 4,14e7 — 5,27e7 Па 6 — 7,64 тыс. Фунтов / кв. Дюйм Прочность на растяжение 4,14e7 — 5,27e7 Па 6 — 7,64 тыс. Фунтов / кв. Дюйм Удлинение 0,4 — 0,8% деформация 40-80% деформация Твердость (по Виккерсу) 1.6 фунтов на кв. Дюйм Тепловой Макс.температура эксплуатации 50-65 ° C 122-149 ° F Изолятор или проводник Изолятор Изолятор Удельная теплоемкость 1e3 — 1,1e3 Дж / кг ° C 0,239 — 0. 263 БТЕ / фунт. ° F Коэффициент теплового расширения 9e-5 — 1,8e-4 деформация / ° C 50-100 µ деформация / ° F Эко CO2 след 1,85 — 2,04 кг / кг 1,85 — 2,04 фунт / фунт Вторичное использование Да Да

Поливинилхлорид (ПВХ) | Химический состав и свойства

Основной термопластический материал с очень широким спектром применений. Основные материалы для поливинилхлорида получают из масла и соли.Винил хлоридный мономер (VCM) образуется при объединении этилена (полученного из нефти) с хлором (полученным при электролизе соленой воды). Молекулы VCM полимеризуются с образованием смолы ПВХ, в которую вводятся соответствующие добавки для создания индивидуального ПВХ-соединения.

Химический состав

Молекула винилхлорида — C ₂ H ₃ Cl

Винилхлоридный мономер (VCM)
Поливинилхлоридный полимер

А.К.А.

ПВХ, ПВХ-У

Обозначение поливинилхлорида, разработанное Обществом индустрии пластмасс для маркировки изделий, облегчающих переработку:

Недвижимость

Полимер универсального действия, ПВХ совместим со многими добавками. Его можно пластифицировать, чтобы сделать его гибким для использования в напольных покрытиях, или непластифицированным (PVC-U) для использования в строительстве и оконных рамах.

Физические свойства:	Значение:
Предел прочности на разрыв:	2.60 Н / мм 2
Ударная вязкость с надрезом:	2,0 — 4,5 кДж / м 2
Коэффициент теплового расширения:	80 x 10 -6
Макс. Температура непрерывного использования:	60 o C (140 o F)
Точка плавления:	212 o C (413 o F)
Температура стеклования:	81 o C (178 o F)
Плотность:	1.38 г / см 3

Нужна дополнительная информация?

Поли (винилхлорид) — обзор

ПВХ — это «оспариваемый» универсальный материал, то есть существуют разногласия по поводу того, существуют ли значительные риски для здоровья человека, связанные с его использованием. На протяжении своего жизненного цикла с ПВХ-материалами связан ряд побочных продуктов и добавок, большинство из которых, как известно, являются токсичными для человека веществами, и поэтому остается вопрос, перевешивают ли риски для здоровья от использования ПВХ его многочисленные преимущества.Разногласия касаются как результатов исследований, так и их интерпретации, а также политики регулирования. Совет по экологической сертификации уже попросили предоставить кредит для зданий, которые сокращают или исключают использование ПВХ. Правительственные постановления об использовании ПВХ в США и ЕС были сосредоточены в основном на медицинских и потребительских товарах, но не на строительных материалах. Хотя этот обзор, безусловно, не предназначен для разрешения этих противоречий, он призван очертить научные данные, имеющие отношение к их пониманию для использования ПВХ в качестве строительного материала.

2.2.1 Производство, структура и свойства ПВХ

ПВХ с химической формулой C ₂ H ₃ Cl, представляет собой виниловый полимер, состоящий из повторяющихся виниловых групп (этенилов), в которых один атом водорода замещен хлором на альтернативные атомы углерода на повторяющуюся единицу:

— [Ch3 − C | CIH] —

Производство и обработка ПВХ состоит из пяти основных этапов (Titow, 1984):

1.

Этилен (C ₂ H ₄ ) и производство газообразного хлора

2.

Производство мономера винилхлорида (VCM)

3.

Полимеризация VCM в полимер

4.

Получение полимерного продукта с добавками

5.

обработка.

VCM полимеризуется в полимерный продукт посредством экзотермической свободнорадикальной реакции при 40–70 ° C в жидком состоянии под давлением (в реакторах периодического действия) с непрерывным перемешиванием «суспензии» для получения частиц однородного размера.После дегазации, отгонки, центрифугирования и сушки полученной суспензии ее просеивают для получения порошкообразного продукта «суспензионный ПВХ» размером 120–150 мкм. Существуют и другие методы производства ПВХ, например «эмульсионная» технология, позволяющая получать меньшие размеры (например, 10 мкм). ПВХ суспензионного и эмульсионного типов имеют несколько разные свойства и используются для разных целей, причем суспензия является наиболее распространенной. Обычно ожидается, что любой ПВХ-продукт будет содержать менее 1 ppm (частей на миллион) мономера (VCM), оставшегося непрореагировавшим:

[2. 1] HHHH |||| CC → CC |||| HHHCI

ПВХ представляет собой белый аморфный порошок без запаха, устойчивый при нормальных температурах и давлениях до 70–80 ° C, после чего начинает разлагаться с выделение газообразной соляной кислоты (HCl) и изменение цвета (пожелтение).

ПВХ был впервые произведен в 1872 году немецким химиком Ойгеном Бауманом, который не подавал заявки на патент. В 1912 году немецкий химик Фриц Клатте, работавший в компании Greisheim-Electron, Германия, решил попробовать прореагировать ацетилен с HCl (которая, по-видимому, произвела мономер VCM), и оставил продукт на полке, где он, по-видимому, со временем полимеризовался под действием солнечного света .Таким образом, Клатте был первым изобретателем, получившим патент на ПВХ (в 1913 г.) с использованием хлорида ртути в качестве катализатора; срок действия этого патента истек в 1925 году. Этот оригинальный метод широко использовался в течение 1930-х и 1940-х годов, но с тех пор был заменен более экономичными передовыми технологиями, по крайней мере, в Западном полушарии.

Важность ПВХ и его использования не осознавалась до 1926 года, когда Уолдо Семон, американский химик, работавший в B.F. Goodrich, независимо изобрел ПВХ. Семон быстро понял, что этот новый материал будет иметь большой потенциал для создания совершенно новых предметов, и сначала создал занавеску для душа.Семон и Б.Ф. Гудрич немедленно запатентовали ПВХ для США (Semon, 1926a, 1926b). Позже Семон попытался производить мячи для гольфа и каблуки из ПВХ. Затем последовало множество новых применений этого замечательного водонепроницаемого материала, и ПВХ стал настоящим успехом во всем мире.

Являясь термопластом, ПВХ при нагревании размягчается, а при охлаждении затвердевает; и его можно обрабатывать с использованием любых традиционных методов обработки пластмасс, таких как экструзия (особенно для профилирования экструзией сложной формы для материалов корпуса), каландрирование (широкие пленки и листы, такие как сельскохозяйственные пленки и кожа ПВХ), литье под давлением и выдувное формование (кроме литья под давлением, так как у него высокая вязкость расплава). Материалы ПВХ имеют довольно низкую плотность, поэтому они предлагают относительно низкие материальные затраты в расчете на объем и, следовательно, являются рентабельными. ПВХ является одной из основных недорогих смол в больших объемах, используемых сегодня, благодаря своей экономичности и прекрасным химическим и механическим свойствам, которые он обеспечивает.

Производятся и перерабатываются два основных типа ПВХ-смол:

1.

Жесткие ПВХ-смолы (немодифицированный ПВХ, НПВХ), обладающие значительной прочностью и твердостью; они обрабатываются в основном путем экструзии или формования для изготовления труб и трубопроводов, фитингов, оконных профилей, черепицы, заборов и различных жестких автомобильных деталей.Жесткие листы ПВХ можно легко сваривать для изготовления резервуаров, поддонов и желобов.

2.

Гибкие ПВХ-смолы, которые содержат различные добавки, в основном пластификаторы, обычно в больших количествах, которые делают их мягкими и гибкими, устойчивыми к нагреванию и УФ-излучению.

При добавлении пластификаторов получается гибкий пластифицированный ПВХ (pPVC) с резиноподобной эластичностью, высокой прочностью на растяжение и усталость, который может использоваться специально для промышленных шлангов, прокладок, эластичных автомобильных деталей и покрытий электрических кабелей, где эластичность является обязательным.ПВХ также находит применение в пленках и листах, напольных покрытиях, занавесках для душа и изделиях из синтетической кожи. В 1970-х годах ПВХ часто использовался для изготовления «виниловых крышек автомобилей», а также для изготовления виниловых пластинок. Материалы на основе ПВХ также играют ключевую роль в производстве медицинских и клинических устройств; однако аналогичные аргументы возникают и в отношении вопросов безопасности (Latini et al. , 2010). В таблице 2.1 приведены некоторые характеристики ПВХ.

Таблица 2.1. Некоторые характеристики (жесткого) НПВХ

Плотность (при 25 ° C)	0. 5–1,45 г / см 3
Удельный вес	1,3–1,7
Твердомер	R 90–115
Предел прочности на разрыв	30–65 МПа (гибкий: 7–25 МПа)
Модуль упругости (Юнга)	2–4 × 10 2 МПа
Удлинение при растяжении	20–190%
Прочность при сжатии	50–90 МПа
Усталостная прочность	17 МПа (после приложения повторного напряжения 10 7 раз)
Ударная вязкость (надрез)	2–6 кДж / м 2
Рабочие температуры	— 13 ° C (мин.) до 70–80 ° C (макс.)
Tg (температура стеклования)	80 ° C
Tm (температура плавления)	240 ° C (разлагается)
Температура воспламенения	455 ° C (по своей природе огнестойкий)
Коэффициент теплового расширения (линейный)	5 × 10 — 5 мм / мм ° C
Стойкость к кислотам (разбавленным / концентрированным), спиртам, основаниям , алифатические углеводороды, минеральное масло	Отлично
Устойчивость к ультрафиолетовому излучению	Хорошо
Водопоглощение (24 ч)	0. 04–0,4
Стойкость к растительным маслам и окислителям	Хорошая
Стойкость к альдегидам, сложным эфирам, ароматическим и галогенированным углеводородам, кетонам	Ограниченная (плохая)
Стойкость к окислению кислородом воздуха	Отлично (долговечность)
Механическая стабильность	Отлично (очень низкая деформация ползучести) (Макино, 1998)
Точность размеров формованных изделий из ПВХ	Высокая
Вторичная обрабатываемость (при сварке, высокая- частотное связывание и вакуумное формование, а также свойства «обрабатываемости на месте»)	Отлично

ПВХ довольно легко механически смешивается с различными веществами, поэтому он обладает характеристиками «простоты приготовления» из-за существующие полярные группы (хлор).В основном пластификаторы и различные добавки и модификаторы используются в составах ПВХ для создания требуемых физических свойств конечных продуктов, таких как улучшенная гибкость, эластичность, ударопрочность, защита от обрастания, предотвращение роста микробов, защита от запотевания, улучшенная огнестойкость и т. Д. Такая же полярность хлора также способствует легкости окраски, печати и адгезии. ПВХ используется в различных декоративных целях в зданиях, таких как настенные покрытия и полы, за счет полного использования его превосходных возможностей для печати и простоты окрашивания с желаемыми рисунками и характеристиками устойчивости к атмосферным воздействиям (Patrick, 2005).

Преимущества ПВХ перед другими материалами

ПВХ заменяет традиционные строительные материалы, такие как дерево, металл, бетон и глина, во многих сферах применения.
Универсальность, рентабельность и отличные показатели использования означают, что это самый важный полимер для строительного сектора, на который в 2006 г. приходилось 60% производства ПВХ в Европе.

Поливинилхлорид, ПВХ, — один из самых популярных пластиков, используемых в строительстве. Он используется в трубах для питьевой и канализационной воды, оконных рамах, напольных покрытиях и кровельной пленке, настенных покрытиях, кабелях и во многих других областях, поскольку представляет собой современную альтернативу традиционным материалам, таким как дерево, металл, резина и стекло. Эти продукты часто легче, дешевле и обладают множеством преимуществ в производительности.

Прочный и легкий
ПВХ Устойчивость к истиранию, легкий вес, хорошая механическая прочность и ударная вязкость являются ключевыми техническими преимуществами при его использовании в строительстве.

Простота установки
ПВХ можно легко резать, формировать, сваривать и соединять в различных стилях. Его легкий вес снижает трудности ручного обращения.

Durable
ПВХ устойчив к атмосферным воздействиям, химическому гниению, коррозии, ударам и истиранию.Поэтому это предпочтительный выбор для многих различных долговечных продуктов и продуктов для активного отдыха. Фактически, на среднесрочную и долгосрочную перспективу приходится около 85% производства ПВХ в строительном секторе.

Например, по оценкам, более 75 процентов труб из ПВХ будут иметь срок службы более 40 лет с потенциальным сроком службы до 100 лет. Исследования показывают, что в других областях применения, таких как оконные профили и изоляция кабелей, более 60 процентов из них будут иметь срок службы более 40 лет.

Экономически выгодный
ПВХ был популярным материалом для строительства на протяжении десятилетий благодаря своим физическим и техническим свойствам, обеспечивающим отличные экономические преимущества. Как материал, он очень конкурентоспособен по цене, эта ценность также повышается за счет таких свойств, как долговечность, срок службы и низкие эксплуатационные расходы.

Безопасный материал
ПВХ нетоксичен. Это безопасный материал и социально ценный ресурс, который используется более полувека.Это также наиболее изученный и тщательно протестированный пластик в мире. Он соответствует всем международным стандартам безопасности и здоровья как для продуктов, так и для приложений, в которых он используется.

Исследование «Обсуждение некоторых научных вопросов, касающихся использования ПВХ» (1), проведенное Организацией научных и промышленных исследований Содружества (CSIRO) в Австралии, в 2000 году пришло к выводу, что ПВХ в его строительных и строительных приложениях больше не имеет эффекта. на окружающую среду, что его альтернативы.

Замена ПВХ другими материалами по экологическим причинам без дополнительных исследований или доказанных технических преимуществ также приведет к более высоким затратам. Например, в рамках проекта ремонта жилья в Билефельде в Германии было подсчитано, что замена ПВХ другими материалами приведет к увеличению стоимости квартиры среднего размера примерно на 2250 евро.

Ограничения на использование ПВХ в строительстве будут иметь не только отрицательные экономические последствия, но и более широкие социальные последствия, например, в отношении доступности доступного жилья.

Огнестойкость
Как и все другие органические материалы, используемые в зданиях, включая другие пластмассы, дерево, текстиль и т. Д., Изделия из ПВХ воспламеняются при воздействии огня. Однако изделия из ПВХ являются самозатухающими, т. Е. При удалении источника возгорания они перестают гореть. Из-за высокого содержания хлора изделия из ПВХ обладают весьма благоприятными характеристиками пожарной безопасности. их трудно воспламенить, тепловыделение сравнительно невелико, и они склонны к обугливанию, а не к образованию пылающих капель.

Но если в здании произойдет более серьезный пожар, изделия из ПВХ будут гореть и выделять токсичные вещества, как и все другие органические продукты.
Наиболее важным токсичным веществом, выделяемым при пожарах, является окись углерода (CO), от которой приходится от 90 до 95% смертей от пожаров. CO — это подлый убийца, поскольку мы не чувствуем его запаха, и большинство людей умирают в огне во время сна. И, конечно же, CO выделяется всеми органическими материалами, будь то дерево, текстиль или пластик.

ПВХ, как и некоторые другие материалы, также выделяет кислоты.Эти выбросы можно почувствовать запахом, они вызывают раздражение, заставляя людей убегать от огня. Особая кислота, соляная кислота (HCL), связана с горением ПВХ. Насколько нам известно, ни один из пострадавших от пожара не получил научных доказательств отравления HCl.

Несколько лет назад ни один большой пожар не обсуждался без диоксинов, играющих важную роль как в коммуникационных программах, так и в программах измерения. Сегодня мы знаем, что диоксины, выделяемые при пожарах, не оказывают воздействия на людей, следуя результатам нескольких исследований на людях, подвергшихся воздействию огня: измеренные уровни диоксинов никогда не превышали фоновые уровни.Этот очень важный факт был признан в официальных отчетах, и мы знаем, что многие другие канцерогены выделяются при всех пожарах, например, полициклические ароматические углеводороды (ПАУ) и мелкие частицы, которые представляют гораздо большую опасность, чем диоксины.

Таким образом, есть очень веские причины для использования изделий из ПВХ в зданиях, поскольку они хорошо работают технически, обладают хорошими экологическими и очень хорошими экономическими свойствами и хорошо сравниваются с другими материалами с точки зрения пожарной безопасности.

Хороший изолятор
ПВХ не проводит электричество и, следовательно, является отличным материалом для использования в электрических устройствах, таких как изоляционная оболочка для кабелей.

Универсальность
Физические свойства ПВХ дают дизайнерам большую свободу при разработке новых продуктов и решений, в которых ПВХ выступает в качестве материала для замены или ремонта.

ПВХ был предпочтительным материалом для строительных лесов, рекламных щитов, предметов интерьера, оконных рам, систем водоснабжения и канализации, изоляции кабелей и многих других областей применения.

Руководство по материалам из пенопласта ПВХ: свойства, типы и области применения

Frank Lowe предлагает высеченную пену из поливинилхлорида (ПВХ) с клеями и без них.Читайте дальше, чтобы узнать больше о вспененном виниле, вспененном ПВХ и материалах из вспененного винила ПВХ.

Пенопласт ПВХ используется в, казалось бы, бесконечном множестве применений в самых разных отраслях промышленности.

Тем не менее, виниловая пена ПВХ чаще всего используется там, где она работает для герметизации воздуха, грязи и воды. Когда уникальная атмосферостойкость вспененного ПВХ сочетается с его способностью ламинироваться, его можно использовать для создания очень динамичной ленты из вспененного материала. Проще говоря, возможности безграничны, когда речь идет о количестве применений для пенопласта.Продолжайте читать, чтобы узнать больше о виниловых пенопластах из ПВХ, предлагаемых Frank Lowe.

Основные свойства ПВХ-виниловой пены

Как мы уже упоминали, ПВХ-виниловая пена представляет собой материал с закрытыми порами, который обладает способностью изолировать влагу, воздух, свет и пыль при сжатии до 30%. Он обладает стойкостью к ультрафиолетовому излучению и способностью противостоять большинству растворителей, кислот и химикатов. Виниловая пена обеспечивает отличную амортизацию, легко прилегает к телу и остается гибкой. Пенопласт

обладает отличным звукопоглощением и амортизацией, а также износостойкостью и прочностью, что обеспечивает длительный срок службы продукта.В результате пены ПВХ обычно используются в прокладках для обеспечения надежного уплотнения от проникновения света, влаги, воздуха и пыли. Основные свойства пенопласта:

• Низкое водопоглощение
• Сильная герметизирующая способность
• Структура с закрытыми ячейками средней плотности
• Звукоизоляционная способность
• Ударопоглощающая способность
• Температурная изоляция
• Устойчивость к большинству кислот и химикатов

Какие преимущества пен ПВХ? Пена ПВХ

предлагает полный спектр различных преимуществ в зависимости от области применения.Некоторые из наиболее распространенных преимуществ ПВХ-виниловой пены включают:

• Очень хорошо работает в полном диапазоне температур
• Отличные амортизирующие способности против вибрации и ударов
• Универсальность позволяет использовать его в широком диапазоне промышленных применений
• Эффективная устойчивость к свету, воздуху, влаге и пыли

ПВХ-виниловая пена Области применения

Сегодня количество применений для ПВХ-пены выросло почти до бесконечности. Из-за своей способности противостоять грязи, пыли, воздуху, свету и шуму одним из основных применений виниловой пены ПВХ является прокладка . Этот материал также обычно используется для монтажа общего типа.

Виниловая пена Фрэнка Лоу обычно используется в качестве амортизирующих прокладок , , уплотнений, изоляционных лент из пенопласта , защиты от атмосферных воздействий, гашения вибрации и т. Основные области применения ПВХ-виниловой пены:

• Приборы
• Прокладки, уплотнения и прокладки с клеем или без него
• Ленты из вспененного ПВХ
• Защита от атмосферных воздействий
• Автомобильная промышленность
• HVAC
• Морская промышленность
• Транспорт
• И многое другое

Пенопластовая лента

Пенопластовая лента имеет отличные погодоустойчивые свойства и регулярно покрывается клеем для производства различных типов лент.Когда материал имеет двойное покрытие, лента из вспененного материала может амортизировать, герметизировать, выдерживать высокие колебания температуры и гасить вибрации. Виниловую пену ПВХ можно также использовать для временного или постоянного склеивания грубых поверхностей неправильной формы. Двусторонняя клейкая пена ПВХ идеально подходит для:

• Защиты углов стен
• Декоративные панели
• Внутренние вывески
• Монтажные таблички
• И многое другое

Заказ высеченной виниловой пены ПВХ

В Frank Lowe мы предлагаем полный ассортимент пенопласта ПВХ различной толщины.Мы можем использовать наше самое современное оборудование для высечки вашего пенопласта ПВХ практически бесконечного множества форм. Вы можете ламинировать пенопласт с клеем или без него.

Поскольку свойства вспененного ПВХ напрямую зависят от толщины компонента, мы будем тесно сотрудничать с вами, чтобы понять потребности вашего приложения. Затем мы можем предложить вам лучший продукт из вспененного винила , от низкой, средней до высокой. В любом случае мы воспользуемся нашим многолетним опытом, чтобы помочь вам выбрать лучшее решение для вашего приложения.

No related posts.
