расшифровка, технические характеристики и применение

Индустрия не стоит на месте. Доводятся до совершенства старые технологии, зарождаются новые. С каждым днем существенно возрастает количество электрических инструментов и бытовой техники, работающих от сети напряжением 220/380 В. Соответственно возникает необходимость применения унифицированного, стандартного кабеля, который мог бы использоваться для подключения электроприборов к сети. Забегая вперед, отметим, что таковым является .

На конкретный выбор влияют особенности и условия эксплуатации. Важно подобрать максимально прочный, электрически и пожаробезопасный кабель с повышенной гибкостью и продолжительным сроком эксплуатации. Помимо ПВС, оптимального варианта для бытовых приборов, существуют и другие, менее популярные разновидности проводов.

Однако ПВС может эксплуатироваться при напряжении переменного тока до 380 В, являющегося идеальной величиной при бытовом использовании. Из преимуществ следует выделить пластичность, на что влияет минимальный радиус изгиба. Это позволяет сохранить целостность изоляции, уменьшить риски разрывов внутренних проводников.

к содержанию ↑

Назначение и применение ПВС

В целом по предназначению кабеля можно судить исходя из последней буквы маркировки – «С», которая расшифровывается как «соединительный». Получается, что изделие предназначено для коммутации электрических приборов между собой или подключения к сети.

Провод ПВС эксплуатируется преимущественно в домашних условиях. Он может использоваться для создания нескольких изделий:

  • удлинитель;
  • коммутация электрических приборов;
  • обустройство систем временного освещения.

Нередко кабель можно обнаружить на различных производственных предприятиях, где происходит коммутация оборудования средней мощности, включая токарные станки, силовые агрегаты и управляющие терминалы. Провод ПВС для бытового и промышленного применения отличается количеством и площадью сечения жил. Большое разнообразие вариантов позволяет найти нужную модель в соответствии с выдвинутыми требованиями и условиями эксплуатации.

к содержанию ↑

Расшифровка маркировки ПВС

Расшифровать ПВС достаточно просто:

  • буква «П» указывается на то, что данное изделие является «проводом»;
  • буква «В» обозначает, что жилы и оболочка защищены «поливинилхлоридной» (виниловой) изоляцией;
  • «С» – кабель «соединительный» (предназначение).

Существуют другие варианты провода. Например, часто на прилавках магазинов можно встретить маркировку ПВСП. Многие ошибочно полагают, что речь идет об идентичном кабеле, хотя на деле жилы данной модели расположены параллельно друг другу. В результате провод получается овальным по сечению, а монтажники именуют его «плоским».

Любой кабель/провод должен иметь маркировку, расположенную на наружной поверхности. Помимо буквенных обозначений, на оболочке ПВС могут быть различные числа:

  • первая цифра используется для указания количества жил, поэтому число будет всегда целым – 2, 4, 5, 8 и т. д.;
  • вторая цифра обозначает площадь сечения отдельной жилы – 0,25, 0,75 и т. д. (измеряется в кв. мм).

Намного проще будет понять при рассмотрении примеров. Предположим, что вы увидели кабель с маркировкой ПВС 4×0,75. Расшифровывая значение, получаем «соединительный провод с поливинилхлоридной изоляцией и четырьмя жилами с сечением 0,75 кв. мм у каждой». Если на изделии указана маркировка ПВСП 2×2,5 то данный кабель является плоской разновидностью ПВС с двумя жилами и сечением по 2,5 кв. мм каждая.

Существует более сложная маркировка, когда на кабеле указывают «ПВС 4×0,5+1×1,0. В данном проводе имеются четыре жилы сечением по 0,5 кв. мм и одна дополнительная – 1,0 кв. мм.

Важно! В соответствии с ГОСТ между фактическими и номинальным значениями площади сечения провода допускаются небольшие отклонения. Таким образом, данная величина возможна меньше или больше заявленной, при этом электрическое сопротивление должно быть таким, как указано в техническом паспорте. Это основной технический параметр!

к содержанию ↑

Разновидности

ПВС можно разделить на несколько разновидностей в зависимости от способов эксплуатации и конструкции. Речь идет о внутренних и наружных, а также медных и алюминиевых проводах.

Подробнее о каждом варианте ПВС:

  1. Наружный кабель минимум состоит из трех проводников, обозначающих фазу, ноль и заземление. Такой провод может использоваться для соединения трансформаторов и распределительных щитков.
  2. Внутренний также состоит их трех жил, но в основном применяется внутри жилых и производственных помещений.
  3. Медный ПВС характеризуется малым сопротивлением, эластичностью и высокой прочностью.
  4. Не хуже данные показатели у алюминиевого кабеля. Он намного дешевле, но считается устаревшей технологией.

Стоимость конкретного кабеля зависит от нескольких параметров:

  • сечение;
  • производитель;
  • условия эксплуатации;
  • количество метров в бухте;
  • техническое исполнение;
  • расстояние до производителя (сколько денег было затрачено на транспортировку).
к содержанию ↑

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

По нормативам, прописанным в ГОСТ, провод может выпускаться в следующих исполнениях: с двумя, тремя, четырьмя или пятью жилами. Площадь сечения варьируется в пределах 0,75-16 кв. мм. Более толстые разновидности кабеля производятся на специализированных заводах и необходимы для промышленной эксплуатации.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется.

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

к содержанию ↑

Расцветка

В мире приняты стандарты, по которым производители обычно окрашивают жилы проводников в зависимости от их количества, а также наличия или отсутствия заземления.

В таблице ниже представлены данные стандарты:

Число жил Стандарт расцветки
Заземляющая жила – есть Отсутствует
2 Коричневый и синий
3 Желто-зеленый, коричневый и синий Черный, коричневый и синий
4 Желто-зеленый, черный, коричневый и синий Синий, черный, коричневый, черный и коричневый
5 Желто-зеленый, синий, черный, коричневый и черный/коричневый Синий, черный, коричневый, черный/коричневый, черный/коричневый

Если какие-либо два цвета поставлены через наклонную черту, то право выбора конкретного остается за производителем.

В зависимости от окраски изоляции жилы имеют уникальное назначение:

  • синий цвет – нулевой проводник;
  • желто-зеленый – заземляющий;
  • черный или коричневый – фазный.

Важно! Нередко фазная жила окрашивается в белый цвет, что также допустимо в соответствии с международными стандартами.

к содержанию ↑

Условия эксплуатации и технические характеристики

Важным условием эксплуатации проводов ПВС любой модели является содержание в диапазоне рабочих температур, который составляет от -35 до +40 гр. Цельсия. Если соблюдать данное правило и исключить механические повреждения, то кабель прослужит в течение десяти лет.

Благодаря высоким технико-эксплуатационным характеристикам ПВС существенно превосходит провода остальных марок. Однако есть единственный недостаток – цена. Впрочем, причины более высокой стоимости вполне очевидны.

Перечислим основные технические параметры, прописанные в ГОСТ:

  1. Для производства используются жилы с классом гибкости не ниже пятого. В соответствии с данным требованием подбирается сечение проволочек, используемых при формировании жилы. Например, 0,21 кв. мм каждая для кабеля с жилами по 1,0 кв. мм либо 0,26 кв. мм для 2,5 кв. мм.
  2. Конкретная толщина изоляционного слоя для отдельной жилы и всего провода в целом зависит от их сечения. Для жил диапазон толщины составляет 0,6-0,8 мм, для оболочки – 0,8-1,2 мм. Выбирая данное значение, нужно ориентироваться на электрическое сопротивление, указанное в ГОСТ.
  3. Диапазон рабочих температур ПВС-провода составляет от -35 до +45 гр. Цельсия (для некоторых исполнений ниже – от -25 до +40). Максимально допустимое значение при нагреве кабеля – +70 гр. Цельсия, при этом монтаж должен осуществляться при температуре не менее -20 гр. Цельсия.
  4. Поливинилхлоридная оболочка не поддерживает горение, но может растрескаться из-за воздействия экстремально низких или высоких температур.
  5. Срок эксплуатации в соответствии с ГОСТ при четком соблюдении условий составляет не менее шести лет.
  6. На оболочке провода не должно быть каких-либо видимых дефектов, включая выпуклости или вмятины. Важно обеспечить отсутствие свободного пространства между жилами кабеля, а при необходимости применить дополнительные материалы в качестве заполнителя. При этом оболочка снимается с жил легко, без каких-либо затруднений.

к содержанию ↑

Особенность монтажа ПВС для прокладки в земле и снаружи

Первое, на что следует обратить внимание, – ПВС-провод не предназначен для подземной прокладки. Если в этом существует крайняя необходимость, то изделие в идеале нужно спрятать внутри двустенной трубы. В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В таком случае обязательно следует провести заземление.

Если нужно создать воздушную линию электропередач при помощи ПВС-провода, то выбирают кабель исключительно с медными жилами. При этом расстояние между началом и концом трассы должно быть минимальным. Скрытая проводка из ПВС-кабеля недопустима (его нельзя прятать под штукатуркой).

Несмотря на то, что кабель характеризуется непродолжительным сроком эксплуатации (для электрической проводки в доме шесть лет – действительно мало), его можно использовать при прокладке под стяжкой. Такой вариант уместен, если вы хотите сэкономить на покупке более качественного и долговечного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВС может эксплуатироваться в помещениях с повышенным уровнем влажности.

Возможна дополнительная изоляция изделия с помощью термоусадочных трубок. Впрочем, даже такой вариант не спасет ПВС-кабель, который нельзя эксплуатировать непосредственно в воде, поскольку изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВС-провод в таком случае опять же недопустим.

к содержанию ↑

Преимущества и недостатки

Из положительных качеств ПВС-провода можно выделить:

  • медь – легкий металл, поэтому вся конструкция в целом характеризуется минимальным весом;
  • возможность применения в электрических сетях напряжением 220/380 В;
  • повышенная гибкость, благодаря чему изделие может быть уложено по конструкциям с резкими поворотами, требующими крутой радиус изгиба.

Недостатки ПВС связаны с ограниченными возможностями прокладки (недопустима скрытая проводка, прокладка под землей). В целом из-за круглой формы кабеля даже при большом желании организовать скрытую проводку вы столкнетесь с большими неудобствами. Наконец, стоимость ПВС выше в сравнении с его аналогами.

к содержанию ↑

Кабель ПВС в сравнении с ВВГ

По технико-эксплуатационным характеристикам ВВГ превосходит ПВС-провод, однако данные модели имеют разные предназначения. При организации электрической проводки в доме, квартире, на промышленных объектах лучше всего использовать ВВГ-кабель, поскольку именно в этом заложено его основное назначение.

ПВС применяется там, где ВВГ неуместен, и может испортить общую картину. Либо в любых других ситуациях, когда эксплуатировать кабель ВВГ неудобно из-за его более высокой жесткости. Например, сложно будет представить ВВГ, используемый для коммутации микроволновой печи, утюга или фена. Смотрится нелепо, крайне нерационально, поэтому в таком случае альтернативы ПВС не существует.

ВВГ также нельзя использовать при обустройстве временного уличного освещения, конструировании удлинителей для подключения газонокосилки, шнуров при коммутации бойлеров и расширительных баков. Таким образом, сравнивать ВВГ и ПВС по техническим параметрам – неуместно, поскольку данные проводники предназначены для решения совершенно разных задач.

к содержанию ↑

Как выбрать провод ПВС

Первое, на что следует обращать внимание при выборе любого электрического кабеля или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать ПВС нужно в зависимости от мощности электрических приборов, которые будут через него коммутироваться к сети. Важное значение имеет наличие или отсутствие заземляющей жилы, позволяющей соединить электроприбор и контур заземления. К примеру, при прокладке сети промышленного назначения нужно использовать ПВС с четырьмя жилами. По крайней мере, именно так прописано в правилах ПУЭ.

При осмотре товара убедитесь в отсутствии каких-либо дефектов на изоляции, ее надлежащем качестве. Опробуйте ее на прочность, поскольку изоляция не должна повреждаться или разрываться от прикосновений. В противном случае кабель прослужит недолго, да еще и будет представлять опасность.

Каждый производитель должен представить образец своего провода. Изучая его, убедитесь в правильной скрутке отдельной жилы. Судить о плохом качестве стоит по наличию пятен, обрывов, разных цветов и прочих дефектов, которые видимы вашему глазу. На маркировке можно увидеть не только количество жил и площадь их сечения, но и узнать о процентном содержании меди.

Чтобы обеспечить безопасную и энергетически эффективную эксплуатацию электрического оборудования, важно выбрать подходящий ПВС-провод. Если в процессе выбора изделия вы столкнулись с какими-либо трудностями, то обратитесь за помощью к профессиональным монтажникам или консультантам магазина. Впрочем, верить каждому слову последних не стоит. В идеале вы должны изучить основную информацию касаемо ПВС и, вооружившись знаниями, отправляться за покупками.

220.guru

Виды и различия провода ПВС, расшифровка аббревиатуры и марки

Электричество, многочисленные электроприборы и механизмы разного назначения во всех сферах жизнедеятельности человека и… провода, провода, провода! Провода и сетевые кабели на сегодняшний день — это целая индустрия. Они различаются по маркам, назначению, токопроводности и техническим характеристикам.

Буквенно-цифровая маркировка ПВС

Сегодня ассортимент этой продукции представлен на рынке в большом ассортименте. На выбор покупателя — продукция с различной конструкцией жил и покрытий изоляции. Все кабели и провода маркированы, по которой можно определить технические характеристики этих изделий и подобрать необходимый продукт нужного назначения.

ПВС провод, конструкция

ПВС — провод соединительный в виниловой изоляции . Он состоит из двух или более медных, скрученных и изолированных друг от друга многопроволочных жил, одетых в защитную оболочку из поливинилхлорида. В зависимости от марки, кабель ПВС имеет различную форму поперечного сечения и различный набор и структуру токопроводящих жил. Количество медных (или алюминиевых) жил от 2 до 5, сечения в диапазоне от 0,5 до 25 мм2, оболочка — резиновая (прорезиненная) или традиционная ПВХ. Цвет изоляционной оболочки ПВС-белый, чёрный или серый. Цвета изоляции жил по стандарту: коричневый, чёрный и красный-фазы, синий — нуль, жёлто-зелёный цвет — заземление.

Где используется ПВС провод

Медный многожильный ПВС кабель используется для передачи напряжения низкого сигнала устройствам невысоких мощностей. В быту он используется для подсоединения к сети практически всех электроприборов и машин, предусматривающих напряжение до 220/380 В, в частотном интервале до 50 Гц. Он может быть использован для внутренней проводки жилых помещений и для работы специализированной техники в саду.

Широко используется ПВС и на некоторых этапах в промышленном производстве. Благодаря тому, что ПВС кабель хорошо подвергается деформации и выдерживает максимально возможное количество перегибов, он очень широко используется для изготовления удлинителей (переносок) разной длины, а также при монтаже наружного освещения и световой рекламы.

Провод ПВС с алюминиевой жилой предназначен для передачи напряжения в городских сетях электроосвещения. Такими проводами производится электрооснащение и проводка в современных жилых многоэтажках и на заводах, где требуется высокая мощность электротока: большие металлургические комбинаты, предприятия различной специализации, электростанции…

Характеристики и преимущества кабеля ПВС

Основные характеристики ПВС:

  • Температура среды использования от -40 до +40 градусов
  • Максимальная температура нагрева токопроводящей жилы +70 градусов в рабочей фазе
  • Ресурс безотказной работы провода-5000 часов, срок эксплуатации — минимум 6 лет
  • ПВС устойчив к коррозии, плесени, грибку
  • Не токсичен, не горюч
  • Длина строительного кабеля составляет 50 метров
  • Рабочее электрическое сопротивление в интервале 1 км приблизительно равно 270 Ом
  • При номинальном напряжении устойчивость к переменным деформации в изгибе составляет приблизительно от 30000 до 60000 циклов

ПВС с медными жилами обладает рядом преимуществ:

  • Прочность
  • Пластичность
  • Высокий коэффициент сопротивления
  • Большая токопроводность
  • Высокий процент терморасширения
  • Антикоррозийность
  • Лёгкий ремонт
  • Совместимость с пускорегулирующими реостатами и изоляторами

Особенности ПВС с алюминиевыми жилами:

  • Алюминиевые жилы ПВС не нагреваются, а это положительно сказывается на скорость электропотока и его мощность
  • В отличие от медных, алюминиевые нити проходят окисление оксидами, что продлевает срок их службы и делает возможным использовать их в химическом производстве, в производстве металлопроката
  • ПВС кабель с алюминиевой жилой более экономичен, так как весит на порядок меньше медного. В связи с этим он нашёл своё применение на мачтах электр

mirvera.ru

технические характеристики, расшифровка, расцветка, применение

На тематических форумах периодически возникают споры касательно сферы применения провода ПВС, порой приводимые при этом оппонентами аргументы не имеют под собой серьезных оснований. В результате противоречивая информация может ввести неспециалиста в заблуждение. Чтобы не допустить этого мы детально расскажем о ПВС, уделив внимание эксплуатационным особенностям.

Что такое провод ПВС и его расшифровка

Исходя из названия это провод (на это указывает первая буква — П), заключенный поливинилхлоридную изоляцию (вторая буква в аббревиатуре — В), используемый в качестве соединительного (С). Ниже представлена таблица, в которой приведены характерные особенности для различных видов данного провода, в соответствии с систематизацией по ГОСТу 7399-97.

Таблица систематизации.

Наименование Форма Конструктивные особенности Характерные особенности ~Uном
Кол-во жил Гибкость Тип изоляции и оболочки
ПВС круглая 2-5 гибкий ПВХ 380 В
ПВС нг ПВХ Допускается групповая укладка
ПВС нг-LS ПВХ с низким дымовыделением Допускается групповая укладка
ПВСП плоская 2 ПВХ

Маркировка осуществляется по следующему принципу: [ТИП] [количество жил] – [сечение]. Наносится она на внешнюю оболочку.

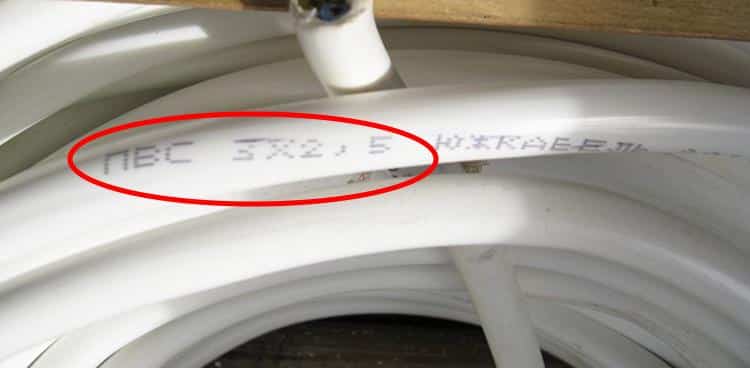

Пример маркировки провода ПВС

Конструкция провода ПВС

Строение провода можно назвать типичным, в качестве примера на рисунке 1 показана конструкция ПВС в трехжильном исполнении.

Конструкция ПВС провода

Обозначение:

  • А – жилы, их изготавливают из скрученных проводков, в качестве материала используется медь.
  • В – изоляционное покрытие жил, для его изготовления используется поливинилхлоридная смола и специальные добавки, для повышения пластичности и улучшения эксплуатационных характеристик.
  • С – внешнее покрытие (данная изоляция изготавливается из того же материала, что и для жил).

Говоря об изоляции необходимо рассказать о принятых стандартах расцветки.

Принятая расцветка

К окраске внешней изоляции вышеуказанный ГОСТ особых требований не предъявляет, допускаются 10 вариантов цветов: белый, черный, серый и т.д.

Что касается окраски изоляции жил, то она должна соответствовать приведенной ниже таблице.

Таблица окраски изоляции жив в зависимости от их назначения и количества:

Кол-во жил Принятый стандарт расцветки
имеется заземляющая жила Отсутствует заземляющая жила
2 коричневая, голубая
3 желто-зеленая, коричневая, голубая черная, коричневая и голубая
4 желто-зеленая, черная, коричневая, голубая голубая, черная, коричнева, черная или коричневая
5 желто-зеленая, голубая, черная, коричнева и черная или коричневая голубая, черная, коричнева, черная или коричневая, черная или коричневая

Назначение в зависимости от окраски изоляции представлено на рисунке 3.

Рисунок 3. Расцветки по ГОСТу для нулевой, защитной и фазной жилы

Обратим внимание, что иногда встречается и белая окраска изоляции фазной жилы, что допустимо по номам международного стандарта.

Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров.

Технические характеристики и условия эксплуатации

Согласно действующему ГОСТу данный тип провода должен отвечать следующим нормам:

  • Нижняя граница рабочего температурного диапазона 20° С ниже нуля, допустимый долгосрочный нагрев 40-50° С, краткосрочный не более 70° С. Возможно морозоустойчивое исполнение, в этом случае нижний порог опускается до -40°С.
  • Величина номинального напряжения — 380 В, но при этом изоляция должна выдерживать краткосрочное повышение до 2000 В (не менее 5 минут). Именно при таких условиях должны поводиться испытания производителем.
  • Изоляция ПВС любого типа не должна распространять огонь, если осуществлялась одиночная прокладка. При групповой прокладке это требование распространяется только на провода, имеющие пометку «нг» в маркировке.
  • Безотказное время работы в часах – не менее 5000, при эксплуатации в стационарных установках этот параметр возрастает до 12000, в годах это 6 и 10 лет, соответственно.
  • Порог допустимой относительной влажности не должен быть ниже 98%.
  • Обязательная устойчивость к деструктивному воздействию грибков и плесени.

Остальные параметры приведены в таблице ниже.

Применение

Собственно, область применения указана в названии – «провод соединительный». Основное его предназначение заключается в подключении к сети различного стационарного или передвижного (переносного) электрооборудования, запитанного от напряжения не более 380 В.

Учитывая гибкость провода данного типа провода, он отлично подходит в качестве шнура для бытового удлинителя.

Бытовой удлинитель

Но при этом необходимо учитывать, что изоляция ПВС не рассчитана на использование вне помещений. Она разрушается под ультрафиолетовым излучением и подвержена воздействию влаги.

Теперь перейдем к вопросу об использовании ПВС при монтаже электропроводки. Делать не это нельзя. Чтобы сразу исключить, аргумент, в котором указывают, об отсутствии в ПУЭ прямого запрета. Приведем выдержки, чтобы поставить точку в этом споре.

Выдержки из СП и ПУЭ

Одного этого достаточно, чтобы возникли проблемы при получении страховки в случае возникновения пожара в квартире или доме.

Обратив внимание, что согласно вышеизложенным выдержкам, допускается монтаж проводом ПВС нг. Но против этого варианта есть следующие аргументы:

  1. Обратите внимание на срок эксплуатации, даже для стационарных установок он 12 лет, далее сохранение изоляцией своих свойств не гарантировано. Проводка, проложенная ВВГ кабелем, прослужит практически втрое дольше.
  2. ПВС нг стоит дороже ВВГ.

Перечисленных аргументов вполне достаточно, чтобы показать абсурдность такого решения.

Особенности монтажа

Они такие же, как и у других медных многопроволочных жил. При подключении к штепсельным вилкам, автоматам или другим устройствам с концов провода снимается изоляция, жилы лудятся или выполняется их опрессовка специальными наконечниками.

Наконечники и инструмент для опрессовки

При наличии необходимого инструмента технология опрессовки довольно простая, алгоритм действий следующий:

  • Снимется слой внешней изоляции (примерно 12-15 мм).
  • Концы жил также освобождаются от изоляционной оболочки на расстоянии 10-13 мм от края.
  • На конец провода надевается наконечник и обжимается пресс-клещами (как они выглядят можно глянуть выше).

Процедуру можно существенно ускорить, если для снятия изоляции пользоваться специальными клещами.

При помощи этих инструментов процесс опрессовки делается в считанные минуты, быстро и в соответствии с нормами. На всякий случай, напоминаем, что ПУЭ не знает, что такое скрутка.

Как выбрать провод ПВС?

В первую очередь необходимо определиться с количеством жил, их может быть от двух до пяти. В быту, как правило, достаточно трехжильного провода (фаза, ноль, земля). Решив этот вопрос, подбирается сечение, в зависимости от мощности подключаемого оборудования. Чтобы не утруждать себя расчетами, приведем рекомендованное сечение провода, в зависимости от тока нагрузки:

Таблица допустимого максимального тока для типовых сечений жил провода ПВС.

Сечение жил (мм2) Imax(A)
0,75 6,0
1,00 10,0
1,50 14,0
2,50 20,0

Учитывая появления большого числа контрафактной продукции, перед покупкой обязательно проверяйте наличие сертификата соответствия.

Что касается рекомендаций производителей, то в данном вопросе трудно дать однозначный ответ, чтобы он не прозвучал, как реклама. При соответствии ГОСТу любая продукция будет отвечать поставленной задаче.

www.asutpp.ru

Виды и характеристики проводов ПВС, маркировка, назначение и аналоги

На тематических форумах периодически возникают споры касательно сферы применения провода ПВС, порой приводимые при этом оппонентами аргументы не имеют под собой серьезных оснований. В результате противоречивая информация может ввести неспециалиста в заблуждение. Чтобы не допустить этого мы детально расскажем о ПВС, уделив внимание эксплуатационным особенностям.

Что такое провод ПВС и его расшифровка

Исходя из названия это провод (на это указывает первая буква – П), заключенный поливинилхлоридную изоляцию (вторая буква в аббревиатуре – В), используемый в качестве соединительного (С). Ниже представлена таблица, в которой приведены характерные особенности для различных видов данного провода, в соответствии с систематизацией по ГОСТу 7399-97.

Таблица систематизации.

Наименование Форма Конструктивные особенности Характерные особенности ~Uном
Кол-во жил Гибкость Тип изоляции и оболочки
ПВС круглая 2-5 гибкий ПВХ 380 В
ПВС нг ПВХ Допускается групповая укладка
ПВС нг-LS ПВХ с низким дымовыделением Допускается групповая укладка
ПВСП плоская 2 ПВХ

Маркировка осуществляется по следующему принципу: [ТИП] [количество жил] – [сечение]. Наносится она на внешнюю оболочку.

Пример маркировки провода ПВС

Конструкция провода ПВС

Строение провода можно назвать типичным, в качестве примера на рисунке 1 показана конструкция ПВС в трехжильном исполнении.

Конструкция ПВС провода

Обозначение:

  • А – жилы, их изготавливают из скрученных проводков, в качестве материала используется медь.
  • В – изоляционное покрытие жил, для его изготовления используется поливинилхлоридная смола и специальные добавки, для повышения пластичности и улучшения эксплуатационных характеристик.
  • С – внешнее покрытие (данная изоляция изготавливается из того же материала, что и для жил).

Говоря об изоляции необходимо рассказать о принятых стандартах расцветки.

Принятая расцветка

К окраске внешней изоляции вышеуказанный ГОСТ особых требований не предъявляет, допускаются 10 вариантов цветов: белый, черный, серый и т.д.

Что касается окраски изоляции жил, то она должна соответствовать приведенной ниже таблице.

Таблица окраски изоляции жив в зависимости от их назначения и количества:

Кол-во жил Принятый стандарт расцветки
имеется заземляющая жила Отсутствует заземляющая жила
2 коричневая, голубая
3 желто-зеленая, коричневая, голубая черная, коричневая и голубая
4 желто-зеленая, черная, коричневая, голубая голубая, черная, коричнева, черная или коричневая
5 желто-зеленая, голубая, черная, коричнева и черная или коричневая голубая, черная, коричнева, черная или коричневая, черная или коричневая

Назначение в зависимости от окраски изоляции представлено на рисунке 3.

Рисунок 3. Расцветки по ГОСТу для нулевой, защитной и фазной жилы

Обратим внимание, что иногда встречается и белая окраска изоляции фазной жилы, что допустимо по номам международного стандарта.

Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров.

Технические характеристики и условия эксплуатации

Согласно действующему ГОСТу данный тип провода должен отвечать следующим нормам:

  • Нижняя граница рабочего температурного диапазона 20° С ниже нуля, допустимый долгосрочный нагрев 40-50° С, краткосрочный не более 70° С. Возможно морозоустойчивое исполнение, в этом случае нижний порог опускается до -40°С.
  • Величина номинального напряжения – 380 В, но при этом изоляция должна выдерживать краткосрочное повышение до 2019 В (не менее 5 минут). Именно при таких условиях должны поводиться испытания производителем.
  • Изоляция ПВС любого типа не должна распространять огонь, если осуществлялась одиночная прокладка. При групповой прокладке это требование распространяется только на провода, имеющие пометку «нг» в маркировке.
  • Безотказное время работы в часах – не менее 5000, при эксплуатации в стационарных установках этот параметр возрастает до 12000,

ladyair.ru

Виды и характеристики проводов ПВС, маркировка, назначение и аналоги

Самый доступный и популярный кабель при прокладке электросетей — это провод ПВС. Его используют в бытовых и производственных целях, дополнительно изолировать его не требуется. Оптимальное соотношение цены и качества, а также широкий диапазон возлагаемых электронагрузок делает провод высоко востребованным.

ПВС и его технические характеристики

Расшифровка ПВС следующая: П — провод, В — изоляция из поливинилхлорида, С — соединительный. Этот вид кабеля имеет множество модификаций, практически на каждый случай и любую потребность. Основные его отличия — это вес, количество жил и сечение. По конструкции ПВС имеет следующие отличия:

  • Жилы — в готовом изделии бывает две, три, четыре или пять жил, редко встречается многожильный кабель из семи жил.
  • Диаметр жил — различают 5,7 мм и выше, до 13,9 мм., измеряются жилы по наружному диаметру.
  • Сечение — минимальный размер 0,5 мм, а максимальный 25 мм., стоит отметить что крайние размеры на практике используются очень редко.
  • Строение жилы — может быть медное, многопроволочное или гибкое.
  • Вес — зависит от жил, вес одного километра кабеля варьирует между 54 кг и 256 кг.
  • Цвет — цветовая маркировка жил меняется от их количества.

Изоляционный материал, независимо от конструктивных особенностей провода, всегда будет выполнен из ПВХ. Какова бы ни была конструкция, кабель неизменно выполняется согласно ГОСТу и иным нормативным документам.

Технические характеристики

Универсальным кабелем ПВС делает его способность проводить электроэнергию как на маломощные приборы, так и на приборы с потреблением электричества до 660 Вт. Срок службы кабеля составляет не менее шести лет (или 5 тыс. часов работы).

Преимущества кабеля:

  • Главным преимуществом ПВС является гибкость, шнур довольно мягкий и это позволяет прокладывать его в самых сложных системах с большим количеством изгибов.
  • Высококачественная, устойчивая к внешним воздействиям и повреждениям оболочки кабеля, требования к которой диктуются ГОСТом.
  • Цветовая маркировка жил значительно упрощает монтаж и ремонт кабеля: ориентируясь на цвет, можно определить назначение повреждённой жилы.
  • Применение при внутреннем и внешнем монтаже, подключение бытовых электроприборов и техники.
  • Рабочий температурный диапазон составляет −25…40 С.
  • Работа в помещениях с показателем влажности 98%.
  • На протяжении пяти минут выдерживает напряжение в 2 кВт.

Все жилы шнура имеют свой цвет, свидетельствующий о том или ином назначении. Цветовое обозначение следующее:

  • Проводники тока окрашиваются в серый, чёрный, красный и жёлтый цвета и имеют аббревиатуру ТПЖ — токопроводящая жила.
  • Ноль окрашен в синий цвет.
  • Земля обозначается зелёным либо жёлто-зелёным цветом, хотя в структуре провода встречается редко.

Маркировка и виды провода

Большой выбор ПВС значительно облегчит монтаж электросетей, но прежде чем приступить к разводке сети необходимо верно подобрать провод, ориентируясь на его марку. Маркировка кабеля говорит о количестве жил и об их сечении, наносится она по наружной поверхности провода. Состоит маркировка из букв «ПВС», далее указывается количество жил (2, 3 и т. д.), после знака «х» указывается сечение жил провода. Кроме того, в маркировке бывают дополнительные буквенные значения, такие как:

  • Провод из лужёной меди добавляет в маркировке букву «Л».
  • Устойчивость кабеля к грибкам и плесени обозначается буквой «Т».
  • О наличии алюминиевых жил свидетельствует буква «А».
  • Бронированный провод отмечается буквой «Б».
  • Использование в оболочке самозатухающего материала обозначается буквами «ПС».
  • Отсутствие изоляции отмечено буквой «Г».
  • Плоская форма провода обозначена «ШВ».
  • В оболочке провода с отметкой «ПВ» использована вулканизированная резина.
  • Буквенное обозначение «Y» говорит о высокотемпературных особенностях провода, его эксплуатация допустима при 40 градусах с отметкой плюс, при работе с таким проводом нужно помнить о температурном рабочем пределе в +70С.
  • Силовой кабель обозначается буквами «СП».
  • Буква «В» в маркировке может встречаться несколько раз, здесь важна последовательность, первая «В» говорит о ПВХ изоляции, вторая «В» — ПВХ оболочка.
  • «ШВ» — наружный кабель.
  • «АБ» — броня из алюминия.
  • «СА» — броня из свинца.
  • «Л» — лента из лавсана. Две «Л» говорят о двойной ленте из лавсана.
  • «Т» — телефонный кабель.

Читая расшифровку провода ПВС, очень важно понимать последовательность буквенного обозначения, не теряясь и не путаясь в их количестве. Существуют кабели, «чтение» которых может вызвать затруднения:

  • Расшифровка КСПВ — предназначен для системной передачи, выполнен в виниловой оболочке.
  • КПСВВ — выполнен в виниловой изоляции и оболочке, предназначен для систем пожаротушения.
  • КПСВЭВ — виниловая изоляция и оболочка, с экраном и используется для систем пожаротушения.
  • Расшифровка ПНСВ — в структуре использована стальная жила в виниловой оболочке.
  • Расшифровка ПВ1 и ПВ3 — изоляция из винила первого и третьего классов.
  • Расшифровка ШВВП — плоский шнур в виниловой изоляции и оболочке.
  • ПУНП — плоский и универсальный шнур.

К сожалению, обозначение шнура не интернационально. Шнур, предназначенный для одной и той же цели, у разных стран-производителей может обозначаться по-разному. К примеру, шнуры итальянского производства имеют такие отличия в маркировке:

  • ОПВС — шнур круглый.
  • F — гибкие жилы.
  • R — изоляция из ПВХ.

Аналоги шнура с изоляцией из поливинилхлорида

Несмотря на универсальность соединительного провода существуют не менее востребованные аналоги, которые имеют идентичные свойства и характеристики, внешний вид и требования к монтажу. Такие проводы также выполняются согласно ГОСТу и делятся на три основные группы.

  • Высокотемпературные кабели.
  • Гибкие кабели.
  • Плоские кабели.

К аналогам высокотемпературного кабеля относится ПВСнг-LS, он активно используется в проводке с повышенными требованиями к пожаробезопасности. Его маркировка говорит о невысоких горючих свойствах и низкому дымообразованию вовремя пожара. Этот кабель состоит из пяти жил, а внешняя оболочка также выполнена из ПВХ и имеет белый цвет.

Кабель может работать при минимальной температуре -40С, и максимальной +40С, с максимальной рабочей температурой +70С.

Аналог гибкого кабеля, кабель с маркировкой КГ, обладает высокой устойчивостью к повышенной влажности и открытому воздуху, хотя эксплуатационный срок не всегда доходит до пяти лет. Этот провод устойчив к многократной размотке и смотки, резиновый кожух изоляции обладает высокой устойчивостью к низким температурам, но не ниже 60С. Провод активно применяют при сварочных работах и на речных судах. В структуре провода бывает от одной до пяти жил.

В проведении осветительных сетей часто используют аналоги гибкого кабеля ПУГНП или ПБППГ, АПУНП, ПГВВП. Расшифровка ПУГНП свидетельствует о том, что провод гибкий, плоский и универсальный. Его внешняя оболочка не подходит для наружного использования, поэтому широкое применение он нашёл в бытовой электропроводки. Срок эксплуатации этого провода составляет 15 лет.

Монтаж кабеля

Проведение электромонтажных работ требует строгого соблюдения техники безопасности. Кроме проведения работ подходящим инструментом и применением защитных средств, нужно помнить об обработке концевиков шнура. Качественное, надёжное соединение провода гарантирует длительную работу электросети без перебоев и чрезвычайных происшествий.

Обработка и соединение концевиков производится при помощи специального соединения с применением обжимного инструмента. Эта процедура не отнимает много времени, но несёт большую значимость.

Подбирая кабель для запланированных работ, не стоит останавливать свой выбор на требуемом сечении, лучше взять сечение чуть больше, чтобы провод не работал на пределе. Запас рабочего ресурса позволит значительно увеличить срок службы электропроводки.

Оцените статью: Поделитесь с друзьями!

chebo.biz

особенности применения, можно ли использовать для скрытой проводки

Содержание статьи:

Количество технологически новой бытовой техники и инструментов растет. Соответственно, возникает необходимость в приобретении кабеля для подключения к сети. Важно знать, как подобрать прочный, гибкий и пожаробезопасный провод ПВС.

Провод ПВС: расшифровка и применение

Пример маркировки провода ПВС

Является оптимальным вариантом для бытовых условий, что делает его особо популярным. Аббревиатура указывает на следующие его характеристики: «П» – провод, «В» – виниловая изоляция; «С» – соединительный. Изделие на разрезе круглое.

Есть варианты с маркировкой ПВСП. В этом случае жилы располагаются параллельно, а их форма на разрезе овальная. Его часто называют плоским. Маркировку ПВС-Т можно расшифровать, как эксплуатация в условиях повышенной сырости. Провод ПВСН обозначает, что изделие пятого класса гибкости. Отсутствие вначале буквы «А», говорит о том, что жилы медные.


Может использоваться при производстве инструментов и электроприборов, а также во всех сферах человеческой деятельности:
  • подключение и ремонт бытовых приборов;
  • обустройство временной электропроводки в жилых и бытовых помещениях;
  • как соединительный, удлинительный кабель для разных нужд;
  • подача электроэнергии для малой сельскохозяйственной и садовой техники;
  • на производстве, для оборудования с высоким потреблением электроэнергии.

Является элементом конструкции практически всей бытовой техники и слесарного инструмента.

ПВС – это кабель или провод

Конструкция трехжильного провода ПВС

ПВС – один из наиболее распространенных видов, который можно использовать для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволочек, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Нулевой окрашен в синий или голубой цвет. Изоляция заземляющей жилы желто-зеленая. Общая оболочка также имеет широкую гамму цветов.

Есть масса вариантов, отличаются они по следующим параметрам:

  • Наружный имеет три жилы – фаза, ноль, заземление. Он удобен для подачи питания от внешнего трансформатора до распределительного щитка в помещении.
  • Внутренний провод устроен таким же образом. Не имеет защиты от климатических условий и сырости. Можно применять внутри помещения.
  • Медный – высокой прочности, имеет малое сопротивление и повышенную токопроводимость, устойчив к коррозии.
  • Преимущество алюминиевого – цена. Обработка оксидом алюминия повышает срок службы.

Расшифровывать маркировку других разновидностей можно следующим образом:
  • Т – устойчивость к плесени и грибкам;
  • Б – бронированный кабель;
  • У – увеличивает температурный минимум;
  • ПС – самозатухающая оболочка;
  • Г – без изоляции;
  • СП – силовой;
  • Т – телефонный кабель.

Также провод разделяют на типоразмеры по количеству жил, весу и профилю на разрезе.

Технические характеристики

Таблица основных параметров провода ПВС

Основное – это эксплуатационные данные, количество и поперечное сечение жил. Для всех типов действуют одинаковые характеристики:

  • максимально допустимое напряжение 450 вольт;
  • предназначен для сетей, где ток с частотой до 50 Гц;
  • допустимый нагрев жилы до 70°, термостабильность – класс Y;
  • класс огнестойкости – стандарт;
  • температура эксплуатации от – 20°C до + 40°C.

У провода повышенная механическая прочность, высокие параметры сопротивления. Он способен выдержать до 30 тысяч изгибов.

Какими нормативными документами регламентируется использование

Бытовой удлинитель

При изготовлении ПВС руководствуются требованиями ГОСТ 7399-97. Раздел включает основную информацию о сортаменте, перечень испытаний, требования безопасности. Технический стандарт регламентирует основные механические и электрические пороговые данные. Производитель может изменять отдельные конкретные цифры в указанных допустимых пределах.

В соответствии с ГОСТом провод по количеству жил может иметь 4 варианта исполнения. Площадь сечения жил варьируется от 0,75 до 16 мм2. Продукция с максимальными параметрами выпускается только кабельными заводами.

По нормам, скрутка провода 0,75–2,5 мм2 должна быть выполнена в левом направлении, без заполнителя.

При работе в подвижном положении продолжительность эксплуатации составляет 6 лет. В статичном режиме служба может длиться до 10 лет.

Особенности монтажа

При подключении к автомату, вилке и другому устройству, концы оголяют, снимают изоляцию. Согласно ПУЭ, жилы подключают методом опрессовки наконечника.

При прокладке сети на улице нужно учитывать колебания температуры, влажность, негативное влияние УФ лучей, риск механического повреждения. Основные требования – прочность, гигроскопичность и устойчивость к горению. Прокладка на открытом воздухе выполняется в гофрированные трубы, которые прикрепляют к стене или другим стационарным объектам.

ПВС не предназначается для прокладки в земле. В крайнем случае его можно спрятать внутри двустенной трубы. При монтаже во влажном помещении следует соблюдать правила соединения. Скрутки недопустимы. Оптимальный вариант – соединение с помощью термоусадочных трубок.

Как выбрать ПВС

Описание технических характеристик позволяет подобрать изделие в соответствии с требованиями и условиями эксплуатации. Выпускают кабель длиной 10 метров, в бухтах. Стоимость за метр зависит от количества жил и сечения, качества изготовления и производителя.

В быту достаточно трехжильного провода. Его подбирают в зависимости от мощности оборудования, которое будет подключено. На рынке есть множество подделок, поэтому целесообразно самостоятельно проверить основные параметры. Чтобы не приобрести контрафактное изделие, нужно проверить сертификат соответствия.

Для промышленных целей важным является наличие заземляющей жилы. Для таких электроустановок в основном применяется четырехжильный медный кабель.

Кабель ВВГ в сравнении с ПВС

Таблица сравнения кабеля ВВГ и провода ПВС

Кабель ВВГ обладает неплохими качествами и сравнительно невысокой ценой. Его назначение – сети с переменным током: напряжение от 660 до 3000 В, рабочее напряжение от 1кВт до 3,5 кВт. Может иметь от 2 до 6 проводников, сечением жил 1,5 – 250 мм2.

Они имеют одинаковые медные токопроводящие жилы и поливинилхлоридную изоляцию. Основное различие в классе гибкости. ПВС эластичный и относится к 5 классу. Кабель ВВГ имеет 1 или 2 класс. От этого зависит диаметр проволоки и их количество в жиле. Например, кабель ВВГ 1 класса гибкости с сечением 2,5 мм2 может иметь всего одну проволоку 1,78 мм в диаметре. Такой же ПВС будет состоять из 50 проволочек, диаметром 0,25 мм.

Изделие отличается видом профиля. Жилы малого диаметра круглые, большого – секторные. Еще одно отличие состоит в толщине изоляционного материала и оболочки. Для кабеля толщина внутреннего слоя 0,8 мм, внешнего 1,5. Для ПВС соответственно – 0,8 и 1,1 мм.

Есть разные модификации кабеля ВВГ. Возможна скрытая проводка в помещении. Он используется для наружной прокладки. Воздушный или подземный электрокабель нуждается в дополнительной защите гофрорукавом.

Преимущества и недостатки ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Основное преимущество – относительно легкий вес, мягкость и гибкость шнура. Это дает возможность провести укладку в сложных системах, конструкциях с крутым радиусом перехода, большим количеством изгибов и поворотов.

Можно применить в электрических сетях на 220 и 380 вольт. Провод имеет стандартный класс огнестойкости. Материал изоляции не загорается от наружного пламени и не поддерживает горение.

С его помощью не рекомендуется выполнять скрытый монтаж, так как срок эксплуатации не более 6 лет. Имея круглое сечение, неудобен для монтажа под штукатурку.

ПВС нашел широкое применение и пользуется большим спросом у покупателей. Однако для электропроводки лучше выбрать наиболее подходящий для этой цели кабель ВВГ, ВВГнг, или другой аналог.

strojdvor.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
