Содержание

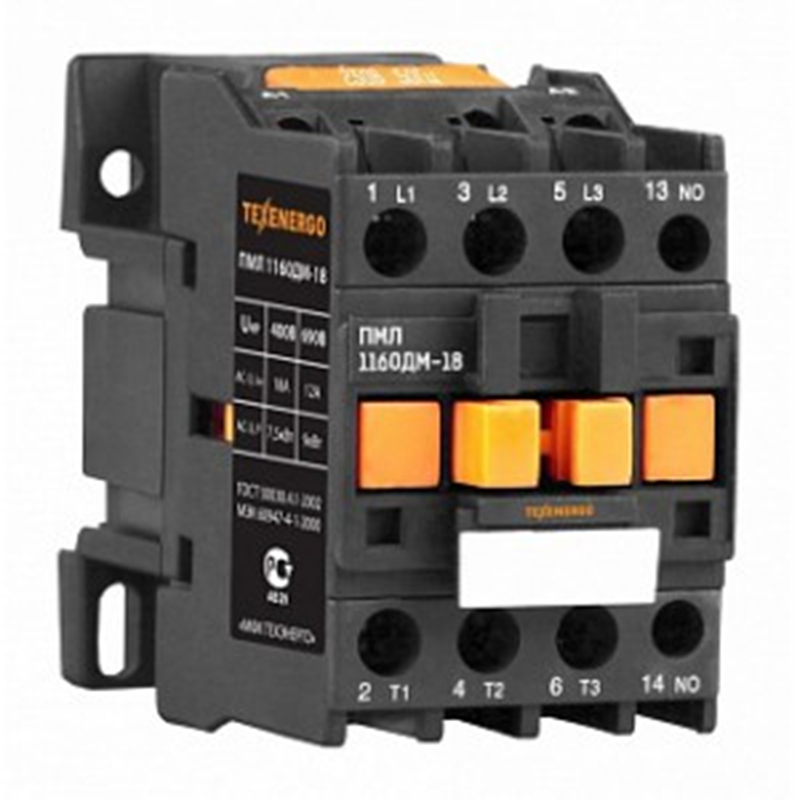

Пускатель электромагнитный 380в: функции, характеристики, режимы работы

Пускатель электромагнитный 380в представляет собой специализированное реле и выполняет функцию управления работой трёхфазного асинхронного двигателя. Выполняет он свою работу при подключении обмоток статора к сети и осуществлении разрыва тока в них без предварительного ввода в создающуюся цепь дополнительных сопротивлений.

Управление работой трёхфазным асинхронным двигателем выполняется устройством посредством всего трёх действий: непосредственный запуск двигатель, его остановка, и очень важная защита от возможных перегрузок.

Основные параметры электромагнитных пускателей

В соответствии с главной функцией данным устройством основным его элементом, а в некоторых случаях и единственным, является трёхполюсный электромагнитный контактор переменного тока. С ним и связаны все самые главные параметры пускателя:

  • коммутационная способность
  • номинальный ток и номинальное напряжение коммутируемой цепи
  • износостойкости механического и коммутационного характера.

Электромагнитные пускатели, а также контакторы, являются незаменимыми устройствами в цепях управления силовой нагрузкой.

Из чего состоит пускатель

Чтобы ещё лучше разобраться в работе пускателя электромагнитного 380в, следует подробнее рассмотреть его механизм, устройство. Знание элементов устройства позволит в дальнейшей работе ответить на возникшие вопросы или же избежать неприятных ситуаций.

Итак, из чего же он состоит? Ответ очень простой. Можно выделить три основных элемента:

  • Силовые контакты. Как правило, их не больше трёх. Эти контакты выполняют функцию коммутации силовой нагрузки. Нельзя не упомянуть, что номинальный ток устройства относится именно к ним.
  • Катушка электромагнитная. Этот элемент предназначен для управления работы пускателя и рассчитан он бывает на 220в или 380в. В нашем случае это 380в.
  • Дополнительный контакт. Этот элемент играет свою роль в построении схемы управления. В устройствах, рассчитанных на большие номинальные токи, таких элементов может быть несколько и разных видов: замыкающих или размыкающих. Также дополнительный контакт сигнализирует о состоянии пускателя.

Износостойкость пускателей

К пускателям предъявляются довольно высокие требования к фактору их износостойкости, так как они являются элементами систем автоматического управления. Существует

три класса износостойкости у таких устройств, и обозначаются они буквами А, Б и В.

Для того чтобы лучше разбираться в этом аспекте, следует разобраться, о чём говорит наличие у устройства, к примеру, класса А. Дело в том, что устройство с наибольшей степенью износостойкости относят к классу А. А пускатель с наименьшей, соответственно, к классу В. О классе, к которому относится тот или иной электромагнитный пускатель, можно узнать из его технических характеристик, которые обязательно должны указываться в его данных.

Основные характеристики прибора

Основными характеристиками данного устройства являются:

  • максимально допустимое значение коммутируемого тока, а также напряжения
  • максимальное значение тока дополнительных контактов
  • потребляемая мощность управляющей катушки, рабочее напряжение (в основном это 220в или 380в)
  • предусмотренное количество циклов включения — выключения. Это значение характеризует износостойкость прибора

Режимы работы прибора

Пускатель электромагнитный 380в, как и устройства, поддерживающие другие напряжения, имеет несколько режимов работы, характеризующиеся разной продолжительностью своей активности. Этих режимов четыре: кратковременный, повторно-кратковременный, прерывисто-продолжительный, продолжительный.

Подключение пускателя электромагнитного 380в

Чтобы подключить данное устройство, следует до начала самой процедуры изучить все схемы подключения и разобраться в работе пускателей. Конструктивные особенности устройства могут послужить вспомогательным фактором при его подключении. Схемы могут показаться чрезвычайно сложными, но при всей кажущейся сложности вся процедура является довольно простой, даже в том случае, если пользователь никогда раньше этим не занимался и никогда подобные подключения не осуществлял.

Пускатели могут осуществлять реверсивное и нереверсивное включение электродвигателей, и иметь различное исполнение.

Последний фактор зависит от условий эксплуатации устройства.

Различие приборов на 220В и 380В

Как было указано выше, электромагнитные катушки пускателей могут быть на 220в или 380в. Существуют устройства с катушками, поддерживающими и другие напряжения, но рассматривать их не будем, так как встречаются они довольно редко.

Различие в подключении данных устройств на 220в и 380в заключается в их включении в цепь. Если пользователь попал в неприятную ситуацию, когда все его схемы подключения предназначены для электромагнитных пускателей на 220в, а в руки попал пускатель электромагнитные 380в, то возможно его настроение испортится, и возникнет надобность искать другое устройство. Это в том случае, если пользователь не разбирается в данном вопросе.

На самом деле ситуация совершенно безобидна и даже не стоит потраченных нервов. Никаких трудностей в случае возникновения такого вопроса в процессе подключения не будет. Дело в том, что решение весьма простое. Нужно лишь нижний (по имеющейся схеме ) вывод катушки электромагнитного пускателя 380В подключить к фазе L2 или к фазе L3, а не к нулю, как в случае с подключением устройства на 220в.

Кстати, следует упомянуть тот интересный факт, что использование такого подключения является даже более интересным и предпочтительным для пользователя. Наличие пускателя электромагнитного 380в в цепи позволяет создавать цепь совсем без нуля. Это означает, что, не считая управления, на двигатель уходят и приходят целых три фазы.

Выводы

Пускатель электромагнитный 380в является очень важным звеном цепи, так как именно этот элемент выполняет управление трёхфазного асинхронного двигателя. Очень важно упомянуть, что помимо функций пуска и остановки, прибор выполняет ещё одну немаловажную функцию — защиту от перегрузок двигателя.

Схемы подключения этого прибора довольно просты и с ними может справиться даже пользователь, не имевший до этого какого-либо опыта работы с такими устройствами.

Все технические характеристики, указанные в статье выше, можно найти в данных, приложенных к этому устройству, так что не составит никакого труда узнать о классе устройства и о напряжении, на котором работает его электромагнитная катушка.

Включение в цепь устройства на 380в в некоторых случаях представляется более предпочтительным вариантом, чем использование аналогичного устройства, но на 220в. Никаких трудностей в изменении цепи не наблюдается.

Все схемы для подключения с лёгкостью можно найти в интернете и руководствоваться ими без чьей-либо помощи. Процесс подключения несложен, впрочем, это уже упоминалось выше в статье, так что пользователь сам сможет справиться со всем. Так что удачи.

Магнитный Пускатель 380в Схема Подключения

Основа пускателя — магнитопровод и катушка индуктивности.


Для этого понадобится трёхжильный кабель и несколько контактов.

Для подачи питания используется второй тип, он и есть наиболее распространенным.
Пускатели магнитные КМЭ в корпусе IP65 9-95A. Схема подключения пускателя 380 и 220В (400 и 230).

На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные. Исходя из этого, кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов — нормально открытые разомкнутые, замыкающие, НО, NO и нормально закрытые замкнутые, размыкающие, НЗ, NC см.

Если после подачи напряжения пускатель не включился самостоятельно — уже хорошо. Для этого каждый модельный ряд изделий взаимно дополняет друг друга.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник.


У алюминиевых проводов концы зачищают надфилем, затем покрывают пастой или техническим вазелином Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо.

Наглядный пример. Следующим важным параметром будет ток сработки.

Как подключить магнитный пускатель. Схема подключения.

9 комментариев

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель. Причем она располагается вертикально на стене электрического щита.


Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке.

Пускатель должен отпасть.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. А также любым доступным способом предотвращено случайное его включение посторонними лицами.

Была ли Вам полезна данная статья?

Для сборки цепи управления нужно одну фазу прямо подключить к сердечнику, а со второй подключить с помощью провода к контакту пуска.

Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи.
Как подключить контактор или магнитный пускатель. Схема подключения

Инструкции по подсоединению

Подсоединение к 3-фазной сети Возможно подключение 3-фазного питания через катушку МП, функционирующей от В.

Если надпись гласит В АС или рядом с стоит значок переменного тока , то для работы схемы управления потребуется фаза и ноль. Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги.

Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы. Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений. Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.

Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. Кнопки управления пускателей В общем случае потребуется две кнопки: одна для включения и одна для отключения.

Необходимость в специфическом кнопочном контакте Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Различаются схемы подключения МП главным образом в зависимости от того, какая катушка в нем находится. Такие кнопки обычно имеют две пары групп контактов — одну нормально разомкнутую, другую замкнутую.

Поиск на сайте


Реверсивная схема подключения электродвигателя через пускатели В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Удержание контактора во включенном состоянии происходит по принципу самоподхвата — когда дополнительный вспомогательный контакт шунтирует подключается параллельно пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии. При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Катушка приведёт в действие контакты КМ1 и они замкнут цепи с обмотками двигателя. Напряжение с обозначением — значит разные фазы.

При полном опускании якоря, контакты, отбрасываемые пружиной, отключаются Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода. Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы В. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.

Но правильная — только одна. Это так называемый кнопочный пост. Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.
Магнитный пускатель. Или как подключить трех фазный двигатель

Устройство и принцип работы

Питание для двигателя или любой другой нагрузки фаза от В подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на и вольт, которые могут пригодиться в домашних условиях.

Такое подключение позволяет производить коммутацию кнопками с любого поста.

Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом: Рассмотрим работу цепей включения и выключения магнитного контактора.

Немного изменена и силовая часть От к. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты.

Рекомендуем: Выключатель luxar deco как подключить

Навигация по записям

Подсоединение к 3-фазной сети Возможно подключение 3-фазного питания через катушку МП, функционирующей от В. На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. Напряжение с обозначением — значит разные фазы. Схема подключения магнитного пускателя на В Подключение к В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки.

Вся схема будет работать от двух фаз. Реле подсоединяют к выводу с МП на электрический двигатель, электричество проходит в нем в последовательном образе сквозь нагрев реле до электромотора. Также рекомендуем прочесть другую нашу статью где мы рассказали о том как выбрать и подключить электромагнитный пускатель на В. Подключение магнитного пускателя с тепловым реле Магнитный пускатель это, по сути, мощное реле специального назначения. Для подачи питания используется второй тип, он и есть наиболее распространенным.

В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится. В прорези нижней части магнитопровода устанавливается катушка. Как выглядит монтажная практическая схема подключения магнитного пускателя?

Далее нужно установить перемычку в кнопочном посте. Чем быстрее произойдет размыкание, тем меньше дуга и в тем лучшем состоянии будут сами контакты. Вся схема в целом претерпевает незначительные изменения. При особых требованиях безопасности повышенная влажность в помещении возможно использования пускателя с катушкой на 24 12 вольт.
Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.

устройство и принцип работы схемы подключения

В современной электроэнергетике широкое распространение получили электромагнитные пускатели.

Это устройства, предназначенные для многократного включения и отключения электротехнических устройств.

Задача рассматриваемого устройства состоит в замыкании и размыкании контактов электрических цепей разной мощности, при напряжении до 440 В постоянного и 600 В переменного тока.

В своей конструкции имеют:

  • определённый набор рабочих контактов, предназначенных для подачи напряжения на силовую установку;
  • вспомогательные контакты — предназначенные для цепей управления и сигнальных цепей.

Основные различия между пускателями и контакторами

По своему конструктивному решению контакторы похожи на пускатели. Они выполняют одну и ту же задачу, служат однотипным целям. Чтобы не запутаться в этом вопросе, предлагаем рассмотреть различия между этими устройствами.

К основной отличительной черте можно отнести наличие у контакторов мощной дугогасительной камеры. Вследствие чего, они используются в цепях, где присутствуют большие токи, и имеют гораздо больший вес по отношению к электромагнитному пускателю.

Соответственно, пускатели, не имея дугогасительных камер, предназначены в основном для работы, где протекают токи небольшой мощности. Их рабочий диапазон — до 10 ампер.

Ещё одной конструктивной особенностью электромагнитных пускателей является наличие пластикового корпуса, где контактные площадки выведены наружу. В отличие от них, большинство контакторов производятся без корпуса. Для изоляции от пыли, дождя, а также случайного прикосновения к токоведущим частям устанавливаются в защитных боксах или коробах.

К ещё одному отличию можно отнести назначение электромагнитного пускателя 380 В. В его задачу входит коммутация цепей трёхфазных двигателей. Три пары силовых и одна пара вспомогательных контактов являются неотъемлемой частью этого устройства. Первые предназначены для подключения 3-х фаз, а вторая служит для подачи питания двигателя, после отпуска кнопки «пуск». Подобный алгоритм работы довольно распространён и подходит для большого количества устройств. В связи с чем через данные электромагнитные устройства подключают разнообразные технические агрегаты и приборы.

Выделим основные отличия:

  • компактность;
  • конструктивные особенности;
  • назначение.

Из-за схожести функционала и начинки некоторые компании в прайсах иногда называют электромагнитные пускатели — «малогабаритными контакторами».

Устройство и принцип работы

Основу пускателя составляют катушка индуктивности и магнитопровод, состоящий из подвижной и неподвижной частей. Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.

В нижней части магнитопровода монтируется катушка, и в прямой зависимости от её намотки изменяется номинал контактора. Выпускаются катушки от 12 до 380 вольт.

Что касается верхней части магнитопровода, то здесь присутствуют подвижные и неподвижные группы контакторов.

Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.

При снятии напряжения система возвращается к первоначальному состоянию. Контакты замыкаются при подаче напряжения и размыкаются при его снятии. Электромагнитный пускатель работает как на постоянном, так и на переменном токах, главное, чтобы параметры были не больше тех, что указаны заводом производителем.

Схема подключения электродвигателя 380

Речь пойдёт о подключении асинхронного электродвигателя при соединении обмоток звездой или треугольником в сети 380 В.

Для нормальной работы электродвигателя нулевой проводник (N) не нужен, но защитный (PE) обязателен: он служит для защиты потребителя от поражения электрическим током при пробое одной из фаз на корпус.

Питание катушки пускателя осуществляется через фазы L1 и L2. L1 присоединена напрямую, а L2 через кнопку «стоп» — 2, «пуск» — 6, кнопку теплового реле — 4, которые соединены последовательно между собой.

При нажатии кнопки «пуск» — 6, через кнопку 4 теплового реле, напряжение L2 поступает на катушку 5. За этим следует втягивание сердечника и замыкание контактной группы 7 на нагрузку электродвигателя М, вследствие чего подаётся электрический ток, соответствующий напряжению 380 В.

При выключении кнопки «пуск» эта цепь не прерывается, и ток проходит через подвижный блок — 3, который замыкается при втягивании сердечника. В случае аварии срабатывается тепловое реле 1, контакт 4 разрывается и отключается катушка. Возвратные пружины возвращают сердечник в первоначальное положение. С аварийного участка снимается напряжение при размыкании контактной группы.

устройство и принцип работы + схема подключения на 220в и 380в

Реверсивная схема

Для того чтобы создать реверсивную схему включения электродвигателя, потребуется использование двух магнитных контакторов и трех кнопок управления. Оба пускателя устанавливаются в непосредственной близости для удобства соединений и подключений в том числе и с механической блокировкой.

Клеммы для подключения питания соединяются между собой на обоих устройствах. Контакты, подключаемые к электродвигателю, соединяются перекрестным способом. Провод питания электродвигателя может соединяться с любыми питающими клеммами одного из пускателей.

Следует помнить, что перекрестная схема подключения, категорически запрещает одновременное включение двух пускателей, поскольку это обязательно вызовет короткое замыкание. В связи с этим, проводники блокирующих цепей в каждом из приборов вначале соединяются с замкнутым контактом управления другого устройства, а потом – с разомкнутым контактом собственного. При включении второго контактора первый будет отключаться и наоборот.

Вторая клемма кнопки СТОП, находящейся в замкнутом положении, соединяется не с двумя, как обычно, а с тремя проводами. Два из них являются блокирующими, а через третий – подается питание на пусковые кнопки, соединенные параллельно между собой. Подобная схема позволяет отключить кнопкой остановки любой включенный пускатель и остановить вращение электродвигателя.

Устройство пускателя и принцип его работы

Перед тем, как подключить магнитный пускатель в цепь коммутации нагрузки, следует разобраться с его внутренним устройством, а также ознакомиться с принципом работы.

Основа конструкции этого прибора – катушка индуктивности, размещаемая на специальном магнитном каркасе, который, в свою очередь, состоит из двух частей: подвижной и неподвижной.

Обратите внимание! Две половинки магнитопровода по своей форме напоминают букву «Ш», каждая из которых обращена вершинами друг к другу. Неподвижная или нижняя его часть закреплена на корпусе прибора, а верхняя – подпружинена и может свободно перемещаться

В прорезях закреплённой нижней части монтируются управляющие катушки магнитного пускателя, которые могут быть рассчитаны на дискретный ряд напряжений (12, 24, 110, 220 и 380 Вольт)

Неподвижная или нижняя его часть закреплена на корпусе прибора, а верхняя – подпружинена и может свободно перемещаться. В прорезях закреплённой нижней части монтируются управляющие катушки магнитного пускателя, которые могут быть рассчитаны на дискретный ряд напряжений (12, 24, 110, 220 и 380 Вольт).

В верхней части на корпусе располагаются две группы рабочих контактов, одни из которых закреплены неподвижно, а вторые – связаны с подвижным магнитным сердечником (смотрите рисунок ниже).

Устройство магнитного пускателя

Порядок подключения контактора к линии устанавливается требованиями ПУЭ и предполагает подведение фазных напряжений в верхней группе, а их отведение к нагрузке – от нижних. Общая картина их коммутации выглядит следующим образом:

  • При отсутствии на катушке управляющего напряжения подпружиненная часть магнитопровода смещена вверх, а связанная с ней контактная группа разомкнута. После подачи на неё питающего напряжения (кнопка пуск замкнута) вокруг катушки образуется э/м поле, притягивающее верхнюю половину сердечника вместе с контактами;
  • При этом они подключаются, образуя замкнутую цепь питания нагрузки;

Дополнительная информация. Схема подключения пускателя построена таким образом, чтобы при однократном нажатии кнопки управления система запускалась в работу.

  • Но при втором её запуске никаких изменений в схеме пускателя не происходит, поскольку кнопочное соединение блокируется параллельно подключённым контактом;
  • Далее после нажатия кнопки «Стоп» управляющая цепь разрывается, а напряжение на катушке пропадает;
  • Это приводит к смещению подвижной части магнитопровода в нижнее положение и размыканию рабочих контактов пускателя.

По завершении всего цикла переключений пусковая станция снова готова к работе.

Ко всему сказанному нужно добавить, что для управления кнопками пуск и стоп может применяться любой тип напряжений: переменное или постоянное. Главное – проследить за тем, чтобы его параметры соответствовали заявленным в паспорте значениям.

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

Существует две схемы подключения:

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет. Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит. Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда. Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт. При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.

Схема звезда-треугольник

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата

Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

  1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
  2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

  • Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
  • Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

  • Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
  • Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
  • При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Схема подключения

Изначально, как уже и упоминалось, необходимо определить номинал катушки (от этого будет зависеть и сама схема подключения магнитного пускателя), а также количество контактных пластин. Далее нужно понять, какое подключение требуется. Дело в том, что если подключается реверсивный двигатель, который будет работать в обе стороны, то будет необходимо 2 магнитных пускателя и минимум 3 кнопки управления, в одном или разных корпусах — значения не имеет, т. к. это личное дело каждого и зависит от ситуации, пожеланий и мест размещения управления.

Вообще, преимущество подобных устройств в том, что не имеет значения, сколько точек управления будет у двигателя, схема подключения от этого не изменится. Максимум у количества подключенных кнопок «пуск» и «стоп» отсутствует.

Для примера имеет смысл рассмотреть вариант подключения магнитного пускателя с катушкой 220 В на простой двигатель.

Пускатель электромагнитный 220В


Схема подключения пускателя 220 В

Схема подключения пускателя подобного типа является наиболее простой, т.к. номинал катушки — 220 В, а значит, питание на нее подается следующим образом: «ноль» на одну сторону, а «фаза» — на вторую. Причем нулевой провод должен идти как раз через кнопку «стоп», разрываясь при ее нажатии, но не напрямую, а через нулевые контакты пускателя.

Но здесь также важна разводка непосредственно в корпусе пульта управления. Нулевой провод, выходящий с кнопки «стоп», после разрыва идет не напрямую на пускатель 220 В, а к разрывающей клемме «пуск» и только оттуда — на контакт. Выходящий с замыкающей клеммы кнопки «пуск» идет непосредственно на нулевой контакт катушки, куда приходит и провод с другой стороны нулевого контакта самого пускателя. Таким образом, питание на кнопках отсутствует.

Далее фазный провод. Он идет на вторую сторону катушки с одной из питающих фаз на контактах пускателя. Таким образом, получается схема, при которой при нажатии кнопки «пуск» замыкается цепь и срабатывает электромагнит, притягивающий контакты пускателя, посредством чего подается питание на электромотор. Ноль при этом подается уже вне зависимости от кнопки «пуск» — она размыкает контакт, но значения это уже не имеет, т.к. второй нулевой провод при замкнутых контактах пускателя уже приходит на катушку постоянно.

Ну а при нажатии кнопки «стоп», которая разрывает окончательно ноль с катушкой, магнит перестает работать и пружина откидывает группу, размыкая контакты. Подробнее можно посмотреть на схематическом рисунке выше.

Катушка на 380 В


Нереверсивная схема подключения на 380 В

Как подключить магнитный пускатель подобного типа? Не намного сложнее предыдущего. Одна из сторон катушки запитана напрямую с подаваемой фазы (к примеру, С). Через пульт управления проходит фазный провод (к примеру, фаза А), далее подключение аналогично предыдущему.

Дело в том, что если номинал катушки магнита — 380 В, то эксплуатация становится не такой безопасной, как при 220 В, по той причине, что когда через пульт управления проходит напряжение, возможно поражение линейным током в случае сырости. Именно поэтому в помещениях с агрессивными средами используется в основном первый вариант катушек.

Сами магнитные пускатели имеют несколько видов, классификаций и вариантов исполнения. Попробуем разобраться, какие из них находят применение в той или иной области.

Схема подключения теплового реле

Подключение теплового реле к магнитному пускателю также не отличается особой сложностью. Устанавливается ТРН обычно рядом с пускателем на DIN-рейку, но также может подключаться непосредственно к пускателю, если имеет собственные жесткие выводы. Тепловое реле (его также называют термореле) включается в цепь между магнитным пускателем и электродвигателем. Обычно непосредственно на нем прорисована и схема его подключения.

Магнитный пускатель с тепловым реле намного надежней в эксплуатации, чем обычный. Подобное дополнительное оборудование спасет от перегрузок и нагрева, обесточив электромагнит. После, когда пластины самого реле остынут, пускатель снова будет готов к включению.


Подключение через тепловое реле

Схема подключения трехфазного двигателя в сеть через автоматический выключатель

Поэтому более подробно общий случай будет выглядеть так:

3. Подключение двигателя через автоматический выключатель. ПРАКТИЧЕСКАЯ СХЕМА

На схеме 3 показан защитный автомат, который защищает двигатель от перегрузки по току (“прямоугольный” изгиб питающих линий) и от короткого замыкания (“круглые” изгибы). Под защитным автоматом я подразумеваю обычный трехполюсный автомат с тепловой характеристикой нагрузки С или D.

Защитный автомат для включения электродвигателя. Ток 10А, через такой можно включать двигатель мощностью 4 кВт. Не больше и не меньше.

Схема 3 имеет право на жизнь (по бедности или незнанию местных электриков).

Если уж использовать такую схему, надо тщательно подобрать ток автомата, чтобы он был на 10-20% больше рабочего тока двигателя. И характеристику теплового расцепителя выбирать D, чтобы при тяжелом пуске автомат не срабатывал.

Например, движок 1,5 кВт. Прикидываем максимальный рабочий ток – 3А (реальный рабочий может быть меньше, надо измерять).  Значит, трехполюсный автомат надо ставить на 3 или 4А, в зависимости от пускового тока.

Плюс этой схемы подключения двигателя – цена и простота исполнения и обслуживания. Например, там, где один двигатель, и его включают вручную на всю смену. Минусы такой схемы с включением через автомат –

  1. Невозможность регулировать тепловой ток срабатывания автомата. Для того, чтобы надежно защитить двигатель, ток отключения защитного автомата должен быть на 10-20% больше номинального рабочего тока двигателя. Ток двигателя надо периодически измерять клещами и при необходимости подстраивать ток срабатывания тепловой защиты. А возможности подстройки у обычного автомата нет(.
  2. Невозможность дистанционного и автоматического включения/выключения двигателя.

Эти недостатки можно устранить, в схемах ниже будет показано как.

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.

К имеющемуся в предыдущих схемах пускателю добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем. Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

{SOURCE}

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Тонкости подключения устройства на 220 В

Для подсоединения однофазного магнитного пускателя и предотвращения его вибраций применяется дин-рейка. Прибор нельзя ставить рядом с реостатами или в нагреваемой части бокса. Залуженный конец проводника, подсоединяемого к устройству, загибается в виде кольца или буквы П. На алюминиевые кабели наносится слой смазки (технический вазелин, Циатим). Включение прибора осуществляется по нескольким схемам.

Классическая

Подойдет, если источники нагрузки – моторы или ТЭНы. Схема состоит из нескольких частей:

  • Силовая. Сюда входят контакты на три фазы, автоматический включатель (ставится между входом и источником питания).
  • Нагрузка. Требуется мощный потребитель.
  • Цепь. Состоит из кнопки старта и остановки, катушки, дополнительных контактов, подкидывается на фазу и ноль.

Контакты пускателя замыкаются, и напряжение поступает на нагрузку после нажатия кнопки «Пуск». По нажатию на клавишу остановки происходит размыкание контактов и напряжение больше не подается.

Специфика силовой цепи

Запитка однофазного пускателя производится через контакты А-1 и А-2. На них подается напряжение 220 В, если на него рассчитана катушка. Фаза подводится на А-2, источник питания – на элементы внизу корпуса. Напряжение можно подавать с ветрового генератора, аккумулятора, дизель-генератора. Для его снятия задействуются клеммы – Т-1, Т-2, Т-3. Минус схемы – необходимость использования вилки для включения или выключения автомата.

Как изменить цепь управления

Силовую систему прибора при модернизации не затрагивают. Работают по следующему принципу:

  • клавиши кнопочного поста (в одном кожухе) имеют нормально разомкнутые клеммы при пуске и нормально замкнутые – при установке;
  • кнопки выставляют перед магнитным пускателем в последовательном положении – Старт и Остановка;
  • манипуляции с контактами производятся при помощи импульса управления;
  • пусковая кнопка подает напряжение к катушке и генерирует импульс;
  • поддержка клавиши осуществляется с помощью контактов самоблокировки, снабжающих катушку напряжением;
  • самоблокирующиеся контакты размыкаются, происходит самподпитка катушки.

Магнитный пускатель останавливается после разрыва последней цепи.

Подключение к трехфазной сети

В трехфазную сеть пускатель подключается посредством катушки, которая работает от сети 220 В. Сигнальная цепь не дорабатывается. Фаза и ноль подкидываются на соответствующие контакты. Фазный провод протягивается между кнопками старта и выключения. Перемычка устанавливается на нормально замкнутые и разомкнутые элементы.

Силовую цепь незначительно модернизируется. Фазы подаются на входы L1, L2, L3, нагрузка подводится на T1, T2, T3.

Данная схема подходит для асинхронного мотора.

Схема подключения магнитного пускателя на 220 В

Благодаря этому на катушку поступает фазное напряжение L3. Когда питания нет, то пружинка удерживает контакты разомкнутыми.

Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты.

А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию. В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. Для более равномерного усилия, возникающего при протекании через катушку переменного тока, в ней делается короткозамкнутый виток.

Лучше подобрать пару, оснащенную нормально замкнутыми контактами. При этом контакты меняют свое положение на фото картинка справа

Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2

Это и заставляет трехфазный двигатель вращаться в разные стороны. Схемы подключения магнитного пускателя Стандартная схема. А ещё вам понадобится полезный прибор — пробник электрика , который легко можно сделать самому. Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы.

Магнитный контактор имеет немного другой внешний вид: Габариты контакторов зависят от его мощности. Может коммутировать как цепи постоянного, так и переменного тока. При этом положении на нагрузку питание не подается. Можно провода перекинуть.

Эта схема даже более предпочтительна, так как вся схема с пускателем на В может быть собрана вообще без нуля. Организация данного принципа достигается через установку на каждом МП перемычки на нормально разомкнутых контактах. Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Что же делать, если в руки попал пускатель не на В, а на В?

Для большей наглядности условно отметим их питающие клеммы цифрами 1—3—5, а те, к которым подключен двигатель как 2—4—6. Рекомендуем прочитать:. В прорези нижней части магнитопровода устанавливается катушка.
Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Обычная нереверсивная схема включения

Простейшим вариантом включения считается нереверсивная схема, обеспечивающая вращение вала электродвигателя только в одну сторону. В качестве примера можно взять обычный пускатель с управляющей катушкой на 220 В.

Подключение схемы начинается в трехфазном автомате, подходит к силовым клеммам пускового устройства, и далее соединяется с тепловым реле. Управляющая катушка с одной из сторон соединяется с нулевым проводником, а с противоположной – с фазой путем использования в этой цепи функциональных кнопок.

В состав кнопочного поста входят две кнопки: ПУСК – с контактами нормально-разомкнутого типа и СТОП – с нормально-замкнутыми контактами. Одновременно с кнопкой запуска выполняется подключение нормально-замкнутого контакта управляющего катушечного элемента. За счет теплового реле, включенного в промежуток фазной линии, обеспечивается защита двигателя от чрезмерных перегрузок. Его нормально-замкнутый контакт оказывается соединенным с элементами управления.

Когда трехфазный автомат оказывается включенным, начинается течение тока в сторону силовых контактов пусковой аппаратуры и к управляющей цепи. После этого схема приходит в работоспособное состояние. С целью запуска электродвигателя вполне достаточно воздействия на пусковую кнопку. Далее, в управляющие компоненты подается питание. Цепь оказывается замкнутой, после чего якорь начинает втягиваться и в то же время замыкать контакт прибора управления. К силовой контактной группе двигателя подается ток, и вал начинает вращение. После возврата в исходное состояние пусковой кнопки, питание к обмотке контактора будет поступать, проходя по вспомогательному контакту, благодаря чему работа двигателя продолжится без перерыва.

Прекратить работу нереверсивного агрегата возможно имеющейся кнопкой СТОП. Это вызовет разрыв цепи, и питающее напряжение перестает подходить к блоку управления. Начинается размыкание шунтирующего контакта и возврат якоря в исходное состояние с одномоментным размыканием основных контактов. По окончании этого процесса, наступает остановка электродвигателя. Когда кнопка СТОП окажется отпущенной, контакт управляющего элемента будет пребывать в разомкнутом положении до следующего запуска схемы.

Чтобы защитить электродвигатель во время нереверсивного пуска, применяется тепловое реле на основе биметаллических контактных пластин. Под влиянием возрастающего тока они начинают выгибаться. Поскольку эпластины соединяются с расцепителем, контакт в управляющей обмотке прерывает поступление питающего напряжения. Контакты прибора разъединяются и переходят в первоначальное состояние.

Реверсивный контактор

Реверсивный контактор, представляющий собой одну из разновидностей электромагнитных пускателей. Он обеспечивает вращение вала в обоих направлениях, поддерживает устойчивую работу двигателей, своевременно отключает питание, защищает оборудование в аварийных ситуациях.

С точки зрения устройства, такие контакторы являются улучшенным образцом электромагнитного пускового аппарата и предназначаются для прямой работы с двигателями. Некоторые модели оборудованы дополнительными устройствами, выполняющими аварийное отключение при обрывах фаз и коротких замыканиях.

220 В, 380 В, с кнопками, с реверсом

Питание на электродвигатели лучше подавать через магнитные пускатели (называются еще контакторы). Во-первых, они обеспечивают защиту от пусковых токов. Во-вторых, нормальная схема подключения магнитного пускателя содержат органы управления (кнопки) и защиты (тепловые реле, цепи самоподхвата, электрической блокировки и т.п.). С помощью этих устройств можно запустить двигатель в обратном направлении (реверс) нажатием соответствующей кнопки. Все это организуется при помощи схем, причем они не очень сложны и их вполне можно собрать самостоятельно.

Содержание статьи

Назначение и устройство

Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.

Так выглядит магнитный пускатель

Магнитные пускатели могут быть двух видов:

  •  С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
  • С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.

Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.

Состав и назначение частей

Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности.  Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.

Устройство магнитного пускателя (контактора)

Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.

Принцип работы

В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

Принцип работы магнитного пускателя (контактора)

При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.

Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.

Схема подключения пускателя с катушкой 220 В

В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.

В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.

Подключение питания к магнитному пускателю

Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки. Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д. Снимается оно с контактов T1, T2, T3.

Назначение гнезд магнитного пускателя

Самая простая схема

Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам  T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.

Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).

Простейшая схема подключения магнитного пускателя — без кнопок

Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.

Схема с кнопками «Пуск» и «Стоп»

При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.

Кнопки могут быть в отдельном корпусе, могут  в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).

Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»

Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев. Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».

Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку

Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.

Подключение к трехфазной сети через контактор с катушкой на 220 В

Через стандартный магнитный пускатель, работающий от 220 В, можно подключить трехфазное питание. Такая схема подключения магнитного пускателя используется с асинхронными двигателями. В цепи управления отличий нет. К контактам A1 и A2 подключается одна из фаз и «ноль». Фазный провод идет через кнопки «пуск» и «стоп», также ставится перемычка на  NO13 и NO14.

Как подключить асинхронный двигатель на 380 В через контактор с катушкой на 220 В

В силовой цепи отличия незначительные. Все три фазы подаются на L1, L2, L3, к выходам T1, T2, T3 подключается трехфазная нагрузка. В случае с мотором в схему часто добавляют тепловое реле (P), которое не допустит перегрев двигателя. Тепловое реле ставят перед электродвигателем. Оно контролирует температуру двух фаз (ставят на самые нагруженные фазы, третья), размыкая цепь питания при достижении критических температур. Эта схема подключения магнитного пускателя используется часто, опробована много раз. Порядок сборки смотрите в следующем видео.

Схема подключения двигателя с реверсным ходом

Для работы некоторых устройств необходимо вращение двигателя в обе стороны. Смена направления вращения происходит при переброске фаз (надо поменять местами две произвольные фазы). В цепи управления также необходим кнопочный пост (или отдельные кнопки) «стоп», «вперед», «назад».

Схема подключения магнитного пускателя для реверса двигателя собирается на двух одинаковых устройствах. Желательно найти такие, на которых присутствует пара нормальнозамкнутых контактов. Устройства подключаются параллельно — для обратного вращения двигателя, на одном из пускателей фазы меняются местами. Выходы обоих подаются на нагрузку.

Сигнальные цепи несколько сложнее. Кнопка «стоп» — общая. Поле нее стоит кнопка «вперед», которая подключается к одному из пускателей, «назад» — ко второму. Каждая из кнопок должна иметь цепи шунтирования («самоподхвата»)  — чтобы не было необходимости все время работы держать нажатой одну из кнопок (устанавливаются перемычки на NO13 и NO14 на каждом из пускателей).

Схема подключения двигателя с реверсным ходом с использованием магнитного пускателя

Чтобы избежать возможности подачи питания через обе кнопки, реализуется электрическая блокировка. Для этого после кнопки «вперед» питание подается на нормально замкнутые контакты второго контактора. Аналогично подключается второй контактор — через нормально замкнутые контакты первого.

Если в магнитном пускателе нет нормально замкнутых контактов, их можно добавить, установив приставку. Приставки, при установке, соединяются с основным блоком и их контакты работают одновременно с другими. То есть, пока питание подается через кнопку «вперед», разомкнувшийся нормально замкнутый контакт не даст включить обратный ход. Чтобы поменять направление, нажимают кнопку «стоп», после чего можно включать реверс, нажав «назад». Обратное  переключение происходит аналогично — через «стоп».

Схема подключения магнитного пускателя на 220 В, 380 В

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Содержание статьи

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

  • некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
  • некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В.  На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп».  Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки  (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.



Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой  пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Схема подключения магнитного пускателя | Заметки электрика

Здравствуйте, уважаемые посетители и гости сайта «Заметки электрика».

В прошлой статье я Вам подробно рассказал, и даже снял специально видео, про устройство, конструкцию и принцип действия магнитного нереверсивного пускателя ПМЛ-1100.

Сегодня я продолжу Вас знакомить с магнитным пускателем, а именно со схемой его подключения.

Для более подробного и наглядного изучения схемы подключения магнитного пускателя нереверсивного типа применим следующее электрооборудование:

Вот, собственно говоря, сам магнитный нереверсивный пускатель типа ПМЛ-1100. С ним Вы уже знакомы.

ПМЛ-1100 относится к пускателям первой величины, т.е. номинальный ток его силовых (главных) контактов равен 12 (А) при напряжении сети 220 (В) и 380 (В). Поэтому этот пускатель с легкостью подходит по техническим характеристикам для пуска нашего двигателя, у которого номинальный ток при схеме соединения обмоток треугольником составляет 1,97 (А). Это видно на бирке, правда не совсем отчетливо, потому что бирка покрыта лаком после очередного ремонта двигателя.



Кнопочный пост для подключения магнитного пускателя

Кнопочный пост ПКЕ 222-3У2 имеет три кнопки:

  • кнопка «Стоп» красного цвета
  • кнопка «Вперед» черного цвета
  • кнопка «Назад» черного цвета

Кнопочный пост я выбрал такого типа, т.к. другого на момент написания статьи не было в наличии. Для подключения магнитного нереверсивного пускателя достаточно приобрести кнопочный пост с двумя кнопками, например, ПКЕ 212-2У3.

Также можно приобрести два одинарных кнопочных поста типа ПКЕ 222-1У2.

Сейчас в продаже имеется большой выбор различных кнопок от IEK, EKF и других торговых марок. Так что выбирайте на свой «вкус и цвет».

Давайте заглянем во внутрь, выбранного мной, кнопочного поста ПКЕ 222-3У2. Для этого открутим 6 крепежных винтов.

У каждой кнопки поста ПКЕ 222-3У2 имеется два контакта:

  • разомкнутый (нормально-открытый) имеет маркировку (1-2)
  • замкнутый (нормально-закрытый) имеет маркировку (3-4)

Для примера рассмотрим кнопку «Стоп».

Вот фотография замкнутого (нормально-закрытого) контакта кнопки «Стоп»:

А вот фотография разомкнутого (нормально-открытого) контакта кнопки «Стоп»:

Внимание!!! При нажатии на кнопку разомкнутый (нормально-открытый) контакт замыкается, а замкнутый (нормально-закрытый) контакт — размыкается.

Итак, с кнопками разобрались. Теперь приступим к сборке схемы магнитного пускателя для пуска трехфазного асинхронного двигателя АОЛ 22-4.



Пример

1. Источником трехфазного напряжения в моем примере служит испытательный стенд, у которого линейное напряжение сети составляет ~220 (В). Это значит, что катушка магнитного пускателя должна иметь номинал 220 (В).

Вот схема подключения магнитного пускателя через кнопочный пост для пуска электродвигателя для моего примера:

Если у Вас линейное напряжение трехфазной цепи не 220 (В), а 380 (В), то у Вас есть два выбора.

В первом случае катушку пускателя нужно выбирать с номиналом на 380 (В) при следующей схеме подключения:

Во втором случае схему управления необходимо запитать от одной фазы (фаза-ноль), при этом номинал катушки пускателя должен быть на 220 (В).

В данной статье я буду собирать схему магнитного пускателя по первому рисунку, т.е. при напряжении трехфазной сети 220 (В) и напряжении катушки пускателя на 220 (В).

Сборку схемы я буду выполнять медным проводом ПВ-1 сечением 1 кв.мм.

2. Первым делом прокладываем три фазных провода от источника трехфазного питания (А, В, С) до соответствующих клемм пускателя: L1 (1), L2 (3), L3 (5).

3. Затем подключаем провод с одной стороны на клемму L2 (3) пускателя, а с другой стороны — на замкнутый контакт кнопки «Стоп» с маркировкой (4).

Только сейчас заметил, что у выбранного мной кнопочного поста ПКЕ 222-3У2 отсутствует маркировка клемм. Ничего страшного — ведь контакты у кнопок не спрятаны и их видно достаточно хорошо. По тексту ниже я все равно буду указывать маркировку, т.к. в других кнопочных постах она должна быть.

4. Теперь устанавливаем перемычку между замкнутым контактом кнопки «Стоп» с маркировкой (3) и разомкнутым контактом кнопки «Вперед» с маркировкой (2).

5. С клеммы (1) кнопки «Вперед» прокладываем провод на вывод катушки пускателя (А1).

6. Параллельно разомкнутым контактам (1-2) кнопки «Вперед» нужно подключить вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя ПМЛ-1100.

Т.е. с  клеммы (2)  кнопки «Вперед» прокладываем провод на вспомогательный контакт NO (13) магнитного пускателя.

7. Со вспомогательного контакта NO (14) магнитного пускателя ПМЛ-1100 делаем перемычку на катушку (А1).

У нас получилось, что разомкнутый контакт кнопки «Вперед» (1-2) и вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя подключены параллельно.

8. И осталось вывод катушки А2 магнитного пускателя подключить к клемме L3 (5).

В итоге у нас получилось, что с кнопочного поста ПКЕ 222-3У2 выходит всего 3 провода, т.е. для монтажа можно было использовать трехжильный кабель.



9. Соберем кнопочный пост. Вот что у нас получилось.

10. Схема управления магнитным пускателем у нас готова. Осталось подключить на клеммы Т1 (2), Т2 (4), Т3 (6) асинхронный двигатель и проверить схему.

Вот что в итоге у нас получилось.

Данная схема является самой простой. В следующих статьях мы рассмотрим более сложные схемы подключения магнитных пускателей, например, с использованием тепловых реле, блокировок, дополнительных аппаратов защиты и т.п.



Монтажная схема подключения пускателя ПМЛ-1100

Специально для Вас я нарисовал монтажную схему подключения пускателя, которую я собрал в данной статье. Может по ней Вам легче будет ориентироваться в проводах.

Принцип работы

Принцип работы схемы магнитного пускателя через кнопочный пост очень прост.

1. Включаем источник трехфазного напряжения на испытательном стенде.

2. Нажимаем кнопку «Вперед».

Магнитный пускатель ПМЛ-1100 срабатывает и замыкает свои силовые (главные) и вспомогательные контакты:

  • L1 (1) — Т1 (2)
  • L2 (3) — Т2 (4)
  • L3 (5) — Т3 (6)
  • NO (13) — NO (14)

Двигатель начинает вращаться.

Удерживать кнопку «Вперед» не нужно, т.к. при включении магнитного пускателя контакт кнопки «Вперед» шунтируется его же вспомогательным замыкающим контактом NO (13) — NO (14). Катушка пускателя находится под напряжением.

3. Нажимаем красную кнопку «Стоп».

Происходит разрыв цепи (фазы) питания катушки пускателя, соответственно размыкаются силовые (главные) и вспомогательные контакты пускателя. Двигатель останавливается.

Все что я демонстрировал и рассказывал Вам в данной статье я снял на видео. Смотрите, как работает магнитный пускатель:

В следующих статьях читайте про аналогичную схему подключения магнитного пускателя, только с применением тепловых реле, а также про схему управления магнитным пускателем с двух или трех мест.

P.S. На этом статью о схеме подключения магнитного пускателя через кнопочный пост я заканчиваю. Если есть вопросы по материалу статьи, то смело задавайте их в комментариях. Спасибо за внимание!!!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


50 л.с. (37 кВт) Устройство плавного пуска, 230 В / 380 В / 460 В / 690 В

Недорогое устройство плавного пуска мощностью 50 л.с., трехфазное устройство мощностью 37 кВт, 230 В, 380 В, 460 В, 690 В на выбор, защищает асинхронный двигатель переменного тока от воздействия пускового тока, покупайте напрямую у китайского производителя.

Бесплатная доставка

Дата доставки: 6-12 дней

Входное напряжение (трехфазное) ± 15%
— 220В [+ $ 199.00] 240 В [+ $ 199,00] 380В 400 В 420 В 440В [+ $ 29,00] 460В [+ $ 29.00] 480 В [+ $ 29,00] 660 В [+ $ 199,00] 690 В [+ $ 199,00]
RS485
— Никто Включено [+ $ 129.00]

Старая цена: $ 537,00

Цена: 479,12 $

Устройство плавного пуска двигателя переменного тока мощностью 50 л.с., 37 кВт, трехфазное, 230 В, 380 В, 460 В, 690 В на выбор.

Модель GS2-037 (230 В), GS3-037 (380 В), GS4-037 (460 В), GS6-037 (690 В).
Вместимость 50 л.с. (37 кВт)
Текущий 75 А при 380 В / 460 В, 150 А при 220 В
Масса 5 кг
Размер 270 * 146 * 160 мм
Ввод Напряжение 3 фазы 230 В, 380 В, 460 В, 690 В переменного тока
Частота 50 Гц / 60 Гц
Адаптивный двигатель Асинхронный двигатель трехфазный с короткозамкнутым ротором
Время начала Рекомендуется не превышать 20 раз в час.
Связь интерфейс DB9, вилка, ① — RS485 +, ⑥ — RS485-
Режим управления (1) Панель управления. (2) Панель управления + внешнее управление. (3) Внешний контроль. (4) Внешнее управление + управление через COM. (5) Панель управления + внешнее управление + COM. (6) Панель управления + управление через COM. (7) Управление COM. (8) Нет запуска или остановки.
Режим запуска (1) Ограничение тока для запуска.(2) Пуск напряжения. (3) Контроль крутящего момента + ограничение тока для запуска. (4) Контроль крутящего момента + линейное изменение напряжения для запуска. (5) Текущая линейная скорость для запуска. (6) Пуск с двойным замкнутым контуром с ограничением по напряжению.
Режим остановки (1) Плавный останов. (2) Бесплатная остановка.
Защитная функция (1) Защита от разомкнутого контура для внешних клемм мгновенного останова. (2) Защита устройства плавного пуска от перегрева. (3) Защита от слишком долгого пуска.(4) Защита от обрыва фазы на входе. (5) Защита от обрыва фазы на выходе. (6) Несимметричная трехфазная защита. (7) Пусковая защита от перегрузки по току. (8) Защита от перегрузки. (9) Защита от пониженного напряжения для напряжения питания. (10) Защита от перенапряжения для напряжения питания. (11) Защита при настройке параметров неисправности устройства плавного пуска. (12) Защита от короткого замыкания нагрузки. (13) Автоматический перезапуск или защита от неправильной проводки. (14) Неправильная защита клемм внешнего управления остановом.
Окружающий Используемое место В помещении с хорошей вентиляцией, без агрессивных газов и токопроводящей пыли.
Высота Ниже 1000 м. Он должен увеличивать номинальную мощность устройства плавного пуска, когда высота превышает 1000 м.
Температура-30 +55 o C
Влажность 90% относительной влажности без конденсации росы.
Вибрация <0,5 г
Конструкция Корпус IP 20
Охлаждение Естественное ветровое охлаждение.

Советы: Выберите между устройством плавного пуска и частотно-регулируемым приводом.
Устройство плавного пуска используется для уменьшения пускового тока асинхронного двигателя и уменьшения напряжения. Однако частотно-регулируемый привод (VFD) используется, когда вам нужно контролировать скорость, крутящий момент … асинхронного двигателя во время процесса. Обычно, когда мы используем устройство плавного пуска для разгона асинхронного двигателя до его рабочей скорости (97% синхронной скорости), мы обходим устройство плавного пуска в обход.Нормальный режим работы двигателя такой же, как и при поперечном режиме.

Обычно частотно-регулируемый привод используется непрерывно для изменения скорости, тогда как устройства плавного пуска предназначены только для уменьшения пусковых скачков, так что в целом частотно-регулируемый привод выполняет обе цели во время запуска, а также при нормальной работе, если не касается бюджета.

Напишите свой отзыв о Устройство плавного пуска, 50 л.с. (37 кВт), 230 В / 380 В / 460 В / 690 В

  • Только зарегистрированные пользователи могут оставлять отзывы

Существующие отзывы

Пожалуйста, уточняйте время доставки этого оборудования.

С наилучшими пожеланиями

по Клаудио на 08/04, 2015

Был ли этот обзор полезным? Есть / (0/0)

125 л.с. (90 кВт) Устройство плавного пуска, 180 А, 3 фазы 220 В / 380 В / 460 В

Устройство плавного пуска двигателя мощностью 125 л.с., устройство плавного пуска трехфазного двигателя мощностью 90 кВт, 220 В, 380 В, 460 В, 690 В переменного тока.

Модель GS2-090 (220 В, 240 В), GS3-090 (380 В, 400 В, 415 В), GS4-090 (460 В, 480 В), GS6-090 (690 В).
Вместимость 125 л.с. (90 кВт)
Текущий 180 А при 380 В / 480 В, 400 А при 220 В
Масса 5 кг
Размер 270 * 146 * 160 мм
Ввод Напряжение Трехфазный 220 В, 380 В, 460 В, 660 В переменного тока
Частота 50 Гц / 60 Гц
Адаптивный двигатель Асинхронный двигатель трехфазный с короткозамкнутым ротором
Время начала Рекомендуется не превышать 20 раз в час.
485 Связь интерфейс DB9, вилка, ① — RS485 +, ⑥ — RS485-
Режим управления
  1. Панель управления.
  2. Панель управления + внешнее управление.
  3. Внешнее управление.
  4. Внешнее управление + управление через COM.
  5. Панель управления + внешний + COM контроль.
  6. Панель управления + управление через COM.
  7. Управление COM.
  8. Нет запуска или остановки.
Режим запуска
  1. Ограничение тока для пуска.
  2. Линейное изменение напряжения для запуска.
  3. Контроль крутящего момента + ограничение тока для пуска.
  4. Контроль крутящего момента + линейное изменение напряжения для запуска.
  5. Пуск изменения тока.
  6. Пуск с ограничением по току с двойной обратной связью.
Режим остановки
  1. Плавный останов.
  2. Бесплатная остановка.
Защитная функция
  1. Защита от разомкнутого контура для клемм внешнего мгновенного останова.
  2. Защита от перегрева для устройства плавного пуска.
  3. Защита при слишком долгом пуске.
  4. Защита от обрыва фазы на входе.
  5. Защита выхода от обрыва фазы.
  6. Несимметричная трехфазная защита.
  7. Пусковая защита от сверхтока.
  8. Защита от перегрузки при работе.
  9. Защита от пониженного напряжения для силового напряжения.
  10. Защита от перенапряжения для силового напряжения.
  11. Защита при настройке параметров неисправности устройства плавного пуска.
  12. Защита нагрузки от короткого замыкания.
  13. Автоматический перезапуск или защита от неправильной проводки.
  14. Неправильная защита клемм внешнего управления остановом.
Окружающий Используемое место В помещении с хорошей вентиляцией, без агрессивных газов и токопроводящей пыли.
Высота Ниже 1000 м. Он должен увеличивать номинальную мощность устройства плавного пуска, когда высота превышает 1000 м.
Температура-30 +55 o C
Влажность 90% относительной влажности без конденсации росы.
Вибрация <0,5 г
Конструкция Корпус IP 20
Охлаждение Естественное ветровое охлаждение.

Советы: Ежедневное обслуживание и осмотр устройств плавного пуска
Проверьте условия окружающей среды устройства плавного пуска, чтобы предотвратить его работу за пределами допустимых условий окружающей среды. Убедитесь, что какой-либо предмет препятствует вентиляции и отводу тепла вокруг устройства плавного пуска, и убедитесь, что вокруг устройства плавного пуска достаточно места (более 150 мм).
Регулярно проверяйте, не ослаблены ли клеммы распределительного провода, и не перегреваются ли компоненты в шкафу, не обесцвечиваются и не пригорают ли они с привкусом пригорания.
Регулярно очищайте пыль, чтобы не повлиять на рассеивание тепла, предотвратить повреждение SCR из-за высокой температуры, а также избежать утечек и коротких замыканий, вызванных удерживанием грязи.
Пыль можно удалить сухой щеткой или сдувать сильфоном и всасывать пылесборником. Сильную грязь можно удалить с помощью изолирующего стержня. Если позволяют условия, его можно удалить сжатым воздухом с давлением 0,6 МПа.
Наблюдайте за работой вентилятора в обычное время, если скорость вращения вентилятора снижается или выходит из строя, он должен быть незамедлительно отремонтирован (например, очистка масляной грязи и пыли, добавление смазочных материалов, замена поврежденного или дегенеративного конденсатора).Поврежденные вентиляторы необходимо своевременно заменять. Если подать в суд на устройство плавного пуска без вентилятора, SCR может быть поврежден.
Если устройство плавного пуска эксплуатируется во влажной или легко конденсируемой среде, его следует просушить инфракрасными лампами или электрическим феном, чтобы избежать утечки или короткого замыкания.

Электромагнитный пускатель на 380 В от ведущих мировых производителей.

Вы получите широкий выбор эффективных, высококачественных и надежных устройств. 380В стартер на Alibaba.com для различных наборов электрических устройств в ваших домах или других местах.Эти умелые электромагнитные. Пускатель 380В , представленный на сайте, способен точно включать и выключать несколько электрических цепей в более быстром темпе. Эти продукты экологически чистые и сертифицированы инженерами или регулирующими органами, чтобы гарантировать подлинность и качество. Эти энергоэффективные товары пользуются наибольшим спросом среди потребителей электрических компонентов и предлагаются по выгодным сделкам. Настоящее новое поколение. Пускатель 380 В способен отключать или переключать цепи и управлять двигателями переменного тока с большей эффективностью.

Многочисленные разновидности. Пускатель 380в на сайте изготовлен из классических материалов, а именно из металлических сплавов, меди, керамики, которые обладают высокой надежностью и долговечностью. Эти продукты отличаются высокой экологичностью и имеют более длительный срок службы или часы работы, специально разработанные в соответствии с вашими требованиями. Хотя у вас есть все параметры настройки, эти. Пускатель 380 В оснащен всеми необходимыми расширенными функциями для обеспечения бесперебойной работы электрических цепей.Большинство из них. Пускатель 380 В имеет сердечники из чистой меди, которые обладают высоким сопротивлением и могут использоваться 10 миллионов раз.

На Alibaba.com вы можете выбирать из различных разновидностей. 380В стартер с различными характеристиками, качеством материала и другими аспектами в зависимости от типа продукта и требований. Эти устройства компактны по своей конструкции и могут быть подвержены тепловой перегрузке для генерации электромагнитных пускателей. Файл. Пускатели 380В , предлагаемые на сайте, обладают ударопрочностью, оснащены релейной защитой и подходят как для низкого, так и для высокого напряжения.Эти дельные. Пускатель на 380 В может работать до 8 часов без перерыва и чрезвычайно прост в установке.

Изучите различные категории. 380В стартер на Alibaba.com, чтобы получить эти продукты в рамках вашего бюджета и требований. Эти продукты имеют сертификаты ISO, CE и отмечены как безопасные для использования в коммерческих и жилых помещениях. Вы также можете выбрать индивидуальную упаковку и заказы OEM, когда покупаете их оптом.

220V 380V 415v Водяной насос Electrionic Soft Starter Wtih 75kw 90kw 110kw 200kw для производителей и поставщиков насосов или воздушных компрессоров — Китайская фабрика

ПОЧЕМУ ВЫБЕРИТЕ US

• 16 лет — мы профессионально производим устройства плавного пуска в течение 16 лет.

• 16 лет — У нас 16-летний опыт работы с OEM и ODM.

• 8 патентов — мы получили 8 патентов в электротехнической промышленности.

• 100% и 12 часов — Мы гарантируем 100% ответ в течение 12 часов нашим клиентам.

• Наша честь — мы получили звание провинциального научно-технического предприятия

• Профессиональная команда — Наши инженеры имеют опыт работы в промышленности более 7 лет.

• Мощные производственные мощности — каждый месяц мы можем предложить большое количество качественной продукции.

Устройство плавного пуска Приложение

Центробежный насос, поршневой насос, вентилятор, термоусадочная машина, винтовой компрессор, центробежный компрессор, поршневой компрессор, ленточный конвейер, транспортная плоскость, домкрат винтовой, тип канатной дороги, лифт, Лобзик, ленточная пила, измельчитель, отрезная машина, мешалка, миксер, мюллер, дробилка, рафинер, пресс

1 1 Идеальный человеческий дизайн:

Гармония красивого внешнего вида и разумной структуры

Гармония безупречное функционирование и простота эксплуатации

Гармония прочной надежности и компактной конструкции

Современный дизайн для промышленных продуктов

2 、 Продукт с независимыми правами интеллектуальной собственности:

Патент на внешний вид

Независимое авторское право на программное обеспечение

Запатентованная технология запуска и защиты двигателя

Уникальные средства измерения ng и испытательное оборудование и процесс

3 、 Надежная гарантия качества:

Компьютерное моделирование

Производственный процесс SMT

Хорошие характеристики ЭМС

Испытание машины перед поставкой при высоких температурах и вибрации

4 、 Быстро и быстро продуманное послепродажное обслуживание:

Надежная работа и качество лежат в основе качественного обслуживания

Обеспечение хорошей и полной схемы проектирования решения

5 、 Полная и надежная функция защиты:

Потеря мощности, пониженное напряжение, защита от перенапряжения

Устройство плавного пуска от перегрева, недогрузки двигателя, защита от превышения времени пуска

Обрыв входной фазы, обрыв выходной фазы, защита от трехфазного дисбаланса

Перегрузка по току при пуске, рабочая перегрузка, защита от короткого замыкания для нагрузки

Этот тип устройства плавного пуска требуется доступ к автоматическому выключателю и байпасному контактору, как показано ниже:
90 003

380 В Таблица выбора для устройства плавного пуска 75 кВт и выше.Для получения более подробной информации свяжитесь с нами.

Китай производитель приводов переменного тока, сервопривод, поставщик человеко-машинного интерфейса

Продукты общего назначения

Цена FOB: 50 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 50 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 10–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 50 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1 доллар США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–1 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–1 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Сервопривод, серводвигатель и ПЛК

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Плавный пуск и аксессуары

Цена FOB: 1–1 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–1 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–1 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1–1 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 14 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 14 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 14 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 14 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 20 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 20 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 30 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 30 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Профиль компании

{{util.each (imageUrls, function (imageUrl) {}} {{})}} {{if (imageUrls.длина> 1) {}} {{}}}
Тип бизнеса: Производитель / Завод, Торговая Компания
Бизнес Диапазон: Электрика и электроника
Основные продукты: Привод переменного тока , Сервопривод , HMI , ПЛК , Автоматические продукты , Моторы и усилители , Контроллеры , Мотор помягче…
Сертификация системы менеджмента: ISO 9001, GMP
Условия платежа: LC, T / T, D / P, PayPal, Western Union, оплата на небольшую сумму
Среднее время выполнения: Время выполнения заказа в пик сезона: в течение 15 рабочих дней
Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Компания Janson Controls Company Limited, расположенная в Шэньчжэне, Китай, является фабрикой, получившей сертификат ISO9001: 2008 и CE, мы обладаем большим опытом в области экологически чистой энергии гармонического привода, включая высокочастотный инвертор, низковольтный инвертор и различные инверторы переменной частоты для общее назначение.

Поскольку мы являемся членом совета Инверторного отделения Китайской промышленной ассоциации по производству электроприборов, все наше программное и аппаратное обеспечение разрабатывается собственными силами D&R, а основные компоненты поставляются ведущими брендами …

General Electric Ge CR207C104HAA Full Voltage Starter 460 / 380v-ac 7-1 / 2hp Size 1

Размер 1 стартера полного напряжения 460 / 380в-ак 7-1 / 2хп General Electric Ge CR207C104HAA 1

Рекомендуемые продукты для Все категории

Рекомендуемые продукты для Все категории

Создайте бесплатную учетную запись для получения льготных цен, расширенных гарантий и многого другого! Узнать больше

Создайте бесплатную учетную запись для новых преимуществ! Узнать больше

  1. Дом
  2. Опись
  3. Электрооборудование
  4. Пускатели двигателя
  5. Пускатели полного напряжения
  6. ОБЩИЙ ЭЛЕКТРИЧЕСКИЙ GE CR207C104HAA

Идентификатор продукта: $ {getProductId ()}

MFG #: $ {product.model}

Идентификатор продукта: $ {getProductId ()}

MFG #: $ {product.model}

$ {_applyMoneyFormat (getPrice () / 100, ‘USD’, ‘symbol’)}

$ {_applyMoneyFormat (getPrice (false) / 100, ‘USD’, ‘symbol’)}

$ {_applyMoneyFormat (getOutOfStockPrice () / 100, ‘USD’, ‘symbol’)}

Бесплатная доставка в тот же день

Бесплатный возврат

Нужно $ {shippingArrivalDayOfWeek}, $ {shippingArrivalDate.формат (‘МММ. ДД’)}? Закажите его в следующем $ {shippingCountDown} и выберите «Авиадоставка на следующий день» при оформлении заказа.

Количество
В наличии Осталось только $ {getQuantityAvailable ()}

$ {getCartItem ()? «Обновить корзину»: «Купить сейчас»} Сделать предложение НЕТ НА СКЛАДЕ

$ {вариант.name}

$ {getOptionValue (опция)}

$ {_applyMoneyFormat (getPrice () / 100, ‘USD’, ‘symbol’)}

$ {_applyMoneyFormat (getPrice (false) / 100, ‘USD’, ‘symbol’)}

$ {_applyMoneyFormat (getOutOfStockPrice () / 100, ‘USD’, ‘symbol’)}

БЕСПЛАТНАЯ ДОСТАВКА В ЖЕ ДЕНЬ

БЕСПЛАТНЫЙ ВОЗВРАТ

Количество
В наличии Осталось только $ {getQuantityAvailable ()}

$ {qty} 0

Купить сейчас

Сделать предложение

НЕТ НА СКЛАДЕ

$ {вариант.name}

$ {option.value == null? «Н / Д»: option.value}

Подробнее о продукте

$ {getSpecToDisplayByCategoryAttributeId (attribute.id)}

$ {_getVar (комбинация, ‘custom_description’)}

$ {_getVar (комбинация, ‘additional_notes’)}

Сведения о доставке

$ {getWarehouses ().map (s => s.address + ‘,’ + s.city + ‘,’ + s.state) .join (‘/’)}

$ {комбинация.вес} фунтов

$ {комбинация.length} x $ {комбинация.ширина} x $ {комбинация.высота}

Сначала вам нужно войти в свою учетную запись
Нет учетной записи? Вы всегда можете создать его за несколько секунд.
Это бесплатно!
Авторские права © 2021 NRI Industrial Sales Inc.

6401 Роджерс Роуд, Дельта, Огайо 43515

4901 Rockaway Blvd NE, Rio Rancho, NM 87124

2121 Argentia Road, Миссиссога, ON L5N 2X4

[email protected]

1-888-995-9813

Понедельник — пятница с 8:00 до 17:00 EST

Информационный бюллетень

Ищете еще больше экономии? Подпишитесь на нашу ежемесячную рассылку по кодам купонов!

Следуйте за нами в социальных сетях

https: // www.nriparts.com/assets/js/zendeskChat.js?faf274998846a01bb3210f5f93a731ca10176aa3

Cjx2-1801 ac 220v / 380v 18a контактор реле стартера двигателя 3 полюса + катушка 1nc 4kw 7.5kw продажа

Способы доставки

Общее приблизительное время, необходимое для получения вашего заказа, показано ниже:

  • Вы оформили заказ
  • (Время обработки)
  • Отправляем заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправлено в: Отправка из

Этот склад не может быть доставлен к вам.

Способ (-ы) доставки Время доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

.

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
