Фотомануал как измеряется сопротивление мультиметром

---

---

Одной из основных функций мультиметра является проверка сопротивления. Эта задача может появиться при ремонте автомобиля или бытовой электронике. Зная номинальные показатели резистора, лампы накаливания или иного проводника можно установить его исправность и пригодность для дальнейшей эксплуатации.

Пошаговое руководство

На всех мультиметрах имеется обязательное гнездо СОМ — в него необходимо вставить штеккер с черным щупом. На рисунках показано, где располагается это гнездо в популярных моделях:

Гнездо СОМ мультиметра Clarke

Гнездо СОМ на мультиметре Mastertech

Стрелкой показано гнездо СОМ мультиметра Facom 714

Гнездо СОМ мультиметра VA17

После этого нужно найти гнездо для измерения сопротивления.

обозначается оно символом VΩmA или совпадать с гнездом для измерения частоты, тогда оно обозначается VΩHz и воткнуть в него красный щуп. Для примера несколько мультиметров с разными обозначениями:

Fluke 87V разъем совмещен с вольтметром, диодным датчикком

Kemot — гнездо сопротивления совмещено с вольтметром, гнездом для измерения емкости аккумулятора

Mastech — сопротивление, вольтметр, тестер для диодов в одном гнезде

Fluke 287 Температура, сопротивление, диод, вольтметр в одном гнезде



 С помощью поворотной ручки перевести мультиметр в режим измерения сопротивления. Он обозначен Ω (омега) и проверить работу прибора. Для этого нужно замкнуть щупы. Сопротивление должно составить 0,3 — 0,8 Ом. Если показывает бо́льшую цифру — значит провода или щупы пришли в негодность и их нужно заменить.

Щупами или «крокодильчиками» касаемся измеряемого элемента и смотрим на экран:

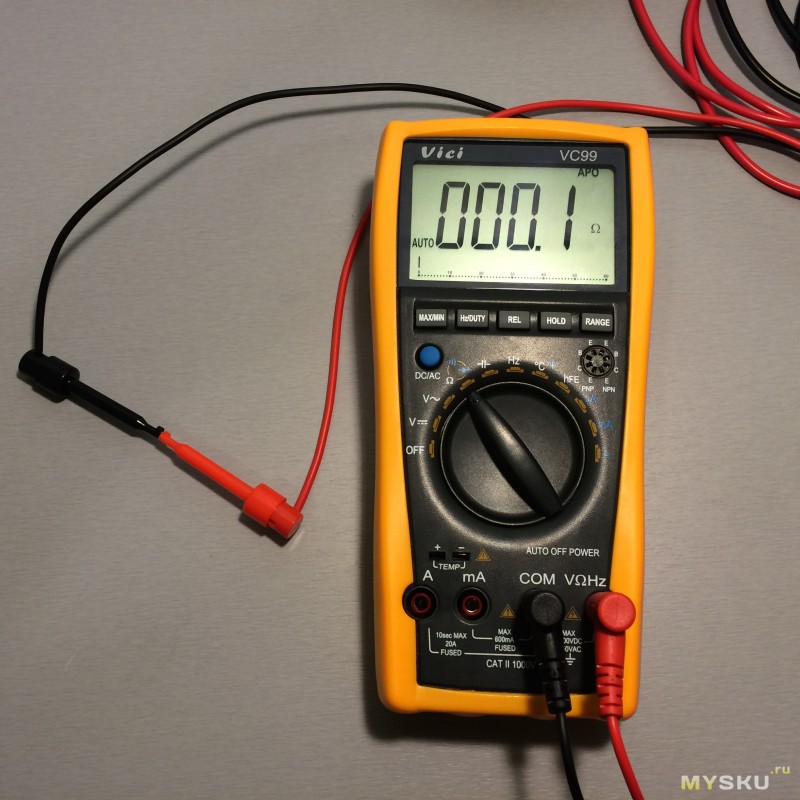

На экране отображается сопротивление замкнутой цепи

Важно знать. Если при измерении сопротивления мультиметр показывает единицу в крайнем левом положении — значит цепь разомкнута. Такое же сопротивление должны показывать «пустые» щупы.

Разомкнутая цепь — единица в левом положении

Большинство мультиметров с функцией измерения сопротивления имеют несколько диапазонов чувствительности. Если вы не знаете номинального сопротивления измеряемой цепи — чувствительность можно подобрать вращением рукоятки на передней панели:

Рукояткой выставляем необходимую чувствительность

Как видно на примере выше (мультиметр DT9202A) , чувствительность можно установить в нескольких диапазонах от 200 Ом до 2 мегаОм. Просто вращайте рубильник вправо до тех пор, пока показания на табло не станут изменяться — это и будет правильно выбранный диапазон.

Важно знать. При выставлении высокой чувствительности щупы могут реагировать на прикосновение к ним пальцев. Поэтому не касайтесь металлических контактов, иначе мультиметр будет измерять сопротивление вашего тела, а не цепи.

---

---

Обзор сумок для электрика, на что стоит обратить внимание Как проверяют светодиод с помощью мультиметра — пошаговое руководство Виды мультиметров Mastech и сфера применения Набор диэлектрических отвёрток в быту

Как проверить внутреннее сопротивление мультиметром:

Характеристик электрического тока существует много. Одной из самых главных является электрическое сопротивление. Оно характеризует способность проводника тока препятствовать свободному и беспрепятственному прохождению последнего. Обозначается сопротивление буквой латинского алфавита R, а измеряется в Омах.

Важность этой величины трудно переоценить, поэтому любые современные многофункциональные приборы содержат в себе функцию измерения сопротивления. В этой статье подробным образом будет разобрано, что такое сопротивление провода изоляции, как определить сопротивление резистора мультиметром и чем меряют сопротивление вообще.

Закон Ома в таблице дает понять, как зависят три основных параметра электросети друг от друга

Что такое сопротивление провода изоляции

Сопротивление изоляции — это один из важнейших параметров любых кабелей и проводников. Основано это на том, что все провода в процессе их эксплуатации подвергаются сторонним воздействиям. Помимо внешнего влияния присутствуют также и внутренние: влияние жил одного провода друг на друга, взаимодействие по электромагнитным полям. Все это, так или иначе, приводит к появлению утечек.

Промышленный мегомметр для замера крупных значений сопротивления

Именно поэтому любые электрические и неэлектрические провода создаются с изоляцией, защищающей проводник от внешнего влияния. Среди популярных изоляционных материалов выделяют резину, поливинилхлорид, масло, дерево и бумагу. Используются эти материалы исходя из самого предназначения кабеля. Например, провода, прокладываемые под землей, изолированы сравнительно толстой лентой диэлектрика, а кабеля телекоммуникаций могут быть заключены в простую обертку из алюминиевой фольги.

Старый советский аналоговый стендовый омметр

Важно! Изоляция — это защита жил от воздействия потусторонних факторов, защита жилок друг от друга, от замыкания и от различных утечек. Сопротивление же изоляции это величина сопротивления между жилами провода или между одной из жил и изоляционным слоем.

Любой материал со временем эксплуатации стареет и разрушается, что ведет к ухудшению его характеристик и снижению сопротивления изоляции постоянному или переменному току. Характеристика сопротивляемости изоляции указывается на кабеле и нормируется в его ГОСТе. Определяют его в лабораторных условиях при при температуре в 20 градусов.

Произведение измерений сопротивляемости профессиональным мегаомметром

Низкочастотные кабели связи имеют минимальное сопротивление изоляции в 5 Гигаом на километр, а коаксиальные в свою очередь — 10 Гигаом на километр. Измерение и проверку сопротивляемости проводят на регулярной основе мегаомметром: на установках мобильной связи — один раз в 6 месяцев, на объектах повышенной опасности — один раз в 12 месяцев, на других объектах — один раз в три года.

Резистор для повышения сопротивляемости электрической сети

Чем можно измерять сопротивление

Прибор для измерения сопротивления называется Омметром, а для измерения больших величин — Мегаомметром. Как правило, радиолюбителями и простыми людьми такие приборы не используются, поскольку это не практично. Их применяют на фабриках и заводах, электростанциях, которые производят резисторы или в научно-исследовательских центрах.

На практике для дома и работы электриками используются мультиметры и тестеры, которые объединяют в себе вольтметры, амперметры, омметры и многие другие функции для определения характеристик электрической сети.

Замер сопротивления советского резистора

Мультиметром

Сопротивляемость любого проводника и изоляции можно измерить мультиметром. Чтобы сделать это, сперва необходимо выбрать проверяемый элемент: провод, резистор, предохранитель и так далее. Общим правилом будет извлечение исследуемого объекта из электрической цепи или проведение замеров до его подключения. Это основано на том, что при измерении параметров включенного элемента, данные могут быть неточными, так как на них влияют другие факторы.

Важно! Перед измерением мультиметром следует включить его и настроить на определение соответствующей величины, вставить щупы в разъемы, если они не вставлены.

При работе с приборами и сетями повышенного напряжения нужно соблюдать все меры безопасности

Тестером

На самом деле, понятия тестер и мультиметр тождественны. Когда на рынке СНГ появились первые цифровые мультиметры, их начали называть тестерами за способность тестировать работоспособность электрических элементов по типу диодов, транзисторов, резисторов. Также они способны прозвонить сеть или проводку. Понятие «мультиметр» более правильное для этого вида приборов.

Часто тестерами называют менее функциональные приборы, которые не могут проверять температуру и обладают более низкой ценой, чем мультиметры. На самом деле это одно и тоже. Любой мультитестер может измерять сопротивление и другие важные электрические характеристики.

Замер сопротивления в электросети позволяет предупредить многие аварийные ситуации

Что такое мультиметр

Мультиметр или мультитестер — это компактный, эргономичный и многофункциональный прибор для проведения замера основных параметров электрической сети в любых целях. Все мультиметры позволяют с определенной точностью производить измерения силы тока, напряжения, сопротивления и даже температуры с помощью своих щупов.

Внешний вид типичного цифрового мультиметра из диэлектрического пластика

Мультиметры бывают двух видов:

• Аналоговые, которые выводят результаты измерений с помощью механических инструментов отображения: стрелок, столбиков и цены делений, показывающей количественную характеристику измеряемой величины;
• Цифровые. Наиболее часто используемые типы приборов, вывод информации у которых производится через встроенный дисплей, а все данные рассчитываются в цифровом виде.

Мегаомметр GM3123 для использования в промышленных сетях высокого напряжения

Зачем нужно измерять сопротивление провода

Любую электрическую сеть нужно обезопасить и обеспечить ей бесперебойную работу, которая может зависеть от множества параметров, среди которых есть и качество изоляции и сопротивления. Замер этой величины позволяет безопасно использовать электросеть и подключенные к ней приборы. Периодический анализ сопротивляемости предотвращает возникновение аварийных ситуаций и поломок, которые могут привести к выходу аппаратуры из строя и человеческим жертвам.

Проверка высоковольтных кабелей

Как обозначается

Как уже стало понятно, померить сопротивление мультиметром не сложно и никаких проблем это принести не должно. Измеряется параметр в Омах в честь немецкого физика, который первый подтвердил связь между силой тока, напряжением и сопротивлением. На мультиметрах и тестерах эта величина имеет обозначение греческой буквы «омега» — Ω.

Искомая величина изображается на приборах греческой буквой «омега»

Как правильно измерять

Для правильно измерения параметров сопротивляемости провода или кабеля нужно:

• Включить мультиметр и настроить его на соответствующие величины;
• Подсоединить любым способом один щуп к одному контакту провода или элемента, а другой — другому свободному;
• Если на дисплее загорелась единица, то максимальной мощности не хватает и нужно установить больший предел;
• Сравнить полученные значения с номинальными маркировками.

Важно! В процессе замера следует придерживаться простых, но важных мер безопасности: не браться за оголенные части щупов руками и быть осторожным при замере параметров некоторых видов электроприборов.

Правильное и безопасное измерение необходимо для точности результатов

Таким образом, электросеть может определяться многими параметрами, одним из которых является сопротивление. Мультиметровый способ узнать сопротивляемость — один из самых распространенных и простых. Для этого не нужно никаких специальных знаний и умений. Достаточно наличия предмета анализа и аппарата, чтобы проверить и зафиксировать соответствующие данные.

404 page not found | Fluke

Найдены результаты 89, содержащие слова: %d0%b8%d0%b7%d0%bc%d0%b5%d1%80%d0%b5%d0%bd%d0%b8%d0%b5 %d1%81%d0%be%d0%bf%d1%80%d0%be%d1%82%d0%b8%d0%b2%d0%bb%d0%b5%d0%bd%d0%b8%d1%8f

СоответствиеДата

• Термометр «Стик» 1552А

  Обеспечивая повторяемость результатов измерения и погрешность измерения ± 0,05 °C во всем диапазоне измерений, термометры 1551A/1552A «Stik» признаны новым «золотым стандартом» промышленной калибровки температуры.

  Продукт

• PLS 180R KIT, Cross Line Red Laser Kit

  The new PLS 180R red laser levels offer the durability and precision you expect from PLS, a Fluke Company. The fast settling, self-leveling pendulum gives you accurate point and reference lines almost instantly. Additionally, these products feature a pendulum lock to secure the laser during transport or if dropped.

  Продукт

• PLS 180G KIT, Cross Line Green Laser Kit

  The new PLS 180G green laser levels offer the durability and precision you expect from PLS, a Fluke Company. The fast settling, self-leveling pendulum gives you accurate point and reference lines almost instantly. Additionally, these products feature a pendulum lock to secure the laser during transport or if dropped.

  Продукт

• Fluke 424D Лазерный дальномер

  Новая модель Fluke 424D представляет собой самую продвинутую версию лазерного дальномера, оснащенную разнообразными функциями для экономии времени в самых различных ситуациях.

  Продукт

• Термометр «Стик» 1552А

  Обеспечивая повторяемость результатов измерения и погрешность измерения ± 0,05 °C во всем диапазоне измерений, термометры 1551A/1552A «Stik» признаны новым «золотым стандартом» промышленной калибровки температуры.

  Продукт

• Fluke 180LR и Fluke 180LG

  Самовыравнивающиеся двухлинейные лазерные нивелиры помогают установить опорные точки … быстро, точно и надежно

  Продукт

• Fluke 419D Лазерный дальномер

  Новый профессиональный лазерный дальномер 419D увеличивает расстояние измерения до 80 метров (260 футов) и гарантирует еще больший уровень точности.

  Продукт

• Тепловизор Fluke Ti300 PRO

  Профессиональный тепловизор с разрешением 240 × 180. Самый удобный, интуитивно понятный пользовательский интерфейс. Повышенная тепловая чувствительность для фиксации малейших перепадов температуры. Новейшая технология, обеспечивающая четкость изображения на экране.

  Продукт

• Инфракрасная камера Fluke TiX560

  Ваше представление об инфракрасной технологии изменится на 180°. Ответ находится у вас перед глазами, даже если цель не видна.

  Продукт

• Инфракрасная камера Fluke TiS10

  Простой в использовании тепловизор начального уровня, работающий по принципу «навести и снять» с разрешением 80×60 — идеально подходит для быстрого сканирования и осмотров.

  Продукт

• 96040A Опорный источник с низким фазовым шумом

  Широкий, универсальный охват рабочей нагрузки 96040A выполняет калибровку разнообразных устройств для калибровки ВЧ, включая: • анализаторы спектра; • измерители и анализаторы модуляции; • измерители мощности и датчики ВЧ; • частотомеры; • аттенюаторы; • и многое…

  Продукт

• 96270A Опорный источник 27 ГГц с низким фазовым шумом

  Охватывает широкий спектр нагрузки ВЧ с помощью одного прибора 96270A выполняет калибровку разнообразных устройств калибровки ВЧ, в том числе: анализаторов спектра, включая высокочастотные модели; ВЧ-датчиков мощности; измерителей и анализаторов модуляции; приемников измерений; частотомеров; ВЧ-аттенюаторов. ..

  Продукт

• Жидкости, заливаемые в ванны

  Вязкость, летучесть и другие свойства, меняющиеся с температурой, влияют на поведение жидкостей в регулируемых ваннах и циркуляторах. Fluke Calibration испытала и использовала каждую из продаваемых нами жидкостей. В диапазонах, рекомендованных в следующей таблице, каждая жидкость…

  Продукт

• Компактные поверочные термостаты 6330/7320/7340/7380

  6330 Этот поверочный термостат обеспечивает любые высокие температуры, которые могут потребоваться пользователю, вплоть до 300 °C. Благодаря стабильности и однородности при температуре 300 °C лучше, чем ±0,015 °C и ±0,020 °C соответственно, можно легко проводить калибровку…

  Продукт

• Fluke TL80A Basic Electronic Test Lead Kit

  Test leads are an integral part of the complete measurement system and extend the capabilities of your digital multimeter. The TL80A Basic Electronic Test Lead Kit has the fundamental accessories for testing electronics.

  Продукт

• Комплект Fluke 179/EDA2

  Fluke 179 True RMS digital multimeter with industrial strength test lead probe kit in a compact lightweight soft case

  Продукт

• Fluke 805ES

  Fluke 805ES — это внешний датчик вибрации, который идеально подходит для ситуаций, когда использование наконечника встроенного датчика вибрации виброметра 805 представляется сложным или непрактичным.

  Продукт

• PLS SLD RED

  The PLS SLD-RED is a red line laser detector compatible with the PLS 6R, PLS 180R, PLS 360, PLS 480, HVL 100 and previous PLS 4 and PLS 180 models.

  Продукт

• PLS SLD GREEN

  The PLS SLD-GREEN is a green line laser detector compatible with the PLS 6G and PLS 180G and previous PLS 180 Green models.

  Продукт

• Fluke H80M Protective Holster with Magnetic Hanging Strap

  Now 80 Series owners can benefit from the Fluke Magnetic Hanging System. The easy-to-clean, snap-on holster absorbs shocks and protects your DMM, and is especially designed to hang from just about any metal surface.

  Продукт

• Датчик температуры 80PR-60 RTD

  Датчик 80PR 60 расширяет возможности бесконтактного инфракрасного термометра, обеспечивая проведение контактных измерений температуры.

  Продукт

• Что такое сопротивление?

  Сопротивление — это величина, которая отражает противодействие движению тока в электрической цепи.

  Статья

• Компании в составе корпорации Fluke

  Компании в составе корпорации Fluke: Comark, Datapaq, DH Instruments, Fluke Biomedical, Fluke Networks, Hart Scientific, Hawk IR, Irisys, Ircon, Raytek. Fluke является  мировым лидером в области измерительного оборудования и измерительных технологий.

  Статья

• Fluke Connect® Frequently Asked Questions

  General   Q: How much does the app cost? A: The mobile app is free to download on compatible devices from the Apple App Store or Google Play. There are multiple options for purchasing subscriptions of Fluke Connect® Assets. Apple Store (iTunes) – One 12 month license subscription costs USD $249.99 Google Play – One 6 month subscription costs USD $149.99 You may also purchase both single and multiple licenses at once for your team. You can get 5-license subscriptions at USD $1,199.99…

  Статья

• Гарантийное обслуживание

  Ограниченная пожизненная гарантия (Limited Lifetime Warranty) на промышленные изделия   Пожизненная гарантия действует в течение всего срока производства и дополнительных семи лет после того, как Fluke прекращает производство данного продукта, но при этом гарантийный срок должен…

  Статья

• История мультиметра

  Кто изобрел мультиметр? От гальванометров и вольтметров до цифровых мультиметров с тепловизионными и беспроводными функциями. История мультиметров Fluke.

  Статья

• Контакты — Россия

  О компании Fluke Corporation — Контакты, Общие сведения о компании, Компании в составе корпорации Fluke, Программа целостности и соответствия, Пресс-релизы компании

  Статья

• Варианты заказа для последовательного кабеля Fluke USB-IR

  Можно заказать IR-кабель у местного представителя Fluke или напрямую во Fluke с помощью услуги заказа Fluke по телефону 800-993-5853. За пределами США IR-кабель можно заказать у местного дистрибьютора Fluke или в местном сервисном центре Fluke.. Номер детали для дистрибьютора: IR189USB Номер…

  Загрузка программного обеспечения

• What is True Rms and Why is it So Important

  From the control room to the plant floor, the Fluke 80 Series family of digital multimeters has earned its reputation as the digital multimeter industrial technicians trust. When productivity is on the line, the Fluke 80 Series delivers the accuracy and advanced troubleshooting capabilities you need to solve problems fast. In this video, you’ll learn what is True RMS and why it so important.

  Видео

Как проверить сопротивление мультиметром auto range dmm. Как правильно проверить и определить сопротивление мультиметром. Принцип работы устройства

Мультиметры широко используются не только профессиональными электриками, но и домашними мастерами. С помощью них возможно измерить все известные электрические величины, применяемые на практике в различных электрических сетях. В статье рассмотрим как измерить сопротивление мультиметром. Для подобных целей существует встроенный омметр, который дает возможность проверить этот параметр и получить определенное значение у трансформаторов, катушек, конденсаторов, различных элементов радиоэлектроники, а также у кабелей и проводов.

Мультиметры аналоговые и цифровые

В основе работы измерительных приборов лежит закон Ома. В нем определяется понятие сопротивления, представленного в виде отношения напряжения в проводнике к силе тока, протекающего в этом же проводнике (R = U/I). Таким образом, сопротивление в 1 Ом соответствует силе тока в 1 А с напряжением 1 В. Следовательно, если напряжение и ток заранее известны, то рассчитать и померить сопротивление совсем не сложно. Простейший по сути является одновременно источником тока и со шкалой, где нанесена градуировка в Омах.

Первоначально приборы для замеров сопротивления могли выполнять лишь одну функцию. Измерение проводилось в максимально короткие сроки и давало точные результаты. Впоследствии появились универсальные измерительные устройства — мультиметры, где омметр является лишь одной из составных частей, включаемый в нужный режим. Аналоговыми приборами тоже необходимо уметь правильно пользоваться, начиная от подключения и заканчивая обработкой полученных данных.

Внешний вид цифровых и аналоговых устройств заметно отличается. В первом случае результаты измерений отображаются на дисплее в виде конкретных цифровых показателей. В аналоговых приборах вместо табло используется проградуированный циферблат, где стрелка останавливается возле нужного значения. Таким образом, цифровые мультиметры сразу позволяют определить и выдать готовые данные, а в аналоговых требуется дополнительная обработка полученных результатов.

Цифровые мыльтиметры оборудованы датчиком, указывающим на степень разрядки источника питания. При недостаточной силе тока прибор просто не будет работать. Аналоговые устройства в подобных ситуациях никак не сигнализируют, а начинают выдавать неправильную информацию. Как правило, в быту могут использоваться любые мультиметры с достаточными значениями пределов измеряемого сопротивления. Они позволяют выполнять любые задачи, в том числе измерить сопротивление резистора.

Однако, данные устройства не подходят для замеров больших величин по причине малой мощности и слабых источников питания. Для этих целей применяются , работающие от мощной батареи с повышающим трансформатором или генератора тока.

Подготовка к проведению измерений

Точность результатов во многом зависит от правильной настройки измерительного прибора. Мультиметр управляется круглой ручкой поворотного типа. Вокруг нее размечена шкала, состоящая из нескольких секторов, разделенных между собой линиями или разными цветами.

Прибор переводится в режим замера сопротивления путем поворота ручки и перевода ее в положение напротив значка «Ω». Конкретные режимы работы в разных устройствах выставляются по-своему:

• Значки Ω, kΩ — x1, x10, x100, MΩ. Располагаются на шкале любого аналогового тестера. Показания, отмеченные стрелкой, переводятся в более современный формат. При нанесении на шкале градуировки, например, 1-10 для каждого режима потребуется умножение полученного результата на этот коэффициент.
• Символы 200, 2000, 20k, 200k, 2000k. Наносятся на шкалу электронного прибора (мультиметра) и обозначают определенный диапазон, в котором возможно делать замеры сопротивления. Буква k указывает на приставку «кило» эквивалентной 1000 определяемой для расчетов единой измерительной системой. Например, если мультиметр выставлен в положение «200k», а на табло высветится цифра 178, то сопротивление составит 178 х 1000 = 178000 Ом, а предельно допустимое для измерений — 200000 Ом.
• Значок «Ω», нанесенный на корпус, означает возможность автоматического определения диапазона. На циферблатах подобных устройств имеются не только цифровые, но и буквенные обозначения — 15 кОм, 2 Мом и т.д.

Два первых варианта шкалы предполагают прямую зависимость между степенью достоверности отображаемых результатов и погрешностью измерений. При первом включении устройства в максимальном диапазоне, небольшие сопротивления в 100-200 Ом в большинстве случаев отображаются неправильно. Поэтому перед проведением замеров неопытным электрикам рекомендуется еще раз ознакомиться с инструкцией, определяющей порядок действий.

Порядок работы с мультиметром при замере сопротивлений

После изучения инструкции и подготовки мультиметра к работе, можно приступать к непосредственному проведению измерений. Все действия в целом выполняются одинаково, независимо от измеряемого объекта.

Черный измерительный провод нужно вставить в гнездо СОМ, а конец проводника красного цвета — в гнездо VΩmA. Далее путем поворота переключателя диапазонов мультиметр необходимо включить.

Перед замерами небольших параметров сопротивления переключатель нужно установить в секторе «Ω». Его окончательное положение фиксируется напротив цифры «200». Таким образом, возможность измерений будет находиться в диапазоне от 0,1 до 200 Ом. Далее измерительную цепь нужно проверить на наличие замыканий. Для этого щупы касаются друг друга, а на экране появляются цифры от 0,3 до 0,7, показывающие величину сопротивления в измерительных проводах. Данное значение следует проверять при каждом включении мультиметра. Если провода разомкнуты, то на левом крае дисплея высветится цифра 1.

При выполнении замера нужно одновременно коснуться контактов на участке. В случае исправного состояния потребителя или самой цепи показания прибора будут отличаться, поскольку у всех элементов разное сопротивление. Если проверяется целостность предохранителя, шнура или провода, сопротивление находится в диапазоне низких значений, примерно 0,7-1,5 Ом. Подключение к потребителям тока дает результат уже в пределах 150-200 Ом. Становится заметной зависимость мощности от сопротивления: чем выше мощность потребителя, тем ниже его сопротивление.

Когда показания мультиметра остаются неизменными, диапазон измерений необходимо переключить на цифру 2000, что дает возможность делать замеры в промежутке от 0 до 2000 Ом. При отсутствии результата нужно переключиться на следующее значение и вновь провести измерение. Следует помнить о высокой чувствительности мультиметра в положении «2000к». В случае одновременного касания руками щупов, устройство покажет сопротивление человеческого тела и полученные данные будут искаженными.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

Для измерения сопротивления нам понадобится .

Для того, чтобы замерять сопротивление, нам нужно повернуть крутилку на “измерение сопротивления”. Это весь наш верхний ряд зеленого цвета. Буква “К” говорит нам о том, что мы собираемся замерять килоомы, а буковка “М” означает, что мы собираемся замерять мегаомы. До буквы показан предел измерения. Если у нас горит единичка на дисплее мультиметра при измерении сопротивления, значит переключаем крутилку на более больший предел.

Как измерить сопротивление с помощью мультиметра

Берем вот такой постоянный

Видим на нем надпись “82R”. Она означает, что его сопротивление должно быть 82 Ома. Более подробно про маркировку резисторов можете прочитать . Для этого прикладываем один щуп к одному концу резистора, а другой щуп – к другому концу.

Как вы видите, мультиметр почти точно показал значение сопротивления этого резистора.

Как проверить переменный резистор

Давайте замеряем сопротивление переменного резистора. Как вы знаете, у переменного резистора мы можем менять сопротивление вручную. То же самое касается и подстроечных резисторов – это одна из разновидностей переменных резисторов.

Это его вид снизу. Здесь мы видим надпись 47 КМ. Значит его сопротивление должно быть 47 КилоОм между двумя крайними контактами.

С помощью палочки мы можем крутить его по часовой стрелке, либо против часовой стрелки, тем самым меняя сопротивление между средним контактом и двумя крайними контактами

А вот и его схемотехническое обозначение:

Ставим щупы по крайним контактам. Замеряем полное сопротивление переменного резистора.

Мда… Чуточку другое сопротивление. Наш переменный резистор слишком уж староват, может быть поэтому его сопротивление не соответствует написанному. Для того, чтобы проверить рабочий ли он, крутим ручку переменного резистора до упора против часовой стрелки и замеряем сопротивление между левым и средним контактом. Должно получиться близко к нулю.

Крутим ручку по часовой стрелке, но не до конца. Замеряем снова сопротивление между средним и левым контактом.

Замеряем сопротивление между средним и правым контактом.

В сумме должен получиться результат сопротивления двух крайних контактов. 12,2+27,6=39,8 Почти все верно. Следовательно, переменный резистор у нас исправен. Некоторые переменные резисторы имеют диапазон не от нуля, а от какого -то другого значения, например от 10 и до 100 КОм. Будьте бдительны при проверке.

Правила при измерении сопротивления

1. Прижимайте щупы с некоторой силой к выводам резистора. Тем самым вы исключите появление контактного сопротивления, которое при слабом нажатии будет суммироваться с измеряемым сопротивлением.
2. Не измеряйте сопротивление под напряжением! Тем самым вы можете повредить мультиметр или получить удар электрическим током!
3. При измерении сопротивления резистора на печатной плате, еще раз убедитесь, что плата обесточена. Потом отпаяйте один конец резистора и уже тогда замеряйте его сопротивление.
4. Не касайтесь выводов резистора при измерении его сопротивления! Тело человека в среднем обладает сопротивлением около 1 КилоОма и зависит от многих факторов. Поэтому, касаясь выводов резистора при измерении сопротивления вы вносите погрешность в измерения.
5. Если вы хотите, как можно точнее измерить сопротивления резистора, зачистите его выводы либо с помощью ножа, либо с помощью самой нежной наждачной бумаги. В этом случае вы уберете слой окисла, который в некоторых случаях вносит ощутимую погрешность в измерение сопротивления.

Инструкция

Вставьте измерительный провод черного цвета в гнездо COM мультиметра, затем вставьте измерительный провод в гнездо VΩmA. Поворачивая переключатель диапазонов измерений, включите прибор. Для измерений малых поверните переключатель в сектор Ω и поставьте в положение напротив 200 (Диапазон измерений 0.1 – 200 Ом). Замкните между собой щупы (проверка измерительной цепи на ), на дисплее должно появиться цифровое значение в пределах 0. 3 – 0.7. Это сопротивление измерительных проводов. При каждом включении мультиметра проверяйте величину сопротивления измерительных проводов. При ее возрастании до 0.8 Ом замените измерительные провода. При разомкнутых проводах дисплей должен показывать цифру 1 в крайнем левом регистре (очень высокое сопротивление, ).

Для измерения прикоснитесь одновременно к контактам проверяемой цепи. Если цепь или потребитель тока исправны, показания мультиметра изменятся: он будет показывать определенное сопротивление. В случае с проверкой на обрыв шнура питания, предохранителя или «прозвонки» проводов, сопротивление должно быть очень низким (в пределах 0.7 – 1.5 Ома). А при проверке потребителей тока (лампочки, ТЭНы, сетевые обмотки трансформаторов) может подняться до 150 – 200 Ом. Причем, прослеживается такая зависимость – чем мощней потребитель тока, тем меньше его сопротивление.

Если показания мультиметра не изменились, переключите диапазон измерения сопротивления, поставив переключатель напротив цифры 2000 (0 – 2000 Ом). Если и тут показания дисплея не изменяются, переключайте на следующий диапазон и снова замеряйте. Обратите внимание: при положении ручки переключателя напротив цифры 2000к чувствительность мультиметра очень высока и если одновременно взяться пальцами левой и правой руки за контакты щупов, прибор будет показывать сопротивление тела, что исказит показания мультиметра.

Видео по теме

Обратите внимание

Все проверяемые цепи и потребители тока должны быть обесточены!

Полезный совет

Перед каждым измерением проверяйте измерительную цепь на замыкание. Не забывайте проверять состояние элемента питания: при включенном приборе и посаженном элементе питания на дисплее появится символ батареи.

Источники:

• как проверить сопротивление

Электрическое сопротивление – физическая величина, которая характеризует свойства проводящего материала. Сопротивление определяется как отношение напряжения на концах проводника к силе протекающего по нему тока.

Вам понадобится

• Омметр (мультиметр, тестер)

Инструкция

Для того, чтобы замерить величину , потребуется омметр. На сегодняшний день наиболее часто применяются на практике приборы, называемые тестерами или мультиметрами. Эти универсальные приборы способны измерять не только , но и силу тока, емкостные характеристики, сопротивление.

Тестер оборудован двумя выводами (щупами). Для измерения сопротивления необходимо присоединить первый щуп к одному выводу проверяемого изделия (проводника), а другой щуп – ко второму выводу.

Обычный тестер содержит ряд диапазонов измерения электрического сопротивления, возможны также особые режимы для «прозвонки» проводников и проверки транзисторных переходов. Наличие разных режимов обычно определяется конкретной моделью прибора.

«Прозвонка» бывает незаменима при поиске короткого замыкания. При наличии замыкания выдается звуковой сигнал, но только в том случае, когда измеряемое сопротивление меньше некоторого допустимого предела.

При измерении сопротивления следует соблюдать меры предосторожности. Так, нельзя проводить измерения в схеме, которая содержит источники питания. Это может привести к необратимому повреждению прибора, на котором проводится измерение.

Некоторые элементы схемы обладают сопротивлением, которое может зависеть от величины и направления тока, а также от напряжения, приложенного к ним. Это так называемые элементы, обладающие нелинейным сопротивлением. Сопротивление элементов также зависит от температуры. Повышение температуры может приводить как к увеличению, так и уменьшению сопротивления. Конкретные особенности зависят от материала, из которого элемент сделан.

Видео по теме

Источники:

• Чем проводить измерения

Существует три вида приборов, позволяющих измерять сопротивления: цифровые, стрелочные и мостовые. Приемы использования этих измерителей различаются. Опытный домашний мастер должен уметь измерять сопротивление, пользуясь любым из них.

Вам понадобится

• цифровой мультиметр, стрелочный тестер, омметр либо мостовой измеритель сопротивления.

Инструкция

Независимо от того, каким из приборов вы собираетесь пользоваться, резистор, сопротивление которого будет измеряться, следует выпаять из схемы. Предварительно ее следует отключить от источника питания и разрядить в ней конденсаторы.

Чтобы измерить сопротивление цифровым , выберите переключателем измерения сопротивления и самый грубый режим. Провода включите в гнезда прибора, соответствующие режиму измерения сопротивления, после чего подключите к щупам резистор. Если сопротивление не резистора, а элемента, у которого от направления тока, учтите, что у цифрового мультиметра на красном щупе присутствует положительное напряжение.Последовательным переключением переключателя в сторону более точных пределов добейтесь исчезновения перегрузки. Прочитайте показания индикатора, а по положению переключателя выясните, в каких единицах они выражены.

Измерение сопротивления стрелочным тестером производится так же, но с учетом ряда его особенностей, а именно:- у стрелочного тестера в режиме измерения сопротивления положительный полюс в большинстве случаев находится на черном щупе;
— нуль шкалы сопротивлений находится в ее конце;
— после каждого переключения предела щупы прибора следует замыкать, выставлять стрелку специальным регулятором на нуль, и только после этого осуществлять измерение;
— у некоторых стрелочных тестеров выбор предела осуществляется не поворотом ручки, а перестановкой штекера;
— также некоторые стрелочные приборы требуют, помимо выбора предела, включать режим измерения сопротивления отдельным переключателем.

Мостовым измерителем пользуются так. Подключив к нему резистор, переставляют переключатель пределов в одно из крайних положений. Вращают регулятор из одного конца шкалы в другой. Если при этом индикатор баланса моста (световой, звуковой или стрелочный) ни разу не сработал, выбирают другой предел. На нем снова прокручивают регулятор из одного конца в другой. Эту операцию повторяют до тех пор, пока мост не удастся сбалансировать. Теперь по шкале на регуляторе определяют сопротивление, а по положению переключателя пределов — в каких единицах оно выражено.

Резистор – один из основных элементов любой электрической цепи. Его основным предназначением является создание определенного сопротивления. Сопротивление можно измерить специальными приборами или определить по специальной маркировке, нанесенной на корпус резистора.

Вам понадобится

• — тестер;
• — калькулятор;
• — таблицы маркировок.

Инструкция

Возьмите тестер, который может работать в режиме омметра. Присоедините его к контактам резистора и произведите измерение. Поскольку сопротивление резисторов бывает самым разным, выставьте прибора. Если тестер может измерить только силу тока и сопротивление, возьмите источник тока и соберите электрическую цепь, включив в нее резистор. При подключении цепи обязательно контролируйте ток, который проходит по ней, чтобы не вызвать короткого замыкания. После изменения силы тока в амперах, переключите тестер на измерение напряжения. Присоедините его параллельно резистору, и снимите показания в вольтах. Затем найдите сопротивление резистора, поделив значение напряжения U на силу тока I (R=U/I). Если источник постоянного тока, при подключении приборов

Если на резистор нанесена маркировка, найдите его сопротивление, не прибегая к дополнительным операциям. Резисторы маркируются или цифрами, или комбинацией цифр с буквами, или набором цветных полос.

Если на указывается три цифры, то по двум первым цифрам определите десятки и единицы число, а третья цифра – это степень число 10, в которую его нужно возвести для получения правильного значения. Например, если на резистор нанесены числа 482, то это , что его сопротивление 48∙10²=4800 Ом.

Когда на резистор наносится маркировка SMD, то первые две цифры берутся как коэффициент, а буква соответствует степени числа 10, на которое его нужно умножить. Все значения коэффициентов и буквенных обозначений берите в таблице маркировки SMD резисторов EIA. На резисторе может быть и четвертая буква, обозначающая класс его точности. Например, если резистор имеет маркировку 21ВF, то его сопротивление будет равно 162∙10=1620 Ом ±1%.

Если на резисторе нарисованы цветные полосы, используйте таблицу определения сопротивления резистора по цветной маркировке. Первые три метки соответствуют цифрам, из которых составляется коэффициент, а четвертая – степень числа 10, на которое нужно умножить полученный коэффициент.

Сопротивление как физическая величина

Электрическое сопротивление проводника – это физическая величина, обозначаемая буквой R. За единицу сопротивления принят 1 Ом – сопротивление такого проводника, в котором сила тока равна 1 амперу при напряжении на концах. Кратко это записывают формулой:

Единицы измерения сопротивления могут быть и кратными. Так, 1 (мОм) – это 0,001 Ом, (кОм) – 1000 Ом, 1 (МОм) – 1 000 000 Ом.

В чем причина электрического сопротивления в проводниках

Если бы упорядоченно движущиеся в проводнике электроны не испытывали никаких препятствий на своем пути, они могли бы двигаться по инерции сколь угодно долго. Но в действительности этого не происходит, поскольку электроны взаимодействуют с ионами, расположенными в кристаллической решетке металла. Их движение от этого замедляется, и за 1 секунду сквозь поперечное сечение проводника проходит меньшее число заряженных частиц. Поэтому и заряд, переносимый электронами за 1 секунду, уменьшается, т.е. уменьшается сила тока. Таким образом, всякий проводник как бы оказывает противодействие движущемуся в нем току, сопротивляясь ему.

Причина сопротивления – столкновение движущихся электронов с ионами кристаллической решетки.

В чем выражается закон Ома для участка цепи

В любой электрической цепи физик имеет дело с тремя физическими величинами – силой тока, напряжением и сопротивлением. Эти величины существуют не отдельно сами по себе, а связаны между собой определенным соотношением. Опыты показывают, что сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна сопротивлению проводника. В этом и заключается закон Ома, открытый немецким ученым Георгом Омом в 1827 году:

где I – сила тока на участке цепи, U – напряжение на концах участка, R – сопротивление участка.

Закон Ома – один из фундаментальных законов физики. Зная сопротивление и силу тока, можно вычислить напряжение на участке цепи (U=IR), а зная силу тока и напряжение, можно вычислить сопротивление участка (R=U/I).

Сопротивление зависит от длины проводника, площади поперечного сечения и природы материала. Наименьшее сопротивление характерно для серебра и меди, а эбонит и фарфор почти не проводят электрический ток.

Важно понимать, что сопротивление проводника, выражаемое из закона Ома формулой R=U/I, – постоянная величина. Она не зависит ни от силы тока, ни от напряжения. Если напряжение на данном участке увеличится в несколько раз, во столько же раз увеличится и сила тока, а их соотношение останется неизменным.

У многих из нас может возникнуть ситуация, когда потребуется проверить целостность электрического кабеля, провода, или наличие или отсутствие контакта. Это может быть шнур питания от любого устройства, кабель для интернета или электрическая спираль бытового прибора. Для решения этих задач, трудно обойтись без мультиметра . Конечно, для разовой акции не стоит бежать в магазин за не самым дешёвым прибором. Достаточно одолжить на время устройство у друзей или знакомых.

Необязательно быть специалистом по электронике, чтобы справиться с подобной тривиальной задачей. Каждый может выполнить простую работу, руководствуясь некоторыми правилами и инструкциями, описанными ниже.

Мультиметр представляет собой прибор для измерения сопротивления, напряжения, тока, возможно, ёмкости. С помощью него можно проверить различные электронные компоненты: резисторы, диоды, транзисторы, конденсаторы, а также измерить значения электрического тока и напряжения, установить целостность электрических проводов.

Практически любой мультиметр состоит из следующих составных частей:

Питание цифрового прибора с жидкокристаллическим экраном осуществляется от батарейки (крона) напряжением 9 В, или аккумулятора того же номинала. Следует следить за значком батарейки на экране дисплея. Если он замигал, батарейку надо менять, иначе показания прибора будут недостоверны. Принцип действия такого мультиметра основан на сравнении измеряемых величин с эталонными, и вычисления истинного значения. Для аналоговых стрелочных приборов питание не нужно, они работают по другому принципу.

Конечно, цифровые мультиметры удобнее, но у стрелочных есть одно неоспоримое преимущество, они работают в условиях сильных электромагнитных полей, где цифровые приборы бессильны.

Порядок действий при измерении сопротивления

Единицей сопротивления является Ом. При измерении нагрузки различных приборов и резисторов, показания прибора могут составлять: доли ома, омы, килоомы (кОм), мегаомы (МОм).

Прозвонка электрических проводов

Для прозвонки любых электрических проводов необходимо выполнить следующий порядок действий:

Осталось сделать вывод об исправности объекта измерения. Если на дисплее слева единица, значит, проверяемый провод, неисправен (в обрыве). При проверке, например, сетевого шнура, показания прибора должны быть в пределах 0.6–1.5 Ом. Если надо просто убедиться в исправности линии, можно повернуть переключатель на прозвонку (значок диода и громкости). Тогда о целостности провода будет сигнализировать звуковой сигнал.

Проверка сопротивления электрических спиралей

Иногда может возникнуть необходимость замерить сопротивление электрической спирали (ТЭНа), например, в электроплите, чайнике , утюге , стиральной машине и т. д.

При проверке электрической спирали, например, мощностью 1 кВт , показания мультиметра должны быть около 50 Ом, в идеале 48.4 Ом. Вспомнив закон Ома I=U/R и определение мощности электрического тока W=I*U из школьного курса физики, можно легко рассчитать сопротивление любой электрической спирали прибора, зная его мощность.

Измерение значения сопротивления резисторов

Резистором называется электронный компонент с фиксированным или изменяемым значением электрического сопротивления. Это простейший радиоэлемент , единственной функцией которого является сопротивление электрическому току. Потребность в проверке резистора может возникнуть, например, при ремонте автомобиля или бытовой техники. Зная его номинал, можно установить пригодность элемента для дальнейшего использования.

Основными неисправностями резистора бывают: нарушение контакта между корпусом резистора и выводами или выгорание токопроводящего слоя. В результате значения сопротивления могут выйти из параметров либо уйти в бесконечность (обрыв). Иногда подозрения в исправности резистора могут возникнуть по его внешнему виду – потемнение корпуса, но так бывает не всегда. Да и потемнение резистора ещё не говорит о неисправности, а сигнализирует о его, в какой-то момент времени, перегреве. В любом случае не помешает проверить резистор мультиметром.

Чтобы измерить сопротивление резистора , надо прикоснуться наконечниками щупов к противоположным выводам этого элемента, предварительно установив переключатель на нужный диапазон, и снять показания на экране. Чтобы дать заключение о его исправности, нужно сравнить эти показания с маркировкой на корпусе сопротивления. К сожалению, надписи на корпусе резистора сделаны не в явной форме и неспециалисту разобраться с ними самостоятельно не так просто, но здесь на помощь может прийти соответствующий справочник или интернет.

Величины сопротивлений резисторов регламентированы. Отличия от номинала (разброс) в процентном отношении зависит от класса точности и может составлять от 0.1% у высокоточных до 20%.

Маркировка зарубежных резисторов выполнена в виде цветных колец различной ширины, опоясывающих корпус. В интернете также можно найти таблицы, по которым её можно расшифровать либо воспользоваться калькулятором цветовой маркировки в режиме online.

Проверка сопротивления резистора неизвестного номинала

Если сопротивление резистора неизвестно, лучше поставить переключатель на верхний предел чувствительности, например, 2 МОм и, поворачивая рукоятку переключателя вправо , найти нужный диапазон. В принципе, при измерении сопротивления, порядок не так важен. Если поставить минимальную чувствительность, на экране появится единица, вращая рукоятку влево, также можно найти нужный диапазон.

И всё-таки правильнее поступать так, как сказано в первом случае. Ведь при измерении напряжения или тока порядок важен, и можно вывести прибор из строя, поступая, как сказано во втором способе. Лучше сразу привыкать к определённой, универсальной последовательности действий.

Следует быть аккуратным при измерениях, и не касаться руками неизолированных частей щупов, иначе, вместо резистора, можно измерить сопротивление собственного тела.

Измерение сопротивления мультиметром. Переменные резисторы

Переменный или подстроечный резистор имеет, по сравнению с обычным, ещё один подвижный контакт (бегунок). Распространённой неисправностью такого радиоэлемента, является плохой контакт, или отсутствие контакта бегунка с подложкой. Поэтому при проверке такого резистора, необходимо проверить не только сопротивление подложки, но и контакт бегунка с подложкой.

Сделать надо следующее:

1. Установить переключатель в сектор измерения сопротивления Ω, выбрать нужный диапазон в зависимости от номинала резистора.
2. Одним щупом встать на подложку с любой стороны, другим — на подвижный контакт. Если плавно перемещать бегунок, также плавно должны изменяться показания прибора.

Если значения сопротивления на дисплее не меняются, или изменяются скачкообразно, значит, резистор неисправен. Многим, наверное, знаком неприятный характерный треск при изменении громкости на старой видео или аудиоаппаратуре. Он как раз и указывает на плохой контакт бегунка и подложки. Конечно, на современных бытовых приборах и аппаратуре сейчас в основном применяется электронная регулировка , но можно встретить и механические регуляторы.

Заключение

В настоящее время различных видов мультиметров великое множество. Некоторые из них могут конструктивно отличаться от описанных выше. Но методика проверки сопротивления бытовых приборов и резисторов одинакова для всех устройств.

Список возможных применений мультиметра в практике радиолюбителя огромен. Нас здесь будет интересовать один вопрос, можно ли и как проверить сопротивление мультиметром? Проверить, конечно, можно, потому что в конструкции этого прибора вставлен омметр. Именно с его помощью можно измерить сопротивление кабельных линий, всех радиодеталей, трансформаторов, катушек индуктивности, плавких предохранителей и конденсаторов.

Если рассмотреть принципиальную схему омметра, то это кружок, внутри которого расположена вот эта буква латинского алфавита – «Ω» (омега), а также два вывода, которые собой представляют два щупа прибора. Кстати, буква омега обозначает в физике сопротивление.

Так как на рынке присутствует достаточно большое разнообразие моделей мультиметров, то и расположение на корпусе обозначений может быть разное. Но так как наша задача провести измерение сопротивления тестером, то нас будет интересовать панель, где расположена эта самая буква «Ω». Здесь же расположен ручной переключатель и несколько пределов измерения. На каких-то моделях их может быть пять, на других семь. Обозначение производится цифрами и буквами.

К примеру, может стоять вот такой предел «200», это значит, сопротивление измеряется до 200 Ом. Может стоять или такое обозначение «2000», или такое «2к». Это одно и то же – предел определяет до 2000 Ом или 2 кОм, что является одним и тем же показателем. То же самое и с такими обозначениями: 2М или 2000к – до 2000000 Ом. Чтобы вы поняли, о чем идет речь, внизу фотография панели мультиметра, где все четко видно:

Давайте приведем пример. У вас на руках катушка или любая радиодеталь, ориентировочное сопротивление которой составляет 1000 Ом или 1 кОм, то вам необходимо выставить предел сопротивления выше ориентировочного. Если вы посмотрите на фотографию, то поймете, что измеряемым сопротивлением будет предел 2 кОм. На некоторых моделях такого показателя нет, поэтому выставляется 20 килоОм.

Теперь сам процесс измерения. Но предварительно надо напомнить (кто не знает), что красный щуп вставляется в отверстие (гнездо) «V/Ω», а черный в «com». При этом делается проверка, то есть, соединяются оба щупа. На дисплее должны появиться нули. Конечно, сам переключатель до этого должен быть установлен в диапазон, обозначаемый омегой.

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка. Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше. В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Внимание! Трогать оголенные участки щупов и выводов радиодеталей нельзя. Все дело в том, что тело человека также имеет свое сопротивление, а, значит, мультиметр будет показывать на дисплее суммарный показатель: сопротивление тела и радиодетали. Если необходимость придерживать щуп или деталь присутствует, то это можно делать только одной рукой.

Особенности измерения мультиметром

• Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
• При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
• Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
• Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать. Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.

Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций. Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Проверка сопротивления изоляции

Как измерить сопротивление изоляции кабельных линий? Вопрос на самом деле очень серьезный. И начнем отвечать на него с предупреждений. Измерять сопротивление изоляции кабелей и проводов можно только в теплое время года или в обогреваемых помещениях. Потому что внутри кабельной оплетки могут образоваться льдинки – замершие капельки воды. А всем известно, что лед – это диэлектрик, материал, который не обладает проводимостью. А, значит, определять измерители сопротивления эти ледяные вкрапления не будет. После оттаивания внутри проводки появится влажность, негативно влияющая на кабель в целом.

Итак, проводим тестирование. Измеритель сопротивления изоляции надо, установив два конца измерительного инструмента (мегаомметра) на конец фазного провода, расположенного в распределительном щите, и на конец нулевого провода, расположенного там же. При этом их концы надо отсоединить от клемм. Измеряемое сопротивление должно находиться в определенных пределах, которые определены ПУЭ. Кстати, именно в этих правилах есть таблицы с показателями пределов. По ним и придется сопоставлять полученные показатели, которые будут зависеть от марки кабеля и его сечения.

Проверка сопротивления изоляции – основной процесс, которым обычно пользуются электрики, проверяя целостность электрической разводки проводов внутри зданий (жилых и нежилых).

Заключение по теме

Подводим итог по вопросу, как проверить сопротивление тестером (мультиметром)? На самом деле процесс этот несложный. Главное – правильно понять, как измерить данную величину, как правильно выставить прибор, какими пределами необходимо пользоваться. Так как сам прибор является ручного пользования, то надо будет запомнить все манипуляции с переключателями и щупами. Если это вы поймете и запомните, то проблем с тестированием у вас не будет.

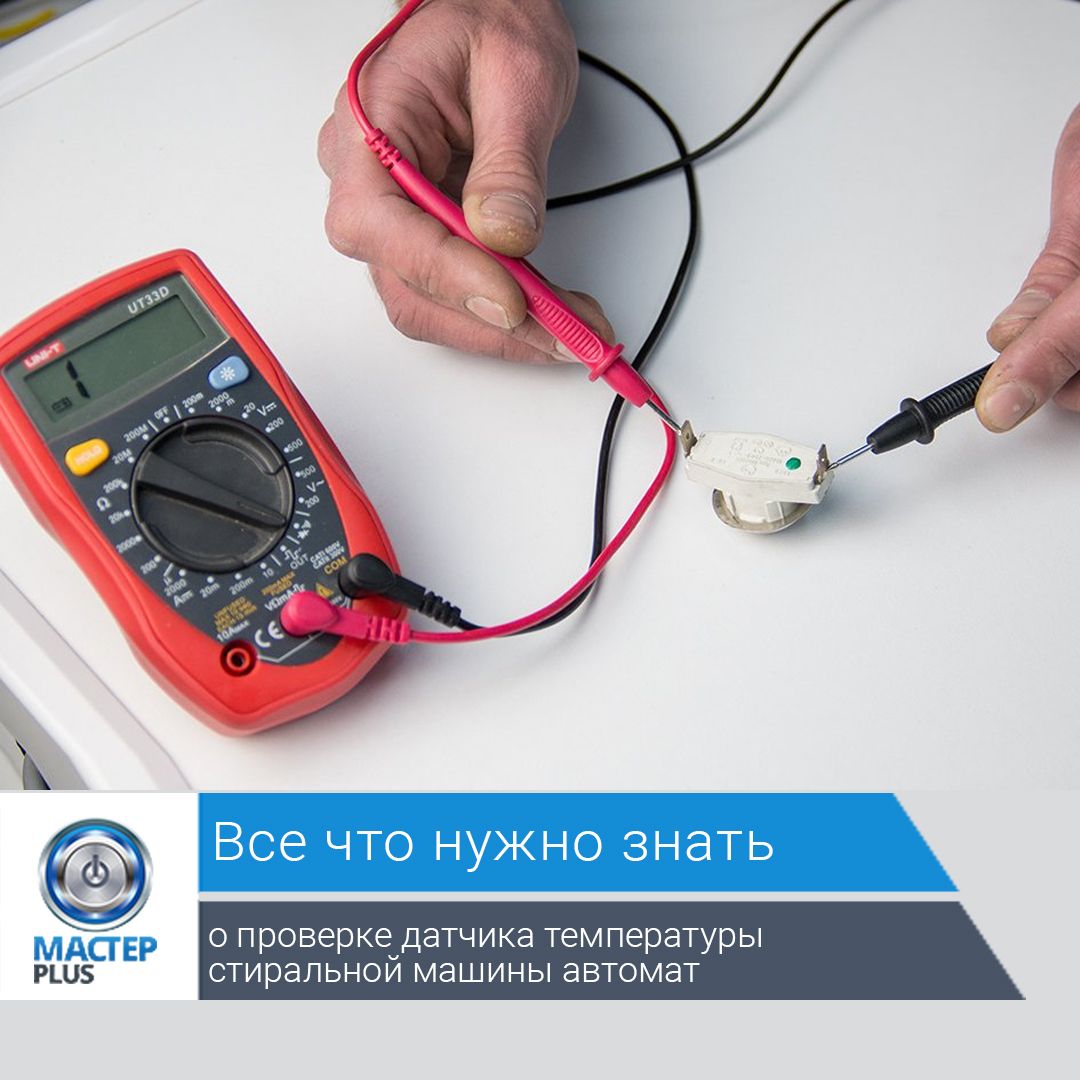

Как померить сопротивление датчика. Как мультиметром проверить сопротивление

Сопротивление является физической величиной, которая характеризует свойства тела (предмета) препятствовать прохождению электрического тока. В какой-то степени сопротивление аналогично силе трения, возникающей при перемещении тела по некоторой поверхности. Сопротивление измеряется в омах (Ом): 1 Ом = 1 В (вольт, напряжение) / 1 А (ампер, сила тока). Сопротивление измеряют при помощи омметра или цифрового или аналогового мультиметра.

Задайте максимальный диапазон напряжения. Закончив пользоваться мультиметром, правильно выключите его. Для этого задайте максимальный диапазон напряжения, чтобы не повредить устройство, если в следующий раз вы (или кто-то другой) забудете, что в первую очередь следует установить диапазон. Выключите мультиметр и отсоедините щупы.

Получение точных результатов измерения

Измеряйте сопротивление, когда элементы не подключены к цепи. Если резистор подключен к цепи, то значение его сопротивления будет неточным, так как мультиметр измеряет не только сопротивление нужного вам резистора, но и сопротивления других резисторов, включенных в цепь. Однако, иногда требуется измерить сопротивление резистора, подключенного к цепи.

1. Измеряйте сопротивление обесточенного элемента. Ток, проходящий через цепь, негативно скажется на точности показаний мультиметра, так как влияет на значение сопротивления резисторов. Кроме того, дополнительное напряжение может привести к повреждению мультиметра (поэтому не рекомендуется измерять сопротивление батарейки или аккумулятора).

   • При измерении сопротивления конденсатора, включенного в цепь, сначала необходимо разрядить его. Разряженный конденсатор будет заряжаться от мультиметра, что приведет к кратковременным скачкам показаний прибора.

Сегодня я написал вторую часть статьи, где мы продолжим знакомиться с тем, как пользоваться мультиметром, тестером или цешкой. Вообщем, кому как нравится.

Итак, поехали.

Как пользоваться мультиметром при измерении сопротивления

Внимание!!! При проверке сопротивления в цепи необходимо убедиться в отсутствии в ней напряжения.

При измерении мультиметром величины сопротивления красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп — в гнездо «com».

Переключатель мультиметра ставим в диапазон (Ω). Он специально выделен красным цветом.

Мультиметр («тестер») исправен, а значит можно проводить дальнейшие .

В диапазоне (Ω) существует 7 пределов измерения: 200 (Ом), 2 (кОм), 20 (кОм), 200 (кОм), 2 (МОм), 20 (МОм) и 200 (МОм). Каждое значение — это и есть максимальное значение на определенном пределе измерения. Также в этом секторе имеется функция «прозвонки» цепей и проверки диодов, но об этом чуть позже.

Чаще всего мне приходиться пользоваться мультиметром именно при измерении сопротивления цепи или обмоток (катушек) .

А сейчас проведем наглядные измерения сопротивления. В качестве примера возьмем катушку от реле с неизвестным нам номиналом.

Здесь я хочу сообщить Вам о небольшой тонкости, в отличии от измерения напряжения. Дело в том, что при измерении неизвестной величины сопротивления переключатель мультиметра можно устанавливать на любой предел. Мультиметр таким образом мы не повредим.

Ставим переключатель в положение «2М», что будет соответствовать пределу измерения мультиметра от о до 2 (МОм) и подсоединяем измерительные щупы к выводам катушки.

На дисплее мультиметра мы видим вместо показаний — одни нули. Это значит, что катушка обладает некоторым сопротивлением, но мы выбрали не правильный предел измерения.

Затем устанавливаем переключатель в положение «200К», что будет соответствовать пределу измерения мультиметра от о до 200 (кОм) и подсоединяем измерительные щупы к выводам катушки.

Измеренную величину сопротивления катушки смотрим на дисплее мультиметра («тестера»). Сопротивление катушки составляет 00,4 (кОм). Перед значением стоит один нолик, поэтому можно уменьшить предел еще на одну ступень.

Переключатель мультиметра устанавливаем на предел «20К», что будет соответствовать пределу измерения мультиметра от о до 20 (кОм), и снова проводим измерение. Сейчас на экране мультиметра мы видим величину сопротивления нашей катушки, которое составляет 0,63 (кОм). Это уже больше похоже на правду.

Если есть желание, то можно попробовать снизить предел измерений до «2К», что будет соответствовать пределу измерения мультиметра от о до 2 (кОм) и снова провести измерение сопротивления катушки.

На экране мультиметра мы видим еще более точное значение сопротивления катушки, которое составляет 0,649 (кОм).

На этом останавливаться не будем и попробуем снизить предел до «200», что будет соответствовать пределу измерения мультиметра от о до 200 (Ом). В этом случае мы увидим на экране цифру «1». Это значит, что сопротивление катушки больше, чем установленный предел, либо в проводе катушке обрыв.

Еще несколько слов хотел упомянуть про режим «прозвонки». В этом режиме при сопротивлении в цепи менее 70 (Ом) слышен звуковой сигнал. Очень удобная функция.

P.S. На этом вторую часть статьи о том, как пользоваться мультиметром я завершаю. Продолжение читайте в . Подписывайтесь на новые статьи и не пропускайте новые выпуски. Если материал этой статьи был Вам полезен и интересен, то поделитесь им с друзьями. Спасибо.

Добавить сайт в закладки

Положения переключателя разделены на сектора: OFF/ON — выключатель питания прибора, DСV — измерение напряжения постоянного тока (вольтметр), ACV — измерение напряжения переменного тока (вольтметр), hFe — сектор включения измерения транзисторов, 1. 5v-9v — проверка элементов питания.Для удобного изучения прибора кликните по нему. DCA — измерение постоянного тока (амперметр). 10А — сектор амперметра для измерения больших значений постоянного тока (по инструкции измерения проводятся в течение нескольких секунд). Диод — сектор для проверки диодов. Ом — сектор измерения сопротивления. Сектор DCV , который на данном приборе разделен на 5 диапазонов. Проводятся измерения от 0 до 500 вольт. Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора. Этим прибором при больших напряжениях нужно работать крайне осторожно.

При включении в положение «500 вольт» на экране в левом верхнем углу загорается предупреждение HV о том, что включен самый верхний уровень измерения и при появлении больших значений нужно быть предельно внимательным.Обычно измерение напряжения ведется переключением больших положений диапазона на меньшие, если вы не знаете величину измеряемого напряжения. Например, перед измерением напряжения на аккумуляторной батарее сотового телефона или автомобиля, на которых написано максимальное напряжение 3 или 12 вольт, ставим смело сектор в положение «20» вольт. Если поставим на меньшую, например на «2000» милливольт, прибор может выйти из строя. Если поставим на большую, показания прибора будут менее точными. Когда вы не знаете величину измеряемого напряжения (конечно же, в рамках бытового электрооборудования, где оно не превышает величин прибора), тогда выставляете на верхнее положение, «500 вольт», и делаете замер.

В общем-то, грубо замерять, с точностью до одного вольта, можно на положении «500 вольт». Если требуется большая точность, переключите на нижнее положение, только чтобы величина измеряемого напряжения не превышала значения на положении выключателя прибора. Этот прибор удобен в измерении именно напряжения постоянного тока в том, что не требует обязательного соблюдения полярности. Если полярность щупов («+» — красный,»-«-черный) не будет совпадать с полярностью измеряемого напряжения,то в левой части экрана появится знак «-«, а величина будет соответствовать измеряемой.

Сектор ACV имеет на данной разновидности прибора 2 положения — «500» и «200» вольт. С большой осторожностью обращайтесь с измерениями 220-380 вольт. Порядок измерений и установки положений аналогичен сектору DCV.

Является миллиамперметром постоянного тока и применяется для измерения маленьких токов, в основном в радиоэлектронных схемах. Нам пока не пригодится. Во избежание поломки прибора не ставьте переключатель на этот сектор. Если забудете и начнете измерять напряжение, то прибор выйдет из строя.

В связи с этим нужно обязательно рассказать поучительную историю. Будучи любопытным ребенком и уже знающим, как прозвонить электрическую цепь, например нить накала лампы или провод на обрыв, с помощью прибора, я не различал, что такое напряжение и ток. Не помню, что случилось с прибором, который у меня был, но потребовался «тестер» что-то «прозвонить» на обрыв. Попросил у друга. Вася взял у папы. Хороший стрелочный русский Ц — 2 …,не помню уже какой, Вася дал мне. Измерив то, что надо было, я отложил прибор в сторону и забыл про него. А вспомнил тогда, когда увидел, что на розетке в стене написано 220 В 6 А. То ли я захотел убедиться в точности прибора, то ли в соответствии написанного на розетке, короче, напряжение я померил, оно соответствовало.

Конечно,переключатель стоял на измерении напряжения, как положено. Теперь, недолго думая, ставлю переключатель в положение 10 А измерения тока и вставляю щупы в загадочные дырочки в стене. Такого взрыва не помню за всю свою жизнь. Прибор разорвало на почерневшие осколки, лицо было как у негра в темноте, уши заложило на полчаса, хорошо дома не было никого, так бы получил по «полной программе». Так вот, прежде чем пытаться что-то делать, при малейшем подозрении на присутствие напряжения, нужно знать, что такое ток, напряжение, сопротивление.

Идем дальше. Есть еще положение 10 А измерения постоянного тока (амперметр). Измерения производятся с перестановкой провода из второго гнезда в гнездо 10 А. Если вам необходимо измерять ток какого-либо электроприбора, можно воспользоваться амперметром, но опять же с большой осторожностью. В инструкции по прибору написано, что измерения тока нужно производить несколько секунд, но я бы не рекомендовал лишний раз пользоваться этой возможностью.

Сектор измерения сопротивления (омметр). Разделен на положение от 200 Ом до 2 МОм (2 000 000 Ом). Можно измерять сопротивление от 1 Ом до 2 МОм со следующими нюансами. Во-первых, китайский мультиметр не является точным прибором и погрешность его показаний довольно велика. Во-вторых, непредсказуемая большая чувствительность при точных измерениях. В связи с этим, при замыкании щупов между собой прибор указывает на сопротивление цепи, которой не следует пренебрегать, а считать её за сопротивление провода на щупах, т.е. при измерении маленьких сопротивлений из результата нужно отнять значение, полученное при замыкании щупов.

Например, замеряем сопротивление лампы. Т.к. лампа имеет маленькое сопротивление, ставим прибор в положение 200 Ом. Сначала замкнем щупы между собой. У меня прибор показал 0.9 Ом. Это мы отнимем после измерения нужного нам сопротивления. Замеряем на лампе, получаем 70.8 — 0,9 = 69.9Ом. Учтите, что показания приблизительны, но в наших случаях с бытовыми электроприборами этого достаточно. Работа вверх по диапазону сектора не представляет ничего сложного. Если у вас на экране слева показана единица, то сопротивление больше, чем установленное положение переключателя, а если единица на экране при положении выключателя 2000 кОм,то можно считать цепь оборванной. При появлении цифр имеет присутствие некое сопротивление в цепи.

Замена батареи. Как только вы заметите сбой на дисплее, например пропадают цифры или показания не соответствуют примерным значениям, значит, пришла пора заменить батарею у аппарата.

Сектор Диод. Показывает падение напряжения на переходе, от 400 до 700 МВ, в прямом направлении на исправном диоде и бесконечность, т.е. единица слева в обратном направлении. На неисправном, в обоих направлениях: 1. Близкое к нулю — значение пробоя. 2. Близкое к бесконечности — обрыв.

Сектор hFE. Для измерения транзисторов имеется панелька с указанием, в какое гнездо какую ножку транзистора помещать. Проверяются транзисторы обеих n — р — n и р — п -р проводимостей на пробой, обрыв. Показывает статический коэффициент передачи тока (только кремниевые — КТ).

Вы замечали, конечно же, что при измерениях сопротивления в начальный момент на дисплее мультиметра начинают мелькать циферки, которые затем останавливаются на каком-то значении. Дело в том, что внутри применяются цифровые алгоритмы, которые не позволяют мгновенно получить нужный ответ. Особенно трудно приходится тем, кто проводит измерение малых сопротивлений мультиметром. Точность его невелика, поэтому дробные части вообще найти не получится. Что делать, и вообще – как мультиметром проверить сопротивление? Это и есть тема сегодняшнего обзора.

Измерение сопротивлений мультиметром

В отличие от ёмкостей сопротивление умеет измерять каждый тестер. Это самая простая операция. Фокус только в том, что механические модели могут работать с напряжением даже без батарейки, а вот для оценки параметров резисторов нужен некий заряд для формирования вспомогательного напряжения. Разумеется, эти ограничения можно обойти путём создания резистивного делителя, пользуясь внешним источником – например, розеткой – но в общем и целом дело обстоит так, как мы показали. Отличие цифровых мультиметров в том, что без подпитки они не работают вообще.

Минусом же современных моделей может стать некая ограниченность шкалы. Нужно сопротивление резистора мультиметром измерить, а натыкаешься на сплошные трудности. Обычно максимальный предел не превышает 2000 кОм. Это всего лишь 2 МОм, и радиолюбители знают, что это далеко не верхняя граница для хорошего резистора. А сопротивление изоляции электрических приборов и вовсе должно составлять 20 МОм. То есть проверить его качество при помощи рядового мультиметра не получится. В связи с этим можно заметить и первое правило по поводу того, как измерить сопротивление мультиметром: «Размер шкалы должен соответствовать измеряемому значению».

А как понять про это самое соответствие? В былые времена номинал проставлялся на корпусе резистора. Минус тут только в том, что для особенно малых моделей сложно разглядеть цифры. А от габаритов номинал никак не зависит. Вот и гадай: эта малютка на пару Ом или МОм. А разница в миллион раз, и ошибиться не хотелось бы. Большинство резисторов сегодня маркируются цветными полосами. Но никто не требует знать всю таблицу наизусть. Можно найти ее в интернете, но мы посоветовали бы пользоваться более простой методикой: найти в интернете онлайн-калькулятор для решения таких задач. Подобный находится по адресу http://www.chipdip.ru/info/rescalc/.

Все оформлено в виде таблицы, причём показано, что резисторы могут маркироваться четырьмя или пятью полосами. Все допустимые цвета приведены в строках сформированной авторами сайта таблицы. Номера же полос идут по столбцам. Выбор нужной гаммы происходит в виде кликов по радиобоксам. Так что для каждой полосы возможен лишь один цвет. В верхней части текущие изменения сразу же отображаются на схематически нарисованном резисторе, что добавляет удобства. Обычно одна крайняя полоса толще остальных, но на практике заметить это не представляется возможным.

Что делать в этом случае? Обычно можно достать схему прибора, по которой можно сориентироваться. Если примерный номинал известен, то ошибиться сложно. Во вторую очередь смотрят на полосы. Например, золотой и серебристый цвет встречаются только с крайней тонкой полосе. Но… на практике отличить их от жёлтого и серого сможет не каждый. Это реально сложно, если нет опыта. Даже если ты не дальтоник. В таком случае нужно завести на калькулятор оба варианта (слева направо и справа налево), а потом начинать измерения мультиметром с максимального из полученных номиналов.

Итак, для получения значения в онлайн-калькуляторе нужно полностью проставить все полосы. В режиме реального времени на Чип&Дип работать не получится. Но это маленький недостаток. В результате всех усилий в текстовом поле появляются:

1. Номинал резистора, то есть его сопротивление в стандартных единицах. Например, омах.
2. Через запятую идёт допуск на точность. Самые плохие резисторы могут иметь отклонение в 10% (в каждую сторону). В результате разброс номиналов сопротивлений достаточно сильный. Это и объясняет, зачем требуется проверка сопротивления мультиметром.

Мы бы не сказали, что сама форма калькулятора здесь самая лучшая, зато находится на сайте известного магазина Чип&Дип. А там заодно можно и заказать нужные детали. Сообразно найденной величине выставляется и шкала мультиметра с запасом. Например, для резистора на 10 кОм предел составляет 20k. Напоминаем также, что на лицевой панели группа шкал измеряющих сопротивление помечается греческой буквой омега Ω.

Как проверить резистор мультиметром

Обычно проверка начинается с измерения номинала, как было показано выше. В этом случае на дисплее должна появиться соответствующая цифра. Обратите внимание, что параметр номинала может сильно разниться, поскольку имеется ещё и допуск на точность. Самая большая прелесть в том, что точность цифрового мультиметра составляет 0,5 Ом. То есть он показывает лишь целые значения. А если принять во внимание, что существует ещё и внутреннее сопротивление мультиметра, то оценить параметры резистора с малым номиналом и вовсе будет невозможно.

Мы это обсудим, но сначала поговорим о более насущных вещах:

• При измерении сопротивления иногда показания бывают близкими к нулю, либо наоборот – фиксируется обрыв. Это значит, что резистор вышел из строя. В первом случае замкнуло ближайшие витки, во втором – перегорела нить. Большинство резисторов состоит из керамического основания и намотанной на него высокоомной жилы. При этом каждый элемент характеризуется некой максимальной мощностью рассеивания, указываемой в технических данных. Если параметр превышен, то и случаются описанные выше эффекты. В этом случае очень часто корпус резистора темнеет. Но не всякая чернота означает поломку – в большинстве случаев краска менее устойчива к нагреву, нежели жила. Вот и темнеет.
• Вы увидите, что очень много зависит от допуска. Самые дешёвые резисторы между собой даже в одном наборе могут отличаться на 15 и более процентов. Это не значит, что мультиметр врёт, просто нужно учитывать сей факт при сборке схемы. Но подходить с умом. Если написано, что требуется получить резистивный делитель с равными плечами по 100 Ом, то наверняка ничего страшного не случится, если взять номиналы по 90 Ом. Главное, чтобы соблюдалось их равенство.

Что касается малых сопротивление, то их параметры нужно оценивать так называемыми косвенными методами. Допустим, собрать резистивный делитель, как это показано на рисунке. Давайте дадим краткие пояснения. Во-первых, мы здесь видим два резистора, один из которых эталонный. Это должно быть небольшого номинала сопротивление с минимальным допуском 0,05% (серая полоса, но не серебряная). Что обеспечит нам максимальную точность при работе. Напряжение питания +12 В взято не случайно. Это максимальный номинал, который каждый может раздобыть без проблем, например, использовав блок питания от персонального компьютера. Чем выше напряжение, тем точнее оно будет измерено, и здесь мы добрались до главной тонкости: вольтаж может быть измерен с потрясающей точностью – до десятых долей мВ.

Это, в свою очередь, поможет определить разность потенциалов на исследуемом резисторе, а затем номинал его вычисляется из пропорции: (12 — U) / U = Rэт / R. Где Rэт – сопротивление эталонного резистора, а U — измеренное значение (см. рисунок). На картинке также показано, куда подключать щупы мультиметра, а земля берётся от источника питания (обычно чёрный провод). Давайте посмотрим выгоды применения такой схемы. Допустим, у нас имеется резистор номиналом 1,5 Ом с допуском 10%. Очевидно, что прямое измерение сопротивления даст на дисплее значение 1 или 2. Этого явно недостаточно во многих случаях. Теперь берём эталонный резистор номиналом 2,7 Ом, собираем схему и получаем значение напряжения порядка 4,4 В. Посчитаем пропорцию:

(12 — 4,4) / 4,4 = 2,7 / R;

откуда находим, что R = 1,56 Ом. Мы никогда бы не смогли замерить сопротивление мультиметром при столь малых значениях номинала. А тут ещё и точность великая – до сотых долей! Но самое главное – становится понятно, что резистор соответствует своей технической документации и годится для того, чтобы применяться по назначению. Этим же методом можно и сопротивление провода попробовать измерить. Если только длина большая. Например, километр медной жилы сечением 6 кв. мм может составлять всего несколько ом. Сопротивление кабеля ещё ниже, поэтому там речь скорее может идти о целой бухте.

И обратите внимание, что для измерения сопротивление контура заземления нужно будет найти опорную точку. Это ещё один контур, который гарантированно заземлён. Либо же потенциал снимать с Uэт, а формулу сообразно переделать под этот случай. Кстати, нет нужды использовать именно напряжение 220 В переменного тока. +12 В намного безопаснее, и не факт, что точность будет ниже, учитывая наличие среди шкал цифрового мультиметра предела 200 мВ. Это позволит при наличии хорошего эталонного резистора сопротивление заземления мультиметром измерить очень точно.

Измерение мультиметром сопротивления нелинейных элементов

Нам говорили на уроках по элементной базе, что в открытом состоянии падение напряжения на кремниевом диоде превышает вдвое показатели германия. А ещё полупроводниковые элементы изготавливаются и из арсенида галлия. Все неспроста, но перед тем, как оценить сопротивление диода в прямом направлении, нужно понимать, что перед нами нелинейный элемент. Его характеристики зависят от приложенного напряжения. В том числе и сопротивление, измеренное разными мультиметрами не будет одинаковым. И вот почему: каждый тестер формирует на щупах вспомогательное напряжение, и для разных приборов оно неодинаково.

Чтобы как-то сориентироваться на вольт-амперной характеристике диода (график, где показывается зависимость выходного тока от напряжения приложенного к контактам), нужно знать все характеристики мультиметра. Обычно вспомогательные величины в паспорте не указываются, поэтому нужно будет провести тест. Для этого нужен конденсатор средней ёмкости. Зарядим его нашим вспомогательным напряжением. Ставим диапазон на измерение сопротивления и, не забывая про полярность (красный щуп – это плюс), прикладываем к конденсатору. Как только сопротивление на дисплее завершит свой забег от нуля до бесконечности, переходим к измерению постоянного напряжения (не забывая про полярность).

В итоге у нас получается в наличии значение вспомогательного напряжения. Теперь при помощи него мы можем найти ток: I = U / R, где R считывается с дисплея в режиме измерения сопротивления (а во многих случаях то же самое и с режимом прозвонки диодов, который помечен характерной жирной стрелкой с поперечной чертой на конце). Теперь смотрим на вольт-амперную характеристику и смотрим, совпадает ли полученная точка с положением пересечения U и I. Если отклонение в пределах нормы, то диод однозначно годный. В противном случае, если все же он хотя бы открывается и закрывается, то его можно использовать в цепях, не критичных к точности.

Измерение мультиметром сопротивлений приборов

Если взять лампочку на 60 Вт, то можно быстро убедиться, что сопротивление спирали составляет всего лишь 68 Ом. В этом случае при приложенном напряжении 220 В по ней протекал бы ток более 3 А, что соответствует мощности 700 Вт. Все дело в характере переменного напряжения 50 Гц. Проверка сопротивления тена электроплиты должна производиться с учётом этого простого факта. А если речь идёт про акустику, то может иметься в виду некая средняя частота для спектра звука, составляющая, например, 2,5 кГц. Вот почему и сопротивление свечи зажигания, и сопротивление динамика должны измеряться косвенными методами в условиях, приближенных к реальным. То есть опять же собирается делитель, и создаётся тестировочная схема.

А вот сопротивление катушки зажигания можно измерить тестером. Для этого придётся найти полные технические данные о количестве витков и сечении провода.

Как правильно пользоваться мультиметром. Как измерять сопротивление + видео

Мультиметр – универсальный переносной прибор, предназначенный для измерения различных электрических (электронных) величин. Мультиметр способен заменить несколько приборов, т.к. с помощью него можно измерять напряжение, силу тока, сопротивление и т.д.

Например, функционал некоторых мультиметров дополнительно позволяет измерять температуру, проверять транзисторы, полупроводники и т.д. У многих моделей мультиметров присутствует функция автоматического выключения дисплея, когда прибор не активен, а также есть функция подсветки.

В качестве переносных измерительных приборов мультиметры уже давно используются и на производстве, и в быту.

Современные мультиметры выпускают двух видов: аналоговые и цифровые. При использовании аналогового мультиметра измеряемую величину определяют по положению стрелки на шкале прибора. У цифровых мультиметров измеряемая величина отображается на жидкокристаллическом дисплее в виде чисел.

Цифровые мультиметры на практике используются чаще аналоговых. Главная причина – высокая точность измерений и удобство при отображении измеряемой величины. Но у аналоговых приборов тоже есть свои преимущества.

Для правильного пользования мультиметром необходимо знать его базовое устройство и основные режимы работы. Мультиметры разных моделей могут отличаться размером, внешним видом и числом измеряемых величин, но основной функционал у всех одинаков.

Простоту устройства, базовый функционал и дополнительные режимы демонстрирует цифровой мультиметр DT-831.

Устройство и комплектация мультиметра DT-831

В верхней части передней панели находится цифровой дисплей, по центру многопозиционный переключатель режимов измерения, а в нижней части находятся три гнезда под измерительные щупы.

Приобретая мультиметр, не лишним будет знать, что входит в комплект поставки. Каждое изделие, в том числе и DT-831, комплектуется двумя измерительными щупами, одной батарейкой «крона» 9В, одной инструкцией пользователя и упаковочной коробкой.

Функционал мультиметра

Независимо от типа и вида любой мультиметр позволяет измерять основные электрические величины. Это относится и к модели DT-831.

• Измерение переменного напряжения производится в режиме ACV (alternating current voltage).
• Измерение постоянного напряжения выполняется в режиме DCV (direct current voltage).
• Измерение постоянного тока выполняется в режиме DCA (direct current amps).
• Электрическое сопротивление измеряется в режиме Ω.

Для измерений кроме основных режимов используются и дополнительные. Например, изображение полупроводника – это режим проверки диодов. Изображение звука – режим прозвонки цепей зуммером.

Выключение прибора выполняется установкой многопозиционного переключателя в режим OFF.

Перед измерениями щуп чёрного цвета подключается к общему гнезду с обозначением COM (общий), а измерительный щуп красного цвета к гнезду VΩmA. Иногда необходимо измерить постоянный ток значением более 200мА. В этом случае красный измерительный щуп необходимо подключить к гнезду «10А».

Как пользоваться мультиметром DT-831 для чайников — Видео

Измерение переменного напряжения

В бытовых условиях чаще всего напряжение измеряют в розетках, в переходных коробках, в распределительных щитках, в щитках учёта. Стандартная величина такого напряжения около 220В. На производстве переменное напряжение измеряют в распределительных устройствах, силовых шкафах, на аппаратах защиты и т.д. Если в бытовой сети напряжение, как правило, однофазное, то на производстве встречается как однофазное напряжение 220В, так и трёхфазное 380В.

Первое измерение производится следующим образом. Многопозиционный переключатель ставится на максимальный предел. У мультиметра DT-831 это 750В. После этого, собственно, выполняется измерение путём параллельного подключения мультиметра к измеряемому элементу или участку цепи. Например, измеряется напряжение фазы относительно нуля (фазное напряжение), или между двумя фазами трёхфазной сети (линейное напряжение).

Если значение напряжения (да и другой величины при другом режиме измерения) значительно меньше максимального предела (например, 150В), то для большей точности многопозиционный переключатель переключается на меньший предел. В режиме ACV это будет предел 200В.

Измерение постоянного напряжения

В домашних бытовых условиях измерение постоянного напряжения сводится к замеру вольтажа обычных батареек, автомобильных аккумуляторов, блоков питания от бытовой техники. На производстве источниками постоянного напряжения являются выпрямители, генераторы постоянного тока и др.

Измерение постоянного напряжения мало чем отличается от измерения переменного напряжения. Разница лишь в том, что измерение в режиме DCV выполняется между плюсом и минусом. Кроме непосредственного измерения напряжения, режим DCV позволяет определить полярность в цепях постоянного тока.

Если перед замером заранее известно значение напряжения (например, пальчиковая батарейка 1,5В), то многопозиционный переключатель можно сразу выставить на ближайший предел (20В).

Измерение постоянного тока

Данное измерение выполняется в режиме DCA. Мультиметр подобно амперметру включается последовательно в разрыв цепи. Желательно заранее представлять величину тока, чтобы выставить соответствующий предел измерения.

Как измерить сопротивление мультиметром

В любой модели мультиметра есть функция измерения сопротивления. В режиме Ω можно измерять сопротивление резисторов, значение сопротивления электрической изоляции проводов и т.д. Часто в режиме Ω выполняют прозвонку электрических цепей.

У мультиметра DT-831 пять пределов измерения сопротивления, начиная от 200 Ом и заканчивая 2000 кОм (2МОм). Сопротивление измеряют, предварительно выбрав один из пяти пределов.

Если измеряемая величина окажется больше, чем выставленный предел, то на дисплее мультиметра будет отображено «1». В этом случае достаточно установить переключатель на больший предел. Если на дисплее отображаются все нули, то фактическое значение сопротивления значительно меньше установленного предела и поэтому предел необходимо уменьшить.

Выполнять измерение сопротивления разрешается только при отключённом напряжении во избежание выхода мультиметра из строя.

Как работать тестером измерить сопротивление. Как проверить и измерить сопротивление резистора мультиметром

При поиске неисправности в любом электроприборе, требуется измерение сопротивления компонентов устройства или проводников. Электрическому току сопротивляются абсолютно все среды и материалы на Земле. Величина может быть бесконечно большой, как у сухого дерева или воздуха.

Или бесконечно малой, как у медного проводника. Используя свойство материалов оказывать различное сопротивление электротокам, инженеры конструируют электрические схемы. В домашних приборах имеются проводники и полупроводники, от исправности которых зависит работоспособность устройства.

Наличие большого (или бесконечного, когда ток не может протекать вовсе) сопротивления, свидетельствует о неисправности узла. Или напротив – если проверка сопротивления изоляции показывает величину, близкую к бесконечности – значит пользоваться инструментом безопасно.

Большинство владельцев этого прибора используют его в основном для проверки напряжения. Однако если вы будете знать, как измерить сопротивление заземления – это может спасти чье-то здоровье или даже жизнь.

Для измерения потребуется омметр. Принцип его работы на самом деле заключается в измерении силы тока на участке цепи. За основу (точку отсчета) берется бесконечно малое сопротивление проводов прибора.

Последовательно в цепь включается элемент питания, шунтирующее сопротивление (чтобы не нагружать измерительный элемент) и, собственно, прибор. Стрелка или цифровая шкала калибруется на значении «0».

При включении в цепь измеряемого проводника (детали), по ней начинает протекать электрический ток. Конструкция прибора работает согласно закону Ома. Чем выше сопротивление – тем меньше сила тока. Эта величина, пересчитанная на значении сопротивления, отображается на шкале (дисплее). Важно! Без элемента питания измерить сопротивление невозможно (в отличие от напряжения или силы тока).

Все модели мультиметров имеют в своем составе омметр. Поэтому вопрос, обычно не возникает. Тем не менее, мы опишем основные принципы проведения таких измерений.

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при своими руками. К примеру, если , можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Рисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допуск

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Маркировка SMD элементов

Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две – это значение, а последняя – множитель (см. рис. 3).

Рис. 3. Пример расшифровки номинала SMD резистора

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Рисунок 4. Яркий пример того, как может сгореть резистор

Обратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Проверка на обрыв

Действия производятся в следующем порядке:

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

1. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

1. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Рис. 7. Подстроечный резистор (внутренняя схема отмечена красным кругом)

Алгоритм следующий:

1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

Список возможных применений мультиметра в практике радиолюбителя огромен. Нас здесь будет интересовать один вопрос, можно ли и как проверить сопротивление мультиметром? Проверить, конечно, можно, потому что в конструкции этого прибора вставлен омметр. Именно с его помощью можно измерить сопротивление кабельных линий, всех радиодеталей, трансформаторов, катушек индуктивности, плавких предохранителей и конденсаторов.

Если рассмотреть принципиальную схему омметра, то это кружок, внутри которого расположена вот эта буква латинского алфавита – «Ω» (омега), а также два вывода, которые собой представляют два щупа прибора. Кстати, буква омега обозначает в физике сопротивление.

Так как на рынке присутствует достаточно большое разнообразие моделей мультиметров, то и расположение на корпусе обозначений может быть разное. Но так как наша задача провести измерение сопротивления тестером, то нас будет интересовать панель, где расположена эта самая буква «Ω». Здесь же расположен ручной переключатель и несколько пределов измерения. На каких-то моделях их может быть пять, на других семь. Обозначение производится цифрами и буквами.

К примеру, может стоять вот такой предел «200», это значит, сопротивление измеряется до 200 Ом. Может стоять или такое обозначение «2000», или такое «2к». Это одно и то же – предел определяет до 2000 Ом или 2 кОм, что является одним и тем же показателем. То же самое и с такими обозначениями: 2М или 2000к – до 2000000 Ом. Чтобы вы поняли, о чем идет речь, внизу фотография панели мультиметра, где все четко видно:

Давайте приведем пример. У вас на руках катушка или любая радиодеталь, ориентировочное сопротивление которой составляет 1000 Ом или 1 кОм, то вам необходимо выставить предел сопротивления выше ориентировочного. Если вы посмотрите на фотографию, то поймете, что измеряемым сопротивлением будет предел 2 кОм. На некоторых моделях такого показателя нет, поэтому выставляется 20 килоОм.

Теперь сам процесс измерения. Но предварительно надо напомнить (кто не знает), что красный щуп вставляется в отверстие (гнездо) «V/Ω», а черный в «com». При этом делается проверка, то есть, соединяются оба щупа. На дисплее должны появиться нули. Конечно, сам переключатель до этого должен быть установлен в диапазон, обозначаемый омегой.

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка. Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше. В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Внимание! Трогать оголенные участки щупов и выводов радиодеталей нельзя. Все дело в том, что тело человека также имеет свое сопротивление, а, значит, мультиметр будет показывать на дисплее суммарный показатель: сопротивление тела и радиодетали. Если необходимость придерживать щуп или деталь присутствует, то это можно делать только одной рукой.

Особенности измерения мультиметром

• Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
• При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
• Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
• Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать. Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.

Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций. Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Проверка сопротивления изоляции

Как измерить сопротивление изоляции кабельных линий? Вопрос на самом деле очень серьезный. И начнем отвечать на него с предупреждений. Измерять сопротивление изоляции кабелей и проводов можно только в теплое время года или в обогреваемых помещениях. Потому что внутри кабельной оплетки могут образоваться льдинки – замершие капельки воды. А всем известно, что лед – это диэлектрик, материал, который не обладает проводимостью. А, значит, определять измерители сопротивления эти ледяные вкрапления не будет. После оттаивания внутри проводки появится влажность, негативно влияющая на кабель в целом.

Итак, проводим тестирование. Измеритель сопротивления изоляции надо, установив два конца измерительного инструмента (мегаомметра) на конец фазного провода, расположенного в распределительном щите, и на конец нулевого провода, расположенного там же. При этом их концы надо отсоединить от клемм. Измеряемое сопротивление должно находиться в определенных пределах, которые определены ПУЭ. Кстати, именно в этих правилах есть таблицы с показателями пределов. По ним и придется сопоставлять полученные показатели, которые будут зависеть от марки кабеля и его сечения.

Проверка сопротивления изоляции – основной процесс, которым обычно пользуются электрики, проверяя целостность электрической разводки проводов внутри зданий (жилых и нежилых).

Заключение по теме

Подводим итог по вопросу, как проверить сопротивление тестером (мультиметром)? На самом деле процесс этот несложный. Главное – правильно понять, как измерить данную величину, как правильно выставить прибор, какими пределами необходимо пользоваться. Так как сам прибор является ручного пользования, то надо будет запомнить все манипуляции с переключателями и щупами. Если это вы поймете и запомните, то проблем с тестированием у вас не будет.

В статье рассказывается о том, как проверить мультиметром сопротивление. Кроме этого, с его помощью измеряют силу тока, напряжения между двумя точками, а также прозванивают электрические цепи. В зависимости от типа устройства, с его помощью можно проверять диоды, транзисторы и многие другие радиодетали.

Какие бывают мультиметры?

Ранее применялся мультиметр стрелочный (аналоговый), но сейчас многие перешли на цифровой, как более удобный.

Стрелочный прибор до сих пор применяют профессионалы. Он лучше работает в зоне действия радиоволн и электромагнитных полей, не нуждается в автономном питании, без которого не могут работать. При этом на точность их показаний в значительной степени влияет износ элементов питания. Они могут выйти из строя от электростатического разряда, что не грозит аналоговому тестеру.

Мультиметр стрелочный работает как микроамперметр, снабженный переключателями, шунтами и делителями напряжения, позволяющими переключать его в режимы работ различных приборов. В отличие от него цифровой прибор выводит на дисплей результаты сравнения и вычисления разницы между измеряемыми параметрами и эталонами.

Основы эксплуатации приборов

На каждый мультиметр, характеристики которого отличаются от других, есть своя специфика измерений, но существуют обязательные правила для всех типов устройств.

Для перехода на определенный встроенный прибор, а также на необходимый диапазон измерения его параметров применяется один переключатель.

Замеры производятся путем прикосновения металлических щупов с изолированными ручками к проводникам.

Измеряемая величина параметра должна находиться в пределах установленного переключателем диапазона. Измерения производятся сначала на более высоких диапазонах, а затем переключателем регулируется необходимая точность.

Вольтметр подключают к двум точкам с разными потенциалами.

Для измерения силы тока создают разрыв в электрической цепи и подключают в него амперметр.

Сопротивление измеряют на элементе, отключенном от цепи, путем пропускания через него электрического тока от встроенного в прибор элемента питания.

Щуп с черным проводом подключается к гнезду COM с полюсом «-«, с красным — к гнезду VΩmA с положительным полюсом.

Выпускаются разные модели мультиметров, отличающихся особенностями работы. К каждой из них прилагается инструкция изготовителя: как производить измерения и переключать режимы работы.

Устройство цифрового мультиметра

Основа функционирования у большинства моделей одинаковая. Здесь могут немного отличаться значки, пределы измерения и дополнительные функции. Все элементы управления и контроля расположены на лицевой панели: переключатель режимов и диапазонов, ЖК-дисплей, разъемы для щупов.

Наиболее совершенные устройства автоматически выбирают пределы измерений.

Щупы предназначены для передачи сигнала от элементов электрических цепей прибору. Для них в приборе предназначены три рядом расположенных гнезда. При измерении всегда следует держаться только за изолированные ручки.

Принцип работы

Мультиметр электрический в большинстве бюджетных моделей работает на микросхеме 1CL7106.

Когда измеряется напряжение, сигнал подается с переключателя на вход 31 через резистор R17.

Чтобы измерить величину постоянного тока, в разрыв цепей подключается мультиметр. Сила тока воспринимается резисторами в зависимости от установленного диапазона, после чего с них поступает на вход 32.

На схеме изображены только основные функции. Многие модели имеют дополнительные. Какой мультиметр лучше, каждый пользователь решает в зависимости от специфики измерений.

Схема измерения сопротивлений

Какого бы типа ни был мультиметр, применение омметра есть практически в каждом. Чаще всего с его помощью проверяются трансформаторов, катушек индуктивности и исправность плавких предохранителей. Ниже приведена упрощенная схема измерения сопротивлений.

Здесь применяются опорные резисторы R1…R6 и токозадающие R101 и R103. В режиме измерения сравниваются опорное и входное напряжение, равные отношению измеряемого и опорного сопротивлений.

Прибор применяют для обнаружения обрывов в цепи, пробоя обкладок конденсаторов, проверки целостности печатных проводников на электронных платах.

Как измеряется сопротивление?

Как проверить мультиметром сопротивление, можно прочитать в инструкции, но способ общий для многих моделей. На тестере секция значком «Омега». У распространенных моделей типа M832, M83х, MAS83x установлено 5 пределов измерения: 200 Ом, 2 К, 20 К, 200 К, 2 М. Кроме того, 6-е положение служит для прозвонки цепей. Зуммер срабатывает при сопротивлении между щупами менее 50 Ом. При их соединении между собой прибор показывает величину сопротивления немного выше нуля. Когда измеряется величина небольшого сопротивления, это значение вычитается из показаний.

Например, при наличии резистора, сопротивление которого составляет приблизительно 1,5-7 К, для измерения мультиметром М832 следует выбрать диапазон с пределом 20 К.

В отличие от других приборов, омметром можно измерять неизвестное сопротивление на любом диапазоне, это не приведет к выходу его из строя. Если установка не соответствует необходимым пределам, на экране будет зафиксирована единица или ноль. В первом случае надо увеличить верхний предел диапазона измерений, а во втором — уменьшить.

Обратите внимание! Перед тем как проверить мультиметром сопротивление, новички обычно касаются обеими руками токоведущих выводов деталей и щупов. В результате измеряется сопротивление резистора и тела, что вносит погрешность в показания прибора. Особенно она велика, когда номинал измеряется в мегаомах. Вывод детали и щуп можно придерживать только одной рукой. Это требование следует соблюдать при проверке любых радиодеталей.

Когда производится ремонт электронной аппаратуры, часто требуется измерить сопротивление впаянного в схему резистора. Чтобы получить точные показания, надо выпаять один из выводов. Измерительная цепь должна состоять только из омметра и резистора. Если он впаян в схему, сопротивления между выводами и другими радиодеталями будут суммироваться. Если деталь имеет много выводов, для проведения измерений ее следует сначала полностью выпаять.

Пример измерения сопротивления

Требуется измерить сопротивление катушки, номинал которой неизвестен. Обычно верхний предел выбирают максимальный. При установке переключателя в положение «2М» и подсоединении к выводам катушки измерительных щупов на экране появятся одни нули. Это значит, что электрическое сопротивление витков есть, но пределы измерения выбраны неверно.

Тогда нужно установить переключатель в положение «200 К», что соответствует диапазону 0-200 К и снова подключить щупы мультиметра. На экране появится величина сопротивления, равная 00,5 кОм. Если в показаниях впереди запятой есть нули, значит, требуется уменьшить пределы измерения еще. При следующем положении переключателя прибор покажет 0,73 кОм. Это значение уже больше соответствует действительности.

Если есть необходимость получить более точный результат, надо снизить диапазон до 0-2 кОм и повторить измерение. На экране появится 0,751 кОм.

Если переключиться на пределы измерения 0-200 Ом, прибор покажет «1», что означает, что измеряемая величина выходит за верхнюю границу.

Перед тем как прозванивать мультиметром катушку на наличие в ней обрыва, надо установить переключатель в этот режим, а затем подключить щупы к ее выводам. Наличие свидетельствует о том, что цепь исправна. Если зуммер «молчит», значит, в катушке обрыв.

Щупы для мультиметра

Щупы в бюджетных тестерах не отличаются высоким качеством, несмотря на то что некоторые из них эффектно выглядят. При покупке следует выбирать такие, чтобы провод был эластичным и плотно держался в месте входа.

Токопроводящие концы сделаны в виде игл, чтобы можно было прокалывать изоляцию провода или находить выводы в микросхемах с малым шагом. В качестве материала применяется бронза, которая плохо держит заточку. Кроме того, иглы обламываются в местах заделки.

На холоде изоляция проводов становится жесткой и прибором неудобно пользоваться.

Еще один недостаток — ненадежный контакт в гнезде прибора. При прозванивании схем он часто теряется.

Щупы для мультиметра часто приходится доводить до кондиции своими руками. Для этого провода припаиваются к наконечникам, а разъемы в гнезда подбираются другие. Наконечник следует залудить, чтобы при нажатии на проверяемую точку величина сопротивления не зависела от усилия нажима.

Целесообразно заменить провода на большее сечение, чтобы уменьшить их сопротивление. Провода в комплекте имеют сопротивление 0,2-0,5 Ом, а порой и выше.

Проверка омметра перед работой

В процессе эксплуатации мультиметра токоведущие жилы измерительных щупов изнашиваются, что отрицательно сказывается на результатах измерения («скачут» показания). Перед работой их следует проверять. Для этого переключатель прибора устанавливают на самый нижний диапазон и замыкают щупы между собой накоротко. После прощупываются его изолированные проводники. При плохом контакте внутри на дисплее начнут сбиваться показания. Можно также проверить щуп в режиме прозвонки. Если звуковой сигнал зуммера будет пропадать и вновь появляться, это говорит о ненадежных контактах.

Питание прибора

В прибор вставляется элемент питания «Крона» на 9 В. Если на экране мультиметра появился значок батарейки, это сигнализирует о том, что она разрядилась и требуется замена. В противном случае показания прибора будут некорректными.

На некоторых мультитестерах есть кнопка HOLD. При ее нажатии показания прибора фиксируются для удобства считывания. Чтобы снова вернуться в рабочий режим, надо отжать кнопку.

Заключение

Каждая модель мультиметра продается с инструкцией, которую следует тщательно изучить, поскольку у каждого вида прибора есть свои особенности.

Перед тем следует определить его приблизительное значение. Если величина составляет несколько ом, деталь можно не выпаивать из платы. При размерности в мегаомах резистор следует выпаивать и измерять, не касаясь выводов руками.

Как измерить сопротивление мультиметром?

Для электрика измерение сопротивления — одна из самых распространенных задач. И знание основ будет иметь решающее значение. Вот почему мы создали это удобное руководство по измерению сопротивления мультиметром.

Процесс так же прост, как измерение тока или напряжения, когда вы используете испытательные щупы для определения сопротивления в цепи, в компоненте или в любой функционирующей системе для его устранения.

Ключ — выбрать переключатель диапазона и отрегулировать десятичные дроби для получения точных показаний.

Предполагая, что вы уже знаете основы того, как мультиметр измеряет различные величины, мы сразу перейдем к делу.

Дополнительные руководства пользователя мультиметра можно найти в следующих статьях:

Как измерить сопротивление с помощью мультиметра

Ниже приведен пошаговый процесс измерения сопротивления с помощью цифрового мультиметра. В этом руководстве мы будем использовать резисторы (разных номиналов) и простую схему для измерения сопротивления.

Step 1

Возьмите мультиметр, несколько резисторов разных номиналов и простую схему на макетной плате.Вы можете пропустить схему, потому что она предназначена только для демонстрационных целей.

Используйте цифровой мультиметр для измерения сопротивления

Шаг 2

Используйте дисковый переключатель, чтобы выбрать функцию сопротивления в мультиметре. В зависимости от значения сопротивления вы можете переключать диапазон во время тестирования. Выбран диапазон 2000 Ом

Выберите функцию сопротивления мультиметра

Step 3

Подключите щупы к клемме резистора и прочтите значение, отображаемое на экране.Ниже приведены значения для каждого резистора (как показано на рисунке)

Резистор 1

Значение 2,21 кОм. Обратите внимание, что переключатель диапазона указывает на 20 кОм, а считанное значение — 2,21, что дает нам окончательное значение сопротивления 2,21 кОм.

Резистор 2

Значение 23 Ом. В этом случае переключатель диапазонов указывает на 200 Ом, а считываемое значение — 23,1, что означает, что сопротивление составляет приблизительно 23 Ом.

Если бы переключатель диапазонов был на 200 кОм и показания были бы такими же, сопротивление было бы 23 кОм (что является огромным значением).

Резистор 3

Значение 671 Ом. Переключатель диапазона находится на 2000 Ом, а значение 671, что дает нам измерение как 671 Ом.

Интересно отметить, что сопротивление не увеличивается с размером резистора. Резистор 1 был больше, чем резистор 3, но тот, у которого было наибольшее значение сопротивления (2.21 кОм).

Шаг 4

Вы также можете использовать мультиметр для проверки сопротивления в цепи. Это дает вам возможность из первых рук увидеть, как работает сопротивление в цепи под напряжением.

Обратите внимание на приведенное ниже изображение простой схемы, которая соединяет белый светодиод общего назначения с источником питания. Обратите внимание, что мы вставили в схему резистор.

Как измерить сопротивление в цепи с помощью мультиметра

Шаг 5

Используйте щупы мультиметра и направьте их по обе стороны от резистора в цепи.Проверьте сопротивление на дисплее и сравните его с предыдущими показаниями, которые мы получили, когда измерили только резистор. Падение (с 671 Ом до незначительного значения) сопротивления означает, что в цепи задействован резистор.

. о входящем токе (если это не цепь).

Подробнее: Лучший цифровой мультиметр для электроники

Использование метода цветового кода для измерения сопротивления

Если вы хотите сделать процесс интересным, вы также можете сравнить свои измерения с результатами, полученными с помощью системы цветового кодирования.

Резисторы повсеместно помечены определенными цветовыми кодами (на корпусе), чтобы помочь техническим специалистам и электрикам рассчитать их значения без использования мультиметра.

Хотя это не самый точный метод из-за возможности человеческой ошибки, мы рекомендуем вам сравнить свои показания, чтобы лучше понять процесс. Вы можете использовать это внешнее руководство для этой цели.

Устранение неисправностей цепи

Когда электрик пытается устранить неисправность цепи или системы, он / она обычно проверяет сопротивление в ней.Потому что сопротивление цепи резко меняется, когда она подключена к нагрузке (как мы наблюдали в приведенном выше примере).

Как только источник питания протекает, первое, что нужно проверить в цепи, — это проверить ее сопротивление. Где это проверить, зависит от вашего опыта.

Заключение

Мы надеемся, что это краткое руководство о том, как проверить сопротивление с помощью мультиметра, было полезно для ваших домашних и хобби-проектов. Если у вас есть вопросы или предложения, не забудьте добавить их в комментарии.

Пошаговое руководство по проверке перегоревшего предохранителя

Как проверить предохранитель мультиметром

Хотя легко визуально осмотреть элемент в стеклянном предохранителе, чтобы убедиться, что перегорел, большинство предохранителей имеют твердые непрозрачные корпуса, которые скрыть элемент из поля зрения. Чтобы проверить, перегорел ли предохранитель, нам понадобится мультиметр. После настройки мультиметр может измерить сопротивление плавкого элемента. Сопротивление измеряется в Ом «Ом».Следующее руководство использует цифровой мультиметр, однако те же принципы применяются при использовании аналоговый мультиметр (т.е. один с дисплеем иглы). Если вы используете аналоговый измеритель, сначала прочтите руководство, а затем обратитесь к дополнительным примечаниям в конце.

Нужен предохранитель для замены? Ознакомьтесь с нашим широким ассортиментом предохранителей.

Подключение тестовых проводов.

Черный провод должен быть подключен к общей розетке.
Красный провод должен быть подключен к гнезду Ω или Ohms.

Не знаете, какой предохранитель вам нужен? Мы можем помочь.

Как выставить ом на мультиметре.

Переместите диск в самый нижний диапазон шкалы Ом (200 Ом — минимальное значение. на этом мультиметре). Это также должно включить измеритель. Если есть отдельный переключатель ON, включите глюкометр. Вы можете видеть на рисунке, что диапазон Ом показан светло-зеленой полосой в нижнем левом углу.

5 различных значений диапазона Ом на этом мультиметре:
2M = 2000000 Ом или 2 МОм (максимальное значение сопротивления)
200k = 200000 Ом
20k = 20000 Ом
2k = 2000 Ом
200 = 200 Ом (минимальное значение сопротивления)

Наше подробное руководство по размерам предохранителей может помочь вам найти сменный предохранитель.

Как проверить, работает ли ваш мультиметр.

Коснитесь металлических концов 2 измерительных проводов и, удерживая их вместе, дисплей измерителя должен изменение, чтобы показать, что сопротивление мало или отсутствует.Мощность просто перетечет из одного провода обратно через другой. Когда вы разделите два наконечника, дисплей глюкометра вернется к состояние 100% сопротивления.

Измерьте сопротивление предохранителя.

Важно! Поместите предохранитель на непроводящую поверхность, например на дерево, ламинат. или пластик. Коснитесь металлических колпачков на каждом конце предохранителя металлическими наконечниками ведет тестирование. Здесь нет полярности, поэтому вы можете использовать любой провод для любой крышки предохранителя.Обеспечьте хороший контакт, касаясь чистой металлической поверхности каждой крышки. Пока провода надежно подсоединены к предохранителю, посмотрите на показания, отображаемые на мультиметре.

Примечание: Если вы хотите проверить предохранитель, все еще находящийся в цепи. Пожалуйста, убедитесь, что вы отключили питание и отсоединили источник питания, чтобы избежать поражения электрическим током.

Замени предохранители по лучшей цене! Мы превзойдем объявленную цену любого текущего конкурента *

Что такое показания цифрового мультиметра.

Предохранитель исправен: Если показания мультиметра изменяются на низкое значение сопротивления (аналогично результат соприкосновения двух проводов вместе).

Перегорел предохранитель: Если показания счетчика не меняются, а дисплей по-прежнему показывает исходное состояние 100% сопротивления.

Не забудьте выключить мультиметр, когда закончите тестирование.

Мы предлагаем БЕСПЛАТНУЮ экспресс-доставку в любую точку Австралии для всех заказов на сумму более 99 австралийских долларов.00.

Как пользоваться аналоговым мультиметром.

Аналоговые мультиметры показывают показания, перемещая стрелку по фиксированной шкале. Процесс тестирования точно такой же.

Выберите правильный диапазон сопротивления и соедините вместе металлические концы измерительных проводов. Стрелка будет «скользить» по шкале, не оказывая сопротивления. Хороший предохранитель покажет то же самое.

Когда кончики разделены, игла покажет 100% сопротивление штат. Перегоревший предохранитель покажет такое же значение. Убедитесь, что наконечники измерительных проводов надежно соединены с металлическими торцевыми крышками или лезвиями предохранителя, и что предохранитель проверяется на непроводящей поверхности.

Обработка заказов, полученных до 14:00 по восточно-австралийскому стандартному времени, в тот же день.

Может ли автомобильный предохранитель выйти из строя, не перегорел?

Если предохранитель вашего автомобиля не работает и не перегорел, вот несколько причин, по которым это может произойти;

• 1.Предохранитель имеет производственный брак. Это качественный предохранитель или дешевая замена?
• 2. Перегоревший предохранитель был неправильно заменен предохранителем более низкого номинала.
• 3. Устройство, запитанное от предохранителя, неисправно, потребляя более высокий ток.
• 4. Предохранитель исправен, но что-то пошло не так в процессе проверки.

Автомобильный предохранитель обычно не выходит из строя из-за чрезмерного использования или старения. Автомобильные предохранители предназначены для работы в течение очень длительного периода времени при использовании в соответствии с параметрами, указанными производителем.

Электрические цепи в современных транспортных средствах разработаны квалифицированными инженерами-электриками и проходят строгие испытания в экстремальных условиях, поэтому обычно они очень надежны. Кроме того, производители автомобилей используют предохранители высокого качества, которые производятся и проходят испытания в соответствии со строгими стандартами. Хотите узнать больше о предохранителях? Просмотреть все руководства по предохранителям.

Как узнать, перегорел ли автомобильный предохранитель?

Есть несколько способов быстро проверить, не перегорел ли предохранитель автомобиля.Во-первых, нужно найти предохранитель. который контролирует любое устройство, которое не работает. Внутри блока предохранителей может быть схема крышку или руководство пользователя, или вы можете найти его в Интернете. Затем снимите предохранитель с помощью съемников — убедитесь, что ваш автомобиль полностью выключается перед тем, как вы это сделаете! Затем осмотрите предохранитель на предмет визуальных признаков неисправности. обесцвечивание или сломанные нити. Затем вы можете установить запасной автомобильный предохранитель.

Магазин наш ассортимент автомобильных предохранителей.

Нужен предохранитель на замену?

Swe-Check — это специалисты по предохранителям.

На нашем складе имеется большой ассортимент высококачественных предохранителей, которые вы можете купить на нашем сайте.

Если вы не можете найти требуемый предохранитель, наши опытные сотрудники могут сделать перекрестные ссылки на предохранители разных производителей. Связаться с нами.

Мы обслуживаем все потребности от мелких розничных клиентов до крупных OEM-компаний и дистрибьюторов, а также можем организовать специальные расценки и кредитные счета.

Если вы не знаете, как определить предохранитель, мы создали этот руководство по идентификации предохранителей.

Мы продаем только качественную продукцию всемирно признанных производителей.

Как: использовать мультиметр для измерения сопротивления катушки и напряжения батареи

Как вейперы, электричество — наша кровь. Без этого у нас не было бы вейпа! Тем не менее, так много новичков в мире не знают, как проверить сопротивление своих катушек или напряжение своих батарей с помощью мультиметра.

Совершенно очевидно, что лучше всего использовать омметр для вашего здания, чтобы убедиться, что вы получаете точные результаты.

Если вы серьезно относитесь к вейпингу, особенно при восстановлении, мультиметр — ценное устройство, даже если держать его только в режиме ожидания на случай поломки ом-ридера.
Посмотрим правде в глаза, мультиметр — универсальное устройство, настолько универсальное, что, если вы не знаете, что делаете, вполне вероятно, что вы бросите один взгляд на шкалы и в замешательстве сдадитесь.

Внимание: Не все мультиметры созданы одинаково. Если вы планируете использовать мультиметр для измерения малых сопротивлений, убедитесь, что ваш мультиметр может это делать.Действительно дешевого мультиметра НЕДОСТАТОЧНО.

Итак, вот несколько способов, которыми мы можем использовать их для вейпинга:

Сопротивление катушки

Несмотря на то, что наше сопротивление очень важно для нас, сопротивление, которое мы используем как вейперы, имеет довольно малый масштаб по сравнению с другими приложениями.

1. Поверните шкалу мультиметра на минимальное значение сопротивления, обычно 20 или 200.

2. Соедините два щупа вместе и обратите внимание на внутреннее сопротивление, которое имеет мультиметр.(Большинство мультиметров имеют некоторую степень внутреннего сопротивления)
3. Поместите два датчика на распылитель, в котором находится ваша катушка, один датчик на положительном контакте (один в середине соединения 510), а другой — на внешней резьбе 510 , чтобы получить полное сопротивление катушки в распылителе. Обратите внимание на это значение сопротивления.

   Вы также можете проверить свое сопротивление, прикоснувшись к щупам на положительном и отрицательном выводах, как показано ниже.

4. Вы закончили работу с мультиметром.
5. Возьмите полное сопротивление распылителя и вычтите внутреннее сопротивление мультиметра. (Общее сопротивление — внутреннее сопротивление мультиметра) Это ваше фактическое сопротивление.

Напряжение батареи

Когда вы перестраиваете, используете мехмоды или даже продвинутые устройства, важно знать о безопасности батареи, и одна из самых важных вещей, которую вы узнаете, — это то, что ваши батареи могут разряжаться слишком сильно, или слишком высокий заряд, может быть намного опаснее, чем вы думаете.

По мере того, как ваши батареи разряжаются, их выходное напряжение также падает. Обычно только что заряженный 18650 или любая батарея из диапазона 18xxx будет показывать около 4,2 вольт. Мы не хотим, чтобы они были слишком низкими. Некоторые могут опускаться ниже, чем другие, поэтому здесь нужно быть осторожным. Как показывает практика, я не люблю работать с напряжением ниже примерно 3,2 вольт. Я подзаряжусь, когда они опустятся до минимума. Обычно вейп будет страдать от мехмода с низкими батареями, так что вы знаете.

Вот как проверить напряжение аккумулятора с помощью мультиметра.

1. Выньте мультиметр и переключите его на минимальное значение напряжения, обычно 20 или 200.

2. Красный — мощность, черный — земля. Возьмите щупы мультиметра и прикоснитесь ими к правильным концам батареи. Красный идет на положительную сторону батареи, черный — на отрицательную.

3. Считайте вольты!

Shane Presser занимается вейпингом с 2013 года и имеет большой опыт работы с передовым оборудованием, сборками катушек и самодельным смешиванием.Он является человеком, стоящим за VapersGarage, а также с недавних пор Aussie Vape Stores, ресурсом, который помогает вейперам найти ближайшие вейп-магазины и продавцов электронных жидкостей.

Измерение сопротивления с помощью вольтметра и амперметра

Закон Ома

Электричество и магнетизм

Измерение сопротивления вольтметром и амперметром

Практическая деятельность для 14-16

Практика класса

Определение сопротивления по измерениям разности потенциалов (стр.г.) ​​и ток.

Аппаратура и материалы

• Амперметр, от 0 до 1 А, постоянный ток
• Вольтметр, (0-15 В), DC
• Источник питания, низкое напряжение, постоянный ток
• Лампа (12 В, 6 Вт) в патроне
• Резистор (примерно 15 Ом, 10 Вт)
• Прочие компоненты разные

Примечания по технике безопасности и охране труда

Прочтите наше стандартное руководство по охране труда

Напомните классу, что лампа нагревается, поэтому ее следует перемещать, только взявшись за патрон.

Процедура

1. Установите показанную схему. Включите блок питания до тех пор, пока не появится п.о. на лампе — 12 В (нормальное рабочее напряжение).
2. Снимите показания р.д. и ток.
3. Рассчитайте сопротивление лампы при рабочей температуре.
4. Теперь для нескольких различных значений p.d. измерьте ток через лампу. Постройте график ваших результатов; этот график известен как вольт-амперная характеристика лампы .
5. Заменить лампу в цепи с резистором. Повторите эксперимент и рассчитайте его сопротивление. Снимите достаточно показаний, чтобы построить вольт-амперную характеристику .

Учебные заметки

• Эта серия экспериментов должна дать студентам возможность попрактиковаться в снятии пары значений тока и разности потенциалов для различных компонентов, чтобы можно было рассчитать сопротивление компонента по формуле V / I = R.
• Его также можно расширить, чтобы учащиеся отображали характеристики разности тока / разности потенциалов для таких компонентов, как угольный резистор, диод, светоизлучающий диод (LED), термистор, якорь двигателя, электрический пожарный элемент (только питание 12 В !) и так далее.Студенты должны будут выбрать подходящие измерители, так как ток через некоторые из этих устройств может быть очень небольшим. Каждый член класса мог взяться за один компонент и представить свои результаты классу или создать настенный дисплей.
• Некоторые вещи, которые кажутся не подчиняющимися закону Ома, на самом деле могут так и поступать; например, вольфрамовая нить лампы. Сопротивление вольфрама увеличивается по мере того, как лампа нагревается, но если бы ее можно было поддерживать при постоянной температуре, ее сопротивление было бы постоянным.
• Предлагаемые графики см. Ниже

Этот эксперимент был проверен на безопасность в январе 2007 г.

ресурсов

Загрузите лист поддержки / рабочий лист учащегося для этого практического занятия.

Как измерить сопротивление аналоговым мультиметром

Электрическое сопротивление — это величина сопротивления, или сопротивления, которое материал или провод создает в цепи или между двумя точками на проводе, и может быть легко измерена с помощью аналогового мультиметра .Сопротивление измеряется в Ом, что является одной из основных настроек практически на каждом мультиметре, который когда-либо производился. Это простое пошаговое руководство покажет вам, как измерить сопротивление с помощью аналогового мультиметра.

Шаг 1. Отключение питания цепи или оборудования

Перед тем, как использовать мультиметр для измерения сопротивления в цепи или проводе, вы всегда должны выключать все оборудование, подключенное к цепи. Если вы не выключите оборудование, вы рискуете повредить как оборудование, так и мультиметр.

Шаг 2 — Включите аналоговый мультиметр

Установите переключатель мощности аналогового мультиметра в положение «Вкл.».

Шаг 3 — Установите мультиметр на измерение в омах

В зависимости от интерфейса на передней панели аналогового мультиметра вам нужно будет установить селекторный переключатель в положение омов, или вам может потребоваться установить его в символ, который представляет омы: знак Омега. На очень небольшом количестве мультиметров настройка может фактически соответствовать сопротивлению, указанному на этикетке.Какую бы схему именования ни использовал ваш мультиметр, выберите настройку выбора, которая измеряет сопротивление в омах.

Шаг 4. Вставьте электродные щупы или зажимы

Вставьте черный и красный провода или зажимы щупа в соответствующий паз. Некоторые мультиметры имеют только два слота, отмеченные положительным и отрицательным. В этом случае вставьте красный провод в положительный слот, а черный провод — в отрицательный. Однако в некоторых мультиметрах есть прорези или отверстия, специально отмеченные для измерения сопротивления.Если вы не знаете, в какой слот вставить провод щупа, обратитесь к руководству по эксплуатации вашего мультиметра.

Шаг 5 — Проверьте аналоговый мультиметр

Перед тем, как вы действительно проверяете сопротивление, вы должны протестировать мультиметр, чтобы убедиться, что он отображает точные показания. Поэтому соприкасайтесь кончиками проводов зонда или зажимов друг с другом. Если мультиметр работает правильно, вы должны увидеть результат бесконечного сопротивления. Фактически это указывает на отсутствие сопротивления или 0 Ом в соединении между двумя датчиками.Однако аналоговые мультиметры не показывают нулевое значение; поэтому стрелка переместится в противоположный конец шкалы, где находится символ бесконечности.

Шаг 6 — Проверка сопротивления в цепи или проводе

Поместите оба вывода зонда или зажимы по обе стороны от провода или резистора, который вы хотите проверить. Прикоснувшись к двум точкам, внимательно прочтите показания, показанные на аналоговом графике и шкале стрелки. Вы можете использовать это число для сравнения с указанным номинальным сопротивлением резистора или цепи, которые вы тестировали.

Устранение неполадок сенсора с помощью мультиметра

Итак, у вас проблемы с сигналом от сенсора. Может быть, это срабатывает только изредка, может быть, слишком много шума, чтобы установить надежное соединение, или, может быть, вы просто не знаете, что не так. Один из простых способов выяснить, что не так, — это проверить датчик с помощью мультиметра. Не волнуйтесь, мы расскажем, как использовать мультиметр для устранения неполадок промышленного датчика и в кратчайшие сроки заставить его работать должным образом!

Но подождите — что такое мультиметр и как он работает? Давайте быстро взглянем.В конце концов, у нас есть датчик для устранения неполадок.

Хотите сразу приступить к поиску и устранению неисправностей? Не беспокойтесь, нажмите здесь, чтобы узнать, как использовать мультиметр для поиска и устранения неисправностей датчика!

Что такое мультиметр?

Мультиметр — это электрический прибор, который используется для проверки цепей. Мультиметры могут измерять напряжение, ток, сопротивление и целостность цепи, отсюда и название: мультиметр. Мультиметр имеет решающее значение для устранения неполадок. При неисправности цепи или устройства проверка на непрерывность (т.е., является ли цепь непрерывной от источника к датчику и обратно), и измерение напряжения / тока / сопротивления может помочь найти и идентифицировать проблемы.

На мультиметре вы найдете несколько настроек, доступных для тестирования в различных областях. Наиболее частые настройки:

• для переменного (AC) и постоянного (DC) тока, от микро- или миллиампер до ампер;
• для напряжения переменного и постоянного тока от милливольт до сотен вольт;
• для сопротивления, измеряемого от Ом до МОм.

Более продвинутые модели имеют дополнительные настройки для измерения емкости, децибел, частоты, индуктивности и / или температуры.

Как работает мультиметр?

Волшебные миниатюрные эльфы.

Или нет. Нам не удалось связаться с ними для получения комментариев.

Пока мы не получим известие от эльфов, мы должны будем предположить, что мультиметры разработаны с использованием фундаментальной теории электрических цепей. (Я знаю, это далеко не так весело, как волшебные эльфы.) Закон Ома устанавливает фиксированное соотношение между напряжением, током и сопротивлением между любыми двумя точками в цепи: I = V / R (т.е.т.е. ток равен напряжению, деленному на сопротивление). Мультиметры, как и любой хороший студент-математик, используют две известные величины для вычисления третьего, неизвестного количества:

.

• Для измерения сопротивления измеряется изменение напряжения, создаваемое небольшим током.
• Для измерения напряжения измеряется движение, создаваемое измеряемым малым током через известное сопротивление.
• Для измерения тока аналогичное движение измеряется через сопротивление в определенном соотношении к рассматриваемому току.

Другие упомянутые выше величины (емкость и т. Д.) Измеряются аналогичными методами.

Пошаговые инструкции по тестированию мультиметра

Итак, у вас в руках мультиметр. Что теперь? Давайте проведем три простых теста, которые помогут нам определить проблему. Используйте приведенную ниже схему для справки по мере продвижения по тестам.

Тест мультиметра: целостность

Начнем с проверки целостности цепи мультиметром. Мы хотим убедиться, что все провода подключены правильно.

Шаг 1

Отсоедините провода датчика от источника питания (точка A на схеме).

Шаг 2

Вставьте черный щуп в COM (общий) порт мультиметра. Вставьте красный щуп в порт VΩ.

Шаг 3

Установите мультиметр в режим «Непрерывность» — символ выглядит примерно так: •))).

Шаг 4

Подключите красный щуп к проводу +, идущему к датчику, а черный щуп к заземляющему проводу, идущему к датчику.

Примечание. Проводка связи часто бывает сложнее, чем провод «+» и «-», и будет варьироваться в зависимости от выходного сигнала вашего датчика и вашей системы управления. Пожалуйста, обратитесь к руководству пользователя вашего датчика или к производителю для получения дополнительной информации.

Шаг 5

Если мультиметр регистрирует показания, ваша электрическая проводка не повреждена. Если мультиметр не регистрирует показания, значит, с проводкой что-то не так. Повторите эти шаги для различных участков цепи между источником и датчиком, чтобы изолировать проблему.

Шаг 6

Этот процесс может (и должен!) Также выполняться с помощью коммуникационной проводки вашего датчика.

Тест мультиметра: напряжение

Убедившись в целостности цепи, проверим напряжение источника, а не источника.

Шаг 1

Подключите источник питания датчика.

Шаг 2

Отсоедините провода питания от датчика (точка C на схеме) или точки подключения, ближайшей к датчику (точка B, если кабель к датчику нельзя отсоединить от датчика).

Шаг 3

Поддерживайте те же соединения щуп — мультиметр.

Шаг 4

Подключите красный щуп к входящему + проводу, контакту или клемме, а черный щуп — к проводу / контакту / клемме заземления.

Шаг 5

Выберите значение DCV на мультиметре, которое ближе всего к напряжению источника, но больше, чем оно.

Шаг 6

Включите источник питания.

Шаг 7

Убедитесь, что напряжение на датчике находится в диапазоне, рекомендованном в вашем руководстве пользователя.Если да, то мы исключили источник напряжения как проблему. В противном случае источник напряжения — это, по крайней мере, проблема, если не проблема. (В любом случае, выключите источник питания снова!)

Тест мультиметра: сопротивление

Затем мы проверим полное сопротивление или сопротивление цепи *. В общем, полное сопротивление цепи имеет решающее значение только для цепей связи (Modbus, Hart и т. Д.), Но проверка все же может быть полезной для других цепей.

Шаг 1

Подсоедините провода питания к датчику.

Шаг 2

Отсоедините коммуникационные провода датчика от источника (точка A).

Шаг 3

Поддерживайте те же соединения щуп — мультиметр.

Шаг 4

Как и раньше, подключите красный щуп к + проводу, идущему к датчику, а черный щуп к заземляющему проводу, идущему к датчику.

Шаг 5

Для многих датчиков, использующих протоколы связи, требуется минимум от 150 Ом до 180 Ом, поэтому выбирайте значение Ом на мультиметре, которое ближе всего к 200 Ом, но больше, чем.Если полное сопротивление цепи меньше рекомендованного в руководстве пользователя, добавьте в схему соответствующее сопротивление.

Шаг 6

Если мультиметр не регистрирует импеданс, выберите следующий по величине номинал в Ом. Если полное сопротивление цепи слишком велико (и не бесконечно), необходимо что-то удалить из схемы (переключиться на провод меньшего диаметра, слишком много промежуточных переходов и т. Д.).

Ваш датчик все еще не работает?

Если эти действия не помогли вам определить и локализовать проблему, возможно, проблема связана с вашим датчиком.Если вам нужен новый датчик, ознакомьтесь с нашей подборкой высококачественных датчиков. Мы заботимся о том, чтобы все наши продукты были надежными и всегда были доступны для поддержки наших клиентов. Вы можете отправить нам электронное письмо напрямую или заполнить контактную форму, и один из наших представителей свяжется с вами в течение 24 часов!

* Да, я знаю, что существует разница между импедансом и сопротивлением (X = R + jωL). Однако я также знаю, что разница критична только для схем переменного тока на высокой частоте.Но даже для этой цепи постоянного тока полное сопротивление току называется импедансом, а не сопротивлением.

---

кредит на верхнюю фотографию: Эндрю Мейсон через flickr cc

Как измерить низкое сопротивление

Иногда вам нужно измерить электронные компоненты с очень низким сопротивлением, такие как провода, переключатели, токоизмерительные резисторы, предохранители, реле или воспламенители. Однако большинство мультиметров неточны ниже 1 Ом, а некоторые даже не могут точно измерять ниже 10 Ом.Вместо того, чтобы покупать специальный четырехпроводной омметр или омметр с низким сопротивлением, вы можете разумно измерить сопротивление до 10 миллиом или меньше с помощью обычного мультиметра в режиме милливольт.

Между прочим, этот эксперимент начался с того, что я неправильно указал на примерах ракетницы, что у меня нет возможности точно измерить сопротивление кабеля 12 AWG.

Для измерения низкого сопротивления вам понадобятся:

• Мультиметр для измерения вольт, милливольт и ом
• Резистор 220 Ом или около того
• Регулируемый источник питания 5 В (настенный, настольный или контур 7805)
• (необязательно) 0.Конденсатор 1 мкФ, конденсатор 10 мкФ и макетная плата без пайки

Очевидно, что точность этого измерения зависит от точности измерителя. Но большинство мультиметров достаточно точны.

Источник питания 5 В должен оставаться стабильным между измерениями. Любые колебания внесут некоторую неточность. Практически все регулируемые поставки превосходны в этих условиях:

• Цепь тестирования находится в устойчивом состоянии (чипы не включаются и не выключаются)
• Конденсаторы различных размеров и химического состава, сглаживающие напряжение
• Токовая нагрузка 22 мА не является ни слишком большой (> 100 мА), ни слишком маленькой (

Удивительно, но не имеет значения, точное ли напряжение источника питания (ровно 5 В).Подойдет любое значение от 4,5 В до 5,5 В, если оно стабильное.

Схема измерения низкого сопротивления на макетной плате без пайки.

• +5 В постоянного тока и GND подключены к верхней и нижней части макетной платы.
• C1 (дополнительно) Керамический конденсатор 0,1 мкФ для сглаживания электропитания.
• C2 (опционально) Танталовый конденсатор 10 мкФ для сглаживания электропитания.
• R1 Известное сопротивление 220 Ом. Сверху подключили к 5 В, а внизу подключили к R2.
• R2 Неизвестное сопротивление для измерения. Верхняя часть подключена к R1, а нижняя — к GND.

Эта схема представляет собой простой делитель напряжения, в котором через R2 проходит такое же количество тока, как и через R1. Мы будем измерять напряжение на каждом резисторе. Это дает нам всю информацию, необходимую для расчета сопротивления R2 на основе соотношения напряжений и известного сопротивления R1.

На фотографии выше R2 представляет собой стандартный сквозной резистор на 10 Ом. Однако вы можете заменить R2 зажимами типа «крокодил», прикрепленными к проводам, чтобы можно было измерять что угодно (кабели, устройства зажигания и резисторы для поверхностного монтажа).

Известное сопротивление

R1 — это «известное сопротивление» в этой цепи. Лучше всего использовать резистор с высокой мощностью и низким температурным коэффициентом. Но даже стандартный резистор 5% приемлем для большинства любителей.

Согласно закону Ома, 5 В, проходящее через резистор 220 Ом, составляет 0,114 Вт мощности (чуть более 1/10 Вт). Эта энергия будет выделяться в резисторе в виде тепла.

По мере нагрева резистора значение его сопротивления незначительно изменяется. Резисторы с низкотемпературным коэффициентом (± 50 ppm или меньше) изменяют значение меньше, чем обычные резисторы (± 100 ppm или больше). Резисторы большей мощности обычно способны рассеивать больше тепла, что также снижает изменения сопротивления.

Поскольку точность этой схемы зависит от постоянного сопротивления, вы хотите использовать резистор, изменяющий самую высокую мощность и самую низкую температуру, который вы можете для R1.

Вы можете купить металлопленочный резистор 220 Ом Vishay / Dale с допуском 1% (с точностью) 1/2 Вт (рассеивает тепло), 50 ppm (низкое изменение температуры) за 0,12 доллара США (71-CMF60220R00FHEK). Или вы можете купить более устойчивый к температуре резистор с проволочной обмоткой 43F220E Ohmite с допуском 1%, 3 Вт, 20 ppm, 220 Ом за 1 доллар.14 от Digi-Key.

Чтобы доказать, что это измерение работает даже с самым скромным резистором, я выбрал обычный углеродно-пленочный резистор 220 Ом с допуском 5%, 1/4 Вт, ± 350 ppm, 220 Ом из моей коллекции резисторов.

Независимо от того, какой резистор вы выбрали, перед установкой R1 в схему измерьте его, используя режим сопротивления (Ом или Ом) мультиметра. НЕ измеряйте сопротивление, когда резистор установлен в цепи — это приведет к неточным показаниям.Вместо этого измерьте резистор отдельно (полностью снимите его с макета, если вы уже установили его).

Мультиметр, измеряющий известное сопротивление.

Удивительно, но не имеет значения, составляет ли значение сопротивления плюс или минус 5 процентов. Фактически, любое значение от 200 до 240 подойдет, пока сопротивление остается постоянным.

Запишите измеренное значение сопротивления R1 и поместите его на макетную плату.У меня резистор 218,9 Ом.

Пример измерения

Для первого теста мы собираемся измерить сопротивление резистора, которое также можно измерить мультиметром. Таким образом, мы можем проверить, что наша математика и схема работают правильно, прежде чем мы попробуем некоторые действительно низкие сопротивления. Начнем с резистора на 10 Ом на макете R2.

При включенном питании измерьте напряжение на R1, используя мультиметр в режиме измерения постоянного напряжения.

Измерение падения напряжения на известном резисторе в режиме измерения напряжения.

Напряжение на моем R1 составило 4,7696. Поскольку R1 имеет гораздо большее сопротивление, чем R2, отсюда следует, что R1 должен иметь гораздо большее падение напряжения, чем R2. Значение всегда должно быть выше 4,5 В.

Затем мы собираемся измерить напряжение на R2. Поскольку это значение будет намного меньше (обычно менее половины вольта), вы захотите использовать мультиметр, который включает режим измерения милливольт (мВ).Если вы используете стандартный режим измерения напряжения, он не будет таким точным и может не обеспечить достаточного количества десятичных знаков. К счастью, в большинстве мультиметров есть функция измерения милливольт.

Измерение падения напряжения на неизвестном резисторе в режиме измерения милливольт.

Мое измерение R2 составляет 216,64 мВ (0,21664 В).

А теперь вот волшебная формула:

R2 в омах = R2 милливольт / 1000 / (R1 вольт / сопротивление R1)
R2 в Ом = 216.64 мВ / 1000 / (4,7696 В / 218,9 Ом)
R2 в Ом = 9,94 Ом

Это разумное значение, учитывая, что допуск в 5% говорит о том, что сопротивление резистора может составлять от 10,5 до 9,5 Ом.

Это сработало?

Формула говорит, что сопротивление резистора ближе к 9,9 Ом, чем к 10 Ом. Что говорит мультиметр?

Мультиметр, измеряющий первичный тестовый резистор в режиме Ом.

Мультиметр согласен.Фантастика!

Общие компоненты с низким сопротивлением

Теперь давайте попробуем некоторые сопротивления, которые достаточно малы, чтобы мультиметр не мог точно измерить их в режиме измерения сопротивления.

Примеры деталей с низким сопротивлением, таких как резисторы, кабели и устройства зажигания.

При измерении напряжения на R1 или R2 обязательно поместите щупы мультиметра как можно ближе к началу и концу измеряемого объекта. Вы не хотите включать сопротивление разъемов на макетной плате или проводов с зажимами типа «крокодил».

Учитывая резистор R1 сопротивлением 218,9 Ом или † 219,2, вот что я измерил и рассчитал:

906 216,64 0,15 0,15 н / д

#	Описание	R1 Вольт (измеренное)	R2 Милливольт (измеренное)	R2 Ом (вычисленное)	Ожидаемое
1	10 Ом 5% допуск общий резистор	9,94265	от 9,5 до 10,5
2	0.2 Ом, допуск 5%, токоизмерительный резистор	4,9816	4,575	0.20103	0,19 — 0,21
3	Запальник ракеты модели Estes	5,023	13,884 906 или 0,6
3	Запальник ракеты модели Quest Q2	4,9114	74,1	3,3071 †	2,5 или 4
4	KOA NPR2 10 мОм 10% резистор с допуском на ток-906 64 5 906.0372	0,234	0,01016	от 0,009 до 0,011
5	59 футов (2 × 29,5) многожильного медного провода калибра 14	4,965	3,48	0,15346	34 фута (2 × 17) сечения 24 (?) многожильный медный провод Estes	5,019	18,019	0,78588	0,71672 — 0,88706

Потрясающие! Все измерения были в пределах ожидаемого диапазона.

Улучшения

Основываясь на результатах теста мультиметра, я использовал свой самый точный измеритель сопротивления (VC97), чтобы измерить значение R1. Любая ошибка в этом измерении повлияет на все результаты теста. Таким образом, вы можете дважды проверить точность R1, измерив напряжение и ток, чтобы вычислить истинное сопротивление после стабилизации температуры.

Я повторил несколько тестов после того, как известный резистор (R1) остыл за ночь.Результаты различались примерно на 1%.

No related posts.
