Прибор для измерения емкостей без выпайки из схем

   Измерение величины емкости конденсатора без выпайки из схемы — это 50% успеха при ремонте и настройке электронных устройств. В журнале «Радио» подобные схемы стали появляться в конце 80 годов. Были повторены и модернизированы ряд схем. В результате появилась предлагаемая схема прибора для измерения емкостей (1000 пФ до 10000 мкФ) на старой элементной базе (у кого есть возможность применить современные счетверенные ОУ на полевых транзисторах, с потреблением на корпус 1 мА — применяйте). Ставилась задача создать прибор на недорогой старой элементной базе, простой в регулировке и настройке, имеющий время автономной работы на аккумуляторах 5 дней в неделю по 8 часов (применены самые дешевые и распространенные аккумуляторы Д — 0,26 Д) и работающий на любой мультиметр. Рассмотрим кратко схему прибора (рекомендуется в начале прочитать статью в «Радио» №4 1998г В. Васильев «Измеритель емкости конденсаторов» так как нет смысла полностью описывать, как работает прибор. Внешних отличий два — применены электронные ключи, для уменьшения габаритов прибора, стабилизированный преобразователь напряжения со схемой контроля разряда аккумуляторов и автоматического выключения прибора).

   Прибор для измерения емкостей питается от 3 аккумуляторов. Заряд аккумуляторов осуществляется от блока питания с напряжением 6…12В, подключаемого к гнезду XS1. Аккумуляторы заряжаются постоянным током, его величина устанавливается резистором R2. Контроль за разрядом аккумуляторов до 2,7 — 2,5В осуществляет схема на триггере VT4 и VT5. Величину опорного напряжения изменяют резистором R8 (падение напряжения на зеленом светодиоде примерно 2,5В, допустимо использовать 5 диодов включенных последовательно).

   Преобразователь напряжения собран на транзисторах VT2 и VT3. Выходное напряжение стабилизированное ±7±0,5В (VD1), преобразователь работает при входном напряжении от 1,8В до 5В. Трансформатор Т1 намотан на стандартном каркасе для ферритового сердечника М2000 Ш4?4, допустимо использовать любой подходящий малогабаритный ферритовый трансформатор. Диаметр провода — 0,1 мм, число витков 1 обмотки — 15 витков, 2 и 3 обмоток — 35 витков. Диаметр провода не критичен, можно взять и 0,2 мм, число витков тоже не критично — в 1 обмотке допустимо 10 — 20 витков, во вторичных обмотках в два раза больше.

Схему прибора можно скачать здесь.

   Учитывая, что максимальная частота работы ОУ составляет 1 кГц за основу были взяты ОУ 140УД12 (для уменьшения габаритов прибора применен его счетверенный аналог 1401УД3). Единственно на что следует обратить внимание — амплитуда колебаний на выходе генератора должна быть одинаковой на всех частотах, иначе увеличивают ток программирования ОУ (R11 и R18). Измерительный ОУ был выбран 140УД14 — малое потребление и достаточно большое входное сопротивление. Хотя на пределе измерения 1000пФ оно маловато (скорректировано увеличением номинала резистора R43 до 12 МОм, а не 10МОм). Коррекция нуля показаний прибора на пределе измерения 1000пФ осуществляется R35 (убирается паразитная входная емкость прибора с измерительными щупами (C17 3 пикофарады!), желательно вывести под шлиц для оперативной подстройки). Применена нестандартная частотная коррекция ОУ 140УД14 (главное убрать звон на фронтах, все-таки это дифференциатор склонный к самовозбуждению).

   В схеме используется электронный переключатель пределов измерения, позволяющий резко сократить габариты прибора. Переключатель SA2 переключает диапазоны измерения с помощью ключей в микросхемах DD1 и DD2 (от 1000пФ в положении 1 до 10000мкФ в положении 8).

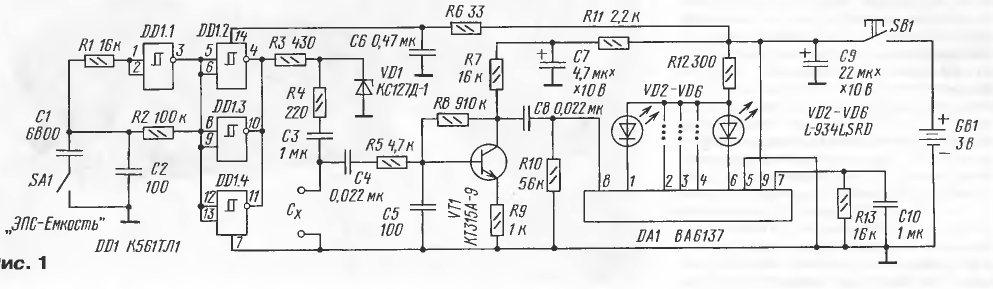

Рис. 1

   Прибор калибруют своим подстроечным резистором на каждом пределе измерения по эталонным емкостям, что резко упрощает настройку прибора. На пределе 1000пФ — R37 на пределе 0,01мкФ — R38, на пределе 0,01мкФ — R39, на пределе 1мкФ — R40, на пределах (10мкФ — 10000мкФ) — (R23 — R26).

   Далее описание работы прибора аналогично описанию схемы в «Радио» №4 1998г В. Васильев «Измеритель емкости конденсаторов»… . Единственно в данной схеме в генераторе ошибка — в ОУ DA 1.2 необходимо поменять местами прямой и инверсный входы ОУ иначе генератор не заработает. Схемы обзора в прикрепленных файлах. На фотографиях в конце статьи 1-я и 3-я модификации прибора автора.

   Первая модификация прибора создана в начале 2000 г., применен микроамперметр на 100мкА и аккумуляторная батарея 7 D — 0,0125D.

Рис. 2

   Третья модификация прибора описанная в данной статье (2001 год)

   Автор: Сучинский Александр

Прибор для проверки оксидных конденсаторов без выпаивания

Прибор для проверки оксидных конденсаторов без выпаивания

категория

Самодельные измерительные приборы

материалы в категории

В процессе длительной эксплуатации отказы в работе радиоэлектронной аппаратуры нередко связаны с потерей емкости оксидных конденсаторов. Как известно любому практику, процедура демонтажа конденсаторов весьма трудоемка. Более того, при демонтаже часто возникает опасность перегрева и отслоения фольги печатной платы.

Вниманию радиолюбителей предлагается простой вариант прибора, который позволяет проверять конденсаторы, не выпаивая их из монтажной платы. Он прост в изготовлении, требует минимальное число недефицитных деталей и не нуждается в настройке.

Схема прибора

На инверторах микросхемы DD1 собран широкодиапазонный генератор прямоугольных импульсов, частота которых определяется емкостью проверяемого конденсатора. Существенной его особенностью является то, что даже при шунтировании проверяемых конденсаторов в монтажных платах сопротивлениями 100 Ом и более устойчивость работы генератора не нарушается, а малая величина переменного напряжения в точках контроля не открывает р-n переходы полупроводниковых приборов. Конденсатор С1 повышает устойчивость работы генератора.

На счетчике DD2 собран делитель частоты, к отдельным выводам которого подключены светодиоды. Работоспособность проверяемого конденсатора и ориентировочно его емкость определяются по частоте мигания соответствующего светодиода. Так, при частоте мигания 1 Гц светодиода HL1 измеряемый конденсатор имеет емкость около 100 мкФ, аналогичная частота мигания второго светодиода (HL2) соответствует емкости конденсатора порядка 10 мкФ.

та же частота для третьего — порядка 1 мкФ.

При другой частоте мигания светодиодов по пропорциональному увеличению (уменьшению) частоты можно приблизительно определить величину измеряемой емкости.

При желании диапазон измеряемых емкостей можно расширить, подключив еще один делитель частоты последовательно с первым с соответствующими отводами к светодиодным индикаторам.

В. КОТЛЯРОВ г. Тверь
Журнал Радио 1998 год номер 2

Испытатель конденсаторов.

С помощью такого прибора можно проверить, нет ли внутри конденсаторов обрыва короткого замыкания, или значительной утечки. Рассчитан он на конденсаторы емкостью более 50 пФ. Основа прибора генератор прямоугольных импульсов, собранный на элементах DD1.1- DD1.3, частота следования которых составляет около 75 кГц, а скважность примерно 3. Элемент DD1.4, включенный инвертором, исключает влияние нагрузки на работу генератора. С его выхода импульсное напряжение идет по цепи: резистор R3, конденсатор С2 и проверяемый конденсатор, подключенный к гнездам XS1 и XS2 и далее через диод VD1, микроамперметр РА1 и шунтирующий их резистор R2. Детали этой нагрузочной цепи подобраны таким образом, что без проверяемого конденсатора в ней ток через стрелочный прибор РА1 не превышает 15 мкА. При подключении проверяемого конденсатора и нажатии кнопки SB1 ток в цепи увеличивается до 40 … 60 мкА, и если прибор будет показывать ток в этих пределах, то независимо от емкости проверяемого конденсатора можно сделать вывод о его исправности. Эти пределы тока цепи отмечают на шкале прибора цветными метками. Если емкость проверяемого конденсатора больше 5 мкФ, то при нажатии на кнопку стрелка индикатора резко отклонится до конечной отметки шкалы, а затем, возвращаясь назад, устанавливается в пределах отмеченного сегмента. Полярный конденсатор выводом положительной обкладки подключают к гнезду XS1. При внутреннем обрыве проверяемого конденсатора стрелка индикатора останется на исходной отметке, а если конденсатор пробит или его внутренне сопротивление, характеризующее ток утечки, менее 60 кОм, стрелка индикатора отклоняется за пределы контрольного сегмента и даже может зашкаливать.

Налаживание:
После включения питания стрелка должна отклониться до деления примерно 15 мкА. В случае необходимости такой ток устанавливают подбором резистора R3. Затем к гнездам «Сх» подключают конденсатор емкостью 220 … 250 пФ и подбором резистора R2 добиваются отклонения стрелки индикатора до отметки 50 мкА. После этого замкнув гнезда, убеждаются в отклонении стрелки за пределы шкалы. Монтажную плату устройства вместе с питающей его батареей 3336Л следует разместить в корпусе подходящих размеров.

Испытатель можно питать и от любого другого источника с напряжением 5V и током не менее 50 мА.

Рис. 1 Принципиальная схема измерителя конденсаторов

Монтажная плата испытателя конденсаторов показана на рисунке. В конструкции использован стрелочный микроамперметр от китайского мультиметра:

Шкала прибора заменена другой с обозначением сектора для исправных конденсаторов, который располагается между 8 и 20 Омами по предыдущей верхней шкале:

Для нормальной работы микроамперметра сопротивление R3 снижено до 100 Ом.
Устройство питается от 4-х батареек 1,5V. Ток потребления в дежурном режиме с микросхемой К131ЛА3 составил 20,3 мА, в режиме измерения 20,5 мА.

Источник: http://radio-hobby.org/

---

Прибор предназначен для измерения емкости оксидных конденсаторов в составе узла, в котором они применены
(т. е. без выпаивания).
Параметры входных цепей прибора рассчитаны таким образом, что на точность измерения практически не влияют ни сопротивление подключенных к проверяемому конденсатору цепей аппарата, ни полярность этих элементов, ни полярность подключения самого прибора.

Пределы измерения емкости — 1… 1000 мкФ,
Относительная погрешность измерения в интервале значений 20…500 мкФ — не более —20 и +40 %.

Принципиальная схема.

Принцип его действия основан на измерении падения переменного (50 Гц) напряжения на делителе, состоящем из резисторов R1, R2 и проверяемого конденсатора Сх. Снимаемый с делителя сигнал усиливается микросхемой DA1 и поступает на выпрямитель, выполненный по схеме удвоения напряжения на диодах VD1, VD2. Постоянная составляющая выпрямленного напряжения   через   логарифмирующую цепь R7,VD3,R8 (она расширяет пределы измерения емкости) поступает на микроамперметр РА1, и его стрелка отклоняется на угол, обратно пропорциональный емкости конденсатора Сх.

 В приборе можно использовать постоянные резисторы МЛТ, переменные резисторы СП4-1 (СП5-2, ППЗ-45),
конденсаторы КМ-6, МБМ(С1), КТ-1(СЗ). К50-6. К50-16, К53-1 (остальные). Трансформатор Т1—любой, мощностью более 1 Вт с напряжением на вторичной обмотке 2X22V.
Для подключения прибора к проверяемому конденсатору и прокалывания защитного лака, которым обычно покрыты печатные платы радиоаппаратуры, рекомендуется изготовить специальный щуп. По сути, это — два склеенных корпусами цанговых карандаша, в которые вместо грифелей вставлены стальные иглы. К утолщенным концам игл припаивают гибкий экранированный провод, который подключают к гнездам XS1, XS2.

Налаживание прибора сводится к подгонке (попеременным изменением сопротивлений резисторов R3, R7 и R8) шкалы путем измерения емкости заведомо исправных конденсаторов с возможно меньшим допускаемым отклонением емкости от номинала (конденсаторы с  допуском   10%).
Шкалу микроамперметра градуируют непосредственно в микрофарадах или пользуются при работе градировочной таблицей. Если применен микроамперметр с током полного отклонения стрелки 100 мкА, то отметка 5 мкА соответствует емкости 1000 мкФ, отметки 10, 20, 40, 60, 80 и 90 мкА — соответственно 500, 200, 100, 50, 20 и 10 мкФ, отметка 100 мкА — 0.
Перед измерением прибор калибруют переменным резистором R8, ось которого выведена на лицевую панель, устанавливают стрелку микроамперметра РА1 на отметку 0 (100 мкА).

Пределы измерения емкости можно сместить в сторону больших или меньших значений, для чего достаточно заменить резисторы R1 и R2 резисторами соответственно меньших или больших сопротивлений, сохранив неизменным их отношение.
     Микросхему К548УН1А в испытателе можно заменить на К140УД7, К554УД2 и т. п., обеспечив им напряжения питания +15V и — 15V.
Необходимые для питания ОУ DА1 напряжения получены выпрямлением переменного напряжения обмотки II трансформатора Т1 и последующей стабилизацией его параметрическими стабилизаторами R9,VD4 и R10,VD5.

Для расширения пределов измерения емкости в сторону меньших значений в прибор необходимо ввести еще один делитель входного напряжения, подключив его как показано на рис. 1 (нумерация новых деталей продолжает начатую на схеме в начале статьи, пропуск в нумерации означает, что элемент исключен). Делитель R11, R12 подключают к прибору, переключателем SA1.
Замена подстроечного резистора R7 постоянным, и введение резистора R14 облегчают налаживание испытателя.

Чертеж печатной платы модернизированного прибора показан на рис. 2, смонтированную плату закрепляют непосредственно на шпильках зажимов микроамперметра  РА1.

Простой прибор, за основу которого взяты предыдущие варианты схем.
Конструкция размещена в корпусе милливольтметра SUNWA YX1000A:

Для установки «нуля» использован переменный резистор R8, определяющий коэффициент усиления ОУ DA1. Если сопротивление микроамперметра РА1 отличается от 1 кОм, то номинал переменного резистора должен быть соответственно изменен. Для уменьшения чувствительности усилителя к «наводкам» от сетевого напряжения номинал разделительного конденсатора С1 увеличен в 10 раз (1 мкФ).
Для градуировки шкалы индикатора рассчитывают отклонения стрелки (в процентах от всей шкалы) для каждой емкости из ряда Е12 (от 2,2 мкФ до 220 мкФ) по формуле: (Сх/Roбp)x100%.
Образцовые резисторы R4—R6 подбирают с максимально возможной точностью. Желательно, чтобы резисторы R1—R3 отличались друг от друга по сопротивлению точно в 10 раз, иначе придется устанавливать стрелку индикатора на «нуль» при каждой смене диапазона.
Операционный усилитель должен быть с полной внутренней коррекцией и высоким входным сопротивлением, например: К140УД8, К140УД18, К140УД22. Диоды VD1—VD4 — германиевые с малым прямым напряжением. VD5.VD6 — любые с обратным напряжением более 30V. Конденсатор С1 — любой малогабаритный, а С2 — обязательно с малым током утечки (К52, К53). Переключатель диапазонов SA1 — штатный, галетный. Для более плавной установки «нуля», резистор R8 рекомендуется заменить цепочкой из последовательно соединенных переменного и постоянного резисторов, чтобы переменным можно было компенсировать любые изменения сетевого напряжения.
Для приборов, описанных выше, также желателен сетевой трансформатор с увеличенным числом витков на вольт. Конденсатор C1 нужно использовать емкостью 1 мкФ, резистор R3 заменить переменным («установка нуля»), а переменные и подстроенные — постоянными. Резистором R6 устанавливать стрелку на нуль нельзя, поскольку будет «растягиваться» или «сжиматься» шкала из-за нелинейности характеристики диода VD3.

Источник: «РАДИО» №9 1990г, №11 1996г.

---





Схема питается от двух 3-хвольтовых батареек, соединенных последовательно, потребляя:
6,5мА при разомкнутых щупах и 10мА — при замкнутых.



Схема: В качестве генератора использована МС КР1211ЕУ1 Datasheet (частота при номиналах на схеме около 70кГц), трансформаторы могут быть применены фазоинверторные от БП АТ/АТХ — одинаковые параметры (коэффициенты трансформации в частности) практически от всех производителей.

Внимание!!! В трансформаторе Т1 используется лишь половинка обмотки.

Головка прибора имеет чувствительность 300мкА, но возможно использование других головок. Предпочтительно использование более чувствительных головок.
Шкала прибора растянута на треть при измерении до 1-го Ома. Десятая Ома легко отличимая от 0,5 Ома, в шкалу укладываются 22 Ома.
Растяжку и диапазон можно варьировать с помощью добавления витков к измерительной обмотке (с щупами) и/или к обмоткам III того или иного трансформатора.

Источник: http://datagor.ru/

---





Предлагаемый вариант схемы и конструкции компактного прибора для оценки ЭПС оксидных конденсаторов с питанием от батареи отличается от опубликованных ранее использованием распространенных деталей и стабилизатором напряжения питания, повышающим точность измерения.
Конструкция оформлена в виде малогабаритного переносного прибора со съемным щупом—иглой, вторым щупом на гибком проводе и стрелочным индикатором с градуировкой в Омах.
Диапазон измерения сопротивления — 0,5… 100 Ом. Питание — от батареи напряжением 9V («Крона» и аналогичные).
Прибор предназначен для использования не в качестве средства измерения ЭПС, а для быстрой проверки исправности оксидных конденсаторов. Как показала практика, «высохшие» оксидные конденсаторы, потерявшие емкость, также имеют и повышенные значения ЭПС. Таким образом, оценивая эквивалентное последовательное сопротивление, можно выявлять неисправные конденсаторы с полной или частичной потерей емкости.

Схема прибора рис. 1.

Он состоит из нескольких узлов: высокочастотного генератора на элементе DD1.1, который вырабатывает колебания с частотой 350…400 кГц, буферного усилителя на DD1.2—DD1.6, делителя напряжения R2—R4 и усилителя переменного тока на транзисторе VT2. Полученное переменное напряжение выпрямляется диодами VD2—VD5, сглаживается конденсатором С5 и поступает на микроамперметр РА1, проградуированный как омметр, по показаниям которого оценивается ЭПС и пригодность конденсатора. Микросхема DD1 питается через стабилизатор на транзисторе VT1; это необходимо для стабилизации амплитуды испытательного сигнала на щупах прибора Х1 — XS1. Потребляемый микросхемой ток не превышает 15 мА.
Настройку прибора начинают с установки частоты ВЧ генератора. Подключив осциллограф к щупам XS1 (Х1) и XS2, устанавливают частоту в интервале 350…400 кГц (в авторском варианте период колебаний равен 2,66 мкс). Подстроечником катушки L1 устанавливают частоту; если частота не укладывается в заданные пределы, можно изменить число витков катушки L1, добавив или отмотав их. Затем подстроечным резистором R2 устанавливают амплитуду колебаний, равную 50 мВ. После этого нужно установить рабочий режим транзистора VT2. До впаивания конденсатора СЗ подбором резистора R5 устанавливают напряжение между коллектором и эмиттером транзистора VT2, примерно равным половине напряжения питания прибора. Затем впаивают конденсатор СЗ.

Рис. 3

Сопротивление переменного резистора R8 устанавливают таким, чтобы при разомкнутых щупах прибора стрелка устанавливалась на максимальное значение, не зашкаливая при этом. Затем градуируют шкалу в Омах.
Для этого вскрывают микроамперметр РА1, на его шкалу наклеивают бумагу и, последовательно подключая резисторы сопротивлением 1, 2, 3, 5, 10, 20, 50, 100 Ом, делают риски карандашом на шкале прибора. После окончательного оформления шкалы микроамперметр собирают.

В приборе использованы детали:

Транзисторы КТ3102Г (возможно КТ3102Б, КТ3102В) — желательно с наибольшим коэффициентом передачи И21э. Микроамперметр РА1 — индикатор М4762-М1, такие использовались в индикаторах уровня записи отечественных магнитофонов.
Конденсаторы — импортные от старого китайского плейера.
Катушка L1 намотана на пластмассовом каркасе диаметром 7 мм проводом ПЭВ-2 диаметром 0,3 мм и содержит 125 витков (в секции I — 50 витков). Подстроечник — ферритовый с резьбой М4 и длиной 7 мм. Для катушки можно использовать каркасы от контуров ПЧ приемников. Число витков в этом случае придется подобрать экспериментально.
При этом секция II катушки L1 должна содержать примерно в 1,5 раза больше витков, чем секция I.
Кнопка SB1 — МП7. Резисторы — МЛТ-0,125, подстроечный R2 — СПЗ-386, переменный R8 — СПЗ-166.
Плата прибора с расположением деталей показана на рис. 2. Все детали размещены на одной стороне печатной платы, за исключением катушки L1 и переменного резистора R8, которые находятся со стороны проводников.
Как видно из чертежа, проводники со стороны установки элементов, выделенные цветом, можно при желании выполнить монтажным проводом, используя для платы стеклотекстолит, фольгированный с одной стороны.
Корпус прибора изготовлен из двух алюминиевых экранов от контуров ПЧ лампового цветного телевизора, которые имеют на внутренней стороне направляющие пазы для платы. Так как точность изготовления экранов невысокая, то размеры платы перед изготовлением следует уточнить. Плата должна плотно входить в направляющие. В одном из экранов делают вырез для стрелочного индикатора. Экраны соединяют между собой пайкой — на них имеются с двух сторон латунные выводы, которыми они крепились в плате телевизора.
Щуп—иглу XS1 делают съемной на резьбе. По окончании работы иглу вывинчивают, разворачивают наоборот и вставляют внутрь прибора. Щуп XS2 на коротком гибком проводе подключают к корпусу прибора. Эти провода желательно выполнить по возможности короткими, чтобы исключить влияние их индуктивности на показания прибора.
В противном случае при замкнутых щупах прибора стрелка не будет устанавливаться на нулевое значение.

Источник: http://forum.cxem.net/

---

Также по теме: ESR — METP Помощник Радиомеханика.

Copyright ©2011 SHCompamy Odessa

Схема пробника для проверки биполярных транзисторов.

Прибор для проверки транзисторов (бетник). Определение цоколевки у транзистора Такие полезные радиолюбительские пробники удобны тем, что имеют простую конструкцию, содержат минимум элементов и при этом универсальны – можно быстро проверить работоспособность практически любых широко применяемых транзисторов (кроме полевых) и звуковых или ВЧ-каскадов.

Транзисторные пробники

Ниже приведены две схемы транзисторных пробников. Они представляют собой простейшие автогенераторы, где в качестве активного элемента используется проверяемый транзистор. Особенностью обеих схем является то, что с их помощью можно проверять транзисторы не выпаивая их из схемы. Также можно таким пробником определить цоколевку выводов и структуру (p-n-p, n-p-n) неизвестных вам транзисторов опытным путем, просто попеременно подключая его щупы к разным выводам транзистора. При исправном транзисторе и правильном его подключении раздастся звуковой сигнал. Никакой, даже маломощный транзистор вы при этом не повредите (при неправильном его включении), так как токи при проверке очень малы и ограничены другими элементами схемы. Первая схема с трансформатором:

Аналогичный трансформатор можно взять из любого старого карманного транзисторного приемника, например «Нева», «Селга», «Сокол» и аналогичного (это – переходной трансформатор между каскадами приемника, а не тот, который стоит на выходе у динамика!). При этом вторичную обмотку трансформатора (она со средним выводом) надо уменьшить до 150 – 200 витков. Конденсатор может быть емкостью от 0,01 до 0,1 мкФ, при этом изменится только тональность звука при проверке. При исправном проверяемом транзисторе в телефонном капсюле, подключенном ко второй обмотке трансформатора, раздастся звук.

Второй пробник бестрансформаторный , хотя принцип работы аналогичен предыдущей схеме:

Пробник собирается в подходящем корпусе небольших размеров. Деталей немного и схему можно спаять навесным монтажом, прямо на контактах переключателя. Батарея типа «Крона». Переключатели – с двумя группами контактов на переключение, например типа «П2-К». Щупы «Эмиттер», «База» и «Коллектор» — провода разных цветов (лучше сделать так, чтобы буква цвета провода соответствовала выводу транзистора. Например: :коллектор – красный или коричневый, база — белый, эмиттер – любой другой цвет). Так удобнее будет пользоваться. На концы проводов нужно припаять наконечники, например из проволоки или тонких длинных гвоздей. Припаять провод к гвоздю можно на таблетке простого аспирина (ацетилсалициловая кислота). В качестве звукового излучателя следует взять высокоомный телефонный капсюль (типа «ДЭМШ» или, например, из телефонной трубки старых типов аппаратов), потому что громкость звука у них достаточно высокая. Или же использовать высокоомные наушники.

Пробник транзисторов, собранный по этой схеме, я лично использую уже много лет и он реально работает без всяких нареканий. Можно проверять любые транзисторы – от микромощных, до большой мощности. Только вот оставлять пробник с включенной батареей надолго не следует, потому что батарейка быстро сядет. Поскольку схема собиралась мной много лет назад, то использовались германиевые транзисторы типа МП-25А (или любые из серии МП-39, -40, -41, -42).

Вполне возможно, что подойдут и современные кремниевые транзисторы, но лично мною такой вариант на практике не проверялся. То есть схема будет, конечно, работоспособна как генератор, но как будет себя вести при проверки транзисторов без выпайки их из схемы, я сказать затрудняюсь. Потому что ток открывания германиевых элементов меньше, чем у кремниевых (типа КТ-361, КТ-3107 и др.).

Для этих целей можно сделать очень простой пробник-мультивибратор на двух транзисторах.

Таким пробником можно быстро найти неисправный каскад или активный элемент (транзистор или микросхему) в неработающей схеме. При проверке звуковых каскадов (усилителей, приемников и т.д.) его щуп Х2 нужно подключить к общему проводу (GND) проверяемой схемы, а щупом Х1 касаться поочередно выходных и входных точек каждого каскада, начиная от выхода всего устройства. Сигнализатором исправности/неисправности в данном случае является динамик (или наушники) проверяемого устройства. Например, сначала подаем сигнал на вход оконечного каскада (питание проверяемого устройства должно быть включено!) и, если звук в динамике есть, значит выходной каскад исправен. Затем касаемся щупом входа предоконечного каскада и т.д., двигаясь в сторону входных каскадов устройства. Если на каком-то из каскадов звука в динамике не будет, то здесь и следует искать неисправность.

Из-за простоты схемы этот пробник-генератор помимо основной частоты (около 1000 Гц) выдает и многочисленные гармоники, кратные основной частоте (10, 100, … к Гц). Поэтому его можно использовать и для высокочастотных каскадов, например, приемников. Причем щуп Х2 в этом случае не обязательно даже подключать к общему проводу проверяемого устройства, сигнал будет поступать на проверяемые каскады за счет емкостной связи. При проверке работоспособности приемника с магнитной антенной достаточно приблизить к антенне щуп Х1. Конструктивно этот пробник может быть сделан на плате из фольгированного текстолита и выглядеть так:

В качестве вкл./выкл. питания можно использовать микропереключатель (микрик, кнопку) без фиксации. Тогда питание на мультивибратор будет подаваться при нажатии на эту кнопку. Автор статьи: Барышев А.

Прибор для проверки любых транзисторов

Это очередная статья, посвященная начинающему радиолюбителю. Проверка работоспособности транзисторов пожалуй самое важно дело, поскольку именно нерабочий транзистор является причиной отказа работы всей схемы. Чаще всего у начинающих любителей электроники возникают проблемы с проверкой полевых транзисторов, а если под рукой нет даже мультиметра, то проверить транзистор на работоспособность очень трудно. Предложенное устройство позволяет за несколько секунд проверить любой транзистор, независимо от типа и проводимости.

Устройство очень простое и состоит из трех компонентов. Основная часть — трансформатор. За основу можно взять любой малогабаритный трансформатор от импульсных блоков питания. Трансформатор состоит из двух обмоток. Первичная обмотка состоит из 24 витков с отводом от середины, провод от 0,2 до 0,8 мм.

Вторичная обмотка состоит из 15 витков провода того же диаметра, что и первичка. Обе обмотки мотаются в одинаковом направлении.

Светодиод подключен к вторичной обмотке через ограничительный резистор 100 ом, мощность резистора не важна, полярность светодиода тоже, поскольку на выходе трансформатора образуется переменное напряжение. Присутствует также специальная насадка, в которую вставляется транзистор с соблюдением цоколевки. Для биполярных транзисторов прямой проводимости (типа КТ 818, КТ 814, КТ 816 , КТ 3107 и т. п.) база через базовый резистор 100 ом идет на одну из выводов (левый или правый вывод) трансформатора, средняя точка трансформатора (отвод) подключен к плюсу питания, эмиттер транзистора подключается к минусу питания, а коллектор к свободному выводу первичной обмотки трансформатора.

Для биполярных транзисторов обратной проводимости, нужно всего лишь поменять полярность питания. То же самое и с полевыми транзисторами, важно только не перепутать цоколевку транзистора. Если после подачи питание светодиод начинает светится, значит транзистор рабочий, если же нет, значит бросайте в мусор, поскольку прибор обеспечивает 100% точность проверки транзистора. Эти подключения нужно делать всего один раз, во время сборки прибора, насадка позволяет значительным образом сократить время проверки транзистора, нужно всего лишь вставлять транзистор в нее и подать питание. Устройство по идее является простейшим блокинг — генератором. Питание 3,7 — 6 вольт, отлично подойдет всего один литий — ионный аккумулятор от мобильного телефона, но с аккумулятора заранее нужно выпаять плату, поскольку эта плата отключает питание потребление тока превышает 800 мА, а наша схема может в пиках потреблять такой ток. Готовое устройство получается достаточно компактным, можно поместить в компактный пластмассовый корпус, например от конфет типа тик- так и у вас будет карманный прибор для проверки транзисторов на все случаи жизни.

sdelaysam-svoimirukami.ru

ДИАГНОСТИКА И РЕМОНТ ЭЛЕКТРОНИКИ БЕЗ СХЕМ

В жизни каждого домашнего мастера, умеющего держать в руках паяльник и пользоваться мультиметром, наступает момент, когда поломалась какая-то сложная электронная техника и он стоит перед выбором: сдать на ремонт в сервис или попытаться отремонтировать самостоятельно. В этой статье мы разберем приемы, которые могут помочь ему в этом. Итак, у вас сломалась какая-либо техника, например ЖК телевизор, с чего нужно начать ремонт? Все мастера знают, что начинать ремонт надо не с измерений, или даже сходу перепаивать ту деталь, которая вызвала подозрение в чем-либо, а с внешнего осмотра. В это входит не только осмотр внешнего вида плат телевизора, сняв его крышку, на предмет подгоревших радиодеталей, вслушивание с целью услышать высокочастотный писк либо щелканье. Включаем в сеть прибор Для начала нужно просто включить телевизор в сеть и посмотреть: как он себя ведет после включения, реагирует ли на кнопку включения, либо моргает светодиод индикации дежурного режима, или изображение появляется на несколько секунд и пропадает, либо изображение есть, а звук отсутствует, или же наоборот. По всем этим признакам, можно получить информацию, от которой можно будет оттолкнуться при дальнейшем ремонте. Например в мигании светодиода, с определённой периодичностью, можно установить код поломки, самотестирования телевизора. Коды ошибок ТВ по миганию LED После того, как признаки установлены, следует поискать принципиальную схему устройства, а лучше если выпущен Service manual на устройство, документацию со схемой и перечнем деталей, на специальных сайтах посвященных ремонту электроники. Также не лишним, будет в дальнейшем, вбить в поисковик полное название модели, с кратким описанием поломки, передающим в нескольких словах, ее смысл. Сервис мануал Правда иногда лучше искать схему по шасси устройства, либо названию платы, например блока питания ТВ. Но как же быть, если схему все же найти не удалось, а вы не знакомы со схемотехникой данного устройства? Блок схема ЖК ТВ В таком случае, можно попробовать попросить помощи на специализированных форумах по ремонту техники, после проведения предварительной диагностики самостоятельно, с целью собрать информацию, от которой мастера, помогающие вам смогут оттолкнуться. Какие этапы включает в себя, эта предварительная диагностика? Для начала, вы должны убедиться в том, что питание поступает на плату, если устройство вообще не подает никаких признаков жизни. Может быть это покажется банальным, но не лишним будет прозвонить шнур питания на целостность, в режиме звуковой прозвонки. Читайте тут как пользоваться обычным мультиметром. Тестер в режиме звуковой прозвонки Затем в ход идет прозвонка предохранителя, в этом же режиме мультиметра. Если у нас здесь все нормально, следует померять напряжения на разъемах питания, идущих на плату управления ТВ. Обычно напряжения питания, присутствующие на контактах разъема, бывают подписаны рядом с разъемом на плате. Разъем питания платы управления ТВ Итак, мы замеряли и напряжение какое-либо у нас отсутствует на разъеме — это говорит о том, что схема функционирует не правильно, и нужно искать причину этого. Наиболее частой причиной поломок встречающейся в ЖК ТВ, являются банальные электролитические конденсаторы, с завышенным ESR, эквивалентным последовательным сопротивлением. Про ESR подробнее здесь. Таблица ESR конденсаторов В начале статьи я писал про писк, который вы возможно услышите, так вот, его проявление, в частности и есть следствие завышенного ESR конденсаторов небольшого номинала, стоящих в цепях дежурного напряжения. Чтобы выявить такие конденсаторы требуется специальный прибор, ESR (ЭПС) метр, либо транзистор тестер, правда в последнем случае, конденсаторы придется выпаивать для измерения. Фото своего ESR метра позволяющего измерять данный параметр без выпаивания выложил ниже. Мой прибор ESR метр Как быть если таких приборов нет в наличии, а подозрение пало на эти конденсаторы? Тогда нужно будет проконсультироваться на форумах по ремонту, и уточнить, в каком узле, какой части платы, следует заменить конденсаторы, на заведомо рабочие, а таковыми могут считаться только новые (!) конденсаторы из радиомагазина, потому что у бывших в употреблении этот параметр, ESR, может также зашкаливать или уже быть на грани. Фото — вздувшийся конденсатор То что вы могли выпаять их из устройства, которое ранее работало, в данном случае значения не имеет, так как этот параметр важен только для работы в высокочастотных цепях, соответственно ранее, в низкочастотных цепях, в другом устройстве, этот конденсатор мог прекрасно функционировать, но иметь параметр ESR сильно зашкаливающий. Сильно облегчает работу то, что конденсаторы большого номинала имеют в своей верхней части насечку, по которой в случае прихода в негодность просто вскрываются, либо образовывается припухлость, характерный признак их непригодности для любого, даже начинающего мастера. Мультиметр в режиме Омметра Если вы видите почерневшие резисторы, их нужно будет прозвонить мультиметром в режиме омметра. Сначала следует выбрать режим 2 МОм, если на экране будут значения отличающиеся от единицы, или превышения предела измерения, нам следует соответственно уменьшить предел измерения на мультиметре, для установления его более точного значения. Если же на экране единица, то скорее всего такой резистор находится в обрыве, и его следует заменить. Цветовая маркировка резисторов Если есть возможность прочитать его номинал, по маркировке цветными кольцами, нанесенными на его корпус, хорошо, в противном случае без схемы, не обойтись. Если схема есть в наличии, то нужно посмотреть его обозначение, и установить его номинал и мощность. Если резистор прецизионный, (точный) его номинал можно набрать, путем включения двух обычных резисторов последовательно, большего и меньшего номиналов, первым мы задаем номинал грубо, последним мы подгоняем точность, при этом их общее сопротивление сложится. Транзисторы разные на фото Транзисторы, диоды и микросхемы: у них не всегда можно определить неисправность по внешнему виду. Потребуется измерение мультиметром в режиме звуковой прозвонки. Если сопротивление какой либо из ножек, относительно какой то другой ножки, одного прибора, равно нулю, или близко к к этому, в диапазоне от нуля до 20-30 Ом, скорее всего, такая деталь подлежит замене. Если это биполярный транзистор, нужно вызвонить в соответствии с распиновкой, его p-n переходы. Чаще всего такой проверки бывает достаточно, чтобы считать транзистор рабочим. Более качественный метод описан тут. У диодов мы также вызваниваем p-n переход, в прямом направлении, должны быть цифры порядка 500-700 при измерении, в обратном направлении единица. Исключение составляют диоды Шоттки, у них меньшее падение напряжения, и при прозвонке в прямом направлении на экране будут цифры в диапазоне 150-200, в обратном также единица. Мосфеты, полевые транзисторы, обычным мультиметром без выпаивания так не проверить, приходится часто считать их условно рабочими, если их выводы не звонятся между собой накоротко, или в низком сопротивлении. Мосфет в SMD и обычном корпусе При этом следует учитывать, что у мосфетов между Стоком и Истоком стоит встроенный диод, и при прозвонке будут показания 600-1600. Но здесь есть один нюанс: в случае, если например вы прозваниваете мосфеты на материнской плате и при первом прикосновении слышите звуковой сигнал, не спешите записывать мосфет в пробитый. В его цепях стоят электролитические конденсаторы фильтра, которые в момент начала заряда, как известно, на какое-то время ведут себя, как будто цепь замкнута накоротко. Мосфеты на материнской плате ПК Что и показывает наш мультиметр, в режиме звуковой прозвонки, писком, первые 2-3 секунды, а затем на экране побегут увеличивающиеся цифры, и установится единица, по мере заряда конденсаторов. Кстати по этой же причине, с целью сберечь диоды диодного мостика, в импульсных блоках питания ставят термистор, ограничивающий токи заряда электролитических конденсаторов, в момент включения, через диодный мост. Диодные сборки на схеме Многих знакомых начинающих ремонтников, обращающихся за удаленной консультацией в Вконтакте, шокирует — им говоришь прозвони диод, они прозваниют и сразу-же говорят: он пробитый. Тут стандартно всегда начинается объяснение, что нужно либо приподнять, выпаять одну ножку диода, и повторить измерение, либо проанализировать схему и плату, на наличие параллельно подключенных деталей, в низком сопротивлении. Таковыми часто бывают вторичные обмотки импульсного трансформатора, которые как раз и подключаются параллельно выводам диодной сборки, или иначе говоря сдвоенного диода. Параллельное и последовательное соединение резисторов Здесь лучше всего один раз запомнить, правило подобных соединений: При последовательном соединении двух и более деталей, их общее сопротивление будет больше большего каждой, по отдельности. А при параллельном соединении, сопротивление будет меньше меньшего каждой детали. Соответственно наша обмотка трансформатора, имеющая сопротивление в лучшем случае 20-30 Ом, шунтируя, имитирует для нас “пробитую” диодную сборку. Конечно все нюансы ремонтов, к сожалению, в одной статье раскрыть не реально. Для предварительной диагностики большинства поломок, как выяснилось, бывает достаточно обычного мультиметра, применяемого в режимах вольтметра, омметра, и звуковой прозвонки. Часто при наличии опыта, в случае простой поломки, и последующей замены деталей, на этом ремонт бывает закончен, даже без наличия схемы, проведенный так зазываемым “методом научного тыка”. Что конечно не совсем правильно, но как показывает практика, работает, и, к счастью, совсем не так как изображено на картинке выше). Всем удачных ремонтов, специально для сайта Радиосхемы — AKV. Форум по ремонту Обсудить статью ДИАГНОСТИКА И РЕМОНТ ЭЛЕКТРОНИКИ БЕЗ СХЕМ

radioskot. ru

как проверить транзистор при помощи мультиметра

В этой статье, мы расскажем вам, как проверить транзистор мультиметром. Наверняка многим из вас хорошо известно, что большинство мультиметров имеют в своём арсенале, специальное гнездо, но не в любой ситуации использование гнезда удобно и оптимально. Так для того, чтобы подобрать несколько элементов, имеющим одинаковый коэффициент усиления, использование гнезда вполне оправданно, а для выявления работоспособности транзистора, вполне достаточно воспользоваться тестером.

о транзисторе

Давайте вспомним о том, что вне зависимости от того, проверяем мы транзистор с прямой или обратной проводимостью, они имеют два p-n перехода. Любой из этих переходов можно сопоставить с диодом. Исходя из этого, можно с уверенностью заявить, что транзистор представляют собой пару диодов, соединённых параллельно, а место их соединения, является базой.

Таким образом получается, что у одного из диодов выводы будут представлять собой базу и коллектор, а у второго диода выводы будут представлять базу и эмиттер, или наоборот. Исходя из выше написанного, наша задача сводится к проверке напряжения падения на полупроводниковом приборе, или проверки его сопротивления. Если диоды работоспособны, значит и проверяемый элемент рабочий.Для начала рассмотрим транзистор с обратной проводимостью, то есть имеющим структуру проводимости N-P-N. На электрических схемах, разных устройств, структуру транзистора определяют с помощью стрелки, которая указывает эмиттерный переход. Так если стрелка указывает на базу, значит, мы имеем дело c с транзистором прямой проводимости, имеющим структуру p-n-p, а если наоборот, значит это транзистор с обратной проводимостью, имеющий структуру n-p-n.

Для открытия транзистора с прямой проводимостью, нужно дать отрицательное напряжение на базу. Для этого берём мультиметр, включаем его, и после этого выбираем режим измерения прозвонки, обычно он обозначается символическим изображением диода.

В этом режиме прибор показывает падение напряжения в мВ. Благодаря этому мы можем определить кремниевый или германиевый диод или транзистор. Если падение напряжения лежит в пределах 200-400 мВ, то перед нами германиевый полупроводник, а если 500-700 кремниевый.

Проверка работоспособности транзистора

Подключаем на базу транзистора, плюсовой щуп (красный цвет), другим щупом (черный- минус) подключаем к выводу коллектора и делаем измерение

Затем минусовым щупом подключаем к выводу эмиттера и измеряем.

Если переходы транзистора не пробиты, то падение напряжения на коллекторном и эмиттерном переходе должно быть на границе от 200 до 700 мВ.

Теперь произведём обратное измерение коллекторного и эмиттерного перехода. Для этого берем, подключаем черный щуп к базе, а красный по очереди подключаем к эмиттеру и коллектору, производя измерения.

Во время измерения, на экране прибора высветится цифра «1», что в свою очередь означает, что при выбранном нами режиме измерения, падение напряжения отсутствует. Точно также, можно проверить элемент, который находиться на электронной плате, от какого-либо устройства, при этом во многих случаях можно обойтись и без выпаивания его из платы. Бывают случаи, когда на впаянные элементы в схеме, оказывают большое влияние резисторы с малым сопротивлением. Но такие схематические решения, встречаются очень редко. В таких случаях при измерении обратного коллекторного и эмиттерного перехода, значения на приборе будут низкие, и тогда нужно выпаивать элемент из печатной платы. Способ проверки работоспособности элемента с обратной проводимостью (P-N-P переход), точно такой же, только на базу элемента подключается минусовой щуп измерительного прибора.

Признаки неисправного транзистора

Теперь мы знаем, как определить рабочий транзистор, а как проверить транзистор мультиметром и узнать, что он не рабочий? Тут тоже всё достаточно легко и просто. Первая неисправность элемента, выражается в отсутствии падения напряжения или в бесконечном большом сопротивлении, прямого и обратного p-n перехода. То есть, при прозвонке прибор показывает «1». Это обозначает, что измеряемый переход в обрыве и элемент не рабочий. Другая неисправность элемента, выражается в наличии большого падения наряжения на полупроводнике (прибор при этом как правило пищит), или около нулевом значении сопротивления прямого и обратного p-n перехода. В таком случае пробита внутренняя структура элемента (короткозамкнута), и он не рабочий.

Определение цоколевки у транзистора

Теперь давайте научимся определять, где у транзистора находится база, эмиттер и коллектор. В первую очередь начинают искать базу элемента. Для этого включаем мультиметр в режим прозвонки. Положительный щуп закрепляем на левую ножку, а минусовым последовательно производим измерение на средней и правой ножке.

Мультиметр нам показал «1» между левой и средней ножкой, а между левой и правой ножкой показания составили 555 мВ.

Пока эти измерения не дают нам возможности, сделать какие-либо выводы. Двигаемся вперёд. Закрепляемся плюсовым щупом на средней ножке, а минусовым последовательно производим измерение на левой и правой ноге.

Тостер показал значение равное «1» между левой и средней ногой, и 551 мВ, между средней и правой ногой.

Эти измерения, тоже не дают возможности сделать вывод и определить базу. Двигаемся дальше. Закрепляем плюсовой щуп на правой ноге, а минусовым щупом по очереди закрепляем среднюю и левую ногу, при этом производим измерения.

В ходе измерения мы видим, что величина падения напряжения между правой и средней ножкой равна единице, и между правой и левой ножкой тоже равно единице (бесконечность). Таким образом, мы нашли базу транзистора, и она находиться на правой ноге.

Теперь нам осталось определить, на какой ноге коллектор, а на какой эмиттер. Для этого прибор следует переключить в измерение сопротивления 200 кОм. Измеряем на средней и левой ноге, для чего закрепим щуп с минусом на правой ноге(база), а плюсовой по очереди будем закреплять на средней ноге и левой, при этом проводя измерения сопротивления.

Получив измерения мы видим, что на левой ноге R=121,0 кOм, а на средней ноге R=116.4 кOм. Следует запомнить раз и навсегда, если вы будете в дальнейшем проверять и находить эмиттер и коллектор, что сопротивление коллекторного перехода в любых случаях меньше, чем сопротивление эмиттера.

Подведём итоги наших измерений:

1. Измеряемый нами элемент имеет p-n-p структуру.
2. Нога базы, расположена справа.
3. Нога коллектора, расположена в середине.
4. Нога эмиттера находится слева.

Пробуйте и определяйте работоспособность полупроводниковых элементов, это ведь очень легко!

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Вконтакте

Одноклассники

Читайте также:

electrongrad.ru

Проверка биполярного транзистора — Основы электроники

Приветствую всех любителей электроники, и сегодня в продолжение темы применение цифрового мультиметра мне хотелось бы рассказать, как проверить биполярный транзистор с помощью мультиметра.

Биполярный транзистор представляет собой полупроводниковый прибор, который предназначен для усиления сигналов. Так же транзистор может работать в ключевом режиме.

Транзистор состоит из двух p-n переходов, причем одна из областей проводимости является общей. Средняя общая область проводимости называется базой, крайние эмиттером и коллектором. Вследствие этого разделяют n-p-n и p-n-p транзисторы.

Итак, схематически биполярный транзистор можно представить следующим образом.

Рисунок 1. Схематическое представление транзистора а) n-p-n структуры; б) p-n-p структуры.

Для упрощения понимания вопроса p-n переходы можно представить в виде двух диодов, подключенных друг к другу одноименными электродами (в зависимости от типа транзистора).

Рисунок 2. Представление транзистора n-p-n структуры в виде эквивалента из двух диодов, включенных анодами друг к другу.

Рисунок 3. Представление транзистора p-n-p структуры в виде эквивалента из двух диодов, включенных катодами друг к другу.

Конечно же для лучшего понимания желательно изучить как работает p-n переход, а лучше как работает транзистор в целом. Здесь лишь скажу, что чтобы через p-n переход тек ток его необходимо включить в прямом направлении, то есть на n – область (для диода это катод) подать минус, а на p-область (анод).

Это я вам показывал в видео для статьи «Как пользоваться мультиметром» при проверке полупроводникового диода.

Так как мы представили транзистор в виде двух диодов, то, следовательно, для его проверки необходимо просто проверить исправность этих самых «виртуальных» диодов.

Итак, приступим к проверке транзистора структуры n-p-n. Таким образом, база транзистора соответствует p- области, коллектор и эмиттер — n-областям. Для начала переведем мультиметр в режим проверки диодов.

В этом режиме мультиметр будет показывать падение напряжения на p-n переходе в милливольтах. Падение напряжения на p-n переходе для кремниевых элементов должно быть 0,6 вольта, а для германиевых – 0,2-0,3 вольта.

Сначала включим p-n переходы транзистора в прямом направлении, для этого на базу транзистора подключим красный (плюс) щуп мультиметра, а на эмиттер черный (минус) щуп мультиметра. При этом на индикаторе должно высветиться значение падения напряжения на переходе база-эмиттер.

Здесь необходимо отметить, что падение напряжения на переходе Б-К всегда будет меньше падения напряжения на переходе Б-Э. Это можно объяснить меньшим сопротивлением перехода Б-К по сравнению с переходом Б-Э, что является следствием того, что область проводимости коллектора имеет большую площадь по сравнению с эмиттером.

По этому признаку можно самостоятельно определить цоколевку транзистора, при отсутствии справочника.

Так, половина дела сделана, если переходы исправны, то вы увидите значения падения напряжения на них.

Теперь необходимо включить p-n переходы в обратном направлении, при этом мультиметр должен показать «1», что соответствует бесконечности.

Подключаем черный щуп на базу транзистора, красный на эмиттер, при этом мультиметр должен показать «1».

Теперь включаем в обратном направлении переход Б-К, результат должен быть аналогичным.

Осталось последняя проверка – переход эмиттер-коллектор. Подключаем красный щуп мультиметра к эмиттеру, черный к коллектору, если переходы не пробитые, то тестер должен показать «1».

Меняем полярность (красный-коллектор, черный- эмиттер) результат – «1».

Если в результате проверки вы обнаружите не соответствие данной методике, то это значит, что транзистор неисправен.

Эта методика подходит для проверки только биполярных транзисторов. Перед проверкой убедитесь, что транзистор не является полевым или составным. Многие изложенным выше способом пытаются проверить именно составные транзисторы, путая их с биполярными (ведь по маркировки можно не правильно идентифицировать тип транзистора), что не является правильным решением. Правильно узнать тип транзистора можно только по справочнику.

При отсутствии режима проверки диодов в вашем мультиметра, осуществить проверку транзистора можно переключив мультиметр в режим измерения сопротивления на диапазон «2000». При этом методика проверки остается неизменной, за исключением того, что мультиметр будет показывать сопротивление p-n переходов.

А теперь по традиции поясняющий и дополняющий видеоролик по проверке транзистора:

www. sxemotehnika.ru

Как проверить транзистор,диод,конденсатор,резистор и др

Как проверить работоспособность радиодеталей

Сбои в работе многих схем иногда случаются не только из-за ошибок в самой схеме,но так же в том что где-то сгоревшая или просто бракованная радиодеталь.

На вопрос как проверить работоспособность радиодетали, во многом нам поможет прибор который есть наверно у каждого радиолюбителя- мультиметр.

Мультиметр позволяет определять напряжение, силу тока, емкость, сопротивление,и многое другое.

Как проверить резистор

Постоянный резистор проверяется мультиметром, включенным в режим омметра. Полученный результат надо сравнить с номинальным значением сопротивления, указанным на корпусе резистора и на принципиальной схеме.

При проверке подстроечных и переменных резисторов сначала надо проверить величину сопротивления, замерив его между крайними (по схеме) выводами, а затем убедиться в надежности контакта между токопроводящим слоем и ползунком. Для этого надо подключить омметр к среднему выводу и поочередно к каждому из крайних выводов. При вращении оси резистора в крайние положения, изменение сопротивления переменного резистора группы «А» (линейная зависимость от угла поворота оси или положения движка) будет плавным, а резистора группы «Б» или «В» (логарифмическая зависимость) имеет нелинейный характер. Для переменных (подстроечных) резисторов характерны три неисправности: нарушения контакта движка с проводящим слоем; механический износ проводящего слоя с частичным нарушением контакта и изменением величины сопротивления резистора в большую сторону; выгорание проводящего слоя, как правило, у одного из крайних выводов. Некоторые переменные резисторы имеют сдвоенную конструкцию. В этом случае каждый резистор проверяется отдельно. Переменные резисторы, применяемые в регуляторах громкости, иногда имеют отводы от проводящего слоя, предназначенные для подключения цепей тонконпенсации. Для проверки наличия контакта отвода с проводящим слоем омметр подключают к отводу и любому из крайних выводов. Если прибор покажет какую-то часть от общего сопротивления, значит имеется контакт отвода с проводящим слоем. Фоторезисторы проверяются аналогично обычным резисторам, но для них будет два значения сопротивления. Одно до засветки — темновое сопротивление (указывается в справочниках), второе — при засветке любой лампой (оно будет в 10… 150 раз меньше темнового сопротивления).

Как проверить конденсаторы

Простейший способ проверки исправности конденсатора — внешний осмотр, при котором обнаруживаются механические повреждения, например деформация корпуса при перегреве вызванного большим током утечки. Если при внешнем осмотре дефекты не замечены, проводят электрическую проверку.Омметром легко определить один вид неисправности – внутреннее короткое замыкание (пробой). Сложнее дело обстоит с другими видами неисправности конденсаторов: внутренним обрывом, большим током утечки и частичной потерей емкости. Причиной последнего вида неисправности у электролитических конденсаторов бывает высыхание электролита. Многие цифровые тестеры обеспечивают возможность измерения емкости конденсаторов в диапазоне от 2000 пФ до 2000 мкФ. В большинстве случаев этого достаточно. Надо отметить, что электролитические конденсаторы имеют довольно большой разброс допустимого отклонения от номинальной величины емкости. У конденсаторов некоторых типов он достигает- 20%,+80%, то есть, если номинал конденсатора 10мкФ, то фактическая величина его емкости может быть от 8 до 18мкФ.

При отсутствии измерителя емкости конденсатор можно проверить другими способами.Конденсаторы большой емкости (1 мкФ и выше) проверяют омметром. При этом от конденсатора отпаивают детали, если он в схеме и разряжают его. Прибор устанавливают для измерения больших сопротивлений. Электролитические конденсаторы подключают к щупам с соблюдением полярности.Если емкость конденсатора больше 1 мкФ и он исправен, то после присоединения омметра конденсатор заряжается, и стрелка прибора быстро отклоняется в сторону нуля (причем отклонение зависит от емкости конденсатора, типа прибора и напряжения источника питания), потом стрелка медленно возвращается в положение «бесконечность».

При наличии утечки омметр показывает малое сопротивление — сотни и тысячи ом, — величина которого зависит от емкости и типа конденсатора. При пробое конденсатора его сопротивление будет около нуля. При проверке исправных конденсаторов емкостью меньше 1 мкФ стрелка прибора не отклоняется, потому что ток и время заряда конденсатора незначительны.При проверке омметром нельзя установить пробой конденсатора, если он происходит при рабочем напряжении. В таком случае можно проверить конденсатор мегаомметром при напряжении прибора, не превышающем рабочее напряжение конденсатора.Конденсаторы средней емкости (от 500 пФ до 1 мкФ) можно проверить с помощью последовательно подключенных к выводам конденсатора наушников и источника тока. Если конденсатор исправен, в момент замыкания цепи в головных телефонах слышен щелчок.Конденсаторы малой емкости (до 500 пФ) проверяют в цепи тока высокой частоты. Конденсатор включают между антенной и приемником. Если громкость не уменьшится, значит, обрывов выводов нет.

Как проверить трансформатор, дроссель, катушку индуктивности

Проверка начинается с внешнего осмотра, в ходе которого необходимо убедиться в исправности каркаса, экрана, выводов; в правильности и надежности соединений всех деталей катушки; в отсутствии видимых обрывов проводов, замыканий, повреждения изоляции и покрытий. Особое внимание следует обращать на места обугливания изоляции, каркаса, почернение или оплавление заливки. Наиболее частая причина выхода из строя трансформаторов (и дросселей) — их пробой или короткое замыкание витков в обмотке или обрыв выводов. Обрыв цепи катушки или наличие замыканий между изолированными по схеме обмотками можно обнаружить при помощи любого тестера. Но если катушка имеет большую индуктивность (т. е. состоит из большого числа витков), то цифровой мультиметр в режиме омметра вас может обмануть (показать бесконечно большое сопротивление, когда цепь все же есть) — для таких измерений «цифровик» не предназначен. В этом случае надежнее аналоговый стрелочный омметр. Если проверяемая цепь есть, это еще не значит, что все в норме. Убедиться в том, что внутри обмотки нет коротких замыканий между слоями, приводящих к перегреву трансформатора, можно по значению индуктивности, сравнив ее с аналогичным изделием. Когда такой возможности нет, можно воспользоваться другим методом, основанном на резонансных свойствах цепи. От перестраиваемого генератора подаем синусоидальный сигнал поочередно на обмотки через разделительный конденсатор и контролируем форму сигнала во вторичной обмотке.

Если внутри нет межвитковых замыканий, то форма сигнала не должна отличаться от синусоидальной во всем диапазоне частот. Находим резонансную частоту по максимуму напряжения во вторичной цепи. Короткозамкнутые витки в катушке приводят к срыву колебаний в LC-контуре на резонансной частоте. У трансформаторов разного назначения рабочий частотный диапазон отличается — это надо учитывать при проверке:- сетевые питающие 40…60 Гц;- звуковые разделительные 10…20000Гц;- для импульсного блока питания и разделительные. . 13… 100 кГц. Импульсные трансформаторы обычно содержат малое число витков. При самостоятельном изготовлении убедиться в их работоспособности можно путем контроля коэффициента трансформации обмоток. Для этого подключаем обмотку трансформатора с наибольшим числом витков к генератору синусоидального сигнала на частоте 1 кГц. Эта частота не очень высокая и на ней работают все измерительные вольтметры (цифровые и аналоговые), в то же время она позволяет с достаточной точностью определить коэффициент трансформации (такими же они будут и на более высоких рабочих частотах). Измерив напряжение на входе и выходе всех других обмоток трансформатора, легко посчитать соответствующие коэффициенты трансформации.

Как проверить диод,фотодиод

Любой стрелочный (аналоговый) омметр позволяет проверить прохождение тока через диод (или фотодиод) в прямом направлении — когда «+» тестера приложен к аноду диода. Обратное включение исправного диода эквивалентно разрыву цепи. Цифровым прибором в режиме омметра проверить переход не удастся. Поэтому у большинства современных цифровых мультиметров есть специальный режим проверки p-n-переходов (на переключателе режимов он отмечен знаком диода). Такие переходы есть не только у диодов, но и фотодиодов, светодиодов, а также транзисторов. В этом режиме «цифровик» работает как источник стабильного тока величиной 1 мА (такой ток проходит через контролируемую цепь) — что совершенно безопасно. При подключенном контролируемом элементе прибор показывает напряжение на открытом p-n-переходе в милливольтах: для германиевых 200…300 мВ, а для кремниевых 550…700 мВ. Измеренное значение может быть не более 2000 мВ.Однако, если напряжение на щупах мультиметра ниже отпирания диода, диодного или селенового столба, то прямое сопротивление измерить невозможно.

Проверка биполярного транзистора

Некоторые тестеры имеют встроенные измерители коэффициента усиления маломощных транзисторов. Если у вас такого прибора нет, то при помощи обычного тестера в режиме омметра или же цифровым, в режиме проверки диодов, можно проверить исправность транзисторов. Проверка биполярных транзисторов основана на том, что они имеют два n-p перехода, поэтому транзистор можно представить как два диода, общий вывод которых – база. Для n-p-n транзистора эти два эквивалентных диода соединены с базой анодами, а для транзистора p-n-p катодами. Транзистор исправен, если исправны оба перехода.

Для проверки один щуп мультиметра присоединяют к базе транзистора, а вторым щупом поочередно прикасаются к эмиттеру и коллектору. Затем меняют щупы местами и повторяют измерение.

При прозвонке электродов некоторых цифровых или мощных транзисторов следует учитывать, что у них могут внутри быть установлены защитные диоды между эмиттером и коллектором, а также встроенные резисторы в цепи базы или между базой и эмиттером. Не зная этого, элемент по ошибке можно принять за неисправный.

radiostroi.ru

Как проверить транзистор мультиметром в режиме омметра и измерения hFE

Транзистор – полупроводниковый прибор, основное назначение которого – использование в схемах для усиления или генерирования сигналов, а также для электронных ключей.

В отличие от диода, транзистор имеет два p-n-перехода, соединенных последовательно. Между переходами располагаются зоны, имеющие разную проводимость (типа «n» или типа «р»), к которым подключаются выводы для подключения. Вывод от средней зоны называется «базой», а от крайних – «коллектор» и «эмиттер».

Разница между зонами «n» и «p» состоит в том, что у первой есть свободные электроны, а у второй – так называемые «дырки». Физически «дырка» означает нехватку электрона в кристалле. Электроны под действием поля, создаваемого источником напряжения, двигаются от минуса к плюсу, а «дырки» — наоборот. При соединении между собой областей с разной проводимостью электроны и «дырки» диффузируют и на границе соединения образуется область, называемая p-n-переходом. За счет диффузии область «n» оказывается заряженной положительно, а «р» — отрицательно, а между областями с различной проводимостью возникает собственное электрическое поле, сосредоточенное в области p-n-перехода.

При подключении плюсового вывода источника к области «р», а минуса – к «n» его электрическое поле компенсирует собственное поле p-n-перехода, и через него проходит электрический ток. При обратном подключении поле от источника питания складывается с собственным, увеличивая его. Переход запирается, и ток через него не проходит.

В составе транзистора есть два перехода: коллекторный и эмиттерный. Если подключить источник питания только между коллектором и эмиттером, то ток через него не пойдет. Один из переходов оказывается запертым. Чтобы его открыть, на базу подается потенциал. В результате на участке коллектор-эмиттер возникает ток, который в сотни раз больше тока базы. Если при этом ток базы изменяется во времени, то ток эмиттера в точности повторяет его, но с большей амплитудой. Этим и обусловлены усилительные свойства.

В зависимости от комбинации чередования зон проводимости различают транзисторы p-n-p или n-p-n. Транзисторы p-n-p открываются при положительном потенциале на базе, а n-p-n – при отрицательном.

Рассмотрим несколько способов, как проверить транзистор мультиметром.

Проверка транзистора омметром

Поскольку в составе транзистора имеется два p-n-перехода, то их исправность можно проверить по методике, используемой для тестирования полупроводниковых диодов. Для этого его можно представить эквивалентом встречного соединения двух полупроводниковых диодов.

Критериями исправности для них является:

• Низкое (сотни Ом) сопротивление при подключении источника постоянного тока в прямом направлении;
• Бесконечно большое сопротивление при подключении источника постоянного тока в обратном направлении.

Мультиметр или тестер измеряют сопротивление, используя собственный вспомогательный источник питания – батарейку. Напряжение ее невелико, но его достаточно, чтобы открыть p-n-переход. Меняя полярность подключения щупов от мультиметра к исправному полупроводниковому диоду, в одном положении мы получаем сопротивление в сотню Ом, а в другом – бесконечно большое.

Полупроводниковый диод бракуется, если

• в обоих направлениях прибор покажет обрыв или ноль;
• в обратном направлении прибор покажет любую значащую величину сопротивления, но не бесконечность;
• показания прибора будут нестабильными.

При проверке транзистора потребуется шесть измерений сопротивлений мультиметром:

• база-эмиттер прямое;
• база-коллектор прямое;
• база-эмиттер обратное;
• база-коллектор обратное;
• эмиттер-коллектор прямое;
• эмиттер-коллектор обратное.

Критерием исправности при измерении сопротивления участка коллектор-эмиттер является обрыв (бесконечность) в обоих направлениях.

Коэффициент усиления транзистора

Различают три схемы подключения транзистора в усилительные каскады:

• с общим эмиттером;
• с общим коллектором;
• с общей базой.

Все они имеют свои характеристики, а наиболее распространена схема с общим эмиттером. Любой транзистор характеризуется параметром, определяющим его усилительные свойства – коэффициент усиления. Он показывает, во сколько раз ток на выходе схемы будет больше, чем на входе. Для каждой из схем включения имеется свой коэффициент, разный для одного и того же элемента.

В справочниках приводится коэффициент h41э – коэффициент усиления для схемы с общим эмиттером.

Как проверить транзистор, измеряя коэффициент усиления

Одним из методов проверки исправности транзистора является измерение его коэффициента усиления h41э и сравнение его с паспортными данными. В справочниках дается диапазон, в котором может находиться измеренное значение для данного типа полупроводникового прибора. Если измеренное значение укладывается в диапазон, то он исправен.

Измерение коэффициента усиления производится еще и для подбора компонентов с одинаковыми параметрами. Это необходимо для построения некоторых схем усилителей и генераторов.

Для измерения коэффициента h41э мультиметр имеет специальный предел измерения, обозначенный hFE. Буква F обозначает «forward» (прямая полярность), а «Е» — схему с общим эмиттером.

Для подключения транзистора к мультиметру на его передней панели установлен универсальный разъем, контакты которого обозначены буквами «ЕВСЕ». Согласно этой маркировке подключаются выводы транзистора «эмиттер-база-коллектор» или «база-коллектор-эмиттер», в зависимости от их расположения у конкретной детали. Для определения правильного расположения выводов придется воспользоваться справочником, там же заодно можно узнать и коэффициент усиления.

Затем подключаем транзистор к разъему, выбрав предел измерения мультиметра hFE. Если его показания соответствуют справочным – проверяемый электронный компонент исправен. Если нет, или прибор показывает что-то невразумительное – транзистор вышел из строя.

Полевой транзистор

Полевой транзистор отличается от биполярного по принципу действия. Внутрь пластины кристалла одной проводимости («р» или «n») посередине внедряется участок с другой проводимостью, называемый затвором. По краям кристалла подключаются выводы, называемые истоком и стоком. При изменении потенциала на затворе изменяется величина токопроводящего канала между стоком и истоком и ток через него.

Входное сопротивление полевого транзистора очень большое, а вследствие этого он имеет большой коэффициент усиления по напряжению.

Как проверить полевой транзистор

Рассмотрим проверку на примере полевого транзистора с n-каналом. Порядок действий будет таким:

1. Переводим мультиметр на режим прозвонки диодов.
2. Плюсовой вывод от мультиметра подключаем к истоку, минусовой – к стоку. Прибор покажет 0,5-0,7 В.
3. Меняем полярность подключения на противоположную. Прибор покажет обрыв.
4. Открываем транзистор, подключив минусовой провод к истоку, а плюсовым коснувшись затвора. За счет существования входной емкости элемент остается открытым некоторое время, это свойство и используется для проверки.
5. Плюсовой провод перемещаем на сток. Мультиметр покажет 0-800 мВ.
6. Меняем полярность подключения. Показания прибора не должны измениться.
7. Закрываем полевой транзистор: плюсовой провод к истоку, минусовой – к затвору.
8. Повторяем пункты 2 и 3, ничего не должно измениться.

voltland.ru

Можно ли проверять полевой транзистор мультиметром?

Это сравнительно новый тип транзисторов, управление которых осуществляется не электрическим током, как в биполярных транзисторах, а электрическим напряжением (полем), о чём и говорит английская аббревиатура MOSFET (Metal-Oxide-Semiconductor Field Effect Transistor или в переводе металл-окисел-полупроводник полевой транзистор), в русской транскрипции этот тип обозначается как МОП (металл-окисел-полупроводник) или МДП (металл-диэлектрик-полупроводник).

Отличительной конструктивной особенностью полевых транзисторов является изолированный затвор (вывод, аналогичный базе у биполярных транзисторов), также у MOSFET имеются выводы сток и исток, аналоги коллектора и эмиттера у биполярных.

Существует и ещё более современный тип IGBT, в русской транскрипции БТИЗ (биполярный транзистор с изолированным затвором), гибридный тип, где МОП (МДП) транзистор с переходом n-типа управляет базой биполярного, и это позволяет использовать преимущества обоих типов: быстродействие, почти как у полевых, и большой электрический ток через биполярный при очень малом падении напряжения на нём при открытом затворе, при очень большом напряжении пробоя и большом входном сопротивлении.

Полевики находят широкое применение в современной жизни, а если говорить о чисто бытовом уровне, то это всевозможные блоки питания и регуляторы напряжения от компьютерного железа и всевозможных электронных гаджетов до других, более простых, бытовых приборов — стиральных, посудомоечных машин, миксеров, кофемолок, пылесосов, различных осветителей и другого вспомогательного оборудования. Само собой, что-то из всего этого разнообразия иногда выходит из строя и появляется необходимость выявления конкретной неисправности. Сама распространённость этого вида деталей ставит вопрос:

Как проверить полевой транзистор мультиметром?

Перед любой проверкой полевого транзистора нужно разобраться с назначением и маркировкой его выводов:

• G (gate) — затвор, D (drain) — сток, S (source) — исток

Если маркировки нет или она не читается, придётся найти паспорт (даташип) изделия с указанием назначения каждого вывода, причём выводов может быть не три, а больше, это значит, что выводы объединены между собой внутри.

И также нужно подготовить мультиметр: подключить красный щуп к плюсовому разъёму, соответственно, чёрный к минусу, переключить прибор в режим проверки диодов и коснуться щупами друг друга, мультиметр покажет «0» или «короткое замыкание», разведите щупы, мультиметр покажет «1» или «бесконечное сопротивление цепи» — прибор рабочий. Про исправную батарейку в мультиметре говорить излишне.

Подключение щупов мультиметра указано для проверки n-канального полевого транзистора, описание всех проверок тоже для n-канального типа, но если вдруг попадётся более редкий p-канальный полевик, щупы надо поменять местами. Понятно, что в первую очередь ставится задача оптимизации процесса проверки, чтобы пришлось как можно меньше выпаивать и паять деталей, поэтому посмотреть, как проверить транзистор, не выпаивая, можно на этом видео:

Проверка полевика, не выпаивая

Является предварительной, она может помочь определить, какую деталь нужно проверить точнее и, может быть, заменить.

При прозвонке полевого транзистора, не выпаивая, обязательно отключаем проверяемый прибор от сети и/или блока питания, вынимаем аккумуляторы или батарейки (если они есть) и приступаем к проверке.

1. Чёрный щуп на D, красный на S, показание мультиметра примерно 500 мВ (милливольт) или больше — скорее исправен, показание 50 мВ вызывает подозрение, когда показание меньше 5 мВ — скорее неисправен.
2. Чёрный на D, а красный на G: большая разность потенциалов (до1000 мВ и даже выше) — скорее исправен, если мультиметр показывает близко к пункту 1, то это подозрительно, маленькие цифры (50 мВ и меньше), и близко к первому пункту — скорее неисправен.
3. Чёрный на S, красный на G: около 1000 мВ и выше — скорее исправен, близко к первому пункту — подозрительно, меньше 50 мВ и совпадает с предыдущими показаниями — видимо, полевой транзистор неисправен.

Проверка показала предварительно по всем трём пунктам неисправность? Нужно выпаивать деталь и приступать к следующему действию:

Проверка полевого транзистора мультиметром

Включает в себя подготовку мультиметра (смотри выше). Обязательно снятие статического напряжения с себя и накопленного заряда с полевика, иначе можно просто «убить» вполне себе исправную деталь. Статическое напряжение с себя можно снять, используя антистатический манжет, накопленный заряд снимается закорачиванием всех выводов транзистора.

Прежде всего нужно учитывать, что практически все полевые транзисторы имеют предохранительный диод между истоком и стоком, поэтому проверять начинаем именно с этих выводов.

1. Красный щуп на S (исток), чёрный на D (сток): показания мультиметра в районе 500 мВ или чуть выше — исправен, чёрный щуп на S, красный на D, показания мультиметра «1» или «бесконечное сопротивление» — шунтирующий диод исправен.
2. Чёрный на S, красный на G: показания мультиметра «1» или «бесконечное сопротивление», норма, заодно зарядили затвор положительным зарядом, открыли транзистор.
3. Не убирая чёрного щупа, переносим красный на D, по открытому каналу течёт ток, мультиметр что-то показывает (не «0» и не «1»), меняем щупы местами: показания примерно такие же — норма.
4. Красный щуп на D, чёрный на G: показания мультиметра «1» или «бесконечное сопротивление» — норма, заодно разрядили затвор, закрыли транзистор.
5. Красный остаётся на D, чёрный щуп на S, показания мультиметра «1» или «бесконечное сопротивление» — исправен. Меняем щупы местами, показания мультиметра в районе 500 мВ или выше — норма.

Вывод по итогам проверки: пробоев между электродами (выводами) нет, затвор срабатывает от небольшого (меньше 5В) напряжения на щупах мультиметра, транзистор исправен.

Как проверить транзистор не выпаивая из схемы

Электрика в доме своими руками схемы

Схемы заземления для частного дома

Обозначение на электрической схеме

Обозначение на схеме электрической

Схемы стабилизаторы тока

Данное устройство, схему которого легко собрать позволит проверить транзисторы любой проводимости, не выпаивая иx из схемы. Схема прибора, собрана на основе мультивибратора. Как видно из схемы, вместо нагрузочных резисторов в коллекторы транзисторов мультивибратора включены транзисторы противоположной основным транзисторам проводимостью. Таким образом, схема генератора представляет комбинацию мультивибратора и триггера.

Схема простого транзисторного тестора

Как видите схема транзисторного тестора проще некуда. Практически любой биполярный транзистор имеет три вывода, эмиттер-база-коллектор. Для того что бы он заработал, на базу необходимы подать небольшой ток, после этого полупроводник открывается и может пропускать через себя значительно больший ток через эмиттерный и коллекторный переходы.

На транзисторах T1 и T3 собран триггер, кроме того они являются активной нагрузкой транзисторов мультивибратора. Остальная часть схемы это цепи смещения и индикации испытуемого транзистора. Данная схема работает в диапазоне питающих напряжений от 2 до 5 В, а ее ток потребления изменяется от 10 до 50 мА.

Если использовать блок питания на 5 В, то для снижения тока потребления резистора R5 лучше увеличить до 300 Ом. Частота мультивибратора в этой схеме около 1,9 кГц. При этой частоте свечение светодиода выглядит как непрерывное.

Данное устройство для проверки транзисторов просто незаменимо для сервисных инженеров, так как позволяет существенно сократить время поиска неисправности. Если проверяемый биполярный транзистор исправен, то горит один светодиод, в зависимости от его проводимости. Если горят оба светодиода, то это происходит только из-за внутреннего обрыва. Если не горит ни один из них, то значит имеется замыкания внутри транзистора.

Приведенный рисунок печатной платы имеет размерами 60 на 30 мм.

Вместо заложенных в схему транзисторов можно использовать транзисторы КТ315Б, КТ361Б с коэффициентом усиления выше 100. . Диоды абсолютно любые, но кремниевые типа КД102, КД103, КД521. Светодиоды тоже любые.

Внешний вид собранного транзисторного пробника на макетной плате. Его можно разместить в корпусе от сгоревшего китайского тестера, надеюсь, эта конструкция понравится вам своим удобством и функциональностью.

Схема данного пробника достаточно проста для повторения, но будет достаточно полезна при отбраковки биполярных транзисторов.

На элементах ИЛИ-НЕ Д1.1 и Д1.2 выполнен генератор, который управляет работой транзисторного коммутатора. Последний предназначен для изменения полярности питающего напряжения на тестируемом транзисторе. С помощью увеличения сопротивления переменного резистора, добиваются свечения одного из светодиодов.

По цвету светодиода определяют структуру проводимости транзистора. Калибровку шкалы переменного резистора осуществляют с помощью заранее подобранных транзисторов.

Вероятно нет такого радиолюбителя который бы не исповедовал культ радиотехнического лабораторного оборудования. В первую очередь это , приставки к ним и пробники, которые в большинстве являются изготовленными самостоятельно. А так как измерительных приборов много не бывает и это аксиома, как-то собрал небольшой по размерам и с весьма несложной схемой испытатель транзисторов и диодов. Давно уже есть не плохой мультиметр, а самодельным тестером, во многих случаях, продолжаю пользоваться по прежнему.

Схема прибора

Конструктор пробника состоит всего из 7 электронных компонентов + печатная плата. Собирается быстро и работать начинает абсолютно без всякой настройки.

Схема собрана на микросхеме К155ЛН1 содержащей шесть инверторов.При правильном подключении к ней выводов исправного транзистора зажигается один из светодиодов (HL1 при структуре N-P-N и HL2 при P-N-P). Если неисправен:

1. пробит, вспыхивают оба светодиода
2. имеет внутренний обрыв, оба не зажигаются

Проверяемые диоды подключаются к выводам «К» и «Э». В зависимости от полярности подключения загораться будут HL1 или HL2.

Компонентов схемы совсем не много но лучше изготовить печатную плату, хлопотно паять провода к ножкам микросхемы напрямую.

И постарайтесь не забыть поставить под микросхему панельку.

Пользоваться пробником можно и без установки его в корпус, но если затратить ещё немного время на его изготовление, то будете иметь полноценный, мобильный пробник, который уже можно взять с собой (например на радиорынок). Корпус на фото изготовлен из пластмассового корпуса квадратной батарейки, которая уже своё отработала. Всего-то делов было удалить прежнее содержимое и отпилить излишки, просверлить отверстия под светодиоды и приклеить планку с разъёмами для подключения проверяемых транзисторов. На разъёмы не лишним будет «одеть» цвета опознавания. Кнопка включения обязательна. Блок питания это привёрнутый несколькими винтами к корпусу батарейный отсек формата ААА.

Крепёжные винты, небольшого размера, удобно пропустить через плюсовые контакты и привернуть с обязательным использованием гаек.

Испытатель в полной готовности. Оптимальным будет использование аккумуляторов ААА, четыре штуки по 1,2 вольта дадут лучший вариант питаемого напряжения в 4,8 вольта.

Транзисторов и электролитических конденсаторов.

Пробник для проверки транзисторов, диодов — первый вариант

Данная схема построена на базе симметричного мультивибратора, но отрицательные связи сквозь конденсаторы С1 и С2 снимаются с эмиттеров транзисторов VT1 и VT4. В тот момент, когда VT2 заперт, положительный потенциал через открытый VT1 создает слабое сопротивление на входе и, таким образом, увеличивается нагрузочное качество пробника .

С эмиттера VT1 положительный сигнал поступает через С1 на выход . Через открытый транзистор VT2 и диод VD1, конденсатор С1 разряжается, в связи с чем данная цепь обладает небольшим сопротивлением.

Полярность выходного сигнала с выходов мультивибратора изменяется с частотой примерно 1кГц и амплитуда его составляет около 4 вольт.

Импульсы с одного выхода мультивибратора идут на разъем X3 пробника (эмиттер проверяемого транзистора), с другого выхода на разъем X2 пробника (база) через сопротивление R5, а также и на разъем X1 пробника (коллектор) через сопротивление R6, светодиоды HL1, HL2 и динамик. В случае исправности проверяемого транзистора загорится один из светодиодов (при n-p-n – HL1, при p-n-p – HL2)

Если же при проверки горят оба светодиода – транзистор пробит, если не горит ни один из них то, скорее всего, у проверяемого транзистора внутренний обрыв. При проверке диодов на исправность, его подсоединяют к разъемам X1 и X3. При исправном диоде будет гореть один из светодиодов, в зависимости от полярности подключения диода.

Так же пробник обладает звуковой индикацией, что очень удобно при прозвонке монтажных цепей ремонтируемого устройства.

Второй вариант пробника для проверки транзисторов

Данная схема по функционалу схожа с предыдущей, но генератор построен не на транзисторах, а на 3-х элементах И-НЕ микросхемы К555ЛА3.
Элемент DD1.4 применяется в роли выходного каскада — инвертор. От сопротивления R1 и емкости C1 зависит частота выходных импульсов. Пробник, возможно, применить и для . Его контакты подключают к разъемам Х1 и Х3. Поочередное мигание светодиодов свидетельствует об исправном электролитическом конденсаторе. Время завершения горения светодиодов связано с величиной емкости конденсатора.

Прибор для измерения esr своими руками. ESR метр своими руками — измеритель емкости конденсаторов. Схема и описание. Схема электрическая esr измерителя конденсаторов

То, что такой измеритель необходим радиолюбителю не только узнал от других, но и сам прочувствовал, когда взялся ремонтировать старинный усилитель — тут нужно достоверно проверить каждый электролит стоящий на плате и найти пришедший в негодность или произвести 100% их замену. Выбрал проверку. И чуть не купил через интернет разрекламированный приборчик под названием «ESR — mikro». Остановило то, что уж больно здорово хвалили — «через край». В общем, решился на самостоятельные действия. Так как на замахиваться не хотелось — выбрал самую простую, если не сказать примитивную схему, но с очень хорошим (тщательным) описанием. Вник в информацию и имея некоторую склонность к рисованию принялся разводить свой вариант печатной платы. Чтобы помещалась в корпус от толстого фломастера. Не получилось — не все детали входили в планируемый объём. Одумался, нарисовал печатку по образу и подобию авторской, протравил и собрал. Собрать получилось. Всё вышло очень продумано и аккуратно.

Вот только работать пробник не захотел, сколько с ним не бился. А мне не захотелось отступать. Для лучшего восприятия схемы перечертил её на «свой лад». И так «родная» (за две недели мытарств), стала она и более понятной визуально.

Схема ESR метра

А печатную плату доделал по-хитрому. Стала она «двухсторонней» — со второй стороны расположил детали, не уместившиеся на первой. Для простоты решения, возникшего затруднения, разместил их «навесом». Тут не до изящества — пробник нужен.

Протравил печатную плату и запаял детали. Микросхему в этот раз поставил на панельку, для подачи питания приспособил разъем, который можно надёжно укрепить на плате при помощи пайки и корпус в дальнейшем уже можно «вешать» на него. А вот подстроечный резистор, с которым пробник заработал лучше всего, нашёл у себя только такой — далеко не миниатюрный.

Обратная сторона — плод прагматичности и вершина аскетизма. Что-то сказать здесь можно только про щупы, несмотря элементарность исполнения они вполне удобны, а функциональность так вообще выше всяческих похвал — способны на контакт с электролитическим конденсатором любого размера.

Всё поместил в импровизированный корпус, место крепления — резьбовое соединение разъёма питания. На корпус, соответственно пошёл минус питания. То есть он заземлён. Какая ни есть, а защита от наводок и помех. Подстроечник не вошёл, зато всегда «под рукой», будет теперь потенциометром. Вилка от радиотрансляционного динамика, раз и навсегда, позволит избежать путаницы с гнёздами мультиметра. Питание от лабораторного БП, но при помощи персонального провода с вилкой от ёлочной гирлянды.

И оно, это чудо неказистое, взяло и заработало, причём сразу и как надо. И с регулировкой никаких проблем — соответствующий одному ому, один милливольт выставляется легко, примерно в среднем положении регулятора.

А 10 Ом соответствует 49 мВ.

Исправный конденсатор, соответствует примерно 0,1 Ом.

Неисправный конденсатор, соответствует более 10 Ом. С поставленной задачей пробник справился, неисправные электролитические конденсаторы на плате ремонтируемого устройства были найдены. Все подробности относительно этой схемы найдёте в архиве. Максимально допустимые значения ESR для новых электролитических конденсаторов указаны в таблице:

А некоторое время спустя захотелось придать приставке более презентабельный вид, однако усвоенный постулат «лучшее — враг хорошего» трогать его не позволил — сделаю другой, более изящный и совершенный. Дополнительная информация, в том числе и схема исходного прибора, имеется в приложении . Про свои хлопоты и радости поведал Babay .

Обсудить статью ПРИСТАВКА К МУЛЬТИМЕТРУ ESR МЕТР

Выполненный по приведённой ниже схеме, как измерительную приставку к мультиметру. С обязанностями своими справляется на «ура», доволен им, за исключением как бы незначительного момента — для его использования необходим мультиметр, который нужно достать с полки, убрать щупы, выставить предел измерения, подсоединить пробник… и читать-то эти подробности муторно, а каждый раз это делать? А если нужно проверить конденсаторы, стоящие на плате ремонтируемого электронного устройства, да вдобавок плата не маленького размера, тогда вообще получается вместо любимого «хобби» сплошная суета с примесью досады. Вот и решил собрать мобильный вариант пробника с собственным индикатором для дефектовки электролитических конденсаторов. Отличие этой схемы от схемы приставки в том, что результаты измерения выводятся не на жидкокристаллический дисплей мультиметра а на стрелочный индикатор от магнитофона. Для того чтобы индикатор функционировал в схему введён трансформатор на ферритовом кольце (взят от энергосберегающей лампочки, это важно). Первичная обмотка выполнена проводом диаметром 0,1 мм — 150 витков, вторичная проводом диаметром 0,5 мм — 8 витков (количество витков подбирается, 1 = 100 — 200, 2 = 5 — 10). Изменён номинал резистора R2 cо 100 Ом до 10 кОм. Напряжение питания снижено с 9 до 5 вольт (U питания микросхемы К561ЛН2 от 5 до 15 вольт).

Схема

Основным несущим компонентом для монтажа всего и получения, в конечном счете, желаемого выбрал прочный пластмассовый пинцет, входящий в набор устройства для производства оттиска печати на документах (наборная печать). К нему, при помощи металлической пластины, прикрепил М4762 предназначенный для работы в вертикальном положении шкалы, с током отклонения 220 — 270 мкА, внутренним сопротивлением 2800 Ом, с габаритными размерами 49 х 45 х 32 мм и длиной шкалы — 34 мм. Так же установил на него щупы — контакты и разъём питания.

Шкалу индикатора заменил. Символ бесконечности придаёт ей несколько вызывающий вид, но по сути всё верно, тут важно через увиденное понять, что у измеряемого конденсатора нет превышения допускаемого эквивалентного последовательного сопротивления (ESR), а всё что свыше того (до бесконечности) к эксплуатации не пригодно. Градуировка новой шкалы полностью соответствует задачам дефектовки. В дальнейшем предполагается отклонение стрелки измерительного прибора выставлять, при помощи подстроечного резистора, на конечное деление шкалы, которое будет соответствовать определённому значению ESR. Можно установить полное отклонение стрелки при 1 Ом, а можно и при 10 Ом и т.д. (как будет желаемо).

Печатная плата была разведена только под часть электронных компонентов, остальные (в данном конкретном случае) гораздо удобней разместить навесным способом. И в первую очередь это касается подстроечного резистора который будет размещён снаружи корпуса. Доступность регулировки позволит при необходимости в любой момент перенастроить значение ESR относительно полного отклонения стрелки на шкале индикатора.

По готовности печатной платы и трансформатора была произведена предварительная сборка и опробована работоспособность пробника. Подключённый резистор сопротивлением в 10 Ом удачно вписался в показания стрелки, она отклонилась почти на всю шкалу, что означило максимально возможный для визуального восприятия ESR и будет в данном случае равен 10 Ом.

Конденсатор и два диода были смонтированы навесным способом монтажа на контактах индикатора, всё остальное (за исключением подстроечного резистора) установлено на плату.

После окончательного, чистового соединения всех узлов ещё раз проверил работоспособность — без замечаний. Трансформатор приклеен к плате клеем «Мастер».

Печатная плата помещена в металлический корпус, в качестве которого использована часть пришедшего в негодность печатного вала катриджа принтера. Корпус одет на цилиндрическую часть (выступ) индикатора. Заглушкой для торцевой части послужила подходящая пластиковая пробочка. На ней установлен подстроечный резистор, а лучше поставить маленький переменник (буду менять). Габаритные размеры пробника, как видно на фото, сопоставимы со спичечным коробком, изначально задуманный мобильный с возможностью все доступности вариант думаю удался.

После полуминутной настройки стрелка занимает следующие положения на шкале индикатора: при накоротко замкнутых контактах.

При подключении резистора номиналом 0,1 Ом.

При подключении резистора номиналом 1 Ом, а при 2,5 Ом стрелка встаёт перед последним делением.

Результат проведённой дефектовки припасённых к этому случаю электролитических конденсаторов б/у.

Как это происходило — индикатор в работе.

Видео

Пока питание на пробник подаю с лабораторного БП, но это не то. Нужен индивидуальный компактный хорошо стабилизированный источник питания на 5 вольт. В заключении хочу поблагодарить любителя электроники с просторов интернета Olegm Wolf за помощь в доработке схемы. С уважением, Babay .

Обсудить статью ESR ТЕСТЕР

В этой статье мы с вами будем собирать ESR-метр. В первый раз слышите слово “ESR”? А ну-ка бегом читать эту статью!

Для чего нужен ESR-метр

Итак, для чего нам вообще собирать ESR-метр? Для тех, кто поленился читать статью про ESR давайте вспомним, чем оно нам вредит. Дело в том, что сейчас почти во всей электронной аппаратуре используются импульсные блоки питания. В этих импульсных блоках питания “гуляют” высокие частоты и некоторые из этих частот проходят через электролитические конденсаторы. Если вы читали статью конденсатор в цепи постоянного и переменого тока , то наверняка помните, что высокие частоты конденсатор пропускает через себя почти без проблем. И проблем тем меньше, чем выше частота. Это, конечно, в идеале. В реальности же в каждом конденсаторе “спрятан” резистор. А какая мощность будет выделяться на резисторе?

P=I 2 xR

где

P – это мощность, Ватт

I – сила тока, Ампер

R – сопротивление, Ом

А как вы знаете, мощность, которая рассеивается на резисторе – это и есть тепло;-) И что тогда у нас получается? Конденсатор тупо превращается в маленькую печку)). Нагрев конденсатора – эффект очень нежелательный, так как при нагреве в лучшем случае он меняет свой номинал, а в худшем – просто раскрывается розочкой). Такие кондеры-розочки использовать уже нельзя.

Вздувшиеся электролитические конденсаторы – это большая проблема современной техники. Очень много отказов в работе электроники бывает именно по их вине. Визуально это проявляется в появлении припухлости в верхней части конденсатора. Видите небольшие прорези на шляпе этих конденсаторов? Это делается для того, чтобы такой конденсатор не разрывался от предсмертного шока и не забрызгивал всю плату электролитом, а ровнёхонько надрывал тонкую часть прорези и испускал тихий спокойных выдох. У советских конденсаторов таких прорезей не было, и поэтому если они и бахали, то делали это громко, эффектно и задорно)))

Но иногда бывает и так, что внешне такой конденсатор ничем не отличается от простых рабочих конденсаторов, а ESR очень велико. Поэтому, для проверки таких конденсаторов и был создан прибор под названием ESR-метр. У меня например ESR-метр идет в комплекте с Транзистор-метром :

Минус данного прибора в том, что им можно замерять ESR только демонтированных конденсаторов. Если замерять прямо на плате, то он выдаст полную ахинею.

Схема и сборка

В интернете очень давно гуляет схема простенького ESR-метра, а точнее – приставки к . С помощью нее можно спокойно замерить ESR конденсатора, даже не выпаивая его из платы. Давайте же рассмотрим схемку нашей приставки. Кликните по ней, и схема откроется в новом окне и в полный рост:

Вместо “Cx” (в штриховом прямоугольнике) мы здесь ставим конденсатор, у которого замеряем ESR.

Для того, чтобы не травить лишний раз платку, я взял и спаял на ней. На Али я взял целый набор этих макеток. Это получается даже дешевле, чем покупать фольгированный текстолит.

С обратной стороны макетной платы для связи радиоэлементов использовал провод МГТФ

Вы легко его узнаете по розовой окраске. Хотя бывают и другого цвета, но в основном розовый.

Что это за “фрукт”? МГТФ расшифровывается как М онтажный, Г ибкий, Т еплостойкий, в Ф торопластовой изоляции. Этот провод отлично подходит для электронных поделок, так как при пайке его изоляция не плавится. Это только один из плюсов.

Обратную сторону с проводами МГТФ я показывать не буду). Там ничего интересного нет).

После сборки макетная плата выглядит вот так:

Микросхемы по привычке всегда ставлю в панельки:

При своей стоимости, панельки позволяют быстро сменить микросхему. Особенно это актуально для дорогих микроконтроллеров. Вдруг понадобится МК для других целей?)

Для подачи питания с батарейки на платку, я воспользовался стандартной клеммой от старого мультиметра:

Как быть, если у вас нет такой клеммы, а подать питание с Кроны необходимо? В таком случае, у вас наверняка есть старая батарейка Крона, так ведь? Аккуратно вскрываем корпус, снимаем клеммы батарейки, подпаиваем проводки и у нас готова клемма для подключения к новой батарейке. На крайний случай их можно также купить на Али. Выбор огромный.

Прибор выполнен в виде приставки к любому цифровому мультиметру:

Здесь есть одно “но”. Так как мы измеряем на пределе 200 милливольт постоянного напряжения (DCV), то и значения мы получим не в Омах или миллиомах, а в милливольтах, которые затем, сверяясь со значениями полученными при калибровке прибора, мы должны будем перевести в Омы.

А вот и мой самопальный щуп :

Подобные приборы не любят длинных проводов-щупов, идущих к ножкам конденсатора, и поэтому я был вынужден сделать подобие пинцета, собранное из двух половинок фольгированного текстолита.

Внутри корпуса платка выглядит примерно вот так:

Провода, идущие к пинцету, закреплены каплей термоклея . Между щупами, идущими к мультиметру, стоит конденсатор керамика 100 нанофарад с целью снизить уровень помех. В схеме применен подстроечный резистор на 1,5 Килоома. С помощью этого резистора мы и будем калибровать наш приборчик.

Калибровка прибора

После того как все собрали, приступаем к калибровке (настройке) нашего ESR-метра пошагово:

1)Если у вас есть осциллограф , замеряем на измерительных щупах напряжение с частотой 120-180 КилоГерц. Если замеряемая частота не укладывается в этот диапазон, то меняем значение резистора R3.

2) Цепляем мультиметр и ставим его крутилку на измерение милливольт постоянного напряжения.

3) Берем резистор номиналом в 1 Ом и цепляем его к измерительным щупам. В данном случае, к нашему самопальному пинцету.

4) Добиваемся того, чтобы мультиметр показал значение в 1 милливольт, меняя значение подстроечного резистора R1

5) Теперь берем сопротивление 2 Ома, и не меняя значение R1 записываем показания мультиметра

6) Берем 3 Ома и снова записываем показания и тд. Думаю, до 8-10 Ом вам таблички хватит вполне.

Например, мы можем выставить соответствие 1 милливольт – это 1 Ом, и т. д., хотя я предпочел настроить 4,8 милливольт – 1 Ом, для того чтобы была возможность точнее измерять низкие значения сопротивления. При замыкании щупов – контактов пинцета на дисплее мультиметра значение 2,8 милливольт. Сказывается сопротивление проводов-щупов. Это у нас типа 0 Ом;-).

Приведу для ознакомления значения измерений низкоомных резисторов: при измерении резистора 0,68 Ом значения равны 3,9 милливольт, 1 ом – 4,8 милливольт, 2 Ома – 9,3 милливольта. У меня получилась вот такая табличка, которую я потом и наклеил на свой прибор

При измерении сопротивления в 10 Ом на экране уже показание 92,5 миллиВольт. Как мы видим, зависимость не пропорциональная.

После того, как я сделал замеры, смотрю в другую табличку:

Слева – номинал конденсатора, вверху – значение напряжения, на которое рассчитан этот конденсатор. Ну и, собственно, в таблице максимальное значение ESR конденсатора, который можно использовать в ВЧ схемах.

Давайте попробуем замерить ESR у двух импортных и одного отечественного конденсатора

Как вы видите, импортные конденсаторы обладают очень маленьким ESR. Советский конденсатор показывает уже большее значение. Оно и не удивительно. Старость не в радость).

Поправки к схеме

1) Для более-менее точных измерений, желательно, чтобы питание нашего ESR-метра было всегда стабильное. Если батарейка разрядится хотя бы на 1 Вольт, то показания ESR также будут уже с погрешностью. Так что лучше постарайтесь давать питание на ESR-метр всегда стабильное. Как я уже сказал, для этого можно использовать внешний блок питания или собрать схемку на 7809 микросхеме. Например, блок питания можно собрать по этой схеме.

2) Показания, которые выдает наша самоделка, не говорят о том, что наш самопальный прибор с великой точностью замеряет ESR. Скорее всего, его можно отнести к пробникам. А что делают пробники? Отвечают в основном на два вопроса: да или нет;-). В данном случае прибор “говорит”, можно ли использовать такой конденсатор или лучше все-таки поставить его в НЧ (Н изкоЧ астотную) схему.

Данный пробник может собрать любой, даже начинающий радиолюбитель, если у него вдруг возникнет потребность заняться ремонтами. А вот и видео его работы:

ESR метр своими руками . Есть широкий перечень поломок аппаратуры, причиной которых как раз является электролитический . Главный фактор неисправности электролитических конденсаторов, это знакомое всем радиолюбителям «высыхание», которое возникает по причине плохой герметизации корпуса. В данном случае увеличивается его емкостное или, иначе говоря, реактивное сопротивление в следствии уменьшения его номинальной емкости.

Помимо этого, в ходе работы в нем проходят электрохимические реакции, которые разъедают точки соединения выводов с обкладками. Контакт ухудшается, в итоге образуется «контактное сопротивление», доходящее иногда до нескольких десятков Ом. Это точно также, если к исправному конденсатору последовательно подключить резистор, и к тому же этот резистор размещен внутри него. Такое сопротивление еще именуют «эквивалентное последовательное сопротивление» или же ESR.

Существование последовательного сопротивления отрицательно влияет на работу электронных устройств, искажая работу конденсаторов в схеме. Чрезвычайно сильное влияние оказывает повышенное ESR (порядка 3…5 Ом) на работоспособность , приводя к сгоранию дорогих микросхем и транзисторов.

Ниже в таблице приведены средние величины ESR (в миллиоммах) для новых конденсаторов различной емкости в зависимости от напряжения, на которое они рассчитаны.

Не секрет, что реактивное сопротивление уменьшается с повышением частоты. К примеру, при частоте 100кГц и емкости 10мкФ емкостная составляющая будет не более 0,2 Ом. Замеряя падение переменного напряжения имеющего частоту 100 кГц и выше, можно полагать, что при погрешности в районе 10…20% итогом замера будет активное сопротивление конденсатора. Поэтому совсем не сложно собрать .

Описание ESR метра для конденсаторов

Генератор импульсов, имеющий частоту 120кГц, собран на логических элементах DD1.1 и DD1.2. Частота генератора определяется RC-цепью на элементах R1 и C1.

Для согласования введен элемент DD1.3. Для увеличения мощности импульсов с генератора в схему введены элементы DD1.4…DD1.6. Далее сигнал проходит через делитель напряжения на резисторах R2 и R3 и поступает на исследуемый конденсатор Сх. Блок измерения переменного напряжения содержит диоды VD1 и VD2 и мультиметр, в качестве измерителя напряжения, к примеру, М838. Мультиметр необходимо перевести в режим измерения постоянного напряжения. Подстройку ESR метра осуществляют путем изменения величины R2.

Микросхему DD1 — К561ЛН2 можно поменять на К1561ЛН2. Диоды VD1 и VD2 германиевые, возможно использовать Д9, ГД507, Д18.

Радиодетали ESR метра расположены на , которую можно изготовить своими руками. Конструктивно устройство выполнено в одном корпусе с элементом питания. Щуп Х1 выполнен в виде шила и прикреплен к корпусу устройства, щуп X2 – провод не более 10 см в длину на конце которого игла. Проверка конденсаторов возможна прямо на плате, выпаивать их не обязательно, что существенно облегчает поиск неисправного конденсатора во время ремонта.

Настройка устройства

1, 5, 10, 15, 25, 30, 40, 60, 70 и 80 Ом.

К щупам X1 и X2 необходимо подсоединить резистор в 1 Ом и вращением R2 добиться, чтобы на мультиметре было 1мВ. Затем вместо 1 Ом подключить следующий резистор (5 Ом) и не изменяя R2 записать показание мультиметра. То же самое проделать и с оставшимися сопротивлениями. В результате этого получится таблица значений, по которой можно будет определять реактивное сопротивление.

Начало

Да, эта тема многократно обсуждалась, в том числе и здесь. Я собрал два варианта схемы Ludens и они очень хорошо себя зарекомендовали, тем не менее, у всех предлагаемых ранее вариантов есть недостатки. Шкалы приборов со стрелочными индикаторами очень нелинейны и требуют для калибровки много низкоомных резисторов, эти шкалы надо рисовать и вставлять в головки. Приборные головки велики и тяжелы, хрупки, а корпуса малогабаритных пластмассовых индикаторов обычно запаяны и они часто имеют мелкую шкалу. Слабым местом почти всех предыдущих конструкций является их низкая разрешающая способность. А для конденсаторов LowESR как раз надо измерять сотые доли Ома в диапазоне от нуля до половины Ома. Предлагались также приборы на основе микроконтроллеров с цифровой шкалой, но не всякий занимается микроконтроллерами и их прошивками, устройство получается неоправданно сложным и относительно дорогим. Поэтому в журнале «Радио» сделали разумную рациональную схему — цифровой тестер есть у любого радиолюбителя, да и стоит он копейки.

Я внес минимальные изменения. Корпус — от неисправного «электронного дросселя» для галогеновых ламп. Питание — батарея «Крона» 9 Вольт и стабилизатор 78L05 . Убрал переключатель — измерять LowESR в диапазоне до 200 Ом надо очень редко (если приспичит, использую параллельное подключение). Изменил некоторые детали. Микросхема 74HC132N , транзисторы 2N7000 (to92) и IRLML2502 (sot23). Из-за увеличения напряжения с 3 до 5 Вольт отпала необходимость подбора транзисторов.
При испытаниях устройство нормально работало при напряжении батареи свежей 9,6 В до полностью разряженной 6 В.

Кроме того, для удобства, использовал smd-резисторы. Все smd-элементы прекрасно паяются паяльником ЭПСН-25. Вместо последовательного соединения R6R7 я использовал параллельное соединение — так удобнее, на плате я предусмотрел подключение переменного резистора параллельно R6 для подстройки нуля, но оказалось, что «нуль» стабилен во всем диапазоне указанных мною напряжений.

Удивление вызвало то, что в конструкции «разработанной в журнале» перепутана полярность подключения VT1 — перепутаны сток и исток (поправьте, если я неправ). Знаю, что транзисторы будут работать и при таком включении, но для редакторов такие ошибки недопустимы.

Итого

Данный прибор работает у меня около месяца, его показания при измерениях конденсаторов с ESR в единицы Ом совпадают с прибором по схеме Ludens .
Он уже прошёл проверку в боевых условиях, когда у меня перестал включаться компьютер из-за емкостей в блоке питания, при этом не было явных следов «перегорания», а конденсаторы были не вздувшимися.

Точность показаний в диапазоне 0,01…0,1 Ом позволила отбраковать сомнительные и не выбрасывать старые выпаянные, но имеющие нормальную ёмкость и ESR конденсаторы. Прибор прост в изготовлении, детали доступны и дёшевы, толщина дорожек позволяет их рисовать даже спичкой.
На мой взгляд, схема очень удачна и заслуживает повторения.

Файлы

Печатная плата:
▼ 🕗 25/09/11 ⚖️ 14,22 Kb ⇣ 669 Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи — помоги мне!

Удаление электролитических конденсаторов без их распайки — мы не рекомендуем этот метод «Adafruit Industries — Производители, хакеры, художники, дизайнеры и инженеры!

В этом выпуске «Лаборатории г-на Карлсона» (с 2016 года) он демонстрирует процесс удаления электролитических конденсаторов с печатной платы методом грубой силы и откручивания.

(Примечание редактора: это не обучающее видео или учебное руководство, созданное Adafruit, мы не рекомендуем этот метод, всегда интересно посмотреть, какие видеоролики люди делают и публикуют, чтобы «починить» старую электронику.TubeTimeUS в Твиттере дает несколько полезных советов) -pt)

Прекратите макетирование и пайку — немедленно приступайте к изготовлению! Площадка Circuit Playground от Adafruit забита светодиодами, датчиками, кнопками, зажимами из кожи аллигатора и многим другим. Создавайте проекты с помощью Circuit Playground за несколько минут с помощью сайта программирования MakeCode с перетаскиванием, изучайте информатику с помощью класса CS Discoveries на code.org, переходите в CircuitPython, чтобы изучать Python и оборудование вместе, TinyGO или даже использовать Arduino IDE.Circuit Playground Express — это новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов из кожи аллигатора и множество датчиков: емкостное прикосновение, ИК-приближение, температуру, свет, движение и звук. Вас ждет целый мир электроники и программирования, и он умещается на ладони.

Присоединяйтесь к 30 000+ создателям на каналах Discord Adafruit и станьте частью сообщества! http: // adafru.it / discord

Хотите поделиться замечательным проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, перейдите на YouTube и посмотрите чат в прямом эфире шоу — мы разместим ссылку там.

Присоединяйтесь к нам каждую среду вечером в 20:00 по восточноевропейскому времени на «Спроси инженера»!

Подпишитесь на Adafruit в Instagram, чтобы получать информацию о совершенно секретных новых продуктах, закулисье и многом другом https://www.instagram.com/adafruit/

CircuitPython — Самый простой способ программирования микроконтроллеров — CircuitPython.org

Получайте единственную ежедневную рассылку без спама о носимых устройствах, ведении делопроизводства, электронных советах и ​​многом другом! Подпишитесь на AdafruitDaily.com!

Пока комментариев нет.

Извините, форма комментария в настоящее время закрыта.

Часть 13 — Пайка чип-конденсаторов

Добро пожаловать в серию «Основы работы с конденсаторами», где мы расскажем вам об особенностях использования конденсаторов для микросхем — их свойствах, классификации продуктов, стандартах испытаний и сценариях использования — чтобы помочь вам принять обоснованные решения о правильных конденсаторах для ваших конкретных приложений. .После описания визуальных стандартов для микросхем конденсаторов в нашей предыдущей статье давайте обсудим рекомендации по присоединению и заделке микросхем.

Традиционно свинцовые конденсаторы использовались в печатных платах большого объема, так что компоненты собирались или «вставлялись» в металлические сквозные отверстия на печатных платах. доски. В настоящее время многослойные керамические конденсаторы (MLCC) часто продаются в виде микросхем (или безвыводных) компонентов, которые можно монтировать на поверхность на платах высокой плотности с помощью высокоскоростной автоматизации.Однако все большее значение приобретают переменные, влияющие на крепление чипов к подложкам. Присущее несоответствие тепловых и физических свойств компонентов подложкам и припоям усиливается за счет использования компонентов микросхемы, непосредственно связанных с материалом подложки. В этой статье мы обсуждаем различные способы крепления микросхем конденсатора, тепловые свойства и технические характеристики, которые следует учитывать.

Способы крепления чип-конденсатора

Прикрепление чипа к подложке можно разделить на два основных класса: 1) методы с использованием припоя и 2) методы с использованием других соединений, таких как эпоксидные смолы и проволочные соединения (термическое сжатие и ультразвуковое соединение).

# 1 Пайка

Крепление припоя может быть выполнено разными способами:

• Ручная пайка микросхем к контактным площадкам
• Оплавление предварительно луженых конденсаторов на предварительно луженых площадках подложки
• Оплавление конденсаторов на площадках подложки, покрытых заготовкой припоя или экранированной на паяльной пасте
• Волновая пайка микросхем и подложки (при этом микросхемы удерживаются на месте непроводящей эпоксидной смолой), которая позволяет прикреплять блоки к обеим сторонам подложки для большей плотности упаковки

Распространенным методом, используемым в индустрии поверхностного монтажа, является метод оплавления паяльной пасты, который включает следующие основные этапы:

1. Конденсаторы и подложка подготовлены очисткой мягким растворителем и предварительной флюсовкой
2. Подложка предварительно покрыта припоем с использованием паяльной пасты, погружения в расплавленный припой или заготовок припоя
3. Конденсатор-подложка в сборе нагревается до температуры точки текучести припоя для образования хорошо сформированного галтеля припоя
4. Собранная подложка очищается слабым растворителем (обычно ультразвуком) для удаления остатков флюса

Появление схем с высокой плотностью компонентов, в которых используется технология поверхностного монтажа, привело к необходимости в более эффективных и надежных методах пайки.Компоненты для поверхностного монтажа прикрепляются к подложке с помощью машин для захвата и установки и удерживаются на месте эпоксидной смолой или паяльной пастой для последующей обработки, которая может включать в себя любое из следующего:

• Инфракрасное оплавление припоя : Этот метод был кратко описан выше и имеет то преимущество, что имеет точные температурные профили. Это позволяет хорошо контролировать многие параметры сборки схемы, включая улетучивание растворителей, активацию флюсов, время оплавления и смачивания припоя, а также равномерное и постепенное охлаждение.
• ИК-теплопередача: Этот метод основан на прямом излучении, и для различий в типе и конфигурации платы необходимо установить различные конкретные профили. Как правило, ИК-профили проводят несколько минут при температурах ниже 100 ° C для улетучивания растворителей, повышают температуру до чуть ниже точки плавления припоя, а затем быстро повышаются до 30 ° C для достижения смачивания припоя и образования чистых галтелей.
• Оплавление в паровой фазе: Этот метод основан на быстрой и термически эффективной передаче тепла от горячих паров к гибридной сборке.Преимущество этой системы состоит в том, что полное погружение контура в горячий пар обеспечивает более равномерную теплопередачу для оплавления припоя. Однако могут возникнуть проблемы из-за внезапной дегазации компонентов пасты и термического шока компонентов.
• Волна припоя: Этот метод отличается от описанного выше в том, что пайка выполняется прямым контактом гибридной сборки с расплавленным припоем. Схема проходит через запрограммированные циклы флюса, предварительного нагрева, пайки и охлаждения.Полное погружение во флюс и расплавленный припой достигается путем их прокачки через приспособление для создания постоянно движущегося гребня или «волны» достаточной высоты, чтобы полностью покрыть цепь при ее перемещении. Контролируемые циклы нагрева и охлаждения необходимы для минимизации термических напряжений внутри компонентов и соединений.

Цель любой системы пайки одинакова: добиться чистых и гладких паяных соединений без перемычек или открытых участков и без физических дефектов.Не все эти параметры зависят от обработки припоя, поскольку определенные дефекты могут быть связаны с неисправностями компонентов или схем или с выбором материалов. Степень прочности связи компонентов с платой также зависит от качества вывода микросхемы, ее собственной внутренней прочности, способности к пайке и устойчивости к выщелачиванию припоя, а также от выбора припоя.

# 2 Эпоксидное соединение

Непроводящие термореактивные эпоксидные смолы используются для прикрепления корпуса конденсатора к подложке при подготовке к вторичному электрическому соединению либо пайкой (оплавлением припоя или волной припоя), либо проволочным соединением (ультразвуковое или термокомпрессионное соединение).Электромеханическое соединение, аналогичное пайке чипов, может быть достигнуто с помощью токопроводящих эпоксидных смол, содержащих металлические порошки серебра, меди или алюминия. Эпоксидные смолы требуют низкотемпературного отверждения в диапазоне от 25 ° C до 150 ° C.

# 3 Связывание проводов

Способы соединения проволокой включают приварку очень тонкой золотой или алюминиевой проволоки к компонентам для обеспечения электрического соединения; физическое крепление корпуса конденсатора к подложке должно выполняться другими способами, например, эпоксидным соединением.Связывание проволоки с металлизацией чипа или площадкой подложки достигается за счет тепла и давления, прикладываемых к наконечнику проволоки малого диаметра. Локализованное тепло к соединению подводится от внешнего источника, как при соединении термическим сжатием или ультразвуковом соединении. В обоих случаях тепло и давление приводят к интерметаллическому смешению проволоки и материала-основы, что приводит к соединению.

Тепловые свойства чип-конденсаторов

Методы крепления микросхемы неизменно включают термоциклирование компонента.Характеристики расширения кристалла и подложки, а также механические свойства связующей среды приводят к остаточным напряжениям, которые влияют на надежность связанного кристалла.

Чип-конденсаторы могут выдерживать относительно высокие температуры благодаря обработке, которая обычно включает обжиг диэлектрического тела от 1100 ° C до 1200 ° C с последующим повторным обжигом торцевой металлизации при температуре примерно 850 ° C. Таким образом, чипы можно подвергать циклической обработке до температуры 850 ° C без вредного воздействия на устройства, при условии, что процесс не подвергает продукт внезапным или неравномерным температурным изменениям, которые могут вызвать отказ от теплового удара.Конденсаторы с никелевыми барьерными выводами, которые имеют слой припоя поверх никеля (или выводы, покрытые припоем), ограничены температурой оплавления припоя.

Температурный цикл вызывает изменение среднего межатомного расстояния между атомами в кристаллической решетке из-за изменений тепловой энергии. Характерное изменение размеров материалов с температурой является функцией температуры, и если изменения размеров, вызванные циклическим изменением температуры, не являются однородными, возникающие в результате дифференциальные деформации вызывают напряжения внутри материала.Эти напряжения значительны в керамических материалах, которые, в отличие от металлов, не обладают пластичностью для снятия напряжения. Нагрев материала вызывает положительное расширение, что приводит к сжимающему напряжению. И наоборот, охлаждение приводит к появлению растягивающих усилий, поскольку материал пытается сжаться. Поскольку керамика обычно более слабая при растягивающей нагрузке, из этого следует, что тип изменения температуры, то есть нагрев или охлаждение, а также скорость, однородность и степень изменения имеют решающее значение. Поэтому термоциклирование конденсаторов микросхемы требует следующих общих мер предосторожности:

• Скорость нагрева должна быть равномерной и контролируемой, чтобы исключить возникновение дифференциальной деформации в стружке, как это происходит в печи оплавления.Другим методам пайки, таким как ручная пайка или пайка волной, должен предшествовать цикл предварительного нагрева, чтобы постепенно довести компоненты до температуры текучести припоя. Хотя нагрев обычно вызывает более мягкие сжимающие напряжения в керамическом корпусе, следует отметить, что более теплопроводная металлизация концов чипа нагревается предпочтительно, т. Е. Концы чипа расширяются быстрее, чем основной корпус чипа, что приводит к растягивающим напряжениям между корпус и металлизированные торцы.
• Чип-конденсаторы еще более уязвимы к выходу из строя во время цикла охлаждения, поскольку отрицательные температурные градиенты вызывают в первую очередь растягивающее напряжение.Поэтому охлаждение должно быть постепенным и равномерным, без локального принудительного охлаждения или контакта микросхемы с каким-либо эффективным радиатором.

Эффекты геометрии конденсатора очевидны; температурные градиенты и результирующие напряжения прямо пропорциональны массе стружки; следовательно, более крупные устройства более восприимчивы к тепловому удару, чем устройства меньшего размера. Кроме того, вклад предпочтительной теплопроводности торцевых заделок в нежелательные напряжения увеличивается с увеличением или уменьшением стружки, поскольку для поддержания температурных градиентов доступна большая масса.

Без механических ограничений термически индуцированные напряжения снимаются, когда конденсатор достигает устойчивого состояния при любой заданной температуре. Однако конденсаторы, прикрепленные к подложкам, будут сохранять некоторое напряжение, в первую очередь из-за несоответствия расширения компонента подложке. На остаточное напряжение стружки также влияет пластичность и, следовательно, способность связующей среды снимать напряжение. К сожалению, тепловое расширение конденсаторов микросхемы значительно отличается от теплового расширения материалов подложки.

Чипы, прикрепленные к оксиду алюминия, поэтому будут сохранять растягивающее напряжение, поскольку коэффициент расширения диэлектрического материала превышает коэффициент расширения подложки. При охлаждении конденсатор микросхемы будет пытаться сжаться больше, чем подложка, но этому препятствуют материал подложки и припой или эпоксидная связка. Чипы, прикрепленные к печатной плате, будут сохранять сжимающее напряжение, поскольку материал подложки пытается сжиматься больше, чем чип. В любом случае в связующую среду включается напряжение сдвига; поэтому надежность соединения в значительной степени зависит от несущей способности связующего материала.

Выбор припоя

Припои являются наиболее распространенными связующими сплавами, используемыми для крепления конденсаторов. «Низкотемпературные» припои (с температурой текучести ниже 250 ° C) обычно представляют собой оловянно-свинцовые сплавы с добавками серебра или без них. «Высокотемпературные» припои (с температурой текучести от 260 ° C до 370 ° C) основаны на высоком содержании свинца, легированного серебром и / или оловом, или на основе золота, легированного германием или оловом.

Припои выбираются на основании температурных ограничений схемы сборки, твердости или пластичности сплава, а также сопоставимости припоя с заделкой кристалла и составом проводника подложки.Общие типы припоев, точки текучести и твердость приведены в таблице 1.

Таблица 1. Обычные связующие сплавы

Важны следующие соображения:

# 1 Выщелачивание припоя

При температуре текучести припоя оловянно-свинцовые сплавы поглощают серебро (или золото) на выводе микросхемы и / или контактной площадке подложки. Этот эффект сводится к минимуму за счет использования припоев, содержащих некоторый процент серебра, и ограничения времени выдержки при температуре оплавления до минимума, необходимого для получения хорошего смачивания и хорошо закругленного галтеля.Также необходимо избегать скачков температуры выше точки текучести припоя, поскольку скорость выщелачивания быстро увеличивается с температурой. Эффект выщелачивания является кумулятивным; многократное оплавление припоя во время обработки схемы усугубит проблему.

Сплавы концевой заделки конденсатора и геометрия предназначены для уменьшения эффекта выщелачивания припоев. Конечные материалы превратились из чистого серебра в сплавы серебро-палладий, обычно 80Ag-20Pd, поскольку палладий препятствует выщелачиванию серебра.Выщелачивание, если оно происходит, преобладает на углах и краях заделки стружки, где сплав заделки самый тонкий. Этот эффект сводится к минимуму производителем микросхемы путем скругления углов и краев микросхемы с помощью процесса переворачивания перед нанесением заделки для получения более однородной толщины покрытия.

Пайка оплавлением в паровой фазе и пайка двойной волной, применяемые в технологии поверхностного монтажа, предъявляют требования к компонентам по выщелачиванию припоя, которые исключают использование заделок из серебра и палладия.Наилучшая стойкость к нагреву припоя достигается за счет использования выводов барьерного типа, которые имеют слой никеля, нанесенный поверх серебряного вывода, с припоем или защитным покрытием из олова для улучшения паяемости и предотвращения окисления слоя основного металла. Конденсаторы с такими выводами выдерживают расплавленный припой при температуре 260 ° C без заметного эффекта выщелачивания в течение нескольких минут по сравнению с менее чем двадцатью секундами для лучших сплавов Pd-Ag (поскольку никель относительно нерастворим в Sn, Pb или Ag и поэтому действует как барьер. до выщелачивания припоя).

# 2 Твердость припоя

Как описано ранее, несоответствие теплового расширения конденсатора микросхемы и материала подложки приводит к остаточному напряжению сдвига в месте соединения. Теоретические расчеты показывают, что это напряжение может превышать 7000 фунтов на квадратный дюйм, что достаточно, чтобы привести к разрыву чипа (если последний находится под напряжением) или разрыву соединения (если чип находится в состоянии сжатия). К счастью, это состояние смягчается способностью связующего сплава деформироваться и поглощать большую часть напряжения.Пластичность припоев обратно пропорциональна твердости материала; следовательно, желательно использование более мягких припоев (с более низкой твердостью по Бринеллю).

Наиболее распространенным припоем, используемым в гибридных схемах, является Sn62 (62Sn, 36Pb, 2Ag). Выбор других припоев часто обусловлен необходимостью обеспечения более высоких температурных допусков цепи, т. Е. Обязательным является использование сплавов с более высокими температурами текучести.

Терминалы для микросхем

Концевые заделки конденсатора состоят из металлической фритты (стекла), которая приварена к корпусу конденсатора для обеспечения электрического соединения между внутренними электродами конденсатора и контактными площадками.Концевые заделки можно разделить на две основные категории: 1) более старые толстопленочные серебряные или серебряно-палладиевые (80Ag-20Pd) металлизации и 2) более популярные заделки барьерного типа, используемые для компонентов поверхностного монтажа.

Концы из серебра и палладия обладают достаточной устойчивостью к выщелачиванию припоя и меньшей склонностью к потускнению, чем концы из чистого серебра. Серебро находит применение в основном в устройствах, предназначенных для осевого или радиального вывода, или в специальных элементах, таких как высоковольтные конденсаторы, которые требуют использования более пластичного металлического серебра, чтобы снизить опасность теплового удара для этих блоков при свинцовании.

Концы с серебряными подшипниками могут потускнеть. Обычно упакованные в бумагу, препятствующую потускнению, конденсаторы будут храниться бесконечно долго и правильно припаиваться с соответствующими флюсами. Сильно потускневшие элементы могут быть восстановлены до чистого металла путем повторного обжига продукта до температуры примерно от 700 ° C до 800 ° C. Обратите внимание, что продукт, поставляемый в рулонном формате, не может быть эффективно защищен бумагой, замедляющей потускнение, поскольку единицы хранятся навалом; следовательно, рекомендуется планирование инвентаризации или использование перегородки.

Концевые заделки с барьерным слоем основаны на технологии нанесения покрытия, обеспечивающей от 100 до 150 микродюймов толщины никеля на заделке из обожженного серебра. Поскольку никель легко окисляется, второй слой олова / припоя или олова толщиной от 200 до 250 микродюймов наносится поверх никеля, чтобы защитить его и обеспечить легко поддающуюся пайке поверхность с хорошим сроком хранения.

Электролитический процесс, возможно, является предпочтительным методом осаждения никеля. Ток используется для осаждения никеля из сульфамата никеля и хлорида никеля в растворе борной кислоты на серебряную клемму конденсатора.Этот вывод отличается от обычных материалов тем, что фритта, которая связывает вывод с конденсатором, должна быть химически стойкой к растворам для покрытия и, следовательно, не содержать висмута. (Такие фритты не способствуют пайке; следовательно, блоки с этим выводом не подлежат пайке, если должным образом не покрыты никелем и припоем.) Сразу после процесса никеля блоки должны пройти процесс пайки до начала любого окисления слоя основного металла. Установки гальванизируют с использованием концентратов олова и свинца в растворе деионизированной воды.

Химический метод осаждения никеля, основанный на химическом восстановлении никель-борных растворов и каталитических активаторов, также может обеспечить непрерывный никелевый барьерный слой, но он не так удобен для покрытия оловом и свинцом. Альтернативное нанесение слоя припоя методами пайки волной припоя создает трудности с допуском на размеры, что нежелательно для компонентов, которые нужно наклеивать лентой и наматывать для использования в технологии поверхностного монтажа

Явное преимущество никелевой заглушки очевидно из ее названия; он служит не только в качестве защиты от выщелачивания припоя из-за относительно нерастворимости никеля в припоях, но также создает барьер для образования интерметаллических соединений в паяном соединении, что может отрицательно повлиять на долговременную надежность соединения. .На небарьерные окончания может влиять зависящее от времени явление диффузии атомов Ag, Pd и Sn, которое ускоряется при термоциклировании и может в конечном итоге привести к трещинам под напряжением, отделяющим компонент от сборки. Было показано, что конденсаторы с никелевым барьером прекращают процесс диффузии и образование интерметаллических соединений, тем самым сохраняя целостность связи. Несмотря на то, что характерной чертой любого осаждения никеля является сохранение условий сокращения или растяжения, промышленность разработала методы покрытия материала с контролируемой металлографической структурой и пластичностью для получения физических и механических свойств, подходящих для всех диэлектрических типов многослойных конденсаторов.

Ионная миграция

Концевые заделки микросхем и связующие сплавы содержат металлы (особенно серебро и олово), которые могут гидролизоваться в присутствии влаги. Под действием электрического поля гидроксид может диссоциировать с образованием катионов металлов, которые имеют общий положительный заряд и могут мигрировать к катоду. Это явление возникает как при переменном напряжении, так и при смещении постоянного тока, и его степень прямо пропорциональна градиенту напряжения. Через некоторое время между выводами микросхемы образуется перемычка из серебра или олова, снижая сопротивление изоляции и, в конечном итоге, образуя короткое замыкание.Избежать этой проблемы можно с помощью очень дорогих золотых выводов и проводников-подложек или путем удаления влаги из цепи, что исключает образование подвижных катионов. Последнее достигается за счет герметизации цепей или использования водонепроницаемых герметиков, таких как эпоксидные смолы.

Надеюсь, часть 13 дала вам лучшее понимание правил пайки и заделки микросхем и того, как эти передовые методы могут повлиять на ваше конкретное приложение.В части 14 мы рассмотрим полезные формулы и расчеты для конденсаторов. Также ознакомьтесь с нашими конденсаторами Knowles Precision Devices, чтобы ознакомиться с полным ассортиментом нашей продукции.

---

Чтобы узнать больше о конденсаторах, загрузите нашу электронную книгу «Руководство по выбору правильного конденсатора для вашего конкретного применения».

% PDF-1.2 % 149 0 объектов> эндобдж xref 149 213 0000000016 00000 н. 0000007208 00000 н. 0000004556 00000 н. 0000007273 00000 н. 0000007406 00000 н. 0000007547 00000 н. 0000007790 00000 н. 0000007947 00000 н. 0000008158 00000 н. 0000008373 00000 п. 0000008618 00000 п. 0000008872 00000 н. 0000009114 00000 п. 0000009288 00000 п. 0000009533 00000 п. 0000009756 00000 н. 0000009981 00000 н. 0000010203 00000 п. 0000010420 00000 п. 0000010617 00000 п. 0000010800 00000 н. 0000010985 00000 п. 0000011187 00000 п. 0000011400 00000 п. 0000011616 00000 п. 0000011813 00000 п. 0000012003 00000 п. 0000012068 00000 п. 0000012895 00000 п. 0000013053 00000 п. 0000013232 00000 п. 0000013486 00000 п. 0000013674 00000 п. 0000013858 00000 п. 0000014077 00000 п. 0000014297 00000 п. 0000014473 00000 п. 0000014765 00000 п. 0000014953 00000 п. 0000015123 00000 п. 0000015313 00000 п. 0000015510 00000 п. 0000015706 00000 п. 0000015869 00000 п. 0000016029 00000 п. 0000016206 00000 п. 0000016414 00000 п. 0000016657 00000 п. 0000016882 00000 п. 0000017075 00000 п. 0000017299 00000 п. 0000017553 00000 п. 0000017774 00000 п. 0000018012 00000 п. 0000018272 00000 п. 0000018523 00000 п. 0000018695 00000 п. 0000018910 00000 п. 0000019091 00000 п. 0000019360 00000 п. 0000019538 00000 п. 0000019715 00000 п. 0000019928 00000 п. 0000020173 00000 п. 0000020451 00000 п. 0000020493 00000 п. 0000020989 00000 п. 0000021341 00000 п. 0000021702 00000 п. 0000021869 00000 п. 0000022095 00000 п. 0000022292 00000 п. 0000022471 00000 п. 0000022662 00000 п. 0000022902 00000 п. 0000023112 00000 п. 0000023325 00000 п. 0000023527 00000 н. 0000023744 00000 п. 0000023994 00000 п. 0000024273 00000 п. 0000024481 00000 п. 0000024658 00000 п. 0000024910 00000 п. 0000025125 00000 п. 0000025327 00000 п. 0000025579 00000 п. 0000025786 00000 п. 0000026028 00000 п. 0000026266 00000 п. 0000028248 00000 п. 0000028526 00000 п. 0000028714 00000 п. 0000028946 00000 п. 0000029176 00000 п. 0000029411 00000 п. 0000029641 00000 п. 0000029913 00000 н. 0000030118 00000 п. 0000030328 00000 п. 0000030601 00000 п. 0000030819 00000 п. 0000031091 00000 п. 0000031360 00000 п. 0000031594 00000 п. 0000031793 00000 п. 0000031944 00000 п. 0000031986 00000 п. 0000032327 00000 п. 0000032495 00000 п. 0000032728 00000 п. 0000032980 00000 п. 0000033226 00000 н. 0000033413 00000 п. 0000033672 00000 п. 0000033941 00000 п. 0000034136 00000 п. 0000034337 00000 п. 0000034571 00000 п. 0000034821 00000 п. 0000035062 00000 п. 0000035280 00000 п. 0000035502 00000 п. 0000035672 00000 п. 0000035907 00000 п. 0000036094 00000 п. 0000036465 00000 п. 0000036697 00000 п. 0000036891 00000 п. 0000037118 00000 п. 0000037325 00000 п. 0000037535 00000 п. 0000037742 00000 п. 0000037937 00000 п. 0000038159 00000 п. 0000038372 00000 п. 0000038611 00000 п. 0000038877 00000 п. 0000039069 00000 п. 0000039309 00000 п. 0000039515 00000 п. 0000039748 00000 н. 0000039911 00000 н. 0000039953 00000 н. 0000040398 00000 п. 0000040669 00000 п. 0000040938 00000 п. 0000041115 00000 п. 0000041484 00000 п. 0000041648 00000 п. 0000041825 00000 п. 0000041983 00000 п. 0000042219 00000 п. 0000042438 00000 п. 0000042642 00000 п. 0000042838 00000 п. 0000043054 00000 п. 0000043277 00000 п. 0000043492 00000 п. 0000043714 00000 п. 0000043904 00000 п. 0000044138 00000 п. 0000044366 00000 п. 0000044562 00000 п. 0000044789 00000 п. 0000044831 00000 н. 0000044962 00000 н. 0000045176 00000 п. 0000045477 00000 п. 0000045725 00000 п. 0000045945 00000 п. 0000046159 00000 п. 0000046407 00000 п. 0000046651 00000 п. 0000046904 00000 н. 0000047124 00000 п. 0000047316 00000 п. 0000047492 00000 п. 0000047732 00000 п. 0000047975 00000 п. 0000048233 00000 п. 0000048487 00000 п. 0000048700 00000 п. 0000048918 00000 н. 0000049215 00000 н. 0000049410 00000 п. 0000049697 00000 п. 0000049868 00000 п.
