Содержание

Краткосрочный план- Магнитное поле. Правило буравчика_

Организационный момент



Стадия  «Вызов»

Показывается видеоролик.https://www.youtube.com/watch?v=3m6QASho5xM



 После учитель задает вопрос:

Как вы думаете, о чем мы будем говорить на сегодняшнем уроке?

Формулировка целей и задач урока.



Повторение материала из курса 8класса.

Беседа-обсуждение с одновременным показом демонстраций:

-Какая связь существует между электрическим током и магнит­ным полем?

—     Как располагаются железные опилки в магнитном поле прямого тока? Почему?

(D) Демонстрация картины магнитного поля постоянного стрежневого магнита с помощью железных опилок, магнитной стрелки.

На основании опытов необходимо подвести уча­щихся к следующему выводу: в пространстве вокруг проводника с током возникают силы, действующие на движущиеся заряды и на магнитную стрелку.

Эти силы получили название магнитных. Таким образом, магнитным полем мы будем называть то состояние пространства, которое дает себя знать действием магнитных сил.

Определяющие свойства магнитного поля таковы:

а) магнитное поле порождается магнитами и токами;

б) магнитное поле обнаруживается по действию на магниты и токи

(D)Демонстрация опыта взаимодействия двух магнитов



-Через что передается действие одного магнита на другой? Как, например, Земля заставляет “чувствовать” свой магнетизм стрелку компаса? Что является посредником при передаче этого действия?



Из опытов видно, что магнитная стрелка, которая может свободно вра­щаться вокруг своей оси, всегда устанавливается, ориентируясь определенным образом, в данной области магнитного поля. Исходя из этого, вводится поня­тие о направлении магнитного поля в данной точке. Необходимо запомнить, что направление, на которое указывает северный полюс магнитной стрелки, является направлением магнитного поля в данной точке.

Используя железные опилки, следует показать учащимся спектр маг­нитного поля прямого тока и ввести понятие

о линиях магнитного поля.

Линиями магнитного поля являются линии, проведенные так, что касательные к ним в каждой точке указывают направление поля в этой точке.



Соотнесите картину с силовыми линиями поля. Укажите, что напряженность поля больше там, где силовые линии находятся ближе всего друг к другу. Это поможет понять «плотность потока» В.



После введения понятия линий магнитного поля надо показать графиче­ское изображение магнитных полей и ввести правило для определения на­правления линий магнитного поля. Например, правило «обхвата» правой рукой: если правой рукой мысленно «обхватить» проводник так, чтобы большой палец был направлен по току, то четыре пальца покажут на­правление линий магнитного поля.



При этом следует обратить особое внимание учащихся на отличие ли­ний магнитного поля от силовых линий электрического поля: линии маг­нитного поля либо замкнуты, либо начинаются и заканчиваются на беско­нечности.

Разумеется, необходимо объяснить, что линии магнитного поля реально не существуют, они всего лишь удобный способ его описания.



—     Как на опыте показать, что направление магнитных линий свя­зано с направлением тока?

—     Каким образом можно узнать, есть ли ток в проводе, не пользу­ясь амперметром?

—     Турист нашел в лесу стальное полотно ножовки. Как он может определить, намагничено ли это полотно, если у него нет с собой предметов из магнитных материалов?



Формулируются свойства магнитного поля.



(D)Демонстрация опыта Эрстеда и Ампера.





РS:На усмотрение учителя,если нет приборов,можно показать видео!

-Что демонстрирует данный эксперимент? Обсуждение эксперимента.



-Почему проводники взаимодействуют друг с другом?

-В каких случаях  будет притяжение или отталкивание проводников?

-От чего зависит взаимодействие проводников?



Вводится правило для  определения направление магнитной индукции бесконечно прямого и кругового проводников с током. (Правило левой и правой руки, правило буравчика).



https://www.youtube.com/watch?v=pn0j15px29U

https://www.youtube.com/watch?v=8dqGbuAwWis























Работа в парах

Далее ученики  выполняют задание на определение силы ,действующей на проводник с током

.



 Можно использовать такие рисунки,как показано ниже. Ученики должны определить направления силы Ампера использую правило левой руки. Ученики должны в каждом случае, применяя правило левой руки, определить направления магнитной индукции, Силы Ампера и т.д.







Оценивание учителя с комментариями. Метод оценивание «Светофор»



Затем вводится понятие  В- вектор магнитной индукции и  методы определения направления В- вектора магнитной индукции .

https://www.youtube.com/watch?v=E0vZVCcC7OQ





Направление вектора магнитной индукции

Магнитное поле характеризуют при помощи вектора магнитной индукции ().

Если свободно вращающуюся магнитную стрелку, которая является небольшим магнитом, обладающим полюсами (северным (N) и южным(S)), поместить в магнитное поле, то она будет поворачиваться до тех пор, пока не установится определённым образом. Аналогично ведет себя рамка с током, повешенная на гибком подвесе, имеющая возможность поворачиваться. Способность магнитного поля ориентировать магнитную стрелку используют для того, чтобы определить направление вектора магнитной индукции.

Направление вектора магнитной индукции

Так, направлением вектора магнитной индукции считают направление, которое указывает северный полюс магнитной стрелки, которая может свободно поворачиваться в магнитном поле.

Такое же направление имеет положительная нормаль к замкнутому контуру с током. Направление положительной нормали определяют при помощи правила правого винта (буравчика): положительная нормаль направлена туда, куда поступательно перемещался бы буравчик, если бы его головку вращали по направлению течения тока в контуре.

Применяя контур с током или магнитную стрелку, можно выяснить, как направлен вектор магнитной индукции магнитного поля в любой точке.

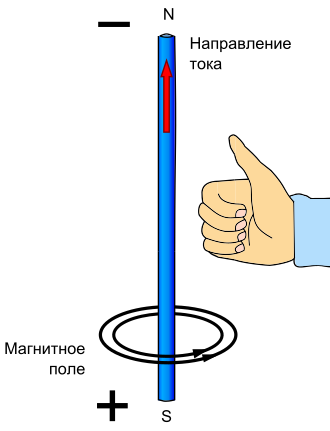

Для определения направления вектора иногда удобно использовать так называемое правило правой руки. Его применяют следующим образом. Пытаются в воображении охватить правой рукой проводник таки образом, чтобы при этом большой палец указывал направление силы тока, тогда кончики остальных пальцев направлены так же как вектор магнитной индукции.

Частные случаи направления вектора магнитной индукции прямого тока

Если магнитное поле в пространстве создается прямолинейным проводником с током, то магнитная стрелка будет в любой точке поля устанавливаться по касательной к окружностям, центры которых лежат на оси проводника, а плоскости перпендикулярны проводу. При этом направление вектора магнитной индукции определим, используя правило правого винта. Если винт вращать так, что он будет поступательно двигаться по направлению силы тока в проводе, то вращение головки винта совпадает с направлением вектора . На рис. 1 направлен от нас, перпендикулярно плоскости рисунка.

Ориентируясь на местности при помощи компаса, мы каждый раз проводим опыт по определению направления вектора Земного поля.

Пусть в магнитном поле движется заряженная частица, тогда на нее действует сила Лоренца (), которая определена как:



где q – заряд частицы; – вектор скорости частицы. Сила Лоренца и вектор магнитной индукции всегда взаимно перпендикулярны.

Для заряда большего нуля (), тройка векторов и связана правилом правого винта (рис.2).

Линии магнитного поля и направление вектора B

Визуализировать картину магнитного поля можно при помощи линий магнитной индукции. Линиями магнитной индукции поля называют линий, для которых касательными в любой точке являются векторы магнитной индукции рассматриваемого поля. Для прямого проводника с током линиями магнитной индукции являются концентрические окружности, плоскости их перпендикулярны проводнику, центры на оси провода. Специфика линий магнитного поля заключена в том, что они бесконечны и являются всегда замкнутыми (или уходящими в бесконечность). Это означает, что магнитное поле является вихревым.

Принцип суперпозиции вектора B

Если магнитное поле создано не одним, а совокупностью токов или движущихся зарядов, то оно находится как векторная сумма отдельных полей, создаваемых каждым током или движущимся зарядом отдельно. В виде формулы принцип суперпозиции записывают как:



Или:



Примеры решения задач

Статья «НАПРАВЛЕНИЕ ТОКА И НАПРАВЛЕНИЕ СИЛОВЫХ ЛИНИЙ ЕГО МАГНИТНОГО ПОЛЯ.

МАГНИТНОЕ ПОЛЕ КРУГОВОГО ТОКА. Информационные материалы и методические указания к уроку».

Статья «НАПРАВЛЕНИЕ ТОКА И НАПРАВЛЕНИЕ

СИЛОВЫХ ЛИНИЙ ЕГО МАГНИТНОГО ПОЛЯ. МАГНИТНОЕ ПОЛЕ КРУГОВОГО ТОКА. Информационные материалы и методические указания к уроку».





На рисунке 108, а показано расположение магнитных

стрелок вокруг проводника с током. Оси

этих стрелок располагаются вдоль силовых линий

поля. При изменении направления тока в этом проводнике

все магнитные стрелки поворачиваются на

180° (рис. 108, б). Из этого опыта можно заключить,

что направление силовых линий магнитного поля

тока связано с направлением тока в проводнике.

Эта связь может быть выражена простым правилом,

которое называют правилом буравчика.

Правило буравчика заключается в следующем:

если направление поступательного движения буравчика

совпадает с направлением тока в проводнике,

то направление вращения ручки буравчика совпадает

с направлением силовых линий магнитного

поля тока. На рисунке 109 показано применение

этого правила.

На этом рисунке стрелками с оперением показано

направление тока.

Условимся изображать сечение проводника с током

в виде кружка. Если в центре этого кружка

поставить точку, то это будет означать, что ток направлен

к нам (как будто мы видим острие летящей

стрелы, рис. 110. а). Если ток в проводнике направлен

от нас, в кружке ставят крестик (как будто

мы видим хвостовое оперение летящей стрелы,

рис. 110,6). По правилу буравчика можно определить

направление силовых линий магнитного поля

этих токов.

Вопросы:

1. Как на опыте можно показать связь между направлением

тока в проводнике и направлением силовых линий его магнитного поля? 2. В чём состоит правило буравчика для определения

направлений силовых линий магнитного поля? 3. Какой

способ изображения на чертеже проводника с током практически очень удобен?

Упражнения:

. На рисунке 111 изображен проволочный прямоугольник, направление

тока в нем показано стрелками. Перечертите ри- Упр.

сунок в тетрадь и, пользуясь правилом буравчика, начертите

вокруг каждой из его четырех сторон по одной силовой

линии, указав стрелкой ее направление.

На рисунке 112 показаны силовые линии магнитного поля М

вокруг проводников с током.

МАГНИТНОЕ ПОЛЕ КРУГОВОГО ТОКА.

На рисунке 113 изображен проводник в форме

кольца, продетого в отверстия, сделанные в куске

картона. Создав в проводнике ток, с помощью железных

опилок получают картину магнитного поля

кругового тока.

По расположению опилок на картоне можно заключить,

что силовые линии магнитного поля кругового

тока уже не являются правильными окружностями.

Но и в этом случае все линии замыкаются,

обходя проводник с током.

Направление силовых линий магнитного поля

кругового тока можно определить по расположению

в нем магнитных стрелок или пользуясь известным

нам правилом буравчика. На рисунке 114 направление

тока показано стрелкой с оперением, силовые

линии магнитного поля изображены тонкими линиями.

Как уже указывалось, направление тока и направление

силовых линий его магнитного поля взаимно

связаны.

На рисунке 115 изображены два кольца, расположенные

во взаимно перпендикулярных плоскостях.

Если какое-нибудь одно из них изображает

круговой ток с указанным стрелкой направлением,

то другое изображает силовую линию магнитного

поля с соответствующим ей направлением.

Вопросы:

1. Как с помощью правила буравчика определить направление

силовых линий магнитного поля кругового тока? 2. В виде

двух колец можно изобразить линию тока и силовую

линию его магнитного поля? 3. Как с помощью магнитной

стрелки можно определить направление силовых линий магнитного

поля кругового тока?

Упражнения:

1. В сосуде на поверхности воды плавает поплавок, на котором

установлена магнитная стрелка. Как установится эта

стрелка, если сосуд поместить внутрь кольцевого провода

с током? Направление тока показано стрелкой (рис. 116).

2. Как изменится положение магнитной стрелки, если направление

тока в проводе изменить на противоположное?





































Использованная литература:



Формула напряженности магнитного поля в физике

Содержание:

Определение и формула напряженности магнитного поля

Определение

Напряженностью магнитного поля $\bar{H}$ называют векторную физическую величину, направленную по касательной к силовым линиям поля, являющуюся характеристикой магнитного поля, равную:

$$\bar{H}=\frac{\bar{B}}{\mu_{0}}-\bar{J}(1)$$

где $\bar{B}$ – вектор магнитной индукции, $\mu_{0}=4 \pi \cdot 10^{-7}$ Гн/м(Н/А2)- магнитная постоянная, $\bar{j}$ – вектор намагниченности среды в исследуемой точке поля.

Для магнитного поля в вакууме напряженность магнитного поля определяется выражением:

$$\bar{H}=\frac{\bar{B}}{\mu_{0}}$$

В изотропной среде формула (1) преобразуется к виду:

$$\bar{H}=\frac{\bar{B}}{\mu_{0} \mu}$$

где $\mu$ – скалярная величина, называемая относительной магнитной проницаемостью среды (или просто магнитной проницаемостью). В изотропной среде векторы напряженности магнитного поля и магнитной индукции совпадают по направлению.

Иногда напряженность магнитного поля $d \bar{H}$ определяют как векторную величину, направленную по касательной к силовой линии поля, по модулю равной отношению силы (dF), с которой поле воздействует на единичный элемент тока (dl), который расположен перпендикулярно полю в вакууме, к магнитной постоянной:

$$d H=\frac{d F}{\mu_{0} I d l}$$

Закон Био-Савара-Лапласа

Это важнейший в электромагнетизме закон. Он определяет вектор напряженности $d \bar{H}$ в произвольной точке магнитного поля, которое создает в вакууме элементарный проводник длинны dl с постоянным током I:

$$d \bar{H}=\frac{1}{4 \pi} \frac{I}{r^{3}} d \bar{l} \times \bar{r}(5)$$

где $d \bar{l}$ – вектор элемента проводника, который по модулю равен длине проводника, направление совпадает с направлением тока; $\bar{r}$ – радиус–вектор, который проводят от рассматриваемого элементарного проводника к точке рассмотрения поля; $r=|\bar{r}|$ .

Вектор $d \bar{H}$ – перпендикулярен плоскости, в которой находятся векторы $d \bar{l}$ и $\bar{r}$, и направлен так, что из его конца вращение вектора $d \bar{l}$ по кратчайшему пути до совмещения с вектором $\bar{r}$ происходило по часовой стрелке. Для нахождения направления вектора $d \bar{H}$ можно использовать правило буравчика (Буравчик (винт) вращаем так, чтобы его поступательное движение совпадало с направлением тока, тогда направление, по которому вращается ручка винта, совпадает с направлением вектора напряженности поля, которое создает рассматриваемый ток).

Закон Био-Савара-Лапласа дает возможность вычислять величину полной напряженности магнитного поля, которое создает ток, текущий по проводнику любой формы.

Для нахождения полной напряженности магнитного поля, которое создает в исследуемой точке ток I, который течет по проводнику l, следует векторно суммировать все элементарные напряженности $d \bar{H}$, порождаемые элементами проводника и найденные по формуле (4). {2}}$

Читать дальше: Формула напряженности электрического поля.

Определение индукции магнитного поля на оси кругового тока

Правило буравчика. Наглядное представление о характере магнитного поля, возникающего вокруг какого-либо проводника, по которому идет электрический ток, дают картины линий магнитного поля, получаемые так, как это было описано в § 122.

На рис. 214 и 217 изображены такие картины линий, полученные с помощью железных опилок для поля длинного прямолинейного проводника и для поля кругового витка с током. Рассматривая внимательно эти рисунки, мы прежде всего обращаем внимание на то, что линии магнитного поля имеют, вид замкнутых линий. Это свойство их является, общим и очень важным. Какова бы ни была форма проводников, по которым идет ток, линии создаваемого им магнитного поля всегда замкнуты сами на себя, т. е. не имеют ни начала, ни конца. В этом существенное отличие магнитного поля от электрического, линии которого, как мы видели в § 18, всегда начинаются на одних зарядах и кончаются на других. Мы видели, например, что линии электрического поля заканчиваются на поверхности металлического тела, которая оказывается заряженной, и внутрь металла электрическое поле не проникает. Наблюдение же над магнитным полем показывает, наоборот, что линии его никогда не оканчиваются на какой-нибудь поверхности. Когда магнитное поле создается постоянными магнитами, то не так легко проследить, что и в этом случае магнитное поле не оканчивается на поверхности магнитов, а проникает внутрь их, ибо мы не можем использовать железные опилки для наблюдения того, что делается внутри железа. Однако и в этих случаях тщательное исследование показывает, что магнитное поле проходит сквозь железо, и линии его замыкаются сами на себя, т. е. являются замкнутыми.

Рис. 217. Картина линий магнитного поля кругового витка с током

Это важное различие между электрическими и магнитными полями связано с тем, что в природе существуют электрические заряды и не существует магнитных. Поэтому линии электрического поля идут от заряда к заряду, у магнитного же поля нет ни начала ни конца, и линии его имеют замкнутый характер.

Если в опытах, дающих картины магнитного поля тока, заменить опилки маленькими магнитными стрелками, то северные концы их укажут направление линий поля, т. е. направление поля (§ 122). Рис. 218 показывает, что при изменении направления тока изменяется и направление магнитного поля. Взаимную связь между направлением тока и направлением поля, им создаваемого, легко запомнить при помощи правила буравчика (рис. 219).

Рис. 218. Связь между направлением тока в прямолинейном проводнике и направлением линий магнитного поля, создаваемого этим током: а) ток направлен сверху вниз; б) ток направлен снизу вверх

Рис. 219. К правилу буравчика

Если ввинчивать буравчик (правый винт) так, чтобы он шел по направлению тока, то направление вращения его ручки укажет направление поля (направление линий поля).

В такой форме это правило особенно удобно для установления направления поля вокруг длинных прямолинейных проводников. В случае кольцевого проводника то же правило применимо к каждому участку его. Еще удобнее для кольцевых проводников правило буравчика сформулировать так:

Если ввинчивать буравчик так, чтобы он шел по направлению поля (вдоль линий поля), то направление вращения его ручки укажет направление тока.

Нетрудно видеть, что обе формулировки правила буравчика совершенно равноценны и их можно одинаково применять к определению связи между направлением тока и направлением магнитной индукции поля при любой форме проводников.

124.1. Укажите, какой из полюсов магнитной стрелки на рис. 73 северный и какой южный.

124.2. К вершинам и проволочного параллелограмма (рис. 220) подведены провода от источника тока. Какова магнитная индукция поля в центре параллелограмма ? Как будет направлена магнитная индукция в точке , если ветвь параллелограмма сделать из медной проволоки, а ветвь – из алюминиевой проволоки того же сечения?

Рис. 220. К упражнению 124.2

124.3. Два длинных прямолинейных проводника и , не лежащих в одной плоскости, перпендикулярны друг к другу (рис. 221). Точка лежит посередине кратчайшего расстояния между этими прямыми – отрезка . Токи в проводниках и равны и имеют указанное на рисунке направление. Найдите графически направление вектора в точке . Укажите, в какой плоскости лежит этот вектор. Какой угол образует он с плоскостью, проходящей через и ?

Рис. 221. К упражнению 124.3

124.4. Выполните то же построение, что в задаче 124.3, переменив на обратное: а) направление тока в проводнике ; б) направление тока в проводнике ; в) направление тока в обоих проводниках.

124.5. По двум круговым виткам – вертикальному и горизонтальному идут токи одной и той же силы (рис. 222). Направления их указаны на рисунке стрелками. Найдите графически направление вектора в общем центре витков . Под каким углом будет наклонен этот вектор к плоскости каждого из круговых витков? Выполните то же построение, изменив направление тока на обратное сначала в вертикальном витке, затем в горизонтальном и, наконец, в обоих.

Рис. 222. К упражнению 124.5

Измерения магнитной индукции в разных точках поля вокруг проводника, по которому идет ток, показывают, что магнитная индукция в каждой точке всегда пропорциональна силе тока в проводнике. Но при данной силе тока магнитная индукция в различных точках поля различна и чрезвычайно сложно зависит от размеров и формы проводника, по которому проходит ток. Мы ограничимся одним важным случаем, когда эти зависимости сравнительно просты. Это – магнитное поле внутри соленоида.

1 Магнитостатика – раздел классической электродинамики, изучающий взаимодействие постоянных токов посредством создаваемого ими постоянного магнитного поля и способы расчета магнитного поля в этом случае.

Магнитное поле – силовое поле, действующее на движущиеся электрические заряды и на тела, обладающие магнитным моментом.

2 Сила Лоренца – сила, действующая на заряженную частицу, движущуюся в электромагнитном поле.

Fm – сила, действующая на движущийся точечный заряд q в магнитном поле.

Вектор В называется напряженностью магнитного поля, v – скорость частицы, с – постоянная, выбор ее значения и размерности определяется системой единиц.

Измерим силу, когда заряд движется перпендикулярно к В со скоростью

, умножив векторно на , учитывая
, получим

В электрическом поле
, так как при действии электрического и магнитного полей, сила действующая на частицу складывается из магнитной и электрической составляющих.

4 Закон Био-Савара — закон для определения вектора индукции магнитного поля, порождаемого постоянным электрическим током

Поднесем заряд к магниту на подвесе. Магнитное поле пропорционально скорости движения частицы. Чем больше заряд, тем сильнее отклонение, а также магнитное поле обратно пропорционально квадрату расстояния.

r – радиус-вектор проведенный от заряда к точке наблюдения, с- постоянная зависящая от выбора системы единиц

— электрическое поле неподвижного заряда

В гауссовой системе единиц величины В и Е имеют одинаковую размерность. Постоянная с» для простоты выбирается равной с, с – электродинамическая постоянная, по измерениям она совпадает со скоростью света в вакууме.

или

— закон Био-Савара для объемного элемента с током

— для линейного

Опытной проверке доступна только интегральная форма закона Био-Савара, так как выражения применимы для постоянных токов, а постоянные токи замкнуты, следовательно, невозможно выделить отдельные участки постоянных токов и экспериментировать с ними.

5 Принцип суперпозиции для магнитного поля магнитные поля отдельных движущихся зарядов векторно складываются, причем каждый заряд возбуждает поле, совершенно не зависящее от наличия других зарядов.

Магнитное поле прямого тока, т е тока текущего по прямому проводу бесконечной длины

— магнитное поле элемента тока ,dl – элемент длины провода

Проинтегрировав в этих пределах последнее выражение получим магнитное поле равное:

-магнитное поле прямого тока

от всех элементов тока будет образовываться конус векторов , результирующий вектор направлен вверх по осиZ. Сложим проекции векторов на осьZ, тогда каждая проекция имеет вид:

угол между и радиус векторомr равен .

Интегрируя по dl и учитывая , получим

— магнитное поле на оси кругового витка

7 Линии напряженности магнитного поля

Силовые линии магнитного поля – окружности. Линиями магнитного поля линии, проведенные так, что касательные к ним в каждой точке указывают направление поля в этой точке. линии поля чертятся так, чтобы их густота, т. е. число линий, проходящих через единицу площади, давала модуль магнитной индукции магнитного поля. Таким образом, мы будем получать «магнитные карты», способ построения и употребления которых аналогичен «электрическим картам» Главное отличие магнитного поля то, что линии его всегда оказываются замкнутыми. построение линий магнитного поля

8 Магнитный момент контура с током

Магнитный момент – величина, характеризующая магнитные свойства вещества.

— результирующая сила действующая на виток с током в постоянном магнитном поле. Если поле однородно, то В – постоянная выносится из под интеграла, а = 0

плоский виток, плоскость которого параллельна магнитному полю В

Где — высота ,

Момент сил, образуемый силами F1 и F2. — плечо пары,- площадь четырехугольника.

, S – площадь, охватываемая рассматриваемым витком тока

в векторной форме

что линии магнитной индукции поля кругового тока не являются правильными окружностями, они замыкаются, обходя проводник, по которому идет ток. Направление линий магнитной индукции можно определить с помощью правила правого винта (правило буравчика): если головку винта вращать в направлении тока в проводнике, то поступательное движение острия винта покажет направление магнитной индукции в центре кругового тока .

Закон Био́-Савара-Лапла́са — физический закон для определения вектора индукции магнитного поля, порождаемого постоянным электрическим током.

При прохождении постоянного тока по замкнутому контуру, находящемуся в вакууме, для точки, отстоящей на расстоянии r0, от контура магнитная индукция будет иметь вид.

Где I ток в контуре гамма контур, по которому идет интегрирование r0 произвольная точка

Циркуляцией магнитного поля вдоль замкнутого контура l называется интеграл:

,

где — проекция вектора на направление касательной к линии контура в данной точке.

Соответствующий интеграл для электрического поля в электростатике, как мы знаем, равен нулю, что отражает свойство потенциальности электростатического поля:

Магнитное поле не является потенциальным , оно, как было показано выше, является соленоидальным. Поэтому следует ожидать, что циркуляция магнитного поля вдоль замкнутого контура в общем случае отлична от нуля. Чтобы найти ее величину, выполним сначала некоторые вспомогательные действия.

Поле соленоида и тороидаСоленоид – цилиндрическая катушка, состоящая из большого числа витков, равномерно намотанных на сердечник. Тороид можно рассматривать как длинный соленоид, свернутый в кольцо

внутри соленоида поле однородно, а вне соленоида не однородно и очень слабое (можно считать, равным нулю).

Циркуляция вектора В по замкнутому контуру, совпадающему с одной из линий магнитной индукции, охватывающему все N витков, согласно (4.12) равна: .

Магнитное поле внутри тороида, так же, как в соленоиде, однородно, сосредоточено внутри; вне тороида магнитное поле, создаваемое круговыми токами тороида, равно нулю. Величина магнитного поля в тороиде определяется выражением причем длина тороида l берется по средней длине тороида (среднему диаметру).

Где μ0 – постоянная величина, которую называют магнитной постоянной. Введение магнитной постоянной в СИ упрощает запись ряда формул. Ее численное значение равно

Магни́тный пото́к — поток как интеграл вектора магнитной индукции через конечную поверхность . Определяется через интеграл по поверхности

Также магнитный поток можно рассчитать как скалярное произведение вектора магнитной индукции на вектор площади.

Рассмотрим поле, создаваемое током, текущим по тонкому проводу, имеющему форму окружности радиуса R (круговой ток). Определим магнитную индукцию в центре кругового тока (рис. 47.1).

Каждый элемент тока создает в центре индукцию, направленную вдоль положительной нормали к контуру. Поэтому векторное сложение сводится к сложению их модулей. По формуле (42.4)

Проинтегрируем это выражение по всему контуру:

Выражение в скобках равно модулю дипольного магнитного момента (см. (46.5)).

Следовательно, магнитная индукция в центре кругового тока имеет величину

Из рис. 47.1 видно, что направление вектора В совпадает с направлением положительной нормали к контуру, т. е. с направлением вёктора Поэтому формулу (47.1) можно написать в векторном виде:

Теперь найдем В на оси кругового тока на расстоянии от центра контура (рис. 47.2). Векторы перпендикулярны к плоскостям, проходящим через соответствующий элемент и точку, в которой мы ищем поле. Следовательно, они образуют симметричный конический веер (рис. 47.2, б). Из соображений симметрии можно заключить, что результирующий вектор В направлен вдоль оси контура. Каждый из составляющих векторов вносит в результирующий вектор вклад равный по модулю Угол а между и b прямой, поэтому

Проинтегрировав по всему контуру и заменив на получим

Эта формула определяет величину магнитной индукции на оси кругового тока. Приняв во внимание, что векторы В и имеют одинаковое направление, можно написать формулу (47.3) в векторном виде:

Это выражение не зависит от знака г. Следовательно, в точках оси, симметричных относительно центра тока, В имеет одинаковую величину и направление.

При формула (47.4) переходит, как и должно быть, в формулу (47.2) для магнитной индукции в центре кругового тока.

На больших расстояниях от контура в знаменателе можно пренебречь по сравнению с Тогда формула (47.4) принимает вид

аналогичный выражению (9.9) для напряженности электрического поля на оси диполя.

Расчет, выходящий за рамки данной книги, дает, что любой системе токов или движущихся зарядов, локализованной в ограниченной части пространства, можно приписать магнитный дипольный момент (ср. с дипольным электрическим моментом системы зарядов). Магнитное поле такой системы на расстояниях, больших по сравнению с ее размерами, определяется через по таким же формулам, по каким определяется через дипольный электрический момент поле системы зарядов на больших расстояниях (см. § 10). В частности, поле плоского контура любой формы на больших расстояниях имеет вид

где — расстояние от контура до данной точки, — угол между направлением вектора и направлением от контура в данную точку поля (ср. с формулой (9.7)). При формула (47.6) дает для модуля вектора В такое же значение, как и формула (47.5).

На рис. 47.3 изображены линии магнитной индукции поля кругового тока. Показаны лишь линии, лежашие в одной из плоскостей, Проходящей через ось тока. Подобная же картина имеет место в любой из этих плоскостей.

Из всего сказанного в предыдущем и в данном параграфах вытекает, что дипольный магнитный момент является весьма важной характеристикой контура с током. Этой характеристикой определяется как поле, создаваемое контуром, так и поведение контура во внешнем магнитном поле.

Выражение для силы Ампера можно записать в виде: F = qnSΔlυB sin α.
Взаимодействие параллельных токов Одним из важных примеров магнитного взаимодействия токов является взаимодействие параллельных токов. Закономерности этого явления были экспериментально установлены Ампером. Если по двум параллельным проводникам электрические токи текут в одну и ту же сторону, то наблюдается взаимное притяжение проводников. В случае, когда токи текут в противоположных направлениях, проводники отталкиваются. Взаимодействие токов вызывается их магнитными полями: магнитное поле одного тока действует силой Ампера на другой ток и наоборот. Опыты показали, что модуль силы, действующей на отрезок длиной Δl каждого из проводников, прямо пропорционален силам тока I1 и I2 в проводниках, длине отрезка Δl и обратно пропорционален расстоянию R между ними:

Магнитное поле в центре кругового тока формула. Магнитное поле кругового тока

Магнетизм

Характеристики магнитного поля (напряженность, индукция). Силовые линии, напряженность и магнитная индукция прямого тока, в центре кругового тока.

ИНДУКЦИЯ МАГНИТНОГО ПОЛЯ

Магнитная индукция — векторная величина: в каждой точке поля вектор магнитной индукции направлен по касательной к магнитным силовым линиям.

Наличие магнитного поля обнаруживается по силовому воздействию на внесенные в него проводники с током или постоянные магниты. Название «магнитное поле» связывают с ориентацией магнитной стрелки под действием поля, создаваемого током. Это явление было впервые обнаружено датским физиком Х. Эрстедом (1777-1851).

При исследовании магнитного поля были установлены два факта :

1. Магнитное поле действует только на движущиеся заряды;

2. Движущиеся заряды, в свою очередь создают магнитное поле.

Таким образом, мы видим, что магнитное поле существенно отличается от электростатического поля, которое действует как на движущиеся, так и на покоящиеся заряды.

Магнитное поле – силовое поле, действующее на движущиеся электрические заряды и на тела, обладающие магнитным моментом.

Любое магнитное поле обладает энергией, которая проявляет себя при взаимодействии с другими телами. Под влиянием магнитных сил движущиеся частички меняют направление своего потока. Магнитное поле появляется лишь вокруг тех электрических зарядов, которые находятся в движении. Всякое изменение электрического поля влечет за собой появление магнитных полей.

Обратное утверждение также верно: изменение магнитного поля — предпосылка к возникновению электрического. Такое тесное взаимодействие привело к созданию теории электромагнитных сил, с помощью которых и сегодня успешно объясняются различные физические явления.

Напряжённость магни́тного по́ля — векторная физическая величина, равная разности вектора магнитной индукции B и вектора намагниченности M . Обычно, обозначается символом Н .

Магнитное поле прямого и кругового токов.

Магнитное поле прямого тока, т е тока текущего по прямому проводу бесконечной длины

Магнитное поле элемента тока ,dl – элемент длины провода

Проинтегрировав в этих пределах последнее выражение получим магнитное поле равное:

Магнитное поле прямого тока

от всех элементов тока будет образовываться конус векторов , результирующий вектор направлен вверх по осиZ. Сложим проекции векторов на осьZ, тогда каждая проекция имеет вид:

Угол между и радиус векторомr равен .

Интегрируя по dl и учитывая , получим

— магнитное поле на оси кругового витка

Линии напряженности магнитного поля

Силовые линии магнитного поля – окружности. Линиями магнитного поля линии, проведенные так, что касательные к ним в каждой точке указывают направление поля в этой точке. линии поля чертятся так, чтобы их густота, т. е. число линий, проходящих через единицу площади, давала модуль магнитной индукции магнитного поля. Таким образом, мы будем получать «магнитные карты», способ построения и употребления которых аналогичен «электрическим картам» Главное отличие магнитного поля то, что линии его всегда оказываются замкнутыми. построение линий магнитного поля

1 Магнитостатика – раздел классической электродинамики, изучающий взаимодействие постоянных токов посредством создаваемого ими постоянного магнитного поля и способы расчета магнитного поля в этом случае.

Магнитное поле – силовое поле, действующее на движущиеся электрические заряды и на тела, обладающие магнитным моментом.

2 Сила Лоренца – сила, действующая на заряженную частицу, движущуюся в электромагнитном поле.

Fm – сила, действующая на движущийся точечный заряд q в магнитном поле.

Вектор В называется напряженностью магнитного поля, v – скорость частицы, с – постоянная, выбор ее значения и размерности определяется системой единиц.

Измерим силу, когда заряд движется перпендикулярно к В со скоростью

, умножив векторно на , учитывая
, получим

В электрическом поле
, так как при действии электрического и магнитного полей, сила действующая на частицу складывается из магнитной и электрической составляющих.

4 Закон Био-Савара — закон для определения вектора индукции магнитного поля, порождаемого постоянным электрическим током

Поднесем заряд к магниту на подвесе. Магнитное поле пропорционально скорости движения частицы. Чем больше заряд, тем сильнее отклонение, а также магнитное поле обратно пропорционально квадрату расстояния.

r – радиус-вектор проведенный от заряда к точке наблюдения, с- постоянная зависящая от выбора системы единиц

— электрическое поле неподвижного заряда

В гауссовой системе единиц величины В и Е имеют одинаковую размерность. Постоянная с» для простоты выбирается равной с, с – электродинамическая постоянная, по измерениям она совпадает со скоростью света в вакууме.

или

— закон Био-Савара для объемного элемента с током

— для линейного

Опытной проверке доступна только интегральная форма закона Био-Савара, так как выражения применимы для постоянных токов, а постоянные токи замкнуты, следовательно, невозможно выделить отдельные участки постоянных токов и экспериментировать с ними.

5 Принцип суперпозиции для магнитного поля магнитные поля отдельных движущихся зарядов векторно складываются, причем каждый заряд возбуждает поле, совершенно не зависящее от наличия других зарядов.

Магнитное поле прямого тока, т е тока текущего по прямому проводу бесконечной длины

— магнитное поле элемента тока ,dl – элемент длины провода

Проинтегрировав в этих пределах последнее выражение получим магнитное поле равное:

-магнитное поле прямого тока

от всех элементов тока будет образовываться конус векторов , результирующий вектор направлен вверх по осиZ. Сложим проекции векторов на осьZ, тогда каждая проекция имеет вид:

угол между и радиус векторомr равен .

Интегрируя по dl и учитывая , получим

— магнитное поле на оси кругового витка

7 Линии напряженности магнитного поля

Силовые линии магнитного поля – окружности. Линиями магнитного поля линии, проведенные так, что касательные к ним в каждой точке указывают направление поля в этой точке. линии поля чертятся так, чтобы их густота, т. е. число линий, проходящих через единицу площади, давала модуль магнитной индукции магнитного поля. Таким образом, мы будем получать «магнитные карты», способ построения и употребления которых аналогичен «электрическим картам» Главное отличие магнитного поля то, что линии его всегда оказываются замкнутыми. построение линий магнитного поля

8 Магнитный момент контура с током

Магнитный момент – величина, характеризующая магнитные свойства вещества.

— результирующая сила действующая на виток с током в постоянном магнитном поле. Если поле однородно, то В – постоянная выносится из под интеграла, а = 0

плоский виток, плоскость которого параллельна магнитному полю В

Где — высота ,

Момент сил, образуемый силами F1 и F2. — плечо пары,- площадь четырехугольника.

, S – площадь, охватываемая рассматриваемым витком тока

в векторной форме

Правило буравчика. Наглядное представление о характере магнитного поля, возникающего вокруг какого-либо проводника, по которому идет электрический ток, дают картины линий магнитного поля, получаемые так, как это было описано в § 122.

На рис. 214 и 217 изображены такие картины линий, полученные с помощью железных опилок для поля длинного прямолинейного проводника и для поля кругового витка с током. Рассматривая внимательно эти рисунки, мы прежде всего обращаем внимание на то, что линии магнитного поля имеют, вид замкнутых линий. Это свойство их является, общим и очень важным. Какова бы ни была форма проводников, по которым идет ток, линии создаваемого им магнитного поля всегда замкнуты сами на себя, т. е. не имеют ни начала, ни конца. В этом существенное отличие магнитного поля от электрического, линии которого, как мы видели в § 18, всегда начинаются на одних зарядах и кончаются на других. Мы видели, например, что линии электрического поля заканчиваются на поверхности металлического тела, которая оказывается заряженной, и внутрь металла электрическое поле не проникает. Наблюдение же над магнитным полем показывает, наоборот, что линии его никогда не оканчиваются на какой-нибудь поверхности. Когда магнитное поле создается постоянными магнитами, то не так легко проследить, что и в этом случае магнитное поле не оканчивается на поверхности магнитов, а проникает внутрь их, ибо мы не можем использовать железные опилки для наблюдения того, что делается внутри железа. Однако и в этих случаях тщательное исследование показывает, что магнитное поле проходит сквозь железо, и линии его замыкаются сами на себя, т. е. являются замкнутыми.

Рис. 217. Картина линий магнитного поля кругового витка с током

Это важное различие между электрическими и магнитными полями связано с тем, что в природе существуют электрические заряды и не существует магнитных. Поэтому линии электрического поля идут от заряда к заряду, у магнитного же поля нет ни начала ни конца, и линии его имеют замкнутый характер.

Если в опытах, дающих картины магнитного поля тока, заменить опилки маленькими магнитными стрелками, то северные концы их укажут направление линий поля, т. е. направление поля (§ 122). Рис. 218 показывает, что при изменении направления тока изменяется и направление магнитного поля. Взаимную связь между направлением тока и направлением поля, им создаваемого, легко запомнить при помощи правила буравчика (рис. 219).

Рис. 218. Связь между направлением тока в прямолинейном проводнике и направлением линий магнитного поля, создаваемого этим током: а) ток направлен сверху вниз; б) ток направлен снизу вверх

Рис. 219. К правилу буравчика

Если ввинчивать буравчик (правый винт) так, чтобы он шел по направлению тока, то направление вращения его ручки укажет направление поля (направление линий поля).

В такой форме это правило особенно удобно для установления направления поля вокруг длинных прямолинейных проводников. В случае кольцевого проводника то же правило применимо к каждому участку его. Еще удобнее для кольцевых проводников правило буравчика сформулировать так:

Если ввинчивать буравчик так, чтобы он шел по направлению поля (вдоль линий поля), то направление вращения его ручки укажет направление тока.

Нетрудно видеть, что обе формулировки правила буравчика совершенно равноценны и их можно одинаково применять к определению связи между направлением тока и направлением магнитной индукции поля при любой форме проводников.

124.1. Укажите, какой из полюсов магнитной стрелки на рис. 73 северный и какой южный.

124.2. К вершинам и проволочного параллелограмма (рис. 220) подведены провода от источника тока. Какова магнитная индукция поля в центре параллелограмма ? Как будет направлена магнитная индукция в точке , если ветвь параллелограмма сделать из медной проволоки, а ветвь – из алюминиевой проволоки того же сечения?

Рис. 220. К упражнению 124.2

124.3. Два длинных прямолинейных проводника и , не лежащих в одной плоскости, перпендикулярны друг к другу (рис. 221). Точка лежит посередине кратчайшего расстояния между этими прямыми – отрезка . Токи в проводниках и равны и имеют указанное на рисунке направление. Найдите графически направление вектора в точке . Укажите, в какой плоскости лежит этот вектор. Какой угол образует он с плоскостью, проходящей через и ?

Рис. 221. К упражнению 124.3

124.4. Выполните то же построение, что в задаче 124.3, переменив на обратное: а) направление тока в проводнике ; б) направление тока в проводнике ; в) направление тока в обоих проводниках.

124.5. По двум круговым виткам – вертикальному и горизонтальному идут токи одной и той же силы (рис. 222). Направления их указаны на рисунке стрелками. Найдите графически направление вектора в общем центре витков . Под каким углом будет наклонен этот вектор к плоскости каждого из круговых витков? Выполните то же построение, изменив направление тока на обратное сначала в вертикальном витке, затем в горизонтальном и, наконец, в обоих.

Рис. 222. К упражнению 124.5

Измерения магнитной индукции в разных точках поля вокруг проводника, по которому идет ток, показывают, что магнитная индукция в каждой точке всегда пропорциональна силе тока в проводнике. Но при данной силе тока магнитная индукция в различных точках поля различна и чрезвычайно сложно зависит от размеров и формы проводника, по которому проходит ток. Мы ограничимся одним важным случаем, когда эти зависимости сравнительно просты. Это – магнитное поле внутри соленоида.

Значение магнитной индукции для любого проводника определяется законом Био — Савара — Лапласа.

-в векторной форме, (15.6)

— в скалярной форме. (15.7)

Вектор всегда перпендикулярен плоскости, построенной на векторах и . С помощью закона Био — Савара — Лапласа рассчитаем магнитную индукцию поля прямого, кругового и соленоидального токов.

Вывод формулы напряжённости магнитного поля прямого тока (рис. 15.9; рис. 15.10) .

Применим формулу
для вычисления полей простейших токов. Рассмотрим поле, создаваемое током, текущим по бесконечному прямому проводу (Рис. 15.9) .Все dBв данной точке имеют одинаковое направление. Поэтому сложение векторов dBможно заменить сложением их модулей. Точка, для которой мы вычисляем магнитную индукцию, находится на расстоянии b от провода. Из рисунка 15.9 видно, что:

Подставим эти значения в формулу магнитной индукции:

.

Угол для всех элементов бесконечно прямого тока изменяется в пределах от 0 до . Следовательно:

.

Таким образом, магнитная индукция поля прямого тока определяется формулой: . (15.8)

Для того, чтобы получить напряженность магнитного поля, необходимо разделить правую часть формулы (15. 8) на :

. (15.9)

Вывод формулы напряжённости магнитного поля кругового тока (рис. 15.11).

Рассмотрим поле, создаваемое током, текущим по тонкому проводу, имеющему форму окружности (круговой ток). Определим магнитную индукцию кругового тока

Рассмотрим индукции , создаваемых двумя элементами контура dl 1 и dl 2 . Т. к. угол между r и dl равен 90°, то sin 90°=1.

Закон Био — Савара — Лапласа для двух элементов:

Выбрав dl 1 =dl 2 и принимая, что r 1 =r 2 , получим:

Проинтегрируем это выражение по всему контуру и заменим r на получим:

(15.10)

В частности, при x=0 имеем:

(15.11)

магнитная индукция в центре кругового тока

Напряженность магнитного поля в центре кругового тока равна:

(15.12)

Формула для расчета напряженности магнитного поля кругового тока на его оси принимает вид:

(15.13)

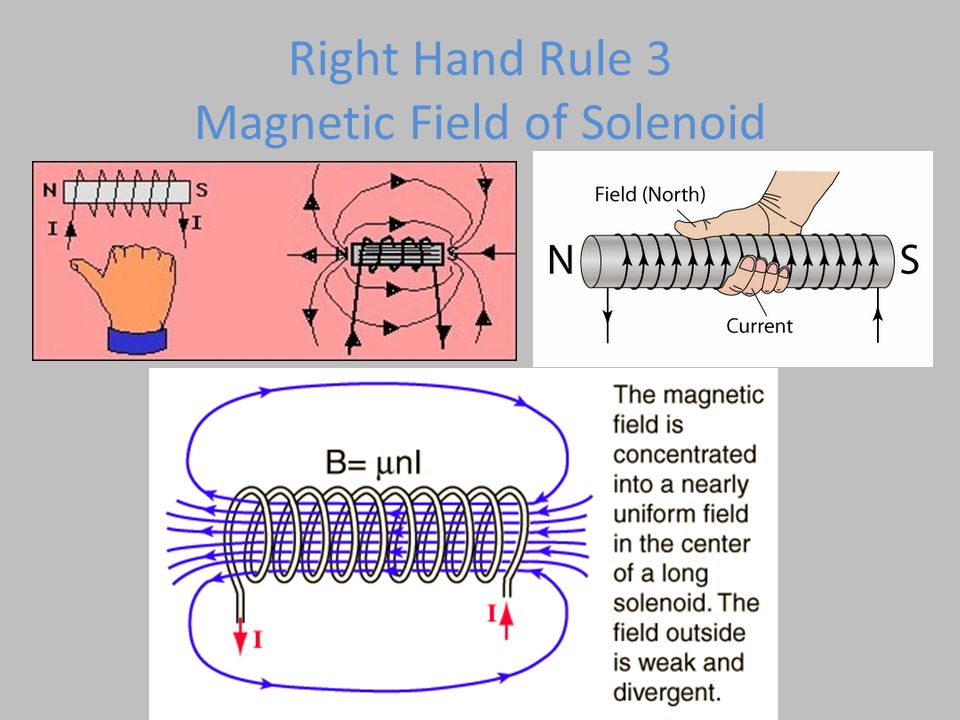

Вывод формулы напряжённости магнитного поля соленоидального тока.

Соленоид представляет собой тонкий провод, навитый плотно, виток к витку, на цилиндрический каркас. В отношении создаваемого им поля соленоид эквивалентен системе одинаковых круговых токов с общей прямой осью. Бесконечно длинный соленоид симметричен относительно любой перпендикулярной к его оси плоскости. Взятые попарно симметричные относительно такой плоскости витки создают поле, магнитная индукция которого перпендикулярна к плоскости. Следовательно, в любой точке внутри и вне соленоида вектор может иметь лишь направление, параллельное оси.

Возьмем прямоугольный контур 1-2-3-4. Циркуляцию вектора по этому контуру можно представить следующим образом:

Из четырех интегралов, стоящих в правой части, второй и четвертый равны нулю, так как вектор перпендикулярен к участкам контура, по которым они берутся.

Взяв участок 3-4 на большом расстоянии от соленоида(где поле заведомо должно быть очень слабым), третьим слагаемым можно пренебречь. Следовательно, можно утверждать, что:

Здесь В — магнитная индукция поля в тех точках, где располагается отрезок 1-2, -длина этого отрезка.

Если отрезок 1-2 проходит внутри соленоида на любом расстоянии от его оси, контур охватывает суммарный ток , где — число витков соленоида, приходящееся на единицу его длинны, — сила тока в соленоиде. Поэтому согласно:

Откуда: (15.14)

а напряженность магнитного поля соленоидального тока равна:

(15.15)

Отметим, что полученный нами результат не зависит от того, на каком расстоянии от оси (но внутри соленоида) располагается отрезок 1-2. Если этот отрезок располагается вне соленоида, то охватываемый контуром ток равен нулю, вследствие чего:

.

Откуда В=0. Таким образом, вне бесконечного длинного соленоида магнитная индукция равна нулю, внутри — всюду одинакова и имеет величину, определяемую формулой (15.14). По этой причине в учении о магнетизме бесконечно длинный соленоид играет такую же роль, как плоский конденсатор в учении об электричестве. В обоих случаях поле однородно и полностью заключено внутри конденсатора (электрическое) и внутри соленоида(магнитное).

Произведение называется числом ампер — витков на метр.

Тесты к лекции №15

Тест 15.1.Магнитная индукция поля, создаваемого отрезком бесконечно тонкого прямолинейного проводника, вычисляется по формуле…

£

£

£

£

Тест 15.2.Магнитная индукция в центре кругового тока определяется по формуле…

£

£

£

£

Тест 15.3.Форма существования материи, обладающая свойством передавать магнитное взаимодействие.

£ магнитное поле

£ магнитная индукция

£ пробный контур

£ магнитный момент

Тест 15.4.Дайте определение пробного контура.

£ контур, вносящий помехи в исходное поле.

£ контур, усиливающий исходное поле.

£ контур, ослабляющий исходное поле.

£ контур, который не создает заметных искажений исходного поля.

Тест 15.5.Формула выражает:

£ вектор магнитной индукции

£ напряженность магнитного поля

£ магнитную индукцию

£ магнитный момент

Вихревой характер магнитного поля. Циркуляция вектора индукции магнитного поля. Магнитный поток. Сила Ампера. Работа по перемещению проводника с током в магнитном поле. Сила Лоренца. Определение удельного заряда электрона

16.1. Вихревой характер магнитного поля. Циркуляция вектора индукции магнитного поля. Магнитный поток

16.2. Сила Ампера

16.3. Работа по перемещению проводника с током в магнитном поле

16.4. Сила Лоренца

16.5. Определение удельного заряда электрона

Направление тока и линий его магнитного поля. Правило буравчика

Исследования Ампера…

принадлежат к числу самых

блестящих работ, которые

проведены когда-либо в науке.

Джеймса Клерка Максвелла

Магнитное поле — это силовое поле, действующее на движущиеся электрические заряды.

Для наглядного представления магнитного поля пользуются магнитными линиями Магнитные линии — это воображаемые линии, вдоль которых расположились бы маленькие магнитные стрелки, помещенные в магнитное поле.

Замкнутость линий магнитного поля представляет собой фундаментальное свойство магнитного поля. Оно свидетельствует о том, что магнитных зарядов, подобных электрическим, в природе нет.

За направление магнитной линии в какой-либо ее точке условно принимают направление, которое указывает северный полюс магнитной стрелки, помещенной в эту точку.

Теперь разберём, от чего зависит направление линий магнитного поля тока более подробно.

Известно, что для получения спектра магнитного поля прямого проводника с током, его можно пропустить через лист картона, а на картон насыпать железные опилки. Под действием магнитного поля железные опилки располагаются по концентрическим окружностям. Поместим вдоль линий магнитного поля магнитные стрелки.

На рисунке показано расположение магнитных стрелок вокруг проводника с током, перпендикулярного плоскости чертежа. Если изменить направление тока в проводнике, то можно увидеть, что изменение направления тока приводит к повороту всех магнитных стрелок на 1800. Причем оси стрелок располагаются по касательной к магнитным линиям.

Т.о. можно сделать вывод, что направление линий магнитного поля будет зависеть от направления тока в проводнике.

Эта связь может быть выражена простым правилом, которое называют правилом буравчика (или правилом правого винта).

Правило буравчика заключается в следующем: если поворачивать головку винта так, чтобы поступательное движение острия винта происходило вдоль тока в проводнике, то направление вращения головки указывает направление линий магнитного поля тока.

С помощью правила буравчика по направлению тока можно определить направление линий магнитного поля, создаваемого этим током, а по направлению линий магнитного поля — направление тока, создающего это поле.

Для определения направления линий магнитного поля соленоида удобнее пользоваться другим правилом, которое иногда называют правилом правой руки.

Соленоид — это катушка цилиндрической формы из проволоки, витки которой намотаны вплотную друг к другу в одном направлении, а длина катушки значительно больше радиуса витка. Магнитное поле соленоида можно представить как результат сложения полей, создаваемых несколькими круговыми токами, имеющими общую ось.

На рисунке видно, что внутри соленоида линии магнитного поля каждого отдельного витка имеют одинаковое направление, тогда как между соседними витками они имеют противоположное направление. Поэтому, при достаточно плотной намотке соленоида, противоположно направленные участки линий магнитного поля соседних витков взаимно уничтожаться, а одинаково направленные участки сольются в общую линию.

Изучение этого поля с помощью железных опилок показало, что внутри соленоида магнитные линии поля представляют собой прямые, параллельные оси соленоида, которые расходятся на его концах и замыкаются вне соленоида.

Зная направление тока в витке, полюсы соленоида можно определить с помощью правила правой руки: если обхватить соленоид, ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

Правило правой руки можно применять и для определения направления линий магнитного поля в центре одиночного витка с током.

Из курса физики 8 класса известно, что на всякий проводник с током, помещенный в магнитное поле и не совпадающий с его магнитными линиями, это поле действует с некоторой силой.

Наличие такой силы можно показать с помощью установки. Проволочная трехсторонняя рамка ABCD подвешена на крюках так, что может свободно отклоняться от вертикали.

Сторона ВС находится в области наиболее сильного поля дугообразного магнита, располагаясь между его полюсами. Рамка присоединена к источнику тока последовательно с реостатом и ключом. При замыкании ключа в цепи возникает электрический ток, и сторона ВС втягивается в пространство между полюсами.

Если убрать магнит, то при замыкании цепи проводник ВС двигаться не будет. Значит, со стороны магнитного поля на проводник с током действует некоторая сила, отклоняющая его от первоначального положения.

Таким образом, магнитное поле создается электрическим током и обнаруживается по его действию на электрический ток.

Если изменить направление тока в цепи, поменяв местами провода в гнездах изолирующего штатива, то, при этом, изменится и направление движения проводника, а значит, и направление действующей на него силы.

Направление силы изменится и в том случае, если, не меняя направления тока, поменять местами полюсы магнита (т. е. изменить направление линий магнитного поля).

Следовательно, направление тока в проводнике, направление линий магнитного поля и направление силы, действующей на проводник, связаны между собой.

Направление силы, действующей на проводник с током в магнитном поле, можно определить, пользуясь правилом левой руки, которое заключается в следующем: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре вытянутых пальца были направлены по току, то отставленный на 90° большой палец покажет направление действующей на проводник силы.

Пользуясь правилом левой руки, следует помнить, что за направление тока во внешней части электрической цепи (т. е. вне источника тока) принимается направление от положительного полюса источника тока к отрицательному. Другими словами, четыре пальца левой руки должны быть направлены против движения электронов в электрической цепи.

С помощью правила левой руки можно определить направление силы, с которой магнитное поле действует на отдельно взятую движущуюся в нем частицу, как положительно, так и отрицательно заряженную. Для наиболее простого случая, когда частица движется в плоскости, перпендикулярной магнитным линиям, это правило формулируется следующим образом: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по движению положительно заряженной частицы (или против движения отрицательно заряженной), то отставленный на 90° большой палец покажет направление действующей на частицу силы.

Следует отметить, что сила действия магнитного поля на проводник с током или движущуюся заряженную частицу равна нулю, если направление тока в проводнике или скорость частицы совпадают с линией магнитной индукции или параллельны ей.

Основные выводы:

– Направление линий магнитного поля будет зависеть от направления тока в проводнике.

– Эта связь может быть выражена с помощью правила буравчика (или правила правого винта): если поворачивать головку винта так, чтобы поступательное движение острия винта происходило вдоль тока в проводнике, то направление вращения головки указывает направление линий магнитного поля тока.

– Для определения направления линий магнитного поля соленоида удобнее пользоваться правилом правой руки: если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

– Магнитное поле действует с некоторой силой на любой проводник с током, находящийся в этом поле. Направление этой силы можно определить с помощью правила левой руки: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре вытянутых пальца были направлены по току, то отставленный на 90° большой палец покажет направление действующей на проводник силы.

SteadyCross Gimbal: магнитный стабилизатор для беззеркальных камер — Y.M.Cinema

SteadyCross — новый стабилизатор с интересной технологией, или, лучше сказать, еще одной технологией, использующей магнитное поле для получения устойчивых снимков. Этот подвес представляет собой гибрид механического противовеса и электронного моторизованного подвеса и предназначен для небольших фотоаппаратов. Проверить это.

Обзор стабилизатора SteadyCross Основатели

SteadyCross описывают его как «наведи и стреляй»: «Просто следуй за своей целью, а обо всем остальном позаботится оснастка».Этот стабилизатор является полностью физико-механическим карданом, что означает отсутствие электроники (и батарей). Кроме того, электронно-моторизованные подвесы, как правило, добавляют вашим снимкам особого роботизированного ощущения, в то время как SteadyCross — аналоговое устройство — дает вам естественные движения и полный контроль. Об этом преимуществе мы писали ранее. Съемка с использованием чисто механического устройства, такого как Glidecam, определенно дает художественную выгоду.

Просто следуйте своей цели, а обо всем остальном позаботится установка

Объяснение обзора стабилизатора SteadyCross

Технология, лежащая в основе SteadyCross, позволяет использовать довольно впечатляющие возможности стабилизации (посмотрите видео ниже).По заявлению компании, стабилизация осуществляется с помощью запатентованного магнитного ротора, в котором используется принцип вихревых токов, который генерирует круговые электрические токи в проводящем материале. К сожалению, подробностей относительно активации стабилизации не так много. Все мы знаем, что магнитный ротор обеспечивает гашение вращения без трения.

Магнитный ротор SteadyCross

Стабилизация осуществляется с помощью запатентованного магнитного ротора, в котором используется принцип вихревых токов, который генерирует круговые электрические токи в проводящем материале

Ребята из SteadyCross объясняют, что он работает по тому же принципу, что и тормозные системы высокоскоростных поездов или американских горок.При рассмотрении снимков кажется, что этот мотор работает очень хорошо. На самом деле. кадры настолько плавные, что выглядят так, как будто они генерируются электричеством. Я не заметил органического движения механических подвесов. Но это дело личного вкуса.

Подвес кажется прочным и прочным элементом оборудования, как это определено SteadyCross: «Подвес имеет прочный корпус из алюминия и нержавеющей стали, а все специально разработанные детали напечатаны на 3D-принтере и изготовлены из высокопроизводительного сплава TitanX *. промышленный АБС-пластик.Самоустанавливающиеся подшипники и сверхпрочные неодимовые магниты обеспечивают эффективность, а удобная ручка из резины ».

Главная ось SteadyCross

SteadyCross может работать с зеркальными и беззеркальными камерами весом до 3,5 фунта (1600 г) . Имейте в виду, что немного более тяжелая камера может работать должным образом с немного более медленным режимом слежения по оси панорамирования, однако это не рекомендуется.

SteadyCross в действии Настройка и калибровка SteadyCross

SteadyCross выпустил обучающее видео, в котором демонстрируется процесс настройки и калибровки стабилизатора.Это выглядит довольно просто и напоминает мне калибровку Glidecam. Посмотрите это ниже:

Для спонсоров кампании Indiegogo действуют специальные цены. Цена ранней пташки 249 $ (скидка 37%). Планируемая розничная цена 399 долларов США.

Согласно странице кампании Indiegogo: «Доставка для ранних спонсоров начнется сразу после кампании в марте!». Поскольку мы производим все буровые установки SteadyCross на собственном производстве, отгрузка будет непрерывным процессом: как только ваша установка будет собрана и протестирована, мы немедленно отправим ее вам ».

Без сомнения, SteadyCross — интересная концепция. Это новый освежающий метод стабилизации, использующий магнитное поле и правила физики и механики вместо электродвигателя. Основным недостатком может быть то, что он предназначен для облегченных камер, особенно беззеркальных. Это может быть чем-то вроде ахиллесовой пята для этого изобретения, потому что существует множество электронных стабилизаторов для беззеркальных камер, которые можно использовать одной рукой. Стрелки могут предпочесть использовать одноручный моторизованный подвес для своего производства.

Что вы думаете о SteadyCross? Теперь давайте поделимся своими мыслями в разделе комментариев ниже.

Статьи по теме

(PDF) Композитное адаптивное управление гироскопом с одним стабилизатором момента, поддерживаемым активными магнитными подшипниками.

Нагрузки на карданный подвес

находятся примерно на уровне, который довольно мал по сравнению с зазором

между ротором и подшипником. В будущий анализ будет включен дисбаланс

сил, чтобы исследовать вариации управляющих

сил.Предлагаемый составной адаптивный контроллер обеспечивает отличную сходимость

к заданной траектории и оценку параметров

для малой амплитуды заданной орбиты или траектории. Выходная обратная связь

для составного адаптивного контроллера и его подход к правилу обновления

могут быть более подходящими для такой системы из-за более быстрой сходимости оценок параметров

, а не других адаптивных контроллеров

.

Обозначение

В данной статье используются следующие символы:

C∈Rnxn = матрица демпфирования;

eðtÞ∈Rn = ошибка отслеживания положения;

efðtÞ∈Rn = динамика переменной фильтра;

FfðsÞ = импульсная характеристика линейного строго правильного фильтра;

f¼½fxu fyu fxb fyb T = управляющие силы, создаваемые электромагнитами

;

ff = отфильтрованные управляющие силы, создаваемые электромагнитами;

H∈Rn = гравитационный вектор;

i¼½ixu iyu ixb iyb T = управляющие токи магнитных подшипников

;

K∈Rn × n = матрица жесткости;

k∈R1 = положительно определенный постоянный коэффициент усиления;

Ks∈Rn × n = диагональная положительно определенная постоянная взвешивающая матрица

;

M∈Rnxn = положительно определенная матрица масс;

pðtÞ∈Rn = вспомогательная переменная фильтра;

q¼½xgθyygθxδT = смещения маховика

центра масс;

V = функция кандидата Ляпунова;

W∈Rnxp = матрица регрессии;

Wd∈Rnxp = желаемая матрица регрессии;

Wdf ∈Rnxp = желаемая матрица фильтрованной регрессии;

Wf∈Rnxp = матрица фильтрованной регрессии;

x¼½xuyuxbybT = смещения ротора в

местах расположения магнитных подшипников;

xd = желаемое смещение ротора в местах расположения магнитных подшипников

;

xðIIÞ

d = малая амплитуда желаемой орбиты ротора в

местах расположения магнитных подшипников;

α1,2; 3∈R1 = усиление управления;

β = постоянная фильтра;

ΓðtÞ = нестационарная симметричная матрица усиления;

γ∈R1 = положительная ограничивающая константа;

ε∈Rn = сигнал ошибки предсказания;

ζ1,2 = положительный постоянный скалярный ограничивающий член;

ηðtÞ∈Rn = отфильтрованная ошибка отслеживания, такая как переменная;

τin = управляющий момент кардана;

τout = выходной крутящий момент, создаваемый маховиком;

χ∈Rn = вспомогательная функция, используемая при разработке системы управления;

χ1∈Rn = вспомогательная функция, используемая при разработке системы управления;

Ψ∈Rp = вектор физических параметров;

~

Ψ∈Rp = вектор ошибки оценки параметра;

̑

Ψ∈Rp = динамическая оценка неизвестного постоянного вектора параметров

;

Ω1ðtÞ∈Rn = неизмеримая вспомогательная функция; и

ω = угловая скорость маховика.

Ссылки

Адамс, М. Л. (2000). Вибрация вращающегося оборудования, Тейлор и Фрэнсис,

Бока-Ратон, Луизиана.

Фанг Ф. и Рен Ю. (2011). «Высокоточное управление гироскопом с управляющим моментом с одним карданом

с магнитной подвеской на основе метода обратной системы

». IEEE Trans. Инд. Электрон., 58 (9), 4331–4342.

Гурриси К., Зайдель Р., Дикерсон С., Дидзиулис С., Франц П. и

Фергюсон К. (2010). «Уроки гироскопа управления моментом космической станции

усвоены.”Proc., 40-й симпозиум по аэрокосмическим механизмам, НАСА Кеннеди

Космический центр, Какао-Бич, Флорида, 161–176.

Ху, К., Цзя, Ю., и Сюй, С. (2014a). «Адаптивное подавление линейных структурных колебаний с помощью гироскопов с управляющим моментом». Дж. Управление наведением

Дин., 37 (3), 990–996.

Ху, К., Цзя, Ю., и Сюй, С. (2014b). «Динамика и подавление вибраций космических конструкций

с помощью гироскопов управляющих моментов». Acta Astronautica,

96, 232–245.

Ху, К., и Чжан, Дж. (2015). «Контроль ориентации и подавление вибрации

для гибких космических аппаратов с использованием гироскопов управления моментом». J. Aerosp.

Eng., 10.1061 / (ASCE) AS.1943-5525.0000513, 04015027.

Jin, L., and Xu, S. (2014). «Отказоустойчивое управление ориентацией для малых спутников

с использованием гироскопов с одним стабилизатором момента и магнитного момента».

J. Aerosp. Eng., 10.1061 / (ASCE) AS.1943-5525.0000409, 04014079.

Krstic, M., Канеллакопулос И. и Кокотович П. (1995). Нелинейный и

адаптивный дизайн управления, Wiley, New York.

Курияма К., Нонами К. и Рахманто Б. (2009). «Моделирование и кон-

сидерация маховика AMB, поддерживаемого двухосными карданами». Дж. Syst.

Des. Дин., 3 (4), 681–693.

Лаппас, В. Дж., Стейн, В. Х. и Андервуд, К. И. (2002a). «Контроль положения

троллей для малых спутников с использованием гироскопов управляющего момента». Acta Astronnau-

tica, 51 (1–9), 101–111.

Лаппас, В. Дж., Стейн, В. Х. и Андервуд, К. И. (2002b). «Torque am-

плификация гироскопов управления моментом». Электрон. Lett., 38 (15), 837–839.

Льюис, Ф. Л., Доусон, Д. М., и Абдалла, К. Т. (2004). Робот-манипулятор —

Теория и практика управления подъемником, Марсель Деккер, Нью-Йорк.

MATLAB – Simulink [Компьютерное программное обеспечение]. MathWorks, Натик, Массачусетс.

Кейроз, М. С., Доусон, Д. М., Нагаркатти, С. П., и Чжан, Ф. (2000).

Управление механическими системами по Ляпунову, Спрингер, Нью-Йорк.

Reid, C., et al. (2013). «История развития электрохимической технологии и технологии накопления энергии

в Исследовательском центре Гленна НАСА». Дж. Aerosp.

Eng., 10.1061 / (ASCE) AS.1943-5525.0000323, 361–371.

Розер, X., и Сгедони, М. (1996). «Гироскопы управления моментом и

их применение в будущих научных миссиях». Proc., 3rd Int. Конф.

по системам наведения, навигации и управления космическими аппаратами, ESTEC,

Нордвейк, Нидерланды, 523–528.

Савада, Х., Хашимото, Т., и Ниномия, К. (2001). «Высокостабильное управление спутниками на магнитных подшипниках

». Пер. Jpn. Soc.

Аэронавт. Космические науки, 44 (145), 133–141.

Сивриоглу С. (2007a). «Адаптивное обратное переключение для системы управления переключением AMB

с вибрирующим основанием». IET Control Theory Appl., 1 (4), 1054–1059.

Сивриоглу С. (2007b). «Адаптивное управление нелинейной системой магнитных подшипников

с током нулевого смещения.Нелинейная динам., 48 (1–2), 175–184.

Сивриоглу С. (2011). «Влияние инерционной нагрузки на одноосный карданный маховик

с магнитными подшипниками». Proc., 5th Int. Конф. о последних достижениях в области

Институт космических технологий, аэронавтики и космических технологий

(ASTIN), Военно-воздушная академия, Турция, 43–48.

© ASCE 04016074-11 J. Aerosp. Англ.

J. Aerosp. Eng., 04016074

Загружено с ascelibrary.org Калифорнийским технологическим институтом 29.07.16.Авторское право ASCE. Только для личного пользования; все права защищены.

Руководство DJI Mimo: объяснение всех функций (Osmo Mobile 3 и OM 4)

Руководство DJI Mimo: объяснение всех функций

Если вы используете DJI Osmo Mobile 3 или DJI OM 4, приложение Mimo добавляет важные функции стабилизатору. В этой статье я собираюсь пройти и объяснить абсолютно каждую функцию , содержащуюся в приложении DJI Mimo.

Приложение Mimo работает как на iPhone, так и на устройствах Android, однако не все функции работают на одном уровне.Я расскажу о доступных функциях для обеих систем, используя iPhone 12 Pro Max и Samsung Note 20 Ultra.

Я уже рассказывал об установке приложения в моем предыдущем руководстве по настройке Osmo Mobile 3. Так что вы можете сначала взглянуть на это.

После прочтения этой статьи обязательно прочтите мое руководство о том, как освоить DJI OM 4 или 3.

Соединение Bluetooth

Чтобы стабилизатор работал со смартфоном, он должен быть подключен через Bluetooth.Поэтому убедитесь, что на вашем смартфоне включен bluetooth.

Рекомендуется установить смартфон на стабилизатор до включения на стабилизатор. После того, как вы включили стабилизатор, вы можете проверить, может ли ваш смартфон найти устройство. Если вы хотите подключиться до открытия приложения Mimo, ничего страшного.

Когда вы открываете приложение Mimo, если оно уже подключено к стабилизатору, оно должно автоматически переключаться на интерфейс камеры приложения. Вы всегда можете вернуться на главную страницу, коснувшись значка в виде небольшого домика в углу.

Назначьте кнопку M

Когда я впервые установил приложение Mimo на свой iPhone, выскочило сообщение, в основном спрашивающее, что я хочу, чтобы кнопка M делала. Если вы хотите, чтобы кнопка M использовалась, например, для переключения режимов стабилизатора, назначьте ее.

Но не волнуйтесь, вы можете назначить это позже в настройках.

Mimo App — Домашняя страница

Это одна из вещей, которые DJI действительно хорошо делает в приложении Mimo. Вы можете получить доступ к такому количеству ресурсов с этой домашней страницы, и все они изложены красиво и ясно.Вверху несколько обновлений новостей и статей.

Здесь есть ссылки на поддержку DJI, онлайн-форум DJI и множество видеороликов, руководств и прочего, относящегося к DJI, снятого с использованием комплекта DJI.

Когда у вас будет достаточно домашнего экрана, коснитесь значка камеры с надписью «Устройство». Теперь вы готовы приступить к съемке.

Домашняя страница DJI Mimo

AI Editor

Редактор AI позволяет вам выбрать группу клипов из вашей библиотеки, затем приложение скроет их вместе и добавит музыку. Вы можете выбрать и загрузить разные шаблоны, чтобы они соответствовали желаемому стилю.

Вы можете выбрать шаблон, а затем настроить его, изменив длину клипа, фильтры, громкость и конечное сообщение. Я обнаружил, что в версии для iPhone здесь есть больше возможностей для редактирования.

Странно то, что многие из этих шаблонов включают текст, но кнопка для редактирования этого текста не всегда доступна. Кажется, что некоторые шаблоны позволяют редактировать текст, но не другие. Очевидно, было бы намного полезнее, если бы мы могли отредактировать весь текст или просто удалить его.

Но есть действительно масса шаблонов, которые можно скачать и развлечься.

Выберите шаблон

Academy

Нажмите эту кнопку, чтобы получить доступ к набору руководств DJI. Вы можете выбрать, о каком устройстве хотите узнать больше. Когда я попытался получить доступ к руководству, на моем iPhone просто был пустой экран. Используя мой Samsung, он направил меня на загрузку pdf.

Портрет — переключатель альбомной ориентации

По умолчанию стабилизатор всегда переключается в портретный режим при первом включении. Дважды нажмите кнопку M, чтобы переключиться между этими режимами.

Кнопка записи / спуска затвора

Большой красный кружок — это, как вы уже догадались, кнопка записи.В режиме видео при нажатии на нее начнется запись. В режиме фото он сделает снимок. Нажатие кнопки спуска затвора на ручке стабилизатора будет иметь тот же эффект, что и нажатие на кружок на экране.

Меню режима камеры

Справа от кнопки записи находится меню режима камеры, в котором можно смахивать вверх и вниз, чтобы получить доступ ко всем режимам.

Режимы видео и фото говорят сами за себя.

Нажав и удерживая кнопку зуммирования на стабилизаторе, вы будете медленно увеличивать масштаб.Нажатие на элемент управления масштабированием перемещает масштабирование между точками в нижней части экрана. Когда говорится о широкоугольном, имеется в виду сверхширокоугольный.

Увеличение работает одинаково для видео и фото. Вы также можете увеличивать и уменьшать масштаб, проводя по кругу индикатора уровня масштабирования.

Хотя приложение Mimo имеет доступ к телеобъективу моего iPhone, оно не имеет доступа к телеобъективу на моем Samsung. Но это связано с Samsung, которая не разрешает сторонним приложениям доступ к телеобъективам.

Регулировка увеличения пальцем

Замедленная съемка

Переход в режим замедленного воспроизведения означает, что при воспроизведении видео будет отображаться в замедленном режиме. Нет возможности изменить разрешение или частоту кадров. Приложение, похоже, использует стратегию замедленного воспроизведения iPhone 12 Pro Max, которая, похоже, нацелена на скорость около 200 кадров в секунду. Потому что, когда я проверяю информацию о клипах с замедленной съемкой, они близки к 200 — 195, 199 кадрам в секунду и так далее. Возможно, это связано с телефонами, производящими переменную частоту кадров.

При использовании приложения Mimo на моем Samsung нет режима замедленной съемки.

Dyna-Zoom

Dyna-zoom создает снимок головокружения, при котором объект кажется неподвижным, а фон втягивается внутрь или выдувается наружу. Этот снимок стал известен после того, как он был использован в фильме Альфреда Хичкока «Головокружение».

Вы можете выбрать, будет ли фон увеличиваться или уменьшаться, выбрав «Ввести» или «Выйти». Выберите и нажмите Готово. Теперь нарисуйте рамку над объектом в кадре. Начните запись и медленно двигайтесь к объекту или от него, в зависимости от того, что вы выбрали ранее.

Проведите пальцем по объекту

Timelapse

Timelapse снимает изображения с очень низкой частотой кадров, а затем воспроизводит эти кадры намного быстрее, поэтому кажется, что время движется очень быстро.

После выбора в верхней части экрана появятся элементы управления Timelapse. Первая настройка — это частота, с которой камера будет снимать кадр, измеряется в секундах. Вы можете выбирать каждые полсекунды или раз в минуту.

Чем выше значение этого параметра, тем быстрее будет происходить замедленная съемка.Затем вы можете установить, как долго камера будет продолжать снимать. Если вы оставите его на бесконечность, он будет продолжать съемку, пока вы не остановите его вручную.

Настройки таймлапса

Последняя настройка — путь. Если вы хотите, чтобы стабилизатор перемещал камеру во время таймлапса, используйте этот параметр для программирования траектории. Вы можете добавить до 4 точек, между которыми должна перемещаться камера.

Если вы все же решили задать путь, обратите внимание, что у вас также не может быть бесконечности длительности. Приложению Mimo необходимо знать продолжительность, потому что оно использует это для измерения времени между каждой точкой.

Перед записью рекомендуется заблокировать экспозицию и баланс белого. Как только все настроено, нажмите кнопку записи, и Mimo начнет снимать ваш таймлапс.

Hyperlapse

Hyperlapse очень похож на Timelapse. Разница в том, что интервальная съемка предназначена для использования со стационарной камерой, а гиперлапс — для движущейся камеры. Например, кадр, сделанный во время прогулки по улице, где проезжают мимо прохожие и машины.

Никаких дополнительных настроек здесь нет.Просто нажмите запись и начинайте движение.

Pano

Pano — это сокращение от «панорама» и дает вам 3 различных варианта создания панорамных снимков. После выбора в левой части экрана становится доступной кнопка выбора панорамы.

При первом варианте по умолчанию выполняется съемка 9 фотографий, чтобы охватить более широкое поле зрения, а затем их совместное редактирование. В итоге вы получите очень широкоугольный объектив или объектив типа «рыбий глаз».

Второй вариант: 7 снимков слева направо. Конечный результат — очень широкое поле зрения 240 градусов.

CloneMe

Третий вариант — это функция Mimo CloneMe. Это делает 3 фотографии слева направо, но на этот раз в кадре должны быть один или несколько объектов. И они должны перемещаться для каждой фотографии, чтобы на конечном изображении объект был клонирован.

Mimo CloneMe, пример

История

Последний режим камеры — сюжетный. В этом режиме видео создается из нескольких снимков, и каждый снимок следует за заранее заданным движением, продиктованным выбранной вами настройкой.

После того, как вы выбрали предустановку, приложение поможет вам сделать снимки, которые вам нужно сделать.В верхнем левом углу небольшой видеоролик показывает, к чему вы стремитесь. Стрелки в центре экрана говорят вам, как двигаться. Внизу находится ряд ящиков, каждая из которых представляет собой кадр, необходимый для завершения финального видео.

Интерфейс сюжетного режима

Внутри каждого поля указана продолжительность, и это время, которое должно длиться каждый выстрел. Нажмите на запись и сделайте свой первый снимок. Вы можете вернуться и повторить выстрел, если он не совсем верный. В конце процесса экспортируйте окончательное видео, и Mimo скроет его все вместе и добавит музыку.

Вы также можете перейти в режим истории, нажав розово-оранжевую кнопку в правом верхнем углу с буквой S.

Рядом с этой кнопкой находится кнопка переключения камеры для селфи.

Селфи-камера

Используя свой iPhone 12 Pro Max, я смог получить до 60 кадров в секунду при разрешении 4K. Но если вы хотите использовать эффекты гламура, 30 кадров в секунду при 1080p — это максимальная настройка качества.

Управление жестами

Кнопка в форме руки под кнопкой записи позволяет включать и выключать управление жестами.Если вы включите это, вы можете настроить камеру для начала записи, когда вы делаете жест в камеру — знак V для начала и раскрытая ладонь для остановки.

Есть 2 режима управления жестами. Следить и снимать означает, что камера начнет запись и попытается отследить и проследить за вашими движениями. Только «Съемка» — это просто запуск и остановка записи, без отслеживания.

Управление жестами Запись и отслеживание

Галерея мультимедиа

Под кнопкой управления жестами находится стрелка воспроизведения в квадратной кнопке, которая позволяет получить доступ к галерее мультимедиа.Вы можете просматривать все свои фото и видео вместе, только фото или только видео.

Когда вы нажимаете, чтобы открыть фото или видео, появляется кнопка в форме сердца. Вы можете нажать на него, чтобы выбрать этот снимок как избранный или «лайкнуть».

Вернувшись в главную галерею, если вы выберете похожий заголовок, вы увидите только те видео, которые вам понравились, нажав на это сердце. Так что это полезно для просмотра отснятого материала, выбора хороших дублей, чтобы позже вы могли легко отфильтровать то, что вам не нужно.

Это то, что я всегда хотел делать.А обычно просто стреляю. Потом 50 видеоклипов, мне нужно просмотреть каждый еще раз, чтобы найти хорошие.

Галерея Mimo выберите избранное

Значения экспозиции

Под индикатором уровня масштабирования отображаются 3 настройки. Это показывает текущую выдержку камеры, ISO и значение экспозиции.

Скорость затвора — это время, в течение которого датчик остается включенным для каждого кадра. ISO — это то, насколько датчик добавляет усиление для увеличения яркости. Если значение ISO слишком высокое, на изображении может появиться лишний шум.Значение экспозиции указывает на то, считает ли камера, что кадр переэкспонирован или недоэкспонирован, а негатив — недоэкспонирован.

Лично мне нравится использовать собственное суждение, а также использовать значение экспозиции, чтобы понять, насколько ярким является изображение.

Значения экспозиции Mimo

Сетка экспозиции и фокусировки

Как и в приложении камеры вашего устройства, приложение Mimo имеет желтую сетку, которая позволяет вам устанавливать и блокировать экспозицию и фокусировку.

В Мимо это желтый квадрат.Коснитесь экрана, где вы хотите, чтобы камера установила экспозицию и фокусировку. Нажмите и удерживайте, пока не увидите желтый замок, чтобы заблокировать настройки.

После блокировки вы можете перемещать палец вверх и вниз по экрану, чтобы изменить уровень экспозиции.

Какая у вас величина экспозиции, зависит от того, что вы снимаете, и желаемого настроения. Если бы вы снимали кулинарное шоу на этой кухне, вы, вероятно, захотели бы, чтобы она была достаточно яркой. Но если вы снимали драматическую сцену, возможно, вы захотите, чтобы она была более мрачной и мрачной.

Ярче для хорошего настроения

Темнее для драматического настроения

Индикаторы

В верхнем левом углу экрана расположены 4 символа, обозначающие определенные вещи. Первый — это уровень заряда аккумулятора карданного подвеса, второй — уровень заряда аккумулятора телефона, затем — настройки вспышки, а последний сообщает вам, в каком режиме карданного подвеса вы находитесь в данный момент.

Если я изменю режим, вы увидите изменение символа. Однако оно довольно небольшое, и изменение довольно незаметное. Возможно, если бы он также изменил цвет, это было бы более полезно.

Теперь с левой стороны у нас еще 4 кнопки.

Авто — ручной режим (только для iPhone)

Если вы нажмете кнопку с надписью «Авто», вы сможете переключить камеру в ручной режим. Это позволяет вам самостоятельно устанавливать ISO и выдержку.

Здесь вы можете установить ISO вручную или оставить его в автоматическом режиме, но с верхним пределом. Как я уже сказал, высокое значение ISO создает дополнительный шум, поэтому, установив максимальное значение, скажем, 200, вы можете быть уверены, что не получите действительно плохого шума.

Когда у меня был автоматический режим, у камеры были выдержка и ISO выше.Так будет меньше размытия при движении и больше шума. Но если я хочу, чтобы пленка выглядела естественно, я бы предпочел медленную выдержку и низкое ISO.

Опять же, это только iPhone. В Android-версии этого приложения нет ручного режима.

Переключитесь на ручную экспозицию, слева от экрана

Разрешение и частота кадров

Следующая кнопка позволяет вам установить разрешение и частоту кадров. С моим iPhone 12 Pro Max я могу достичь 4K и 60 кадров в секунду. Используя свой Samsung, я получаю только 30 кадров в секунду, но я могу снимать до 4K.

Выберите 24 или 25 кадров в секунду для стиля фильма. 60 кадров в секунду хороши для замедленного воспроизведения, если вы воспроизводите со скоростью 30 или 24 кадра в секунду. В программе редактирования замедлите клип на 50% или 40% (если это последовательность 24 кадров в секунду).

Обратите внимание, что параметры здесь меняются в зависимости от режима камеры. Например, если у вас выбран гиперлапс, теперь вы получаете параметры разрешения и скорости. Вариантов частоты кадров нет.

Гламурный режим

Под этой кнопкой находится кнопка гламурного режима. Включите это, если хотите украсить свой объект цифровыми эффектами.С помощью ползунков можно настроить такие параметры, как стройность вашего лица, более гладкая кожа, увеличение размера глаз и т. Д.

Но вы не можете использовать это при 60 кадрах в секунду или разрешении 4K.

Настройки гламурного режима

Дополнительные настройки

Последняя кнопка, состоящая из 3 точек, открывает множество дополнительных настроек и еще 3 кнопки.

Видео

Верхняя кнопка — это какие-то дополнительные видео настройки. Включайте и выключайте вспышку. Установите и заблокируйте баланс белого вручную. Если вы действительно хотите быть профессионалом, убедитесь, что ваш баланс белого не меняется во время съемки, заблокировав его.

Если вы выберете одну из предустановок баланса белого светлого цвета, она будет заблокирована на этом значении. Если я выхожу на улицу и выбираю настройку облачного неба, она будет оставаться такой, пока я не изменю ее. Но если я оставлю его в автоматическом режиме, цвет может измениться во время съемки, и это не очень хорошо для профессионального образа или для последующей оценки.

В iPhone вы можете установить собственный баланс белого, а в Android — нет.

Сетка дает вам 2 варианта направляющих на экране, которые помогут при кадрировании.У вас может быть старое правило третей сетки. Или добавьте также диагональные линии, чтобы лучше ориентироваться.

Используйте диагонали для лучшей съемки гиперлапса

Эти диагонали можно использовать для съемки гиперлапса. Например, если вы хотите, чтобы определенный объект в кадре оставался в том же положении. Это даст вам более плавный и впечатляющий гиперлапс.

Если включен селфи-флип, это означает, что изображение переворачивается при использовании селфи-камеры. Обычно селфи-камера показывает обратное изображение, поэтому, если у вас есть текст на снимке, это будет похоже на то, как вы смотрите в зеркало.

Подвес

Следующая кнопка открывает пользовательские настройки стабилизатора.

Две верхние кнопки позволяют вручную устанавливать режим подвеса, включая включение и выключение спортивного режима.

В основных режимах есть небольшая задержка движения для создания более плавных снимков. Так что вам нужно компенсировать это при съемке. Начните немного раньше и закончите немного раньше.

Например, если я панорамирую на объект, я не буду двигаться до конца. Я остановлюсь прямо перед этим и позволю стабилизатору расслабиться в окончательном положении.

Режимы

Режим следования устанавливает подвес так, чтобы он следил за вашими движениями, как панорамированием (влево и вправо), так и наклоном (и вниз).

Блокировка наклона , как вы могли догадаться, останавливает подвес после ваших движений вверх и вниз. Это хорошо для тех снимков с тележкой, когда вы хотите создать снимок вверх и вниз, но не хотите, чтобы камера наклонялась во время съемки.

FPV — это «вид от первого лица», благодаря которому ваш стабилизатор реагирует как камера в видеоигре.Основное отличие состоит в том, что подвес не удерживает камеру на одном уровне с горизонтом. Он будет качаться влево и вправо, если вы будете двигаться в этом направлении.

SpinShot — то же самое, что и FPV, за исключением того, что перемещение джойстика влево и вправо заставляет камеру вращаться. Это может быть весело, если вы хотите создать что-то вроде сумасшедшего полета над кадром с одновременным вращением камеры.

Спортивный режим просто снижает плавность реакции подвеса. Он более чувствителен к вашим движениям, что означает, что он не такой элегантный, но позволяет вам не отставать от быстрых действий.

Скорость зума

Регулировка скорости масштабирования позволяет вам установить скорость увеличения и уменьшения изображения. Если вам нужен более медленный и элегантный зум, уменьшите его. Если вам нужен снимок с увеличением, который создает больше впечатления, установите это значение выше.

Ручка управления

Есть 2 настройки для стика управления, также известного как «джойстик». Измените скорость: снова медленнее для большей элегантности, быстрее для большей драматичности.

Направление ручки управления свободно или заблокировано для движения вверх и вниз или в сторону.Если он установлен в положение «свободный», ручку управления можно использовать для одновременного панорамирования и наклона. Но если вы установите его на Горизонт / Вертикаль, тогда он будет только панорамировать или наклонять.

Так что вам может понадобиться это, если вы знаете, что вам нужно только панорамирование или наклон, и вы не хотите, чтобы неуклюжие движения большого пальца испортили снимок.

Инвертировать панорамирование и наклон

Эти переключатели в основном меняют способ работы ручки управления. Какой из них вы предпочтете, зависит от того, как устроен ваш мозг. Если вы хотите, чтобы стабилизатор наклонял камеру вниз, когда вы нажимаете ручку управления вверх, переверните ручку управления наклоном.

Нажмите кнопку M

Этот параметр позволяет назначить кнопку M на подвесе для переключения между режимами видео и фото или для переключения между режимами движения стабилизатора.

Назначить действие кнопки M

Калибровка стабилизатора

Последние настройки в этом меню позволяют отрегулировать уровень камеры телефона в подвесе. Калибровка проходит через определенный процесс, и в конце стабилизатор должен удерживать стабилизатор в горизонтальном положении.

Поместите стабилизатор на ножки на плоской поверхности и начните калибровку.Через несколько секунд ваш стабилизатор должен быть настроен правильно.

Последняя настройка позволяет отрегулировать это вручную. Поэтому, если калибровка не работает идеально, вы можете регулировать угол до тех пор, пока не будете довольны.

Общие

А теперь финальное меню.

Управление устройствами позволяет подключать или отключать стабилизатор.

В имени устройства вы можете проверить или изменить имя стабилизатора. Это имя вы видите, когда ваш телефон ищет стабилизатор для подключения через Bluetooth.Так что вы можете изменить имя на что-нибудь более узнаваемое или личное.

Последняя настройка позволяет переключать стабилизатор таким образом, чтобы в режиме ожидания он запускал демонстрационный режим. Подвес начнет двигаться в соответствии с заданным предустановленным шаблоном.

Для Android здесь есть дополнительная опция. Нажатие на инструкции приведет вас к сообщению, объясняющему, почему у пользователей Android меньше возможностей, чем у пользователей iPhone. По правде говоря, все зависит от устройств Android и того, к чему у каждого устройства есть доступ.

Хотите узнать больше?
Подпишитесь на нашу еженедельную рассылку с вдохновляющими историями, советами по созданию фильмов без бюджета и подробными обзорами оборудования, которые помогут вам воплотить свои кинопроекты в реальность!

Объяснение штатива | B&H Explora

Штатив: трехногая опора для камеры.Почему рынок штативов так наводнен опциями, когда все они выглядят примерно одинаково и предназначены для одного и того же? Разве один штатив не так хорош, как любой другой? Почему некоторые такие дорогие? Почему другие сравнительно недорого? Некоторые держат камеры более устойчиво, чем другие? И почему, черт возьми, этот розовый?

В этой статье мы сделаем упор на использование штатива для фотосъемки. Могут быть упоминания о функциях видео, поскольку некоторые части могут перекрываться по функциональности, но настоящие системы штатива для видео могут сильно отличаться от своих собратьев для фотосъемки.

Основное назначение штатива — удерживать камеру в абсолютно устойчивом положении — отсутствие движения и вибрации; однако штатив очень и очень далек от универсального фотографического аксессуара. И хотя все они выглядят примерно одинаково — три ножки, часть, к которой крепится камера, и т. Д., Существует множество брендов, стилей и вариаций. Некоторые различия связаны с личными предпочтениями, такими как цвет; другие более целеустремленные.

Если вы знаете все, что нужно знать о штативах, и просто хотите ознакомиться с некоторыми рекомендациями, перейдите к 10 Рекомендованным полноразмерным штативам или 12 Рекомендуемым штативам для путешествий или обратитесь к статье «Штативы B&H и служба поддержки» страница.

Однако, если вы хотите узнать больше о том, что составляет современный штатив, и глубже изучить различные наборы функций этих опор, продолжайте читать.

Детали

Практически все штативы можно разобрать на основные компоненты. На схеме ниже мы обозначили различные части штатива. Почти каждая деталь бывает разных форм, размеров и материалов. Все части в основном выполняют одну и ту же работу, и главная цель штатива — стабильность вашей камеры.

Давайте внимательнее рассмотрим каждый компонент, работая сверху вниз («от головы до ног», на просторечии штатива), и обсудим возможные различия между типами штатива.

Голова

Существует несколько основных типов штативных головок. Основное назначение головки штатива — обеспечить способ прикрепления камеры к штативу, позволить изменить положение камеры для кадрирования изображения, которое вы хотите захватить, а затем удерживать камеру неподвижно во время съемки.Ниже приводится краткое изложение вариантов головок штатива.

3-сторонняя / наклонно-поворотная головка
Самым традиционным типом штатива является трехсторонняя или наклонно-поворотная головка. Его можно определить по трем рычагам управления, отходящим от тела головы. Они используются для регулировки положения головы по одной оси за раз — по вертикали, горизонтали и панорамированию. Перемещение головы вокруг одной из осей осуществляется «ослаблением» одной из рук с поворотом, изменением положения головы и последующим повторным затягиванием руки.

3-ходовая поворотно-наклонная головка Manfrotto MHXPRO-3W

Преимущества трехходовой головки: точные движения вокруг одной оси и простота использования. Недостаток — размер — они обычно громоздкие из-за выдвигающихся плеч. Это делает их несколько непривлекательными для путешествий.

Трехсторонние головки обычно используются для пейзажной фотографии, студийной работы с натюрмортами и макросъемки. Однако их, безусловно, можно использовать для захвата всех типов изображений.

Шаровая головка
Шаровая головка — относительно недавнее изобретение по сравнению с головками некоторых других типов.Конструкция состоит из шара, заключенного в корпус с ручкой затяжки. Когда ручка ослаблена, шар можно переставить. Когда камера находится в желаемом положении, ручка затягивается, а шар (и камера) остаются неподвижными.

Oben BE-117 Шаровая Головка

Есть несколько шаровых головок с дополнительными и третичными элементами управления. У некоторых есть основания панорамирования с отдельной ручкой для фиксации головы на оси панорамирования. У других есть регулируемые ручки трения и элементы управления, которые позволяют регулировать трение основной ручки для более точного управления.

Для установки камеры под углом 90 градусов от горизонтали многие шаровые головки имеют один или несколько вырезов в корпусе, которые позволяют стержню шара поворачиваться вниз и располагаться под прямым углом к ​​вертикали.

Преимуществами шаровой головки являются ее компактный размер (по сравнению с трехходовой головкой) и простота использования. Самые простые шаровые головки имеют только одну ручку регулировки для изменения положения камеры практически под любым углом. Кроме того, из-за их простоты изменение положения головы часто происходит очень быстро.Благодаря своей универсальности шаровая головка может использоваться для любого фотографического применения.

Головки пистолетной рукоятки
Головка пистолетной рукоятки представляет собой разновидность шаровой головки. Вместо ручки для затягивания корпуса вокруг шара удерживающая сила обеспечивается подпружиненной сжимаемой рукояткой. Чтобы изменить положение головы, вы сжимаете ручку. Как только камера или голова находятся в нужном положении, вы отпускаете захват, и голова остается в этом положении.

Vanguard GH-300T с шаровой головкой для пистолетной рукоятки

Преимущества головки пистолетной рукоятки — простота использования и возможность очень быстрого изменения положения головки.Недостатки — это, как правило, меньшая грузоподъемность головы этого типа. Некоторые фотографы, занимающиеся дикой природой и спортом, отдают предпочтение головкам пистолетной рукоятки, уделяя особое внимание скорости изменения положения.

Головки с редуктором
Головка с редуктором представляет собой вариант трехходовой головки, но вместо ручек, которые ослабляют свою ось при повороте, система зубчатых колес перемещает головку вокруг одной конкретной оси при повороте ручек. Эта передача позволяет выполнять очень тонкую и точную регулировку — самое большое преимущество редукторной головки.Недостатками этих головок по сравнению с другими стилями являются вес, сложность и относительно низкая скорость перемещения.

Цифровая головка-редуктор Manfrotto 405 Pro с комплектом быстросъемных пластин 410PL

Из-за высокой точности головки с редуктором его предпочитают архитектурные фотографы и все, кому требуется сверхточное позиционирование камеры.

Головки карданного подвеса
Головка карданного подвеса — исключительная область применения большого и тяжелого телеобъектива.Из-за смещения центра тяжести комбинации камера / объектив при использовании очень больших объективов головка кардана прикрепляется к точке крепления штатива объектива, а не к камере. Он разработан, чтобы обеспечить быстрое перемещение объектива для отслеживания быстро движущихся объектов. При правильной настройке камера будет оставаться устойчивой, даже если фотограф не держит ее в руках.

Штативная головка Wimberley WH-200 Gimbal II с быстроразъемным основанием

Головки карданного подвеса большие и тяжелые, но они необходимы для определенного типа длиннообъективной фотографии.Также для конкретных объективов необходимы специальные монтажные пластины. Из-за этой конструкции и систем, с которыми она предназначена для работы, карданная головка повсеместно используется в мире фотографии дикой природы и спортивной фотографии, но не очень полезна для других общих целей съемки.

Совет по покупке: голова — это то место, где штатив становится наиболее специализированным. Тщательно продумайте свои фотографические потребности, а также портативность. Многоцелевая шаровая головка — самая универсальная из имеющихся головок штатива.Если сомневаетесь, выбирайте шаровую головку!

Шасси (или Паук)

Это вершина штатива, где соединяются ножки. Шасси образует платформу для установки головы или служит для окружения центральной стойки штатива. Некоторые шасси, допускающие прямую установку головки штатива, оснащены сменными центральными пластинами, которые позволяют добавлять дополнительную центральную стойку или другие типы систем крепления. Шасси обычно делают из какого-то металлического сплава.Максимальная устойчивость достигается при использовании штатива без телескопической центральной стойки.

Многоугольные фиксаторы для ног

Большинство ножек штатива «многоугольные». Это означает, что вы можете отрегулировать разведение ног, чтобы штатив можно было использовать на разной высоте или в неудобных местах, где одна или несколько ног не могут находиться под тем же углом, что и другие. Некоторые шасси позволяют ножкам достигать почти горизонтального положения, а некоторые, особенно для дорожных штативов, позволяют перевернуть ножки для более компактного хранения.

Замки для ножек предназначены для удержания ножек под заданным углом и бывают всех типов. У некоторых есть выдвижные язычки, которые разблокируют угол наклона ног, у других есть ползунки, у некоторых есть ручки трения, а у некоторых есть подпружиненные механизмы.

Совет по покупке: замки для ног бывают всех форм и размеров и известны тем, что защемляют неосторожные пальцы или руки. Обратите особое внимание на конструкцию замков и посмотрите, подходят ли они для ваших нужд, и будьте осторожны, чтобы не защемить их!

Центральная колонна

Центральная колонна штатива либо крепится к шасси, либо может проходить через нее, чтобы увеличить высоту штатива даже дальше, чем сама ножка / шасси.Многие центральные стойки являются двусторонними, что позволяет устанавливать камеру под шасси штатива для макросъемки или других снимков с земли. Большинство центральных колонн имеют фрикционную манжету, которая удерживает их на месте до тех пор, пока они не будут выдвинуты. У некоторых есть зубчатая система, с помощью которой вы можете повернуть рычаг, чтобы поднимать и опускать колонку. Кривошипные системы обычно можно увидеть на более тяжелых студийных штативах, потому что они значительно увеличивают вес штатива.

Регулируемая центральная колонна Manfrotto 555B — для штатива 055 Pro и 3021 Pro

Часто крючок для зубчатой ​​передачи можно найти внизу центральной колонны.Это позволяет добавлять стабилизирующий вес к снаряжению в виде специальных грузов или собственной сумки для фотоаппарата.

Мешок с песком Impact Saddle — 15 фунтов

Совет по стрельбе: Общее правило заключается в том, что вы не должны выдвигать центральную колонну, если это не необходимо для выполнения выстрела, поскольку при выдвижении колонны происходит потеря устойчивости и увеличение возможных вибраций. Это особенно актуально для многосекционных центральных колонн.

Боковые рычаги

Центральная колонна может выступать в роли бокового рычага, который позволяет шарнирно поворачивать (или вставлять) центральную колонну в горизонтальное положение.Это полезно для настольной съемки, макросъемки и многого другого.

Есть также дополнительные боковые дужки, которые при необходимости можно добавить к штативу или голове.

Manfrotto 131DDB штатив для аксессуаров для четырех головок

Примечание при съемке: при использовании боковых рычагов обращайте особое внимание на центр тяжести вашего снаряжения и знайте, что большинство головок штатива предназначены для работы параллельно с силой тяжести. При работе с боковым рычагом вся опора будет перпендикулярна силе тяжести, и устойчивость может быть нарушена.

Ноги

У всех штативов есть ножки. Фактически, три. Но существуют вариации в том, как устроены эти ножки и как они работают.

Штатив Oben CT-2491 из углеродного волокна

Секции
За исключением односекционных ножек штатива, большинство ножек штатива выдвигаются и складываются для регулировки высоты и транспортировки. Чем больше у ножек секций, тем короче их можно убрать. Однако чем больше у вас секций, тем меньше стабильности вы получите.

Совет по съемке. По возможности не выдвигайте самую маленькую часть штатива полностью. Если оставить нижнюю часть частично втянутой, это повысит общую устойчивость установки.

Материал
Существуют три основных материала * для современной ножки штатива: алюминий, углеродное волокно и дерево. Всем им присущи достоинства и недостатки.

СКИННИ НА НОЖКАХ ТРИПОДА
Тип Преимущества Недостатки
Дерево ▪ Поглощение вибрации
▪ Экологичный
▪ Непроводящий
▪ Температурный
▪ Долговечный
▪ Коррозионно-стойкий
▪ Вес
▪ Не складывается до компактного размера



Алюминий ▪ Хорошее соотношение прочности и веса
▪ Долговечность
▪ Стоимость
▪ Холод на ощупь в холодном состоянии на улице
▪ Горячий на ощупь в горячей среде
Коррозия
Углеродное волокно ▪ Хорошее гашение вибрации
▪ Превосходное соотношение прочности и веса
▪ Температурная устойчивость
▪ Отсутствие коррозии
▪ Дорого
▪ Не такое стойкое к ударам

* Доступны и другие материалы, от обычного АБС-пластика до стали и экзотической базальтовой лавы, но большая тройка указана в таблице выше.

Для снижения тепловых свойств и обеспечения более комфортного ощущения при переноске многие ножки штатива имеют защитные вставки из пенопласта, а в качестве аксессуаров к штативу можно приобрести дополнительные защитные средства.

Накидки LensCoat LegCoat 514

Замки для ног
Ножки многосекционного штатива будут иметь какой-то блокирующий механизм, предотвращающий втягивание ножек при нагрузке или их дальнейшее выдвижение. Двумя наиболее распространенными типами ножных замков являются откидной замок и поворотный замок.

Флип-фиксатор — это рычаг, который зажимает следующую меньшую часть ножки штатива.После того, как ножки втянуты или на желаемую длину, вы переведите фиксатор в закрытое положение, и ножки останутся в этом положении. Поворотный замок выполняет ту же затяжку, поворачивая замок примерно на четверть оборота. Поверните, чтобы ослабить, выдвинуть или втянуть ноги, а затем поверните, чтобы затянуть.

ЗАМКИ ПОВОРОТНЫЕ И ОТКРЫТЫЕ
Тип Преимущества Недостатки
Флип-замок ▪ Быстрый
▪ Простой

▪ Не герметичен
▪ Может заклиниваться мусором
▪ Может со временем расшататься (большинство из них можно подтянуть повторно)
Поворотный замок ▪ Лучшее уплотнение
▪ Меньше деталей
▪ Сложнее использовать для некоторых

Тип замка также может определять форму ножек.Ножки с поворотным замком неизбежно будут круглыми, в то время как ножки с откидным замком могут быть треугольными или иметь другую форму, позволяющую устанавливать откидные замки.

футов

На конце каждой ноги есть ступня. В зависимости от штатива ножка может быть такой же простой, как резиновый бампер. Или ступня может иметь выдвижной шип под резиновой подушкой. Некоторые штативы имеют сменные ножки, поэтому фотограф может менять тип ножки в зависимости от местности и своих потребностей. Опции включают шипы, ремни, ножки с когтями и различные резиновые бамперы.

Металлические шипы Oben (3 шт.) Для ножек штатива с резьбой 3/8 «-16»

Что еще нужно знать?

Теперь, когда мы подробно рассмотрели компоненты штатива, давайте обсудим некоторые другие важные темы.

Грузоподъемность

Грузоподъемность имеет решающее значение при принятии решения о покупке штатива, но зачастую это сбивает с толку. Вот наша попытка убрать шум в теневых областях.

Ножки и головки штатива имеют указанную грузоподъемность.Стабильность комбинации ног и головы равна нижней из двух. Например, если у вас есть ножки штатива с грузоподъемностью 40 фунтов и головка штатива с грузоподъемностью 20 фунтов, эффективная грузоподъемность вашей установки составляет 20 фунтов. То же правило применяется в случаях, когда голова имеет более высокую вместимость чем ноги (редко, но конечно можно). Допустимая нагрузка составляет , а не , что указывает на разрывную прочность компонента и не указывает, когда установка рухнет.

Эта спецификация показывает, при каком весе стабильность системы начинает ухудшаться в том, что касается стабильности. Таким образом, установка груза весом 21 фунт на штатив с грузоподъемностью 20 фунтов не вызовет серьезного разрушения материала и взрыва штатива. Однако стабильность вашей 21-фунтовой камеры и объектива начнет снижаться, а это означает, что устройство может не удерживать камеру так устойчиво, как вам хотелось бы. Например, для тех, кто перегрузил шаровую головку, вы могли заметить очень медленное и легкое движение в голове, даже когда вы нажимали на ручку затяжки так сильно, как только могли.Да, вы можете сломать или свернуть штатив с чрезмерным весом, но качественный штатив должен без сбоев выдерживать вес, намного превышающий вес любого обычного фотооборудования.

Общепринятое консервативное эмпирическое правило — использовать штатив и голову, которые имеют нагрузочную способность как минимум в два-три раза больше, чем ваша самая тяжелая комбинация фотоаппарат / объектив (не забывайте такие аксессуары, как вспышка или микрофон).

Высота

Штативы бывают разной высоты. Одна вещь, которая быстро устаревает, — это установить камеру на штатив и несколько минут, согнувшись на талии, смотреть в видоискатель.Подсчитайте и сложите вместе высоту ног и высоту головы, чтобы определить, на какой высоте будет находиться ваш видоискатель. А какой у тебя рост? Если видоискатель будет выше ваших глаз, отлично! Все, что вам нужно сделать, это не растягивать нижние части ног полностью, и все готово. Если общая высота невелика, будьте готовы наклониться, чтобы видеть сквозь камеру или смотреть на ЖК-экран.

Быстрозажимные пластины

Раньше фотографам приходилось закреплять свои фотоаппараты или объективы на стандартном винте штатива ¼ «-20 в верхней части головы или шасси.Это отнимало много времени и причиняло боль в шее, когда вы меняли места между выстрелами. Чтобы значительно ускорить этот процесс, были изобретены быстросъемные системы. Пластина прикрепляется к камере, а затем фиксируется в совместимой головке.

Axler QRA-501S Быстросъемный узел

Некоторые производители имеют запатентованный дизайн пластин, и вам следует обратить внимание на совместимость при смешивании и сопоставлении брендов. Пластина, совместимая с типом Arca, вероятно, является самой универсальной из всех, и многие бренды предлагают совместимые системы.Кроме того, есть множество кронштейнов и пластин, которые вы можете прикрепить к своей камере, которые полностью совместимы с системами быстрого отсоединения штатива. Опять же, наиболее многочисленные из них — совместимые с типом Arca.

Крепление для штатива Vello A для Canon 200 мм f / 2,8, 70-200 мм f / 4 и 400 мм f / 5,6

Пузырьковые уровни

Когда-то редко встречающийся на головках штатива, пузырьковый уровень становится все более распространенным явлением. Для тех, кто занимается архитектурной фотографией или просто пытается сохранить уровень горизонта, пузырьковый уровень — отличный инструмент, который всегда будет в вашем распоряжении, а его постоянная установка на штатив или голову избавит вас от необходимости носить с собой отдельный аксессуар.Головы обычно имеют либо один или несколько уровней мишени, либо два стандартных уровня — по одному для каждой оси.

Сумки и ремни

Штатив и головка штатива являются инструментами, и их следует использовать как таковые. Чем больше они используются, тем больше царапин, царапин и вмятин они выдержат. Но вы можете защитить свой штатив и продлить его срок службы (или, по крайней мере, его молодой внешний вид), переноски его в защитной сумке. Некоторые компании продают свои штативы с сумками, и вы всегда можете добавить их позже.И есть сумки только для головок штатива. Кроме того, для облегчения переноски на многих штативах есть точки крепления ремней для переноски.

Чехол для штатива с мягкой подкладкой Ruggard / осветительной стойки — 33,5 дюйма

Штативы настольные

Поджанр штатива — мини или настольный штатив. Эти миниатюрные штативы могут выдержать изрядный вес и поместятся в вашей сумке для фотоаппарата на тот случай, если вы не захотите таскать с собой полноразмерный штатив.

Настольный штатив Oben TT-100

Все дело в стабильности… и компромиссах

Штатив предназначен для стабилизации камеры и объектива.Все просто, правда? В статье мы упоминали вибрацию и стабильность. Откуда возникает вибрация? Вы можете представить себе полностью неподвижный штатив и камеру, а теперь представьте, как ветер дует на ваше снаряжение или метро грохочет под улицей. Или две или более ножки штатива находятся в текущем ручье или в прибое на пляже? Происходит вибрация, и цель штатива — обеспечить устойчивость и поглотить эти колебания, чтобы они не передавались на камеру.

Итак, какой тип штатива вы покупаете? Все становится неясным, когда мы понимаем, что должны носить штатив с собой в отдаленное место или упаковать его в ручную кладь! Штативы большего размера более устойчивы, но они тяжелее.Штативы меньшего размера более портативны и удобны в переноске, но имеют меньшую устойчивость. Четырехсекционные штативы могут сложиться меньше трехсекционных, но они немного менее устойчивы. Ножки штатива без центральной стойки более устойчивы, чем стойки с центральной стойкой, но менее универсальны.

Внезапно решение о покупке штатива становится компромиссным.

И последнее замечание: Штатив (и голова) — это инвестиция, которой хватит на всю вашу фотографическую жизнь.Если вы начнете покупать штатив по выгодной цене, вы, вероятно, почувствуете необходимость перейти на более качественный в будущем. Если это недорогой штатив, вы, вероятно, захотите модернизировать и его по мере роста вашего опыта фотографии и оборудования. В фотографии есть несколько вещей, которые так расстраивают, как работа со штативом низкого качества и отсутствие необходимой стабильности. Вскоре вы, возможно, обнаружите, что потратили больше на свои первые несколько штативов, чем на один высококачественный и более дорогой, сразу после покупки.Если вы серьезно относитесь к фотографии, серьезно относитесь к штативу.

Теперь вы можете перейти к , 10 рекомендованным полноразмерным штативам, , , 12 рекомендованным штативам для путешествий, статьям или на странице «Штативы и поддержка» в B&H и получить штатив своей мечты!

Пожалуйста, дайте нам знать, если у вас есть какие-либо вопросы о штативах или если мы упустили некоторые детали, требующие дополнительных пояснений!

3-осевой стабилизатор карданного подвеса для iPhone 12 11 Популярный бренд в мире XR MAX X PRO Smartp XS

3-осевой стабилизатор карданного подвеса для iPhone 12 11 Популярный в мире бренд XR MAX X PRO Smartp XS

3-осевой стабилизатор карданного подвеса за 69 долларов США для iPhone 12 11 PRO MAX X XR XS Smartp Сотовые телефоны Аксессуары Аксессуары Фото Видео аксессуары $ 69 3-осевой стабилизатор карданного подвеса для iPhone 12 11 PRO MAX X XR XS Smartp Сотовые телефоны Аксессуары Аксессуары Фото Видео аксессуары 3-осевой стабилизатор карданного подвеса для iPhone 12 11 Популярный бренд в мире XR MAX X PRO Smartp XS 3-Axis Gimbal Stabilizer для iPhone 12 11 Популярный в мире бренд XR MAX X PRO Smartp XS X, iPhone, 3-Axis, XR, PRO, $ 69, MAX, XS, copecverano.cl, Gimbal, 11,12, Smartp, для, / electrothermometer238827.html, стабилизатор, аксессуары для сотовых телефонов, аксессуары, фото-видео аксессуары X, iPhone, 3-Axis, XR, PRO, 69 долларов США, MAX, XS, copecverano.cl, Gimbal, 11,12, Smartp, для, / electrothermometer238827.html, Стабилизатор, Аксессуары для мобильных телефонов, Аксессуары, Фото и видео аксессуары

$ 69

3-осевой стабилизатор карданного подвеса для iPhone 12 11 PRO MAX X XR XS Smartp

  • Убедитесь, что это подходит введя номер вашей модели.
  • [Недавно разработанный 3D-режим «Начало»] С гордостью представляем стабилизатор подвеса Zenith. Этот стабилизатор имеет недавно разработанный режим «начального», который может вертикально поворачивать ваш телефон на 360 ° самопроизвольно во время съемки, давая вам опыт создания видео, подобный мастеру. Это универсальный инструмент для таких рассказчиков, как вы.
  • [Спортивный режим amp; Perfect Balance] Спортивный режим позволяет делать невероятно плавные снимки даже в таких экстремальных условиях, как разбег. вниз, езда на велосипеде на открытом воздухе или путешествие по пересеченной местности.Высокопроизводительный двигатель реализует перекрытие осей amp; низкоугловая съемка как ветер. 3-х осевая адаптация с регулируемой скоростью чрезвычайно чувствительна к движениям рук. Благодаря такой конструкции стабилизатор качения Zenith превращает трудные для просмотра, шаткие кадры в гипнотически гладкие профессиональные кадры.
  • [Вы также можете быть профессиональным режиссером] От динамичных движений, таких как спорт, видеоблогов и интервью, до документальных фильмов и независимых фильмов, изысканный дизайн и универсальность дизайна Zenith делают его уникальным производственным инструментом.Помимо режимов, упомянутых выше, этот инструмент имеет базовое управление масштабированием / фокусом, все слежение / все блокировка / панорамирование слежение / панорамирование и усиление; наклонные следующие режимы amp; 3 ¼ Отверстие под винт для таких аксессуаров, как штатив или видеолампа.
  • «Ли» [Бесконечные возможности через приложение для подвеса] Наслаждайтесь управлением съемочным инструментом как на подвесе, так и в приложении для iOS / Android уже сегодня! Замедленная съемка, ретушь красоты, панорама 360 °, отслеживание лица / объекта, покадровая запись amp; Изменение режима панорамирования можно реализовать в приложении для смартфона.»Ли» [«Замедленная съемка» amp; До 12 часов работы] Отслеживание лица / объекта и запись всех движений в стабильный снимок на срок до 12 часов с обновленным режимом «покадровой» для создания динамического эффекта, отражающего все движения целевых объектов в течение дня в течение нескольких секунд. Стабилизатор подвеса Zenith работает до 12 часов, а также может заряжать ваш телефон. «Ли» [Совместимость с большинством смартфонов] Ширина зажима для телефона составляет 2,3-3,5 дюйма, подходит для большинства смартфонов с экраном до 6 дюймов. Идеально подходит для любого iPhone 12 propro max \ xs max \ xs \ xr \ x8plus8pluss plussplusse, Samsung Galaxy 21+ Ultra Ultras10es10 pluss109s9 pluss8s8 pluss7s7 edge6s6 edge5 ote9 ote8, Huawei P30 prop30p20 prop10p10 plusp9mate 10mate Plus и Windows One, Andy 10mate 9materi.
  • [Чрезвычайно простое управление] Основано на видении, что каждый может быть директором своей жизни. Стабилизатор Zenith Gimbal адаптирует усилитель для работы одной рукой; простой дизайн: самые важные функции у вас на ладони. Все, что вам нужно сделать, это щелкнуть один раз, чтобы переключить телефон из ландшафтного в портретный режим, переключить съемку и запись и дважды щелкнуть, чтобы переключить переднюю и заднюю камеры. Это настолько удобно, что вы можете сосредоточиться на съемке, не отвлекаясь.
|||

3-осевой стабилизатор карданного подвеса для iPhone 12 11 PRO MAX X XR XS Smartp

Последние статьи об ускоренной перемотке вперед
