Прямая и обратная полярность автомобильного аккумулятора: как определить и подключить

Аккумуляторная батарея — важнейший элемент каждого автомобиля. От нее зависит уверенный старт мотора двигателя, и она занимается питанием электрических компонентов автомобиля, когда не поступает энергия от генератора. Автомобильная аккумуляторная батарея является, чаще всего, расходным элементом, ресурс которой ограничен. Большинство водителей не знают, какие химические процессы проходят в аккумуляторах, и чем они отличаются друг от друга, тогда как отличий масса.

У каждого автомобильного аккумулятора сверху имеются две клеммы, которые служат для подключения к электросети автомобиля. Но подключение нужно выполнить правильно, а для этого необходимо знать, что бывают аккумуляторные батареи разных полярностей.


Оглавление:
1. Что такое полярность аккумулятора, какая бывает
2. Как определить полярность аккумулятора
3. Что будет, если неправильно определить полярность
4.  Как подключить аккумулятор неправильной полярности

Что такое полярность аккумулятора, какая бывает

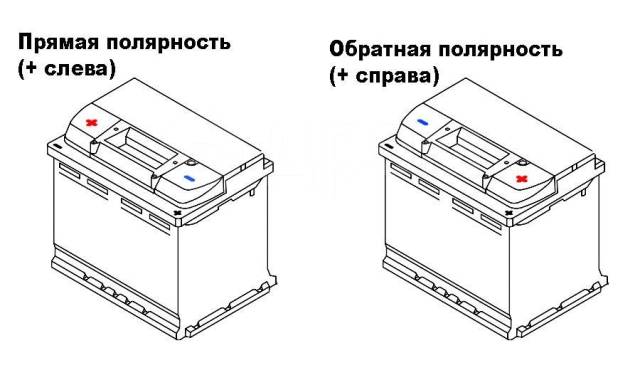

Под полярностью аккумуляторной батареи понимается расположение элементов для подключения клемм (токовыводящих) на крышке корпуса устройства. При покупке нового аккумулятора нужно уделить внимание его полярности, чтобы при подключении устройства к бортовой сети не возникло проблем.

В обычных автомобильных магазинах можно найти аккумуляторные батареи прямой и обратной полярности. Перед тем как идти в магазин и покупать аккумулятор, важно выяснить, батарея какой полярности требуется конкретно для вашего автомобиля.

Прямая полярность аккумуляторной батареи часто называется “российской”. Дело в том, что на старых моделях автомобилей ВАЗ используются именно батареи прямой полярности, которые были разработаны еще в СССР. У аккумуляторной батареи прямой полярности слева находится “плюс”, а справа “минус”.

Обратная полярность аккумуляторной батареи имеет противоположное расположение выводов для подключения клемм. То есть, слева находится “минус”, а справа “плюс”. Такой тип батарей называют “европейским”.

Важно: Батарея прямой полярности обозначается цифрой “1”, а батарея обратной полярности цифрой “0”.

Стоит отметить, что помимо прямой и обратной полярности аккумуляторной батареи также бывают и другие варианты. Например, есть “американская” полярность, которая отличается нахождением выводов для подключения клемм к аккумулятору не на крышке, а на боковой части батареи.

Как определить полярность аккумулятора

Выше было рассмотрено, чем отличается прямая и обратная полярность на аккумуляторе. Исходя из этих данных, можно сделать простой вывод, что для определения полярности батареи достаточно повернуть батарею к себе лицом, после чего посмотреть, какой вывод находится слева, а какой справа. Если слева “плюс”, то полярность прямая, а если “минус”, то обратная.

Что будет, если неправильно определить полярность

Если ошибиться в определении полярности аккумуляторной батареи и подключить клеммы к неправильным выводам АКБ, это чревато серьезными проблемами. Неправильное подключение приведет к серьезным проблемам: перегорание элементов электросети, короткое замыкание, выход из строя стартера и так далее.

Обратите внимание: При неправильном подключении аккумулятора сгорят не все электрические приборы в сети. Дело в том, что некоторые из них не восприимчивы к перемене полярности, например, лампы будут гореть, как при правильном подключении, так и при неправильном.

В современных автомобилях производители делают все возможное, чтобы водители не перепутали при подключении “плюс” и “минус” батареи. Выводы аккумулятора для подключения клемм отличаются друг от друга по размеру. В Европе “плюс” имеет диаметр 19,5 мм, а “минус” диаметр 17,9 мм. Это общепринятый европейский стандарт, которому следуют все производители аккумулятора. Вместе с тем, отличаются по размерам и клеммы, то есть “натянуть” клемму на неправильный вывод не получится.

Кроме того, как известно, у каждого современного автомобиля имеется специальное место для установки и крепления аккумулятора. Клеммы подводятся с двух сторон, и чаще всего они не имеют “дополнительной длины”. Это также ограничивает шанс того, что водитель подключен “минус” к “плюсу”, а “плюс” к “минусу”. Провода банально не смогут дотянуться.

Как подключить аккумулятор неправильной полярности

Бывают критические ситуации, когда автомобиль требуется запитать от аккумулятора другой полярности. Например, автомобиль заглох на шоссе, и у него сел аккумулятор. У водителя имеется в багажнике аккумулятор другой полярности. Чтобы от него запитаться, когда провода не дотягиваются, потребуется пойти на некоторые ухищрения.

Важно подключить к плюсовому выводу аккумулятора плюсовую клемму. После того как это будет сделано (например, для этого можно уложить саму батарею на бок), остается подключить “минус”. Поскольку “минус” является массой, можно просто нарастить провод. Для этого нужно взять кусок провода большого сечения, после чего открутить стандартный провод с клеммой, и на его место вкрутить удлиненный.

Важно: Наращивать можно только минусовой провод, подобный трюк с плюсовым небезопасен.

Загрузка…

Определение полярности аккумуляторных батарей

Для правильного подбора аккумулятора важно правильно определить его полярность. Сделать это несложно. Для легковых аккумуляторов (емкостью от 35Ah до 110Ah), у которых клеммы (токовыводы) расположены вдоль длинной стороны, полярность определяется так:

разверните батарею к себе той стороной, вдоль которой расположены клеммы и на которой обычно размещается лицевая этикетка:

если положительная клемма (токовывод) аккумулятора (рядом с ней на крышке аккумулятора должен быть нарисован «+») находится справа, то у аккумулятора полярность

«0» («обратная» или «европейская»);

если плюсовая клемма находится слева – у аккумулятора полярность «1» («прямая» или «российская»).

Также встречаются батареи, применяемые на некоторых американских автомобилях, где токовыводы расположены не сверху, а на фронтальной стороне (над лицевой этикеткой). Такой тип полярности обычно условно называют «американскими клеммами» или «боковыми клеммами».

Для определения полярности грузовых аккумуляторов, если клеммы (токовыводы) расположены вдоль короткой стороны, нужно развернуть батарею этой стороной

от себя. Тогда, если «+» справа — полярность «3» («обратная» или «европейская» для грузовых автомобилей), а если слева – у аккумулятора полярность «4» («прямая» или «российская» для грузовых автомобилей). Кроме того, могут встречаться грузовые аккумуляторы с полярностью «2» — клеммы у таких аккумуляторов расположены по диагонали, также существует полярность «9» (она же иногда обозначается цифрой «5») — в этом случае клеммы расположены посередине крышки аккумулятора.

Теперь вы знаете как правильно подбирать аккумулятор — Ford, БМВ или другие марки – к любому из них применимы наши советы.

Прямая и обратная полярность аккумулятора

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ).

Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода. В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

Прямая и обратная полярность аккумулятора

И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:

  1. Прямая;
  2. Обратная.

У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет. Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

Теперь о самом термине и как его определять. Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским». Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная. Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор. При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов. К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону. А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового». Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком). Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Видео: Какой аккумулятор подходит на Приору.

Что можно предпринять?

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед). Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной. А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Что значит прямая или обратная полярность аккумулятора

Что значит прямая или обратная полярность аккумулятора
        Понятие «полярность» определяет положение клеммных выводов аккумуляторной батареи. Самыми распространенными являются два ее вида – прямая и обратная. Далее разберемся, что такое прямая и обратная полярность аккумулятора, как ее определить, и также некоторые полезные советы.

        Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.

Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.
        Сразу отметим, что и не на всех европейских машинах устанавливаются АКБ с обратной полярностью. Некоторые модели, которые собираются в СНГ, могут комплектоваться аккумуляторами с прямой полярность. А вот на отечественных машинах, даже на самых последних моделях, используются батареи с прямой полярностью.
        Теперь о том, почему так важно знать, какая полярность АКБ нужна. Здесь все просто – провода для подключения к батарее имеют ограниченную длину, поэтому установка аккумулятора с неподходящей полярностью приведет к тому, что его просто невозможно будет подключить к бортовой сети, поскольку клеммы не будут доставать до выводов.

Как определить прямая или обратная?
Распознать, какая полярность у аккумулятора совсем несложно. Достаточно повернуть его «лицом» к себе, то есть, чтобы боковая наклейка была обращена в вашу сторону, а сами выводы располагались с ближней стороны. После этого просто смотрим, как расположены выводы: если «плюс» — слева, то прямая полярность, правое же его положение указывает на обратную.


Но перед приобретением новой батареи важно учитывать не только полярность, но и само ее расположение в посадочном месте на авто. Ведь достаточно повернуть батарею на 180 град, чтобы поменять полярность аккумулятора, вот только выводы в таком случае будут с дальней стороны. А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что проводов будет нахватать или же что-то помешает накинуть и закрепить клеммы.
Что делать если перепутал полярность?

Бывает так, что батарея уже приобретена, но полярность ее не подходит, а возможности заменить на аккумулятор с нужным положением выводов нет. И все же ее можно подключить к сети авто.

Но для этого АКБ следует разместить так, чтобы «плюсовой» вывод располагался как можно ближе соответствующей клемме проводки (развернуть аккумулятор, немного сместить его в сторону). Важно сделать так, чтобы получилось подключить клемму к выводу батареи и закрепить ее.

Естественно, «минусовой» провод при этом доставать до вывода не будет, да это и не нужно. Далее берем длинный отрезок провода с хорошим сечением (можно использовать часть провода для «прикуривания»). Откручиваем «родной» массовый провод от кузова авто и заменяем его подготовленным отрезком. Закрепляем на конце клемму для подключения к АКБ и накидываем ее на вывод. Таким способом можно подключить к бортовой сети батарею с любой полярностью.

Определение полярности АКБ

На корпусе аккумулятора находятся токовыводящие элементы. От того, как они расположены, зависит полярность АКБ, которая бывает прямой и обратной. На современных аккумуляторах положительный и отрицательный тоководы обозначаются соответствующей маркировкой «+» и «-». Для того, чтобы при любом освещении можно было легко определить где какой контакт,  обозначения делают рифлеными.

Чтобы узнать полярность, нужно найти переднюю сторону аккумулятора. Как правило, на этой стороне находятся информационные обозначения. Чаще всего аккумулятор устанавливается тоководами вперёд, и они могут быть расположены как внутри корпуса, так и выступать над крышкой. В современных АКБ эти элементы отличаются по диаметру: отрицательный заметно тоньше положительного.

При прямой полярности «+» находится слева, а «-» — справа.
При обратной — наоборот.

Прежде чем покупать новую батарею, узнайте параметры места установки:

  • Габариты;
  • Способ крепёжа;
  • Как подключаются полярные клеммы и их размер;
  • Как располагается газоотвод.
Существуют универсальные автомобили, где есть  возможность устанавливать любые аккумуляторы, независимо от их полярности. С одной стороны это удобно, но при подключении нужно быть внимательным, чтобы не случилось короткого замыкания. Азиатским машинам короткое замыкание наносит более сильные повреждения.

Когда случилась переполюсовка

Если перепутать провода и подключить их неправильно, аккумулятор будет искрить, а это чревато перегоранием всей электроники в автомобиле. Современные машины оснащены предохранителями, которые срабатывают при возникновении короткого замыкания. В случае, если полярность на аккумуляторе установлена неправильно, могут произойти такие неприятности:
  • Пропадёт подсветка и данные с приборной панели;
  • Сгорит реле напряжения или диодный мост;
  • Блок управления двигателем выйдет из строя;
  • Силовой предохранитель перегорит.
К слову сказать, чтобы перепутать полярность, нужно постараться — длины провода для положительной клеммы недостаточно, чтобы свободно дотянуть его до отрицательного токовода. Ну и когда факт короткого замыкания случился, его невозможно не заметить из-за большого количества искр.

Как определить полярность без маркировки

Если на корпусе нет маркировки, полярность определяется следующими способами:

Диаметр клемм

Обратите внимание на размер контактов. Положительный токовод толще отрицательного. Необходимо изолировать плюс, после чего подключить минусовой провод, который легко наденется на отрицательный токовод. Чтобы присоединить минусовой провод к плюсу, придётся приложить значительное усилие.

Мультиметр

Необходимо настроить прибор в режим измерения постоянного напряжения U (предел — 20 В). Чёрный щуп подсоединить к одному тоководу (предположительно отрицательному), а красный ко второму. Если на экране прибора появились положительные значения (около 12 В), значит минус и плюс  определены верно. Если подключить неправильно, показания будут с отрицательным значением.

Налет на клеммах

Этот визуальный способ подходит для аккумуляторов «с пробегом». Плюсовая клемма будет отличаться от минусовой наличием оксидного налета белого или зеленого цвета.

Заключение

Чтобы избежать трудностей в эксплуатации АКБ, стоит запомнить несколько правил:
  • Всегда сверяйтесь с полярностью аккумулятора.
  • Если маркировки нет, сделайте ее сами.
  • Следите за исправностью электропроводки.
  • Устанавливайте проверенные аккумуляторы.
  • Перед покупкой новой АКБ сравните ее со старой.

Что означает прямая и обратная полярность аккумулятора |✅1AK.RU

  1. Чем отличается прямая от обратной полярности?
  2. Как проверить какая полярность у аккумулятора?
  3. Что делать если полярность не подходит?
  4. Что советую професионалы при выборе аккумулятора?

Некоторые автовладельцы при покупке аккумулятора забывают уточнить такой параметр, как полярность. В итоге новое оборудование сложно, а иногда и вовсе невозможно подключить к автомобилю. Давайте разберемся, что это за параметр и почему он должен обязательно учитываться.

Прямая и обратная

Полярность – это расположение клемм, которое бывает двух типов:

  • Прямое (маркировка 0 или R) – разработка советских инженеров, устанавливается на все автомобили, созданные на постсоветском пространстве. Зажимы располагаются на верхней крышке: «+» слева, «-» справа.
  • Обратное (маркировка 1 или L) – применяется в Европе. Размещение: «+» справа, «-» слева. Некоторые иномарки, которые собираются в СНГ, имеют выводы в нестандартной 0-позиции.

Есть и другие виды расположения. Например, американский, при которой выводы находятся на боковой поверхности. Однако в нашей стране такая техника не продается.

Каждая АКБ оснащается проводами для подключения определенной длины. Поэтому если вы ошибетесь с полярностью, при стандартной установке подключить устройство будет трудно.

Неправильное подключение приводит к тому, что автоматика бортового компьютера может перегореть и даже воспламениться.

Проверка на правильность

  • Аккумуляторы для легковых автомобилей. Разверните изделие к себе лицевой частью (обычно на ней размещается наклейка с характеристиками). Если плюс располагается слева, это советская раскладка, если справа – европейская;
  • Аккумуляторы для грузовиков. Слева «+» – евро или обратное размещение, справа «+» – отечественная или прямое. Касается батарей для транспорта более 110 Ач.

Обратите внимание на толщину шнура. Диаметр плюсового изделия обычно делается больше, чем у минусового. Клеммы имеют разные по величине отверстия. Поэтому надеть и закрепить минус на плюс будет крайне сложно.

Дополнительно разработчики наносят на корпуса АКБ тиснения, которые указывают полярность продукции.

Что делать, если полярность неподходящая

Если вы все-таки не учли этот параметр, а возможности приобрести аналог на замену нет, батарею можно подключить.

Для этого оборудование придется развернуть и сместить немного в сторону, чтобы плюсовой вывод размещался максимально близко к соответствующему зажиму.

В такой ситуации минусовой провод не будет доставать до соответствующего гнезда, но это и не нужно. Далее следует взять длинный отрезок шнура с максимально большим сечением. Подойдет модель, которая обычно используется для прикуривания машины.

Родной провод откручивается от автомобиля, заменяется подготовленным отрезком. На его конце закрепляется клемма для присоединения к батарее, которая накидывается на вывод. Таким образом подключить можно устройство с любым расположением.

Плюсовой шнур наращивать нельзя. Поэтому ваша задача – расположить АКБ таким образом, чтобы плюсовой зажим и вывод качественно соединялись с помощью родных приспособлений.

Компания 1ak.ru советует

Консультируйтесь со специалистами или пользуйтесь специальными сервисами по подбору АКБ. Так вы сможете свести к минимуму риск ошибки при покупке. И не нужно будет изворачиваться, чтобы подключить оборудование. Потому что не всегда удается хорошо соединить батарею и автомобиль с разными клеммами.

Полярность аккумулятора – обратная или прямая. Как определить полярность?

Аккумулятор (АКБ) – основной источник электрического тока в автомобиле, основными характеристиками которого являются номинальная емкость и ток холодного запуска, подаваемый на стартер. Однако есть еще одна характеристика, которая очень важна при выборе модели аккумуляторной батареи  — его полярность, т.е. расположение внешних токовыводов (токовыводящих элементов «+» и «-») на лицевых панелях аккумулятора.

Дело в том, что современный модельный ряд аккумуляторов представлен моделями отечественного и европейского производства и двумя основными вариантами полярности – прямой и обратной (прочие варианты встречаются крайне редко и в РФ не используются). В чем различие между ними, и почему важно выбирать АКБ с правильной полярностью, соответствующей техническим требованиям автомобиля?

Следует понимать, что разная полярность аккумуляторов никак не отражается на их производительности – батареи с прямой и обратной полярностью работают совершенно идентично. Разница только в геометрии токовыводов (лево-право) и ограничениях по применению — аккумуляторы с прямой полярностью используются в автомобилях отечественного производства, а обратная полярность характерна для батарей европейских и американских авто.  Эти различия следует обязательно учитывать при подключении АКБ к клеммам стартера на автомобиле.

Прямая полярность

Российская (прямая) полярность аккумулятора маркируется цифрой «1» и подходит для большинства автомобилей отечественного автопрома (кроме некоторых моделей последнего поколения и экспортных комплектаций). В таких аккумуляторах на лицевой панели плюсовая клемма  находится слева, а минусовая — справа. Чтобы исключить ошибки при подключении, на корпусе аккумулятора обычно токовыводы помечены значками «+» и «-».

Обратная полярность

Европейская (обратная) полярность – это практически полный модельный ряд европейских, японских, корейских и американских автомобилей. АКБ с обратной полярностью маркируются значком «0». В них плюсовая клемма будет на лицевой панели справа, а минусовая – слева.

Существуют еще аккумуляторы с диагональным расположением токовыводов (маркируются значком «2»), а также европейские АКБ для грузовиков с обратной боковой полярностью («3»), и отечественные АКБ для грузовиков («4») с прямой боковой полярностью. Чтобы не ошибиться при их подключении, следует внимательно следить за цифровой маркировкой моделей батарей.

Почему это важно?

Купить по ошибке аккумулятор с неподходящей для автомобиля полярностью или неправильно подключить к АКБ клеммы может иногда даже опытный водитель: внешне и по техническим характеристикам батареи с прямой и обратной полярностью могут ничем не отличаться.

В тоже время, неправильное подключение полярностей опасно для автомобиля множеством неприятных последствий: быстрой разрядкой аккумулятора, коротким замыканием (горят предохранители), воспламенением электропроводки, разрушением самого аккумулятора, выходом из строя ЭБУ (бортового компьютера) или генератора, перегоранием предохранителей АКБ, системы освещения авто, сигнализации и печки. При неправильном подключении аккумулятора к зарядному устройству, сгорит зарядное устройство, а при подзарядке одного АКБ от другого («прикуривание») – могут сгореть обе батареи и даже оба автомобиля.

Самостоятельное определение полярности

Если номерная маркировка аккумуляторов и символы токовыводов («+» и «-») отсутствуют на корпусе батареи, воспользуйтесь тестером (мультиметр или вольтметр), который точно определит полярность токовыводов аккумулятора. Прибор, подключенный к токовыводам щупами, покажет наличие положительного напряжения при правильном подключении, и отрицательное — при неправильном.

Кроме того, на большинстве моделей АКБ положительный контакт чаще всего помечен красным цветом (обычно такая маркировка практически не стирается), а его размер обычно больше, чем у отрицательного токовывода. Следует помнить, что для некоторых моделей аккумуляторов американского производства эти методы определения полярности не действуют: сама батарея просто не имеет штырей токовыводов (вместо них выемки под контакты).

Использование аккумуляторов с неподходящей полярностью

Если вы по ошибке купили аккумулятор с полярностью, которая не соответствует техническим требованиям вашего автомобиля, то теоретически такой АКБ можно использовать (хотя и нежелательно), развернув его другой стороной в гнезде под капотом.  Но вы рискуете столкнуться с тем, что вам не хватает длины одного из клеммных кабелей, который придется наращивать пусковыми проводами.

Специалисты не рекомендуют делать этого, так как можно ошибиться в расчете сечения кабеля и сжечь всю электрику на автомобиле. Проще поменять АКБ у продавца, а еще лучше – заранее разобраться с полярностью авто и при покупке сразу заказывать ту батарею, которая рекомендована производителем авто.

Что такое полярность? — Новости о хранении энергии, батареях, изменении климата и окружающей среде

Полярность — это термин, используемый в электричестве, магнетизме и электронной сигнализации, и это лишь несколько областей. Полярность определяется как состояние тела или системы, в которых оно имеет противоположные физические свойства в разных точках, особенно магнитные полюса или электрический заряд.

В случае электрического тока, протекающего между двумя точками или полюсами, один из полюсов будет иметь больше электронов, чем другой. Считается, что полюс с большим количеством электронов имеет отрицательную полярность. Полюс с меньшим количеством электронов имеет положительную полярность. Когда два полюса соединены проводом, электроны текут от отрицательного полюса к положительному. Этот поток называется электрическим током.

В цепи постоянного тока (DC) один полюс всегда отрицательный, а другой полюс всегда положительный, а электроны движутся только в одном направлении. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным, а электроны движутся в обратном направлении.

Проверка полярности

Переменный ток (AC) можно проверить с помощью мультиметра или вольт-омметра. Тестирование мультиметром обычно включает прикосновение к положительным и отрицательным выводам от измерителя к проверяемой проводке. Мигающий знак минуса («-») перед числовым показанием на измерителе указывает на неправильную полярность.

Обратная полярность

Если вы обнаружите, что одна из розеток в вашем доме поменяла полярность, исправить проблему не составит труда, однако вам нужно быть осторожным, чтобы вас не ударили током или током. Перед проверкой проводки следует отключить домашнее электроснабжение. Положительные провода, которые обычно красного или черного цвета, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно белого или серого цвета, должны быть подключены к более светлому хромированному выводу.

Если провода не подключены должным образом, полярность будет обратной, и в результате ток будет течь в противоположном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства.

Диоды

Диоды

уникальны тем, что они пропускают ток только в одном направлении и всегда поляризованы. На диоде два вывода: анод — положительный, а катод — отрицательный.

Ток может течь от анода к катоду только в отношении диода. По этой причине диод необходимо подключать в правильном направлении. Вот почему на каждом диоде должны быть четко обозначены анод и катодные выводы. В большинстве случаев диод будет иметь линию около катодного вывода. Эта линия обычно соответствует вертикальной линии в символе диодной цепи.

Светодиоды

Светодиод — это светоизлучающий диод. Как и все диоды, светодиоды также поляризованы. Есть несколько разных способов определить, какой вывод является положительным, а какой — отрицательным. Более длинная ножка светодиода — это анод или положительный вывод.

Другой способ определить положительный анодный штифт, особенно если ножки были обрезаны до одинакового размера, — это поиск плоского края светодиода.Штифт, ближайший к плоскому краю, — это штифт отрицательного катода.

Полярность интегральной схемы

Интегральные схемы (ИС)

могут иметь несколько выводов, и каждый вывод имеет уникальную функцию и положение. Если полярность на ИС не соблюдена, есть большая вероятность того, что вся цепь может быть закорочена. Вот почему так важно уметь правильно подобрать полярность.

ИС со сквозным отверстием обычно поставляются в двухканальном корпусе (DIP).Он состоит из двух рядов контактов, каждый из которых расположен на расстоянии 0,1 дюйма в ширину, чтобы охватить центр макета. Обычно есть выемка, чтобы указать, какой из контактов является первым на микросхеме DIP. Если выемки нет, на корпусе ИС может быть вытравленная точка рядом с выводом номер один.

Полярность батареи

Определить полярность большинства аккумуляторов просто, потому что положительные и отрицательные клеммы будут отмечены символом «+» или «-».Другой стандартной практикой является использование красного провода для положительного и черного провода для отрицательного соединения.
Определение и использование правильной полярности и правильного протекания тока имеет решающее значение для безопасного и эффективного использования электроэнергии. С помощью некоторых исследований и, во многих случаях, здравого смысла вы можете убедиться, что ваше устройство работает правильно.

Статьи по теме:

Что такое диоды?

Что такое катод батареи?

Что такое электрический проводник

Процесс преобразования переменного тока в постоянный

Интернет-трансляция об экспериментах с большими батареями от учителя железных наук

Батарейки для начинающих в электронике

Создано: 30 июля 2012 г.

В обучающих материалах для начинающих на этом веб-сайте мы используем батарею на девять вольт (9 В) с макетными схемами.

Можно использовать одну батарею на 9 В или аккумулятор, содержащий шесть ячеек по 1,5 В. Для любой из этих батарей требуется зажим (соединитель), который имеет два провода для подключения батареи к цепи.

На этой фотографии показаны батарейный зажим и две разные батареи 9 В:

Красный провод зажима аккумулятора — это положительный провод, а черный провод — отрицательный.

Символ батареи

Обозначение батареи, показанное ниже, используется для обозначения батареи на принципиальных схемах.

Длинная вертикальная линия символа батареи представляет собой положительный полюс батареи и обычно отмечена знаком плюс (+).

Полярность батареи

Убедитесь, что аккумулятор правильно подключен к цепи. Это означает, что положительный полюс батареи должен быть подключен к той части цепи, которая отмечена на схеме как положительная. Он будет отмечен либо символом батареи, либо текстом — например, + 9В

Отрицательная клемма батареи должна быть подключена к той части цепи, которая отмечена отрицательной полярностью либо символом батареи, либо 0 В или GND.

При использовании держателя батареи для сборки батарейного блока из элементов 1,5 В обязательно соблюдайте полярность, указанную на держателе батареи. Это означает, что вы должны вставить элементы в держатель батарейки, как показано на пластиковом держателе батарейки:

Зажим аккумулятора соединяется с двумя выводами аккумулятора — он может двигаться только в одном направлении.

Зажим аккумулятора вставлен в аккумулятор:

Советы и подсказки

Не снимайте зажим с аккумулятора, когда он не используется, чтобы провода не соприкасались друг с другом и не замыкали аккумулятор.

Будьте осторожны, помещая батарею в контейнер, содержащий любые токопроводящие предметы, так как они могут закоротить клеммы батареи вместе.

Купить аккумуляторные батареи и зарядное устройство.

Если на концах двух выводов батареи нет оголенного провода, используйте кусачки для снятия части изоляции, чтобы батарею можно было подключить к макетной плате. На видео ниже показано, как это сделать.

При использовании боковых резаков для снятия изоляции не прикладывайте слишком сильное давление на боковые ножи, так как в итоге вы перережете медные проводники.Сначала потренируйтесь на каком-нибудь старом проводе, чтобы не сделать выводы зажима аккумулятора слишком короткими, если вы прорежете слишком много раз. Приложите достаточно давления, чтобы прорезать часть изоляции, а затем удерживайте давление, когда будете снимать пластик.


Что означает обратная полярность в зарядном устройстве? Узнай здесь!

Что означает обратная полярность в зарядном устройстве?

Чтобы сэкономить деньги и продлить срок службы аккумулятора, вы можете положиться на надежное зарядное устройство. Однако во время зарядки вы можете спутать кабели и вместо этого подсоединить неправильные кабели к неподходящим клеммам. Это может привести к нарушению полярности.

Прежде чем мы ответим на вопрос «Что означает обратная полярность в зарядном устройстве», нам необходимо определить обратную полярность и изучить ее взаимосвязь с зарядным устройством.

Что такое полярность?

Полярность — это состояние системы, когда она проявляет противоположные физические свойства в разных точках, например электрические и магнитные свойства.Этот термин обычно используется в магнетизме, электричестве и в электронной сигнализации.

Во время образования электрического тока между двумя полюсами или точками один из полюсов имеет большее количество электронов, а второй — меньше.

Первый полюс с большим количеством электронов будет иметь отрицательную полярность, тогда как второй полюс с меньшим количеством электронов будет иметь положительную полярность.

Электрический ток возникает, когда вы соединяете оба полюса проводом, например медным проводом. Затем электроны будут течь от отрицательного вывода к положительному.

Это вызывает электрический ток, который течет в противоположном направлении от положительной клеммы к отрицательной.

Красный кабель используется для положительного соединения, а черный кабель используется для отрицательного соединения.

Батарея обратной полярности

Обратная полярность может возникнуть, если клеммы и кабели подключены неправильно. При изменении полярности ток идет в неправильном направлении.В этой ситуации прикосновение к устройству может привести к поражению электрическим током или повреждению устройства.

Итак, что означает обратная полярность в зарядном устройстве?

При зарядке аккумулятора мы можем случайно перепутать кабели и подключить их к неправильным клеммам. Это называется обратной полярностью. Переключение полюсов происходит, когда отрицательный кабель соединяется с положительным, а положительный — с отрицательным. Когда это происходит, это может привести к повреждению аккумулятора и других связанных с ним электрических компонентов.

Влияние обратной полярности на аккумулятор

Обратная полярность имеет следующие эффекты:

1. Повреждение аккумулятора

Если вы случайно подсоедините не те кабели к клеммам, это изменит полярность аккумулятора и может разрядить аккумулятор.

Кроме того, полностью разряженный автомобильный аккумулятор может рассматриваться как пустой сосуд. На этом этапе полярность автомобильного аккумулятора МОЖЕТ быть изменена путем подключения кабелей к неправильным клеммам.Известно, что в некоторых случаях батареи могут годами оставаться в таком состоянии.

Однако, когда это происходит, может возникнуть опасность. Любой дополнительный нагрев, вызванный процессом обратной полярности, может привести к выделению из батареи газообразного водорода. В редких случаях это может привести к взрыву аккумулятора. Это вызовет выброс кислоты и расплавленного пластика из аккумулятора, что может привести к серьезным травмам, поэтому этого следует избегать любой ценой.

2. Повреждение зарядного устройства

Неправильное подключение кабелей влияет на рабочие системы аккумулятора и зарядного устройства.Основное явление, стоящее за этим, заключается в том, что при изменении полярности клемм неправильная полярность может быть возвращена в зарядное устройство. Это приведет к необратимому повреждению зарядного устройства.

Однако в некоторых случаях зарядное устройство может быть повреждено лишь частично. Тогда он будет заряжаться медленнее.

3. Электрические компоненты и обратная полярность

Обратная полярность также может повредить электрические провода, детали и / или электронные компоненты автомобиля, в котором находится аккумулятор.

Возможно, наиболее серьезным повреждением подвергается генератор переменного тока, замена которого может быть дорогостоящей. Если повезет, предохранители в автомобиле перегорят прежде, чем обратный ток достигнет других компонентов.

В противном случае замена ЭБУ также была бы дорогостоящей, хотя развлекательная система и навигационная система могли бы стоить дороже. Кроме того, не исключено, что компьютер тела и другие предметы также могут быть повреждены.

Интересно, что любые часы (аналоговые) или двигатель могут ненадолго работать в обратном направлении, прежде чем они уступят место неизбежному.

Однако это может быть преувеличением, поскольку большинство современных автомобилей теперь имеют защиту от обратной полярности на своих электронных модулях. Так что, возможно, ничего не произойдет, кроме, может быть, перегоревшего предохранителя.

Но вы действительно хотите рискнуть?

Что означает обратная полярность в зарядном устройстве — Вердикт

Мы никоим образом не поддерживаем изменение полярности батареи. Он рискует получить серьезную травму из-за набитого кислотой лица — неприятно. ВСЕГДА надевайте защитные очки при трогании с места или при работе с аккумуляторными батареями.

Главный ингредиент, необходимый для ошибочного подключения зарядного устройства к аккумулятору или аккумулятора к автомобилю, — это ВЫ.

Поэтому, кроме предохранительного снаряжения, рекомендуем внимательно проверять правильность сборки. Тогда проверьте еще раз. И, наконец, проверьте еще раз.

Тогда, и только тогда, вы должны быть готовы продолжить.

батарей — Зарядка батареи (с изменением полярности)

Батарея, в которой при нормальной работе происходит химическая реакция, которая создает разность потенциалов на ее выводах, которая в вашем случае составляет 12 вольт.

Когда внешняя проводящая цепь подключена к клеммам батареи, ток течет от положительной клеммы через внешнюю проводящую цепь к отрицательной клемме батареи.
Фактически химическая реакция в батарее превращает химическую энергию в электрическую.

Если внешняя цепь представляет собой источник питания на $ 12 $ вольт с положительной клеммой источника питания, подключенной к положительной клемме батареи, то ток не будет течь.
Сетевое напряжение в цепи равно нулю.

Если источник питания установлен на 11 В, ток будет течь от положительной клеммы батареи к положительной клемме источника питания, от отрицательной клеммы источника питания к отрицательной клемме батареи.
Химические вещества в батарее будут использоваться для протекания тока.

При питании от источника питания 13 В направление тока будет обратным, при этом ток будет течь от положительной клеммы источника питания к положительной клемме батареи, от отрицательной клеммы батареи к отрицательной клемме источника питания. .
На этот раз химическая реакция в батарее обратная, и электрическая энергия, подаваемая источником питания, преобразуется в химическую энергию в батарее.
Батарея заряжается, т. Е. Запас химикатов, которые могут производить электрическую энергию, увеличивается, и эта энергия поступает от источника питания.

В вашем примере можно найти сетевое напряжение в цепи, и знание максимального тока, который может протекать, позволит вам найти полное сопротивление в цепи, часть которой обусловлена ​​внутренним сопротивлением батареи.

Из этого вы сможете оценить дополнительное последовательное сопротивление, которое вы должны добавить к цепи, чтобы ограничить ток до 8 ампер.

Полярность падений напряжения | Закон Ома

При использовании обычного протекания тока мы можем отследить направление тока в той же цепи, начав с положительной (+) клеммы и перейдя к отрицательной (-) клемме батареи, единственного источника напряжения в цепи. Из этого мы можем видеть, что ток течет по часовой стрелке, от точки 1 к 2, к 3, к 4, к 5, к 6 и снова обратно к 1.

Когда ток достигает сопротивления 5 Ом, на концах резистора падает напряжение. Полярность этого падения напряжения положительная (+) в точке 3 относительно точки 4.

Мы можем обозначить полярность падения напряжения на резисторе отрицательными и положительными символами в соответствии с направлением тока; на каком бы конце резистора ни был ток , входящий положительный по отношению к концу резистора, он равен на выходе :

Мы могли бы сделать нашу таблицу напряжений немного более полной, указав полярность напряжения для каждой пары точек в этой цепи:

Между точками 1 (+) и 4 (-) = 10 вольт
Между точками 2 (+) и 4 (-) = 10 вольт
Между точками 3 (+) и 4 (-) = 10 вольт
Между точками 1 (+) и 5 ​​(-) = 10 вольт
Между точками 2 (+) и 5 ​​(-) = 10 вольт
Между точками 3 (+) и 5 ​​(-) = 10 вольт
Между точками 1 (+) и 6 (-) = 10 вольт
Между точками 2 (+) и 6 (-) = 10 вольт
Между точками 3 (+) и 6 (-) = 10 вольт


Хотя документировать полярность падения напряжения в этой цепи может показаться немного глупым, это важная концепция, которую нужно освоить. Это будет критически важно при анализе более сложных схем, включающих несколько резисторов и / или батарей.

Полярность не имеет ничего общего с законом Ома

Следует понимать, что полярность не имеет ничего общего с законом Ома: никакие отрицательные напряжения, токи или сопротивление не должны входить в уравнения закона Ома! Есть и другие математические принципы электричества, которые учитывают полярность с помощью знаков (+ или -), но не закона Ома.

ОБЗОР:

  • Полярность падения напряжения на любом резистивном компоненте определяется направлением тока через него: положительный, входящий, и отрицательный, выходящий.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Полярность

— learn.sparkfun.com

Добавлено в избранное Любимый 43

Что такое полярность?

В области электроники полярность указывает, является ли компонент схемы симметричным или нет. Неполяризованный компонент — деталь без полярности — может быть подключен в любом направлении и по-прежнему работать так, как должен. Симметричный компонент редко имеет более двух выводов, и каждый вывод компонента эквивалентен. Вы можете подключить неполяризованный компонент в любом направлении, и он будет работать точно так же.

Поляризованный компонент — деталь с полярностью — может быть подключен к цепи только в одном направлении.Поляризованный компонент может иметь два, двадцать или даже двести контактов, и каждый из них имеет уникальную функцию и / или положение. Если поляризованный компонент был неправильно подключен к цепи, в лучшем случае он не будет работать должным образом. В худшем случае неправильно подключенный поляризованный компонент будет дымить, искры и быть очень мертвой деталью.

Ассортимент поляризованных компонентов: батареи, интегральные схемы, транзисторы, регуляторы напряжения, электролитические конденсаторы и диоды, среди прочего.

Полярность — очень важное понятие, особенно когда речь идет о физическом построении схем. Включаете ли вы детали в макетную плату, припаиваете их к печатной плате или вшиваете их в проект электронного текстиля, очень важно уметь идентифицировать поляризованные компоненты и соединять их в правильном направлении. Так вот для чего мы здесь! В этом руководстве мы обсудим, какие компоненты имеют полярность, а какие нет, как определить полярность компонентов и как проверить некоторые компоненты на полярность.

Рассмотрите возможность чтения

Если ваша голова еще не кружится, возможно, можно безопасно прочитать оставшуюся часть этого руководства. Полярность — это концепция, которая основывается на некоторых концепциях электроники более низкого уровня и усиливает некоторые другие. Если вы еще этого не сделали, попробуйте ознакомиться с некоторыми из следующих руководств, прежде чем читать это.

Что такое схема?

Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

Как использовать макетную плату

Добро пожаловать в чудесный мир макетов. Здесь мы узнаем, что такое макетная плата и как с ее помощью построить вашу самую первую схему.

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.

Полярность диодов и светодиодов

Примечание: Мы будем иметь в виду поток тока относительно положительных зарядов (т. Е. Обычного тока) в цепи.

Диоды позволяют току течь только в одном направлении, и они всегда поляризованы . У диода два вывода. Положительная сторона называется анодом , а отрицательная — катодом .

Обозначение диодной цепи с маркировкой анода и катода.

Ток через диод может течь только от анода к катоду, что объясняет, почему важно, чтобы диод был подключен в правильном направлении. Физически каждый диод должен иметь какую-либо индикацию анода или катода. Обычно диод будет иметь линию рядом с выводом катода , которая совпадает с вертикальной линией в символе цепи диода.

Ниже приведены несколько примеров диодов. Верхний диод, выпрямитель 1N4001, имеет серое кольцо возле катода.Ниже этого сигнальный диод 1N4148 использует черное кольцо для маркировки катода. Внизу находится пара диодов для поверхностного монтажа, каждый из которых использует линию, чтобы отметить, какой вывод является катодом.

Обратите внимание на линии на каждом устройстве, обозначающие катодную сторону, которые соответствуют линии на изображении выше.

Светодиоды

LED означает светоизлучающий диод , что означает, что, как и их диодные собратья, они поляризованы. Есть несколько идентификаторов для поиска положительных и отрицательных контактов светодиода. Вы можете попробовать найти более длинную ногу , которая должна указывать на положительный анодный штифт.

Или, если кто-то подрезал ножки, попробуйте найти плоский край на внешнем корпусе светодиода. Контакт, ближайший к плоскому краю , будет отрицательным катодным контактом.

Могут быть и другие индикаторы. У SMD-диодов есть ряд идентификаторов анодов / катодов. Иногда проще всего проверить полярность с помощью мультиметра. Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода.Если светодиод горит, положительный зонд касается анода, а отрицательный зонд касается катода. Если он не загорается, попробуйте поменять местами зонды.

Полярность крошечного желтого светодиода для поверхностного монтажа проверяется мультиметром. Если положительный вывод касается анода, а отрицательный — катода, светодиод должен загореться.


Диоды, конечно же, не единственный поляризованный компонент. Есть масса деталей, которые не будут работать при неправильном подключении.Далее мы обсудим некоторые другие распространенные поляризованные компоненты, начиная с интегральных схем.

Полярность интегральной схемы

Интегральные схемы (ИС)

могут иметь восемь или восемьдесят контактов, и каждый контакт на ИС имеет уникальную функцию и положение. При использовании микросхем очень важно соблюдать полярность. Есть большая вероятность, что они будут дымить, таять и испортиться при неправильном подключении.

ИС со сквозным отверстием обычно поставляются в двухрядном корпусе (DIP) — два ряда контактов, каждый из которых расположен на расстоянии 0.1 дюйм шириной, достаточной для того, чтобы охватить центр макета. Микросхемы DIP обычно имеют выемку , чтобы указать, какой из множества контактов является первым. Если не выемка, на ИС может быть вытравленная точка точки в корпусе рядом с контактом 1.

Микросхема с точкой и меткой для обозначения полярности. Иногда вы получаете и то, и другое, иногда только одно или другое.

Для всех корпусов ИС номера выводов последовательно увеличиваются при перемещении против часовой стрелки от вывода 1.

ИС для поверхностного монтажа могут иметь QFN, SOIC, SSOP или другие форм-факторы. Эти микросхемы обычно имеют точки рядом с контактом 1.

ATmega32U4 в корпусе TQFP, рядом с распиновкой таблицы данных.

Конденсаторы электролитические

Не все конденсаторы поляризованы, но когда они поляризованы, очень важно, не перепутать полярность.

Керамические конденсаторы — маленькие (1 мкФ и меньше), обычно желтые — , а не поляризованные.Вы можете придерживаться их любым способом.

Керамические конденсаторы для сквозных отверстий и SMD 0,1 мкФ. Они НЕ поляризованы.

Колпачки электролитические (в них есть электролиты), похожие на консервные банки, поляризованы . Отрицательный штифт крышки обычно обозначается отметкой «-» и / или цветной полосой вдоль банки. У них также может быть более длинная положительная ветвь на .

Ниже представлены электролитические конденсаторы емкостью 10 мкФ (слева) и 1 мФ, на каждом из которых имеется штрих, обозначающий отрицательный полюс, а также более длинный положительный полюс.

Подача отрицательного напряжения на электролитический конденсатор в течение длительного периода времени приводит к кратковременному, но катастрофическому отказу. Они сделают хлопом , и верхняя часть колпачка либо вздувается, либо лопается. С этого момента колпачок будет практически мертв, действуя как короткое замыкание.

Другие поляризованные компоненты

Аккумуляторы и блоки питания

Правильная полярность в вашей цепи начинается и заканчивается правильным подключением источника питания.Независимо от того, получает ли вы питание от настенной бородавки или от LiPo батареи, очень важно убедиться, что вы случайно не подключили их обратно и случайно не подали 9 В или 4,2 В.

Любой, кто когда-либо заменял батарейки, знает, как определить их полярность. На большинстве батарей положительные и отрицательные клеммы обозначаются символом «+» или «-». В других случаях это может быть красный провод для положительного и черный провод для отрицательного.

Набор аккумуляторов.Литий-полимерный, плоская ячейка, 9 В щелочной, AA щелочной и AA NiMH. У каждого есть способ представить положительные или отрицательные клеммы. Блоки питания

обычно имеют стандартизированный разъем, который обычно должен иметь полярность. У бочкового домкрата, например, два проводника: внешний и внутренний; внутренний / центральный провод обычно является положительной клеммой. Другие разъемы, такие как JST, имеют ключ с ключом , поэтому вы просто не можете подключить их задним ходом.

Для дополнительной защиты от обратной полярности источника питания вы можете добавить защиту от обратной полярности с помощью диода или полевого МОП-транзистора.

Транзисторы, полевые МОП-транзисторы и регуляторы напряжения

Эти (традиционно) трехконтактные поляризованные компоненты объединяются вместе, поскольку они имеют одинаковые типы корпусов. Транзисторы со сквозным отверстием, полевые МОП-транзисторы и регуляторы напряжения обычно поставляются в корпусах TO-92 или TO-220, как показано ниже. Чтобы определить, какой из выводов является каким, найдите плоский край на корпусе TO-92 или металлический радиатор на TO-220 и сопоставьте его с выводом в таблице данных.

Выше транзистор 2N3904 в корпусе TO-92, обратите внимание на изогнутые и прямые края.Регулятор 3,3 В в корпусе TO-220, обратите внимание на металлический радиатор сзади.

и т. Д.

Это лишь верхушка айсберга поляризованных компонентов. Даже неполяризованные компоненты, такие как резисторы, могут поставляться в поляризованных корпусах. Блок резисторов — группа из пяти или около того предварительно установленных резисторов — является одним из таких примеров.

Блок поляризованных резисторов. Массив из пяти 330 Ом; резисторы, соединенные вместе на одном конце. Точка представляет собой первый общий штифт.

К счастью, каждый поляризованный компонент должен каким-то образом сообщать вам, какой вывод какой.Обязательно обязательно читайте спецификации и проверяйте корпус на наличие точек или других маркеров.

Ресурсы и дальнейшее развитие

Теперь, когда вы знаете, что такое полярность и как ее идентифицировать, почему бы не ознакомиться с некоторыми из этих связанных руководств:

  • Основные сведения о разъемах — Существует ряд разъемов, которые имеют собственную полярность. Обычно это отличный способ убедиться, что вы не подаете питание или какой-либо другой сигнал в обратном направлении.
  • Диоды — наш яркий пример полярности компонентов. В этом руководстве подробно рассказывается, как работают диоды и какие типы диодов существуют.
  • LilyPad Design Kit Эксперимент 1. Схемы существуют не только на макетных и печатных платах, вы также можете вшивать их в рубашки и другие ткани! Ознакомьтесь с руководствами по LilyPad Design Kit, чтобы узнать, как начать работу. Знание полярности очень важно для правильного подключения этих светодиодов.

Почему полярность батареи на выводах JST не всегда одинакова? — Оборудование

Вот небольшая грязная ошибка с разъемами JST Ph3, которая редко упоминается за пределами предложения.Уделите здесь пристальное внимание и будьте в безопасности, иначе испытайте пуф (выпуск волшебного дыма) здесь и там, или того хуже.

TL; DR; перейти к разделу RC vs IoT ниже

Промышленность RC (правильная или неправильная), которая существует уже долгое время, установила стандарт полярности разъемов для некоторых новых или существующих разъемов. В других отраслях (более новых или старых, правильно или неправильно) используется та же полярность, а в третьих — нет. Это может вас укусить, если вы не готовы. Ремонт!

Большинство аккумуляторов, косичек и зарядок, которые можно найти на популярных потребительских сайтах, таких как eBay и Amazon, предназначены для покупателей, связанных с радиоуправлением, но это скоро изменится, поскольку IoT будет расти, а RC сокращается.

Купите аккумулятор (или зарядное устройство, или косички) на Amazon или eBay (или на сайте RC), и он, вероятно, будет ориентирован на потребительские потребности RC, и это может принести вам пользу, если вы в данный момент придерживаетесь IoT-мышления. .

Причудливый термин для этого — предметно-ориентированный контекст или знания. Это означает, что лучше знать контекст обсуждения, покупки или взаимодействия и никогда не предполагать иное.

Вот общие (никогда не 100%) различия, которые вы тоже можете проверить самостоятельно, выполнив поиск на сайтах, ориентированных на RC и IoT:

=== RC vs IoT ===
Обычно встречаются следующие тенденции (но не предполагайте «Всегда»):

— RC
Глядя на сторону нагрузки (охватывающий корпус с охватывающими штифтами)
Ключ / паз вверх
Красный (+) справа

— Интернет вещей (и многие другие отрасли электронной промышленности)
Глядя на сторону нагрузки (охватывающий корпус с охватывающими контактами)
Ключ / паз вверху
Черный (-) справа

!! Безопасность !!
Нельзя сказать, кто здесь виноват, но это хороший пример того, как многие отрасли (на ранней стадии, когда новые) не хотят тратить время на то, чтобы думать о существующих стандартах столько же (или даже немного), сколько стремятся к выходу на рынок. с продуктом или создание демо-версии типа «посмотри, что я-сделал», и эта демоверсия ускользнула без дальнейшего (замедляясь и переводя дыхание).

Не все устройства имеют защиту от обратной полярности, поэтому, если вы не посмотрите дважды перед подключением, вы можете повредить свое устройство или получить возгорание LiPo — будьте осторожны. Всегда опирайтесь на предохранитель и по возможности используйте топку или мешочек. Не принимайте полярность при новых подключениях, а затем быстро подключайте что-либо в первый раз, находясь рядом с легковоспламеняющимися предметами и в стороне.

Если сомневаетесь, сделайте вдох, дважды отмерьте и один раз отрежьте (пробку), и все не будет беспорядочно.

Счастливая проводка

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
