Как определить твердотельный конденсатор

Если говорить о твердотельных конденсаторах, это тот же электролитический конденсатор, однако в нем используется специальный токопроводящий полимер или полимеризованный органический полупроводник. В то время как в других конденсаторах используется обычный жидкий электролит.

Общая характеристика

Как уже говорилось, отличие между твердотельными и обычными конденсаторами состоит во внутренней «начинке» устройства. Так чем же они лучше?

Еще одним существенным плюсом твердотельных конденсаторов стало то, что они менее чувствительны к перепадам температуры. Это преимущество также говорит о том, что продолжительность срока службы такого объекта будет больше примерно в шесть раз, а значит и объект, в котором он установлен, прослужит намного дольше.

Электролитические

В твердотельном электролитическом конденсаторе в качестве диэлектрика используется тонкий слой оксида металла. Образование данного слоя осуществляется посредством электрохимического способа. Протекание данного процесса осуществляется на обложке из этого же металла.

Вторая обложка у данного конденсатора может быть представлена в виде жидкого или сухого электролита. В обычных электролитических используется жидкий, а в твердотельных – сухой. Для создания металлического электрода в этом типе твердотельных конденсаторов используется такой материал, как тантал или алюминий.

Стоит отметить, что к группе электролитических принадлежат также и танталовые конденсаторы.

Асимметричные

Асимметричный конденсатор с твердотельным электролитом – это относительно недавнее изобретение, так как ранее использовались другие устройства. Первым и простейшим конденсатором из этой группы стал Т-образный. В этом объекте пластины располагались в одной плоскости. Последующее развитие асимметричных конденсаторов привело к появлению дискового типа. Состоял он из плоского кольца, а также расположенного внутри него диска. Последующее совершенствование асимметричных конденсаторов привело к еще большему упрощению конструкции, и были получены устройства с двумя электродами. Один из них был представлен в виде тонкого провода, а второй – тонкой пластиной или же тонкой полоской металла. Но стоит заметить, что использование именно этого типа конденсаторов затруднено в связи с применением высоковольтного оборудования.

Маркировка

Существует маркировка твердотельных конденсаторов, которая описывает их характеристики. Наличие данной маркировки поможет понять определенные свойства конденсатора:

Опираясь на маркировку устройства, можно точно определить рабочее напряжение для каждого конденсатора. Также стоит отметить, что данное значение должно превышать то напряжение, которое присутствует в цепи, использующей этот объект. Если не соблюсти это условие, то будут либо сбои в работе всей цепи, либо конденсатор просто взорвется.
1 000 000 пФ (пикофарад) = 1 мкФ. Данная маркировка у многих конденсаторов одинакова. Это связано с тем, что практически у всех устройств емкость равна или же близка к этому значению, а потому может указываться как в пикофарадах, так и в микрофарадах.

Вздутие конденсатора

Несмотря на то что конденсаторы этого типа довольно устойчивы к поломкам, они все же не вечные, и их также приходится менять. Замена твердотельного конденсатора может понадобиться в нескольких случаях:

Причин поломки, то есть вздутия этого устройства, может быть довольно много, однако главной из них называют плохое качество самой детали.
К причинам вздутия можно также отнести выкипание или испарение электролита. Несмотря на то что здесь используется твердый электролит, такие неполадки все равно не исключается полностью, и при очень высоких температурах такое все же случается.

Важно отметить, что перегрев этого устройства может произойти как из-за воздействия внешней среды, так и из-за внутренней. К внутреннему воздействию можно отнести неверную установку. Другими словами, если перепутать полярность при монтаже этой детали, то при ее запуске она практически моментально нагревается и, скорее всего, взорвется. Кроме этих причин, возможен также сильный перегрев из-за несоблюдения правил эксплуатации. Это может быть неверный вольтаж, емкость или работа в слишком высокой температурной среде.

Как избежать вздутия и частой замены

Начать стоит с того, как же избежать вздутия твердотельного конденсатора.

Первое, что советуют – это использовать только качественные детали.
Второй совет, который может помочь избежать таких проблем – это не давать конденсатору перегреваться. Если температура достигает 45 градусов или больше, то необходимо срочное охлаждение, а еще лучше размещать эти устройства как можно дальше от источников тепла.
Так как чаще всего конденсаторы вздуваются в блоках питания компьютера, рекомендуют использовать стабилизаторы напряжения, защищающие сеть от резких скачков напряжения.

Если вздутие все же произошло, то требуется замена устройства. Главное правило ремонта – это подобрать конденсатор с такой же емкостью. Допускается отклонение данного параметра в большую сторону, но лишь немного. Отклонения в меньшую сторону недопустимы. Те же правила касаются и напряжения объекта. Также стоит добавить, что при замене электролитических конденсаторов на твердотельные можно использовать устройства и с меньшей емкостью. Это возможно из-за меньшего ESR, о котором говорилось ранее. Но перед этим все же стоит посоветоваться со специалистом. Сам же процесс замены заключается в удалении сгоревшей детали посредством пайки и припаивании нового.

Ремонт

Довольно часто приходится проводить профилактический ремонт конденсаторов. Допустим, при разборке компьютера был найден подозрительный конденсатор.

Его необходимо проверить и при необходимости заменить. Для замены потребуется паяльник мощностью от 25 до 40 ВТ. Это приборы средней мощности. Их использование обосновано тем, что менее мощные паяльники не смогут отпаять конденсатор, а более мощные слишком большие, и ими неудобно проводить работы.

Лучше всего иметь под рукой паяльник с конической формой жала. Для осуществления ремонта старый конденсатор выпаивают, но делать это необходимо очень осторожно, так как платы, в которых они установлены, чаще всего многослойные – до 5 слоев. Повреждение хотя бы одного из них выведет из строя всю плату, и ремонту она уже не подлежит. После выпаивания старого устройства отверстия для установки пробиваются иглой, лучше всего медицинской, она более тонкая. Припаивание нового объекта лучше всего проводить, используя канифоль.

Полимерные твердотельные конденсаторы

Можно сказать, что все устройства этого типа являются полимерными, так как внутри этого устройства используется твердый полимер вместо жидкого электролита. Применение твердого материала в стандартных твердотельных конденсаторах дало такие преимущества:

при высоких частотах – низкое эквивалентное сопротивление;
высокое значение тока пульсации;
срок эксплуатации конденсатора значительно выше;
более стабильная работа при высоких температурных режимах.

Если говорить подробнее, то, к примеру, пониженное ESR – это меньшие затраты энергии, а значит, и меньший нагрев конденсатора при тех же нагрузках. Более высокая степень пульсации тока обеспечивает стабильную работу всей платы в целом. Естественно, что именно замена жидкого электролита на твердый и привела к тому, что срок службы значительно вырос.

Общая характеристика

Как уже говорилось, отличие между твердотельными и обычными конденсаторами состоит во внутренней «начинке» устройства.

Так чем же они лучше?

Первое и самое существенное отличие кроется именно в том, что в твердотельных конденсаторах используется твердый полимерный электролит, а не жидкий. Это исключает возможность протекания или испарения электролита. Вторым существенным плюсом у твердотельных устройств стало их последовательное эквивалентное сопротивление, которое называют ESR. Снижение этого показателя привело к тому, что стало возможным использование менее емкостных конденсаторов, а также меньших размеров в тех же условиях. Еще одним существенным плюсом твердотельных конденсаторов стало то, что они менее чувствительны к перепадам температуры. Это преимущество также говорит о том, что продолжительность срока службы такого объекта будет больше примерно в шесть раз, а значит и объект, в котором он установлен, прослужит намного дольше.

Электролитические

Стоит отметить, что к группе электролитических принадлежат также и танталовые конденсаторы.

Асимметричные

Маркировка

Опираясь на маркировку устройства, можно точно определить рабочее напряжение для каждого конденсатора. Также стоит отметить, что данное значение должно превышать то напряжение, которое присутствует в цепи, использующей этот объект. Если не соблюсти это условие, то будут либо сбои в работе всей цепи, либо конденсатор просто взорвется.
1 000 000 пФ (пикофарад) = 1 мкФ. Данная маркировка у многих конденсаторов одинакова. Это связано с тем, что практически у всех устройств емкость равна или же близка к этому значению, а потому может указываться как в пикофарадах, так и в микрофарадах.

Вздутие конденсатора

Причин поломки, то есть вздутия этого устройства, может быть довольно много, однако главной из них называют плохое качество самой детали.
К причинам вздутия можно также отнести выкипание или испарение электролита. Несмотря на то что здесь используется твердый электролит, такие неполадки все равно не исключается полностью, и при очень высоких температурах такое все же случается.

Как избежать вздутия и частой замены

Начать стоит с того, как же избежать вздутия твердотельного конденсатора.

Первое, что советуют – это использовать только качественные детали.
Второй совет, который может помочь избежать таких проблем – это не давать конденсатору перегреваться. Если температура достигает 45 градусов или больше, то необходимо срочное охлаждение, а еще лучше размещать эти устройства как можно дальше от источников тепла.
Так как чаще всего конденсаторы вздуваются в блоках питания компьютера, рекомендуют использовать стабилизаторы напряжения, защищающие сеть от резких скачков напряжения.

Ремонт

Довольно часто приходится проводить профилактический ремонт конденсаторов. Допустим, при разборке компьютера был найден подозрительный конденсатор. Его необходимо проверить и при необходимости заменить. Для замены потребуется паяльник мощностью от 25 до 40 ВТ. Это приборы средней мощности. Их использование обосновано тем, что менее мощные паяльники не смогут отпаять конденсатор, а более мощные слишком большие, и ими неудобно проводить работы.

Полимерные твердотельные конденсаторы

при высоких частотах – низкое эквивалентное сопротивление;
высокое значение тока пульсации;
срок эксплуатации конденсатора значительно выше;
более стабильная работа при высоких температурных режимах.

Конденсаторы широко применяются в электротехнике в качестве элементов, сглаживающих пульсации переменного тока, фильтров частоты, или накопителей энергии. Кроме того, эти радиодетали можно применять в качестве гальванической развязки. Технологий изготовление множество, принцип общий: между двумя обкладками кроме диэлектрика размещается особое химическое вещество, определяющее характеристики. Для электроустановок постоянного тока, применяются электролиты. Это недорогая технология, которая имеет серьезный недостаток: жидкость может закипеть от перегрузки или высокой температуры, и тогда конденсатор буквально взрывается. К счастью, такой «экстрим» случается редко: в большинстве случаев корпус просто разрушается, теряет герметичность, и электролит вытекает на монтажную плату.

Поэтому в ответственных узлах применяются конденсаторы, изготовленные по иной технологии. Вместо жидкого электролита применяется токопроводящий органический полимер. Он имеет фактически твердую консистенцию, поэтому при экстремальных нагрузках (включая температурные) опасности не представляет. Такие конденсаторы называются твердотельными (по причине отсутствия жидких фракций). Характеристики этих элементов не уступают традиционным «электролитам», однако стоимость деталей существенно выше. Есть еще один недостаток твердотельной конструкции — ограничения по вольтажу. Верхний предел напряжения не более 35 Вольт. Учитывая область применения (компьютеры, бытовая техника, автомобили), это не является большой проблемой.

По причине высокой стоимости, домашние мастера стараются избегать покупки дорогих деталей, используя б/у компоненты для замены. В любом случае, чтобы не тратить лишние деньги, необходимо знать, как проверить твердотельный конденсатор.

Как работает полимерный конденсатор

Чтобы проверить любой прибор, желательно понимать механизм его работы. Поскольку тема нашего материала — твердотельные конденсаторы (аналоги электролитических), значит речь пойдет о радиоэлементах для постоянного тока, то есть полярных. Все со школьной скамьи помнят эту иллюстрацию:

Две металлические пластины с диэлектриком между ними (для лаборатории подойдет даже воздух). Если на контакты подать потенциал, между пластинами накапливается разноименные заряды, и в пространстве между ними возникает электрическое поле. При отсутствии электрической цепи это поле может сохраняться достаточно долго (современные элементы обеспечивают утечку заряда, стремящуюся к нулю). Именно это свойство лежит в основе применения конденсаторов.

Элемент имеет определенные основные характеристики:

Рабочее напряжение определяется величиной, при которой не наступает пробой диэлектрика. Конденсаторы выглядят совсем не так, как мы привыкли видеть на лабораторном столе в классе физики. Детали весьма компактны, соответственно расстояние между пластинами минимально. Отсюда ограничение по предельному напряжению.
Емкость конденсатора — его главный параметр. Он определяет, сколько электрической энергии деталь может накопить и удерживать в себе. Величина напрямую зависит от площади пластин.

Параметры утечки. Могут определяться током потери накопленного заряда, либо сопротивлением диэлектрика. Идеальные показатели возможны только в вакууме, но такие конденсаторы для бытового использования не выпускаются.
Температурный коэффициент: определяется дельтой изменения емкости в зависимости от температуры.
Точность — указывается в процентах. Показывает разброс параметров емкости от эталонной (маркировочной) величины.

Важно: несмотря на большое количество параметров, измерению (проверке) подлежат лишь два из них: емкость и сопротивление диэлектрика.

Устройство электролитических и твердотельных конденсаторов

Радиокомпоненты такого класса применяются в электронных устройствах с высокими требованиями по габаритам. Поэтому вопрос компромисса между площадью обкладок (от этого зависит емкость) и размерами корпуса — головная боль разработчиков. Проблема решается технологически просто:

Изготавливается так называемых сэндвич, стоящий из двух тончайших обкладок, между которыми прокладывается слой пропитанной электролитом бумаги (в электролитических моделях) или токопроводящий полимер (твердотельные конденсаторы). Обычно используется танталовая или алюминиевая фольга. В качестве диэлектрика применяется естественный оксидный слой одной из пластин. У него низкая проводимость, которая определяет ток утечки емкости.

Такая конструкция может занимать достаточно большую (по меркам радиодеталей) емкость. Поэтому ее сворачивают в плотный рулон, где в качестве разделителя между слоями выступает тонкая электро-бумага (смотрим иллюстрацию). Она не участвует в схеме работы конденсатора.

Наружная оболочка выполнена из алюминия, на нее наносится информация о характеристиках.

Преимущества твердотельных конденсаторов

В сравнение с электролитической конструкцией, существенно снижено эквивалентное последовательное сопротивление. Благодаря этому деталь практически не нагревается на высоких частотах.
Значительная величина тока пульсаций делает работу более стабильной, особенно в схемах обеспечения электропитанием.
Твердотельные конденсаторы практически не зависят от температуры. Кроме физической защиты от раздувания корпуса, это свойство позволяет сохранять параметры при нагреве.
Продолжительность жизни. Если принять за эталон рабочую температуру 85 °C, срок эксплуатации (без потери характеристик) в 6 раз больше, чем у электролитов. Обычно эти детали без проблем работают не менее 5 лет.

Самостоятельная диагностика конденсатора

Поскольку мы говорим о деталях для работы с постоянным током, не имеет значения, какая применяется технология: электролитическая или полимерная. Проверка полярных конденсаторов выполняется одинаково.

Прежде всего, выполняется внешний осмотр. Электролиты не должны иметь следов вздутия, особенно на торце, где есть насечка в виде креста. При осмотре твердотельных корпусов можно увидеть термические повреждения с нарушением геометрии.

Разумеется, необходимо проверить крепление ножек. Компактная конструкция подразумевает небольшие размеры всех компонентов. Ножки могут банально оторваться еще на стадии сборки.

Если внешний осмотр не дал результатов, проводим тестирование с помощью мультиметра

В любом случае, для выполнения этих работ необходимо выпаять деталь из платы. Делать это надо осторожно, чтобы не выдернуть контактные ножки из корпуса.

Если ваш прибор имеет специализированный разъем для проверки, диагностика выполняется в соответствии с инструкцией к мультиметру. Обязательно проводится весь комплекс тестирования (если такой алгоритм имеется). Подключать нужно правильно, соблюдая полярность. Маркировка обязательно присутствует на корпусе детали. При такой проверке вы не только проверите исправность, но и увидите значение емкости.

Важно: электролитические конденсаторы могут работать с напряжением до 600 Вольт и более, поэтому их разряжают только инструментом с изолированной рукояткой.

Проверка межобкладочного замыкания

Даже такой надежный конденсатор, как твердотельный, может иметь банальные физические повреждения. Например, замыкание между обкладками или на корпус. В первом случае сопротивление не увеличится до бесконечности, хотя первое время будет плавно увеличиваться. При пробое на корпус, сопротивление между одной из ножек и внешней оболочкой будет критически маленьким.

В обоих случаях, такие конденсаторы следует отнести к браку, восстановлению они не подлежат.

Проверка истинных значений емкости

Как проверять детали с помощью специализированного мультиметра, мы уже рассматривали. Однако для проверки твердотельного (электролитического) конденсатора недостаточно просто зафиксировать факт исправности. Особенно, если радиоэлемент под подозрением, либо вы хотите использовать деталь, бывшую в употреблении. Необходимо использовать прибор, с достаточным диапазоном измерения емкости.

Тестирование проводится в несколько этапов:

несколько раз соединяем конденсатор с клеммами прибора, затем разряжаем его замыканием, и снова проверяем;
нагреваем радиодеталь с помощью термофена до температуры 60–85°C, и проверяем значение емкости: разброс параметров не должен превышать допустимую погрешность (указано на корпусе).

Важно: обязательно соблюдайте полярность при проведении измерений. Это необходимо не только для получения истинного значения. При напряжении питания прибора хотя бы 9 вольт (такие мультиметры встречаются часто), конденсатор может выйти из строя из-за переполюсовки.

Практическое применение на автомобиле

Далеко не все домашние мастера будут тестировать элементную базу материнских плат компьютеров. А вот навыки, как проверить конденсатор трамблера, пригодятся любому автолюбителю. Изучим методику на примере классики ВАЗ.

Для проверки необходимо отсоединить кабель, идущий от трамблера до конденсатора. Он обычно соединен с одним контактом прерывателя. Между контактами закрепляем лампу мощностью 35–50 Вт (разумеется, с напряжением 12 вольт). Если при включении зажигания лампа загорелась, конденсатор неисправен, то есть «пробит» (это самая характерная поломка). Если «контролька» не светится — конденсатор исправен.
Второй способ можно применять в крайнем случае, если у вас не нашлось лишней лампы. После включения зажигания, необходимо быстро и вскользь коснуться контактами друг к другу. Если ничего не происходит — конденсатор в порядке. При наличии искрения — радиоэлемент «пробит».

Для того, чтобы проверить твердотельные либо электролитические конденсаторы, не обязательно иметь образование радиоинженера. Руководствуясь нашими советами, вы сможете точно определить исправность радиодеталей, и сэкономить средства на покупку новых элементов. Учитывая высокую стоимость именно таких конденсаторов, снижение затрат на ремонт будет ощутимым.

Видео по теме

Маркировка твердотельных конденсаторов расшифровка — Строительство домов и бань

Что такое твердотельные конденсаторы? Маркировка и классификация

Общая характеристика

Электролитические

Вторая обложка у данного конденсатора может быть представлена в виде жидкого или сухого электролита. В обычных электролитических используется жидкий, а в твердотельных — сухой. Для создания металлического электрода в этом типе твердотельных конденсаторов используется такой материал, как тантал или алюминий.

Стоит отметить, что к группе электролитических принадлежат также и танталовые конденсаторы.

Асимметричные

Асимметричный конденсатор с твердотельным электролитом — это относительно недавнее изобретение, так как ранее использовались другие устройства. Первым и простейшим конденсатором из этой группы стал Т-образный. В этом объекте пластины располагались в одной плоскости. Последующее развитие асимметричных конденсаторов привело к появлению дискового типа. Состоял он из плоского кольца, а также расположенного внутри него диска. Последующее совершенствование асимметричных конденсаторов привело к еще большему упрощению конструкции, и были получены устройства с двумя электродами. Один из них был представлен в виде тонкого провода, а второй — тонкой пластиной или же тонкой полоской металла. Но стоит заметить, что использование именно этого типа конденсаторов затруднено в связи с применением высоковольтного оборудования.

Маркировка

Опираясь на маркировку устройства, можно точно определить рабочее напряжение для каждого конденсатора. Также стоит отметить, что данное значение должно превышать то напряжение, которое присутствует в цепи, использующей этот объект. Если не соблюсти это условие, то будут либо сбои в работе всей цепи, либо конденсатор просто взорвется.
1 000 000 пФ (пикофарад) = 1 мкФ. Данная маркировка у многих конденсаторов одинакова. Это связано с тем, что практически у всех устройств емкость равна или же близка к этому значению, а потому может указываться как в пикофарадах, так и в микрофарадах.

Вздутие конденсатора

Причин поломки, то есть вздутия этого устройства, может быть довольно много, однако главной из них называют плохое качество самой детали.
К причинам вздутия можно также отнести выкипание или испарение электролита. Несмотря на то что здесь используется твердый электролит, такие неполадки все равно не исключается полностью, и при очень высоких температурах такое все же случается.

Как избежать вздутия и частой замены

Начать стоит с того, как же избежать вздутия твердотельного конденсатора.

Первое, что советуют — это использовать только качественные детали.
Второй совет, который может помочь избежать таких проблем — это не давать конденсатору перегреваться. Если температура достигает 45 градусов или больше, то необходимо срочное охлаждение, а еще лучше размещать эти устройства как можно дальше от источников тепла.
Так как чаще всего конденсаторы вздуваются в блоках питания компьютера, рекомендуют использовать стабилизаторы напряжения, защищающие сеть от резких скачков напряжения.

Если вздутие все же произошло, то требуется замена устройства. Главное правило ремонта — это подобрать конденсатор с такой же емкостью. Допускается отклонение данного параметра в большую сторону, но лишь немного. Отклонения в меньшую сторону недопустимы. Те же правила касаются и напряжения объекта. Также стоит добавить, что при замене электролитических конденсаторов на твердотельные можно использовать устройства и с меньшей емкостью. Это возможно из-за меньшего ESR, о котором говорилось ранее. Но перед этим все же стоит посоветоваться со специалистом. Сам же процесс замены заключается в удалении сгоревшей детали посредством пайки и припаивании нового.

Ремонт

Лучше всего иметь под рукой паяльник с конической формой жала. Для осуществления ремонта старый конденсатор выпаивают, но делать это необходимо очень осторожно, так как платы, в которых они установлены, чаще всего многослойные — до 5 слоев. Повреждение хотя бы одного из них выведет из строя всю плату, и ремонту она уже не подлежит. После выпаивания старого устройства отверстия для установки пробиваются иглой, лучше всего медицинской, она более тонкая. Припаивание нового объекта лучше всего проводить, используя канифоль.

Полимерные твердотельные конденсаторы

при высоких частотах — низкое эквивалентное сопротивление;
высокое значение тока пульсации;
срок эксплуатации конденсатора значительно выше;
более стабильная работа при высоких температурных режимах.

Если говорить подробнее, то, к примеру, пониженное ESR — это меньшие затраты энергии, а значит, и меньший нагрев конденсатора при тех же нагрузках. Более высокая степень пульсации тока обеспечивает стабильную работу всей платы в целом. Естественно, что именно замена жидкого электролита на твердый и привела к тому, что срок службы значительно вырос.

Маркировка конденсаторов

Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с резисторами, она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

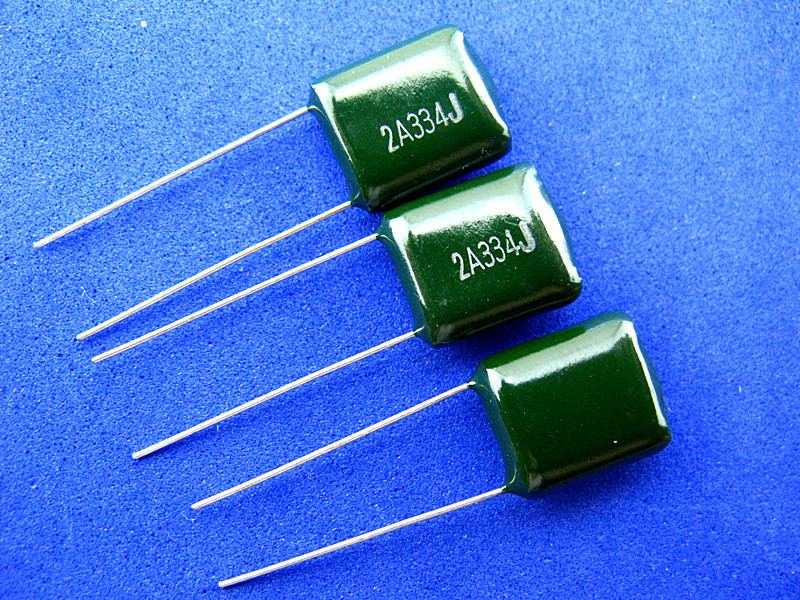

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ – это максимальная температура.

Цифры соответствуют следующим показателям: 2 – 45 0 С, 4 – 65 0 С, 5 – 85 0 С, 6 – 105 0 С, 7 – 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Прочие маркировки

Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 – от 10 до 99 вольт, 2 – от 100 до 999 В и так далее, по такому же принципу.

Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду.

С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.

Зачем нужна маркировка?

Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:

данные о ёмкости конденсатора – главной характеристике элемента;
сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
дату выпуска.

Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.

Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.

Маркировка отечественных конденсаторов

Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

Ёмкость

Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».

Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.

1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.
1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.

Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.

В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.

Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.

Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.

Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.

Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.

Номинальное напряжение

Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.

Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.

Дата выпуска

Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.

“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц — двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).

4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”

Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.

Год	Код
1990	A
1991	B
1992	C
1993	D
1994	E
1995	F
1996	H
1997	I
1998	K
1999	L
2000	M
2001	N
2002	P
2003	R
2004	S
2005	T
2006	U
2007	V
2008	W
2009	X
2010	A
2011	B
2012	C
2013	D
2014	E
2015	F
2016	H
2017	I
2018	K
2019	L

Расположение маркировки на корпусе

Маркировка отыгрывает важную роль на любой продукции. Зачастую она наносится на первую строку на корпусе и имеет значение емкости. Та же строка предполагает размещение на ней так называемого значения допуска. Если же на этой строке не помещаются оба нанесения, то это может сделать на следующей.

По аналогичной системе осуществляется нанесение конденсатов пленочного типа. Расположение элементов должно располагаться по определенному регламенту, который произведен ГОСТ или ТУ на элемент индивидуального типа.

Цветовая маркировка отечественных радиоэлементов

При производстве линий с так называемыми автоматическими видами монтажа появилось и цветное нанесение, а также его непосредственное значение во всей системе.

На сегодняшний день больше всего используют нанесение с помощью четырех цветов. В данном случае прибегли к применению четырех полос. Итак, первая полоска вместе со второй представляют собой значение емкости в так называемых пикофарадах. Третья полоса означает отклонение, которое можно позволить. А четвертая полоса в свою очередь означает напряжение номинального типа.

Приводим для вас пример как обозначается тот или иной элемент — емкость – 23*106 пикофарад (24 F), допустимое отклонение от номинала – ±5%, номинальное напряжение – 57 В.

Маркировка конденсаторов импортного производства

На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну.

Маркировка smd компонентов

Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.

Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра.2 PF) конденсатор от фирмы Kemet.

Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.

В общем случае керамические конденсаторы на

основе диэлектрика с высокой проницаемостью обозначаются

согласно EIA тремя символами, первые два из которых указывают

на нижнюю и верхнюю границы рабочего диапазона температур, а

третий – допустимое изменение емкости в этом диапазоне.6pF = 4. 7mF

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости:

а) первые две цифры указывают номинал в пФ, третья — количество нулей;

б) емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.

Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может

указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей. Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Маркировка Танталовых SMD конденсаторов.

Маркировка танталовых конденсаторов состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:

За ним следует трехзначный код номинала емкости в pF, в которомпоследняя цифра обозначает количество нулей в номинале. Например, маркировка E105 обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.

Емкость и рабочее напряжение танталовых SMD-конденсаторов

обозначаются их прямой записью, например 47 6V – 47uF 6V.

ЗЫ: Взял где взял, обобщил и добавил немного.

(Простите за плохое поведение.) — водка — зло.

Маркировка конденсаторов

Маркировка конденсаторов при выборе какого-либо элемента в схеме имеет большое значение. Она разнообразная и сложная по сравнению с резисторами. Специалист, который работает непосредственно с конденсаторами должен обязательно знать, как расшифровывается та или иная маркировка.

Таблица маркировки конденсаторов

Код	Пикофарады, (пф, pf)	Нанофарады, (нф, nf)	Микрофарады, (мкф, µf)
109	1.0	0.001	0.000001
159	1.5	0.0015	0.000001
229	2.2	0.0022	0.000001
339	3.3	0.0033	0.000001
479	4.7	0.0047	0.000001
689	6.8	0.0068	0.000001
100*	10	0.01	0.00001
150	15	0.015	0.000015
220	22	0.022	0.000022
330	33	0.033	0.000033
470	47	0.047	0.000047
680	68	0.068	0.000068
101	100	0.1	0.0001
151	150	0.15	0.00015
221	220	0.22	0.00022
331	330	0.33	0.00033
471	470	0.47	0.00047
681	680	0.68	0.00068
102	1000	1.0	0.001
152	1500	1.5	0.0015
222	2200	2.2	0.0022
332	3300	3.3	0.0033
472	4700	4.7	0.0047
682	6800	6.8	0.0068
103	10000	10	0.01
153	15000	15	0.015
223	22000	22	0.022
333	33000	33	0.033
473	47000	47	0.047
683	68000	68	0.008
104	100000	100	0.1
154	150000	150	0.15
224	220000	220	0.22
334	330000	330	0.33
474	470000	470	0.47
684	680000	680	0.68
105	1000000	1000	1.0

Маркировка твердотельных конденсаторов

По международному стандарту — начинают читать с единиц измерения. Фарады применяются для измерения ёмкости. Маркировку наносят на корпус самого устройства.

Иногда наносят маркеры, которые указывают на допустимые отклонения от нормы емкости самого конденсатора (указывается в процентах).

Порой, вместо них используется буква, которая обозначает то или иное значение самого допуска. Затем опреедляем номинальное напряжение. В том случае, если же корпус устройства имеет большие размеры, данный параметр обозначается цифрой, за которой далее следуют буквы. Максимально допустимое значение параметра указывается с помощью цифр. Если на корпусе нет никакой информации о допустимом значении напряжения, то использовать его можно только в цепях с низким напряжением. Если же устройство, согласно его параметрам, должно использоваться в цепях, где есть переменный ток, то применяться оно, соответсвенно, должно именно так и не иначе.

Устройство, которое работает с постоянным током, нельзя использовать в цепях с переменным.

Далее, определием полярность устройства: положительную и же отрицательную. Этот шаг очень важен. Если полюса будут определены неверно, велик риск возникновения короткого замыкания или даже взрыва самого устройства. Независимо от полярности, конденсатор можно будет подключить в том случае, если не указана какая-либо информация о плюсе и же минусе клемм.

Значение полярности могут наносить в виде специальных углублений, которые имеют форму кольца, или же в виде одноцветной полосы. В конденсаторах из алюминия, которые по своему внешнему виду похожи на банку из-под консервов, подобные обозначения говорят об отрицательной полярности. А, например, в танталовых конденсаторах, которые имеют небольшие габариты, все наоборот — полярность при данных обозначениях будет являться положительной. Цветовую маркировку не стоит учитывать лишь в том случае, если на самом конденсаторе будут указаны плюс и минус.

Маркировка конденсаторов: расшифровка

Значения первых двух цифр на корпусе, которые указывают на ёмкость устройства. Если конденсатор небольшого размера — маркировка осуществляется согласно стандарту EIA.

Цифры: обозначение

Когда в обозначении указаны только одна буква и две цифры, то цифры соответствуют параметру ёмкости конденсатора. По-своему нужно расшифровывать остальные маркировки, опираясь на ту или иную инструкцию. Множитель нуля — это третья по счету цифра. Расшифровку проводят в зависимости от того, какая цифра находится в конце. К первым двум цифрам необходимо добавить определённое количество нолей, если цифра входит в диапазон от ноля до шести. Если последней цифрой является число восемь, то в таком случае необходимо на 0,01 умножить две первые цифры. Когда значение ёмкости конденсатора станет известным, нужен будет определить то, в таких единицах измерения указана данная величина. Устройства из керамики, а также плёночные варианты являются мелкими. В них данный параметр измеряется в пикофарадах. Микрофарады используются для больших конденсаторов.

Буквы: их обозначение

Далее необходимо провести расшифровку букв, которые есть в маркировке. Если в первых двух символах есть буква, то в таком случае расшифровать ее можно несколькими методами. Если есть буква R, то она играет роль запятой, которая используется в дроби. Если есть буквы u, n, p — то оно тоже выполняют роль запятой в той же самой дроби.

Керамические конденсаторы: маркировка

Данные виды устройств имеют два контакта, а также круглую форму. На корпусе будут указаны как основные показатели, так и допуск отклонений от номы параметра ёмкости. Для этого используют специальную букву, которая находится после обозначения ёмкости в цифрах.

Если есть буква В, то отклонение в таком случае будет равняться +0,1 пФ, если буква С — то + 0,25 пФ и так далее. Только при значении параметра ёмкости менее 10пФ используются данные значения. Если параметр ёмкости больше указанного выше, то буквы — это процент допустимых отклонений.

Смешанная маркировка из цифр и букв

Маркировка может быть указана в виде буквы, затем цифры, а после снова буквы. Первый символ — это самая маленькая допустимая температура. Второй символ обозначает, наоборот, самую большую допустимую температуру. Третий символ — это ёмкость устройства, которая может изменяться в переделах ранее указанных значений температур.

Остальные маркировки

Значение напряжения можно узнать с помощью маркировки, которая находится на корпусе устройства. Символы говорят о допустимом максимальном значении параметра для того или иного конденсатора. Иногда маркировку упрощают. Например, используется только первая цифра. Напряжение меньше десяти вольт будет обозначаться, например, нулём, а этот же параметр, который будет иметь напряжение в пределах от десяти до девяноста девяти вольт — единицей и так далее. Другую маркировку имеют устройства, которые были выпущены намного раньше. Тогда нужно обратиться к справочнику во избежание совершения ошибок. У нас вы можете также узнать, как проверить конденсатор мультиметром на плате.

Как обозначаются конденсаторы на схеме?

Конденсаторы необходимы для накопления в себе энергии, с целью дальнейшей ее передачи далее по схеме в определенное время. Самый элементарный конденсатор состоит из пластин, сделанных из металла. Они называются обкладки. Также обязательно должен присутствовать диэлектрик, расположенный между ними. Каждый конденсатор имеет свою маркировку, которая наносится на него во время производства.

Любой человек, который занимается составлением схем и увлекается пайкой, должен понимать ее и уметь читать. В маркировке содержится вся информация о технических характеристиках данного конденсатора. Если к нему подключить питание, на обкладках конденсатора возникнет разнополярное напряжение и тем самым возникнет поле, которое будет притягивать их друг другу. Этот заряд накапливается между этими пластинами.

Основная единица измерения – фарады. Она зависит от размера пластин и расстояния между ними и величины проницаемости. В данной статье подробно рассмотрены все тонкости маркировки конденсаторов. Также статья содержит видеоролик и подробный файл с материалом по данной тематике.

Единицы измерения

e – это величина электрической проницаемости диэлектрика, расположенного между обкладками.

S – площадь одной из обкладок(в метрах).
d – расстояние между обкладками(в метрах).
C – величина емкости вфарадах.

Что такое фарада? У конденсатора емкостью в одну фараду, напряжение между обкладками поднимается на один вольт, при получении электрической энергии количеством в один кулон. Такое количество энергии протекает через проводник в течении одной секунды, при токе в 1 ампер. Свое название фарада получила в честь знаменитого английского физика – М. Фарадея.

1 Фарада – это очень большая емкость. В обыденной практике используют конденсаторы гораздо меньшей емкости и для обозначения применяются производные от фарады:

1 Микрофарада – одна миллионная часть фарады.10 -6
1 нанофарада – одна миллиардная часть фарады. 10 -9
1 пикофарада -10 -12 фарады.

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

Маркировка четырьмя цифрами

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например, 1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

Буквенно-цифровая маркировка

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n». Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например: 0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ.

Планарные керамические конденсаторы

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой.

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Планарные электролитические конденсаторы

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах.

Полоска на таких конденсаторах указывает положительный вывод. Пример: по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

Маркировка конденсаторов, перевод величин и обозначения (пФ, нФ, мкФ)

Полезная информация начинающим радиолюбителям по маркировке конденсаторов, обозначениям и переводу величин – пикофарад, нанофарад, микрофарад и других. Пожалуй, трудно найти электронное устройство, в котором бы вообще не былоконденсаторов. Поэтому важно уметь по маркировке конденсатора определять его основные параметры, хотя бы основные -номинальную емкость и максимальное рабочее напряжение.

Несмотря на присутствие определенной стандартизации, существует несколько способов маркировки конденсаторов. Однако, существуют конденсаторы и без маркировки, – в этом случае емкость можно определить только измерив её измерителем емкости, что же касается максимального напряжения., здесь, как говорится, медицина бессильна.

Цифро-буквенное обозначение

Если вы разбираете старую советскую аппаратуру, то там все будет довольно просто, – на корпусах так и написано «22пФ», что значит 22 пикофарад, или «1000 мкФ», что значит 1000 микрофарад. Старые советские конденсаторы обычно были достаточного размера чтобы на них можно было писать такие «длинные тексты».

Общемировая, если можно так сказать, цифро-буквенная маркировка предполагает использование букв латинского алфавита:

p – пикофарады,
n – нанофарады
m – микрофарады.

При этом полезно помнить, что если за единицу емкости условно принять пикофарад (хотя, это и не совсем правильно), то буквой «p» будут обозначаться единицы, буквой «n» – тысячи, буквой «m» – миллионы. При этом, букву будут использовать как децимальную точку. Вот наглядный пример, конденсатор емкостью 2200 пФ, по такой системе будет обозначен 2n2, что буквально значит «2,2 нанофарад». Или конденсатор емкостью 0,47 мкФ будет обозначен m47, то есть «0,47 микрофарад».

Причем у конденсаторов отечественного производства встречается аналогичная маркировка в кириллице, то есть, пикофарады обозначают буквой «П», нанофарады – буквой «Н», микрофарады -буквой «М». А принцип тот же: 2Н2 – это 2,2 нанофарад, М47 – это 0,47 микрофарад. У некоторых типов миниатюрных конденсаторов «мкФ» обозначается буквой R, которая тоже используется как децимальная точка, например:

Небольшие замечания и советы по работе с конденсаторами

Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности. Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.

Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).

Заключение

В высоковольтных цепях нередко применяют последовательное включение конденсаторов. Для выравнивания напряжений на них, необходимо параллельно каждому конденсатору дополнительно подключить резистор сопротивлением от 220 к0м до 1 МОм. Для защиты от помех, в цифровых устройствах применяется шунтирование по питанию с помощью пары – электролитический конденсатор большей емкости + слюдяной, либо керамический – меньшей. Электролитический конденсатор шунтирует низкочастотные помехи, а слюдяной( или керамический) – высокочастотные.

Более подробно о маркировке конденсаторов можно узнать здесь. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Полимерные Ultra Low ESR конденсаторы Panasonic

Мы надеемся, что вся информация, представленная в каталоге, будет полезна и производителям промэлектроники, и сервисным центрам, и радиолюбителям.

Информация по размерам контактных площадок электронных компонентов, применяемых для разработки, сборки и монтажа печатных плат, находится в разделе Печатные платы.

Цены в формате .pdf, .xls Купить

Маркировка	Емкость	Напряжение	tg	Ток утечки	ESR, на 100 кГц	Ток пульсаций
EEFCX1E220R	22мкФ ±20%	25В	0,06	0,3 мкА	40 милиОм	3А
EEFCD0K330R	33мкФ ±20%	8В	0,06	10,6 мкА	60 милиОм	1,6А
EEFCD0J470R	47мкФ ±20%	6,3В	0,06	10,6 мкА	50 милиОм	1,6А
EEFCX1A101R	100мкФ ±20%	10В	0,06	0,3 мкА	40 милиОм	3,А

Цены в формате .pdf, .xls Купить

Упаковка: В блистр-ленте на катушке диаметром 330 мм по 3500 штук Ultra Low ESR чип конденсаторов.

Полимерный конденсатор низкопрофильного SMD исполнения

Минимальная наработка на отказ 2000 часов при температуре +105°С.

Сопротивление на высоких частотах (1 МГц) на порядок меньше, чем у танталовых и практически не меняется во всем диапазоне рабочих температур.

Долговечность от 25 до 50 лет.

Диапазон рабочих температур: -40° … +105°С

Алюминиевый чип конденсатор SP-Cap состоит из плоского алюминиевого анода с сформированным на нем слоем непроводящего окисла, обволакивает электрод полимерный электролит, электрический контакт к которому осуществляет серебряный катодом. Использование особого полимера в качестве диэлектрика позволило достичь рекордной проводимости, т.е. минимальных значений низкого последовательного сопротивления ESR.

Технические характеристики и маркировка полимерных Ultra Low ESR конденсаторов PANASONIC (MATSUSHITA ELECTRIC INDUSTRIL)

Алюминиевые чип конденсаторы SP-Cap обладают высокочастотными характеристиками превосходящими традиционные танталовые чип конденсаторы, выдерживают большие токи пульсаций в широком диапазоне рабочих температур от -40° до +105°С. По сравнению с близкими по характеристикам алюминиевым конденсаторам с твердым органическим электролитом имеют значительно меньшую высоту корпуса и практически одинаковые цены, при этом значительно превосходят их в долговечности. SP-Cap выполнены в корпусах, аналогичных типоразмерам танталовых конденсаторов D case и варьируются по высоте. Конденсаторы представленные в данной таблице и поставляемы со склада имеют высоту 1,8 мм.

Производитель — PANASONIC.

Корзина

Корзина пуста

Что это — твердотельные конденсаторы? Маркировка и классификация

Общая характеристика

Электролитические

Стоит отметить, что к группе электролитических принадлежат также и танталовые конденсаторы.

Асимметричные

Маркировка

Опираясь на маркировку устройства, можно точно определить рабочее напряжение для каждого конденсатора. Также стоит отметить, что данное значение должно превышать то напряжение, которое присутствует в цепи, использующей этот объект. Если не соблюсти это условие, то будут либо сбои в работе всей цепи, либо конденсатор просто взорвется.
1 000 000 пФ (пикофарад) = 1 мкФ. Данная маркировка у многих конденсаторов одинакова. Это связано с тем, что практически у всех устройств емкость равна или же близка к этому значению, а потому может указываться как в пикофарадах, так и в микрофарадах.

Вздутие конденсатора

Причин поломки, то есть вздутия этого устройства, может быть довольно много, однако главной из них называют плохое качество самой детали.
К причинам вздутия можно также отнести выкипание или испарение электролита. Несмотря на то что здесь используется твердый электролит, такие неполадки все равно не исключается полностью, и при очень высоких температурах такое все же случается.

Как избежать вздутия и частой замены

Начать стоит с того, как же избежать вздутия твердотельного конденсатора.

Первое, что советуют — это использовать только качественные детали.
Второй совет, который может помочь избежать таких проблем — это не давать конденсатору перегреваться. Если температура достигает 45 градусов или больше, то необходимо срочное охлаждение, а еще лучше размещать эти устройства как можно дальше от источников тепла.
Так как чаще всего конденсаторы вздуваются в блоках питания компьютера, рекомендуют использовать стабилизаторы напряжения, защищающие сеть от резких скачков напряжения.

Ремонт

Лучше всего иметь под рукой паяльник с конической формой жала. Для осуществления ремонта старый конденсатор выпаивают, но делать это необходимо очень осторожно, так как платы, в которых они установлены, чаще всего многослойные — до 5 слоев. Повреждение хотя бы одного из них выведет из строя всю плату, и ремонту она уже не подлежит. После выпаивания старого устройства отверстия для установки пробиваются иглой, лучше всего медицинской, она более тонкая. Припаивание нового объекта лучше всего проводить, используя канифоль.

Полимерные твердотельные конденсаторы

при высоких частотах — низкое эквивалентное сопротивление;
высокое значение тока пульсации;
срок эксплуатации конденсатора значительно выше;
более стабильная работа при высоких температурных режимах.

Танталовые конденсаторы [подробная статья] — маркировка, типы (smd/чип), полярность, особенности применения

Наверное, у каждого радиолюбителя хоть раз да взрывался танталовый конденсатор из-за неправильной переплюсовки.

В этой статье я расскажу, что такое танталовый конденсатор, зачем он нужен и как вообще с ним работать.

Если после прочтения у вас останутся вопросы – смело задавайте их в комментариях, а я постараюсь ответить.

Содержание статьи

Твердотельные танталовые конденсаторы по большинству параметров соответствуют требованиям к современным электронным устройствам. Они отличаются малыми габаритами, высокой удельной емкостью, надежностью (при соблюдении правил на всех этапах их жизни) и совместимостью с общепринятыми технологиями монтажа. Преимуществом является и то, что важный параметр конденсатора – ESR (эквивалентное последовательное сопротивление) – с ростом частоты не возрастает, а в некоторых случаях даже уменьшается. Чтобы сократить число отказов и продлить рабочий период устройства, необходимо учитывать его индивидуальные особенности при изготовлении, хранении, монтаже и во время работы.

Так выглядят танталовые конденсаторы

Почему тантал используют для производства конденсаторов

Тантал способен при окислении формировать плотную оксидную пленку, толщину которой можно регулировать с помощью технологических приемов, тем самым изменяя параметры конденсатора.

Помимо тантала конденсаторы делают из керамики, слюды, бумаги и алюминиевой фольги.

Описание и назначение танталовых конденсаторов

Современные танталовые конденсаторы имеют малые размеры и относятся к чип-компонентам, которые предназначены для монтажа на плате. Иначе такие детали называются SMD, что расшифровывается как «компоненты поверхностного монтажа». SMD детали удобны для автоматизированных процессов монтажа и пайки на печатные платы.

Основное назначение электролитических поляризованных танталовых конденсаторов – действовать в комплексе с резистором с целью обработки сигнала и сглаживания его пиков и острых импульсов.

Конденсаторы широко используются в автомобильной, промышленной, цифровой, аэрокосмической технике.

Устройство танталовых твердотельных конденсаторов

Танталовый конденсатор относится к электролитическому типу. В его состав входят 4 основные части: анод, диэлектрик, твердый электролит, катод. Изготовление танталового конденсатора состоит из ряда достаточно сложных технологических операций.

Изготовление анода

Пористую гранулированную структуру получают прессованием из высокоочищенного танталового порошка. В процессе спекания в условиях глубокого вакуума при температурах +1300…+2000°C из порошка образуется губчатая структура с развитой площадью поверхности. Благодаря ей, обеспечивается высокая емкость при небольшом объеме. Танталовый конденсатор при одинаковой с алюминиевым устройством емкости имеет гораздо меньший объем.

Формирование диэлектрического слоя

Диэлектрический оксидный слой выращивают на поверхности анода из пентаоксида тантала в процессе электрохимического окисления. Толщину оксида можно регулировать изменением напряжения. Обычно толщина диэлектрической пленки составляет доли микрометра. Оксидный слой имеет не кристаллическую, а аморфную структуру, которая обладает значительным электросопротивлением.

Получение электролита

Электролитом служит твердотельный полупроводник – диоксид марганца, – который получают термообработкой солей марганца в ходе окислительно-восстановительного процесса. Для этого анодный губчатый слой покрывают солями марганца, а затем нагревают их до получения диоксида марганца. Процесс повторяют несколько раз до полного покрытия анода.

Формирование катодного слоя

Для улучшения контакта электролит покрывают графитовым, а затем металлическим слоем. В качестве металла обычно используют серебро. Сформированный композит запрессовывают в компаунд.

Особенности танталовых конденсаторов

Доступная емкость этих радиодеталей – от 1 до нескольких сотен мкФ

Относительно низкое эквивалентное последовательное сопротивление (ESR) и наименьшее значение утечки. Благодаря этим свойствам, танталовые конденсаторы успешно работают в качественной аудиоаппаратуре, тестовых и измерительных приборах.

Тонкий оксидный слой, который обеспечивает высокую диэлектрическую проницаемость. Сочетание значительной площади поверхности губчатого анода с хорошей диэлектрической проницаемостью обеспечивает хранение большого запаса энергии.

В отличие от электролитических, танталовые конденсаторы при переплюсовке или пробое взрываются. Сила взрыва зависит от размеров конденсатора и может повредить как соседние элементы, так и монтажную плату.

Пробои танталовых конденсаторов

При использовании этих эффективных, но немного капризных устройств, необходимо контролировать появление состояния отказа, поскольку известны случаи их возгорания при отказе. Отказы связаны с тем, что при неправильной эксплуатации пентаоксид тантала меняет аморфную структуру на кристаллическую, то есть из диэлектрика он превращается в проводник. Смена структур может наступить из-за слишком высокого пускового тока. Пробой диэлектрика вызывает повышение токов утечки, которые в свою очередь приводят к пробою самого конденсатора.

Причиной неприятностей, связанных с эксплуатацией танталовых конденсаторов, может быть диоксид марганца. Кислород, который присутствует в этом соединении, вызывает появление локальных очагов возгорания. Пробои с возгоранием характерны для старых моделей. Новые технологии позволяют получать более надежную продукцию.

Пробои, которые произошли при высоких температурах и напряжении, могут вызывать эффект лавины. В этом случае повреждения часто распространяются на большую часть или всю площадь устройства. Если же площадь кристаллизованного пентаоксида тантала небольшая, то часто происходит эффект самовосстановления. Он возможен, благодаря преобразованиям, происходящим в электролите в случае пробоя диэлектрика. В результате всех превращений кристаллизованный участок-проводник оказывается окруженным оксидом марганца, который полностью нейтрализует его проводимость.

Другие дефекты танталовых конденсаторов

Кроме пробоя, в результате неправильной производственной технологии и нарушения правил транспортировки и хранения в конденсаторе возникают и другие дефекты:

Механические. Первый вид таких дефектов может появиться на выращенном диэлектрике в результате его резкого удара о твердую поверхность. Второй – при образовании электролитного слоя из-за совместного действия теплового удара и внутреннего давления газов в порах.
Примеси и включения. При нарушении производственной технологии на поверхности тантала могут появиться посторонние вещества – углерод, железо, кальций, которые приводят к неравномерности диэлектрического слоя.
Кристаллизованные участки диэлектрика, которые появились при изготовлении устройства. Кристаллизация может происходить из-за несоответствия состава электролита технологическим требованиям и неправильного температурного режима процесса.

Недостатки танталовых конденсаторов

постепенная деградация структуры;

зависимость емкости от частоты, при частотах выше 150 кГц эти устройства вообще неэффективны из-за существенного уменьшения емкости;

низкая устойчивость к токам пульсации и перегреву;

пожарная опасность.

Танталово-полимерные конденсаторы

Большая часть проблем, характерных для танталовых конденсаторов, решена в танталово-полимерных аналогах. В качестве электролита в танталово-полимерных конденсаторах вместо диоксида марганца используется токопроводящий полимер. Он дает минимальный ESR, что позволяет пропускать гораздо большие токи, по сравнению с танталовыми предшественниками. Танталово-полимерные устройства успешно применяются в качестве сглаживающих конденсаторов в источниках питания и преобразователях напряжения.

Токопроводящий полимер обеспечивает низкую чувствительность к импульсам тока, стойкость к внешним факторам, отсутствие деградации структуры, более высокий срок службы. Высокая стабильность емкости в широком интервале частот и температур позволяет применять танталово-полимерные устройства в промышленной, телекоммуникационной и автомобильной электронике и других областях, для которых характерно колебание рабочих температур.

Основные параметры танталовых конденсаторов

Для определения безопасного режима работы необходимо рассчитать уровни разрешенных значений тока и напряжения. Для расчетов необходимо знать следующие параметры танталовых конденсаторов, которые отражаются в документации:

Номинальная емкость. Эти устройства имеют высокую удельную емкость, которая может составлять тысячи микрофарад.
Номинальное напряжение. Современные модели этих устройств в большинстве рассчитаны на напряжения до 75 В. Причем, для нормальной работы в электрической схеме, деталь нужно использовать при напряжениях, которые меньше номинального. Эксплуатация танталовых конденсаторов при напряжениях, составляющих до 50% от номинального, снижает показатель отказов до 5%.
Импеданс (полное сопротивление). Содержит индуктивную составляющую, параллельное сопротивление, последовательное эквивалентное сопротивление (ESR).
Максимальная рассеиваемая мощность. При приложении к танталовому устройству переменного напряжения происходит выработка тепла. Допустимое повышение температуры конденсатора за счет выделяемой мощности устанавливается экспериментально.

Особенности проектирования плат и монтажа танталовых конденсаторов

Для этих устройств подходят практически все материалы печатных плат – FR4, FR5, G10, фторопласт, алюминий. Форма, размер посадочного места и способ монтажа указываются производителями деталей. Изменить рекомендуемые параметры монтажа может специалист, имеющий достаточно знаний и навыков, чтобы правильно скорректировать температуру пайки.

Перед монтажом на плату наносят паяльную пасту. Толщина слоя – 0,178+/-0,025 мм. Для того чтобы флюс, находящийся в пасте, эффективно растворил оксиды с мест контакта, подбирают оптимальный температурный режим пайки. Обычно это делают опытным путем.

Монтаж на плату осуществляется вручную или с помощью автоматизированного оборудования любого типа, применяемого сегодня. Пайка производится: вручную, волновым способом, в инфракрасных или конвекционных печах. Температурный режим предподогрева и пайки обычно предоставляют производители конкретной продукции.

Маркировка танталовых конденсаторов

В маркировке конденсаторов указывают стандартные параметры: емкость, номинальное напряжение, полярность. На корпусах типов B, C, D, E, V отображают все параметры, а на корпусе типа A вместо номинала напряжения указывают его буквенный код. В маркировке может указываться дополнительная информация – логотип производителя, код даты производства и другая.

Таблица буквенных кодов напряжения для корпусов типа A

Номинальное напряжение	Код	Номинальное напряжение	Код
4,0	G	20	D
6,3	J	25	E
10	A	35	V
16	C	50	T

Типы корпусов танталовых конденсаторов и их размеры

Обозначение танталовых конденсаторов на схеме

На схеме электролитические поляризованные конденсаторы, к которым относится танталовое устройство, обозначаются двумя параллельными линиями, идущими от них выводами и значком «+».

Обозначение конденсаторов на схеме (по ГОСТу)

Особенности хранения

Танталовые конденсаторы способны сохранять рабочие характеристики в течение длительного времени. При соблюдении нужного режима (температура до +40°, относительная влажность 60%) конденсатор при длительном хранении теряет способность к пайке, сохраняя другие рабочие характеристики.

Общие рекомендации по продлению срока службы танталового конденсатора и повышению безопасности его эксплуатации:

Соблюдение требований техпроцессов;
Многоступенчатый контроль качества продукции;
Соблюдение условий хранения;
Выполнение требований к организации рабочего места для монтажа устройств на плату;
Соблюдение рекомендуемого температурного режима пайки;
Правильный выбор безопасных рабочих режимов;
Соблюдение требований по эксплуатации.

Заключение

Постарался подробно объяснить, что представляет из себя танталовый конденсатор и для чего он нужен.

Если у вас есть какие-либо замечания или вопросы по теме – смело задавайте их в комментариях, постараюсь ответить!

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?

Другие материалы по теме

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Замена электролитических конденсаторов на твердотельные

Общая характеристика

Электролитические

Стоит отметить, что к группе электролитических принадлежат также и танталовые конденсаторы.

Асимметричные

Маркировка

Опираясь на маркировку устройства, можно точно определить рабочее напряжение для каждого конденсатора. Также стоит отметить, что данное значение должно превышать то напряжение, которое присутствует в цепи, использующей этот объект. Если не соблюсти это условие, то будут либо сбои в работе всей цепи, либо конденсатор просто взорвется.
1 000 000 пФ (пикофарад) = 1 мкФ. Данная маркировка у многих конденсаторов одинакова. Это связано с тем, что практически у всех устройств емкость равна или же близка к этому значению, а потому может указываться как в пикофарадах, так и в микрофарадах.

Вздутие конденсатора

Причин поломки, то есть вздутия этого устройства, может быть довольно много, однако главной из них называют плохое качество самой детали.
К причинам вздутия можно также отнести выкипание или испарение электролита. Несмотря на то что здесь используется твердый электролит, такие неполадки все равно не исключается полностью, и при очень высоких температурах такое все же случается.

Как избежать вздутия и частой замены

Начать стоит с того, как же избежать вздутия твердотельного конденсатора.

Первое, что советуют — это использовать только качественные детали.
Второй совет, который может помочь избежать таких проблем — это не давать конденсатору перегреваться. Если температура достигает 45 градусов или больше, то необходимо срочное охлаждение, а еще лучше размещать эти устройства как можно дальше от источников тепла.
Так как чаще всего конденсаторы вздуваются в блоках питания компьютера, рекомендуют использовать стабилизаторы напряжения, защищающие сеть от резких скачков напряжения.

Ремонт

Лучше всего иметь под рукой паяльник с конической формой жала. Для осуществления ремонта старый конденсатор выпаивают, но делать это необходимо очень осторожно, так как платы, в которых они установлены, чаще всего многослойные — до 5 слоев. Повреждение хотя бы одного из них выведет из строя всю плату, и ремонту она уже не подлежит. После выпаивания старого устройства отверстия для установки пробиваются иглой, лучше всего медицинской, она более тонкая. Припаивание нового объекта лучше всего проводить, используя канифоль.

Полимерные твердотельные конденсаторы

при высоких частотах — низкое эквивалентное сопротивление;
высокое значение тока пульсации;
срок эксплуатации конденсатора значительно выше;
более стабильная работа при высоких температурных режимах.

Общая характеристика

Электролитические

Стоит отметить, что к группе электролитических принадлежат также и танталовые конденсаторы.

Асимметричные

Маркировка

Опираясь на маркировку устройства, можно точно определить рабочее напряжение для каждого конденсатора. Также стоит отметить, что данное значение должно превышать то напряжение, которое присутствует в цепи, использующей этот объект. Если не соблюсти это условие, то будут либо сбои в работе всей цепи, либо конденсатор просто взорвется.
1 000 000 пФ (пикофарад) = 1 мкФ. Данная маркировка у многих конденсаторов одинакова. Это связано с тем, что практически у всех устройств емкость равна или же близка к этому значению, а потому может указываться как в пикофарадах, так и в микрофарадах.

Вздутие конденсатора

Причин поломки, то есть вздутия этого устройства, может быть довольно много, однако главной из них называют плохое качество самой детали.
К причинам вздутия можно также отнести выкипание или испарение электролита. Несмотря на то что здесь используется твердый электролит, такие неполадки все равно не исключается полностью, и при очень высоких температурах такое все же случается.

Как избежать вздутия и частой замены

Начать стоит с того, как же избежать вздутия твердотельного конденсатора.

Первое, что советуют — это использовать только качественные детали.
Второй совет, который может помочь избежать таких проблем — это не давать конденсатору перегреваться. Если температура достигает 45 градусов или больше, то необходимо срочное охлаждение, а еще лучше размещать эти устройства как можно дальше от источников тепла.
Так как чаще всего конденсаторы вздуваются в блоках питания компьютера, рекомендуют использовать стабилизаторы напряжения, защищающие сеть от резких скачков напряжения.

Ремонт

Лучше всего иметь под рукой паяльник с конической формой жала. Для осуществления ремонта старый конденсатор выпаивают, но делать это необходимо очень осторожно, так как платы, в которых они установлены, чаще всего многослойные — до 5 слоев. Повреждение хотя бы одного из них выведет из строя всю плату, и ремонту она уже не подлежит. После выпаивания старого устройства отверстия для установки пробиваются иглой, лучше всего медицинской, она более тонкая. Припаивание нового объекта лучше всего проводить, используя канифоль.

Полимерные твердотельные конденсаторы

при высоких частотах — низкое эквивалентное сопротивление;
высокое значение тока пульсации;
срок эксплуатации конденсатора значительно выше;
более стабильная работа при высоких температурных режимах.

Для создания еще одного рабочего места потребовался восстановительный ремонт материнской платы компьютера с поврежденными электролитическими конденсаторами питания процессора. В принципе плата рабочая, но при внутреннем и внешнем перегреве стабильно зависала с характерным слабым химическим запахом электролита конденсаторов. Подтеки электролита хорошо просматривались на треснувших колпачках конденсаторов. Хоть я и дружу с паяльником приступал к ремонту не с полной уверенностью успеха, так как был опыт неудачного восстановления своими руками системной платы с процессором PIII. Неудача возникла прямо на старте — не удалось извлечь электролитические конденсаторы. Мне показалось, что они были просто запрессованы ножками в плату, даже при помощи стоваттного паяльника уже обломанные ножки не извлекались. Но глаза боятся, а руки делают — требовалось заменить 5 конденсаторов номиналом 3300 мкФ на 6,3В. В радиомагазине купил единственные предложенные компьютерные электролиты такого же номинала. Если есть выбор НЕ ПОКУПАЙТЕ конденсаторы с маркировкой GSC, это самые ненадежные конденсаторы. И конечно конденсаторы должны иметь еще маркировку по теплостойкости, например LOW ESR и/или указана рабочая температура 105°С. Размер купленных конденсаторов был несколько крупнее, но габариты платы позволяли их установить. Итак последовательность моих действий.

Как отремонтировать материнскую плату своими руками

1. Если есть возможность снимите с платы все мешающие элементы — память, радиатор процессора. Пользуясь случаем прочистите все закоулки от пыли при помощи кисточки и пылесоса. Перед началом работ желательно одеть одежду из натуральных тканей во избежание образования статики и повреждения платы уже статическим электричеством.

2. Для извлечения конденсаторов потребуется паяльник мощностью 50-60 Вт. Жало паяльника должно быть тонким на конце и хорошо залуженным для быстрого передачи тепла в зону касания.

3. Порядок извлечения конденсаторов следующий. Хорошо разогретым паяльником снизу платы касаемся места припайки ножки конденсатора, расплавляем припой и второй рукой небольшими усилиями пытаемся наклонить конденсатор в сторону второй ножки, в какой-no момент разогрева конденсатор должен поддаться и наклониться с извлечением выпаянной ножки. На всю операцию отводится не больше 5-7 секунд. Далее извлекаем так же вторую ножку. Если это делается впервые, то лучше потренироваться на сломанной плате или компьютерном блоке питания. Здесь опасности две: первая — это при чрезмерном усилии ножка оборвется и вторая — при перегреве может быть повреждена печатная плата, а при ее многослойной конструкции ремонт будет практически не возможен. Трудности обусловлены как мне кажется отводом тепла из зоны пайки многочисленными медными дорожками многослойной конструкции платы. Всегда при работе с компьютерными платами лучше перед самой пайкой временно отключить паяльник от сети, также в целях защиты от статики.

4. Так последовательно извлекаем все поврежденные конденсаторы. Но припаивать сразу новые пока рано.

Поврежденные конденсаторы Новые конденсаторы Извлечение наклоном Поврежденные конденсаторы

5. Для облегчения установки новых конденсаторов сделаем приспособление из швейной иголки и ручки от зубной щетки. Подбираем швейную иглу диаметром чуть больше диаметра ножки нового конденсатора. При помощи зажигалки прогреваем иглу в 20-30мм от острого кончика до красна и остужаем на воздухе. Это позволит нам откусить кусачками кончик иглы без повреждения кусачек. Еще раз прогреваем иглу в месте среза и быстро загоняем нагретый конец в пластмассовую ручку. Игла должна прочно держаться в ручке.

6. Паяльником разогреваем крепежное отверстие, вставляем иглу и вращательно поступательными движениями расширяем отверстие до нужного диаметра. Так обрабатываем все отверстия. Качество работы еще раз проверяем на просвет.

Оснастка иглы Расширяем отверстие Отверстия готовы Проверяем на просвет

7. Теперь требуется подготовить ножки конденсаторов к монтажу. Я рекомендую это сделать так: последовательно по кругу слегка прикусывать кусачками ножку до образования правильного круглого и аккуратного среза. Такая подготовка только облегчит последующий монтаж.

8. Далее соблюдая полярность вставляем конденсаторы в отверстия. Полярность установки отмечена на плате соответствующими обозначениями.

Подготавливаем ножки Ровный срез ножек Обозначение полярности

9. Придерживая конденсатор со стороны платы хорошо разогретым паяльником припаиваем первую ножку конденсатора. Затем с добавлением припоя припаиваем вторую ножку и еще раз с добавлением припоя

Конденсаторы в работе

пропаиваем первую ножку. Так припаиваем все конденсаторы. Излишков припоя на плате быть не должно!

10. Полезно не полениться и проверить места пайки, лучше с увеличительным стеклом, на предмет качества пайки и отсутствие коротких замыканий — тоненький волосок припоя может быть причиной не запуска компьютера.

11. Устанавливаем минимальный набор компонентов на плату для проверки ее работоспособности, если всё работает, то ремонт своими руками удался и плату можно монтировать в корпус.

Твердотельный оксидный конденсатор от ТЕАРО. Маленький шаг в технологии производства, большой скачок в надежности и качестве

4 Дек 2017

Авторы статьи

Станислав Косенко, Ольга Синякова, [email protected]

Задать вопрос

Заказать образцы

Полезные ссылки

(Опубликовано в журнале «Вестник Электроники» №3 2014)
Скачать статью в формате PDF (359 КБ)

В 1983 году на мировом рынке традиционно известные алюминиевые оксидные конденсаторы с жидким электролитом впервые были потеснены их «младшими собратьями», изготавливаемыми по обновленной технологии. Многие производители, в том числе тайваньская фирма ТЕАРO, зародившаяся еще в 1956 году как одно из подразделений корпорации SAMPO, вместо жидкого электролита вскоре стали применять специальный токопроводящий твердотельный полимер, что позволило существенно улучшить параметры таких конденсаторов. В данной статье поясняются особенности устройства и маркировки твердотельных оксидных конденсаторов, производимых фирмой ТЕАРО, а также приведена их сравнительная оценка с традиционными аналогами.

Рис. 1. Конструкция оксидного конденсатора

Устройство оксидных конденсаторов

Среди общеизвестных электронных компонентов наиболее простым является конденсатор, содержащий две металлические обкладки, разделенные диэлектриком. Чем больше площадь обкладок и тоньше слой диэлектрика, тем большей емкостью обладает конденсатор. Столь незамысловатый прибор незаменим практически во всех электронных устройствах, и прежде всего, как фильтрующий элемент, сглаживающий пульсирующее напряжение в импульсных источниках питания. Очевидно, что для требуемой достаточно большой емкости площадь обкладок конденсатора получается весьма значительной, поэтому для уменьшения габаритов одним из немногих конструктивных решений исполнения такого элемента может быть сворачивание обкладок в компактный рулон. Такую конструкцию оксидного конденсатора иллюстрирует рис. 1.

Верхняя часть рисунка (1a) соответствует внешнему виду собранного конденсатора, а средняя (1б) – условно развернутому рулону, образованному обкладками. Здесь хорошо видно, что две алюминиевые ленточные обкладки в центре рулона соединены с выводами, на один из которых (более длинный – анод) подают положительное напряжение, на другой (катод) – отрицательное. Рулон с выводами помещен в алюминиевый корпус – стакан, в верхней части которого выводы герметизируют с помощью уплотнительного резинового диска. При свертывании в рулон отрицательная обкладка с обеих сторон оказывается отделенной от положительной разделительным слоем, который в конденсаторе с жидким электролитом представляет собой пористую бумагу, пропитанную специальным токопроводящим жидким химическим составом. В твердотельном конденсаторе в качестве разделительного слоя, как упоминалось ранее, используют токопроводящий полимер. Такую конструкцию межобкладочного пространства в оксидном конденсаторе поясняет его крупноплановое сечение, показанное на рис. 1в.

Как можно убедиться, разделительный слой в данной конструкции разделяет обкладки лишь физически, а по своим электрическим свойствам он служит почти идеальным проводником. Следовательно, во избежание короткого замыкания между обкладками должен существовать еще и некий диэлектрик. Таким диэлектриком в оксидных конденсаторах с жидким электролитом служит показанная на рисунке тонкая пленка из оксида алюминия на положительной обкладке. В полимерных конденсаторах изоляционную окисную пленку создают не на обкладке, а на поверхности токопроводящего разделительного слоя. Как в первом, так и во втором случае окисление производят электрохимическим способом. Регулируя длительность процесса окисления, получают такую толщину окисной пленки, чтобы с запасом обеспечить ее пробивное напряжение, существенно превышающее требуемое максимально допустимое рабочее для данного конденсатора.

Рис. 2. Процесс самовосстановления твердотельного полимерного конденсатора

Описанная конструктивная особенность порождает два замечательных свойства твердотельных конденсаторов, существенно повышая их качественные показатели по сравнению с аналогами. Во-первых, при возникновении электрического пробоя в последних под воздействием значительного электрического тока вскипающий электролит сопровождается бурным газовыделением, взрывом корпуса и нередко – даже повреждением других близкорасположенных на общей печатной плате элементов. Но в твердом токопроводящем полимере отсутствует как жидкая, так и газообразная фаза, поэтому и взрыв исключен. И во-вторых, полимерные конденсаторы благодаря электротермическому воздействию электрического тока утечки при микропробоях обладают важным свойством самовосстановления, как это поясняет рис. 2.

При нормальной работе твердотельного оксидного конденсатора (рис.2a) его структура бездефектна, все элементы (анодная обкладка, токопроводящий слой и диэлектрическая окисная пленка на нем) функционируют нормально. Однако под воздействием стресса – внешнего резкого механического или термического воздействия, как и при чрезмерно быстром изменении напряжения на обкладках, в сравнительно тонкой изоляционной пленке, исчисляемой микрометрами, может возникнуть микродефект (рис. 2б). В силу ухудшения изоляционных свойств окисной пленки ток утечки между обкладками может существенно возрасти. Его протекание в таком случае приводит к электротермическому разогреву полимерного слоя (рис. 2в), и капсула расплавленного полимера «накрывает» микродефект. При дальнейшем нагреве молекулярные связи в проводящем ток полимерном сегменте вблизи микродефекта разрываются, электрическое сопротивление проводящего слоя многократно возрастает, соответственно ток утечки резко снижается, капсула остывает, и параметры конденсатора быстро приходят в норму (рис. 2г).

Твердотельный токопроводящий полимер по своим характеристикам оказался также более жизнестойким и термостабильным по сравнению с жидким электролитом, с годами постепенно испаряющимся сквозь рези-новый уплотнительный диск (рис. 1). Поэтому проводимость жидкого электролита со временем снижается, отрицательно воздействуя на основные параметры конденсатора, что подтверждено специальными исследованиями, проведенными в научных подразделениях компании ТЕАРО. О результатах этих исследований далее пойдет речь в нашей статье.

Таблица 1. Общие параметры оксидных конденсаторов, участвующих в испытании

Сравнительная характеристика оксидных конденсаторов

Для сравнительных исследований специалистами были выбраны три типа производимых компанией ТЕАРО конденсаторов с номинальной емкостью 470 мкФ и предельным рабочим напряжением 16 В: миниатюрный алюминиевый электролитический общего применения (Miniature Aluminum Electrolytic Capacitor) серии SK; электролитический низкоимпедансный с увеличенной долговечностью (Aluminum Electrolytic Low Impedance & Long Life Capacitor) серии TA; твердотельный алюминиевый с токопроводящим полимером (Conductive Polymer Aluminum Solid Capacitor) серии CG. Перечисленные конденсаторы сравнивались как между собой, так и с производимыми сторонними компаниями танталовыми конденсаторами (Tantalum Capacitor), условно обозначенными на рисунках индексом ТТ. В некоторых случаях емкость танталовых конденсаторов и сравниваемых аналогов отличалась от 470 мкФ, о чем сообщалось в исходных данных проводимых экспериментов.

Необходимо отметить, что конденсаторы серии SK производятся с наиболее широкой возможностью выбора как требуемого напряжения (6,3…500 В), так и емкости (1…22000 мкФ). Для конденсаторов серии CG этот выбор значительно меньше – 2,5…25 В и 10…2200 мкФ соответственно. Интервал рабочего напряжения и номинальной емкости низкоимпедансных долговечных конденсаторов составляет 6,3…35 В и 33…8200 мкФ. Танталовые конденсаторы производятся с допустимым рабочим напряжением 2,5…63 В и емкостью 0,1…2200 мкФ. Номинальная емкость всех конденсаторов измеряется на частоте 120 Гц при окружающей температуре 20 °С. С ростом рабочей частоты, что необходимо учитывать в проектировании ИИП, емкость конденсаторов существенно меняется, причем по-разному для различных типов.Габаритные размеры всех отобранных для сравнительной оценки конденсаторов примерно одинаковы.

Для учета тока утечки сравниваемых аналогов в таблице приведена некоторая эмпирическая формула, одинаковая для танталовых и алюминиевых конденсаторов с жидким электролитом. Значение емкости в формулу подставляют в мкФ, а напряжения в вольтах. Если результат вычисления превышает 3 мкА, тогда в инженерных расчетах руководствуются этим предельно возможным значением. Определить ток утечки можно и практически, подавая рабочее напряжение на конденсатор не менее чем за 2 мин до измерений. У полимерного конденсатора ток утечки может быть в десятки раз больше, чем у аналогов, но не более 300 мкА.

Приведенные в таблице стоимостные показатели следует принимать как ориентировочные, поскольку они подвержены изменениям из конъюнктурных соображений. Но общая тенденция такова, что наиболее низкая цена у алюминиевых конденсаторов с жидким электролитом. Примерно вдвое выше у низкоимпедансных электролитических, и в шесть раз – у полимерных. Такое соотношение цен вполне оправдано, и мы это увидим по результатам измерений электрических параметров. Если руководствоваться только таким важным параметром, как эквивалентное последовательное сопротивление (ЭПС), и перед конструктором при проектировании импульсного источника питания стоит задача обеспечения минимальных пульсаций его выходного напряжения, то возможных решений будет два: либо применить один полимерный конденсатор, либо не менее 10 аналогичных алюминиевых с жидким электролитом. Очевидно, что второй вариант можно принять в малоответственных проектах. Там, где требуется надежность источника питания и термостабильность параметров проектируемого прибора в целом, применение твердополимерных конденсаторов представляется наиболее рациональным. Рассмотрим подробнее данный аспект проектирования на практических примерах.

Влияние ЭПС конденсатора на параметры источника питания

Рис. 3. Схема включения конденсатора в рабочем режиме

Сравнение ЭПС твердотельного полимерного конденсатора с другими аналогами показывает, что оно минимально и составляет 11 мОм. Его измеряют на стандартной частоте 100 кГц при температуре 20 °С. ЭПС низкоимпедансного конденсатора в 8 раз больше, а для алюминиевого оно увеличивается двадцатикратно. Причем в отличие от твердотельного полимерного для выбранных аналогов ЭПС измеряют на частоте 120 Гц, что дополнительно ухудшит их показатели на рабочих частотах в десятки килогерц. Данный параметр сильно зависит от емкости конденсатора, рабочей частоты и используемых в изготовлении материалов. Более подробно данное свойство конденсаторов будет рассмотрено ниже.

Для того чтобы понять важность данного параметра, обратимся к рис. 3, где изображены схема включения конденсатора С и его эквивалентная схема замещения. На рисунке в виде отдельного резистора R отображено ЭПС, и как отдельный дроссель L – эквивалентная последовательная индуктивность (ЭПИ). Конденсатор включен между импульсным источником питания (ИИП), преобразующим напряжение 12 В в более низкое 5 В, и некоторой нагрузкой, составленной из цифровых интегральных микросхем (ИМС).

В работе понижающего ИИП можно наблюдать два полупериода, что сказывается на выходном напряжении ИИП, как это показано на рис. 4. На первом полупериоде происходит передача определенной порции электрической энергии в накопительный конденсатор С1 и параллельно в нагрузку ИМС, при этом пульсирующее напряжение на нагрузке и фильтрующем алюминиевом конденсаторе с жидким электролитом возрастает от 4,93 до 5,07 В (рис. 4а). На втором полупериоде выход ИИП отключен от нагрузки, и ее питание осуществляется за счет энергии, накопленной конденсатором, при этом пульсирующее напряжение снижается от 5,07 до 4,93 В. Таким образом, размах пульсаций составляет 140 мВ, в то время как средний уровень выходного напряжения, поддерживаемый системой регулирования в ИИП, соответствует требуемому значению 5 В.

Рис. 4. Осциллограммы пульсаций выходного напряжения с разнотипными фильтрующими конденсаторами

Пульсации рабочего напряжения следует учитывать при выборе конденсатора. Запас максимально допустимого рабочего напряжения с учетом пульсаций, как показано в таблице, установлен с коэффициентом 1,15 от номинального для твердотельного полимерного конденсатора и 1,25 для остальных, что составляет 18,4 и 20 В соответственно.

На другой осциллограмме (рис. 4б) показано, как изменятся пульсации выходного напряжения, если вместо алюминиевого с жидким электролитом применить твердотельный полимерный конденсатор той же номинальной емкости 470 мкФ. Здесь отчетливо заметно, что резко снизился размах пульсаций – от 140 до 30 мВ. Такому факту можно дать простое объяснение, если обратиться к рис. 3. Поскольку ЭПС конденсатора включено параллельно нагрузке, постоянная составляющая тока I= проходит к нагрузке напрямую, не ощущая наличия конденсатора. Но на пульсации, то есть переменную составляющую тока I~, ЭПС оказывает шунтирующее воздействие, отводя на общий провод питания их основную часть, как показано на рисунке. Чем меньше ЭПС, тем сильнее шунтирование, что подтверждает сравнение рисунков 4а и 4б.

Необходимо заметить, что при смене фильтрующего конденсатора изменился не только размах пульсаций, но и форма. При этом примерно равными остаются очень резкие игольчатые броски напряжения. Причина их присутствия обусловлена наличием в конденсаторах ЭПИ, показанной как отдельный дроссель на рис. 3. Резкое изменение тока при его пульсации порождает на ЭПИ напряжение ЭДС самоиндукции, накладывающееся на выходное напряжение. При больших ЭПС относительный вклад игольчатых фрагментов в пульсациях напряжения малозаметен, и общая форма пульсаций носит пилообразную форму. При малых ЭПС относительный вклад ЭПИ возрастает, поэтому пульсации вместо пилообразной приобретают экспоненциальную форму. Следовательно, наблюдая за формой пульсаций выходного напряжения, можно сделать определенный вывод о влиянии на данный параметр ИИП величины ЭПС примененных конденсаторов и выбрать наилучший.

Как показано на рис. 3, пульсации высокочастотного тока порождаются не только в ИИП. Нагрузка ИМС, объединяющая в общем случае ряд цифровых устройств (коммутатор, триггер, схема совпадения, счетчик, сдвигающий регистр и пр.) является нестационарной. В ходе срабатывания отдельных элементов в ИМС также могут возникнуть значительные импульсные токи i~, и если ЭПС фильтрующего конденсатора будет недостаточно мало, шунтирование вторичных помех окажется неэффективным. В этом случае помеховые сигналы от ИМС смогут проникнуть на другие узлы, подключенные к общему ИИП, и вызвать отказ в работе прибора в целом. Поэтому в ответственных случаях проектирования конструктор должен осознанно выбирать фильтрующий конденсатор таким, чтобы он надежно подавлял пульсации тока как со стороны ИИП, так и со стороны нагрузки.

Оценка влияния температуры корпуса на основные параметры конденсатора

В таблице приведены значения максимально допустимых пульсаций тока в отобранных конденсаторах, составляющие 0,4 А для алюминиевого с жидким электролитом, 0,84 А для низкоимпедансного и 5 А для твердотельного полимерного конденсатора. Здесь фигурирует эффективное значение тока. Обращает на себя внимание значительное различие данного показателя для разнотипных конденсаторов, примерно одинаковых по габаритам. И вполне обоснованно можно предположить, что в данном случае главную роль играют не габариты, а эквивалентное последовательное сопротивление, столь разнящееся в зависимости от типа конденсатора и его емкости.

Рис. 5. Температурная зависимость корректирующего коэффициента для допустимых пульсаций тока

Если в основе ограничения напряжения на конденсаторе, содержащего пульсации, лежит опасность электрического пробоя тонкой диэлектрической окисной пленки, о чем говорилось ранее, то при ограничении пульсаций тока учитывают другой критерий, связанный с тепловым разрушением. Об отрицательном влиянии на долговечность конденсатора повышенной рабочей температуры мы поговорим несколько позже. Сейчас же лишь поясним, как учитывают и нормируют нагрев конденсатора пульсациями тока.

Известно, что при прохождении тока I через резистор сопротивлением R на нем выделяется электрическая мощность P, измеряемая в ваттах. Данное соотношение справедливо и по отношению к конденсатору, если учесть, что в качестве тока подставляют эффективное значение пульсаций тока в амперах, а эквивалентное последовательное сопротивление – в омах (чтобы мощность измерялась в ваттах), а не миллиомах, как ранее. Выделяемая на конденсаторе мощность пульсаций приводит к возрастанию температуры корпуса на ΔT градусов, которую определяют [2] по формуле:

ΔT= I2R/AH

где А– эффективная охлаждающая поверхность конденсатора, зависящая от его типоразмера, см 2; Н– коэффициент теплового излучения, численно равный примерно 1,5…2 мВт/см2 · °С. Как можно заключить, градиент температуры в прилежащем к конденсатору пространстве прямо пропорционален значению ЭПС и возведенному в квадрат эффективному значению пульсаций тока и обратно пропорционален эффективной охлаждающей поверхности конденсатора.

Рис. 6. Температурная зависимость корректирующего коэффициента для допустимого рабочего напряжения

Принято считать, что условия эксплуатации конденсатора вполне приемлемы, если разница температуры корпуса и окружающей среды не превышает 5 °С. Именно из этих соображений рассчитывают максимальное значение пульсаций тока, приведенное в таблице. Однако вполне понятно, что условия рассеяния тепла при окружающей температуре 25 и 85 °С несколько отличаются. Поэтому для учета влияния максимально допустимых пульсаций тока на нагрев конденсатора вводят дополнительный поправочный коэффициент, графическая зависимость которого от температуры представлена на рис. 5.

Предположим, несколько примененных на выходе ИИП фильтрующих конденсаторов емкостью 100 мкФ и предельным рабочим напряжением 10 В должны рассеять пульсации тока с эффективным значением 3000 мА. Температура внутри корпуса ИИП составляет 95 °С. Поскольку для полимерного конденсатора допустимые пульсации тока составляют 2320 мА, с учетом поправочного коэффициента это значение, как показано на рисунке, при повышенной температуре не изменится. Следовательно, два полимерных конденсатора с большим запасом обеспечат требуемую надежность ИИП. В случае применения аналогичных танталовых конденсаторов учитываем, что они при комнатной температуре способны рассеять пульсации тока 1149 мА, и при температуре 95 °С следует учитывать температурный коэффициент 0,9. В результате допустимые пульсации тока для них составят 1034 мА, и для нейтрализации пульсаций 3000 мА потребуется как минимум три танталовых конденсатора, что заведомо невыгодно как с надежностной, так и экономической точки зрения. Стоимость танталовых конденсаторов может быть в несколько раз больше, чем у полимерных аналогов.

Рис. 7. Температурная зависимость относительного изменения емкости

Поправочный температурный коэффициент следует также учитывать при выборе максимально допустимого рабочего напряжения конденсатора, для чего служит диаграмма на рис. 6. Если, например, для питания некоторого устройства потребуется применить ИИП с выходным напряжением 10 В в условиях окружающей температуры 95 °С, в та- ком случае без малейшего ущерба для надежности могут быть применены твердотельные полимерные конденсаторы с предельно допустимым рабочим напряжением 10 В, и ни в коем случае – танталовые, у которых поправочный температурный коэффициент при заданной температуре 95 °С равен 0,92, то есть допустимое напряжение снизится до значения 10•0,92=9,2 В. Если предельное рабочее напряжение для танталовых конденсаторов при температуре 85 °С выбрать равным 16 В, то при 95 °С допустимое напряжение составит 16•0,92=14,72 В, что вполне удовлетворяет условиям эксперимента. Однако здесь не учитывается термостабильность танталового конденсатора, о чем будет пояснено далее, поэтому в жестких условиях оправданным оказывается применение только полимерных конденсаторов.

Изменение температуры корпуса приводит также к изменению номинального значения емкости алюминиевых конденсаторов с жидким электролитом, и почти не оказывает никакого влияния на низкоимпедансный и твердотельный полимерный конденсатор, как это иллюстрирует рис. 7 для конденсаторов емкостью 15 мкФ на частоте 100 кГц. Даже при температуре –30 °С алюминиевый конденсатор уменьшает свою емкость на 25%, что делает невозможным его применение в условиях отрицательных температур. Низкоимпедансный конденсатор по термостабильности номинальной емкости незначительно превосходит твердотельный полимерный, но выбор последнего более предпочтителен, так как он намного превосходит низкоимпедансный по термостабильности ЭПС, о чем наглядно свидетельствует рис. 8. На рисунке приведены диаграммы изменения ЭПС трех конденсаторов емкостью 15 мкФ на частоте 100 кГц. При снижении температуры корпуса от 25 до –20 °С ЭПС алюминиевого конденсатора с жидким электролитом изменяется в интервале 1,5…7 Ом (увеличивается в 4,7 раза), низкоимпедансного 0,68…0,9 Ом (увеличивается на 32%), у твердотельного полимерного не изменяется и составляет 18 мОм.

Рис. 8. Температурная зависимость эквивалентного последовательного сопротивления

Теперь обратимся к рис. 3, и повторим измерения с твердотельным полимерным конденсатором емкостью 470 мкФ и предельным рабочим напряжением 16 В. Результат данного измерения повторяет полученный ранее (рис. 4б). Подчеркнем, что данные измерения проведены при комнатной температуре 25 °С. На следующем этапе исследований за счет внешнего охлаждения снизим температуру конденсатора до –20 °С, и отметим, что при этом размах пульсаций остается прежним. Попытаемся вместо полимерного конденсатора применить три алюминиевых конденсатора с жидким электролитом емкостью 470 мкФ, соединенных параллельно. При комнатной температуре пульсации напряжения иллюстрирует рис. 9а. Снова охладим конденсаторы (рис. 9б), и, как видим, размах пульсаций возрастает более чем в 2 раза. На основании проведенных измерений можно сделать вывод: применение вместо одного полимерного нескольких конденсаторов с жидким электролитом позволяет получить соизмеримо малые пульсации напряжения, однако при отрицательных температурах они недопустимо возрастают за счет изменения емкости и ЭПС последних, что исключает их использование в ответственных проектах.

Рис. 9. Влияние температуры на пульсации напряжения в конденсаторе с жидким электролитом

Рассмотренный выше подробный учет влияния температуры на параметры конденсаторов подтверждает, что наиболее термостабильным среди них является твердотельный полимерный. Однако при этом влияние частоты затрагивалось лишь косвенно, поэтому более подробно остановимся на частотной стабильности параметров.

Влияние частоты на параметры конденсаторов

На рис. 3 представлена общепринятая схема замещения конденсатора, включающая в себя электрическую емкость, ЭПС и ЭПИ. Потребность реального учета ЭПС и ЭПИ в конденсаторах возникла после того, как схемотехническое построение источников питания (ИП) как в промышленной, так и бытовой электронике претерпело качественный скачок. Используемые ранее низкочастотные ИП с трансформаторами, работающими на частоте 50 Гц, за какое-то десятилетие почти повсеместно были вытеснены ИИП благодаря их более совершенным массогабаритным показателям и более высокому КПД. Однако при этом принцип импульсного преобразования энергии на частотах в десятки килогерц предполагал, что рабочие частоты фильтрующих конденсаторов должны существенно возрасти, поскольку спектральные составляющие таких коммутирующих импульсов размещаются в диапазоне сотен килогерц – единиц мегагерц.

Для этого потребовалось учитывать полное сопротивление конденсатора Z, характер изменения которого с частотой f определяют емкостная составляющая X_C=1/2πfC и индуктивная X_L=2πfL, как это изображено на рис. 10. Поскольку емкостное сопротивление конденсатора обратно пропорционально частоте, с ростом частоты оно уменьшается.

Индуктивное, прямо пропорциональное частоте, наоборот – возрастает. Существует также некоторая резонансная частота fрез, на которой емкостная составляющая сопротивления по модулю уравнивается с индуктивной. Явлением резонанса обусловлен характер изменения модуля полного сопротивления, включающего в себя геометрическую сумму всех компонентов – активного R=ЭПС и реактивных X_L, X_C:

Геометрическое суммирование можно выполнить на рисунке сложением отдельных графических компонентов и убедиться, что модуль полного сопротивления вначале монотонно уменьшается, затем стабилизируется на уровне, близком к эквивалентному последовательному сопротивлению, после чего начинает расти.

Рис. 10. Качественная характеристика частотной зависимости полного сопротивления конденсатора

Подставив в вышеприведенную формулу параметры сравниваемых низкоимпедансного и полимерного конденсаторов, можно получить диаграмму изменения модуля их полного сопротивления, приведенную на рис. 11. Но это, если можно так выразиться, «теоретический продукт», не учитывающий, что емкость конденсаторов с изменением частоты отнюдь не стабильна. На практике эта зависимость весьма сильная, особенно для танталового конденсатора, как это иллюстрирует рис. 12. Алюминиевые конденсаторы с жидким электролитом, уступающие танталовым по своим параметрам, рассматривать в данном аспекте не имеет смысла. Сравнивая графики для полимерных и танталовых конденсаторов, видим, что на частоте 1 кГц емкость танталового конденсатора снижается почти на 13%, на 10 кГц – на 27%, и когда частота достигает 100 кГц – уменьшается в 2 раза! Можно ли такой конденсатор применять в ответственных проектах? Ответ вполне ожидаемый.

Рис. 11. Влияние температуры на полное сопротивление танталового и полимерного конденсатора

При тех же условиях твердотельный полимерный конденсатор свою емкость почти не меняет и имеет неоспоримое преимущество перед аналогами как по частотной стабильности своих параметров, так и температурной, о чем шла речь в предыдущем разделе статьи. Но при этом никак не был затронут вопрос о влиянии температуры на долговечность конденсаторов. Рассмотрим его особо.

Влияние температуры на долговечность конденсаторов

Рис. 12. Частотная зависимость емкости танталового и полимерного конденсатора

Как установлено многолетними исследованиями, на долговечность оксидных конденсаторов определяющее влияние оказывает температура корпуса, которая зависит как от температуры окружающего воздуха (внешней теплоты), так и теплоты, порождаемой внутри конденсатора (внутренней теплоты). Внешняя теплота вызывает ускоренную деградацию образующих конденсатор элементов (рис. 1) – резинового уплотнительного диска, электролита, алюминиевых обкладок, а также испарение электролита, как упоминалось ранее. Эти разрушительные процессы ускоряются внутренней теплотой, основным источником которой является подробно рассмотренное в предыдущем разделе рассеяние на ЭПС конденсатора пульсаций тока. Именно так создается некий порочный круг отрицательных, взаимно ускоряющих друг друга процессов: тепло порождает ухудшение параметров конденсатора, ухудшение параметров приводит к возрастанию температуры конденсатора.

Таблица 2. Зависимость долговечности конденсаторов от рабочей температуры и пульсаций тока

Скорость протекания деградационных процессов в твердотельном полимерном конденсаторе гораздо меньше, чем в конденсаторах с жидким электролитом, поскольку стойкость полимера несравненно выше. Выполним расчет долговечности конденсаторов в зависимости от условий эксплуатации с помощью табличного процессора Excel на основе вспомогательных материалов от специалистов фирмы TEAPO. Отталкиваясь от максимально допустимой рабочей температуры 85°С для алюминиевых конденсаторов с жидким электролитом и 105 °С для твердотельных полимерных, будем в расчетах понижать рабочую температуру ступенями по 10 °С, одновременно изменяя пульсации рабочего тока на уровне 25%, 50%, 75% и 100% от максимально допустимого значения. Результаты расчета представлены в таблице 2. Анализируя полученные данные, можно убедиться в несомненном преимуществе твердотельных полимерных конденсаторов, поскольку при любых условиях их долговечность оказывается в 3…6 раз выше по сравнению с конденсаторами на основе жидкого электролита. Да и сами исходные условия для полимерных конденсаторов несопоставимо тяжелее. Например, максимально жесткий режим у конденсаторов с жидким электролитом соответствует температуре 85 °С и пульсациям тока 0,4 А, а у полимерных – 105 °С и 5 А. Аналогичный вывод можно получить при анализе диаграмм, размещенных на рис. 13. Здесь учитывают необратимое уменьшение емкости конденсатора в процессе эксплуатации и считают, что конденсатор подлежит замене при снижении емкости более допустимых техническими условиями (ТУ) пределов – 10 или 20%.

Таблица 3. Твердотельные полимерные конденсаторы фирмы ТЕАРО

Рис. 13. Температурная зависимость долговечности танталового и полимерного конденсатора

Подводя итог проведенному сравнительному анализу параметров трех различающихся по технологии изготовления типов конденсаторов, можно сделать вывод о несомненном преимуществе параметров полимерного конденсатора серии CG. Компания TEAPO производит также множество других серий полимерных конденсаторов, но в рамках одной статьи подробно их осветить просто невозможно, поэтому ограничимся лишь общей характеристикой.

Обзор полимерных конденсаторов фирмы ТЕАРО

Полную номенклатуру конденсаторов, производимых фирмой ТЕАРО, и подробную характеристику параметров можно почерпнуть из источника [4]. Вкратце познакомимся лишь с твердотельными полимерными, представленными в таблице 3.

Рис. 14. Габаритные размеры полимерных конденсаторов серии CG

Пользуясь приведенными в таблице данными, конструктор в соответствии с техническим заданием на прорабатываемый проект сможет выбрать такой типономинал твердотельного полимерного конденсатора, который позволит без труда достичь требуемых технических параметров устройства. Данные по ЭПС для конкретного конденсатора представляют собой некоторое значение в интервале, показанном в таблице, причем, как это пояснялось ранее, с уменьшением емкости выбранного конденсатора его ЭПС возрастает, и наоборот.

Рис. 15. Маркировка полимерных конденсаторов

Габаритные размеры твердотельных полимерных конденсаторов также сильно разнятся в зависимости от серии, емкости и максимально допустимого рабочего напряжения. Приведем данные лишь для используемых нами в испытании конденсаторов серии CG (рис. 14). Здесь диаметр корпуса D может принимать значения от 4 до 10 мм, диаметр выводов d – 0,45…0,6 мм, высота корпуса H – 5,4…12,5 мм, межвыводное расстояние P – 1,5…5±0,5 мм. Для остальных типономиналов требуемые характеристики без труда можно найти в [4].

Маркировка конденсаторов производится на торцевой стороне корпуса так, как это показано на рис. 15.

Заключение

Стремительное развитие рынка электронной техники в настоящее время ускоряется благодаря зарождению и становлению все новых и новых прикладных цифровых и интернет-технологий. Производители в сегменте инновационных приборов и оборудования, стремясь обеспечить себе конкурентные преимущества на рынке за счет безупречной надежности своих продуктов, вынуждены применять комплектующие компоненты с высочайшими техническими параметрами. Также одним из определяющих критериев выбора элементной базы служит репутация ее поставщика. Удачным примером производителя с мировым именем, который одновременно с постоянным высоконаучным обеспечением своего производства руководствуется грамотным менеджментом в области ценовой политики реализуемых на рынке пассивных элементов, заслуженно следует признать компанию Teapo Electronic Corporation.

Данная фирма осуществляет прямые поставки своей продукции более чем четыремстам ведущим производителям компьютерной техники и телекоммуникационного оборудования, блоков питания и бытовой электронной техники, среди которых можно назвать всемирно известные компании LiteOn, Dell, Asus, Gigabyte, Elitegroup, Motorola, Hewlett Packard и многие другие.

Приведенная аргументация стратегии выбора элементной базы наряду с широкой технической поддержкой своей продукции, осуществляемой компанией Teapo Electronic Corporation, для любого конструктора, выбирающего в своей практической деятельности полимерные конденсаторы от данного производителя, служит убедительной гарантией того, что разработанный им прибор не ухудшит технические показатели в течение всего расчетного срока службы.

Дополнительную информацию о продукции Teapo Electronic Corporation можно получить у официального дистрибьютора в России и Украине – компании PT Electronics, [email protected].

Литература

1. http://www.teapo.com.tw

2. https://ptelectronics.ru/wp-content/uploads/Teapo_polymer_cap_2014.ppt

3. Introduction of Life Calculation Formula — https://ptelectronics.ru/wp-content /uploads/20140108 _ Alum_ E- CAP_ Life _Calculation_Formula_Intro.ppt

4. Full Page Catalog www.teapo.com/WebSiteFile/Download/Catalog.pdf

маркировка% 20код% 20panasonic% 20полимер% 20просмотр конденсаторов и примечания по применению

Маркировка транзистора 44 сот23 Реферат: код маркировки диода 04 Диод SMA код маркировки PD диод Шоттки 40a КОД МАРКИРОВКИ 028a сот 23 маркировка 1шт транзистора C5D на ПОЛУПРОВОДНИК МАРКИРОВКА SOT323 MOSFET P hFE-100 Текст: нет текста в файле	Оригинал	PDF	ЦМШ2-20МЛ ЦМШ3-20М ЦМШ3-20Л ЦМШ4-20МА ЦМШ4-20Л CMSH5-20 CS20ML CS220M 200 мА CMDSH05-4 Маркировка транзистора 44 сот23 маркировка кодовый диод 04 Маркировка диода SMA, код PD диод шоттки 40а КОД МАРКИРОВКИ 028a сот 23 маркировка 1PC транзистор C5D по МАРКИРОВКЕ ПОЛУПРОВОДНИКОВ SOT323 МОП-транзистор P hFE-100
1999 — ул. 50113 Аннотация: BZX79-C6 c5v1 BZX79C6V2 philips C4V7 ST BZX79-C27AMO SOD27 bzx79-c philips STR W 6262 BZX79-B10 Текст: нет текста в файле	Оригинал	PDF	M3D176 BZX79 ДО-35) BZX79-A) BZX79-B) BZX79-C6V8 ул. 50113 BZX79-C6 c5v1 BZX79C6V2 Philips C4V7 ST BZX79-C27AMO SOD27 bzx79-c philips STR W 6262 BZX79-B10
2008 — МАРКИРОВКА EA1 sot-23 Реферат: СОТ-23 ЕА1 сот-23 МАРКИРОВКА ГУ ГУ СОТ-23 АПД0520-000 К-263ААА Маркировка маркировка ГД DMJ3952-020 ЕА1 сот-23 МАРКИРОВКА ЕА1 Текст: нет текста в файле	Оригинал	PDF	SMP1330 ОТ-23 SMP1330-005LF SMP1330-007LF CLA4601-000 CLA4602-000 CLA4603-000 CLA4604-000 МАРКИРОВКА EA1 сот-23 СОТ-23 EA1 сот-23 МАРКИРОВКА ГУ GY SOT-23 APD0520-000 Маркировка К-263ААА маркировка GD DMJ3952-020 EA1 сот-23 МАРКИРОВКА EA1
1999 — z12 smd код sot23 Аннотация: Код SMD МАРКИРОВКА 613 sot23 код smd Z70 Маркировка SMD Z4 КОД МАРКИРОВКИ SMD Z2 Y11 код smd код smd z16 smd z17 z67 маркировка smd Z58 Текст: нет текста в файле	Оригинал	PDF	M3D088 BZX84 BZX84-A) BZX84-B) BZX84-C) BZX84-C11 BZX84-C12 BZX84-C13 BZX84-C6V8 BZX84-C15 z12 smd код sot23 Код SMD МАРКИРОВКИ 613 sot23 smd код Z70 Маркировка SMD Z4 КОД МАРКИРОВКИ SMD Z2 Y11 smd код smd код z16 smd z17 z67 smd маркировка Z58
2008 — варакторный диод SPICE модель SMV1232-079LF Аннотация: SMV1236-001LF 4033 SPICE Модель устройства SMV1236-004LF SMV1231-079LF SMV1233 SMV1234-073LF SMV1234-011LF маркировка 415 sot23 122 маркировка Текст: нет текста в файле	Оригинал	PDF	SMV1231 SMV1237: ОТ-23, ОД-323, SC-70 SC-79 J-STD-020 SMV1237 варакторный диод SPICE модель SMV1232-079LF SMV1236-001LF 4033 Модель устройства SPICE SMV1236-004LF SMV1231-079LF SMV1233 SMV1234-073LF SMV1234-011LF маркировка 415 сот23 122 маркировка
2002-04.242.8053.0 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	за 10 04.242.8053.0
2000 — BZT03 27 Стабилитроны стабилизатора напряжения Аннотация: BZT03 40113 BZT03C10-TR SOD-57 BZT03-C75 philips Текст: нет текста в файле	Оригинал	PDF	M3D116 BZT03 pageBZT03-C8V2 BZT03C8V2 BZT03-C91 BZT03C9V1 BZT03-C9V1 BZT03 27 стабилитроны стабилизатора напряжения 40113 BZT03C10-TR СОД-57 BZT03-C75 Philips
2008 — МАРКИРОВКА 303 SOT23 Реферат: маркировка ah4 маркировка 362 sod-323 маркировка af1 маркировка AK SMV1251-011LF маркировка ek маркировка bg1 303 MARKING SOT23 Текст: нет текста в файле	Оригинал	PDF	SMV1247 SMV1255: ОТ-23, ОД-323, SC-70 SC-79 J-STD-020 SMV1255 МАРКИРОВКА 303 SOT23 маркировка ah4 маркировка 362 дер-323 Маркировка af1 маркировка АК SMV1251-011LF маркировка эк маркировка bg1 303 МАРКИРОВКА SOT23
