), скобки и π (число пи), уже поддерживаются на настоящий момент.
  • Из списка выберите единицу измерения переводимой величины, в данном случае ‘микрофарад [мкФ]’.
  • И, наконец, выберите единицу измерения, в которую вы хотите перевести величину, в данном случае ‘пикофарад [пФ]’.
  • После отображения результата операции и всякий раз, когда это уместно, появляется опция округления результата до определенного количества знаков после запятой.

  • С помощью этого калькулятора можно ввести значение для конвертации вместе с исходной единицей измерения, например, ‘135 микрофарад’. При этом можно использовать либо полное название единицы измерения, либо ее аббревиатуруНапример, ‘микрофарад’ или ‘мкФ’. После ввода единицы измерения, которую требуется преобразовать, калькулятор определяет ее категорию, в данном случае ‘Ёмкость’. После этого он преобразует введенное значение во все соответствующие единицы измерения, которые ему известны. В списке результатов вы, несомненно, найдете нужное вам преобразованное значение.

    Как вариант, преобразуемое значение можно ввести следующим образом: ’68 мкФ в пФ‘ или ’70 мкФ сколько пФ‘ или ’30 микрофарад -> пикофарад‘ или ’13 мкФ = пФ‘ или ’77 микрофарад в пФ‘ или ‘9 мкФ в пикофарад‘ или ’47 микрофарад сколько пикофарад‘. В этом случае калькулятор также сразу поймет, в какую единицу измерения нужно преобразовать исходное значение. Независимо от того, какой из этих вариантов используется, исключается необходимость сложного поиска нужного значения в длинных списках выбора с бесчисленными категориями и бесчисленным количеством поддерживаемых единиц измерения. Все это за нас делает калькулятор, который справляется со своей задачей за доли секунды.

    Кроме того, калькулятор позволяет использовать математические формулы. В результате, во внимание принимаются не только числа, такие как ‘(61 * 65) мкФ’. Можно даже использовать несколько единиц измерения непосредственно в поле конверсии. 3′. Объединенные таким образом единицы измерения, естественно, должны соответствовать друг другу и иметь смысл в заданной комбинации.

    Если поставить флажок рядом с опцией ‘Числа в научной записи’, то ответ будет представлен в виде экспоненциальной функции. Например, 8,099 999 926 29×1022. В этой форме представление числа разделяется на экспоненту, здесь 22, и фактическое число, здесь 8,099 999 926 29. В устройствах, которые обладают ограниченными возможностями отображения чисел (например, карманные калькуляторы), также используется способ записи чисел 8,099 999 926 29E+22. В частности, он упрощает просмотр очень больших и очень маленьких чисел. Если в этой ячейке не установлен флажок, то результат отображается с использованием обычного способа записи чисел. В приведенном выше примере он будет выглядеть следующим образом: 80 999 999 262 900 000 000 000. Независимо от представления результата, максимальная точность этого калькулятора равна 14 знакам после запятой. Такой точности должно хватить для большинства целей.

    ), скобки и π (число пи), уже поддерживаются на настоящий момент.
  • Из списка выберите единицу измерения переводимой величины, в данном случае «фарад [Ф]».
  • И, наконец, выберите единицу измерения, в которую вы хотите перевести величину, в данном случае «микрофарад [мкФ]».
  • После отображения результата операции и всякий раз, когда это уместно, появляется опция округления результата до определенного количества знаков после запятой.
  • С помощью этого калькулятора можно ввести значение для конвертации вместе с исходной единицей измерения, например, «537 фарад». При этом можно использовать либо полное название единицы измерения, либо ее аббревиатуруНапример, «фарад» или «Ф». После ввода единицы измерения, которую требуется преобразовать, калькулятор определяет ее категорию, в данном случае «Ёмкость». После этого он преобразует введенное значение во все соответствующие единицы измерения, которые ему известны. В списке результатов вы, несомненно, найдете нужное вам преобразованное значение. 3″. Объединенные таким образом единицы измерения, естественно, должны соответствовать друг другу и иметь смысл в заданной комбинации.

    Если поставить флажок рядом с опцией «Числа в научной записи», то ответ будет представлен в виде экспоненциальной функции. Например, 4,339 881 565 445 3× 1031 . В этой форме представление числа разделяется на экспоненту, здесь 31, и фактическое число, здесь 4,339 881 565 445 3. В устройствах, которые обладают ограниченными возможностями отображения чисел (например, карманные калькуляторы), также используется способ записи чисел 4,339 881 565 445 3E+31. В частности, он упрощает просмотр очень больших и очень маленьких чисел. Если в этой ячейке не установлен флажок, то результат отображается с использованием обычного способа записи чисел. В приведенном выше примере он будет выглядеть следующим образом: 43 398 815 654 453 000 000 000 000 000 000. Независимо от представления результата, максимальная точность этого калькулятора равна 14 знакам после запятой.

    Такой точности должно хватить для большинства целей.


    Калькулятор измерений, который, среди прочего, может использоваться для преобразования фарад в микрофарад : 1 фарад [Ф] = 1 000 000 микрофарад [мкФ]

    Сокращённые обозначения эл.величин

    При сборке электронных схем волей неволей приходится пересчитывать величины сопротивлений резисторов, ёмкостей конденсаторов, индуктивность катушек.

    Так, например, возникает необходимость переводить микрофарады в пикофарады, килоомы в омы, миллигенри в микрогенри.

    Как не запутаться в расчётах?

    Если будет допущена ошибка и выбран элемент с неверным номиналом, то собранное устройство будет неправильно работать или иметь другие характеристики.

    Такая ситуация на практике не редкость, так как иногда на корпусах радиоэлементов указывают величину ёмкости в нано фарадах (нФ), а на принципиальной схеме ёмкости конденсаторов, как правило, указаны в микро фарадах (мкФ) и пико фарадах (пФ).

    Это вводит многих начинающих радиолюбителей в заблуждение и как следствие тормозит сборку электронного устройства.

    Чтобы данной ситуации не происходило нужно научиться простым расчётам.

    Чтобы не запутаться в микрофарадах, нанофарадах, пикофарадах нужно ознакомиться с таблицей размерности. Уверен, она вам ещё не раз пригодиться.

    Данная таблица включает в себя десятичные кратные и дробные (дольные) приставки. Международная система единиц, которая носит сокращённое название СИ , включает шесть кратных (дека, гекто, кило, мега, гига, тера) и восемь дольных приставок (деци, санти, милли, микро, нано, пико, фемто, атто). Многие из этих приставок давно используются в электронике.

    Множитель

    Приставка

    Наименование

    Сокращённое обозначение

    международное

    1000 000 000 000 = 10 12

    Тера

    1000 000 000 = 10 9

    Гига

    1000 000 = 10 6

    Мега

    1000 = 10 3

    кило

    100 = 10 2

    Гекто

    10 = 10 1

    дека

    0,1 = 10 -1

    деци

    0,01 = 10 -2

    санти

    0,001 = 10 -3

    милли

    0,000 001 = 10 -6

    микро

    0,000 000 001 = 10 -9

    нано

    0,000 000 000 001 = 10 -12

    пико

    0,000 000 000 000 001 = 10 -15

    фемто

    0,000 000 000 000 000 001 = 10 -18

    атто

    Как пользоваться таблицей?

    Как видим из таблицы, разница между многими приставками составляет ровно 1000. Так, например, такое правило действует между кратными величинами, начиная с приставки

    кило- .

    Так, если рядом с обозначением резистора написано 1 Мом (1 Мега ом), то его сопротивление составит – 1 000 000 (1 миллион) Ом. Если же имеется резистор с номинальным сопротивлением 1 кОм (1 кило ом), то в Омах это будет 1000 (1 тысяча) Ом.

    Для дольных или по-другому дробных величин ситуация похожа, только происходит не увеличение численного значения, а его уменьшение.

    Чтобы не запутаться в микрофарадах, нанофарадах, пикофарадах, нужно запомнить одно простое правило. Нужно понимать, что милли, микро, нано и пико – все они отличаются ровно на 1000 . То есть если вам говорят 47 микрофарад, то это значит, что в нанофарадах это будет в 1000 раз больше – 47 000 нанофарад. В пикофарадах это уже будет ещё на 1000 раз больше – 47 000 000 пикофарад. Как видим, разница между 1 микрофарадой и 1 пикофарадой составляет 1 000 000 раз.

    Также на практике иногда требуется знать значение в микрофарадах, а значение ёмкости указано в нанофарадах. Так если ёмкость конденсатора 1 нанофарада, то в микрофарадах это будет 0,001 мкф. Если ёмкость 0,01 мкф., то в пикофарадах это будет 10 000 пФ, а в нанофарадах, соответственно, 10 нФ.

    Приставки, обозначающие размерность величины служат для сокращённой записи. Согласитесь проще написать 1мА , чем 0,001 Ампер или, например, 400 мкГн , чем 0,0004 Генри.

    В показанной ранее таблице также есть сокращённое обозначение приставки. Так, чтобы не писать Мега , пишут только букву М . За приставкой обычно следует сокращённое обозначение электрической величины. Например, слово Ампер не пишут, а указывают только букву А . Также поступают при сокращении записи единицы измерения ёмкости Фарада . В этом случае пишется только буква Ф .

    Наравне с сокращённой записью на русском языке, которая часто используется в старой радиоэлектронной литературе , существует и международная сокращённая запись приставок. Она также указана в таблице.

    Конвертер длины и расстояния Конвертер массы Конвертер мер объема сыпучих продуктов и продуктов питания Конвертер площади Конвертер объема и единиц измерения в кулинарных рецептах Конвертер температуры Конвертер давления, механического напряжения, модуля Юнга Конвертер энергии и работы Конвертер мощности Конвертер силы Конвертер времени Конвертер линейной скорости Плоский угол Конвертер тепловой эффективности и топливной экономичности Конвертер чисел в различных системах счисления Конвертер единиц измерения количества информации Курсы валют Размеры женской одежды и обуви Размеры мужской одежды и обуви Конвертер угловой скорости и частоты вращения Конвертер ускорения Конвертер углового ускорения Конвертер плотности Конвертер удельного объема Конвертер момента инерции Конвертер момента силы Конвертер вращающего момента Конвертер удельной теплоты сгорания (по массе) Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему) Конвертер разности температур Конвертер коэффициента теплового расширения Конвертер термического сопротивления Конвертер удельной теплопроводности Конвертер удельной теплоёмкости Конвертер энергетической экспозиции и мощности теплового излучения Конвертер плотности теплового потока Конвертер коэффициента теплоотдачи Конвертер объёмного расхода Конвертер массового расхода Конвертер молярного расхода Конвертер плотности потока массы Конвертер молярной концентрации Конвертер массовой концентрации в растворе Конвертер динамической (абсолютной) вязкости Конвертер кинематической вязкости Конвертер поверхностного натяжения Конвертер паропроницаемости Конвертер плотности потока водяного пара Конвертер уровня звука Конвертер чувствительности микрофонов Конвертер уровня звукового давления (SPL) Конвертер уровня звукового давления с возможностью выбора опорного давления Конвертер яркости Конвертер силы света Конвертер освещённости Конвертер разрешения в компьютерной графике Конвертер частоты и длины волны Оптическая сила в диоптриях и фокусное расстояние Оптическая сила в диоптриях и увеличение линзы (×) Конвертер электрического заряда Конвертер линейной плотности заряда Конвертер поверхностной плотности заряда Конвертер объемной плотности заряда Конвертер электрического тока Конвертер линейной плотности тока Конвертер поверхностной плотности тока Конвертер напряжённости электрического поля Конвертер электростатического потенциала и напряжения Конвертер электрического сопротивления Конвертер удельного электрического сопротивления Конвертер электрической проводимости Конвертер удельной электрической проводимости Электрическая емкость Конвертер индуктивности Конвертер Американского калибра проводов Уровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицах Конвертер магнитодвижущей силы Конвертер напряженности магнитного поля Конвертер магнитного потока Конвертер магнитной индукции Радиация. Конвертер мощности поглощенной дозы ионизирующего излучения Радиоактивность. Конвертер радиоактивного распада Радиация. Конвертер экспозиционной дозы Радиация. Конвертер поглощённой дозы Конвертер десятичных приставок Передача данных Конвертер единиц типографики и обработки изображений Конвертер единиц измерения объема лесоматериалов Вычисление молярной массы Периодическая система химических элементов Д. И. Менделеева

    1 фарад [Ф] = 1000000 микрофарад [мкФ]

    Исходная величина

    Преобразованная величина

    фарад эксафарад петафарад терафарад гигафарад мегафарад килофарад гектофарад декафарад децифарад сантифарад миллифарад микрофарад нанофарад пикофарад фемтофарад аттофарад кулон на вольт абфарад единица емкости СГСМ статфарад единица емкости СГСЭ

    Содержание

    Общие сведения

    Электрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками:

    C = Q/∆φ

    Здесь Q — электрический заряд, измеряется в кулонах (Кл), — разность потенциалов, измеряется в вольтах (В).

    В системе СИ электроемкость измеряется в фарадах (Ф). Данная единица измерения названа в честь английского физика Майкла Фарадея.

    Фарад является очень большой емкостью для изолированного проводника. Так, металлический уединенный шар радиусом в 13 радиусов Солнца имел бы емкость равную 1 фарад. А емкость металлического шара размером с Землю была бы примерно 710 микрофарад (мкФ).

    Так как 1 фарад — очень большая емкость, поэтому используются меньшие значения, такие как: микрофарад (мкФ), равный одной миллионной фарада; нанофарад (нФ), равный одной миллиардной; пикофарад (пФ), равный одной триллионной фарада.

    В системе СГСЭ основной единицей емкости является сантиметр (см). 1 сантиметр емкости — это электрическая емкость шара с радиусом 1 сантиметр, помещенного в вакуум. СГСЭ — это расширенная система СГС для электродинамики, то есть, система единиц в которой сантиметр, грам, и секунда приняты за базовые единицы для вычисления длины, массы и времени соответственно. В расширенных СГС, включая СГСЭ, некоторые физические константы приняты за единицу, чтобы упростить формулы и облегчить вычисления.

    Использование емкости

    Конденсаторы — устройства для накопления заряда в электронном оборудовании

    Понятие электрической емкости относится не только к проводнику, но и к конденсатору. Конденсатор — система двух проводников, разделенных диэлектриком или вакуумом. В простейшем варианте конструкция конденсатора состоит из двух электродов в виде пластин (обкладок). Конденсатор (от лат. condensare — «уплотнять», «сгущать») — двухэлектродный прибор для накопления заряда и энергии электромагнитного поля, в простейшем случае представляет собой два проводника, разделённые каким-либо изолятором. Например, иногда радиолюбители при отсутствии готовых деталей изготавливают подстроечные конденсаторы для своих схем из отрезков проводов разного диаметра, изолированных лаковым покрытием, при этом более тонкий провод наматывается на более толстый. Регулируя число витков, радиолюбители точно настраивают контура аппаратуры на нужную частоту. Примеры изображения конденсаторов на электрических схемах приведены на рисунке.

    Историческая справка

    Еще 275 лет назад были известны принципы создания конденсаторов. Так, в 1745 г. в Лейдене немецкий физик Эвальд Юрген фон Клейст и нидерландский физик Питер ван Мушенбрук создали первый конденсатор — «лейденскую банку» — в ней диэлектриком были стенки стеклянной банки, а обкладками служили вода в сосуде и ладонь экспериментатора, державшая сосуд. Такая «банка» позволяла накапливать заряд порядка микрокулона (мкКл). После того, как ее изобрели, с ней часто проводили эксперименты и публичные представления. Для этого банку сначала заряжали статическим электричеством, натирая ее. После этого один из участников прикасался к банке рукой, и получал небольшой удар током. Известно, что 700 парижских монахов, взявшись за руки, провели лейденский эксперимент. В тот момент, когда первый монах прикоснулся к головке банки, все 700 монахов, сведенные одной судорогой, с ужасом вскрикнули.

    В Россию «лейденская банка» пришла благодаря русскому царю Петру I, который познакомился с Мушенбруком во время путешествий по Европе, и подробнее узнал об экспериментах с «лейденской банкой». Петр I учредил в России Академию наук, и заказал Мушенбруку разнообразные приборы для Академии наук.

    В дальнейшем конденсаторы усовершенствовались и становились меньше, а их емкость — больше. Конденсаторы широко применяются в электронике. Например, конденсатор и катушка индуктивности образуют колебательный контур, который может быть использован для настройки приемника на нужную частоту.

    Существует несколько типов конденсаторов, отличающихся постоянной или переменной емкостью и материалом диэлектрика.

    Примеры конденсаторов

    Промышленность выпускает большое количество типов конденсаторов различного назначения, но главными их характеристиками являются ёмкость и рабочее напряжение.

    Типичные значение ёмкости конденсаторов изменяются от единиц пикофарад до сотен микрофарад, исключение составляют ионисторы, которые имеют несколько иной характер формирования ёмкости – за счёт двойного слоя у электродов – в этом они подобны электрохимическим аккумуляторам. Суперконденсаторы на основе нанотрубок имеют чрезвычайно развитую поверхность электродов. У этих типов конденсаторов типичные значения ёмкости составляют десятки фарад, и в некоторых случаях они способны заменить в качестве источников тока традиционные электрохимические аккумуляторы.

    Вторым по важности параметром конденсаторов является его рабочее напряжение . Превышение этого параметра может привести к выходу конденсатора из строя, поэтому при построении реальных схем принято применять конденсаторы с удвоенным значением рабочего напряжения.

    Для увеличения значений ёмкости или рабочего напряжения используют приём объединения конденсаторов в батареи. При последовательном соединении двух однотипных конденсаторов рабочее напряжение удваивается, а суммарная ёмкость уменьшается в два раза. При параллельном соединении двух однотипных конденсаторов рабочее напряжение остаётся прежним, а суммарная ёмкость увеличивается в два раза.

    Третьим по важности параметром конденсаторов является температурный коэффициент изменения ёмкости (ТКЕ) . Он даёт представление об изменении ёмкости в условиях изменения температур.

    В зависимости от назначения использования, конденсаторы подразделяются на конденсаторы общего назначения, требования к параметрам которых некритичны, и на конденсаторы специального назначения (высоковольтные, прецизионные и с различными ТКЕ).

    Маркировка конденсаторов

    Подобно резисторам, в зависимости от габаритов изделия, может применяться полная маркировка с указанием номинальной ёмкости, класса отклонения от номинала и рабочего напряжения. Для малогабаритных исполнений конденсаторов применяют кодовую маркировку из трёх или четырёх цифр, смешанную цифро-буквенную маркировку и цветовую маркировку.

    Соответствующие таблицы пересчёта маркировок по номиналу, рабочему напряжению и ТКЕ можно найти в Интернете, но самым действенным и практичным методом проверки номинала и исправности элемента реальной схемы остаётся непосредственное измерение параметров выпаянного конденсатора с помощью мультиметра.

    Предупреждение: поскольку конденсаторы могут накапливать большой заряд при весьма высоком напряжении, во избежание поражения электрическим током необходимо перед измерением параметров конденсатора разряжать его, закоротив его выводы проводом с высоким сопротивлением внешней изоляции. Лучше всего для этого подходят штатные провода измерительного прибора.

    Оксидные конденсаторы: данный тип конденсатора обладает большой удельной емкостью, то есть, емкостью на единицу веса конденсатора. Одна обкладка таких конденсаторов представляет собой обычно алюминиевую ленту, покрытую слоем оксида алюминия. Второй обкладкой служит электролит. Так как оксидные конденсаторы имеют полярность, то принципиально важно включать такой конденсатор в схему строго в соответствии с полярностью напряжения.

    Твердотельные конденсаторы: в них вместо традиционного электролита в качестве обкладки используется органический полимер, проводящий ток, или полупроводник.

    Переменные конденсаторы: емкость может меняться механическим способом, электрическим напряжением или с помощью температуры.

    Пленочные конденсаторы: диапазон емкости данного типа конденсаторов составляет примерно от 5 пФ до 100 мкФ.

    Имеются и другие типы конденсаторов.

    Ионисторы

    В наши дни популярность набирают ионисторы. Ионистор (суперконденсатор) — это гибрид конденсатора и химического источника тока, заряд которого накапливается на границе раздела двух сред — электрода и электролита. Начало созданию ионисторов было положено в 1957 году, когда был запатентован конденсатор с двойным электрическим слоем на пористых угольных электродах. Двойной слой, а также пористый материал помогли увеличить емкость такого конденсатора за счет увеличения площади поверхности. В дальнейшем эта технология дополнялась и улучшалась. На рынок ионисторы вышли в начале восьмидесятых годов прошлого века.

    С появлением ионисторов появилась возможность использовать их в электрических цепях в качестве источников напряжения. Такие суперконденсаторы имеют долгий срок службы, малый вес, высокие скорости зарядки-разрядки. В перспективе данный вид конденсаторов может заменить обычные аккумуляторы. Основными недостатками ионисторов является меньшая, чем у электрохимических аккумуляторов удельная энергия (энергия на единицу веса), низкое рабочее напряжение и значительный саморазряд.

    Ионисторы применяются в автомобилях Формулы-1. В системах рекуперации энергии, при торможении вырабатывается электроэнергия, которая накапливается в маховике, аккумуляторах или ионисторах для дальнейшего использования.Электромобиль А2В Университета Торонто. Под капотом

    Электрические автомобили в настоящем времени выпускают многие компании, например: General Motors, Nissan, Tesla Motors, Toronto Electric. Университет Торонто совместно с компанией Toronto Electric разработали полностью канадский электромобиль A2B. В нем используются ионисторы вместе с химическими источниками питания, так называемое гибридное электрическое хранение энергии. Двигатели данного автомобиля питаются от аккумуляторов весом 380 килограмм. Также для подзарядки используются солнечные батареи, установленные на крыше электромобиля.

    Емкостные сенсорные экраны

    В современных устройствах все чаще применяются сенсорные экраны, которые позволяют управлять устройствами путем прикосновения к панелям с индикаторами или экранам. Сенсорные экраны бывают разных типов: резистивные, емкостные и другие. Они могут реагировать на одно или несколько одновременных касаний. Принцип работы емкостных экранов основывается на том, что предмет большой емкости проводит переменный ток. В данном случае этим предметом является тело человека.

    Поверхностно-емкостные экраны

    Таким образом, поверхностно-емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. В качестве резистивного материала обычно применяется имеющий высокую прозрачность и малое поверхностное сопротивление сплав оксида индия и оксида олова. Электроды, подающие на проводящий слой небольшое переменное напряжение, располагаются по углам экрана. При касании к такому экрану пальцем появляется утечка тока, которая регистрируется в четырех углах датчиками и передается в контроллер, который определяет координаты точки касания.

    Преимущество таких экранов заключается в долговечности (около 6,5 лет нажатий с промежутком в одну секунду или порядка 200 млн. нажатий). Они обладают высокой прозрачностью (примерно 90%). Благодаря этим преимуществам, емкостные экраны уже с 2009 года активно начали вытеснять резистивные экраны.

    Недостаток емкостных экранов заключается в том, что они плохо работают при отрицательных температурах, есть трудности с использованием таких экранов в перчатках. Если проводящее покрытие расположено на внешней поверхности, то экран является достаточно уязвимым, поэтому емкостные экраны применяются лишь в тех устройствах, которые защищены от непогоды.

    Проекционно-емкостные экраны

    Помимо поверхностно-емкостных экранов, существуют проекционно-емкостные экраны. Их отличие заключается в том, что на внутренней стороне экрана нанесена сетка электродов. Электрод, к которому прикасаются, вместе с телом человека образует конденсатор. Благодаря сетке, можно получить точные координаты касания. Проекционно-емкостный экран реагирует на касания в тонких перчатках.

    Проекционно-емкостные экраны также обладают высокой прозрачностью (около 90%). Они долговечны и достаточно прочные, поэтому их широко применяют не только в персональной электронике, но и в автоматах, в том числе установленных на улице.

    Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

    Конвертер длины и расстояния Конвертер массы Конвертер мер объема сыпучих продуктов и продуктов питания Конвертер площади Конвертер объема и единиц измерения в кулинарных рецептах Конвертер температуры Конвертер давления, механического напряжения, модуля Юнга Конвертер энергии и работы Конвертер мощности Конвертер силы Конвертер времени Конвертер линейной скорости Плоский угол Конвертер тепловой эффективности и топливной экономичности Конвертер чисел в различных системах счисления Конвертер единиц измерения количества информации Курсы валют Размеры женской одежды и обуви Размеры мужской одежды и обуви Конвертер угловой скорости и частоты вращения Конвертер ускорения Конвертер углового ускорения Конвертер плотности Конвертер удельного объема Конвертер момента инерции Конвертер момента силы Конвертер вращающего момента Конвертер удельной теплоты сгорания (по массе) Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему) Конвертер разности температур Конвертер коэффициента теплового расширения Конвертер термического сопротивления Конвертер удельной теплопроводности Конвертер удельной теплоёмкости Конвертер энергетической экспозиции и мощности теплового излучения Конвертер плотности теплового потока Конвертер коэффициента теплоотдачи Конвертер объёмного расхода Конвертер массового расхода Конвертер молярного расхода Конвертер плотности потока массы Конвертер молярной концентрации Конвертер массовой концентрации в растворе Конвертер динамической (абсолютной) вязкости Конвертер кинематической вязкости Конвертер поверхностного натяжения Конвертер паропроницаемости Конвертер плотности потока водяного пара Конвертер уровня звука Конвертер чувствительности микрофонов Конвертер уровня звукового давления (SPL) Конвертер уровня звукового давления с возможностью выбора опорного давления Конвертер яркости Конвертер силы света Конвертер освещённости Конвертер разрешения в компьютерной графике Конвертер частоты и длины волны Оптическая сила в диоптриях и фокусное расстояние Оптическая сила в диоптриях и увеличение линзы (×) Конвертер электрического заряда Конвертер линейной плотности заряда Конвертер поверхностной плотности заряда Конвертер объемной плотности заряда Конвертер электрического тока Конвертер линейной плотности тока Конвертер поверхностной плотности тока Конвертер напряжённости электрического поля Конвертер электростатического потенциала и напряжения Конвертер электрического сопротивления Конвертер удельного электрического сопротивления Конвертер электрической проводимости Конвертер удельной электрической проводимости Электрическая емкость Конвертер индуктивности Конвертер Американского калибра проводов Уровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицах Конвертер магнитодвижущей силы Конвертер напряженности магнитного поля Конвертер магнитного потока Конвертер магнитной индукции Радиация. Конвертер мощности поглощенной дозы ионизирующего излучения Радиоактивность. Конвертер радиоактивного распада Радиация. Конвертер экспозиционной дозы Радиация. Конвертер поглощённой дозы Конвертер десятичных приставок Передача данных Конвертер единиц типографики и обработки изображений Конвертер единиц измерения объема лесоматериалов Вычисление молярной массы Периодическая система химических элементов Д. И. Менделеева

    1 фарад [Ф] = 1000000 микрофарад [мкФ]

    Исходная величина

    Преобразованная величина

    фарад эксафарад петафарад терафарад гигафарад мегафарад килофарад гектофарад декафарад децифарад сантифарад миллифарад микрофарад нанофарад пикофарад фемтофарад аттофарад кулон на вольт абфарад единица емкости СГСМ статфарад единица емкости СГСЭ

    Линейная плотность заряда

    Общие сведения

    Электрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками:

    C = Q/∆φ

    Здесь Q — электрический заряд, измеряется в кулонах (Кл), — разность потенциалов, измеряется в вольтах (В).

    В системе СИ электроемкость измеряется в фарадах (Ф). Данная единица измерения названа в честь английского физика Майкла Фарадея.

    Фарад является очень большой емкостью для изолированного проводника. Так, металлический уединенный шар радиусом в 13 радиусов Солнца имел бы емкость равную 1 фарад. А емкость металлического шара размером с Землю была бы примерно 710 микрофарад (мкФ).

    Так как 1 фарад — очень большая емкость, поэтому используются меньшие значения, такие как: микрофарад (мкФ), равный одной миллионной фарада; нанофарад (нФ), равный одной миллиардной; пикофарад (пФ), равный одной триллионной фарада.

    В системе СГСЭ основной единицей емкости является сантиметр (см). 1 сантиметр емкости — это электрическая емкость шара с радиусом 1 сантиметр, помещенного в вакуум. СГСЭ — это расширенная система СГС для электродинамики, то есть, система единиц в которой сантиметр, грам, и секунда приняты за базовые единицы для вычисления длины, массы и времени соответственно. В расширенных СГС, включая СГСЭ, некоторые физические константы приняты за единицу, чтобы упростить формулы и облегчить вычисления.

    Использование емкости

    Конденсаторы — устройства для накопления заряда в электронном оборудовании

    Понятие электрической емкости относится не только к проводнику, но и к конденсатору. Конденсатор — система двух проводников, разделенных диэлектриком или вакуумом. В простейшем варианте конструкция конденсатора состоит из двух электродов в виде пластин (обкладок). Конденсатор (от лат. condensare — «уплотнять», «сгущать») — двухэлектродный прибор для накопления заряда и энергии электромагнитного поля, в простейшем случае представляет собой два проводника, разделённые каким-либо изолятором. Например, иногда радиолюбители при отсутствии готовых деталей изготавливают подстроечные конденсаторы для своих схем из отрезков проводов разного диаметра, изолированных лаковым покрытием, при этом более тонкий провод наматывается на более толстый. Регулируя число витков, радиолюбители точно настраивают контура аппаратуры на нужную частоту. Примеры изображения конденсаторов на электрических схемах приведены на рисунке.

    Историческая справка

    Еще 275 лет назад были известны принципы создания конденсаторов. Так, в 1745 г. в Лейдене немецкий физик Эвальд Юрген фон Клейст и нидерландский физик Питер ван Мушенбрук создали первый конденсатор — «лейденскую банку» — в ней диэлектриком были стенки стеклянной банки, а обкладками служили вода в сосуде и ладонь экспериментатора, державшая сосуд. Такая «банка» позволяла накапливать заряд порядка микрокулона (мкКл). После того, как ее изобрели, с ней часто проводили эксперименты и публичные представления. Для этого банку сначала заряжали статическим электричеством, натирая ее. После этого один из участников прикасался к банке рукой, и получал небольшой удар током. Известно, что 700 парижских монахов, взявшись за руки, провели лейденский эксперимент. В тот момент, когда первый монах прикоснулся к головке банки, все 700 монахов, сведенные одной судорогой, с ужасом вскрикнули.

    В Россию «лейденская банка» пришла благодаря русскому царю Петру I, который познакомился с Мушенбруком во время путешествий по Европе, и подробнее узнал об экспериментах с «лейденской банкой». Петр I учредил в России Академию наук, и заказал Мушенбруку разнообразные приборы для Академии наук.

    В дальнейшем конденсаторы усовершенствовались и становились меньше, а их емкость — больше. Конденсаторы широко применяются в электронике. Например, конденсатор и катушка индуктивности образуют колебательный контур, который может быть использован для настройки приемника на нужную частоту.

    Существует несколько типов конденсаторов, отличающихся постоянной или переменной емкостью и материалом диэлектрика.

    Примеры конденсаторов

    Промышленность выпускает большое количество типов конденсаторов различного назначения, но главными их характеристиками являются ёмкость и рабочее напряжение.

    Типичные значение ёмкости конденсаторов изменяются от единиц пикофарад до сотен микрофарад, исключение составляют ионисторы, которые имеют несколько иной характер формирования ёмкости – за счёт двойного слоя у электродов – в этом они подобны электрохимическим аккумуляторам. Суперконденсаторы на основе нанотрубок имеют чрезвычайно развитую поверхность электродов. У этих типов конденсаторов типичные значения ёмкости составляют десятки фарад, и в некоторых случаях они способны заменить в качестве источников тока традиционные электрохимические аккумуляторы.

    Вторым по важности параметром конденсаторов является его рабочее напряжение . Превышение этого параметра может привести к выходу конденсатора из строя, поэтому при построении реальных схем принято применять конденсаторы с удвоенным значением рабочего напряжения.

    Для увеличения значений ёмкости или рабочего напряжения используют приём объединения конденсаторов в батареи. При последовательном соединении двух однотипных конденсаторов рабочее напряжение удваивается, а суммарная ёмкость уменьшается в два раза. При параллельном соединении двух однотипных конденсаторов рабочее напряжение остаётся прежним, а суммарная ёмкость увеличивается в два раза.

    Третьим по важности параметром конденсаторов является температурный коэффициент изменения ёмкости (ТКЕ) . Он даёт представление об изменении ёмкости в условиях изменения температур.

    В зависимости от назначения использования, конденсаторы подразделяются на конденсаторы общего назначения, требования к параметрам которых некритичны, и на конденсаторы специального назначения (высоковольтные, прецизионные и с различными ТКЕ).

    Маркировка конденсаторов

    Подобно резисторам, в зависимости от габаритов изделия, может применяться полная маркировка с указанием номинальной ёмкости, класса отклонения от номинала и рабочего напряжения. Для малогабаритных исполнений конденсаторов применяют кодовую маркировку из трёх или четырёх цифр, смешанную цифро-буквенную маркировку и цветовую маркировку.

    Соответствующие таблицы пересчёта маркировок по номиналу, рабочему напряжению и ТКЕ можно найти в Интернете, но самым действенным и практичным методом проверки номинала и исправности элемента реальной схемы остаётся непосредственное измерение параметров выпаянного конденсатора с помощью мультиметра.

    Предупреждение: поскольку конденсаторы могут накапливать большой заряд при весьма высоком напряжении, во избежание поражения электрическим током необходимо перед измерением параметров конденсатора разряжать его, закоротив его выводы проводом с высоким сопротивлением внешней изоляции. Лучше всего для этого подходят штатные провода измерительного прибора.

    Оксидные конденсаторы: данный тип конденсатора обладает большой удельной емкостью, то есть, емкостью на единицу веса конденсатора. Одна обкладка таких конденсаторов представляет собой обычно алюминиевую ленту, покрытую слоем оксида алюминия. Второй обкладкой служит электролит. Так как оксидные конденсаторы имеют полярность, то принципиально важно включать такой конденсатор в схему строго в соответствии с полярностью напряжения.

    Твердотельные конденсаторы: в них вместо традиционного электролита в качестве обкладки используется органический полимер, проводящий ток, или полупроводник.

    Переменные конденсаторы: емкость может меняться механическим способом, электрическим напряжением или с помощью температуры.

    Пленочные конденсаторы: диапазон емкости данного типа конденсаторов составляет примерно от 5 пФ до 100 мкФ.

    Имеются и другие типы конденсаторов.

    Ионисторы

    В наши дни популярность набирают ионисторы. Ионистор (суперконденсатор) — это гибрид конденсатора и химического источника тока, заряд которого накапливается на границе раздела двух сред — электрода и электролита. Начало созданию ионисторов было положено в 1957 году, когда был запатентован конденсатор с двойным электрическим слоем на пористых угольных электродах. Двойной слой, а также пористый материал помогли увеличить емкость такого конденсатора за счет увеличения площади поверхности. В дальнейшем эта технология дополнялась и улучшалась. На рынок ионисторы вышли в начале восьмидесятых годов прошлого века.

    С появлением ионисторов появилась возможность использовать их в электрических цепях в качестве источников напряжения. Такие суперконденсаторы имеют долгий срок службы, малый вес, высокие скорости зарядки-разрядки. В перспективе данный вид конденсаторов может заменить обычные аккумуляторы. Основными недостатками ионисторов является меньшая, чем у электрохимических аккумуляторов удельная энергия (энергия на единицу веса), низкое рабочее напряжение и значительный саморазряд.

    Ионисторы применяются в автомобилях Формулы-1. В системах рекуперации энергии, при торможении вырабатывается электроэнергия, которая накапливается в маховике, аккумуляторах или ионисторах для дальнейшего использования.Электромобиль А2В Университета Торонто. Под капотом

    Электрические автомобили в настоящем времени выпускают многие компании, например: General Motors, Nissan, Tesla Motors, Toronto Electric. Университет Торонто совместно с компанией Toronto Electric разработали полностью канадский электромобиль A2B. В нем используются ионисторы вместе с химическими источниками питания, так называемое гибридное электрическое хранение энергии. Двигатели данного автомобиля питаются от аккумуляторов весом 380 килограмм. Также для подзарядки используются солнечные батареи, установленные на крыше электромобиля.

    Емкостные сенсорные экраны

    В современных устройствах все чаще применяются сенсорные экраны, которые позволяют управлять устройствами путем прикосновения к панелям с индикаторами или экранам. Сенсорные экраны бывают разных типов: резистивные, емкостные и другие. Они могут реагировать на одно или несколько одновременных касаний. Принцип работы емкостных экранов основывается на том, что предмет большой емкости проводит переменный ток. В данном случае этим предметом является тело человека.

    Поверхностно-емкостные экраны

    Таким образом, поверхностно-емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. В качестве резистивного материала обычно применяется имеющий высокую прозрачность и малое поверхностное сопротивление сплав оксида индия и оксида олова. Электроды, подающие на проводящий слой небольшое переменное напряжение, располагаются по углам экрана. При касании к такому экрану пальцем появляется утечка тока, которая регистрируется в четырех углах датчиками и передается в контроллер, который определяет координаты точки касания.

    Преимущество таких экранов заключается в долговечности (около 6,5 лет нажатий с промежутком в одну секунду или порядка 200 млн. нажатий). Они обладают высокой прозрачностью (примерно 90%). Благодаря этим преимуществам, емкостные экраны уже с 2009 года активно начали вытеснять резистивные экраны.

    Недостаток емкостных экранов заключается в том, что они плохо работают при отрицательных температурах, есть трудности с использованием таких экранов в перчатках. Если проводящее покрытие расположено на внешней поверхности, то экран является достаточно уязвимым, поэтому емкостные экраны применяются лишь в тех устройствах, которые защищены от непогоды.

    Проекционно-емкостные экраны

    Помимо поверхностно-емкостных экранов, существуют проекционно-емкостные экраны. Их отличие заключается в том, что на внутренней стороне экрана нанесена сетка электродов. Электрод, к которому прикасаются, вместе с телом человека образует конденсатор. Благодаря сетке, можно получить точные координаты касания. Проекционно-емкостный экран реагирует на касания в тонких перчатках.

    Проекционно-емкостные экраны также обладают высокой прозрачностью (около 90%). Они долговечны и достаточно прочные, поэтому их широко применяют не только в персональной электронике, но и в автоматах, в том числе установленных на улице.

    Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

    При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

    Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

    Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению.

    При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

    У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

      Первое, это номинальная ёмкость конденсатора . Измеряется в долях Фарады.

      Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

      Третье, что указывается в маркировке, это допустимое рабочее напряжение . Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

    Итак, разберёмся в том, как маркируют конденсаторы.

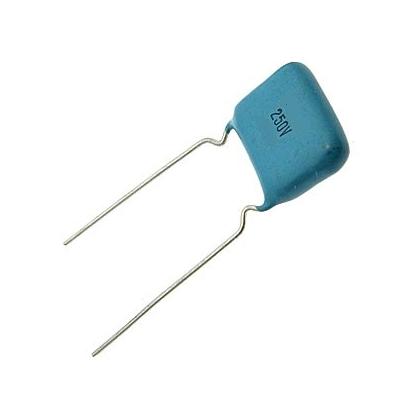

    Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

    Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.


    Конденсаторы серии К73 и их маркировка

    Правила маркировки.

    Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n .

    Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
    330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

    Можно встретить маркировку вида 47H C. Данная запись соответствует 47n K и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

    Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте .

    Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
    Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

    Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M , m вместо десятичной запятой, незначащий ноль опускается.

    Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

    На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.


    Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

    Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах . Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

    Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов .

    Буквенный код отклонения ёмкости (допуск).

    Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H , M , J , K . Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK , 220nM , 470nJ .

    Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

    Д опуск в % Б уквенное обозначение
    лат. рус.
    ± 0,05p A
    ± 0,1p B Ж
    ± 0,25p C У
    ± 0,5p D Д
    ± 1,0 F Р
    ± 2,0 G Л
    ± 2,5 H
    ± 5,0 J И
    ± 10 K С
    ± 15 L
    ± 20 M В
    ± 30 N Ф
    -0…+100 P
    -10…+30 Q
    ± 22 S
    -0…+50 T
    -0…+75 U Э
    -10…+100 W Ю
    -20…+5 Y Б
    -20…+80 Z А

    Маркировка конденсаторов по рабочему напряжению.

    Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

    Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

    Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

    Н оминальное рабочее напряжение , B Б уквенный код
    1,0 I
    1,6 R
    2,5 M
    3,2 A
    4,0 C
    6,3 B
    10 D
    16 E
    20 F
    25 G
    32 H
    40 S
    50 J
    63 K
    80 L
    100 N
    125 P
    160 Q
    200 Z
    250 W
    315 X
    350 T
    400 Y
    450 U
    500 V

    Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

    Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

    Маркировка конденсаторов. Кодовая и цветовая маркировака конденсаторов

    Маркировка тремя цифрами.

    код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF
    1.0 пФ 1000 пФ 1 нФ
    1.5 пФ 1500 пФ 1.5 нФ
    2.2 пФ 2200 пФ 2.2 нФ
    3.3 пФ 3300 пФ 3.3 нФ
    4.7 пФ 4700 пФ 4.7 нФ
    6.8 пФ 6800 пФ 6.8 нФ
    10 пФ 0.01 нФ 10000 пФ 10 нФ 0.01 мкФ
    15 пФ 0.015 нФ 15000 пФ 15 нФ 0.015 мкФ
    22 пФ 0.022 нФ 22000 пФ 22 нФ 0.022 мкФ
    33 пФ 0.033 нФ 33000 пФ 33 нФ 0.033 мкФ
    47 пФ 0.047 нФ 47000 пФ 47 нФ 0.047 мкФ
    68 пФ 0.068 нФ 68000 пФ 68 нФ 0.068 мкФ
    100 пФ 0.1 нФ 100000 пФ 100 нФ 0.1 мкФ
    150 пФ 0.15 нФ 150000 пФ 150 нФ 0.15 мкФ
    220 пФ 0.22 нФ 220000 пФ 220 нФ 0.22 мкФ
    330 пФ 0.33 нФ 330000 пФ 330 нФ 0.33 мкФ
    470 пФ 0.47 нФ 470000 пФ 470 нФ 0.47 мкФ
    680 пФ 0.68 нФ 680000 пФ 680 нФ 0.68 мкФ
    1000000 пФ 1000 нФ 1 мкФ
    маркировка значение маркировка значение маркировка значение маркировка значение
    A 1.0 J 2.2 S 4.7 a 2.5
    B 1.1 K 2.4 T 5.1 b 3.5
    C 1.2 L 2.7 U 5.6 d 4.0
    D 1.3 M 3.0 V 6.2 e 4.5
    E 1.5 N 3.3 W 6.8 f 5.0
    F 1.6 P 3.6 X 7.5 m 6.0
    G 1.8 Q 3.9 Y 8.2 n 7.0
    H 2.0 R 4.3 Z 9.1 t 8.0

    «Справочник» справочная информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам ,конденсаторам , светодиодам и т.д. Вся справочная информация электронных компонентов электронных компонентов .

    · Допуски

    · Кодовая маркировка

    · Допуски

    · Конденсаторы с линейной зависимостью от температуры

    · Конденсаторы с нелинейной зависимостью от температуры

    · Кодовая маркировка

    · Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

    Допуски

    Таблица 1

    *-Для конденсаторов емкостью

    Δ=(δхС/100%)[Ф]

    Пример:


    Конденсаторы с ненормируемым ТКЕ

    Таблица 2

    Конденсаторы с линейной зависимостью от температуры

    Таблица 3

    Обозначение ГОСТ Обозначение международное ТКЕ * Буквенный код Цвет**
    П100 P100 100 (+130…-49) A красный+фиолетовый
    П33 N серый
    МПО NPO 0(+30..-75) С черный
    М33 N030 -33(+30…-80] Н коричневый
    М75 N080 -75(+30…-80) L красный
    M150 N150 -150(+30…-105) Р оранжевый
    М220 N220 -220(+30…-120) R желтый
    М330 N330 -330(+60…-180) S зеленый
    М470 N470 -470(+60…-210) Т голубой
    М750 N750 -750(+120…-330) U фиолетовый
    М1500 N1500 -500(-250…-670) V оранжевый+оранжевый
    М2200 N2200 -2200 К желтый+оранжевый

    * В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85 ° С.

    ** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

    Кодовая маркировка

    А. Маркировка 3 цифрами

    Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

    Таблица 10

    Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
    1,0 0,001 0,000001
    1,5 0,0015 0,000001
    2,2 0,0022 0,000001
    3,3 0,0033 0,000001
    4,7 0,0047 0,000001
    6,8 0,0068 0,000001
    100* 0,01 0,00001
    0,015 0,000015
    0,022 0,000022
    0,033 0,000033
    0,047 0,000047
    0,068 0,000068
    0,1 0,0001
    0,15 0,00015
    0,22 0,00022
    0,33 0,00033
    0,47 0,00047
    0,68 0,00068
    1,0 0,001
    1,5 0,0015
    2,2 0,0022
    3,3 0,0033
    4,7 0,0047
    6,8 0,0068
    0,01
    0,015
    0,022
    0,033
    0,047
    0,068
    0,1
    0,15
    0,22
    0,33
    0,47
    0,68
    1,0

    В. Маркировка 4 цифрами

    Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

    Таблица 11

    В. Маркировка 4 символами

    Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

    С. Маркировка в две строки

    Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

    Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

    http://www.radioradar.net/hand_book/hand_books/conder.html

    Кодовая маркировка

    В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

    Кодировка тремя цифрами

    Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пФ.

    Таблица 1

    * Иногда последний ноль не указывают.

    Кодировка четырьмя цифрами

    Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

    Таблица 2

    Цветовая маркировка

    На практике для цветового кодирования постоянных конденсаторов используются несколько методик цветовой маркировки

    * Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

    ** Цвет корпуса указывает на значение рабочего напряжения.

    Вывод «+» может иметь больший диаметр.

    Для маркировки пленочных конденсаторов используют 5 цветных полос или точек:

    Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

    Маркировка допусков

    В соответствии с требованиями Публикаций 62 и 115-2 IEC (МЭК) для конденсаторов установлены следующие допуски и их кодировка:

    Маркировка ТКЕ

    Маркировка тремя цифрами.

    Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

    код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF
    1.0 пФ 1000 пФ 1 нФ
    1.5 пФ 1500 пФ 1.5 нФ
    2.2 пФ 2200 пФ 2.2 нФ
    3.3 пФ 3300 пФ 3.3 нФ
    4.7 пФ 4700 пФ 4.7 нФ
    6.8 пФ 6800 пФ 6.8 нФ
    10 пФ 0.01 нФ 10000 пФ 10 нФ 0.01 мкФ
    15 пФ 0.015 нФ 15000 пФ 15 нФ 0.015 мкФ
    22 пФ 0.022 нФ 22000 пФ 22 нФ 0.022 мкФ
    33 пФ 0.033 нФ 33000 пФ 33 нФ 0.033 мкФ
    47 пФ 0.047 нФ 47000 пФ 47 нФ 0.047 мкФ
    68 пФ 0.068 нФ 68000 пФ 68 нФ 0.068 мкФ
    100 пФ 0.1 нФ 100000 пФ 100 нФ 0.1 мкФ
    150 пФ 0.15 нФ 150000 пФ 150 нФ 0.15 мкФ
    220 пФ 0.22 нФ 220000 пФ 220 нФ 0.22 мкФ
    330 пФ 0.33 нФ 330000 пФ 330 нФ 0.33 мкФ
    470 пФ 0.47 нФ 470000 пФ 470 нФ 0.47 мкФ
    680 пФ 0.68 нФ 680000 пФ 680 нФ 0.68 мкФ
    1000000 пФ 1000 нФ 1 мкФ

    2. Маркировка четырьмя цифрами.

    Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

    1622 = 162*102 пФ = 16200 пФ = 16.2 нФ.

    3. Буквенно-цифровая маркировка.

    При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

    15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

    Очень часто бывает трудно отличить русскую букву «п» от английской «n».

    Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

    0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

    4. Планарные керамические конденсаторы.

    Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

    N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*101пФ = 33пФ

    S3 /по таблице S=4.7/ = 4.7*103пФ = 4700пФ = 4,7нФ

    маркировка значение маркировка значение маркировка значение маркировка значение
    A 1.0 J 2.2 S 4.7 a 2.5
    B 1.1 K 2.4 T 5.1 b 3.5
    C 1.2 L 2.7 U 5.6 d 4.0
    D 1.3 M 3.0 V 6.2 e 4.5
    E 1.5 N 3.3 W 6.8 f 5.0
    F 1.6 P 3.6 X 7.5 m 6.0
    G 1.8 Q 3.9 Y 8.2 n 7.0
    H 2.0 R 4.3 Z 9.1 t 8.0

    5. Планарные электролитические конденсаторы.

    Кодовая и цветовая маркировака конденсаторов

    «Справочник» справочная информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам ,конденсаторам , светодиодам и т.д. Вся справочная информация содержит все, необходимые для подбора электронных компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию электронных компонентов .

    · Допуски

    · Конденсаторы с линейной зависимостью от температуры

    · Конденсаторы с нелинейной зависимостью от температуры

    · Кодовая маркировка

    · Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

    · Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

    · Допуски

    · Температурный коэффициент емкости (ТКЕ)
    Конденсаторы с ненормируемым ТКЕ

    · Конденсаторы с линейной зависимостью от температуры

    · Конденсаторы с нелинейной зависимостью от температуры

    · Кодовая маркировка

    · Кодовая маркировка электролитических конденсаторов для поверхностного монтажа

    · Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

    Допуски

    В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

    Таблица 1

    *-Для конденсаторов емкостью

    Перерасчет допуска из % (δ) в фарады (Δ):

    Δ=(δхС/100%)[Ф]

    Пример:

    Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10 -9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

    Температурный коэффициент емкости (ТКЕ)
    Конденсаторы с ненормируемым ТКЕ

    Таблица 2

    * Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

    Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC (табл. 2.5, 2.6).

    При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей. При обозначении емкостей менее 10 пФ последней цифрой может быть «9» (109 = 1 пФ), при обозначении емкостей 1 пФ и менее первой цифрой будет «0» (010 = 1 пФ). В качестве разделительной запятой используется буква R (0 R 5 = 0,5 пФ).

    При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ. В случае необходимости маркировки дробных значений емкости в качестве разделительной запятой ис­пользуется буква R: R 1 — 0,1 мкФ, R 22 — 0,22 мкФ, 3 R 3 — 3,3 мкФ (при обозначении емкости в мкФ перед буквой R цифра 0 не ставится, а она ставится только при обозначении емкостей менее 1 пФ).

    После обозначения емкости может быть нанесен буквенный символ, обозначаю­ щий допустимое отклонение емкости конденсатора в соответствии с табл. 2.4.

    Таблица 2.5. Кодировка номинальной емкости конденсаторов тремя цифрами

    Пикофарады (пФ; pF)

    Нанофарады (нФ; nF)

    Микрофарады (мкФ)

    Емкость

    Пикофарады ( пф ; pF)

    Нанофарады ( нФ ; nF)

    Микрофарады ( мкФ ; mF)

    Таблица 2.6. Кодировка номинальной емкости конденсаторов четырьмя цифрами

    Емкость

    Пикофарады (пФ; pF)

    Нанофарады (нФ; nF)

    Микрофарады (мкФ

    ТКЕ (температурный коэффициент емкости) — параметр конденсатора, который характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Этот параметр принято выражать в миллионных долях емкости конденсатора на градус
    (10/-6 / °С). ТКЕ может быть положительным (обозначается буквой «П» или «Р»), отрицательным
    («М» или « N »), близким к нулю («МП») или ненормированным («Н»).

    Конденсаторы изготавливаются с различными по ТКЕ типами диэлектриков: группы NPO , X 7 R , Z 5 U , Y 5 V и другие. Диэлектрик группы NPO (COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильно­стью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовлен­ ные с применением этого диэлектрика, наиболее дорогостоящие. Диэлектрик группы X 7 R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность.

    Диэлектрики групп Z 5 U и Y 5 V имеют очень высокую диэлектрическую проница­ емость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющие значительный разброс параметров. SMD конденсаторы с диэлектриками групп X 7 R и Z 5 U используются в цепях общего назначения.


    Очень важно знать емкость того или иного конденсатора, а под рукой не всегда оказываются измерительные приборы с помощью которых можно эту емкость узнать. Специально для этих случаев были придуманы кодовые маркировки. Существую 4 основных способа маркировки конденсаторов :

    • Кодовая маркировка 3 цифрами;
    • Кодовая маркировка 4 цифрами;
    • Буквенно цифровая маркировка;
    • Специальная маркировка для планарных конденсаторов.

    Кодовая маркировка конденсаторов 3 цифрами

    К примеру конденсатор с обозначением 153 означает что его емкость составляет 15000 пФ.

    Код Пикофарады, пФ, pF Нанофарады, нФ, nF Микрофарады, мкФ, μF
    109 1.0 пФ 0.0010нф
    159 1.5 пФ 0.0015нф
    229 2.2 пФ 0.0022нф
    339 3.3 пФ 0.0033нф
    479 4.7 пФ 0.0048нф
    689 6.8 пФ 0.0068нФ
    100 10 пФ 0.01 нФ
    150 15 пФ 0.015 нФ
    220 22 пФ 0.022 нФ
    330 33 пФ 0.033 нФ
    470 47 пФ 0.047 нФ
    680 68 пФ 0.068 нФ
    101 100 пФ 0.1 нФ
    151 150 пФ 0.15 нФ
    221 220 пФ 0.22 нФ
    331 330 пФ 0.33 нФ
    471 470 пФ 0.47 нФ
    681 680 пФ 0.68 нФ
    102 1000 пФ 1 нФ
    152 1500 пФ 1.5 нФ
    222 2200 пФ 2.2 нФ
    332 3300 пФ 3.3 нФ
    472 4700 пФ 4.7 нФ
    682 6800 пФ 6.8 нФ
    103 10000 пФ 10 нФ 0.01 мкФ
    153 15000 пФ 15 нФ 0.015 мкФ
    223 22000 пФ 22 нФ 0.022 мкФ
    333 33000 пФ 33 нФ 0.033 мкФ
    473 47000 пФ 47 нФ 0.047 мкФ
    683 68000 пФ 68 нФ 0.068 мкФ
    104 100000 пФ 100 нФ 0.1 мкФ
    154 150000 пФ 150 нФ 0.15 мкФ
    224 220000 пФ 220 нФ 0.22 мкФ
    334 330000 пФ 330 нФ 0.33 мкФ
    474 470000 пФ 470 нФ 0.47 мкФ
    684 680000 пФ 680 нФ 0.68 мкФ
    105 1000000 пФ 1000 нФ 1 мкФ

    Кодовая маркировка конденсаторов 4 цифрами

    При маркировки конденсаторов этим способом важно запомнить что полученное значение будет измеряться в пикоФарадах. К примеру маркировка конденсатора 1002 будет расшифровываться следующим образом: 1002 = 100*10 2 пФ = 10000 пФ = 10.0 нФ . Последняя цифра это показатель степени по основанию 10. А первые три это число которое необходимо умножить на 10 возведенную в определенную степень.

    Буквенно-цифровая маркировка

    В данном случае вместо запятой ставится соответсвующая единица измерения (пФ, нФ, мкФ).

    Пример: 10п или 10p = 10 пФ, 4n7 или 4н7 = 4,7 нФ, μ 22 = 0.22 мкФ.

    Вожно запомнить что буква «п» очень похожа на «n» и не нужно их путать. Что довольно часто делают начинающие радиолюбители.

    Иногда вместо мкФ используют букву R.

    Например: 6R8 = 6,8 мкФ

    Маркировка планарных керамических конденсаторов

    Такие конденсаторы маркируются двумя буквами, первая это производитель конденсатора, а вторая это значение в пикофарадах в соответствии с таблицей, приведенной ниже.

    Фарад (н) — RapidTables.org

    Фарад — это единица измерения емкости. Он назван в честь Майкла Фарадея.

    Фарада измеряет, сколько электрического заряда накоплено на конденсаторе.

    1 фарад — это емкость конденсатора, который имеет заряд 1 кулон при падении напряжения в 1 вольт .

    1F = 1C / 1V

    Таблица значений емкости в Фарадах

    название символ преобразование пример
    пикофарад пФ 1pF = 10 -12 Р C = 10 пФ
    нанофарад нФ 1nF = 10 -9 Ф C = 10 нФ
    микрофарад мкФ 1 мкФ = 10 -6 F C = 10 мкФ
    миллифарад мФ 1 мФ = 10 -3 Ф C = 10 мФ
    фарад F   C = 10F
    килофарад кФ 1кФ = 10 3 Ф C = 10кФ
    мегафарад MF 1MF = 10 6 F C = 10MF

    Пикофарад (пФ) в Фарад (F) преобразование

    Емкость C в фарадах (F) равна емкости C в пикофарадах (пФ), умноженной на 10-12 :

    C (F) = C (пФ) × 10-12

    Пример — преобразовать 30 пФ в фарады:

    C (F) = 30 пФ × 10-12 = 30 × 10-12 Ф

    Преобразование нанофарадов (нФ) в Фарады (F)

    Емкость C в фарадах (F) равна емкости C в нанофарадах (нФ), умноженной на 10 -9 :

    C (F) = C (нФ) × 10-9

    Пример — преобразовать 5 нФ в фарады:

    C (F) = 5 нФ × 10-9 = 5 × 10-9 Ф

    Конвертация из микрофарадов (мкФ) в фарады (Ф)

    Емкость C в фарадах (F) равна емкости C в микрофарадах (мкФ), умноженной на 10-6 :

    C (F) = C (мкФ) × 10-6

    Пример — преобразовать 30 мкФ в фарады:

    C (F) = 30 мкФ × 10-6 = 30 × 10-6 F = 0,00003 F




    Смотрите также

    Кодировка емкости конденсаторов

    • По стандартам IEC конденсаторы могут маркироваться тремя или четырьмя цифрами (табл. 1, 2). При такой маркировки первые две или три цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей. При обозначении емкостей менее 10 пФ последней цифрой может быть «9» (109 = 1 пФ), при обозначении емкостей 1 пФ и менее первой цифрой будет «0» (010 = 1 пФ). В качестве разделительной запятой используется буква R (0 R 5 = 0,5 пФ).
    • Для маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ. Для маркировки дробных значений емкости также применяется в качестве разделителя буква R. Например R22 — 0,22 мкФ, 3R3 — 3,3 мкФ.
    • Допустимое отклонение емкости конденсатора обозначается буквой нанесенной после кода емкости.

    Таблица 1. Кодировка тремя цифрами:

    Код Емкость
    Пикофарады
    (пФ, pF)
    Нанофарады
    (нФ, nF)
    Микрофарады
    (мкФ, µF)
    109 1,0 0,001
    159 1,5 0,0015
    229 2,2 0,0022
    339 3,3 0,0033
    479 4,7 0,0047
    689 6,8 0,0068
    100 10 0,01
    150 15 0,015
    220 22 0,022
    330 33 0,033
    470 47 0,047
    680 68 0,068
    101 100 0,1
    151 150 0,15
    221 220 0,22
    331 330 0,33
    471 470 0,47
    681 680 0,68
    102 1000 1,0 0,001
    152 1500 1,5 0,0015
    222 2200 2,2 0,0022
    332 3300 3,3 0,0033
    472 4700 4,7 0,0047
    682 6800 6,8 0,0068
    103 10000 10 0,01
    153 15000 15 0,015
    223 22000 22 0,022
    333 33000 33 0,033
    473 47000 47 0,047
    683 68000 68 0,068
    104 100000 100 0,1
    154 150000 150 0,15
    224 220000 220 0,22
    334 330000 330 0,33
    474 470000 470 0,47
    684 680000 680 0,68
    105 1000000 1000 1,0

    Таблица 2. Кодировка четырьмя цифрами:

    Код Емкость
    Пикофарады
    (пФ, pF)
    Нанофарады
    (нФ, nF)
    Микрофарады
    (мкФ, µF)
    1622 16200 16,2 0,0162
    4753 475000 475 0,475
    • ТКЕ (температурный коэффициент емкости) — характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Этот параметр принято выражать в миллионных долях емкости конденсатора на градус (10/-6/°С). ТКЕ может быть положительным (обозначается буквой «П» или «Р»), отрицательным («М» или «N»), близким к нулю («МП») или ненормированным («Н»).

    Реактивное сопротивление емкости. (от 1 пф до 1000 мкФ ; от 50 Гц до 100 МГц)


    Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Физический справочник / / Электрические и магнитные величины / / Электрическое сопротивление и проводимость.  / / Реактивное сопротивление емкости. (от 1 пф до 1000 мкФ ; от 50 Гц до 100 МГц)

    Таблица. Реактивное сопротивление емкости. (от 1 пф до 1000 мкФ ; от 50 Гц до 100 МГц)

    Таблица. Реактивное сопротивление емкости.
      50 Гц 100 Гц 1 кГц 10 кГц 100 кГц 1 МГц 10 МГц 100 МГц
    1 пФ 1.6 МОм 160 кОм 16 кОм 1.6 кОм
    10 пФ 1.6 МОм 160 кОм 16 кОм 1.6 кОм 160 Ом
    50 пФ 3.2 МОм 320 кОм 32 кОм 3.2 кОм 320 Ом 32 Ом
    250 пФ 6.4 МОм 640 кОм 64 кОм 6.4 кОм 640 Ом 64 Ом 6.4 Ом
    1000пф 3.2 МОм 1.6 МОм 160 кОм 16 кОм 1.6 кОм 160 Ом 16 Ом 1.6 Ом
    2000 пф 1.6 МОм 800 кОм 80 кОм 8 кОм 800 Ом 80 Ом 8 Ом 0.8 Ом
    0.01 мкФ 320 кОм 160 кОм 16 кОм 1.6 кОм 160 Ом 16 Ом 1.6 Ом 0.16 Ом
    0.05 мкФ 64 кОм 32 кОм 3.2 кОм 320 Ом 32 Ом 3.2 Ом 0.32 Ом
    0.1 мкФ 32 кОм 16 кОм 1.6 кОм 160 Ом 16 Ом 1.6 Ом 0.16 Ом
    1 мкФ 3.2 кОм 1.6 Ом 160 Ом 16 Ом 1.6 Ом 0.16 Ом
    2.5 мкФ 1.3 кОм 640 Ом 64 Ом 6.4 Ом 0.64 Ом
    5 мкФ 640 Ом 320 Ом 32 Ом 3.2 Ом 0.32 Ом
    10 мкФ 320 Ом 160 Ом 16 Ом 1.6 Ом 0.16 Ом
    30 мкФ 107 Ом 53 Ом 5.3 Ом 0.53 Ом
    100 мкФ 32 Ом 16 Ом 1.6 Ом 0.16 Ом
    1000 мкФ 3.2 Ом 1.6 Ом 0.16 Ом



    Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
    TehTab.ru

    Реклама, сотрудничество: [email protected]

    Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

    Фарад — это… Что такое Фарад?

    Фара́д (обозначение: Ф, F; прежнее название — фара́да) — единица измерения электрической ёмкости в Международной системе единиц (СИ), названа в честь английского физика Майкла Фарадея.

    1 фарад равен ёмкости конденсатора, при которой заряд 1 кулон создаёт между его обкладками напряжение 1 вольт:

    1 Ф = 1 Кл/1 В = I·T/U.
    Ф = А² · с4 · кг−1 · м−2 = Дж/В2 = Кл2/Дж = А · с / В = с/Ом.

    Таким образом, конденсатор ёмкостью 1Ф, в идеале, может зарядиться до 1В при зарядке током 1А в течение 1 секунды. На практике же, ёмкость зависит от напряжения на обкладках конденсатора.

    Фарад — очень большая ёмкость для уединённого проводника. Ёмкостью 1 Ф обладал бы уединённый металлический шар, радиус которого равен 13 радиусам Солнца. Ёмкость же Земли (точнее, шара размером с Землю, используемого как уединённый проводник) составляет около 710 микрофарад.

    Промышленные конденсаторы имеют номиналы, измеряемые в микро-, нано- и пикофарадах и выпускаются ёмкостью до десятков фарад; в звуковой аппаратуре используются гибридные конденсаторы ёмкостью до 40 фарад[1].

    Область применения

    Фарад измеряет электрическую ёмкость, то есть характеризует заряды, создаваемые электрическими полями. Например в фарадах (и производных единицах) измеряют ёмкость кабелей, конденсаторов, межэлектродные ёмкости различных приборов.

    Не следует путать электрическую ёмкость и электрохимическую ёмкость батареек и аккумуляторов, которая имеет другую природу и измеряется в других единицах — ампер-часах, соразмерных электрическому заряду (1 ампер-час равен 3600 кулонам).

    Кратные и дольные единицы

    Образуют с помощью стандартных приставок СИ.

    Кратные Дольные
    величина название обозначение величина название обозначение
    101 Ф декафарад даФ daF 10−1 Ф децифарад дФ dF
    102 Ф гектофарад гФ hF 10−2 Ф сантифарад сФ cF
    103 Ф килофарад кФ kF 10−3 Ф миллифарад мФ mF
    106 Ф мегафарад МФ MF 10−6 Ф микрофарад мкФ µF
    109 Ф гигафарад ГФ GF 10−9 Ф нанофарад нФ nF
    1012 Ф терафарад ТФ TF 10−12 Ф пикофарад пФ pF
    1015 Ф петафарад ПФ PF 10−15 Ф фемтофарад фФ fF
    1018 Ф эксафарад ЭФ EF 10−18 Ф аттофарад аФ aF
    1021 Ф зеттафарад ЗФ ZF 10−21 Ф зептофарад зФ zF
    1024 Ф йоттафарад ИФ YF 10−24 Ф йоктофарад иФ yF
         применять не рекомендуется      не применяются или редко применяются на практике
    • В советской практике использовались только две единицы — микрофарада и пикофарада. Ёмкость в 1-100 мФ и нФ выражалась в тысячах микрофарад и пикофарад соответственно. Ёмкость в 100-1000 мФ и нФ выражалась в десятых долях фарады и микрофарады соответственно. Никакие другие единицы использовать было не принято.
      • Также на схемах электрических цепей и часто в маркировке ранних конденсаторов советского производства число без буквы обозначало величину в пикофарадах, а с буквой м либо m — в микрофарадах. Этот нюанс надо учитывать при чтении схем в старых чертежах журналах советского издания, поскольку обычно одиночная буква «м» обозначает «милли-».
    • В текстах на языках, использующих латиницу, очень часто при обозначении микрофарад в тексте заменяют букву µ (мю) на латинскую u (uF вместо µF) из-за отсутствия в раскладке греческих букв.

    Связь с единицами измерения в других системах

    • Сантиметр (другое название — статфарад, статФ) — единица электрической ёмкости в СГСЭ и гауссовой системе, ёмкость шара радиусом 1 см в вакууме.
      • 1 статФ ≈ 1,1126… пФ.
      • 1 Ф = 8,9875517873681764×1011 статФ (точно). Коэффициент равен с2×10−5 Ф/см = 100/(4πε0).
    • Абфарад — единица электрической ёмкости в СГСМ; очень большая единица, 1 абФ = 109 Ф = 1 ГФ.

    См. также

    Примечания

    1. Однако ёмкость т. н. ионисторов (супер-конденсаторов с двойным электрическим слоем) может достигать многих килофарад.

    пикофарад в микрофарад преобразование (пФ в мкФ)

    Введите ниже емкость в пикофарадах, чтобы преобразовать значение в микрофарады.

    Как преобразовать пикофарады в микрофарады

    Чтобы преобразовать измерение пикофарад в измерение микрофарад, разделите емкость на коэффициент преобразования.

    Поскольку один микрофарад равен 1000000 пикофарад, вы можете использовать эту простую формулу для преобразования:

    микрофарады = пикофарады ÷ 1000000

    Емкость в микрофарадах равна пикофарадам, разделенным на 1000000.

    Например, вот как преобразовать 5 000 000 пикофарад в микрофарады, используя формулу выше.

    5 000 000 пФ = (5 000 000 ÷ 1 000 000) = 5 мкФ

    Пикофарады и микрофарады — это единицы, используемые для измерения емкости. Продолжайте читать, чтобы узнать больше о каждой единице измерения.

    Пикофарад составляет 1/1000000000000 фарада, что представляет собой емкость конденсатора с разностью потенциалов в один вольт, когда он заряжается одним кулоном электричества.

    Пикофарад — это величина, кратная фараду, которая является производной единицей измерения емкости в системе СИ. В метрической системе «пико» является префиксом для 10 -12 . Пикофарады могут быть сокращены как пФ ; например, 1 пикофарад можно записать как 1 пФ.

    Микрофарад составляет 1/1 000 000 фарада, что представляет собой емкость конденсатора с разностью потенциалов в один вольт, когда он заряжается одним кулоном электричества.

    Микрофарад — это величина, кратная фараду, которая является производной единицей измерения емкости в системе СИ. В метрической системе «микро» является префиксом для 10 -6 . Микрофарады можно обозначить как мкФ ; например, 1 мкФ можно записать как 1 мкФ.

    Преобразование пФ в микрофарады — Перевод единиц измерения

    ›› Перевести затяжку в микрофарады

    Пожалуйста, включите Javascript для использования конвертер величин.
    Обратите внимание, что вы можете отключить большинство объявлений здесь:
    https://www.convertunits.com/contact/remove-some-ads.php



    ›› Дополнительная информация в конвертере величин

    Сколько пф в 1 мкФ? Ответ — 1000000.
    Мы предполагаем, что вы конвертируете между puff и микрофарад .
    Вы можете просмотреть более подробную информацию о каждой единице измерения:
    пФ или микрофарад
    Производная единица СИ для емкости — фарад.
    1 фарад равен 1000000000000 пф, или 1000000 мкФ.
    Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
    Используйте эту страницу, чтобы узнать, как конвертировать между затяжками и микрофарадами.
    Введите свои числа в форму для преобразования единиц!



    ›› Хотите другие юниты?

    Вы можете произвести обратное преобразование единиц измерения из микрофарад в пФ, или введите любые две единицы ниже:

    ›› Преобразование общей емкости

    пФ в миллифарад
    пф в пикофарад
    пф в фарад
    пф в гауссианский
    пФ в кулон / вольт
    пФ в декафарад
    пФ в ампер-секунду / вольт
    пФ в электростатическом блоке
    пФ в децифарад
    pf41 в мегафарад

    ›› Определение: микрофарад

    Префикс SI «micro» представляет собой коэффициент 10 -6 , или в экспоненциальной записи 1E-6.

    Итак, 1 микрофарад = 10 -6 фарад.


    ›› Метрические преобразования и др.

    ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования для единиц СИ. в виде английских единиц, валюты и других данных. Введите единицу символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см, метры в квадрате, граммы, моль, футы в секунду и многое другое!

    Преобразование пикофарад [пФ] в микрофарад [мкФ, мкФ] • Конвертер емкости • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц

    Конвертер длины и расстояния Конвертер массы Конвертер сухого объема и общих измерений при приготовлении пищи Конвертер объема и общих измерений при приготовлении пищи Конвертер температуры Конвертер давления, напряжения, модуля Юнга Конвертер энергии и работыПреобразователь мощностиПреобразователь силыКонвертер времениЛинейный преобразователь скорости и скоростиКонвертер углаКонвертер топливной экономичности, расхода топлива и экономии топливаКонвертер чиселПреобразователь единиц информации и хранения данныхКурсы обмена валютЖенская одежда и размеры обувиКонвертер мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер удельного ускорения преобразователя момента инерции Преобразователь момента силы Преобразователь крутящего момента Конвертер удельной энергии, теплоты сгорания (на массу) Конвертер удельной энергии, теплоты сгорания Конвертер температурного интервалаПреобразователь коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер теплопроводностиКонвертер удельной теплоемкостиПлотность тепла, плотность пожарной нагрузкиКонвертер плотности теплового потокаКонвертер коэффициентов теплопередачиКонвертер объёмного расходаКонвертер массового расходаМолярный расход раствора в конвертере массового потока Конвертер массового потока ) Конвертер вязкостиКинематический преобразователь вязкостиПреобразователь поверхностного натяженияПроницаемость, проницаемость, проницаемость водяного параКонвертер скорости передачи водяных паровКонвертер уровня звукаКонвертер чувствительности микрофонаКонвертер уровня звукового давления (SPL )Конвертер уровня звукового давления с выбираемым эталонным давлениемКонвертер яркостиПреобразователь световой интенсивности и световой потокПреобразователь разрешения цифрового изображения Конвертер фокусного расстояния: оптическая сила (диоп. ter) в увеличение (X) преобразовательПреобразователь электрического зарядаЛинейный преобразователь плотности зарядаПреобразователь поверхностной плотности зарядаПреобразователь объёмной плотности зарядаПреобразователь электрического токаЛинейный преобразователь плотности токаПреобразователь плотности поверхностного токаПреобразователь напряженности электрического поляПреобразователь электрического потенциала и напряженияПреобразователь электрического сопротивленияПреобразователь удельного электрического сопротивленияПреобразователь электрической проводимости уровней в дБмВт, дБВ, ваттах и ​​других единицах измеренияПреобразователь магнитодвижущей силыПреобразователь напряженности магнитного поляПреобразователь магнитного потокаПреобразователь плотности магнитного потокаМощность поглощенной дозы излучения, Конвертер мощности суммарной дозы ионизирующего излученияРадиоактивность.Преобразователь радиоактивного распада Преобразователь радиационного воздействияРадиация. Конвертер поглощенной дозы Конвертер метрических префиксов Конвертер передачи данных Конвертер единиц типографии и цифровой обработки , используя осциллограф мультиметра.

    Емкость — это физическая величина, которая представляет способность проводника накапливать заряд.Он находится путем деления величины электрического заряда на разность потенциалов между проводниками:

    C = Q / ∆φ

    Здесь Q — электрический заряд, который измеряется в кулонах (Кл), а ∆φ — разность потенциалов, измеряемая в вольтах (В).

    Емкость измеряется в фарадах (Ф) в СИ. Этот блок назван в честь британского физика Майкла Фарадея.

    Один фарад представляет собой чрезвычайно большую емкость для изолированного проводника.Например, изолированный металлический шар с радиусом в 13 раз большим, чем у Солнца, будет иметь емкость в одну фарад, в то время как емкость металлического шара с радиусом Земли будет около 710 микрофарад (мкФ).

    Поскольку один фарад — это такая большая величина, используются меньшие единицы, такие как микрофарад (мкФ), что равно одной миллионной фарада, нанофарад (нФ), равный одной миллиардной фарада, и пикофарад (пФ). , что составляет одну триллионную фарада.

    В расширенной CGS для электромагнитных устройств основная единица емкости описывается в сантиметрах (см).Один сантиметр электромагнитной емкости представляет собой емкость шара в вакууме с радиусом 1 см. Система CGS расшифровывается как система сантиметр-грамм-секунда — она ​​использует сантиметры, граммы и секунды в качестве основных единиц длины, массы и времени. Расширения CGS также устанавливают одну или несколько констант на 1, что позволяет упростить определенные формулы и вычисления.

    Использование емкости

    Конденсаторы — электронные компоненты для накопления электрических зарядов

    Электронные символы

    Емкость — это величина, имеющая значение не только для электрических проводников, но и для конденсаторов (первоначально называемых конденсаторами).Конденсаторы состоят из двух проводников, разделенных диэлектриком или вакуумом. Самый простой вариант конденсатора имеет две пластины, которые действуют как электроды. Конденсатор (от латинского condender — конденсировать) — это двухслойный электронный компонент, используемый для хранения электрического заряда и энергии электромагнитного поля. Самый простой конденсатор состоит из двух электрических проводников, между которыми находится диэлектрик. Энтузиасты радиоэлектроники, как известно, делают подстроечные конденсаторы для своих схем с эмалированными проводами разного диаметра.Более тонкая проволока наматывается на более толстую. Схема RLC настраивается на желаемую частоту путем изменения количества витков провода. На изображении есть несколько примеров того, как конденсатор может быть представлен на принципиальной схеме.

    Параллельная RLC-цепь: резистор, катушка индуктивности и конденсатор

    Немного истории

    Ученые смогли создать конденсаторы еще 275 лет назад. В 1745 году в Лейдене немецкий физик Эвальд Георг фон Клейст и физик из Нидерландов Питер ван Мушенбрук создали первое конденсаторное устройство, получившее название «лейденская банка».Стенки сосуда служили диэлектриком, а вода в кувшине и рука экспериментатора — проводящими пластинами. В такой банке может накапливаться заряд около одного микрокулона (мкКл). В то время были популярны эксперименты и демонстрации с лейденскими кувшинами. В них банку заряжали статическим электричеством за счет трения. Затем участник эксперимента касался банки и подвергался поражению электрическим током. Однажды 700 монахов в Париже провели Лейденский эксперимент. Они взялись за руки, и один из них прикоснулся к банке.В этот момент все 700 человек воскликнули от ужаса, почувствовав толчок.

    «Лейденская банка» попала в Россию благодаря русскому царю Петру Великому. Он встретился с Питером ван Мушенбруком во время своего путешествия по Европе и познакомился с его творчеством. Когда Петр Великий основал Российскую академию наук, он поручил Мушенбруку изготовить для Академии различное оборудование.

    Со временем конденсаторы были усовершенствованы, и их размер уменьшался по мере увеличения емкости.Сегодня конденсаторы широко используются в электронике. Например, конденсатор и катушка индуктивности образуют цепь резистора, катушки индуктивности и конденсатора, также известную как цепь RLC, LCR или CRL. Эта схема используется для установки частоты приема на радио.

    Существует несколько типов конденсаторов, различающихся постоянной или переменной емкостью, а также типом используемого диэлектрического материала.

    Примеры конденсаторов

    Конденсаторы электролитические в блоке питания.

    Сегодня существует множество различных типов конденсаторов для различных целей, но их основная классификация основана на их емкости и номинальном напряжении.

    Обычно емкость конденсаторов находится в диапазоне от нескольких пикофарад до нескольких сотен микрофарад. Исключением являются суперконденсаторы, потому что их емкость формируется иначе, чем у других конденсаторов — это, по сути, двухслойная емкость. Это похоже на принцип действия электрохимических ячеек.Суперконденсаторы, построенные из углеродных нанотрубок, имеют повышенную емкость из-за большей поверхности электродов. Емкость суперконденсаторов составляет десятки фарад, и иногда они могут заменить электрохимические ячейки в качестве источника электрического тока.

    Вторым по важности свойством конденсатора является его номинальное напряжение . Превышение этого значения может сделать конденсатор непригодным для использования. Вот почему при построении схем обычно используются конденсаторы со значением номинального напряжения, которое вдвое превышает напряжение, приложенное к ним в цепи.Таким образом, даже если напряжение в цепи немного превышает норму, с конденсатором все будет в порядке, если увеличение не станет вдвое больше нормы.

    Конденсаторы могут быть объединены в батареи для увеличения общего номинального напряжения или емкости системы. При последовательном соединении двух конденсаторов одного типа номинальное напряжение увеличивается вдвое, а общая емкость уменьшается вдвое. При параллельном подключении конденсаторов общая емкость удваивается, а номинальное напряжение остается прежним.

    Третье по важности свойство конденсаторов — температурный коэффициент емкости . Он отражает взаимосвязь между емкостью и температурой.

    В зависимости от назначения конденсаторы подразделяются на конденсаторы общего назначения, которые не должны соответствовать требованиям высокого уровня, и специальные конденсаторы. К последней группе относятся высоковольтные конденсаторы, прецизионные конденсаторы и конденсаторы с различным температурным коэффициентом емкости.

    Маркировка конденсаторов

    Как и резисторы, конденсаторы маркируются в соответствии с их емкостью и другими свойствами. Маркировка может включать информацию о номинальной емкости, степени отклонения от номинального значения и номинальном напряжении. Малогабаритные конденсаторы маркируются трех- или четырехзначным или буквенно-цифровым кодом, а также могут иметь цветовую маркировку.

    Таблицы с кодами и соответствующими им значениями номинального напряжения, номинальной емкости и температурного коэффициента емкости доступны в Интернете, но самый надежный способ проверить емкость и выяснить, правильно ли работает конденсатор, — это удалить конденсатор из цепи. и производить измерения с помощью мультиметра.

    Электролитический конденсатор в разобранном виде. Он изготовлен из двух алюминиевых фольг. Один из них покрыт изолирующим оксидным слоем и действует как анод. Бумага, пропитанная электролитом, вместе с другой фольгой действует как катод. Алюминиевая фольга протравливается для увеличения площади поверхности.

    Предупреждение: конденсаторы могут накапливать очень большой заряд при очень высоком напряжении. Во избежание поражения электрическим током перед выполнением измерений необходимо принять меры предосторожности.В частности, важно разряжать конденсаторы, закорачивая их выводы с помощью провода, изолированного из высокопрочного материала. В этой ситуации хорошо подойдут обычные провода измерительного прибора.

    Электролитические конденсаторы: эти конденсаторы имеют большой объемный КПД. Это означает, что они имеют большую емкость для данной единицы веса конденсатора. Одна из пластин такого конденсатора обычно представляет собой алюминиевую ленту, покрытую тонким слоем оксида алюминия.Электролитическая жидкость действует как вторая пластина. Эта жидкость имеет электрическую полярность, поэтому крайне важно обеспечить правильное добавление такого конденсатора в схему в соответствии с его полярностью.

    Полимерные конденсаторы: в конденсаторах этих типов в качестве второй пластины используется полупроводник или органический полимер, проводящий электричество, а не электролитическая жидкость. Их анод обычно изготавливается из металла, такого как алюминий или тантал.

    3-секционный воздушный конденсатор переменной емкости

    Переменные конденсаторы: емкость этих конденсаторов можно изменять механически, регулируя электрическое напряжение или изменяя температуру.

    Пленочные конденсаторы: их емкость может составлять от 5 пФ до 100 мкФ.

    Есть и другие типы конденсаторов.

    Суперконденсаторы

    Суперконденсаторы в наши дни становятся популярными. Суперконденсатор — это гибрид конденсатора и химического источника питания. Заряд сохраняется на границе, где встречаются две среды, электрод и электролит. Первый электрический компонент, который был предшественником суперконденсатора, был запатентован в 1957 году.Это был конденсатор с двойным электрическим слоем и пористым материалом, который помог увеличить емкость из-за увеличенной площади поверхности. Этот подход известен теперь как двухслойная емкость. Электроды пористые, угольные. С тех пор конструкция постоянно улучшалась, и первые суперконденсаторы появились на рынке в начале 1980-х годов.

    Суперконденсаторы используются в электрических цепях как источник электрической энергии. У них много преимуществ перед традиционными батареями, включая их долговечность, небольшой вес и быструю зарядку.Вполне вероятно, что благодаря этим преимуществам суперконденсаторы в будущем заменят батареи. Основным недостатком использования суперконденсаторов является то, что они производят меньшее количество удельной энергии (энергии на единицу веса), а также имеют низкое номинальное напряжение и большой саморазряд.

    В гонках Формулы 1 суперконденсаторы используются в системах рекуперации энергии. Энергия вырабатывается, когда автомобиль замедляется. Он хранится в маховике, батарее или суперконденсаторах для дальнейшего использования.

    Электромобиль A2B производства Университета Торонто. Общий вид

    В бытовой электронике суперконденсаторы используются для обеспечения стабильного электрического тока или в качестве резервного источника питания. Они часто обеспечивают питание во время пиков потребления энергии в устройствах, которые используют питание от батареи и имеют переменную потребность в электроэнергии, например MP3-плееры, фонарики, автоматические счетчики электроэнергии и другие устройства.

    Суперконденсаторы также используются в общественном транспорте, особенно в троллейбусах, поскольку они обеспечивают более высокую маневренность и автономное движение при проблемах с внешним источником питания.Суперконденсаторы также используются в некоторых автобусах и электромобилях.

    Электромобиль A2B производства Университета Торонто. Под капотом

    В наши дни многие компании производят электромобили, в том числе General Motors, Nissan, Tesla Motors и Toronto Electric. Исследовательская группа из Университета Торонто вместе с компанией Toronto Electric, занимающейся дистрибьюцией электродвигателей, разработала канадскую модель электромобиля A2B. В нем используются как химические источники энергии, так и суперконденсаторы — такой способ хранения энергии называется гибридным накопителем электроэнергии.Двигатели этого электромобиля питаются от аккумуляторов массой 380 кг. Солнечные батареи также используются за дополнительную плату — они устанавливаются на крыше автомобиля.

    Емкостные сенсорные экраны

    В современных устройствах все чаще используются сенсорные экраны, которые управляют устройствами с помощью сенсорных панелей или экранов. Существуют различные типы сенсорных экранов, включая емкостные и резистивные, а также многие другие. Некоторые могут реагировать только на одно прикосновение, а другие реагируют на несколько прикосновений.Принцип работы емкостных экранов основан на том, что большое тело проводит электричество. Это большое тело в нашем случае и есть человеческое тело.

    Поверхностные емкостные сенсорные экраны

    Сенсорный экран для iPhone выполнен по технологии проецируемой емкости.

    Поверхностный емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. Как правило, этот материал отличается высокой прозрачностью и низким поверхностным сопротивлением. Часто используется сплав оксида индия и оксида олова.Электроды в углах экрана подают на резистивный материал низкое колеблющееся напряжение. Когда палец касается этого экрана, возникает небольшая утечка электрического заряда. Эта утечка обнаруживается датчиками в четырех углах, и информация отправляется контроллеру, который определяет координаты касания.

    Преимущество этих экранов в их долговечности. Они могут выдерживать прикосновения с частотой до одного раза в секунду в течение до 6,5 лет. Это составляет около 200 миллионов касаний.Эти экраны имеют высокий коэффициент прозрачности, до 90%. Из-за своих преимуществ емкостные сенсорные экраны заменяют резистивные сенсорные экраны на рынке с 2009 года.

    Недостатки емкостных экранов заключаются в том, что они плохо работают при минусовых температурах и их трудно использовать в перчатках, потому что перчатки действовать как изолятор. Сенсорный экран чувствителен к воздействию элементов, поэтому, если он расположен на внешней панели устройства, он используется только в устройствах, защищающих экран от воздействия.

    Проекционные емкостные сенсорные экраны

    Помимо поверхностных емкостных экранов, существуют также проекционные емкостные сенсорные экраны. Они отличаются тем, что на внутренней стороне экрана находится сетка электродов. Когда пользователь касается электрода, тело и электрод работают вместе как конденсатор. Благодаря сетке электродов легко получить координаты той области экрана, к которой прикоснулись. Этот тип экрана реагирует на прикосновения даже в тонких перчатках.

    Проекционные емкостные сенсорные экраны также обладают высокой прозрачностью до 90%. Они прочные и долговечные, что делает их популярными не только в личных электронных устройствах, но и в устройствах, предназначенных для общественного использования, таких как торговые автоматы, электронные платежные системы и другие.

    Эту статью написали Сергей Акишкин, Татьяна Кондратьева

    У вас возникли трудности с переводом единицы измерения на другой язык? Помощь доступна! Задайте свой вопрос в TCTerms , и вы получите ответ от опытных технических переводчиков в считанные минуты.

    Пикофарад в Микрофарад Калькулятор преобразования


    Используйте следующий калькулятор для преобразования в пикофарад и мкФ . Если вам нужно преобразовать пикофарад в другие единицы, попробуйте наш универсальный Конвертер единиц электростатической емкости.
    пикофарад [пФ]:
    микрофарад [мкФ]:

    Как использовать калькулятор преобразования пикофарад в микрофарады
    Введите значение в поле рядом с « пикофарад [пФ] ».Результат появится в поле рядом с « микрофарад [мкФ] ».

    Закладка пикофарад в микрофарад. Калькулятор преобразования — он вам, вероятно, понадобится в будущем.
    Загрузить преобразователь единиц электростатической емкости
    наша мощная программная утилита, которая поможет вам легко преобразовать более 2100 различных единиц измерения в более чем 70 категорий.Откройте для себя универсального помощника для всех ваших потребностей в преобразовании единиц измерения — скачать бесплатную демо-версию прямо сейчас! Сделайте 78 764 преобразования с помощью простого в использовании, точного и мощного калькулятора единиц измерения
    Мгновенно добавьте бесплатный виджет преобразователя электростатической емкости на свой веб-сайт
    Это займет меньше минуты, все так же просто, как вырезать и наклеить.Конвертер органично впишется в ваш веб-сайт, поскольку его можно полностью переименовать. Щелкните здесь, чтобы просмотреть пошаговое руководство по размещению этого конвертера единиц на своем веб-сайте.
    Ищете интерактивную таблицу преобразования электростатической емкости
    ?
    Посетите наш форум, чтобы обсудить проблемы преобразования
    и попросить о бесплатной помощи!
    Попробуйте мгновенный поиск по категориям и единицам
    , он дает результаты по мере ввода!

    Конвертер пикофарадов в микрофарады | см2фут.com

    Преобразователь емкости

    Пикофарад в микрофарад

    1. Дом
    2. Преобразователь
    3. Электричество
    4. Емкость
    5. Пикофарад в микрофарад

    Точность: 01234567891011121314

    Вычисления:

    Формула преобразования пикофарадов в микрофарады:

    микрофарад (мкФ) = пикофарад (пФ) / 1000000

    Как преобразовать пикофарад (пФ) в микрофарады (мкФ)?

    Чтобы получить емкость в микрофарадах, просто разделите пикофарады на 1000000.С помощью этого преобразователя емкости мы можем легко преобразовать пикофарады в микрофарады. Здесь вы найдете конвертер, правильные определения, подробные соотношения, а также онлайн-инструмент для преобразования пикофарадов (пФ) в микрофарады (мкФ).

    Сколько микрофарад в одной пикофараде?

    1 пикофарад (пФ) составляет 1,0E-6 микрофарад (мкФ).

    Конвертер

    пикофарад (пФ) в микрофарад (мкФ) — это преобразователь емкости из одной единицы в другую.Требуется преобразовать единицу емкости из пикофарад в микрофарады в емкость. Это самый простой способ преобразования единиц измерения, которому вы научитесь в начальных классах. Это одна из наиболее широко используемых операций в различных математических приложениях. В этой статье давайте обсудим, как преобразовать пикофарад (пФ) в микрофарад (мкФ), и использование инструмента, который поможет преобразовать одну единицу из другой единицы, а также связь между пикофарадом и микрофарадом с подробным объяснением.

    Пикофарад Определение

    Пикофарад (пФ) — производная единица измерения емкости в системе СИ, дробная часть фарада. Пикофарад обычно используется в электронике и электротехнике.

    Определение микрофарад

    Микрофарад (мкФ, мкФ) — это производная единица измерения емкости в системе СИ, дробная часть фарада. Микрофарады широко используются в электронике и электротехнике.

    пикофарад (пФ) в микрофарад (мкФ) Таблица преобразования:

    Перевести пикофарады в микрофарады

    Пикофарад и Микрофарад являются единицами измерения емкости.Производная единица измерения емкости СИ — фарад [стандарт СИ]. Пикофарад не является производным блоком SI по умолчанию для категории емкости.

    Символ пикофарада — , альтернативное название этого устройства — Недоступно .
    Микрофарад Символ — мкФ , альтернативное название этого устройства — мкФ .

    Масштабный коэффициент пикофарада по сравнению с производной единицей СИ фарад [стандарт СИ] составляет 1.0E-12 и Коэффициент масштабирования микрофарад по сравнению с производной единицей СИ фарад [стандарт СИ] составляет 1.0E-6 .

    Для перевода микрофарадов в пикофарады будет использоваться следующая формула:

    Пикофарад = 1.0E-6 мкФ

    Пикофарад ↔ Таблица преобразования в микрофарадах
    1 пикофарад = 1.0E-6 мкФ
    2 пикофарад = 2.0E-6 мкФ
    3 пикофарад = 3.0E-6
    26 4 пикофарад 900 4.0E-6 мкФ
    5 Пикофарад = 5.0E-6 мкФ
    6 пикофарад = 6.0E-6 мкФ
    7 пикофарад = 7.0E-6 мкФ
    8 пикофарад = 8,0E-6 мкФ
    925 пикофарад
    925 пикофарад 9.0E-6
    мкФ
    10 пикофарад = 1.0E-5 мкФ
    11 пикофарад = 1.1E-5 мкФ
    12 пикофарад = 1.2E-5
    26 мкФ 900 = 1.3E-5 мкФ
    14 пикофарад = 1,4E-5 мкФ
    15 пикофарад = 1,5E-5 мкФ
    16 пикофарад = 1,6E-5 мкФ
    1725 пикофарад 1,7E-5
    мкФ
    18 Пикофарад = 1,8E-5 мкФ
    19 Пикофарад = 1,9E-5 мкФ
    20 Пикофарад = 2,0E-5 мкФ 21 Пикофарад
    = 2.1E-5 мкФ
    22 Пикофарад = 2.2E-5 мкФ
    23 Пикофарад = 2.3E-5 мкФ
    24 Пикофарад = 2.4E-5 мкФ
    25 пикофарад 2,5E-5 мкФ
    26 пикофарад = 2,6E-5 мкФ
    27 пикофарад = 2,7E-5 мкФ
    28 пикофарад = 2,8E-5 мкФ
    мкФ = 2.9E-5 мкФ
    30 пикофарад = 3,0E-5 мкФ
    31 пикофарад = 3,1E-5 мкФ
    32 пикофарад = 3,2E-5 мкФ
    3325 пикофарад 3,3E-5 мкФ
    34 Пикофарад = 3,4E-5 мкФ
    35 Пикофарад = 3,5E-5 мкФ
    36 Пикофарад = 3,6E-5 мкФ = 3.7E-5 мкФ
    38 Пикофарад = 3,8E-5 мкФ
    39 Пикофарад = 3,9E-5 мкФ
    40 пикофарад = 4,0E-5 мкФ
    4.1E-5 мкФ
    42 Пикофарад = 4.2E-5 мкФ
    43 Пикофарад = 4.3E-5 мкФ
    44 Пикофарад = 4.4E-5 45 пикофарад
    = 4.5E-5 мкФ
    46 Пикофарад = 4,6E-5 мкФ
    47 Пикофарад = 4,7E-5 мкФ
    48 Пикофарад = 4.8E-5 мкФ
    4925 Пикофарад 4,9E-5 мкФ
    50 пикофарад = 5,0E-5 мкФ

    Таблица преобразования пикофарадов:

    Преобразование пикофарада в другие единицы измерения емкости.

    Микрофарад — обзор | Темы ScienceDirect

    1.4.2 Конденсаторы

    Конденсатор — это механическая конфигурация, которая накапливает заряд q при приложении напряжения ν и удерживает этот заряд при снятии напряжения. Константа пропорциональности между зарядом и напряжением — это емкость C , то есть

    (1,15) q = Cυ

    Многие конденсаторы имеют геометрию, которая состоит из двух проводящих параллельных пластин, разделенных небольшим зазором. C такой структуры определяется как C = ɛ A /, где ɛ — диэлектрическая проницаемость среды между пластинами, A — площадь, а — это диэлектрическая проницаемость. разделение пластин.На рисунке 1.1 показан такой конденсатор с параллельными пластинами (обратите внимание, что показанный большой зазор приведет к небольшой емкости; на практике конденсаторы имеют небольшой зазор, обычно менее 1 мм).

    Емкость измеряется в фарад (Ф), что является довольно большой емкостью. Наиболее распространенные конденсаторы имеют значения в диапазоне микрофарад (мкФ = 10 — 6 Ф) или даже пикофарад ( p, Ф = 10 — 12 Ф), при этом большинство практических конденсаторов находится в диапазоне от 0.001 мкФ и 10 F. Чтобы получить большую емкость, мы можем либо увеличить площадь , уменьшить расстояние , либо использовать диэлектрическую среду с большей диэлектрической проницаемостью ɛ . Например, слюда и бумага имеют диэлектрическую проницаемость 7 , равную 6 и 2 соответственно. Следовательно, конденсатор с параллельными пластинами, показанный на рис. 1.1, со слюдой, заполняющей пространство между пластинами, будет иметь емкость в шесть раз больше, чем конденсатор свободного пространства. Большинство трубчатых конденсаторов состоит из двух полос алюминиевой фольги, разделенных изолирующим диэлектрическим материалом, например, бумагой или пластиком, и свернутых в бревна.Заманчиво продолжать уменьшать расстояние между пластинами для достижения высокой емкости. Однако существует предел, обусловленный прочностью диэлектрического пробоя изоляционного материала между пластинами. Когда это превышено, между пластинами будет проскакивать искра, обычно разрушая конденсатор, оставляя проводящую дорожку в изоляционном материале, где прошла искра. Следовательно, зная напряженность электрического поля пробоя диэлектрического материала (для воздуха 3 · 10 4 В / см, для бумаги 2 · 10 5 В / см, для слюды 6 · 10 6 В / см. м) и используя уравнение.(1.3), которое дает электрическое поле, когда заданы напряжение и расстояние между пластинами, мы можем вычислить напряжение, которое безопасно приложить (то, которое не вызовет дуги) к конденсатору с заданным расстоянием между пластинами. Таким образом, на практическом конденсаторе указывается не только емкость, но и напряжение. Например, отметка 50 В DC означает, что на конденсаторе не должно превышать 50 В постоянного тока.

    Чтобы определить, как ток проходит через конденсатор, мы используем формулу. (1.15), q = C · υ , продифференцируем обе части уравнения относительно времени и заметим, что i = dq / dt ; это приводит к

    (1,16) i = Cdυdt

    для тока конденсатора, где мы использовали строчные буквы q , i и ν , чтобы обозначить, что заряд, ток и напряжение могут изменяться во времени. а емкость C, — постоянная. Это выражение показывает, что постоянное напряжение на конденсаторе не вызывает тока через конденсатор ( dυ / dt = 0).Конечно, во время фазы зарядки конденсатора напряжение изменяется и течет ток. 8 Если теперь приложить синусоидальное напряжение к простой конденсаторной схеме на рис. 1.5a, мы увидим, что результирующий ток опережает приложенное напряжение на 90 °, или ν отстает от и на 90 °, как показано на Рис. 1.5b. Это легко увидеть, используя уравнение. (1.16): если ν = В p sin t , то

    Рисунок 1.5. (а) Конденсатор (изображен двойной линией) с приложенным напряжением ν, (б) Синусоидальное напряжение и ток в C .(c) Наброски мгновенной мощности и энергии, а также средней энергии. ( Примечание: амплитуд p и w C не в масштабе.)

    i = VpCcost = Ipcost = Ipsint + π / 2

    Угол π /2 также упоминается как сдвиг фазы на 90 ° градусов .

    Мгновенная мощность в C определяется как

    (1,17) p = υi = Cυdυdt = CVp22sin2t

    , где sin 2 t = 2 sin t cost t Использовалось .Уравнение (1.17) схематически изображено на рис. 1.5c. Положительные и отрицательные значения p означают, что мощность течет назад и вперед, сначала от источника к конденсатору, а затем от конденсатора к источнику со средней мощностью P ave = 0. Возвратно-поступательные скачки мощности при удвоенная частота приложенного напряжения, обозначена пунктирными стрелками для p . Таким образом, кажется, что конденсатор, в отличие от резистора, не потребляет энергию от источника, а просто накапливает энергию в течение четверти периода, а затем в течение следующей четверти периода возвращает эту энергию источнику.Таким образом, C принципиально отличается от R , поскольку R рассеивает электрическую энергию, преобразуя ее в тепло. C , с другой стороны, сохраняет только электрическую энергию (в виде заряда, который откладывается на пластинах). Чтобы узнать больше о емкости, давайте рассмотрим энергию, запасенную в C , которая составляет

    (1,18) wC = ∫pdt = 12Cυ2 = CVp22sin2t = CVp241 − cos2t

    В общем, энергия, запасенная в конденсаторе, определяется как C υ 2 /2 член.Для конкретного случая приложенного напряжения, которое является синусоидальным, энергия представлена ​​последним выражением в формуле. (1.18). Когда набросок этого выражения добавлен к рис. 1.5c, мы видим, что средняя энергия, CV p 2 /4, не увеличивается со временем. То есть энергия только пульсирует по мере нарастания и снова уменьшается до нуля. Если сравнить это с соответствующим эскизом для резистора, рис. 1.4c, можно увидеть, что для устройства преобразования энергии, которым является R , энергия неуклонно увеличивается со временем, поскольку R продолжает поглощать энергию из источника и преобразовать его в тепло.

    Пример 1.1

    Первоначально незаряженный конденсатор емкостью 1 мкФ имеет ток, показанный на рис. 1.6, протекающий через него. Определите и нанесите на график напряжение на конденсаторе, создаваемое этим током.

    Рисунок 1.6. Пунктирная линия — ток конденсатора. Результирующее напряжение показано сплошной линией.

    Интегрируя выражение i = C dυ / dt , получаем для напряжения

    υ = 1C∫ − ∞tidt = 1C∫0tidt + V0

    , где V 0 — начальное напряжение на конденсатор из-за первоначального заряда.Для 0 t 3 мс ток, представленный прямой линией, равен i = 0,01 — 5 t , а поскольку V 0 = 0, получаем

    υ = 1041−250tt

    , что является уравнением параболы. При t = 2, 3 мс, напряжение ν = 10, 7,5 В. Для 3 t 5 мс i = — 5 мА, что дает

    υ = 1C∫3tidt + V0 = −5t −3 + 7,5

    , который отображается как прямая линия. Для t > 5 мс i = 0 и напряжение остается постоянным, ν = — 2.5 В.

    Теперь мы можем суммировать характеристики конденсаторов:

    Только напряжение, которое изменяется со временем, вызывает ток через конденсатор. Следовательно, конденсатор представляет собой разомкнутую цепь для постоянного тока (DC).

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
