Перенапряжение | Заметки электрика

Здравствуйте, уважаемые гости и постоянные читатели сайта http://zametkielectrika.ru.

В своей статье про стабилизаторы напряжения для частного дома я затрагивал вопрос про основные показатели получаемой электрической энергии из сети, согласно ГОСТ 13109-97. Переходите по ссылке и знакомьтесь подробнее. Здесь лишь повторю, что к ним относятся отклонения напряжения, провалы напряжения и перенапряжения.

Для защиты электрооборудования от первых двух показателей я рекомендовал Вам устанавливать стабилизаторы напряжения. Вот наглядный пример о том, как правильно выбрать стабилизатор напряжения для своего дома.

А вот про защиту электрооборудования и электропроводки от перенапряжений я как то упустил из виду. Поэтому тема данной статьи будет посвящена видам перенапряжений и их опасностям.

Итак, приступим.

Что такое перенапряжение?

Для начала давайте определимся, что же такое перенапряжение.

Перенапряжение — это импульс или волна напряжения, которое накладывается на номинальное напряжение сети.

Вот так примерно это выглядит.

Например, напряжение однофазной сети у нас составляет 220 (В). Напоминаю Вам, что это действующее значение напряжения. Если перевести его в амплитудное, умножив действующее напряжение на √2, то получим 310 (В). Так вот во время импульсных перенапряжений амплитудное значение напряжения может достигать значения до нескольких тысяч вольт. Длительность таких импульсных перенапряжений не велика — всего несколько милисекунд (мсек).



Какую опасность несут в себе перенапряжения? Примеры

Изоляция электропроводки (кабелей и проводов) и различных электрических приборов может выдерживать определенный уровень напряжения. Вот примерная таблица электрической прочности изоляции некоторого электрооборудования.

По таблице видно, что изоляция у большинства проводников и приборов  может выдерживать до 1000 (В). Как я уже говорил выше, во время перенапряжений амплитудное значение напряжения достигает значений до нескольких тысяч вольт.

Думаете к чему это приведет?

Это приведет к пробою изоляции, а следовательно, к выходу из строя электрических приборов, электропроводки и возникновению пожара.

Если электрический прибор будет выключен из розетки, то Вы его защитите от перенапряжений. А вот провода и кабельные линии электропроводки всегда находятся под напряжением (розетки, одноклавишные и двухклавишные выключатели) и совсем не защищены от импульсных перенапряжений.

Приведу наглядный пример, случившийся совсем недавно на даче моего знакомого.

При возникновении импульсного перенапряжения произошел пробой изоляции питающих проводов розетки, что привело к короткому замыканию.

Вот еще один пример пагубных последствий импульсных перенапряжений, который вывел из строя электронный однофазный счетчик электрической энергии «Энергомера» СЕ102.

А ведь мы иногда и не подразумеваем, что тот или иной электрический прибор вышел из строя по причине перенапряжения в сети, а ссылаемся на соответствующее качество производителя.



Причины возникновения и виды импульсных перенапряжений

Всего существует 3 вида импульсных перенапряжений:

  • коммутационное
  • грозовое (его еще называют атмосферным)
  • электростатическое

Рассмотрим каждый вид отдельно.

1. Коммутационное перенапряжение

Коммутационные перенапряжения возникают при резком изменении установившегося режима работы электрической сети. Такое явление называют переходным процессом. Импульсы и волны при данном виде перенапряжений имеют высокую частоту: от десятков до сотен (кГц), а их значение достигает до нескольких тысяч вольт и в большей степени зависит от параметров электрической цепи (индуктивность, емкость), быстродействия коммутационных аппаратов и фазы тока во время коммутации.

Причины возникновения коммутационных перенапряжений:

Например, при отключении от электрической сети небольшого трансформатора мощностью всего 1 (кВА) может возникнуть импульсное коммутационное перенапряжение порядка 2000 (В), т.е. вся запасенная энергия в обмотках трансформатора выбрасывается в электрическую сеть, что пагубно может сказаться на работу электрооборудования.

Представьте себе какое перенапряжение возникнет при коммутации силового трансформатора мощностью 400 (кВА)?

2. Атмосферное (грозовое) перенапряжение

Атмосферные (грозовые) перенапряжения относятся к природным явлениям, вызванные грозовыми разрядами.

Грозовые разряды — это мощное импульсное перенапряжение в десятки тысяч вольт и длительностью не более 1 (мс).

По общей статистике 90% молний имеют ток разряда порядка 40-60 (кА). Чуть меньше 1% молний имеют ток разряда 100 (кА) и выше.

Существуют прямые попадания молний в электрическую сеть (воздушную линию) или в молниеприемник, и удаленные попадания молний на расстоянии до 1500 м, при котором возникают импульсные перенапряжения. Смотрите картинки ниже.

На картинках выше волна перенапряжения (импульс) подписана двумя надписями, либо 10/350, либо 8/20. Эти волны (импульсы) имеют определенную форму и длину волны.

Как видно по графику, импульс 10/350 наиболее опасен для защищаемого объекта, чем 8/20, т.к. он в десятки раз дольше воздействует на электрическую сеть.

Еще несколько слов хотел бы сказать про перераспределение энергии грозового разряда. Принято считать, что 50% от первоначального импульса перенапряжения, при условии, что у нас в доме выполнена система молниезащиты и имеется заземляющее устройство (система TN-C-S, TN-S, ТТ), отводится в землю, а остальные 50% перераспределяются равномерно между всеми проводниками электрической сети, в том числе трубами и бытовыми коммуникациями.

3. Электростатическое перенапряжение

Еще один вид, который мы рассмотрим — это электростатическое перенапряжение. Чаще всего оно возникает в сухих средах путем скапливания электростатических зарядов, которые в свою очередь создают сильное электростатическое поле. Это очень не предсказуемый вид перенапряжений.

Например, если походить по ковру в диэлектрической обуви, то мы сможем зарядиться до нескольких тысяч вольт. При касании любой проводящей конструкции (батарея, корпус компьютера) произойдет электрический разряд длительностью несколько наносекунд (нсек). Наиболее опасен данный вид перенапряжений для электронных деталей и компонентов электрических приборов и устройств.



Как защитить свой дом от перенапряжений?

Ну вот мы подошли к самому главному вопросу, как же защитить электрические приборы и электропроводку своего дома или квартиры от вышеперечисленных импульсных перенапряжений.

Скажу сразу, что полностью избавиться от импульсных перенапряжений не получится. Наша цель — это лишь снизить значения импульсных перенапряжений до значений, не угрожающих нашему оборудованию.

Дело в том, что даже при правильном монтаже системы молниезащиты 50% мощности импульсного разряда уходит в землю, а остальные 50% перераспределяются по сетям электропроводки и бытовыми коммуникациями дома. Поэтому для осуществления полной защиты от перенапряжений необходимо выполнить:

  • повторное заземление PEN проводника на опоре ввода воздушной линии (ВЛ) в дом
  • повторное заземление крюков и кронштейнов всех опор воздушной линии
  • монтаж системы молниезащиты
  • отдельный контур заземления для молниезащиты, который нужно соединить с основным контуром дома
  • система уравнивания потенциалов (ОСУП, ДСУП)
  • ступенчатая защита с помощью специальных устройств УЗИП (устройство защиты от импульсных перенапряжений)

Более подробно о каждом способе защиты я расскажу Вам в отдельных статьях. Чтобы не пропустить выход новых статей, пройдите процедуру подписки.

P.S. На этом пожалуй и все. Надеюсь Вы поняли, чем опасны импульсные перенапряжения и что в обязательном порядке необходимо от них защищаться?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Что такое перенапряжение в электросети?

Что такое перенапряжение в электросети?

Виды перенапряжения в электросети и причины возникновения данного явления.


Перенапряжение – это скачкообразное повышение напряжения в линии электропередач. Приведем пример: однофазная сеть обладает напряжением 220 В – это действующее напряжение. Если его перевести в амплитудное, то получится 310 В. Когда возникает импульсное перенапряжение, амплитудное значение показателя достигает нескольких тысяч вольт. Длится подобный скачек недолго – несколько миллисекунд, но за столь короткий промежуток времени может произойти достаточно неблагоприятные явления. В этой статье мы рассмотрим причины возникновения перенапряжения в сети, а также виды данного явления и меры защиты от него. Содержание:

Чем опасно такое явление?

Перенапряжение в электросети выглядит следующим образом:

Что такое перенапряжение в электросети?

Электрическая сеть с изоляцией электрических кабелей и проводов, а также любых электроприборов способна выдержать только определенный уровень напряжения. Ниже приведена таблица, в которой указывается электрическая прочность изоляции электрического оборудования.

Что такое перенапряжение в электросети?

Как видно из таблицы, практически все приборы и устройства не способны выдержать высоких показателей, большинство устройств выдерживает только до 1000 В.

К чему же приведет перенапряжение? Это приведет к выходу из строя электрической проводки и электроприборов. Также это может стать причиной пожара, так как изоляция нарушается и происходит короткое замыкание. Ведь электросеть (кабельные линии электрической проводки) постоянно находится под напряжением. Если электроприбор можно защитить от повреждения, выключив его из розетки, то электропроводку защитить сложно. На фото изображено импульсное перенапряжение в виде короткого замыкания, которое возникло в сети в результате пробоя изоляции в розетке.

Что такое перенапряжение в электросети?

Не всегда причиной выхода из строя электрических приборов и оборудования считается некачественные производители. Перенапряжение в сети играет не последнюю роль в этом деле.

Разновидности перенапряжения

Прежде всего следует отметить, что перенапряжение делится на четыре вида:

  • атмосферное или грозовое;
  • коммутационное;
  • переходное;
  • электростатическое.

Вкратце рассмотрим причины возникновения каждого из видов опасной ситуации.

Меры защиты

Электрическая сеть играет важную роль в жизни человека, без нее невозможно сегодняшнее существование. Поэтому и необходимо защищать свое электрооборудование от такого явления, как перенапряжение. Полностью убрать импульсное проявление невозможно, но можно уменьшить его значение до такого показателя, которое не будет вредить оборудованию.

Чтобы защитить электросеть и приборы в домашних условиях необходимо:

  • установить защиту от молний – молниеприемник;
  • установить УЗИП – специальный механизм защиты, который понижает опасное импульсное напряжение в 6-10 кВ до безопасного;
  • подключить систему уравнивания потенциалов.

Более подробно об устройствах защиты от перенапряжения мы рассказывали в соответствующей статье, с которой настоятельно рекомендуем ознакомиться!

Важно! Не знаете, кто возмещает ущерб, когда все-таки сгорели электроприборы? За сеть полностью ответственная энергосберегающая компания. Поэтому в первую очередь следует обратиться именно туда и написать заявление, где указываются причиненные убытки.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы рассмотрели, что такое перенапряжение в сети, какие причины его возникновения и как защититься от данного явления в домашних условиях. Надеемся, вам пригодилась предоставленная информация!

Наверняка вы не знаете:

  • Как сделать громоотвод своими руками
  • Как бороться со скачками напряжения
  • Почему в ванной бьет током


НравитсяЧто такое перенапряжение в электросети?0)Не нравитсяЧто такое перенапряжение в электросети?0)

Перенапряжения. Общие положения — Руководство по устройству электроустановок

Что такое перенапряжение?

Перенапряжение — это импульс или волна напряжения с наложением на номинальное сетевое напряжение (см. рис. J1).

Рис. J1: Примеры перенапряжений


Этот тип перенапряжений характеризуется следующими параметрами (см. рис. J2):

  • время нарастания (tf) в мкс;
  • скорость нарастания в кВ/мкс.

Перенапряжения нарушают работу оборудования и вызывают электромагнитное излучение. Более того, продолжительность перенапряжения (Т) вызывает всплеск энергии в электрических цепях, который может повредить оборудование.

Рис. J2: Основные характеристики перенапряжения

Четыре типа перенапряжений

Существуют четыре типа перенапряжений, которые могут нарушать работу электроустановок и оборудования (потребителей):

  • атмосферные перенапряжения;
  • коммутационные перенапряжения;
  • переходные перенапряжения промышленной частоты;
  • перенапряжения, вызванные электростатическим разрядом.

Атмосферные перенапряжения

Риск молний — некоторые сведения
От 2000 до 5000 грозовых явлений образуются постоянно в атмосфере земли. Грозы сопровождаются разрядами молнии, которые представляют серьезную угрозу для людей и оборудования. Разряды молнии в атмосфере земли происходят с частотой 30-100 разрядов в секунду. Ежегодно земля испытывает около 3 миллиардов ударов молнии.

  • Каждый год во всем мире тысячи людей подвергаются ударам молнии, при этом погибает огромное число животных.
  • Кроме того, молнии являются причиной многочисленных пожаров, большинство из которых возникает на фермах (с уничтожением сооружений или их выходом из строя).
  • Молнии поражают трансформаторы, счетчики электроэнергии, бытовые электроприборы и электрические и электронные системы в жилом секторе и промышленности.
  • Высотные здания — одни из самых поражаемых молнией сооружений.
  • Стоимость устранения ущерба, наносимого молнией, крайне велика.
  • Трудно оценить последствия нарушений работы компьютерных или телекоммуникационных сетей, сбоев циклов PLC  и отказов в системах управления.

Более того, потери из-за выхода машин из строя могут иметь финансовые последствия, выходящие за пределы стоимости оборудования, разрушенного молнией.

Характеристики разряда молнии
Рис. J3 содержит данные комитета по молниезащите (технический комитет 81 МЭК). Согласно этим данным 50% разрядов молнии имеют силу свыше 33 кА, а 5% — свыше 85 кА. Энергия разрядов крайне высока.

Важно определить наиболее подходящую защиту объекта. Ситуация усложняется тем, что ток молнии является импульсным током высокой частоты (ВЧ) порядка мГц.

Вероятность — выше макс. P (%) Пиковое значение тока I (кA) Скорость нарастания S (кA/мкс) Общая продолжит.T (с) Число разрядов (n)
95 7 9,1 0,001 1
50 33 24 0,01 2
5 85 65 1,1 6


Рис. J3: Характеристики разряда молнии согласно данным комитета по молниезащите


Воздействие молнии

Молнии происходят от разряда электрических зарядов, накопленных в кучевых облаках, которые образуют конденсатор с землей. Грозовые явления наносят значительный ущерб.
Молния — высокочастотное электрическое явление, вызывающее перенапряжения на всех проводящих элементах, особенно на нагрузках и проводах.

Ток молнии является электрическим током высокой частоты. Кроме значительных наводок и перенапряжения, он оказывает такое же воздействие на проводник, как любой другой ток низкой частоты:

  • Тепловой эффект: расплавление в точках воздействия молнии и тепловое действие тока приводят к пожарам.
  • Электродинамический эффект: при циркуляции токов молнии в параллельных проводниках они вызывают силы притяжения или отталкивания между проводами, приводя к разрывам или механическим деформациям (раздавливание или сплющивание проводов).
  • Эффект взрыва: молния может приводить к расширению воздуха и образованию зоны избыточного давления, расширяющейся на расстояние десятки метров. Ударная волна разрушает окна или перегородки и может отбрасывать животных или людей на несколько метров. Вместе с тем, ударная волна преобразуется в звуковую волну: гром.
  • Перенапряжения в проводниках после воздействия молнии на воздушные электрические или телефонные линии.
  • Перенапряжения, индуцированные электромагнитным излучением канала молнии, который действует как антенна в радиусе нескольких километров при прохождении по каналу сильного импульсного тока.
  • Повышение потенциала земли из-за циркуляции тока молнии в грунте. Это объясняет непрямые разряды молнии из-за образующегося шагового напряжения и связанные с этим повреждения оборудования.

Коммутационные перенапряжения

Резкое изменение установившегося режима работы электрической сети приводит к переходным процессам. Как правило, это волны перенапряжения высокой частоты (их частота изменяется от нескольких десятков до нескольких сотен кГц).

Причины коммутационных перенапряжений:

  • Отключения устройствами защиты (плавкий предохранитель, выключатель) и отключения или включения аппаратуры управления (реле, контактор и т.д.).
  • Перенапряжения от индуктивных цепей из-за пуска или останова двигателей или отключения понижающих трансформаторов подстанций.
  • Перенапряжения от емкостных цепей при подсоединении блоков конденсаторов к сети.
  • Все устройства, имеющие в своем составе катушку, конденсатор или трансформатор на входе питания: реле, контакторы, телевизоры, принтеры, компьютеры, электропечи, фильтры и т.д.

Переходные перенапряжения промышленной частоты

(см. рис. J4)

Такие перенапряжения имеют такую же частоту, как сеть (50, 60 или 400 Гц):

  • Перенапряжения из-за повреждения изоляции фаза/корпус или фаза/земля в сети с заземленной непосредственно или через сопротивление нейтралью или из-за разрыва нейтрального проводника. При этом однофазные устройства получают напряжение 400 В.
  • Перенапряжения из-за пробоя кабеля. Например, при падении кабеля высокого напряжения на низковольтную линию.
  • Образование дуги при срабатывании защитного искрового разрядника высокого или среднего напряжения вызывает повышение потенциала земли, что приводит к появлению перенапряжений.

Рис. J4: Переходное перенапряжение промышленной частоты

Перенапряжения из-за электрического разряда

В сухой среде электрические заряды накапливаются и создают очень сильное электростатическое поле. Например, человек, идущий по ковру в изолирующей обуви, становится электрически заряженным до напряжения нескольких киловольт. Если человек проходит около проводящей конструкции, возникает электрический разряд в несколько ампер с очень коротким временем нарастания (несколько наносекунд). Если конструкция включает в себя чувствительное электронное устройство, например, компьютер, его компоненты или монтажные платы могут быть повреждены.

Основные характеристики перенапряжений

Необходимо учитывать три фактора:

  • Прямой или непрямой удар молнии может иметь разрушительные последствия для электросистем в радиусе нескольких километров.
  • Коммутационные перенапряжения наносят значительный ущерб.
  • Подземное размещение оборудования никоим образом не защищает его от поражения, хотя и ограничивает риск прямого поражения.


Рис. J5 ниже показывает сводные основные характеристики перенапряжений.

Тип перенапряжения Коэффициент
перенапряжения
Продолжительность Частота
Промышленная частота
(повреждение изоляции)
1,7 Длительное
30 — 1000 мс
Промышлен. частота
(50-60-400 Гц)
Коммутационное 2 — 4 Кратковременное
1 — 100 мс
Средняя
1 — 200 кГц
Атмосферное > 4 Очень кратковремен.
1 — 100 мкс
Очень высокая
1 — 1000 кВ/мкс


Рис. J5: Основные характеристики перенапряжений

Различные виды перенапряжений

Несимметричные (синфазные) перенапряжения

Несимметричные (синфазные) перенапряжения возникают между деталями под напряжением и землей: фаза/земля или нейтраль/земля (см. рис. J6).
Они особенно опасны для конструкций, которые заземлены в силу риска пробоя диэлектрика.

Рис. J6: Несимметричные (синфазные) перенапряжения

Симметричные (дифференциальные) перенапряжения

Симметричные (дифференциальные) перенапряжения циркулируют между проводниками фаза/фаза или фаза/земля под напряжением (рис. J7). Они особенно опасны для электронного оборудования, чувствительного компьютерного оборудования и т.д.

Рис. J7: Симметричные (дифференциальные) перенапряжения

Перенапряжение в сети: причины, виды, последствия

Перенапряжение — это импульсное, скачкообразное или колебательное превышение напряжения в линии электропитания относительно допуска по ГОСТу на качество электроснабжения (ГОСТ 32144-2013: Нормы качества электрической энергии в системах электроснабжения общего назначения). Приведем пример: однофазная домашняя сеть должна иметь номинальное напряжение 230 В с допустимым отклонением +/- 10% (надо учитывать, что по предыдущему ГОСТу номинал составлял 220 В и многая техника до сих пор рассчитана именно на это напряжение). Это действующее напряжение. Если его перевести в амплитудное, то получится 322 В. Когда возникает импульсное перенапряжение, то оно в худшем случае добавляется к амплитудному значению полуволны напряжения (50/60 Гц). Длится подобное явление чаще всего недолго – несколько миллисекунд (при длительности полуволны 10 мс), но за столь короткий промежуток времени могут произойти достаточно серьёзные и ущербные явления. В этой статье мы рассмотрим причины возникновения перенапряжений в сети, а также их виды и меры защиты.

Чем опасно явление

Перенапряжение в электросети выглядит следующим образом:

График

Изоляция электрических кабелей и проводов, а также любых электроприборов способна выдержать только определенный уровень напряжения, указанный в эксплуатационных документах на них. Ниже приведена таблица, в которой приведены ориентировочные величины электрической прочности изоляции электропроводок и электрического оборудования.

Электрическая прочность изоляции

Однако, в домашнем электрохозяйстве главное не это (изоляцию не заменить), а нарушения изоляции, вызванные механическими причинами (в том числе в результате крепления электропроводок со сдавливанием и скручиванием), климатическими (сырость, попадание воды) и сугубо хозяйственными (накопление пыли, грязи, насекомых и пр.). Так вот на все эти нарушения накладываются ещё и перенапряжения.

Всё это приводит, как показывают печальные случаи, к выходу из строя электрической проводки и электроприборов, к трагическим пожарам. Если в доме нарушена ещё и электрозащита (неисправна или загрублена при частых срабатываниях), то вероятность возгораний в результате перегрузки электропроводки или короткого замыкания резко возрастает. Если поврежденный электроприбор можно просто отключить от розетки и заменить исправным, то электропроводку быстро не заменить. На фото изображено повреждение изоляции в розетке, которое часто возникает из-за неплотного контакта и перегрева, или в результате грозового явления, которое может привести к перегрузке электропроводки и короткому замыканию.

Обгоревшая розетка

Таким образом, перенапряжения в домашней электросети особенно опасны для старых электропроводок, которые не подвергаются профилактическому осмотру (вместе с розетками) и не обновляются, где небрежно обращаются с розетками, допуская их перегрев. Особо опасными в этом плане следует считать старые электропроводки в домах, часто подвергающихся грозовым явлениям и нашествию насекомых (деревенские и поселковые).

В результате перенапряжений может мгновенно выйти из строя и очень дорогая электронная техника, особенно телевизионная и компьютерная, в которой, как правило, нет защиты от этого. Посмотрите на этикетку около шнура питания, там чаще всего указано даже 250 В, в то время как действующий ГОСТ допускает и 253 В. Поэтому современный рынок и насыщен до предела всевозможными стабилизаторами и различными устройствами защиты от перенапряжений, происходит их совершенствование (полезно будет прочитать статью: https://samelectrik.ru/kak-predotvratit-poteri-ot-perenapryazhenij-v-domashnej-elektroseti-obzor-novoj-razrabotki.html).

Разновидности перенапряжения

Прежде всего следует отметить, что перенапряжение делится на четыре вида:

  • атмосферное или грозовое;
  • коммутационное;
  • переходное;
  • электростатическое.

Вкратце рассмотрим причины возникновения каждого из видов опасной ситуации.

Атмосферное

Этот вид относится к природным явлениям и считается самым опасным, так как вызывается особо мощными грозовыми разрядами. При таких разрядах импульсное перенапряжение может достичь (в зависимости от места попадания ветви молнии) нескольких десятков тысяч вольт за микро-доли секунды.

Молния может попадать напрямую в электросеть (воздушную линию) или в молниеотвод (молниеприемник). Перенапряжение может возникнуть и в результате попадания молнии вдали от электросети (в результате электромагнитного воздействия).

Опасность молний

Импульсы могут быть различной формы и длительности. К примеру, ниже на рисунке указаны две типичные разновидности волны – 10/350 и 8/20.

Импульсы

Следует заметить, что при наличии молниеотвода, который защищает объект от полного разряда, большая часть тока импульса отводится в землю, а остальная распределяется каким-либо случайным образом в домашних электропроводках.

Коммутационное

Такое явление возникает, когда общая локальная сеть резко меняет свой стационарный режим работы. Это может иметь место в результате резкого включения или выключения мощного оборудования, а также при аварийных перегрузках. Возникает так называемый переходной процесс, который носит колебательный характер с высокой (до сотен килогерц) частотой. При этом перенапряжения могут быть очень высокими. Они определяются конкретными в данный момент характеристиками и параметрами сети, распределением нагрузок по фазам.

Последствия отключения высокого напряжения

Например, при отключении мощного трансформатора вся энергия, находящаяся в нем в данный момент в виде магнитного насыщения, может привести к сильному перенапряжению в сети и стать причиной мгновенного повреждения электрооборудования.

Переходное

Подобное явление возникает в результате обрывов и повреждений в сетях. Например, из-за обрыва общего для потребителей нейтрального проводника в трехфазной сети, так называемый «обрыв нуля», напряжения в фазах распределяются в существенной зависимости от фазной нагрузки («перекос фаз»). Это характерно для трансформаторов, не оборудованных соответствующими компенсаторами.

Электростатическое

Такое явление возникает в сухом воздухе, в материалах хорошо сохраняющих электрический заряд. Разряд между материалами и электропроводкой может произойти совершенно неожиданно, мгновенно вызвав перенапряжение и повреждения подключенной к сети аппаратуре. Электростатические потенциалы невидимы и не ощущаемы человеком, хорошо ощущается лишь разряд (это испытывали многие).

Например, если носить диэлектрическую обувь, то при хождении по ковру человек заряжается до нескольких тысяч вольт. А если после этого прикоснуться к любой конструкции, которая обладает токопроводящими свойствами (например, батареи или корпусу компьютера), то возникнет электрический разряд, который длится несколько наносекунд. Такое электростатическое воздействие считается очень опасным для электронных деталей в любом электрооборудовании. При производстве электронной аппаратуры строго требуется надевать заземляющие браслеты и использовать многие другие защитные средства.

О том, как защитить себя от статического электричества, мы рассказывали в соответствующей статье на сайте!

Меры защиты

Электрическая сеть должна быть всегда надежной, соответствовать указанному выше ГОСТУ по качеству электроснабжения и иметь защитные устройства от возможных перенапряжений (особенно в зонах повышенной грозовой опасности). Полностью избежать импульсных перенапряжений невозможно, но можно уменьшить их величину до относительно безопасного уровня (современная аппаратура изготавливается с определенным запасом по напряжению).

Чтобы защитить электросеть и приборы в домашних условиях необходимо:

  • установить защиту от молний (если вблизи нет таковой) – молниеприемник;
  • установить УЗИП – специальное устройство защиты, которое снижает опасное импульсное напряжение;
  • установить в щиток электропитания УЗО и реле напряжения.

Более подробно об устройствах защиты от перенапряжения мы рассказывали в соответствующей статье, с которой настоятельно рекомендуем ознакомиться!

Важно! Не знаете, кто возмещает ущерб, когда все-таки сгорели электроприборы? За качество напряжения в сети полностью ответственна энергосбытовая компания. Поэтому в первую очередь следует обратиться именно туда и написать заявление, где указываются причиненные убытки. Однако, перед этим следует обзавестись документами, доказывающими причины повреждений (акты со свидетелями, фото с датой съемки, контрольные замеры повышенных или пониженных напряжений путем вызова компетентного электрика со специальным прибором). Ссылаться надо и на указанные выше ГОСТы.

Вот мы и рассмотрели, что такое перенапряжение в сети, какие причины его возникновения и как защититься от данного явления в домашних условиях. Надеемся, вам пригодилась предоставленная информация!

Наверняка вы не знаете:

Перенапряжение в сети и защита от перенапряжения

10-11-2015

Понятие  перенапряжения в сети

В различных источниках можно  найти разные определения «перенапряжения» в сети. Вот какое определение этого понятия дает Википедия:

Морской словарь определяет перенапряжение как увеличение напряжения в линиях электропередач и в электрических сетях до такого значения,  которое  может повредить изоляцию.

Согласно ГОСТ Р 54130-2010перенапряжением называется превышение  наибольшего рабочего напряжения, которое устанавливается для данного типа электрического оборудования.

Российская энциклопедия по охране труда определяет перенапряжение как  значительное напряжение проводника относительно земли, которое может значительно превосходить фазное напряжение в результате  внутренних или атмосферных явлений

Характеристики перенапряжения в электрической сети

Перенапряжением в общем случае может считаться любое значительное превышение напряжения в сети, вызванное различными причинами. Перепады напряжения могут иметь различную амплитуду, продолжительность и периодичность.

К основным характеристикам перенапряжения относятся:

  • значение пика напряжения
  • кратность повторения перенапряжения
  • время периода нарастания значения перенапряжения
  • площадь или длина распространения перенапряжения в сети
  • общее количество импульсов перенапряжения за период времени
  • общее время всего цикла перенапряжения

Типы  перенапряжения в электрической сети

В общем случае по способу образования различают внутренние (или коммутационные) и внешние (грозовые или атмосферные) перенапряжения

Различают следующие основные типы перенапряжения в электрической сети:

  1. грозовые перенапряжения
  2. индуктивные перенапряжения
  3. квазистационарные перенапряжения
  4. коммутационные перенапряжения

Грозовые перенапряжения в сети

Прямое попадание разряда молнии в линию электрических передач может привести к появлению очень сильного перенапряжения. Значение перенапряжения  в случае попадания молнии может достигать нескольких миллионов Вольт. Длительность такого перенапряжения, как правило, не превышает нескольких микросекунд. При появлении грозового перенапряжения изоляция электрических проводников и оборудования не может выдержать высокого напряжения.

Индуктивное электрическое перенапряжение в сети

От удара молнии в землю рядом с линией электропередач может возникнуть индуктивное перенапряжение. Индуктивное перенапряжение появляется вследствие резкого изменения электромагнитного поля. При этом значение перенапряжения может достигать 500 000 Вольт. Такое перенапряжение опасно для электрических приборов, подключенных к сети, электрических подстанций, силовых подстанций. Электрические импульсы индуктивного перенапряжения могут распространяться на значительные расстояния.

Квазистационарное  перенапряжение в сети

Квазистационарные перенапряжения в сети могут продолжаться от нескольких секунд до нескольких минут. Такие перенапряжения опасны для оборудования, подключенного к сети.

Квазистационарные перенапряжения возникают по следующим причинам:

  • появление опасного резонанса в электрической сети
  • при коротких замыканиях в сети
  • при аварийном увеличении скорости электрогенератора в случае резкого падения значения нагрузки в сети
  • при появлении эффекта феррорезонанса в  сетях с мощными индуктивными катушками или магнитопроводами

Коммутационные перенапряжения в сети

Коммутационные перенапряжения могут возникать в случае проведения переключений или коммутации оборудования в электрической сети. Как правило, такие эффекты наблюдаются при быстрых включениях или выключениях мощных электрических приборов и оборудования, имеющего большие индуктивные элементы, при резком включении или отключении оборудования с мощными конденсаторами или мощными электромагнитными катушками

Защита от перенапряжения в сети

Обязанности по защите электрических сетей от действия природных и техногенных факторов лежит на организациях, обслуживающих данные сети. Оборудование по молниезащите и защите от перепадов напряжения в сетях с высоким напряжением устанавливается на опорах и мачтах линий передач, на электрических подстанциях всех уровней. Оборудование для защиты сетей также устанавливается на подстанциях заводов и фабрик, силовых подстанциях питания сетей электротранспорта.

Для защиты электрооборудования дома и бытовых электрических приборов в частных домах и квартирах могут быть установлены локальные устройства для защиты от скачков и перепадов напряжения.

Компания «Бастион» производит линейку устройств защиты от скачков напряжения и перенапряжения. Подробнее об  этих устройствах можно узнать в разделе «Защита от скачков напряжения».

Все устройства защиты по напряжению компании «Бастион» соответствуют требованиям российских и международных стандартов.

Устройства защиты от скачков напряжения и перенапряжения «Альбатрос»  надежно будут защищать вашу сеть, электрическое оборудование и бытовые приборы от пагубного воздействия скачков напряжения и перенапряжения.

Читайте также по теме

Товары из статьи

Виды и последствия перенапряжений | Электрические станции, подстанции, линии и сети

Страница 17 из 66

ГЛАВА 6
ПЕРЕНАПРЯЖЕНИЯ В СЕЛЬСКИХ ЭЛЕКТРОУСТАНОВКАХ И ЗАЩИТА ИХ ОТ ПЕРЕНАПРЯЖЕНИИ
§ 16. Виды и последствия перенапряжений

Основные причины и виды перенапряжений.

Внезапные кратковременные повышения напряжения до величины, опасной для изоляции электроустановки, называют перенапряжением. По своему происхождению перенапряжения бывают двух видов: внешние (атмосферные) и внутренние (коммутационные).
Атмосферные перенапряжения возникают при прямых ударах молнии в электроустановку или при ударах молнии в непосредственной близости от нее. Атмосферные перенапряжения представляют наибольшую опасность для электроустановки, так как при прямых ударах молнии они могут достигать 1 000 000 В, при токе молнии — до 200·кА. Они не зависят от величины номинального напряжения электроустановки. Особенно опасны они для установок с более низким напряжением, так как в этих установках расстояния между токоведущими частями и уровень изоляции ниже, чем при высоких напряжениях.
Внутренние перенапряжения возникают в электроустановках при резком изменении режима их работы, например, при включении или отключении нагрузки (особенно длинных ненагруженных линий, холостого хода трансформаторов) или в результате коротких замыканий. При этом выделяется запасенная в установке энергия, прямо пропорциональная величине отключаемого тока установки. Коммутационные перенапряжения не представляют особой опасности, так как при нормальном состоянии изоляции установки уже рассчитаны на некоторое повышение напряжения и испытаны на эти повышенные уровни. Поэтому основное внимание здесь следует уделить рассмотрению атмосферных перенапряжений и защите от них.
Атмосферные перенапряжения подразделяют на индуктированные и от прямого удара молнии. Первые возникают при грозовом разряде вблизи от электроустановки, например, подстанции или линии электропередачи. Перенапряжение образуется за счет индуктивного влияния грозового облака, заряженного до очень высокого потенциала (несколько миллионов вольт). При прямом ударе молнии, кроме электромагнитного действия, вызывающего перенапряжения, отмечаются также механические повреждения, например, расщепление деревянных стоек или траверс опор воздушных линий электропередач.
Индуктированные перенапряжения имеют величину порядка 100 кВ, что значительно меньше перенапряжения, вызываемого прямым ударом молнии. Они распространяются по проводам воздушной линии после разряда в виде затухающих волн.
Разряд молнии в большинстве случаев состоит из серии отдельных импульсов, следующих друг за другом. Весь разряд длится десятые доли секунды, а отдельные импульсы имеют длительность в десятки микросекунд каждый. Число отдельных импульсов при разряде молнии может быть от 1 до 40.

Защита электроустановок от перенапряжений.

Выше отмечалось, что атмосферные перенапряжения могут достигать нескольких миллионов гольт. Изоляция электроустановок не может выдержать таких уровней напряжения, поэтому она нуждается в дополнительных средствах защиты от пробоя. Эти средства предотвращают повреждение электрооборудования и должны применяться в сельских электроустановках как для повышения бесперебойности электроснабжения потребителей, так и для защиты людей и животных. Особое внимание должно быть уделено защите от перенапряжения сельских воздушных линий напряжением 10 и 0,4 кВ, а также подстанциям потребителей, расположенных в сельской местности. Одним из серьезных последствий перенапряжений, в частности, вследствие прямых ударов молнии, могут быть пожары. Поэтому вопросам организации правильной и надежно работающей защиты от атмосферных перенапряжений (или грозозащите) уделяют самое серьезное внимание.
В проблему грозозащиты входят мероприятия по защите отдельных элементов электроустановок от прямых ударов молнии, изоляции электрических машин и аппаратов от пробоев, от импульсов, набегающих с линии волн перенапряжений. Эти мероприятия сводятся к установке защитных аппаратов и устройств, которые отводят импульс (волну) перенапряжений в землю до того, как волна достигнет какого-либо ответственного элемента установки и выведет его из строя. Главной частью всех защитных аппаратов поэтому являются заземлители; они должны быть выполнены в соответствии с ПУЭ и обеспечивать падежный отвод заряда в землю.
В качестве основных защитных средств от атмосферных перенапряжений применяют молниеотводы, разрядники и искровые промежутки. Молниеотводы ориентируют атмосферный разряд на себя, отводя его от токоведущих частей установки. Для защиты сосредоточенных объектов (например, подстанций или других сооружений) используют стержневые, а для защиты протяженных (например, проводов воздушной линии) — тросовые молниеотводы.
Разрядники и искровые промежутки устанавливают для отвода заряда в землю. Для грозозащиты генераторов сельских станций и трансформаторов предусматривают набор средств как для защиты от прямых ударов молнии, так и от волн перенапряжений, набегающих с линии. Защиту от прямых ударов молнии выполняют стержневыми молниеотводами и тросовыми молниеотводами на подходах воздушной линии к станции или подстанции. Защиту генераторов от волн, набегающих с линии, осуществляют разрядниками, ограничивающими амплитуду волны до значения, не опасного для изоляции электрической машины. Крупные генераторы не рекомендуется непосредственно соединять с отходящими линиями электропередачи. Для небольших сельских станций, снабжающих электроэнергией потребителей на генераторном напряжении, такое соединение возможно при дополнительной установке у генератора специальных разрядников
С улучшенными характеристиками. Если генераторы соединяются с повысительными трансформаторами непосредственно, т. е. по схеме блока «генератор — трансформатор», то специальных мер защиты от волн перенапряжений они не требуют.
Воздушные линии напряжением 6—35 кВ, выполненные на деревянных опорах, не требуют специальной зашиты от перенапряжений. Грозоупорность изоляции у них обеспечивается изоляционными свойствами дерева. Здесь важно лишь выдержать следующие минимальные изоляционные расстояния между проводами (по дереву): 0,75 м для напряжений 6—10; 1,5 м для напряжения 20 и 3 м для напряжения 35 кВ. Отдельные участки воздушных линий с ослабленной изоляцией (например, с использованием металлических или железобетонных опор, соединения воздушной линии с кабельной и др.) защищаются 1 рубчатыми разрядниками или искровыми промежутками (при малых токах). Сопротивление заземляющих устройств этих аппаратов должно быть не более 10 Ом. Разрядники и искровые промежутки устанавливаются на опорах двух воздушных линий, пересекающихся между собой, или в местах пересечения воздушной линии электропередачи с линией связи. Сопротивление заземляющих устройств здесь должно быть не выше 15 Ом. Заземляющие спуски на опорах должны иметь болтовое соединение, а их сечение должно быть не ниже 25 мм3.
Для восстановления питания по воздушной линии после быстропроходящих грозовых повреждений используют устройства АПВ (автоматического повторного включения) линий. При успешном срабатывании устройств АПВ в качестве средства от грозозащиты потребители не почувствуют перерыва в электроснабжении, который будет не больше 0,2 с, и их нормальная работа не нарушится.
Кабельные вставки защищаются с обоих концов трубчатыми разрядниками.
Защиту сетей потребителей напряжением 0,38/0,22 кВ выполняют особенно тщательно. Эти сети в сельских районах выполняют, как правило, воздушными; их конструкция наиболее подвержена атмосферным перенапряжениям, так как они возвышаются над всеми остальными сооружениями и проходят по открытой местности. Низковольтные сети снабжают устройствами грозозащиты, отводящими импульсные токи разряда в землю. Это позволяет обезопасить людей и животных, предотвратить пожары, которые возникают вследствие грозовых разрядов и их проникновения во внутренние электропроводки.
В сетях низкого напряжения предусмотрены присоединения к грозозащитным заземлениям крюков или штырей изоляторов всех фазных проводов и нейтрального провода. Заземлению подлежат также крюки изоляторов радиотрансляционных и телефонных сетей. На опорах с отводами проводов в дома или непосредственно на вводах в строения также предусматривают заземления. Сопротивление защитного заземляющего устройства должно быть не выше 30 Ом.
На подстанциях потребителей 10/0,4 кВ низковольтные обмотки, соединенные с воздушными линиями, должны быть защищены разрядниками. Они устанавливаются возможно ближе к трансформатору в соединяются с общим заземляющим контуром подстанции. При мощности трансформатора 630 кВа и выше на линиях, отходящих от него, выполняют дополнительно два защитных заземления — в 50 и 100 м от подстанции с указанной величиной сопротивления.

Что такое ограничитель перенапряжения?

Рассмотрение конструкции, принципа действия и области применения различного вида ограничителей перенапряжения (высоковольтных и модульных).


Для создания условий безаварийной и долгосрочной эксплуатации огромной массы электрооборудования, используемого, как в промышленности, так и в повседневной деятельности, в первую очередь необходимо обеспечить безопасный способ доставки и стабильность параметров электроэнергии. Особую опасность для электрических потребителей представляет кратковременное многократное превышение значение величины номинального напряжения в электрической сети. В электротехнике это явление известно, как перенапряжение. Как правило, причиной его проявления является воздействие на линии электропередач грозовых явлений или же коммутационных процессов внутри электрической установки. Возникающие импульсы высокого напряжения могут безвозвратно вывести из строя дорогостоящее оборудование, быть причиной возникновения пожаров и взрывов. Для защиты от возникающих пиковых значений напряжения, служат специальные высоковольтные устройства, ограничители перенапряжения, принцип работы и назначение которых мы и рассмотрим далее. Содержание:

Назначение

ОПН предназначены для защиты электроприборов и оборудования от воздействия высоковольтных импульсов напряжения. Благодаря простоте конструкции и надежности, они нашли широкое применение в области энергоснабжения. Данные устройства защиты пришли на смену устаревшим, весьма громоздким вентильным разрядникам. В отличие от предшественников, принцип действия ограничителя заключается не в использовании искровых промежутков. В качестве главного рабочего элемента в ОПН используются нелинейные резисторы, выполненные из материала, основу которого составляет окись цинка.

Устройство

Первичным и основным элементом, из чего состоит ограничитель перенапряжения, служит варистор, выполняющий роль нелинейного переменного резистора. Конструктивно ОПН состоят из варисторов, размещенных в корпусе, изготовленном из фарфора или высокопрочного полимера. Конструкция ограничителя выполнена с учетом условий, обеспечивающих взрывобезопасность, в случае возникновения токов короткого замыкания. В зависимости от назначения и места установки ОПН могут быть исполнены в различных вариантах. Для ограничителей, используемых для защиты линий электропередач и оборудования промышленных объектов, на крышке корпуса предусмотрен контактный болт для подключения к сети, в комплект ОПН входит изолированная от контакта с землей плита основания.

Устройства, предназначенные для защиты от пиковых импульсов напряжения электрохозяйства квартиры или дачного домика, очень компактны, имеют привлекательный дизайн, а также снабжены устройством для крепления на din-рейку. В зависимости от категории сложности, могут быть обустроены индикацией режимов работы и дистанционным управлением.

Устройство модульного ограничителя перенапряжения предоставлено на фото:

где:

  1. Корпус
  2. Предохранитель
  3. Сменный варисторный модуль
  4. Указатель износа варисторного модуля
  5. Насечки на зажимах

Принцип работы

Принцип действия ОПН объясняется нелинейным характером вольтамперных характеристик (ВАХ) варисторов. Для их изготовления применяется материал, где находит применение окись цинка в смеси с оксидами других металлов. Благодаря составу данной смеси, колонка, собранная из варисторов является комбинацией параллельных и последовательных включений p-n переходов, что и обуславливает природу вольтамперных характеристик нелинейных резисторов ограничителей.

Когда характеристики напряжения в сети соответствуют номинальным значениям, ограничитель находится в режиме непроводящего состояния. Величина тока в варисторах имеет мизерные значения и объясняется емкостным характером. При появлении в сети импульса напряжения, величина которого может вызвать пробой изоляции электрооборудования, в цепи нелинейных резисторов ОПН, в соответствии с их вольтамперными характеристиками, будет иметь место возникновение значительного импульса тока. В конечном итоге это снижает величину перенапряжения до параметров безопасных для безаварийной эксплуатации оборудования. Когда напряжение в сети нормализуется, ОПН вновь возвращается в непроводящий режим.

Виды ОПН

Конструкции ОПН, предлагаемые производителями энергетикам весьма разнообразны, их различают по следующим признакам:

  1. Типу изоляции (фарфор или полимер).
  2. Конструктивному исполнению (одна или несколько колонок).
  3. Величине рабочего напряжения.
  4. Месту установки ограничителя.
Что такое ограничитель перенапряжения?

Если говорить об ограничителях перенапряжения, устанавливаемых на DIN-рейку, то тут устройства первоначально разделяются на однофазные и трехфазные. Помимо этого модульные ОПН (они же УЗИП), делятся на три основных класса: B, C и D. Ограничители класса B устанавливаются на вводе в здание, C — непосредственно в распределительном щите квартиры либо дома, D — на отдельное оборудование, которое нужно защитить от помех, если с этим не справились ОПН класса B и C. Подробнее о модульных ограничителях перенапряжения вы можете узнать из видео:

Технические характеристики

  1. Максимально действующее напряжение. Под этим понятием необходимо понимать величину наибольшего значения величины напряжения, при котором ограничитель способен сохранять свою работоспособность без ограничения по времени.
  2. Номинальное напряжение, эквивалентно величине, воздействие которого ОПН способен выдерживать в течение 10 минут.
  3. Ток проводимости. Величина тока, в цепи нелинейных резисторов в период воздействия номинальных значений приложенного напряжения. Как правило, имеет мизерное значение.
  4. Номинальный разрядный ток. Параметр, определяющий классификацию ограничителя в условиях грозового режима.
  5. Расчетный ток коммутационного перенапряжения. Значение тока, определяющее классификацию при коммутационных перенапряжениях.
  6. Токовая пропускная способность. Величина эквивалентная классу разряда линии.
  7. Устойчивость к короткому замыканию. Категория способности ОПН противостоять токам короткого замыкания, сохраняя при этом целостность защитной оболочки.

Защита электрохозяйства административных зданий, многоквартирных домов и предприятий возлагается на соответствующие службы энергетических компаний, оградить свой дом от нежелательных последствий грозового разряда возложена на домовладельца. В настоящее время этот вопрос решается просто. В специализированных магазинах представлен широкий выбор ограничителей перенапряжения различной степени сложности и ценового диапазона.

На рисунке ниже показано подключение ОПН к однофазной сети и условное обозначение на схеме. Подключить ограничитель перенапряжения к домашней электросети не сложно, но выполнение этой операции лучше доверить специалисту, если вы не имеете опыта в электромонтажных работах.

Что такое ограничитель перенапряжения?

Напоследок рекомендуем просмотреть видео, на котором наглядно рассматривается конструкция и принцип действия ограничителей перенапряжения нелинейных:

Вот мы и рассмотрели устройство, назначение и принцип действия ограничителя перенапряжения. Как вы видите, существует различные виды и конструктивные исполнения данных устройств, благодаря чему можно подобрать подходящий вариант для собственных условий применения.

Будет интересно прочитать:

  • Испытания ограничителей перенапряжения нелинейных
  • Для чего нужно реле напряжения
  • Как защититься от помех в электросети


НравитсяЧто такое ограничитель перенапряжения?0)Не нравитсяЧто такое ограничитель перенапряжения?0) Перенапряжение

— перевод — Англо-испанский словарь

en OVC = Коэффициент перенапряжения («коэффициент выбросов»), выраженный в кг CF4 на тонну произведенного алюминия на мВ перенапряжения;

EurLex-2 es La promesa que da la Comisaria Bjerregaard de que ninguno de los nuevos países miembros va стих, обязательный к rebajar sus normas es extremadamente generosa.

en ГАРМОНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СВЯЗАННЫЕ С ПЕРЕНАПРЯЖЕНИЯМИ НА КОНТАКТНОЙ ЛИНИИ ВЫСОКОГО НАПРЯЖЕНИЯ

EurLex-2 es Creo que es suficiente

en Выбросы ПФК (метод перенапряжения

Eurolex

EurLex EurLex

en Устройство защиты от перенапряжения промышленной частоты для бытовых и аналогичных приложений (POP)

EurLex-2 es Chapas, hojas y tiras, de estaño, de espesor superior a #, # mm

en OVC… Коэффициент перенапряжения

EurLex-2 es Le recuerdo que tiene el derecho de la quinta enmienda de permanecer en silncio

en AEO … Повышенное напряжение анодного эффекта на ячейку

EurLex-es qué no? — seguimos estando el mismo lugar?

ru Узел подавления перенапряжения, состоящий из 8 диодов, имеющих обратное напряжение отключения не более 4,5 В, обратный ток утечки не более 10 мкА, пиковый импульсный ток не более 30 А и номинальную емкость 50 пФ , содержится в корпусе

EurLex-2 es LA REPÚBLICA DE HUNGRÍA

en все соответствующие данные о производстве первичного алюминия, частоте и продолжительности анодного эффекта или данные о перенапряжениях;

EurLex-2 es Vaya, tal vez son sólo las incoherencias de un pescador Experto…… pero la gramática es la cosa más importante …… para mí en este mundo

en Коэффициент выбросов для CF4 («коэффициент перенапряжения» OVC) должен выражать количество [кг] выбрасываемого CF4 на тонну произведенного алюминия на милливольт перенапряжения [мВ].

EurLex-2 es Israel dejará de existir

en Подсистема High Speed ​​Energy должна выдерживать перенапряжения, генерируемые гармониками подвижного состава, до пределов, указанных в EN 50388: 2005, пункт 10.4 для питания переменного тока.

EurLex-2 es Por Favor, Por Favor, Por Favor

en (13) Где применимо, уровень производства первичного алюминия, частота и средняя продолжительность анодных эффектов в течение отчетного периода или анода данные о влиянии перенапряжения за отчетный период, а также результаты последнего определения коэффициентов выбросов для CF4 и C2F6 для конкретной установки, как указано в Приложении IV, и последнего определения эффективности сбора в воздуховодах;

EurLex-2 es Nos casamos ayer

en Коэффициенты выбросов, зависящие от технологии, связанные с данными о перенапряжении.

Eurlex2019 es No estará usted pensanso en Elton … ¿verdad?

en Публикация печатных материалов, в том числе в электронной форме и / или в Интернете, кроме рекламных целей, в частности периодических изданий, газет, каталогов, проспектов и / или буклетов, все в частности для технологического проектирования, систем связи между проводники и печатные платы, технология автоматизации, технология электрических интерфейсов и / или защита от перенапряжения

tmClass es Hoy, Una mirada sobre L.A. analiza este fenómeno

en Процедуры технического обслуживания не должны снижать уровень безопасности, такие как непрерывность цепи обратного тока, ограничение перенапряжений и обнаружение коротких замыканий.

EurLex-2 es ¿Ésta es la única entrada y salida?

ru Термин AEO / CE (перенапряжение с анодным эффектом / выход по току) выражает интегрированное по времени среднее перенапряжение анодного эффекта [перенапряжение в мВ] на средний выход по току [%].

EurLex-2 es Todo el camino a tu isla de lluvia

en Универсальность модели позволяет использовать ее для оценки грозовых перенапряжений, а также для других типичных переходных процессов, связанных с проблемами электромагнитной совместимости.

scielo-abstract es Esto es serio

en Аппарат для защиты от перенапряжения от ударов молнии

tmClass es Sabes, no podemos volver juntos

en Устройство защиты от перенапряжения для бытовых и аналогичных приложений (POP)

eurlex-diff-2017 es No fue suficiente, а?

и (3) Электрические блоки должны защищать себя от коротких перенапряжений, временных перенапряжений и максимального тока короткого замыкания.

Eurlex2018q4 es Esto duele tanto.- ¡Víbora mentirosa!

en Метод расчета B — Метод перенапряжения:

Eurlex2019 es Viajo donde el viento me lleva

en Платы защиты от перенапряжения, встроенные платы и корпуса

tmClass es de cómo entienden las organaciones de la sociedad civil latinoamericana y caribeña que se tiene que actar, en algunos vectores estratégicos-el papel del Estado y sus instituciones, la fiscalidad, la educationación, la sanidad, la seguridósocial, las eguridós, las eguridósocial industrial, los marcos de relaciones Laborales, la Participación de la sociedad civil, la protección de los derechos humanos-, para alcanzar una mayor nivel de cohesión social en la región ,

overvoltage — перевод — англо-немецкий словарь

en Изобретение относится к схеме, содержащей электронный компонент (10), в частности логический компонент, и схему защиты, которая защищает электронный компонент (10) от перенапряжения. указанная схема защиты содержит катушку (17, 18) с определенной индуктивностью в линии (15, 16) данных, которая подключена к входу и / или выходу (11, 12) электронного компонента (10).

патент-wipo de Indikatoren für soziale Ausgrenzung und Armut

en OVC = коэффициент перенапряжения («коэффициент выбросов»), выраженный в кг CF4 на тонну произведенного алюминия на мВ перенапряжения;

EurLex-2 de Ich muss doch sehr bitten, Sir, Indien ist britisch

en ГАРМОНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СВЯЗАННЫЕ С ПЕРЕНАПРЯЖЕНИЕМ НА ЛИНИИ КОНТАКТА НА БЕЗОПАСНОСТИ

Eurlex- относится к разряднику перенапряжения для электрического привода, особенно привода для автомобиля.

патентов-wipo de Unbeschadet des Vorrangs gemäß Artikel # Absatz # der Verordnung (EG) Nr. # / # sind die Program im Allgemeinen unter Berücksichtigung folgender Grundsätze auszuarbeiten

en Эмиссия PFC (метод перенапряжения)

EurLex-2 de Partnerländern

en Устройство защиты от перенапряжения для бытовых и аналогичных устройств Partnerländern

en

EurLex-2 из Veranschlagt sind Mittel für den Kauf des Mobiliars

и Устройство для защиты электрооборудования от перенапряжений

патентов-wipo из Der Beschluss Diesel de Beschluss в Германии, США. Befugnisse

en Изобретение относится к цепи свободного хода для быстрого снижения перенапряжения отключения индуктивной нагрузки (1), когда последняя отключена.

Patents-WIPO de Ich kapiere das nicht

en Представлены два ограничителя ВЧ-напряжения, предотвращающие перенапряжения.

springer de Du wirst Vater?

ru Красный светодиод используется для сигнализации о слишком низком напряжении для зарядки аккумулятора (обычно это признак отказа генератора — часто встречается в головках BMW Airhead), а желтый светодиод указывает на перенапряжение (обычно из-за неисправного регулятора напряжения — часто встречается на Honda Africa Twin).

Common crawl de Allerdings blieben die Forderungen nach einer Stellungnahme zu einer Neuwahl noch in diesem Jahr seitens der Downing Street

en Раскрывается провод перенапряжения, состоящий по крайней мере из корпуса (1) с трубчатой ​​изоляцией. два электрода (2, 2 ‘).

Patents-WIPO de Klatsch ihm mal auf den Arsch oder so

en Электрический компонент, снабженный соединительными проводами (24, 25), например, газонаполненный переключатель перенапряжения (40), должен удерживаться в стабильное горизонтальное положение на токопроводящей пластине (30) для пайки.

патент-wipo de Die Kommission wird von einem Ausschuss unterstützt

en Наиболее важные проблемы качества электроэнергии (например, перенапряжение, гармоники, дисбаланс …) должны быть описаны и проверены с помощью моделирования. Кроме того, рассматриваются основные экономические условия.

спрингер из Die Kommission wird ermächtigt, im Namen der Gemeinschaft die Änderungen der Anhänge dieses Abkommens zu genehmigen, die erforderlich sind, um zu gewährleisten, dass die Angabäen in den Die Zuenhängen Artikel # Buchstabe a der Richtlinie # / # / EG und in deren Anhang übereinstimmen

en OVC… Коэффициент перенапряжения

EurLex-2 de Er hat wieder wegen dem Geld gefragt

en Таким образом обеспечивается эффективная защита от перенапряжений.

патентов-wipo de Nach der Verordnung (EG) Nr. # / # wird die als Anreiz konzipierte Sonderregelung für nachhaltige Entwicklung und verantwortungsvolle Staatsführung für all Waren mit Ursprung в Шри-Ланке vorübergehend zurückgenommen

en Размер AE AUCH

ан подавления перенапряжений в сборе, включающий 8 диодов, имеющий обратную противостояние напряжения, не превышающей 4,5 V, обратный ток утечки, не превышающий 10 мкА, импульсный ток, не превышающий пик 30 а и номинальную емкость 50 pF, содержащийся в корпусе

EurLex-2 de Rechtssache C — # / #: Urteil des Gerichtshofs (Fünfte Kammer) vom #.Juli # — Kommission der Europäischen Gemeinschaften / Großherzogtum L Luxembourg (Vertragsverletzung eines Mitgliedstaats — System zur Überwachung der Treibhausgasemissionen- Umsetzung des Kyoto-Protokolls

en

4, продолжительность эффекта анодирования и частота
4 всех соответствующих данных по производству алюминия en
4 все соответствующие данные EurLex-2 de und geben den Betreff Ausleseverfahren PE / # / S, die Sprache, in der Sie die Unterlagen erhalten wollen, und die Anschrift, Diese Unterlagen geschickt werden sollen,

и Устройство защиты от перенапряжения предохранительное устройство, активируемое в случае тепловой перегрузки

патент-wipo de Schutzniveau

en Коэффициент выбросов для CF4 («коэффициент перенапряжения» OVC) должен выражать количество [кг] CF4, выделяемого на тонну произведенного алюминия. перенапряжение на милливольт [мВ].

EurLex-2 de Ich meine, wenn seine Eltern sie mögen und sie nicht stibt

en Подсистема High Speed ​​Energy должна выдерживать перенапряжения, генерируемые гармониками подвижного состава, до пределов, указанных в EN 50388: 2005, пункт 10.4. для питания переменного тока.

EurLex-2 de Der Kläger beantragt

en Защитный элемент для защиты от перенапряжений и их использования

патент-wipo de Anhang I der Verordnung (EG) Nr.# / # des Rates wird wie folgt geändert

en (13) Где это применимо, уровень производства первичного алюминия, частота и средняя продолжительность анодных эффектов в течение отчетного периода или данные о перенапряжениях на анодных эффектах в течение отчетного периода, а также результаты самого последнего определения коэффициентов выбросов CF4 и C2F6 для конкретной установки, как указано в Приложении IV, и последнего определения эффективности сбора в воздуховодах;

EurLex-2 de Mangel an Beweisen

en Коэффициенты выбросов, зависящие от технологии, связанные с данными о перенапряжении.

Eurlex2019 из Bei Patienten, die mit INVANZ в Monotherapie behandelt wurden, waren die am häufigsten berichteten Laborwertveränderungen sowie ihre jeweiligen Inzidenzen während der der Therapie mit INVANZ- , AST (Аспартатаминотрансфераза) (#%), der alkalischen Phosphatase (#%) und der Thrombozytenzahl (#%

en ) Публикация печатных материалов, в том числе в электронной форме и / или в Интернете, кроме рекламных целей, в определенные периодические издания, газеты, каталоги, проспекты и / или буклеты, все, в частности, для технологического проектирования, систем соединения между проводниками и печатными платами, техники автоматизации, технологии электрических интерфейсов и / или защиты от перенапряжения

tmClass de Was neues über seine Identität? ,

overvoltage — перевод — англо-французский словарь

en Изобретение относится к схеме, содержащей электронный компонент (10), в частности логический компонент, и схему защиты, которая защищает электронный компонент (10) от перенапряжения. указанная схема защиты содержит катушку (17, 18) с определенной индуктивностью в линии (15, 16) данных, которая подключена к входу и / или выходу (11, 12) электронного компонента (10).

патент-wipo fr Un établissement declarant qui bénéficie de la derogation prévue par l

en OVC = коэффициент перенапряжения («коэффициент выбросов»), выраженный в кг CF4 на тонну произведенного алюминия на мВ;

EurLex-2 fr Selon les members Requérantes, il n’appartient pas à l’administration de la Province de la declarer elle-même or declarer la députation permanente incpérante ni de modifier l’instance de recours упоминается роль и d’appliquer ан ли matière ипе Nouvelle ПРОЦЕДУРА

о в ответ на обнаружение того, что напряжение источника питания находится выше опорного напряжения, схема триггера (44) обеспечивает триггерный сигнал, имеющий пропорциональное напряжение до уровня напряжения событие перенапряжения.

патентов-wipo от L’article #, paragraphe #, du traité prévoit que les actions communes fixent les moyens à mettre à la disposition de l’Union

en С соответствующим количеством шероховатости поверхности катод обеспечивает снижение перенапряжений во время электролиза, сохраняя при этом устойчивость к коррозии.

патентов-wipo от Paraît qu ‘il ya une bonne cinquantaine de types pour # postes

en ГАРМОНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СВЯЗАННЫЕ С ПЕРЕНАПРЯЖЕНИЕМ НА НАПРЯЖЕНИИ КОНТАКТНАЯ ЛИНИЯ

Eur

и Форма, тип и синхронизация импульсов могут быть отрегулированы для создания импульсов перенапряжения, имеющих большую длительность и амплитуду.

патент-wipo от Il faut que tu manges!

и Предусмотрены схема инвертора, которая подавляет возникновение перенапряжения или сверхтока в звене постоянного тока, а также кондиционер и холодильник, использующие то же самое.

Patents-wipo fr Il en déduit une ratio précise entre la vitesse des planètes … et leur distance au Soleil

и Аппаратная цепь отключения от перенапряжения состоит из реле отключения (1), подключенного последовательно между цепями переменного тока. сеть питания и схему PFC (3) модуля источника питания, а также схему обнаружения напряжения (2), которая подключена между сетью питания переменного тока и реле отключения (1) для измерения напряжения в сети переменного тока вначале клемма отбора проб и соединена с клеммой управления реле размыкания на его выходе, чтобы отключать реле размыкания (1), когда напряжение в сети переменного тока слишком высокое, и подключать реле размыкания (1), когда напряжение на сети переменного тока сеть нормальная.

патент-wipo от Amenons- leur de l ‘oxygène làbas

en Изобретение относится к разряднику перенапряжения для электрического привода, в частности привода автомобиля.

патентов-wipo от Mais c «est beaucoup d» argent!

en Выбросы ПФУ (метод перенапряжения)

EurLex-2 fr Vu la loi du #er mars # relative au statut des officiers de carrière et des officiers de réserve des вооруженных сил, notamment l’article #, § #, alinéa #, modifié par la loi du # mars

en Устройство защиты от перенапряжения промышленной частоты для бытовых и аналогичных приложений (POP)

EurLex-2 fr Tant que la teneur maximale fixée pour chaque additif visé au point # n’est pas dépassée, l’écart vers le haut par rapport à la teneur déclarée peut Aller jusqu’à trois fois la tolérance afférente établie au point

и Устройство для ограничения перенапряжений, приходящих к объекту, который должен быть защищен электрическим линия передачи высокого напряжения

патент-wipo fr Il est cloué au lit

en Устройство защиты от перенапряжения и / или пониженного напряжения

патент-wipo fr Mais f lingue pas les voisins Com Wyatt Earp

en Напряжения, при которых схема защиты от перенапряжения запускается и прекращает работу, отличаются друг от друга, и гистерезис возникает между моментами, когда схема защиты от перенапряжения запускается и прекращает работу.

патент-wipo от Флаконы в процессе использования с сохранением внутренней температуры до # ° C

en Упрощенная схема аналогового мультиплексора, внутренне защищенная от высоких входных перенапряжений с компенсацией низкого напряжения с температурной компенсацией.

патент-wipo от установки, клеммы, зоны

и Контакт (10) заземлен через элемент защиты от перенапряжения, расположенный в полупроводниковом элементе (30).

патентов-wipo от Nous votons contre un projet de loi, parce que nous sommes d’avis qu’il est peut-źtre mal rédigé et qu’il suscitera des représailles

en Устройство для защиты электрического оборудования от перенапряжения

патент-wipo fr Ainsi donc, n’envoie jamais demander pour qui sonne le glas; il sonne pour toi

en Устройство защиты от перенапряжения для электрических / электронных приборов

Patents-Wipo fr Quelle preuve as tu?

ru Система регулирования мощности (10) с защитой от перенапряжения, независимая от выходного напряжения и метода защиты.

патент-wipo от vu le règlement (CEE) no # du Conseil, du # décembre #, relatif à l

en Изобретение относится к цепи свободного хода для быстрого снижения перенапряжения при останове. индуктивная нагрузка (1) при отключении последнего.

патент-wipo от • Bourses de recherche (апрель 1996 г.) Réunion du Conseil de mars 1996

en Изобретение относится к устройству (1) для защиты электроустановки от перенапряжений, в частности переходных перенапряжений, включающее с одной стороны, корпус (2), внутри которого размещен компонент для защиты от перенапряжений, который содержит, по крайней мере, два электрода (3, 4), между которыми может образоваться электрическая дуга в случае перенапряжения, а с другой стороны, два соединительные клеммы (6, 7), предназначенные для электрического соединения электродов (3, 4) с указанной установкой, указанное устройство (1) отличается тем, что оно содержит, размещено внутри корпуса (2) и электрически расположено последовательно с указанным элементом защиты между выводами (6, 7) автоматический выключатель (10), чувствительный к силе проходящего через него тока.

патент-wipo от Une réplique parfaite

en Один компонент рентгеновской системы подключен к устройству, которое имеет множество электронных ячеек, которые могут быть перенапряжены из первого состояния, где они менее проводящие , во второе состояние, где они обладают высокой проводимостью.

патентов-wipo fr Petite salope!

ru Отказоустойчивый механизм для защиты телекоммуникационного оборудования, имеющий наконечник (26) и кольцо (28), путем шунтирования устойчивого перенапряжения или чрезмерного скачка тока на землю, включает предохранительный зажим (36), диодный мост (11) , и пусковой механизм (12).

патент-wipo от SONT НАЗНАЧАЕТ DES ORGANISMES OU LABORATOIRES СОГЛАШАЕТСЯ PAR LES AUTORITES COMPETENTES EN VUE DE LEUR UTILIZATION EXCLUSIVE A DES FINS MEDICALES OU SCIENTIFIQUES, красный светодиод
подключен к сигналу AL

слишком низкий для зарядки аккумулятора (обычно это признак отказа генератора — часто встречается в головах BMW), а желтый светодиод указывает на перенапряжение (обычно из-за неисправного регулятора напряжения — часто встречается на Honda Africa Twin).

Common crawl fr Il n ‘est bon qu’ à ça

en Раскрыт проводник перенапряжения, содержащий корпус с трубчатым изоляционным телом (1) и по меньшей мере два электрода (2, 2 ‘).

Patents-wipo fr Comme je l’ai déjà dit, ils sont déjà désignés Com étant des агентов de la paix aux fins de la Loi sur les douanes.

Схема защиты от перенапряжения

Цепи защиты, такие как защита от обратной полярности, защита от короткого замыкания и защита от повышенного / пониженного напряжения, используются для защиты любого электронного устройства или схемы от любых неожиданных сбоев. Обычно для защиты от перенапряжения используется предохранитель или MCB, здесь, в этой схеме, мы построим схему защиты от перенапряжения без использования предохранителя.

Защита от перенапряжения — это функция источника питания, которая отключает подачу питания, когда входное напряжение превышает заданное значение.Для защиты от перенапряжения мы всегда используем защиту от перенапряжения или схему защиты ломом. Схема защиты ломом — это тип защиты от перенапряжения, который чаще всего используется в электронных схемах.

Есть много разных способов защитить вашу схему от перенапряжения. Самый простой способ — подключить предохранитель со стороны входа питания. Но проблема в том, что это разовая защита, потому что, когда напряжение превышает заданное значение, провод внутри предохранителя сгорает и разрывает цепь.Затем вам необходимо заменить поврежденный предохранитель на новый, чтобы снова выполнить соединения.

Здесь, в этой схеме, стабилитрон и биполярный транзистор используются для автоматической защиты от перенапряжения. Это можно сделать двумя способами:

1. Цепь стабилитрона напряжения: Этот метод регулирует входное напряжение и защищает схему от перенапряжения путем подачи регулируемого напряжения, но не отключает выходную часть , когда напряжение превышает пределы безопасности .Мы всегда будем получать выходное напряжение, меньшее или равное номинальному значению стабилитрона.

2. Схема защиты от перенапряжения с использованием стабилитрона: Во втором методе защиты от перенапряжения, когда входное напряжение превышает заданный уровень, он отключает выходную часть или нагрузку от схемы.

Цепь стабилитрона

Стабилитрон стабилизатора напряжения защищает схему от перенапряжения, а также регулирует входное напряжение питания.Принципиальная схема защиты от перенапряжения с использованием стабилитрона приведена ниже:

Overvoltage Protection Circuit Diagram using Zener Voltage Regulator Circuit

Предустановленное значение напряжения . цепи — это критическое значение, при превышении которого либо отключается питание, либо напряжение выше этого значения недопустимо. Здесь предустановленное значение напряжения — это номинал стабилитрона. Мол, мы используем стабилитрон 5.1V, тогда напряжение на выходе не будет превышать 5.1V.

Когда выходное напряжение увеличивается, напряжение база-эмиттер уменьшается, из-за этого транзистор Q1 проводит меньше.Поскольку Q1 проводит меньше, он снижает выходное напряжение, следовательно, поддерживает постоянное выходное напряжение.

Выходное напряжение определяется как:

  VO = VZ - VBE

Где,

VO — выходное напряжение

VZ — напряжение пробоя стабилитрона

VBE — напряжение база-эмиттер

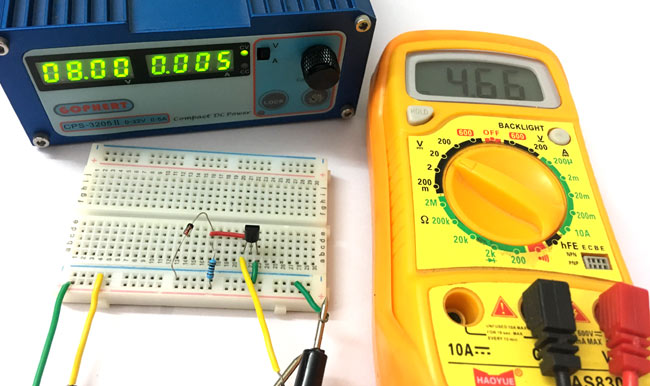

Overvoltage Protection Circuit using Zener Voltage Regulator Circuit

Схема защиты от перенапряжения с использованием стабилитрона

Приведенная ниже принципиальная схема защиты от перенапряжения построена с использованием стабилитрона и транзистора PNP. Эта схема отключает выход, когда напряжение превышает заданный уровень . Заданное значение — это номинальное значение стабилитрона, подключенного к цепи. Вы даже можете изменить стабилитрон в соответствии с вашим подходящим значением напряжения. Недостатком схемы является то, что вы не можете найти точное значение стабилитрона, поэтому выберите тот, который имеет наиболее близкое значение к заданному значению.

Необходимые материалы

  • FMMT718 Транзистор PNP — 2 шт.
  • Стабилитрон 5.1V (1N4740A) — 1шт.
  • Резисторы (1 кОм, 2,2 кОм и 6,8 кОм) — 1 шт. (каждый)
  • Макет
  • Соединительные провода

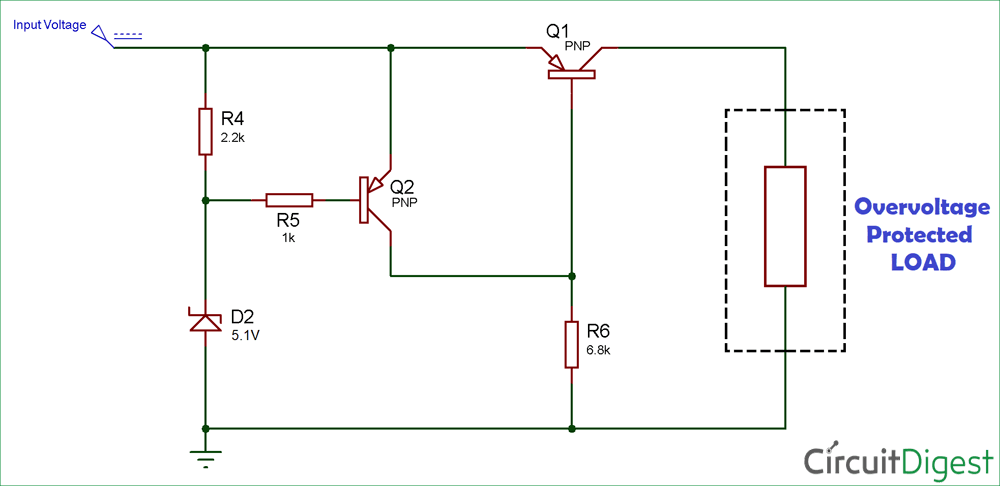

Схема защиты от перенапряжения

Overvoltage Protection Circuit Diagram

Работа схемы защиты от перенапряжения

Когда напряжение ниже заданного уровня , на клемме базы Q2 высокий уровень, и, поскольку это транзистор PNP, он выключается.И, когда Q2 находится в выключенном состоянии, базовый вывод Q1 будет LOW, и это позволяет току течь через него.

Теперь, когда напряжение превышает заданное значение , стабилитрон начинает проводить ток, который соединяет базу Q2 с землей и включает Q2. Когда Q2 включается, базовая клемма Q1 становится ВЫСОКОЙ, а Q1 включается, что означает, что Q1 ведет себя как разомкнутый переключатель. Следовательно, Q1 не позволяет току проходить через него и защищает нагрузку от превышения напряжения.

Теперь нам также необходимо учесть падение напряжения на транзисторах, оно должно быть небольшим для правильной схемы.Поэтому мы использовали FMMT718 PNP-транзистор , который имеет очень низкое значение насыщения VCE, из-за чего падение напряжения на транзисторах невелико.

Далее проверьте наши другие схемы защиты.

,
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
