Что такое номинал резистора

Номинальная мощность резистора – это спецификация, которая служит для определения максимальной мощности, которую может выдержать резистор. Таким образом, если резистор имеет номинальную мощность 1/4 Вт, 1/4 Вт – это максимальная мощность, которая должна подаваться на резистор.

Когда ток проходит через электрические компоненты, он обычно генерирует тепло. Если ток достаточно мал и подходит для цепи, это тепло обычно незначительно и незаметно в цепи. Но если ток достаточно велик, он может создать значительное количество тепла в цепи. Ток может расплавить компоненты и, возможно, создать замыкания в цепи.

Вот почему резисторы имеют номинальную мощность – для указания максимально допустимого количества энергии, которое может проходить через него. Если эта мощность будет превышена, резистор может не выдержать питания и может расплавиться и создать короткое замыкание в цепи, что может привести к еще большей опасности для цепи.

Как образуется ряд, какие бывают, принципы построения

Давайте теперь определим силу так, чтобы мы точно знали, что имеется в виду, когда речь идет о власти. Мощность определяется как электрическая энергия, которую может обеспечить цепь. Уравнение, которое показывает мощность цепи, равно P = VI, где P – мощность, V – напряжение, а I – ток. В качестве альтернативы, поскольку закон Ома может быть подставлен в это уравнение, мощность также выражается как

и . Мы можем использовать эти формулы, чтобы определить, на какой мощности будет работать схема, и, таким образом, мы можем знать, какая номинальная мощность нам нужна для резистора.

Давайте сейчас рассмотрим несколько примеров резисторов и номиналов мощности, которые нам понадобятся для того, чтобы вы получили практическую идею:

– Допустим, у нас есть резистор 800 Ом с напряжением 12 вольт, питающий цепь для зажигания светодиода. Пренебрегая сопротивлением провода и светодиода, которые пренебрежимо малы, мощность, которую будет обеспечивать схема, будет:

Здесь достаточно 1/4 Вт резистора, который подходит для схемы.
– Допустим, теперь у нас есть резистор 150 Ом с напряжением 15 В, питающий цепь для управления двигателем. Мощность, которую схема будет подавать на двигатель, – это:


2-ваттный резистор подходит для схемы. Резистор с более низкой номинальной мощностью, такой как резистор 0,25 Вт, 0,5 Вт или 1 Вт, скорее всего, вызовет дым в цепи, поскольку резистор будет получать больше энергии, чем он мог бы выдержать.

Обычно в электронных цепях номинальная мощность не учитывается, поскольку обычно подходит стандартный резистор 0,25 Вт, поскольку электронные схемы в подавляющем большинстве работают с низким напряжением и низким током; и, таким образом, низкая мощность. По таким характеристикам можно легко узнать Е24 резисторы.

Но в случае цепей с высоким напряжением и низким сопротивлением (высокая мощность) следует тщательно выбирать номиналы мощности резисторов, поскольку в цепи подается больше энергии. Всегда выбирайте резистор с более высокой номинальной мощностью, чем мощность, используемая в цепи, чтобы резистор не разрушался из-за перегрева; это только послужит причиной других опасностей или неисправностей в цепи.

Стандартные номинальные значения мощности резисторов: 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 5 Вт и 25 Вт. Таким образом, разработчик схемы должен выбрать соответственно для схемы.

Номиналы у резисторов постоянного и переменного сопротивления

Когда электрический ток проходит через резистор из-за наличия на нем напряжения, электрическая энергия теряется резистором в виде тепла, и чем больше этот ток протекает, тем горячее резистор. Это известно как номинальная мощность резистора .

Резисторы оцениваются по значению их сопротивления и электрической мощности, выраженной в ваттах ( Вт ), которые они могут безопасно рассеивать, основываясь в основном на их размере. Каждый резистор имеет максимальную номинальную мощность, которая определяется его физическим размером, поскольку, как правило, чем больше площадь его поверхности, тем большую мощность он может безопасно рассеивать в окружающем воздухе или в радиаторе.

Резистор может использоваться при любой комбинации напряжения (в пределах разумного) и тока, если его «Номинальная мощность рассеивания» не превышена, а номиналы резисторов указывают, сколько мощности резистор может преобразовывать в тепло или поглощать без какого-либо ущерба для себя.

Резистор. Номинальная мощность

Иногда называют Резисторы Ваттность Оценка и определяется как количество тепла , что резистивный элемент может рассеивать в течение неопределенного периода времени без ухудшения его производительности. Рассмотрим далее как обозначается резистор.

Номинальная мощность резистора, пример №1

Какова максимальная номинальная мощность в ваттах фиксированного резистора, который имеет напряжение 12 вольт на своих клеммах и ток 50 миллиампер, протекающий через него.

Учитывая то , что мы знаем значения напряжения и тока выше, мы можем подставить эти значения в следующее уравнение: P = V * I .

Номинальная мощность резистора, пример №2

Рассчитайте максимальный безопасный ток, который может пройти через резистор 1,8 кОм, рассчитанный на 0,5 Вт.

Опять же , как мы знаем , рейтинг резисторов питания и его сопротивление, теперь мы можем подставить эти значения в стандартное уравнение мощности: P = I 2 R .

Все резисторы имеют максимальную мощность рассеиваемой мощности , которая представляет собой максимальное количество энергии, которое оно может безопасно рассеивать без ущерба для себя. Резисторы, которые превышают максимальную номинальную мощность, как правило, поднимаются в дыму, обычно довольно быстро, и повреждают цепь, к которой они подключены. Если резистор должен использоваться вблизи его максимальной номинальной мощности, тогда требуется некоторая форма радиатора или охлаждения.

Номинальная мощность резистора является важным параметром, который следует учитывать при выборе резистора для конкретного применения. Его работа заключается в сопротивлении току, протекающему через цепь, и это происходит за счет рассеивания нежелательной энергии в виде тепла. Выбор резистора с малым значением мощности, когда ожидается высокое рассеивание мощности, приведет к перегреву резистора, разрушая как резистор, так и цепь.

До сих пор мы рассматривали резисторы, подключенные к постоянному источнику постоянного тока, но в следующем уроке о резисторах мы рассмотрим их поведение, подключенных к синусоидальному источнику переменного тока, и покажем, что напряжение, ток и, следовательно, потребляемая мощность резистором, используемым в цепи переменного тока, все в фазе друг с другом.

Виды кодирования параметров с использованием цветных колец

Номинальная мощность резисторов может варьироваться от менее одной десятой ватта до многих сотен ватт в зависимости от его размера, конструкции и рабочей температуры окружающей среды. Максимальная резистивная мощность большинства резисторов дана для температуры окружающей среды +70 o C или ниже.

Электрическая мощность – это скорость, с которой энергия используется или потребляется (преобразуется в тепло). Стандартной единицей электрической мощности является ватт , символ W, а номинальная мощность резисторов также указывается в ваттах.

Как и в случае других электрических величин, к слову «Ватт» добавляются префиксы при выражении очень больших или очень малых величин мощности резистора. Некоторые из наиболее распространенных из них:

Единицы электропитания

Единица измерения Символ Ценность Сокращение
милливатт мВт 1/1000 Вт 10 -3 Вт
киловатт кВт 1000 Вт 10 3 Вт
мегаватт МВт 1 000 000 Вт 10 6 Вт

Мощность резистора (P)

Из закона Ома мы знаем, что когда ток протекает через сопротивление, на него падает напряжение, создавая продукт, связанный с мощностью. Обычно за стандарт для сравнения берут Е24 резисторы, резистор R1 используется куда реже.

Другими словами, если сопротивление подвергается воздействию напряжения или оно проводит ток, то оно всегда будет потреблять электроэнергию, и мы можем наложить эти три величины мощности, напряжения и тока в треугольник, называемый силовым треугольником, с мощностью , который будет рассеиваться в виде тепла в резисторе сверху, с потребляемым током и напряжением на нем внизу, как показано. Ряд сопротивлений резисторов рассмотрим ниже.

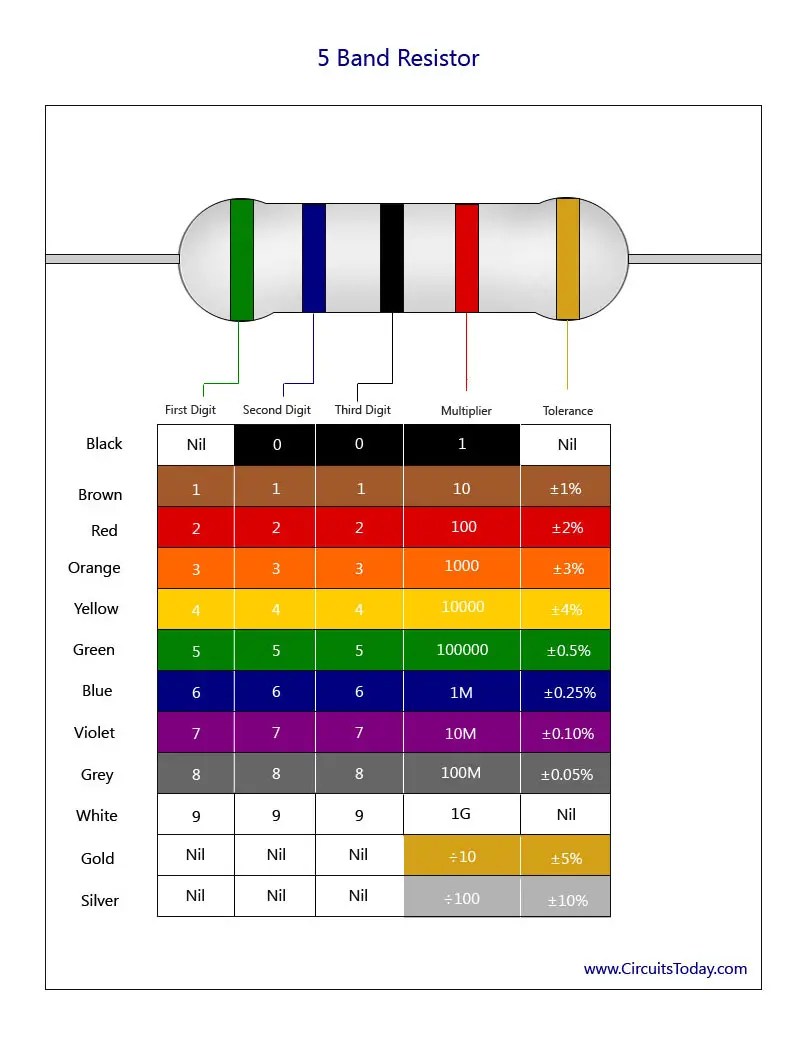

Стандартная цветовая маркировка резисторов

Стандартное обозначение резисторов. Маркировка резисторов по мощности.

Нестандартная цветная маркировка импортных резисторов

Ряд резисторов Е24 маркируется так:

Маркировка советских резисторов



Цифро-буквенная маркировка

Стандартная таблица маркировки:

Маркировка помогает использовать треугольник мощности, который отлично подходит для расчета мощности, рассеиваемой в резисторе, если мы знаем значения напряжения на нем и тока, протекающего через него. Но мы также можем рассчитать мощность, рассеиваемую сопротивлением, используя закон Ома. Ряды резисторов невозможно было бы установить без таких рассчетов.



Закон Ома позволяет нам рассчитать рассеиваемую мощность с учетом значения сопротивления резистора. Используя закон Ома, можно получить два альтернативных варианта приведенного выше выражения для мощности резистора, если нам известны значения только двух, напряжения, тока или сопротивления, следующим образом:

[P = V x I] Мощность = Вольт х Ампер

[P = I 2 x R] Мощность = ток

2 x Ом

[P = V 2 ÷ R] Мощность = Вольт 2 ÷ Ом

Рассеивание электрической мощности любого резистора в цепи постоянного тока может быть рассчитано с использованием одной из следующих трех стандартных формул:

где:

  • V – напряжение на резисторе в вольтах
  • Я в ток, протекающий через резистор в амперах
  • R – сопротивление резистора в омах (Ом)

Поскольку номинальная мощность рассеиваемого резистора связана с его физическим размером, резистор 1/4 (0,250) Вт физически меньше, чем резистор 1 Вт, и резисторы с одинаковым омическим значением также доступны в различных номиналах мощности. Углеродные резисторы, например, обычно изготавливаются с номинальной мощностью 1/8 (0,125) Вт, 1/4 (0,250) Вт, 1/2 (0,5) Вт, 1 Вт и 2 Вт.

Вообще говоря, чем больше их физический размер, тем выше его номинальная мощность. Однако всегда лучше выбрать резистор определенного размера, который способен рассеивать в два или более раз больше расчетной мощности. Когда требуются резисторы с более высокой номинальной мощностью, резисторы с проволочной обмоткой обычно используются для отвода избыточного тепла.

Номиналы резисторов. Таблица:

Тип Оценка мощности Стабильность
Металлическая пленка Очень низкий, менее 3 Вт Высокий 1%
углерод Низкая, менее 5 Вт Низкий 20%
Проволочный Высокая до 500 Вт Высокий 1%

Маркировка SMD резисторов

Силовые резисторы с проволочной обмоткой бывают самых разных конструкций и типов: от стандартного меньшего алюминиевого корпуса с 25-ваттным радиатором, установленного на радиаторе, как мы видели ранее, до больших трубчатых керамических или фарфоровых силовых резисторов мощностью 1000 Вт, используемых для нагревательных элементов.

Значение сопротивления проволочных резисторов очень низкое (низкие омические значения) по сравнению с углеродной или металлической пленкой. Диапазон сопротивления силового резистора колеблется от менее 1 Ом (R005) до всего 100 кОм, поскольку для больших значений сопротивления потребуется провод с тонкой калибровкой, который может легко выйти из строя.

Резисторы с низким омическим сопротивлением и низким значением мощности, как правило, используются для датчиков тока, по закону Ома ток, протекающий через сопротивление, вызывает падение напряжения на нем.

Это напряжение может быть измерено, чтобы определить значение тока, протекающего в цепи. Этот тип резистора используется в испытательном измерительном оборудовании и контролируемых источниках питания.

Силовые резисторы большего размера с проволочной обмоткой изготовлены из коррозионностойкой проволоки, намотанной на формирователь из фарфора или керамического сердечника, и обычно используются для рассеивания высоких пусковых токов, например, возникающих в цепях управления электродвигателем, электромагнитом или элеватором / краном и тормозных цепях двигателя.

Обычно эти типы резисторов имеют стандартную номинальную мощность до 500 Вт и, как правило, соединяются вместе, образуя так называемые «банки сопротивления».

Еще одна полезная особенность силовых резисторов с проволочной обмоткой заключается в использовании нагревательных элементов, таких как те, которые используются для электрического огня, тостера, утюгов и т. Д. В этом типе применения значение мощности сопротивления используется для производства тепла, а тип проволоки из сплава сопротивления используется, как правило, из никель-хрома (нихрома), допускающего температуру до 1200 o C.

Все резисторы, будь то углерод, металлическая пленка или проволока, подчиняются закону Ома при расчете значения их максимальной мощности (мощности). Стоит также отметить, что, когда два резистора соединены параллельно, их общая мощность увеличивается. Если оба резистора имеют одинаковое значение и одинаковую номинальную мощность, общая номинальная мощность удваивается.

Стандартное обозначение резисторов на схеме

Как обозначается резистор на схеме:

Обозначение резисторов на схеме может отличаться от международного стандарта.

Определение полей допусков

Цель работы: Изучить ГОСТ 2825-67, ГОСТ 11076-69, ГОСТ 175-72. определить основные параметры заданных компонентов и полевой допуск источника питания, используемые в электронике

Литература: 1 Хрусталёва З.А. Метрология, стандартизация и сертификация. Практикум: учебное пособие /З.А. Хрусталёва.– М.: КНОРУС, 2011.-176 с.

2 ГОСТ 2825-67, 3 ГОСТ 11076-69, 4 ГОСТ 175-72

Порядок выполнения работы:

1. Получить вариант задания у преподавателя на выполнение данной работы.

2. Ознакомиться с кодовой, цветовой и цифровой маркировками резисторов, определить номинал, единицу измерения, полевой допуск в % и в единицах параметра. Рассчитать полевой допуск по заданным резисторам, записав полученную информацию в таблицу 6.1.

Таблица 6.1 – Сведения по резисторам

Кодировка Номинальное значение сопротивления Единица параметра Полевой допуск R min… R max
% В единицах измерения




3. Для заданных конденсаторов аналогично пункту 2 записать сведения о них в табл. 6.2

Таблица 6.2 – Сведения по конденсаторам

Кодировка Номинальное значение емкости Единица параметра Полевой допуск С min… С max
% В единицах измерения




4. По аналогии с пунктами 2 и 3 определить полевой допуск на заданный в варианте источник питания (ИП) и результаты записать в табл. 6.3.

Таблица 6.3 – Сведения по источнику питания

Номинальное значение напряжения Единица параметра, В Полевой допуск U min…U max, В
% В


5. Определить годность и кондиционность заданных полупроводниковых приборов на основании информации, помещённой в табл. 6.4, путем сравнения справочных параметров с измеренными у диода, транзистора и интегральной микросхемы (ИМС). Написать выводы с обоснованием о годности и кондиционности компонентов.

Таблица 6.4 – Сведения о диоде, транзисторе и ИМС

Тип элемента Сведения I обр, мА U пр, В KU I пот, мА h 21э I кэ0, мкА
Диод ………. Справочные     - - - -
Измеренные
Транзистор ………. Справочные - - - -
Измеренные
ИМС ……. . Справочные - -     - -
Измеренные

Выводы:

1 Диод ____________________________________________________________________________________________________________________________________

2 Транзистор
____________________________________________________________________________________________________________________________________

3 Микросхема
___________________________________________________________________________________________________________________________________

Содержание отчета по работе:

1 Наименование и цель работы.

2 Таблицы 1-4.

3 Ответы на контрольные вопросы.

4 Выводы.

Контрольные вопросы:

1 Перечислите виды кодирования параметров резисторов.

2 Какие параметры характеризуют резисторы?

3 Какие параметры характеризуют конденсаторы?

4 Какую цель преследует кодирование информации
на радиокомпонентах?

5 Перечислите виды кодирования информации конденсаторов.

6 Как на принципиальных электрических схемах у резисторов указывается мощность рассеивания?

7 Какой принцип положен в основу цветовой маркировки резисторов?

8 Какой принцип положен в основу цветовой маркировки конденсаторов?

9 Как считывается информация о параметрах резистора с цветовой кодировкой

10 Как считывается информация о параметрах конденсатора с цветовой кодировкой?

11 Какая цифра (цвет) в пятицветовом коде резистора соответствует множителю?

12 Какая цифра (цвет) в четырехцветовом коде соответствует допуску отклонений?

13 Какие цифры (цвет) в пятицветовом коде являются значащими)

14 Какой цифрой кодируется можность рассеяния у чип – резисторов?

15 Какая цифра в четырех разрядном цифровом коде чип – резисторов соответствует множителю?

Краткие теоретические сведения приведены в приложении А.

Варианты заданий приведены в приложении Б.

ПРИЛОЖЕНИЕА

Классификация и кодирование информации о товаре.
Определение полей допусков в электронике

Краткие теоретические сведения

Технология производства отечественных и импортных компонентов элементарной базы электронных устройств (резисторов, конденсаторов, катушек индуктивности, диодов, транзисторов, интегральных микросхем) такова, что выполнить их с абсолютно точными параметрами сложно, а порой и невозможно. Поэтому параметры всех перечисленных компонентов имеют разброс (допуск отклонения), который стандартизирован.

Следует отметить, что чем меньше разброс параметров, тем компонент дороже. Применение компонентов с малым допуском должно быть экономически обосновано. Введем некоторые понятия.

Допуском называется разность между наибольшим и наименьшим предельными значениями.

Полем допуска называется зона между наибольшим и наименьшим отклонениями параметра.

В технических условиях (ТУ) на резисторы, конденсаторы, полупроводниковые приборы, микросхемы и источники питания указывают среднее (номинальное) значение параметра и границы поля допуска. При проектировании средств электронной техники необходимо учитывать как технологический разброс параметров, так и их возможный дрейф в процессе эксплуатации при изменении температуры, влажности, воздействии окружающей среды.

Допуски бывают односторонние (+ или -) и двусторонние (±), симметричные (например, ±5%) и несимметричные (например, + 50%…-20%).

Различают следующие виды допусков:

· технологический;

· температурный;

· на старение;

· на влажность;

· производственный

В случае если параметр компонента выходит за границы поля допуска, он считается неконденционным, т.е. ограниченно годным.

Источники питания, используемые в электронной технике (как сетевые, так и локальные), также имеют допуск отклонений по значению напряжения, тока и частоте.

Б1.Б.38 Теория линейных электрических цепей

%PDF-1.5 % 2 0 obj > endobj 4 0 obj > stream

  • Я
  • application/pdf
  • Б1.Б.38 Теория линейных электрических цепей
  • 2018-01-09T18:25:57+03:00Microsoft® Word 20132019-10-14T13:43:56+03:00www.ilovepdf.comuuid:e409b63f-445e-48c7-b481-b871ba70e473uuid:c0728008-1a18-421d-a0ab-6e3ec245328c endstream endobj 39 0 obj > stream x+013P0

    Работа

    и расчет их цветового кода

    Резисторы

    — это наиболее часто используемые компоненты в электронных схемах и устройствах. Основное назначение резистора — поддерживать заданные значения напряжения и тока в электронной схеме. Резистор работает по принципу закона Ома, и этот закон гласит, что напряжение на выводах резистора прямо пропорционально току, протекающему через него. Единица сопротивления — Ом. Символ Ома показывает сопротивление в цепи по имени Геог Ом — изобретатель немецкого физика.В этой статье обсуждается обзор различных типов резисторов и расчеты их цветового кода.


    Различные типы резисторов

    На рынке доступны различные типы резисторов с различными номиналами и размерами. Некоторые из них описаны ниже.

    Различные типы резисторов
    • Резисторы с проволочной обмоткой
    • Резисторы с металлической пленкой
    • Толстопленочные и тонкопленочные резисторы
    • Резисторы для сетевого и поверхностного монтажа
    • Переменные резисторы
    • Специальные резисторы

    Резисторы с проволочной обмоткой

    Эти резисторы различаются по внешнему виду и размеру. Эти проволочные резисторы обычно представляют собой отрезки проволоки, обычно сделанные из сплава, такого как никель-хромовый или медно-никелевый марганцевый сплав. Эти резисторы являются старейшим типом резисторов, обладающих превосходными свойствами, такими как высокая номинальная мощность и низкие значения сопротивления. Во время использования эти резисторы могут сильно нагреваться, поэтому они помещены в металлический корпус с оребрением.


    Резисторы с проволочной обмоткой

    Металлопленочные резисторы

    Эти резисторы изготавливаются из оксида металла или небольших стержней из металла с керамическим покрытием.Они похожи на резисторы с углеродной пленкой, и их удельное сопротивление регулируется толщиной слоя покрытия. Такие свойства, как надежность, точность и стабильность, у этих резисторов значительно лучше. Эти резисторы могут быть получены в широком диапазоне значений сопротивления (от нескольких Ом до миллионов Ом).

    Металлопленочный резистор

    Толстопленочные и тонкопленочные резисторы

    Тонкопленочные резисторы изготавливаются путем напыления некоторого резистивного материала на изолирующую подложку (метод вакуумного напыления) и поэтому они дороже, чем толстопленочные резисторы. Резистивный элемент для этих резисторов составляет примерно 1000 ангстрем. Тонкопленочные резисторы имеют лучшие температурные коэффициенты, меньшую емкость, низкую паразитную индуктивность и низкий уровень шума.

    Толстопленочные и тонкопленочные резисторы

    Эти резисторы предпочтительны для СВЧ активных и пассивных силовых компонентов, таких как оконечные нагрузки СВЧ, резисторы мощности СВЧ и аттенюаторы СВЧ мощности. Они в основном используются для приложений, требующих высокой точности и стабильности.

    Обычно толстопленочные резисторы изготавливаются путем смешивания керамики со стеклом, и эти пленки имеют допуски от 1 до 2% и температурный коэффициент от + 200 или +250 до -200 или -250. Они широко доступны в качестве недорогих резисторов, и по сравнению с тонкопленочными резистивными элементами, толстопленочные резисторы в тысячи раз толще.

    Резисторы для поверхностного монтажа

    Резисторы для поверхностного монтажа выпускаются в корпусах различных размеров и форм, согласованных EIA (Electronics Industry Alliance). Они сделаны путем нанесения пленки из резистивного материала и не имеют достаточно места для полос цветовой кодировки из-за их небольшого размера.

    Резисторы для поверхностного монтажа

    Допуск может составлять всего 0,02% и состоит из 3 или 4 букв для обозначения. Наименьший размер корпуса 0201 — это крошечный резистор 0,60 мм x 0,30 мм, и этот трехзначный код работает аналогично полосам цветового кода на резисторах с проводным концом.

    Сетевые резисторы

    Сетевые резисторы представляют собой комбинацию сопротивлений, которые дают одинаковое значение для всех контактов.Эти резисторы доступны в двухрядных и одинарных корпусах. Сетевые резисторы обычно используются в таких приложениях, как АЦП (аналого-цифровые преобразователи) и ЦАП, повышающие или понижающие.

    Сетевые резисторы

    Переменные резисторы

    Наиболее часто используемые типы переменных резисторов — это потенциометры и предустановки. Эти резисторы имеют фиксированное значение сопротивления между двумя выводами и в основном используются для настройки чувствительности датчиков и деления напряжения. Стеклоочиститель (подвижная часть потенциометра) изменяет сопротивление, которое можно повернуть с помощью отвертки.

    Переменные резисторы

    У этих резисторов есть три выступа, в которых стеклоочиститель является средним выступом, который действует как делитель напряжения, когда используются все вкладки. Когда средний язычок используется вместе с другим, он становится реостатом или переменным резистором. Когда используются только боковые выступы, он ведет себя как фиксированный резистор. Различные типы переменных резисторов — это потенциометры, реостаты и цифровые резисторы.

    Специальные типы резисторов

    Они делятся на два типа:

    Светозависимые резисторы (LDR)

    Светозависимые резисторы очень полезны в различных электронных схемах, особенно в часах, сигнализациях и уличных фонарях. Когда резистор находится в темноте, его сопротивление очень велико (1 МОм), а в полете сопротивление падает до нескольких килоомов.

    Светозависимые резисторы

    Эти резисторы бывают разных форм и цветов. В зависимости от окружающего освещения эти резисторы используются для «включения» или «выключения» устройств.

    Фиксированные резисторы

    Фиксированный резистор можно определить как сопротивление резистора, которое не изменяется при изменении температуры / напряжения. Эти резисторы доступны в различных размерах и формах. Основная функция идеального резистора обеспечивает стабильное сопротивление во всех ситуациях, в то время как практическое сопротивление резистора будет несколько изменяться при повышении температуры.Значения сопротивления постоянных резисторов, которые используются в большинстве приложений, составляют 10 Ом, 100 Ом, 10 кОм и 100 кОм.

    Эти резисторы дороги по сравнению с другими резисторами, потому что если мы хотим изменить сопротивление любого резистора, нам нужно купить новый резистор. В этом случае все по-другому, потому что фиксированный резистор можно использовать с разными значениями сопротивления. Сопротивление постоянного резистора можно измерить амперметром. Этот резистор включает в себя две клеммы, которые в основном используются для подключения других типов компонентов в цепи.

    Типы постоянных резисторов: поверхностные, толстопленочные, тонкопленочные, проволочные, металлооксидные и металлопленочные.

    Варисторы

    Когда сопротивление резистора может быть изменено в зависимости от приложенного напряжения, это называется варистором. Как следует из названия, его название возникло благодаря лингвистической смеси таких слов, как «варьирование» и «резистор». Эти резисторы также известны под названием VDR (резистор, зависящий от напряжения) с неомическими характеристиками.Поэтому они относятся к резисторам нелинейного типа.

    В отличие от реостатов и потенциометров, где сопротивление изменяется от наименьшего значения до наибольшего значения. В варисторе сопротивление изменится автоматически при изменении приложенного напряжения. Этот варистор включает в себя два полупроводниковых элемента для обеспечения защиты от перенапряжения в цепи, подобной стабилитрону.

    Магниторезисторы

    Когда электрическое сопротивление резистора изменяется при приложении внешнего магнитного поля, это называется магниторезистором.Этот резистор имеет переменное сопротивление, которое зависит от силы магнитного поля. Основное назначение магниторезистора — измерение наличия, направления и силы магнитного поля. Альтернативное название этого резистора — MDR (магнитно-зависимый резистор и это подсемейство магнитометров или датчиков магнитного поля.

    Резистор пленочного типа

    Под пленочным типом резисторы трех типов могут быть углеродными, металлическими и оксидными. Эти резисторы обычно разрабатываются с осаждением чистых металлов, таких как никель, или оксидной пленки, такой как оксид олова, на изолирующий керамический стержень или подложку.Величиной сопротивления этого резистора можно управлять, увеличивая ширину осажденной пленки, поэтому он известен как толстопленочный или тонкопленочный резистор.

    Каждый раз, когда он наносится, лазер используется для вырезания высокоточной модели спиральной спиральной канавки в этой пленке. Таким образом, обрезка пленки будет влиять на резистивный путь или проводящий путь, как если бы из длинного провода образовалась петля. Такая конструкция позволяет использовать резисторы с гораздо более близким допуском, например 1% или ниже, по сравнению с более простыми резисторами с углеродным составом.

    Углеродный пленочный резистор

    Этот вид резистора относится к типу фиксированного резистора, в котором используется углеродная пленка для регулирования тока потока в определенном диапазоне. Применение углеродных пленочных резисторов в основном включает в себя схемы. Конструирование этого резистора может быть выполнено путем размещения углеродного слоя или углеродной пленки на керамической подложке. Здесь углеродная пленка действует как резистивный материал по отношению к электрическому току.

    Следовательно, углеродная пленка будет блокировать некоторое количество тока, тогда как керамическая подложка действует как изолирующий материал по отношению к электричеству. Таким образом, керамическая подложка не пропускает тепло через них. Таким образом, эти типы резисторов могут выдерживать высокие температуры без какого-либо вреда.

    Углеродный резистор

    Альтернативное название этого резистора — угольный резистор, и он очень часто используется в различных приложениях. Их легко сконструировать, они дешевле и в основном сделаны из углеродистой глины, покрытой пластиковым контейнером. Вывод резистора может быть изготовлен из луженой меди.
    Основными преимуществами этих резисторов являются меньшая стоимость и чрезвычайно высокая долговечность.

    Они также доступны в различных значениях в диапазоне от 1 Ом до 22 Мега Ом. Так что они подходят для стартовых комплектов Arduino.
    Главный недостаток этого резистора — чрезвычайно чувствительный к температуре. Диапазон допуска для этого резистора составляет от ± 5 до ± 20%.

    Этот резистор генерирует некоторый электрический шум из-за электрического тока, протекающего от одной частицы углерода к другой частице углерода. Эти резисторы применимы там, где разработана недорогая схема. Эти резисторы доступны в другой цветовой полосе, которая используется для определения значения сопротивления резистора с допуском.

    Что такое омические резисторы?

    Омические резисторы можно определить как проводники, которые подчиняются закону Ома, известные как омические резисторы, иначе линейные сопротивления. Характеристика этого резистора, когда график, рассчитанный для V (разности потенциалов) и I (тока), представляет собой прямую линию.

    Мы знаем, что закон Ома определяет, что разница потенциалов между двумя точками может быть прямо пропорциональна электрическому току, подаваемому в физических условиях, а также температуре проводника.

    Сопротивление этих резисторов постоянно или подчиняется закону сопротивления. Когда на этот резистор подается напряжение, при измерении напряжения и тока постройте график между напряжением и током. График будет прямой линией. Этот резистор используется везде, где ожидается линейная зависимость между V и I, например, фильтры, генераторы, усилители, ограничители, выпрямители, фиксаторы и т. Д.В большинстве простых электронных схем используются омические резисторы или линейные резисторы. Это обычные компоненты, используемые для ограничения тока, выбора частоты, деления напряжения, тока байпаса и т. Д.

    Угольный резистор

    Угольный резистор — один из наиболее распространенных типов используемой электроники. Они сделаны из сплошного цилиндрического резистивного элемента с заделанными проволочными выводами или металлическими заглушками. Углеродные резисторы бывают разных физических размеров с пределами рассеиваемой мощности, обычно от 1 до 1/8 Вт.

    Для создания сопротивления используются различные материалы, в основном сплавы и металлы, такие как латунь, нихром, вольфрамовые сплавы и платина. Но удельное электрическое сопротивление большинства из них меньше, в отличие от углеродного резистора, что усложняет создание высоких сопротивлений, не превращаясь в огромные. Таким образом, сопротивление прямо пропорционально длине × удельное сопротивление.

    Но они генерируют высокоточные значения сопротивления и обычно используются для калибровки, а также сравнения сопротивлений. Для изготовления этих резисторов используются различные материалы: керамический сердечник, свинец, никелевый колпачок, углеродная пленка и защитный лак.

    В большинстве практических приложений они в основном предпочтительны из-за некоторых преимуществ, таких как очень дешевые в изготовлении, прочные и их можно печатать непосредственно на печатных платах. Они также довольно хорошо восстанавливают сопротивление в практических применениях. По сравнению с металлической проволокой, производство которой дорого, углерод доступен в больших количествах, что делает его недорогим.

    О чем следует помнить при использовании различных типов резисторов

    При использовании резистора следует помнить о двух вещах: рассеиваемая мощность, а также температурные коэффициенты.

    Рассеиваемая мощность

    При выборе резистора рассеиваемая мощность играет ключевую роль. Всегда выбирайте резистор с меньшей номинальной мощностью по сравнению с тем, что вы пропустили через него. Поэтому выберите резистор с номинальной мощностью как минимум в два раза выше.

    Температурные коэффициенты

    Самая важная вещь, о которой следует помнить при использовании резисторов, это то, что они используются при высоких температурах, в противном случае — с большим током, поскольку сопротивление сильно протекает.Температурный коэффициент резистора бывает двух типов: отрицательный температурный коэффициент (NTC) и положительный температурный коэффициент (PTC).

    При отрицательном температурном коэффициенте, когда температура вокруг резистора увеличивается, сопротивление резистора уменьшается. При положительном температурном коэффициенте сопротивление будет увеличиваться при повышении температуры вокруг резистора. Таким образом, тот же принцип работает и для некоторых датчиков, таких как термисторы, для измерения температуры.

    Где мы используем типы резисторов в повседневной жизни?

    Применение резисторов в повседневной или практической жизни включает следующее.

    • Резисторы используются в повседневных электронных устройствах и уменьшают поток электронов в цепи. В нашей повседневной жизни резисторы используются в различных приложениях, таких как электронные устройства, электронные платы, мобильные телефоны, ноутбуки, шлифовальные машины, аксессуары для дома и т. Д. В домашних аксессуарах используются резисторы SMD, такие как лампы, чайники, динамики, чудаки, наушники и т. Д.
    • Резисторы в цепи позволят различным компонентам работать с наилучшими характеристиками, не причиняя вреда.

    Типы резисторов Расчет цветового кода

    Чтобы узнать цветовую кодировку резистора, воспользуйтесь стандартной мнемоникой: B B У Роя из Великобритании есть очень хорошая жена (BBRGBVGW). Этот цветовой код последовательности помогает найти номинал резистора по цвету резисторов.

    Не пропустите: Лучший инструмент для калькуляции цветового кода резистора, чтобы легко узнать стоимость резисторов.

    Расчет цветового кода резистора

    Расчет 4-полосного цветового кода резистора

    В указанном выше 4-полосном резисторе:

    • Первая цифра или полоса указывает первую значащую цифру компонента.
    • Вторая цифра указывает на вторую значащую цифру компонента.
    • Третья цифра указывает десятичный множитель.
    • Четвертая цифра указывает допуск значения в процентах.

    Для расчета цветового кода вышеуказанного 4-полосного резистора
    4-полосные резисторы состоят из цветов: желтого, фиолетового, оранжевого и серебряного.

    Желтый-4, фиолетовый-7, оранжевый-3, серебристый –10% на основе BBRGBVGW
    Значение цветового кода вышеуказанного резистора составляет 47 × 103 = 4,7 кОм, 10%.

    Расчет цветового кода 5-полосного резистора

    В вышеуказанных 5-полосных резисторах первые три цвета обозначают значимые значения, а четвертый и пятый цвета обозначают значения умножения и допуска.

    Для расчета цветового кода вышеуказанного 5-полосного резистора, 5-полосные резисторы состоят из цветов: синего, серого, черного, оранжевого и золотого.

    Синий — 6, Серый — 8, Черный — 0, Оранжевый — 3, Золотой — 5%
    Значение цветового кода вышеуказанного резистора составляет 68 × 103 = 6,8 кОм, 5%.

    Расчет цветового кода 6-полосного резистора

    В вышеуказанных 6-полосных резисторах первые три цвета обозначают значимые значения; Четвертый цвет указывает на коэффициент умножения, пятый цвет указывает на допуск, а шестой указывает на TCR.

    Для расчета цветового кода вышеуказанных 6 резисторов с цветными полосами,
    6 резисторов с полосами состоят из цветов: зеленого, синего, черного, желтого, золотого и оранжевого.

    Зеленый-5, синий-6, Черный-0, желтый-4, Оранжевый-3
    Значение цветового кода вышеуказанного резистора составляет 56 × 104 = 560 кОм, 5%.

    Это все о различных типах резисторов и цветовой кодовой идентификации значений сопротивления. Мы надеемся, что вы, возможно, поняли эту концепцию резистора, и поэтому хотели бы, чтобы вы поделились своим мнением по этой статье в разделе комментариев ниже.

    Авторы фотографий

    Технические характеристики, характеристики и параметры резистора »Примечания к электронике

    Есть несколько спецификаций или спецификаций и параметров, которые необходимо учитывать при выборе резистора.


    Resistor Tutorial:

    Resistors Overview Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E


    Помимо основного сопротивления, есть несколько других параметров, которые необходимо учитывать при рассмотрении технических характеристик резистора.

    Спецификация сопротивления

    Сопротивление, очевидно, является ключевой характеристикой резистора. Значение сопротивления требуется при расчетах для конкретного приложения, в котором оно будет использоваться.

    Всегда лучше использовать предпочтительные значения, так как их легче получить. Используются несколько серий номиналов резисторов. Они называются серией E. E3 имеет три значения за декаду: 1.0, 2.2 и 4.7. Значения 10 Ом 22 Ом 47 Ом доступны в десятках Ом, 100 Ом 202 Ом 470 Ом доступны в десятках Ом и так далее.

    Всегда предпочтительно использовать как можно меньше значений в схемотехнике, так как это уменьшает количество различных типов, требуемых для любой одной конструкции. Также доступны другие серии, E6 с шестью значениями в каждой декаде: 1.0, 1.5, 2.2, 3.3, 4.7, 6.8. Также доступны значения E12, E24, E48, E96 и т. Д., Хотя их стоимость может незначительно увеличиться, и это означает, что в данной конструкции необходимо гораздо больше типов компонентов.

    Характеристики рассеиваемой мощности

    Хотя сопротивление является ключевым параметром для любого типа резистора, другим важным параметром в спецификации резистора является мощность, которую он может рассеять.

    Когда ток проходит через резистор, мощность рассеивается, что проявляется в виде тепла. В свою очередь, в этом случае температура резистора повышается, и если через резистор проходит слишком большой ток, повышение температуры может быть слишком большим, и это может вызвать изменение сопротивления или, в крайних случаях, может вызвать повреждение резистора.

    Мощность, рассеиваемую резистором, легко вычислить. Основное уравнение мощности:

    Где:
    W = мощность в ваттах
    V = напряжение в вольтах
    I = ток в амперах

    Часто проще объединить это уравнение с законом Ома, чтобы создать более полезное уравнение, которое вычисляет рассеиваемую мощность, зная сопротивление и напряжение на нем:

    Где:
    R = сопротивление в Ом.

    Все резисторы имеют характеристики рассеиваемой мощности. Это максимальная мощность, на которую они рассчитаны. Тип резистора следует выбирать так, чтобы этот уровень мощности никогда не превышался во время работы. Фактически, хорошая практика проектирования требует, чтобы максимальная рассеиваемая мощность находилась внутри этого диапазона. Многие компании-разработчики электроники придерживаются практики, согласно которой максимальное фактическое рассеивание никогда не должно превышать примерно 60% от номинала конкретного типа резистора. Таким образом повышается надежность схемы.

    Спецификация снижения мощности

    Спецификация резистора для снижения мощности может быть важна, когда ожидается, что компоненты будут работать при более высоких температурах.

    В этих условиях резистор будет горячим, и необходимо убедиться, что его возможности не превышены.

    Обычно такая же рассеиваемая мощность указывается до заданной температуры, после чего применяется снижение номинальных характеристик.Обычно это линейная кривая выше заданной температуры.


    Спецификация температурного коэффициента

    В определенных обстоятельствах важна спецификация резистора для температурного коэффициента.

    Спецификация температурного коэффициента — это параметр, который указывает изменение сопротивления при изменении температуры. Спецификация резистора для температурного коэффициента будет очень зависеть от типа резистора, а также может варьироваться от одного производителя к другому.Поэтому важно проверить спецификацию резистора на предмет температурного коэффициента, чтобы убедиться, что конкретный резистор подходит для данного применения.

    Температурный коэффициент — это изменение значения сопротивления при заданном изменении температуры. Обычно он выражается в частях на миллион, ppm, на градус Цельсия, то есть ppm / ° C.

    Другими словами, резистор 100 кОм с температурным коэффициентом 1000 ppm / ° C для повышения температуры на 10 ° C изменится на 1000/1 000000 * 100 * 100 000 Ом = & 10 Ом.В некоторых обстоятельствах это может быть весьма значительным.

    Максимальная температура

    Необходимо соблюдать технические характеристики резистора для измерения температуры. Выше определенных температур резистор может работать за пределами заданных рабочих параметров. Также в экстремальных условиях может произойти повреждение, и вся цепь может перестать работать.

    Если резисторы эксплуатируются при температурах, значительно превышающих их номинальные, в течение продолжительных периодов времени, значение сопротивления может постоянно увеличиваться, и это может привести к неисправности всей цепи.

    Еще одной причиной работы при температуре ниже номинальной является общая надежность. Резисторы и все другие компоненты с большей вероятностью выйдут из строя, если они будут работать за пределами их указанных диапазонов. Часто компоненты работают в соответствии со своими техническими характеристиками с хорошим запасом, чтобы гарантировать максимальную надежность.

    Спецификация резистора для максимального напряжения

    Резисторы

    рассчитаны на работу до определенного напряжения. Выше этого напряжения существует вероятность пробоя в результате электрического напряжения, приложенного к компоненту.

    В результате этого паспорта резистора будет содержать спецификацию резистора для максимального напряжения, которое должно быть приложено.

    Фактическое значение будет зависеть от множества факторов, включая физический размер резистора, его структуру, используемую технологию и множество других факторов.

    Обычно не рекомендуется использовать резистор, близкий к его номинальному напряжению. Часто стандарты проектирования рекомендуют использовать резистор максимум на 60% или даже меньше от максимального номинального напряжения для обеспечения надежности.

    Эти характеристики резистора являются одними из наиболее часто встречающихся спецификаций и параметров резисторов. Существуют и другие спецификации, и перед тем, как остановиться на данном типе, следует ознакомиться с техническими описаниями производителя.

    Другие электронные компоненты: Резисторы
    Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы ВЧ разъемы Клапаны / трубки Аккумуляторы Переключатели Реле
    Вернуться в меню «Компоненты».. .

    Типы, применение, детали »Электроника

    Резисторы

    — один из наиболее широко используемых компонентов в электронных схемах — существует множество различных типов резисторов, имеющих разные свойства и используемых по-разному в разных схемах.


    Resistor Tutorial:

    Resistors Overview Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E


    Резисторы всех типов в большом количестве используются в производстве электронного оборудования.Фактически, резистор, вероятно, является наиболее распространенным типом электронного компонента, используемого в электрических и электронных схемах.

    Существует большое количество различных типов резисторов, которые можно купить и использовать. Свойства этих разных резисторов различаются, и это помогает выбрать резистор подходящего типа для любой конкретной конструкции, чтобы обеспечить наилучшие характеристики.

    Хотя многие резисторы будут работать в различных приложениях, тип резистора может быть важен в некоторых случаях. Соответственно, необходимо знать о различных типах резисторов и о том, в каких приложениях можно использовать каждый тип резистора.

    Выбор резисторов с постоянными выводами или различных типов

    Что такое резистор?

    Резисторы

    используются практически во всех электронных схемах и многих электрических. Резисторы, как следует из их названия, противостоят току электричества, и эта функция является ключевой для работы большинства цепей.

    Примечание о сопротивлении:

    Сопротивление — один из ключевых факторов, используемых в электрических и электронных схемах.Сопротивление — это свойство материалов сопротивляться потоку электричества, и оно регулируется законом Ома.

    Подробнее о Сопротивление.

    Для резисторов используются два основных символа схемы. Самый старый из них до сих пор широко используется в Северной Америке и состоит из зубчатой ​​линии, обозначающей провод, используемый в резисторе. Другой символ цепи резистора представляет собой небольшой прямоугольник, который часто называют международным символом резистора, и он более широко используется в Европе и Азии.

    Обозначения цепи резистора

    Единицей измерения или сопротивления является Ом, Ом, а значения резистора могут быть указаны в единицах Ом — Ом, тысячи Ом или киломов — кОм и миллионы Ом, мегом, МОм. При написании на схемах таких значений, как 10 кОм, можно увидеть, что это означает 10 кОм или 10 кОм. Знак Омега часто опускается, а десятичная точка заменяется множителем: например, 1R5 будет 1,5 Ом, 100R — 100 Ом, 4k7 — 4,7 кОм, 2M2 — 2,2 МОм и т. Д.

    Есть много разных типов резисторов.Некоторые из них предназначены для специальных применений, таких как использование в качестве переменных резисторов, а другие используются для ограничения перенапряжения, в то время как другие обеспечивают переменное сопротивление в зависимости от температуры. Все эти характеристики можно использовать.

    Однако для постоянных резисторов необходимо учитывать разные характеристики.

    Несмотря на то, что фактическое сопротивление компонента имеет первостепенное значение, необходимо учитывать и другие характеристики. Рассеиваемая мощность, шум, индуктивность, термическая стабильность и ряд других характеристик могут влиять на работу цепи, в которой используется резистор.

    Различные материалы и структура резистора могут иметь большое влияние. Соответственно, при выборе резистора, который будет использоваться, эти характеристики также должны быть приняты во внимание.

    Принципиальное различие типов резисторов

    Первые основные категории, к которым могут быть отнесены различные типы резисторов, — фиксированные или переменные. Эти разные типы резисторов используются для разных приложений:

    • Постоянные резисторы: Постоянные резисторы на сегодняшний день являются наиболее широко используемым типом резисторов.Они используются в электронных схемах для установки правильных условий в цепи. Их значения определяются на этапе проектирования схемы, и их никогда не следует изменять для «настройки» схемы. Существует множество различных типов резисторов, которые можно использовать в различных обстоятельствах, и эти различные типы резисторов более подробно описаны ниже.
    • Переменные резисторы: Эти резисторы состоят из фиксированного резистивного элемента и ползунка, который подключается к основному резистивному элементу.Это дает три соединения с компонентом: два соединены с фиксированным элементом, а третье — с ползунком. Таким образом, компонент действует как переменный делитель потенциала, если используются все три соединения. Можно подключить к ползунку и одним концом, чтобы обеспечить резистор с переменным сопротивлением.
      Потенциометр предварительной настройки для углеродной пленки Переменные резисторы и потенциометры широко используются для всех форм управления: — от регуляторов громкости на радиоприемниках и ползунков в аудиомикшерах до множества областей, где требуется переменное сопротивление.
      Потенциометр и переменный резистор Строго говоря, потенциометр — это компонент, в котором есть фиксированный резистор, который имеет ползунок для обеспечения деления потенциала от напряжения наверху. Переменный резистор фактически такой же, но с ползунком, соединенным с одним концом резистора, так что он обеспечивает истинное переменное сопротивление.

    Типы постоянного резистора

    Есть несколько различных типов постоянного резистора:

    • Состав углерода: Резистор углеродного состава — это тип резистора, который когда-то был очень распространен — ​​это был основной тип резистора, но теперь редко используется, потому что новые формы резистора обеспечивают лучшую производительность, они меньше и тоже дешевле.

      Резисторы из углеродного состава получают путем смешивания гранул углерода со связующим, которое затем превращается в небольшой стержень. Этот тип резистора был большим по сегодняшним меркам и имел большой отрицательный температурный коэффициент.
      Резисторы также страдали от больших и беспорядочных необратимых изменений сопротивления в результате нагрева или старения. В дополнение к этому гранулированный характер углерода и связующего приводит к возникновению высокого уровня шума при протекании тока.


    • Углеродная пленка: Этот тип резистора был представлен на заре транзисторной технологии, когда уровни мощности имели тенденцию быть ниже.
      Карбоновый пленочный резистор Углеродный пленочный резистор формируется путем «крекинга» углеводорода на керамическом каркасе. Сопротивление полученной осажденной пленки устанавливали путем врезания спирали в пленку. Это сделало эти резисторы очень индуктивными и мало пригодными для многих ВЧ-приложений. Они показали температурный коэффициент от -100 до -900 частей на миллион на градус Цельсия. Углеродная пленка защищена либо конформным эпоксидным покрытием, либо керамической трубкой.
    • Металлооксидный пленочный резистор: Этот тип резистора в настоящее время является наиболее широко используемой формой резистора.Вместо углеродной пленки в этом типе резистора используется пленка оксида металла, нанесенная на керамический стержень. Как и в случае с углеродной пленкой, сопротивление можно регулировать, вырезая в пленке спиральную канавку. Пленка снова защищена конформным эпоксидным покрытием. Этот тип резистора имеет температурный коэффициент около + или — 15 частей на миллион на градус Цельсия, что дает ему намного лучшие характеристики по сравнению с любым резистором на основе углерода. Кроме того, этот тип резистора может поставляться с гораздо меньшим допуском, стандартным является 5% или даже 2%, а доступны версии с 1%.Они также демонстрируют гораздо более низкий уровень шума, чем углеродные резисторы, однако в основном они были заменены металлическими пленочными резисторами.
    • Металлопленочный резистор: Металлический пленочный резистор очень похож на металлооксидный пленочный резистор. Визуально он очень похож, и производительность также сопоставима. Вместо металлооксидной пленки в этом типе резистора используется металлическая пленка, как следует из названия. Могут использоваться такие металлы, как никелевый сплав.
      Металлопленочный резистор с выводами Металлопленочный резистор — это тип, который наиболее широко используется, когда требуется резистор с выводами.
    • Резистор с проволочной обмоткой: Этот тип резистора обычно предназначен для приложений с большой мощностью. Эти резисторы изготавливаются путем наматывания на каркас провода с более высоким, чем обычно, сопротивлением (провод сопротивления).

      Более дорогие разновидности наматываются на керамический каркас и могут быть покрыты стекловидной или силиконовой эмалью.Этот тип резистора подходит для высоких мощностей и демонстрирует высокий уровень надежности при высоких мощностях наряду со сравнительно низким уровнем температурного коэффициента, хотя это будет зависеть от ряда факторов, включая первый, используемый провод и т. Д. В качестве резисторов с проволочной обмоткой часто предназначены для приложений с высокой мощностью, некоторые разновидности спроектированы таким образом, что их можно установить на радиаторе, чтобы гарантировать, что мощность рассеивается в металлоконструкциях, чтобы ее можно было унести.

      Ввиду того, что они намотаны, они не подходят для работы на частотах выше низких, хотя, если намотать части резистивного провода в разных направлениях, индуктивность можно несколько уменьшить.


    • Резисторы для поверхностного монтажа: Технология поверхностного монтажа, SMT в настоящее время является основным форматом, используемым для электронных компонентов. Их проще использовать в автоматизированном производстве, и они способны обеспечить очень высокий уровень производительности. В резисторах SMT используются технологии, аналогичные другим формам, но в формате для поверхностного монтажа.

    Другие типы резисторов

    Хотя большинство резисторов представляют собой стандартные постоянные резисторы или переменные резисторы, существует ряд других типов резисторов, которые используются в более узких или специализированных приложениях.

    • Светозависимый резистор / фоторезистор: Светозависимые резисторы или фоторезисторы изменяют свое сопротивление в зависимости от уровня освещенности. Они используются в ряде сенсорных приложений и во многих случаях представляют собой очень экономичное решение.

      Типичный светодиодный резистор, зависимый от света Светозависимые резисторы имеют задержку во времени, необходимом для реакции на изменение освещенности, но они дешевы и просты в использовании.


    • Термистор: Как видно из названия, термисторы являются термочувствительными резисторами.Сопротивление термистора зависит от температуры. Некоторые имеют отрицательный температурный коэффициент, термисторы NTC, другие имеют положительный температурный коэффициент, термисторы PTC.
    • Варистор: Варисторы доступны в нескольких формах. По сути, эти электронные компоненты изменяют свое сопротивление в зависимости от приложенного напряжения, и в результате они находят применение для защиты от скачков напряжения и перенапряжения. Часто их можно увидеть как Movistors, что является сокращением слов M etal O xide V ar istor .

      Выбор варисторов с выводами Варисторы — это устройства, которые широко используются в удлинителях сети с защитой от перенапряжения или переходных процессов и используются для защиты компьютеров. Следует помнить, что каждый раз, когда варистор получает импульс, его свойства незначительно меняются.


    Хотя резисторы можно рассматривать как простые в использовании электронные компоненты, существует ряд параметров, которые необходимо учитывать при выборе правильного типа резистора.Важны не только сопротивление, но и параметры. Выдерживаемое напряжение, рассеиваемая мощность и тип самого резистора — все это влияет на производительность. Поскольку доступно множество типов резисторов, необходимо выбирать правильный тип для каждого конкретного применения. Таким образом может быть обеспечена лучшая производительность.

    Другие электронные компоненты: Резисторы
    Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы ВЧ разъемы Клапаны / трубки Аккумуляторы Переключатели Реле
    Вернуться в меню «Компоненты».. .

    Типы резисторов и способы их раскрашивания

    Если вы собираете электрическую цепь (последовательную или параллельную), скорее всего, вам понадобится компонент, называемый резистором. Поставляется фиксированного или переменного типа, они являются важной частью вашего следующего проекта схемотехники. Поэтому сегодня мы постараемся помочь вам понять все, что вам нужно знать об этом крошечном электронном компоненте!

    В сегодняшнем руководстве по резисторам мы рассмотрим следующее, что даст вам более глубокое представление о том, что такое резисторы и как вы можете их использовать.

    • Что такое резистор
    • Символы и единицы резистора
    • Типы резисторов
    • Как читать цветные полосы на резисторах
    • Резисторы в последовательной цепи и резисторы в параллельной цепи

    Что такое резистор?

    Мы знаем, что резистор — это электронный компонент, но его функциональность заключается в сопротивлении потоку электричества, ограничивая количество электронов, проходящих через цепь.

    Обратите внимание, что резисторы не генерируют мощность, а вместо этого потребляют мощность, полагаясь на сопряжение с другими компонентами, такими как микроконтроллеры и интегральные схемы.

    • Можно сделать выводы или аналогии с проточной водопроводной трубой, внутри которой установлен резистор для уменьшения общего протока воды.

    Какой модуль использует резистор? В резисторе

    А для измерения электрического сопротивления используется единица измерения Ом (Ом). Установленный г-ном Омом на основании закона Ома в 1827 году, вы можете рассчитать сопротивление, просто разделив напряжение на ток.

    Расчет сопротивления и какой резистор следует использовать?

    Есть множество резисторов от 100 Ом, 200 Ом, 330 Ом, 470 Ом, 10 кОм, 4,7 кОм и так далее. Следовательно, чтобы понять, какой резистор подходит для вашей схемы, вам необходимо рассчитать необходимое сопротивление.

    • Если вы хотите приобрести комплект со всеми необходимыми резисторами, обратите внимание на приведенный выше комплект резисторов. В нем 500 резисторов 20 различных номиналов!

    Вот иллюстрация того, как выбрать резистор, отвечающий требованиям вашего проекта:

    Простая электронная схема с батареей и светодиодом
    • Напряжение светодиода: 20 мА
      • Преобразование в ток: 0.02A
    • Источник питания: 5 В

    Резистор, который вы должны использовать: 5 В / 0,02 А = резистор 250 Ом. Если у вас нет резистора 250, лучше использовать ближайшее ближайшее большее значение, чтобы быть в безопасности!

    Как выглядит символ резистора

    ?

    Как и все электронные компоненты, при формировании схемы вы будете использовать символы для упрощения иллюстрации. В зависимости от стиля, который вы чаще всего видите, символ резистора будет выглядеть примерно так:

    • Резистор американского типа
    • Резистор международного образца

    Понимание того, как выглядят символы резисторов, поможет вам различать различные электрические компоненты при анализе принципиальной схемы.

    Какие бывают типы резисторов

    Что касается резисторов, то в основном есть два типа; Постоянные и переменные резисторы. В этой части руководства мы объясним оба типа и из чего они состоят.

    Примечание. Существуют и другие типы резисторов, такие как фоторезистор, в котором датчик LDR используется для определения сопротивления при изменении уровня освещенности, а термистор — для изменения температуры.

    1. Постоянные резисторы
    • Резистор для сквозного отверстия
    • Резистор для поверхностного монтажа

    На сегодняшний день наиболее распространенными и широко используемыми резисторами на рынке являются фиксированные резисторы.Они могут быть либо сквозными, либо монтируемыми на поверхность, как показано выше.

    Резисторы в сквозное отверстие

    Среди двух типов постоянных резисторов длинные подстрочные выводы резисторов со сквозным отверстием чаще всего интегрируются в макетные платы или другие макетные платы. Печатная плата и т. Д. Целью такой интеграции, как правило, является создание прототипов приложений; с подключенными платами микроконтроллеров или без них.

    Резисторы для поверхностного монтажа

    Как следует из названия, резисторы для поверхностного монтажа работают иначе, чем резисторы для сквозных отверстий, поскольку они устанавливаются на печатные платы, а не подключаются к электронной схеме, макетной плате и т. Д.Эти резисторы для поверхностного монтажа имеют крошечную прямоугольную форму с токопроводящими краями для функциональности.

    2. Переменные резисторы

    Когда говорят о переменных резисторах, на ум приходят три распространенные формы; Реостат, подстроечный резистор и потенциометр. Общие черты этих трех компонентов заключаются в том, что они представляют собой электрические компоненты со встроенными в них фиксированными резисторами, но предоставляют варианты для более сложных приложений (например, ползунок на потенциометре для обеспечения разделения напряжения, расчета переменного сопротивления и т. Д.)

    Из каких типов состоят резисторы?

    Теперь, когда мы разобрались с типами резисторов, из чего они сделаны? Вот краткое описание трех распространенных составов резисторов!

    Состав резистора Пояснение
    Состав углерода Углеродные резисторы в прошлом были наиболее распространенными резисторами, но сейчас они используются редко из-за более новой конструкции.
    Отсутствие температуры и надлежащее управление нагревом сделали их плохим выбором и в наши дни.
    Получено путем смешивания гранул угля со связующим.
    Металлооксидная композиция Металлооксидные пленочные резисторы являются наиболее распространенным вариантом при использовании резисторов в настоящее время.
    По сравнению с карбоном, он лучше регулирует температуру и имеет более низкий уровень шума. что делает его лучшим вариантом с точки зрения производительности.
    Металлическая композиция Подобно вышеуказанному металлооксидному составу, металлопленочные резисторы обеспечивают сопоставимые характеристики.
    Как следует из названия, вместо него используется металлическая пленка.
    Обычно используется, когда требуются резисторы с выводами.

    Цветовой код резистора, полосы и как их читать?

    Взял резистор и обнаружил, что на нем нет маркировки его номинала? Да, для резисторов, вместо того, чтобы отображать их полное значение, они отмечены цветными полосами, которые вы можете расшифровать!

    Расшифровка цветовой полосы резистора на примере
    Шаг 1. Определите, какой у вас резистор — четырех-, пяти- или шестиполосный.

    Группа означает количество цветных отметок на резисторах.

    • Четыре полосы: первые две цветные метки — это номинал резистора, третья полоса — это значение множителя, а четвертая полоса — это значение допуска
    • Пять полос: первые три цветные метки — это номинал резисторов, четвертая полоса — это значение множителя, и последняя полоса — это значение допуска
    • Шесть полос: Дополнительная полоса для коэффициента цвета
    Шаг 2: Обратитесь к таблице цветовых кодов, чтобы найти номинал вашего резистора Ref

    На основе примера 4-полосного резистора в таблице, вот как получить значение 560 кОм:

    .
    • Первая цветная полоса — зеленая, табличное значение: 5
    • Вторая цветная полоса — синяя, табличное значение: 6
      • Значение после первой и второй цветных полос: 56
    • Третий цвет — желтое, табличное значение (множитель): 10 кОм
    • Четвертый цвет — коричневый, указывающий на допуск (насколько больше / меньше может использоваться фактическое сопротивление резистора): ± 5%

    Значение резистора: 560 кОм с ± 5% допуск

    Вам лень обращаться к таблице цветов и вам нужен бесплатный инструмент, который поможет вам рассчитать номинал резистора?

    Используйте этот бесплатный инструмент для определения информации для резисторов с цветной полосой.Все, что вам нужно, это выбрать нет. полос вашего резистора и его соответствующего цвета. Калькулятор цветового кода резистора рассчитает значение за вас!

    Резисторы в последовательной и параллельной цепях

    Мы говорили о вычислении сопротивления в предыдущей части сегодняшнего руководства, но что, если вы соедините несколько резисторов вместе в последовательную или параллельную цепь? Как тогда можно рассчитать общее сопротивление ?

    Расчет сопротивления в последовательной цепи

    Здесь мы имеем три резистора в простой последовательной цепи.Все, что вам нужно сделать, чтобы рассчитать полное сопротивление, — это взять R1 + R2 + R3! Так просто!

    Расчет сопротивления в параллельной цепи

    Определение значения общего сопротивления в параллельной цепи не так просто, как в последовательной цепи. Однако, если вы будете следовать приведенной ниже формуле, это будет не так сложно!

    • Общее сопротивление = 1 / R1 + 1 / R2 + 1 / R3
      • Если у вас есть только два резистора равного номинала, общее сопротивление = половине номинала резистора

    Обратите внимание, что для параллельной схемы, если вы если продолжать добавлять резисторы, общее сопротивление упадет из-за обратной зависимости.

    Сводка

    На сегодня на резисторах все. Я надеюсь, что в сегодняшнем блоге вы получите более глубокое понимание того, что такое резистор, как он работает и как рассчитать полное сопротивление!

    • Для получения дополнительной информации о цветовой кодировке полос см. Этот пост.

    Поскольку резисторы являются таким важным компонентом каждой электронной схемы, вам обязательно понадобится один для вашего следующего проекта построения схемы! Следовательно, чтобы убедиться, что вы хорошо покрыты необходимыми резисторами, рассмотрите наш комплект резисторов!

    Следите за нами и ставьте лайки:

    Теги: резистор 10 кОм, резистор 1 кОм, углеродный пленочный резистор, металлопленочный резистор, металлооксидный резистор, параллельная схема, фоторезисторы, потенциометр, резистор, цветовой код резистора, калькулятор цветового кода резистора, таблица цветового кода резистора, делитель резистора, комплект резисторов, обозначение резистора, блок резистора, резисторы, последовательная цепь, резистор в сквозном отверстии, типы резистора, переменный резистор

    Продолжить чтение

    Код цвета резистора

    — Javatpoint

    Что такое резистор?

    Резистор — это электронный компонент, обеспечивающий электрическое сопротивление.Он также действует как устройство защиты в цепи. Роль резистора включает в себя уменьшение протекания тока, работу, регулировку уровней сигнала и деление напряжения.

    Единица сопротивления в системе СИ — Ом . Это означает, что сопротивление резистора измеряется в Ом. Единица СИ — это французское слово, обычно известное как Международная система единиц.

    Сопротивление

    Сопротивление — это электрическое сопротивление резистора, которое измеряется в Ом.Величина сопротивления может варьироваться от нескольких до больших.

    Резисторы используются в различных приложениях, от небольших печатных плат до больших схем. В него входят усилители, генераторы, передатчики, генераторы миллиметров, модуляторы и т. Д.

    Зачем нужна цветовая кодировка резистора?

    Значение сопротивления не печатается ни на одном резисторе. Следовательно, знание цветового кода резистора необходимо для определения значения сопротивления. Он также используется для прогнозирования допуска резистора.У каждого резистора есть уникальные комбинации цветовых полос. Цветовая кодировка резистора — это простой способ быстро найти значение сопротивления.

    Каждая цепь имеет ограничения по сопротивлению. Важно использовать резистор в зависимости от требуемого высокого или низкого значения сопротивления.

    Давайте сначала обсудим параметры, которые используются для определения значения сопротивления.

    Параметры

    Четыре параметра определяют сопротивление резистора.Четыре параметра: цвет , цифра, множитель, и допуск , , отвечающие за формирование сотен или миллионов различных типов резисторов. Пятый параметр (TCR) требуется только для определения значения сопротивления резистора с шестицветной полосой. Каждый резистор имеет уникальную комбинацию этих параметров со значением сопротивления.

    Полосы

    Полосы указывают цвета на резисторе. Четырехцветные линии на резисторе обозначают четыре полосы.Точно так же пять цветных линий определяют пять полос. n.

    Для n = 0,

    Множитель = 10 0 = 1

    Для n = 1,

    Множитель = 10 1 = 10

    Для n = 2,

    Множитель = 10 2 = 100

    Аналогичным образом значение множителя можно рассчитать для всех 10 цифр.

    Первые две цветные полосы обозначают цифру десятков и один разряд. Значение цвета третьей полосы относится к значению , умноженному на .

    Формат сопротивления

    Значение электрического сопротивления резистора будет в формате:

    .

    ab × Множитель = ab × 10 n

    Где,

    a = цифра первой соответствующей цветной полосы на резисторе

    b = цифра второй соответствующей цветной полосы на резисторе

    n = Цифра третьего соответствующего цвета на резисторе

    Таблица для этих 10 цветов приведена ниже:

    Название цвета Цвет цифра Множитель
    Черный 0 1
    Коричневый 1 10
    Красный 2 100
    Оранжевый 3 1000
    Желтый 4 10000
    Зеленый 5 100000
    Синий 6 1000000
    фиолетовый 7 10000000
    Серый 8 100000000
    Белый 9 1000000000
    Золото 0.1
    Серебристый 0,01

    Значение допуска не требуется для трехцветной полосы. Мы обсудим срок допуска для 4, 5 и 6 цветных полос. Давайте разберемся с цветовым кодом резистора с 3 цветными полосами с помощью нескольких примеров.

    Пример 1:

    Рассмотрим резистор ниже:

    a = 3 (оранжевый)

    b = 0 (черный)

    n = 4 (желтый)

    Мы знаем, что значение сопротивления можно рассчитать как:

    ab × Множитель = ab × 10 n

    30 × 10 4 = 300000 Ом = 0.3 МОм

    Пример 2:

    Рассмотрим резистор ниже:

    a = 1 (коричневый)

    b = 0 (черный)

    n = 2 (Красный)

    Значение сопротивления можно рассчитать как:

    ab × Множитель = ab × 10 n

    10 × 10 2 = 1000 Ом = 1 кОм

    Пример 3:

    Рассмотрим резистор ниже:

    a = 1 (коричневый)

    b = 0 (черный)

    n = 1 (коричневый)

    Значение сопротивления можно рассчитать как:

    ab × Множитель = ab × 10 n

    10 × 10 1 = 100 Ом = 0. n.

    Допуск

    Допуск выражается как положительное или отрицательное значение. Он определяется как разница между двумя значениями, т.е. фактическим и требуемым. Мы также можем сказать, что допуск — это процент ошибки в резисторе.

    Примечание. Если цветовая полоса отсутствует, предполагается, что значение допуска составляет 20%.

    Формат сопротивления

    Первые две цветные полосы обозначают цифру десятков и один разряд. Значение цвета третьей полосы относится к значению , умноженному на .Четвертая полоса определяет допуск резистора.

    Значение электрического сопротивления резистора с 4 цветными полосами будет в формате:

    .

    ab × Множитель ± Допуск = ab × 10 n ± Значение допуска

    Таблица представлена ​​ниже:

    Название цвета Цвет цифра Множитель Допуск
    Черный 0 1
    Коричневый 1 10 ± 1%
    Красный 2 100 ± 2%
    Оранжевый 3 1000
    Желтый 4 10000
    Зеленый 5 100000 ± 0.5%
    Синий 6 1000000 ± 0,25%
    фиолетовый 7 10000000 ± 0,1%
    Серый 8 100000000 ± 0,05%
    Белый 9 1000000000
    Золото НЕТ 0.1 ± 5%
    Серебристый НЕТ 0,01 ± 10%

    Давайте разберемся с цветовым кодом 4-х полосного резистора с помощью нескольких примеров.

    Пример 1:

    Рассмотрим резистор ниже:

    a = 2 (красный)

    b = 6 (синий)

    n = 1 (коричневый)

    Допуск = 5% (Золотой)

    Значение сопротивления можно рассчитать как:

    ab × Множитель ± Допуск

    26 × 10 1 ± 5% = 260 Ом ± 5%

    0.26 кОм ± 5%

    Пример 2:

    Рассмотрим резистор ниже:

    a = 2 (красный)

    b = 5 (зеленый)

    n = 3 (оранжевый)

    Допуск = 10% (серебро)

    Значение сопротивления можно рассчитать как:

    ab × Множитель ± Допуск

    25 × 10 3 ± 10% = 25000 Ом ± 10%

    25 кОм ± 10%

    Формат 5-ти и 6-ти цветных полос отличается от 3-х и 4-х цветных полос резисторов.

    5 цветных полос

    Для определения значения сопротивления резистора с 4 цветными полосами требуются четыре параметра.

    Цифра

    Доступные номера цифр: 0, 1, 2, 3, 4, 5, 6, 7, 8 и 9.

    Цвет

    Точно так же есть 10 цветов для 10 цифр.

    Множитель

    Множитель = 10 n

    Где, n = цифра

    Допуск

    Допуск выражается как положительное или отрицательное значение.Он определяется как разница между двумя значениями, т.е. фактическим и требуемым. Мы также можем сказать, что допуск — это процент ошибки в резисторе.

    Формат сопротивления

    Первые трехцветные полосы обозначают цифры в сотнях, десятках и одном месте. Значение цвета четвертой полосы относится к значению , умноженному на . Пятая полоса определяет допуск резистора.

    Значение электрического сопротивления резистора с 4 цветными полосами будет в формате:

    .

    abc × Множитель ± Допуск = abc × 10 n ± Значение допуска

    Где,

    a = цифра первой соответствующей цветовой полосы на резисторе

    b = цифра второй соответствующей цветовой полосы на резисторе

    c = цифра третьей соответствующей цветовой полосы на резисторе

    n = цифра четвертого соответствующего цвета на резисторе

    Таблица представлена ​​ниже:

    Название цвета Цвет цифра Множитель Допуск
    Черный 0 1
    Коричневый 1 10 ± 1%
    Красный 2 100 ± 2%
    Оранжевый 3 1000
    Желтый 4 10000
    Зеленый 5 100000 ± 0.5%
    Синий 6 1000000 ± 0,25%
    фиолетовый 7 10000000 ± 0,1%
    Серый 8 100000000 ± 0,05%
    Белый 9 1000000000
    Золото НЕТ 0.1 ± 5%
    Серебристый НЕТ 0,01 ± 10%

    Давайте разберемся с цветовым кодом резистора с 5 цветными полосами с помощью нескольких примеров.

    Пример 1:

    Рассмотрим резистор ниже:

    a = 2 (красный)

    b = 5 (зеленый)

    c = 3 (оранжевый)

    n = 1 (коричневый)

    Допуск = 5% (Золотой)

    Значение сопротивления можно рассчитать как:

    abc × Множитель ± Допуск

    253 × 10 1 ± 5% = 2530 Ом ± 5%

    2.53 кОм ± 5%

    Пример 2:

    Рассмотрим резистор ниже:

    a = 6 (синий)

    b = 4 (желтый)

    c = 5 (зеленый)

    n = 2 (Красный)

    Допуск = 10% (серебро)

    Значение сопротивления можно рассчитать как:

    abc × Множитель ± Допуск

    645 × 10 2 ± 10% = 64500 Ом ± 10%

    64,5 кОм ± 10%

    6 цветных полос

    Резистор с 6 цветовыми полосами включает пять параметров по сравнению с указанными выше 3, 4 и 5 цветовыми полосами.Пятый параметр — это температурный коэффициент сопротивления (TCR). TCR выражается в ppm / C (миллионных долях на градус Цельсия). Остальные четыре параметра такие же.

    Цифра

    Доступные номера цифр: 0, 1, 2, 3, 4, 5, 6, 7, 8 и 9.

    Цвет

    Точно так же есть 10 цветов для 10 цифр.

    Множитель

    Множитель = 10 n

    Где, n = цифра

    Допуск

    Допуск выражается как положительное или отрицательное значение.Он определяется как разница между двумя значениями, т.е. фактическим и требуемым. Мы также можем сказать, что допуск — это процент ошибки в резисторе.

    TCR (резистор температурного коэффициента)

    TCR определяет значение сопротивления при определенной температуре. Мы также можем сказать, что TCR используется для изображения изменения значения сопротивления при изменении температуры.

    Формат сопротивления

    Первые трехцветные полосы обозначают цифры в сотнях, десятках и одном месте.Значение цвета четвертой полосы относится к значению , умноженному на . Пятая полоса определяет Допуск резистора. Шестая полоса определяет температурный коэффициент резистора ( TCR ).

    Значение электрического сопротивления четырехцветного полосового резистора будет в формате:

    .

    abc × Множитель ± Допуск TCR = abc × 10 n ± Значение допуска TCR

    Таблица представлена ​​ниже:

    Название цвета Цвет цифра Множитель Допуск TCR
    Черный 0 1
    Коричневый 1 10 ± 1% 100
    Красный 2 100 ± 2% 50
    Оранжевый 3 1000 15
    Желтый 4 10000 25
    Зеленый 5 100000 ± 0.5% 20
    Синий 6 1000000 ± 0,25% 10
    фиолетовый 7 10000000 ± 0,1% 5
    Серый 8 100000000 ± 0,05%
    Белый 9 1000000000
    Золото НЕТ 0.1 ± 5%
    Серебристый НЕТ 0,01 ± 10%

    Давайте разберемся с цветовым кодом резистора с 6 цветовыми полосами с помощью нескольких примеров.

    Пример 1:

    Рассмотрим резистор ниже:

    a = 8 (серый)

    b = 4 (желтый)

    c = 1 (коричневый)

    n = 2 (Красный)

    Допуск = 5% (Золотой)

    TCR = 10 (Синий)

    Значение сопротивления можно рассчитать как:

    abc × Множитель ± Допуск TCR

    841 × 10 2 ± 5% TCR = 84100 Ом ± 5% 10 частей на миллион

    84.1 кОм ± 5% 10 частей на миллион

    Пример 2:

    Рассмотрим резистор ниже:

    a = 6 (синий)

    b = 3 (оранжевый)

    c = 5 (зеленый)

    n = 4 (желтый)

    Допуск = 10% (серебро)

    TCR = 50 (Красный)

    Значение сопротивления можно рассчитать как:

    abc × Множитель ± Допуск TCR

    635 × 10 4 ± 10% TCR = 6350000 Ом ± 10% 50 частей на миллион

    6.35 МОм ± 10% 50 частей на миллион


    Таблица кодов цветов резистора

    | Код резистора SMD

    Существует множество различных типов резисторов. Чтобы определить или рассчитать значение сопротивления резистора, важно иметь систему маркировки. Цветовой код резистора — это один из способов представления значения сопротивления вместе с допуском.

    Цветовой код резистора используется для обозначения значения сопротивления. Стандарты регистров цветового кодирования определены в международных стандартах IEC 60062.Этот стандарт описывает цветовую кодировку резисторов с осевыми выводами и числовой код резисторов SMD.

    Есть несколько полос для определения значения сопротивления. Они даже указывают допуск, надежность и интенсивность отказов. Количество полос варьируется от трех до шести. В случае трехполосного кода первые два указывают значение сопротивления, а третья полоса действует как множитель.

    Трехполосный цветовой код резистора

    • Трехполосный цветовой код используется очень редко.
    • Первая полоса слева указывает первую значащую цифру сопротивления.
    • Вторая полоса указывает второе значащее число.
    • Третья полоса указывает множитель.
    • Допуск для трех полосных резисторов обычно составляет 20%.
    • Таблица цветовых кодов, соответствующих трем полосным резисторам, показана ниже.

    Цветовой код трехполосного резистора

    Например, если цвета на резисторе расположены в следующем порядке: желтый, фиолетовый и красный слева, то сопротивление можно рассчитать как

    47 × 102 ± 20%.Это 4,7 кОм ± 20%.

    Это означает, что значение сопротивления находится в диапазоне от 3760 Ом до 5640 Ом.

    Четырехполосный цветовой код резистора

    • Четырехполосный цветовой код является наиболее распространенным представлением резисторов.
    • Первые две полосы слева используются для обозначения первой и второй значащих цифр сопротивления.
    • Третья полоса используется для указания множителя.
    • Четвертая полоса используется для обозначения допуска.
    • Существует значительный разрыв между третьей и четвертой полосами.Этот пробел помогает определить направление чтения. Таблица цветовых кодов для четырехполосных резисторов показана ниже.
    Четырехполосный резистор Код цвета

    Например, если цвета на четырехполосном резисторе находятся в следующем порядке: зеленый, черный, красный и желтый, тогда значение сопротивления рассчитывается как 50 * 104 ± 2% = 500 кОм ± 2%.

    Пятиполосный резистор Код цвета

    У высокоточных резисторов есть дополнительная полоса, которая используется для обозначения третьего значимого значения сопротивления.Остальные полосы обозначают то же, что и цветовой код четырех полос.

    • Первые три полосы используются для обозначения первых трех значимых значений сопротивления.
    • Четвертая и пятая полосы используются для обозначения множителя и допуска соответственно.
    • Есть исключение, когда четвертая полоса — это золото или серебро. В этом случае первые две полосы указывают две значащие цифры сопротивления.
    • Третья полоса используется для обозначения множителя, четвертая полоса используется для допуска, а пятая полоса используется для обозначения температурного коэффициента с единицами измерения ppm / K.Таблица цветовых кодов для пятиполосных резисторов приведена ниже.
    Пятиполосный резистор Код цвета

    Например, если цвета на пятиполосном резисторе находятся в следующем порядке: красный, синий, черный, оранжевый и серый, тогда значение сопротивления рассчитывается как 260 × 103 ± 0,05 = 260 кОм ± 0,05%.

    Шестиполосный резистор Код цвета

    • В случае высокоточных резисторов есть дополнительная полоса для обозначения температурного коэффициента.
    • Остальные полосы такие же, как у пяти полосных резисторов.
    • Чаще всего для шестой полосы используется черный цвет, который соответствует 100 ppm / K.
    • Это означает, что при изменении температуры на 10 0 C может произойти изменение значения сопротивления на 0,1%.
    • Обычно шестая полоса представляет собой температурный коэффициент. Но в некоторых случаях это может означать надежность и частоту отказов.

    Таблица цветовых кодов для шестиполосных резисторов показана ниже

    Шестиполосный резистор Цветовой код

    Например, если цвета на шестиполосном резисторе находятся в следующем порядке: оранжевый, зеленый, белый, синий, золотой и черный, тогда рассчитывается сопротивление. как 359 × 106 ± 5% 100 частей на миллион / K = 359 МОм ± 5% 100 частей на миллион / K.

    Буквенное обозначение допуска для резисторов

    Буквенное обозначение допуска показано ниже

    • B = 0,1%
    • C = 0,25%
    • D = 0,5%
    • F = 1%
    • G = 2%
    • J = 5%
    • K = 10%
    • M = 20%

    K и M не следует путать с кило и мегаомами.

    Код резистора SMD

    Существует три типа систем кодирования, используемых для маркировки резисторов SMD. Это

    • Трехзначное кодирование
    • Четырехзначное кодирование
    • Кодирование E96
    Трехзначный код

    При трехзначном кодировании первые два числа указывают значащее значение сопротивления, а третье число указывает множитель, например 10 если цифра 1, 100, если цифра 2, или 1000, если цифра 3, и так далее.

    Трехзначный резистор SMD показан ниже

    Некоторые примеры трехзначного кода:

    450 = 45 * 100 = 45 Ом

    221 = 22 * ​​101 = 220 Ом

    105 = 10 * 105 = 1 МОм

    Если сопротивление меньше 10 Ом, то для обозначения положения десятичной точки используется буква R. Например,

    3R3 = 3,3 Ом

    47R = 47 Ом

    Четырехзначный код

    Для более точных резисторов на них нанесен четырехзначный код.Расчет аналогичен трехзначному коду. Первые три числа указывают значимое значение сопротивления, а четвертое число указывает множитель.

    Резистор SMD с четырехзначной кодировкой показан ниже


    Некоторые примеры для этой системы:

    4700 = 470 * 100 = 470 Ом

    1001 = 100 * 101 = 1 кОм

    7992 = 799 * 102 = 79,9 кОм

    Для резисторов менее 100 Ом R используется для обозначения положения десятичной точки.

    Например,

    15R0 = 15,0 Ом

    Серия E

    Ассоциация электронной промышленности (EIA) определила стандартную систему предпочтительных значений для резисторов и получила название серии E. IEC 60063 — это международный стандарт, который определяет предпочтительные числовые ряды резисторов (а также конденсаторов, катушек индуктивности и стабилитронов). Кодирование основано на значениях допуска, и доступны различные серии E:

    • E3 Допуск 50%
    • E6 Допуск 20%
    • E12 Допуск 10%
    • E24 Допуск 5%
    • E48 Допуск 2%
    • E96 1% допуск
    • E192 0.5, 0,25, 0,1% и выше допуски
    • Кодирование E3 больше не используется, а кодирование E6 используется очень редко.
    • Система кодирования E96 используется для резисторов высокой точности с допуском 1%.

    В системе маркировки EIA E96 существует отдельная система кодирования. В этой системе для маркировки используются три цифры. Первые две — это цифры, обозначающие три значащие цифры значения сопротивления. Третья цифра — это буква, обозначающая множитель.

    Маркировка EIA E96 на резисторе SMD:

    Схема кода EIA 96 для умножителей показана ниже

    Код Умножитель
    Z 0.001
    Y или R 0,01
    X или S 0,1
    A 1
    B или H 10
    10 D 1000
    E 10000
    F 100000

    Схема кодов EIA 96 для значимых значений сопротивления показана ниже

    Некоторые примеры системы кодирования EIA равны

    92Z = 887 × 0.001 = 0,887 Ом

    38C = 243 × 100 = 24,3 кОм

    Таблица цветовой кодировки

    Полная таблица цветовой кодировки приведена ниже

    Таблица цветовой кодировки

    Цветовой код резистора — 4 полосы, 5 полос и 6 полос резисторы

    Что такое резистор?

    Резисторы пассивные компоненты, используемые в электрических цепях для уменьшения поток электрического тока до определенного уровня.Способность к ограничение прохождения электрического тока называется сопротивлением. Резисторы с высоким значением сопротивления будут ограничивать большие количество электрического тока, тогда как резисторы с низким значение сопротивления ограничивает лишь небольшое количество электрический ток. Сопротивление резистора измеряется в Ом.

    Что это цветовой код?

    Как правило, код относится к представлению информации в другой форме используя символы, сигналы и буквы в целях секретность.Здесь сигналы или символы действуют как коды. в Аналогичным образом, в резисторах мы используем разные цвета в качестве кодов для указать сопротивление (информационное) резистора. Здесь, разные цвета, нанесенные на резистор, действуют как коды.

    цветовые коды также используются для указания допуска и надежность резистора. Мы также можно напрямую найти значение сопротивления резистора с помощью с помощью омметра.

    цветовые коды используются не только в резисторах, но и в других электронных компоненты, такие как конденсаторы и катушки индуктивности.

    Указание значения или номиналы электронных компонентов, таких как резисторы, конденсаторы и катушки индуктивности с использованием цветовых кодов, напечатанных на их называют электронной системой цветового кода. Электронный система цветовой кодировки была разработана в начале 1920-х годов ассоциация производителей радио, которая сейчас входит в Альянс электронной промышленности (EIA).

    цветовая кодировка выполняется только на постоянных резисторах, но не на переменные резисторы, потому что техника цветового кодирования показывает только фиксированное значение сопротивления. Переменные резисторы имеют различное сопротивление. Следовательно, невозможно использовать цвет методика кодирования в переменных резисторах.

    Почему цветовые коды используются в резисторах, а не непосредственно печать значения сопротивления?

    Печать цифры на больших электронных компонентах очень просты, но очень сложно распечатать числа или значения сопротивления на крошечные компоненты.Следовательно, вместо прямой печати номера, мы печатаем коды цветов или цветные полосы. Однако по используя новейшие технологии печати, мы можем напрямую печатать числа на резисторах.

    Цветовая кодировка имеет ряд недостатков. Для слепых, невозможно найти сопротивление резистора, потому что они не могут видеть цвета, нанесенные на резистор.

    Другой недостатком является признание разницы между двумя цветами в перегретый резистор очень сложно. Когда резистор при перегреве цвета на резисторе немного меняются. Следовательно, становится невозможно распознать разницу. между коричневым цветом и красным цветом или коричневым цветом и оранжевым цвет.

    Представляя сопротивление резистора с использованием цветных полос

    В метод цветного кодирования, номинал резисторов указан на корпус резисторов с использованием цветов. Цвета, нарисованные на корпуса резисторов называются цветными полосами. Все цветные полосы нанесенные на корпус резистора, используются для обозначения значение сопротивления и толерантность.Каждый цвет на резисторах body представляет собой другое число.

    цветные полосы резисторов в основном бывают трех типов: 4 полосы резистор, 5-полосный резистор и 6-полосный резистор. Чтобы найти сопротивление резистора, нам нужно расшифровать цвета окрашены на корпусе резисторов. Расшифровка изменений в зависимости от количества цветных полос, нанесенных на резисторы тело.

    4 цветовой код полосы резистор

    А Резистор с 4-полосным цветовым кодом имеет 3 цветных полосы на левой стороне и одна цветная полоса с правой стороны. 3 цветные полосы на левой стороне очень близки друг к другу и цветная полоса 4 th справа отделяется от первых трех полос пробелом.

    3 цветные полосы на левой стороне сгруппированы вместе, чтобы укажите значение сопротивления резисторов 4 и цветная полоса с правой стороны указывает на допуск резистор.

    Что такое толерантность? «Терпимость — это изменение сопротивления резистора от его фактическое сопротивление. Резисторы высокой толерантности имеют высокую изменение сопротивления. Резисторы малой толерантности имеют низкий разброс сопротивления. Например, резистор с допуском 5% может отличаться на 5% от своего сопротивление от его фактического значения сопротивления.Аналогично резистор с допуском 8% может отличаться на 8% от своего сопротивление от его фактического значения сопротивления. Толерантность резистора обычно указывается в процентах ».

    1 st цветная полоса на резисторе указывает 1 st значащее значение или 1 st разряд резисторов сопротивление, а цветная полоса 2 nd указывает 2 nd значащее значение или 2 nd цифра сопротивления резисторов.3 рд цветная полоса — это десятичный множитель и 4 цветная полоса указывает на допуск резисторов.

    1 улица и 2 улица цветные полосы вместе составляют двухзначное число и 3 rd цветная полоса или множитель умножается на эти 2 цифры число, чтобы получить значение сопротивления резистора.

    Если цветная полоса 4 или полоса допусков оставлены пустыми, он считается 3-полосным резистором и допуском для 3-полосный резистор предполагается равным 20%.

    резисторы которые производятся для использования в военных целях, могут также включать дополнительная полоса, называемая полосой 5 ​​ th , которая указывает на резистор интенсивность отказов.

    Пример:

    Если цвета на 4-полосном резисторе в следующем порядке: коричневый, зеленый, красный и фиолетовый (как показано на рисунке). Ценности цветные полосы будут такими: коричневый = 1, зеленый = 5, красный = 10 2 или 100, фиолетовый = 0,10%.

    В таблица цветовых кодов, коричневый имеет значение 1, что соответствует 1 st цифра, а зеленый цвет имеет значение 5, которое является второй цифрой.Первая и вторая цветовые полосы сгруппированы вместе, чтобы вверх двузначное число 15. Цветная полоса 3 rd красный имеет значение 100. Это значение умножается на два цифра цифра Т.е., 15 x 100 = 1500 Ом. Фиолетовый указывает, что допуск составляет 0,10%.

    Следовательно, цвет резистора с коричнево-зелено-красно-фиолетовым иметь сопротивление 1500 Ом с допуском ± 0.10%.

    5 цветовой код полосы резистор

    А 5-полосный резистор с цветовой кодировкой имеет 4 цветных полосы на левой стороне и одна цветная полоса с правой стороны. 4 цветные полосы на левой стороне очень близки друг к другу, а цветовая полоса 5 th на правой стороне отделена от первых 4 полос некоторыми космос.

    4 цветные полосы на левой стороне сгруппированы вместе, чтобы представляют значение сопротивления резистора и 5 -го цветная полоса с правой стороны указывает на допуск резистор.

    • 1 ул цветная полоса указывает на значащее значение 1 st или 1 ул цифра номинала резисторов.
    • 2 nd цветная полоса указывает на значащее значение 2 и или 2 nd цифра номинала резистора.
    • 3 рд цветная полоса указывает значащее значение 3 rd или 3 rd цифра номинала резисторов.
    • 4-й цветная полоса — десятичный множитель.
    • 5-й цветная полоса указывает на допуск резисторов.

    1 ул , 2 и и 3 цветных полосы rd вместе составляют 3 цифры число и цветовая полоса или множитель 4 -го умноженное на это трехзначное число, чтобы получить сопротивление номинал резистора.

    Пример:

    Если цвета на 5-полосном резисторе в следующем порядке: коричневый, зеленый, красный, синий и фиолетовый (как показано на рисунке). Ценности цветных полос будет таким: Коричневый = 1, Зеленый = 5, Красный = 2, синий = 10 6 , фиолетовый = 0,10%.

    В таблица цветовых кодов, коричневый имеет значение 1, что соответствует 1 st цифра, зеленый цвет имеет значение 5, которое является второй цифрой и красный имеет значение 2, что является цифрой 3 rd .В первая, вторая и третья цветные полосы вместе составляют три цифра 152. Синяя цветная полоса 4 th имеет значение 10 6 . Это значение умножается на трехзначное число 152 т.е., 152 х 10 6 = 152M Ом. фиолетовый указывает, что допуск составляет 0,10%.

    Следовательно, резистор имеет цветовую кодировку коричнево-зеленый-красный-сине-фиолетовый будет иметь сопротивление 152 МОм Ом с допуском ± 0.10%.

    6 цветовой код полосы резистор

    А Резистор с 6-полосным цветовым кодом состоит из 6-ти цветных полос. 4 цветные полосы на левой стороне сгруппированы вместе, чтобы представить значение сопротивления резисторов. Цветная полоса 5 th с правой стороны представляют собой допуск резистора и цветная полоса 6 th представляет TCR (Температура Коэффициент сопротивления).

    • 1 ул цветная полоса указывает на 1 st значимое значение номинал резисторов.
    • г. 2 цветная полоса nd указывает на 2 nd значительное значение номинала резисторов.
    • г. Цветная полоса 3 rd указывает на 3 rd значительное значение номинала резисторов.
    • г. 4 th color band — десятичный множитель.
    • г. 5 -я цветная полоса указывает допуск резисторов.
    • г. 6 -я цветная полоса обозначает TCR (Температура Коэффициент сопротивления).

    1 st , 2 nd и 3 rd цветные полосы вместе составляют трехзначное число, а четвертая цветная полоса умноженное на это трехзначное число, чтобы получить сопротивление номинал резистора.

    Пример:

    Если цвета на 6-полосном резисторе в следующем порядке: зеленый, коричневый, фиолетовый, черный, золотой и оранжевый. Значения цвета полосы будут такими: зеленый = 5, коричневый = 1, фиолетовый = 7, Черный = 10 0 , золотой = 5%, оранжевый = 15 частей на миллион.

    В таблица цветовых кодов, зеленый имеет значение 5, что соответствует 1 st цифра, коричневый имеет значение 1, которое является второй цифрой и фиолетовый имеет значение 7, что соответствует 3 цифрам .В первая, вторая и третья цветные полосы вместе составляют три цифра 517. Цветная полоса 4 th черная имеет значение 10 0 . Это значение умножается на трехзначное число 517 т.е., 517 х 10 0 = 517 Ом . Золото указывает, что допуск составляет 5%, а оранжевый указывает, что TCR составляет 15 частей на миллион.

    Следовательно, резистор имеет цветовую маркировку зеленый-коричневый-фиолетовый-черный-золотой-оранжевый будет сопротивляться 517 Ом с допуском 5% и TCR (температурный коэффициент сопротивления) 15 ppm.

    Что такое TCR? В скорость, с которой сопротивление резистора изменяется в зависимости от изменение температуры называется TCR (Температура Коэффициент сопротивления).

    Как для чтения или декодирования цветового кода резистора

    размещение цветных полос на резисторе очень важный. Как правило, цветные полосы, расположенные ближе всего к вывод или конец резистора считается первой полосой. Рядом с первой полосой идет вторая и так далее. Другой Кстати, это лишнее пространство между двумя полосами (3 rd и 4 полосы ) также указывает на чтение направление.

    Если вам трудно найти сопротивление резистора используя его цветные полосы, вы можете напрямую найти сопротивление, с помощью омметра или мультиметра.

    Как запомнить цветовые коды на резисторе?

    Если вам трудно запомнить цветовые коды на резистора, используйте эту мнемонику, чтобы легко их запомнить.В жирные буквы обозначают названия цветов.

    Некоторые легко запоминающиеся мнемоники:

    • Б. Б. РОЯ из большой Британия имеет очень Хорошие часы сделаны из золота Серебро
    • Bye Bye, Rosie Off You Go Бирмингем Виа большой Западный
    • Bye Bye, Rosie Off You Go, Бристоль, Виа Грейт Вестерн
    • Лучше купить резисторы Или напряжение смещения вашей сети идет на запад


    .
