Содержание

Мощный генератор на 12 элементах Пельтье

Лучшее время для работы термогенератора на основе элементов пельтье, это конечно же зима. Потому что их нужно хорошо охлаждать, чтобы хоть что-то получить.

В эксперименте с испытанием мощного генератора использованы 12 модулей Пельтье TEC1-12706. Самые дешевые и популярные, продаются в этом китайском магазине. Для него есть кулер охлаждения.

Охлаждение в показанном примере осуществлялось вентилятором мощностью 5,4 ватта, 12 вольт.

О том, что это такое элемент Пельтье, какие у него характеристики и как работает, конструкции рабочих моделей, описано в нескольких статьях на нашем сайте, которые вы легко сможете найти через строку удобного поиска.

Цель эксперимента узнать, какую максимальную мощность может выдать обычный китайский самый дешевый термоэлемент в зимнее время года.
Итак, с началом эксперимента печь растоплена, когда дрова немного разгорелись, термогенератор начал работать и запустился вентилятор. Он охлаждает холодную сторону термоэлементов. Схема простейшая. В конце видео показано, как собирается такой термогенератор.


В ходе эксперимента будет достигнуто максимальное напряжение холостого хода этого генератора. Потом при помощи потенциометра это напряжение будет понижено ровно вполовину. Тем самым уровняется сопротивление генератора и сопротивление нагрузки. Тогда в генераторе и в нагрузке рассеивается одна и та же величина мощности. Это даст 50 процентную мощность, точнее кпд 50% отдаваемой мощности. Это соответствует эффективности всего лишь 50%. Но зато выход такой мощности будет максимальным в таком соотношении. Но передача максимальной мощности имеет место только при таком соотношении!
По мере разогрева печи растет напряжение, выдаваемое электрогенератором. Вентилятор набрал обороты, это довольно мощный вентилятор мощностью 5,5 ватт.

Поэтому часть мощности он будет отбирать на себя. Та мощность, которую сейчас будет определена, это будет полезная мощность. Больше 26 вольт напряжение не поднимается. Подключаем потенциометр и начинаем добавлять сопротивление.


Теперь плавно доводим напряжение до 13 вольт. Зафиксирована мощность 9 ватт. Пока шли настройки, генератор прогрелся и мощность упала на 1,5 ватт.
Кратковременно удалось получить до 9 ватт. Но потом мощность упала и остановилась в пределах 7,5 ватт. Но этот показатель держался стабильно. Этой мощности хватит для зарядки любого телефона, смартфона или планшета.

Из 12 элементов пельтье получается 0,5 ватт и более на один элемент. При температуре воздуха ноль градусов это неплохой показатель на воздушном охлаждении. При температуре -20 результат был бы на порядок выше. Поэтому вполне возможно получить даже до одного ватта на один элемент пельтье, но при большом морозе.

Теперь вентилятор будет подключен через ваттметр для того, чтобы посмотреть, сколько полезной энергии расходуется на его работу. Прибор показал 6 ватт. Если бы не этот вентилятор, можно было бы добавить еще 5-6 ватт к мощности этого термогенератора.
В продолжение эксперимента вентилятор планировалось отключить, чтобы охлаждение делать с помощью снега. После того, как вентилятор сброшен, радиатор будет обильно покрыт снегом. Однако, в эксперименте произошла неожиданная авария. После того, как был снят вентилятор, печка перегрелась и вышел из строя какой-то из элементов пельтье, расплавившись без охлаждения. В системе произошло разъединение контактов. Поэтому вентилятор является в данном устройстве полезным элементом. Для безопасности же необходимо использовать защитные решетки.

Вывод следующий: порядка 1 ватта на элемент пельтье можно получить при хорошем морозе. Есть места, например якутия или дальний север, температура доходит до минус 50 градусов цельсия. Так что там 1 ватт с элемента получить будет просто. Представьте, в юрте печка, а за ней стена размером 1 x 2 м. Теплый стороной внутрь печки, а холодный наружу, где мороз и ветер. С одного квадратного метра таких элементов можно снять до 0,5 киловатта электричества. То есть, с 2 квадратных метров можно получить до одного киловатта электроэнергии.

Такие мощные печи на основе элементов Пельтье производятся в России. Называются они “Электрогенерирующая печь Индигирка”. Купить их можно в этом магазине, скидочный промокод 11920924.

Конструкция такого термогенератора предельно проста. 12 самых дешевых китайских элементах пельтье зажимаются между двумя алюминиевыми радиаторами, которые должны иметь ровные, в идеале полированные, поверхности. Естественно, на каждую сторону термоэлемента наносится термопаста.  Скручиваем радиаторы болтами и соединяем проводами. Крепим кулер, желательно мощнее. Ну и сама печка. Это кусок оцинковки, лучше нержавейки. Крепится к горячему радиатору болтами. Потом делается дно с отверстиями 7-8 миллиметров для забора воздуха.

Есть продолжение этого эксперимента. Чтобы найти его, напишите в поиске по сайту:  Пельтье на воздушном охлаждении.

Термогенератор Пельтье своими руками — Живой Журнал — ЖЖ

В продолжение темы о самодельных девайсах. http://tutankanara.livejournal.com/410005.html
На этот раз речь пойдёт о темрогенераторе на элементах Пельтье.

Элементы Пельтье это такие небольшие (обычно 4х4 см.) штуковины, состоящие из керамических пластин и биметалла между ними, посредством которого при нагревании одной стороны и охлаждении другой – вырабатывается электрический ток. Или наоборот, подавая ток, нагреваем одну сторону и охлаждаем другую. Данное свойство элементов Пельтье используют при изготовлении переносных холодильников, но меня в первую очередь больше интересует генераторная способность этих устройств.

Действительно, очень удобно. Нагреваешь одну сторону элемента, охлаждаешь другую – и получаешь достаточный ток и напряжение для зарядки, например, сотового или прочих электронных девайсов. А у меня вообще с электричеством напряг, часто не бывает, так что такая штука мне жизненно необходима.

Нет, конечно, частично, проблему нехватки электричества могут решить солнечные батареи. Это, на данном этапе, я вообще считаю один из лучших источников альтернативной энергетики. Поэтому у меня есть и солнечная батарея (о которой расскажу позже), небольшой, но достаточной для меня мощности. Выдаёт она где-то 1 – 1,5 ампера при напряжении от 5 до 15 вольт.

Но солнце есть не всегда, поэтому термогенератор оказался нужнее. Да и вне цивилизации он необходим, а также выживальщики, я думаю, такими вещами интересуются.

Для создания термогенератора подойдут не всякие элементы Пельтье, а лишь те, которые держат температуру 300-400 градусов. Конечно, можно изготовить генератор и из обычных элементов, тех, что применяют в холодильниках, но лишь в порядке эксперимента. Ибо, чуть только перегреете – и элемент выйдет из строя. Приобрести высокотемпературные элементы можно у американцев или у китайцев. (Небольшое отступление про китайцев: читая мой блог, может сложиться неверное представлениея, что я плохо отношусь к Китаю или китайцам.

Совсем наоборот, Китаем я восхищаюсь, что не мешает мне считать, что это самый вероятный наш противник. Опять же, немцы тоже когда-то были нашим врагом, да и французы, да и кто только не был. И что с того? Будет война – будем ненавидеть, но пока мир – мы друзья. Тем более, что всё в конце концов закончится, как ранее в случае с другими нациями. И таки станут, после всех войн, русские и китайцы – братьями навек. Аминь.)
Можно приобрести элементы и у соотечественников, но уж совсем по баснословной цене, а это не наш путь.

Итак мой термогенератор нагревается масляной (на обычном, самом дешевом, подсолнечном масле) горелкой.

Которая помещена вот в такой разборный корпус, состоящий из консервной банки, регулятора высоты горелки и самого элемента Пельтье.

Сама горелка тоже состоит из банки и угольного фитиля.

Изготовить такой фитиль можно по этой видеоинструкции.

источник http://www.youtube.com/watch?v=onVj37r0F_4

Лично я делаю такие фитили из углей от костра, продвинутые жители больших городов могут просто купить древесный уголь в магазине. Подобная горелка и сама по себе хороша, можно использовать как источник освещения, вместо свечек. Масло на её работу уходит мало, особо не чадит, может гореть сутками.

Вот это элемент Пельтье, сверху на него помещен радиатор от охлаждения компьютерного процессора, с вентилятором.

Это регулятор уровня огня горелки. Я его изготовил от убитого CD-rom_а. Его можно изготовить из чего угодно, лишь бы фантазия работала.

Элемент Пельтье (в данном варианте два-три элемента, друг на друге, всё смазано термопастой) у меня зажат между охлаждающим радиатором и нагревающим радиатором.

Пространство вокруг элемента я заполнил резиной (от каблуков ненужной обуви) и склеил всё это автомобильным термогерметиком.

Вентилятор для охлаждения изготовил из 3–х вольтового двигателя от того же неисправного CD-rom_а и лопастей штатного вентилятора от компьютерного кулера. Двигатель и вентилятор состыковал при помощи китайского суперклея и дискодержателя от всё того же CD-rom_а.

В результате получился вентилятор охлаждения, который начинает работать от полутора вольт и жрёт совсем небольшой ток.

Для радиатора нагревания взял радиатор от кулера старого процессора.

Напряжение, порядка 6-8 вольт, у меня выходит на преобразователь, где уменьшается до нужных для девайсов пяти вольт.

Про этот преобразователь я уже писал. http://tutankanara.livejournal.com/410005.html

Вот и сам генератор в сборе. Кат только (в пределах минуты-две) вырабатываемое напряжение достигает полутора вольт, начинает крутиться вентилятор охлаждения, и холодная сторона элемента начинает охлаждаться. В рабочий режим генерации термогенератор выходит через несколько минут. От него можно питать светодиодные гирлянды и заряжать электронные девайсы. Мой генератор даёт порядка 400 миллиампер тока при 5 вольтах напряжения. Сила тока зависит от применяемого элемента. Если будет возможность, поставлю элементы получше.

Также данное устройство, если снять генераторную часть, можно использовать в качестве обычной горелки, для кипячения воды. Обычно я заполняю наполовину банку и она закипает через 10-15 минут.

Элемент Пельтье как генератор электроэнергии

Для понимания законов электродинамики, электрики и физики, нужно знать, что такое элемент, модуль Пельтье как генератор электрической энергии. О понятии, технических характеристиках, принципе работы и правильном применении модуля для генератора рассказано далее.

Что такое элемент и термогенератор Пельтье

Элементом Пельтье называется термоэлектрический тип преобразователя, который базируется на температурной разности при протекании электричества. Суть открытого в 1834 г. эффекта в том, что тепло выделяется или поглощается в участке контактирования разнородных проводников, подключенных к электричеству.

Что собой представляет элемент Пельтье

К сведению! По этой теории электрический ток осуществляет перенос электронов между металлами. Если увеличить кинетическую энергию, то она превратится в тепловую.

Устройство, преобразующее кинетическую энергию в тепловую

Элемент Пельтье в качестве генератора энергии

Термоэлектрический модуль Pelty может выступать как электрогенератор Пельтье при принудительном нагревании одной из его частей. Чем больше показатель температурной разности, тем выше показатель тока источника.

Предельный температурный показатель ограничен, но может быть выше, чем точка припойного плавления, используемая в конструкции модуля. Несоблюдение данного требования приводит к тому, что элемент Пельтье ломается.

Для термогенераторного производства применяют специальный тип модулей, где есть тугоплавкий припой. Их можно подогревать до температурного показателя 300 °С. По сравнению с обычным генератором эта температура в два раза больше. Потому коэффициент полезного действия в подобных устройствах невысок, их используют лишь тогда, когда невозможно применить результативный электроисточник.

Генератор электроэнергии популярен среди путешественников

Обратите внимание! Генераторы с мощностью 10 В популярны у туристов, путешествующих на дальние расстояния. Крупные, мощные постоянные устройства, которые работают от высокого температурного топлива, применяют, чтобы питать газораспределительные узлы, метеорологическую аппаратуру.

Технические характеристики элемента Пельтье

Термические электрические модули обладают следующими характеристиками:

  • производительность холода;
  • максимальный температурный перепад;
  • допустимая сила тока, которая нужна, чтобы обеспечить максимальный температурный перепад;
  • предельное напряжение в киловаттах, которое необходимо току для достижения пиковой разницы;
  • внутренний показатель сопротивления модуля resestance, указываемый в Омах;
  • коэффициент эффективности или КПД устройства, которое показывает отношения охлаждения к мощности.
Усредненные технические характеристики

Обратите внимание! Подобные характеристики распространяются и на миниатюрные установки, малые электрогенераторы, холодильные системы охлаждения персональных компьютеров, охлаждающие/нагревающие водные кулеры и осушители воздуха.

Принцип работы элемента Пельтье

Любой термоэлектрический модуль работает на разности электронной энергии, то есть один проводник — область, где есть высокая проводимость, а второй — место, где низкая проводимость. Если соединить такие источники вместе и пропустить через них заряд, то электрону для прохождения низкоэнергетической области в высокую, нужно подкопить электроэнергии. Та область, где осуществляется энергопоглощение электроном, охлаждается.

Принцип работы

Важно! При изменении полярности подключения элемента вместо охлаждения будет происходить нагревание. Данный эффект наблюдается у любого элемента, но конкретные следы элемента Пельтье будут видны на полупроводниках.

Как правильно применять модуль Пельтье для генератора

Применять модуль Пельтье можно, как термоэлектрогенератор Teksan Colorful, для охлаждения процессора, комнаты, воды. Используется он нередко как кислородный осушитель. Подключить модуль несложно. На провода нужно осуществить подачу постоянного напряжения, значение которого есть на элементе. Красный проводник следует подключить к полюсу, а черный — к нулевому проводнику. Таким образом прибор начнет работу на охлаждение. Если поменять полярность оборудования, то поменяется местами охлаждаемая и нагреваемая поверхности.

Правильное применение модуля для генератора

Обратите внимание! Проверить, функционирует элемент или нет, несложно. До него нужно прикоснуться к нему с разных сторон. Работающий аппарат будет иметь одну горячую, а вторую — холодную область.

Таким образом, элементом Пельтье называется термоэлектрический преобразователь, который работает на температурной разности при протекании электрической энергии. Термогенератор, построенный на технических характеристиках и принципе его функционирования, имеет широкое применение на производстве и в жизни. Использовать его можно по приведенной выше инструкции.

Походный генератор на элементах Пельтье


Здравствуйте! Сейчас мы соберем походный генератор на элементах Пельтье, который заменит множество запасных аккумуляторов.
Использование самодельных теплоэлектрогенераторов применяется уже давно. В 1943 году в Ленинградском физико-техническом институте построили полупроводниковый термоэлектрический генератор в виде походного котелка, его КПД достигало 2%, что позволяло подключить к нему полевую радиостанцию.

С появлением элементов Пельтье стало возможным сделать генератор самостоятельно.

Для этого нам понадобятся:

1. Материалы
-радиатор от компьютера
-два алюминиевых профиля
-термопаста
-элементы Пельтье (2 шт.) ТЕС1-12706
-повышающий преобразователь электрического тока ( вход. 2В )
-провода
-мебельные болты


2. Инструменты
-ножовка по металлу
-паяльник
-шуруповерт
-сверла
-молоток
-плоскогубцы
-отвертка

1 Шаг
Приступим к сборке. С начало отогнем крайние пластины радиатора охлаждения и сделаем 4 отверстия для крепления.



2 Шаг
Отрезаем два алюминиевых профиля для радиатора нагрева. Длинна и ширина профиля равна длине и ширине радиатора, в моем случае 100*100 мм.
(Можно разогнуть два алюминиевых уголка 25*25 мм)

3 Шаг
Между радиаторами помещаем элементы Пельтье, предварительно смазав места соприкосновения термопастой для максимального контакта. Стягиваем всю конструкцию по углам мебельными болтами.

4 Шаг
Подключаем провода элементов Пельтье последовательно друг к другу. В нашем случае элемент Пельтье будет вырабатывать напряжение, около 2 вольта, для зарядки аккумулятора телефона этого мало. Поэтому мы будем использовать повышающий преобразователь, который повысит и стабилизирует выходное напряжение до 5 В. Подключаем его в соответствии с маркировкой на повышающем преобразователе. ( Можно использовать любой повышающий преобразователь не обязательно как у меня, главное чтобы он подходил по характеристикам)
Припаиваем к повышающему преобразователю штекер, который вам необходим. Так же можно залить повышающий преобразователь термоклеем для герметичности.

И все походный генератор готов, с помощью которого можно зарядить телефон или другой гаджет просто повесив его над костром.

Элемент Пельтье(генератор Зеебека) принцип действия, обознач…

Привет, Вы узнаете про элемент пельтье, Разберем основные ее виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое элемент пельтье,генератор зеебека , настоятельно рекомендую прочитать все из категории Электроника, Микроэлектроника , Элементная база

элемент пельтье — это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье — возникновении разности температур при протекании электрического тока. В англоязычной литературе элементы Пельтье обозначаются TEC (от англ. Thermoelectric Cooler — термоэлектрический охладитель).

Эффект, обратный эффекту Пельтье, называется эффектом Зеебека.

Конструкция

Структурный пример элемента Пельтье. Металлические электроды и полупроводники p-типа и n-типа попеременно соединены в π-форме между верхней и нижней пластинами теплового излучения.

Схематический рисунок элемента Пельтье

Принцип действия

Внешний вид элемента Пельтье. При пропускании тока тепло переносится с одной стороны на другую.

Вид сбоку на элемент Пельтье. Электрический ток протекает через полупроводники в форме куба между верхней и нижней частью.

Вскрытый элемент

В основе работы элементов Пельтье лежит контакт двух полупроводниковых материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.

При контакте металлов эффект Пельтье настолько мал, что незаметен на фоне омического нагрева и явлений теплопроводности. Поэтому при практическом применении используется контакт двух полупроводников.

Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута Bi2Te3 и твердого раствора SiGe), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей пленкой или керамической пластинкой. Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n->p), а снизу — противоположные (p->n). Электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются — или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создает разность температур.

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится еще ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 °C.

Достоинства и недостатки

Достоинством элемента Пельтье являются небольшие размеры, отсутствие каких-либо движущихся частей, а также газов и жидкостей. При обращении направления тока возможно как охлаждение, так и нагревание — это дает возможность термостатирования при температуре окружающей среды как выше, так и ниже температуры термостатирования. Также достоинством является отсутствие шума.

Недостатком элемента Пельтье является более низкий коэффициент полезного действия, чем у компрессорных холодильных установок на фреоне, что ведет к большой потребляемой мощности для достижения заметной разности температур. Несмотря на это, ведутся разработки по повышению теплового КПД, а элементы Пельтье нашли широкое применение в технике, так как без каких-либо дополнительных устройств можно реализовать температуры ниже 0 °C.

Основной проблемой в построении элементов Пельтье с высоким КПД является то, что свободные электроны в веществе являются одновременно переносчиками и электрического тока, и тепла. Материал для элемента Пельтье же должен одновременно обладать двумя взаимоисключающими свойствами — хорошо проводить электрический ток, но плохо проводить тепло.

В батареях элементов Пельтье возможно достижение большей разницы температур, но мощность охлаждения будет ниже. Для стабилизации температуры лучше использовать импульсный источник питания, так как это позволит повысить эффективность системы . Об этом говорит сайт https://intellect.icu . При этом желательно сглаживать пульсации тока – это увеличит эффективность работы Пельтье и, возможно, продлит срок его службы. Также, работа элемента Пельтье будет неэффективной, если пытаться стабилизировать температуру с использованием широтно-импульсной модуляции тока.

Эксплуатационные требования к элементам Пельтье.

Модули Пельтье – капризные устройства. Их применение сопряжено с рядом требований, не выполнение которых приводит: к деградации модуля или выходу из строя, снижению эффективности системы.

  • Модули выделяют значительное количество тепла. Для отвода тепла должен быть установлен соответствующий радиатор. Иначе:
    • Невозможно достичь нужной температуры холодной стороны, т.к. элемент Пельтье снижает температуру относительно горячей поверхности.
    • Допустимый нагрев горячей стороны как правило + 80 °C ( в высокотемпературных до 150 °C). Т.е. модуль может просто выйти из строя.
    • При высоких температурах кристаллы модуля деградируют, т.е. снижается эффективность и срок службы модуля.
  • Важен надежный тепловой контакт модуля с радиатором охлаждения.
  • Источник питания для модуля должен обеспечивать ток с пульсациями не более 5%. При более высоком уровне пульсаций эффективность модуля снизится, по некоторым данным на 30-40%.
  • Не допустимо, для управления элементом Пельтье, использовать релейные регуляторы. Это приведет к быстрой деградации модуля. Каждое включение – выключение вызывает деградацию полупроводниковых термопар. Из-за резких изменений температуры между пластинами модуля возникают механические напряжения в местах спайки с полупроводниками. Производители элементов Пельтье нормируют количество циклов старт-стопов модуля. Для бытовых модулей это порядка 5000 циклов. Релейный регулятор выведет из строя модуль Пельтье за 1-2 месяца.
  • К тому же элемент Пельтье обладает высокой теплопроводностью между поверхностями. При выключении, тепло радиатора горячей стороны, через модуль будет передаваться на холодную сторону.
  • Недопустимо, для регулирования мощности на элементе Пельтье, использовать ШИМ модуляцию.
  • Чем надо питать элемент Пельтье источником тока или напряжения? Обычно используют источник напряжения. Он проще в реализации. Но вольт-амперная характеристика модуля Пельтье нелинейная и крутая. Т.е. при небольшом изменении напряжения ток меняется значительно. И вдобавок, характеристика меняется при изменении температуры поверхностей модуля. Надо стабилизировать мощность, т.е. произведение тока через модуль на напряжение на нем. Охлаждающая способность элемента Пельтье напрямую связана с электрической мощностью. Конечно, для этого необходим достаточно сложный регулятор.
  • Напряжение модуля зависит от количества термопар в нем. Чаще всего это 127 термопар, что соответствует напряжению 16 В. Разработчики элементов рекомендуют подавать до 12 В, или 75% Umax. При таком напряжении обеспечивается оптимальная эффективность модулей.
  • Модули имеют герметичное исполнение, их можно использовать даже в воде.
  • Полярность модуля отмечена цветами проводов – черный и красный. Как правило, красный (положительный) провод расположен справа, относительно холодной стороны.

Многокаскадные термоэлектрические модули

Многокаскадные модули применяются в системах глубокого охлаждения, холодильниках с большим перепадом температур, системах охлаждения научных, исследовательских и специальных приборов. Также используются для охлаждения ИК фотоприемников, детекторов рентгеновского излучения и других датчиков.

Основные области применения:

  • охлаждение ПЗС матриц и ИК фотоприемников
  • камеры холода и замораживатели
  • термостаты
  • научные лабораторные приборы
  • термокалибраторы
  • ступенчатые охладители
  • охладители и термостабилизаторы датчиков различного назначения
  • приборы ночного видения

Технологические особенности

Для верхних каскадов многокаскадных модулей мы используем оптимизированный термоэлектрический материал, который позволяет получать большую величину ?Т при меньшем количестве каскадов. Это позволяет производить многокаскадные модули с оптимальными весо-габаритными характеристиками и низким энергопотреблением.

Мы также предлагаем нашим заказчикам термоэлектрические модули установленные или непосредственно интегрированные в стандартные — ТО (ТО3, ТО8 и др.), HHL, DIL, butterfly или специальные корпуса.

Таблица используемых сокращений

ТЭМ термоэлектрический модуль
ТГМ термоэлектрический генераторный модуль
DTmax максимально достижимая разница температур между сторонами термоэлектрического модуля
Imax максимальный электрический ток через термоэлектрический модуль, соответствующий режиму максимальной разницы температур
Umax максимальное электрическое напряжение на контактах термоэлектрического модуля, соответствующее режиму максимальной разницы температур
Qmax максимальная холодопроизводительность (холодильная мощность) термоэлектрического модуля. Определяется при максимальном токе через термоэлектрический модуль и нулевой разности температур между его сторонами
Rac электрическое сопротивление термоэлектрического модуля, измеренное на переменном токе с частотой 1 кГц

Примеры схем с элементами Пельтье и обозначение

Рис.1. Схемы подключения нагревательных элементов к микроконтроллеру:

а) охлаждение объектов модулем Пельтье EK1 фирмы «Криотерм» (размеры 40x40x3.4 мм). Светодиод HL1 индицирует состояние «Заморозить/Разморозить». Транзистор K77 подключается к MK напрямую, без резисторов, поскольку элемент EK1 весьма инерционный и помехи , которые теоретически могут открыть транзистор VT1 при рестарте MK, на него мало влияют;

б) подключение к MK низковольтного элемента Пельтье фирмы Melcor. Параметры EK1: мощность 5.3 Вт, рабочий ток 2.5 А при напряжении 3.75 В, максимальная разность температур между «холодной» и «горячей» поверхностями 67°С, габаритные размеры 15x15x4 мм.

Применение

Элементы Пельтье можно использовать везде, где требуется охлаждение с небольшой разницей температур или без экономических требований. Термоэлектрические элементы используются, например, в холодных ящиках , в которых использование холодильной машины запрещены по соображениям пространства или не было бы выгодно , так как требуемая мощность охлаждения невелика. Разница температур внутри и снаружи просто возникает неконтролируемым образом. КПД низкий. Элементы Пельтье применяются в ситуациях, когда необходимо охлаждение с небольшой разницей температур или энергетическая эффективность охладителя не важна. Например, элементы Пельтье применяются в ПЦР-амплификаторах, малогабаритных автомобильных холодильниках, охлаждаемых банкетных тележках, применяемых в общественном питании, так как применение компрессорной холодильной установки в этом случае невозможно или нецелесообразно из-за габаритных ограничений, и, кроме того, требуемая мощность охлаждения невелика.

Кроме того, элементы Пельтье применяются для охлаждения устройств с зарядовой связью в цифровых фотокамерах. За счет этого достигается заметное уменьшение теплового шума при длительных экспозициях (например в астрофотографии). Многоступенчатые элементы Пельтье применяются для охлаждения приемников излучения в инфракрасных сенсорах.

Также элементы Пельтье часто применяются для охлаждения и термостатирования диодных лазеров с тем, чтобы стабилизировать длину волны излучения.

В приборах, при низкой мощности охлаждения, элементы Пельтье часто используются как вторая или третья ступень охлаждения. Это позволяет достичь температур на 30—40 градусов ниже, чем с помощью обычных компрессионных охладителей (до −80 °C для одностадийных холодильников и до −120 °C для двухстадийных).

Некоторые энтузиасты используют модуль Пельтье для охлаждения процессоров при необходимости экстремального охлаждения без азота. До азотного охлаждения использовали именно такой способ.

«Электрогенератор Пельтье» (более корректно было бы « генератор зеебека », но неточное название устоялось) — модуль для генерации электричества, термоэлектрический генераторный модуль, аббревиатура GM, ТGM. Данный термогенератор состоит из двух основных частей:

  1. непосредственно преобразователь разницы температур в электричество на модуле Пельтье,
  2. источник тепловой энергии для нагрева преобразователя (например, газовая или бензиновая горелка, твердотопливная печь и т. д.)

Элементы Пельтье используются для охлаждения особо длинноволновых или чувствительных ПЗС-датчиков . Это значительно снижает шум изображения при длительной выдержке (например, в астрофотографии ) . Многоступенчатые элементы Пельтье используются для охлаждения приемников излучения в инфракрасных датчиках.

Элементы Пельтье также все чаще используются в лабораторных измерительных приборах, для которых температура является важным параметром, таких как устройства измерения плотности , вискозиметры , реометры или рефрактометры .

В гигрометрах с охлаждаемыми зеркалами один или несколько элементов Пельтье, соединенных последовательно, обычно охлаждают зеркало до -100 ° C. Здесь используется то обстоятельство, что охлаждающая способность элементов Пельтье может быстро регулироваться электрически.

Диодные лазеры часто охлаждаются и термостатируются с помощью элементов Пельтье , чтобы сохранить постоянную длину волны излучения и / или эффективность. Последующие оптические элементы диодных и других лазеров часто термостатируются элементами Пельтье.

Элементы Пельтье можно использовать как для охлаждения, так и — при изменении направления тока — для нагрева.

Элементы Пельтье иногда используются в составе кулеров ЦП . Элемент Пельтье позволяет процессору остыть до температур ниже температуры внутри корпуса, что либо позволяет разгонять процессор без ущерба для стабильности, либо увеличивает срок службы процессора. Элемент устанавливается на дне радиатора с вентилятором и питается от блока питания необходимой мощностью. Однако до настоящего времени такие решения не принесли успеха из-за их дополнительного потребления энергии, используемая электрическая энергия выделяется внутрь корпуса в виде отработанного тепла.

Фотодиоды , например B. для считывающих сцинтилляторов , из-за их небольшой площади могут охлаждаться элементами Пельтье и, таким образом, уменьшать шум и темновой ток.

Элементы Пельтье используются в камерах диффузионного тумана для поддержания разницы температур между дном и крышкой.

В термоциклерах , которые сегодня являются частью основного оборудования в молекулярной биологии , используются элементы Пельтье для быстрого нагрева и охлаждения образцов, что необходимо, например, в полимеразной цепной реакции .

Элементы Пельтье иногда используются в небольших осушителях воздуха . Здесь влажный воздух проходит через охлаждающий элемент, а содержащаяся в нем вода конденсируется по мере охлаждения и затем собирается в сборный контейнер.

На этом все! Теперь вы знаете все про элемент пельтье, Помните, что это теперь будет проще использовать на практике. Надеюсь, что теперь ты понял что такое элемент пельтье,генератор зеебека и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Электроника, Микроэлектроника , Элементная база

Модуль Пельтье. Генератор термоэлектрический

Автор Alexey На чтение 5 мин. Просмотров 158 Опубликовано Обновлено

Современный мир предлагает устройства, с помощью которых можно зарядить фонарик, мобильный телефон или другие гаджеты если поблизости нет розетки. Но внешние аккумуляторы тоже имеют лимит энергии. И тут на выручку придет термоэлектрический генератор, который в любой нестандартной ситуации поможет и согреться, и приготовить пищу, и зарядить телефон, и сможет стать источником света.

Такой прибор можно, как и приобрести, так и сделать своими руками. Промышленные генераторы значительно больших размеров и соответственно могут дать больше энергии. Приборы, сделанные самостоятельно, не отличаются большой силой, но будут спасителями вдали от цивилизации.

Самодельный генератор в действии

Как работает?

Генератор работает на основе модуля Пельтье. Одна часть этого модуля постоянно нагревается, а другая — охлаждается. Если нагретую часть охлаждать, а охлажденную нагревать, то за счет перепадов температур можно генерировать электрический ток, которого будет достаточно для работы небольшого прибора.

Почему же у сторон модуля разная температура? Этот прибор сделан из пластин двух разных металлов. Один из них имеет много электронов на своей поверхности, а другой — очень мало. С первой пластины негативно заряженный частицы пытаются перейти на другую. Но поскольку два элемента соединены проводником, электроны не могут преодолеть этот барьер и скапливаются на поверхности первой пластины нагревая ее.

Если эту часть охладить, то частицы смогу перейти на другую пластину, занимая на ней пустые места. При значительном скоплении электронов на этой стороне, они постепенно начинают перебираться на первую и так далее. Таким образом, получится поток электронов. А как известно, электрический ток — это и есть движение электронов в определенном направлении.

Как же сделать термоэлектрический генератор самостоятельно?

Конечно же, дома данное устройство использовать никто не будет. Поэтому если вы идете в длительный поход, то стоит запастись всем необходимым для того чтобы сделать генератор. А понадобятся:

  • элемент Пельтье;
  • преобразователь;
  • нагреватель;
  • холодильник;
  • провода.

Элемент Пельтье покупаем или делаем своими руками. Желательно выбирать тот, который выдерживает высокие температуры приблизительно до 3500С. Поскольку даже небольшое превышение температурного режима может привести к непригодности прибора.

Модуль Пельтье

Наличие преобразователя необходимо для получения постоянного тока, поскольку генератор может продуцировать ток со скачками напряжения. Если планируете заряжать гаджеты, выбирайте с USB-входом.
Нагреватель и холодильник необходимы для получения большего количества энергии. Это могут быть обычные консервные банки, но нужно учитывать их размеры и размеры элемента Пельтье. А без наличия проводов конструкция просто не будет работать.

Итак начинаем собирать генератор термоэлектрический. Берем две консервные банки или кастрюли разной величины. Если это кастрюли, то стоит отпилить заранее ручки. Донышки емкостей нужно хорошо отполировать. Вставляем меньшую в большую, между ними помещаем термоэлектрический генераторный модуль. Его можно приклеить термопастой для надежности.

Термоэлектрический генератор из жестяных банок

К модулю обязательно присоединить провода и преобразователь. Не нужно забывать об изоляции. В меньшую емкость наливаем холодную воду (зимой можно использовать снег или лед) и всю конструкцию помещаем на огонь. И все. Через некоторое время получаем такую необходимую электрическую энергию. Не забываем добавлять холодную воду, чтобы разница температур была больше. При этом и энергии будет больше.

Термоэлектрический генератор своими руками сделать несложно, но использовать такое устройство нужно с осторожность и придерживаясь правилам безопасности. Если купить готовый прибор, то он будет намного надежнее, им легче пользоваться. Пригодность генератора, как и срок хранения неограничен.

Модуль Пельтье своими руками.

Как уже упоминалось выше главный элемент можно сделать самостоятельно. Для этого будут необходимы:

Проводники соединяются между собой с помощью паяльника и припоя. Далее, конструкция размещается между двумя керамическими пластинами и прочно фиксируется. Обязательно нужно помнить о двух проводах, которые будут в дальнейшем крепиться к преобразователю электрического тока.
Поскольку данный модуль имеет еще и сторону, которая охлаждается, то его можно применять и для холодильных установок. Используя этот элемент, изготавливают небольшие автомобильные холодильники для путешествий, автомобильные охладители, кондиционеры.

Данный принцип применяется и в охладительных системах компьютерной техники (охлаждение чипов видеокарт и микропроцессоров).В некоторых кулерах питьевой воды обе стороны модуля задействованы, поскольку можно получить на выходе как охлажденную, так и хорошо нагретую жидкость.

Принципы данного модуля используются в приборах ночного виденья, в новейших цифровых фотоаппаратах, для стабилизации частоты излучения в лазерах, в телескопах с инфракрасными детекторами, которые нужно быстро и эффективно охлаждать. То есть этот элемент нашел свое применение не только в так называемых бытовых условиях, но и для военных и научных приспособлений и установок.

Плюсы и минусы термоэлектрического модуля.

Казалось бы, это незаменимый элемент, но и здесь есть свои нюансы. Прибор имеет достоинства и недостатки.
К плюсам можно отнести:

  • небольшие размеры;
  • возможность работы как нагревательным, так и охлаждающим элементом;
  • отсутствие частей, которые постепенно изнашиваются и требуют замены;
  • бесшумность работы.

Из минусов можно отметить:

  • высокую себестоимость;
  • необходимость поддерживать перепад температуры;
  • большое потребление энергии;
  • низкий уровень КПД.

Но несмотря на все недостатки модуль целесообразно использовать в тех случаях, когда большая энергоемкость не имеет особого значения.
Сомнений не остается если правильно выполнить сборку термоэлектрического генератора, то можно пережить любые катаклизмы в результате которых будет отключена электроэнергия.

Присоединив небольшой вентилятор, можно немного охладиться в жаркое время года. Горячая сторона поможет нагреться, приготовить пищу, вскипятить воду. А вырабатываемое электричество подзарядит средства связи (мобильные телефоны, радиоприемники или рации).

Элемент Пельтье своими руками — видео урок как сделать термоэлектрический генератор, что такое эффект Пельтье, как выбрать, фото

Автор Aluarius На чтение 6 мин. Просмотров 496 Опубликовано

То, что все электронные устройства в процессе работы нагреваются, не секрет. И этот самый нагрев негативно влияет на качество работы, поэтому для охлаждения приборов в их конструкцию устанавливаются специальные элементы, которые носят имя французского изобретателя Жан-Шарля Пельтье. Устройство это миниатюрное, но именно оно отвечает за охлаждение конденсаторов. Установить элемент Пельтье своими руками не проблема, с этим справится даже новичок, главное – знать, в каком месте схемы его припаять.

Элемент Пельтье

Немного истории

Жан-Шарль Пельтье был часовщиком. Жил он в девятнадцатом веке, когда электротехника и физика были на подъеме. Все, кто хотя бы немного понимал, как работают физические законы, старались в домашних условиях делать опыты. Пельтье не стал исключением. В 1834 году он решил провести один опыт, поместив каплю воды между двумя электродами: один был изготовлен из сурьмы, второй из висмута. После чего через электроды пропустил электрический ток.

Каково его было изумления, когда вода превратилась в лед. Ведь то, что под действием электрического тока любые материалы нагревались, было известно. Но чтобы произошел обратный эффект, это была новость. Французский часовщик так и не понял, что изобрел что-то новое, которое оказалось на границе двух областей науки – электричества и термодинамики. В то время для него произошло просто волшебство.

Правда, проблемы охлаждения в те времена мало кого интересовали, поэтому эффект Пельтье так и остался невостребованным. И только через два века, когда в промышленности и быту стали использовать электронные устройства, для которых требовались миниатюрные приборы охлаждения, о Пельтье и его эффекте вспомнили.

Достоинства и недостатки

Что же получилось, в конце концов? А получился тот самый элемент Пельтье, который обладал большими достоинствами:

  • Компактность устройства, которое давало возможность установить его на электронное плато.
  • Полное отсутствие движущихся деталей, что увеличивало его срок эксплуатации.
  • Возможность соединять несколько элементов в каскадной схеме, которая позволяет снизить достаточно большие температуры.

Внимание! Если поменять полярность подключения, то эффект Пельтье будет совершенно противоположного действия. То есть, устройство будет не охлаждать, а нагревать.

Есть у этого элемента и свои недостатки.

  • Небольшой коэффициент полезного действия. Это влияет на то, что придется к нему подводить большой ток, чтобы получить заметный перепад температур.
  • Сложность отвода тепловой энергии от охлаждаемой плоскости.

Физические процессы в элементе Пельтье

Чтобы разобраться в том, что происходит в данном устройстве, необходимо погрузиться в сложность физических законов и математических выкладок. Простому обывателю в этом разобраться будет сложно, поэтому объясним все по-простому.

Все действие происходит на уровне атомной решетки материала. Поэтому для удобства объяснения заменим его любым газом, который состоит из фононов (это его частицы). Итак, температура газа зависит от нескольких показателей:

  • температуры окружающей среды;
  • от металла, а точнее, от его свойств.

Поэтому получаем в предположении, что металл представляет собой смесь фононного и электронного газа. Оба газа находятся в термодинамическом равновесии. При соприкосновении двух металлов с разной температурой происходит перемещение холодного электронного газа в теплый металл. Что и образует разность потенциалов.

Термоэлектрический эффект Пельтье

На границе контактов двух металлов, то есть на переходе, электроны забирают энергию у фононов и передают ее фононам другого металла. Если поменять полярность подключения, то процесс пойдет в обратную сторону. Перепад температур будет увеличиваться до тех пор, пока в металле есть свободные электроны с высоким потенциалом. Когда они закончатся, настанет своеобразное равновесие температур в обоих металлах. Вот так можно описать по-простому картину эффекта Пельтье.

Итак, из всех процессов, протекающих в элементе Пельтье, можно сделать вывод, что эффективность его работы зависит от точного подбора двух металлов со своими свойствами, от силы тока, который будет протекать через прибор, и от того, как быстро будет отводиться тепло из теплой зоны.

Практическое применение

Что касается практического применения, то здесь пришлось ученым провести ряд опытов, которые показали, что достигнуть увеличения теплоотвода можно одним способом – увеличить количество соединений двух разных материалов. При этом спаи материалов можно увеличивать до бесконечности. Конечно, это утрированное высказывание, но на практике количество пар, чем больше, тем лучше. Но все же основное назначение этого охлаждающего устройства – снижение температуры в микросхемах и небольших приборах.

Итак, где сейчас применяется термоэлектрический модуль Пельтье?

  • В приборах ночного видения, а точнее, в матрицах, которые принимают инфракрасное излучение.
  • В цифровых фотоаппаратах, а точнее, в приборах зарядной связи (ПЗС), а еще точнее, в их микросхемах. Все дело в том, что эти микросхемы требуют глубокого охлаждения, чтобы увеличилась эффективность регистрации картинки.
  • В телескопах, где устройства Пельтье охлаждают детекторы.
  • В системах точного времени для снижения температуры кварцевых электрогенераторов.
Эффект Пельтье сегодня применяется для охлаждения микропроцессоров

И это только малый список, который с недавних пор расширился за счет бытовых приборов, компьютерной техники и автомобилей (кондиционеры, охладители воды и прочее). Хотелось бы отметить высокопроизводительные микропроцессоры, в которых для снижения температуры устанавливаются высокоскоростные элементы Пельтье. И если раньше для охлаждения использовались только вентиляторы, то дополнительная установка модуля решила проблему эффективности и снижения шума.

По поводу этого возникает еще один немаловажный вопрос, будет ли проведена замена традиционных систем охлаждения в бытовых холодильниках модулями Пельтье? Сегодня это невозможно за счет низкого КПД устройства. Да и себестоимость мощных модулей пока очень высока. Но кто знает, что ждет нас в будущем. Может быть, через  лет 5-10 эффект Пельтье будет использован и в бытовых холодильниках. Тем более ученые проводят сегодня опыты с кластратами – это так называемые твердотельные растворы, сильно похожие по строению и свойствам на гидраты. Именно с их помощью можно будет снизить цену охладительному модулю.

Удивительный факт

Термоэлектрическая технология данного типа обладает одной очень интересной особенностью. Эта особенность состоит в том, что можно не только получать тепло или холод из электрического тока, но и, наоборот, из тепла или холода получать электричество. То есть, в обратном случае получаем элемент Пельтье как генератор электроэнергии.

Конечно, электрогенераторы пока в стадии теории, но ведь и француз в свое время не знал, как использовать свое открытие. Так что будем надеяться, что это в скором будущем пригодится.

Заключение по теме

Итак, как видите, эффект Пельтье сегодня применяется в электронике повсеместно. Границы использования будут в скором времени расширены, это подтверждают опыты и доклады ученых. Поэтому стоит ожидать в будущем совершенно новые возможности не только в электронной техники, но и бытовой. К примеру, бесшумно работающие холодильники и компьютеры. Сегодня же радиолюбители устанавливают модули Пельтье своими руками в разные схемы, тем самым решая задачи охлаждения плат.

Удивительный генератор Зеебека | Марка:

Фотография Стива Дабл.

Ячейки Пельтье — это плоские устройства, которые отводят тепло от одной стороны к другой посредством термоэлектрического принципа, называемого эффектом Пельтье. Ячейки обычно используются для отвода тепла от процессоров или видеокарт, а также используются в охладителях и обогревателях для кемпинга. Удивительный генератор Зеебека использует одно из этих устройств в обратном порядке, чтобы преобразовать дифференциал тепла в электричество, а не использовать электричество для создания разницы тепла.

Первоначально я сделал этот проект, потому что мне нужно было что-то вроде парогенератора, но без шума и проблем с обслуживанием, связанных с паром. Я был приятно удивлен, когда обнаружил, что мой элемент Пельтье за ​​$ 5 37 Вт от eBay может улавливать тепло от одной чайной свечи или спиртовой горелки и использовать его для выработки около 5 В при 1 А, что делает его идеальным для питания радиоприемников. мобильные телефоны и светодиодные фонари. Вы можете сделать удивительный генератор Зеебека менее чем за час, используя в основном лом или переработанные детали, и он имеет отчетливое ощущение стимпанка.

В кулере

Эффекты Пельтье и Зеебека обмениваются разницей температур и электричеством. В термоэлектрическом охладителе, также известном как устройство Пельтье, чередующиеся слои разных полупроводниковых материалов соединяются зигзагообразно между двумя пластинами. Нагрев одной пластины отталкивает электроны в одном материале, притягивая их в другом. Это индуцирует электрический ток в одном направлении — эффект Зеебека. И наоборот, при подаче напряжения на переход отводится тепло к одной стороне, а другая охлаждается — эффект Пельтье.

Несколько стыков зигзага работают параллельно, что увеличивает эффект. Независимо от того, используется ли устройство для преобразования разности температур в напряжение или наоборот, оно выполняет преобразование без движущихся частей.

К сожалению, термоэлектрические устройства обычно имеют КПД всего 1-2%, или 5% с учетом последних достижений. Этого недостаточно, чтобы сделать крупномасштабное производство термоэлектрической энергии (ТЭГ) практичным, хотя многие исследователи пытаются повысить эффективность.Но термоэлектрические генераторы полезны и для других целей; они могут измерять экстремальные перепады температур и используются в системах отопления для питания конвекционных вентиляторов и насосов с использованием отработанного тепла, регенерированного из печных труб и котлов.

Принцип, лежащий в основе нашего удивительного генератора Зеебека, прост. Мы размещаем нашу ячейку Пельтье горизонтально над нашей «печью» из жестяной банки, нагреваем нижнюю сторону свечой или спиртовой горелкой и охлаждаем верхнюю часть с помощью радиатора и вентилятора.

1. Изготовить печь для банок

1а.С помощью небольшого ножа или дремеля с режущей головкой сделайте 3 или 4 U-образных разреза на равном расстоянии вокруг пустой жестяной банки рядом с открытым концом (дном печи). Загните полученные металлические язычки на 90 ° в банку, чтобы получились скобки. Они будут удерживать крышку банки позже, чтобы создать ровную площадку для свечи.

ВНИМАНИЕ: Надевайте перчатки для защиты рук при резке металла.

1б. Вырежьте еще одно отверстие большего размера в банке между двумя скобами напротив шва банки, которое идет дальше к верху.Отверстие должно быть достаточно большим, чтобы сквозь него могли проходить свечи и пальцы. С помощью плоскогубцев загните края этих надрезов в банку так, чтобы не было видно острых краев.

1с. Вырежьте еще 2 прямоугольных отверстия с каждой стороны банки рядом с закрытым концом (верхом), чтобы свет светил и поступал воздух. Просверлите отверстие над каждым из них, ближе к закрытому концу, этого достаточно. чтобы болты прошли сквозь них.

2. Добавьте дымоход (необязательно)

Дымоход не является функционально необходимым, но он добавляет ощущение стимпанка и уравновешивает дизайн.
Если вы также хотите покрасить стороны банки, вы можете использовать высокотемпературную краску, но я предпочитаю естественный блеск металла.

2а. Просверлите или прорежьте еще одно отверстие в банке рядом с закрытым концом и сквозь шов, который является самой прочной частью банки. Отверстие должно быть того же размера, что и медное колено, и должно быть достаточно плотным, чтобы удерживать дымоход на месте.

2б. Проденьте колено через отверстие. Если он не плотно прилегает, используйте высокотемпературный силиконовый клей или замазку для ремонта выхлопных газов, чтобы закрепить его.Затем наденьте трубу дымохода на колено.

3. Сделайте прокладку

Вы можете просто разместить ячейку Пельтье между банкой и радиатором, но установка ее внутри прокладки ограничивает теплообмен вокруг нее, что повышает эффективность.

3а. Вырежьте из материала печатной платы круг такого же диаметра, как и консервная банка. Вы можете использовать кольцевую пилу или круговую фрезу, если она у вас есть. В противном случае используйте канцелярский нож, чтобы вырезать шестиугольную форму, затем подпилите ее по размеру.Печатная плата хрупкая, поэтому нанесите глубокие надрезы с обеих сторон и отщелкните излишки плоскогубцами.

3б. Вырежьте в прокладке отверстие для ячейки Пельтье. Обведите ячейку маркером, оставив дополнительное пространство для выходящих из ячейки контактов кабеля. Затем обрежьте контур канцелярским ножом.

4. Соберем все вместе

4а. Прикрутите пружины к верхней части банки, пропустив каждый болт через конец пружины, гайку, банку и другую гайку внутри банки в указанном порядке.Закрепить болт на глубину дополнительной гайкой проще, чем иметь одну гайку внутри банки. Затем прикрепите радиатор к вентилятору 5 В. Я использовал тонкую медную проволоку, но вы также можете использовать клей или шурупы.

4б. Поместите прокладку в верхнюю часть банки и поместите ячейку Пельтье в зазор. Для повышения эффективности нанесите тонкий слой смазки для теплопередачи (также называемой компаундом для теплоотвода) с обеих сторон ячейки.

4с. Закрепите радиатор на верхней части ячейки Пельтье, зацепив верхние части пружин за натяжную планку радиатора.Если его нет, просверлите отверстия с каждой стороны, чтобы продеть пружины.

Поместите крышку банки на держатели внутри. Если банка маленькая, закрепите ее на прочном основании с помощью силиконового клея. Затем сделайте подсвечник, который поместится внутри банки. Я использовал банку с анчоусами с жесткой проволокой в ​​качестве ручки.

4д. Скрутите или спаяйте вместе красный (+) и черный (-) провода от вентилятора и элемента Пельтье, красный с красным и черный с черным, а также подключите к каждому из них по крокодиловой проволоке для подключения генератора к другим устройствам.

Украшайте как хотите (я добавил причудливую дверь от модели паровой машины к подсвечнику), и готово!

Огневая мощь

Одна свеча

Поставьте свечу в печь из жестяных банок и подождите, пока нагреется. Если свеча продолжает гаснуть, добавьте в печь еще дырок.

Если вы все сделали правильно, вентилятор начнет вращаться. Если у вас есть измеритель напряжения, вы должны начать видеть показания вскоре после того, как зажжется свеча. Если вентилятор не вращается, убедитесь, что провода вентилятора не подключены в обратном направлении.

Регулировка напряжения

Выходной сигнал элемента Пельтье не регулируется, и его напряжение будет изменяться вместе с пламенем и уровнем топлива. Нерегулируемая мощность может убить некоторое электронное оборудование (хотя я подключил свой MP3-плеер и радио к нерегулируемому току без каких-либо побочных эффектов).

Вы можете исправить это с помощью регулятора напряжения LM317. Эти дешевые и легкодоступные компоненты могут быть сконфигурированы для создания постоянного напряжения от 1,2 В до 25 В. Вы можете подключить элемент Пельтье, генерирующий примерно 5 В, к LM317, чтобы получить регулируемое выходное напряжение до примерно 3.8 В, настраиваемое поворотом потенциометра. Выходное напряжение 3,8 В позволяет включать мощный светодиод, заряжать КПК или мобильный телефон, а также включать радио или MP3-плеер.

Для питания устройств с более высоким напряжением вам потребуется создать повышающий стабилизатор, который объединяет схему генератора с умножителем напряжения для повышения напряжения при понижении тока.

ВНИМАНИЕ: Цепи повышающего напряжения являются умеренно сложными, и вам не следует пытаться их построить, если вы не знакомы с электроникой, поскольку они могут вызвать неприятный (и потенциально смертельный) ток.

Повышение выходной мощности

Для большей мощности используйте спиртовую горелку вместо свечи и увеличьте пламя. Используйте банку меньшего размера, радиатор большего размера и много смазки для радиатора.

Вы также можете увеличить производительность, соединив несколько ячеек Пельтье. Соедините их параллельно, чтобы увеличить ток, и соедините их последовательно, чтобы увеличить напряжение. Используйте диоды LN4001 или LN4002, чтобы предотвратить проникновение тока в ячейки. В случае параллельных ячеек подключите диод к положительному выводу каждой ячейки так, чтобы его серебряная полоса была обращена в сторону от ячейки.Подключив ячейки последовательно, подключите диод от красного провода каждой ячейки к черному проводу следующей ячейки, чтобы серебряная полоса была обращена к черному.

Домашний термоэлектрический генератор Модули ТЭГ 100 Вт дровяной генератор

Технология TEG Generator POWER имеет свои сильные стороны. Поскольку плотность мощности очень велика, можно производить небольшие термоэлектрические генераторы. Например, сборка ТЭГ на 100 Вт может уместиться примерно в двадцатую часть пространства, необходимого для эквивалентной солнечной батареи.Кроме того, производительность составляет 24 часа в сутки при наличии источника тепла и отвода холода. Таким образом, фактическая выходная мощность может в 6-7 раз превышать мощность 100-ваттной солнечной батареи. Чтобы сделать эту технологию дешевой в эксплуатации, необходимо сбросное тепло, которое по определению является бесплатным. Ключевые слова: «Энергогенератор WASTE HEAT TEG». За последние 30 лет компания TEC разработала новые конструкции с эффектом Зеебека для использования в термоэлектрических генераторах энергии. В 2020 году компания представила дровяной генератор Rabbit Ears мощностью 100 Вт.Лучший в своем классе запатентованный термоэлектрический генератор мощностью 100 Вт на дровяной печи, демонстрирующий превосходные характеристики и надежность. Система термоэлектрического генератора ТЭГ мощностью 100 Вт является выдающейся. Установка поставляется с дымоходом длиной 24 дюйма и диаметром 6 дюймов, который уже смонтирован для быстрой установки. Уникальный теплообменник «труба в трубе» обеспечивает превосходное охлаждение на холодной стороне, рассчитанный на максимальный DT, что позволяет достичь максимальной мощности ТЭГ. Поглотители тепла с обеих сторон трубы используют радиаторы для проникновения в дымовой поток, максимизируя поглощение тепла для превосходного производства энергии.Запатентованная конструкция является лучшей в своем классе и была разработана 30-летним ветераном в области термоэлектрических генераторов. Он поставляется с высокоэффективным насосом с магнитным приводом 12 В постоянного тока и специально разработанным контроллером заряда постоянного тока с функциями ПЛК.

В системе справа используются трубы, обработанные PEX, для облегчения монтажа по трубопроводу, а также исключительная конструкция и универсальность ТЭГ. ПЛК может быть дополнен датчиком горячей стороны термопары для управления обратной подачей насоса. Например, если температура печи ниже 100F, насос можно циклически включать / выключать, экономя ценную энергию.ПЛК также имеет порт R-232 для подключения компьютера для программирования других функций. Будущие варианты включают автоматический огнетушитель, который будет выпускать инертную пищевую соду, если в верхней части дымохода начнется пожар. Эта функция будет первой из многих функций, защищающих вас и ваш дом от пожаров.
Bi2Te3 наиболее эффективен при комнатной температуре. Такие материалы, как PbTe, работают при температуре от 350 до 600 ° C (702-1112 ° F). И Bi2Te3, и PbTe — зрелые материалы. Их характеристики и производительность хорошо задокументированы и широко используются в коммерческих целях.Однако до сих пор практически невозможно коммерчески приобрести PbTe в модульной форме. Гибридный термоэлектрический модуль, сочетающий в себе лучший в классе Bi2Te3 P-тип с лучшим материалом в классе PbTe N-Type, образуя первые гибридные модули TEG, классифицируемые как модуль серии TEG1-PB. Свойства PbTe лучше подходят для температур выше 300 ° C, поэтому комбинация хорошо работает в диапазоне от 300 ° C до 360 ° C. И теперь PbTe / TAGS до 12% эффективности.

Как вырабатывать электричество с помощью термоэлектрического генератора Пельтье

Термоэлектрический модуль Пельтье вырабатывает электричество, когда обе стороны имеют разную температуру.Например, вы можете использовать огонь для нагрева термоэлектрического генератора, охлаждая другую сторону водой. Эти модули дешевы, и это простой способ вырабатывать электроэнергию!

Что такое эффект Зеебека и как генерировать электричество?

Эффект Зеебека — это явление, при котором тепло рассеивается через полупроводник для выработки электричества. Эти термоэлектрические генераторы содержат провода, сделанные из двух разных материалов, таких как медь и железо. Эти два типа провода лежат с обеих сторон и соединены между собой.Следовательно, это приведет к возникновению разности потенциалов, если температура не одинакова с обеих сторон. Другими словами, термоэлектрический модуль Пельтье будет вырабатывать электричество.

Как пользоваться термоэлектрическим генератором?

Выработать электричество с помощью модуля Пельтье легко, потому что все, что вам нужно, — это найти лучший способ добиться большей разницы температур. Например, вы можете использовать свечу или небольшой огонь, чтобы нагреть одну сторону термоэлектрического генератора. Действительно, термоэлектрические генераторы Пельтье используются в коммерческих целях для создания тепловентиляторов для дровяных печей.Чтобы охладить другую сторону Пельтье, вы также можете использовать воду, содержащую кубики льда. Простая установка — использовать тонкую банку со свечой под ней и поставить сверху металлическую запеканку с холодной водой.

Проверьте термоэлектрический генератор Пельтье SP1848-27145 на Amazon (филиал)

Каков КПД термоэлектрического генератора?

Эффективность термоэлектрического модуля Пельтье будет сильно варьироваться в зависимости от достигнутой разницы температур. Кроме того, важным фактором, который следует учитывать, является контакт между Пельтье и другими поверхностями.Следовательно, неадекватная или неровная поверхность снизит эффективность. Хороший способ генерировать больше электричества — также использовать термопасту. Это обеспечит максимальное рассеивание энергии между поверхностями.

Для справки, некоторые термоэлектрические модули SP1848-27145 также имеют спецификации, в которых указано, что они могут генерировать приблизительно:

Разница температур 20 градусов: 0,97 В и 225 мА

Разница температур 40 градусов: 1,8 В и 368 мА

Разница температур 60 градусов: 2.4 В и 469 мА

Разница температур 80 градусов: 3,6 В и 558 мА

Разница температур 100 градусов: 4,8 В и 669 мА

Эти значения могут различаться в зависимости от вашей настройки, схемы подключения и нагрузки. Ознакомьтесь с моим руководством по цифровому мультиметру, чтобы узнать, как измерить напряжение и силу тока, создаваемые термоэлектрическим генератором.

Использование его с повышающим преобразователем для создания определенного напряжения

Если ваша цель — достичь и поддерживать определенное напряжение, вы также можете использовать повышающий преобразователь.Эти модули увеличивают фактическое напряжение термоэлектрического генератора до фиксированного значения напряжения. Например, повышающий преобразователь с уменьшением силы тока для увеличения напряжения до желаемого значения, такого как 3,3 В или 5 В. Недостатком этого является то, что вы дополнительно ограничиваете силу тока в амперах. Вы все еще можете использовать повышающий преобразователь для питания небольших электронных устройств. Некоторые люди используют термоэлектрический генератор, чтобы сделать вентилятор для дровяной печи. Другой альтернативой было бы использование этого в сочетании с аккумулятором для хранения произведенной энергии.

Какой термоэлектрический модуль Пельтье выбрать?

Существует два основных типа термоэлектрических модулей Пельтье: термоэлектрические охладители (ТЕС) и термоэлектрические генераторы (ТЭГ). Эти модули Пельтье используют ту же технологию, но предназначены для определенной цели. Вы можете использовать TEC для охлаждающих устройств. В результате ток, подаваемый на ТЭО, можно использовать для охлаждения одной из его сторон. Такие модули Пельтье не являются термостойкими и также обычно используются в термоэлектрических холодильниках или системах кондиционирования воздуха.Прочтите мой предыдущий пост, если хотите узнать больше о термоэлектрических охладителях Пельтье.

С другой стороны, термоэлектрические генераторы устойчивы к нагреванию и оптимальны для производства электроэнергии. Эти модули могут выдерживать температуру до 150 градусов по Цельсию. Следовательно, термоэлектрические генераторы могут использоваться с пламенем в качестве источника нагрева и будут более эффективными для выработки электроэнергии.

AliExpress.com Продукт — SP1848-27145 TEC 40×40 мм Полупроводниковый термоэлектрический радиатор, охлаждающий модуль пластины Пельтье для выработки электроэнергии

Заключение

Термоэлектрические генераторы Пельтье дешевы и просты в использовании. Несмотря на то, что они не вырабатывают большой ток, их главное преимущество — простота конструкции и использования. Поэтому термоэлектрические генераторы — хороший способ преобразовать тепло в электричество. Их даже можно использовать на открытом воздухе для выработки электроэнергии на костре!

См. Также мой предыдущий пост об ультразвуковой диффузии эфирных масел и его использовании в ароматерапии или о том, как сделать простое преобразование Цельсия в Фаренгейта.

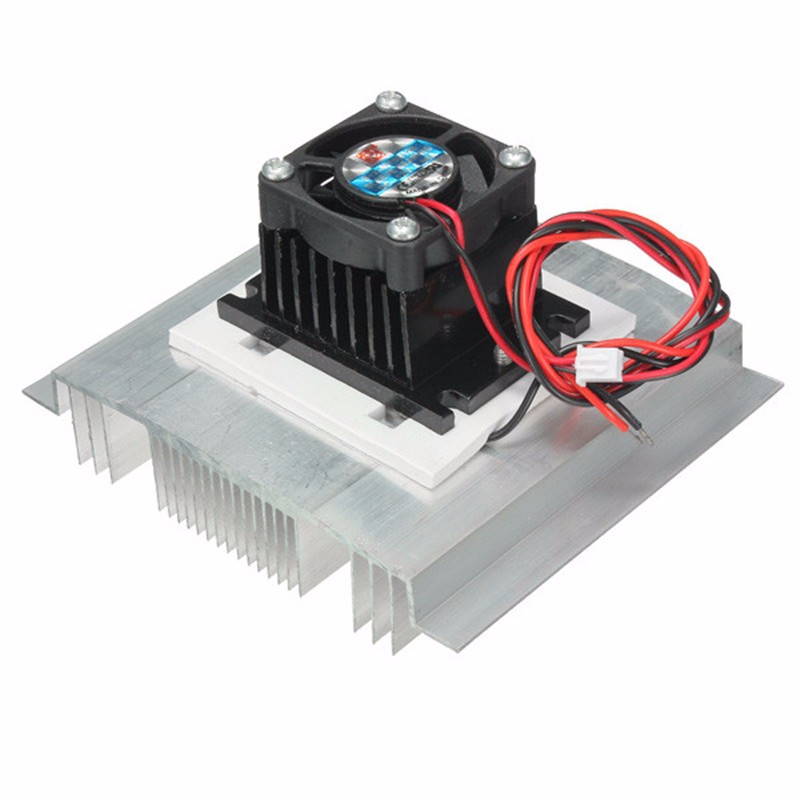

Купить генератор пельтье с бесплатной доставкой на AliExpress.

Отличные новости !!! Вы находитесь в нужном месте для генератора Пельтье. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший генератор Пельтье вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели генератор Пельтье на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в генераторе Пельтье и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести генератор пельтье по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Термоэлектрические модули генератора Пельтье Kryotherm

Информация о продукте «Термоэлектрические модули генератора Пельтье»

Термоэлектрические генерирующие модули (TGM) Kryotherm позволяют получать до нескольких ватт постоянного тока с напряжением до 6 В от одного TGM при разнице температур между его горячей и холодной сторонами в 100 ° С.

Наций во всем мире активно ищут альтернативные, чистые источники энергии. Использование термоэлектрических модулей для выработки электроэнергии становится жизненно важным и правильным выбором. Интерес к источникам энергии, таким как термоэлектрические генерирующие модули, растет в связи с последними достижениями термоэлектрических технологий и конструкций. Эти термоэлектрические генерирующие модули позволяют преобразовывать тепловую энергию в электрическую в вашем приложении с максимальной эффективностью.

Среди основных областей применения ТГМ можно выделить следующие:

  • Утилизация отработанного тепла двигателей транспортных средств (автомобилей, судов)
  • Автономное электроснабжение электронных блоков водогрейных котлов и очистных сооружений
  • Катодная защита нефте- и газопроводов
  • Преобразование природных тепловых ресурсов, таких как геотермальные воды и т. Д.в электрическую энергию
  • Автономное электроснабжение маломощных электрических устройств (энергообеспечение)

Основные характеристики:

  • Самый эффективный материал TE для температур до +280 ° C
  • Посадочные места: диаметр 30 мм x 30 мм, 40 мм x 40 мм, 48 мм x 48 мм и 61 мм
  • Соответствует RoHS
Группа товаров: Модули термоэлектрических генераторов Пельтье

Ссылки связанные с «Модули термоэлектрических генераторов Пельтье»

  • Другие продукты Kryotherm

Производство электроэнергии — термоэлектрический

Выходная мощность (P o ) модуля в ваттах составляет:

P o = R L x

Возможно, но маловероятно, что в рамках данного применения генератора будут существовать точные условия, при которых один модуль будет обеспечивать точную желаемую выходную мощность.В результате большинство термоэлектрических генераторов содержат ряд отдельных модулей, которые могут быть электрически соединены последовательно, параллельно или последовательно / параллельно. Типичная конфигурация генератора показана на рисунке (13.2). Этот генератор имеет общее количество модулей NT с количеством модулей, подключенных последовательно, и количеством модулей, подключенных параллельно. Общее количество модулей в системе:

NT = NS x NP


Рисунок (13-2)

Типовой термоэлектрический генератор

с последовательно-параллельным расположением модулей

Ток (I), проходящий через сопротивление нагрузки R L , равен:

NS x S M x DT
I = __________________
NS x R M
_____________ + R L
НП

Выходное напряжение (В O ) от генератора в вольтах составляет:

Выходная мощность (P O ) генератора в ваттах составляет:

NT x (S M x DT) 2
_________________
4 x R M

P O = V O x I =

Общая тепловая нагрузка (Qh) на генератор в ваттах составляет:

КПД (E g ) генератора:

P O
E г = ——— x 100%
Qh

Максимальный КПД достигается, когда внутреннее сопротивление генератора (R GEN ) равно сопротивлению нагрузки (R L ).Сопротивление генератора:

NS x R M
R GEN = —————
NP

13.3 ПРИМЕР КОНСТРУКЦИИ: Чтобы проиллюстрировать типичный процесс проектирования, давайте проанализируем потребность в термоэлектрическом генераторе на 12 В, 1,5 А. Генератор необходим для питания телеметрической электроники на удаленном нефтепроводе, где горячая, непрерывно текущая нефть создает температуру кожуха трубы 130 ° C.Проточная вода (имеющая температуру 10 ° C) также доступна на удаленном участке, и было определено, что эффективный радиатор с водяным охлаждением может поддерживать температуру +30 ° C на холодной стороне генератора TE. используйте уравнения из раздела 11, чтобы получить значения SM, RM и KM для наших расчетов.

Чтобы начать процесс проектирования, мы рассмотрим параметры системы и сделаем некоторые предварительные расчеты.

Дано:

T h = + 130 ° C = 403.2 ° K
T c = + 30 ° C = 303,2 ° K
V o = 12 вольт
I = 1,5 ампера

Для этого:

T ср = (T h + T c ) / 2 = (403,2 + 303,2) / 2 = 353,2 ° K
R L = V o / I = 12 / 1,5 = 8,0 Ом
P o = V o x I = 12 x 1,5 = 18 Вт
DT = T h -T c = 403.2 — 303,2 = 100 ° К

Обычно желательно выбирать термоэлектрический модуль с относительно «высокой мощностью» для генераторов, чтобы минимизировать общую стоимость системы. По этой причине мы выберем модуль на 127 пар, 6 ампер, который будет использоваться в нашем дизайне.

Расчет SM, RM и KM для выбранного нами модуля на 127 пар, 6 ампер, следующие значения получены при Tav = 353,2 ° K:

S M = 0,05544 вольт / ° K
R M = 3.0994 Ом
K M = 0,6632 Вт / ° K

Требуемая мощность нагрузки была рассчитана как 18 Вт. Теперь необходимо определить минимальное количество модулей, необходимых для удовлетворения этого требования к нагрузке. Максимальная выходная мощность от одного модуля:

(S M x DT) 2

(0.05544 x 100) 2

P макс. =

____________ =

______________ = 2,479 Вт

4 x R M

4 х 3.0994

Минимальное количество необходимых модулей:

P o
——
P макс

18
= ——— =
2,479

NT мин = 7.3 »8

Поскольку максимальная эффективность генератора достигается, когда R GEN = R L , для большинства приложений желательно выбрать конфигурацию последовательного / параллельного модуля, которая наилучшим образом приблизит этот баланс сопротивлений. Одним из возможных исключений для выравнивания R GEN с R L является ситуация, когда требуется относительно низкий ток (в миллиамперном диапазоне) и умеренное напряжение. В этом случае соединение всех модулей электрически последовательно может дать наилучшие результаты.Однако имейте в виду, что максимальное выходное напряжение от генератора будет получено от группы модулей с прямым последовательным соединением только тогда, когда сопротивление нагрузки значительно выше, чем внутреннее сопротивление генератора.

В качестве отправной точки при оценке любого термоэлектрического генератора часто бывает полезно сначала изучить конфигурацию с прямым последовательным соединением. Сопротивление последовательной цепочки из восьми модулей составляет:

R GEN = NS x R M
————— =
NP
8 х 3.0994
—————
1
= 24,8 Ом

Видно, что сопротивление генератора 24,8 Ом значительно выше, чем сопротивление нагрузки 8,0 Ом, что указывает на то, что прямое последовательное соединение модулей, вероятно, не лучший вариант. Для условий всех серий, где NS = 8 и NP = 1, выходное напряжение составляет:

В группе из восьми модулей следующая наиболее логичная конфигурация соединения — это две параллельные цепочки по четыре модуля, т.е.е., NS = 4 и NP = 2. Сопротивление генератора для этой конфигурации, таким образом, составляет:

R GEN = NS x R M
———— =
NP
4 x 3,0994
————
2
= 6,2 Ом

В то время как R на 6,2 Ом, значение GEN не совсем соответствует 8.Сопротивление нагрузки 0 Ом, это значение обычно считается находящимся в удовлетворительном диапазоне. В любом случае, это наиболее близкое соответствие сопротивления, которое может быть получено с выбранным типом модуля. Напряжение для этой схемы (12,49 В) рассчитывается следующим образом:

Теперь мы можем видеть, что Vo довольно близко к желаемому значению, и очевидно, что мы получили оптимальную последовательную / параллельную конфигурацию. Если требуется «точная настройка» Vo, это необходимо будет выполнить либо с помощью некоторой формы электронного регулирования напряжения, либо путем внешнего изменения применяемого перепада температур (DT).В некоторых случаях будет обнаружено, что выходное напряжение значительно выходит за пределы допустимого диапазона, несмотря на попытку всех возможных последовательностей / параллельных комбинаций. В этом случае может потребоваться использовать альтернативный термоэлектрический модуль, имеющий другой номинальный ток и / или количество пар.

Теперь можно завершить анализ конструкции, определив уровни мощности и КПД. Поскольку мы установили Vo, выходную мощность (Po) можно просто вычислить:

(V o ) 2 (12.49) 2
P o = ——— = ——— = 19,5 Вт
RL 8,0


Общая тепловая нагрузка (Qh) на генератор составляет:


КПД генератора (Eg) составляет:

E г = P o
——
Q h
х 100% = 19.5
———
657,5
x 100% = 2,97%

Тепло, передаваемое радиатору холодной стороны (Qc), составляет:

Q c = Q h — P o = 657,7 — 19,5 = 638,2 Вт

Максимально допустимое тепловое сопротивление (Qs) радиатора холодной стороны составляет:

(Qs) = T подъем
————— =
Q c
30–10 ° C
—————— =
638.2
0,031 ° C / Вт

Для любой конструкции термоэлектрического генератора всегда желательно максимизировать применяемый перепад температур, чтобы минимизировать общее количество модулей в системе. Эта ситуация хорошо видна на рисунке (13.3). Требования к модулям для типичного 12-вольтового генератора мощностью 1 ампер показаны при нескольких фиксированных значениях Th, основанных на использовании 127-парных 6-амперных модулей TE.Из этого графика видно, что требуется очень большое количество модулей, когда температура холодной стороны (Tc) высока и, следовательно, перепад температур невелик. Производительность радиатора с холодной стороны имеет первостепенное значение, и его тепловое сопротивление должно быть чрезвычайно низким. Во многих случаях конструкция теплоотвода с холодной стороны оказывается самой сложной инженерной проблемой.


Рисунок (13-3)

Общее количество 127 пар модулей по 6 ампер, необходимых для 12-вольтового термоэлектрического генератора мощностью 1 ампер

13.4 ИСПОЛЬЗОВАНИЕ ТЕРМОЭЛЕКТРИЧЕСКИХ МОДУЛЕЙ В КАЛОРИМЕТРЕ : Менее, но жизнеспособным применением термоэлектрических модулей, работающих в режиме выработки электроэнергии, является создание калориметров. В обычном калориметре для измерения тепла используются обычные термопары, основанные исключительно на эффекте Зеебека. Благодаря использованию термоэлектрического охлаждающего модуля с несколькими парами можно изготовить калориметр, имеющий чувствительность (выходное напряжение на единицу плотности теплового потока) в 10–200 раз большую чувствительность стандартной термопары медь-константин.При использовании в калориметре термоэлектрический модуль часто называют термобатареей. Выходное напряжение холостого хода (В) одной термоэлектрической пары, как описано в параграфе 13.2 и показано на рисунке (13.1), составляет:

В = S x DT

Где :

В = выходное напряжение пары в вольтах
S = средний коэффициент Зеебека в вольтах / ° K
DT = разница температур в паре в ° K, где DT = Th-Tc

Для реального модуля TE, имеющего несколько пар и коэффициент Зеебека SM, выходное напряжение (Vo) составляет:

V o = S M x DT

Тепловой поток через ТЭ или «термобатарею» составляет:

K M x V o
—————
S M

Q = K M x DT =

Где :

Q = тепловой поток в ваттах
KM = теплопроводность модуля в ваттах / ° K

Суммарная площадь поперечного сечения (AM) всех элементов в модуле составляет:

A M = A x N

Где :

AM = общая площадь всех элементов модуля в см 2
A = площадь поперечного сечения одного элемента в см 2
N = общее количество элементов в модуле

Плотность теплового потока (q) в Вт / см 2 составляет:

q = K M x DT
————— =
A M
K M x V o
—————
S M x A M

Большинство стандартных термоэлектрических охлаждающих модулей могут использоваться в калориметрах, но улучшенная чувствительность может быть реализована путем изменения отношения длины к площади (L / A) элементов ТЕ.Относительно большое отношение L / A, приводящее к высокому и «тощему» элементу, обеспечивает наилучшую чувствительность калориметра. Чтобы проиллюстрировать эту ситуацию, рассмотрим следующее:

Чувствительность модуля как калориметра (Sc) составляет:

S c = V o
—————
q
S M x A M
= —————
K M

Было видно, что чувствительность (Sc) прямо пропорциональна коэффициенту Зеебека (SM) и общей площади поперечного сечения (AM) и обратно пропорциональна теплопроводности (KM).Переписав приведенное выше уравнение относительно теплопроводности (k) вместо теплопроводности (KM), мы получим:

S c = S M x A M
—————
k x N x A / L

Поскольку N x A = AM, выражение можно переформулировать как:

S c = S M x L
—————
k

Из этого уравнения очевидно, что чувствительность калориметра напрямую связана с длиной (L) элемента, и поэтому желательно выбирать термоэлектрический модуль с максимально возможным соотношением сторон элемента.Имейте в виду, что существуют практические ограничения на геометрию элемента из-за хрупкости кристаллического материала теллурида висмута. Однако, работая в этих пределах, можно изготавливать специальные модули, которые особенно подходят для использования в калориметрах.

Как работают термоэлектрики? — Силовой практический

А теперь вернемся к термоэлектрике!

Строго говоря, термоэлектрические генераторы принимают разницу температур и превращают ее в электрическую энергию. Удивительно, но эти материалы можно использовать и в обратном направлении! Если вы включите термоэлектрический генератор, вы создадите разницу температур.Маленькие мини-холодильники, рассчитанные всего на несколько напитков, используют термоэлектрические генераторы для эффективного охлаждения нескольких напитков.


Чтобы понять, как термоэлектрики генерируют электричество из-за разницы температур, мы должны немного узнать о том, как электроны движутся в металле. Металлы являются хорошими проводниками, потому что электроны могут свободно перемещаться внутри них, как жидкость в трубе. Представьте, что у вас есть труба, полная воды, и вы поднимаете один конец, что происходит? Вода будет стекать по трубе от верхнего конца к нижнему.Это потому, что, когда вы поднимаете трубу, вы увеличиваете потенциальную энергию, и вода хочет течь вниз. В термоэлектрическом материале то же самое происходит с жидкообразными электронами, когда вы его нагреваете.

Нагрев одного конца термоэлектрического материала заставляет электроны перемещаться от горячего конца к холодному концу. Когда электроны переходят с горячей стороны на холодную, это вызывает электрический ток, который PowerPot использует для зарядки USB-устройств. Чем больше разница температур, тем больше вырабатывается электрического тока и, следовательно, больше энергии.

Сложность термоэлектрических генераторов заключается в том, что при нагревании горячей стороны нагревается и холодная сторона генератора. Для выработки энергии с помощью термоэлектрического генератора вам понадобится как источник тепла, так и способ рассеивания тепла, чтобы поддерживать разницу температур между термоэлектрическими материалами. Это делается без движущихся частей путем нагрева воды в PowerPot. Вода удерживает в несколько раз больше тепла, чем алюминий на фунт, поэтому из нее получается прекрасный радиатор.Кроме того, вода никогда не нагревается выше 212 F (100 C) при кипении, что эффективно ограничивает максимальную температуру «холодной» стороны термоэлектрического генератора. Поэтому в PowerPot всегда должно быть что-то водянистое, иначе термоэлектрический генератор может перегреться.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
