Содержание

Индигирка печь и электричество. Устройство и работа. Особенности

В итоге сотрудничества двух отечественных компаний сконструировано комбинированное устройство, состоящее из генератора электрической энергии и дровяной печи продолжительного горения. Для загородных домов это позволяет уменьшить зависимость потребителей электроэнергии от бытовой электрической проводки. Такая чудо-печь получила название «Индигирка». Это уникальное устройство, не имеющее аналогов в стране и в мире. Многофункциональная печь способна отапливать помещение объемом до 50 кубометров, применяется для приготовления пищи, вырабатывает электрическую энергию путем преобразования тепла.

Комбинированная печь индигирка весит 54 кг, имеет компактные размеры, поэтому ее можно перемещать и устанавливать в любом месте, как в помещении, так и на улице. Рабочая температура печи находится в диапазоне +40 -30 градусов, то есть, ее можно использовать круглогодично, как зимой, так и летом.

Площадь варочной панели позволяет установить несколько видов посуды для подогрева или приготовления пищи. Печь «индигирка» вырабатывает электроэнергию напряжением 12 вольт. Мощность генератора позволяет подключать потребители общей мощностью до 50 ватт. Этого хватит для подключения пары лампочек, зарядки мобильного телефона и переносного телевизора.

Технические параметры
  • Объем для загрузки дров – 30 литров.
  • Габариты – 652 х 427 х 540 мм.
  • Объем обогреваемого пространства – 50 куб. м.
  • Диаметр трубы – 80 мм.
  • Минимальная высота трубы – 3 метра.
  • Число дымовых труб в комплекте – 9 шт.
  • Диаметр топочной дверцы – 178 мм.
  • Вид топлива – топливные брикеты, дрова лиственных пород дерева, торф, бурый уголь.

Индигирка не рассчитана на использование каменного угля, поэтому его применение запрещается.

Устройство и принцип работы
Печь индигирка, вырабатывающая электрическую энергию, имеет простое, но уникальное устройство:

  • Топка печи (5) изготовлена из жаропрочной нержавеющей легированной стали толщиной 2 мм. Поэтому прогревание окружающего воздуха происходит быстро. Детали, не нагревающиеся до высокой температуры, изготовлены из конструкционной стали толщиной 1,5 мм.
  • По бокам стенок топки закреплены два электрических термогенератора (4), к которым с помощью кабеля подсоединены разъемы для подключения электрических устройств. Генераторы электроэнергии представляют собой элементы Пельтье, которые преобразуют тепловую энергию от сгорания топлива в электроэнергию. Устойчивое функционирование термогенератора начинается через 10 минут после начала горения топлива. Возможно применение другого вида термогенератора, действующего на эффекте Зебека.
  • Топочная дверка (11) может открываться на 1400. На ней имеется смотровое окно (12), изготовленное из термостойкого стекла. Через это окно можно контролировать процесс горения топлива.
  • Колосник изготовлен из жароупорной стали. Через его щели остатки горения и зола ссыпаются в зольный ящик (6). Печь оснащена специальным клапаном (10), регулирующим скорость горения топлива. Наиболее подходящим топливом для индигирки являются древесно-стружечные брикеты и дрова.
  • Верхняя часть печи (2) служит для приготовления и подогрева пищи. Наружные поверхности печи покрыты специальной термоустойчивой эмалью.

Перед началом эксплуатации новой печи рекомендуется предварительно протопить печь в течение часа на открытом воздухе, чтобы устранить дым и запах, образующийся от новой эмали.

Как работает индигирка

Действие одного из видов термогенератора заключается на эффекте Зебека, который открыт еще в 19 веке. Суть эффекта состоит в возникновении электродвижущей силы в замкнутой цепи, которая включает в себя два разнородных материала, температура которых различается в месте контакта.

ЭДС возникает из-за перехода зарядов от одного проводника к другому, имеющие разные энергии заряда. Если один контакт имеет температуру больше другого, то в цепи появляется электрический ток. Его величина зависит от различия температур между контактами, изготовленными из разных материалов. Для функционирования термогенератора необходимо подведение тепла к одной поверхности, и охлаждение другой поверхности.

Другим видом термогенераторов, устанавливаемых на индигирках, является элемент Пельтье. Он позволяет получать электрический ток при установке его на горячую поверхность. Такие элементы можно соединять по различным схемам, и получать при этом разные величины напряжения и тока. Одна половина элемента Пельтье должна нагреваться, а другая охлаждаться. Только при таком условии будет вырабатываться электрический ток. Термоэлектрические генераторы можно приобрести в магазинах электротехнических товаров или в интернет-магазинах.

При работе такого генератора его максимальная производительность будет при температуре поверхности 200 градусов. В таком режиме можно быстро зарядить батарею аккумуляторов.

При температуре нагретой поверхности генератора ниже номинала, аккумулятор находится в режиме разряда. Чтобы система и аккумулятор долго и исправно работали, необходимо применять контроллер заряда, изображенный на схеме.

Установка и подготовка к работе
  • Место монтажа печи покрывают металлическими листами с прокладкой асбестовыми листами толщиной 10 мм.
  • Ограждающие конструкции и поверхности стен, находящиеся рядом с отопительным котлом, покрываются штукатуркой или асбестовым картоном на 30 см выше печи.
  • Пол рядом с топкой усиливают металлической пластиной размером 50 х 70 см.
  • Отверстие в потолке для дымовой трубы облицовывается термостойкой изоляцией.
  • Дымовую трубу необходимо оснастить искрогасителем, а крышу покрыть несгораемым материалом.
  • Дымовая труба должна состоять из минимального количества колен, желательно без изгибов.
  • Расстояние от топочной дверцы до ограждений должно быть не меньше 125 см. от верхней плиты печи до потолка расстояние не должно быть меньше 120 см.
  • Наименьший зазор между полом и ящиком для золы должен быть не менее 10 см.

Установочные работы по монтажу дымовой трубы и самой печи на стационарное место рекомендуется доверить квалифицированным специалистам. Перед началом использования печи необходимо проверить ее на наличие повреждений, и при необходимости устранить их.

Преимущества
  • Выработка электрической энергии.
  • Компактные размеры, небольшой вес, возможность перемещения.
  • Наличие чугунной подвижной конфорки и варочной поверхности для разогрева и приготовления пищи.
  • Использование доступного вида топлива. В природных условиях всегда можно найти сухие ветки и валежник.
  • Качественное отопление помещений, не имеющих центрального отопления и электрических сетей.
  • Качественное изготовление и высокая надежность электрогенератора и печи.
  • Достаточная мощность генератора для работы мобильных устройств и маломощных потребителей.
  • Привлекательный вид и эстетика изделия позволяют использовать печь в качестве камина.
  • Возможность контроля процесса сгорания топлива.
  • Хорошие отзывы покупателей свидетельствуют об универсальности и безопасности печи.
Недостатки

Стоимость чудо-печи «Индигирка» довольно высока. Поэтому такую печь нельзя считать быстро окупаемой и доступной для населения. Чаще всего эту печь приобретают геологи, туристы или оленеводы в качестве одного из вариантов получения электричества.

Похожие темы:

Термоэлектрический генератор — конвертируем тепло в электричество термогенератором

Согласно мировой статистике, от общего числа выработанной электроэнергии, на ТЭС приходится более 60%. Как известно, для работы тепловых электростанций необходимо органическое топливо, запасы которого не бесконечны. Помимо того, положенный в основу техпроцесс не является экологически чистым. Но низкая стоимость оргтоплива и высокий КПД ТЭС, позволяет получать «дешевое» электричество, что оправдывает применение данной технологии. Выход из сложившейся ситуации – альтернативные источники энергии, к таковым относятся термоэлектрические генераторы (далее ТЭГ), о них и пойдет речь в этой статье.

Обогрев на дровах

Теплогенератор на дровах, своими руками сделанный, обеспечит стабильный обогрев помещений при отсутствии централизованного отопления и наличия достаточного количества древесного топлива.

Как бы ни развивались технологии и строительные методы, дровяная печь, камин спасут при перебоях с теплоснабжением.

Для отопления на дровах осуществляется монтаж камина или традиционной печки.

Но такие системы требуют тщательного соблюдения норм безопасности. Важно определиться с местом установки печи – массивные агрегаты не всегда можно разместить в дачных домиках.

Сделать теплогенератор на дровах своими руками – это хорошее решение при необходимости автономного обогрева комнат. Иногда это действительно единственный возможный вариант отопления.

Устройство Потапова

Теплогенератор Потапова своими руками можно сделать с использованием следующих материалов:

— шлифовальная машина для углов; — сварочный прибор; — дрель и сверла; — накидные ключи на 12 и 13; — разные болты, гайки, шайбы; — металлические уголки; — краски и грунтовки.

Теплогенератор Потапова, своими руками сделанный, позволяет вырабатывать тепло на основе электрического двигателя с использованием насоса. Это очень экономичный вариант, изготовить который достаточно просто из обычных деталей. Двигатель выбирают в зависимости от существующего напряжения – 220 или 380 В.

С него начинают сборку, закрепляя на станине. Выполняется металлический каркас из угольника, сварка и болты, гайки помогают закрепить всю конструкцию. Делаются отверстия для болтов, внутри размещается двигатель, каркас покрывают краской. Затем подбирают центробежный насос, который будет раскручиваться двигателем. Насос устанавливают на раме, однако в данном случае потребуется соединительная муфта с токарного станка, которую можно заказать на заводе. Важно утеплить генератор специальным кожухом из жестяных листов или алюминия.

Бесплатное электричество своими руками (видео)

Получение бесплатного электричества дело не такое уж и мудреное, как кажется. Благодаря различного рода генераторам, работающих с разными источниками, уже не страшно остаться без света при отключении электроэнергии. Немного сноровки и у вас уже готова собственная мини-станция по выработке электричества.

Комментарии

0 Роман 27.12.2017 06:58 Вообще поговаривают, что за солнечными батареями будущее, мол они и будут давать людям энергию, когда иссякнут другие ресурсы, а так же ветровые генераторы позволят в ветряных местностях добывать электроэнергию.
Цитировать

0 Юля 11.12.2017 21:07 Идея с получением электричества бесплатно довольно не плохая, но такого электричества не на что не хватит, мощность довольно небольшая, у меня даже идей нет, как можно его использовать.

Цитировать

Обновить список комментариев RSS лента комментариев этой записи

Достоинства ТЭГ

Достоинства термоэлектрогенераторов:

  • выработка электричества происходит по замкнутой одноступенчатой схеме без использования сложных передающих систем и применения движущих частей;
  • отсутствие рабочих жидкостей и газов;
  • отсутствие выбросов вредных веществ, бросового тепла и шумового загрязнения окружающей среды;
  • устройство длительного автономного функционирования;
  • использование отработанного тепла (вторичные источники теплоты) с целью экономии энергоресурсов
  • работа в любом положении объекта независимо от среды эксплуатации: космос, вода, земля;
  • выработка постоянного тока при малом напряжении;
  • невосприимчивость к короткому замыканию;
  • неограниченный срок хранения, 100 % готовность к работе.

Роторный вихревой теплогенератор

В таком оборудовании роль статора отводится обычному центробежному насосу. Полый внутри и цилиндрический по форме корпус, может быть представлен отрезком трубы с наличием стандартных двухсторонних фланцевых заглушек. Внутри конструкции располагается ротор, являющийся главным конструктивным элементом.

Вся поверхность ротора представлена определенным количеством просверленных глухих отверстий, размеры которых зависят от показателей мощности устройства.


Вихревой генератор

Промежуток от корпуса до вращающейся части должен быть рассчитан индивидуально, но, как правило, размеры такого пространства варьируются в пределах двух миллиметров.

Важно отметить, что производительность роторного вихревого устройства примерно на 30% превышает такие показатели статического теплового генератора, но этот тип оборудования нуждается в контроле состояния всех элементов, а также отличается достаточно шумной работой.

Как определить термоэдс металла

Термоэдс металла определяется по отношению к платине. Для этого термопара, одним из электродов которой является платина (Pt), а другим испытуемый металл, нагревается до 100 градусов Цельсия. Полученное значение в милливольтах для некоторых металлов, показано ниже. Причем следует обратить внимание на то, что изменяется не только величина термоэдс, но и ее знак по отношению к платине.

Платина в этом случае играет такую же роль, как 0 градусов на температурной шкале, а вся шкала величин термоэдс выглядит следующим образом:

  • Сурьма +4,7
  • Железо +1,6
  • Кадмий +0,9
  • Цинк +0,75
  • Медь +0,74
  • Золото +0,73
  • Серебро +0,71
  • Олово +0,41
  • Алюминий +0,38
  • Ртуть 0
  • Платина 0

После платины идут металлы с отрицательным значением термоэдс:

  • Кобальт -1,54
  • Никель -1,64
  • Константан (сплав меди и никеля) -3,4
  • Висмут -6,5

Пользуясь этой шкалой очень просто определить значение термоэдс развиваемое термопарой, составленной из различных металлов. Для этого достаточно подсчитать алгебраическую разность значений металлов, из которых изготовлены термоэлектроды. Например, для пары сурьма – висмут это значение будет +4,7 – ( — 6,5) = 11,2 мВ. Если в качестве электродов использовать пару железо – алюминий, то это значение составит всего +1.6 – (+0,38) = 1,22 мВ, что меньше почти в десять раз, чем у первой пары.

Если холодный спай поддерживать в условиях постоянной температуры, например 0 градусов, то термоэдс горячего спая будет пропорциональна изменению температуры, что и используется в термопарах.

Экономический вопрос

Прежде чем начать подробно разбираться, как сделать водородный генератор, желательно вспомнить школьный курс физики. Все преобразования происходят с потерей энергии, то есть, затраты электроэнергии на получение водорода не окупятся тепловой мощностью при сжигании полученного топлива.

Если учесть, что сжигать водород с максимальной температурой и теплоотдачей в домашних условиях попросту невозможно, становится понятным, что реальные потери будут даже выше тех, что рассчитаны для идеальных условий.

Итак, использовать водородный генератор, сделанный для отопления своими руками, не имеет никакого смысла, если у вас нет доступа к бесплатной электроэнергии. Установить для отопления дома электрический котел и тратить электроэнергию напрямую, без сложных преобразований, обойдется вам в 2-3 раза дешевле. Кроме того, электрокотел полностью безопасен, а эксплуатация кустарной установки грозит взрывом при несоблюдении правил монтажа и эксплуатации.

Очевидно, что получение дешевого водорода экологически чистым способом, к которым относится электролиз, — это вопрос будущего, над которым сегодня работают ученые в передовых странах мира.

Сфера применения и виды термоэлектрических генераторов

В виду низкого КПД для ТЭГ остается два варианта применения:

  1. В местах, где недоступны другие источники электроэнергии.
  2. В процессах, где имеется избыток тепла.

Приведем несколько примеров таких устройств.

Энергопечи

Данные, устройства, совмещающие в себе следующие функции:

  • Варочной поверхности.
  • Обогревателя.
  • Источника электроэнергии.

Это прекрасный образец, объединяющий все оба варианта применения.


Индигирка – три в одном

У представленной на рисунке энергопечи следующие параметры:

  • Вес – чуть больше 50 килограмм (без учета топлива).
  • Размеры: 65х43х54 см (с разобранным дымоходом).
  • Оптимальная загрузка оргтоплива – 30 литров. Допускается использование лиственной древесины, торфа, бурового (не каменного!) угля.
  • Средняя тепловая мощность устройства около 4,5 кВт.
  • Мощность электронагрузки от 45-50 Вт.
  • Стабилизированное постоянное напряжение на выходе – 12 В.

Как видите, эти параметры вполне приемлемы для условий, где нет электричества, отопления и газа. Что касается небольшой электрической мощности, то ее вполне достаточно для зарядки мобильных устройств или питания других гаджетов, через адаптер от автомобильного прикуривателя.

Радиоизотопные ТЭГ

В качестве источника тепла для ТЭГ может выступать тепловая энергия, выделяющаяся в процессе распада нестабильных элементов. Такие источники называют радиоизотопными. Основное их преимущество заключается в том, что не требуется постоянная загрузка топлива. Недостаток – необходимость установки защиты от ионизирующего излучения, невозможность перезаправки топлива и необходимость утилизации.

Срок эксплуатации таких источников напрямую зависит от периода полураспада вещества, используемого в качестве топлива. К последнему предъявляется следующий ряд требований:

  • Высокий коэффициент объемной активности, то есть небольшое количество вещества должно обеспечивать нужный уровень выделения энергии.
  • Поддержка необходимого уровня мощности в течение длительного времени. На этот параметр отвечает, как было отмечено выше, влияет период полураспада, например у стронция-90 он 29 лет, следовательно, источник через это время потеряет половину своей мощности.
  • Ионизирующее излучение должно быть удобным для утилизации, то есть в нем должны преобладать α-частицы.
  • Необходимый уровень безопасности. То есть ионизирующее излучение не должно нанести вред экологии (в случае эксплуатации на земле) и питающемуся от такого источника оборудованию.

Таким критериям отвечают изотопы кюрия-244, плутония-238 и упоминавшийся выше стронций-90.

Сфера применения РИТЕГ

Несмотря на серьезные требования к таким источникам, сфера их применения довольно разнообразна, они используются как в космосе, так и на земле. Ниже на фото, изображен РИТЕГ, работавший на космическом аппарате Кассини. В качестве топлива использовался изотоп плутония-238. Период полураспада этого элемента чуть больше 87 лет. Под конец 20-ти летней мисси источник вырабатывал 650 Вт электроэнергии.


Радиоизотопное «сердце» Кассини

Кассини была приведена в качестве примера, а на счет массовости можно констатировать, что, практически, все КА для электропитания оборудования используют РИТЕГ. К сожалению, характеристики радиоизотопных источников энергии космических аппаратов, как правило, не публикуются.

На земле ситуация приблизительно такая же. Технология РИТЕГ как бы известна, но ее детали относятся к закрытой информации. Достоверно известно, что такие установки применяются в качестве источника питания навигационного оборудования в местности, где по техническим причинам невозможно получать электроэнергию другим способом. То есть, речь идет о труднодоступных регионах.

К сожалению, такие источники не самая подходящая альтернатива ТЭС с экологической точки зрения.


РИТЕГ поднятый с 14-митровой глубины возле Сахалина

Преимущества самодельного теплопроизводства

В целом есть два типа устройств: статические и роторные. Если в первом варианте в основе конструкции есть сопло, то другие машины создают кавитацию с помощью ротора. Эти вихревые конструкции можно сравнить между собой и выбрать подходящий вариант для сборки.

Теплогенератор, своими руками сконструированный, поможет обеспечить комфортным температурным режимом загородный дом, дачу, отдельный коттедж, квартиру – при отсутствии централизованного отопления, его дефектах, перебоях или авариях.

Также подобные устройства помогают компенсировать расходы на тепло, выбрать оптимальный вариант энергоснабжения. Они несложны в конструкционном плане и экономичны, экологически безопасны.

Изготовление гидродинамического контура


Применяемый в тепловом генераторе гидродинамический контур представляет собой стандартное устройство, представленное:

  • манометром, установленном на выходном участке сопла и предназначенным для измерения показателей давления;
  • термометром, необходимым для измерения температурных показателей на входе;
  • вентилем для эффективного удаления из системы воздуха;
  • вводным и выводным патрубками, оснащенными вентилями;
  • гильзой для температурного термометра на вход и выход;
  • манометром на входную часть сопла, предназначенным для измерения показателей давления на вход в систему.

Контур системы представлен трубопроводом, входная часть которого соединяется с выходной частью патрубка на насосном оборудовании, а выходная — с входной частью установленного насоса.

В трубопроводную систему обязательно вваривается сопло, а также основные элементы, представленные патрубками на подключение манометра, гильзами для температурного термометра, штуцером под вентиль для удаления воздушной пробки и штуцером для подключения отопительного контура.

Для подачи теплоносителя в контур системы используется нижний патрубок, а водоотвод осуществляется посредством верхнего патрубка. Вентиль, установленный на участке от входного до выходного патрубков, позволяет эффективно регулировать перепады давления.

Что представляет собой водород

Водород – это самое распространенное химическое вещество на нашей планете. Бесцветный газ, не содержащий токсинов, присутствует почти во всех соединениях. Вещество наделено уникальными свойствами. В твердом и жидком состоянии водород практически не имеет массы. Размер его атомов самый маленький в сравнении с другими химическими элементами.

Вещество, полученное в результате смешивания водорода с окружающим воздухом, очень долго может сохранять свои свойства, находясь в помещении, но от минимального соприкосновения с огнем может взорваться. Для транспортировки и хранения используются специальные баллоны, созданные из легированной стали.

Отзывы владельцев

На сегодняшний день большое количество владельцев домов уже выполнило разработку собственный агрегатов.
Если сделать теплогенератор своими руками, то, по мнению большинства умельцев, можно действительно получить экономичный вариант для обогрева помещения. Делать эти агрегаты можно буквально из подручных материалов, что позволяет всем желающим обзавестись собственным источником тепла. Некоторые модели требуют наличия заводских деталей, которые можно изготовить на заказ в промышленных условиях.

Конструкция термогенератора

Как уже было сказано, термогенератор предназначался для использования в сельской местности, где для освещения использовались керосиновые лампы «молния». Такая лампа, оснащенная термогенератором, становилась не только источником света, но и электричества. При этом дополнительных затрат топлива не требовалось, ведь в электричество превращалась именно та часть керосина, которая просто улетала в трубу. К тому же, такой генератор был всегда готов к работе, конструкция его была такова, что ломаться в нем просто нечему. Генератор мог просто лежать без дела, работать без нагрузки, не боялся коротких замыканий. Срок службы генератора, по сравнению с гальваническими батареями, казался просто вечным.

Роль вытяжной трубы у керосиновой лампы «молния» играет удлиненная цилиндрическая часть стекла. При использовании лампы совместно с термогенератором стекло делалось укороченным, и в него вставлялся металлический теплопередатчик 1, как показано на рис. 4.

Рис. 4. Керосиновая лампа с термоэлектрическим генератором

Внешняя часть теплопередатчика имеет форму многогранной призмы, на которой установлены термобатареи. Чтобы увеличить эффективность теплоотдачи теплопередатчик внутри имел несколько продольных каналов. Проходя по этим каналам горячие газы уходили в вытяжную трубу 3, попутно нагревая термобатарею, точнее, ее горячие спаи. Для охлаждения холодных спаев использовался радиатор воздушного охлаждения. Он представляет собой металлические ребра, прикрепленные к внешним поверхностям блоков термобатарей.

Термогенератор – ТГК3 состоял из двух независимых секций. Одна из них вырабатывала напряжение 2В при токе нагрузки до 2А. Эта секция использовалась для получения анодного напряжения ламп с помощью вибропреобразователя. Другая секция при напряжении 1,2В и токе нагрузки 0,5А использовалась для питания нитей накала ламп.

Нетрудно подсчитать, что термогенератор имел мощность не превышающую 5 Ватт, но для приемника ее вполне хватало, что позволяло скрашивать долгие зимние вечера. Сейчас, конечно, это кажется просто смешным, но в те далекие времена такое устройство было, несомненно, чудом техники.

Бытовой термогенератор

Уже в послевоенные пятидесятые годы советская промышленность начала выпускать термогенератор ТГК – 3. Основное его назначение состояло в питании батарейных радиоприемников в не электрифицированной сельской местности. Мощность генератора составляла 3 Вт, что позволяло питать батарейные приемники, такие как «Тула», «Искра», «Таллин Б-2», «Родина – 47», «Родина – 52» и некоторые другие.

Внешний вид термогенератора ТГК-3 показан на рис. 3.

Рис. 3. Термогенератор ТГК-3

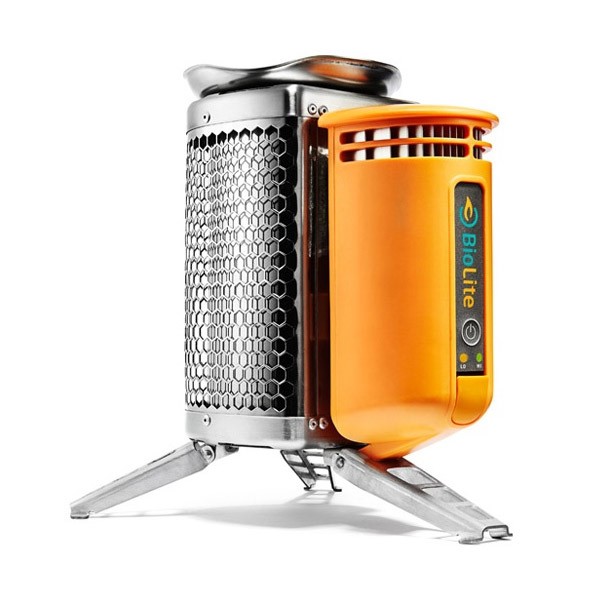

Электрогенератор на дровах

На современном рынке обогревательных установок, набирает популярность новое устройство – электрогенератор на дровах.

Печь-электрогенератор, работающая на дровах

Электрические генераторы набирают популярность по ряду причин:

  • потребность в автономном источнике электроэнергии;
  • получение электрического тока.

Агрегат способен преобразовывать тепловую электроэнергию за счёт разности температур на корпусе устройства. Вырабатывает 12В постоянного тока, при наличии в схеме инвертора можно получить источник переменного тока на 220В.

Электрогенератор на дровах – уникальный отопительный прибор. Его можно использовать в походах, на рыбалке как основной источник тепла, в небольших домах и дачах – как дополнительную систему отопления. С его помощью можно не только нагреть помещение, но и приготовить пищу, зарядить электронные устройства с USB-выходом.

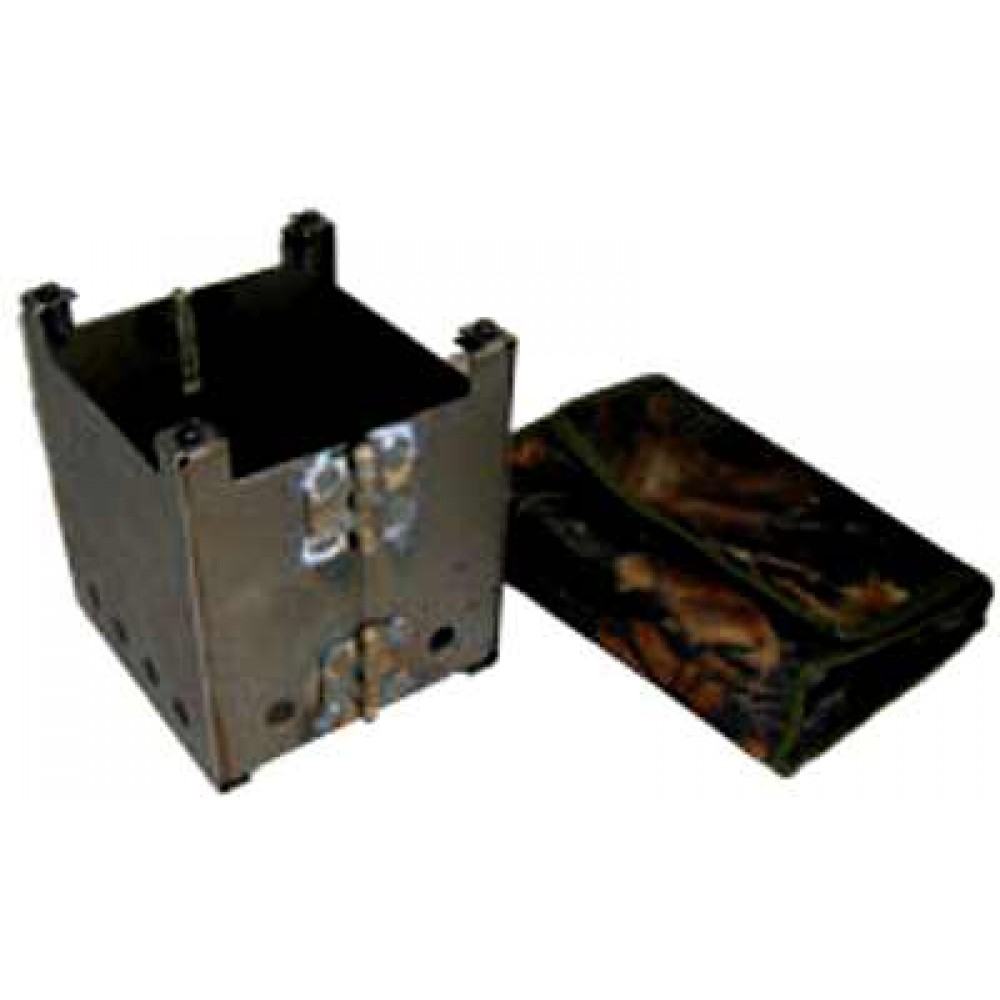

Использование электрогенератора на дровах в полевых условиях

Генераторы на дровах заводского изготовления доступны в продаже, однако, электрическую печь на твёрдом топливе можно собрать своими руками, в домашних условиях из подручных средств.

Ко всем устройствам можно подключать разъёмы типа USB и аналогичные, для присоединения маломощные приспособления. Конфорка, установленная сверху, служит для приготовления пищи и подогрева воды. Может быть открытого типа или с решётками.

Преимущества и недостатки

Преимущества теплового электрогенератора:

  • Возможность изготовления своими руками.
  • Обогрев помещений.
  • Приготовление пищи.
  • Простота конструкции. Отсутствие деталей, которые могут быстро выйти из строя.
  • Низкая стоимость теплоносителя. Отопление дровами выгоднее при аналогичных параметрах использования, чем газовое или на углях.
  • Малые габариты. Лёгкий и мобильный, он может применяться везде.
  • Бесшумность. Отсутствие вентилятора гарантирует абсолютную тишину при работе аппарата.
  • Возможность работы электроприборов при отключённой стационарной электросети.
  • Длительный срок эксплуатации (из-за отсутствия в схеме сложных элементов).
  • Снижение затрат на электроэнергию.

Для того чтобы собрать печь на дровах своими руками, необходимо соблюдать правила техники безопасности.

Недостатки:

  • Высокая стоимость устройств заводского изготовления.
  • Напряжение 12В. Низкая выходная мощность – не более 60 Вт.

Устройства отлично подходят:

  • для зарядки электронных устройств;
  • подключения к сети освещения;
  • работы радио и телевизоров.

Стационарные мощные устройства способны обеспечить электроэнергией частный дом или небольшое производство. Аппарат содержит топку – камеру для розжига огня, поэтому необходимо соблюдать технику безопасности. Печь, собранная своими руками, требует повышенной внимательности и наличия средств пожаротушения.

Современные электрогенераторы на твёрдом топливе компакты, вес стандартного прибора не более 1 кг.

Принцип работы

Принцип работы теплоэлектрогенераторов был известен со времён Второй мировой войны – для выработки сети устройств передающий информацию.

Принцип работы:

  • Для включения устройства необходимо загрузить в топку материал – дрова, щепки, брикеты и поджечь смесь.
  • Пламя нагревает стенки топки одной стороны, на которой расположен элемент «Пельтье». Остальная часть тепла расходуется на нагрев конфорки.
  • Вторая сторона элемента остаётся без изменения температуры. За счёт температурного перепада образуется электроток, который можно применять для своих нужд.

Разница температур должна быть в пределах нормы, при нагреве второй пластины необходимо её охлаждать. Для устройств, сделанных своими руками, нужно использовать кулер средней мощности. Для более мощных установок или для применения вне дома допускается: полив водой или заброс снегом. Максимально допустимая величина нагрева составляет 180 градусов.

Кулер расходует часть электрической энергии, но при этом повышается КПД установки и потеря мощности компенсируется.

Зарядка гаджетов в полевых условиях

Своими руками можно изготовить печь теплоэлектрогенератор на щепках, которая используется для разогрева воды и пищи, а также для зарядки портативных электронных устройств.

Портативные агрегаты могут заменить свечи, при аварийном отключении электроэнергии.

Мощности такого устройства хватит на несколько диодных ламп, в результате получается качественное освещение комнаты.

Элемент «Пельтье»

Устройство включает в себя два пластинчатых элемента (медь и никель) с контактными зажимами, подключаемыми в сеть.

Как выглядит элемент «Пельтье», применяемый в электрогенераторе

При прохождении тока через металлические поверхности, одна сторона устройства нагревается, а другая – остывает.

Электрогенераторы используют обратный принцип: одна пластина нагревается за счёт сгорания дров, а к другой подключён радиатор и кулер для отвода тепла. При этом между пластинами возникает электрический ток, который и требовалось получить.

Устройства со средними показателями позволяют обрести мощность до 60 Вт, чего хватит для обогрева помещений и приготовления пищи. Небольшие компактные устройства, сделанные своими руками, вырабатывают в среднем 5 Вт, что вполне достаточно для подключения светодиодных ламп.

Сборка электрогенератора

Порядок сборки электрогенератора на твёрдом топливе своими руками:

  1. Потребность в материалах:
  • Элемент «Пельтье» – главный узел устройства.
  • Металлический корпус, в котором будут помещены все составляющие.
    Для этого подойдёт корпус от блока питания стационарного компьютера. Преимуществом таких корпусов является наличие большого количества проводов питания, к которым можно подключить USB провода всех типов.
  • Стабилизатор напряжения. Выходное напряжение должно быть постоянным 5В.
  • Кулер от системного блока с радиаторной решёткой, для улучшения отвода тепла со второй пластины.
  • Термопаста.
  • Строительные ножницы.
  • Клёпки и заклёпочник.
  1. Последовательность действий сборки агрегата:
  • Изготовление корпуса, работающего на мелких щепках. Квадратная металлоконструкция имеет отверстия для притока воздуха.
  • На боковую часть необходимо закрепить элемент «Пельтье». На другую часть (вертикальную) нанести термопасту и установить радиатор.

Соединения должны быть максимально плотными.

Теплопроводность термопасты должна быть не менее 1 Вт/мК, чтобы обеспечить наибольшую разницу температур поверхностей и эффективность теплоустановки. Для того чтобы снабдить рабочие температуры в жаркое время года, на радиаторе потребуется установка качественного кулера.

  • Для удобства необходимо приобрести стабилизатор, совмещённый с USB-выходом. Устройство применяют для того, чтобы добиться стабильного напряжения сети.
  • Стабилизатор закрепляется на элемент «Пельтье» с помощью пайки, при чётком соблюдении полярности. Необходимо предусмотреть качественную изоляцию, чтобы обеспечить влагоизоляцию корпуса.

Особенности эксплуатации

Самый высокий КПД достигается при разнице температур 100 градусов.

Печь заводского изготовления

Менять местами полюса недопустимо, но и не критично: аппарат работать не станет и не выйдет из строя. Для того чтобы прибор заработал нужно поменять холодную и горячую стороны.

Если в доме отопление дровяное, то нет необходимости покупать новое устройство с полной комплектацией. Достаточно приобрести термоэлектрический генератор.

Установка агрегата предусматривается на существующие печи – непосредственно на нагревательные поверхности.

Термоэлектрорегулятор вырабатывает электроток с выбросами в атмосферу продуктов сгорания, поэтому в помещении обязательно должна быть установлена труба – дымоход.

Видео. Генератор на дровах

Дрова – это современное топливо, которое может вырабатывать электрический ток. Мощность устройств позволяет не только заряжать гаджеты, но и отапливать помещения.

Электрогенератор, изготовленный своими руками на дровах – нестандартное использование элемента «Пельтье», т. к. устройство применяется в большинстве случаев для охлаждения деталей в радиотехнике и электронике.

Теплоэлектрогенератор – уникальный прибор, незаменимый при активном отдыхе и на дачах – для поддержания тепла, приготовления пищи, зарядки мобильных без доступа к стационарной сети, а также при аварийных отключениях сети.

Работа электрогенератора, который изготовлен своими руками из системного блока

Использование оригинальных технологий для топливных электрогенераторов в быту экономически не целесообразно. Теплоэлектрогенератор, при минимальном, теоретическом уровне и навыках конструирования, изготавливать своими руками не составит труда.

Оцените статью:

Британские ученые изобрели печь-холодильник для стран третьего мира | Новости | Известия

Группа британских университетов получила из ряда разных источников $4 миллиона на создание необычного комбинированного устройства, работающего на дровах — печки, холодильника и генератора электричества, предназначенного для стран третьего мира. Необычный проект называется SCORE (Stove for Cooking, Refrigeration and Electricity — «Печь для готовки, охлаждения и выработки электричества»), а возглавляют его учёные и инженеры из университета Ноттингема (University of Nottingham), работающие при поддержке специалистов из американской национальной лаборатории в Лос-Аламосе (Los Alamos National Laboratory).

Печь SCORE может кардинально улучшить быт в деревнях, где никогда не было электричества. Ведь она может одновременно жарить еду, охлаждать запасы в холодильнике и выдавать толику электричества для освещения, повышая тем самым «КПД дров» в несколько раз. В обычных очагах с открытым огнём более 90% энергии топлива улетает в трубу без всякой пользы, лишь малая её часть тратится на готовку.

В основе нового прибора — так называемые термоакустический двигатель и термоакустический холодильник. Их действие основано на создании в пачке длинных тонких трубок (герметично закрытых и наполненных газом), устойчивых волн, непрерывно пробегающих из одного конца в другой. При определённых условиях, эти волны переносят энергию между концами трубок, причём как от горячего их края к холодному (в двигателе), так и от холодного к горячему (в холодильнике).

В SCORE — два таких блока трубок, соединяющих попарно четыре теплообменника. Один из блоков получает тепло от печки и преобразовывает его в колебания: нагрев и охлаждение разных концов трубок вызывает резонанс газа внутри. Эти колебания передаются во второй блок, который работает как холодильник — он забирает тепло от холодильной камеры и отдаёт его окружающему воздуху, который, кстати, тут же направляется в печь для поддержания горения.

А между этими двумя блоками в SCORE встроен генератор электричества, питающийся за счёт части энергии акустических колебаний. Конструктивно он напоминает большой мощный динамик, только работает в обратном направлении. Общую схему SCORE вы найдёте тут. А тут — познавательный материал о термоакустических двигателях и холодильниках. Кроме того, можете заглянуть в подборку ссылок на исследования по термоакустике лаборатории Лос-Аламоса, которая в данной области техники, что называется, собаку съела.

Термоакустические двигатели позволяют с приличным КПД получать электроэнергию от источника тепла (неважно — от сжигания топлива или, к примеру, от изотопов), причём почти без движущихся деталей в конструкции. Эти устройства, а также их близнецы — термоакустические охладители – применяются в военной и космической технике.

Как сказано в пресс-релизе университета Ноттингема, впервые такие преобразователи будут созданы в расчёте на дровяное питание, на тростник и прочую биомассу, и впервые эта технология будет предложена самым бедным сельским общинам в Африке и Азии. Цель проекта SCORE — разработка детальной конструкции печи-холодильника, которая была бы достаточно простой и дешёвой. Первые образцы SCORE должны быть сделаны в Европе, но авторы проекта мечтают, что их детище начнут изготовлять в той же Африке или Азии в массовом порядке, фактически повсеместно, сообщает «Мембрана».

Стирлинг-генератор сельского профиля — Энергетика и промышленность России — № 05 (337) март 2018 года — WWW.

EPRUSSIA.RU

Газета «Энергетика и промышленность России» | № 05 (337) март 2018 года

Разработка экологически безопасных или «зеленых», надежных и дешевых энергетических установок для получения, в частности, электрической энергии – это очень актуальное направление в малой энергетике нашего времени. Особенно в такой технике могут быть заинтересованы сельские потребители, доля которых на территории нашей страны не так уж мала.

Именно над разрешением такой проблемы работают Владимир Майоров, Владимир Панченко и их коллеги из лаборатории по направлению солнечной энергетики Всероссийского научно-исследовательского института электрификации сельского хозяйства (ВИЭСХ) Федерального научного агроинженерного центра под научным руководством академика РАН Дмитрия Стребкова.

Информационная фундаментальность

Первое, что необходимо отметить при рассмотрении вопроса о «зеленом» бестопливном стирлинг-генераторе, касается фундаментальной информационной поддержки. Разработчики данной техники настоящего и будущего обстоятельно и внимательно изучили труды предшественников в этой области, подготовили еще на проектно-изыскательной заре создания «зеленого» стирлинг-генератора интересные научно-технические обзоры (В. А. Панченко. Термодинамическое преобразование возобновляемой энергии посредством двигателя Стирлинга// Альтернативный киловатт. – 2010. – № 5. – С. 20‑29; В. А. Панченко. Применение различных рабочих тел в двигателе Стирлинга// Альтернативный киловатт. – 2011. – № 4. – С. 40‑42).

Здесь будет к месту сказать, что фундаментальный пласт научных знаний, в частности по двигателям внешнего сгорания и альтернативной энергетике, бережно сохраняется и умножается в стенах уникальной энергетической библиотеки ВИЭСХ силами и энергией ее заведующей – Татьяны Морозовой.

Солнце, воздух и фотостирлинг

«Спутниковая тарелка» вырабатывает электричество! Именно такая ассоциация приходит в голову, когда наблюдаешь за работой своеобразной бестопливной и экологически чистой в действии микроэлектростанции мощностью до нескольких сотен ватт. Экспериментальный образец, внешне действительно очень похожий на тарельчатую антенну спутникового телевидения, вполне может развивать столь малую электрическую мощность, хотя, думается, что принципиально реально достичь и, по меньшей мере, единиц электрических киловатт в более масштабных подобных энергетических установках.

Как известно, при работе фотоэлектрических приемников (преобразователей) совместно с параболоидными концентраторами солнечного излучения обнаруживаются определенные недостатки. К ним можно отнести: затемнение площади поверхности концентратора самим фотоэлектрическим приемником, определенная сложность фокусировки, потери энергии на рабочей поверхности концентратора, неравномерность засветки. Так, в центре фокального пятна параболоидного концентратора распределение приходящего солнечного излучения весьма однородно. Однако по мере удаления от центра распределение освещенности по поверхности концентратора изменяется; освещенность может снижаться в 1,5 раза и даже больше.

Как повысить эффективность параболоидного концентратора солнечного излучения? Ответ на этот вопрос ученым ВИЭСХ подсказало забытое прошлое из области энергетической техники XIX столетия в лице двигателя Стирлинга. Теперь последний стал весьма прогрессивным элементом в конструкции современной бестопливной и экологически чистой в действии микроэлектростанции, работающей от Солнца.

Сама принципиальная идея воплощения солнечного стирлинг-генератора была известна и раньше. К примеру, такую энергетическую установку для выработки электрической энергии предлагалось еще в 1960‑х гг. на страницах американского журнала «Популярная наука» изготовить в домашних условиях (H. Walton. Amazing No-Fuel «Space» Engine You Can Build// Popular Science. – 1965. – July. – P. 106‑110, 176). Однако российским ученым из ВИЭСХ удалось совместить воздушный двигатель Стирлинга, подобный по конструкции изображенному на рисунке (Stirling Engine for Solar Reflector by Doug Wehrly, GrabCAD Internet Community), с параболоторическим концентратором солнечного излучения и фотоэлектрическими преобразователями. Чем же хорош получившийся гибрид?

Комбинированная электростанция

Конструкция концентратора солнечного излучения выбрана из таких соображений, чтобы при совместной с ним работе двигателя Стирлинга обеспечивался эффективный нагрев рабочего тела (воздуха) в цилиндре. Сам концентратор фокусирует поток солнечной энергии на специальный приемник-нагреватель, входящий в конструкцию двигателя Стирлинга. Этим самым достигается нагрев приемника-нагревателя солнечными лучами до температуры порядка 400° C или больше. В радиаторе двигателя Стирлинга отработавший воздух охлаждается до температуры не выше 50° C. Что полезного дает это охлаждение?

КПД двигателя Стирлинга будет зависеть, в частности, от величины располагаемого перепада энтальпий рабочего тела на входе в двигатель и выходе из него. Поэтому, как нетрудно догадаться, с целью увеличения КПД стирлинг-электростанции конструкция двигателя дополнена системой водяного охлаждения. При этом, что интересно, водяная рубашка охлаждения двигателя является одновременно и посадочной поверхностью для фотоэлектрических элементов. Оригинально и полезно!

Почему в качестве рабочего тела для двигателя Стирлинга выбран воздух? Во-первых, атмосферный воздух распространен повсеместно, он бесплатен и является безопасным в обращении газом. Во-вторых, как известно, при низких частотах вращения и малых удельных мощностях эффективный КПД двигателя Стирлинга практически мало отличается при использовании в нем воздуха, гелия либо водорода. Так зачем же применять дорогостоящие или опасные газы, если можно с успехом обойтись даровым и безопасным? Вот вам и ответ на заданный выше вопрос.

Созданный в ВИЭСХ параболоторический концентратор солнечного излучения характеризуется, следует отметить, равномерной освещенностью по окружности цилиндрического приемника-нагревателя двигателя Стирлинга. Это, как оказывается, создает благоприятные условия для работы и фотоэлектрических элементов, обеспечивая их практически равномерную засветку. Кстати, лепестки концентратора солнечного излучения, которых в его конструкции предусмотрено 12 штук, были разработаны с использованием системы автоматизированного проектирования и изготовлены из тонкого светоотражающего листового алюминия. Между собой они были соединены в параболотороид. Сам же двигатель Стирлинга, обеспечивающий привод электромашинного генератора, был помещен в фокус этого параболоторического концентратора солнечного излучения.

Подводя итоги всему сказанному выше, хотелось бы заметить, что воздушный стирлинг-генератор микромощного класса принципиально возможно отапливать не только солнечными лучами, но и при помощи более традиционных для сельских потребителей нагревательных установок. Так, для этой цели вполне сгодятся печи и топочные устройства бытовых отопительных котлов.

Тогда может получиться не стирлинг-микроэлектростанция в чистом виде, а уже некое фактическое подобие микроТЭЦ, представляющее собой энергетическую установку для комбинированной выработки тепловой и электрической энергии.

Котлы вырабатывающие электричество


Обзор интернета – твердотопливный котел вырабатывающий электричество.

Речь пойдет о совместной разработке двух предприятий – «ТЕРМОФОР» (Беларусский производитель твердотопливных печей и печей для бань, и компании «Криотерм» из Санкт-Петербурга). Котел, попавший в наше поле зрения носит название Отопительная печь «Индигирка». Уникальность данного аппарата в том, что помимо тепла котел генерирует электричество, не затрачивая при этом никаких ресурсов, кроме непосредственно горения дров в топке котла.

Производитель о своем уникальном котле: Получать жизненно необходимое электричество из тепла дровяной печи нам представилось более реальным. Ничего нового мы не изобретали. Просто адаптировали надежный тепловой электрогенератор к печи длительного горения. Много ли электричества можно вытянуть из бытовой печки? На пару лампочек Ильича хватит. Зарядить аккумуляторы ноутбука-мобильника-навигатора хватит. Включить телевизор-радиоприемник хватит. Компания «Термофор» поставила на серийное производство новинку, аналоги которой ни в России, ни в остальном мире не замечены. Это небольшая твердотопливная отопительно-варочная печь со встроенным электрогенератором, который преобразует тепловую энергию горящего в печи топлива в электрическую энергию. Во время работы печи по прямому назначению, то есть в процессе отопления или приготовления пищи, печь генерирует постоянный ток напряжением 12 вольт и мощностью не менее 50 ватт. Много это или мало? Для пресыщенного комфортом городского жителя, наверное, мало. Для человека, по тем или иным причинам полностью отрезанного от внешнего мира и его благ — очень много. Зачастую эти спасительные 50 ватт могут стать гранью между жизнью и смертью. При современном уровне развития энергосберегающих технологий эта мощность обеспечивает весь необходимый для цивилизованной жизни набор электрических устройств. По результатам лабораторных и полевых испытаний, электрогенератор печи выходит на стабильный режим через 6—8 минут после зажигания топлива в печи. Надежность электрогенераторов не вызывает сомнений, поскольку электрогенераторы компании «Криотерм» уже много лет поставляются сотням фирм-потребителей в 17 стран мира. Подобные электрогенераторы производства нашего партнера используются в оборонной промышленности многих стран, космосе, высокотехнологичных отраслях промышленности. В настоящее время компания «Термофор» изучает возможные рынки сбыта энергопечей. Очевидно, что разработка представляет интерес для военных, спасателей, геологов, туристов, дачников, рыбаков и охотников.

В планах этого года — увеличение мощности получаемого тока до 100 ватт.

teplota.kh.ua

Газовый котел с электрогенератором Viessmann Vitotwin

С развитием электросетей в нашем мире постоянно совершенствуются как сами электростанции, так и метод получения электричества. Не так давно на мини ТЭЦ стали использовать тепловую энергию, получаемую при выработке электричества в некоторых приборах. Этот метод комбинированного получения тепла и света одновременно был назван когенерацией, а затем на его основе был сконструирован двигатель «Стирлинга».

Установку Стирлинга относят к ряду двигателей внутреннего сгорания, способному работать практически на любом топливе. Его особенностью является то, что во время работы он использует нагрев и охлаждение рабочего тела, благодаря чему вырабатывается электрический ток. Именно эту технологию, появившуюся в 1943 году, используют сейчас в газовых котлах с генератором Стирлинга, довольно широко распространенных на западе.

Несмотря на то, что сама технология не нова, только сейчас компания Висман впервые решилась на применения этих двигателей в бытовых котлах, и, по сути, она является единственной на рынке, кто уже сейчас может предложить автономный газовый котёл с электрогенератором.


ПРИНЦИП РАБОТЫ ДВИГАТЕЛЯ СТИРЛИНГА:

Внутри закрытого поршня являющегося основой двигателя, находится закаченный газ, который во время нагрева сильно расширяется, толкает поршень, а затем, попав в охладитель, возвращается в свое исходное состояние вместе с поршневой группой.

Единственным минусом, которым обладают газовые электрогенераторы и котлы в одном корпусе, являются их размеры, так как, нагрев может происходить от небольшой газовой горелки, а вот для охлаждения требуются внушительные радиаторы. По этой причине котел с двигателем Стирлинга изготавливается в основном с напольным методом монтажа и довольно громоздок.

УСТРОЙСТВО КОТЛА ТАКОГО ТИПА:

Так как газ является источником тепла не требующим большое оборудование и при этом он способен дать высокую температуру нагрева, газовый котел с электрогенератором в качестве топлива использует именно его. Небольшая газовая горелка установленная под двигателем способна не только нагревать поршень до необходимой температуры, но и при необходимости догревать теплообменник конденсационного типа в котлах Viessmann с двигателем Стирлинга.

ТОПОВЫЕ МОДЕЛИ ПОДОБНОГО ОБОРУДОВАНИЯ:В среднем отходящее тепло при работе двигателя колеблется в районе 500 градусов, это более чем достаточно чтобы нагревать достаточно большой объем воды необходимый для бытовых нужд. При этом устройство способно вырабатывать достаточный объем электроэнергии при среднем расходе 3500 кВт/ч. в год.

В некоторых случаях при пиковых нагрузках бытовой котёл с выработкой электроэнергии не способен полноценно обеспечивать электричеством, тогда не хватающая мощность добирается из центральной электросети.

Горелка в котле также может работать в двух режимах, расходуя газ по минимуму для нагрева только элементов двигателя, или повышая свою мощность в том случае, когда потребление горячей воды максимально и тепла исходящего от самого агрегата не хватает. Ряд оборудования оснащается дополнительным бойлером для обеспечения большего объема горячей воды.

Наиболее распространенными моделями котлов использующих технологию Стирлинга принято считать Viessmann Vitotwin 300 W и его более новую модификацию Vitotwin 350 F Viessmann.

Обе модели Viessmann Vitotwin оснащаются полностью герметичным двигателем, не требующим какого-либо сервисного ремонта. Более того идеально подогнанные подвижные элементы не производят шума, это позволяет монтировать котельное оборудование в любом удобном месте, вплоть до гостиных комнат.

Несмотря на сложную технологическую конструкцию индивидуальные газовые котлы с электрогенератором Висман относительно невелики. Основное отличие новой модели Vitotwin 350 F Viessmann от своего предшественника Viessmann Vitotwin 300 W заключается во встроенном бойлере на 175 литров. Наличие бойлера приводит к тому, что вся котельная установка обладает достаточно большим весом и монтируется только на пол, в отличие от 300W, который можно было подвешивать на стену по принципу обычного газового котла.


ПОЛОЖИТЕЛЬНЫЕ АСПЕКТЫ ОБОРУДОВАНИЯ:

Основным преимуществом, которым обладает бытовой газовый котел с электрогенератором, является то, что кроме тепла владелец устройства получает дешевую электроэнергию.

Чем больше потребления тепла, тем больше электроэнергии вырабатывается. В некоторых случаях рекомендовано подключения дополнительных аккумуляторных батарей для накопления вырабатываемого света в часы пиковой нагрузки котельного оборудования. Кроме этого есть еще ряд причин, существенно выделяющий эти мини ТЭЦ:

  • Котлы вырабатывающие электрическую энергию полностью автоматизированы, не требуют сервисного ремонта или любого другого вмешательства человека после их запуска.
  • Регулирующая электроника позволяет выбирать любую подходящую программу и режим температурного нагрева, который затем поддерживается автоматически.
  • Благодаря тому, что автономные котлы отопления вырабатывают электроэнергию, все электрические элементы котла нее нуждаются в подключении внешнего источника питания и как следствие котел зависит только от поставок магистрального газа либо от наличия бытового газа в баллоне или газгольдере.
  • Газ практически не продуцирует вредных компонентов во время горения, это позволяет отнести симбиоз газового конденсационного котла и двигателя Стирлинга, к экологически чистому оборудованию.

econet.ru

Когенераторы: отопление плюс электричество

Электроэнергию можно получать не только от централизованных сетей, солнечных батарей и ветряков, но и при помощи когенераторной установки, которая способна обеспечить коттедж одновременно теплом, горячей водой и электричеством. Более того, излишки электричества можно продавать.

Применение теплоэлектроцентралей в частных домах требует учета ряда факторов, о которых и пойдет речь в этой статье.

Но сначала поговорим о преимуществах производства электроэнергии вместе с производством тепла. Сразу возникает вопрос: зачем нужна когенераторная установка, если можно обеспечить подачу электроэнергии от обычного генератора, работающего на жидком или газообразном топливе? Но выгода заключена в том, что эффективность полученной электроэнергии при помощи когенераторной установки в два раза выше, чем при отдельной генерации традиционным способом. Принцип когенерации позволяет получить сразу два вида энергии – тепловую и электрическую. По сути, это тепловая мни-электростанция. Известно, что при производстве электричества современной ТЭЦ потери преобразования первичного источника энергии (газ, уголь) составляют 45-60%. Эти потери называются побочным теплом. Они не теряются бесследно, а направляются на дополнительное производство электричества, пара, горячей воды. Общий коэффициент применения топлива при этом возрастает, а выбросы СО2 – снижаются.

Теплоэлектроцентрали бывают не только промышленными. Сегодня выпускаются установки различной мощности, способные обеспечить теплом и электричеством целый город, а также такие, которые предназначены для обеспечения частного дома. Последние по своим габаритам не отличаются от бытового холодильника. Определенное сходство есть и во внешнем виде. Такие когенераторные установки называются микроТЭЦ.

Принцип работы микроТЭЦ

К установкам, называющимся микроТЭЦ, относится когенераторное оборудование, вырабатывающее до 50 кВт электроэнергии. Основные компоненты микроТЭЦ – теплообменник, электрический генератор, силовой агрегат и блок электронного управления. Для выработки электричества необходимо привести в действие генератор. Эту задачу берет на себя силовой агрегат, который может быть газовой турбиной, двигателем внутреннего сгорания или двигателем Стирлинга и др. Любой силовой агрегат производит не только крутящий момент, но и т. н. побочное тепло, которое в микроТЭЦ идет на подогрев воды и отопление.

Все агрегаты и прочие элементы микроТЭЦ монтируются на общей платформе и накрываются звукоизоляционным кожухом. Как уже говорилось, микроТЭЦ внешне напоминает холодильник или современный напольный отопительный котел. Установка не занимает много места.

Мощность микроТЭЦ способна удовлетворить потребности коттеджа. Самый компактный когенератор фирмы Vaillant – модель Ecopower e3.0, работающий на газе, способен вырабатывать от 1,3 до 3 кВт электроэнергии, а также 4-8 кВт тепловую мощность. Потери этого агрегата составляют не более 10%, при этом вырабатывается 65% тепла и 25% электроэнергии. Более мощный пример – когенератор фирмы Senertec Dach 5.5, производящий до 5,5 кВт электроэнергии и до 12,5 кВт теплоэнергии.

Производство электроэнергии

Традиционные котлы, направленные исключительно на обогрев, проектируются с учетом потребностей жилья и используются только в отопительный сезон. Когерентные установки помимо тепла вырабатывают еще и электричество. Некоторые из них имеют приоритет тепла, некоторые – электричества. Побочное тепло таких установок аккумулируется и используется параллельно.

Избыток электроэнергии, полученной от когерентной установки, можно сбрасывать в общественную сеть. Это практикуется в ряде развитых стран. Так, в Германии существует специальный закон, определяющий порядок возмещения средств частным поставщикам. Похожий закон действует и в США. Он заставляет коммунальных операторов компенсировать мощность, поставленную в общественную сеть. Однако вопрос продажи электричества нас интересует не столько, сколько использование его для собственных нужд.

На сегодняшний день когерентная установка является довольно дорогим оборудованием, но капитальные затраты компенсируются в процессе ее эксплуатации за счет экономии топлива.

Рентабельность когерентных установок

Применение когерентных установок в коттедже может быть выгодно только при определенных условиях. Принцип параллельности выработки тепла и электричества заставляет одновременно эксплуатировать эти виды энергий. В противном случае эффективность оборудования падает, а вместе с ней и рентабельность. Итак, выделяется несколько обязательных условий рентабельности когерентных установок:

  •  одновременный и сбалансированный расход тепла и электричества;
  •  полная нагрузка на установку на протяжении всего срока эксплуатации;
  •  максимальный отбор выработанной электроэнергии.

Дисбаланс между потреблениями тепловой и электрической энергии образуется при низких потребностях дома в тепле. Однако если при выборе модели когенераторной установки учитывалось теплопотребление дома, то лишнего тепла образовываться не должно. То же можно сказать и о затратах электроэнергии. Гарантию рентабельности когерентной установки может дать только тщательный расчет экономической целесообразности системы.

Развивающийся рынок когенераторных установок уделяет много внимания микроТЭЦ, специально предназначенных для небольших односемейных домов. Такие приборы способны вырабатывать от 1 кВт электроэнергии, в качестве первичного топлива используя ископаемые энергоносители. В последнее время все больше появляется моделей микроТЭЦ на пеллетах, а уже к 2015 году планируется наладить серийное производство микро-ТЭЦ на топливных элементах.

Многие крупные производители отопительной техники сегодня занимаются разработкой микроТЭЦ, оснащенных двигателем Стирлинга, работающем на газе. Такие установки могут быть предназначенными как для сезонной, так и для круглогодичной работы.

Специалисты пророчат когенерации большое будущее. В настоящее время это одно из наиболее экономически эффективный и экологический способ производства тепло- электроэнергии. Такие установки позволяют не только обеспечить дом электричеством, но и решают проблему пиковых нагрузок, а также могут рассматриваться как источники бесперебойного электроснабжения.

28.03.2014

Автор текста: М. Тамилин

www.domastroim.su

Устройство электрогенератора-печи на дровах, обогрев и энергия в одном устройстве

Мы привыкли, что дрова – это топливо, которое помогает нам развести костер, способный согреть воду или обогреть помещение своим жаром. Странно слышать о том, что горение дров может помочь в выработке электричества. Тем не менее, на современном рынке начали появляться электрогенераторы на дровах, способные предоставить энергию, необходимую для подключения множества электроприборов.

Средняя мощность современных электрогенераторов такого типа находится на уровне 50 Вт. Наиболее мощные модели позволяют подключать оборудование, общая мощность которого достигнет 100 Вт. Полную мощность такие устройства набирают достаточно быстро, а потому уже через 10 минут после запуска наблюдается выход на максимум. В качестве топлива этого оборудования можно использовать не только дрова, но и их аналоги, к примеру, специальные брикеты.

Эта современная печка, конечно, способна стать незаменимым помощником для поклонников активного отдыха вдали от цивилизации, дачников, охотников или туристов. Конечно, можно держать это устройство и в благоустроенном коттедже, чтобы использовать его при аварийных отключениях электричества.

Печь-электрогенератор

Устройство электрогенератора

Если взглянуть на современные тенденции развития технологий сбережения энергии, то электрогенератор на дровах выглядит просто идеальным устройством. Удивительно, но его идею нельзя назвать инновационной. Отыскать ее можно еще на страницах литературы, посвященной ВОВ. Партизаны, испытывающие острую необходимость в передаче срочной информации командованию, пользовались электростанциями, нуждающимися в значительных количествах электричества.

Для этого брался обыкновенный котелок с водой и ставился на огонь. В основании котелка фиксировались элементы, задача которых заключалась в превращении температурной разницы в электричество. Работы в данном направлении ведутся уже очень долгое время, но высокая стоимость элементов Пельтье до последних пор имела значение главного фактора, тормозящего развитие.

Устройство элемента Пельтье

Под элементом Пельтье понимается преобразователь температуры в электричество. Конечно, пока большей популярностью пользуются дизельные или бензиновые генераторы, но их минус состоит в дороговизне топлива. Несмотря на то, что сам генератор стоит дороже, топливо для него можно без проблем отыскать в лесу, буквально под ногами. Итак, современные электрогенераторы на твердом топливе отличаются следующими преимуществами:

  • Тепла, выделяемого в процессе сгорания дров, хватит для обогрева помещения с объемом в 50 кубометров;
  • В процессе функционирования печи происходит нагрев пары интегрированных ТЭН, которые и начинают выработку постоянного тока с напряжением 12 вольт и мощностью 60 Вт;
  • Чугунная конфорка, которая находится сверху большинства моделей, дает возможность приготовления горячей пищи;
  • Минимальные габариты печки помогают в ее перевозке и установке в любых помещениях, вне зависимости от свободной площади;
  • Основу корпуса устройства составляет высоколегированная сталь, окалина на которой образуется лишь при температуре в 750 градусов, что способствует увеличению ресурса;
  • Специальные комплектные разъемы, которыми оснащаются печи, помогают подключать к ним разнообразные портативные устройства.

dearhouse.ru

Какие устройства можно подключить к портативному генератору? | Руководства по дому

Если у вашего прибора есть вилка, вы можете подключить его к портативному генератору, если генератор выдает достаточно электроэнергии для его питания. Вы даже можете подключить сразу несколько приборов, но вместе они не должны потреблять больше энергии, чем может дать генератор. Если они это сделают, приборы будут плохо работать, и вы можете повредить генератор. Кроме того, шнуры питания могут перегреться и вызвать возгорание.

Работа генератора

Генератор работает так же, как генератор в вашем автомобиле. Двигатель, который сжигает топливо, такое как бензин или пропан, вращает ротор, намотанный проводящей катушкой, и движение катушки внутри магнитного поля, создаваемого постоянными магнитами, индуцирует электрический ток в катушке. Производители рассчитывают количество витков в катушке и период ее вращения для подачи 120- или 240-вольтового питания с частотой 60 Гц, что соответствует той же электроэнергии, которую можно получить от стандартных розеток в любом жилом или коммерческом здании.Эта мощность доступна в одной или нескольких розетках, установленных на корпусе генератора. Некоторые генераторы подают как 120, так и 240 вольт в отдельные розетки.

Мощность генератора

Размер и эффективность двигателя определяют количество мощности, измеряемой в ваттах, которую выдает данный генератор, и генератор будет работать с любым устройством, потребляемая мощность которого меньше его номинальной. Вы найдете потребляемую мощность устройства, четко обозначенную на этикетке на его корпусе, обычно рядом с точкой подключения кабеля питания.Суммирование номинальных мощностей бытовых приборов, которые вы хотите использовать, должно дать число меньше номинального значения генератора. Если число больше, вы все равно можете подключить их, если не используете их одновременно.

План для скачков напряжения

Некоторые приборы, такие как холодильники, кондиционеры и скважинные насосы, при запуске потребляют дополнительную мощность, и этот скачок напряжения может перегрузить генератор. Чтобы избежать этого, вам следует удвоить среднюю номинальную мощность для больших приборов с двигателями при определении размера генератора, необходимого для их работы. Например, вам нужен генератор мощностью 5000 Вт для одновременной работы холодильника мощностью 800 Вт и скважинного насоса на 1500 Вт, даже если они потребляют менее 3000 Вт при работе. Если размер генератора меньше размера, скачки напряжения могут привести к его перегрузке и повреждению, и приборы не будут работать должным образом.

Safe Practices

Лучше подключать приборы непосредственно к генератору, чем использовать удлинители. Шнуры могут перегреваться и мешать работе, а напряжение на конце длинного шнура ниже напряжения на вилке генератора.Это падение напряжения может повлиять на работу используемого вами устройства. Кроме того, поскольку генераторы имеют двигатели, работающие на топливе, и выделяют ядовитые пары, они нуждаются в соответствующей вентиляции; вы никогда не должны работать с ним в замкнутом пространстве. Наконец, не забудьте заземлить свой генератор, следуя инструкциям в прилагаемом к нему руководстве. Несоблюдение этого правила может привести к травме.

Источники

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Какие устройства можно использовать с генератором?

При выборе резервного источника питания для дома важно точно определить, что вам нужно и что вы хотите иметь возможность работать при отключении электроэнергии. Важно понять, что вам нужно надеть и чем вы хотите заниматься.Определив, сколько мощности вам нужно, вы определите размер генератора, который потребуется.

Зная, сколько ватт требуется вашим приборам, вы можете оценить фактический профиль энергопотребления вашего дома. Лучший способ определить мощность — пройти от комнаты к комнате, вычисляя количество энергии, необходимое для каждой комнаты.

Кухня

С холодильником, посудомоечной машиной, микроволновой печью, плитой и духовкой, ваша кухня демонстрирует одни из самых высоких показателей энергопотребления в доме. Вот как в среднем складывается различная бытовая техника на вашей кухне:

• Холодильник: от 150 до 400 Вт
• Духовка: 2100 Вт
• Посудомоечная машина: от 1200 до 1400 Вт
• Микроволновая печь: от 900 до 1600 Вт
• Кофеварка: от 800 до 1300 Вт

Климат-контроль

Поддержание комфортной температуры в доме, вероятно, будет на первом месте в списке всех, а это требует много энергии.Ваша система HVAC будет потреблять больше энергии, чем любое другое устройство или прибор в вашем доме.

• Центральный кондиционер: от 1000 до 4000 Вт.
• Оконный кондиционер: от 1000 до 1400 Вт, в зависимости от размера.
• Печь центрального отопления: от 350 до 400 Вт
• Портативный электровентиляторный обогреватель: от 2000 до 3000 Вт

Прачечная

Стиральные и сушильные машины потребляют много энергии. Так что, если вы планируете использовать их во время простоя, вам потребуются дополнительные несколько тысяч ватт. Фактически, наши сушилки для белья являются одними из основных потребителей энергии в наших домах сразу после системы отопления, вентиляции и кондиционирования и водонагревателя.Вот как они складываются:

• Сушильная машина: от 1000 до 4000 Вт
• Стиральная машина: 500 Вт

Гостиная

Когда вы думаете о том, что вам нужно и что вы хотели бы использовать во время отключения электроэнергии, большинство людей предпочитают экономить в гостиной. Хотя в них нет необходимости, некоторые люди захотят иметь возможность делать все, что они обычно могут делать, даже во время отключения. Это означает, что у вас на коленях лежит компьютер и включен телевизор. Если вы хотите использовать эти устройства, вот сколько дополнительной мощности вам потребуется:

• Ноутбук: 100–150 Вт, в зависимости от того, заряжается он или нет.
• Телевизор с плоским экраном: от 50 до 120 Вт, в зависимости от размера и характеристик

Требования к пусковой мощности

Еще один фактор, о котором следует подумать при выборе генератора для дома, — это пусковая мощность, которая отличается от рабочей мощности. Устройствам, приводимым в действие электродвигателями, для запуска требуется примерно вдвое больше мощности, чем требуется во время работы. После добавления всех ваших устройств и расчета пусковой мощности вы складываете эти две ватты вместе и используете это число в качестве ориентировочного ориентира для общей мощности, необходимой для вашего генератора.

Выбор подходящего генератора

Несмотря на то, что каждый дом индивидуален, в большинстве домов требуется генератор мощностью не менее 25 кВт. Если вы хотите запитать практически все в вашем доме во время отключения электроэнергии, это становится немного сложнее. По нашему опыту, большинству домов потребуется генератор мощностью не менее 35 кВт; однако, поскольку каждый дом индивидуален, вам следует проконсультироваться со специалистами по генераторам в TES перед покупкой генератора для вашего дома.

Энергопотребление приборов для приготовления пищи

Приборы для приготовления пищи на инверторе

При приготовлении наших блюд требуется много энергии.Вы можете попробовать солнечные плиты или духовки, которые работают от солнца. Это медленные плиты, которые сохраняют высокий уровень питательных веществ и хорошо работают. Однако помимо солнечного света нужно еще и терпение.

В общем, мы рекомендуем, если вы используете солнечную или другую систему возобновляемой энергии, вы должны готовить все на газе или на дровяной печи. Однако в хорошую погоду у вас часто может быть избыток энергии, и некоторые формы электрического приготовления пищи на удивление эффективны.

Недавно я модернизировал свою солнечную систему по программе скидок AGO.Система (24 В) состоит из восьми солнечных модулей PhotoWatt мощностью 80 Вт и четырех солнечных модулей Arco мощностью 55 Вт вместе с инвертором Selectronic SE12. При 24 В этот инвертор рассчитан на 700 Вт непрерывно и 900 Вт в течение получаса.

Используя программное обеспечение Rainbow Power Company, я решил спроектировать систему так, чтобы она выдерживала все мои нагрузки, даже в «худший» месяц. Это означает, что мой регулятор будет уменьшать мой доступный ток солнечного заряда в течение оставшихся одиннадцати месяцев (исходя из средних погодных условий, влияющих на фактическую дневную солнечную инсоляцию).

Регулятор My Plasmatronics PL40 может отклонять ток заряда или включать другие нагрузки, когда аккумулятор полностью заряжен. Иногда хорошим выбором может быть перекачка воды, однако у меня есть достаточный запас воды для самотечного питания. Программное обеспечение для проектирования предполагает, что в большинстве месяцев у меня будет запас мощности от 1 до 2 моих солнечных модулей мощностью 80 Вт.

Когда недавно подорожал сжиженный газ, я решил обратить внимание на электрические приборы для приготовления пищи. Краткое описание самых маленьких (с наименьшей мощностью) приборов приведено ниже.Я обнаружил, что K-Mart — лучшее место для поиска небольших устройств с низким энергопотреблением.

9 0106 —-
Устройство Стоимость (австралийские доллары) Вт
(на этикетке)
Вт
(постоянный ток) *
Медленноварка / мультиварка 100 долларов США 285 —-
Хлебная печь $ 279 470 480
Закусочная $ 53 650 660
Кофеварка (5 чашек)
Сковорода (230 мм) $ 74 700 752
Сэндвичница $ 40 750 803
Тостер $ 35 1100 1099
Микроволновая печь —- 1200
Электрический кувшин —- 1400 —-

* Все измеренные значения мощности были сняты на стороне входа постоянного тока инвертора и измерены плазматронным устройством регулятор.Фактическое напряжение батареи использовалось для расчета этой цифры. Обычно это было около 25 В.

Медленноварка : Я не покупал этот прибор, но слышал, что они отлично подходят для приготовления некоторых блюд.

Хлебопечка : См. Вкладку «Хлебопечки». На буханку хлеба у них уходит от 250 до 650 Втч. В среднем было 330 Втч. Отличный способ использовать лишнюю солнечную энергию!

Закусочная печь : Закусочная печь Ronson предназначена для разогрева предварительно приготовленных блюд, таких как жареные бутерброды с сыром.Верхний гриль потреблял 365 Вт, нижний — меньше — 285 Вт, а вместе они использовали 660 Вт на моем инверторе. На бутерброд (88 Втч) уходит около 8 минут. Для приготовления мяса доступны более крупные решетки для духовки, но они рассчитаны на мощность 1500 Вт.

Кофеварка : Моя кофеварка Mistral — это, пожалуй, лучшая сделка! Он описывается как блок «5 чашек» — три кружки по 500 мл по моим подсчетам! Он наполняет кружку отличным кофе примерно за 3 минуты, используя скупую мощность в 59 Втч. Выгодная покупка за 38 долларов!

Сковорода : Эта сковорода Black & Decker 230 мм немного мала для чего-либо большего, чем 2 отбивные среднего размера или 3-4 яйца.Однако это сработало. На приготовление двух толстых стейков или рыбных котлет уходит около 12 минут или 150 Втч. Поскольку элемент прикреплен к основанию электрической сковороды, я думаю, что они более эффективны, чем использование обычной сковороды на горячей плите. Сковорода не была снабжена крышкой, хотя позже я видел аналогичную по размеру сковороду Sunbeam с жестяной крышкой. Пока не нашел подходящей стеклянной крышки. Сковороды большего размера «семейные» имели мощность от 1200 до 1600 Вт. Он циклически включается и выключается каждые несколько минут при установке на более низкую температуру.

Сэндвичница : они похожи на вафельницы, в них можно готовить фрукты или острые запечатанные сэндвичи. Для приготовления двух частей требуется 5 минут или 67 Втч.

Тостер : не требует подробного описания — требуется от 2 до 3 минут или 41 Втч на 2 тоста при использовании модели с 2 ломтиками, модель с 4 ломтиками потребляет около 16 Втч на ломтик, плюс 59 Втч на кружку кофе! Наш техник Рэй позже нашел модель мощностью 700 Вт и опробовал ее — она ​​потребляла 31,5 А на стороне постоянного тока его инвертора, а потребляла 2.2 минуты на настройку 4, чтобы приготовить тосты из непросеянной муки. Это около 30 Втч на тост.

Hot Plate : Изначально я решил не покупать это устройство, потому что его номинальная мощность 1100 Вт превышала 30-минутную мощность 900 Вт моего инвертора. Интересно, что Selectronic дает второе 30-минутное значение 45 А для этого инвертора, что на самом деле составляет 1100 Вт (на стороне постоянного тока), если напряжение батареи составляет 25 В. Другие мои кухонные приборы все еще не использовали мою избыточную мощность, что приводило меня в ярость каждый вечер, когда я включал свой сжиженный газ! Я взял лодку и купил модель марки Tiffany.Я был приятно удивлен, когда он потреблял только 46 А при 25 В, а мой инвертор мог приготовить ужин. При более низких настройках нагрева он периодически включается и выключается примерно на минуту. Чтобы довести до кипения 750 мл воды с брокколи, брюссельской капустой и кукурузой в початках, требуется около 7 минут, после чего необходимо около 3 минут кипения (около 156 Втч). Жарить рыбу и мясо нужно от 6 до 12 минут в зависимости от их толщины. В целом, на обед на двоих, состоящий из вареных овощей и жареного мяса / рыбы, потреблялось в среднем около 325 Втч.Однако блюда из таких продуктов, как рис, сушеные бобы и т. Д., Будут готовиться намного дольше и потреблять больше энергии. На время приготовления также влияют такие переменные, как температура окружающей среды, тип посуды и т. Д.

Микроволновые печи : см. Вкладку «Микроволновые печи».

Кипящая вода

Электрический кувшин или чайник обычно не рекомендуется использовать в солнечной системе, так как они требуют довольно много энергии.

Большинство электрических кувшинов имеют размер от 1,5 до 2 литров и мощность от 1600 до 2200 Вт.Мне удалось найти в Kmart небольшой электрический чайник мощностью 1250 Вт. Он вмещает один литр (4 кофейных чашки). Модель была Kambrook KE9.

При использовании моего инвертора Selectronic SA22 мощностью 1600 Вт он потреблял 1355 Вт (54 А при 25 В). С моей водой, имеющей температуру 17 ° C, мне потребовалось три минуты, чтобы закипеть 500 мл, или 5,5 минут для одного литра. Общая мощность, используемая для кипячения одного литра, составила 5 Ач при 25 Вольт.

Хлебопечки

КАК Я ЗАПЕЧИЛ ПЕРВУЮ ЗАГРУЗКУ ХЛЕБА

Недавно я модернизировал свою солнечную систему, в значительной степени благодаря 75% скидке на новое Австралийское тепличное хозяйство, поэтому я решил купить хлебопечку.

Для тех из вас, кто не знаком с этим продуктом, я кратко опишу, что он делает. Проще говоря, он выпекает хлеб примерно за 30 секунд работы — просто измерьте муку, воду, дрожжи, соль и любые другие вкусности, которые вы хотите добавить в свой хлеб. Выберите размер буханки, цвет корочки, тип муки и время выпекания буханки, а все остальное сделает машина! В течение следующих 2–3 часов устройство проходит несколько циклов: два типа замеса, подъем, первый подъем вниз, второй подъем, форма, третий подъем, выпечка и дополнительный цикл поддержания тепла.

Сначала я провел небольшое исследование. Я просмотрел статью в журнале Choice (опубликованную Австралийской ассоциацией потребителей). Они протестировали 11 моделей и сообщили, что все, кроме одной, испекли отличную буханку хлеба. Они подсчитали, что стоимость (с сетевым электричеством) составляет менее половины стоимости купленного в магазине хлеба. В статье предлагалось обратить внимание на следующие особенности: регулируемый размер хлеба, съемный противень и крышку для легкой очистки, таймер, функцию сохранения тепла, выбор цвета корочки, возможность приготовления джема, теста для макарон и пиццы, дозатор фруктов / трав.Мы спросили автора, сколько энергии они использовали, и она ответила, что они использовали от 250 до 650 Вт, в среднем 330 Вт на килограмм буханки. Однако в статье «Выбор» мне не сообщалось, как они будут работать с моим синусоидальным инвертором SE12 Selectronic (непрерывная мощность 700 Вт). Я вспомнил, что некоторые из наших клиентов дали нам хорошие отзывы по этому поводу, поэтому я ознакомился с архивными выпусками бесплатного электронного бюллетеня Rainbow Power Company. Кто-то ранее предупреждал нас, что у Panasonic SD250 проблемы даже с синусоидальным инвертором.

В информационном бюллетене за декабрь 99 Стивен Харт сообщил:

«В настоящее время у меня есть хлебопечка Breville BB400. Она отлично работает как с моим предыдущим модифицированным прямоугольным преобразователем (Selectronic Silver Series 600), так и с моим новым синусоидальным инвертором ( SEA Boxer 1500). На SS600 он был немного шумным, как и следовало ожидать от любого асинхронного двигателя. На синусоиде он работает так же, как и от сети. Это довольно дорогая машина (279 долларов в магазинах Target), но имеет больше функций чем любая другая машина, включая 30-минутную защиту памяти при сбое питания.Он также имеет самое низкое энергопотребление — всего 425 Вт. Единственная моя жалоба на эту машину — она ​​довольно шумная при замешивании. Сковорода довольно свободно входит в машину, а лопатка для замеса свободно ложится на вал, поэтому она имеет тенденцию дребезжать и немного лязгать.

Я перебрал несколько других машин, прежде чем приобрести этот аппарат. (Спасибо магазинам Myers за их гибкую политику возврата). Детали следующие — Sunbeam BM100 — на инверторе не пробовали. Во время циклов нагрева элемент мощностью 600 Вт включается и выключается несколько раз в секунду по мере того, как камера приближается к температуре отключения.Внутри слышно «трепещущее» реле. Насколько я понимаю, это не способ лечения реле, и я сомневаюсь, что инвертор оценил бы это. Я позвонил в сервисный отдел, который сказал, что нужно вернуть его своему сервисному агенту, они думали, что это не так, но когда я отнес его в сервисный отдел, они сказали, что это нормально. У меня еще два по гарантии, но они сделали то же самое. Вернули на возмещение … Breville BB350: Работал нормально с модифицированным прямоугольным преобразователем (SS600), хотя и довольно шумным, больше, чем BB400.Эта модель оказалась весьма ненадежной. У меня было три замены по гарантии, все они умерли в середине цикла через пару недель каждая (от сети, а не от инвертора). У моей сестры тоже был один из них, который прослужил около четырех месяцев, гарантийная замена длилась до сих пор три месяца … Panasonic SD250: Эта машина была впереди по качеству. Это было тихо, но было совершенно бесполезно на модифицированном преобразователе прямоугольной формы. Он даже не запускался … как только он был подключен, вы могли слышать, как реле включается и выключается примерно раз в секунду.Никаких других признаков жизни. В то время у меня не было синусоидального инвертора, поэтому я не пробовал его на этом ».

Вооружившись этой информацией, я посетил свой местный магазин бытовой техники. Цены варьировались от 99 до 279 долларов США. Мощность пластины варьировалась от 450 до 700 Вт. Я нашел Breville BB400, рекомендованный Стивеном. К сожалению, он был самым дорогим по цене 279 австралийских долларов. Однако в нем были все функции, рекомендованные журналом Choice, и я знал, что он будет успешно работать с моим инвертором.В цену входило 6 кг муки и книга цветов с примерно 100 рецептами хлеба, которые меня соблазнили. Так что я набросился и купил его, вернулся домой и через несколько минут испек свой первый 500-граммовый хлеб!

При напряжении батареи 25,0 В хлебопечка потребляла около 100 Вт при замешивании. Во время выпечки он потреблял максимум 480 Вт, однако он периодически включался и выключался каждые несколько минут. Мощность, используемая для приготовления буханки 500 г, составляла 210 Вт-ч (около 10 Вт-ч для замешивания и 200 Вт-ч для выпечки). На один килограмм буханки потребуется около 265 Вт-ч (все измерения, сделанные на стороне постоянного тока инвертора с использованием регулятора Plasmatronics PL40 с шунтом).

Экономика учений впечатляет. Аппарат явно очень производительный. Тем не менее, поскольку я проектировал и продавал солнечные фотоэлектрические системы в течение примерно 15 лет, мой общий совет заключался в том, что солнечные фотоэлектрические системы не являются рентабельными для приготовления пищи и отопления. Времена меняются! Бытовая техника становится более эффективной, а стоимость солнечных модулей снижается (особенно если учесть скидку AGO. Если бы я выпекал буханку в день, я бы сэкономил около 400 долларов в год по сравнению с покупным хлебом в магазине (не говоря уже об удобстве). и вкусовые ощущения от домашнего хлеба).Предполагая, что кто-то живет в достаточно солнечном месте и печется в течение дня, солнечный модуль мощностью 80 Вт должен быть в состоянии обеспечить питание. При цене около 700 австралийских долларов за солнечный модуль мощностью 80 Вт, я думаю, мой бухгалтер посоветовал бы мне принять мудрое решение (даже если бы нужно было учесть стоимость хлебопечки и, возможно, большей батареи, чем может потребоваться!)

О, и еще не забыл, хлеб был замечательным!

Примечание
Если во время выпечки на вашем инверторе нет других нагрузок, вам может потребоваться перевести инвертор в «Рабочий режим», а не в ждущий режим.Во время определенных циклов тесту просто дают «отдохнуть», и только таймера, включенного, вероятно, недостаточно для поддержания работы инвертора. Тогда запутается печь для хлеба.

Микроволновые печи на инверторе

Микроволновые печи — это энергоэффективный метод приготовления многих блюд по сравнению с использованием электрической плиты, плиты или духовки. Однако они по-прежнему используют много электроэнергии в системе возобновляемых источников энергии. Обычно мы рекомендуем использовать сжиженный газ для большинства ваших кулинарных нужд, если у вас нет избыточной мощности от вашей системы.

Мощность, потребляемая микроволновой печью, также немного сбивает с толку новичка. Когда вы посмотрите на микроволновые печи в магазине, на большинстве из них будет большая глянцевая этикетка с указанием выходной мощности. На этой этикетке обычно отображается от 500 до 1000 Вт. Многие подумают, что это мощность, которую потребляет прибор. Это не вариант! Фактическая мощность, потребляемая от розетки, обычно на 40% больше. Это более высокое значение обычно указывается на этикетке соответствия / спецификации на задней или нижней части печи.

Ситуация снова ухудшается, когда вы запускаете микроволновую печь от инвертора. Они имеют довольно низкий коэффициент мощности и не являются эффективной или простой нагрузкой для инвертора.

Недавно мы проверили типичную микроволновую печь. На глянцевой этикетке была указана выходная мощность 800 Вт. На этикетке соответствия указано 1150 Вт. При работе от синусоидального инвертора Selectronic SA22 потребление тока на стороне постоянного тока составляло 70 А при 24 В или 1680 Вт, что более чем вдвое превышало заявленную «выходную мощность».

В зависимости от размера вашей системы и текущего состояния заряда ваших аккумуляторов это может быть приемлемой нагрузкой, если учесть, что микроволновая печь часто работает только на 3-5 минут.

Рисоварка

Недавно я купил рисоварку. Они бывают разных размеров (обычно 3, 6 или 9 чашек). Так называемый 6-чашечный — самый распространенный размер.

Я остановился на модели марки Tiffany на 6 чашек. Табличка соответствия оценила его мощность в 350 Вт.На стороне постоянного тока моего инвертора Selectronic SE22 он использовал 412 Вт.

Чтобы использовать его на полную мощность, потребовалось около 900 граммов цельнозернового риса (примерно литровый контейнер). Долил 1,3 литра воды и включил.

Спустя примерно 1 часа я съел три литра прекрасно приготовленного риса. Общая потребляемая мощность составляла 20 Ач при 25,8 В (около 515 Втч).

Я тоже попробовал с 1 килограммом белого риса и 1,3 литрами воды. Что интересно, он впитал воду и приготовился намного быстрее.Это заняло около 45 минут и потребляло всего 310 Втч.

Рисоварка работает за счет того, что термостат касается дна внутренней кастрюли. Как только вода впитается, температура дна кастрюли повысится, и она выключится. Элемент также находится внизу. Я считаю, что рисоварка достаточно энергоэффективна, так как большая часть тепла от маленького элемента направляется на дно внутренней кастрюли. Воздушный зазор 20 мм между внутренним и внешним горшком является неплохим изолятором, так как внешний горшок становится только немного теплым на ощупь.

Для тех из вас, кто любит немного пряностей в своей жизни, попробуйте добавить в кастрюлю несколько лавровых листьев, гарам масала, кардамона или итальянских трав. Если вам нравится много специй, которые согревают зимними вечерами, попробуйте добавить немного специи тандури или порошка чили. Для вкусного десерта попробуйте использовать кокосовое молоко, смородину и немного корицы.

Хотя мы обычно не рекомендуем использовать солнечную батарею для приготовления пищи, вы можете обнаружить, что в солнечные дни у вас избыток энергии. Зачем сжигать дрова или газ, если у вас избыток солнечной энергии?

Конвекционная печь

Недавно я купил настольную конвекционную печь в сети супермаркетов за 59 долларов.Это большая круглая духовка из стекла / пирекса на 12 литров. На стеклянной крышке установлен вентиляторный элемент. Горячий воздух циркулирует вокруг продуктов, которые ставятся на решетку на дне стеклянной миски.

Я положил большую курицу весом 2,1 кг, а затем добавил в нее 4 картофелины среднего размера, установил температуру на 200ºC и таймер на 75 минут. Духовка рассчитана на 1200 Вт, а весь процесс приготовления потребляет 1,28 кВтч. Если вы подключены к сети, стоимость электроэнергии составила бы около 0 долларов.20c, что вполне разумно. Если бы вы были в солнечной системе, вам потребовались бы 3-4 большие солнечные панели мощностью 130 Вт для выработки такого количества энергии. Как я сказал ранее, это может быть вариантом в хорошую солнечную погоду, когда у вас есть избыток энергии, и вы не хотите без надобности обогревать дом.

Кстати, курица была отлично прожарена, и мой сосед сказал, что рульки ягненка, которые он приготовил, были идеальными.

Приготовление пищи на газе

Использование газовой духовки Westinghouse ™ GXL540SLP.

Эта печь фактически выключает газ и повторно зажигает его каждый раз, когда термостат регистрирует падение температуры. Это делается с помощью устройства, называемого воспламенителем с плоской пластиной. Быстрая проверка в Интернете показывает, что в настоящее время они широко используются.

На паспортной табличке духовки указано 730 Вт. ЕДИНСТВЕННОЕ другое электрическое устройство в плите — это небольшая духовка … может быть, 20 или 30 Вт. Нет даже электрических часов или таймера (он механический).

Духовка работала 2 часа 5 минут; счетчик зарегистрировал 0.42 кВтч за это время.

Я удостоверился, что владелец готовит все время (кроме разогрева), чтобы духовка имела реальную тепловую нагрузку.

Полностью отключите готовку от электросети с помощью этой портативной солнечно-электрической духовки на Kickstarter

В ходе кампании Kickstarter появился новый прототип, который разработан, чтобы наполнить ваш живот удобным и энергоэффективным способом — при этом полностью отключившись сетка.

GoSun Fusion — это портативная гибридная солнечная и электрическая духовка, которая может готовить блюда для всей семьи с помощью, как вы уже догадались, солнца.

GoSun Fusion входит в линейку продуктов GoSun, которые созданы для максимально чистого приготовления пищи, с таким удобством, которого нет в обычной духовке или гриле. Однако, в отличие от других моделей GoSun, которые питаются исключительно от солнечной энергии, Fusion также может работать от обычного электричества.

«Полагаться на солнечную печь, работающую как с солнцем, так и без него, — это здорово», — говорит Патрик Шервин, создатель GoSun Fusion.

«Полагаться на солнечную печь, работающую как с солнцем, так и без него, — это здорово»

Электрический элемент позволяет готовить в любое время, сочетая надежность и портативность.По словам Шервина, Fusion станет «самым эффективным электрическим автомобилем за всю историю».

Вдохновение для GoSun Fusion проистекает из пилотного исследования (в котором принимал участие Шервин), которое проводилось в Гватемале во время сезона дождей.

«Каждый день, если вы не приготовили еду к 14 или 15 часам, когда начался дождь, вам не повезло — все же большая часть человечества хочет обедать в сумерках». Исходя из этого, создатели GoSun решили создать автономную систему приготовления пищи, которая позволила бы людям готовить в любое время дня, не полагаясь полностью на погоду.

С GoSun Fusion вы можете запекать, варить или жарить пищу в течение пяти минут примерно за 40 минут только на солнечном свете. Нет солнца? Без проблем. Высокоэффективный электрический нагревательный элемент Fusion начнет работать, потребляя примерно такое же количество энергии, как и лампочка мощностью 150 Вт. Для сравнения, это примерно 1/10 энергии, потребляемой тостером на кухне.

Fusion не требует топлива, он легкий и портативный (весит всего 10 фунтов) и, по-видимому, остается прохладным на ощупь снаружи, не оставляя риска возгорания или других катастроф (например, случайного ожога пальца).)

«Это действительно первый случай, когда электрическое приготовление пищи стало портативным».

«Это действительно первый случай, когда электрическое приготовление пищи стало портативным, — говорит Шервин. «Если вы готовите вне сети, вы, как правило, сжигаете дрова, газ или древесный уголь. А с внесетевым электричеством это обычно означает, что вам понадобится генератор или очень длинный удлинитель. В случае GoSun Fusion вы действительно можете полностью отключиться от сети с портативным литиевым аккумулятором.«

Литиевый аккумулятор, о котором говорит Шервин, весит около двух фунтов и может поместиться в вашем кармане, но при этом достаточно мощный, чтобы приготовить полноценный обед для семьи из пяти человек.

GoSun Fusion Литиевый аккумулятор

Электроэнергия может быть получена от PowerBank, некоторых автомобильных или лодочных аккумуляторов, вилки прикуривателя, солнечных панелей и почти всего, что поддерживает 150 Вт при 12 вольт.

«Наша технология работает в вакууме, но есть два слоя стекла.Внешний слой прозрачный, поэтому солнечный свет проходит через него, а внутренний слой покрыт, чтобы поглощать свет и превращать его в тепло, — говорит Шервин. — По сути, это парниковый эффект, поскольку вакуум между этими двумя слоями создает идеальный изолятор. , потому что тепло накапливается и задерживается ».

«На самом деле это самое дешевое решение для ежедневного приготовления пищи вне сети».

По словам Шервина, такая же солнечно-электрическая технология пилотируется в Перу в рамках правительственной программы для сообществ, не подключенных к электросети.

«На самом деле это самое низкозатратное решение для ежедневного приготовления пищи вне сети», — говорит Шервин.

Но нет, вам не нужно полностью отказываться от сетки, чтобы GoSun Fusion окупился.

«Off the grid» может означать разные вещи для разных людей, и определенно есть куча временных отключений, когда GoSun Fusion был бы очень удобен. Автономная работа может означать прогулку на лодке, поездку на автофургоне или поход.GoSun Fusion кажется бесценным для людей, которые любят жить на открытом воздухе, или даже для людей, которые просто хотят быть готовыми в случае бедствия или ограниченного энергоснабжения.

«Я думаю, что люди еще не осознают ценность, которую мы предлагаем, — говорит Шервин. — Они не понимают, какую пользу это принесет им и насколько легче станет их жизнь, если они перестанут сжигать вещи и носить с собой вокруг топлива ».

Можно предположить обратное, учитывая, что страница GoSun Fusion на Kickstarter уже превысила свою первоначальную цель финансирования на 230 тысяч долларов.Святой солнечный.

Несмотря на то, что цели финансирования были достигнуты, вы все равно можете поддержать GoSun Fusion и заключить несколько предварительных сделок, по которым вы получите специальную цену на GoSun Fusion и аксессуары, если они пойдут в производство.

Внесение всего 1 доллара гарантирует, что вы будете в курсе того, как продвигается GoSun Fusion, а за 299 долларов или более вы попадете в список, чтобы получить свой собственный GoSun Fusion, если все пойдет по плану. Поторопитесь, так как предложений для ранних пташек ограничено.

Верните сюда GoSun Fusion.

Генераторы KOHLER | Что будет работать резервный генератор Kohler во время отключения электроэнергии? | Реальные истории

Количество устройств, которые может питать резервный генератор Kohler за один раз, зависит от выходной мощности генератора и количества энергии, потребляемой каждым устройством. Во время отключения электроэнергии вашими первоочередными задачами, скорее всего, будут личная безопасность и защита вашего дома.Для работы электрической плиты может быть менее важно, чем для водоотливного насоса, чтобы предотвратить затопление подвала. По прошествии времени и продолжении перебоев в работе вы, возможно, захотите выбрать разные устройства для подачи электроэнергии. Знание того, сколько мощности может производить ваш генератор, поможет вам определить, какие устройства могут работать одновременно, а какие могут подождать.

Общие сведения об электроэнергии

Электроэнергия измеряется в амперах (А) и вольтах (В).Сила тока, также известная как ток, измеряет количество электронов, движущихся в электрической цепи. Напряжение измеряет количество потенциальной энергии или силы, под которой находятся электроны, которая создает ток. Электрическая мощность, которая выражает количество электроэнергии, потребляемой приборами, измеряется в ваттах. Мощность равна вольтам на силу тока. Например, прибор, подключенный к розетке на 120 вольт и потребляющий ток 10 ампер, потребляет 1200 ватт (120 В x 10 А). Иногда ватт конвертируется в киловатт (1 кВт = 1000 Вт).

Приборы, питаемые от двигателей, измеряются в вольт-амперах (вольтах x амперах), а не в ваттах. Иногда вольт-амперы преобразуются в кВА (1 кВА = 1000 вольт-ампер). При расчете мощности для приборов с двигателями, таких как кондиционеры и холодильники, необходимо учитывать рабочий и пусковой ток двигателя. Прибор с двигателем обычно потребляет больше энергии в течение нескольких секунд, прежде чем переключиться на более низкий, устойчивый рабочий ток. Чтобы оценить пусковой ток, просто умножьте рабочие ватты на три для большинства двигателей или на шесть для двигателей большой мощности.

Резервные генераторы указаны в киловаттах, чтобы показать количество энергии, которое устройство способно производить. Резервные генераторы Kohler могут непрерывно вырабатывать свою номинальную мощность, а также обеспечивать дополнительную мощность для поддержки пусковых двигателей в течение короткого периода времени. Генераторы Kohler мощностью 14 кВт могут обеспечивать мощность 35 кВА, а модели мощностью 20 кВт могут обеспечивать мощность 40,5 кВА для поддержки пусковых токов двигателей, как указано выше.

Требования к электропитанию устройств

Мощность, требуемая для устройства, зависит от производителя.Потребности в электропитании большинства бытовых приборов указаны на бирках продукта или в руководстве пользователя. В приведенном ниже списке оцениваются эксплуатационные и пусковые мощности некоторых типичных бытовых приборов. Этот список предназначен для использования в качестве основного руководства; Однако мы рекомендуем вам проконсультироваться с профессиональным электриком, чтобы измерить электрические требования ваших приборов.

Устройство Пусковая мощность Стартовая мощность
Холодильник 700 2100
Морозильник 700 2100
Кофеварка 1200 н / д
Мультиварка 200 н / д
Тостер 1550 н / д
Электрическое освещение 13-300 н / д
Микроволновая печь 1000 Вт 1200 н / д
1 тонна центральный AC 2000 4000
3 тонны центральный AC 4500 9000
Окно 12000 БТЕ AC 1700 5100
Воздуходувка печи 875 2625
Отстойник 800 2400
Скважинный насос 2000 6000

Управление питанием резервного генератора

Обратитесь к местному авторизованному дилеру Kohler Generator, чтобы выбрать автоматический переключатель для вашей системы.Во время отключения электроэнергии ваш автоматический переключатель Kohler автоматически передает мощность из энергосистемы в ваш генератор.

Калькулятор размеров генератора

Kohler — отличный инструмент, который поможет подобрать генератор для вашего дома в зависимости от количества электроэнергии, необходимой вашим приборам. Воспользуйтесь калькулятором и обратитесь к местному авторизованному дилеру Kohler Generator, чтобы определить, какой генератор лучше всего соответствует вашим потребностям.

Norwall Power Systems была основана в 1997 году.Компания специализируется на продаже генераторов аварийного резервного питания и сопутствующего оборудования.

Norwall Power Systems продает и поддерживает множество различных типов энергосистем. У них есть тысячи резервных генераторов, портативных генераторов, судовых генераторов, автоматических переключателей и запасных частей на складе на нескольких складах по всей территории США.

Как выбрать генератор? — Энергетика

Введение в выбор подходящего генератора.

ШАГ 1 Время, место и цель работы генератора.

Во-первых, следует четко определить сценарий и / или цель, в которых работает генератор, чтобы выбрать тип генератора, наиболее подходящий для рассматриваемой сцены и / или цели.

ШАГ 2 Необходимо проверить потребляемую мощность и пусковую мощность электрооборудования.

Необходимо проверить потребляемую мощность и пусковую мощность электрического оборудования, которое будет использоваться.Следует отметить, что для оборудования может потребоваться мощность, превышающая потребляемую мощность и в три-четыре раза превышающую мощность, указанную на паспортной табличке.

(Пример)
Электрический продукт с пусковой мощностью, идентичной потребляемой мощности.
Примеры включают ПК, 37-дюймовые телевизоры и электрические кастрюли.

Электрический продукт с пусковой мощностью, которая в 1,1–2 раза превышает потребляемую мощность.
Примеры включают микроволновые печи, бытовые электрические вентиляторы и электрические циркулярные пилы.

Электрический продукт с пусковой мощностью, которая в 2,1–4 раза превышает потребляемую мощность.
Примеры включают бытовые холодильники, кондиционеры и ртутные лампы.

Приблизительная мощность запуска: единовременное потребление энергии
Электротехническое изделие потребляемая мощность (Вт) Приблизительная пусковая мощность (Вт)
Ноутбук 200 Вт 200 Вт
37-дюймовый телевизор 300 Вт 300 Вт
Кофеварка 650 Вт 650 Вт
Горшок электрический 1000 Вт 1000 Вт
Электротехническое изделие потребляемая мощность (Вт) Приблизительная пусковая мощность (Вт)
Галогенный обогреватель 1000 Вт 1000 Вт
Рисоварка бытовая 1,300 Вт 1,300 Вт
Конфорка 1,300 Вт 1,300 Вт
Приблизительная пусковая мощность: 1.Потребляемая мощность в 1-2 раза выше
Электротехническое изделие потребляемая мощность (Вт) Приблизительная пусковая мощность (Вт)
Электровентилятор бытовой 50 Вт 100 Вт
Галогенная лампа 250 Вт 500 Вт
Электродрель 300 Вт 600 Вт
Гайковерт ударный 500 Вт 1000 Вт
Электротехническое изделие потребляемая мощность (Вт) Приблизительная пусковая мощность (Вт)
Циркулярная пила с электродвигателем 600 Вт 1,200 Вт
Микроволновая печь 1000 Вт 1,800 Вт
Электрорубанок 1,200 Вт 2,400 Вт
Гвоздильный станок электрический 1,500 Вт 3000 Вт
Приблизительная пусковая мощность: 2.Потребляемая мощность в 1-4 раза выше
Электротехническое изделие потребляемая мощность (Вт) Приблизительная пусковая мощность (Вт)
Бытовой холодильник (малый) 100 Вт 400 Вт
Малый охладитель 200 Вт 800 Вт
Холодильник бытовой (большой) 250 Вт 1000 Вт
Газонокосилка электрическая 400 Вт 900 Вт
Электротехническое изделие потребляемая мощность (Вт) Приблизительная пусковая мощность (Вт)
Ртутная лампа 400 Вт 1,600 Вт
Погружной насос 500 Вт 2,000 Вт
Воздушный компрессор 750 Вт 3000 Вт

ШАГ 3 Добавьте пусковые мощности всего электрооборудования, которое использовалось одновременно, и выберите генератор, наиболее подходящий для данной потребности

Добавление пусковых мощностей электрического оборудования, которые могут использоваться одновременно, поможет определить тип генератора, который может обеспечить требуемую мощность.После этого общая мощность сравнивается с номинальной выходной мощностью, указанной в каталоге. Номинальная выходная мощность (или просто «выходная мощность») — это мощность, которую генератор может стабильно генерировать, и в блоке она обозначается как «ВА».

Номинальная мощность указана в верхней части каталога продукции.

Ватт (Вт) по сравнению с вольт-амперным (ВА)

Обе эти единицы измерения выражают количество электроэнергии, потребляемой за секунду, которое также известно как электрическая мощность.Однако у них разные единицы измерения: Вт для потребляемой мощности и ВА для номинальной мощности. То есть количество электроэнергии, потребляемой электрооборудованием, выражается в ваттах (Вт), а количество электроэнергии, генерируемой генератором, выражается в вольтах-амперах (ВА).

ШАГ 4 Генератор выбирается из трех типов: «Инверторный», «FW» и «Стандартный».

Генераторы

Yamaha можно условно разделить на три конфигурации, то есть «инверторные», «FW» и «стандартные», каждая с разными характеристиками.Тип будет выбран в соответствии с ситуацией в приложении. Во-первых, тип Standard имеет простую конструкцию, которая стоит недорого и обеспечивает высокую производительность. Инверторный тип обеспечивает высококачественное электричество, а также может безопасно использоваться в точном оборудовании, таком как персональный компьютер со встроенным микропроцессором; он потребляет мало топлива и компактен. Тип FW можно рассматривать как генератор с промежуточными характеристиками; то есть он производит электроэнергию лучшего качества, чем тип Standard, и имеет более разумную цену, чем тип Inverter.

Генератор можно сделать более универсальным, применив соответствующие аксессуары.

Генератор можно сделать более универсальным, если использовать аксессуары, в том числе специальный шнур для параллельной работы генератора и канистры, упрощающие транспортировку генератора.

На заметку

Используйте генератор только после внимательного прочтения инструкции по эксплуатации.

Рекомендуемые модели в соответствии с условиями использования и сценариями

FireBee Power Tower превращает любой источник тепла в генератор электроэнергии

Этот термоэлектрический генератор мощностью 5 Вт преобразует тепло от дымохода или походной печи в электричество для зарядки USB-устройств.

Маломасштабное производство электроэнергии может полностью изменить правила игры для автономных сообществ и обеспечения готовности к чрезвычайным ситуациям, и существует ряд довольно известных вариантов выработки достаточного количества энергии от солнца, ветра и воды для поддержания жизненно важной портативной электроники, такой как телефоны, заряженные. Однако есть еще один метод производства собственного электричества, который заключается в использовании термоэлектрического генератора, работающего на «отходящем» тепле, которое обычно просто взлетает в дымоход и уходит.Мы рассмотрели несколько предыдущих термоэлектрических устройств, предназначенных для личного использования, но на рынке появился новый выход от компании, которая также продает «крошечные гидроэлектрические турбины в банке».

Как это работает

FireBee Power Tower может использовать часть тепла, производимого для приготовления пищи или обогрева дома, чтобы получить дополнительный урожай чистой электроэнергии для поддержания заряда небольшой электроники, будь то для автономного, домашнего использования или и того, и другого. Новое устройство от компании HydroBee из Сиэтла предназначено для выработки электричества из тепла, которое уже вырабатывается походной печью, пропановой печью или дымоходом дровяной печи или камина, но также может работать с небольшой спиртовой горелкой.Компания утверждает, что ее Power Tower может производить до 7 Вт электроэнергии, которая направляется на два варианта выхода: USB-порт 5 В 2 А для портативной электроники и терминал 12 В 125 мА, который можно использовать для подзарядки аккумуляторов 12 В.

Тепло от печи или огня поглощается ребрами радиатора внутри устройства, которые затем проходят через пару термоэлектрических модулей и, в конечном итоге, попадают в охлаждающий бак, заполненный водой. Термоэлектрические модули генерируют электричество за счет разницы температур между нагретыми ребрами и резервуаром с более холодной водой, и это электричество затем преобразуется в общий USB-формат 5 В 2 А, который используется в большинстве портативных устройств.

Но подождите, это еще не все! Поскольку для работы Power Tower требуется охлаждающий бак, полный воды, которая в конечном итоге закипает, кран на устройстве позволяет легко слить эту горячую воду для мытья или приготовления пищи. По сути, пользователи могут одновременно принимать горячую пищу, заряжать свое устройство и нагревать воду для мытья посуды. Поскольку выработка энергии происходит за счет разницы температур, оптимальная выработка происходит при использовании более горячего источника тепла и самой холодной воды, а слив кипящей воды и замена ее более холодной водой «заправляет» устройство.

«Башня FireBee Power Tower — самый мощный термоэлектрический генератор в своем роде. Даже небольшое количество тепла дает много энергии. Вы можете настроить ее для использования с небольшой спиртовой или пропановой походной печью или внутри дымохода». — FireBee

Хотя самым простым вариантом может показаться использование Power Tower за 159 долларов с газовой плитой, специалисты HydroBee также предлагают установить устройство внутри дымохода дровяной печи для выработки электричества при обогреве вашего дома или хижины.

«Чтобы прикрепить Power Tower к дымоходу дровяной печи, с помощью ножовки снимите основание под термоэлектрическим генератором, вырежьте квадрат шириной 2 13/16 дюйма и высотой 4 дюйма в дымоходе и просто вставьте Power Tower в слот «.

В сочетании с аккумуляторным блоком на 12 В этот подход может стать отличным способом питания не только светодиодных фонарей и портативной электроники зимой в холодном климате, поскольку устройство может заряжать аккумуляторный блок круглосуточно.Однако в теплых и солнечных местах это было бы не очень удобно, но я не мог не задаться вопросом, что было бы возможно, если бы вы направили высокоэффективную солнечную плиту / концентратор на Power Tower, которая затем превратила бы ее в действительно чистое и возобновляемое решение для электричества.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
