Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Электрические автоматы

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:

Пожаров.
Ударов человека током.
Неисправностей электропроводки.

Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность

Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:

Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0. 02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов

Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Типы автоматических выключателей — какие бывают автоматы

Автоматическими выключателями называются устройства, задача которых состоит в защите электрической линии от воздействия мощного тока, способного вызвать перегрев кабеля с дальнейшим оплавлением изоляционного слоя и возгоранием. Возрастание силы тока может быть вызвано слишком большой нагрузкой, что происходит при превышении суммарной мощностью устройств той величины, которую кабель может выдержать по своему сечению – в этом случае отключение автомата происходит не сразу, а после того, как провод нагреется до определенного уровня. При КЗ ток возрастает многократно в течение доли секунды, и устройство тут же реагирует на него, мгновенно прекращая подачу электричества в цепь. В этом материале мы расскажем, какими бывают типы автоматических выключателей и их характеристики.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети.

Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Существует еще одна разновидность автоматов для защиты электросети – дифференциальные. Мы не рассматриваем их отдельно, поскольку такие устройства представляют собой обычные автоматические выключатели, в состав которых входит УЗО.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

Электромагнитные.
Тепловые.

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Наличие этих опций значительно увеличивает стоимость аппарата.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.

Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Характеристики автоматических выключателей

Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.

Существует следующая маркировка устройств по их чувствительности:

A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.

D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи.

Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Для защиты цепей с различными параметрами надо устанавливать аппараты с соответствующими возможностями.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Заключение

Автоматический выключатель, характеристики и виды которого мы рассмотрели в этой статье, является очень важным устройством, которое обеспечивает защиту электрической линии от повреждений мощными токами. Эксплуатация сетей, не защищенных автоматами, запрещена Правилами устройства электроустановок. Самое главное – правильно подобрать тип АВ, который подойдет для конкретной сети.

виды и назначение пакетных выключателей

Для переключения нагрузки или ее полного отключения, в цепях переменного тока применяются специальные устройства. Одним из них является пакетник электрический или пакетный автоматический выключатель, использующийся в бытовых условиях. В настоящее время большинство пакетников заменены современными автоматическими защитными выключателями.

Описание

Все пакетные выключатели относятся к низковольтным электрическим приборам, осуществляющим коммутацию в электрических цепях. Конструктивно пакетный переключатель может иметь один, два или три полюса. В разговорной речи среди специалистов эти устройства также называются пакетниками.

Стандартный пакетный переключатель состоит из корпуса, рукоятки, переключающего механизма и контактной системы, включающей в себя подвижные и неподвижные контактные группы. Гашение электрической дуги, возникающей под нагрузкой во время коммутации, осуществляется пружинным механизмом быстрого переключения. Основное отличие пакетника от дифференциального автоматического выключателя заключается в невозможности его отключения от питающей сети. Когда возникают большие перепады напряжения, пакетник может просто сгореть.

Основными преимуществами этих устройств являются компактные размеры и наличие большого коммутационного ресурса. Они обеспечивают высокую степень электробезопасности при коммутационных операциях. Ранее малогабаритные пакетные переключатели устанавливались в каждой квартире или доме. В настоящее время им на замену приходят двух- или трехполюсные автоматические выключатели.

Для чего нужен пакетник

Пакетные выключатели или пакетники представляют собой устройства, используемые в системах, распределяющих и полностью отключающих электроэнергию в доме или квартире. Они предназначены для работы при невысоком напряжении в 440 вольт в сетях постоянного тока.

При использовании пакетников в сетях с переменным током, допустимое рабочее напряжение составляет уже 660 вольт. Существуют модели, предназначенные для контроля нагрузки в электрических цепях повышенной мощности.

Отключение прибора выполняется вручную, с помощью рычага. В результате, происходит переключение клемм, разъединение или соединение контактов. Пакетные выключатели устанавливаются в распределительных щитах и могут использоваться в качестве вводных выключателей.

Виды и назначение пакетников

Виды пакетных выключателей тесно связаны со степенью их защищенности. От данного фактора зависит и область применения того или иного устройства. Обычно они монтируются в железных щитках, ящиках и других наиболее подходящих местах. Пакетный переключатель совершенно не переносит пыли и отрицательно реагируют на повышенный уровень влажности. Негативное воздействие подобных факторов может привести к повреждению контактов.

Защищенный пакетный выключатель заключен в специальную оболочку, выполняющую функции корпуса прибора. В таком исполнении устройство может быть установлено вне электрического щита, поскольку конструкция обеспечивает надежную защиту от воздействия пыли и влаги. Повышается и электробезопасность, поскольку исключается возможность случайного прикосновения к токоведущим частям аппарата.

Существуют герметичные модели, изготовленные из алюминия и пластмассовых материалов. Это придает изделиям высокую прочность и повышает другие технические характеристики. Такие пакетники предназначены для эксплуатации даже в очень влажных помещениях. Нередко они используются на открытом воздухе, преимущественно в частных домах.

В зависимости от вида крепления, пакетники изготавливаются в нескольких вариантах:

Вид 1. Крепление прибора находится за 4-х миллиметровой панелью и защелкивается с помощью передней скобки. Подключение внешних проводов осуществляется сзади.
Вид 2. Размещение крепления выполнено за панелью, толщиной 24 мм. Для защелкивания используется передняя скобка. Соединение внешних проводов производится также с задней стороны.
Вид 3. Крепление установлено внутри шкафа, фиксация выполняется с помощью задней скобки. Наружные провода подключаются спереди.
Вид 4. Крепление пакетника выполняется непосредственно за корпус.

Устройство и принцип работы

Основное предназначение пакетных выключателей состоит в своевременном включении и выключении электрических контактов при работе на линиях с небольшим напряжением. Переменный ток имеет рабочее напряжение до 380 вольт, а постоянный – до 220 вольт. Значение рабочей частоты составляет 50 Гц и выше. Данные приборы не обеспечивают высокоэффективную защиту, однако из-за низкой стоимости, они пользуются высоким спросом у потребителей.

Пакетники оборудуются несколькими рабочими полюсами, которые обеспечивают включение соответствующего количества коммутационных пакетов со стационарными и двигающимися контактами. Стационарные контакты изготавливаются в форме ножей и устанавливаются в пластиковых шайбах. Движущиеся контакты фиксируются на изолированном поворотном штыре. Внешний вид пакетника напоминает небольшой бочонок с рукояткой и выводами для проводов. Скорость коммутации регулируется специально установленными пружинами, независимо от того, с какой скоростью вращается рукоятка.

Принцип работы устройства довольно простой. Когда рукоятка устанавливается в нужное положение, происходит натяжение пружины. Созданное усилие оказывает воздействие на пружинную шайбу, которая поворачивается до упора и переходит во включенное состояние. Фиксаторы, установленные на крышке, стабилизируют шайбу в определенном положении. Во время поворота шайбы срабатывают контакты, подключенные к ней, и электрический ток начинает поступать в сеть.

Пакетники имеют конструктивную особенность в виде выводов без изоляции, находящихся под напряжением при подключении к сети. Поэтому, до начала электромонтажных работ их нужно отключать, чтобы избежать поражения электротоком.

Маркировка пакетных выключателей

Каждому виду пакетных выключателей соответствует определенная маркировка. Стандартное обозначение устройства состоит из нескольких условных обозначений: П ПХ – ХХХ ХХ ХХ ХХХ Х.

Составные части маркировки означают следующее:

П – соответствует серии, в данном случае это пакетный.
П/В – значок переключателя или выключателя.
Х – означает количество полюсов от 1 до 4.
ХХХ – токовая характеристика в амперах.
ХХ – количество положений при переключениях.
ХХ – указывает на тип климатического исполнения. Прибор может быть открытого или закрытого типа, герметичным или кулачковым. Эти данные дублируются в сертификате соответствия или в техническом паспорте.
ХХХ – степень защиты.
Х – соответствует способу установки.

Схема подключения пакетного выключателя

Перед подключение провода зачищаются на определенную длину и закрепляются в винтовых зажимах пакетного выключателя. Некоторые модели требуют, чтобы концы проводов были скручены в колечки для установки под винт. Непосредственное подключение осуществляется в разрыв только фазного провода.

В зависимости от электрической сети, применяются различные схемы подключения. Если используется трехфазная сеть, провода подключаются к полюсам с одной стороны прибора с соблюдением очередности фаз. С другой стороны выключателя подключаются провода нагрузки в той же очередности, только с соблюдением диагональной противоположности. В этом случае пакетный выключатель имеет только два положения: все фазы либо разорваны, либо замкнуты.

Если электрический пакетник подключается в двухфазную сеть, в этом случае можно воспользоваться только двумя контактами из имеющихся трех. Столько же контактов задействовано и в однофазной сети. В обоих случаях выполняется подключение фазного и нулевого провода к соответствующим контактам. Пакетный выключатель также будет работать только в двух положениях – включенном и выключенном.

При наличии заземляющего контакта, расположенного на корпусе прибора, выполняется устройство заземления отдельным проводом земли или зануления – отдельным нулевым проводом, не являющимся рабочим нулем. Чаще всего подключенный переключатель устанавливается в распределительный щит с использованием DIN-рейки. Надежное крепление гарантирует надежную и долговечную эксплуатацию прибора.

Пакетник электрический.

Электрощиток для дачи своими руками: монтаж и рекомендации

Пакетник и автомат — в чем разница?

Что «пакетник» что «автомат» — оба они являются одним элементом электрической схемы называемым Ключ.

Назначение у них так же одинаковое — они есть коммутационные аппараты служащие для замыкания и размыкания электрической цепи. Проще говоря оба они выключатели.

Пакетником раньше назывался выключатель механического типа, разрывающий (соединяющий) не одну пару контактов между собою.

Именно потому и получил он это свое название, что рвал или соединял несколько проводников одновременно, то есть не по одному а сразу пакетом. Так например если обычный выключатель стоящий в цепи осветительной линии комнаты рвет как правило только фазу (при правильном подключении) то пакетник рвет и фазу и ноль одновременно. Конструктивно разумеет пакетник сложнее обычного одноклавишного бытового выключателя, так как коммутирует несколько контактов одновременно, от двух пар, до нескольких десятков пар.

Изменение положение «вкл/выкл» в механическом пакетном выключателе всегда происходит, что называется принудительно, через приложение мускульной силы, то есть рукой. Такой выключатель выполняет только функцию управления.

Автоматический выключатели бывают разные. С одной группой контактов, с двумя, с тремя и с четырьмя (больше не видел) Управление автоматическим выключателем, может быть альтернативным — в ручном режиме и в автоматическом (отсюда и название) Автоматический выключатель выполняет функцию и управления и защиты от токов перегрузки и от короткого замыкания.

Вот это и есть основное отличие пакетника и автомата.

Так почему же некоторые называют автоматические выключатели «пакетниками» (слышал и слышу это не редко)

Такое прозвище можно применить только к двух и более полюсным автоматическим выключателям. Думаю понятно что однополюсной автомат не может отключить целый пакет контактов.

Название «пакетник» в некоторой степени может быть применимо и к автоматическим выключателям имеющим пару и более секций-полюсов (коммутирующих две параллельные линии и более) но при одном принципиально важном условии(!) — если механизмы отключения секций парного, тройного, или четырехполюсного автомата жестко связаны между собою и имеют возможность изменений положения «вкл/выкл» только синхронно.

Например вот такие —

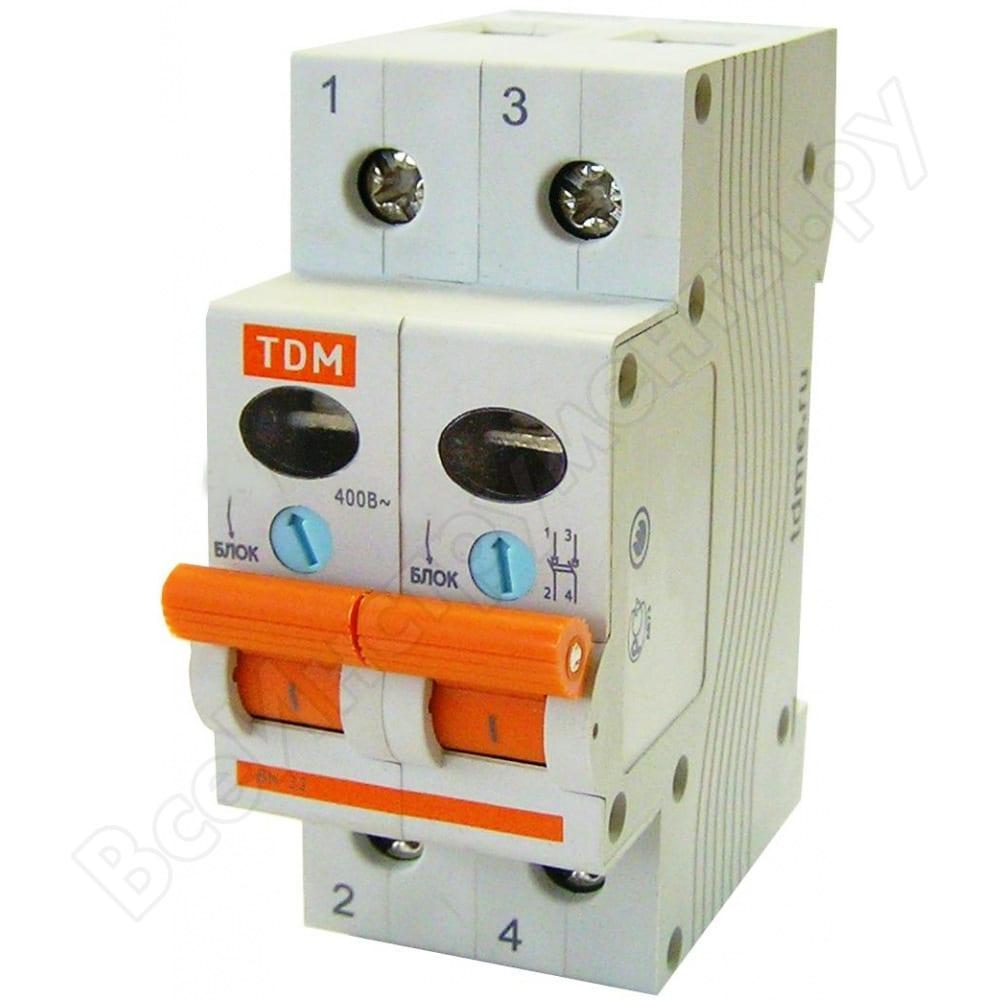

1- Двухполюсной одновременно рвет и ноль и фазу в однофазной сети 220 вольт.

2- Трехполюсной одновременно рвет три фазы в сети 380 вольт (ставится в отсутствии нулевого защитного проводника «земли» — рабочий ноль идет напрямую и не отключаестя)

3- Четырехполюсной одновременно рвет три фазы и ноль в сети 380 вольт (ставится при наличии защитного нулевого проводника «земли»)

Такие автоматы так же «пакетом» включают/выключают несколько линий одновременно, как и старые пакетники некогда бывшие в ходу. При чем хоть принудительно, хоть в автоматическом режиме. Даже если на одной из линий возникает перегрузка по току или короткое замыкание, управляющее устройство (электромагнитный или тепловой расцепитель) благодаря механизму общей связки отключит все группы контактов, а не только проблемную.

www.remotvet.ru

Как подключить пакетник

Пакетный выключатель, который очень часто в повседневной жизни называется пакетником, представляет собой полнооборотный выключатель. Прежде чем рассматривать вопрос, как подключить пакетник, необходимо, хотя бы в общих чертах познакомиться с его устройством.

Составные части пакетного выключателя

Конструкция стандартного пакетного выключателя имеет в своем составе коммутационные пакеты, в количестве нескольких единиц. Эти пакеты состоят из подвижных и неподвижных контактов с шайбами, изготовленными из фибры. Подвижные контакты закрепляются на управляющем штыре совместно с поворотной ручкой переключения. Внутри выключателя установлены фиксирующие пружины, размещаемые в каждом пакете. Таким образом, достигается синхронность при переключении механизма пакетного выключателя, независимо от того, с какой скоростью вращается его ручка. Для закрепления неподвижных контактов служит специальная изоляционная плата, на которой также располагаются клеммы.

Большинство типовых пакетных выключателей работают при номинальном напряжении в 220 или 380 вольт, с номинальной силой тока от 16-ти до 160-ти ампер.

Коммутация пакетника осуществляется простым поворачиванием рукоятки на 90 градусов. При этом, включение и выключение производится именно тогда, когда поворачиваются подвижные контакты под действием пружинного механизма. После коммутационного действия, контакты фиксируются в заданном положении.

Пакетники в трехполюсном исполнении могут использоваться в качестве общих вводных выключателей – рубильников. Кроме того, они применяются для не очень частых включений и отключений трехфазных асинхронных электродвигателей.

Подключение пакетного выключателя

Для того, чтобы решить вопрос, как подключить пакетник, необходимо на двух входных клеммах пакетного выключателя подключить рабочий провод фазы и нулевой проводник, идущие от электрического счетчика. Две выходные клеммы фазного и нулевого провода подключаются к автоматам, расположенным в электрическом щитке.

Пакетные выключатели успешно применяются для коммутации электрических цепей с большими значениями токов. Их нормальная работа обеспечивается фибровыми шайбами, гасящими все возникающие искры. Для гашения электрической дуги существует специальная камера. Кроме того, возникновению искр и дуги препятствует высокая скорость размыкания контактов пакетных выключателей.

electric-220.ru

по току, нагрузке, сечению провода

Собирая электрощиток или подключая новую крупную бытовую технику, домашний мастер обязательно столкнется с такой проблемой как необходимость подбора автоматических выключателей. Они обеспечивают электро и пожарную безопасность, потому правильный выбор автомата — залог безопасности вас, семьи и имущества.

Для чего служит автомат

Содержание статьи

В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ

Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.

Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

Рассчитываете сечение проводки для конкретного участка.
Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводовДопустимый длительный ток нагрузкиМаксимальная мощность нагрузки для однофазной сети 220 ВНоминальный ток защитного автоматаПредельный ток защитного автоматаПримерная нагрузка для однофазной цепи

1,5 кв. мм	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 кв. мм	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 кв.мм	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 кв.мм	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 кв. мм	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников. Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Отключающая способность автоматических защитных выключателей

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т. д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Каким производителям стоит доверять

И напоследок уделим внимание производителям. Выбор автомата нельзя считать завершенным, если вы не подумали о том, какой фирмы автоматические выключатели вы будете покупать. Точно не стоит брать неизвестные фирмы — электрика не та область, где можно ставить эксперименты. Подробно о выборе производителя в видео.

stroychik.ru

Как выбрать автоматический выключатель по току, сечению кабеля, мощности

Основное назначение автоматического выключателя – защита электропроводки от токов короткого замыкания (в дальнейшем КЗ) и перегрузок электросети. Если произойдет аварийная ситуация и по домашней проводке пройдет сверхток, изоляция кабеля мгновенно расплавится, а сама проводка вспыхнет, как бенгальские огни. Результат будет, как Вы понимаете, плачевный – возникновения пожара и что еще хуже – поражение электрическим током. Чтобы такого не произошло, в квартирном щитке нужно обязательно установить автомат (а лучше несколько) с подходящими характеристиками. О том, как выбрать автоматический выключатель по току, сечению кабеля и остальным техническим характеристикам, читайте дальше! Сразу же советуем обязательно просмотреть видео инструкцию, предоставленную ниже, в которой наглядно показывается методика расчета нужных параметров автоматики.

Основные критерии выбора

Итак, рассмотрим, как правильно подобрать наиболее важные параметры устройства для защиты проводки в доме и квартире.

Ток КЗ. Чтобы выбрать автоматический выключатель по току короткого замыкания, необходимо учитывать важное условие – правилами ПУЭ автоматы с наибольшей отключающей способностью менее 6 кА запрещаются. На сегодняшний день устройства могут иметь номиналы 3; 4,5; 6 и 10 кА. Если Ваш дом размещен рядом с трансформаторной подстанцией, нужно выбрать автоматический выключатель, срабатывающий при предельном коротком замыкании в 10 кА. В остальных случаях вполне достаточно подобрать коммутационный аппарат номиналом 6000 Амер.
Номинальный ток (рабочий). Следующий, не менее важный критерий выбора автомата для дома – по номинальному току. Данная характеристика отображает значение тока, свыше которого произойдет разъединение цепи и, соответственно, защита электропроводки от перегрузок. Чтобы выбрать подходящее значение (оно может быть 10, 16, 32, 40А и т. д.), необходимо опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Именно от того, насколько большой ток способны пропустить жилы через себя и в то же время, какая суммарная мощность всей бытовой техники, будет зависеть рабочий ток устройства коммутации. В данном случае для выбора подходящей характеристики автоматического выключателя рекомендуем сначала определить сечение кабеля в Вашем доме либо квартире, после чего руководствоваться данными таблицами:
Ток срабатывания. Одновременно с рабочим током автомата нужно подобрать его номинал по току срабатывания. Как Вы знаете, при включении мощных электроприборов пусковой ток может быть значительно Выше номинального (вплоть до 12 кратного значения). Чтобы автоматический выключатель не сработал, восприняв включение двигателя, как короткое замыкание, нужно правильно выбрать класс коммутационного аппарата. На сегодняшний день для бытового применения могут использоваться классы B, C и D. Для дома и квартиры лучше всего выбрать устройство класса B, если в кухне установлена газовая плита и нет мощных потребителей электроэнергии. Если установлена электроплита либо мощный электрический котел, лучше подобрать подходящий автомат класса C. Ну и если у Вас в частном доме задействованы электродвигатели большой мощности, необходимо осуществить выбор коммутационного аппарата с маркировкой «D».
Селективность. Данный термин подразумевает отключение в аварийной ситуации только определенного, проблемного участка, а не всей электроэнергии в доме. Тут уже нужно немного вникнуть в логическую цепочку и выбрать номиналы автоматических выключателей согласно обслуживающей линии. Вершину так называемого разветвления должен занимать вводной автомат, номинал которого не должен превышать максимально допустимую нагрузку на электропроводку, исходя из сечения провода. Номинальный ток вводного коммутационного аппарата должен превышать значение рабочего тока всех остальных, нижестоящих автоматических выключателей в щитке. Для частного дома рекомендуется на ввод выбрать аппарат на 40А, на электроплиту – 32А, на электроприборы до 5 кВт – 25А, розетки – 16А и освещение – 10А. При выборе такого варианта сборки распределительного щитка условие селективности будет удовлетворено.
Количество полюсов. Еще один, не менее важный критерий выбора, с которым, как правило, возникает меньше всего вопросов. Итак, для однофазной сети 220 Вольт на ввод рекомендуется выбрать двухполюсный однофазный автомат. На освещение и отдельно подключаемую бытовую технику (к примеру, стиральную машину, водонагреватель, кондиционер) нужно подобрать подходящий однополюсный автоматический выключатель. Если у Вас в доме трехфазная электросеть, на ввод купите четырехполюсный коммутационный аппарат. Ну и для защиты двигателя от сверхтоков нужно выбрать трехполюсный автомат на 380 Вольт.
Завод изготовитель. Очень важно правильно выбрать фирму автомата, иначе при покупке подделки далеко не факт, что указанные выше параметры по факту являются такими же. В результате, при токе КЗ электромагнитный расцепитель может не сработать и как следствие – пожар в доме. Чтобы такого не произошло рекомендуется осуществлять подбор коммутационных аппаратов и другой автоматики только от качественных фирм. Рейтинг лучших производителей автоматических выключателей мы предоставили в соответствующей статье!

Рекомендуем также просмотреть видео инструкцию, в которой предоставлены все необходимые таблицы и формулы для выбора автоматического выключателя по току, мощности и сечению кабеля:

Как правильно подобрать подходящий номинал коммутационного аппарата для дома и квартиры?

Перечисленные критерии выбора автоматического выключателя являются основными, и первым делом обращайте внимание на данные параметры. Следует отметить, что экономить на автоматах очень глупо! Разница между качественным изделием (от производителя ABB либо Schneider Electric) и подделкой не слишком велика, если учитывать, что на кону стоит Ваш дом и, что более важно – жизнь!

Недопустимые ошибки при покупке

Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке. Если Вы неправильно выберите защитную автоматику, даже немного «промахнувшись» с номиналом, это может повлечь за собой множество неблагоприятных последствий: срабатывание автомата при включении электроприбора, электропроводка не выдержит токовые нагрузки, срок службы выключателя быстро сократиться и т.д.

Чтобы такого не произошло, рекомендуем ознакомиться со следующими ошибками, что позволит в будущем правильно выбрать автоматический выключатель для своего дома либо квартиры:

Первое и самое важное, что вы должны знать — во время заключения договора новые абоненты заказывают энергетическую мощность своего присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сможет ли оборудование, линии, ТП выдержать нагрузку. Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов недопустимо самовольное увеличение нагрузки на ввод без его модернизации, поскольку по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в итоге вы захотите выбрать более мощный автоматический выключатель, все должно согласовываться.
Всегда ориентируйтесь не на мощность бытовой техники, а на электропроводку. Не стоит осуществлять выбор автомата только по характеристикам электроприборов, если проводка старая. Опасность в том, что если, к примеру, для защиты электроплиты Вы выберите модель на 32А, а сечение старого алюминиевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и быстро расплавиться, что станет причиной короткого замыкания в сети. Если же Вам нужно выбрать мощный коммутационный аппарат для защиты, первым делом замените электропроводку в квартире на новую, более мощную.
Если, к примеру, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между двумя характеристиками – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в том случае, если Вы знаете, что проводка выдержит токовую нагрузку в 16А.
Для дачи и гаража лучше выбрать автоматический выключатель помощнее, т.к. здесь могут использоваться сварочный аппарат, мощный погружной насос, асинхронный двигатель и т.д. Лучше заранее предусмотреть подключение мощных потребителей, чтобы потом не переплачивать на покупке коммутационного аппарата большего номинала. Как правило, 40А вполне хватает для защиты линии в бытовых условиях применения.
Желательно подобрать всю автоматику от одного, качественного производителя. В этом случае вероятность какого-либо несоответствия сводится к минимуму.
Покупайте товар только в специализированных магазинах, а еще лучше – у официального дистрибьютора. В этом случае Вы вряд ли выберите подделку и к тому же, стоимость изделий у прямого поставщика, как правило, немного ниже, чем у посредников.

Вот и вся методика правильного выбора автомата для собственного дома, квартиры и дачи! Надеемся, что теперь Вы знаете, как выбрать автоматический выключатель по току, нагрузке и остальным, не менее важным характеристикам, а также какие ошибки не следует допускать при покупке!

Рекомендуем прочитать:

samelectrik. ru

Электрощиток для дачи: комплектация и установка

Дачное строительство в последнее время стало очень популярным. Многие домовладельцы стараются максимальное количество работ по постройке, отделке и подключению к коммуникациям своего коттеджа делать самостоятельно.

Это относится и к монтажу электрической проводки во всех строениях дачного участка.

Электрификация дома невозможна без установки электрощитка. На нем монтируется прибор учета – электросчетчик, УЗО (устройство защитного отключения) и электрические автоматы в необходимом количестве.

Требования к установке

Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1. Остановимся на главных из них.

Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.
Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
Место установки распредщитка должно быть хорошо освещено естественным светом. Это немаловажно для обслуживания конструкции.
К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.

Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.

Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:

Элементы, устанавливаемые на щите

Электрощит устанавливается на вводе в дом. Он может быть как внутренним, так и накладным. Накладной установить проще, поэтому для дачного дома, где он будет находиться в любом подсобном помещении, рекомендуется именно эта конструкция.

Для установки распредшкафа наружной установки не требуется специальной подготовки. Его просто нужно закрепить на стене дюбель-гвоздями. Также наружный электрошкаф можно монтировать на улице, например, на столбе.

Несколько советов по выбору электрошкафа:

Берите шкаф с запасом установочных мест. Лучше, если после сборки останется свободное место, нежели элементы будут установлены впритык.
Не стоит экономить на стоимости корпуса. Проверяйте, чтобы материал, из которого он изготовлен, был самозатухающим.
Лучше всего – шкафы, у которых снимаются стенки. Это обеспечивает легкий доступ к элементам конструкции.
Проследите, чтобы DIN-рейки легко отодвигались или вынимались.

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

Электросчетчик
УЗО (Устройство защитного отключения)
Нулевая шина
Заземляющая шина
Автоматы:
1. Вводной – 30-60 А
2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
4. Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Схема сборки

Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.

Сборка электрощита производится в следующем порядке:

Установить DIN-рейки 35 мм для:
- Нулевой шины – на изоляторах;
- Шины заземления — непосредственно на корпус;
- Пакетников;
- Счетчика.
Подвести вводной кабель в верхний левый угол шкафа.
Установить там же вводной автомат.
Установить две шины для ноля и заземления.
Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.

Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально.
Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.
Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину).
Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток. Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.
Заглушить оставшиеся неиспользуемые отверстия для проводов.

Образец схемы сборки электрощита в дачном доме представлен на этом фото:

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль.

Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.

Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
Отходящие электропровода подключить к автоматам.

Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:

Ноль N – синий
Фаза L – красный
Заземление PE – желтый cзеленым пунктир

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

Подключить электросчетчик в соответствии с приложенной к нему схемой.
Подать напряжение на щиток
При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
Маркировать каждый автомат в соответствии с коммутационной схемой
В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ.

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.

Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.

В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:

elektrik24.net

Как производится расчет автоматического выключателя

Те времена, когда на электрических щитках квартир или частных домов можно было встретить традиционные керамические пробки, уже давно прошли. Сейчас повсеместно применяются автоматические выключатели новой конструкции – так называемые автоматы защиты.

Для чего предназначены эти устройства? Как правильно произвести расчет автоматического выключателя в каждом конкретном случае? Конечно, основная функция этих устройств заключается в защите электросети от коротких замыканий и перегрузок.

Автомат должен отключаться, когда нагрузка существенно превышает допустимую норму или при возникновении короткого замыкания, когда значительно возрастает электрический ток. Однако он должен пропускать ток и работать в нормальном режиме, если вы, например, одновременно включили стиральную машинку и электроутюг.

Что защищает автоматический выключатель

Прежде чем подбирать автомат, стоит разобраться, как он работает и что он защищает. Многие люди считают, что автомат защищает бытовые приборы. Однако это абсолютно не так. Автомату нет никакого дела до приборов, которые вы подключаете к сети – он защищает электропроводку от перегрузки.

Ведь при перегрузке кабеля или возникновении короткого замыкания возрастает сила тока, что приводит к перегреву кабеля и даже возгоранию проводки.

Особенно сильно возрастает сила тока при коротком замыкании. Величина силы тока может возрасти до нескольких тысяч ампер. Конечно, никакой кабель не способен долго продержаться при такой нагрузке. Тем более, кабель сечением 2,5 кв. мм, который часто используют для прокладки электропроводки в частных домовладениях и квартирах. Он попросту загорится, как бенгальский огонь. А открытый огонь в помещении может привести к пожару.

Поэтому правильный расчет автоматического выключателя играет очень большую роль. Аналогичная ситуация возникает при перегрузках — автоматический выключатель защищает именно электропроводку.

Когда нагрузка превышает допустимое значение, сила тока резко возрастает, что приводит к нагреванию провода и оплавлению изоляции. В свою очередь, это может привести к возникновению короткого замыкания. А последствия такой ситуации предсказуемы – открытый огонь и пожар!

По каким токам производят расчет автоматов

Функция автоматического выключателя состоит в защите электропроводки, подключенной после него. Основным параметром, по которому производят расчет автоматов, является номинальный ток. Но номинальный ток чего, нагрузки или провода?

Исходя из требований ПУЭ 3.1.4, токи уставок автоматических выключателей которые служат для защиты отдельных участков сети, выбираются по возможности меньше расчетных токов этих участков или по номинальному току приемника.

Расчет автомата по мощности (по номинальному току электроприемника) производят, если провода по всей длине на всех участках электропроводки рассчитаны на такую нагрузку. То есть допустимый ток электропроводки больше номинала автомата.

Также учитывается время токовая характеристика автомата, но про нее мы поговорим позже.

Например, на участке, где используется провод сечением 1 кв. мм, величина нагрузки составляет 10 кВт. Выбираем автомат по номинальному току нагрузки — устанавливаем автомат на 40 А. Что произойдет в этом случае? Провод начнет греться и плавиться, поскольку он рассчитан на номинальный ток 10-12 ампер, а сквозь него проходит ток в 40 ампер. Автомат отключится лишь тогда, когда произойдет короткое замыкание. В результате может выйти из строя проводка и даже случиться пожар.

Поэтому определяющей величиной для выбора номинального тока автомата является сечение токопроводящего провода. Величина нагрузки учитывается лишь после выбора сечения провода. Номинальный ток, указанный на автомате, должен быть меньше максимального тока, допустимого для провода данного сечения.

Таким образом, выбор автомата производят по минимальному сечению провода, который используется в проводке.

Например, допустимый ток для медного провода сечением 1,5 кв. мм, составляет 19 ампер. Значит, для данного провода выбираем ближайшее значение номинального тока автомата в меньшую сторону, составляющее 16 ампер. Если выбрать автомат со значением 25 ампер, то проводка будет греться, так как провод данного сечения не предназначен для такого тока. Чтобы правильно произвести расчет автоматического выключателя, необходимо, в первую очередь, учитывать сечение провода.

Расчет вводного автоматического выключателя

Система электропроводки делится на группы. Каждая группа имеет свой кабель с определенным сечением и автоматические выключатели с номинальным током удовлетворяющему этому сечению.

Чтобы выбрать сечение кабеля и номинальный ток автомата, нужно произвести расчет предполагаемой нагрузки. Этот расчет производят, суммируя мощности приборов, которые будут подключены к участку. Суммарная мощность позволит определить ток, протекающий через проводку.

Определить величину тока можно по следующей формуле:

Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В (U=220 В).

Несмотря на то, что формула применяется для активных нагрузок, которые создают обычные лампочки или приборы с нагревательным элементом (электрочайники, обогреватели), она все же поможет приблизительно определить величину тока на данном участке. Теперь нам нужно выбрать токопроводящий кабель. Зная величину тока, мы по таблице сможем выбрать сечение кабеля для данного тока.

После этого можно производить расчет автоматического выключателя для электропроводки данной группы. Помните, что автомат должен отключиться раньше, чем произойдет перегрев кабеля, поэтому номинал автомата выбираем ближайшее меньшее значение от расчетного тока.

Смотрим на величину номинального тока на автомате и сравниваем ее с максимально допустимой величиной тока для провода с данным сечением. Если допустимый ток для кабеля меньше, чем номинальный ток, указанный на автомате, выбираем кабель с большим сечением.

Похожие материалы на сайте:

electricvdome.ru

Электрические автоматы. Виды и работа. Характеристики

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:

Пожаров.
Ударов человека током.
Неисправностей электропроводки.

Виды и конструктивные особенности

Отключающая способность

Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:

• Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.• Автоматы на 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.• Автоматы на 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Особенности автоматов с одним полюсом

Такие автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Свойства автоматов с двумя полюсами

Трехполюсные автоматы

Использование четырехполюсного автомата

Время-токовая характеристика

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут.

Электрические автоматы с маркировкой «В»

Электрические автоматы со свойством, обозначенным буквой «В», способны отключаться за 5 – 20 с. При этом значение тока составляет до 5 номинальных значений тока. Такие модели автоматов используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Автоматические выключатели с этой маркировкой могут выключиться за время в интервале 1 – 10 с, при 10 кратной токовой нагрузке. Такие модели применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D».

Номинальный ток

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов

Обычный режим

Режим перегрузки

Режим короткого замыкания

Похожие темы:

electrosam.ru

Пакетный выключатель — виды, примиенение, конструкция, принцип работы и подключение

Еще в советские времена пакетный выключатель стоял во всех квартирах и на лестничных площадках. Он выполнял функцию рубильника для полного отключения/включения электричества.

Но так как мощность его невелика, на замену ему пришли современные автоматы, тем более что в устройстве пакетного выключателя нет автоматического отключения от сети в случае короткого замыкания или перегрузки. А из-за перепадов напряжения он быстро выходит из строя.

Тем не менее, из-за дешевизны, компактности и большого коммутационного ресурса устройства он все еще в ходу. Сейчас до сих пор используется в распределительных щитках, силовых цепях, кранах, пультах управления, экскаваторах, кабинах машинистов электросиловых агрегатов, в подстанциях (спецперсоналом) для учета показаний.

Конструкция и характеристики пакетного выключателя (ПВ)

Пакетники могут иметь один, два и три полюса. Работают в электросетях постоянного и переменного тока до 60 А при напряжении 380 В и до 100 А при напряжении 220 В. Частота – 50 Гц и выше.

Внешне выключатель пакетный (ПВ) выглядит как небольшой бочонок с ручкой и выводами электрических клемм. Внутри контактная группа и переключающий механизм. Подвижные контакты (из изолированного материала) установлены на втулке квадратного сечения. Находятся они в корпусе. Сам корпус состоит из изолированных шайб, соединяющихся винтами. С помощью рукоятки через пружинный механизм поворачиваются подвижные контакты. Они закреплены в пластинах из фибры для точного направления и гашения электрической дуги.

Неподвижные контакты внешне напоминают маленькие ножи. Расположены они в пластмассовых шайбах.

Принцип работы пакетных выключателей

Он достаточно простой: при повороте рукоятки на 90 градусов происходит натяжение пружины и воздействие на подвижную шайбу. Фиксаторы на крышке помогают ее стабилизировать. Далее шайба передает движение контактной группе, и контакты замыкаются/размыкаются.

Обратите внимание! Если дисковый ПВ работает только в режиме включить/выключить, то существует еще так называемый кулачковый пакетник (галетный). Так вот его можно «запрограммировать». Переключение контактов будет зависеть от изначального положения переключателя.

Какие бывают виды пакетников

Они классифицируются по степени защиты. И от этого зависит назначение того или иного ПВ:

Открытые. Предназначены для монтажа в сухих, незапыленных и недоступных местах. Не переносят высокий уровень влажности. Как правило, их устанавливают в железных ящиках, щитах и нишах.
Защищенные. Предотвращают не только случайные прикосновения, но и попадания предметов на оголенные контакты. Корпус сделан из пластмассы, защищает пакетник от пыли и влаги, поэтому разрешается устанавливать его вне электрического щитка.
Герметичные. Прочный корпус из алюминия обеспечивает лучшую защиту от влаги. Такие пакетники монтируют не только в очень влажных помещениях, но и на открытой территории.

По типу крепления пакетники изготавливаются в 4-х вариантах:

Крепеж расположен за 4-х миллиметровой панелью. Защелкивается передней скобой. Подвод проводов находится сзади.
Крепеж находится за 24-х миллиметровой панелью. Также фиксируется передней скобой, а подключение проводов происходит с задней стороны.
Пакетный выключатель крепится за сам корпус.
Крепеж находится в шкафу, а защелкивается уже задней скобой. Подвод проводов находится спереди.

На заметку! В распределительный щиток проще и надежней крепить подключенный пакетник на din-рейку.

Подключение пакетного выключателя к сети

Для наглядного примера рассмотрим схему подключения пакетного выключателя к однофазному счетчику:

Схема подключения пакетного выключателя к сети

Провода зачищаются и крепятся в винтовых зажимах пакетника. Для удобства подключения они специально сдвинуты относительно друг друга. Для некоторых типов ПВ концы проводов нужно скручивать в кольца.

Обратите внимание! Пакетник подсоединяется исключительно в разрыв фазы!

Если на корпусе аппарата есть заземляющий контакт, подключение заземления осуществляется отдельным, не являющимся рабочим нулем кабелем.

Если это трехфазная сеть, то пакетник будет иметь 2 положения: все фазы замкнуты или разомкнуты. Провода подсоединяются к клеммам с одной стороны устройства при соблюдении очередности фаз. Провода нагрузки подсоединяются с другой стороны аппарата в той же очередности при соблюдении диагональной противоположности.

Пакетный выключатель уместно использовать там, где необходимо частое переключение питания. Но их частота не должна быть больше, чем 300 раз за 1 час. Так, при номинальном напряжении и токе, а также коэффициенте мощности 8,0 такие выключатели выдерживают до 20 тысяч переключений.

Каждый пакетник имеет свою маркировку. Она состоит из нескольких условных обозначений. Например, так: П ВX – XXX XX XX XXX X. Эта таблица поможет вам ее расшифровать:

Таблица расшифровки маркировки пакетника

Пакетный выключатель — виды, примиенение, конструкция, принцип работы и подключение

Виды и типы автоматических выключателей

Просмотров 2.3k. Опубликовано 15.06.2018 Обновлено 15.06.2018

Все наши электрические сети и цепи, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями. Их главная задача — это в нужный момент обесточить электрическую цепь, т. е. отключить подачу электрического тока. Автомат (АВ) срабатывает, т.е. отключается, в случаях короткого замыкания и перегрузки в сети (нагрев проводов). Для различных электрических цепей существуют и различные виды и типы автоматических выключателей.

Виды автоматических выключателей (АВ)

Все автоматы можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом электрическом токе в сети.По своей конструкции АВ бывают: воздушные, модульные, а также в литом корпусе.
Автоматические выключатели подразделяются по показателю номинального тока. Также еще одно различие — это номинальное напряжение. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.
Электрические автоматы бывают токоограничивающие и нетокоограничивающие. Токоограничивающий автоматический выключатель — это выключатель с чрезвычайно малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего максимального значения.
Все модели электровыключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.
АВ подразделяются по виду расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.
По скорости срабатывания. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания. Характеристики могут сочетаться.
Отличаются АВ и по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.
Также автоматы различают по наличию свободных контактов и способу присоединения проводников.

Типы автоматических выключателей

Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.

Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.

Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.

Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.

Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.

A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.
B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.
C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.
D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.
K – индуктивные нагрузки.
Z – для электронных устройств.

Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.

Технические характеристики автоматических выключателей

Рассмотрим технические характеристики автоматических выключателей, установленные требованиями стандартов МЭК 60898‑1 и МЭК 60898‑2, ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011.

Вся информация, которую вы прочитаете ниже основана на материалах из книги Ю.В. Харечко [3], а также соответствующих ГОСТов.

Коммутационная износостойкость.

Коммутационная износостойкость представляет собой способность автоматического выключателя выполнять определенное число циклов оперирования, когда в его главной цепи протекает электрический ток, оставаясь после этого в предусмотренном состоянии.

При номинальном напряжении и токовой нагрузке в своей главной цепи, равной номинальному току, любой автоматический выключатель должен выдерживать не менее 4000 циклов электрического оперирования.

Под циклом оперирования понимают последовательность оперирований автоматического выключателя из одного положения в другое с возвратом в начальное положение. Каждый цикл оперирования состоит из замыкания главных контактов автоматического выключателя с последующим их размыканием.

После выполнения 4000 циклов включения номинальной электрической нагрузки с ее последующим отключением автоматический выключатель не должен быть чрезмерно изношенным, не должен иметь повреждений подвижных контактов главной цепи, а также ослабления электрических и механических соединений. Кроме того, не должна ухудшаться электрическая прочность изоляции автоматического выключателя, которую проверяют соответствующими испытаниями.

Номинальное рабочее напряжение (номинальное напряжение).

Под номинальным рабочим напряжением (номинальным напряжением) U_е понимают установленное изготовителем значение напряжения, при котором обеспечена работоспособность автоматического выключателя, особенно при коротком замыкании. Для одного автоматического выключателя может быть установлено несколько значений номинального напряжения, каждому из которых соответствует собственное значение номинальной коммутационной способности при коротком замыкании.

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 установлены следующие предпочтительные значения номинального напряжения для различных видов автоматических выключателей:

для однополюсных – 120, 230, 230/400 В;
для двухполюсных – 120/240, 230, 400 В;
для трехполюсных и четырехполюсных – 240, 400 В.

Предпочтительные значения номинального напряжения, равные 120, 120/240 и 240 В, установлены стандартами для автоматических выключателей, предназначенных для использования в однофазных трехпроводных электрических системах переменного тока с номинальным напряжением 120/240 В.

Автоматические выключатели, имеющие значения номинального напряжения 230, 230/400 и 400 В, применяют в широко распространенных однофазных двухпроводных, трехфазных трехпроводных и четырехпроводных электрических системах переменного тока с номинальным напряжением 230 В, 400 и 230/400 В.

Помимо указанных выше в стандарте МЭК 60898-2 и ГОСТ IEC 60898-2-2011 установлены следующие предпочтительные значения номинального напряжения постоянного тока для универсальных автоматических выключателей:

для однополюсных – 125, 220 В;
для двухполюсных – 125/250, 220/440 В.

В обоих стандартах также сказано, что производитель должен указать в своей документации значение минимального напряжения, на которое рассчитан данный автоматический выключатель.

Номинальное напряжение изоляции U_i.

Номинальное напряжение изоляции U_i представляет собой установленное изготовителем напряжение, к которому отнесены напряжения испытания изоляции и расстояния утечки. Номинальное напряжение изоляции применяют для определения значений напряжения, используемых при испытании изоляции автоматического выключателя. Его также учитывают при установлении расстояний утечки автоматического выключателя. Когда отсутствуют другие указания, номинальное напряжение изоляции соответствует наибольшему номинальному напряжению автоматического выключателя. При этом значение наибольшего номинального напряжения автоматического выключателя не должно превышать значения его номинального напряжения изоляции.

Номинальный ток I_n.

Номинальный ток I_n – установленный изготовителем электрический ток, который автоматический выключатель способен проводить в продолжительном режиме при определенной контрольной температуре окружающего воздуха.

Под продолжительным режимом в стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 понимают такой режим, при котором главные контакты автоматического выключателя остаются замкнутыми, проводя установившийся электрический ток без прерывания в течение продолжительного времени (неделями, месяцами и даже годами).

Контрольной температурой окружающего воздуха называют такую температуру окружающего воздуха, при которой устанавливают время-токовую характеристику автоматического выключателя. Стандартная контрольная температура окружающего воздуха принята равной 30 °С.

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 установлены следующие предпочтительные значения номинального тока: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.

Номинальная частота.

Характеристика «номинальная частота» определяет промышленную частоту, для которой разработан автоматический выключатель и с которой согласованы другие его характеристики. Автоматический выключатель может иметь несколько значений номинальной частоты. Автоматические выключатели, соответствующие требованиям стандарта МЭК 60898-2 и ГОСТ IEC 60898-2-2011, могут также функционировать при постоянном токе. Стандартные значения номинальной частоты автоматических выключателей равны 50 и 60 Гц.

Характеристика расцепления.

Характеристика расцепления каждого автоматического выключателя, с одной стороны, должна обеспечивать надежную защиту проводников электрических цепей от сверхтока. С другой стороны, она не должна допускать в стандартных условиях эксплуатации расцепления автоматического выключателя при протекании в его главной цепи электрического тока, равного номинальному току. Характеристика расцепления автоматического выключателя должна быть стабильной во время его эксплуатации и находиться в пределах соответствующей стандартной время-токовой зоны¹.

Примечание 1: Эта характеристика автоматического выключателя в п. 8.6.1 ГОСТ IEC 60898-1-2020 названа нормальной время-токовой характеристикой, а п. 8.6.1 ГОСТ IEC 60898-2-2011 – стандартной время-токовой характеристикой. Однако время-токовая характеристика любого автоматического выключателя имеет вид кривой. В стандартах установлены граничные значения, в пределах которых должны находиться характеристики расцепления всех автоматических выключателей, т. е. в них заданы время-токовые зоны, которые находятся между граничными время-токовыми кривыми. Поэтому рассматриваемую характеристику логичнее поименовать стандартной время-токовой зоной. В п. 8.6.1 стандартов МЭК 60898‑1 и МЭК 60898-2 она названа именно так – «standard time-current zone».
Примечание 1 от Харечко Ю.В. из книги [3]

Основные параметры стандартных время-токовых зон представлены в таблицах 7 стандартов МЭК 60898‑1 и МЭК 60898‑2. Время-токовая характеристика любого качественного автоматического выключателя должна находиться в пределах его стандартной время-токовой зоны.

Ток мгновенного расцепления.

Под током мгновенного расцепления понимают минимальный электрический ток, вызывающий автоматическое срабатывание автоматического выключателя без выдержки времени.

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 для каждого типа мгновенного расцепления установлены следующие стандартные диапазоны токов мгновенного расцепления¹:

тип В – свыше 3 I_n до 5 I_n;
тип С – свыше 5 I_n до 10 I_n;
тип D – свыше 10 I_n до 20 I_n².

Примечание 1: В стандарте МЭК 60898‑1 эта характеристика имеет наименование «стандартный диапазон мгновенного расцепления» («standard range of instantaneous tripping»). Однако это название нельзя признать удачным. Мгновенное расцепление не может иметь какой-либо диапазон. Оно либо происходит, либо нет. В требованиях стандарта МЭК 60898‑1 и ГОСТ Р 50345 речь идет о диапазонах, в которых находятся минимальные электрические токи, вызывающие мгновенное расцепление автоматических выключателей, т. е. стандарты устанавливают диапазоны, в которых должны находиться токи мгновенного расцепления. Поэтому рассматриваемую характеристику автоматического выключателя в международном стандарте более правильно назвать стандартным диапазоном токов мгновенного расцепления, как она названа в п. 5.3.5 ГОСТ IEC 60898-1-2020.
Примечание 1 от Харечко Ю.В. из книги [3]

Примечание 2: В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 указано, что для специальных автоматических выключателей, имеющих тип мгновенного расцепления D, верхняя граница может быть увеличена до 50 I_n.
Примечание 1 от Харечко Ю.В. из книги [3]

Для универсальных автоматических выключателей требованиями стандарта МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 предусмотрены только два типа мгновенного расцепления – B и C. При этом для постоянного тока даны иные, чем для переменного тока, стандартные диапазоны токов мгновенного расцепления.

тип В – свыше 4 I_n до 7 I_n;
тип С – свыше 7 I_n до 15 I_n.

Если в главной цепи автоматического выключателя протекает электрический ток, величина которого равна нижней границе стандартного диапазона токов мгновенного расцепления (3 I_n, 5 I_n, 10 I_n переменного тока, а для универсальных автоматических выключателей также 4 I_n и 7 I_n постоянного тока), то автоматический выключатель должен расцепиться за промежуток времени более 0,1 с, но менее 45 с или 90 с (тип мгновенного расцепления B), 15 с или 30 с (тип мгновенного расцепления C) и 4 с или 8 с (тип мгновенного расцепления D) соответственно при номинальном токе до 32 А включительно и более 32 А, т. е. нижняя граница стандартного диапазона токов мгновенного расцепления не является током мгновенного расцепления.

При протекании в главной цепи автоматического выключателя электрического тока, равного верхней границе стандартного диапазона токов мгновенного расцепления (5 I_n, 10 I_n, 20 I_n переменного тока или 7 I_n, 15 I_n постоянного тока), он должен расцепиться за промежуток времени менее 0,1 с, т. е. верхняя граница стандартного диапазона токов мгновенного расцепления представляет собой максимально допустимое значение тока мгновенного расцепления. Любой сверхток, превышающий верхнюю границу стандартного диапазона токов мгновенного расцепления, тем более
должен вызывать мгновенное расцепление автоматического выключателя.

В том случае, если значение электрического тока, протекающего в главной цепи автоматического выключателя, находится между нижней и верхней границами стандартного диапазона токов мгновенного расцепления, он может расцепиться либо с незначительной выдержкой времени (несколько секунд), либо без выдержки времени (менее 0,1 с). Фактическое время срабатывания конкретного автоматического выключателя определяется его индивидуальной время-токовой характеристикой. Ток мгновенного расцепления автоматического выключателя также определяется его индивидуальной время-токовой характеристикой.

Стандарт МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 классифицируют автоматические выключатели согласно их токам мгновенного расцепления по типам B, С и D, т. е. все автоматические выключатели подразделяют на три типа мгновенного расцепления: тип B, тип С и тип D. Конкретному типу мгновенного расцепления соответствует собственный стандартный диапазон токов мгновенного расцепления, а также собственная стандартная время-токовая зона. Для универсальных автоматических выключателей стандартом МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 предусмотрены два типа мгновенного расцепления B и С.

Импульсное выдерживаемае напряжение.

Под импульсным выдерживаемым напряжением понимают наибольшее пиковое значение импульсного напряжения предписанной формы и полярности, которое не вызывает пробоя изоляции при установленных условиях. Номинальное импульсное выдерживаемое напряжение U_imp автоматического выключателя должно быть равным или превышать стандартные значения номинального импульсного выдерживаемого напряжения, которые установлены в таблицах 3 стандарта МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 в зависимости от номинального напряжения электроустановки (см. табл. 1).

Таблица 1. Стандартные значения номинального импульсного выдерживаемого напряжения
Номинальное импульсное выдерживаемое напряжение (U_imp), кВ	Номинальное напряжение электроустановки, В
Номинальное импульсное выдерживаемое напряжение (U_imp), кВ	Трехфазные системы	Однофазная система с заземленной средней точкой
2,5	—	120/240
4	230/400, 250/440	120/240, 240

Предельная отключающая способность при коротком замыкании I_cu.

Под предельной отключающей способностью при коротком замыкании I_cu¹ понимают отключающую способность, для которой предписанные условия соответственно установленной последовательности испытаний не предусматривают способности автоматического выключателя проводить в течение условного времени электрический ток, равный 0,85 его тока нерасцепления.

Примечание 1: В ГОСТ IEC 60898-1-2020 рассматриваемая характеристика автоматического выключателя имеет наименование «предельная наибольшая отключающая способность». В стандарте МЭК 60898‑1 эта характеристика названа иначе – «предельная отключающая способность при коротком замыкании» («ultimate short-circuit breaking capacity»). В национальных стандартах, распространяющихся на автоматические выключатели, вместо термина «предельная наибольшая отключающая способность» следует использовать термин «предельная отключающая способность при коротком замыкании». В требованиях стандарта МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 не используют рассматриваемый термин.
Примечание 1 от Харечко Ю.В. из книги [3]

Номинальная коммутационная способность при коротком замыкании I_cn.

Номинальная коммутационная способность при коротком замыкании I_cn¹ представляет собой значение предельной отключающей способности при коротком замыкании, установленное изготовителем для автоматического выключателя.

Примечание 1: В ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011 рассматриваемая характеристика автоматического выключателя имеет наименование «номинальная наибольшая отключающая способность». В стандартах МЭК 60898‑1 и МЭК 60898‑2 эта характеристика названа иначе – «номинальная способность при коротком замыкании» («rated short-circuit capacity»). При этом под способностью при коротком замыкании (short-circuit capacity) в международных стандартах понимают (включающую и отключающую) способность при коротком замыкании (short-circuit (making and breaking) capacity), т. е. коммутационную способность автоматического выключателя при коротком замыкании. Для устранения расхождений в наименованиях одной и той же характеристики автоматического выключателя в международных и национальных нормативных документах целесообразно использовать термин «номинальная коммутационная способность при коротком замыкании».
Примечание 1 от Харечко Ю.В. из книги [3]

Характеристика «номинальная коммутационная способность при коротком замыкании» определяет максимальный ток короткого замыкания, который автоматический выключатель должен гарантированно включить, проводить определенное время и отключить при заданных стандартом условиях, например, при установленном в стандарте диапазоне коэффициентов мощности (см. таблицу 17 ГОСТ IEC 60898-1-2020). Автоматический выключатель тем более должен отключить любой ток короткого замыкания, значение которого не превышает его номинальной коммутационной способности при коротком замыкании.

Для понимания характера поведения автоматического выключателя после отключения им максимального тока короткого замыкания обратимся к требованиям, изложенным в п. 9.12.11.4.3 стандартов¹. Каждый автоматический выключатель должен обеспечить одно отключение испытательной электрической цепи с ожидаемым током короткого замыкания, равным номинальной коммутационной способности при коротком замыкании, а также одно включение с последующим автоматическим отключением электрической цепи, в которой протекает указанный испытательный ток.

Примечание 1: В стандартах МЭК 60898‑1 и МЭК 60898‑2 этот пункт назван «Испытание при номинальной способности при коротком замыкании (I_cn)», в ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011 − «Испытание при номинальной наибольшей отключающей способности (I_cn)». Этот пункт в международных и национальных стандартах целесообразно назвать иначе: «Испытание при номинальной коммутационной способности при коротком замыкании (I_cn)».
Примечание 1 от Харечко Ю.В. из книги [3]

После проведения этого испытания качественный автоматический выключатель не должен иметь повреждений, ухудшающих его эксплуатационные свойства, а также должен выдержать установленные стандартом испытания на электрическую прочность и проверку характеристики расцепления.

Рассматриваемую характеристику автоматического выключателя используют для согласования ее численного значения с токами короткого замыкания в электроустановке здания. Значение номинальной коммутационной способности при коротком замыкании должно превышать или быть равным максимальному току короткого замыкания в месте установки автоматического выключателя.

Для автоматических выключателей бытового назначения в стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 установлены следующие значения номинальной коммутационной способности при коротком замыкании:

в диапазоне сверхтока до 10 000 А включительно – стандартные значения номинальной коммутационной способности при коротком замыкании, равные 1500, 3000, 4500, 6000, 10 000 А;
в диапазоне сверхтока свыше 10 000 А до 25 000 А включительно – предпочтительное значение номинальной коммутационной способности при коротком замыкании, равное 20 000 А.

Указанные значения номинальной коммутационной способности при коротком замыкании имеют и универсальные автоматические выключатели.

Включающая и отключающая способность при коротком замыкании.

Включающую и отключающую способность при коротком замыкании² автоматического выключателя оценивают в стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 по действующему значению переменной составляющей ожидаемого тока³, который он предназначен включать, проводить в течение его времени размыкания и отключать при определенных условиях.

Примечание 2: В ГОСТ IEC 60898-1-2020 рассматриваемая характеристика автоматического выключателя имеет наименование «наибольшая включающая и отключающая способность». В стандарте МЭК 60898‑1 эта характеристика названа иначе – «(включающая и отключающая) способность при коротком замыкании» («short-circuit (making and breaking) capacity»). В национальных стандартах, распространяющихся на автоматические выключатели, вместо термина «наибольшая включающая и отключающая способность» следует использовать термин «включающая и отключающая способность при коротком замыкании». В стандарте МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 не используют рассматриваемый термин.
Примечание 2 от Харечко Ю.В. из книги [3]

Примечание 3: Ожидаемый ток – электрический ток, который будет протекать в электрической цепи, если каждый полюс коммутационного устройства заменить проводником с пренебрежимо малым полным сопротивлением.
Примечание 3 от Харечко Ю.В. из книги [3]

Время отключения и время дуги.

Для отключения сверхтока автоматическому выключателю требуется определенное время – время отключения, которое представляет собой интервал времени между началом времени размыкания и концом времени дуги. Началом времени размыкания считают момент, когда электрический ток в главной цепи автоматического выключателя достигнет уровня срабатывания его расцепителя сверхтока. Концом времени дуги является момент гашения электрических дуг во всех полюсах автоматического выключателя. Поэтому время отключения однополюсного автоматического выключателя приблизительно равно сумме времени размыкания и времени дуги в полюсе, а многополюсного автоматического выключателя – сумме времени размыкания и времени дуги в многополюсном автоматическом выключателе.

Рабочая отключающая способность при коротком замыкании I_cs.

Номинальной коммутационной способности при коротком замыкании автоматического выключателя соответствует определенная рабочая отключающая способность при коротком замыкании I_cs¹ – отключающая способность, для которой предписанные условия соответственно установленной последовательности испытаний предусматривают способность автоматического выключателя проводить в течение условного времени электрический ток, равный 0,85 его тока нерасцепления.

Примечание 1: В ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011 рассматриваемая характеристика автоматического выключателя имеет наименование «рабочая наибольшая отключающая способность». В стандартах МЭК 60898‑1 и МЭК 60898‑2 эта характеристика названа иначе – «рабочая отключающая способность при коротком замыкании» («service short-circuit breaking capacity»). Для устранения расхождений в наименованиях одной и той же характеристики автоматического выключателя в национальных нормативных документах вместо термина «рабочая наибольшая отключающая способность» следует использовать термин «рабочая отключающая способность при коротком замыкании».
Примечание 1 от Харечко Ю.В. из книги [3]

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 между номинальной коммутационной способностью при коротком замыкании автоматического выключателя и его рабочей отключающей способностью при коротком замыкании установлены соотношения, представленные в табл. 2. Указанная информация приведена в таблицах 18 стандартов, в которых соотношение между рабочей отключающей способностью и номинальной коммутационной способностью задано посредством коэффициента, равного К = I_cs/I_cn.

Таблица 2. Соотношения между номинальной коммутационной способностью при коротком замыкании и рабочей отключающей способностью при коротком замыкании

Номинальная коммутационная способность при коротком замыкании I_cn	Рабочая отключающая способность при коротком замыкании I_cs
I_cn ≤ 6000 А	I_cs = I_cn
6000 А < I_cn ≤ 10 000 А	I_cs = 0,75 I_cn, но не менее 6000 А
I_cn > 10 000 А	_Ics = 0,5 I_cn, но не менее 7500 А

Рабочая отключающая способность при коротком замыкании значительно меньше номинальной коммутационной способности при коротком замыкании (при I_cn > 6000 А). Поэтому каждый автоматический выключатель способен отключить электрический ток, равный рабочей отключающей способности при коротком замыкании, бóльшее число раз, чем электрический ток, равный номинальной коммутационной способности при коротком замыкании.

Однополюсный и двухполюсный автоматические выключатели должны обеспечить два отключения испытательной электрической цепи с ожидаемым током короткого замыкания в ней, равным рабочей отключающей способности при коротком замыкании, и одно включение указанной электрической цепи с последующим ее автоматическим отключением. Трехполюсный и четырехполюсный автоматические выключатели должны обеспечить одно отключение электрической цепи, в которой протекает указанный испытательный ток, а также два ее включения с последующим автоматическим отключением.

Однополюсный и двухполюсный универсальные автоматические выключатели должны обеспечить одно отключение электрической цепи с ожидаемым постоянным током короткого замыкания в ней, равным рабочей отключающей способности при коротком замыкании, а также два ее включения с последующим автоматическим отключением.

После проведения указанного испытания качественный автоматический выключатель не должен иметь повреждений, ухудшающих его эксплуатационные свойства. Автоматический выключатель также должен выдержать предписанные стандартами испытания на электрическую прочность и проверку его характеристики расцепления.

В требованиях подраздела 533.3 «Выбор устройств для защиты электропроводок от коротких замыканий» стандарта МЭК 60364‑5‑53 сказано, что, когда стандарт на защитное устройство определяет и рабочую отключающую способность при коротком замыкании, и номинальную предельную отключающую способность при коротком замыкании, допустимо выбирать защитное устройство на основе предельной отключающей способности при коротком замыкании для максимальных характеристик короткого замыкания.

Однако условия эксплуатации могут сделать желательным выбор защитного устройства по рабочей отключающей способности при коротком замыкании, например, когда защитное устройство устанавливают на вводе низковольтной электроустановки. Аналогичное требование, сформулированное с терминологическими ошибками, имеется в ГОСТ Р 50571.5.53-2013, который разработан на основе стандарта МЭК 60364‑5‑53:2002. Поэтому при согласовании характеристик автоматических выключателей с характеристиками электрических цепей в электроустановке здания значения их рабочих отключающих способностей при коротком замыкании целесообразно выбирать так, чтобы они превышали или были равными максимальным токам короткого замыкания в местах их установки.

Характеристика I²t.

Характеристика I2t представляет собой кривую, отражающую максимальные значения I²t автоматического выключателя как функцию ожидаемого тока в указанных условиях эксплуатации. Эта характеристика позволяет оценить способность автоматического выключателя ограничивать ожидаемый сверхток в защищаемых им электрических цепях. Некоторые виды электрооборудования, например устройства дифференциального тока без встроенной защиты от сверхтока, имеют ограничения по значению характеристики I²t. Поэтому при проектировании электроустановок зданий с помощью рассматриваемой характеристики проводят проверку возможности использования автоматических выключателей для обеспечения защиты подобного электрооборудования от токов короткого замыкания.

Значения характеристики I²t для конкретных электрических токов – так называемый «интеграл Джоуля» – интеграл квадрата силы тока по данному интервалу времени (t₀, t₁) – определяют по следующей формуле:

В стандарте EN 60898‑1 рассматриваемая характеристика положена в основу классификации автоматических выключателей, устанавливающей способность автоматических выключателей ограничивать ожидаемые сверхтоки в защищаемых ими электрических цепях. Автоматические выключатели подразделяют на три класса ограничения энергии.

Класс ограничения электроэнергии.

Характеристика «класс ограничения электроэнергии» и значения характеристики I²t, по которым автоматические выключатели могут быть отнесены к определенному классу, не предусмотрены ни в стандарте МЭК 60898‑1, ни в ГОСТ IEC 60898-1-2020. Однако в обоих стандартах отмечается, что в дополнение к характеристике I²t, обеспеченной производителем, автоматические выключатели могут быть классифицированы согласно их характеристике I²t. По требованию производитель должен сделать доступным характеристику I²t. Он может указать классификацию I²t и соответственно маркировать автоматические выключатели.

В табл. 3 представлены максимальные значения характеристики I²t автоматических выключателей по классам ограничения электроэнергии, значения которых заимствованы из изменения А11, внесенного в стандарт EN 60898 в 1994 г.

Таблица 3. Предельные значения характеристики I²t для автоматических выключателей, А²с
Номинальная коммутационная способность при коротком замыкании, А	Класс ограничения электроэнергии
	1	2		3
	Тип мгновенного расцепления автоматического выключателя
	B и C	В	С	В	С
Номинальный ток до 16 А включительно
3000	Предельные значения не установлены	31000	37000	15000	18000
4500		60000	75000	25000	30000
6000		100000	120000	35000	42000
10000		240000	290000	70000	84000
Номинальный ток свыше 16 А до 32 А включительно^*
3000	Предельные значения не установлены	40000	50000	18000	22000
4500		80000	100000	32000	39000
6000		130000	160000	45000	55000
10000		310000	370000	90000	110000
^* Для автоматических выключателей с номинальным током 40 А могут быть применены максимальные значения, равные 120 % от указанных в таблице. Такие автоматические выключатели могут быть маркированы символом соответствующего класса ограничения электроэнергии.

Автоматические выключатели, имеющие класс ограничения электроэнергии 2 и 3, представляют собой токоограничивающие автоматические выключатели, характеризующиеся малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего пикового значения. Применение токоограничивающих автоматических выключателей в электроустановках зданий позволяет уменьшить негативное воздействие токов короткого замыкания на низковольтное электрооборудование и, прежде всего, на проводники электрических цепей.

Современные автоматические выключатели бытового назначения, имеющие номинальный ток до 40 А и типы мгновенного расцепления B и C, как правило, представляют собой токоограничивающие автоматические выключатели и соответствуют третьему классу ограничения электроэнергии.

В стандарте МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 дополнительно установлена следующая классификация универсальных автоматических выключателей по постоянной времени:

автоматические выключатели, пригодные для электрических цепей постоянного тока с постоянной времени T ≤ 4 мс;
автоматические выключатели, пригодные для электрических цепей постоянного тока с постоянной времени T ≤ 15 мс.

В ГОСТ IEC 60898-2-2011 приведено следующее пояснение: «Очевидно, что токи короткого замыкания не превышают значения 1500 А в тех установках, где в силу присоединенных нагрузок постоянная времени при нормальной эксплуатации может быть не более 15 мс. В электроустановках со значениями токов короткого замыкания свыше 1500 А постоянная времени T = 4 мс считается достаточной».

Список использованной литературы

ГОСТ IEC 60898-1-2020
ГОСТ IEC 60898-2-2011
Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 5// Приложение к журналу «Библиотека инженера по охране труда». – 2017. – № 2. – 160 c

лучших рюкзаков и сумок для электрических скейтбордов (в 2021 году) — E-Skateboarder

Какой электрический рюкзак для скейтборда самый лучший?

Выбор лучшего рюкзака для электрического скейтборда всегда будет зависеть от ваших конкретных потребностей и предпочтений. Но в целом я считаю, что рюкзаки eskate производства Slick Revolution и Alter Bags являются отраслевым стандартом. Эти рюкзаки имеют универсальный дизайн, что означает, что они могут вместить и эффективно транспортировать электрические скейтборды практически любого размера и марки.

Рюкзак Slick Revolution Eskate
Рюкзак Alter Bags Native

Закажите рюкзак Slick Revolution Eskate здесь, на их веб-сайте.

Закажите рюкзак Alterbags Native здесь, на их веб-сайте.

Трудно упустить из виду невероятное удовольствие, которое приносит электрический скейтборд, но многие люди могут забыть, насколько практичными могут быть эти устройства. Электрический скейтборд был отличным помощником в поездках. Иногда я даже с нетерпением жду возможности пойти на работу из-за увлекательного катания, которое теперь влечет за собой поездка на работу!

Но вес электронной доски может затруднить длительную поездку на работу.Для меня самая сложная часть езды на большие расстояния — это время от времени носить с собой скейтборд. Держать в руке 30-фунтовое устройство во время езды в автобусе, поезде или машине быстро становится помехой. Хотя существует несколько вариантов, которые помогут райдерам справиться с весом своих досок, рюкзаки для электронного скейтборда — один из самых популярных способов облегчить ношение скейтборда. Некоторые компании даже создают уникальные рюкзаки, в которых можно носить доску, электронику и даже книги!

Эта статья даст вам подробный обзор взрывоопасного рынка рюкзаков для электрических скейтбордов в 2020 году.Покупка нового рюкзака для электрического скейтборда часто бывает немного сложнее, чем может показаться на первый взгляд; необходимо учитывать несколько важных моментов.

Давайте начнем с разбивки нескольких наиболее важных факторов в уравнении сумки eskate.

Какая сумка для электрического скейтборда самая лучшая?

Лучшая сумка для электрического скейтборда — Board Bag. Он построен из качественных материалов и предлагает отличную функциональность и защиту.Еще одна отличная сумка сделана от Hubro Designs. Он имеет некоторые общие черты с Board Bag, но он немного более доступный и дешевый в изготовлении. Ниже я привел некоторую противоположную информацию об этих двух популярных вариантах, чтобы вы могли принять собственное решение.

Закажите сумку Hubro Board Bag на Amazon.

Следует помнить, что рюкзаки предназначены не только для езды. Они также служат надежным партнером, чтобы носить с собой все ваши вещи. Хороший рюкзак для скейтборда легко вместит ваше устройство, но также вмещает все необходимое, чтобы продержаться в течение дня.Из-за того, сколько дополнительных функций могут предложить райдерам ведущие в отрасли доски, может быть сложно определить, какой рюкзак подходит именно вам. Оставайтесь со мной, и я покажу вам все тонкости этого важного решения о покупке.

Зачем использовать рюкзак и сумку для электрического скейтборда?

Вы можете задать себе вопрос: зачем мне вообще использовать электрический рюкзак для скейтборда? В конце концов, весь смысл электрического скейтборда в том, чтобы избежать хождения с ним.Ваше беспокойство имеет смысл! Электронные доски в первую очередь предназначены для катания. Но иногда нам хочется взять электронную доску подальше от дома. Иногда мы хотим совершить поездки на выходные или более длительные путешествия. Когда катание на коньках к месту назначения и обратно становится невозможным, носить с собой доску становится необходимостью.

Но любой, у кого был электрический скейтборд, должен знать, что он имеет серьезный вес. Переноска устройства в руке быстро превратится в ужасную рутинную работу. Хороший рюкзак для электрического скейтборда может упростить переноску вашего устройства.

Хорошо, у меня есть электрический скейтборд, и он классный, но как с ним путешествовать?

Если вы хотите путешествовать на электрическом скейтборде на большие расстояния, без рюкзака вам не обойтись. Рюкзак для моей доски? Какая блестящая идея! Эти сумки позволяют при необходимости освободить обе руки. Любой, кто катается на коньках, сталкивался с трудностями: держать сумку с продуктами в одной руке, а затем пытаться ответить на звонок, держа в другой свой скейтборд, должен знать, насколько важно иметь способ надежно удерживать и транспортировать доску.Купить еду, билеты на поезд или автобус или позвонить кому-нибудь по телефону — это все, что стало возможным, когда вам не нужно ни ездить, ни таскать доску вручную.

Сегодня я буду говорить о рюкзаках для электрических скейтбордов. Эти устройства можно использовать по-разному, но они особенно полезны для фигуристов, которые путешествуют или меняют места.

Лучшие рюкзаки для электрических скейтбордов

Slick Revolution ESK8 Рюкзак — новый рюкзак Obed

Компания

Slick Revolution хотела создать рюкзак для электрического скейтборда, который подходил бы к «большинству» электрических скейтбордов.Что означает Slick Revolution под словом «большинство»? Они означают, что их рюкзак для скейтборда может вместить любую электронную доску с плоской площадкой. Это довольно широкий диапазон; Исключаются только скейтборды с ремнями для ног или надборные батареи.

Рюкзак поставляется с регулируемым ремнем для грузовика для поддержки доски снизу, большой задней открытой секцией на молнии с внутренними перегородками из микрофлиса и плечевыми ремнями с мягкой подкладкой на шарнирах по центру. Одна особенность, которая мне действительно нравится, — это алюминиевая боковая и верхняя ручка для переноски.Эта особенность означает, что вы можете носить сумку как вертикально, так и горизонтально.

Рюкзак Slick Revolution ESK8 поставляется с боковым карманом на липучке с внешним выходом для USB-кабеля. Он также имеет светоотражающие задние области для обеспечения видимости в ночное время. Вы также можете транспортировать свой шлем с помощью выдвижного ремня с крючком G. Спинка сделана из сетчатой ткани, что придает ей свежий вид, сохраняя при этом достаточную набивку. Чтобы еще больше распределить вес, можно использовать набедренные ремни ;. Если они вам не нравятся, их также можно удалить.

Что действительно уникально в этом рюкзаке, так это то, что, несмотря на то, что это бренд Slick Revolution, логотипы можно снимать, так что владельцы Lacroix, Backfire, Meepo или других брендов могут добавить свой любимый логотип или ездить с пустым рюкзаком.

Сделайте предварительный заказ на рюкзак на сайте Slick Revolution.

Плюсов:

Материалы хорошего качества
Отличное распределение веса
Внешняя проушина для USB-кабеля
Подходит для большого количества досок
Светоотражающие полосы для лучшей видимости
Ремешок для шлема
Боковая ручка для горизонтального ношения
Логотипы съемные — вы можете настроить свой рюкзак!

Минусы :

Доска (липкая лента или колеса) выделяется внизу (рекомендуется крышка платы)
новая на рынке, поэтому не тестировалась (нет обзоров)

Рюкзак Alter Bags Native

Рюкзак Native выглядит великолепно.И если вы сравните его с другими моделями на рынке, он также относительно доступен. Этот рюкзак представляет собой прочную и функциональную сумку для переноски электрических скейтбордов. Alter Bags базируется в Сингапуре. В апреле 2019 года первая линия Native Backpacks была запущена онлайн и начала поставляться по всему миру. В рюкзаке Native есть 15-дюймовое отделение для ноутбука с мягкой подкладкой, 2 боковых кармана с быстрым доступом для небольших предметов, таких как кошелек или пульт, и 2 боковых кармана для бутылки с водой.Как видите, в рюкзаке Native Backpack довольно много полезных отделений. Он также стандартно поставляется со светоотражающими полосами для лучшей видимости в ночное время, что чрезвычайно полезно во время темных поездок. Встроенное хранилище для шлема устройства подходит для ваших типичных полузащитных или закрытых шлемов для удобства хранения.

Рюкзак

Alter’s Native доступен в двух размерах: Mini и Maxi. Mini подходит для досок длиной до 32 дюймов, шириной до 10 дюймов и колесной базой (расстояние между колесами) 17 дюймов.Для сравнения, Maxi предназначен для электронных досок длиной более 32 дюймов, шириной до 11 дюймов и расстоянием между колесами 22 дюйма. Рюкзак Native подходит также для неэлектрических плат. Объем основного вещевого отделения составляет около 16,5 л для Mini и 28 л для Maxi. Оба они расширяются за счет откидной конструкции. Посетите их веб-сайт здесь.

Видео о рюкзаке Native Eskate Backpack

Плюсов:

Отлично выглядит
Хорошее распределение веса
Отсек для ноутбука
Подходит для большого количества плат

Минусы :

Доска (липкая лента или колеса) выступает снизу (рекомендуется крышка доски)

Рюкзаки для скейтборда Monark Supply

Рюкзак Monark Supply отлично подходит, если вы хотите носить с собой только электрический скейтборд и некоторые мелкие вещи.В нем не так много места, но он компенсирует эту ограниченную грузоподъемность плотной посадкой и альтернативным способом переноски. Эту сумку можно носить только на одном плече, а не на двух плечах, как во многих традиционных рюкзаках. Сумка сделана из нейлона и имеет один большой карман и один карман поменьше.

Райдеры, заинтересованные в этом новом устройстве, должны больше всего беспокоиться о том, подойдет ли их устройство.

Ссылка на продукт: amazon.com/Backpack-Monark

Плюсов:

Хорошие материалы
Отличное распределение веса

Минусы :

Доска (липкая лента или колеса) выделяется
Маленькая
Не предназначена для электронных досок, поэтому может быть и маленькой

Рюкзак Hubro Designs Boosted Board Longboard

Рюкзак Hubro

Как и рюкзак Boosted Backpack, рюкзак Hubro разработан для работы со всеми досками Boosted, кроме Mini.Хотя он специально разработан для Boosted, он должен работать и с другими досками, у которых также есть шилохвости (заостренный хвост). В основном отделении находится 13-дюймовый чехол для ноутбука с мягкой подкладкой, который является важным преимуществом для студентов-скейтеров. В верхней части рюкзака есть карман для аксессуаров с мягкой подкладкой из микрофибры для телефона, ключей, кошелька, контроллера или других мелких предметов. Рюкзак Hubro Backpack имеет мягкое нижнее отделение для хранения зарядного устройства. Он отделен от основного отделения, что обеспечивает удобный и быстрый доступ.Два боковых сетчатых кармана для бутылок с водой или других мелких предметов завершают конструкцию устройства.

Те, кто знаком с Boosted, должны знать, каких стандартов производительности следует ожидать от этого рюкзака. Но, на мой взгляд, у этой сумки нет ни внешнего вида, ни тех характеристик, которые обычно предлагает Boosted. Однако ценник на этой плате действительно привлекательный. Это стоит всего треть рюкзака с ускорением! Официальная сумка Boosted обладает всеми характеристиками, которые мы ожидаем от Boosted, но при этом имеет довольно высокую цену.Я рекомендую рюкзак Hubro Backpack как идеальный бюджетный вариант для поклонников скейтборда Boosted.

Ссылка на продукт: amazon.com/Hubro-Designs-Backpack

Плюсов:

Дешевая цена
Хорошее распределение веса
Подходит для многих плат
Отсек для ноутбука

Ознакомьтесь с нашей публикацией о лучших электрических скейтбордах для покупки в 2021 году

Рюкзак Superow для Onewheel

Рюкзак Superow разработан специально для Onewheel + XR, хотя он также работает с Onewheel + и Onewheel V1.Рюкзак Superow меньшего размера хорошо подходит для Onewheel Pint. Он оснащен плечевыми ремнями в стиле рюкзака, которые распределяют вес Onewheel и обеспечивают более удобную транспортировку в течение длительного времени. Распределение веса является серьезной проблемой для рюкзаков Onewheel. Странная форма торговой марки Onewheel затрудняет переноску любым удобным способом.

Дополнительный нагрудный ремень прилагается, чтобы минимизировать движение при использовании рюкзака. Рюкзак Superow Backpack также оснащен кожаной ручкой, с помощью которой вы можете взять рюкзак Onewheel и носить его боком, как обычную сумку.Эту сумку можно использовать как рюкзак или обычную сумку, что является довольно большим плюсом. Рюкзак также можно сложить в небольшой кейс для переноски, когда вы не носите Onewheel.

Ссылка на веб-сайт: craftandride.com/superow-backpack-for-onewheel

Плюсов:

Материалы хорошего качества
Складывается в небольшую сумку для переноски

Минусы :

Дорогой
Нет места для множества дополнительных вещей

Рюкзак Obed

Рюкзак Obed Backpack производится американской компанией OBED.Рюкзак работает с большинством электрических скейтбордов, представленных на рынке. Поскольку в рюкзаке есть отдельное отделение для доски, это позволяет доске располагаться ближе к вашей спине. Это всегда хорошая особенность; расположение доски ближе к телу позволяет более эффективно распределять ее вес. Устройство Obed хорошо работает как рюкзак для скейтборда, делая его больше похожим на утяжеленный жилет, чем на тяжелый рюкзак. Сумка имеет низкий профиль, что делает ее намного меньше, чем у большинства других устройств в этом списке.

Сумка изготовлена из очень прочной плотной ткани. У него также есть прочные мягкие ремни на спине. Самый большой показатель качества многих рюкзаков для электронного скейтборда — это, вероятно, молния. Застежки -молнии бортового отделения — это на самом деле прочные молнии. В отсеке для хранения есть обычная молния, в основном потому, что она не выдержит таких злоупотреблений, как аналогичные отсеки для платы. Когда электрические скейтборды заблокированы, рюкзак получается довольно прочным. Он не предназначен для платы с усилением, но, тем не менее, устройства с усилением подходят идеально.

Однако рюкзак Obed больше не доступен. Но Slick Revolution разработал очень похожую новую модель, которую я уже представил выше.

Плюсов:

Хорошее распределение веса
Подходит для большого количества досок

Минусы :

Не самого высокого качества
Доска (Grip tape или колеса) выделяется снизу (рекомендуется крышка платы)

Рюкзак для электрического скейтборда LOU

LOU рюкзак

Рюкзак для электрического скейтборда LOU — еще один в моем списке.Мне очень нравится стиль этого рюкзака. Он сделан исключительно для доски LOU, а это значит, что в этот рюкзак поместятся только маленькие электронные доски. К сожалению, расположение планок платы не очень удачное. Вы должны положить доску на переднюю часть сумки, а это значит, что весь вес будет распределяться на передней части рюкзака. Хотя доска LOU очень легкая, плохое распределение веса этой сумки может быстро привести к проблемам со спиной у райдеров, которые используют ее слишком долго. В рюкзаке есть внутренний карман для ноутбука и передний карман на молнии.Весь рюкзак сделан из удобного хлопка и нейлона.

Плюсов:

Хорошо выглядит
Вместительно
Отделение для ноутбука

Минусы :

Не лучшая развесовка

Рюкзак Evolve

У Evolve Backpack действительно есть время, а? Этот рюкзак появился 2 года назад и привлек к себе пристальное внимание сообщества. Мне очень нравится, как это выглядит.В нем также есть множество различных отделений и карманов. В этот рюкзак для электронной доски также встроен мягкий чехол для ноутбука. Уникальной особенностью является то, что его изолированный отсек предназначен для бутылок. Спинка сделана из трехмерной сетки для хорошей воздухопроницаемости. Логотипы светоотражающие и могут легко улучшить видимость в ночное время. Однако покупатели отмечают, что рюкзак не самого высокого качества. В частности, планки платы устройства сделаны некачественно и могут развалиться всего через несколько месяцев.Еще один недостаток заключается в том, что низ ваших досок, вероятно, будет выступать из рюкзака, поэтому лента для захвата будет касаться ваших шорт и в конечном итоге может разорвать ваши шорты.

Ссылка на веб-сайт: evolveskateboardsusa.com/backpack

Плюсов:

Светоотражающие полосы
Изолированные отделения для бутылок

Минусы :

Устаревший
Недорогие ленты для платы
Нижняя часть платы выделяется (рекомендуется крышка платы)

Рюкзак GoRide Tech

Рюкзак GoRide Tech Backpack очень похож на рюкзак LOU.Он специально разработан для переноски относительно компактных и портативных электрических скейтбордов. Вы устанавливаете доску не на задней части, а на передней части рюкзака. Этот метод позволяет легко прикрепить доску к рюкзаку, но не обеспечивает оптимального распределения веса. Ваша спина и плечи, вероятно, будут болеть, если вы долгое время носите свою тяжелую электронную доску с рюкзаком GoRide Tech.

Рюкзак вмещает электронные доски весом до 19,5 фунтов. Он также включает в себя скрытое отделение для ноутбука и два держателя для бутылок.

Ссылка на продукт: amazon.com/GoRide-Commuter-Skateboard-Backpack

Плюсов:

Цена
Подходит для множества плат
Отсек для ноутбука

Минусы :

Не самое лучшее качество
Плохая развесовка

Палубный крюк для электрических скейтбордов

Палубный крюк

Крюк для деки, пожалуй, самое удобное и лучшее решение для многих райдеров. Основная предпосылка проста.Это съемный алюминиевый крючок, который можно закрепить практически на любом рюкзаке. Совместимый с усиленными досками и многими другими устройствами с реверсивными или традиционными тележками с поворотным шкворнем, The Deck Hook крепится к любому рюкзаку с двумя ремнями с помощью запатентованной системы Snap. Ремни фиксируются на месте с помощью магнита и могут удерживать до 40 кг каждый. Чтобы разблокировать, просто сдвиньте фиксатор SNAP вниз.

Введение в Deck Hook

Некоторым пользователям очень нравится их Deck Hook, в то время как другие сообщают, что распределение веса рюкзака могло бы быть намного лучше.Для большинства райдеров (включая меня) лучше всего, чтобы вес скейтборда располагался как можно ближе к спине. Но с крючком для деки большая часть веса приходится на переднюю часть вашего рюкзака — вдали от спины пользователя.

Ссылка на сайт: deckhook.com

Плюсов:

Цена! Самый дешевый в списке
Материалы хорошего качества
Подходит для большого количества плат

Минусы :

Плохое распределение веса
новый на рынке, поэтому не тестировался (нет обзоров)
плата не закреплена (плата могла болтаться)

Лучшие сумки для электрических скейтбордов — идеально подходят для авиаперелетов

BoardBag

сумка

Board Bag выпускается в двух моделях: Board Bag и Board Bag Mini.Обычная сумка Board Bag была специально адаптирована для моделей Boosted Board Stealth, Plus, V2 и V1. Board Bag Mini хорошо сочетается с Boosted Mini S и Boosted Mini X. Этот обтягивающий рюкзак Boosted Board обеспечивает защиту в любое время, когда вы путешествуете, сохраняя вашу Boosted Board в безопасности, когда вы проверяете свой багаж в аэропорту. Большинство авиакомпаний не принимают зарегистрированный багаж с ремнями для подвешивания. Чтобы решить эту проблему, ремни рюкзака Board Bag можно быстро спрятать в отделение для хранения на молнии, чтобы упростить путешествие.

Два больших передних кармана предназначены для хранения аксессуаров Boosted Board. Они не очень большие, но в них должно быть достаточно места для 12-дюймового MacBook. В Board Bag используются довольно прочные и прочные молнии и язычки. Чтобы сохранить структуру и защитить швы, каждая ступица колеса снаружи покрыта прочным нубуком.

Ссылка на сайт: boardbag.co

Плюсов:

Материалы хорошего качества
Вместительный
Мягкая подкладка для безопасности доски

Рюкзак Onewheel Mafia Slingpack

Mafia — компания, которая делает свои сумки из старых парусов для воздушных змеев.Он был основан братьями и сестрами Марко и Пасом Мафией в 2012 году в Буэнос-Айресе. В прошлом профессиональный кайтсерфер, идея Mafia пришла в голову Маркосу, когда он понял, сколько крепких, ярких парусов было спрятано нетронутыми на складских помещениях.

Рюкзак Onewheel Mafia Slingpack

Сумка для ремня OneWheel, разработанная и изготовленная в новой дизайн-студии MAFIA в Сан-Франциско, сшита из повторно использованных парусов. Ручки изготовлены из неопрена гидрокостюма, прошедшего переработку.

Ссылка на веб-сайт: onewheel.com/mafia-slingpack

Введение в слинг-рюкзак Onewheel от mafia

Плюсов:

Материалы хорошего качества
Работы по переработке
Отличная концепция компании (MAFIA)

Сумки

Hubro BrdBags

Сумки Hubro BrdBags разработаны для использования с лонгбордами с усилителем.Они предлагают разные модели, способные вместить все популярные модели Boosted. Вы можете узнать больше и подобрать идеальную модель на сайте компании.

Лонгборды Boosted Stealth, Boosted Plus и Boosted V1, V2 или V3 подходят для этого рюкзака. Однако устройство не поддерживает модели Boosted Mini S или Mini X. Лонгборды других производителей, кроме Boosted, также могут подойти, если они имеют такие же размеры, как и доски Boosted (от 38 до 41 дюймов в длину).

Прочный наружный материал 600D заявляет о своей водостойкости. Внутренняя обивка мягкая со всех сторон, чтобы защитить от повреждений во время путешествия. Сумки Brdbags также имеют большие внешние карманы и один внутренний карман для аксессуаров, в котором можно хранить зарядный шнур, пульт дистанционного управления, инструменты, запасные части и другие аксессуары.

Сумки готовы к путешествию, оснащены ремнями для рюкзака. При необходимости вы можете убрать их в специальный карман для хранения. Очень полезно, если вам нужно сдать сумку в загруженный рейс или просто спрятать ее, чтобы носить с помощью боковой ручки или съемного плечевого ремня.Сумки также оснащены мягкими ручками для переноски и съемным плечевым ремнем.

Ссылка на Amazon:

Плюсов:

Доступно много моделей
Вместительный

Минусы :

Использован не лучший материал

МовПак — 2 в одном — Рюкзак электротранспорт

Мовпак

Movpak (произносится Movepack) на самом деле представляет собой рюкзак и электрический скейтборд, объединенные в одно устройство. Вы можете носить его, как обычный рюкзак, но также кататься на нем, как на любом другом электрическом скейтборде.Концепция довольно нестандартная и новаторская! Вы даже можете тянуть его как чемодан, чтобы уберечь плечи и спину от боли, стресса и дискомфорта.

Вы можете разогнаться до 15 миль в час с максимальной дальностью около 6 миль. Это исключение для такого странного нового устройства. Movpak имеет встроенную переднюю и заднюю подсветку. Они очень полезны для езды в темноте. Movpak даже использует встроенные динамики, чтобы водители могли подключать свои телефоны через Bluetooth и слушать музыку или указания во время езды.Вы даже можете продиктовать сообщение своему Google Ассистенту, пока едете на этом устройстве! Колода сделана из дерева и кевлара, что делает ее гибкой и прочной.

Обычный (но довольно тяжелый) рюкзак. У него есть молнии и карманы, чтобы носить с собой все, что вам нужно в поездке, и вы также можете носить его на спине или тянуть как кусок багажа на колесиках.

Технические характеристики

Диапазон	6 миль (10 км)
Максимальная скорость	15 миль / ч (24 км / ч)
Вес	16 фунтов (7,3 кг)
Ограничение веса	240 фунтов (108 кг)
Время зарядки	2 часа
Объем рюкзака	35 литров
Ссылка на сайт:	movpak.ком
Цена	$ 699

Полезные аксессуары для рюкзаков и сумок Eboard

Крышка платы

Качественный чехол для доски поможет вам не поцарапать заднюю часть штанов грубой лентой для захвата, которой оснащено большинство электронных досок. Покрытия для досок обычно очень доступны, легки и компактны в хранении. Большинство этих устройств будет относительно легко прикрепить к плате. Кроме того, чехлы для досок помогут защитить доску от воды и пыли во время путешествий.Проверьте это на Amazon.

Фонари для рюкзака

Один очень эффективный способ улучшить вашу видимость во время ночных поездок — это прикрепить немного фонарей к вашему рюкзаку. Я делаю это сам и настоятельно рекомендую этот подход всем гонщикам, которым нужна более вертикальная видимость. Если на вашем электронном скейтборде уже есть фонари, этого может быть достаточно. Но иногда водители автомобилей не понимают, что вы там, даже если на вашей доске есть фары. Из-за этого часто рекомендуется добавлять источники света выше.Рюкзак — идеальное место для установки этих новых светильников. Проверьте это на Amazon.

Защитная сумка Pacsafe

Может быть, этот аксессуар кажется излишним, но на самом деле он действительно может быть полезен гонщикам. С этой защитой для сумки вы можете безопасно хранить свой ноутбук и другие важные вещи в своем рюкзаке. Но что еще более важно, вы также можете обезопасить свою драгоценную электронную доску! Защитная сумка Pacsafe Bag Protector достаточно велика для почти любого электрического скейтборда, представленного на рынке.С помощью этого инструмента вы даже можете хранить доску и рюкзак в хостеле, отеле или даже на автобусной станции, чтобы свободно гулять. Проверьте это на Amazon.

Водонепроницаемые сухие пакеты

Если вы действительно хотите путешествовать куда угодно и когда угодно, вам необходимы сухие сумки. Водонепроницаемые сухие мешки могут стать отличием между полной катастрофой и расслабленной прогулкой под дождем. Если вы хотите поехать в страны с тропической погодой и сезонами дождей, сухие мешки просто необходимы.

Полное руководство по выбору рюкзака и сумки для электрического скейтборда

Итак, мы выяснили, как электрические рюкзаки для скейтбордов могут быть удобными и необходимыми для среднего райдера.Как выбрать подходящий? Что важно учитывать перед покупкой рюкзака для электронной доски?

Причина, по которой мы не можем использовать обычные рюкзаки для скейтбординга и лонгборда, заключается в том, что они не рассчитаны на большой вес электронных досок. Электрические лонгборды часто более чем в три раза тяжелее обычных лонгбордов. Ношение на спине более нескольких килограммов в течение длительного периода времени может быть опасно для здоровья вашей спины и позвоночника.

По этой же причине большинство походных рюкзаков крупнее (и немного уродливее), чем обычные сумки.Они не должны выглядеть круто, но устройства, безусловно, должны защитить вашу спину от серьезных травм, если вы возьмете с собой все необходимое для трехдневного похода. Используя ту же логику, легко понять, почему нам нужны специализированные рюкзаки, чтобы выдержать стресс от переноски тяжелого электрического скейтборда.

Удобство и комфорт

На мой взгляд, это самая важная часть при выборе рюкзака. Если вы собираетесь носить рюкзак (и доску) в течение длительного периода времени или особенно если вы планируете упаковать его несколькими тяжелыми предметами, вам потребуются удобные регулируемые ремни с достаточной набивкой.Бесполезно иметь дорогой и красивый рюкзак, если каждый раз, когда вы носите его, у вас начинают болеть плечи или спина.

Планки для досок

Ремешки для досок представляют собой главную особенность, которая отличает рюкзак для электрического скейтборда от обычной сумки для переноски. На обычных рюкзаках для скейтборда вы найдете ремни для досок спереди. Однако в рюкзаках E -board вам нужно будет установить доску сзади, ближе к спине. Таким образом, ремни на рюкзаках для электронного скейтборда находятся сзади или между рюкзаком (внутри заднего отсека).

Хороший ремешок для доски должен быть прочным и достаточно регулируемым, чтобы выдерживать средний вес электрических скейтбордов. Существует три распространенных типа ремешков различных конструкций и механизмов: защелкивающиеся, эластичные и липучки.

Вместимость

Практически каждый рюкзак для электрического скейтборда имеет более одного отделения. Если вы хотите узнать, насколько велика вместимость рюкзака, посмотрите на литры, которые должны быть четко указаны на веб-сайте продукта.Но имейте в виду, что указанное количество литров относится к общему объему всех отсеков вместе, а не только основного.

Чтобы выбрать наиболее подходящую вместимость, подумайте, сколько вещей вы будете носить с собой каждый день. Никогда не стремитесь к максимальной грузоподъемности, особенно если у вас мало вещей, которые можно взять с собой. Если взять слишком большую сумку для ваших нужд, это может создать проблемы с балансом, а также может привести к тому, что ваша доска будет раскачиваться больше, чем должна, когда вы ее несете.

Распределение веса

Подобно посадке и комфорту, распределение веса рюкзака является важным аспектом его характеристик. Без правильного распределения веса даже самая лучшая прокладка в конечном итоге приведет к боли в спине и дискомфорту. Если вы хотите носить с собой тяжелые предметы, такие как скейтборд и ноутбук, вы должны быть уверены, что ваш рюкзак правильно распределяет вес по вашей спине.

Прочность и набивка

Материал является решающим фактором в определении долговечности рюкзака для электронного скейтборда.Нельзя обойти стороной тот факт, что содержимое вашей сумки подвергается большему риску внутри сумки, чем если бы вы держали их в руках. Поэтому важно иметь прочный и прочный рюкзак, особенно если вы планируете хранить в рюкзаке ценные предметы первой необходимости, например ноутбук или планшет.

Я настоятельно рекомендую выбирать сверхпрочные материалы. Полиэстер — самый популярный выбор из-за его легкости, прочности и сопоставимой доступности. Кроме того, очень важен материал дна вашего рюкзака.Если вы планируете взять с собой ноутбук, дно рюкзака должно быть усилено. В противном случае падение мешка на твердый бетон может привести к серьезному повреждению вашего дорогостоящего электронного устройства. Также обратите внимание на материал соединяемых лямок и лямок! Я видел много рюкзаков, которые прослужили бы намного дольше, если бы не дешевый ремешок.

Задняя панель должна иметь форму и иметь мягкую подкладку для удобства. Каналы из пеноматериала должны обеспечивать амортизацию, которая также улучшает воздухопроницаемость.Для катания в теплую погоду вы можете рассмотреть рюкзак с подвесной сеткой, обеспечивающей лучшую вентиляцию. Толщина и тип набивки плечевых ремней будут меняться в зависимости от размера рюкзака. Толстые ремни с мягкой подкладкой обеспечивают комфорт и поддержку, а более тонкие — более гибкие. Сетчатые лямки обеспечивают лучшую вентиляцию.

Защита от кражи

Если вы путешествуете со своим электрическим скейтбордом за границу или даже в свою страну, вы, вероятно, будете путешествовать через множество городов и транспортных узлов.Никогда не знаешь, что может случиться, когда гуляешь по городу со своей доской. К сожалению, воры также стали умнее, и некоторые из них переключились на воровство сумок. Из-за этого, возможно, стоит инвестировать в дополнительные продукты безопасности, такие как непрорезанные сетки и навесные замки. Это еще один способ обезопасить вашу электронную доску и личные вещи.

Отделения и карманы

Мне нравится разбираться в отделениях и карманах.Мой обычный личный рюкзак — это военный рюкзак с чертовски большим количеством карманов и отделений. Я просто люблю наполнять каждый карман своими вещами и гаджетами. Итак, у меня есть карман для электроники, один для важных вещей, таких как кошельки и ключи, один для бутылки с водой и один для закусок. Я хочу сказать, что всегда полезно иметь множество карманов для хранения всех ваших ценностей.

Водонепроницаемость

Полностью водонепроницаемые рюкзаки, особенно большие водонепроницаемые модели, встречаются редко, потому что они требуют большого количества швов.У застежек-молний обычно есть отверстие сверху, и застегнуть молнию с помощью гидроизоляции и достаточной прострочки может быть сложно. В рюкзаках часто используются прочные и прочные ткани, которые обладают некоторой водонепроницаемостью. Некоторые рюкзаки также могут быть покрыты водоотталкивающей пропиткой. Еще более популярным вариантом является использование съемного дождевика. Возьмите большую, чтобы под нее поместилась и ваша доска. Другой вариант — упаковать самое важное электронное оборудование (пульт дистанционного управления, зарядные устройства, ноутбук, документы) в водонепроницаемые мешки для дополнительного уровня защиты.

Размер

Если у вас большой и тяжелый электрический скейтборд, маленькие сумки с ремнями на спине не подойдут, и ими будет неудобно пользоваться. Вы должны убедиться, что ваша электронная доска поместится в рюкзак или на него. Кроме того, ношение громоздкого электрического скейтборда без надлежащего снаряжения может иметь серьезные последствия. Вы можете поранить спину, ноги или руки, используя сумку или рюкзак неправильного размера.

Лучшие электрические скейтборды

Ознакомьтесь с нашими статьями о лучших электрических скейтбордах в каждой категории:

Последние слова — теперь ваша очередь!

Надеюсь, вам понравилась моя статья о лучших рюкзаках, сумках и сумках для электрических скейтбордов.Я действительно вложил много усилий в свой сайт и надеюсь, что он будет вам полезен! Если у вас есть предложения или отзывы, напишите об этом в разделе комментариев ниже.

Одна вещь, которую мне действительно интересно услышать от вас:

Какой рюкзак и какая сумка вам больше всего нравятся? Какие особенности этого рюкзака вас больше всего интересуют?

Дайте мне знать, оставив быстрый комментарий.

On-Stage — Стандартный чехол для электрогитары — GBE4770

On-Stage — Стандартный чехол для электрогитары — GBE4770 | Сценические кейсы

GBE4770

Пена 904 909 6,4

Атрибуты продукта
Применение	Электрогитара
Материал	600-D Нейлон
Длина набивки	38.97 дюймов
Глубина	2,76 дюйма
Нижняя кромка	14,37 дюйма
Верхняя кромка	12,6
Ширина горловины

Информация
Подробности
Отзывы

Наряду с массивным, устойчивым к погодным условиям внешним видом, защищающим от непогоды, наша сумка для электрогитары GBE4770 Deluxe имеет плотную набивку, которая защищает инструмент от повреждений.Гладкая внутренняя подкладка сохраняет свежесть отделки. Для эффективной упаковки и распаковки двухстворчатая молния полностью открывается и закрывается с любого конца или в любой точке между ними. Два внешних отделения для принадлежностей обеспечивают удобный доступ к расходным материалам и инструментам. Регулируемые лямки в стиле рюкзака, верхняя ручка с мягкой подкладкой и передняя ручка с мягкой подкладкой обеспечивают сбалансированную и удобную переноску. Для удобства хранения в спинку встроены две петли для подвешивания.

Фирменное наименование

Сценические кейсы

Номер модели:

GBE4770

Номер позиции TMP:

13338

Название серии:

Название UPC / EAN:

659814124169

Категория аксессуары

— Стеллажи, футляры и подставки-футляры — Прочее

Список:

62 $.99

Краткое описание:

Стандартный чехол для электрогитары

Приложение

Электрогитара

Материал

600-D Нейлон

Набивка

1/2 «Пена

Длина

38,97″

9000

2,76 дюйма

Нижний выступ

14,37 дюйма

Верхний выступ

12,6

Ширина горловины

6,49 дюйма

Цвет

Черный

Размеры и вес в розничной упаковке

9000 Количество 9030 ваш рейтинг выше или войдите, чтобы оставить письменный отзыв:

Цена по прейскуранту: $ 62,99

Цена для карты: 37,95 $

Ваша цена: Позвоните по телефону

Информация о запасах

Возможно, нас нет в наличии, но, пожалуйста, свяжитесь с вашим Представьте возможные решения.

Лучшие чехлы для электрогитары и акустической гитары

Изображение предоставлено Shutterstock

Когда вы покупаете что-либо через наши розничные ссылки, мы можем получать комиссию, а продавец может получать определенные проверяемые данные для целей бухгалтерского учета.

* Чехлы для гитар на случай звонков в дорогу (или ваш менеджер или сотрудник отдела кадров)
* Акустическая и электрическая версии
* Потому что панк-рок целенаправленно разбивает ваши инструменты

Возможно, вы не сможете носить с собой мелодию, но, по крайней мере, вам будет легче переносить музыкальное оборудование с помощью этих удобных чехлов для электрогитары, акустической гитары и электробаса.Независимо от того, находитесь ли вы в турне по DIY-сцене со своей группой и вам нужно что-то, что можно носить с собой, это гибкое, но обеспечивающее хорошую защиту, или вы просто переносите свою гитару через город, чтобы сыграть шоукейс на Satellite, это несколько гибких сумок для музыкантов это не заставит вас проклинать отсутствие преданных роуди.

1. Сумка для гитары CAHAYA

Эта водонепроницаемая сумка для гитары имеет набивку на полдюйма, чтобы ваши гитары не поцарапались. Достаточно гибкий для 41-42-дюймовой акустики, он подходит для довольно большого количества гитар.

Предоставлено Amazon

2. Рюкзак для электрогитары Hola

Сделанный из прочного оксфордского нейлона, этот футляр для электрогитары подходит для многих различных гитар, включая телекастеры и стратокастеры. Поставляется с прочной набивкой 15 мм и большими мягкими плечевыми ремнями, распределяющими нагрузку.

Предоставлено Amazon

3. Сумка для колодок Ibanez Power Pad

Эта сумка для акустической гитары Ibanez классная, потому что ее стиль — дань классическому рюкзаку Jansport.У него также очень удобные ручки, усиленная набивка 15 мм и даже замшевые акценты.

Предоставлено Amazon

4. Транзитный ящик Gator

С несколькими крючками и петлями для удобной переноски и хранения, эта сумка для электрогитары Gator удобна и облегчает переноску педалей, шнуров, капо и аксессуаров. Он изготовлен из атмосферостойкой ткани и подходит для гитар до 41 дюйма.

Предоставлено Amazon

5. Сумка для бас-гитары ChromaCast

Эта сумка для бас-гитары долговечна и подходит для гастролей, с дополнительными карманами и клапанами для хранения оборудования.Он подходит для инструментов с диагональю до 48 дюймов и имеет прочную набивку толщиной 20 мм. Потому что это всего лишь панк-рок, который разбивает тебе бас на сцене, а не на погрузочной платформе.

Предоставлено Amazon

6. Двойная сумка для электрогитары

Эта сумка отлично подходит, когда вам нужно взять с собой две гитары и не хватает места для упаковки. Имеет 25-миллиметровую многослойную набивку.

Предоставлено Amazon

лучших чехлов для концертов и чехлов для электрогитары 2020: Hard Case vs. Soft Shell

Представленные продукты выбираются нашей редакционной группой независимо, и мы можем получать комиссию от покупок, совершаемых по нашим ссылкам; розничный торговец может также получать определенные данные, подлежащие аудиту, для целей бухгалтерского учета.

Ваша электрогитара — это больше, чем просто инструмент — это инвестиция, которую вы вложили в свою музыку и, возможно, в свою карьеру. Если вы хотите поддерживать его в хорошем состоянии, вам, конечно, нужно будет регулярно его настраивать, но вы также хотите, чтобы он был защищен любой ценой. Вот где пригодится хорошая сумка для гитары.

Сумка для электрогитары или, как ее еще называют, «сумка для концерта» — это мягкий мягкий футляр, который позволяет легко и надежно хранить гитару. Застегните ее, чтобы защитить гитару от пыли и мусора, когда она не используется.Поднимите его за ремни для переноски или перекиньте на плечи, как рюкзак, чтобы легко переносить гитару в пути.

Что нужно знать о сумках для электрогитары

Сумка для гитары и футляр для гитары : В отличие от футляров для гитар, которые имеют твердую оболочку и часто сделаны из дерева, пластика или алюминия, лучшие сумки для электрогитары имеют «мягкую оболочку» и сделаны из гибкого, но прочного нейлонового материала. Жесткий футляр для гитары лучше всего, если вам нужно путешествовать и вы не хотите, чтобы гитара скользила или натыкалась в багажнике или грузовом отсеке самолета.Если вы не кладете гитару на хранение или не держите ее поблизости, сумка станет более легкой и удобной для переноски.

Хранение : И кейсы для гитары, и кейсы предлагают множество вариантов хранения. В жестком футляре часто есть встроенные внутренние отсеки, рассчитанные на такие вещи, как тюнер, дополнительные струны и т. Д. Все лучшие сумки для гитары в нашем списке имеют внутренние и внешние карманы, хотя они более общие по размеру, что позволяет вам их использовать. для всего, что подходит (подумайте о чем угодно, от кабелей до ноутбука).Корпус гитары будет более жестким; сумка-мешок позволяет растянуть материал, чтобы упаковать больше внутри (аналогично разнице между багажом с жесткой оболочкой и спортивной сумкой).

Набивка : Жесткий корпус с войлочной подкладкой для предотвращения царапин, но, как правило, внутренней прокладки нет, так как внешний материал уже такой толстый и прочный. Тем не менее, у лучших концертных сумок есть некоторая степень наполнения. Варианты из нашего списка имеют набивку толщиной 10-15 мм, чтобы защитить вашу гитару от любых случайных ударов или ушибов.

Стиль переноски : Последнее отличие: футляры для гитар держатся за ручки по бокам; Однако лучшие сумки для переноски предлагают множество вариантов переноски, от верхних ручек до боковых ручек и ремней в стиле рюкзака. Короче говоря, сумка для электрогитары более практична и универсальна, чем чехол с твердой оболочкой.

Собираетесь ли вы в тур или просто едете к другу, мы нашли одни из лучших сумок для электрогитары, которые вы можете купить в Интернете. Все эти медиаторы имеют прочную и прочную конструкцию, имеют много места для хранения, функции безопасности и продуманные детали, которые позволят легко поддерживать электрогитару в идеальной форме.

1. Чехол для электрогитары Ibanez Powerpad

Эта сумка для переноски — часть серии Powerpad от Ibanez, в которой внешний вид и практичность рюкзака сочетаются с функциональностью футляра для гитары.

Модель IGB541 представлена в пяти различных цветах и изготовлена из прочного нейлона и войлочной замши. Переносите сумку за верхнюю ручку или носите ее через плечо с помощью ремней рюкзака. Четыре внешних кармана позволяют разместить все, от планшета и наушников до педалей и дополнительного набора струн.В самый большой карман также поместится 13-дюймовый ноутбук.

Внутри найдите мягкую подкладку (15 мм) на дне и по бокам сумки, чтобы защитить свое снаряжение. Регулируемые ремни также помогают защитить вашу гитару.

Внутренние размеры: 41,5 x 15,9 x 22 дюйма. Эта сумка весит чуть менее 2,5 фунтов.

ПРОФИ : Современный спортивный дизайн с контрастными цветами и множеством карманов для хранения вещей.

МИНУСЫ : Большие внешние карманы делают эту сумку немного более объемной, чем другие варианты из нашего списка.

Предоставлено Amazon

Amazon

Купить: Чехол для электрогитары Ibanez Powerpad в 54,99 доллара США

2. Чехол Gator Cases Gig Bag

Если вам нужна легкая и надежная сумка для гитары, вы не ошибетесь с этой сумкой от Gator Cases, известной своим двадцатилетним опытом производства оборудования и аксессуаров для различных инструментов.

Сумка для концертов изготовлена из прочного нейлонового материала с усиленными швами на грифе (для защиты грифа гитары) и у бриджа.Носите сумку как чемодан с двумя боковыми ручками или пристегивайте ее через плечи, как рюкзак.

Внутри имеется легкая подкладка (10 мм) для защиты от царапин, а плотная посадка предотвращает смещение топора. Есть один внешний карман, который лучше всего подходит для нот и дополнительных струн.

Эта сумка для гитары имеет размеры 41,3 x 15,7 x 1,2 дюйма и весит 1,5 фунта.

PROS : Тонкий обтекаемый вид; самая легкая сумка в нашем списке.

МИНУСЫ : Легкая набивка не такая толстая, как у других моделей из нашего списка.Всего один карман для хранения, и он может вместить только несколько мелких предметов.

Предоставлено Amazon

Amazon

Купить: Gator Cases Gig Bag в 24,99 доллара США

3. ChromaCast CC-EPB-BAG Сумка для электрогитары Padded Gig Bag

Эта сумка для переноски — самый практичный выбор в нашем списке, она защищает вашу электрогитару, предлагая массу возможностей для хранения и переноски.

Сумка, идеально подходящая для путешествующего музыканта, изготовлена из сверхпрочного нейлона, который не рвется и не царапается.Резиновые «бамперы» по краям обеспечивают дополнительную защиту. Внутри возьмите 10 мм прокладки и шейный ремешок на липучке, чтобы топор оставался на месте.

Снаружи найдите три разных кармана на молнии. В длинном верхнем кармане достаточно места для складной подставки, кабелей и зарядных устройств, а два передних кармана отлично подходят для зарядных устройств, тюнеров и даже ноутбука.

Множественные усиленные ручки позволяют легко брать его и снимать сверху, сбоку или через плечо.

Размер этой габаритной сумки 39.5 x 14,5 x 2,5 дюйма и весит чуть менее двух фунтов.

PROS : Легкая и прочная, эта сумка действительно выдержит нагрузку и отлично подходит для дороги. Регулируемые плечевые ремни с мягкой подкладкой обеспечивают удобство переноски.

Минусы : Самый маленький размер в нашем списке. Легко подойдет для классических гитар, но вы можете увеличить размер сумки до другого размера, если у вас есть инструмент большего размера.

Предоставлено Amazon

Amazon

Купить: ChromaCast CC-EPB-BAG Электрогитара… в 26 долларов.48

Чехлы и чехлы для электрогитары

В пути

Показаны элементы 1-24 из 75.

Лучшая сумка для гитары в 2021 году

Играть на инструменте — это весело, но каждый раз, когда вы выносите гитару за пределы контролируемого пространства, вы рискуете нанести какой-либо ущерб. В то время как жесткий футляр, вероятно, является лучшим способом защитить ваше оборудование, сумка для концертов идеально подходит для музыканта, который путешествует с легкостью. Все, от погодных условий до случайных повреждений, может потенциально навредить вашему инструменту, поэтому вам понадобится прочная сумка, предназначенная для надежной защиты вашей любимой гитары.

Набивка / защита

Уровень защиты и набивки зависит от модели и стоимости. Некоторые сумки для концертов довольно тонкие, в то время как другие достаточно мягкие, поэтому легкое падение на землю не обязательно будет концом света. Точно так же внутренняя защита может варьироваться от голой кости до экстремальной набивки. Хотя дополнительная набивка означает, что гитара будет более безопасной в различных дорожных ситуациях, это также может сделать сумку более громоздкой и, следовательно, более сложной для путешествий.

Характеристики

Если ремни

В то время как некоторые сумки можно удерживать только за прикрепленную ручку, у других есть ремни, которые позволяют владельцам носить сумку как рюкзак. Переноска инструмента на спине дает две свободные руки, которые можно использовать для переноски усилителей, педальных плат эффектов и других необходимых для концертов вещей.

Внешние карманы

Многие сумки оснащены дополнительными карманами на внешней стороне сумки.Это идеальная функция для музыкантов, которым необходимо путешествовать с другим оборудованием, таким как кабели, капо, тюнеры, струны и другие предметы первой необходимости.

Гибкость

Несмотря на то, что жесткие футляры могут защитить гитару от более широкого спектра потенциальных угроз, сумка для переноски имеет то преимущество, что она более гибкая для путешественников, перемещающихся в ограниченном пространстве, где очень мало свободного места. В то время как жесткий чемодан сложно втиснуть в упакованный фургон или в полузаполненный верхний отсек самолета, с офисной сумкой будет немного легче работать в более тесных ситуациях.

Zipper Access

Еще одно преимущество гитарных сумок перед жесткими футлярами — это легкость, с которой владельцы могут получить доступ к своему инструменту. Поскольку большинство сумок открываются, просто расстегнув молнию, гитару можно вытащить в любой момент, в то время как во многих тяжелых случаях требуется сначала отстегнуть несколько защелок на внешней стороне. Многие сумки для концертов также позволяют владельцам вытаскивать гитару, когда футляр все еще стоит; в большинстве тяжелых случаев необходимо положить на пол, чтобы поднять инструмент.

Пять основных предметов, о которых спрашивают: бритвы, батарейки, косметика, шампунь и дезодорант

1. Бритвы — Существует много недоразумений относительно того, какие типы бритв можно брать с собой в ручную кладь. Поэтому люди все время спрашивают нас об этом.

Безопасные бритвы: Поскольку лезвия бритвы очень легко снимаются, безопасные бритвы не разрешаются в ручной клади вместе с лезвием. Их можно положить в ручную кладь без лезвия.Лезвия необходимо хранить в зарегистрированном багаже. То же самое и с опасными бритвами.
Одноразовые бритвы: Одноразовые бритвы бывают двух типов. Полностью одноразовые (ручка и все) или те, в которых их заменяют картриджами. Они разрешены в ручной клади вместе с лезвием и сменными картриджами.
Электробритвы: Электробритвы разрешается провозить как в проверяемых сумках, так и в ручной клади.

2.Батареи — Будь то работа, здоровье или отдых, мы все путешествуем с гаджетами, а гаджетам нужны батарейки! Вот краткое изложение различных типов аккумуляторов, а также указано, разрешены они или нет. Если у вас есть дополнительные вопросы об аккумуляторах, обратитесь в FAA.

Батареи, разрешенные в ручной клади:
- Сухие щелочные батареи; типовые AA, AAA, C, D, 9-вольтовые элементы размером с кнопку и т. д.
- Сухие аккумуляторные батареи, такие как никель-металлогидридные (NiMH) и никель-кадмиевые (NiCad).
- Пусковые устройства с литий-ионными батареями.
- Литий-ионные батареи (также известные как перезаряжаемые литиевые, литий-полимерные, LIPO, вторичные литиевые).
- Литий-ионные батареи потребительского размера [не более 8 граммов эквивалентного содержания лития или 100 ватт-часов (Втч) на батарею]. Этот размер подходит для батарей AA, AAA, 9 В, сотовых телефонов, КПК, фотоаппаратов, видеокамер, Gameboy и стандартных аккумуляторов портативных компьютеров.
- До двух литий-ионных батарей большего размера (более 8 граммов, до 25 граммов эквивалентного содержания лития на батарею) в ручной клади.Этот размер подходит для более крупных аккумуляторов для ноутбуков с увеличенным сроком службы. Размер большинства потребительских литий-ионных аккумуляторов меньше этого размера. Литий-ионные батареи емкостью от 101 до 160 Вт · ч разрешены в ручной клади с разрешения авиакомпании.
- Литий-металлические батареи (также известные как неперезаряжаемые литиевые, первичные литиевые). Эти батареи часто используются в фотоаппаратах и другой небольшой персональной электронике. Батареи бытового размера (до 2 граммов лития на батарею) могут перевозиться. Сюда входят все типичные неперезаряжаемые батареи для персональных пленочных фотоаппаратов и цифровых фотоаппаратов (AA, AAA, 123, CR123A, CR1, CR2, CRV3, CR22, 2CR5 и т. Д.), а также плоские круглые литиевые кнопочные элементы.
Батареи, разрешенные в регистрируемом багаже:
- За исключением литиевых батарей, все батареи, разрешенные в ручной клади, также разрешены в зарегистрированном багаже; однако мы рекомендуем по возможности упаковать их в ручную кладь. В салоне летные экипажи авиакомпании могут лучше контролировать условия и иметь доступ к батареям или устройству в случае возникновения пожара.
Запрещенные аккумуляторы:
- Автомобильные аккумуляторы, влажные аккумуляторы или пролившиеся аккумуляторы запрещается провозить как в ручной клади, так и в зарегистрированном багаже, если они не используются для питания скутера или инвалидной коляски.Если вам нужно упаковать запасной аккумулятор для скутера или инвалидной коляски, вы должны сообщить об этом оператору самолета, чтобы аккумулятор можно было правильно упаковать для путешествия по воздуху.
- Запасные литиевые батареи (как литий-металлические, так и литий-ионные / полимерные) запрещены к провозу в зарегистрированном багаже.
Зарядные устройства:
- Литий-ионные и литий-полимерные батареи являются наиболее распространенными типами перезаряжаемых элементов в портативных зарядных устройствах. Переносные зарядные устройства разрешены только в ручной клади.
- Внешние зарядные устройства / аккумуляторы / Неустановленные или запасные литий-ионные аккумуляторы должны быть упакованы в ручную кладь.

3. Косметика

Для многих путешествие с макияжем так же важно, как путешествие с батареями. Вы просто должны это получить.

Макияж в твердой или порошковой форме разрешен в ручной клади и в зарегистрированном багаже без ограничений по количеству или размеру. Однако при упаковке в ручную кладь макияж в жидкой, лосьонной, гелевой, пастообразной или кремообразной форме должен находиться в контейнерах по 3 штуки.4 унции или меньше. Вы можете взять с собой столько дорожных жидкостей, сколько сможете с комфортом поместить в одну квартовую сумку на молнии. На одного пассажира в ручной клади разрешается один мешок с жидкостями. Мы не ограничиваем размер или количество жидкостей в регистрируемых сумках.

4 и 5. Шампунь и дезодорант

Вы должны хорошо пахнуть и сохранять волосы блестящими, поэтому неудивительно, что многие люди спрашивают о шампунях и дезодорантах.

Шампунь / кондиционер и дезодорант должны быть в емкостях по 3 штуки.4 унции или меньше в ручной клади. Вы можете взять с собой столько жидкостей дорожного размера, сколько поместится в одну квартовую сумку с застежкой-молнией. На одного пассажира в ручной клади разрешается одна сумка. Более крупные контейнеры с такими предметами должны быть помещены в зарегистрированные сумки. Твердые и порошковые дезодоранты разрешены в ручной клади и не ограничены по размеру.

У вас есть к нам вопрос? У нас есть команда сотрудников TSA, готовых ответить на ваши вопросы через Twitter по телефону @AskTSA или через Facebook Messenger 9 a.м. до 19:00 ET ежедневно. Если вам не нравятся все эти новомодные технологии, вы можете взять трубку и позвонить в наш контактный центр по телефону 866-289-9673 или отправить нам электронное письмо. Федеральная эстафета: 711

Боб Бернс — TSA Social Media

. Разное

Длина (дюймы)	Ширина (дюймы)	Высота (дюймы)	Вес (фунты)
SKID	96	0	0	0	0	6
КАЖДЫЙ	1	42,37	15	2,36	2,4
СЛУЧАЙ	12	42,12	16,93 выберите
