виды и применение электротока, основные понятия, движение носителей заряда, формулы

Применение электрического тока разнообразно, поскольку невозможно представить без него жизнь человечества. Следует понимать его природу возникновения, чтобы направить энергию во благо, а не во вред. Электрический ток подчиняется законам физики, которые используются для изготовления различных устройств. Для его грамотного использования нужно знать основные электрические величины.

Основные понятия

Электрическим током называется упорядоченное движение заряженных частиц, благодаря которым может порождаться электромагнитное поле. К заряженным частицам можно отнести следующие: электроны, протоны, нейтроны, дырки и ионы. В научной литературе нейтрон не имеет заряда, однако участвует в образовании электромагнитного поля.

Кроме того, некоторые не знают, почему электроток является векторной величиной. Это утверждение следует из его определения, поскольку он имеет направление.

В некоторых источниках можно встретить такое определение: электроток — скорость, с которой происходит изменение зарядов элементарных частиц в определенный момент времени. Ток характеризуется силой и напряжением (разность потенциалов). Свойства, которыми обладает электроток: тепловое, механическое, химическое и создание электромагнитного поля.

Сила и тип тока

Сила тока — количество заряженных частиц, проходящих через проводник за единицу времени, равную одной секунде. Материалы по проводимости делятся на три группы: проводники, полупроводники и диэлектрики. Проводники — вещества, которые способны проводить ток, поскольку в них есть свободные электроны. Их наличие можно выяснить по таблице Д. И. Менделеева, воспользовавшись электронной конфигурацией химического элемента.

Полупроводники могут проводить поток заряженных частиц при определенных условиях. Простым примером является полупроводниковый диод, проводящий ток только в одном направлении. Носителями заряда являются электроны и дырки. (-7) Н.

Упрощенный вариант формулировки следующий: сила электротока, при которой через площадь поперечного сечения проводника за единицу времени t проходит количество электричества Q, называется ампером. Определение записывается в виде формулы и имеет следующий вид: I = Q / t.

Бывают вспомогательные единицы измерения, к которым относят мА (0,001 А), кА (1000 А) и т. д.

Значение силы тока измеряется при помощи амперметра, который подключается в цепь последовательно. Видов электрического тока всего два: постоянный и переменный. Если ток остается постоянным или изменяется по величине, не меняя направления, то он называется постоянным.

Переменный ток изменяется по амплитудному значению и направлению протекания по какому-либо закону. Его основной характеристикой является частота. По закону изменения амплитуды их можно разделить на следующие виды: синусоидальные и несинусоидальные. Первые изменяются по гармоническому закону и его графиком является синусоида.

Формула синусоидального тока включает в себя максимальное значение силовой характеристики Iм, время t и угловую частоту w = 2 * 3,1416 * f (частота тока источника питания): i = Iм * sin (w * t). Еще одной величиной, характеризующей электроток, является напряжение или разность потенциалов.

Разность потенциалов

Любое вещество состоит из атомов, состоящих из элементарных частиц. Ядро обладает положительным зарядом, а вокруг него по своим орбитам вращаются электроны, имеющие отрицательный заряд. Атомы являются нейтральными, поскольку число электронов равно количеству протонов в ядре.

При потерях электронов атомами образуется электромагнитное поле, создаваемое протонами, поскольку они стремятся вернуть недостающие отрицательно заряженные частицы. Если по какой-то причине произошел избыток электронов, то формируется электромагнитное поле с отрицательной составляющей. В первом и во втором случаях формируются положительные и отрицательные потенциалы соответственно. Различие между ними называется напряжением или разностью потенциалов.

Величина различия прямо пропорциональна значению напряжения: при увеличении разницы возрастает значение напряжения. При соединении потенциалов с различными знаками возникает электроток, который стремится устранить причину разности и вернуть атом в исходное состояние.

Электрическое напряжение — работа, совершаемая электромагнитным полем по перемещению точечного заряда. Единица измерения напряжения является вольт (В), а его значение можно измерять с помощью вольтметра. Он подключается параллельно участку или электроприбору, на котором необходимо измерить разность потенциалов. 1 В является разностью потенциалов между двумя точками с зарядом 1 Кл, при котором сила электромагнитного поля совершает работу, равную 1 Дж.

Условия получения и законы

Электроток возникает при воздействии электромагнитного поля на проводник. Но также справедливо и обратное утверждение, доказывающее возникновение электрического поля в результате протекания тока. Важными условиями его получения являются такие факторы: наличие свободных электронов и источника напряжения. Наличие носителей заряда влияет на проводимость, а напряжение является внешней силой, которая способствует «вырыванию» из кристаллической решетки этих частиц.

Проводимость веществ

Носителями заряда в металлах являются электроны. При высокой температуре проводника возникает движение атомов, некоторые из них распадаются и образуются новые свободные электроны. Заряженные частицы взаимодействует с атомами и узлами кристаллической решетки, и часть энергии превращается в тепловую. Этот процесс называется электрическим сопротивлением проводника.

Оно зависит от следующих составляющих:

• Температуры.
• Типа вещества.
• Длины проводника.
• Площади поперечного сечения.

При уменьшении температуры вещества происходит снижение его сопротивления. Зависимость от типа вещества объясняется тем, что каждое вещество состоит из атомов. Они образуют между собой кристаллическую решетку, причем у каждого вещества она разная. Каждый атом имеет определенную электронную конфигурацию, а следовательно, отличается от других наличием носителей заряда.

Кроме того, потоку заряженных частиц сложнее пройти через длинный проводник с маленьким значением его площади поперечного сечения.

Проводником является и электролит или жидкость, проводящая электрический ток. Носителями заряда в жидкостях являются ионы, которые бывают положительно (анионы) и отрицательно (катионы) заряжены. Электрод с положительным потенциалом называется анодом, а с отрицательным — катодом. Перемещение происходит при подаче напряжения на электроды. Катионы перемещаются к аноду, а анионы — к катоду.

При протекании тока через электролит происходит его нагревание, в результате которого увеличивается сопротивление жидкости. Некоторые газы способны проводить электроток тоже. Носителями заряда в них являются ионы и электроны, а сам «заряженный газ» называется плазмой.

Электричество в полупроводниках подчиняется тем же законам, что и в проводниках, но есть некоторые отличия. Представлять носители заряда в них могут электроны и дырки. При уменьшении температуры сопротивление его возрастает. При внешнем воздействии на полупроводник связи в кристаллической решетке ослабевают и появляются свободные электроны, а в месте, где они были, происходит образование дырки. Однако она притягивает другой электрон, который находится рядом. Так и происходит движение дырок. Следовательно, сумма дырочного и электронного электромагнитных полей образует электроток.

Основные соотношения

Все явления подчиняются физическим законам, и электричество не является исключением. Основные соотношения зависимости одной величины от других описаны в законах, которые применяются для расчета различных схем для простых и сложных устройств.

Кроме того, правила помогают избежать различных аварийных ситуаций, поскольку электричество может служить и во вред человечеству, вызывая пожары, травмы и даже смерть.

Основным законом, используемым в электротехнике, является закон Ома для участка и полной цепи. Для участка цепи он показывает зависимость силы тока I от напряжения U и электрического сопротивления R и его формулировка следующая: ток, протекающий на участке цепи, прямо пропорционален значению напряжения и обратно пропорционален сопротивлению этого участка (I = U / R).

Для полной цепи, в которой существует электродвижущая сила (e) и внутреннее сопротивление источника питания: формулировка выглядит следующим образом: ток, протекающий в полной цепи, прямо пропорционален электродвижущей силе (ЭДС) и обратно пропорционален полному сопротивлению цепи с учетом внутреннего сопротивления источника питания (i = e / (R + Rвн)).

Из этих законов можно получить следствия, которые нужны для нахождения величин напряжения, ЭДС и сопротивлений. Следствия из законов Ома:

• R = U / I.
• U = I * R.
• e = i * (R + Rвн).
• R = (e / i) — Rвн.
• Rвн = (e / i) — R.

Электроток, при прохождении через проводник или полупроводник, совершает работу, при которой выделяется тепловая энергия. Это одно из его свойств. Ее численное значение определяется с помощью закона Джоуля-Ленца.

Закон показывает зависимость количества теплоты от величин напряжения и силы тока, а также времени протекания электротока.

Его формулировка следующая: количество теплоты Q, выделяемое током при протекании через проводник за единицу времени, прямо пропорционально зависит от напряжения и силы тока (Q = U * I * t). Следствия из этого закона следующие:

• • Q = sqr (I) * R * t.
  • Q = (sqr (U) * t) / R.
  • I = Q / (U * t).
  • I = sqrt ((Q / (R * t)).
  • U = Q / (I * t).
  • U = sqrt (Q * R * t).
  • t = Q / (U * I).
  • t = Q / (sqr (I) * R).

• Q = P * t.
• P = Q / t.
• t = Q / P.

Величина Р является мощностью и вычисляется по формуле: Р = U * I. Если электрический ток в цепи не совершает механическую работу и не производит никакого действия, то все электрическая энергия преобразуется в тепловую, т. е. A = Q.

Опытным путем было установлено, что при пересечении линий электромагнитной индукции проводником замкнутого типа в нем появляется электроток. Закон о влиянии электромагнитного поля на возникновение тока называется законом Фарадея. Он гласит: отрицательное значение ЭДС электромагнитной индукции в контуре, который является замкнутым, равно изменению магнитного потока с течением времени. Из закона Фарадея следует, что при движении проводника в постоянном магнитном поле на концах первого возникает разность потенциалов. Этот принцип используется для изготовления генераторов, трансформаторов и т. д.

Таким образом, электрический ток, как все явления и процессы, подчиняется определенным законам, которые позволяют не только контролировать, но и избегать негативных последствий, связанных с его работой. Производить расчеты нужно и для экономии времени, поскольку подбор номинала какого-либо элемента схемы может привести к выходу из строя устройства.

№1. Дайте определение электрического тока. №2. При каких условиях возникает электрический

№2. При каких условиях возникает электрический ток?

№3. Как выбирается направление электрического тока? В каком направлении движутся элек-троны в металлическом проводнике, по которому протекает электрический ток?

№4. Дайте определение силы тока.

№5. В каких единицах измеряется сила тока?

№6. Для измерения какой физической величины используется амперметр? Почему сопротивле-ние амперметра должно быть малым? Как подсоединяется амперметр в цепь?

№7. Для измерения какой физической величины используется вольтметр? Почему сопротивле-ние вольтметра должно быть большим? Как подсоединяется вольтметр в сеть?

№8. От чего зависит сопротивление проводника? В чем оно измеряется?

№9. Какая физическая величина характеризует электрические свойства материала проводника? Дайте определение этой величины и укажите, в каких единицах она измеряется

№10. При каких значениях удельного сопротивления вещество можно считать проводником, по-лупроводником, диэлектриком?

№11. Как зависит удельное сопротивление проводника от его температуры? В каких единицах измеряется температурный коэффициент сопротивления?

№12. Какое физическое явление называют сверхпроводимостью? Дайте определение сверхпро-водника

№13. Какую температуру называют критической?

№14. Сформулируйте закон Ома для участка цепи.

№15. На что расходуется энергия направленного движения заряженных частиц в проводнике?

№16. Сформулируйте закон Джоуля—Ленца. Запишите его математическое выражение.

№17. Что называют работой тока?

№18. Дайте определение мощности электрического тока. Приведите формулу для расчета этой мощности.

№19. Каковы единицы мощности и работы тока?

№20. Почему уменьшение потерь мощности в линиях электропередачи достигается за счет по-вышения напряжения в передающей электростанции?

№21. Какие вы знаете виды соединения проводников.

№22. Сформулируйте законы последовательного соединения проводников.

№23. Сформулируйте законы параллельного соединения проводников.

№24. Какие силы называют сторонними? Почему накопление зарядов на полюсах источника мо-жет происходить лишь под действием сторонних сил?

№25. Опишите особенности движения заряженной частицы в источнике тока.

№26. Дайте определение ЭДС. В каких единицах она измеряется?

№27. Может ли напряжение источника равняться его ЭДС? При каком условии?

№28. Сформулируйте и запишите закон Ома для замкнутой цепи.

Электрический ток, сила и плотность тока

В электродинамике — разделе учения об электричестве, в котором рассматриваются явления и процессы, обусловленные движением электрических зарядов или макроскопических заряженных тел, важнейшим понятием является понятие элек­трического тока.

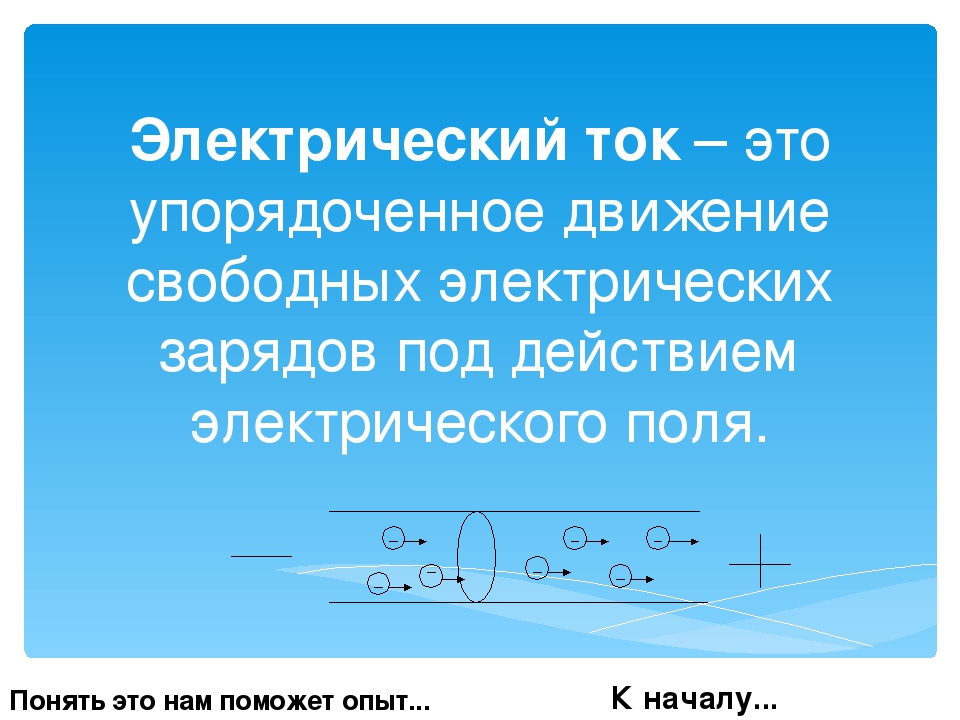

Электрическим током называется любое упорядоченное (направленное) движение электрических зарядов. В проводнике под действием приложенно­го электрического поля Ε свободные элек­трические заряды перемещаются: поло­жительные — по полю, отрицательные — против поля, т.е. в провод­нике возникает электрический ток, на­зываемый током проводимости. Если же упорядоченное движение электрических зарядов осуществляется перемещением в пространстве заряженного макроскопического тела, то возникает так называемый конвекционный ток.

Для возникновения и существования электрического тока необходимо, с одной стороны, наличие свободных носителей то­ка – заряженных частиц, способных перемещаться упорядоченно, а с другой – наличие электрического поля, энергия ко­торого, каким-то образом восполняясь, расходовалась бы на их упорядоченное движение. За направление тока условно принимают направление движения поло­жительных зарядов.

Количественной мерой электрического тока служит сила тока I — скалярная фи­зическая величина, определяемая элек­трическим зарядом, проходящим через по­перечное сечение проводника в единицу времени:

Ток, сила и направление которого не изме­няются со временем, называется посто­янным. Для постоянного тока

где Q — электрический заряд, проходя­щий за время t через поперечное сечение проводника.

Единица силы тока – ампер (А). Более детально ток можно охарактеризовать с помощью вектора плотности тока j.

Плотностью тока называется физическая величина, определяемая силой тока, проходящего через единицу площади поперечного сечения проводника, перпендикулярного направлению тока:

Направле­ние вектора j совпадает с направлением упорядоченного движения положительных зарядов. Единица плотности тока — ампер на метр в квадрате (А/м²).

Выразим силу и плотность тока через скорость v упорядоченного движения зарядов в проводнике. Если концентрация носителей тока равна n и каждый носитель имеет элементарный заряд е (что не обя­зательно для ионов), то за время dt через поперечное сечение S проводника перено­сится заряд

Сила тока

,

а плотность тока

.

Сила тока сквозь произвольную по­верхность S определяется как поток векто­ра j, т. е.

,

где dS = n dS (n — единичный вектор нор­мали к площадке dS, составляющей с век­тором j угол ).
