Содержание

в чем разница и для чего он нужен, что лучше

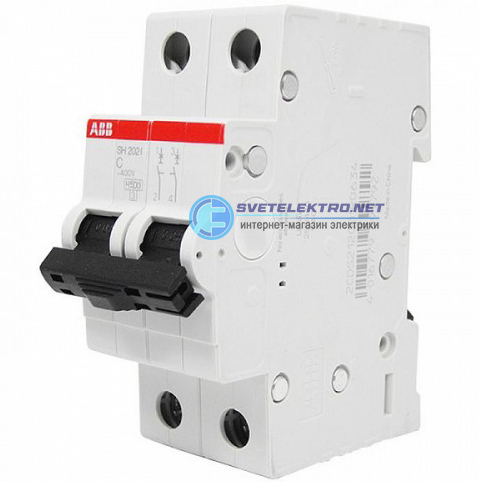

Двухполюсный автомат — надежное устройство, позволяющее защитить пользователя от короткого замыкания и прочих неприятных последствий, связанных с электрикой. Что это такое, какое назначение, устройство и принцип работы имеет автомат? В чем разница между однополюсным и двухполюсным? Об этом и другом далее.

Устройство и принцип работы

Двухполюсный автомат состоит из корпуса, верхней клеммы, неподвижного и подвижного контакта, механизма взвода с расцеплением, электромагнитного расцепителя, дугогасительной камеры, рычага управления, теплового расцепителя, регулировочного винта и нижней клеммы.

Схематичное устройство оборудования

Выключатель создается из пластика, оснащен контактами с ручкой. Рукоятка соединена с частью взвода, обеспечивающей движение силовых контактов. Их замыкание происходит благодаря повороту ручки.

Функциональное назначение

Функциональным назначением двухфазного автомата является обеспечение контроля независимых линий при неполадке и их одновременном выключении, нормальных показателей обслуживающих линий и выключение при наличии неисправностей.

Обратите внимание! Также назначение заключается в контроле за сетями, имеющими постоянный ток, и использовании в случае невозможности подключения одноконтурного проводника с закороченными нейтральными шинами.

Функциональное назначение аппарата

Разница между двухполюсным и однополюсным автоматом

Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.

Разница между двухполюсным и однополюсным автоматом

Достоинства и недостатки

Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.

Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.

Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям.

Технические характеристики

Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.

Технические характеристики электрооборудования

Установка и схемы подключения

Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.

Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.

Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления.

Выбор прибора

Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.

Критерии выбора электрооборудования

Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.

Дифавтомат двухполюсный или однополюсный — Морской флот

Автоматические выключатели созданы для защиты проводки и техники от создаваемых коротким замыканием сверхтоков. Их используют повсеместно, как для защиты бытовых приборов, обеспечения сохранности и безопасной работы промышленного оборудования. Однако существует особый тип устройства, встающий первой преградой на пути от подстанции до объекта. Это двухполюсный автоматический выключатель, или так называемый двухполюсный автомат.

Устройство: для чего нужны двухполюсные автоматы

Устройство двухполюсного автомата похоже на механизм однополюсного автоматического выключателя. Этот прибор, по сути, состоит из двух однополюсных модулей, объединенных в корпусе. Приборы такого типа необходимы для отключения сразу двух защищаемых линий при аварии.

Двухполюсные автоматы необходимы в случаях, когда невозможно подключить прибор в общую сеть. Например, у трансформатора на выходе нет фазы и нуля, соответственно, ток идет по обоим проводам, и отключение первого провода не гарантирует нейтральности второго. Для обеспечения защищенности при эксплуатации используют приспособление этого типа, гарантированно отключающее обе линии.

Чаще всего двухполюсные автоматы используются для:

  • Быстрого отключения участка цепи в случае перенапряжения.
  • Контроля мощности бытовых приборов — они необходимы для стиральных машин, электроплит, холодильников.
  • Защиты проводки в помещениях сверхтоков.
  • Удобных и легких разветвлений сети.
  • Структурирования проводки.

Отличие двухполюсных автоматов

Наибольшее отличие таких автоматов от однополюсных состоит в том, что последние наблюдают за параметрами обоих линий одновременно и гарантируют выключение обоих при значительном изменении параметров показателей тока, тогда как автоматический выключатель полюсныйконтролирует лишь одну линию.

Сделать равнозначную замену двухполюсного автомата двумя однополюсными невозможно, потому что двухполюсные имеют в конструкции не только общий рычаг отключения, но и особое устройство блокировочного механизма, позволяющего быстро обесточить обе линии и быстро найти возникшие на какой-либо из них неполадки.

Если же установить два однополюсных автомата, при возникновении неисправности отключится исключительно фаза. Это не позволит одновременно отключить и ноль, обеспечив безопасность прибора, ведь ноль будет продолжать течь, используя второй механизм, что может привести к поломке или возгоранию прибора.

Следует обязательно ставить двухполюсный автомат в качестве вводного, предохраняющего линию. Если же требуется обеспечить дополнительную защиту каким-либо отдельным контурам сети, можно спокойно использовать как двухполюсные, так и однополюсные – в этом случае со своей ролью оба будут справляться одинаково хорошо.

Между собой двухфазные автоматические выключатели отличаются по номинальному току, который через них может проходить. Например, автомат мощностью 6а отключится при нагрузке в четыре раза меньшей, чем 32а. Поэтому на общую квартирную сеть обычно устанавливается более мощный автомат, а варианты мощностью 5а, 6а и им подобные подключают отдельно к бытовой технике.

Применение двухполюсных автоматов

Область применения двухполюсников очень широка. Чаще всего их используют в старых квартирах, где установлена однофазная двухпроводная проводка, то есть там, где фаза и ноль представляют собой два абсолютно одинаковых провода. При расключении в общей щитовой перестановка фазы и нуля не является ошибкой, именно поэтому в квартирах и появилась необходимость отключать оба провода в цепи. При установке автоматического выключателя в трехфазной сети через него нельзя пропускать провода заземления.

Для корректной работы автомата необходимо соединение в щитке трансформатора, так как в нем не имеется постоянной фазы и ноля. Поэтому при работе с ним требуется одновременное отключение обоих линий.

Двухполюсные автоматы так же необходимы для предохранения от выгорания или поломки стиральных машин, холодильников и прочего сложного оборудования, так как они гасят резкие перепады нагрузки сети и помогают свести потери от сверхтоков, возникающих при коротком замыкании, к минимуму.

Как подключить двухполюсный автомат

Особых трудностей самостоятельное подключение двухполюсного автомата вызвать не должно, однако доверить дело электрику и не рисковать работать с потенциально опасными приборами самостоятельно. Конечно, разобраться, как подключить все собственными руками, легко, однако проводить установку такого механизма в одиночку крайне нежелательно – обычно даже электрики работают над подключением в паре. Поэтому имеет смысл попросить кого-либо помочь и проследить за тем, чтобы ничего не случилось.

Установка любого механизма такого типа проводится при наличии на нее разрешения. Процедура его получения проста, требуется только обратиться в ЖКХ или управляющую компанию. Если же этого не сделать, есть риск получить штраф.

Прикрепить устройство на специальную металлическую рейку не сложно, достаточно вытянуть обычной плоской отверткой защелку, находящуюся на задней части корпуса предмета, подставить его к специальным крепежам, находящимся на рейке, и отпустить крепление. Механизм защелкнется сам, обеспечив надежное крепление к нужному месту. Провода подсоединяются к клеммам специальными зажимными болтами. Как правило, сверху подключаются вводные провода нуля и фазы, а снизу жилы, которые необходимо отвести в цепь.

Главное – не перепутать места подключения проводов, в противном случае автомат попросту выйдет из строя.

Схема подключения автомата

Общая схема подключения предельно проста:

  1. Перед счетчиком устанавливают вводный выключатель АВ.
  2. Двухполюсный АВ ставится после счетчика с однофазным входом.
  3. Возможно, потребуется установка двух или трех выключателей. Это зависит от сложности схемы в однофазной сети.

Принцип действия

По принципу работы двухполюсный автоматический выключатель не особенно сильно отключается от однополюсных или трехполюсных вариантов прибора. При экстренной ситуации размыкатель моментально отключает подачу электрического тока, вырубая подключенное к нему устройство и предохраняя его от повреждения.

Основной же особенностью двухполюсного автомата является прохождение через него обеих линий цепи. При возникновении неисправности на любой из линий, независимо от того ноль это или фаза, устройство выключает одновременно обе, что обеспечивает одновременно сохранность агрегата, так как цепь моментально разрывается, вырубая питание полностью, и большее удобство при поиске неполадок.

Таким образом, двухполюсный автомат является важнейшим элементом защиты сети от сверхтоков. Если нет уверенности в постоянной фазе или требуется запитать сложное оборудование с большим энергопотреблением, не раздумывая нужно ставить двухполюсный автоматический выключатель, иначе затраты на ремонт могут быть большими. А также не стоит забывать, что прибор не защищает приборы, подключенные в данную сеть, а лишь спасает саму сеть от сверхтоков, возникающих при коротком замыкании. И любые подключения автоматов лучше доверять профессиональному электрику.

Здравствуйте! Делаю проводку на даче и встал вопрос выбора вводного устройства для её защиты. Скажите, чем отличается двухполюсный автомат от однополюсного, и можно ли его заменить парой однополюсных приборов?

Ответ

Основное отличие двухполюсных дифференциальных автоматов от однополюсных заключается в том, что первые ведут наблюдение за параметрами двух линий и при значительном превышении граничных показателей отключает каждой из них. Вторые же, как это понятно из названия, позволяют защитить только одну линию.

Сделать полноценную замену 2-полюсного дифавтомата двумя 1-полюсными не удастся. Всё дело в том, что сдвоенное устройство имеет не только общий рычаг включения. Его блокировочный механизм устроен таким образом, что при возникновении неполадок в одной линии будет отключена и вторая.

Если же вы установите два однополюсника, то в случае проблемы на линии сработает только одно устройство защиты. При этом ток в неисправной цепи не исчезнет – он будет течь через второй дифавтомат и включенный электроприбор, а это чревато серьезными проблемами – вплоть до возгорания.

Настойчиво рекомендуем вам устанавливать вводной автомат двухполюсного типа. Что же касается устройств защиты отдельных контуров, которые будут стоять после него, то можно использовать и те, и другие.

При проектировании распределительного щита, одним из первых встает вопрос: «Какие автоматы использовать: однополюсные и двухполюсные?». Давайте разбираться.

При использовании однополюсных автоматов, последние устанавливаются только на фазные провода, а нулевые объединяются на специальных шинах. При срабатывании автомата разрывается только фаза, а ноль остается постоянно подключенным.

Картинки кликабельны. Кликните для увеличения

Двухполюсные автоматы устанавливаются и на фазу, и на ноль. При срабатывании такого автомата одновременно разрываются и фаза, и ноль, то есть полностью вся цепь.

Рассмотрим плюсы и минусы каждой схемы.

Однополюсные, плюсы:

+ Экономия денег и места. Однополюсный автомат стоит в 2 раза дешевле двухполюсного, а так же занимает в 2 раза меньше места в щитке. Современная проводка разделяется на много групп. Даже на обычную однушку получается 7-8 групп. И для каждой нужен автомат.

Если автоматов много, то экономия получится весьма приличной. Причем не только денег, но и размеров щитка.

+ Удобство монтажа. Щиток на однополюсных автоматах легче собирать. Поскольку нулевые провода соединяются на шинах.

На этом плюсы, пожалуй, заканчиваются. Теперь о минусах.

Однополюсные, минусы:

Сниженная безопасность. Которую, впрочем, можно легко устранить, соблюдая несложные правила. Другой вопрос, будут ли соблюдаться эти правила.

Сложность поиска неисправностей

Представим несколько ситуаций:

1) Кто-то перепутает фазу с нулем. Такое может случиться в старых домах с немодернизированной проводкой, где в подъездных щитах провода одного цвета, если там похозяйничает некомпетентный «специалист». Особенно, если он будет под воздействием «живительных» напитков.

В этом случае ваша проводка станет незащищенной, поскольку однополюсный автомат работает только на фазе. В такой ситуации, даже при выключенном автомате, можно получить поражение током.

Отмечу, что в домах с модернизированной проводкой подобное маловероятно.

Как избежать. Периодически проверять индикатором на вводном автомате, где находится фаза.

2) Вы выключили групповой автомат, чтобы, например, заменить розетку. Однако, при некоторых обстоятельствах на нуле (а вы помните, он у нас остался неотключенным) может быть напряжение. Со всеми вытекающими.

Как избежать. На вводе должен стоять двухполюсный автомат, который в обязательном порядке нужно выключать перед любыми работами с электропроводкой.

3) Сработало УЗО или дифавтомат. Для поиска неисправности сначала последовательно отключаются все приборы из розеток. Если это не помогло, последовательно отключаются группы. Причем отключать надо и фазу и ноль. А поскольку автомат разрывает только фазу, то придется отсоединять нулевые провода от шины. Самостоятельно это делать не рекомендуется, тут нужен специалист.

Как избежать. Никак. Справедливости ради скажу, что чаще всего неисправность выявляется отключением приборов из розеток.

Плюсы и минусы двухполюсных автоматов вытекают, соответственно, из минусов и плюсов однополюсных.

Двухполюсные, плюсы:

+ Безопасность, поскольку цепь разрывается целиком

+ Легкий поиск неисправностей

Двухполюсные, минусы:

Дорого

Занимают много места

Более трудоемкий монтаж

Какие выводы можно сделать из всего сказанного:

1) Вводной автомат – обязательно двухполюсный, чтобы была возможность полностью обесточить квартиру.

2) В домах со старой электропроводкой, особенно, если в квартире немного групп, есть смысл использовать двухполюсные автоматы.

3) В домах с современной электропроводкой, особенно, если групп в квартире много, целесообразнее использовать однополюсные автоматы.

4) Если вам нужна «параноидальная» защита, используйте двухполюсные автоматы.

для чего он используется и чем отличается от однополюсного

Автоматический выключатель, не является симметричным электрическим прибором, как лампа накаливания или нагревательный элемент. От способа подключения зависит, какие детали защитного устройства обесточатся, а какие останутся под напряжением при срабатывании.

Блок: 1/12 | Кол-во символов: 259
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Двухполюсный выключатель: возможности и назначение

Основная характеристика всех автоматов – это скорость отключения при аварийных ситуациях и способность отключения. Все защитные автоматы могут срабатывать от 2х видов механизма отключения, а именно: тепловой и электромагнитный. Электромагнитный механизм размыкает цепь напряжения при образовании короткого замыкания, а тепловой выключается, если продолжительная нагрузка в сети, которая превышает допустимый придел.

Использование автомата так же возможно вместо выключателя.

Монтаж автомата, который имеет 2 полюса, дает возможность контролировать некоторые параметры.

А именно:

  • С таким автоматом возможен контроль независимых друг от друга 2х цепей электропроводки, с их одновременным выключением в случае поломки любой цепи;
  • Так же можно контролировать параметры каждой из цепей, но в случае выхода из строя одной из цепей, то выключается подача напряжения и на вторую цепь;
  • Контроль над линиями постоянного тока, которые имеют подобное отключение.

Отталкиваясь от таких характеристик в доме лучше устанавливать автомат минимум двухполюсной, так как в случае поломки такой автомат обесточит не только определенную цепь, но и все электрические цепи в доме.

С таким автоматом можно выполнить отключение вручную, если вам это необходимо.

Блок: 2/6 | Кол-во символов: 1305
Источник: http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat

Защитные устройства для однофазной сети 220 В

Для защиты от перегрузки однофазной сети 220 В, применяются однополюсные и двухполюсные автоматические выключатели. Однополюсные при срабатывании, разрывают только фазный провод, а двухполюсные — фазный и нулевой. Для защиты от перегрузки или короткого замыкания, размыкания фазного провода достаточно. Для безопасного проведения ремонтных или электромонтажных работ, требуется отключать и нулевой провод, так как при некоторых неисправностях сети (замыкание фаза-ноль, отгорание нуля,) он может оказаться под напряжением. Оптимальное решение — установка двухполюсного автомата на вводе, и однополюсных на отходящих линиях.

Блок: 3/12 | Кол-во символов: 670
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Время-токовые характеристики: двухполюсный автоматический выключатель

В том случае если будет проходить неравномерное потребление мощности, которое вызовет нагрузку на время включения или отключения сетей, автомат может отключиться без признаков аварии, то есть ложно сработать.

Такое срабатывание характеризуется, повышением номинального тока на одной из цепей.

Для снижения вероятности такого отключения используют автомат с заданным токовым временем.

Такой параметр показывает время задержки отключения при определенном отношении силы тока к номинальному напряжению сети.

Перед установкой лучше сперва тщательно ознакомиться с характеристиками двухполюсного автомата

Время токовые характеристики такие:

  • Электромагнитный размыкатель цепей, который срабатывает через 0,015секунд при трехкратном повышении тока, если сравнивать с номинальным током, обозначается – В;
  • Одна из самых распространенных характеристик – это С,        которая срабатывает при достижение силы тока в 5 раз больше, чем номинальная сила, такой автомат подходит для освещения и электрических приборов, но приборы должны быть с умеренным пусковым током;
  • Характеристика D в основном автомат с такой характеристикой используют для увеличенного пускового напряжения.

Например, для включения электрического котла, электродвигателя и остальных оборудований, которые работают от 3х фазного напряжения, использование такого автомата оптимально в промышленных целях.

Блок: 3/6 | Кол-во символов: 1445
Источник: http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю  механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Блок: 2/7 | Кол-во символов: 3541
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

  • надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
  • возможность контроля мощности отдельных электроприборов и установок;
  • лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

  • существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
  • в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
  • необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Блок: 4/7 | Кол-во символов: 1457
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Автоматы для трехфазной сети

Трехфазный ввод, дает некоторые преимущества, по сравнению с однофазным. Это возможность использования мощных энергопотребителей и удобство подключения электродвигателей. Используя такую сеть, важно равномерно распределить нагрузку между всеми тремя фазами, чтобы исключить просадки напряжения. Вводной автомат желательно использовать четырехполюсный, а отходящие линии защитить однополюсными и трехполюсными автоматами. Выбирая трехполюсные автоматы для защиты оборудования с электродвигателями, обращайте внимание на перегрузочную способность автомата. Чтобы избежать ложных срабатываний защитного устройства, применяйте автоматы с характеристикой «D».

Блок: 4/12 | Кол-во символов: 684
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Блок: 5/12 | Кол-во символов: 506
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Сила тока 1 2 3 4 5 6 8 10 16 20 25 32 40 50 63 80 100
Мощность однофазной сети 02 04 07 09 1,1 1,3 1,7 2,2 3,5 4,4 5,5 7 8,8 11 13,9 17,6 22
Сечения проводов медных 1 1 1 1 1 1 1,5 1,5 1,5 2,5 4 6 10 10 16 25 35
алюминиевых 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4 6 10 16 16 25 35 50

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Блок: 6/7 | Кол-во символов: 1499
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Похожие записи:

, 15:50

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и

вопрос как подключить автоматический выключательбудет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 «Сечение проводов по длительно допустимому току» ), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

  • однополюсные, применяется в сети 220 вольт, подключается только один фазный провод
  • двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза
  • трех полюсные, применяется в сети 380 вольт, подключается три фазных провода
  • четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

  • в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения , так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику)
  • контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет)
  • простота монтажа автомата (устанавливается одним щелчком на дин рейку)
  • провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все)
  • при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же)

Подготавливаем автомат к подключению и установке

В качестве примера мы возьмем упомянутый выше двухполюсный автомат.

Данный автомат имеет четыре контакта, два подходящих, они расположены сверху.

Два отходящих, они расположены снизу автомата.

Контакты имеют винты, с помощью которых приводится в движение прижимные пластины расположенные с торца автомата.

Пластины предназначены для фиксации провода.

Как правило на корпусе автомата нарисована схема его подключения. Обозначения говорят о том, что питающие провода подключается сверху (клемма 1,3), а отходящие снизу (клемма 2,4).

Так же на корпусе автомата указывается предельный ток срабатывания С 40, обозначает 40 Ампер, это тот ток которым ограничен автомат. Для того, чтобы узнать какой автомат вам нужен необходимо сделать расчет сечения провода .

Крепится автомат на специальную рейку (DIN рейка).

Для этого на задней части автомата предусмотрена специальная защелка.

Вот так все выглядит в конечном итоге.

Переходим к подключению автоматического выключателя

Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения . Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.

Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:

  • синий провод — всегда ноль
  • желтый с зеленой полосой — земля
  • оставшийся цвет, в нашем случае черный, будет фазой

Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее.

Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.

Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.

В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жила заземления . Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.

Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.

Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.

Незабываем убедиться в хорошей фиксации провода в контактном зажиме.

Подходящие провода подключены.

В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.

Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.

Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.

Снимаем изоляцию с медных жил и подключаем провода к автомату.

Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).

Блок: 9/12 | Кол-во символов: 7783
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

  • У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
  • Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
  • Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
  • Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
  • Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Блок: 8/12 | Кол-во символов: 2679
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Кол-во блоков: 15 | Общее кол-во символов: 22826
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html: использовано 3 блоков из 7, кол-во символов 6497 (28%)
  2. http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat: использовано 2 блоков из 6, кол-во символов 2750 (12%)
  3. https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/: использовано 6 блоков из 12, кол-во символов 12581 (55%)
  4. https://YaElectrik.ru/jelektroshhitok/dvuhpolyusnyj-avtomat: использовано 1 блоков из 6, кол-во символов 998 (4%)

Можно ли объединять однополюсные автоматы в двухполюсные или трехполюсные

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

После выхода статьи про разделение двухполюсных или трехполюсных автоматических выключателей на однополюсные, путем удаления перемычки на рычажках их управления, по многочисленным просьбам читателей провожу обратный эксперимент.

Суть эксперимента заключается в разрешении следующего вопроса: можно ли объединять однополюсные автоматы в двухполюсные или трехполюсные?

Для этого проведем два эксперимента. Эксперимент буду проводить на модульных автоматических выключателях ВА47-29 от IEK.

Эксперимент №1. Соединяем два однополюсных автомата

Рассмотрим обычную ситуацию. Предположим, что мне необходимо в щите установить двухполюсный автомат с номинальным током 16 (А). Но в наличии такого автомата не оказалось, зато однополюсных автоматов под рукой оказался целый ряд на любой «вкус и цвет».

Так в чем же проблема? Объединим сейчас два однополюсных автомата в один путем установки перемычки на рычажках управления и готово. Чем же не выход из ситуации?!

Возьмем два однополюсных автоматических выключателя ВА47-29 с номинальным током 16 (А).

Установим автоматы на DIN-рейку, а для надежности скрепим их между собой стяжными шпильками или ограничителями на DIN-рейку.

Я воспользовался ограничителями на DIN-рейку.

Затем берем шпильку, скрепку, скобку, проволочку (кто на что горазд) и объединяем рычажки их управления, чтобы одновременно можно было включать и отключать оба полюса.

Автомат готов к эксплуатации! Нареканий к нему нет, он без проблем включается и отключается при ручном управлении.

Но Вы уже догадываетесь, что я не просто так пишу эту статью. И в чем же здесь подвох?! А сейчас Вы все узнаете.

Проверим работоспособность «соединенных» автоматов путем прогрузки их полюсов. Проверку автоматов будем осуществлять с помощью уже Вам известного испытательного устройства РЕТОМ-21.

Для проверки расцепителей автоматических выключателей собираем вот такую схему.

Более подробно про работу с прибором РЕТОМ-21 я рассказывал в статье про проверку расцепителей у автоматов промышленного назначения на примере ВА57-31.

На зажимы первого полюса подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем наш «объединенный» автомат.

Прогружать автомат будем 4-кратным током от номинального, т.е. током 64 (А). Напомню Вам, что согласно время-токовой характеристики «С», тепловой расцепитель при этом токе должен сработать за время примерно от 1,7 до 18 (сек.).

И что же мы видим?!

Произошел щелчок и прогружаемый полюс фактически отключился. Это видно, как по току в цепи (ток равен нулю), так и по данным секундомера РЕТОМ-21. Кстати, измеренное время срабатывания теплового расцепителя составило 3,31 (сек.), что соответствует время-токовой характеристики.

Также состояние контакта прогружаемого полюса можно проверить с помощью мультиметра. Как видите, контакт автомата разомкнут.

Но самое интересное то, что при этом его рычажок управления остался включенным, тем самым не отключив соседний полюс! Ему элементарно не хватило механической силы.

Таким образом получается, что прогружаемый полюс отключился, а соседний — остался замкнутым (включенным).

Почему же не хватает механической силы? А как же тогда отключаются двухполюсные и трехполюсные автоматы заводского исполнения?

Да все просто. Помните, я показывал, что у двухполюсных и трехполюсных модульных автоматов имеется механическая связь в виде вилочек-толкателей между механизмами их расцепления. При срабатывании одного из расцепителей, эти вилочки приводят к срабатыванию и соседние полюсы.

А в нашем случае, при самостоятельном объединении двух однополюсных автоматов, этих вилочек-толкателей нет, поэтому возвратной пружине одного рычажка элементарно не хватает механической силы, чтобы отключить соседний рычажок.

Даже если у Вас где-то в запасе и имеются подобные вилочки-толкатели, то Вы все равно не сможете соединить автоматы, т.к. в корпусах однополюсных автоматов не предусмотрены отверстия для них (по крайней мере у IEK и Шнайдер Электрик их точно нет).



 Эксперимент №2. Соединяем три однополюсных автомата

В принципе, и без эксперимента уже все понятно, чем закончится дело, но тем не менее проверить нужно.

Берем три однополюсных автоматических выключателя ВА47-29.

Устанавливаем автоматы на DIN-рейку, для надежности стягиваем их между собой ограничителями для DIN-рейки и объединяем все три рычажка.

Аналогичным образом, проводим поочередно прогрузку всех полюсов. Более подробнее об этом смотрите в видео, которое размещено в конце статьи.

Вот например, при прогрузке среднего полюса он отключился за время 3,14 (сек.).

Но как видите, ситуация вновь повторяется!

Механических сил его рычажка не хватило, чтобы отключить соседние полюса. Вот состояние контакта прогружаемого полюса.

А вот состояние контактов соседних полюсов.

Сделаем выводы.

Объединять однополюсные автоматические выключатели в двухполюсные и трехполюсные запрещено. При возникновении короткого замыкания или перегруза в одном из полюсов, отключится только этот самый полюс автомата, а соседние останутся замкнутыми. И какой тогда смысл в таком соединении автоматов?

Представьте элементарную ситуацию. Ваш электродвигатель подключен через такой вот «объединенный» автомат напрямую без тепловых реле и защиты от обрыва фаз. Предположим, что в питающем кабеле произошло короткое замыкание фазы на землю. При этом автомат, установленный в этой фазе отключится, а соседние останутся в работе.

К чему же это приведет? Двигатель перейдет в двухфазный режим работы и в итоге может выйти из строя, в зависимости, конечно же, от нагрузки на его валу. От подобных ситуаций даже специально устанавливают устройства для контроля фаз, например реле типа ЕЛ-11.

Это только лишь один пример. На самом деле примеров можно привести множество, и с помощью таких вот «объединений» автоматов могут возникнуть ситуации с более серьезными и печальными последствиями.

Полную версию экспериментов смотрите в моем видео:

P.S. Уважаемые электрики, домашние мастера и все кто связан с электричеством. Запомните, что однополюсные автоматы никогда не превратятся в многополюсные, и наоборот. На этом все, спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Какой автомат лучше однополюсный или двухполюсный

Технологические процессы, новации и модификации со скоростью совершенствуются во всех сферах жизнедеятельности. В электротехнике вместо плавких предохранителей, электрические цепи стали защищать автоматы. Установка автоматических систем компактных, надежных, простых в управлении, хорошо зарекомендовала себя в разветвленной сети производства и бытовой электропроводке.

По какому принципу работает однополюсный автомат

Автоматические выключатели, как коммутационные аппараты, выполняют функции в проведении допустимого электрического тока и отключении питания, если номинал превышается, чем предохраняет электросеть от перегрузки.

В задачу однополюсного аппарата входит защита цепи в одном проводе. Работа аппарата сконцентрирована на 2 распределительных устройствах – тепловом и электромагнитном. Когда повышенная нагрузка действует долго, отключение цепи происходит первым механизмом. Если возникает короткое замыкание второй распределитель сразу прекращает подачу питания.

Тепловую защиту выполняет пластина из композиционного материала по следующему принципу:

  1. Поступает ток, превышающий допустимый уровень.
  2. Биметалл нагревается.
  3. Изгибается.
  4. Толкает рычаг.
  5. Отключает прибор.
  6. Пластина остывает.

Когда состояние биметалла приходит в норму, он возвращается в свое исходное состояние и аппарат можно вновь подключать. В состав электромагнитного устройства входит катушка, в середину которой поместили сердечник.

Здесь просматривается такая картина:

  1. Возникает ток с коротким замыканием.
  2. Поступает на обмотку.
  3. Силой, созданной электромагнитным полем, перемещается сердечник.
  4. Отключает устройство.

В ходе взаимодействий физических процессов происходит размыкание силовых контактов, которые обесточивают проводник.

Большой силой тока создается электрическая дуга, её направляют в камеру с параллельными металлическими пластинами для дробления и полного распада. Автомат можно выключать простым поворотом ручки. Применяют такие выключатели в обычных квартирах, если к дому подведены всего 2 провода. В сарае, небольшом частном доме размыкают цепь однополюсные автоматы. В многоквартирных домах стоят заземляющие проводники, значит подойдет только двухполюсник.

Двухполюсный выключатель

Двухполюсный выключатель подключают к 4 проводам. К 2 идет напряжение, другая половина играет защитную роль. По конструкции такое устройство почти ничем не отличается.

Разработчик объединил 2 однополюсника в единый корпус, чтобы при аварийной ситуации отключались 2 линии сразу. Это не значит, что его можно заменить на 2 одиночных выключателя или самостоятельно установить перемычку. У них нет блокировочного механизма, который установлен в усовершенствованном блоке.

Общие свойства выключателей

Вне зависимости сколько полюсов в выключателе выполняют они одну задачу — защищают электросеть от коротких замыканий в аварийной ситуации. Даже конструктивно объединенные в одной коробке 2 аппарата, работают по одинаковому принципу.

Разрыв цепи происходит при превышении нормы номинального тока. Отключение питания возможно, если цепь перегружена или возникла угроза короткого замыкания. Сразу приводится тепловым распределителем в движение контакт, который блокирует поступление тока. Устройства сменили плавкие предохранители при этом остались компактными, ими легко управлять, но по надежности значительно превосходят своего устаревшего аналога.

В чем разница?

Предназначение однополюсника отключать только одну линию.

Двухполюсным автоматом:

  • Контролируются рабочие процессы на 2 линиях.
  • Сравнивается электронный поток.
  • Определяется соответствие значений с нормативами.

Как только показатель превышает норму происходит срабатывание аппарата. Цепь разорвется полностью, ток прекратит поступать, в отличие от выключателя с одним полюсом.

Если подключены независимые однополюсные приборы при возникновении неполадки в сети отключится только одно устройство. Напряжение сохранится в неисправной цепи, так как будет включен аппарат проводка может загореться.

Выключатели играют общую защитную роль, но у них есть разница в расцепителе. Двухполюсник обладает таким элементом, который выключает обе части, когда срабатывает автомат или механически поворачивают ручку.

В квартирах с одноконтурной цепью не нужны сложные автоматы, так как там нет сложного оборудования с разными сегментами, которым требуется одновременная защита. Когда в доме устанавливают приборы, не подходящие по разным причинам для общей сети, понадобится многополюсник.

Для кого и когда устанавливают автоматы

Одноконтурную электрическую схему в основном используют для электрификации частных домов, потому что там защищать сеть двухполюсником просто не целесообразно.

Выключатель с одним полюсом полностью справится с задачей по предохранению цепи с однородными сегментами. Однофазная проводка, которая предусматривает заземленную нейтраль с закороченными нулевыми проводниками на шину, обойдется одиночным выключателем.

Если в доме есть электроприборы, получающие энергию от трансформатора там нужен автомат с 2 полюсами. На таком преобразователе силы тока отсутствует фаза и нуль. Когда будет отсечен ток в одном проводе, он может проходить через другой. Обезопасит оборудование от замыканий и возгораний отсутствие напряжения в 2 полюсах.

Какой же вывод?

Каждый из автоматов имеет свои обособленные достоинства и недостатки. Одни стоят дорого, другие не такие компактные, как хотелось бы потребителю. В любом случае, выбор выключателя зависит от подведенной к жилью нагрузки, сечения проводников.

Какой из них подойдет для конкретного дома подскажет маркировка, нанесенная на корпус изделия. Работы, связанные с электропроводкой лучше доверять электрикам, так как несмотря на инновации никто не отменял правила, что каждый должен заниматься своим делом. От правильно подключенного электричества зависит безопасность всех жильцов и сохранность имущества.

Дифференциальный автомат однополюсный или двухполюсный

В электрические сетях существует постоянная вероятность возникновения какой-либо неисправности, повреждения и даже аварийной ситуации. Снижению подобных рисков способствуют различные виды защитных устройств, применяемых в быту. В связи с этим, очень многие задаются вопросом, что лучше, надежнее и эффективнее, автомат или дифференциальный автомат, как отличить и что выбрать из существующих приборов?

Следует помнить, что все автоматические выключатели, дифференциальные автоматы, устройства защитного отключения по своему назначению служат повышению электробезопасности. Они отключают электричество при аварийных ситуациях, предотвращают получение травм от электротока. Данные приборы могут использоваться в комплексе или раздельно, каждый из них имеет собственные конструктивные особенности.

Неисправности электрических сетей

Основной функцией всех защитных устройств является ликвидация возможных неисправностей, периодически возникающих в электрических сетях. Прежде всего, они обеспечивают защиту от коротких замыканий, вызываемых снижением электрического сопротивления нагрузок до очень малых показателей. Основной причиной такого состояния служит шунтирование цепей напряжения металлическими предметами.

Другая часто встречающаяся неисправность связана с перегрузкой проводов под действием мощных современных электроприборов. В результате, появление больших токов приводит к усиленному нагреву проводов, особенно в некачественных сетях. Одновременно происходит перегрев и старение изоляции, с потерей ее диэлектрических свойств. В связи с этим, возникает еще один вид неисправностей, известный как токи утечки, возникающие из-за нарушенной изоляции.

Нередко ситуация еще более ухудшается по причине использования старой алюминиевой проводки, эксплуатируемой в критических условиях постоянных повышенных нагрузок. Однако, даже новые системы могут работать с перебоями из-за некачественного монтажа и неэффективности защитных устройств, применяемых не по назначению.

Механизм работы автоматических выключателей

Автоматы предназначены для защиты от коротких замыканий и перегрузок. С этой целью они оборудованы быстродействующей электромагнитной катушкой отключения и системой гашения электрической дуги, возникающей при коротком замыкании. Перегрузка в электрических цепях устраняется с помощью теплового расцепителя с биметаллической пластиной, функционирующего с выдержкой по времени.

Включение защитного автомата в жилых зданиях осуществляется в линию одного фазного провода. Контролируются только те токи, которые проходят через него. На токи утечек автомат совершенно не реагирует. Таким образом, функции автоматического выключателя существенно ограничены. Дополнительная защита обеспечивается устройством защитного отключения, которое подключается последовательно в одну схему с автоматическим выключателем.

Устройство дифференциального автомата

Устройство дифференциального автомата значительно сложнее, чем у обычного автоматического выключателя или УЗО. В его функции входит устранение всех видов неисправностей, в том числе и утечку токов, возникающую из-за поврежденной изоляции. Защита УЗО, встроенного в дифавтомат, осуществляется с помощью электромагнитного и теплового расцепителя. Все конструктивные элементы заключены в один модуль и расположены в общем корпусе.

Приборы в современном модульном исполнении крепятся на специальную DIN-рейку. Это позволяет существенно сократить место, необходимое для их установки в электрическом щитке. В этом заключается одно из основных отличий дифавтомата от обычного автоматического выключателя, устанавливаемого вместе с устройством защитного отключения.

Какое защитное устройство выбрать

Отличия автоматических выключателей и дифференциальных автоматов обязательно учитываются при проектировании защитных систем и электрических сетей в целом. Таким образом, удается избежать дефицита свободного места в имеющихся электрических щитках. Выбор конкретного устройства производится в соответствии с теми задачами, которые придется решать в ходе дальнейшей эксплуатации.

Несмотря на решение одних и тех же задач, действие каждого прибора отличается в одинаковых условиях. Например, нередко возникают ситуации, когда совокупная мощность нескольких приборов может стать больше номинальной величины защиты, что приводит к токовой перегрузке. В этом случае понадобится замена установленного дифавтомата на более мощную модель. Если же используется УЗО, то вполне возможно обойтись заменой более дешевого автоматического выключателя.

Дифференциальный автомат лучше всего подойдет для защиты отдельного электроприбора, подключенного к выделенной линии. Выбор прибора осуществляется в соответствии с техническими характеристиками защищаемого потребителя.

При решении вопроса, что выбрать автомат или дифференциальный автомат, следует учитывать возможные сложности при проведении монтажных работ. В самой системе крепления нет существенных отличий. Они появляются при подключении проводов, поскольку для автоматического выключателя, кроме фазы и нуля потребуется прокладка дополнительных перемычек, чтобы выполнить последовательное подключение в фазный провод вместе с УЗО. В определенных ситуациях схема сборки может значительно усложниться.

Большое значение имеет качественная, надежная и долговечная работа каждого устройства. На эти показатели оказывают влияние конструктивные особенности, количество деталей и элементов. В этом плане дифференциальный автомат отличается повышенной сложностью, требует большего количества настроек работы всех частей и узлов. То же самое касается замены и ремонта. Каждое устройство может выйти из строя и в случае невозможности ремонта выполняется его замена. Приобретение нового дифференциального автомата считается более затратным процессом, по сравнению с заменой обычного выключателя или УЗО.

Автоматические выключатели созданы для защиты проводки и техники от создаваемых коротким замыканием сверхтоков. Их используют повсеместно, как для защиты бытовых приборов, обеспечения сохранности и безопасной работы промышленного оборудования. Однако существует особый тип устройства, встающий первой преградой на пути от подстанции до объекта. Это двухполюсный автоматический выключатель, или так называемый двухполюсный автомат.

Устройство: для чего нужны двухполюсные автоматы

Устройство двухполюсного автомата похоже на механизм однополюсного автоматического выключателя. Этот прибор, по сути, состоит из двух однополюсных модулей, объединенных в корпусе. Приборы такого типа необходимы для отключения сразу двух защищаемых линий при аварии.

Двухполюсные автоматы необходимы в случаях, когда невозможно подключить прибор в общую сеть. Например, у трансформатора на выходе нет фазы и нуля, соответственно, ток идет по обоим проводам, и отключение первого провода не гарантирует нейтральности второго. Для обеспечения защищенности при эксплуатации используют приспособление этого типа, гарантированно отключающее обе линии.

Чаще всего двухполюсные автоматы используются для:

  • Быстрого отключения участка цепи в случае перенапряжения.
  • Контроля мощности бытовых приборов — они необходимы для стиральных машин, электроплит, холодильников.
  • Защиты проводки в помещениях сверхтоков.
  • Удобных и легких разветвлений сети.
  • Структурирования проводки.

Отличие двухполюсных автоматов

Наибольшее отличие таких автоматов от однополюсных состоит в том, что последние наблюдают за параметрами обоих линий одновременно и гарантируют выключение обоих при значительном изменении параметров показателей тока, тогда как автоматический выключатель полюсныйконтролирует лишь одну линию.

Сделать равнозначную замену двухполюсного автомата двумя однополюсными невозможно, потому что двухполюсные имеют в конструкции не только общий рычаг отключения, но и особое устройство блокировочного механизма, позволяющего быстро обесточить обе линии и быстро найти возникшие на какой-либо из них неполадки.

Если же установить два однополюсных автомата, при возникновении неисправности отключится исключительно фаза. Это не позволит одновременно отключить и ноль, обеспечив безопасность прибора, ведь ноль будет продолжать течь, используя второй механизм, что может привести к поломке или возгоранию прибора.

Следует обязательно ставить двухполюсный автомат в качестве вводного, предохраняющего линию. Если же требуется обеспечить дополнительную защиту каким-либо отдельным контурам сети, можно спокойно использовать как двухполюсные, так и однополюсные – в этом случае со своей ролью оба будут справляться одинаково хорошо.

Между собой двухфазные автоматические выключатели отличаются по номинальному току, который через них может проходить. Например, автомат мощностью 6а отключится при нагрузке в четыре раза меньшей, чем 32а. Поэтому на общую квартирную сеть обычно устанавливается более мощный автомат, а варианты мощностью 5а, 6а и им подобные подключают отдельно к бытовой технике.

Применение двухполюсных автоматов

Область применения двухполюсников очень широка. Чаще всего их используют в старых квартирах, где установлена однофазная двухпроводная проводка, то есть там, где фаза и ноль представляют собой два абсолютно одинаковых провода. При расключении в общей щитовой перестановка фазы и нуля не является ошибкой, именно поэтому в квартирах и появилась необходимость отключать оба провода в цепи. При установке автоматического выключателя в трехфазной сети через него нельзя пропускать провода заземления.

Для корректной работы автомата необходимо соединение в щитке трансформатора, так как в нем не имеется постоянной фазы и ноля. Поэтому при работе с ним требуется одновременное отключение обоих линий.

Двухполюсные автоматы так же необходимы для предохранения от выгорания или поломки стиральных машин, холодильников и прочего сложного оборудования, так как они гасят резкие перепады нагрузки сети и помогают свести потери от сверхтоков, возникающих при коротком замыкании, к минимуму.

Как подключить двухполюсный автомат

Особых трудностей самостоятельное подключение двухполюсного автомата вызвать не должно, однако доверить дело электрику и не рисковать работать с потенциально опасными приборами самостоятельно. Конечно, разобраться, как подключить все собственными руками, легко, однако проводить установку такого механизма в одиночку крайне нежелательно – обычно даже электрики работают над подключением в паре. Поэтому имеет смысл попросить кого-либо помочь и проследить за тем, чтобы ничего не случилось.

Установка любого механизма такого типа проводится при наличии на нее разрешения. Процедура его получения проста, требуется только обратиться в ЖКХ или управляющую компанию. Если же этого не сделать, есть риск получить штраф.

Прикрепить устройство на специальную металлическую рейку не сложно, достаточно вытянуть обычной плоской отверткой защелку, находящуюся на задней части корпуса предмета, подставить его к специальным крепежам, находящимся на рейке, и отпустить крепление. Механизм защелкнется сам, обеспечив надежное крепление к нужному месту. Провода подсоединяются к клеммам специальными зажимными болтами. Как правило, сверху подключаются вводные провода нуля и фазы, а снизу жилы, которые необходимо отвести в цепь.

Главное – не перепутать места подключения проводов, в противном случае автомат попросту выйдет из строя.

Схема подключения автомата

Общая схема подключения предельно проста:

  1. Перед счетчиком устанавливают вводный выключатель АВ.
  2. Двухполюсный АВ ставится после счетчика с однофазным входом.
  3. Возможно, потребуется установка двух или трех выключателей. Это зависит от сложности схемы в однофазной сети.

Принцип действия

По принципу работы двухполюсный автоматический выключатель не особенно сильно отключается от однополюсных или трехполюсных вариантов прибора. При экстренной ситуации размыкатель моментально отключает подачу электрического тока, вырубая подключенное к нему устройство и предохраняя его от повреждения.

Основной же особенностью двухполюсного автомата является прохождение через него обеих линий цепи. При возникновении неисправности на любой из линий, независимо от того ноль это или фаза, устройство выключает одновременно обе, что обеспечивает одновременно сохранность агрегата, так как цепь моментально разрывается, вырубая питание полностью, и большее удобство при поиске неполадок.

Таким образом, двухполюсный автомат является важнейшим элементом защиты сети от сверхтоков. Если нет уверенности в постоянной фазе или требуется запитать сложное оборудование с большим энергопотреблением, не раздумывая нужно ставить двухполюсный автоматический выключатель, иначе затраты на ремонт могут быть большими. А также не стоит забывать, что прибор не защищает приборы, подключенные в данную сеть, а лишь спасает саму сеть от сверхтоков, возникающих при коротком замыкании. И любые подключения автоматов лучше доверять профессиональному электрику.

При проектировании распределительного щита, одним из первых встает вопрос: «Какие автоматы использовать: однополюсные и двухполюсные?». Давайте разбираться.

При использовании однополюсных автоматов, последние устанавливаются только на фазные провода, а нулевые объединяются на специальных шинах. При срабатывании автомата разрывается только фаза, а ноль остается постоянно подключенным.

Картинки кликабельны. Кликните для увеличения

Двухполюсные автоматы устанавливаются и на фазу, и на ноль. При срабатывании такого автомата одновременно разрываются и фаза, и ноль, то есть полностью вся цепь.

Рассмотрим плюсы и минусы каждой схемы.

Однополюсные, плюсы:

+ Экономия денег и места. Однополюсный автомат стоит в 2 раза дешевле двухполюсного, а так же занимает в 2 раза меньше места в щитке. Современная проводка разделяется на много групп. Даже на обычную однушку получается 7-8 групп. И для каждой нужен автомат.

Если автоматов много, то экономия получится весьма приличной. Причем не только денег, но и размеров щитка.

+ Удобство монтажа. Щиток на однополюсных автоматах легче собирать. Поскольку нулевые провода соединяются на шинах.

На этом плюсы, пожалуй, заканчиваются. Теперь о минусах.

Однополюсные, минусы:

Сниженная безопасность. Которую, впрочем, можно легко устранить, соблюдая несложные правила. Другой вопрос, будут ли соблюдаться эти правила.

Сложность поиска неисправностей

Представим несколько ситуаций:

1) Кто-то перепутает фазу с нулем. Такое может случиться в старых домах с немодернизированной проводкой, где в подъездных щитах провода одного цвета, если там похозяйничает некомпетентный «специалист». Особенно, если он будет под воздействием «живительных» напитков.

В этом случае ваша проводка станет незащищенной, поскольку однополюсный автомат работает только на фазе. В такой ситуации, даже при выключенном автомате, можно получить поражение током.

Отмечу, что в домах с модернизированной проводкой подобное маловероятно.

Как избежать. Периодически проверять индикатором на вводном автомате, где находится фаза.

2) Вы выключили групповой автомат, чтобы, например, заменить розетку. Однако, при некоторых обстоятельствах на нуле (а вы помните, он у нас остался неотключенным) может быть напряжение. Со всеми вытекающими.

Как избежать. На вводе должен стоять двухполюсный автомат, который в обязательном порядке нужно выключать перед любыми работами с электропроводкой.

3) Сработало УЗО или дифавтомат. Для поиска неисправности сначала последовательно отключаются все приборы из розеток. Если это не помогло, последовательно отключаются группы. Причем отключать надо и фазу и ноль. А поскольку автомат разрывает только фазу, то придется отсоединять нулевые провода от шины. Самостоятельно это делать не рекомендуется, тут нужен специалист.

Как избежать. Никак. Справедливости ради скажу, что чаще всего неисправность выявляется отключением приборов из розеток.

Плюсы и минусы двухполюсных автоматов вытекают, соответственно, из минусов и плюсов однополюсных.

Двухполюсные, плюсы:

+ Безопасность, поскольку цепь разрывается целиком

+ Легкий поиск неисправностей

Двухполюсные, минусы:

Дорого

Занимают много места

Более трудоемкий монтаж

Какие выводы можно сделать из всего сказанного:

1) Вводной автомат – обязательно двухполюсный, чтобы была возможность полностью обесточить квартиру.

2) В домах со старой электропроводкой, особенно, если в квартире немного групп, есть смысл использовать двухполюсные автоматы.

3) В домах с современной электропроводкой, особенно, если групп в квартире много, целесообразнее использовать однополюсные автоматы.

4) Если вам нужна «параноидальная» защита, используйте двухполюсные автоматы.

Двухполюсный автомат — Chip Stock

Двухполюсный автомат — для чего он используется и чем отличается от однополюсного

Автоматический двухполюсный выключатель для защиты электрической сети конструктивно включает в себя 2 однополюсных автомата с общим рычагом включения и внутренней системой блокировки.

В этом материале мы подробно поговорим о том, что такое двухполюсный автомат, каковы особенности его работы и установки, а также разберемся, в чем заключается основное отличие двухполюсников от однополюсных защитных устройств.

Особенности работы однополюсного и двухполюсного АВ

Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии.

Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети.

При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.

Обратите внимание

У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.

Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:

Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.

Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.

Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.

Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.

Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:

Возможности и назначение многополюсных аппаратов

Установка двухполюсного АВ позволяет обеспечить контроль:

  • Двух независимых друг от друга цепей с их одновременным отключением при возникновении неполадок.
  • Параметров каждой из независимых линий (хотя при появлении проблем в одной из них обесточиваются обе одновременно).
  • Линии постоянного тока, имеющей аналогичные параметры отключения.

Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал. Как и любой пакетник, он позволяет также обесточить квартиру вручную.

Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока.

Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током.

Важно

Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.

Наглядно про многополюсные автоматы на видео:

При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель.

При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована.

Устранив неисправность, можно будет вновь вручную включить автомат.

Минусы двухполюсных автоматических выключателей

Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:

  • При одновременном замыкании двух линий происходит пробой кабеля электрическим током.
  • Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
  • В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
  • Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.

Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.

Меры безопасности при установке двухполюсных автоматов

Правила техники электробезопасности при монтаже защитных устройств на два полюса в целом не отличаются от общих мер при установке других электрических аппаратов. Они таковы:

  • Монтаж должен производиться двумя людьми, чтобы в случае поражения током одного из мастеров второй смог своевременно оказать пострадавшему помощь.
  • Для защиты от поражения электротоком необходимо пользоваться диэлектрическими ковриками и защитными перчатками.
  • Перед тем, как начинать любую работу с электросетями, необходимо получить специальное разрешение.

Заключение

В этой статье мы рассказали о двухполюсных автоматических выключателях, особенностях их работы и преимуществах, а также немногочисленных минусах, свойственных им. Подводя итоги, следует отметить, что многополюсные автоматы обеспечивают надежную защиту электрических сетей с двумя контурами, особенно когда к ним подключены приборы, значительно отличающиеся по мощности.

Источник: https://YaElectrik.ru/jelektroshhitok/dvuhpolyusnyj-avtomat

Двухполюсный автомат: для чего нужен и как подключить?

Автоматические системы защиты электрических цепей, пришедшие на смену плавким предохранителям, широко применяются не только в разветвлённых сетях производственных предприятий, но и в бытовых электропроводках. Автоматы компактны, надёжны, просты в управлении.

Защитить электрическую проводку домашней сети можно с помощью однополюсных автоматов. Но нередки случаи, когда для полноценной защиты электрических установок необходимо устанавливать двухполюсный автомат.

Иногда сложную электрическую сеть можно защитить исключительно с помощью групповых автоматов.

Особенность многополюсных автоматов в том, что они разъединяют несколько линий одновременно. Это свойство очень полезно в трехфазных цепях, так как отключение лишь одного фазного провода может привести к выводу из строя электромоторов и другого оборудования. Подобные проблемы в двухпроводной схеме решаются с помощью двухполюсников.

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе.

Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно.

В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Совет

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается.

Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ.

Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Обратите внимание

Благодаря электромагнитному расцепителю  механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления.

Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание.

Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Назначение

В случае одноконтурной электрической схемы, часто используемой в электрификации домов, не целесообразно применение двухполюсных автоматов для защиты сети.

Эту задачу успешно решают однополюсные выключатели, так как нет особой необходимости в одновременном отключении различных сегментов цепи.

В однофазной проводке с заземлённой нейтралью, когда все нулевые проводники закорочены на нулевые шины, также можно обойтись одиночными выключателями.

Важно

Совсем другая ситуация возникает в случаях, когда некое оборудование не может быть подключено в одну общую цепь. Например, если для питания группы электрических приборов используется трансформатор, то без двухполюсного автомата уже не обойтись.

Объяснение простое – на выходе трансформатора нет фазы и нуля. Отсечение электрического тока на одном из проводов не исключает наличия напряжения на другом. Только одновременное отключение двух полюсов обеспечивает безопасность оборудования.

Установка двухполюсника позволяет совместить в одном устройстве задачи дифференциальных защит и УЗО. При этом уже не требуется устанавливать отдельные дискретные устройства защитного отключения.

По аналогичному принципу работают четырехполюсные автоматы, работающие в трехфазных сетях с использованием нулевых проводов. Трехполюсными автоматами осуществляется защита трехфазных нагрузок от КЗ.

Кстати, ПУЭ не запрещает использование двухполюсных выключателей в качестве вводных автоматов. Их можно также применять для защиты групповой и индивидуальной нагрузки. Но, ни в коем случае через это устройство нельзя подключать провода заземления. Помните, что разрыв РЕ-провода допускается только при извлечении штепселя из розетки.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

  • надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
  • возможность контроля мощности отдельных электроприборов и установок;
  • лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

  • существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
  • в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
  • необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Установка и схемы подключения

Монтаж устройств на дин-рейку выполняется очень просто. Для этого предусмотрены специальные захваты (защёлки) с тыльной стороны автомата (Рис.3). Подсоединение проводов к клемме прибора тоже не вызывает трудностей: провода легко зажимаются болтами на клеммах прибора. По умолчанию к верхним клеммам подключают провода ввода, а к нижним – вывода.

Рисунок 3. Крепление автоматов

Общепринятая схема подключения выглядит следующим образом:

  1. Перед счётчиком устанавливают выключатель вводной AB.
  2. После счётчика с однофазным вводом монтируется двухполюсный АВ.
  3. Если предусмотрен трехфазный ввод, то используют трёхполюсный или четырёхполюсный автоматический выключатель, в зависимости от схемы подключения нулевых проводников.

В сложных разветвлённых схемах может быть несколько двухполюсников, после которых, на каждую ветвь устанавливается ещё по одному однополюсному автомату. Пример такой схемы с общей нулевой шиной представлен на рисунке 4. Обратите внимание, что для фазного ввода использован двухполюсный автомат. На этой схеме нет других вводных устройств.

Рис. 4. Пример схемы включения автоматических выключателей

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт.

При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения.

Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Совет

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Сила тока 1 2 3 4 5 6 8 10 16 20 25 32 40 50 63 80 100
Мощность однофазной сети 02 04 07 09 1,1 1,3 1,7 2,2 3,5 4,4 5,5 7 8,8 11 13,9 17,6 22
Сечения проводов медных 1 1 1 1 1 1 1,5 1,5 1,5 2,5 4 6 10 10 16 25 35
алюминиевых 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4 6 10 16 16 25 35 50

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Видео по теме

Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Двухполюсный автомат- применение и подключение

Как его правильно подключить и все ли подобные автоматические выключатели одинаковые?

Какие есть особенности и нюансы при установке двухполюсных автоматов и что об этом говорит “библия” электриков- ПУЭ?

Обо всем по порядку.

Итак, где же используются двухполюсные автоматы?

Исходя из названия автомата следует что применяются там, где питание электрооборудования идет по двум проводам и требуется одновременная автоматическая коммутация двух полюсов автомата.

Например- понижающий трансформатор 220/36 Вольт, где на вторичную обмотку для защиты от перегрузки ставится двухполюсный автомат.

Если для защиты первичной обмотки такого транса можно применить однополюсный автомат: подключить на него фазу, а ноль завести через нулевую шину в распредщитке, то вторичную обмотку так не защитишь.

Там нет фазы и нет ноля, а имеется линейное напряжение между двумя выводами вторичной обмотки напряжением 36 Вольт. Ну если совсем упрощенно- то две разные фазы.

И вот в этом случае как раз и применяется двухполюсный автомат.

Сразу хочу пояснить- есть два вида двухполюсников- 2Р и 1P+N. В чем их различие?

Автомат 1P+N или как его еще называют- “однофазный с нолем” отличается тем, что функции автоматического защитного отключения есть только в “фазном” полюсе.

Обратите внимание

Второй полюс- служит просто как выключатель нагрузки и используется для подключения нулевого провода, еще его используют в автоматике как нормально- разомкнутый контакт, а можно элементарно завести через него провод на сигнальную лампу и можно будет контролировать включенное положение автомата- лампочка будет светиться.

Конечно, такой автомат можно использовать как простой однополюсный. При этом “фазу” обязательно подключаем на свое место (ни в коем случае не на клемму N!).

Для квартирной электропроводки такие автоматы 1P+N вполне подходят и имеют преимущества перед однополюсными.

Например в случае срабатывания УЗО, установленного перед такими автоматами, для отыскания неисправности будет достаточно отключить все автоматы, потом включить УЗО и поочередно включать автоматы пока не найдется неисправная линия электропроводки.

А если бы стояли простые однополюсные- то пришлось бы вскрывать щиток, откручивать от нулевой шины провода и т.д…

Второй вид двухполюсных автоматов- 2Р.

У них уже оба полюса защищены от перегрузок и короткого замыкания и при подключении совершенно без разницы куда подключать ноль, а куда “фазу”. Эти автоматы пошире чем 1P+N.

Необязательно подключать на автомат 2Р фазу и ноль- вполне можно и две фазы- как одноименные так и разноименные. К тому же перемычку между клавишами включения можно в таком случае убрать и управлять нагрузкой поотдельности.

Нельзя убирать перемычку если через автомат подключены фаза с нолем!!!

Это грубейшее нарушение ПУЭ и очень опасно для жизни! В случае отключения нулевой клавиши от КЗ на корпусе электроприбора может оказаться опасный для жизни потенциал (напряжение)!

Важно

Таким автоматам так же безразлично с какой стороны подключать нагрузку- сверху или снизу, не имеет значения. Правилами это тоже не запрещено, однако я рекомендую все таки питание подключать сверху, а нагрузку- снизу.

А если и делать наоборот- то только в самых крайних случаях.

У меня самого были такие случаи когда в установленный щиток заводил старую электропроводку и ее длины не хватало что бы подключить на верхние зажимы автомата.

И что бы не мудрить- наращивать провод, устанавливать распредкоробку, я подключал на нижние клеммы. Но такие случаи были очень редкими и как исключение из правил.

А теперь о главном.

Такие двухполюсные автоматы можно устанавливать в качестве вводных автоматов, а так же для групповой и индивидуальной нагрузки. ПУЭ это не запрещает.

ПУЭ- это “библия” электрика, расшифровывается как “Правила Устройства Электроустановок”.

Вот что гласит нам “библия”:

пункт 6.6.28. “В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.”

У нас как раз в основном в квартирах и применяется двухпроводная(две жилы в проводе- 220 Вольт) однофазная электропроводка с заземленной нейтралью.

Важное замечание: если электропроводка трехпроводная, то есть фаза, ноль и заземление, то провод заземления запрещается во всех случаях размыкать!

Заземление (РЕ- провод) никогда не подключают через автомат, пробки, предохранитель и т.п.! Разрыв допускается только через штепсельный разъем!

Совет

Вроде в основном все рассказал, если есть какие вопросы- спрашивайте, буду отвечать!

Узнайте первым о новых материалах сайта!

Источник: http://ceshka.ru/novosti/dvuhpolyusnyiy-avtomat

Двухполюсный автомат: принцип действия

Главная »
Электропроводка »
УЗО и автоматы »
Двухполюсный автомат: принцип действия

Чтобы обезопасить свое жилье и бытовую технику от перепадов напряжения, необходимо устанавливать защитные автоматы. Для таких целей лучше всего подойдет двухполюсный автомат с током на 32А, 50А и 25А. В этой статье мы поговорим о том, что такое двухполюсный автомат, рассмотрим принцип действия и назначения.

Изначально мы должны с вами определить, зачем нужен двухполюсный дифференциальный автомат и как он работает. Если повышается напряжение в сети, то такое устройство сразу же срабатывает. Автомат выключат питание, однако принцип действия на этом этапе немного отличается от привычных УЗО. Ведь УЗО полностью отключает питание, а двухполюсный автомат фазный провод или «ноль».

Такая установка прописана в ПУЭ, где четко сказано, что нельзя отключать питающий провод без нейтрали. Поэтому такие автоматы должны быть установлены в распределительном щитке или непосредственно в квартире, чтобы контролировать питание отдельных устройств и сетей. Обратите внимание, в случае чего вы сможете отключить электрический ток самостоятельно.

Если говорить за конструкцию, то двухполюсный автомат – это два однополюсных автомата, которые соединены между собой специальным рычажком.  Также между собой они получили общий блокирующий механизм, который улучшает их эффективность. Если появляется высокое напряжение в сети, то два прибора срабатывают в один момент.

Помните! Нельзя устанавливать вместо двухполюсного два однополюсных автомата. Поскольку во время срабатывания отключится только один, второй будет продолжать питать сеть.

Назначение двухполюсных автоматов

Сейчас двухполюсные автоматы применяются в следующих ситуациях:

  1. Для защиты домов или предприятий от перенапряжения в сети.
  2. Чтобы контролировать мощность отдельных электрических приборов или установок. К примеру, их можно подключать непосредственно к: электроплитам, котлам, станкам, холодильникам и т.д.
  3. Для отключения сети в случае перенапряжения.
  4. Чтобы сделать разветвление или структурирование электрической проводки.

Чаще всего такие автоматы используются в квартирах, где установлена двухполярная проводка, которая является общепринятым стандартом с 1990 года. Такая проводка создается с помощью однофазного кабеля, который имеет фазу и ноль.

Как применяется двухполюсный автомат в быту: видео

Как выбрать двухполюсный автомат

Если вы решили установить такой автомат у себя дома, изначально необходимо определить его номинальный ток, который и будет соответствовать мощности подключенного оборудования. Для упрощения используйте нашу таблицу, здесь указанны все основные значения.

Помните! Если подобрать автомат не соответствующий по мощности, то возможно два исхода:

  • Он будет постоянно срабатывать (если тока мало).
  • Не будет срабатывать вовсе, что делает его установки бессмысленной.

Так что, на этом этапе будьте осторожны и внимательно складывайте все значения между собой.

Если вы желаете установить его в своей квартире, то мы приведем пример, как это сделать. Для этого берем примерные значения:

  1. 1,5 кВт потребляют различные электрические приборы, фен, часы, компьютер.
  2. 0,3 кВт потребляет средний холодильник.
  3. 6 кВт – духовка и электрическая плита.

В итоге получается 7,8 кВт, далее смотрим значения в таблице и определяем, что нам нужен автомат на 40 Ампер.

Обратите внимание! Номинальное значение указывается на каждом автомате, всегда отталкивайтесь от этого.

Интересная статья по теме: Что делать если автоматический автомат срабатывает.

Источник: https://vse-elektrichestvo.ru/elektroprovodka/uzo-i-avtomaty/dvuxpolyusnyj-avtomat-princip-dejstviya.html

Зачем нужен двухполюсный и трехполюсный автоматический выключатель?

Если спросить любого покупателя в магазине, который внимательно осматривает двухполюсный автоматический выключатель, что он собирается установить в щиток, то ответ, скорее всего, будет стандартный – автомат. При этом слово щиток может и не прозвучать.

А ответ на вопрос, чем не устроил однополюсный – поставит в тупик.  Не думайте, что мы это всё придумали. В нашем коллективе народу не много, но мы знаем, где найти тех, кого спросить.

Результаты опроса и заставили нас внести ясность в этот вопрос – что такое полюс автомата и сколько их нужно вообще. Если их и нужно-то всего два. Вот в этот вопрос мы и попробуем внести ясность. Итак, автомат это размыкатель, у которого задача разомкнуть цепь.

Обратите внимание

Прервать ток. Назовите как угодно, но задача обесточить линию. Давайте разбираться.

Очевидно, что выключатель нужен для выключения линии. Но если линия одна, то для того, чтобы расключить питание, достаточно разорвать цепь. Для этого нужен рубильник , который просто разомкнёт фазу. Он может быть снабжён дополнительными функциями, о чём мы уже говорили, но это будет обычный однополюсный автоматический выключатель.

В своём силовом щитке Вы можете посмотреть, как они выглядят. Двухполюсный автоматический выключатель имеет немного другую конструкцию.

Как любой двухполюсный (трехполюсный) автомат он имеет, непересекающиеся внутри конструкции выключателя, потоки токов, позволяющие оценивать и сравнивать процессы, происходящие в одной сети на участках с разными токами.

Поясним.  Обычный автомат защиты может отключить одну линию. При разных условиях, требующих отключения питания. Этим он и занят. Двухполюсный автоматический выключатель сравнивает ситуацию в двух линиях, причём так, как заложено в программу его возможностей вмешательства.

Если параметры в этих линиях выходят за рамки допустимого значения, то он отключает сразу обе линии. Трехполюсный автоматический выключатель делает примерно ту же самую операцию, в плане отключения, но уже для трёх линий. Разумеется, обычно трехполюсные автоматы заняты этим в трехфазных сетях. Возникает вопрос.

А чем отличается двухполюсный автомат от обычного выключателя? Почему не обойтись одним?

И тут как раз и кроется главный ответ на вопрос, как выбрать и подключить двухполюсный (трёхполюсный)  автоматический выключатель. Дело в устройстве расцепителя. Того самого выключателя, который обесточивает линию.

Важно

Главная задача, определить момент отключения, обратим внимание одновременного отключения нескольких линий.

При этом конфигурация выключателя должна быть такой, что даже при ручном отключении одновременность должна быть сохранена.

Если говорить об обычной квартире, то необходимости в одновременном отключении двух автоматов, защищающих разные сегменты (комнаты) нет, но другое дело, если в той же квартире имеется сложный прибор. В котором два контура, один из которых питается от постоянного тока.

В случае большого потребления мощности, мы будем подпитывать этот прибор из другого участка сети (например, через выпрямитель), и пока всё работает, всё хорошо.

Но если возникнут проблемы в одной из цепей, которые питают этот наш гипотетический прибор, то отключение только одного участка приведёт к сильному перекосу напряжения и всех параметров в приборе.

Не факт, что автомат второго контура отключится, в такой схеме вероятнее всего прибор просто выйдет из строя.

Пример с таким прибором теоретический, но стоит иметь в виду, что множество бытовых приборов имеют внутри токи разной природы, поэтому и снабжены своими защитными предохранительными системами.

Значит главная задача – одновременно отключить оба контура (линии), чтобы избежать повреждения прибора.

А как это можно сделать, если, например, трехполюсный автомат, запитан от трёх фаз, в каждой из которых свои токи и параметры? Кто в автоматике тот самый генеральный инспектор, который принимает решение, что пора отключать? И самое интересное, как у автомата получается именно одновременное отключение линий?

Одновременное срабатывание расцепителя питания на нескольких линиях


Вы не поверите, но эту непростую задачу давным-давно решили советские инженеры, те самые, которые создали коллекторы для электродрелей и прочего бытового инструмента.

Если двухполюсный автоматический выключатель синхронизирует параметры общего контура сети с общим отключением (как бы одновременно вынимая обе батарейки), то трехполюсный автоматический выключатель синхронизирует одновременное отключение трёх фаз, то есть фактически трёх контуров. При этом, учитывая текущие фазы.

Наверное, всё стало понятным? Нет? Давайте сначала. Что делает автоматический выключатель? Правильный ответ – ничего, если не происходит событий, который требуют вмешательства.

Совет

Но в случае, если в контуре происходит «перекос», автомат обязан вмешаться. А теперь вспомним, о чём мы писали раньше, и в каком случае при наличии двух контактов, может появиться перекос? Совершенно верно. Это постоянный ток.

Отсюда ответ на первый самый популярный вопрос, зачем нужен двухполюсный автоматический выключатель. Он предназначен для одновременного отключения двух полюсов. Посмотрите на батарейку. Там есть Плюс и Минус.

Такой автомат умеет отключить плюс и минус на входе, а также плюс и минус на выходе. То есть фактически двухполюсный автомат обесточивает одновременно две линии. При этом расключение линии производится без короткого замыкания и дуги.

При больших постоянных токах КЗ всегда приводит к проблемам в электропроводке, а неправильное отключение в данном случае как раз и есть КЗ.

Конструктивно, двухполюсный автоматический выключатель мало, чем отличается от обычного.

Но обратите внимание на чертёж, сдвоенный выключатель снабжён дополнительными элементами, позволяющими обесточить сразу две линии.

На принципиальных схемах это выглядит как на рисунке ниже. При этом габаритные размеры стандартные для установки в обычный щиток и на дин-рейку.

Вспомните фото в начале статьи. На нём именно трехполюсный автоматический выключатель, причём не трёхфазный. Нет 4-й клеммы. А теперь давайте задумаемся, зачем в быту может понадобиться именно такой, двухполюсный автомат.

Применимость многополюсных автоматов


Напомним, что он умеет:

  • Контролировать две силовые, независимые линии с одновременным отключением без скачков тока и напряжения;
  • Контролировать линию постоянного тока, с такими же характеристиками отключения;
  • Обеспечивать контроль двух линий, независимо друг от друга. В случае аварийной ситуации будут отключены обе, но именно контроль, ведётся отдельно по каждой линии;

Всё это и для двухполюсного, и для трёхполюсного автомата.

Теперь посмотрим на стандартный силовой щиток обычной квартиры. По-хорошему, в качестве вводного автомата можно установить трехполюсный, хотя ставят и многофазные, особенно те, кто собирают щитки своими руками , но возьмем самый простой минимально допустимый вариант.

Обратите внимание, в данной схеме, присутствует автоматический выключатель, который вводной, но он двухполюсный, причём второй полюс это нейтральный провод. Не фазный. Несмотря на то, что есть третий провод – земля, такая схема подключения не только допустима, но и вполне надёжна с точки зрения любого электрика или контролирующей организации.

Если в этой схеме использовать трехполюсный автомат (а, судя по схеме, есть третий провод – земля), то это как раз недопустимо. Нельзя расключить в электросети землю.

При любых работах своими руками, помните, что земля, провод заземления (не нейтральный) обязательно должен быть проложен так, чтобы не иметь разрывов и даже возможности прерывания.

Обратите внимание

Вернёмся к нашему двухполюсному автомату. Разумеется, он выполняет функцию рубильника при необходимости обесточить квартиру. Но что произойдёт в том случае, когда УЗО «не заметит КЗ»? А оно, кстати, и не обязано его видеть, задачи УЗО другие, о чём мы уже говорили.

Автоматический выключатель нагрузки (один из трёх на схеме) может не отработать, по причине пробоя (превышение тока) или ввиду отсутствия теплового расцепителя внутри (как вариант), а то и просто сгореть, став проводником, а не выключателем. УЗО в случае такого рода аварии, тоже выйдет из строя, сгорев, а вот щиток продолжит работать, считая киловатты.

При этом в сети, которую контролирует наш двухполюсный автоматический выключатель, возникнет серьёзный дисбаланс параметров токов. Разница входного и выходного напряжения между фазой и нейтральным проводом ощутимо превысит 30% (это стандарт для срабатывания двухполюсных автоматов – не более 30%). Автомат оценит ситуацию и отключит как фазный, так и нейтральный провода.

Обратите внимание, при этом даже утечки на провод земли не будет, поскольку вся электросеть будет обесточена. Остаётся добавить, что при таком отключении не будет даже остаточных наводок, речь идёт о приборах, в которых есть конденсаторы и ёмкостные катушки. Все заряды будут сброшены на землю.

И всё это благодаря одновременному отключению двух (трёх) линий в строго определённой ГОСТом последовательности.

В последнее время на рынке стали появляться устройства, на которых указаны ГОСТы. Имейте в виду, ГОСТ, который внесён в Государственный реестр должен иметь букву Р (Российский). Как на этой картинке:

Если такой буквы нет, это фактически не ГОСТ, а ТУ (технические условия) производителя.

Недостатки многополюсных автоматов


Многополюсные автоматические выключатели имеют свои минусы в эксплуатации. Их немного, поэтому перечислим их:

  1. Пробой по силе тока в случае КЗ, когда две линии будут замкнуты.
  2. Выход из строя по одной линии, когда выключатель даже после устранения аварии не включит питание.
  3. Вероятность выхода из строя теплового расцепителя при нормальном состоянии цепи (это приведёт к обесточиванию сети).
  4. Механические повреждения, вероятность которых в два раза выше, чем у одинарных устройств.

Чем хороши одновременные многополюсные выключатели


Так вот, несмотря на свои недостатки, автоматы, способные обслуживать и контролировать одновременно две линии, получают всё большее распространение. Особенно в квартирах, где установлены и стиральные машины и посудомоечные на одной линии.

Разделить их физически – не проблема, но добиться снижения пусковых токов непросто, поскольку оба прибора нагревают воду, потребляя значительную мощность. В такой ситуации именно двухполюсный автомат поможет обесточить именно эту линию, не создав проблем для остальных зон квартиры.

А трехполюсный автомат может обслужить одновременно и духовой шкаф, так же игнорируя освещение и прочие розетки.

Важно

Поэтому не стоит считать, что один автомат на одну линию, это решение всех проблем. Ведь даже, несмотря на закон «запас карман не тянет», иногда стоит задуматься, а чем запас отличается от весов…

Источник: http://obelektrike.ru/posts/dvuhpoljusnyj-i-trehpoljusnyj-avtomat/

Подключение двухполюсного автомата

Пожалуй, название этого коммутационного аппарата уже говорит само за себя; если обычный “однополюсник” коммутирует всего один полюс, то “двухполюсником” осуществляется одновременная автоматическая коммутация двух полюсов.

Разновидность двухполюсных автоматов определяется их устройством; существуют автоматы, второй полюс которых не имеет функции автоматического защитного отключения, являясь по сути, обычным выключателем нагрузки (условно 1P+N) и с конструкцией, состоящей из двух полноценных однополюсных автоматов (2Р).

Независимо от разновидности устройства, коммутирование цепей, подключенных к полюсам автомата производится одновременно. Механически связанные электромагнитные и тепловые механизмы расцепителей при расцеплении одного из них вызывают сработку – одновременное отключение обоих полюсов автомата.

Таким образом, при использовании “двухполюсников” для защиты однофазных цепей соблюдается требование Правил (3.1.18), запрещающее размыкание нулевого проводника без одновременного разрыва фазного.

Применение двухполюсных автоматов

Область применения двухполюсных автоматов достаточно широка. Очевидна целесообразность их применения для защиты вторичных обмоток понижающих трансформаторов. В отличие от напряжения первичной обмотки, на выходе “вторички” отсутствует рабочая нейтраль – “ноль” и напряжение линейное (“две фазы”).

Еще один пример востребованности применения двухполюсных автоматов – их установка для защиты групповых линий, работающих через общее или вводное УЗО. Так, при возникновении токов утечки на одной из линий и сработке УЗО можно быстро определить на какой именно линии неисправность.

Алгоритм поиска неисправной линии сводится к отключению всех автоматов защиты, а затем (после включения УЗО) поочередному их включению до нахождения групповой линии с утечкой тока. Такой эффективный и достаточно быстрый поиск несправности никак не получится реализовать с помощью обычных “однополюсников”.

Совет

Польза применения двухполюсных автоматах очевидна также для защиты электропроводок жилых помещений. Например, в коттеджах и или дачах, электроснабжение которых выполнено с системой заземления ТТ: нередки случаи, когда разность потенциалов между “нулем” и заземляющим устройством достаточно велика.

Применение-же “двухполюсника” позволит гарантированно снять напряжение при отключении автомата. так как отключение автомата вызовет размыкание не только фазного, но и нулевого проводника.

Нередко один из модулей двухполюсного автомата используется для подключения цепей сигнализации и контроля – например, как вспомогательный контакт для включения (отключения) сигнальной лампочки, показывающей коммутационный статус положения автоматического выключателя.

Информация

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Как правильно подключить автомат?

Самое распространенное средство защиты линии и электроприборов – это автоматические выключатели. При их монтаже необходимо соблюдать основные правила.

  • Ввод в верхней части автомата, выход – в нижней.
  • Флажок включения при включенном автомате должен быть направлен вверх.
  • Не должно быть никаких оголенных участков проводов.

Как подключить дифференциальный автомат

Дифференциальный автомат совмещает защиту линии от перегрузок и короткого замыкания, также как автоматические выключатели, и защиту человека от поражения электрическим током как УЗО.

Корпусное исполнение не отличается от автоматов или УЗО, что дает возможность установки дифференциального автомата в стандартные боксы с использованием DIN-рейки.

Подключение дифференциального автомата также напоминает подключение автоматического выключателя за небольшим исключением – обязательное соблюдение двух правил.

  • Необходимо соблюсти фазировку подключаемых проводов. На корпусе дифференциального автомата нанесены обозначения нулевого и фазного ввода, которые обязательно нужно учитывать при монтаже.
  • Нулевой провод, подсоединенный на выходе дифференциального автомата, используют только с той линией, которую защищает устройство.

Дифференциальные автоматы очень надежны и неприхотливы, но отступление от этих правил не гарантирует корректную работу устройства.

Как подключить двухполюсный автомат

Для однофазной сети применение двухполюсных автоматов предпочтительней однополюсных. Причина проста – при появлении напряжения на нулевом проводе одним движением флажка полностью разрывается цепь, сохраняя как линию, так и подключенные к ней электроприборы. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку.

При этом нужно учитывать, что ширина такого автомата больше, как правило в два раза, однополюсного автомата. Верхняя контактная пара предназначена для подключения фазного и нулевого проводов.

Строгих правил по расположению фазного и нулевого проводов не существует, но в случае подключения ряда двухполюсных автоматов необходимо придерживаться одинаковой тактики.

Выбрав, например левый контакт для фазного провода, все остальные автоматы необходимо подключать также. Левый контакт — фазный, правый – нулевой.

Зачищенные провода фиксируются в контактах при помощи винтовых зажимов. При этом не должно быть оголенных участков провода. Не стоит забывать, что от фазного до нулевого провода очень небольшое расстояние и существует вероятность короткого замыкания при отсутствии изоляции.

Как подключить однополюсный автомат

Наиболее часто используемые однополюсные автоматы надежны, легки в установке и обеспечивают необходимую защиту линии от перегрузок и короткого замыкания.

При подключении автоматического выключателя важно, чтобы корпус автомата был укреплен надежно и при включении — отключении не сорвался с места крепления.

Для этого используют монтажную DIN-рейку или специальные боксы с заранее установленными рейками в корпусе. Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса.

Обратите внимание

После установки автомата к нему подводится провод. Верхний зажим автомата отвечает за ввод напряжения, а нижняя клемма – за выход. Уложенные и укрепленные на стене провода подводятся к автомату и зачищаются.

При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок. Длинны зачищенных концов вполне достаточно в 1-1,5 см.

Фазный подходящий и отходящий провод зажимается в клеммах автомата, нулевой же может проходить транзитом через бокс или, при необходимости, закреплен на нулевой рейке.

Подходящие и отходящие провода необходимо уложить таким образом, чтобы избежать излишков длинны. Укладываются провода параллельно друг другу и, по возможности, все изгибы осуществляются под прямыми углами.

После установки автомата и проверки всех соединений первое включение необходимо провести без подключенной нагрузки на линии.

Схема подключения автоматического выключателя

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info .

В продолжение серии публикаций по автоматическим выключателям очередная статья цикла — схема подключения автоматического выключателя.

Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.

В зависимости от количества коммутируемых полюсов (или иначе модулей), автоматы подразделяются на одно-, двух-, трех-, четырехполюсные (три фазы и ноль). В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно.

Важно

Один полюс — это часть автомата, в которую входит две винтовые клеммы для присоединения проводов (со стороны питания и со стороны нагрузки). Ширина однополюсного автомата, устанавливаемого на DIN-рейку стандартна — 17,5 мм, многополюсные автоматы кратны этой ширине.

Одно- и двухполюсные используются в однофазной электросети. Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки.

Двухполюсные автоматы позволяют одновременно отключить и ноль, и фазу. Применяются чаще всего, как вводные автоматы, либо если необходимо полностью отсоединить потребителя от электрической сети, например бойлер, душевую кабину. Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей.

Нельзя устанавливать два однополюсных автомата отдельно для защиты фазного и нулевого провода. Для этих целей применяют двухполюсные автоматы, которые отключают ноль и фазу одновременно.

Трех- и четырехполюсные автоматические выключатели используются в трехфазной электросети. Трехполюсные автоматы устанавливаются в разрыв фаз (L1,L2,L3) трехфазной сети и служат для подключения к ней трехфазной нагрузки (электродвигателей, трехфазных электроплит и т.д.). В случае возникновения аварийной ситуации они отключают одновременно все три фазы от нагрузки.

Четырехполюсные автоматы позволяют одновременно отключить и ноль, и все три фазы, и используются как вводные автоматы в трехфазной электросети.

Вводной автомат позволяет отключить всю электропроводку квартиры и отключить питающую линию от групповых электрических цепей квартиры.

В зависимости от системы заземления применяются следующие вводные автоматы:

Вводной автомат для системы TN-S (где нулевой рабочий N и нулевой защитный PE проводники разделены) должен быть:

— однополюсный с нулем или двухполюсный;

— трехполюсный с нейтралью или четырехполюсный.

Система TN-S используется в современных домах.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания, так как нулевой и защитный проводники разделены на всем протяжении.

Совет

Для системы TN-C (где нулевой рабочий и нулевой защитный проводники объединены в один PEN-проводник) вводной автомат защиты устанавливается однополюсный (при электропитании 220 В) или трехполюсный (при питании 380В). Устанавливаются они в разрыв фазных рабочих проводников.

Система TN- C используется в домах советской постройки (так называемая «двухпроводка»).

По правилам устройства электроустановок (п.1.7.145) не допускается включать коммутационные аппараты в цепи РЕ- и РЕN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Это требование ПУЭ обусловлено тем, что возможна ситуация, когда двухполюсные автоматические выключатели не смогут одновременно отключить фазный и РЕN-проводник. А отключая РЕN-проводник, мы тем самым инициируем его обрыв.

При включении под нагрузкой внутри автомата может произойти залипание или обгорание фазных контактов (например, может попасть песчинка на контактную группу автомата), в этом случае при отключении автомата от питающей сети произойдет обрыв РЕN-проводника и вынос на зануленные корпуса электрооборудования опасного потенциала. Т.е. нет гарантии, что коммутационные аппараты одновременно отключат и фазный и РЕN-проводник.

Подключение проводов к автоматическим выключателям осуществляется по схеме: «питание сверху», а «нагрузка снизу». Т.е. провод с питающим напряжением подводится к верхней винтовой клемме, а отходящий провод нагрузки к нижней винтовой клемме.

Смотрите подробное видео Схемы подключения автоматических выключателей

Конструкцию, основные характеристики, схемы подключения автоматических выключателей мы рассмотрели и вплотную подошли к вопросу их выбора.

Подписывайтесь на новости, впереди самое интересное!

Рекомендую материалы по теме:

Источники: http://l220.ru/?id=2p, http://euroelectrica.ru/kak-pravilno-podklyuchit-avtomat/, http://elektrik-sam.info/shema-podklyucheniya-avtomaticheskogo-vyklyuchatelya/

Источник: http://electricremont.ru/podklyuchenie-dvuhpolyusnogo-avtomata.html

В чем разница между однополюсным и двухполюсным выключателем?

— Объявление —

Двухполюсный выключатель — это тип автоматического выключателя. Это выключатель безопасности, который защищает все электрические цепи дома. Кроме того, он используется для определенного диапазона напряжений. Кроме того, у нас есть однополюсный выключатель с разными характеристиками. Мы более подробно рассмотрим, в чем разница между однополюсным и двухполюсным выключателями Linquip.

В чем разница между однополюсным и двухполюсным выключателем?

Разница между однополюсным и двухполюсным выключателем заключается в напряжении, силе тока и способах их подключения.

  1. Однополюсный выключатель обеспечивает напряжение 120 В, 15–20 ампер и имеет один провод под напряжением и один нейтральный провод.
  2. Как это распаяно? Горячий провод и один нейтральный провод соединены с однополюсным выключателем. Только этот конкретный выключатель перемещается, когда в цепи однополюсного выключателя есть перегрузка.

С другой стороны:

  1. Двухполюсный выключатель обеспечивает 240 вольт, 20-60 ампер и имеет два провода под напряжением, которые разделяют один нейтральный провод.
  2. В двухполюсном выключателе машина 240 В переменного тока может выдерживать до 60 А с двумя горячими проводами.Для каждого провода требуется отдельный выключатель, потому что, если сработает другой, другой все равно должен разрезать цепь, в противном случае по проводу будет течь ток.
  3. Цепи двухполюсного выключателя имеют большую мощность, поэтому он рассчитан на более высокие токи.
  4. В двухполюсном выключателе провода толще, чем в однополюсном выключателе.

На этом рассказ о разнице между однополюсным и двухполюсным выключателем не закончен. Подробнее:

Однополюсный выключатель регулирует нормальное освещение, электрические розетки и другие бытовые приборы.Он относительно узкий и занимает единственное место в коробке выключателя дома.

С другой стороны, двухполюсный выключатель — это пара отдельных полюсных выключателей, установленных друг на друга. Две силовые ветви, каждая на 120 вольт, но на противоположном этапе, соединены в пары для этих систем с напряжением 240 вольт. На всех ножках есть 120 вольт, но на двух нагревательных ножках — 240 вольт, что вдвое больше, чем 120 вольт. К каждой 120-вольтовой ножке должен быть подключен автоматический выключатель для защиты 240-вольтных устройств.В этом случае используется двухполюсный выключатель, состоящий из двух одинарных автоматических выключателей с физически прикрепленными рукоятками отключения. Таким образом, если какая-либо горячая нога потребляет слишком много электроэнергии, два выключателя срабатывают одновременно и отключают все напряжение на устройстве.

Путь, по которому электричество попадает в панель

В двухполюсном выключателе электрическая панель, где питание поступает от линии передачи, подключается к каждой цепи в доме. Напряжение в сети более или менее ограничено трансформатором, установленным на опоре питания.Это часто снижается до 220 вольт из-за сопротивления провода и других факторов. Эта энергия поступает в дом в виде двух горячих проводов с выходным напряжением трансформатора между ними. Каждый горячий провод присоединен к горячей шине, а третья шина — нейтральная шина — подключена третьим проводом к трансформатору. Напряжение между любой горячей шиной и нейтральной шиной составляет 120 вольт, а напряжение между двумя горячими шинами — 240 вольт.

как подключить двухполюсный выключатель?

Ну, как было сказано ранее, одно различие между однополюсным и двухполюсным выключателем заключается в том, как они подключены.Далее мы рассмотрим проводку двухполюсного выключателя.

Обычно в двухполюсном выключателе есть два провода под напряжением, соединенные одним нейтральным проводом. Это означает, что при коротком замыкании одного из горячих проводов отключаются оба. Его можно использовать для обслуживания двух отдельных цепей на 120 вольт или одной цепи на 240 вольт.

Давайте рассмотрим, как подключить двухполюсный выключатель.

  1. Отключите питание сервисной панели на главных выключателях.Эти выключатели пронумерованы и обычно располагаются в верхней части сервисной панели.
  2. Снимите панель выключателя, разблокировав крепления по углам.
  3. Убедитесь, что у другого двойного прерывателя есть место. Требуются два соседних слота по горизонтали. Вам нужно будет перенести выключатель из шины в зависимости от конфигурации текущих выключателей. Если нет открытых слотов, вам необходимо поручить монтажу субпанели электрику.
  4. Снимите внешнюю часть сервисной панели, одну из круглых выбиваемых пластин.Через эти отверстия проходят провода, идущие в коробку. В отверстие следует установить кабельный разъем. На внутренней стороне панели установлена ​​контргайка разъема.
  5. Пропустите провода через кабельный разъем от сверхмощной системы и затяните зажимные винты. Убедитесь, что вы проложили достаточно кабеля, чтобы добраться до автоматического выключателя. Затяните контргайку, когда кабель будет плотно установлен.
  6. Присоедините белый провод от кабеля к нейтральной шине, который можно определить по контактам нейтрального провода в других цепях.Подсоедините неизолированный медный или зеленый провод заземления, если необходимо, к нулевой шине.
  7. Вставьте черный и красный провода в двойные полюса и затяните винты.
  8. Поместите выключатель в шины под напряжением. Затем он проскользнет внутрь, не будучи задвинутым на место.
  9. Удалить прорезь на панели, закрывающей выключатели. Переустановите панель. Включите главные прерыватели.

Двухполюсный выключатель с одним выключателем

Двухполюсный выключатель с одним выключателем — это выключатель с внутренним перемещением.Две фазы отключения связаны внутри выключателя, так что питание отключается на обеих фазах, если одна из них обрывается. Поскольку все ступени находятся внутри выключателя, это внутреннее отключение. Сброс одного переключателя приведет к сбросу обеих фаз внутри выключателя.

Двухполюсный выключатель на 60 А: как его установить?

В проводе 240-вольтовой цепи два провода под напряжением, один из которых с красной и черной изоляцией, а один нейтральный, покрытый белой изоляцией. Также используется неизолированный провод заземления, но он не считается проводником.Если кабель вставлен в панель, разделите провода и зачистите каждый конец на расстоянии одного дюйма. Чтобы установить двухполюсный выключатель на 60 А, выполните следующие подключения:

Сначала подключите белый провод к хромированной шине нейтрали с его белыми проводами. Затем подключите провод заземления к шине заземления, которая также соединена с другими проводами заземления. После этого подсоедините красный провод к одному выводу выключателя на 60 А, а черный провод к другому выводу. Наконец, поместите выключатель перед пустым слотом, когда все будет близко, и защелкните его.

Заключение

Выключатели являются частью электрической системы для защиты от избыточного тока. Существует три основных типа выключателей: однополюсные, двухполюсные и трехполюсные. В этой статье мы остановились только на двух типах. Мы попытались просто рассказать о разнице между однополюсным и двухполюсным выключателем. Надеемся, эта статья была вам полезна. Но если вам нужно узнать больше о двухполюсном выключателе, не откладывайте регистрацию в Linquip и свяжитесь с нами.Мы здесь, чтобы помочь.

— Объявление —

Как легко и безопасно подключить двухполюсный автоматический выключатель?

Вам нужна новая замена автоматического выключателя или вы добавляете удлинитель? В любом случае, если вы связаны с задачей его установки, лучше всего научиться подключать двухполюсный автоматический выключатель.

Вы можете сделать это, просто выключив питание, сняв крышку панели, зачистив провода цепи, подключив горячие провода к новому выключателю и, наконец, вставив выключатель в панель.

Хотя этот процесс кажется немного сложным, вы обнаружите обратное, когда закончите этот урок. Перед тем, как приступить к работе с электрической сервисной панелью, обязательно пригласите профессионального подрядчика или позвольте ему сделать это для обеспечения безопасности.

Что вам понадобится

Для установки двухполюсного выключателя не требуются самые дорогие инструменты на рынке. Вам нужно только обратить внимание на качество автоматического выключателя, а инструменты вы можете найти в обычном ящике для инструментов дома.Прежде чем приступить к подключению двухполюсного выключателя, необходимо иметь при себе необходимые предметы.

1. Автоматический выключатель 240 В

Двухполюсный выключатель имеет 240 вольт из-за двух горячих проводов, подающих по 120 вольт каждый. Электропроводка двухполюсного выключателя 240 В 30 А состоит из двух проводов под напряжением (черного или красного) и провода заземления (зеленого).

Планируя замену автоматического выключателя, вы должны изучить особенности, которые соответствуют требованиям к автоматическому выключателю.Например, ваша панель выключателя от компании-производителя Siemens. По конструкции ваш двухполюсный выключатель также должен быть производства Сименс.

Также убедитесь, что ваш выключатель соответствует вашей электрической системе. Например, не рекомендуется использовать двухполюсный выключатель для цепей на 110 Вольт.

2. Средства индивидуальной защиты

Средства индивидуальной защиты

послужат вашей защитой от поражения электрическим током, поскольку вы будете работать в зоне высокого напряжения. При установке выключателя вам потребуются следующие СИЗ:

  • Защитите глаза защитными очками в случае вспышки дуги.
  • Ваши руки не должны касаться панели голыми руками, поэтому закрепите их изолированными перчатками.
  • Наконец, в том месте, где вы стоите, на полу должно быть теплоизоляционное покрытие или, что еще лучше, надеть пару утепленных ботинок. Это мера предосторожности на случай замыкания на землю.PlusMinus Screwdriver

3. Отвертка PlusMinus

Отвертка этого типа лучше всего подходит для электрических панелей и клемм из-за своей гибридности.Это довольно удобно для винтов на вашей панели, будь то типа Philips или прорези. Он обладает высокой устойчивостью к соскальзыванию, что позволяет использовать его в ограниченном пространстве.

С другой стороны, вы все равно можете использовать обычную отвертку, если это единственный доступный инструмент. Если вы планируете использовать разные отвертки, я рекомендую использовать инструмент средней длины, который не соскользнет легко и имеет достаточную изоляцию.

4. Инструмент для зачистки проводов

Инструмент для зачистки проводов, также известный как инструмент для зачистки кабеля, используется для удаления защитных изоляторов с провода.Его конструкция предназначена для удаления пластикового изоляционного слоя и предотвращения повреждения медной проводки внутри.

Обычно существуют устройства для зачистки проводов, предназначенные для зачистки проводов 10-го калибра и 20-го калибра. В вашем случае вы будете работать с проводом 10-го калибра, поэтому купите инструмент, который точно зачистит проводку автоматического выключателя. Инструмент для зачистки проводов Uvital Wire — отличный пример этого инструмента.

5. Тестер напряжения

Наконец, для дополнительной безопасности используйте тестер напряжения, чтобы определить токоведущие части вашей панели, прежде чем возлагать на нее руки.

Также можно использовать мультиметр (аналоговый или цифровой). Одним из преимуществ мультиметра является то, что вы можете позже определить, правильная ли ваша проводка или наоборот.

Шаги по подключению двухполюсного выключателя

Теперь, когда вы собрали все необходимые материалы, приступайте к установке автоматического выключателя. Следуйте этим подробным процедурам, помня о своей безопасности.

Шаг 1. Выключите главный выключатель и проверьте ток

Отключите основной источник питания, отключив выключатель высокого тока, расположенный в самой верхней части панели.Затем осторожно открутите винты, удерживающие дверцу панели и крышку.

После того, как все внутренние провода ваших выключателей будут обнаружены, проверьте, есть ли еще ток, протекающий внутри ваших выключателей, с помощью тестера напряжения. Не прикасайтесь к сервисным ушкам, потому что они всегда находятся под напряжением. Убедившись, что в главном выключателе нет электричества, переходите к следующему шагу.

Шаг 2. Изучите проводку панели

Прежде чем прикасаться к любой проводке, связанной с установкой автоматического выключателя, найдите свободный слот, в который вы поместите двухполюсный автоматический выключатель.

Как я упоминал ранее, у нас есть два горячих провода или проводника, что делает наш двухполюсный выключатель для двух цепей.

С этим фактом, здесь задействованы только два провода под напряжением, за исключением случая, когда у вас есть миниатюрный автоматический выключатель (MCB), у которого есть четыре клеммы: 2 для входящего питания и 2 для исходящего питания.

Шаг 3. Зачистите провода цепи

С конца каждого горячего провода снимите примерно полдюйма защитной изоляции с помощью инструмента для зачистки проводов.Выполняйте эту процедуру, пока полностью не обнажите медные провода. Повторите процесс с зеленым заземляющим проводом и убедитесь, что все три провода имеют надлежащие калибры, чтобы выдерживать силу тока выключателя.

Шаг 4. Подключите двухполюсный автоматический выключатель

Как и на типовой схеме подключения двухполюсного автоматического выключателя, подключите два горячих провода к клемме автоматического выключателя — по одному на клемму соответственно.

Плотно затянув клеммные винты, вставьте выключатель в панель горизонтально.Вставьте конец прерывателя с выступами в пазы, затем вставьте другой конец в лезвия горячих шин, пока не услышите щелчок, указывающий на то, что он надежно закреплен.

Не забудьте прикрепить заземляющий провод к шине заземления. Вставьте зачищенный конец в свободный паз и затяните клеммные винты. В целях безопасности не помещайте несколько заземляющих проводов в одно пространство.

Шаг 5. Соберите панель выключателя

Теперь вы можете снова вставить мертвую переднюю крышку вместе с дверцей панели в корпус панели.Наконец, восстановите питание и проведите испытание цепи, подключенной к вашему новому двухполюсному выключателю.

Заключение

Вам понравилось на нашем уроке? Эта статья о том, как подключить двухполюсный автоматический выключатель, очень важна для такого мастера, как вы, благодаря простым шагам. Никогда не забывайте выключать питание перед тем, как взломать провода прерывателя, а в случае возникновения каких-либо проблем обратитесь к электрику.

Что вы думаете и комментируете по поводу этого урока? Пожалуйста, примите участие в разделе комментариев ниже и поделитесь, если вы найдете это полезным.

Проверка неисправного автоматического выключателя

Майкл Чотинер

Есть ли в вашей домашней сервисной панели автоматический выключатель, который часто срабатывает? Если ваш ответ утвердительный, вы знаете, почему? Существует ряд возможных причин, от короткого замыкания прибора до ненадежного соединения клемм. Но чтобы понять, что не так с вашим автоматическим выключателем, вы должны понимать, что такое автоматические выключатели, что они должны делать и как они работают.

Автоматические выключатели распределяют и разделяют электроэнергию

Выключатели

, которые находятся в служебных панелях, распределяющих мощность по нескольким цепям в здании, по сути, представляют собой аварийные выключатели, которые управляют потоком электроэнергии в отдельную цепь.Каждая цепь предназначена для обслуживания некоторого количества розеток, светильников и / или приборов. Они также позволяют нам отключать питание отдельных цепей, чтобы можно было безопасно работать с проводкой и подключенными к ним приборами.

Автоматические выключатели

определяются по номинальной силе тока, которая представляет собой приблизительное общее количество электроэнергии, которое, как можно ожидать, потребляется приборами в цепи в любой момент времени. Номинальная сила тока — приблизительное число, потому что автоматические выключатели фактически предназначены для отключения своей цепи, если потребляемая сила тока превышает 80% от их номинального значения.

Выключатели

имеют внутренний механизм, который нагревается при прохождении через них электричества. Чем больше потребляется ампер, тем сильнее нагревается прерыватель, пока не сработает внутренний механизм и цепь не разомкнется. Таким образом они предотвращают возгорания.

Что вызывает отключение выключателей?

Теперь вернемся к исходному вопросу: если один или несколько выключателей в панели обслуживания вашего дома часто срабатывают, в чем причина? Как и в случае с большинством загадок, связанных с обслуживанием дома, лучше всего начать с наиболее вероятных причин, протестировать, чтобы проверить или устранить каждую по порядку, и перейти к менее очевидным объяснениям.Вот несколько типичных причин:

Перегруженный контур

«Перегрузка цепи» — наиболее частая причина срабатывания выключателей. Перегрузка цепи часто является результатом схемы, которая не предусматривала, например, того, что устройство с электродвигателем и другое устройство с нагревательной катушкой могут использоваться одновременно. В моем доме, где есть сеть на 200 ампер, и кухня, которая была модернизирована в 1990-х годах с выделенной цепью для электрической плиты, мы не можем одновременно управлять микроволновой печью и тостером, не отключив выключатель, который защищает цепь. обслуживание розеток над прилавками.

Что я буду с этим делать? Я должен добавить к панели выключатель и подключить розетку для микроволновой печи к новой цепи — может быть, когда я снова переделаю кухню. А пока я собираюсь закончить готовить тосты, прежде чем разогреваю кофе!

Я не собираюсь устанавливать выключатель с более высоким номиналом для управления цепью. Это было бы опасно, поскольку существующая проводка может перегреться, и выключатель не распознает ее как чрезмерную.Прерыватель не сработает, что может привести к пожару.

Это может быть неисправный прибор

Если какое-либо устройство в цепи имеет короткое замыкание или неисправность по иным причинам, это может привести к срабатыванию прерывателя. Ваша сервисная панель должна иметь маркировку, указывающую, какой выключатель управляет каждой цепью. Когда срабатывает прерыватель, и вы подозреваете, что проблема может быть в неисправном устройстве, отключите все в этой цепи и сбросьте прерыватель. Подключайте к сети по одному устройству и включайте его.Подождите 15 минут или около того, и если прерыватель не сработает, отключите прибор от сети и проверьте следующий. Если вы найдете виновного, отремонтируйте или замените его.

Или это может быть плохой выключатель!

После устранения упомянутых возможных причин, учтите, что проблема может заключаться в самом выключателе. Для проверки выключателей электрик воспользуется цифровым мультиметром. Они подключат черный провод к общему входу (COM), а красный — к входу с маркировкой 250 мА / 250 В, установив шкалу на 200 на шкале диапазона переменного напряжения.Они также будут использовать отвертки с изолированными ручками, чтобы предотвратить удар от неисправной цепи.

Ваш электрик будет соблюдать некоторые меры предосторожности перед работой на открытой, находящейся под напряжением сервисной панели, в том числе:

  • Убедитесь, что пол чистый и сухой.
  • Носить обувь на резиновой подошве.
  • Не прикасайтесь к металлическим предметам внутри коробки панели голыми пальцами — они, скорее всего, будут надевать изолированные перчатки электрика для дополнительной меры безопасности.Можно безопасно прикасаться к пластиковым деталям, например к пластиковым тумблерам, если они нуждаются в их сбросе.

Затем электрик проверит автоматический выключатель с помощью мультиметра, проверив как ваши однополюсные выключатели (на 15, 20 или 30 ампер, для защиты 120-вольтных цепей), так и ваши двухполюсные выключатели, которые используются для защищать 240-вольтовые цепи, обслуживающие основные электроприборы, такие как электрические плиты, оборудование для кондиционирования воздуха и электрические сушилки. Двухполюсные выключатели выглядят как два однополюсных выключателя, соединенных вместе.

На однополюсном выключателе они проверят, показывает ли счетчик 120 вольт. Низкое значение (или ноль) указывает на неисправный выключатель. Аналогичным образом, на двухполюсном выключателе они будут проверять показание 240 вольт.
Если электрик обнаружит неисправный выключатель, он заменит его и выяснит, что привело к его поломке. В некоторых случаях это могло быть просто ненадежное соединение на выводе выключателя. В других случаях может потребоваться замена всей сервисной панели.

Об авторе: Майкл Чотинер — бывший плотник и менеджер по строительству, который консультирует домовладельцев по различным темам, связанным с домашним хозяйством.Чтобы узнать больше о выборе центров нагрузки и автоматических выключателей Home Depot, щелкните здесь.

Вернуться к списку электротехнических изделий

Как узнать, неисправен ли мой двухполюсный выключатель?

На однополюсном выключателе они проверят на , показывает ли счетчик 120 вольт. Низкое значение (или ноль) указывает на неисправный выключатель . Аналогичным образом, на двойной прерыватель полюсов , они проверят показание 240 вольт. Если электрик обнаружит неисправный выключатель , они заменят его и , чтобы определить , что привело к его отказу.

Щелкните, чтобы увидеть полный ответ.

Кроме того, как узнать, неисправен ли автоматический выключатель?

Если переключатель перемещается вперед и назад и нет определенного положения «включено» или «выключено», автоматический выключатель , вероятно, неисправен . Если , то автоматический выключатель НЕ срабатывает немедленно: есть вероятность, что у вас есть перегрузка цепи , что означает, что по цепи проходит больше электричества, чем она рассчитана.

Также, что такое двухполюсный выключатель? Двойные выключатели — полюса имеют два провода под напряжением, которые соединены одним нейтральным проводом. Это означает, что если есть короткое замыкание на любом из полюсов , провода под напряжением ‘, оба отключатся. Эти выключатели могут использоваться для обслуживания двух отдельных цепей на 120 В или для одной цепи на 240 В, например, для вашей центральной цепи переменного тока.

Точно так же можно спросить, может ли одна сторона двухполюсного выключателя выйти из строя?

Никакие не делают с законом Ома. Выключатели выходят из строя , будь то однополюсные или двухполюсные . Просто потому, что у вас есть два полюса на выключателе , один полюс может выйти из строя , в то время как другой все еще работает нормально. Еще больше удовольствия, когда у вас срабатывает прерыватель на 400 ампер , в результате чего другая фаза сдувает эту сторону .

Как работает двухполюсный выключатель?

Когда установлены однополюсные выключатели , они защелкиваются на одном полюсе для получения 120 вольт. Двойные выключатели полюса защелкиваются на двух полюсах , что в сумме дает 240 вольт. Это приводит к одновременному срабатыванию другой половины выключателя , потому что две половины связаны друг с другом с помощью одного стержня выключателя или переключателя.

Подключение одно- и двухполюсных выключателей — Fine Homebuilding

Установка стандартного однополюсного выключателя

Обычно однополюсные выключатели на 15 или 20 ампер управляют цепями общего пользования, освещением или цепями для небольших бытовых приборов; они также могут управлять печью, насосом для бассейна или мусоропроводом.На показанной здесь последовательности фотографий однополюсный выключатель устанавливается на дополнительной панели, питание которой было отключено.

Сначала подключите заземляющий провод 1 . В субпанели заземление будет подключено к отдельной шине заземления, прикрепленной к металлической панели. Вставьте только один провод заземления под винт. Обратите внимание на постоянный угол наклона всех площадок, на которых они наклоняются к автобусу. Присмотритесь, и вы также увидите, что и заземляющий, и нейтральный провод связаны пластиковыми стяжками, чтобы коробка была в порядке.

1) Подключите провод заземления к шине заземления дополнительной панели.

2) Подключите нейтральный провод к нейтральной шине.

Затем снимите изоляцию с нейтрального провода и подключите его к нейтральной шине 2 . Поскольку это субпанель, нейтральная шина находится на черном пластиковом кронштейне, который электрически изолирует нейтральную шину от коробки металлической панели.

Установите однополюсный выключатель на горячую шину 3 .Пятка гидромолота устанавливается на пластиковую планку, а затем поворачивается так, что его губки входят в контакт с торчащей металлической шиной. Нажмите, чтобы надежно закрепить выключатель. Зачистите от 3⁄8 до 1⁄2 дюйма изоляции с конца горячего провода, затем подсоедините его к винту с проушиной на конце прерывателя 4 . Примечание. Перед тем, как прикрепить горячую проволоку, наденьте маркированный кусок оболочки, который идентифицирует цепь, по которой он питается. Затяните выступ прерывателя, чтобы закрепить горячий провод.

3) Установите выключатель на горячую шину.

4) Вставьте горячий провод в выступ прерывателя и затяните его.

Перед включением прерывателя используйте мультиметр для проверки новой цепи на наличие короткого замыкания, как описано в разделе «Коммерческая тайна». Убедившись, что в цепи нет коротких замыканий, удалите заглушку прерывателя с крышки субпанели, замените крышку, подайте напряжение на субпанель и установите новый прерыватель.

Перед повторным включением панели проверьте цепь на короткое замыкание.Коснитесь щупами тестера клеммы выключателя и шины заземления, затем коснитесь щупами клеммы выключателя и нейтральной шины.

Коммерческая тайна

После установки автоматического выключателя — но перед повторным включением панели и включением выключателя — используйте набор мультиметров для проверки сопротивления (Ом). Сначала убедитесь, что в цепи нет нагрузки (например, включены осветительные приборы или приборы). Коснитесь щупами инструмента (1) наконечника выключателя и шины заземления, затем (2) наконечника выключателя и нейтральной шины. Вы ищете мертвые шорты — показание отсутствия сопротивления (0 Ом).Если вы получаете показание 0 Ом, НЕ включайте новый прерыватель, пока не устраните проблему. Мертвые короткие замыкания обычно возникают из-за вбитых в кабель шурупов или гвоздей для гипсокартона, неправильно подключенных устройств или соединений в розетке, которые разошлись.

Установка двухполюсного выключателя

В жилых домах двухполюсные выключатели обычно управляют духовками, сушилками, плитами, конденсаторами переменного тока и другими крупными потребителями энергии. На фотографиях справа показан двухполюсный выключатель на 30 А, установленный на дополнительной панели.Поскольку проводка 120/240 В обычно зависит от устройства, эта цепь питает розетку сушилки. Поскольку электронным компонентам сушилки требуется 120 В, эта 30-амперная схема была подключена кабелем Romex 10/3 с заземлением. Помимо двух проводов под напряжением, кабель содержит нейтральный провод и заземление.

Вычислив, что электрическая система имеет достаточную мощность для добавления цепи на 30 А и что на вспомогательной панели есть место для двойного выключателя 1 , электрик отключил автоматический выключатель вспомогательной панели на сервисной панели, а затем проверил вспомогательную панель на предмет соответствия убедитесь, что питание отключено.После этого он снял крышку панели, удалил заглушку в коробке панели, установил разъем для кабеля и пропустил через него кабель 10/3 w / grd, затянул разъем кабеля и снял защитную оболочку кабеля.

1) Двухполюсные выключатели зажимают две горячие шины. Слева вы можете увидеть пластиковые шипы, на которые вставлена ​​пятка отбойного молотка; справа — две лопасти автобуса.

Он заделал оголенный провод заземления кабеля на шине заземления субпанели, снял изоляцию с конца нейтрального провода и задел его на нейтральной шине.Перед установкой двухполюсного выключателя на горячие шины 2 он удостоверился, что он приземлится в правильном положении шины AB, то есть что верхние кулачки двухполюсного выключателя будут подключаться к шине фазы A и нижние челюсти к шине фазы B.

2) Поместите пяточную сторону прерывателя на пластиковые планки, затем поверните прерыватель так, чтобы его губки защелкнулись на лезвиях шины с напряжением питания.

Надев маркированный провод на черный горячий провод кабеля, электрик подключил его к верхнему наконечнику выключателя, а затем подключил красный горячий провод к нижнему наконечнику выключателя 3 .Он затянул оба винта, чтобы убедиться в надежности соединений, затем с помощью мультиметра проверил цепь на наличие коротких замыканий, как описано в разделе «Коммерческая тайна». Не обнаружив коротких замыканий, он удалил две заглушки прерывателя (двухполюсный прерыватель) из крышки субпанели, заменил крышку, включил субпанель и включил новый прерыватель.

3) Подсоедините провод заземления цепи к шине заземления, нейтральный провод к шине нейтрали, затем два провода под напряжением к наконечникам двухполюсного выключателя.


Выдержка из Wiring Complete, 3rd Edition (The Taunton Press, 2017) Майклом Литчфилдом и Майклом Макалистером

Доступно в магазине Taunton и на Amazon.com.

Тандемный выключатель и субпанель — Bray Electrical Services

Когда вы добавляете в дом бытовой прибор или проводите ремонт, требующий значительного потребления электроэнергии, вам необходимо добавить новую цепь. Таким образом вы сможете избежать перегрузки ваших токовых цепей или всей домашней электросистемы. Это означает, что вам нужно спуститься в подвал, складское помещение или другое место вне поля зрения. Здесь хранится ваша электрическая панель. Вы проверяете, есть ли у вас слоты для дополнительных цепей.Если у вас недостаточно слотов, вы должны придумать решение. Два варианта — тандемный выключатель или новая вспомогательная панель.

Вы добавляете тандемный выключатель или два, чтобы избежать больших изменений, или вы делаете все возможное и добавляете субпанель? Вы можете в конечном итоге заменить всю панель выключателя на более крупную с увеличенной мощностью. Все эти работы должны выполняться квалифицированным электриком, чтобы они выполнялись правильно и безопасно. Тем не менее, приятно иметь представление о том, что происходит.

Тандемный автоматический выключатель

Каждый слот на панели выключателя может содержать одну однополюсную цепь на 120 вольт.Цепь 220 В будет двухполюсной и займет два слота. Тандемные автоматические выключатели — это обходной путь к этой нормальной ситуации, и они помещают две цепи по 120 вольт в один слот.

Цепи расположены бок о бок в одном корпусе, и у каждой цепи есть свой тумблер. Ваша панель должна быть спроектирована так, чтобы принимать тандемные цепи, и на каждой панели разрешено ограниченное количество как в утвержденных слотах, так и вашим местным инспектором по электрике. Позвоните, чтобы узнать, разрешены ли они, прежде чем устанавливать его.

Существуют ограничения для тандемных цепей. Они не могут работать с кабелями с общей нейтралью, и у них нет опции для AFCI. Эти розетки часто необходимы при новом строительстве, поэтому вы, как правило, не увидите тандемных цепей в новых зданиях.

Почему тандемы не являются предпочтительным вариантом? Во-первых, они нагреваются немного быстрее, чем схемы обычного размера при их компактных размерах. Это может привести к тому, что им будет легче споткнуться. Они также могут смещать фазу панели и должны быть установлены таким образом, чтобы сохранить баланс на панели.Наконец, они могут привести к перегрузке вашей панели. То, что у вас есть слот для тандема, не означает, что ваша панель справится с этим.

Еще одним недостатком тандемных схем является то, что они часто не являются обновленным методом. Если у вас есть какие-либо работы, выполняемые лицензированным профессионалом, ему или ей, вероятно, придется удалить тандемную цепь и установить другую. Это может означать, что в любом случае у вас будет субпанель или новая панель главной цепи.

Итак, зачем кому-то выбирать вариант тандемной схемы? Если у вас недостаточно возможностей вашей панели и вам просто нужны еще две 120-вольтовые цепи, стыдно устанавливать целую новую панель или создавать дополнительную панель.Если вы знаете, что вам не нужно будет ничего добавлять в будущем, все действительно можно упростить с помощью тандемной схемы.

Подпанель

Дополнительная панель получает электроэнергию от главной панели, а не от линий электропередач, и обычно она подключается к выключателю на 240 вольт. Затем эта мощность распределяется аналогично панели главного выключателя.

Одним из преимуществ субпанели является ее расположение. Например, если вы подаете электроэнергию в мастерскую, и ваше силовое оборудование отключает выключатель, вспомогательная панель может находиться в нескольких шагах от неисправности.Это огромная боль в шее — отключить выключатель посреди проекта и остановить все, чтобы добраться до главной панели выключателя.

При создании новой структуры на участке может быть менее затратным с точки зрения проводки проложить провод к ближайшей субпанели, а не полностью к главной панели. Просто логично иметь новое место для схем.

Это также устраняет необходимость в дальнейшей работе в будущем. Вы можете использовать полноразмерные схемы, и с первого раза работа будет выполнена правильно.Если вы этого не сделаете, вы все равно можете создать дополнительную панель.

Тандемы имеют свое место, но…

У тандемов есть свое место, но это не самое лучшее место. Тандемный автоматический выключатель будет работать хуже, и это действительно обходной путь, который в конечном итоге может привести к созданию дополнительной панели или полностью новой главной панели цепи. Это неплохая идея, особенно если вам не хватает временного или располагаемого дохода. Если вы хотите сделать это правильно, лучше подойдет дополнительная или новая панель.

Помните, вы не должны работать на своей собственной электрической панели или устанавливать свою собственную вспомогательную панель.Доверьте это лицензированным электрикам Bray Electrical Services. Мощность, поступающая на главную панель схемы, намного больше, чем мощность, подаваемая на ваши розетки. Доверьте профессионалам безопасную установку ваших схем.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
