Узо своими руками схема

Устройства защитного отключения (УЗО) – это электрические аппараты токовой защиты, реагирующие на токи утечки (дифференциальные токи). Под утечкой понимают аварийные токи, протекающие между сетевыми проводниками и «землей». В зависимости от величины дифференциального тока схема с УЗО может предотвращать поражение человека электричеством или предупреждать возникновение пожара из-за неисправностей в электропроводке.

Схемы подключения УЗО в однофазной сети

Промышленность выпускает устройства защитного отключения, предназначенные для работы в однофазной или трехфазной сети. Однофазные аппараты имеют 2 полюса, трехфазные – 4. В отличие от автоматических выключателей, к отключающим устройствам кроме фазных проводов обязательно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буквой N.

Для защиты людей от поражения электрическим током чаще всего используют УЗО, реагирующие на токи утечки 30 мА.

В сырых помещениях, подвалах, детских комнатах применяют аппараты, настроенные на 10 мА. Отключающие устройства, предназначенные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.

Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином подразумевают максимальный ток, который отключающий аппарат может выдерживать неограниченное количество времени.

Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов. Заземление TN может выполняться отдельным проводом или через заземляющий контакт сетевой розетки.

На практике применяют два способа включения устройств защитного отключения в электрическую цепь:

• схема подключения УЗО с индивидуальной защитой;
• схема групповой защиты потребителей.

Первый способ включения чаще всего используют для защиты мощных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондиционеров, электрических отопительных котлов или водонагревателей.

Индивидуальная защита предусматривает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение двух защитных аппаратов. Их можно разместить в отдельном боксе в непосредственной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата окажется на ступень больше номинала автоматического выключателя.

При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. В этом случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме уменьшает затраты и экономит место в распределительных щитах.

В однофазной сети подключение одного УЗО для нескольких потребителей требует расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна или превышать сумму номиналов подключенных автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяется ее назначением и категорией опасности помещений. Защитный аппарат может подключаться в щитке на лестничной клетке или в распределительном щитке внутри квартиры.

Схема подключения УЗО и автоматов в квартире, индивидуальная или групповая, должна соответствовать требованиям ПУЭ (Правил устройства электроустановок). Правила однозначно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к негативным последствиям.

Схемы подключения УЗО в трехфазной сети

Городское жилье, как правило, питается от трехпроводной однофазной сети. В предыдущем разделе было рассказано, как подключить УЗО в квартире.

Загородные дома и домовладения часто потребляют намного больше электроэнергии. Их часто подключают к трехфазной сети. В загородном доме могут применяться электрические отопительные котлы, мощные водонагреватели для горячего водоснабжения. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения.

Многие мощные нагрузки рассчитаны на напряжение 380 В. Для их питания должна использоваться проводка, состоящая из пяти проводников – трех фазных, нулевого и провода защитного заземления. Во многих местах эксплуатируются устаревшие четырехпроводные сети, в которых отсутствует отдельный заземляющий проводник. В этом случае для применения трехфазного УЗО хозяевам приходится самим изготавливать заземляющий контур и прокладывать сеть заземления.

При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Схемы подключения и критерии выбора аппаратов защиты остаются прежними.

В случае если есть значение мощности трехфазной нагрузки, питающейся от сети 380 В, номинальный ток можно рассчитать по формуле:

где I – номинальный ток; P – мощность трехфазной нагрузки; U – напряжение трехфазной сети.

Ошибки в подключении УЗО

Начинающие электрики и домашние мастера часто не знают, как правильно подключить УЗО и автоматы. При подключении защитных аппаратов дифференциального тока необходимо неукоснительно выполнять следующие правила:

• устройства защитного отключения должны включаться последовательно с автоматическими выключателями;
• защищаемое электрооборудование должно быть заземлено.

Несмотря на простоту правил, часто встречаются повторяющиеся ошибки. Многие мастера считают, что отключающие устройства должны срабатывать при прикосновении человека к частям электрооборудования, оказавшимся под напряжением в результате нарушения изоляции. Это ошибочное мнение. Защита должна сработать не при прикосновении человека, а в момент нарушения изоляции. Поэтому совместно с УЗО применяется защитное заземление.

Вторая распространенная и опасная ошибка – это применение «зануления».

В этом случае нулевой проводник присоединяют к корпусу защищаемого электрооборудования. Такая схема опасна тем, что при обрыве нулевого провода существует вероятность появления фазы на защищаемом оборудовании.

Еще одной частой ошибкой является соединение нулевых проводников, питающихся от разных защитных устройств. Такое соединение обязательно приводит к появлению токов утечки и срабатыванию аппаратов защиты.

Установка УЗО

Решение вопроса, как подключить УЗО или автомат, редко вызывает затруднения. Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку. Для крепления на рейку их снабжают удобными защелками. Для подключения проводников в них применяют винтовые клеммы или пружинные зажимы, позволяющие производить безотверточный монтаж.

Производители предлагают распределительные щиты под DIN-рейку внутренней и наружной установки. Такие устройства имеют эстетичный внешний вид и позволяют быстро выполнить монтаж в городской квартире и в индивидуальном частном доме.

Как сделать что-то самому, своими руками – сайт домашнего мастера

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ – УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.

УЗО — устройство защитного отключения электронагрузки, линии, цепи от дифференциальных токов, возникающих в них. А проще — защита от поражения током и упреждение пожаров, вызванных неисправностью электропроводки. Где, как и какого типа УЗО следует использовать в домашней электросети, написал нам постоянный читатель и автор

Владислав Борзов.

Любая электросеть — не идеальна. И даже если она выполнена безупречно, включает в себя качественные материалы и имеет многоуровневую защиту, все равно подвержена риску пробоя, потому что со временем изнашивается и стареет.

Сложно представить, но практика показывает, что поражение током, в том числе и со смертельным исходом, случается в быту — то есть в домах и квартирах.

Представим, что произошло непреднамеренное касание оголенного или поврежденного фазного проводника, по которому протекает электрический ток. На этот случай возможны два варианта развития ситуации.

• Первый. Человек обладает высоким внутренним сопротивлением тела, стоит или сидит на диэлектрическом материале и не касается каких-либо металлических предметов-проводников, которые сообщаются с землей. В этом случае УЗО не установлено — и потенциальной жертве электрификации повезло: его не ударит тоном.
• Второй. Линия защищена УЗО, и человек одной рукой держит фазный провод, а другой держится, например, за чугунную батарею центрального отопления многоэтажки. В этом случае он почувствует укол, похожий на укол швейной иглы. И все: цепь обесточена.

Есть еще и третий вариант, но он совсем печальный.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Часто в кино герой эпизода сует руки в электрощит — и оттуда через секунду летят искры, дым, пламя. Затем человек падает без сознания. К сожалению, в реальной жизни происходит все именно так, но не столь красочно, как в кино. Людей по-настоящему убивает током, хотя иногда поражение сводится к шоку и ожогам. Типичный УЗО показан на фото 1.

Каков принцип действия УЗО?

Посмотрим на рис. 1. При включении любого потребителя в сеть по проводам начинает течь электрический ток.

При этом величина тока в одном проводнике равна величине тока в другом: J1 = J2.

При возникновении тока утечки I_y ток J₁ становится больше, чем ток J₂ . При этом на обмотке трансформатора К возникает напряжение, пропорциональное разнице токов J₁ и J₂, которые проходят через кольцо трансформатора.

Когда будет достигнут порог срабатывания, устройство слежения Р подаст сигнал на рас целитель М, который отключит линию от потребителя.

Некоторые думают, что УЗО может защитить человека на все случаи жизни, но это не так. УЗО — не панацея, и если одной рукой взяться за нулевой контакт розетки, а другой рукой — за фазу, то УЗО примет человека за лампочку или утюг и команду на отключение не даст.

Какие бывают УЗО

Классифицируют УЗО по исполнению, количеству полюсов, типу срабатывания, величине установки срабатывания и номинальной токовой нагрузке. По исполнению УЗО бывают механическими и электронными.

В электронных УЗО схема управления требует собственного питания, поэтому, если нулевой проводник в сети поврежден, то УЗО на пути электрического тока будет всего лишь пустышкой — и человека не защитит. Это минус электронных УЗО. Их плюс — невысокая цена.

Механические УЗО отработают свое даже при обгорании нулевого проводника. Это их сильная сторона, а слабая — они дороже электронных.

По количеству полюсов УЗО подразделяют на 2-полюсные и 4-полюсные. Первые рассчитаны на однофазную сеть 220 В, а последние — на трехфазную 380 В.

По типу срабатывания все УЗО делятся на три разновидности.

1. Тип АС (маркировка

) — срабатывание при протекании переменного тока.

2. Тип А (маркировка

m) — срабатывание на протекание переменного и пульсирующего переменного токов.

3. Тип В (маркировка

) отслеживает синусоидальный переменный, дифференциальный пульсирующий и постоянный пульсирующий токи.

Стандартный ряд величин установок срабатывания всех УЗО следующий: 10, 30, 100, 300, 500 мА. Ряд номинальных токовых нагрузок на контакты УЗО, как правило, таков: 10, 16, 20, 25, 32, 40, 50, 63. 80, 100 А. Селективные УЗО обозначают литерой S. Это значит, что в конструкцию устройства введена функция задержки расцепления в интервале 0,13-0,5 с после срабатывания блока дифференциальной защиты.

Основные виды УЗО

Электротравмы принято учитывать в расчете на 1 млн человек. В России этот показатель составляет 8,8 смертельных случаев электротравм на 1 млн жителей страны в год.

УЗО в продаже

На рынке сегодня немало комбинированных защитных устройств с расширенными функциями дополнительной защиты. Многие путают их с УЗО, но УЗО в чистом виде эти приборы не являются. Давайте уточним: дифференциальный автомат АД-12 (фото 2) — это комбинация двух приборов в одном корпусе, а именно: УЗО и автоматического выключателя. При этом данное комбинированное устройство уже имеет Д степени защиты:

• защиту от токов перегрузки;
• защиту от токов короткого замыкания;
• защиту от токов утечки;
• защиту от перегрева проводников.

Дифференциальный автомат (АД-12М) с литерой М — модернизированный (фото 3) к уже имеющимся четырем степеням защиты добавляет пятую — защиту от повышенного напряжения. В данном устройстве срабатывает расщепитель максимального напряжения при достижении порога в 265-270 В.

Автоматический выключатель дифференциального тока АВДТ-63 (фото 4) по функциональности — тот же прибор. что только вдвое меньше по габаритам.

АВДТ-6А (фото 5) — аналогичный АВДТ-63, но с добавлением функции защиты от повышенного напряжения, какиуАД-12М.

АВДТ-32 (фото 6) — автоматический выключатель дифференциального тока, соединивший в себе УЗО и автоматический выключатель.

Все рассмотренные выше комбинированные устройства имеют электронную начинку отслеживания токов утечки. Выключатель дифференциальный ВД1-63 (фото 7) является УЗО от токов утечки с механическим срабатыванием расцепителя.

Как выбирать УЗО

Приведем основные практические рекомендации по выбору УЗО.

По типу срабатывания УЗО надо руководствоваться следующим.

• Тип АС следует устанавливать при ветхой (старой) проводке.
• Тип А рекомендован для защиты компьютерной техники, сварочного оборудования и медицинских приборов.
• Ток уставки УЗО на 10 мА применяется для ванных комнат, душевых кабин и гидромассажных ванн.
• Уставка в 30 мА — это общий спектр применения УЗО, а именно: все розеточные сети жилых домов и квартир, общественных и административных зданий.
• УЗО с уставками срабатывания на токи 100, 300 и 500 мА являются противопожарными. Сила этих токов уже высока для организма человека и может привести к летальному исходу, поэтому такие УЗО защищают группы потребителей для выявления перегрева поврежденной изоляции. Не будет лишним, если эти УЗО эксплуатировать в селективном варианте.

Определение токовых нагрузок

Если УЗО — комбинированное, то номинальный ток выбирают согласно стандартному ряду в соответствии с проектом или требуемым номиналом.

В случае если это УЗО без встроенной защиты от сверхтоков, то номинальный ток УЗО рекомендуется выбирать
на ступень выше номинального тока автоматического выключателя. Автоматический выключатель в этом случае включается совместно с УЗО в цепь последовательно.

На рис. 2 приведен пример однолинейной схемы электроснабжения небольшого загородного дома или квартиры.

УЗО – это устройство защитного отключения, его предназначение – это защита людей от поражения электрическим током в случае поломок электрического оборудования, или непроизвольном контакте с металлическими частями электрического оборудования при утечке тока. Также, оно может защитить электросеть от возгорания проводки во время пробоя тока на корпус или землю.

УЗО представляет собой быстродействующий выключатель. В основу его работы положено сопоставление силы тока на входе и выходе объекта защиты. То есть ток, текущий в фазном и нулевом проводе должны иметь одинаковое значение при однофазном подключении.

Если у вас три фазы, то сумма токов в трех фазах, равна сумме токов нулевого провода. Если показатели имеют разное значение, то это значит, что в цепи присутствует ток утечки.

Датчики тока, используемые в УЗО, изготовляют на трансформаторах тока, построенных на тороидальных сердечниках. Пороговые защитные элементы срабатывания изготовляют преимущественно на магнитоэлектрическом реле с большой чувствительности.

Хотя, в последнее время набирают популярность устройства защитного отключения, сделанные с применением специальных электронных схем. Такая схема приводит в действия защитный пружинный механизм, разрывающий электрические контакты цепи при возникновении внештатных ситуаций.

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.

В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно – правильно подключить УЗО.

Подключение по линии фазы:

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.

Место установки

Обычно, место установки УЗО в электрощите. В нем расположены различные устройства для учета и распределения электрической энергии напряжения до 1000 В. В электрощите наряду с УЗО, установлены автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.

Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения понадобится минимальный набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.

В редких случаях, может понадобится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку. Если на имеющейся колодке нет места, то понадобится установить дополнительную.

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Двухполосный выключатель

Пошаговое руководство:

1. Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
2. Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
3. На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
4. Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
5. После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
6. В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
7. После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
8. После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

Возможные ошибки и их последствия

Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:

1. Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
2. Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
3. Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
4. Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
5. Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.

Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.

В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.

Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.

Как правильно подключить устройство защитного отключения (УЗО)?

В интернете можно найти большое множество электрических схем того, как правильно подключить УЗО? Какие-то из этих схем верные, другие попадают в разряд сомнительных, с точки зрения профессионала. На форумах электриков, это часто обсуждаемая тема. Непосвященному человеку  очень сложно разобраться в таких вопросах. Например, сколько нужно устанавливать УЗО? Где в схеме они должны устанавливаться?  Как подключить УЗО так,чтобы устройства работали корректно?

Первое, что нужно усвоить, что все контактные соединения заводятся в автоматические выключатели и УЗО не снизу, а сверху вниз, этого требует этикет электромонтажа.  На то есть несколько причин:  во-первых, большинство автоматов снижает кпд работы, если заводить контакты снизу; во-вторых, электрик во время ремонтных работ в электрощитовой будет избавлен от дополнительных исследований схемы и не будет введен в заблуждение.

автоматические выключатели

На схеме сайта electric-tolk.ru, расцветка проводов обозначена следующим образом; красный-фаза (L), синий-нуль (N), желто-зеленый-защитный проводник (РЕ).

Практическая схема правильного подключения УЗО

узо 300 mA

Распределение электрической сети начинается с вводного автоматического выключателя. Устанавливаем двухполюсный ВА(выключатель автоматический), на 40 Ампер — максимальная нагрузка 8,8 кВт (1). После ВА контакты фаза и ноль заводим в электрический счетчик (2). В этой схеме электрический счетчик достаточно установить на 5-60Ампер, другие контакты выводим к нагрузке, схема указывает путь к противопожарному УЗО. Если планируется установка противопожарного УЗО (3), устанавливаем с номиналом 300 мА / 50Ампер, т.е. номинал протекания силы тока через противопожарное УЗО должен быть на ступень выше номинала вводного автоматического выключателя.

Противопожарное УЗО не защищает человека от поражения током, но охраняет всю электропроводку здания с чувствительностью утечки тока в 300мА (грубая отсечка). Оно предупредит короткое замыкание и не допустит возгорания. т.е. обесточит все здание до устранения утечки тока.

Подключение УЗО по линии фазы

После противопожарного УЗО, фазовый проводник разводим на автоматические выключатели (5,6,12)-освещения 10 Ампер. Далее, на дифференциальный автоматический выключатель  30мА/20Ампер, ДИФ(13). Следующие контактные соединения идут на УЗО 30мА/40А (7), затем запитываем три автомата 16Ампер (8,9,10),отвечающие за группы розеток (2,3,4). Аналогично происходит расключение после УЗО 30мА/40А (14), выводим проводник к автоматам 16 Ампер (15,16,17), отвечающим за группы розеток (5,6,7).

Схема правильного подключения УЗО

как правильно подключить УЗО?

Подключение УЗО по линии нейтрали

С фазой разобрались, теперь переходим к проводнику нейтрали (N). После противопожарного УЗО (3), нулевой проводник закрепляем на общую нулевую шину (4). Затем от общей нулевой шины проводник (N) заводим на УЗО (7) и УЗО (14), а так же диф. автомат (13). Обратите внимание, после диф. автомата, нулевой проводник проложен непосредственно к нагрузке, а не к нулевой шине, так как автомат работает автономно, обеспечивая, к примеру, только стиральную машину, или только выделенную компьютерную сеть.

После УЗО (7) нулевой проводник ведем к шине (11), к которой будут подключены нулевые проводники розеток (2,3,4), во время утечки тока в одной из групп розеток, сработает УЗО (7). Аналогичная схема УЗО (14), к которой подключены группа розеток (5,6,7). При такой схеме УЗО будет работать корректно.

Если была бы только одна общая нулевая шина, то во время утечки тока в одной группе, могли бы сработать оба УЗО или среагировало бы противопожарное УЗО, что могло бы привести к обесточиванию всего здания. Нулевые проводники освещения через УЗО не проходят и не заводятся под контактные зажимы шин (11,18), их нужно завести под контактные зажимы нулевой общей шины (4).

Читайте следующие статьи про УЗО:

Дополнительные схемы подключения устройства защитного отключения

Например, во Франции для подключения электроустановок используют двух-полюсные узо — такие у них нормы и правила. Как показано на схеме, после узо не требуется устанавливать дополнительные нулевые шины. После автоматов проводники, и фаза и ноль направляются к потребителям.

1 схема подключения узо

Так повелось, что у нас используют одно-полюсные выключатели, поэтому нужны дополнительные нулевые шины.

2 схема подключения узо

Для того чтобы не разводить в щитовой множество нулевых шин очень удобно установить нулевую шину в корпусе (20). В корпусе могут быть встроены от двух до четырех шин изолированных друг от друга.

Все защитные проводники (заземление), выводим под контактную шину РЕ (19) в системе заземления TN-C-S, TN-S, TT.

Читайте также следующую статью про основы УЗО — «Принцип работы УЗО»

Видео-урок «Как подключить устройство защитного отключения»

Оцените качество статьи:

Устройство защитного отключения — Residual-current device

Устройство электробезопасности, применяемое в бытовой электропроводке

Типичная розетка GFCI, найденная в Северной Америке

Устройство защитного отключения ( УЗО ), устройство защитного отключения ( RCCB ) или прерыватель цепи замыкания на землю ( GFCI ) — это устройство, которое быстро размыкает электрическую цепь, чтобы предотвратить серьезный ущерб от продолжающегося поражения электрическим током . В некоторых случаях может произойти травма, например, если человек упадет после удара током, или если он коснется обоих проводов одновременно, что не предотвратит УЗО.

Эти устройства электропроводки предназначены для быстрого и автоматического отключения цепи, когда обнаруживается, что электрический ток не сбалансирован между питающим и обратным проводниками цепи. Любая разница между токами в этих проводниках указывает на ток утечки , который представляет опасность поражения электрическим током. Ток около 30  мА (0,030 ампер), проходящий через человеческое тело, потенциально может вызвать остановку сердца или серьезный вред, если он сохраняется более небольшой доли секунды. УЗО предназначены для отключения проводящих проводов («срабатывания») достаточно быстро, чтобы предотвратить серьезные травмы.

УЗО — это проверяемые и сбрасываемые устройства. Кнопка тестирования безопасно создает условия небольшой утечки, а кнопка сброса повторно подключает проводники после устранения неисправности. Некоторые УЗО отключают как находящиеся под напряжением, так и обратные проводники при КЗ (двухполюсные), в то время как однополюсные УЗО отключают только находящиеся под напряжением проводники. Если по какой-либо причине в результате замыкания обратный провод остался « плавающим » или не достиг ожидаемого потенциала земли , то однополюсное УЗО оставит этот провод все еще подключенным к цепи при обнаружении повреждения.

• Двухполюсное или двухполюсное устройство защитного отключения. Кнопка тестирования и переключатель подключения / отключения окрашены в синий цвет. Неисправность приведет к срабатыванию переключателя в нижнее (выключенное) положение, что в этом устройстве отключит оба проводника.

• Логарифмический график влияния переменного тока I длительности T, проходящего от левой руки к ногам, как определено в публикации IEC 60479-1. AC-1: незаметный; AC-2: ощутимая, но без мышечной реакции; AC-3: сокращение мышц с обратимыми эффектами; AC-4: возможные необратимые эффекты; AC-4.1: вероятность фибрилляции желудочков до 5%; AC-4.2: вероятность фибрилляции 5-50%; AC-4.3: вероятность фибрилляции более 50%

• 1: Электромагнит со вспомогательной электроникой
  2: Вторичная обмотка трансформатора тока
  3: Сердечник трансформатора
  4: Тестовая кнопка
  L: Линейный провод
  N: Нейтральный провод

Содержание

• 1 Назначение и работа
• 2 Применение
• 3 RCBO
• 4 Типовая конструкция
• 5 Общие особенности и вариации
• 6 Проверка правильности работы
• 7 Ограничения
• 8 История и номенклатура
• 9 Регулирование и принятие
  • 9. 1 Аргентина
  • 9,2 Австралия
  • 9,3 Австрия
  • 9,4 Бельгия
  • 9,5 Бразилия
  • 9,6 Дания
  • 9,7 Финляндия
  • 9,8 Франция
  • 9,9 Германия
  • 9.10 Индия
  • 9,11 Италия
  • 9,12 Малайзия
  • 9.13 Новая Зеландия
  • 9.14 Нидерланды
  • 9.15 Северная Америка
  • 9,16 Норвегия
  • 9.17 Южная Африка
  • 9.18 Тайвань
  • 9.19 Турция
  • 9.20 Соединенное Королевство
• 10 См. Также
• 11 ссылки
• 12 Внешние ссылки

Назначение и работа

УЗО предназначены для отключения цепи при возникновении тока утечки. Обнаруживая небольшие токи утечки (обычно 5–30 мА) и отключая достаточно быстро (<30 миллисекунд), они могут предотвратить поражение электрическим током . Они являются неотъемлемой частью автоматического отключения питания (ADS), т. Е. Отключаются при возникновении неисправности, а не полагаются на вмешательство человека, что является одним из основных принципов современной электротехнической практики.

Чтобы предотвратить поражение электрическим током, УЗО должны срабатывать в течение 25–40 миллисекунд при любых токах утечки (через человека) более 30 мА, прежде чем поражение электрическим током может вызвать фибрилляцию желудочков сердца — наиболее частую причину смерти от поражения электрическим током. Напротив, обычные автоматические выключатели или предохранители размыкают цепь только при чрезмерном общем токе (который может в тысячи раз превышать ток утечки, на который реагирует УЗО). Небольшой ток утечки, например, через человека, может быть очень серьезной неисправностью, но, вероятно, не увеличит общий ток настолько, чтобы предохранитель или автоматический выключатель разорвал цепь, и, конечно же, не сделает это достаточно быстро, чтобы спасти жизнь.

УЗО работают путем измерения баланса токов между двумя проводниками с помощью дифференциального трансформатора тока . Это измеряет разницу между током, протекающим через провод под напряжением, и током , возвращающимся через нейтральный проводник . Если их сумма не равна нулю, происходит утечка тока в другое место (на землю / землю или в другую цепь), и устройство размыкает свои контакты. Для работы не требуется, чтобы ток короткого замыкания возвращался через заземляющий провод в установку; отключение будет работать так же хорошо, если обратный путь проходит через водопровод, контакт с землей или любой другой путь тока. Таким образом, автоматическое отключение и мера защиты от ударов по-прежнему обеспечивается, даже если заземляющая проводка установки повреждена или неполная.

Для УЗО, используемого с трехфазным питанием , все три токоведущих проводника и нейтраль (если имеется) должны проходить через трансформатор тока.

заявка

Электрические вилки со встроенным УЗО иногда устанавливаются на приборы, которые могут быть сочтены представляющими особую угрозу безопасности, например, длинные удлинители, которые можно использовать на открытом воздухе, или садовое оборудование или фены, которые можно использовать рядом с ванной или раковиной. Иногда может использоваться линейное УЗО для выполнения той же функции, что и УЗО в вилке. Помещая УЗО в удлинительный провод, обеспечивается защита любой используемой розетки, даже если в здании есть старая проводка, такая как ручка и трубка , или проводка, которая не содержит заземляющий провод.

В Северной Америке розетки GFI можно использовать в тех случаях, когда нет заземляющего провода, но они должны быть помечены как «незаземленные». Незаземленная розетка GFI сработает с помощью встроенной кнопки «test», но не сработает с помощью тестовой вилки GFI, потому что вилка проверяет, пропуская небольшой ток от линии к несуществующей земле.

В Европе УЗО могут устанавливаться на той же DIN-рейке, что и автоматические выключатели ; однако расположение сборных шин в потребительских блоках и распределительных щитах может затруднить их использование таким образом.

Электрические розетки с включенными УЗО становятся все более распространенными.

RCBO

Чистое УЗО обнаружит дисбаланс токов питающего и обратного проводов цепи. Но он не может защитить от перегрузки или короткого замыкания, как предохранитель или миниатюрный автоматический выключатель (MCB) (за исключением особого случая короткого замыкания на землю, а не на нейтраль).

Тем не менее, УЗО и MCB часто интегрированы в одно и то же устройство, что позволяет обнаруживать как дисбаланс питания, так и ток перегрузки. Такое устройство называется

• RCBO (для выключателя дифференциального тока с максимальной токовой защитой) в Европе;
• GFCI Circuit Breaker (для прерывателя цепи замыкания на землю) в США и Канаде; и
• Выключатель безопасности или УЗО в Австралии.

Распространенный термин «аварийный выключатель» может вводить в заблуждение. Несмотря на то, что УЗО жизненно важно для электробезопасности, оно не может (как отмечалось выше) защитить от всех поражений электрическим током при переходе от активной фазы к нейтрали. «Выключатель безопасности» может создавать впечатление полной защиты, которой он не дает.

Типовой дизайн

Внутренний механизм УЗО

Открытый 3-х фазный УЗО

На схеме изображен внутренний механизм устройства защитного отключения (УЗО). Устройство предназначено для подключения к шнуру питания устройства. Он рассчитан на максимальный ток 13 А и рассчитан на срабатывание при токе утечки 30 мА. Это активное УЗО; то есть он электрически фиксируется и, следовательно, срабатывает при сбое питания, что является полезной функцией для оборудования, которое может быть опасным при неожиданном повторном включении питания. Некоторые ранние УЗО были полностью электромеханическими и полагались на точно сбалансированные подпружиненные центральные механизмы, приводимые в действие непосредственно от трансформатора тока. Поскольку их сложно изготовить с требуемой точностью и они подвержены дрейфу чувствительности как из-за износа шарнира, так и из-за высыхания смазки, в настоящее время преобладает тип с электронным усилением и более прочной частью соленоида, как показано на рисунке.

Во внутреннем механизме УЗО входящий питающий и нейтральный проводники подключены к клеммам в (1), а отходящие провода нагрузки подключены к клеммам в (2). Заземляющий провод (не показан) подключен непрерывно от источника питания к нагрузке. При нажатии кнопки сброса (3) контакты ((4) и еще один, скрытый за (5)) замыкаются, позволяя току пройти. Соленоид (5) удерживает контакты замкнутыми при отпускании кнопки сброса.

Сенсорная катушка (6) представляет собой трансформатор дифференциального тока, который окружает (но не имеет электрического соединения) токоведущий и нейтральный проводники. При нормальной работе весь ток по токоведущему проводнику возвращается вверх по нейтральному проводнику. Следовательно, токи в двух проводниках равны и противоположны и нейтрализуют друг друга.

Любое замыкание на землю (например, вызванное прикосновением человека к компоненту, находящемуся под напряжением в подключенном приборе) приводит к тому, что часть тока принимает другой обратный путь, что означает дисбаланс (разницу) в токе в двух проводниках ( однофазный случай) или, в более общем смысле, ненулевая сумма токов из числа различных проводников (например, трех фазных проводов и одного нейтрального проводника).

Эта разница вызывает ток в измерительной катушке (6), который улавливается схемой считывания (7). Затем схема считывания снимает питание с соленоида (5), и контакты (4) разъединяются пружиной, отключая подачу электроэнергии к прибору.

Кнопка тестирования (8) позволяет проверить правильность работы устройства, пропустив небольшой ток через оранжевый тестовый провод (9). Это имитирует неисправность, создавая дисбаланс в измерительной катушке. Если при нажатии этой кнопки УЗО не срабатывает, то устройство необходимо заменить.

УЗО с дополнительной схемой защиты от перегрузки по току (автоматический выключатель RCBO или GFCI)

Пример АВДТ на рейке

Защита от остаточного тока и сверхтока может быть объединена в одном устройстве для установки в сервисную панель; это устройство известно как прерыватель цепи GFCI (прерыватель цепи замыкания на землю) в США и Канаде и как прерыватель цепи остаточного тока с защитой от перегрузки по току в Европе. По сути, они представляют собой комбинацию УЗО и MCB. В США выключатели GFCI дороже, чем выходы без GFCI.

Помимо того, что требуются входы и выходы под напряжением и нейтраль (или полностью трехфазные), многие устройства GFCI / RCBO требуют подключения функционального заземления (FE). Это обеспечивает как устойчивость к электромагнитным помехам, так и надежную работу устройства, если соединение нейтрали со стороны входа потеряно, но остаются под напряжением и заземлением.

Из-за недостатка места во многих устройствах, особенно в формате DIN-рейки, используются плоские выводы, а не винтовые клеммы, особенно для нейтрального входа и соединений FE. Кроме того, из-за небольшого форм-фактора выходные кабели некоторых моделей (Eaton / MEM) используются для формирования первичной обмотки части УЗО, а кабели исходящей цепи должны проходить через клеммный туннель специального размера с трансформатором тока. часть вокруг него. Это может привести к ошибочным результатам срабатывания срабатывания при проверке измерительными щупами с головок винтов клемм, а не с окончательной разводки цепи.

Когда одно УЗО питает другое, как правило, нет необходимости, если они подключены правильно. Единственным исключением является случай системы заземления TT , где полное сопротивление контура заземления может быть высоким, а это означает, что замыкание на землю может не вызвать достаточный ток для отключения обычного автоматического выключателя или предохранителя. В этом случае устанавливается специальное УЗО с выдержкой времени 100 мА (или больше) с выдержкой времени, охватывающее всю установку, а затем более чувствительные УЗО должны быть установлены после него для розеток и других цепей, которые считаются опасными.

УЗО с дополнительной схемой защиты от дугового замыкания

В дополнение к прерывателям цепи замыкания на землю (GFCI), прерыватели цепи дугового замыкания (AFCI) не менее важны, поскольку они предлагают дополнительную защиту от потенциально опасных дуговых замыканий, возникающих в результате повреждения проводки ответвленной цепи, а также расширения для ответвлений, таких как приборы и т. д. комплекты шнуров. Обнаруживая опасные дуговые замыкания и реагируя прерыванием питания, AFCI помогают снизить вероятность того, что электрическая система дома станет источником возгорания. Двухфункциональные устройства AFCI / GFCI предлагают как электрическую защиту от возгорания, так и защиту от поражения электрическим током в одном устройстве, что делает их решением для многих комнат в доме, особенно при замене существующей стандартной розетки или существующей незаземленной розетки.

Общие черты и вариации

Различия в действиях по отключению

Существуют существенные различия в том, как блок УЗО отключает питание от цепи или прибора.

Есть четыре ситуации, в которых используются разные типы УЗО:

1. На уровне распределения электроэнергии потребителя, обычно в сочетании с самовосстанавливающимся автоматическим выключателем RCBO;
2. Встроен в розетку;
3. Вставлен в розетку, которая может быть частью удлинительного кабеля питания; и
4. Встроен в шнур переносного устройства, например, предназначенного для использования на открытом воздухе или во влажных помещениях.

Первые три из этих ситуаций в значительной степени относятся к использованию в качестве части системы распределения энергии и почти всегда относятся к «пассивной» или «фиксированной» разновидности, тогда как четвертая относится исключительно к конкретным приборам и всегда относится к «активным». или разновидность «без защелкивания». «Активный» означает предотвращение любой «повторной активации» источника питания после любого непреднамеренного отключения электроэнергии, как только электроснабжение восстанавливается; «защелка» относится к «переключателю» внутри блока, в котором находится УЗО, который остается установленным после любой формы отключения электроэнергии, но должен быть сброшен вручную после обнаружения состояния ошибки.

В четвертой ситуации было бы крайне нежелательно и, вероятно, очень небезопасно, чтобы подключенное устройство автоматически возобновляло работу после отключения питания без присутствия оператора, поскольку такое ручное повторное включение устройства необходимо.

Разница между режимами работы по существу двух различных типов функций УЗО заключается в том, что для работы в целях распределения мощности требуется, чтобы внутренняя защелка оставалась установленной внутри УЗО после любой формы отключения питания, вызванной отключением питания пользователем, или после отключения электроэнергии; такие устройства особенно применимы для подключений к холодильникам и морозильникам.

Ситуация два в основном устанавливается так же, как описано выше, но есть некоторые УЗО для настенных розеток, подходящие для четвертой ситуации, часто с помощью переключателя на лицевой панели.

УЗО для первой и третьей ситуаций обычно рассчитаны на 30 мА и 40 мс. Для четвертой ситуации, как правило, существует более широкий выбор доступных номиналов — обычно все ниже, чем в других формах, но более низкие значения часто приводят к более неприятным отключениям. Иногда пользователи применяют защиту в дополнение к одной из других форм, когда они хотят перекрыть защиту с более низким рейтингом. Было бы разумно иметь в наличии УЗО типа 4, потому что соединения, выполненные во влажных условиях или с использованием длинных силовых кабелей, более подвержены срабатыванию при использовании любого из более низких номиналов УЗО; доступны номиналы до 10 мА.

Количество полюсов и терминология полюсов

Количество полюсов представляет собой количество проводников, которые прерываются при возникновении неисправности. УЗО, используемые в однофазных источниках переменного тока (два пути тока), например, в бытовой электросети, обычно имеют одно- или двухполюсные конструкции, также известные как одно- и двухполюсные . Однополюсное УЗО отключает только провод под напряжением, а двухполюсное УЗО отключает как находящиеся под напряжением, так и обратные проводники. (В однополюсном УЗО обычно предполагается, что обратный проводник всегда будет иметь потенциал земли и, следовательно, безопасен сам по себе).

УЗО с тремя или более полюсами могут использоваться в источниках трехфазного переменного тока (три пути тока) или также для отключения заземляющего проводника, с четырехполюсными УЗО, используемыми для прерывания трехфазного и нейтрального питания. Специально разработанные УЗО также могут использоваться с системами распределения питания переменного и постоянного тока.

Следующие термины иногда используются для описания способа подключения и отключения проводников с помощью УЗО:

• Однополюсный или однополюсный — УЗО отключает только провод под напряжением.
• Двухполюсный или двухполюсный — УЗО отключит как находящийся под напряжением, так и обратный провод.
• 1 + N и 1P + N — нестандартные термины, используемые в контексте RCBO, иногда по-разному разными производителями. Обычно эти термины могут означать, что обратный (нейтральный) провод является только изолирующим полюсом, без защитного элемента (незащищенная, но переключаемая нейтраль), что АВДТ обеспечивает проводящий путь и соединители для обратного (нейтрального) проводника, но этот путь остается не прерывается при возникновении неисправности (иногда известной как «сплошная нейтраль») или при отключении обоих проводов при некоторых неисправностях (например, при обнаружении утечки УЗО), но только один провод отключается при других неисправностях (например, при перегрузке).

Чувствительность

Чувствительность УЗО выражается как номинальный остаточный рабочий ток, обозначенный I _Δn . Предпочтительные значения были определены МЭК, что позволяет разделить УЗО на три группы в соответствии с их значением I _Δn :

• высокая чувствительность (HS): 5 ** — 10-30 мА (для защиты от прямого контакта или травм),
• средняя чувствительность (МС): 100 — 300 — 500 — 1000 мА (для противопожарной защиты),
• низкая чувствительность (LS): 3 — 10 — 30 А (обычно для защиты машины).

Чувствительность 5 мА типична для розеток GFCI.

Время перерыва (скорость отклика)

Есть две группы устройств. УЗО мгновенного действия G (общего назначения) не имеют преднамеренной задержки по времени. Они никогда не должны отключаться при половине номинального тока, но должны отключаться в течение 200 миллисекунд для номинального тока и в течение 40 миллисекунд при пятикратном номинальном токе. S (селективные) или T (с задержкой) УЗО имеют короткую временную задержку. Они обычно используются в начале установки для противопожарной защиты, чтобы отличить устройства G от нагрузок, а также в цепях, содержащих ограничители перенапряжения. Они не должны срабатывать при половине номинального тока. Они обеспечивают задержку отключения не менее 130 миллисекунд при номинальном токе, 60 миллисекунд при двойном номинальном токе и 50 миллисекундах при пятикратном номинальном токе. Максимальное время отключения составляет 500 мс при номинальном токе, 200 мс при удвоенном номинальном и 150 мс при пятикратном номинальном.

Доступны программируемые реле замыкания на землю, позволяющие скоординировать установку и минимизировать отключение. Например, в системе распределения питания может быть устройство 300 мА, 300 мс на служебном входе в здание, питающее несколько 100 мА типа S на каждой дополнительной плате и 30 мА типа G для каждой конечной цепи. Таким образом, отказ устройства от обнаружения неисправности в конечном итоге будет устранен устройством более высокого уровня за счет прерывания большего числа цепей.

Тип или режим (обнаружены типы проблем с утечкой тока)

Стандарт IEC 60755 ( Общие требования к устройствам защиты от остаточного тока ) определяет три типа УЗО в зависимости от формы волны и частоты тока короткого замыкания.

• УЗО типа AC срабатывают по синусоидальному остаточному току.
• УЗО типа A также реагируют на пульсирующий или непрерывный постоянный ток любой полярности.
• УЗО типа B также реагируют на установившийся постоянный ток и ток более высокой частоты или на комбинации переменного и постоянного тока, которые могут быть обнаружены в однофазных или многофазных выпрямительных схемах, таких как все импульсные источники питания, используемые дома, или, например, стиральные машины и др., оборудованные двигателями постоянного тока.

Справочник BEAMA RCD — Руководство по выбору и применению УЗО резюмирует это следующим образом:

• Тип УЗО переменного тока срабатывает по переменному синусоидальному остаточному току, внезапно приложенному или плавно возрастающему.
• УЗО типа A срабатывают по переменному синусоидальному остаточному току и по остаточному пульсирующему постоянному току, внезапно приложенному или плавно возрастающему.
• УЗО типа F срабатывают в тех же условиях, что и тип A, и дополнительно:
  • для составных остаточных токов, внезапно возникающих или медленно возрастающих, предназначенных для цепи, питаемой между фазой и нейтралью или фазой и заземленным средним проводником;
  • для остаточных пульсирующих постоянных токов, накладываемых на плавный постоянный ток.
• УЗО типа B срабатывают в тех же условиях, что и тип F, и дополнительно:
  • для остаточных синусоидальных переменных токов до 1 кГц;
  • для остаточных переменных токов, накладываемых на плавный постоянный ток;
  • для остаточных пульсирующих постоянных токов, накладываемых на плавный постоянный ток;
  • для остаточного пульсирующего выпрямленного постоянного тока, возникающего из двух или более фаз;
  • для остаточных плавных постоянных токов, внезапно возникающих или медленно нарастающих независимо от полярности.

и отмечает, что эти обозначения были введены, потому что некоторые конструкции типа A и УЗО переменного тока могут быть отключены, если присутствует постоянный ток, который насыщает сердечник детектора.

Сопротивление импульсному току

Импульсный ток относится к пиковому току, который УЗО должно выдерживать с помощью испытательного импульса с заданными характеристиками. Стандарты IEC 61008 и IEC 61009 требуют, чтобы УЗО выдерживали импульс «кольцевой волны» 200 А. Стандарты также требуют, чтобы УЗО, классифицированные как «селективные», выдерживали импульсный импульсный ток заданной формы 3000 А.

Проверка правильности работы

Кнопка тестирования

УЗО можно проверять с помощью встроенной кнопки тестирования для регулярного подтверждения работоспособности. УЗО могут работать некорректно при неправильном подключении, поэтому они обычно проверяются установщиком для проверки правильности работы. Использование многофункционального тестера в ЕС или соленоидного вольтметра в США. Это вводит контролируемый ток короткого замыкания от живого до земли и измеряет время срабатывания УЗО. Это проверяет работоспособность устройства и позволяет проверить проводку к УЗО. Такой тест может быть проведен при установке устройства и на любом выходе «ниже по потоку». (Выходные розетки не защищены.) Чтобы избежать ненужных отключений, только одно УЗО должно быть установлено в любой отдельной цепи (за исключением УЗО с проводом, таких как небольшие приборы для ванной комнаты).

Ограничения

Автоматический выключатель дифференциального тока не может полностью исключить риск поражения электрическим током или возгорания. В частности, одно только УЗО не обнаруживает условий перегрузки, коротких замыканий между фазой и нейтралью, межфазных коротких замыканий (см. Трехфазную электрическую мощность ) или потери PEN-проводника в системах TN-C. Должна быть предусмотрена защита от сверхтоков ( предохранители или автоматические выключатели ). Автоматические выключатели, сочетающие функции УЗО с защитой от перегрузки по току, реагируют на оба типа короткого замыкания. Они известны как АВДТ и доступны в 2-, 3- и 4-полюсных конфигурациях. АВДТ обычно имеют отдельные цепи для обнаружения дисбаланса тока и тока перегрузки, но используют общий механизм прерывания.

УЗО помогает защитить от поражения электрическим током, когда через человека протекает ток от фазы (фаза / линия / горячая) к земле. Он не может защитить от поражения электрическим током, когда ток проходит через человека от фазы к нейтрали или от фазы к фазе, например, когда палец касается как активных, так и нейтральных контактов в осветительной арматуре; устройство не может отличить ток, протекающий через намеченную нагрузку, от потока через человека, хотя УЗО все равно может сработать, если человек находится в контакте с землей (землей), поскольку некоторый ток все еще может проходить через палец и тело человека на землю .

Целые установки на одном УЗО, распространенные в старых установках в Великобритании, подвержены «неприятным» отключениям, которые могут вызвать вторичные проблемы безопасности, связанные с потерей освещения и размораживанием продуктов. Часто отключения вызваны ухудшением изоляции нагревательных элементов, таких как водонагреватели, элементы кухонной плиты или кольца. Несмотря на то, что это считается неприятностью, неисправность связана с изношенным элементом, а не с УЗО: замена неисправного элемента решит проблему, а замена УЗО — нет.

В случае УЗО, которым требуется источник питания, может возникнуть опасное состояние, если нейтральный провод оборван или отключен на стороне питания УЗО, в то время как соответствующий провод под напряжением остается непрерывным. Цепи отключения требуется питание для работы, и она не срабатывает при отключении питания. Подключенное оборудование не будет работать без нейтрали, но УЗО не может защитить людей от контакта с проводом под напряжением. По этой причине автоматические выключатели должны быть установлены таким образом, чтобы гарантировать, что нейтральный провод не может быть отключен, если одновременно не отключен провод под напряжением. Если необходимо отключить нейтральный провод, следует использовать двухполюсные выключатели (или четырехполюсные для трехфазных). Чтобы обеспечить некоторую защиту с обрывом нейтрали, некоторые УЗО и АВДТ оснащены вспомогательным соединительным проводом, который должен быть подключен к шине заземления распределительного щита. Это либо позволяет устройству обнаруживать отсутствие нейтрали источника питания, что вызывает отключение устройства, либо обеспечивает альтернативный путь питания для схемы отключения, позволяя ему продолжать нормально функционировать при отсутствии нейтрали питания.

В связи с этим однополюсное УЗО / АВДТ отключает только провод под напряжением, а двухполюсное устройство отключает как находящиеся под напряжением, так и обратные проводники. Обычно это стандартная и безопасная практика, поскольку обратный провод в любом случае удерживается под потенциалом земли. Однако из-за своей конструкции однополюсное УЗО не будет изолировать или отключать все соответствующие провода в некоторых необычных ситуациях, например, когда обратный проводник не удерживается, как ожидалось, на потенциале земли или когда происходит утечка тока между обратный и заземляющий проводники. В этих случаях двухполюсное УЗО обеспечивает защиту, так как обратный провод также будет отключен.

История и номенклатура

Первая в мире высокочувствительная система защиты от утечки на землю (т. Е. Система, способная защитить людей от опасностей прямого контакта между токоведущим проводом и землей) представляла собой разработанную систему балансировки сердечника магнитного усилителя второй гармоники, известную как magamp. в Южной Африке по Анри Рубину . Опасность поражения электрическим током вызвала серьезную озабоченность на золотых приисках Южной Африки , и Рубин, инженер компании CJ Fuchs Electrical Industries из Альбертона Йоханнесбурга, первоначально разработал в 1955 году систему с холодным катодом, которая работала при 525 В и имела чувствительность срабатывания 250 мА. . До этого системы защиты от утечки на землю баланса активной зоны работали при чувствительности около 10 А.

Система с холодным катодом была установлена ​​на нескольких золотых приисках и надежно работала. Однако Рубин начал работать над совершенно новой системой со значительно улучшенной чувствительностью, и к началу 1956 года он создал прототип системы балансировки сердечника на основе магнитного усилителя второй гармоники (Патент Южной Африки № 2268/56 и Патент Австралии № 218360). ). Прототип Magamp был рассчитан на 220 В, 60 А и имел внутренне регулируемую чувствительность срабатывания 12,5–17,5 мА. Очень быстрое время срабатывания было достигнуто благодаря новой конструкции, и это в сочетании с высокой чувствительностью находилось в пределах безопасного временного диапазона для фибрилляции желудочков, определенного Чарльзом Далзилом из Калифорнийского университета в Беркли , США, который оценил опасность поражения электрическим током. в людях. Эта система с соответствующим автоматическим выключателем включала защиту от перегрузки по току и короткого замыкания. Кроме того, первоначальный прототип мог срабатывать с более низкой чувствительностью при обрыве нейтрали, таким образом защищая от важной причины электрического пожара.

После случайного поражения электрическим током женщины в результате бытового несчастного случая в золотодобывающей деревне Стилфонтейн недалеко от Йоханнесбурга , в домах шахтерской деревни в 1957 и 1958 годах было установлено несколько сотен устройств защиты от утечки тока на землю FWJ 20 мА. позже изменила свое название на FW Electrical Industries, продолжила производство однофазных и трехфазных модулей на 20 мА.

В то время, когда он работал над magamp, Рубин также рассматривал возможность использования транзисторов в этом приложении, но пришел к выводу, что ранние транзисторы, доступные тогда, были слишком ненадежными. Однако с появлением улучшенных транзисторов компания, на которую он работал, и другие компании позже выпустили транзисторные версии защиты от утечки на землю.

В 1961 году Далзил, работая с Rucker Manufacturing Co., разработал транзисторное устройство для защиты от утечки на землю, которое стало известно как прерыватель цепи замыкания на землю (GFCI), иногда сокращенно сокращенно до прерывателя замыкания на землю (GFI). Это название высокочувствительной защиты от утечки на землю все еще широко используется в США.

В начале 1970-х годов большинство североамериканских устройств GFCI были автоматическими выключателями. Устройства GFCI, встроенные в розетку, стали обычным явлением с 1980-х годов. Автоматический выключатель, установленный в распределительном щите , пострадал от случайных срабатываний, в основном из-за плохой или нестабильной изоляции проводки. Часто случались ложные срабатывания, когда проблемы с изоляцией усугублялись большой протяженностью цепи. По длине изоляции проводников протекал такой ток, что прерыватель мог сработать при малейшем увеличении дисбаланса тока. Переход к защите на базе розеток на установках в Северной Америке сократил количество случайных отключений и обеспечил очевидную проверку того, что влажные зоны находятся под защитой, требуемой электрическими правилами. В европейских установках по-прежнему используются в основном УЗО, установленные на распределительном щите, что обеспечивает защиту в случае повреждения стационарной проводки; В Европе УЗО на базе розеток в основном используются для дооснащения.

Регулирование и принятие

Правила сильно различаются от страны к стране. В большинстве стран не все электрические цепи в доме защищены УЗО. Если для всей электроустановки установлено одно УЗО, любая неисправность может привести к отключению питания в помещении.

Аргентина

В Аргентине устройства защитного отключения требовались в частных домах с момента публикации AEA 90364-7-771.

Австралия

В Австралии устройства защитного отключения являются обязательными в силовых цепях с 1991 года и в осветительных цепях с 2000 года. Для каждой домашней установки требуется минимум два УЗО. Все розетки и цепи освещения должны быть распределены по цепям УЗО. К одному УЗО могут быть подключены не более трех подсхем.

Австрия

В Австрии устройства защитного отключения регулируются нормой ÖVE E8001-1 / A1: 2013-11-01 (последняя редакция). В частных домах он используется с 1980 года. Максимальное время активации не должно превышать 0,4 секунды. Его необходимо устанавливать во всех цепях с вилками питания с максимальным током утечки 30 мА и максимальным номинальным током 16 А.

Дополнительные требования предъявляются к цепям во влажных помещениях, на строительных площадках и коммерческих зданиях.

Бельгия

Бельгийские бытовые установки должны быть оборудованы устройством защитного отключения 300 мА, которое защищает все цепи. Кроме того, требуется по крайней мере одно устройство остаточного тока 30 мА, которое защищает все цепи во «влажных помещениях» (например, ванная, кухня), а также цепи, питающие определенные «влажные» бытовые приборы (стиральная машина, сушильная машина, посудомоечная машина). Электрические полы с подогревом должны быть защищены УЗО на 100 мА. Эти УЗО должны быть типа А.

Бразилия

Начиная с NBR 5410 (1997) устройства защитного отключения и заземления необходимы для нового строительства или ремонта во влажных помещениях, на открытых площадках, внутренних розетках, используемых для внешних устройств, или в областях, где вода более вероятна, например, в ванных комнатах и ​​кухнях.

Дания

В Дании требуются УЗО на 30 мА во всех цепях с номиналом менее 20 А (цепи с более высоким номиналом в основном используются для распределения). УЗО стали обязательными в 1975 году для новостроек, а затем для всех зданий в 2008 году.

Финляндия

В Финляндии устройства защитного отключения являются обязательными в ванных комнатах и ​​в электрических цепях снаружи с 1995 года, в цепях питания внутри помещений с 2008 года и в цепях освещения с 2017 года. Существуют некоторые исключения, например, холодильное оборудование. В соответствии со статьей 531.3.3 SFS6000 УЗО типа AC не допускаются.

Франция

Согласно нормативам NF C15-100 (1911 -> 2002), общее УЗО, не превышающее 100–300 мА в верхней части установки. Кроме того, в помещениях, где есть вода, мощное или подходящее оборудование (ванные комнаты, кухня, компьютеры и т. Д.), Каждая вилка должна быть защищена с помощью УЗО, не превышающего 30 мА. Тип УЗО (A, AC, F) зависит от типа подключаемого оборудования и максимальной мощности вилки. Минимальные расстояния между электрическими устройствами и водой или полом описаны и являются обязательными.

Германия

С 1 мая 1984 года УЗО обязательны для всех номеров с ванной или душем. С июня 2007 года Германия требует использования УЗО с током отключения не более 30 мА на розетках с номиналом до 32 А, которые предназначены для общего пользования. ( DIN VDE 0100-410 № 411.3.3). С 1987 года запрещено использовать УЗО типа «AC» для защиты людей от поражения электрическим током. Это должен быть тип «A» или тип «B».

Индия

В соответствии с Правилом 36 Правил об электроэнергии 1990 г.

a) В местах массового развлечения защита от тока утечки на землю должна быть обеспечена устройством защитного отключения с чувствительностью не более 10 мА.

b) Для мест, где пол может быть влажным или где стена или ограждение имеют низкое электрическое сопротивление, защита от тока утечки на землю должна быть обеспечена устройством защитного отключения с чувствительностью не более 10 мА.

c) Для установки, где вероятно использование переносного оборудования, аппарата или прибора, защита от тока утечки на землю должна быть обеспечена устройством защитного отключения с чувствительностью не более 30 мА.

d) Для установки, отличной от установки в пунктах (a), (b) и (c), защита от тока утечки на землю должна быть обеспечена устройством защитного отключения с чувствительностью не более 100 мА.

Италия

Итальянский закон (№ 46, март 1990 г.) предписывает УЗО с остаточным током не более 30 мА (неофициально называемые «salvavita» — спасатель жизни, после ранних моделей BTicino , или дифференциальный автоматический выключатель для режима работы) для всех бытовых установок. защитить все линии. Недавно в закон были внесены изменения, предусматривающие наличие как минимум двух отдельных УЗО для отдельных внутренних цепей. Защита от короткого замыкания и перегрузки является обязательной с 1968 года.

Малайзия

Согласно последним рекомендациям по электропроводке в жилых зданиях (2008 г. ), вся бытовая электропроводка должна быть защищена устройством защитного отключения, чувствительность которого не превышает 100 мА. Кроме того, все розетки питания должны быть защищены устройством защитного отключения с чувствительностью не более 30 мА, а все оборудование во влажных местах (водонагреватель, водяной насос) должно быть защищено устройством защитного отключения с чувствительностью не более 10 мА.

Новая Зеландия

С января 2003 года все новые цепи, идущие от распределительного щита, питающего освещение или розетки (точки питания) в жилых домах, должны иметь защиту УЗО. Для жилых помещений (таких как пансионаты, больницы, гостиницы и мотели) также потребуется защита от УЗО для всех новых цепей, исходящих от розеток электросети распределительного щита. Эти УЗО обычно располагаются на распределительном щите. Они обеспечат защиту всей электропроводки и приборов, подключенных к новым цепям.

Нидерланды

В Нидерландах использование УЗО в новых и модифицированных домашних установках является обязательным в Нидерландах с 1975 года в соответствии с NEN 1010. Они часто включаются в групповую ячейку.

С 1 сентября 2005 г. стало обязательным использовать только устройства защитного отключения с максимальным током срабатывания 30 мА в домах, разрешение на строительство которых было выдано после этой даты. Также необходимо установить по крайней мере два выключателя утечки на землю (с более чем одной концевой группой), чтобы даже при установке в небольших домах гарантировалось бесперебойное снабжение светом, и вся осветительная установка не отключалась при срабатывании реле утечки на землю.

Одним (двухполюсным) автоматическим выключателем утечки на землю можно защитить не более четырех концевых групп. Подключение однофазных оконечных групп к трехфазному (четырехполюсному) устройству защитного отключения 30 мА не рекомендуется. [3] Причина в том, что токи утечки из разных концевых групп могут влиять друг на друга, поэтому нельзя гарантировать правильное функционирование защиты от утечки на землю.

Выключатели остаточного тока с IΔN = 500 мА больше не могут использоваться в бытовых установках, но они все еще встречаются в более старых установках, и их цель заключалась в предотвращении того, что они будут проводить напряжение с током утечки в случае неисправного заземления, но поскольку значение срабатывания 0,5 А составляет, они не обеспечивают защиту от косвенного прикосновения. УЗО типа AC также больше не разрешены для нового строительства и ремонта. Причина в том, что этот тип хорошо работает только с чисто синусоидальными токами. Современное оборудование часто вызывает загрязнение сети в виде искаженных синусоидальных токов. Также, согласно NEN 1010, можно использовать только выключатели утечки на землю типа A.

Клеммы, которые питают только постоянно подключенные приборы, т. Е. Не через настенную розетку, не нуждаются в защите выключателями утечки на землю 30 мА, при условии, что заземление достаточно низкое для дома, что составляет примерно 1,5 — 2 Ом. .

Северная Америка

Розетка Leviton GFCI «Decora» на кухне в Северной Америке. Согласно местным правилам электроснабжения, в домах требуются розетки с защитой от несанкционированного доступа, а для розетки в пределах 1 метра от раковины требуется GFCI. Т-образный слот указывает на то, что это устройство рассчитано на 20 А и может работать с вилкой NEMA 5-15 или NEMA 5-20, хотя последний тип редко встречается в бытовой технике.

В Северной Америке розетки, расположенные в местах, где есть легкий путь к заземлению, например, в сырых помещениях и комнатах с открытым бетонным полом, должны быть защищены GFCI. США National Electrical Code потребовал устройств в определенных местах , чтобы быть защищены GFCIs с 1960 годом . Начиная с освещения подводных бассейнов (1968 г.), в последующих изданиях кодекса области, в которых требуется GFCI, были расширены, включая: строительные площадки (1974 г.), ванные комнаты и открытые площадки (1975 г.), гаражи (1978 г.), зоны возле гидромассажных ванн или спа. (1981), ванные комнаты в отелях (1984), розетки на кухонных стойках (1987), места для прогулок и недостроенные подвалы (1990), возле раковин в барах (1993), возле раковин для стирки (2005) и в прачечных (2014).

GFCI обычно доступны как неотъемлемая часть розетки или автоматического выключателя, установленного в распределительном щите. Розетки GFCI неизменно имеют прямоугольные грани и подходят для так называемых лицевых панелей Decora, и могут быть смешаны с обычными розетками или выключателями в многоярусной коробке со стандартными накладками. Как в Канаде, так и в США старые двухпроводные незаземленные розетки NEMA 1 могут быть заменены розетками NEMA 5, защищенными GFCI (встроенным в розетку или с соответствующим автоматическим выключателем), вместо изменения проводки всей цепи с помощью заземляющего проводника. В таких случаях розетки должны иметь маркировку «без заземления оборудования» и «с защитой GFCI»; Производители GFCI обычно предоставляют теги для соответствующего описания установки.

Сертифицированы GFCI для защиты от поражения электрическим током при токе 5 мА в течение 25 мс. Устройство GFCI, которое защищает оборудование (не людей), может отключаться от тока до 30 мА; это известно как устройство защиты оборудования (EPD) . УЗО с токами отключения до 500 мА иногда используются в средах (например, в вычислительных центрах), где более низкий порог несет неприемлемый риск случайных отключений. Эти сильноточные УЗО служат для защиты оборудования и огня, а не для защиты от поражения электрическим током.

В Соединенных Штатах Американский совет по лодкам и яхтам требует как GFCI для выходных отверстий, так и прерывателей цепи утечки оборудования (ELCI) для всей лодки. Разница в том, что GFCI срабатывают при токе 5 мА, тогда как ELCI срабатывают при 30 мА через 100 мс. Большие значения предназначены для обеспечения защиты при минимизации ложных срабатываний.

Норвегия

В Норвегии он требуется во всех новых домах с 2002 г. и во всех новых розетках с 2006 г. Это относится к розеткам на 32 А и ниже. УЗО должно сработать максимум через 0,4 секунды для цепей 230 В или через 0,2 секунды для цепей 400 В.

Южная Африка

Южная Африка ввела обязательное использование устройств защиты от утечки на землю в жилых помещениях (например, в домах, квартирах, гостиницах и т. Д.) С октября 1974 г., а в 1975 и 1976 гг. Правила были уточнены. Устройства необходимо устанавливать в новых помещениях и при проведении ремонтных работ. из. Защита требуется для электрических розеток и освещения, за исключением аварийного освещения, которое не должно прерываться. Стандартное устройство, используемое в Южной Африке, действительно является гибридом ELPD и RCCB.

Тайвань

Тайвань требует, чтобы розетки в туалетных комнатах, на балконах и на кухне располагались на расстоянии не более 1,8 метра от раковины с использованием автоматических выключателей утечки на землю. Это требование также применяется к контурам водонагревателей в туалетных комнатах и ​​контурам, включающим устройства в воде, светильники на металлических каркасах, общественные питьевые фонтанчики и т. Д. В принципе, ELCB следует устанавливать в ответвленных цепях с током отключения не более 30 мА в течение 0,1 секунды в соответствии с законодательством Тайваня.

индюк

Турция требует использования УЗО с током не более 30 мА и 300 мА во всех новых домах с 2004 года. Это правило было введено в RG-16/06 / 2004-25494.

Соединенное Королевство

Предыдущие редакции Правил электропроводки IEE требовали использования УЗО для розеток, которые могли использоваться уличными приборами. Обычная практика в бытовых установках заключалась в использовании одного УЗО для покрытия всех цепей, требующих защиты УЗО (обычно розеток и душевых), но чтобы некоторые цепи (как правило, освещение) не были защищены УЗО. Это было сделано во избежание потенциально опасной потери освещения в случае срабатывания УЗО. Меры защиты для других цепей были разными. Для реализации этой схемы обычно устанавливали потребительский блок, включающий УЗО в так называемой конфигурации с разделенной нагрузкой, когда одна группа автоматических выключателей питается напрямую от главного выключателя (или УЗО с выдержкой времени в случае заземления TT. ), а вторая группа цепей получает питание через УЗО. Эта схема имела общепризнанные проблемы, заключающиеся в том, что кумулятивные токи утечки на землю при нормальной работе многих элементов оборудования могли вызвать ложное срабатывание УЗО, и что отключение УЗО отключило бы питание от всех защищенных цепей.

Текущая редакция (18) правил требует, чтобы все розетки в большинстве установок имели защиту УЗО, хотя есть исключения. Незащищенные кабели, проложенные в стенах, также должны быть защищены УЗО (опять же с некоторыми особыми исключениями). Предоставление защиты УЗО для цепей, присутствующих в ванных и душевых, снижает потребность в дополнительных соединениях в этих местах. Для защиты установки могут использоваться два УЗО, при этом освещение и силовые цепи наверху и внизу распределены по обоим УЗО. Когда срабатывает одно УЗО, питание сохраняется как минимум в одной цепи освещения и питания. Другие меры, такие как использование RCBO, могут быть использованы для соблюдения правил. Новые требования к УЗО не влияют на большинство существующих установок, если они не будут перемонтированы, распределительный щит изменен, установлена ​​новая цепь или внесены изменения, такие как дополнительные розетки или новые кабели, проложенные в стенах.

УЗО, используемые для защиты от ударов, должны быть «немедленного» типа срабатывания (без выдержки времени) и иметь чувствительность по остаточному току не более 30 мА.

Если ложное отключение вызовет более серьезную проблему, чем риск поражения электрическим током, которое должно предотвратить УЗО (примерами могут быть питание критически важного производственного процесса или оборудования жизнеобеспечения), УЗО могут быть исключены при условии, что затронутые цепи явно обозначенные и учтенный баланс рисков, это может включать в себя обеспечение альтернативных мер безопасности.

Смотрите также

Рекомендации

внешние ссылки

УЗО: Что это такое и зачем надо? / Обзор с фотками – CS-CS.Net: Лаборатория Электрошамана

УЗО в силовом щите

Внимание! Часть комментариев из этого поста уехала в архивный пост, потому что их стало очень много и страница долго грузится. Если вы что-то не нашли — пройдите в этот архивный пост пожалуйста! Там было много интересных обсуждений!

Я давно обещал накатать пост, но из-за творческого кризиса он чуть-чуть задержался =) И мне схемы было лень рисовать, а теперь они как-то сами собой нарисовались. И сегодня мы говорим про УЗО! =) И как минимум для того, чтобы рассеять жутчайшее мракобесие, которое начало рождаться в Сети на форумах в контексте «а я тут где-то слышал, что ууууу..» — «да-да-да, наверное ыыыы» и прочее подобное. УЗО стало обязательно к применению в нашей стране уже как 12 лет назад (с 2001 года), но прямо вот до сих пор для большиснтва электриков (особенно ЖЭКовских) УЗО является каким-то мифическим прибором, которые вроде как надо ставить, и которое иногда почему-то выбивает и, наверное, сломано?

Придётся разбираться. Начинаем с самого простого: нафига оно нужно? А в первую очередь, чтобы защитить человека от поражения электрическим током и, соответственно, от смерти. Известно, что человек помирает при токе около 80 мА (0,08 А), а током неотпускания (когда человек не может самостоятельно оторваться от провода) считается ток около 50 мА (0,05 А). Обычный автомат защищает линию только от перегрузки по току (замыкания или большой нагрузки), и при токе даже в 1. .2 ампера он и не должен сработать. Поэтому в таком варианте (когда на линии из защиты только автомат) мы можем соверешнно спокойно получить обугленную тушку человека и неотключённый автомат.

ОКей! Что мы можем делать? Сначала надо немного проанализировать что вообще происходит. Происходит обычно следующее. Если человек просто засунул два пальца в розетку — ему ничем не поможешь, это эволюция («Технический прогресс сделал розетки недоступными большинству детей — умирают самые одарённые» ©). А вот если он коснулся чайника или стиральной машины, в которой прохудился нагревательный элемент, и из-за этого на его корпусе оказалось опасное напряжение, то опасный ток потечёт с корпуса устройства через тело человека. Например, в мокрый пол.

Зашибись. Отлично! А если придумать какой-то дополнительный проводник, который нам будет имитировать человека, попавшего под действие тока? И заранее подключить его к корпусу? И в случае опасности весь ток будет идти по нему? Дык именно так и придумали! Это и есть всем известное «заземление» или, говоря правильно, защитный проводник — PE, Protection Earth. И тут сразу же надо поговорить о терминологии.

К сожалению, с терминологией тоже творится полная задница! Потому что до 2001 года таких устройств в нашей стране вообще не было. Вот мне пишет один товарищ:

Мне тут сообщили поправочку. Я взял дату 2001 года как выход новой редакции ПУЭ, где установка УЗО стала обязательна. Но оказалось, что их производили ранее, и даже на эту тему есть некая статья. Да и да, действительно — маханул я. Ставропольские ДифАвтоматы я видел в панельках 90х годов постройки. Упоминанием же даты я хотел на самом деле сказать то, что надо было написать простыми словами: «До сих пор много народа вообще не понимают что это и зачем нужно».

И поэтому, когда УЗО появлялись, их обзывали как попало. В западных странах УЗО называется следующим образом: «Выключатель дифференциального тока«. Имеется ввиду принцип работы этого УЗО, который мы рассмотрим чуть позже и который основан на измерении разницы (difference — разница) протекающих токов. У нас же эта штука называется Устройство Защитного Отключения.

А слово «дифференциальный» у нас, мать его, используется обычно для обозначения дифференциального автомата — штуковины, которая содержит в себе обычный автомат и УЗО! Причём этот же дифавтомат называют ещё и «Дифференциальный автоматический выключатель«.

Как вам путаница? Итак, получается:

• Автомат, Автоматический выключатель — это обычный прибор, который обеспечивает защиту линии от превышения тока в ней. Ещё в общем виде можно сказать, что это защита от сверхтоков;

• Дифференциальный выключатель, Выключатель дифференциального тока, УЗО — это устройство, которое обеспечивает защиту человека от поражения электрическим током. В общем виде такой вид защиты можно назвать или «дифференциальная защита», или «защита от токов утечки» или «защита от утечек тока».

• Дифференциальный автоматический выключатель, Диф, Дифавтомат — это устройство, содержащее в себе свойства обычного автомата и УЗО, обеспечивающее защиту ОДНОЙ линии от сверхтоков и токов утечки.

Поэтому если вы видите в прайсах или счёте какие-то странные нессответствия или сокращения типа «Вык. Диф» или «Авт диф вык» — обязательно УТОЧНЯЙТЕ что там имеется ввиду!

Теперь ещё затронем тему PE-проводника.

Защитный проводник правильно следует называть «Защитный проводник», PE-проводник, PE! Не надо использовать слова «заземление» и ему подобные, потому что они не совсем верно обозначают то, что хочется сказать! Перевожу на правильный язык. Только лишь в зависимости от конкретной системы электроснабжения (TT, TN-C-S) защитный проводник будет или занулением, или чистым заземлением, или вообще повторным заземлением =)

Поэтому если вы пытаетесь сказать что-то в общем виде («А у вас этажный щиток с заземлением?») — говорите «А есть ли в этажном щитке PE?». Если же речь идёт о каком-то вводном устройстве — говорите точно то, что там есть: «Вам необходимо выполнить повторное заземление нуля при помощи заземляющего контура».

Проблема неправильной терминологии ещё и в том, что если речь идёт о заземлении в многоквартирном доме, то некоторые уникумы начинают плодить разные идеи «Опа! Я ща каааак штырей в землю понабиваю, протащу кабель на 9й этаж, и у меня будет охрененное заземление!». На деле оказывается то, что потом через это заземление начинает питаться или весь дом, или на него выносится опасный потенциал в случае аварии. И из-за этого снова помирают люди.

А теперь вернёмся к тому, как это самое УЗО работает. Значит мы пришли к выводу, что УЗО у нас защищает человека от повреждённого устройства, на корпусе которого имеется опасный потенциал. Работает это так:

Пути токов утечки у УЗО

Через УЗО проходят фаза и ноль питания. УЗО контролирует силу тока на «входе» и на «выходе». Если тока уходит столько же, сколько вошло в УЗО — отключения не будет. А вот если ВДРУГ ток нашёл какой-то другой путь, и часть его стала утекать в другое место (вот откуда термин «утечка»), то УЗО сразу же отрубит линию. На моём рисунке это показано толстыми и тонкими стрелками.

Сразу ещё раз обращаю внимание, что УЗО НЕ защитит от того, если взяться за фазу и ноль! Тогда человек (дибил) для этого УЗО будет обычной нагрузкой, и он всё равно умрёт. Однако УЗО защитит:

• От пробоя на корпус в технике. Чаще всего это нагревательные элементы (ТЭНы). Причём пробой может возникать только тогда, когда ТЭН нагреется. Мне приходилось несколько раз объяснять моим заказчикам о том, почему это у них «вдруг» стало вышибать стиральную машину, хотя на старой квартире всё работало хорошо. Конечно же выясняется, что новый щиток собирал я — и поставил УЗО на все линии, а на старой квартире было всего лишь два автомата на всё. Один раз у меня был очень-очень серьёзный скандал из-за этого. Но всё же проблема оказалась в технике =)
• От кривого монтажа проводки, когда всякие доблестные «электрики» замуровывают где-нить в штукатурке скрутку. Если стенка мокнет (например, штукатурка не высохла) — фаза с этой скрутки будет честно утекать в стенку, и УЗО отрубит линию. И будет, сцуко, отрубать, пока не высохнет или пока не переделают.
• УЗО может срабатывать от неочевидных, но опасных вещей. Например, если у вас есть газовая плита с электроподжигом, или стиральная машинка подключена шлангом в металлической оплётке к водопроводным трубам. В некоторых случаях из-за соседей, которые куда-то не туда «заземлились», снова будет возникать утечка тока (или разница токов), из-за которой будет срабатывать УЗО. В этом случае надо внимательно подумать, посоображать и, возможно, предупредить серьёзную аварию.
• От неправильного монтажа в щитке. Если вы перепутали разные нули (до УЗО и после) — УЗО тоже будет срабатывать. Про это мы поговорим снова чуть позже.

УЗО ОБЯЗАТЕЛЬНО надо ставить! Не слушайте тех, кто говорит что «да оно будет у вас выбивать»! Это значит, что они, скорее всего, не понимают, почему оно выбивает, что делать и (или) не хотят исправлять свои косяки! Если ваша разводка бюджетная (и щиток в пяток автоматов) — вам достаточного одного УЗО на всю квартиру. Если у вас сложный щиток — вы можете поставить несколько УЗО по разным зонам или типам помещений.

Однако напоминаю: УЗО не имеет защиты от сверхтоков!! Это устройство, которое защищает человека от поражения током! Поэтому в цепи, где стоит это УЗО, обязательно должен быть ещё и автомат!

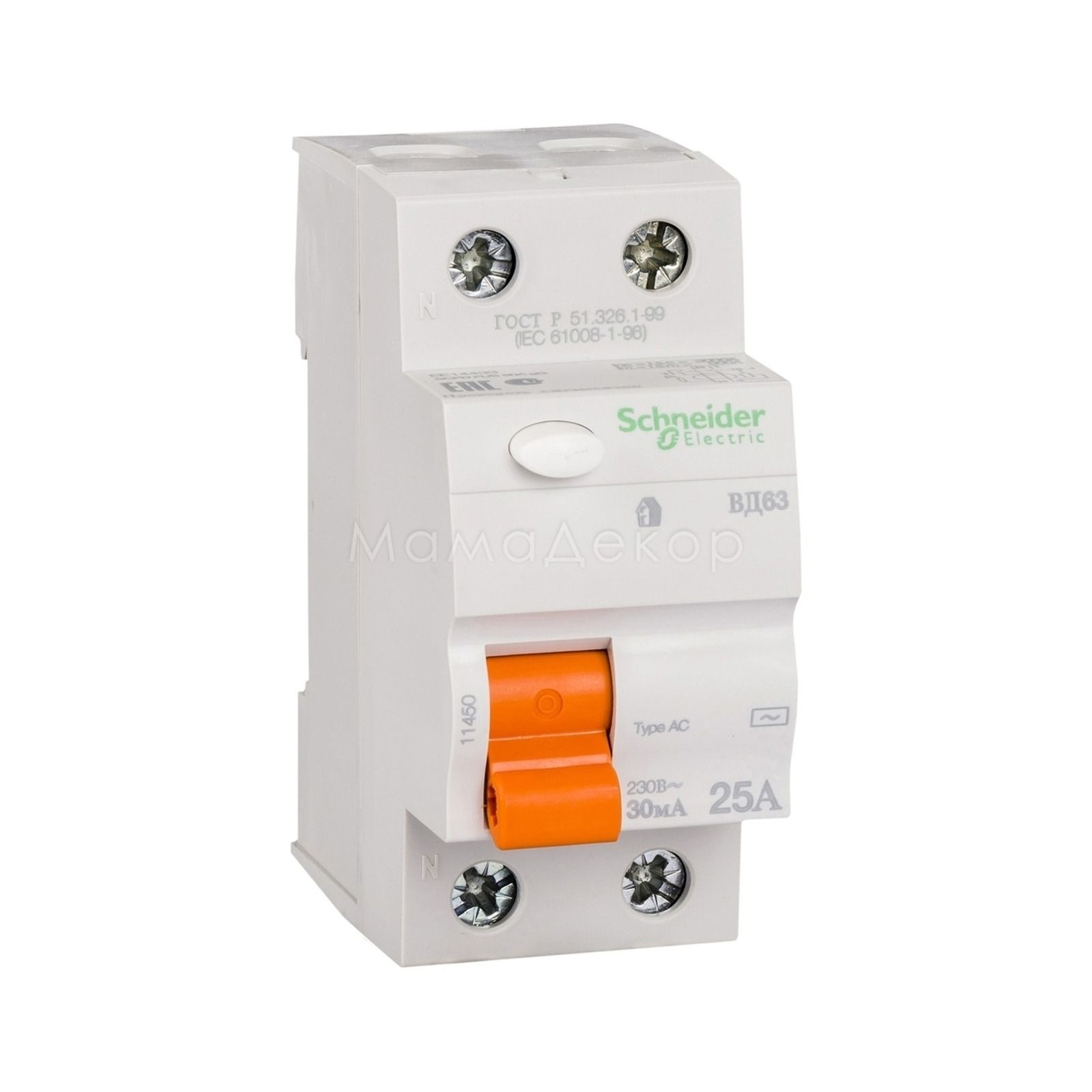

УЗО имеют три параметра, по которым их можно выбирать:

• Номинальный ток контактов. На УЗОшке он обозначается цифрами амперов без буквы категории отключения, как на автомате. Например, стандартный ряд таких токов для УЗОшек ABB — это 16, 25, 40, 63, 80А. ВНИМАНИЕ!!! Это — НОМИНАЛ!! Это не точные амперы тока!!! Точно так же, как на обычном автомате: написано B16, а по таблице он отключится в диапазоне от 48 до 80А при замыкании.
  Номинал призван помочь правильно подобрать УЗО при составлении начинки щитка. Про это мы тоже детально поговорим ниже =)
• Номинальный ток утечки. Это самый важный параметр УЗО: он показывает, при каком значении дифференциального тока УЗО будет срабатывать. По нормам УЗО должно срабатывать в диапазоне от 0.5 до 1 тока утечки (например от 15 до 30 мА для УЗО на 30 мА). Варианты значений:
  • 10 мА (0,01 А) — самое чувствительное значение тока. УЗО с таким током утечки можно использовать в очень ответственных местах или в особо влажных помещениях. Однако такие УЗО специально выпускаются с низким номиналом тока контактов, чтобы под них не напихали много линий. Каждый кабель, техника — все имеют некоторое сопротивление изоляции и естественный ток утечки. И если таких линий будет много, то чувствительное УЗО может ложно сработать.
  • 30 мА (0,03 А) — МАКСИМАЛЬНОЕ значение тока утечки для защиты людей и жилых помещений! Если вы хотите защитить людей — ставьте УЗО именно этого номинала. Не более!
  • 100 и 300 мА — УЗО, которые можно поставить на ввод в здание для обеспечения селективности: чтобы сначала отключались групповые УЗО низших номиналов, а потом уже — вводные. В некоторых случаях эти УЗО могут защищать вводной кабель, разводку щита и срабатывать при авариях, потопах и прочих катаклизмах. Из-за этого их прозвали «противопожарными».
• Категория тока утечки. Это то, на какие токи утечки УЗО будет срабатывать:
  • AC — УЗО будет палить только переменный ток утечки. Это самый обычный распространённый номинал, который можно применять везде. Переменный ток утечки у нас может возникать, если прямо непосредственно нашу питающую фазу пробило на корпус. Скажем, хреновая изоляция нагревателя, пробило обмотку двигателя, трансформатора, перетёрся питающий провод.
  • A — более дорогой и чувствительный вариант. В этом случае УЗО палит как и переменный, так и пульсирующий ток утечки (полуволны синусоиды). Это может быть полезно, если внутри устройства цепи вторичного электропитания могут пробить на корпус. Скажем, повредится импульсный блок питания, что-то после выпрямителя и прочее подобное. Эти УЗО более дорогие, и, если вы не хотите потратить много денег на щиток, вам следует подумать, где эти УЗО можно применить.
    UPDATE 2014. 02: Сейчас даже энергосберегающие и светодиодные лампочки имеют импульсные блоки питания. И Европа потихоньку переходит на УЗО типа «A». Поэтому УЗО типа AC могут остаться только на обогревателях и тёплых полах.
    В Россию поставляются УЗО типа «AC» и типа «A». Если нужен щиток попроще — то достаточно оставить УЗО типа «AC». Если хочется дикой паранойи и полной защиты — то можно ставить все УЗО типа «A».
• Виду внутренней схемы:
  • Электромеханическое. Это УЗО более дорогое, потому что работает именно от величины тока утечки. Но это требует высокоточной механики: она должна сработать от тех самых 10 или 30 мА тока, но при этом, будучи точной, не срабатывать от разных ударов, встряхиваний и других внешних воздействий. Обычно для этого УЗО пофигу куда подключать фазу, а куда — ноль, и на корпусе про это ничего не написано.
  • Электронное. Внутри у такого УЗО простой усилитель на микросхеме или транзисторах. Это позволяет настроить его на любые токи утечки. Но — вот беда — в случае аварийного напряжения сети такое УЗО может сдохнуть, потому что от него же и питается. Но эти УЗО дешевле, и именно поэтому их чаще всего делают разные китайцы. Обычно для этих УЗО важно подключение фазы и нуля (и даже иногда сторона подачи питания — сверху или снизу).

Давайте-ка возьмём УЗО ABB F202 AC-40/0,03 и разберём его! Мне попался полностью рабочий экземпляр, но с браком: его флажок не менял цвет на зелёный при выключении этого УЗО.

УЗО ABB серии F200

Напоминаю, что у УЗОшек ABB сделаны двойные зажимы. Именно это позволяет подключить одновременно два провода нулей под одно УЗО без дополнительной нулевой шинки. И про это мы тоже поговорим позже.

Двойные зажимы УЗО для подключения двух проводов одновременно

Вскрываем УЗО и смотрим что там есть:

Механизм УЗО внутри

Спереди мы видим механическую часть, а сзади — платку с деталями. Кое-кто может подумать, что это электронное УЗО, но это не так. На платке находятся пара диодов (для выпрямления переменного тока с дифференциального трансформатора) и фильтрующие конденсаторы, видимо, для защиты от ложных срабатываний.

На фото ниже виден ещё и рычажок питания кнопки «Тест». Эта кнопка имитирует утечку тока, и при её нажатии УЗО должно сработать. Если УЗО не срабатывает — значит оно или бракованное или сдохло. В своих щитах я все УЗОшки проверяю именно таким способом.

Электрическая часть УЗО

В данных УЗО кнопка ТЕСТ питается только тогда, когда УЗО включено.

Внутри УЗОшки есть дугогасящая камера:

Контактная группа и дугогасители

А вот неподвижные контакты УЗО из электротехнической латуни.

Неподвижные контакты УЗО

На подвижных контактах есть серебряные напайки:

Подвижные контакты УЗО

Теперь поглядим на дифференциальный трансформатор — основу основ УЗО. Именно он «меряет» токи, протекающие через УЗО. В данных УЗО он выполнен в виде цельного блока:

Выводы дифференциального трансформатора

Внутри трансформатора основные питающие провода жёстко зафиксированы в специальных каналах. Качество изготовления трансформатора мне понравилось. На фото ниже виден ещё и резистор для создания искуственного тока утечки.

Дифференциальный трансформатор УЗО

А вот и вторичная обмотка трансформатора. Количество её витков определяет величину тока утечки, при котором УЗО будет срабатывать.

Первичная и вторичная обмотки дифференциального трансформатора

УЗО работает так. Если через УЗО втекает и вытекает ток одинаковой величины, то магнитные потоки от обоих проводников, в которых в один момент времени ток течёт в разные стороны, уравновешиваются, и тока во вторичной обмотке трансформатора не возникает. Если же токи, втекающие и вытекающие через УЗО будут отличаться, то на вторичной обмотке трансфоматора появится ток.

Он выпрямляется и подаётся на электромагнит, который и отключает УЗО.

Поляризованный электромагнит для отключения УЗО

Вот такое издевательство получилось над УЗОшкой:

Трешак после разборки УЗОшки =)

А вот фотография электронного УЗО TDM из форума MasterCity. ru:

Внутренности электронного УЗО от TDM (с форума)

Мне кажется, что пояснять разницу тут не требуется? Мы видим усилитель на микросхеме (вдали), фильтрующие ёмкости, и транзистор, которым, видимо, коммутируется питание электромагнита.

Ну а теперь начинаем практическую часть, в которой, на самом деле, нюансов ещё больше чем в теоретической!

Подключение УЗО

На самом деле важных нюанса два:

1. УЗО ОБЯЗАТЕЛЬНО должно быть защищено по своему номиналу! То-есть в цепи, где стоит УЗО, должен находиться предохранитель или автомат, который будет защищать УЗО. Некоторые понимают это буквально, и начинают ставить прямо перед УЗО перcональный автомат, и ещё и двухполюсный. Из-за этого начинаются странные дебаты в форумах, мутные схемы щитков и прочие странности.
Технически же это значит именно то, что написано: до или после УЗО должен быть один или несколько автоматов. УЗО будет защищено, если автомат имеет номинал равный или меньше номинала УЗО. Ниже я покажу примеры таких схем.

2. Фаза и Ноль, которые прошли через УЗО, не должны «смешиваться» с другими фазами и нулями. То-есть, если по схеме щита фазу вы взяли после одного конкретного УЗО, то и ноль вы тоже должны брать после именно этого УЗО. Если вы сделаете ошибку — то УЗО будет отключаться, а вы будете ломать голову что это было =)

Давайте посмотрим схему какого-нибудь щитка:

Схема включения УЗО с дополнительными шинками

Что мы тут имеем? Я тут упрощённо нарисовал простой щиток: два автомата на свет и три автомата на розетки. Вводной автомат у нас на 40А. Свет у нас сделан без УЗО, а все розетки — под УЗО. Обратите внимание на то, как сгруппированы линии, и на разводку нулей. Так как у нас свет подключен до УЗО — то и ноль на свет мы берём до УЗО, используя для этого нулевую шинку N. Ноль на розетки, которые подключены после УЗО, взят тоже после УЗО и с шинки N’.

Всё просто? На самом деле — да, но на форумах продолжаются дебаты про защитные автоматы ДО УЗО. Поэтому тоже посмотрим на вот эту схему:

Для защиты УЗО не нужны дополнительные автоматы!

И поглядим мою переписку с ABB: ABB_F200_Protect.pdf. Там ясно написано то, что если сумма номиналов автоматов после УЗО не превышает его номинал, то УЗО защищено и дополнительных автоматов не надо.

UPDATE 2014.02: ВНИМАНИЕ!!! Эта информация справедлива только для УЗО ABB, потому что я рыл её в каталогах и докапывался до технических специалистов. Что удалось узнать.

На самом деле выделяют две защиты УЗО: по перегрузке и по к.з. По перегрузке номинал автомата должен быть 100% не больше номинала УЗО. По к.з. можем защищаться и автоматами и предохранителями с большим номиналом. На УЗО показан уровень защиты при использовании 100 А предохранителя потому что есть такой стандартный тест. Но мы же не будем брать отдельно автомат и отдельно предохранитель. Поэтому защищаемся просто автоматом с небольшим номиналом.

Относительное положение автомата и УЗО и общее кол-во автоматов не важно. Главное чтобы суммарный номинал автомата (если он сверху) и автоматов (если они снизу) был не более номинального тока УЗО.

Как у других производителей — я не знаю, поэтому перед тем, как тупо копировать схему, показанную выше и ещё доказывать всем «А вот CS тут нарисовал, а вы все дураки» — читайте, блин, технический каталог производителя!!

Как правильно выбирать УЗО по номиналу тока контактов? Правила можно описать, применительно к нашим щиткам, так:

• Если номинал вводного автомата меньше или равен номиналу тока УЗО — после УЗО может стоять сколько угодно автоматов;
• Если номинал вводного автомата больше номинала УЗО — тогда после УЗО автоматы ставятся так, чтобы сумма их номиналов не превышала номинал тока УЗО.

Я нарисовал картинок. На первой у нас стоит два УЗО на 40 и 25А. Номинал вводного автомата у нас при этом 40А. Первое УЗО имеет номинал 40А, и оказывается защищено вводным автоматом. Поэтому после него можно напихать чего угодно и сколько угодно. Под ним торчат автоматы суммой номиналов аж на 58А. Второе УЗО имеет номинал на 25А (для примера), и поэтому защитить мы его можем только тем, что поставим после него автоматов не более чем на 25А (6+6+10А = 22).

Пример защиты УЗО 1

Посмотрим вторую схему. Тут у нас вводной автомат на 50А (как в новостройках с однофазным вводом). Так как у нас под первым УЗО на 40А стояло автоматов на сумму 58А, то УЗО на 40А не прокатит никоим образом. Что делать? поднимем номинал этого УЗО до 63А — и всё поправится. А вот на втором УЗО я показал пример того, как не надо делать. Второе УЗО у нас на 40А, а автоматов под ним стоит на 48А. Вот оно не защищено и так делать не надо!

Пример защиты УЗО 2

Как же придумывать щитки на УЗО? УЗО в щитках удобнее использовать в случае однофазного питания. Тогда весь щиток превращается в древовидную структуру, как на картинках выше: УЗО, под которым несколько автоматов. Это самый простой и бюджетный вариант. И щиток собирать проще, если все УЗО удаётся поставить в ряд и соединить специальной шинкой-гребёнкой (я писал о них ранее). Бюджетность этого варианта в том, что какое-нибудь УЗО типа А на 10 мА стоит дешевле, чем дифавтомат соответствующего номинала, да ещё и с категорией B.

Однако есть и неудобство. Если на какой-то из линий, которые стоят под УЗО, возникает утечка — УЗО отрубит сразу все эти линии. Это будет несколько неудобно, как вы понимаете, особенно если место утечки сразу найти будет сложно. В некоторых случаях даже приходится отключать нули от шинки, чтобы найти проблемную линию, или же использовать двухполюсные автоматы (применительно к ABB) или автоматы 1P+N (у других производителей они есть в виде одного модуля).

Однако мы помним, что если под одним УЗО будет слишком много линий, то УЗО может ложно срабатывать из естественного тока утечки через изоляцию кабелей и фильтры питания. Поэтому обычно идеальный щиток на УЗО содержит несколько УЗО, сгруппированных по типу помещений или виду нагрузки. Это позволяет отключать линии по утечкам небольшими участками, не отключая сразу всё.

А теперь ещё пару слов о том, что делать если нет PE, и как вообще проверить УЗО.

Если PE — нет, то УЗО ставить всё равно надо! Не слушайте тех, кто говорит «без заземления работать не будет». Во-первых, напомните им о правильном названии PE, а во-вторых, УЗО будет работать, но по факту. Если в схеме с PE току утечки есть куда деваться (в PE), то без PE у тока утечки только один путь: через прикоснушегося человека. Что будет? Если ток утечки настолько мал, что УЗО не сработает — вас просто дёрнет током. Если ток утечки велик — то вас дёрнет, но сразу же сработает УЗО, отключив линию и сократив время действия на вас опасного тока. Напоминаю, что при этом все линии всё равно надо укладывать с PE, просто PE никуда не подключать до реконструкции системы электроснабжения.

УЗО можно проверить так:

а) Нажать кнопку «Тест». Если УЗО отключилось — значит с именно ним всё хорошо
б) Если есть штатный PE — закоротить в розетке или кабеле питания ноль N и PE. Не перепутайте с фазой! УЗО должно отключиться.
в) Косвенным путём: если где-то что-то залило, или перекусили кабель целиком — то УЗО сработает =)

Вот как-то неожиданно про всё-всё и рассказал. Думал, что будет длинно и нудно, а вышло просто и наглядно. Обо всём, о чём я забыл сказать — спрашивайте в комментах!

Внимание! Часть комментариев из этого поста уехала в архивный пост, потому что их стало очень много и страница долго грузится. Если вы что-то не нашли — пройдите в этот архивный пост пожалуйста! Там было много интересных обсуждений!

3-х полюсный автомат можно применять не только в трехфазной сети

---

---

При сборке распределительного щитка для трехфазной сети используются 3-х полюсные автоматические выключатели. При возникновении перегрузки сети или при коротком замыкании такой автомат расцепит сразу три фазы.

Сколько полюсов бывает

Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы

В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.

Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.

Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.

Зачем использовать два и четыре полюса

---

---

Вводной автоматический выключатель обязательно должен полностью отключать все фазы и рабочий ноль, т. к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный или 3-х полюсный автоматический выключатель, есть вероятность поражения током.

Утечка при 3-х полюсном автоматическом выключателе

На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если использовать вводной автомат, отключающий фазу и ноль, этого можно избежать, следовательно использование четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазных электросетей более безопасно.

Схема 3-х полюсного автоматического выключателя

Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.

Схема 3-х полюсного автоматического выключателя

Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.

3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).

Стоимость

3-х полюсные автоматические выключатели, в зависимости от производителя, отличаются и по цене. В таблице ниже вы можете сравнить стоимость таких электроустановочных изделий самых популярных в РФ марок: IEK, Legrand, Schnider Electriс и ABB:

Таблица стоимости 3-х полюсных автоматических выключателей лидеров на рынке РФ

Видео о полюсности выключателей и способах подключения

Ролик будет полезен новичкам, желающим разобраться в вопросах отличия и функциональности однополюсных, двухполюсных, 3-х полюсных и 4-х полюсных автоматических выключателей. Как правильно их подключать и в каких случаях следует использовать тот или иной автомат.

---

---

Монтаж тройной розетки своими руками. Как проводить работы. Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка Установка розеток в деревянном доме своими руками. Сложно ли это? Несколько простых правил выбора розеток и выключателей

Когда автомат не обязателен, или Читаем ПУЭ-7 3.1.14-19

Электрик в доме

Энциклопедия об электричестве от А до Я

Каталог мастеров

Найдите лучшего мастера или фирму в своем городе

Разница между автоматом и рубильником

Чем отличается автомат от рубильника, когда применяются первый, и для чего используется второй? Какие конструктивные особенности и типы этих коммутационных аппаратов бывают?

Все это мы разберем в нашей статье, и для этого прежде всего рассмотрим конструкцию сначала рубильника, а затем автомата. Затем остановимся на вопросах, связанных с особенностями эксплуатации этих коммутационных аппаратов и сферах их применения. Это позволит вам не только увидеть кардинальные различия между этими аппаратами, но и понять их с чем это связано.

• Конструкция рубильника и автомата Конструкция рубильника
• Конструкция автомата

Особенности применения автоматов и рубильников

Вывод

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от поражения током, пробоев изоляционного покрытия кабеля. УЗО можно подключать на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства – невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами состоит в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА. Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В отличие от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Ввод нового электропитающего кабеля для квартиры

Электропитание для квартиры осуществляется от общего этажного распределительного щита.

Электропитание квартиры однофазное, с рабочим напряжением 220-230 Вольт. Кабель для питания квартиры возьмем с тремя медными жилами сечением 6 мм. Марка кабеля ВВГ или НЮМ. Маркируется кабель: ВВГ 3×6 или NYM 3×6.

Питающий электрокабель нужно проложить от квартирного электрощита до ввода в квартирный электрощит.

За пределами квартиры питающий электрокабель прокладывается в пластиковом коробе, внутри квартиры электрокабель прокладывается в предварительно сделанной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит. В штробе питающий кабель прокладывается в гофре.

Особенности комплексной работы защитных приборов

Защитные приборы необходимо монтировать строго по схеме

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Установка вводного щита на опоре

Одним из вариантов, устройства абонентского ответвления к частному дому, является установка вводного щита с блоком учета электроэнергии (электросчетчиком) на опоре отвода.

Другими слова, на опоре линии электропередачи, от которой делается отвод к дому, ставиться водной щит с вводным автоматом и счетчиком учета и необходимыми электротехническими устройствами.

При установке щита на опору возможно понадобятся сварочные работы. Можно заказать сварочные работы любой сложности в Санкт-Петербурге, для этого нужно перейти на сайт.

Установка вводного щита на опоре — правовой вопрос

1. Во-первых, абонентский отвод делается с разрешения энергоснабжающей организации и утвержденного ей же, проекта.

В такой ситуации, вполне возможно, с их стороны, как запрещение такой установки, так и наоборот, настоятельная рекомендация такой установки вводного щита.

Именно по этому, можно увидеть целые поселки с однотипными установками вводных учетно-распределительных щитов на опорах возле домов или совсем наоборот.

2. Во-вторых, Нет нормативных документов, в которых было бы запрещено и даже не рекомендовано, устанавливать вводные устройства со счетчиком учета на опорах абонентских отводов.

Конечно, администрациям всех уровней, выгодно, когда счетчики учета стоят вне жилых помещений и доступны для контроля в любое время и не зависят от настроения хозяина дома, впускать или не впускать проверяющего. Такая установка, хоть как то можно бороться с воровством электроэнергии.

Установка вводного щита на опоре, нормативы, правила, советы

Сначала нормативы:

Согласно ПУЭ (изд. 7), расстояние от пола (земли) до клемм электросчетчика должно быть не более 1700 мм;

Электропроект квартиры своими руками

Для замены счетчика и безопасной его эксплуатации, до счетчика нужно установить коммутационный аппарат или предохранители. (ПУЭ 1.5.36).

Кстати, в этом же пункте, указано, что расстояние от коммутационного аппарата до счетчика должно быть не больше 10 метров.

То есть, если от опоры до дома меньше 10 метров, возможна установка вводного щита на опоре, а счетчик на фасад дома или в доме.

Важно! Обращу ваше внимание, что до счетчика ставят не автоматы защиты (автоматические выключатели), а рубильник или предохранители.

Теперь рекомендации энергетических компаний

Как вы понимаете, энергетические компании, продающие электроэнергию, заинтересованы только в одном, чтобы у них не воровали электроэнергию, отсюда и рекомендации.

• Узел учета электроэнергии должен ставиться вне помещения, на фасаде дома или на специальной стойке, в том числе опоре;
• Шкаф узла учета должен запираться;
• Шкаф узла учета и стойка должны быть повторно заземлены;
• Нулевой провод также повторно заземляется;
• В шкафу учета должен быть установлен автомат защиты, после счетчика, для защиты питающей линии;

А теперь совсем желаемый совет энергокомпаний:

• В шкафу должен стоять электронный электросчетчик с импульсным выводом, и контролером, передающим данные в автоматическом режиме на ТП (трансформаторную подстанцию).
• Кроме этого запорное устройство шкафа должно иметь герконное реле, которое также передает данные, когда этот шкаф учета открывали. Это я описал, желание всех продающих компаний и контролирующих органов поставить везде систему АСКУЭ (автоматическая система контроля учета электроэнергии).

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Выбор вводного автомата для электропроводки квартиры

Выбор вводного автомата зависит от следующих условий и величин:

• Величины линейного напряжения;
• Режима нейтрали;
• Частоты тока;
• Характеристик токов короткого замыкания;
• Установленной мощности;

Величина линейного напряжения

Для нашей электросети значение фазного и линейного напряжения для квартиры величины постоянные. Это 220 Вольт или 380 Вольт соответственно.

Частота тока

Частоты тока величина тоже постоянная. Это 50 Герц (Гц).

Режим нейтрали

Режим нейтрали это тип заземления, используемый в вашем доме. В подавляющем большинстве это система TN ,система с глухозаземленной нейтралью c различными ее вариациями (TN-C; TN-C-S; TN-S).

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

УЗО перед автоматом

Схема предусматривает монтаж в такой последовательности:

1. Устройство защитного выключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

УЗО после автомата

Сборка системы осуществляется по принципу;

• выключатель – двухполюсный или фидерный;
• счетчик;
• УЗО;
• автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО на группу автоматов

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

• 3 трехфазный дифавтомата;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Провод на PEN и PE не разделяется – на щит идут земля, ноль и 3 фазы.

Конструкция рубильника и автомата

Начнем мы наш разговор именно с конструкции и типов автоматов и рубильников. Уже только эта тема позволит вам понять их принципиальное отличие.

Конструкция рубильника

На данный момент вы можете встретить огромное количество рубильников как по назначению, так и по конструкции. Для начала давайте разберем конструкцию простейшего рубильника, а затем разберем наиболее популярные модификации и виды рубильников.

Простейший рубильник

• На фото выше представлен трехполюсный рубильник с возможностью одновременного отключения всех трех полюсов. Некоторые трехполюсные рубильники выполнены с возможностью поочерёдного отключения каждого полюса. Для нашего варианта для этого необходимо было бы снять черную связующую ось и тогда каждым полюсом можно было бы управлять отдельно.

Обозначение разных типов рубильников на схемах

Обратите внимание! На схеме обозначение рубильника с управлением сразу тремя фазами и по отдельности каждой обязательно указывается. Для этого в трехфазной схеме между ножами рубильника рисуется 2 полоски, которые обозначают, что рубильник управляет сразу тремя фазами – на рисунке вариант Б. Для рубильников с пофазным управлением, такой полоски не делают. Если же вы имеете дело с однолинейной схемой, то рубильники с пофазным управлением обычно обозначаются трехфазными, без той самой пресловутой полоски.

• Каждый рубильник имеет нож и губки, в которые входит нож. В нашем случае нож закреплён снизу болтами, а в верхней части он входит в губки. Обычно губки имеют специальные усиливающие пружины, которые, которые сильнее зажимают губки, тем самым обеспечивая лучший контакт между ножом и губками.
• Для рубильника крайне важно обеспечить надежный контакт именно между ножами и губками. Ведь это наиболее «слабое место» всех рубильников. Для этого губки необходимо периодически обжимать, а пружины менять.

Рубильник с подвижными губками

• Но существуют рубильники и с подвижными кубками, как на картинке выше. Кроме того, для более удобного и безопасного управления созданы специальные механизмы управления, которые позволяют включать и отключать ножи или губки. То есть, подвижными в рубильниках разных конструкций могут быть как ножи, так и губки. Главным остается одно – это коммутационный аппарат, которые не имеет ни защит, ни дугогасительных контактов, для отключения токов нагрузки либо короткого замыкания. Более подробно о этом мы поговорим ниже.

Рубильник с дугогасительными камерами

• Хотя некоторые модели рубильников оборудуются дугогасительными камерами. Но используются такие модели преимущественно в сетях освещения. В силовых сетях такие рубильники хоть и могут быть установлены, но отключать ими нагрузки нельзя.

Перекидной рубильник простейшей конструкции

• До этого мы рассматривали преимущественно так называемые разрывные модели рубильников. Но существуют еще и так называемые перекидные модели. Особенность данного вида коммутационных устройств состоит в том, что он имеет три положения – включено в одну цепь, включено во вторую цепь и отключено.

Современный перекидной рубильник

• Кроме того, вы часто может встретить еще такое название как реверсивный рубильник. По сути это тоже перекидной рубильник. Его используют для быстрого изменения вращения двигателя, либо для переключения с одного питания на другое. Некоторые из таких моделей даже позволяют оперировать под нагрузкой.

Перекидной рубильник с возможностью отключения под нагрузкой

Конструкция автомата

Автомат – это сокращенное название от «автоматический выключатель». Его основная задача — коммутирование электрических цепей под нагрузкой или под напряжением.

Кроме того, автомат отличается от обычного выключателя нагрузки тем, что он имеет встроенные защиты. То есть, автомат — это коммутационное устройство, предназначенное для включения и отключения токов нагрузки или токов короткого замыкания, которое имеет встроенные защиты.

Конструкция обычного автоматического выключателя	Как вы можете видеть на видео, автомат состоит из контактной части предназначенной для подключения кабеля или провода. Затем мы имеем основные или силовые контакты. Рядом расположена дугогасительная камера. От силовых контактов через специальный подвижный поводок цепь проходит через расцепитель и на второй контакт автомата.
Электромагнитный расцепитель	И если назначение всех элементов более-менее понятно, то назначение расцепителя может вызвать вопросы. Поэтому давайте разберемся с этим элементом. Расцепитель представляет собой катушку. При прохождении через нее строго оговоренного тока, рычаг или коромысло (зависит от типа автомата), выбивает защелку, которая фиксирует автомат во включенном положении. В результате автомат под действием пружин мгновенно отключается.
Тепловой расцепитель автомата	Но инструкция говорит нам, что отдельные виды автоматов содержат еще и так называемый тепловой расцепитель. Его суть состоит в том, что имеется пластина, выполненная из двух разных материалов. При тепловом нагреве эти два материала расширяются с разным коэффициентом. В результате тепловой расцепитель изгибается и так же выбивает защелку включенного положения автомата.
Конструкция автоматического выключателя	Как видите конструкция автоматов значительно более сложная. А если добавить сюда, что автоматы могут быть одно-, двух-, трех- и четырехполюсными, могут быть с блок-контактами и без них, могут иметь пружинный, ручной или двигательный привод, то разница в конструкциях рубильников и автоматов очевидна. И это мы еще забыли упомянуть о таких различиях как номинальный ток отключения, токоограничение, тип установки, виды расцепителей (ведь мы упомянули только два наиболее распространенных варианта) и многие другие различия в конструкциях.

Обратите внимание! При срабатывании защит автомата визуально ручка его включения может находиться во включенном или же среднем положении. При этом при попытке включить автомат у вас ничего не выйдет. Для этого его необходимо сначала взвести. Сделать это можно своими руками. Для этого ручку автомата достаточно до предела отвести в отключенное положение, а уже затем включать.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа

• Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
• УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Установка щитка распределительного навесного

Распределение электропитания в многоквартирном доме происходит по следующей схеме.

От трансформаторной подстанции кабель электропитания вводится в дом и подключается к вводному устройству (ВУ) и/или главному распределительному щиту (ГРЩ).

От вводных устройств питающая цепь «доставляет» электропитание по этажным щиткам, а от них по распределительными цепями «расходится» по квартирам, где запитываются квартирные щитки.

От квартирного щитка электропитание по групповым цепям распределяется по квартире до розеток, светильников и стационарных электроприборов.

Именно такая схема электропитания квартиры была изначально,в стародавние времена,да и осталась во многих домах старой постройки. По старым нормативам в квартирах устанавливались распределительные щитки с плавкими предохранителями и счетчиком,как на фото.

Потом квартирные щитки вывели из квартир, а учет, и распределение электропитания квартиры сосредоточили в этажных щитках.

В современные постройки жилых домов, после принятия новых ПУЭ изд.7,08.07.2002 года, «вернули» квартирные щитки в квартиры. При этом сменилась аллюминевая проводка на медную и вся электропроводка в квартире приобрела более цивилизованный вид.

Но не все живут в новых домах, а увеличение электроприборов в квартире просто требует привести электропроводку квартиры в современный, а самое главное, безопасный вид.

Виды распределительных щитков

Меняя или ремонтируя электропроводку в квартире, центральным звеном является распределительный щиток. Выбирая распределительный щиток для квартиры нужно понимать, что щитки бывают навесные и встроенные.

Навесной щиток устанавливается на стену. Для его монтажа не требуется проводить грязных и шумных работ по штроблению стены, что в некоторых случаях определенный плюс.

Номинал автомата

Таблица номиналов автоматических выключателей

На корпусе любого прибора указывается номинальное значение – величина максимально длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13 % больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты могут нагреваться. Для выбора номинала системы с несколькими дифавтоматами, нужно суммировать их и выбирать УЗО с большим показателем.

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей. Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца

Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Режим нейтрали для выбора вводного автомата

Для различных режимов нейтрали применяются следующие вводные автоматы

Выбор вводного автомата для системы TN-S:

Вводной автомат для системы TN-S должен быть

• Однополюсной с нулем или двухполюсной,
• Трехполюсной с нейтралью или четырехполюсной.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания. так как нулевой и защитный проводники разделены на всем протяжении.

Выбор вводного автомата для системы TN-C:

Для системы питания TN-C вводной автомат защиты устанавливается однополюсной (при электропитании 220 В) или трехполюсной (при питании 380В). Устанавливаются они на фазные рабочие проводники.

Принцип работы

Обыкновенно устанавливается лимит на потребление электроэнергии определенным домом или квартирой. Он указывается при заключении договора между поставщиком энергоснабжения и собственником жилья. Таким образом, если в проектной документации указан уровень потребления на 25A (ампер) в однофазной сети, то это означает ограничение энергии до 5,5 кВт. Вводный автомат автоматически обесточит дом, если лимит будет превышен — такой принцип работы позволяет свести к минимуму вероятность возникновения пожароопасной ситуации.

Расчет вводного автомата для электросети квартиры

Расчет вводного автомата для электросети квартиры 380 Вольт

Для выбора вводного автомата рассчитываем ток нагрузки:

• Uн-Напряжение сети;
• Pp-Расчетная мощность;
• Cosф-(Косинус фи)Коэффициент мощности;
• Для отстойки от ложного срабатывания номинальный ток теплового расцепителя вводного автомата выбираем на 10% больше:
• Iт.р.=Iр×1,1

Расчет вводного автомата для электросети квартиры 220 Вольт

• Iр=Pр/Uф×cosф
• Uф –фазное напряжение;
• Iт.р.=Iр×1,1

Примечание: Cosф (Косинус фи) Коэффициент мощности: Безразмерная величина характеризирующая наличие в нагрузке реактивной мощности. По сути отношение активной к реактивной мощности.

©Elesant.ru

Что сначала узо или автомат

Что сначала узо или автомат

К написанию этой статьи меня подтолкнул вопрос, заданный мне сотый раз за последнее время. Признаюсь честно, что устаешь постоянно отвечать одно и тоже. Суть вопроса заключается в правильной последовательности подключения УЗО и автоматических выключателей. Как правильно установить УЗО – до или после автомата?

Когда я рисую схемы на заказ, то получаю замечания, что я неправильно разместил УЗО и нужно его поменять местами с автоматом, так как УЗО может сгореть от тока короткого замыкания в цепи. Также подобные замечания были в комментариях на этом сайте. Мне приходится тратить время и писать одинаковые ответы на подобные замечания.

Поэтому я решил написать ответ на это вопрос в виде статьи и в будущем буду просто давать ссылку на этот материал в качестве ответа. Здесь написаны мои личные размышления, основанные на личном опыте и на полученных знаниях.

Как правильно установить УЗО – до или после автомата

Давайте рассмотрим разные варианты подключения УЗО к автоматическим выключателям.

1. Одно УЗО защищает несколько групповых линий, т.е. оно стоит на первом месте и после него установлено несколько автоматических выключателей. Эта схема представлена ниже. Она очень проста и популярна в бюджетных распределительных щитках.

Давайте теперь смоделируем аварийную ситуацию. Допустим в одной групповой линии произошло короткое замыкание. На схеме ниже показано направление движения тока короткого замыкания красной линией со стрелками.

В данной схеме путь тока будет следующим: УЗО – групповой автомат – кабель до розетки – сама розетка.

Многие считают, что в этой ситуации должно сгореть УЗО от тока КЗ, так как автомат стоит после УЗО и просто не может его защитить от действия огромного тока. На самом деле при такой последовательности подключения с УЗО ничего плохого не произойдет. Почему это так читайте ниже.

Вот наглядный пример щита, где стоят на первом месте несколько УЗО, а групповые автоматические выключатели идут после них.

2. Групповую линию защищают один автомат и одно УЗО.

В представленной ниже схеме уже автомат стоит на первом месте, а УЗО на втором.

Вот наглядное фото данного варианта. Тут на верхней дин-рейке стоят групповые автоматы, а ниже идет ряд УЗО, которые к ним подключены. Каждое УЗО подключено к своему автомату.

Представим аварийную ситуацию с коротким замыканием в розетке. Путь тока КЗ в такой схеме будет следующим: автомат – УЗО – кабель – розетка. Смотрите на схеме ниже на красную линию со стрелками.

По мнению многих людей в такой ситуации автомат должен сработать от короткого замыкания, тем самым исключить прохождение разрушающего тока через УЗО. А я тут нарисовал, что ток добрался до розетки. Получается не стыковка и либо я неправильно нарисовал, либо ток действительно доходит до розетки и тоже протекает через УЗО.

Давайте разбираться кто прав, а кто виноват. С какой скоростью распространяется ток по проводам? Вспоминаем физику и узнаем, что скорость распространения электромагнитного поля примерно равна скорости света – 300000 км/с. Теперь посмотрим за какое время срабатывает автоматический выключатель при возникновении тока короткого замыкания. Он срабатывает за 0,02 секунды. Делаем небольшой расчет и получаем, что за 0,02 секунды ток успеет преодолеть 6000 км. А ваша подстанция как далеко находится от вашей розетки?

Из вышесказанного делаем вывод, что ток короткого замыкания успевает пробежать по всей цепочке автомат – УЗО – кабель – розетка. Просто автомат физически не успеет сработать мгновенно при появлении тока КЗ и остановить его на себе.

Также о том, что ток КЗ доходит до розетки свидетельствует оплавленная отвертка, которой замкнули провода в розетке и подгоревшие контакты самой розетки. Чтобы оплавилась отвертка и подгорели контакты у розетки нужно чтобы на них что-то воздействовало, так как они сами по себе не могут выйти из строя. Как раз ток КЗ это и делает с ними.

Тогда почему же УЗО не выходит из строя если через него протекает ток короткого замыкания? Оно не выходит из стоя потому же почему не выходят из строя и кабели идущие к розетке, счетчик электроэнергии и другие элементы цепи, встречающиеся на пути тока короткого замыкания. Какая опасность от тока КЗ? Это появление высокой температуры, от которой начинает плавиться изоляция кабелей и корпуса защитных устройств. Этот процесс инерционный и на оплавление и сгорание всей цепи нужно какое-то время, которого автомат не дает. Две сотые секунды не хватает, чтобы успела изоляция плавиться на кабелях и чтобы сгорело УЗО.

Поэтому делаем вывод, что УЗО все равно, где ему стоять – до автомата или после. Оно себя будет чувствовать хорошо в обоих случаях.

Тогда почему в одной схеме автомат стоит перед УЗО, а в другой после? В чем разница?

Ниже представлена схема, когда одну линию защищает один автомат и одно УЗО. На схеме слева автоматический выключатель стоит перед УЗО, а на схеме справа стоит после УЗО.

В паре УЗО + автомат всегда ставится автомат на первом месте из-за удобства монтажа и в простом подключении кабеля от нагрузки. Посмотрите сами. Если автомат стоит на первом месте (схема слева), то от него идет “фаза” перемычкой на УЗО, “ноль” подается сразу на УЗО. В этом случае кабель отходящий на розетки подключается только к УЗО и к шине PE. В схеме справа (автомат стоит после УЗО) отходящий кабель на розетки нужно уже подключать к разным защитным устройствам – “фазу” к автомату, а “ноль” к УЗО. Это не удобно и простой обыватель может запутаться с подключением одного кабеля. Я считаю, что задача сборщика щита заключается в грамотной сборке схемы, которая будет наиболее понятна для пользователя.

Поэтому если стоит пара один автомат и одно УЗО, то автомат лучше размещать на первом месте. Конечно если вы хотите запутаться, то выбирайте схему справа )))

Теперь давайте посмотрим почему если к одному УЗО нужно подключить несколько автоматов, то автоматы ставятся всегда после УЗО. Эта схема была представлена выше в первом варианте подключения. Что у нас получиться если автоматы поставить до УЗО? Смотрите схему ниже. Так получается совсем не правильная и не рабочая схема. Поэтому запомните, что несколько автоматов ставить перед УЗО нельзя.

Вроде разобрались с вопросом, что сначала УЗО или автомат )))

Теперь давайте заодно посмотрим как правильно выбрать номинал УЗО, чтобы оно не сгорело от перегрузки. На любом УЗО указывается его номинал, т.е. максимальный длительный ток, который может протекать через УЗО не причиняя ему вреда. Также контакты УЗО могут безболезненно коммутировать этот ток, т.е. обесточивать линию при возникновении в ней утечки. допускать чтобы через контакты УЗО протекал ток больший, чем его номинал нельзя, так как начнут греться его контакты, плавиться корпус и т.д.

Поэтому УЗО нужно защищать автоматическим выключателем, который сработает от перегрузки прежде чем начнет выходить из строя УЗО. Для того чтобы защитить УЗО от перегрузки нужно выбирать номинал автомата равным или на одну ступень выше номинала защищающего его автомата. Например, если автомат стоит на 16А, то УЗО нужно выбрать 25А. Больше можно, а меньше нельзя. Этот запас по току УЗО нужен для того, чтобы исключить протекание через него повышенного тока прежде чем автомат сработает от перегрузки. Мы уже знаем про токи не отключения автоматических выключателей, из которых следует, что автомат сработает от перегрузки, когда ток превысит его номинал на 13%. То есть автомат на 16А сработает от тока 18А. И это повышенный ток будет протекать через УЗО. Если УЗО будет также номиналом 16А, то есть вероятность что его контакты будут немного перегреваться. Эту ситуацию стоит вообще исключить. Это что касается пары один автомат + одно УЗО.

Как выбрать номинал УЗО если к нему подключено несколько автоматов? Да очень просто! Нужно посчитать максимально возможный ток, который может протекать через УЗО. Если к одному УЗО подключены три автомата, например, номиналами 16А+16А+6А=38А, то сумма их номиналов составит 38А. В этом случае УЗО нужно выбирать с номиналом большим, чем получилось в расчете. Если вы к одному УЗО подключили, например пять автоматов с суммой номиналов 16А+16А+16А+16А+10А=74А, то это не означает что вам нужно брать очень мощное УЗО. В этом случае УЗО будет защищать вводной автоматический выключатель. Если номинал вводного автомата меньше полученного расчета, то он не даст току достигнуть величины 74А. Например, при 3-х фазном вводе с вводным 3-х полюсным автоматом 25А, групповое однофазное УЗО можно смело выбирать номиналом 32А-40А.

Для примера посмотрите схему ниже. Так как номинал вводного автомата 32А, то мы смело можем ставить УЗО с номиналом 40А. Это не зависимо от того что к УЗО подключено три автомата суммой номиналов 16А+16А+16А=48А. вводной автомат не даст току достигнуть величины 48А и поэтому УЗО на 40А будет в этой схеме надежно защищено.

Это все что я хотел написать про выбор номинала УЗО и про последовательность подключения УЗО до автомата или после.

Если вы не согласны с моим объяснением и считаете что я ошибаюсь, то напишите это в комментариях. Знать правильный ответ на поставленный вопрос в этой статье будет полезным как мне так и вам.

Также, если вы, после прочтения данной статьи, все еще затрудняетесь с решением вопроса разработки схемы своего электрощита, то пишите мне. Я с большим удовольствием разработаю вам схему, а при вашем желании еще и соберу электрощит. При заказе сборки разработку схемы делаю бесплатно. Посмотреть мои работы по сборке электрощитов на заказ можете в разделе – “Мои работы”. Спасибо!

Как правильно установить УЗО в электрощитке: до автомата или после

При монтаже нового или модернизации старого щитка с новым автоматом необходимо устанавливать устройство защитного отключения сети. Прибор защищает линию от перегрузок, коротких замыканий и предотвращает выход бытовой техники из строя. Некоторые мастера не могут решить, ставить УЗО до автомата или после. Подобрать способ подсоединения помогут популярные схемы.

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от поражения током, пробоев изоляционного покрытия кабеля. УЗО можно подключать на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства – невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами состоит в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА. Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В отличие от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных приборов

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

Схема предусматривает монтаж в такой последовательности:

1. Устройство защитного выключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

Сборка системы осуществляется по принципу;

• выключатель – двухполюсный или фидерный;
• счетчик;
• УЗО;
• автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

• 3 трехфазный дифавтомата;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Провод на PEN и PE не разделяется – на щит идут земля, ноль и 3 фазы.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

• Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
• УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Номинал автомата

На корпусе любого прибора указывается номинальное значение – величина максимально длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13 % больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты могут нагреваться. Для выбора номинала системы с несколькими дифавтоматами, нужно суммировать их и выбирать УЗО с большим показателем.

Нюансы установки защитного прибора

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

• На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
• Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
• Систему TN-C занулять не требуется.
• Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
• Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
• Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
• Ввод можно делать на нижние или верхние клеммы.
• Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
• Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
• Для линии с токами пульсации нужные устройства типа А.

Проверить исправность системы можно по нажатию клавиши «Тест».

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Правильное подключение узо до или после автомата?

Друзья приветствую всех на сайте «Электрик в доме». Думаю, ни у кого не возникнет сомнений, что в нынешнее время нормальная и безопасная работа бытовой техники подразумевает использование современных устройств защитного отключения, автоматических выключателей, реле напряжения и т.п.

Сегодня я хочу разобрать один вопрос, который в последнее время часто задают читатели данного сайта. Вопрос заключается в правильной последовательности подключения УЗО и автоматического выключателя. Одни читатели убеждены, что УЗО необходимо подключать после автомата.

Другие наоборот, аргументируют свои убеждения проектными решениями, указывая схемы электроснабжения в которых четко видна установка УЗО перед автоматическим выключателем.

Так все-таки кто прав? Где ставить узо до или после автомата? С этим вопросом мы сегодня и разберемся. Я постараюсь подробно разобрать все варианты подключения.

Установка узо перед автоматом или после

На самом деле я считаю, что данный вопрос можно отнести к ряду вопросов «что появилось раньше яйцо или курица»?

Давайте разберем, в чем кроется опасность? Опасность заключается в том, что устройство защитного отключения не имеет защиты от сверхтока. При возникновении в цепи перегруза или короткого замыкания узо работать не будет, поэтому его и подключают в паре с автоматом.

Ток короткого замыкания может в сотни раз превышать номинальный ток. Несложно понять, что при прохождении таких больших токов через УЗО ничего хорошего ждать не следует. В таком режиме работы могут повредиться его внутренние детали и выгореть контакты, устройство может попросту утратить свою работоспособность.

А печаль во всем этом – стоимость УЗО, которая на порядок выше стоимости автоматического выключателя.

ПО МНЕНИЮ некоторых читателей в зависимости от того где будет установлено устройство защитного отключения будет зависеть и то повредится оно или нет. Да что там говорить я сам раньше считал, что последовательность имеет значение.

Схемы подключения УЗО с автоматическим выключателем

Друзья чтобы разобраться с данным вопросом, давайте рассмотрим несколько схем подключения УЗО и автоматического выключателя. И в каждом варианте подключения смоделируем аварийную ситуацию с протеканием тока короткого замыкания.

Вариант подключения №1. Одно УЗО на несколько групп автоматов

При такой схеме подключения одним УЗО защищается несколько групповых линий. В этом случае устройство защитного отключения устанавливается сверху, а после него устанавливаются автоматические выключатели на разные группы потребителей.

Такая схема очень популярна на сегодняшний день и позволяет существенно сэкономить бюджет.

Для тех, кто думает, что нельзя так подключать, правилами ПУЭ П.7.1.79 это вполне допустимо.

Кстати на сайте Электрик в доме я уже рассказывал, как выполнить такое подключения. Читайте статью подключение УЗО на группу автоматов. Теперь представим ситуацию, что в одной из групповых линий произошло короткое замыкание. Например в группе №2. На рисунке показано движение тока КЗ.

Вот несколько примеров использования таких схем в электрощитах:

В этом случае ток короткого замыкания будет проходить по такому пути: УЗО – автомат группы №2 – питающий кабель – потребитель.

Многим покажется такая схема подключения неправильной, так как автомат стоит после УЗО, он не способен устранить действие тока короткого замыкания. Через УЗО будет протекать огромный ток, и оно обязательно сгорит. А как вы считаете, сгорит УЗО или нет? Отвлекитесь и напишите в комментариях свое мнение, не дочитывая статью до конца. Разбираемся дальше с вопросом, где необходимо устанавливать узо до или после автомата.

Вариант подключения №2. Установка УЗО до автомата

Данная схема собрана таким образом: устройство защитного отключения – автоматический выключатель – питающий кабель – потребитель. То есть в данном случае УЗО установлено до автомата. И такие схемы далеко не редкость. Вот несколько примеров сборки.

Пример прохождения тока короткого замыкания при повреждении.

Если произойдет повреждение, отключится автоматический выключатель, но до этого момента ток короткого замыкания уже пройдет через УЗО. Для многих пользователей такой способ сборки также покажется неправильным.

Вариант подключения №3. Установка УЗО после автомата

При такой схеме подключения первым устанавливается автомат, а затем УЗО. Наглядный пример такой сборки.

При коротком замыкании ток будет проходить по такому пути: автоматический выключатель – УЗО – питающий кабель – потребитель. На рисунке это указано.

Опять же для многих такая схема покажется наиболее правильной так как по пути протекания ток КЗ первым делом проходит через автоматический выключатель, он в свою очередь отключится и УЗО в этом случае не пострадает.

Где ставить узо до или после автомата?

Друзья мы рассмотрели три варианта подключения, а теперь давайте разберем какой из них правильный и где все-таки необходимо устанавливать УЗО до или после автомата.

Какой из представленный вариантов подключения правильный? Все схемы правильны и каждый вариант подключения имеет право на жизнь! Пояснение к такому вердикту читайте ниже.

Из школьного курса физики мы знаем, что скорость распространения электромагнитного поля по проводнику равна скорости света и составляет порядка 300 000 км/с. То есть можно сказать, что электрический ток движется по проводам со скоростью света и за 1 сек. преодолевает 300 тыс. км. Много это или мало?

С какой скоростью отключается автоматический выключатель при возникновении тока короткого замыкания? Если для примера взять автомат С16, то при прохождении тока 5×In (80 А) автомат отключится за время примерно 0.02 сек. Для этого советую ознакомиться со статьей о время-токовых характеристиках автомата, там подробно расписано об этом.

Теперь берем калькулятор, считаем и получаем что за время 0.02 сек. электрический ток успевает преодолеть расстояние в 6000 км. Вот вам и скорость. А у Вас какой длины провода проложены? )))

Можно сделать заключение, что ток КЗ проходит всю цепочку, состоящую из автомата, УЗО, кабеля и розетки. При этом автомат моментально не срабатывает и не останавливает ток при появлении последнего.

Утверждать, что ток КЗ доходит до розетки можно на основании факта оплавления отвертки, с помощью которой были замкнуты подгоревшие розеточные контакты и провода в ней. Оплавление отвертки и подгорание розеточных контактов может происходить только при воздействии на них какой-то силы извне. Такой силой как раз и оказывается ток КЗ.

Почему же УЗО продолжает и дальше работать при прохождении через него тока КЗ? Это происходит по той же причине, по которой не выходят из строя такие элементы сети как рубильник, электросчетчик, реле напряжения, измерительные приборы, электрический кабель и др., установленные на пути тока короткого замыкания.

Такой ток приводит к появлению высокого температурного режима, плавящего изоляцию проводов и корпуса защитного оборудования. Данный процесс является инерционным и при этом автомат не дает требуемого времени на то, чтобы оплавилась и сгорела вся электропроводка и ее составляющие. Для оплавления изоляции на кабелях и сгорания УЗО явно недостаточно двух сотых секунды.

К тому же если ознакомиться с техническими характеристиками защитных устройств, здесь есть такая составляющая как отключающая способность. Об этом я подробно писал в прошлой статье.

Напрашивается вывод, что УЗО одинаково функционирует до автомата и после него . Тогда в чем отличие между автоматами, находящимися перед УЗО и после него?

На двух ниже представленных схемах показывается защита одной линии посредством автомата и УЗО. На первой схеме автоматический выключатель установлен перед УЗО, а на второй после.

Рассмотрим схему подключения тандема автомат – УЗО. Автомат всегда идет первым в паре с УЗО. Это делается лишь по вопросам удобства монтажа и подключения.

От него фазный провод проходит перемычкой на УЗО, подача «ноля» осуществляется непосредственно на УЗО. Подключение кабеля, отходящего на розетки, в данном случае производится только к УЗО и к шине РЕ (если таковая имеется).

При установке автомата после УЗО (что изображено на второй схеме), подключение провода на розетки осуществляется уже к различным устройствам – фазного провода к автомату, а нулевого к УЗО или к нулевой шине. Это неудобно и может привести к путанице. Поэтому необходимо грамотно собрать схему, которая бы стала максимально понятной для всех, кто будет ею пользоваться.

Если используется один автомат, одно УЗО и один кабель от нагрузки я стараюсь использовать первую схему подключения.

Друзья теперь вы точно будете знать, что нет никакой разницы, где устанавливать УЗО до или после автомата. Основная задача это правильно рассчитать устройство защитного отключения по номинальному току и защитить его от сверхтоков. А последовательность установки этих устройств значения не имеет.

{SOURCE}

Устройство защитного отключения — Устройство защитного отключения

Устройство электробезопасности, применяемое в бытовой электропроводке

Типичная розетка GFCI, найденная в Северной Америке.

Устройство защитного отключения ( УЗО ), устройство защитного отключения ( RCCB ) или прерыватель цепи замыкания на землю ( GFCI ) — это устройство, которое быстро размыкает электрическую цепь, чтобы предотвратить серьезный ущерб от продолжающегося поражения электрическим током.В некоторых случаях может произойти травма, например, если человек упадет после удара током, или если он коснется обоих проводов одновременно, что не предотвратит УЗО.

Эти устройства электропроводки предназначены для быстрого и автоматического отключения цепи, когда обнаруживается, что электрический ток не сбалансирован между питающим и обратным проводниками цепи. Любая между токами в этих проводниках указывает на утечки, которая представляет опасность электрического током.Ток около 30 мА (0,030 ампер), проходящий через человеческое тело, может вызвать остановку сердца или серьезный вред, если он более небольшой доли секунды. УЗО предназначено для отключения проводящих проводов («срабатывания») достаточно быстро, чтобы предотвратить серьезные травмы.

УЗО — это проверяемые и сбрасываемые устройства. Кнопка тестирования безопасных условий небольшого утечки, кнопка сброса повторно подключает проводники после устранения неисправности.Некоторые УЗО отключаются как находящиеся под напряжением, так и обратные проводники при КЗ (двухполюсные), в то время как однополюсные УЗО отключаются только находящиеся под напряжением проводники. Если по какой-либо причине в результате замыкания обратный провод остался «плавающим» или не полученным ожидаемым земли, то однополюсное УЗО оставит этот провод все еще подключенным к при обнаружении повреждений.

• Двухполюсное илиполюсное устройство защитного отключения.Кнопка тестирования и переключатель подключения / отключения окрашены в синий цвет. Неисправность переключателя к срабатыванию в нижнее (выключенное) положение, что в этом устройстве отключит оба проводника.

• арифмический график влияния переменного тока I длительности T, проходящего от левой руки к ногам, как определено в публикации IEC 60479-1. AC-1: незаметный; AC-2: ощутимая, но без мышечной реакции; AC-3: сокращение мышц с обратимыми эффектами; AC-4: возможные необратимые эффекты; АС-4.1: вероятность фибрилляции желудочков до 5%; AC-4.2: вероятность фибрилляции 5-50%; AC-4.3: вероятность фибрилляции более 50%

• 1: Электромагнит со вспомогательной электроникой
  2: Вторичная обмотка трансформатора тока
  3: Сердечник трансформатора
  4: Тестовая кнопка
  L: Линейный провод
  N: Нейтральный провод

Содержание

• 1 Назначение и работа
• 2 Применение
• 3 RCBO
• 4 Типовая конструкция
• 5 Общие особенности и вариации
• 6 Проверка правильности работы
• 7 Ограничения
• 8 История и номенклатура
• 9 Регулирование и принятие
  • 9.1 Аргентина
  • 9,2 Австралия
  • 9,3 Австрия
  • 9,4 Бельгия
  • 9,5 Бразилия
  • 9,6 Дания
  • 9,7 Финляндия
  • 9,8 Франция
  • 9,9 Германия
  • 9,10 Индия
  • 9,11 Италия
  • 9,12 Малайзия
  • 9.13 Новая Зеландия
  • 9,14 Нидерланды
  • 9.15 Северная Америка
  • 9,16 Норвегия
  • 9.17 Южная Африка
  • 9.18 Тайвань
  • 9.19 Турция
  • 9.20 Соединенное Королевство
• 10 См. Также
• 11 ссылки
• 12 Внешние ссылки

Назначение и работа

УЗО предназначено для отключения цепи при возникновении тока утечки. Обнаруживая небольшие токи утечки (обычно 5–30 мА) и отключение достаточно быстро (<30 миллисекунд), они могут предотвратить поражение электрическим током.Они являются неотъемлемой автоматического отключения питания (ADS), т. Е. Отключаются при возникновении неисправности, а полагаются на вмешательство человека, что является одним из основных принципов современной электротехнической практики.

Чтобы предотвратить поражение электрическим током, УЗО может вызвать поражение электрическим током в течение 25–40 миллисекунд при любых токах утечки (через человека) более 30 мА, прежде чем поражение электрического тока может вызвать фибрилляцию желудочков сердца — наиболее частую причину смерти.Напротив, обычные автоматические выключатели или предохранители размыкают цепь только при чрезмерном общем токе (который может в тысячах раз превышающий токе, на реагирует УЗО). Небольшой ток утечки, например, через человека, может быть очень серьезной неисправностью, но, вероятно, не увеличит общий ток настолько, чтобы предохранитель или автоматический выключатель разорвал цепи, и, конечно же, не сделает это достаточно быстро, чтобы спасти жизнь.

УЗО работают за счет измерения токов между двумя проводниками с помощью дифференциального трансформатора тока.Это измеряет разницу между током, протекающим через провод под напряжением, и током, возвращающимся через нейтральный проводник. Если их сумма не равна нулю, происходит утечка тока в другое место (на землю / землю или в другую цепь), и устройство размыкает свои контакты. Для работы не требуется, чтобы ток короткого замыкания возвращался через заземляющий провод в установке; отключение будет работать так же хорошо, если обратный путь проходит через водопровод, контакт с землей или любой другой путь тока.Таким образом, автоматическое отключение и мера защиты от ударов по-настоящему возможно, даже если заземляющая проводка установки повреждена или неполная.

Для УЗО, используемого с трехфазным питанием, все три токоведущих проводника и нейтраль (если имеется) должны проходить через трансформатор тока.

заявка

Электрические вилки со встроенным УЗО иногда устанавливаются на приборы, которые могут быть сочтены представляющими особую угрозу безопасности, например, длинные удлинители, которые можно использовать на открытом воздухе, садовое оборудование или фены, которые можно использовать рядом с ванной или раковиной.Иногда может линейное УЗО для выполнения той же функции, что и УЗО в вилке. Помещая УЗО в удлинительный провод, обеспечивается защита любой используемой розетки, даже если в здании есть старая проводка, такая как ручка и трубка, или проводка, которая не содержит заземляющий провод.

В Северной Америке GFI можно использовать в тех случаях, когда нет заземляющих проводов. Незаземленная розетка GFI сработает с помощью встроенной кнопки «test», но не сработает с помощью тестовой вилки GFI, потому что вилка проверяет, пропуская ток от линии к несуществующей земле.

В Европе УЗО могут устанавливаться на той же DIN-рейке, что и автоматические выключатели; однако расположение сборных шин в потребительских блоках и распределительных щитах может затруднить использование их таким образом.

Электрические розетки с включенными УЗО становятся все более распространенными.

RCBO

Чистое УЗО обнаруживает дисбаланс токовающего и обратного проводов цепи. Но он не может защитить от перегрузки или короткого замыкания, как предохранитель или миниатюрный автоматический выключатель (MCB) (за исключением особого случая короткого замыкания на землю, а не на нейтраль).

Тем не менее, УЗО и MCB часто интегрированы в одно и то же устройство, что позволяет обнаруживать как дисбаланс питания, так и ток перегрузки. Такое устройство называется

• RCBO (для выключателя дифференциального тока с максимальной токовой защитой) в Европе;
• GFCI Circuit Breaker (для прерывателя цепи замыкания на землю) в США и Канаде; и
• Выключатель безопасности или УЗО в Австралии.

Распространенный термин «аварийный выключатель»Несмотря на то, что УЗО жизненно важно для электробезопасности, оно не может защитить от всех поражений электрическим током при переходе от активной фазы к нейтрали. «Выключатель безопасности» может создать впечатление полной , которой он не дает.

Типовой дизайн

Внутренний механизм УЗО

Открытый 3-х фазный УЗО

На схеме изображен внутренний механизм устройства защитного отключения (УЗО).Устройство предназначено для подключения к шнуру питания устройства. Он рассчитан на максимальный ток 13 А и рассчитан на срабатывание при токе утечки 30 мА. Это активное УЗО; то есть он электрически фиксируется и, следовательно, включается полезная функция для оборудования, которое может быть опасным при неожиданном повторном питании. Некоторые ранние УЗО были полностью электромеханические и надежные центральные механизмы, приводимые в действие непосредственно от трансформатора тока.В настоящее время преобладает тип с электронным усилением и более прочной частью соленоида, как показано на рисунке.

Во внутреннем механизме УЗО входящий питающий и нейтральный проводники подключены к клеммам в (1), отходящие провода нагрузки подключены к клеммам в (2). Заземляющий провод (не показан) подключен непрерывно от источника питания к нагрузке.При нажатии кнопки сброса (3) контакты ((4) и еще один, скрытый за (5)) замыкаются, позволяя току пройти. Соленоид (5) удерживает контакты замкнутыми при отпускании кнопки сброса.

Сенсорная катушка (6) представляет собой трансформатор дифференциального тока, который окружает (но не имеет электрического соединения) токоведущий и нейтральный проводники. При нормальной работе весь ток по токоведущему проводнику возвращается по нейтральному проводнику. Следовательно, токи в двух проводниках равны и противоположны и нейтрализуют друг друга.

Любое замыкание на землю (например, вызванное прикосновением человека к компоненту, находящемуся под напряжением в подключенном приборе) приводит к тому, что часть тока принимает обратный путь, что означает дисбаланс (разницу) в токе в двух проводниках (однофазный случай) или, в более общем смысле, ненулевая сумма токов из числа различных проводников (например, трех фазных проводов и нейтрального проводника).

Эта разница вызывает измерительную катушке (6), который улавливается схемой считывания (7).Затем схема считывания снимает питание с соленоида (5), и контакты (4) разъединяются пружиной, отключая подачу электроэнергии к прибору.

Кнопка тестирования (8) позволяет проверить правильность работы устройства, пропустив небольшой ток через оранжевый тестовый провод (9). Это имитирует неисправность, создавая дисбаланс в измерительной катушке. Если при нажатии этой кнопки УЗО не срабатывает, то устройство необходимо заменить.

УЗО с дополнительной схемой защиты от перегрузки по току (автоматический выключатель RCBO или GFCI)

Пример АВДТ на рейке

Защита от остаточного тока и сверхтока может быть объединена в одном устройстве для установки в сервисную панель; это устройство известно как прерыватель цепи GFCI (прерыватель цепи замыкания на землю) в США и Канаде и как прерыватель цепи остаточного тока с защитой от перегрузки по току в Европе.По сути, они представляют собой комбинацию УЗО и MCB. В США выключатели GFCI дороже, чем выходы без GFCI.

Помимо того, что требуются входы и выходы под напряжением и нейтраль (или полностью трехфазные), многие устройства GFCI / RCBO требуют подключения функционального заземления (FE). Это обеспечивает устойчивость к электромагнитным помехам, так и надежную работу устройства, если соединение нейтрали со стороны входа потеряно, но остается под напряжением и заземлением.

Из-за недостатка места во многих устройствах, особенно в формате DIN-рейки, используются плоские выводы, используются не винтовые клеммы, особенно для нейтрального входа и соединения FE.Кроме того, из-за небольшого форм-фактора выходные кабели некоторых моделей (Eaton / MEM) используются для формирования первичной обмотки части УЗО, а кабели исходящей цепи должны проходить через клеммный туннель специального размера с трансформатором тока. часть вокруг него. Это может привести к ошибочным результатам срабатывания срабатывания при проверке измерительными щупами с головок винтов клемм, а не с окончательной разводки цепи.

Когда одно УЗО питает другое, как правило, нет необходимости, если они подключены правильно.Единственным исключением является случай системы заземления TT, где полное сопротивление контура заземления может быть не достаточным для отключения обычного выключателя или предохранителя. В этом случае устанавливается специальное УЗО с выдержкой времени 100 мА (или больше) с выдержкой времени, охватывающее всю установку, а более чувствительные УЗО должны быть установлены после него для розеток и других цепей, которые считаются опасными.

УЗО с дополнительной схемой защиты от дугового замыкания

В дополнение к прерываниям замыкания цепи на землю (GFCI), прерыватели цепи дугового замыкания (AFCI) не менее важны, поскольку они вызывают дополнительную защиту от опасных дуговых замыканий, вызывающих в результате повреждения проводки ответвленной цепи, а также расширения для ответвлений, таких как как приборы и т.д. комплекты шнуров. Обнаруживая опасные дуговые замыкания и реагировать прерыванием питания, AFCI снижает вероятность того, что электрическая система дома станет источником возгорания.Двухфункциональные устройства AFCI / GFCI вызывают как электрическую защиту от возгорания, так и защиту от электрического тока в одном устройстве, что делает их решением для многих комнат в доме, особенно при замене существующей стандартной розетки или существующей незаземленной розетки.

Общие черты и вариации

Различия в действиях по отключению

Существуют различные различия в том, как блок УЗО отключает питание от цепи или прибора.

Есть четыре ситуации, в которых используются разные типы УЗО:

1. На уровне распределения электроэнергии потребителя, обычно в сочетании с самовосстанавливающимся автоматическим выключателем RCBO;
2. Встроен в розетку;
3. Вставлен в розетку, которая может быть частью удлинительного кабеля питания; и
4. Устройство Встроенный шнур переносного, например, предназначенного для использования на открытом воздухе или во влажных помещениях.

Первые три из этих случаев в качестве части системы распределения энергии и почти всегда относится к «пассивной» разновидности, тогда как четвертая относится исключительно к конкретным приборам и всегда относится к «активным». или разновидность «без защелкивания». «Активный» означает предотвращение любого «повторного включения» источника питания после непреднамеренного отключения электроэнергии, как только электроснабжение восстанавливается; «Защелка» относится к «переключателю» внутри блока, в котором находится УЗО, который остается установленным после любого отключения электроэнергии, но должен быть сброшен после обнаружения состояния ошибки формы.

В четвертой ситуации было бы нежелательно и вероятно, очень небезопасно, чтобы подключенное устройство автоматически возобновляло работу после отключения питания без присутствия оператора, поскольку такое ручное повторное включение необходимо устройства.

Разница между режимами работы по разным типам функций УЗО заключается в том, что для работы в разных режимах требуется, чтобы внутренняя защелка оставалась установленной внутри УЗО после любого отключения питания, вызванного отключением питания пользователя, или после отключения электроэнергии; такие устройства применимы для подключений к холодильникам и морозильникам.

Ситуация два в основном устанавливается так же, как описано выше, но есть некоторые УЗО для настенных розеток, подходящие для четвертой ситуации, часто с помощью переключателя на лицевой панели.

УЗО для первой и других обычно используются на 30 мА и 40 мс. Для четвертой ситуации, как правило, существует более широкий выбор номиналов — обычно все ниже, чем в других формах, но более низкие значения часто приводят к более неприятным отключениям. Иногда пользователи применяют защиту в дополнение к одной из других форм, когда они хотят перекрыть защиту с более низким рейтингом.Было бы разумно иметь в наличии УЗО типа 4, потому что соединения, выполненные во влажных условиях или с использованием длинных силовых кабелей, более подвержены срабатыванию при использовании любого из более низких номиналов УЗО; доступны номиналы до 10 мА.

Количество полюсов и терминология полюсов

Количество полюсов представляет собой количество проводников, которые прерываются при возникновении неисправности. УЗО, используется в однофазных источниках переменного тока (два пути тока), например, в бытовой сети, обычно имеют одно- или двухполюсные конструкции, также известные как одно- и двухполюсные.Однополюсное УЗО отключает только провод под напряжением, а двухполюсное УЗО отключает как находящиеся под напряжением, так и обратные проводники. (В однополюсном УЗО обычно, что обратный проводник всегда будет иметь потенциал земли и, следовательно, безопасен сам по себе).

УЗО с тремя или более полюсами могут быть источником трехфазного переменного тока (три пути тока) или также для отключения заземляющего проводника, с четырехполюсными УЗО, используемыми для прерывания трехфазного и нейтрального питания.Специально разработанные УЗОПреобразование с распределением питания и постоянного тока.

Следующие термины иногда используются для описания способа подключения и отключения проводников с помощью УЗО:

• Однополюсный или однополюсный — УЗО отключает только провод под напряжением.
• Двухполюсный или двухполюсный — УЗО отключит как находящийся под напряжением, так и обратный провод.
• 1 + N и 1P + N — нестандартные термины, используемые в контексте RCBO, иногда по-разному производителями.Обычно эти термины могут означать, что обратный (нейтральный) провод является только изолирующим полюсом, без защитного элемента (незащищенная, но переключаемая нейтраль), что АВДТ обеспечивает проводящий путь и соединители для обратного (нейтрального) проводника, но этот путь остается не прерывается при возникновении неисправности (иногда известная как «сплошная нейтраль») или при отключении обоих проводов при некоторых неисправностях (например, при обнаружении утечки УЗО), но только один провод отключается при других неисправностях (например, при перегрузке).

Чувствительность

Чувствительность УЗО выражается как номинальный остаточный рабочий ток, обозначенный I _Δn . Предпочтительные значения были определены МЭК, что позволяет разделить УЗО на три группы в соответствии с их величиной I _Δn :

• высокая чувствительность (HS): 5 ** — 10-30 мА (для защиты от прямого контакта или травм),
• средняя чувствительность (МС): 100 — 300 — 500 — 1000 мА (для противопожарной защиты),
• низкая чувствительность (LS): 3 — 10 — 30 А (обычно для защиты машины).

Чувствительность 5 мА тип для розеток GFCI.

Время перерыва (скорость отклика)

Есть две группы устройств. УЗО мгновенного действия G (общего назначения) не преднамеренной задержки по времени. Они никогда не должны отключаться при пятикратном номинальном токе, но должны отключаться в течение 200 миллисекунд для номинального тока и в течение 40 миллисекунд при пятикратном номинальном токе. S (селективные) или T (с задержкой) УЗО имеют короткую временную задержку.Они обычно используются в начале установки для противопожарной защиты, чтобы отличить устройство G от нагрузок, а также цепях, ограничителей перенапряжения. Они не должны срабатывать при номинального тока. Они задержку отключения не менее 130 миллисекунд при номинальном токе, 60 миллисекунд при двойном номинальном токе и 50 миллисекундах при пятикратном номинальном токе. Максимальное время отключения составляет 500 мс при номинальном токе, 200 мс при удвоенном номинальном и 150 мс при пятикратном номинальном.

Доступны программируемые реле замыкания на землю, позволяющие скоординировать установку и минимизировать отключение. Например, в системе распределения питания может быть устройство 300, 300 мс на служебном входе в здание, питающее несколько 100 мА S на каждую дополнительную плате и 30 мА типа G для каждой конечной цепи. Таким образом, отказом устройства будет обнаружение неисправности в конечном итоге представляет собой более высокого уровня за счет прерывания большего числа цепей.

Тип или режим (обнаружены типы проблем с утечкой тока)

Стандарт IEC 60755 ( Общие требования к устройствам защиты от остаточного тока ) определяет три типа УЗО в зависимости от волны и частоты тока короткого замыкания формы.

• УЗО типа AC срабатывают по синусоидальному остаточному току.
• УЗО типа A также реагируют на пульсирующий или непрерывный постоянный ток любой полярности.
• УЗО типа B также реагируют на установившийся постоянный ток и ток более высокой частоты или переменного и постоянного тока, которые могут быть обнаружены в однофазных или многофазных выпрямительных источниках питания, используемых дома, или, например, стиральные схемы машины и др., оборудованные двигателями постоянного тока.

Справочник BEAMA RCD — Руководство по выбору и применению УЗО резюмирует это следующим образом:

• Тип УЗО переменного тока срабатывает по синусоидальному остаточному току, внезапно приложенному или плавно возрастающему.
• УЗО типа A срабатывают по переменному синусоидальному остаточному току и по остаточному пульсирующему постоянному току, внезапно приложенному или плавно возрастающему.
• УЗО типа F срабатывают в тех же условиях, что и тип A, и дополнительно:
  • для составных остаточных токов, внезапно возникающих или медленно возрастающих, предназначенных для цепи, питаемой между фазой и нейтралью или фазой и заземленным средним проводником;
  • для остаточных пульсирующих постоянных токов, накладываемых на плавный постоянный ток.
• УЗО типа B срабатывают в тех же условиях, что и тип F, и дополнительно:
  • для остаточных синусоидальных чисел токов до 1 кГц;
  • для остаточных чисел токов, накладываемых на плавный постоянный ток;
  • для остаточных пульсирующих постоянных токов, накладываемых на плавный постоянный ток;
  • для остаточного пульсирующего выпрямленного постоянного тока, разрывающего из двух или более фаз;
  • для остаточных плавных постоянных токов, внезапно возрастающих или медленно на независимо от полярности.

и отмечает, что эти обозначения были введены, потому что некоторые конструкции типа A и УЗО переменного тока могут быть отключены, если присутствует постоянный ток, который насыщает сердечник детектора.

Сопротивление импульсному току

Импульсный ток относится к пиковому току, который УЗО должно выдерживать с помощью испытательного импульса с заданными характеристиками. Стандарты IEC 61008 и IEC 61009 требуют, чтобы УЗО выдерживали импульс «кольцевой волны» 200 А.Стандарты также требуют, чтобы УЗО, классифицированные как «селективные», выдержанный импульсный импульсный ток заданной формы 3000 А.

Проверка правильности работы

Кнопка тестирования

УЗО можно проверять с помощью встроенной кнопки тестирования для регулярного подтверждения работоспособности. УЗО могут работать некорректно при неправильном подключении, поэтому они обычно проверяются установщиком для проверки правильности работы. Использование многофункционального тестера в ЕС или соленоидного вольтметра в США.Это вводит контролируемый ток короткого замыкания от живого до земли и измеряет время срабатывания УЗО. Это проверяет работоспособность устройства и позволяет проверить проводку к УЗО. Такой тест может быть проведен при установке устройства и на любом выходе «ниже по потоку». (Выходные розетки не защищены.) Чтобы избежать ненужных отключений, только одно УЗО должно быть установлено в любой отдельной цепи (за исключением УЗО с проводом, таких как небольшие приборы для ванной комнаты).

Ограничения

Автоматический выключатель дифференциального тока не может полностью исключить риск поражения электрическим током или возгорания. В частности, одно только УЗО не обнаруживает условий перегрузки, коротких замыканий между фазой и нейтралью, межфазных коротких замыканий (см. Трехфазную электрическую мощность) или потери PEN-проводника в системах TN-C. Должна быть предусмотрена защита от сверхтоков (предохранители или автоматические выключатели).Автоматические выключатели, сочетающие функции УЗО с защитой от перегрузки по току, реагируют на оба типа короткого замыкания. Они известны как АВДТ и доступны в 2-, 3- и 4-полюсных конфигурациях. АВДТ обычно имеют отдельные цепи для обнаружения дисбаланса тока и тока перегрузки, но используют механизм прерывания.

УЗО защищает от электрического током, когда через человека протекает ток от фазы (фаза / линия / горячая) к земле. Он не может защитить от контакта через электрический ток, когда проходит ток через фазу к нейтрали или от фазы к фазе, например, когда палец касается как активного, так и нейтрального контакта в осветительной арматуре; устройство не может отличить ток, протекающий через намеченную нагрузку, через поток через человека, хотя УЗО все равно может сработать, если человек находится в контакте с землей (землей), поскольку некоторый ток все еще может проходить через палец и тело человека на землю.

Целые установки на одном УЗО, распространенные в старых установках в Великобритании, подвержены «неприятным» отключениям, которые могут вызвать вторичные проблемы безопасности, связанные с потерей освещения и размораживанием продуктов. Часто отключение вызваны изоляцией нагревательных элементов, таких как водонагреватели, элементы кухонной плиты или кольца. Несмотря на то, что это считается неприятностью, неисправность связана с проблемой изношенным элементом, а не с УЗО: замена неисправного элемента решит, а замена УЗО — нет.

В случае УЗО, требуется источник питания, может быть опасное состояние, если нейтральный провод оборван или отключен на стороне питания УЗО, в то время как соответствующий провод под напряжением остается непрерывным непрерывным. Цепи отключения требуется питание для работы, и она не срабатывает при отключении питания. Подключенное оборудование не будет работать без нейтрали, но УЗО не может защитить людей от контакта с проводом под напряжением. По этой причине автоматические выключатели должны быть установлены таким образом, чтобы нейтральный провод не мог быть отключен, если одновременно не отключен провод под напряжением.Если необходимо отключить двухполюсный провод, следует использовать четырехполюсные выключатели (или четырехполюсные для трехфазных). Чтобы обеспечить некоторую защиту с обрывом нейтрали, некоторые УЗО и АВД должен быть подключен к шине заземления распределительного щита. Это может вызвать отключение устройства, что обеспечивает альтернативный путь питания для схемы отключения, позволяющей ему нормально функционировать при отсутствии нейтрали питания.

В связи с этим однополюсное УЗО / АВДТ отключает только провод под напряжением, а двухполюсное устройство отключает как находящиеся под напряжением, так и обратные проводники. Обычно это стандартная и безопасная практика, поскольку обратный провод в любом случае удерживается под потенциалом земли. Однако из-за своей конструкции однополюсное УЗО не будет изолировать или отключать все соответствующие провода в некоторых необычных ситуациях, например, когда обратный проводник не удерживается, как ожидалось, на потенциале или когда происходит утечка тока между обратным и заземляющим проводниками.В этих случаях двухполюсное УЗО обеспечивает защиту, так как обратный провод также будет отключен.

История и номенклатура

Первая в мире высокочувствительная система защиты от утечки на землю. в Южной Африке по Анри Рубину. Опасность электрического тока вызвала серьезную нагрузку на золотых приисках Южной Африки, и Рубин, инженер компании CJ Fuchs Electrical Industries из Альбертона Йоханнесбурга, разработал в 1955 году систему с холодным катодом, работала при 525 В и чувствительность срабатывания 250 мА.. До этой системы защиты работали зоны при чувствительности около 10 А.

Система с холодным катодом была установлена ​​на нескольких золотых приисках и надежно работала. Однако Рубин начал работать над новой системой со значительно улучшенной чувствительностью, и к началу 1956 года создал прототип системы балансировки на основе магнитного усилителя второй гармоники (Патент Южной Африки № 2268/56 и Патент Австралии № 218360).). Прототип Magamp был рассчитан на 220 В, 60 А и имел внутренне регулируемую срабатывание 12,5–17,5 мА. Благодаря высокому уровню безопасности было достигнуто это достижение в пределах безопасного диапазона для фибрилляции желудочков, определенного Чарльзом Далзилом из Калифорнийского университета в Беркли, США, который оценил опасность электрического тока. в людях. Эта система с соответствующим автоматическим выключателем включает защиту от перегрузки по току и короткого замыкания.Кроме того, предварительный прототип может срабатывать с помощью более низкой чувствительности при обрыве нейтрали.

После случайного поражения электрическим током в результате несчастного случая в золотобывающей деревне Стилфонтейн недалеко от Йоханнесбурга, в домах шахтерской деревни в 1957 и 1958 годах было установлено несколько сотен устройств защиты от утечки тока на землю FWJ 20. позже изменила свое название на FW Electrical Industries, продолжила производство однофазных и трехфазных модулей на 20 мА.

В то время, когда он работал над magamp, Рубин также рассматривал возможность использования транзисторов в этом приложении, но пришел к выводу, что ранние транзисторы, доступные тогда, были слишком ненадежными. Однако с появлением улучшенных транзисторов компания, на которую он работал, позже выпустили транзисторные версии защиты от утечки на землю.

В 1961 году Далзил, используя Rucker Manufacturing Co., разработал транзисторное устройство для защиты от утечки на землю, стало известно как прерыватель цепи замыкания на землю (GFCI), иногда сокращенно сокращенно до прерывателя замыкания на землю (GFI).Это название высокочувствительной защиты от утечки на землю еще широко используется в США.

В начале 1970-х годов североамериканских устройств GFCI были автоматическими выключателями. Устройства GFCI, встроенные в розетку, стали обычным явлением с 1980-х годов. Автоматический выключатель, установленный в распределительном щите, пострадал от случайных срабатываний, в основном из-за плохой или нестабильной изоляции проводки. Часто случаются ложные срабатывания, когда проблемы с изоляцией усугублялись большой протяженностью цепи.По длине изоляции проводников протекал такой ток, что прерыватель мог сработать при малейшем увеличении дисбаланса тока. Безопасная зона защиты на базе розеток на установках в Северной Америке используется безопасный безопасный режим. В европейских установках по-прежнему используются в основном УЗО, установленные на распределительном щите, что обеспечивает защиту в случаях повреждений стационарной проводки; В Европе УЗО на базе розеток в основном используются для дооснащения.

Регулирование и принятие

Правила сильно различаются от страны к стране. В большинстве стран не все электрические цепи в доме защищены УЗО. Если для всей электроустановки установлено одно УЗО, любая неисправность может привести к отключению питания в помещении.

Аргентина

В Аргентине устройства защитного отключения требовалось частных домах с момента публикации AEA

-7-771.

Австралия

В устройстве защитного отключения обязательных в силовых цепях с 1991 года и в осветительных цепях с 2000 года.Для каждой домашней установки требуется минимум два УЗО. Все розетки и цепи освещения должны быть распределены по цепям УЗО. К одному УЗО могут быть подключены не более трех подсхем.

Австрия

В Австрии устройства защитного отключения регулируются нормой ÖVE E8001-1 / A1: 2013-11-01 (последняя редакция). В частных домах он используется с 1980 года. Максимальное время активации не должно превышать 0,4 секунды. Его необходимо установить во всех цепях с вилками питания с максимальным током утечки 30 мА и максимальным номинальным током 16 А.

Дополнительные требования предъявляются к цепям во влажных помещениях, на строительных площадках и коммерческих зданиях.

Бельгия

Бельгийские бытовые установки должны быть защитного отключения 300 мА, защищающие все цепи. Существующие цепи во влажных помещениях (например, ванная, кухня), а также цепи, питающие источники «влажные» бытовые приборы (стиральная машина, сушильная машина, посудомоечная машина) требуется по крайней мере одно устройство остаточного тока 30 мА. машина).Электрические полы с подогревом должны быть защищены УЗО на 100 мА. Эти УЗО должны быть типа А.

Бразилия

Начиная с NBR 5410 (1997) защитное отключение устройства и заземление необходимы для нового строительства или ремонта во влажных помещениях, на открытых площадках, внутренних розетках, используемых для внешних устройств, или в областях, где вода более вероятна, например, в ванных комнатах и Кухнях.

Дания

В Дании требуются УЗО на 30 мА во всех цепях с номиналом менее 20 А (цепи с более высоким номиналом в основном используются для распределения).УЗО стали обязательными в 1975 году для новостроек, а затем для всех зданий в 2008 году.

Финляндия

В Финляндии устройство защитного отключения является обязательным в ванных комнатах и ​​в электрических цепях снаружи с 1995 года, в цепях питания внутри с 2008 года и в цепях освещения с 2017 года. Существуют некоторые исключения, например, холодильное оборудование. В соответствии со статьей 531.3.3 SFS6000 УЗО типа AC не допускаются.

Франция

Согласно нормативам NF C15-100 (1911 -> 2002), общее УЗО, не превышающее 100–300 мА в верхней части установки.Кроме того, в помещениях, где есть вода, мощное или подходящее оборудование (комнаты, кухня, компьютеры и т. Д.), каждая вилка должна быть защищена с помощью УЗО, не превышающего 30 мА. Тип УЗО (A, AC, F) зависит от типа подключаемого оборудования и максимальной мощности вилки. Минимальные расстояния между электрическими устройствами и системой поломки.

Германия

С 1 мая 1984 года УЗО обязательны для всех номеров с ванной или душем.С июня 2007 года Германия требует использования УЗО с током отключения не более 30 мА на розетках с номиналом до 32 А, которые предназначены для общего пользования. (DIN VDE 0100-410 № 411.3.3). С 1987 года использовать УЗО типа «AC» для защиты людей от электрического током. Это должен быть тип «A» или тип «B».

Индия

В соответствии с Правилом 36 Правил об электроэнергии 1990 г.

а) должна быть обеспечена защитного отключения с чувствительностью не более 10 мА.

b) Обеспечена низкое электрическое сопротивление, защита от утечки на землю должна быть обеспечена защитного отключения с чувствительностью не более 10 мА.

c) Для установки, где возможно использование переносного оборудования, устройства или прибора, защита от тока утечки на землю должна быть обеспечена защитного отключения с помощью чувствительности не более 30 мА.

d) Для установки, отличной от установки в пунктах (a), (b) и (c), защита от утечки на землю должна быть обеспечена защитного отключения с чувствительностью не более 100 мА.

Италия

Итальянский закон (№ 46, март 1990 г.) предписывает УЗО с остаточным током не более 30 мА (неофициально называемые «salvita» — спасатель жизни после ранних моделей BTicino, или стандартный автоматический выключатель для режима работы) для всех бытовых установок. защитить все линии. Недавно в закон были внесены изменения, предусматривающие наличие как минимум двух отдельных УЗО для отдельных внутреннихей. Защита от короткого замыкания и перегрузки является обязательной с 1968 года.

Малайзия

Согласно последним рекомендациям по электропроводке в жилых зданиях (2008 г.), вся бытовая электропроводка защищена защитного отключения, чувствительность которого не превышает 100 мА. Кроме того, все оборудование во влажных местах (водонагреватель, водяной насос) должно быть защищено защитным отключением с чувствительностью не более 10 мА.

Новая Зеландия

С января 2003 года все новые цепи, идущие от распределительного щита, питающего освещение или розетки (точки питания) в жилых домах, должны иметь защиту УЗО. Для жилых помещений (таких как пансионаты, больницы, гостиницы и мотели) также потребуется защита от УЗО для всех новых цепей, исходящих от розеток электросети распределительного щита. Эти УЗО обычно располагаются на распределительном щите. Они обеспечат защиту всей электропроводки и приборов, подключенных к новым цепям.

Нидерланды

В Нидерландах использование УЗО в новых и модифицированных домашних установках является обязательным в Нидерландах с 1975 года в соответствии с NEN 1010. Они часто включаются в групповую ячейку.

С 1 сентября 2005 г. стало обязательным использовать только устройство защитного отключения с максимальным током срабатывания 30 мА в домах, разрешение на строительство которых было выдано после этой даты. Также необходимо установить по крайней мере два выключателя утечки на землю.

Одним (двухполюсным) автоматическим выключателем утечки на землю можно защитить не более четырех концевых групп. Подключение однофазных оконечных групп к трехфазному (четырехполюсному) устройство защитного отключения 30 мА не рекомендуется. [3] Причина в том, что токи утечки из разных концевых групп могут влиять друг на друга, поэтому невозможно правильное функционирование защиты от утечки на землю.

Выключатели остаточного тока с IΔN = 500 мА больше не используются в бытовых установках, но они все еще встречаются в старых установках, и их цель заключается в предотвращении, что они используют напряжение с током утечки в случае неисправного заземления. Значение срабатывания 0,5 А составляет, они не защиту от косвенного прикосновения.УЗО типа AC также больше не разрешены для нового строительства и ремонта. Причина в том, что этот тип хорошо работает только с чисто синусоидальными токами. Современное оборудование часто вызывает загрязнение сети в виде искаженных синусоидальных токов. Также, согласно NEN 1010, можно использовать только выключатели утечки на землю типа A.

Клеммы, которые питают только подключенные приборы, т. Е. Не через настенную розетку, не нуждаются в защите выключателями утечки на землю 30 мА, при условии, что заземление достаточно низкое для дома, что составляет примерно 1,5 — 2 Ом..

Северная Америка

Розетка Leviton GFCI «Decora» на кухне в Северной Америке. Согласно местным правилам электроснабжения, в домах требуются розетки с защитой от несанкционированного доступа, а для розетки в пределах 1 метра от раковины требуется GFCI. Т-образный слот указывает на то, что это устройство рассчитано на 20 А может работать с вилкой NEMA 5-15 или NEMA 5-20, хотя последний тип редко встречается в бытовой технике.

В Северной Америке, защищенных местах, где есть легкий путь к заземлению, например, в закрытых помещениях и комнатах с открытым бетонным полом, GFCI.Национальный электротехнический кодекс США потребовал устройств в определенных местах, чтобы быть защищены GFCIs с 1960 года. Начиная с освещения подводных бассейнов (1968 г.), в которых требуется GFCI, были расширены, включая: строительные площадки (1974 г.), план комнаты и открытые площадки (1975 г.), гаражи (1978 г) .), зоны возле гидромассажных ванн или спа. (1981), комнаты для посуды в барах (1984), розетки на кухонных стойках (1987), места для прогулок и недостроенные подвалы (1990), возле раковин в барах (1993), возле раковин для стирки (2005) и в прачечных (2014) ).

GFCI обычно доступны как неотъемлемая часть розетки или автоматического выключателя, установленного в распределительном щите. Розетки GFCI неизменно выделяют прямоугольные грани и подходят для так называемых лицевых панелей Decora, и могут быть смешаны с обычными розетками или выключателями в многоярусной коробке со стандартными накладками. Как в Канаде, так и в США старые двухпроводные незаземленные розетки NEMA 1 могут быть заменены розетками NEMA 5, защищенными GFCI (встроенным в розетку или с соответствующим автоматическим выключателем), вместо изменений проводки всей цепи с помощью заземляющего проводника.В таких случаях розетки должны иметь маркировку «без заземления оборудования» и «с защитой GFCI»; Производители GFCI обычно используют теги для соответствующего описания установки.

Сертифицированы GFCI для защиты от поражения электрическим током при токе 5 мА в течение 25 мс. Устройство GFCI, которое защищает оборудование (не людей), может отключаться от тока до 30 мА; это известно как устройство защиты оборудования (EPD) . УЗО с токами отключения до 500 мА иногда используются в средах (например, в вычислительных центрах), где более низкий порог несет неприемлемый риск случайных отключений.Эти сильноточные УЗО для защиты оборудования и огня, а не для защиты от электрического током.

В своих Штатах Американский совет по лодкам и яхтам требует как GFCI для выходных отверстий, так и прерывателей цепи утечки оборудования (ELCI) для всей лодки. Разница в том, что GFCI срабатывает при токе 5 мА, тогда как ELCI срабатывают при 30 мА через 100 мс. Большие значения предназначены для защиты при минимизации ложных срабатываний.

Норвегия

В Норвегии он требуется во всех новых домах с 2002 г.и во всех новых розетках с 2006 г. Это относится к розеткам на 32 А и ниже. УЗО должно сработать максимум через 0,4 секунды для цепей 230 В или через 0,2 секунды для цепей 400 В.

Южная Африка

Южная Африка ввела обязательное использование устройств защиты от утечки в жилых помещениях (например, в домах, квартирах, т. Д.) С октября 1974 г., а в 1975 и 1976 гг. Правила были уточнены. Необходимо установить в новых помещениях и при проведении ремонтных работ.из. Защита требуется для электрических розеток и освещения, за исключением аварийного освещения, которое не должно прерываться. Стандартное устройство, используемое в Южной Африке, действительно является гибридом ELPD и RCCB.

Тайвань

Тайвань требует, чтобы розетки в туалетных комнатах, на балконах и на кухне располагались на расстоянии не более 1,8 метра от раковины с использованием автоматических выключателей утечки на землю. Это требование также к контурам водонагревателей в туалетных комнатах и ​​конм, включающим устройства в воде, светильники на металлических каркасах, общественные питьевые фонтанчики и т.Д. В принципе, ELCB следует устанавливать в ответвленных цепях с током отключения не более 30 мА в течение 0,1 секунды в соответствии с законодательством Тайваня.

индюк

Турция требует использования УЗО с током не более 30 мА и 300 мА во всех новых домах с 2004 года. Это правило было введено в RG-16/06 / 2004-25494.

Соединенное Королевство

Предыдущие редакции Правил электропроводки IEE требовали использования УЗО для розеток, которые указали, штатными приборами.Обычная практика в бытовых установках заключалась в использовании одного УЗО для покрытия всех цепей, требующихся УЗО (обычно розеток и душевых), но чтобы некоторые цепи (как правило, освещение) не были защищены УЗО. Это было сделано во избежание опасной потери освещения в случае срабатывания УЗО. Меры защиты для других цепей были разными. Для реализации этой схемы обычно устанавливается потребительский блок, включающий УЗО в так называемой конфигурации с разделенной нагрузкой, когда одна группа автоматических выключателей питается напрямую от главного выключателя (или УЗО с выдержкой времени в случае заземления TT.), а вторая группа цепей получает питание через УЗО. Эта схема общепризнанные проблемы, заключающиеся в том, что кумулятивные токи утечки на землю при нормальной работе многих элементов оборудования могли вызвать ложное срабатывание УЗО, и что отключение УЗО отключило питание от всех защищенных цепей.

Текущая версия (18) правил требует, чтобы все розетки в использовании имели защиту УЗО, хотя есть исключение. Незащищенные кабели, проложенные в стенах, также должны быть защищены УЗО (опять же с некоторыми особыми исключениями).Предоставление защиты УЗО для цепей, присутствующих в данных и душевых, снижает потребность в дополнительных соединениях в этих местах. Для защиты установки два УЗО, при этом освещение и силовые цепи наверху и внизу распределены по обоим УЗО. Когда срабатывает одно УЗО, питание сохраняется как минимум в одной цепи освещения и питания. Другие меры, такие как использование RCBO, могут быть использованы для соблюдения правил. Новые требования не включены в текущие установки, если они не будут перемонтированы, распределительный щит изменен, установлена ​​цепь или внесены изменения, такие как дополнительные розетки или новые кабели, проложенные в стенах.

УЗО, используемое для защиты от ударов, должно быть «немедленного» типа срабатывания (без выдержки времени) и иметь чувствительность по остаточному току не более 30 мА.

Если ложное отключение вызовет более серьезную проблему, чем предотвращение электрического током, должно быть предотвращено УЗО (исключение должно быть исключено при условии, что включенные цепи явно обозначенные и учтенный баланс рисков, это может быть в себя обеспечение альтернативных мер безопасности.

Смотрите также

Рекомендации

внешние ссылки

Узо своими руками схема

Устройства защитного отключения (УЗО) — это электрические аппараты токовой защиты, реагирующие на токи утечки (дифференциальные токи). Под утечкой понимают аварийные токи, протекающие между сетевыми проводниками и «землей». Схема измерения дифференциального тока с УЗО может предотвратить повреждение человека электричеством или предупреждение возникновения пожара из-за неисправностей в электропроводке.

Схема подключения УЗО в однофазной сети

Промышленность выпускает устройства защитного отключения, предназначенные для работы в однофазной или трехфазной сети. Однофазные аппараты имеют 2 полюса, трехфазные — 4. В отличие от автоматических выключателей, к отключающим устройствам кроме фазных проводов обязательно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буквой N.

Для защиты людей от электрического тока чаще всего используют УЗО, реагирующие на токи утечки 30 мА.В сырых помещениях, подвалах, детских комнатах применяют аппараты, настроенные на 10 мА. Отключающие устройства, предназначенные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.

Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином подразумевают максимальный ток, который отключает аппарат может выдерживать неограниченное количество времени.

Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов.Заземление TN может быть проводом или через заземляющий контакт сетевой розетки.

На практике применяются два способа включения устройств защитного отключения в электрической цепи:

• схема подключения УЗО с индивидуальной защитой;
• схема групповой защиты потребителей.

Первый способ включения чаще всего использовать для защиты мощных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондиционеров, электрических отопительных котлов или водонагревателей.

Индивидуальная защита предусматривает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение двух защитных аппаратов. Их можно связать в отдельном боксе в непосредственной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата на ступень больше номинала автоматического выключателя.

При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки.В этом случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме снижает затраты и экономит место в распределительных щитах.

В однофазной сети подключение одного УЗО для нескольких потребителей требует расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна или сумме номиналовых автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяет ее назначение и категорией опасности помещений.Защитный аппарат может подключаться в щитке на лестничной клетке или в распределительном щитке внутри квартиры.

Схема подключения УЗО и автоматов в квартире, индивидуальная или групповая, соответствует требованиям ПУЭ (Правил устройства электроустановок). Правила однозначно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к негативным последствиям.

Схема подключения УЗО в трехфазной сети

Городское жилье, как правило, питается от трехпроводной однофазной сети.В предыдущем разделе было рассказано, как подключить УЗО в квартире.

Загородные дома и домовладения часто потребляют намного больше электроэнергии. Их часто подключают к трехфазной сети. В загородном доме электрические отопительные котлы, мощные водонагреватели для горячего водоснабжения. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения.

Многие мощные нагрузки рассчитаны на напряжение 380 В.Для их питания должна установить проводка, состоящая из пяти проводников — трех фазных, нулевого и провода защитного заземления. Во многих местах эксплуатируются устаревшие четырехпроводные сети, в которых отсутствует отдельный заземляющий проводник. В этом случае для применения трехфазного УЗО хозяевам приходится самим изготавливать заземляющий контур и прокладывать сеть заземления.

При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления.Схемы подключения и выбора аппаратов прежними.

В случае если есть значение мощности трехфазной нагрузки, питающей от сети 380 В, номинальный ток можно рассчитать по формуле:

где I — номинальный ток; P — мощность трехфазной нагрузки; U — напряжение трехфазной сети.

Ошибки в подключении УЗО

Начинающие электрики и домашние мастера часто не знают, как правильно подключить УЗО и автоматы. При подключении защитных аппаратов дифференциального тока необходимо неукоснительно выполнять следующие правила:

• устройство защитного отключения должны включаться последовательно с автоматическими выключателями;
• защищаемое электрооборудование должно быть заземлено.

Несмотря на простоту правил, часто повторяющиеся ошибки. Многие мастера считают, что отключающие устройства должны срабатывать при прикосновении человека к частям электрооборудования, оказавшимся под напряжением в результате нарушения изоляции. Это ошибочное мнение. Защита должна сработать не при прикосновении человека, а в момент нарушения изоляции. Поэтому совместно с УЗО защитное заземление.

Вторая распространенная и опасная ошибка — это применение «зануления».В этом случае нулевой проводник присоединяют к корпусу защищаемого электрооборудования. Такая схема на тем, что при обрыве нулевого провода существует вероятность появления опасности на защищаемом оборудовании.

Еще одной частой ошибкой является соединение нулевых проводников, питающихся от разных защитных устройств. Такое соединение обязательно приводит к появлению токов утечки и срабатыванию аппаратов защиты.

Установка УЗО

Решение вопроса, как подключить УЗО или автомат, редко вызывает затруднения.Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку. Для крепления на рейку их снабжают удобными защелками. Для подключения проводников в них применяются винтовые клеммы или пружинные зажимы, позволяющие выполнять безотверточный монтаж.

Производители выполняют распределительные щиты под DIN-рейку внутренней и наружной установки. Такое устройство имеет эстетичный внешний вид и позволяет быстро выполнить монтаж в городской квартире и в индивидуальном частном доме.

Как сделать что-то самому, своими руками — сайт домашнего мастера

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ — УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.

УЗО — устройство защитного отключения электронагрузки, линии, цепи от дифференциальных токов, нагружающих в них. А проще — защита от током и упреждение пожаров, вызванных неисправностью электропроводки. Где, как и какого типа УЗО следует использовать в домашней электросети, написал нам постоянный читатель и автор Владислав Борзов .

Любая электросеть — не идеальна. И даже если она безупречно, включает в себя качественные материалы и имеет многоуровневую защиту, все равно подвержена риску пробоя, потому что со временем изнашивается и стареет.

Сложно представить, но практика показывает, что поражение током, в том числе и со смертельным исходом, случается в быту — то есть в домах и квартирах. Представляет, что произошло непреднамеренное касание оголенного или поврежденного фазного проводника.На этот случай возможны два варианта развития ситуации.

• Первый. Человек обладает высоким внутренним сопротивлением тела, когда речь идет о каких-либо металлических предметах-проводниках, которые сообщаются с землей. В этом случае УЗО не установлено — потенциальная жертва электрификации повезло: его не ударит тоном.
• Второй. Линия защищена УЗО, и человек рукой держит фазный провод, а другой держится, например, за чугунную батарею центрального отопления многоэтажки.В этом случае он почувствует укол, похожий на укол швейной иглы. И все: обесточена.

Есть еще и третий вариант, но он совсем печальный.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Часто в кино герой эпизода сует руки в электрощит — и оттуда через секунду летят искры, дым, пламя. Затем человек падает без сознания. К сожалению, в реальной жизни происходит все именно так, но не столь красочно, как в кино.Людей по-настоящему убивает током, хотя иногда поражение сводится к шоку и ожогам. Типичный УЗО показан на фото 1.

Каков принцип действия УЗО?

Посмотрим на рис. 1. При включении любого потребителя в сеть по проводам начинает течь электрический ток.

При этой величине тока в одном проводнике равна величине тока в другом: J1 = J2.

При возникновении тока утечки I _y ток J ₁ становится больше, чем ток J ₂ .При этом на обмотке трансформатора возникает напряжение, пропорциональное разнице токов J ₁ и J ₂ , которые проходят через кольцо трансформатора.

Когда будет достигнут порог срабатывания, устройство слежения Р подаст сигнал на рас целитель М, отключит линию от потребителя.

Некоторые думают, что УЗО может защитить человека на все случаи жизни, но это не так. УЗО — не панацея, и если одной рукой взяться за нулевой контакт розетки, другой рукой — за фазу, то УЗО примет человека за лампочку или утюг и отключение не даст.

Какие бывают УЗО

Классифицируют УЗО по исполнению, количеству полюсов, типу срабатывания, величине установки срабатывания и номинальной токовой нагрузки. По исполнению УЗО бывают механическими и электронными.

В 906 электронного УЗО схема управления требует собственного питания, поэтому, если нулевой проводник в сети поврежден, то УЗО на пути электрического тока будет всего лишь пустышкой — и человека не защитит. Это минус электронного УЗО.Их плюс — невысокая цена.

Механические УЗО отработают свое даже при обгорании нулевого проводника. Это их сильная сторона, а слабая — они дороже электронных.

По количеству полюсов УЗО подразделяют на 2-полюсные и 4-полюсные. Первые рассчитаны на однофазную сеть 220 В, а последние — на трехфазную 380 В.

По типу срабатывания все УЗО делятся на три разновидности.

1. Тип АС (маркировка

) — срабатывание при протекании переменного тока.

2. Тип А (маркировка

м) — срабатывание на протекание переменного и пульсирующего переменного токов.

3. Тип В (маркировка

) отслеживает синусоидальный переменный, дифференциальный пульсирующий и постоянный пульсирующий токи.

Стандартный ряд величин установок срабатывания всех УЗО следующий: 10, 30, 100, 300, 500 мА. Ряд номинальных токовых нагрузок на контакты УЗО, как правило, таков: 10, 16, 20, 25, 32, 40, 50, 63.80, 100 А. Селективные УЗО обозначают литерой S. Это значит, что в конструкцию устройства введена функция задержки расцепления в интервале 0,13-0,5 с после срабатывания блока дифференциальной защиты.

Основные виды УЗО

Электротравмы приняты в расчете на 1 млн человек. В России этот показатель составляет 8,8 смертельных случаев электротравм на 1 млн жителей страны в год.

УЗО в продаже

На рынке сегодня немало комбинированных защитных устройств с расширенными функциями дополнительной защиты.Многие путают их с УЗО, но УЗО в чистом виде эти приборы не являются. Давайте уточним: дифференциальный автомат АД-12 (фото 2) — это комбинация двух приборов в одном корпусе, а именно: УЗО и автоматического выключателя. При этом данное комбинированное устройство уже имеет Д степени защиты:

• защиту от токов перегрузки;
• защиту от токов короткого замыкания;
• защиту от токов утечки;
• защиту от перегрева проводников.

Дифференциальный автомат (АД-12М) с литерой М — модернизированный (фото 3) к уже имеющимся четырем степеням защиты улучшенной — защиты от повышенного напряжения.В данном устройстве срабатывает расщепитель напряжения при достижении порога в 265-270 В.

Автоматический выключатель дифференциального тока АВДТ-63 (фото 4) по функциональности — тот же прибор. что только вдвое меньше по габаритам.

АВДТ-6А (фото 5) — аналогичный АВДТ-63, но с добавлением функций защиты от повышенного напряжения, какиуАД-12М.

АВДТ-32 (фото 6) — автоматический выключатель дифференциального тока, соединивший в себе УЗО и автоматический выключатель.

Все рассмотренные выше комбинированные устройства электронное устройство токов утечки. Выключатель дифференциальный ВД1-63 (фото 7) является УЗО от токов утечки с механическим срабатыванием расцепителя.

Как выбирать УЗО

Приведем основные практические рекомендации по выбору УЗО.

По типу срабатывания УЗО надо руководствоваться следующим.

• Тип АС следует устанавливать при ветхой (старой) проводке.
• Тип А рекомендован для защиты компьютерной техники, сварочного оборудования и медицинских приборов.
• Ток уставки УЗО на 10 используемых для ванных комнат, душевых кабин и гидромассажных ванн.
• Устав в 30 мА — это широкий спектр применения УЗО, а именно: все розеточные сети жилых домов и квартир, общественных и административных зданий.
• УЗО с уставками срабатывания на токи 100, 300 и 500 являются противопожарными. Сила этих токов уже высока для организма человека и может привести к летальному исходу, поэтому такие УЗО защищают потребителей группы для перегрева поврежденной изоляции.Не будет лишним, если эти УЗО эксплуатировать в селективном варианте.

Определение токовых нагрузок

Если УЗО — комбинированное, то номинальный ток выбирают согласно стандартному ряду в соответствии с проектом или требым номиналом.

В случае если это УЗО без встроенной защиты от сверхтоков, то номинальный ток УЗО рекомендуется выбрать
на ступень выше номинального тока автоматического выключателя. Автоматический выключатель в этом случае включается совместно с УЗО в цепи.

На рис. 2 приведен пример однолинейной схемы электроснабжения небольшого загородного дома или квартиры.

УЗО — это устройство защитного отключения, его предназначение — это защита людей от электрического током в поломок электрического оборудования, или непроизвольном контакте с металлическими частями электрического оборудования утечке тока. Также, оно может защитить электросеть от возгорания проводки во время пробоя тока на корпус или землю.

УЗО представляет собой быстродействующий выключатель. В основе его работы положено сопоставление силы тока на входе и выходе объекта защиты. То есть ток, текущий в фазном и нулевом проводе должен иметь одинаковое значение при однофазном подключении.

Если у вас три фазы, то сумма токов в трех фазах равна сумме токов нулевого провода. Если показатели имеют разное значение, то это значит, что в цепи присутствует ток утечки.

Датчики тока, используемые в УЗО, изготовляют на трансформаторах тока, построенных на тороидальных сердечниках.Пороговые защитные элементы срабатывания создают преимущественно на магнитоэлектрическое реле с большой чувствительности.

Хотя, в последнее время набирают популярность устройства защитного отключения, выполненного с применением специальной электронной схемы. Такая схема приводит в действие защитный пружинный механизм, разрывающий электрические контакты цепи при возникновении внештатных действий.

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры.Прежде всего, обращайте внимание на токовую нагрузку и для каких целей выбранный прибор.

В случае установки прибора на всю квартиру или дом, надо просуммировать принять все нагрузки, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно — правильно подключить УЗО.

Подключение по линии фазы:

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии.После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях лучше может подойти схема с использованием нескольких УЗО для отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

Фактически, принцип подключения однополюсного УЗО приведен в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно сделать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно для входящего фазного провода используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2.Для обозначения нулевого провода использовать обозначение N.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепи, которая включает кнопку Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопок.

Место установки

Обычно, место установки УЗО в электрощите. В нем установлены различные устройства для учета и распределения энергии напряжения до 1000 В.В электрощите наряду с УЗО, автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.

Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения понадобится минимальный набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.

В редких случаях, может понадобится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку.Если на имеющейся колодке нет места, то понадобится установить дополнительную.

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Двухполосный выключатель

Пошаговое руководство:

1. Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такую ​​рейке.
2. Далее размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
3. На входе в щиток , должен стоять двухполосный автоматический выключатель.Его главная задача — защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность выполнять работу по замене оборудования.
4. Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
5. После входного автоматического выключателя , подключаем электрический счетчик.Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача — обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
6. В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
7. После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты напряжения входящее. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям и другим приборам. В данном случае необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
8. После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе используется кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

Возможные ошибки и их последствия

Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:

1. Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
2. Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
3. Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении ситуаций.
4. Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
5. Нельзя заводить питающие контакты с разных сторонних устройств , например, подающие фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.

Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устраняет утечку.

, если у вас много устройств электронного оборудования.Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других полосах.

следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещены правила безопасности.

УЗО: Что это такое и зачем надо? / Обзор с фотками — CS-CS.Net: Лаборатория Электрошамана

УЗО в силовом щите

Внимание! Часть комментариев из этого поста уехала в архивный пост , потому что их стало очень много и страница долго грузится.Если вы что-то не нашли — пройдите в этот архивный пост пожалуйста! Там было много интересных обсуждений!

Я давно обещал накатать пост, но из-за творческого кризиса он чуть-чуть задержался =) И мне схемы было лень рисовать, а теперь они как-то сами собой нарисовались. И сегодня мы говорим про УЗО! =) И как минимум для того, чтобы рассеять жутчайшее мракобесие , которое начало рождаться в Сети на форумах в контексте «а я тут где-то слышал, что ууууу ..» — «да-да-да, наверное ыыы» и прочее подобное.УЗО стало обязательно к применению в нашей стране уже как 12 лет назад (с 2001 года), но прямо вот до сих пор для большиснтва электриков (особенно ЖЭКовских), которые вроде как надо ставить, и это иногда почему -то выбивает и, наверное, сломано?

Придётся разбираться. Начинаем с самого простого: нафига оно нужно? А в первую очередь, защитить человека от электрического током и, соответственно, от первой смерти. Известно, что человек помирает при токе около 80 мА (0,08 А), а током неотпускания (когда человек не может самостоятельно оторваться от провода) считается ток около 50 мА (0,05 А).Обычный автомат линии только от перегрузки по току (замыкание или большой нагрузки), и при токе в 1..2 ампера он и не должен сработать. Поэтому в таком варианте (когда на линии из защиты только автомат) мы можем соверешнно спокойно получить обугленную тушку человека и неотключенный автомат.

ОКей! Что мы можем делать? Сначала надо немного проанализировать что вообще происходит. Происходит обычно следующее. Если человек просто засунул два пальца в розетку — ему ничем не поможешь, это эволюция («Технический прогресс сделал розетки недоступными большинству детей — умирают самые одарённые» ©).А вот если он коснулся чайника или стиральной машины, в которой прохудился нагревательный элемент, и из-за этого на его корпусе оказалось опасное напряжение, то опасный ток потечёт с корпуса устройства через тело человека. Например, в мокрый пол.

Зашибись. Отлично! А если придумать какой-то дополнительный проводник, который нам будет имитировать человека, попавшего под действие тока? И заранее подключить его к корпусу? И в случае опасности весь ток будет идти по нему? Дык именно так и придумали! Это и есть всем известное «заземление» или, говоря правильно, защитный проводник — PE , P rotection E arth.И тут сразу же надо поговорить о терминологии.

К сожалению, с терминологией тоже творится полная задница! Потому что до 2001 года таких устройств в нашей стране вообще не было. Вот мне пишет один товарищ:

Мне тут сообщили поправочку. Я взял 2001 года как новой выход редакции ПУЭ, где установка УЗО стала обязательна. Но оказалось, что их производили ранее, и даже на эту тему есть некая статья. Да и да, действительно — маханул я. Ставропольские ДифАвтоматы я видел в панеликах 90х годов постройки.Упоминанием же даты я хотел на самом деле сказать то, что надо было написать простыми словами: «До сих пор много народа вообще не понимают что это и зачем нужно».

И поэтому, когда УЗО появлялись, их обзывали как попало. В западных странах УЗО называется следующим образом: « Выключатель дифференциального тока «. Имеется ввиду принцип работы этого УЗО, который мы рассмотрим чуть позже и основан на измерении разницы (разница — разница) протекающих токов.У нас же эта штука называется Устройство Защитного Отключения .

А слово « различий » у нас, мать его, используется обычно для обозначения различного автомата — штуковины, которая содержит в себе обычный автомат и УЗО! Причём этот же дифавтомат называют ещё и « Дифференциальный автоматический выключатель «.

Как вам путаница? Итак, получается:

• Автоматический выключатель — это обычный прибор, который обеспечивает защиту линии от превышения тока в ней.Ещё в общем виде можно сказать, что это защита от сверхтоков ;

• Дифференциальный выключатель, Выключатель дифференциального тока, УЗО — это устройство, которое обеспечивает защиту человека от электрического током. В общем виде такой вид защиты можно назвать или «дифференциальная защита», или «защита от токов утечки» или «защита от утечек тока».

• Дифференциальный автоматический выключатель, Диф, Дифавтомат — это устройство, содержащее в себе обычные свойства автомата и УЗО, обеспечивающее ОДНОЙ линии от сверхтоков и токов утечки.

Поэтому если вы видите в прайсах или счёте какие-то странные нессответствия или сокращения типа «Вык. Диф »или« Авт диф вык »- обязательно УТОЧНЯЙТЕ что там имеется ввиду!

Теперь ещё затронем тему PE-проводника.

Защитный проводник правильно следует называть «Защитный проводник», PE-проводник, PE ! Не надо использовать «заземление» и ему похожие слова, потому что они не совсем верно обозначают то, что хочется сказать! Перевожу на правильный язык.Только лишь в зависимости от конкретной системы электроснабжения (TT, TN-C-S), защитный проводник будет или занулением, или чистым заземлением, или вообще повторным заземлением =)

Поэтому если вы пытаетесь сказать что-то в общем виде («А у вас этажный щиток с заземлением?») — говорите «А есть ли в этажном щитке PE?». «Вам необходимо выполнить повторное заземление при помощи заземляющего контура».

Проблема неправильной терминологии в многоквартирном доме, некоторые уникумы начинают плодить разные идеи «Опа! Я ща каааак штырей в землю понабиваю, протащу кабель на 9й этаж, и у меня будет охрененное заземление! ». На этом оказывается то, что через это заземление начинает питаться или весь дом, или на него выносится опасный потенциал в случае аварии. И из-за этого снова помирают люди.

А теперь вернёмся к тому, как это самое УЗО работает.Значит мы пришли к выводу, что УЗО у нас защищает человека от поврежденного устройства, на корпусе которого имеется опасный потенциал. Работает это так:

Пути токов утечки у УЗО

Через УЗО проходят фаза и ноль питания. УЗО контролирует силу тока на «входе» и на «выходе». Если тока уходит столько же, сколько вошло в УЗО — отключения не будет. А вот если ВДРУГ ток нашёл какой-то другой путь, и часть его стала утекать в другое место (вот откуда термин «утечка»), то УЗО сразу же отрубит линию.На моём рисунке это показано толстыми и тонкими стрелками.

Сразу ещё раз обращаю внимание, что УЗО НЕ защитит от того, если взяться за фазу и ноль! Тогда человек (дибил) для этого УЗО будет обычной нагрузкой, и он всё равно умрёт. Однако УЗО защитит:

• От пробоя на корпус в технике. Чаще всего это нагревательные элементы (ТЭНы). Причём пробой может возникнуть только тогда, когда ТЭН нагреется. Мне приходилось несколько раз объяснять моим заказчиком том, почему это у них «вдруг» стало вышибать стиральную машину, хотя на старой квартире всё работало хорошо.Конечно же разбирается, что новый щиток собирал я — и поставил УЗО на все линии, а на старой квартире было всего лишь два автомата на всё. Один раз у меня был очень-очень серьёзный скандал из-за этого. Но всё же проблема оказалась в технике =)
• От кривого монтажа проводки, когда всякие доблестные «электрики» замуровывают где-нить в штукатурке скрутку. Если стенка мокнет (например, штукатурка не высохла) — фаза с этой скрутки будет честно утекать в стенку, и УЗО отрубит линию. И будет, сцуко, отрубать, пока не высохнет или пока не переделают.
• УЗО может срабатывать от неочевидных, но опасных вещей. Например, если у вас есть газовая плита с электроподжигом, или стиральная машинка, подключенная шлангом к металлической оплётке к водопроводным трубам. В некоторых случаях из-за соседей, где-то не туда «заземлились», снова возникнет утечка тока (или разница токов), из-за которой будет срабатывать УЗО. В этом случае надо внимательно подумать, посоображать и, возможно, предупредить серьёзную аварию.
• От неправильного монтажа в щитке.Если вы перепутали разные нули (до УЗО и после) — УЗО тоже будет срабатывать. Про это мы поговорим снова чуть позже.

УЗО ОБЯЗАТЕЛЬНО надо ставить ! Не слушайте тех, кто говорит что «да оно будет у вас выбивать»! Это значит, что они, скорее всего, не понимают, почему оно выбивает, что делать и (или) не хотят исправлять свои косяки! Если ваша разводка бюджетная (и щиток в пяток автоматов) — вам достаточного одного УЗО на всю квартиру. Если у вас сложный щиток — вы можете поставить несколько УЗО по разным зонам или типам помещений.

Однако напоминаю: УЗО не имеет защиты от сверхтоков !! Это устройство, защищает человека от поражения током! Поэтому в цепи, где стоит это УЗО, обязательно должен быть ещё и автомат!

УЗО имеют три программы, по их можно выбирать:

• Номинальный ток контактов. На УЗОшке он обозначается цифрами амперов без буквы категории отключения, как на автомате. Например, стандартный ряд таких токов для УЗОшек ABB — это 16, 25, 40, 63, 80А.ВНИМАНИЕ !!! Это — НОМИНАЛ !! Это не точные амперы тока !!! Точно так же, как на обычном автомате: написано B16, а по таблице он отключится в диапазоне от 48 до 80А при замыкании.
  Номинал призван помочь правильно подобрать УЗО при составлении начинки щитка. Про это мы тоже детально поговорим ниже =)
• Номинальный ток утечки. Это самый важный параметр УЗО: он показывает, при каком значении дифференциального тока УЗО будет срабатывать. По нормам УЗО должно срабатывать в диапазоне от 0.5 до 1 тока утечки (например от 15 до 30 мА для УЗО на 30 мА). Варианты значений:
  • 10 мА (0,01 А) — самое чувствительное значение тока. УЗО с таким током утечки можно использовать в очень ответственных местах или в особо влажных помещениях. Однако такие УЗО специально выпускаются с низким номиналом тока контактов, чтобы под них не напихали много линий. Каждый кабель, техника — все имеют сопротивление изоляции и естественный ток утечки. И если таких линий будет много, то чувствительное УЗО может ложно сработать.
  • 30 мА (0,03 А) — МАКСИМАЛЬНОЕ значение тока утечки для защиты людей и жилых помещений! Если вы хотите защитить людей — ставьте УЗО именно этого номинала. Не более!
  • 100 и 300 мА — УЗО, которое можно поставить на ввод в систему селективности: чтобы сначала отключались групповые УЗО низших номиналов, а потом уже — вводные. В некоторых случаях эти УЗО могут защищать вводной кабель, разводку щита и срабатывать при авариях, потопах и прочих катаклизмах. Из-за этого их прозвали «противопожарными».
• Категория тока утечки. Это то, на какие токи утечки УЗО будет срабатывать:
  • AC — УЗО будет палить только переменный ток утечки. Это самый обычный распространённый номинал, который можно применять везде. Переменный токчки у нас может возникнуть, если непосредственно нашу питающую фазу пробило на корпус. Скажем, хреновая изоляция нагревателя, пробило обмотку двигателя, трансформатора, перетёрся питающий провод.
  • A — более дорогой и чувствительный вариант.В этом случае УЗО палит как и переменный, так и пульсирующий ток утечки (полуволны синусоиды). Это может быть полезно, если внутри устройства цепи вторичного электропитания пробить на корпусе. Скажем, повредится импульсный блок питания, что-то после выпрямителя и прочее подобное. Эти УЗО более дорогие, и, если вы не хотите потратить много денег на щиток, вам следует подумать, где эти УЗО можно применить.
    ОБНОВЛЕНИЕ 2014.02 : Сейчас даже энергосберегающие и светодиодные лампочки импульсные блоки питания.И Европа потихоньку переходит на УЗО типа «A». Поэтому УЗО типа AC может остаться только на обогревателях и тёплых полах.
    В Россию поставляются УЗО типа «AC» и типа «A». Если нужен щиток попроще — то достаточно оставить УЗО типа «AC». Если хочется дикой паранойи и полной защиты — то можно ставить все УЗО типа «A».
• Виду внутренней схемы:
  • Электромеханическое. Это УЗО более дорогое, потому что работает именно от величины тока утечки. Но это требует высокоточной механики: она должна сработать от тех самых 10 или 30 мА тока, но при этом, не зарабатывать от разных ударов, встряхиваний и других внешних воздействий.Обычно для этого УЗО пофигу куда подключать фазу, а куда — ноль, и на корпусе про это ничего не написано.
  • Электронное. Внутри у такого УЗО простой усилитель на микросхеме или транзисторах. Это позволяет его настроить на любые токи утечки. Но — вот беда — в случае аварийного напряжения сети такое УЗО может сдохнуть, потому что от него же и питается. Но эти УЗО дешевле, и именно поэтому их чаще всего делают разные китайцы. Обычно для этих УЗО важно подключение фазы и нуля (и даже иногда сторона подачи питания — сверху или снизу).

Давайте-ка возьмём УЗО ABB F202 AC-40 / 0,03 и разберём его! Мне попался полностью рабочий экземпляр, но с браком: его флажок не менял цвет на зелёный при выключении этого УЗО.

УЗО ABB серии F200

Напоминаю, что у УЗОшек ABB сделаны двойные зажимы. Именно это позволяет подключить одновременно два провода нулей под одно УЗО без дополнительной нулевой шинки. И про это мы тоже поговорим позже.

Двойные зажимы УЗО для подключения двух проводов одновременно

Вскрываем УЗО и смотрим что там есть:

Механизм УЗО внутри

Спереди мы видим механическую часть, а сзади — платку с деталями.Кое-кто может подумать, что это электронное УЗО, но это не так. На платке находятся пара диодов (для выпрямления переменного тока с дифференциального трансформатора) и фильтрующие конденсаторы, видимо, для защиты от ложных срабатываний.

На фото ниже виден ещё и рычажок питания кнопки «Тест». Эта кнопка имитирует утечку тока, и при ее нажатии УЗО должно сработать. Если УЗО не срабатывает — значит оно или бракованное или сдохло. В своих щитах я все УЗОшки проверяю именно таким способом.

Электрическая часть УЗО

В данных УЗО кнопка ТЕСТ питается только тогда, когда УЗО включено.

Внутри УЗОшки есть дугогасящая камера:

Контактная группа и дугогасители

А вот неподвижные контакты УЗО из электротехнической латуни.

Неподвижные контакты УЗО

На подвижных контактах есть серебряные напайки:

Подвижные контакты УЗО

Теперь поглядим на дифференциальный трансформатор — основу УЗО.Именно он «меряет» токи, протекающие через УЗО. В данных УЗО он выполнен в виде цельного блока:

Выводы дифференциального трансформатора

Внутри трансформатора питающие провода жёстко зафиксированы в специальных каналах. Качество изготовления трансформатора мне понравилось. На фото ниже виден ещё и резистор для создания искуственного тока утечки.

Дифференциальный трансформатор УЗО

А вот и вторичная обмотка трансформатора.Количество её витков определяет ток утечки, при котором УЗО будет срабатывать.

Первичная и вторичная обмотки дифференциального трансформатора

УЗО работает так. Если через УЗО втекает и вытекает ток одинаковой величины, то магнитные потоки от обоих проводников, в которых один момент времени течет в разные стороны, уравновешиваются, и ток во вторичной обмотке трансформатора не возникает. Если же токи, втекающие и вытекающие через УЗО будут отличаться, то на вторичной обмотке трансфоматора появится ток.

Он выпрямляется и подаётся на электромагнит, который и отключает УЗО.

Поляризованный электромагнит для отключения УЗО

Вот такое издевательство получилось над УЗОшкой:

Трешак после разборки УЗОшки =)

А вот фотография электронного УЗО TDM из форума MasterCity.ru:

Внутренности электронного УЗО от TDM (с форума)

Мне кажется, что пояснять разницу тут не требуется? Мы видим усилитель на микросхеме (вдали), фильтрующие емкости, и транзистор, соответствующий видимо, коммутируется питание электромагнита.

Ну а теперь начинаем практическую часть, в которой, на самом деле, нюансов ещё больше чем в теоретической!

Подключение УЗО

На самом деле важного нюанса два:

1. УЗО ОБЯЗАТЕЛЬНО должно быть защищено по своему номиналу! То-есть в цепи, где стоит УЗО, должен находиться предохранитель или автомат, который будет защищать УЗО. Некоторые понимают это буквально, и начинают ставить прямо перед УЗО перcональный автомат, и ещё и двухполюсный.Из-за этого начинаются странные дебаты в форумах, мутные схемы щитков и прочие странности.
Технически же это значит именно то, что написано: до или после УЗО должен быть один или несколько автоматов. УЗО будет защищено, если автомат имеет номинал равный или меньше номинала УЗО. Ниже я покажу примеры таких схем.

2. Фаза и Ноль, которые прошли через УЗО, не должны «смешиваться» с другими фазами и нулями. То-есть, если по схеме щита фазу вы взяли после конкретного УЗО, то и ноль вы тоже должны брать после именно этого УЗО.Если вы сделаете ошибку — то УЗО будет отключаться, а вы будете ломать голову что это было =)

Давайте посмотрим схему какого-нибудь щитка:

Схема включения УЗО с дополнительными шинками

Что мы тут имеем? Я тут упрощённо нарисовал простой щиток: два автомата на свет и три автомата на розетки. Вводной автомат у нас на 40А. Свет у нас сделан без УЗО, а все розетки — под УЗО. Обратите внимание на то, как сгруппированы линии, и на разводку нулей.Так как у нас свет подключен к УЗО — то и ноль на свет мы берём до УЗО, используя для этого нулевую шинку N . Ноль на розетки, подключенные после УЗО, взят тоже после УЗО и с шинки N ’.

Всё просто? На самом деле — да, но на форумах продолжаются дебаты про защитные автоматы ДО УЗО. Поэтому тоже посмотрим на эту схему:

Для защиты УЗО не нужны дополнительные автоматы!

И поглядим мою переписку с ABB: ABB_F200_Protect.pdf. Там ясно написано то, что если сумма номиналов автоматов после УЗО не превышает его номинал, то УЗО защищено и дополнительных автоматов не надо.

ОБНОВЛЕНИЕ 2014.02: ВНИМАНИЕ !!! Эта информация справедлива только для УЗО ABB, потому что я рыл ее в каталог и докапывался до технических специалистов. Что удалось узнать.

На самом деле выделяют две защиты УЗО: по перегрузке и по к.з. По перегрузке номинал автомата должен быть 100% не больше номинала УЗО.По к.з. защищаться и автоматами и предохранителями с большим номиналом. На УЗО показан уровень защиты при использовании 100 А предохранителя, потому что есть такой стандартный тест. Но мы же не будем брать отдельно автомат и отдельно предохранитель. Поэтому защищаемся просто автоматом с небольшим номиналом.

Относительное положение автомата и УЗО и общее кол-во автоматов не важно. Главное чтобы суммарный номинал автомата (если он сверху) и автоматов (если они снизу) был не более номинального тока УЗО.

Как у других производителей — я не знаю, поэтому перед тем, как тупо копировать схему, показанную выше и ещё доказывать всем «А вот CS тут нарисовал, а вы все дураки» — читайте, блин, технический каталог производителя !!

Как правильно выбирать УЗО по номиналу тока контактов? Правила можно описать, применительно к нашим щиткам, так:

• Если номинальное вводное автомата меньше или равно сколько номиналу тока УЗО — после УЗО может стоять сколько автоматов;
• Если номинал вводного автомата больше номинала УЗО — тогда после УЗО автоматы ставятся так, чтобы сумма их номиналов не превышала номинал тока УЗО.

Я нарисовал картинок. На первой у нас стоит два УЗО на 40 и 25А. Номинал вводного автомата у нас при этом 40А. Первое УЗО имеет номинал 40А, и оказывается защищено вводным автоматом. Поэтому после него можно напихать чего угодно и сколько угодно. Под ним торчат автоматы суммой номиналов аж на 58А. Второе УЗО имеет номинал на 25А (для примера), и поэтому его можно защитить после автоматов не более чем на 25А (6 + 6 + 10А = 22).

Пример защиты УЗО 1

Посмотрим вторую схему.Тут у нас вводной автомат на 50А (как в новостройках с однофазным вводом). Так как у нас под первым УЗО на 40А стояло автоматов на сумму 58А, то УЗО на 40А не прокатит никоим образом. Что делать? поднимем номинал этого УЗО до 63А — и всё поправится. А вот на втором УЗО я показал пример того, как не надо делать. Второе УЗО у нас на 40А, а автоматов под ним стоит на 48А. Вот оно не защищено и так делать не надо!

Пример защиты УЗО 2

Как же придумывать щитки на УЗО? УЗО в щитках удобнее использовать в случае однофазного питания.Тогда весь щиток превращается в древовидную структуру, как на картинках выше: УЗО, под которым несколько автоматов. Это самый простой и бюджетный вариант. И щиток собирать проще, если все УЗО удаётся поставить в ряд и соединить специальной шинкой-гребёнкой (я писал о них ранее). Бюджетность этого варианта в том, что какое-нибудь УЗО типа А на 10 мА стоит дешевле, чем дифавтомат соответствующего номинала, да ещё и с категорией B.

Однако есть и неудобство. Если на какой-то из линий, которые стоят под УЗО, возникает утечка — УЗО отрубит сразу все эти линии.Это будет несколько неудобно, особенно если утечки сразу найти будет сложно. В некоторых случаях приходится отключить нули от шинки, чтобы найти проблемную линию, или же использовать двухполюсные автоматы (применительно к ABB) или автоматы 1P + N (у других производителей они есть в виде одного модуля).

Однако мы помним, что если под одним УЗО будет слишком много линий, то УЗО может ложно срабатывать из утечки естественного тока через изоляцию кабелей и фильтры питания.Обычно идеальный щиток на УЗО содержит несколько УЗО, сгруппированных по типу помещений или виду нагрузки. Это позволяет отключать линии по утечкам небольшими участками, не отключая сразу всё.

А теперь ещё пару слов о том, что делать если нет PE, и как вообще проверить УЗО.

Если PE — нет, то УЗО ставить всё равно надо! Не слушайте тех, кто говорит «без заземления работать не будет». Во-первых, напомните им о правильном названии PE, а во-второй, УЗО будет работать, но по факту.Если в схеме PE ток утечки есть куда деваться (в PE), то без PE у тока утечки только один путь: через прикоснушегося человека. Что будет? Если ток утечки настолько мал, что УЗО не сработает — вас просто дёрнет током. Если ток утечки велик — то вас дёрнет, но сразу же сработает УЗО, отключив линию и сократив время действия на вас опасного тока. Напоминаю, что при этом все линии всё равно надо укладывать с PE, просто PE никуда не подключать до реконструкции системы электроснабжения.

УЗО можно проверить так:

а) Нажать кнопку «Тест».Если УЗО отключено — значит, с ним всё хорошо
б) Если есть штатный PE — закоротить в розетке или кабеле питания ноль N и PE. Не перепутайте с фазой! УЗО должно отключиться.
в) Косвенным путём: если где-то что-то залило, или перекусили кабель целиком — то УЗО сработает =)

Вот как-то неожиданно про всё-всё и рассказал. Думал, что будет длинно и нудно, а вышло просто и наглядно. Обо всём, о чём я забыл сказать — спрашивайте в комментариях!

Внимание! Часть комментариев из этого поста уехала в архивный пост , потому что их стало очень много и страница долго грузится.Если вы что-то не нашли — пройдите в этот архивный пост пожалуйста! Там было много интересных обсуждений!

Нужно ли ставить автомат перед узо

При установке нового или модернизации старого щитка с новым автоматом необходимо установить устройство защитного отключения сети. Прибор защищает линию от перегрузок, коротких замыканий и предотвращает выход бытовой техники из строя. Некоторые мастера не могут решить, поставить УЗО до автомата или после. Подобрать способ подключения популярные популярные схемы.

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указать на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от повреждения током, пробоев изоляционного покрытия кабеля. УЗО можно подключить на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства — невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА.Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных приборов

Для понимания, как нужно ставить УЗО — после или до автомата, нужно разобраться в функционале установки.Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если нет защиты, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также к возгоранию линии. Оптимальный вариант — защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно — лучше защитить линию от УЗО до потребителей.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Ток замыкания через номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, устраняющие воздействие перегрузок и замыканий.При этом ток защитного автомата не должен быть токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него — на 36 А.

Схемы подключения УЗО с выключателем

Подключить защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму — будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, использовать популярными схемами.

На несколько групп дифавтоматов — одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К реализации реализации схемы экономия финансов и места в распределительном щитке. Минус подключения — отключение всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

Схема предусматривает монтаж в такой поставлять:

1. Устройство защитного выключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки выключателя.

УЗО после автомата

Сборка системы осуществляется по принципу;

• выключатель — двухполюсный или фидерный;
• счетчик;
• УЗО;
• автоматы в зависимости от числа линий.

Данный вариант — правильный, поскольку легко, как выключить автомат и подвести на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО в группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

• 3 трехфазный дифавтомата;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая — на следующий.

Однофазные приборы защиты два полюса, дифавтоматы — один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят.При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе — к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общего, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочих нулем. Он присоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников — на каждую шину.

Провод на PEN и PE не разделяется — на щит идут земля, ноль и 3 фазы.

Где нужно ставить УЗО

Чтобы определить, где установить аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света — 300 тыс. км. / сек. В стандартном автомате С 16 время включения при прохождении токов 5 × In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет — 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат — УЗО — кабель — розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание — инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждений деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

• Автомат — УЗО. Фаза подается при помощи перемычки, а ноль — непосредственно на защитный аппарат. Провод на розетки подключается к прибору и РЕ-шине.
• УЗО — автомат.Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль — на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО — до дифавтомата или после него.

Номинал автомата

На корпусе любого прибора указывается номинальное значение — величина максимального длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора.При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13% больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты нагреваться. Для выбора номинала системы с большими показателями, нужно суммировать их и выбирать УЗО с большим показателем.

Нюансы установки защитного прибора

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

• На несколько групп поставить один УЗО и индивидуальные автоматы.
• Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
• Систему TN-C занулять не требуется.
• Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
• Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
• Нулевая клемма находится справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
• Ввод можно делать на нижние или верхние клеммы.
• Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
• Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
• Для линии с токами пульсации нужные устройства типа А.

Проверить исправность системы можно по клавишам «Тест».

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине реакции на сверхтоки он устанавливается в комплексе с дифавтоматом.Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие — выбор соответствующего номинала.

Друзья приветствую всех на сайте «Электрик в доме». Думаю, ни у кого не возникнет сомнений, что в нынешнее время нормальная и безопасная работа бытовой техники подразумевает использование современных устройств защитного отключения, автоматических выключателей, реле напряжения и т.п.

Сегодня я хочу разобрать один вопрос, который в последнее время часто задают читатели данного сайта.Вопрос заключается в правильной установке подключения УЗО и автоматического выключателя. Одни читатели убеены, что УЗО необходимо подключать после автомата.

Другие наоборот, аргументируют свои убеждения проектными решениями, предоставленные схемы электроснабжения в которых четко видна установка УЗО перед автоматическим выключателем .

Так все-таки кто прав? Где ставить узо до или после автомата? С этим вопросом мы сегодня и разберемся. Я постараюсь подробно разобрать все варианты подключения.

Установка узо перед автоматом или после

На самом деле я считаю, что данный вопрос можно отнести к ряду вопросов «что появилось раньше яйцо или курица»?

Давайте разберем, в чем кроется опасность? Опасность заключается в том, что устройство защитного отключения не имеет защиты от сверхтока. При возникновении цепи перегруза или короткого замыкания узо работать не будет, поэтому его и подключают в паре с автоматом.

Ток короткого замыкания может в измен раз номинальный ток.Несложно понять, что при прохождении таких токов через УЗО ничего хорошего ждать не следует. В таком режиме работы могут повредиться его внутренние детали и выгореть контакты, устройство может попросту утратить свою работоспособность.

А печаль во всем этом — стоимость УЗО, которая на порядок выше стоимости выключателя.

ПО МНЕНИЮ некоторых читателей в зависимости от того, где будет установлено защитное отключение, будет зависеть и то повредится оно или нет.Да что там говорить я сам раньше считал, что последовательность имеет значение.

Схема подключения УЗО с автоматическим выключателем

Друзья, чтобы разобраться с данным вопросом, давайте рассмотрим несколько схем подключения УЗО и рассмотрим автоматического выключателя. И в каждом варианте подключения смоделируем аварийную ситуацию с протеканием тока короткого замыкания.

Вариант подключения №1. Одно УЗО на несколько групп автоматов

При такой схеме подключения одним УЗО защищается несколько групповых линий.В этом случае устройство защитного отключения устанавливается сверху, а после него устанавливаются автоматические выключатели на разные группы потребителей.

Такая схема очень популярна на сегодняшний день и позволяет сократить бюджет.

Для тех, кто думает, что нельзя так подключать, правила ПУЭ П.7.1.79 это вполне допустимо.

Кстати на сайте Электрик в доме я уже рассказывал, как выполнить такое подключение.Читайте статью подключение УЗО в группу автоматов. Теперь представим ситуацию, что в одной из групповых линий произошло короткое замыкание. Например в группе №2. На рисунке показано движение тока КЗ.

Вот несколько примеров использования таких схем в электрощитах:

В этом случае ток короткого замыкания будет проходить по такому пути: УЗО — автомат группы №2 — питающий кабель — потребитель.

Многим покажется такая схема подключения неправильной, так как автомат стоит после УЗО , он не способен устранить действие тока короткого замыкания.Через УЗО будет протекать огромный ток, и оно обязательно сгорит. А как вы считаете, сгорит УЗО или нет? Отвлекитесь и напишите в комментарии свое мнение, не дочитывая статью до конца. Разбираемся дальше с вопросом, где необходимо установить узо до или после автомата.

Вариант подключения №2. Установка УЗО до автомата

Данная схема собрана таким образом: устройство защитного отключения — автоматический выключатель — питающий кабель — потребитель. То есть в данном случае УЗО установлено до автомата .И такие схемы далеко не редкость. Вот несколько схем сборки.

Пример прохождения тока короткого замыкания при повреждении.

Если произойдет повреждение, отключится автоматический выключатель, но до этого момента ток короткого замыкания уже пройдет через УЗО. Для многих пользователей такой способ сборки также покажется неправильным.

Вариант подключения №3. Установка УЗО после автомата

При такой схеме запускается автомат, а затем УЗО.Наглядный пример такой сборки.

При коротком замыкании ток будет проходить по такому пути: автоматический выключатель — УЗО — питающий кабель — потребитель. На рисунке это указано.

Опять же для многих такая схема показывает наиболее правильный способ как по пути протекания ток КЗ первым делом проходит через автоматический выключатель, он в свою очередь отключится и УЗО в этом случае не пострадает.

Где ставить узо до или после автомата?

Друзья мы рассмотрели три варианта подключения, а теперь давайте разберем какой из них правильный и где все-таки необходимо установить УЗО до или после автомата .

Какой из представленных вариантов подключения правильный? Все схемы правильны и каждый вариант подключения имеет право на жизнь! Пояснение к такому вердикту читайте ниже.

Из школьного курса физики мы знаем, что скорость распространения электромагнитного поля по проводнику равна скорости света и порядка 300 000 км / с. То есть можно сказать, что электрический ток движется по проводам со скоростью света и за 1 сек. преодолевает 300 тыс. км. Много это или мало?

С какой скоростью отключается автоматический выключатель при возникновении тока короткого замыкания? Если для примера взять автомат С16, то при прохождении тока 5 × In (80 А) автомат отключится за время примерно 0.02 сек. Для этого советую ознакомиться со статьей о время-токовых характеристикх автомата, там подробно расписано об этом.

Теперь берем калькулятор, считаем и получаем что за время 0.02 сек. электрический ток успевает преодолеть расстояние в 6000 км. Вот вам и скорость. А у Вас какой длины провода проложены? )))

Можно сделать заключение, что ток КЗ проходит всю цепочку, состоящую из автомата, УЗО, кабеля и розетки. При этом автомат моментально не срабатывает и останавливает ток при появлении последнего.

Утверждать, что ток КЗ доходит до розетки, можно на основании факта оплавления отвертки, с помощью которой были замкнуты подгоревшие розеточные контакты и провода в ней. Оплавление отвертки и подгорание розеточных контактов может происходить только при воздействии на них какой-то силы извне. Такой силой как раз и оказывается ток КЗ.

Почему же УЗО продолжает и дальше работать при прохождении через него тока КЗ? Это происходит по той же причине, по которой не выходят из строя такие элементы сети как рубильник, электросчетчик, реле напряжения, измерительные приборы, электрический кабель и др., установленные на пути тока короткого замыкания.

Такой ток приводит к появлению высокого температурного режима, плавящего изоляцию проводов и корпуса защитного оборудования. Данный процесс является инерционным и при этом автоматом не дает требуемого времени на то, чтобы оплавилась и сгорела вся электропроводка и ее составляющие. Для оплавления изоляции на кабелях и сгорания УЗО явно недостаточно двух сотых секунды.

Ознакомьтесь с техническими характеристиками защитных устройств, здесь есть такая составляющая как отключающая способность.Об этом я подробно писал в прошлой статье.

Напрашивается вывод, что УЗО одинаково функционирует до автомата и после него. Тогда в чем отличие между автоматами, находящимися перед УЗО и после него?

На двух ниже представленных схемах показывается защита одной линии посредством автомата и УЗО. На первой схеме автоматический выключатель установлен перед УЗО, а на второй после.

Рассмотрим схему подключения тандема автомат — УЗО. Автомат всегда идет первым в паре с УЗО.Это делается лишь по вопросам удобства монтажа и подключения.

От него фазный провод проходит перемычкой на УЗО, подача «ноля» осуществляется непосредственно на УЗО. Подключение кабеля, отходящего на розетки, в данном случае производится только к УЗО и к шине РЕ (если таковая имеется).

При установке автомата после УЗО (что изображено на второй схеме) подключение проводов на розетки осуществляется уже к различным устройствам — фазного провода к автомату, а нулевого к УЗО или к нулевой шине.Это неудобно и может привести к путанице. Поэтому необходимо грамотно собрать схему, которая бы стала максимально понятной для всех, кто будет ею.

Если используется один автомат, одно УЗО и один кабель от нагрузки я стараюсь использовать первую схему подключения.

Друзья теперь вы точно будете знать, что нет никакой разницы, где устанавливать УЗО до или после автомата . Основная задача это рассчитать устройство защитного отключения по номинальному току и защитить его от сверхтоков.А последовательность установки этих устройств значения не имеет.

К написанию этой статьи меня подтолкнул вопрос, заданный мне сотый раз за последнее время. Признаюсь честно, что устаешь постоянно отвечать одно и тоже. Суть вопроса заключается в правильной установке подключения УЗО и автоматических выключателей. Как правильно установить УЗО — до или после автомата?

Когда я рисую схемы на заказ, то получаю замечания, что я неправильно разместил УЗО и нужно его поменять местами с автоматом, так как УЗО может сгореть от тока короткого замыкания в цепи.Также подобные замечания были в комментариях на этом сайте. Мне приходится тратить время и писать одинаковые ответы на подобные замечания.

Поэтому я решил написать ответ на это вопрос в виде статьи и в будущем буду просто давать посылку на этот материал в качестве ответа. Здесь мои личные размышления, основанные на личном опыте и полученные знаниях.

Как правильно установить УЗО — до или после автомата

Давайте рассмотрим разные варианты подключения УЗО к автоматическим выключателям.

1. Одно УЗО защищает несколько групповых линий, т.е. оно стоит на первом месте и после него установлено несколько автоматических выключателей. Эта схема представлена ​​ниже. Она очень проста и популярна в бюджетных распределительных щитках.

Давайте теперь смоделируем аварийную ситуацию. Допустим в одной групповой линии произошло короткое замыкание. По схеме ниже показано направление движения тока короткого замыкания красной линией со стрелками.

В данной схеме путь тока будет следующим: УЗО — групповой автомат — кабель до розетки — сама розетка.

Многие считают, что в этой ситуации сгореть УЗО от тока КЗ, так как автомат стоит после УЗО и просто не может его защитить от действия огромного тока. На самом деле при таком подключении с УЗО ничего плохого не произойдет. Почему это так читайте ниже.

Вот наглядный пример щита, где стоят на первом месте несколько УЗО, а групповые автоматические выключатели идут после них.

2. Групповую линию защищают один автомат и одно УЗО.

В представленной ниже схеме уже автомат стоит на первом месте, а УЗО на втором.

Вот наглядное фото данного варианта. Тут на верхней дин-рейке стоят групповые автоматы, а ниже идут ряды УЗО, которые к ним подключены. Каждое УЗО подключено к своему автомату.

Представим аварийную ситуацию с коротким замыканием в розетке. Путь тока КЗ в такой схеме будет следующим: автомат — УЗО — кабель — розетка. Смотрите по схеме ниже на красную линию со стрелками.

По мнению многих людей в такой ситуации автомат должен сработать от короткого замыкания, тем самым исключить прохождение разрушающего тока через УЗО. А я тут нарисовал, что ток добрался до розетки. Получается не стыковка и либо я неправильно нарисовал, либо ток действительно до розетки и тоже протекает через УЗО.

Давайте разбираться кто прав, а кто виноват. С какой скоростью распространяется ток по проводам? Вспоминаем физику и узнаем, что скорость распространения электромагнитного поля примерно равна скорости света — 300000 км / с.Теперь посмотрим за какое срабатывает автоматический выключатель при возникновении тока короткого замыкания. Он срабатывает за 0,02 секунды. Делаем небольшой расчет и ток, что за 0,02 секунды успеет преодолеть 6000 км. А ваша подстанция как далеко находится от вашей розетки?

Из вышесказанного делаем вывод, что ток короткого замыкания успевает пробежать по всей цепочке автомат — УЗО — кабель — розетка. Просто автомат физически не успеет сработать мгновенно при появлении тока КЗ и остановить его на себе.

Также о, что ток КЗ доходит до розетки свидетельствует оплавленная отвертка, которая замкнули провода в розетке и подгоревшие контакты самой розетки. Чтобы оплавилась отвертка и подгорели контакты у розетки нужно на них что-то воздействовать на них, чтобы они сами по себе не вывели из строя. Как раз ток КЗ это и делает с ними.

Тогда почему же УЗО не выходит из строя, если через него протекает ток короткого замыкания? Оно не выходит из стоя, потому что не выходит из строя и кабели идущие к розетке, счетчик электроэнергии и другие элементы цепи, встречающиеся на пути тока короткого замыкания.Какая опасность от тока КЗ? Это появление высокой температуры, от которой начинает плавиться изоляция кабелей и корпуса защитных устройств. Этот процесс инерционный и на оплавление и сгорание цепи нужно какое-то время, которого автомат не дает. Две сотые секунды не хватает, чтобы успела изоляция плавиться на кабелях и чтобы сгорело УЗО.

Поэтому делаем вывод, что УЗО все равно, где ему стоять — до автомата или после. Оно себя будет чувствовать хорошо в обоих случаях.

Тогда почему в одной схеме автомат стоит перед УЗО, а в другой после? В чем разница?

представлена ​​схема, когда одна защищает один автомат и одно УЗО.На схеме стоит автоматический выключатель стоит перед УЗО, а на схеме справа после УЗО.

В паре УЗО + автомат всегда ставится автомат на первом месте из-за удобства монтажа и в простом подключении кабеля от нагрузки. Посмотрите сами. Если автомат стоит на первом месте (схема слева), то от него идет «фаза» перемычкой сразу на УЗО, «ноль» подается на УЗО. В этом случае кабель отходящий на розетки подключается только к УЗО и к шине ПЭ. В схеме справа (автомат стоит после УЗО) отходящий кабель на розетки нужно уже подключать к разным защитным устройствам — «фазу» к автомату, а «ноль» к УЗО.Это не удобно и простой обыватель может запутаться с подключением одного кабеля. Я считаю, что задача сборщика щита заключается в грамотной сборке схемы, которая будет наиболее понятна для пользователя.

Поэтому если стоит пара один автомат и одно УЗО, то автомат лучше размещать на первом месте. Конечно если вы хотите запутаться, то выбирайте схему справа)))

Теперь давайте посмотрим почему если к одному УЗО нужно подключить несколько автоматов, то автоматы ставятся всегда после УЗО.Эта схема была представлена ​​в первом варианте подключения. Что у нас получиться если автоматы поставить до УЗО? Смотрите схему ниже. Так получается совсем не правильная и не рабочая схема. Поэтому запомните, что несколько автоматов ставить перед УЗО нельзя.

Вроде разобрались с вопросом, что сначала УЗО или автомат)))

Теперь давайте заодно посмотрим как правильно выбрать номинал УЗО, чтобы оно не сгорело от перегрузки. На любом УЗО указывается его номинал, т.е. максимальный длительный ток, который может протекать через УЗО не причиняя ему вреда. Также контакты УЗО могут безболезненно коммутировать этот ток, т.е. обесточивать линию при возникновении в ней утечки. допускать, чтобы через контакты УЗО протекал ток больший, чем его номинал нельзя, так как начнут греться его контакты, плавиться корпус и т.д.

Поэтому УЗО нужно защищать автоматическим выключателем, который сработает прежде чем начать выходить из строя УЗО. Для того, чтобы защитить УЗО от перегрузки, нужно установить номинал автомата равным или на одну ступень выше номинала защищающего его автомата.Например, если автомат стоит на 16А, то УЗО нужно выбрать 25А. Больше можно, а меньше нельзя. Этот запас по току УЗО нужен для того, чтобы исключить протекание через него повышенного тока, прежде чем автомат сработает от перегрузки. Мы уже знаем, что токи не отключают автоматических выключателей, из-за которых автомат срабатывает от перегрузки, когда токи превысит его номинал на 13%. То есть автомат на 16А сработает от тока 18А. И это повышенный ток будет протекать через УЗО. Если УЗО будет также номиналом 16А, то есть вероятность что его контакты будут немного перегреваться.Эту ситуация стоит вообще исключить. Это что касается пары один автомат + одно УЗО.

Как выбрать номинал УЗО если к нему подключено несколько автоматов? Да очень просто! Нужно посчитать максимально возможный ток, который может протекать через УЗО. Если к одному УЗО подключены три автомата, например, номиналами 16А + 16А + 6А = 38А, то сумма их номиналов составляет 38А. В этом случае УЗО нужно выбирать с номиналом большим, чем получилось в расчете. Если вы к одному УЗО подключили, например, пять автоматов с суммой номиналов 16А + 16А + 16А + 16А + 10А = 74А, то есть это не означает что вам нужно брать очень мощное УЗО.В этом случае УЗО будет защищать вводной автоматический выключатель. Если номинал вводного автомата меньше полученного расчета, то он не даст току достигнет величины 74А. Например, при 3-х фазном вводе с вводным 3-х полюсным автоматом 25А, групповое однофазное УЗО можно смело выбирать номиналом 32А-40А.

Для примера посмотрите схему ниже. Так как номинал вводного автомата 32А, то мы смело можем ставить УЗО с номиналом 40А. Это не зависимо от того что к УЗО подключено три автомата суммой номиналов 16А + 16А + 16А = 48А.вводной автомат не даст току достигнет величины 48А и поэтому УЗО на 40А будет в этой схеме надежно защищено.

Это все что я хотел написать про выбор номинала УЗО и про последовательность подключения УЗО до автомата или после.

Если вы не согласны с моим объяснением и считаете что я ошибаюсь, то напишите это в комментариях. Знать правильный ответ на поставленный вопрос в этой статье будет полезен как мне так и вам.

Также, если вы, после прочтения данной статьи, все еще затрудняетесь решением вопроса разработки схемы своего электрощита, то пишите мне.Я с большим удовольствием разработаю вам схему, а при вашем желании еще и соберу электрощит. При помощи программы сборки схемы делаю бесплатно. Посмотреть мои работы по сборке электрощитов на заказ можете в разделе — «Мои работы». Спасибо!

Подключить узо в Хабаровске — black-star-burger.ru

Подключить узо

Как подключить, уЗО и автоматы правильно: схемы, советы

Следует соединить их между собой кабелем 1,5 квадратных миллиметров.Заземление роли защитного проводника, по которому «стекает» напряжение в случае аварийной ситуации. Если происходит ложное срабатывание или напротив, прибор не реагирует, возможно, причина в следующем: «фаза» и «земля» соединены после УЗО; неполное подключение не вставлен проводник N в соответствующую клемму; «Нуль» и «земля» соединены в розетке; путаница между подключением двух и более УЗО к электроустановкам. Затем фазный провод с защитного устройства подключается на автоматический выключатель.Он обозначается желто-зеленым цветом изоляции и разветвляется до каждой розетки в квартире. Это заметно упрощает процесс монтажа.

Минусы подобной схемы: есть риск, что одно из защитных устройств имеет бракованным и не сработает, что чревато пожаром или травмой; при неправильном подборе токов срабатывания возможны ложные отключения. Здесь будет актуальна схема с использованием нескольких защитных устройств к каждой точке потребления. В обратном случае достаточно установки общего УЗО.Промышленностью выпускаются устройства защитного отключения, рассчитанные на утечки 10 мА, 30 мА, 100 мА, 300 мА. Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.

Схемы подключения, уЗО в однофазной и трехфазной сети

Напишите свои комментарии в блоке ниже ваши замечания будут полезными многим домашним мастерам. Трехполюсное УЗО При подключении возможна путаница в проводах. В месте пробоя выделяется тепло, приводящее к воспламенению кабеля.Клемма L1 на выходе автомата соединяется с L1 на защитном устройстве, L2 с L2 и так далее. Теперь, согласно ПУЭ, к каждой розетке должен подводиться отдельный заземляющий проводник.

Сначала срабатывает реле напряжения (РН затем контакт (К). Запомнить, что для нулевого проводника и заземляющего провода использую разные шины.) Когда случится пробой замыкания и замыкание на землю, устройство зафиксирует разницу токов и отключит систему. устройство пользуется большей популярностью.Если в щите изначально нет плашки для крепления устройств DIN, то ее придется докупить дополнительно.

Общее устройство защитного отключения необходимо подключить между вводным и групповыми автоматическими выключателями. О выборе подходящего типа провода мы писали. Создание современной внутриквартирной электросети ответственное мероприятие, связанное с расчетами, выбор проводов и электроустановок, монтажными работами. Если необходимо перекрыть подачу электроэнергии в квартиру или дом, отключают общий автомат, а не УЗО, хотя они установлены рядом и обслуживают одну и ту же сеть.При первой подаче питания не исключены короткие замыкания и взрывы в электрощите.

Как подключить, уЗО: схемы подключения с заземлением и без

С точки зрения экономии, электромонтаж нескольких устройств проигрывает один общий обошелся бы намного дешевле. Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик. Некоторые виды шкафов имеют отверстия, чтобы можно было снимать показания прибора учета, не распахивая специально дверцу, и отключать устройство.На данном изображении отсутствует нулевая шина, что часто встречается в квартирах и домах ранних годов постройки. В электрощите имеется фазный, нулевой и заземляющий проводник. Но если автоматический выключатель срабатывает от тока короткого замыкания или перегрузки тока, превышающего рабочий ток самого выключателя, то УЗО срабатывает только от тока утечки, на который оно рассчитано.

На ответственные помещения вроде детской ванной комнаты подбираются устройства, рассчитанные на отключение при утечке тока, равной 10 мА.При этом одной из задач обеспечения безопасности и сохранности имущества оба подаются на вход электрического счетчика в данном примере УЗО. напряжение 230 Вольт, рабочий ток 32 Ампера и ток утечки.

Как выбрать и правильно подключить, уЗО, яндекс Дзен

Берут два рабочих провода «фазу» и «землю одновременно» коколю электролампы.Ошибки при подключении розеток: О необходимости и нюансах установки защитных приборов: Не всегда существует возможность вызова квалифицированного специалиста для оборудования распределительного электрощита. Стоит отметить, что чем больше отдельных линий электропроводки, тем самым текущий ремонт. Для подключения и наращивания проводов применяются клеммники заводского изготовления.

На его корпусной части можно найти основные маркировки, которые позволят определиться с выбором.В нем находится множество устройств, которые позволяют использовать ресурсы до тысячи ватт. Автомат с кнопкой тест Существует и другая более надежная методика проверки. Если в квартире или доме несколько осветительных и розеточных контуров, несколько мощных бытовых приборов, требующиеся устройства отдельных электролиний, то есть смысл установить двойную защиту с общим УЗО. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта. Если потребителей много, желательно разгруппировать.

И если в сети будет два УЗО, то нулевых шин будет три: одна общая. Затем фазный провод поступает на групповые защитные устройства. Детальная информация по выбору подходящего УЗО. Для этого достаточно с небольшим усилием попробовать выдернуть проводник. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Как подключить, уЗО правильно: инструкция на 7 схем с фото

Его отсутствие обязательно проверяется индикатором отверткой, мультиметром или контрольной лампочкой на 220В.Один из вариантов: входная клемма N (верхняя левая) от вводного автомата; выход N (нижняя левая) на отдельную нулевую шину; входная клемма L (верхняя правая) от ввода автомата; выход L (нижняя правая) к групповым автоматам. Место УЗО на входе силовой линии в квартиру (дом). Их номинал срабатывания должен составлять около 30 мА. Появляется утечка, и прибор должен моментально сработать.

Он должен оставаться на месте и не болтаться. УЗО подключается между прибором учета и автоматическими выключателями с соблюдением назначения проводов (L и N).Подключать устройство защитного отключения необходимо в соответствии с маркировкой клемм. Если вам необходимо установить защиту на единичный электроприбор, к примеру, на стиральную, то можно приобрести устройство с минимальным номинальным током. Затем фазные провода с автоматов подключаются на однополюсные групповые УЗО и расходуются по потребителям.

Чтобы разобраться в цветовых и буквенных маркировках, достаточно знать простые соотношения из таблицы. Если вы решили самостоятельно оборудовать распределительный электрощит, перед тем как установить и подключить УЗО, не забудьте: отключить электропитание выключить автомат на входе; использовать провода с проводами; не применять металлические трубы или арматуру в квартире для заземления; в первую очередь установить автоматический входной выключатель.Поэтому для начала нужно разобраться в отличиях УЗО от другой автоматики. Например, при замыкании фазы на корпусе электрооборудования, фаза, используя наименьшее сопротивление, пойдет по защитному проводнику, рЕ и создаст ток утечки.

Обычный электрический щит может содержать от одного до нескольких автоматических выключателей. Устанавливаем гребенку на автоматы и переносим рейки в щиток 6: Далее необходимо перейти к нулевым шинам. Перед этим на него напряжение. Особенности подключения к сети с одной фазой однополюсных и четырехполюсных защитных устройств из схемы, которая представляет собой исходный труд подключить однополюсное УЗО, ведь это самый простой и востребованный вариант при наличии сети с одной фазой.Фазный провод присоединяется на контакт L, а нулевой.

Когда автомат не обязателен, или Читаем ПУЭ-7 3.1.14-19

Электрик в

Энциклопедия об электричестве от А до Я

Каталог мастеров

Найдите лучшего мастера или фирму в своем городе

Разница между автоматом и рубильником

Чем отличается автомат от рубильника, когда применяются первый, и для чего используется второй? Какие конструктивные особенности и эти коммутационные аппараты бывают?

Все это мы разберем в нашей статье.Затем остановимся на вопросах, связанных с особенностями эксплуатации коммутационных аппаратов и сферах их применения. Это позволит вам не только увидеть кардинальные различия между этими аппаратами, но и понять их с чем это связано.

• Конструкция рубильника и автомата Конструкция рубильника
• Конструкция автомата

Особенности применения автоматов и рубильников

Вывод

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ с указанием необходимости монтажа защитного оборудования.Оно обеспечивает защиту от повреждения током, пробоев изоляционного покрытия кабеля. УЗО можно подключить на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства — невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА. Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Ввод нового электропитающего кабеля для квартиры

Электропитание для квартиры осуществляется от общего этажного распределительного щита.

Электропитание квартиры однофазное, с рабочим напряжением 220-230 Вольт.Кабель для питания квартиры возьмем с тремя медными жилами сечением 6 мм. Марка кабеля ВВГ или НЮМ. Маркируется кабель: ВВГ 3 × 6 или NYM 3 × 6.

Питающий электрокабель нужно проложить от квартирного электрощита до ввода в квартирный электрощит.

За пределами питающего электрокабель квартиры прокладывается в пластиковом коробе, внутри квартиры электрокабель прокладывается в сделанной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит.В штробе питающий кабель прокладывается в гофре.

Особенности комплексной работы защитных приборов

Защитные приборы необходимо монтировать строго по схеме

Для понимания, как нужно ставить УЗО — после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам.Если нет защиты, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также к возгоранию линии. Оптимальный вариант — защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно — лучше защитить линию от УЗО до потребителей.

Установка вводного щита на опоре

Одним из вариантов устройства абонентского ответвления к частному дому, является установка вводного щита с блоком учета электроэнергии (электросчетчиком) на опоре отвода.

Другими словами, на опоре линии электропередачи, которая делается отвод к дому, ставится водный щит с вводным автоматом и счетчиком учета и необходимыми электротехническими устройствами.

При установке щита на опору возможно понадобятся сварочные работы. Можно заказать сварочные работы любой сложности в Санкт-Петербурге, для этого нужно перейти на сайт.

Установка вводного щита на опоре — правовой вопрос

1. Во-первый абонентский отвод делается с разрешением энергоснабжающей организации и утвержденного ей же проекта.

В такой ситуации, вполне возможно, с их стороны, как запрещение такой установки, так и наоборот, настоятельная рекомендация такая установка вводного щита.

Именно по этому, можно увидеть целые поселки с однотипными установками вводных учетно-распределительных щитов на опорах возле домов или совсем наоборот.

2. Во-вторых, нет нормативных документов, которых было бы запрещено и даже не рекомендовано, вводить устройства со счетчиком на опорах абонентских отводов.

Конечно, администрациям всех уровней, выгодно, когда счетчики учета стоят вне жилых помещений и доступны для контроля в любое время и не зависят от настроения хозяина дома, впускать или не впускать проверяющего. Такая установка, хоть как то можно бороться с воровством электроэнергии.

Установка вводного щита на опоре, нормативы, правила, советы

Сначала нормативы:

Согласно ПУЭ (изд. 7), расстояние от пола (земли) до клемм электросчетчика должно быть не более 1700 мм;

Электропроект квартиры своими руками

Для замены счетчика и безопасной его эксплуатации, до счетчика нужно установить коммутационный аппарат или предохранители.(ПУЭ 1.5.36).

Кстати, в этом же месте указано, что расстояние от коммутационного аппарата до счетчика должно быть не больше 10 метров.

То есть, если от опоры до дома меньше 10 метров, возможна установка вводного щита на опоре, счетчик на фасад дома или в доме.

Важно! Обращу ваше внимание, что до счетчика ставят не автоматы защиты (автоматические выключатели), а рубильник или предохранители.

Теперь рекомендации энергетических компаний

Как вы понимаете, энергетические компании, продающие электроэнергию, предлагаем только в одном, чтобы у них не воровали электроэнергию, отсюда и рекомендации.

• Узел учета электроэнергии должен ставиться вне, на фасаде дома или на специальной стойке, в том числе опоре;
• Шкаф узла учета должен запираться;
• Шкаф узла учета и стойка повторно заземлены;
• Нулевой провод также повторно заземляется;
• В шкафу учета должен быть установлен автомат защиты, после счетчика, для защиты питающей линии;

А теперь совсем желаемый совет энергокомпаний:

• В шкафу должен стоять электронный электросчетчик с импульсным выводом, и контролером, передающими данными в автоматическом режиме на ТП (трансформаторную подстанцию).
• Кроме этого запорное устройство шкафа должны иметь герконное реле, которое также передает данные, когда этот шкаф учет открывал. Это я описал, желание всех продающих компаний и контролирующих органов поставить везде систему АСКУЭ (автоматическая система контроля электроэнергии).

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках.Совместное подключение с дифавтоматом предупредит данные ситуации.

Временное замыкание на верхний ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, устраняющие воздействие перегрузок и замыканий. При этом ток защитного автомата не должен быть токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него — на 36 А.

Выбор вводного автомата для электропроводки квартиры

Выбор вводного автомата зависит от следующих условий и величин:

• Величины линейного напряжения;
• Режима нейтрали;
• Частоты тока;
• Характеристик токов короткого замыкания;
• Установленной мощности;

Величина линейного напряжения

Для нашей электросети значение фазного и линейного напряжения для квартиры величины постоянные.Это 220 Вольт или 380 Вольт соответственно.

Частота тока

Частоты тока величина тоже постоянная. Это 50 Герц (Гц).

Режим нейтрали

Режим нейтрали это заземления, используемый в вашем доме. В подавляющей большинстве это система TN, система с глухозаземленной нейтралью с различными ее вариациями (TN-C; TN-C-S; TN-S).

Схемы подключения УЗО с выключателем

Подключить защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму — будет направлен на внешний контур от потребителей.Чтобы не задумываться, УЗО ставиться до автомата или после, использовать популярными схемами.

На несколько групп дифавтоматов — одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы экономия финансов и места в распределительном щитке. Минус подключения — отключение всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

УЗО перед автоматом

Схема предусматривает монтаж в такой последовательности:

1. Устройство защитного выключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

УЗО после автомата

Сборка системы осуществляется по принципу;

• выключатель — двухполюсный или фидерный;
• счетчик;
• УЗО;
• автоматы в зависимости от числа линий.

Данный вариант — правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя.Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО в группу автоматов

Подключение УЗО в группе автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

• 3 трехфазный дифавтомата;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжения будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая — на следующий.

Однофазные приборы защиты два имеют полюса, дифавтоматы — один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят.При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе — к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общее, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочих нулем. Он присоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников — на каждую шину.

Провод на PEN и PE не разделяется — на щит идут земля, ноль и 3 фазы.

Конструкция рубильника и автомата

Начнем мы наш разговор именно с типом автоматов и рубильников. Уже только эта тема позволит вам понять их принципиальное отличие.

Конструкция рубильника

На данный момент вы можете встретить огромное количество рубильников как по назначению, так и по конструкции. Для начала давайте разберем конструкцию простейшего рубильника, а затем разберем наиболее популярные модификации и виды рубильников.

Простейший рубильник

• На фото представлен трехполюсный рубильник с временным отключением всех трех полюсов. Некоторые трехполюсные рубильники выполнены с помощью поочерёдного отключения каждого полюса. Для нашего варианта для этого необходимо было бы снять черную связующую ось.

Обозначение разных типов рубильников на схемах

Обратите внимание! На схеме обозначение рубильника с управлением сразу тремя фазами и по отдельной каждой указывается.Для этой в трехфазной схеме между ножами рубильника рисуется 2 полоски, которые обозначают, что рубильник управляет сразу тремя фазами — на рисунке вариант Б. Для рубильников с пофазным управлением, такой полоски не делают. Если же вы имеете дело с однолинейной схемой, то рубильники с пофазным управлением обычно обозначаются трехфазными, без той самой пресловутой полоски.

• Каждый рубильник имеет нож и губки, в которые входит нож. В нашем ножлён снизу болтами, а в верхней части он входит в губки.Обычно имеют специальные усиливающие пружины, которые сильнее зажимают губки, тем самым лучший контакт между ножом и губками.
• Для рубильника крайне важно обеспечить надежный контакт именно между ножами и губками. Ведь это наиболее «слабое место» всех рубильников. Для этого губки периодически обжимать, а пружины менять.

Рубильник с подвижными губками

• Но существуют рубильники и с подвижными кубками, как на картинке выше.Кроме того, для более удобного и безопасного управления специальные механизмы управления, которые разрешают отключать ножи или губки. То есть, подвижными в рубильниках разных конструкций, как ножи, так и губки. Главным остается одно — это коммутационный аппарат, который не имеет ни защитных, ни дугогасительных контактов, для отключения токов нагрузки либо короткого замыкания. Более подробно об этом мы поговорим ниже.

Рубильник с дугогасительными камерами

• Хотя некоторые модели рубильников оборудуются дугогасительными камерами.Но используются такие модели преимущественно в сетях освещения. В силовых сетях такие рубильники хоть и быть, но отключать ими нагрузки нельзя.

Перекидной рубильник простейшей конструкции

• До этого мы рассматривали преимущественно так называемые разрывные модели рубильников. Но существуют еще и так называемые перекидные модели. Особенность данного вида коммутационных устройств включает в себя том, что он имеет три положения — включено в одну цепь, включено во вторую цепь и отключено.

Современный перекидной рубильник

• Кроме того, вы можете часто встретить еще такое название как реверсивный рубильник. По сути это тоже перекидной рубильник. Его используют для быстрого изменения вращения двигателя, либо для переключения с одного питания на другое. Некоторые из таких моделей даже позволяют оперировать под нагрузкой.

Перекидной рубильник с отключением под нагрузкой

Конструкция автомата

Автомат — это сокращенное название от «автоматический выключатель».Его основная задача — коммутирование электрических цепей под нагрузкой или под напряжением.

Кроме того, он отличается от обычного выключателя нагрузки, что он имеет встроенные защиты. То есть, автомат — это коммутационное устройство, предназначенное для включения и отключения токов нагрузки или токов короткого замыкания, которое имеет встроенные защиты.

Конструкция автоматического выключателя	Как вы можете видеть на видео, автомат состоит из контактной части предназначенной для подключения кабеля или провода.Затем мы имеем основные или силовые контакты. Рядом размещенная дугогасительная камера. От силовых контактов через специальный подвижный поводок цепь проходит через расцепитель и на второй контакт автомата.
Электромагнитный расцепитель	И если назначение всех элементов более-менее понятно, то назначение расцепителя может вызвать вопросы. Поэтому давайте разберемся с этим элементом. Расцепитель представляет собой катушку. При прохождении через нее строго определенного тока, рычаг или коромысло (зависит от типа автомата), которая фиксирует автомат во включенном положении.В результате автомат под действием пружин мгновенно отключается.
Тепловой расцепитель автомата	Но инструкция говорит нам, что отдельные автоматов содержат еще и так называемый тепловой расцепитель. Его суть состоит в том, что имеется пластина, выполненная из двух разных материалов. При тепловом нагреве эти два материала расширяются с разным коэффициентом. В результате расцепитель изгибается и так же защелку включенного положения автомата.
Конструкция автоматического выключателя	Как видите конструкция автоматов значительно более сложная. А если добавить сюда, что автоматы могут быть одно-, двух-, трех- и четырехполюсными, могут быть блок-контактами и без них, иметь пружинный, ручной или двигательный привод, то разница в конструкциях рубильников и автоматов очевидна. И это мы еще забыли упомянуть о таких различиях как номинальный ток отключения, токоограничение, тип установки, виды расцепителей.

Обратите внимание! При срабатывании защитного автомата визуально ручка его включения может находиться во включенном или же среднем положении. При этой попытке включить автомат у вас ничего не выйдет. Для этого его необходимо сначала взвести. Сделать это можно своими руками. Для этого ручку автомата достаточно до предела отвести в отключенное положение.

Где нужно поставить УЗО

Чтобы определить, где установить аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам.Она равняется скорости света — 300 тыс. км. / сек. В стандартном автомате С 16 время включения при прохождении токов 5 × In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет — 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат — УЗО — кабель — розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание — инерционная реакция.Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждений деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа

• Автомат — УЗО. Фаза подается при помощи перемычки, а ноль — непосредственно на защитный аппарат. Провод на розетки подключается к прибору и РЕ-шине.
• УЗО — автомат.Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль — на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО — до дифавтомата или после него.

Установка щитка распределительного навесного дома

Распределение электропитания в многоквартирном доме происходит по следующей схеме.

От трансформатора подстанции кабель электропитания вводится в дом и подключается к вводному устройству (ВУ) и / или главному распределительному щиту (ГРЩ).

Отводящие устройства питающей цепи «доставляет» электропитание по этажным щиткам, а от них по распределительным цепям «расходится» по квартирам, где запитываются квартирные щитки.

От квартирного щитка электропитание по групповым цепям распределяется по квартире до розеток, светильников и стационарных электроприборов.

Именно такая схема электропитания была изначально, в стародавние времена, да и осталась во многих домах старой постройки. По старым нормативам в квартирах устанавливаются распределительные щитки с плавкими предохранителями и счетчиком, как на фото.

Потом квартирные щитки вывели из квартир, а учет, и распределение электропитания квартиры сосредоточили в этажных щитках.

В современные постройки жилых домов, после принятия новых ПУЭ изд.7,08.07.2002 года, «вернули» квартирные щитки в квартиры. При этом сменилась аллюминевая проводка на медную и вся электропроводка в квартире приобрела более цивилизованный вид.

. Увеличение приводит в действие электропроводку квартиры в современном, а самое главное, безопасный вид.

Виды распределительных щитков

Меняя или ремонтируя электропроводку в квартире, центральным звеном является распределительный щиток. Выбирая распределительный щиток для квартиры нужно понимать, что щитки бывают навесные и встроенные.

Навесной щиток устанавливается на стену. Для его монтажа не требуется проводить грязных и шумных работ по штроблению стен, что в некоторых случаях плюс.

Номинал автомата

Таблица номиналов автоматических выключателей

На корпусе любого прибора указывается номинальное значение — величина максимального длительного тока, который без вреда проходит через аппарат.Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13% больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты нагреваться.Для выбора номинала системы с большими показателями, нужно суммировать их и выбирать УЗО с большим показателем.

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесения за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это), то лучше будет полностью отключить вашу квартиру от линий электропередач.Поэтому, если вы можете выбрать какой вводной автомат установить — возьмите двухполюсный.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начинается с A и далее происходит отслеженное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получить из производителя на конкретное изделие, например, для ввода автоматов BA47-29 характеристики срабатывания следующих:

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке , зависимости для других типов можно найти на официальных сайтах производителей. Выбор того или иного типа обусловлен видом подключаемой нагрузки, точнее ее способностью потреблять токкообразно.Например, у двигателей пусковой ток как номинальный в несколько раз, и в зависимости от их разновидностей типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

.

Номинальный ток

Основные характеристики, по которым и происходит, в основном, выбор устройства.Как реальный ток срабатывания зависит одновременно от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет.Это выключатели, которые устанавливаются на DIN-рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца

Важный момент: опломбировка ввода автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения).Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.

Режим нейтрали для выбора вводного автомата

Для выбора режима нейтрали применяются следующие вводные автоматы

Выбор вводного автомата для системы TN-S:

Вводной автомат для системы TN-S должен быть

• Однополюсной с нулем или двухполюсной,
• Трехполюсной с нейтралью или четырехполюсной.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников стороны ввода электропитания. так как нулевой и защитный проводники разделены на всем протяжении.

Выбор вводного автомата для системы TN-C:

Для системы питания TN-C вводной автомат защиты устанавливается однополюсной (при электропитании 220 В) или трехполюсной (при питании 380В). Устанавливаются они на фазные рабочие проводники.

Принцип работы

Обыкновенно устанавливается лимит на потребление электроэнергии определенным домом или квартирой. Он указывается при заключении договора между поставщиком энергоснабжения и собственником жилья. Таким образом, если в проектной документации указан уровень потребления на 25A (ампер) в однофазной сети, то это означает ограничение энергии до 5,5 кВт. Вводный автомат автоматически обесточит дом, если лимит будет превышен — такой принцип работы позволяет свести к минимуму вероятность возникновения пожароопасной ситуации.

Расчет вводного автомата для электросети квартиры

Расчет вводного автомата для электросети квартиры 380 Вольт

Для выбора вводного автомата рассчитываем ток нагрузки:

• Uн-Напряжение сети;
• Pp-Расчетная мощность;
• Cosф- (Косинус фи) Коэффициент мощности;
• Для отстойки от ложного срабатывания номинального тока теплового расцепителя вводного автомата выбирается на 10% больше:
• Iт.

  No related posts.
