Содержание

Как обжать сетевой кабель самому в домашних условиях

Все интернет провайдеры используют для построения своих сетей сетевой кабель (витая пара) и оптоволоконный оптический кабель. Принцип работы заключается в следующем: на все многоэтажные дома заводится оптоволокно, ставится распределительный ящик. От этого ящика каждому индивидуально бросается витая пара. Обжимается она с двух сторон специальными штекерами. Один конец вам заводит в квартиру и вставляется в компьютер, второй в распределительном ящике втыкают в маршрутизатор. Со штекером который вставляется в ПК, часто происходят неполадки. То кот играясь, перегрыз, то родители, делая уборку, оторвали случайно или банально вы часто его вытаскиваете. Конечно же, вызывать каждый раз мастера это финансово накладно. Поэтому в данной статье мы решили рассказать, как легко обжать сетевой кабель в домашних условиях, разными способами.

Краткое пояснение, что такое витая пара

Витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

UTP кабель

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

FTP кабель

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

SFTP кабель

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

S/STP кабель

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

SF/UTP кабель

Существует одножильная и многожильная витая пара.

Многожильная и одножильная витая пара
  • Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
  • Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Категории сетевого провода

Категории витой пары

Для проведения проводного интернета используют категории CAT5, CAT5e,CAT6, CAT6a. Определить какая категория у вашей витой пары несложно, можно просто посмотреть на внешней оболочке. Защитная оболочка бывает разного цвета: серая самая распространенная, обычная витая пара, оранжевая используется в деревянных постройках, потому что она негорючая.

Горючая и негорючая витая пара

Сколько проводов в витой паре

Чаще всего вы можете встретить кабель lan состоящий из двух пар (это 4 провода), или из четырех пар (это 8 проводов). Отличие у них в пропускной способности, если 2 парный провод может пропустить до 100 Мб, то 4 парный может больше. Часто в 4 парном проводе используют 2 пары для питания оборудования (свитч, точка доступа). Однозначно рекомендуем брать сразу 4 парную витую пару, хоть для передачи интернета и необходимо лишь 2 пары, не стоит забывать об обрывах. Оборвется у вас один провод, не проблема, у вас есть запасные 4 провода.

Двух парная и четырех парная витая пара

Необходимые инструменты для обжатия витой пары

Берем ethernet кабель. Определиться с выбором можно почитав нашу статью выше.

Витая пара

Покупаем в компьютерном магазине коннекторы рж 45. Берите с запасом, не всегда получается с первого раза обжать.

Коннекторы рж 45

Клещи для обжима (Кримпер), необходимые для обжатия контактных разъемов. Есть кримперы которыми можно обжимать только определенные разъемы, а бывают многофункциональные. В таких клещах разъемов несколько, поэтому можно обжимать разные штекера. Приобрести такой кримпер, а также весь необходимый инструмент для обжима, можно в LANart перейдя по данной ссылке.

Кримпер

Защитные колпачки для разъемов RJ 45. Полезная вещь, они не дадут выскочить коннектору RG-45 при перепаде температуры(к примеру ночью -8 градусов, а днем +5) из гнезда в роутере, свитче, ноутбуке.

Колпачек для RGv 45

Схема расположения проводов

Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).

распиновка rj45

Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.

Прямой способ подключения

Как должны располагаться провода в штекере RG 45 при прямой распиновки, мы покажем ниже на фото.
Почему эту схему распиновки назвали прямой? Да потому что, кабель в rj 45 штекере с двух сторон обжимается одинаково по цветам.

Распиновка прямая

Перекрестный способ подключения

Схема расположения проводов при перекрестной распиновки приведена ниже. Здесь мы видим, что на другой стороне витая пара обжата в перевернутом порядке.

Распиновка перекрестная

Распиновка для двухпарного сетевого кабеля

Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.

Распиновка для 2 парной витой пары

Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

  1. Замеряем от края 20 мм и удаляем изоляцию провода.
  2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
  3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
  4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
  5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
  6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.
Обжим сетевого кабеля

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

Обжатик витой пары отверткой

Обжимаем безынструментальный коннектор

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

самообжимающиеся штекера

Проверяем качество выполненного обжатия

После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

Первый способ — тестер кабельный

Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет.  Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

самообжимающиеся штекера

Второй вариант — мультиметр

У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

самообжимающиеся штекера

Третий способ — подключение устройства, с другими устройствами

После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

самообжимающиеся штекера

Ошибки, допущенные при обжатии

Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

самообжимающиеся штекера

Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

самообжимающиеся штекера

Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

самообжимающиеся штекера

Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

самообжимающиеся штекера

Заключение

В статье мы рассмотрели, как можно обжать кабель лан, все способы и варианты. Как после обжатия проверить работоспособность выполненной работы и на что обратить внимание, чтобы не допустить ошибок. Надеемся, статья была для вас полезная. Вы поняли как можно обжать интернет кабель, чтобы у вас это получилось с первого раза.

Вы также можете почитать:

Как обжать витую пару с помощью кримпера: пошаговая инструкция

После знакомства со схемами и стандартами обжима кабеля “витая пара”, а также с инструментарием сетестроителя, пора переходить к практике.
Сегодня поговорим о том, как обжать витую пару с помощью специальных щипцов, чтобы получить патч-корд для связи компьютера с сетевым оборудованием (маршрутизатором, свитчем) или двух ПК между собой. Но сначала вспомним, что для этого понадобится. Итак…

Как обжать витую пару

Кабель utp с экранированной RJ45

Материалы и инструменты

Прежде чем приступать к операции, подготовьте следующее:

    • Отрезки провода, учитывая ограничение по длине. В сетях Ethernet стандартов 10Base-Т, 100Base-Т, 100Base-ТХ, 1000Base-Т, 1000Base-ТХ – максимальная длина сегмента – 100 м.
Кабель витой пары

Кабель UTP 4 пары

    • Коннекторы RJ45 (8Р8С) – минимум два на один почт-корд. Это небольшие “детальки” из прозрачного пластика с рядом металлических контактов. Внутри их корпусов находятся позолоченные “ножи”, которые прорезают проводники, образуя прочное соединение с контактами. Снаружи каждый коннектор оснащен “язычком” – фиксатором для удержания кабеля внутри гнезда устройства. Коннекторы выпускаются нескольких типов: для одножильных, многожильных кабелей, а также универсальные. Для экранированной витой пары используются экранированные разъемы – покрытые слоем металла, который внутри соединяется с экраном провода.
Коннекторы RJ45

RJ45

    • Кримпер или обжимные щипцы (как обжать витую пару без него, мы расскажем в другом материале). О том, как выбрать кримпер для дома или работы, мы писали ранее, поэтому, надеемся, вы уже держали этот инструмент в руках и представляете, как им пользоваться.
Кримпер

Кримпер

    • Стриппер – нож для аккуратного снятия изоляции с провода. Вместо него можно использовать острый канцелярский ножик, резак, вмонтированный в кримпер или маникюрные ножницы.
Стриппер

Стриппер

    • Кабельный тестер. С его помощью будем проверять, насколько качественно выполнен обжим кабеля витая пара – все ли проводники подключены к своим контактам, а также нет ли внутри патч-корда перекрестов и коротких замыканий.
Кабелный тестер

Тестер для сетевого кабеля

Схемы опрессовки

Теперь немного вспомним порядок обжима витой пары по стандарту TIA/EIA-568. Так как о нем мы тоже рассказывали, приведем только схемы расположения проводников при прямой и перекрестной (кроссоверной) опрессовке. Прямая, как вы помните, используется в соединениях типа компьютер-сетевое устройство, а кроссовая – между двумя свитчами или двумя ПК.

Как обжать витую пару

Прямая обжимка

Кроссовый обжим

Кроссовый обжим

Поскольку в нашей стране больше привыкли к раскладке проводников по типу В (Т568В), его и приводим. Тип А отличается от него только расположением зеленой и оранжевой скрутки – они меняются местами. Согласно стандарту, оба варианта опрессовки равнозначны и взаимозаменяемы.

Порядок обжима

Наконец, переходим к основному – к тому, как правильно обжимать витую пару. Рассказываем пошагово:

  1. Отрежьте часть провода от бухты. Для резки используйте специальные лезвия кримпера, нож или бокорезы. Стараться делать срез ровным и аккуратным на этом этапе необязательно – выравнивать его вы будете потом;
  2. Отступите от среза 3-5 см. С помощью стриппера или другого инструмента сделайте круговой надрез внешней изоляции, не повредив проводники и экран (если провод экранированный). Снимите отрезанную часть изоляции; Снятие изоляции с кабеля

    Снимаем изоляцию

  3. Расплетите скрутки и расположите жилы в нужном порядке по одной из приведенных выше схем. Нейлоновую нить, которая придает кабелю прочность, отведите назад; Зачищенный кабель utp

    Отмеряем зачищенные жилы

  4. Отступите от среза внешней изоляции 12-14 мм. Строго перпендикулярно оси кабеля срежьте концы проводников – так, чтобы все они были одной длины; Срезаем концы витой пары

    Срезаем лишнее

  5. Выровняйте проводники и вставьте конец кабеля в разъем RJ45 до упора. Так, чтобы при взгляде со стороны ряда контактов оранжево-белая (зелено-белая) жила располагалась наверху; Надеваем коннектор RJ45

    Надеваем коннектор

  6. Дальше выполняется непосредственно обжим кабеля витая пара: вставьте разъем в гнездо кримпера “8Р” и сожмите инструмент до щелчка; Обжимаем РЙ45

    Обжимаем коннектор

  7. Проверьте надежность крепления: потяните руками кабель и разъем в разные стороны. Правильно подключенный коннектор не удастся вырвать даже силой. Выработайте привычку делать это всегда, чтобы не создавать себе или другим людям лишней проблемы: слабо прикрепленный коннектор может оторваться от кабеля, когда будет вставлен в гнездо устройства. А вытащить его оттуда очень трудно;
  8. Следующий этап – тестирование патч-корда. Подключите разъемы к тестеру (какой к какому модулю – не имеет значения). Включите аппарат и наблюдайте за поведением светодиодов. Если опрессовка выполнена качественно, на обоих модулях будут поочередно зажигаться зеленые огоньки. Отсутствие свечения какого-либо индикатора указывает на обрыв проводника, а красный огонек – на то, что данная жила перекрещена или замкнута накоротко; Проверяем сетевой кабель тестером

    Проверяем правильность и надежность соединения

При обнаружении дефекта кабель придется опрессовать заново. Если все нормально – он готов к использованию.

Заключение

Теперь вы узнали, как правильно обжать витую пару. Не унывайте, если что-то не получилось – с первого раза это выходит не у всех. Кому-то достаточно двух-трех попыток, а кто-то должен “помучаться” десяток раз и испортить кучу разъемов RJ45, благо, что стоят они недорого.

В результате это ремесло осваивает каждый желающий, значит, все получится и у вас.

О том, как обжимать витую пару отверткой, читайте в наших следующих материалах.

Инструмент для опрессовки наконечников / Инструменты / iXBT Live

Всем привет! Думаю, любой рукастый мужик, когда-либо сталкивается с необходимостью повесить светильник, поставить розетку или поменять неисправную вилку у электроприбора, в этот момент встает вопрос, как лучше и качественнее организовать электрическое соединение провода, чтобы оно было надежным и прослужило долго. Об инструменте, который поможет решить это вопрос поговорим в данном обзоре.

Я не буду рассматривать работу с одножильным кабелем, т.к. сейчас, в большинстве случаев, бытовую проводку и кабели электроприборов выполняют из многожильного провода, с ним удобно работать, он более гибкий и меньше подвержен механическим повреждениям при многократном изгибании, чем одножильный.

Есть несколько способов соединения проводов: пайка, сварка, соединение с помощью винтовых клемм, с использованием зажимных соединений и опрессовка. В большинстве электроприборов, электрощитовых элементов, бытовых электрических вилок и электро-установочных изделий (розетки, выключатели итд), используются винтовые или зажимные соединения и вот тут-то и возникает задача аккуратного монтажа многожильного провода. Дело в том, что винт, например, при использовании таких клемников, как ниже на фото, при фиксации многожильного провода, в лучшем случае, сплющивает и «распушивает» провод, уменьшая контакт и увеличивая его сопротивление, а часто, попросту перерезает тонкие проводники из которых состоит многожильный провод:

Если же используются зажимные клемы типа WAGO, то для монтажа многожильного провода подойдут зажимные серии WAGO 222 или WAGO 221. Однако, они достаточно крупные и дорогие:



Более компактные и дешевые — серии 2273, но в них многожильный провод уже просто так не заделаешь, т.к. он слишком гибкий, чтобы разжать зажим клеммы:

Поэтому, чтобы надежно выполнить подобное соединение, нужно использовать НШВИ (наконечники штыревые втулочные изолированные), они, с одной стороны защитят тонкие жилы от переламывания и перерезания, а с другой, обеспечат их жесткость.

Наконечники бывают разной длины и диаметра (под нужное сечение провода). Купить НШВИ можно в электротехническом или крупном хозяйственном магазине, а можно заказать ина Алиэкспресс, например, тут.

Бывают еще неизолированные и НШВИ для соединения нескольких проводов:

Для монтажа НШВИ и надежной фиксации на проводе, используются специальные обжимные клещи. Например, такой вариант, который я заказал на AliExpress:



Инструмент подходит для установки НШВИ на многожильный провод сечением от 0.25 до 6 кв.мм:

Размеры и вес:

Принцип работы инструмента состоит в следующем: в центральной части установлено шесть пакетов пластинок заостренных кверху, которые при сжатии, равномерно сжимают наконечник на проводе, делая засечки через равные промежутки. Вариантов таких обжимок два, для создания четырех- и шестигранников:

На рукоятке есть винт-регулятор силы обжима:

Работать можно одной рукой, большого усилия прилагать не требуется:



Между ручками есть стопор, для фиксации их в сведенном положении:

Механизм использования прост. Снимаем изоляцию с многожильного провода стрипером (инструмент для снятия изоляции, можно купить такой вариант)…

… далее надеваем до упора на оголенный конец провода наконечник:

Отмечу несколько моментов: не рекомендуется перед надеванием наконечника скручивать между пальцами конец провода, это может ухудшить контакт при обжимке. Диаметр НШВИ подбирать нужно таким образом, чтобы он легко надевался на провод (не в натяг, но и чтобы не болтался). После этого вставляем наконечник с проводом в обжимной инструмент и смыкаем рукоятки до упора:

 Шесть «губок» инструмента равномерно сжимают наконечник, надежно опрессовывая его на проводе:

Особых усилий прилагать не нужно, рукоятки сжимаются с некоторым, но не чрезмерным усилием. Обжимать наконечники можно длиной до 12 мм, если вдруг он оказался длиннее, часть можно «откусить»:

Результат:

Сравнение НШВИ обжатых под шести- и четырехгранник:

В принципе, отличий, практически нет, но четырехгранные обжатые наконечники большого диаметра, сложнее засовывать в узкие клемы WAGO серии 2273, т.к. углы четырехугольника сильнее упираются в край зажима и его сложнее раздвинуть. Наконечники, если правильно подобран диаметр, держатся на проводе хорошо, сдернуть их с провода можно только плоскогубцами, приложив серьезное усилие.

Примеры использования

Винтовое соединение:



Понятно, что проводу без наконечника пришлось бы туго, а наконечник хоть и сжат, но обеспечивает надежный контакт:

Любые клеммы WAGO:

Колодка для светильника и клемма WAGO 222:

Аккуратно и вполне надежно:

Узкие клеммы 2273 (рекомендую покупать всегда подобные клеммы с токопроводящей пастой внутри, она изолирует соединение от внешней среды, не давая проводам окисляться и позволяет делать соединение проводников из алюминия и меди):

В заключении, скажу, что я подобные обжимные клещи и НШВИ использую дома и на даче уже больше пяти лет, сделал ими достаточно много соединений при установке розеток, выключателей, светильников и  других электроприборов, ни одно соединение не вышло из строя. Инструмент очень сильно облегчает работу и позволяет делать всё аккуратно и достаточно надежно. Естественно, у кого-то есть свои предпочтения в монтаже, я свое мнение не навязываю 🙂



Как обжать витую пару | Обжим витой пары за 3 шага

Итак, перед Вами отрезок кабеля, несколько коннекторов и вопрос — как обжать витую пару? К вышеизложенному комплекту также необходим специальный инструмент для обжима «кримпер» или по простому обжимка. Необходимось обжать витую пару возникает тогда, когда нужно либо изготовить патч-корд из многожильного провода, либо осуществить оконечивание витой пары, которую завел провайдер интернета к Вам в помещение. Во втором случае, скорее всего, это будет одножильный провод, т.к. именно такие разновидности используются для подключения абонентов к сети интернет.

Чаще всего требуется обжать витую пару, когда разъем RJ-45 по какой-то причине отсоединился от интернет-кабеля абонента. Незачем вызывать, ждать а потом платить монтажнику — давайте сами научимся и выясним вопрос «как обжать витую пару» самостоятельно, это на самом деле довольно просто!

Например, модель HT-500 RJ-45 RJ-12 Hypernet

Первое с чем нужно определиться перед непосредственным обжимом витой пары, это схема по которой и будет производиться опрессовка.

В подавляющем большинстве при производстве заводских патч-кордов и других соединительных Ethernet шнуров используется прямой порядок обжима. Данное расположение проводников используется для реализации подключения сетевой карты компьютера к маршрутизатору, хабу, коммутатору, приставке и так далее. Перекрестный порядок обжима (crossover) витой пары не так широко распространен и используется для соединения сетевых карт двух компьютеров между собой. Другими словами, для создания сети из двух компьютеров.

В свою очередь, стандартов и прямого и перекрестного обжима существует два:

  • T568А (Стандарт «А» на рисунке)
  • T568В (Стандарт «В» на рисунке)



Скорее всего, если Вы намереваетесь обжать витую пару для дальнейшей эксплуатации дома или в офисе, то речь идет расстановке по схеме T568В. Данная порядок размещения имеет самое широкое распространение. Следовательно, обжатая витая пара в соответствии с инструкцией T568В будет выглядеть следующим образом:









Порядок расположения в контактных пазах считается слева направо:





Шаг 1. Зачистка изоляции



Для доступа к начинке провода нам необходимо выполнить зачистку внешней оплетки. С этой функцией могут справиться:

  • специальный инструмент для зачистки и обрезки
  • кримпер (обжимка) с функцией обрезки оболочки
  • в самом крайнем случае подручные средства (нож, лезвие), но при этом главное не повредить внутренние проводники и их изоляцию

Согласно протоколов по СКС, удаление оболочки не должно превышать 13 мм. На практике расстояние иногда выходит больше, но суть заключается в том, что чем меньше снято оплетки, тем лучше. Полностью разобраться в вопросе Вы можете ознакомившись с отдельной статьей «Как правильно зачистить витую пару».

При использовании зачистной функции в обжимном устройстве, нужно поместить кабель в паз для снятия изоляции, зажать рукояти и произвести круговое движение устройства. В результате у Вас должно получиться приблизительно так:







Шаг 2. Развитие и ровная обрезка



После удаления оболочки нужно расплести жилы и расположить их согласно цветовой схемы. Развитие пар также должно быть минимально возможным, т.к. чрезмерная размотка приводит к значительному ухудшению характеристик обратных потерь. Разумно развить пары на один виток или 90 градусов. Этого должно хватить для осуществления нашей цели.

После необходимого расплетения пар и распределения по цветам, осуществляем обрезку для выравнивания общей длинны всех порводников. Удобнее всего это делать теми же инструментами, которые использовались для снятия оболочки.





Шаг 3. Обжим

Еще раз проверяем правильность расположения проводников. Берем коннектор, держа защелкой вниз и вставляем в него горизонтально расположенные жилы — до упора. Каждый проводок должен зайти в свое посадочное место. Провода должны равномерно распределиться в корпусе разъема.





Повторно проверьте правильное размещение проводов. Все верно? Отлично! Аккуратно помещаем разъем с жилами в соответствующий паз обжимки.



И медленно сжимаем ручки до самого упора. При обжиме не бойтесь приложить слишком много усилия, это не страшно. Здесь важнее сжать максимально сильно пока ход рукоятей не закончится. Разжимаем клещи — вуаля, все готово. Теперь Вы знаете как обжать витую пару!

Как обжать сетевой кабель без инструмента (отверткой)

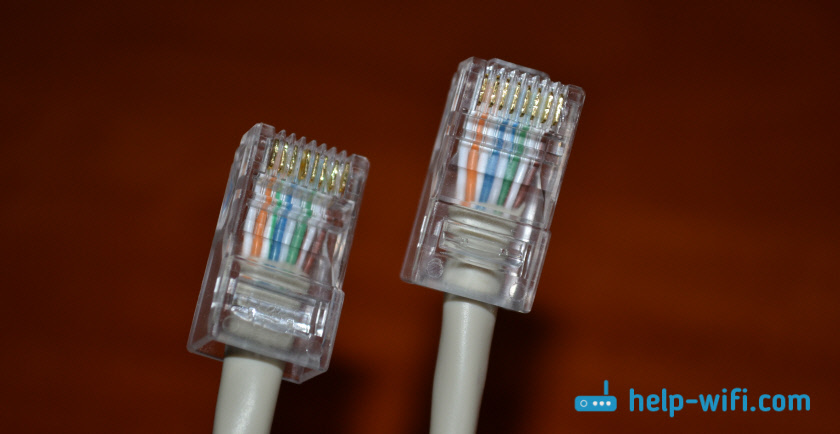

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье как обжать витую пару в RJ-45 я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

  • Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
  • Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
  • Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
  • Нож для зачистки витой пары.
  • И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

Вот такой набор у меня:

Инструменты и материалы для создания интернет кабеля своими руками

Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был 🙂

Как оказалось (узнал об этом в процессе написания статьи), что есть так называемые безинструментальные коннекторы. Интересная штука. С их помощью можно изготовить интернет кабель даже без отвертки. Понадобится только нож для зачистки кабеля. Выглядят они примерно вот так (на фото коннектор фирмы SUPR):

Безинструментальный коннектор

Как работают: зачищаем кабель и вставляем его в коннектор. На самом коннекторе даже есть схема, куда какой проводок вставлять. Затем просто защелкиваем его и кабель обжимается. Штука вроде не очень популярная. Даже не знаю, можно ли купить такой коннектор в обычном магазине. Нужно спрашивать.

Прежде чем приступить к обжиму витой пары с помощью нашей отвертки, нужно определится со схемой, по которой мы будем изготавливать кабель.

Схемы обжима сетевого кабеля LAN

Есть два способа, которыми можно изготовить интернет кабель. Скорее всего вам нужен первый способ, прямой обжим. Разберемся подробнее.

1 Если вам нужен кабель для подключения ноутбука, компьютера, телевизора, или другой техники к роутеру, или модему, то вам нужно изготовить кабель по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.

Есть два способа обжима: T568A и T568B. Я делал по схеме T568B, которую вы можете увидеть ниже. Получается, что оба коннектора мы обжимаем одинаково.

Схема обжима интернет кабеля для роутера

2 Второй способ — кроссовый, или перекрестный. Такой кабель пригодится для соединения напрямую двух компьютеров (без роутера).

Кроссовый кабель своими руками

Думаю, вы определились со схемой. Более подробно об этом можете почитать в статье: витая пара: что это? Схемы и способы обжима витой пары. Я буду делать простой кабель (прямой обжим) по схеме T568B.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1 Снимаем внешнюю изоляцию с витой пары. Где-то два сантиметра. Легонько обрежьте изоляцию по кругу и стяните ее. Только смотрите осторожно, чтобы не повредить изоляцию самих проводов.

Зачистка витой пары с помощью ножа

2 Расправляем проводки и выставляем их по цвету. По той схеме, которую вы выбрали (фото выше). Желательно выставить их так, чтобы они не переплетались. У меня получилось вот так:

Сетевой кабель для роутера без инструмента

3 Дальше нам нужно подрезать проводки. Оставить примерно сантиметр. Я буду делать это с помощью специальных кусачек для кабеля. Как я уже писал выше, можно обрезать их с помощью ножниц, или ножа.

Инструкция по обжиму витой пары без кримпера

4 Проверяем правильно ли выставлены проводки по схеме, и вставляем их в коннектор. Сам коннектор RJ-45 держим защелкой от себя. Как на фото ниже.

Изготовление сетевого кабеля LAN своими руками

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5 Еще раз проверяем правильно ли зашла витая пара в коннектор, и приступаем к обжиму. Берем нашу отвертку (может у вас что-то другое), и по очереди вдавливаем контакты. Смотрите аккуратно, не повредите руку!

Обжим витой пары отверткой

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Фиксация витой пары в коннекторе RJ-45 с помощью отвертки

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Кабель для интернета своими руками без инструмента

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

  • Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
  • Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
  • Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
  • Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

На этом все. Пишите в комментариях о своих результатах, задавайте вопросы, и делитесь советами. Всем удачи!

Какими инструментами можно выполнить обжимку витой пары

Тип кабеля «витая пара» на сегодняшний день является надежным способом передачи информации. Обжим витой пары – это подсоединение коннектора к концу провода данного типа.

Коннектор для витой пары

Коннектор для витой пары

Коннектор – это такая специальная вилка для подключения. Проводить обжимку необходимо строго по стандарту, не путая цвета проводов.

От того, как была проведена обжимка витой пары зависит качество передачи сигнала. Так что, эту работу необходимо выполнять качественно и внимательно, желательно специальным инструментом.

Как осуществляется обжимка витой пары

Для обжимки витой пары нужно засунуть в бороздки коннектора контактные провода. Внутри коннектора также еще находятся специальная пластина с прорезями – ножи.

Эти ножи прорезают защитную оболочку проводов в процессе обжима и еще при этом прижимаются к проводнику. В результате такой процедуры осуществляется очень надежный контакт, который ничем не уступает пайке.

Схема обжима витой пары

Схема обжима витой пары

Изоляция кабеля в процессе скрепления с коннектором не повреждается. Для такого прорезания изоляции ножами, с целью добраться до проводника, нужны специальные клещи.

Хотя эту операцию можно проделать и с помощью других подручных инструментов, например отверткой. Но с клещами эта процедура будет сделана гораздо быстрее и удобнее.

В коннекторе провода размещать нужно с соблюдением специальных распиновок. Существует два варианта распиновки прямая и перекрестная, этой информации много в интернете, можно загуглить как обжать кросс-кабель.

Какими инструментами можно осуществить обжимку витой пары

Ближе к сути, рассмотрим какой же есть инструментарий для обжима…

Инструменты для обжима витой пары

Инструменты для обжима витой пары

При проведении обжимки витой пары применяются следующие инструменты:

  1. Клещи;
  2. Стриппер;
  3. Инструмент для заделки и обрезки витой пары;
  4. Универсальный обжимной инструмент;
  5. Тестер для витой пары;
  6. Комбинированные устройства.

Кстати, тут неплохой ассортимент обжимного инструмента – мы подбираем именно в этом интернет магазине!

Клещи для обжима витой пары

Данный инструмент также еще носит названия кримпер или щипцы. Он применяется для обжимки витой пары следующим образом: защищенный конец кабеля нужно вставить в коннектор, а сам коннектор в гнездо нужной формы.

Конструкция клещей для обжима ВП

Конструкция клещей для обжима ВП

Разместив все эти детали, клещи необходимо крепко сжать. Сегодня уже существуют многопозиционные кримперы у которых имеется 2-3 гнезда для разъемов разных форм.

Также их можно применять для нескольких типов коннекторов (RJ11, RJ12 и RJ45). На некоторых клещах даже рядом с прессом имеется лезвия, для того чтобы сразу очистить изоляцию.

Стриппер

Этот инструмент применяется для снятия общей изоляции для того, чтобы получить доступ к отдельным жилам. Защитный слой изоляции стриппер срезает аккуратно, не повреждая при этом сами жилы.



Стриппер

Стриппер

Для оголения провода от изоляции нужно поместить его конец в отверстие и прокрутить инструмент вокруг своей оси.

Стриппер нельзя использовать для фольгированной витой пары.

Инструмент для заделки и обрезки ВП

Он также еще носит название кроссировочный инструмент. С помощью этого инструментария производится подключение кабеля к кроссам, патч-панелям, сетевым розеткам, плинтам.

Конструкция инструмента для заделки витой пары

Конструкция инструмента для заделки витой пары

Такие подключения осуществляются в основном на распределительных щитах, серверных, телекоммуникационных и телефонных коробах. С помощью инструмента для заделки можно закрепить витую пару в специальных коммутационных разъемах. Данное приспособление бывает двух типов – со сменной насадкой и с нажимным механизмом.

Универсальный обжимной инструмент

С таким многофункциональным инструментарием можно будет сразу: и разделить и зачистить и обжать кабель.

Универсальный обжимной инструмент KWik Cycle-9

Универсальный обжимной инструмент KWik Cycle-9

Помимо витой пары его можно использовать и для других типов кабелей.

Кабельный тестер

Для того чтобы убедиться правильно ли была выполнена обжимка кабеля понадобится тестер. Это прибор поможет выявить: повреждения изоляции, разрывы центрального провода, перекресты проводников, короткие замыкания, экранировки.

Применять его можно на кабели различных видов. Такой тестер также еще диагностирует локальные сети и патч-корды.

Кабельный тестер FZone FCT04

Кабельный тестер FZone FCT04

Состоит это устройство из двух модулей: основного (master) и удаленного (remote). Эти модули имеют световые индикаторы, и если с кабелем все в порядке, то они светятся зеленым светом.

Проверить кабель с помощью тестера можно подключив каждый из двух концов в разъемы или грамотно говоря модули. Тестируемый в длину должен быть не больше 300 метров.

Комбинированные устройства

Данный инструмент представляет клещи со встроенным тестером. Выполнив обжимку кабеля, можно сразу же убедиться, работает он или нет.

Комбинированное устройство кримпер с тестером

Комбинированное устройство кримпер с тестером

Для того чтобы проверить работоспособность кабеля нужно нажать на кнопку «Test». Этот инструмент хорош тем, что очень компактный.

Заключение

Сегодня обжимные инструменты очень необходимы для тех, кто регулярно сталкивается с прикреплением коннектора к витой паре. Если вы постоянно имеете дело со сложными кабельными системами, то покупать инструмент следует в специализированном магазине.

А в случае необходимости прикрепить обычный компьютерный кабель витой пары, клещи и прочий инвентарь можно купить в каждом компьютерном магазине. Конечно же, помимо самых клещей в комплект также  еще не помешает добавить и тестер, чтобы сразу проверить работоспособность сети.

Видео: Как обжать сетевой кабель (витую пару)

различные схемы, требуемые инструменты и т. д.

Обжим сетевого кабеля для последующего использования выглядит простой задачей, учитывая наличие всей необходимой информации в интернете и доступности инструментов. Однако с этим все еще могут возникнуть проблемы, особенно у тех, чья жизнь никак не связана с проведением локальных сетей. Чтобы облегчить этот процесс для неопытных, необходима витая пара схема обжима.

Особенности витой пары

Эта разновидность сетевого кабеля используется для того, чтобы снизить воздействие помех на создаваемую сеть.

Существуют проводники из 4-х и 8-ми жил, свитых между собой, с разными типами экранирования:

  • UTP – без защитного экрана;
  • FTP – защита из фольги;
  • STP – экран для каждой пары и общая сетка;
  • S/FTP – защита из фольги для пар и общий наружный слой;
  • U/STP – экраны только у пар, без общего;
  • SF/UTP – два уровня наружных экранов.

Разные типы кабелей дают разный уровень защиты от помех.

Инструменты для обжима витой пары

Инструменты для обжима витой парыКримпер значительно облегчает процесс и улучшает качество работ.

Для обжима необходимы специальные клещи (кримпер) – приспособление с несколькими рабочими зонами:

  • гнезда для обжимки сетевого кабеля под разъем RJ-45 и телефонных проводов стандарта RJ-11;
  • зона для обрезки проводов;
  • зона для зачистки кабелей от внешней изоляции.

При выборе кримпера необходимо учитывать несколько факторов:

  1. Инструмент для работы должен быть достаточно массивным, поскольку легкие клещи могут быстро выйти из строя.
  2. Части обжимающего пресса не должны быть смещены относительно друг друга. Любое искривление может привести к поломке коннектора.
  3. Эргономичность. Кримпер должен быть удобен в работе, иначе руки будут быстро уставать.

Возможна также обжимка при помощи прямой отвертки, однако качество и надежность такого соединения будут низкими, потому лучше использовать кримпер, либо обжать провод клещами позже, если сейчас инструмента нет под рукой.

Еще один инструмент, который облегчит работу с кабелем – стриппер. Это универсальный инструмент для разделки проводов – обрезки, удаления изоляции и т. д. Все это можно сделать при помощи ножа, но лучше и проще будет работать со стриппером, поскольку при его использовании не повреждается защитное покрытие пар. При этом стриппером не может быть разделан FTP-провод.

Следующее, что понадобится – это электронный тестер, который поможет выявить проблемы соединения еще до подключения устройств. Существуют девайсы с расширенным набором функций, способные оценивать скорость передачи данных, уровень затухания сигнала кабеля и др. Однако при протяжке домашней сети достаточно будет самого простого прибора.

Кроме того, разумно будет расположить под рукой схему обжима для витой пары, чтобы при необходимости посмотреть как подключить провод.

Правильная распиновка

Распиновка – это распределение жил патч-корда по контактам. Альтернативные названия этой операции – распайка, разводка, расключение. Применяется два стандарта распиновки для коннекторов RJ45, которые отличаются положением 4-х проводов. В первом случае провода протянуты напрямую, во втором контакты на концах соединения размещены по-разному, потому основные проводники, используемые для передачи данных, перекрещиваются.

Схема прямой обжимки UTPТип прямой обжимки UTP выбирают исключительно по совместимости с оборудованием.

При обжимке UTP кабеля витая пара используются два типа соединений:

  1. TIA/EIA-568A.
  2. TIA/EIA-568B.

С технической точки зрения они взаимозаменяемы, потому выбор схемы осуществляется исходя из совместимости уже установленного оборудования. В России чаще всего встречается соединение типа B, а в Европе и Соединенных Штатах – A.

Если проводимая сеть состоит из двух конечных устройств (компьютер-компьютер, компьютер-принтер), не включая при этом роутера, хаба и т.д., то на одном конце должна использоваться распиновка первого типа, а на другом – второго. Если же устройства сети будут подключены к общему маршрутизатору, то один из стандартов применяется при построении всей сети.

Распространенные схемы обжима

Наиболее распространены схемы обжимки витой пары из 8 проводов, скрученных по 2.

Они разделены по цветам:

схемы обжимки витой пары из 8 проводовПри обжимке главное не перепутать цвета проводов.
  1. Зеленый – бело-зеленый.
  2. Синий – бело-синий.
  3. Оранжевый – бело-оранжевый.
  4. Коричневый – бело-коричневый.

Обжим витой пары на 4 жилы отличается только количеством используемых проводов, принцип подключения интернет-кабеля по цветам сохраняется.

Прямой восьмижильный кабель

При прямой распиновке кабеля провода соединяются напрямую, поскольку коннекторы на разных концах провода одинаковы. Этот способ обжимки предназначен для соединения устройства с маршрутизатором, однако допустимо и соединение двух устройств между собой. Потому прямое соединение встречается чаще.

Проводниковый кроссовер с 8 жилами

Перекрестная разводка кабеля применяется при соединении 2 конечных устройств (два компьютера, компьютер-принтер). Такой тип соединения применяется гораздо реже. Благодаря технологии авто-MDIX современное оборудование автоматически умеет определять тип соединяющего патч-корда и перестраивать подачу сигнала, что делает проводниковый кроссовер невостребованным.

Проводниковый кроссовер с 8 жиламиПроводниковый кроссовер с 8 жилами используется, например, для соединения двух однотипных
устройств.

Из-за разницы коннекторов на концах соединения последовательность соединения жил изменяется. Проводники соединяются по схеме 1-3, 2-6, что является основным отличием этого типа распайки.

Четырехжильный проводниковый кабель

8-мижильный кабель необходим для построения высокоскоростной сети, для медленной больше подходит 4-проводниковый патч-корд. Для создания 4-ехжильного проводника может использоваться и распространенный кабель стандарта 5E, лишние провода при этом не подключаются, но могут быть задействованы при нарушении соединения.

Главное при этом сохранять пары, т. е. если вышел из строя оранжевый провод, то и его пару (оранжевый) придется заменить.

Обжимка кабеля rj 45

Перед работой стоит распечатать и положить рядом схему подключения, чтобы можно было посмотреть, как правильно разместить проводники.

Чтобы обжать витую пару 8 жил, необходимо выполнить следующие действия:

  1. Отрежьте кусок кабеля достаточной длины, но без запаса.
  2. Отступите от края 3 см и удалите внешнюю изоляцию (лучше использовать стриппер).
  3. Раскрутите пары и выпрямите жилы, после чего распределите в соответствии с выбранной схемой. Нейлоновую нить, скрытую под изоляцией, отведите в сторону.
  4. Подровняйте проводники, обрезав на расстоянии в 1-1,5 см от края изоляции. Жилы должны быть одинаковой длины.
  5. Вставьте проводники в разъем до упора.
  6. Поместите коннектор с проводниками в кримпер и сожмите ручки до щелчка.

После этого можно слегка потянуть кабель, чтобы проверить надежность крепления. Также можно воспользоваться электронным тестером.

Определение

в кембриджском словаре английского языка

SWAGE | Определение в кембриджском словаре английского языка Тезаурус: синонимы и родственные слова ,

swage — определение — английский

Примеры предложений с «swage», память переводов

Common crawl Возможности Continental Cable по обжимке, скручиванию, экструзии и механической обработке в сочетании с отличным сервисом Ben-Mor Cables идеально подходят. патент-wipo Фитинг (260) с двойным запирающим механизмом обжима включает выступ для вставки в открытый конец эластомерной трубки (262). патент-wipo Способ изготовления ствола пистолета, имеющего казенную часть, дульный конец и канал ствола, проходящий между двумя концами, включает нанесение на внешнюю поверхность канала ствола множества обжимных штампов (5), каждая из которых имеет прямая винтовая площадка (10). патент-wipo Отверстия для обжимки (34) сообщаются с канавками (32) для обжима соединяемых компонентов транспортировки жидкости. патенты-wipoLow обжимки крепежное нагрузки и крепление системы патенты-wipoThe трубка (11) обжимают вниз образуя обжимки канавку (56) вокруг фиксирующей втулки (30) сжатие прокладки (52) в значительной степени на земли (48) и в меньшей степени по канавкам (46), при этом идеальное сжатие для прокладки (52) находится где-то между такими степенями сжатия. патентов-wipoSwaging technology EurLex-2Swaging концевых фитингов; OpenSubtitles2018.v3 Мы обнаружили порошковые металлы, остатки обжимного пресса и ПТФЭ. патент-wipo Громкоговоритель, имеющий по существу плоскую диафрагму, причем диафрагма имеет встроенные опорные средства, такие как ребра, гребни или обжимки, отформованные в диафрагме для поддержки диафрагмы и настройки диафрагмы для достижения оптимальных акустических характеристик. XhosaNavy Конец троса вставляется в терминал, и оба помещаются в специальную обжимную машину. патент-wipo Система крепления, включающая двухкомпонентный зажим обжимного типа, включающий штифт (12) и хомут (14), приспособленный для запрессовки в проходящие по окружности стопорные канавки (26) в штифте (12) и с кольцом (14). ), имеющую проходящую в радиальном направлении внутрь гибкую лапку (63), расположенную на одном конце и входящую в зацепление со стопорными канавками (26) для предварительной сборки заготовок, которые должны быть закреплены перед обжимкой. tmClassMachines, станки, а именно упаковочные машины, машины для розлива и укупорки, промышленные печатные машины, машины для дозирования заранее определенных доз лекарств, промышленные роботы, станки для формования, клепки, обжима и развальцовки металла и пластика, электрические аппараты для запечатывания пластмассы (упаковки), промышленных роботов для обработки и формовки дерева, металлов, стекла, пластмасс и минералов патент-wipoУниверсальная роликовая обжимная машина с датчиком износа инструмента и методом обжатия деталей вместе друг с другом, и основание (15, 16), установленное непосредственно на каждом из концевых элементов. патент-wipo При обжатии обжимного кольца (114) заплечик (140) деформируется так, что заплечик (140) совпадает с внешним диаметром стержня (130) и внешним диаметром фланца (136). , патент-wipoМетод и устройство для производства обжимки Common crawls специализируется на установке обжима (частично из неметалла), уплотнении материалов, прессовании, производстве инструментов, обработке на станках с ЧПУ, вертикальных автоматических фрезерных станках и т. патент-wipo Визуальный индикатор обжима достигается неразрушающим визуальным указанием процесса обжима с помощью одного или нескольких отверстий для обжима (34), образованных через фланец (12), заполненный индикаторным материалом (40). патент-wipo Обжимное кольцо (22) фиксируется на втулке (16) как до, так и после обжатия одним или несколькими выступами (66, 76) на внешней поверхности втулки (16), которые совместно входят в кольцевую канавку ( 78) в обжимном кольце (22). Обжимной инструмент для обжатия аксиально обжатых фитингов включает в себя корпус, имеющий внутреннюю поверхность и первую вилку, патент-wipo. патент-wipo Обжимной элемент (34) насаживается на кабель с другой стороны шины, при этом обжимной элемент удерживает кабель в напряжении. Eurlex2019 (a) Если используются соединительные устройства (заклепки, винты, болты и гайки и т. Д.), Достаточное количество таких устройств должно быть вставлено снаружи, пересекло собранные составные части, выступало внутрь и было надежно закреплено ( например, приклепанные, сварные, втулочные или болтовые и обжатые или приваренные к гайке). PolishPatents МЕТОД ДЛЯ ТЕПЛОГО РАЗМЕЩЕНИЯ ДЕТАЛЕЙ ИЗ СПЛАВА AL-MG

Показана страница 1.Найдено 695 предложения с фразой swage.Найдено за 6 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.

swage — Викисловарь

английский [править]

Произношение [править]

Этимология 1 [править]

Со старофранцузского souage («декоративная канавка»), от soue («веревка»), от вульгарной латыни * soca , с галльского * souca («шнур»), от прото-кельтского * soca , от протоиндоевропейского * seu («скручивать, сгибать»).

Существительное [править]

обжимка ( множественное число обжимки )

  1. Инструмент, используемый кузнецами и другими мастерами по металлу для холодной штамповки металлических изделий.
    • 2003 , Джин Логсдон, Любители пруда , University of Georgia Press (2003), → ISBN, стр. 45:
      «Я сделал обжимку и выковал испытательные стержни до требуемой 0,615 дюйма плюс-минус 0,003 толщины листа бумаги. […]
    • 2005 , Майк Маккарти, Крепления судов: от сшитой лодки до парохода , Texas A&M University Press (2005), → ISBN, стр. 87:
      Если он делал гвозди круглого или квадратного сечения, кузнец также держал рядом с наковальней « swage ».Если требовались разные размеры, формы и головки, гвоздь имел несколько обжимных прессов или несколько отверстий в обжимке .
    • 2008 , Wilbur Cross, Gullah Culture in America , Praeger (2008), → ISBN, стр. 73:
      […] Кузнец разрешил мне выручить, подержать лошадь, пока он надевает подкову, повернуть кузницу, убрать в цехе. А через некоторое время он научил меня всему называть названиями. Он говорил: «Дай мне трехдюймовую обжимку », и я должен был точно знать, что он хотел.Так я узнал «.
Примечания по использованию [править]

Обжимка может иметь различную форму или иметь канавки на торце или поверхности, но обычно включает работу с холодным металлом путем вдавливания его в матрицу .

Переводы [править]
Глагол [править]

обжимка ( простое настоящее в единственном числе в третьем лице обжимки , причастие настоящего обжимка , простое причастие прошедшего и прошедшего времени обжатие )

  1. (переходный) Для сгибания или придания формы с помощью обжима.
Переводы [править]

гнуть или придавать форму за счет обжима

  • Немецкий язык: stauchen (de), pressen (de), stanzen (de), sicken (de), ketten (de), prägen (de), tiefziehen, gesenkschmieden, gesenkformen, rundhämmern, gesenkdrücken, fassonschmieden, verjüngen (de)

Этимология 2 [править]

Из , успокоить путем апезиса.

Глагол [править]

обжимка ( простое настоящее в единственном числе в третьем лице обжимки , причастие настоящего обжимка , простое причастие прошедшего и прошедшего времени обжатие )

  1. Устаревшая форма assuage .
    (Можем ли мы найти и добавить цитату Милтона к этой записи?)

Ссылки [править]

  • Робертс, Эдвард А. (2014) Комплексный этимологический словарь испанского языка с семействами слов на основе индоевропейских корней , Xlibris Corporation, → ISBN

Анаграммы [править]

,

Swage — это … Что такое Swage?

  • Swage — Swage, n. Инструмент различной формы или с канавками на торце или лицевой поверхности, используемый кузнецами и другими рабочими по металлу для придания формы своей работе, будь то листовой металл или ковка, путем удерживания штампа на изделии или работы на штампе и … … Международный словарь английского языка

  • Swage — Swage, в. Т. Формировать с помощью обжима; превратить в кусок железа, вставив его в паз или форму, имеющую требуемую форму.[1913 Webster]… Международный коллаборативный словарь английского языка

  • swage — [swāj] n. [ПЛАВИТЬСЯ; OFr souage] 1. своего рода инструмент для гибки или формовки металла 2. штамп или штамп для формовки или маркировки металла с помощью молотка вт. обжимка, обжимка для использования обжима; форма, изгиб и т. д. с помощью обжима… Словарь англоязычных стран

  • Swage — Swage, в. Т. & я. [Имп. & п. п. {Обжимают}; п. пара & vb. п. {Swaging}.] [Экв.to suage, аббревиатура. франк assuage.] См. {Assuage}. [Obs.] [1913 Webster]… Международный коллаборативный словарь английского языка

  • swage — (v.) «Придавать форму или изгибать с помощью инструмента», 1831, от swage (n.), Название инструмента для гибки или придания формы холодному металлу (1812), от O.Fr. souage… Словарь этимологии

  • Swage — Обжимка (примечание о произношении ниже) — это метод штамповки металла, при котором размеры элемента изменяются с помощью штампа или штампов, в которые он вдавливается.[[http://www.efunda.com/processes/metal processing / swaging.cfm Определение…… Википедия

  • обжимной — обжимной, н. / swayj /, n., v., обжатый, обжимной. п. 1. инструмент для гибки холодного металла до необходимой формы. 2. Инструмент, штамп или штамп для придания металлу определенной формы на опоре, штамповочном прессе и т. Д. 3. См. Обжимной блок. электронная лампа 4. гнуть или…… Универсал

  • swage — sweɪdÊ ’n. инструмент для придания формы холодному металлу; штамп или штамп, используемый для формовки металла с помощью молотка; обжимной блок, перфорированный металлический блок для создания металлических форм, которые сложно изготовить с помощью наковальни v.придавать форму или гнуть металл с помощью обжима… Современный английский словарь

  • swage — / sweɪdʒ / (скажем swayj) существительное 1. инструмент для гибки холодного металла до необходимой формы. 2. Инструмент, матрица или штамп для придания металлу определенной формы на опоре, штамповочном прессе и т. Д. 3. → обжимной блок. –Verb (t) (swaged, swaging) 4. гнуть или…… Австралийский английский словарь

  • обжимной — н. & v. n. 1 штамп или штамп для формовки кованого железа и т. Д.молотком или давлением. 2 инструмент для гибки металла и др. В.тр. форму с обжимкой. Фразы и идиомы: обжимной блок блок с различными отверстиями, канавками и т. Д. Для придания формы металлу.…… Полезный английский словарь

  • ,
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
