Содержание

Как правильно обжать интернет кабель коннектором (вилкой) RJ-45

Ликвидация последствий обрыва кабеля в местах постоянных сгибов и нарушения контактов в коннекторах, или обжим нового кабеля может представлять для неспециалиста непростую задачу. В случаях, при которых происходит «замусоливание» или поломка «вилки» кабеля, также нарушаются контакты и периодически пропадает связь с интернетом.

Ликвидировать такие поломки без приглашения монтажников или сетевых администраторов вполне возможно. Главное не отчаиваться! На самом деле проведения таких работ происходит довольно просто. Ведь  произвести самостоятельно обжимку кабеля не составляет особого труда.

Популярные схемы обжимки

Наиболее часто встречающимися методами обжимки сетевого lan кабеля, применяемого для подключения интернета, являются прямой и перекрестный (косой) методы опрессовки. Для обжимки этого интернет кабеля, в простонародье именуемого «витой парой», потребуются необходимое количество коннекторов RJ-45 и обжимные клещи (кримпер), например кримпер для обжима 8P-8C / 6P-6C / 4P-4C (HT-200),(HT-315).

Первый метод обжима – прямой тип, используется для обжима при подключении компьютера к интернету или роутеру. Оба конца кабеля обжимаются с одинаковым подключением проводов к коннектору. Один конец подключается к коробке провайдера, а второй к роутеру или компьютеру. Точно также опрессовывается кабель, соединяющий роутер и компьютер.

Второй метод носит название перекрестный (косой) и служит для создания подключений между подобными устройствами: компьютер – компьютер, роутер – роутер, свитч – свитч и т.д.

При прямом типе обжимки существует два варианта: «А» и «В». Отличие варианта «В» от «А» в том, что в нем поменяны местами бело-оранжевые и бело-зеленые жилы.

При перекрестном соединении отличие состоит в том, что два конца опрессованы разными методами – один по типу «А», а второй по типу «В».

Как производится обжимка сетевого кабеля

Сама процедура обжимки осуществляется очень просто:

  • Освобождаем кабель от внешней оболочки. Внутри оболочки «витой пары», кроме кабеля, находится специальная арамидная нить, посредством которой можно разрезать оболочку и освободить провода на необходимую длину. С учетом, что внешняя оболочка кабеля должна разместиться непосредственно под фиксирующим зажимом коннектора RJ-45.
  • Вытащенные жилы выравниваются и распределяются таким образом, чтобы соответствовать своему посадочному месту.

Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

  1. Бело-зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый.

Внимание! При зачистке оболочки надо учитывать частые физические воздействия на кабель при его подключении и отключении. Поэтому часть оболочки кабеля обязательно должна находиться под фиксатором, обеспечивая тем самым надежное закрепление кабеля в разъеме.

  • Только убедившись, что замер очищенных от оболочки пар сделан правильно, можно обрезать кабель до нужной длины. Внимательно складываем жилы в выбранной последовательности по нужной схеме. Коннектор надо опустить защелкой вниз и аккуратно вставить до упора жилы в направляющие каналы коннектора, чтобы не нарушить последовательность. Внешняя изоляция кабеля при этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инструментом (кримпером).

Работоспособность опрессованого кабеля можно проверить с использованием тестера.

При правильном и внимательном проведении всех операций, и соблюдении бережного отношения (не перегибать, не резать, не тянуть), получится качественно обжатый кабель, который будет долго служить по назначению.

В компании AVS Electronics всегда можно купить витую пару и необходимые для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.


Приглашаем к сотрудничеству партнеров!

Схема обжим витой пары RJ-45, обжать витую пару, обжатие сетевого кабеля

Чтобы обжать сетевой кабель используются разъемы стандарта RJ-45, которые в зависимости от вида «витой пары» бывают:
 экранированными или неэкранированными;
 для одножильных или многожильных «витых пар»;
 конструктивно выполненными со вставками или без вставок. Вставки выполняют роль направляющих для проводников «витой пары», упрощающих заправку проводников в корпус разъема.


Витая пара из 4-х неэкранированных витых пар:
Разъем RJ-45 для «витой пары» + вставка:

Для обжима витой пары используют специальное устройство которое имеет три рабочие области и соответственно выполняет три функции:
1.

 Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников «витой пары». Так же, в этой области есть специальная выемка для снятия внешней изоляции с круглого кабеля (есть не у всех «обжимников»).
2. В центре находится гнездо для обжима разъема RJ-45.
3. В верхней части устройства, область для зачистки наружной изоляции витой пары.

Устройство для зачистки и обжима витой пары:
Последовательность операций при обжатии разъема «витой пары» такова:

1) Вначале проводят зачистку наружной изоляции кабеля. При зачистке плоского кабеля его упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем, зажимают кабель и рывком производят зачистку. Немного более сложным выглядит процесс зачистки круглых кабелей витых пар. Наружную изоляцию круглого кабеля лучше только слегка надрезать, осторожно поворачивая его в области зачистки, а затем снять кусочек изоляции по кольцевому надрезу вручную.

2) После зачистки разводят провода «витой пары» в одной плоскости в определенном порядке, выравнивают длину всех проводов и еще раз ровно подрезают.


Порядок распиновки RJ-45 определяется следующим образом::
3) Затем производят заправку проводников в разъем и опрессовку. Рекомендуется, по возможности, использовать разъемы без вставки, так как процесс заправки проводников в корпус такого разъема выполняется проще.
а) Если конструктивно разъем выполнен без вставки, то проводники аккуратно заправляются в его корпус до упора в торец разъема. Затем вставляют разъем в гнездо обжимного устройства и надавливают до тех пор пока устройство полностью не закроется.
б) Если в конструкцию разъема входит вставка, то сначала на проводники «витой пары» надевается вставка. Вставка имеет форму крышки спичечного коробка, на одной из поверхностей которого имеются прорези по количеству проводников в витой паре. Вставку надевают на проводники таким образом, чтобы прорези были обращены к корпусу разъема. После насаживания вставки проводники витой пары еще раз подрезают и выравнивают срез с краем вставки. Для закрепления вставки в этом положении полезно у ее противоположного конца обжать проводники пальцами, чтобы вставка не смещалась. Затем вставку с проводниками вставляют в корпус разъема до тех пор пока она не упрется в торец разъема и обжимают разъем также как в случае разъема без вставки.

Обжим витой пары

В данной статье, Вы сможете ознакомиться с технологией обжима кабеля Витая пара и коннекота RJ-45. Казалось бы, все этой суматохе, куче проводов можно запутаться и никогда не найти нужный конец, но, все довольно просто, используя схемы, приведенные ниже в статье.

Для быстрого и качественного обжима кабеля витой пары вам необходимо будет иметь в наличии специальные клещи для обжима и так же несколько коннекторов RJ-45

Клещи для обжима RJ-45

Коннектор RJ-45

Обжим производится следующим образом::

  1. Первое что нужно сделать,  это очень внимательно откусите конец кабеля, лучшим инструментом для этого будет встроенные в обжимный инструмент кусачки.
  2. Затем нужно оголить конец кабеля, лучше всего для этого подойдет нож для оголения изоляции.

Нож для зачистки изоляции витой пары.
  1. После ого как проводки оголены выровняйте их при этом расплетайте их, следуя цветовой схеме.
  2. Обрежьте оголенные кончики кабеля так, что бы оставить около сантимента.
  3. В соответствии цветовой маркировке, вставьте проводки кабеля в разьем RJ-45
  4. Убедитесь, что все проводки соответствуют цветовой маркировке.
  5. С помощью обжимного инструмента произведите общим коннектора.

Цветовая последовательность проводников.

Существуют стандарты по разводке проводков по парам: T568B компании AT&T и T568A компании Siemon, они полностью схожи.

Коммутатор Сетевая карта по стандарту: T568A

В таком положении информацию передают только следующие проводки: зеленый, бело зеленый, оранжевый, бело оранжевый. Все остальные проводки экранизируют помехи.

Коммутатор Сетевая карта по стандарту: T568B

В таком положении информацию передают только следующие проводки: Бело-зелёный,  Оранжевый, Зеленый  Бело-оранжевый,. Все остальные проводки экранизируют помехи.

Карта сетевая Карта сетевая(Кроссовер кабель)

При таком типе обжатия, витая пара может пригодится в двух случаях:

1. Что бы соединить два компьютера без коммутатора.
2. Что бы соединить два или больше Hub/Switch

Обжатие витой пары без помощи специальных инструментов (клещи, ножи и тд.)

Если у вас под рукой не специального инструмента для обжима кабеля витой пары, то вы можете всегда воспользоваться подручными средствами. Возьмите отвертку с тонким наконечником пару коннекторов RJ-45 и по инструкции ниже, делайте обжим с помощью подручных средств.

  1. Выставьте проводки по схеме.
  2. Проверьте, правильно ли все проводки расположены.
  3. Нажмите на пластиковый фиксатор.
  1. Затем вдавить контакты внть коннектора RJ-45 и надавите на них поперек отверткой.
  2. Окончательно погрузите контакты отверткой, чтобы концы вошли в изоляцию. Давите сильно, но бережно.
  3. Если после подключения сеть работает с перебоями, есть потери данных или лампочка на сетевой карте или коммуникаторе не загорается, попробуйте прожать все контакты заново отверткой или же совершите обжим заново в ручную или уже с использованием обжимного инструмента.

Но помните, что лучшим способом обжать витую пару будет обжать ее специальным инструментом для выполнения данного вида работ. В этом случае у вас будет наилучшее качество контакта и обжим займет у Вас не много времени.


Обжим витой пары отверткой с тонким жалом наконечника.

Так же вы можете приобрести уже обжатый кабель витой пары, обычно их продают длиной 1-5 метров и припаять его к контактам вашего сетевого кабеля. Автор данной статьи рекомендует обратиться к специалистам, что бы обжим был качественным, контакты имели хороший контакт, а ваши данные передавались без сбоев.

Подключение интернет розетки и обжим коннектора RJ-45

Для подсоединения компьютера к интернету используют провод, который называется витая пара. Чтобы его подключить, нужно предварительно подготовить концы кабеля. Точнее — поставить на них специальные коннекторы, которые уже можно подсоединить в компьютер или роутер.

Иногда требуется развести провода интернета по дому или офису. В этом случае на конце витой пары ставят специальные розетки. В рамках данной статьи будут рассмотрены способы установки интернет розеток, а также основные правила обжима коннектора RJ-45 и подключения витой пары.

Обжим коннектора RJ-45

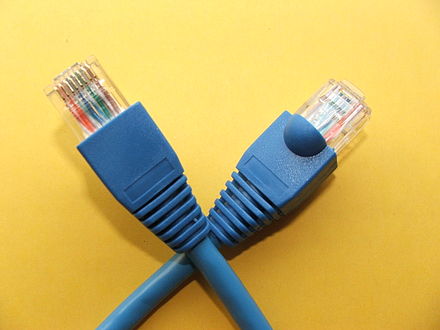

Второе его название: патч-корд. Это небольшой пластиковый коннектор прозрачного цвета, который является подобием «вилки» для гнезд сетевых карт, роутеров, свитчей и прочих коммуникационных устройств.

В зависимости от того, к чему будет подключен кабель, различают два типа коммутации:

  1. Прямая. Для коммутации сетевой карты компьютера с роутером/свитчем.
  2. Перекрестная. Для коммутации двух компьютеров напрямую, а также свитчей, роутеров или хабов.

Для использования конкретного типа коммутации, провод обжимают с двух сторон. Сам кабель состоит из нескольких цветовых жил, которые заводят в патч-корд в определенном порядке. Этот порядок и определяет функциональную нагрузку кабеля.

ВАЖНО: Обычно провод в квартиру заводит компания-провайдер. В этом случае не всегда возможно посмотреть, как он обжат в коммутационной коробке. Если вы решили поставить коннектор RJ-45 самостоятельно, стоит предварительно узнать у тех. поддержки компании, как изначально был обжат кабель в распределительной коробке.

Схема подключения интернет кабеля по цветам

Итак, витая пара состоит из 8 жил проводов. Каждая жила находится в изоляции определенного цвета. Перечислим все цвета:

  • Коричневый.
  • Синий.
  • Зеленый.
  • Оранжевый.
  • Коричнево-белый.
  • Сине-белый.
  • Зелено-белый.
  • Оранжево-белый.

Теперь перейдем к самому коннектору RJ-45. В патч-корде также присутствуют 8 контактов (пинов), к которым подводят жилы витой пары. В зависимости от того, в какой последовательности заведены жилы, меняется функционал провода. Очередность установки жил в коннектор также называется «распиновкой».

Если взглянуть на коннектор снизу так, чтобы защелка фиксатор смотрела в пол, а медные контакты — на человека, получится, что контакты будут располагаться в порядке от 1-го до 8-го справа-налево. Важно не перепутать порядок!

Исходя из этого, схема подключения по цветам выглядит следующим образом:

Прямая:

  • Оранжево-белый.
  • Оранжевый.
  • Зелено-белый.
  • Синий.
  • Сине-белый.
  • Зеленый.
  • Коричнево-белый.
  • Коричневый.

Оба конца коннектора обжимаются по данной схеме.

Обратная (для перекрестного соединения). Один конец витой пары обжимается как при прямой схеме. Второй подсоединяется в следующе последовательности:

  • Зелено-белый.
  • Зеленый.
  • Оранжево-белый.
  • Коричнево-белый.
  • Коричневый.
  • Оранжевый.
  • Синий.
  • Сине-белый.

Чтобы скоммутировать провод, желательно иметь под рукой специальный инструмент, а также обладать минимальными навыками разводки проводов.

ИНФОРМАЦИЯ: Если в квартире или офисе находится сразу много проводов витой пары, причем все они скоммутированны разными способами, стоит разметить провода с обратной коммутацией. Это облегчит работу с кабелями в будущем.

Обжим витой пары в коннекторе

Для обжатия витой пары потребуется:

  1. Два коннектора RJ-45.
  2. Специальные обжимные ножницы — кримпер.

Рассмотрим пошаговый алгоритм обжимки провода:

  • Один конец витой пары зачищают от внешней изоляции при помощи кримпера. Для этого его вставляют в круглое отверстие ножниц, примерно на 1-5 см и снимают внешний резиновый слой провода. Данное действие схоже со снятием изоляции с электропроводки.
  • Расплетаем и выставляем жилы согласно коммутационной схеме. Выравниваем жилы по длине. Важно, чтобы каждый проводок был одного размера. После чего аккуратно вставляем жилы в 8 микроотверстий на кримпере и снимаем изоляцию с них.
  • Вставляем оголенные жилы согласно цветовой схеме в патч-корд. При этом не забываем про распиновку коннектора. Еще раз проверяем, чтобы каждая жила зашла в свой контакт. Важно чтобы на один пин не заходило несколько жил!

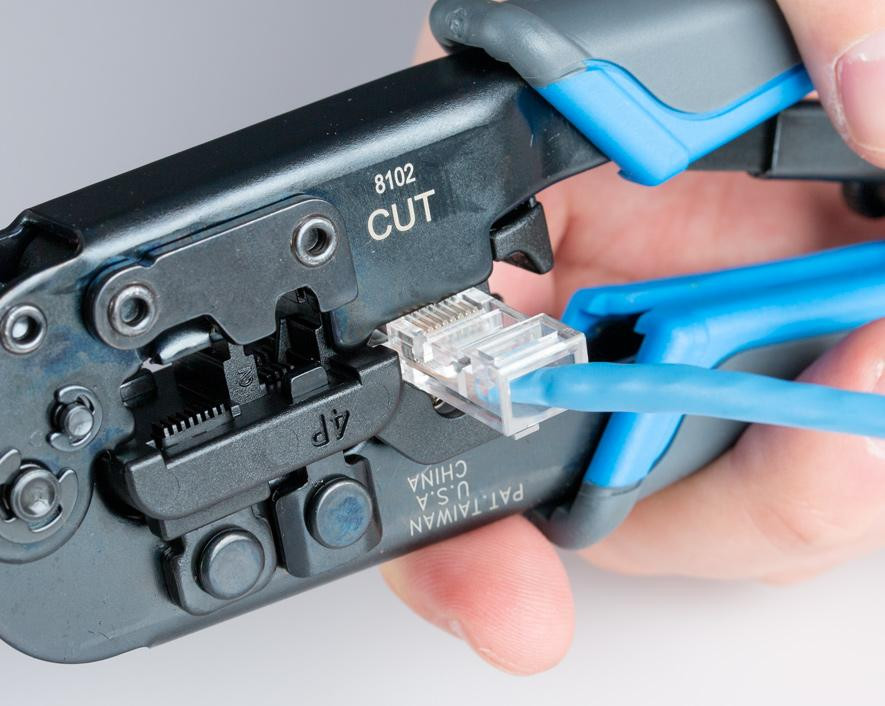

  • Аккуратно устанавливаем коннектор в прямоугольное отверстие кримпера и сжимаем рукояти ножниц.
  • Достаем обжатый провод.

Это правильный способ обжима кабеля. Однако существуют и кустарные методы установки коннектора.

Как обжать витую пару без кримпера

Не в каждом доме есть обжимные ножницы. Это, скорее, профессиональный инструмент, который не находит своего приспособления в обыденной жизни. Чаще всего их кримпер находится под рукой, поэтому приходится работать с тем, что есть в доме.

Итак, для домашнего монтажа коннектора RJ-45 нам понадобится:

  1. Острый нож.
  2. Маленькая прямая отвертка.

Последовательность действий точно такая же, как и при работе с обжимными ножницами. Только снятие всей изоляции с проводов будет производиться при помощи ножа, а зажим жил — при помощи отвертки.

Необходимо очень аккуратно поджимать каждую жилу в коннекторе. Для этого лучше всего зафиксировать патч-корд в тисках, а витую пару придерживать свободной рукой. Жилу зажимают медным язычком пина. Его фиксируют с помощью небольшой отвертки.

Проверка соединения

Стоит проверить все патч-корды на надежность. Существует три основных способа:

  • Подключение готового провода в сеть на проверку работоспособности. При этом проверяют скорость передачи данных и отклик сети.
  • Проверка провода на излом и качение. В этом случае коннектор чуть отгибают от провода или покачивают из стороны в сторону. Правильно обжатая витая пара не даст патч-корду болтаться, также коннектор не будет сильно гнуться, а все жилы провода останутся на своих местах.
  • Проверка мультиметром. Один из самых надежных способов, который можно использовать, как метод диагностики всего кабеля. Прозвон каждой жилы одного цвета с двух концов витой пары позволит определить разрыв провода, а также качество передачи сигнала на нем по показателям сопротивления жилы.

Перечисленные способы позволяют оценить качество коммутации в полной мере.

Разобравшись с обжимом витой пары, перейдем к главной теме статьи — подключение розетки к витой паре.

Установка интернет розетки

Розетка для витой пары позволяет спрятать все ненужные провода в стене, а на ее поверхности оставить вывод под интернет в любой комнате. Весь процесс монтажа можно разбить на несколько этапов:

  1. Проектирование и разнос коммутационных узлов (розеток) по квартире или офису.
  2. Подведение интернет кабеля к розеткам. Пробитие штробы и разъемов под коммутацию.
  3. Прокладка кабеля и установка розеток.

Данный порядок подходит для установки розеток разных типов. Рассмотрим по порядку разные типы подключений.

Настенная розетка

Внешняя розетка напоминает по своей форме старые телефонные узлы. Это маленькие пластиковые коробочки с вводом кабеля с одной стороны и гнездом для провода с другой. Рассмотрим алгоритм установки данного узла:

  • Установка пластиковой подножки с клеммником на стену.
  • Ввод витой пары в розетку. Необходимо завести провод с запасом, примерно 10-15 см, на случай, если первичное подключение будет неверным.
  • Зачистка жил витой пары.
  • Подключение жил в клеммную коробку согласно цветовой схеме. Обычно в каждой розетке есть подсказки по коммутации жил в клеммник. Необходимо аккуратно распределить жилы по цветам и опустить каждое из них в зажимное отверстие. Обратите внимание, при проделывании данной операции снимать изоляцию с жил не обязательно. Ее прорезает внутренний механизм клеммника. При успешной установке провода вы услышите характерный щелчок.
  • После коммутации жил можно закрывать розетку пластиковым кожухом.

ПОЛЕЗНО: Если щелчка не было слышно, можно установить жилу до конца с помощью маленькой отвертки. Аккуратно опустите жилу до нижней части основания клеммника так, чтобы он попала на медный контакт.

Внутренняя розетка

Установки внутренней розетки в стену не отличается от монтажа обычной электрической розетки. При этом коммутация внутри устройства идентична подсоединению жил в настенном узле. Разница может заключаться только в техническом исполнении клеммников и внутренних зажимных устройств отдельных производителей.

ВНИМАНИЕ: Чтобы аккуратно разобрать розетку и ничего не сломать, внимательно читайте инструкцию пользователя. В ней указывается полный алгоритм сборки/разборки узла.

Заключение

Установка розетки в стену — это несложное мероприятие. Главное, не перепутать цветовую схему и действовать аккуратно и без спешки. Не заводите слишком короткие провода в узел. Качество сетевого соединения проверяйте перед тем, как вмонтировать розетку в стену.

Схема обжима витой пары в RJ45 коннекторе (4/8 жил)

Вы ещё не знаете как обжимать витую пару в коннекторе RJ45 для 100Mb/1Gb ethernet? Тогда вам сюда! Сейчас для кримперовки коннекторов используется стандарт EIT/TIA-568B  и он применяется очень часто. Раньше были коммутаторы которые не могли определять тип обжимаего кабеля и требовали обжатие кабеля по стандарту EIT/TIA-568B для соединения клиентов со свитчем с обоих концов.  Для соединения свитчей надо было использовать на одном из концов обжим по стандарту EIT/TIA-568A на втором EIT/TIA-568B. Сейчас все коммутаторы и сетевые карты на рынке понимают как кабели обжатые по  EIT/TIA-568B / EIT/TIA-568A так и EIT/TIA-568B / EIT/TIA-568B.

Для тех кто не хочет тратить своё дорогое время на изучение данного мануала предлагаем нашу платную помощь.

Схема обжима витой пары под 8-и жильный кабель

Для 1Gbps и 10Gbps сети необходимо использовать 8-и жильный кабель

Схема обжима витой пары под 4-ёх жильный кабель

Для работы с 100Mbps достаточно использовать и четырёх жильный кабель. Схема обжима при этом такая:



Схемы справедливы, если смотреть на контактные площадки коннектора сверху.

Обжимать можно как специальным инструментом — кримпером, так и плоской отвёрткой зажав коннектор в тиски.

Для тех у кого нет инструмента услуги обжима витой пары с выездом по Минску.

Маркировка витой пары. Как выбрать кабель для помещения?

На самом деле всё просто: Наружняя металическая оплётка защищает от электромагнитных помех и нужна если нужно проложить сеть вблизи силовых кабелей. Металическая оплётка каждой пары нужна в сетях 10Gbps, чтобы предотвратить наводки между парами. Иногда для сетей 10Gbps до 55 метров компромисным решением может быть кабель U/UTP.  Если нужно проложить кабель вдали от помех, снаружи помещения, нужно чтобы изоляция его была светостабилизированой (обычно чёрного цвета).

Категории витой пары. Как выбрать кабель по производительности?

Кате-

гория

Полоса частот,

МГц

Применение Примечания
4 20 token ring, сейчас не используется кабель состоит из 4‑х скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
5 100 Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T) 4-парный кабель, используется при построении локальных сетей 10BASE-T, 100BASE-TX и 1000BASE-T и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.
5e 100

Fast Ethernet

(100BASE-TX),

Gigabit Ethernet

 (1000BASE-T)

4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
6 250

10 Gigabit Ethernet

 (10GBASE-T)

неэкранированный кабель (UTP) состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
6A 500

10 Gigabit Ethernet

(10GBASE-T)

состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
7 600 10 Gigabit Ethernet (10GBASE-T) спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, но не ANSI/TIA-568-C. Скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
7A 1000

10 Gigabit Ethernet

 (10GBASE-T)

Международный стандарт ISO 11801, скорость передачи данных до 10 Гбит/с. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
8/8.1 1600-2000

100 Gigabit Ethernet

(40GBASE-T)

В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
8.2 1600-2000 100 Gigabit Ethernet (40GBASE-T) В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Как обжать витую пару коннектором RJ-45 – ErgoZoom

Основой самых распространенных сетей являются стандарты 100BaseTX и 1000BaseT, в которых используется восьмижильный кабель «витая пара». Кабель связи состоит из одной или нескольких пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Сетевой кабель, применяемый для соединения с интернетом, состоит из 4-х пар проводников. Вне зависимости от категории и стандарта, обжим витой пары чаще всего осуществляется коннектором RJ-45 (может иметь маркировку «8P8C») в соответствии с цветовой схемой.

Что понадобится для выполнения работы?

Если вы решитесь делать это самостоятельно, то вам непременно понадобятся, кроме инструмента и комплектующих, терпение и внимание. В принципе, процесс выполняется быстро и несложно, но нужна ловкость и опытность. Для работы нужны следующие материалы и приспособления:

  • 8-жильный кабель «витая пара» (его еще называют патч-корд) 5-й категории необходимой длины (лучше взять с небольшим запасом).
  • Несколько коннекторов RJ-45. Понадобится один, но поскольку они одноразовые, выгоднее сразу купить про запас.
  • Кримпер – профессиональный инструмент для обжима витой пары. Обжимные клещи нельзя отнести к бытовым инструментам, но поскольку в каждом доме есть телефонные и интернет-соединения, целесообразно иметь такое приспособление. Цена его невысокая, кроме того, кримпер обычно дополнен кусачками и специальным отверстием с лезвием для снятия изоляции с витой пары.

Схемы обжима

Существует две основных схемы обжима витой пары – попробуем рассмотреть, в чем их разница.

  1. Прямой тип – подходит именно для случая обжима сетевого интернет-кабеля, чтобы впоследствии подключить компьютер к интернету или роутеру. Прямой – поскольку оба конца кабеля обжимаются одинаково. Учитывая, что 1 конец уже подключен в коробке интернет- провайдера, то проделать эту процедуру нужно только 1 раз.
    Прямой линк можно создать по двум стандартам: T568B и T568A. Отличаются они между собой тем, что меняются местами оранжевые и зеленые проводки (вместо оранжевого – зеленый, вместо оранжево-белого – зелено-белый).
    Обжим витой пары прямого линка по стандарту T568B предполагает расположение проводников в следующем порядке: бело-оранжевый / оранжевый / бело-зеленый / синий / бело-синий / зеленый / бело-коричневый / коричневый.
  2. Перекрестный тип (crossover) – применяется для соединения двух компьютеров напрямую ПК-ПК, без роутеров и другого интернет-оборудования. Перекрестный линк подразумевает, что один конец витой пары обжимается по прямой схеме, а второй – по crossover. Порядок соединения проводников таков: бело-зеленый / зеленый / бело-оранжевый / синий / бело-синий / оранжевый / бело-коричневый / коричневый.

Современные сетевые карты скорее всего «поймут» и прямой линк при соединении двух компьютеров, но лучше перестраховаться.

Технология обжима витой пары

  1. Надрезать внешнюю оболочку кабеля и снять изоляционное покрытие на длину 2-3 см.
  2. Расплести проводники витой пары и упорядочить их согласно выбранной схеме.
  3. Разровнять проводки и обрезать, чтобы осталось примерно 10-12 мм.
  4. Вставить проводки в коннектор RJ-45, который лучше держать защелкой к низу.
  5. Проверить правильность расположения проводков в коннекторе – они должны зайти под блестящие контакты и упереться в стенку.
  6. Вставить коннектор в кримпер и аккуратно обжать кабель, сжав ручки кримпера.

Правила обжима

  • Проводники в коннекторе RJ-45 не должны перекрещиваться и ложиться по 2 в одно гнездо.
  • Перед непосредственным обжимом кримпером нужно окончательно проверить правильность расположения проводников согласно схеме.
  • Рукоятки кримпера при обжиме следует сдавливать сильно, но без фанатизма.

Обжим коннектора RJ45. Распиновка жил витой пары для коннектора RJ45

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов.

Оглавление:

  1. Введение
  2. Что нам понадобится
  3. Варианты обжимки кабеля
  4. Обжимаем кабель своими руками
  5. Заключение
  6. Наши рекомендации
  7. Стоит почитать

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

  • Обжимной инструмент
  • Восьми жильный кабель UTP
  • Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

  1. Прямой кабель. Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
  2. Перекрестный кабель. Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Прямой кабель.

Перекрестный кабель.

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.

Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.

После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.

Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье:

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат — прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Наши рекомендации

В наших статьях вы узнаете, что такое NFC.

В сетях Ethernet используется mac адрес.

Маска подсети нужна для корректной адресации между узлами.

Стоит почитать

Зачем искать информацию на других сайтах, если все собрано у нас?

Как сделать кабель Ethernet

ПРИМЕЧАНИЕ — Максимальная длина кабеля Ethernet CAT-5, CAT-5e или CAT-6 составляет 328 футов. или 100 метров.

КАК СДЕЛАТЬ КАБЕЛЬ ETHERNET
Приобретение кабелей Ethernet может быть довольно дорогим, а заранее изготовленные отрезки не всегда подходят вам. Изготавливать кабели Ethernet легко с помощью коробки с кабелем Ethernet категории 5e и Разъемы RJ-45, которые прикрепляются к обрезанным концам кабеля желаемой длины.

Bulk Ethernet Cable — Категория 5e или CAT5e

(Вы также можете использовать кабель категории 6 или CAT6, который имеет более высокие характеристики производительности и примерно на 20% дороже, чем CAT5e.)

Объемные обжимные разъемы RJ45 для CAT-5e
или
Объемные обжимные разъемы RJ45 для CAT-6

RJ-45 Инструмент для обжима

Есть два типа кабелей Ethernet, которые можно марка, Straight Through и Crossover . ПРЯМОПРОВОДНЫЕ Кабели Ethernet являются стандартными кабелями, которые используются практически для всех целей, и их часто называют «коммутационными кабелями». Очень рекомендую вы дублируете порядок цветов, как показано слева. Обратите внимание, как зеленый пара не находится рядом, как все другие пары. Этот конфигурация позволяет использовать более длинные провода.
КРОССОВЕРНЫЕ КАБЕЛИ — Перекрестный кабель Ethernet предназначен для прямого подключения одного компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.
Вот как сделать стандартный кабель:

Врежьте пластиковую оболочку примерно на 1 дюйм (2,5 см) от конца отрезанного кабеля. Обжимной инструмент имеет лезвие бритвы, которое сделает трюк с практикой.

Расслабьтесь и соедините похожие цвета.

Зажмите провода пальцами и распрямите их, как показано. Порядок цветов очень важен.

Ножницами сделайте прямой надрез через 8 проводов, чтобы сократить их до 1/2 дюйма (1.3 см) от отрезанного рукава до конца проводов.

Осторожно вставьте все 8 незакрепленных цветных проводов в разъем. Обратите внимание на положение синий пластиковый рукав. Также обратите внимание, как все провода идут путь до конца.

Вид сверху.Все провода полностью вставлены. Коротких проводов нет.

НЕПРАВИЛЬНЫЙ ПУТЬ — Обратите внимание, как синий пластиковый рукав не внутри разъема, где он может быть зафиксирован на месте. Провода слишком длинные. Провода должны выходить только на 1/2 дюйма от синей втулки.

НЕПРАВИЛЬНЫЙ ПУТЬ — Обратите внимание на то, что провода не проходят полностью конец разъема.

ОБЖИМАЯ КАБЕЛЬ … осторожно вставьте разъем в устройство для обжима Ethernet и защелкните ручки плотно.Медь сращивание вкладки на соединителе будут проткните каждый из восьми проводов. Также имеется фиксатор, который удерживает синюю пластиковую втулку на месте для плотной компрессионной посадки. Когда вы удалите кабель от обжимного устройства, конец готов к использованию.

Для стандартного прямого кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля.Для перекрестного кабеля другой конец будет иметь другой порядок цветов, как показано на изображении кроссовера выше.

Обязательно проверьте кабели перед их установкой. Недорогой тестер кабеля Ethernet с этим справляется.

Сделайте кабель cat 5 / ethernet / RJ45

Преимущества: стоимость и гибкость

Предварительно обжатые кабели категории 5, кажется, стоят 10-15 долларов, независимо от длина. Тем не менее, вы можете купить комплект с 500-футовым не обжатым кабелем категории 5, включая обжимной инструмент и 50 штекеров категории 5 примерно за 90 баксов. Предположим, что средняя длина кабеля категории 5 составляет 10 футов. Этого достаточно, чтобы сделать 50 десяти футов кабеля стоимостью 1,80 доллара США за кабель. Производители кабелей могут взимать надбавку в размере 830%, потому что большинство люди не понимают, насколько легко сделать свой собственный кабели. (Если вы купите кабель оптом, когда у вас появятся нужные инструменты, вы сможете вероятно, снизит предельную стоимость до 0,50 доллара за кабель.)

Но стоимость — не единственное преимущество изготовления собственных кабелей. Если вам нужно продеть кат 5 через плотный канал в вашем доме, это намного проще проложить кабель без прикрепленных головок и обжима концы, когда он на месте.

Или, если вам нужно проложить кабель на очень большое расстояние (> 50 футов), Часто бывает трудно найти в магазинах обжатые кабели такой длины.

Наконец, если вы пытаетесь навести порядок в шкафу, полном проводов, вы можете Избегайте перекрученных стяжек, перерезав кабели категории 5 только на нужной длины (плюс, конечно, небольшой провисание)

Принадлежности

Чтобы сделать собственный кабель Cat 5, вам понадобятся:

Или вы можете купить универсальный комплект, в котором есть все (плюс инструмент для тестирования линии):

Три этапа: зачистка, расположение, обжим

После того, как вы отрежете кабель нужной длины и пропустите его между две локации, пора вставлять заглушки. К счастью, это простой трехэтапный процесс на каждом конце.

Шаг 1. Зачистка

С помощью бритвы для зачистки на обжимном инструменте зачистите 3-5 миллиметров. от оболочки на конце кабеля. (Обжимные инструменты имеют специальную бритву, которая разрезает оболочку, не разрезая внутренности, но вы можете использовать любое острое лезвие или пару ножницы, если вы будете осторожны.)

Если вы случайно перережете внутренние провода, просто перережьте Проведите на дюйм вниз и попробуйте снова зачистить. (Так что оставьте себе несколько свободных дюймов на случай, если вы ошибетесь.)

После зачистки внутри вы обнаружите 8 проводов с цветовой кодировкой.

Шаг 2: Упорядочить

Для изготовления стандартного кабеля категории 5 вам понадобится провода с цветовой кодировкой на обоих концах в одинаковом порядке. На самом деле не имеет значения, в каком порядке вы расставляете цвета, если он то же самое на обоих концах.

Если вы хотите следовать популярному соглашению, используйте порядок «568B». Заказ 568B:

  1. Бело-оранжевая полоска.
  2. Сплошной оранжевый.
  3. Белая / зеленая полоска.
  4. Сплошной синий.
  5. Белая / синяя полоска.
  6. Горит зеленым.
  7. Белая / коричневая полоска.
  8. Коричневый.
Банкноты

Если вас интересуют детали, технически вам нужно всего лишь 4 провода в одном месте для 10/100 Ethernet. 10/100 использует два внутренних провода (провод 1 и провод 2) для создания цепи для отправки и два внутренних провода для создания цепи для приема (провод 3 и провод 6).По-прежнему рекомендуется использовать одинаковый порядок на обоих концах, поскольку все больше устройств (например, гигабитный Ethernet, домашние камеры безопасности или Приемопередатчики HDMI) могут работать по 5 линиям в год, и эти устройства ожидают, что все провода будут в нужном месте.

(если вы хотите сделать менее распространенный «патч» или «перекрестный» кабель для перехода напрямую с компьютера на компьютер вместо компьютер-маршрутизатор / модем / концентратор / коммутатор, вам понадобится немного разный порядок на обоих концах. Собственно, патч-кабель делать нужно редко. в наши дни, поскольку многие устройства автоматически определяют, какой кабель подключен. Если вы не знаете, что делать, сделайте стандартный кабель я описываю выше.)

Шаг 3: Обжим

Вставьте цветные провода в вилку cat 5. Я рекомендую «зачерпнуть» их в розетку, так как вам, вероятно, пришлось разложить их, чтобы расставьте их в правильном порядке. После того, как вы их зачерпнули, еще раз убедитесь, что они находятся в правильном порядке. На то, чтобы все сделать правильно, может потребоваться совок или две.

Когда они вставлены в вилку в правильном порядке, прижмите их к кончику.

Затем вставьте вилку в обжимной инструмент и сожмите.

Вилки категории 5 содержат металлические «зубцы», протыкающие цветные провода. во время опрессовки для создания электропроводности.

Повторите этот процесс для другого конца, и все готово.


Завершение неэкранированного прохода через разъем RJ45

Написано Доном Шульцем, техническим торговым представителем trueCABLE и сертифицированным техническим специалистом Fluke Networks

Неэкранированный кабель Ethernet необходимо заделать. Ух ты! Звучит серьезно. Нет, мы не выступаем за то, чтобы отыскивать весь неэкранированный кабель Ethernet и делать это внутри. Терминатор означает прикрепление чего-либо к необработанному концу кабеля, чтобы его можно было подключить к чему-то еще, например к коммутатору или компьютеру. Это можно сделать несколькими способами, и в этом блоге мы сосредоточимся на самом быстром, простом и наиболее распространенном способе «Сделай сам» … через неэкранированный разъем RJ45. Давайте углубимся в этот процесс, и я покажу вам, как это сделать правильно.


Что мы покрываем?

Если говорить о вилках RJ45, то их довольно много.Этот блог состоит из трех частей, в которых описаны шаги по завершению работы Cat5e, Cat6 и Cat6A.

Выберите яд ниже, чтобы перейти в соответствующий раздел:

Практическое руководство. Завершение неэкранированного подключения Cat5e Проходной разъем RJ45

Как: заделить неэкранированный Cat6 Проходной разъем RJ45

Как: заделать неэкранированный Cat6A Проход Через разъем RJ45

Итак, вы приобрели неэкранированный переходник Cat5e от trueCABLE и неэкранированный переходник Cat5e от trueCABLE через разъемы RJ45, но теперь вы не совсем уверены, что с ними делать.Вы спрашиваете себя: «Как вставить кабель в вилку?»

Не волнуйтесь, мы здесь, чтобы помочь вам!

Разъемы RJ45 или 8P8C также называются штекерами или концами. Все они означают одно и то же .

Как узнать, что рассматриваемый кабель будет работать с вилкой в ​​руке? Вы должны знать, как выбрать правильный соединитель.

Необходимых инструментов:

Дополнительные инструменты, которые я рекомендую иметь при себе дома:

Легкие перчатки и отвертка. Отвертка?! Ага. Гладкий вал будет использоваться для выпрямления проводников, пока вы в перчатке. Это спасет ваши пальцы, поверьте мне.

Вы пятерка или четвертая?

Следующий шаг — решить, хотите ли вы использовать шаблон T568A или T568B. Неважно, какой из них вы выберете, если вы его придерживаетесь. Я предпочитаю узор «В», но это только я. (Если вы хотите сделать более обоснованное предположение, вы можете прочитать больше о различиях)

Собери инструменты, поехали!

С этого момента я позволю изображениям говорить сами за себя с небольшими дополнительными указаниями…

Шаг 1:

Снимите примерно 2 дюйма оболочки кабеля.

Отрегулируйте режущее лезвие устройства для зачистки кабеля так, чтобы оно касалось только оболочки кабеля. Это требует практики, и вам, возможно, придется повторить этот шаг несколько раз, чтобы получить высший балл по куртке. Не прорезай … забей. Если вы прорежете, скорее всего, вы порезали проводник, и вам следует отрезать конец и начать все сначала.

После того, как оболочка кабеля будет порезана, несколько раз согните ее вперед и назад, чтобы порвать оболочку.Оставьте пустую часть куртки — это ваш новый бесплатный инструмент.

Оболочка кабеля с маркировкой

Шаг 2:

Удалите вытяжной шнур, полиэтиленовую или водонепроницаемую ленту до конца оболочки кабеля, используя кусачки для заподлицо. Будьте осторожны, чтобы при этом не порезать провода.

Обрезка рипкорда заподлицо

Шаг 3:

Теперь пора раскрутить проводники с помощью бесплатного инструмента.Раскрутите каждую пару вниз к оболочке кабеля.

А вы думали, что в жизни нет ничего свободного… Все пары раскручены

Шаг 4:

Теперь, когда все пары раскручены, пора надеть перчатку и с помощью отвертки удалить перегибы проводов. Вы хотите, чтобы проводники были как можно более прямыми, и для этого может потребоваться два-три прохода от конца оболочки кабеля до конца проводника.Работайте по одному. Не нажимайте так сильно, чтобы сломать проводники!

Легко. Практика приведет к совершенству. Это после правки

Шаг 5:

Расположите проводников по порядку. Здесь вы будете играть, выстраивая проводников. Цель состоит в том, чтобы свести к минимуму пересечение проводов при сохранении последовательности T568B (в моем случае).

Показана последовательность T568B

Шаг 6:

Следующий шаг — отрезать провода заподлицо, чтобы они равномерно входили в вилку RJ45.Осторожно, сохраняя правильную последовательность цветов проводников, «задушите» проводники вверх. Срежьте заподлицо, чтобы удалить примерно ¾ дюйма.

Шаг 7:

Наденьте штекер RJ45. Я использую «нижнюю» сторону заглушки (противоположную от фиксирующей защелки) в качестве ориентира. Если вы решите использовать «верхнюю» часть вилки, вам нужно будет знать последовательность цветов в обратном порядке и иметь возможность видеть сквозь пластиковую защелку.С нижней стороны это сделать проще.

Шаг 8:

Когда вы убедитесь, что последовательность цветов правильная, протяните проводники через носок и протяните кожух кабеля в вилку. Идея состоит в том, чтобы как можно глубже загнать оболочку кабеля в заднюю часть вилки, чтобы внутри вилки не было перегибов проводов.

Тяни-толкай… Все на местах.Эта оболочка кабеля больше не идет.

Шаг 9:

Возьмите инструмент для обжима и заделки RJ45. Вставьте штекер в инструмент (он пойдет только в одном направлении). Убедитесь, что проводники, выходящие из носовой части вилки, выходят за пределы режущего лезвия с другой стороны инструмента. Продолжайте нажимать на кабель и вилку, слегка вставляя их в полость для инструмента.

В то же время одним плавным движением нажмите на рычаг вниз.Этот единственный шаг выполняет три функции:

  • Присоединяет металлические штыри внутри вилки RJ45 к проводникам кабеля
  • Вставляет фиксатор натяжения на задней стороне вилки в оболочку кабеля, чтобы надежно удерживать его
  • Сбривает излишки проводника

Рычаг полностью опущен. Цикл завершен.

Шаг 10:

T Выньте вилку и кабель из инструмента и проверьте свою работу.Убедитесь, что восемь золотых штырей (также называемых булавками) полностью опущены и ни один из них не выскакивает. Если какие-то всплывают, ваше завершение плохое. Попробуйте возобновить заделку, снова обжав инструмент. Если это не сработает, вам придется отключить вилку и начать все сначала. Такое случается.

После того, как вы заделали оба конца кабеля, пришло время для тестирования. Для этого есть несколько инструментов, и чем проще и информативнее тест, тем дороже он будет.Ознакомьтесь с советами по решению проблем в этом блоге: Устранение основных проблем с сетевым кабелем: что я сделал не так?

Вот оно. Довольно легко сделать, если у вас есть пара. Имейте в виду, что подключение вилки RJ45 — это отчасти наука, а отчасти искусство. Если вы новичок в этом, потренируйтесь на ломе кабеля и купите достаточно вилок на тот случай, если вы сделаете плохие соединения. Поверьте мне, за эти годы у меня было немало плохих увольнений. Практика ведет к совершенству.

СЧАСТЛИВЫЙ СЕТИ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Итак, вы приобрели неэкранированный переходник Cat6 от trueCABLE и неэкранированный кабель trueCABLE Cat6 для прохода через разъемы RJ45, но теперь вы не совсем уверены, что с ними делать. Вы спрашиваете себя: «Как вставить кабель в вилку?»

Не волнуйтесь, мы здесь, чтобы помочь вам!

Разъемы RJ45 или 8P8C также называются штекерами или концами.Все они означают одно и то же.

Как узнать, что рассматриваемый кабель будет работать с вилкой в ​​руке? Вы должны знать, как выбрать правильный соединитель.

Необходимых инструментов:

Дополнительные инструменты, которые я рекомендую иметь при себе дома:

Легкие перчатки и отвертка. Отвертка?! Ага. Гладкий вал будет использоваться для выпрямления проводников, пока вы в перчатке.Это спасет ваши пальцы, поверьте мне.

Вам также могут понадобиться электрические линейные клещи (справа) для особенно толстых кабелей Ethernet.

Вы А или Б?

Следующий шаг — решить, хотите ли вы использовать шаблон T568A или T568B. Неважно, какой из них вы выберете, если вы его придерживаетесь. Я предпочитаю узор «В», но это только я. (Если вы хотите сделать более обоснованное предположение, вы можете прочитать больше о различиях)

Собери инструменты, поехали!

С этого момента я позволю изображениям говорить сами за себя с небольшими дополнительными указаниями…

Шаг 1:

Снимите примерно 2 дюйма оболочки кабеля.

Снимите примерно 2 дюйма оболочки кабеля

Отрегулируйте режущее лезвие устройства для зачистки кабеля так, чтобы оно касалось только оболочки кабеля. Это требует практики, и вам, возможно, придется повторить этот шаг несколько раз, чтобы получить высший балл по куртке. Не прорезай … забей. Если вы прорежете, скорее всего, вы порезали проводник, и вам следует отрезать конец и начать все сначала.

После того, как оболочка кабеля будет порезана, согните ее несколько раз вперед и назад, чтобы порвать оболочку. Оставьте пустую часть куртки — это ваш новый бесплатный инструмент.

Оболочка кабеля с маркировкой

Шаг 2:

Теперь удалите любой вытяжной шнур, полиэтиленовую или водонепроницаемую ленту полностью до конца оболочки кабеля, используя кусачки для заподлицо. Будьте осторожны, чтобы при этом не порезать провода.

Разместите пары проводов в виде «звезды» под углом около 90 градусов к оболочке кабеля, как показано ниже.

Разделение рипкорда заподлицо на s Рисунок смолы

Шаг 3:

Под небольшим углом вниз разрежьте каждое «крыло» шлица (пластиковый поперечный каркас), используя резцы заподлицо. Сделайте четыре надреза, но не разрезайте шлиц прямо поперек. Будьте предельно осторожны. В этом процессе вы не хотите порезать проводника. Идея состоит в том, чтобы удалить шлиц так, чтобы он был как можно более ровным с верхом куртки.

После того, как шлицевые крылья будут обрезаны, поверните шлицы, чтобы снять их.

Чем больше выступает шлиц, тем труднее будет полностью установить штекер RJ45. Как та старая песня … давайте сделаем поворот и удалим шлиц

Шаг 4:

Теперь пора раскрутить проводники с помощью бесплатного инструмента. Раскрутите каждую пару вниз к оболочке кабеля.

А вы думали, что в жизни нет ничего свободного… Все пары раскручены

Шаг 5:

Теперь, когда все пары раскручены, пора надеть перчатку и с помощью отвертки удалить перегибы проводов. Вы хотите, чтобы проводники были как можно более прямыми, и для этого может потребоваться два-три прохода от конца оболочки кабеля до конца проводника.Работайте по одному. Не нажимайте так сильно, чтобы сломать проводники!

Легко. Практика сделает совершенным, t он такой, какой вы есть после

Шаг 6:

Расположите проводников по порядку. Здесь вы будете играть, выстраивая проводников. Шлиц внутри оболочки кабеля будет бороться с вами на каждом этапе пути. Максимально работайте со сплайном.Для любого кабеля Ethernet со шлицом этот шаг, в частности, требует терпения и практики. Цель состоит в том, чтобы свести к минимуму пересечение проводов при сохранении последовательности T568B (в моем случае).

Все в очередь. Показана последовательность T568B. С этого момента вам необходимо поддерживать правильную последовательность, пока вилка не будет отключена.

Шаг 7:

Обрежьте провода заподлицо, чтобы они равномерно входили в разъем RJ45. Осторожно, сохраняя правильную последовательность цветов проводов, «задушите» проводники вверх, чтобы удалить примерно ¾ ». Прямой разрез заподлицо.

Резка заподлицо перед вставкой RJ45. Любой ценой выровняйте проводники.

Шаг 8:

Пора надеть вилку RJ45. Я использую «нижнюю» сторону заглушки (противоположную от фиксирующей защелки) в качестве ориентира. Если вы решите использовать «верхнюю» часть вилки, вам нужно будет знать последовательность цветов в обратном порядке и иметь возможность видеть сквозь пластиковую защелку.С нижней стороны это сделать проще.

Еще раз проверьте последовательность проводов на передней части штекера

Шаг 9:

Когда вы убедитесь, что последовательность цветов правильная, протяните жилы методом выталкивания и вытягивания, а также подтолкните оболочку кабеля вверх. Идея состоит в том, чтобы как можно глубже загнать оболочку кабеля в заднюю часть вилки и не допускать перекручивания проводов внутри вилки.

Этот шаг может потребовать овализации для особенно толстого кабеля OD Ethernet.Наш неэкранированный кабель Ethernet Cat6 CMX для наружной установки — отличный тому пример. Для овализации используются клещи электромонтажника. Этот тип плоскогубцев имеет овальную вырезку возле носа, с помощью которой вы можете придать кабелю форму, чтобы он подходил к вилке. Еще одна характеристика этого типа плоскогубцев — они не регулируются. Если вам нужно сделать овальную форму, используйте овальную вырезку и не разбивайте кабель. Я предлагаю компактные модели длиной 6 дюймов, так как они легко поместятся в сумке для инструментов.

Толкай и тяни… Все сиденья.Эта оболочка кабеля больше не идет. Это заделка 3/16 дюйма, которая намного жестче, чем требование ½ дюйма ANSI / TIA. Более плотное согласование = уменьшение перекрестных помех.

Шаг 10:

Возьмите инструмент для обжима и заделки RJ45. Вставьте вилку в инструмент (она будет проходить только в одном направлении) и убедитесь, что проводники, торчащие из носика, выходят за режущее лезвие с другой стороны инструмента. Продолжайте нажимать на кабель и вилку, слегка вдавив их в полость для инструмента.

В то же время одним плавным движением нажмите на рычаг вниз. Этот единственный шаг выполняет три функции:

  • Присоединяет металлические штыри к проводникам
  • Вставляет фиксатор натяжения на задней стороне вилки в оболочку кабеля, чтобы надежно удерживать его
  • Сбривает излишки проводника

Рычаг полностью опущен. Цикл завершен.

Шаг 11:

Выньте вилку и кабель из инструмента и проверьте свою работу.Убедитесь, что восемь золотых контактов полностью опущены и ни один из них не выскакивает. Если какие-то всплывают, ваше завершение плохое. Попробуйте выполнить повторное определение с помощью инструмента еще раз. Если это не сработает, вам придется отключить вилку и начать все сначала. Такое случается.

Смотри, мама! Никаких выскакивающих булавок.

После того, как вы заделали оба конца кабеля, пришло время для тестирования. Для этого существует ряд инструментов, и чем проще и информативнее тест, тем дороже он будет.Загляните в этот блог, чтобы найти советы по решению проблем:

Вот оно. Довольно легко сделать, если у вас есть пара. Имейте в виду, что подключение вилки RJ45 — это отчасти наука, а отчасти искусство. Если вы новичок в этом, потренируйтесь на ломе кабеля и купите достаточно вилок на тот случай, если вы сделаете плохие соединения. Поверьте мне, за эти годы у меня было немало плохих увольнений. Практика ведет к совершенству. Устранение основных неисправностей сетевого кабеля: что я сделал не так?

СЧАСТЛИВЫЙ СЕТИ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Итак, вы приобрели неэкранированный переходник Cat6A от trueCABLE и неэкранированный переходник Cat6A через разъемы RJ45 от trueCABLE, но теперь вы не совсем уверены, что с ними делать. Вы спрашиваете себя: «Как вставить кабель в вилку?»

Не волнуйтесь, мы здесь, чтобы помочь вам!

Разъемы RJ45 или 8P8C также называются штекерами или концами.Все они означают одно и то же.

Как узнать, что рассматриваемый кабель будет работать с вилкой в ​​руке? Вы должны знать, как выбрать правильный соединитель.

Примечание о неэкранированных сквозных заглушках trueCABLE Cat6A:
  • Жилы проводов расположены «в шахматном порядке»: четыре высоких и четыре низких
  • Причина такой конструкции — физическая совместимость. Размер разъема RJ45 снаружи ограничен в соответствии со спецификациями ANSI / TIA, но толщина провода Cat6A часто больше, чем Cat6.Если бы все проводники Cat6A были размещены по восемь поперек, как в вилках Cat6 или Cat5e, для них не было бы места.
  • Дополнительным преимуществом гибких проводов является уменьшение перекрестных помех. Когда частота кабеля Ethernet превышает 350 МГц, перекрестные помехи начинают вызывать особую озабоченность. Тем лучше, если физическая конструкция вилки также уменьшит явление перекрестных помех.

Необходимых инструментов:

Дополнительные инструменты, которые я рекомендую иметь при себе дома:

Легкие перчатки и отвертка.Отвертка?! Ага. Гладкий вал будет использоваться для выпрямления проводников, пока вы в перчатке. Это спасет ваши пальцы, поверьте мне.

Вам также могут понадобиться электрические линейные клещи (справа) для особенно толстых кабелей Ethernet.

Вы А или Б?

Следующий шаг — решить, хотите ли вы использовать шаблон T568A или T568B. Неважно, какой из них вы выберете, если вы его придерживаетесь. Я предпочитаю узор «В», но это только я.(Если вы хотите сделать более обоснованное предположение, вы можете прочитать больше о различиях)

Собери инструменты, поехали!

С этого момента я позволю изображениям говорить сами за себя с небольшими дополнительными указаниями …

Шаг 1:

Снимите примерно 2 дюйма оболочки кабеля.

Снимите примерно 2 дюйма оболочки кабеля

Отрегулируйте режущее лезвие устройства для зачистки кабеля так, чтобы оно касалось только оболочки кабеля.Это требует практики, и вам, возможно, придется повторить этот шаг несколько раз, чтобы получить высший балл по куртке. Не прорезай … забей. Если вы прорежете, скорее всего, вы порезали проводник, и вам следует отрезать конец и начать все сначала.

После того, как оболочка кабеля будет порезана, несколько раз согните ее вперед и назад, чтобы порвать оболочку. Сохраните полый кусок куртки — это ваш новый бесплатный инструмент.

Оболочка кабеля с маркировкой

Шаг 2:

Теперь удалите вытяжной шнур, полиэтиленовую или водонепроницаемую ленту полностью до конца оболочки кабеля, используя кусачки для заподлицо.Будьте осторожны, чтобы при этом не порезать провода.

Обрежьте шнур заподлицо и разместите в виде звезды

Шаг 3:

Под небольшим углом вниз разрежьте каждое «крыло» шлица (пластиковый поперечный каркас), используя резцы заподлицо. Сделайте четыре надреза, но не разрезайте шлиц прямо поперек. Будьте предельно осторожны, чтобы не порезать проводник в этом процессе. Идея состоит в том, чтобы удалить шлиц так, чтобы он был как можно более ровным с верхом куртки.

После того, как шлицевые крылья будут обрезаны, поверните шлицы, чтобы снять их.

Чем больше будет выступающих шлицев, тем сложнее вам будет полностью вставить штекер RJ45 и, как в той старой песне … давайте сделаем поворот!

Шаг 4:

Теперь пора раскрутить проводники с помощью бесплатного инструмента. Раскрутите каждую пару вниз к оболочке кабеля.

А вы думали, что в жизни нет ничего свободного… Все пары раскручены

Шаг 5:

Теперь, когда все пары раскручены, пора надеть перчатку и с помощью отвертки удалить перегибы проводов.Вы хотите, чтобы проводники были как можно более прямыми, и для этого может потребоваться два-три прохода от конца оболочки кабеля до конца проводника. Работайте по одному. Не нажимайте так сильно, чтобы сломать проводники!

Легко. Практика приведет к совершенству. Проводники без перегибов

Шаг 6:

Расположите проводников по порядку. Здесь вы будете играть, выстраивая проводников.Шлиц внутри оболочки кабеля будет бороться с вами на каждом этапе пути. Максимально работайте со сплайном. Для любого кабеля Ethernet со шлицом этот шаг, в частности, требует терпения и практики. Цель состоит в том, чтобы свести к минимуму пересечение проводов при сохранении последовательности T568B (в моем случае).

Все в очередь. Показана последовательность T568B. С этого момента вам необходимо поддерживать правильную последовательность, пока вилка не будет отключена.

Шаг 7:

Следующий шаг — отрезать провода заподлицо, чтобы они равномерно входили в вилку RJ45.Осторожно, сохраняя правильную последовательность цветов проводов, «задушите» проводники вверх, чтобы удалить примерно ¾ ». Прямой разрез заподлицо.

Резка заподлицо перед вставкой RJ45

Шаг 8:

Наденьте штекер RJ45. Я использую «нижнюю» сторону заглушки (противоположную от фиксирующей защелки) в качестве ориентира. Если вы решите использовать «верхнюю» часть вилки, вам нужно будет знать последовательность цветов в обратном порядке и иметь возможность видеть сквозь пластиковую защелку.С нижней стороны это сделать проще.

Еще раз проверьте последовательность проводов на передней части вилки!

Шаг 9:

Когда вы убедитесь, что последовательность цветов правильная, протяните проводники через носок и вдавите оболочку кабеля методом выталкивания и вытягивания. Идея состоит в том, чтобы как можно глубже загнать оболочку кабеля в заднюю часть вилки, чтобы внутри вилки не было перегибов проводов.

На этом этапе, вероятно, потребуется овализация, на которой вы будете формировать оболочку кабеля. Это значительно упрощает процесс, но требует дополнительного инструмента. Для овализации используются клещи электромонтажника. У этого типа плоскогубцев вырез овальной формы возле носа. Еще одна характеристика этого типа плоскогубцев — они не регулируются. Используйте овал, вырезанный рядом с носиком плоскогубцев, и не ломайте кабель! Я предлагаю компактные модели длиной 6 дюймов, так как они легко поместятся в сумке для инструментов.

Сделайте последние ¾ дюйма оболочки кабеля овальной формы. Старайтесь, чтобы овал находился «на одной линии» с прямоугольным вырезом в задней части вилки RJ45. Толкай и тяни…

Куртка полностью сидит, вид сверху. Это заделка 3/16 дюйма, что намного жестче, чем требуется ½ дюйма ANSI / TIA. Более плотное согласование = уменьшение перекрестных помех. Теперь вы понимаете, зачем нужна овализация.Кабель съел слишком много пиццы и растолстел!

Шаг 10:

Возьмите инструмент для обжима и заделки RJ45. Вставьте вилку в инструмент (она будет проходить только в одном направлении) и убедитесь, что проводники, торчащие из носика, выходят за режущее лезвие с другой стороны инструмента. Продолжайте нажимать на кабель и вилку, слегка вдавив их в полость для инструмента.

В то же время одним плавным движением нажмите на рычаг вниз.Этот единственный шаг выполняет три функции:

  • Присоединяет металлические штыри к проводникам
  • Вставляет фиксатор натяжения на задней стороне вилки в оболочку кабеля, чтобы надежно удерживать его
  • Сбривает излишки проводника

Рычаг полностью опущен. Цикл завершен.

Шаг 11:

Выньте вилку и кабель из инструмента и проверьте свою работу. Убедитесь, что восемь золотых контактов полностью опущены и ни один из них не выскакивает.Если какие-то всплывают, ваше завершение плохое. Попробуйте выполнить повторное определение с помощью инструмента еще раз. Если это не сработает, вам придется отключить вилку и начать все сначала. Такое случается.

Смотри, мама! Никаких выскакивающих булавок.

После того, как вы заделали оба конца кабеля, пришло время для тестирования. Для этого существует ряд инструментов, и чем проще и информативнее тест, тем дороже он будет. Ознакомьтесь с советами по решению проблем в этом блоге: Устранение основных проблем с сетевым кабелем: что я сделал не так?

Вот оно.Довольно легко сделать, если у вас есть пара. Имейте в виду, что подключение вилки RJ45 — это отчасти наука, а отчасти искусство. Если вы новичок в этом, потренируйтесь на ломе кабеля и купите достаточно вилок на тот случай, если вы сделаете плохие соединения. Поверьте мне, за эти годы у меня было немало плохих увольнений. Практика ведет к совершенству.

СЧАСТЛИВЫЙ СЕТИ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Как сделать Ethernet-кабель Cat6 Patch

Step 1

Эта процедура обычно применяется к разъемам Cat 6 RJ45.
Для соединителей, использующих «нагрузочную планку», дается альтернативный метод.

См. Разъемы

Шаг 2

Отрежьте кабель до необходимой длины.
Если вы планируете использовать ботинки без зацепа, сейчас подходящий момент, чтобы надеть их.
Убедитесь, что ботинки направлены «наружу» в сторону разъема.

См. Ботинки без коряг

Шаг 3

Зачистите оболочку кабеля примерно на 1 дюйм.
Используйте резак, прилагаемый к обжимному инструменту или ленте, вручную.
Будьте осторожны, чтобы не порезать отдельные провода.
Раскрутите каждую из 4 пар и распрямите каждую проволоку, насколько это возможно, между пальцами.

Шаг 4

Используйте схему подключения 568-B на обоих концах стандартного соединительного кабеля.

Шаг 5

Соедините все провода как можно ближе.
Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
Обрежьте все провода под идеальным углом 90 градусов от кабеля, на
1/2 дюйма от конца оболочки кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

См. Прецизионный режущий инструмент

Шаг 6

Вставьте контакты разъема вверх и осторожно вставьте провода в разъем.
Приложите умеренное усилие, чтобы правильно прижать провода к контактам в разъеме.

Альтернатива для соединителей типа «нагрузочная планка»
А.

Обратите внимание, что грузовая балка имеет прорези с одной стороны с кромкой с фланцем на одном конце.
Сторона с прорезью должна быть обращена к контактам внутри разъема.
Провода вставляются во фланцевый конец.

Б.

Плотно удерживайте сгруппированные (и отсортированные) провода между большим и указательным пальцами.
Обрежьте все провода под острым углом от кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

С.

Удерживайте нагрузочную планку так, чтобы смещенные отверстия были обращены к кабелю.
Вставьте тросы через нагрузочную планку по одному, внимательно следя за ориентацией.
Сдвиньте грузовую штангу как можно глубже.

Д.

Отрежьте лишние концы проводов прямым надрезом на расстоянии около 0,25 дюйма от нагрузочной планки.
Вставьте соединительную планку штырями вверх, вставив сборку грузовой штанги в соединитель.
Убедитесь, что провода надежно прикреплены к концу разъема.
Коричневая пара проводов должна быть с правой стороны.

Шаг 7

Посмотрите на кончик разъема, чтобы убедиться, что все провода полностью вставлены.
Конец каждого провода должен быть у вас на виду.
Внутри разъема должно быть достаточно оболочки кабеля, чтобы его можно было обжать.

Совет: Сдвиньте грузовую штангу вперед по мере необходимости, чтобы обеспечить идеальное размещение.

Шаг 8

Поместите соединитель в обжимной инструмент и сильно сожмите его, чтобы ручка полностью повернулась.

См. Обжимные инструменты

Шаг 9

Повторите процесс на другом конце, используя желаемую схему подключения.
По завершении обязательно наденьте ботинки без зацепа на разъемы.


Шаг 10

Всегда используйте кабельный тестер для проверки целостности, обрывов и коротких замыканий.

См. Кабельные тестеры

Шаг 11

Создание соединительных кабелей требует практики, так что продолжайте, пока не овладеете своей техникой!

Загрузить Как сделать соединительный кабель Cat6

Вопросы? Комментарии?

Позвоните нам по телефону 866-738-8993
Кабель

— есть ли разница между вилками RJ-45 для Cat-5e и Cat-6?

Извините, я знаю, что это восстанавливает старую ветку, но я чувствовал, что мне нужно вложить свои 2 цента…. просто потому, что я недавно прошел через это на своем новом рабочем месте и собираюсь «протестировать» все линии, которые использовались за последние 10 лет.

CAT5, CAT5e и CAT6 имеют несколько общих требований. Среди них — разъемы RJ45 (прозрачные пластиковые вилки, а также розетки). Разъемы используются для обратной совместимости. При использовании разъемов RJ45 мы вынуждены использовать знакомый 4-парный сигнальный провод. Внешне все выглядит так же.Он должен быть физически совместимым и давать вам приятный «щелчок», когда вы подключаете устройства.

Для обеспечения соответствия каждому из стандартов необходимо соблюдать более строгие спецификации. Каждая итерация спецификации от CAT5 до CAT6 просто предъявляет более строгие требования. Одна из спецификаций CAT6 требует разделительного расстояния между витыми парами для предотвращения перекрестных помех. Наиболее распространенный способ достижения этого расстояния производителями — это пластиковая вставка, проходящая по всей длине кабеля.Пластиковая вставка выглядит как знак «+», если вы пересечете ее, и каждая из 4 пар проводов может поместиться в каждом квадранте этой вставки. Это как если бы 4 рабочих были разделены в кабинах (каждая пара одиночных кабелей является одним рабочим) и позволяли указанным работникам иметь больше частных телефонных преобразователей, чем если бы стены кабины не существовали.

Что произойдет, если вы откроете этот кабель до подключения к штекерному разъему RJ45 в полевых условиях? Если бы вы использовали разъемы CAT5e, которые были соединены НАВСЕГДА, каждый сигнальный кабель индивидуального цвета не был удален при заделке. Они были рядом друг с другом … много раз соприкасались. Я всегда думал, как это волшебно, что я могу просто выровняться и зажать провода между большим и указательным пальцами, вставить их в разъем и иметь возможность полагаться на маленькие направляющие, чтобы держать кабели под контролем. Очень редко я заглядывал в разъем и видел, что мой цветовой переход «направлен» не в тот канал. В других случаях я устранял неполадки сетевого подключения для компьютера, и это оказалось простой проблемой с соединительным кабелем.Заменив кабель исправил. Последующий осмотр кабеля показал, что он был неправильно подключен. Таким образом, старые разъемы позволяли поднимать подобные соединения, а также позволяли кабелям перемещаться горизонтально, чтобы снова приблизиться друг к другу, чтобы создать это явление «перекрестных помех». Если одиночные провода были вставлены в разъем и проверены перед заделкой, можно предотвратить неправильное подключение. Однако перекрестный разговор может происходить даже после прерывания. Разделитель в форме шкафа, который так дорого увеличивает длину кабеля CAT6, был бы отвергнут, если бы использовался с разъемом CAT5e папа.Затем производители добавили к штепсельным вилкам крошечный, до смешного раздражающий элемент, чтобы исправить это и соответствовать требованиям CAT6. Дополнительная часть представляет собой шаблон, который заставляет вас сначала поместить в него все цветные провода, обеспечивая разделение сигнальных проводов и предотвращение горизонтального и вертикального перемещения после завершения.

Почему перекрестный разговор является такой проблемой? Перекрестные разговоры на самом деле просто «утечка». Та же наша способность посылать тональный сигнал по проводу и слушать его через индукцию — это эффект утечки сигнала из одного провода в другой соседний с ним провод.Принимающее оборудование сбивалось с толку и иногда требовало повторной передачи отправляемых пакетов данных. Это означает потерю пропускной способности, поскольку доступная полоса пропускания используется для передачи одних и тех же данных дважды. Чтобы получить эти 10 ГБ, вы не можете часто ретранслировать сигналы.

Помимо требований к уменьшению перекрестных помех, данные отправляются с большей скоростью на 150%. 250 МГц для CAT6, а не 100 МГц для CAT5 и CAT5e. Теперь вам нужен более толстый медный кабель, чтобы снизить сопротивление электрических сигналов.Для этого кабеля CAT6 от большинства производителей имеет немного более толстый калибр (в отличие от более чистой меди).

Есть отличия и в розетках.

Все сказано, если все, что вам нужно, это гигабитные скорости передачи, вы можете смешивать и сочетать CAT5e и CAT6. Тем не менее, если вам НУЖНА скорость 10 Гбит / с, которую может обеспечить соответствующий CAT6 (до 55 метров), вы должны не только использовать соответствующие кабели и разъемы, но и после завершения подключения ДОЛЖНЫ ПРОВЕРИТЬ с помощью испытательного оборудования, что разъемы были правильно подключены, и что их длина кабеля соответствовать ограничениям.Оборудование для тестирования выходит за рамки тестеров ebay за 20 долларов. Стоимость тестировщиков варьируется от 500 до 3 тысяч долларов. Кроме того, есть сертификаторы … более 9 тысяч долларов, которые некоторые учреждения, правительства и т. Д. Требуют, чтобы вы использовали для гарантии соответствия.

Обжимная машина RJ45 RJ11 Автоматическая оконечная пресс-форма

Номер детали VPI Опции модели Цена Предложение Купить
CRIMP-MACHINE-90W-220V Обжимной станок RJ45 / RJ11 мощностью 90 Вт, 220 В 2765 долларов.00
CRIMP-MACHINE-90W-110V Обжимной станок RJ45 / RJ11 мощностью 90 Вт, 110 В 2765,00 $
CRIMP-MACHINE-60W-110V Обжимной станок RJ45 / RJ11 мощностью 60 Вт, 110 В 2505 долларов. 00
CRIMP-MACHINE-60W-220V Обжимной станок RJ45 / RJ11 мощностью 60 Вт, 220 В 2505,00 долларов США
RJ45-DIE-SF Плашка для обжима RJ45-PLG-SF, совместимая с CRIMP-MACHINE-xxW 680 долларов.00
RJ11-DIE Плашка для обжима стандартных штекеров RJ11 / 12, совместимая с CRIMP-MACHINE-xxW $ 740,00
RJ45-DIE Плашка для обжима стандартных штекеров RJ45, совместимая с CRIMP-MACHINE-xxW 610 долларов.00

Терминатор кабеля Ethernet (CAT5e / CAT6): 6 шагов

Шаг 1:
Разделите витые пары в виде «x», как показано. Если вы посмотрите на кабель с конца, вы не увидите, чтобы ни одна из витых пар пересекалась друг с другом. Кроме того, провода не обязательно должны иметь ту же конфигурацию, что и на изображении, если провода не пересекаются друг с другом.

Шаг 2:
Разделите провода витых пар. Когда провода разделены, они не должны пересекать друг друга.

Шаг 3:
Соберите провода в виде веера и поместите их в разъем для передачи данных. Есть два распространенных способа организовать провода для разъема данных. Независимо от того, какой из них вы используете, оба конца кабеля ДОЛЖНЫ использовать одинаковую конфигурацию, иначе кабель не будет работать.
Я использую следующую конфигурацию движения слева направо (по часовой стрелке из положения «9 часов»)
• Оранжево-белый
• Оранжевый
• Зелено-белый
• Синий
• Сине-белый
• Зеленый
• Коричнево-белый
• Коричневый

СОВЕТ: Если это второй конец провода, посмотрите на конец, который уже заделан, чтобы убедиться, что кабели одинаковы на обоих концах. Если вы допустили ошибку на первом конце, это ваша возможность исправить ее, настроив провода так же, как и на оконечном конце.

ПРИМЕЧАНИЕ. Конфигурация проводов, использованная выше, — это конфигурация T-568B, которая является наиболее распространенной конфигурацией. Конфигурация T-568A работает точно так же и не влияет на качество передачи по кабелю. В обеих этих конфигурациях используется конструкция проводов (витые пары) для изоляции проводов друг от друга и предотвращения помех и потери данных.Полезно запомнить любую конфигурацию, которую вы предпочитаете. Если вы заинтересованы в создании перекрестного кабеля Ethernet, просто выполните поиск по изображению «Схема перекрестного кабеля Ethernet», чтобы получить схему конфигурации проводов.

Шаг 4:
Крепко возьмитесь за все провода рядом с оболочкой и проведите пальцами вверх, собирая все провода в ровную линию. Убедитесь, что ни один из проводов не перескакивает. Если смотреть на цвета проводов слева направо, они должны иметь такую ​​же конфигурацию, как описано выше.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
