Маркировка радиодеталей, Коды SMD DB, DB*, DB**, DB***, DB-***, DB1, DB2, DBA, DBP, DBQ, DBR, Db. Даташиты 2SD1766, AP2301SN, BAR43AFILM, BAR43CFILM, BCW67B, BD49E28G, BD49K28G, BZX384-C12, MAX6314US37D2-T, NCP1404SN19T1, NCP1404SN27T1, NCP1404SN30T1, NCP1404SN33T1, NCP1404SN50T1, PJDLC05C-03, RP130Q411A, RT8010-33PQW, RT9011-NDPQWB, SY6288BAAC, Si1917EDH, TZT3V0AW.

DB U-DFN2020-6 AP2301SNDiodesКоммутатор питания
DB SOT-23 BCW67BZetex (Now Diodes)PNP транзистор
DB SOT-23 BCW67BBL Galaxy ElectricalPNP транзистор
DB SOD-323 BZX384-C12NXPСтабилитрон
DB SOT-343R RP130Q411ARicohСтабилизатор напряжения
DB SOT-23 TZT3V0AWTaitronСтабилитроны
DB* SOT-26 NCP1404SN19T1ONПовышающий пребразователь
DB* SOT-26 NCP1404SN27T1ONПовышающий пребразователь
DB* SOT-26 NCP1404SN30T1ONПовышающий пребразователь
DB* SOT-26 NCP1404SN33T1ONПовышающий пребразователь
DB* SOT-26 NCP1404SN50T1ONПовышающий пребразователь
DB* WDFN-6 2×2 RT8010-33PQWRichtekПонижающий преобразователь
DB** SOT-143 MAX6314US37D2-TMaximЦепь сброса микропроцессора
DB** SOT-363 Si1917EDHVishayПолевые транзисторы с P-каналом
DB*** SOT-25 SY6288BAACSilergyКоммутатор питания
DB-*** WDFN-8 3×3 RT9011-NDPQWBRichtekСтабилизатор напряжения
DB1 SOT-23 BAR43AFILMSTMicroelectronicsДиоды Шоттки
DB2 SOT-23 BAR43CFILMSTMicroelectronicsДиоды Шоттки
DBA SOT-23 PJDLC05C-03PanjitЗащитные диоды
DBP SOT-89 2SD1766ROHMЦифровой NPN транзистор
DBP SOT-89 2SD1766TIPNPN транзистор
DBQ
SOT-89
2SD1766ROHMЦифровой NPN транзистор
DBQ SOT-89 2SD1766TIPNPN транзистор
DBR SOT-89 2SD1766ROHMЦифровой NPN транзистор
DBR SOT-89 2SD1766TIPNPN транзистор
Db SOT-25 BD49E28GROHMДетектор напряжения
Db SOT-23 BD49K28GROHMДетектор напряжения

Обозначение d1.

Графическое обозначение радиодеталей на схемах

Как научиться читать принципиальные схемы

Те, кто только начал изучение электроники сталкиваются с вопросом: «Как читать принципиальные схемы?» Умение читать принципиальные схемы необходимо при самостоятельной сборке электронного устройства и не только. Что же представляет собой принципиальная схема? Принципиальная схема – это графическое представление совокупности электронных компонентов, соединённых токоведущими проводниками. Разработка любого электронного устройства начинается с разработки его принципиальной схемы.

Именно на принципиальной схеме показано, как именно нужно соединять радиодетали, чтобы в итоге получить готовое электронное устройство, которое способно выполнять определённые функции. Чтобы понять, что же изображено на принципиальной схеме нужно, во-первых знать условное обозначение тех элементов, из которых состоит электронная схема. У любой радиодетали есть своё условное графическое обозначение –

УГО . Как правило, оно отображает конструктивное устройство или назначение. Так, например, условное графическое обозначение динамика очень точно передаёт реальное устройство динамика . Вот так динамик обозначается на схеме.

Согласитесь, очень похоже. Вот так выглядит условное обозначение резистора .

Обычный прямоугольник, внутри которого может указываться его мощность (В данном случае резистор мощностью 2 Вт, о чём свидетельствует две вертикальные черты). А вот таким образом обозначается обычный конденсатор постоянной ёмкости.

Это достаточно простые элементы. А вот полупроводниковые электронные компоненты, вроде транзисторов, микросхем, симисторов имеют куда более изощрённое изображение. Так, например, у любого биполярного транзистора не менее трёх выводов: база, коллектор, эмиттер. На условном изображении биполярного транзистора эти выводы изображены особым образом. Чтобы отличать на схеме резистор от транзистора, во-первых надо знать условное изображение этого элемента и, желательно, его базовые свойства и характеристики. Поскольку каждая радиодеталь уникальна, то в условном изображении графически может быть зашифрована определённая информация. Так, например, известно, что биполярные транзисторы могут иметь разную структуру:

p-n-p или n-p-n . Поэтому и УГО транзисторов разной структуры несколько отличаются. Взгляните…

Поэтому, перед тем, как начать разбираться в принципиальных схемах, желательно познакомиться с радиодеталями и их свойствами. Так будет легче разобраться, что же всё-таки изображено на схеме.

На нашем сайте уже было рассказано о многих радиодеталях и их свойствах, а также их условном обозначении на схеме. Если забыли – добро пожаловать в раздел «Старт» .

Кроме условных изображений радиодеталей на принципиальной схеме указывается и другая уточняющая информация. Если внимательно посмотреть на схему, то можно заметить, что рядом с каждым условным изображением радиодетали стоят несколько латинских букв, например,

VT , BA , C и др. Это сокращённое буквенное обозначение радиодетали. Сделано это для того, чтобы при описании работы или настройки схемы можно было ссылаться на тот или иной элемент. Не трудно заметь, что они ещё и пронумерованы, например, вот так: VT1, C2, R33 и т.д.

Понятно, что однотипных радиодеталей в схеме может быть сколь угодно много. Поэтому, чтобы упорядочить всё это и применяется нумерация. Нумерация однотипных деталей, например резисторов, ведётся на принципиальных схемах согласно правилу «И». Это конечно, лишь аналогия, но довольно наглядная. Взгляните на любую схему, и вы увидите, что однотипные радиодетали на ней пронумерованы начиная с левого верхнего угла, затем по порядку нумерация идёт вниз, а затем снова нумерация начинается сверху, а затем вниз и так далее. А теперь вспомните, как вы пишите букву «И». Думаю, с этим всё понятно.

Что же ещё рассказать о принципиальной схеме? А вот что. На схеме радом с каждой радиодеталью указывается её основные параметры или типономинал.

Иногда эта информация выносится в таблицу, чтобы упростить для восприятия принципиальную схему. Например, рядом с изображением конденсатора, как правило, указывается его номинальная ёмкость в микрофарадах или пикофарадах. Также может указываться и номинальное рабочее напряжение, если это важно.

Рядом с УГО транзистора обычно указывается типономинал транзистора, например, КТ3107, КТ315, TIP120 и т.д. Вообще для любых полупроводниковых электронных компонентов вроде микросхем, диодов, стабилитронов, транзисторов указывается типономинал компонента, который предполагается для использования в схеме.

Для резисторов обычно указывается всего лишь его номинальное сопротивление в килоомах, омах или мегаомах. Номинальная мощность резистора шифруется наклонными чёрточками внутри прямоугольника. Также мощность резистора на схеме и на его изображении может и не указываться. Это означает, что мощность резистора может быть любой, даже самой малой, поскольку рабочие токи в схеме незначительны и их может выдержать даже самый маломощный резистор, выпускаемый промышленностью.

Вот перед вами простейшая схема двухкаскадного усилителя звуковой частоты. На схеме изображены несколько элементов: батарея питания (или просто батарейка) GB1 ; постоянные резисторы R1

, R2 , R3 , R4 ; выключатель питания SA1 , электролитические конденсаторы С1 , С2 ; конденсатор постоянной ёмкости С3 ; высокоомный динамик BA1 ; биполярные транзисторы VT1 , VT2 структуры n-p-n . Как видите, с помощью латинских букв я ссылаюсь на конкретный элемент в схеме.

Что мы можем узнать, взглянув на эту схему?

Любая электроника работает от электрического тока, следовательно, на схеме должен указываться источник тока, от которого питается схема. Источником тока может быть и батарейка и электросеть переменного тока или же блок питания.

Итак. Так как схема усилителя питается от батареи постоянного тока GB1, то, следовательно, батарейка обладает полярностью: плюсом «+» и минусом «-». На условном изображении батареи питания мы видим, что рядом с её выводами указана полярность.

Полярность. О ней стоит упомянуть отдельно. Так, например, электролитические конденсаторы C1 и C2 обладают полярностью. Если взять реальный электролитический конденсатор , то на его корпусе указывается какой из его выводов плюсовой, а какой минусовой. А теперь, самое главное. При самостоятельной сборке электронных устройств необходимо соблюдать полярность подключения электронных деталей в схеме. Несоблюдение этого простого правила приведёт к неработоспособности устройства и, возможно, другим нежелательным последствиям. Поэтому не ленитесь время от времени поглядывать на принципиальную схему, по которой собираете устройство.

На схеме видно, что для сборки усилителя понадобятся постоянные резисторы R1 — R4 мощностью не менее 0,125 Вт. Это видно из их условного обозначения.

Также можно заметить, что резисторы R2* и R4* отмечены звёздочкой * . Это означает, что номинальное сопротивление этих резисторов нужно подобрать с целью налаживания оптимальной работы транзистора. Обычно в таких случаях вместо резисторов, номинал которых нужно подобрать, временно ставится переменный резистор с сопротивлением несколько больше, чем номинал резистора, указанного на схеме. Для определения оптимальной работы транзистора в данном случае в разрыв цепи коллектора подключается миллиамперметр. Место на схеме, куда необходимо подключить амперметр указано на схеме вот так. Тут же указан ток, который соответствует оптимальной работе транзистора.

Напомним, что для замера тока, амперметр включается в разрыв цепи.

Далее включают схему усилителя выключателем SA1 и начинают переменным резистором менять сопротивление R2* . При этом отслеживают показания амперметра и добиваются того, чтобы миллиамперметр показывал ток 0,4 — 0,6 миллиампер (мА). На этом настройка режима транзистора VT1 считается завершённой. Вместо переменного резистора R2*, который мы устанавливали в схему на время наладки, ставится резистор с таким номинальным сопротивлением, которое равно сопротивлению переменного резистора, полученного в результате наладки.

Каков вывод из всего этого длинного повествования о налаживании работы схемы? А вывод таков, что если на схеме вы видите какую-либо радиодеталь со звёздочкой (например, R5* ), то это значит, что в процессе сборки устройства по данной принципиальной схеме потребуется налаживать работу определённых участков схемы. О том, как налаживать работу устройства, как правило, упоминается в описании к самой принципиальной схеме.

Если взглянуть на схему усилителя, то также можно заметить, что на ней присутствует вот такое условное обозначение.

Этим обозначением показывают так называемый общий провод . В технической документации он называется корпусом. Как видим, общим проводом в показанной схеме усилителя является провод, который подключен к минусовому «-» выводу батареи питания GB1. Для других схем общим проводом может быть и тот провод, который подключен к плюсу источника питания. В схемах с двуполярным питанием, общий провод указывается обособленно и не подключен ни к плюсовому, ни к минусовому выводу источника питания.

Зачем «общий провод» или «корпус» указывается на схеме?

Относительно общего провода проводятся все измерения в схеме, за исключением тех, которые оговариваются отдельно, а также относительно его подключаются периферийные устройства. По общему проводу течёт общий ток, потребляемый всеми элементами схемы.

Общий провод схемы в реальности часто соединяют с металлическим корпусом электронного прибора или металлическим шасси, на котором крепятся печатные платы.

Стоит понимать, что общий провод это не то же самое, что и «земля». «Земля » — это заземление, то есть искусственное соединение с землёй посредством заземляющего устройства. Обозначается оно на схемах так.

В отдельных случаях общий провод устройства подключают к заземлению.

Как уже было сказано, все радиодетали на принципиальной схеме соединяются с помощью токоведущих проводников. Токоведущим проводником может быть медный провод или же дорожка из медной фольги на печатной плате. Токоведущий проводник на принципиальной схеме обозначается обычной линией. Вот так.

Места пайки (электрического соединения) этих проводников между собой, либо с выводами радиодеталей изображаются жирной точкой. Вот так.

Стоит понимать, что на принципиальной схеме точкой указывается только соединение трёх и более проводников или выводов. Если на схеме показывать соединение двух проводников, например, вывода радиодетали и проводника, то схема была бы перегружена ненужными изображениями и при этом потерялась бы её информативность и лаконичность. Поэтому, стоит понимать, что в реальной схеме могут присутствовать электрические соединения, которые не указаны на принципиальной схеме.

В следующей части речь пойдёт о соединениях и разъёмах, повторяющихся и механически связанных элементах, экранированных деталях и проводниках. Жмите «Далее «…

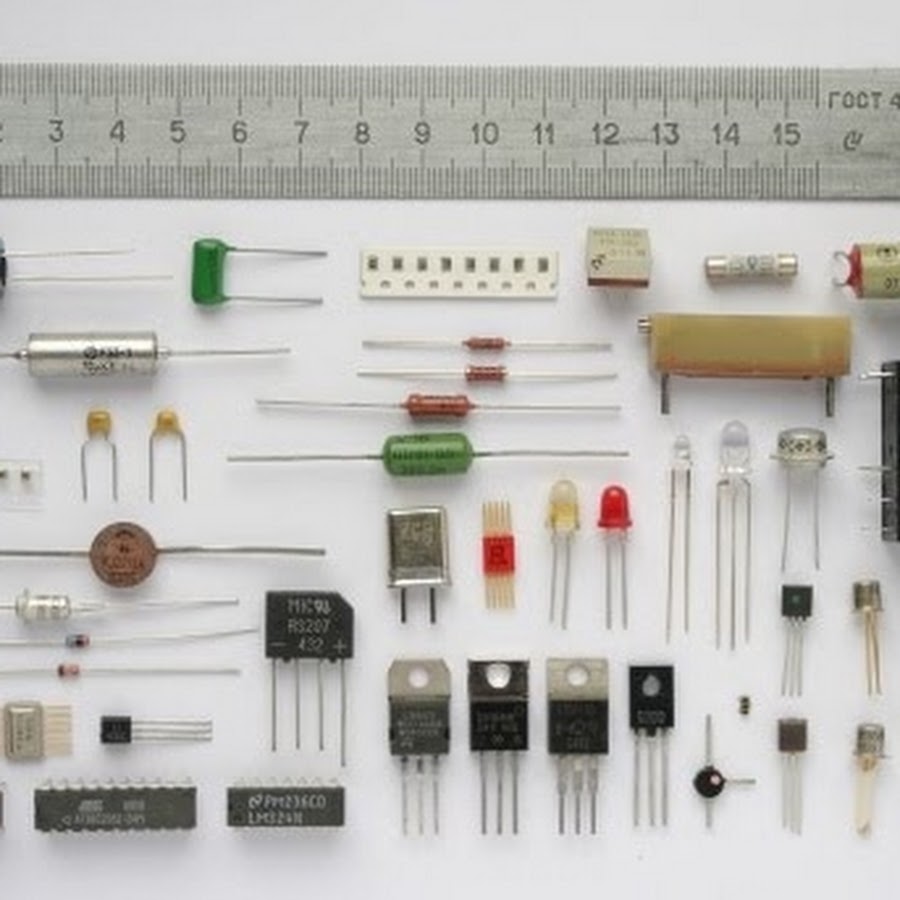

С чего начинается практическая электроника? Конечно с радиодеталей! Их разнообразие просто поражает. Здесь вы найдёте статьи о всевозможных радиодеталях, познакомитесь с их назначением, параметрами и свойствами. Узнаете, где и в каких устройствах применяются те или иные электронные компоненты.

Для перехода на интересующую статью кликните ссылку или миниатюрную картинку, размещённую рядом с кратким описанием материала.

Как купить радиодетали через интернет? Этим вопросом задаются многие радиолюбители. В статье рассказывается о том, как можно заказать радиодетали в интернет-магазине радиодеталей с доставкой по почте.

В данной статье я расскажу о том, как покупать радиодетали и электронные модули в одном из крупнейших интернет-магазинов AliExpress.com за весьма небольшие деньги:)

Кроме широко распространённых плоских SMD-резисторов в электронике применяются MELF-резисторы в корпусе цилиндрической формы. Каковы их достоинства и недостатки? Где они применяются и как определить их мощность?

Размеры корпусов SMD-резисторов стандартизированы, и многим они, наверняка, известны. Но так ли всё просто? Здесь вы узнаете о двух системах кодирования размеров SMD-компонентов, научитесь определять реальный размер чип-резистора по его типоразмеру и наоборот. Познакомитесь с самыми маленькими представителями SMD-резисторов, которые сейчас существуют. Кроме этого представлена таблица типоразмеров SMD-резисторов и их сборок.

Здесь вы узнаете, что такое температурный коэффициент сопротивления резистора (ТКС), а также каким ТКС обладают разные типы постоянных резисторов. Приводится формула расчёта ТКС, а также пояснения насчёт зарубежных обозначений вроде T.C.R и ppm/ 0 С.

Кроме постоянных резисторов в электронике активно применяются переменные и подстроечные резисторы. О том, как устроены переменные и подстроечные резисторы, об их разновидностях и пойдёт речь в предлагаемой статье. Материал подкреплён большим количеством фотографий разнообразных резисторов, что непременно понравится начинающим радиолюбителям, которые смогут легче ориентироваться во всём многообразии этих элементов.

Как и у любой радиодетали, у переменных и подстроечных резисторов есть основные параметры. Оказывается их не так уж и мало, а начинающим радиолюбителям не помешает ознакомиться с такими интересными параметрами переменных резисторов, как ТКС, функциональная характеристика, износоустойчивость и др.

Полупроводниковый диод – один из самых востребованных и распространённых компонентов в электронике. Какими параметрами обладает диод? Где он применяется? Каковы его разновидности? Об этом и пойдёт речь в этой статье.

Что такое катушка индуктивности и зачем она используется в электронике? Здесь вы узнаете не только о том, какими параметрами обладает катушка индуктивности, но и узнаете, как обозначаются разные катушки индуктивности на схеме. Статья содержит множество фотографий и изображений.

В современной импульсной технике активно применяется диод Шоттки. Чем он отличается от обычных выпрямительных диодов? Как он обозначается на схемах? Каковы его положительные и отрицательные свойства? Обо всём этом вы узнаете в статье про диод Шоттки.

Стабилитрон – один из самых важных элементов в современной электронике. Не секрет, что полупроводниковая электроника очень требовательна к качеству электропитания, а если быть точнее, к стабильности питающего напряжения. Тут на помощь приходит полупроводниковый диод – стабилитрон, который активно применяется для стабилизации напряжения в узлах электронной аппаратуры.

Что такое варикап и где он применяется? Из этой статьи вы узнаете об удивительном диоде, который используется в качестве переменного конденсатора.

Если вы занимаетесь электроникой, то наверняка сталкивались с задачей соединения нескольких динамиков или акустических колонок. Это может потребоваться, например, при самостоятельной сборке акустической колонки, подключении нескольких колонок к одноканальному усилителю и так далее. Рассмотрено 5 наглядных примеров. Много фото.

Транзистор является основой современной электроники. Его изобретение произвело революцию в радиотехнике и послужило основой для миниатюризации электроники – создания микросхем. Как обозначается транзистор на принципиальной схеме? Как необходимо впаивать транзистор в печатную плату? Ответы на эти вопросы вы найдёте в этой статье.

Составной транзистор или по-другому транзистор Дарлингтона является одной из модификаций биполярного транзистора. О том, где применяются составные транзисторы, об их особенностях и отличительных свойствах вы узнаете из этой статьи.

При подборе аналогов полевых МДП-транзисторов приходиться обращаться к технической документации с параметрами и характеристиками конкретного транзистора. Из данной статьи вы узнаете об основных параметрах мощных MOSFET транзисторов.

В настоящее время в электронике всё активнее применяются полевые транзисторы. На принципиальных схемах полевой транзистор обозначается по-разному. В статье рассказывается об условном графическом обозначении полевых транзисторов на принципиальных схемах.

Что такое IGBT-транзистор? Где применяется и как он устроен? Из данной статьи вы узнаете о преимуществах биполярных транзисторов с изолированным затвором, а также о том, как обозначается данный тип транзисторов на принципиальных схемах.

Среди огромного количества полупроводниковых приборов существует динистор. Узнать о том, чем динистор отличается от полупроводникового диода, вы сможете, прочитав эту статью.

Что такое супрессор? Защитные диоды или супрессоры всё активней применяются в радиоэлектронной аппаратуре для её защиты от высоковольтных импульсных помех. О назначении, параметрах и способах применения защитных диодов вы узнаете из этой статьи.

Самовосстанавливающиеся предохранители всё чаще применяются в электронной аппаратуре. Их можно обнаружить в приборах охранной автоматики, компьютерах, портативных устройствах… На зарубежный манер самовосстанавливающиеся предохранители называются PTC Resettable Fuses. Каковы свойства и параметры «бессмертного» предохранителя? Об этом вы узнаете из предложенной статьи.

В настоящее время в электронике всё активней стали применяться твёрдотельные реле. В чём преимущество твёрдотельных реле перед электромагнитными и герконовыми реле? Устройство, особенности и типы твёрдотельных реле.

В литературе посвящённой электронике кварцевый резонатор незаслуженно лишён внимания, хотя данный электромеханический компонент чрезвычайно сильно повлиял на активное развитие техники радиосвязи, навигации и вычислительных систем.

Кроме всем известных алюминиевых электролитических конденсаторов в электронике используется большое количество всевозможных электролитических конденсаторов с разным типом диэлектрика. Среди них например танталовые smd конденсаторы, неполярные электролитические и танталовые выводные. Данная статья поможет начинающим радиолюбителям распознать различные электролитические конденсаторы среди всевозможных радиоэлементов.

Наряду с другими конденсаторами, электролитические конденсаторы обладают некоторыми специфическими свойствами, которые необходимо учитывать при их применении в самодельных электронных устройствах, а также при проведении ремонта электроники.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:


Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Основные функции могут выполнять только неподвижные контакты.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Транзистор (от английских слов transfer) — переносить и (re)sistor — сопротивление) — полупроводниковый прибор, предназначенный для усиления, генерирования и преобразования электрических колебаний. Наиболее распространены так называемые биполярные транзисторы . Электропроводность эмиттера и коллектора всегда одинаковая (p или n), базы — противоположная (n или p). Иными словами, биполярный транзистор содержит два р-n-перехода: один из них соединяет базу с эмиттером (эмиттерный переход), другой — с коллектором (коллекторный переход).

Буквенный код транзисторов — латинские буквы VT. На схемах эти полупроводниковые приборы обозначают, как показано на рис. 1. Здесь короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Об электропроводности базы судят по символу эмиттера: если его стрелка направлена к базе (см. рис. 1, VT1), то это означает, что эмиттер имеет электропроводность типа р, а база- типа n, если же стрелка направлена в противоположную сторону (VT2), электропроводность эмиттера и базы обратная.

Рис.1. Условное обозначение транзисторов

Знать электропроводность эмиттера базы и коллектора необходимо для того, чтобы правильно подключить транзистор к источнику питания. В справочниках эту информацию приводят в виде структурной формулы. Транзистор, база которого имеет электропроводимость типа n, обозначают формулой p-n-p, а транзистор с базой, имеющей электропроводность типа p-n-p. В первом случае на базу и коллектор следует подавать отрицательное по отношению к эмиттеру напряжение, во втором — положительное.

Для наглядности условное графическое обозначение дискретного транзистора обычно помещают в кружок, символизирующий его корпус. Иногда металлический корпус соединяют с одним из выводов транзистора. На схемах это показывается точкой в месте пересечения соответствующего вывода с символом корпуса. Если же корпус снабжен отдельным выводом, линию-вывод допускается присоединять к кружку без точки (VT3 на рис. 1). В целях повышения информативности схем рядом с позиционным обозначением транзистора допускается указывать его тип.

Линии электрической связи, идущие от эмиттера и коллектора проводят в одном из двух направлений: перпендикулярно или параллельно выводу базы (VT3-VT5). Излом вывода базы допускается лишь на некотором расстоянии от символа корпуса (VT4).

Транзистор может иметь несколько эмиттерных областей (эмиттеров). В этом случае символы эмиттеров обычно изображают с одной стороны символа базы, а окружность обозначения корпуса заменяют овалом (рис. 1, VT6).

Стандарт допускает изображать транзисторы и без символа корпуса, например, при изображении бескорпусных транзисторов или когда на схеме необходимо показать транзисторы, входящие в состав сборки транзисторов или интегральной схемы.

Поскольку буквенный код VT предусмотрен для обозначения транзисторов, выполненных в виде самостоятельного прибора, транзисторы сборок обозначают одним из следующих способов: либо используют код VT и присваивают им порядковые номера наряду с другими транзисторами (В этом случае на поле схемы помещают такую, например, запись: VT1-VT4 К159НТ1), либо используют код аналоговых микросхем (DA) и указывают принадлежность транзисторов в сборке в позиционном обозначении (рис. 2, DA1.1, DA1.2). У выводов таких транзисторов, как правило, приводят условную нумерацию, присвоенную выводам корпуса, в котором выполнена матрица.

Рис.2. Условное обозначение транзисторных сборок

Без символа корпуса изображают на схемах и транзисторы аналоговых и цифровых микросхем (для примера на рис. 2 показаны транзисторы структуры n-p-n с тремя и четырьмя эмиттерами).

Условные графические обозначения некоторых разновидностей биполярных транзисторов получают введением в основной символ специальных знаков. Так, чтобы изобразить лавинный транзистор, между символами эмиттера и коллектора помещают знак эффекта лавинного пробоя (см. рис. 3, VTl, VT2). При повороте обозначения транзистора на схеме положение этого знака должно оставаться неизменным.

Рис.3. Условное обозначение лавинных транзисторов

Иначе построено обозначение однопереходного транзистора: у него один p-n-переход, но два вывода базы. Символ эмиттера в обозначении этого транзистора проводят к середине символа базы (рис. 3, VT3, VT4). Об электропроводности последней судят по символу эмиттера (направлению стрелки).

На символ однопереходного транзистора похоже обозначение большой группы транзисторов с p-n-переходом, получивших название полевых . Основа такого транзистора — созданный в полупроводнике и снабженный двумя выводами (исток и сток) канал с электропроводностью n или p-типа. Сопротивлением канала управляет третий электрод — затвор. Канал изображают так же, как и базу биполярного транзистора, но помещает в середине кружка-корпуса (рис. 4, VT1), символы истока и стока присоединяют к нему с одной стороны, затвора — с другой стороны на продолжении линии истока. Электропроводность канала указывают стрелкой на символе затвора (на рис. 4 условное графическое обозначение VT1 символизирует транзистор с каналом n-типа, VT2 — с каналом p-типа).

Рис.4. Условное обозначение полевых транзисторов

В условном графическом обозначении полевых транзисторов с изолированным затвором (его изображают черточкой, параллельной символу канала с выводом на продолжении линии истока) электропроводность канала показывают стрелкой, помещенной между символами истока и стока. Если стрелка направлена к каналу, то это значит, что изображен транзистор с каналом n-типа, а если в противоположную сторону (см. рис. 4, VT3) — с каналом р-типа. Аналогично поступают при наличии вывода от подложки (VT4), а также при изображении полевого транзистора с так называемым индуцированным каналом, символ которого — три коротких штриха (см. рис. 4, VT5, VT6). Если подложка соединена с одним из электродов (обычно с истоком), это показывают внутри обозначения без точки (VT7, VT8).

В полевом транзисторе может быть несколько затворов. Изображают их более короткими черточками, причем линию-вывод первого затвора обязательно помещают на продолжении линии истока (VT9).

Линии-выводы полевого транзистора допускается изгибать лишь на некотором расстоянии от символа корпуса (см. рис. 4, VT1). В некоторых типах полевых транзисторов корпус может быть соединен с одним из электродов или иметь самостоятельный вывод (например, транзисторы типа КП303).

Из транзисторов, управляемых внешними факторами, широкое применение находят фототранзисторы . В качестве примера на рис. 5 показаны условные графические обозначения фототранзисторов с выводом базы (VT1, VT2) и без него (VT3). Наряду с другими полупроводниковыми приборами, действие которых основано на фотоэлектрическом эффекте, фототранзисторы могут входить в состав оптронов. Обозначение фототранзистора в этом случае вместе с обозначением излучателя (обычно светодиода) заключают в объединяющий их символ корпуса, а знак фотоэффекта — две наклонные стрелки заменяют стрелками, перпендикулярными символу базы.

Рис.5. Условное обозначение фототранзисторов и оптронов

Для примера на рис. 5 изображена одна из оптопар сдвоенного оптрона (об этом говорит позиционное обозначение U1.1). Аналогично строится обозначение оптрона с составным транзистором (U2).

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

Как научиться читать электрические (принципиальные) схемы начинающему

Рубрика: Статьи обо всем Опубликовано 28.01.2020   ·   Комментарии: 0   ·   На чтение: 10 мин   ·   Просмотры:

Post Views: 4 233

Принципиальные схемы — это основа радиолюбительства и электроники. Схемы помогают собирать устройства и разбираться в работе радиодеталей. Без них была бы полная неразбериха, если бы детали рисовали на схемах так, как они выглядят на самом деле.

Особенности чтения схем

В принципиальных схемах проводники (или дорожки) обозначаются линиями.


Так обозначаются проводники, которые пересекаются, но они не имеют общего соединения и электрически друг с другом не связаны.

А вот так они выглядят, если между ними есть соединение. Черная точка — это узел в схеме. Узел — это соединение нескольких проводников или деталей вместе. Они электрически друг с другом связаны.

Общая точка

Часто у начинающих радиолюбителей возникает вопрос — что это за символ на схеме?

Это общая точка (GND, земля). Раньше ее называли общим проводом. Так обозначается единый провод питания. Обычно это минус питания. Раньше на схемах могли сделать общим проводом и плюс питания. В данном случае схема без общей точки выглядела бы вот так:
Общая точка с однополярным питанием визуально лучше и компактнее выглядит, чем если просто сделать единую линию между ними.

Еще общей точкой ее называют потому, что относительно нее можно измерять любые остальные точки на схемах. Например, ставите щуп мультиметра на общую точку, а вторым щупом можете проверить любую часть цепи на схеме.

Почему она может называться землей (GND)? Раньше в качестве общего провода могло использоваться шасси корпуса прибора. Из-за этого возникла путаница между заземлением и землей. Оно интерпретируется в контексте схемы. Та схема, что была разобрана выше — общая точка (земля) это просто минус питания. Другое дело это двуполярные источники тока и заземление.

Двуполярное питание и общая точка

В двуполярном питании общая точка — это средний контакт между плюсом и минусом.

Заземление

Примером заземления может послужить фильтр в компьютерных блоках питания.

С конденсаторного фильтра помехи идут на корпус блока питания. Это и есть заземление. А с блока питания они должны уходить в розетку, если у вас есть заземление, иначе сам корпус блока питания может быть под напряжением. Токи там не большие, они не опасны для жизни. Это делается с целью уменьшения импульсных помех в блоке питания и безопасности.

Иногда в блоках питания вместо корпуса помехи с конденсатора идут на общую точку. Это все зависит от конструкции и схемотехники. В этом случае помех будет больше, чем с заземлением.

А вообще, на схемах есть разные заземления. Например, в цифровой технике разделяют аналоговую землю и цифровую. чтобы не нарушать режимы работы схемы. Импульсные помехи могут повлиять на аналоговую часть схемы.

Номиналы радиодеталей

Вообще, в этом плане есть разногласия. Согласно ГОСТУ на текущий момент, номиналы деталей на принципиальных схемах не указывается. Это сделано ради того, чтобы не нагромождать схему информацией.

К принципиальной схеме прилагается список деталей, монтажная и структурные схемы, а также печатная плата.

Есть еще один общепринятый стандарт. На схемах указываются номиналы некоторых деталей и их рабочие напряжения.

Например, на этой схеме есть два резистора.
По умолчанию сопротивление без приставки пишется только числом. У R2 сопротивление равно 220 Ом. А у R3 после числа есть буква. Сопротивление этого резистора читается как 2,2 кОм (2 200 Ом).

Рассмотрим на схеме два конденсатора.

В данном случае C5 это неполярный конденсатор с емкостью 0,01 мкФ. Микрофарады могут обозначаться как мкФ, так и uF. А конденсатор С6 полярный и электролитический. На это указывает знак плюс возле УГО. Емкость С6 равна 470 мкФ. Номинальное рабочее напряжение указывается в вольтах. Здесь для С6 это 16 В.

Нанофарады обозначаются как nF.

Если на схеме нет приставки микрофарад (мкФ, uF), или нанофарад (нФ, nF) то емкость этого конденсатора измеряется в пикофарадах (пФ, pF). Такое условие не общепринятое, поэтому тщательно изучите схему, которую вы собираетесь читать или собирать. В фарадах (F) емкостей мало, поэтому используются мкФ, нФ и пФ.

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.

Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Как научиться читать принципиальные схемы

На самом деле есть только несколько способов. Это теория и практика. Если вы выучите обозначение радиодеталей, это еще не значит, что вы выучили схемотехнику. Это все равно, что выучить азбуку, но без грамматики и практики вы не выучите язык.

Теория — это схемотехника, книги, описание принципа работы схемы. Практика — это сборка устройств, ремонт и пайка.

Например простая схема усилителя на одном транзисторе.

Вход X1 плюс (левый или правый канал), X2 минус. Звуковой сигнал поступает на электролитический конденсатор C1. Он защищает транзистор VT1 от замыкания, поскольку транзистор VT1 постоянно открыт при помощи делителя напряжения на R1 и R2. Делитель напряжения устанавливает рабочую точку на базе транзистора VT1, и транзистор не искажает входной сигнал. Резистор R3 и конденсатор C2, которые подключены к эмиттеру транзистора VT1, выполняют функцию термостабилизации рабочей точки при повышении температуры транзистора. Электролитический конденсатор C3 накапливает и фильтрует питающее напряжение. Динамическая головка BF1 служит выходом звукового сигнала.

Можно ли это понять, только выучив обозначения радиодеталей без схемотехники и теории? Навряд-ли.

Еще сложнее дело обстоит с цифровой техникой.

Что это за микроконтроллер, какие он функции выполняет, какая прошивка и какие фьюзы в нем установлены? А вторая микросхема, какой это усилитель? Без даташитов и описания к схеме не получится понять ее работу.
Изучайте схемотехнику, теорию и практику. Просто выучив название деталей не получится разобраться в схемотехнике. Обозначение радиодеталей выучиться само по себе по мере практики и накопления знаний. Еще все зависит от выбранной отрасли. У связистов одна схемотехника, у ремонтников мобильной техники другая. А те, кто занимается звуком, не очень поймут электриков. Как и наоборот. Чтобы понять другую отрасль, ее схемотехнику и принципы работы нужно в нее погрузиться.

Принципиальные схемы это своего рода язык, у которого есть разные диалекты.

Поэтому, не следует строить иллюзии. Изучайте схемотехнику и собирайте схемы.

Принципиальные схемы помогают собирать устройства, и при изучении теории, понимать работу устройства. Без знаний и опыта, схема это просто схема.

Обозначения радиодеталей на принципиальных схемах

УГО — это условно графическое изображения радиодетали на схеме. Некоторые УГО различаются друг от друга.

Например, в США обозначение резисторов отличается от СНГ и Европы.

Из-за этого меняется восприятие схемы.

Однако внешне и по обозначениям они похожи. Или например, транзисторы. Где-то они чертятся с кругами, а где-то без. Могут различаться размеры и угол стрелок. В таблице представлены УГО отечественных радиодеталей.

Биполярный p-n-p транзистор

Однопереходный транзистор с n базой

Однопереходный транзистор с p базой

Обмотка реле

Заземление

Диод

Диодный мост

Диод Шотки

Двуханодный стабилитрон

Двунаправленный стабилитрон

Обращенный диод

Стабилитрон

Туннельный диод

Варикап

Катушка индуктивности

Катушка индуктивности с подстраиваемым сердечником

Катушка индуктивности с сердечником

Обмотка

Регулируемый сердечник

Опорный конденсатор

Переменный конденсатор

Подстроечный конденсатор

Двухпозиционный переключатель

Герконовый переключатель

Размыкающий переключатель

Замыкающий переключатель

Полевой транзистор с каналом n типа

Полевой транзистор с каналом p типа

Быстродействующий плавкий предохранитель

Инерционно-плавкий предохранитель

Плавкий предохранитель

Пробивной предохранитель

Термическая катушка

Тугоплавкий предохранитель

Выключатель-предохранитель

Разрядник

Разрядник двухэлектродный

Разрядник электрохимический

Разрядник ионный

Разрядник роговой

Разрядник шаровой

Разрядник симметричный

Разрядник трехэлектродный

Разрядник трубчатый

Разрядник угольный

Разрядник вакуумный

Разрядник вентильный

Гнездо телефонное

Разъем

Разъем

Подстроечный резистор

Резистор 0,125 Вт

Резистор 0,25 Вт

Резистор 0,5 Вт

Резистор 1 Вт

Резистор 2 Вт

Резистор 5 Вт

Динистор проводящий в обратном направлении

Динистор запираемый в обратном направлении

Диодный симметричный тиристор

Тетродный тиристор

Тиристор с управлением по катоду

Тиристор с управлением по аноду

Тиристор с управлением по катоду

Тиристор триодный симметричный

Запираемый тиристор с управлением по аноду

Запираемый тиристор с управлением по катоду

Диодная оптопара

Фотодиод

Фототиристор

Фототранзистор

Резистивная оптопара

Светодиод

Тиристорная оптопара

Это далеко не все детали. И зубрить их особого смысла нет. Такие таблицы пригодятся в виде справочника. Можно опознать что за деталь представлена на схеме во время ее изучения или сборки устройства.

Какими буквами обозначаются радиодетали на схемах

Буквенное обозначение на схеме Радиодеталь
R Резисторы (переменный, подстроечный и постоянный)
VD Диоды (стабилитрон, мост, варикап и т.д.)
C Конденсаторы (неполярный, электролитический, переменный и т.д.)
L Катушки и дроссели
SA Переключатели
FU Предохранители
FV Разрядники
X Разъемы
K Реле
VS Тиристоры (тетродные, динисторы, фототиристоры и т.п.)
VT Транзисторы (биполярные, полевые)
HL Светодиоды
U Оптопары

Post Views: 4 233

Узнайте о компонентах печатной платы | Сьерра Схемы

Проверяет ли ваша печатная плата на наличие ошибок компонентов?

Electronics — это преобразование информации в электрические сигналы и использование возможностей высокоскоростной обработки электроники для надежного, многократного и быстрого выполнения задач. Электронные компоненты и печатные платы (ПП) образуют основные части электронной системы.

В то время как электронные компоненты обрабатывают информацию в виде электрических сигналов, печатная плата PCB представляет собой каркасную структуру, на которой электронные компоненты смонтированы и припаяны, чтобы удерживать их вместе и обеспечивать пути для передачи информации между компонентами через дорожки печатной платы.

Дорожки на печатной плате — это металлические провода, соединяющие компоненты. Эти следы обычно представляют собой медные полоски, а иногда и алюминиевые или серебряные. Материал печатной платы, на котором размещаются компоненты и дорожки, изготовлен из изоляционного материала (диэлектрика), как правило, из стекловолокна, пропитанного смолой. Этот диэлектрический материал может быть различных видов в зависимости от области применения печатной платы.

За последние несколько десятилетий электронные технологии и разработка продуктов росли и быстро становились все более сложными. Знание электронных компонентов необходимо для создания успешных электронных продуктов.

В этой статье дается обзор различных типов электронных компонентов. В статье рассматриваются параметры, которые необходимо учитывать при выборе электронного компонента, а также приводятся подробные сведения о стандартных размерах и формах компонентов. Это очень важно при разработке и производстве электронного продукта.

Некоторые из наиболее часто используемых электронных компонентов: резисторы, конденсаторы, катушки индуктивности, диоды, светодиоды, транзисторы, кристаллы и генераторы, электромеханические компоненты, такие как реле и переключатели, ИС и соединители.Эти компоненты имеют выводы / клеммы и доступны в определенных стандартизированных пакетах, которые разработчик может выбрать в соответствии со своим приложением. SMT (технология поверхностного монтажа) и сквозное отверстие — это два типа методов монтажа, используемых для размещения компонентов на печатной плате.

Типы электронных устройств

Электронные устройства можно разделить на два основных типа: пассивные и активные устройства в зависимости от их функциональности.

Пассивные устройства

Обычно резисторы, конденсаторы, катушки индуктивности указываются как пассивные устройства.

Резисторы

Резистор — это пассивный электрический компонент, функция которого заключается в создании сопротивления потоку электрического тока в электрической цепи для ограничения тока. Величина сопротивления протеканию тока называется сопротивлением резистора. Более высокое значение сопротивления указывает на большее сопротивление току. Сопротивление измеряется в омах (Ом), и его уравнение выглядит следующим образом.

R = V / I

Напряжение (В), ток (I) и сопротивление (R) связаны законом Ома.то есть V = IR. Чем выше сопротивление R, тем меньше ток I при заданном напряжении на нем V. Это линейное устройство.

Резисторы рассеивают электрическую энергию, равную P = I² R Вт или Джоулей / сек.

Резистор

Резисторы изготавливаются с использованием различных материалов, таких как углеродная пленка, металлическая пленка и т. Д. Однако мы сосредоточимся на наиболее распространенных разновидностях и их характеристиках.

Номиналы резисторов

варьируются от миллиомов до мегамов, а допуск типичных резисторов варьируется от 1% до 5%.Однако для прецизионных резисторов допуск составляет менее 1% от 0,1% до 0,001%, и, следовательно, они более дорогие и используются в аналоговых схемах, где требуется точное / опорное напряжение. Обычно используемые резисторы доступны с максимальной номинальной мощностью 1/8 (0,125 Вт), 1/4 Вт (0,25 Вт), 1/2 Вт (0,5 Вт), 1 Вт, 5 Вт. В зависимости от значений и номинальной мощности резисторы SMD изготавливаются разных размеров с кодами 1210, 1206, 0805, 0603, 0402, 0201. Это также включает резисторную сеть R-packs, используемую для повышения / понижения для интерфейсов схем.

Различные типы резисторов по размеру и форме

  • Резисторы для сквозного монтажа
  • Резисторы для поверхностного монтажа SMD / SMT.

Различные типы резисторов по применению

  • Общий резистор: используется в ограничителе тока, настройке смещений, делителях напряжения, подтягивании, фильтрации, оконечных резисторах, нагрузочных резисторах и т. Д.
  • Прецизионный резистор для цепей обратной связи по напряжению, опорных напряжениях.
  • Токоизмерительные резисторы
  • Силовые резисторы

Параметры выбора резистора

При выборе любого резистора в схеме разработчик должен учитывать следующие параметры в зависимости от приложения и площади, доступной на печатной плате.

  • Значение сопротивления (R),
  • Мощность (Вт), рассеиваемая через него,
  • Допуск (+/-%)
  • Размер основан на доступном пространстве на печатной плате.

Изготовители резисторов: AVX, Rohm, Kemet, Vishay, Samsung, Panasonic TDK, Murata и т. Д.

Конденсатор

Конденсатор — это пассивный электрический компонент, функция которого состоит в том, чтобы накапливать электрическую энергию и передавать ее в цепь при необходимости. Емкость конденсатора для хранения электрического заряда называется емкостью этого конденсатора. Обозначается он (C). Единица измерения емкости — Фарад (Ф) и может варьироваться от микрофарада (мкФ) 1x 10 -6 F, килопикофарада (KpF) или нанофарада (нФ) 1x 10 -9 F до пикофарада. (пФ) 1x 10 -12 F. Типичные значения находятся в диапазоне от 1 пФ до 1000 мкФ.

Различные варианты использования конденсаторов:

  • Он блокирует поток постоянного напряжения и разрешает поток переменного тока, который используется для соединения цепей.
  • Он шунтирует частоты нежелательного сигнала на землю.
  • Используется для фазового сдвига и создания временных задержек.
  • Он также используется для фильтрации, особенно для удаления ряби из выпрямленной формы волны.
  • Используется для получения настроенной частоты.
  • Используется как пускатель двигателя.

Уравнение конденсатора приведено ниже;

C = Q / V

Где Q обозначает заряд, V обозначает напряжение на конденсаторе, а C обозначает емкость.

Начиная с текущего i = dq / dt , т.е. скорость изменения заряда,

Следовательно, I = C dV / dt

Символы конденсатора

Следовательно, если напряжение на конденсаторе постоянное, ток через конденсатор не будет протекать; и ток будет течь через конденсатор, только если напряжение на нем изменяется со временем, например, напряжение переменного тока. Вот почему конденсатор блокирует сигналы постоянного тока и позволяет проходить через него только сигналам переменного тока при использовании в последовательном тракте прохождения сигнала.

Энергия, запасенная в конденсаторе C, который был заряжен до напряжения V, определяется как

.

E = 1/2 CV² ; где V — вольт, а C — емкость

.

Хотя идеальный конденсатор не обладает сопротивлением и индуктивностью, однако в реальном конденсаторе он имеет небольшое эффективное последовательное сопротивление из-за пластин конденсатора, материала диэлектрика и выводов клемм. Более высокое значение ESR увеличивает шум на конденсаторе, снижая эффективность фильтрации, поэтому значение ESR должно быть меньше.

Конденсатор состоит из двух параллельных пластин (проводников), разделенных непроводящей областью, такой как диэлектрик, образующий конденсатор.

C = ε A / d

Где A — площадь пластины, d — расстояние между двумя пластинами, а ε — диэлектрическая проницаемость. Диэлектрическая среда может быть воздухом, бумагой, керамикой, пластиком, слюдой, стеклом и т. Д.

Различные типы конденсаторов Конденсаторы

делятся на две категории — поляризованные и неполяризованные.

Поляризованные конденсаторы могут получать положительное напряжение только в одном направлении и размещаться на плате только в одном направлении. Поляризованные конденсаторы электролитические и танталовые конденсаторы

.

Неполяризованный — керамический конденсатор, полиэфирный конденсатор, бумажный конденсатор, который не имеет полярности и может быть размещен в любом направлении.

Типы конденсаторов

Параметры выбора конденсатора

При выборе конденсатора в любой схеме пользователям необходимо позаботиться о следующих параметрах, помимо области применения / использования.

  • Значение емкости
  • Максимальное рабочее напряжение конденсатора.
  • Допуск
  • Напряжение пробоя
  • Диапазон частот
  • Эквивалентное последовательное сопротивление, (ESR)
  • Размер

Производитель: AVX, Kemet, Vishay, Samsung, Panasonic TDK, Murata и т. Д.

Катушки индуктивности

Катушка индуктивности (также называемая катушкой или дросселем) — это пассивный двухконтактный электрический компонент, который накапливает магнитную энергию при прохождении через него электрического тока.Это изолированный провод, намотанный на катушку вокруг сердечника из какого-либо материала (воздуха, железа, порошкового железа или феррита) в форме спирали.

Катушка индуктивности обозначается индуктивностью «L», а единица измерения — Генри (H). Катушки индуктивности обычно имеют значения от 1 мкГн до 2000 мГн.

Обозначения индуктора

Когда изменяющийся во времени ток течет через индуктор, создается магнитное поле, которое индуцирует электродвижущую силу (ЭДС) (напряжение) в индукторе. Напряжение V на катушке индуктивности L равно

.

V = L di / dt

То есть напряжение на катушке индуктивности есть только в том случае, если ток через нее изменяется; Постоянный ток не производит напряжения через катушку индуктивности.Обычно индуктор блокирует переменный ток и пропускает постоянный ток.

Энергия, запасенная в катушке индуктивности, со значением «L» Генри Дается выражением;

E = 1/2 Li² Энергия E выражается в джоулях, а I — в амперах.

Идеальный индуктор имеет нулевое сопротивление и нулевую емкость. Однако настоящие катушки индуктивности имеют небольшое сопротивление, связанное с обмоткой катушки, и всякий раз, когда через нее протекает ток, энергия теряется в виде тепла.

Применение индукторов

  • В понижающих / повышающих регуляторах мощности.
  • В цепях фильтров в источниках питания постоянного тока.
  • Изолирующие сигналы
  • В трансформаторе для повышения / понижения уровня переменного напряжения
  • В схемах генератора и настройки
  • Для генерации скачков напряжения в люминесцентных лампах.

Типы индукторов

Катушки индуктивности

в основном классифицируются в зависимости от материала сердечника и рабочей частоты. Ниже приведены различные типы индукторов, доступные в сквозном отверстии, а также в SMD-корпусе в зависимости от конструкции.

  • Индукторы с железным сердечником
  • Индукторы с воздушным сердечником
  • Индукторы с порошковым сердечником
  • Индукторы с ферритовым сердечником
  • Переменные индукторы
  • Индукторы звуковой частоты
  • Радиочастотные индукторы
Типы индукторов

Параметры выбора индуктора

При выборе индуктора в любой цепи пользователь должен позаботиться о следующих параметрах, помимо приложения / использования.

  • Значение индуктивности
  • Допуск
  • Максимальный номинальный ток
  • Экранированный и неэкранированный
  • Размер
  • Номинальный коэффициент Q
  • Диапазон частот
  • Сопротивление индуктора
  • Тип используемого сердечника

Производитель: Murata, TDK, Bourns Inc., Abracon Electronics, AVX corporation, Schaffner, Signal Transformer, и т. Д.

Диоды

Диод представляет собой полупроводниковые устройства с двумя выводами, которые позволяют электрическому току проходить в одном направлении, блокируя его в обратном направлении. Диод состоит из полупроводникового прибора из материала P-типа и материала N-типа. Типичный материал, используемый в диоде, — это кремний и германий. Они проводят, когда на них подается минимальное прямое напряжение (~ 0,7 В для кремния), и остаются выключенными во время состояния обратного смещения.

Символ диода представлен ниже, а их физические упаковки

Типы диодов

Применение диода

  • Преобразование мощности (переменный ток в постоянный) / выпрямление
  • Ограничение напряжения
  • Стабилитрон в качестве регулятора напряжения
  • Защита от перенапряжения
  • Защита от электростатического разряда
  • Демодуляция сигналов

Тип диодов:

  • Выпрямительный диод
  • Переключающий диод
  • Светоизлучающий диод
  • Стабилитрон
  • Диод Шоттки
  • ESD-диод
  • Туннельный диод
  • Варикап-диод
  • Фотодиод
  • Лазерный диод в оптической связи
  • диодных пакетов

    Диоды доступны в версиях для сквозных отверстий (DIP) и SMD.

    Например, DIP: DO214, SMA, TO-220 с радиатором SMD 1206, 1210, SOD323, SOT23, TO-252, D2PAK,

    Параметры выбора диода

    При выборе диода в любой схеме пользователям необходимо позаботиться о следующих параметрах, помимо области применения / использования.

    • Напряжение прямого смещения
    • Максимальный прямой ток
    • Средний прямой ток
    • Рассеиваемая мощность
    • Напряжение обратного пробоя / пиковое обратное напряжение
    • Максимальный обратный ток
    • Рабочая температура перехода
    • Время обратного восстановления
    • Размер

    Производители : Rohm Semiconductor, Встроенные диоды, On semi, Vishay.

    Кристаллы

    Кристалл кварца изготовлен из тонкой кварцевой пластины. Эта пластина изготовлена ​​из кремниевого материала. Пластина плотно прилегает и регулируется между двумя параллельными металлизированными поверхностями, которые образуют электрическое соединение. Когда к пластинам прикладывается внешнее напряжение, кристалл вибрирует с определенной основной частотой, которая создает переменную форму волны, которая колеблется между высокими и низкими уровнями. Это явление известно как пьезоэлектрический эффект.Благодаря этому свойству они используются в электронных схемах вместе с активными компонентами для создания стабильного тактового сигнала на входе процессора.

    Генератор на кварцевом кристалле

    Приложение Crystal

    Используется в схеме генератора для обеспечения тактового сигнала на процессоре

    Источник опорных сигналов для РФ

    Параметр выбора кристалла

    • Емкость нагрузки
    • Основная частота
    • Допуск частоты
    • Стабильность частоты
    • ESR
    • Рабочее напряжение

    Производители: NDK, Murata, Epson, ECS, CTS, Kyocera.

    Реле

    Реле — это электромагнитный переключатель, который размыкает и замыкает беспотенциальные контакты. Электромеханическое реле состоит из якоря, катушки, пружины и контактов. Когда напряжение подается на катушку, она создает магнитное поле. Это притягивает якорь и вызывает изменение разомкнутого / замкнутого состояния цепи. Он в основном используется для управления цепью высокой мощности с использованием сигнала низкой мощности.

    В основном существуют реле двух типов по конструкции — электромеханические (EMR) и твердотельные (SSR) реле.

    Твердотельное реле имеет фотодиод на входе и переключающее устройство, такое как транзистор / полевой транзистор, на выходе. Когда на его вход подается определенное напряжение, фотодиод проводит и запускает базу транзистора, чтобы вызвать переключение. Благодаря быстрому переключению, миниатюрному форм-фактору, низкому напряжению и устранению механической дуги, электрического шума и дребезга контактов, он широко используется в приложениях по сравнению с механическими реле.

    Типы реле

    Различные типы реле формы

    Реле

    делятся на категории в зависимости от полюсов и бросков, например SPDT, SPST, DPST, DPDT.

    Приложение

    • Управление цепью высокой мощности с изолированной низкой мощностью. Например. Управление 230V a.c. цепи с сигналом + 5В.
    • Напряжение переключения ВКЛ. / ВЫКЛ.
    • Электрический MCB
    • Схема управления диак. / Симист.

    Параметр выбора для реле:

    • Тип выходной нагрузки — AC / DC
    • Входное напряжение катушки для механического реле
    • Напряжение фотодиода для SSR
    • Выходное коммутируемое напряжение
    • Выходной ток
    • Сопротивление в открытом состоянии
    • Количество щелчков / переключений
    • Количество полюса и контакты
    • Тип выходных контактов NC / NO
    • Пакеты

    Активные устройства

    Основные электронные компоненты, работа которых зависит от внешнего источника питания, называются активными компонентами.Они могут усиливать сигналы и / или обрабатывать сигналы. Некоторые из активных компонентов — транзисторы, интегральные схемы ИС.

    Транзистор

    Транзистор представляет собой нелинейное полупроводниковое трехконтактное устройство. Транзистор считается одним из важнейших устройств в области электроники. Транзистор изменил многие аспекты жизни человека. Транзисторы выполняют две основные функции: усиливают входные сигналы и действуют как твердотельные переключатели.Транзистор действует как переключатель при работе в режиме насыщения или отсечки. Тогда как он усиливает сигналы при использовании в активной области. Он предлагает очень высокое входное сопротивление и очень низкое выходное сопротивление.

    Транзисторы

    делятся на биполярные переходные транзисторы и полевые транзисторы в зависимости от их конструкции.

    Тип транзистора:

    • BJT: NPN и PNP,
    • FET: JFET, P-MOSFET, N-MOSFET

    Символ транзистора представлен ниже

    Transistor Symbol

    Самыми популярными и часто используемыми транзисторами являются BC547, 2N2222.Ниже приведены несколько распространенных корпусов транзисторов:

    Блоки транзисторов

    MOSFET

    MOSFET-транзистор (полевой транзистор с металлическим оксидом и полупроводником) представляет собой полупроводниковое устройство, которое отличается от транзистора с биполярным переходом с точки зрения конструкции, хотя его применение остается таким же, как переключение и усиление. Он имеет четыре терминала, таких как Drain, Gate, Source и Body. Корпус закорочен клеммой Source. Затвор изолирован от канала очень тонким слоем оксида металла.Благодаря этому он предлагает очень высокое сопротивление по сравнению с BJT.

    Управляя напряжением затвора (VGS + ve / -ve), можно управлять шириной канала, по которому поток носителей заряда (электронов или дырок) от истока к стоку. MOSFET с P-каналом имеет область P-канала между истоком и стоком, а для N-канального MOSFET есть область с N-каналом.

    Преимущества MOSFET перед BJT

    • Очень высокое входное сопротивление
    • Низкое сопротивление в открытом состоянии
    • Низкие потери мощности
    • Высокая частота срабатывания
    Работа транзистора

    Применение транзисторов (BJT / FET)

    • Усиление аналоговых сигналов.
    • Используется в качестве переключающих устройств в SMPS, микроконтроллерах и т. Д.
    • Генераторы
    • Защита от повышенного / пониженного напряжения
    • Цепи модуляции и демодуляции сигналов.
    • Управление мощностью в инверторах и зарядных устройствах (сильноточные транзисторы)

    Типы корпусов транзисторов

    Что касается упаковки BJT и MOSFET, то транзисторы доступны в версиях для сквозных отверстий (DIP) и SMD. например ДИП: ТО-92, ТО-220 и SMD: SOT23, SOT223, TO-252, D2PAK.

    Параметры выбора транзистора

    При выборе транзистора в любой схеме необходимо учитывать следующие параметры.

    • Максимальный ток коллектора (Ic)
    • Макс.напряжение коллектора (Vce)
    • Напряжение VBE
    • Напряжение Vce (насыщение) насыщения
    • Коэффициент усиления по току, hfe / ß
    • Входное сопротивление
    • Выходное сопротивление
    • Обратное напряжение пробоя
    • Максимальный обратный ток.
    • Рассеиваемая мощность
    • Рабочая температура перехода
    • Размер
    • Время / частота переключения

    Производители: аналоговые устройства, Rohm semiconductor, встроенные диоды, полупроводниковые, On semiconductor, Texas Instrument, Panasonic, Infineon, Honeywell.

    Микросхемы

    Интегральная схема (ИС) — это электронная схема, построенная на полупроводниковой пластине, обычно сделанной из кремния. На этой пластине размещены миллионы миниатюрных транзисторов, резисторов и конденсаторов, соединенных металлическими дорожками.Для своей работы ИС получают питание от внешнего источника питания. ИС выполняют определенные функции, такие как обработка данных и обработка сигналов. Полный физический размер пластины IC чрезвычайно мал по сравнению с размерами дискретных схем, поэтому ее называют микрочипом или просто микросхемой. Из-за своего небольшого размера ИС имеют низкое энергопотребление.

    Типы микросхем

    ИС

    делятся на цифровые, аналоговые и микросхемы со смешанными сигналами в зависимости от функциональности схемы.

    Цифровые ИС

    Цифровые ИС

    для простоты можно разделить еще на две категории:

    • Простые ИС Пример: таймер, счетчик, регистр, переключатели, цифровые логические вентили, сумматор и т. Д.
    • Сложные ИС Пример: микропроцессор, память, коммутационные ИС, Ethernet MAC / PHY.

    Микропроцессор / микроконтроллер — это интегральная схема, которая может обрабатывать цифровые данные. Например, данные датчика температуры могут быть считаны микропроцессором и с использованием его внутренней логики для выполнения функций управления, таких как включение или выключение кондиционера.Возможность программирования микропроцессора дает ему гибкость для использования в широком диапазоне приложений. Некоторые из приложений — это бытовая электроника: микроволновая печь, стиральная машина, телевизор, Промышленные приложения: управление двигателем, управление процессами, приложения связи: беспроводная связь, телефония, спутниковая связь.

    Микропроцессор — это сложная ИС, имеющая встроенный центральный процессор (ЦП), состоящий из арифметико-логического блока (АЛУ), регистров, буферной памяти, часов.Процессор не имеет встроенной памяти и требует внешнего интерфейса RAM и ROM. Приложения: компьютеры, ноутбуки, серверы, в основном для высокопроизводительной обработки.

    Микроконтроллер — это интегральная схема, которая имеет ЦП, встроенную память, универсальные входы-выходы, интерфейс связи, такой как SPI, I2C, UART, ADC, DAC, PWM. В зависимости от размера памяти и интерфейса микроконтроллеры предназначены для конкретных приложений. Применение: встроенные устройства, такие как стиральная машина, весы, станок с ЧПУ и т. Д.

    Контроллеры цифровой обработки сигналов (DSP)

    — это тип процессора, который используется в высокопроизводительных вычислительных приложениях, таких как обработка изображений, обработка речи, сжатие видео и т. Д.

    Аналоговые ИС

    Операционные усилители, Дифференциальный усилитель, Инструментальный усилитель, ВЧ устройства, АЦП, ЦАП.

    Интерфейсные ИС — Драйвер RS232, Ethernet, драйверы шины CAN, буферы и преобразователи уровня.

    ИС питания — Регуляторы напряжения, такие как линейные регуляторы, LDO, импульсные регуляторы

    Программируемая вентильная матрица — FPGA, FPGA со смешанными сигналами

    Пакеты ИС

    ИС

    доступны в различных корпусах и с разным количеством выводов, например, DIP и SMD.Ниже приведены некоторые из популярных и широко используемых пакетов.

    Пакет Название пакета и количество выводов
    Маленький контурный пакет SOIC-8,12,14,16, 24 TSSOP
    Сквозной пакет DIP- , 12,14,16,24,
    Шаровая решетка BGA 44, 48… 1000 и т. Д.
    Плоский корпус QFN, DFM 44 и т. Д.

    Стандартные параметры выбора

    При выборе ИС в любой схеме пользователю необходимо учитывать следующие параметры, помимо приложения / использования.

    Цифровые ИС

    • Рабочее напряжение (Vcc): + 2,5 В, + 3,3 В, + 1,8 В, + 5 В, + 12 В / -12 В
    • Максимальная рабочая частота
    • Время переключения и максимальная скорость передачи данных
    • Уровень напряжения ввода-вывода (TTL5V, CMOS ), максимальный допуск, VIH, VIL, VOH, VOL
    • Время настройки ввода-вывода, время удержания, время достоверности данных
    • Тип ввода-вывода: цифровой или аналоговый вывод
    • Открытый коллектор или выход на тотемный полюс.
    • Общее количество операций ввода-вывода, необходимых для приложения.
    • Тип коммуникационных интерфейсов, таких как SPI или I2C, и скорость.
    • Рассеиваемая мощность.
    • Коммерческий от 0 ° C до 60 ° C, класс Mil от -55 ° C до 125 ° C, Промышленный от -40 ° C до 85 ° C
    • Размер

    Аналоговые ИС

    • Рабочее напряжение (Vcc): + 2,5 В, + 3,3 В, + 1,8 В, + 5 В, + 12 В / -12 В
    • Опорные напряжения
    • Максимальное и минимальное выходное напряжение
    • Напряжение и ток смещения
    • CMRR, PSRR
    • Диапазон значений входного сигнала
    • Тип интерфейса цифровой связи и скорость
    • Рассеиваемая мощность.
    • Коммерческий от 0 ° C до 60 ° C, класс Mil от -55 ° C до 125 ° C, Промышленный от -40 ° C до 85 ° C
    • Размер

    Размеры устройств SMT

    Размеры выбранных компонентов SMT важны при производстве электронного продукта. Сборщик должен иметь возможность собирать компоненты небольшого размера на печатных платах. Пассивные компоненты, такие как резисторы, конденсаторы и катушки индуктивности с двумя выводами, представлены в стандартных размерах, как показано в таблице ниже.Размеры компонентов SMT указаны в дюймах, а также в метрической системе. Чаще всего размеры указаны в дюймах, например 0402, 0603,0805 1210 и т. Д.

    В приведенной ниже таблице указаны упаковки компонентов SMT с двумя выводами и их размеры.

    ОБЩИЙ ПАССИВНЫЙ КОД ПАКЕТА SMT

    0,14 0,125
    ТИП УПАКОВКИ SMD
    Стандарт IPC
    РАЗМЕРЫ РАЗМЕРЫ
    MM
    Метрический стандарт
    ДЮЙМЫ
    2920 7.4 x 5,1 (7451) 0,29 x 0,20
    2725 6,9 x 6,3 (6936) 0,27 x 0,25
    2512 6,3 x 3,2 (6332) 6 0,25 x 0,125 2010 5,0 x 2,5 (5025) 0,20 x 0,10
    1825 4,5 x 6,4 (4564) 0,18 x 0,25
    1812 4,5 x 3,2 (45632)
    1806 4.5 x 1,5 (4516) 0,18 x 0,06
    1210 3,2 x 2,5 (3225) 0,125 x 0,10
    1206 3,0 x 1,5 (3216) 0,12 x 0,06 906 1008 2,5 x 2,0 (2520) 0,10 x 0,08
    805 2,0 x 1,2 (2012) 0,08 x 0,05
    603 1,6 x 10 ((906) 0,06 906 x 0,03
    402 1.0 x 0,5 (1005) 0,04 x 0,02
    201 0,6 x 0,3 (0603) 0,02 x 0,01

    Базовые номера компонентов электронных компонентов и таблицы данных

    Базовые электронные компоненты идентифицируются по их соответствующим номерам деталей производителя (MPN). Они также идентифицируются по артикулу дистрибьютора / поставщика (VPN).

    У каждого базового электронного компонента есть техническое описание, в котором объясняются его характеристики, характеристики и характеристики.Например, для резистора 100 Ом:

    Номера деталей
    Дистрибьюторы компонентов

    Дистрибьюторы электронных компонентов являются ключевым ресурсом для управления цепочкой поставок. Они представляют собой единый источник компонентов, из которого разработчик может покупать компоненты напрямую, а не у отдельного производителя. Дистрибьюторы имеют компоненты от разных производителей и предоставляют простой и эффективный интерфейс веб-портала для выбора и покупки компонентов.

    Наиболее известные дистрибьюторы компонентов в мире:

    • Digikey https://www.digikey.com/
    • Mouser https://www.mouser.com/
    • Arrow https://www.arrow.com/
    • Avnet https://www.avnet. com /
    • Future Electronics https://www.futureelectronics.com/

    Подложка вашей печатной платы: руководство по материалам | Центр знаний

    6.5 минут | 16 марта 2020 г.

    Материалы для печатных плат

    имеют две цели: проводить электричество и обеспечивать изоляцию между проводящими слоями меди.

    По сути, материалы печатной платы (PCB) содержат линии передачи и компоненты, которые обеспечивают работу радиочастотных / микроволновых схем. Таким образом, легко понять, почему материалы важны для успеха или неудачи вашей печатной платы; Ваши материалы влияют на термическое поведение, а также на электрические и механические характеристики цепи.

    Печатные платы обычно изготавливаются из шелкографии, паяльной маски, меди и подложки. Это субстрат, который предлагает так много вариантов.

    Из чего сделаны печатные платы?

    Когда-то давно выбор материалов для печатных плат радиочастотного / микроволнового диапазона был простым:

    • Жесткий или жесткий материал схемы
    • Мягкий или гибкий материал цепи

    Теперь у вас есть из чего выбирать. С появлением электроники, материалы для схем теперь доступны для конкретных приложений, таких как антенны, или даже для частотных диапазонов, например частоты миллиметрового диапазона.

    Тем не менее, основная подложка для большинства материалов печатных плат, как правило, делится на те же категории, что и раньше: жесткие / жесткие или мягкие / гибкие.

    Жесткие / жесткие материалы для печатных плат

    Эти печатные платы изготовлены из твердого материала подложки, который предотвращает изгиб платы. Возьмем, к примеру, материнскую плату компьютера, пожалуй, самое распространенное применение жесткой печатной платы.

    Материнская плата представляет собой многослойную печатную плату. Он предназначен для распределения электроэнергии от источника питания, в то же время обеспечивая связь между всеми частями компьютера, такими как CPU, GPU и RAM. Твердые или жесткие материалы используются всякий раз, когда печатной плате необходимо сохранить заданную форму на протяжении всего срока службы устройства.

    Жесткие материалы для схем обычно имеют керамическую основу. Как правило, преимущества следующие:

    • Высокая теплопроводность, 170 Вт / м · К
    • Сильный диэлектрик
    • Высокая рабочая температура> 350ºC
    • Низкий коэффициент расширения <4 ppm / C
    • Меньший размер упаковки за счет интеграции
    • Возможны герметичные упаковки, водопоглощение 0%
    • Ограничено, без выделения газа

    Ознакомьтесь с нашим ассортиментом оборудования для печатных плат здесь

    К наиболее популярным материалам для печатных плат на керамической основе относятся:

    Материал Типовое применение
    Алюминий или оксид алюминия (Al2O3)
    Наиболее распространенные керамические печатные платы.Сильный тепловой диэлектрик с низким расширением. Исключительные характеристики на высоких частотах. Температура эксплуатации до 350˚С.
    • Охлаждение и обогрев
    • Светодиодные табло
    • Схемы медицинские
    • Сенсорные модули
    • Аппараты высокочастотные
    Нитрид алюминия (AlN)
    Высокая теплопроводность; высокая термическая прочность при низком расширении. Широко используется как подложка или упаковка.
    • Мощные светодиоды
    • Интегральные схемы (ИС)
    • Датчики
    • Кабельное телевидение
    Оксид бериллия (BeO)
    Очень токсичен при обработке. Используется из-за его высокой теплопроводности и низкого расширения.
    • Мощные промышленные микроволновые печи
    • ИС высоковольтных усилителей
    Подложка: мягкие / гибкие материалы

    Чтобы печатная плата могла изгибаться и двигаться, часто используется пластик.Как и жесткие печатные платы, гибкие печатные платы могут быть однослойными, двухслойными или многослойными. Их можно загибать по краям и заворачивать по углам.

    Гибкие материалы: популярность носимых устройств

    Из-за гибких материалов возможна носка, позволяющая вставлять печатные схемы в компактные пространства. Гибкие материалы экономят на стоимости и весе, но, как правило, их изготовление стоит дороже.

    Одним из преимуществ гибких материалов является то, что их можно использовать в зонах с опасностью для окружающей среды.Гибкие материалы могут быть, например, водонепроницаемыми, ударопрочными или устойчивыми к коррозии — это не та особенность, которую могут предложить самые жесткие печатные платы.

    Мягкие материалы для схем, такие как эпоксидная смола или пластик, образуют покрытие вокруг наполнителя, часто стеклянного переплетения. Эта форма стекла или керамического наполнителя обеспечивает прочность и жесткость пластикового диэлектрического материала. Вот три типичных мягких / гибких материала основы-основы:

    Материал Типовое применение
    Политетрафторэтилен (ПТФЭ)
    Самая известная торговая марка на основе ПТФЭ — тефлон.Этот материал отличается температурной стабильностью и низким коэффициентом рассеивания.
    • Антенны
    • Усилители мощности
    • Автомобильный круиз-контроль
    • Телеметрия аэрокосмического наведения
    Полиимид
    Хорошие электрические свойства, широкий диапазон температур и высокая химическая стойкость.
    • Приборные панели
    • Органы управления под капотом
    • Камеры
    • Персональные развлекательные устройства
    • Калькуляторы
    PEEK
    Высокая температура плавления, устойчивость к химическим веществам, радиации и экстремальным температурам.
    • Рентгеновские аппараты
    • Гамма-приборы (медицинские приложения)
    • Электронные системы на самолетах
    Гибкие жесткие печатные платы

    Тем не менее, есть третий вариант для вашей подложки: сочетание гибких и жестких материалов. Гибко-жесткие платы состоят из нескольких слоев гибкой печатной платы, такой как полиимид, прикрепленной к жесткому слою печатной платы, и часто используются в аэрокосмической, медицинской и военной областях.

    Простота обработки

    Материалы для гибких схем на основе ПТФЭ, такие как RO3000 и RO4000, популярны, поскольку их легко обрабатывать и они имеют низкие диэлектрические потери на микроволновых частотах.

    Материал Типовое применение
    RO3000
    • Автомобильный радар
    • Системы сотовой связи
    • Дистанционные считыватели счетчиков
    • Спутники прямого вещания
    R04000
    • RF идентификационные метки
    • Автомобильные радары и датчики
    • Антенны базовых станций сотовой связи и усилители мощности
    Самый популярный материал для печатных плат?

    Это будет FR-4, ламинат, армированный стеклотканью, склеенный огнестойкой эпоксидной смолой.

    Только на самом деле это не материал, а сорт, установленный NEMA, Национальной ассоциацией производителей электрооборудования, торговой организацией США. «FR» означает «огнестойкий» и означает, что материал соответствует UL94VO.

    Что такого хорошего в FR-4?

    FR-4, также известный как FR4, отличается низкой стоимостью и универсальностью. Он сделан из листов препрега, который, в свою очередь, состоит из матов из стекловолокна, пропитанных эпоксидной смолой. Он представляет собой отраслевой стандарт в отношении простоты сверления и металлизации.Он отвечает за дешевое производство печатных плат, предлагая хорошие характеристики на ВЧ / СВЧ частотах.

    FR-4 предлагает:

    • Электроизоляция с высокой диэлектрической прочностью
    • Высокое отношение прочности к массе
    • Легкий
    • Влагостойкость
    • Относительная термостойкость, поэтому можно ожидать, что он будет хорошо работать в большинстве условий окружающей среды
    Что не такого хорошего в FR-4?

    Хотя FR-4 достаточно универсален, его легко обрабатывать и размещать как печатные платы в больших корпусах, есть только одна проблема:

    • Высокие диэлектрические потери (коэффициент рассеяния) на микроволновых частотах
    • Это означает, что это плохой выбор для высокоскоростных цифровых схем или высокочастотных аналоговых приложений выше нескольких ГГц.
    Более пристальный взгляд на FR-4

    FR-4 разделен на четыре подкласса, в зависимости от его свойств и применения:

    • Стандартный, с температурой стеклования Tg ~ 130 ° C, с УФ-блокировкой или без нее.Самый распространенный и широко используемый вид. Также самый доступный FR-4
    • С более высокой температурой стеклования, Tg ~ 170 ° C — 180 ° C. Совместимость с технологией бессвинцового оплавления;
    • Без галогенов и совместим с технологией бессвинцового оплавления
    • С нормированным индексом ИКТ ≥ 400, ≥ 600
    FR-1, FR-2 и FR-3

    Все три в основном используются для однослойных печатных плат. Так в чем же отличия?

    • FR-1 Тг ~ 130 ° С
    • FR-2 Тг ~ 105 ° С
    • FR-3 Tg ~ 105 ° C, но вместо фенольной смолы FR-2 в FR-£ используется связующее на основе эпоксидной смолы
    CEM-1: более дешевая альтернатива FR-4

    FR-4 уже является недорогим вариантом, но CEM-1 стоит еще меньше.CEM означает композитный эпоксидный материал. Как и FR-4, CEM-1 является классификацией NEMA. Изготовленный из бумаги и двух слоев тканого стеклопластика, эпоксидной смолы и фенольных соединений, CEM-1 используется только для производства односторонних печатных плат, так как ламинаты несовместимы с процессом металлизации отверстий. Диэлектрические свойства напоминают FR-4, но механическая износостойкость не так хороша. Рейтинг воспламеняемости — UL94-V0.

    CEM-3: очень похож на FR-4

    CEM-3 используется в двусторонних печатных платах с металлическими отверстиями и обычно стоит от 1 до 2 долларов США за единицу.С. На квадратный метр меньше, чем у FR-4. В зависимости от свойств и применения ламинаты CEM-3 делятся на следующие подклассы:

    • Стандарт, с УФ-блокировкой или без нее
    • Совместимость с технологией бессвинцового оплавления
    • Без галогенов, без фосфора и сурьмы, нетоксичный
    • С нормированным индексом ИКТ ≥ 600
    Остальные продукты семейства CEM
    • CEM-2: сердцевина из целлюлозной бумаги и тканая поверхность из стеклоткани
    • CEM-4 очень похож на CEM-3, но не огнестойкий
    • CEM-5 (также называемый CRM-5) имеет сердцевину из стекловолокна
    Какие материалы для многослойных печатных плат?

    Целью штабелирования печатных плат, конечно же, является экономия места.Это может быть очень легко сделать с помощью этого руководства по укладке с помощью распорок для печатных плат.

    Что касается материалов, то для многослойных плат критически важны параметры, связанные с размерной и электрической стабильностью.

    RO4000

    Как уже было сказано, этот материал хорошо подходит для укладки печатных плат. Он имеет низкотемпературный коэффициент диэлектрической проницаемости для минимизации фазовых изменений, а также коэффициент теплового расширения (CTE) по оси z, близкий к меди.

    Гибко-жесткие материалы

    Эти материалы, также известные как жестко-гибкие, работают хорошо. Например, ПТФЭ особенно подходит для микроволновых схем с низкими потерями, но он не подходит для многослойных схем из-за его размеров и диэлектрических изменений в зависимости от температуры.

    Решением для получения преимуществ электрических характеристик ПТФЭ является улучшение его структурной целостности. Это было сделано путем объединения электрических свойств материала с механическими свойствами полиимидных материалов.

    Подложки для печатных плат и их преимущества:

    Четыре основных типа подложек для печатных плат имеют разные преимущества, но, конечно, выбор зависит от вашего приложения и бюджета. Вот краткое напоминание о том, с чего начать при выборе материала.

    Когда использовать
    гибких материалов
    • Когда пространство ограничено
    • Материал необходимо гнуть
    • Требуется легкий вес платы
    • Ваша печатная плата должна выдерживать экстремальные условия
    Когда использовать
    жестких материалов
    • Прочность имеет первостепенное значение
    • Простота ремонта и обслуживания возможна благодаря четко обозначенным компонентам
    • Сигнальные пути также хорошо организованы
    • Снижение затрат в больших объемах за счет отказа от дорогих соединителей
    Когда использовать
    гибкие и жесткие материалы
    • RF идентификационные бирки
    • Автомобильные радары и датчики
    • Антенны базовых станций сотовой связи и усилители мощности
    Когда использовать
    FR-4
    • Когда ваш приоритет — цена
    • Вы создаете прототип
    • В вашем приложении используются низкоскоростные цифровые схемы
    • Ваш дизайн сложный, и вам нужно несколько слоев

    Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

    Для большинства решений доступны бесплатные САПР, которые вы можете скачать бесплатно.Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

    Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

    Статей, которые могут вам понравиться:

    Раздел правил | Федеральное управление безопасности автотранспортных средств

    Раздел § 390.5: Определения.

    Ниже представлены доступные интерпретации для данного раздела. Чтобы вернуться к списку деталей, используйте ссылку Детали выше. Меню слева предоставляет полный список разделов, которые имеют интерпретации. Чтобы просмотреть интерпретации для другого раздела, щелкните элемент меню.

    С текстом регламента раздела можно ознакомиться на сайте еКФР. Чтобы просмотреть текст правил, воспользуйтесь ссылкой ниже. Для получения помощи отправьте электронное письмо на адрес [email protected]
    См. Правила для части 390.

    Вопрос 1: Применимы ли определения «ферма», «фермер» и «сельскохозяйственные культуры» к тепличному хозяйству?

    Руководство: Да.

    Вопрос 2: Считается ли транспортное средство, используемое для перевозки или буксировки резервуаров с водным аммиаком, CMV и регулируется FMCSR?

    Руководство: Да, при условии, что GVWR или GCWR транспортного средства соответствует или превышает CMV, как определено в §390.5, и / или транспортное средство перевозит HM в количестве, требующем маркировки.

    Вопрос 3: Если табличка GVWR и / или номер VIN транспортного средства отсутствуют, но его фактическая полная масса составляет 10 001 фунт или более, может ли сотрудник правоохранительных органов использовать последнюю вместо GVWR для определения применимости FMCSR?

    Руководство:

    Да.Единственная очевидная причина для удаления таблички GVWR производителя или номера VIN — сделать невозможным для придорожных правоохранителей возможность определения применимости FMCSR, которые имеют пороговое значение GVWR в 10 001 фунт. Чтобы предотвратить умышленное уклонение от правил безопасности, должностное лицо может предположить, что автомобиль, у которого нет заводской таблички GVWR и / или не имеет номера VIN, имеет GVWR 10 001 фунт или более, если: размер и конфигурация, обычно присущие транспортным средствам с полной разрешенной массой 10 001 фунт или более; и (2) Фактический вес брутто составляет 10 001 фунт или более.

    Автоперевозчик или водитель могут опровергнуть это предположение, предоставив сотруднику правоохранительных органов табличку GVWR, номер VIN или другую информацию сопоставимой надежности, которая демонстрирует или позволяет сотруднику определить, что GVWR транспортного средства ниже установленного порогового значения веса. .

    Вопрос 4: Если транспортное средство с полной массой транспортного средства изготовителя менее 10 001 фунт было конструктивно модифицировано для перевозки более тяжелого груза, правоохранительный орган может использовать более высокую фактическую полную массу транспортного средства вместо полной массы для определения применимости. FMCSR?

    Руководство: Да.О намерении автоперевозчика увеличить номинальную массу свидетельствуют конструктивные изменения. Когда транспортное средство используется для выполнения функций, которые обычно выполняются транспортным средством с более высокой полной массой, § 390.33 позволяет сотруднику правоохранительных органов рассматривать фактическую полную массу как полную массу модифицированного транспортного средства.

    Вопрос 5: Водитель автомобильного перевозчика управляет CMV в направлении своего места жительства за пределами штата и обратно. Считается ли это межгосударственной торговлей?

    Указание: Если водитель управляет CMV в направлении автомобильного перевозчика, это считается межгосударственной торговлей и регулируется FMCSR.Если автомобильный перевозчик разрешает водителю использовать транспортное средство для личного личного транспорта, такая транспортировка не подпадает под действие FMCSR.

    Вопрос 6: Считается ли перевозка порожнего CMV через границы штата в целях ремонта и технического обслуживания межгосударственной торговлей?

    Руководство: Да. FMCSR применимы к водителям и CMV в межгосударственной торговле, которые перевозят имущество. Свойством в этой ситуации является пустой CMV.

    Вопрос 7. Отвечает ли внедорожная моторизованная строительная техника определениям «автомобиль» и «коммерческий автомобиль», используемым в §§383.5 и 390.5?

    Указание: Нет. Моторизованная строительная техника для бездорожья не входит в сферу применения следующих определений: (1) при эксплуатации на строительных площадках; и (2) при эксплуатации на дороге общего пользования, открытой для неограниченного передвижения, при условии, что оборудование не используется в транспортных целях.Время от времени движение такого оборудования по дороге общего пользования, чтобы добраться до строительной площадки или покинуть ее, не является достижением цели транспортировки. Поскольку строительная техника не предназначена для работы в условиях дорожного движения, ее следует сопровождать машинами сопровождения или каким-либо иным образом изолировать от общественного транспорта. На это оборудование также могут распространяться требования государственных или местных разрешений в отношении транспортных средств сопровождения, специальной маркировки, времени суток, дня недели и / или конкретного маршрута.

    Вопрос 8: Какие виды техники входят в категорию внедорожной моторизованной строительной техники?

    Руководство: Определение внедорожной моторизованной строительной техники должно толковаться в узком смысле и ограничиваться оборудованием, которое по своей конструкции и функциям, очевидно, не предназначено для использования, а также не используется на дорогах общего пользования в качестве транспортных средств. цель.Примеры такого оборудования включают моторные скреперы, экскаваторы-погрузчики, автогрейдеры, катки, тракторы, траншеекопатели, бульдозеры и краны для обслуживания железнодорожных путей.

    Вопрос 9: Считаются ли мобильные краны, работающие в межгосударственной торговле, CMV и подпадают ли они под действие FMCSR?

    Руководство:

    Определение CMV охватывает мобильные краны. В отличие от внедорожной моторизованной строительной техники, описанной выше в Руководящих вопросах 7 и 8, мобильные краны могут легко перемещаться на скоростях шоссе, на большие расстояния и в смешанном движении на дорогах общего пользования.Хотя функции, выполняемые краном, отличаются от функций транспортировки, обеспечиваемых грузовиком, готовая мобильность крана зависит от его постоянной интеграции с шасси грузового автомобиля. Шасси грузовика оснащено колесами, шинами, тормозами, системой подвески и другими компонентами. Сам передвижной кран, как и пустой CMV (см. Руководящий вопрос 6), считается собственностью.

    [74 FR 43641, 27 августа 2009 г.]

    Вопрос 10: Определяет ли FHWA наемную перевозку пассажиров так же, как в бывшем ICC?

    Руководство:

    В той мере, в какой полномочия FHWA исходят от 49 U.S.C. 31502 или другие разделы Раздела 49, основанные на Законе о торговле между штатами, FHWA связано судебным прецедентом и историей законодательства при толковании этого Закона, большая часть которого относится к деятельности бывшего ICC. Однако, поскольку MCSA 1984 года восстановило юрисдикцию FHWA и привело к повторному обнародованию FMCSR, FHWA создавало свои собственные прецеденты, основанные на «безопасности», а не на «экономике» в качестве превалирующего соображения. Это привело к некоторым отклонениям в определении терминов двумя агентствами, например.г., торговые зоны, наем транспорт и др.

    Термин «наемный автотранспортный перевозчик», как он определен в части 390, означает лицо, занимающееся перевозкой товаров или пассажиров за компенсацию. FHWA установило, что любое коммерческое предприятие, которое прямо или косвенно оценивает денежные или иные сборы за перевозку пассажиров, действует как наемный перевозчик. Таким образом, транспортировка за компенсацию в межгосударственной торговле пассажиров автотранспортными средствами (за исключением такси с шестью пассажирами, курсирующих по фиксированным маршрутам) в следующих операциях, как правило, будет подпадать под действие всех частей FMCSR, включая часть 387: стропила реки Уайтуотер, гостиница / шаттлы для мотелей, услуги трансфера на арендованном автомобиле и т. д.Это примеры наемной перевозки, потому что взимается некоторая плата, обычно косвенно, в виде общей стоимости пакета или другой оценки выполненной перевозки.

    Вопрос 11: У компании есть грузовик с полной массой менее 10 001 фунт, буксирующий прицеп с полной массой менее 10 001 фунт. Однако полная масса грузовика, добавленная к полной массе прицепа, превышает 10 001 фунт. Должна ли компания, эксплуатирующая этот автомобиль в межгосударственной торговле, соблюдать FMCSR?

    Руководство: §390.5 FMCSR включают в определение CMV транспортное средство с GVWR или GCWR в размере 10 001 или более фунтов. В этом разделе далее определяется GCWR как значение, указанное производителем как загруженная масса комбинированного (сочлененного) транспортного средства. Следовательно, если полная масса грузовика, добавленная к полной массе прицепа, превышает 10 001 фунт, водитель и транспортное средство подпадают под действие FMCSR.

    Вопрос 12: CMV застревает в середине или на обочине и не контактирует с другим транспортным средством, пешеходом или неподвижным объектом до того, как застрянет.Будет ли это считаться несчастным случаем, если для вытаскивания CMV обратно на пройденный участок дороги используется эвакуатор?

    Указание:

    Вопрос 13: В какой степени должны быть повреждены ветровое стекло и / или зеркала транспортного средства, чтобы их можно было рассматривать как «повреждение, приводящее к выведению из строя», как используется в определении аварии в § 390.5?

    Руководство: Решение о том, является ли повреждение лобового стекла и / или зеркал отключением, остается на усмотрение следователя.

    Вопрос 14: Будет ли штурман, лицо, осуществляющее контроль над управляемой задней осью (ами) коммерческого автомобиля (CMV), считаться водителем, как это определено в § 390.5, и, таким образом, подпадать под действие 49 CFR, частей 390–399 ?

    Указание: Лицо, физически находящееся в задней части CMV и управляющее управляемой задней осью, когда CMV движется со скоростями по шоссе, будет считаться водителем в соответствии с определением в § 390.5 и, следовательно, подпадать под действие правил 49 CFR части 390–399.Человек, идущий рядом с CMV или едущий в автомобиле сопровождения, управляя управляемой задней осью на малых скоростях, не будет считаться водителем в соответствии с определением в § 390.5 и, следовательно, не будет подпадать под действие 49 CFR, частей с 390 по 399.

    Вопрос 15: Включает ли определение «коммерческое транспортное средство» в § 390.5 FMCSR автомобили для парковки и / или для подметания улиц?

    Указание: Если полная масса стоянки или подметально-уборочной машины составляет 10 001 фунт или более, и они используются в торговле между штатами, это CMV.

    Вопрос 16: Станет ли компания по аренде водителей, которая нанимает, назначает, обучает и / или контролирует водителей частного или наемного автотранспортного предприятия, автотранспортным перевозчиком, как это определено в 49 CFR 390.5?

    Указание:

    Вопрос 17: Может ли автотранспортный перевозчик, который нанимает владельцев-операторов, которые имеют собственное разрешение на эксплуатацию, выданное ICC или Советом по наземному транспорту, передать ответственность за соблюдение FMCSR на владельцев-операторов?

    Указание: No.Термин «сотрудник», как он определен в §390.5, конкретно включает независимого подрядчика, нанятого автомобильным перевозчиком. Существование управляющего органа не имеет отношения к этому вопросу. Таким образом, автотранспортный перевозчик несет ответственность за соблюдение FMCSR своими водителями, включая тех, которые являются владельцами-операторами.

    Вопрос 18: Должен ли человек, получивший травму в результате несчастного случая и немедленно получивший медицинскую помощь с места происшествия, перевозиться на машине скорой помощи?

    Руководство:

    No.Для перевозки пострадавшего с места происшествия к месту лечения можно использовать любой тип транспорта.

    Термин «немедленно» означает без необоснованной задержки. Человек немедленно получает медицинскую помощь, если его или ее транспортируют непосредственно с места аварии в больницу или другое медицинское учреждение, как только будет сочтено безопасным и целесообразным переместить пострадавшего с места аварии.

    Вопрос 19: Что означает «немедленный» в определении «несчастный случай»? »

    Руководство: Термин «незамедлительно» означает без необоснованной задержки.Человек немедленно получает медицинскую помощь, если его или ее транспортируют непосредственно с места аварии в больницу или другое медицинское учреждение, как только будет сочтено безопасным и целесообразным переместить пострадавшего с места аварии.

    Вопрос 20: Лицо, участвовавшее в происшествии, обнаруживает, что он или она получил травму после того, как покинул место происшествия, и в это время получает медицинскую помощь. Отвечает ли инцидент определению несчастного случая в 49 CFR 390.5?

    Руководство: Нет. Инцидент не соответствует определению несчастного случая в 49 CFR 390.5, потому что человек не получил лечения сразу после происшествия.

    Вопрос 21: Соответствуют ли электронные устройства, рекламируемые как глушители радаров, определению радар-детектора в 49 CFR 390.5?

    Руководство: Устройства, которые, как утверждается, пассивно отражают поступающую энергию или постоянно передают на той же частоте, что и полицейские радары, не являются детекторами радаров, поскольку они не обнаруживают радиоволны.Устройства, которые, как утверждается, обнаруживают и изолируют входящий сигнал, а затем передают на той же частоте, чтобы помешать полицейскому подразделению, будут квалифицироваться как детекторы радаров.

    Вопрос 22: Приводится ли автотранспортное средство к несамоходному передвижному дому с одним или несколькими колесами на проезжей части, выполняя операцию по выезду-буксировке?

    Руководство: Да, если мобильный дом является товаром. Например, мобильный дом транспортируется от производителя к дилеру или от дилера или другого продавца к покупателю.

    Вопрос 23: Может ли тягач, буксирующий прицеп, выполнять функцию подъезда-буксировки?

    Указание: Да, если прицеп является товаром. Например, прицеп транспортируется от производителя к дилеру или от дилера или другого продавца к покупателю.

    Вопрос 24: Прицепы, штабелированные друг на друга и буксируемые автомобилем путем прикрепления к нижнему прицепу, представляют собой операцию по выезду-буксировке.

    Руководство: Нет. Только нижний прицеп имеет один или несколько комплектов колес на проезжей части. Остальные прицепы грузовые.

    Вопрос 25: Под пассажирским CMV понимается транспортное средство, «предназначенное для перевозки» более 15 пассажиров, включая водителя. Включает ли это стоящих пассажиров, если транспортное средство было специально разработано для размещения стоящих пассажиров?

    Указание: No.«Предназначен для перевозки» относится только к количеству отведенных мест; в него не входят зоны, подходящие или даже предназначенные для стоящих пассажиров.

    Вопрос 26: Что считается «дорогой общего пользования»?

    Указание: Дорога общего пользования — это любая дорога, находящаяся под юрисдикцией государственного агентства и открытая для проезда общественного транспорта, или любая дорога на частной территории, открытая для проезда общественного транспорта.

    Вопрос 27:

    Человека доставили в больницу с места дорожно-транспортного происшествия с коммерческим автотранспортом.

    В одной ситуации человек проходит наблюдение или «обследование. Считается ли это «лечением», превращающим происшествие с CMV в «несчастный случай» для целей Федеральных правил безопасности автотранспортных средств?

    В другой ситуации человек проходит рентгенологическое обследование или получает рецепт, но его выписывают из учреждения без госпитализации. Считается ли рентген или рецепт «лечением», вызывающим возникновение CMV и «несчастный случай» для целей Федеральных правил безопасности автотранспортных средств?

    Руководство:

    в первой ситуации, нет.Лицо, которое не получает лечения от диагностированных травм или другого медицинского вмешательства, непосредственно связанного с несчастным случаем, не получало «лечения», как этот термин используется в §390.5.

    Во второй ситуации да. Человек, который проходит рентгеновское обследование (или другое изображение, такое как компьютерная томография или КТ), или получает лекарство по рецепту (или сам рецепт), получил «лечение».

    Вопрос 28: Водитель коммерческого автомобиля (CMV) меняет полосу движения.Водитель легкового автомобиля возле ЦМВ теряет управление, выезжает с проезжей части и попадает в аварию. Легковой автомобиль необходимо буксировать. Считается ли CMV «вовлеченной» в определение «несчастный случай» в §390.5?

    Указание: CMV не будет считаться «причастным», если офицер полиции не определит, что CMV вызвала или способствовала возникновению аварии.

    Вопрос 29: Корпорация (материнская корпорация) владеет дочерними корпорациями, которые арендуют автотранспортные средства, каждая из которых имеет свои собственные отдельные операционные органы.Материнская корпорация не эксплуатирует коммерческие автотранспортные средства. Тем не менее, материнская корпорация осуществляет или сохраняет надзор со стороны руководства, включая надзор за соблюдением требований безопасности, и предоставляет инструкции по политике / процедурам и инструкции по безопасности водителей для дочерних корпораций (forhire автотранспортных перевозчиков). Считается ли материнская корпорация автомобильным перевозчиком согласно определению 49 CFR 390.5?

    Указание: Нет. Автомобильный перевозчик определяется в 49 CFR 390.5 как наемный автотранспортный перевозчик или частный автотранспортный перевозчик.Термин включает агентов, должностных лиц и представителей автомобильного перевозчика, а также сотрудников, ответственных за наем, надзор, обучение, назначение или отправку водителей и сотрудников, занимающихся установкой, проверкой и обслуживанием автомобильного оборудования и / или аксессуаров. Пока материнская корпорация не занимается перевозкой товаров или пассажиров за компенсацию (т. Е. Осуществляет ежедневный контроль над водителями и оборудованием; и, в случае наемного автомобильного перевозчика, привлечение клиентов, выставление счетов и сбор грузов обвинения), он не будет считаться автомобильным перевозчиком.Осуществление управленческого контроля материнской корпорацией путем установления операционных политик и процедур или посредством других форм общего надзора само по себе не делает ее автомобильным перевозчиком в соответствии с правилами FMCSA.

    Вопрос 30: Подходит ли взрыв или пожар в грузовом автомобиле (CMV), который не столкнулся с другими транспортными средствами или неподвижными объектами, определению «аварии» в соответствии с §390.5?

    Указание:

    Пожары включены в определение «несчастных случаев» с 1962 года.Однако, стремясь упростить нормативный текст, агентство удалило конкретные ссылки на пожары, опрокидывание и другие несчастные случаи, не связанные с столкновениями, в 1972 году. Однако, как указывало агентство, его намерение состояло в том, чтобы включить все эти элементы в качестве несчастных случаев (37 FR 18079, 7 сентября 1972 г.).

    Пожар или взрыв в CMV, движущемся на автомагистрали между штатами или внутри штата, будет считаться «несчастным случаем», если он привел к летальному исходу; телесные повреждения, требующие немедленной транспортировки пострадавшего в медицинское учреждение подальше от места происшествия; или отключение повреждений, требующих буксировки CMV.Столкновение не является предпосылкой для «аварии» согласно §390.5.

    Любые пожары CMV, которые соответствуют критериям несчастного случая в 49 CFR 390.5 — то есть пожары, которые происходят в коммерческом автомобиле на проезжей части, обычно открытой для публики, что приводит к летальному исходу, телесным повреждениям, требующим немедленной медицинской помощи вдали от место аварии или повреждение, вызвавшее выведение из строя, требующее буксировки транспортного средства, будет учитываться при определении пригодности к безопасности. Как указано в Приложении B к 49 CFR Часть 385, FMCSA будет продолжать рассматривать возможность предотвращения, когда автомобильный перевозчик оспаривает рейтинг безопасности, представляя убедительные доказательства того, что регистрируемая ставка не является справедливым средством оценки его фактора аварийности.

    Что касается пожаров, их предотвратимость будет определяться в соответствии со следующим: если автотранспортное средство, которое проявляет нормальное суждение и предвидение, могло бы предвидеть возможность пожара, который действительно произошел, и избежать его, приняв меры в рамках своего контроля — короткие о приостановке операций, что не привело бы к риску возникновения других несчастных случаев, пожар можно было предотвратить.

    Вопрос 31: Какое место автомобильный перевозчик может обозначить в качестве «основного места деятельности»?

    Указание:

    В случаях, когда автомобильный перевозчик имеет более одного терминала или офиса, правила не накладывают явных ограничений на то, какое местоположение автомобильный перевозчик может указать в качестве основного места своей деятельности.В определении говорится, что таким местом «обычно» является штаб-квартира перевозчика; это правило не требует, чтобы автомобильные перевозчики использовали штаб-квартиру компании в качестве основного места деятельности. Однако автотранспортные перевозчики ограничиваются использованием фактического места нахождения автотранспортного предприятия. Более того, автомобильный перевозчик может указать в качестве своего основного места деятельности только те места, в которых находятся офисы высшего руководства, должностных лиц или сотрудников, ответственных за администрирование, управление и надзор за операциями по обеспечению безопасности и соблюдением FMCSR и опасностей. Положение о материалах.При определении своего основного места деятельности автомобильный перевозчик должен учитывать следующие факторы: (а) относительную важность деятельности, выполняемой в каждом месте, и, если этот фактор не является определяющим, (б) время, проведенное в каждом месте на автомобиле. руководство перевозчика или корпоративные должностные лица.

    Уполномоченные представители

    FMCSA будут использовать два вышеупомянутых фактора при определении того, обозначил ли автомобильный перевозчик соответствующее место в качестве основного места своей деятельности.Кроме того, FMCSA может также рассмотреть вопрос о том, находится ли это место в эксплуатации, под контролем или во владении автомобильного перевозчика, регулярно ли в указанном месте проводятся операции, связанные с перевозкой людей или имущества, и регулярно ли сообщается кто-либо из сотрудников автомобильного перевозчика. к месту дежурства, независимо от того, находятся ли на территории арендованные или принадлежащие компании автомобили и ведутся ли на территории какие-либо записи, требуемые частями 382, ​​387, 390, 391, 395, 396 и 397.В случае, если перевозчик не определяет подходящее место в качестве основного места своей деятельности, FMCSA может инициировать соответствующие принудительные меры или принять меры в отношении регистрации перевозчика в USDOT.

    Автомобильный перевозчик с несколькими офисами может вести некоторые записи в местах расположения автотранспортного перевозчика, отличных от основного места его деятельности или в дополнение к нему. Однако после того, как уполномоченный представитель FMCSA сделал запрос, автомобильный перевозчик с несколькими офисами должен сделать записи, требуемые частями 382, ​​387, 390, 391, 395, 396 и 397, доступными для проверки в основном месте деятельности или другое место, указанное специальным агентом или уполномоченным представителем в течение 48 часов.Согласно § 390.29 «Суббота, воскресенье и федеральные праздники исключаются из расчета 48-часового периода времени». Автоперевозчик с единственным офисом должен делать записи, требуемые частями 382, ​​387, 390, 391, 395, 396 и 397, доступными по запросу.

    Автомобильный перевозчик не может указывать в качестве своего основного места деятельности любое место, где автомобильный перевозчик не занимается коммерческими операциями, связанными с перевозкой людей или имущества. Например, почтовые кассы или коммерческие учреждения курьерской службы, которые принимают и хранят почту или посылки для получения третьими лицами, не могут быть обозначены «основным местом деятельности» (кроме как самим поставщиком курьерских услуг).Автомобильный перевозчик не может назначать офис консультанта, сервисного агента или поверенного в качестве основного места деятельности автомобильного перевозчика, если автомобильный перевозчик не занимается операциями, связанными с перевозкой людей или имущества в этом месте.

    [74 FR 37654, 29 июля 2009 г.]

    Вопрос 32: Может ли автотранспортная компания с одним местом нахождения предприятия, включая частный дом, указать другое местонахождение в качестве «основного места деятельности»?

    Руководство:

    No.Определение «основного места деятельности» в 49 CFR 390.5 позволяет перевозчику, имеющему несколько терминалов или офисов, назначать один терминал или офис в качестве основного места деятельности для целей идентификации. В соответствии с этим определением автомобильный перевозчик с единственным местом деятельности может указывать только свое фактическое место нахождения в качестве «основного места деятельности». Несмотря на это ограничение, автомобильный перевозчик и уполномоченный представитель FMCSA могут договориться о том, что проверка соответствия или другое расследование автомобильного перевозчика будет проводиться во взаимоприемлемом месте, отличном от основного места деятельности автомобильного перевозчика.

    [74 FR 37654, 29 июля 2009 г.]


    22 CFR § 121.1 — Список боеприпасов США. | CFR | Закон США

    § 121.1 Список боеприпасов США.

    Ссылка на поправку, опубликованную в 86 FR 48022, 27 августа 2021 г.

    (a) Список боеприпасов США. В этой части статьи, услуги и соответствующие технические данные обозначены как оборонные изделия или услуги защиты в соответствии с разделами 38 и 47 (7) Закона о контроле за экспортом оружия и составляют U.S. Список боеприпасов (USML). Изменения в обозначениях публикуются в Федеральном реестре. Пункты (a) (1) — (3) этого раздела описывают или объясняют элементы категории USML:

    (1) Состав категорий Списка боеприпасов США. Категории USML организованы по параграфам и подпунктам, обозначенным буквенно-цифровыми обозначениями. Обычно они начинаются с перечисления или иного описания конечных элементов, за которыми следуют основные системы и оборудование; детали, комплектующие, аксессуары и приспособления; а также технические данные и услуги защиты, непосредственно связанные с защитными изделиями этой категории USML.

    (2) Важная военная техника. Все предметы, описанные в абзаце или подпункте USML, которому предшествует звездочка (*), обозначены как «Важное военное оборудование» (см. § 120.7 этого подраздела). Обратите внимание, что технические данные, непосредственно относящиеся к производству или производству оборонного изделия, обозначенного как значимое военное оборудование (SME), также обозначаются как SME.

    (3) Обозначение режима контроля за ракетной технологией (РКРТ). Аннотация в скобках «(MT)» в конце записи USML или включение в § 121.16 указывает те оборонные статьи, которые находятся в Приложении РКРТ. См. § 120.29 этого подраздела.

    (b) Порядок рассмотрения. Статьи попадают в Список боеприпасов США, потому что они либо:

    (1) Перечислены в категории; или

    (2) Описывается в «всеобъемлющем» параграфе, который включает «специально разработанный» (см. § 120.41 данного подраздела) в качестве управляющего параметра. Чтобы классифицировать предмет в USML, начните с обзора общих характеристик предмета.Это должно направить вас к соответствующей категории, после чего вы должны попытаться сопоставить определенные характеристики и функции статьи с конкретной записью в этой категории. Если запись включает термин «специально разработанный», обратитесь к § 120.41, чтобы определить, соответствует ли статья одному или нескольким исключениям, сформулированным в § 120.41 (b). Элемент, описанный в нескольких статьях, должен быть отнесен к категории в соответствии с пронумерованной статьей, а не специально разработанным всеобъемлющим параграфом.Во всех случаях предметы, не контролируемые на USML, могут подпадать под действие другого регулирующего органа США (см. § 120.5 данного подраздела и Дополнение № 4 к части 774 Правил экспортного контроля для руководства по классификации предмета, подпадающего под действие EAR). ).

    Редакционные примечания:

    1. Для цитирования Федерального реестра, затрагивающего § 121.1, см. Список затронутых разделов CFR, который появляется в разделе «Помощь при поиске» печатного тома и на сайте www.govinfo.gov.

    2.В 79 FR 61228, 10 октября 2014 г., § 121.1 был изменен путем удаления слова «перечисленный» и добавления вместо него слова «описанный» в одном месте в примечании 1 к параграфу (i) Категории VI; однако поправка не могла быть включена из-за неточной инструкции о поправках.

    Разрешение на оборудование | Федеральная комиссия связи

    Сертификат соответствия

    Радиочастотные (RF) устройства

    должны быть надлежащим образом авторизованы в соответствии с 47 CFR, часть 2, прежде чем они будут продаваться или импортироваться в США.Управление инженерии и технологий (OET) управляет программой авторизации оборудования в соответствии с полномочиями, делегированными ему Комиссией. Эта программа является одним из основных способов, с помощью которых Комиссия гарантирует, что радиочастотные устройства, используемые в Соединенных Штатах, работают эффективно, не вызывая вредных помех, и иным образом соответствуют правилам Комиссии. Все радиочастотные устройства, подлежащие разрешению на использование оборудования, должны соответствовать техническим требованиям Комиссии до импорта или продажи.

    Оборудование, содержащее ВЧ-устройство, должно быть авторизовано в соответствии с соответствующими процедурами, указанными в 47 CFR часть 2, подраздел J, как кратко изложено ниже (с некоторыми ограниченными исключениями). Эти требования не только сводят к минимуму возможность вредных помех, но также гарантируют, что оборудование соответствует правилам, касающимся других целей политики, таких как пределы воздействия радиочастотного излучения на человека и совместимость слуховых аппаратов (HAC) с беспроводными телефонами.

    Комиссия использует две разные процедуры утверждения для авторизации оборудования — Сертификация и Декларация соответствия поставщика (SDoC).Требуемая процедура зависит от типа разрешенного оборудования, как указано в применимой части правил. В некоторых случаях устройство может иметь разные функции, в результате чего устройство подлежит более чем одному типу процедуры утверждения.

    Шаги для получения разрешения на оборудование

    Следующие шаги резюмируют процесс получения необходимого разрешения на оборудование для вашего продукта (устройства):

    • Шаг 1 —
      Определите правила FCC, которые применяются
      • Определите, является ли устройство радиочастотным (RF) устройством, подпадающим под действие правил FCC.
      • Определите все применимые технические и административные правила, которые применяются к устройству, требующему авторизации оборудования.
      • Технические требования, как правило, указаны в применимых частях правил FCC, а административные правила указаны в 47 CFR часть 2, подраздел J.
    • Шаг 2 — Процедуры авторизации оборудования

      Если устройство подпадает под правила FCC, определите конкретный тип авторизации оборудования, который применяется к устройству.Ознакомьтесь со всеми основными правилами маркетинга, авторизации оборудования и ввоза. В некоторых случаях устройство может иметь разные функции, в результате чего устройство подлежит более чем одному типу процедуры утверждения.

      • Определите применимую процедуру авторизации оборудования для вашего устройства.
    • Шаг 3 — Проверка на соответствие

      Выполните необходимые тесты, чтобы убедиться, что устройство соответствует применимым техническим требованиям (как определено на шаге 1).

      Квалификация испытательной лаборатории, используемой для демонстрации соответствия, основана на процедуре утверждения, которую вы должны использовать (как определено на шаге 2):

    • Декларация соответствия поставщика (SDoC)
      Оборудование, одобренное с использованием SDoC, подлежит тестированию, однако нет необходимости использовать аккредитованную испытательную лабораторию, признанную FCC. Однако, как минимум, используемая испытательная лаборатория должна вести учет средств измерений, как указано в Разделе 2.948 и запись измерений, выполненных в соответствии с Разделом 2.938.

    • Сертификация
      Оборудование, утвержденное в соответствии с процедурой сертификации, должно быть протестировано аккредитованной испытательной лабораторией, признанной FCC. [Список аккредитованных испытательных лабораторий, признанных в настоящее время FCC, см. Https://apps.fcc.gov/oetcf/eas/reports/TestFirmSearch.cfm]
    • Шаг 4 — Утверждение

      После завершения тестирования и подтверждения соответствия вашего устройства требованиям, завершите процесс утверждения в соответствии с применимой процедурой утверждения:

      Декларация соответствия поставщика (SDoC)

      • Ответственная сторона, как указано в правилах, гарантирует, что каждая единица оборудования соответствует применимым правилам FCC.
      • Ответственная сторона ведет всю необходимую документацию, демонстрирующую соответствие применимым правилам FCC.
      • Ответственная сторона готовит заявление с информацией о соответствии, которое будет предоставлено вместе с продуктом во время маркетинга.
    • Сертификация

      • Ответственная сторона, обычно производитель, получает регистрационный номер FCC (FRN) для устройства, требующего сертификации.FRN — это 10-значный номер, используемый для идентификации лица или организации, ведущей бизнес с FCC. Тот же FRN будет использоваться для будущих разрешений.
      • После получения FRN ответственная сторона получает от Комиссии код получателя гранта, подав заявку на веб-сайте регистрации получателя гранта. Код получателя гранта требуется при первой подаче заявки на сертификацию и может использоваться для всех будущих разрешений.
      • Ответственная сторона подает в орган по сертификации электросвязи (TCB) заявку на выдачу сертификата.Для подачи заявки на авторизацию оборудования необходимо предоставить информацию о продукте, как указано в Разделе 2.1033. Кандидат должен предоставить необходимую информацию в УТС для проверки в рамках процесса сертификации. [Список TCB, признанных FCC, см. Https://apps.fcc.gov/oetcf/tcb/reports/TCBSearch.cfm]
      • TCB проверяет всю вспомогательную информацию и результаты оценки, чтобы определить, соответствует ли продукт требованиям FCC.
      • После того, как TCB принимает решение о сертификации продукта, вспомогательная информация загружается в базу данных электронной системы авторизации оборудования (EAS) FCC.
      • УТС выдает разрешение на сертификацию Электронной системы авторизации оборудования (EAS) FCC — База данных.
    • Шаг 5 — Этикетка / Руководство / Сохранение записей
      • Пометьте продукт и предоставьте необходимую информацию для покупателя.
      • Для получения дополнительной информации см. Руководство по маркировке — Публикация KDB 784748.
      • Ведение всей документации в рамках ответственности за хранение записей и обеспечение соответствия произведенной продукции требованиям.
      • Раздел 2.938 — Требования к хранению записей об оборудовании, подлежащем утверждению FCC.
      Шаг 6 — Производство / импорт / рынок
      • При импорте продукции в США соблюдайте требования Федеральной комиссии по связи.
      • Импорт — Часто задаваемые вопросы.
      • Маркетинг радиочастотных устройств до получения разрешения на оборудование.
    • ПРИМЕЧАНИЕ. — Определение всех применимых технических и административных правил требует технического понимания электрических функций устройства и правил FCC.Для получения помощи мы рекомендуем вам обратиться в одну из аккредитованных испытательных лабораторий или TCB, признанных FCC. Вопросы также можно отправлять через базу данных знаний (KDB).

      Шаг 7 — Модификации одобренных продуктов

      Для изменения дизайна вашего продукта может потребоваться дополнительное одобрение. Публикация KDB 178919 дает общие рекомендации по внесению изменений в ранее утвержденный продукт. См. Правила разрешающих изменений в Разделе 2.1043 для:

      • Модификации, которые могут быть внесены в радиочастотное устройство без регистрации для получения разрешения на новое оборудование;
      • Три различных типа разрешительных изменений; и
      • Указывает, когда требуется подача разрешительной документации на изменение в Комиссию.
    Органы по сертификации электросвязи (TCB) Базы данных авторизации оборудования

    ПРОЕКТ РУКОВОДСТВА ПО ЭМС / 060111 ПРОЕКТ РУКОВОДСТВА ПО ЭМС / 060111

    % PDF-1.A «{N {> + = A» uNCD & L9a8 ؘ / = ͠ aFUYlLu) CUɠ! [U2hTu) CU5U%; d * 4 ܺ͟ W} 0 # Е = Rq + S # + e (hA = ܞ2; ܢ8 w ڶ e] ᡹ Q3HK2 ֏ 2 s KMc #] 䚎

    SgsWlGnL7L’Bw конечный поток эндобдж 3 0 obj > эндобдж 2 0 obj > эндобдж 4 0 объект > эндобдж 5 0 объект > поток

  • ПРОЕКТ РУКОВОДСТВА ПО ЭМС D / 060111
  • ПРОЕКТ РУКОВОДСТВА ПО ЭМС D / 060111
  • Coenraads
  • Конденсаторы, резисторы и схемы для ламповых радиоприемников / электроники

    Тип и конструкция конденсатора

    Характеристики и применение конденсатора

    Металлизированная полипропиленовая пленка 630 В и 1000 В

    Трубчатые осевые конденсаторы

    Изготовлен из металлизированной полипропиленовой пленки в качестве диэлектрика / электрода с длинными стальными выводами, плакированными медью, и внешней оберткой конца из полиэстера, залитого эпоксидной смолой.Безиндуктивно намотанный. Доступные размеры MFD / uF и прайс-лист $.

    • Номинальное напряжение 630 В и 1000 В
    • С упаковкой и наполнением, трубчатый. Осевой
    • Доступны «труднодоступные» ламповые радиомодемы мфд / мкФ, такие как 0,002 мкФ, 0,005 мкФ и т. Д.
    • Отлично подходит для использования в ламповых радиоприемниках, усилителях и аудиооборудовании Hi-Fi, где желательны низкое рассеивание / высокое сопротивление изоляции и превосходная долговременная стабильность.
    • Допуск емкости +/- 10%. Для некоторых размеров доступна точность 2%.
    • Превосходная замена бумажным / восковым конденсаторам в ламповой электронике.
    • Изготовлено сертифицированным производителем ISO 9001 и 14000, все конденсаторы одобрены RoHS. Технические характеристики конденсатора / Подробнее

    Металлизированная полиэфирная пленка 630 В и 1000 В

    Трубчатые осевые конденсаторы

    Изготовлен из диэлектрика из металлизированной полиэфирной пленки, жилы из медной проволоки, снаружи обернуты лентой из полиэфирной пленки, а концы залиты эпоксидной смолой, неиндуктивного типа.Доступные размеры MFD / uF и прайс-лист $.

    • Номинальное напряжение 630 В и 1000 В
    • С оболочкой и наполнением, трубчатая осевая
    • Свойство самовосстановления
    • Доступны в «труднодоступных» до Второй мировой войне размерах, таких как 0,02 MFD, 0,03 MFD, 0,04 MFD, 0,05 MFD и т. Д.
    • Отлично подходит для использования в ламповых радиоприемниках, усилителях, Hi-Fi и т. Д., Где требуются конденсаторы высшего качества с высокой стабильностью и надежностью.Также идеально подходит для телекоммуникационного, промышленного и общего электронного оборудования.
    • Изготовлено сертифицированным производителем ISO 9001 и 14000 / OEM-поставщик с основными клиентами: CDE (Cornell-Dubilier) , Sony, National, Canon, APC, LG, LEO, Bosch, B&D, Askey и HP. Технические характеристики конденсатора / Подробнее

    1600V Пленка металлизированная полипропиленовая

    Трубчатые / овальные осевые конденсаторы

    Неиндуктивная конструкция с металлизированной полипропиленовой пленкой в ​​качестве диэлектрика, стальные провода, плакированные медью, внешняя оболочка из полиэстера, а концы залиты эпоксидной смолой.Доступные размеры MFD / uF и прайс-лист $.

    • Номинальное напряжение 1600 В
    • С оболочкой и наполнением, трубчатая / овальная осевая
    • Долгий срок службы благодаря самовосстанавливающейся конструкции.
    • Доступен в «труднодоступных» до Второй мировой войне размерах, таких как 0,002 мкФ, 0,005 мкФ, 0,02 мкФ, 0,05 мкФ, 0,5 мкФ и т. Д. 0,5 мкФ 1600 В часто требуется для реставраций прицелов.
    • Отлично подходит для использования в ламповых радиоприемниках, усилителях, телевизорах, Hi-Fi и испытательном оборудовании, где требуются конденсаторы высшего качества с высокой стабильностью и надежностью.Также идеально подходит для телекоммуникационного, промышленного и общего электронного оборудования.
    • Сделано в ISO9001: 2000, ISO14001, TS16949, Greatwall, CCC, CE, MIC, SA, UL, FCC, TUV, SGS сертифицированный профессиональный производитель.

    Металлизированная полиэфирная пленка 6000 В и 15000 В

    Трубчатые осевые конденсаторы

    Изготовлен из металлизированной полиэфирной пленки без индукционной намотки с оболочкой из огнестойкой ленты и эпоксидным наполнителем.Сверхдлинные осевые выводы. Доступные размеры MFD / uF и прайс-лист $.

    • Номинальное напряжение 6000 В и 15000 В
    • Самовосстановление, очень высокое сопротивление изоляции и самый низкий коэффициент рассеяния.
    • Доступные размеры: 0,00047 мкФ (470 пФ) при 15000 вольт и 0,001 мкФ, 0,0022 мкФ, 0,0033 мкФ и 0,0047 мкФ, все при 6000 вольт.
    • Применения включают: высоковольтный фильтр, схемы развертки, вертикальное и горизонтальное соединение, синхронизацию, ЭЛТ и интегральные схемы, а также схемы электростатического отклонения.
    • Используется в телевизионном, телекоммуникационном, научном и испытательном оборудовании, где требуется сверхвысокое напряжение, свойство самовосстановления и длительный стабильный срок службы конденсатора. .
    • Сделано в США сертифицированным производителем ISO 9001 и 2000 Конденсаторы ASC . Технические характеристики конденсатора / Подробнее

    Металло-фольговая полипропиленовая пленка 630 В

    Апельсиновые дипсы

    Изготовлен из диэлектрической алюминиевой фольги из полипропиленовой пленки в качестве электрода, жилы из медной проволоки и покрытия из эпоксидной смолы, неиндуктивного типа.Доступные размеры MFD / uF и прайс-лист $.

    • Номинальное напряжение 630 В
    • Оранжевое эпоксидное покрытие для превосходной термостойкости, устойчивости к растворителям и влаге.
    • Очень длинные радиальные выводы для легкой установки под шасси.
    • Превосходная замена старых бумажных / восковых конденсаторов в ламповых радиоприемниках, Hi-Fi и усилителях, где желательны высокая стабильность и высокое сопротивление изоляции.
    • Превосходная стабильность при сильном токе / высокой частоте / температуре.Заявления о компенсации.
    • Изготовлено сертифицированным производителем ISO 9002 и 9001 / OEM-поставщик с основными клиентами: CDE (Cornell-Dubilier) , Sony, National, Canon, APC, LG, LEO, Bosch, B&D, Askey и HP. Технические характеристики конденсатора / Подробнее

    Пленка полиэфирная металлизированная 630V

    Апельсиновые дипсы

    Изготовлен из металлизированной полиэфирной пленки, диэлектрической медной проволоки, покрытой смолой, неиндуктивного типа.Доступные размеры MFD / uF и прайс-лист $.

    • Номинальное напряжение 630 В
    • Окрашен в оранжевую эпоксидную смолу для превосходной устойчивости к нагреванию, влажности и растворителям.
    • Высокая надежность с самовосстановлением
    • Очень длинные радиальные выводы для легкой установки под шасси.
    • Отлично подходит для блокировки постоянного тока, соединения, фильтрации и обхода в ламповых радиоприемниках, Hi-Fi, усилителях и коммуникационном оборудовании.
    • Изготовлено сертифицированным производителем ISO 9002 и 9001 / OEM-поставщик с основными клиентами: CDE (Cornell-Dubilier) , Sony, National, Canon, APC, LG, LEO, Bosch, B&D, Askey и HP. Технические характеристики конденсатора / Подробнее

    Металлизированная полипропиленовая пленка 1600 В — Orange Dips

    Изготовлен из специальной серии диэлектриков из металлизированной полипропиленовой пленки, луженых медных проводов и антипиренового покрытия из эпоксидной смолы, неиндуктивного типа.Доступные размеры MFD / uF и прайс-лист $.

    • Номинальное напряжение 1600 В
    • Высокая надежность и отличная долговременная стабильность.
    • Самовосстанавливающееся свойство.
    • Огнестойкое эпоксидное покрытие оранжевого цвета.
    • +/- 10% допуск
    • Компактный компактный размер и очень длинные провода для легкой установки под шасси.
    • Идеально подходит для высокочастотных цепей с высокими импульсами.
    • Отлично подходит в качестве буферного конденсатора для старых автомобильных радиоприемников.
    • Изготовлено сертифицированным производителем ISO 9002 и 9001 / OEM-поставщик с основными клиентами: CDE (Cornell-Dubilier) , Sony, National, Canon, APC, LG, LEO, Bosch, B&D, Askey и HP. Технические характеристики конденсатора / Подробнее

    jb Конденсаторы из металлизированного полипропилена JFX Premium

    Конструкция: диэлектрик из металлизированной полипропиленовой пленки высшего качества с осевыми выводами из чистой меди.Очень низкий коэффициент диэлектрического поглощения, очень низкий коэффициент рассеяния, очень низкое ESR и очень низкая индуктивность. Доступные размеры MFD / uF и прайс-лист $.

    • Номинальное напряжение 400 В и 630 В
    • Превосходная обработка сильноточных звуковых импульсов.
    • Прямые длинные осевые выводы для ручного монтажа или монтажа на печатных платах.
    • Все размеры +/- 5% допуск и точность 1% для выбранных размеров.
    • Доступны значения емкости от низкой до высокой (0.От 0005 мкФ до 47 мкФ)
    • Быстро переходная конструкция.
    • Изготовлено сертифицированным производителем ISO 9001: 2000: 14001: 2004.
    • Для использования в высококачественных аудиоприложениях (громкоговорители, усилители, связь, кроссовер, источник питания и т. Д.
    • Технические характеристики конденсатора / Подробнее

    Уже в продаже
    Auricap и Auricap XO
    Аудиофильские конденсаторы

    Аурикап …. считается многими аудиофилами «лучшим конденсатором, который можно купить за деньги».
    Конструкция: Капсулы Auricaps производятся в США из металлизированной полипропиленовой пленки, намотанной наивысшей точностью, с расширенной фольгой (неиндуктивной). Особое внимание уделяется обеспечению лучших в отрасли значений ESR.
    Приложения: Аудиофилы высокого уровня используют: соединение сигналов, приложения кроссовера громкоговорителей, фильтрацию и развязку источника питания, фильтрацию, обход и коррекцию коэффициента мощности. Если вы восстанавливаете старинные ламповые радиоприемники … вам не нужно использовать эти аудиофильские конденсаторы. Другие наши линейки пленочных конденсаторов идеально подходят для старинных ламповых радиоприемников и намного более экономичны, чем конденсаторы для аудиофилов.
    Спецификации: Спецификации Auricap
    Цены на Auricap и тележка для покупок

      В дополнение к традиционному аудиофильскому конденсатору Auricap (на фото слева) и его преемнику Auricap XO, у нас есть в наличии уникальная версия R с твердыми лужеными медными выводами, которые выходят из «периферии» корпуса Auricap (см. Рисунок выше ).
      Отведения: Auricap и Auricap XO используют многожильные провода для подключения. Провода Auricap изготовлены из полированной многожильной бескислородной меди высокой чистоты с изоляцией из сшитого полиэтилена. В Auricap XO используются изолированные монокристаллические выводы OHNO. Версия R имеет «сплошные» луженые медные провода. Хотя некоторые товарищи называют версию R радиальной, на самом деле они трубчатые, осевые (корпус такой же, как у Auricap), но с твердыми выводами и уникальным расположением выводов, что делает версию R идеальной для схемных плат и / или приложений с ручной проводкой. Мы предоставляем бесплатную красную и черную термоусадку с уникальными конденсаторами Auricap версии R .

    Серебряные слюдяные конденсаторы на 500 В и 1000 В

    Изготовлен из отборного индийского мусковита рубина с оптимальными электрическими характеристиками.Стальные провода с медным покрытием покрыт припоем, обеспечивающим отличную паяемость. Эпоксидная смола для превосходной устойчивости к воздействию тепла, влаги, вибрации и растворителей.

    • Большинство размеров пФ при 500 В и 1000 В .
    • Для использования там, где требуются высокая надежность и стабильность емкости, например, в схемах настройки / генератора, блокировке постоянного напряжения, высокочастотных, логических цепях и схемах передачи и фильтрах.
    • Длинные радиальные кабели диаметром 35 мм для легкой установки под шасси.
    • Допуск емкости +/- 5% для 500 В и 1000 В.
    • Допуск точности 2% и 1% теперь доступен для большинства слюды 500 В
    • .
    • Широкий диапазон рабочих температур: от -55 до + 150 ° C при полном номинальном напряжении.
    • Доступен большой выбор размеров пФ (MMFD) от 1 пФ до 5000 пФ, включая дюймов, которые трудно было найти до Второй мировой войны, для реставраций электронных ламп .
    • Отвечает спецификациям MIL-C-5 и RS-153 и сертифицирован по ISO 9002. Технические характеристики конденсатора / Подробнее

    Конденсаторы из полиэфирной пленки MYLAR, 400 В и 630 В

    Изготовлен из запатентованной DuPont полиэфирной пленки MYLAR с эпоксидным покрытием погружением. Конденсатор из майларовой пленки «Ящик для скидок».

    • Доступно 400 или 630 Вольт .
    • Эпоксидная смола, покрытая окунанием для превосходной устойчивости к нагреванию, влаге и растворителям.
    • Длинные радиальные выводы 24 мм для легкой установки под шасси.
    • Допуск емкости +/- 10%.
    • Хорошая паяемость
    • Доступны наиболее часто используемые размеры MDF / uF для ламповых радиоприемников.
    • Изготовлено сертифицированным производителем ISO 9002 и 9001 / OEM-поставщик с основными клиентами: CDE (Cornell-Dubilier) , Sony, National, Canon, APC, LG, LEO, Bosch, B&D, Askey и HP.
    • Превосходная замена старых бумажно-восковых конденсаторов в ламповых радиоприемниках.Хорошая репутация при использовании с бытовой и промышленной электроникой. Технические характеристики конденсатора / Подробнее

    Керамические дисковые конденсаторы 1600 В

    Конструкция: Керамический диэлектрик в форме диска с эпоксидным покрытием. Доступные размеры MFD / uF и прайс-лист $.

    • Номинальное напряжение 1600 В .
    • Дисковый конденсатор «общего назначения» для применения в системах связи, байпаса и фильтрации.
    • Соответствующее покрытие эпоксидной смолой для хорошей прочности.
    • Компактный размер и длинные провода для легкой установки.
    • Экономичная замена бумажных / восковых конденсаторов в ламповых радиоприемниках, где требуется сверхвысокое напряжение (все размеры от 0,01 мкФ до 0,047 мкФ).
    • Может использоваться в качестве буферного конденсатора в старых автомобильных радиоприемниках. Технические характеристики конденсатора / Подробнее

    Электролитические конденсаторы с осевыми выводами

    Конструкция: Алюминий, вентилируемый, поляризованный, с осевыми выводами.Доступны размеры МФД / мкФ и прайс-лист в долларах США. Также доступны КОМПЛЕКТЫ конденсаторов на 160 и 450 вольт.

    • Доступно для 25 В, 50 В, 160 В, 450 В, 500 В и 600 В для лампового радио и усилителя
    • Качественные новые «свежие» стоковые конденсаторы miec.
    • Эти E-caps доступны в «труднодоступных» размерах MDF / uF (таких как 2mfd, 4mfd, 8mfd, 16mfd, 20mfd, 30mfd, 40mfd, 50mfd, 80mfd и т. Д.), Используемых в старинных ламповых радиоприемниках.
    • Допуск емкости +/- 20%.
    • Длинные осевые выводы и хорошая паяемость.
    • Изготовлено тем же производителем, который поставляет конденсаторы для НАСА.
    • Электролитический «общего назначения». Идеальный конденсатор для реставрации ламповых радиостанций, где требуются высококачественные фильтрующие конденсаторы и катодные байпасные конденсаторы. Технические характеристики конденсатора / Подробнее

    Неполярные / биполярные электролитические конденсаторы с осевыми выводами

    Конструкция: Алюминий, вентилируемый и неполяризованный (то же, что и биполярный) с осевыми выводами.Конструкция с односторонним резиновым уплотнением для максимальной устойчивости к вибрации. Низкие допуски и низкое рассеивание для оптимизации аудиоприложений. Доступные размеры MFD / uF и прайс-лист $.

    • Доступен по номеру 100V . Более высокое значение V можно использовать для замены более низкого V.
    • Высококачественные новые «свежие» неполярные электролитические конденсаторы Richey MDIN (L).
    • Доступны емкостью 1 мкФ, 1,5 мкФ, 2,2 мкФ, 3,3 мкФ, 4,7 мкФ, 6,8 мкФ, 10 мкФ, 15 мкФ, 22 мкФ, 33 мкФ, 47 мкФ, 68 мкФ, 100 мкФ, 150 мкФ и 220 мкФ.
    • Допуск емкости 10% (1 кГц, 20 ° C).
    • Коэффициент рассеяния составляет 10% (1 кГц, 20 ° C).
    • Осевые выводы из длинной луженой проволоки CP.
    • «Разработан специально для применения в сетях кроссовера громкоговорителей». Технические характеристики конденсатора / Подробнее

    Электролитические конденсаторы с радиальными выводами

    Конструкция: алюминий с длинными радиальными выводами. Поляризованные и вентилируемые.Доступны размеры МФД / мкФ и прайс-лист, а также комплекты конденсаторов на 160 и 450 вольт.

    • Высокое рабочее напряжение 160 В, 250 В, 350 В, 450 В и 600 В для ламповых радиоприемников и усилителей
    • Высокотемпературный 105C с номиналом для сверхдлительного срока службы конденсатора
    • Длинные радиальные выводы для легкой установки под шасси.
    • Конденсаторы качественные новые (свежие).
    • Допуск емкости +/- 20%
    • Изготовлено тем же производителем, который поставляет конденсаторы для НАСА.
    • Электролитический «общего назначения». Идеально подходит для использования в качестве фильтрующего конденсатора в цепях питания. Используется в ламповых радиоприемниках переменного и постоянного / переменного тока, где требуется высокое напряжение / высокое качество / низкая утечка. Технические характеристики конденсатора / Подробнее

    Электролитические конденсаторы — двухсекционные банки

    RG ( Ричи ГОЛДС ) & JJ

    Конструкция: банка с зажимом (двухсекционная) с наконечниками для пайки для цепей с ручной проводкой.Доступные размеры MFD / uF и прайс-лист $.

    • Высокое рабочее напряжение при 5 В для ламповой электроники
    • Соединения под пайку для проводных цепей.
    • Конденсаторы качественные новые (свежие с завода).
    • Электролитик «Музыкальная индустрия / Аудио». Идеально подходит для использования в качестве фильтрующего конденсатора в цепях питания. Используется в гитарных усилителях, аудиоусилителях, радио-фонокорректорах, телевизорах, радиолюбительском оборудовании и Hi-End электронике, где требуется высокое напряжение / высокое качество / низкий импеданс / низкий ESR / широкий частотный диапазон.Технические характеристики конденсатора / Подробнее

    Конденсаторы электролитические — односекционные бидоны

    Конструкция: банка для крепления на зажиме с паяными бирками для цепей с ручной проводкой. «Медь» (с оловянным покрытием) наконечники для пайки для максимальной производительности в аудиоприложениях. Лужение «медных» наконечников для защиты основного металла от окисления и сохранения его паяемости. Доступные размеры MFD / uF и прайс-лист $.

    • Высокое рабочее напряжение при 500 В для конденсаторных фильтров.
    • Луженые медные наконечников для пайки.
    • Высококачественные новые конденсаторы.
    • Электролитики «Аудио / Музыкальная индустрия». Идеально подходит для использования в качестве фильтрующего конденсатора, когда в цепях питания требуются высокая емкость и высокое напряжение. Используется в мощных стереосистемах, гитарных усилителях, аудиоусилителях, телевизорах, бытовой электронике, HAM-оборудовании и Hi-End электронике, где большая емкость, высокое напряжение / высокое качество / низкий импеданс / низкий ESR / широкий частотный диапазон способны выдерживать высокую пульсацию ток нужны.Технические характеристики конденсатора / Подробнее

    X1 / Y2 Дисковые предохранительные конденсаторы с рейтингом переменного тока

    Конструкция: Керамический диэлектрик в форме диска с покрытием из эпоксидной смолы. Длинные радиальные выводы 27 мм. Доступные размеры MFD / uF и прайс-лист $.

    • Идеально подходит как для «, », так и для « линейного байпаса », где существует высокое постоянное напряжение переменного тока.
    • Сертификат безопасности UL (США), CSA (Канада), SEMCO, SEV, FIMCO, NEMCO, DEMCO и VDE.
    • Номинальное напряжение 250 В переменного тока . Испытательное напряжение 2500 вольт переменного тока в течение 1 минуты.
    • Компактный размер и длинные провода для легкой установки.
    • Повышает надежность и безопасность ламповых радиоприемников / усилителей / Hi-Fi, телевизоров / испытательных инструментов.
    • Для использования в цепях с переменным, пульсирующим, прерывистым и высоким переменным напряжением.Технические характеристики конденсатора / Подробнее

    X2 Конденсаторы безопасности и подавления помех

    Конструкция: Металлизированная полипропиленовая пленка. Длинные 30-миллиметровые луженые медные провода. Пластиковый корпус, герметичный эпоксидной смолой, неиндуктивный тип. Доступные размеры MFD / uF и прайс-лист $.

    • Идеально подходит для сетевых фильтров « », где присутствует высокое напряжение переменного тока.
    • Сертификат безопасности UL (США), CSA (Канада), SEMCO, SEV, FIMCO, NEMCO, DEMCO, VDE, CE и CQC.
    • Номинальное напряжение 250 В переменного тока для США и Канады. Номинальное значение 275 В переменного тока для Европы, Китая и всего мира. Испытательное напряжение 1185 В постоянного тока в течение 1 минуты (2000 В постоянного тока 1 секунду).
    • Может улучшить характеристики лампового радио / Hi-Fi / усилителя / ТВ за счет уменьшения помех благодаря шумоподавлению подавление помех характеристики этих пленочных конденсаторов класса X2.
    • Доступны размеры МФД, необходимые для реставраций электронных трубок: 0,005 МДП, 0,01 МДФ, 0,015 МДФ, 0,02 МДФ, 0,05 МДФ, 0,1 м.п.м. и 0,25 м.п.м.
    • Отвечает стандарту сертификации UL 1414 для использования в теле- и радиоприемниках. Технические характеристики конденсатора / Подробнее

    Y2 Конденсаторы безопасности и подавления помех

    Конструкция: Металлизированная полиэфирная пленка (неиндуктивного типа).Длинные луженые медные провода диаметром 20 мм. Корпус из негорючего пластика / герметичный из эпоксидной смолы. Доступные размеры MFD / uF и прайс-лист $.

    • Идеально подходит для сетевых фильтров « линия-земля », где присутствует высокое напряжение переменного тока. Также идея как конденсатор «антенно-разветвительный».
    • Сертификат безопасности UL (США), CSA (Канада), SEMCO, SEV, FIMCO, NEMCO, DEMCO, VDE, CE и CQC.
    • Номинальное значение 250 В переменного тока для США, Канады и других стран.Испытательное напряжение 1500 В переменного тока в течение 1 полной минуты.
    • Повышение эффективности ламповых радиоприемников / Hi-Fi / усилителей / ТВ за счет снижения уровня помех благодаря подавлению помех Подавление помех характеристики пленочных предохранительных конденсаторов класса Y2.
    • Доступны размеры МФД, используемых в ламповой электронике: 0,0047 мкФ, 0,01 мкФ, 0,015 мкФ, 0,02 мкФ, 0,033 мкФ, 0,047 мкФ и 0,1 мкФ.
    • Отвечает стандарту сертификации UL 1414 для использования в радиоприемниках и телевизорах. Технические характеристики конденсатора / Подробнее

    Пленка полистирольная 630V

    Трубчатые осевые конденсаторы

    Изготовлен из диэлектрического электрода из алюминиевой фольги из полистирольной пленки высшего качества (PSA).Длинные осевые луженые медные провода (идеально подходят для электрических цепей с ручной проводкой). Доступные размеры MMFD / pF и прайс-лист $.

    • Номинальное напряжение 630 Вольт
    • Давний любимый конденсатор аудиофилов и производителей аудио высокого класса.
    • Высокая стабильность емкости и пеленгации в зависимости от температуры и частоты.
    • Доступны все размеры от 10 пФ до 10000 пФ.
    • Идеально для использования в: схемах тюнера и эквалайзера; торговые, промышленные и измерительные приборы; критические аналоговые схемы; фильтры, настроенные, интеграторы и схемы выборки и хранения; Трансформаторы ПЧ; импульсные сети; аналоговые и цифровые вычислительные схемы и критические схемы синхронизации, такие как VCO (генераторы, управляемые напряжением) и VCF (фильтры, управляемые напряжением).
    • Получено из OEM-поставщик с основными клиентами: Sony, National, Canon, APC, LG, LEO, Bosch, B&D, Askey и HP. Технические характеристики конденсатора / Подробнее

    $ Цена Список, корзина и условия продажи

    Форма заказа электронной таблицы EXCEL

    .
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
