Стандарты установки розеток и выключателей в помещениях. Высота установки выключателей и розеток в квартире. Развеиваем современный миф

В современном доме многие комнаты разделены на несколько функциональных зон, где применяются разные электроприборы и система освещения. Вопрос проектирования электропроводки — ответственный этап ремонта. Необходимо учесть много важных моментов: тип помещения, расстановку мебели, количество и высоту размещения розеток и выключателей.

В статье приведены нормативы и требования по установке точек электропитания и выключателей, а также рекомендации относительно расстановки электроустановочных устройств в разных комнатах.

Стандарты и выключателей: мифы и реальность

Размещение выключателей и розеток в помещении определяет степень комфортности. Приступая к ремонтным работам, многие электрики-новички интересуются вопросом: «Какой должна быть высота установки выключателей и штепсельных розеток согласно принятым стандартам?».

На самом деле каких-либо ограничений по размещению точек электропитания не существует. Есть некоторые требования по установке розеток в ванной комнате, а так же помещениях промышленного и общественного назначения.

Что касается расположения выключателей и розеток в квартире, то есть некоторые рекомендации. Придерживаться их или нет — зависит от предназначения комнаты, расстановки мебели, комфортности использования и собственных пожеланий.

Раньше общепринятыми считались следующие стандарты:

• расстояние от пола до розетки — 90 см;
• высота установки выключателей в квартире — 1,6 м.

Такие параметры имеют свои достоинства, поэтому многие до сих пор придерживаются этих стандартов. Плюс «советских» нормативов — выключатель расположен на уровне глаз, а для того, чтобы вставить вилку в розетку не придется нагибаться.

Рекомендуемые нормативы по высоте установки розеток и выключателей

Высота установки розеток и выключателей: ПУЭ

Правила Устройства Электроустановок (ПУЭ) определяют следующие нормы по размещению розеток/выключателей:

1. Штепсельные розетки и выключатели должны быть отдалены от дверного проема душа или ванной на расстоянии 0,6 метров и более.
2. От газопроводов любые элементы электроустановок, выключатели и розетки должны находиться на расстоянии не меньше 0,5 м.
3. Рекомендуемая высота размещения выключателей — не более 1 м. Оптимальным местом установки считается стена со стороны дверной ручки. При необходимости выключатель монтируется выше под потолком. В таком случае надо обеспечить возможность включения света с помощью шнура.
4. Розетка в ванной комнате обязательно должна подключаться через аппарат УЗО.

Требования к размещению розеток и выключателей по ГОСТу и СП

В ГОСТе Р 50571.11-96 тоже прописано требование, согласно которому выключатели и розетки в ванной комнате располагаются в 60-ти см и более от дверцы заводской душевой кабинки.

Более подробная информация с нормативами, рекомендациями по проектированию и обеспечению электроснабжения собрана в Своде Правил 31-110-2003. Устройство внутренних электрических сетей, а именно установка выключателей и розеток (уровень, высота, количество) выполняется с соблюдением следующих правил:

1. Расстояние от розеток, используемых для подсоединения кондиционеров и стационарных кухонных электроплит, до самих приборов не нормируется.
2. В жилых комнатах общежитий и квартир надо устанавливать по одной розетке током 10 (16) А на каждые 4 м периметра, в коридорах — на каждые 10 кв.м. площади.
3. В частных и одноквартирных домах количество розеток определяет заказчиком.

Высота установки розеток и выключателей: «Евростандарт»

Термин «евростандарт» вошел в обиход вместе с появлением понятия «евроремонт». Некоторым потребителям подобное расположение розеток и выключателей кажется более комфортным:

• высота установки выключателей — 90 см от пола, что позволяет, проходя мимо и не поднимая руки, включать/выключать свет в комнате;
• размещение розеток предусмотрено на уровне 30 см от пола — такое расстояние позволяет прятать провода и более комфортно эксплуатировать бытовые приборы.

Американский стандарт размещения розеток:

• высота от пола (кухонного стола или раковины) — 30,5-41 см;
• расстояние между розетками — 1,8 м (отчет от дверного проема).

Важно! При использовании евророзеток необходимо учитывать, что диаметр их штырей и расстояние между ними больше, чем у отечественных. Сила тока импортных розеток составляет около 10-16А, тогда как у отечественных — до 10 А. Поэтому монтаж евроразеток позволит использовать более мощные электроприборы.

Высота установки выключателей и розеток в квартире

Электропроводка на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

1. Для подключения посудомоечной и стиральной машинки, холодильника — 10-20 см от уровня пола. Это оптимальный вариант относительно длины элеткрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
2. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
3. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
4. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели — 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
5. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

Важно! Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.

• духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
• для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
• под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Розетки и выключатели в спальной и гостиной

Для комфортного и удобного пользования принято устанавливать по розетке и выключателю по обе стороны двухспальной кровати. Высота размещения — 70 см от уровня пола. Это расстояние позволяет подключить лампу и поставить ее на прикроватную тумбу, зарядить телефон, а также регулировать основное освещение, не вставая с кровати. Традиционно один выключатель устанавливается у входной двери.

Дополнительные розетки необходимо разместить возле письменного стола или туалетного столика. За рабочим столом на уровне 30 см от пола устанавливается блок на две-три розетки для подключения компьютера. Второй блок на пару розеток следует предусмотреть над письменным столом (высота 15 см от стола) для настольной лампы.

В гостиной комнате обязательно надо предусмотреть несколько розеток на расстоянии 130 см от пола, которые будут скрыты за телевизором. В этой зоне должны быть как обычные розетки, так и интернет-розетка. Зависимо от расстановки мебели и деления комнаты на функциональные зоны размещаются другие «точки питания», например для торшера у кресла или музыкальной системы.

Нелишним будет установка резервной розетки, например, для подключения кондиционера или пылесоса.

Выключатель в гостиной обычно устанавливается только у входной двери. В комнатах с многоуровневыми потолками иногда применяют «сложное» освещение. В таких случаях целесообразно размещать выключатели на несколько клавиш.

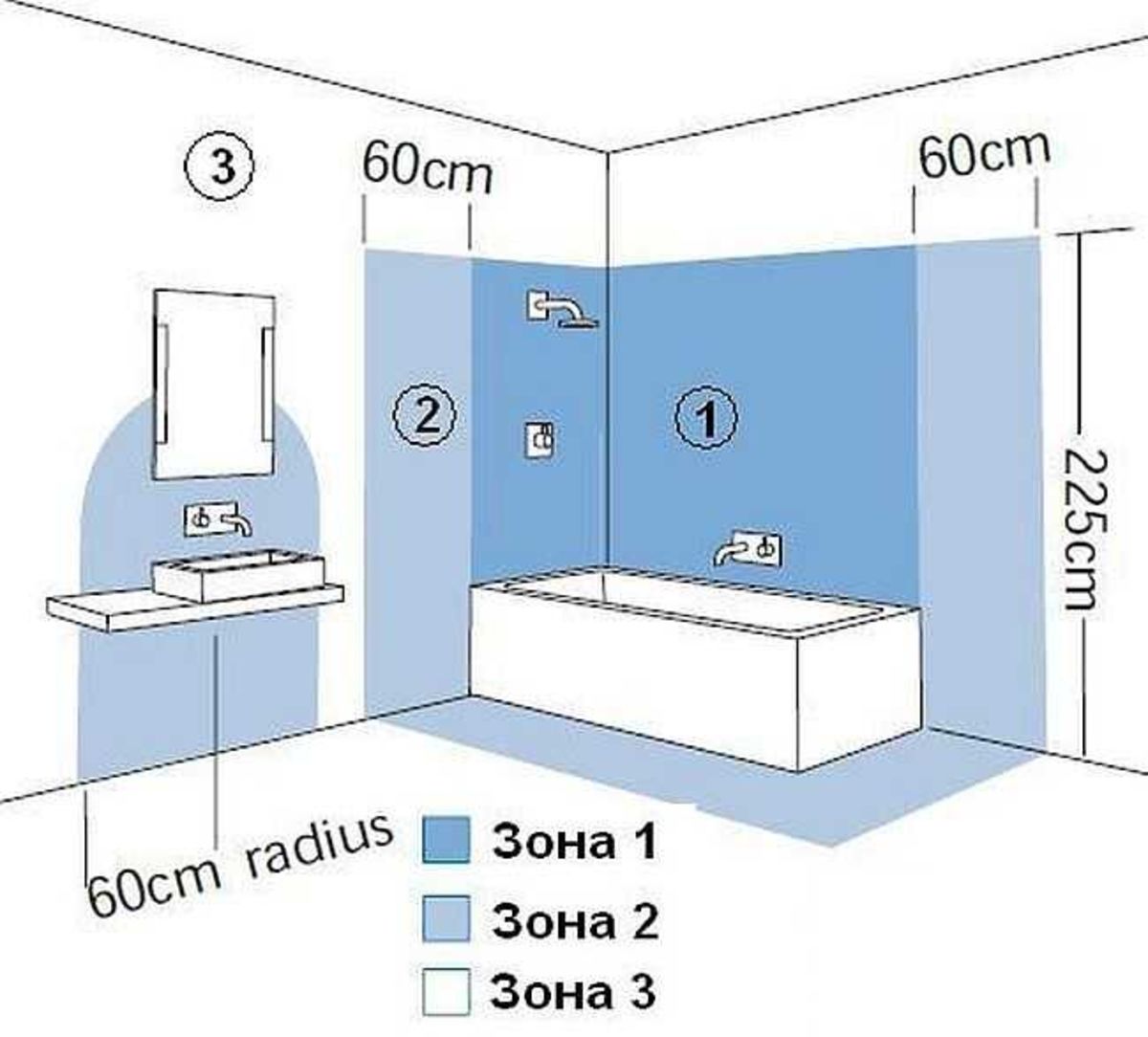

Размещение точек питания и выключателей в ванной

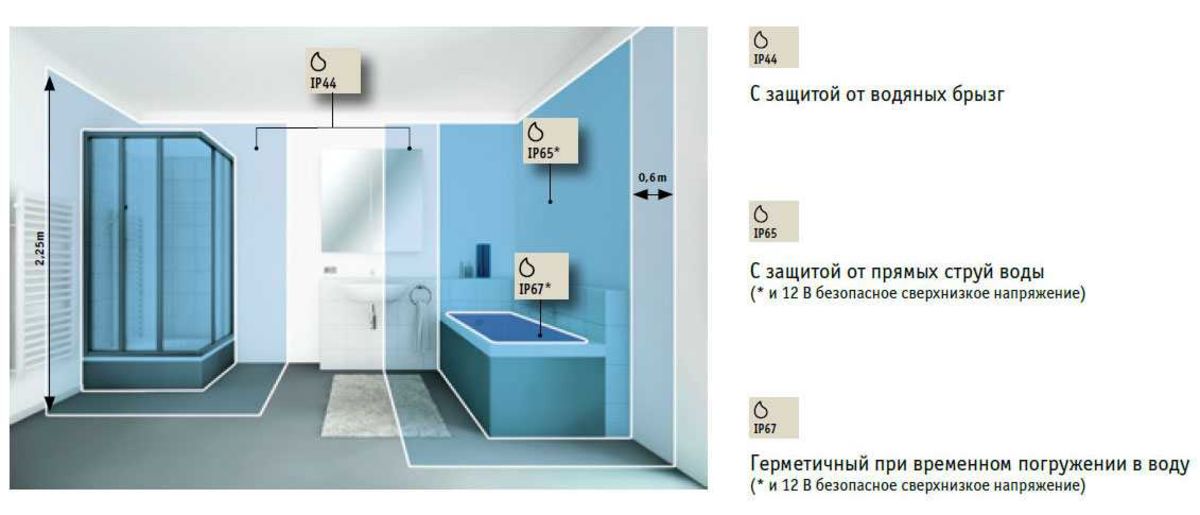

Ванная комната — помещение с высокой влажностью. Все устанавливаемые розетки должны иметь степень защиты не меньше IP44 и брызгозащитную крышку, подключение — через УЗО.

Размещение розеток вблизи (менее 60 см) ванной, умывальника или душевой кабинки запрещено.

• под стиральную машинку — 100 см;
• для подключения водонагревателя — 180 см от пола;
• дополнительная розетка возле раковины для подсоединения фена, бритвы или зубной щетки — 110 см.

Важно! Устанавливать изделия нельзя ниже 15-ти см от пола. Это обусловлено тем, что в ванной комнате повышен риск небольших потопов, спровоцированных неисправностью бытовой техники или забывчивостью хозяев. Чтобы подобная ситуация не представляла угрозы для жизни людей, розетки надо устанавливать выше 15 см.

Выключатели, как правило, выносятся за пределы ванной комнаты и размещаются перед входом.

Разработка проекта размещения выключателей и розеток. Полезные советы

Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:

Установка выключателей и розеток в зданиях разного назначения

Для ряда зданий предусмотрены индивидуальные нормы по размещению розеток и выключателей:

1. Высота установки выключателей в детских учреждениях (садики, школы, лагеря) — 1,8 м от уровня пола. На этом же уровне должны монтироваться и розетки.
2. В учреждениях общепита и торговли расстояние от пола до розетки — 1,3 м. Высота установки автоматических выключателей — 1,2-1,6 м.
3. Запрещена установка выключателей во взрывоопасных помещениях. На высоту размещения нормативы не влияют, основное условие — размещение выключателей и предохранителей приборов освещения вне взрывоопасных зон.

Пользуясь несложными правилами, нормами техники безопасности и здравым смыслом, удастся добиться оптимального расположения выключателей и розеток дома. Лучше заранее все грамотно предусмотреть и рассчитать, чем впоследствии переделывать всю электропроводку.

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схемурасположения розеток и выключателей , рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу.

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Расположение выключателей

Существует много дискуссий о том на какой высоте устанавливать выключатели – по плече или под руку?

В советские времена выключатели располагали на высоту плеча взрослого человека, это примерно 170-180 см.

В нынешнее время выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

Что касается правил, то ПУЭ не дает конкретных значений по расположению выключателей. Единственное что нужно помнить:

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

Ведь если вы проживаете в частном доме или квартире и вам по техническим соображениям или по потребности нужно изменить указанные расстояния то думаю, что ничего страшного в этом не будет, как говорится, каждый хозяин делает под себя. Но и не стоит забывать про безопасность, свою и своих близких (ПУЭ 7.1.50).

А если вы размещаете электроаппараты, где то, в магазине или каком не будь общественном месте, тогда конечно лучше прислушаться к данным правилам ПУЭ и сделать все как нужно, для того, что бы не пришел потом какой не будь инспектор и не оштрафовал владельцев за несоблюдение общепринятых норм и правил.

Похожие материалы на сайте:

Электрика в доме

20/07/2011 11:22:17

Высота установки розеток и выключателей

В процессе строительства дома или ремонта квартиры очень часто возникает вопрос — на какой высоте от пола должны быть установлены выключатели и розетки?

Также нет никакого пресловутого Евростандарта. Делается так, как удобно людям. А как удобно? В различных источниках можно встретить совершенно различные данные. В основном эти источники заявляют следующее: высота установки выключателей от уровня чистого пола составляет 85-90 см, а розеток 30 см.

Продиктовано это следующими причинами. Человеку удобнее включать свет по ходу движения не поднимая руки. Если сделать ниже, человек будет тянуться, выше — поднимать руку.

Какой должна быть высота установки розеток по правилам?

Следуя этим рекомендациям я сделал выключатели на уровне от 85 до 90 см и понял, что для моего роста 178 см — это низко! Чтобы включить свет я вынужден был выпрямлять руку полностью, а это оказалось не комфортным. Тогда я провел ряд экспериментов с собой и другими домочадцами, в том числе детьми и определил, что оптимальная высота установки выключателей от уровня чистого пола составляет 97-98 см (то есть от 95 до 100 см).

Только в таком случае не приходится тянуться и наклонять корпус. Эта высота удобна как для относительно высоких людей, так и для людей среднего роста. Любопытен тот факт, что стандартом высоты для дверных ручек является как раз 95-100 см. И в этом смысле мне не совсем понятно, откуда вообще взялись 90 см для выключателей.

Ведь 1 метр — это то, что оптимально для человека.

Важно! Что высота считается от чистого пола, то есть со всеми отделочными покрытиями (стяжка, ламинат, плитка, паркет). Иногда выключатели размечают от уровня плиты перекрытия, а когда делается стяжка, то она может получиться толще и выключатель окажется в результате ниже. В таком случае я рекомендую заложить провода с запасом по высоте, а после того, как будут сделаны грубые отделочные работы (стяжка) просто походить по помещениям и, имитируя включение, рукой прислоняться в том месте у стены, где будет будущий выключатель.

Только тогда вы поймете на какой высоте вам удобнее делать выключатель.

Расстояние выключателя до проема двери.

Здесь я также совершил небольшой промах, установив несколько выключателей на расстоянии 20-25 см от проема. Это оказалось неудобным. Заходя в помещение в темное время суток я, как правило, далеко не с первого раза нахожу выключатель.

В других комнатах я установил выключатели на расстоянии 15 см (от края проема до края выключателя) и это оказалось намного удобнее. Расстояние до выключателя от проема двери с моей точки зрения должно составлять 10-15 см, не более!

Высота размещения розеток

Сейчас розетки делаются ниже, чем 50 лет назад, на высоте примерно 20-35 см от пола в расчете на то, чтобы они сами и висящие провода не нарушали эстетический вид помещения.

Здесь нет таких требований к эргономике, как с выключателями, но есть нюансы. Розетки общего назначения лучше делать действительно пониже — 20-35 см. Однако возле рабочих и письменных столов, на кухнях и в других местах, где вы заведомо знаете как и что вы будете включать в розетки, высоту лучше определять по месту исходя опять же из удобства использования. Если у вас запланирован письменный стол, то для подключения компьютера, зарядного устройства для телефона и другой техники вам, возможно, удобнее расположить розетку выше плоскости стола на высоте 80-90 см, чем потом лазить под стол.

Это же касается и расстояния до углов. Необходимо иметь хотя бы ориентировочный план расстановки мебели, иначе может получиться, что все розетку будут за шкафами и кроватями.

Добавить комментарий:

Сортировка комментариев: Последние сверху | Первые сверху

2018-02-12 23:19:53 | Владимир
Померил, мне при росте 176, удобны выключатели на 85.

Насчёт близости к дверному проёму — точно, минимальное расстояние оставить нужно между выключателем и облицовкой — сантиметров пять, а дальше не надо.
Насчёт дверной ручки, так там другое движение руки: рука сгибается и сверху кладётся на ручку, поэтому она выше должна быть. Для выключателя руку не надо сгибать.

2013-05-21 12:42:14 | Виктор
Огромное спасибо за практический совет!

2012-11-20 16:49:20 | Alex
Полностью согласен со статьей.

Добавлю из опыта: часть розеток над письменным столом сделал за монитором (не видно, но они есть 🙂 — можно втыкать всякие адаптеры и блоки питания длительного применения), две розетки на виду — удобно втыкать зарядники для сотовых, электробритв и т.д. Для подключения компьютерной техники прикручиваю удлинители-пилоты к внутренней боковине стола, а вот сам пилот втыкаю в отдельную розетку, установленную как раз под столом.

Планирование электрики и освещения. Выключатели освещения, приборы освещения, расположение розеток в частном доме.

● Обязательно надо сделать план прокладки наружных/внутренних инженерных сетей и неукоснительно следовать этому плану.

При монтажных работах хорошо бы сделать фотофиксацию мест укладки электропроводки (и не только электрики). Такие фотодокументы в дальнейшей жизни не раз помогут избавиться от различных проблем при ремонте, перепланировке и других действиях.
● Не стоит делать разводку электросети, предварительно не сделав планировку внутреннего убранства и расстановки мебели.
● Провода в проводке лучше делать использовать медные и с запасом по сечению.
● Электросети в частном доме включают в себя: локальную сеть, туалет, TV, компьютер, сигнализацию, домофон, термодатчик котла, пожарную сигнализацию, кухонную вытяжку, вытяжки в туалете и ванной.
● При монтаже электросетей в доме хорошо бы предусмотреть вывод питания и кабеля видео на входную группу.
● Если потолок достаточно высокий, то для облегчения мытья люстры можно снабдить её тросиком — в этом случае люстру можно будет приспускать.
● При планировке и монтаже электропроводки лучше сразу сделать осуществить систему подсветки на придомовой территории.

● На каждый потребляющий электроэнергию прибор лучше поставить автомат, чтобы в последствии не испытывать неудобства.
● Такой электроприбор, как стиральная машина, надо посадить на персональный автомат.
● Счётчики и автоматы лучше устанавливать вне зданий.

Высота установки выключателей и розеток от пола

Таким образом при выключении рубильника исчезает напряжение во всём доме.
● В частном доме в целях безопасности можно установить индивидуальные дымовые оповещатели — стоят они недорого.

Выключатели освещения.

● У входной двери надо сделать центральный выключатель — это позволит включать/выключать освещение и электроприборы прямо с порога.
● Выключатели устанавливать только «евро».
● Лучше сделать побольше так называемых «проходных» выключателей для того, чтобы выключать освещение, не возвращаясь из помещения в помещение.
● Высота, на которую следует устанавливать выключатели, должна составлять 80-90 см — для того, чтобы и ребёнок смог свободно дотянуться.
● Удобно будет, если установить выключатели с подсветкой .
● В спальной комнате можно установить два выключателя — у входа и рядом с кроватью.
● На приусадебном участке можно установить дистанционное включение/выключение освещения, подсветки дорожек, бассейна и прочих построек.
● В спальне ребёнка можно использовать диммеры — реостаты для того, чтобы свет угасал медленно, а не резко.

Расположение розеток в частном доме.

● Устанавливать розетки лучше не одинарные, а двойные.

По расходам это практически одинаково, а в будущем двойные розетки будут не раз выручать и не надо будет приспосабливать различные тройники.
● Места для установки розеток необходимо спланировать, исходя из будущей расстановки мебели.
● Не стоит устанавливать розетки «в пол».

В этом случае они будут постоянно открыты и в них непременно будет скапливаться пыль, а вот пол уже будет помыть несколько проблематично.
● Высота расположения розеток определяется, исходя из их предназначения. Не имеет смысла устанавливать розетки на виду в тех случаях, когда именно в этих местах не будет производиться частое включение/выключение электроприборов.
● В комнате, где будет использоваться компьютер, розетки лучше расположить выше системника.
● Не стоит устанавливать слишком много розеток.

Если установить в рамке пять гнёзд, то не факт, что они все будут использоваться.
● На кухне розетки следует устанавливать выше, чем используемые электроприборы: кофеварка, микроволновка, электрочайник, тостер и т.

п. Таким образом включение и выключение производится без лишних перемещений электроприборов.
● В ванной комнате розетки также лучше установить на определённой высоте, чтобы не было нужды отодвигать бытовые приборы.
● Не забыть установить розетку в прихожей и коридоре.
● Нелишним будет установить внешние влагозащищённые розетки во дворе и по фасаду — это можно сделать в виде отдельно группы на главном щите. При использовании различных электроинструментов (мойка, газонокосилка и т.

д.) пользоваться переноской не всегда удобно.

Приборы освещения.

● Лампочки в световых приборах лучше использовать светодиодные — при постоянно включённом освещении в нескольких помещениях экономия будет значительная.
● Точечные светильники в стиле «звёздное небо» лучше не устанавливать.

Весь этот «креатив» быстро надоест и к тому же лампочки в этой системе имеют тенденцию к перегоранию.
● Светильники лучше использовать с обычными патронами Е 27, Е 14. Это более надёжно и при желании можно легко поменять лампочки на энергосберегающие.
● Установка потолочных утопленных светильников с лампами накаливания с тонким цоколем вверх чревата тем, что в дальнейшем будет довольно непросто поменять лампочку, которая обязательно «закусится» в патроне.
● В кухонном помещении в обязательном порядке следует установить подсветку над рабочей поверхностью.

Высота установки выключателей и розеток: правила и стандарты

1. Рамочная система.

Уже много лет существует возможность группировать розетки в рамки от 1 до 5. Причем не только силовые, но также компьютерные и телевизионные и даже выключатели.

Межцентровое расстояние между стыкуемыми подрозетниками должно быть ровно 71 мм. Сверлить в бетонной стене под подрозетники нужно коронкой минимум на 68 мм (таков диаметр нормального подрозетника), но можно и больше — 70, 73. Даже и на 80, тогда риск несостыковки подрозетников сводится к нулю.

Фиксируются подрозетники в бетоне с помощью штукатурной смеси. Проще всего использовать гипсовую смесь типа Кнауф Ротбанд, так как она достаточно вязка, чтобы комфортно вклеивать подрозетники.

Для монтажа подрозетников в гипсокартон межцентровое растояние 71, но отверстие строго 68мм, так как крепится в гипсокартон (и другой листовой материал) за счет «лапок» притягивающий основание к листу.

Если сделать отверстие больше, подрозетник просто провалится в полость за листом.

Стоит ли говорить что подрозетники монтируются, когда кабель уже подведен к месту монтажа? Сказал.

2. Расстояние от пола.

Для стандартных розеток расстояние от центра розетки до пола 300мм .

Для стандартных выключателей расстояние от центра выключателя до пола 900мм .

Для терморегуляторов расстояние от центра терморегулятора до пола 1500мм .

С телевизионными розетками дела обстоят хитрее.

Тут надо уже примерить, а лучше всего нарисовать будущий телевизор на стене, предусмотреть где будет располагаться крепежная рамка, и в нижней части телевизора (так чтобы он перекрывал розетки) предусмотреть размещение розеток.

Для телевизора на 30-40 дюймов расположенного напротив кровати, например, нормальная высота розеток 1100мм от пола до их центра.

В ванных комнатах и санузлах безопасно размещать розетки и выключатели выше раковины минимум на пол метра.

3.

Расстояние от откоса.

Расстояние от откоса до первой розетки из группы должно быть 150-200мм, и быть одинаковым во всех помещениях. Точно отмерить эти расстояние до выравнивания стен штукатуркой практически невозможно, следовательно идеальный вариант перенести разметку и монтаж подрозетников на момент когда все стены уже сформированы.

4.

Группировка розеток.

Силовые и слаботочные розетки принято разводить друг от друга на расстояние как минимум еще одной розетки, чтобы минимизировать помехи, создаваемые полем от силовых кабелей. Тоесть чтобы сформировать блок розеток для телевизора, надо сделать два подрозетника для силовых розеток, пропустить одну розетку, а потом два подрозетника для слаботочных розеток.

К слаботочным розеткам относятся компьютерные, телевизионые, спутниковые, FM-розетки, и розетки с кабельканалом.

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

1. Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.


   Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.

2. В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.


   Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.

3. В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.

4. В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
5. Высота установки в общественных зданиях должна быть не более 1 метра.
6. имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.

7. также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.


   Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:
H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.

Другие розетки, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

1. Располагаются низко и не портят интерьер комнаты.
2. Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

Установить розетку или выключатель не так сложно — тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.

Евростандарт в и выключателей

При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно.

При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота и выключателей (евростандарт) — это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.

Установка выключателей

Существуют три основных способа, которые используются при монтаже выключателя.

Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель.

Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.

Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.

Установка розеток

Советский подход. В этом варианте высота розеток от пола не меньше 90 см.

Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода.

При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию.

Различия в розетках европейского стандарта и советского — в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские — от 10 до 16 А, что увеличивает возможность использования различной техники.

Пользователи отмечают значительную разницу в удобстве «советской» установки и евростандарта в пользу последней.

Монтировать розетку или выключатель нужно в том месте, где это будет целесообразно и комфортно в использовании, конечно, не забывая при этом о технике безопасности. Розетки в пол будут целесообразным решением только в необходимом для этого месте.

В помещениях, которые имеют большую площадь, следует установить несколько выключателей, чтобы обеспечить себе максимальный комфорт передвижения в темное время суток.

Внимательно следует отнестись к установке розеток в сантехнических помещениях. Они должны быть обеспечены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Целесообразно розетку (например, для стиральной машины) вывести за пределы помещения.

Не меньшего внимания заслуживают и розетки на кухне, особенно в месте, где большое скопление бытовой техники. Монтировать розетки при этом нужно выше столешницы на 5-10 см.

Не помешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что нужно подключить пару лишних приборов одновременно.

Количество выключателей и розеток в доме следует принять таким, какое будет достаточным для комфортного использования электроприборов и осветительных.

Общие нормы

Высота установки выключателей и розеток на кухне — это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.

За розеток от пола 10 см.

Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.

Провод от прибора до розетки не должен быть длиннее 150 см.

От вытяжки до прибора не должно быть больше 20 см.

Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).

Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.

Нормативная документация

Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.

Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.

Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.

Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

Монтаж электрики

Качественно выполненная установка электровыключателей и розеток — залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.

Преимущественно и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:

Значительно улучшается дизайн.

Можно увеличить количество необходимых розеток.

Расположение приборов выбирается с учетом расстановки мебели.

Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.

Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

Мощность и надежность проводки увеличиваются.

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола . Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра . Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола .

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом . Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри . Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном , не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери . Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение .

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Для связи: [email protected] Использование материалов сайта при условии обязательной гиперссылки на данный ресурс. — begin of Top100 code —>

На какой высоте размещаются выключатели и розетки. Какая высота установки розеток — нормы и стандарты

Установка выключателей по евростандарту. Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. Установка выключателей по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности.

Чтобы более подробно разобраться в этом вопросе начнем с выключателей.

Есть три варианта установки выключателей:

Советский. Заключается он в том, что устанавливаются выключатели на расстоянии примерно 160 см от пола. Для многих людей именно этот вариант был и остаётся самым подходящим. Во-первых, люди привыкли, что выключатель находится на уровне глаз, во-вторых, именно этот вариант является самым рациональным, когда в районе выключателя стоит низкая мебель не позволяющая установить выключатель ниже. Также немало важным фактором является наличие детей, малыши очень любят играть со светом, а в данном варианте это невозможно.
Установка выключателей по евростандарту . Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности.

Установка розеток.

Розетки также могут устанавливаться на разном расстоянии от пола, но в данном случае евростандарт установки розеток, наиболее рационален, так как они устанавливаются на расстоянии 30 см. от пола. Это гораздо удобнее, чем привычный нам советский вариант, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно использовать бытовые приборы и прятать провода. Но и здесь нужно помнить о назначении помещения, в котором устанавливаются розетки, так как, например, в кухне иногда провода необходимы над столом, где непосредственно используется техника.

И несколько слов о технической части темы установки розеток, все мы используем розетки евростандарта, так как те розетки, которые стояли в недавнем прошлом не позволяют использовать большую часть бытовой техники. Есть такое понятие как переходники, но их использование далеко небезопасно, так как может привести к возгоранию. В розетках евростандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними, также отличается. Сила тока в евророзетках – 10 А или 16 А, в отечественных – 6,3 А либо 10 А. Т. е. в данном случае евростандарт установки розеток дает большие возможности в использовании бытовой техники.

Евростандарт монтажа розеток

Установка розеток по евростандарту включает в себя перечисление многих пунктов, которые по некоторым мнениям лучше соблюдать, и выполнять в точности с написанием. Ведь все объяснения из руководств по возведению собственной проводки ссылаются на евростандарт, который выполняет функцию Вашего спасителя.

Несмотря на излюбленные высказывания о правильности всех изречений евростандарта, об устоявшейся системе, которую следует соблюдать, установка розеток по евростандарту может принимать различный вид. Основное правило – розетку необходимо устанавливать в двадцати — тридцати см. от пола, на выбор можно устанавливать как внешнюю, так и внутреннюю розетку, особой разницы за исключением удобства использования — нет. По этому же евростандарту выключатели должны находиться на высоте 90 см. Но следует помнить, что евростандарт не всегда применим для повседневной жизни, большую роль играет собственный комфорт и удобство использования. В этом случае розетку можно разместить исходя из ваших будущих намерений, ведь всегда существует необходимость к чему-либо, невозможно устанавливать розетку просто так, не зная для чего она будет предназначена.
При появлении в странах постсоветского пространства западной бытовой техники, население столкнулось с проблемой подключения этих приборов к нашим отечественным розеткам. Для бесперебойной работы заграничных бытовых приборов и обеспечения безопасности потребовалась установка розеток по евростандарту. Вошедшие в практику переходники себя не оправдали по причине пожарной безопасности, они становились источниками возгораний не только приборов, но и окружающих их предметов, что ставило под угрозу жизнь владельцев бытовой техники.

Установка розеток по евростандарту выполняется с учетом требований безопасности, предъявляемых к современной бытовой технике, включая , выбор оптимальной высоты розеток и прочее.

В евророзетках диаметр штырей на 0,8 мм больше, чем в отечественных. Больше и расстояние между штырями. Сила тока в евророзетках – 10 или 16 А, в отечественных – 6,3 либо 10 А. Из этого следует, что установка розеток по евростандарту, позволяет одновременно использовать большее количество электроприборов.

Нормативы и стандарты установки розетки, выключателя

Единого норматива или стандарта на установку розеток нет. Существует так называемый евростандарт. Согласно этим правилам, разницы в том, какую розетку устанавливать (внешнюю или внутреннюю), нет. Имеет значение техника безопасности и комфорт эксплуатации. Так, по евростандарту розетки устанавливаются на расстоянии 20-30 сантиметров от пола, а выключатели в комнате – 90 см от пола, на кухне – 110 см.

Евророзетки несколько отличаются от отечественных устройств. Диаметр штырей и расстояние между ними в евророзетке больше. Сила тока тоже больше, почти в два раза: евро – 10-16 А, отечественные – 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту выгоднее, т.к. позволяет подключать одновременно несколько приборов.

В России долго время действовал другой вариант установки розеток и выключателей. 160 см высота от пола – это советский стандарт расположения выключателя. Очень многие люди по-прежнему считают его самым удобным. Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей, любящих «пощелкать» клавиши.
Можно выбрать и более оригинальный американский стандарт установки розеток. Он предусматривает не только высоту от пола (раковины или кухонного стола) в 30,5-41 см, но и определенное расстояние между розетками в комнате – 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разных стенах

Для разметки розетки ее контур обводится на стене. При работе по бетону отверстие под подрозетник выдалбливается перфоратором с алмазной коронкой. Подрозетник может иметь разную форму: круглый или квадратный. Для бетонных монолитных стен существуют также установочные коробки. Чтобы закрепить подрозетник в стене, используется гипсовый клей, обычная штукатурка или строительный гипс.

Колодка в подрозетнике прикрепляется раздвижными лапками или шурупами. Сверху на нее крепится пластиковый корпус.

В гипсокартонной стене установить розетку или выключатель тоже можно. При этом отверстие вырезается с помощью специального инструмента.

Устанавливая розетку в гипсокартоне, используют другую насадку для перфоратора. Процесс несколько отличается от установки розетки в бетон или кирпич. Все отверстия в гипсокартоне делают заранее. К месту отверстий протягивают кабеля, которые и выводят в подготовленные дырки. Подрозетники для полых поверхностей, таких как гипсокартон, имеют специальные лапки. Они держат розетку на листе.

Устанавливать розетки, выключатели при открытой проводке электрикам случается все реже, поскольку они портят внешний вид помещения. Гораздо приятнее, когда все спрятано под стену, все аккуратно и эстетично.
Требования к современным розеткам и к установке:

При установке розетки или выключателя нельзя путать порядок подключения контактов. Особенно важно это помнить, когда подключается трехконтактная розетка с заземляющим контактом.
Кроме того, что высота установки не нормируется единым стандартом, не нормируется и высота розеток, которые предназначены для кондиционеров и других приборов, с заземляющим контактом.
Розетки устанавливаются с расчетом на ток в 6 А, одна штука на 10 м2 площади – по комнатам, в кухне любой площади – две розетки.
Устанавливать розетку в ванной комнате можно только на расстоянии 0,6 м от ванной, а также при соблюдении следующих условий: используются влагозащищенные розетки, они подсоединяются к источнику питания БСНН или ЗСНН или защищаются УЗО.
Нельзя устанавливать розетки в ванной комнате под раковиной или над ней. Нужно выбирать такую схему разводки, при которой будет исключена перегрузка в сети, т.е. важно защитить от перегрузок по току, иначе основной предохранитель не справится и в приборе будет короткое замыкание.
Контакт вилки с розеткой не должен быть «расшатанным». Надежный контакт не даст разогреться разъему и не приведет к пожару или порче кабеля.
Токоведущие части розетки должны быть изолированы друг от друга, а также защищены от прикосновений.
Некоторые современные розетки имеют защиту от неправильного подключения, когда нельзя в розетку вставить только один штырь вилки.

Среди множества электромонтажных работ, установка розетки, выключателя является одной из самых простых, однако это не значит, что ее нужно выполнять как угодно, не соблюдая определенных правил.

Обработан

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

• установка розеток и выключателей по так называемому «евростандарту»;
• «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

• В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
• Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
• В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

• Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

• В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
• Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

• Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
• Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

• Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

• Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
• Зона 1 (внешняя вертикальная поверхность ванной).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

• Советский;
• Евростандарт;
• Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Интересно ! Евростандарт также использует другие виды розеток. Они имеют более широкие выемки для штекеров. Советские розетки уже практически не используются, ведь современные приборы под них не рассчитаны.

Рекомендации по расположению розеток и выключателей

Как говорилось ранее, евростандарт повсеместно используется в Европе. Он более удобен, а его безопасность высока. Однако устанавливать элементы лишь по нему не стоит, ведь этот параметр можно регулировать в соответствии со своими требованиями.

Невысокое расположение розеток и выключателей довольно удобно. Оно позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. Кроме того, это выглядит эстетично и красиво. Пучки проводов более не портят общий вид помещения.

Однако расположение этих элементов по комнате ничем не регулируется. На этот счет есть несколько рекомендаций:

• Монтировать выключатели на высоте руки.
• Свет должен включаться возле входа в комнату.
• В больших помещениях можно установить несколько выключателей.

Далеко не всегда рост человека соответствует среднестатистическому. Поэтому стоит регулировать высоту монтажа согласно положению своей руки, что упростит дальнейшую жизнь. Кроме того, расположение таких элементов должно быть удобно для человека. Он должен иметь возможность быстро включить свет при возвращении домой или заходе в комнату. В спальне имеет смысл устанавливать дублирующие элементы возле кровати, чтобы не вставать перед сном.

Требования по расположению могут изменяться в зависимости от типа комнаты. Особенно это касается кухни и санузла. Стоит помнить, что там имеется риск попадания жидкости на провода, что может замкнуть цепь и привести к травмам. Поэтому важно относится к этому вопросу особенно тщательно.

В ванной установка розеток по евростандарту не приветствуется. Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте в 90 сантиметров, что соответствует советским нормам. При этом весь корпус должен быть из пластика и иметь хорошую изоляцию.

Важно ! Существуют особые типы корпусов, подходящих для использования в помещениях с повышенной влажностью. Их использование в ванной комнате предпочтительно.

На кухне же рекомендации схожие, но немного по другой причине. Высокое расположение розеток здесь приветствуется из-за кухонной мебели и регулярного использования различных приборов. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели в 90 сантиметров. Это позволит сделать их использование более удобным.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

• Отвертка;
• Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

• Зачистка проводов;
• Установка подрозетника;
• Подключение проводов;
• Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно ! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

1. Удаление от труб отопления и газоснабжения на полметра;
2. Удаление от проемов и рамок на 10 сантиметров;
3. Удаление от мойки на метр;
4. Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

Сегодня высота, на которую устанавливаются розетки и выключатели, не имеет чёткого регламента. То же самое касается и их количества на одну комнату. В результате довольно часто попадаются помещения, где они размещены в архаичном порядке и нередко в труднодоступных местах. В рамках этого материала мы попробуем разобраться с тем, как правильно нужно устанавливать розетки и выключатели, чтобы они были всегда доступны.

Нормативы по установке розеток и выключателей

Как уже ранее было сказано, каких-либо нормативов или правил по установке розеток и выключателей нет. «Евростандарт» — это не более чем условность , поскольку важное значение здесь имеют лишь техника безопасности и удобство в использовании. Это подтверждают Свод правил по проектированию жилых и общественных зданий (СП 31–110-2003), последняя редакция которого вышла в 2003 г. и Правила устройства электроустановок, что подготовлены с учётом всех норм МЭК, потому монтаж электропроводки следует проводить исходя из этих рекомендаций. Из первого следуют такие правила установки:

• выключатели должны размещаться со стороны дверной ручки на высоте 1 м от пола;
• расстояние от пола до розетки тоже должна составлять 100 см, при этом, её местоположение не имеет значения.

Выдержки из Правил Устройства Электроустановок

• выключатели должны размещаться аналогично инструкции из предыдущего документа, т. е. около дверной ручки на расстоянии 1 м от пола;
• выключатель также можно расположить под потолком, при наличии включающего шнура, опускающегося на рекомендуемый уровень;
• на кухне все точки электропитания должны находиться на расстоянии минимум в полметра от газопровода и достаточно высоко от пола;
• в санузлах электрические узлы должны устанавливаться на расстоянии в 60 см от сантехнического оборудования и такого же расстояния от пола.

Евророзетки существенно отличаются от наших изделий . Диаметр штырей и расстояние между ними в такой розетке несколько больше. Больше и сила тока: евро – 10–16А, а у отечественных в два раза меньше – 6–10А. Поэтому, первая намного выгоднее, поскольку в неё можно подключить несколько устройств.

Установка электрических узлов в доме

Чтобы вы понимали – существует два способа расположения розеток и выключателей в доме. Это т. н. евростандарт и старые добрые, знакомые многим, советские стандарты. Давайте рассмотрим каждый в деталях.

Согласно евростандарту, розетки должны находиться на расстоянии 30 см от пола , а выключатели – 90 см. Но на деле как таковой стандартизации не существовало никогда, и это понятие пришло в нашу жизнь вместе с евроремонтами. Соответственно, у него положительная и отрицательная сторона:

• розетка не «бросается в глаза» и ничему не мешает, а выключатель расположен на уровне опущенной руки (90 см от пола) и его можно включить, даже не глядя и без приложения каких-либо усилий – это плюс;
• для того чтобы вставить штепсель в розетку, нужно будет наклоняться, а дабы переключатель можно было щёлкать, он не должен быть ничем загорожен – это минус.

Что же касается советских стандартов, то мнение о них в последнее время разделилось. Одни считают их более удобными, другие нет, но в последнее время стало расти число именно последних. Напомним, что тогда была принята установка розетки на высоте 90 см, а выключатели на уровне человеческой головы, т. е. 160 см. Как и в предыдущем случае, имеются свои плюсы и минусы:

• розеткой намного удобней пользоваться, поскольку к ней не нужно наклоняться, а выключатель расположен на уровне глаз и не препятствует размещению мебели – это плюс;
• постоянно свисающие шнуры питания от приборов и необходимость поднимать руку, чтобы включить свет и найти тумблер глазами – это минус.

Выше мы уже говорили, что высота установки розеток и выключателей по «советскому» стандарту, в плане удобства, уже давно признана многими сомнительной. Пресловутому евростандарту стали отдавать больше предпочтений. Взять, допустим, те же розетки, а, точнее, блок из них. Он будет не так бросаться в глаза, чем куча розеток с «тройниками» и шнурами.

То же самое касается и выключателей, которые размещены у входа в помещение, на уровне опущенной человеческой руки, на высоте 90 см от пола . Таким образом, его можно будет быстро отыскать при входе в тёмную комнату. А в помещениях с большей протяжённостью имеет смысл устанавливать два проходных выключателя в разных концах.

Выключатели и розетки, которые не имеют защиты от утечек токов «на землю» (УЗО, дифавтоматы), не рекомендуется устанавливать в туалетах и ванных комнатах. Это же касается и розетки для стиральной машины.

Как их устанавливать?

Прежде чем приступать к установке розетки или выключателя, на стене следует обвести их контур. Если она бетонная, то отверстие делается перфоратором с алмазной коронкой. Подрозетник можно сделать как круглым, так и квадратным. В готовые отверстия вставляются специальные установочные коробки. Для их фиксации применяется строительный гипс, штукатурка или гипсовый клей . Коробка крепиться раздвижными лапками или шурупами, а потом на неё одевается пластиковый корпус.

Монтаж в гипсокартонную стену несколько отличается, отличается и необходимый инструментарий. В гипсокартонных листах все отверстия делаются заранее, куда нужно будет провести кабеля. Для фиксации розеток и выключателей используются специальные лапки, которые должны удерживать их на листе.

Что же касается установки при открытой проводке, то такие случаи крайне редки и в основном их так крепят лишь временно (например, при ремонте), поскольку провода сказываются на интерьере. Согласитесь, что намного приятней смотреть на красивую стену, где все аккуратно и эстетично.

Если вы хотите провести монтаж проводки и подключить розетки с выключателем самостоятельно без привлечения сторонней помощи, то следует придерживаться приведённых выше советов и ряда правил, которые позволят выполнить все работы без проблем и, главное, безопасно:

Подводим итоги

Итак, что мы сегодня узнали? Пожалуй, самым главным будет тот факт, что чётких нормативов или ГОСТов касаемо размещения розеток, выключателей и электропроводки нет, но зато существует ряд рекомендаций, которым нужно следовать, прежде всего из соображений безопасности. Но и количество устройств с выключателями должно быть таким, чтобы эксплуатация бытовых и осветительных приборов проходила максимально удобно, что следует учитывать, составляя проект.

Правильное размещение розеток очень важно для увеличения надёжности, повышения степени комфортности и верного распределения электроэнергии в помещении. Поэтому большинство людей, заменяя проводку, задаются резонным вопросом: «на какой высоте от пола делать розетку?». Сегодня мы постараемся исчерпывающее ответить на данный вопрос, предоставив всю необходимую и полезную для вас информацию, которая может пригодиться при установке розеток в жилом помещении.

Естественно, молодёжь стремится к более современному «европейскому стандарту», дабы не отставать от последних тенденций моды. Старая гвардия же предпочитает «советский стандарт», когда розетка размещается на высоте около 1 метра, на уровне пояса. Стоит сразу обмолвиться, что никакого «европейского стандарта» нет. Есть только небольшой перечень ограничений, которые существуют исключительно для обеспечения противопожарной безопасности.

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

• Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
• Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
• Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Высота розеток по «евростандарту»

Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

• Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
• Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.

Правила устройства электроустановок (ПУЭ)

ПУЭ регламентирует размещение розеток следующим образом:

• Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
• Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
• Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
• Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
• Запрещается размещать в банях и саунах.

Требования СП и ГОСТ

Правильное размещение розетки вытекает из следования этим правилам:

• Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
• Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
• Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).

Нет чётких правил, на какой высоте должны устанавливаться розетки на кухне. Но существует некий стандарт, который сформировался на основе стандартизированных размеров мебели для кухни. По этому стандарту розетки размещаются на трёх уровнях.

Первый уровень. Стандартная высота размещения на кухне – 10-15 см от пола. Отлично подходит для различных электроприборов, таких как: посудомойка, холодильник, электроплита и прочее.

Второй уровень. Следующими идут розетки для переносных электроприборов: чайника, микроволновой печи, блендера и т. д. Для них нужна высота от 110 до 130 см.

Третий уровень. Характеризуется размещением розеток на высоте 200-250 см. Для лёгкого доступа к ним может потребоваться табуретка.

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

• Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
• Стиральная машина – 1 м;
• Водонагреватель – 1,8 м.

В спальне розетки устанавливаются с двух сторон недалеко от двуспальной кровати, чтобы подключать электроприборы в сеть не вставая. Также рекомендуется рядом разместить выключатели.

На высоте 30 см устанавливается розетка для пылесоса, шнур от которого должен иметь возможность свободно тянуться в любую сторону. Возле стола располагаются розетки для компьютера или другой техники.

В условиях других комнат

Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.

Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.

Собственный стандарт

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Устанавливать розетки у себя дома можно на своё усмотрение, но следуя описанным выше правилам. Поэтому не обязательно принимать какой-либо из стандартов. Можно размещать розетки исходя из собственного удобства использования.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Заключение

Ключевое значение в выборе места расположения розеток имеет безопасность и комфортность. Следуя этим двум факторам можно максимально упростить свою жизнь. Не стоит этим пренебрегать. Удачи.

Фото оптимального размещения розеток по высоте

Какие есть нормы и правила при электромонтаже розеток и выключателей? | ЭлектроАС

Дата: 23 мая, 2009 | Рубрика: Вопросы и Ответы, Электромонтажные работы
Метки: Монтаж выключателей, Монтаж розеток, Электролаборатория, Электромонтажные работы

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Светлана
Существуют ли, какие-нибудь, стандарты электромонтажа электрических розеток и выключателей, имеется в виду высота от пола и расстояние от углов?

Здравствуйте, Светлана!
О нормах и правилах электромонтажа розеток и выключателей написано в ПУЭ (правила устройства электроустановок). Так как Вы не написали, в каких условиях собираетесь выполнить монтаж розеток и выключателей, то мы приводим нормы и правила установки электрооборудования в разнообразных помещениях.
6.6.30. Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.
6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.49. В зданиях при трехпроводной сети (см. п. 7.1.36) должны устанавливаться штепсельные розетки на ток не менее 10 А с защитным контактом. Штепсельные розетки, устанавливаемые в квартирах, жилых комнатах общежитий, а также в помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.), должны иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке.
7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.
После выполнения электромонтажных работ по прокладке кабеля и подключения розеток, выключателей и другого электрооборудования, требуется провести комплекс электроизмерений: замер сопротивления изоляции, замер сопротивления петли «фаза – нуль), замер цепи между заземлёнными установками и элементами заземлённой установки, замер выключателей автоматических, управляемых дифференциальным током (УЗО).

Прочая и полезная информация

Прочая и полезная информация

У вас недостаточно прав для чтения этого закона в это время

У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения создания», а в нижней половине — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) v.Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца.Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона. Информированные граждане — это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Гладкая розетка Ультратонкая крышка электрической розетки с 3 розетками и комплектом для укладки шнура, 3 ножки, стандартный размер —

Розетки какого размера совместима с моделью «Standard» и с розетками какого размера совместима модель «Universal»?

Стандартная модель для каждой гладкой модели розеток совместима с:

• «Стандартная» крышка выпускного отверстия размером 2 3/4 дюйма в ширину и 4 1/2 дюйма в длину

(Большинство крышек розеток в домах в США имеют «стандартный» размер)

Универсальная модель для любой гладкой модели розеток совместима со всем следующим:

• «Стандартная» выпускная крышка размером 2 3/4 дюйма в ширину на 4 1/2 дюйма в длину
• «Средняя» выпускная крышка размером 3 1/8 дюйма в ширину на 4 7/8 дюйма в длину
• An « выходная крышка увеличенного размера ”размером 3 3/8 дюйма в ширину и 5 1/16 дюйма в длину

(Универсальная модель рекомендуется, если вы не уверены в размерах крышек розеток в вашем доме или просто не хотите измерять крышки розеток, поскольку эта модель предназначена для всех размеров крышек розеток, представленных в настоящее время на рынке).

Технические характеристики:

Все модели, кроме модели с сетевым фильтром: Максимальный ток: 13, максимальное напряжение: 125, максимальная мощность: 1625

Модель устройства защиты от перенапряжения: Максимальный ток: 15, максимальное напряжение: 125, максимальная мощность: 1875

Зарегистрированные номера патентов: 9,509,080 (U.S.), 9,525,232 (США), D776064 (США), CA 02947173 (Канада)

Сертификаты безопасности: UL Std. 817 (США) и CSA Standard C22.2 No. 21 (Канада). Номер сертификата Intertek: 5011560

100% новое состояние: мы продаем только новый товар. В процессе доставки может появиться любой вид потертого или поврежденного продукта. Мы поддерживаем все наши продукты, и мы заменим продукт, поврежденный в процессе доставки.

S.I. № 30/1950 — Стандартная спецификация (электрические вилки и розетки (10 ампер, континентальный тип)) Заказ, 1950 г.

		С.И. № 30 за 1950 г.
		СТАНДАРТНАЯ СПЕЦИФИКАЦИЯ (ЭЛЕКТРИЧЕСКИЕ ВИЛКИ И РОЗЕТКИ (ТИП 10 АМПЕР КОНТИНЕНТАЛЬНЫЙ)) ЗАКАЗ, 1950 г.
		Я, ДЭНИЕЛ МОРРИССИ, министр промышленности и торговли, во исполнение полномочий, предоставленных мне подразделом (3) Раздел 20 принадлежащий Закон о промышленных исследованиях и стандартах, 1946 г. (Нет.25 от 1946 г.), настоящим приказать: 1. Этот Заказ может именоваться Приказом о Стандартных технических условиях (Электрические вилки и розетки (10 Ампер, континентальный тип)), 1950 г. 2 .— (1) Спецификация, изложенная в Части II Приложения к настоящему Заказу, настоящим объявляется стандартной спецификацией для товара, описанного в Части I указанного Приложения.
		(2) Указанная стандартная спецификация может именоваться Ирландским стандартом 23: 1950.
		РАСПИСАНИЕ.
		ЧАСТЬ I.
		ЭЛЕКТРИЧЕСКИЕ ВИЛКИ И РОЗЕТКИ (КОНТИНЕНТАЛЬНЫЙ ТИП 10 АМПЕР).
		ЧАСТЬ II.
		ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
		В этой спецификации буквы B.S., за которыми следуют два набора цифр, относятся к Британскому стандарту, первый из которых является серийным номером, а второй — годом его публикации Британским институтом стандартов.
		РАЗДЕЛ I.
		Вилки и розетки (без заземления).
		ОПРЕДЕЛЕНИЯ.
		1. Для целей Раздела I данной спецификации применяются следующие определения: —
		( a ) Штекер: — устройство с двумя металлическими контактами в виде цилиндрических штырей, предназначенных для подключения к двухжильному гибкому кабелю.
		( b ) Гнездо-розетка: — устройство с двумя металлическими контактами, предназначенными для зацепления с соответствующими штырьками вилки и предназначенное для подключения к стационарной проводке и подходящее для крепления на плоской поверхности.
		( c ) Контактные трубки: — Металлические контакты в розетке, которые входят в контакт со штырями вилки.
		( d ) Токоведущие части: — Металлические части, находящиеся в электрическом контакте либо со штырем вилки, либо с контактной трубкой розетки.
		РЕЙТИНГ.
		2. Вилки и розетки должны быть рассчитаны на ток 10 ампер при 250 вольт.
		ВЗАИМОЗАМЕНА.
		3. Ничто в конструкции вилок и розеток, соответствующих Разделу I данной спецификации, не препятствует их взаимозаменяемости.
		ПРЕДУПРЕЖДЕНИЕ СЛУЧАЙНОГО КОНТАКТА.
		4.Вилки и розетки должны быть сконструированы таким образом, чтобы исключить случайный контакт с их токоведущими частями.
		Контактные трубки должны быть погружены под поверхность крышки розетки таким образом, чтобы исключить возможность непреднамеренного прикосновения к контактным трубкам.
		Когда вилка и розетка находятся в зацеплении, никакие металлические части, находящиеся под напряжением, не должны быть доступны.
		ВИД И РАЗМЕРЫ ТЕРМИНАЛОВ.
		5. Выводы штырей должны быть винтовыми и выдерживать не менее одного 2,5 мм2. дирижер.
		Клеммы контактных трубок должны быть винтового типа и должны быть расположены так, чтобы, когда розетка закреплена в рабочем положении, проводники могли быть надежно присоединены к клеммам спереди.Штепсельная розетка должна быть спроектирована и все части расположены таким образом, чтобы иметь два проводника сечением не менее 2,5 кв. Мм. каждый может быть подключен к каждому терминалу.
		Полный диаметр резьбы клеммных винтов должен быть не менее 3,5 мм.
		ВИНТЫ В КЛЕММАХ.
		6.Головки винтов в зажимах должны иметь соответствующие прорези и быть легко доступными для затяжки. Если головки винтов служат для крепления проводов к клеммам, они должны подходить для выполнения соединений, а головки винтов должны входить в углубление или входить между боковыми выступами.
		МАТЕРИАЛЫ.
		7. Детали из черного металла должны быть устойчивы к ржавчине.
		Основания и крышки вилок и крышки розеток должны быть изготовлены из прочных негорючих изоляционных материалов, не размягчающихся при нагревании до температуры 85 ° C. Устойчивость таких материалов к влагопоглощению не должна зависеть от глазури или лака.
		Материал, используемый в токоведущих частях, должен быть латунь, фосфористая бронза или другой подходящий материал.
		КОНСТРУКЦИЯ ШТИФТОВ И РАЗЪЕМОВ ВИЛКИ.
		8. Штифты должны быть закреплены в изоляционном материале так, чтобы они не могли повернуться или отсоединиться, когда вилка полностью собрана. Они должны быть цилиндрическими и твердыми, с полусферическими концами для облегчения входа в контактные трубки. Контактная поверхность штифтов должна быть гладкой и без гофр.Каждый штифт и его вывод должны быть выполнены как одно целое или соединены таким образом, чтобы они не могли ослабнуть при нормальных условиях эксплуатации.
		РАЗМЕРЫ И РАСПОЛОЖЕНИЕ ШТИФТОВ ВИЛКИ.
		9. Размеры штифтов и расстояние между ними должны быть такими, чтобы они соответствовали ограничениям, установленным датчиками «GO» и «NOT GO», показанными на рис. 1. Вес датчика A должен составлять 100 г.и при его использовании единственной прилагаемой силой должен быть вес калибра.
		РАЗМЕРЫ ВИЛКИ.
		10. Пробка должна иметь такие размеры, чтобы соответствовать ограничениям, установленным датчиком «НЕ ВХОДИТ», показанным на рис. 2.
		КОНСТРУКЦИЯ ВИЛКИ.
		11.Конструкция заглушки должна позволять гибкому кабелю проходить через одно отверстие, паз или сальник. Он должен быть снабжен устройством для захвата любого подходящего кабеля вместе с его защитным покрытием, чтобы предотвратить нагрузку на клеммы. Устройство должно зажимать кабель таким образом, чтобы предотвратить снятие изоляции с защитного покрытия и распускание токопроводящих жил.
		Должна быть предусмотрена ручка для пальцев или другие подходящие средства для вставки и извлечения вилки, не подвергая гибкий кабель каким-либо напряжениям.
		КОНТАКТНЫЕ ТРУБКИ РОЗЕТКИ.
		12. Контактные трубки должны быть сконструированы таким образом, чтобы обеспечивать контакт с штырями вилки по поверхности, а не по прямой или точечной. Отверстия контактных трубок должны иметь такую ​​форму, чтобы обеспечивать легкий ввод и извлечение штырей вилки. Контактные трубки не должны врезаться в штыри вилки.
		Контактные трубки должны быть саморегулирующимися и свободно выравниваться, чтобы обеспечивать и поддерживать за счет давления пружины в нормальных условиях эксплуатации удовлетворительный контакт со штырями вилки. Средства для создания контактного давления должны быть связаны с каждой контактной трубкой независимо.
		СПОСОБ ПОДКЛЮЧЕНИЯ КОНТАКТНЫХ ТРУБ К ТЕРМИНАЛАМ.
		13. Каждая контактная трубка и ее вывод должны быть выполнены как одно целое или соединены таким образом, чтобы они не могли ослабнуть при нормальных условиях эксплуатации.
		КРЕПЕЖНЫЕ ОТВЕРСТИЯ И КРЕПЛЕНИЯ В РОЗЕТКЕ.
		14. Крепежные отверстия или крепежные прорези в розетке должны соответствовать размеру No.6 шурупов по дереву в соответствии с B.S. 1200: 1945.
		УСТРОЙСТВО В ОСНОВЕ РОЗЕТКИ.
		15. В основании розетки должна быть выемка сзади для обеспечения правильной посадки при установке.
		РАЗМЕРЫ И РАСПОЛОЖЕНИЕ РОЗЕТКИ.
		16.Расстояние и выравнивание контактных трубок должно соответствовать пределам, установленным обеими парами штифтов датчика «GO», показанного на рис. 3.
		Отверстия в изоляционной крышке розетки должны соответствовать пределам, установленным датчиком «НЕ ВХОДИТ», показанным на рис. 4.
		ПРУЖИНА ДАВЛЕНИЯ КОНТАКТНЫХ ТРУБ НА ВЫХОДЕ.
		17.Контактные трубки розетки должны позволять ввод манометра А, показанного на рис. 5, и сразу после извлечения этого манометра в вертикальном положении поддерживать давлением пружины только вес манометра В, показанный на рис. 5. Вес калибра B должен составлять 250 г.
		БОССЫ И НОСИТЕЛИ В КРЫШКЕ РОЗЕТКИ
		18. В крышках розеток должны быть предусмотрены выступы подходящего размера и прочности для завинчивания винтов крепления крышки.
		Должно быть предусмотрено не менее двух заглушек подходящего размера.
		ТЕСТИРОВАНИЕ.
		19. Вилки и розетки должны соответствовать испытаниям, приведенным в разделах 20-25.
		ИСПЫТАНИЕ НАПРЯЖЕНИЯ И ИЗОЛЯЦИИ.
		20. Проверяемые вилки и розетки должны храниться не менее 8 часов в испытательной комнате при температуре от 15 ° C до 20 ° C, чтобы достичь температуры помещения. Затем они подвергаются воздействию воздуха, насыщенного водяным паром, в течение 16 часов при той же температуре.
		После этого должны быть включены вилка и розетка и напряжение 1500 Р.РС. напряжение переменного тока должно быть приложено в течение одной минуты без возникновения пробоя:
		(i) между токоведущими частями и крепежными винтами,
		(ii) между токоведущими частями и металлической пластиной, помещенной под основание розетки,
		(iii) между токоведущими частями и фольгой, обернутой вокруг вилки,
		(iv) между выводами розеток.
		Сразу после завершения этих испытаний должно быть определено сопротивление изоляции вилки и розетки между металлическими частями, не находящимися под напряжением, и выводами. Сопротивление должно быть не менее 2 МОм при напряжении постоянного тока 500 вольт.
		ТЕПЛОВОЙ ТЕСТ.
		21.Токоведущие части вилки и розетки при включенной вилке должны быть нагружены током 12,5 ампер. Если падение напряжения на контакте превышает 50 милливольт, проводят следующее испытание:
		Шарик из пчелиного воска около 3 мм. диаметр должен быть прижат к каждому контактному элементу вилки и розетки. Вилка и розетка должны быть включены и закрыты крышкой при температуре 15 ° C.до 20 ° C. Затем токоведущие части должны быть нагружены в течение одного часа силой 12,5 ампер. В течение этого периода контактные детали не должны достигать температуры, достаточной для плавления пчелиного воска.
		ИСПЫТАНИЕ НА ТОК НА РАЗРЫВ.
		22. Вилки и розетки должны быть способны отключать ток 12,5 ампер при испытании в неиндуктивной среде D.Цепь на 250 вольт.
		Испытание проводят при температуре от 15 ° C до 20 ° C. Розетка должна быть установлена ​​на вертикальной поверхности с осями контактных трубок в вертикальной плоскости. Все металлические части розетки, не контактирующие с токоведущими частями, должны быть заземлены. Цепь должна быть отключена 20 раз с интервалом в полминуты, вынимая вилку из розетки со скоростью примерно 6 дюймов в секунду.
		После завершения испытания контактные трубки не должны подвергаться значительному повреждению.
		ИСПЫТАНИЕ НА МЕХАНИЧЕСКУЮ ПРОЧНОСТЬ.
		23. ( a ) Механическая прочность розетки должна быть проверена при нагрузке на диск из твердого волокна до 250 г.свободно проваливаться через 15 см. на розетку, жестко закрепленную на деревянной колодке. Испытание следует повторить для четырех различных положений розетки без трещин или вмятин на покрытии. Подходящая форма устройства для испытания показана на рис. 6.
		( b ) Механическая прочность заглушки должна быть проверена путем трехкратного свободного падения на четверть круга радиусом 1 метр о жесткую стопорную пластину.Вилка не должна иметь повреждений в результате испытания, отпечатки на изоляционном материале не считаются повреждением.
		Испытание может быть проведено с использованием устройства типа, показанного на рис. 7, вилка должна быть снабжена проводом достаточной длины в соответствии с условиями эксплуатации.
		СЕРВИСНЫЙ ТЕСТ.
		24.Следующие испытания должны проводиться после того, как вилка и розетка прошли испытание на отключающую способность по току, указанное в Статье 22.
		( a ) Вилка и розетка в рабочем состоянии и положении должны быть закреплены на токе 15 ампер и 250 об / мин. В цепи переменного тока, коэффициент мощности 0 · 6 отстает. Штепсель вынимается 5000 раз из расчета 15 отказов в минуту. Полярность должна быть изменена на противоположную после 2 500 изъятий.
		Розетка должна выдерживать испытание без какого-либо износа, который может быть опасен при эксплуатации, и без значительного повреждения отверстий контактных трубок. Контактные соединения не должны быть ослаблены, а изоляционное покрытие токоведущих частей не должно иметь повреждений.
		( b ) Розетка без предварительной обработки влагой должна выдерживать испытание напряжением, указанным в разделе 20, с использованием напряжения 1000 Р.РС. вольт переменного тока
		СЛУЧАЙНЫЙ КОНТАКТНЫЙ ТЕСТ.
		25. Крышка розетки должна быть сконструирована таким образом, чтобы при испытании розетки датчиком, показанным на рис. 8, контакт между одним штырем датчика и одной контактной трубкой розетки был невозможен. без того, чтобы второй штифт датчика входил во второе отверстие крышки.
		При проведении испытания контактные трубки розетки должны быть вертикальными. Вес калибра 250 г. и единственной приложенной силой должен быть вес калибра.
		МАРКИРОВКА.
		26. Вилки и розетки должны иметь нестираемую и отчетливую маркировку, указывающую, что они рассчитаны на 10 ампер 250 вольт.
		РАЗДЕЛ II.
		Вилки и розетки (с заземлением).
		ОПРЕДЕЛЕНИЯ.
		27. Для целей Раздела II данной спецификации применяются следующие определения: —
		( a ) Штекер: — устройство с тремя металлическими контактами, предназначенное для подключения к трехжильному гибкому кабелю.Два контакта должны образовывать нормальную токоведущую часть и иметь форму цилиндрических штырей. Третий должен быть для заземления или защиты и должен составлять один элемент скользящей пары.
		( b ) Гнездо-розетка: — Устройство с тремя металлическими контактами, предназначенное для зацепления с соответствующими контактами вилки, приспособленное для подключения к стационарной проводке и подходящее для крепления на плоской поверхности.
		( c ) Контактные трубки: — Металлические контакты в розетке, которые входят в контакт со штырями вилки.
		( d ) Токоведущие части: — металлические части, находящиеся в электрическом контакте либо с штырем вилки, либо с контактной трубкой розетки.
		СООТВЕТСТВИЕ ПОЛОЖЕНИЯМ РАЗДЕЛА I.
		28. Вилки и розетки, изготовленные в соответствии с Разделом II данной спецификации, должны соответствовать применимым частям Разделов 2–9, 11–18 и 26.
		СТРОИТЕЛЬСТВО ВИЛКИ И РОЗЕТКИ.
		29. Розетки с заземляющими контактами должны быть сконструированы таким образом, чтобы в них нельзя было вставить вилки без заземляющих контактов, соответствующие Разделу I настоящей спецификации.Вилки и розетки должны быть сконструированы таким образом, чтобы соединение между заземляющими контактами было выполнено до того, как штыри войдут в контактные трубки.
		КОНТАКТЫ ЗАЗЕМЛЕНИЯ.
		30. Заземляющие контакты должны быть рассчитаны на ток не менее 10 ампер.
		Элементы заземления должны быть сконструированы и расположены таким образом, чтобы элементы в розетке входили в зацепление путем скольжения с соответствующими элементами заземления в вилке.Заземляющие контакты розетки должны быть подпружиненными, а контакты вилки — неподрессоренными.
		Пружина заземляющих контактов розеток, когда контакты расширяются с помощью калибра, показанного на рис.9, должна быть такой, чтобы, когда калибр, показанный на рис.10, вставлен без двух съемных штифтов, Вес (250 грамм) этого манометра должен поддерживаться давлением пружины заземляющих контактов.
		Контактные поверхности заземляющих контактов как на розетке, так и на вилке должны быть гладкими и без гофр.
		Датчик, показанный на рис. 9, должен использоваться со снятой крышкой с розетки, а датчик, показанный на рис. 10, должен использоваться с закрытой крышкой.
		КЛЕММЫ ЗАЗЕМЛЕНИЯ-КОНТАКТЫ.
		31. Клемма заземляющего контакта розетки должна выдерживать не менее двух 2 · 5 кв. Мм. проводов, а вывод заземляющего контакта вилки не менее одного 2 · 5 кв. мм. дирижер.
		Клеммы заземляющих контактов должны быть четко распознаваемыми.
		РАЗМЕРЫ ВИЛКИ.
		32. Заглушка должна иметь такие размеры, чтобы соответствовать ограничениям, установленным датчиками «ПУСК» и «НЕ ПУТЬ», показанными на рис. 11 и 12.
		ИСПЫТАНИЯ.
		33. Вилки и розетки должны соответствовать испытаниям, описанным в разделах 20-25 спецификации, измененной следующим образом: —
		( a ) Испытание, описанное в разделе 20, должно быть расширено, чтобы проверить изоляцию между заземляющими контактами и частями, находящимися под напряжением.
		( b ) Испытания, описанные в разделе 21, должны быть расширены, чтобы охватить тепловые испытания заземляющей части.
		( c ) Испытание, описанное в разделе 22, должно быть расширено испытаниями с током 12,5 ампер при 250 вольт, проходящим через один полюс и заземляющий контакт.
		( d ) Испытания, описанные в разделе 24, должны проводиться с заземляющими контактами, подключенными к земле, и испытательным источником питания, имеющим заземленный один полюс.
		ДАННО за моей официальной печатью 3 февраля 1950 года.
		ДЭНИЕЛ МОРРИССИ.
		Министр промышленности и торговли.
		GO GAUGE для проверки максимального диаметра штифта. GO GAUGE для проверки расстояния между внутренними краями штифтов. НЕ ИСПОЛЬЗУЙТЕ ИЗМЕРИТЕЛЬ для проверки минимального диаметра штифта. GO GAUGE для проверки расстояния между внешними краями штифтов.
		Инжир.1. Калибры штифтов заглушек.
		Все размеры в миллиметрах.
		Рис. 2. ЗАПРЕЩАЕТСЯ манометр для заглушки. Инжир.3. Измерительный прибор для проверки расстояния и выравнивания контактных трубок. Все размеры в миллиметрах. Все размеры в миллиметрах.
		Все размеры в миллиметрах.
		Калибр А.
		Калибр B.
		Рис. 5. Измерители расширения и контактного давления контактных трубок.
		Все размеры в миллиметрах.
		Инжир.6. Аппарат для испытания механической прочности розеток.
		Рис. 7. Аппарат для проверки механической прочности заглушек.
		Все размеры в миллиметрах.
		Инжир.9. Датчик для размыкания заземляющих контактов розеток.
		Все размеры в миллиметрах.
		Инжир.10. Манометр для проверки давления пружины заземляющих контактов розеток.
		Все размеры в миллиметрах.
		Инжир.11. Датчик GO для штекеров (заземляющего типа).
		Все размеры в миллиметрах.
		Рис. 12. Датчики GO и NOT GO для заземляющих контактов вилок (заземляющего типа). No related posts. Разное Похожие записи Как правильно промывать нос при насморке: эффективные методы и растворы 18.11.2024 Питание кормящей мамы: что можно есть при грудном вскармливании 17.11.2024 Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели 16.11.2024 Детская комната для новорожденного: оформление, дизайн и планировка 15.11.2024 Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей 14.11.2024 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
