Анатомия электрощитка / Статьи и обзоры / Элек.ру

Как выбрать автоматические выключатели и другое модульное оборудование для бытового распределительного шкафа

Совсем недавно, 20–30 лет назад, типичный узел ввода электросети квартиры состоял из счётчика и двух-трёх автоматических выключателей в общем распределительном шкафу на лестничной клетке. Ассортимент щитового оборудования в магазинах был скромным, поэтому выбрать нужное не составляло особого труда. Но с годами в частном жилье появились мощные водонагреватели, современные стиральные машины, кондиционеры, системы «тёплый пол» и т. д., стало больше линий внутренней энергосети. Чтобы обеспечить качественное электроснабжение для работы сложной бытовой техники, производители разработали новое модульное оборудование для бытового распределительного шкафа. Однако широкий выбор автоматических выключателей, УЗО, дифавтоматов привёл к тому, что в их типах и маркировке путаются не только собственники жилья, но и некоторые специалисты.

В современных домах по-прежнему предусмотрен электрощит на лестничной площадке, в котором установлены электросчётчик, вводной автомат, возможно, рубильник. Это зона ответственности управляющей организации, которая должна следить за подбором и состоянием оборудования.

В квартирах, как правило, устанавливают распределительный шкаф — сложную систему, включающую множество модулей различного назначения. Их выбор, монтаж и замену следует выполнять в строгом соответствии с проектом внутренней электросети. Однако нередко этот документ недоступен, и специалистам-монтажникам совместно с владельцем жилья приходится самостоятельно искать решение. Чтобы при этом избежать ошибок, способных привести к авариям и даже к несчастным случаям в процессе эксплуатации, требуется понимать назначение, маркировку и правила использования наиболее распространённых типов модульного оборудования.

Для бытовых электросетей это рубильники, автоматические выключатели, устройства защитного отключения (УЗО) и дифференциальные автоматы. Иногда в щитке можно также встретить ограничители напряжения, контакторы и некоторые другие типы модульного оборудования. Рассмотрим их подробнее.

Автоматический выключатель ВА47-29 IEK®

Автоматические выключатели и рубильники

Автоматические выключатели служат для защиты электрических цепей от перегрузок, которые способны привести к порче электрооборудования, перегреву проводки и возгораниям, а также от короткого замыкания. Отдельные автоматы устанавливаются на все без исключения линии внутренней электросети. Выбирая их, обратите внимание на маркировку на корпусе, особенно на характеристику срабатывания и номинальный ток в амперах (например, C16, B10, C25 и т. д.).

Ни в коем случае нельзя использовать автомат, если его номинальный ток превышает величину, предусмотренную проектом. Нарушение этого правила чревато серьёзными последствиями, вплоть до пожара и поражения электрическим током из-за разрушения изоляции перегревшейся проводки.

К сожалению, проект внутренней электросети может и отсутствовать (что случается в квартирах и частных домохозяйствах). В этом случае выбирать номиналы автоматов приходится, руководствуясь наиболее распространёнными вариантами, которые характерны для большинства типовых проектов.

Например, для питания бытовых розеток с заземляющим контактом используют автоматы номиналом 16 А, без заземляющего контакта — номиналом 10 А, для бытового освещения — также номиналом 10 А. На линию электроплиты обычно устанавливают автомат номиналом 40 А. Общий автомат на вводе в квартиру или дом по номиналу должен на одну ступень превосходить автомат на самой нагруженной линии. То есть на вводе в квартиру с электроплитой (40 А) устанавливают общий автомат номиналом 50 А.

Ещё один способ выбрать автомат — измерить сечение проводов отходящей линии. Так, для одножильного медного провода сечением 1–1,5 мм2 подойдёт выключатель на 16 А, для 2,5 мм2 — на 25 А, для 4 мм2 — до 40 А, а для 6 мм2 — до 50 А. Помимо сечения провода, нужно учитывать и характеристики электрооборудования на другом конце линии. Например, каким бы кабелем вы ни подключили обычную бытовую розетку, ее максимум — 16 А, что указано на механизме.

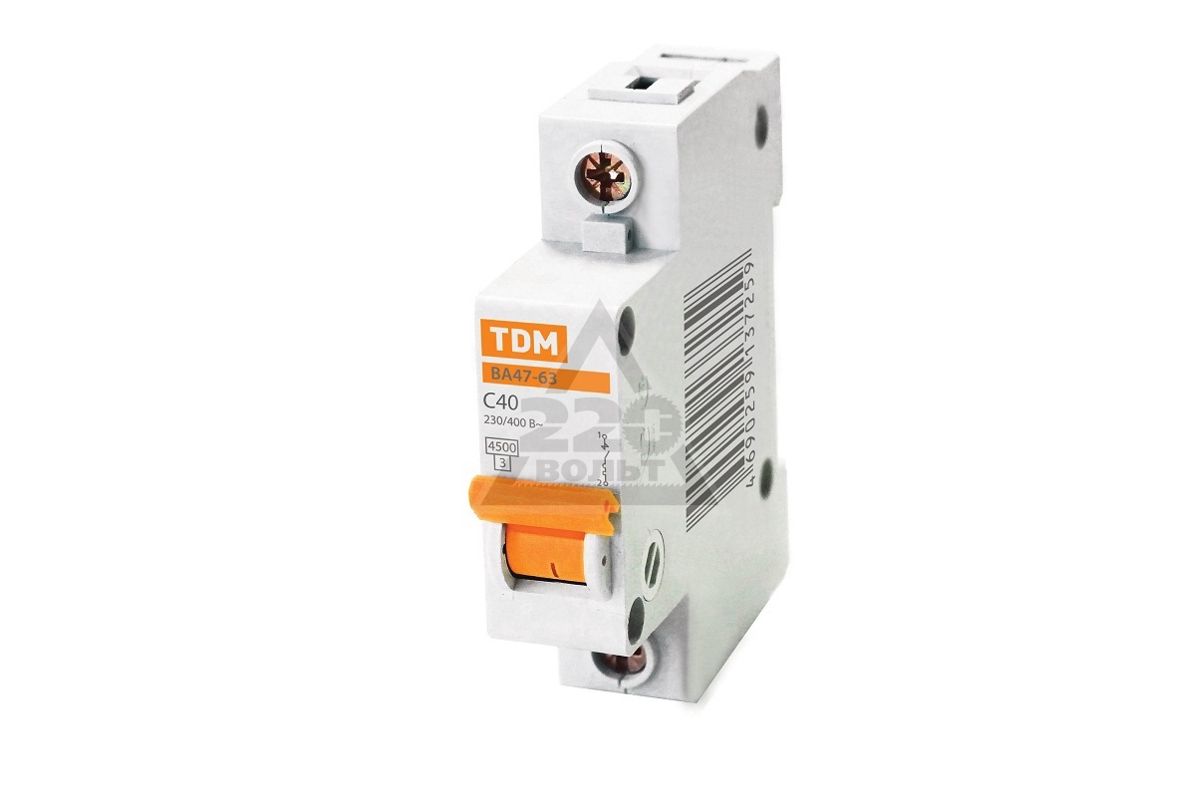

Маркировка автоматических выключателей
На каждом автомате имеется маркировка, которая информирует о его рабочих характеристиках. Остановимся на ней подробнее.
Тип
В бытовом сегменте используются устройства трёх типов: B, C и D. Как правило, по умолчанию выбирают универсальные автоматические выключатели типа C — для общих нагрузок, включая небольшие двигатели (стиральная машина, пылесос, холодильник, маломощный циркуляционный насос и т. п.). Тип B предназначен для бытовых приборов и освещения, но на практике его стоит использовать только для освещения, поскольку никогда не известно точно, что именно будет включаться в розетки. Тип D — это автоматы для защиты линий, питающих устройства с большими пусковыми токами: скважинные, колодезные и мощные циркуляционные насосы, оборудование домашней котельной, моторизованный привод гаражных ворот и т. д. Всё это встречается в индивидуальных домах и никогда — в городских квартирах.
Рабочее напряжение
Маркировка 230/400~ означает, что автомат предназначен для использования в сетях однофазного переменного тока с напряжением до 230 В или трёхфазного с напряжением до 400 В. Это именно то, что нужно в быту и ЖКХ.
Токовые характеристики
На корпусе автоматического выключателя размещены два числа в рамочках, расположенные рядом, — например, 4500 и 3. Первая цифра означает предельную коммутационную способность выключателя — то есть максимальный ток, при сработке от которого автомат не выйдет из строя (не будет подгораний, спаек контактов, повреждений корпуса и пр.). Чем больше предельная коммутационная способность, тем лучше, и у современных автоматов надёжных производителей она не бывает ниже 4500 А.
Вторая цифра — класс токоограничения. Он показывает, как быстро автоматический выключатель отреагирует на возникновение сверхтоков. Устройства класса 3— самые надёжные, при коротком замыкании они срабатывают за время, не превышающее 2,5–6 миллисекунд, и выбирать нужно именно такие.
Защита двух типов
Современные автоматические выключатели должны иметь два типа защиты: тепловую (от перегрузки) и электромагнитную (от короткого замыкания). На устройствах некоторых производителей наличие обоих типов обозначено специальной маркировкой на корпусе. Например, на автоматах IEK^® она расположена прямо на лицевой панели. Здесь наличие на схеме прямоугольника символизирует тепловую защиту, а полукруга — электромагнитную.

Первая срабатывает при превышении по току до 1,45 от номинала автомата. В зависимости от кратности перегрузки время, за которое автомат отключается, составляет от нескольких минут до секунд. Электромагнитная защита срабатывает при КЗ: для автоматов типа B при трёхкратном превышении номинала по току, для типа C — при пятикратном, для типа D — при десятикратном.

Выключатель нагрузки ВН-32 IEK®

Выключатели нагрузки (рубильники) — самый простой тип коммутационного оборудования. Они служат для ручного разрыва цепи. В бытовом сегменте, как правило, используются двухполюсные (сдвоенные) рубильники, которые разрывают сразу и линейный проводник (L), и нейтральный (N). Это гарантирует полную безопасность при авариях и выполнении электромонтажных работ.

По действующим нормативам наличие одного общего выключателя нагрузки на вводе является обязательным. Он должен быть установлен перед электросчётчиком, а общий вводной автомат — после него.

В современных многоквартирных домах часть коммутационного оборудования (общие вводные автоматы, рубильники, УЗО и электросчётчики) расположена в этажных и подъездных шкафах, находящихся в границах балансовой принадлежности эксплуатирующей организации, а в квартирах монтируют индивидуальные щитки для коммутации линий внутриквартирной разводки. В них тоже устанавливают рубильник на вводе. Его номинал подбирается аналогично номиналу вводного автомата.

Выключатель дифференциальный ВД1-63 IEK®

Маркировка у выключателей нагрузки несложная — это номинал по току и рабочее напряжение: 230/400 или 400 В.

Устройства дифференциальной защиты

Устройства защитного отключения, называемые также дифференциальными выключателями (не путать с дифференциальными автоматами), предназначены для защиты людей от поражения дифференциальным током (током утечки).

Утечки бывают вызваны различными факторами, например пробоем на металлический корпус бытового электроприбора вследствие каких-то внутренних повреждений. Другая причина — аварии в электросети, когда в результате нарушения изоляции проводки под напряжением могут оказаться трубы отопления или водоснабжения, сантехническое оборудование, арматура в несущих конструкциях и т. д. Частый признак утечки — когда в ванной бьет током.

Получить удар можно и в результате случайного контакта с токоведущими частями электрооборудования.

Ток утечки обычно значительно меньше тока короткого замыкания, но даже небольшой ток может быть опасен для человека. Для защиты от него используется УЗО, мгновенно разрывающее цепь (одновременно и линейный, и нейтральный проводник) при возникновении даже небольшой утечки.

Обычно УЗО ставят не на каждую линию, а на группу линий. В квартире с несложной разводкой, например, может быть всего одно УЗО. Как правило, отдельное устройство устанавливается на группу силовых розеток кухни или на группу линий, питающих холодные помещения (балконы, лоджии, неотапливаемые кладовые и т. д.). На вводе устанавливается также общее УЗО (которое часто называют противопожарным, поскольку его основная функция — защита жилья от пожаров, вызванных токами утечки). Более подробно с требованиями, касающимися использования УЗО, можно ознакомиться в действующей редакции правил устройства электроустановок (ПУЭ).

При выборе устройства защитного отключения важно правильно прочитать его маркировку. Основной параметр — номинальный отключающий дифференциальный ток I∆n. Безопасным для человека считается ток в 30 миллиампер (0,03 А), соответственно, в жилых домах и квартирах устанавливаются УЗО с маркировкой I∆n 30 mA (или 0,03 А).

Исключение — противопожарное УЗО. Два главных критерия выбора этого оборудования — это селективность устройства (наличие в нём возможности установки задержки отключения) и высокий параметр тока утечки (100–300 мА).

Параметры противопожарного УЗО по току утечки и времени срабатывания должны быть как минимум в три раза больше характеристик нижерасположенного обычного УЗО. Иначе при срабатывании нижестоящего дифференциального выключателя среагирует и противопожарное устройство. В результате будет сложнее выяснить причину отключения, а без питания останутся все потребители в параллельных линиях, на которых проблем нет.

Также следует обратить внимание на номинальный ток УЗО: он должен соответствовать аналогичной характеристике коммутационного устройства, установленного непосредственно перед УЗО. Кроме того, рекомендуется использовать УЗО с номиналом по току на ступень выше установленных после него автоматов (иногда допускается равенство). Также в маркировке указываются рабочее напряжение сети и характеристика тока (для переменного тока это значок ~ или аббревиатура AC).

АВДТ 32 IEK®

Автоматические выключатели дифференциального тока (АВДТ) представляют собой комбинацию автомата и УЗО в одном корпусе. Эти устройства применяются в тех случаях, когда линия требует индивидуальной защиты. Например, при подключении проточных и накопительных водонагревателей, котлов, насосных групп и т. д. (подробнее см. ПУЭ). АВДТ используют, чтобы упростить схему щитка и сократить количество модулей, то есть не устанавливать отдельное УЗО и автомат перед ним.

Маркировка АВДТ совмещает в себе обозначения, характерные и для автоматических выключателей, и для УЗО: характеристику срабатывания и номинальный ток, номинальный отключающий дифференциальный ток, рабочее напряжение, предельный коммутационный ток и класс токоограничения.

Прочие устройства

Помимо перечисленных типов модульных устройств, в распределительном щитке иногда можно встретить и другие. Их подбор достаточно сложен и зависит от конкретной ситуации, поэтому кратко остановимся лишь на их назначении.

Ограничитель импульсного перенапряжения — устройство для защиты внутренних распределительных сетей жилых и общественных зданий от мгновенных скачков напряжения, вызванных ударами молний или техническими причинами. Варисторы в этом оборудовании поглощают энергию импульса и распределяют её в окружающем пространстве в виде тепла, тем самым защищая электрооборудование от скачков напряжения.

Расцепитель минимального/максимального напряжения служит для защиты электроприборов от скачков и провалов сетевого напряжения при плохом качестве электроснабжения. При срабатывании выключает автомат ВА47-29 IEK^® механическим путём, прерывая тем самым электроснабжение.

Реле контроля напряжения — автоматическое устройство с аналогичными функциями. Устанавливается в схеме после автомата и работает автономно от него. Помимо размыкания цепи, производит также её автоматическое замыкание после возврата величины питающего напряжения в рамки допустимых пределов. Некоторые производители, например IEK GROUP, выпускают реле контроля напряжения с возможностью выбора времени и диапазона напряжений срабатывания.

Импульсные реле применяют в сложных схемах управления освещением, в которых вместо обычных выключателей и переключателей используются кнопочные (с возвратной пружиной). Также их используют в схемах с датчиками движения, с возможностью управления одним осветительным прибором из разных точек (или всеми из одной) и т. д.

Контакторы используются для автоматизации различных технологических процессов и управления ими, в том числе в системах освещения, кондиционирования, вентиляции и т. д.

Помимо перечисленных типов оборудования, в электрощитке могут быть установлены и другие дополнительные устройства. Однако их присутствие предполагает наличие сложной схемы управления и необходимой документации, в соответствии с которой производится монтаж или замена.

Выбор модульного оборудования и его монтаж в распределительном шкафу для современной квартиры или дома — сложная задача. Только специалисты смогут грамотно рассчитать нагрузку, определить сечение проводов и подобрать необходимый комплект оборудования. Домовладельцу же стоит обратить внимание на выбор марок электротехнических изделий, ведь именно ему предстоит использовать электрическую сеть.

что это такое и где они применяются? / Статьи и обзоры / Элек.ру

Многие знают из школьного курса физики, что ток бывает переменным и постоянным. Если о применении переменного тока мы еще что-то можем с уверенностью сказать (все бытовые электроприемники питаются от переменного тока), то о постоянном мы не знаем практически ничего. Но раз существуют сети постоянного тока, значит есть и потребители, и соотвественно защита таким сетям тоже нужна. Где встречаются потребители постоянного тока и в чем отличие аппаратов защиты для этого рода тока мы рассмотрим в этой статье.

Ни один из типов электрического тока не «лучше», чем другой — каждый подходит для решения определенных задач: переменный ток идеален для генерации, передачи и распределения электроэнергии на большие расстояния, в то время как постоянный ток находит свое применение на специальных промышленных объектах, установках солнечной энергии, центрах обработки данных, электрических подстанциях и пр.

Шкаф распределения постоянного оперативного тока электрической подстанции

Понимание отличий переменного и постоянного тока дает четкое представление о задачах, с которыми сталкиваются автоматические выключатели постоянного тока.

Переменный ток промышленной частоты (50 Гц) меняет свое направление в электрической цепи 50 раз в секунду и столько же раз «переходит» через нулевое значение. Этот «переход» значения тока через ноль способствует скорейшему гашению электрической дуги. В цепях постоянного тока значение напряжения постоянно — также как и направление тока постоянно во времени. Этот факт существенно затрудняет гашение дуги постоянного тока, и потому требует специальных конструкторских решений.

Совмещенные графики нормального и переходного режимов при отключении: а) переменного тока; б) постоянного тока

Одно из таких решений — использование постоянного магнита (3). Движение дуги в магнитном поле является одним из способов гашения в аппаратах до 1 кВ и находит применение в модульных автоматических выключателях. На электрическую дугу, которая по своей сути является проводником, воздействует магнитное поле, и та затягивается в дугогасительную камеру, где окончательно затухает.

1 — подвижный контакт
2 — неподвижный контакт
3 — серебросодержащая контактная напайка
4 — магнит
5 — дугогасительная камера
6 — скоба

Полярность надо соблюдать

Еще одним и, пожалуй, ключевым отличием между автоматическими выключателями переменного и постоянного тока, является у последних наличие полярности.

Схемы подключения однополюсного и двухполюсного автоматического выключателя постоянного тока

Если вы защищаете однофазную сеть переменного тока при помощи двухполюсного автоматического выключателя (с двумя защищенными полюсами), то нет разницы в какой из полюсов подключать фазный или нулевой проводник. При подключении же в сеть постоянного тока автоматических выключателей необходимо соблюдать правильную полярность. При подключении однополюсного выключателя постоянного тока питающее напряжение подается на клемму «1», а при подключении двухполюсного — на клеммы «1» и «4».

Почему это так важно? Смотрите видео. Автор ролика проводит несколько тестов с 10-ти амперным выключателем:

1. Включение выключателя в сеть с соблюдением полярности — ничего не происходит.
2. Выключатель установлен в сеть обратной полярностью; параметры сети U=376 В, I=7,5 А. Как итог: сильное дымовыделение с последующим воспламенением выключателя.
3. Выключатель установлен с соблюдением полярности, а ток в цепи составляет 40 А, что в 4 раза превышает его номинал. Тепловая защита, как это и должно быть, разомкнула защищаемую цепь через несколько секунд.
4. Последний и самый жесткий тест проводился с таким же 4-х кратным превышением по току и обратнойполярностью. Результат не заставил себя долго ждать — мгновенное воспламенение.

Этот ролик наглядно демонстрирует то, почему необходимо соблюдать полярность при подключении автоматических выключателей постоянного тока. Подключение с обратной полярностью, и с током цепи, не превышающим номинал автоматического выключателя, выводит его из строя. Во избежание повторения подобных «печальных опытов» производители маркируют клеммы выключателей «+» и «-», а также дают схемы подключения в руководствах по эксплуатации.

Таким образом, автоматические выключатели постоянного тока — это устройства защиты, применяемые для объектов альтернативной энергетики, систем автоматизации и управления промышленных процессов и пр. Специальные исполнения защитных характеристик Z, L, K позволяют защищать высокотехнологичное оборудование промышленных предприятий.

Для их электроустановки всегда рекомендуется пользоваться услугами квалифицированных инженеров и техников, чтобы убедиться, что соответствующие автоматические выключатели постоянного тока будут выбраны и установлены правильно.

Электроустановки — классификация и характеристики

Электроснабжение потребителей включает в свою систему использование технологических процессов через различные типы электроустановок и токоприемников.

В соответствии с правилами устройства электроустановок (ПУЭ), электроустановка включает в свой состав машины, коммутирующие устройства и аппараты, воздушные (ВЛ) и кабельные (КЛ) линии электропередачи. В состав электроустановки входит различное оборудование, использованное для осуществления помощи, необходимой для преобразования, накопления, различных способов передачи и упорядоченного распределения электрической энергии, и для преобразования электроэнергии в любой другой тип энергии, например, в тепловую или кинетическую.

Различия типов электроустановок

Электроустановки-их классификация и характеристики

По правилам устройства, электроустановки существуют нескольких типов и делятся на установки, в зависимости от уровня напряжения, до или выше 1 кВ, зависит от величины тока замыкания (500 А — малый ток замыкания, более 500 А — большие токи замыкания).

В зависимости от напряжения, например, для крупного металлургического предприятия, целесообразно иметь электроустановки с рациональным числом трансформаций. Это могут быть электроустановки, величина напряжения которых составляет: высокое напряжение: 500; 220; 110; 35; 10; 6; 3, низкое напряжение: 0,5; 0,38, 0,22 кВ. Использование рациональных напряжений позволяет достичь значительной величины экономии потерь электроэнергии.

Различия типов электроустановок в зависимости от нейтрали

Электроустановки, рассчитанные на напряжение менее 1 кВ, используют в своей конструкции глухо-заземленную или изолированную нейтраль. Оборудование в электроустановке, которое осуществляет работу на постоянном токе, используют нулевую точку, относящуюся к глухо-заземленному или изолированному типу.

Изолированная нейтраль позволяет использовать электроустановки в условиях, обязывающих к применению повышенных требований по электробезопасности, с обязательным контролем за целостностью изоляции и предохранительных элементов. С требованием быстро обеспечить поиск замыкания на «землю», со своевременным предотвращением аварии и автоматическим выводом в отключенное состояние поврежденного элемента или участка электроустановки.

1. Изолированная нейтраль используется в электроустановках напряжением до 35 кВ.
2. Для электроустановок высокого напряжения до 35 кВ и иногда 110 кВ, используется нейтраль, подключенная посредством реактивного сопротивление, это действие призвано компенсировать токи утечки и емкостные токи.
3. Электроустановки со значением высокого напряжения от 110 кВ и более, используется в сети с глухозаземленной нейтралью.

Типы электроустановок в зависимости от частоты

В зависимости от частоты тока электроустановки (электроприемники), различаются следующих типов:

1. Электроприемники и электроустановки промышленной частоты со стандартным значением 50 Гц.
2. С высокой частотой от 10 кГц и частотой повышенной величины до 10 к Гц, применяются в основном для металлургических предприятий.
3. Пониженной частоты до 50 кГц.

Основные виды электроустановок

Существует 5 основных видов самых распространенных электроустановок:

1. Силовые установки, оборудование, предназначенное для промышленного назначения. Электроустановки предназначены для компрессорных, вентиляционных, насосных агрегатов и других целей, отличаются постоянством токов нагрузки в самых широких пределах величины мощности. Эти установки отличаются симметричной нагрузкой и равномерно распределенной по всем фазам. Категория надежности этого типа электроустановок – 1.
2. Установки для преобразования тока переменного в постоянный ток, от частоты, числа фаз, величин напряжения, и для инвертирования. Категория надежности, в основном из недоотпуска энергии относит электроустановки к II категории.
3. Установки для электротермических операций: дугового действия, индукционного, диэлектрического нагрева, электронно-лучевого и других видов нагрева. Электротермические установки всех видов, за исключением дуговых печей относятся к категории – 2. Дуговые печи относят к категории надежности электропитания — 1.
4. Установки, применяемые для электросварочных работ. Нагрузка этого вида установок носит неравномерный график, по надежности питания принадлежит к 3 категории надежности.
5. Электроосветительные установки имеют однофазную нагрузку. Симметричность распределения нагрузки (несимметрия от 5 до 10%) достигается при использовании незначительной мощности электроосветительных приборов, путем равномерного распределения по фазам.

Типы электроустановок в зависимости от конструктивных особенностей помещений использования

Электроустановки по конструктивному типу подразделяются на открытые, находящиеся вне помещения, защищенные от атмосферных выпадений осадков навесом и на закрытые, располагаемые внутри помещения.

По виду используемого помещения электроустановки делятся на сухие и влажные, и установки, расположенные в сырых, а также в особо сырых помещениях. Помещения с повышенной температурой (жаркие) и с высоким содержанием пыли, которая в свою очередь подразделяется на пыль токопроводящую и не токопроводящую. Особо опасными считаются помещения, содержащие химически активную и, в том числе, органическую среду с содержанием агрессивных видов пара, газа, жидкости, разъедающей оборудования плесенью.

Взрывозащищенные электроустановки

К взрывозащищенному оборудованию относится особый вид электроустановок, работающих в опасной среде. Взрывозащита достигается использованием конструктивного электрооборудования, предназначенного для защиты от взрыва или применением схемного расположения решения взрывозащиты.

Конструктивные взрывозащищенные элементы должны выдерживать как нормальный рабочий режим, так и режим, который происходит в случае аварийного отключения: КЗ, или замыкания на «землю».

Для достижения улучшенных условий противодействия взрыву применяется: взрывозащищенный трудногорючий материал, а также такие элементы, как уплотнительные кольца, трубный ввод, Ех-компоненты (кнопочный или концевой выключатель, амперметр и т. д.), устанавливаются полностью или частично внутри оболочек электрооборудования. Материалы, предназначенные для изготовления кабельных оболочек, не должны иметь в своей конструкции более 7,5% магния.

Для защиты кабеля используют специальные кабеля с масляным (о), а также кварцевым (g) наполнением внешней оболочки силового кабеля, взрывозащищенная оболочка кабеля (d), заполнение, а в некоторых случаях продувка кабельной оболочки происходит с использованием избыточного давления, герметизация выполняется при помощи полимерной смолы (компаунда), защиты типа (е) и (n), особый тип взрывоозащиты (s).

Взрывозащищенное оборудование электроустановок характеризуется повышенными показателями надежности, способными оказать противодействие взрыву.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Электрическая схема — Простая английская Википедия, бесплатная энциклопедия

Электрическая схема — это путь, по которому текут электроны от источника напряжения или тока.

Точка, где эти электроны входят в электрическую цепь, называется «источником» электронов. Точка, в которой электроны покидают электрическую цепь, называется «возвращением» или «землей». Точка выхода называется «возвращением», потому что электроны всегда попадают в источник, когда они завершают свой путь в электрической цепи.

Часть электрической цепи, которая находится между начальной точкой электронов и точкой, где они возвращаются к источнику, называется «нагрузкой» электрической цепи. Нагрузка электрической цепи может быть такой же простой, как нагрузка на бытовые приборы, такие как холодильники, телевизоры или лампы, или более сложной, например, нагрузка на выходе гидроэлектростанции.

В цепях используется два вида электроэнергии: переменный ток (AC) и постоянный ток (DC).Переменный ток часто питает большие приборы и двигатели и вырабатывается электростанциями. Постоянный ток питает автомобили, работающие от батарей, а также другие машины и электронику. Преобразователи могут преобразовывать переменный ток в постоянный и наоборот. Для передачи постоянного тока высокого напряжения используются большие преобразователи.

Экспериментальная электронная схема

В электронных схемах обычно используются источники постоянного тока. Нагрузка электронной схемы может быть такой же простой, как несколько резисторов, конденсаторов и лампы, соединенных вместе, чтобы создать вспышку в камере.Или электронная схема может быть сложной, соединяя тысячи резисторов, конденсаторов и транзисторов. Это может быть интегральная схема, такая как микропроцессор в компьютере.

Резисторы и другие элементы схемы можно подключать последовательно или параллельно. Сопротивление в последовательной цепи — это сумма сопротивлений.

Цепь или электрическая схема — это визуальное отображение электрической цепи. Электрические и электронные схемы могут быть сложными. Чертеж соединений всех компонентов в нагрузке схемы упрощает понимание того, как соединяются компоненты схемы.Чертежи электронных схем называются «принципиальными схемами». Чертежи электрических схем называют «электрическими схемами». Как и другие диаграммы, эти диаграммы обычно рисуются чертежниками, а затем распечатываются. Диаграммы также могут быть созданы в цифровом виде с использованием специализированного программного обеспечения.

Схема — это схема электрической цепи. Схемы — это графические изображения основных соединений в цепи, но они не являются реалистичным изображением цепи. На схемах используются символы для обозначения компонентов в цепи.Условные обозначения используются в схеме, чтобы обозначить путь потока электроэнергии. Мы используем обычное соглашение: от положительной клеммы к отрицательной. Реалистичный путь перетока электричества — от отрицательной клеммы к положительной.

На принципиальных схемах используются специальные символы. Символы на чертежах показывают, как компоненты, такие как резисторы, конденсаторы, изоляторы, двигатели, розетки, фонари, переключатели и другие электрические и электронные компоненты, соединяются вместе. Диаграммы очень помогают, когда рабочие пытаются выяснить, почему схема работает некорректно.

Ток, протекающий в электрической или электронной цепи, может внезапно возрасти при выходе из строя компонента. Это может вызвать серьезные повреждения других компонентов цепи или создать опасность возгорания. Для защиты от этого в цепь можно подключить предохранитель или устройство, называемое «автоматический выключатель». Автоматический выключатель размыкает или «разрывает» цепь, когда ток в этой цепи становится слишком большим, или предохранитель «перегорает». Это дает защиту.

Прерывание от замыкания на землю (G.F.I.) устройства [изменить | изменить источник]

Стандартный вывод для электрических и электронных цепей — заземление. Когда электрическое или электронное устройство выходит из строя, оно может размыкать обратную цепь на землю. Пользователь устройства может стать частью электрической цепи устройства, обеспечив обратный путь для электронов через тело пользователя вместо заземления цепи. Когда наше тело становится частью электрической цепи, пользователь может быть серьезно шокирован или даже убит электрическим током.

Для предотвращения опасности поражения электрическим током и возможности поражения электрическим током устройства прерывания замыкания на землю обнаруживают обрыв цепи на землю в подключенных электрических или электронных устройствах. При обнаружении обрыва цепи на землю G.F.I. устройство немедленно открывает источник напряжения для устройства. G.F.I. устройства похожи на автоматические выключатели, но предназначены для защиты людей, а не компонентов цепей.

Короткие замыкания — это цепи, которые возвращаются к источнику питания неиспользованным или с той же мощностью, что и отключенная.Обычно они перегорают, но иногда этого не происходит. Выполнение этого с аккумулятором может вызвать электрический пожар.

Все о судовых главных автоматических выключателях

Низковольтная генераторная цепь — Выключатели и другие крупные распределительные автоматические выключатели (600-6000 А) на борту судна традиционно относятся к типу воздушного выключателя, называемого ACB (воздушный автоматический выключатель).

Это означает, что контакты выключателя разделены по воздуху.

Высокое напряжение (ВН) Установки e.г. при 6,6 кВ и 11 кВ обычно используют вакуумный прерыватель типа или газонаполненный прерыватель (гексафторид серы — SF6).

В вакуумном выключателе контакты должны быть разделены всего на несколько миллиметров, поскольку уровень изоляции вакуума чрезвычайно высок. Качество вакуума в герметичной камере прерывателя проверяется путем подачи короткого импульса высокого напряжения (например, 10 кВ для выключателя на 6,6 кВ) на открытые контакты в газовом выключателе, контакты разделяются в специальной камере прерывателя, содержащей газ SF6, обычно при 500 кПа (5 бар) при 20 ° C.
Рабочий механизм для вакуумных выключателей и выключателей SF6 аналогичен тому, что используется для автоматического выключателя.

Могут быть установлены различные типы механизма включения выключателя:

Независимый ручной пружинный тормоз на корабле

Пружинный заряд прикладывается непосредственно путем нажатия закрывающей ручки вручную. Последние несколько сантиметров движения ручки освобождают пружину, чтобы закрыть выключатель. Скорость закрытия не зависит от оператора

Моторный тормозной механизм с накопительной пружиной (наиболее распространенный тип для морских применений) на корабле

Пружины включения приводятся в действие мотор-редуктором.Перезарядка пружины происходит автоматически после закрытия выключателя, которое запускается кнопкой.
Это может быть прямое механическое срабатывание заряженной пружины или, чаще, срабатывание электрического тока через соленоидную защелку.

Ручной пружинный тормоз с хранением заряда на корабле

Аналогичен описанному выше методу, но с вручную взведенными замыкающими пружинами.

Электромагнитный тормозной механизм на корабле

Выключатель замыкается постоянным током. соленоид, запитанный от генератора или шин через блок трансформатора / выпрямителя, контактор, кнопку и, иногда, реле времени.

ПРЕДУПРЕЖДЕНИЕ : Автоматические выключатели накапливают энергию в своих пружинах для:

Магазинные механизмы в замыкающих пружинах.

Пружины контакта и отталкивания.

Следует проявлять особую осторожность при обращении с автоматическими выключателями с взведенными замыкающими пружинами или когда автоматический выключатель находится в положении ВКЛ.

Изолированные автоматические выключатели, выдвинутые для обслуживания, следует оставить с разряженными замыкающими пружинами и в положении ВЫКЛ.

Автоматические выключатели удерживаются в замкнутом или включенном положении с помощью механической защелки. Прерыватель срабатывает, если отпустить эту защелку, позволяя отталкивающим пружинам и контактному давлению заставить контакты размыкаться.

Отключение может быть инициировано:

Вручную срабатывает нажимная кнопка с механической тягой.

Катушка или реле отключения при пониженном напряжении (срабатывает при обесточивании).

Устройство или реле защиты от перегрузки по току / короткого замыкания (срабатывает при подаче напряжения).

Электромагнитная катушка отключения — при возбуждении от удаленной кнопки или реле (например, электронного реле максимального тока).

На главные выключатели установлены механические блокировки для предотвращения выкатывания, если они все еще находятся в положении ВКЛ. Необходимо соблюдать осторожность, чтобы не прилагать чрезмерных усилий, чтобы выключатель не сдвинулся с места, иначе могут быть повреждены блокировки и другие механические детали.
Выключатели электрической блокировки подключены к цепям управления выключателем для предотвращения неправильной последовательности операций.
Когда выключатель берегового питания включен на распределительный щит .
Выключатели судовых генераторов обычно отключены, чтобы предотвратить параллельную работу судового генератора и берегового источника питания.

Профессиональный инструмент для Электротехника (ETO)

STANLEY Изолированная магнитная отвертка 1000v

Руководство для начинающих по электрической терминологии, символам и схемам

Электрический монтаж

Потребительский блок (1) — Также широко известный как плата / коробка предохранителей, это место, откуда берутся цепи в установке и где ваша защита устройства будут расположены.

Оборудование, использующее фиксированный ток — Элемент оборудования, который является постоянной частью электрической установки, примером может быть плита, которая подключена напрямую.

Блок подключения с предохранителем (2) — Блок подключения с предохранителем — это тип аксессуара, который защищает блок фиксированного тока, использующий оборудование.

Аксессуар — Это то, что составляет часть цепи, но не является фиксированным током с использованием части оборудования, например, розетка.

Устройство — Это любой элемент оборудования, использующий электрический ток, исключение составляют автономные электродвигатели, то есть те, которые не являются частью элемента оборудования, такого как электродвигатель в вытяжном вентиляторе, и светильники. .

Барьер (3) — Что-нибудь для предотвращения контакта с токоведущими электрическими частями, например, крышка сборной шины в потребительском блоке.

Базовая защита — Это защищает вас от поражения электрическим током в безотказных условиях i.е. при нормальном использовании.

Шина — сплошная полоса из проводящего материала, обычно из меди, к которой может быть подключено электрическое оборудование и подано питание. В бытовых условиях их можно найти внутри потребительского блока, обычно закрытого крышкой сборной шины, чтобы предотвратить прикосновение к нему при подаче напряжения.

Вырез — это разговорное название устройства защиты источника питания. Защитное устройство источника питания представляет собой большой предохранитель, установленный в месте установки, обычно в жилых помещениях они рассчитаны на 60, 80 или 100 А.Они являются собственностью DNO (оператора распределительной сети) и не должны касаться кого-либо, кроме них, если только они не дали своего явного разрешения.

Цепь — Цепь — это совокупность электрического оборудования, которое находится в одной точке и защищено одним и тем же устройством.

Конечная цепь — Схема, которая подает питание на приборы через розетку, подает питание на фиксированный ток с помощью такого оборудования, как плита, или подает питание на цепь освещения.Это называется заключительной схемой, потому что это последняя часть системы.

Цепь распределения — Цепь, обеспечивающая питание распределительного щита.

Радиальная цепь — Схема, в которой один набор проводников выходит из распределительного щита и заканчивается в самой дальней точке. Примером может служить выделенная цепь, подающая питание на плиту.

Кольцевая цепь — Схема, в которой два набора проводников выходят из одной и той же точки распределительного щита, по существу образуя кольцо, обычно используется только для цепей розетки.

Двойная изоляция — Помимо основной изоляции, двойная изоляция обеспечивает дополнительный слой изоляции.

Путь контура замыкания на землю — Это путь, по которому течет электричество, когда возникает короткое замыкание, вызывающее активацию защитного устройства для затронутой цепи, начиная с точки замыкания:

1. Защитный провод цепи,
2. Главный зажим заземления и провод заземления,
3. Для систем TN либо свинцовая оболочка кабеля (TN-S), либо комбинированный кабель нейтрали и заземления (TN-CS),
4. Для систем TT заземляющий электрод (не показан) ,
5. Путь через заземленную нейтральную точку трансформатора подстанции
6. Обмотка трансформатора,
7. Линейный провод от обмотки трансформатора до места возникновения повреждения (без изображения)

Электрооборудование — При использовании фразы «электрическое оборудование» это может относиться к любому элементу, являющемуся частью электрической системы, например, предохранителям, генераторам, трансформаторам и т. Д.

Электромонтаж — Электроустановка — это установка, состоящая из электрического оборудования, имеющего определенное назначение.

Корпус — Это то, что окружает часть оборудования, чтобы обеспечить защиту от различных типов внешних воздействий.

Открытая токопроводящая часть — Часть оборудования, к которой можно прикасаться. Во время нормального обслуживания этот элемент оборудования должен быть безопасным для прикосновения, но он может оказаться под напряжением из-за неисправности.

Посторонняя проводящая часть — Деталь, которая не является частью электроустановки и может проложить путь к земле для прохождения электричества в случае неисправности.

Обжимной наконечник — также известный как электрический обжим, это небольшая металлическая трубка, которую помещают на оголенный конец многожильного провода, а затем сжимают с помощью обжимного инструмента для защиты конца кабеля. Они бывают разных типов, подходящих для использования в различных приложениях.

Функциональное переключение — Действие приведения в действие устройства для изменения, включения и выключения подачи электроэнергии к устройству.

Изоляция — Изоляция — это материал, окружающий проводник.

Изолятор — Это устройство с механическим приводом, способное при необходимости изолировать определенную цепь / часть оборудования.

Линейный проводник — То, что многие люди ошибочно называют «живым» проводником.В новой установке он будет коричневого цвета, а в более старых — красного.

Светильник — Это термин, обозначающий светильник.

Лампа — То, что часто называют «колбой». Лампа — это часть осветительного прибора, излучающая свет.

Главный выключатель — он будет в исходной точке установки, как правило, внутри потребительского блока. При его выключении потребительский блок и все связанные с ним цепи обесточиваются.

Хвосты счетчика — Они разделены на две части: хвосты счетчика от обслуживающей головки к счетчику электроэнергии и хвосты счетчика от счетчика к блоку потребителя.

Нейтральный проводник — Другой проводник, находящийся под напряжением в цепи. В старых установках он будет черным, а в новых — синим.

Происхождение установки — Это место, где электричество распределяется на электрическую установку, в доме это будет основным потребителем.

Вилка — Элемент оборудования, предназначенный для установки в розетку в качестве средства подключения прибора или части оборудования.

Point — Это часть цепи, которая предназначена для подключения оборудования, использующего ток.

Защитный проводник (cpc) — Проводник, используемый для защиты от поражения электрическим током, часто называемый «заземляющим» проводником. В схеме это известно как CPC. CPC расшифровывается как Circuit Protective Conductor.

Сервисный кабель — Это кабель, который подает электричество в собственность, он заканчивается в сервисной головке.

Сервисная головка — Здесь заканчивается сервисный кабель и расположен вырезанный предохранитель.

Ответвление — Ответвление — это ответвление кольца или радиальной цепи.

Розетка — Предназначена для работы с вилкой для подключения электроприборов.

Луженый — Это относится к практике пайки конца многожильного кабеля.Это метод, который использовался до использования наконечников для той же цели. Это больше не допускается в новых электроустановках, но все еще может встречаться.

Система управления кабелями — Средство поддержки и управления кабелями в установке.

Примеры включают:

• Кабельный лоток (1) — Длинные формованные секции материала, обычно из металла и обычно перфорированные для отвода тепла, они открыты, а кабель лежит поверх них.

  No related posts.
