Содержание

Диммер для светодиодных ламп: назначение и применение | ENARGYS.RU

Диммирование – изменение интенсивности свечения светодиода, выполняется аналоговым методом, реализованным непосредственно внутри светильника или используется способ широтно-импульсной модуляции (ШИМ) с использованием внешних контроллеров.

Аналоговый способ диммирования, его недостатки

Аналоговый способ связан с увеличением силы тока хоть оно и способствует увеличению светового потока, но влияет на деградацию светодиодов, отрицательно сказывается на сроке их службы, в худшую сторону изменяет спектральные характеристики.

Способ широтно-импульсной модуляции

Этот способ более эффективен и заключается в воздействии на светодиод импульсно-модулированного тока, метод заключается в отношении времени нахождения светодиода во включенном и отключенном состоянии при постоянной амплитуде сигнала. Скважность или длительность импульсов изменяет напряжение на выходе ШИМ.

На основе ШИМ разработан протокол DMX-512, позволивший объединить несколько устройств управления (пульты, кнопочные посты и т.

д. с оконечными устройствами (диммерами).

Технология диммирования по принципу «фазовая отсечка»

«Фазовая отсечка» выполняется по принципу отсечения части синусоиды сетевого напряжения и уменьшения действия напряжения на лампу. Если отсечка производится в начале синусоиды, она называется «диммирование по переднему фронту», в конце синусоиды – «диммирование по заднему фронту». Первый способ рекомендуется для низковольтных светодиодных ламп 230 В и для компактных люминесцентных ламп, с электромагнитными трансформаторами. Второй способ подходит для светодиодных ламп низкого напряжения и электронных трансформаторов.

Назначение диммеров

Диммер служит для коммутации и управления яркостью источника света, работает на основе протокола DMX-512.

Комплектация устройства

Рис №1. Устройство диммера

Микроконтроллер входит в слаботочную часть устройства и позволяет работать диммеру в автономном режиме и в составе сети, он является основой устройства, работает в зависимости от определенного алгоритма и преобразует принимаемую информацию в команды по управлению источниками света. Отличается дружественным интерфейсом и должен обладать достаточным количеством оперативной памяти и высокой скоростью обработки принимаемой информации и регулирования яркости одновременно нескольких (до 12) источников света.

Силовая часть состоит из двух рабочих режимов, часть «реле» обеспечивает работу в режиме твердотельного реле и режима «диммера» — возможность плавного управления мощностью. Все выходные каскады комплектуются фильтрами для электромагнитных помех.

В состав устройства входят:

  1. 12 силовых каналов с нагрузкой до 8А для управления активной и индуктивной нагрузкой.
  2. 8 аналоговых выходов от 0-10В управляющих регулируемыми балластами внешней установки, светодиодных ламп и ламп дневного света.
  3. Прием команды управления«Замкнуто – Разомкнуто» осуществляют датчики замыкания
  4. Для приема и передачи сигналов ИК диапазона управления предусмотрен разъем ИК порта.
  5. Для коммутации применяется семистор он принимает управляющий сигнал от контроллера и выполняет регулировку выходной мощности канала при помощи обрезания синусоиды питающего напряжения 220В по переднему и заднему фронту.

Виды режимов работы диммеров

При плавном и ступенчатом регулировании применяются два режима работы,характерные для обоих видов регулирования, и в первом, и во втором случае применяются режимы с запоминанием, использующим память предыдущего уровня освещенности, запрограммирован по умолчанию, и режим без запоминания.

Продолжительный импульс предназначен для пошагового управления – поднятия и снижения уровня освещения. Короткий импульс осуществляет включение, отключение с использованием освещенности при последнем включении в работу.

Использование режима работы без запоминания, то есть последний уровень освещения не сохраняется в памяти, применение короткого импульса осуществляется между крайним максимумом освещенности и выключением прибора.

Уменьшение присоединенной мощности

Так как в рабочем режиме происходит нагрев светорегулятора, то часть присоединенной мощности уходит как мощность потерь, преобразовываясь в тепловую энергию, необходимо снизить присоединенную мощность, в том случае если диммер вмонтирован в стену из дерева, гипсокартона или газобетона, максимальную присоединенную мощность снижают на 20%.

Номинальную мощность используют при монтаже диммера в каменную или бетонную стену.

Расчет номинальной мощности выполняют по формуле: Рном= потери трансформатора + мощность осветительного прибора.

При использовании электронных трансформаторов потери трансформатора составляют 5%. Обычные трансформаторы, потери равны 20% от номинальной мощности трансформатора.

Монтаж и установка диммера

Монтаж осуществляется на дин рейку или на специально предназначенные для этого крепежные приспособления на корпусе приборе в специальную розетку или вентилируемый шкаф. При монтаже необходимо осуществить заземление. Для предотвращения перегрева необходимо предусмотреть канал для подключения принудительной вентиляции, вентилятор может быть индивидуальным для охлаждения самого теплонапряженного диммера или для всего шкафа в целом. Для осуществления гарантированной защиты семисторов необходимо применять предохранители установленного номинала.

Подключение потребителей: лампы, выключатели, кнопки осуществляются «звездой», то есть индивидуальной парой проводов.

Рис №2. Схема подключения диммера

Для контроля над командами предусмотрены дублеры датчиков замыкания, каждому датчику соответствуют своя кнопка с тем же номером, замыкание обозначается контрольным сигналом светодиода.

Рис № 3. Схема подключения диммера для светодиодной ленты.

Управление интенсивностью свечения светодиодной ленты может производиться при помощи аудио контроллера, изменяется не только яркость свечения, но и гамма цветового потока, зависящая от музыкального такта. В данном случае предусмотренны автоматический и ручной режим управления светодиодами, динамический эффект основывается на использовании широтно-импульсной модуляции.

Туровый шкаф

Для исполнения концертных шоу используются туровые шкафы они оснащены 32 пресетами или чейзерами для управления диммерами.

Рис №4. Туровый шкаф MatrixMk II

В этой системе используется диммерная система с чистым синусом, устраняющим все проблемы присущие фазовой технологии прямого и обратного вида, такие как высокий уровень шума и помех. Могут использоваться как при индуктивной, так и при емкостной и активной нагрузках кроме светодиодного освещения могут работать с прожекторами НМI и неоновыми приборами.

Димирование в системе АСУНО

Рис №5. Вариант системы АСУНО с регулированием яркости светильников наружной установки со встроенным диммером



Все светильники для приема сигнала от диммера должны быть оборудованы демодулятором и включаются через пусковую коммутирующую аппаратуру, управление может осуществляться индивидуально или для групп светильников.

Реле управления лестничного освещения с функцией диммера DIM-2 230V (до 500W_AC1)

  • Артикул 002470009
  • Наименование
    DIM-2
  • Вес 0. 075kg
  • Группа
    Сумеречные и лестничные выключатели
  • Назначение Диммер
  • Серия Лестничный выключатель с димером
  • Способ/место крепления
    На DIN рейку
  • Функциональное назначение / применение Electronic with switching-off pre-warning
  • Глубина ниши для монтажа 68mm
  • Количество нормально открытых контактов 1
  • Количество нормально закрытых контактов
  • Количество переключающих контактов
  • Задержка выключения 0-20min
  • Ширина по количеству модулей 1
  • Управляющее напряжение 1 V
  • Управляющее напряжение 2 V
  • Тип управляющего напряжения 1
  • Тип управляющего напряжения 2
  • Частота управляющего напряжения 1 Hz
  • Частота управляющего напряжения 2 Hz
  • Схема подключения
  • Предупреждение отключения Прочее
  • Время работы
  • Тип питающего напряжения Переменный ток (AC)
  • Напряжение питания 230-230V
  • Максимальный коммутируемый ток при cos phi = 0. 6 A
  • Максимальная мощность ламп накаливания W
  • Максимальная мощность люминисцентных ламп VA
  • Максимальная мощность люминисцентных ламп (влюченные папарно) VA
  • Максимальная мощность люминисцентных ламп (параллельно скомпенсированные) VA
  • Номинальный коммутируемый ток A
  • Ток ламп подсветки кнопок mA
  • Выбор функции защиты от скачков напряжения
  • Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту [email protected] ru. Специалист свяжется с вами для уточнения деталей.

    Самовывоз с нашего склада:
    По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

    Доставка до двери
    Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
    Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

    Доставка до терминала
    Транспортной компании в Москва – БЕСПЛАТНО.

    Диммируемые светодиодные лампы: принцип работы, описание, производители

    Конструкция и принцип действия

    Слово «диммирование» произошло от английского слова «to dim», которое, в свою очередь, переводится как «темнеть» или «тускнеть». Потому словом «диммер» и назвали устройство для регулирования яркости лампы. Конструкция простейшего регулятора света состоит из одной поворотной ручки, производящий регуляцию, а также из двух входов, предназначенных для подключения. Такая конструкция позволяет регулировать лампы накаливания, светодиодные и галогенные лампы.

    У симисторных светорегуляторов схема всегда одинакова, единственное ее отличие заключается в наличии или отсутствии некоторых дополнительных деталей, которые могут повысить качество работы. Эти самые детали повышают устойчивость работы диммера на низких напряжениях, а также придают плавности работе регулятора.

    У регуляторов света имеется особый принцип действия того, как они работают. Для того, чтобы лампочка начала работать и загорелась светом, необходимо чтобы симистор – проводник тока, пропустил его через себя. Чтобы это произошло, нужно чтобы между электродами двух симисторов появилось напряжение. Диммер как раз таки и помогает этому напряжению появиться, а также регулирует поток света, тем самым меняя и его яркости.

    Назначение диммера

    Диммер (с англ. – затемняющее устройство) предназначен для плавной регулировки яркости лампы. Основным его параметром является выходная мощность, от которой зависит максимальное количество подключаемых ламп. Чаще всего диммер изготавливают по форме выключателя для размещения в стандартной монтажной коробке. Регулировка яркости происходит за счет вращения ручки переменного резистора, который задаёт ток управления тиристором или транзистором. Начальный уровень регулировки определяется электронной схемой диммера и, как правило, находится в пределах 10–30% от напряжения сети.
    Наличие светорегулятора решает две основные задачи:

    • позволяет подобрать оптимальный уровень освещённости, в зависимости от времени суток и рода занятий;
    • сокращает энергопотребление.

    Более дорогие модели диммеров оснащены функциями дистанционного управления, таймера и автоматического срабатывания по заданной программе.

    Где используются лампы с диммером

    Учитывая принцип работы подобной техники (возможность регулировать яркость свечения осветительных приборов), вполне ожидаемо, что в основном диммируемые лампы на базе диодов задействуют при организации общей и декоративной системы освещения. Главная задача таких устройств заключается в том, что с их помощью можно создать приятную атмосферу, а также изменять интенсивность излучения лампы тогда, когда это необходимо.

    В зависимости от условий освещение делается более приглушенным или, наоборот, ярким, но при этом свет не будет сильно бить по глазам. Если сравнивать диммерные источники света и светодиодные аналоги, то второй вариант способен работать только в двух режимах: «вкл.» и «выкл.».

    А лампы с диммером помимо возможности переходить на минимальный и максимальный уровень нагрузки (фактически это режимы «вкл.», «выкл.») позволяют устанавливать требуемый уровень освещенности в помещении.

    Светодиодные осветительные приборы с диммером вполне можно использовать вместо галогенных исполнений, а также ламп накаливания. В результате отмечается значительное сокращение расходов на электроэнергию (до 90%). Помимо прочего, такой замене способствует подходящая конструкция. Так, лампы с диммером оснащаются разнотипными цоколями: GU10, E14, E27 и другие.

    Особенности работы диммируемой led лампы и ее отличия от обычной

    Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети — переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

    Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне — стабилизирует.

    Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

    Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

    Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

    1. Срез переднего фронта.
    2. Срез заднего фронта.

    Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

    Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более «понятен» диммируемым драйверам лампочек.

    В чем различия диммеров?

    Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

    Диммеры различаются по следующим критериям:

    • По типу монтажа;
    • по исполнению и способу управления;
    • по способу регулирования.

    Давайте разберемся по подробнее с каждым из них.

    По типу монтажа

    Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

    Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

    Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

    По исполнению

    По исполнению регулятор света для светодиодных и ламп накаливания может быть:

    • Поворотным;
    • поворотно-нажимного типа;
    • кнопочным;
    • сенсорным;

    Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

    Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

    Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

    Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

    По способу регулировки

    Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

    Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

    По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

    Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

    Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

    Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

    Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

    Что такое диммируемая LED–лампа?

    Это устройство, оснащенное блоком с функцией ШИМ, т.е. возможностями широтно-импульсной модуляции. Блок имеет в своей конструкции специфическую схему, позволяющую распознавать регулировку. Она управляет стабилизатором, который находится в корпусе и меняет яркость освещения.

    Обычные энергосберегающие электролампы нельзя включать через диммер — эти два устройства несовместимы. Конфликт проявляется в мигании или слабом свечении устройства в выключенном состоянии. О других причинах мигания светодиодных ламп мы говорили здесь.

    А так как светодиодные или люминесцентные лампы рассчитаны на определенное число циклов активизации источника освещения и его отключения, то перегорают они при таком использовании за месяц или два.

    Конструкция диммированной светодиодной лампы отличается наличием специального драйвера, который отвечает за светорегуляцию

    Дело в том, что внутри энергосберегающих ламп имеется конденсатор (электронный преобразователь), к которому даже в выключенном состоянии поступает некоторое количество тока.

    Конденсатор, набирая необходимый заряд, питает диод, и он время от времени вспыхивает, несмотря на выключенное состояние.

    Регулировать яркость LED ламп до появления диммируемых моделей было невозможно — они не подходили для использования со светорегулятором

    Это интересно: Освещение террасы дома и на даче: фото, видео, лучшие идеи

    Как работает диммер для LED приборов

    Светорегуляторы дают возможность изменять интенсивность искусственного освещения. Регулирование электрической мощности в диммере происходит благодаря изменению напряжения в реостате или трансформаторе. Для диодных ламп выпускают специальные светорегулирующие устройства.

    Внешне диммирующие устройства ничем не отличаются от обычных. Определить светорегулируемый прибор можно по надписи на упаковке — «dimmable»

    Диммирующие лампы иногда плохо совмещаются с некоторыми моделями светорегуляторов. Это проявляется в резкой смене яркости при регулировке или в посторонних шумах — гуле, треске. Иногда конфликт устройств проявляется во вспыхивании на полную мощность всех светодиодных ламп в люстре, сразу после включения. Решить проблему может замена одной из них на лампу накаливания.

    Нужно приобретать те диммеры, которые предназначены для работы с диодными лампами, и среди них также подбирать соответствующую модель. Лучше, если они будут одного производителя

    Рекомендации по выбору таких ламп

    Для выбора идеального диммера нужно опираться на его совместимость со светильником. Так, если у LED-светильника напряжение 220 В, то следует отдать предпочтение фазоимпульсным приборам с отсечкой по заднему фронту. Если речь идет про низковольтные лампы, то подойдет простой диммер, который обычно используют для установки в светодиодных лентах, хотя подойдет и обычный ШИМ регулятор.

    Если приобретать осветительные устройства со встроенным диммером, то никаких проблем быть не должно. Специалисты рекомендуют выбирать проверенные марки, так как недобросовестные производители могут использовать бракованные кристаллы в процессе сборки, которые быстро мутнеют и выходят из строя. Но независимо от производителя, любой источник света будет работать исправно, если сборка выполнена из качественных элементов, поэтому дешевая лэд-дампа априори не может быть хорошей.

    Разновидности светорегуляторов

    Светорегуляторы, хотя и всегда исполняют одну и ту же одинаковую функцию, все же имеют несколько разновидностей и классифицируются по нескольким признакам.

    По способу управления

    Среди них различают такие разновидности, как механические, дистанционные, акустические и, наконец, электронные.

    Первый вид механический. В его основе лежит потенциометр – устройство, которое подключено не к нагрузке, а к передающиму сквозь схему управления сигналу (силовым элементом в этом случае может быть реостат, тиристор или же дроссель).

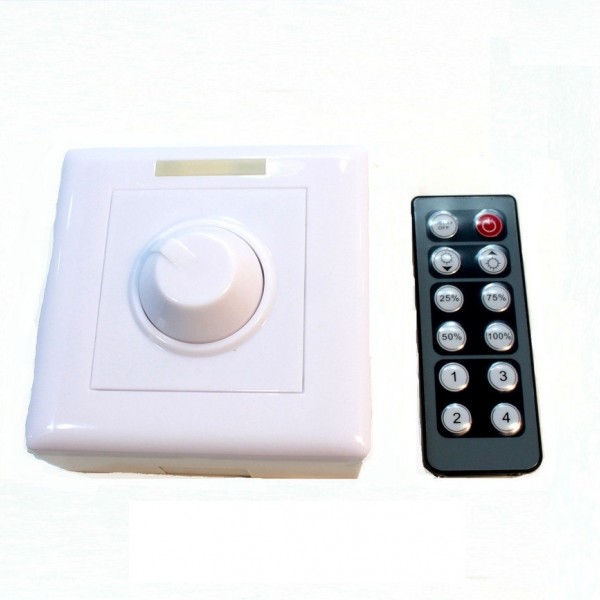

    Второй — беспроводной дистанционный диммер. Его особенность в том, что включателем и выключателем в такой модели является индивидуальный пульт, входящий в комплект вместе с самим устройством. Включать такой светорегулятор необходимо с помощью радио-пульта с приемником и держателем. Этот пульт излучает радио- или в некоторых случаях инфракрасные волны.

    Третьи — акустические регуляторы света. Из самого названия может быть понятно, что такой прибор будет реагировать на громкие звуки или на команды, которые человек подает собственным голосом. Проще говоря, принцип работы данной конструкции – это голосовое управление. Работает оно благодаря специальному акустическому датчику. Такое устройство совсем просто в управлении.

    Последний подвид светорегулятора – электронный. Он, в свою очередь, делится на два типа: контактный (или же сенсорный) и бесконтактный. В первой модели управление производится при помощи чувствительного сенсора, бесконтактный же является инфракрасным, ультразвуковым или емкостным диммером в зависимости от модели.

    По месту расположения

    Помимо различий по способу управления, у регуляторов света также существуют различные виды по месту расположения или установки

    Тут разновидностей не так-то много, но стоит обратить внимание на их отличия

    Первый тип в данном случае – это щитовые диммеры. Их обычно устанавливают в распределительный щиток. Иногда можно встретить такое название данных устройств, как модульные.

    Вторым типом являются настенные регуляторы. Их отличительная особенность в том, что их устанавливают в место, где ранее находился или должен был находится стандартный переключатель света. Настенные диммеры очень просто устанавливаются и заменяются другими при поломке. Также они очень просты в использовании. Благодаря всем этим достоинствам и преимуществам они являются наиболее распространенным видом установки и расположения светорегуляторов.

    Наконец, последняя разновидность из всех, – это приборные. Их устанавливают в коробку для монтажа. Это еще один удобный и функциональный вариант.

    Усовершенствование осветительных приборов

    Светодиодные ленты на данный момент времени являются очень востребованными осветительными изделиями. Такая популярность объясняется их уникальными осветительными возможностями и доступностью создания с их помощью самых разнообразных световых эффектов.Но, в отличие светодиодных ламп, ленты должны подключаться к сети питания через дополнительные адаптеры драйверы.

    К дополнительным адаптерам можно отнести следующие изделия:

    • диммер;
    • блок питания;
    • блок управления

    Дополнительные адаптеры

    Схема работы, когда обязательно нужен блок питания, создает при эксплуатации светодиодных лент определенные трудности. Но с другой стороны, подключив к схеме диммер, можно добиться определенного варианта управления световым потоком, создаваемым уже диммированной лентой. Таким образом, диммированная лента – та лента, в схеме подключения которой наряду с блоком питания имеется еще и диммер.

    Производители: Uniel, Philips, Gauss

    Далеко не все производители изготавливают диммируемые светодиодные лампы, да и ассортимент их не очень широкий. Но и тех, что существуют, пока достаточно, ведь популярность регулируемого освещения еще не набрала полную силу.

    Диодные лампы от компании Uniel

    Производитель Uniel выпускает диммируемые светодиодные лампы в рамках серий Cristal Dimmable и Palazzo Dimmable. Приборы обеих серий могут использоваться с диммерами, предназначенными для стандартных лампочек накаливания. Индекс CRI составляет ≥ 80Ra. Регулировка яркости осуществляется в пределах 10—100 %. Диапазон значений входного напряжения, при которых могут работать осветители, довольно широкий — от 40 до 250 В. Колба устройств матовая.

    Изделия из модельного ряда Cristal Dimmable имеют традиционный корпус из алюминиевого сплава, с цоколем E14. Светодиоды расположены в колбе на металлических лепестках и создают широкий угол передачи светового потока — 360°.

    Приборы серии Palazzo Dimmable выпускается с корпусом уникальной формы, который имеет четыре канала для вентиляции. Они обеспечивают дополнительное проветривание внутренним конструкционным элементам, продлевая срок службы устройства. Изготавливаются для светильников рефлекторного и точечного света, а также в форме лампочки Ильича, свечи, шара. Типы цоколя, применяемые для производства диммируемых осветителей — GU10, GU5,3, E14, E27. Интенсивность светового потока — 500—600 лм, мощность — от 5 до 7 Вт. Световой поток несколько уже, чем у предыдущей серии — 240°.

    Philips: широкий выбор LED ламп

    В рамках серии MASTER производитель выпускает диммированные светодиодные лампы груше- и шаровидной формы, в виде свечей. Модельный ряд включает также диммируемые рефлекторные (Master LEDspot) и акцентные лампы (Master MV).

    Если при диммировании обычной лампы LED-типа свет после уменьшения интенсивности остается холодным, то с функцией DimTone освещение становиться более теплым при уменьшении яркости. Такой же эффект наблюдается при диммировании галогенных источников света и традиционных ламп накаливания. Означенная функция применяется в некоторых моделях серии MASTER.

    Технология AirFlux предполагает систему скрытой вентиляции, при которой диммированные светодиодные лампы служат дольше — до 40 000 часов. Используется лишь в некоторых моделях серии Master LV.

    По уровню энергоэффективности изделия Philips делятся на классы от A до A++. Самые экономичные устройства выпускаются под названиями Master MV Value, LEDclassic.

    Возможные проблемы в работе

    Диммирование – процесс намного более сложный, чем может показаться на первый взгляд. Иногда случается так, что при работе со светорегуляторами происходят всяческие неполадки, возникают различные ошибки.

    Одна из наиболее частых проблем, которая происходит при данном процессе – это перегорание лампочки. После такого диммер просто-напросто перестает работать. Также в момент непосредственно перегорания может случиться так называемое короткое замыкание. Из-за него часто страдает или даже сгорает напрочь важнейший элемент регулятора света под названием симистор. Из-за него и перестает работать все устройство. В данном случае владельцу устройства необходимо его проверить и заменить неисправные детали, следуя схеме прибора.

    Вторая по популярности причина, по которой регулировщик перестает либо включать, либо даже выключать свет – это его работа с лампой с системой энергосбережения. Такие лампы ни в коем случае нельзя использовать при диммировании, так как это совершенно бесполезно: для светодиодных и люминесцентных лампочек необходимо приобретать приборы со специальным устройством.

    Наконец, третья причина – неверно установленная мощность светорегулятора, из-за которой прибор не может правильно и рационально работать. Главный совет: следует всегда учитывать то, что мощность диммера должна быть на 30-40 процентов больше, чем мощность всех лампочек

    Следуя всем этим мерам предосторожности и советам использование светорегулятора всегда будет комфортным

    Обзор диммера для светодиодных ламп смотрите в следующем видео.

    Принцип работы диммера

    Для изменения уровня яркости в диммерах может применяться различный принцип изменения величины напряжения на выходе.

    Наиболее часто встречаются такие варианты:

    • на основе резистора;
    • на основе трансформатора;
    • с регулировочным симистором.

    По способу управления диммирующие устройства бывают:

    • поворотными или клавишными – считаются классическими;
    • сенсорными – более современный вариант, в котором отсутствуют какие-либо подвижные элементы;
    • дистанционными – включаются от пульта, сегодня широко используются для питания светодиодных лент и люстр на их основе;
    • wi-fi – широко применяются за счет установки специальных приложений на современные гаджеты.

    Резистивный светорегулятор формирует рабочий параметр реостатом или переменным резистором, который включается последовательно основной нагрузке. При максимальном сопротивлении резистор выдает минимальную величину тока, и яркость свечения получается тоже минимальной.

    Пропорционально уменьшая подключенное в цепь сопротивление, будет нарастать рабочий ток, увеличивая свечение лампочки. Недостатком такого диммера является постоянная величина потребляемой мощности, поэтому сэкономить электроэнергию с ним у вас точно не получится.

    Трансформаторные устройства меняют интенсивность освещения помещения за счет уменьшения или увеличения числа витков в обмотке трансформатора. Трансформаторный способ преобразования, как и предыдущий, применялся для питания ламп накаливания, а позже и для галогенных ламп. Но из-за ряда недостатков сегодня он утратил свою популярность.

    Из-за того, что вам нужно добиться нормального взаимодействия диммируемой лампы и светового регулятора, вам важен конечный результат – чтобы они работали в симбиозе. Определяющим фактором является отсутствие миганий и прочих световых эффектов или тресков и других шумов во время работы.

    Если диммер уже выбран и установлен, а мигающее осветительное устройство имеет несколько источников света, можно попробовать решить проблему установкой в один из плафонов люстры вместо диодной лампы лампочки накаливания. Оптимальным вариантом является совместное приобретение и диммера, и диммируемой светодиодной лампы, что обеспечит стопроцентную работоспособность.

    Производители

    На данный момент существует огромное количество различных компаний и фирм по производству лампочек как в России и СНГ, так и в мире. Большинство из них занимается также и производством и разработкой диммируемых диодных лампочек.

    Первая фирма, которую хотелось бы отметить, – это компания «Русский свет». Она имеет 134 филиала и столько же региональных представителей по всей России. Она выпускает такую продукцию, как, например, кабели и провода, электроустановочные устройства, устройства безопасности, аккумуляторы, зарядные устройства и многое другое. Конечно же, в просто огромнейший список выпускаемой ею продукции входят и диммиремые светодиодные лампы.

    Продукция «Русского света» – это источники света, созданные по особой тщательно проработанной светодиодной технологии. Ее по праву можно назвать революционной в своей сфере. «Русский свет» является одним из самых ярких и узнаваемых брендов на российском рынке электротехнической продукции. Диодные лампочки этой фирмы всегда отличаются особым качеством и долгим сроком эксплуатации.

    Много положительных отзывов также очень часто поступают и в сторону и другой известной в России фирмы, название которой – Ecola. Образовавшаяся 11 лет назад компания является производителем огромного и разнообразного ассортимента светодиодных и энергосберегающих диммируемых лампочек, а также светильников для потолков. Ecola является одним из лидирующих производителей на рынке. Все это благодаря тому, что бренд ориентируется на создание продукции высокого качества и доступной цены, а также постоянно занимается расширением ассортимента.

    Лозунг компании Gauss, выпускающей энергоэффективную светотехнику -Больше, чем просто лампы. И он правдив: ее продукция максимально качественна, эффективна в работе. Светодиодные лампы от Gauss имеют гарантию целых три года, их можно использовать вплоть до 20 (! ) лет. Особые преимущества данного производителя – это эксклюзивный, индивидуальный, стильный дизайн товаров и его наивысшее качество.

    Что такое диммируемая светодиодная лампа? Виды и принцип работы. Обзор лучших моделей 2019 года

    Все более популярным становится освещение жилых помещений при помощи светодиодных ламп. Этот вид ламп ввиду отсутствия в своем составе вредных веществ и низкого энергопотребления удовлетворяет самым строгим экологическим нормам.

    Диммирование, то есть изменение интенсивности освещения, позволяет еще больше снизить расходы на электроэнергию и повысить комфорт в доме.

    Краткое содержимое статьи:

    Предназначение и возможности диммера

    Многие еще не знают, что такое диммер и диммируемые лампы.

    Диммер – устройство позволяющее регулировать мощность светового потока лампы. Также используется термины «регулятор яркости, светорегулятор».

    Диммируемые лампы – светоизлучающие устройства с изменяемым световым потоком.

    Возможностью регулирования яркости ламп обладают реостаты, но они имеют значительный вес и на них рассеивается и теряется много тепловой энергии.

    В число функций диммеров входит: плавное включение и выключение лампы, таймер, ручное либо автоматическое включение режима мерцания (мигания), дистанционное управление интенсивностью освещения посредством беспроводных домашних сетей Wi-Fi, пульта ДУ, голосом либо другими акустическими сигналами, а также, устройством, управляемым фотоэлементом, реагирующим на уровень естественного освещения помещения.

    Использование диммирования позволяет сократить расход электроэнергии, продлить срок службы осветительных приборов, приглушив свет, полноценно отдохнуть после напряженного рабочего дня.

    Использование диммеров при светодиодном освещении

    Работа диммеров основана на отсечении участков входного синусоидального напряжения. Образуются так называемые «просечки».

    Источники питания светодиодных ламп (драйверы) негативно реагируют на изменение параметров входного напряжения и в ряде случаев перестают функционировать в нормальном режиме.

    Проблемы диммирования светодиодных ламп

    Работа ламп накаливания при использовании светорегулятора (диммера) не вызывает нареканий. Этого нельзя сказать о светодиодных лампах, которые либо перестают функционировать, либо не достигают номинальной мощности светоизлучения и при этом могут издавать раздражающий писк.

    Для решения этой проблемы были созданы диммируемые светодиодные осветительные приборы.

    Как работают диммируемые лампы?

    Специально сконструированные модифицированные источники питания этих ламп изменяют силу тока пропорционально входному напряжению.

    Внешне отличить обычные и диммируемые светодиодные лампы невозможно. Различить их можно по надписи «dimmable» либо по логотипу. Фото различных диммируемых светодиодных ламп всегда можно найти в интернете.

    Эксплуатация диммируемых светодиодных ламп

    Для использования диммируемых светодиодных осветительных устройств необходимо подобрать лампу с соответствующим цоколем, что не должно вызвать затруднений.

    Существуют диммируемые лампы с различными типами и размерами цоколя.

    Перед покупкой следует убедиться, какой именно цоколь, резьбовой или штырьковый и какого диаметра вам нужен. В противном случае неизбежно повторное посещение магазина для обмена товара.

    Риски при покупке диммируемых светодиодных ламп

    Заранее определить, будет ли работать приобретаемая диммируемая лампа с имеющимся светорегулятором (диммером) невозможно.

    Приобретая светодиодные диммируемые лампы для дома следует договориться с продавцом о возможности возврата купленной диммируемой лампы с неподходящими параметрами.

    Следует покупать светодиодные лампы, изготовленные известными производителями, что, помимо прочего, увеличит шансы совпадения параметров лампы с диммером.

    Покупка маломощных, менее 10 ватт, ламп обойдется дешевле, но вас может разочаровать низкий световой поток, недостаточный диапазон регулировки и неприятный холодный свет.

    Самостоятельный выбор диммируемой светодиодной лампы несет в себе неконтролируемые риски. Чтобы избежать их, следует подумать о консультации у опытных профессионалов в специализированном торговом центре, внимательно изучить сопроводительную документацию и технические особенности устройства.

    Строение и особенности ее работы

    Обычные светодиодные источники света оснащаются микровыпрямителем, функция которого заключается в способности преобразовывать сетевое напряжение 220 V в постоянное. Благодаря присутствию такого прибора в конструкции светодиодной лампы можно лишь включать и отключать свет.

    Поэтому любая попытка использовать светорегулятор наряду с классическим исполнением источника света на базе диодов приведет к мерцанию вместо плавного изменения интенсивности свечения. Эта проблема была решена с появлением специального типа светодиодных лампочек – с диммером.

    Устройство диммированной диодной лампы

    Светорегулятор позволяет изменять яркость свечения в пределах от 10 до 100%. Для этого светодиодная лампа с возможностью регулирования света оснащается дополнительным блоком с функцией широтно-импульсной модуляции, за счет которого как раз и происходит изменение интенсивности свечения.

    Внешне такой вариант схож с классическим исполнением источника света на базе диодов, а значит, их можно легко спутать. Единственное отличие, по которому определяют диммируемые осветительные приборы, заключается в дополнительном обозначении: «dimmable». Вместо этого нередко указывается и соответствующий логотип.

    Настройка диммера

    — Electronic Theater Controls Inc

    1. Последнее обновление
    2. Сохранить как PDF
    1. Навигация по странице настройки диммера:
    2. Инструкции по настройке для отдельных цепей:

    Чтобы найти настройку схемы диммера, нажмите кнопку Setup , перейдите к [Dimmers] и нажмите Введите .

    Dimmer setup появится в виде прокручиваемого окна, как показано ниже.

    Переход на страницу настройки диммера:

    • В трех верхних строчках «настройки диммера» указывается физическое расположение цепи в стойке и логический номер (UDN), присвоенный физическому расположению. Часто UDN совпадает с этикеткой, размещенной на розетке (ах) в установочных системах.
    • Чтобы выбрать диммер или ряд диммеров, вы можете:
      • Прокрутите диммеры, чтобы найти соответствующий номер диммера, и нажмите Введите .
      • Используйте цифровую клавиатуру, чтобы выбрать диммер, который вы хотите настроить, и нажмите Введите .
      • После того, как вы нажмете номер, нажмите и или Thru , чтобы выбрать требуемый набор диммеров. Нажмите Ввод.
    • Информация о логическом адресе и физическом местоположении остается в верхней части экрана при прокрутке вниз доступных параметров цепи.

    Многие системы не требуют настройки схемы за схемой для правильной работы диммирования.Для простых систем, туристических стоек и портативных комплектов см. Статью WIKI по первоначальной настройке, где приведены основные инструкции по настройке стоек с одним типом модуля.

    Инструкции по настройке для отдельных цепей:

    • Базовая настройка:
      • Установка типа модуля:
        Тип модуля по умолчанию автоматически загружается при начальной настройке стойки в зависимости от типа стойки и напряжения. Если только один модуль или пара модулей нуждаются в обновлении своего типа, вы можете выполнить это изменение на экране настройки диммера.На этом экране также можно изменить большие диапазоны изменения, используя кнопки And / thru для выбора кратных значений. В более сложных конфигурациях, когда плотность модулей меняется от одного модуля к другому, также рассмотрите возможность использования экрана назначения цепей, который показывает вместе ряд модулей на экране, и сопоставления цепей в модуле с логическим номером, называемым UDN (Пользовательский Определенный номер). Обратите внимание: если изменение типа модуля вызывает уменьшение плотности схемы, то диммер 0 назначается неадресуемым позициям.Экран настройки диммера больше не сможет получить доступ к этим местам. Последующее изменение типа модуля обратно на модуль с двумя цепями приведет к невозможности доступа к местоположению, которому был присвоен 0, до тех пор, пока вы вручную не предоставите действительный адрес UDN через экран назначения каналов. См. Также статью / Support / Articles / Dimming-Switching / Sensor3-Power-Control / для изменения этих настроек.
      • Настройка режима включения:
        Режим включения устанавливает метод затемнения, который будет использоваться, когда управление установлено на регулируемое.
        Допустимые настройки:
        • Флуоресцентный
        • SineWave
        • Обратная фаза
        • Диммер двойной
        • Прямая фаза
          В рамках этих настроек у большинства модулей есть ограничения только для нескольких опций, поэтому, если выбрана недопустимая опция, контроллер отклонит изменение.
      • Контроль
        • выкл
        • Диммер двойной
        • Latch-Lock Control setup (Аналогично команде удара / выключения в движущемся свете)
        • Переключаемый (управление вкл. / Выкл. Релейного типа)
        • Всегда на связи
    • Кривая управления затемнением
      • Расширенная настройка кривой
        Дополнительные параметры настройки кривой позволяют настроить выбранную кривую для достижения необходимого результата.В большинстве случаев нет необходимости настраивать эти расширенные настройки кривой. Для дальнейшего понимания приведенных ниже настроек см. Также определения свойств диммера.
        Эти расширенные настройки включают:
        • Зацеп
        • Мин. Напряжение шкалы
        • Максимальное напряжение шкалы
        • Масштабированная нагрузка
        • Постановление
        • Предварительный нагрев
        • Выход постоянного тока предотвратить
        • Защита от пускового тока
        • Patching
          Адреса ввода данных можно редактировать для каждого порта непосредственно в настройках диммера.Обратите внимание, что редактирование адресов с множественным выбором назначает один и тот же адрес всем выбранным UDN.
    • Настройка расширенных функций
      Включение и выключение расширенных функций, сообщающих о выбранном наборе диммеров. Если расширенная отчетность активна, то степень детализации отчетов может быть скорректирована, в том числе, следует ли сообщать о наличии нагрузки или об ошибках изменения нагрузок. Если необходимо сообщать об изменениях нагрузки, вы также можете настроить чувствительность системы к изменениям прикрепленных нагрузок, а также время реакции, измеряемое в секундах.

    Диммеры и установка исправлений

    Диммеры и установка исправлений

    ДИММЕРЫ

    В театрах использовалось несколько типов диммеров, но сегодня почти все диммеры являются электронными. Подавляющее большинство — это кремниевые управляющие выпрямители или тиристоры . Электронные диммеры работают, отсекая часть синусоидальной волны переменного тока. Если отрезать половину волны, свет будет гореть наполовину. Если 3/4 волны отсечено, остается 1/4, и свет горит с интенсивностью 25%.Электронные диммеры меньше и легче старых типов, но их самым большим преимуществом является то, что ими можно управлять дистанционно.

    Одним из эффектов прерывания синусоидальной волны переменного тока является добавление электронного «шума» в электрические цепи. Это может проявляться в звуковой системе как гул или жужжание. Этот шум можно частично контролировать, убедившись, что источник освещения и источник звука полностью разделены и имеют отдельные системы заземления, чтобы ограничить перекрестные помехи этого гула.

    Диммеры бывают разных размеров в зависимости от мощности, с которой они могут работать.Диммер на 10 А может выдерживать 1200 Вт (10 А. X 120 В.), 20 А. диммер выдерживает 2400 Вт, а диммер 50 А. диммер вмещает 6000 Вт. Чтобы определить, сколько инструментов данного размера поместится в диммер, просто разделите мощность их ламп на мощность диммера.

    Либо разделите общую мощность нагрузки на 120 В., чтобы найти требуемую силу тока в цепи.

    Одна вещь, которую вы не можете сделать, — это управлять двигателем с помощью диммера SCR. Вы сожжете двигатель и можете повредить диммер.

    Патч

    В свое время диммеры были довольно дорогими, и большое количество цепей контролировалось относительно небольшим количеством больших диммеров. Патч-панели с фиксированным монтажом использовались для подключения цепей к диммерам. Чтобы управлять ими, диммеры управлялись напрямую, или они управлялись с помощью «предустановленных плат». У них было несколько параллельных банков или «сцен» контроллеров для диммеров. Уровни для нескольких сигналов можно было установить заранее, а затем активировать одну за другой по мере продвижения шоу.

    Сегодня диммеры довольно дешевы, и теперь нормой является один диммер на цепь . В то же время платы компьютерного управления заменили предустановленные платы. Вместо физического предустановленного контроллера теперь есть виртуальный канал управления. Соединение аппаратной коммутационной панели между схемой и диммером было заменено назначением диммеров виртуальным каналам управления . Это называется «программным исправлением », поскольку оно выполняется в программном обеспечении платы управления.

    Мягкий патч имеет ряд преимуществ перед жестким патчем. Софтпатч можно сделать быстрее и точнее; его можно легко изменить и исправить прямо с панели управления. Мягкий патч обеспечивает большую гибкость; патч-панель ограничивает количество цепей в диммере мощностью диммера, в то время как мягкое патч позволяет назначить все, от одного канала на диммер до каждого диммера в системе, одному каналу. А мягкий патч можно скопировать на диск компьютера и перезагрузить позже, даже в середине показа, в то время как жесткий патч нужно переделывать вручную.

    В портативных диммерных системах используется современная версия несколько более старого подхода. По сути, вы создаете полную систему освещения из одного места, а затем удаляете ее и переустанавливаете в каждом последующем месте. Вместо коммутационной панели или проводных соединений в дорожных стойках есть штекеры, к которым кабель к инструментам подключается напрямую. Чтобы упростить этот процесс, на крупных роуд-шоу используются многоконтурные кабели или «множители» , которые позволяют подключать 6 или 12 цепей одновременно.На конце планки находится устройство, называемое разветвителем или разветвителем , которое подключается к многоканальному кабелю и разделяет цепи на отдельные кабели цепи. Изоляция на шнурах разветвления может быть тоньше, чем у стандартного кабеля, но не должна превышать 10 футов для каждого сетевого кабеля перед заделкой. Мягкий патч остался прежним, но схема подключения к диммеру более гибкая.

    Самое большое преимущество компьютерных плат — это беговые реплики. Ручные и предустановленные платы ограничивают количество реплик до того, сколько их можно физически установить за отведенное время.С компьютерными досками реплики устанавливаются и записываются заранее, а сложные реплики можно воспроизводить буквально так быстро, как только они могут быть запущены. Сигналы могут даже запускать другие сигналы, и несколько запускаться одновременно.

    Платы управления обычно имеют несколько «режимов». Режим настройки позволяет изменять систему и записывать или читать шоу с диска. Режим патча — это то место, где устанавливается мягкий патч. Сценический режим показывает, какие уровни являются активными и живыми на сцене, а Слепой режим показывает записанные уровни без их отображения в реальном времени.Запись реплики в режиме сцены записывает реплику в том виде, в котором она видна в данный момент. Запись в слепом режиме записывает сигнал, который не виден до тех пор, пока не будет воспроизведен позже. Это может быть полезно для исправления проблем во время выступления, прежде чем публика их увидит.

    Некоторые платы работают с предустановленной моделью . Каждая реплика имеет каждого активного уровня, записанного в нее , даже если большинство из них не показывают изменений по сравнению с предыдущей репликой. Плата также может работать в режиме слежения . Записываются только те каналы, у которых изменение уровней .Любой диммер, уровни которого не меняются, игнорируется и просто проходит. Это может быть особенно полезно при изменении сигнала в середине последовательности. Многие доски позволяют выбирать; вы можете выбрать наиболее подходящий вариант.

    Концертные доски используют другую модель. Предустановленную доску можно рассматривать как одну стопку сигналов, упорядоченных по порядку. Доска берет верхний и запускает его, прежде чем перейти к следующему. Концертные доски нуждаются в большей гибкости, поскольку порядок концертных выступлений может варьироваться буквально по прихоти от ночи к ночи.Концертные доски вместо этого используют «стопку страниц» модели . Число или сигналы устанавливаются рядом, и все они доступны и запускаются в любом порядке. Может быть вызвана другая страница, содержащая еще больше реплик, и может быть запущена любая реплика на этой странице. Доступ к сигналам можно получить в любом порядке или любое количество раз, просто вызвав его страницу и запустив его контроллер.

    Уровни на плате управления можно установить несколькими способами. Обычно есть клавиатура, на которой можно вводить номера каналов и уровни.Может быть колесо или тачпад, с помощью которого можно вручную настраивать выбранные каналы во время просмотра результатов. Большинство плат также имеют субмастеров . Несколько каналов или даже целые реплики могут быть записаны в субмастер и выводиться индивидуально или в группах, чтобы создать «вид» для записи в качестве реплики.

    Движущиеся световые консоли выросли из мира концертов, поэтому движущиеся светильники часто используют аналогичную модель, которая предполагает наличие нескольких параллельных предварительно установленных стопок сигналов, расположенных бок о бок.Вы можете использовать несколько стопок сигналов или перемещаться между ними случайным образом, как в описанной выше страничной системе. Также могут быть субмастеры, которые можно использовать, как на театральных досках. Сегодня большинство театральных досок добавили модуль движущегося света к обычной системе сигналов. Атрибуты света обрабатываются и записываются как уровни, как и любой другой диммер в обычных световых сигналах.

    Управляющие сигналы и проводка

    Платы дистанционного управления «общаются» с диммерами посредством сигналов низкого напряжения по тонким проводам.В аналоговой системе , используемой в предустановленных платах и ​​ранних компьютерных платах, каждый контроллер непрерывно отправлял управляющий сигнал по уникальному проводу на свой диммер. Это означало, что для 60 диммеров к стойке подводился 61 провод (по одному на диммер плюс общая нейтраль). Сигнал был континуумом от Off до Full . Необходимость в таком большом количестве проводов затрудняла настройку адаптивного расположения оборудования. Каждая установка была почти уникальной, это была индивидуальная установка, поэтому изменение подключения было таким же трудом, как и его создание.

    С появлением компьютерных плат управление перешло с аналоговых (непрерывных) на цифровых (дискретные значения представлены определенным числом) . Компьютер делит диапазон от от нуля до 100% на шаги , а затем записывает точный шаг, на который устанавливается диммер во время репетиций. При воспроизведении записанный уровень отправляется на диммер, где он преобразуется в аналоговый сигнал, необходимый для установки SCR. Первоначально это было сделано на тех же самых проводах, что и аналоговое управление.Но затем были разработаны схемы, позволяющие сделать это с использованием всего нескольких проводов, с использованием «мультиплексирования» . При мультиплексировании, вместо того, чтобы постоянно посылать сигналы на диммеры по многим проводам, уровни каждого из диммеров отправляются один за другим по тем же двум проводам. Сигнал поступает на все диммеры, и схема подсчитывает, сколько уровней прошло. Когда диммер достигает своего номера, он отмечает уровень и игнорирует все остальные уровни. Затем он «запоминает» свой уровень до тех пор, пока цикл не повторится и снова не вернется к своему собственному номеру.Частота повторения цикла в секунду называется частотой обновления.

    Была некоторая работа с аналоговым мультиплексированием (AMX) , но он действительно нашел свое применение в цифровом мультиплексировании (DMX). Первоначально у каждого производителя была своя собственная версия DMX, но в середине 1980-х был принят общий стандарт, названный DMX-512 . DMX-512, созданный комитетом, созданным USITT, представляет собой 8-битный протокол, который может контролировать до 512 диммеров или атрибутов устройства на канал сигнала за 256 шагов на устройство.Он работает со скоростью 250 Кбайт в секунду. DMX-512 использует только два провода для своего сигнала, но стандарт USITT требует четырех проводов в сигнальном кабеле, окруженных оболочкой или экраном для предотвращения помех, всего 5 проводников. Два дополнительных провода являются запасными, а используемый разъем должен быть пятиконтактным XLR. К сожалению, стандарты не всегда соблюдаются, особенно производителями движущихся фонарей.

    DMX-512 был специально разработан для работы с диммерами, но вскоре был адаптирован для работы и с другими устройствами, с цветными скроллерами и затем с движущимся светом, для работы с которыми он никогда не предназначался.Это создало определенные проблемы. Во-первых, имея всего 256 шагов, DMX не дает ДОСТАТОЧНЫХ шагов для точного управления вращением и панорамированием движущегося света. Например, если вы разделите полный круг на 256 шагов, тогда каждый шаг будет немного больше градуса, и вы можете пропустить свою отметку, если свет установлен на точечное пятно. Кроме того, движущиеся источники света имеют ряд так называемых атрибутов , таких как панорамирование, наклон, цвет, диафрагма, фейдер, гобо и т. Д. Каждый атрибут использует по крайней мере один, а часто и два канала DMX для каждого атрибута, и может быть Целых 32 атрибута в некоторых из более новых, более эффективных движущихся огней.Не нужно слишком много движущихся огней, чтобы сжечь 512 каналов DMX.

    Компании по производству подвижного света уже некоторое время борются за новый стандарт. Им нужен 32-битный протокол вместо 8-битного, чтобы сделать их освещение более управляемым. Это похоже на сравнение DOS (8-разрядной версии) с Windows 2000 (32-разрядной версией) на ПК. К сожалению, они еще не разработали общий протокол, который все могут принять. У каждой компании есть свой собственный протокол, как в первые дни диммеров, и если вы используете, например, Vari-light на плате управления Vari-light, у вас будет гораздо больше контроля, чем при использовании того же источника света под DMX.Однако это ограничивает вас оборудованием одной компании; High End Cyberlight не работает на консоли Varilight. Компании, занимающиеся перемещением света, планируют использовать Ethernet вместо DMX в качестве носителя, но пройдет еще некоторое время, прежде чем будет принят общий «язык». Большинство современных плат управления может выводить данные через Ethernet, а также через кабель DMX, но в качестве протокола они используют DMX-over-Ethernet.


    Вернуться к содержанию
    Авторские права © 2002 Мик Алдерсон

    страниц каналов — руководство пользователя grandMA2

    Открыть тему в формате PDF Версия 3.3

    Оглавление темы

    Исполнители фейдера могут быть изменены на фейдеры канала вместо исполнителей.

    Важно:
    Переход на страницы каналов не удаляет и не отключает исполнителей.

    Существует два типа страниц каналов: Статические страницы , которые могут иметь атрибуты диммера для определенных приборов. Динамические страницы , которые будут заполнены атрибутами и выбранными приборами.

    Статических страниц канала

    Static Channel Pages могут иметь атрибуты приборов, назначенные фейдерам. На страницах каналов фейдеры называются фейдерами каналов.

    Статические страницы каналов организованы в пул каналов. Бассейн может выглядеть так:

    Пул страниц канала

    Это работает как любой пул — если вы не читали раздел «Пулы в общих чертах», прочтите его.

    Вот как это выглядит в стиле листа:

    Пул страниц канала — стиль листа

    Зеленый цвет C указывает, что эта страница канала в настоящее время активна.Серый цвет C указывает на то, что это последняя просмотренная страница (вероятно, вернулась на страницу исполнителя).

    При нажатии на один из объектов в пуле открывается страница канала. Также можно изменить страницу с помощью клавиш Ch Pg + и Ch Pg — или команды ChannelPage. Удерживая нажатой кнопку Ch Pg — в течение секунды, вы вернетесь на страницу номер 1.

    Назначение светильников

    Необходимо создать

    статические страницы канала — это означает, что приборы должны быть назначены ChannelFaders.

    Этого можно избежать с помощью клавиш: Назначить канал (или прибор) [номер или диапазон] Страница страницы (это дает команду ChannePage) [номер страницы]. [Номер фейдера] Пожалуйста.

    Если атрибут не указан, диммер будет назначен. Могут быть назначены и другие атрибуты, но требуется небольшое исследование, чтобы узнать номер или имя атрибута. Это общий синтаксис:

    Назначьте прибор [номер идентификатора]. [Номер вспомогательного устройства]. [Атрибут] (At) ChannelPage [номер страницы].[номер фейдера]

    Лучший способ показать, как найти номер атрибута, — это на примере.

    Пример

    В моем шоу у меня есть исправленный прибор с атрибутами панорамирования и наклона, это идентификатор прибора 1. Я хотел бы, чтобы димер был назначен для ChannelFader 1 на ChannelPage 1. А затем Pan на фейдере 2 и Tilt на фейдере 3.

    Прежде чем мы сможем что-либо назначить, нам нужно создать страницу. Просто нажмите Ch Pg + один раз, чтобы открыть первую страницу канала — это также создаст страницу.

    Назначить диммер фейдеру 1 просто: назначьте прибор 1, а затем нажмите одну из клавиш, связанных с номером фейдера 1.

    Теперь нам нужно найти номера атрибутов для прибора 1. Откройте окно Command Line Feedback .

    Нам нужно изучить прибор 1, поэтому введите следующую команду и выполните ее с помощью:

    [Канал]> Устройство для компакт-дисков 1

    CD — это сокращение от команды ChangeDirectory.

    Командная строка показывает, что мы перешли к устройству.Нам нужно перечислить вспомогательные приспособления в фикстуре 1. Введите следующую команду (вам не нужно ничего вводить перед > )

    [LiveSetup / Layers 4 / Spots 3 / Spot 1 1]> Список

    В зависимости от вашего шоу это может выглядеть точно так, как указано выше. Важной частью является команда List.

    Теперь в окне обратной связи командной строки показано, что есть хотя бы один подфиксатор. В моем шоу это Vari-Lite только с одним приставкой.

    Снова перейдите к субфиксации, используя команду CD:

    [LiveSetup / Layers 4 / Spots 3 / Spot 1 1]> CD 1

    Если я знаю, что у моего прибора есть только одно приспособление (или если мне нужно приспособление 1), то можно перейти в это место, используя следующую команду CD Fixture 1.1 — Не запускайте эту команду сейчас.

    Теперь нам нужно выполнить еще одну команду List , чтобы увидеть список атрибутов для этого прибора. Список, отображаемый в окне обратной связи командной строки, показывает, что PAN имеет номер 3, а TILT — номер 4. Обладая этими знаниями, мы можем вернуться к корню командной строки и назначить два атрибута. Введите следующее:

    [LiveSetup / Layers 4 / Spots 3 / Spot 1 1 / Spot 1 1]> CD /

    Это возвращается к корневой команде.

    [Канал]> Назначить прибор 1.1.3 Канал Страница 1.2

    [Канал]> Назначить прибор 1.1.4 Страница канала 1.3

    Вот как это делается с помощью номеров атрибутов.

    На самом деле использовать имена атрибутов намного проще. Если бы мы знали, что прибор номер 1 — это простой прибор только с одним вспомогательным приспособлением, мы могли бы просто сделать это:

    [Канал]> Назначить прибор 1.1.PAN ChannelPage 1.2

    [Канал]> Назначить прибор 1.1.TILT ChannelPage 1.3

    Еще полезно знать, как найти номера атрибутов и названия приборов.Это позволяет вам найти и назначить любой атрибут.

    Автоматическое создание страниц канала

    Страницы каналов могут быть созданы автоматически, используя Setup -> Show -> Auto Create , а затем выберите вкладку Channel Pages .

    Это могло выглядеть так:

    Меню «Автосоздание» — вкладка «Страница канала»

    Это меню разделено на левую и правую части. Левая часть может показывать разные вещи: FixtureTypes или Layers. Эти две вещи можно переключать, нажав кнопку «Выбрать» в левом нижнем углу.

    В правой части отображается содержимое того, что выбрано в левой части.

    Рабочий процесс заключается в выборе одного или нескольких элементов в списке с левой стороны, а затем выборе или отмене выбора приборов с правой стороны. Каждый выбранный прибор создаст фейдер атрибута Dimmer.

    В дальнем правом углу есть три зеленых поля ввода. Верхний устанавливает номер ChannelPage для автоматически созданных фейдеров. Средний устанавливает номер фейдера для первого ChannelFader.Нижний устанавливает ширину страницы. Может быть хорошей идеей установить ширину в соответствии с вашим оборудованием.

    Нажмите кнопку «Всегда спрашивать имя», если хотите присвоить названия страницам каналов при их создании.

    Кнопка «Перезаписать» не имеет никакого значения. Назначение атрибутов для ChannelFaders всегда перезаписывает текущие назначенные атрибуты.

    Нажмите кнопку «Создать», чтобы создать фейдеры каналов. Обратите внимание, что это действие изменит начальную страницу и поля ввода стартового фейдера на следующие доступные ChannelPage и ChannelFader.

    Создание следующей страницы также будет выполнять действие создания, но оно начнется со следующего номера страницы.


    Динамическая страница канала

    Динамические страницы каналов — это страницы каналов, которые создаются на основе выбора приборов и текущей активной функции.

    К динамическим страницам каналов можно получить доступ, когда в таблицах каналов и таблицах параметров активирована опция Link Faders . Подробнее об активации этого параметра читайте в разделе «Кнопки заголовка».

    Динамические страницы каналов также можно вызывать с помощью команды ChannelLink.

    Это позволяет вам включить или выключить страницу динамического канала.

    Его также можно использовать для создания специальных комбинаций атрибутов.

    Подробнее об этом читайте по ссылке на ChannelLink выше.


    Открыть тему в формате PDF

    Как связать Пико-пульт с диммером

    Пульт дистанционного управления Pico может быть удобным способом управления радиочастотными диммерами — от включения или выключения света до его яркости или затемнения.Пульт дистанционного управления Pico предназначен для использования с радиочастотными системами Lutron и может использоваться в качестве портативного пульта дистанционного управления, настенного крепления или настольного управления.

    Поскольку элементы управления программируются установщиком, настройка может быть проблемой, особенно для тех, кто впервые установил соединение, и хочет выполнить сопряжение своих устройств. Но вам не о чем беспокоиться, из этого руководства вы узнаете, как подключить пульт Pico к диммеру. Читайте дальше, чтобы узнать больше.

    Существует несколько причин, по которым ваш пульт Pico не работает в паре. Устройства не должны находиться на расстоянии менее 30 футов друг от друга, что является необходимым расстоянием.Другая причина может заключаться в том, что вы неправильно назначили устройства пульту дистанционного управления Pico.

    Чтобы запрограммировать систему дистанционного управления Pico, не содержащую главного повторителя, вам необходимо сначала назначить диммеры, а затем сохранить желаемые уровни освещенности. Один пульт Pico может управлять несколькими назначенными ему устройствами.

    Назначение диммера пульту дистанционного управления Pico

    • Войдите в режим назначения, нажав и удерживая верхнюю и нижнюю кнопки пульта дистанционного управления Pico в течение примерно 6 секунд, пока светодиод не начнет мигать.
    • Нажмите и удерживайте переключатель на диммере около 6 секунд, пока он не мигнет 3 раза.
    • Затем назначьте столбцы клавиатуры, нажав и удерживая нижнюю кнопку столбца клавиатуры, который будет назначен в течение примерно 6 секунд, пока светодиоды не начнут мигать.
    • После этого выйдите из режима назначения, удерживая верхнюю и нижнюю кнопки пульта дистанционного управления Pico в течение примерно 3 секунд, пока светодиод не перестанет мигать.
    • Затем вы можете подтвердить программирование, индивидуально нажимая кнопки на пульте дистанционного управления Pico.Назначенные устройства должны ответить переходом на уровень по умолчанию для этой кнопки.

    Сохранение уровней освещенности

    • Нажмите и удерживайте кнопку, которую хотите настроить, и подождите, пока свет не перестанет тускнеть.
    • Используйте переключатель, чтобы включить или выключить свет. Используйте кнопку подъема или опускания на правой стороне диммера, чтобы отрегулировать желаемый уровень освещенности.

    Чтобы отключить Pico Remote от назначенных устройств, вы можете сделать их «незатронутыми» и не реагировать на нажатие кнопки.Для этого выключите диммер с помощью переключателя, если он включен. После выключения удерживайте нижнюю качельку около 6 секунд, пока не загорятся три средних светодиода.

    Другой способ — сбросить его до заводских настроек по умолчанию. Это удаляет пульт Pico из системы и стирает все программирование.

    Как сбросить Pico Remote до заводских настроек

    • Трижды нажмите и удерживайте верхнюю или нижнюю кнопку на пульте дистанционного управления Pico. Не отпускайте кнопку после третьего нажатия.
    • Нажмите кнопку при третьем нажатии примерно на 3 секунды, пока светодиод рядом с верхней кнопкой не загорится постоянным светом.
    • Немедленно отпустите кнопку и еще раз нажмите трижды. Светодиод рядом с верхней кнопкой будет быстро мигать, а когда он погаснет, вы сбросили Pico Remote.

    Технологии, несомненно, сделали вещи проще и удобнее, а их единственным недостатком, возможно, являются проблемы, с которыми менее технически подкованные люди сталкиваются при настройке и использовании некоторых из этих систем.

    Проверьте и это тоже: Лучший водонепроницаемый смарт-телевизор для ванной

    Сопряжение с пультом Pico — один из примеров, который может оказаться головной болью.Надеюсь, с помощью приведенного выше руководства вы сможете без проблем соединить свой пульт Pico с диммером лампы. Вы также можете связаться с их службой поддержки по любым вопросам, которые могут у вас возникнуть.

    Основы сценического освещения 2

    Цепи пронумерованы, чтобы вы могли отслеживать, что делаете. Когда вешаете фонари, всегда записывайте номера цепей, чтобы у вас была запись на потом — в театрах UBC каждый номер соответствует цепи (включая диммер). В Freddie Wood: (Вт) = 115 вольт x 15 ампер получается мощность 1725 Вт на цепь (на практике обычно 1500 Вт).В Телус или Сомерсет; Ватт = 115 вольт x 20 ампер — это 2300 ватт на цепь (на практике обычно 2000 ватт). Все, что вам теперь нужно, это мощность ламп, которые вы хотите подключить к той же цепи. Мощность обычно указывается на цоколе лампы. Обычная мощность ламп составляет 500 Вт, 750 Вт, 1000 Вт: Практическое правило: — максимум 2 лампы в любой цепи в FWT или Telus Studio в UBC. Убедитесь, что в FWT не две лампы по 1000 ватт. Если вам нужно объединить два светильника в одну цепь, вы можете использовать «2-fer» («два по цене одного»).

    Никогда не подключайте к цепи больше ламп, чем позволяет ее номинал: возникающая в результате «перегрузка» будет неприятной и опасной. Автоматические выключатели и предохранители «срабатывают» или перегорают при перегрузке. Электрическое «короткое замыкание» (ток идет туда, где он не должен) также вызывает электрические перегрузки.

    Театральная проводка может быть постоянно в стенах здания, или просто сверхмощный удлинитель. в любом случае каждая цепь будет (или должна) иметь 3 провода: 2 для переменного тока, один для «земли».«Заземляющий провод — это устройство безопасности. В кинотеатрах UBC вы найдете как встроенную в стену проводку, так и удлинители. В Freddie Wood есть длинные отрезки« многожильных »удлинителей (более одной цепи), которые находятся под напряжением. сетки и могут быть размещены в любом месте над сценой: они называются «выпадающими ящиками».

    При работе со штекерами неукоснительно соблюдайте цветовую кодировку. Зеленый всегда означает «заземляющую» цепь. Вилки на 15 А меньше, чем вилки на 20 А: чем больше металла, тем больший ток они могут пропускать, то же самое и с проводом.Так что, если у вас есть светильник с маленькой вилкой на 15 А и вы хотите подключить его к цепи на 20 А, вам нужно будет либо поставить на светильник вилку побольше, либо найти адаптер. В мире существует множество разновидностей вилок. Штекеры сценического освещения в UBC в основном имеют поворотный замок (plug and twist) (он удерживает разъемы вместе). Вилки, похожие на те, что есть в вашем доме, называются вилками «Эдисон» или «U-земля».

    ДИММЕРЫ И КАНАЛЫ

    Диммер — это устройство, которое изменяет величину электрического тока, который достигает лампы накаливания, и, следовательно, ее яркость.Есть много разновидностей. В некоторых системах каждая цепь подключена напрямую к диммеру. В других случаях цепи должны быть подключены к диммерам: например, временное уличное шоу может использовать несколько коробок диммеров, в которые вы будете вставлять длинные удлинители. Каждая цепь в театрах Telus и Freddie Wood подключена напрямую к диммеру; эта проводка в стенах театра. Театр Telus имеет более 150 диммеров, FWT — более 200: каждый управляет отдельной схемой, а некоторые схемы имеют более одной вилки для освещения.В театре Сомерсет есть удлинители, которые «прикрепляют» к задней части портативных диммеров.

    Диммеры

    до 1960-х годов управлялись ползунками или рычагами, прикрепленными непосредственно к диммеру. Вы вряд ли столкнетесь с чем-либо из них. Вы встретите диммеры, управляемые компьютерами, прикрепленными к диммерам с помощью пучка тонкого провода. Вы программируете управляющий компьютер с помощью специальной клавиатуры и, как правило, некоторых ползунков и переключателей. После программирования контроллер повторяет сохраненные состояния освещения, когда вы нажимаете кнопку «GO».Управляющий компьютер использует очень простой и примитивный язык программирования под названием DMX («цифровой мультиплексор»), разработанный в 1970-х и 80-х годах.

    На «плате освещения» отдельные элементы управления для каждого диммера называются «каналами». Любой канал управления можно назначить любому диммеру. Это назначение называется «мягким» (для программного обеспечения) патчем. Чтобы выполнить мягкий патч, вы должны знать, какой номер канала вы хотите назначить какому диммеру. В FWT и Telus номер цепи и номер диммера совпадают.

    В некоторых системах цепи не подключены к диммерам жестко, то есть доступно меньше диммеров, чем схем. В этих системах требуется дополнительный шаг «жесткого исправления». Вы должны подключить цепи, которые хотите использовать, к имеющимся диммерам. Во временных или переносных системах диммеры, вероятно, содержатся в коробке с заглушками на задней панели, и вам необходимо подключить удлинители от светильников непосредственно к этим разъемам.

    Л.E.D. приборы и большинство частей программируемых движущихся источников света не управляются так же, как простые лампы накаливания, но они управляются с помощью того же типа осветительной платы и программируются с использованием языка «DMX». Все эти приборы были коммерциализированы спустя годы после того, как протокол DMX был изобретен и принят в качестве «стандарта», поэтому для управления ими чаще всего используется связь DMX.

    Обзор : Сценические светильники — это довольно сложные осветительные приборы, спроектированные для создания относительно ярких лучей света, которые могут иметь различную форму.Чтобы настроить их, вам нужно «повесить» их, «замкнуть» их (то есть подключить их к системе распределения и управления и выполнить все необходимые «исправления») и «сфокусировать» их. Художник по свету решает, где будет висеть свет, какой свет будет использоваться, какого цвета он будет и (обычно в сотрудничестве с режиссером), почему, когда и как они будут включаться или выключаться во время шоу.

    Введение в элементы управления освещением

    Хороший дизайн освещения включает в себя хороший дизайн элементов управления.Управление освещением играет важную роль в системах освещения, позволяя пользователям вручную или автоматически:

    • включать и выключать свет с помощью выключателя; и / или
    • отрегулируйте светоотдачу вверх и вниз с помощью диммера.

    Эту базовую функциональность можно использовать для получения следующих преимуществ для владельца освещения:

    • гибкость для удовлетворения визуальных потребностей пользователя; и / или
    • автоматизация для снижения затрат на электроэнергию и повышения устойчивости.

    В последние годы средства управления освещением получили две дополнительные возможности:

    • настроить цвет источника света, в том числе оттенок белого света; и / или
    • генерировать данные посредством измерения и / или мониторинга.

    На основе обновления LCA Education Express EE101: Введение в управление освещением, эта статья представляет собой обзор основных функций современных средств управления освещением, преимуществ и основных вопросов, которые следует задать при определении подходящей стратегии управления освещением.

    Эффекты управления освещением

    Элементы управления освещением обеспечивают следующие основные функции. Конечные пользователи используют эти функции для поддержки управления энергопотреблением и / или визуальных потребностей.

    Элементы управления освещением развиваются, чтобы обеспечить расширенные функции, доступность которых зависит от типа системы и потребностей приложения.

    Преимущества: визуальные потребности

    Регулируя интенсивность одного или нескольких слоев освещения в пространстве, средства управления освещением могут:

    • изменить внешний вид помещения;
    • облегчить выполнение различных функций пространства;
    • изменить атмосферу и настроение;
    • уменьшить блики; и / или
    • повысить удовлетворенность пользователей, предоставив пользователям возможность управлять своим освещением.

    Изображения любезно предоставлены Finelite.

    Преимущества: Управление энергопотреблением

    За счет сокращения времени включения освещения, интенсивности или зонирования, средства управления освещением снижают как спрос, так и потребление энергии.Согласно исследованию Национальной лаборатории Лоуренса Беркли (LBNL), популярные стратегии управления освещением дают в среднем 24-38% экономии энергии освещения, что снижает эксплуатационные расходы здания.

    Из-за значительного сбережения энергии большинство государственных кодексов энергопотребления в коммерческих зданиях требует применения широкого диапазона средств контроля при новом строительстве. В существующей конструкции управляемость светодиодного освещения приводит к идеальному сочетанию с элементами управления, что позволяет минимизировать затраты на электроэнергию.

    Базовая функция

    Элементы управления освещением — это устройства и системы ввода / вывода.Система управления получает информацию, решает, что с ней делать, а затем соответствующим образом регулирует мощность освещения. Здесь мы видим базовую схему освещения (ножка переключателя). Энергия проходит по цепи, чтобы активировать группу огней. Эта система освещения обеспечивает освещение.

    Переключение

    Один из основных выходов переключается. Здесь мы видим переключатель, расположенный на линии между источником питания и нагрузкой. Когда переключатель замыкается (т. Е. Переключатель находится в положении «ВКЛ»), цепь замыкается, позволяя току течь к нагрузке.Когда он размыкается, цепь размыкается (переключатель в положении «ВЫКЛ.»), Что приводит к прекращению подачи питания на нагрузку. Это делает коммутатор контроллером мощности.

    Затемнение

    Другой основной выход — затемнение. Если используется диммерный переключатель, помимо включения / выключения, он может изменять ток, протекающий через нагрузку во время включения, что увеличивает или уменьшает световой поток. Здесь мы видим диммер, помещенный на линию, при этом выходной сигнал постоянно диммируется в пределах диапазона диммирования нагрузки.

    Управление цветом и CCT

    Со светодиодами относительно экономично предоставить пользователям возможность регулировать цвет освещения и CCT.

    В светодиодных продуктах с настраиваемым белым светом отдельно регулируемые матрицы теплых и холодных белых светодиодов позволяют пользователям регулировать CCT источника света. Могут быть добавлены другие цвета для улучшения доступного цветового спектра и обеспечения хорошей цветопередачи.

    Два других подхода: от тусклого до теплого (светодиоды, которые затемняются до очень теплого белого цвета, как при диммировании лампами накаливания) и полноцветная настройка (отдельно регулируемые красные, зеленые и синие светодиоды плюс желтый или белый и, возможно, другие цвета).

    Изображение предоставлено USAI Lighting.

    Ручной или автоматический ввод

    Вход может быть ручным, автоматическим или их комбинацией, как показано на этом чертеже, изображающем функциональность датчика присутствия настенной коробки с ручным включением.

    При ручном управлении ввод инициируется пользователем и осуществляется вручную. Он идеально подходит для приложений, движимых визуальными потребностями.

    При автоматическом управлении входным сигналом является сигнал от датчика (датчика присутствия или освещенности), компьютера или другой системы здания.Входной сигнал может зависеть от времени суток, количества людей, уровня освещенности или некоторых других условий. Автоматическое управление идеально подходит для приложений управления энергопотреблением.

    Разведка

    При ручном управлении человек принимает решение о том, регулировать ли освещение и насколько. При автоматическом управлении эту функцию выполняет микропроцессор или логическая схема. Этот микропроцессор или логическая схема называется контроллером освещения, который обеспечивает интеллектуальную систему управления.Контроллер освещения оценивает входные управляющие сигналы на основе своего алгоритма и решает, регулировать ли мощность освещения, когда и в какой степени.

    Контроллер может быть установлен как логическая схема в автономном устройстве управления или как отдельный компонент в системе управления. Если это отдельный компонент, он может находиться в центральном месте (централизованный интеллект), находиться рядом с нагрузкой или быть встроенным в светильники (распределенный интеллект). Чем более распределен интеллект системы, тем более гибким и гибким становится освещение.

    Выход переключения и затемнение

    Часто и переключение, и диммирование желательно в одном здании.

    Коммутация проста, но имеет ограниченную гибкость и может мешать работе в помещениях, занятых более чем одним пользователем. В результате он особенно эффективен для приложений управления энергопотреблением, таких как автоматическое отключение или уменьшение количества свободных помещений, а также для ручного управления в помещениях, где у пользователя (-ей) есть единое ожидание, когда будет включен свет.

    Dimming изменяет интенсивность с плавными переходами между уровнями освещенности, что обеспечивает высокий уровень гибкости, который может удовлетворить визуальные потребности пользователя. Большинство светодиодных светильников имеют драйверы с регулируемой яркостью в стандартной или стандартной комплектации, что снижает затраты на регулирование яркости. Регулировка яркости особенно подходит для приложений с визуальными потребностями и для реализации стратегий управления энергопотреблением, таких как управление дневным светом или настройка задач, в занятых помещениях.

    Правое изображение любезно предоставлено Schneider Electric.

    Зонирование контроля

    Управление зонированием — важный аспект проектирования системы управления освещением, так как зонирование — это механизм, посредством которого управление освещением назначается осветительным нагрузкам. Зона управления определяется как один или несколько источников света, управляемых одновременно одним управляющим выходом. Зоны могут быть организованы в соответствии с энергетическими нормами, желаемой экономией энергии и гибкостью, обычным осветительным оборудованием (например, люминесцентное или светодиодное), характеристиками пространства (например.g., обстановка и отделка), задачи, наличие дневного света и графики освещения.

    Меньшие зоны управления (более высокая степень детализации зон в пространстве или здании) обеспечивают большую гибкость и, как правило, большую экономию энергии. По этой причине большинство энергетических кодексов регулируют контрольное зонирование, налагая ограничения на площадь.

    Традиционно зонирование управления и будущее изменение зонирования ограничивалось разводкой цепи освещения. Достижения в области связи делают возможным относительно экономичное зонирование, такое как отдельные светильники или балласты / драйверы, а также зонирование и изменение зон с использованием программного обеспечения вместо аппаратной проводки.

    Изображение любезно предоставлено Wattstopper.

    Элементы управления Описание

    Еще одним важным аспектом проектирования системы управления освещением является определение последовательности операций для системы. Последовательность операций — это описание выходов системы в ответ на различные входы для каждой контрольной точки. Он представлен в виде описательной части элементов управления, письменного документа, созданного на этапе концептуального проектирования проекта. Этот документ служит дорожной картой проекта для предполагаемой системы управления освещением.

    В частности, его можно использовать для:

    • сопровождение контрактной документации и подготовка спецификаций;
    • давать четкие указания подрядчикам и производителям во время торгов;
    • определить критерии для тестирования и принятия системы управления; и
    • служат в качестве общего справочника для владельца, подробно описывая, как работает система управления.

    Взаимодействие

    Чтобы система управления обеспечивала правильную работу, балласт / привод и источник света должны быть совместимы; балласт / водитель должны быть совместимы со стратегией управления и устройствами управления; и устройства управления должны иметь возможность обмениваться данными, если это необходимо.

    В основном совместимость зависит от метода управления или протокола. Протокол — это набор правил, которые определяют поведение компонентов в системе. В сети это включает в себя общение. Примеры включают Digital Addressable Lighting Interface (DALI) и ZigBee. Все элементы управления должны быть спроектированы для одного и того же протокола для обеспечения надежной совместимости, хотя системы с разными протоколами, включая освещение и автоматизацию зданий, могут интегрироваться с использованием шлюза, который может быть устройством или функцией программного обеспечения.

    Протокол может быть:

    • открытый или стандартизованный и доступный для всех производителей, что обеспечивает возможность выбора от нескольких поставщиков;
    • закрытый или зависящий от производителя, который предоставляет решение, оптимизированное производителем, но связывает владельца с этим производителем для будущего обслуживания, изменений или расширения; или
    • сочетание этих двух типов, например, открытый протокол, адаптированный под конкретного производителя, или протокол, зависящий от производителя, который предоставляется другим производителям посредством лицензирования.

    Обратите внимание, что регулировка яркости 0–10 В — это метод, а не протокол. Таким образом, элементы управления и балласты / драйверы, предназначенные для регулирования яркости 0-10 В, могут быть совместимы, но дают несколько иные характеристики регулирования яркости. Это потому, что они тускнеют одинаково, но в остальном не работают в соответствии с одними и теми же унифицированными спецификациями. Чтобы обеспечить постоянное диммирование, рекомендуется избегать смешивания типов балласта / драйверов от разных производителей в одной и той же системе диммирования.

    Программное обеспечение

    Различные приложения и программное обеспечение поддерживают внедрение систем управления освещением.Наиболее надежное программное обеспечение доступно для централизованных интеллектуальных сетевых систем управления освещением. Находясь на сервере или в облаке, программное обеспечение может предоставлять множество функций, например:

    1) обнаруживать контрольные точки (устройства и т. Д.)
    2) назначать контрольные точки зонам
    3) программировать последовательность операций для зон
    4) откалибровать датчики
    5) контролировать контрольные точки и выдавать сервисные предупреждения / сигналы тревоги
    6) записывать и отображать потребление энергии и другие записанные данные
    7) резервное копирование данных и журналов событий и создание пользователей / уровней доступа

    Изображение любезно предоставлено Lutron Electronics.

    Проводные системы

    Управляющие устройства могут обмениваться данными, используя:

    Проводка сетевого напряжения , также называемая связью по линии питания или регулировкой яркости с управлением фазой. При использовании для управления проводка линейного напряжения обеспечивает путь как для сигналов питания, так и для сигналов управления. Несмотря на простоту, он не является гибким, ограничивая возможности управления.
    Электромонтаж низковольтный . При использовании для управления низковольтная проводка обеспечивает выделенный путь для управляющих сигналов, которые проявляются в виде колебаний напряжения.Поскольку этот тип проводки не ограничивается кабелепроводом, он является гибким. Однако для каждой совместно используемой функции требуется свой собственный провод, что может привести к появлению большого количества низковольтных проводов и связанных с этим рисков неправильного подключения.
    Цифровая низковольтная проводка . Этот тип низковольтной проводки передает управляющие сигналы, состоящие из цифровых двоичных сообщений, вместо изменений напряжения. Пара проводов образует шину или путь передачи управляющих сигналов, соединяющих несколько светильников и управляющих устройств, которые обмениваются данными.Зоны управления создаются с помощью программного обеспечения, а не проводки. Оператор может дистанционно программировать и калибровать устройства управления. Потенциально двусторонняя проводка позволяет собирать данные с датчиков.

    Низковольтная управляющая проводка обычно перевозится навалом и разрезается в полевых условиях. Доступны варианты структурированной проводки, такие как заводские заделки с разъемами RJ45, RJ11 или другими, которые могут упростить установку, хотя для них требуется заранее определенная длина проводов.

    Беспроводные системы

    Беспроводные средства управления обмениваются данными с помощью радиоволн или другого беспроводного подхода, что устраняет необходимость в проводке управления. Это особенно привлекательно для реализации сложных средств управления в существующих зданиях. Устройства ввода управления могут питаться от внутренней батареи или за счет сбора энергии из окружающего света, перепада температур или механической энергии, производимой переключением переключателя. Они передают управляющие сигналы от беспроводного передатчика к беспроводному приемнику в контроллере освещения, который устанавливается на светильник, распределительную коробку или на панель.

    Изображение любезно предоставлено Daintree / GE.

    Ввод в эксплуатацию

    Ввод в эксплуатацию — это рекомендуемый процесс обеспечения качества, который гарантирует, что установленные системы управления освещением работают в соответствии с рекомендациями производителя и строительной документацией. Процесс ввода в эксплуатацию определяется директивой 0 ASHRAE (и кратко изложен в IES-DG-29) и требует ряда этапов, включая требования к проекту владельца, основы проектирования, функциональное тестирование, руководство по системе и обучение операторов.Некоторые пусконаладочные работы требуются в соответствии с последними нормами коммерческого энергопотребления. Для поддержки ввода в эксплуатацию производители предлагают устройства, которые калибруются самостоятельно или их легче калибровать.

    Стратегии управления

    Комбинирование различных входов и выходов приводит к нескольким доступным уникальным стратегиям управления освещением, которые могут удовлетворить визуальные потребности, потребности в управлении энергопотреблением или и то, и другое. В свою очередь, стратегии управления могут быть объединены в одном и том же пространстве с помощью многоуровневого разделения, чтобы максимизировать ценность.

    • Ручное управление
    • Определение присутствия
    • Расписание
    • Дневной свет
    • Настройка институциональной задачи
    • Настройка цвета
    • Генерация данных
    • Реакция на запрос

    Ручное управление

    Ручное управление — это простая стратегия, дающая пользователям возможность выбирать уровни освещенности ступенчато (переключение) или в широком диапазоне с плавными переходами между уровнями (затемнение). Визуальные потребности управляют ручным управлением, хотя это может сэкономить энергию в качестве побочного продукта.Типичные области применения включают частные и открытые офисы, помещения для встреч и обучения, молитвенные дома, развлекательные заведения и другие помещения. Согласно LBNL, эта стратегия может привести к экономии энергии освещения в среднем на 31%.

    Переключение может быть ВКЛ / ВЫКЛ или многоуровневым посредством отдельного управления ВКЛ / ВЫКЛ отдельных балластов / драйверов или светильников. Регулировка яркости может быть непрерывной, обеспечивая плавный переход в диапазоне затемнения, или ступенчатой, обеспечивая резкий или плавный переход между двумя или более фиксированными выходами.

    Изображение любезно предоставлено Lutron Electronics.

    Обнаружение присутствия

    Датчики присутствия — это устройства, которые автоматически включают и выключают свет в зависимости от того, занято ли место. Согласно LBNL, гарантируя, что свет включен только тогда, когда пространство занято, стратегии, основанные на занятости, обеспечивают экономию энергии освещения в среднем на 24%.

    Датчики присутствия

    отлично подходят для небольших замкнутых пространств, которые периодически заполняются, таких как частные офисы, классы, конференц-залы, комнаты для копирования и отдыха, туалеты и другие помещения.Они могут быть объединены в сеть для больших пространств.

    Если датчик обеспечивает автоматическое отключение, но требует ручного включения, его обычно называют датчиком незанятости. В качестве альтернативы датчик может автоматически включать нагрузку до 50% с ручным управлением с помощью переключателя, необходимого для полного включения света. Эти датчики обычно называются датчиками присутствия с частичным включением.

    Расписание

    Планирование регулирует выходную мощность системы освещения на основе временного события, реализованного с использованием часов, которые могут быть реализованы с использованием микропроцессора, встроенного в систему управления.В определенное время контролируемое освещение будет включаться, выключаться или тускнеть, чтобы либо сэкономить энергию, либо поддержать изменение пространственных функций. Планирование очень подходит для больших открытых пространств, которые регулярно используются, а также для пространств, которые периодически заполняются, но где свет должен оставаться включенным весь день по соображениям безопасности. Локальные элементы управления стеной (продление времени) часто используются для нерегулярного использования пространства. По данным LBNL, стратегии, основанные на загруженности (объединение расписания времени с отслеживанием присутствия), могут обеспечить экономию энергии освещения в среднем на 24%.

    Дневной свет

    Управление с учетом дневного света (также называемое сбором дневного света) использует датчик освещенности (также называемый фотосенсором или фотоэлементом) с контроллером мощности для переключения или затемнения освещения в ответ на доступный дневной свет. Когда уровни освещенности поднимаются выше целевого порога из-за дневного света, фотодатчик подает сигнал контроллеру о снижении светоотдачи, тем самым экономя энергию. Согласно LBNL, управление с учетом дневного света может обеспечить экономию энергии освещения в среднем на 28%.

    Эта стратегия хорошо подходит для освещения зон, прилегающих к окнам и потолочным окнам, а также под мансардными окнами и мониторами на крыше — везде, где дневной свет постоянный и обильный.

    Настройка задач

    Также называемая «институциональной настройкой» и «высококачественной отделкой», настройка задачи включает уменьшение освещения в пространстве на основе требований поддерживаемого рабочего уровня освещенности, рекомендованных IES, или предпочтений пользователя для отдельных пространств, а не изначально спроектированных поддерживаемых уровней освещенности, которые могут быть выше, чем нужно.По данным LBNL, настройка задач дает в среднем 36% экономии энергии на освещение.

    Настройка цвета

    Путем раздельного затемнения светодиодов красного, зеленого, синего и потенциально других цветов можно получить практически любой цвет. Это называется настройкой цвета. Настройка цвета подходит для развлечений, вывесок и подобных приложений. Путем раздельного затемнения матриц белых светодиодов с теплым и холодным CCT, CCT светильника можно регулировать в диапазоне, который называется настраиваемым белым освещением.Ниже приведены несколько примеров возможностей настраиваемого белого общего освещения:

    • Автоматический переход на очень теплую CCT во время диммирования, чтобы имитировать диммирование лампами накаливания.
    • Динамически калибруйте CCT для установленных светильников и поддерживайте заданный CCT с течением времени.
    • Отрегулируйте CCT после первоначальной установки, чтобы настроить внешний вид помещений и объектов, например, произведений искусства.
    • Отрегулируйте CCT в соответствии с изменяющимся использованием пространства, дисплеями, внутренней отделкой и предпочтениями пользователя.
    • Автоматическая регулировка CCT для создания идеального дневного цикла или оптимального сочетания с реальным дневным светом.
    • Имитируйте внешний вид популярных традиционных источников света и настраивайте новые источники света.
    • Играет потенциальную роль в циркадном освещении, так как свет, насыщенный синими волнами, действует как циркадный стимул.

    Изображение предоставлено Cree, Inc.

    Создание данных

    Некоторые системы управления освещением позволяют собирать данные с контрольных точек, подключенных через цифровую сеть. Система может напрямую измерять или оценивать потребление энергии и / или контролировать рабочие параметры.Дополнительные датчики могут собирать такие данные, как занятость и температура. В некоторых системах управления наружным освещением могут быть добавлены другие датчики, которые собирают данные обо всем, от угарного газа до снегопада.

    Данные передаются на сервер или в облако для извлечения и использования через программное обеспечение. Данные о потреблении энергии можно анализировать и использовать для различных целей. Контролируемые условия могут вызывать срабатывание аварийных сигналов при проведении технического обслуживания, как в примере, показанном здесь.

    Изображение любезно предоставлено Lutron Electronics.

    Ответ на спрос

    Реагирование по запросу (DR) включает снижение мощности освещения либо по запросу от поставщика электроэнергии во время аварийного события (аварийный DR), либо в зависимости от времени суток для минимизации затрат по запросу (экономичное DR). Поскольку значительная часть световой нагрузки типичного здания не может быть отключена в рабочее время, это обычно влечет за собой затемнение.

    Изображение любезно предоставлено OSRAM Encelium.

    Общие типы управления освещением

    Элементы управления освещением могут быть отнесены к следующим категориям:

    • Автономные устройства
    • Комнатные системы управления
    • Централизованные системы управления зданием

    Автономные элементы управления

    Автономные органы управления — это устройства управления, предназначенные для обеспечения автономной работы осветительной нагрузки, которая может быть светильником или светильниками, установленными на опоре переключателя.Обычно они устанавливаются на линии питания переменного тока и напрямую управляют нагрузкой.

    Примеры включают в себя тумблеры, датчики присутствия, таймеры, диммеры, датчики света и переключатели с карточками отелей.

    Преимущества заключаются в том, что они относительно просты в установке, знакомы установщикам и не требуют подключения к контроллеру освещения. Недостатками являются регулируемые автономные элементы управления, требующие индивидуальной калибровки, а наложение нескольких стратегий управления на одну и ту же нагрузку может привести к сложной разводке.

    Изображение любезно предоставлено Wattstopper.

    Автономные встроенные датчики

    Автономные датчики присутствия и света могут быть установлены в светильниках или прикреплены к ним для автономного управления светильниками. Обычно датчики указываются производителем светильника и устанавливаются на заводе. Однако они могут быть указаны производителем управления для относительно простого монтажа в полевых условиях. Органы управления могут предлагать такие опции, как затемнение или переключение на более низкий уровень освещенности во время отсутствия, вместо выключения.Если светильники тускнеют, а не выключаются, может потребоваться дополнительное управление планированием для обеспечения отключения в соответствии с энергетическим кодексом.

    Преимущество этого подхода — индивидуальное управление светильниками, которое обеспечивает максимальную экономию энергии и оперативность, но без дополнительной проводки. Проблема заключается в том, что автономное управление отдельным светильником может вызывать сочетание состояний ВКЛ, затемнения и ВЫКЛ на потолке, что может представлять собой эстетический компромисс.

    Изображения любезно предоставлены Левитоном.

    Комнатные системы управления

    Комнатные системы управления включают в себя пакет контроллеров освещения и устройств ввода, предназначенных для обеспечения автоматической установки, готового соответствия нормам энергопотребления и автономной работы в помещении.

    Большинство контроллеров комнатного освещения оснащены ручным переключателем, входами датчиков присутствия и освещенности; 2-3 реле для переключения; и 2-3 диммирующих выхода для диммирования. Обычно кабели Ethernet соединяют переключатели и датчики с контроллером. Линия напряжения соединяет контроллеры освещения и светильники. Для диммирования контроллер передает сигналы по сети или по низковольтной проводке. Контроллеры устанавливают возле светильников.

    Эти системы часто имеют заранее сконфигурированные последовательности операций для упрощения соблюдения энергетического кодекса.Некоторые системы позволяют контроллерам подключаться друг к другу и к центральному серверу для масштабируемого централизованного сетевого управления освещением. Преимущество такого подхода — простота.

    Изображение любезно предоставлено Eaton.

    Сетевые системы на базе светильников

    При таком подходе светодиодные светильники оснащены встроенными датчиками и контроллером освещения, устанавливаемыми на заводе. Контроллеры освещения имеют уникальные адреса в сети освещения, что позволяет их группировать и программировать.Многие решения имеют предварительно сконфигурированные последовательности операций для упрощения настройки и обеспечения соответствия нормам энергопотребления. Контроллеры подключаются с помощью низковольтной проводки или по беспроводной связи с использованием радиоволн. Некоторые системы предлагают возможность распределять светильники по группам и программировать их с помощью портативного ИК-пульта дистанционного управления. Управление зонированием не ограничивается сменой ног. Некоторые системы позволяют взаимодействовать с системами управления зданием, центральным сервером или другими сетями.

    Изображение любезно предоставлено Acuity Brands.

    Комнатные сетевые системы

    При таком подходе в каждый светильник встроен контроллер освещения, но датчики устанавливаются вне светильника. Светильники и устройства ввода обычно подключаются с помощью Ethernet или другой низковольтной проводки, образуя сеть индивидуально адресуемых / управляемых светильников. Это позволяет зонировать и повторно зонировать светильники индивидуально или в группах и с несколькими стратегиями управления. Программируемые функции могут включать расписание, целевые уровни освещенности и временные задержки.Некоторые системы позволяют взаимодействовать с системами управления зданием, центральным сервером или другими сетями.

    Изображение любезно предоставлено Wattstopper.

    Традиционное управление на уровне здания

    Традиционно автоматизация освещения на уровне здания реализовывалась с помощью панелей управления, обычно размещаемых в центральном месте, например, в электрическом помещении. Эти панели представляют собой металлические корпуса, в которых размещены реле, контакторы, дистанционно управляемые автоматические выключатели или диммерные модули.Типичная низковольтная панель имеет низковольтные входы для управляющих сигналов и линейные выходы для управления нагрузками. Интеллектуальные панели оснащены встроенным контроллером освещения для назначения устройств ввода нагрузкам и планирования функций управления. Подключение локальных переключателей к панели позволяет локально переопределить запланированное отключение, чтобы пользователи не оставались в темноте в нерабочее время.

    Этот подход централизует управление освещением и может быть интегрирован с системами управления зданием, но обеспечивает ограниченную гибкость в зонировании управления.Каждая зона требует прокладки низковольтной проводки обратно к панели.

    Изображение любезно предоставлено Институтом нового строительства.

    Централизованные интеллектуальные сетевые системы управления

    Централизованные интеллектуальные сетевые системы управления обеспечивают программируемое управление освещением для целых этажей, зданий или кампусов. Они могут быть опцией с расширенными функциями для решения управления на базе помещения или упакованы в виде комплексной системы. Операционное программное обеспечение и данные хранятся на центральном сервере или в облаке.

    Светильники

    имеют индивидуальную адресацию в сети, что позволяет зонировать и изменять зонирование с помощью программного обеспечения, обеспечивая максимальную гибкость. Светильники принимают управляющие входные сигналы от самых разных устройств управления, обеспечивая полный спектр стратегий управления, включая сложные последовательности операций. Основным преимуществом этого типа системы является потребление энергии, загруженность, состояние светильника / зоны и, возможно, другие данные могут быть записаны, сохранены и отображены для анализа энергии и технического обслуживания.

    Изображение любезно предоставлено OSRAM Encelium.

    Связанные

    JOHNSON SYSTEMS INC. | Профессиональные продукты и системы управления освещением для экономичной установки и модернизации. Специализируется на полном цифровом преобразовании и модернизации существующих диммеров в соответствии с современными технологиями. Инженерные решения с непревзойденным качеством продукции и гарантией на все. Мы являемся лидерами в области технологий модернизации освещения! 221e-621e, аналоговое управление, аналоговая станция управления, архитектурное управление освещением, cd 2000, cd 3000, диммер cd 80, диммер cd 80, стойка для cd 80, cd-2000, cd-3000, диммер cd-80, cd-80 диммерный пакет, cd-80 стойка, cd2000, cd3000, cd80 12 pack, cd80 control, cd80 control tray, цифровой контроллер cd80, dimmer cd80, dimmer pack cd80, dpc cd80, пакет cd80, пакет cd80, портативный cd80, стойка cd80, cd80 supervisor, станции управления, d в преобразователь, de 90, de 90 dimmer, de-90, de-90-3000, de90, de90 dimmer, de90-3000, цифровая среда, управление диммером, стойка диммера, модернизация диммера, диммер стойка, модернизация диммирования, распределенное диммирование, 6 портов dmx, 6 портов dmx, модуль комбайна dmx, комбайнер dmx, станция управления dmx, элементы управления dmx, преобразователь dmx, диммер dmx, dmx dimming, управление освещением dmx, управление dmx, слияние dmx, розетки dmx, реле dmx, dmx на аналоговый, dmx на pwm, настенные панели dmx, dmx512 dimmer, ec dimmer pack, ec quad, ec quad dimmer, edi dimming, edi dimming, электроуправление, электроуправление, Электроуправление диммером, Электроуправление playmate, Электроуправление, Диверсифицированная электроника, Развлекательный диммер, Развлекательный Диммер, Развлекательное затемнение, Среда, Диммер Стойки Среда de90, Диммер Окружающей среды, Среда II, Высокоэнергетическое освещение, Высокоэнергетическое освещение, Управление домашним освещением, диммер значков, затемнение значков, johnson controls, система johnson, mark 7, mark vii, диспетчер протоколов, четырехъядерный диммер, strand canada, strand canada service, strand cd 80, strand cd-80, strand cd80, strand cd80 диммер, strand cd80 supervisor , Strand de 90, Strand de-90, Strand de90, Strand Dimmer, Strand Dimming, Strand Environment, Strand lighting, Strand lighting cd80, Strand Supervisor, udc-24, udc24, соединительные пластины XLR, xmg-51

    JOHNSON SYSTEMS INC.| Профессиональные продукты и системы управления освещением для экономичной установки и модернизации. Специализируется на полном цифровом преобразовании и модернизации существующих диммеров в соответствии с современными технологиями. Инженерные решения с непревзойденным качеством продукции и гарантией на все. Мы являемся лидерами в области технологий модернизации освещения! 221e-621e, аналоговое управление, аналоговая станция управления, архитектурное управление освещением, cd 2000, cd 3000, диммер cd 80, диммер cd 80, стойка для cd 80, cd-2000, cd-3000, диммер cd-80, cd-80 диммерный пакет, cd-80 стойка, cd2000, cd3000, cd80 12 pack, cd80 control, cd80 control tray, цифровой контроллер cd80, dimmer cd80, dimmer pack cd80, dpc cd80, пакет cd80, пакет cd80, портативный cd80, стойка cd80, cd80 supervisor, станции управления, d в преобразователь, de 90, de 90 dimmer, de-90, de-90-3000, de90, de90 dimmer, de90-3000, цифровая среда, управление диммером, стойка диммера, модернизация диммера, диммер стойка, модернизация диммирования, распределенное диммирование, 6 портов dmx, 6 портов dmx, модуль комбайна dmx, комбайнер dmx, станция управления dmx, элементы управления dmx, преобразователь dmx, диммер dmx, dmx dimming, управление освещением dmx, управление dmx, слияние dmx, розетки dmx, реле dmx, dmx на аналоговый, dmx на pwm, настенные панели dmx, dmx512 dimmer, ec dimmer pack, ec quad, ec quad dimmer, edi dimming, edi dimming, электроуправление, электроуправление, Электроуправление диммером, Электроуправление playmate, Электроуправление, Диверсифицированная электроника, Развлекательный диммер, Развлекательный диммер, Развлекательное затемнение, Среда, Диммер Стойки Среда de90, Диммер Окружающей среды, Среда II, Высокоэнергетическое освещение, Высокоэнергетическое освещение, Управление домашним освещением, диммер значков, затемнение значков, johnson controls, система johnson, mark 7, mark vii, диспетчер протоколов, четырехъядерный диммер, strand canada, strand canada service, strand cd 80, strand cd-80, strand cd80, strand cd80 диммер, strand cd80 supervisor , Strand de 90, Strand de-90, Strand de90, Strand Dimmer, Strand dimming, Strand Environment, Strand lighting, Strand lighting cd80, Strand Supervisor, udc-24, udc24, соединительные пластины xlr, xmg-51DHTML JavaScript Веб-сайт Pull Down Navigation Меню от Milonic

    DPC-12 и DPC-24


    Технические характеристики

    1.0 DPC -12 и DPC -24 — ОБЩИЕ

    Контроллеры цифровых блоков

    1.0 ( DPC ) — ОБЩИЕ ПОЛОЖЕНИЯ

    1.1 При включении питания DPC по умолчанию переходит в «Базовый режим» работы, разрешая доступ только к трем меню; Адрес DMX, завершение DMX A и завершение DMX B. Для доступа к расширенным функциям DPC требуется определенная последовательность нажатия кнопок, чтобы защитить всю запрограммированную конфигурацию / данные системы от случайного или несанкционированного доступа.

    1.2 DPC должен использовать уникальную функцию «подогрева лампы», которая продлевает срок службы лампы за счет ограничения пускового тока от диммера к холодной нити накала лампы до 70%.

    1.3 Пользовательский ЖК-интерфейс для простоты настройки и контроля. Все программирование должно осуществляться через удобную, интуитивно понятную структуру меню с подсказками. Никакого ПК или специального программного обеспечения не потребуется.

    1.4 Модульная конструкция устройства должна позволять «прямое подключение» к существующим OEM-шинам и разъемам.

    1.5 Выходы управления диммерами высокого разрешения должны быть разработаны для точного и надежного управления существующими диммерами CD80. Никогда не потребуется настраивать схемы линейного нарастания для обеспечения надлежащего выхода диммера.

    1.6 Входные порты DMX512 должны принимать два независимых источника протокола данных DMX512 одновременно с консоли (-ей) управления системой или архитектурного блока (-ов) управления. Входы DMX должны соответствовать USITT DMX512-A (ANSI E1.11 — 2008), стандартному протоколу для управления цифровыми данными.

    1.7 На лицевой панели модуля управления должен быть предусмотрен инфракрасный светодиод. Этот интерфейс позволяет распечатывать печатные копии всех запрограммированных данных через дополнительный портативный инфракрасный принтер.

    1.8 Тепловая защита должна использоваться для взаимодействия с существующими датчиками перегрева блока диммеров и проводкой. Активный вход перегрева должен загореться красным предупреждающим светодиодом. При внутренней температуре процессора 75 ° C (135 ° F) все выходы управления диммером немедленно отключаются.

    2.0 ПЛАТА УПРАВЛЕНИЯ

    2.1 Управляющая электроника DPC -12 должна быть способна управлять 6 или 12 диммерами, а DPC -24 — до 24 диммеров в соответствующих блоках диммеров CD80. Современное аппаратное и программное обеспечение для регулирования напряжения обеспечивает точность> 1% на всех выходах диммеров. DPC будут работать с диапазоном входного напряжения 85-264 В переменного тока при 50 или 60 Гц с выборочным меню для использования 120 В или 230 В.

    2.2 DPC должен использовать 12 или 24 кнопки, выбираемые для «Bump» или «DMX Snapshot / Preset» с регулируемой интенсивностью светодиода. DPC -12 и DPC -24 должны иметь возможность запоминать и сохранять до 12 или 24 предустановок, соответственно, в форме «снимка» DMX или индивидуально запрограммированных с клавиатуры. Воспроизведение сцены должно быть плавным при потере DMX, а также допускать затухание с высоким разрешением между всеми сценами. Каждая сцена должна иметь выбираемое время постепенного изменения от 0 до 99 секунд.

    2.3 Оба входных порта DMX должны быть оптоизолированы от всех других цепей управления, а также от сквозных портов DMX.Внутренний менеджер протокола должен позволять управление приоритетами, начальную адресацию смещения или объединение обоих входов DMX.

    2.4 Устройства DPC будут соответствовать требованиям «Инициативы одного ватта» Международного энергетического агентства в отношении требований к мощности в режиме ожидания (см. Постановление правительства США № 13221). Мощность в режиме ожидания не должна превышать 1 Вт.

    2,5 DPC должен разрешать «резервное копирование» всех данных конфигурации системы. Все данные должны быть защищены от сбоя питания EEROM в течение минимум 100 лет.

    2.6 DPC должен содержать съемный модуль памяти для облегчения удаленного или удаленного резервного копирования всей конфигурации системы и упрощения будущих обновлений прошивки. Замена модулей управления будет простой и быстрой без потери программных или системных параметров.

    2.7 Каждому индивидуальному выходу диммера должна быть назначена одна из четырех кривых диммера: квадратичная кривая накаливания, прямая кривая, линейная кривая или недиммер (порог 50% с гистерезисом 5%).

    2.8 DPC должны поддерживать следующие пункты меню:

    Основные меню (только при включении по умолчанию)

    • 1. АДРЕС Установите начальный адрес DMX.
    • 2. DMXA TRM Включение или отключение оконечной нагрузки на входе DMX A.
    • 3. DMXB TRM Включение или отключение оконечной нагрузки на входе DMX B.

    Расширенное меню

    • 4. НАСТРОЙКА СЦЕНЫ Включение и настройка 12 или 24 различных сцен резервного копирования.
    • 5. FADETIME Установите время перехода для каждой из 12 или 24 сцен от 0 до 99 секунд.
    • 6. SNAPSHOT Запись уровней DMX в резервные сцены.
    • 7. DIM TEST Тестируйте выходы диммера по одному или все сразу.
    • 8. МОНИТОР Просмотр уровня управления для каждого выхода диммера.
    • 9. DMX MODE Настройте режим встроенного диспетчера протокола DMX.
    • 10. 2 RM SET Установите назначение двух комнат для каждого выхода диммера.
    • 11.SH TIME Установите время удержания статуса DMX от 0 до 99 минут или до бесконечности.
    • 12. DC PATCH Настройте диммер на патч канала для блока диммера.
    • 13. DIM CURV Настройте кривую диммера для каждого выхода.
    • 14. VOUT LIM Установите максимальное среднеквадратичное выходное напряжение для каждого диммера.
    • 15. РЕГУЛИРОВКА Включение или отключение регулировки выходного напряжения диммера.
    • 16. STANDBY Включение или отключение энергосберегающего режима ожидания.
    • 17.TEST INC Установите единицы измерения приращения теста в процентах или в шестнадцатеричном формате.
    • 18. L-КНОПКА Установите режим для 12 или 24 локальных кнопок: сцена, удар или отключение.
    • 19. Ø-PATCH Установите опорную фазу перехода через нуль для каждой выходной цепи управления диммером.
    • 20. V-RANGE Установите диапазон напряжения питания для работы на 120 или 230 вольт.
    • 21. LINE V Просмотр среднеквадратичного линейного напряжения для каждой фазы питания.
    • 22. LINE F Просмотр линейной частоты фазы A.
    • 23.CTL TEMP Просмотр температуры микроконтроллера.
    • 24. RTIME Просмотр общего времени работы микроконтроллера.
    • 25. HARD-KEY Просмотр уникального шестизначного кода аппаратной клавиши микроконтроллера.
    • 26. СЕРИЙНЫЙ № Просмотр уникального шестизначного силиконового серийного номера микроконтроллера.
    • 27. ВЕРСИЯ Просмотр версии прошивки микроконтроллера.
    • 28. EEPROM Просмотр типа вставленного модуля памяти EEPROM.
    • 29. FW-LOAD Загрузите новую прошивку в микроконтроллер через модуль памяти EEPROM.
    • 30. ВОССТАНОВЛЕНИЕ Восстановление параметров, сохраненных в модуле памяти EEPROM.
    • 31. РЕЗЕРВНОЕ КОПИРОВАНИЕ Резервное копирование параметров и сохранение их в модуле памяти EEPROM.
    • 32. ПЕЧАТЬ Распечатайте различные настройки конфигурации системы с помощью портативного инфракрасного принтера.
    • 33. ПО УМОЛЧАНИЮ Установите для различных параметров конфигурации системы заводские значения по умолчанию.
    • 34. LED INT Установите яркость светодиодов для переключателей программирования.
    • 35. ВИД ЖК-дисплея Отрегулируйте контрастность ЖК-дисплея для оптимального просмотра.

    2.9 На лицевых панелях DPC должен быть зеленый светодиодный индикатор состояния питания и микропроцессора. Свечение светодиода указывает на нормальную работу, а мигание — на неисправность оборудования. Источник питания или сбой питания должны привести к гашению светодиода.

    2.10 Лицевые панели DPC должны включать три зеленых светодиода для определения фазы и два желтых светодиода для индикации приема данных. Потеря точного сигнала определения фазы и / или недопустимые данные DMX512 должны привести к гашению соответствующего светодиода.

    2.11 На лицевых панелях DPC должны быть два красных светодиода для индикации активного состояния тревоги или перегрева стойки диммера. Активные входы должны вызывать загорание соответствующего светодиода.

    2.12 Кнопка сброса должна быть расположена на лицевой панели DPC . Сброс устройства с помощью кнопки сброса или включения питания не повлияет на какие-либо сохраненные параметры или предустановки, а выходы диммеров автоматически вернутся в свое прежнее состояние.

    2.13 Все кнопки на лицевой панели должны иметь синюю светодиодную подсветку с регулируемой интенсивностью.

    2.14 Все печатные платы (PBC) должны быть FR4 / G10 с классом воспламеняемости UL 94V-0.

    Технические характеристики могут быть изменены без предварительного уведомления.

    [email protected]

    © Johnson Systems Inc.

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
